Примечание: При извлечении узла подающего лотка высокой ёмкости (HCIT) нет необходимости извлекать его из основной машины и базы с роликами.

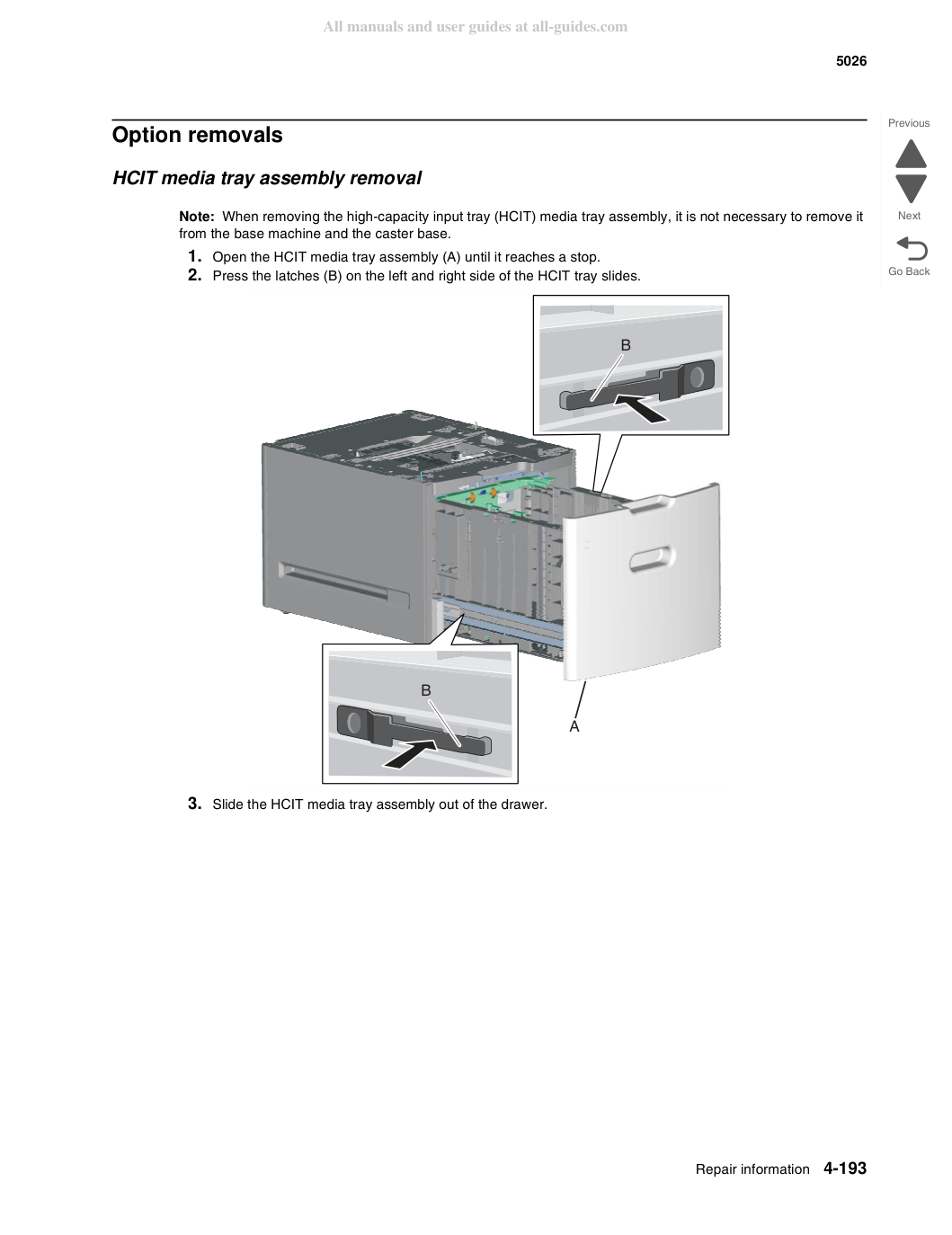

1. Откройте узел подающего лотка высокой ёмкости (HCIT) (A) до упора.
2. Нажмите на защёлки (B) с левой и правой стороны направляющих лотка HCIT.
3. Выдвиньте узел подающего лотка высокой ёмкости (HCIT) из ящика.
Примечание: При извлечении передней крышки лотка высокой ёмкости (HCIT) нет необходимости извлекать узел подающего лотка HCIT из основной машины и базы с роликами.
1. Извлеките узел подающего лотка высокой ёмкости (HCIT). См. "Извлечение узла подающего лотка высокой ёмкости (HCIT)" на странице 4-193.
2. Снимите шесть винтов (A), фиксирующих переднюю крышку лотка HCIT к узлу подающего лотка.
3. Извлеките переднюю крышку лотка HCIT.
1. Снимите четыре винта (A), фиксирующие заднюю крышку HCIT к ящику.
2. Извлеките заднюю крышку HCIT.
1. Осторожно извлеките принтер или многофункциональное устройство из лотка высокой ёмкости (HCIT) и извлеките
HCIT из базы с роликами.
2. Извлеките узел подающего лотка высокой ёмкости (HCIT). См. "Извлечение узла подающего лотка высокой ёмкости (HCIT)" на странице 4-193.
3. Извлеките заднюю крышку HCIT. См. "Извлечение задней крышки HCIT" на странице 4-195.
4. Снимите шесть винтов (A), фиксирующих правую крышку HCIT к ящику.
5. Извлеките правую крышку HCIT.
1. Осторожно извлеките принтер или многофункциональное устройство из лотка высокой ёмкости (HCIT) и извлеките
HCIT из базы с роликами.
2. Извлеките узел подающего лотка высокой ёмкости (HCIT). См. "Извлечение узла подающего лотка высокой ёмкости (HCIT)" на странице 4-193.
3. Извлеките заднюю крышку HCIT. См. "Извлечение задней крышки HCIT" на странице 4-195.
4. Извлеки шесть винтов (A), крепящих левую крышку HCIT к лотку.
5. Извлеки левую крышку HCIT.
1. Извлеки узел верхней пластины многолистного входного лотка (HCIT). См. "Снятие узла верхней пластины" на
2. Извлеки четыре винта (A), крепящих кронштейн датчика сквозного прохода к узлу верхней пластины.
Примечание: втулка может отсоединиться при снятии кронштейна датчика сквозного прохода.
3. Извлеки винт (B), крепящий шестерню 46T (C) к узлу верхней пластины.
4. Извлеки шестерню 46T.
5. Отожми ролик подачи (D) и извлеки.
1. Извлеки правую крышку HCIT. См. "Снятие правой крышки HCIT" на странице 4-196.
2. Отсоедини семь разъёмов (A) от платы контроллера HCIT.
3. Извлеки заземляющий винт (B) с платы контроллера HCIT.
4. Извлеки два винта (C), крепящих плату контроллера HCIT к опции крепления карты.
5. Извлеки плату контроллера HCIT.
Узлы направляющих левого и правого ящика идентичны, в упаковке находится только один. Приведённые ниже инструкции предназначены для снятия левой направляющей, но снятие правой выполняется аналогично.
1. Извлеките узел подающего лотка высокой ёмкости (HCIT). См. "Извлечение узла подающего лотка высокой ёмкости (HCIT)" на странице 4-193.
2. Извлеки три винта (A), крепящих направляющую ящика HCIT к боковой раме.
3. Извлеки направляющую ящика HCIT.
1. Извлеки правую крышку HCIT. См. "Снятие правой крышки HCIT" на странице 4-196.
2. Отсоедини разъём (A) с платы контроллера HCIT.
3. Отпусти крючки (B), крепящие датчик сквозного прохода к узлу верхней пластины.
4. Извлеки датчик сквозного прохода из узла верхней пластины.
5. Отпусти жгут из зажимов (C).
6. Извлеки восемь винтов (D), крепящих двигатель лифта с датчиком к боковой раме.
7. Извлеки двигатель лифта с датчиком.
1. Извлеки узел лотка подачи носителей многолистного входного лотка (HCIT). См. "Снятие узла лотка подачи носителей HCIT"
2. Оттяни рычаг подбора с автокомпенсатором (A) вниз.
3. Извлеки ролик рычага подбора (B) из узла валика подбора (C).
4. Повтори для другого ролика рычага подбора (D).
Примечание: всегда заменяй ролики рычага подбора попарно.
См. "Снятие и замена ролика рычага подбора" на странице 4-143, чтобы убедиться, что ролик рычага подбора ориентирован правильно.
1. Извлеки узел платы контроллера HCIT. См. "Снятие узла платы контроллера HCIT" на
2. Отсоедини две пружины (A) от рамы.
Примечание: оставь пружины присоединёнными к пластине датчика размера кулачка (B) и актуатору переключателя.
3. Сдвинь пластину датчика размера кулачка (B) через отверстие доступа в задней боковой раме.
4. Извлеки актуатор размера носителя из опции крепления карты (C).
5. Отожми актуатор переключателя (D) и извлеки.
6. Извлеки четыре винта (E), крепящих опцию крепления карты к раме.
7. Извлеки опцию крепления карты.
1. Установи опцию крепления карты в положение и закрепи четырьмя винтами.
2. Переустанови актуатор размера носителя на опцию крепления карты.
3. Переустанови актуатор переключателя с пружиной через внутреннюю часть ящика.
4. Переустанови пластину датчика размера кулачка с пружиной через отверстие доступа в задней боковой раме.
5. Переустанови две пружины на раму.
1. Сними крышку справа от лотка высокой емкости (HCIT). См. «Снятие крышки справа HCIT» на странице 4-196.
2. Отключи разъем кабеля датчика фотопрерывателя (A) от платы контроллера HCIT.
3. Поверни ящик задней стороной вниз и используй гаечный ключ 4,0 мм для снятия четырех винтов Allen (B), крепящих
противовес к задней раме.
Предупреждение: Не снимай винты без предварительного поворота ящика задней стороной вниз. Противовес очень тяжелый; он может упасть и вызвать повреждение.
4. Сними винт (C), крепящий датчик к задней раме, затем отожми крючки (D).
Примечание: Вынь кабель из фиксатора и запомни его маршрут для переустановки.
