Номер детали см. в разделе «Переключатель блокировки 5 В» на стр. 7-9.
1. Извлеки узел привода электрофотографии (EP drive assembly). См. «Извлечение узла привода электрофотографии (Electrophotographic (EP) drive assembly)» на
2. Отсоедини разъём на JINT1 (A) на системной плате.
3. Откройте переднюю крышку доступа и извлеки винт (B).
4. Извлеки кабель из двух фиксаторов кабеля (C).
5. Извлеки переключатель блокировки 5 В и кронштейн из принтера.
6. Извлеки винт (D) и извлеки кабель переключателя блокировки 5 В из кронштейна.
Номер детали см. в разделе «Переключатель блокировки 24 В» на стр. 7-9.
1. Извлеките источник низкого напряжения (LVPS) (Low-voltage power supply). См. «Low-voltage power supply (LVPS) removal» на стр. 4-119.
2. Отсоедини разъём на JCVR1 (A) на системной плате.
3. Извлеки винт (B), и кронштейн отсоединится от переключателя блокировки 24 В.
Соблюди маршрутизацию кабеля переключателя блокировки 24 В (C).
1. Удали узел верхней крышки доступа. См. раздел "Удаление узла верхней крышки доступа" на странице 4-54.
2. Переверни крышку верхнего доступа и используй плоскую отвёртку для аккуратного извлечения флажка (A).
Номер детали см. в разделе «Датчик переполнения бака с кабелем» на стр. 7-3.
1. Удали узел верхней крышки доступа. См. раздел "Удаление узла верхней крышки доступа" на странице 4-54.
2. Переверни крышку верхнего доступа и нажми на боковую часть датчика переполнения бака (A) для его отсоединения от крышки.
3. Извлеки датчик переполнения бака и кабель.
1. Извлеки верхнюю крышку. См. «Извлечение узла верхней крышки» на стр. 4-58.
2. Переверни верхнюю крышку и извлеки два винта (A).
3. Извлеки вентилятор охлаждения картриджа.
1. Извлеките источник низкого напряжения (LVPS) (Low-voltage power supply). См. «Low-voltage power supply (LVPS) removal» на стр. 4-119.
2. Отсоедини разъёмы на JCARTP1 (A) и JCARTS1 (B) на системной плате.
3. Отсоедини разъёмы от картриджного двигателя 1 (C) и двигателя термоузла (D).
4. Отсоедини разъём кабеля распределительного вала (E) от платы двигателя и разверни оба кабеля.
5. Извлеки кабель из шести фиксаторов (F).
Убедись, что ты обмотаешь кабель распределительного вала вокруг кабеля картриджного двигателя 1/двигателя термоузла, как показано, чтобы предотвратить помехи кабелей двигателям и повреждение кабелей.
Обрати внимание на маршрутизацию кабелей и фиксаторов кабелей.
1. Извлеките источник низкого напряжения (LVPS) (Low-voltage power supply). См. «Low-voltage power supply (LVPS) removal» на стр. 4-119.
2. Отсоедини разъёмы на JCARTP2 (A) и JCARTS2 (B) на системной плате.
3. Отсоедини разъёмы от картриджного двигателя 2 (C) и картриджного двигателя 3 (D).
4. Извлеки кабель из шести фиксаторов (E).
Примечание при установке: Обрати внимание на маршрутизацию кабелей и фиксаторов кабелей.
1. Извлеки термоузел (Fuser). См. «Извлечение термоузла» на стр. 4-110.
2. Извлеки печатные картриджи.
3. Извлеки узел верхней крышки. См. «Извлечение узла верхней крышки» на стр. 4-58.
4. Отсоедини разъём на JBOR1 (A) на системной плате.
5. Снимите пять винтов (B).
6. Снимите узел COD.
1. Нажмите актуаторы (A) полностью вниз.
2. Поверните принтер, и убедитесь, что актуаторы находятся в правильном положении, посмотрев внутрь передней части принтера.
3. Актуаторы (B) должны быть видны в треугольных отверстиях рамы, как показано.
3. Поворачивайте большую шестерню COD до упора (C) на шестерне против корпуса.
4. Зацепите шестерни на левой стороне COD.
5. Зацепите шестерни (D) на правой стороне COD.
6. Установите пять винтов (E).
7. Убедитесь, что актуаторы видны, посмотрев внутрь принтера в треугольные отверстия, как на шаге 2.
8. Убедитесь, что можете вращать большую шестерню COD от упора к упору.
9. Подсоедините кабельный разъем к разъему JBOR1 на системной плате.
10. Переустановите узел верхней крышки, термоузел и крышки.
См. артикул на странице 7-13.
1. Извлеките источник низкого напряжения (LVPS) (Low-voltage power supply). См. «Low-voltage power supply (LVPS) removal» на стр. 4-119.
2. Снимите печатающую головку. См. «Снятие, установка и регулировка печатающей головки» на странице 4-145.
3. Извлеките кабели контактной пружины из крепежей кабеля (A).
Примечание: Обратите внимание на маршрутизацию кабелей контакта картриджа и соответствующие пазы, в которых установлен каждый контакт картриджа.
4. Снимите три винта (B), крепящие три верхних рычажных шарнира.
5. Снимите рычажный шарнир (C) вместе с его пружиной рычага (D).
a. При переустановке рычажного шарнира и пружины в машину направьте монтажное отверстие на рычажном шарнире на монтажный штифт на направляющей картриджа (E) и направьте один конец пружины на опору на рычажном шарнире и другой конец на опору на рычаге (F).
б. Убедись, что штифт позиционирования на рычаге (bell crank) входит в отверстие позиционирования тяги рычага (G).
6. Используя инструмент для извлечения, снимите рычаг (bell crank).
Примечание: Рычаг (bell crank) должен быть заменён из-за возможного повреждения удерживающих элементов.
7. Повтори шаги 5 и 6 для остальных тяг рычагов (bell crank links) и рычагов (bell cranks), кроме одного, расположенного в нижней части
направляющей картриджа.
8. Снимите нижнюю пружину рычага (H) и рычаг (I).
9. Используя инструмент для сжатия пружины (J), выровняй его отверстие по ребру направляющей картриджа, как показано, затем надави
и удерживай инструмент для сжатия пружины в пружину контакта картриджа.
Примечание: Убедись, что отверстие в инструменте для сжатия пружины правильно выровнено по ребру направляющей картриджа.
10. Снимите контакты картриджа с правой стороны машины, затем отпусти инструмент для сжатия пружины.
Примечание: Обрати внимание на цветовую маркировку кабелей контактов картриджа и правильные пазы для установки каждого контакта.
а. Вставь пружину контакта картриджа в паз направляющей картриджа.
б. Расположи инструмент для сжатия пружины (K) как показано ниже и выровняй его отверстие по ребру направляющей картриджа, затем надави и удерживай инструмент в пружину контакта картриджа.
Примечание: Убедись, что отверстие в инструменте для сжатия пружины правильно выровнено по ребру направляющей картриджа.
в. Вставь контакт картриджа с правой стороны машины.
11. Повтори шаги 9 и 10 для снятия всех контактов картриджа.
1. Снимите HVPS. См. «Снятие высоковольтного блока питания (HVPS)» на странице 4-115.
2. Снимите пружины контакта валика заряда (A). Обязательно протолкни пружины под удерживающие элементы
Примечание при установке: Убедись, что пружины находятся за удерживающими элементами при установке новых пружин.

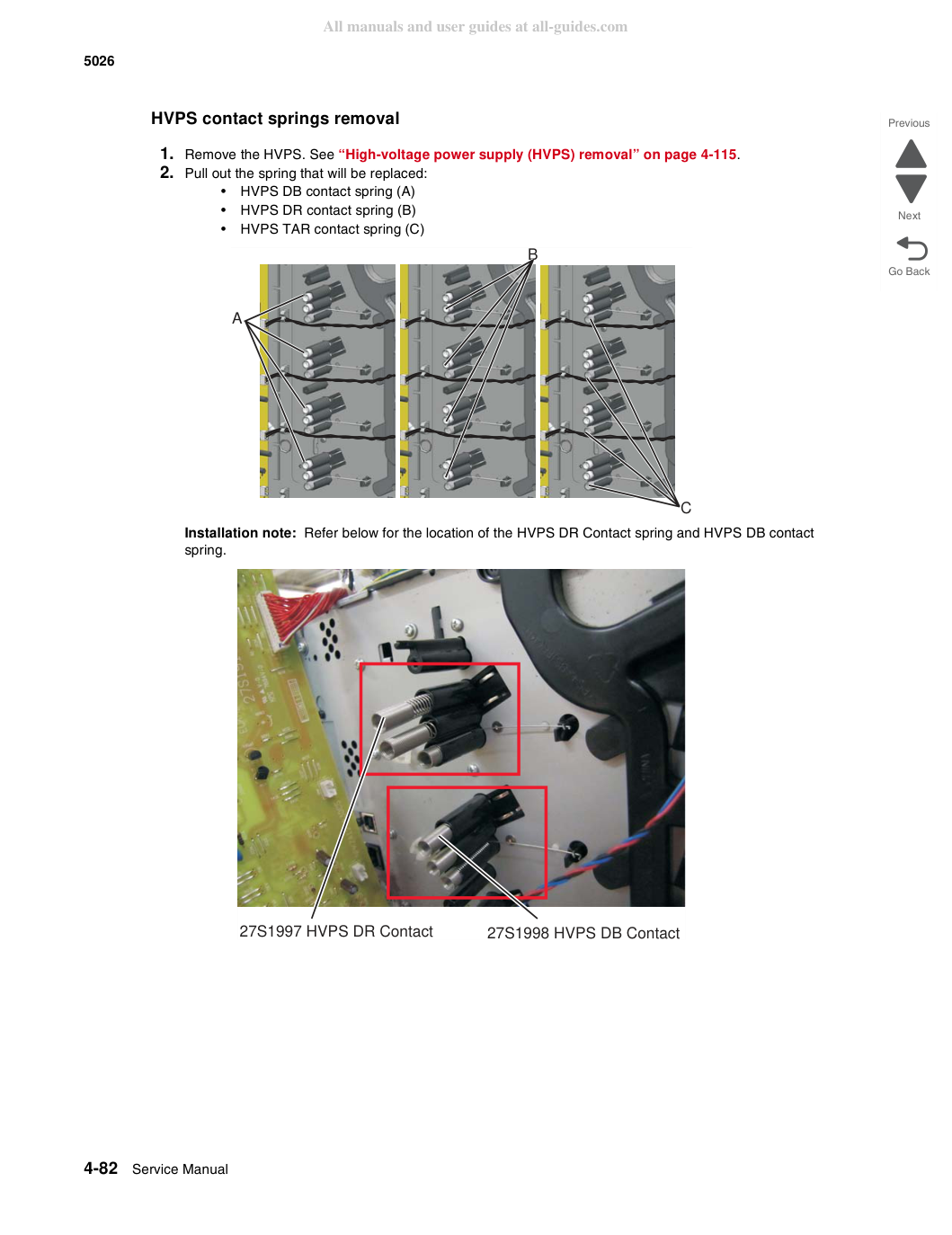

1. Снимите HVPS. См. «Снятие высоковольтного блока питания (HVPS)» на странице 4-115.
2. Извлеки пружину, которую нужно заменить:
Примечание при установке: Расположение пружины контакта HVPS DR и пружины контакта HVPS DB указано ниже.
1. Откройте переднюю дверь доступа и извлеките все картриджи тонера.
2. Извлеките винт (A) и крышку пружины (B) соответствующей контактной пружины.
3. Нажмите нижнюю половину (C, D) пружин и извлеките пружины.
Примечания по установке: При установке убедитесь, что верхняя половина (E) пружины находится под прямой пружиной (F). Это характерно для обоих типов пружин. Также убедитесь, что нижняя половина (D,G) обеих пружин сжата и заблокирована соответствующими фиксирующими язычками (H, I).
1. Снимите крышку задней верхней части. См. «Снятие крышки задней верхней части» на странице 4-50.
2. Снимите крышку задней рамы. См. «Снятие крышки задней рамы» на странице 4-47.
3. Отсоедините JFAN1 (A).
4. Извлеките два винта (B).
5. Снимите охлаждающий вентилятор.
1. Снимите крышку задней верхней части. См. «Снятие крышки задней верхней части» на странице 4-50.
2. Переверните крышку.
3. Сожмите правую сторону фильтра и извлеките его из язычков (A).
1. Извлеките лоток для бумаги.
2. Отсоедини кабель transfer module (A).
3. Нажми две табуляции (B) для освобождения узла крышки передней дверцы доступа.
4. Нажми две табуляции (C) по сторонам transfer module и подними transfer module.
Примечание: оставьте узлы фотопроводника на транспортном ремне при удалении.
Внимание: Для предотвращения повреждения печатного барабана, держи узлы фотопроводника за ручку и размести их на чистой поверхности. Не подвергай узлы фотопроводника длительному воздействию света. См. "Handing the photoconductor unit" на стр. 4-2 для дополнительной информации.
5. Посмотрев на ключевой конец стопора (D), поверни конец по часовой стрелке, сдвинь стопор вверх
через щель (E) и пропусти конец стопора через ключевое отверстие (F). Повтори с другой стороны.
6. Закрой узел передней дверцы доступа.
7. Извлеките два винта на выравнивателе дуплекса (G), затем извлеките винт (H), крепящий дуплекс.
8. Снимите узел направляющей эталонной кромки дуплекса.
См. «Узел привода EP» на странице 7-9 для номера детали.
1. Извлеките лоток для бумаги.
2. Снимите модуль транспортного ремня и узлы разработчика. См. «Снятие модуля передачи» на
3. Извлеките картриджи.
4. Снимите низковольтный источник питания (LVPS). См. «Снятие низковольтного источника питания (LVPS)» на
5. Отсоедините кабель двигателя картриджа 1/термоузла (два разъема) (A) и извлеките кабели из кабельных
Отсоедините разъем кабеля кулачкового вала/транспорта (C) и извлеките кабель из кабельных зажимов (D).
7. Разверните кабель кулачкового вала/транспорта и кабели картриджа 1/термоузла (E).
Примечание: Обязательно снова намотайте кабель кулачкового вала/транспорта вокруг других кабелей примерно на четыре оборота, чтобы избежать помех или повреждения двигателями.
Отсоедините кабель двигателя картриджа 2/картриджа 3 (два разъема) (F) и извлеките кабель из кабельных зажимов (G).
