Принцип работы Последовательность POR При включении принтера программный код двигателя проходит серию тестов для проверки целостности оборудования. При обнаружении отказа оборудования оно передается принтеру. Если последовательность POR не может быть успешно завершена, принтер может выдать сообщение об ошибке. Сообщение указывает, что может потребоваться обслуживание.

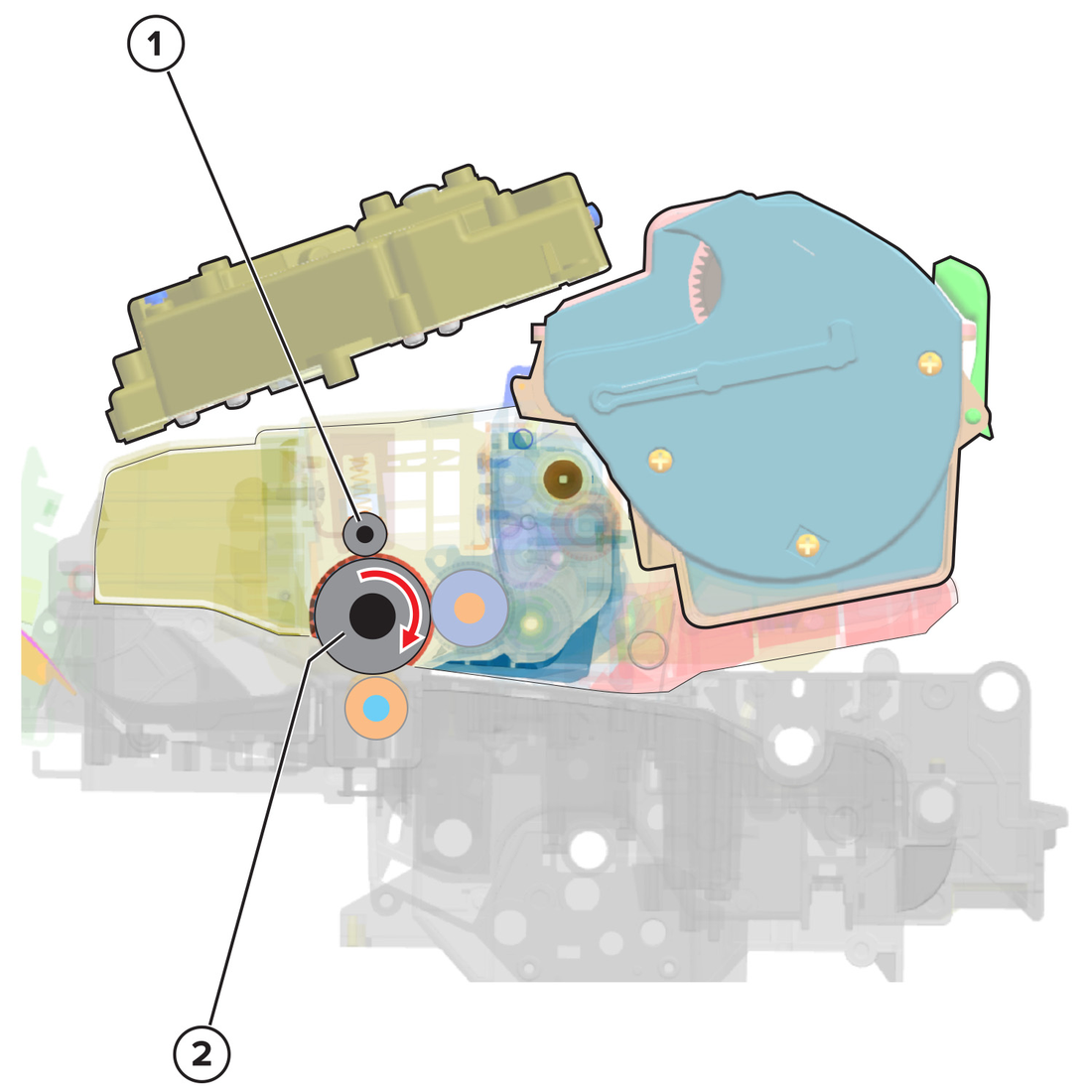

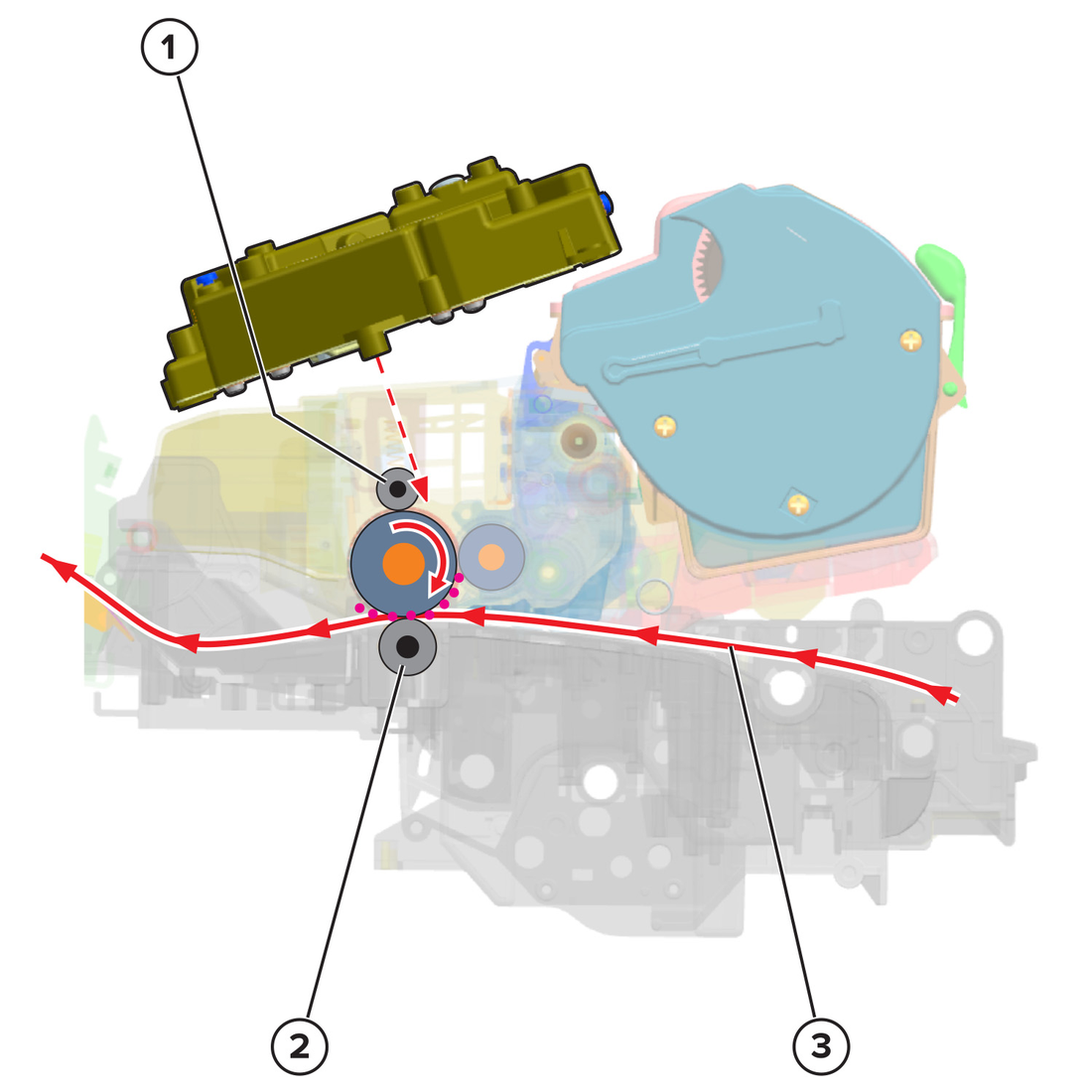

Ролик заряда (charge roller) наносит равномерный отрицательный электрический заряд на поверхность фотопроводящего барабана (Print drum).
Фотопроводящие свойства материала поверхности позволяют ему удерживать заряд до тех пор, пока он не подвергается воздействию света.

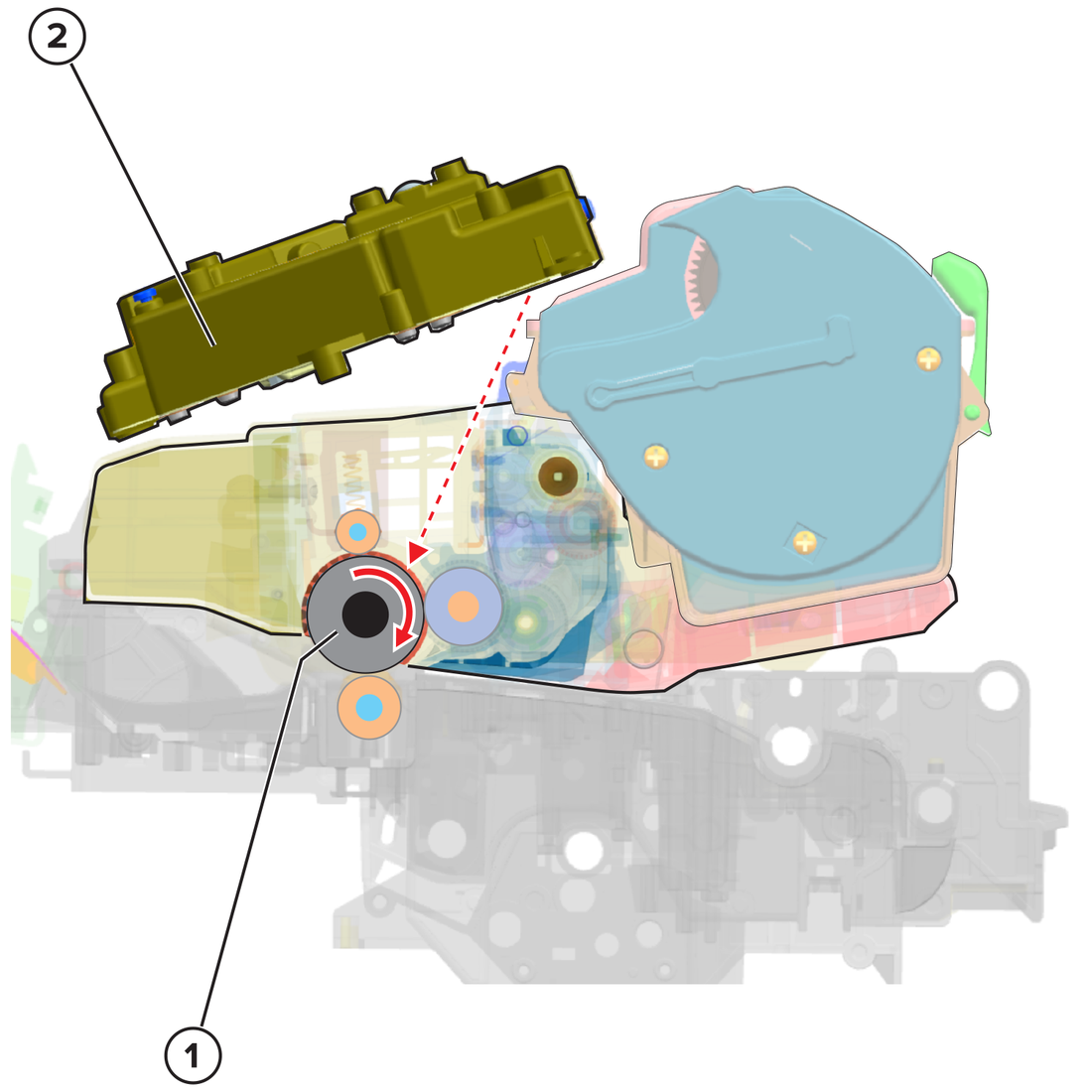

Печатающая головка излучает свет, контактирующий с поверхностью печатного барабана (photoconductor drum). Свет включается или выключается в соответствии с цифровым скрытым изображением. Свет вызывает потерю заряда областями поверхности печатного барабана, создавая противоположную полярность.
Блок проявки подает тонер из картриджа тонера на печатный барабан (photoconductor drum). Разница в заряде вызывает притяжение частиц тонера к областям печатного барабана, подвергнутым воздействию света.

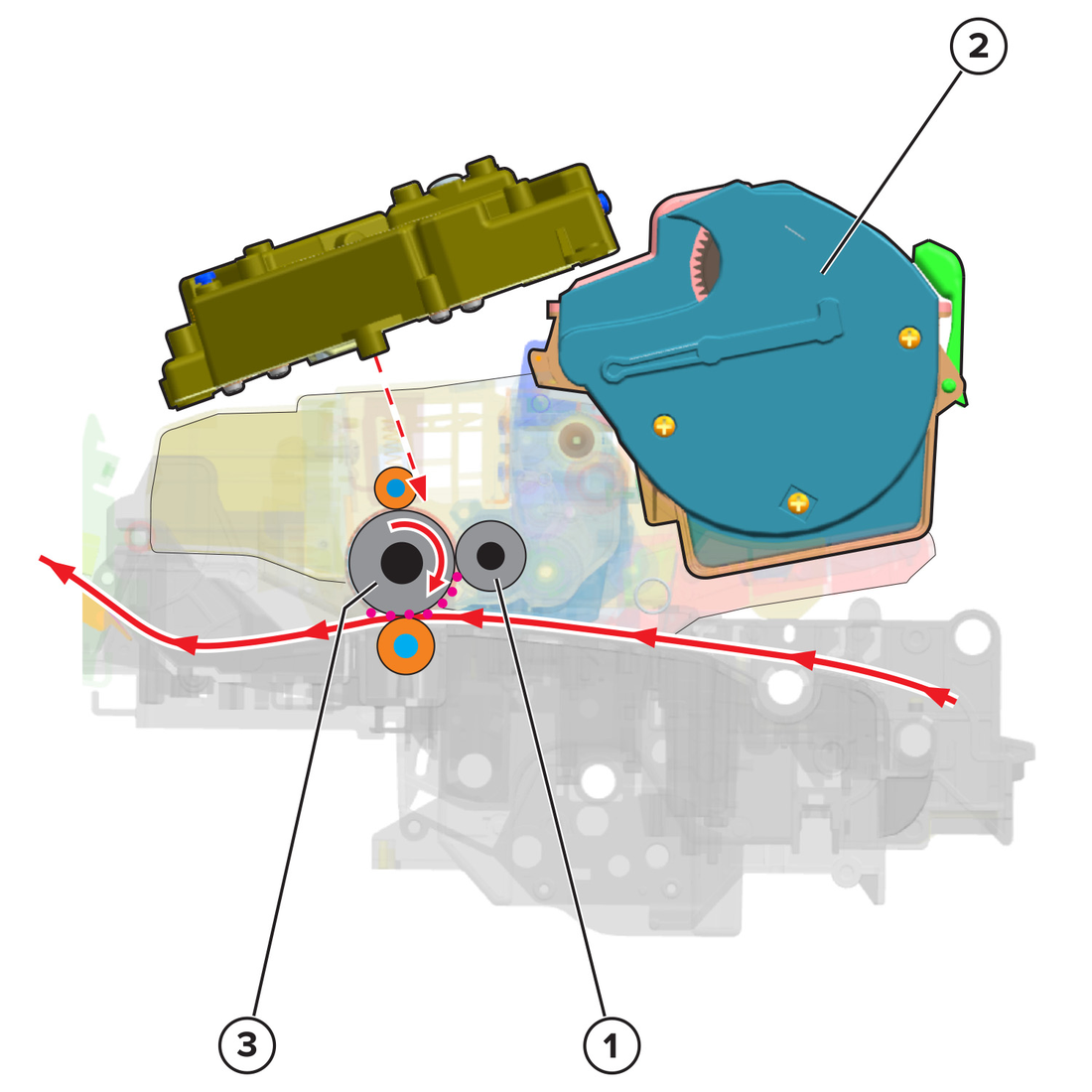

Ролик переноса (transfer roller) наносит положительный заряд на бумагу, которая прижимается между роликом переноса и фотопроводящим барабаном (Print drum). Из-за противоположной полярности между бумагой от ролика переноса и фотопроводящим барабаном от ролика заряда заряд притягивает тонер к бумаге.
Лезвие очистки удаляет остатки тонера с фотопроводящего барабана (Print drum). Цикл (заряд, экспозиция, разработка, перенос и очистка) повторяется до тех пор, пока изображение полностью не будет перенесено на бумагу.
Даже если изображение тонера уже находится на бумаге, частицы тонера еще не постоянно закреплены на поверхности. На заключительном этапе печати бумага транспортируется в термоузел (fuser), где к ней прикладываются тепло и давление. В результате частицы тонера плавятся и постоянно закрепляются на бумаге, завершая процесс печати.
Цикл печати повторяется для следующих страниц.

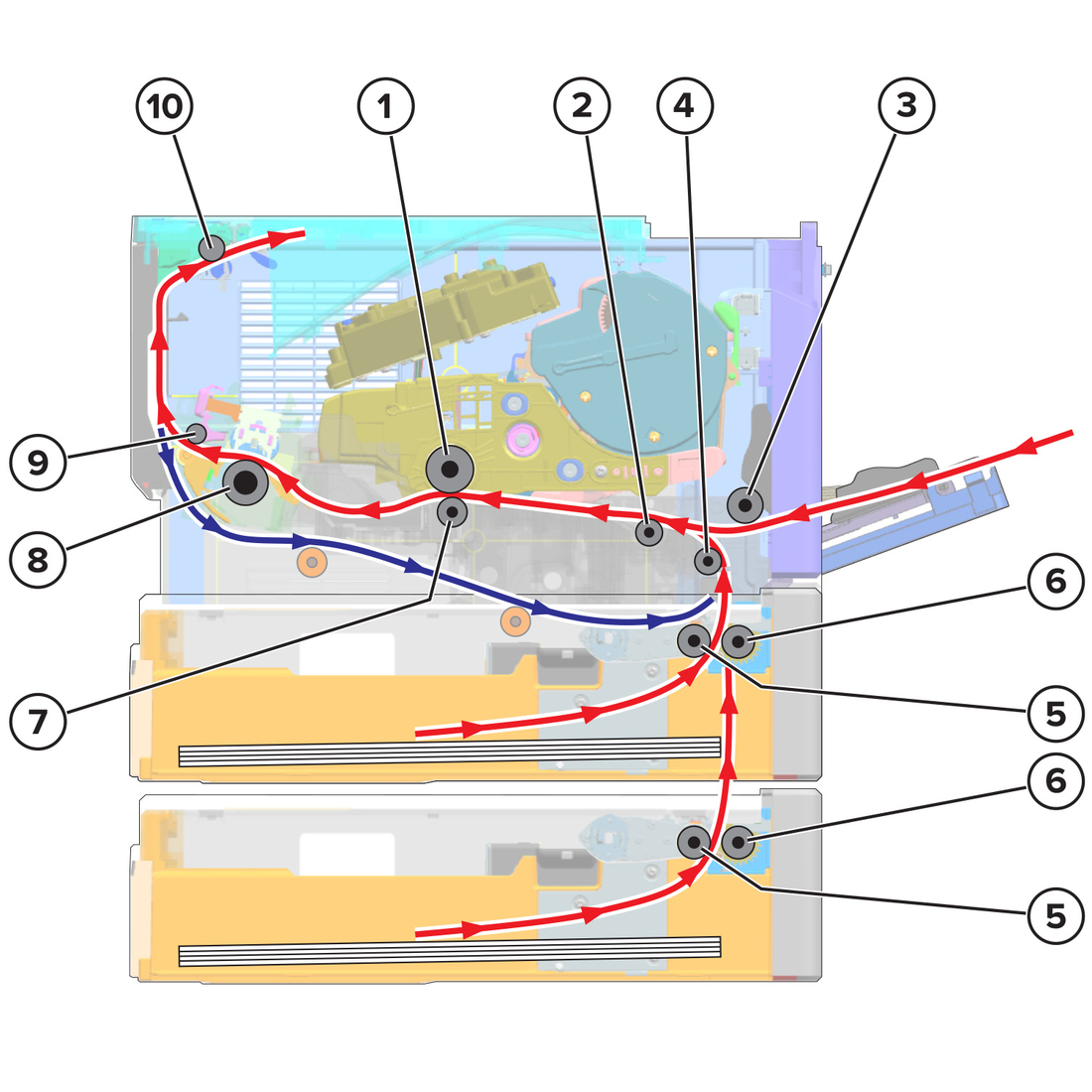

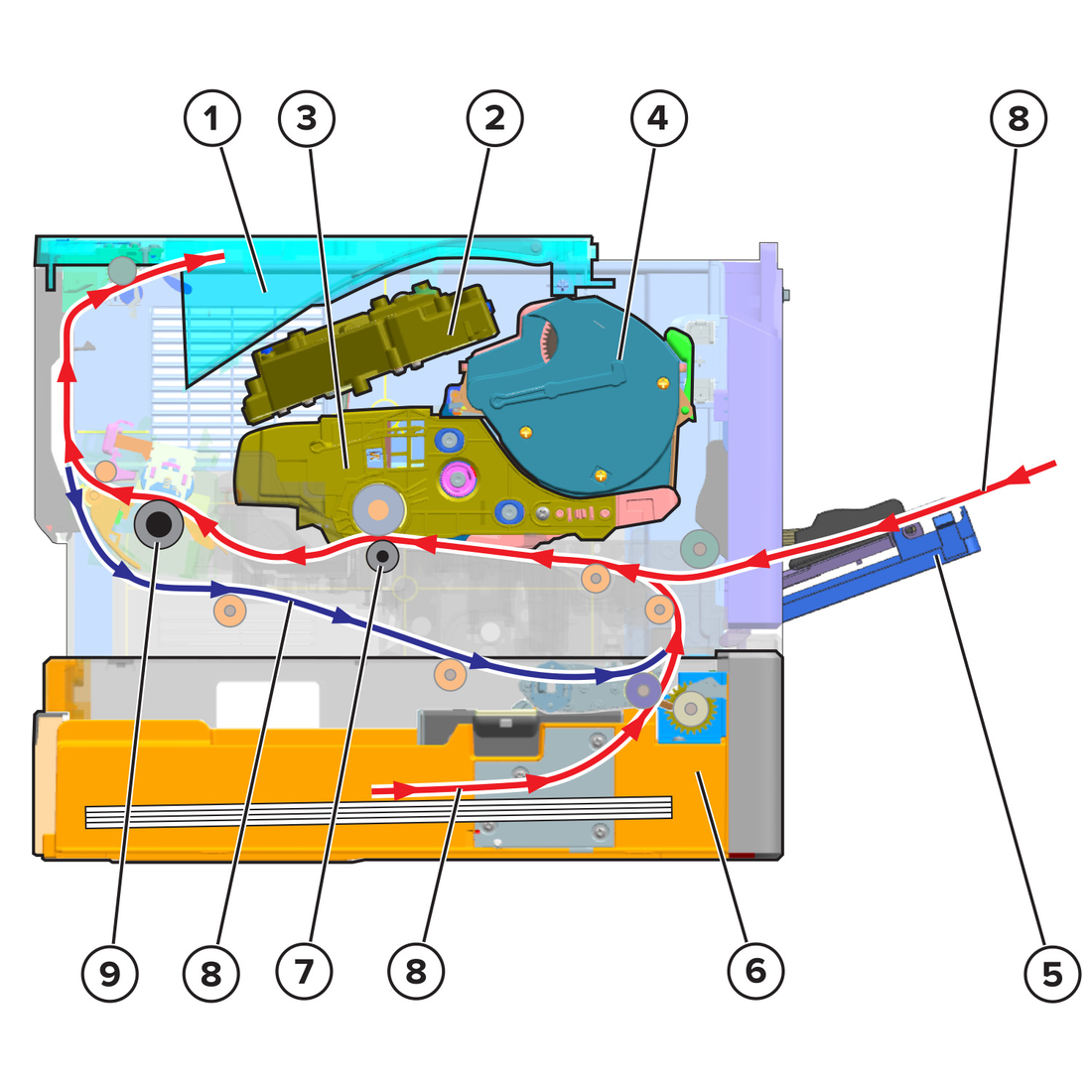

Ролик захвата (pick roller) захватывает и подает бумагу на сепаратор (separator roller). Сепаратор подает бумагу на второй входной ролик, который подает ее на первый входной ролик. Для заданий печати с MPF ролик захвата MPF захватывает и подает бумагу на первый входной ролик.
Затвор юстировки (deskew shutter) вдоль первого входного ролика исправляет перекос бумаги.
Первый входной ролик подает бумагу на ролик переноса (transfer roller). На ролике переноса фотопроводящий барабан (Print drum) переносит разработанное изображение на бумагу, создавая печатное изображение.

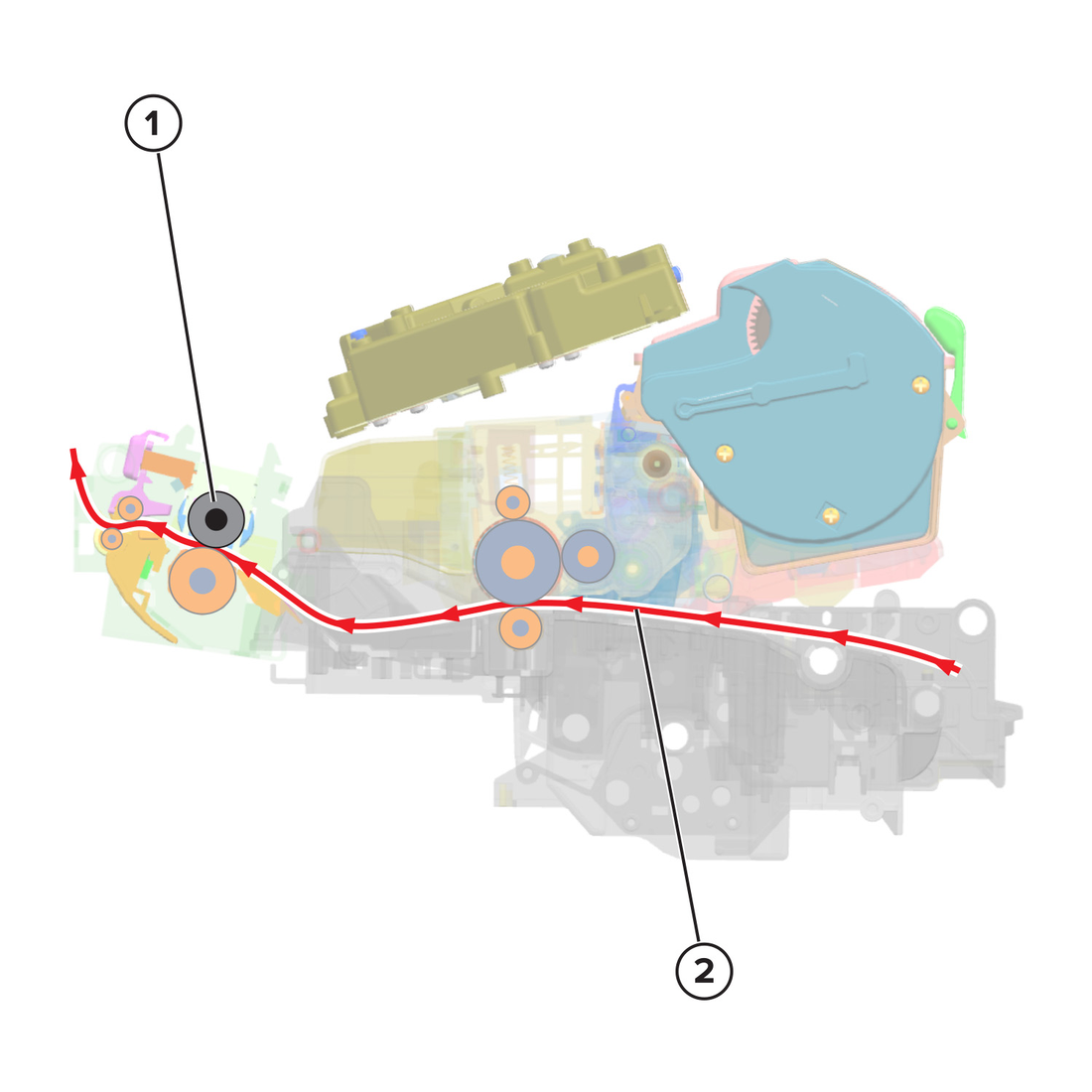

Когда бумага проходит через термоузел (Fuser), применяются тепло и прижим (Pressure) для постоянного закрепления тонера на бумаге.
После печати принтер выталкивает бумагу роликом выхода (exit roller).

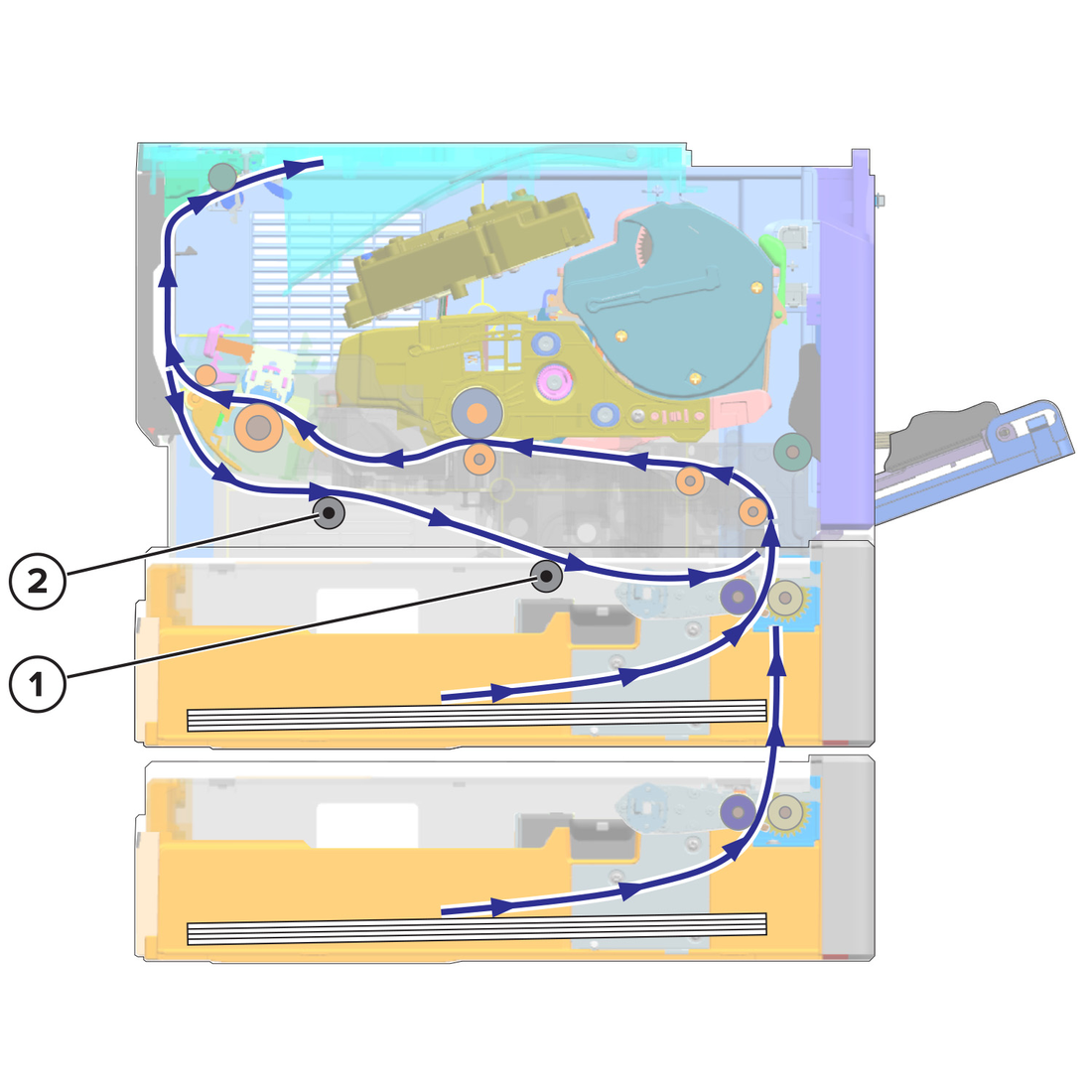

После печати первой стороны бумага отводится к верхней части ролика выхода бумаги. Проход двусторонней печати (duplex path) открывается, затем бумага меняет направление для печати обратной стороны.
Бумага перемещается по двусторонней дорожке до повторного входа во второй входной ролик. Затем бумага продолжает свой путь до завершения задания печати.

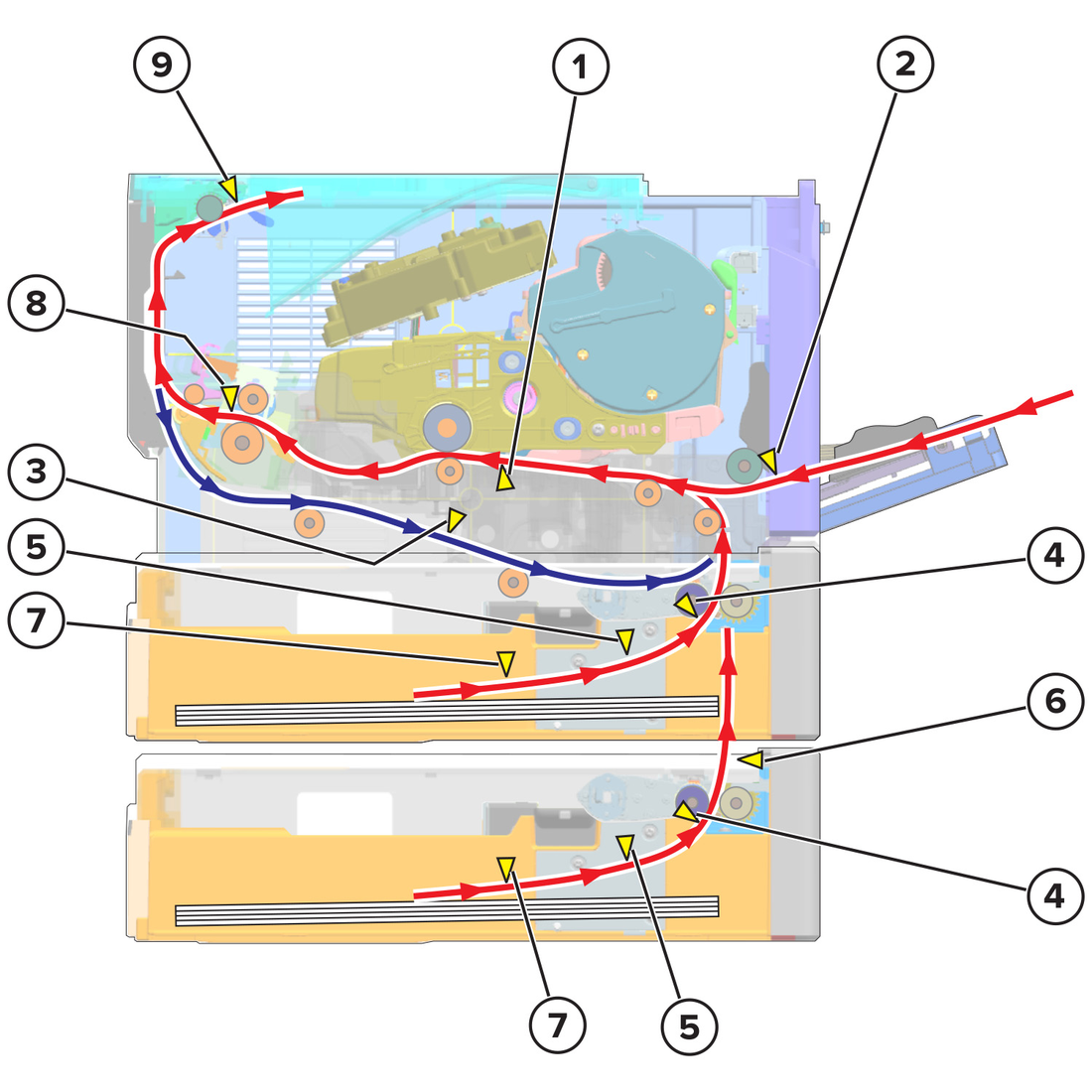

Обнаруживает, находится ли ролик захвата (pick roller) на правильной высоте для захвата бумаги из лотка. Примечание: Датчик (sensor) в стандартном лотке поддерживается только в некоторых моделях принтера.
Обнаруживает, есть ли бумага в лотке. Примечание: Датчик (sensor) в стандартном лотке поддерживается только в некоторых моделях принтера.

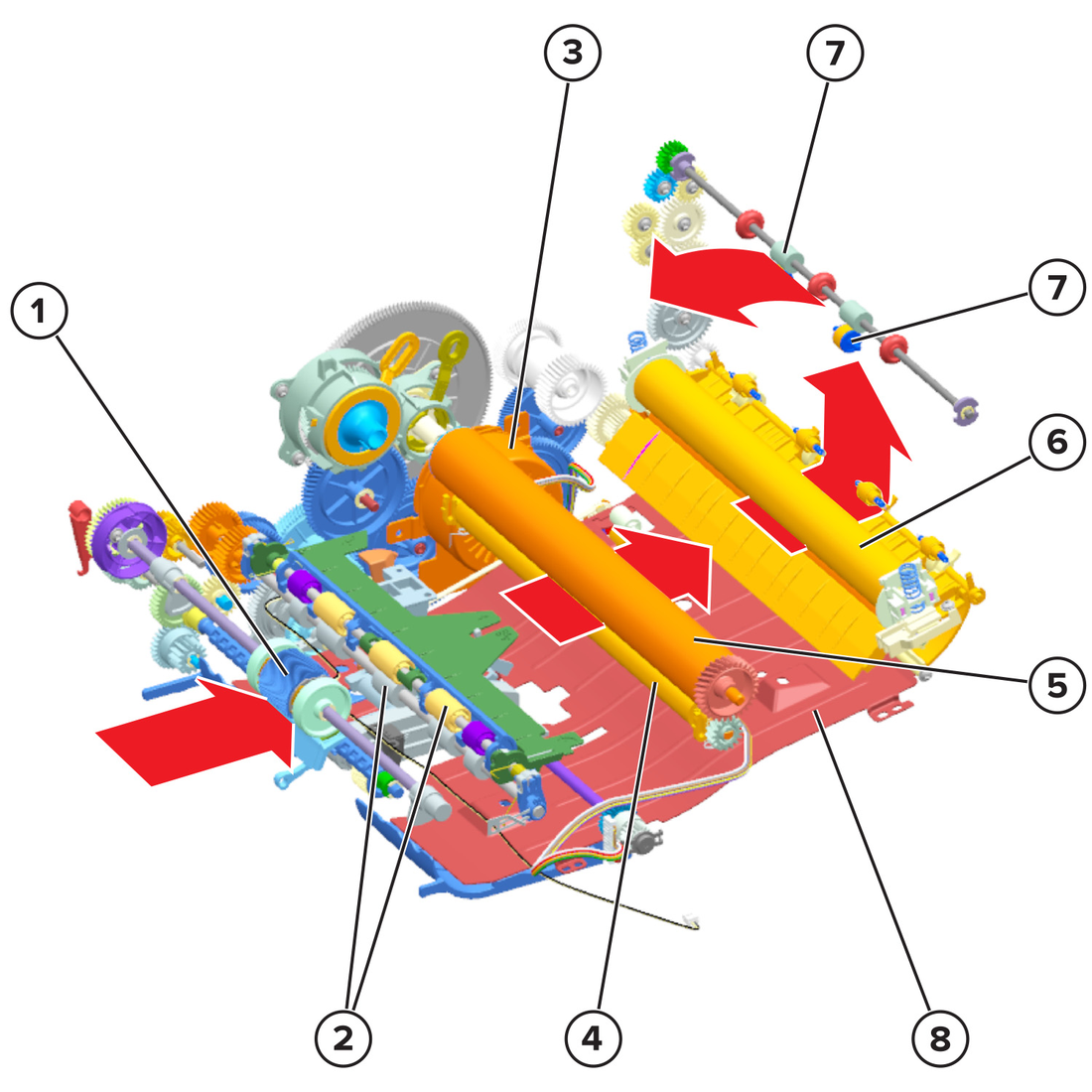

Редуктор (gearbox) обеспечивает механическую мощность принтера. Его двигатель передает мощность через множество шестерен (gear) на следующие детали: MPF, подача бумаги (Paper feed), ролик переноса (transfer roll), фотопроводящий барабан (Print drum), термоузел (Fuser), выход бумаги (paper exit) и двусторонняя печать (duplex).

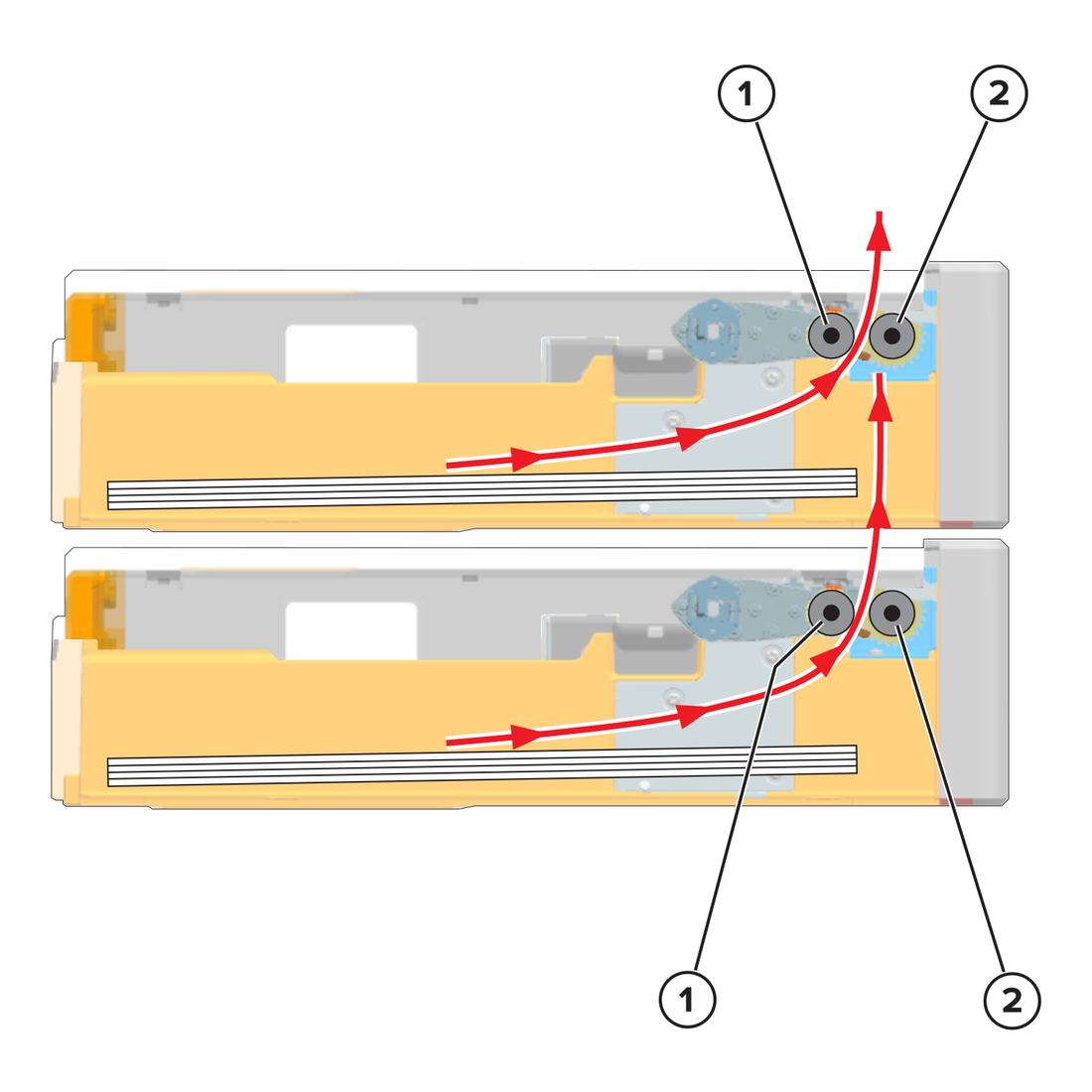

Для подготовки к подаче пластина подъема (lift plate) поднимается, чтобы прижать бумагу к ролику захвата (pick roller). Пластина подъема останавливает прижим в точке, где ролик захвата находится на надлежащей высоте для захвата. После позиционирования ролика захвата он подает верхний лист бумаги к сепаратору (separator roller). Сепаратор вращается в направлении, противоположном ролику захвата, чтобы обеспечить подачу только одного листа за раз.
Двигатель (pick/lift) управляет роликом захвата (pick roller) и пластиной подъема (lift plate).
Пластина подъема (lift plate) в стандартном лотке поддерживается только в некоторых моделях принтера.
