(1)Изолируйте место сбоя изображения Способ изоляции причины Распечатайте Тестовую страницу для проверки сбоя изображения.

Проверь, увеличивается или уменьшается дефект изображения в режиме масштабирования.

1 Фактор сканера: см. [Сбой изображения при копировании или отправке] (см. страницу P.7-2, P.7-16 или P.7-26).

(LED-лампа для оригиналов на контактном стекле > Отказ CCD при факторе сканирования) Изолируйте с помощью положения сканирования оригинала.

a. DP односторонний (Сканирование CCD основного блока) b. На контактном стекле (Сканирование CCD основного блока) 2 см. Сбой изображения с фактором двигателя (см. страницу P.7-38 или P.7-16).

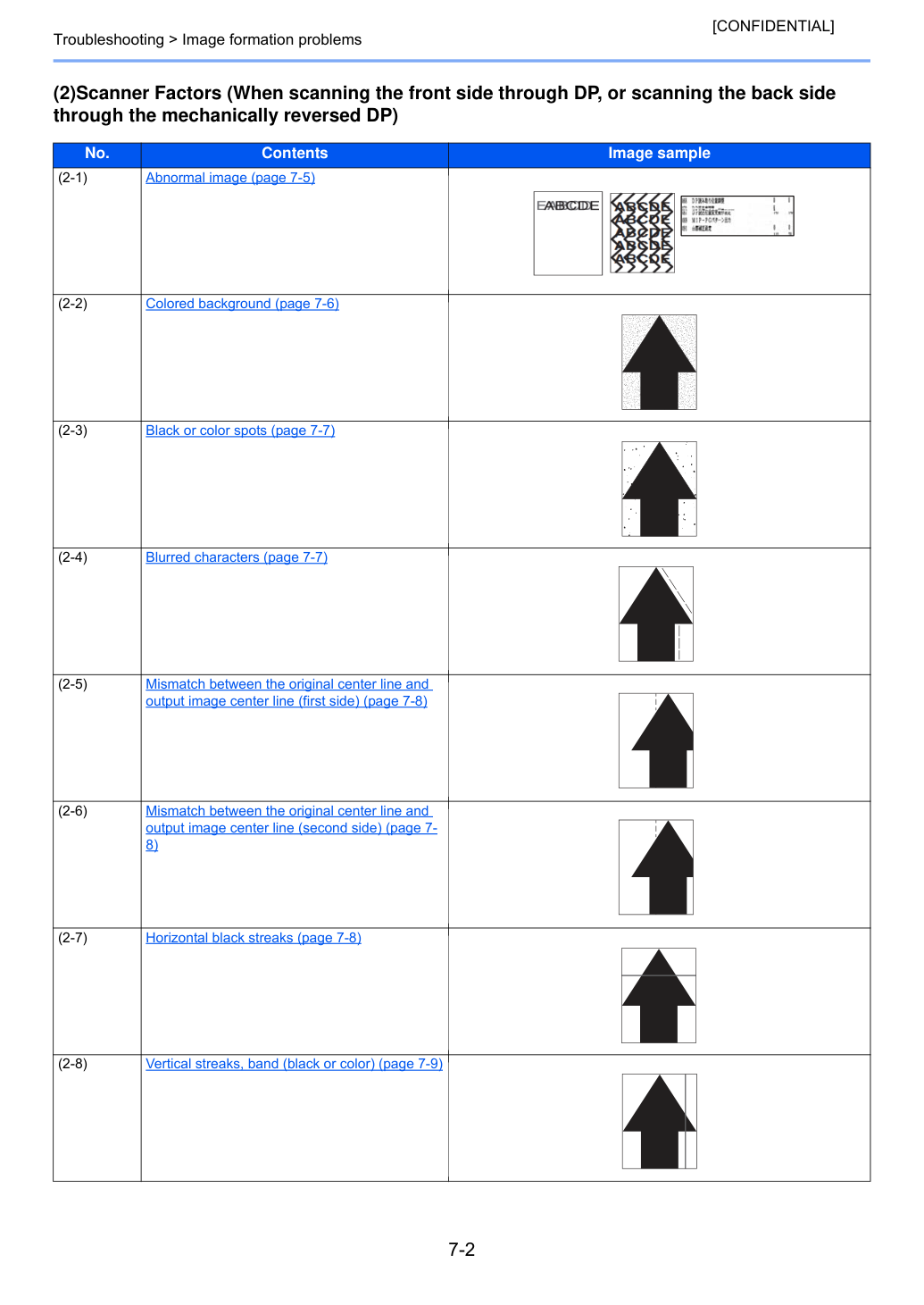

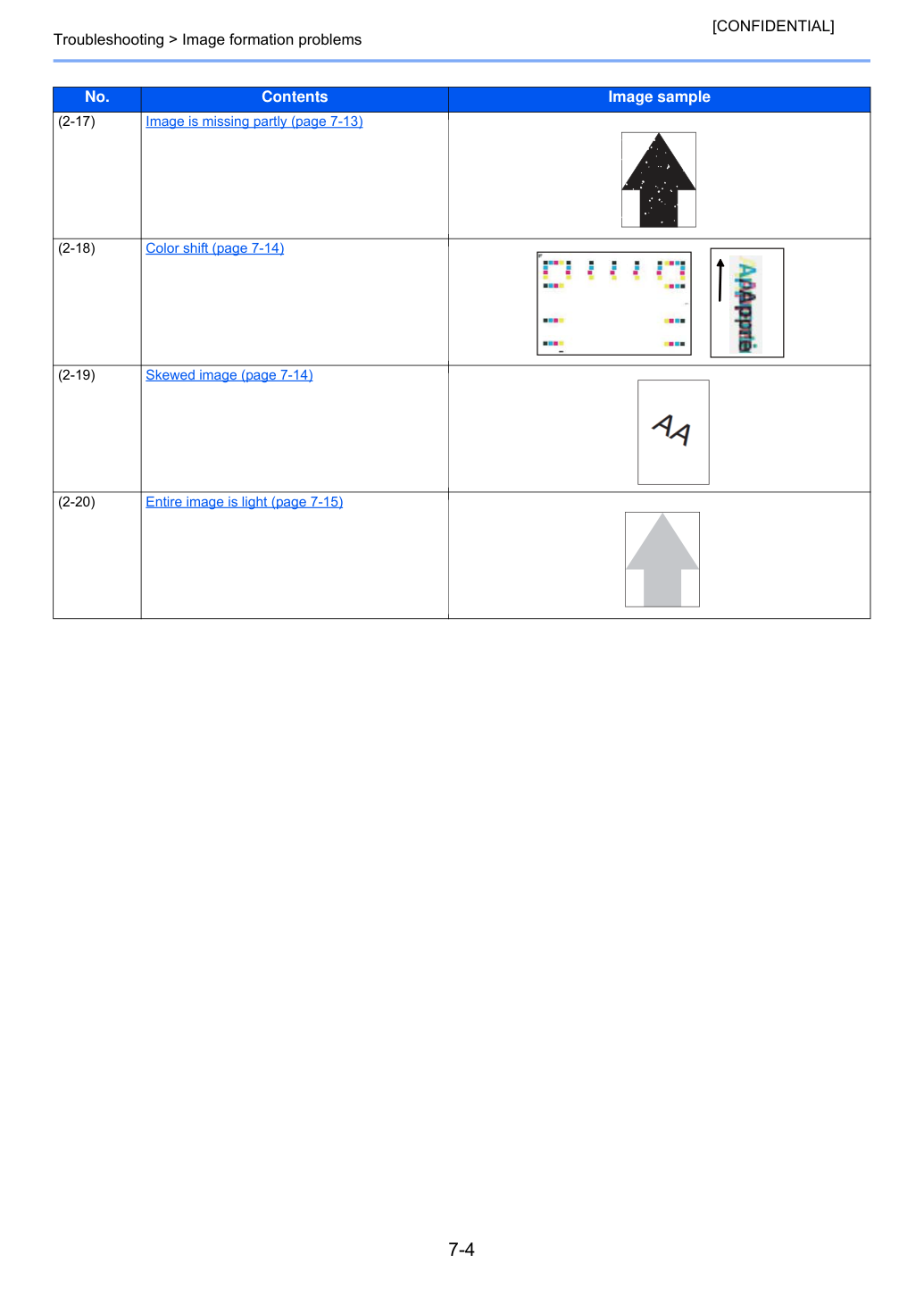

(2)Факторы сканера (При сканировании передней стороны через DP или сканировании задней стороны через механически перевернутый DP) №.

Все изображение светлое (страница 7-15) №.

Проверка соединения Разъем или FFC не подключены должным образом. Или провод, FFC, кабель неисправны.

Переподключите разъемы провода/кабеля. Очистите и переподключите FFC. Если нет непрерывности, замените провод/кабель. Если участок контакта FFC деформирован или FFC сломан, замените FFC.

Замена жесткого диска Жесткий диск неисправен.

Проверка блока линзы Блок линзы установлен неправильно или неисправна PWB датчика изображения.

Переустановите блок линзы. Если не решено, замените блок линзы.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Перезагрузка оригинала Оригинал поднялся при сканировании.

Установите оригинал при нажатии.

Изменение установки Регулировка плотности фона не установлена.

Установи [Auto] для [Background Density Adjustment] в системном меню.

Изменение параметра Плотность фона темная. Исходная плотность фона темная. Регулировка плотности фона темная.

Установи [Manual] для [Background Density Adjustment] в системном меню и отрегулируй плотность фонового изображения.

Когда аналогичное явление возникает и при сканировании с планшета, выполни U411 [Table(ChartA)].

Очистка пластины затенения Пластина затенения грязная.

Очисти пластину затемнения на обратной стороне контактного стекла.

Проверка щелевого стекла Щелевое стекло грязное или установлено неправильно.

Очисти щелевое стекло или переустанови его.

Регулировка высоты левого DP шарнира Исходное положение поднято при сканировании.

Отрегулируй высоту левого DP шарнира.

Проверка датчика начального положения Датчик начального положения установлен неправильно.

Переустанови датчик начального положения.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Проверка лампового узла Ламповый узел установлен неправильно или привод LED PWB неисправен.

Переустанови ламповый узел. Если проблема не решена, замени ламповый узел.

Замена автоматического подающего устройства Рама DP деформирована или шарниры DP неисправны.

Замени автоматическое подающее устройство.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Замена оригинала Оригинал грязный.

Очистка щелевого стекла Щелевое стекло грязное.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка оригинала Используются оригиналы, не соответствующие спецификации. (Они толстые, тонкие или гладкие.) Попроси пользователя использовать соответствующую бумагу.

Правка оригинала Передний край оригинала согнут.

Распрямить изгиб или помятости бумаги оригинала.

Очистка ролика транспортировки DP и втулок Ролик транспортировки DP или втулка грязная.

Очисти ролик транспортировки DP и втулку.

Проверка шкива транспортировки DP и пружины прижима Шкив транспортировки оригинала вращается неплавно.

Переустанови шкивы транспортировки DP и пружины прижима.

Проверка деталей привода DP Детали привода DP установлены неправильно.

Проверка направляющей захвата оригинала Направляющая захвата оригинала работает неправильно.

Переустанови направляющую захвата оригинала.

Замена направляющей сканирования DP Направляющая сканирования DP деформирована.

Замените направляющую сканирования DP.

Регулировка высоты левого DP шарнира Передняя и задняя высоты DP не совпадают.

Отрегулируй высоту левого DP шарнира.

Проверка DP Автоматическое подающее устройство установлено неправильно в главный блок.

Проверь позиционирование автоматического подающего устройства и снова затяни винты.

Замена шарниров DP Шарнир DP неисправен. (Шарнир DP вращается неплавно в вертикальном направлении, правая и левая стороны DP деформированы, так как DP не может удерживать открытое положение.) Замени шарниры DP.

Перезагрузка оригинала Оригиналы неправильно установлены на лоток оригиналов.

Центральная линия при сканировании передней страницы оригиналов на автоматическом подающем устройстве не отрегулирована.

Автоматическая регулировка сканера при сканировании DP не выполнена.

Перезагрузка оригинала Оригиналы неправильно установлены на лоток оригиналов.

Центральная линия при сканировании задней страницы оригиналов на автоматическом подающем устройстве не отрегулирована.

Замена оригинала Оригинал грязный.

Очистка щелевого стекла Щелевое стекло грязное.

Сканирование изображения на обратной стороне пластины размера. (Значение регулировки U411 [Table(ChartA)] неправильное.) Выполни U411 [Table(ChartA)].

Проверка соединения FFC подключен неправильно.

Очисти контакты FFC следующего FFC и переподключи их. Если контакт FFC деформирован или повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замена главной PWB Главная PWB неисправна.

Замена оригинала Оригинал грязный.

Очистка контактного стекла и направляющей транспортировки DP Щелевое стекло или направляющая транспортировки DP грязные.

Очисти щелевое стекло и направляющую транспортировки DP.

Очистка контактного стекла и пластины затенения Контактное стекло или пластина затенения загрязнены.

Очистите контактное стекло и пластину затенения с обратной стороны.

Очистка зеркала Зеркало загрязнено.

Очистите зеркало в узле лампы.

Проверка узла лампы На узел лампы налипла пыль.

Удалите пыль внутри лазерного пути узла лампы.

Очистка печатной платы датчика изображения На печатной плате датчика изображения присутствует пыль.

Очистите печатную плату датчика изображения воздушным продувом.

Изменение настроек Фактический размер оригинала и обнаруженный размер оригинала не совпадают.

Установи [Original Size] в меню System Menu.

Настройки центральной линии неправильны. (Из изображения оригинала выходят полосы или ленты.) Отрегулируйте U067 [Front].

Синхронизация переднего края неправильна. (Из оригинала выходят полосы или ленты.) Выполните U411 [Table(ChartA)].

Начальная позиция сканирования оригинала на DP неправильна.

Настройки центральной линии неправильны. (Из изображения оригинала выходят полосы или ленты.) Отрегулируйте U072 [Front].

Синхронизация переднего края неправильна. (Из оригинала выходят полосы или ленты.) Выполните U411 [DP Auto Adj].

Синхронизация переднего края неправильна. (Из оригинала выходят полосы или ленты.) Выполните U411 [DP FU(Chart B)].

Проверка соединения FFC подключен неправильно.

Очисти контакты FFC следующего FFC и переподключи их. Если контакт FFC деформирован или повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замена главной PWB Главная PWB неисправна.

Синхронизация сканирования переднего края оригинала на обработчике документов установлена неправильно.

Начальная позиция сканирования оригинала на DP неправильна.

Очистка ролика транспортировки DP и втулок Ролик транспортировки DP или втулка грязная.

Очисти ролик транспортировки DP и втулку.

Замена ролика конвейера DP Ролик конвейера DP износился.

Замени ролик подачи DP.

Нанесение смазки Двигатель конвейера DP вращается неравномерно, что создает чрезмерную нагрузку на приводную шестерню DP.

Замена двигателя конвейера DP Двигатель конвейера DP неисправен и вращение неравномерно. Переустановите двигатель конвейера DP и переподключите разъем. Если не отремонтировано, замените его.

Синхронизация сканирования переднего края на обратной странице оригиналов на обработчике документов установлена неправильно.

Замена оригинала Оригинал грязный.

Очисти щелевое стекло и направляющую транспортировки DP.

Очистка зеркала Зеркало загрязнено.

Очистите зеркало в узле лампы.

Проверка узла лампы На узел лампы налипла пыль.

Удалите пыль внутри лазерного пути узла лампы.

Проверка крышки объектива Крышка объектива снята.

Проверка пластины затенения Пластина затенения с обратной стороны контактного стекла загрязнена.

Проверка соединения FFC подключен неправильно.

Очисти контакты FFC следующего FFC и переподключи их. Если контакт FFC деформирован или повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замена главной PWB Главная PWB неисправна.

Изменение настроек Качество изображения оригинала установлено неправильно. (Муар изменяется в зависимости от качества изображения.) Установите [Original Image] качество оригинала, соответствующее типу оригинала в системном меню.

Перезагрузка оригинала Оригинал установлен неправильно.

(Муар появляется в направлении сканирования оригинала.) Поверните оригиналы на 90 градусов и переустановите их.

Соотношение в главном направлении сканирования велико.

Перезагрузка оригинала Оригинал установлен неправильно.

Перезагрузка оригинала Оригиналы были установлены вверх ногами.

Переустановите оригинал, чтобы исправить направление лицевой и обратной сторон.

Начальная позиция сканирования оригинала на DP неправильна.

Проверка ремня привода сканера Ремень привода сканера соскочил.

Переустановите ремень привода сканера.

Проверка шестерни привода сканера Шестерня привода сканера установлена неправильно.

Переустановите шестерню привода сканера, подключенную к передней крышке для обслуживания.

Проверка датчика начального положения Датчик начального положения установлен неправильно.

Переустанови датчик начального положения.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка оригинала Оригинал согнут, волнистый или деформирован.

Проверьте оригинал. Если он согнут, расправьте складку оригинала.

Проверка сканирования стола Сканирование оригиналов со стола неисправно.

Проверьте, возникает ли такое же явление при сканировании на контактном стекле. Если возникает, выполните полевые меры для такого же явления, которое возникает при сканировании на контактном стекле.

Проверка щелевого стекла Щелевое стекло загрязнено или согнуто.

Очистите щелевое стекло. Если щелевое стекло согнуто, замените его.

Проверка направляющей сканирования DP Направляющая сканирования DP установлена неправильно.

Переприкрепи направляющую сканирования DP.

Проверка оригинала Оригинал волнистый.

Разгладьте оригиналы или по возможности замените их.

Проверка щелевого стекла. На щелевом стекле конденсат.

Удали конденсат на щелевом стекле.

Проверка зеркала. На зеркале конденсат.

Удали конденсат на зеркале в узле лампы.

Проверка линзы. На линзе конденсат.

Удали конденсат на линзе в узле линзы.

Проверка стекла датчика изображения (Image sensor PWB).

На стекле датчика изображения (Image sensor PWB) конденсат.

Автоматическая регулировка сканера неправильна.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Перезагрузка оригинала. Оригинал установлен неправильно. Переустанови оригиналы.

Изменение настройки. Размер оригинала и сторона бумаги не совпадают на панели управления. (Настройка неправильна.) Установи [Original Size] в меню System Menu.

Проверка функции автоматического поворота. Положение копии поворачивается автоматически.

Установи [Auto Image Rotation] на [Off] в меню system menu.

Изменение функции удаления границ. Функция Border Erase установлена неправильно. (Настройка слишком велика.) Снизь настройку Border Erase в меню System Menu.

Очистка щелевого стекла Щелевое стекло грязное.

Проверка щелевого стекла. Щелевое стекло установлено неправильно.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы. Узел линзы установлен неправильно или датчик изображения (Image sensor PWB) неисправен.

Переустановите блок линзы. Если не решено, замените блок линзы.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Правка оригинала Передний край оригинала согнут.

Распрямить изгиб или помятости бумаги оригинала.

Очистка ролика транспортировки DP и втулок Ролик транспортировки DP или втулка грязная.

Очисти ролик транспортировки DP и втулку.

Проверка шкива транспортировки DP и пружины прижима Шкив транспортировки оригинала вращается неплавно.

Переустанови шкивы транспортировки DP и пружины прижима.

Проверка деталей привода DP Детали привода DP установлены неправильно.

Замена направляющей сканирования DP Направляющая сканирования DP деформирована.

Замените направляющую сканирования DP.

Проверка направляющей захвата оригинала Направляющая захвата оригинала работает неправильно.

Переустанови направляющую захвата оригинала.

Регулировка высоты левого DP шарнира Передняя и задняя высоты DP не совпадают.

Отрегулируй высоту левого DP шарнира.

Проверка DP Автоматическое подающее устройство установлено неправильно в главный блок.

Проверь позиционирование автоматического подающего устройства и снова затяни винты.

Проверка оригинала. Оригиналы согнуты или помяты.

Распрямить изгиб или помятости бумаги оригинала.

Проверка направляющих ширины оригинала. Оригинал перекошен.

Переустанови направляющие ширины оригинала.

Регулировка положения правого шарнира DP. Положение правого шарнира DP не отрегулировано вперед-назад.

Отрегулируй положение правого шарнира DP вперед-назад.

Очистка ролика подачи DP. Ролик подачи DP загрязнен. (Можно удалить очисткой.) Очисти ролик подачи DP.

Замена ролика подачи DP. Ролик подачи DP загрязнен. (Не удаляется очисткой.) Замени ролик подачи DP.

Очистка ролика регистрации DP. Ролик регистрации DP загрязнен.

Очисти ролик регистрации DP.

Проверка шкива регистрации DP. Работа шкива регистрации DP неисправна.

Переустановить DP registration pulley.

Объем петли оригинала неправильный.

Отрегулируй объем петли оригинала в U942.

Проверка сканирования стола Сканирование оригиналов со стола неисправно.

Начальная позиция сканирования оригинала на DP неправильна.

Очисти щелевое стекло и направляющую транспортировки DP.

Проверка щелевого стекла. Щелевое стекло установлено неправильно.

Изменение настройки. Плотность установлена неправильно. (Тип оригинала и качество изображения отличаются.) Установи [Original Image] качество оригинала, соответствующее типу оригинала, в меню system menu.

Изменение настройки. Плотность установлена неправильно. ([EcoPrint] установлен на "On".) Установи [EcoPrint] на [Off] в меню system menu.

Изменение настройки. Плотность установлена неправильно. (Настройка плотности слишком светлая.) Установи настройку плотности темнее в меню system menu.

Изменение настройки. Плотность установлена неправильно. ([Background density] установлен на "Off".) Установи [Manual] для [Background Density Adjustment] в меню system menu и отрегулируй плотность фонового изображения.

Изменение настройки. Параметр [Prevent Bleed-thru] установлен на [On]. Измени параметр [Prevent Bleed-thru] на [Off] в меню system menu.

Очистка пластины затенения Пластина затенения грязная.

Очисти пластину затемнения на обратной стороне контактного стекла.

Изображение сканера не отрегулировано.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

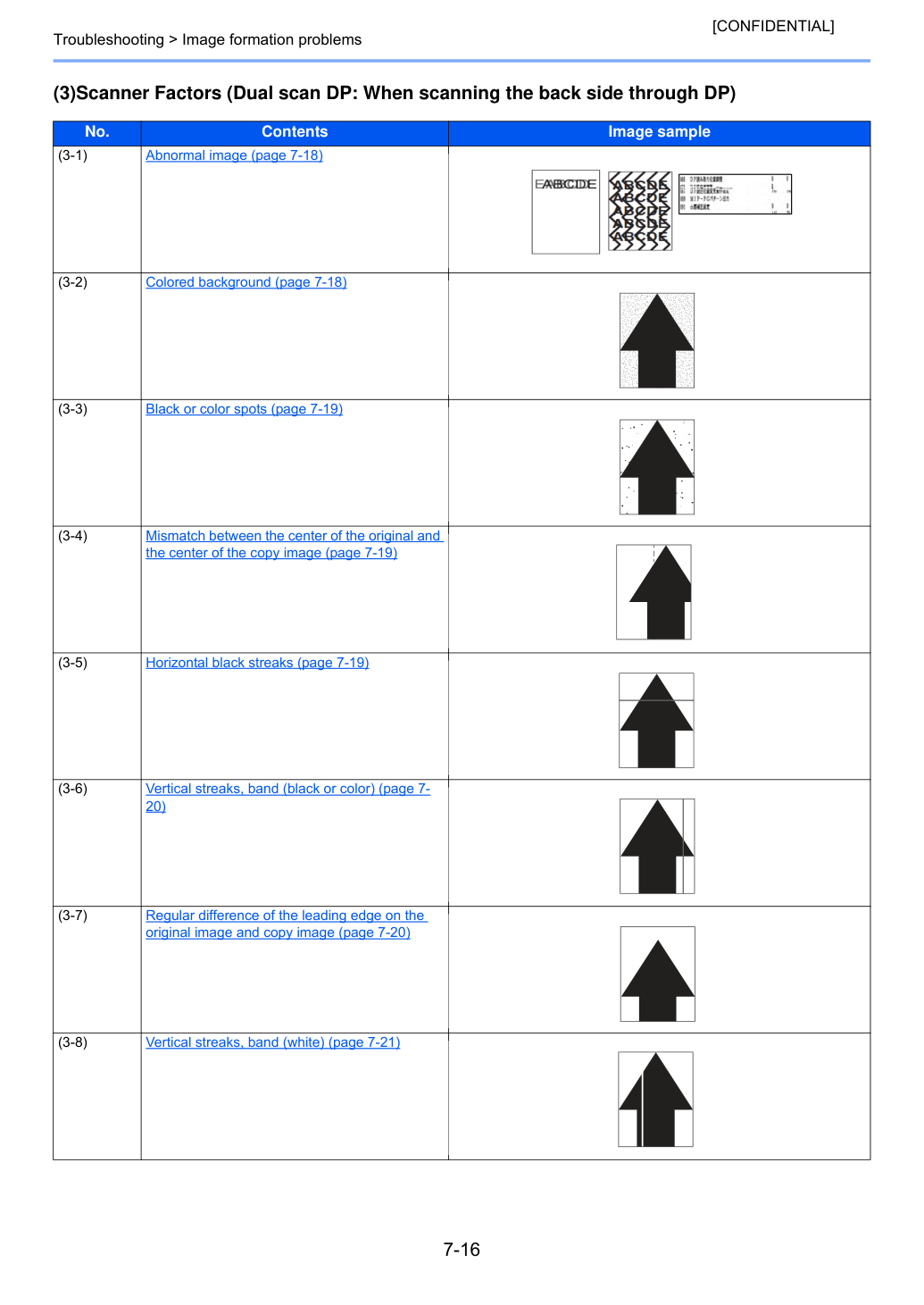

(3) Факторы сканера (двойное сканирование DP: при сканировании обратной стороны через DP). Нет.

Все изображение светлое (стр. 7-25). Нет.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Очисти контакты следующих разъемов кабеля SATA и переподключи разъемы. Если нет непрерывности, замени кабель SATA.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Плата DP relay PWB установлена неправильно или неисправна.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Исходное изображение имеет тёмный фон. Регулировка плотности фона установлена на [Off].

Установи [Auto] для [Background Density Adjustment] в системном меню.

Исходное изображение имеет тёмный фон. Регулировка плотности фона установлена на тёмный.

Установи [Manual] для [Background Density Adjustment] в системном меню и отрегулируй плотность фонового изображения.

Регулировка изображения CIS (U411 [DP FD(ChartA)]) не выполнена.

Проверка секции привода ролика DPCIS.

Ролик DPCIS вращается неправильно.

Переподключите секцию привода ролика DPCIS.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Замена оригинала Оригинал грязный.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Перезагрузка оригинала Оригиналы неправильно установлены на лоток оригиналов.

Позиция сканирования DP не отрегулирована.

Отрегулируйте центральную линию DPCIS путём выполнения U072 [CIS].

Позиция сканирования DP не отрегулирована.

Замена оригинала Оригинал грязный.

Очистка стекла DPCIS и направляющей конвейера DP. Стекло DPCIS загрязнено.

Очистите стекло DPCIS и направляющую конвейера DP.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Время срабатывания переднего края отрегулировано неправильно. (На изображении вне оригинала появляются полосы или полосатость.) Отрегулируйте U072 [CIS].

Время срабатывания переднего края отрегулировано неправильно. (На изображении вне оригинала появляются полосы или полосатость.) Выполните U411 [DP Auto Adj].

Время срабатывания переднего края отрегулировано неправильно. (На изображении вне оригинала появляются полосы или полосатость.) Выполните U411 [DP FD(ChartA)].

Очистка стекла DPCIS и направляющей конвейера DP. Стекло DPCIS загрязнено.

Очистите стекло DPCIS и направляющую конвейера DP.

Очистка направляющей конвейера DP.

Направляющая конвейера DP загрязнена.

Проверка шкива регистрации DP. Шкив регистрации DP загрязнен.

Очистите шкив регистрации DP.

Коррекция белой линии не выполнена.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Позиция сканирования DP не отрегулирована.

Отрегулируйте центральную линию DPCIS путём выполнения U072 [CIS].

Позиция сканирования DP не отрегулирована.

Замена оригинала Оригинал грязный.

Очистка стекла DPCIS и направляющей конвейера DP. Стекло DPCIS загрязнено.

Очистите стекло DPCIS и направляющую конвейера DP.

Коррекция белой линии не выполнена.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Изменение параметра. Качество изображения установлено неправильно. (Муар изменяется в зависимости от качества изображения.) Измените качество изображения в меню системы.

Перезагрузка оригинала Оригинал установлен неправильно.

Соотношение в главном направлении сканирования велико.

Автоматическая регулировка сканера не выполнена.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Изменение параметра. Качество исходного изображения установлено неправильно. (Тип оригинала и качество изображения не совпадают.) Установите [Original Image] качество оригинала, соответствующее типу оригинала, в меню системы.

Замена оригинала Оригинал грязный.

Проверка оригинала. Оригиналы согнуты или помяты.

Разгладьте складки и морщины оригинала.

Проверка секции привода ролика DPCIS.

Ролик DPCIS вращается неправильно.

Переподключите секцию привода ролика DPCIS.

Очистка стекла DPCIS и направляющей конвейера DP. Стекло DPCIS загрязнено.

Очистите стекло DPCIS и направляющую конвейера DP.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Автоматическая регулировка сканера не выполнена.

Проверка стекла DPCIS. На стекле DPCIS образовалась конденсация.

Удалите конденсацию со стекла DPCIS.

Очистка стекла DPCIS и направляющей конвейера DP. Стекло DPCIS загрязнено.

Очистите стекло DPCIS и направляющую конвейера DP.

Проверка стекла DPCIS. Стекло DPCIS деформировано. Или имеет царапины.

Переустановите стекло DPCIS. Если проблема не решена, замените стекло DPCIS.

Проверка секции привода ролика DPCIS.

Ролик DPCIS вращается неправильно.

Переподключите секцию привода ролика DPCIS.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Перезагрузка оригинала Оригиналы неправильно установлены на лоток оригиналов.

Изменение настроек Фактический размер оригинала и обнаруженный размер оригинала не совпадают.

Установи [Original Size] в меню System Menu.

Изменение параметра. Позиция копии автоматически повёрнута.

Установи [Auto Image Rotation] на [Off] в меню system menu.

Изменение параметра. Функция Border Erase установлена неправильно. (Установка слишком велика.) Снизьте параметр Border Erase в меню системы.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

Проверка сканирования первой стороны через DP. В подаче оригиналов имеется фактор.

Проверьте, происходит ли то же явление при сканировании передней стороны через DP. Если да, выполните полевые меры для устранения того же явления, которое происходит при сканировании передней стороны через DP.

Оригиналы подаются без контакта с роликом DPCIS.

Проверка ролика конвейера DP. Ролик конвейера DP загрязнен.

Очистите переднюю/заднюю части секции сканирования DP для ролика конвейера и втулки.

Проверка DPCIS. DPCIS установлен неправильно.

Проверка сканирования DP первой (передней) стороны. В подаче оригиналов имеется фактор.

Проверка DPCIS. DPCIS установлен неправильно.

Выполни U075 и установи параметр [On/ Off Config] On в функции коррекции перекоса.

U411 [DP FD(ChartA)] не выполнена.

Проверка секции привода ролика DPCIS.

Ролик DPCIS вращается неправильно.

Переподключите секцию привода ролика DPCIS.

Проверка стеклянной щели сканера Стеклянная щель сканера установлена неправильно.

Проверка соединения. Кабель SATA подключен неправильно или неисправен.

Проверка платы DP relay PWB. Плата DP relay PWB установлена неправильно или неисправна.

Переустановите плату DP relay PWB. Если проблема не решена, замените плату DP relay PWB.

Проверка платы DPSHD PWB. Плата DPSHD PWB подключена неправильно или неисправна.

Переподключите плату DPSHD PWB к DPCIS. Если проблема не решена, замените плату DPSHD PWB.

Проверка DPCIS. DPCIS установлен неправильно или неисправен.

Переустановите DPCIS. Если проблема не решена, замените DPCIS.

Замена главной PWB Главная PWB неисправна.

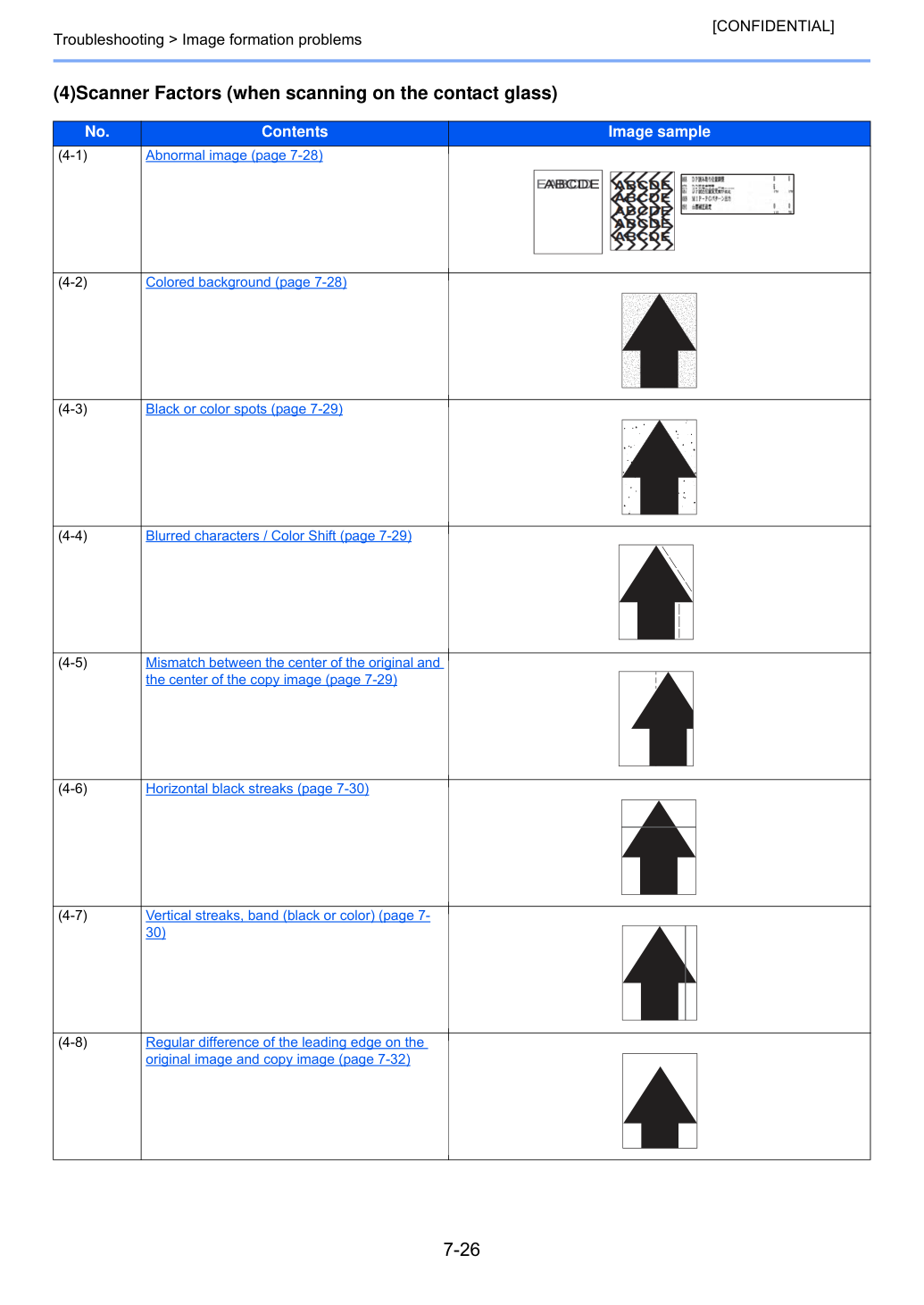

(4)Факторы сканера (при сканировании на контактном стекле) Нет.

Изображение полностью светлое (стр. 7-37) Нет.

Проверка соединения Разъем или FFC не подключены должным образом. Или провод, FFC, кабель неисправны.

Замена жесткого диска Жесткий диск неисправен.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Изменение установки Регулировка плотности фона не установлена.

Установи [Auto] для [Background Density Adjustment] в системном меню.

Изменение параметра Плотность фона оригинала темная. Регулировка плотности фона темная.

Установи [Manual] для [Background Density Adjustment] в системном меню и отрегулируй плотность фонового изображения.

Проверка оригинала Оригинал приподнят при сканировании.

Установите оригинал при нажатии.

Проверка датчика начального положения Датчик начального положения установлен неправильно.

Переустанови датчик начального положения.

Проверка соединения Разъем или FFC подключены неправильно, или провод или FFC неисправны.

Переподключи нижеследующие разъемы проводов и переподключи FFC. При отсутствии непрерывности замени провод. Если клеммная часть FFC деформирована или FFC сломана, замени FFC.

Проверка блока лампы Блок лампы установлен неправильно.

Проверка узла линзы Узел линзы установлен неправильно.

Замена блока лампы LED драйвер PWB неисправен.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка оригинала Оригинал грязный.

Очистка контактного стекла Контактное стекло грязное.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка блока лампы Блок лампы установлен неправильно.

Проверка натяжения ремня На движение сканера приложена нагрузка из-за неправильного натяжения ремня.

Отрегулируй натяжение ремня двигателя сканера надлежащим образом.

На барабане проволоки сканера прилипли посторонние предметы.

Удали посторонние предметы с барабанов проволоки сканера.

На канавке шкива прилипли посторонние предметы.

Удали посторонние предметы со шкива узла блока лампы.

Проверка проводов сканера Провод сканера грязный или выскочил.

Очисти провод сканера или переподсоедини его.

Замена провода сканера На проводе сканера имеются царапины.

Проверка оригинала Оригинал неправильно установлен на контактном стекле.

Проверка контактного стекла Контактное стекло установлено неправильно.

Центральная линия сканера не отрегулирована.

Автоматическая регулировка сканирования таблицы не выполнена.

Проверка оригинала Оригинал грязный.

Очистка контактного стекла Контактное стекло грязное.

Сканируется изображение на обратной стороне пластины указания размера.

(Значение регулировки [Table(ChartA)] в U411 неверно.) Выполни U411 [Table(ChartA)].

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка оригинала Оригинал грязный.

Изменение настроек Фактический размер оригинала и обнаруженный размер оригинала не совпадают.

Очистка крышки плотина Крышка оригинала грязная.

Синхронизация переднего края неправильна. (Из оригинала выходят полосы или ленты.) Выполните U411 [Table(ChartA)].

Очистка контактного стекла Контактное стекло или пластина затемнения на обратной стороне контактного стекла грязные.

Очисти контактное стекло и пластину затемнения на обратной стороне контактного стекла.

Очистка зеркала Зеркало загрязнено.

Очистите зеркало в узле лампы.

Проверка узла лампы На узел лампы налипла пыль.

Удалите пыль внутри лазерного пути узла лампы.

Очистка печатной платы датчика изображения На печатной плате датчика изображения присутствует пыль.

Очистите печатную плату датчика изображения воздушным продувом.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка оригинала Оригинал установлен неправильно.

(Передний край оригинала неправильно установлен на контактном стекле) Переустанови оригиналы.

Синхронизация переднего края сканера неверна Отрегулируй U066 [Front].

Синхронизация переднего края сканера неверна Выполни U411 [Table(ChartA)].

Проверка датчика начального положения Датчик начального положения установлен неправильно.

Переустанови датчик начального положения.

Проверка натяжения ремня На движение сканера приложена нагрузка из-за неправильного натяжения ремня.

Отрегулируй натяжение ремня двигателя сканера надлежащим образом.

Проверка барабанов проволоки сканера Установка барабана проволоки сканера ослаблена.

Затяни винт барабана проволоки сканера.

Проверка ведущей шестерни сканера Крепление ведущей шестерни сканера ослаблено.

Затяни винт ведущей шестерни сканера.

Проверка оригинала Оригинал грязный.

Очистка зеркала Зеркало загрязнено.

Очистите зеркало в узле лампы.

Проверка узла лампы На узел лампы налипла пыль.

Удалите пыль внутри лазерного пути узла лампы.

Проверка крышки объектива Крышка объектива снята.

Проверка пластины затенения Пластина затенения с обратной стороны контактного стекла загрязнена.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Измените настройку. Качество исходного изображения установлено неправильно. (Муар изменяется в зависимости от качества изображения.) Установите [Original Image] в главном меню системы.

Проверка оригинала Оригинал установлен неправильно.

Соотношение в главном направлении сканирования велико. (Эта проблема возникает, когда коэффициент печати установлен на 100%.) Измените значение U065 [Main Scan] для уменьшения увеличения сканера в главном направлении сканирования.

Каждая регулировка узла сканера выполнена неправильно. Выполните U411 [Table(ChartA)].

Проверьте оригинал. Оригиналы были установлены вверх ногами.

Переустановите оригинал, чтобы исправить направление лицевой и обратной сторон.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Измените настройку. Качество изображения установлено неправильно. (Тип оригинала и качество изображения не совпадают.) Установите [Original Image] в главном меню системы.

Проверка оригинала Оригинал грязный.

Проверьте оригинал. Оригиналы согнуты или помяты.

Распрямить изгиб или помятости бумаги оригинала.

Проверьте коврик для оригиналов. Коврик для оригиналов смещен.

Очистка контактного стекла Контактное стекло грязное.

Проверка контактного стекла Контактное стекло установлено неправильно.

Проверьте контактное стекло. Оригинал сканируется на согнутом контактном стекле.

Установите буклет-оригинал, не сгибая контактное стекло.

Проверка крышки объектива Крышка объектива снята.

Очистка зеркала Зеркало загрязнено.

Очистите зеркало в узле лампы.

Замените блок лампы. Часть светодиода не включается.

Проверьте, горит ли светодиодная лампа, выполнив U061 [CCD]. Если она не горит, замените блок лампы.

Проверьте блок лампы. Зеркало установлено в неправильное положение.

Замените блок лампы. Отражатель светодиода установлен неправильно или деформирован.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверка оригинала Оригинал волнистый.

Разгладьте оригиналы или по возможности замените их.

Проверьте контактное стекло. На контактном стекле имеется конденсация.

Удалите конденсацию на контактном стекле.

Проверьте блок лампы. На зеркале имеется конденсация.

Удали конденсат на зеркале в узле лампы.

Проверьте блок объектива. На объективе имеется конденсация.

Удали конденсат на линзе в узле линзы.

Проверьте печатную плату датчика изображения. На стекле печатной платы датчика изображения имеется конденсация.

Автоматическая регулировка сканера неправильна.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Измените настройку. Отмеченная часть маркером-выделителем на оригинале не может быть отсканирована.

Текущее значение первичной передачи установлено неправильно.

Проверьте оригинал. Оригинал установлен неправильно. Переустановите оригиналы.

Измените настройку. Размер оригинала и сторона бумаги не совпадают на панели управления. (Настройка неправильная.) Установите [Original Size] вручную в главном меню системы.

Изменение параметра. Позиция копии автоматически повёрнута.

Установи [Auto Image Rotation] на [Off] в меню system menu.

Очистите контактное стекло. Сторона сканирования оригинала контактного стекла грязная.

Очистите сторону сканирования оригинала контактного стекла.

Очистка пластины затенения Пластина затенения грязная.

Очисти пластину затемнения на обратной стороне контактного стекла.

Проверка контактного стекла Контактное стекло установлено неправильно.

Проверка соединения Разъем или FFC подключены неправильно, или провод или FFC неисправны.

Проверка узла линзы Узел линзы установлен неправильно.

Замените датчик размера оригинала. Размер оригинала и размер бумаги не совпадают на дисплее панели управления.

(Датчик размера оригинала неправильно обнаруживает.) Замените датчик размера оригинала.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Проверьте оригинал. Оригинал установлен неправильно. (Оригинал перекошен.) Переустановите оригиналы.

Проверьте узел сканера. Высота узла сканера неправильная.

Отрегулируйте высоту всего узла сканера.

Проверка блока лампы Блок лампы установлен неправильно.

Измените настройку. Плотность установлена неправильно. (Тип оригинала и качество изображения отличаются.) Установите качество Original Image в соответствии с типом оригинала в меню системы.

Измените настройку. Плотность установлена неправильно. ([EcoPrint] установлен на "On".) Измените настройку [EcoPrint] на [Off] в меню системы.

Изменение настройки. Параметр [Prevent Bleed-thru] установлен на [On]. Измени параметр [Prevent Bleed-thru] на [Off] в меню system menu.

Очистка пластины затенения Пластина затенения грязная.

Очисти пластину затемнения на обратной стороне контактного стекла.

Проверка соединения FFC подключен неправильно.

Очисти и переподключи FFC. Если контактная часть FFC деформирована или FFC повреждена, замени FFC.

Проверка узла линзы Узел линзы установлен неправильно.

Замена узла линзы Модуль датчика изображения PWB неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

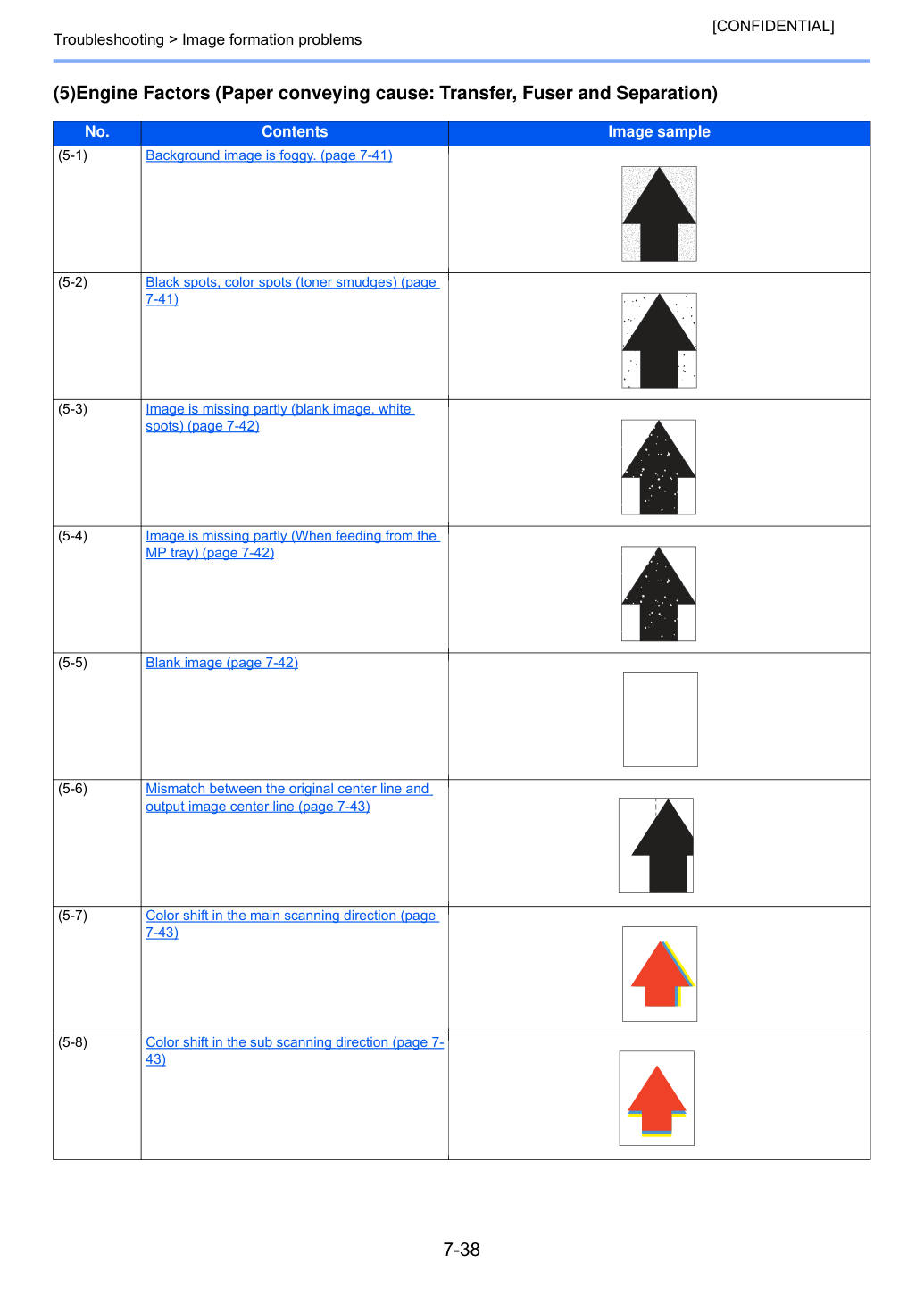

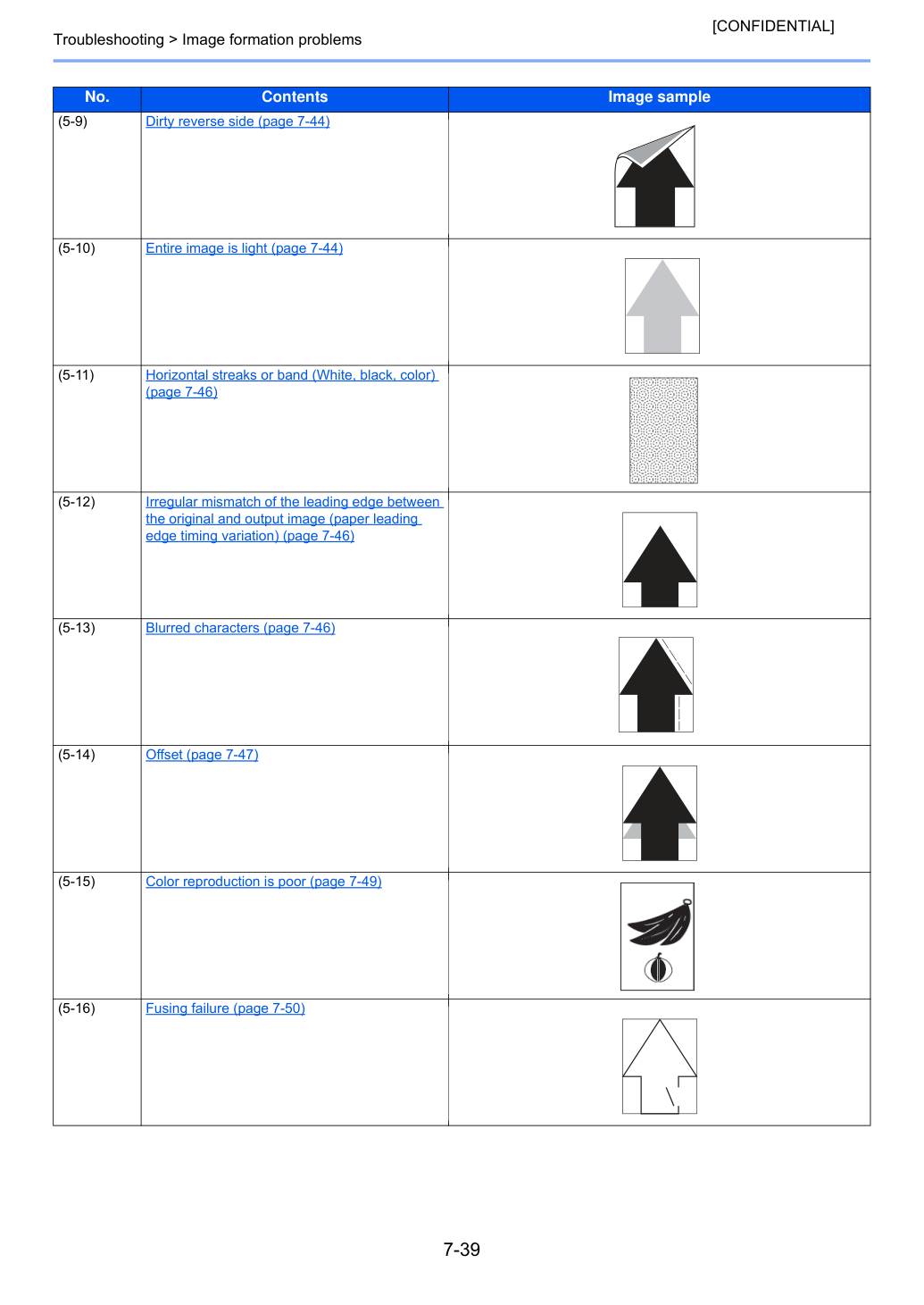

(5)Факторы механизма (Причина подачи бумаги: передача, термоузел и отделение). Нет.

Зернистое изображение (Печать сплошного изображения в монохромном режиме) (страница 7-54). Нет.

Содержание факторов механизма (Причина подачи бумаги: передача, термоузел и отделение) (5-1)Фоновое изображение размыто.

Проверьте узел первичной передачи. Поверхность ремня передачи грязная.

Если отказ изображения происходит на внешнем расстоянии (продолжительный период между листами бумаги) ремня передачи, очистите ремень передачи сухой тканью. Если проблема не устранена, замените узел первичной передачи.

Проверьте контакт смещения первичной передачи. Контакт смещения первичной передачи деформирован.

Отрегулируйте контакт смещения первичной передачи так, чтобы он надежно заземлялся.

Проверьте контакт смещения вторичной передачи. Контакт смещения вторичной передачи деформирован.

Отрегулируйте контакт смещения вторичной передачи так, чтобы он надежно заземлял вал ролика вторичной передачи.

Проверка вторичного переносящего ролика (secondary transfer roller) Вторичный переносящий ролик грязный.

При возникновении дефекта изображения с шагом окружности вторичного переносящего ролика очистите его.

Если дефект не устранен, замените вторичный переносящий ролик (secondary transfer roller).

Проверка узла первичного переноса (primary transfer unit) Имеется грязь и царапины на протяжении периода между листами на наружном шаге (трехлистная непрерывная печать A3) ремня переноса или ремень переноса не может быть очищен из-за неисправной предварительной щетки ремня.

Проверка термоузла (fuser unit) Ремень термоузла (fuser belt) грязный. Или на нем прилипли посторонние предметы или имеются царапины.

При возникновении дефекта изображения с шагом окружности ремня термоузла (fuser belt) очистите его. Или напечатайте сплошное изображение для удаления посторонних предметов с ремня термоузла. Если дефект не устранен, замените термоузел (fuser unit).

Проверка вторичного переносящего ролика (secondary transfer roller) Вторичный переносящий ролик грязный или имеет царапины.

При возникновении дефекта изображения с шагом окружности вторичного переносящего ролика очистите его.

Если дефект не устранен, замените вторичный переносящий ролик (secondary transfer roller).

Установка типа носителя Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Управляющая температура термоузла (fuser) установлена неправильно.

Выполните U161 [Warm Up] и [Print] для проверки управляющей температуры термоузла. Если она изменилась, установите значение по умолчанию.

Проверка места хранения бумаги Бумага хранится в условиях высокой влажности.

Проинструктируйте пользователя хранить бумагу в месте с низкой влажностью. Также рассмотрите необходимость установки кассетного обогревателя.

Проверка узла первичного переноса (primary transfer unit) Поверхность ремня переноса (transfer belt) грязная или поцарапана.

При возникновении дефекта изображения с шагом окружности вторичного переносящего ролика очистите его.

Если дефект не устранен, замените вторичный переносящий ролик (secondary transfer roller).

Изменение параметров Размер бумаги лотка подачи MP (MP tray) определен как неизвестный "---".

Установите размер бумаги лотка MP правильно в меню System Menu.

Проверка дополнительного лотка Размер бумаги лотка MP определен как неизвестный "---".

Выдвиньте дополнительный лоток до положения, где видна треугольная отметка, или поместите его в рамку MP полностью.

Проверка правой крышки (cover) Правая крышка (conveying unit) закрыта не полностью.

Проверьте замок правой крышки (conveying unit), затем откройте и закройте крышку.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очистите контакты следующих разъемов проводов и переподключите соединители. При отсутствии сигнала замените провод.

Замена платы высокого напряжения переноса (transfer high voltage PWB) Выход вторичного смещения переноса (secondary transfer bias) от платы высокого напряжения переноса неисправен.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замена основной платы (engine PWB) Сигнал ON вторичного высокого напряжения переноса (3.3V to 0V) не выводится из основной платы.

Проверка направляющих ширины бумаги или направляющих ширины бумаги лотка MP Положение направляющих ширины бумаги или направляющих ширины бумаги лотка MP не совпадает с размером бумаги.

Переместите направляющие ширины бумаги или направляющие ширины MP бумаги в соответствии с размером бумаги.

Центральная линия при записи данных изображения неправильная.

Отрегулируйте центральную линию в U034 [Center Line].

Выполнена цветовая регистрация вместо калибровки.

Выполните U467 и сбросьте [Color Regist], последовательно изменяя [On] > [Off] > [On].

Затем выполните [Calib] в U464 и выполните цветовую регистрацию в U469.

Проверка датчика ID (ID sensor) и затвора датчика ID Датчик ID грязный или затвор датчика ID не открыт.

Проверьте операцию открытия/закрытия затвора датчика ID и исправьте при необходимости.

Замена узла LSU Узел LSU неисправен.

Выполнена цветовая регистрация вместо калибровки.

Выполните U467 и сбросьте [Color Regist], последовательно изменяя [On] > [Off] > [On].

Затем выполните [Calib] в U464 и выполните цветовую регистрацию в U469.

Проверка датчика ID (ID sensor) и затвора датчика ID Датчик ID грязный или затвор датчика ID не открыт.

Проверьте операцию открытия/закрытия затвора датчика ID и исправьте при необходимости.

Замена узла первичного переноса (primary transfer unit) Ремень переноса (transfer belt) износился.

Замените узел первичного переноса (primary transfer unit).

Проверка основной платы (engine PWB) Соединитель или FFC подключен неправильно. Или провод, FFC, плата неисправны.

Очистите контакты следующих разъемов проводов и переподключите соединители. Если провод неисправен, отремонтируйте или замените его.

Замена переднего датчика ID / заднего датчика ID Передний датчик ID / задний датчик ID неисправны.

Замените передний датчик ID / задний датчик ID.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Изменение параметров Управляющее напряжение вторичного переноса установлено неправильно.

Сбросьте управляющее напряжение вторичного переноса к значению по умолчанию в U106.

Очистка ролика прижима термоузла (fuser press roller) и установка типа носителя Ролик прижима термоузла грязный вследствие неправильной установки типа бумаги.

Откройте оригинал-держатель, выполните двусторонний копирование твёрдого изображения и очистите прижимной ролик термоузла (Fuser pressure roller). Затем установите соответствующий тип бумаги в системное меню.

Очистка направляющей подачи и блока разработчика Направляющая подачи или блок разработчика грязные.

Очистите направляющую подачи и блок разработчика.

При возникновении дефекта изображения с шагом окружности вторичного переносящего ролика очистите его.

Если дефект не устранен, замените вторичный переносящий ролик (secondary transfer roller).

Проверка правой крышки Ток переноса не может быть приложен, так как правая крышка (узел подачи) полностью не закрыта.

Проверьте замок правой крышки (conveying unit), затем откройте и закройте крышку.

Изменение параметров Управляющее напряжение вторичного переноса установлено неправильно.

Сбросьте управляющее напряжение вторичного переноса к значению по умолчанию в U106.

Проверка места хранения бумаги Бумага хранится в среде с высокой влажностью.

Проверка контактов вторичного тока переноса Контакт вторичного тока переноса грязный или деформированный, поэтому отпечаток недоступен.

Очистите контакт вторичного тока переноса. Или исправьте его форму так, чтобы он был надёжно заземлён.

Изменение параметра Выполните U140 и отрегулируйте высоту в [Altitude Adj].

Замена первичного узла переноса Первичный узел переноса работает неправильно.

Замените узел первичного переноса (primary transfer unit).

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Проверка правой крышки (cover) Правая крышка (conveying unit) закрыта не полностью.

Проверьте замок правой крышки (conveying unit), затем откройте и закройте крышку.

Проверка первичного узла переноса Поверхность ремня переноса грязная или поцарапанная. Если сбой изображения происходит на внешнем шаге (долгий период между листами) ремня переноса, очистите ремень переноса сухой тканью. Если не устранено, замените первичный узел переноса.

Проверка узла термоузла Поверхность ремня термоузла грязная или поцарапанная. Если сбой изображения происходит на окружном шаге ремня термоузла, очистите его. Если не улучшилось, замените узел термоузла.

Переустановка вторичного ролика переноса Прижимная пружина неправильно установлена или деформирована.

Переустановите вторичный ролик переноса и переустановите прижимную пружину. Если прижимная пружина деформирована, замените её.

Время переднего края не отрегулировано правильно.

Отрегулируйте момент переднего края в U034 [Strat position].

Объём петли бумаги неправильный.

Выполните U051 для регулировки объёма петли бумаги.

Проверьте муфту (clutch). Муфта (clutch), связанная с подачей подачи, не работает правильно.

Выполните U032. Если муфты подачи/подачи бумаги (муфта подачи или муфта регистрации) не работают правильно, переустановите их и переподключите разъёмы. Если не отремонтировано, замените муфту.

Изменение параметра Тип носителя установлен неправильно.

Установите тип носителя и вес бумаги правильно в Системное меню.

Используйте бумагу в соответствии со спецификацией.

Нанесите смазку. Передача от двигателей подачи передается неплавно.

Замена направляющей подачи Направляющая подачи деформирована.

Замена узла термоузла Направляющая подачи термоузла деформирована или прижим термоузла неравномерный.

Изменение параметра Тип носителя установлен неправильно.

Установите тип носителя и вес бумаги правильно в Системное меню.

Используйте бумагу в соответствии со спецификацией.

Значение напряжения первичной очистки переноса в U107 неверно.

Сбросьте напряжение первичной очистки переноса на значение по умолчанию в U107.

Проверьте узел первичной передачи. Поверхность ремня передачи грязная.

Если сбой изображения происходит на внешнем шаге (долгий период между листами) ремня переноса, очистите ремень переноса сухой тканью.

Проверка контакта смещения первичной очистки переноса Контакт смещения первичной очистки переноса загрязнённый или деформированный.

Очистите контакт смещения первичной очистки переноса сухой тканью. Или исправьте его форму так, чтобы он был надёжно заземлён.

Напряжение вторичного переноса установлено неправильно.

Сбросьте напряжение вторичного переноса на значение по умолчанию в U106.

Очистка вторичного ролика переноса Вторичный ролик переноса грязный.

Когда сбой изображения появляется с шагом вторичного ролика переноса, очистите вторичный ролик переноса.

Контрольная температура термоузла установлена высоко.

Очистка ремня термоузла Ремень термоузла грязный.

Когда сбой изображения появляется в интервале длины ремня термоузла, очистите ремень термоузла.

Проверка игл разряда термоузла Если органический материал тонера прилипает и накапливается на передних концах игл разряда термоузла в зависимости от большого объёма печати с высоким покрытием печати, эффективность зарядки снижается.

Если сбой изображения происходит на окружном шаге ремня термоузла после очистки, проверьте иглу разряда термоузла. Если жёлтая грязь (органические объекты тонера) прилипла к игле разряда термоузла, замените иглу разряда термоузла.

Замена узла термоузла Поверхность ремня термоузла имеет царапины.

Замена первичного узла переноса Напряжение очистки переноса не подаётся из-за обрыва провода в первичном узле переноса.

Замените узел первичного переноса (primary transfer unit).

Проверка соединения Разъём неправильно подключен или смещение очистки первичного переноса не применяется, так как провод неисправен.

Замена платы высокого напряжения переноса Плата высокого напряжения переноса неисправна.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Основной блок установлен на большой высоте.

Установи [Выделение подсветки] на [Стандарт (Standard)] или [Сильный (Strong)] в настройке качества изображения оригинала в системном меню.

Проверка места хранения бумаги Бумага хранится в среде с высокой влажностью.

Проверь бумагу. Для монохромной печати используется шероховатая бумага.

Выполни печать на цветной бумаге и проверь, возникает ли аналогичный эффект. При различиях в бумаге измени настройки для используемой бумаги. Если проблема сохраняется после изменения настроек, предложи пользователю сменить бумагу.

Спеченный тонер не закреплён на бумаге. Установи U161 [Grain Mode] > [Mode1] (режим улучшения сухости).

Отрегулируй изображение. Полутоновое изображение не может быть воспроизведено.

Выполни калибровку из системного меню.

Проверь блок проявителя. Порошок проявителя в блоке проявителя деградирован.

Определи цвет с низкой воспроизводимостью и выполни обновление проявителя для этого цвета.

Проверь блок барабана и блок проявителя. Блок барабана или блок основного зарядного ролика установлены неправильно.

Переустанови блок зарядного ролика и блок барабана для цвета, который не воспроизводится.

Измени настройку. Правильный режим воспроизведения цвета не выбран на вкладке [Imaging] в настройках печати ПК.

Измени «Color reproduction» на вкладке [Imaging] в настройках печати ПК.

Таблица цветов принтера не выбрана.

Выбери правильную таблицу цветов в U485.

Измени настройку. Данные принтера в формате CYMK, а не RGB.

Измени [Color conversion processing] в Print quality в KPDL на режим Image Quality prior.

Проверка соединения FFC подключен неправильно.

Очисти контакты FFC следующего FFC и переподключи их. Если контакт FFC деформирован или повреждена, замени FFC.

Замени блок линзы. Полный цвет не может быть воспроизведён из-за неисправности Image sensor PWB (выводятся красные изображения). Замени блок линзы.

Замена главной PWB Главная PWB неисправна.

Установка типа носителя Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Используйте надлежащую бумагу.

Температура управления термоузлом установлена низко.

Замените узел термоузла (fuser unit). Зажимное давление (ширина) на сплошное изображение низкое и установка давления термоузла (spring) слишком слабая.

Очисти вторичный узел переноса. Соседние части вторичного ролика переноса загрязнены пылью бумаги.

Очисти вторичный ролик переноса, игольчатый электрод, разрядный лист и маршрут подачи бумаги.

Бумага застряла на постороннем материале, таком как кусок бумаги.

Замени мотор вентилятора отсоса тонера, если он не работает при выполнении U037 [Toner].

Переместите направляющие ширины бумаги или направляющие ширины бумаги из MP. Положение установки направляющей ширины бумаги или направляющей ширины бумаги MP не совпадает с размером бумаги, и бумага транспортируется по диагонали.

Переместите направляющие ширины бумаги или направляющие ширины MP бумаги в соответствии с размером бумаги.

Проверь секцию подачи. Прижимной ролик или средний шкив установлены неправильно.

Убедись, что прижимной ролик или средний шкив установлены правильно, и переустанови их при необходимости. Также, если они загрязнены тонером или пылью бумаги, очисти их.

Проверка правой крышки (cover) Правая крышка (conveying unit) закрыта не полностью.

Проверьте замок правой крышки (conveying unit), затем откройте и закройте крышку.

Переустановите узел термоузла (fuser unit). Узел термоузла (fuser unit) установлен неправильно.

Вставь блок термоузла прямо в основной блок и прочно заблокируй обе стороны блока термоузла.

Отрегулируй высоту блока термоузла. Высота блока термоузла неправильная.

Отрегулируй рычаг регулировки высоты на внутренней передней стороне машины, который может регулировать высоту блока термоузла.

Проверка правой крышки (cover) Правая крышка (conveying unit) закрыта не полностью.

Проверьте замок правой крышки (conveying unit), затем откройте и закройте крышку.

Выполни очистку лазерного сканера. Пыль бумаги накоплена вокруг щётки очистки.

Переустановка вторичного ролика переноса Прижимная пружина неправильно установлена или деформирована.

Проверь первичный узел переноса. Поверхность ремня переноса грязная или поцарапана. Контакт смещения очистки первичного переноса неправильный.

Замени блок термоузла. Ролик или части в приводной секции или секции отпуска давления термоузла деформированы или изношены.

Проверь вторичный ролик переноса. Вторичный ролик переноса грязный или неисправный.

В случае возникновения отказа изображения по периметру вторичного ролика переноса очисти его. Если это не улучшит ситуацию, замени вторичный ролик переноса.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замени плату высокого напряжения переноса. Контакт смещения очистки первичного переноса неисправен.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замени на новую сухую бумагу.

Проверка места хранения бумаги Бумага хранится в среде с высокой влажностью.

Проверка узла первичного переноса (primary transfer unit) Поверхность ремня переноса (transfer belt) грязная или поцарапана.

При возникновении дефекта изображения с шагом окружности вторичного переносящего ролика очистите его.

Если дефект не устранен, замените вторичный переносящий ролик (secondary transfer roller).

Проверь направляющую выхода подачи сдвига. Бумага сильно контактирует с направляющей выхода подачи сдвига.

Проверь работу направляющей выхода подачи сдвига и переустанови направляющую выхода подачи сдвига при необходимости.

Проверь блок термоузла. Прижимной ролик термоузла, коготь разделения прижимного ролика термоузла и пластина разделения термоузла загрязнены пылью бумаги. Ремень термоузла изношен или детали внутри блока термоузла повреждены.

Откройте оригинальный держатель, выполните двусторонное копирование сплошного изображения и очистите прижимной ролик термоузла. Также очистите коготь разделения прижимного ролика термоузла и пластину разделения термоузла. Поверни приводную шестерню термоузла вручную и, если есть проблемы с вращением ремня термоузла, замени блок термоузла.

Изменение параметра Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Очисти направляющую выхода подачи сдвига. Направляющая выхода подачи сдвига имеет загрязнение тонером или следы сварки.

Очисти направляющую выхода подачи сдвига сухой тканью.

Очистка иглы разряда Игла разряда загрязнена бумажной пылью или тонером.

Очистите иглу разряда, расположенную в верхней части вторичного ролика переноса, с помощью щетки для очистки и т.д.

Проверка узла первичного переноса (primary transfer unit) Поверхность ремня переноса (transfer belt) грязная или поцарапана.

Проверка вторичного ролика переноса Вторичный ролик переноса загрязнен, деформирован или износился.

При возникновении дефекта изображения с шагом окружности вторичного переносящего ролика очистите его.

Если дефект не устранен, замените вторичный переносящий ролик (secondary transfer roller).

Замена узла иглы разряда термоузла Передний край иглы разряда термоузла загрязнен, деформирован или износился.

Замените узел иглы разряда термоузла.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замена платы высокого напряжения переноса Напряжение смещения очистки не формируется платой высокого напряжения переноса.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка бумаги Поверхность бумаги не гладкая.

Температура термоузла не соответствует типу носителя.

Измените U161 [Grain Mode] на [Mode1] (режим улучшения зернистого изображения). Если не отремонтировано, измените на [Mode2] (режим дополнительного улучшения зернистого изображения).

(При использовании толстой бумаги с Heavy 1–3) Настройка типа носителя Температура термоузла не соответствует типу носителя.

Измените вес бумаги в [Media type Settings] в главном меню (System Menu).

Воспроизведение градаций низкое (стр. 7-72) Нет.

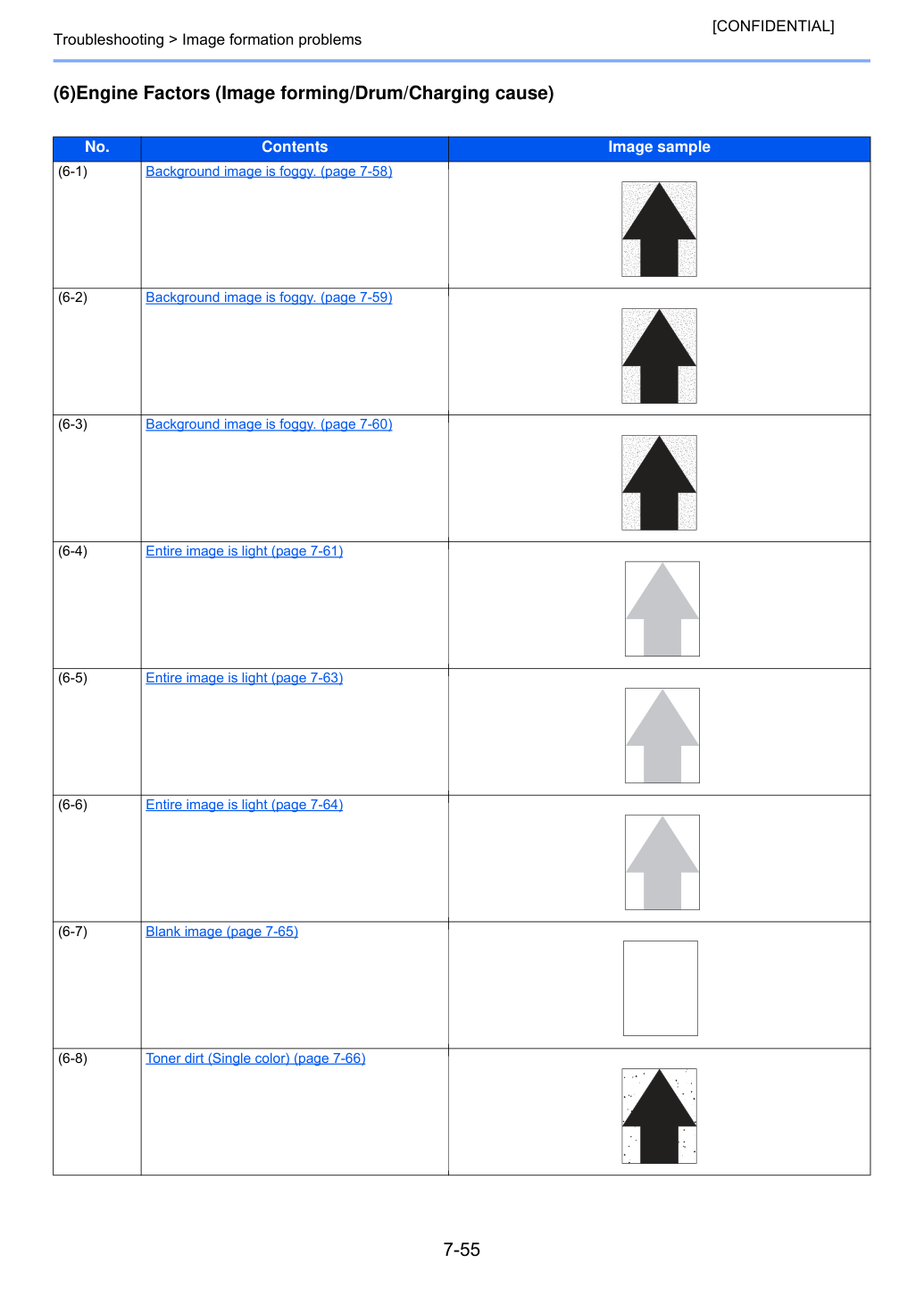

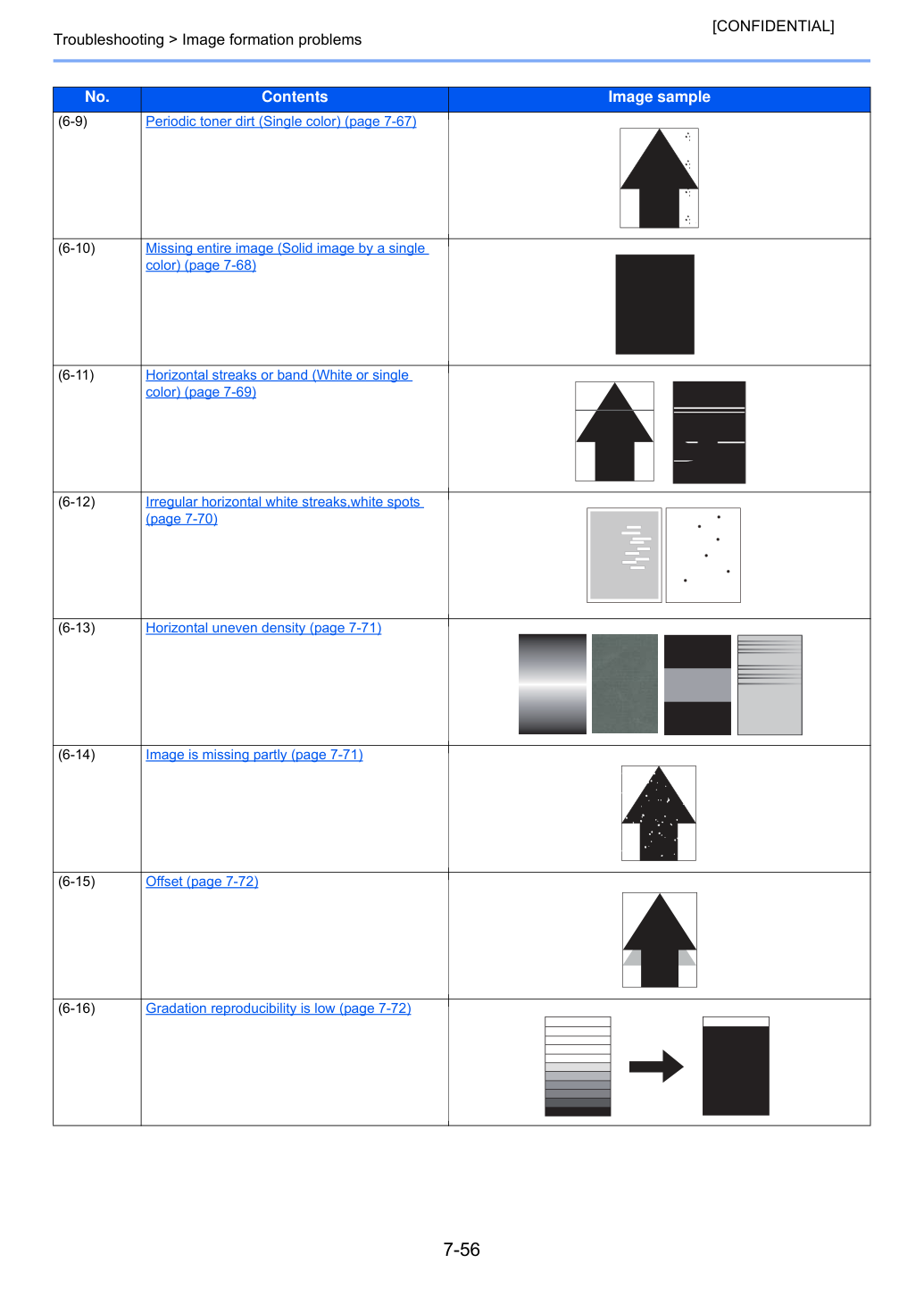

Содержание факторов двигателя (причина формирования изображения) (6-1)Фоновое изображение размыто.

Меры по улучшению качества изображения Количество незаряженного тонера увеличивается из-за непрерывной печати высокой плотности в условиях высокой температуры.

Проверка покрытия тонером (T/C) Покрытие тонером (T/C) высокое.

Каждое значение датчика цвета на U155 [Toner] является положительным значением, выполняйте обновление разработчика до тех пор, пока значение не станет [0].

Проверка покрытия печати Величина заряда тонера низкая.

Проверьте покрытие печати на странице состояния обслуживания и, если печать выполняется с высокой плотностью, выполните обновление разработчика.

Проверка контакта смещения разработчика Контакт смещения разработчика загрязнен или деформирован.

Очистите контакт смещения разработчика или исправьте его форму, чтобы он надежно заземлялся.

Проверка контакта высокого напряжения Контакт высокого напряжения основной платы высокого напряжения загрязнен или деформирован.

Очистите контакт высокого напряжения и исправьте его, чтобы обеспечить надежное заземление. Или переустановите основную плату высокого напряжения.

Проверка узла разработчика Датчик тонера неисправен.

Переподключите узел разработчика. Если проблема не устранена, замените узел разработчика.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очистите клеммы разъема электрического провода ниже и переустановите их. Если нет непрерывности, замените провод.

Замена основной платы высокого напряжения Выход смещения разработчика из основной платы высокого напряжения высокий. Замените основную плату высокого напряжения.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

(6-2)Фоновое изображение размыто.

Проверка температуры внутри основного блока Температура низкая в среде установки.

Если температура внутри машины ниже 10°C / 50°F на U139, предложите пользователю изменить среду установки на температуру помещения 16°C / 60,8°F или выше. (Это явление имеет тенденцию возникать сразу же после нахождения в условиях низкой температуры в течение нескольких дней при включении питания).

Изменение параметра Значение параметра основного высокого напряжения неправильно.

Если параметры U100 [Adj DC Bias] и [Set DC Manual] отличаются от значений по умолчанию, восстановите значения по умолчанию.

Проверка контакта высокого напряжения основного зарядного устройства Контакт высокого напряжения основного зарядного устройства на основной плате высокого напряжения загрязнен или деформирован.

Очистите контакт высокого напряжения зарядного устройства и исправьте его, чтобы обеспечить надежное заземление.

Или переустановите основную плату высокого напряжения.

Переустановка узла ролика зарядного устройства Узел ролика зарядного устройства установлен неправильно.

Переподключите узел ролика зарядного устройства к узлу барабана, затем переподключите узел барабана к основному узлу, чтобы обеспечить подключение разъема.

Проверка узла основного ролика зарядного устройства Поверхность ролика MC загрязнена. Или ролик MC достиг конца срока службы.

Очистите поверхность ролика MC сухой тканью. Также, если счетчик ролика MC на U930 превышает "150000", потенциал поверхности барабана будет низким в условиях низкой температуры, поэтому замените узел ролика зарядного устройства.

Замена узла печатного барабана Печатный барабан неисправен.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замена основной платы высокого напряжения Выход смещения основного зарядного устройства из основной платы высокого напряжения низкий.

Замените основную плату высокого напряжения.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

(6-3)Фоновое изображение размыто.

Проверка узла барабана и узла разработчика Счетчик расстояния движения барабана не был сброшен, поскольку узел барабана был заменен без отключения основного питания, и соответственно выполняется чрезмерная коррекция изображения.

Проверьте счетчики расстояния движения барабана соответствующего барабана, выполнив U120.

Если счетчики на панели управления определенно отличаются от фактических, включите и выключите основное питание. Если счетчики не восстановились, замените узел барабана, поскольку плата EEPROM в узле барабана могла быть повреждена из-за горячей замены.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверка датчика ID. Калибровка выполняется неправильно.

Выведите отчет журнала событий и если в истории есть C7601 или C7602, очистите передний датчик ID или задний датчик ID и выполните калибровку. Если не улучшилось, замените передний датчик ID или задний датчик ID.

Проверка соленоида чистки. Соленоид чистки не работает.

Выполните U033 [ID Sensor]. Если соленоид чистки не работает правильно, переподсоедините его и переподключите разъем. Если не отремонтировано, замените его.

Проверка соединения. Клемма FFC не подключена правильно. Или FFC неисправна.

Переподключите следующий FFC. Если клемма FFC деформирована или FFC повреждена, замените FFC.

Замена узла LSU Узел LSU неисправен.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Переустановка контейнера тонера. Тонер собирается с одной стороны. Достаточно встряхните контейнер тонера и переустановите его в основной блок.

Замена контейнера тонера. Отверстие подачи тонера не открывается.

Если отверстие тонера не открывается, замените контейнер тонера.

Значения смещения разработчика, которые зафиксированы (кроме «Sleeve AC» и «Mag DC») и не изменяются в соответствии с Калибровкой, изменены от значения по умолчанию.

Выполните U140 и сбросьте смещение разработчика на значение по умолчанию.

Меры по улучшению качества изображения. Калибровка выполняется при условии светлой плотности, и смещение разработки контролируется на высоком уровне.

Или тонер деградирует из-за большого количества печати низкой плотности.

Проверка покрытия тонером (T/C). Плотность тонера (T/C) низкая.

Если значение датчика каждого цвета U155 [Toner] отрицательное, принудительно пополните тонер этого цвета с помощью U132 до тех пор, пока значение не станет «0».

Проверка покрытия печати. Величина заряда тонера высокая.

Проверьте покрытие печати на странице статуса обслуживания и если печать выполняется с плотностью ниже 2%, выполните обновление разработчика.

Тонера на ролике разработки мало, так как смещение разработки установлено на низкое значение.

Отрегулируйте значение U464 [Target Value] в диапазоне +30 от значения по умолчанию. После этого выполните [Регулировка градации] (включая выполнение калибровки) из системного меню.

Значение напряжения управления вторичной передачи было изменено.

Если значение напряжения управления вторичной передачи U106 отличается от значения по умолчанию, верните его на значение по умолчанию.

Проверка узла барабана и узла разработчика. Ролик разработки не контактирует с барабаном, так как узел барабана или узел разработчика установлены неправильно.

Переустановите узел барабана и узел разработчика.

Проверка узла разработчика. Шкивы DS грязные.

Очистите шкивы DS с обоих концов узла разработчика.

Проверка узла разработчика. Датчик тонера неисправен и поэтому тонер не подается.

Выполните Обновление разработчика, когда тестовое изображение четырех цветов PG слишком светлое.

Проверка контакта смещения разработчика Контакт смещения разработчика деформирован.

Отрегулируйте контакт смещения разработчика так, чтобы он заземлился надежно.

Проверка узла первичной передачи. Изображение становится светлым, так как между резиновым валиком первичной передачи и приводным валиком имеется проводимость, и ток вторичной передачи утекает в резиновый валик.

Если на раме между резиновым валиком первичной передачи и приводным валиком есть проводящая смазка, протрите ее.

Проверьте контакт смещения первичной передачи. Контакт смещения первичной передачи деформирован.

Отрегулируйте контакт смещения первичной передачи так, чтобы он надежно заземлялся.

Замена узла первичной передачи. Ролик первичной передачи соскакивает или ремень передачи деградирует. Замените узел первичной передачи.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замена двигателя тонера. Двигатель тонера не работает правильно. Выполните U135 [Toner] и проверьте работу двигателя тонера. Если он не работает правильно, переустановите его и переподключите разъем. Если не отремонтировано, замените его.

Замена основной платы высокого напряжения. Основная плата высокого напряжения неисправна.

Замените основную плату высокого напряжения.

Замена платы высокого напряжения переноса Плата высокого напряжения переноса неисправна.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Конденсация на поверхности барабана. Выполните Обновление барабана.

Проверка контакта высокого напряжения основного зарядного устройства. Напряжение, приложенное к контакту высокого напряжения зарядки, высокое.

Отрегулируйте контакты высокого напряжения зарядки, чтобы обеспечить заземление.

Проверка узла барабана и узла разработчика. Ластик неисправен. Переустановите узел барабана в основной блок полностью, чтобы переподключить разъем. Если не разрешено, замените узел барабана.

Замена узла барабана. Так как фоточувствительный слой тонкий, поверхностный потенциал барабана после экспонирования высокий. Поверхность барабана изношена. Или барабан не заземлен.

Если U110 имеет счетчик барабана 200 000 или более, замените узел барабана. Если нет непрерывности между барабаном и рамой, замените узел барабана.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замена основной платы высокого напряжения. Основная плата высокого напряжения неисправна.

Замените основную плату высокого напряжения.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверка датчика ID. Калибровка выполняется неправильно.

Выведите отчет журнала событий и при наличии истории ошибок C7601 или C7602 очистите датчик ID (ID sensor) и выполните калибровку. Если проблема не устранена, замените датчик ID (ID sensor).

Проверка соленоида чистки. Соленоид чистки не работает.

Выполните U033 [ID Sensor]. Если соленоид очистки работает неправильно, переподсоедините его и повторно подключите разъем. Если проблема не устранена, замените его.

Проверка соединения Разъем или вывод FFC подключены неправильно.

Или провод и FFC неисправны.

Переподключите следующий разъём и переподсоедините FFC. Если непрерывность отсутствует, замените провод. Если клемма FFC деформирована или FFC повреждена, замените FFC.

Замена LSU LSU неисправна. (Вследствие деформации вывода FCC модуля LSU лазер не излучает свет на одной линии.) Замените LSU.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замена платы высокого напряжения переноса Плата высокого напряжения переноса неисправна.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Установленное значение смещения проявителя неправильно.

Выполните U140 и сбросьте смещение разработчика на значение по умолчанию.

Проверка контакта смещения разработчика Контакт смещения разработчика загрязнен или деформирован.

Очистите контакт смещения разработчика или исправьте его форму, чтобы он надежно заземлялся.

Замена узла проявителя Привод шестерни проявителя неисправен.

Проверка соединения (дефектный цвет: черный) Разъем подключен неправильно или провод неисправен.

Проверка двигателя developer K / transfer belt (дефектный цвет: черный) Двигатель developer K / transfer belt работает неправильно.

Выполните U030 [DLP (K)] и проверьте работу двигателя developer K / transfer belt. Если он работает неправильно, переподсоедините двигатель Developer K / Transfer Belt и повторно вставьте разъем. Если проблема не устранена, замените его.

Проверка муфты developer (дефектный цвет: черный) Муфта developer работает неправильно.

Выполните U032 [DLP] и проверьте работу муфты developer. Если она работает неправильно, переподсоедините муфту developer и повторно вставьте разъем.

Проверка соединения (дефектный цвет: CMY) Разъем подключен неправильно или провод неисправен.

Проверка двигателя developing CMY (дефектный цвет:

Двигатель developing CMY работает неправильно.

Выполните U030 [DLP (CMY)] и проверьте работу двигателя developing CMY. Если он работает неправильно, переустановите двигатель developing CMY и повторно вставьте разъем. Если проблема не устранена, замените его.

Проверка главного привода Ролик developer не вращается, так как вращение главного привода не передается.

Или барабан не вращается, так как вращение главного привода (drum motor) не передается.

Если ролик developer, шестерня/муфта главного привода, которые передают вращение на барабан, или приводной вал и т.д. установлены неправильно, отремонтируйте их. Если они повреждены, замените их.

Проверка контакта первичного перевода смещения Контакт первичного перевода смещения грязный или деформирован.

Очистите контакт первичного перевода смещения.

Или отрегулируйте его форму так, чтобы он надежно заземлялся.

Замена узла печатного барабана Пластина заземления в барабане деформирована и не может быть заземлена. Проверьте непрерывность между барабаном и корпусом; если непрерывность отсутствует, замените узел печатного барабана.

Проверка контактов высокого напряжения передачи Контакты высокого напряжения передачи грязные или деформированы.

Очистите контакты высокого напряжения передачи. Или отрегулируйте их так, чтобы они надежно заземлялись.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Повторно вставьте следующий разъем. Если нет непрерывности, замените провод.

Проверка соединения. Клемма FFC не подключена правильно. Или FFC неисправна.

Повторно подключите следующий FFC. Если вывод FFC деформирован или FFC поврежден, замените FFC.

Замена LSU PWB (APC) модуля LSU неисправна.

Замена главной PWB высокого напряжения Напряжение смещения не выводится равномерно из главной PWB высокого напряжения.

Замените основную плату высокого напряжения.

Замена платы высокого напряжения переноса Плата высокого напряжения переноса неисправна.

Замените плату высокого напряжения переноса (transfer high voltage PWB).

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Выполнение очистки лазерного сканера Тонер капает с щетки очистки узла первичного перевода.

Тонер выпадает из узла developer.

Выполните developer Refresh > Calibration в меню системы.

Проверка узла developer Тонер выпадает из узла developer.

Протрите внешнюю поверхность узла developing сухой тканью.

Замена узла первичного перевода Лента transfer достигла конца срока службы.

Если значение [Mid (Cnt)] U127 составляет 600 000 или более, замените узел первичного перевода.

Проверка узла ролика главного зарядного устройства На поверхности ролика MC есть грязь или посторонний предмет.

В случае возникновения сбоя изображения на периферии ролика MC очистите поверхность ролика MC сухой тканью.

Если проблема не устранена, замените узел ролика зарядного устройства.

Замена узла печатного барабана На поверхности барабана есть царапины.

В случае возникновения сбоя изображения на периферии барабана замените узел печатного барабана.

Проверка узла developer На развивающем ролике есть грязь, посторонний предмет или царапины.

В случае появления дефекта изображения по окружной подаче ролика проявления протрите ролик проявления сухой тканью. Если дефект не устранен, замените узел проявления.

Переустановка узла ролика зарядного устройства и узла печатного барабана Узел ролика зарядного устройства или узел барабана установлены неправильно.

Переустановите узел основного зарядного ролика на узел барабана и переустановите узел барабана в основной блок для обеспечения надежного контакта.

Замена узла барабана Лезвие очистки намотается и застревает между роликом MC и барабаном.

Проверка контакта основного зарядного устройства высокого напряжения Контакты зарядного устройства высокого напряжения загрязнены или деформированы (смещение зарядного устройства не подается).

Очистите контакты зарядного устройства высокого напряжения.

Также отрегулируйте контакты для обеспечения заземления.

Проверка основного контакта высокого напряжения Контакт высокого напряжения основной платы высокого напряжения загрязнен или деформирован.

Очистите основные контакты высокого напряжения и отрегулируйте их для обеспечения заземления.

Или переустановите основную плату высокого напряжения.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Повторно вставьте следующий разъем. Если нет непрерывности, замените провод.

Проверка соединения. Клемма FFC не подключена правильно. Или FFC неисправна.

Очистите следующий FFC и переподключите его. Если клемма FFC деформирована или FFC повреждена, замените FFC.

Замена LSU PWB (APC) модуля LSU неисправна.

Замените основную плату высокого напряжения.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Последнее изображение остается на поверхности ролика проявления.

Выполните developer Refresh > Calibration в меню системы.

Проверка контакта смещения проявления Смещение проявления утекает из-за загрязнения или износа контакта смещения проявления.

Очисти контакт смещения разработчика.

Проверка узла проявления Смещение проявления утекает из-за загрязнения или износа вала ролика проявления.

Протрите задний конец вала ролика проявления сухой тканью. Если дефект не устранен, замените узел проявления.

Проверка узла основного зарядного ролика Поверхность ролика MC загрязнена или поцарапана.

В случае возникновения сбоя изображения на периферии ролика MC очистите поверхность ролика MC сухой тканью.

Если проблема не устранена, замените узел ролика зарядного устройства.

Замена узла барабана На поверхности барабана имеются царапины или микротрещины, что вызывает утечку.

Очистите контакт первичного перевода смещения.

Или отрегулируйте его форму для обеспечения надежного заземления. Если проблема не решена, замените узел первичной передачи.

Проверка соединения Разъем подключен неправильно. На клеммах разъема находятся посторонние предметы, вызывающие отказ контакта. Или провод неисправен.

Замените основную плату высокого напряжения.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Параметр смещения проявления не соответствует условиям установки.

Выполните U140 [Altitude Adj] и установите надлежащую высоту.

Проверка контакта основного зарядного устройства высокого напряжения Контакты зарядного устройства высокого напряжения не заземлены. Отрегулируйте контакты зарядного устройства для обеспечения заземления.

Проверка узла барабана и узла проявления Узел барабана установлен неправильно, поэтому вал привода барабана не заземлен.

Использована бумага с высоким поверхностным сопротивлением.

Замените на рекомендуемую бумагу.

Отпечатки тонера в виде полос находятся на обоих концах поверхности барабана.

Порошок проявителя в узле проявления износился.

Выполните developer Refresh > Calibration в меню системы.

Проверка узла основного зарядного ролика Вращение ролика MC неравномерно. Или ролик очистки MC деформирован.

Переустановите узел зарядного ролика. Если дефект не устранен, замените узел зарядного ролика.

Замена узла печатного барабана Поверхность барабана изношена.

Очистка контакта смещения проявителя Проводимость нестабильна из-за грязного контакта смещения проявителя.

Очисти контакт смещения разработчика.

Проверка узла проявления Шкив DS загрязнен или неисправен. Носитель в узле проявления износился.

Очистите шкивы DS на обоих концах узла проявления. Если дефект не устранен, замените узел проявления.

Замена LSU Излучение лазера неравномерно.

Замена узла первичной передачи Ролик первичной передачи загрязнен или деформирован. Замените узел первичной передачи.

Проверка ролика проявления Ролик проявления не возвращается в исходное положение, или ролик проявления на задней стороне машины не контактирует с барабаном из-за неисправности проволоки прижима ролика проявления.

Верните ролик проявления в исходное положение. Также, если задняя сторона ролика проявления не контактирует с барабаном, замените узел проявления.

Замена печатного барабана Поверхность печатного барабана износилась или повреждена царапинами.

Проверка узла проявления Ролик проявления загрязнен.

Поверхность ролика проявления изношена или поцарапана.

Протрите ролик проявления сухой тканью. Если дефект не устранен, замените узел проявления.

Регулировка изображения Калибровка или регулировка градации не выполнены.

Выполни калибровку из системного меню.

На поверхности барабана конденсация.

Выполнение очистки лазерного сканера (Laser Scanner Cleaning). Пыленепроницаемое стекло LSU загрязнено.

Замена LSU Пылезащитное стекло LSU износилось.

Тонер вне ширины области проявления (311 мм) ролика проявления разлетается и передается на сторону барабана.

В результате на обоих концах (вне области изображения) бумаги SRA3, которая шире, чем ширина области проявления, появляются светлые вертикальные черные полосы.

В качестве смягчающей меры выполните обновление проявителя в меню системы. Затем выполните калибровку.

Пояснение пользователю: Тонер вне ширины области проявления (311мм) вала проявления разлетается и передается на сторону барабана.

Объясните пользователю, что это вертикальная чёрная полоса, находящаяся вне области изображения и не может быть полностью устранена. (Она не будет полностью устранена путём замены узла проявления и т.д.).

Проверка узла главного ролика зарядки Полосатые пятна прилипают к поверхности ролика MC (main charger roller).

Или поверхность ролика MC покрыта полосами.

Очистите поверхность ролика MC сухой тканью. Если улучшения не произойдёт, замените узел ролика зарядки.

Замена печатного барабана Очищающее лезвие или поверхность печатного барабана износились.

Проверка узла проявления Посторонние предметы и спёкшийся тонер прилипают к поверхности вала проявления.

Очистите вал проявления сухой тканью. Если улучшения не произойдёт, замените узел проявления.

Проверка узла первичной передачи Ремень передачи поцарапан или к нему прилипают посторонние предметы.

Очистите ремень передачи сухой тканью. Если улучшения не произойдёт, замените узел первичной передачи.

На поверхности барабана конденсация.

Слой тонера на вале проявления неравномерен.

Выполните developer Refresh > Calibration в меню системы.

Проверка узла первичной передачи Ремень передачи неравномерно контактирует с барабаном. (Вал первичной передачи неравномерно прижимает ремень передачи к барабану.) Переустановите узел первичной передачи. Если улучшения не произойдёт, замените узел первичной передачи.

Проверка узла главного ролика зарядки К поверхности ролика MC прилипает полосатая грязь.

Очистите поверхность ролика MC сухой тканью. Если улучшения не произойдёт, замените узел ролика зарядки.

Замена узла печатного барабана Поверхность барабана изношена.

Замена узла проявителя Слой тонера на ролике проявителя неравномерен.

Замена LSU (Laser Scanning Unit) LSU испускает лазер неравномерно.

Установка кассетного нагревателя Кассетный нагреватель не установлен в условиях высокой влажности.

Выполните печать на бумаге сразу же после открытия и проверьте, изменился ли эффект. Если проблема отсутствует с бумагой сразу после открытия, рассмотрите установку кассетного нагревателя.

Выполнение очистки лазерного сканера (Laser Scanner Cleaning). Пыленепроницаемое стекло LSU загрязнено.

Замена узла проявителя Посторонние предметы и спекшийся тонер попали в узел проявителя.

Замените узел проявления. Далее проверьте порт пополнения (часть затвора) контейнера тонера и удалите спёкшийся тонер, если он прилип.

Проверка узла главного ролика зарядки На ролике MC имеется грязь, посторонний предмет или царапина.

Очистите поверхность ролика MC сухой тканью. Если улучшения не произойдёт, замените узел ролика зарядки.

Замена узла печатного барабана На поверхности барабана есть царапины.

На лазерном пути лазерного сканирующего узла (LSU) находятся посторонние предметы.

Извлеките узел барабана и узел проявления и очистите порт облучения на левой стороне нагревателя барабана.

Замена LSU На зеркалах внутри LSU находятся посторонние предметы.

Проверка узла первичной передачи На ремне передачи находится посторонний предмет. Смещение ремня передачи вызывает неравномерность ремня передачи.

Очистите поверхность ремня передачи сухой тканью. Если улучшения не произойдёт, замените узел первичной передачи.

Проверка транспортного узла Каждый транспортный узел установлен неправильно.

Проверьте, не открыт ли фронт/тыл или влево/вправо вертикального транспортного отделения и горизонтального транспортного отделения при лёгком натяжении. При необходимости переустановите их.

Открытие и закрытие правой крышки Правая крышка не выровнена относительно других внешних крышек.

Откройте правую крышку и закройте её снова надёжно.

Проверка бумаги Бумага волнистая.

Проверка бумаги Веерование бумаги недостаточно.

Проверка бумаги Бумага сырая.

Проверка пути подачи бумаги и состояния бумаги Бумага застряла с другим листом, и т.д. Или передний край листа загнут.

Когда происходит загибание углов, проверьте отсутствие кусков порванной бумаги, посторонних предметов или заусенцев на частях в пути подачи бумаги и удалите их.

Бумага волнится, так как температура термоузла (Fuser) неправильная.

Сбросьте температуру термоузла (Fuser) на значение по умолчанию в режиме U161 [Warm Up] или [Print], когда бумага скручивается.

Проверка бумаги Недостаточное разделение листов или поврежден обрезной край загруженной бумаги.

Хорошо помашите бумагой и загрузите её в обратном направлении. Исправьте или замените бумагу, если обнаружен загиб углов.

Проверка бумаги Бумага волнистая.

Исправьте или замените бумагу. Если вы не можете получить согласие пользователя на замену бумаги, переместите передний конец бумаги и задний конец или перезагрузите бумагу вверх ногами.

Проверка бумаги Используется неуказанная бумага или на бумаге находятся посторонние предметы.

Попросите пользователя использовать указанный тип бумаги.

Или удалите бумагу с посторонними предметами.

Проверка тракта подачи бумаги Бумага застряла на куске бумаги и т.д.

Удалите любую бумагу или посторонние предметы в пути подачи бумаги и удалите заусенцы на деталях, таких как направляющая или актуатор.

Проверка направляющей Направляющая загрязнена.

Если направляющая или игла выброса загрязнены тонером, бумажной пылью и т.д., очистите ветошью или щёткой.

Проверка направляющей Направляющая не работает должным образом из-за неправильного крепления или неисправности.

Проверьте направляющую и удалите любые заусенцы.

Также, если направляющая не работает плавно вручную, переустановите направляющую. Затем замените направляющую, если она не закреплена или имеет деформацию или износ от трения.

Проверка соленоида Соленоид работает неправильно.

Выполните U033 и проверьте, может ли направляющая плавно двигаться по звукам операции. Если направляющая не работает полностью или плавно, переустановите направляющую. И замените соленоид (solenoid), если проблема не решена.

Переустановка направляющих ширины бумаги Положение направляющих ширины бумаги не соответствует размеру бумаги.

Переместите направляющие ширины бумаги (paper width guides) или направляющие ширины бумаги МР (MP paper width guides) в соответствии с размером бумаги при возникновении перекоса или складок бумаги.

Проверка бумаги Веерование бумаги недостаточно.

Помашите бумагой и перезагрузите её в источник бумаги.

Если часть бумаги загнута, удалите её.

(При подаче бумаги из кассеты большой ёмкости) Проверка бумаги Бумага загружена неправильно.

Когда бумага загружена поверх направляющей в кассету подающего устройства большой емкости, перезагрузи бумагу так, чтобы край бумаги не находился на выступе в кассете.

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверь ролик или шкив. Ролик или поверхность шкива загрязнены или неисправны.

Проверь, что на роликах или шкивах нет пыли бумаги, тонера, посторонних предметов, изменения диаметра или износа трения, и очисти их поверхность. Если не отремонтировано, замени детали.

Проверь главный двигатель. Двигатель работает неправильно.

или U243 (обработчики документов) для проверки работы соответствующего двигателя. Если двигатель работает неправильно, выполни полевые меры для каждого кода замятия бумаги.

Проверь муфту. Муфта работает неправильно.

для проверки работы муфты. Если муфта работает неправильно, переустанови её и переподсоедини разъём. Если не отремонтировано, замени отдельную муфту или узел, содержащий муфту.

Очисти вал ролика и подшипники. Вал ролика или подшипники загрязнены.

Если нагрузка на вращение ролика вызвана загрязнением вала ролика или подшипников, очисти.

Проверка пружины Пружина не прижимает конвейерный ролик или шкив правильно.

Проверь, не выскочила ли пружина или ролик и шкив прижаты правильно, затем переустанови их при необходимости.

Проверь актуатор и возвратную пружину. Актуатор или возвратная пружина работают неправильно.

Если актуатор застрял или отсоединился, переустанови актуатор или возвратную пружину.

Очистка датчика. Датчик загрязнен.

Когда поверхность датчика или чёрный войлок фотопроводника загрязнены бумажной пылью и т.д., очисти их.

Проверь датчик. Датчик работает неправильно.

Проверь работу датчика, выполнив U031 (основной блок), U241 (финишеры) или U244 (обработчик документов). Если датчик работает неправильно, очисти и переустанови его, затем переподсоедини разъём. Если не отремонтировано, замени его.

Проверь зазор переднего края бумаги. Зазор недостаточен.

Если от переднего края бумаги нет зазора до 4,0 мм (+1,5/-0,0 мм) и также нет контрольной линии на 20 мм (+/- 1 мм) от переднего края бумаги выходного образца при U034 [Start Position] (В случае замятия в термоузле), отрегулируй время подачи переднего края бумаги в U034, затем отрегулируй передний зазор в U402 [Lead].

Переместить направляющие ширины бумаги. Размер бумаги определён неправильно.

Перемести направляющие ширины бумаги или направляющие ширины бумаги МР в соответствии с размером бумаги для правильного определения размера бумаги.

Проверка параметров Тип носителя установлен неправильно.

Если установка типа носителя не соответствует фактическому весу бумаги (замятие бумаги происходит из-за отказа разделения бумаги), установи тип носителя в [System Menu/Counter] > [Common Settings] > [Org./Paper Set] в меню System.

Проверка заземления Накопилось статическое электричество.

Когда основной блок установлен в среду с низкой влажностью, где статическое электричество легко накапливается на направляющей подачи во время непрерывной печати, проверь, надёжно ли заземлены лист разряда в выходной секции и металлическая направляющая в секции переноса. При необходимости переустанови их.

Проверка места хранения бумаги Бумага хранилась в ненадлежащем месте.

Попроси пользователей хранить бумагу в сухом месте.

Установи обогреватель кассеты. Бумага влажная.

Установи обогреватель кассеты и установи режим, выполнив U327.

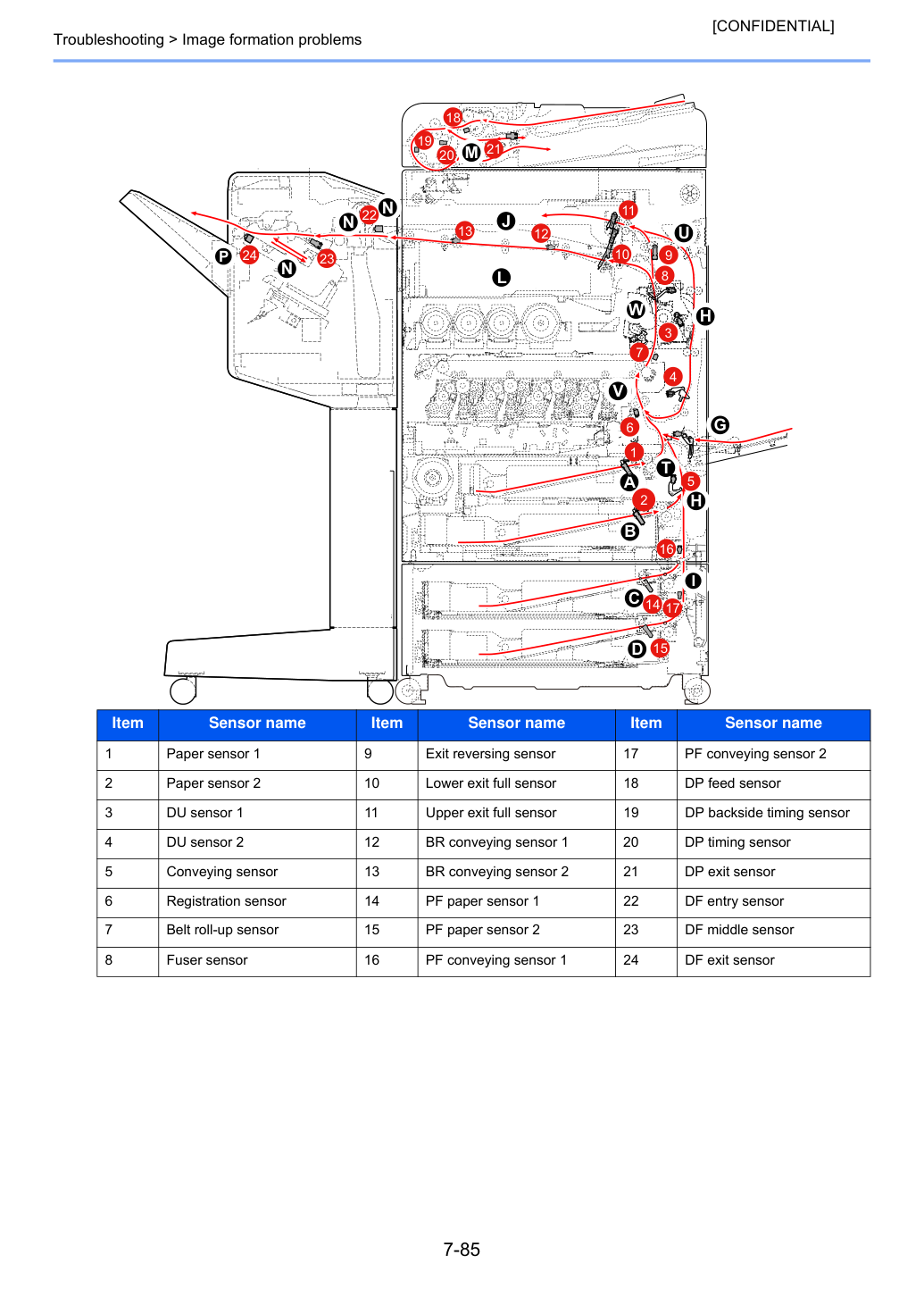

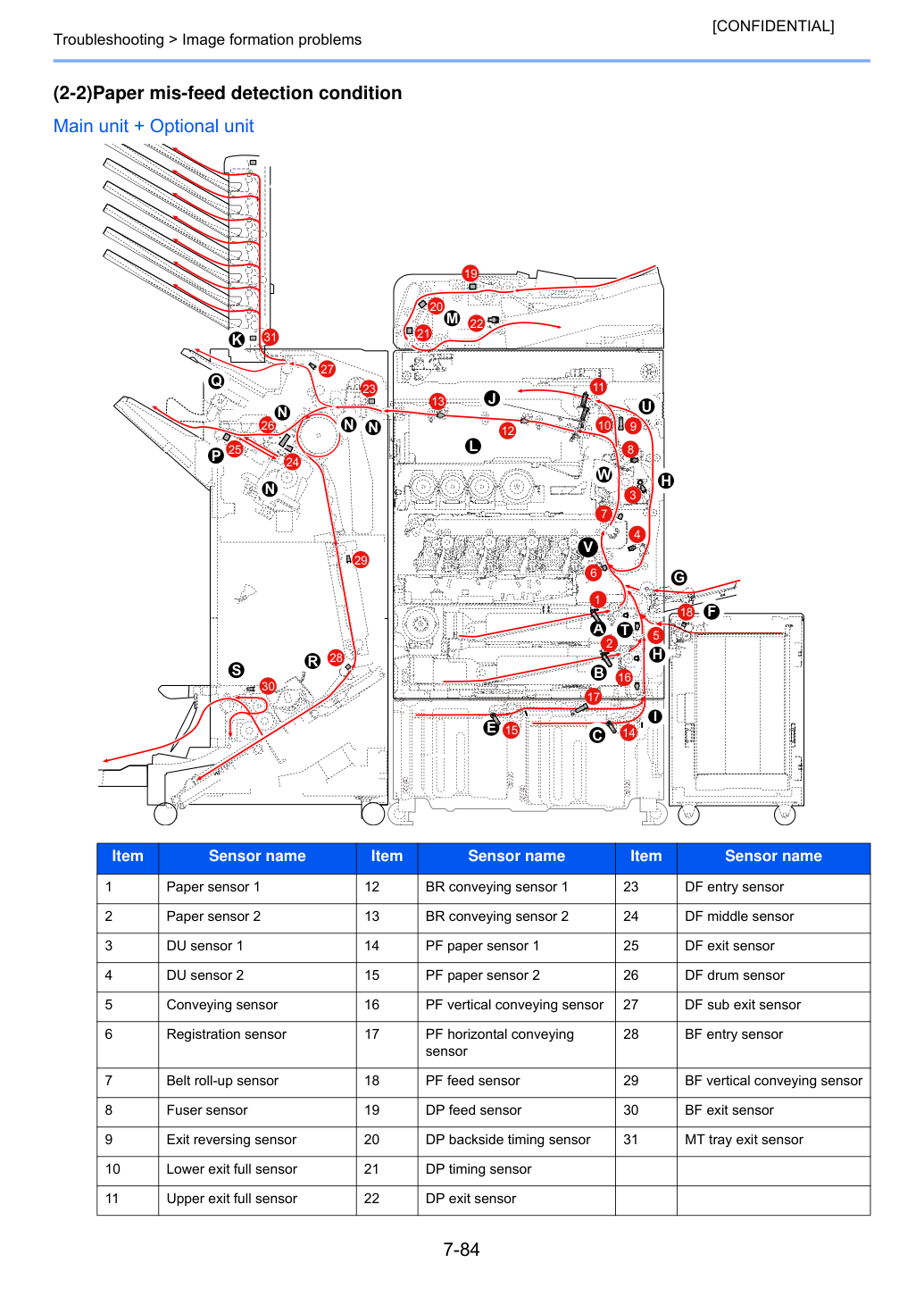

Когда происходит неправильная подача бумаги, машина немедленно останавливает печать и отображает сообщение о неправильной подаче бумаги на панели управления. Чтобы удалить неправильно поданную бумагу из машины, вытащи кассету, откройте переднюю крышку или крышку подачи бумаги.

Расположения отображаются на панели управления при замятии бумаги.

1 Показывает местоположение застревания бумаги.

4 Показывает процедуру удаления.

1. Откройте правую крышку основного блока 1.

2. Откройте крышку (A3) и

3. Закройте правую крышку основного блока.

4. Откройте кассету 1.

5. Извлеките бумагу.

Чтобы удалить бумагу, доступ к которой затруднён, кассету можно снять.

6. Закройте кассету.

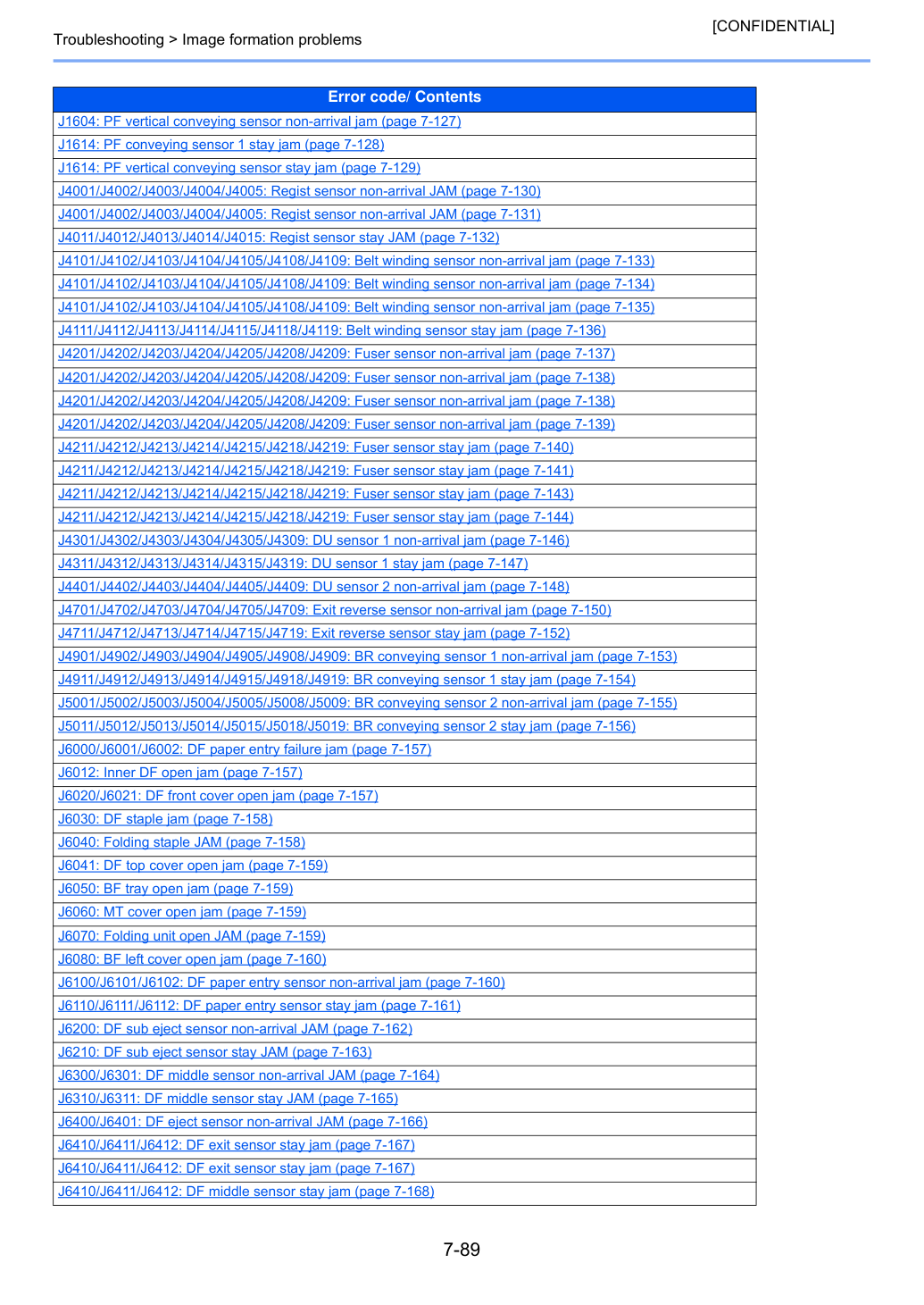

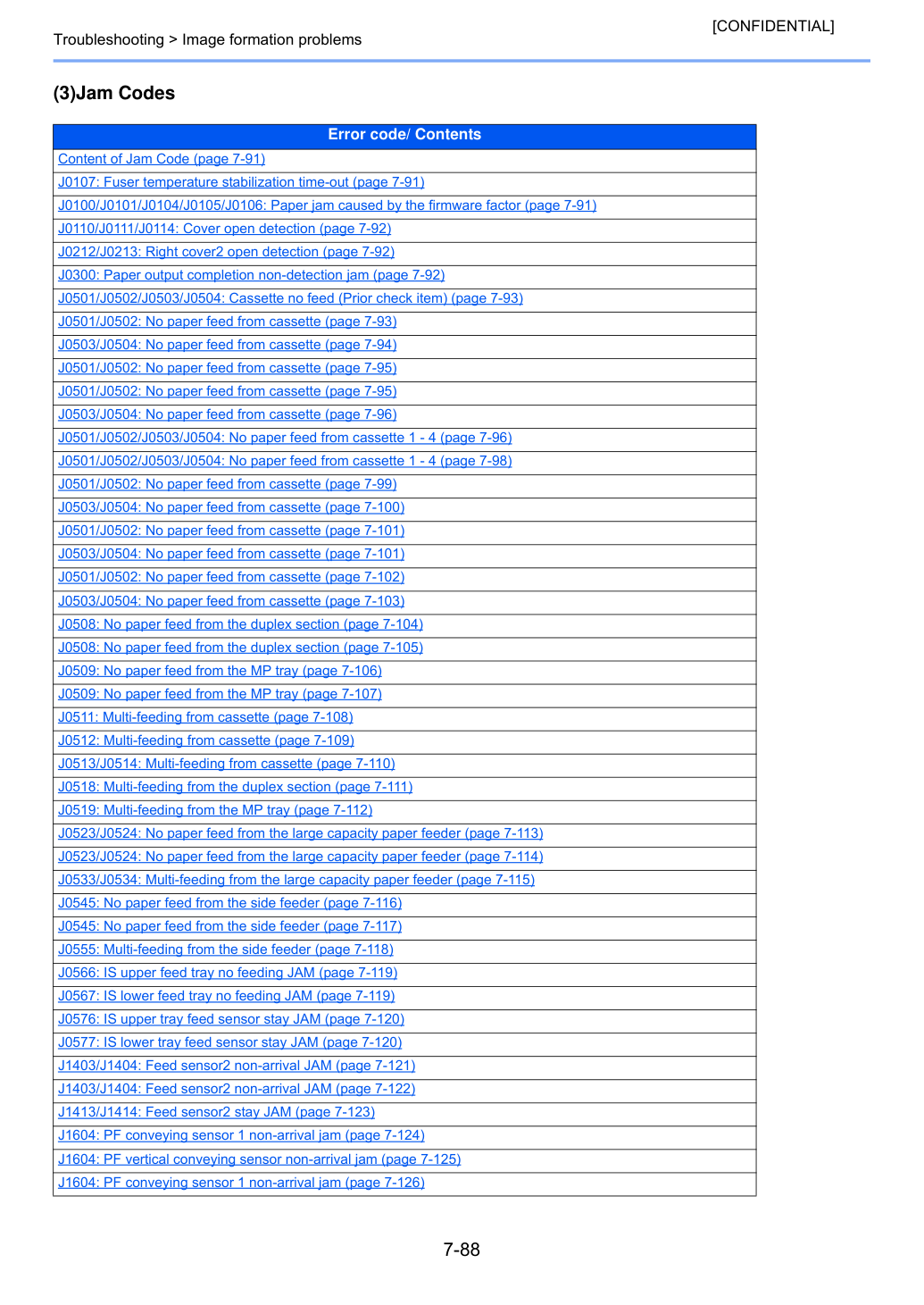

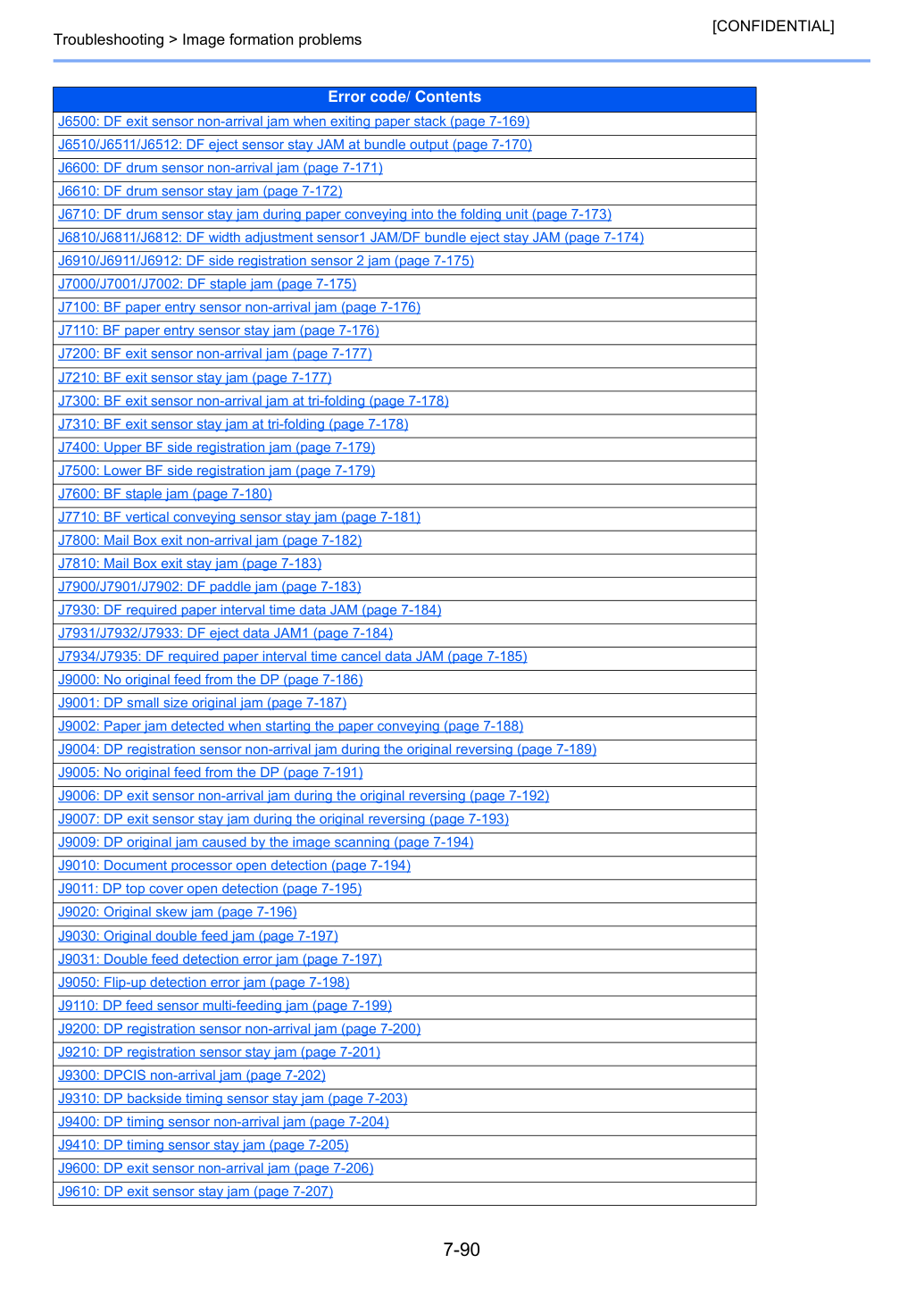

Содержание кода замятия J0000: замятие при включении питания Питание было включено с включённым неуказанным датчиком подачи.

Термоузел не достигает температуру подачи бумаги в течение установленного времени.

Указание датчика (Укажи датчик, который включён). Укажи датчик, который отображает ON при U031.

Проверка пути бумаги На пути подачи бумаги остался кусок бумаги, который включает датчик.

Если кусок бумаги или посторонние предметы прилипли к пути подачи, или заусенец на деталях, таких как направляющая или актуатор, удали их.

Проверь датчик. Датчик работает неправильно.

Очисти и переустанови датчик, указанный в U031, и переподсоедини разъём. Если не отремонтировано, замени его.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очистить клеммы следующих разъёмов проводов и переподключить разъёмы. Если нет целостности, заменить провод.

Перезагрузка питания Контроллер не активируется правильно.

Удали кусок бумаги из секции подачи и проверь датчики. Затем выключи выключатель питания и отсоедини кабель питания.

Когда пройдёт 5 секунд, переподсоедини кабель питания и включи выключатель питания.

Проверь среду установки. Электропитание колеблется или электрическое напряжение понижается.

Подключи кабель питания к другой розетке.

Проверь настройки. Фактическая бумага и настройки бумаги (тип носителя, размер бумаги) не совпадают.

Установите правильный тип носителя через меню System Menu.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Замени узел термоузла. Нагреватель термоузла неисправен.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5 секунд, переподсоедини кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Во время печати обнаружено, что крышка открыта.

При подаче из кассет 3 и 4 во время печати обнаружено открытие правой крышки 2.

Окончание выхода бумаги не сообщено финишером.

Проверка крышки Крышки не установлены.

Проверь, плотно ли закрыта крышка, и переустанови её при необходимости. Если крышка деформирована, отремонтируй или замени её.

Проверка выключателя крышки Выключатель крышки работает неправильно.

Переустанови крышку датчика и подсоедини разъём. Если датчик крышки неисправен, замени его.

Проверка правой крышки 2 Правая крышка 2 не установлена.

Убедись, что правая крышка 2 (PF right cover) закрывается надёжно, затем переустанови её при необходимости. Если правая крышка 2 деформирована, отремонтируй или замени её.

Проверка датчика PF right cover Датчик PF right cover работает неправильно.

Переустанови датчик PF right cover и подсоедини разъём. Если датчик PF right cover неисправен, замени его.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5 секунд, переподсоедини кабель питания и включи выключатель питания.

Проверка соединения Разъём финишера неправильно подсоединён к главному блоку.

Подсоедини разъём финишера к главному блоку.

Замена DF PWB DF PWB неисправна.

При подаче из кассет 1–4 датчик next не включается даже после истечения заданного времени после включения муфты подачи бумаги или муфты PF подачи бумаги.

Перезагрузка бумаги Обрезной край бумаги помят.

Проверка бумаги Передний край бумаги загнут.

Удалите загнутую бумагу из кассеты.

Проверка бумаги Бумага завернута вниз или волнистая.

Исправь или замени бумагу. Если замена затруднена, переверни переднюю и заднюю кромку бумаги или переверни бумагу и переустанови их.

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу с прилипшими посторонними предметами из кассеты.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Подсоедини разъём провода ниже. Если нет непрерывности, замени провод.

Проверка приводных деталей Привод lift motor не передаётся на приводные детали lift plate из-за отказа зацепления.

Если обнаружены какие-либо повреждения шестерён или муфт lift motor 1 и 2, или в них застрял посторонний предмет, очисти или замени их.

Проверка lift motor lift motor неправильно установлен или неисправен.

Переустанови lift motor 1 или 2 и подсоедини разъём. Если не отремонтировано, замени его.

Замена lift plate lift plate повреждена или деформирована.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0503/J0504: нет подачи бумаги из кассеты При подаче из кассет 3 и 4 (подающее устройство) передний край бумаги не выходит из кассеты.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Подсоедини разъём провода ниже. Если нет непрерывности, замени провод.

Проверка приводных деталей Привод PF lift motor не передаётся на приводные детали PF lift plate из-за отказа зацепления.

Если обнаружены какие-либо повреждения шестерён или муфт PF lift motor 1 и 2, или в них застрял посторонний предмет, очисти или замени их.

Проверка PF lift motor PF lift motor неправильно установлен или неисправен.

Переустанови PF lift motor 1 или 2 и подсоедини разъём. Если не отремонтировано, замени его.

Замена PF lift plate PF lift plate повреждена или деформирована.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0501/J0502: нет подачи бумаги из кассеты При подаче из кассет 1 и 2 передний край бумаги не выходит из кассеты. (На переднем крае бумаги отсутствует отметка подачи.) Условие: на переднем крае бумаги отсутствует отметка подачи и пластина lift поднята (при извлечении кассеты слышен звук опускания пластины lift), но привод подачи бумаги не запускается.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Подсоедини разъём провода ниже. Если нет непрерывности, замени провод.

Проверка вала подачи бумаги и штифта Ролик подачи не вращается, так как вал подачи и штифт подачи ролика подачи неправильно установлены.

Переустанови вал подачи и штифт подачи. Если имеется деформация и т.д., замени их.

Проверка муфты подачи бумаги Муфта подачи бумаги не подсоединена, поэтому ролик подачи бумаги не вращается.

Если выполнен U032 [Cass1] или [Cass2] и муфты подачи бумаги 1 и 2 работают неправильно, переустанови и подсоедини разъём. Если не отремонтировано, замени его.

Удаление посторонних предметов и проверка работы актуатора Пластина lift не поднимается до верхней предельной позиции, хотя датчик верхнего предела lift включён.

Удали лист бумаги или посторонний предмет.

Проверь, переключается ли актуатор датчика верхнего предела lift 1 или 2 в положение включено при подъёме пластины lift. Затем переустанови актуатор при необходимости.

Проверка приводной шестерни Привод от feed motor не передаётся.

Если обнаружены какие-либо проблемы с шестерней и т.д. блока feed drive, замени их.

Замена feed motor Ролик подачи не вращается, так как feed motor не работает.

Выполни U030 [Feed]. Если feed motor работает неправильно, переустанови его и подсоедини разъём. Если не отремонтировано, замени его.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

(На переднем крае бумаги отсутствует отметка подачи.) Условие: на переднем крае бумаги отсутствует отметка подачи и пластина lift поднята (при извлечении кассеты слышен звук опускания пластины lift), но привод подачи бумаги не запускается.

J0501/J0502/J0503/J0504: нет подачи бумаги из кассет 1–4 При подаче из кассет 1–4 бумага останавливается на ролике захвата после включения муфты подачи бумаги или муфты PF подачи бумаги, и датчик next не включается.

Проверка вала подачи бумаги PF Ролик подачи PF не вращается, так как вал подачи бумаги установлен неправильно.

Переустанови вал подачи бумаги ролика подачи PF. Если имеется какая-либо деформация, замени его.

Проверка приводной шестерни Привод PF feed motor не передаётся.

При наличии проблем на шестерне и т.д. узла подачи бумаги (PF drive unit) замени их.

Удали посторонние предметы и проверь работу актуатора. Пластина подъёма подачи бумаги (PF lift plate) не поднимается до верхнего предельного положения при включении датчика верхнего предела подачи бумаги (PF lift upper limit sensor).

Удали лист бумаги или посторонний предмет.

Проверь, включается ли актуатор датчика верхнего предела подачи бумаги (PF lift upper limit sensor) 1 или 2 при поднятии пластины подъёма подачи бумаги (PF lift plate). При необходимости переустанови актуатор.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Подсоедини разъём провода ниже. Если нет непрерывности, замени провод.

Проверь муфту подачи бумаги (PF paper feed clutch). Ролик подачи бумаги (PF feed roller) не вращается, так как муфта подачи бумаги (PF paper feed clutch) не включена.

или [C2 Clutch], и если муфты подачи бумаги (PF paper feed clutches) 1 и 2 работают неправильно, переустанови и переподключи разъём. Если ремонт не помог, замени их.

Замени двигатель подачи бумаги (PF feed motor). Ролик подачи бумаги (PF feed roller) не вращается, так как двигатель подачи бумаги (PF feed motor) не работает.

Выполни U247 [2PF] > [Motor] > [On], и если двигатель подачи бумаги (PF paper feed motor) работает неправильно, переустанови его и переподключи разъём. Если ремонт не помог, замени его.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверь датчик количества листов бумаги. Загружено больше максимального лимита бумаги.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Проверь прижимную пружину шкива захвата бумаги (pickup pulley). Функция подачи шкива захвата бумаги (pickup pulley) недостаточна.

Переустанови пружину шкива захвата бумаги (pickup pulley), если она соскочила. Если деформирована, замени её.

Проверь шкив захвата бумаги (pickup pulley). Функция подачи шкива захвата бумаги (pickup pulley) недостаточна.

Очисти поверхность ролика захвата бумаги (pickup roller). Если поверхность износилась, замени его.

Проверка ролика подачи бумаги Функция транспортировки ролика подачи бумаги недостаточна.

Очисти поверхность ролика подачи бумаги (paper feed roller). Если он износился, замени его.

J0501/J0502/J0503/J0504: Отсутствие подачи бумаги из кассеты 1–4. При подаче из кассет 1–4 бумага останавливается у ролика ограничения (retard roller) после включения муфты подачи бумаги (paper feed clutch) или муфты подачи бумаги (PF paper feed clutch), и следующий датчик не включается.

Целевой объект: основной блок (кассеты 1 и 2) или подающий аппарат (кассеты 3 и 4). Условия: в центре переднего края бумаги есть складка или разрыв. (Бумага не может быть подана к ролику ограничения (retard roller), или ролик ограничения (retard roller) не вращается вперёд.) J0501/J0502/J0503/J0504: Отсутствие подачи бумаги из кассеты 1–4. При подаче из кассет 1–4 бумага останавливается у ролика подачи бумаги (paper feed roller) после включения муфты подачи бумаги (paper feed clutch) или муфты подачи бумаги (PF paper feed clutch), и следующий датчик не включается.

Проверь ролик ограничения (retard roller). Способность подачи ролика ограничения (retard roller) недостаточна.

Очисти поверхность ролика ограничения (retard roller). Если он износился, замени его.

Переустанови пружину ограничения (retard spring). Пружина ограничения (retard spring) находится не в положении.

Проверь путь подачи бумаги (если передний край бумаги повреждён или подаётся под углом). Бумага зажата в направляющей подачи (conveying guide), куске бумаги и т.д.

Если на пути подачи (conveying path) прилипла бумага или посторонние предметы, или на деталях, таких как поверхность подачи направляющей подачи (conveying guide) или актуатор, есть заусенец, удали или замени их. Если лист или плёнка повреждены, деформированы, имеют люфт, отремонтируй или замени их.

Проверь бумагу. Бумага загнута вниз.

J0501/J0502: Отсутствие подачи бумаги из кассеты. При подаче из кассет 1 и 2 после включения муфты подачи бумаги (paper feed clutch) передний край бумаги выходит из кассеты, но не достигает следующего датчика.

Условия: низкая грузоподъёмность. Или бумага проскальзывает.

Переустанови направляющие ширины бумаги (когда бумага подаётся под углом). Расположение направляющих ширины бумаги не соответствует размеру бумаги.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Проверь грузоподъёмность бумаги (когда бумага подаётся диагонально). Загружено больше максимального лимита бумаги.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Проверь ролик ограничения (retard roller). Производительность подачи ухудшилась из-за плохого вращения ролика ограничения (retard roller) вперёд. Очисти поверхность ролика ограничения (retard roller). Если он износился, замени его.

Переустанови рычаг отпуска ограничения (retard release lever) и держатель ограничения (retard holder). Рычаг отпуска ограничения (retard release lever) и держатель ограничения (retard holder) работают неправильно из-за ошибки при установке.

Переустанови рычаг отпуска ограничения (retard release lever) и держатель ограничения (retard holder).

Проверка ролика подачи бумаги Функция транспортировки ролика подачи бумаги недостаточна.

Очисти поверхность ролика подачи бумаги (paper feed roller). Если он износился, замени его.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверь муфту. Муфта работает неправильно.

Проверь работу муфты, связанной с подачей бумаги, на U032. Если она работает неправильно, переустанови муфту и переподключи разъём. Если ремонт не помог, замени её.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0503/J0504: Отсутствие подачи бумаги из кассеты. При подаче из кассет 3 и 4 (подающий аппарат) после включения муфты подачи бумаги (PF paper feed clutch) передний край бумаги выходит из кассеты, но не достигает следующего датчика.

Условия: низкая грузоподъёмность. Или бумага проскальзывает.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Проверь ролик ограничения подачи бумаги (PF retard roller). Производительность подачи ухудшилась из-за плохого вращения ролика ограничения подачи бумаги (PF retard roller) вперёд.

Очисти поверхность ролика ограничения подачи бумаги (PF retard roller). Если он износился, замени его.

Переустановка рычага отпуска ограничения подачи бумаги (PF retard release lever) и держателя ограничения подачи бумаги (PF retard holder). Из-за неправильной установки рычаг отпуска ограничения подачи бумаги (PF retard release lever) и держатель ограничения подачи бумаги (PF retard holder) работают неправильно.

Переустанови рычаг отпуска ограничения подачи бумаги (PF retard release lever) и держатель ограничения подачи бумаги (PF retard holder).

Проверь ролик подачи бумаги подающего аппарата (PF paper feed roller). Пропускная способность ролика подачи бумаги подающего аппарата (PF paper feed roller) недостаточна.

Очисти поверхность ролика подачи бумаги подающего аппарата (PF paper feed roller).

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверь муфту подачи подающего аппарата (PF conveying clutch). Муфта подачи подающего аппарата (PF conveying clutch) работает неправильно.

Муфта подачи или [Feed2 Clutch]. Если муфты подачи бумаги (Paper feed) 1 и 2 не работают должным образом, переустановите и переподключите разъем. Если неисправность не устранена, замените узел.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0501/J0502: Отсутствует подача бумаги из кассеты При подаче из кассет 1 и 2 после включения муфты подачи (Paper feed clutch) передний край бумаги выходит из кассеты и транспортируется через следующий ролик (roller) к датчику (sensor).

Условие: Определение датчиком нестабильно.

J0503/J0504: Отсутствует подача бумаги из кассеты При подаче из кассет 3 и 4 (автоподатчик), после включения муфты подачи бумаги (PF paper feed clutch) передний край бумаги выходит из кассеты и транспортируется через следующий ролик (roller) к датчику (sensor).

Условие: Определение датчиком нестабильно.

Проверка датчика подачи бумаги 1 (при подаче бумаги из кассеты 1 и наличии отметки изгиба на бумаге) Датчик подачи бумаги 1 работает неправильно.

Выполните U031 [Cass1 Feed]. Если датчик подачи бумаги 1 работает неправильно, очистите его, переустановите и переподключите разъем. Если неисправность не устранена, замените его.

Проверка датчика подачи бумаги 2 (при подаче бумаги из кассеты 2) Датчик подачи бумаги 2 работает неправильно.

Выполните U031 [Cass2 Feed]. Если датчик подачи бумаги 2 работает неправильно, очистите его, переустановите и переподключите разъем. Если неисправность не устранена, замените его.

Разъем подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Разъем подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка датчика транспортировки (PF conveying sensor) Датчик транспортировки работает неправильно.

Выполните U247 [2PF Switch] > [V Conv1] или [V Conv2]. Если датчики транспортировки 1 и 2 работают неправильно, очистите их, переустановите и переподключите разъемы. Если неисправность не устранена, замените их.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0501/J0502: Отсутствует подача бумаги из кассеты При подаче из кассет 1 и 2 после включения муфты подачи бумаги (Paper feed clutch) передний край бумаги выходит из кассеты, но останавливается следующим роликом (roller).

Условия: Грузоподъемность низкая. Бумага проскальзывает. Или ролик не вращается.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

(При загибе переднего края или перекосе бумаги) Проверка пути подачи бумаги Бумага зажата направляющей (conveying guide), осколком бумаги и т.д.

Проверка ролика подачи бумаги Функция транспортировки ролика подачи бумаги недостаточна.

Очисти поверхность ролика подачи бумаги (paper feed roller). Если он износился, замени его.

Проверка транспортирующего ролика (conveying roller) и шкива (pulley) Транспортирующая способность ролика недостаточна.

Очистите поверхность транспортирующего ролика (conveying roller) и ролика (roller). Проверьте прижим ролика (roller) и ролика, и если пружина (spring) или подшипник (bearing) смещены, переустановите их. Если деформированы или износились, замените их.

Проверка приводной шестерни (drive gear) Транспортирующий ролик не вращается, так как шестерня не передает привод.

Если на приводной шестерне (drive gear) транспортирующего ролика есть посторонние предметы, удалите их. Если она повреждена, замените ее.

Проверка узла привода подачи (feed drive unit) Узел привода подачи работает неправильно.

Проверьте работу узла привода подачи (feed drive unit). Если узел работает неправильно, переустановите его. Если неисправность не устранена, замените его.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверь муфту. Муфта работает неправильно.

Проверка двигателя подачи (feed motor) Двигатель подачи не вращается.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0503/J0504: Отсутствует подача бумаги из кассеты При подаче из кассет 3 и 4 (автоподатчик), после включения муфты подачи бумаги (PF paper feed clutch) передний край бумаги выходит из кассеты, но останавливается следующим роликом (roller).

Условия: Грузоподъемность низкая. Бумага проскальзывает. Или ролик не вращается.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Очисти поверхность ролика подачи бумаги подающего аппарата (PF paper feed roller).

Проверка транспортирующего ролика (PF conveying roller) и шкива (PF conveying pulley) Транспортирующая сила ролика (PF conveying roller) недостаточна.

Очистите поверхность транспортирующего ролика (PF conveying roller) и транспортирующего ролика (PF conveying roller). Проверьте прижим ролика (PF conveying roller), и если пружина (spring) или подшипник (bearing) смещены, переустановите их. Если деформированы или износились, замените их.

Проверка приводной шестерни (drive gear) Транспортирующий ролик (PF conveying roller) не вращается, так как шестерня не передает привод.

Если на приводной шестерне (drive gear) транспортирующего ролика (PF conveying roller) есть посторонние предметы, удалите их. Если она повреждена, замените ее.

Проверка узла привода (PF drive unit) Узел привода (PF drive unit) работает неправильно.

Проверьте работу узла привода (PF drive unit). Если узел работает неправильно, переустановите его. Если неисправность не устранена, замените его.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверка двигателя подачи (PF feed motor) Двигатель подачи (PF feed motor) не вращается.

Выполните U247 [2PF] > [Motor] > [On]. Если двигатель подачи бумаги (PF paper feed motor) работает неправильно, переустановите его и переподключите разъем. Если неисправность не устранена, замените его.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0508: Отсутствует подача бумаги из двусторонней секции (duplex section) После включения муфты (DU clutch) (реверс бумаги) датчик регистрации (Regist sensor) не включается.

Выполнение предварительных стандартных проверочных операций Есть механическая причина, такая как грязная направляющая и т.д.

Выполните предварительные стандартные проверки.

Проверка бумаги (при разломе переднего края бумаги) Бумага волнистая или вьется.

Замените бумагу, если она влажная.

Проверка бумаги (при проскальзывании бумаги на транспортирующем ролике (DU conveying roller) и остановке) Используется неподходящая бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка транспортирующего ролика (DU conveying roller) и роликов (rollers) (при остановке бумаги на транспортирующем ролике (DU conveying roller)) Транспортирующая способность снижается или бумага проскальзывает.

(Вращение неплавное) Очистите поверхность транспортирующего ролика (DU conveying roller) и транспортирующего ролика (DU conveying roller). Проверьте прижим на роликах (rollers) и роликах, и если пружина (spring) или подшипник (bearing) смещены, переустановите их. Если деформированы или износились, замените их. Если на приводной шестерне (drive gear) есть посторонние предметы, удалите их и замените, если она повреждена.

Проверка актуатора (actuator) и пружины (spring) Актуатор (actuator) работает неправильно.

Переустановите актуатор (actuator) и пружину (spring) датчика регистрации (registration sensor). Если они работают неправильно из-за деформации и т.д., отремонтируйте или замените их.

J0508: Отсутствует подача бумаги из двусторонней секции (duplex section) После включения муфты (DU clutch) (реверс выброса бумаги) датчик регистрации (Regist sensor) не включается.

Проверка приводных узлов (когда бумага остановлена роликом подачи DU) Передача привода двигателя подачи нарушена.

Проверь, что ролик подачи DU вращается вручную плавно. Очисти и переподсоедини приводные узлы при необходимости. Если не устранено, замени их.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика DU Датчик DU работает некорректно.

Выполни U031 [DU1] или [DU2]. Если датчик DU 1 или 2 работает неправильно, очисти и переподсоедини его, затем переподключи разъем. Если не устранено, замени его.

Проверка муфты DU Муфта DU работает некорректно.

Выполни U032 [DU1] или [DU2]. Если муфта DU 1 или 2 работает неправильно, переподсоедини её и переподключи разъем. Если не устранено, замени её.

Проверка двигателя подачи Двигатель подачи работает некорректно.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0509: Отсутствует подача бумаги из лотка MP Датчик регистрации не включается при подаче бумаги из многоцелевого лотка обхода.

Проверка бумаги (когда бумага остановлена роликом подачи MP) Обрезной край бумаги смят.

Проверь бумагу (когда передний край бумаги поврежден) Передний край бумаги согнут.

Удали согнутую бумагу из лотка MP.

Проверь бумагу (когда передний край бумаги поврежден) Бумага завита вниз или волнистая.

Проверь бумагу (когда передний край бумаги поврежден) на бумаге присутствуют посторонние предметы.

Удали из лотка MP бумагу, на которой прилипли посторонние предметы.

Проверка бумаги (когда бумага остановлена роликом подачи MP) Используется нестандартная бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка ролика подачи MP и приводной шестерни (когда бумага остановлена на ролике подачи MP) Возможность транспортировки бумаги снижена или проскальзывание.

(Вращение неплавное) Очисти поверхность ролика подачи MP. Если он изношен, замени его. Также, если на приводной шестерне есть посторонние предметы, удали их и замени её, если она повреждена.

Замена направляющей пластины MP Край бумаги зажат направляющей пластиной MP.

Замени направляющую пластину MP (302ND0885_), установленную на направляющей ролика удержания MP.

Проверка подъемной пластины MP Подъемная пластина MP установлена неправильно.

Переподсоедини подъемную пластину MP, если она не поднимается.

Проверка приводных узлов (когда бумага остановлена роликом подачи MP) Передача привода двигателя подачи нарушена.

Проверь, передается ли привод двигателя подачи на узел транспортировки, и очисти, переподсоедини приводные узлы при необходимости. Если не устранено, замени узлы.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка двигателя подъема MP Двигатель подъема MP работает неправильно.

Когда подъемная пластина MP не поднимается, переподсоедини двигатель подъема MP и переподключи разъем. Если не устранено, замени его.

Проверка датчика регистрации Датчик регистрации работает неправильно.

Выполни U031 [Regist]. Если датчик регистрации работает неправильно, очисти и переподсоедини его, затем переподключи разъем. Если не устранено, замени его.

Проверка муфты MP Муфта MP работает некорректно.

Выполни U032 [MPT Feed]. Если муфта MP работает неправильно, переподсоедини её и переподключи разъем. Если не устранено, замени её.

Проверка двигателя подачи Двигатель подачи работает некорректно.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0511: Многократная подача из кассеты При подаче из кассеты 1 датчик подачи бумаги 1 остается во включенном состоянии и не выключается.

Проверка бумаги Обрезанный край бумаги деформирован.

Замена бумаги и установка нагревателя кассеты Бумага влажная.

Выполни печать на бумаге сразу после открытия и проверь наличие различий в проявлении явления. Если с бумагой сразу после открытия проблем нет, замени бумагу. Также рассмотри установку нагревателя кассеты.

Проверка тормозного ролика Прижимная сила тормозного ролика недостаточна.

Ролик удержания контактирует с роликом подачи неравномерно.

Очисти поверхность ролика ограничения (retard roller). Если он износился, замени его.

Проверка пружины удержания Пружина удержания смещена с места.

Проверка первичного узла подачи бумаги Первичный узел подачи бумаги неисправен. Замени первичный узел подачи бумаги на узел кассеты 2 и проверь его работу. Если проблема решена, замени первичный узел подачи бумаги.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика длины бумаги Датчик длины бумаги неправильно определяет размер бумаги.

Если размер бумаги, загруженной в кассету, отличается от размера бумаги, указанного на панели управления, переподсоедини датчик длины бумаги 1 и переподключи разъем. Если не устранено, замени его.

Проверка датчика подачи бумаги 1 Датчик подачи бумаги 1 работает неправильно.

Проверка муфты подачи бумаги Вращение ролика подачи не останавливается, пока муфта подачи остается включенной.

Выполни U032 [Cass1]. Если муфта подачи 1 работает неправильно, переподсоедини её и переподключи разъем. Если не устранено, замени её.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

- Модуль управления приводом подачи

J0512: Множественная подача из кассеты При подаче из кассеты 2 датчик подачи бумаги 2 не отключается.

Проверка бумаги Обрезанный край бумаги деформирован.

Замена бумаги и установка нагревателя кассеты Бумага влажная.

Проверка тормозного ролика Прижимная сила тормозного ролика недостаточна.

Ролик удержания контактирует с роликом подачи неравномерно.

Очисти поверхность ролика ограничения (retard roller). Если он износился, замени его.

Проверка пружины удержания Пружина удержания смещена с места.

Проверка основного узла подачи бумаги Основной узел подачи бумаги неисправен. Замените основной узел подачи бумаги на узел кассеты 1 и проверьте корректность работы. Если проблема устранена, замените основной узел подачи бумаги.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика длины бумаги Датчик длины бумаги неправильно определяет размер бумаги.

Если размер бумаги, загруженной в кассету, отличается от размера, указанного на панели управления, переустановите датчик длины бумаги 2 и переподключите разъем. Если не отремонтировано, замените его.

Проверка датчика подачи бумаги 2 Датчик подачи бумаги 2 работает неправильно.

Проверка муфты подачи бумаги Муфта подачи бумаги работает неправильно.

Выполните U032 [Cass2]. Если муфта подачи 2 работает неправильно, переустановите ее и переподключите разъем. Если не отремонтировано, замените ее.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0513/J0514: Множественная подача из кассеты Датчик конвейера подачи бумаги не отключается при подаче из кассет 3 и 4 (подающее устройство бумаги).

Проверка бумаги Обрезанный край бумаги деформирован.

Замена бумаги и установка нагревателя кассеты Бумага влажная.

Проверка веерообразного рычага (при возникновении в момент прибытия) Веерообразный рычаг смещается из-за наезда актуатора датчика длины бумаги. Или, если веерообразный рычаг деформирован, датчик длины бумаги в кассете неправильно определяет размер.

Переустановите веерообразный рычаг (302ND0918_).

Проверка тормозного ролика подачи бумаги Сила разделения бумаги тормозного ролика подачи недостаточна. Тормозной ролик подачи неравномерно контактирует с роликом подачи бумаги.

Очисти поверхность ролика ограничения подачи бумаги (PF retard roller). Если он износился, замени его.

Переустановка пружины торможения подачи бумаги Пружина торможения подачи бумаги расстегнулась.

Переустановите пружину торможения подачи бумаги.

Проверка основного узла подачи бумаги подающего устройства Основной узел подачи бумаги подающего устройства неисправен. Замените основной узел подачи бумаги подающего устройства на узел из другого этапа подачи (кассета 3 или кассета 4) и проверьте корректность работы. Если проблема устранена, замените основной узел подачи бумаги подающего устройства.

Проверка установки Отсутствует заземление между основным блоком и подающим устройством.

Проверьте непрерывность между основным блоком и подающим устройством и переподключите разъем ящика.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверка датчика длины бумаги подающего устройства Размер бумаги неправильно определен датчиком длины бумаги подающего устройства.

Если размер бумаги, загруженной в кассету, отличается от размера, указанного на панели управления, переустановите датчик длины бумаги подающего устройства 1 или 2 и переподключите разъем. Если не отремонтировано, замените его.

Проверка датчика транспортировки (PF conveying sensor) Датчик транспортировки работает неправильно.

Очистите и переустановите датчик конвейера подающего устройства 1 или 2, затем переподключите разъем. Если не отремонтировано, замените его.

Проверка муфты подачи бумаги PF Муфта подачи бумаги PF работает некорректно.

или [C2 Clutch]. Если муфта подачи подающего устройства 1 или 2 работает неправильно, переустановите ее и переподключите разъем. Если не отремонтировано, замените ее.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0518: Множественная подача из секции двусторонней печати Датчик регистрации не отключается при подаче бумаги из секции двусторонней печати.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги Бумага скручена или волнистая из-за поглощения влаги.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверка муфты регистрации (когда бумага движется к узлу регистрации и на бумаге нет отметки прогиба) Вращение ролика регистрации не останавливается при включенной муфте регистрации.

Выполните U032 [Regist]. Если муфта регистрации работает неправильно, переустановите ее и переподключите разъем. Если не отремонтировано, замените ее.

Проверка датчика регистрации Датчик регистрации работает неправильно.

Проверка муфты DU Муфта DU работает некорректно.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0519: Отсутствие подачи из лотка MP При подаче из лотка MP датчик регистрации не отключается.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги Бумага скручена или волнистая.

Проверка ролика подачи MP и накладки трения MP Раскладывание бумаги недостаточно.

Очистите ролик подачи MP и накладку трения MP или замените их.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Проверка датчика регистрации Датчик регистрации работает неправильно.

Проверка муфты MP Вращение ролика подачи MP не останавливается при включенной муфте MP.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0523/J0524: Отсутствие подачи бумаги из подающего устройства большой емкости При подаче из кассет 3 и 4 (подающее устройство большой емкости) горизонтальный датчик конвейера подачи подающего устройства или вертикальный датчик конвейера подачи подающего устройства не включается даже после истечения установленного времени после включения муфты подачи бумаги подающего устройства 1 или муфты подачи бумаги подающего устройства 2.

Проверь бумагу (когда передний край бумаги поврежден) Передний край бумаги согнут.

Удалите согнутую бумагу с палубы.

Проверь бумагу (когда передний край бумаги поврежден) Бумага завита вниз или волнистая.

Проверь бумагу (когда передний край бумаги поврежден) на бумаге присутствуют посторонние предметы.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Проверка бумаги (когда бумага остановлена роликом подачи бумаги подающего устройства) Обрезанный край бумаги смят.

Проверка бумаги (когда бумага остановлена роликом подачи бумаги подающего устройства) Используется нестандартная бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка ролика подачи бумаги подающего устройства (когда бумага остановлена на ролике подачи бумаги подающего устройства) Способность конвейера бумаги снижается или происходит проскальзывание.

(Вращение нестабильно) Очистите поверхность ролика подачи бумаги подающего устройства.

Проверка привода (когда бумага остановлена роликом подачи бумаги подающего устройства) Привод двигателя подачи подающего устройства передается неправильно.

Проверьте передачу привода двигателя подачи подающего устройства на узел привода подающего устройства и при необходимости очистите и переустановите детали привода. Если не отремонтировано, замените детали.

Проверка актуатора (actuator) и пружины (spring) Актуатор (actuator) работает неправильно.

Переустановите актуатор и пружину датчика подачи подающего устройства. Если они работают неправильно из-за деформации и т.п., отремонтируйте или замените их.

Очисти поверхность ролика ограничения подачи бумаги (PF retard roller). Если он износился, замени его.

Переустановка пружины торможения подачи бумаги Пружина торможения подачи бумаги расстегнулась.

Переустановите пружину торможения подачи бумаги.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка горизонтального датчика конвейера подачи подающего устройства или вертикального датчика конвейера подачи подающего устройства Горизонтальный датчик конвейера подачи подающего устройства или вертикальный датчик конвейера подачи подающего устройства работает неправильно.

Очистите и переустановите горизонтальный датчик конвейера подачи подающего устройства или вертикальный датчик конвейера подачи подающего устройства, затем переподключите разъем. Если не отремонтировано, замените его.

Проверка муфты подачи бумаги PF Муфта подачи бумаги PF работает некорректно.

или [C2 Муфта]. Если муфта подачи бумаги PF 1 или муфта подачи бумаги PF 2 работает неправильно, переустановите её и переподключите разъём. Если неисправность не устранена, замените её.

Проверка двигателя подачи PF Двигатель подачи PF работает неправильно.

Выполните U247 [LCF] > [Motor] > [On], и если двигатель подачи бумаги PF работает неправильно, переустановите его и переподключите разъём. Если неисправность не устранена, замените его.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0533/J0534: Многолистная подача из кассеты большой ёмкости При подаче бумаги из кассет 3 и 4 (кассета большой ёмкости) датчик горизонтальной транспортировки PF или датчик вертикальной транспортировки PF не отключается даже по прошествии установленного времени.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги Передний край бумаги загнут.

Удалите согнутую бумагу с палубы.

Проверка бумаги На бумаге есть посторонние предметы.

Очисти поверхность ролика ограничения подачи бумаги (PF retard roller). Если он износился, замени его.

Переустановка пружины торможения подачи бумаги Пружина торможения подачи бумаги расстегнулась.

Переустановите пружину торможения подачи бумаги.

Проверка установки Заземление между основным устройством и кассетой большой ёмкости не закреплено.

Проверьте целостность цепи между основным устройством и кассетой большой ёмкости и переподключите разъём ящика.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка муфты горизонтальной транспортировки PF Муфта горизонтальной транспортировки PF работает неправильно.

Муфта]. Если муфта горизонтальной транспортировки PF 1 или муфта горизонтальной транспортировки PF 2 работает неправильно, переустановите её и переподключите разъём. Если неисправность не устранена, замените её.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0545: Отсутствие подачи бумаги из боковой кассеты При подаче из кассеты 5 датчик подачи бумаги PF не включается даже по прошествии установленного времени после включения муфты подачи бумаги PF.

Проверь бумагу (когда передний край бумаги поврежден) Передний край бумаги согнут.

Извлеките согнутую бумагу из боковой кассеты.

Проверь бумагу (когда передний край бумаги поврежден) Бумага завита вниз или волнистая.

Проверь бумагу (когда передний край бумаги поврежден) на бумаге присутствуют посторонние предметы.

Извлеките бумагу с прилипшими инородными предметами из боковой кассеты.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Проверка пружины прижима (при диагональной транспортировке бумаги) Баланс прижима спереди и сзади роликов подачи PF неправильный.

Переустановите пружину прижима ролика подачи PF. Если она деформирована, отремонтируйте или замените её.

Проверка ролика подачи бумаги PF и приводной шестерни (когда бумага остановлена на ролике подачи PF) Способность транспортировки бумаги снижена или происходит проскальзывание.

(Вращение нестабильно) Очистите поверхность ролика подачи бумаги подающего устройства.

Если изношена, замените её. Также, если на приводной шестерне есть инородные предметы, удалите их и замените шестерню, если она повреждена.

Очисти поверхность ролика ограничения подачи бумаги (PF retard roller). Если он износился, замени его.

Переустановка пружины торможения подачи бумаги Пружина торможения подачи бумаги расстегнулась.

Переустановите пружину торможения подачи бумаги.

Проверка приводных узлов (когда бумага остановлена роликом подачи PF) Привод от двигателя транспортировки PF передаётся неправильно.

Проверьте, передаётся ли привод двигателя транспортировки PF на приводной узел PF, и при необходимости очистите приводные узлы и переустановите их. Если неисправность не устранена, замените их.

Проверка установки Отсутствует заземление между основным устройством и боковой кассетой.

Установите направляющую рейку боковой кассеты (входит в комплект поставки боковой кассеты) на основное устройство.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика подачи бумаги PF Датчик подачи бумаги PF работает неправильно.

Очистите датчик подачи PF и переподключите разъём. Если неисправность не устранена, замените его.

Проверка муфты подачи бумаги PF Муфта подачи бумаги PF работает некорректно.

Муфта]. Если муфта подачи PF работает неправильно, переустановите её и переподключите разъём. Если неисправность не устранена, замените её.

Проверка двигателя транспортировки PF Двигатель транспортировки PF работает неправильно.

Выполните U247 [Side Deck] > [Motor] > [On].

Если двигатель транспортировки PF работает неправильно, переустановите его и переподключите разъём. Если неисправность не устранена, замените его.

Замена PF PWB PF PWB неисправна.

Замена платы PF PWB (кассета подачи бумаги или кассета большой ёмкости) Плата подачи бумаги или плата PF PWB кассеты большой ёмкости неисправна.

Замените плату подачи бумаги или плату PF PWB кассеты большой ёмкости.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

J0555: Многолистная подача из боковой кассеты При подаче из кассеты 5 датчик подачи бумаги PF не отключается даже по прошествии установленного времени.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги Передний край бумаги загнут.

Проверка бумаги На бумаге есть посторонние предметы.

Извлеките бумагу с инородными предметами.

Очисти поверхность ролика ограничения подачи бумаги (PF retard roller). Если он износился, замени его.

Проверка тормозной пружины PF Тормозная пружина PF соскочила.

Переустановите пружину торможения подачи бумаги.

Проверка установки Отсутствует заземление между основным устройством и боковой кассетой.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика подачи бумаги PF Датчик подачи бумаги PF работает неправильно.

Очистите датчик подачи PF и переподключите разъём. Если неисправность не устранена, замените его.

Проверка муфты подачи бумаги PF Вращение ролика подачи PF не останавливается, пока муфта подачи PF остаётся включённой.

Замена PF PWB PF PWB неисправна.

Замените плату подачи бумаги или плату PF PWB кассеты большой ёмкости.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка бумаги (когда бумага остановлена ремнём подачи бумаги лотка на IS) Обрезанный край бумаги помят.

Хорошо очистите бумагу и перезагрузите её.

Проверь бумагу (когда передний край бумаги поврежден) Бумага завита вниз или волнистая.

Извлеките согнутую бумагу из лотка подачи бумаги на IS и отрегулируйте или замените бумагу.

Проверь бумагу (когда передний край бумаги поврежден) на бумаге присутствуют посторонние предметы.

Извлеките бумагу с инородными предметами из лотка подачи бумаги на IS.

Проверка бумаги (когда бумага остановлена ремнём подачи бумаги лотка на IS) Используется непредусмотренная бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Удалите любые обрывки бумаги, инородные предметы или заусенцы на поверхности транспортировки направляющей транспортировки в тракте транспортировки.

Проверка ремня подачи бумаги верхнего лотка IS и приводной шестерни (когда бумага остановлена на ремне подачи бумаги верхнего лотка IS) Способность транспортировки бумаги снижена или происходит проскальзывание.

(Вращение неплавное) Очистите поверхность ремня подачи лотка на IS. Если изношен, замените его. Также, если на приводной шестерне есть инородные предметы, удалите их и замените шестерню, если она повреждена.

Проверка бумаги (когда бумага остановлена на ремне подачи бумаги нижнего лотка IS) Обрезанный край бумаги помят.

Хорошо очистите бумагу и перезагрузите её.

Проверь бумагу (когда передний край бумаги поврежден) Бумага завита вниз или волнистая.

Извлеките согнутую бумагу из нижнего лотка подачи бумаги IS и отрегулируйте или замените бумагу.

Проверь бумагу (когда передний край бумаги поврежден) на бумаге присутствуют посторонние предметы.

Извлеките бумагу с посторонними предметами из нижнего лотка подачи IS.

Проверка бумаги (когда бумага остановлена на ремне подачи нижнего лотка IS) Используется неподходящая бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка ремня подачи нижнего лотка IS и приводной шестерни (когда бумага остановлена на ремне подачи нижнего лотка IS) Способность транспортировки бумаги снижается или происходит проскальзывание.

(Вращение не плавное) Очистите поверхность ремня подачи нижнего лотка IS. Если он износился, замените его. Также, если на приводной шестерне есть посторонние предметы, удалите их и замените шестерню, если она повреждена.

Проверка бумаги Обрезанный край бумаги деформирован.

Хорошо очистите бумагу и перезагрузите её.

Проверка бумаги Бумага скручена или волнистая.

Проверьте ремень подачи лотка и ролик разделения IS Недостаточное веерообразное раскрытие бумаги.

Очистите ремень подачи верхнего лотка IS и ролик разделения верхнего лотка IS. Или замените его.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Датчик подачи верхнего лотка IS работает неправильно.

Подача]. Если датчик подачи лотка IS работает неправильно, очистите его, переустановите и переподключите разъём. Если неисправность не устранена, замените его.

Замена IS PWB IS PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка бумаги Обрезанный край бумаги деформирован.

Хорошо очистите бумагу и перезагрузите её.

Проверка бумаги Бумага скручена или волнистая.

Проверка ремня подачи нижнего лотка IS и тормозного ролика нижнего лотка IS Недостаточное веерообразное раскрытие бумаги.

Очистите ремень подачи нижнего лотка IS и тормозной ролик нижнего лотка IS. Или замените их.

Проверка соединения Соединитель подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика подачи нижнего лотка IS Датчик подачи нижнего лотка IS работает неправильно.

Подача]. Если датчик подачи нижнего лотка IS работает неправильно, очистите его, переустановите и переподключите разъём. Если неисправность не устранена, замените его.

Замена IS PWB IS PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

При подаче из кассет 3 и 4 датчик подачи 2 не включается.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги Передний край бумаги загнут.

Удалите загнутую бумагу из кассеты.

Проверка бумаги Бумага завернута вниз или волнистая.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу с прилипшими посторонними предметами из кассеты.

Проверка бумаги (если происходит проскальзывание бумаги) Используется неподходящая бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Проверка прижимной пружины (когда бумага транспортируется по диагонали) Баланс прижима перед и после ролика захвата PF неправильный.

Переустановите прижимную пружину ролика захвата PF. Если она деформирована, выправьте или замените её.

Проверьте ролик захвата PF и приводную шестерню (когда бумага транспортируется по диагонали или с задержкой) Способность транспортировки бумаги снижается или происходит проскальзывание.

(Вращение не плавное) Очистите поверхность ролика захвата PF. Если он износился, замените его. Также, если на приводной шестерне есть посторонние предметы, удалите их и замените шестерню, если она повреждена.

При подаче из кассет 3 и 4 датчик подачи 2 не включается.

Проверка приводных деталей (когда бумага остановлена роликом транспортировки PF) Привод двигателя подачи PF передаётся неправильно.

податчик) Разъём подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка соединения (большегрузный податчик) Разъём подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка датчика подачи бумаги 2 Датчик подачи бумаги 2 работает неправильно.

Проверка муфты транспортировки PF (податчик) Муфта транспортировки PF работает неправильно.

Проверка двигателя подачи PF (податчик) Двигатель подачи PF работает неправильно.

Проверка горизонтальной муфты транспортировки PF (большегрузный податчик) Горизонтальная муфта транспортировки PF работает неправильно.

Проверка двигателя подачи PF (большегрузный податчик) Двигатель подачи PF работает неправильно.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Датчик подачи 2 не отключается при подаче бумаги из кассет 3 и 4.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги Передний край бумаги загнут.

Удалите загнутую бумагу из кассеты.

Проверка бумаги Бумага завернута вниз или волнистая.

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу с прилипшими посторонними предметами из кассеты.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Переустанови количество листов, соответствующее позиции метки максимального лимита.

Проверка правой крышки 2 Правая крышка 2 деформирована.

Убедитесь, что правая крышка 2 плотно закрыта. Если она не закрывается из-за деформации, замените её.

Проверка направляющей транспортировки (когда бумага транспортируется по диагонали) Бумага зажата направляющей транспортировки.

Переустановите направляющую транспортировки. Если на поверхности транспортировки направляющей есть заусенцы, удалите или замените её.

Проверка ролика транспортировки PF и приводной шестерни Способность транспортировки бумаги снижается или происходит проскальзывание.

(Вращение не плавное) Очистите поверхность ролика транспортировки PF.

Если он износился, замените его. Если на приводной шестерне есть посторонние предметы, удалите их и замените шестерню, если она повреждена.

Переустановите прижимную пружину ролика захвата PF. Если она деформирована, выправьте или замените её.

податчик) Разъём подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Проверка соединения (большегрузный податчик) Разъём подключен неправильно или провод неисправен.

Очисти контакты разъёма кабеля ниже и переподключи их. Если нет контакта, замени кабель.

Датчик транспортировки PF 1 не включается при подаче из кассеты 4 (податчик).

Проверка датчика подачи бумаги 2 Датчик подачи бумаги 2 работает неправильно.

Проверка муфты транспортировки PF (податчик) Муфта транспортировки PF работает неправильно.

Замена платы привода подачи (feed drive PWB) Плата привода подачи (feed drive PWB) неисправна.

Замена PF PWB PF PWB неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу, к которой прилипли посторонние предметы, из кассеты.

Проверь бумагу (когда передний край бумаги поврежден) Передний край бумаги согнут.

Удалите помятую бумагу из кассеты.

Проверь бумагу (когда передний край бумаги поврежден) Бумага завита вниз или волнистая.

Проверка бумаги (если происходит проскальзывание бумаги) Используется неподходящая бумага.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Перемести направляющие ширины бумаги так, чтобы они соответствовали размеру бумаги.

Проверка ролика транспортировки PF и приводной шестерни (когда бумага транспортируется по диагонали или с задержкой) Способность транспортировки бумаги снижается или происходит проскальзывание.

(Вращение не плавное) Очистите поверхность ролика транспортировки PF.

Переустановите прижимную пружину ролика захвата PF. Если она деформирована, выправьте или замените её.

Датчик вертикальной транспортировки PF не включается при подаче из кассеты 4 (большегрузный податчик).

Проверка бумаги Обрезанный край бумаги деформирован.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу, к которой прилипли посторонние предметы, из деки.

Проверь бумагу (когда передний край бумаги поврежден) Передний край бумаги согнут.

Извлеките помятую бумагу из кассеты.
