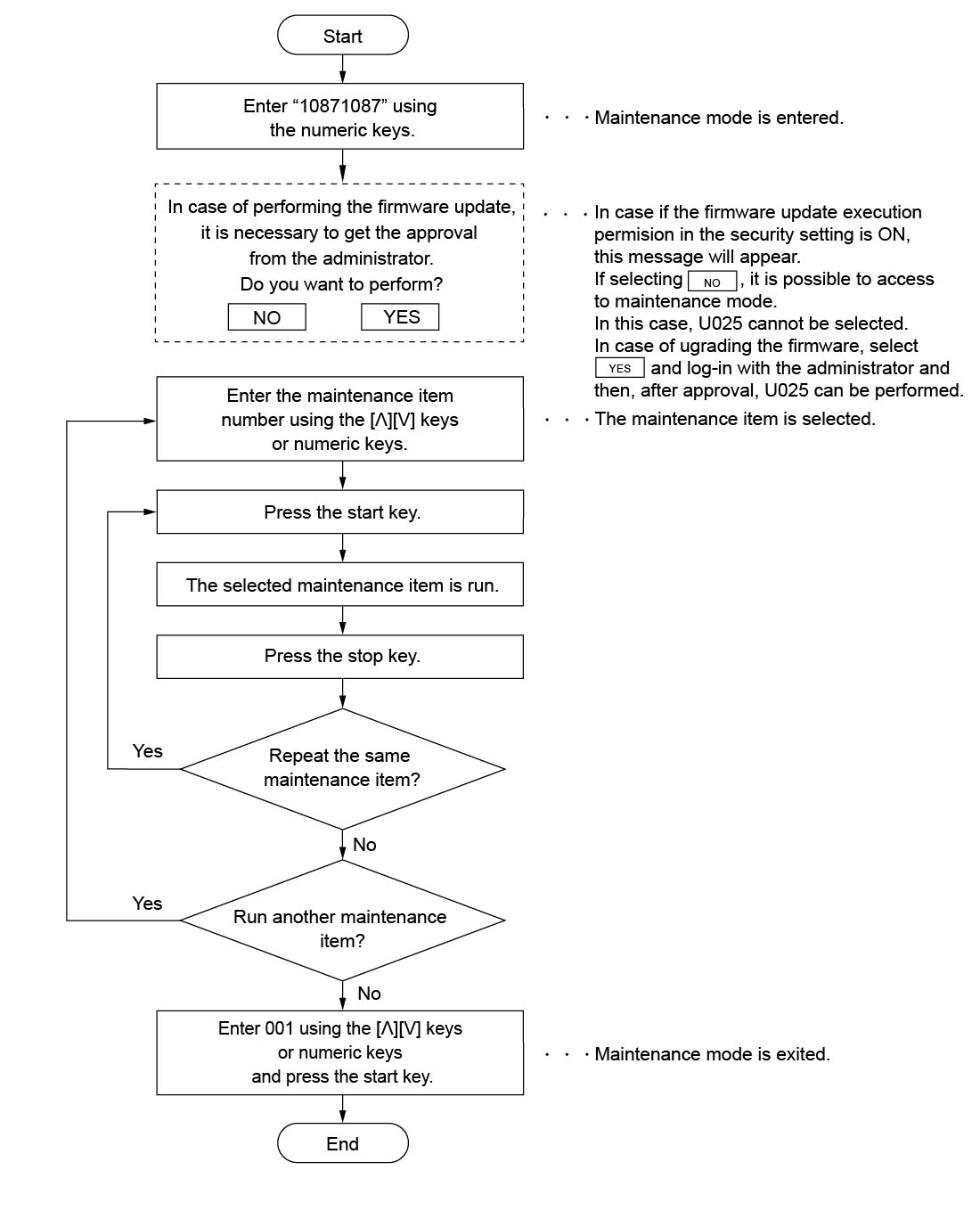

Машина оснащена функцией обслуживания, которую можно использовать для техническогообслуживания и ремонта машины.

Распечатайте отчеты и экспортируйте их на USB диск.

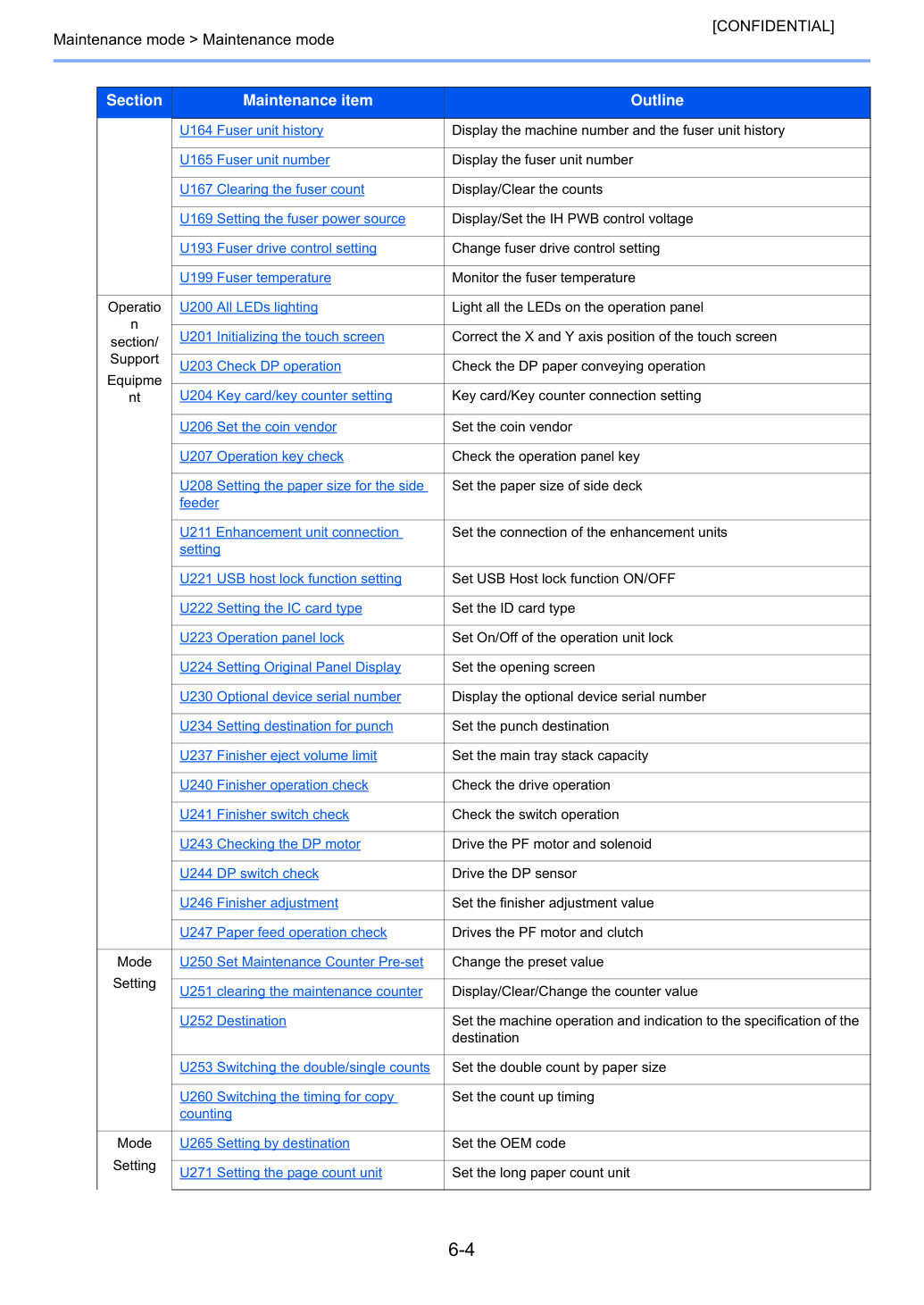

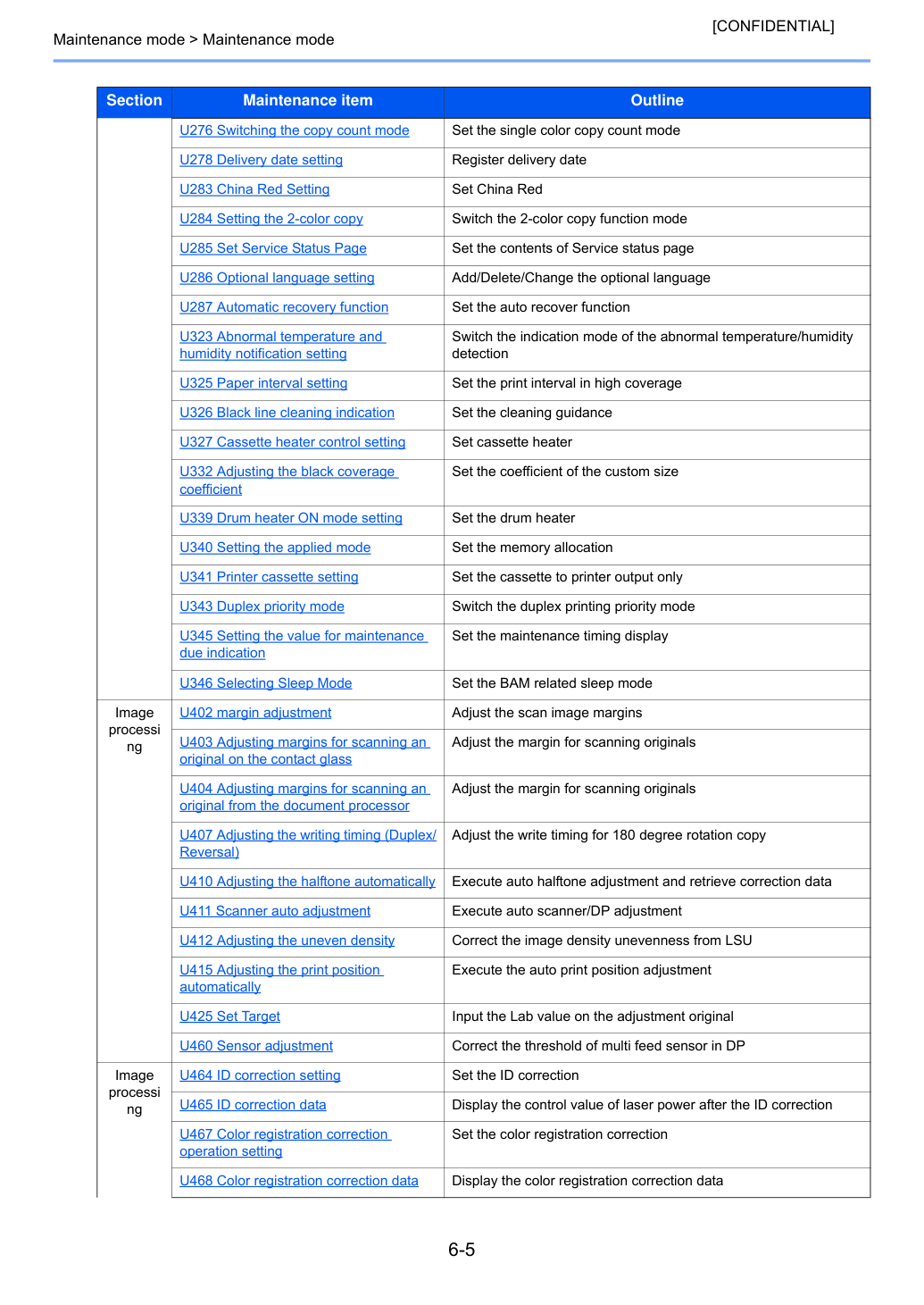

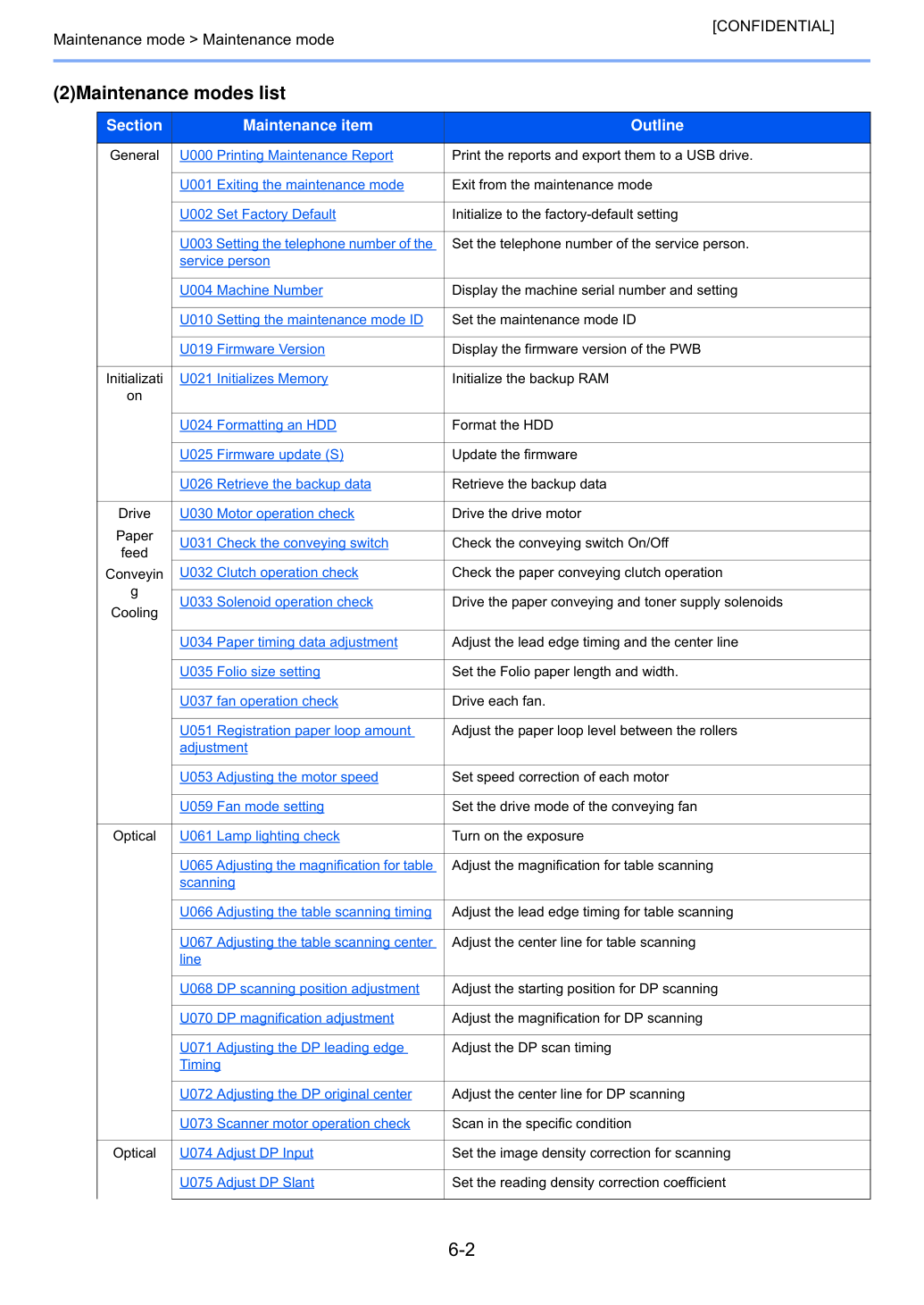

U001 Выход из режима обслуживания Выйти из режима обслуживания U002 Установить заводские значения по умолчанию Инициализировать на заводские значения по умолчанию U003 Установка телефонного номера специалиста обслуживания Установить телефонный номер специалиста обслуживания.

Приводить в действие двигатель привода U031 Проверить переключатель подачи Проверить переключатель подачи Вкл./Выкл. U032 Проверка работы муфты Проверить работу муфты подачи бумаги U033 Проверка работы соленоида Приводить в действие соленоиды подачи бумаги и подачи тонера U034 Регулировка данных времени бумаги Отрегулировать время переднего края и центральную линию U035 Установка размера Folio Установить длину и ширину бумаги Folio.

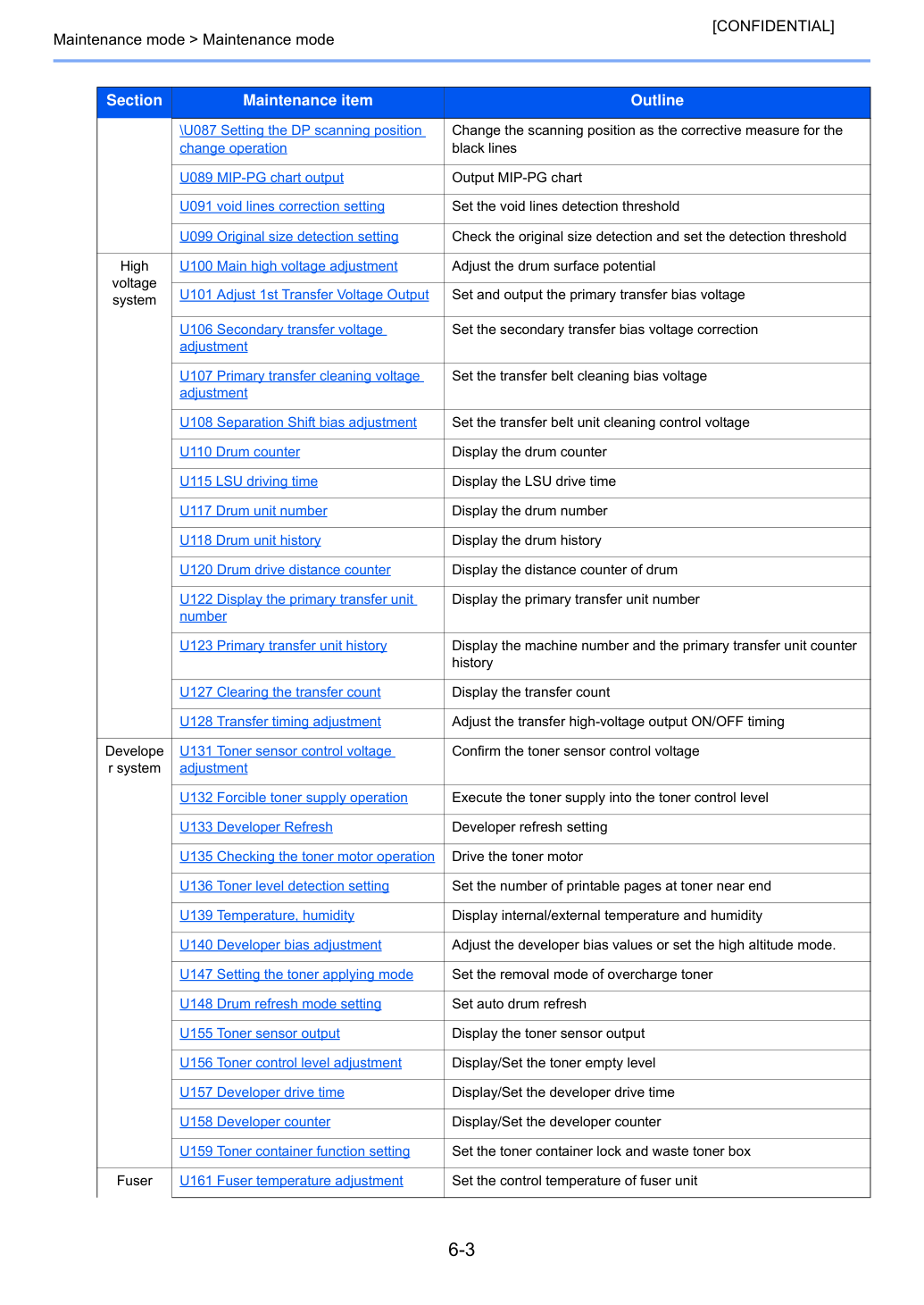

\U087 Установка операции изменения позиции сканирования DP Изменить позицию сканирования как корректирующая мера для черных линий U089 Вывод диаграммы MIP-PG Вывести диаграмму MIP-PG U091 Установка коррекции пустых линий Установить порог обнаружения пустых линий U099 Установка обнаружения оригинального размера Проверить обнаружение оригинального размера и установить порог обнаружения Система высокого напряжения U100 Регулировка основного высокого напряжения Отрегулировать потенциал поверхности барабана U101 Регулировка напряжения передачи 1-го уровня Вывести и установить напряжение смещения первичного переноса U106 Регулировка напряжения вторичного переноса Установить коррекцию напряжения смещения вторичного переноса U107 Регулировка напряжения чистки первичного переноса Установить напряжение смещения очистки ремня переноса U108 Регулировка смещения разделения Установить напряжение управления очисткой узла ремня переноса U110 Счетчик барабана Отобразить счетчик барабана U115 Время привода LSU Отобразить время привода LSU U117 Номер узла барабана Отобразить номер барабана U118 История узла барабана Отобразить историю барабана U120 Счетчик расстояния привода барабана Отобразить счетчик расстояния барабана U122 Отобразить номер узла первичного переноса Отобразить номер узла первичного переноса U123 История узла первичного переноса Отобразить номер машины и историю счетчика узла первичного переноса U127 Очистка счета переноса Отобразить счет переноса U128 Регулировка времени переноса Отрегулировать время включения/выключения выхода высокого напряжения переноса Система разработчика U131 Регулировка напряжения управления датчиком тонера Подтвердить напряжение управления датчиком тонера U132 Принудительная операция подачи тонера Выполнить подачу тонера в уровень управления тонером U133 Обновление разработчика Установка обновления разработчика U135 Проверка работы двигателя тонера Приводить в действие двигатель тонера U136 Установка обнаружения уровня тонера Установить количество печатаемых страниц при приближении конца тонера U139 Температура, влажность Отобразить внутреннюю/внешнюю температуру и влажность U140 Регулировка смещения разработчика Отрегулировать значения смещения разработчика или установить режим высокой высоты.

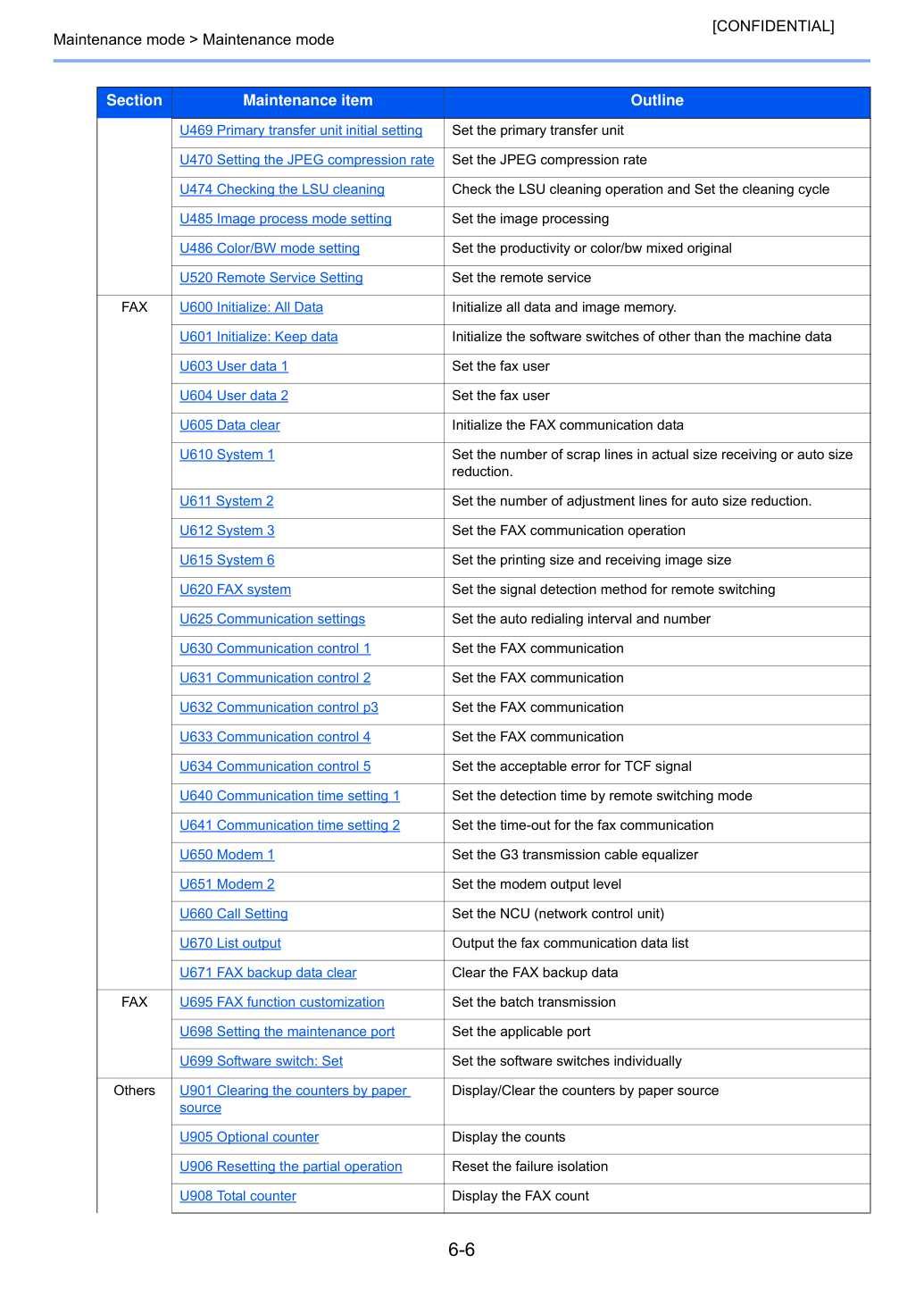

Установить узел первичного переноса U470 Установка степени сжатия JPEG Установить степень сжатия JPEG U474 Проверка очистки LSU Проверить работу очистки LSU и установить цикл очистки U485 Установка режима обработки изображения Установить обработку изображения U486 Установка режима Цвет/Ч-Б Установить производительность или смешанный оригинал цвета/ч-б U520 Установка удаленного обслуживания Установить удаленное обслуживание FAX U600 Инициализация: Все данные Инициализировать все данные и память изображения.

Инициализировать программные переключатели, отличные от данных машины U603 Данные пользователя 1 Установить пользователя факса U604 Данные пользователя 2 Установить пользователя факса U605 Очистка данных Инициализировать данные коммуникации факса U610 Система 1 Установить количество строк отрыва при приеме в реальном размере или автоматическом сокращении размера.

Установить количество строк регулировки для автоматического сокращения размера.

Распечатайте список текущих параметров элементов обслуживания, замятий бумаги и ошибок вызова обслуживания. Вывести журнал событий и страницу статуса обслуживания.

Также отправить выходные данные на USB диск.

Проверить текущие параметры элементов обслуживания, замятий бумаги и возникновения ошибок вызова обслуживания.

Перед инициализацией или заменой памяти резервной копии выведите список текущих настроек элементов обслуживания для повторного ввода настроек после инициализации или замены.

*1: Только если факс установлен 3 Нажать клавишу [Start] и вывести список.

Метод: при отправке выходных данных на USB диск 1 Нажать клавишу [Start].

2 Вставить USB диск в слот USB диска.

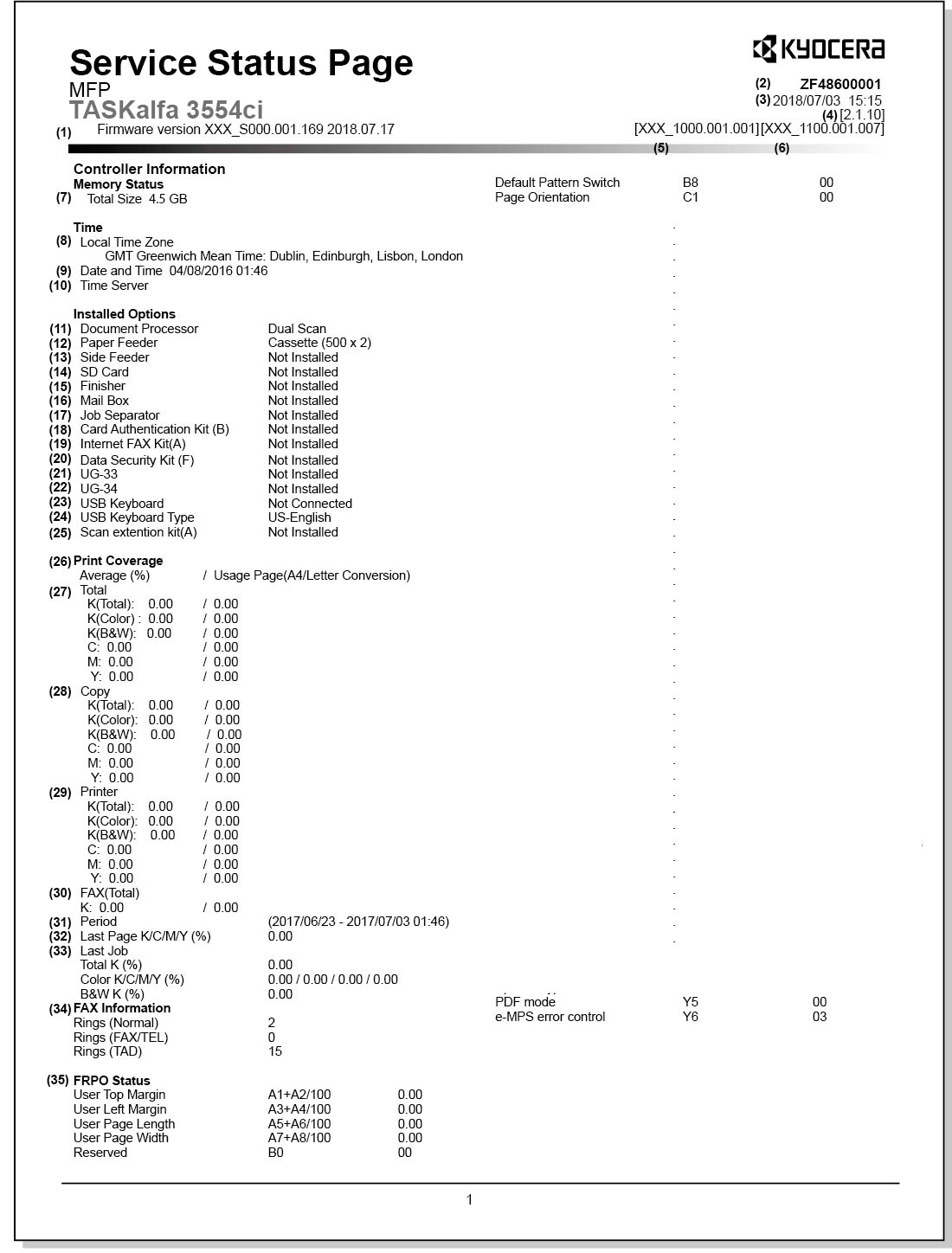

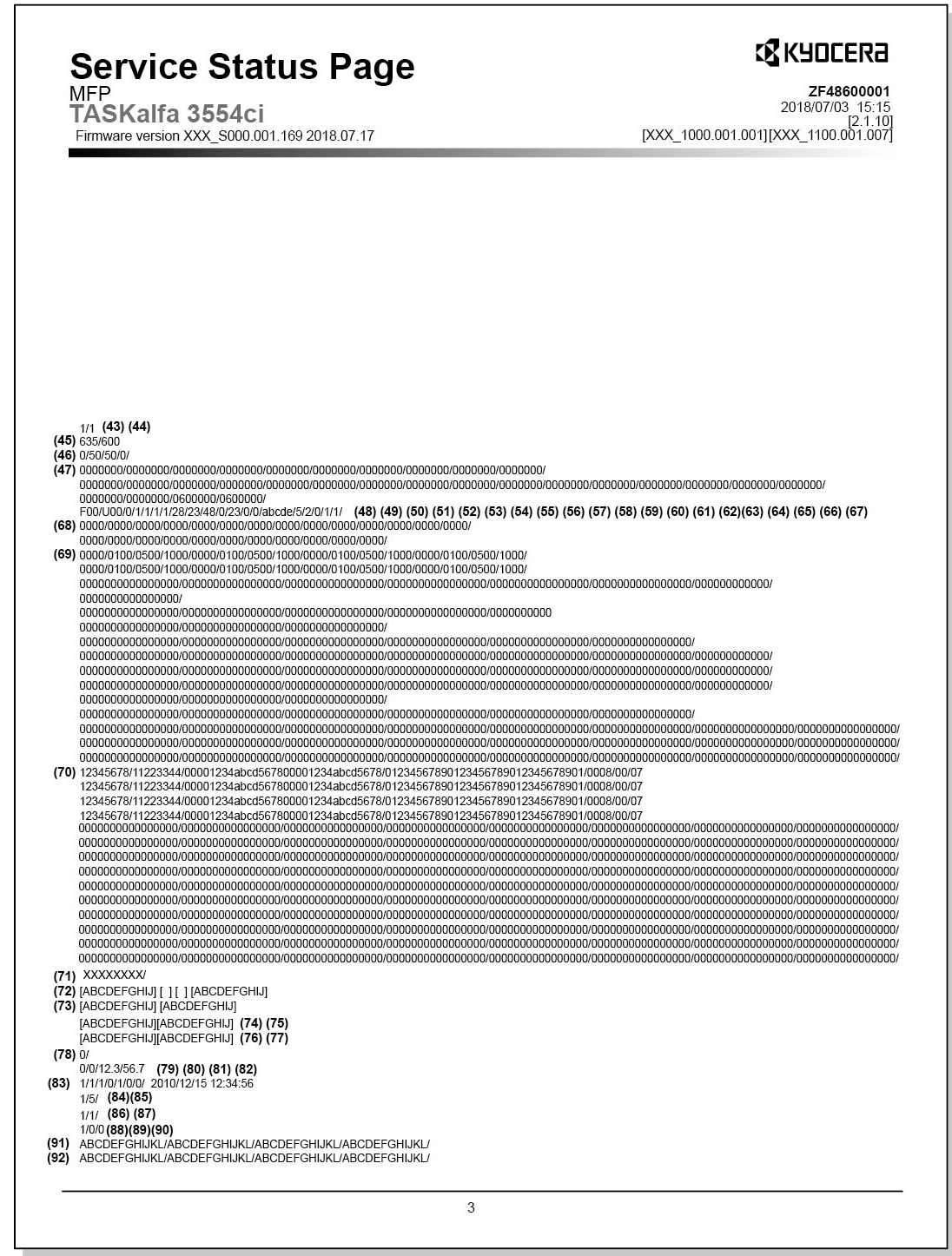

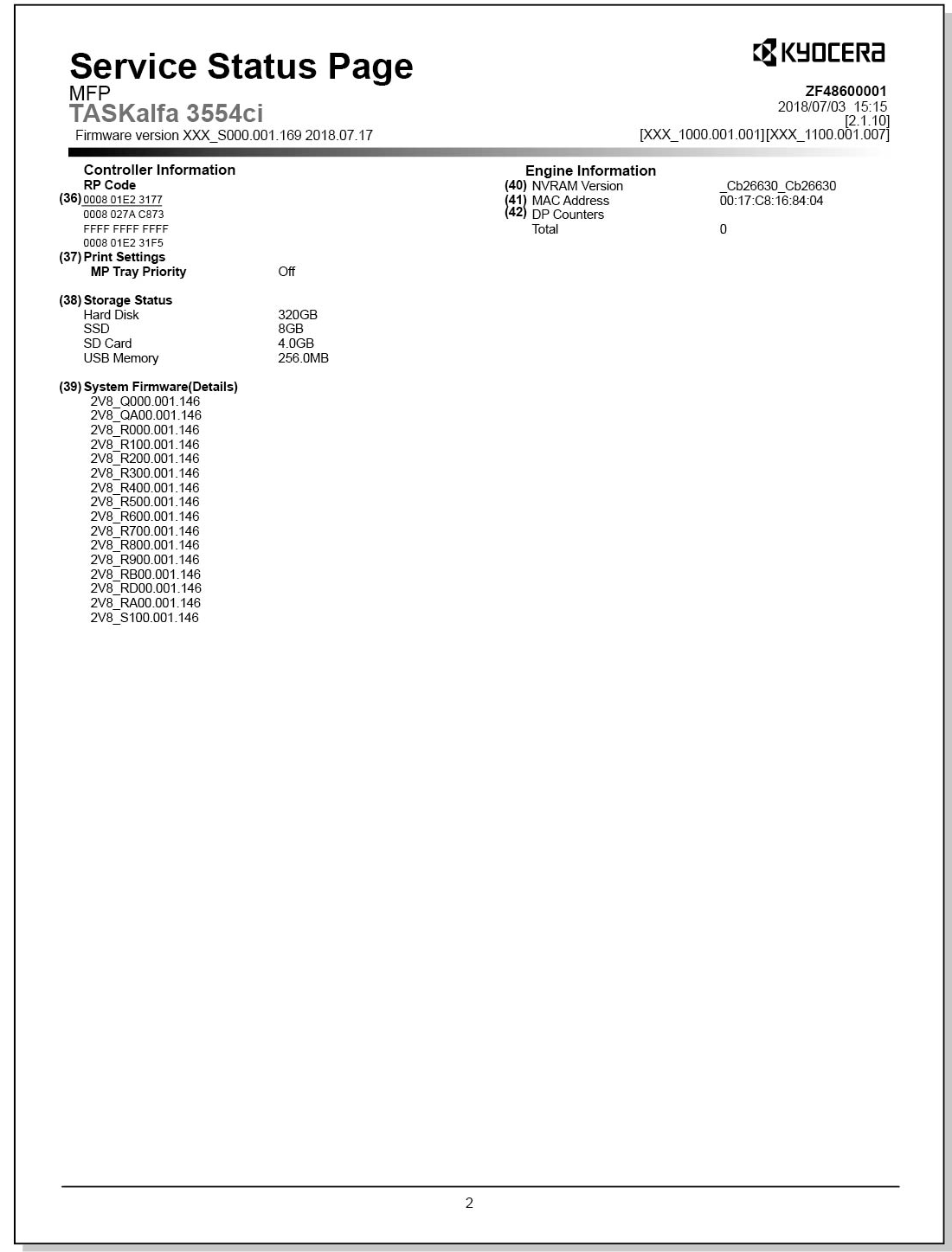

Вывести страницу статуса обслуживания (Детали страницы статуса обслуживания) Событие Вывести отчет журнала событий (Детали журнала событий) Статус сети Вывести страницу состояния сети Конфигурация системы факса *1 Распечатать список локального телефонного номера, конфиденциальных ящиков, версий прошивки Список действий факса *1 Вывести историю ошибок и список коммутационной линии Статус самопроверки факса *1 Вывести параметры режима обслуживания и факса Список PCL факса *1 Вывести список протокола факса Список ошибок факса *1 Вывести список ошибок Список конфигурации Вывести список информации параметров Отчет LLU Вывести отчет LLU (Детали отчета о истории узла) Все Вывести все отчеты ПРИМЕЧАНИЕ Если доступна бумага A4/Letter, она выводится с этим размером. Выберите альтернативный кассету в случае отсутствия размера бумаги A4 или Letter. Отображается статус вывода.

4 Выбрать [USB(Text)] или [USB(HTML)].

Данные отправляются на USB диск.

Вернуться на экран выбора номера обслуживания.

Распечатать отчеты USB(Text) Назначение: Отправить на USB диск (текстовый формат) USB(HTML) Назначение: Отправить на USB диск (формат HTML) ПРИМЕЧАНИЕ Данные отчета LLU не могут быть переданы на USB диск. Доступна только печать.

7. Система

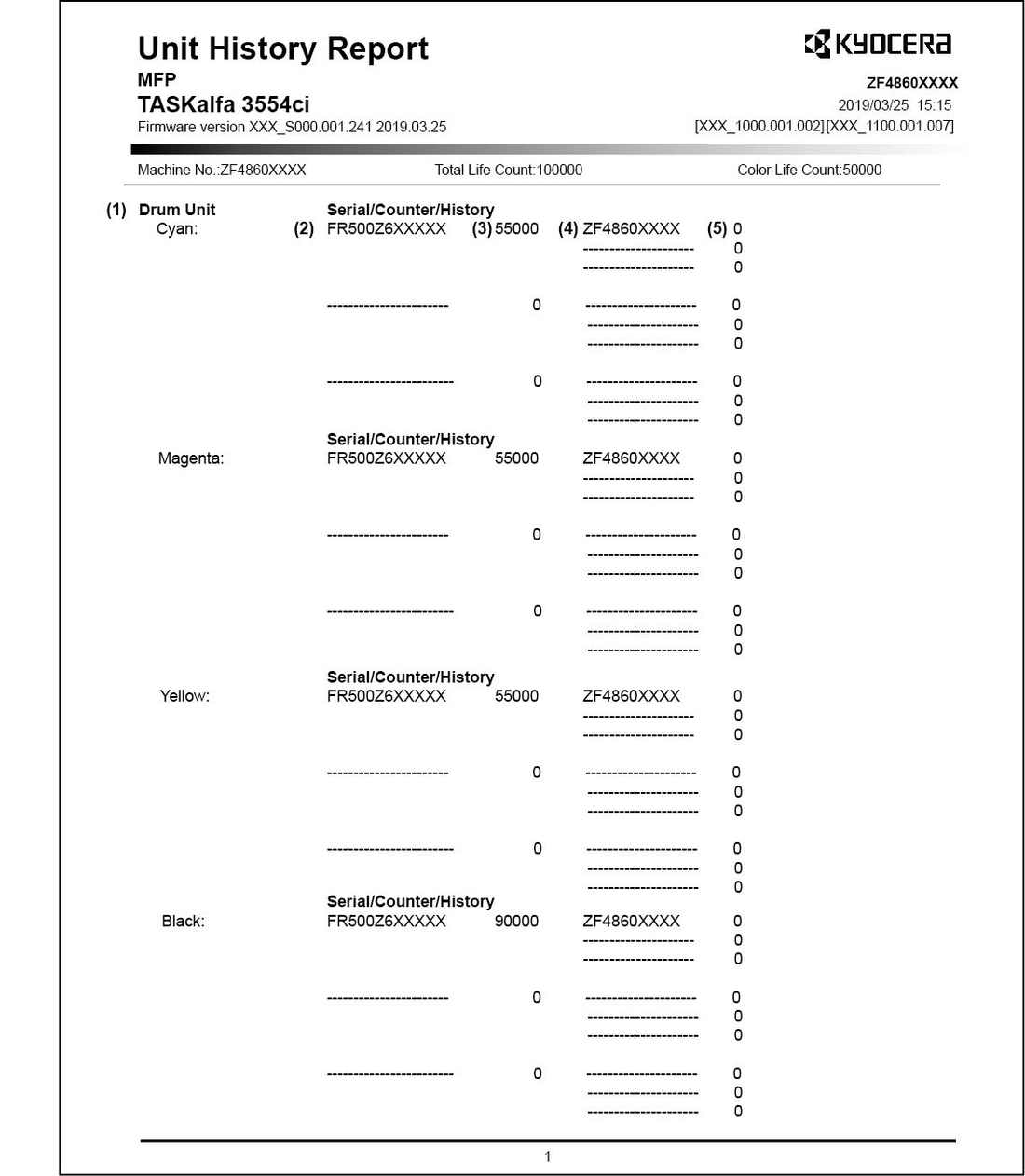

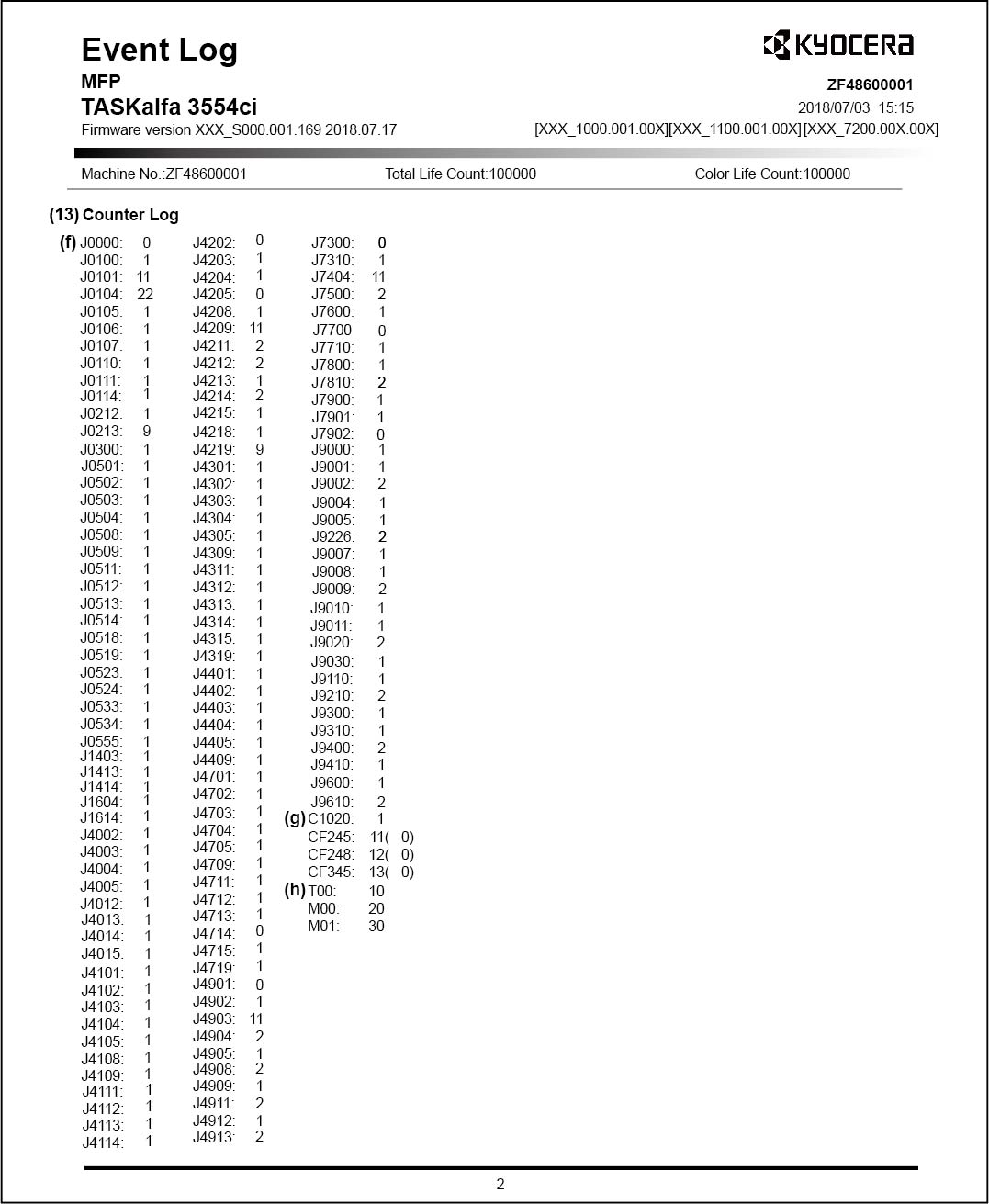

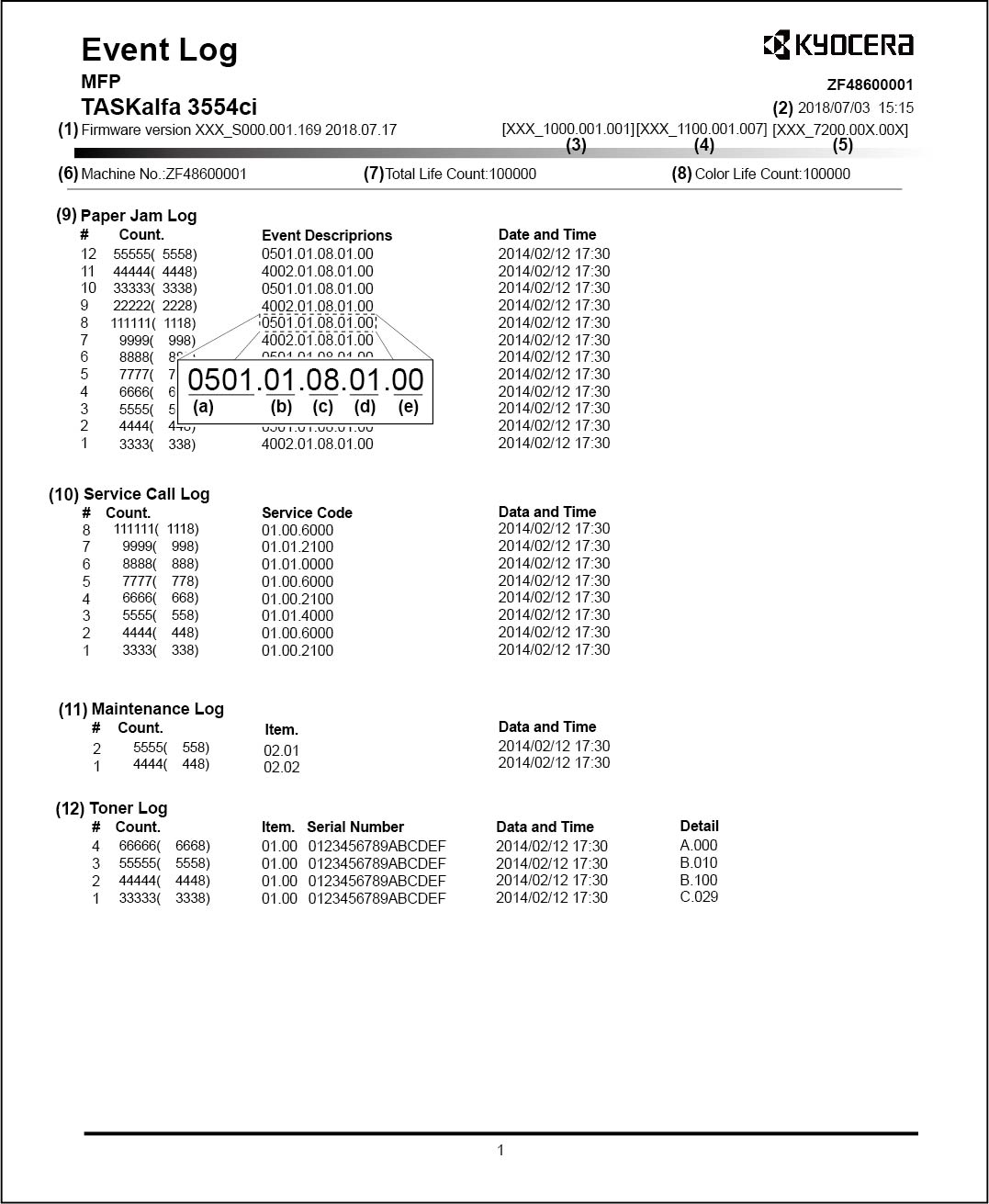

Содержание отчета о истории узла №

Серийный номер узла, который фактически установлен (был установлен в прошлом) (в убывающем порядке:

Дата и время Записывается до 16 раз.

Отображаются все замятия Если последние замятия менее 16 раз.

Более старое замятие удаляется из журнала в случае превышения 16 раз.

Общее количество страниц с замятием бумаги.

(b) Детали источника бумаги (Шестнадцатеричная) 00: Лоток МР 01: Кассета 1 02: Кассета 2 (податчик бумаги) 03: Кассета 3 (податчик бумаги) 04: Кассета 4 (податчик бумаги) 05: Кассета 5 (податчик бумаги) 06 to 09: Зарезервировано (c) Детали размера бумаги (Шестнадцатеричная) 00: Не указан 01: Monarch 02: Business 03: International DL 04: International C5 05: Executive 06: Letter-R 86: Letter-E 07: Legal 08: A4R 88: A4E 09: B5R 89: B5E 0A: A3 0B: B4 0C: Ledger 0D: A5R 8D: A5E 0E: A6 0F: B6 10: Commercial #9 11: Commercial #6 12: ISO B5 13: Custom size 1E: C4 1F: Hagaki 20: Oufuku Hagaki 21: Oficio II 22: Special 1 23: Special 2 24: A3 Wide 25: Ledger Wide 26: Full bleed paper (12x8) 27: 8K 28: 16K-R A8: 16K-E 32: Statement-R B2: Statement-E 33: Folio 34: Youkei type 2 35: Youkei type 4 №

Дата и время Записывается до 8 раз ошибок самодиагностики.

Общий счётчик страниц на момент ошибки самодиагностики.

Цифра в ( ) — счётчик всех страниц по цветам. Первые две цифры (Идентификация) 01: Вызов сервиса/Ошибка системы 02: Замена узла. Следующие две цифры (Информация автоперезагрузки) 00: Без автоперезагрузки 01: Автоперезагрузка. Последние четыре цифры — код ошибки самодиагностики (см. стр. 7-212). (Пример) 01.00.6000: 01 для ошибки самодиагностики, 00 для отсутствия автоперезагрузки и 6000 для кода ошибки самодиагностики.

Позиция Дата и время. Записывается до 8 раз.

Все срабатывания отображаются при количестве менее 8 раз.

Общий счётчик страниц на момент замены элемента обслуживания.

Цифра в ( ) — счётчик всех страниц по цветам. Код элемента для замены (2 элемента на 1 байт) Первый байт (Заменяемый элемент) 02: Maintenance kit. Второй байт (тип заменяемого элемента) 01: MK-8335A 02: MK-8335B 03: MK-8345D 04: MK-8345E. Дата и время срабатывания. Номер.

Дата и время Записывается до 32 раз.

При менее чем 32 событиях все из них записываются.

Информация контейнера обновляется при замене контейнера.

Если серийный номер не изменяется при замене, информация не обновляется.

Общее количество напечатанных страниц на момент замены картриджа тонера. (как оригинальный, так и неоригинальный тонер) Число в ( ) — это счетчик общих страниц по цвету.

Начальный счётчик для Детали A и конечный счётчик для Деталей B и C.

Код лога. Первый байт (Заменяемый элемент) 01: Оригинальный продукт 02: Неоригинальный продукт. Следующий байт (тип заменяемого элемента) 00: Чёрный 01: Голубой 02: Пурпурный 03: Жёлтый. Последние 16 цифр — серийный номер контейнера тонера.

При обнаружении неоригинального тонера серийный номер не отображается.

Дата и время срабатывания. Начальная дата для Детали A и конечная дата для Деталей B и C.

B: Информация контейнера, использованная в прошлом (был новый контейнер). C: Информация контейнера, использованная в прошлом (был использован или неоригинальный контейнер). Следующие 3 цифры — количество тонера (%) в начале для Детали A и в конце для Деталей B и C. Номер.

(h) Замена на обслуживание Элемент Указывает счетчик журнала замятия бумаги по причинам.

Все причины отображаются даже при отсутствии записей.

Укажи счётчик логов ошибок самодиагностики по причинам.

включает количество автоперезагрузок также.

четыре раза и автоперезагрузка дважды.

Укажи счётчик логов по заменяемым расходным материалам.

Контейнер тонера (чёрный) заменён один раз.

Лог подсчитывает количество замен со 1-го контейнера (только оригинальный тонер).

Если установить один и тот же картридж тонера дважды или использованный картридж тонера, все они учитываются.

Покрытие печати предоставляет только справку о расходе тонера и не является фактическим расходом.

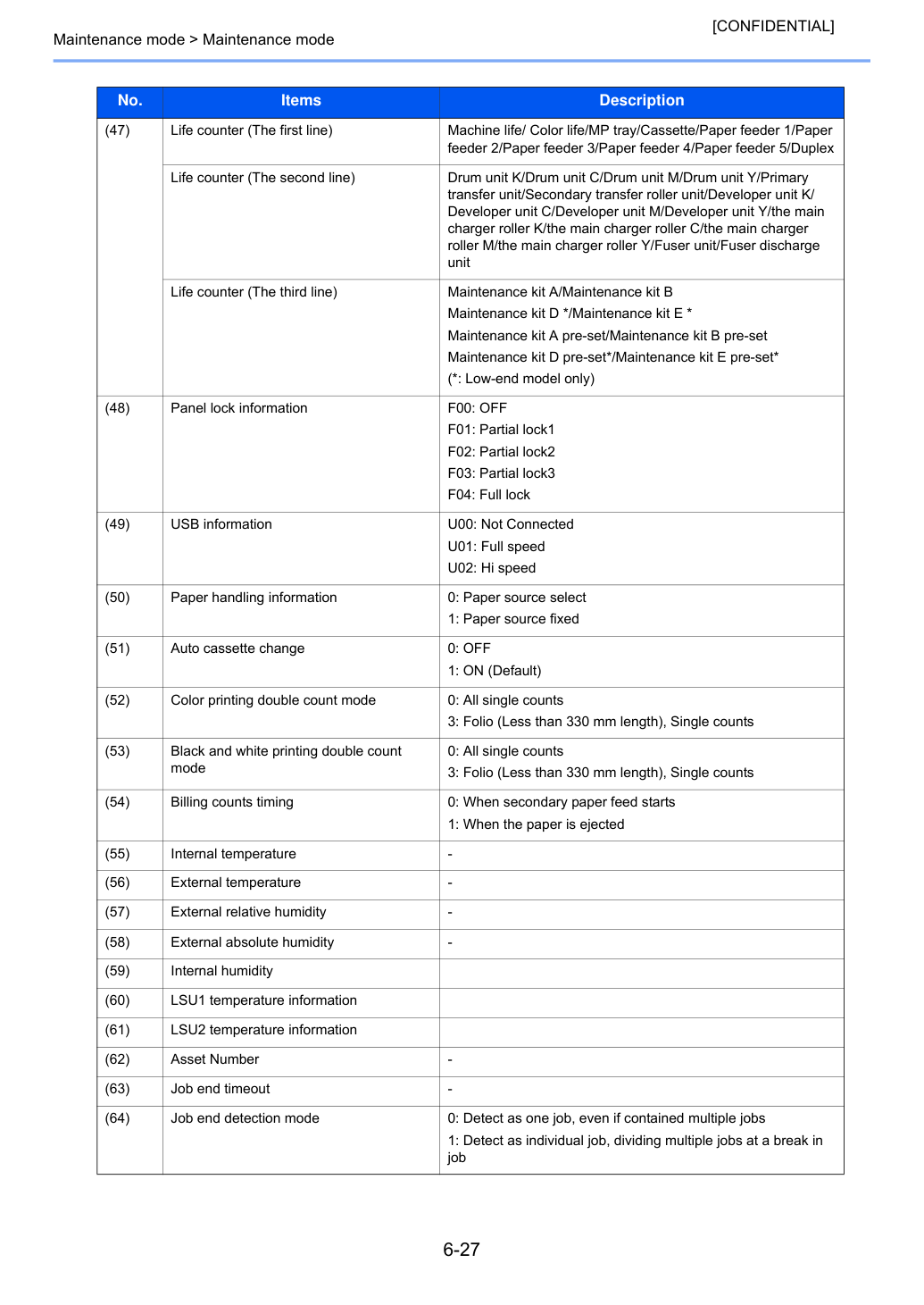

Кодирование версии программного обеспечения двигателя и даты последнего обновления.

Кодирование версии основного программного обеспечения и даты последнего обновления.

Кодирование версии встроенного программного обеспечения двигателя и даты предыдущего обновления.

Кодирование версии основного программного обеспечения и даты предыдущего обновления.

(a) Согласованность текущей версии встроенного ПО и базы данных _ (подчёркивание): OK * (Звёздочка): NG. (b) Версия базы данных. (c) Самая старая временная метка версии базы данных. (d) Согласованность текущей версии программного обеспечения и версии встроенного ПО ME _ (подчёркивание): OK * (Звёздочка): NG. (e) Версия встроенного ПО ME. (f) Самая старая временная метка версии встроенного ПО ME. Нормальным считается состояние, когда: (a) и (d) подчёркнуты, (b) и (e) совпадают и (c) и (f) совпадают.

Целая часть верхнего поля/Дробная часть верхнего поля/Целая часть левого поля/Дробная часть левого поля. Номер.

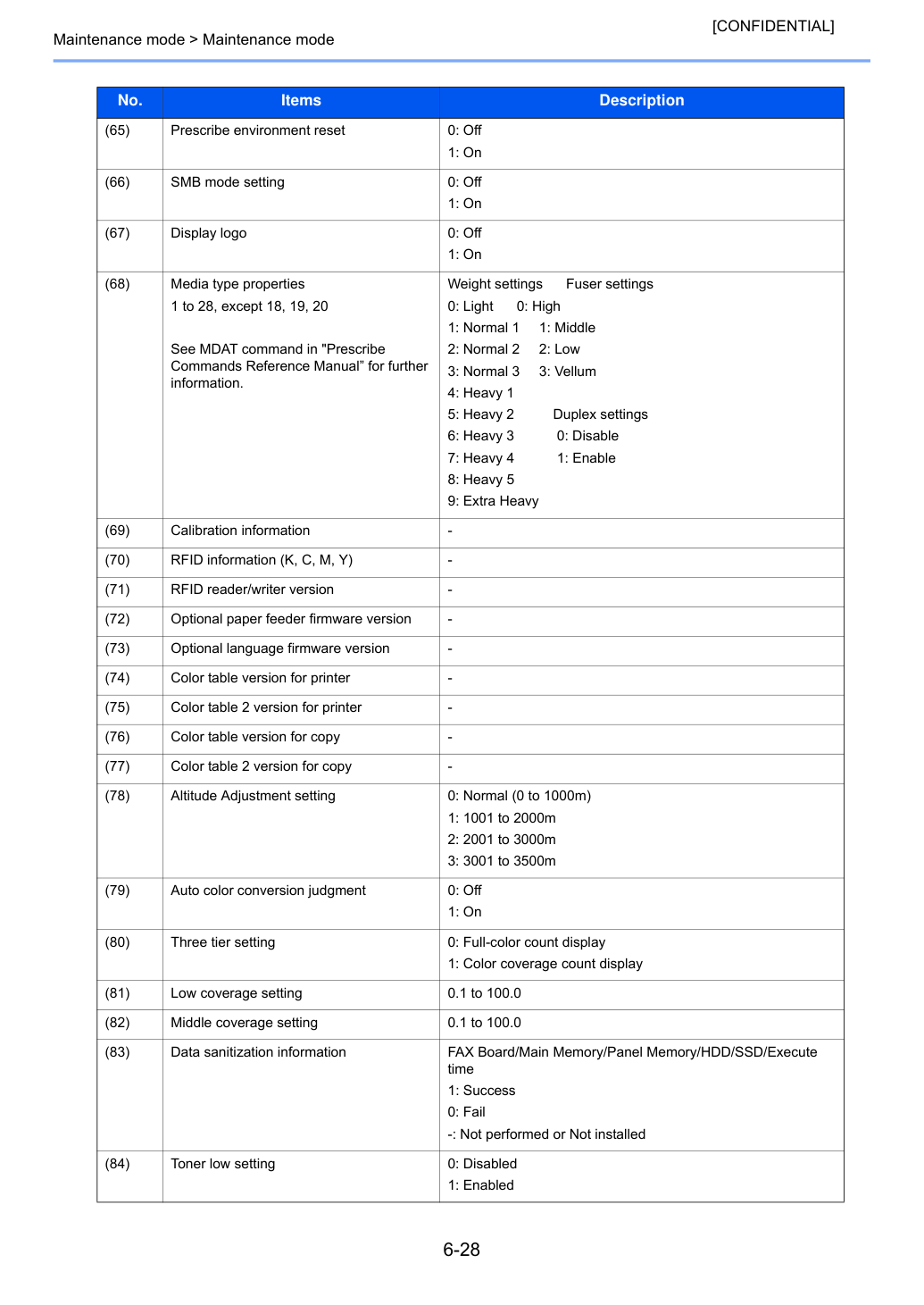

0: Обнаруживать как одно задание, даже если содержит несколько заданий. 1: Обнаруживать как отдельное задание, разделяя несколько заданий в точке разрыва. Номер.

1–28, кроме 18, 19, 20. см. команду MDAT в "Prescribe Commands Reference Manual" для дальнейшей информации.

Установка ограничения сдвига для одной копии оригинала.

Выйти из режима обслуживания и вернуться в режим копирования.

Этот режим используется для инициализации данных резервной копии.

Установить значения настроек машины на заводские значения по умолчанию. ПРИМЕЧАНИЕ: в случае ошибки инициализации отображается код ошибки.

При возникновении ошибок выключите питание, затем включите его и выполните инициализацию, используя режим обслуживания U002 снова.

Выжди более 5 секунд между выключением и включением питания.

Установить номер телефона, который будет отображаться при ошибке вызова сервиса.

Установить номер телефона для вызова сервиса при установке машины.

2 Клавиши ввода указаны на сенсорном экране.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установить или отобразить серийный номер машины.

Проверить серийный номер машины. Выполните, если после замены основной PWB или PWB двигателя отображается "C0180 несоответствие номера машины".

В случае совпадения серийного номера машины между PWB двигателя и основной PWB. В случае несовпадения серийного номера машины в PWB двигателя с номером основной PWB. Выполнение: выполните, если серийные номера не совпадают.

3 Выключите питание, затем включите его.

Выжди более 5 секунд между выключением и включением питания.

Вернуться на экран выбора номера обслуживания.

Не выполняйте U004 и не выбирайте [Execute], не нажимайте клавишу [Start], если серийный номер машины в PWB двигателя отличается от серийного номера основного узла. Отличающийся серийный номер машины будет перезаписан в основной PWB.

Отобразить серийный номер машины в основной PWB. Номер машины (Eng): Отобразить серийный номер машины в PWB двигателя. ПРИМЕЧАНИЕ: начать запись серийного номера.

Измени ID режима обслуживания для сервиса.

Изменение ID режима обслуживания делает сервисную деятельность более безопасной.

2 Нажимайте цифровые клавиши (0–9, *, #) для ввода нового 8-значного ID.

3 Нажмите клавишу [Start] для фиксации установки.

5 Нажимай цифровые клавиши (0–9, *, #) для повторного ввода нового 8-значного ID.

6 Нажми клавишу [Start] для подтверждения.

8 Нажми клавишу [Start] для обновления ID режима обслуживания.

3 Нажми клавишу [Start] для инициализации ID режима обслуживания.

Вернуться на экран выбора номера обслуживания.

Введи новый 8-значный ID обслуживания (для подтверждения) Выполни Выполни ID режима обслуживания для сервиса ПРИМЕЧАНИЕ Должен быть включен [*] или [#].

Следующие коды ошибок выводятся, если новый ID имеет неправильный формат.

Несоответствие между новым ID и новым ID (переподтверждение).

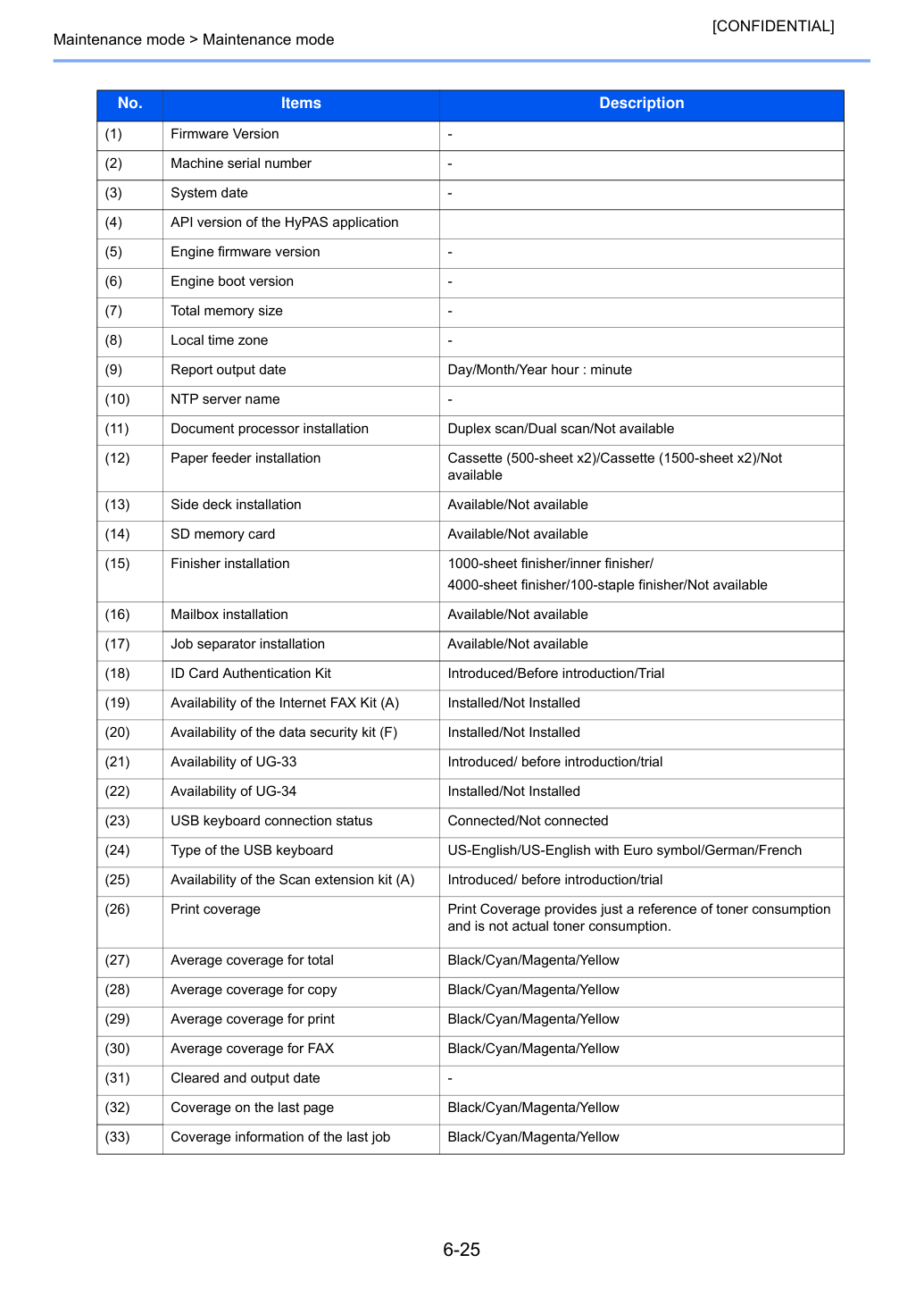

Отобрази версию прошивки, установленную в каждой PWB.

Проверь версию прошивки, установленную в каждой PWB Способ 1 Нажми клавишу [Start].

Версия прошивки отображается.

2 Измени экран клавишами [▲][▼].

*1: Только если установлен факс/*2: Только если установлен DP (DP SSW только для модели Multi feeding detection)/*3: Только если установлен DF *4: Только если установлен PH/*5 Только если установлен MT/*6: Только если установлен BF/*7: Только для модели 35 ppm Завершение 1 Нажми клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Инициализируй все параметры, кроме ненастраиваемых параметров, таких как счётчики, историю ошибок вызова сервиса и параметры режима. Также инициализируй резервное ОЗУ согласно параметрам, выбранным в режиме обслуживания U252 (Setting the destination).

Инициализируй резервные данные, кроме ненастраиваемых параметров на объекте.

2 Выключи питание, затем включи его. Подожди более 5 секунд между выключением и включением питания.

Инициализируй данные согласно информации места назначения ПРИМЕЧАНИЕ Все данные, кроме данных для регулировок, инициализируются параметром места назначения.

Код ошибки выводится в случае ошибки инициализации.

При возникновении ошибок выключи питание, затем включи его и выполни инициализацию, используя режим обслуживания U021.

Вернуться на экран выбора номера обслуживания.

Инициализируй SSD/HDD при замене SSD/HDD на объекте.

2 Выбери элемент для выполнения. Отобрази элемент для удаления.

3 Нажми клавишу [Start] для выполнения инициализации.

2 Нажми клавишу [Start] для выполнения инициализации.

Следующие параметры также инициализируются при этой инициализации HDD.

Следующие установленные прошивки удаляются функцией Full format.

2 Нажми клавишу [Start] для выполнения инициализации.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

2 Выбери элемент для выполнения. Отобрази элемент для удаления.

2 Нажми клавишу [Start] для выполнения инициализации.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

Вернуться на экран выбора номера обслуживания.

Установи приложение HyPAS (FMU и т. д.) с экрана Application.

Если отсутствует программное обеспечение словаря OCR, выводится диалог предупреждения и функция OCR недоступна.

1: Обновляй прошивку с USB-устройства при выборе уровня безопасности "Very High" *1 2: Обновляй прошивку с USB-устройства при выборе параметра Administrator Authentication on Firmware Update "On" *2 Приложение *1: Запусти обновление прошивки путём выполнения U025 с USB-устройством.

*2: При входе в режим обслуживания выводится сообщение "Administrator Authentication is required for using Firmware Update. Do you use it ?". Выбрав [Yes] и обновив прошивку, можно выполнить после ввода ID пользователя и пароля.

3 Выключи питание, затем включи его после завершения. Подожди более 5 секунд между выключением и включением питания.

Вернуться на экран выбора номера обслуживания.

Обновляй прошивку ПРИМЕЧАНИЕ Этот режим не работает без USB-накопителя.

Выполни для получения резервных данных после замены основной PWB или SSD.

Восстанови данные, которые были заархивированы с HDD/SSD, в flash-память на основной PWB.

Перенеси резервные данные с исходного SSD на целевой SSD через USB-накопитель.

3 Выключите питание, затем включите его.

Выжди более 5 секунд между выключением и включением питания.

3 Выключи питание, затем включи его после завершения [Restore].

Выжди более 5 секунд между выключением и включением питания.

Вернуться на экран выбора номера обслуживания.

Архивируй данные SSD Восстановление Восстанови резервные данные ПРИМЕЧАНИЕ Указывает "NG" при ненормальном завершении.

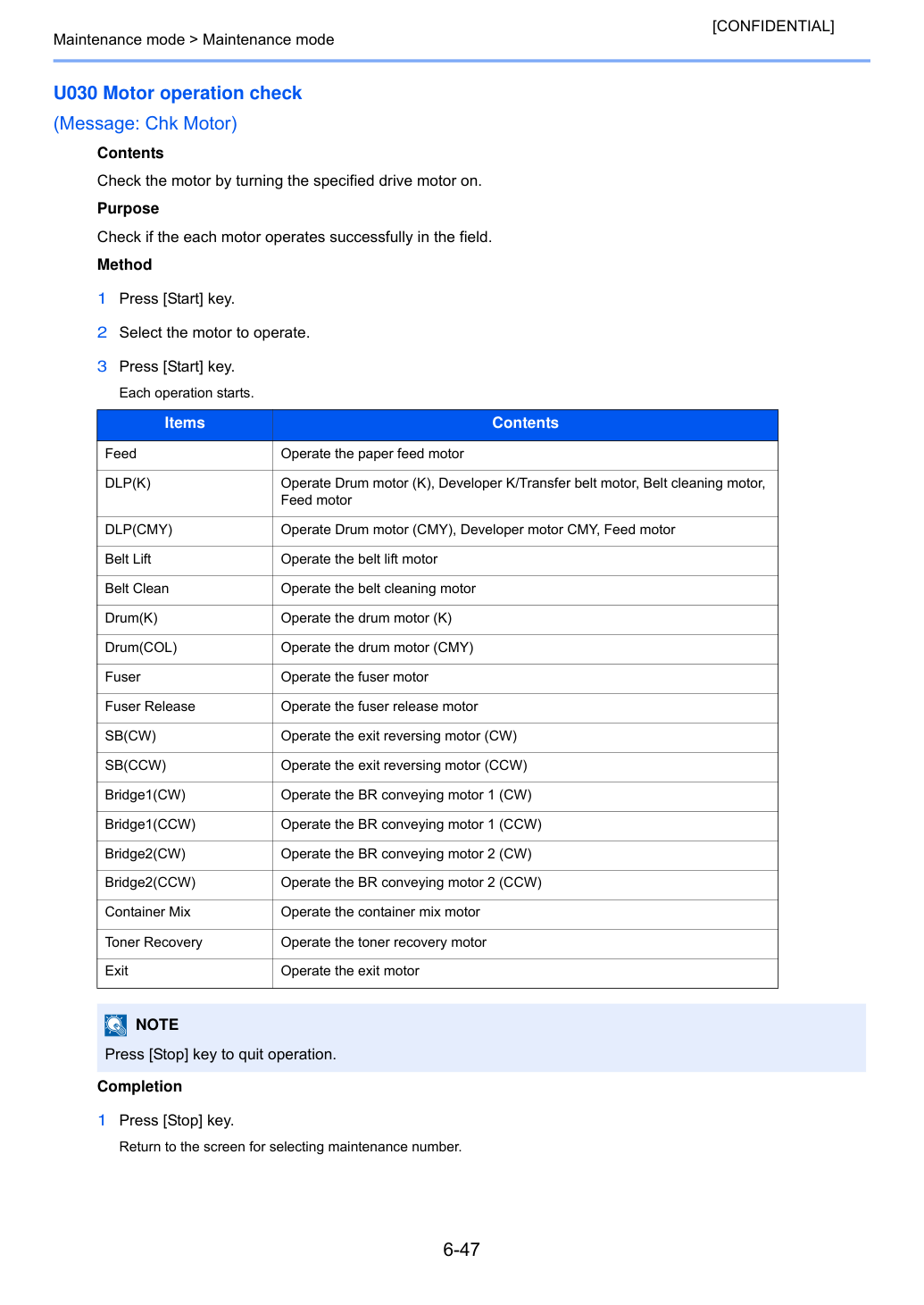

Проверь двигатель, включив указанный приводной двигатель.

Проверь, правильно ли работает каждый двигатель на объекте.

2 Выбери двигатель для работы.

Вернуться на экран выбора номера обслуживания.

Работа двигателя подачи бумаги DLP(K) Работа печатного барабана (K), двигателя developer K/Transfer belt motor, двигателя очистки ремня, двигателя подачи DLP(CMY) Работа печатного барабана (CMY), двигателя developer CMY, двигателя подачи Belt Lift Работа двигателя подъёма ремня Belt Clean Работа двигателя очистки ремня Drum(K) Работа печатного барабана (K) Drum(COL) Работа печатного барабана (CMY) Fuser Работа двигателя термоузла Fuser Release Работа двигателя освобождения термоузла SB(CW) Работа двигателя выходного реверса (CW) SB(CCW) Работа двигателя выходного реверса (CCW) Bridge1(CW) Работа двигателя конвейера BR 1 (CW) Bridge1(CCW) Работа двигателя конвейера BR 1 (CCW) Bridge2(CW) Работа двигателя конвейера BR 2 (CW) Bridge2(CCW) Работа двигателя конвейера BR 2 (CCW) Container Mix Работа двигателя смешивания контейнера Toner Recovery Работа двигателя восстановления тонера Exit Работа выходного двигателя ПРИМЕЧАНИЕ Нажми клавишу [Stop] для выхода из работы.

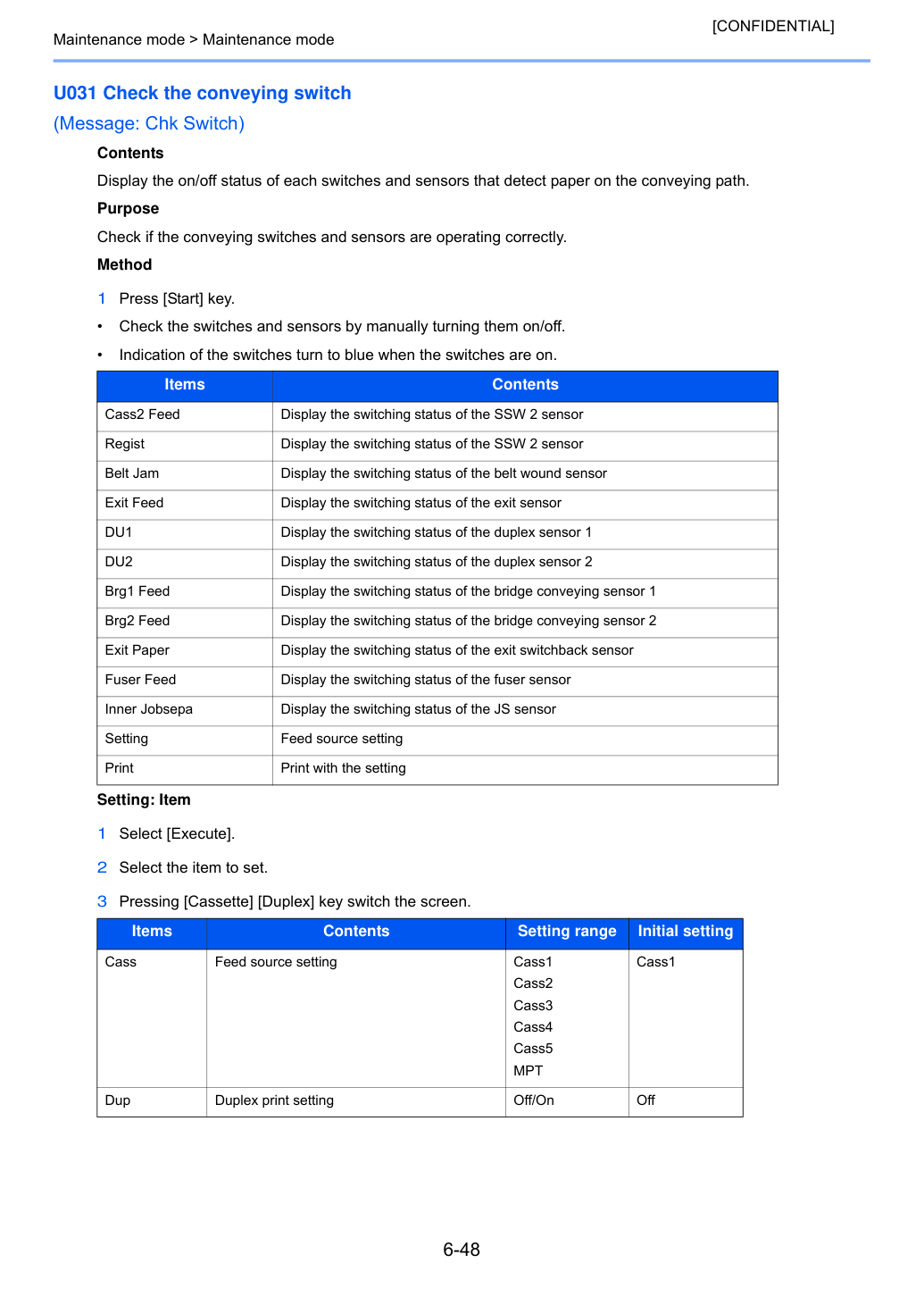

Отобрази статус ВКЛ./ВЫКЛ. каждого переключателя и датчика, определяющего бумагу на пути конвейера.

Проверьте, правильно ли работают переключатели подачи и датчики.

Проверьте переключатели и датчики, включая/выключая их вручную.

Индикация переключателей становится синей при включении.

3 Нажмите клавишу [Cassette] [Duplex] для переключения экрана.

Вернуться на экран выбора номера обслуживания.

Проверьте состояние работы муфты подачи бумаги.

2 Выберите муфту для управления.

Работа муфты доступна во время работы главного двигателя Завершение 1 Нажмите клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Управляйте муфтой вертикальной подачи Middle Управляйте средней муфтой DU1 Управляйте муфтой DU 1 DU2 Управляйте муфтой DU 2 DLP Управляйте муфтой проявки Regist Управляйте муфтой регистрации MPT Feed Управляйте муфтой MP Cass2 Управляйте муфтой подачи бумаги 2 Cass1 Управляйте муфтой подачи бумаги 1 Motor Управляйте главным двигателем ПРИМЕЧАНИЕ Нажмите клавишу [Stop] для выхода из режима управления.

Проверьте работу соленоидов, связанных с транспортировкой подачи бумаги и подачей тонера.

2 Выберите соленоид для управления.

При проверке с приводом двигателя сначала выберите двигатель.

Невозможно работать при открытой передней крышке.

Также невозможно работать во время подготовки к печати.

Работа муфты доступна во время работы главного двигателя Завершение 1 Нажмите клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Управляйте соленоидом выхода вверх Branch Eject Down Управляйте соленоидом выхода вниз ID Sensor Управляйте соленоидом очистки Container Cover(C) Управляйте соленоидом контейнера тонера (C) Container Cover(M) Управляйте соленоидом контейнера тонера (M) Container Cover(Y) Управляйте соленоидом контейнера тонера (Y) Container Cover(K) Управляйте соленоидом контейнера тонера (K) Motor Управляйте главным двигателем ПРИМЕЧАНИЕ Нажмите клавишу [Stop] для выхода из режима управления.

Отрегулируй регистрацию переднего края или центральную линию.

Отрегулируйте позиции печати на поле печатной бумаги.

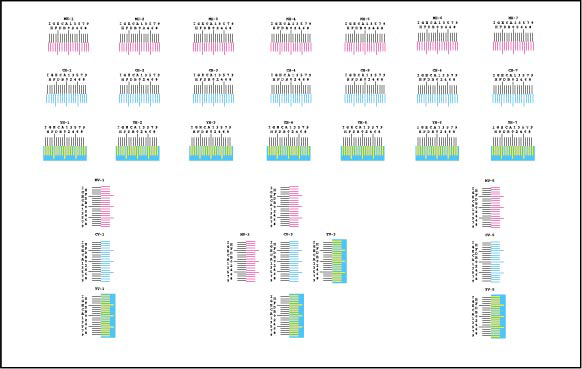

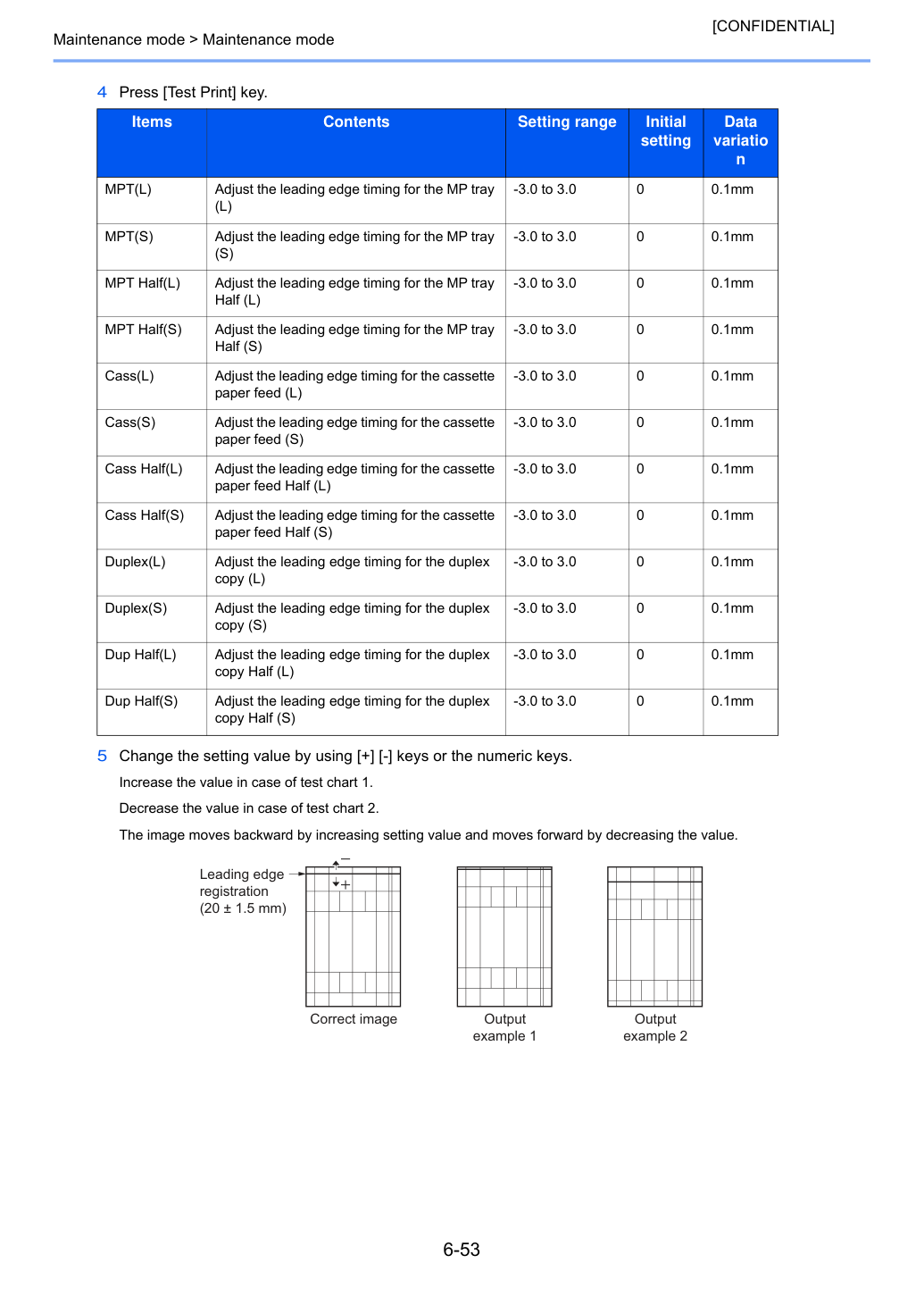

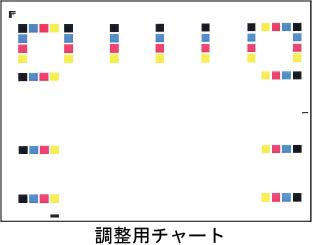

3 Нажмите клавишу [Start] и выведите тестовую диаграмму.

Отрегулируйте синхронизацию переднего края Center Line Отрегулируйте центральную линию Start Position 3/4 Отрегулируйте регистрацию переднего края (скорость 3/4) ПРИМЕЧАНИЕ Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

5 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Увеличьте значение для тестовой диаграммы 1.

Уменьшите значение для тестовой диаграммы 2.

Изображение смещается назад при увеличении значения и вперед при уменьшении значения.

6 Нажмите клавишу [Start] для фиксации параметра.

3 Нажмите клавишу [Start] и выведите тестовую диаграмму.

5 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Увеличьте значение для тестовой диаграммы 1.

Уменьшите значение для тестовой диаграммы 2.

Изображение смещается назад при увеличении значения и вперед при уменьшении значения.

Проверьте изображение копии после регулировки. Если проблема остается, используйте режимы обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

6 Нажмите клавишу [Start] для фиксации параметра.

3 Нажмите клавишу [Start] и выведите тестовую диаграмму.

5 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Увеличьте значение для тестовой диаграммы 1.

Уменьшите значение для тестовой диаграммы 2.

Изображение смещается вправо при увеличении значения и влево при уменьшении значения.

Проверьте изображение копии после регулировки. Если проблема остается, используйте режимы обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

6 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Проверьте изображение копии после регулировки. Если проблема остается, используйте режимы обслуживания.

Измените область печати при копировании на бумаге Folio.

Установите фактический размер бумаги Folio и избегайте потери изображения на задней части или правом/левом краях.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

setting Data variation Length Установите длину бумаги Folio.

Проверьте, работает ли каждый вентилятор.

Нажмите клавишу [Stop] для выхода из режима управления.

Вернуться на экран выбора номера обслуживания.

Отрегулируйте уровень петли при отсутствии изображения или несогласованности на переднем крае или Z-образной складке.

Или используйте для проверки/регулировки косого движения бумаги.

3 Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Отобразится экран регулировки.

5 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

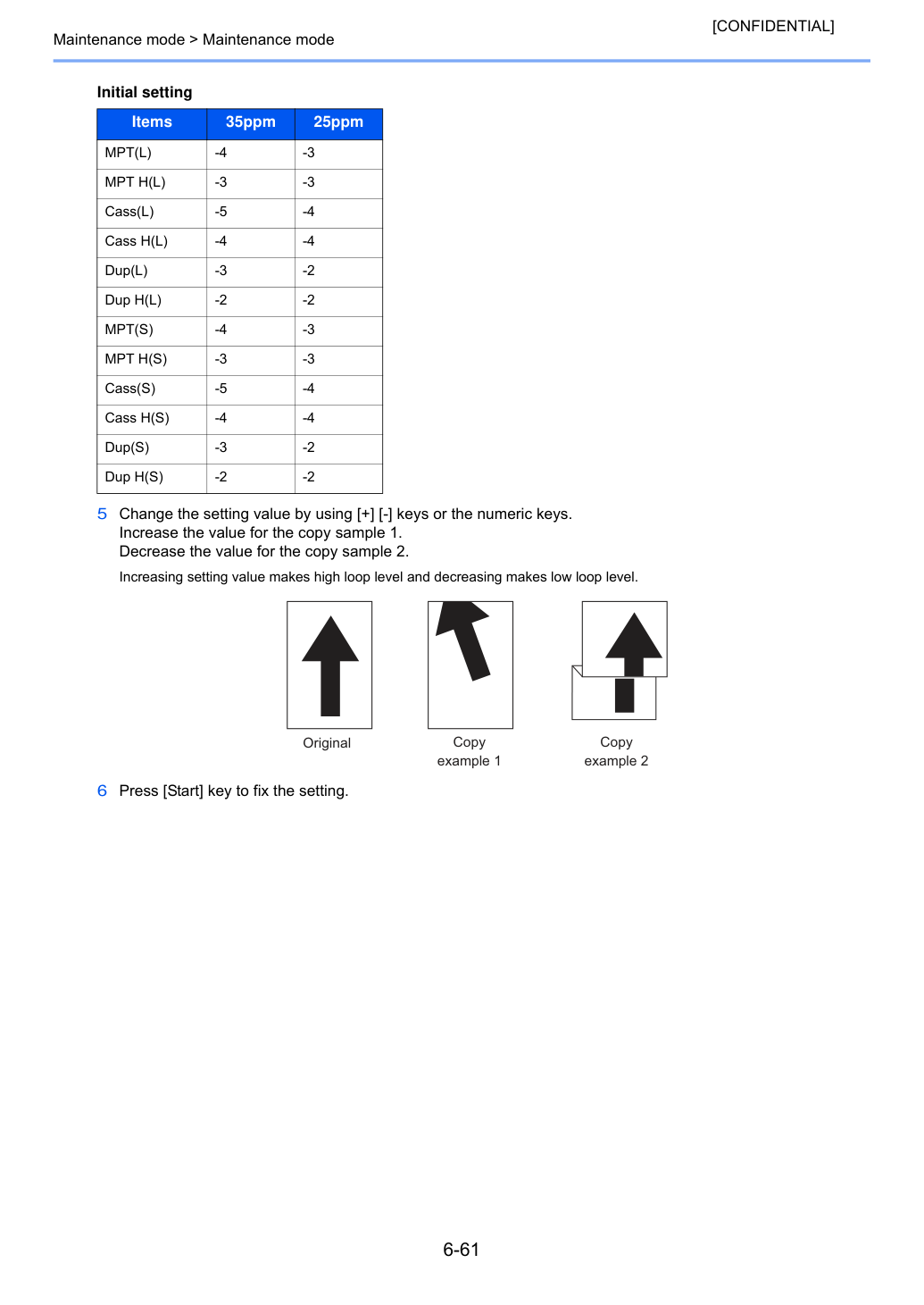

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Увеличение значения параметра повышает уровень петли, уменьшение снижает.

6 Нажмите клавишу [Start] для фиксации параметра.

3 Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

5 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Увеличение значения параметра повышает уровень петли, уменьшение снижает.

6 Нажмите клавишу [Start] для фиксации параметра.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Вернуться на экран выбора номера обслуживания.

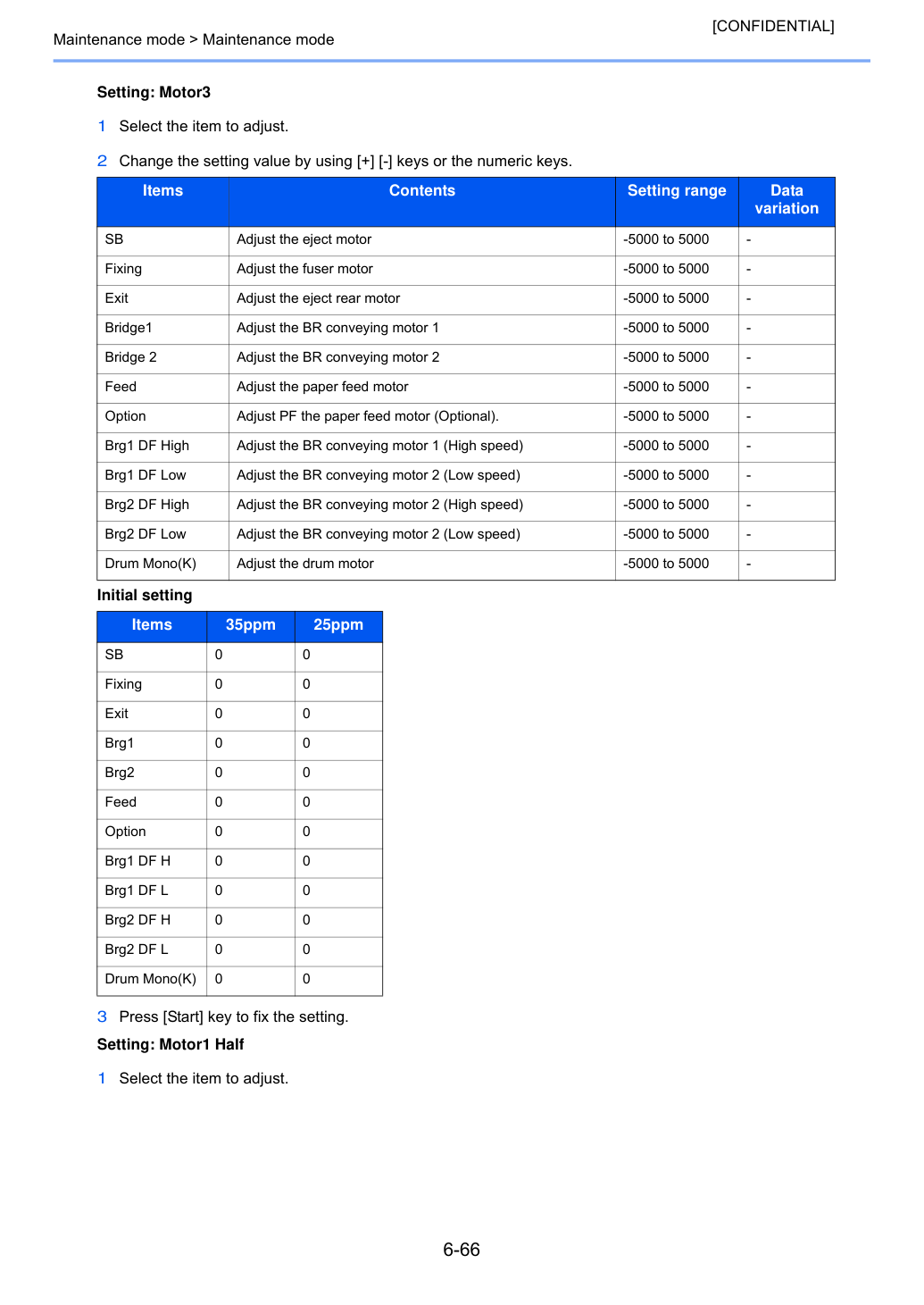

Устанавливает значение коррекции скорости для различных двигателей Назначение Регулировка печатного изображения (увеличение, улучшения дрожания) и регулировка транспортировки бумаги (морщины бумаги, улучшения диагонального движения).

Отобразится экран регулировки.

Нажатие "+" замедляет двигатель, "-" ускоряет его.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отрегулируйте PF главный двигатель подачи бумаги (Paper feed) (Опционально).

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

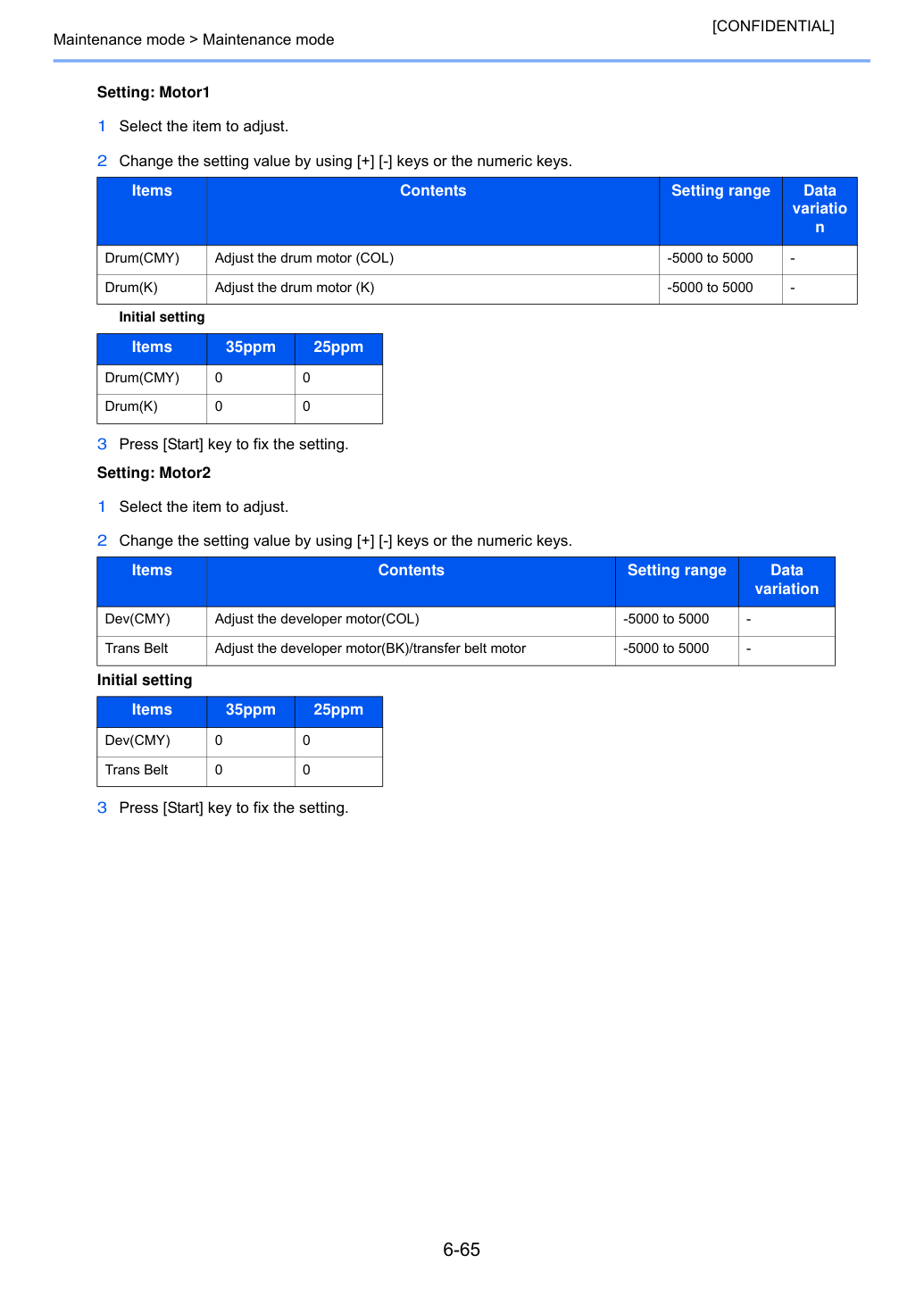

Отобразится экран регулировки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отобразится экран регулировки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отобразится экран регулировки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отобразится экран регулировки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Пробный отпечаток оригинала доступен нажатием клавиши [Test Print] в режиме прерывистого копирования при выполнении этого режима обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Установите режим привода двигателя конвейерного вентилятора при транспортировке бумаги.

Вентилятор добавлен в узел конвейера для поддержания переднего края бумаги вдоль пути конвейера при прохождении бумаги и предотвращения образования складок волнистой бумаги.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Включите лампу экспозиции для проверки.

3 Нажмите клавишу [Start]. Лампы зажигаются.

Нажмите клавишу [Stop] для выключения лампы.

Вернуться на экран выбора номера обслуживания.

Отрегулируйте равномерное увеличение в основном и дополнительном направлении сканирования при сканировании стола в случае ошибки.

Отрегулируйте равномерное увеличение в основном и дополнительном направлении сканирования при сканировании стола в случае ошибки.

3 Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Увеличение значения параметра делает изображение шире, уменьшение делает его уже.

2 Нажмите клавишу [Start] для фиксации параметра.

Регулировка увеличения в основном направлении сканирования может вызвать чёрные полосы в зависимости от документа-оригинала.

В случае регулировки времени сканирования следуйте приведённым ниже инструкциям.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Увеличение значения параметра делает изображение длиннее, уменьшение делает его короче.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Отрегулируйте время переднего края для сканирования стола.

Выполните в случае постоянной ошибки между передними краями копии и оригинала.

3 Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

5 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Изображение смещается назад при увеличении значения и вперед при уменьшении значения.

6 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Проверьте изображение копии после регулировки. Если проблема остается, используйте режимы обслуживания.

Отрегулируйте центральную линию для сканирования стола.

Запустите этот режим в случае постоянной ошибки между центральными линиями копии и оригинала.

3 Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

5 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши. Уменьшите значение для образца копии 1.

Увеличьте значение для образца копии 2.

Изображение перемещается влево при увеличении значения параметра и вправо при уменьшении значения.

6 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Проверьте изображение копии после регулировки. Если проблема остается, используйте режимы обслуживания.

Отрегулируй начальную позицию для сканирования оригиналов из автоподатчика (DP).

Выполни тестовую копию на четырёх позициях сканирования после регулировки.

Отрегулируйте, если происходит запечатывание изображения из-за неправильного положения сканирования при использовании DP. Выполните U071 для регулировки времени переднего края DP при изменении положения сканирования.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Изображение перемещается назад при увеличении значения параметра и вперёд при уменьшении значения.

4 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

4 Установите оригинал (тот, плотность которого известна) в DP и нажмите клавишу [Test Print].

5 Нажмите клавишу [Start] для выполнения пробного отпечатка.

6 Запустите пробный отпечаток при каждом положении сканирования от 0 до 3 и проверьте, что чёрная линия не появляется и изображение сканируется правильно.

Вернуться на экран выбора номера обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Отрегулируйте равномерное увеличение для DP.

Отрегулируйте, если равномерное увеличение неправильно в основном и дополнительном направлении сканирования с DP.

3 Поместите оригинал на DP и нажмите клавишу [Start] для создания пробного отпечатка.

4 Установите [Duplex] в случае проверки двустороннего сканирования при пробном копировании.

7 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Увеличение значения параметра делает изображение длиннее, уменьшение делает его короче.

8 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Отрегулируйте время сканирования оригинала DP.

Отрегулируйте, если обнаружена постоянная ошибка между передними или задними краями оригинала и изображения копии при сканировании DP.

3 Поместите оригинал на DP и нажмите клавишу [Start] для создания пробного отпечатка.

4 Установите [Duplex] в случае проверки двустороннего сканирования при пробном копировании.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Изображение смещается назад при увеличении значения и вперед при уменьшении значения.

2 Нажмите клавишу [Start] для фиксации параметра.

Проверьте вторую сторону после регулировки первой стороны. При необходимости отрегулируйте.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

Увеличение значения параметра делает изображение длиннее, уменьшение делает его короче.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

В случае если U075: Регулировка наклона DP включена, возможно, что регулировка времени переднего края не может быть выполнена правильно. В этом случае отключите U075: Регулировка наклона DP и отрегулируйте время переднего края.

Отрегулируйте центральную линию оригинала DP.

Отрегулируйте, если обнаружена постоянная ошибка между передними или задними краями оригинала и изображения копии при сканировании DP.

3 Поместите оригинал на DP и нажмите клавишу [Start] для создания пробного отпечатка.

4 Установите [Duplex] в случае проверки двустороннего сканирования при пробном копировании.

7 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Уменьшьте значение для образца копии 1.

Увеличьте значение для образца копии 2.

Изображение перемещается влево при увеличении значения параметра и вправо при уменьшении значения.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

8 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Проверьте вторую сторону после регулировки первой стороны. При необходимости отрегулируйте.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

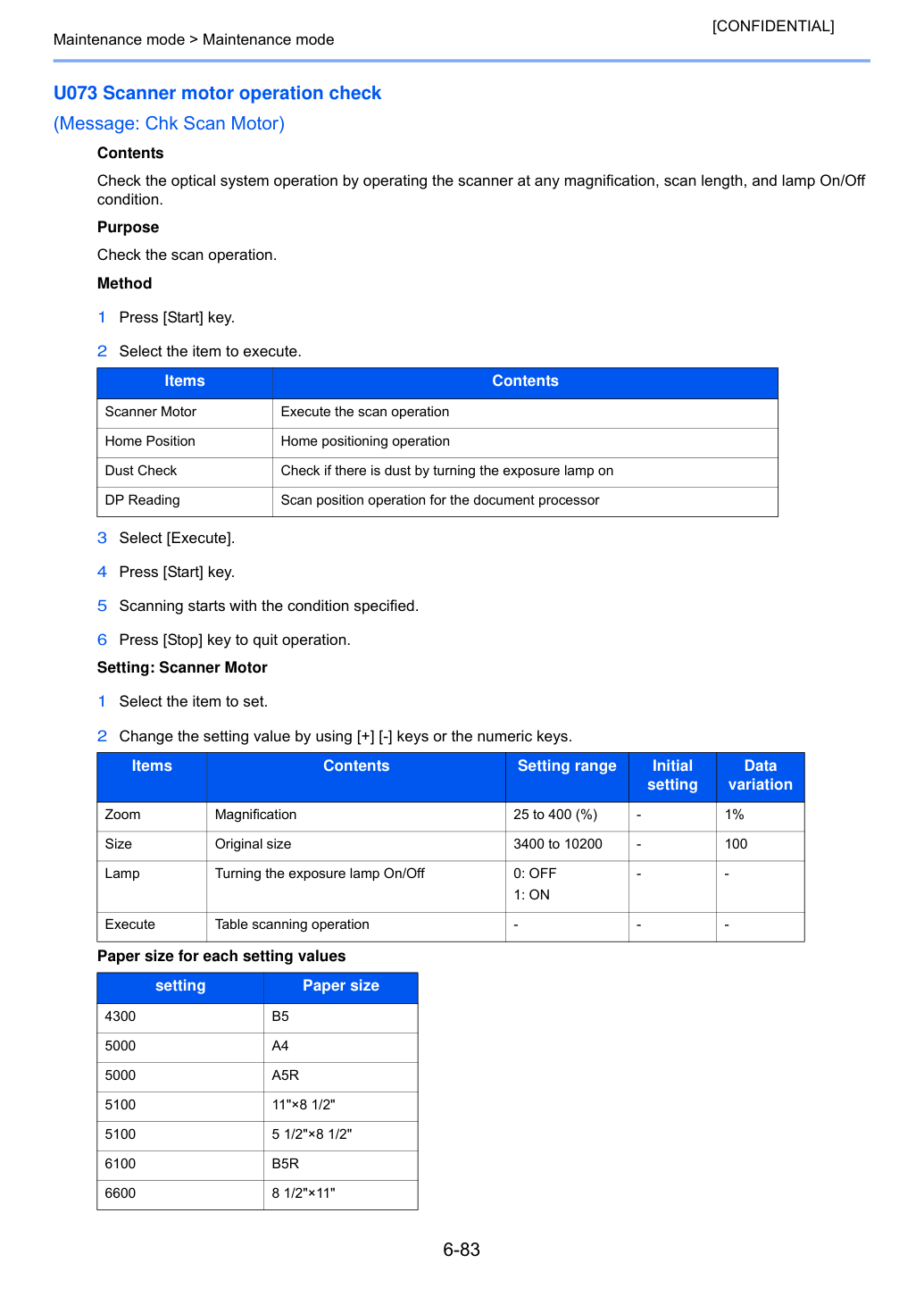

Проверьте работу оптической системы, запустив сканер при любом увеличении, длине сканирования и состоянии включения/выключения лампы.

5 Сканирование начинается с указанным условием.

6 Нажми [Stop] для выхода из режима.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установи коэффициент коррекции плотности чтения только для DP.

Используется при настройке разницы плотности чтения между DP и столом.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установи коэффициент коррекции плотности чтения только для DP Назначение Используется при настройке разницы плотности чтения между DP и столом.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Настройка: Вкл/Выкл конфиг 1 Выбери элемент для настройки.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

По окончании сканирования DP сравни данные сканирования между задней кромкой бумаги и после прохождения бумаги, и если обнаружена пыль, измени положение сканирования DP на следующем.

Также уменьши черные линии коррекцией изображения.

Если обнаружена пыль, измени положение сканирования DP на следующем.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Верни положение сканирования оригинала на исходную линию.

Вернуться на экран выбора номера обслуживания.

Уменьшение значения повышает частоту обнаружения пыли, так как темное изображение распознается как пыль.

Если увеличить установленное значение, обнаружение пыли станет менее вероятным.

Выбери и выведи диаграмму MIP-PG, созданную основным устройством.

Запусти этот режим для проверки условий основного каркаса, кроме секции сканирования во время настройки параметров сканирования, используя диаграмму MIP-PG, выведенную без процесса сканирования.

1 Выбери диаграмму MIP-PG для вывода 2 Нажми клавишу [Test Print] 3 Выбери количество копий [Copies].

Вывод в режиме Maintenance, такой как тестовая диаграмма, никогда не влияет на покрытие печати и счетчик на странице Service status.

Вернуться на экран выбора номера обслуживания.

Установи пороговое значение обнаружения ошибок коррекции белой линии и отобрази результат коэффициента аномального пикселя.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

3 Начни сохранение данных белого эталона.

5 Помести серый оригинал лицевой стороной вниз на автоподатчик и установи бумагу в кассету.

6 Совмести размер оригинала и бумаги.

Не меняй пороговое значение 112 в основном.

Увеличь значение, когда появляются пустые линии даже если ролик CIS/стекло не грязные.

Уменьши значение, когда тонкие линии исчезают в любых типах оригиналов.

1-й лист: черная полоса шириной около 60мм 2-й лист: пустой (или может быть серая полоса шириной около 60мм) 9 Настройка выполнена правильно, если на обоих листах не наблюдаются вертикальные линии.

Если на пустой бумаге появляется вертикальная черная линия или на черной полосе появляются серая полоса или вертикальная пустая линия, выполни коррекцию пустой линии повторно после очистки ролика CIS или стекла CIS.

Коррекция пустой линии завершена, если оба листа имеют вертикальные черные линии или вертикальные пустые линии. Однако проверь двигатель, так как есть факторы вертикальных полос со стороны двигателя.

Как проверить тестовую копию Завершение 1 Нажми [Stop].

Вернуться на экран выбора номера обслуживания.

Проверь обнаружение размера оригинала и установи пороговое значение обнаружения Назначение Измени пороговое значение, когда размер оригинала часто упускается из-за полностью темных оригиналов (высокая плотность) или оригиналов с темными краями.

Измени пороговое значение Настройка 1 Нажми [Start].

Отображается экран для настройки.

3 Помести оригинал на стол и закрой автоподатчик.

4 Источник света включится и датчик CCD обнаружит ширину оригинала. Датчик размера оригинала обнаружит оригинал по длине. (Обнаружи дважды, если установлен автоподатчик) Настройка: B/W Level1 1 Выбери элемент для настройки.

Отображение ширины копируемого оригинала B/W Level1 Пороговая настройка обнаружения размера оригинала.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

*1: С DP, *2: Без DF 3 Нажми [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

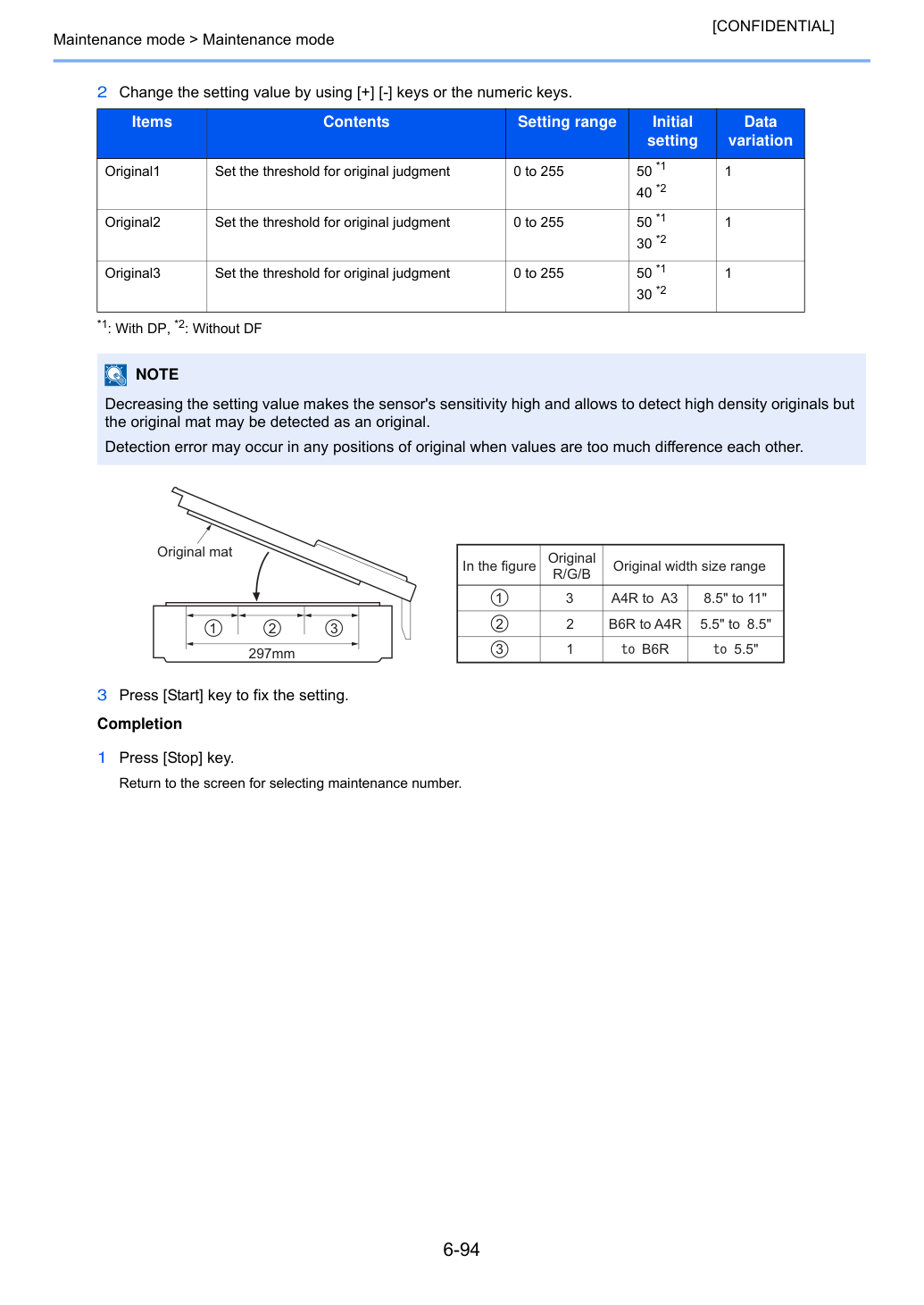

Уменьшение значения настройки повышает чувствительность датчика и позволяет обнаруживать оригиналы высокой плотности, но подложка оригинала может быть обнаружена как оригинал.

Ошибка обнаружения может возникнуть в любых позициях оригинала, когда значения сильно отличаются друг от друга.

Отрегулируй поверхностный потенциал, изменив напряжение, приложенное к главному ролику зарядки.

Измени установленное значение для коррекции изображения при возникновении отказа изображения (фоновое изображение).

Отображается экран для настройки.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Настройка: Установи DC Bias Перед 1 Отобрази текущую настройку.

1 Отобрази текущую настройку.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличение значения параметра делает изображение светлым, уменьшение — тёмным.

Отказ изображения происходит из-за переноса разработчика при чрезмерном увеличении значения.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличение значения параметра делает изображение светлым, уменьшение — тёмным.

Параметр действует при отключении [AC Auto Adj].

3 Нажмите клавишу [Start] для фиксации установки.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

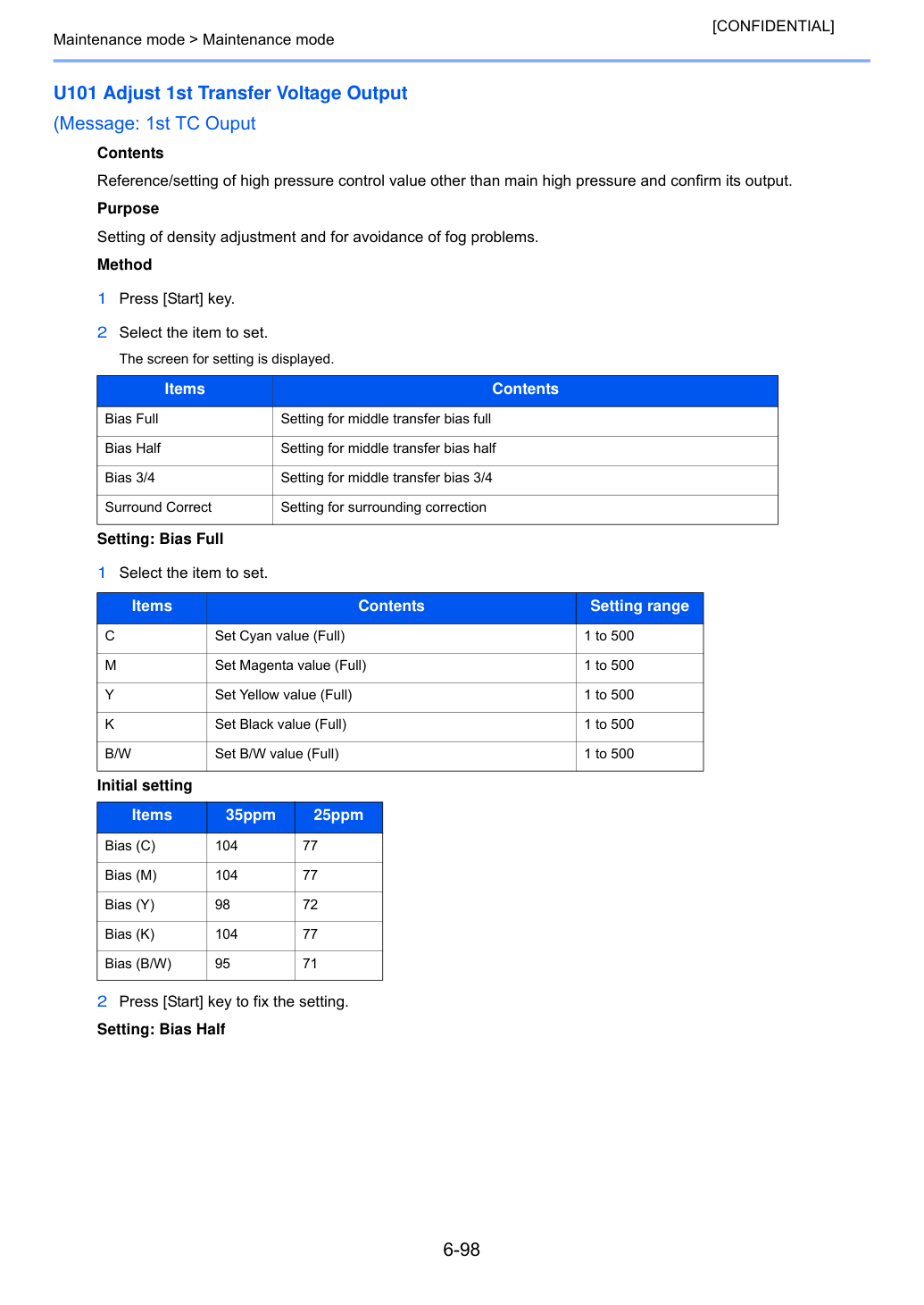

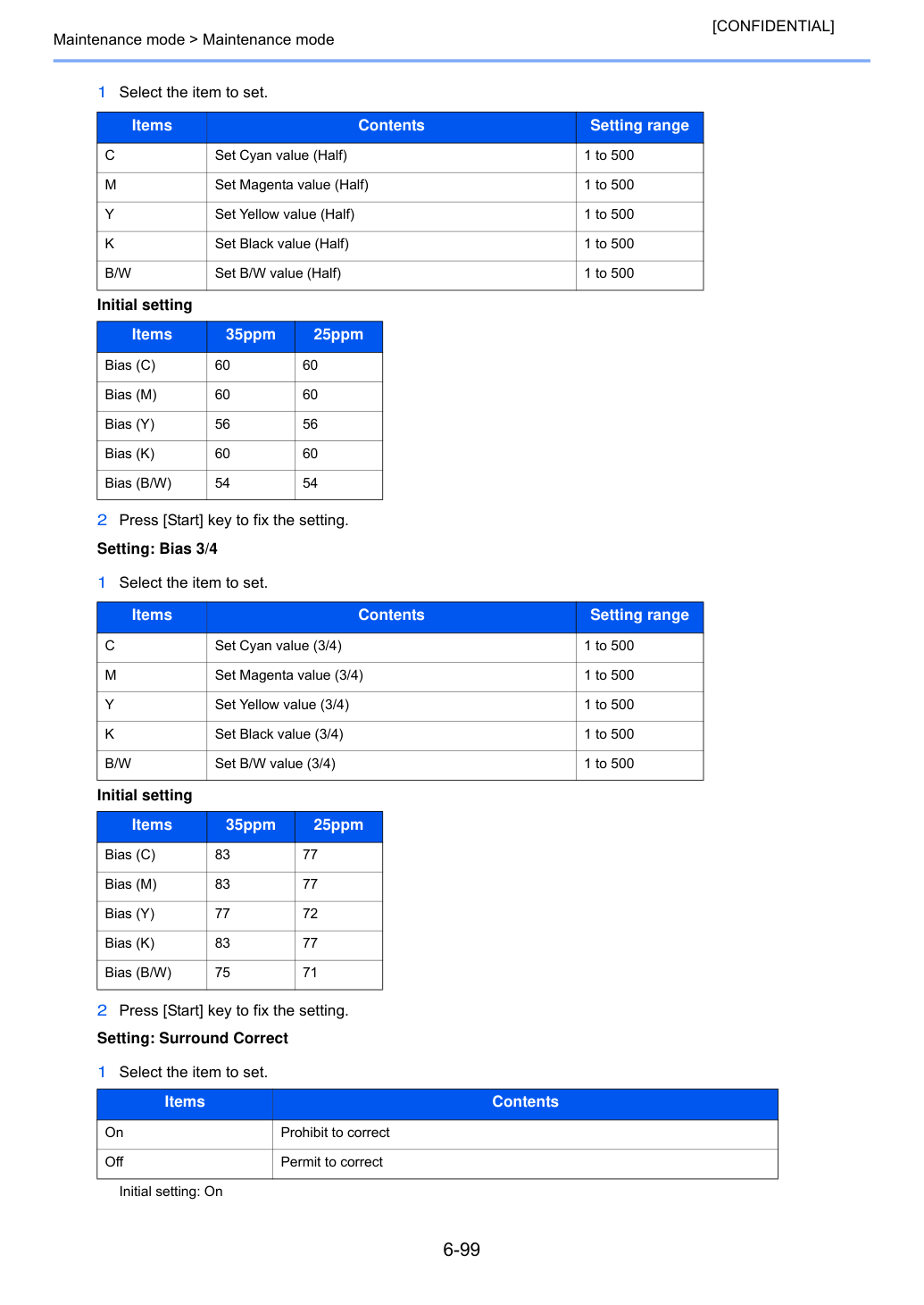

Справочная информация/установка значения управления высоким давлением иное, чем основное высокое давление, и подтвердите его выход.

Установка регулировки плотности и для предотвращения проблем с вуалью.

Отображается экран для настройки.

2 Нажмите клавишу [Start] для фиксации параметра.

2 Нажмите клавишу [Start] для фиксации параметра.

2 Нажмите клавишу [Start] для фиксации параметра.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

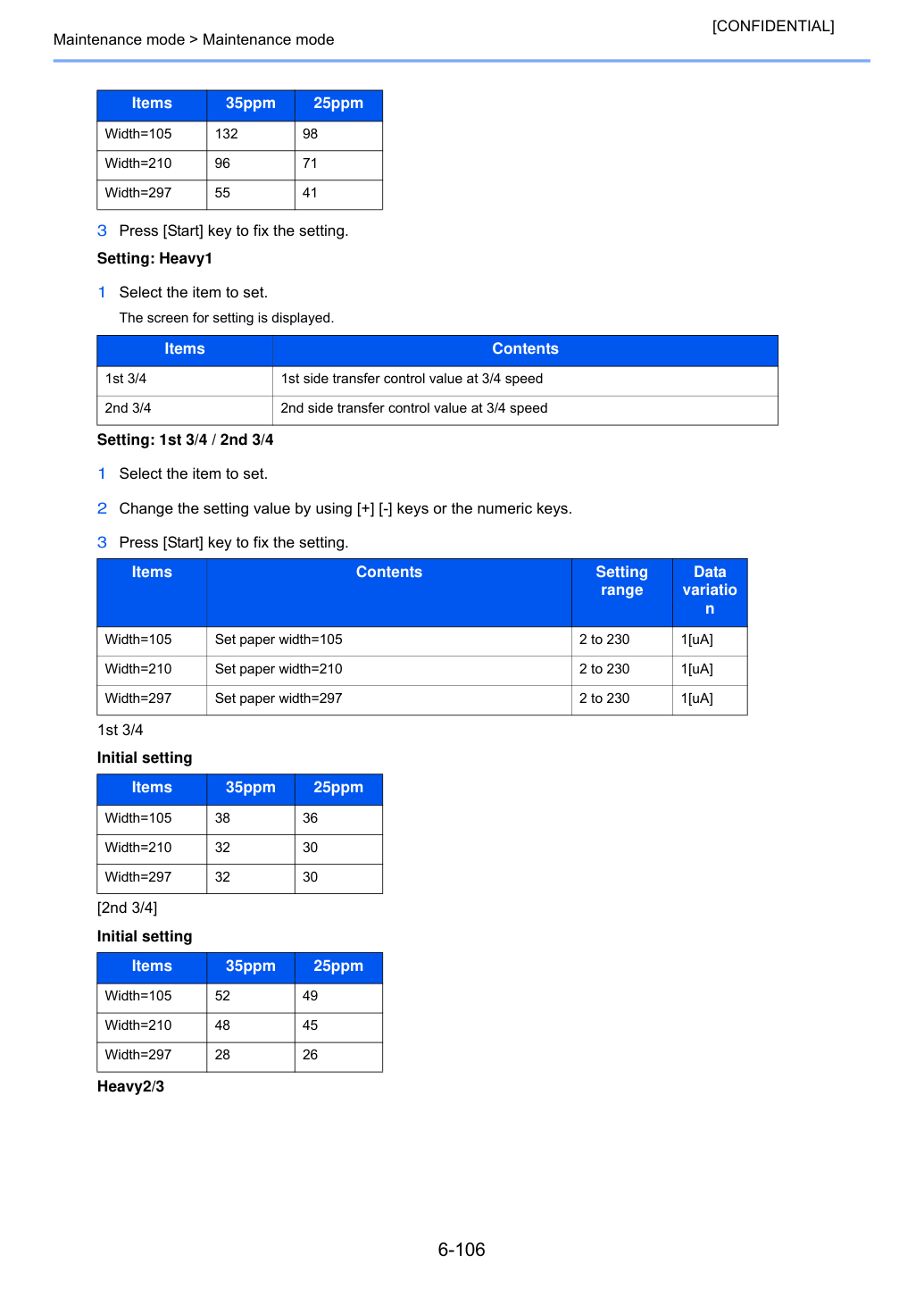

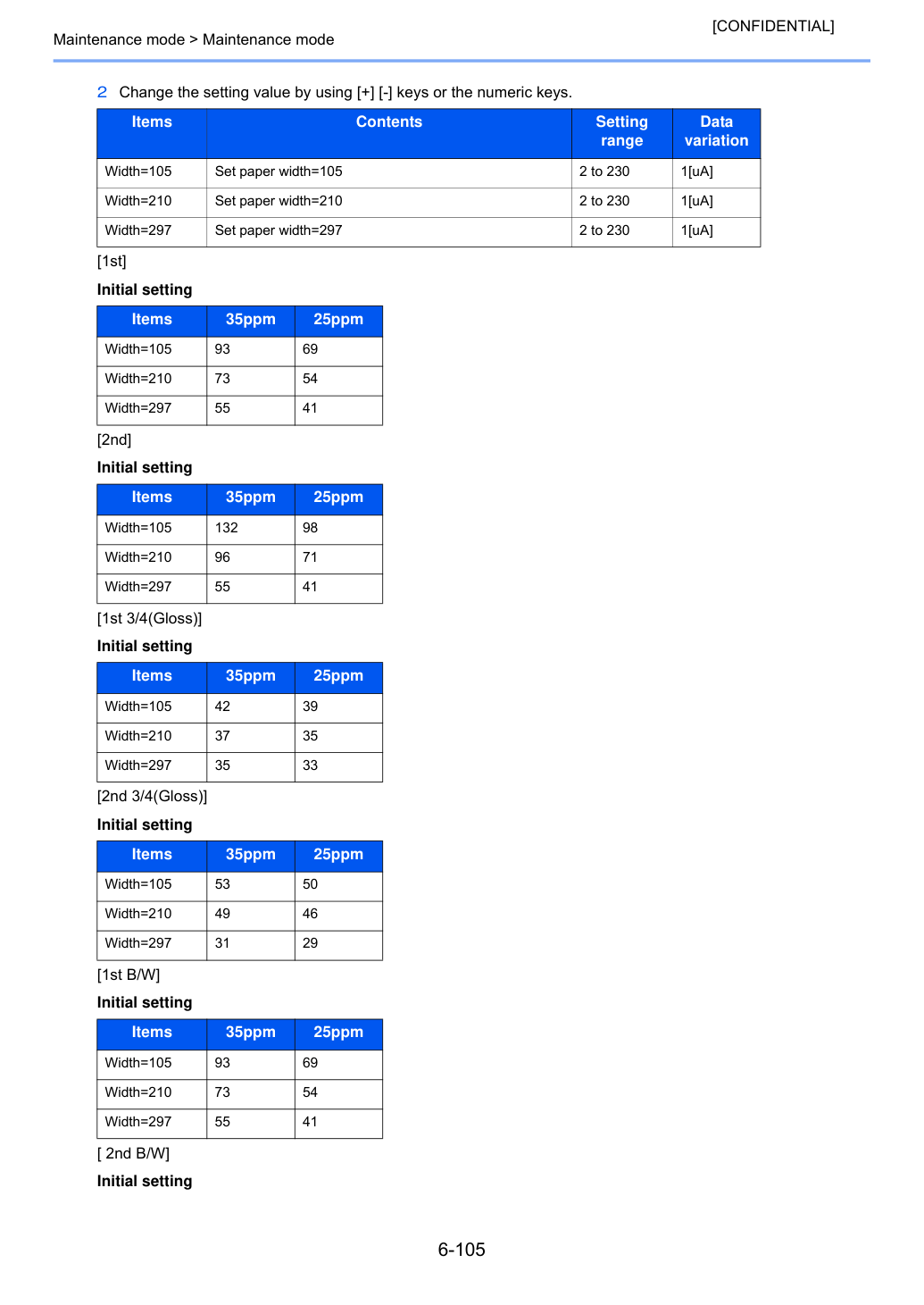

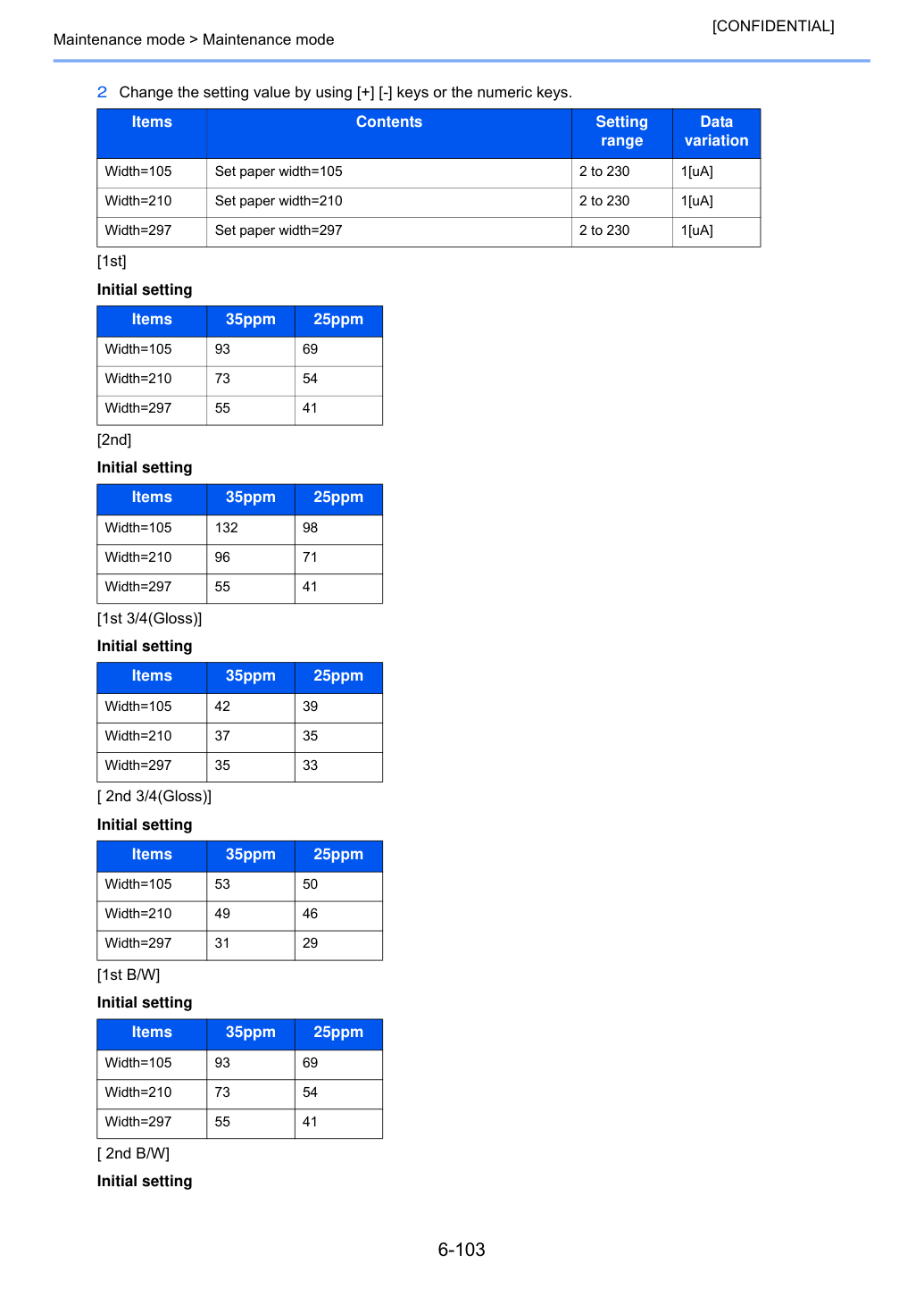

Установите значение коррекции напряжения управления вторичным переносом.

Измените параметр при возникновении отказа, например слабого изображения и т.д.

Отображается экран для настройки.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

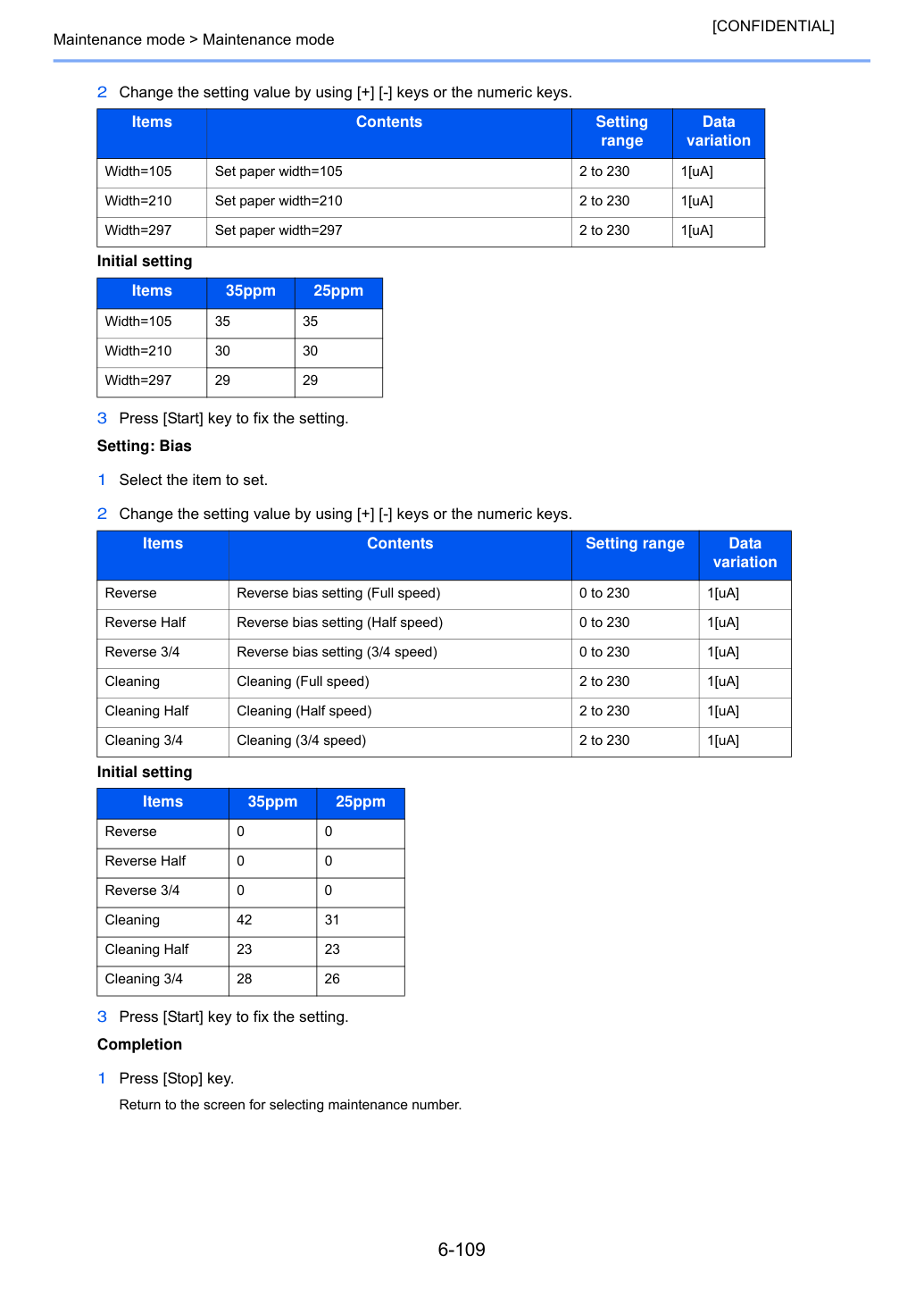

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 ]Нажмите клавишу [Start] для фиксации параметра.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

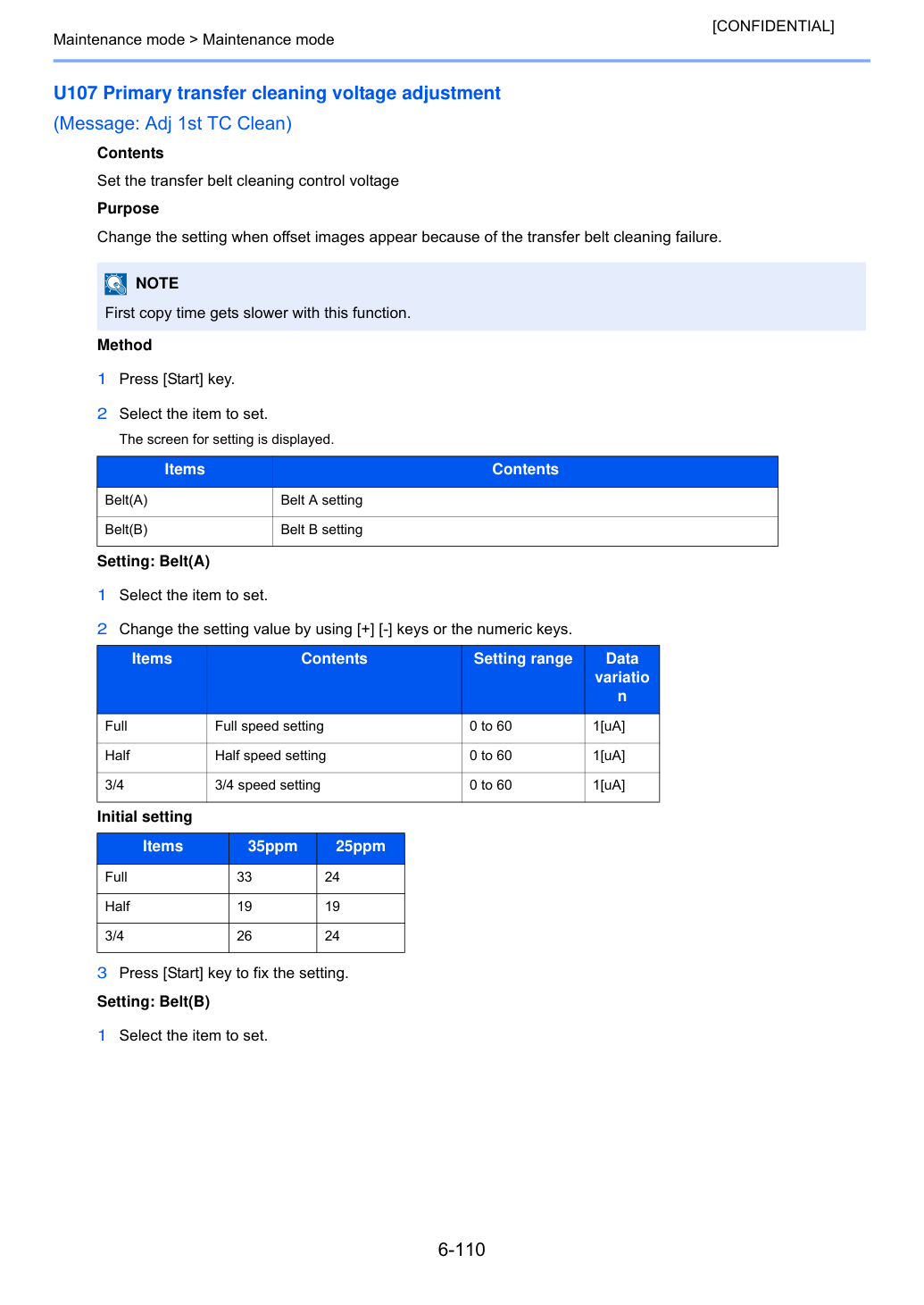

Установите напряжение управления очисткой ленты переноса. Назначение: измените параметр при появлении смещённых изображений из-за отказа очистки ленты переноса.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Время первой копии замедляется при включении этой функции.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

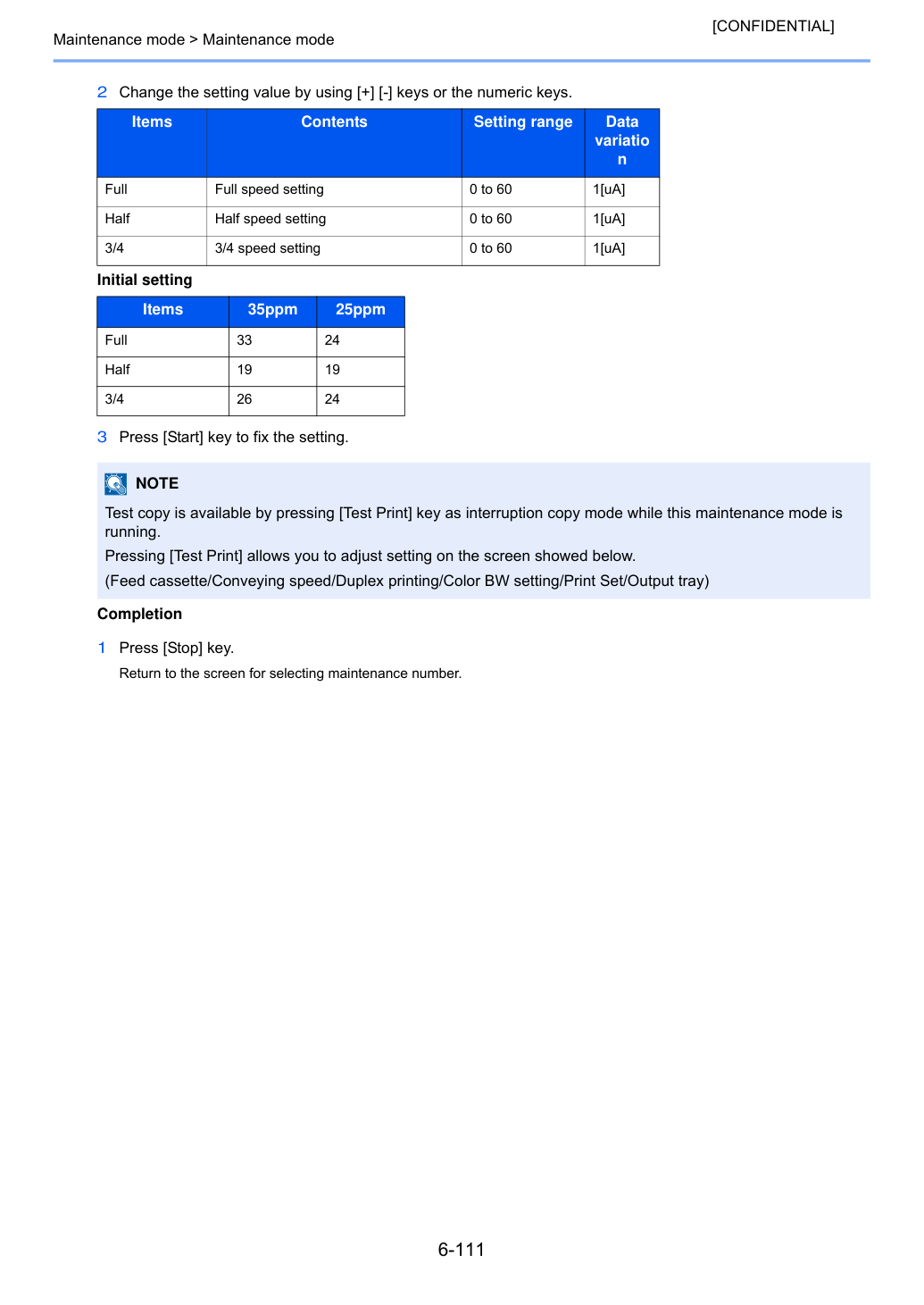

Тестовая копия доступна нажатием клавиши [Test Print] в режиме прерывистого копирования во время работы режима обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

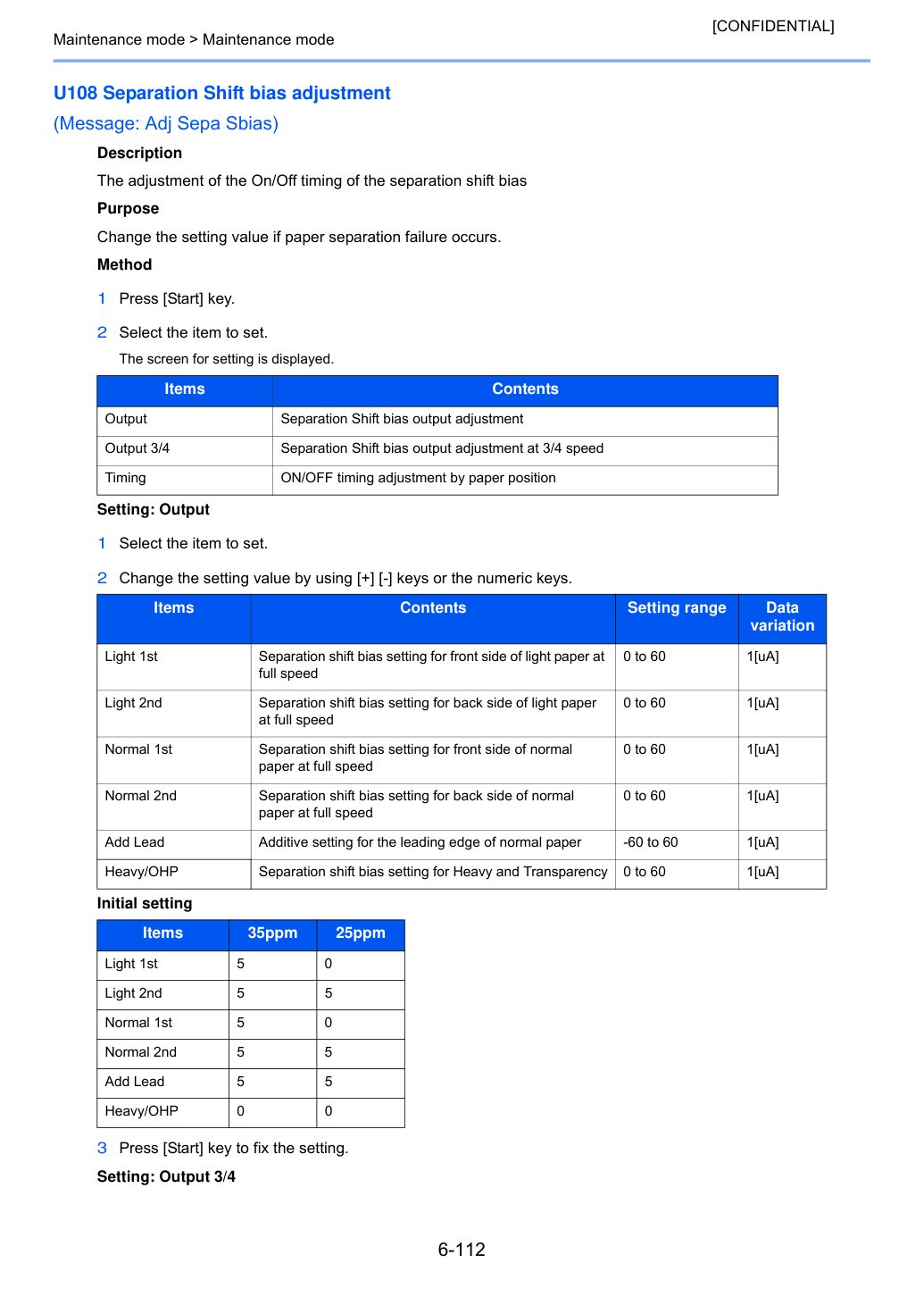

Регулировка времени включения/выключения смещённого смещения отделения. Назначение: измените значение параметра при возникновении отказа отделения бумаги.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

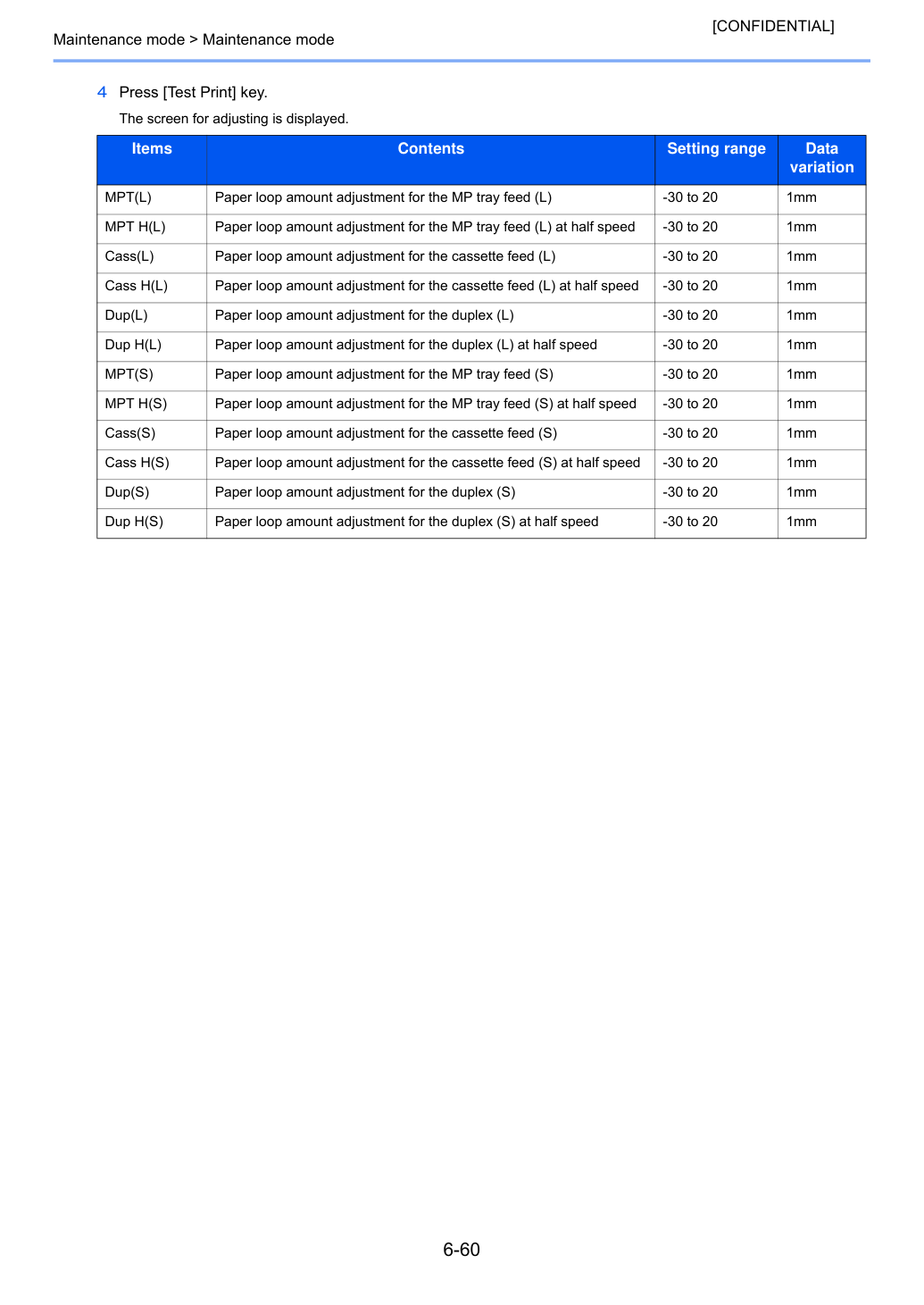

Тестовая копия доступна нажатием клавиши [Test Print] в режиме прерывистого копирования во время работы режима обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Вывести значения счётчика печатного барабана.

Выполните для проверки статуса использования барабана.

Счётчик печатного барабана отображается.

Вернуться на экран выбора номера обслуживания.

Используется для проверки ресурса LSU или изменения/сброса. Способ 1: нажмите клавишу [Start].

Вернуться на экран выбора номера обслуживания.

Выполните проверку номера печатного барабана.

Вернуться на экран выбора номера обслуживания.

Вывести серийный номер машины и историю счётчика печатного барабана.

Выполните проверку серийного номера машины и значений счётчика печатного барабана.

Вывести серийный номер машины и 3 позиции истории счётчика печатного барабана.

Вернуться на экран выбора номера обслуживания.

Вывести счётчик расстояния привода печатного барабана.

Счётчик управления печатным барабаном используется при замене обычного времени привода печатного барабана.

Вернуться на экран выбора номера обслуживания.

U122 Вывести номер узла первичного переноса (Сообщение: 1st Trans No.). Описание: вывести номер узла первичного переноса.

Выполните проверку номера узла первичного переноса.

Вывести номер узла первичного переноса. Завершение: 1 нажмите клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Вывести номер машины и историю счётчика узла первичного переноса. Назначение: подтвердите номер машины и счётчик узла первичного переноса. Способ 1: нажмите клавишу [Start].

Вывести серийный номер машины и 3 позиции истории счётчика узла первичного переноса.

Вернуться на экран выбора номера обслуживания.

Вывести и очистить счёты переносов для коррекции выхода высокого напряжения переноса и т.д.

Проверьте счёты узлов первичного/вторичного переноса после замены. Также очистите счёты после замены. Способ 1: нажмите клавишу [Start].

Значение счётчика переноса отображается.

1 Выберите [Clear] для очистки счёта.

Вернуться на экран выбора номера обслуживания.

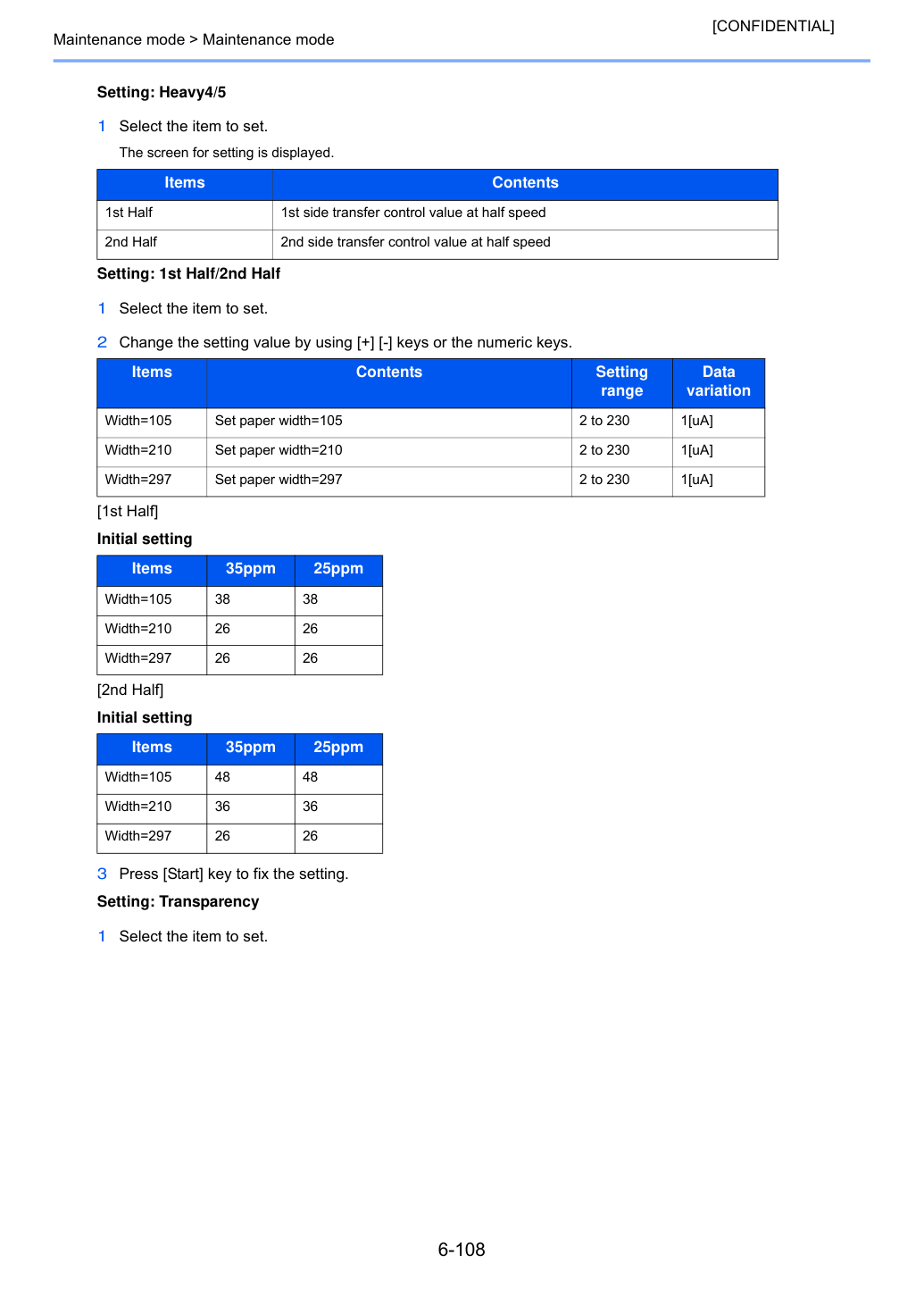

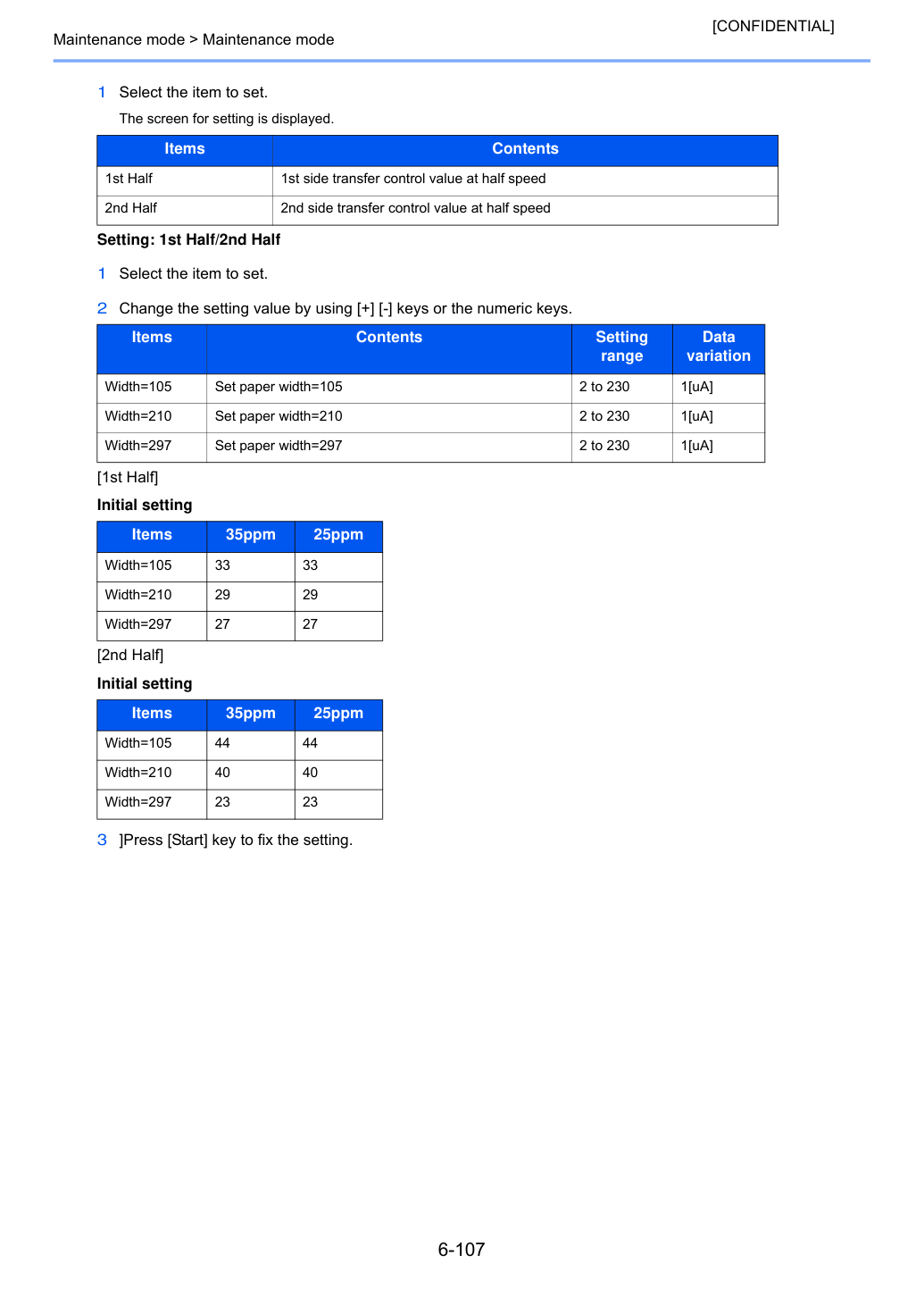

Коррекция времени вторичного переноса и коррекция величины изменения данных. Назначение: предотвратить наматывание бумаги на печатный барабан.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Подтвердите напряжение управления датчиком тонера.

Подтвердите напряжение управления датчиком тонера.

Отображается экран для настройки.

1 Текущая установка отображается.

Вернуться на экран выбора номера обслуживания.

Тонер подаётся принудительно до тех пор, пока выходное значение датчика тонера не достигнет уровня подачи тонера.

Выполните, если обнаружение пустоты тонера происходит часто.

Выполните подачу тонера до тех пор, пока выходное значение датчика тонера не достигнет уровня подачи тонера.

5 Нажмите клавишу [Stop] для выхода из операции.

Вернуться на экран выбора номера обслуживания.

Выполните обновление разработчика для каждого цвета отдельно.

Выполняется при уменьшении величины заряда тонера и снижении плотности. Кроме того, потребление тонера для остальных цветов подавляется при выполнении только проблемного цвета.

Вернуться на экран выбора номера обслуживания.

Выполните проверку работы двигателя тонера.

4 Нажми клавишу [Stop] для выхода из режима.

Вернуться на экран выбора номера обслуживания.

При длительной работе или повторяющихся операциях узел проявки переполнится тонером и может заклинить.

Выполни установку уровня печатаемых страниц между состоянием 'тонер заканчивается' и 'тонер пуст'.

Измени момент срабатывания 'тонер заканчивается' на более ранний, если пользователь считает интервал между 'заканчивается' и 'пуст' слишком коротким.

Измени значение параметра клавишами [+] [-] или цифровыми клавишами.

При увеличении значения интервал от состояния 'тонер заканчивается' к 'тонер пуст' удлинится.

При уменьшении значения интервал от состояния 'тонер заканчивается' к 'тонер пуст' сократится.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Значение параметра не будет работать, если изменение выполнено при уже отображаемом сообщении 'Toner Low'.

Главный выключатель должен быть выключен и включен в случае изменения значения при уже отображаемом сообщении 'Toner Low'.

Отобрази внутреннюю и внешнюю температуру и внешнюю влажность.

Проверь внутреннюю и внешнюю температуру и внешнюю влажность.

1 Отобрази текущую температуру и влажность Способ: LSU 1 Отобрази текущую температуру и влажность Способ: Developing 1 Отобрази текущую температуру и влажность Завершение 1 Нажми клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Отобрази установленные значения смещения проявки или установи режим высокой высоты.

Выполни проверку/изменение значений смещения узла проявки.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Установи смещение постоянного тока магнитного валика проявки.

Установи смещение переменного тока магнитного валика проявки.

Установи частоту магнитного валика проявки.

Установи скважность импульсов магнитного валика проявки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Нажми клавишу [Start] для закрепления установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

При уменьшении значения параметра расход тонера снижается.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Режим выбора для удаления переизбытка тонера в узле проявки (режим нанесения тонера). Также установи операцию возврата накопленного тонера на лезвие проявки в узел проявки (управление вибромотором).

Измени установку для уменьшения количества наносимого тонера. Выполни изменение частоты управления вибромотором.

Отображается экран для настройки.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Значение не может быть изменено ВАЖНО Плотность изображения снижается, если переизбыток тонера остается в узле проявки.

Установи момент нанесения тонера Режим установки режима нанесения тонера.

Установи верхний лимит покрытия количеством наносимого тонера для каждого режима работы.

Установи верхний лимит покрытия количеством наносимого тонера для каждого режима работы.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Установи режим использования обновления печатного барабана в пользовательской регулировке.

Измени установку, если обновление печатного барабана срабатывает часто.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Нажми клавишу [Start] для закрепления установки.

Вернуться на экран выбора номера обслуживания.

Отобрази выходной сигнал датчика тонера Назначение Проверь выходное значение для каждого цвета при возникновении ошибки изображения.

2 Выбери элемент для ссылки.

Переключился на каждый экран ссылки.

1 Отобрази значение датчика отработанного тонера.

1 Отобрази значение датчика тонера.

1 Отобрази каждое установленное значение.

1 Отобрази целевое значение датчика T/C.

Вернуться на экран выбора номера обслуживания.

Отобрази и отрегулируй уровень подачи тонера для каждого цвета.

Отобрази и отрегулируй уровень пустого тонера для каждого цвета.

3 Отобрази уровень подачи тонера для каждого цвета.

Вернуться на экран выбора номера обслуживания.

Отобрази время работы узла проявки для использования при коррекции управления концентрацией тонера.

Выполни проверку времени работы узла проявки со времени его замены.

Отобразить время работы привода девелопера.

Вернуться на экран выбора номера обслуживания.

Отобразить время работы привода узла голубого девелопера.

Отобразить время работы привода узла пурпурного девелопера.

Отобразить время работы привода узла желтого девелопера.

Отобразить время работы привода узла черного девелопера.

Отобразить счетчик девелопера. Назначение: проверить статус использования узла девелопера.

Отображается счетчик девелопера.

Вернуться на экран выбора номера обслуживания.

Отобразить счетчик голубого девелопера.

Отобразить счетчик пурпурного девелопера.

Отобразить счетчик желтого девелопера.

Отобразить счетчик черного девелопера.

Выполняются настройки использования контейнера отработанного тонера для контейнера BK тонера.

Отобразить сообщение о замене контейнера BK тонера на контейнер отработанного тонера при возникновении состояния пусто BK тонера. При установке управления JOB в соответствии с количеством тонера в контейнере отработанного тонера. Способ 1: нажать клавишу [Start].

Отображается экран для настройки.

2 Нажмите клавишу [Start] для фиксации параметра.

В случае если блокировка крышки контейнера срабатывает регулярно, установить ее отключенной.

Блокировка включена: установить время срабатывания на Низкий уровень тонера. Блокировка включена: установить время срабатывания на Тонер пуст. ПРИМЕЧАНИЕ: установка Off открывает все крышки контейнеров при открытии передней крышки.

2 Нажмите клавишу [Start] для фиксации параметра.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

*1: может быть установлено только если включена настройка сообщения.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установить количество отработанного тонера для отображения сообщения и остановки задания.

Сообщение о замене отработанного тонера появляется либо задание останавливается, если отработанный тонер ниже установки уровня отработанного тонера в момент пусто тонера. (Сообщение о замене появляется, если выше установки.) Сообщение включения/выключения появляется после установки.

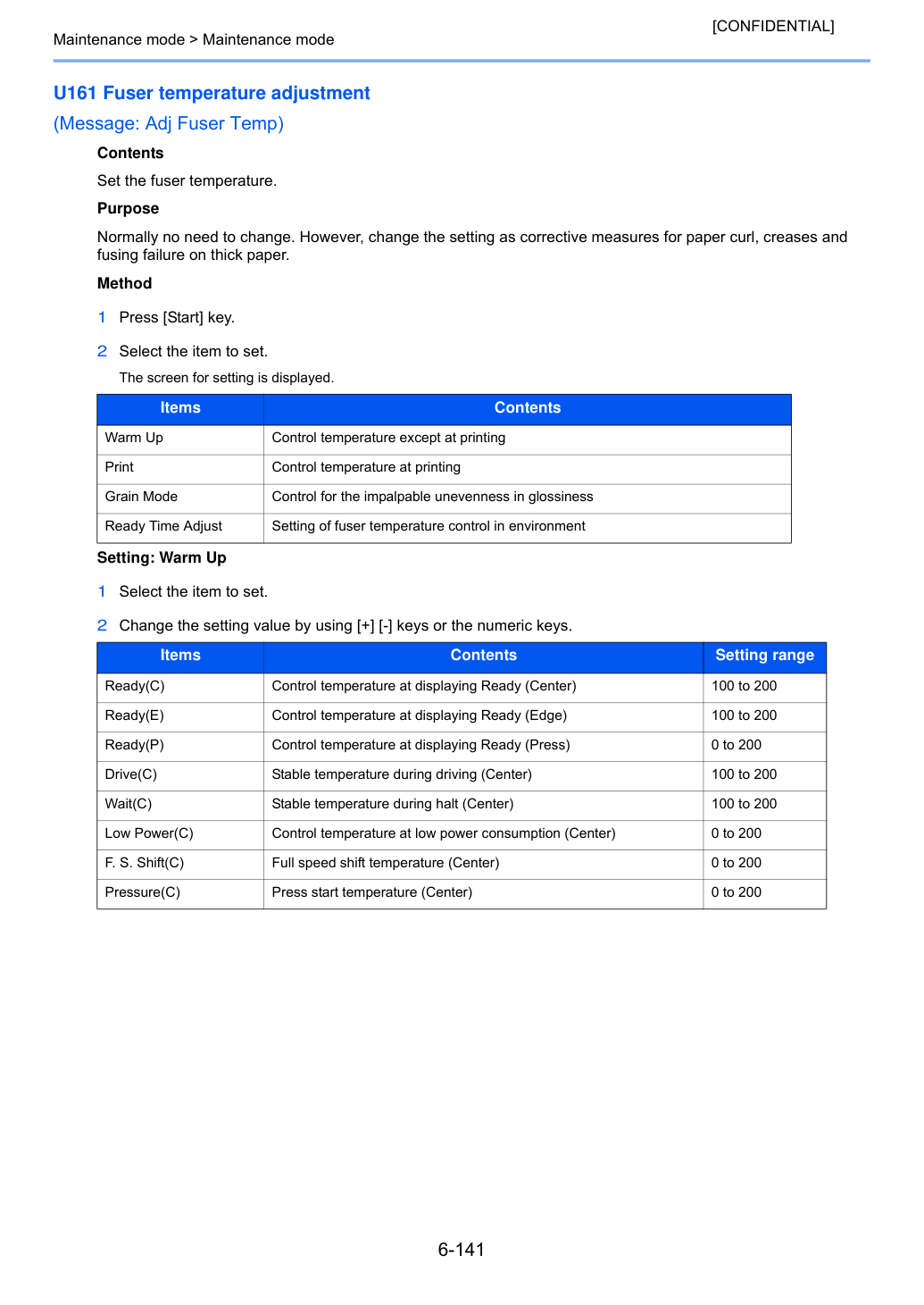

Обычно не требуется изменение. Однако измените настройку как корректирующее мероприятие при волнообразности бумаги, складках и отказе фиксации на толстой бумаге.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Нажмите клавишу [Start] для фиксации параметра.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Отобразить серийный номер машины и историю счетчика термоузла.

Выполнить проверку серийного номера машины и значений счетчика термоузла.

Отобразить серийный номер машины и 3 позиции истории счетчика термоузла.

Вернуться на экран выбора номера обслуживания.

Отобразить номер узла термоузла.

Выполнить проверку номера узла термоузла.

Отобразить номер узла термоузла.

Вернуться на экран выбора номера обслуживания.

Отобразить и очистить счетчик термоузла, счетчик коррекции смещения иглы разделения термоузла.

Проверить счетчик термоузла после замены. Также очистить счетчики коррекции после замены узла IH, иглы разделения термоузла.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Отобразить счетчик термоузла. Освобождение (Time): отобразить время освобождения привода термоузла (мин.). Прижим (Time): отобразить время прижима привода термоузла (мин.). Прижим Half: отобразить время прижима привода термоузла (половинная скорость) (мин.). Прижим 3/4: отобразить время прижима привода термоузла (скорость 3/4) (мин.). Коррекция: отобразить и изменить счетчик коррекции смещения иглы разделения термоузла.

Очистить счетчик коррекции смещения иглы разделения термоузла.

Очистить счетчик после замены узла иглы разделения термоузла.

U169 Установка источника питания термоузла (Сообщение: Set Fuser PS). Назначение: отобразить и установить управляющее напряжение IH PWB.

Проверить управляющее напряжение. Во время выполнения U021 установить то же напряжение, что и напряжение IH control PWB.

Вернуться на экран выбора номера обслуживания.

Переключается настройка управления приводом фиксации.

Настройка того, выполнять ли управление приводом фиксации после завершения печати как мероприятие против отпечатков пальцев на фиксаторе.

2. Изменить значение установки, используя клавиши [+][-] или цифровые клавиши.

Вернуться на экран выбора номера обслуживания.

Увеличение значения снижает прилипание тонера на ремне термоузла, но обратите внимание, что чрезмерное изменение приводит к прилипанию органического вещества к игле зарядки и вызывает статическое смещение.

Если данная регулировка не дает результата, заменить узел разделения термоузла и очистить счетчик с помощью U167.

Отобразить температуру термоузла.

Выполнить проверку температуры термоузла.

Отобразить температуру термоузла.

Вернуться на экран выбора номера обслуживания.

Все светодиоды на панели управления горят.

Выполнить проверку зажигания светодиодов панели управления.

4 На панели управления мигают все светодиоды.

5 Нажми клавишу [Stop] для отключения дисплея.

Вернуться на экран выбора номера обслуживания.

Проверь и отрегулируй точки детектирования сенсорного экрана после замены панели PWB или панели управления, либо если точки детектирования не выровнены.

Отображается экран выполнения.

Не касайся сенсорного экрана.

Если не удаётся войти в режим Maintenance из-за смещения, нажми клавишу позади панели управления более 3 секунд и запусти U201.

Автоматически корректирует позицию дисплея сенсорного экрана Проверка Проверь позицию дисплея сенсорного экрана Режим обслуживания Режим обслуживания Активен U201 Инициализация сенсорной панели Инициализация Проверка Не касайся панели управления.

1 Нажми центр указанного «+».

2 Нажми центр указанного «+».

3 Нажми центр указанного «+».

4 Нажми центр указанного «+».

Нажми центр знака «+».

*Нажимай инструментом с острым кончиком.

Нажми центр знака «+».

*Нажимай инструментом с острым кончиком.

Нажми центр знака «+».

*Нажимай инструментом с острым кончиком.

Если не можешь перейти к следующему шагу, нажми клавишу Stop и повтори попытку.

Нажми центр знака «+».

*Нажимай инструментом с острым кончиком.

Если не можешь перейти к следующему шагу, нажми клавишу Stop и повтори попытку.

5 Нажми центр указанного «+».

6 После установки появляется [Initialize Completed] и сенсорный экран автоматически корректируется.

7 После завершения установки экран [Check] автоматически отображается.

1 Нажми центр трёх указанных «+», затем проверь позицию дисплея.

Нажми центр знака «+».

*Нажимай инструментом с острым кончиком.

Если не можешь перейти к следующему шагу, нажми клавишу Stop и повтори попытку.

Нажми центр знака «+».

*Нажимай инструментом с острым кончиком.

Если требуется повторная инициализация, выбери «Initialize» и нажми клавишу Start.

2 Проверь, что зазор оси X и Y отображаемой координаты составляет 6 или менее.

1 Выбери [Multi Tap Check] и нажми клавишу [Start].

2 Нажми 2 точки [◎] одновременно. (Step1) Отобрази обнаруженную точку красной точкой, если она выходит за пределы значения по умолчанию.

Если превышено указанное значение, выбери [Initialize] и нажми клавишу [Start] для возврата на Step.1.

3 Нажми 2 точки [◎] одновременно. (Step2) [Completed] появляется в Step1 и Step2, если значение находится в пределах значения по умолчанию.

Если превышено указанное значение, выбери [Initialize] и нажми клавишу [Start] для возврата на Step.1.

Выбери «Mult Tap Check» и нажми клавишу Start для перехода к следующему шагу.

Если требуется повторная инициализация, выбери «Initialize» и нажми клавишу Start.

Нажми оба круга. Завершить с одновременным нажатием обоих. *Нажимай кончиками пальцев. (НЕ ногтями) Step 1 : Не завершено.

4 [Multi Tap Check completed.] появляется при завершении установки.

Нажми оба круга. Завершить с одновременным нажатием обоих. *Нажимай кончиками пальцев. (НЕ ногтями) Step 1 : Не завершено.

4 [Multi Tap Check completed.] появляется при завершении установки.

Отображается экран выбора номера элемента обслуживания.

Вернуться на экран выбора номера обслуживания.

Имитируй исходную операцию конвейеризации отдельно в DP.

Проверь операцию DP Метод 1 Нажми клавишу [Start].

2 Поместь оригинал в DP, если запускаешь эту имитацию с бумагой.

3 Выбери скорость сканирования Метод: Normal Speed/High Speed 1 Выбери элемент для работы.

3 Нажми клавишу [Stop] для выхода из операции.

С бумагой односторонний оригинал подаётся в CCD CCD RADP*1 С бумагой двусторонний оригинал подаётся в CCD CIS*2 С бумагой двусторонний оригинал подаётся в CIS CCD ADP(Non-P) Без бумаги односторонний оригинал подаётся в CCD (непрерывная работа) CCD RADP(Non-P)*1 Без бумаги двусторонний оригинал подаётся в CCD (непрерывная работа) CIS(Non-P)*2 Без бумаги двусторонний оригинал подаётся в CIS (непрерывная работа) ПРИМЕЧАНИЕ Когда принтер работает в режиме, отличном от [Non-P], экран остаётся активным даже после завершения операции подачи бумаги. Чтобы начать операцию снова, нажми клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Установи карту опции или подключение счётчика.

Выполни при установке карты или счётчика.

*: Отображается в случае On для U206 On/Off Config Настройка: Устройство 1 Выбери тип опционального счётчика.

Отображается экран для настройки.

*: Отображается в случае Off для U206 On/Off Config *: Отображается в случае, если кассета для FAX не установлена системным меню.

Установи подключение карты/счётчика.

2 Нажмите клавишу [Start] для фиксации параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

2 Нажмите клавишу [Start] для фиксации параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

Set the key card/counter connection.

Установи сообщение, которое отображается, когда устройство не установлено.

Приоритетное отображение основного устройства на экране входа при использовании нескольких устройств.

Приоритетное отображение монетоприёмника на экране входа при использовании нескольких устройств.

Вернуться на экран выбора номера обслуживания.

Подключи монетоприёмник к параллельному интерфейсу (Parallel I/F) счётчика ключей (MK-2). (Называется Parallel Coin Vendor.) Для использования Parallel Coin Vendor с "NewPanel Model" выполни следующую конфигурацию.

• Дополнительное примечание: Настройка через [System Menu --> Device Settings --> Display Settings --> Default Screen] Пункт: Function Key Assignment • Настройка: Function Key 1 to 3, установи на "None" • Дополнительное примечание: Настройка через [System Menu --> Device Settings --> Function Key Assignment] Пункт: Customize Taskbar • Настройка: Taskbar Button 1 to 4, установи на "None" • Дополнительное примечание: Настройка через [System Menu --> Function Settings --> Home --> Customize Taskbar] Используй настройки по умолчанию для остальных параметров. (Для CurrentPanel и NewPanel)) Соответствующие режимы техническое обслуживания показаны ниже.

• Дополнительное примечание: Эксклюзивно от других устройств Key. Так как исключает монетоприёмник в U206, отображение конфигурации On/Off в U206 не показывается.

Когда U206 установлен на On, "Parallel Coin Vendor" нельзя установить через выбор Key Device в U204.

Когда "Parallel Coin Vendor" выбран в U204, настройка единицы цены в U206 отключена. (Может устанавливаться только на самом монетоприёмнике.) Номер: U260 • Настройка: - • Дополнительное примечание: Время тарификации "Parallel Coin Vendor" не связано с U253. Всегда осуществляет тарификацию при первичной подаче бумаги.

• Дополнительное примечание: Настройки U253/U276 отключены для "Parallel Coin Vendor".

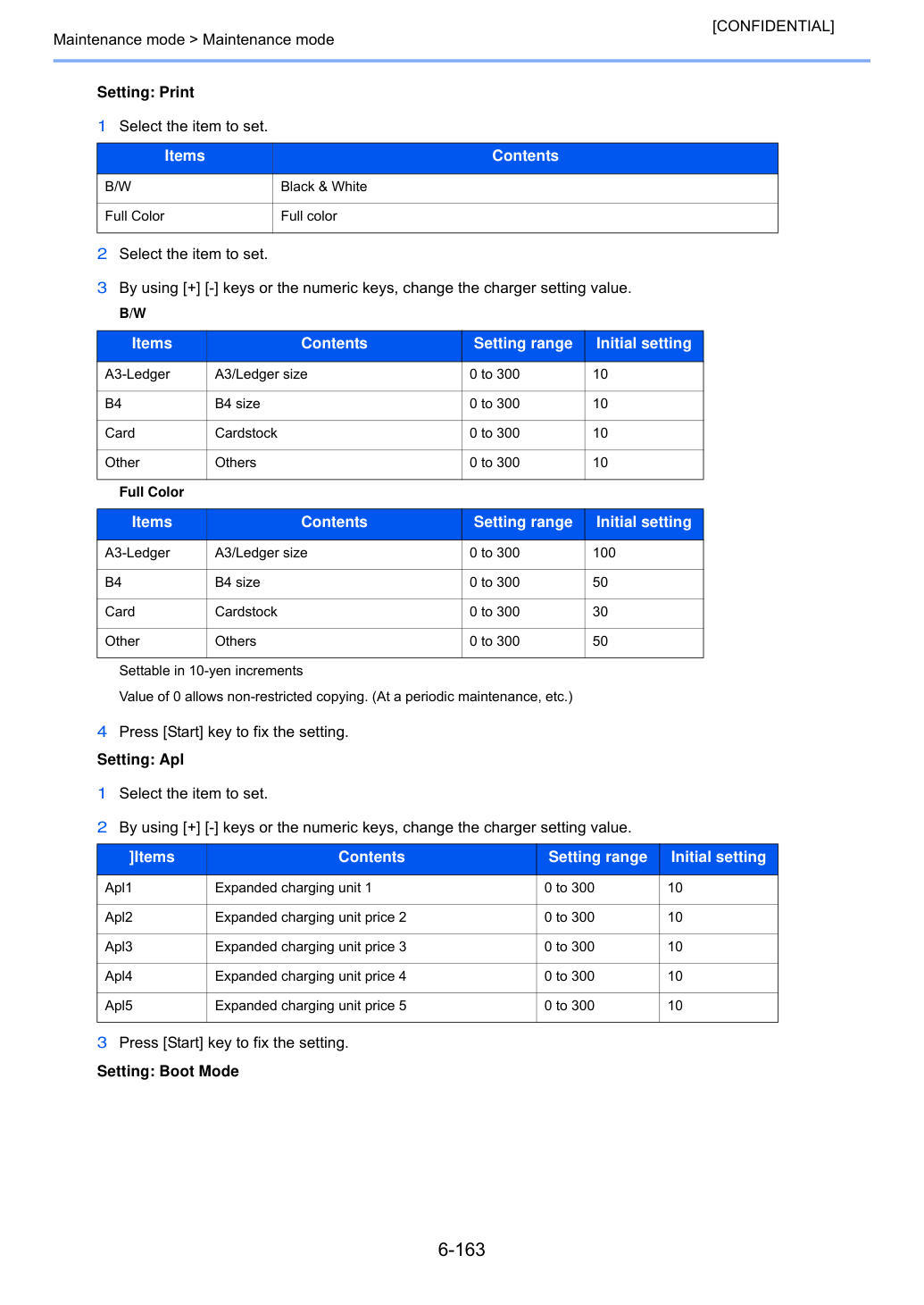

Пункт: Функции, подлежащие тарификации • Детали: Копирование, простая печать Box (печать документа из USB памяти), печать отчёта Пункт: Тип тарификации • Детали:

Следующие комбинации типов, которые можно установить для "Parallel Coin Vendor", указаны ниже.

* Размер бумаги: A3 или A4 * Тип цвета: Цветная или Чёрно-белая * Поведение не гарантируется при печати под другими условиями.

• Детали: Время отправки импульса команды тарификации на "Parallel Coin Vendor" — всегда при первичной подаче бумаги.

Двусторонняя печать: Не поддерживается (нельзя выбрать на панели) DP: Не поддерживается (Поведение не гарантируется.) Финишер: Не поддерживается (нельзя выбрать на панели) Пункт: Определение разрешения на печать • Детали:

Согласно спецификации интерфейса "Parallel Coin Vendor", при установке информации на монетоприёмник в момент времени, описанный в "Types of charging", и в момент времени, описанный в "Charging timing", возвращается уведомление о возможности печати (Ready/NotReady).

* На стороне МФУ невозможно определить, прошла ли монета или нет.

Когда установлен "Parallel Coin Vendor", пользователям не разрешается входить в System Menu.

* Если значение параметра в System Menu было изменено, устройство может работать неправильно в зависимости от функции.

• Детали: Когда выполняется тестовая печать или действие регулировки в режиме обслуживания, режим "Parallel Coin Vendor" должен быть установлен на "Off".

Печать с хоста или печать через FAX могут быть гарантированы.

Пользователь должен установить "Off" в U204 для печати с хоста или печати через FAX.

• Детали: Когда используется "Parallel Coin Vendor", аутентификация пользователя и аутентификация учёта недоступны.

• Детали: Когда используется "Parallel Coin Vendor", система не переходит в режим Sleep.

"Charging type" для "Parallel Coin Vendor" возвращается к значению по умолчанию (A4Monochrome) в конце задания. Поэтому, если принято достаточное количество денег для печати листа A4 в чёрно-белом режиме, можно начать любое задание.

Когда количество принятых денег меньше, чем цена печати одного листа, ошибка нехватки монет отображается после нажатия клавиши Start.

Пункт: Отсутствие обнаружения ухода без получения сдачи • Детали: Как указано в разделе "Print permission judgment", так как на стороне МФУ невозможно определить, прошла ли монета или нет, система также не может напомнить пользователю взять сдачу в конце задания.

Даже если в несколько кассет загружена бумага одного размера, когда система закончится бумагой в кассете, с которой началась подача, она остановится с ошибкой. (Кассеты не переключаются.) Чтобы автоматически переключать кассеты, установи группу кассет в CCRX или командой PRESCRIBE так, чтобы кассеты можно было переключать.

U206 Установи монетоприёмник (Message: Set Coin Mode) Описание Установи опциональное подключение монетоприёмника.

Также установи детали, такие как режим работы и единица цены при установленном монетоприёмнике. (Это опциональное устройство, в настоящее время поддерживаемое только машинами с японской спецификацией.) Назначение Выполни этот пункт техническое обслуживание, если установлен монетоприёмник.

Отображается экран для настройки.

*1: Нет отображения в случае, если монетоприёмник выбран в U204.

*2: Нет отображения в случае, если назначена кассета для факса через меню системы.

Настройка: On/Off Config 1 Выбери пункт для установки.

2 Нажмите клавишу [Start] для фиксации параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

2 Нажмите клавишу [Start] для фиксации параметра.

Полная очистка при нехватке монет при печати.

Автоматическая очистка при нехватке монет при печати.

*: Отображается только если Apl Charge Mode включен Настройка: Normal / AD 1 Выбери пункт для установки.

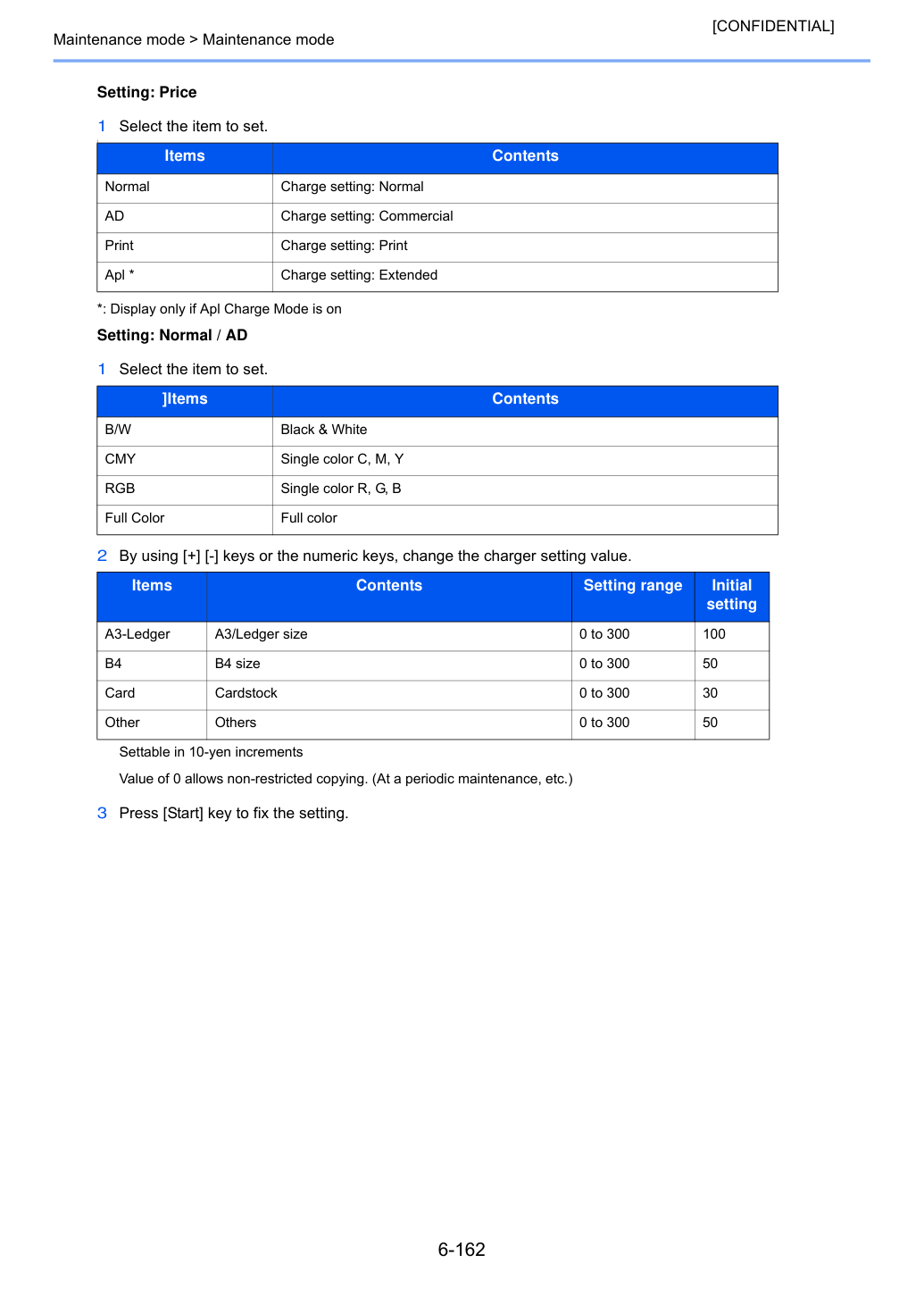

2 Используя клавиши [+] [-] или цифровые клавиши, измени значение настройки платежа.

Устанавливается с шагом 10 иен Значение 0 разрешает неограниченное копирование. (При периодическом обслуживании и т.д.) 3 Нажми клавишу [Start] для фиксации настройки.

3 Используя клавиши [+] [-] или цифровые клавиши, измени значение настройки платежа.

Устанавливается с шагом 10 иен Значение 0 разрешает неограниченное копирование. (При периодическом обслуживании и т.д.) 4 Нажми клавишу [Start] для фиксации настройки.

2 Используя клавиши [+] [-] или цифровые клавиши, измени значение настройки платежа.

3 Нажмите клавишу [Start] для фиксации установки.

2 Нажмите клавишу [Start] для фиксации параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Используется расширенная единица платежа.

Дополнительный блок зарядки не используется.

Проверьте кнопки панели управления.

Проверьте работу всех кнопок и светодиодов на панели управления.

1 Нажмите клавишу [Start] для отображения окна выполнения.

2 Появляется [Count 0] и включается светодиод в крайней левой строке панели управления.

3 Считайте последовательно, нажимая кнопки по порядку сверху в крайней левой строке, и после нажатия всех кнопок в строке включится следующая строка справа, если она доступна.

Светодиод разделителя задания загорается во время выполнения и гаснет при завершении.

Вернуться на экран выбора номера обслуживания.

U208 Установка размера бумаги для боковой подачи (Сообщение: Set Deck PSz) Описание Установите размер бумаги, используемой в боковом подающем устройстве (Side Paper Feeder) Цель Изменить настройку при установке бокового подающего устройства или при изменении размера бумаги в боковом подающем устройстве.

Отображается экран для настройки.

*1: Только для многолистового подающего устройства большой емкости PF-7150 (1 650 листов x2), *2: боковое подающее устройство PF-7120 (3 500 листов x1).

2 Нажмите клавишу [Start] для фиксации параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

Вернуться на экран выбора номера обслуживания.

Выполните установку параметров внутреннего разделителя задания.

Выполните при установке внутреннего разделителя задания.

Убедитесь в установке значения [Off] во избежание неправильного включения светодиода при отсутствии установки.

Отображается экран для настройки.

2 Нажмите клавишу [Start] для фиксации параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

Вернуться на экран выбора номера обслуживания.

Установите включение/отключение функции блокировки USB Host. Устройство, подключенное к USB Host, не будет распознано при включении этой функции.

Измените настройку в соответствии с запросом пользователя Способ 1 Нажмите клавишу [Start].

Отображается экран для настройки.

4 Нажмите клавишу [Start] для фиксации установки.

5 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

Вернуться на экран выбора номера обслуживания.

Установите тип карты ID Цель Изменить тип карты ID Установка 1 Нажмите клавишу [Start].

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Выбери при типе ID-карты отличном от SSFC.

Выбери при типе ID-карты SSFC.

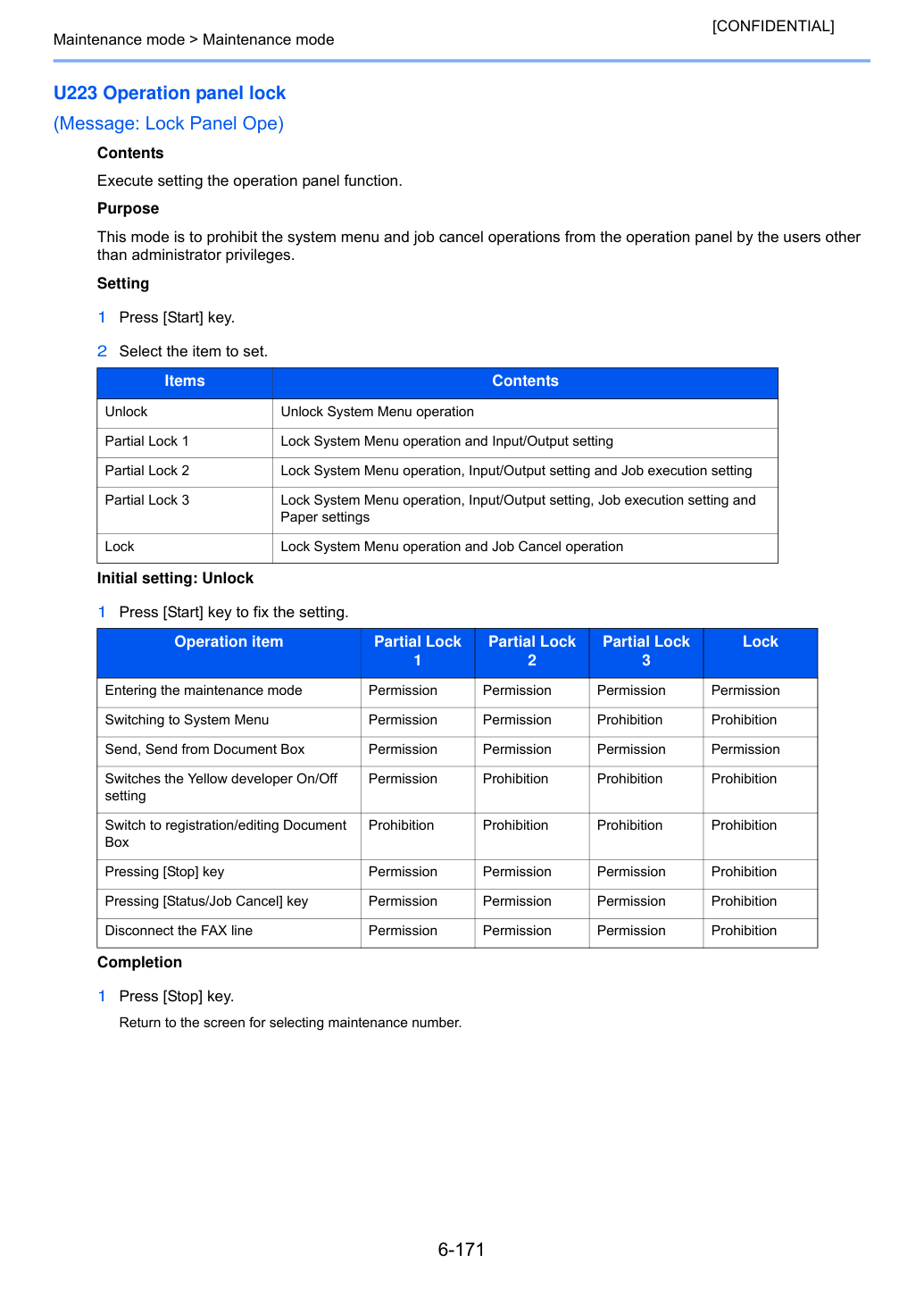

Выполните установку функции панели управления.

Этот режим предназначен для запрещения системного меню и операций отмены задания на панели управления пользователями без прав администратора.

1 Нажмите клавишу [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Измените данные изображения и сообщение для экрана открытия при запуске и данные изображения и для экрана вызова обслуживания на указанные данные.

Этот режим предназначен для настройки дисплея в соответствии с предпочтениями пользователя.

1 Запишите данные изображения или данные сообщения на USB-накопитель.

2 Вставьте USB-накопитель в разъем USB-накопителя.

8 При успешном завершении отображается [OK] Дополнение 1: Информация о файле Завершение 1 Нажмите клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Установленный графический файл отображается при включении питания или восстановлении из режима сна.

Отображение графики на экране вызова обслуживания Установленный графический файл отображается при вызове обслуживания.

Как изменить сообщение Введите 4 символа "#562" с помощью цифровой клавиатуры при отображении экрана вызова обслуживания и отображении сообщений вызова обслуживания 1 и 2.

Как сбросить отображение сообщения Возврат в режим обслуживания автоматически восстановит сообщение на предыдущее.

Графический файл для экрана запуска должен быть непрозрачным, так как он может перекрываться с фоном при восстановлении из режима сна.

Может быть установлено в общей сложности до 4 МБ.

Отобразите серийный номер дополнительного устройства Цель Определить производственную партию по серийному номеру для помощи при расследовании возникшей проблемы.

Вернуться на экран выбора номера обслуживания.

Отобразите серийный номер обработчика документов.

Отобразите серийный номер финишера.

Отобразите серийный номер папки буклета.

Отобразите серийный номер подающего устройства 1.

Отобразите серийный номер подающего устройства 2.

Установите назначение блока перфорации для финишера.

Выполните при установке блока перфорации с назначением, отличающимся от основного устройства.

3 Нажмите клавишу [Start] для фиксации установки.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

Вернуться на экран выбора номера обслуживания.

Согласуйте установку назначения.

Установите количество укладываемых листов в основной лоток и средний лоток.

Выполните при возникновении сбоя подачи бумаги.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

5 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

Вернуться на экран выбора номера обслуживания.

Включи двигатели и соленоиды финишера.

Выполни проверку работы двигателей и соленоидов финишера.

Отображается экран для настройки.

*1; Только для DF на 4000 листов Нажми [Stop] для выхода из режима.

Feed In(H) Приводи двигатель подачи бумаги DF на высокой скорости.

Feed In(L) Приводи двигатель подачи бумаги DF на низкой скорости.

Приводи средний двигатель DF на высокой скорости.

Приводи средний двигатель DF на низкой скорости.

Приводи выводной двигатель DF на высокой скорости.

Приводи выводной двигатель DF на низкой скорости.

Приводи двигатель разгрузочного барабана DF на высокой скорости Save(L) *1 Приводи двигатель разгрузочного барабана DF на низкой скорости Tray Приводи двигатель подноса DF.

Диаграмма работы: после спуска на нижний предел поднимается и спускается снова при прохождении 1 сек после отключения среднего датчика. поднимается снова при включении среднего датчика и останавливается на верхнем пределе.

Приводи боковой регистрационный двигатель DF 1, 2.

Приводи боковой регистрационный двигатель DF 1, 2.

Приводи выводной двигатель разблокировки DF в домашнее положение.

Выполни операцию сдвига DF.

Приводи выводной двигатель разблокировки DF на позицию пачки 30 листов Eject Unlock(50) Приводи выводной двигатель разблокировки DF на позицию пачки 50 листов Eject Unlock(Fix) Приводи выводной двигатель разблокировки DF на фиксированную позицию Eject Unlock(Full) Приводи выводной двигатель разблокировки DF на позицию полного открытия Punch Приводи приводной двигатель Punch Move Приводи скользящий двигатель DF.

Приводи барабанный двигатель DF на высокой скорости.

Приводи барабанный двигатель DF на низкой скорости.

*1; Только для DF на 4000 листов, *2: Только для Inner DF Нажми [Stop] для выхода из режима.

Нажмите клавишу [Stop] для выхода из режима управления.

Нажмите клавишу [Stop] для выхода из режима управления.

Приводи двигатель регулятора BF 2 Bundle Down Приводи двигатель регулятора BF 1 Staple Приводи двигатель скрепления DF.

Выполни тест боковой регистрации (A3).

Выполни тест боковой регистрации (LD).

Feed In Приводи двигатель подачи бумаги BF.

Нажмите клавишу [Stop] для выхода из режима управления.

Вернуться на экран выбора номера обслуживания.

Приводи двигатель подноса внутреннего сдвига.

Отобрази статус переключателей и датчиков финишера.

Выполни проверку работы переключателей и датчиков финишера.

Отображается экран для настройки.

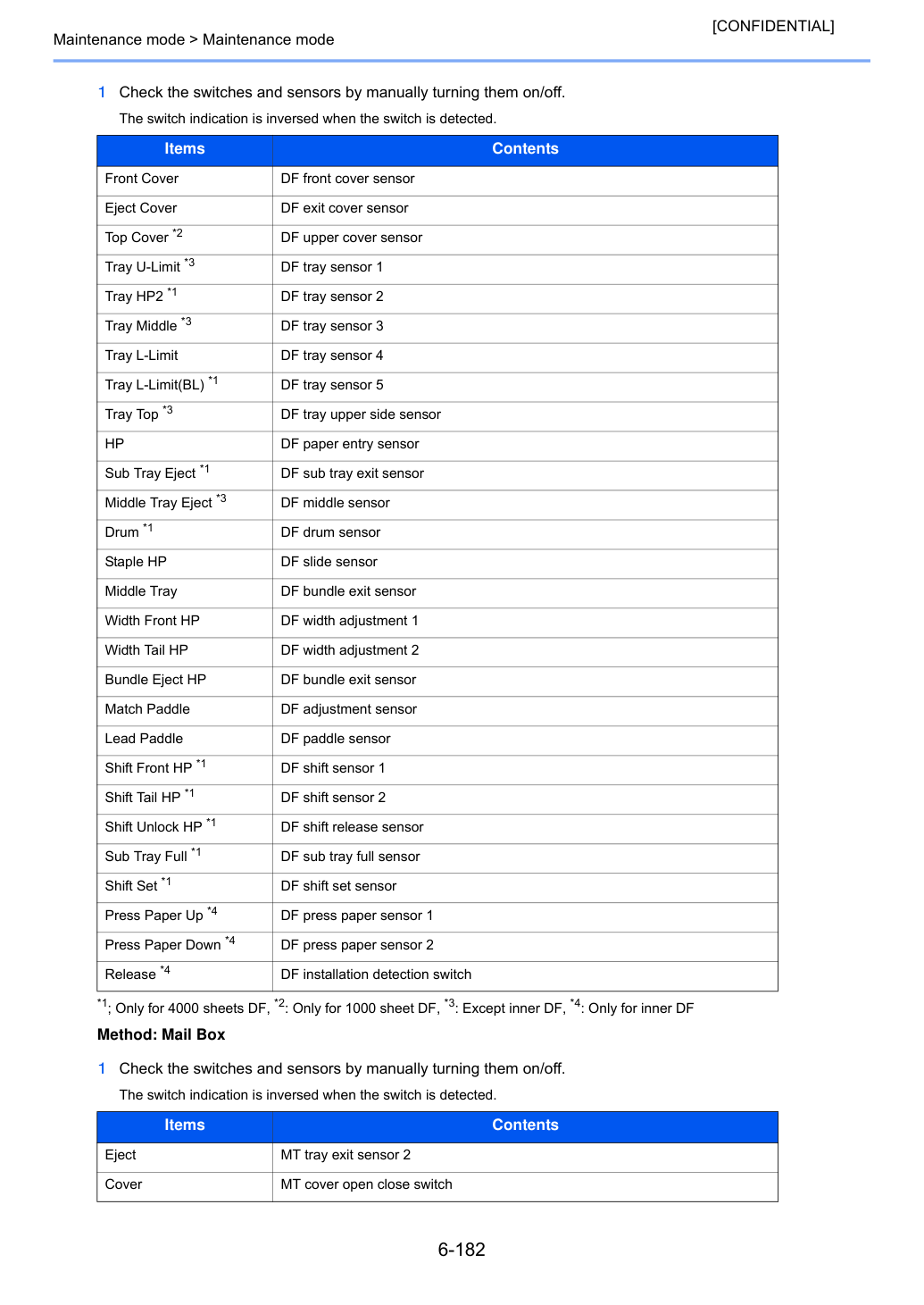

1 Проверь переключатели и датчики, вручную включая/выключая их.

Индикация переключателя инвертируется при обнаружении переключателя.

*1; Только для DF на 4000 листов, *2: Только для DF на 1000 листов, *3: За исключением inner DF, *4: Только для inner DF Метод: Mail Box 1 Проверь переключатели и датчики, вручную включая/выключая их.

Индикация переключателя инвертируется при обнаружении переключателя.

1 Проверь переключатели и датчики, вручную включая/выключая их.

Индикация переключателя инвертируется при обнаружении переключателя.

1 Проверь переключатели и датчики, вручную включая/выключая их.

Индикация переключателя инвертируется при обнаружении переключателя.

1 Нажми [Execute] для выполнения операции внутреннего подноса сдвига при включении/выключении переключателей и датчиков.

Индикация переключателя инвертируется при обнаружении переключателя.

Вернуться на экран выбора номера обслуживания.

Приводи двигатель или соленоид процессора документов.

Проверь работу двигателя или соленоида процессора документов.

3 Нажми клавишу [Start]. Каждая операция начинается.

Нажмите клавишу [Stop] для выхода из режима управления.

Вернуться на экран выбора номера обслуживания.

Приводи двигатель подачи бумаги DP для прямого вращения Conv Motor DP двигатель конвейера DP Rev Motor *2 Приводи двигатель сдвига подачи DP.

Отобрази статус каждого переключателя и датчика процессора документов.

Выполни проверку работы переключателей и датчиков процессора документов.

2 Проверь переключатели и датчики, вручную включая/выключая их.

Индикация переключателя инвертируется при обнаружении переключателя.

Вернуться на экран выбора номера обслуживания.

Выполни регулировку установки финишера.

Регулировка времени остановки регистрации перфоратора в режиме перфорации.

Отрегулируй, если бумага смещается или складывается Z-образно в режиме перфорации.

Регулировка времени остановки позиции перфоратора Отрегулируй, если позиция отверстия перфоратора не соответствует спецификации в режиме перфорации.

Отрегулируй положение центра пробивки, если оно смещено в режиме пробивки.

Регулировка исходного положения выравнивания ширины спереди/сзади.

Регулируй, когда согласованность боковых направляющих регистрации и бумаги неудовлетворительна и возникают замятия.

Регулировка исходного положения спереди/сзади скрепления. Отрегулируй, если скрепка не центрирована на бумаге в режиме скрепления.

Регулировка барабана разгрузки. В случае смещения двухслойных или трёхслойных листов на барабане разгрузки отрегулируй его.

Регулировка исходного положения выравнивания ширины сверху/снизу. Регулируй, когда согласованность боковых направляющих регистрации и бумаги неудовлетворительна и возникают замятия.

Регулировка положения скрепления брошюры. Отрегулируй положение скрепления брошюры в режиме сшивания, если положение неправильное.

Регулировка положения центрального сгиба. Отрегулируй положение центрального сгиба в режиме сшивания, если положение неправильное.

Регулировка положения тройного сгиба. Отрегулируй положение тройного сгиба в режиме сшивания, если положение неправильное.

Отображается экран для настройки.

Регулировка времени остановки регистрации перфоратора в режиме перфорации.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь значение, если бумага перекошена (пример 1).

Уменьши установленное значение, если бумага складывается Z-образно (пример 2).

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь установленное значение, если положение пробивки короче заданного.

Уменьши установленное значение, если положение пробивки длиннее заданного.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь установленное значение, если положение пробивки смещено в сторону передней части машины (пример 1).

Уменьши установленное значение, если положение пробивки смещено в сторону задней части машины (пример 2).

3 Нажмите клавишу [Start] для фиксации установки.

1 Выбери [Width Front HP] или [Width HP].

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

4 Нажми клавишу [Stop] и вернись к экрану выбора номера элемента обслуживания.

5 Введи U240 и выбери [Motor], затем [Width Test(A3)].

6 Направляющие ширины узла центрального сгиба переместятся в положение размера A3.

7 Вставь бумагу в боковые направляющие регистрации для проверки согласованности.

8 Повтори указанную выше регулировку до надлежащего положения бумаги.

1 Выбери [Width Front HP] или [Width HP].

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

4 Нажми клавишу [Stop] и вернись к экрану выбора номера элемента обслуживания.

5 Введи U240 и выбери [Motor], затем [Sort Test].

6 Повтори указанную выше регулировку до надлежащего положения бумаги.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь установленное значение, если положение скрепления смещено в сторону передней части машины (пример 1).

Уменьши установленное значение, если положение скрепления смещено в сторону задней части машины (пример 2).

3 Нажмите клавишу [Start] для фиксации установки.

1 Выбери [Width Up HP] или [Width Down HP].

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

4 Нажми клавишу [Stop] и вернись к экрану выбора номера элемента обслуживания.

5 Введи U240 и выбери [Booklet], затем [Width Test(A3)].

6 Направляющие ширины узла центрального сгиба переместятся в положение размера A3.

7 Вставь бумагу в боковые направляющие регистрации для проверки согласованности.

8 Повтори указанную выше регулировку до надлежащего положения бумаги.

1 Выбери [Staple Pos1], [Staple Pos2] или [Staple Pos3].

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь установленное значение, если положение скрепления смещено в сторону правого края (пример 1).

Уменьши установленное значение, если положение скрепления смещено в сторону левого края (пример 2).

Справочное значение A: A4, Letter: длина бумаги × 1/2 ± 2 мм; A3, Ledger, B4: длина бумаги × 1/2 ± 3 мм. 3 Нажми клавишу [Start] для фиксации параметра.

1 Выбери [Booklet Pos 1], [Booklet Pos 2] или [Booklet Pos 3].

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь установленное значение, если положение центрального сгиба смещено в сторону правого края (пример 1).

Уменьши установленное значение, если положение центрального сгиба смещено в сторону левого края (пример 2).

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь установленное значение, если положение тройного сгиба смещено в сторону правого края (пример 1).

Уменьши установленное значение, если положение тройного сгиба смещено в сторону левого края (пример 2).

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Включи питание двигателя и муфты для каждого узла подачи.

Выполни проверку работы двигателя и муфты каждого узла подачи.

Отображается экран для настройки.

3 Нажми клавишу [Start]. Запускается работа двигателя.

Нажмите клавишу [Stop] для выхода из режима управления.

3 Нажми клавишу [Start]. Запускается работа двигателя.

Нажмите клавишу [Stop] для выхода из режима управления.

3 Нажми клавишу [Start]. Запускается работа двигателя.

Нажмите клавишу [Stop] для выхода из режима управления.

3 Нажми клавишу [Start]. Запускается работа двигателя.

Нажмите клавишу [Stop] для выхода из режима управления.

3 Нажми клавишу [Start]. Запускается работа двигателя.

Нажмите клавишу [Stop] для выхода из режима управления.

Вернуться на экран выбора номера обслуживания.

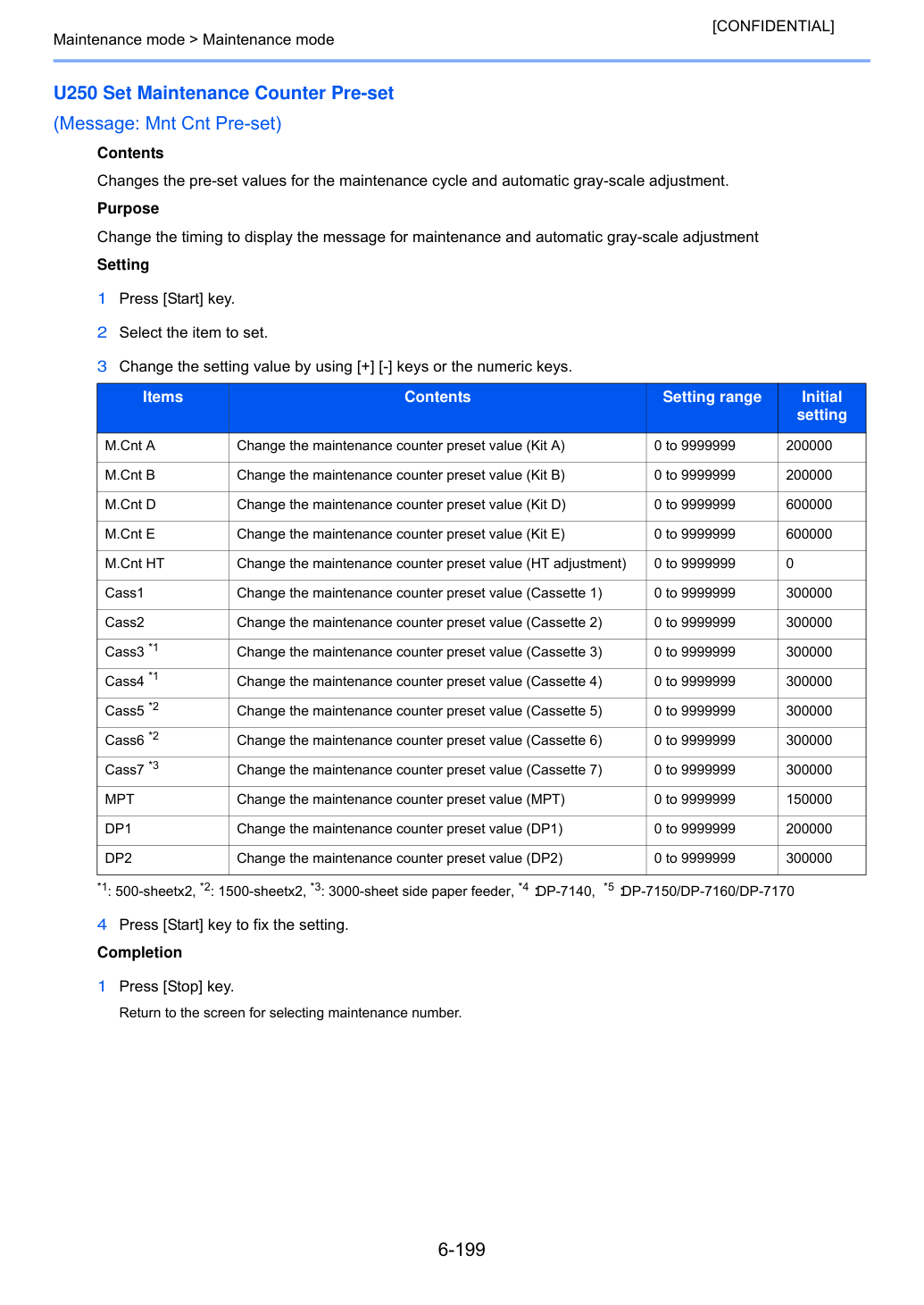

Изменяет предустановленные значения цикла обслуживания и автоматической регулировки тональности.

Измените время отображения сообщения технического обслуживания и автоматической регулировки градаций серого Параметр 1 Нажмите клавишу [Start].

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

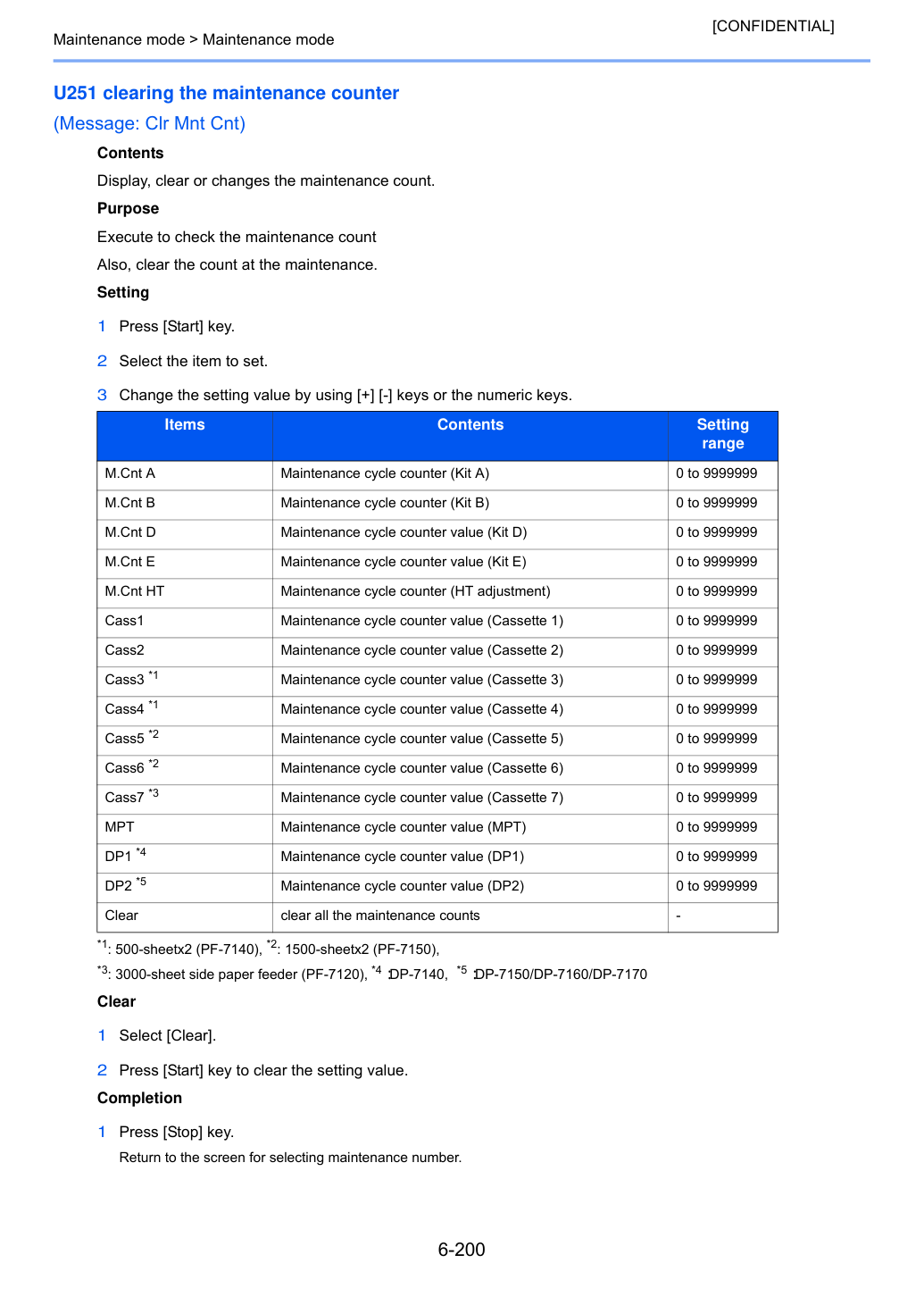

Отобразите, очистите или измените счетчик технического обслуживания.

Выполните проверку счетчика технического обслуживания Также очистите счетчик при техническом обслуживании.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

2 Нажмите клавишу [Start] для очистки значения параметра.

Вернуться на экран выбора номера обслуживания.

Переключай операции и экраны основного блока в соответствии с назначением.

Выполните после инициализации резервной памяти RAM для возврата параметра к значению до замены или инициализации Способ 1 Нажмите клавишу [Start].

Инициализируйте в соответствии с местом назначения 4 Выключите и включите питание. Выдерживайте интервал более 5 секунд между выключением и включением.

Код ошибки отображается при возникновении ошибки.

При возникновении ошибок выключите и включите питание, затем выполните инициализацию используя режим технического обслуживания U252.

Переключите время счета для общего счетчика и других счетчиков по цветовому режиму.

Выберите в соответствии с запросом пользователя (поставщика услуг копирования), будет ли максимальный формат бумаги считаться одним листом (однократный счет) или двумя листами (двойной счет) Параметр 1 Нажмите клавишу [Start].

*1: Отображается если U276 установлен на значение отличное от [Mode0] 3 Выберите [SGL(All)] или [DBL(Folio)].

*2: Длина Folio может быть установлена между 330 и 356 мм используя режим технического обслуживания U035. Однако двойной счет будет применяться при установленном значении 330 мм (Начальное значение) или больше.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Переключает время отсчёта для общего счётчика и других счётчиков между подачей и выводом бумаги.

Измените время счета в соответствии с запросом пользователя Параметр 1 Нажмите клавишу [Start].

2 Выберите время счета копирования.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

При начале вторичной подачи бумаги.

Выполните при замене главной платы PWB и т.д.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

Вернуться на экран выбора номера обслуживания.

Выполните настройку счета длинной бумаги.

Выполните для изменения счета длинной бумаги.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Если в U253 установлен двойной счет, значение, умноженное на это, является счетом длинной бумаги.

Установите режим счета одного цвета Назначение Выполните для изменения счетчика биллинга на счет в режиме одного цвета.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Зарегистрируйте дату поставки машины.

Выполните при установке машины. Выполните для проверки даты поставки машины.

Установите дату поставки машины.

Очистите дату поставки машины.

Вернуться на экран выбора номера обслуживания.

Измените параметр в соответствии с запросом пользователя Параметр 1 Нажмите клавишу [Start].

Начальный параметр: Для Китая: Вкл/Для других: Выкл 3 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Измените параметр в соответствии с запросом пользователя Параметр 1 Нажмите клавишу [Start].

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установите содержимое статуса обслуживания, которое печатается из системного меню.

Измените параметр в соответствии с запросом пользователя Параметр 1 Нажмите клавишу [Start].

Начальный параметр: Вкл 2 Нажмите клавишу [Start]. Установите значение параметра.

2 Нажмите клавишу [Start]. Установите значение параметра.

Вернуться на экран выбора номера обслуживания.

Отобразите цифровое покрытие точками.

Не отображать цифровое покрытие точек.

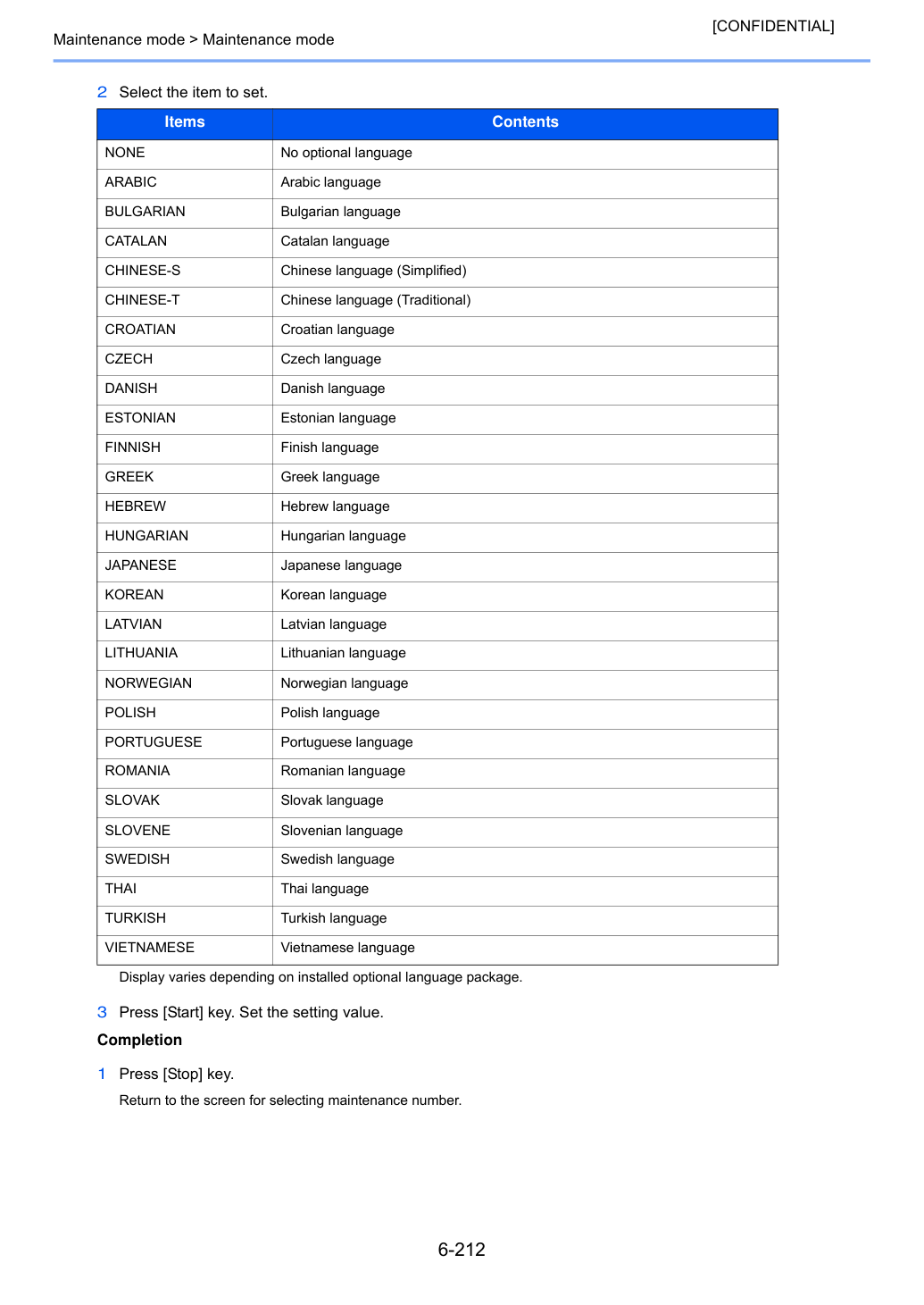

Добавьте/Удалите/Измените дополнительный язык Назначение Установите дополнительные языки доступные для выбора из системного меню Параметр 1 Нажмите клавишу [Start].

3 Нажмите клавишу [Start]. Установите значение параметра.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

Отображение варьируется в зависимости от установленного дополнительного языкового пакета.

3 Нажмите клавишу [Start]. Установите значение параметра.

Вернуться на экран выбора номера обслуживания.

Установите включение функции автоматического восстановления после ошибки обслуживания Назначение Установите функцию автоматического восстановления после ошибки обслуживания или системной ошибки Параметр 1 Нажмите клавишу [Start].

3 Нажмите клавишу [Start]. Установите значение параметра.

Вернуться на экран выбора номера обслуживания.

Установите уведомление об аномальной температуре и влажности.

Измените параметр в соответствии с запросом пользователя Параметр 1 Нажмите клавишу [Start].

3 Нажмите клавишу [Start]. Установите значение параметра.

Вернуться на экран выбора номера обслуживания.

Установите интервал печати при высоком покрытии.

Измените интервал печати при высоком покрытии.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Параметр Интервал Установите Вкл/Выкл интервала печати при высоком покрытии.

Установите указание руководства по очистке черных линий при обнаружении черных линий.

Отобразите руководство по очистке для сокращения вызовов обслуживания с черными линиями от пыли на контактном стекле при сканировании из автоподатчика документов.

3 Отображается экран для установки параметров.

Начальная настройка: включено 5 Нажми клавишу [Start]. Установи значение параметра.

Вернуться на экран выбора номера обслуживания.

Выбери настройку управления нагревателем кассеты.

Выбери настройку управления нагревателем кассеты. Установи нагреватель кассеты для дополнительной кассеты.

После установки нагревателя кассеты и если главное устройство находится в состоянии Ready или Sleep, управление Mode1 и Mode2 может быть активным.

Однако в случае, если питание главного устройства отключено, нагреватель кассеты продолжает оставаться всегда включенным.

В случае, если настройка нагревателя кассеты включена, операция обновления печатного барабана сокращается после выхода из режима Sleep.

Однако при восстановлении включением питания обновление печатного барабана будет реализовано с той же длительностью, что и в случае отключения нагревателя кассеты.

Если настройка нагревателя печатного барабана включена, обновление печатного барабана не будет реализовано при выходе из режима Sleep.

Mode1: Вкл при влажности окружающей среды машины 65% и более (Выкл: во время работы), Mode2: всегда Вкл 3 Нажми клавишу [Start]. Установи значение параметра.

Вернуться на экран выбора номера обслуживания.

Установи управление нагревателем кассеты Mode1.

Установи управление нагревателем кассеты Mode2.

Установи управление нагревателем кассеты Выкл (не установлен).

Установи коэффициент пользовательского размера по отношению к размеру A4/Letter. Коэффициент, установленный здесь, используется для преобразования коэффициента чернозема в зависимости от размера A4/Letter и отображения результата на странице статуса сервиса.

Установи коэффициент для преобразования коэффициента чернозема для пользовательских размеров по отношению к размеру A4/Letter. Установка 1 Нажми клавишу [Start].

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Коэффициент Установи коэффициент для преобразования коэффициента чернозема для пользовательских размеров по отношению к размеру A4/Letter.

U339 Настройка режима Вкл нагревателя печатного барабана (Сообщение: Chk Drum Heater) Описание Установи нагреватель печатного барабана Назначение Установи отображение настройки нагревателя печатного барабана и настройку нагревателя печатного барабана в Системном меню Метод 1 Нажми клавишу [Start].

3 Отображается экран для установки параметров.

Начальный параметр: Вкл 2 Нажмите клавишу [Start]. Установите значение параметра.

2 Нажмите клавишу [Start]. Установите значение параметра.

2 Нажмите клавишу [Start]. Установите значение параметра.

Вернуться на экран выбора номера обслуживания.

U340 Установка применяемого режима (Сообщение: Set Applied Mode) Описание Распредели памяти, чтобы обеспечить достаточное количество доступной памяти для использования принтером в качестве рабочей области.

Измени распределение памяти в случае возникновения недостатка памяти для поддержки прозрачности или прямой печати XPS.

Отображается экран для настройки.

Настройка: Adj Memory 1 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Установи значения ниже в случае возникновения сбоя печати из-за недостатка памяти. (рекомендуемое значение) Изображение: +100 Рабочая область для копирования мала и может вызвать сбой вывода при больших значениях.

2 Нажмите клавишу [Start]. Установите значение параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Максимальные задания [Printer] должны быть максимальными заданиями.

2 Нажмите клавишу [Start]. Установите значение параметра.

Настройка Область изображения временно используется для создания выходного изображения.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Максимальные задания [Printer] должны быть максимальными заданиями.

2 Нажмите клавишу [Start]. Установите значение параметра.

Вернуться на экран выбора номера обслуживания.

Установи кассету только на вывод принтера.

Выполни, когда закрепляешь кассету для принтера. Кассета, установленная на Вкл, предназначена только для принтера и не может использоваться для копирования.

Кассета, указанная для FAX в системном меню, не может быть установлена.

3 Можно выбрать несколько кассет.

Начальная настройка: Выкл (Кассета1–4) 4 Нажми клавишу [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Переключайся между двусторонней или односторонней копией для режима начального копирования.

Установи часто используемые параметры в зависимости от использования пользователем.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Установи, когда отображать сообщение, уведомляющее о приближении времени обслуживания, путем установки количества отпечатков, которые можно выполнить до достижения текущего цикла обслуживания.

Отображай сообщение предостережения об обслуживании, когда счет страниц достигает установленного значения перед счетом обслуживания.

Измени время отображения предостережения об обслуживании.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Изменяет установки режима сна.

Изменяет установки режима сна.

Отображается экран для настройки.

2 Нажмите клавишу [Start]. Установите значение параметра.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

Начальная настройка: Вкл Режим Sleep не может работать из системного меню, если отключить эту функцию.

Отклей этикетку энергосбережения при установке на Выкл 2 Нажми клавишу [Start] для фиксации настройки.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

В случае, если установка таймера Sleep менее 10 мин., термоузел отключается на 2 мин. позже завершения задания. В случае более 10 мин. термоузел не отключается даже после завершения задания.

Термоузел не отключается даже после завершения задания.

Термоузел отключается на 2 мин. позже завершения задания.

Регулирует поля сканирования изображения.

Произведи регулировку, если поля некорректны Регулировка 1 Нажми клавишу [Start].

3 Нажмите клавишу [Start] и выведите тестовую диаграмму.

6 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

При увеличении значения параметра поле расширяется, при уменьшении — сужается.

Если передний край меньше установленного значения, возможно замятие в термоузле.

При отсутствии нижнего поля при непрерывной печати может произойти размазывание изображения на второй странице.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

7 Нажми клавишу [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Если подходящие поля не получены после этой регулировки, выполни следующий режим обслуживания.

Регулирует поля для сканирования таблицы.

Произведи регулировку, если поля некорректны Регулировка 1 Нажми клавишу [Start].

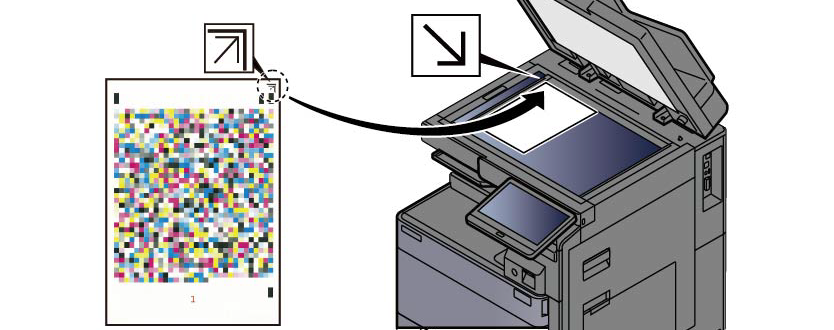

3 Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

6 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличение значения настройки расширяет отступ, уменьшение сужает его.

7 Нажми клавишу [Start] для фиксации настройки.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Регулирует переднее поле сканера.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

Вернуться на экран выбора номера обслуживания.

Отрегулируй поля для сканирования DP.

Произведи регулировку, если поля некорректны Регулировка 1 Нажми клавишу [Start].

3 Поместите оригинал на DP и нажмите клавишу [Start] для создания пробного отпечатка.

6 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличение значения настройки расширяет отступ, уменьшение сужает его.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

7 Нажми клавишу [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

Отрегулируй время записи для копирования с поворотом оригинала на 180°.

Регулируется, когда изображение обратной стороны при двусторонней копии выводится повёрнутым на 180° относительно изображения со сканера (изображение в памяти) Регулировка 1 Нажми клавишу [Start].

3 Поместите оригинал на DP и нажмите клавишу [Start] для создания пробного отпечатка.

6 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличьте значение для образца копии 1.

Уменьшите значение для образца копии 2.

При увеличении значения настройки изображение смещается вперёд, при уменьшении — назад.

7 Нажми клавишу [Start] для фиксации настройки.

Выполни эту регулировку после завершения следующих режимов обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Вернуться на экран выбора номера обслуживания.

Захватывает данные для автоматической регулировки полутонов и коррекции ID.

Инициализируй данные регулировки при замене главной PWB.

Выполни при снижении качества воспроизведения полутонов Способ 1 Нажми клавишу [Start].

Отображается экран для настройки.

Отобрази экран информации о выполнении.

Тестовые графики 1, 2 и 3 выводятся на бумаге A4/Letter.

2 Поместите тестовую таблицу 1 на стекло планшета стороной вниз, стрелка направлена в дальний конец.

Положите примерно 20 листов белой бумаги на таблицу.

Выполняется первая автоматическая регулировка.

4 При появлении [OK] продолжи с таблицей 2 и 3, повторяя шаги 2–3.

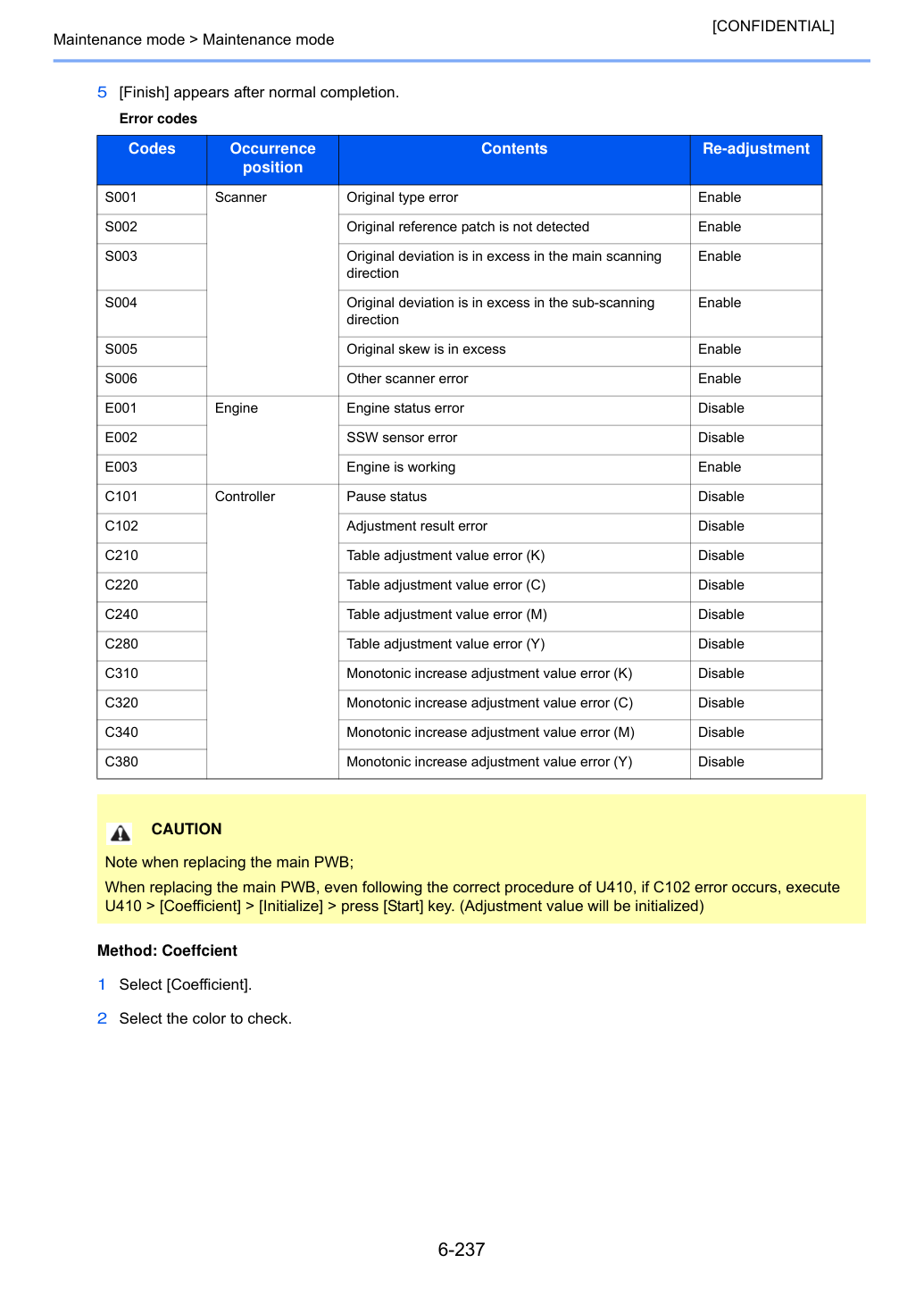

5 После нормального завершения появляется [Finish].

Эталонный патч оригинала не обнаружен Включить S003 Отклонение оригинала превышает норму в основном направлении сканирования Включить S004 Отклонение оригинала превышает норму в дополнительном направлении сканирования Включить S005 Перекос оригинала превышает норму Включить S006 Другая ошибка сканера Включить E001 Engine Ошибка состояния Engine Отключить E002 Ошибка датчика SSW Отключить E003 Engine работает Включить C101 Controller Статус паузы Отключить C102 Ошибка результата регулировки Отключить C210 Ошибка значения регулировки таблицы (K) Отключить C220 Ошибка значения регулировки таблицы (C) Отключить C240 Ошибка значения регулировки таблицы (M) Отключить C280 Ошибка значения регулировки таблицы (Y) Отключить C310 Ошибка значения монотонного увеличения (K) Отключить C320 Ошибка значения монотонного увеличения (C) Отключить C340 Ошибка значения монотонного увеличения (M) Отключить C380 Ошибка значения монотонного увеличения (Y) Отключить ВНИМАНИЕ Примечание при замене главной PWB:

Отобрази данные регулировки Установка: Инициализировать 1 Выбери [Initialize].

Данные регулировки инициализированы Завершение 1 Нажми клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Использует указанные оригиналы и автоматически регулирует следующие элементы в сканере и разделе сканирования DP.

Раздел сканера: масштабирование размера оригинала, время переднего края, центральная линия, хроматическая аберрация в основном/дополнительном направлении сканирования, коррекция MTF, гамма ввода цвета/ч.б., автоматическая регулировка матрицы цветокоррекции Раздел сканирования DP: масштабирование размера оригинала, время переднего края и центральная линия, коррекция MTF, гамма ввода, автоматическая регулировка матрицы цветокоррекции Цель Автоматически регулирует сканер и разделы сканирования DP.

Оригинал для регулировки (P/N) Таблица (Chart A) В случае потери данных регулировки, резкого отличия цветового тона (не улучшается при выполнении U410) ISU(CCD unit), оптический LED лампа, Engine EEPROM, при замене DP CIS Используй при установке DP или выполнении инициализации U021 Выполни автоматическую регулировку таблицы сканирования.

Используй при установке DP или выполнении инициализации U021 Выполни 1-ю регулировку стороны в разделе сканирования DP.

Выполни автоматическую регулировку второй стороны в разделе сканирования DP.

Выполни автоматическую регулировку первой стороны в разделе сканирования DP.

Выполни автоматическую регулировку второй стороны в разделе сканирования DP.

Автоматический ввод целевого значения Обычно регулируется здесь.

1 Установи указанный оригинал (P/N: 7505000005) на стол.

7 Нажми клавишу [Start] для чтения штрихкода таблицы оригинала и запуска автоматической регулировки.

8 При нормальном завершении автоматической регулировки отображается [OK].

Ручной ввод целевого значения 1 Введи целевые значения, показанные в нижней части лицевой страницы оригинала для регулировки (P/N:

7505000005), выполняя режим обслуживания U425.

2 Установи указанный оригинал (P/N: 7505000005) на стол.

8 Нажми клавишу [Start] для запуска автоматической регулировки.

Регулировка раздела сканирования обработчика документов с использованием таблицы, выданной локальной машиной Масштабирование в дополнительном направлении сканирования Время переднего края Центральная линия Без Chart B выполняется упрощённым способом.

Выполни при установке USB-устройства ПРИМЕЧАНИЕ При отображении кода ошибки «1e» или «1f» во время автоматической регулировки при сканировании таблицы и если штрихкод не прочитан, выполни следующую регулировку после ручного ввода целевого значения.

9 При нормальном завершении автоматической регулировки отображается [OK].

Если позиция изображения смещена значительно при DP-регулировке ниже, при регулировке с помощью ChartA может возникнуть ошибка. Сначала используйте ChartB (позиция изображения) для регулировки, затем используйте ChartA (цвет).

Регулировка первой стороны двустороннего сканирования DP 1 Установи указанный оригинал (P/N: 302AC68243) стороной вверх на DP.

4 Нажми клавишу [Start] для запуска автоматической регулировки.

5 При нормальном завершении автоматической регулировки отображается [OK].

Регулировка второй стороны двустороннего сканирования DP 1 Установи указанный оригинал (P/N: 302AC68243) стороной вверх на DP.

4 Нажми клавишу [Start] для запуска автоматической регулировки.

5 При нормальном завершении автоматической регулировки отображается [OK].

2 Нажми клавишу [Start] для печати оригинала регулировки.

3 Установи выданный оригинал регулировки на стол и нажми клавишу [Start].

4 Установи выданный оригинал регулировки стороной вверх на DP.

5 Нажми клавишу [Start] и отсканируй оригинал.

6 Нажми клавишу [Start] для запуска автоматической регулировки 1-й стороны.

7 Установи оригинал для регулировки выхода лицевой стороной вниз на DP.

8 Нажми клавишу [Start] и отсканируй оригинал.

9 Нажми клавишу [Start] для запуска автоматической регулировки 2-й стороны.

Автоматический ввод целевого значения 1 Установи заданный оригинал (P/N: 7505000005) лицевой стороной вверх на DP.

7 Нажми клавишу [Start] для чтения штрихкода таблицы оригинала и запуска автоматической регулировки.

8 При нормальном завершении автоматической регулировки отображается [OK].

Ручной ввод целевого значения 1 Введи целевые значения, показанные в нижней части лицевой страницы оригинала для регулировки (P/N:

7505000005), выполняя режим обслуживания U425.

2 Установи заданный оригинал (P/N: 7505000005) лицевой стороной вверх на DP.

8 Нажми клавишу [Start] для запуска автоматической регулировки.

9 При нормальном завершении автоматической регулировки отображается [OK].

Если при автоматической регулировке в сканировании DP отображается код ошибки "1e" или "1f" и штрихкод не считывается, выполни регулировку ниже после ручного ввода целевого значения.

Автоматический ввод целевого значения 1 Установи заданный оригинал (P/N: 7505000005) лицевой стороной вверх на DP.

7 Нажми клавишу [Start] для чтения штрихкода таблицы оригинала и запуска автоматической регулировки.

8 При нормальном завершении автоматической регулировки отображается [OK].

Ручной ввод целевого значения 1 Введи целевые значения, показанные в нижней части лицевой страницы оригинала для регулировки (P/N:

7505000005), выполняя режим обслуживания U425.

2 Установи заданный оригинал (P/N: 7505000005) лицевой стороной вверх на DP.

8 Нажми клавишу [Start] для запуска автоматической регулировки.

Если при автоматической регулировке в сканировании DP отображается код ошибки "1e" или "1f" и штрихкод не считывается, выполни регулировку ниже после ручного ввода целевого значения.

9 При нормальном завершении автоматической регулировки отображается [OK].

При нормальном завершении автоматической регулировки отображается [OK]. При возникновении ошибки во время авторегулировки отображается код ошибки "NGXX" и операция останавливается. В этом случае проверь ошибку и повтори автоматическую регулировку.

(Перекос переднего края сканирования таблицы в направлении подсканирования) Установи оригинал правильно и повтори регулировку.

Проверь свечение лампы или замени её.

Чёрная полоса не обнаружена (дальний конец DP в направлении главного сканирования) Проверь положение крепления DP.

Проверь свечение лампы или замени её.

Проверь обратную и переднюю стороны оригинала регулировки.

Выключите переключатель питания, затем включите его и выполните повторно.

Ошибка увеличения в направлении подсканирования Выключи и включи выключатель питания, затем повтори операцию.

Выключите переключатель питания, затем включите его и выполните повторно.

Отображается экран выбора номера позиции обслуживания.

Ошибка центральной линии в направлении главного сканирования Выключи и включи питание, затем повтори операцию.

Выключи и включи питание, затем повтори операцию.

Установи оригинал правильно и повтори операцию.

Очисти контактное стекло и щелевое стекло.

Замени оригинал регулировки.

Установи оригинал правильно и повтори операцию.

Проверьте следующее и повторите выполнение.

Правильна ли позиция оригинала?

Правильна ли позиция штрихкода?

Проверьте следующее и повторите выполнение.

Одинаков ли считанный штрихкод?

Правильна ли позиция оригинала?

Правильна ли позиция штрихкода?

Установи оригинал правильно и повтори операцию.

Отсканируй изображение тестовой диаграммы непосредственно со сканера.

Выполни при необходимости улучшения неравномерной плотности.

Отображается экран выполнения.

Выведи тестовый паттерн с начальной установкой интенсивности света.

2 Установи тестовую диаграмму 1 и положи на неё примерно 20 листов белой бумаги.

4 Проверь результат коррекции. [Finish] отображается при нормальном завершении.

Код ошибки отображается при возникновении ошибки.

Начальная установка: Вкл Автоматически устанавливается на вкл после завершения коррекции.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Включить коррекцию неравномерной плотности Выключить Отключить коррекцию неравномерной плотности ВАЖНО При удалении LSU из машины и установке в другую машину выполни U412: Config ON --> OFF --> Start для инициализации LSU (отображение "Complete") перед удалением LSU из машины.

U415 Автоматическая регулировка положения печати (Сообщение: Auto Print Pos) Описание Выполни автоматическую регулировку синхронизации печатного двигателя Регулировка синхронизации переднего края, центральной линии и полей Назначение Выполнить автоматические регулировки печатного двигателя.

Загрузи A4/Letter при использовании верхнего кассета и кассета большой ёмкости.

5 Установи выводимую тестовую диаграмму в качестве оригинала.

Автоматически выполни регулировку от верхнего к нижним кассетам.

Даже если отображается код ошибки (например C103 или C104), тестовый паттерн будет выведен. Установи этот тестовый паттерн в качестве оригинала.

7 [OK] отображается при нормальном завершении Код ошибки отображается при наличии ошибки.

Вернуться на экран выбора номера обслуживания.

Введи значения Lab, показанные на обратной стороне оригинала регулировки (P/N: 7505000005).

Введи данные для коррекции различий оригиналов во время автоматической регулировки Выполнение 1 Нажми клавишу [Start].

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

2 Используя клавиши [Left/Right cursor] или цифровые клавиши, введи значения, показанные на обратной стороне оригинала регулировки.

3 Нажмите клавишу [Start] для фиксации установки.

1 Измерь расстояния "A", "B" и "C" от верхнего края чёрной полосы 1 к нижнему краю чёрной полосы 3 оригинала регулировки.

1. Измерь расстояния "A", "B" и "C" между двумя точками следующим образом. (A: 30 мм от левого края, B:

105 мм от левого края, C: 180 мм от левого края) Измерь расстояние от переднего края к верхнему краю чёрной полосы 1.

2.Введите значение, полученное в «Lead», используя клавиши [◄] [►].

2 Введите значение, полученное в "Lead", используя клавиши [+] [-].

3 Нажмите клавишу [Start] для фиксации установки.

Эта настройка обычно не требуется.

Установите значение регулировки левого края.

Установите значение регулировки левого края.

Установите значение регулировки заднего края.

4 Измерьте расстояние "F" от левого края до правого края черного ремня 2 на оригинале регулировки.

5.Введите измеренные значения в «Main Scan», используя клавиши [◄] [►].

5 Введите измеренные значения в "Main Scan" используя клавиши [+] [-].

6 Нажмите клавишу [Start] для фиксации параметра.

7 Измерьте расстояние "D" и "E" от верхнего края черного ремня 1 до нижнего края черного ремня 3 на оригинале регулировки в двух положениях.

1. Измерьте расстояние "D" и "E" между двумя точками следующим образом. (D: Измерьте расстояние от переднего

края до заднего края черного ремня 3 на оригинале регулировки на расстоянии 30 мм от левого края и вычтите A. E:

2. Примените следующую формулу для полученных значений: (D/2+E/2)

8 Введите значение, полученное в "Sub Scan" используя клавиши [+] [-].

9 Нажмите клавишу [Start] для закрепления настройки.

1 Измерьте расстояние "A" от переднего края до черного ремня (внутри) на оригинале регулировки.

2 Введите измеренное значение в "Lead" используя клавиши [+] [-].

3 Измерьте расстояние "B" от левого края до черного ремня (внутри) на оригинале регулировки.

4 Введите измеренные значения в "Main Scan" используя клавиши [+] [-].

5 Измерьте расстояние "C" от переднего черного ремня (внутри) до заднего черного ремня (внутри) на оригинале регулировки.

6 Введите измеренные значения в "Sub Scan" используя клавиши [+] [-].

7 Нажми клавишу [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Эта настройка обычно не требуется.

Установите значение регулировки левого края.

Установите значение регулировки левого края.

Установите значение регулировки заднего края.

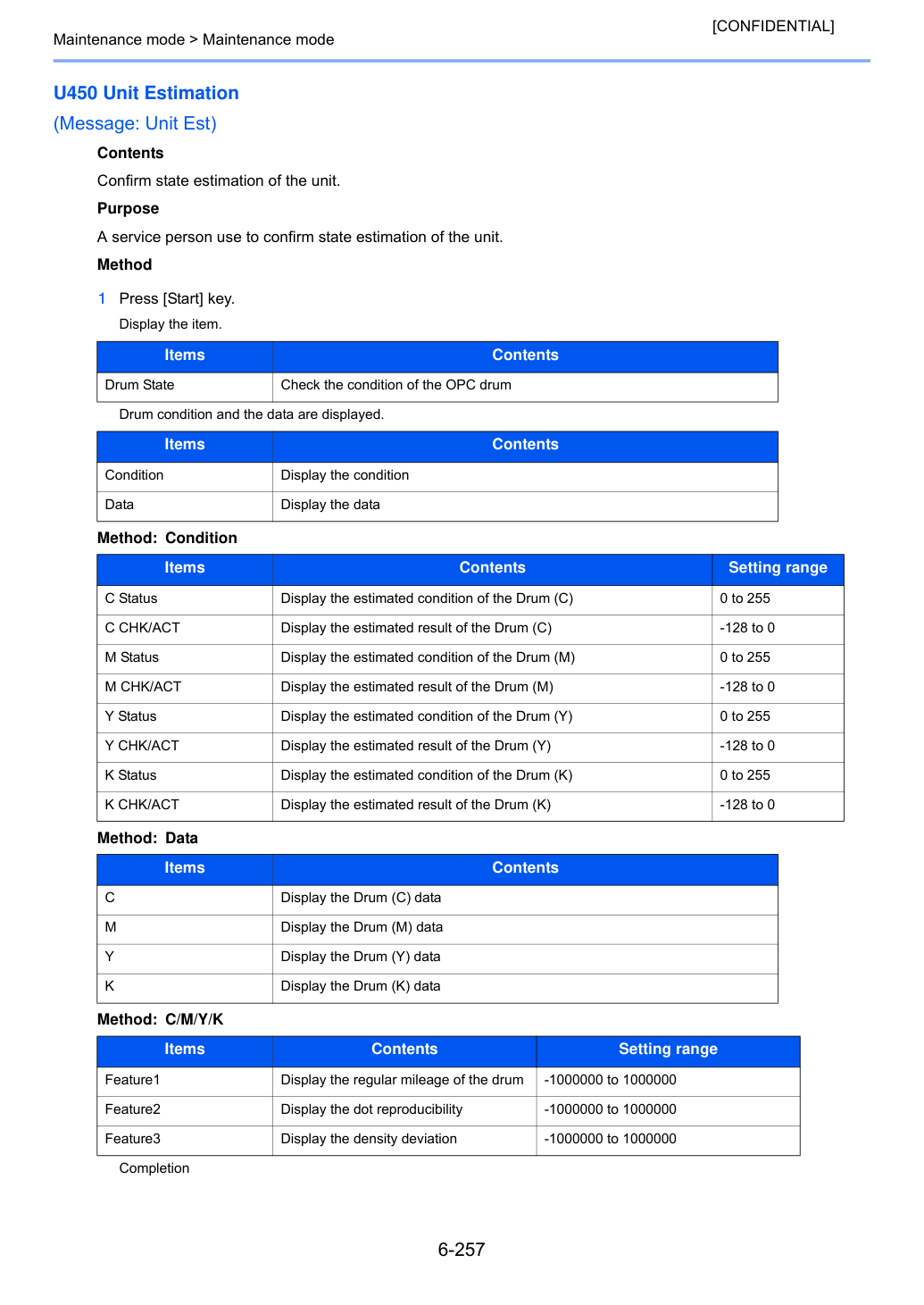

Подтвердите оценку состояния узла.

Сервисный специалист использует для подтверждения оценки состояния узла.

Состояние барабана и данные отображаются.

Вернуться на экран выбора номера обслуживания.

В случае частых двойных подач отрегулируйте пороговое значение в условиях.

Отображается экран для настройки.

2 Нажмите клавишу [Start] для установки значения настройки.

2 Используя клавиши [+] [-] или цифровые клавиши, измените значение настройки.

3 Нажмите клавишу [Start] для установки значения настройки.

3 Нажмите клавишу [Start] для установки значения настройки.

В случае ошибки отображается [NG].

При возникновении ошибки проверьте датчик обнаружения двойной подачи.

Вернуться на экран выбора номера обслуживания.

Установите разрешение/запрет операции коррекции ID (калибровка). Выполните каждую настройку калибровки.

Выполните настройку калибровки при возникновении ошибки изображения или по запросу пользователя.

Выполните калибровку при замене комплекта обслуживания.

Отображается экран для настройки.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Установите интервал времени для выполнения калибровки после завершения печати.

При установке режима Custom следующие изменения будут применены.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Настройка изменяется с шагом 10 единиц.

2 Нажмите клавишу [Start] для фиксации параметра.

2 Нажмите клавишу [Start] для фиксации параметра.

Настройка: On/Sleep Out 1 Выберите [On] или [Off].

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

При установке режима Custom следующие изменения будут применены.

1 Используя клавиши [+] [-] измените значение настройки. Каждые 120 мин (0, 120, 240, 360, 480) 2 Нажмите клавишу [Start] для закрепления настройки.

При установке режима Custom следующие изменения будут применены.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Настройка изменяется с шагом 1 единица.

Однако выполнение запрещено в течение 5 минут после начала непрерывной печати.

2 Нажмите клавишу [Start] для фиксации параметра.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

В случае установки режима Custom следующее изменение будет применено.

В случае установки [Custom] настройки [On], приведенная выше настройка [On/Off] может быть активна.

2 Нажмите клавишу [Start] для фиксации параметра.

В случае установки режима Custom следующее изменение будет применено.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Настройка изменяется с шагом 1 единица.

В случае установки [Custom] настройки [On], указанное выше [Time] может быть активно.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Относится к данным коррекции ID.

Отображается текущее значение.

Отображается текущее значение.

Отображается текущее значение.

Отображается текущее значение.

Отобразить значение управления интенсивностью голубого света.

Отобразить значение управления интенсивностью пурпурного света.

Отобразить значение управления интенсивностью желтого света.

Отобразить значение управления интенсивностью черного света.

Вернуться на экран выбора номера обслуживания.

Также установить условие выполнения коррекции цветовой регистрации по вариации температуры (LSU).

При нестабильности цветовой регистрации из-за отказа датчика и т.п. установить значение «off» для временного фиксирования значения управления.

Отображается экран для настройки.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Отобразить данные коррекции цветовой регистрации и данные коррекции скорости ремня транспортировки.

2 Выбери элемент для ссылки.

Отображается текущее значение.

Отображается текущее значение.

Отображается текущее значение.

Вернуться на экран выбора номера обслуживания.

Значение автоматической регулировки цветовой регистрации в направлении основного сканирования.

Значение автоматической регулировки цветовой регистрации в направлении вспомогательного сканирования.

Значение ручной регулировки цветовой регистрации в направлении основного сканирования.

Значение ручной регулировки цветовой регистрации в направлении вспомогательного сканирования.

Установить операцию коррекции цветовой регистрации и коррекции скорости ремня транспортировки.

Отрегулировать при смещении цвета при печати. Выполнить при замене узла первичного переноса или узла сканера лазера (LSU).

Выбрать [Auto] для вывода диаграммы автоматической регулировки.

Выбрать [Manual] для входа в экран настройки.

Вывести диаграмму автоматической регулировки.

Перед выполнением этого режима техническго обслуживания обязательно выполнить U464 Calib.

Вывести диаграмму автоматической регулировки.

Начать сканирование и выполнить автоматическую регулировку.

1 Поместить оригинал на столик и нажать клавишу [Start].

Выполнить автоматическую регулировку.

2 После нормального завершения регулировки отображается [OK].

При ошибке появляется код ошибки.

Отображается экран для настройки.

2 Используя клавиши [*] [#], изменить значение настройки.

Место возникновения Причина S001 Сканер Эталонный участок оригинала не обнаружен S002 Сканер Сканированное изображение смещено сверх допустимого в направлении основного сканирования.

Сканированное изображение смещено сверх допустимого в направлении вспомогательного сканирования.

Установить значение регулировки цветовой регистрации (CH) Regist(MH) Установить значение регулировки цветовой регистрации (MH) Regist(YH) Установить значение регулировки цветовой регистрации (YH) Print Вывести диаграмму ручной регулировки.

3 На каждой странице настройки нажать клавишу [Start] и подтвердить значение настройки.

На несколько секунд отображается [Setting Completed].

Значение изменилось на [0] после условия ввода.

4 Изменить экран с помощью клавиш [▲][▼].

5 После завершения ввода числа нажать клавишу [Start] Начинается коррекция цветовой регистрации 6 Вывести диаграмму автоматической регулировки.

7 Подтвердить совпадение шкал в "1" на "A" Настройка: Regist(MH) 1 Выбрать элемент для настройки.

2 Используя клавиши [*] [#], изменить значение настройки.

3 На каждой странице настройки нажать клавишу [Start] и подтвердить значение настройки.

На несколько секунд отображается [Setting Completed].

Значение изменилось на [0] после условия ввода.

4 Изменить экран с помощью клавиш [▲][▼].

5 После завершения ввода числа нажать клавишу [Start] Начинается коррекция цветовой регистрации 6 Вывести диаграмму автоматической регулировки.

7 Подтвердить совпадение шкал в "1" на "A" Настройка: Regist(YH) 1 Выбрать элемент для настройки.

2 Используя клавиши [*] [#], изменить значение настройки.

3 На каждой странице настройки нажать клавишу [Start] и подтвердить значение настройки.

На несколько секунд отображается [Setting Completed].

Значение изменилось на [0] после условия ввода.

4 Изменить экран с помощью клавиш [▲][▼].

5 После завершения ввода числа нажать клавишу [Start] Начинается коррекция цветовой регистрации 6 Вывести диаграмму автоматической регулировки.

7 Подтвердить совпадение шкал в "1" на "A" Метод: Print 1 Нажать клавишу [Start] для вывода диаграммы ручной регулировки.

Напечатать диаграмму с H-1 по 7 для m, c и y (верхняя часть) и V-1, 3, 5 (нижняя часть).

Найти позиции, где две линии наилучшим образом совпадают на каждой диаграмме.

Если находится в диапазоне "1" на "A", коррекция не требуется.

В случае приведенной ниже иллюстрации "B" (-2) является значением, которое должно быть установлено.

3 После нормального завершения регулировки отображается [OK].

При ошибке появляется код ошибки.

Вернуться на экран выбора номера обслуживания.

Установить степень сжатия JPEG по режиму изображения.

Измените параметр в зависимости от требуемого пользователем качества изображения. Снизьте значение параметра для уменьшения шероховатости изображения путем изменения коэффициента сжатия при увеличении копии на 200% и более. При снижении значения параметра сжатие высокое и качество изображения понижается. При повышении значения параметра качество изображения улучшается, но скорость обработки снижается.

Отображается экран для настройки.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

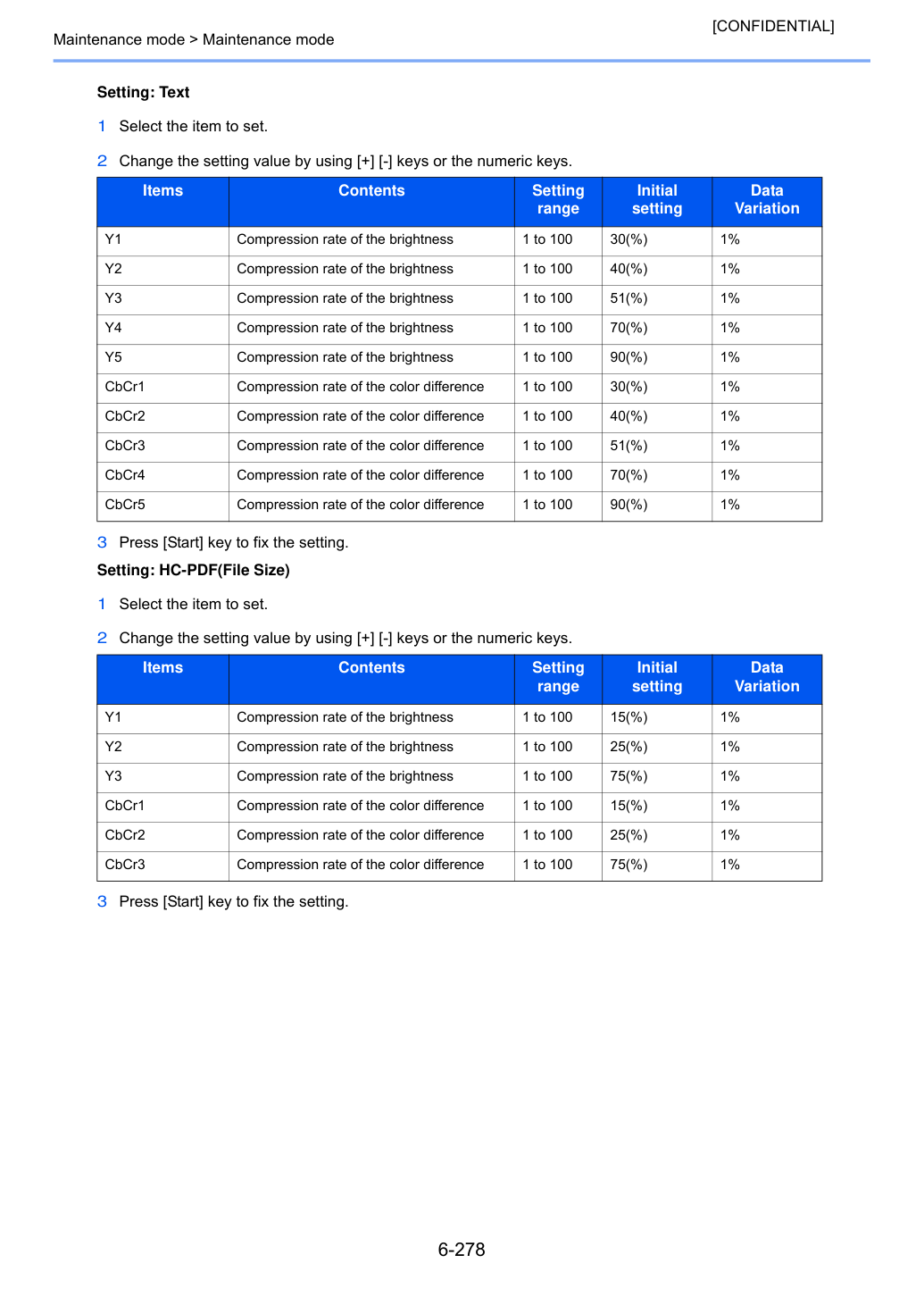

Коэффициент сжатия режима фото Коэффициент сжатия режима текста HC-PDF(размер файла) Установите коэффициент сжатия для High compression PDF (приоритет сжатия).

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Тестовая копия доступна нажатием клавиши [Test Print] в режиме прерывистого копирования во время работы режима обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Выполните очистку LSU путем управления двигателем очистки LSI. Также установите интервал и время срабатывания операции очистки.

Щелевое стекло LSU очищается.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Настраивается с шагом 500 листов 2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Выполняет операцию очистки LSU.

Установите операцию очистки LSU.

диапазон Начальное значение Вариация данных Cnt Установите цикл очистки LSU.

Установите метод поворота изображения PDF. Также измените/установите таблицу цветов.

Выполните для изменения метода поворота изображения PDF.

Выполните для изменения режима цвета копирования и принтера.

Отображается экран для настройки.

2 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

3 Нажмите клавишу [Start] для фиксации установки.

Отображается экран для настройки.

1 Отобразите установленную таблицу цветов.

2 Выберите таблицу цветов принтера. *1: TYPE_KY можно использовать для возврата к заводским установкам *2: sRGB (монитор ПК) *3: Таблица цветов для предыдущей модели *4: режим Grain 3 Нажмите клавишу [Start] для установки значения параметра.

2 Выберите таблицу цветов копирования. *1: CTYPE_KY можно использовать для возврата к заводским установкам *2: Таблица цветов для предыдущей модели *3: Vivid color 3 Нажмите клавишу [Start] для установки значения параметра.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

1 Отобразите установленную таблицу цветов.

Вставьте USB-накопитель с файлами таблицы цветов перед их выбором.

Проверьте наличие файла таблицы цветов в корневой папке USB-накопителя.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

2 Нажмите клавишу [Start] для установки.

Следующее отображается после завершения установки.

1 Выберите таблицу цветов для удаления.

Одновременное удаление нескольких элементов доступно.

Установите режим работы после обнаружения цветных оригиналов со смешанными оригиналами «цвет/ч-б».

Режим: для приоритизации производительности при копировании смешанных оригиналов «цвет/ч-б» в режиме ACS измените параметр на Mode3. Однако при установке Mode3, даже если оригиналы ч-б следуют после цветных оригиналов, счетчики обслуживания проявителя C/M/Y увеличиваются.

2 Нажмите клавишу [Start] для установки значения настройки.

Вернуться на экран выбора номера обслуживания.

Разрешение: установите при наличии цветного фонового изображения при печати конверта в режиме ч-б на половинной скорости, обрабатываемом как цветная печать.

Для пользователей, в основном печатающих в режиме ч-б, у которых смешанный режим ч-б/цвет не используется часто при непрерывной печати.

Печать ч-б остается в процессе цветной печати после переключения на цвет, другой процесс переключается.

Отображается экран для настройки.

2 Нажмите клавишу [Start] для фиксации параметра.

Для пользователей, в основном печатающих в режиме ч-б, у которых смешанный режим ч-б/цвет используется часто при непрерывной печати.

Даже при получении запроса на печать ч-б во время цветной печати операция цветной печати продолжается до 9 страниц, и режим цвета переключается на ч-б при начале печати 10-й страницы (процесс цвета останавливается).

Подходит для пользователей, в основном печатающих в цвете.

После переключения в режим цвета печать ч-б остается в процессе цвета, включая поверхностную скорость.

Режимы 1-3 выбираются автоматически в зависимости от использования пользователем.

Выберите режимы 1-3 на основе коэффициента цветной печати и коэффициента переключения от объема печати в течение указанного периода.

Начальное значение: On 3 Нажмите клавишу [Start] для фиксации параметра.

Установите удаленное обслуживание Назначение Установите функцию удаленного обслуживания Метод 1 Нажмите клавишу [Start].

Инициализирует файловую систему, затем инициализирует записи связи и зарегистрированное содержимое, если файловая система проверена и обнаружена ошибка.

Вернуться на экран выбора номера обслуживания.

Инициализируйте FAX PWB Метод 1 Нажмите клавишу [Start].

Настройка: On/Off Config 1 Выбери пункт для установки.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Инициализирует программные переключатели и все данные и память изображения в резервных данных на FAX PWB согласно назначению и параметру OEM.

2 Отображается экран для ввода кода пункта назначения и кода OEM.

3 Выберите [Country Code] и введите код пункта назначения, используя цифровые клавиши.

Обратитесь к следующему списку кодов пункта назначения.

3 Select [Country Code] and enter a destination code using the numeric keys.

Refer to the following destination code list.

Нет необходимости изменять значение по умолчанию [OEM Code].

5 Нажми клавишу [Start] для фиксации настройки.

Нажми клавишу [Stop] для отмены инициализации данных.

Версия прошивки отображается после инициализации данных.

Выводится версия прошивки 3 типов: приложение, загрузчик и IPL.

При успешной инициализации на один второе отображается "Completed".

При вводе неправильного значения при инициализации отображаются следующие ошибки.

*1: Торговая компания для Сингапура, Индии, Таиланда и Гонконга.

*2: Торговая компания для США, Мексики и Канады.

*3: Торговая компания для Боливии, Чили, Перу, Аргентины и Бразилии.

*4: Торговая компания для Италии, Германии, Испании, Великобритании, Голландии, Швеции, Франции, Австрии, Швейцарии, Бельгии, Дании, Финляндии, Португалии, Ирландии, Норвегии, Турции, Саудовской Аравии и ЮАР.

*5: В случае использования в Новой Зеландии код страны должен быть установлен торговой компанией. Код для этого использования — 126.

*6: В случае России из-за изменения значения по умолчанию (DTMF --> Dial pulse).

Инициализируй программные переключатели на FAX PWB, отличные от данных аппарата, в соответствии с назначением и настройкой OEM.

Инициализируй FAX PWB без изменения данных регистрации пользователя и заводских установок Способ 1 Нажми клавишу [Start].

Обратитесь к следующему списку кодов пункта назначения.

3 Select [Country Code] and enter a destination code using the numeric keys.

Refer to the following destination code list.

Нет необходимости изменять значение по умолчанию [OEM Code].

5 Нажми клавишу [Start] для фиксации настройки.

Нажми клавишу [Stop] для отмены инициализации данных.

Версия прошивки отображается после инициализации данных.

Выводится версия прошивки 3 типов: приложение, загрузчик и IPL.

При успешной инициализации на один второе отображается "Completed".

Установи тип линии для использования FAX Назначение Выполни по необходимости Способ 1 Нажми клавишу [Start].

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установи количество звонков для автоматического переключения FAX/телефон для использования FAX Назначение Отрегулируй количество звонков на более длительное или короткое при автоматическом переключении FAX/телефон Способ 1 Нажми клавишу [Start].

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

Если установлено значение по умолчанию "0", основной аппарат начнет приём FAX без звонков.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Инициализируй данные, связанные с передачей факса, такие как история передачи или различные ID.

Очисти историю коммуникации Способ 1 Нажми клавишу [Start].

При успешной инициализации на один второе отображается "Completed".

Вернуться на экран выбора номера обслуживания.

Установи количество игнорируемых строк при приёме факса при 100% увеличении и в режиме автоматического сжатия.

Установи максимальное количество строк, которые должны быть пропущены, если объем полученных данных превышает емкость записи.

Если количество превышающих строк ниже установки, эти строки игнорируются. Если превышает установку, они записываются на следующую страницу.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь значение параметра, если при приеме с полным увеличением выводится пустая вторая страница. Уменьши значение, если в полученном изображении есть выпадение.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи максимальное количество строк, которые должны быть пропущены, если объем полученных данных превышает емкость записи.

Если количество превышающих строк ниже установки, эти строки игнорируются. Если превышает установку, все данные на странице дополнительно сжимаются так, чтобы они помещались на одну страницу.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь значение параметра, если страница, полученная в режиме уменьшения, уменьшена слишком сильно с полей задней кромки.

Установи количество игнорируемых строк при приёме факса (A4R/LetterR) в режиме автоматического сжатия.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи максимальное количество строк, которые должны быть пропущены, если объем полученных данных превышает емкость записи при записи данных в режиме автоуменьшения на бумагу A4R или LetterR.

Если количество превышающих строк ниже установки, эти строки игнорируются. Если превышает установку, все данные на странице дополнительно сжимаются так, чтобы они помещались на одну страницу.

Количество игнорируемых строк при приёме в режиме автоматического сжатия.

диапазон Начальная установка Вариация данных Количество игнорируемых строк при приёме в режиме автоматического сжатия A4R.

Установи количество строк, которые должны быть пропущены при получении факса (A4R/LetterR) в режиме автоуменьшения.

диапазон Начальная установка Вариация данных Установи количество строк, которые должны быть пропущены при получении факса со 100% увеличением.

диапазон Начальная установка Вариация данных Количество строк, которые должны быть пропущены при получении в режиме автоуменьшения.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

Увеличь значение параметра, если страница, полученная в режиме уменьшения, уменьшена слишком сильно с полей задней кромки.

Установи количество игнорируемых строк при приёме факса (A4R/LetterR) в режиме автоматического сжатия.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

диапазон Начальная установка Вариация данных Количество строк, которые должны быть пропущены при получении в режиме автоуменьшения A4R.

Установи количество линий регулировки для автоматического уменьшения.

Установи количество линий регулировки для автоматического уменьшения.

Установи количество линий регулировки для автоматического уменьшения.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи количество линий регулировки для автоматического уменьшения.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи количество линий регулировки для автоматического уменьшения.

Количество строк регулировки для автоматического сжатия при установленной бумаге формата Letter.

диапазон Начальная установка Вариация данных Количество строк регулировки для автоматического сжатия.

диапазон Начальная установка Вариация данных Количество линий регулировки для автоматического уменьшения.

диапазон Начальная установка Вариация данных Количество линий регулировки для автоматического уменьшения при установке бумаги A4.

Установи количество линий регулировки для автоматического уменьшения при установке бумаги размера Letter.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

диапазон Начальная установка Вариация данных Количество линий регулировки для автоматического уменьшения при установке бумаги размера Letter.

Установи работу FAX и автоматическую печать списка протокола.

Установи, получать ли длинный документ путем автоматического уменьшения в направлении подсканирования или в натуральную величину.

1 Измени отображение, нажимая клавишу.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Установи автоматическую печать списка протокола.

1 Измени отображение, нажимая клавишу.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Выбери автоуменьшение в направлении подсканирования Список протокола Установи автоматическую печать списка протокола.

Автоматическое уменьшение выполняется, если полученный документ длиннее факс-бумаги.

Автоматическое уменьшение не выполняется.

Протокол связи не печатается автоматически.

Печатается автоматически при ошибке связи.

Печатается автоматически после завершения связи.

Установи емкость ширины записи и процесс, если установлена бумага шириной 11 дюймов для аппарата с дюймовой спецификацией Способ 1 Нажми клавишу [Start].

Отображается экран для настройки.

Настройка: RX WIDTH FOR 11" 1 Выбери элемент для установки.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Установи метод обнаружения сигнала для удаленного переключения.

Измените настройку в соответствии с типом телефона, подключенного к основному устройству.

Установи условия удаленного переключения в соответствии с типом телефона пользователя, предпочтениями и т.д.

2 Выберите [Remote Mode] и нажмите клавишу [Start].

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установите интервал автоматического повтора и количество повторных попыток.

Передача FAX может быть недоступна при коротком интервале повтора. При длительном интервале передача займет много времени. Измените настройку, чтобы предотвратить это явление.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Повышение точности связи при международной коммуникации Способ 1 Нажмите клавишу [Start].

Отображается экран для настройки.

Установите скорость передачи отправителя. Если конечное устройство поддерживает V.34, V.34 выбирается для передачи независимо от этой настройки.

1 Выберите скорость связи.

2 Нажмите клавишу [Start] для фиксации параметра.

Установите начальную скорость связи.

Установите период ожидания, чтобы предотвратить проблемы с эхо на стороне отправителя.

Установите емкость приема для уведомления передатчика сигналом DIS/NSF. Если конечное устройство поддерживает V.34, V.34 выбирается для передачи независимо от этой настройки.

2 Нажмите клавишу [Start] для фиксации параметра.

Установите время отправки сигнала DCS после получения сигнала DIS. Выполните, если возникает ошибка эхо на стороне передатчика.

2 Нажмите клавишу [Start] для фиксации параметра.

Установите время отправки сигнала NSF, CSI или DIS после получения сигнала CED. Выполните, если возникает ошибка эхо на стороне приемника.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Отправляет DCS через 500 мс после получения DIS.

Отправляет DCS через 300 мс после получения DIS.

Отправляет NSF, CSI или DIS через 500 мс после получения CED.

Отправляет NSF, CSI или DIS через 75 мс после получения CED.

Установите передачу и прием ECM Установите частоту CED Способ 1 Нажмите клавишу [Start].

Отображается экран для настройки.

Установите OFF, если сокращение расходов на передачу имеет более высокий приоритет, чем качество изображения.

Начальная настройка: Вкл. 1 Нажмите клавишу [Start]. Установите значение настройки.

Установлена частота CED.

Не устанавливайте в режим OFF при подключении к телефонной линии IP (Internet Protocol).

Установите OFF, если сокращение расходов на передачу имеет более высокий приоритет, чем качество изображения.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Установите частоту CED. Выполните как одну из мер повышения точности связи при международной коммуникации.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Не устанавливайте в режим OFF при подключении к телефонной линии IP (Internet Protocol).

Снижение ошибок связи при использовании линии низкого качества Соответствует претензиям с места при автоматическом переключении FAX/телефон Способ 1 Нажмите клавишу [Start].

Отображается экран для настройки.

Установите, отправлять ли бит 33 и последующие биты сигнала DIS/DTC.

2 Нажмите клавишу [Start] для фиксации параметра.

Настройка: Num OF CNG(F/T) Установите количество обнаружений CNG в режиме автоматического переключения FAX/телефон.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Установите сигнал DIS на 4 байта.

Num OF CNG(F/T) Установите количество обнаружений CNG в режиме автоматического переключения FAX/телефон.

Биты 33 и далее сигнала DIS/DTC не отправляются.

Биты 33 и следующие биты сигнала DIS/DTC передаются.

Снижение ошибок связи при использовании линии низкого качества Способ 1 Нажмите клавишу [Start].

Отображается экран для настройки.

Установите, включить/отключить связь V.34 отдельно для передачи и приема.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Установите, используется ли символьная скорость V.34 3429 Hz.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Установите количество приемов сигнала DIS один или два раза. Выполните как одну из корректирующих мер для ошибок передачи и других проблем.

Включи или отключи связь V.34.

Установите символьную скорость V.34 (3429 Hz).

Установите количество приемов сигнала DIS.

Установите эталон для выходного сигнала RTN.

Связь V.34 включена для передачи и приема.

Связь V.34 включена только для передачи.

Связь V.34 включена только для приема.

Связь V.34 отключена для передачи и приема.

Используется скорость символов V.34 3429 Гц.

Скорость символов V.34 3429 Гц не используется.

1 Нажмите клавишу [Start] для фиксации настройки.

Установите уровень ошибок линии в качестве эталона для передачи сигнала RTN. Если ошибки передачи часто возникают из-за качества линии, снизьте эту настройку для их уменьшения.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Ответь на второй сигнал.

Установите максимальное количество байтов ошибок, считающихся приемлемыми при приеме сигнала TCF. Выполните как одну из мер для смягчения условий передачи, если возникают ошибки передачи.

Смягчение условий связи Настройка 1 Нажмите клавишу [Start].

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установите время обнаружения при выборе одноразового обнаружения для удаленного переключения.

Установите время обнаружения при выборе непрерывного обнаружения для удаленного переключения.

Установи условия удаленного переключения в соответствии с типом телефона пользователя, предпочтениями и т.д.

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Диапазон Начальная настройка Время(One) Установите время одноразового обнаружения для удаленного переключения.

Установите время непрерывного обнаружения для удаленного переключения.

Установите время ожидания для коммуникации FAX.

В основном выполняется для повышения точности связи при международной коммуникации Способ 1 Нажмите клавишу [Start].

Установите время перед обнаружением сигнала CED или DIS после отправки сигнала набора.

Установите для предотвращения разъединения линии, которое происходит в зависимости от качества АТС, или когда конечное устройство Установите функцию автоматического переключения.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Диапазон Начальная настройка Установите время ожидания T0.

Установите время перед получением правильного сигнала после приема вызова.

Эта настройка обычно не требуется.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Время истечения T2 тайм-аута установлено следующим образом.

В ECM от обнаружения сигнала RNR до приема следующего сигнала 1 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи время для начала звонка оператору через внешний телефон после получения вызова в режиме автоматического переключения ФАХ/телефон. (см. стр. ). Если в течение этого времени получен сигнал ФАХ или истекло это время, режим автоматически переключается на режим приема ФАХ. Выполни при возникновении ошибки приема в режиме автоматического переключения ФАХ/телефон.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

диапазон Начальная установка Установи время истечения T1.

диапазон Начальная установка Установи время истечения T2.

диапазон Начальная установка Установи время истечения Ta.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи время для начала отправки тонального сигнала после получения вызова в режиме ФАХ в режиме автоматического переключения ФАХ/телефон. (см. стр. ). Выполни при возникновении ошибки приема в режиме автоматического переключения ФАХ/телефон.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи время для начала звонка оператору через внешний телефон после получения вызова в режиме автоматического переключения ФАХ/телефон. (см. стр. ). Выполни при возникновении ошибки приема в режиме автоматического переключения ФАХ/телефон.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

В режиме TAD установи время для проверки наличия триггеров переключения на прием ФАХ после получения вызова подключенной трубкой. Если переключение на прием ФАХ не произойдет в течение этого периода, работает как обычный телефон после этого.

В режиме TAD изменить настройку при неудачном приеме факса или при невозможности телефона принять вызов.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

диапазон Начальная установка Установи время истечения Tb1.

диапазон Начальная установка Установи время истечения Tb2.

диапазон Начальная установка Установи время истечения Tc.

Установи длительность для определения статуса молчания, одного из триггеров для проверки времени Tc.

В режиме TAD изменить настройку при неудачном приеме факса или при невозможности телефона принять вызов. Убедиться, что не установлено слишком короткое значение, иначе режим может переключиться на факс, пока устройство используется как телефон.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

диапазон Начальная установка Установи время истечения Td.

Установи эквалайзер кабеля G3. Установи уровень обнаружения модема.

Отрегулируй эквалайзер для совместимости с характеристиками линии Установи Улучши точность связи при использовании низкокачественной линии Способ 1 Нажми клавишу [Start].

1 Выбери [0dB], [4dB], [8dB] или [12dB].

2 Нажмите клавишу [Start] для фиксации параметра.

1 Выбери [0dB], [4dB], [8dB] или [12dB].

2 Нажмите клавишу [Start] для фиксации параметра.

1 Выбери [-33dBm], [-38dBm], [-43dBm] или [-48dBm].

2 Нажмите клавишу [Start] для фиксации параметра.

Вернуться на экран выбора номера обслуживания.

Установи эквалайзер передающего кабеля G3.

Установи эквалайзер приемного кабеля G3.

Установи уровень обнаружения модема.

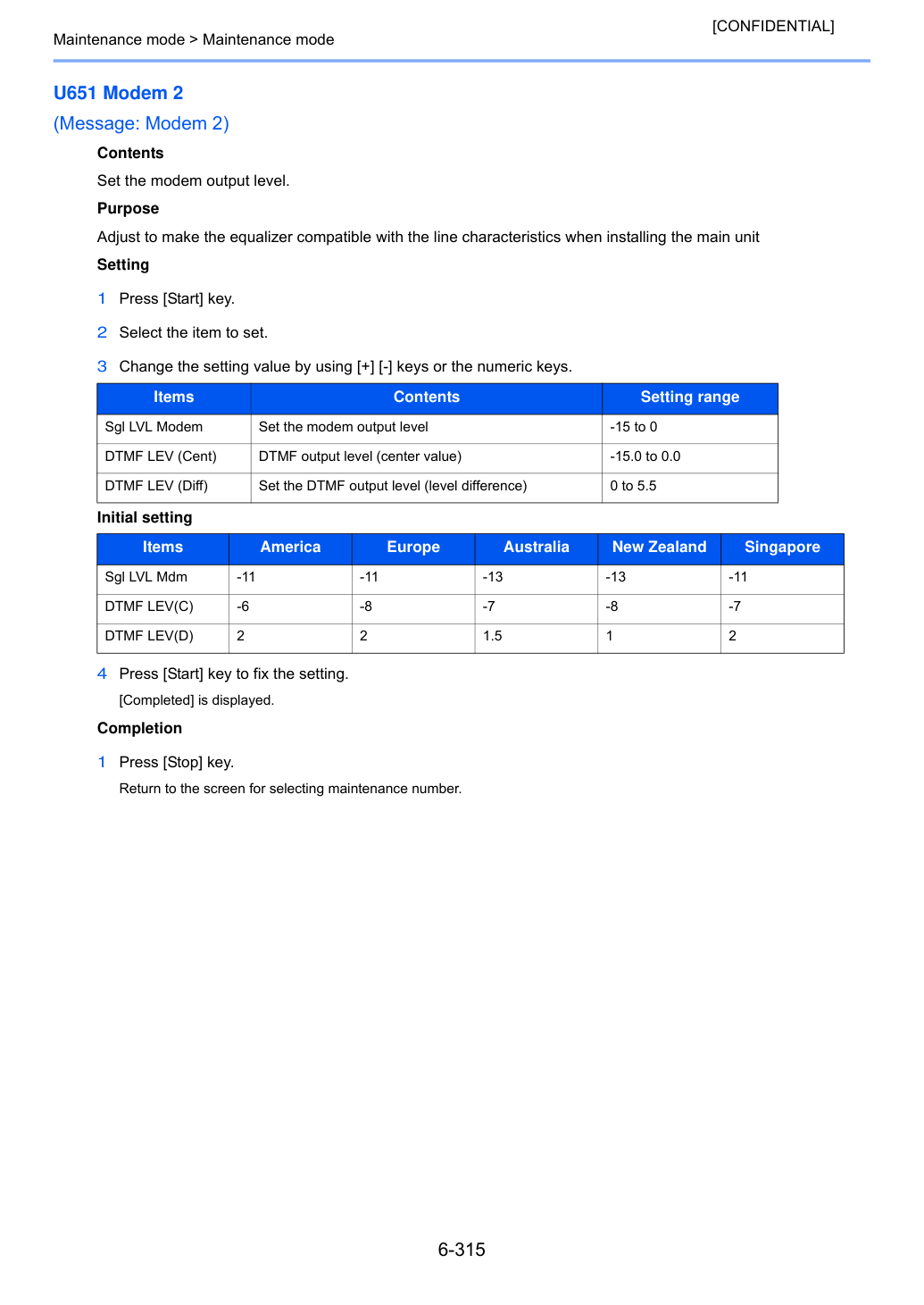

Отрегулируй эквалайзер для совместимости с характеристиками линии при установке главного блока Установка 1 Нажми клавишу [Start].

3 Измените значение параметра с помощью клавиш [+] [-] или цифровых клавиш.

4 Нажмите клавишу [Start] для фиксации установки.

Вернуться на экран выбора номера обслуживания.

Установи NCU (сетевой блок управления).

Выполни по необходимости Способ 1 Нажми клавишу [Start].

Отображается экран для настройки.

Выбрать подключение факса к АТС или сети общего пользования.

2 Нажмите клавишу [Start] для фиксации параметра.

Выбрать, проверять ли наличие сигнала гудка для проверки, снята ли трубка, когда факс подключен к сети общего пользования.

Установка подключения PBX/PSTN Тон набора Установи обнаружение тона набора PSTN.

Установка подключения PBX Цикл постоянного тока Установи обнаружение тока цикла перед набором.

Подключено к сети общего пользования.

Сигнал гудка не обнаружен.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи, отключается ли линия немедленно после обнаружения сигнала занятости, или сигнал занятости не обнаруживается и линия остается подключенной до истечения времени T0, при отправке сигнала ФАХ передача ФАХ может не удаться из-за неправильного обнаружения сигнала занятости. При установке значения OFF эта проблема может быть устранена. Однако линия не отключится в течение времени истечения T0 даже если линия назначения занята.

Начальная установка: Вкл/Выкл (Австралия/Новая Зеландия, Сингапур) 2 Нажми клавишу [Start] для фиксации установки.

Выбрать режим подключения входящего вызова при подключении к АТС.

2 Нажмите клавишу [Start] для фиксации параметра.

Установи, обнаруживается ли ток цикла перед набором.

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Не обнаруживать сигнал занятости.

* В зависимости от типа подключенной АТС выбрать режим подключения входящего вызова.

Вывести список данных факс-связи.

Печать списка отключена либо при наличии задания в буфере, либо при нажатии [Pause All Print Jobs] для остановки печати.

Проверить условия использования, параметры и процедуры передачи факса.

Вернуться на экран выбора номера обслуживания.

Распечатать список переключателей программного обеспечения, местного номера телефона, конфиденциальных ящиков, версий встроенного ПО и другой информации.

Распечатать список журналов ошибок и линий связи.

Распечатать список параметров факс-связи только в режиме обслуживания (отчет о самодиагностике).

Вывести список процедур связи.

Вывести адресную книгу в порядке ID Addr List(Idx) Вывести адресную книгу в порядке имен.

Очисти историю связи ФАХ/i-ФАХ и данные резервной копии запланированной передачи ФАХ в PWB ФАХ.

Выполни для предотвращения раскрытия информации данных резервной копии.

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

3 Нажмите клавишу [Start] для фиксации установки.

[Change FAX Storage] доступно только при включенном наборе безопасности.

В случае отключения набора безопасности SSD устанавливается как устройство назначения.

Отображается экран выбора номера позиции обслуживания.

Разреши использование DIMM, применяемой в другом устройстве.

Используй для освобождения C0650 FAX Data Clr очисти все данные в DIMM.

Настроена пакетная передача факса. Изменить приоритет размера печати при приеме небольшого размера.

Выполни по необходимости Способ 1 Выбери элемент для установки.

1 Используя клавиши [+] [-], выбери [On] или [Off].

Начальная настройка: Вкл 2 Нажми [Start] для фиксации настройки.

1 Используя клавиши [+] [-], выбери [On] или [Off].

3 Нажмите клавишу [Start] для фиксации установки.

1 Измените значение параметра, используя клавиши [+] [-] или цифровые клавиши.

2 Нажмите клавишу [Start] для фиксации параметра.

Массовая отправка факсов настроена.

Изменение приоритета размера печати при приеме малого размера.

Установка времени обнаружения ошибки приостановления задания печати ФАХ (C0950).

Массовая отправка факсов включена.

Массовая отправка факсов отключена.

параметр DetectionTime Установка времени обнаружения ошибки приостановления задания печати ФАХ (Время).

Вернуться на экран выбора номера обслуживания.

Установи порт применяемый к режиму обслуживания.

Установи целевой порт режима обслуживания при установке нескольких портов.

Установка не требуется, если одинаковое содержимое задано для обоих портов. Устанавливайте только при различных элементах для каждого порта.

Дисплей текущих параметров перевернут.

2 Нажмите клавишу [Start] для фиксации параметра.

Отображается экран выбора номера позиции обслуживания.

Этот режим обслуживания появляется только при установленных множественных портах.

Содержимое параметров очищается при выходе из режима обслуживания или отключении питания; переустановка необходима при входе в режим обслуживания.

Установите переключатели программного обеспечения FAX индивидуально.

Измените параметры при возникновении проблем, таких как раздельный вывод полученных оригиналов. Способ 1: нажмите клавишу [Start].

3 Введите желаемый номер переключателя программного обеспечения (3 цифры) с помощью цифровых клавиш и нажмите клавишу [Start].

4 Нажимайте клавиши битов 0–7 для переключения каждого бита между 0 и 1.

5 Нажми клавишу [Start] для фиксации настройки.

Вернуться на экран выбора номера обслуживания.

Поскольку производительность связи существенно зависит от параметров, обычно эта установка не требует изменения.

Установи бит программного переключателя (8bit).

Отобразите и очистите счетчики по источнику бумаги.

Проверьте время замены расходных материалов. Выполняет очистку счетчиков при замене расходных материалов.

Отобразите счетчики по источнику бумаги.

2 Выберите счетчик для очистки.

Невозможно очистить [Кассета 3], [Кассета 4] и [Кассета 5]. 3 Нажмите клавишу [Start] для очистки значения счетчика.

Если значение счетчика основного устройства и счетчика подачи не совпадают, появляется следующий экран с предложением выбрать правильное значение счетчика.

*: Отображается только если установлены кассеты 3–5.

2 Нажмите клавишу [Start] для фиксации параметра.

Отобразите счетчики по источнику бумаги.

*1: Счетчик подачи Cass4 для резервной копии запрещено изменять. Однако значение изменяется так же, как для Cass3.

После завершения резервной копии счетчика подачи отображается сообщение с просьбой выключить/включить питание.

При неправильном завершении резервной копии необходимо повторить резервную копию после выключения/включения питания.

Результат: Переключатель питания выключение/включение. После выполнения резервной копии, если она завершена успешно, отображается "OK"; если ошибка, отображается "2".

Вернуться на экран выбора номера обслуживания.

Отобразите/очистите счетчик замятий бумаги по типам замятия.

Выполняет проверку состояния замятия бумаги. Выполняет очистку счетчиков при замене расходных материалов.

Количество возникновений отображается по коду замятия.

Коды без возникновений не указываются.

2 Выберите [Clear] для очистки счетчиков замятий.

Отдельные счетчики не могут быть очищены.

3 Нажми клавишу [Start] для очистки значения счетчика.

Суммарное количество возникновений отображается по коду замятия.

2 Измените экран с помощью клавиш [▲] [▼].

Невозможно очистить накопленные значения счетчика замятий.

Вернуться на экран выбора номера обслуживания.

Отобразите/очистите количество ошибок вызова обслуживания по типам ошибок вызова обслуживания.

Выполняет проверку ошибки вызова обслуживания. Выполняет очистку счетчиков при замене расходных материалов.

Количество возникновений отображается по ошибке вызова обслуживания.

Коды без возникновений не указываются.

2 Выберите [Clear] для очистки счетчика ошибок вызова обслуживания.

Отдельные счетчики не могут быть очищены.

3 Нажми клавишу [Start] для очистки значения счетчика.

Суммарное количество возникновений отображается по ошибке вызова обслуживания.

Невозможно очистить накопленные значения счетчика ошибок вызова обслуживания.

Вернуться на экран выбора номера обслуживания.

Отобразите/очистите счетчик вызовов обслуживания.

Отобразите значения счетчиков обработчика документов, финишера 1000 листов, финишера 4000 листов и внутреннего финишера.

Выполняет проверку состояния использования обработчика документов, финишера 1000 листов, финишера 4000 листов и внутреннего финишера.

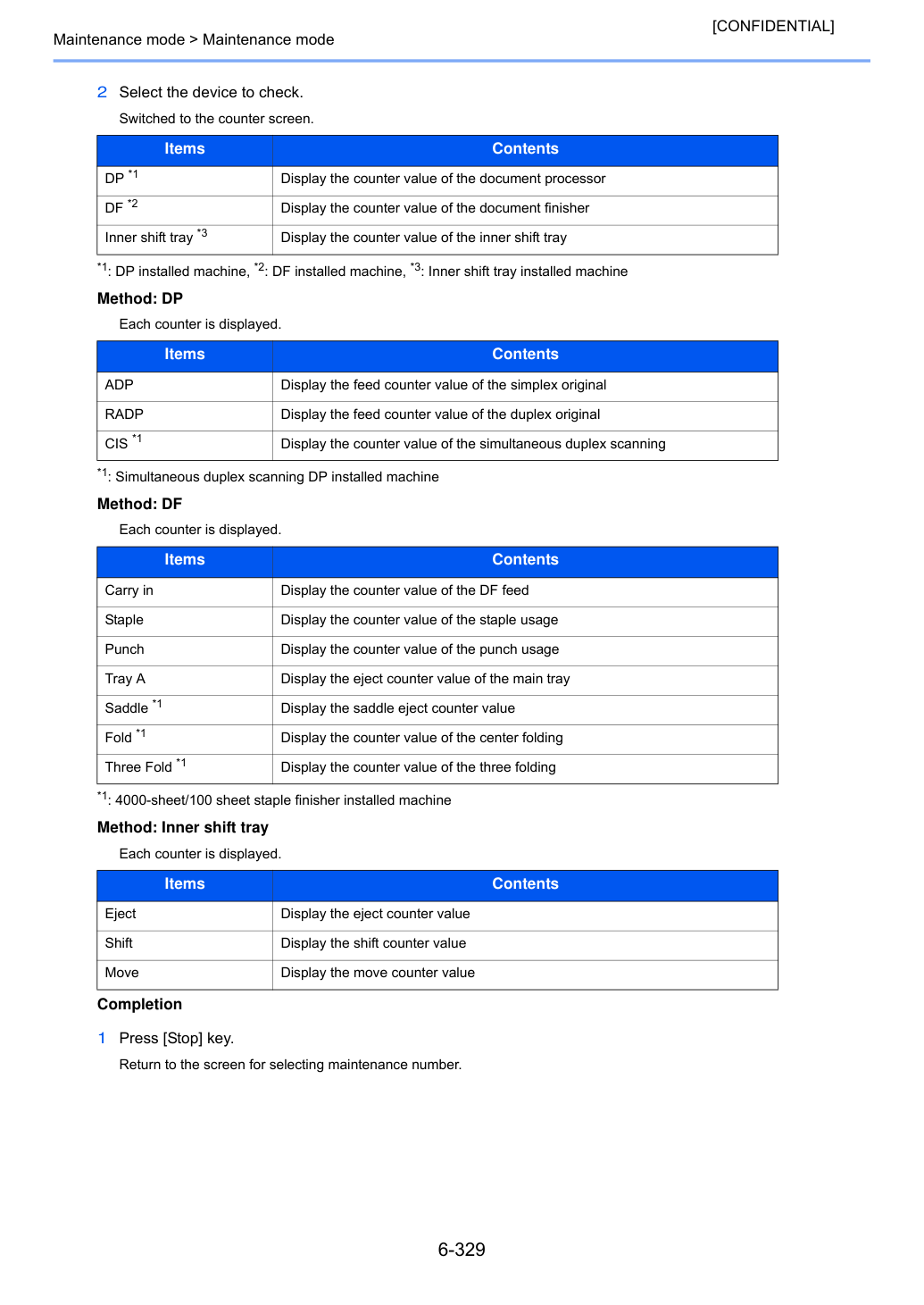

Переключено на экран счетчика.

Вернуться на экран выбора номера обслуживания.

Сбросьте ошибку вызова обслуживания с частичной операцией.

Если частичная операция выполняется с неисправной кассетой и т.д., убедитесь в выполнении после ремонта деталей.

Сброс частичной операции позволяет использовать функции, которые не вышли из строя.

3 Нажмите [Start] для отмены частичной операции.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

Вернуться на экран выбора номера обслуживания.

Узлы и функции, которые можно сбросить • Устройство обработки документов • Подача бумаги • Финишер документов • Блок пробивки • Жёсткий диск • Функция печати • Функция сканирования • Функция факса Функция факса не может использоваться при отключении функции печати.

При сбросе факса отключённым, отправка и приём невозможны.

При сбросе отключённой функции связанные настройки не могут быть изменены.

Отобразите общий счётчик для проверки.

Вернуться на экран выбора номера обслуживания.

Очистите накопленные данные покрытия печати на бумаге формата A4 и периода времени (как показано на странице статуса обслуживания).

Очищайте данные по мере необходимости в моменты, такие как обслуживание Способ 1 Нажмите [Start].

3 Нажмите [Start] для очистки данных покрытия печати.

Вернуться на экран выбора номера обслуживания.

Отобразите счётчики подачи бумаги по размерам.

Отобразите счётчики для подтверждения при замене деталей обслуживания.

Отобразите счётчики подачи бумаги по размерам.

Вернуться на экран выбора номера обслуживания.

Извлеките данные резервной копии на USB-накопитель из главного устройства или запишите данные с USB-накопителя на главное устройство.

Создайте резервную копию информации главного устройства и импортируйте или экспортируйте для восстановления информации главного устройства Способ 1 Отключите выключатель питания.

2 Вставить USB диск в слот USB диска.

Подождите около 10 секунд, пока главное устройство распознает USB-накопитель.

Импортируйте данные с USB-накопителя на главное устройство.

Извлечение данных из главного устройства на USB-накопитель.

* 1: Сохранённые в коробке данные не сохраняются как резервная копия.

* 2: Только если установлен факс Поскольку данные зависят друг от друга, данные, отличные от выбранных, также извлекаются или записываются.

2 Нажмите [Start]. Начинает чтение или запись.

Ход выполнения выбранного элемента отображается в %.

При возникновении ошибки операция отменяется и появляется код ошибки.

3 [Finish] появляется после успешного завершения.

4 При выборе [Import] отключите, а затем включите выключатель питания после завершения записи. Подождите более 5 секунд между отключением и включением питания.

Вернуться на экран выбора номера обслуживания.

e0001 Ошибка во внутреннем процессе e0002 Ошибка доступа к файлу (Ошибка доступа к USB-накопителю и т.д.) e0003 XML-файл для импорта не существует e0004 Указан несовместимый файл с импортом.

Выполните для проверки текущих счётчиков выставления счетов Способ Счётчики основных функций отображаются.

Вернуться на экран выбора номера обслуживания.

Отображается счётчик копирования ч/б.

Очистите все счётчики выставления счетов и счётчики времени жизни устройства.

Счетчики общего начисления и счетчики срока службы машины можно стереть только один раз, если все значения счетчика равны 1000 или менее.

Очистите все счётчики выставления счетов и счётчики времени жизни устройства.

Вернуться на экран выбора номера обслуживания.

Инициализируй счетчик биллинга и счетчик срока службы машины.

Отображается текущий счетчик срока службы машины.

Выполните для проверки счётчика времени жизни устройства Способ 1 Нажмите [Start].

Отображается текущий счетчик срока службы машины.

Вернуться на экран выбора номера обслуживания.

Отобразите и очистите текущие счётчики главного ролика зарядки.

Для проверки счётчиков главного ролика зарядки после замены. Также очистите счётчики после замены Способ 1 Нажмите [Start].

Счётчик главного ролика зарядки для каждого цвета отображается.

Вернуться на экран выбора номера обслуживания.

Текущий счётчик главного ролика зарядки для C отображается.

Текущий счётчик главного ролика зарядки для M отображается.

Текущий счётчик главного ролика зарядки для Y отображается.

Текущий счётчик главного ролика зарядки для K отображается.

Установите функцию для записи даты входа/выхода режима обслуживания или даты выполнения каждого элемента обслуживания отдельно и выводите файл журнала.

Записывайте историю режима обслуживания для анализа причины при возникновении проблемы.

Отображается экран для настройки.

Экспортируйте журнал обслуживания на USB-накопитель.

Если USB-накопитель не вставлен, [Execute] неактивна.

Отобразить результат OK/NG после выполнения.

Экспортируйте журнал обслуживания на USB-накопитель.

Выберите клавишу с номером, указанным в каждом блоке.

Отображается экран для настройки.

Установите включение/выключение для требуемого номера.

Вернуться на экран выбора номера обслуживания.

Установите вывод журнала обслуживания для U000 to U019.

Установите вывод журнала обслуживания для U020 to U029.

Установите вывод журнала обслуживания для U030 to U059.

Установите вывод журнала обслуживания для U060 to U099.

Установите вывод журнала обслуживания для U100 to U129.

Установите вывод журнала обслуживания для U130 to U159.

Установите вывод журнала обслуживания для U160 to U199.

Установите вывод журнала обслуживания для U200 to U249.

Установите вывод журнала обслуживания для U250 to U349.

Установите вывод журнала обслуживания для U400 to U499.

Установите вывод журнала обслуживания для U500 to U599.

Установите вывод журнала обслуживания для U600 to U699.

Установите вывод журнала обслуживания для U900 to U999.

Отрегулируйте объём петли бумаги при использовании обработчика оригиналов.

Выполните при отсутствии подачи оригинала, перекосе или помятости оригинала.

3 Поместите оригинал на DP и нажмите клавишу [Start] для создания пробного отпечатка.

6 Измени значение параметра, используя клавиши [+] [-] или цифровые клавиши.

При увеличении значения настройки объём петли бумаги увеличивается, при уменьшении — уменьшается.

Увеличьте значение настройки при отсутствии замятий или перекосов подачи; уменьшите при появлении помятостей на оригинале.

7 Нажми клавишу [Start] для фиксации настройки.

Отображается экран выбора номера позиции обслуживания.

Нажатие [Test Print] позволяет отрегулировать параметр на отображаемом ниже экране.

Выполните элементы обслуживания в порядке регистрации в основном устройстве или на USB-накопителе.

Выполните для регистрации элементов регулярного обслуживания.

Отображается экран выполнения.

1 Выберите номер элемента обслуживания для выполнения.

Выполняется выбранный режим обслуживания.

1 Проверьте, что светодиодный индикатор отключен, и выключите выключатель питания.

2 Вставить USB диск в слот USB диска.

Выполните элементы обслуживания в порядке регистрации в рабочем процессе.

Выполняет рабочий процесс с USB-накопителя.

Выполните рабочий процесс, сохранённый в основном устройстве.

Выполняет рабочий процесс с USB-накопителя.

Зарегистрируйте рабочий процесс в основном устройстве вручную.

Отобразите последнюю историю выполнения рабочего процесса.

1 Выберите место сохранения данных для выполнения.

3 Нажмите клавишу [Start] для начала обработки.

В основном устройстве предустановлены следующие рабочие процессы с заводских настроек.

1 Проверьте, что светодиодный индикатор отключен, и выключите выключатель питания.

2 Вставить USB диск в слот USB диска.

7 Выберите область сохранения рабочего процесса.

Зарегистрируйте рабочий процесс с USB-накопителя в основном устройстве.

2 Выберите область сохранения рабочего процесса.

3 Используя клавиши [+] [-] или цифровые клавиши, введите номер обслуживания для регистрации в рабочем процессе.

4 Нажмите клавишу [Start] для фиксации установки.

Выполните элементы обслуживания в порядке регистрации в рабочем процессе.

При вставлении USB-накопителя можно регистрировать следующие элементы: команды, тексты и номера обслуживания (переменные).

Вернуться на экран выбора номера обслуживания.

Передайте файлы журналов, сохранённые на жёстком диске, на USB-накопитель.

Для исследования неисправности извлеките файл журнала, сохранённый на жёстком диске, на USB-накопитель.

1 Проверьте, что светодиодный индикатор отключен, и выключите выключатель питания.

2 Вставить USB диск в слот USB диска.

Начните передачу файлов журнала, сохраненных на жестком диске, на USB-накопитель.

[Обработка] отображается. (Примерно 3–5 минут) 7 [Завершено] появляется после нормального завершения.

8 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

При ошибке появляется код ошибки.

Вернуться на экран выбора номера обслуживания.

Сохраните данные, отправленные на основной блок, на USB-накопитель.

Сохраните данные, отправленные на основной блок, на USB-накопитель для проверки.

При ненормальном завершении операции отображается код ошибки.

Вернуться на экран выбора номера обслуживания.

Кнопка Stop действительна только во время захвата данных.

Процесс остановки начинается просто нажатием кнопки Stop.

После остановки захвата данных отображается "Finish", если ошибок не произошло.

Если при нажатии кнопки Stop происходит прием данных, остановка произойдет после завершения приема.

Захваченные данные сохраняют файл в директорию '/datacap', имя файла — 'datacap_XX.capt' (XX — порядковый номер).

USB-накопитель неисправен. USB-накопитель был отключен во время обработки данных или защищен от записи.

Справка / измените информацию по CBM (обслуживание по состоянию) в KFS.

Справка и изменение установки текущего значения счетчика и порога / установленного значения, относящихся к CBM (обслуживание по состоянию).

Вернуться на экран выбора номера обслуживания.

Отобразите номер узла разработчика.

Выполните проверку номера узла разработчика.

Отобразите номер узла разработчика.

Вернуться на экран выбора номера обслуживания.

Отобразите серийный номер машины и историю счетчика разработчика.

Отобразите серийный номер машины и счетчик разработчика для проверки.

Отобразите серийный номер машины и 3 элемента истории счетчика разработчика Завершение 1 Нажмите клавишу [Stop].

Вернуться на экран выбора номера обслуживания.

Примените Scan disk к жесткому диску для восстановления данных.

Выполните восстановление ошибки управления жестким диском, выключив питание во время доступа к жесткому диску.

3 Нажмите клавишу [Start] для выполнения Scan disk.

4 Выключи и включи выключатель питания. Ожидай более 5 секунд между отключением и включением.

Вернуться на экран выбора номера обслуживания.

Отобразите накопленное время освещения CIS Назначение Выполните для проверки использования CIS.

Накопленное время освещения CIS отображается в минутах.

Вернуться на экран выбора номера обслуживания.

Отобразите счетчики операций сканера.

Отобразите количество операций сканера для проверки статуса использования.

Отображается текущее количество операций.

Вернуться на экран выбора номера обслуживания.
