Kyocera TASKalfa 2554ci / 3554ci — 4 Техническое обслуживание

← Kyocera TASKalfa 2554ci / 3554ci — все главы инструкции

Перед разборкой главного блока нажми главный выключатель питания для отключения. Убедись, что лампа питания на панели управления выключена, и отсоедини кабель питания от розетки. Затем начни разборку.

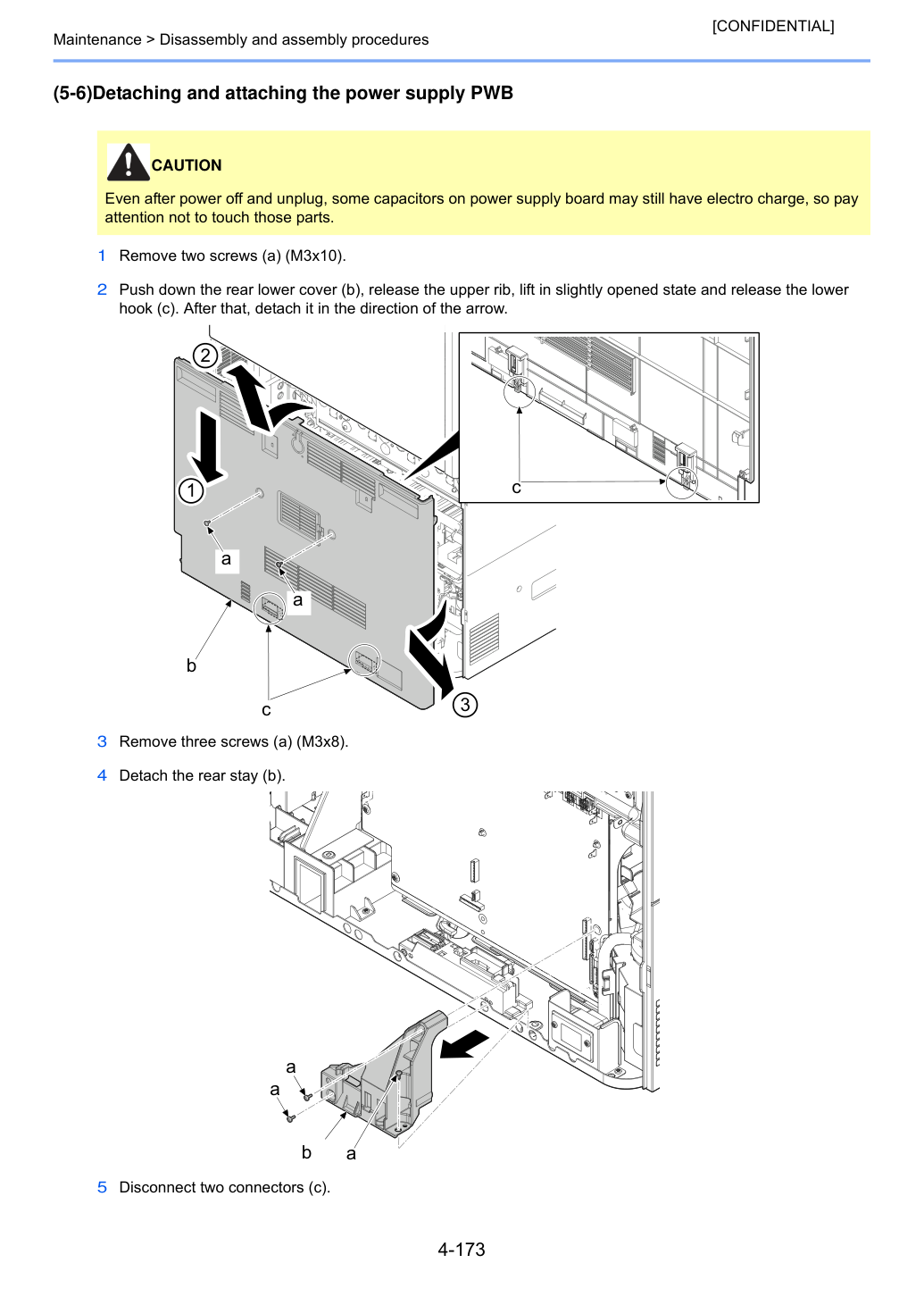

Даже после выключения и отключения от сети некоторые конденсаторы на плате источника питания могут ещё сохранять электрический заряд, поэтому не касайтесь этих деталей.

Выжди более 5 секунд между выключением и включением питания.

При работе с платами печатных схем (PWB) не касайся деталей голыми руками. Не повреждай плату.

Если на плате установлены микросхемы (IC), не касайся их рукой или предметом с электростатическим зарядом.

При отсоединении разъёма от PWB отсоедините его прямо от PWB и не отсоединяйте его под углом.

Перед отключением разъема с крючком убедитесь, что отпустили крючок.

Не допускай защемления проводов и кабелей.

При сборке разобранных деталей используй оригинальные винты.

Если типы и размеры винтов неясны, обратитесь к списку деталей.

(2)Хранение и обращение с барабаном Учитывайте следующее при обращении и хранении барабана.

При снятии узла барабана никогда не подвергай поверхность барабана воздействию сильного прямого света.

Храните в диапазоне температуры окружающей среды от –20 до 40°C и влажности окружающей среды 85% RH или менее.

Избегайте хранения узла барабана в местах, где температура и влажность резко изменяются, даже если эти изменения находятся в пределах допустимого диапазона.

Избегай воздействия любого вещества, которое вредно или может повлиять на качество барабана.

Не ударяйте поверхность барабана никакими предметами.

Не касайся поверхности барабана голыми руками или в перчатках.

Если барабан касался рук или загрязнился маслом, очисти его.

(3)Хранение контейнера тонера Храните контейнер тонера в прохладном и тёмном месте.

Не размещай контейнер с тонером под прямыми солнечными лучами или во влажной среде.

Наименование, используемое в сервис-мануале Наименование, используемое в списке деталей Количество Номер детали.

(2)Выполнение режима обслуживания после замены комплекта обслуживания (2-1)Режимы обслуживания, которые необходимо запустить после замены указанного комплекта обслуживания.

Замена комплекта обслуживания требуется после примерно 600 000 отпечатков. Сообщение [Replace MK.] появляется в момент замены.

Выполните режим обслуживания U251 для сброса счётчика после замены комплекта обслуживания согласно следующим процедурам.

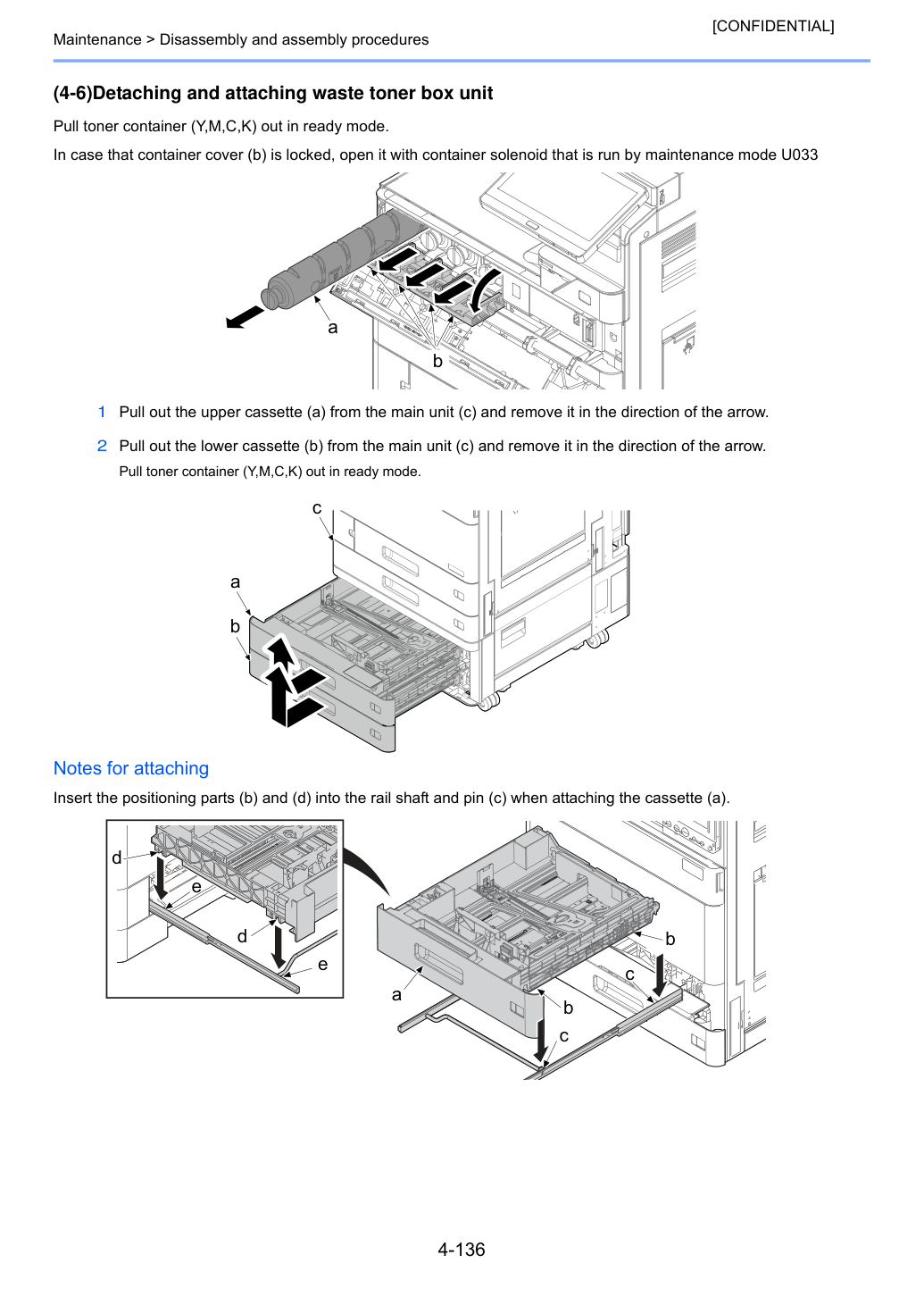

1 Вытащите верхний кассету (a) из главного узла (c) и удалите её в направлении стрелки.

2 Вытащите нижний кассету (b) из главного узла (c) и удалите её в направлении стрелки.

Примечания по креплению При креплении кассеты (a) вставьте детали позиционирования (b) и (d) в направляющий вал и штифт (c).

3 Зажмите рычаг блокировки (a) и вытащите первичный узел подачи бумаги (c) из верхнего раздела подачи бумаги главного узла (b).

4 Зажмите рычаг блокировки (d) и вытащите первичный узел подачи бумаги (e) из нижнего раздела подачи бумаги главного узла (b).

5 Отпустите крючки (a) и удалите ролик подпирания (b) из втулки (c).

6 Переверните первичный узел подачи (a).

7 Сдвиньте крышку подачи (b) с первичного узла подачи (a).

8 Отпустите крючки (a) и удалите шкив подбора (b) и ролик подачи бумаги (c) из втулки.

Снимите шкив подачи (b), слегка приподняв его.

9 Установите новый ролик подачи бумаги.

10 Установите новый ролик захвата.

11 Переверните узел первичной подачи бумаги (d) снова.

12 Установите новый тормозной шкив.

Примечания по установке При установке узла первичной подачи бумаги (a) выровняйте выступ (b) в нижней части узла первичной подачи по направляющей (c) и выровняйте выступ (d) в верхней части узла первичной подачи по направляющей (e) основного узла.

Переустановите узел первичной подачи бумаги в случае появления ошибки [Cassette xx error].

Выполните следующие настройки после замены ролика подачи.

Очистка счетчиков обслуживания (режим обслуживания U251): Очистить ВАЖНО • При замене нового ролика подачи бумаги, шкива захвата или тормозного шкива избегайте касания поверхности ролика.

• После замены на новый ролик захвата и ролик подачи переустановите крышку подачи (a) в положение, выровненное по треугольной метке (b).

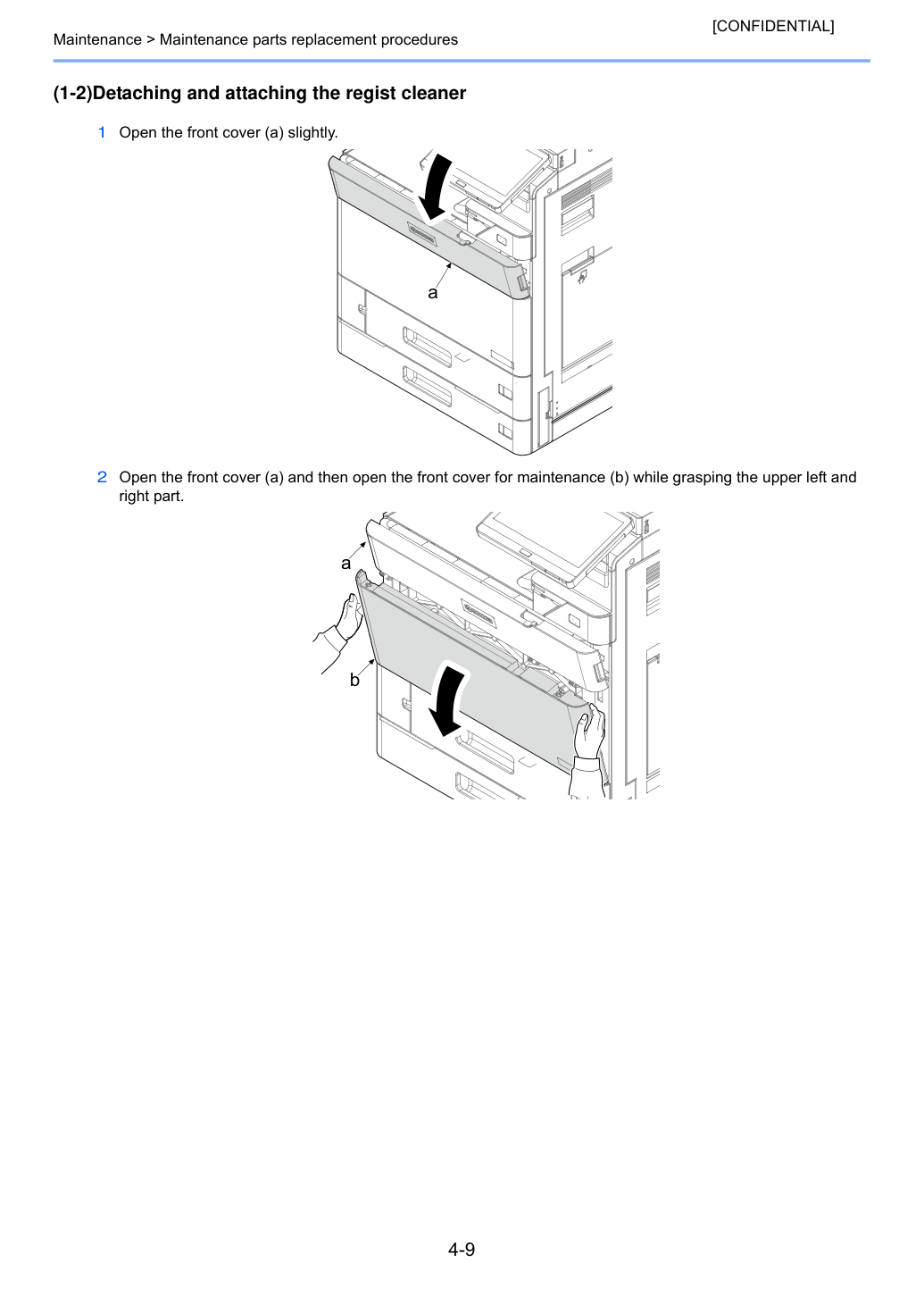

(1-2) Снятие и установка очистителя регистра 1 Слегка откройте переднюю крышку (a).

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

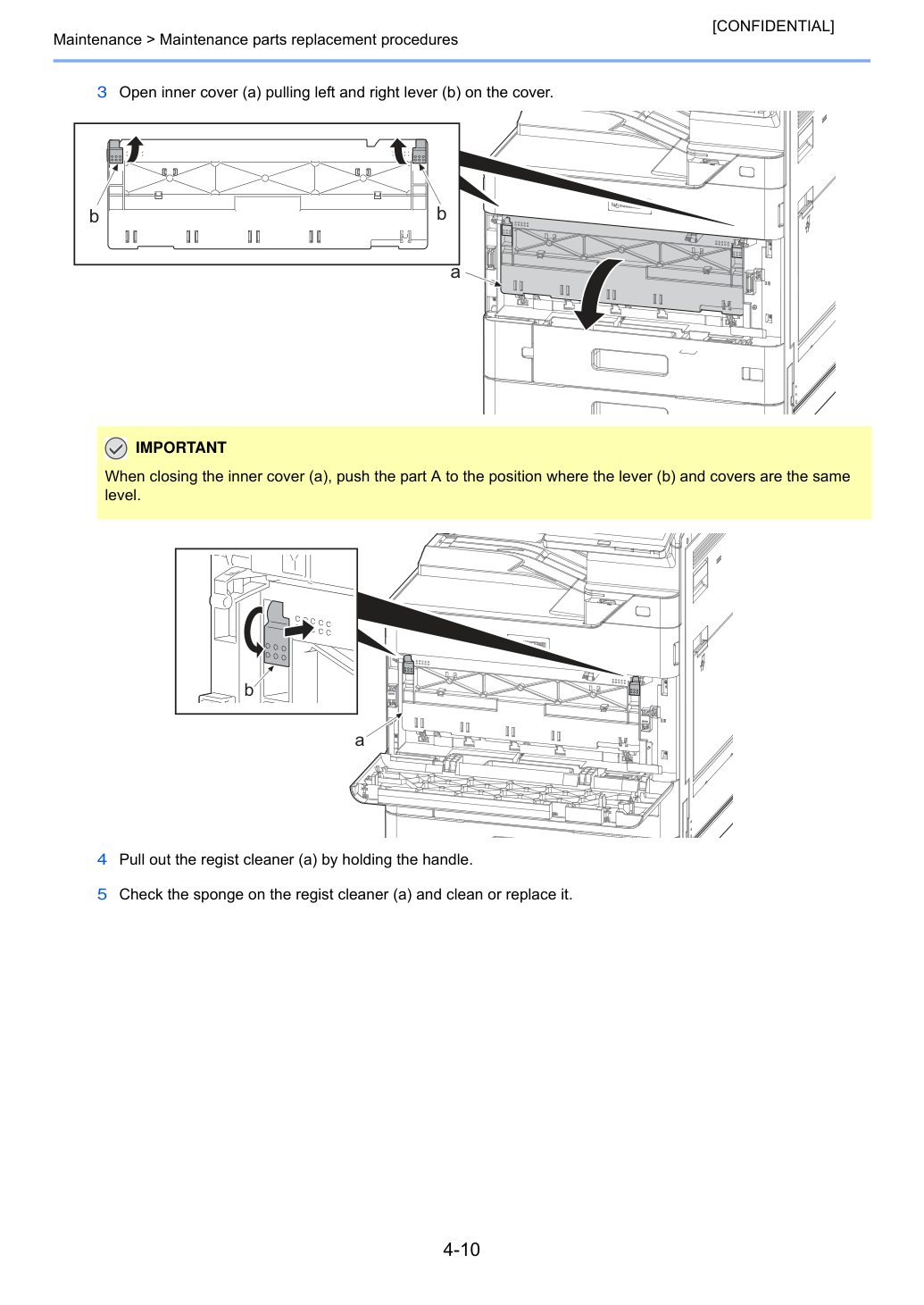

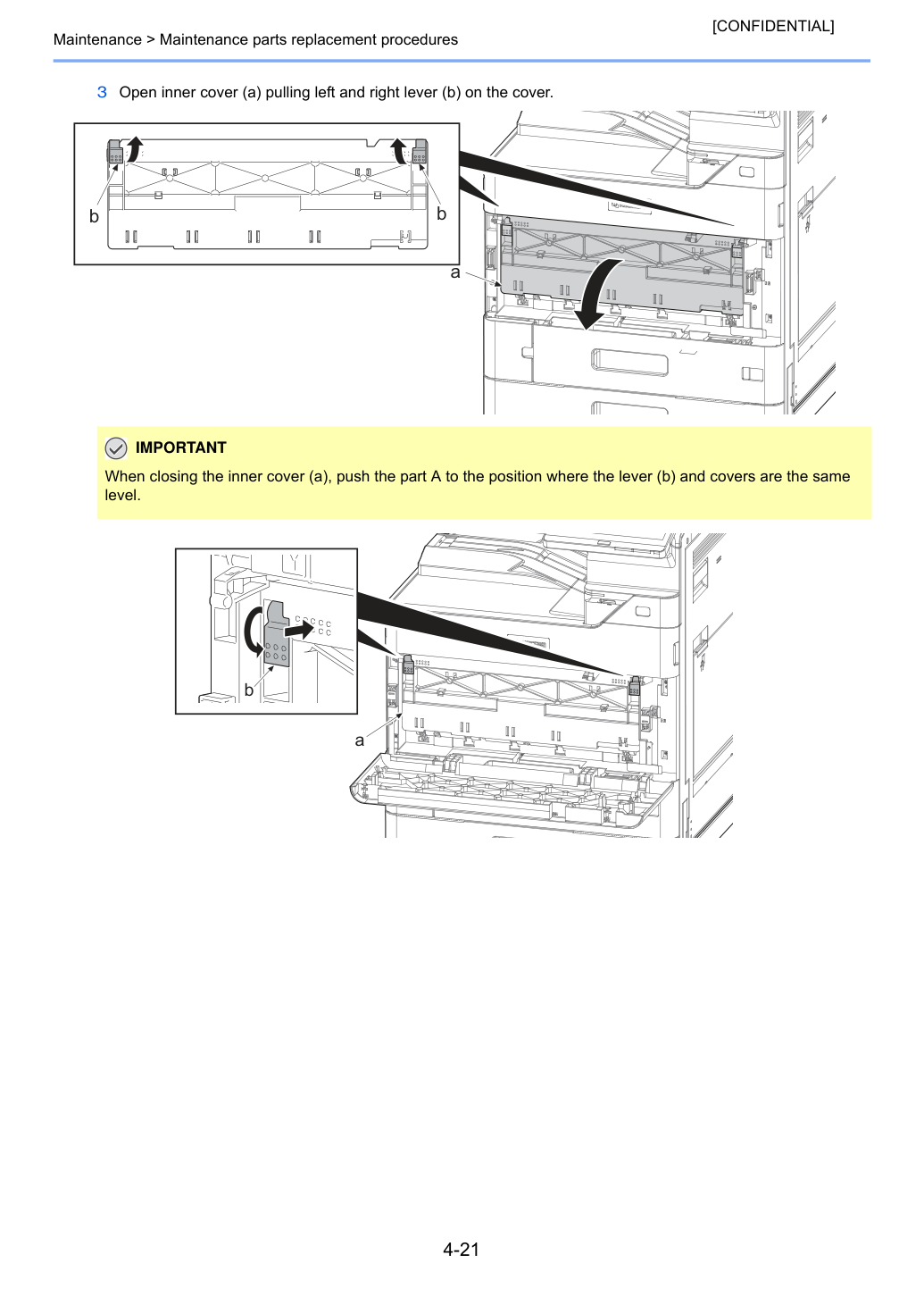

3 Откройте внутреннюю крышку (a), потянув рычаги влево-вправо (b) на крышке.

4 Извлеките очиститель регистра (a), держась за ручку.

5 Проверьте губку на очистителе регистра (a) и очистите или замените ее.

При закрытии внутренней крышки (a) нажмите на часть A в положение, где рычаг (b) и крышки находятся на одном уровне.

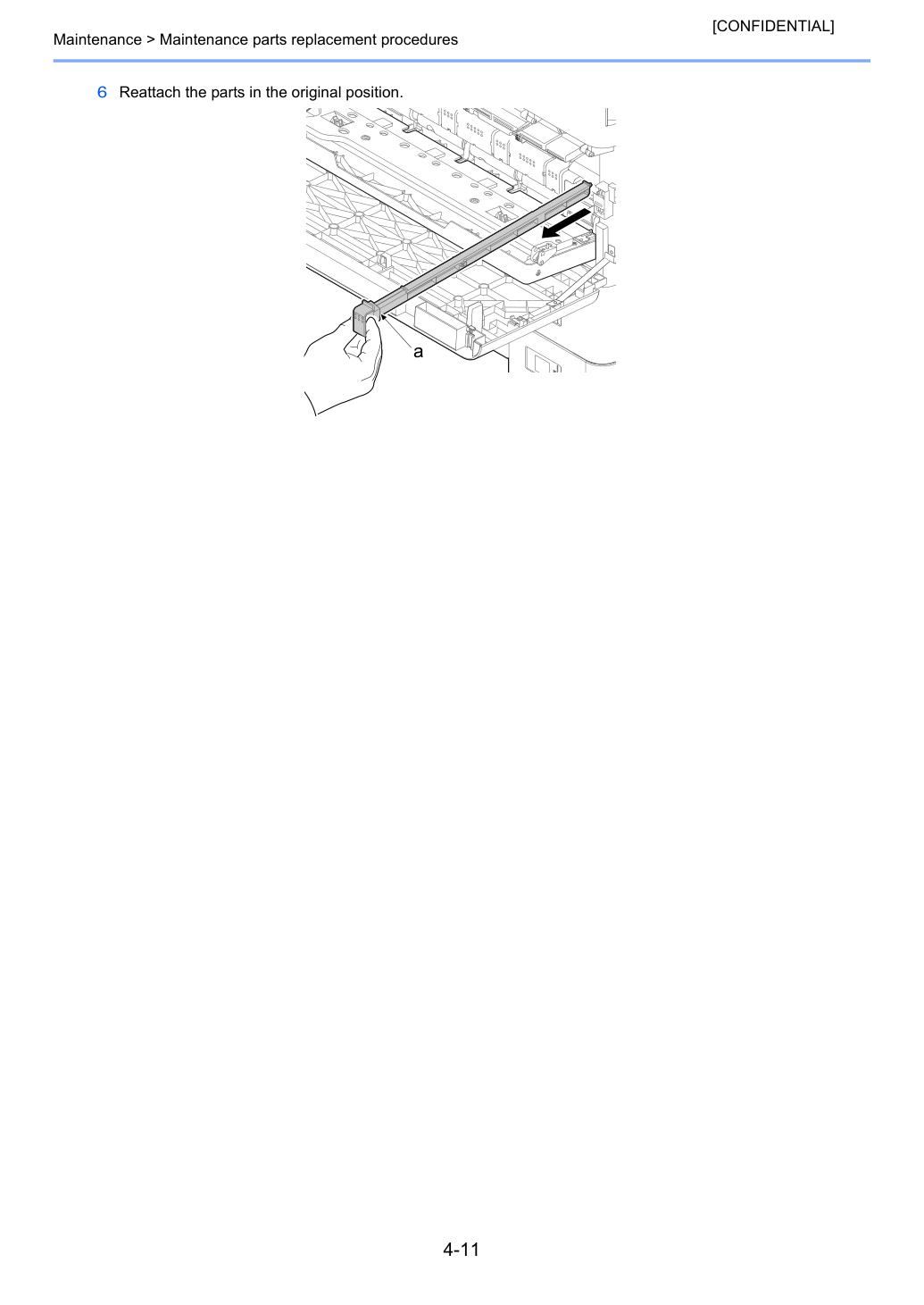

6 Переустановите детали в исходное положение.

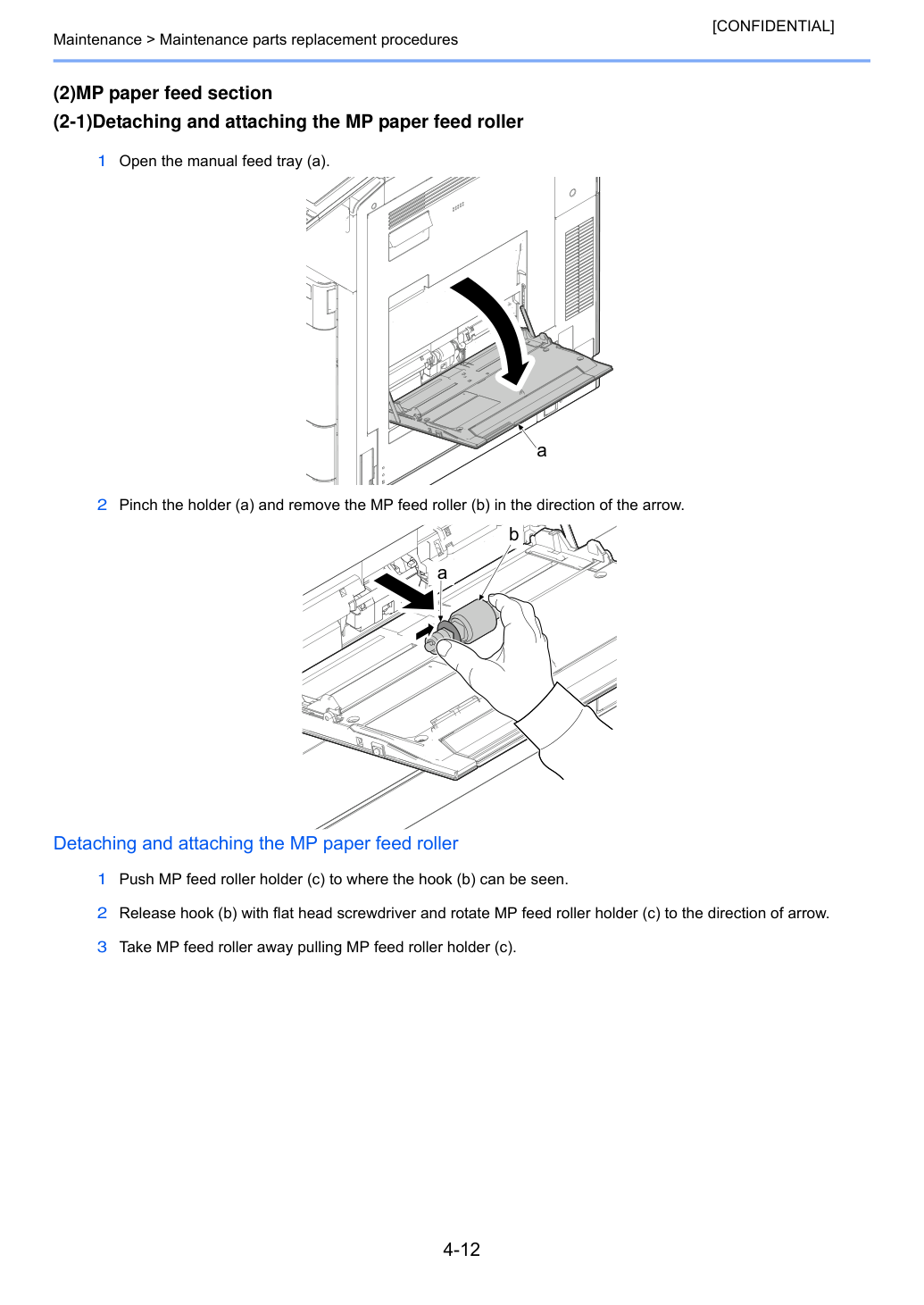

(2-1) Снятие и установка ролика подачи MP 1 Откройте лоток ручной подачи (a).

2 Зажмите держатель (a) и извлеките ролик подачи MP (b) в направлении стрелки.

Снятие и установка ролика подачи MP 1 Сдвиньте держатель ролика подачи MP (c) в положение, где виден крюк (b).

2 Отожмите крюк (b) плоской отверткой и поворните держатель ролика подачи MP (c) в направлении стрелки.

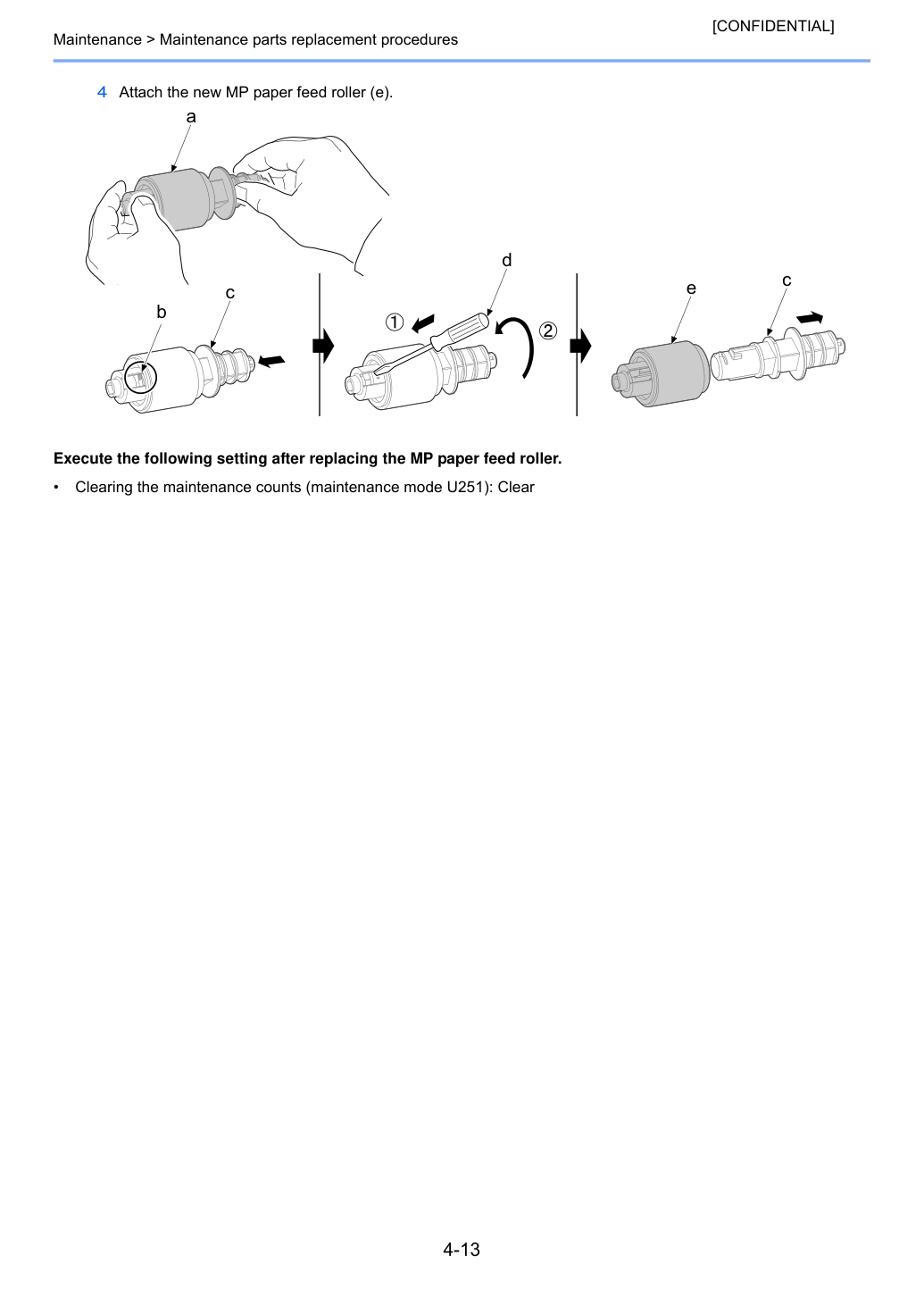

4 Установите новый ролик подачи MP (e).

Выполните следующие настройки после замены ролика подачи MP.

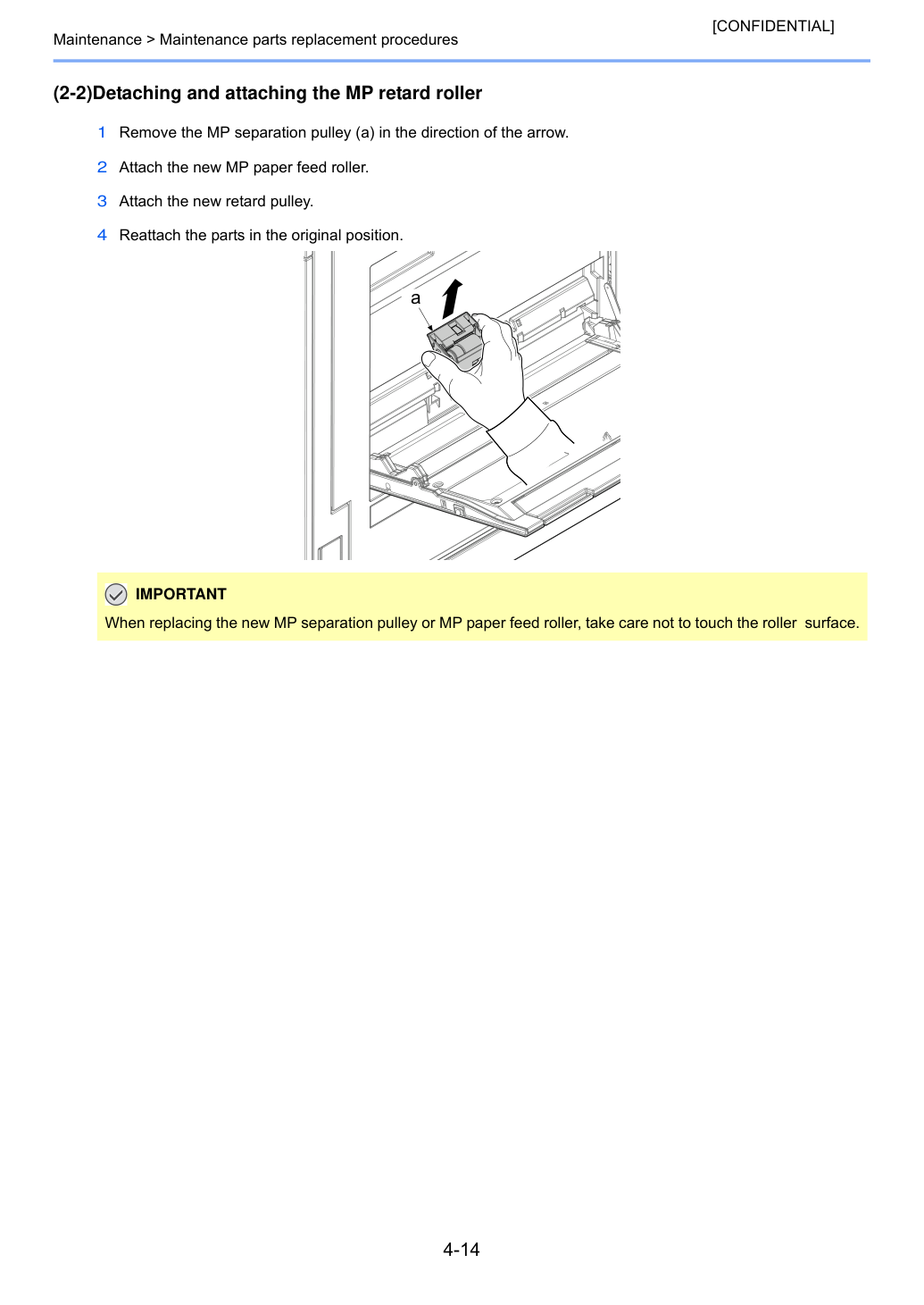

(2-2) Снятие и установка тормозного ролика MP 1 Извлеките шкив разделения MP (a) в направлении стрелки.

2 Установите новый ролик подачи MP.

3 Установите новый тормозной шкив.

4 Переустановите детали в исходное положение.

При замене нового шкива разделения MP или ролика подачи MP избегайте касания поверхности ролика.

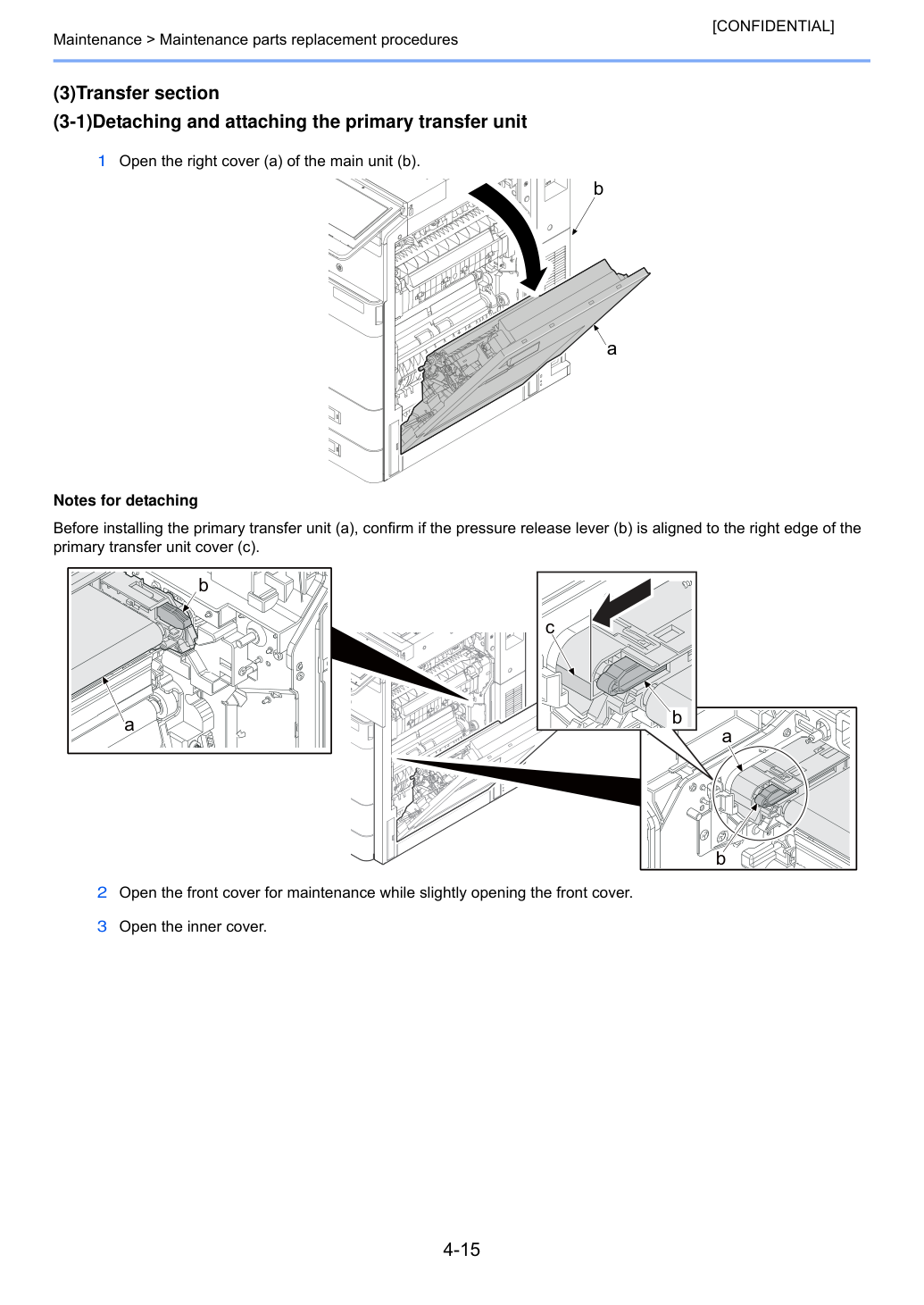

(3-1) Снятие и установка узла первичной передачи 1 Откройте правую крышку (a) основного узла (b).

Примечания по снятию Перед установкой узла первичной передачи (a) убедитесь, что рычаг снятия прижима (b) выровнен по правому краю крышки узла первичной передачи (c).

2 Откройте переднюю крышку для обслуживания, слегка открыв переднюю крышку.

4 Нажмите на рычаг снятия (b) и возьмитесь за ручку (c), затем извлеките узел первичной подачи в направлении стрелки.

5 После этого держите верхнюю ручку (b) и снимите узел первичной подачи (a) в направлении стрелки.

6 Проверьте узел первичной передачи (a) и очистите или замените его.

7Переустановите детали в исходное положение.

Примечания по установке Перед установкой узла первичной передачи (a) убедитесь, что рычаг снятия прижима (b) выровнен по правому краю крышки узла первичной передачи (c).

Если он смещен в сторону A, он ударит по рычагу при вставке узла.

Избегайте удара ремня первичной передачи о внутреннюю крышку (d) и переднюю крышку для обслуживания (c).

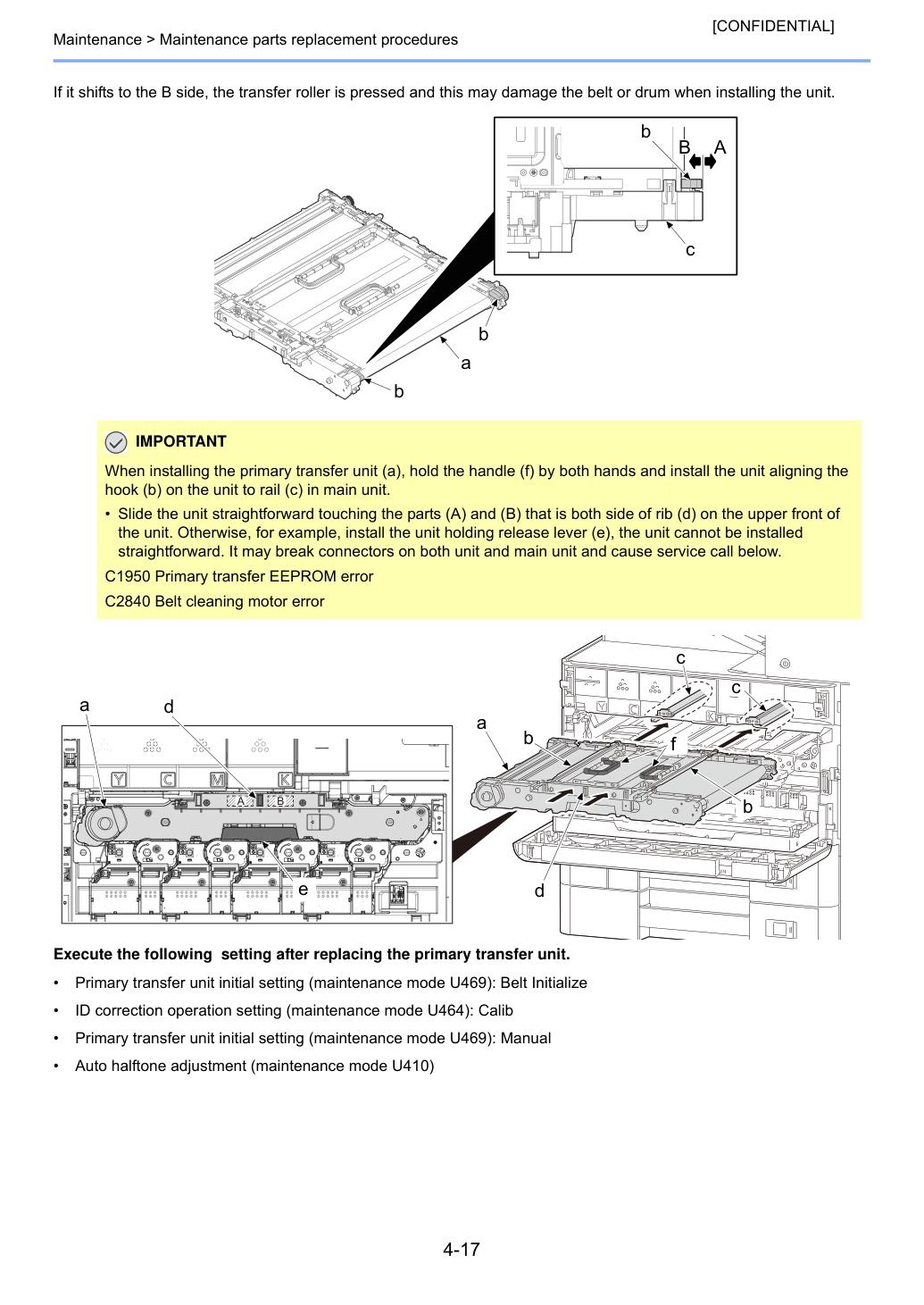

Если он смещен в сторону B, ролик передачи будет прижат, что может повредить ремень или барабан при установке узла.

Выполните следующие настройки после замены узла первичной передачи.

При установке узла первичной передачи (a) держите ручку (f) обеими руками и установите узел, выровняв крюк (b) на узле по рельсу (c) в основном узле.

• Вставьте узел прямо, касаясь деталей (A) и (B) с обеих сторон ребра (d) на верхней передней части узла. В противном случае, например при установке узла с удерживаемым рычагом отпуска (e), узел невозможно установить прямо. Это может повредить разъемы на узле и основном блоке и вызвать обслуживание ниже.

(3-2)Отсоединение и присоединение вторичного узла переноса 1 Откройте правую крышку (d).

2 Отпустите передние/задние крючки (c), удерживая направляющую переноса (a) и толкая передние/задние ребра деталей рычага (b) в направлении стрелки.

3 Нажмите на блокирующий рычаг (b) в сторону задней части машины.

4 Отпустите крючки (c) и поверните блокирующий рычаг (b) в направлении стрелки.

5 Отсоедините узел вторичного переносящего ролика (d), поднимая переднюю часть машины.

6 Проверьте узел вторичного переносящего ролика (d) и очистите или замените его.

7Переустановите детали в исходное положение.

Выполните следующие настройки после замены вторичного узла переноса.

(3-3)Отсоединение и присоединение узла вторичного переносящего ролика В случае если не требуется снимать направляющую переноса, а только вторичный переносящий ролик 1 Откройте правую крышку (a).

2 Отпустите крючки (c) передних/задних рычагов, удерживая передний/задний рычаг направляющей переноса, и поднимите направляющую переноса (d).

3 Нажмите на блокирующий рычаг (b) в сторону задней части машины.

4 Отпустите крючки (c) и поверните блокирующий рычаг (b) в направлении стрелки.

5 Отсоедините узел вторичного переносящего ролика (d), поднимая переднюю часть машины.

6 Проверьте вторичный переносящий ролик (d) и очистите или замените его.

7Переустановите детали в исходное положение.

Выполните следующие настройки после замены вторичного узла переноса.

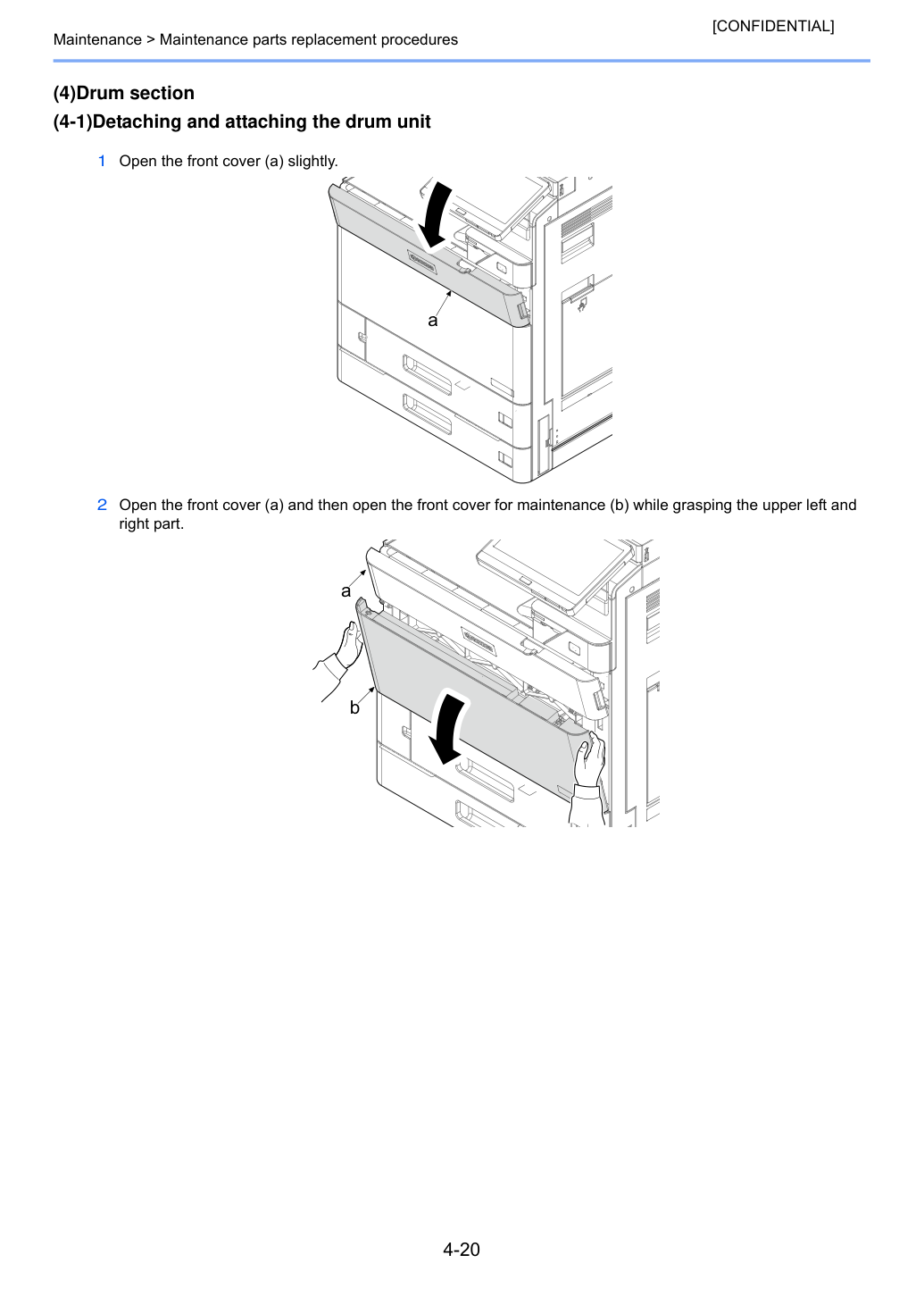

(4-1)Отсоединение и присоединение узла печатного барабана 1 Слегка откройте переднюю крышку (a).

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

3 Откройте внутреннюю крышку (a), потянув рычаги влево-вправо (b) на крышке.

При закрытии внутренней крышки (a) нажмите на часть A в положение, где рычаг (b) и крышки находятся на одном уровне.

4 Нажмите на блокирующий рычаг (a) и снимите четыре узла печатного барабана (b) (Y,C,M,K).

6 Переустановите детали в исходное положение.

После замены печатного барабана закройте крышку и включите машину.

Выполните следующие настройки после готовности машины.

Вставьте узел прямо, касаясь выступа (a) на нижней передней части узла.

В противном случае узел невозможно установить прямо. Это может повредить разъемы на узле и основном блоке и вызвать обслуживание ниже.

(4-2)Отсоединение и присоединение узла основного зарядного ролика 1 Слегка откройте переднюю крышку.

2 Откройте переднюю крышку для обслуживания.

8 Поднимите узел основного зарядного ролика (c), нажимая на него, и снимите его с узла печатного барабана (a) в направлении стрелки.

9 Проверьте узел основного зарядного ролика (c) и очистите или замените его.

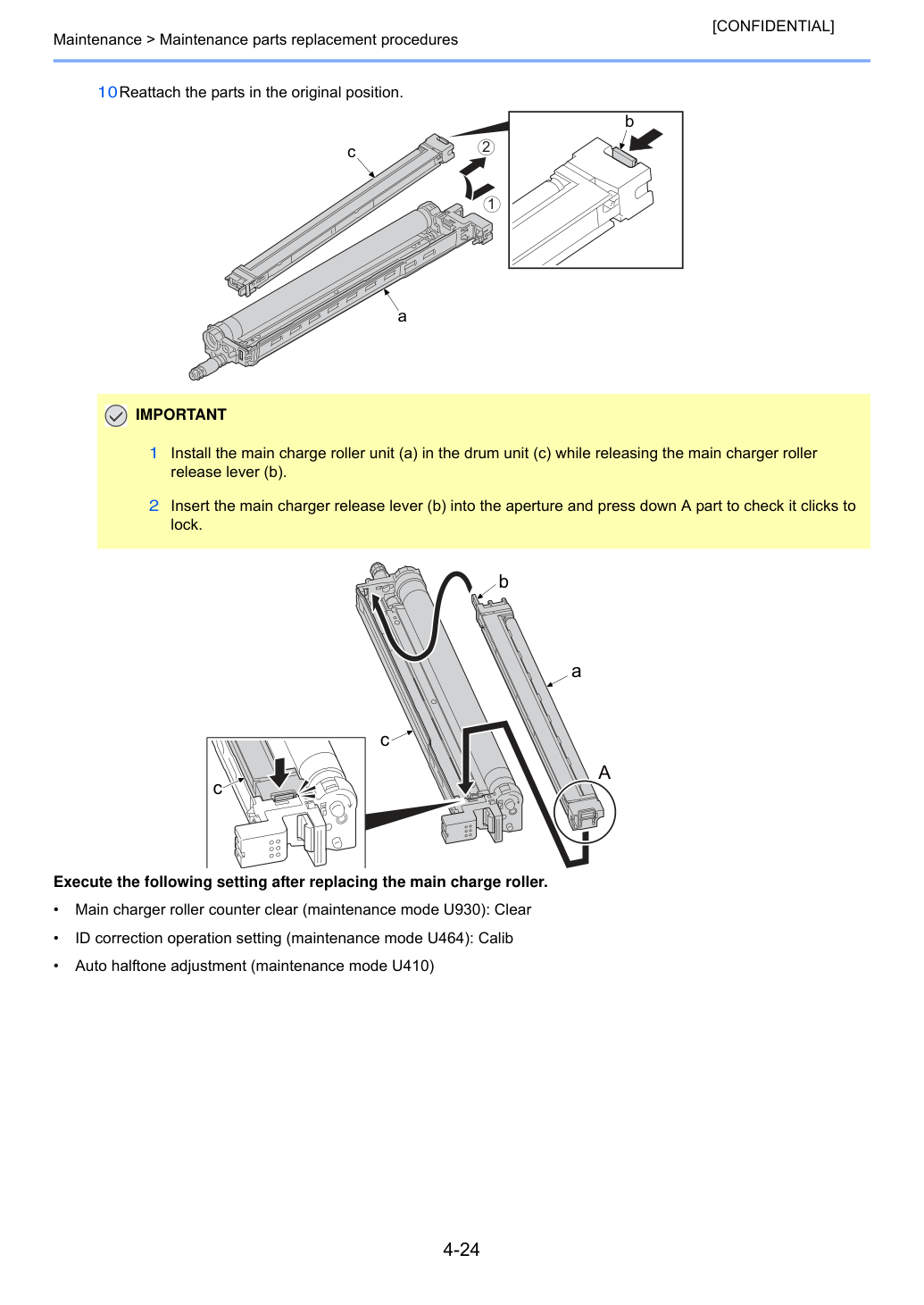

10Переустановите детали в исходное положение.

Выполните следующие настройки после замены основного зарядного ролика.

1 Установите узел основного зарядного ролика (a) в узел печатного барабана (c), отпустив рычаг отпуска основного зарядного ролика (b).

2 Вставьте рычаг отпуска основного зарядного ролика (b) в отверстие и нажмите на часть A, чтобы проверить, что он защелкивается для фиксации.

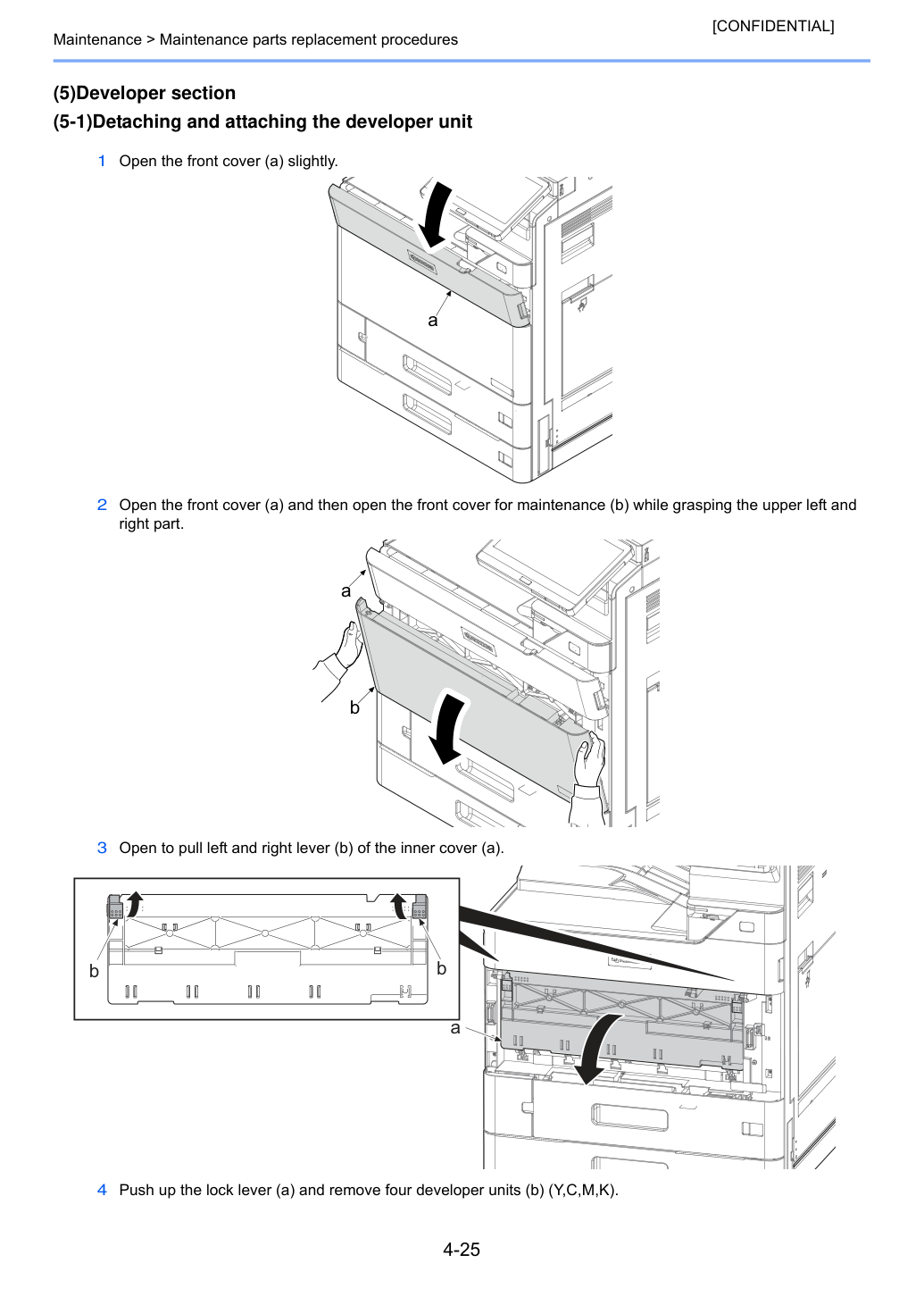

(5-1)Отсоединение и присоединение узла проявки 1 Слегка откройте переднюю крышку (a).

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

3 Откройте, потянув левый и правый рычаги (b) внутренней крышки (a).

4 Нажмите на блокирующий рычаг (a) и снимите четыре узла проявки (b) (Y,C,M,K).

5 Установите новые узлы проявки.

6 Переустановите детали в исходное положение.

После замены узла проявки закройте крышку и включите машину.

Автоматическая корректировка старения проявки и другие процессы запускаются автоматически.

Выполните следующие настройки после готовности машины.

Вставьте узел прямо, касаясь выступа (a) на нижней передней части узла.

В противном случае узел невозможно установить прямо. Это может повредить разъемы на узле и основном блоке и вызвать обслуживание ниже.

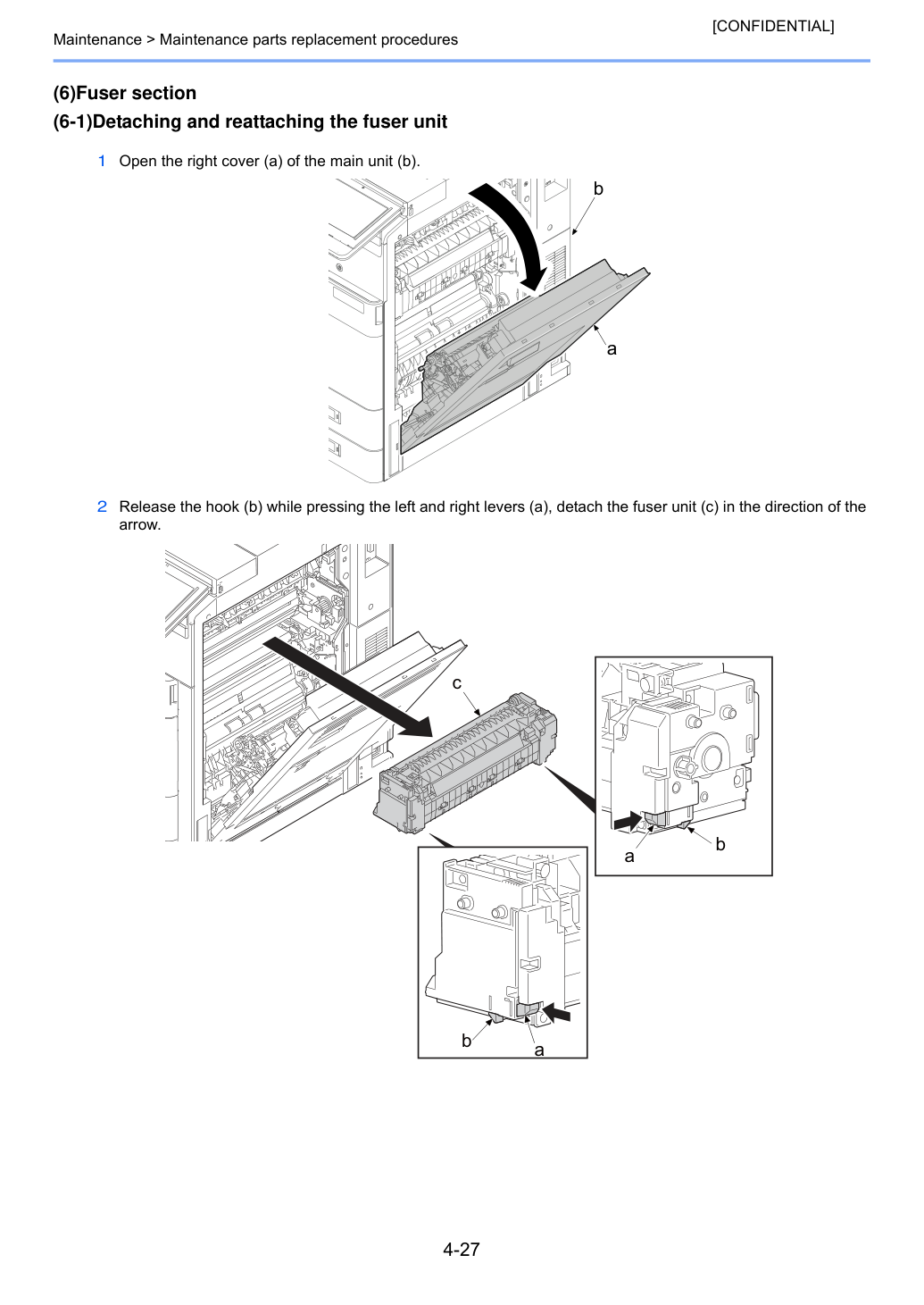

(6-1)Отсоединение и переподсоединение узла термоузла 1 Откройте правую крышку (a) основного блока (b).

2 Отпустите крючок (b), нажимая на левый и правый рычаги (a), отсоедините узел термоузла (c) в направлении стрелки.

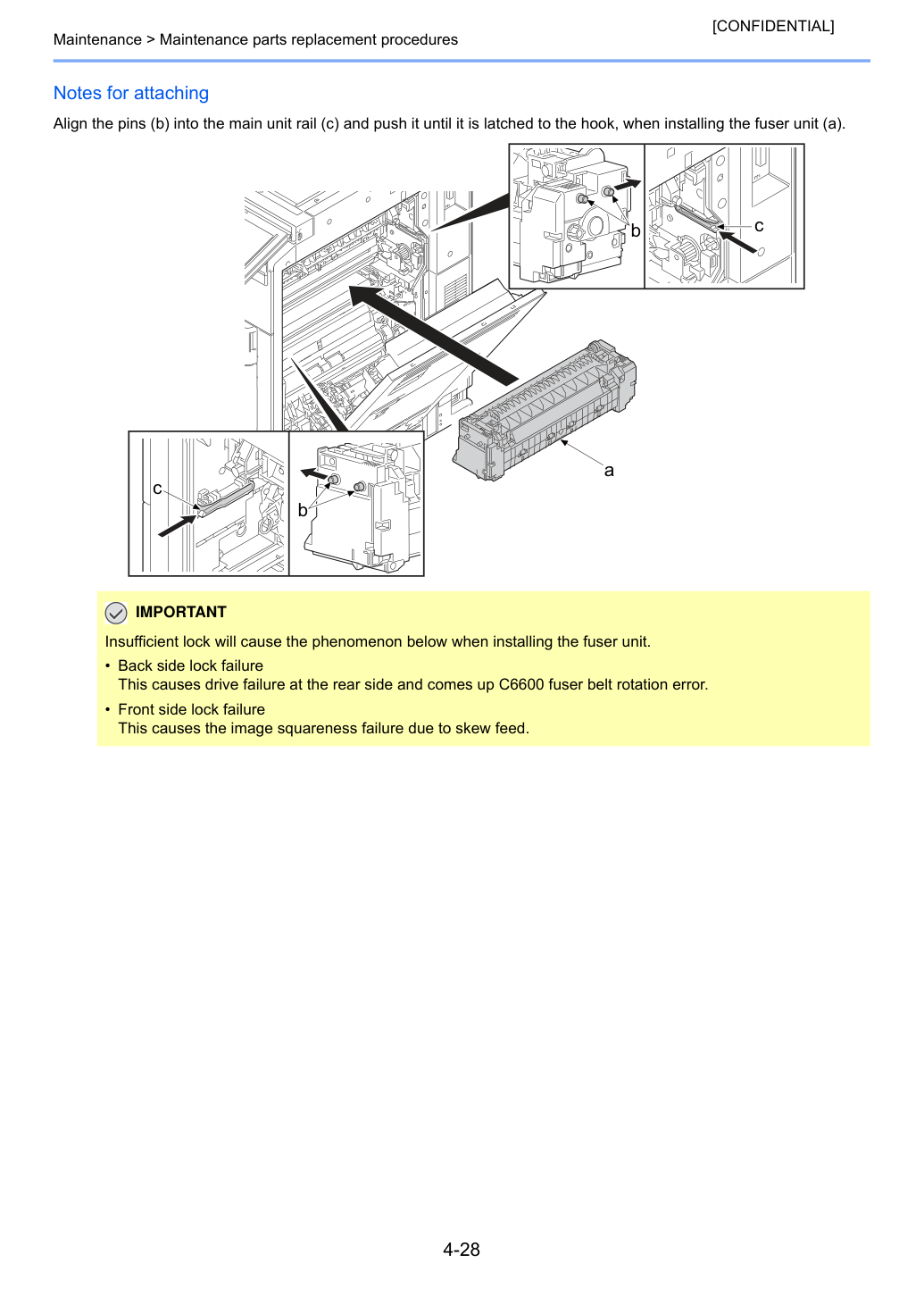

Примечания по присоединению Совместите штифты (b) с направляющей основного блока (c) и нажимайте, пока не защелкнется на крючок, при установке узла термоузла (a).

Недостаточная блокировка вызовет следующие явления при установке узла термоузла.

Это вызывает отказ привода на задней стороне и выводит ошибку C6600 ошибка вращения ремня термоузла.

Это вызывает отказ выравнивания изображения из-за перекоса подачи.

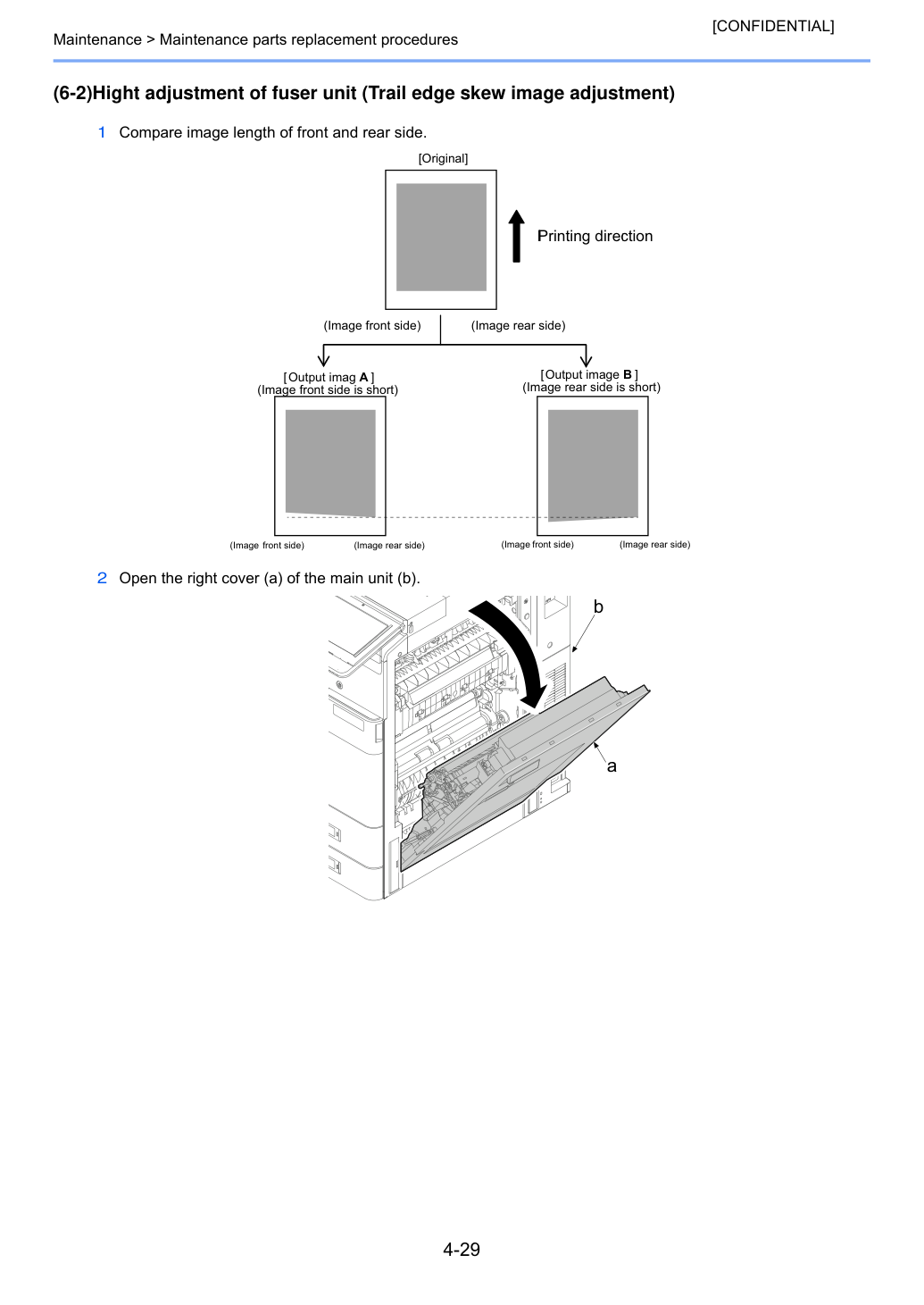

(6-2)Регулировка высоты узла термоузла (Регулировка перекоса изображения задней кромки) 1 Сравните длину изображения с передней и задней стороны.

2 Откройте правую крышку (a) основного блока (b).

3 Отпустите крючок (b), нажимая на левый и правый рычаги (a), отсоедините узел термоузла (c) в направлении стрелки.

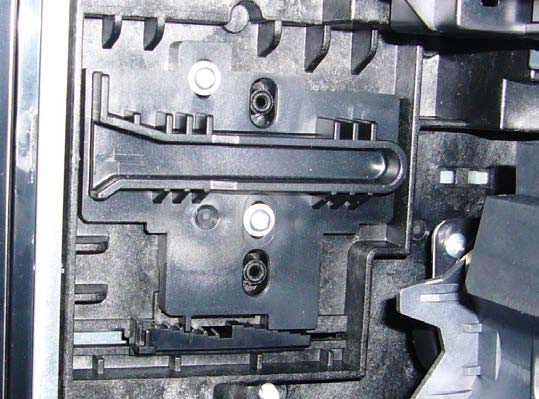

4 Ослабь 2 винта (f) крепления направляющей позиционирования термоузла (g) на внутренней раме передней стороны.

5 Поднимай направляющую позиционирования термоузла (g) и перемещай рычаг регулировки высоты термоузла (h) вправо или влево.

При смещении передней стороны вниз (Таблица A): Перемещай рычаг регулировки высоты термоузла (h) вправо относительно основного блока и опускай направляющую позиционирования термоузла на 1 деление. Передняя сторона сокращается примерно на 0,4 мм.

При смещении передней стороны вверх (Таблица B): Перемещай рычаг регулировки высоты термоузла (h) влево относительно основного блока и поднимай направляющую позиционирования термоузла на 1 деление. Передняя сторона увеличивается примерно на 0,5 мм.

6 После регулировки прижимай направляющую позиционирования термоузла (g) вместе с рычагом регулировки высоты и затяни 2 винта.

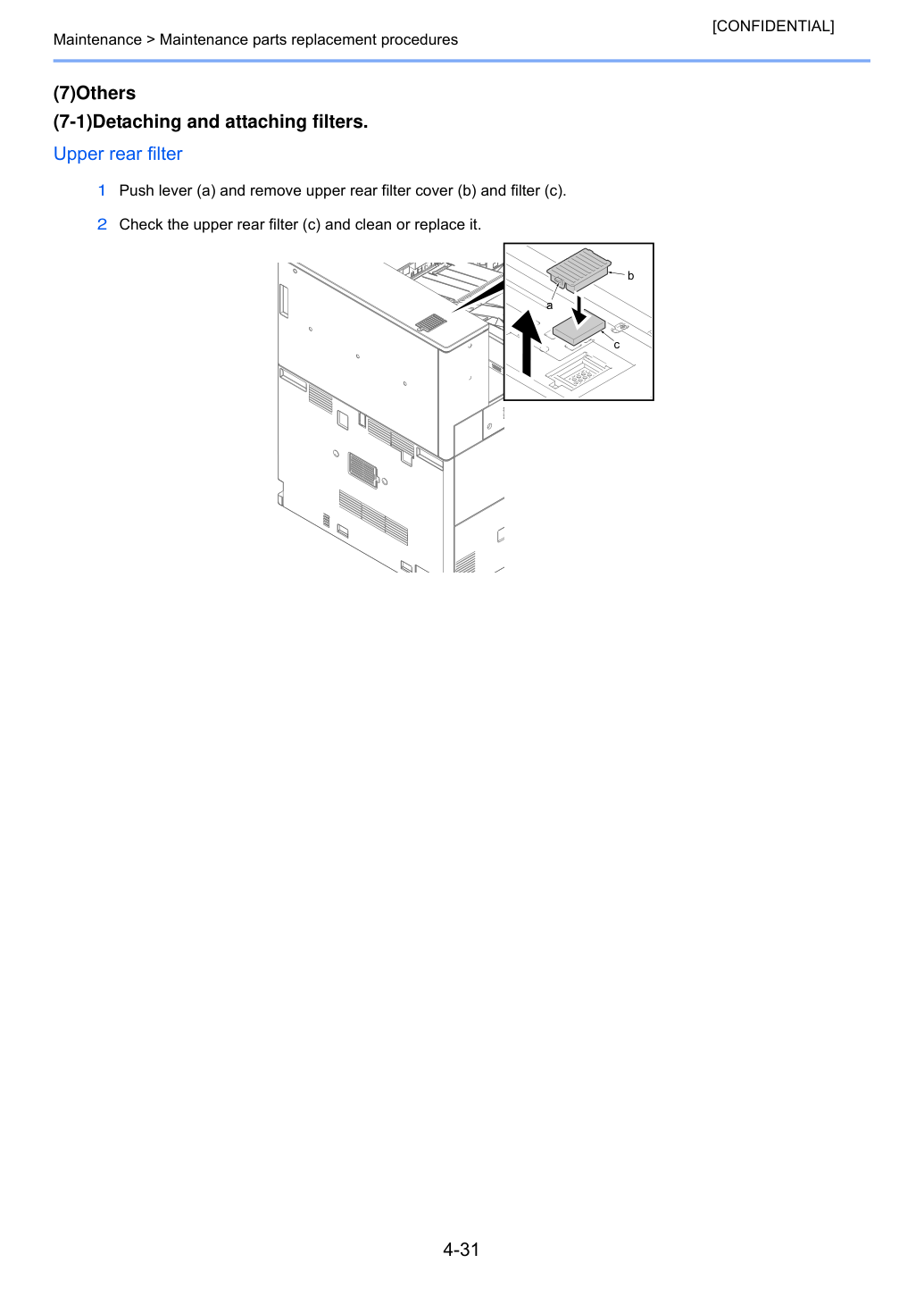

(7-1)Снятие и установка фильтров.

1 Нажимай рычаг (a) и извлеки верхнюю заднюю крышку фильтра (b) и фильтр (c).

2 Проверь верхний задний фильтр (c) и очисти или замени его.

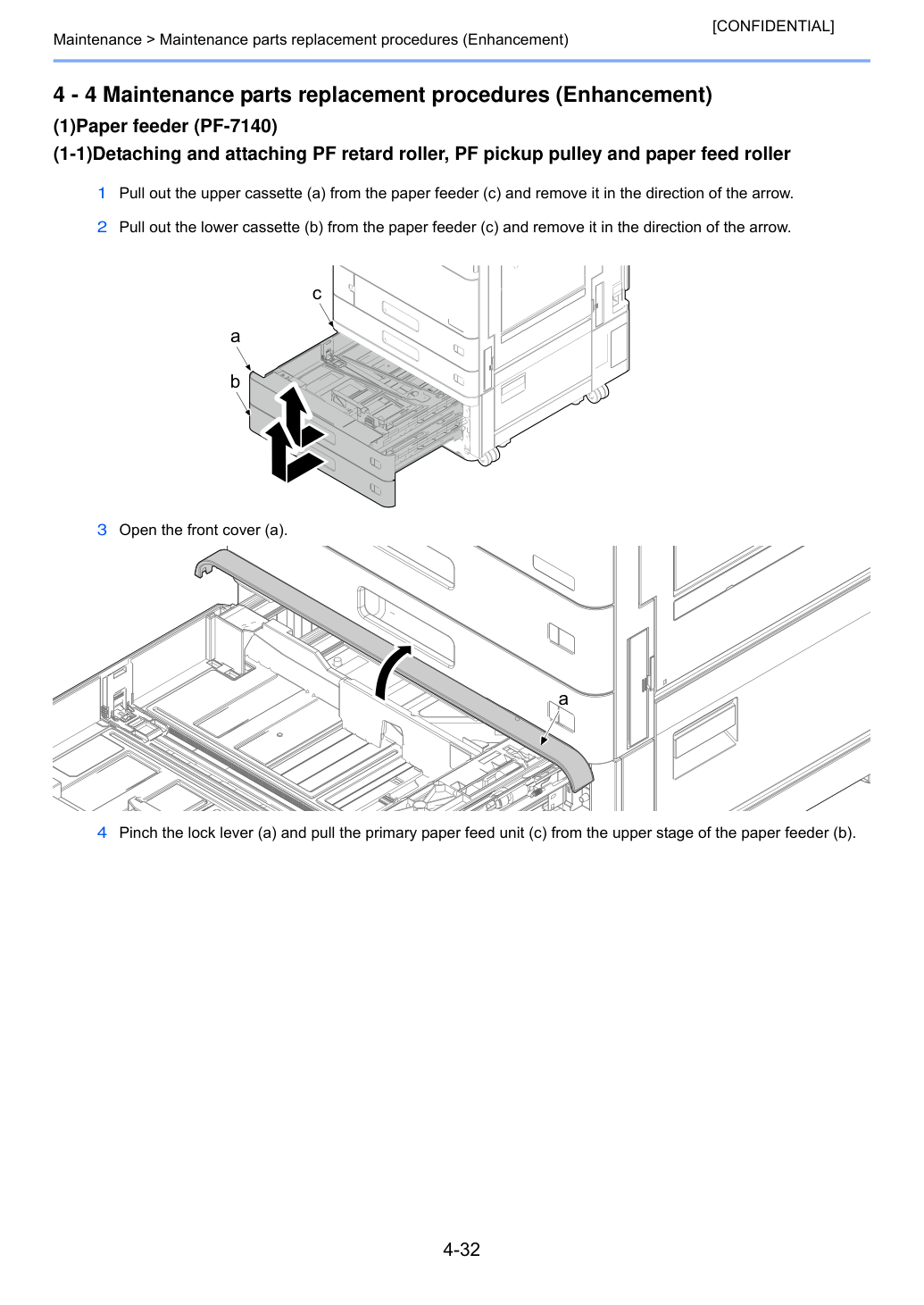

(1-1)Снятие и установка ролика замедления подачи, шкива захвата подачи и ролика подачи бумаги 1 Извлеки верхнюю кассету (a) из узла подачи (c) в направлении стрелки.

2 Извлеки нижнюю кассету (b) из узла подачи (c) в направлении стрелки.

4 Зажимай рычаг фиксации (a) и извлеки первичный узел подачи (c) из верхнего уровня узла подачи (b).

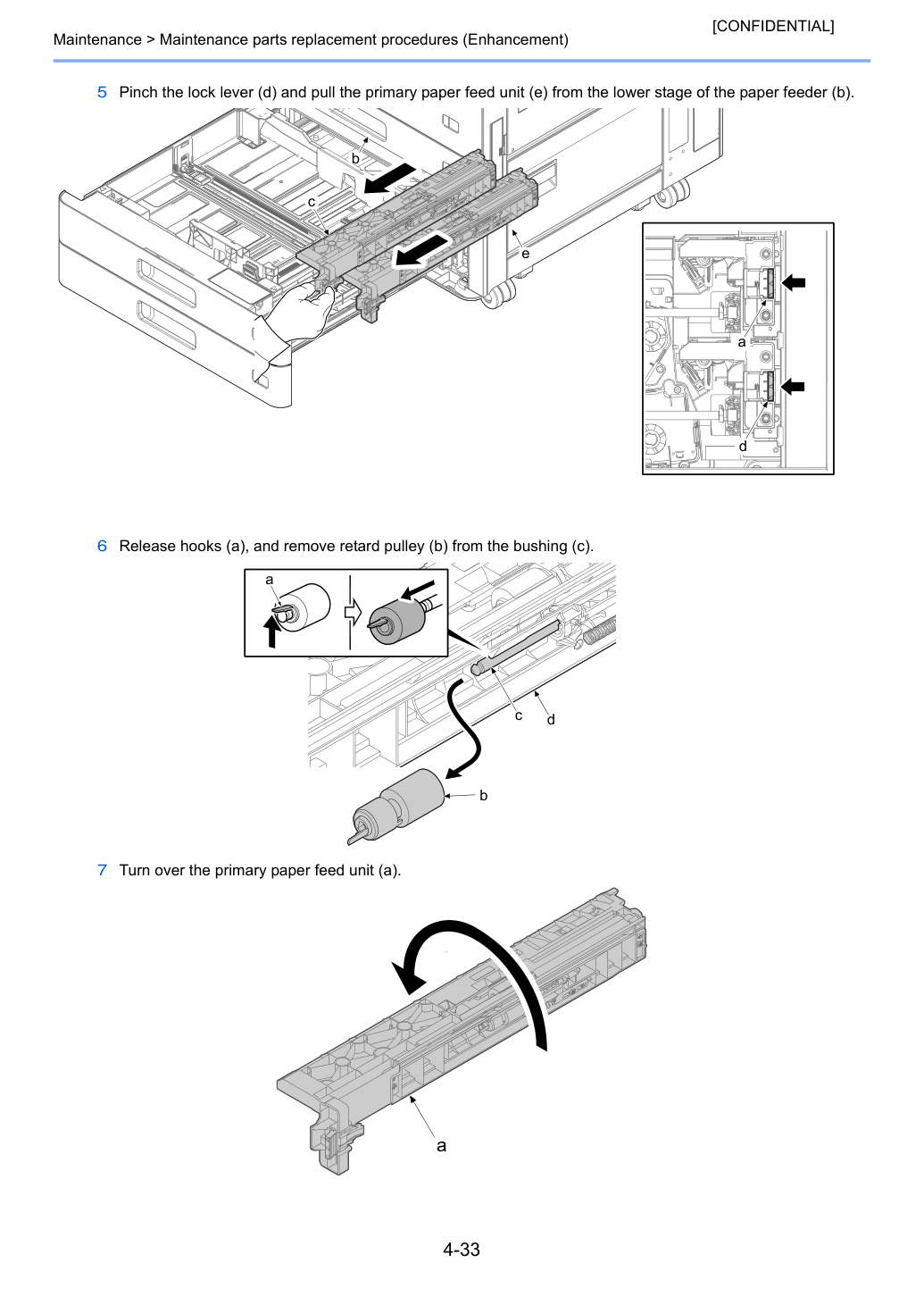

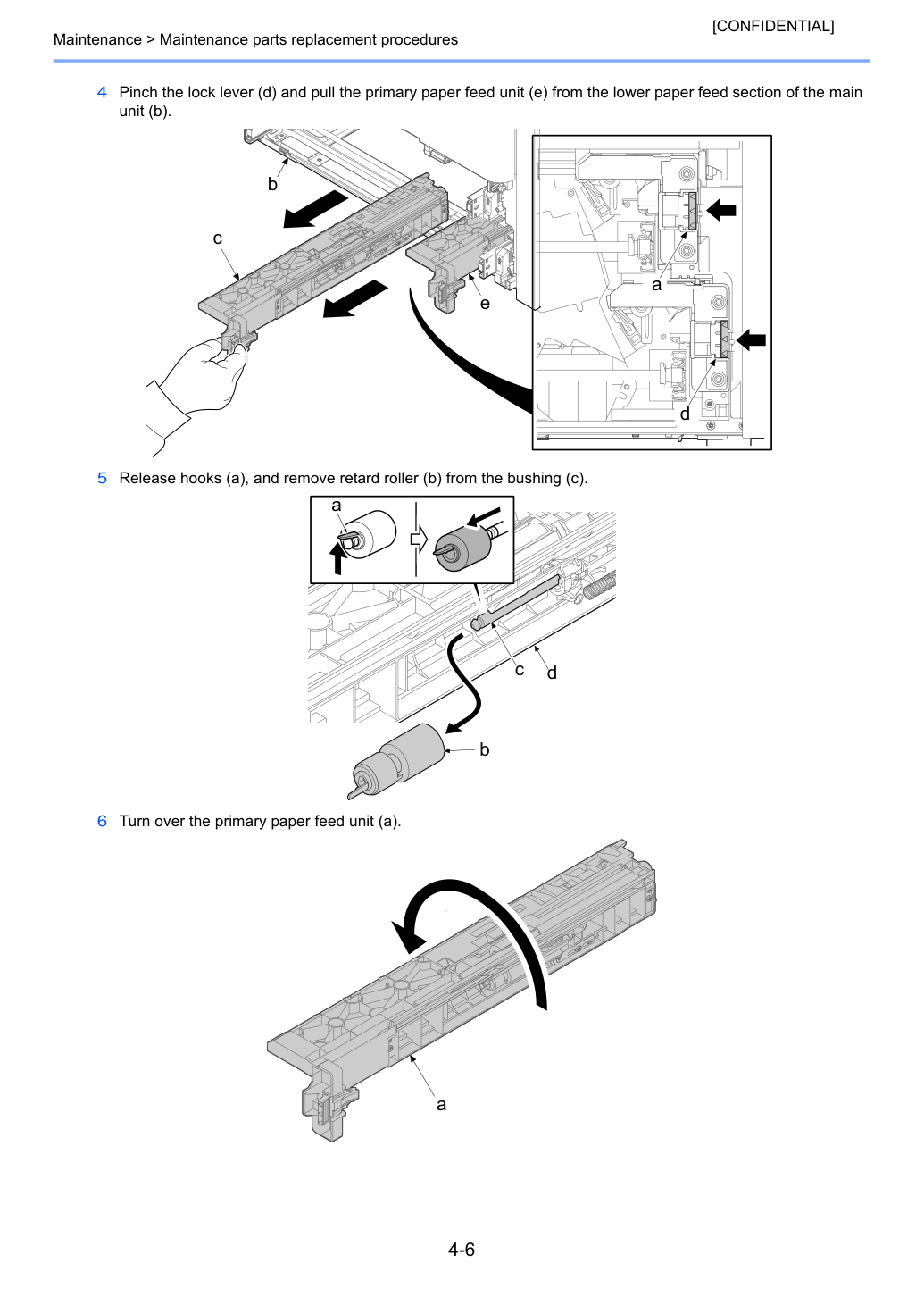

5 Зажимай рычаг фиксации (d) и извлеки первичный узел подачи (e) из нижнего уровня узла подачи (b).

6 Отпусти крючки (a) и извлеки шкив замедления (b) из втулки (c).

7 Переверни первичный узел подачи (a).

8 Сдвинь крышку подачи (b) с первичного узла подачи (a).

9 Отпусти крючки (a) и извлеки шкив захвата (b) и ролик подачи бумаги (c) из втулки.

Снимите шкив подачи (b), слегка приподняв его.

10Установи новый ролик подачи бумаги.

11Установи новый шкив захвата.

12После замены шкива захвата и ролика подачи установи крышку подачи (a) так, чтобы она совпала с треугольной меткой (b).

13Переверни первичный узел подачи.

14Установи новый шкив замедления.

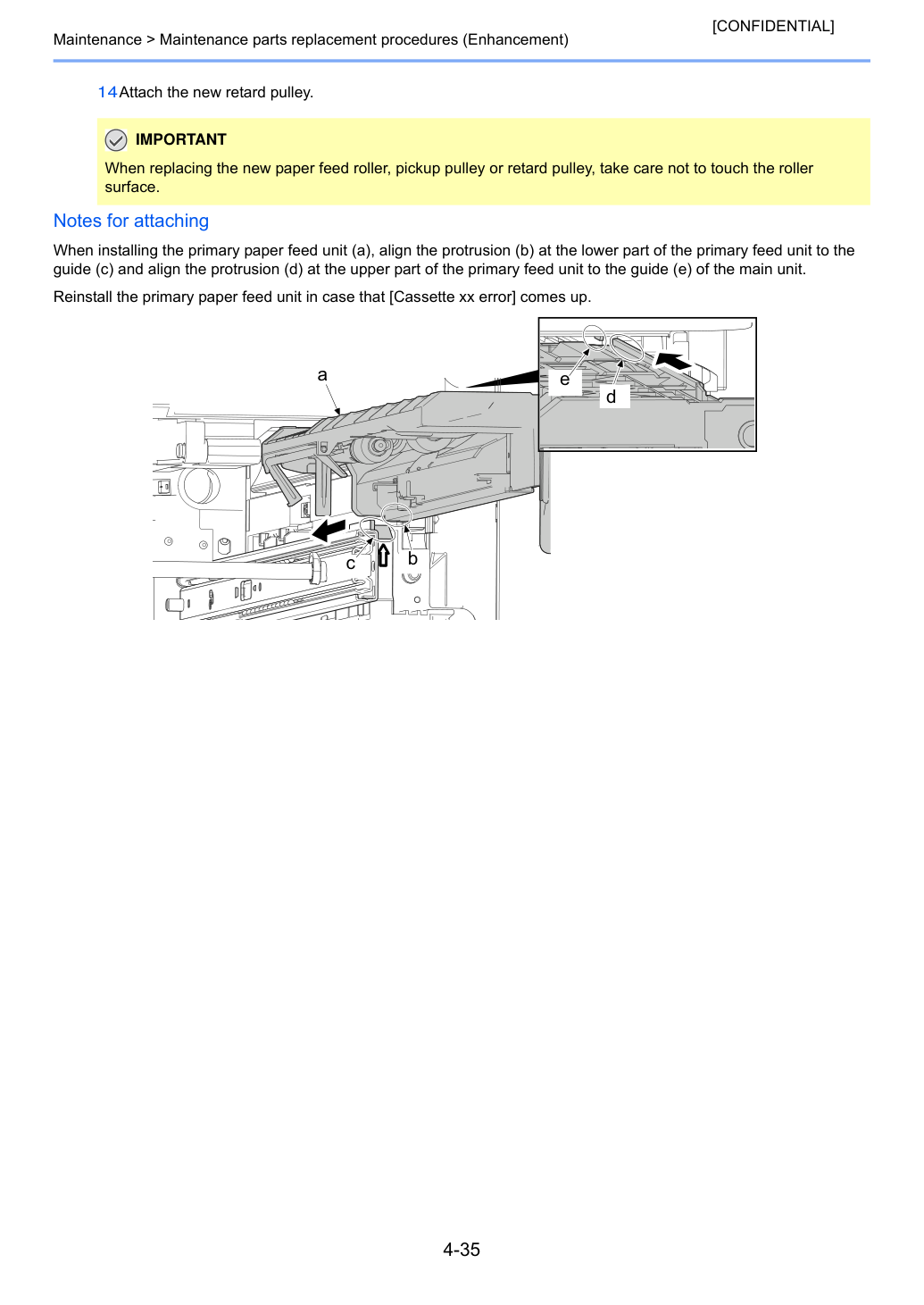

Примечания по установке При установке узла первичной подачи бумаги (a) выровняйте выступ (b) в нижней части узла первичной подачи по направляющей (c) и выровняйте выступ (d) в верхней части узла первичной подачи по направляющей (e) основного узла.

Переустановите узел первичной подачи бумаги в случае появления ошибки [Cassette xx error].

При замене ролика подачи бумаги, шкива захвата или шкива замедления не касайся поверхности ролика.

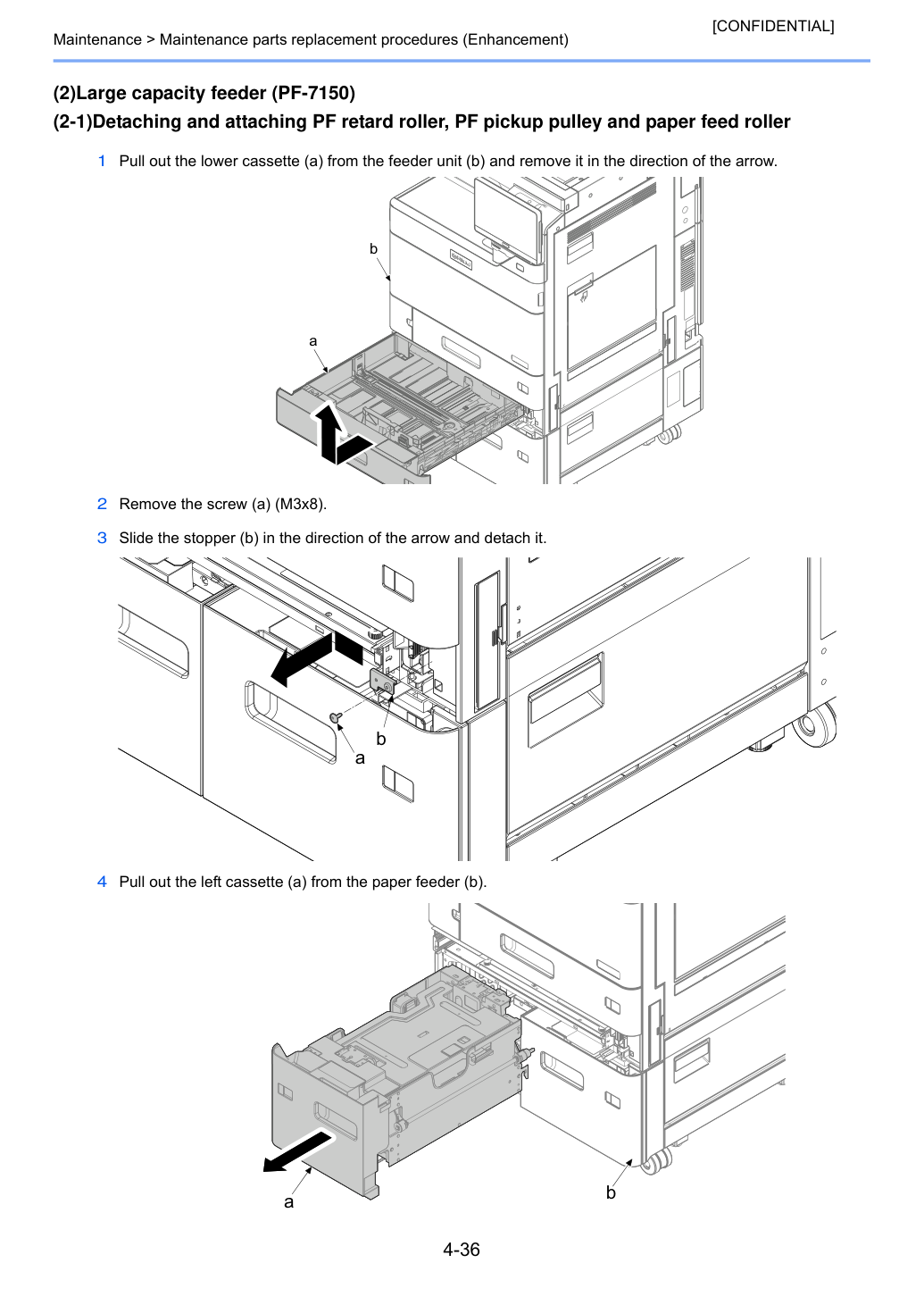

(2-1)Снятие и установка ролика замедления подачи, шкива захвата подачи и ролика подачи бумаги 1 Извлеки нижнюю кассету (a) из узла подачи (b) в направлении стрелки.

2 Открути винт (a) (M3x8).

3 Сдвинь стопор (b) в направлении стрелки и отсоедини его.

4 Извлеки левую кассету (a) из узла подачи (b).

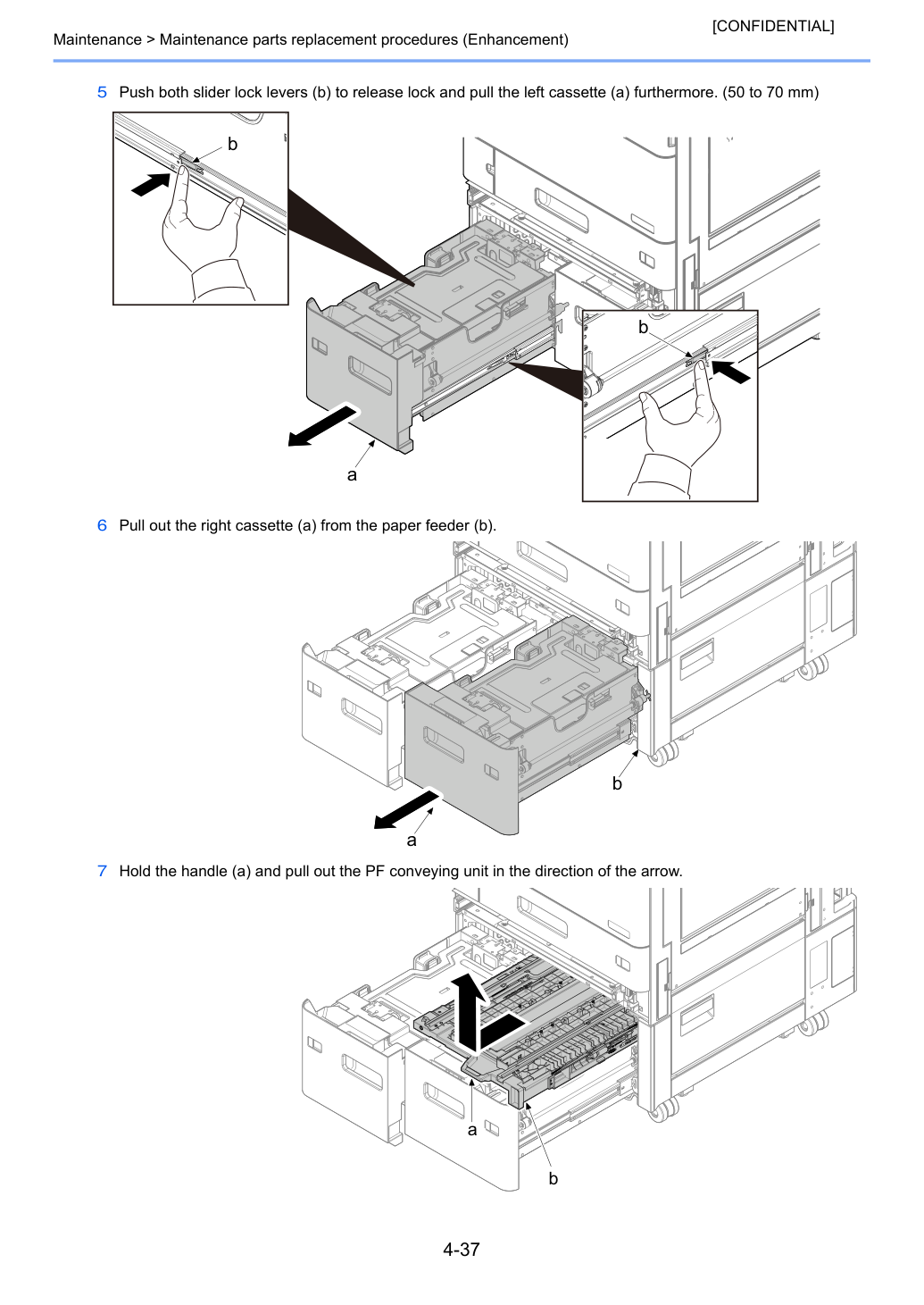

5 Нажимай оба рычага блокировки салазок (b) для отпускания фиксации и дополнительно вытягивай левую кассету (a). (50–70 мм) 6 Извлеки правую кассету (a) из узла подачи (b).

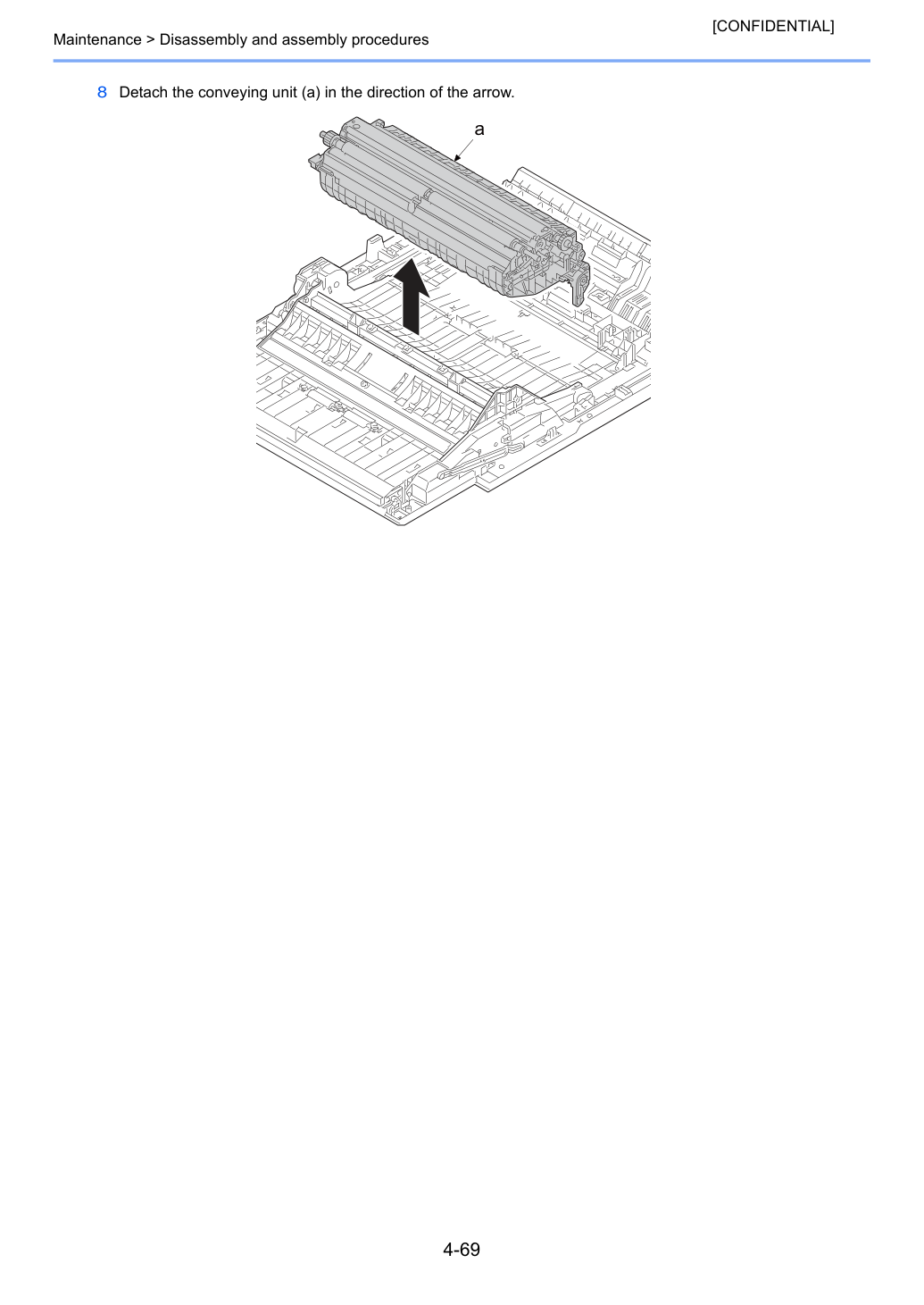

7 Удерживай рукоятку (a) и извлеки узел конвейера подачи в направлении стрелки.

Примечания при установке Убедись, что левая кассета (d) извлечена при установке узла конвейера подачи (a).

Совмести направляющую рельса узла конвейера подачи (b) с направляющей основного узла подачи (c), затем установи.

8 Переверни узел конвейера подачи (a).

9 Отпусти крючки (b) и извлеки шкив замедления (c) из втулки (d).

10Отпусти крючки (b) и извлеки шкив захвата (c) и ролик подачи бумаги (d) из втулки.

11Установи новый ролик подачи бумаги.

12Установи новый шкив захвата.

13Переверни узел конвейера подачи.

14Установи новый шкив замедления.

15Переустанови детали в исходное положение.

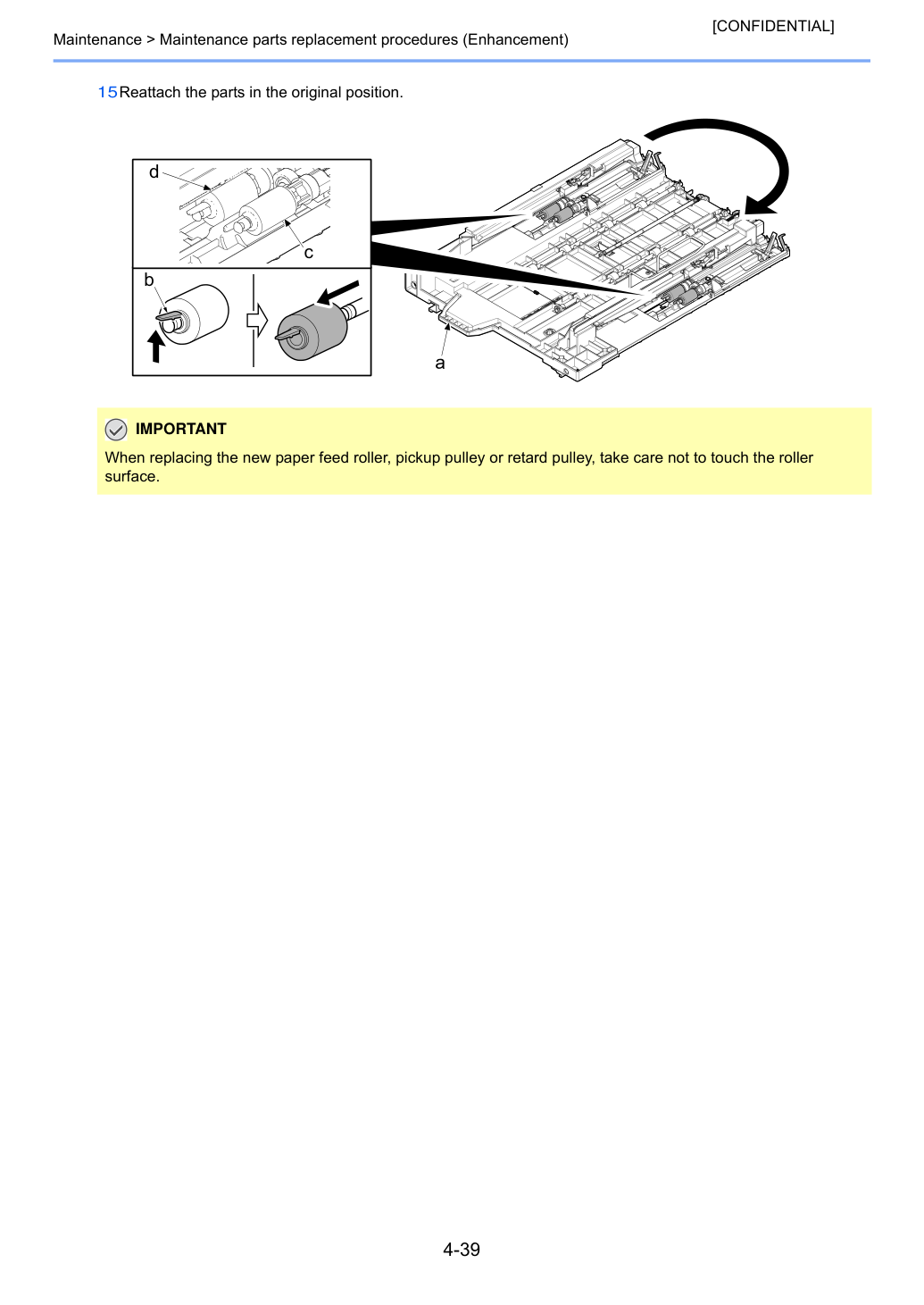

При замене ролика подачи бумаги, шкива захвата или шкива замедления не касайся поверхности ролика.

(3-1)Снятие и установка шкива захвата и ролика подачи бумаги 1 Извлеки кассету.

2 Извлеки винт (a) (M3x8) и отсоедини крышку провода (b).

3 Отсоедини разъём (b) основного блока (a).

4 Отпусти провод (d) из зажима (c).

6 Сдвинь узел подачи подачи (f) вперёд и извлеки его, вращая его с использованием позиционирующего вала (g) как точки опоры.

7 Снять два стопорных кольца A (b) с вала подачи бумаги PF (a).

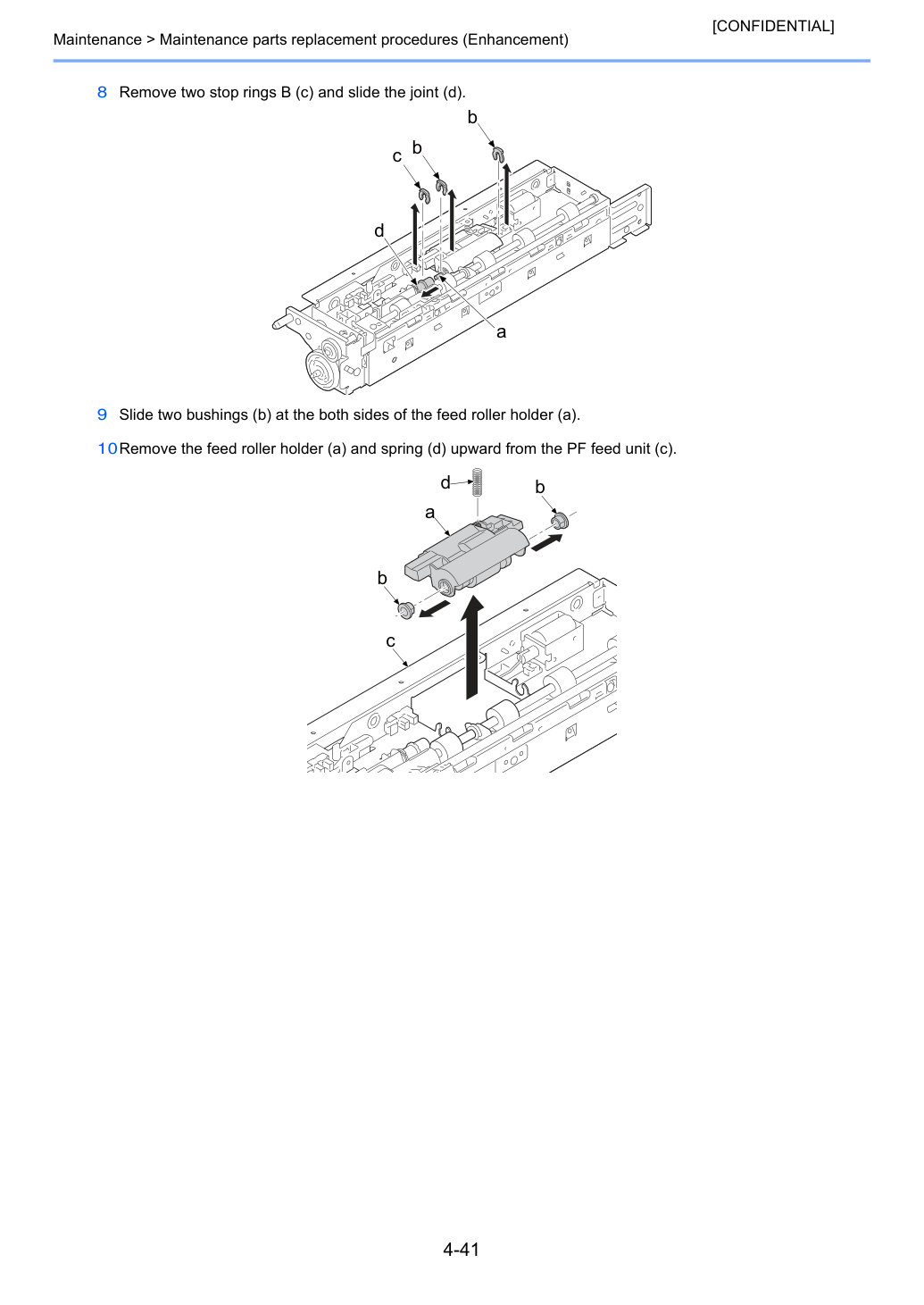

8 Снять два стопорных кольца B (c) и сдвинуть шарнир (d).

9 Сдвинуть два втулка (b) с обеих сторон держателя ролика подачи (a).

10 Снять держатель ролика подачи (a) и пружину (d) вверх из узла подачи PF (c).

(3-2)Демонтаж и монтаж тормозного ролика PF 1 Демонтировать узел подачи бумаги PF (a).

2 Перевернуть узел подачи бумаги PF (a).

3 Снять стопорное кольцо (c) с вала тормозного ролика PF (b).

4 Извлечь проставку (d) с вала тормозного ролика PF и снять её.

Соблюдать осторожность, чтобы не упал установочный штифт при снятии проставки.

5 Извлечь установочный штифт (b) ограничителя момента (a).

6 Извлечь ограничитель момента (a) и тормозной ролик PF (d), надавливая на рычаг отпуска тормоза (c), и снять его.

7 Очистить или заменить тормозной ролик PF.

8 Присоединить тормозной ролик PF обратно к узлу подачи PF.

9 Переустановить узел подачи бумаги PF в исходное положение.

При замене ролика подачи бумаги, шкива захвата или шкива замедления не касайся поверхности ролика.

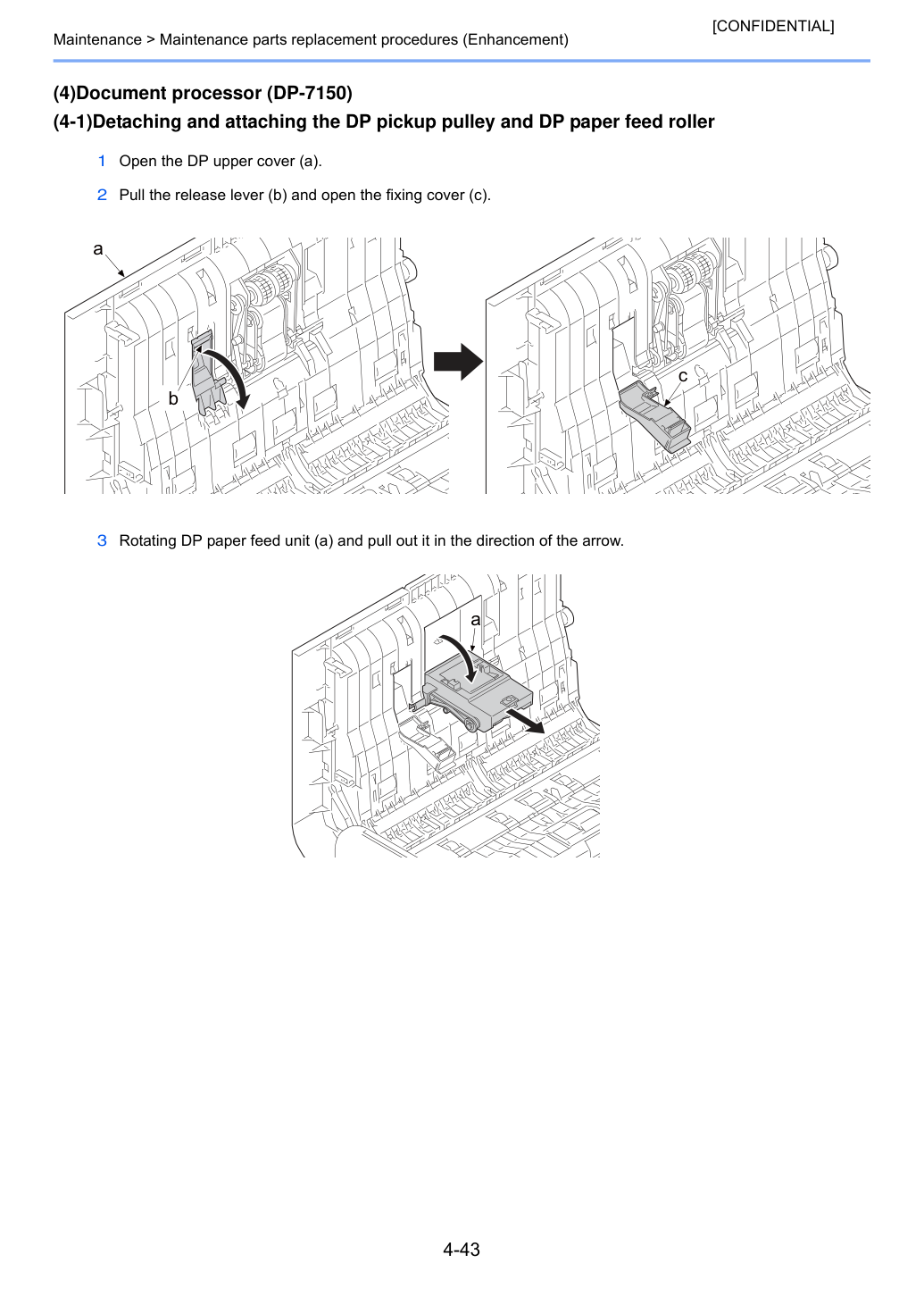

(4-1)Демонтаж и монтаж шкива захвата DP и ролика подачи бумаги DP 1 Открыть верхнюю крышку DP (a).

2 Потянуть рычаг отпуска (b) и открыть фиксирующую крышку (c).

3 Повернуть узел подачи бумаги DP (a) и извлечь его в направлении стрелки.

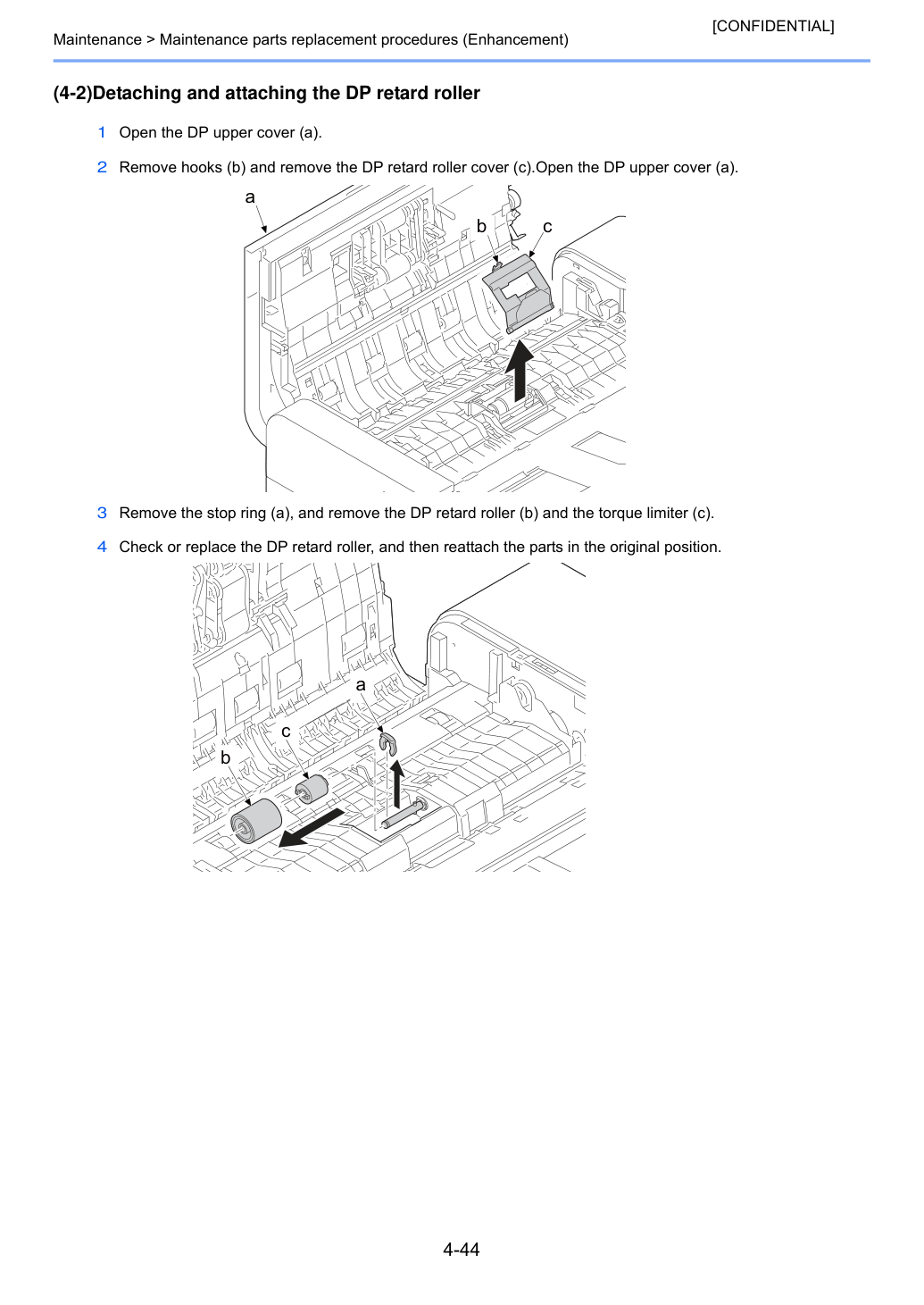

(4-2)Демонтаж и монтаж тормозного ролика DP 1 Открыть верхнюю крышку DP (a).

2 Снять крючки (b) и снять крышку тормозного ролика DP (c). Открыть верхнюю крышку DP (a).

3 Снять стопорное кольцо (a) и снять тормозной ролик DP (b) и ограничитель момента (c).

4 Проверить или заменить тормозной ролик DP, затем переустановить детали в исходное положение.

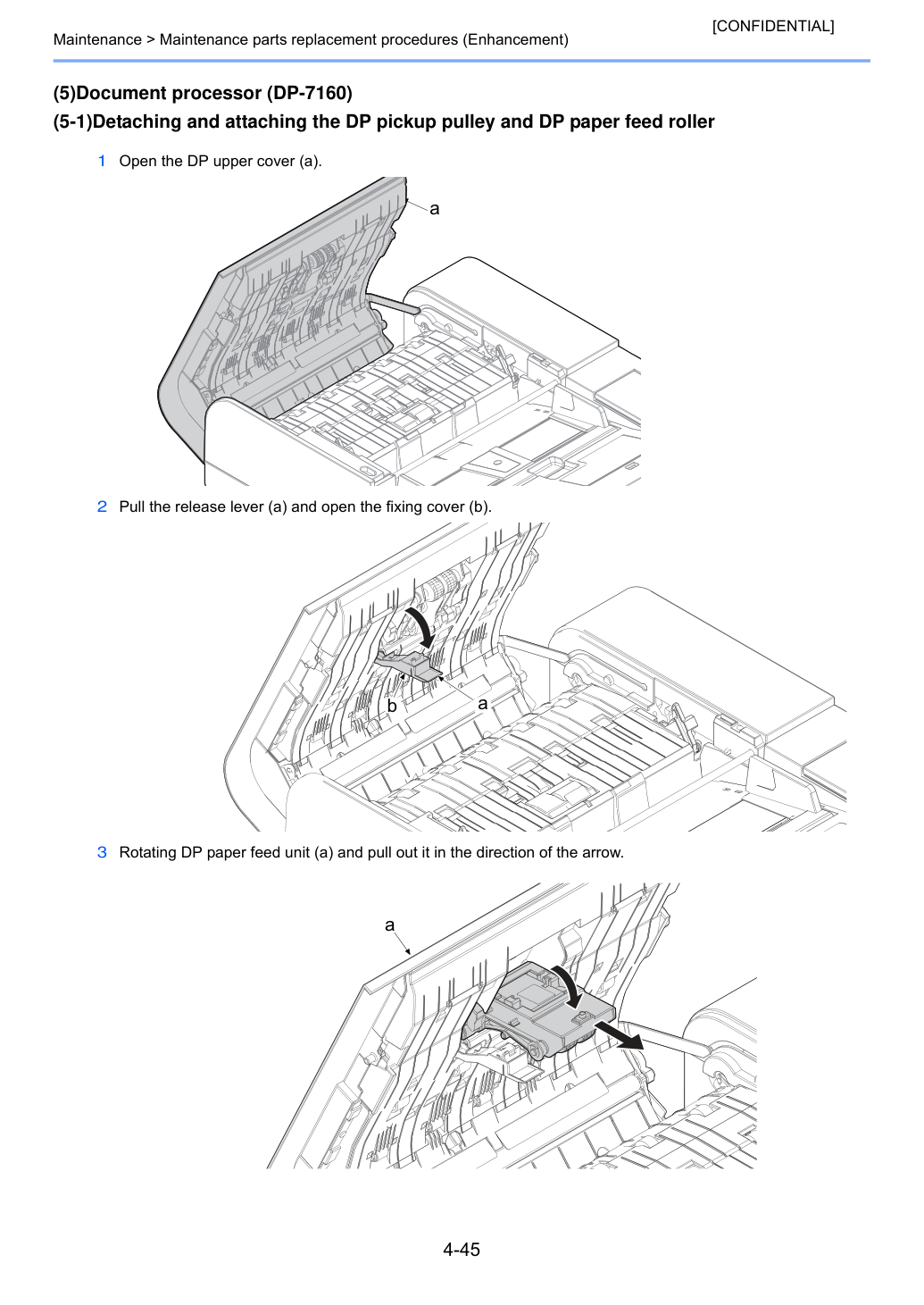

(5-1)Демонтаж и монтаж шкива захвата DP и ролика подачи бумаги DP 1 Открыть верхнюю крышку DP (a).

2 Потянуть рычаг отпуска (a) и открыть фиксирующую крышку (b).

3 Повернуть узел подачи бумаги DP (a) и извлечь его в направлении стрелки.

(5-2)Демонтаж и монтаж тормозного ролика DP 1 Открыть верхнюю крышку DP.

2 Демонтировать направляющую подачи бумаги DP и узел подачи DP.

3 Снять крючки (b) и снять крышку тормозного ролика DP (c).

4 Снять стопорное кольцо (a) и снять тормозной ролик DP (b) и ограничитель момента (c).

5 Установить новый тормозной шкив.

6 Переустановите детали в исходное положение.

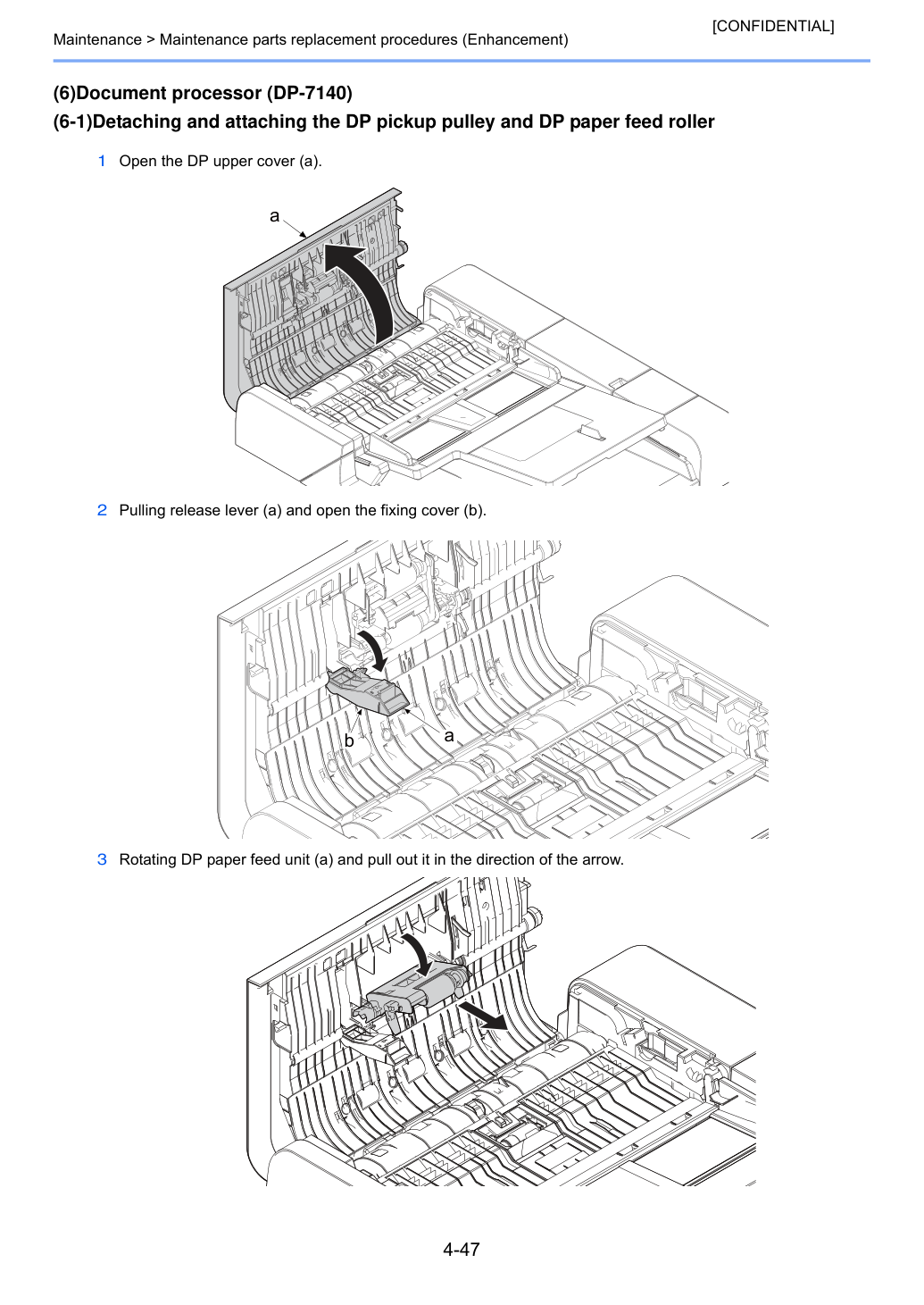

(6-1)Демонтаж и монтаж шкива захвата DP и ролика подачи бумаги DP 1 Открыть верхнюю крышку DP (a).

2 Потянуть рычаг отпуска (a) и открыть фиксирующую крышку (b).

3 Повернуть узел подачи бумаги DP (a) и извлечь его в направлении стрелки.

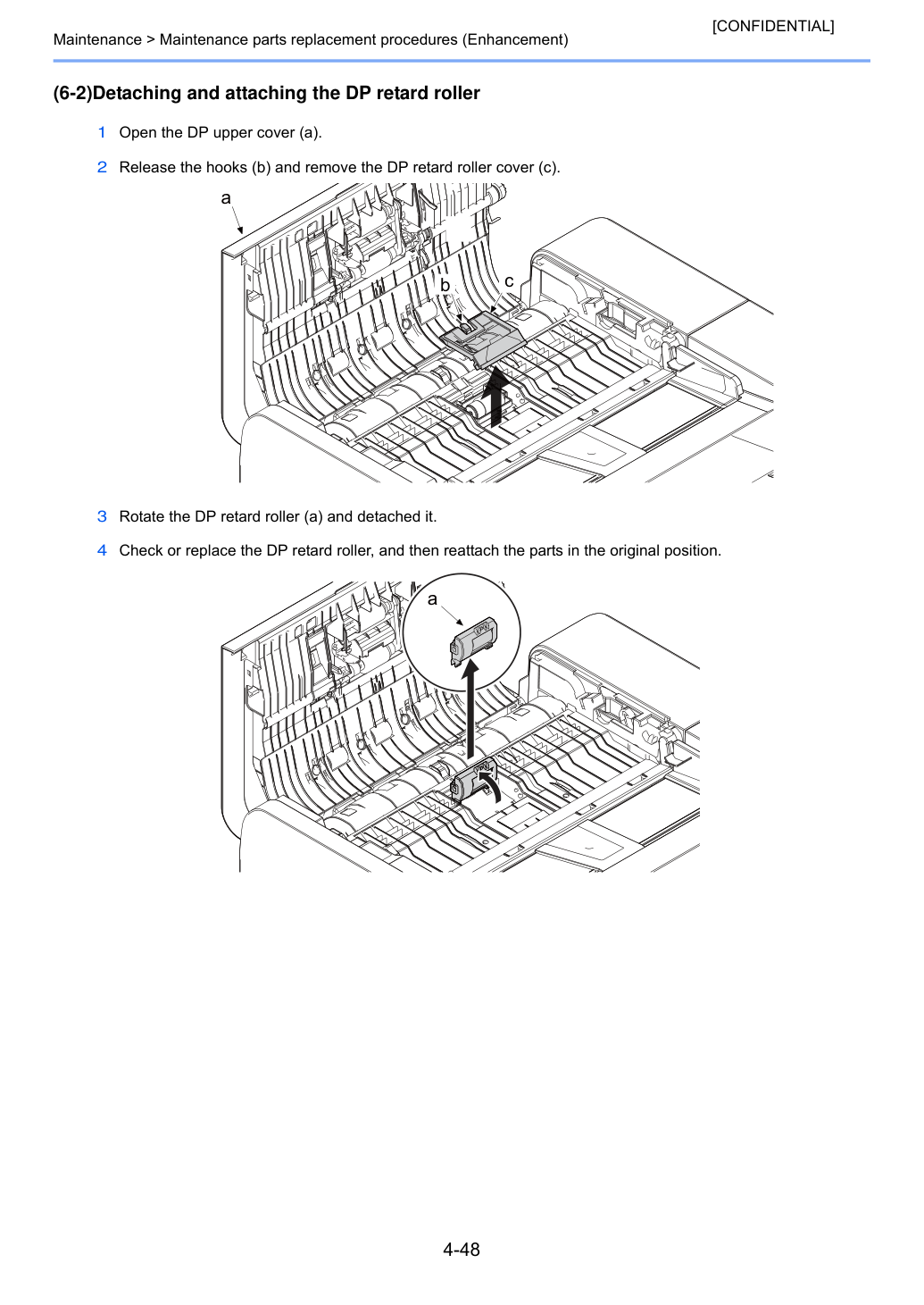

(6-2)Демонтаж и монтаж тормозного ролика DP 1 Открыть верхнюю крышку DP (a).

2 Отпустить крючки (b) и снять крышку тормозного ролика DP (c).

3 Повернуть тормозной ролик DP (a) и демонтировать его.

4 Проверить или заменить тормозной ролик DP, затем переустановить детали в исходное положение.

После замены комплекта техническое обслуживание закрыть крышку и включить аппарат.

Автоматическое старение проявителя и обновление барабана запустятся автоматически.

Выполните следующие настройки после готовности машины.

Выполнить рабочий процесс режима техническое обслуживание U952 с предустановкой. (См. стр. 6-343) 1 Ввести "10871087" с помощью цифровых клавиш для запуска режима техническое обслуживание.

2 Ввести "469" с помощью цифровых клавиш и нажать клавишу [Start].

4 Выбрать комплект техническое обслуживание для настройки.

5 Выберите режимы обслуживания, указанные на дисплее сверху вниз, и нажмите клавишу [Start] для возврата в режим обслуживания.

6 Выполните следующие режимы обслуживания после возврата в режим обслуживания.

7 Нажмите клавишу [Stop] для возврата к потоку после завершения каждого режима.

Техническое обслуживание > Процедуры настройки после замены комплекта техническое обслуживание [КОНФИДЕНЦИАЛЬНО] 8 Повторить шаги 5–7 и завершить процесс.

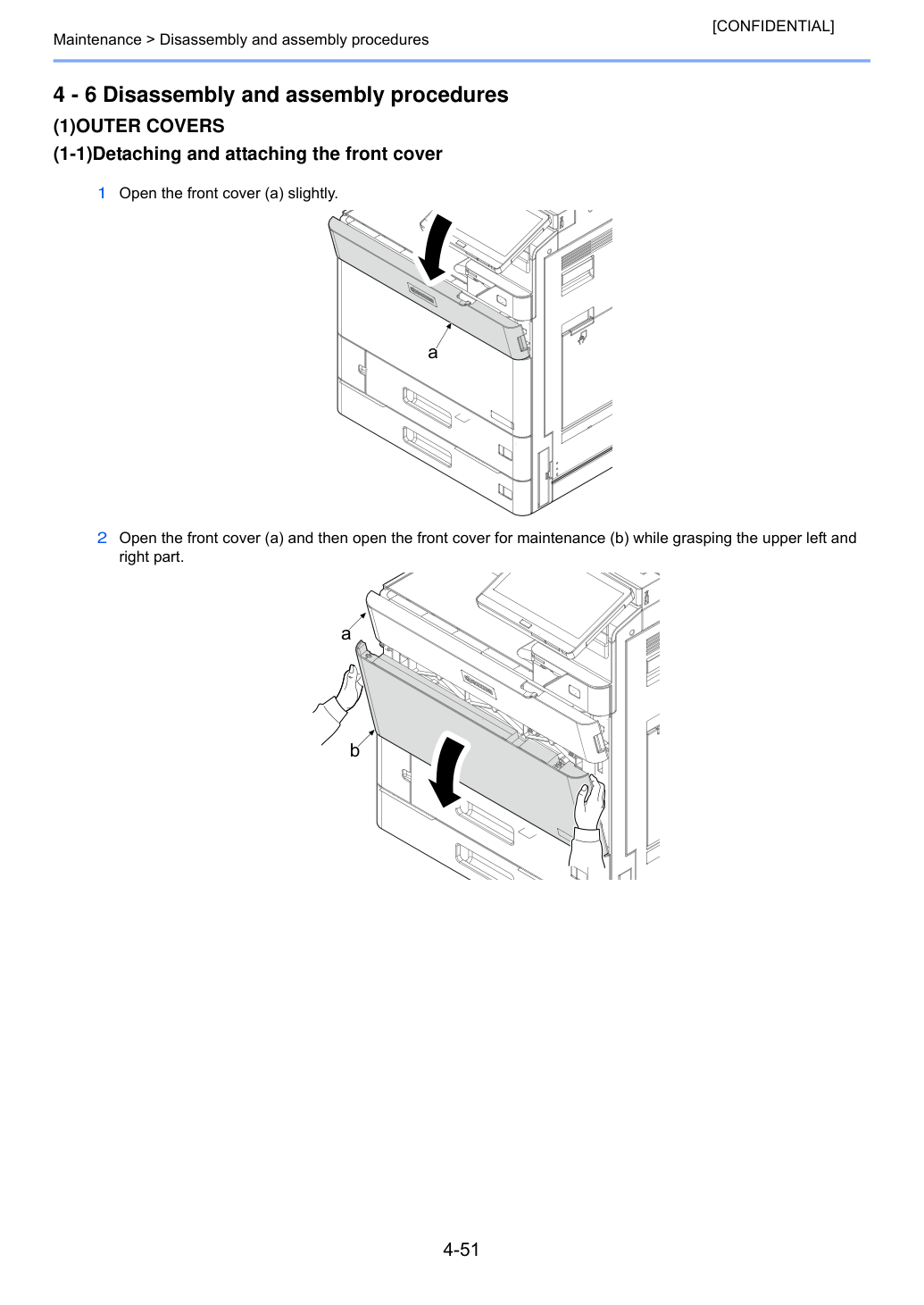

(1-1)Демонтаж и монтаж передней крышки 1 Слегка открыть переднюю крышку (a).

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

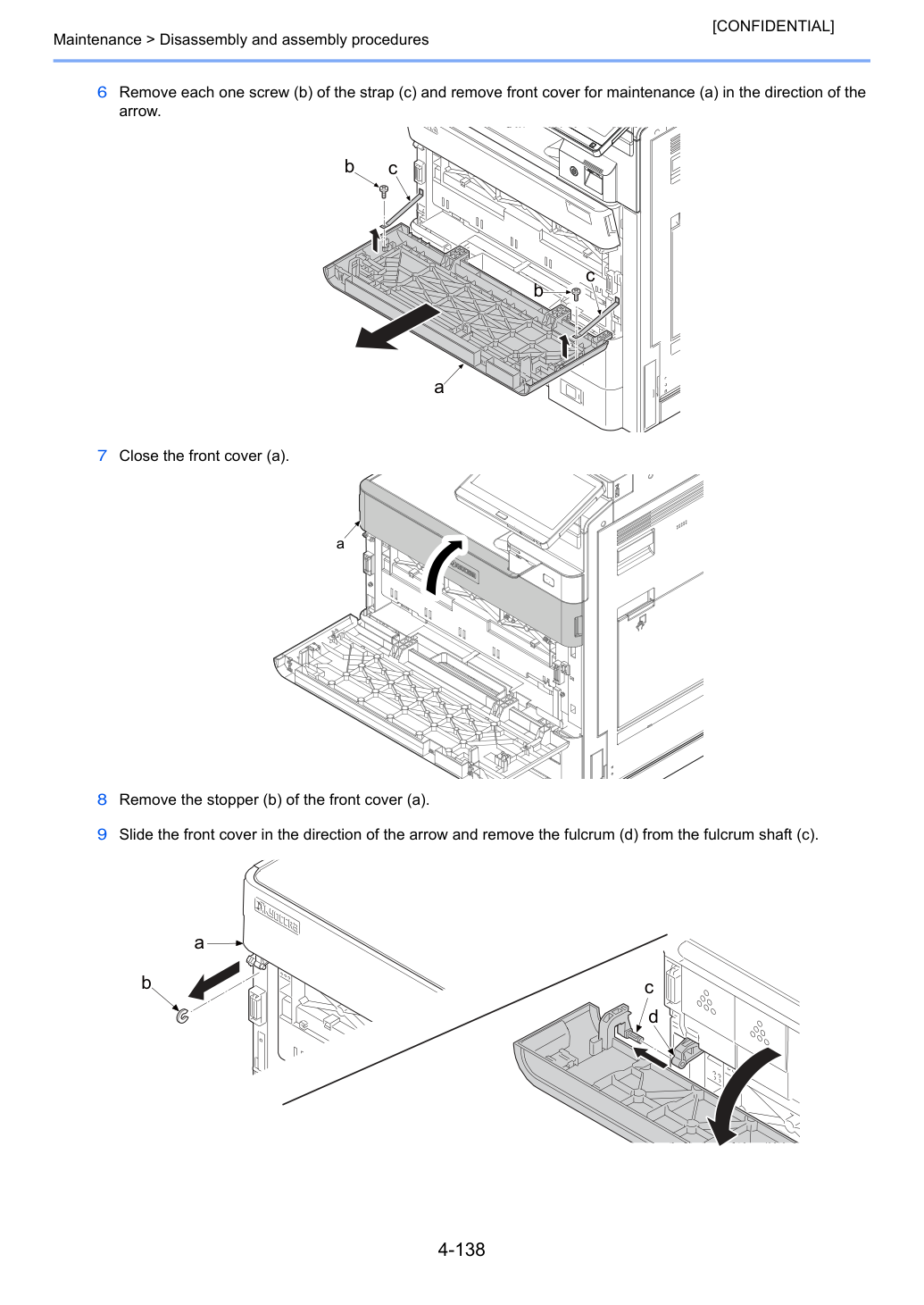

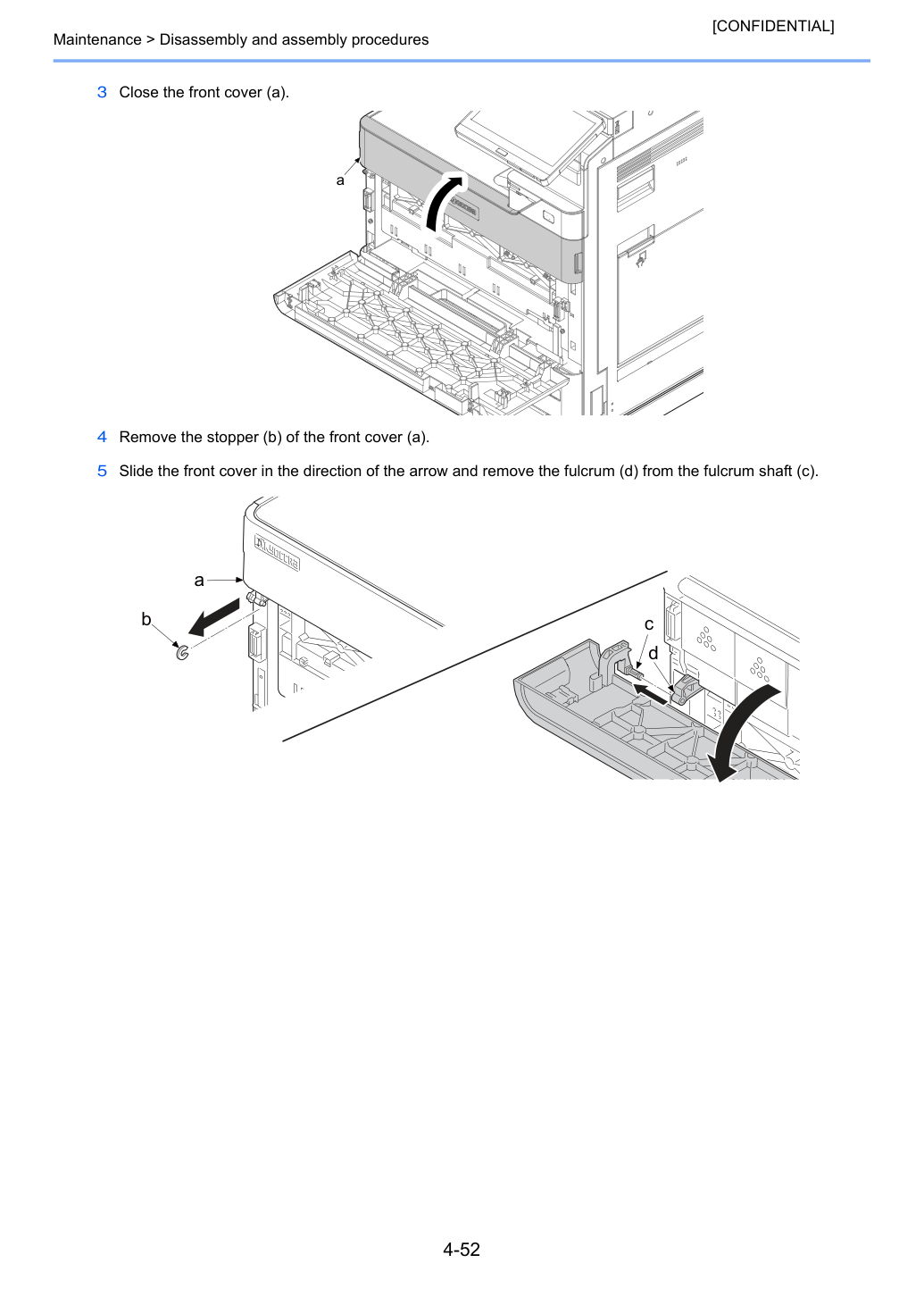

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 3 Закрой переднюю крышку (a).

4 Извлеки стопор (b) передней крышки (a).

5 Сдвинь переднюю крышку в направлении стрелки и извлеки опорный элемент (d) с опорного вала (c).

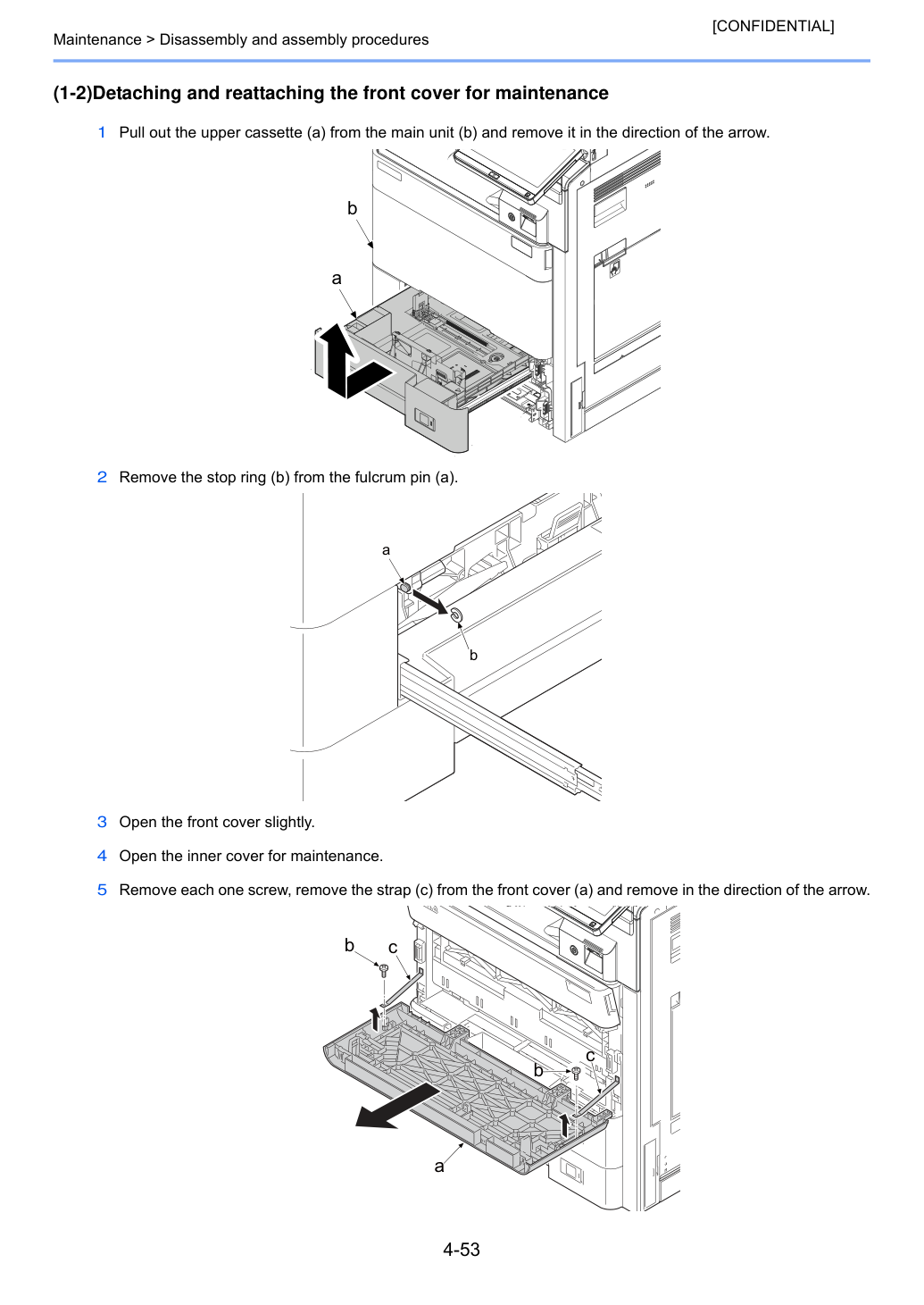

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-2) Снятие и установка передней крышки для обслуживания 1 Извлеки верхний кассета (a) из основного узла (b) и извлеки в направлении стрелки.

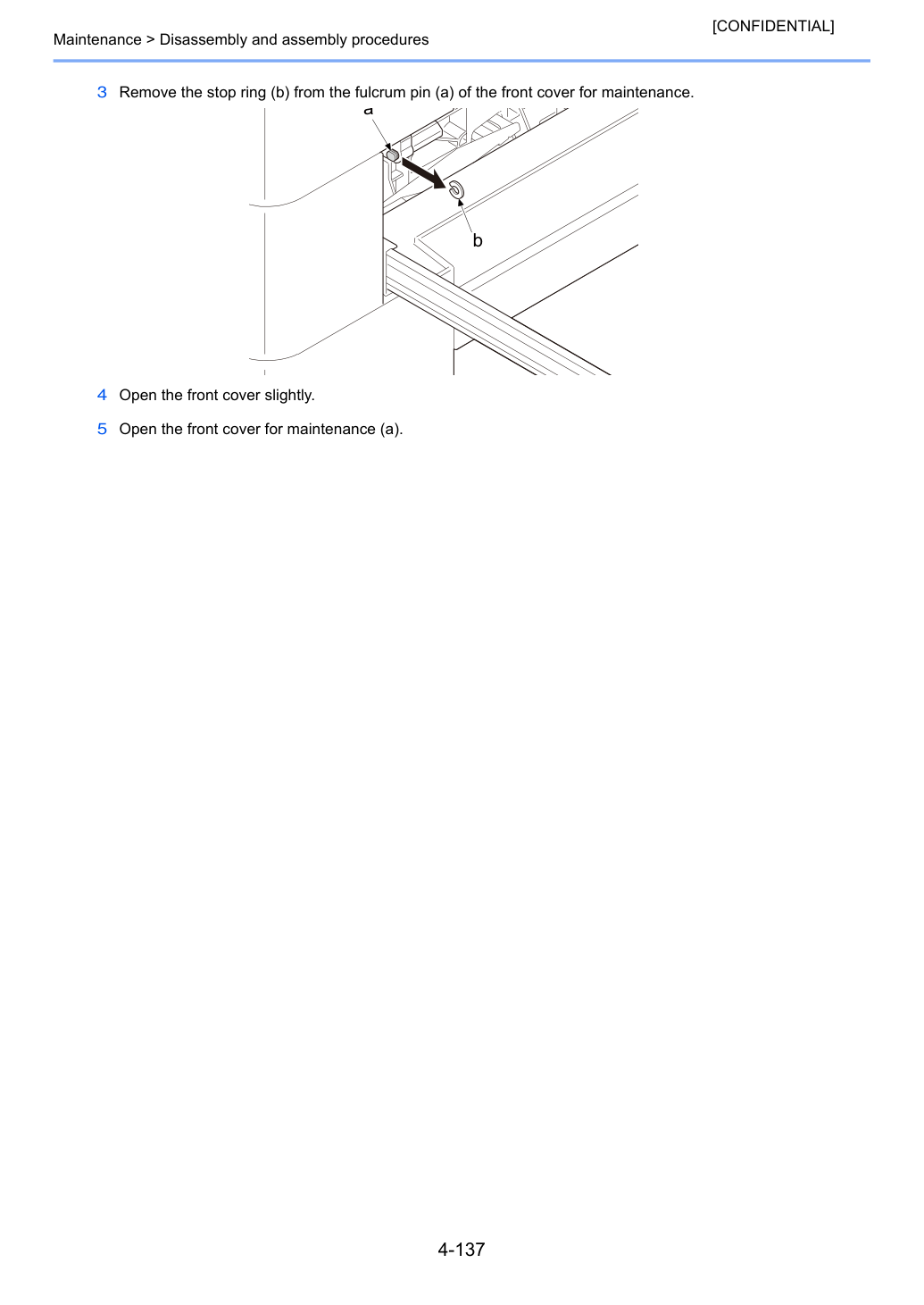

2 Снимай стопорное кольцо (b) с оси опоры (a).

3 Слегка отвори переднюю крышку.

4 Отвори внутреннюю крышку для обслуживания.

5 Извлеки по одному винту, снимай ремешок (c) с передней крышки (a) и извлеки в направлении стрелки.

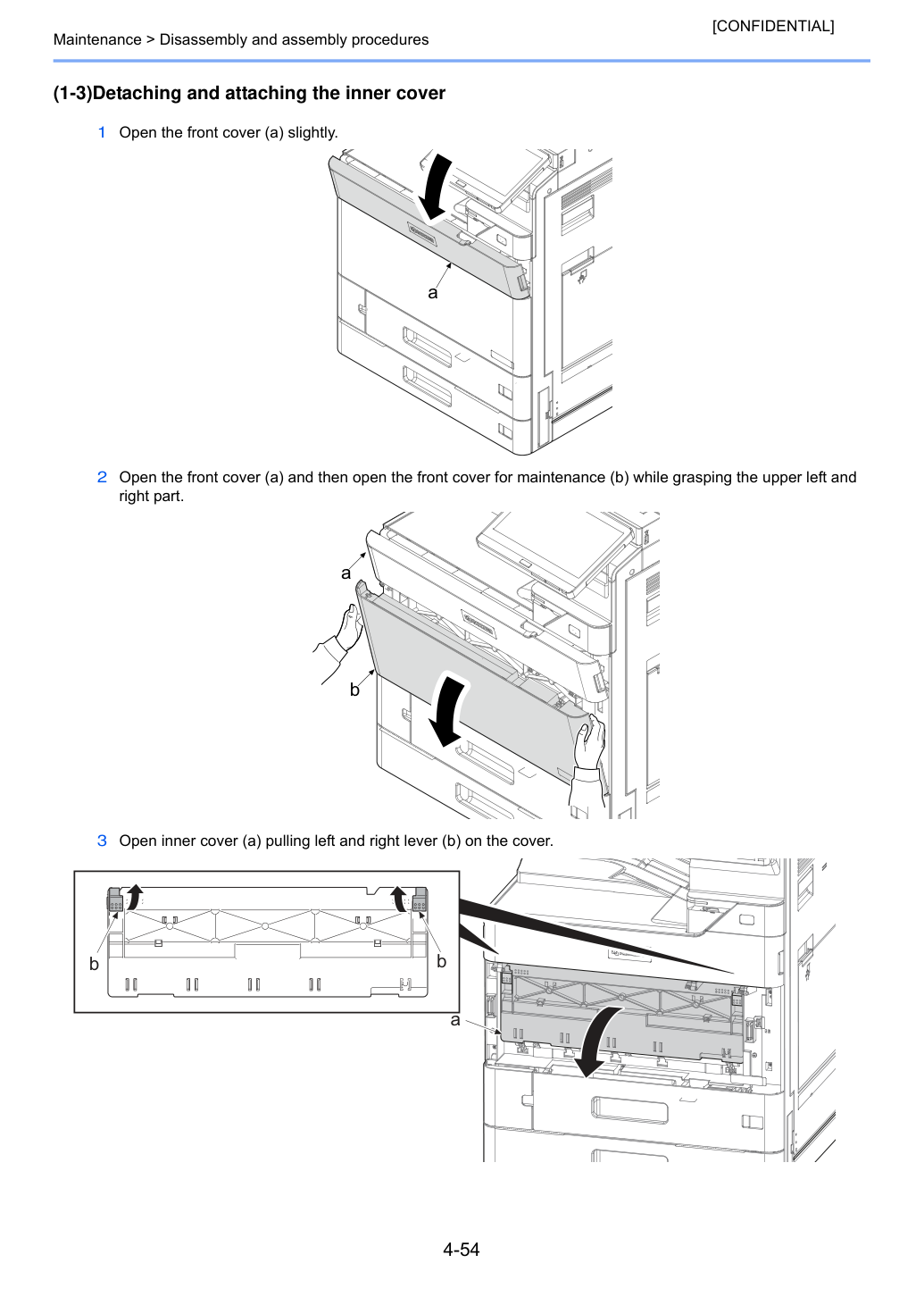

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-3) Снятие и установка внутренней крышки 1 Слегка отвори переднюю крышку (a).

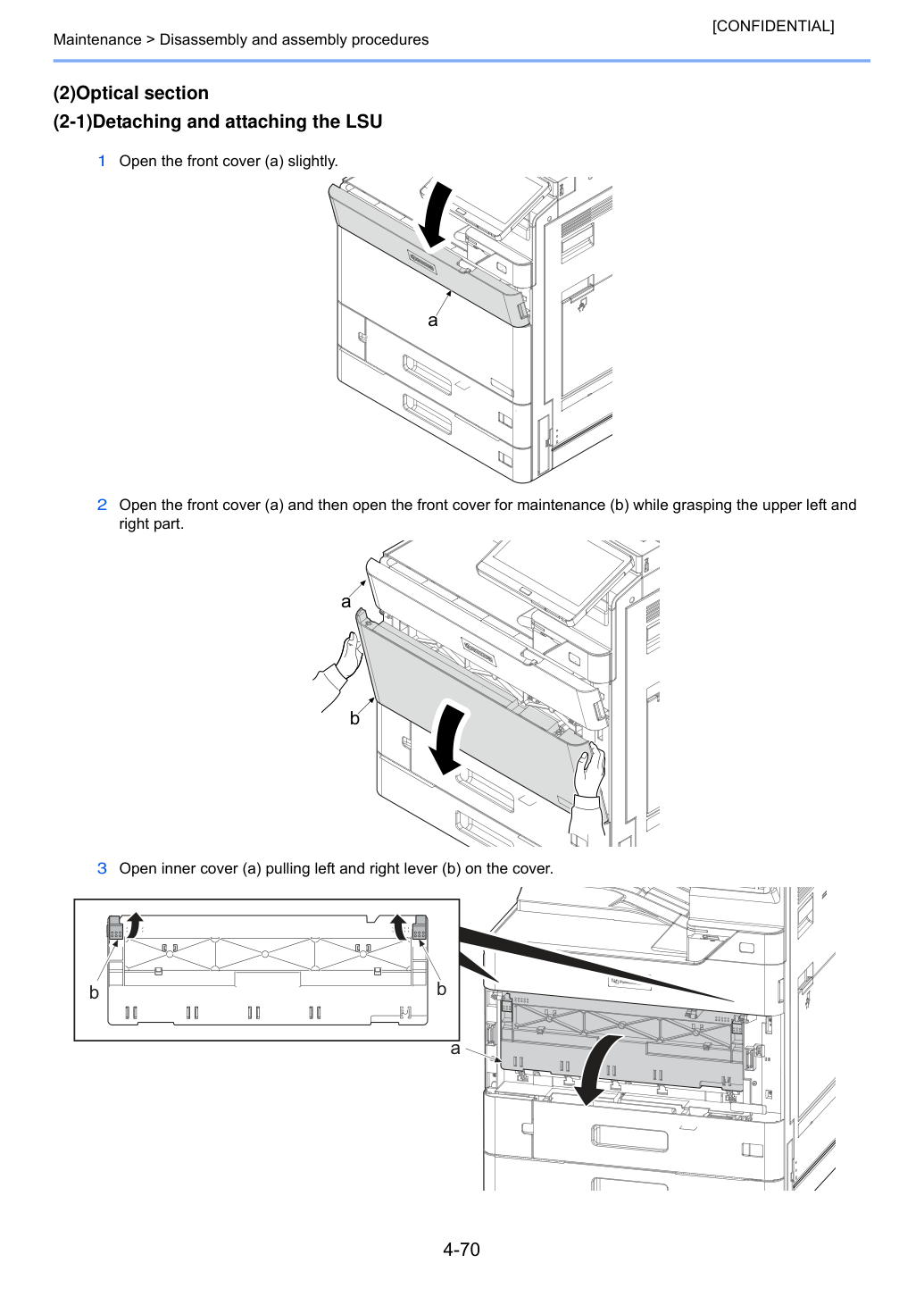

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

3 Откройте внутреннюю крышку (a), потянув рычаги влево-вправо (b) на крышке.

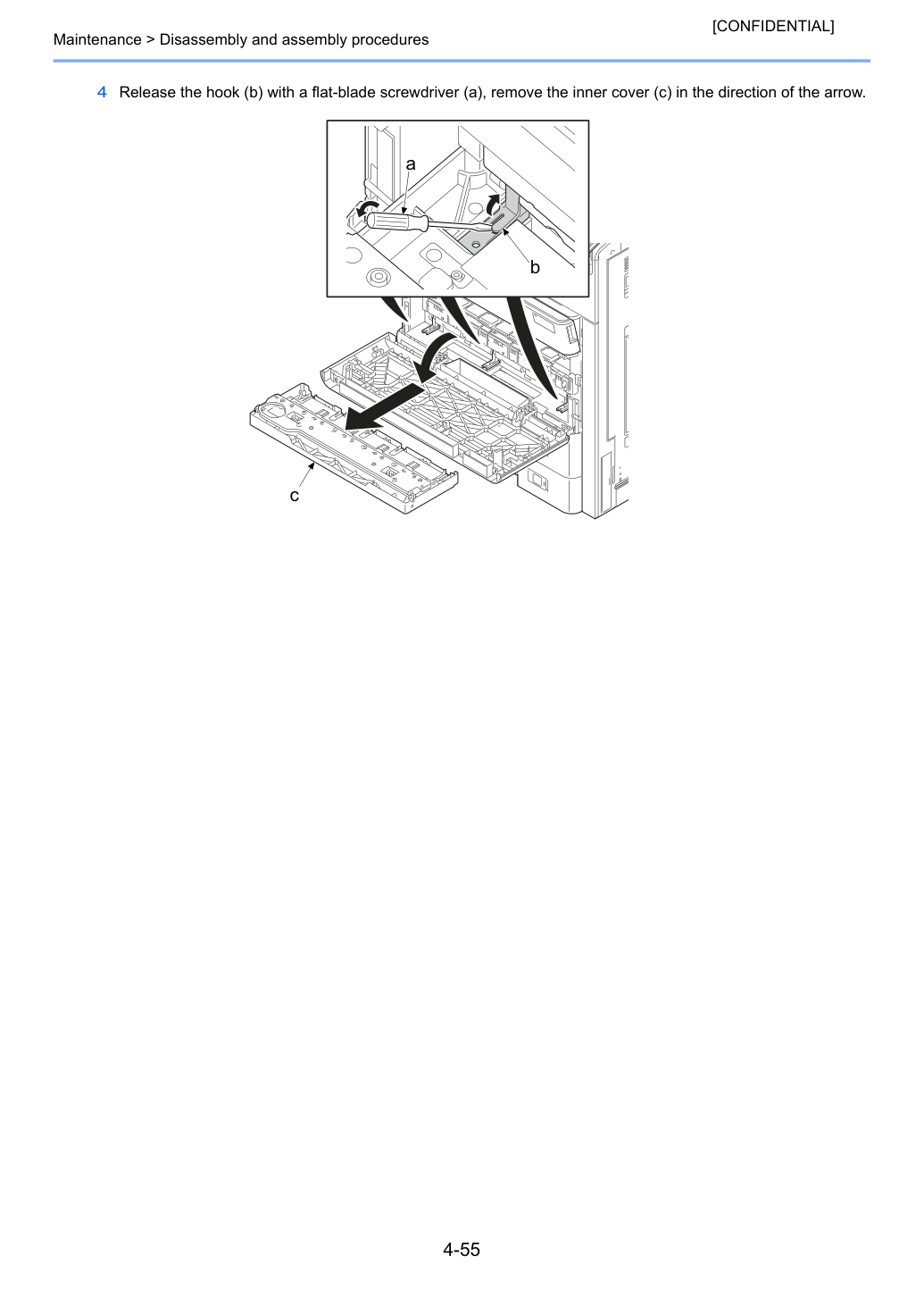

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 4 Отпусти крюк (b) плоской отверткой (a), извлеки внутреннюю крышку (c) в направлении стрелки.

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-4) Снятие и установка задней нижней крышки 1 Извлеки винт (a) (M3x10) и затем снимай заднюю верхнюю крышку (b), сдвигая в направлении стрелки.

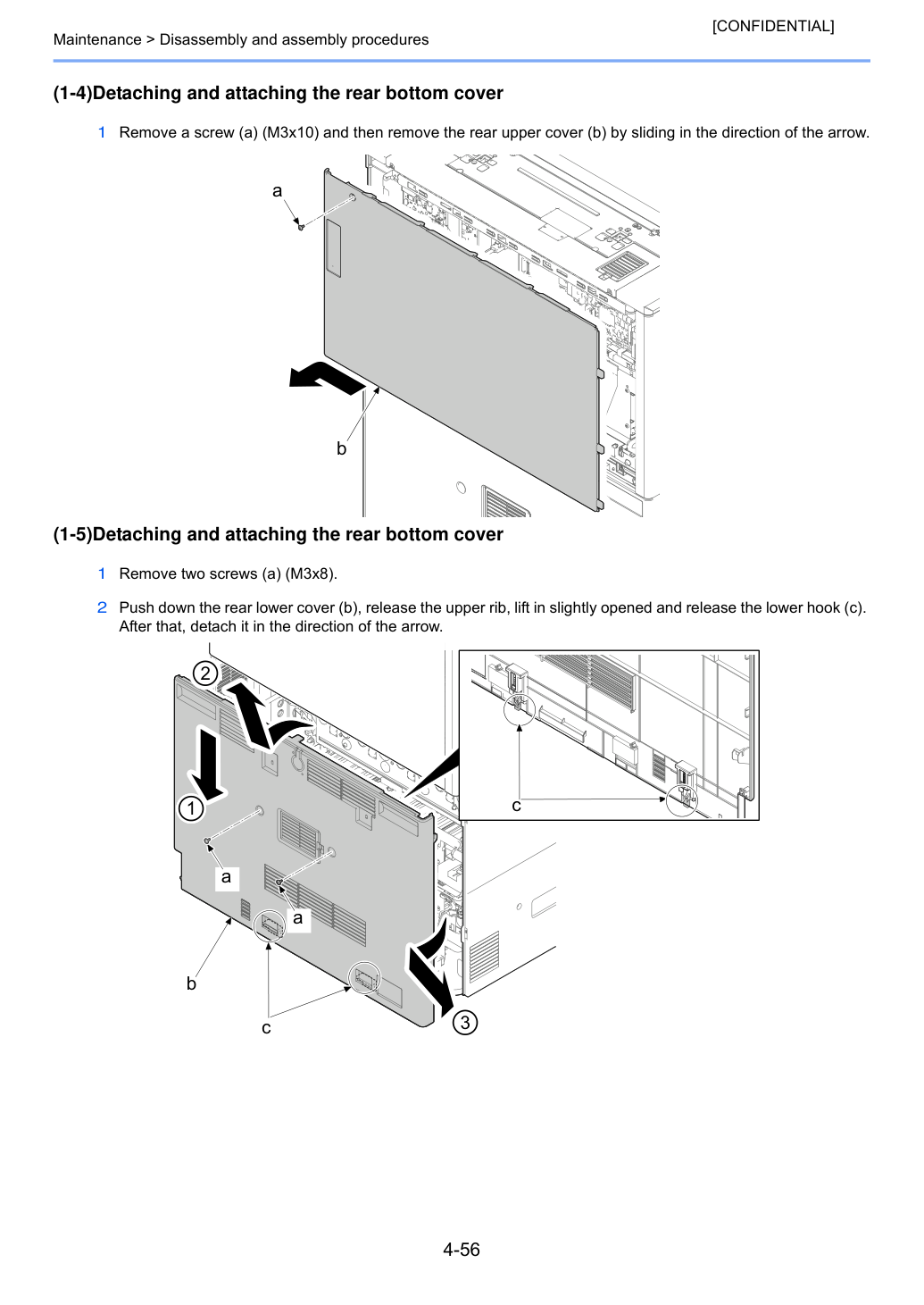

(1-5) Снятие и установка задней нижней крышки 1 Извлеки два винта (a) (M3x8).

2 Надави на заднюю нижнюю крышку (b), отпусти верхний выступ, приподними со слегка открытым положением и отпусти нижний крюк (c).

После этого снимай в направлении стрелки.

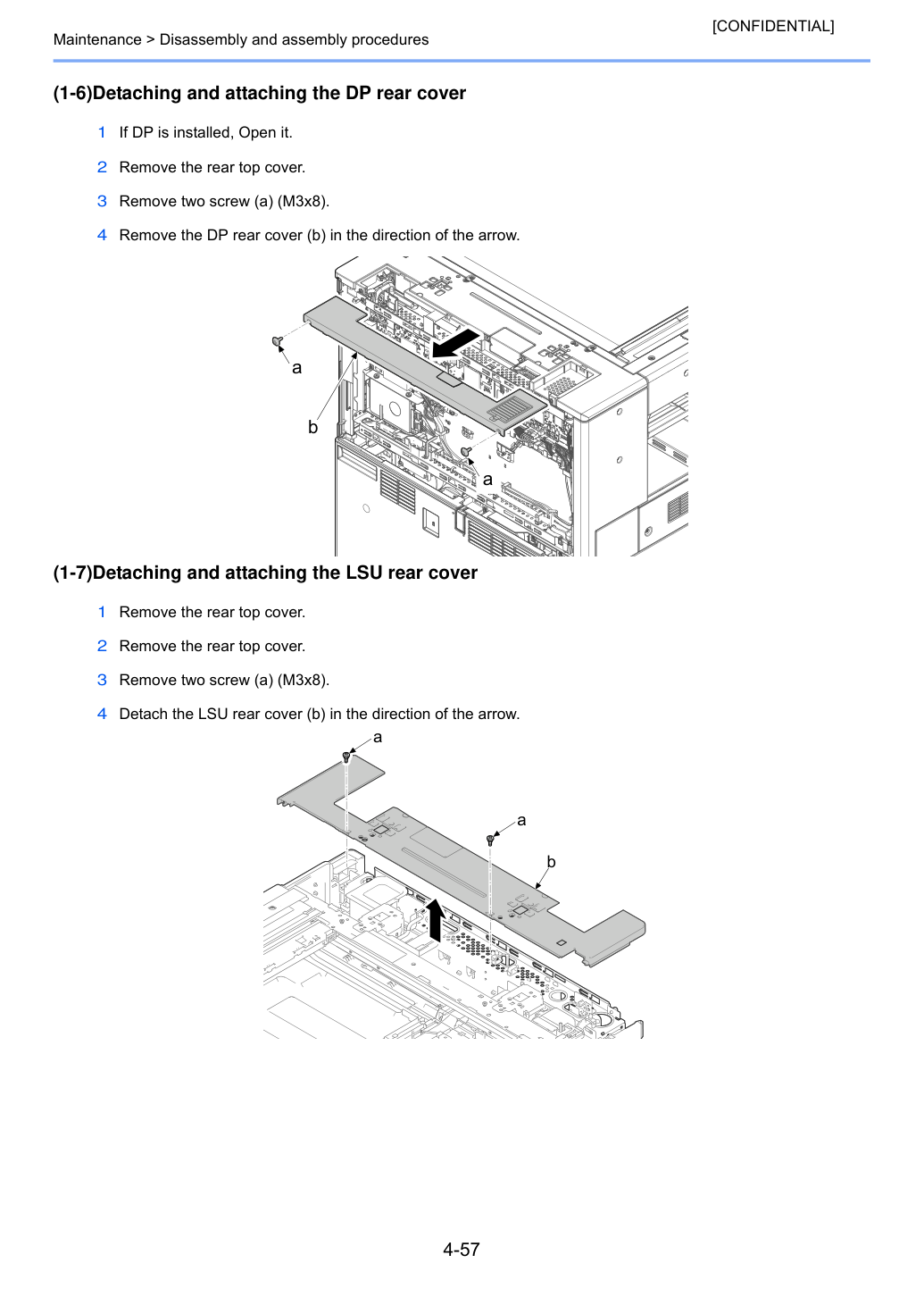

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-6) Снятие и установка задней крышки DP 1 Если установлена DP, отвори её.

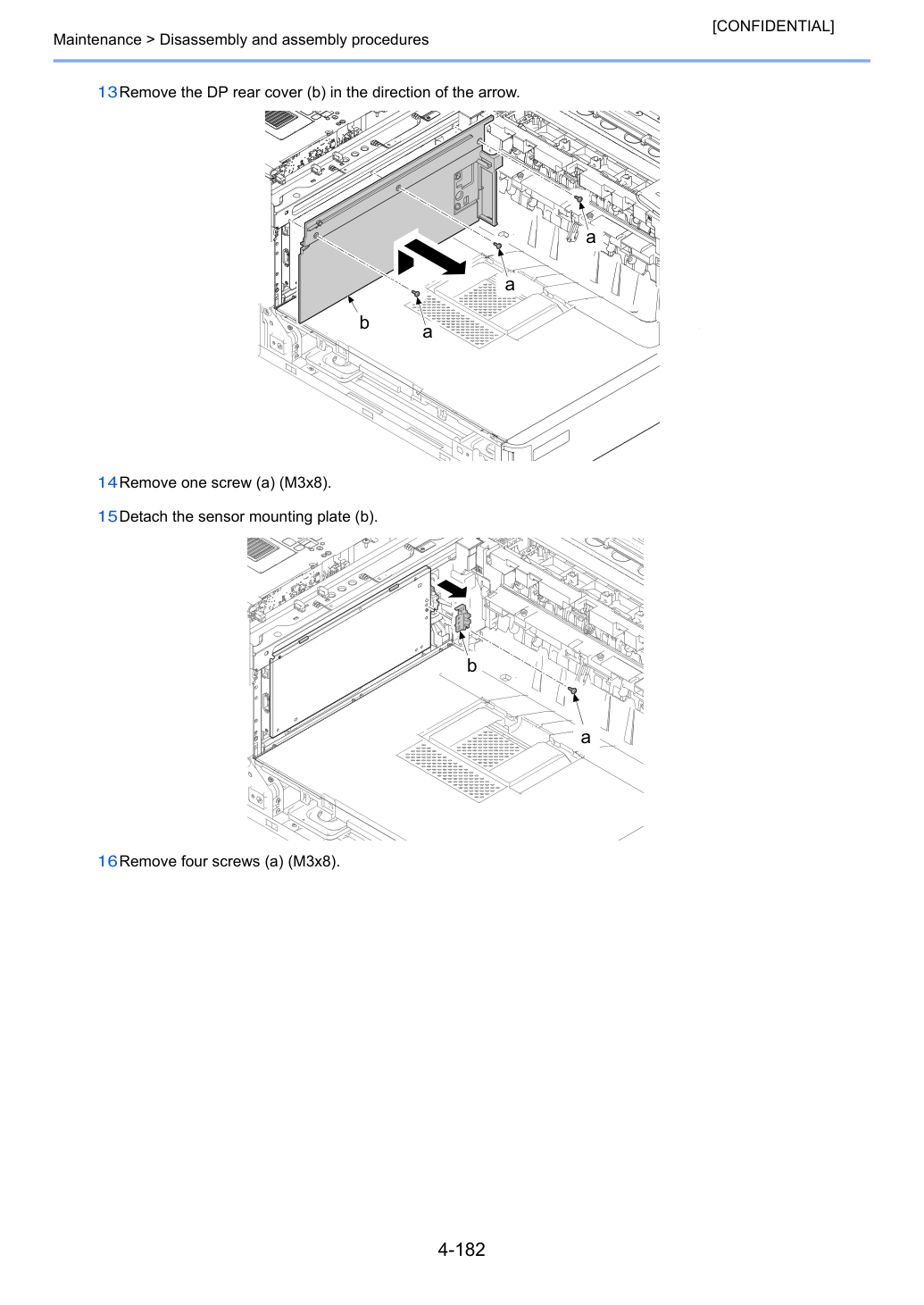

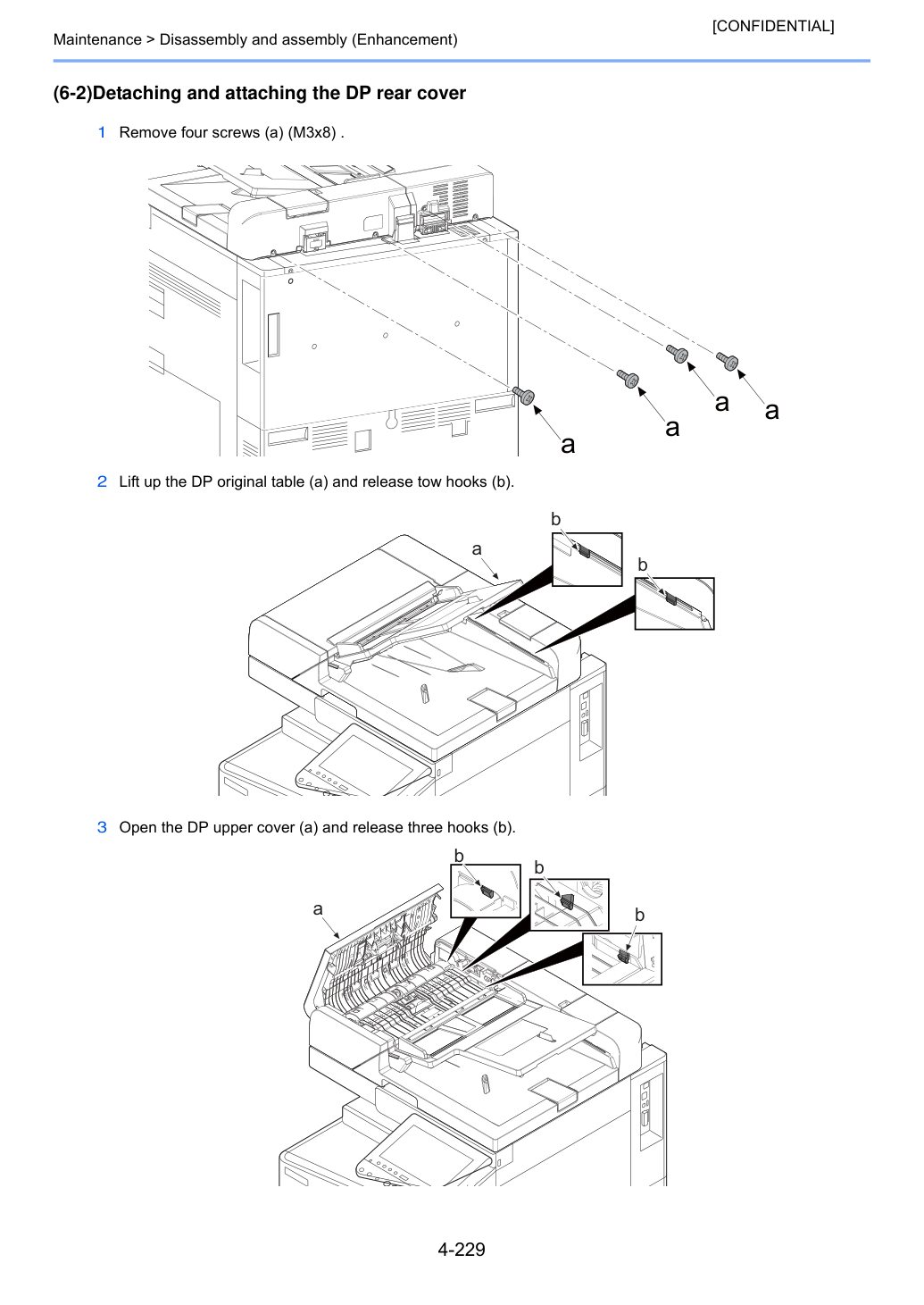

4 Снимай заднюю крышку DP (b) в направлении стрелки.

(1-7) Снятие и установка задней крышки LSU 1 Снимай заднюю верхнюю крышку.

4 Снимай заднюю крышку LSU (b) в направлении стрелки.

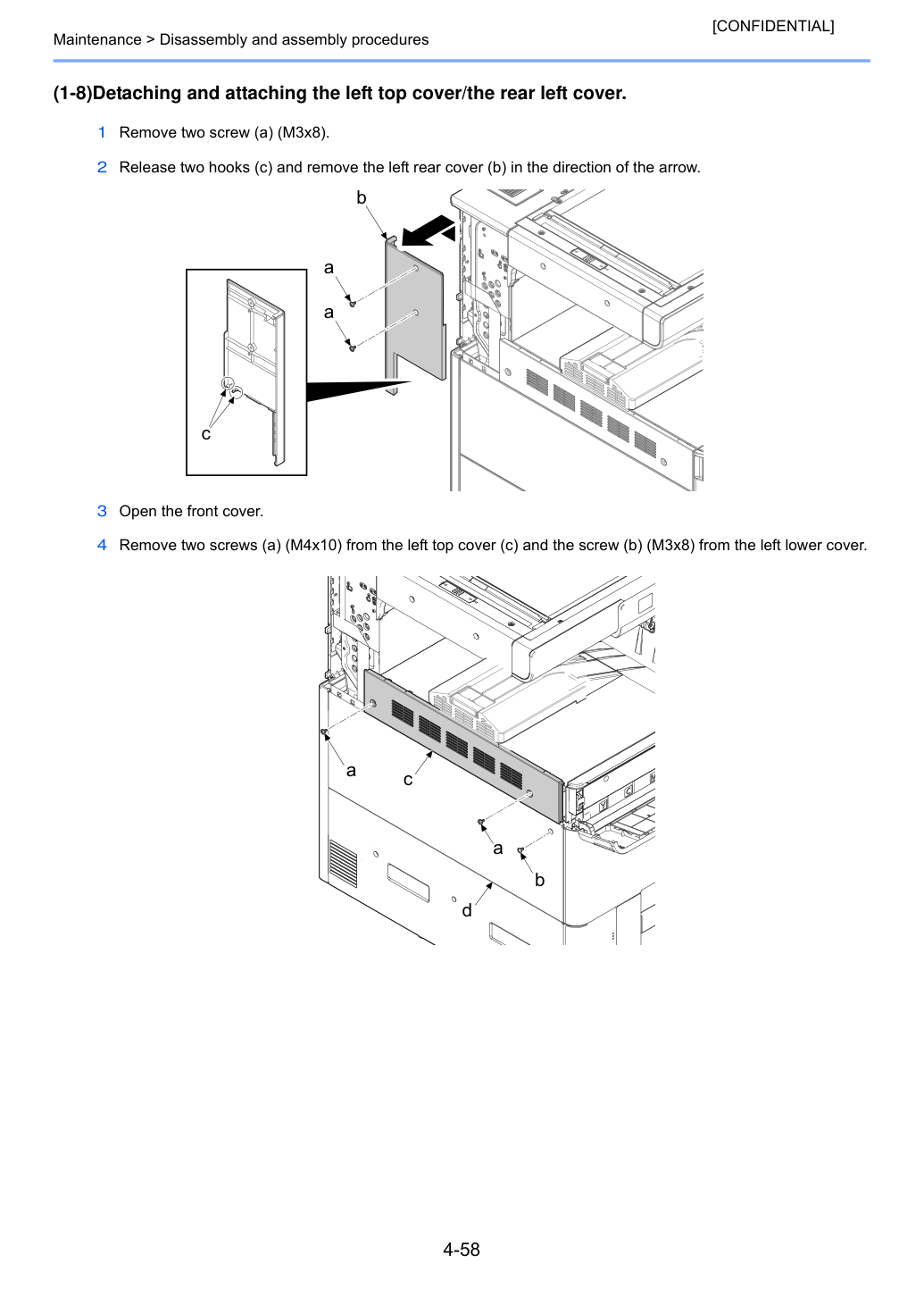

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-8) Снятие и установка левой верхней крышки/левой задней крышки.

2 Отпусти два крюка (c) и снимай левую заднюю крышку (b) в направлении стрелки.

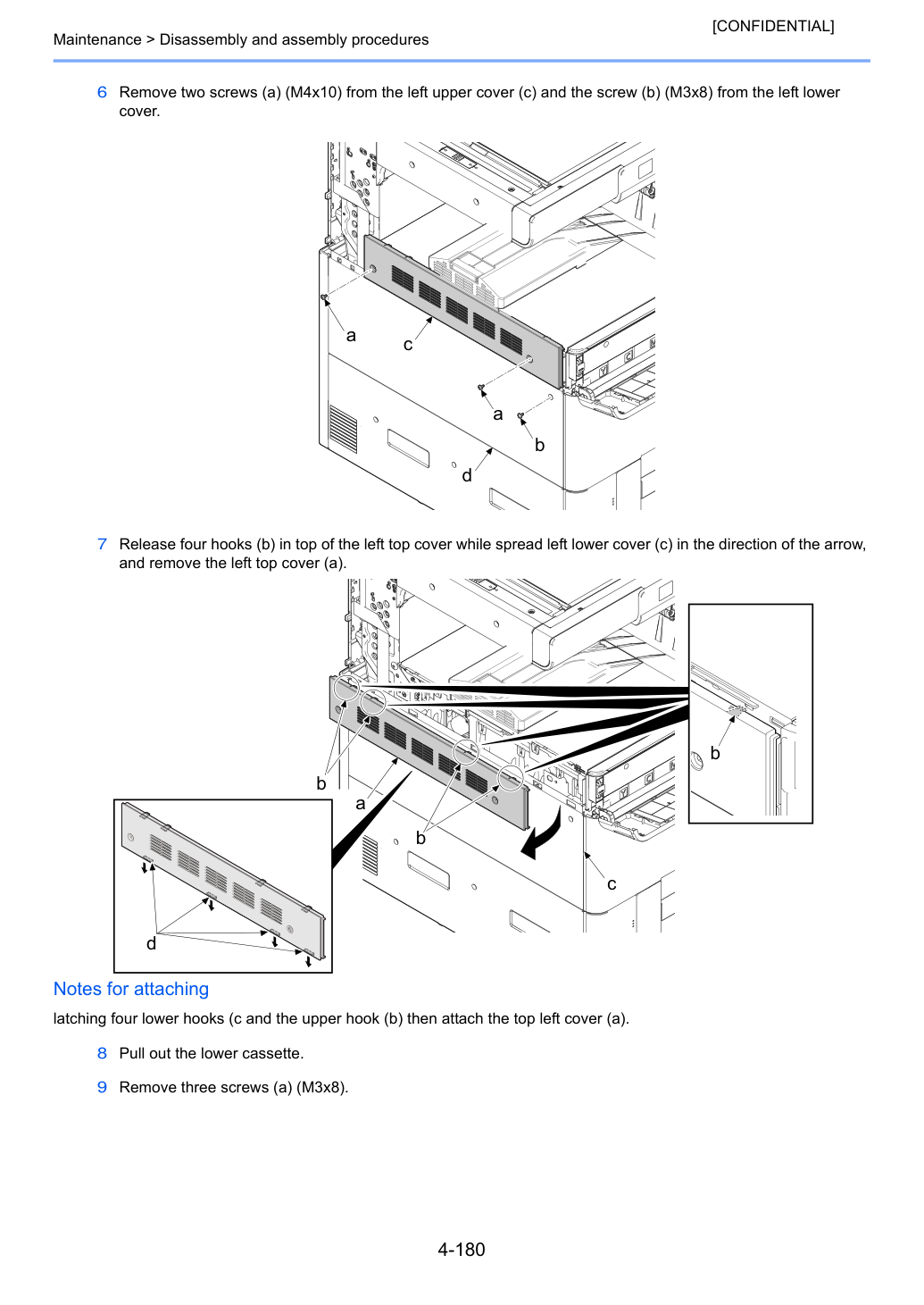

4 Извлеки два винта (a) (M4x10) с левой верхней крышки (c) и винт (b) (M3x8) с левой нижней крышки.

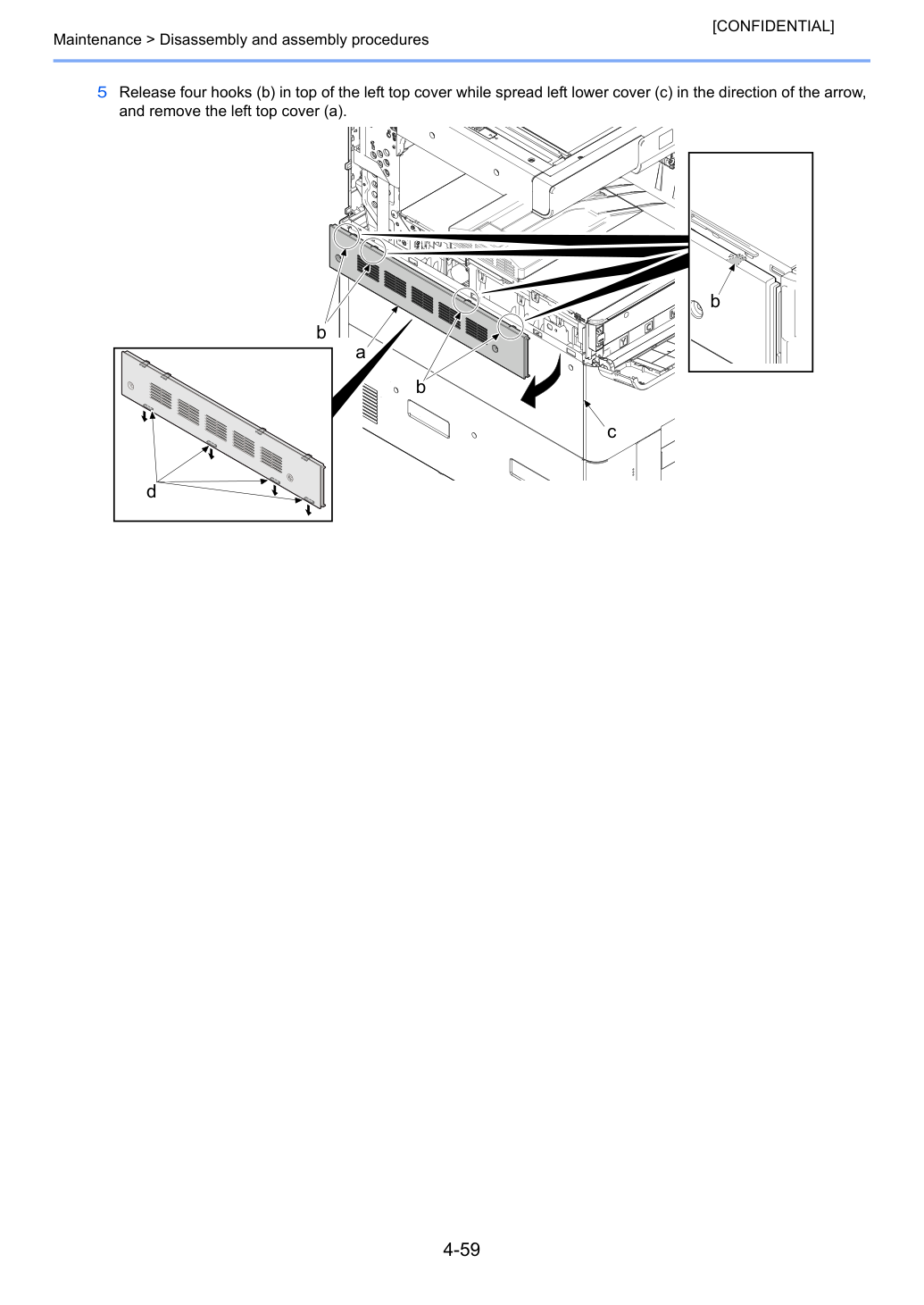

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 5 Отпусти четыре крюка (b) в верхней части левой верхней крышки, разводя левую нижнюю крышку (c) в направлении стрелки, и снимай левую верхнюю крышку (a).

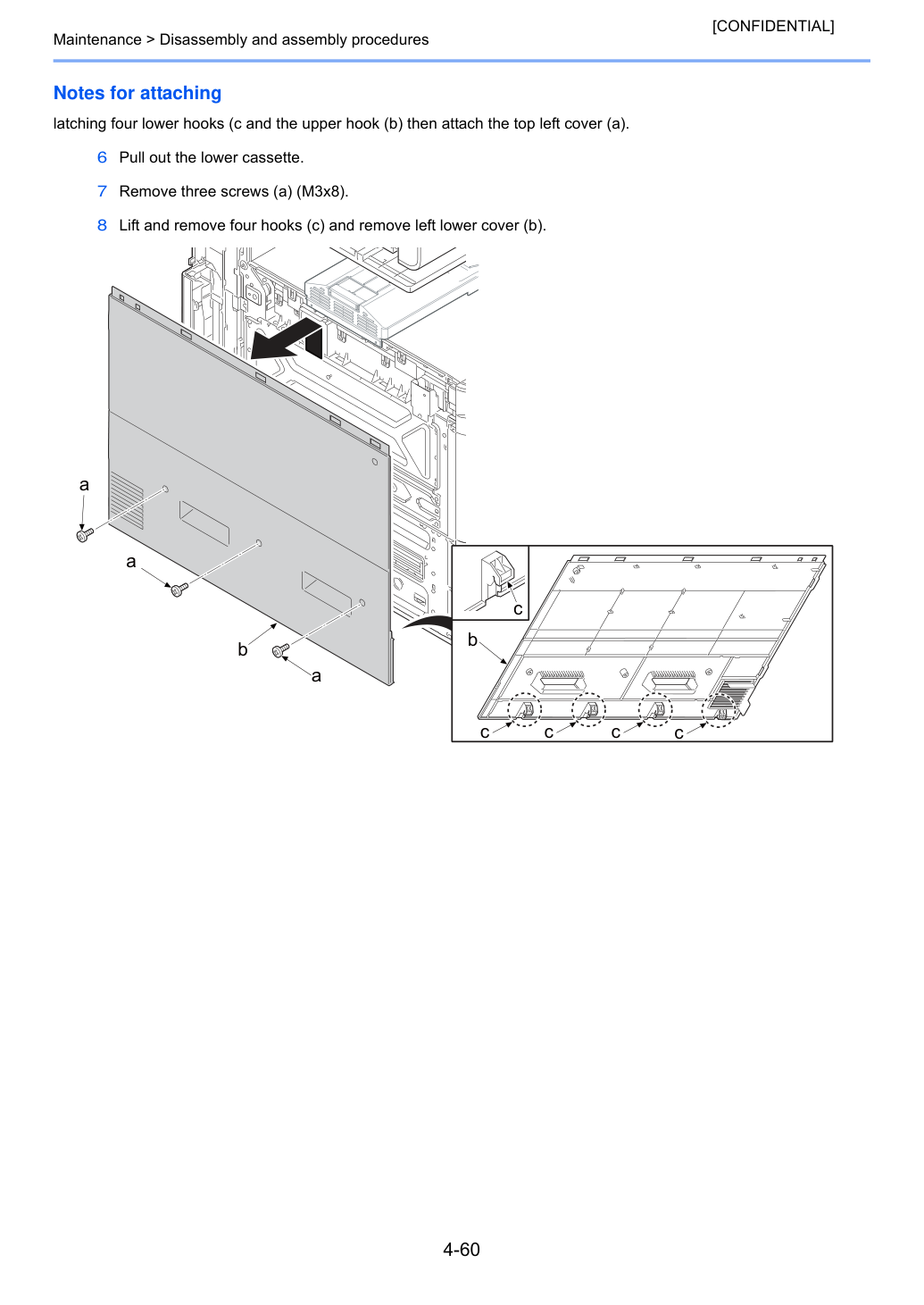

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] Примечания при установке: зафиксируй четыре нижних крюка (c) и верхний крюк (b), затем установи левую верхнюю крышку (a).

6 Извлеки нижний кассета.

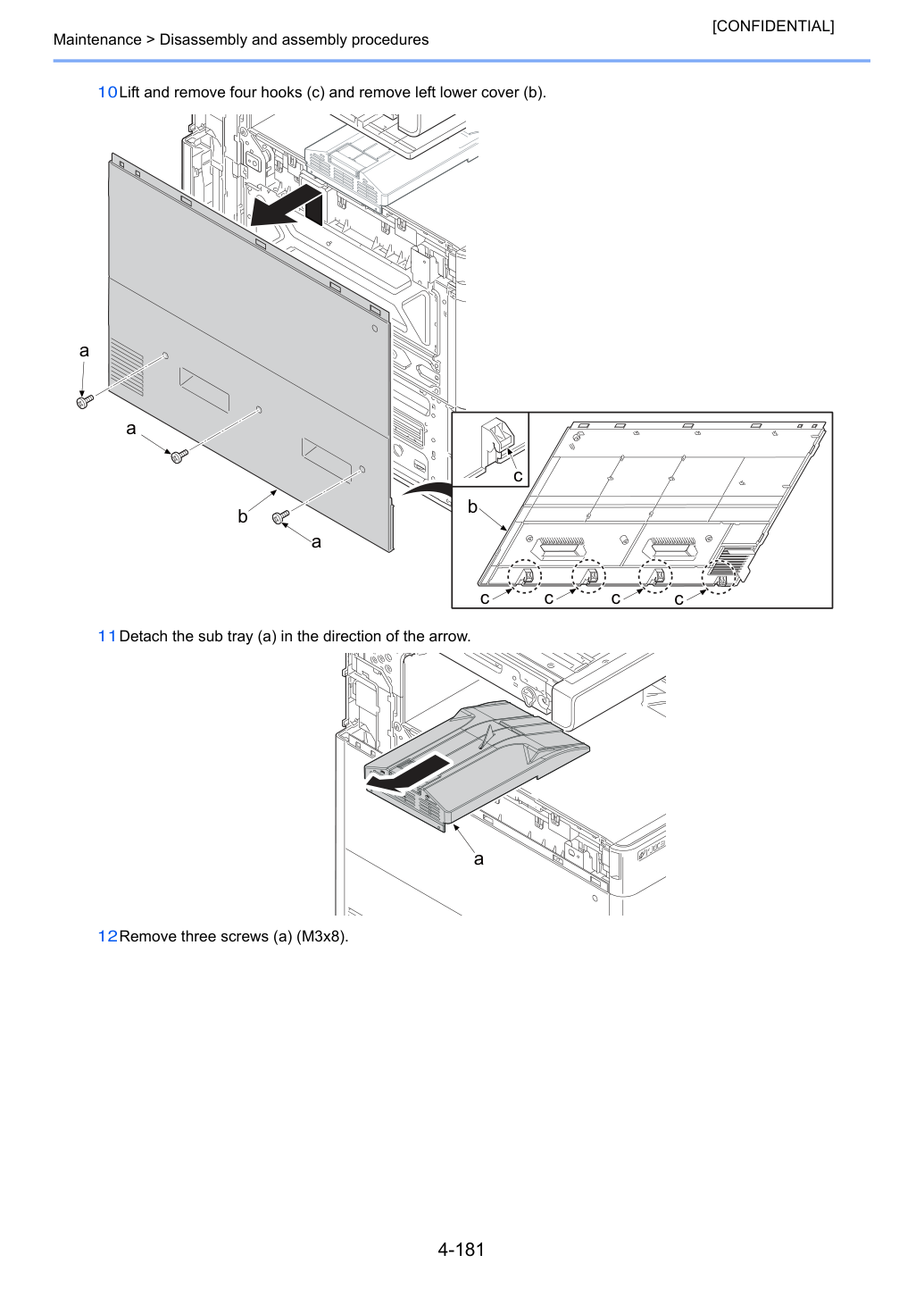

8 Приподними и отпусти четыре крюка (c) и снимай левую нижнюю крышку (b).

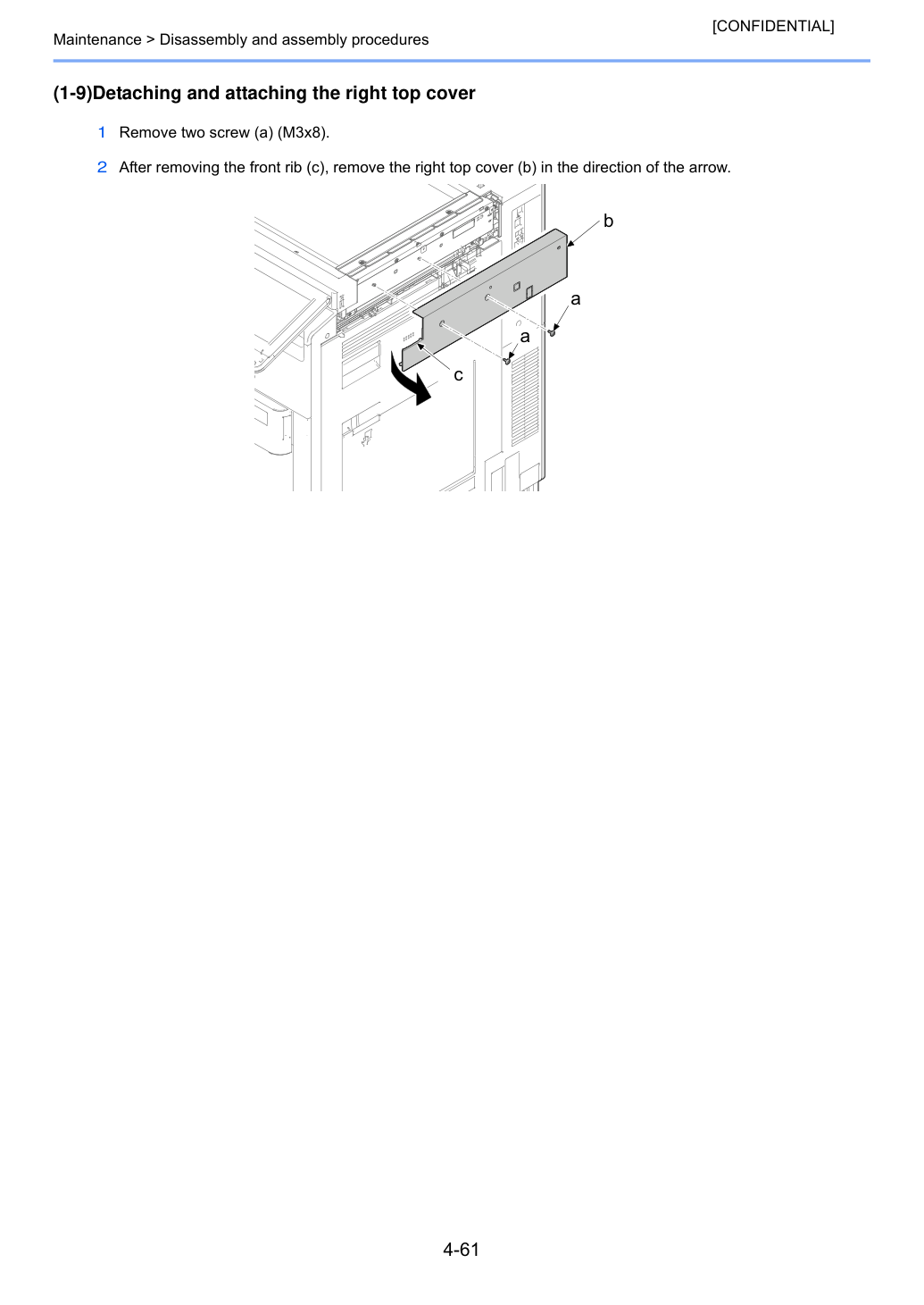

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-9) Снятие и установка правой верхней крышки 1 Извлеки два винта (a) (M3x8).

2 После извлечения переднего выступа (c), снимай правую верхнюю крышку (b) в направлении стрелки.

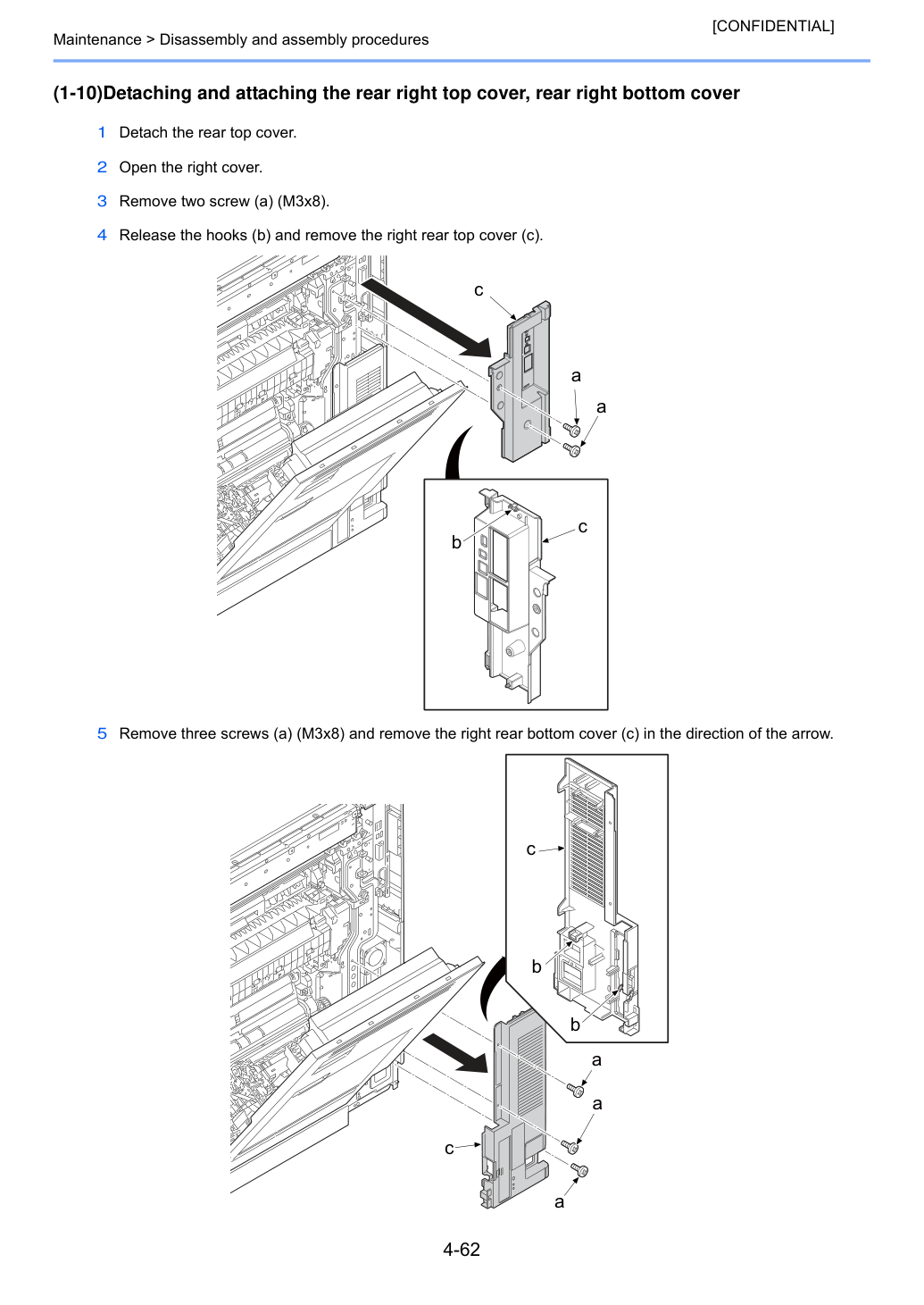

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-10) Снятие и установка задней правой верхней крышки, задней правой нижней крышки 1 Снимай заднюю верхнюю крышку.

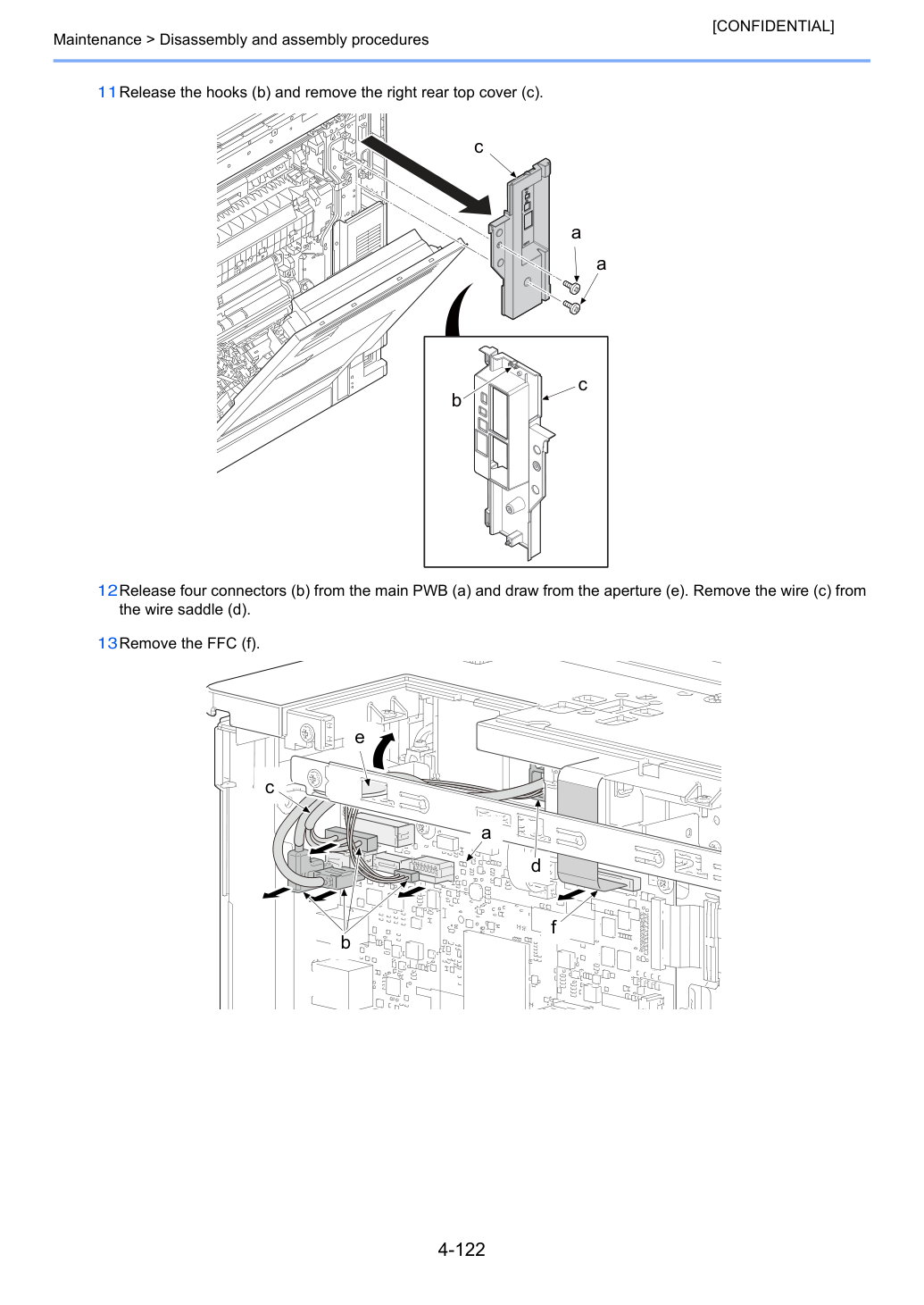

4 Отпусти крюки (b) и снимай правую заднюю верхнюю крышку (c).

5 Извлеки три винта (a) (M3x8) и снимай правую заднюю нижнюю крышку (c) в направлении стрелки.

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] Примечания при установке: при переустановке сначала зафиксируй два крюка (b).

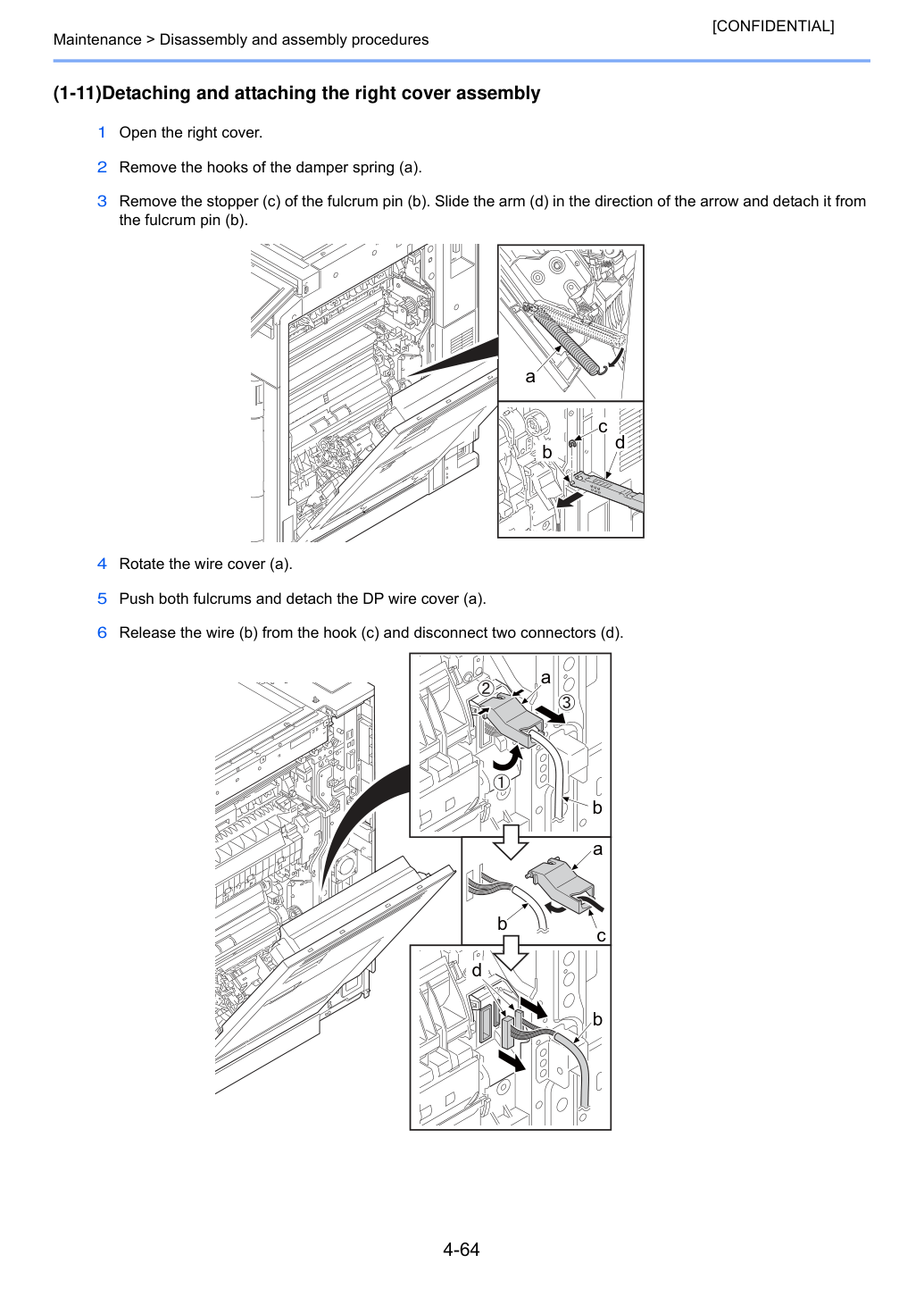

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-11) Снятие и установка узла правой крышки 1 Отвори правую крышку.

2 Извлеки крюки амортизирующей пружины (a).

3 Снимай стопор (c) оси опоры (b). Сдвинь рычаг (d) в направлении стрелки и снимай его с оси опоры (b).

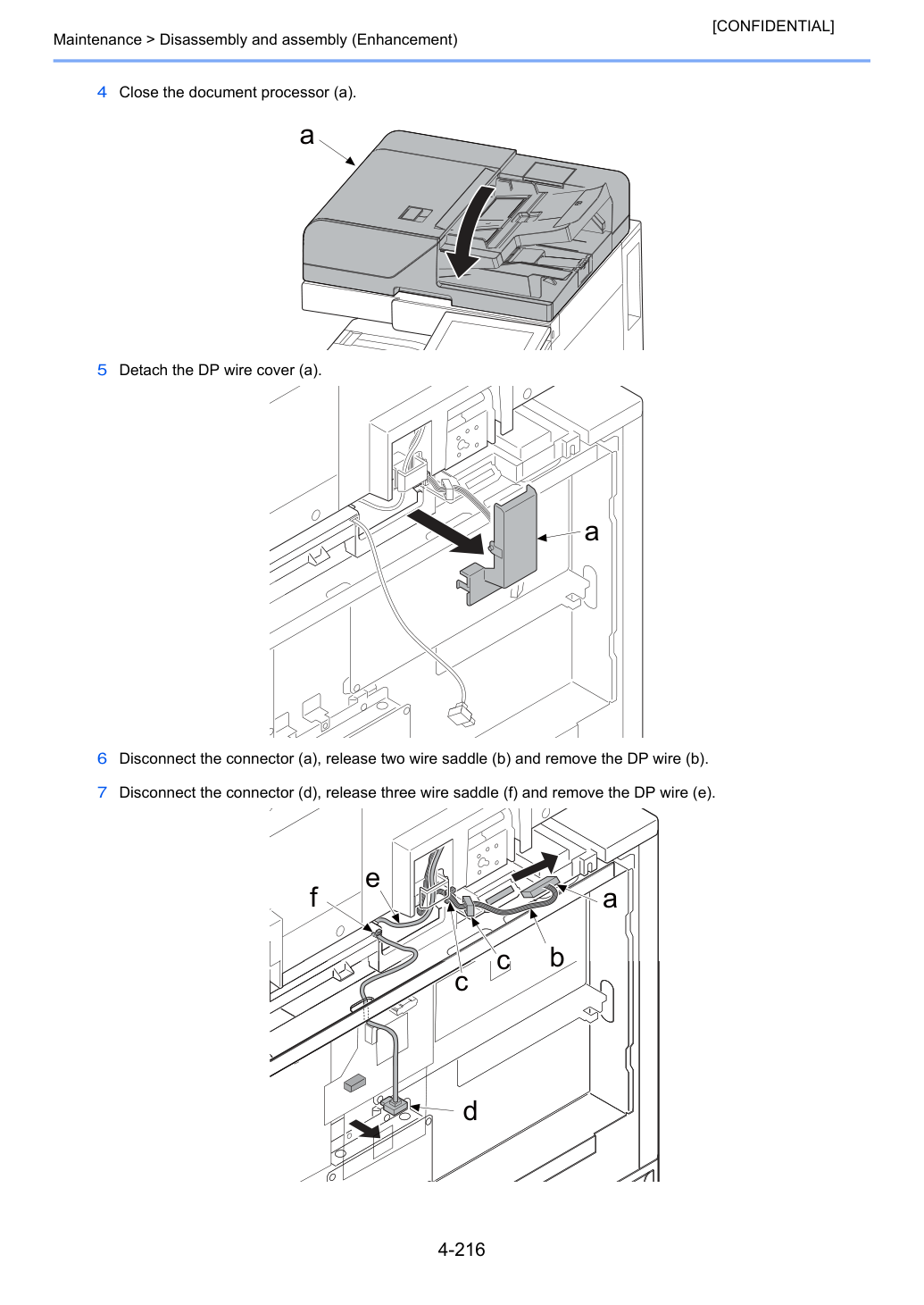

5 Надави на обе опоры и отпусти защитный кожух провода DP (a).

6 Отпусти провод (b) от крюка (c) и отключи два разъёма (d).

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 7 Снимай стопор (a), затем сдвинь ремешок (b) и отпусти его с оси (b).

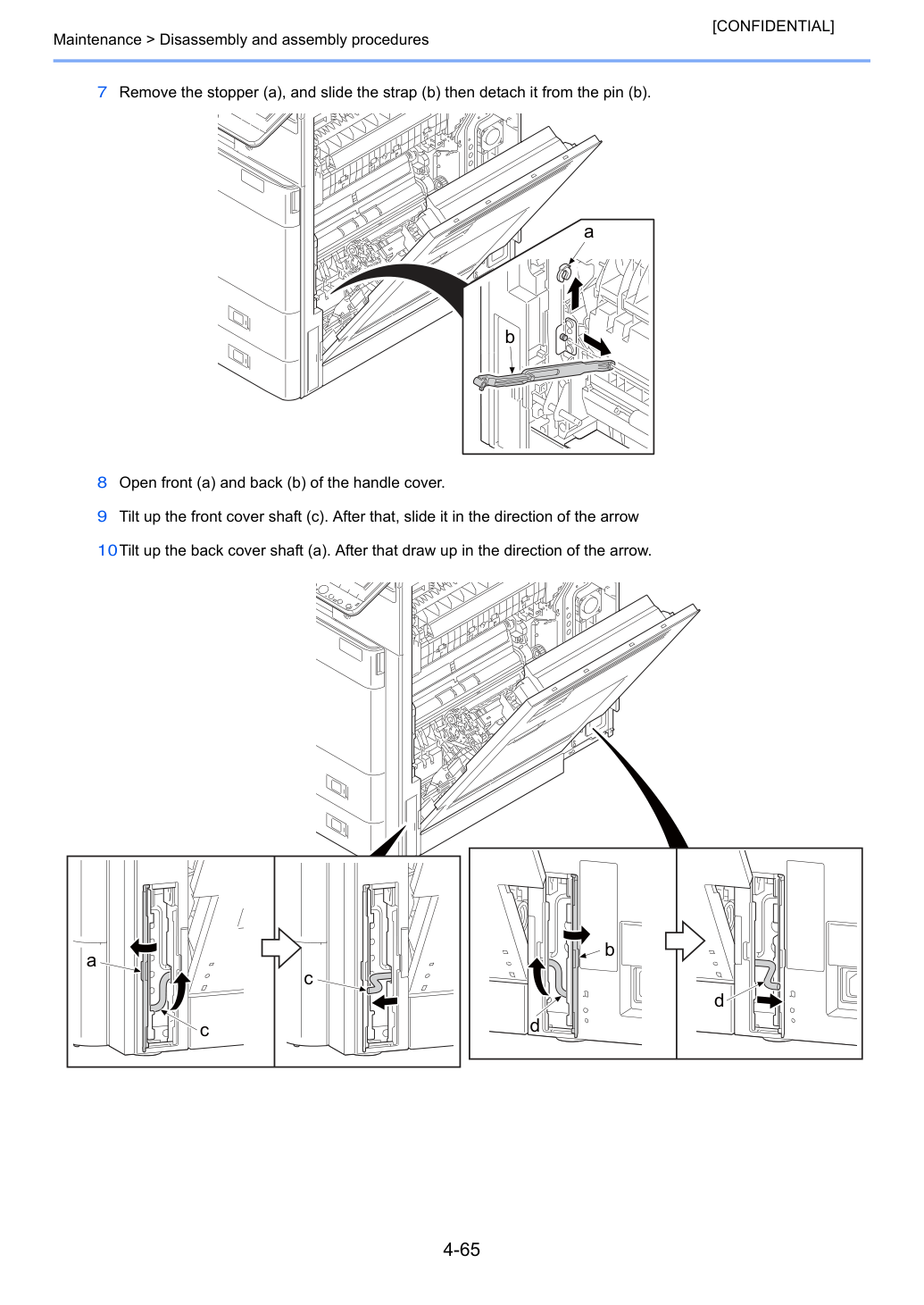

8 Отвори переднюю (a) и заднюю (b) части защитной крышки ручки.

9 Приподними переднюю ось крышки (c). После этого сдвинь в направлении стрелки. 10 Приподними заднюю ось крышки (a). После этого вытяни в направлении стрелки.

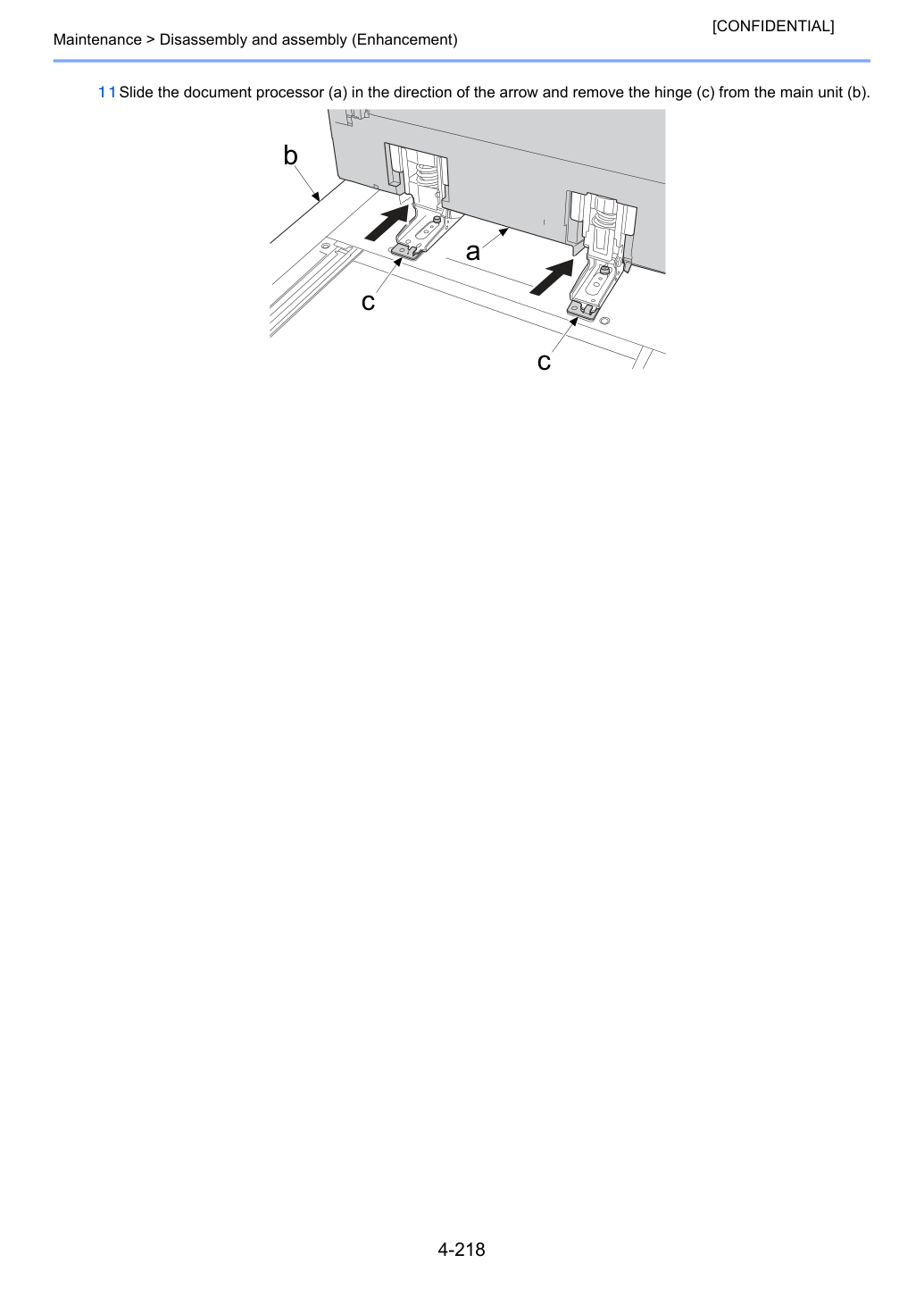

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 11 Снимай узел правой крышки (a) в направлении стрелки.

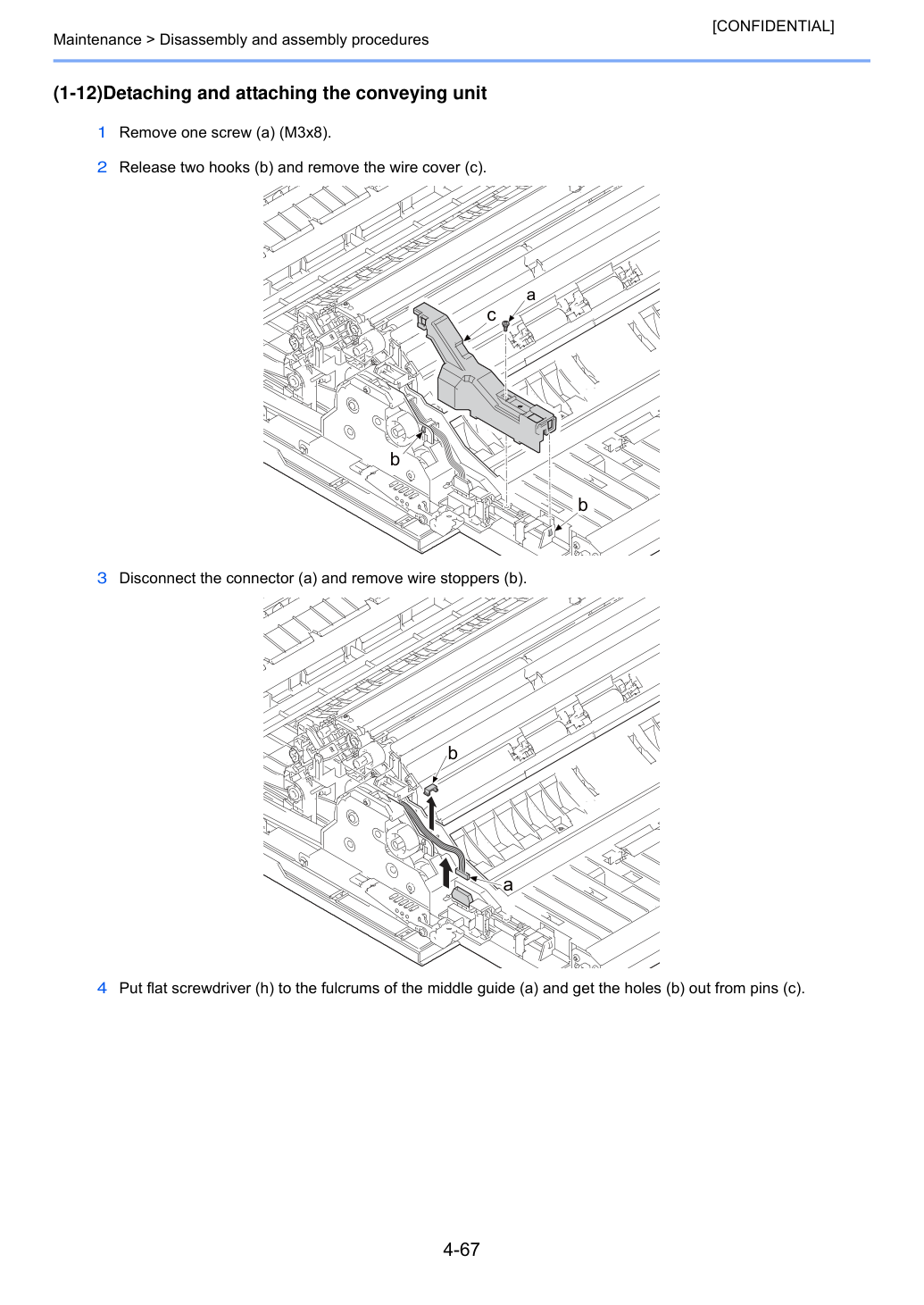

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (1-12)Отсоединение и присоединение узла подачи 1 Извлеките один винт (a) (M3x8).

2 Отпустите два крючка (b) и снимите защитный кожух провода (c).

3 Отсоедините разъём (a) и снимите фиксаторы провода (b).

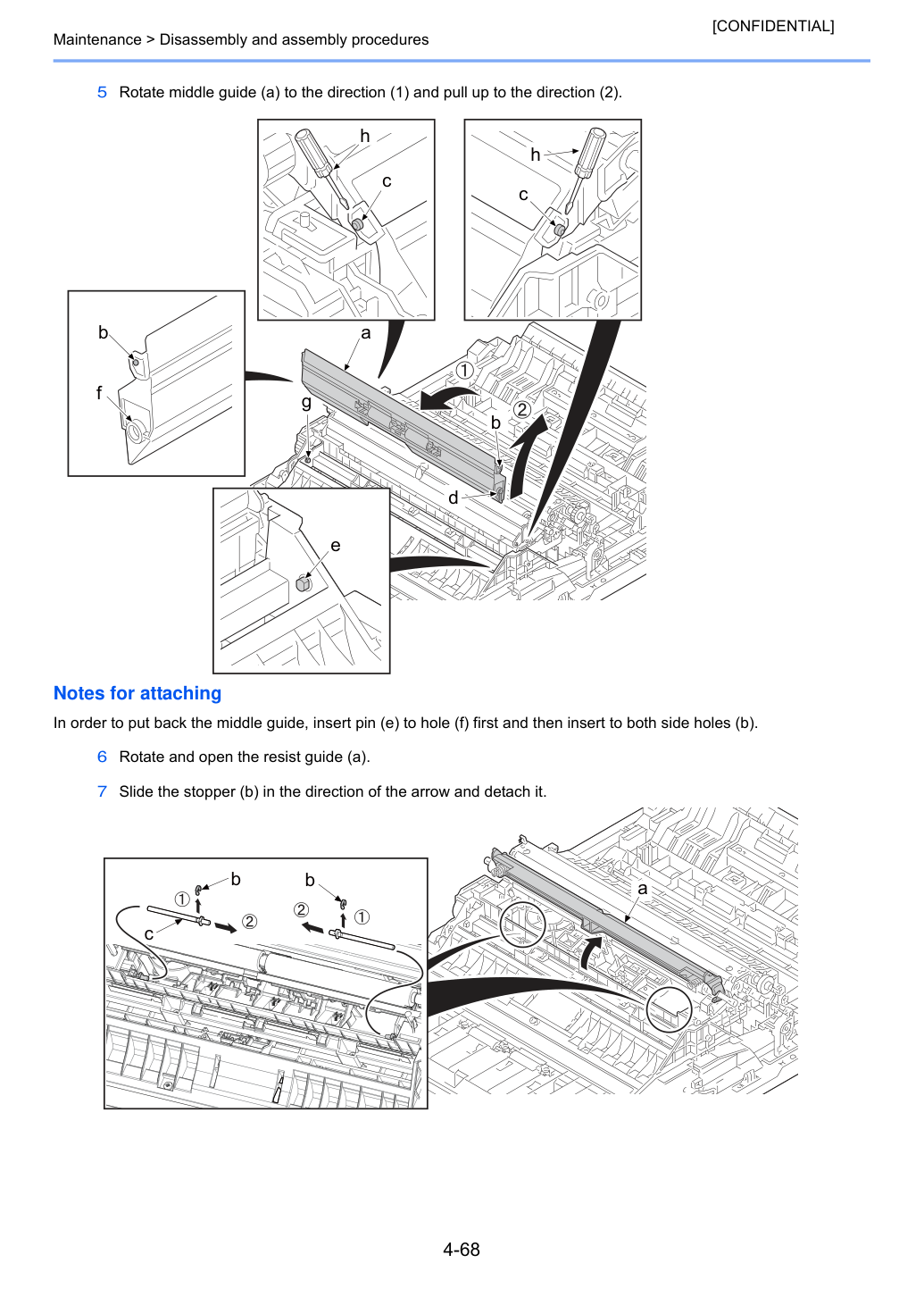

4 Установите плоскую отвёртку (h) на опорные точки средней направляющей (a) и выведите отверстия (b) из штифтов (c).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 5 Поверните среднюю направляющую (a) в направлении (1) и потяните в направлении (2).

Примечания по присоединению Для установки средней направляющей вставьте штифт (e) в отверстие (f) сначала, затем вставьте в оба боковых отверстия (b).

6 Поверните и откройте направляющую сопротивления (a).

7 Сдвиньте стопор (b) в направлении стрелки и отсоедините его.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 8 Отсоедините узел подачи (a) в направлении стрелки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (2)Оптический узел (2-1)Отсоединение и присоединение LSU 1 Слегка откройте переднюю крышку (a).

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

3 Откройте внутреннюю крышку (a), потянув рычаги влево-вправо (b) на крышке.

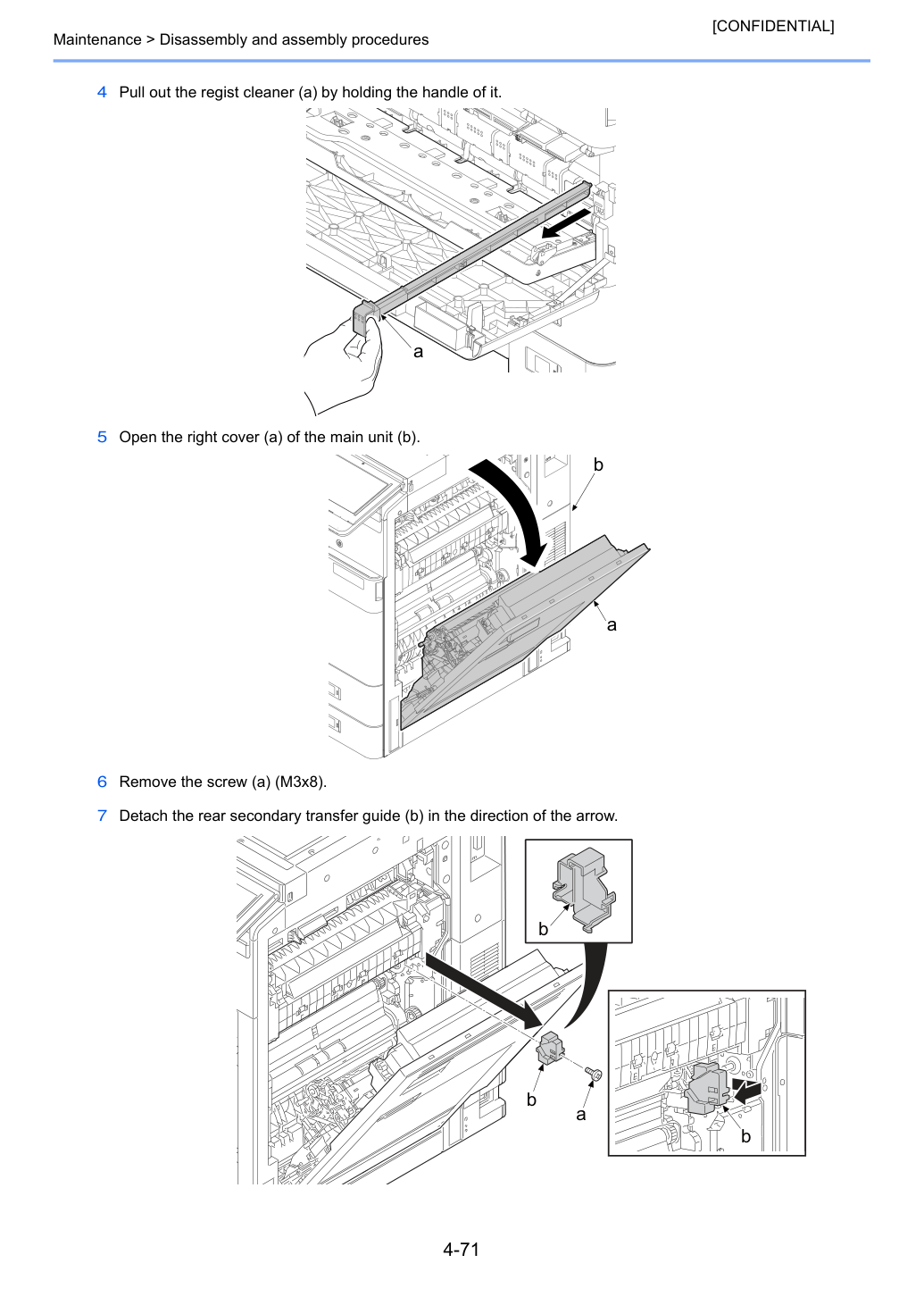

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 4 Извлеките очиститель регистрации (a), держа его за ручку.

5 Откройте правую крышку (a) основного узла (b).

6 Снимите винт (a) (M3x8).

7 Отсоедините заднюю вспомогательную направляющую передачи (b) в направлении стрелки.

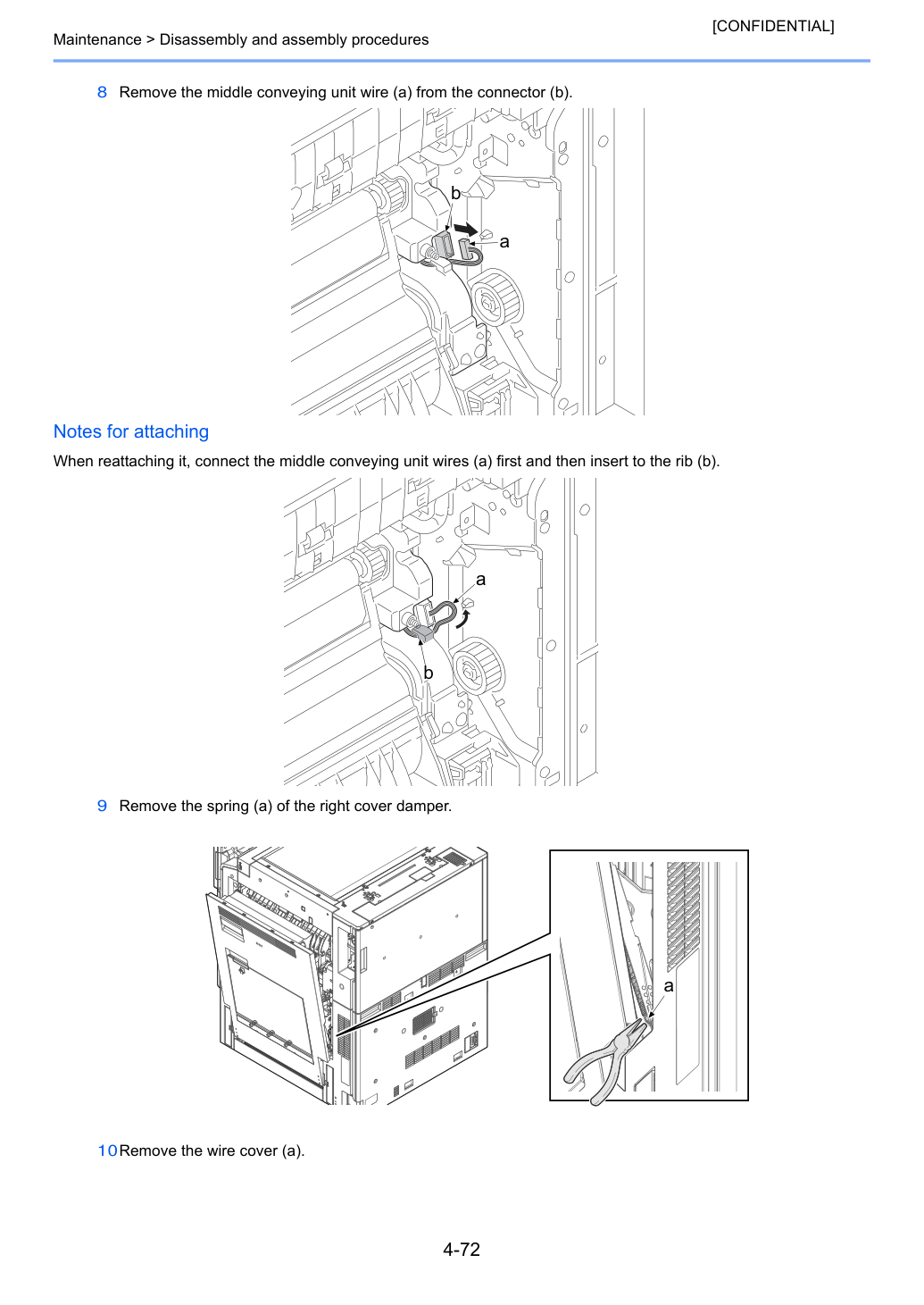

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 8 Снимите провод среднего узла подачи (a) с разъёма (b).

Примечания по присоединению При повторном присоединении сначала подсоедините провода среднего узла подачи (a), затем вставьте на рёбро (b).

9 Снимите пружину (a) амортизатора правой крышки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 11Снимите два разъёма (b).

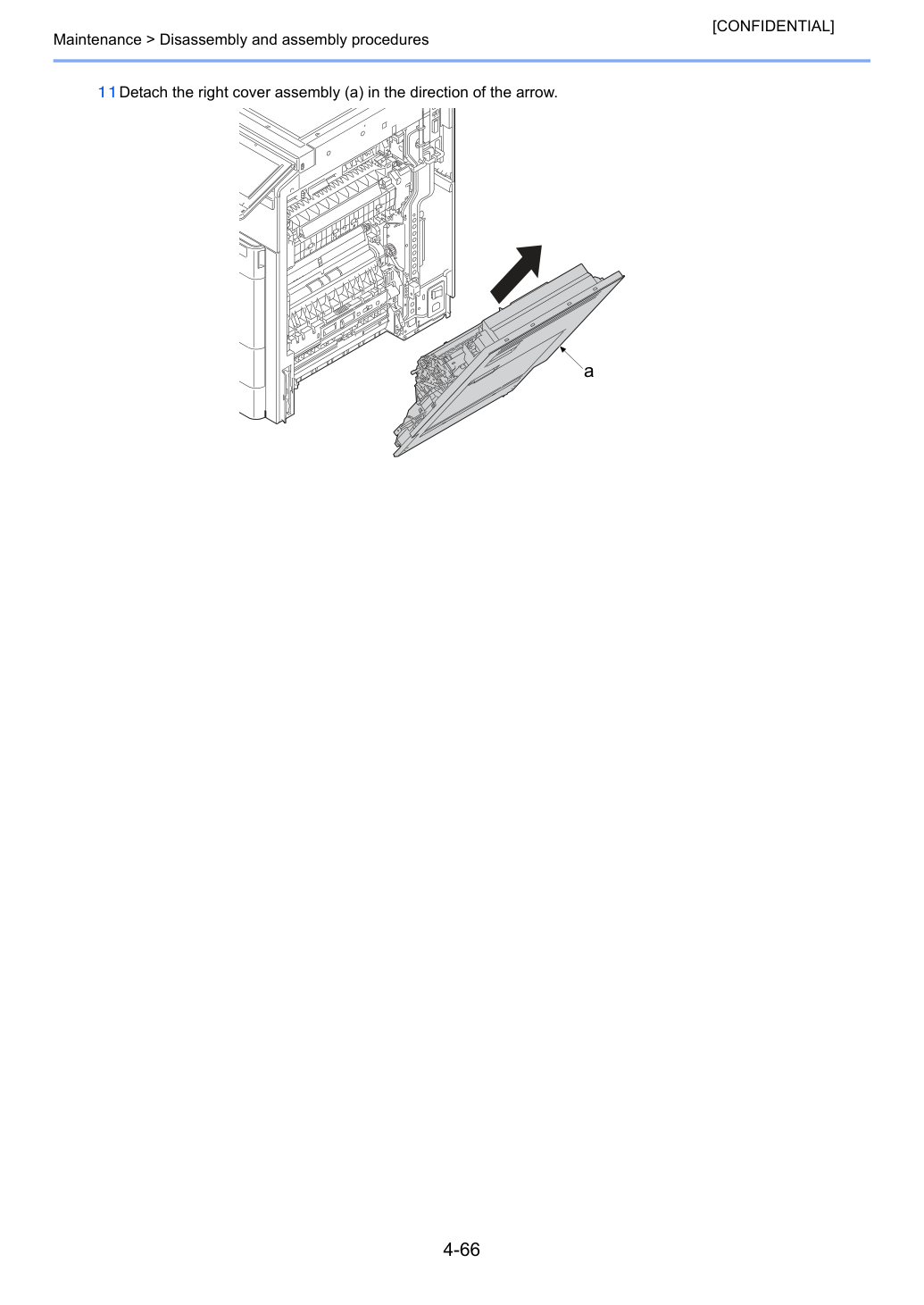

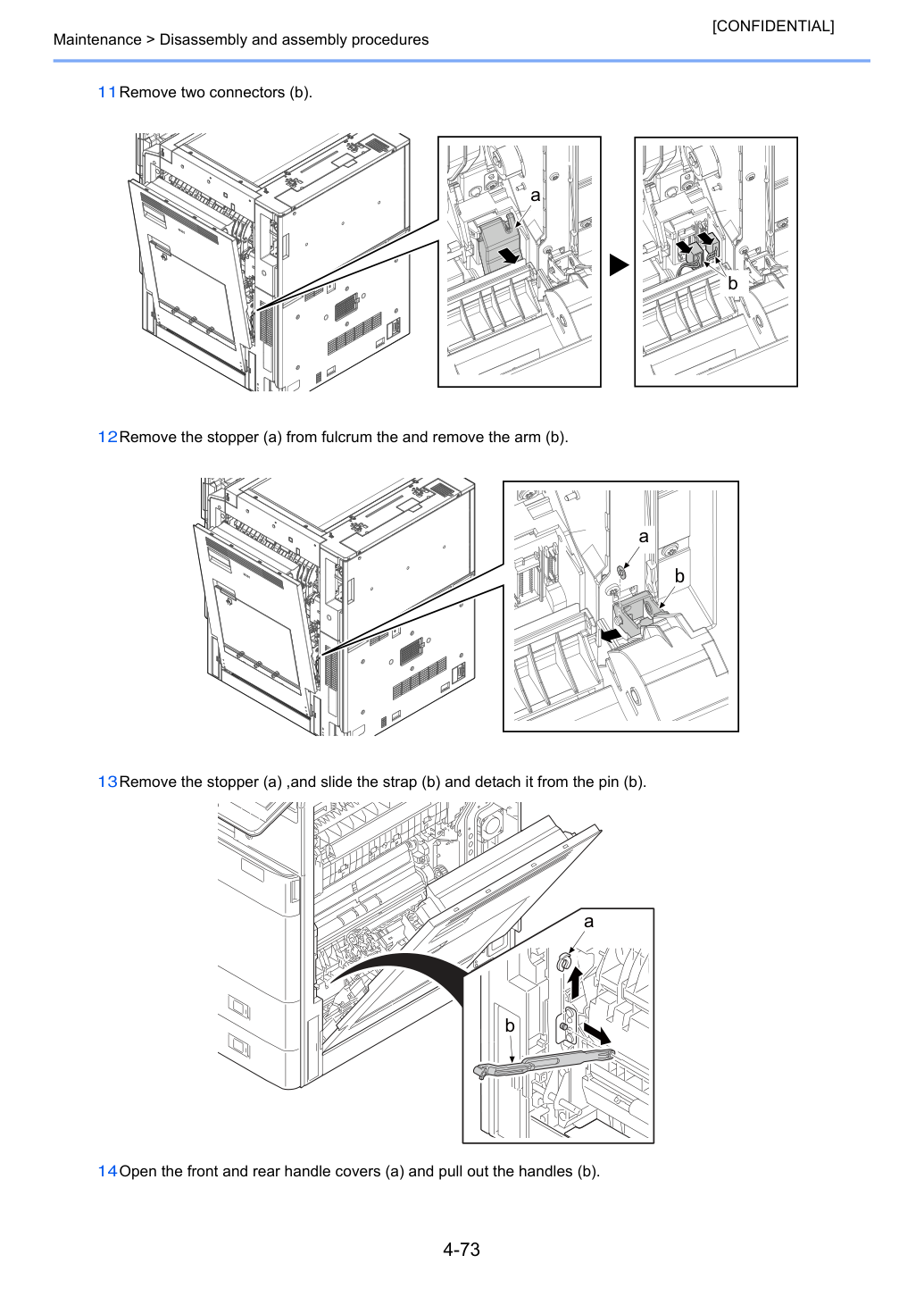

12Снимите стопор (a) с опорной точки и извлеките рычаг (b).

13Снимите стопор (a) и сдвиньте ремень (b), отсоедините его от штифта (b).

14Откройте передний и задний кожухи ручки (a) и извлеките ручки (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 15Отпустите вал опорной точки (c) и снимите узел правой крышки (d).

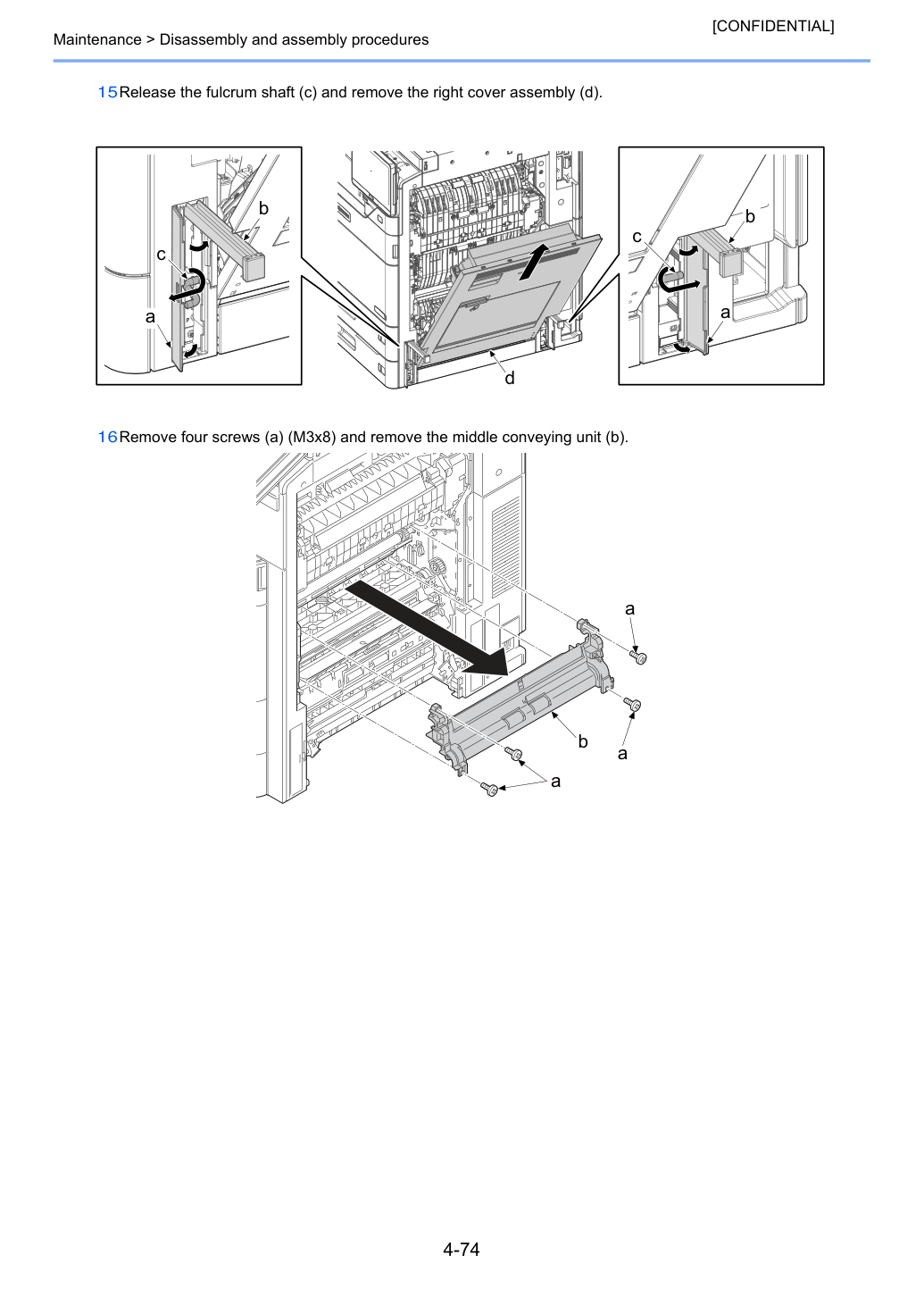

16Снимите четыре винта (a) (M3x8) и снимите средний узел подачи (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] Примечания по присоединению При присоединении среднего узла подачи (c) совместите позиционирующую часть (a) с (d) и позиционирующее отверстие (b) с (e).

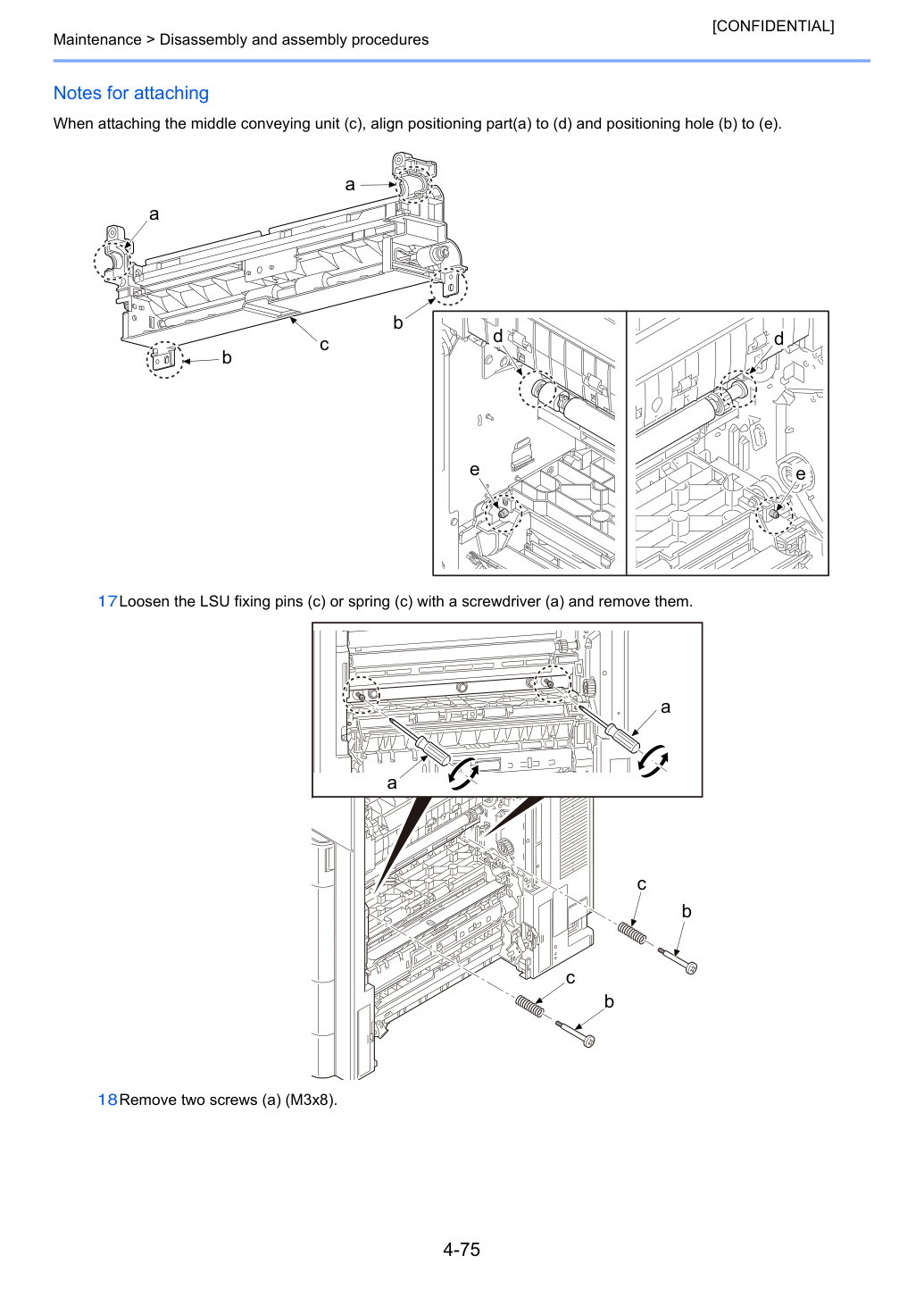

17Ослабьте фиксирующие штифты LSU (c) или пружину (c) отвёрткой (a) и снимите их.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 19Отпустите два крючка (c) и снимите левую заднюю крышку (b) в направлении стрелки.

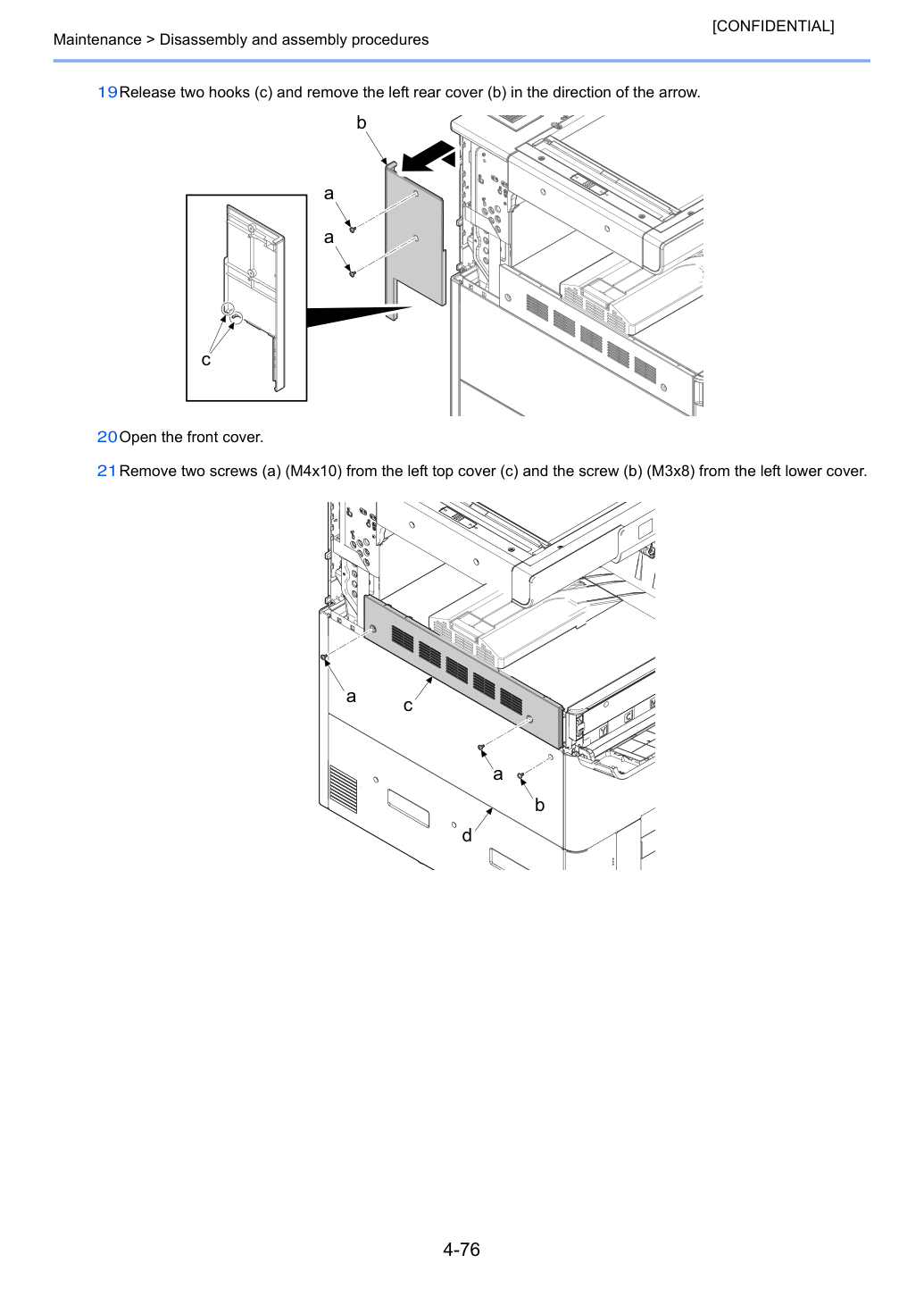

21Снимите два винта (a) (M4x10) с левой верхней крышки (c) и винт (b) (M3x8) с левой нижней крышки.

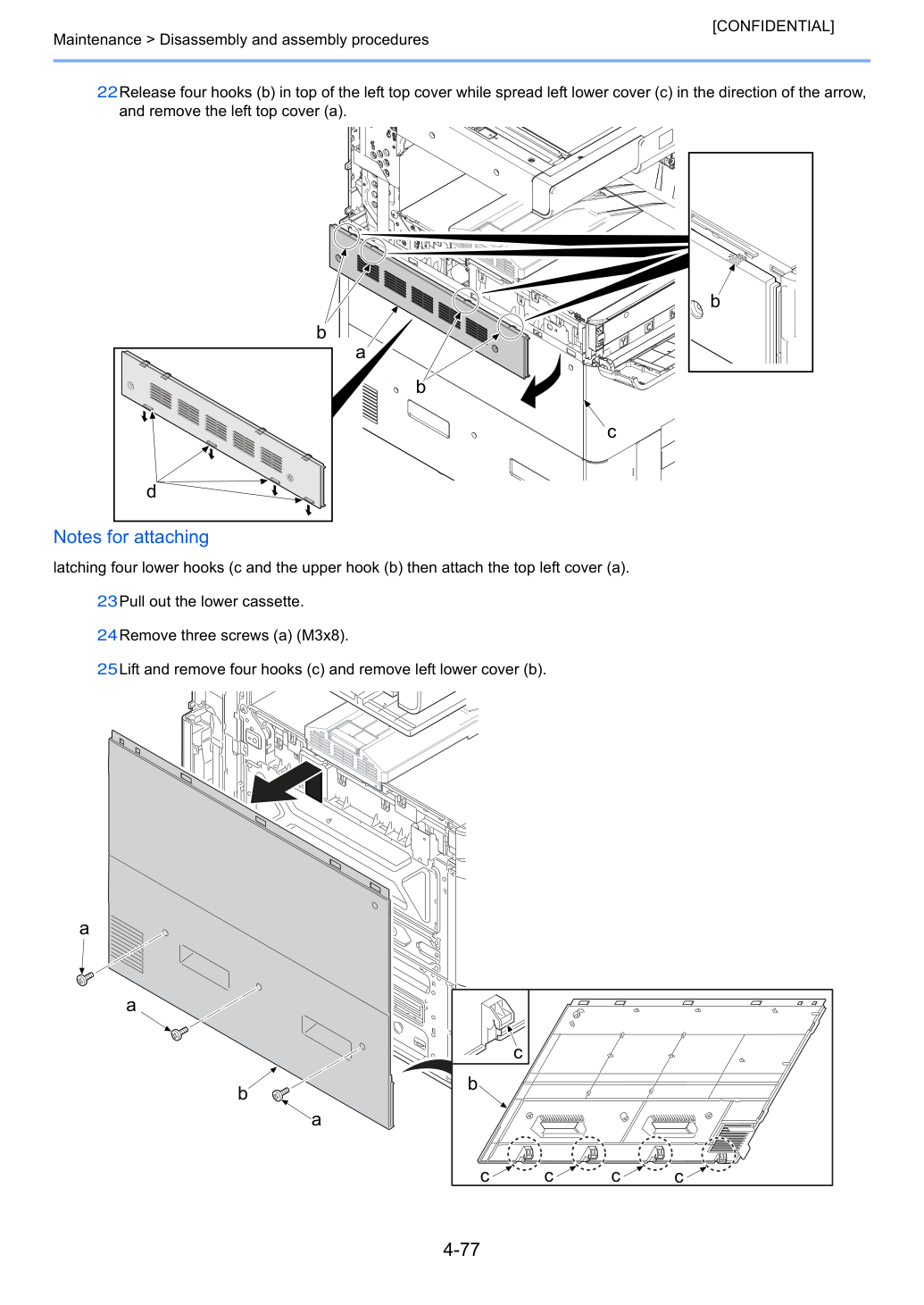

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 22Отпустите четыре крючка (b) на верхней части левой верхней крышки, одновременно раздвигая левую нижнюю крышку (c) в направлении стрелки, и снимите левую верхнюю крышку (a).

Примечания по присоединению Зафиксируйте четыре нижних крючка (c) и верхний крючок (b), затем присоедините верхнюю левую крышку (a).

23Извлеките нижний кассету.

25Поднимите и снимите четыре крючка (c), затем снимите левую нижнюю крышку (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 26Снимите четыре винта (a) (M3x8) и отсоедините левый фиксатор LSU (b).

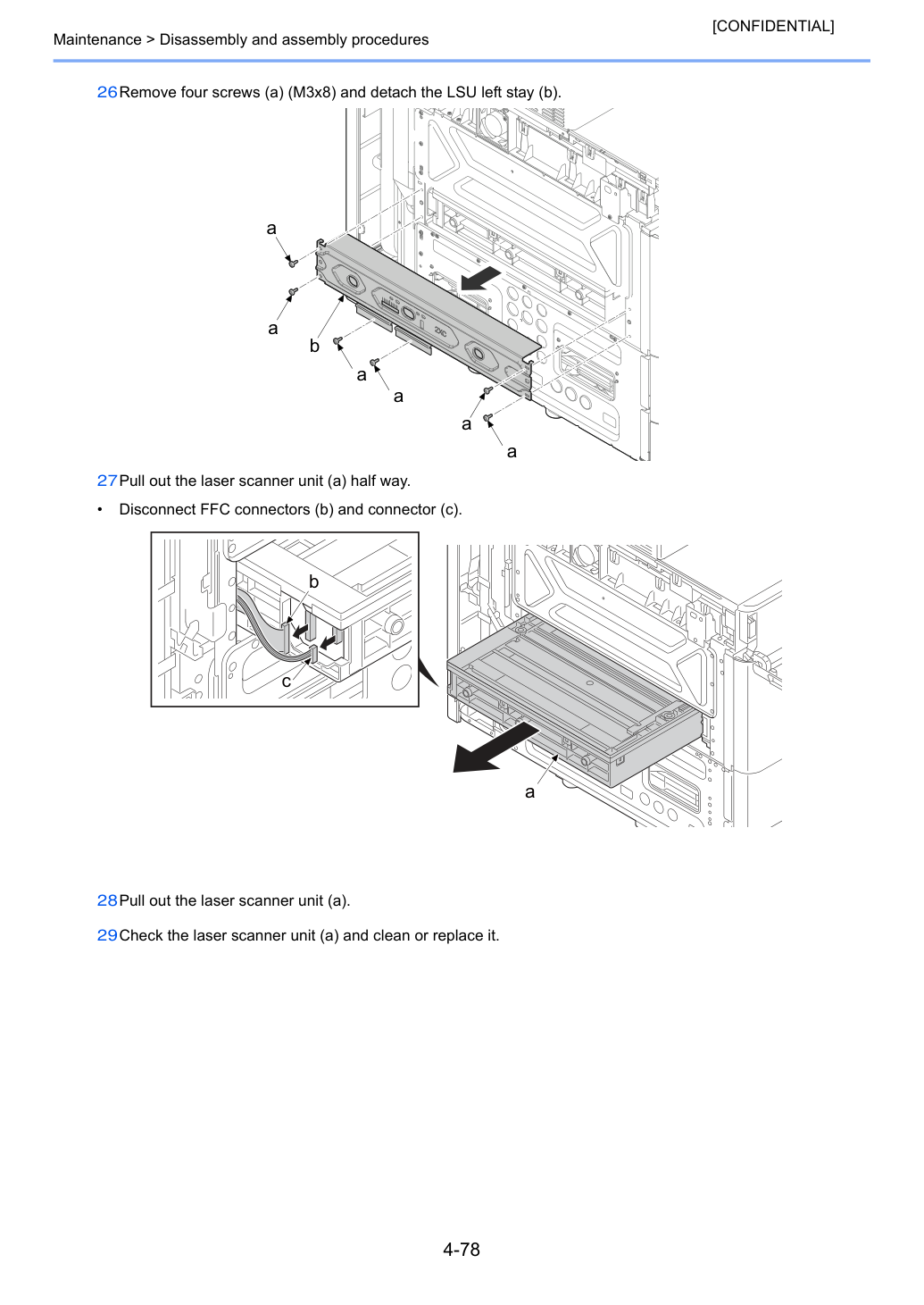

27Извлеките узел лазерного сканера (a) на половину.

Отсоедините разъёмы FFC (b) и разъём (c).

28Извлеките узел лазерного сканера (a).

29Проверьте узел лазерного сканера (a) и очистите или замените его.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 30Присоедините детали в исходное положение.

Примечания по замене узла лазерного сканера Выполните следующую регулировку после замены узла лазерного сканера.

Проверьте и отрегулируйте узел LSU.

1 Выполните [Clear] в режиме техническое обслуживание U115 (время работы LSU).

3 Выберите [Start Position] или [Center Line].

Отобразится экран регулировки.

5 Нажмите клавишу [Start] для вывода тестового изображения.

6 Измерьте две длины A и B на выведенном тестовом изображении.

7 При измерении размеров двух мест A и B, если разница размеров составляет 1,5 мм или менее, регулировка завершена.

Если разница размеров превышает 1,5 мм, перейдите к следующему шагу.

9 Отрегулируйте масштаб (b) для справки, используя ручку регулировки (a).

При измеренном значении B<A поверните ручку регулировки (a) влево.

При измеренном значении A<B поверните ручку регулировки (a) вправо.

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 10 Затяните два винта (c).

4 Нажмите клавишу [Start] для вывода графика ручной регулировки.

5 Выполните следующую регулировку, если разница между V-1 и V-5 соответствует положению масштаба на 2 деления или более для каждого цвета.

6 Слегка откройте переднюю крышку и откройте переднюю крышку для обслуживания.

7 Поворачивайте шестигранное отверстие (a), используя шестигранный ключ (5 мм).

Количество поворотов: разница между V-1 и V-5, соответствующая масштабу, умноженная на 4 щелчка.

8 Закройте внутреннюю крышку и переднюю крышку для обслуживания.

9 Выведите график регулировки, чтобы проверить, находится ли он в пределах диапазона.

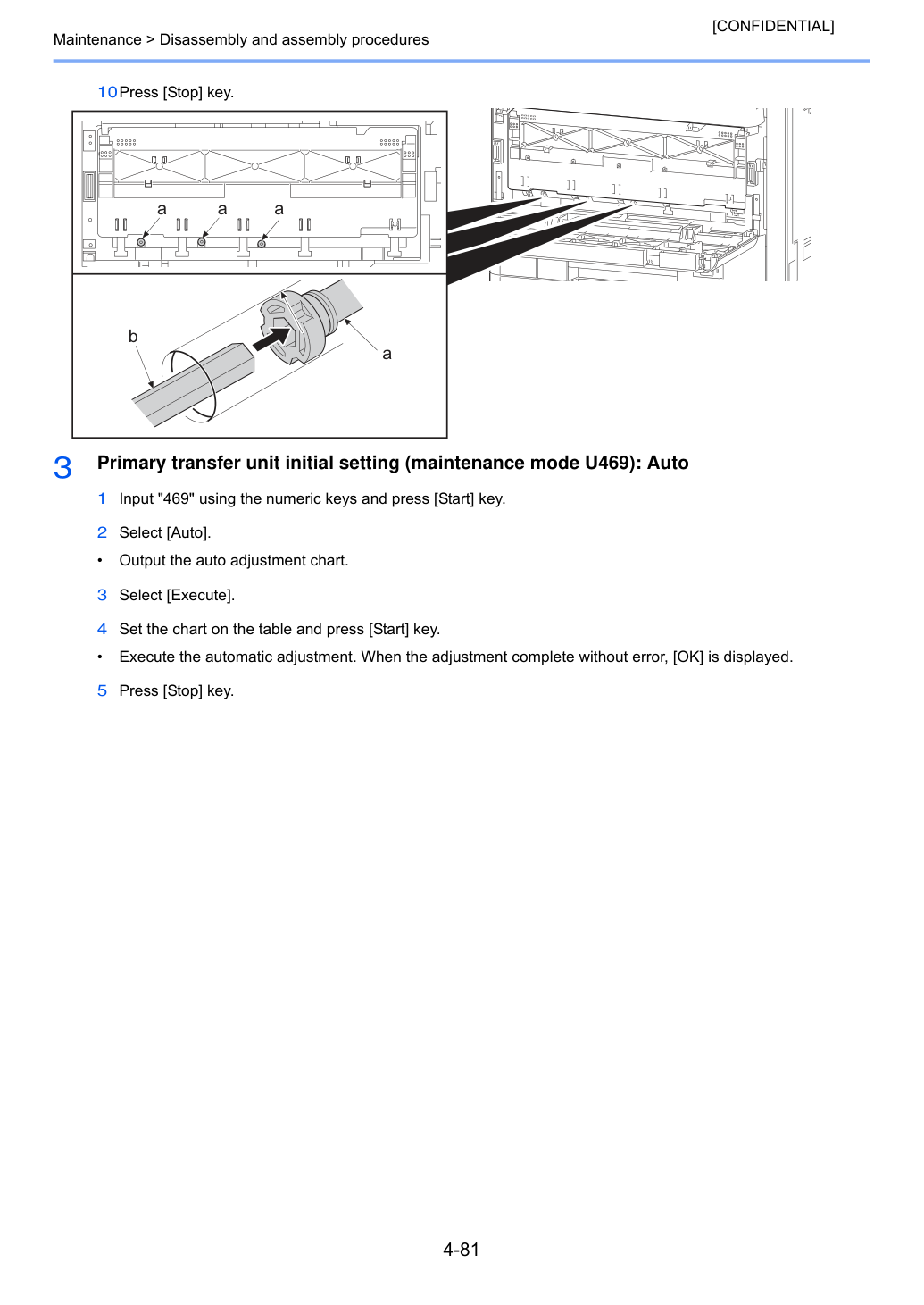

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 10 Нажмите клавишу [Stop].

1 Введите "469" с помощью цифровых клавиш и нажмите клавишу [Start].

Выведите график автоматической регулировки.

4 Установите таблицу на стол и нажмите клавишу [Start].

Выполните автоматическую регулировку. После успешного завершения регулировки отобразится [OK].

1 Введите "464" с помощью цифровых клавиш и нажмите клавишу [Start].

3 Выберите [Execute] и нажмите клавишу [Start].

1 Введите "410" с помощью цифровых клавиш.

Отображается экран информации о выполнении.

Тестовые графики 1, 2 и 3 выводятся на бумаге A4/Letter.

3 Поместите тестовую таблицу 1 на стекло планшета лицевой стороной вниз и стороной со стрелкой дальше.

Положите примерно 20 листов белой бумаги на таблицу.

Выполнена первая автоматическая регулировка.

5 После появления [OK] продолжайте с графиками 2 и 3, повторяя шаги 2–3.

6 После нормального завершения отобразится [Finish].

1 Выход из режима обслуживания 2 Введите "001" с помощью цифровых клавиш и нажмите клавишу [Start].

Режим обслуживания будет завершен.

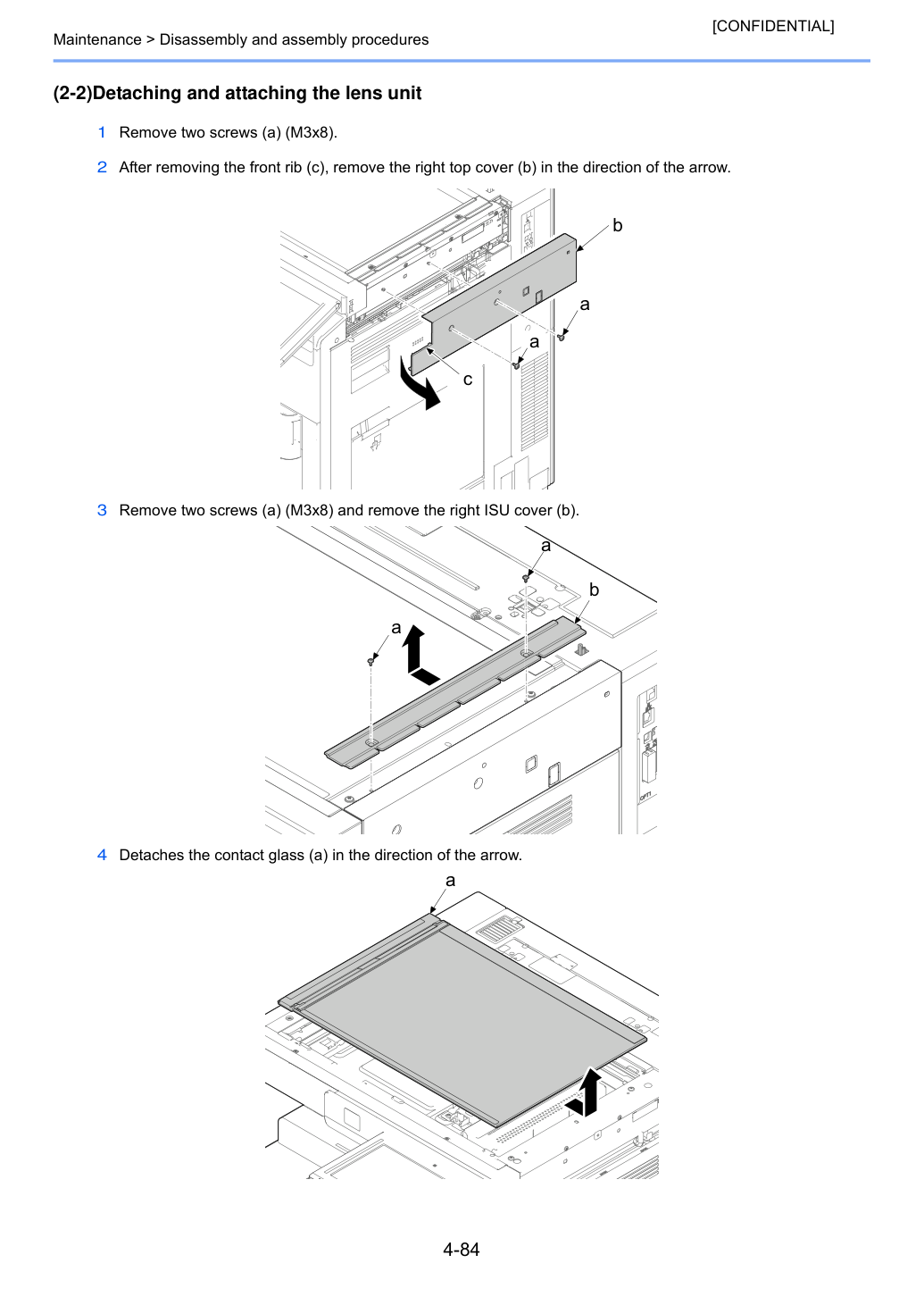

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (2-2) Снятие и установка узла линзы 1 Извлеките два винта (a) (M3x8).

2 После извлечения переднего выступа (c), снимай правую верхнюю крышку (b) в направлении стрелки.

3 Извлеките два винта (a) (M3x8) и снимите крышку правого ISU (b).

4 Снимите контактное стекло (a) в направлении стрелки.

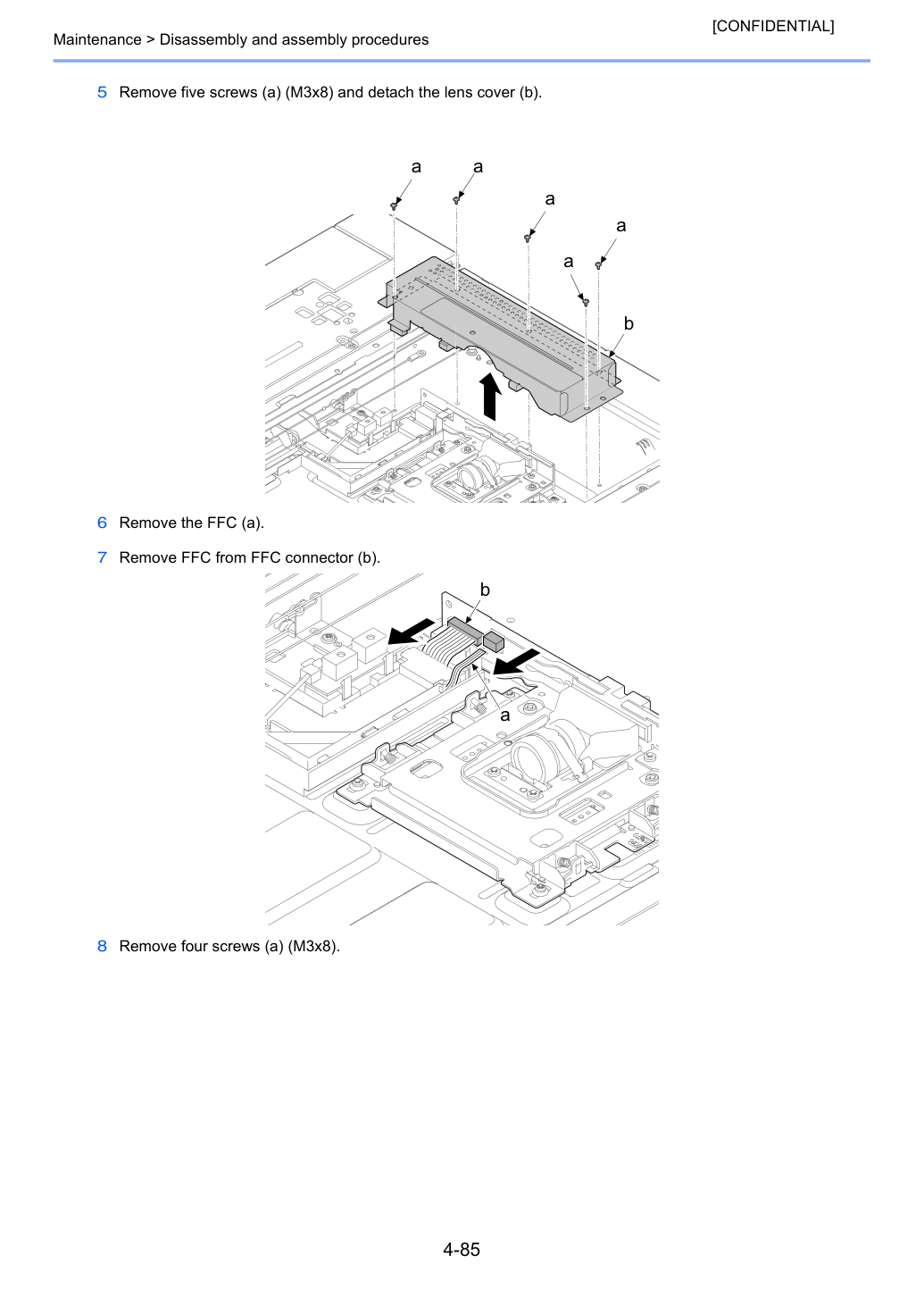

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 5 Извлеките пять винтов (a) (M3x8) и снимите крышку линзы (b).

7 Извлеките FFC из разъема FFC (b).

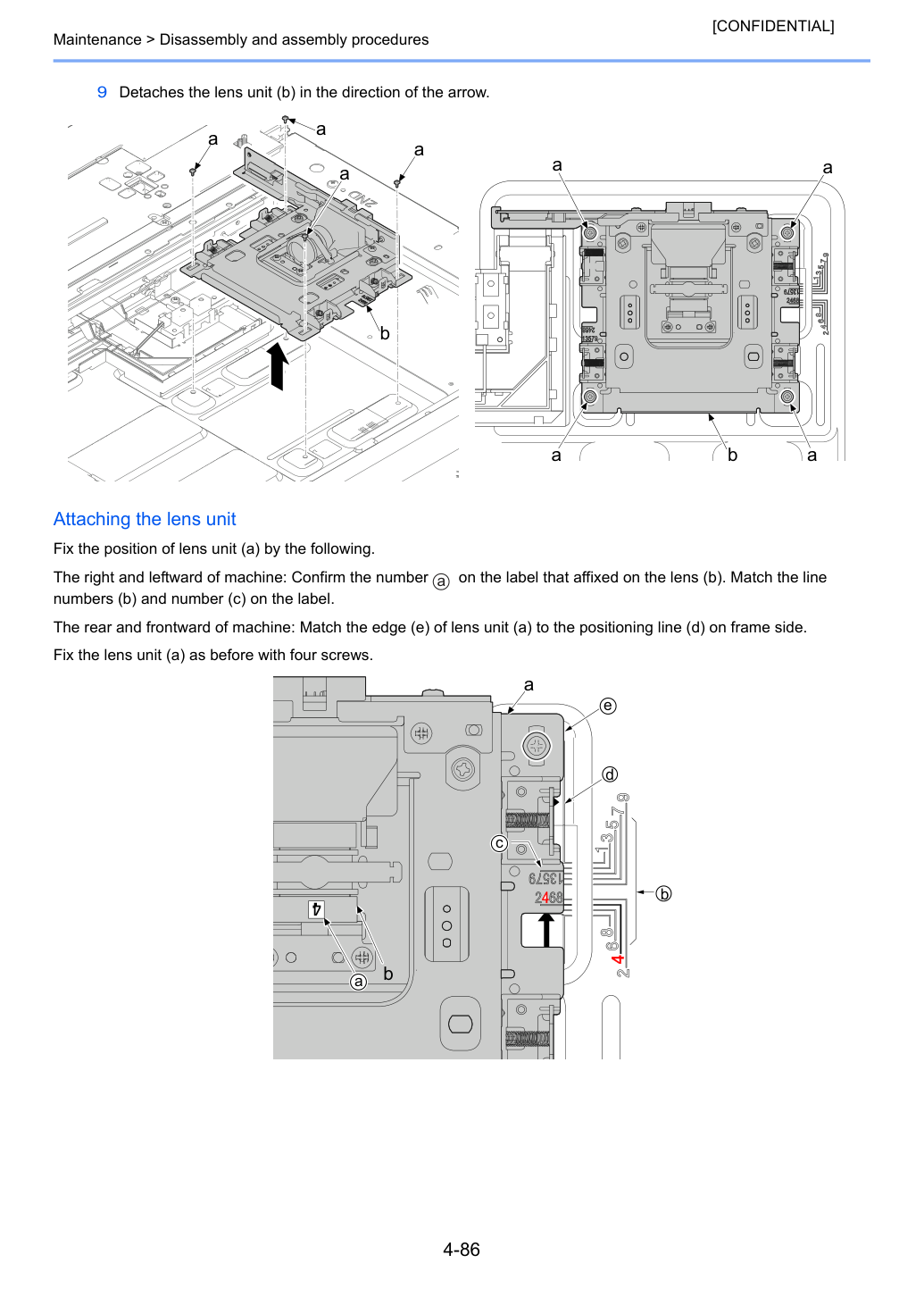

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 9 Снимите узел линзы (b) в направлении стрелки.

Установка узла линзы Зафиксируйте положение узла линзы (a) следующим образом.

Влево-вправо машины: Подтвердите номер на этикетке, прикрепленной к линзе (b). Совместите номера строк (b) и номер (c) на этикетке.

Назад-вперед машины: Совместите край (e) узла линзы (a) с позиционной линией (d) на стороне рамы.

Зафиксируйте узел линзы (a) четырьмя винтами, как ранее.

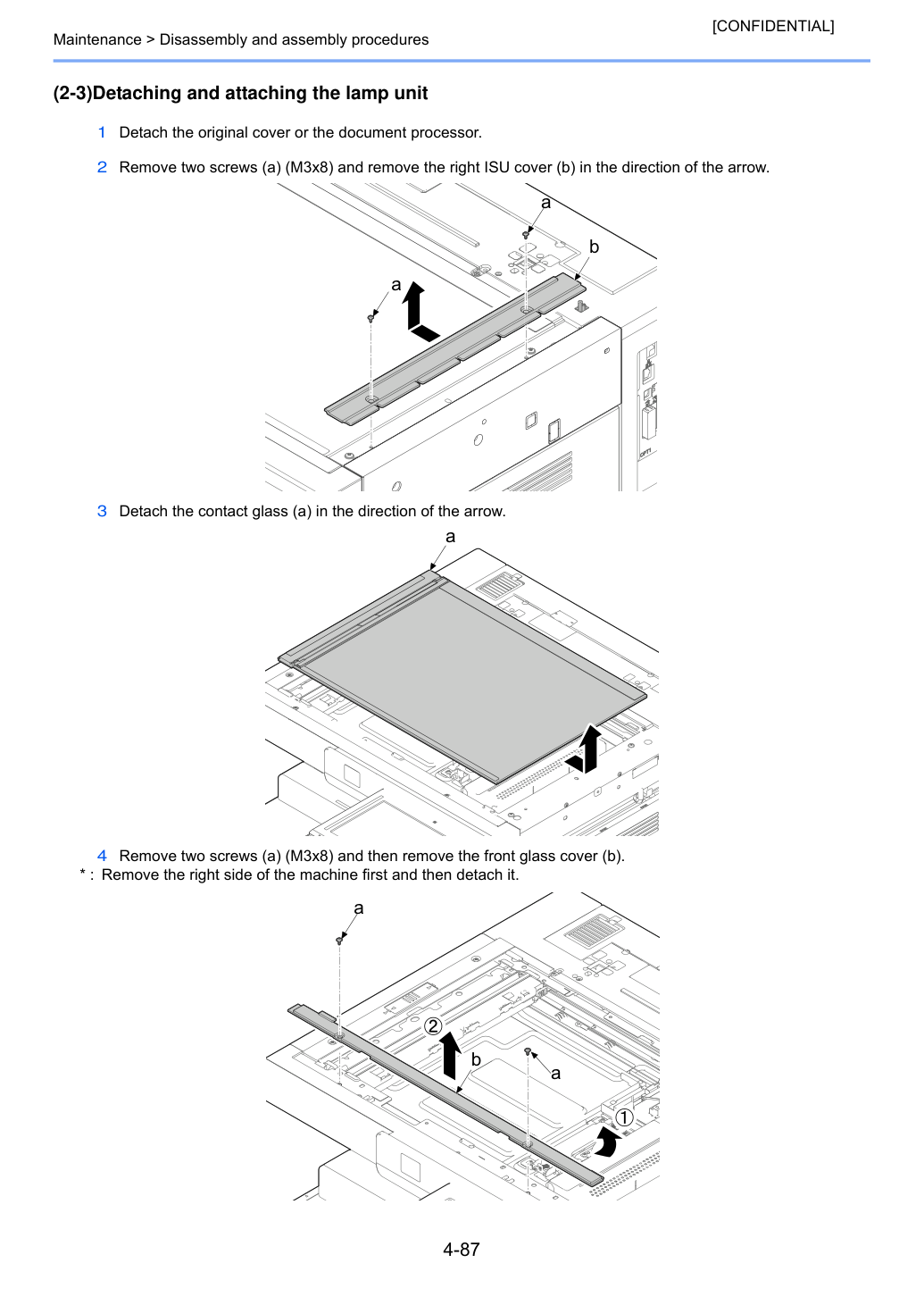

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (2-3) Снятие и установка узла лампы 1 Снимите исходную крышку или обработчик документов.

2 Извлеките два винта (a) (M3x8) и снимите крышку правого ISU (b) в направлении стрелки.

3 Отсоедини контактное стекло (a) в направлении стрелки.

4 Извлеки два винта (a) (M3x8) и снеми переднюю крышку стекла (b).

* : Сначала извлеки правую сторону машины, затем отсоедини её.

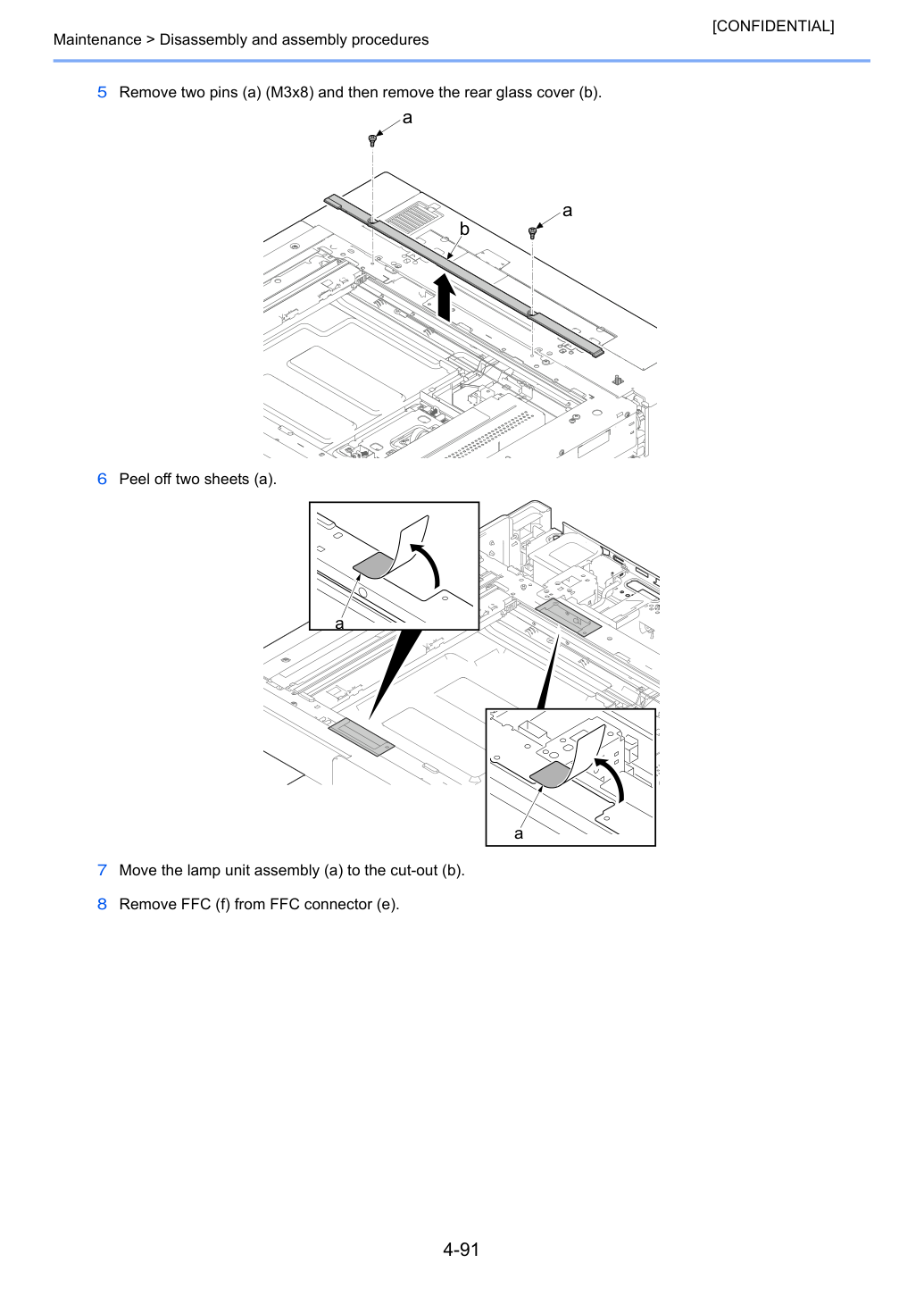

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 5 Извлеки два штифта (a) (M3x8) и снеми заднюю крышку стекла (b).

7 Переместите узел лампы (a) в вырез (b).

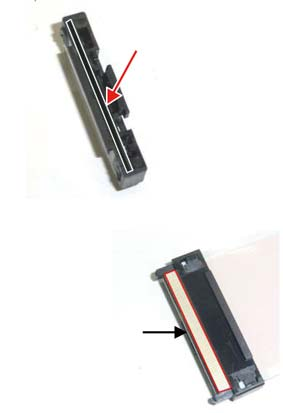

8 Отсоедини FFC (f) от разъёма FFC (e).

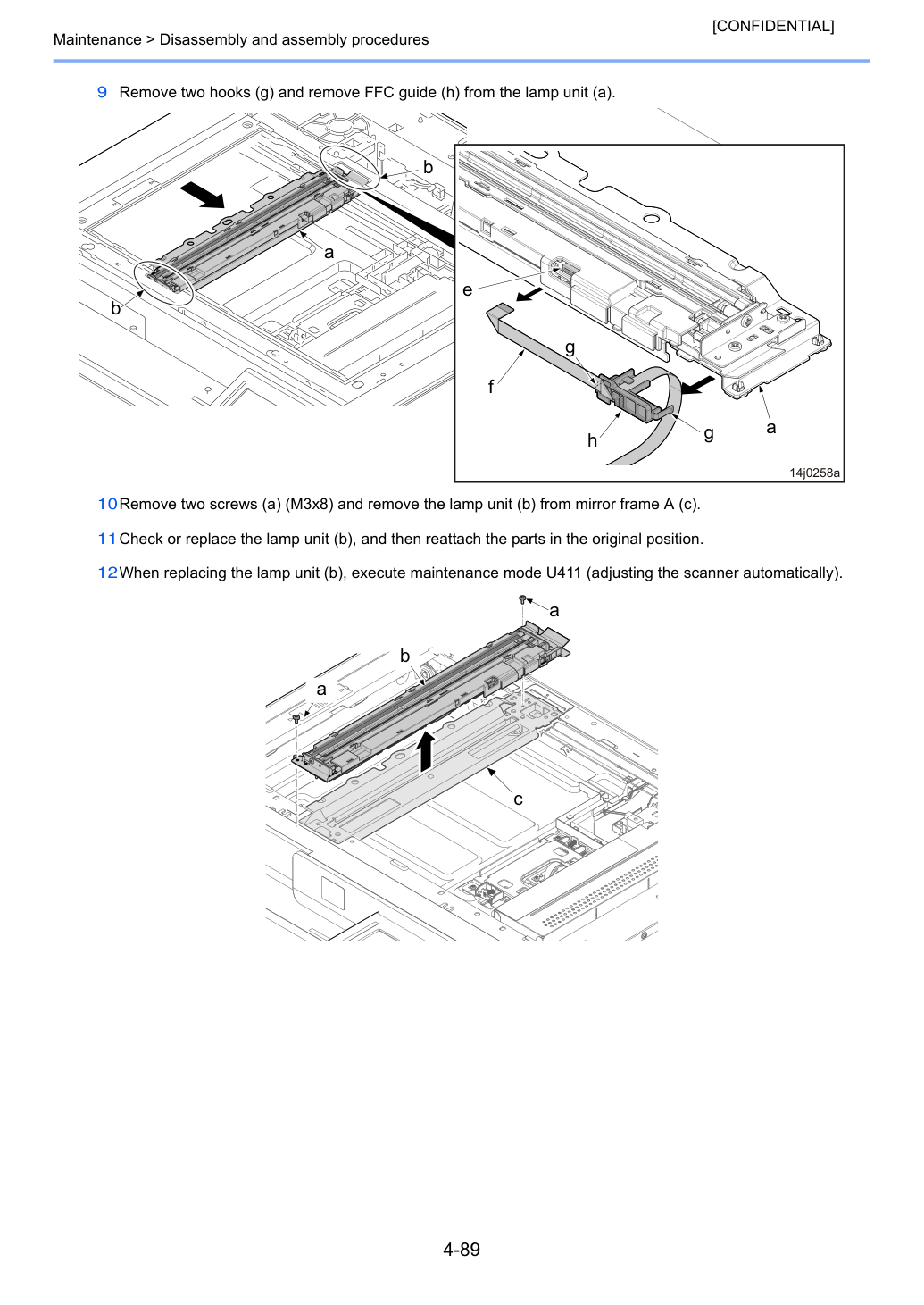

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 9 Извлеки два крючка (g) и снеми направляющую FFC (h) с узла лампы (a).

10 Извлеки два винта (a) (M3x8) и снеми узел лампы (b) с рамы зеркала A (c).

11 Проверь или замени узел лампы (b), затем переустанови детали в исходное положение.

12 При замене узла лампы (b) выполни режим обслуживания U411 (автоматическая регулировка сканера).

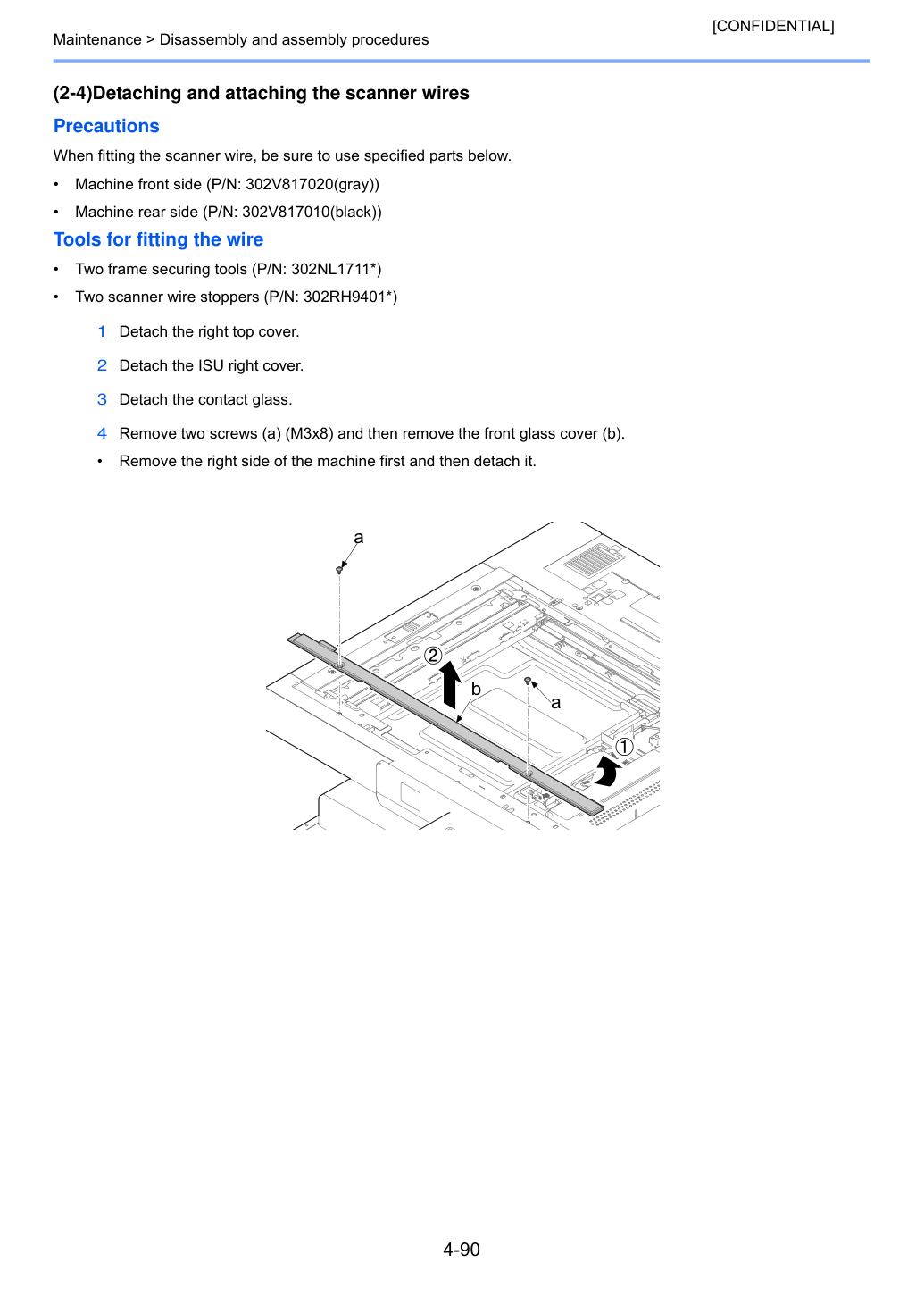

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] (2-4)Отсоединение и подсоединение проводов сканера Меры предосторожности При подсоединении провода сканера обязательно используй указанные ниже детали.

4 Извлеки два винта (a) (M3x8) и снеми переднюю крышку стекла (b).

Сначала извлеки правую сторону машины, затем отсоедини её.

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 5 Извлеки два штифта (a) (M3x8) и снеми заднюю крышку стекла (b).

7 Переместите узел лампы (a) в вырез (b).

8 Отсоедини FFC (f) от разъёма FFC (e).

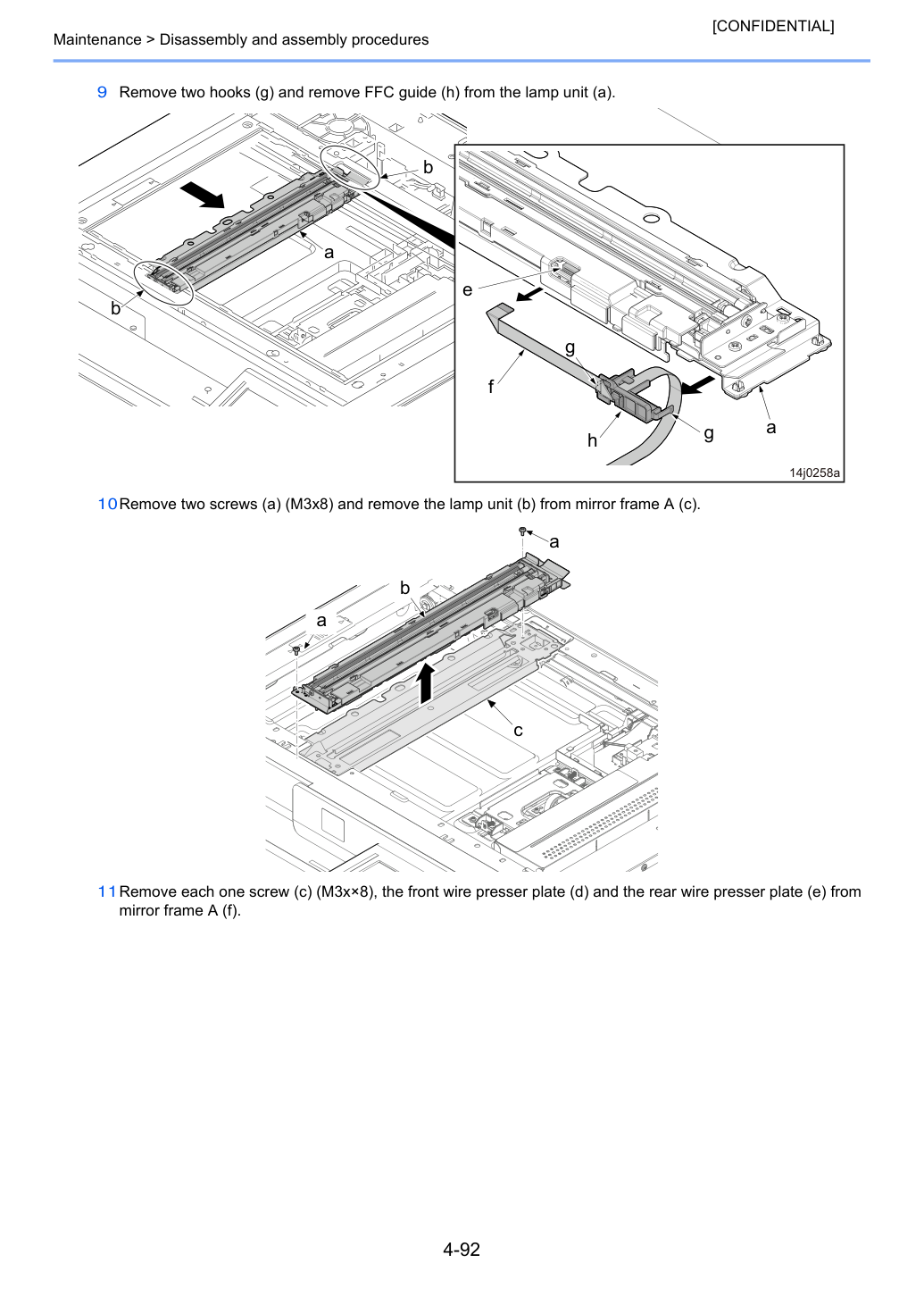

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 9 Извлеки два крючка (g) и снеми направляющую FFC (h) с узла лампы (a).

10 Извлеки два винта (a) (M3x8) и снеми узел лампы (b) с рамы зеркала A (c).

11 Извлеки по одному винту (c) (M3x8), переднюю пластину прижима провода (d) и заднюю пластину прижима провода (e) из рамы зеркала A (f).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 12 Отсоедини раму зеркала A (f) от основного узла.

13 Отсоедини круглые контакты с левой стороны узла сканера (a) от пружин провода сканера (c).

14 Отсоедини провод сканера (d) от основного узла.

Подсоединение проводов сканера 1 Вставь маленький шарик (a) на проводе сканера в отверстие барабана провода сканера (b).

2 Намотай провода сканера (c) три оборота внутрь и пять оборотов наружу.

Более короткая часть от маленького шарика провода сканера наматывается наружу.

Используй серый провод для фронтальной стороны машины и чёрный провод для тыльной стороны машины.

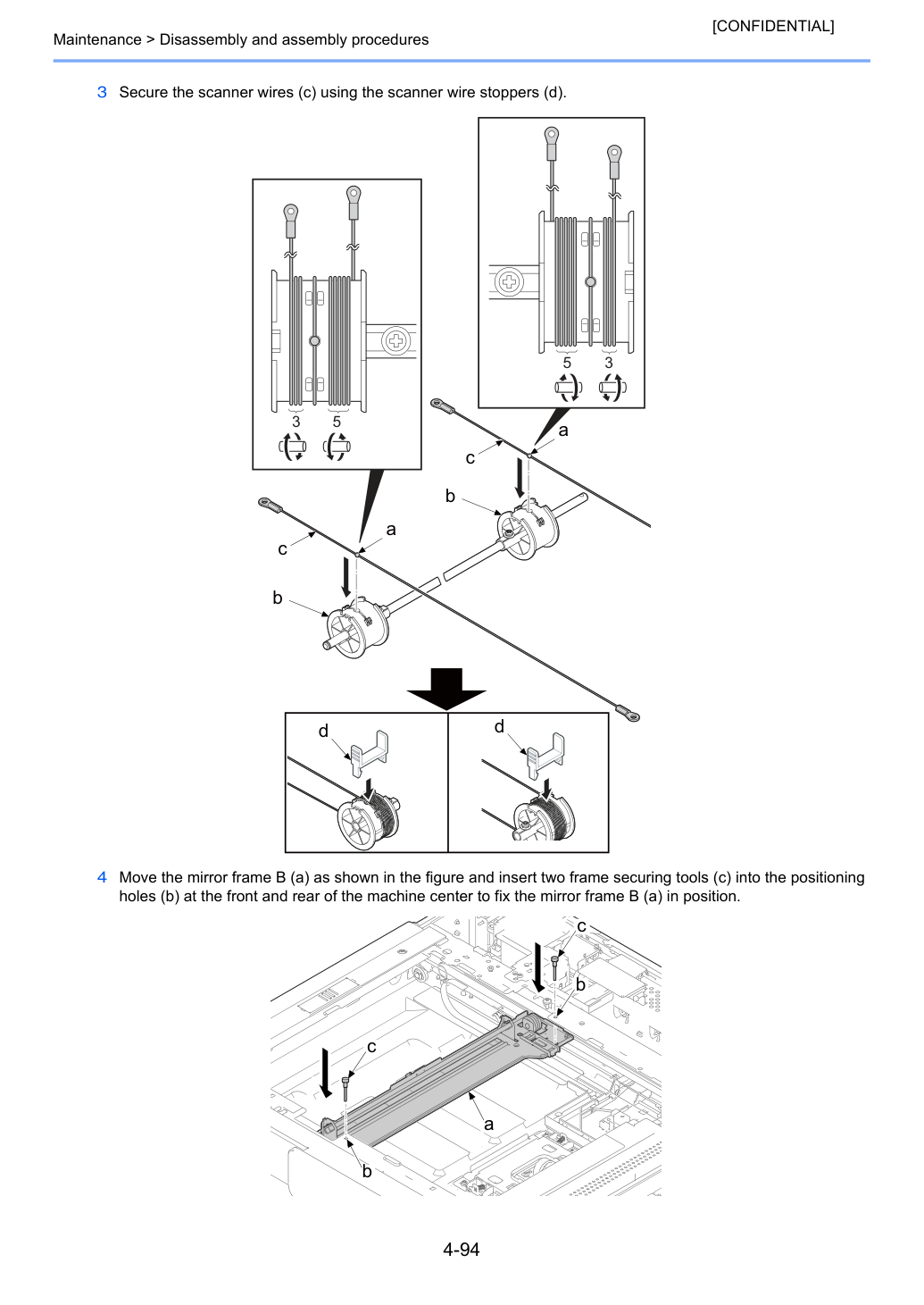

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 3 Зафиксируй провода сканера (c) с помощью стопперов провода сканера (d).

4 Переместите раму зеркала B (a) как показано на рисунке и вставьте два инструмента для крепления рамы (c) в позиционные отверстия (b) спереди и сзади центра машины, чтобы зафиксировать раму зеркала B (a) в положении.

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] Подсоедини провод 1 Намотай наружные провода сканера (a) на наружные канавки в шкивах (b) рамы зеркала B сверху вниз.

Провода сканера проходят снаружи позиционного штифта.

2 Зацепи круглые контакты (c) за зажимы (d) внутри узла сканера.

3 Намотай внутренние провода сканера (e) на канавки в шкивах (f) слева от узла сканера снизу вверх.

Провода сканера проходят под нижней стороной рамы зеркала B (j).

4 Намотай провода сканера на внутренние канавки в шкивах (b) рамы зеркала B снизу вверх.

5 Намотай его на шкив (g).

6 Зацепи круглые контакты (h) за пружины провода сканера (i).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 7 Примени шаги 1–6 к другим проводам сканера.

8 Отсоедини стопперы провода сканера и инструменты для крепления рамы.

9 Выровняй провода сканера внутрь вместе с маленьким шариком в барабане провода.

10 Перемещай раму зеркала B (b) из стороны в сторону, чтобы провод проходил плавно.

11 Переустанови раму зеркала A (a) в основной узел.

12 Переместите раму зеркала A (a) и раму зеркала B (b) влево, и вставьте два инструмента для крепления рамы (d) в позиционные отверстия (c) спереди и сзади узла сканера, чтобы зафиксировать раму зеркала A (a) и раму зеркала B (b) в положении.

13 Прикрепи переднюю пластину держателя провода (e) и заднюю пластину держателя провода (f) к раме зеркала A (a).

14 Отсоедини инструменты для крепления рамы (d).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 15 Переустанови узел лампы в исходное положение.

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] (3)Секция привода (3-1)Отсоединение и подсоединение узла привода подачи бумаги 1 Извлеки винт (a) (M3x8).

2 Нажми вниз на заднюю нижнюю крышку (b), отпусти верхнее ребро и отпусти нижний крючок (c), поднимая крышку. После этого удали её в направлении стрелки.

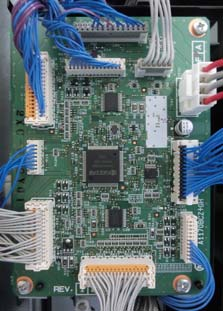

3 Удали восемь разъёмов (b) из feed drive PWB (a).

4 Отпусти проволочное седло (c) и удали провод (d).

5 Удали пять винтов (a) (M3x8) и отсоедини узел подачи (b).

6 Проверь узел привода (b) и очисти или замени его.

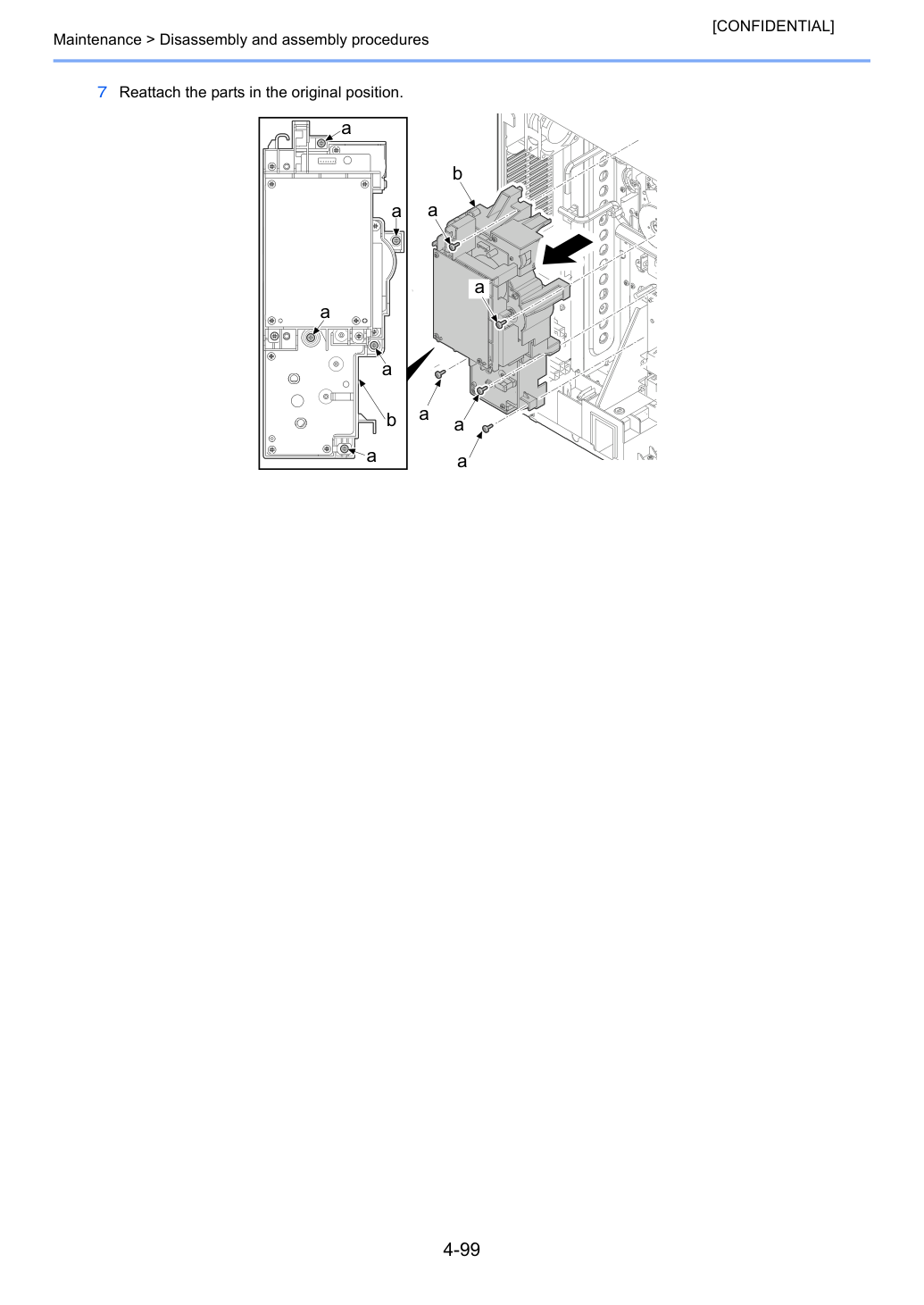

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 7 Переустанови детали в исходное положение.

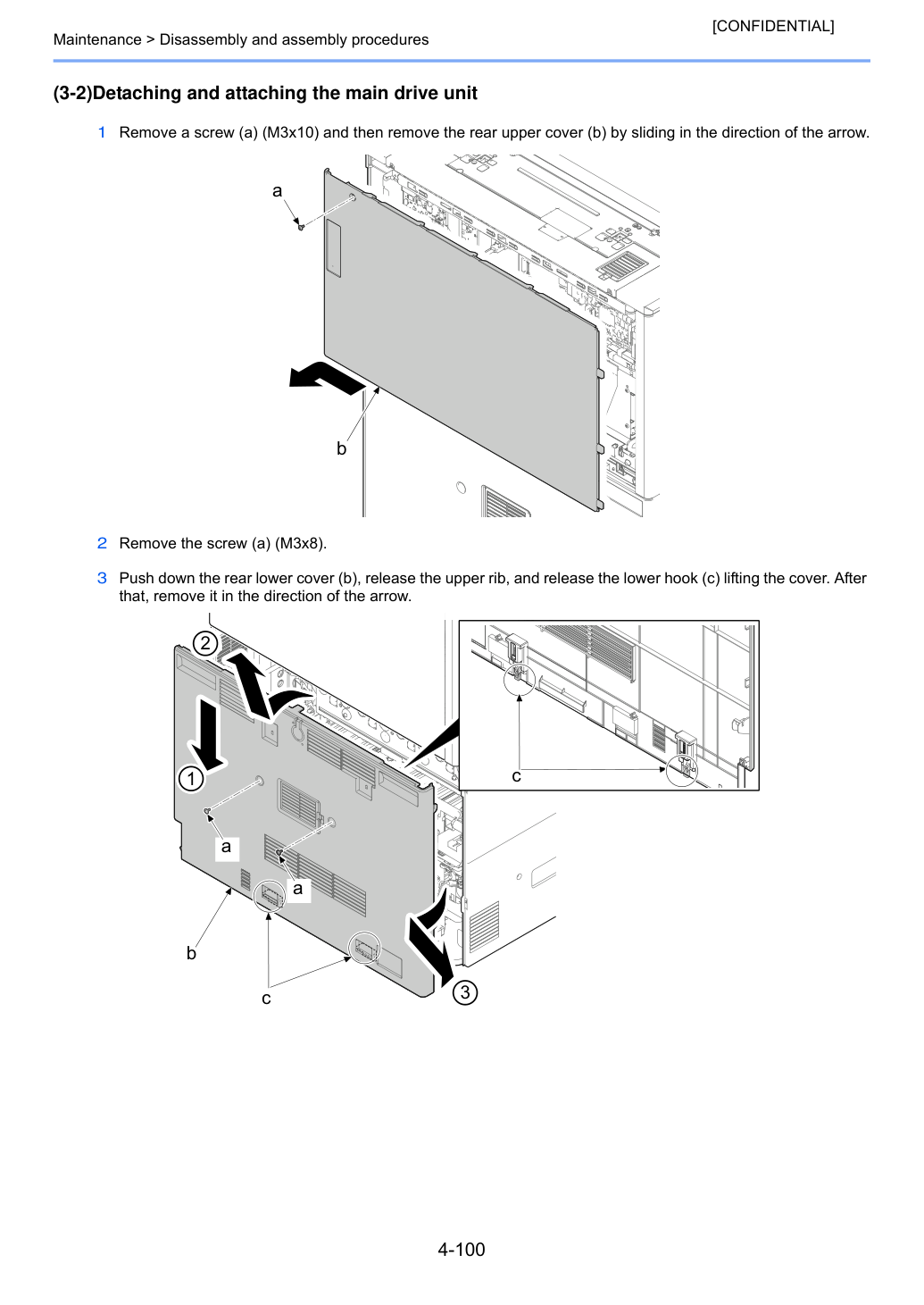

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (3-2)Отсоединение и присоединение главного узла привода 1 Удали винт (a) (M3x10) и затем удали заднюю верхнюю крышку (b), сдвинув в направлении стрелки.

2 Открути винт (a) (M3x8).

3 Нажми вниз на заднюю нижнюю крышку (b), отпусти верхнее ребро и отпусти нижний крючок (c), поднимая крышку. После этого удали её в направлении стрелки.

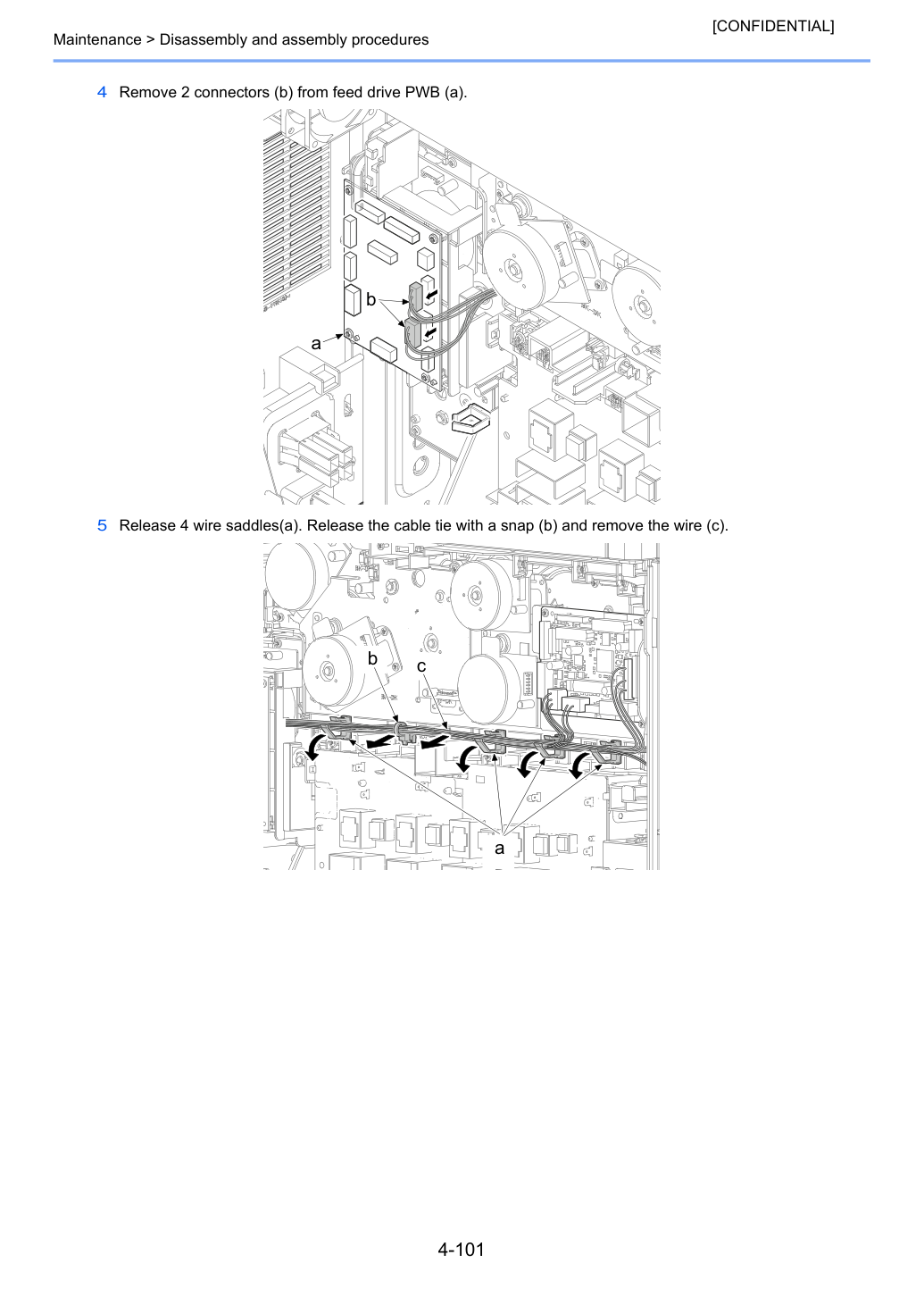

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 4 Удали 2 разъёма (b) из feed drive PWB (a).

5 Отпусти 4 проволочных седла (a). Отпусти стяжку кабеля с защёлкой (b) и удали провод (c).

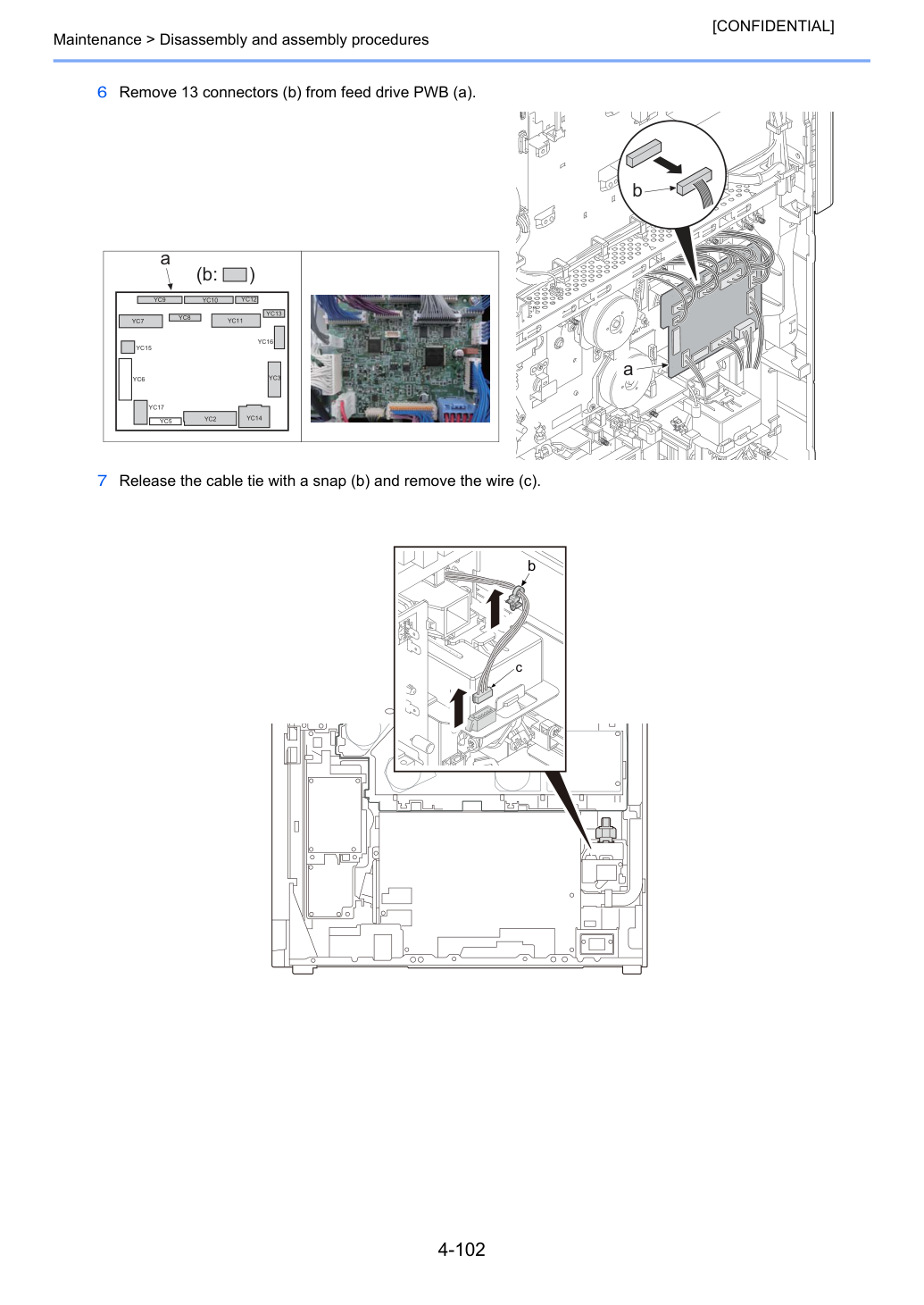

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 6 Удали 13 разъёмов (b) из feed drive PWB (a).

7 Отпусти стяжку кабеля с защёлкой (b) и удали провод (c).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 8 Подвесь провода (a) на крючок (b).

9 Нажми вверх на крючок (b) узла отработанного тонера (a), чтобы отпустить стопор (c), и вытащи его.

Очищающая пружина датчика в узле отработанного тонера может выйти из строя из-за помех между проводами и узлом отработанного тонера, если не отсоединить узел привода без подвешивания проводов (b) на крючок (a). Это приводит к ошибке обнаружения отработанного тонера или засорению.

Очищающая пружина датчика в узле отработанного тонера может выйти из строя, если не отсоединить узел привода без удаления узла отработанного тонера (a). Это приводит к ошибке обнаружения отработанного тонера.

Узел отработанного тонера должен быть отпущен перед удалением главного узла привода.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 10 Удали шесть винтов (a) (M3x8) и отсоедини главный узел привода (b).

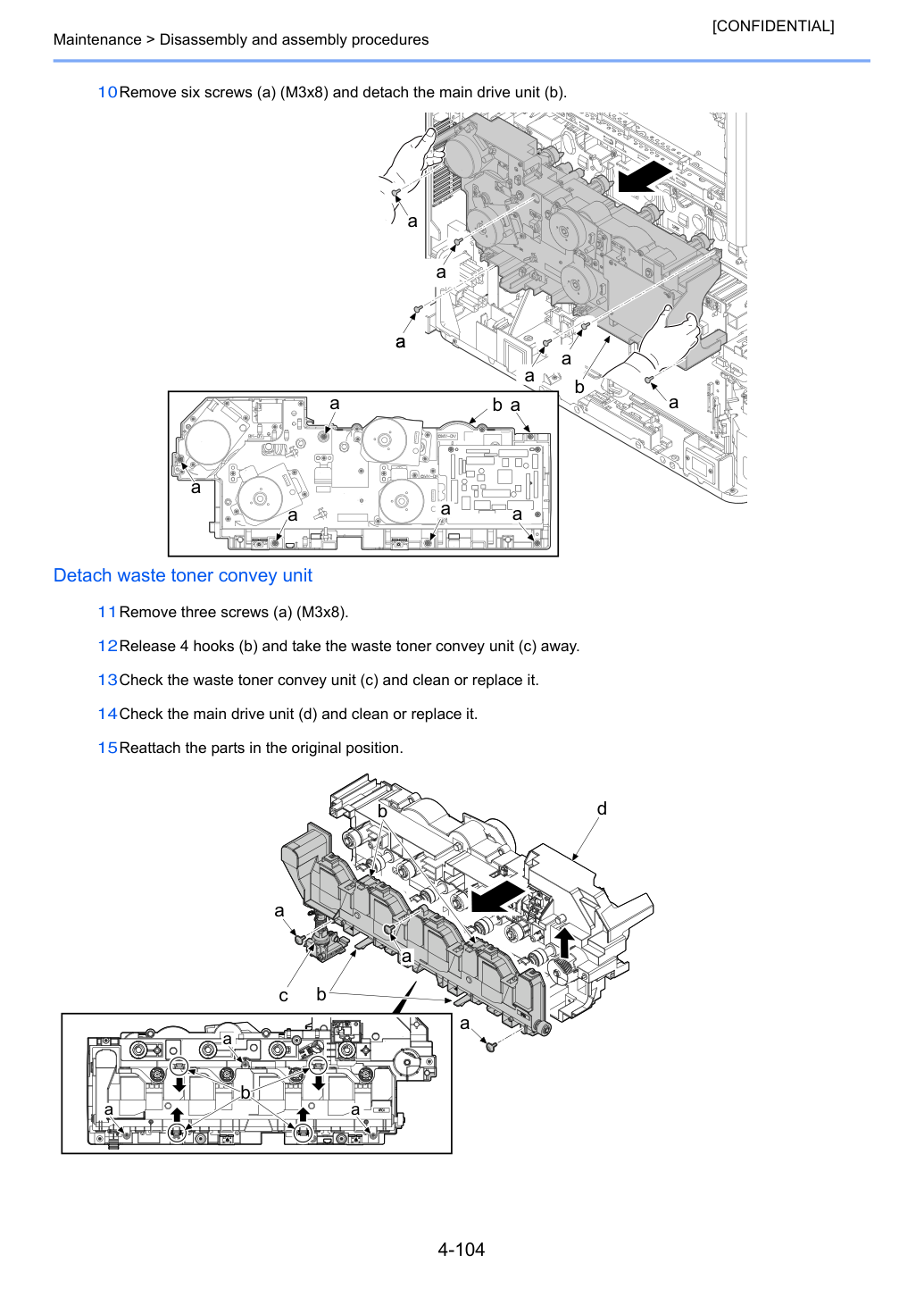

12 Отпусти 4 крючка (b) и удали узел транспортировки отработанного тонера (c).

13 Проверь узел транспортировки отработанного тонера (c) и очисти или замени его.

14 Проверь главный узел привода (d) и очисти или замени его.

15Переустанови детали в исходное положение.

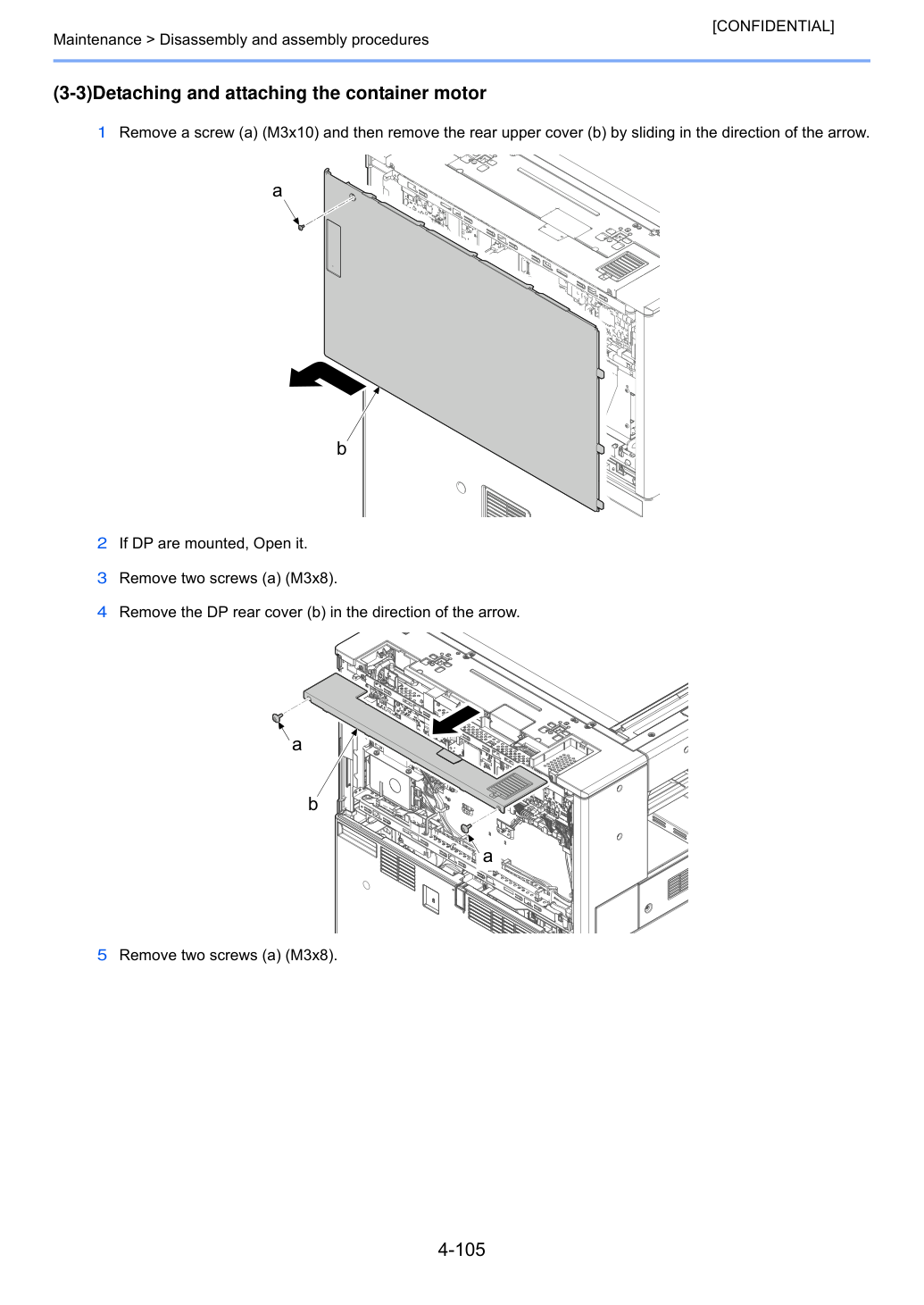

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (3-3)Отсоединение и присоединение двигателя контейнера 1 Удали винт (a) (M3x10) и затем удали заднюю верхнюю крышку (b), сдвинув в направлении стрелки.

4 Снимай заднюю крышку DP (b) в направлении стрелки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 6 Отпусти два крючка (c) и удали левую заднюю крышку (b) в направлении стрелки.

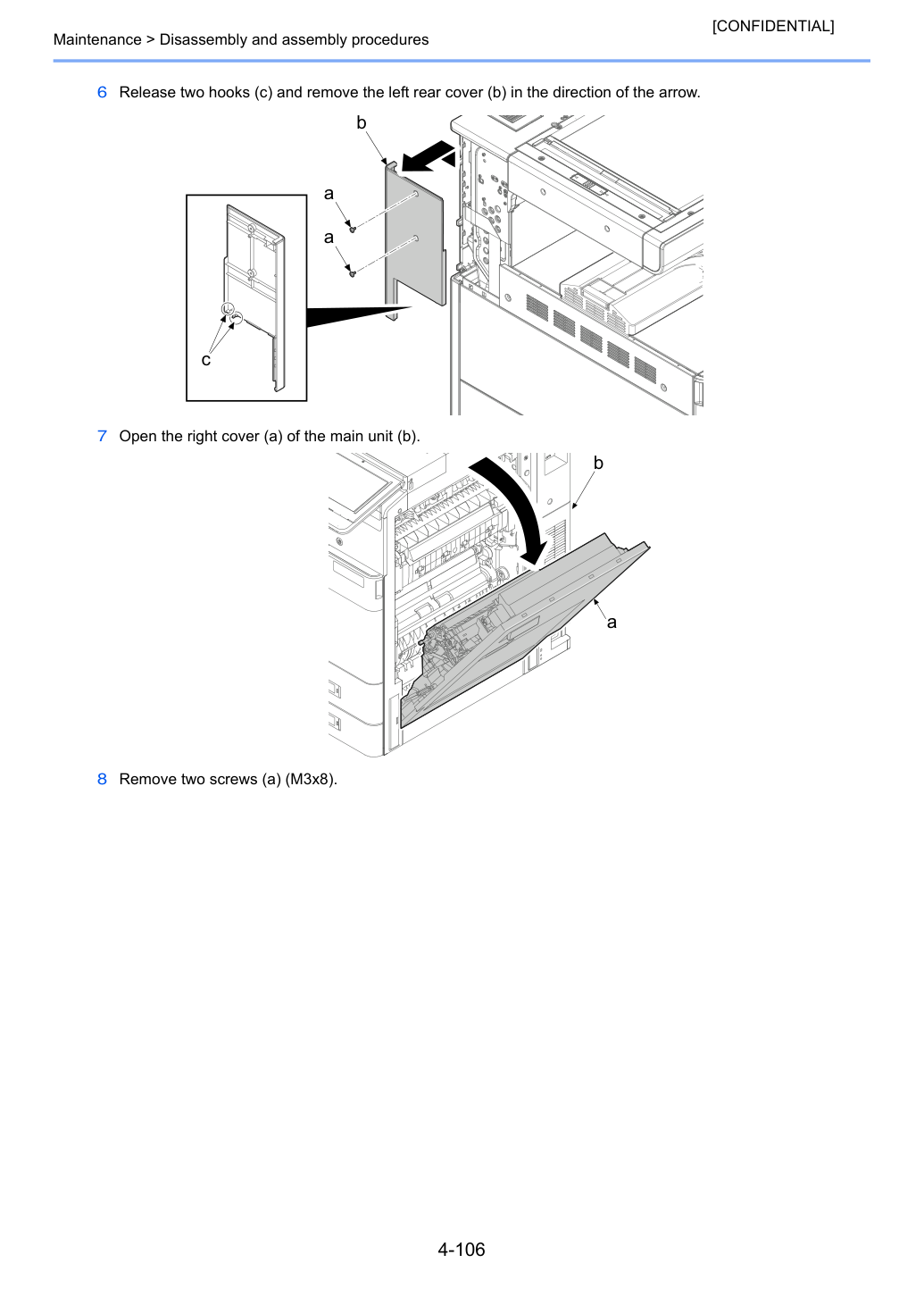

7 Открой правую крышку (a) основного узла (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 9 Отпусти крючки (b) и удали правую заднюю верхнюю крышку (c).

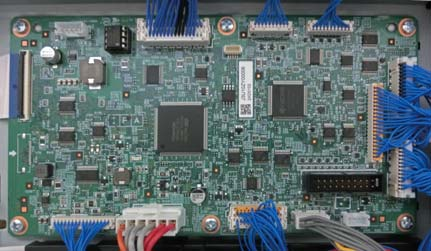

10 Отпусти четыре разъёма (b) из main PWB (a) и вытащи из отверстия (e). Удали провод (c) из проволочного седла (d).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 12 Отсоедини три разъёма (b) из engine PWB (a) и вытащи из отверстия (c).

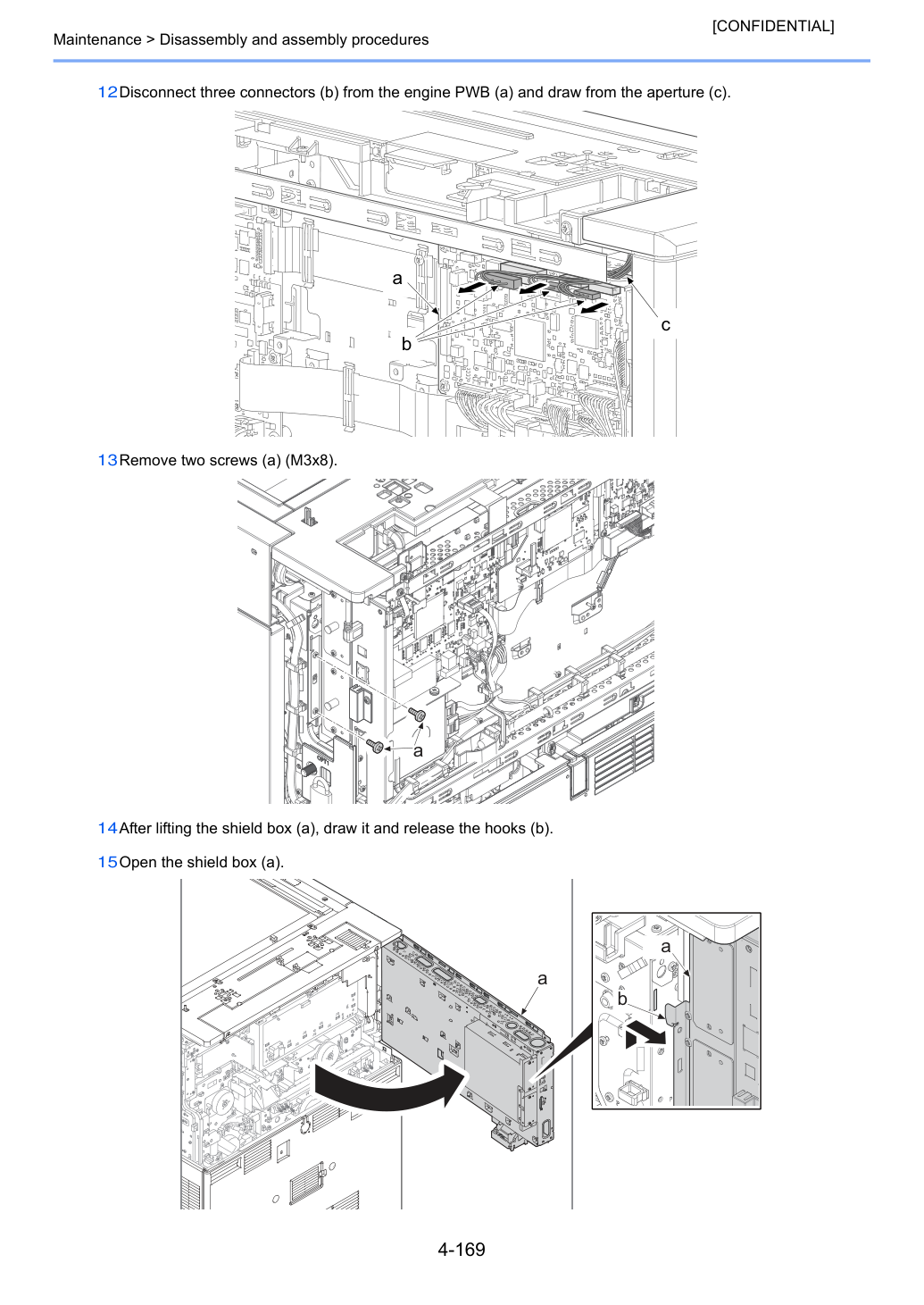

14 Поднимая и вытягивая экранирующий ящик (a), затем отпусти крючки (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 15 Открой экранирующий ящик (a).

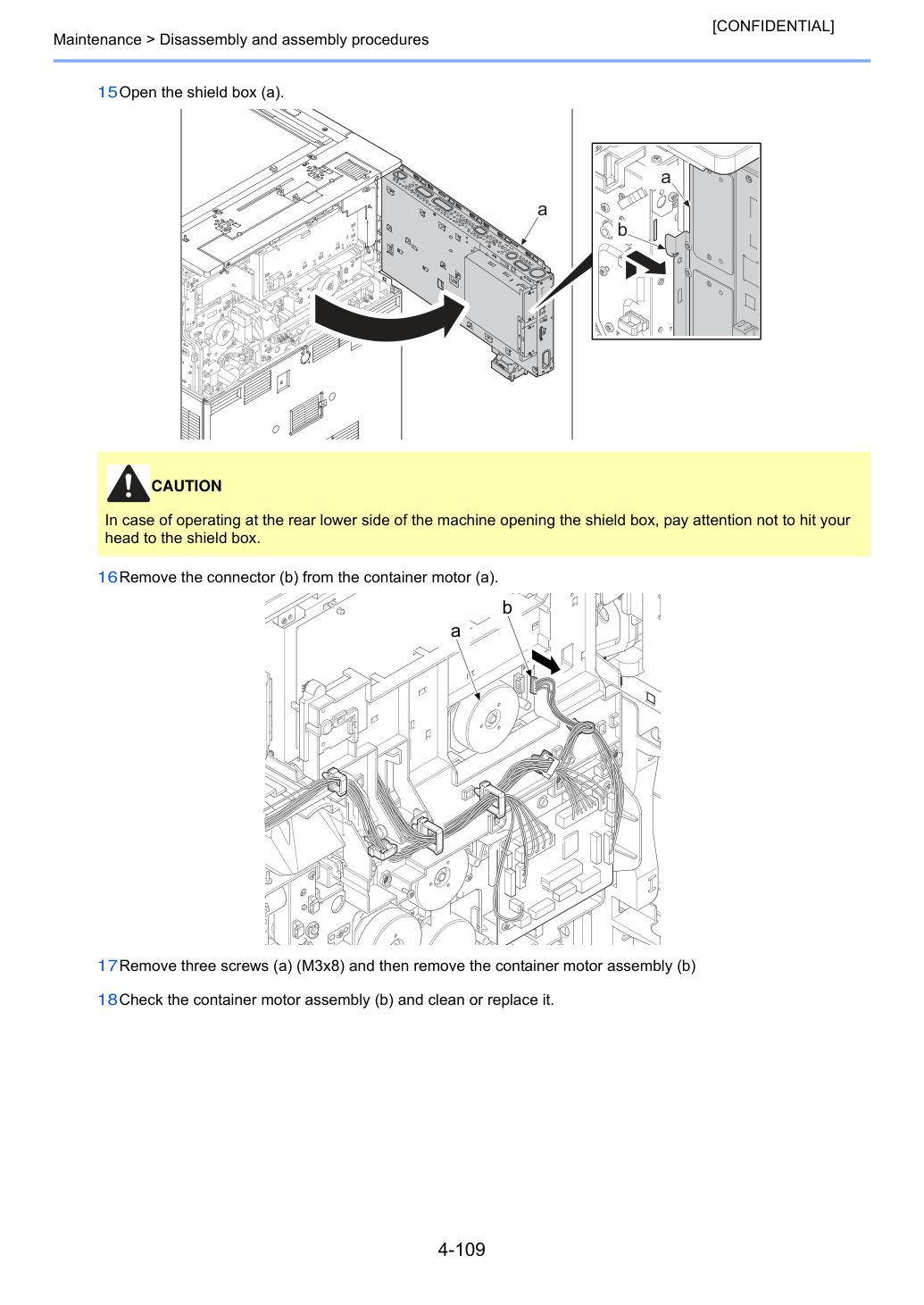

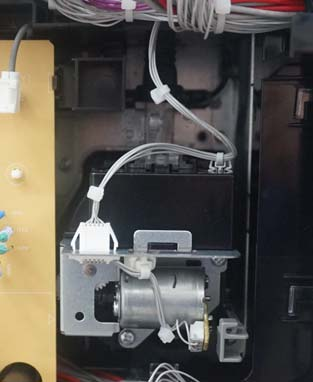

16 Удали разъём (b) из двигателя контейнера (a).

17 Удали три винта (a) (M3x8) и затем удали узел двигателя контейнера (b) 18 Проверь узел двигателя контейнера (b) и очисти или замени его.

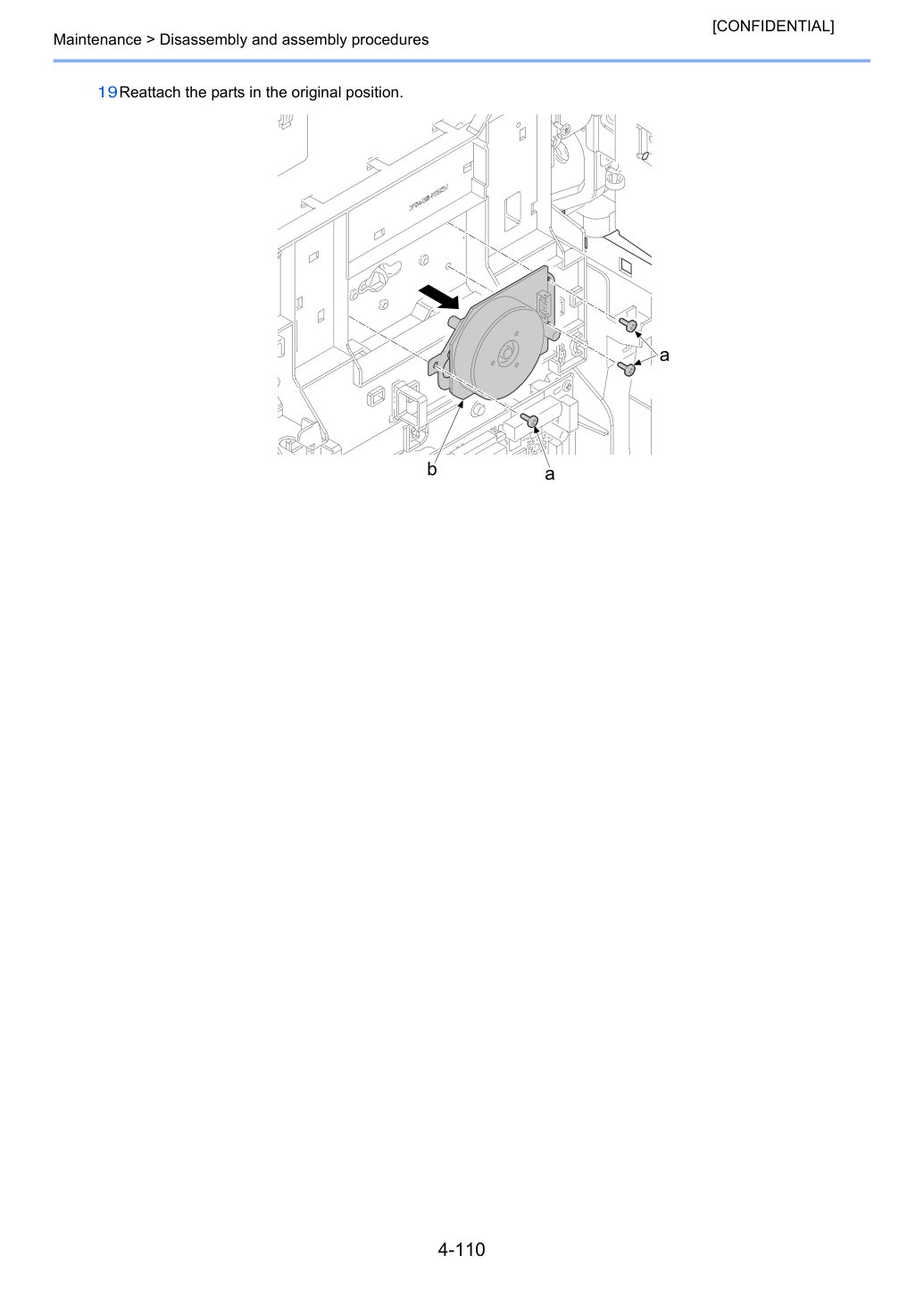

При работе у задней нижней стороны машины с открытым экранирующим ящиком будь осторожен, чтобы не ударить голову об экранирующий ящик.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 19 Переустанови детали в исходное положение.

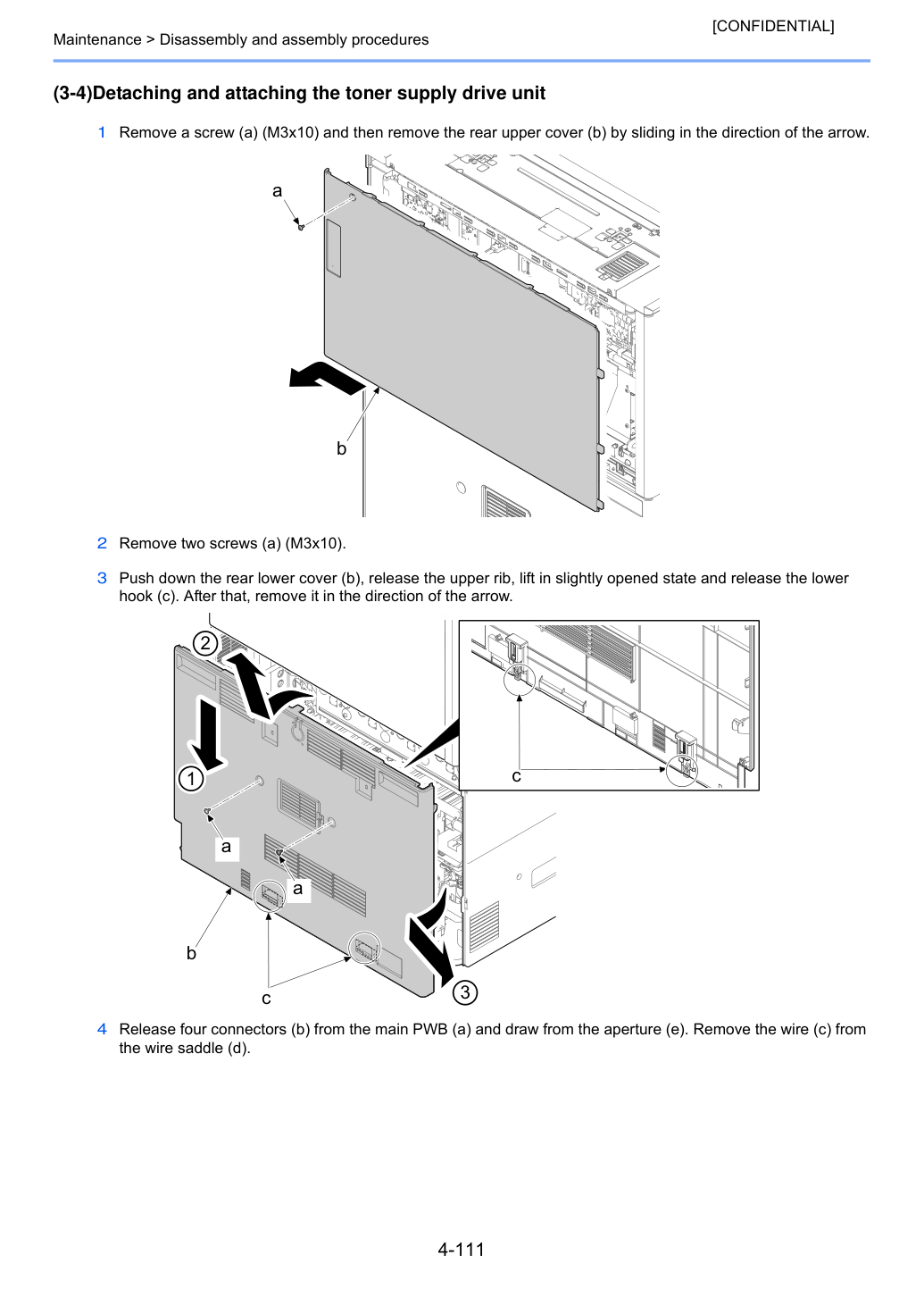

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (3-4)Отсоединение и присоединение узла привода подачи тонера 1 Удали винт (a) (M3x10) и затем удали заднюю верхнюю крышку (b), сдвинув в направлении стрелки.

3 Нажми вниз на заднюю нижнюю крышку (b), отпусти верхнее ребро, слегка подними в открытое состояние и отпусти нижний крючок (c). После этого удали её в направлении стрелки.

4 Отпусти четыре разъёма (b) из main PWB (a) и вытащи из отверстия (e). Удали провод (c) из проволочного седла (d).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 5 Удали FFC (f).

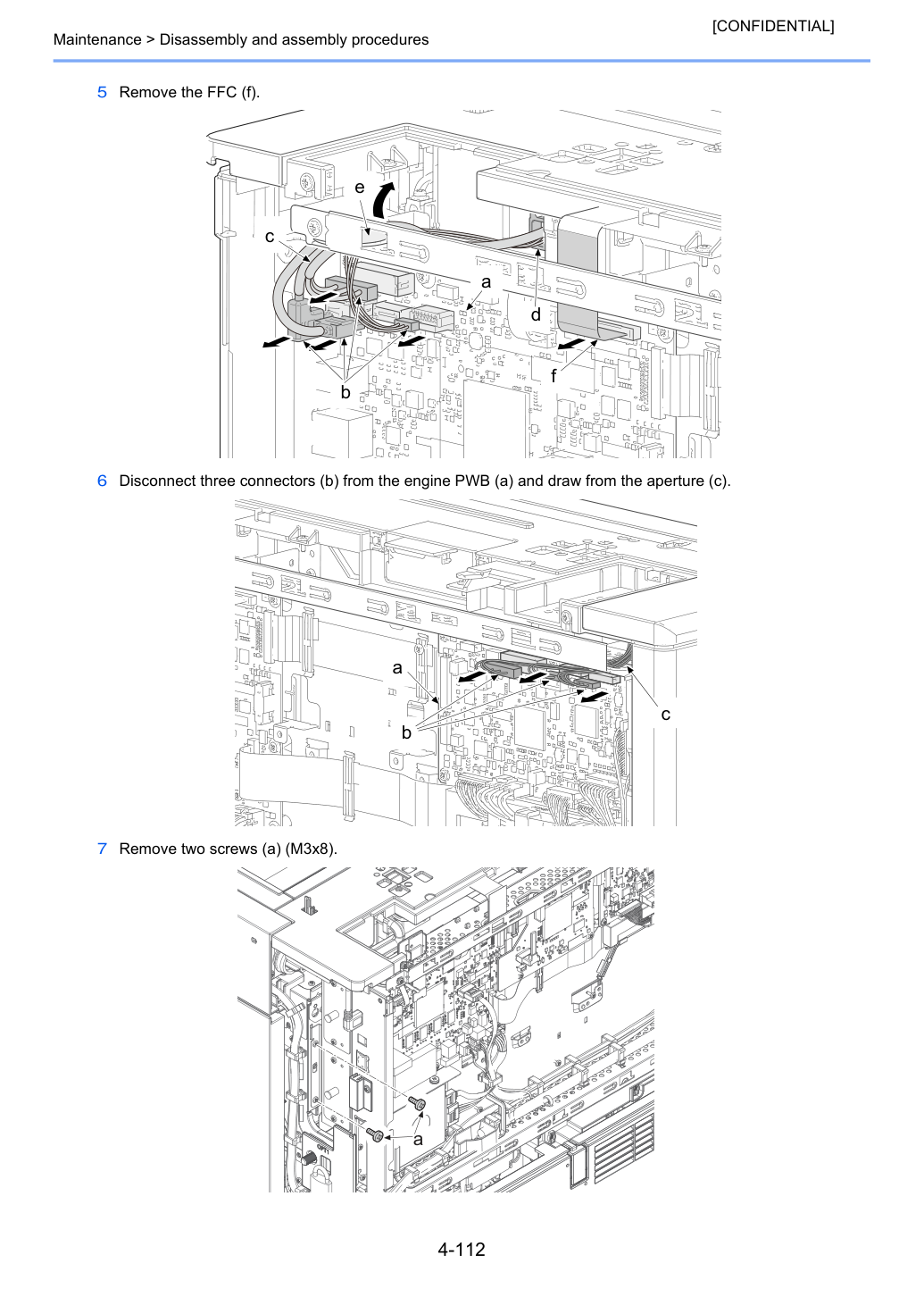

6 Отсоедини три разъёма (b) из engine PWB (a) и вытащи из отверстия (c).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 8 Поднимая и вытягивая экранирующий ящик (a), затем отпусти крючки (b).

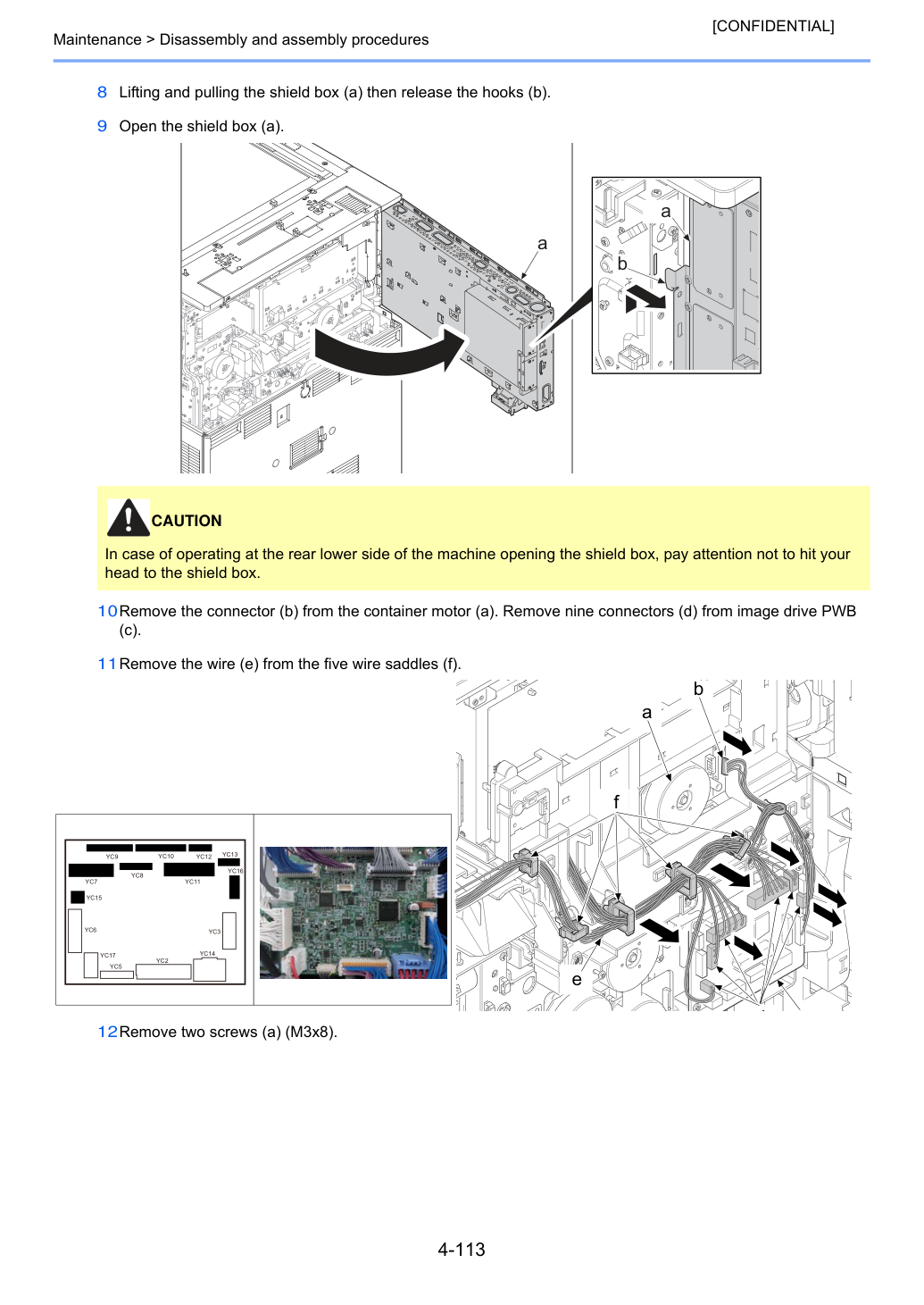

10 Удали разъём (b) из двигателя контейнера (a). Удали девять разъёмов (d) из image drive PWB (c).

11Извлеки провод (e) из пяти фиксаторов провода (f).

При работе у задней нижней стороны машины с открытым экранирующим ящиком будь осторожен, чтобы не ударить голову об экранирующий ящик.

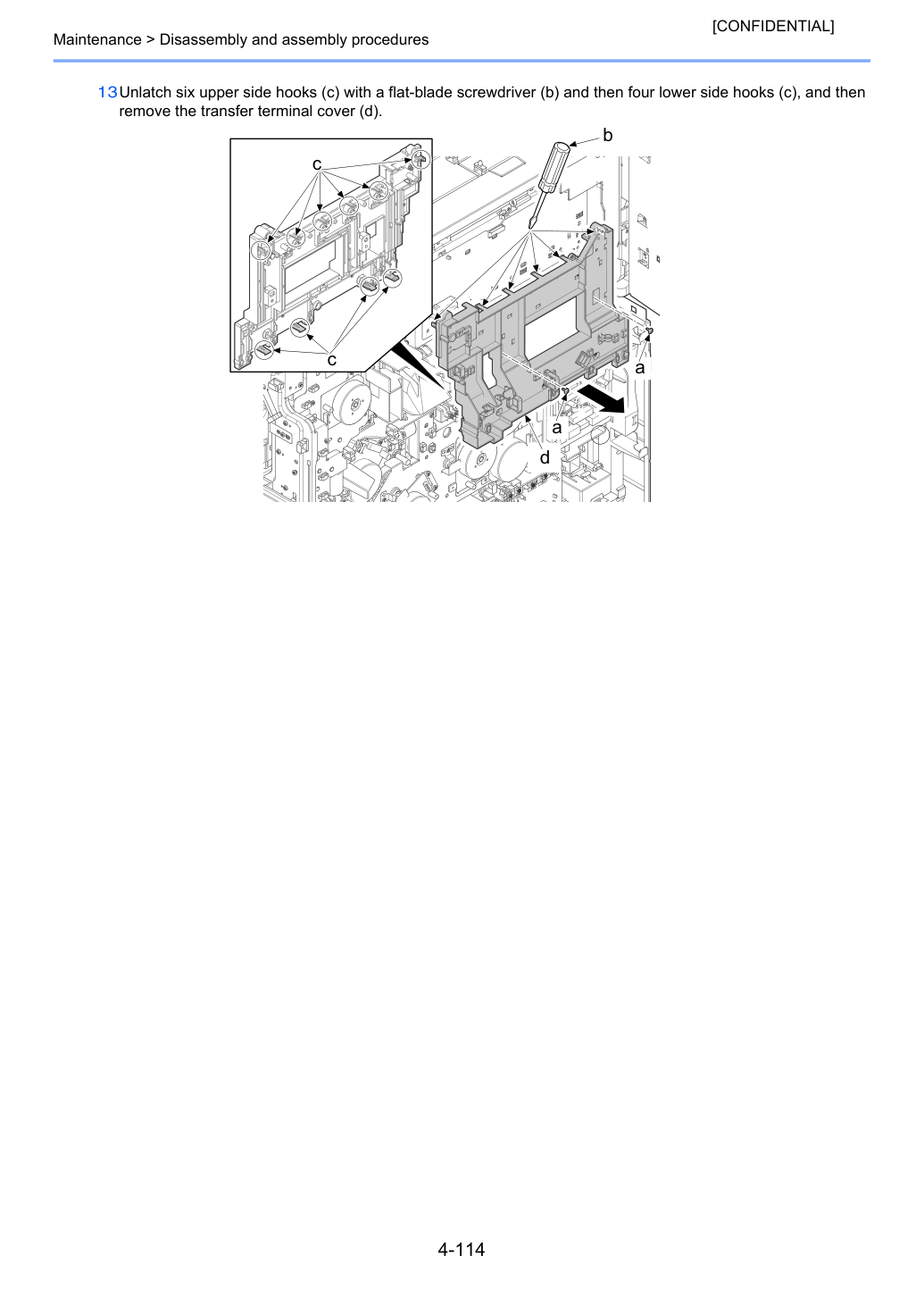

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 13Отщёлкни шесть верхних боковых крючков (c) плоской отвёрткой (b), затем четыре нижних боковых крючка (c), и извлеки крышку переходного терминала (d).

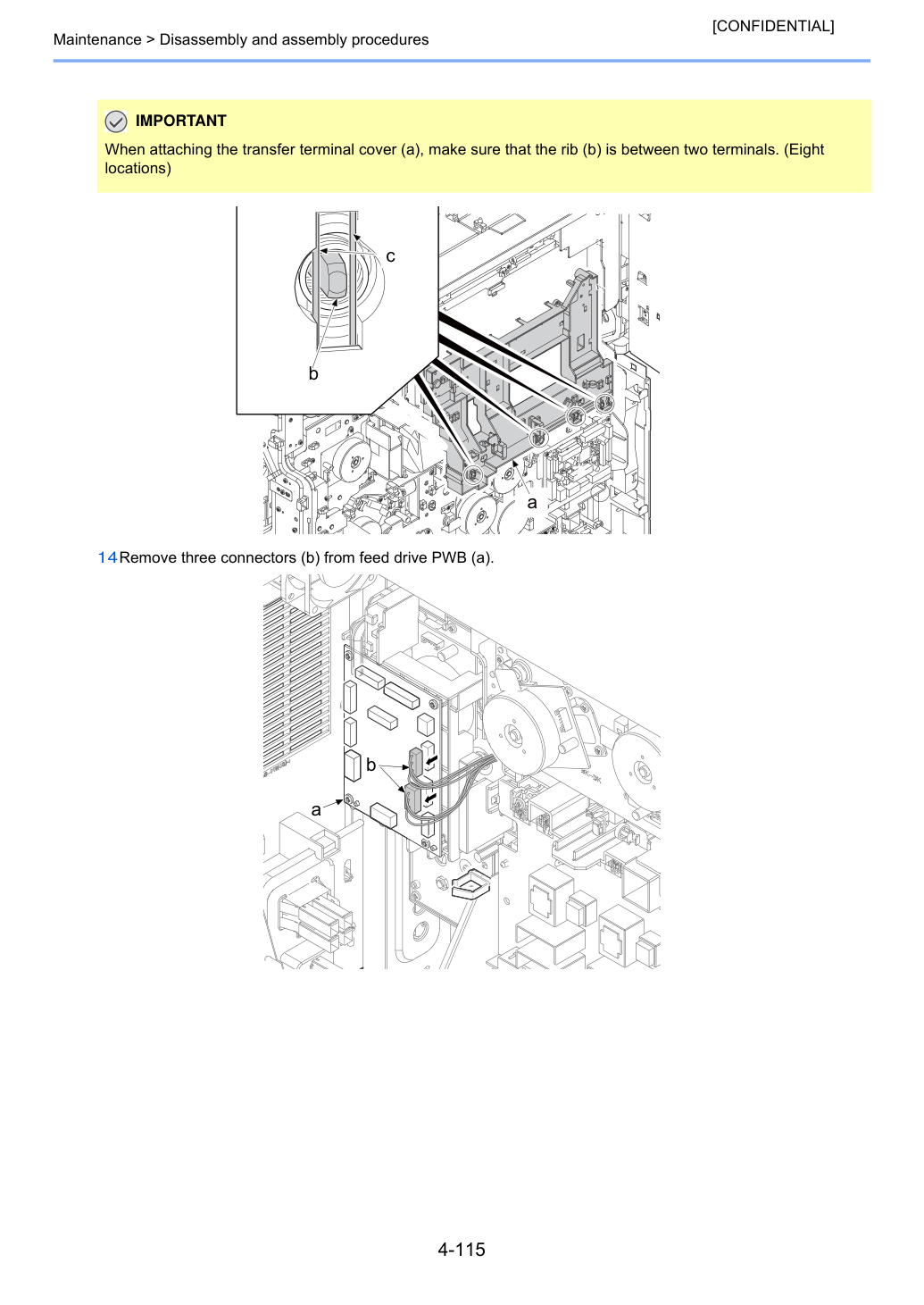

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 14Отсоедини три разъёма (b) от PWB подачи (a).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 15Отсоедини два разъёма (d). Отпусти четыре фиксатора провода (a). Отпусти стяжку кабеля с защёлкой (b) и извлеки провод (c).

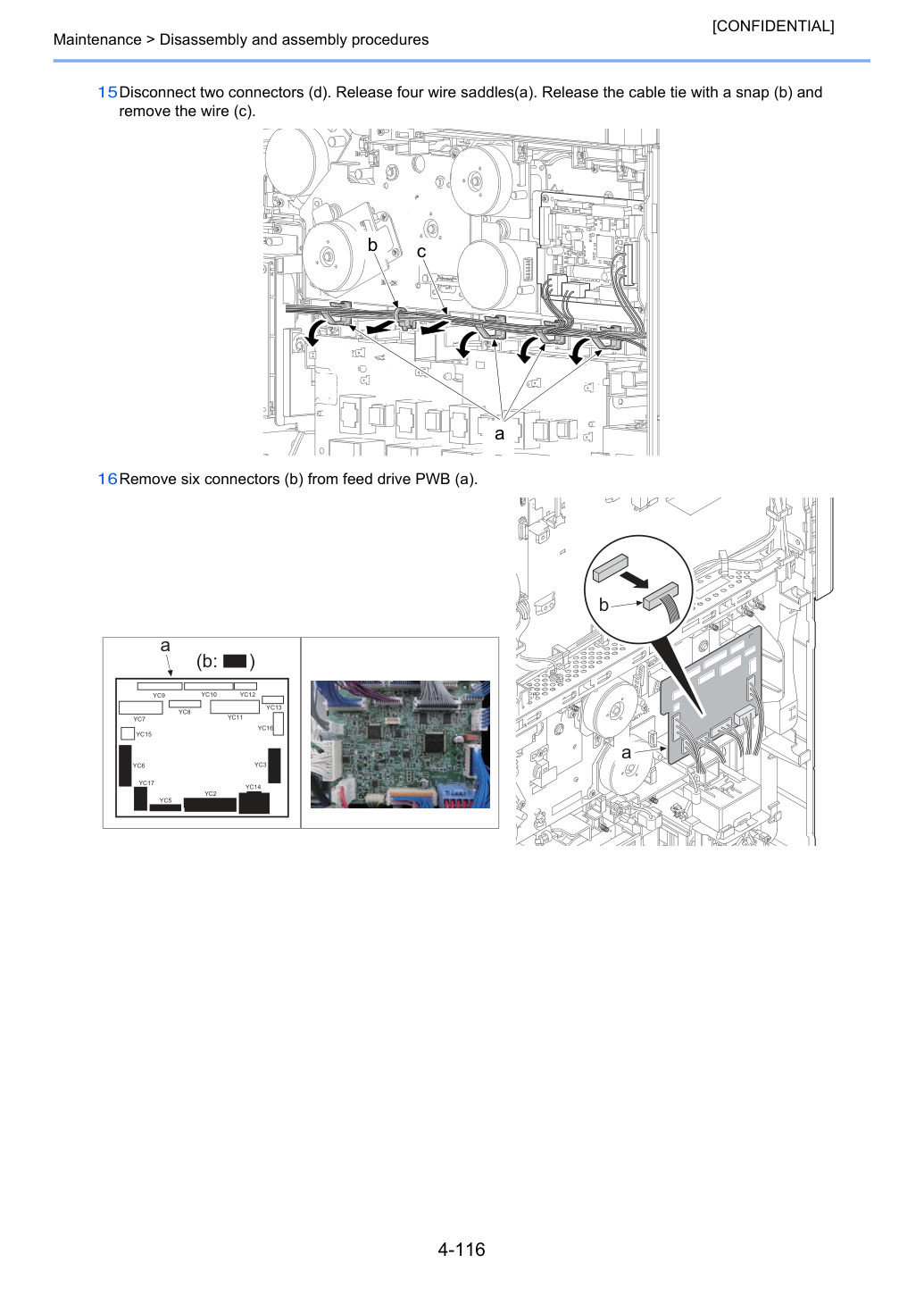

16Извлеки шесть разъёмов (b) из PWB подачи (a).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 17Отпусти стяжку кабеля с защёлкой (b) и извлеки провод (c).

18Повесь провода (a) на крючок (b).

Очищающая пружина датчика в узле отработанного тонера может выйти из строя из-за помех между проводами и узлом отработанного тонера, если не отсоединить узел привода без подвешивания проводов (b) на крючок (a). Это приводит к ошибке обнаружения отработанного тонера или засорению.

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 19Надави вверх на крючок (b) соединения отходов тонера (a), чтобы отпустить стопор (c), и извлеки его.

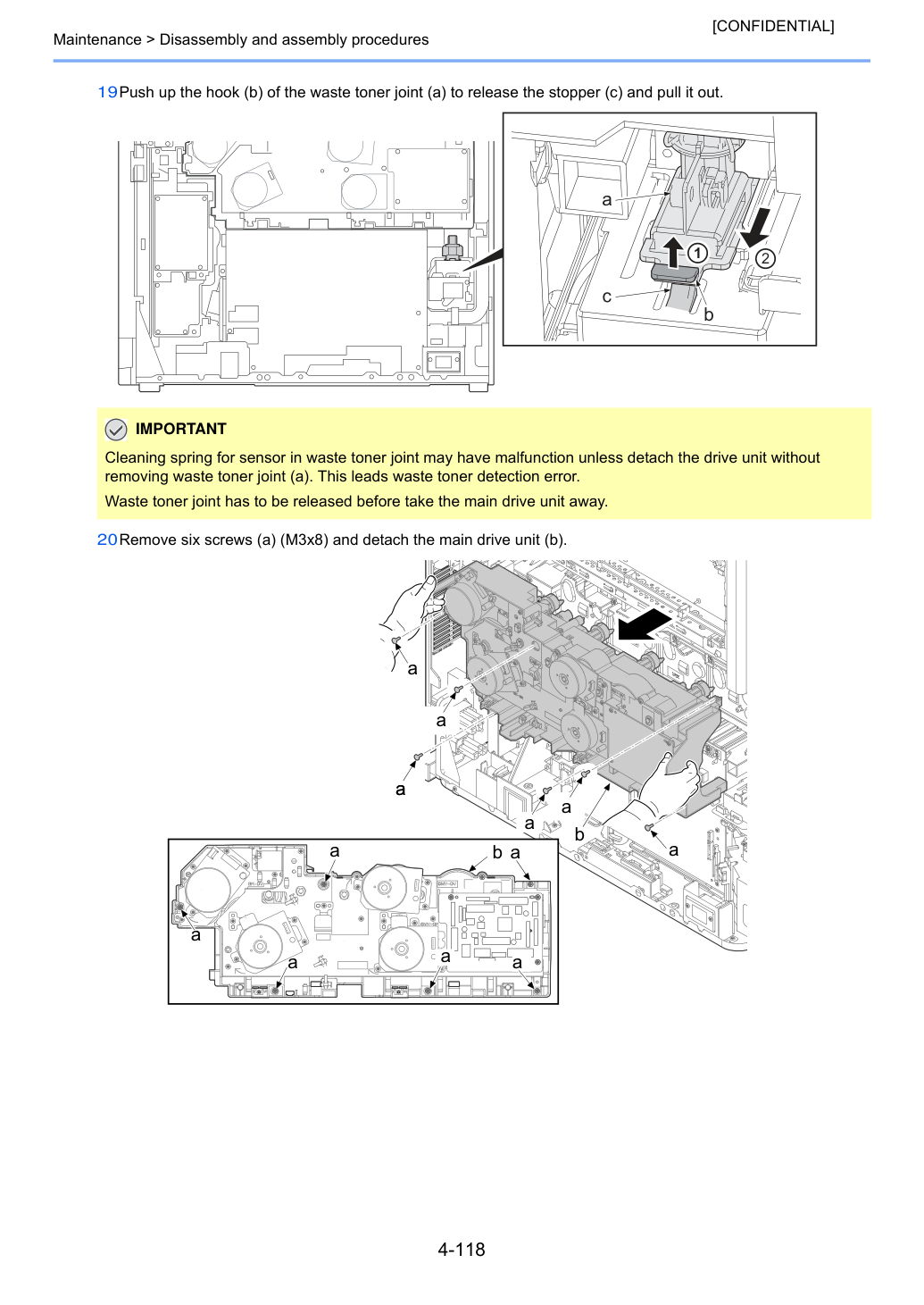

20Извлеки шесть винтов (a) (M3x8) и отсоедини главный приводной узел (b).

Очищающая пружина датчика в узле отработанного тонера может выйти из строя, если не отсоединить узел привода без удаления узла отработанного тонера (a). Это приводит к ошибке обнаружения отработанного тонера.

Узел отработанного тонера должен быть отпущен перед удалением главного узла привода.

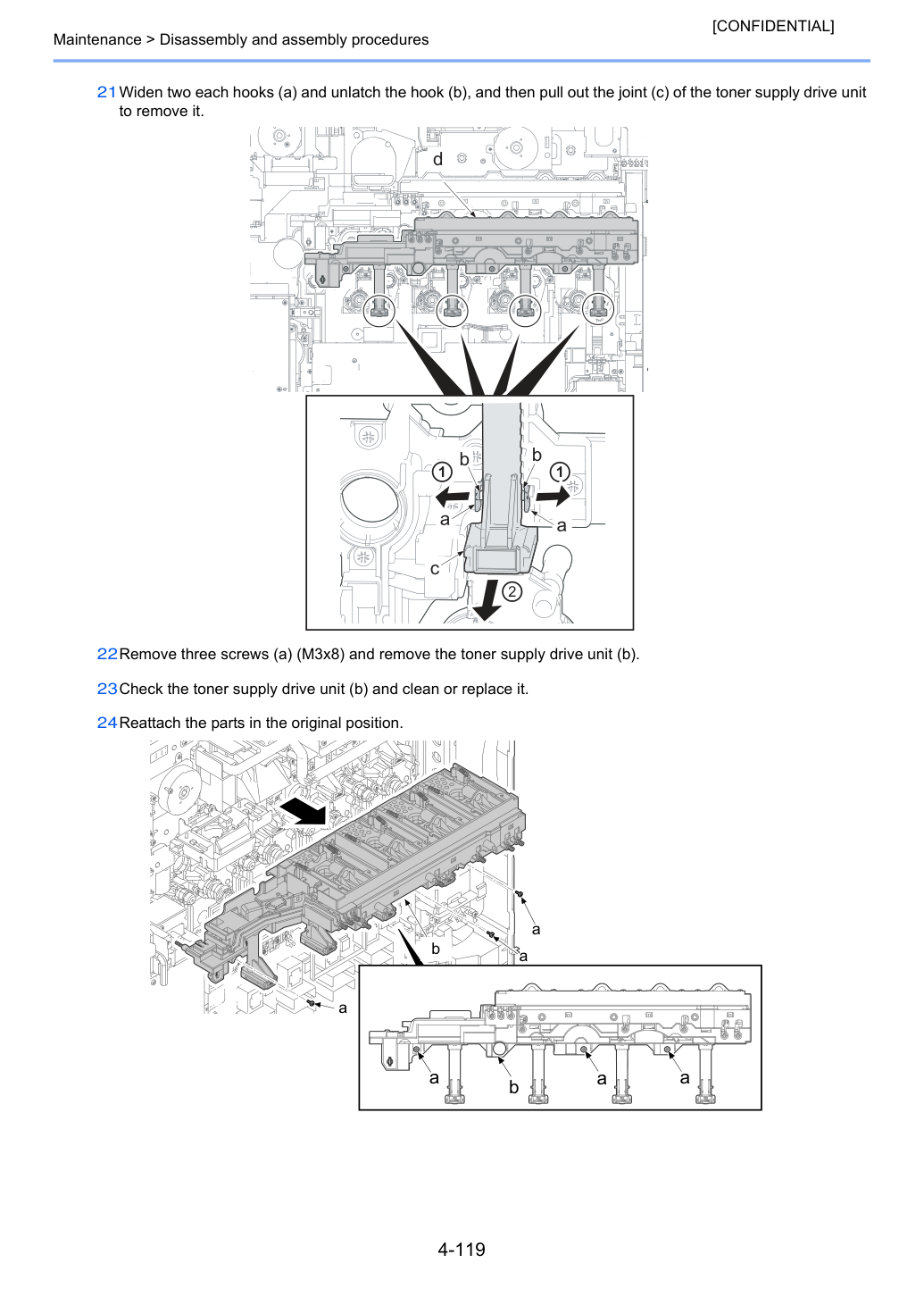

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 21Разведи два каждых крючка (a) и отщёлкни крючок (b), затем извлеки соединение (c) приводного узла подачи тонера, чтобы его снять.

22Извлеки три винта (a) (M3x8) и снеси приводной узел подачи тонера (b).

23Проверь приводной узел подачи тонера (b) и очисти или замени его.

24Переустанови детали в исходное положение.

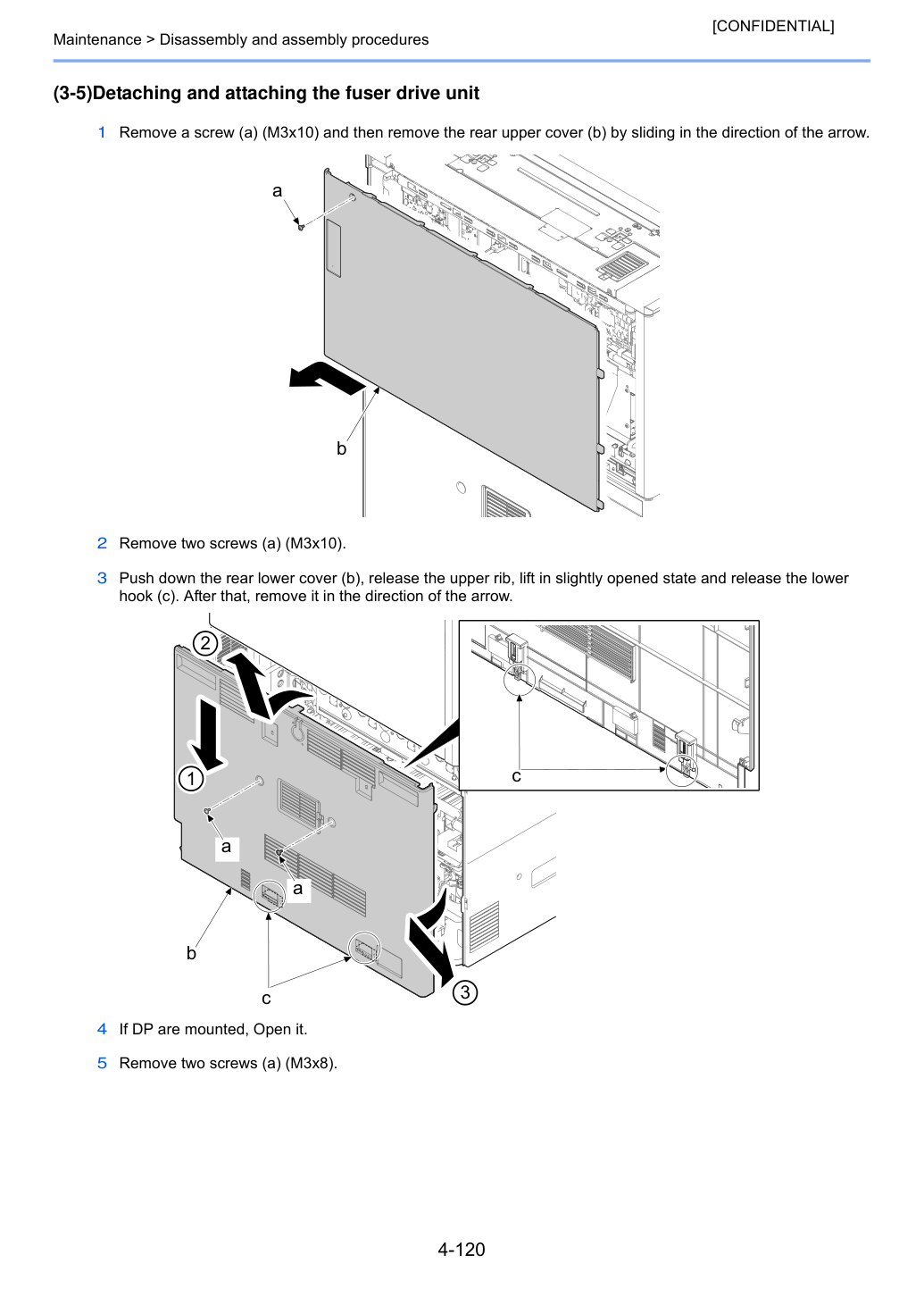

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] (3-5)Отсоединение и присоединение приводного узла термоузла 1 Извлеки винт (a) (M3x10) и затем снеси заднюю верхнюю крышку (b), сдвигая в направлении стрелки.

3 Нажми вниз на заднюю нижнюю крышку (b), отпусти верхнее ребро, слегка подними в открытое состояние и отпусти нижний крючок (c). После этого удали её в направлении стрелки.

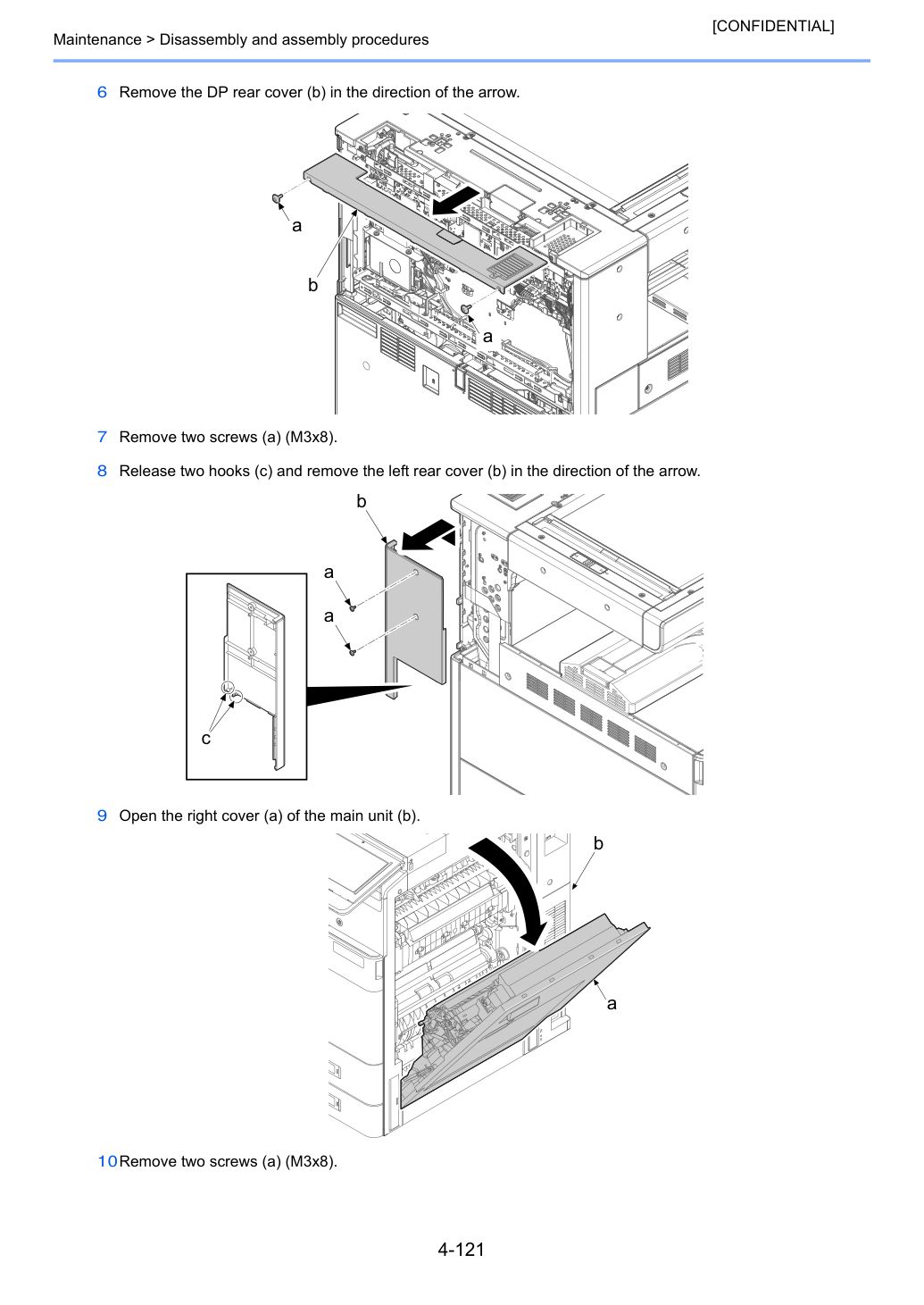

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 6 Извлеки заднюю крышку DP (b) в направлении стрелки.

8 Отпусти два крючка (c) и извлеки левую заднюю крышку (b) в направлении стрелки.

9Открой правую крышку (a) главного узла (b).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 11Отпусти крючки (b) и извлеки правую верхнюю заднюю крышку (c).

12Отсоедини четыре разъёма (b) от главной PWB (a) и вытяни из отверстия (e). Извлеки провод (c) из фиксатора провода (d).

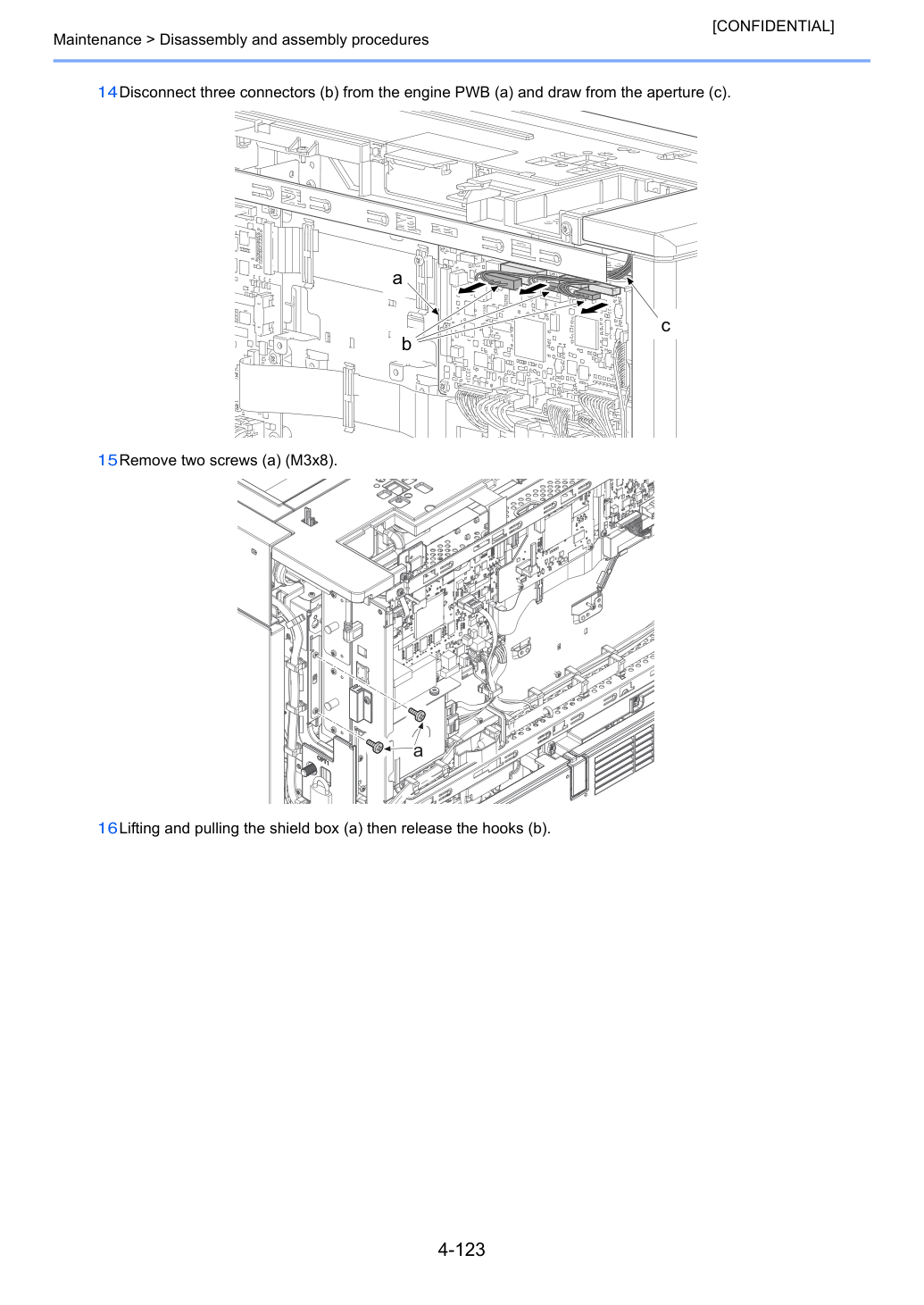

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 14Отсоедини три разъёма (b) из двигательной PWB (a) и вытяни из отверстия (c).

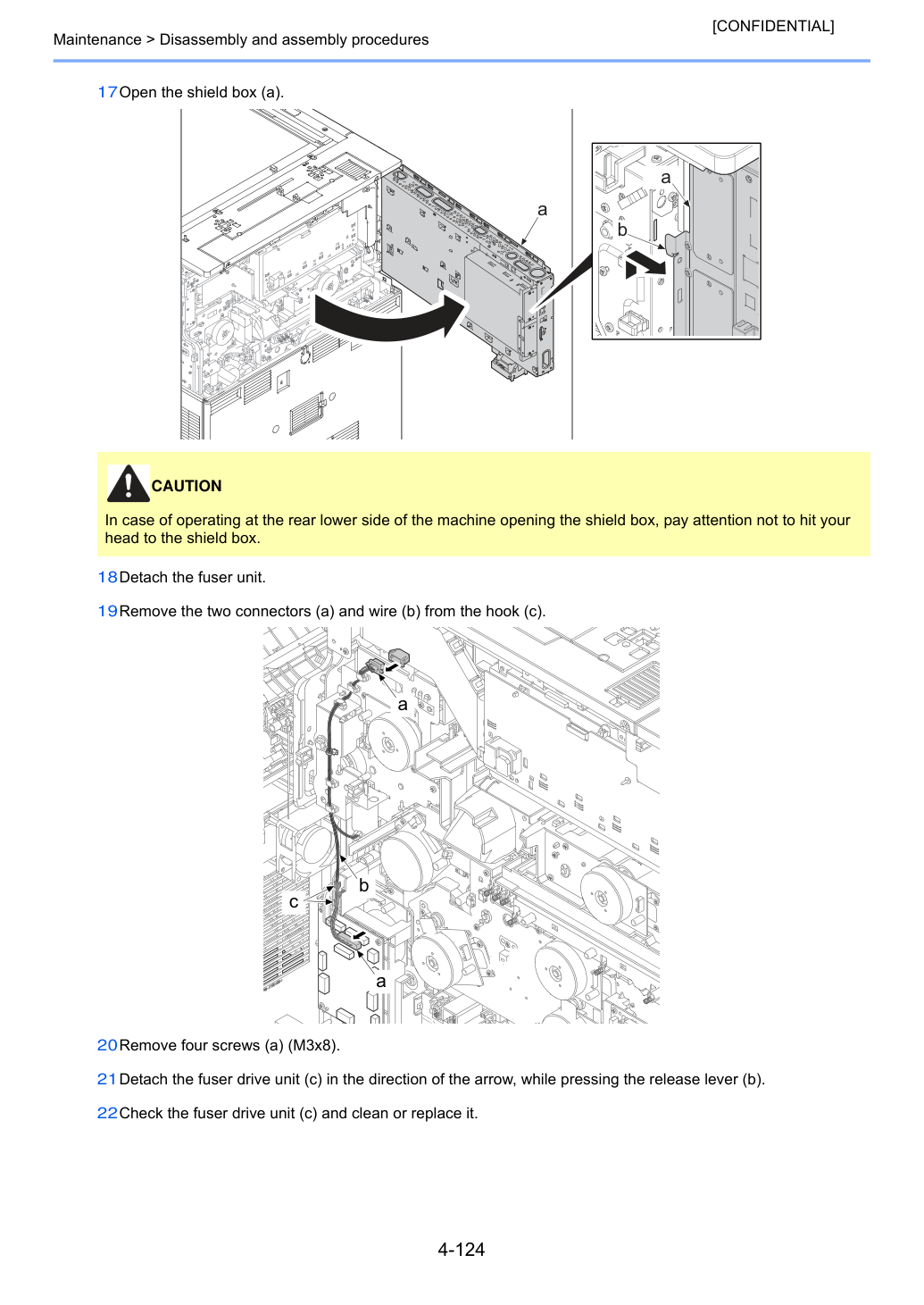

16Подними и вытяни экранирующий кожух (a), затем отпусти крючки (b).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 17Открой экранирующий кожух (a).

19Извлеки два разъёма (a) и провод (b) из крючка (c).

21Отсоедини приводной узел термоузла (c) в направлении стрелки, нажимая на рычаг отпуска (b).

22Проверь приводной узел термоузла (c) и очисти или замени его.

При работе у задней нижней стороны машины с открытым экранирующим ящиком будь осторожен, чтобы не ударить голову об экранирующий ящик.

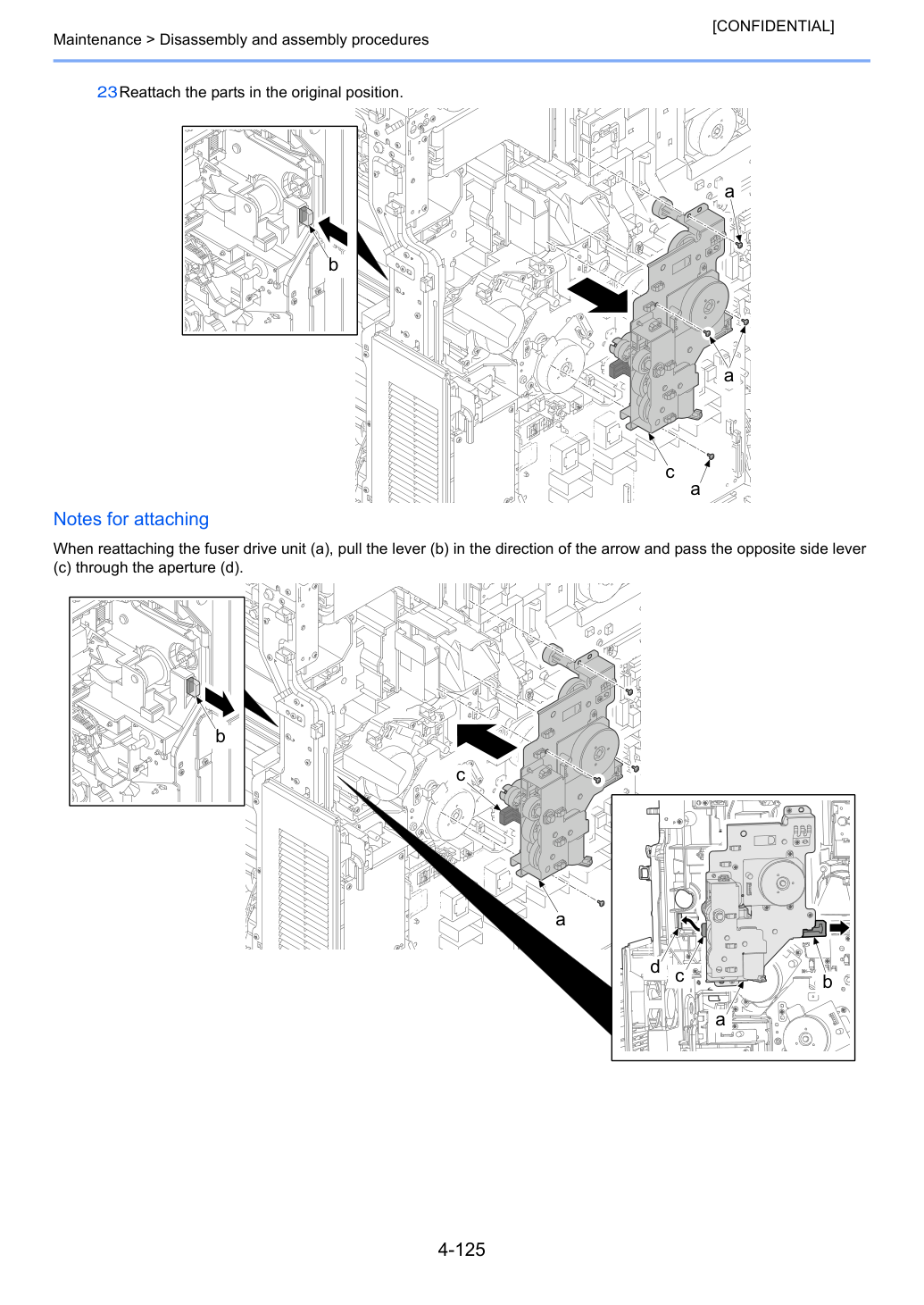

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] 23Переустанови детали в исходное положение.

Примечания по присоединению При переустановке приводного узла термоузла (a) потяни рычаг (b) в направлении стрелки и пропусти противоположный рычаг (c) через отверстие (d).

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] (4)Прочее (4-1)Отсоединение и присоединение SSD 1 Извлеки винт (a) (M3x10) и затем снеси заднюю верхнюю крышку (b), сдвигая в направлении стрелки.

2 Извлеки винт (a) (M2x4).

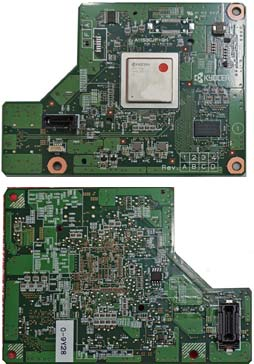

3 Извлеки SSD (b) из разъёма (c).

Используй крестообразную отвёртку 1 и соблюдай осторожность, чтобы не повредить винты.

Этот винт исключительный. Не крепи, кроме указанного ниже элемента.

Чтобы избежать повреждения, при присоединении SSD (b) совместите отверстие под винт (d) с установочным выступом (e).

Не заменяй главную PWB, двигательную PWB и SSD одновременно.

Maintenance > Disassembly and assembly procedures [CONFIDENTIAL] Процедуры замены SSD в случае, когда указана замена SSD.

Передача данных по U026 недоступна, поскольку данные не могут быть прочитаны, когда SSD неисправен или находится в режиме «только для чтения».

Подготовка: 2 USB-накопителя (для прошивки и резервной копии данных).

Выполни резервную копию данных в U917 перед началом.

Сохранение прошивки на USB-накопитель (USB-накопитель A) 1 Сохрани последний пакет обновления прошивки или набор выпуска прошивки (Main/MMI/Panel/Browser/Dictionary/Language/Color table).

Проверь применимость прошивки для целевой модели. Установка прошивки становится нестабильной при использовании неподходящей.

Требуется минимум основная микропрограмма для перезагрузки.

Необходим USB-накопитель емкостью 64 ГБ для полного резервного копирования SSD емкостью 32 ГБ.

Введите «026» с помощью цифровых клавиш и нажмите клавишу [Start].

Выключите питание после завершения.

4 Включите питание, установив USB-накопитель A.

Поскольку загрузка программы с SSD невозможна, программа восстановления SSD, которая находится в SNOR на основной PWB, запустится и автоматически отформатирует SSD.

Обратите внимание, что отсутствие USB-накопителя вызывает ошибку F010.

Извлеките данные из резервной копии на USB-накопителе B.

Установите из приложения HyPAS на экране приложения.

Предварительно подтвердите приложения HyPAS, которые появляются на экране приложения перед заменой.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (4-2)Отсоединение и присоединение жесткого диска 1 Выверните винт (a) (M3x10) и снимите заднюю верхнюю крышку (b), сдвигая в направлении стрелки.

3 Выверните два винта (b) (M3x8). Отсоедините два крючка (b) (M3x8) и снимите узел жесткого диска (c).

4 Выверните четыре винта (a) и снимите жесткий диск (b).

5 Проверьте жесткий диск (b), очистите или замените его.

При отсоединении разъема жесткого диска (a) не прилагайте усилие на батарею (e) основной PW.

Прилагаемое усилие может повредить контакт.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 6 Переустановите детали в исходное положение.

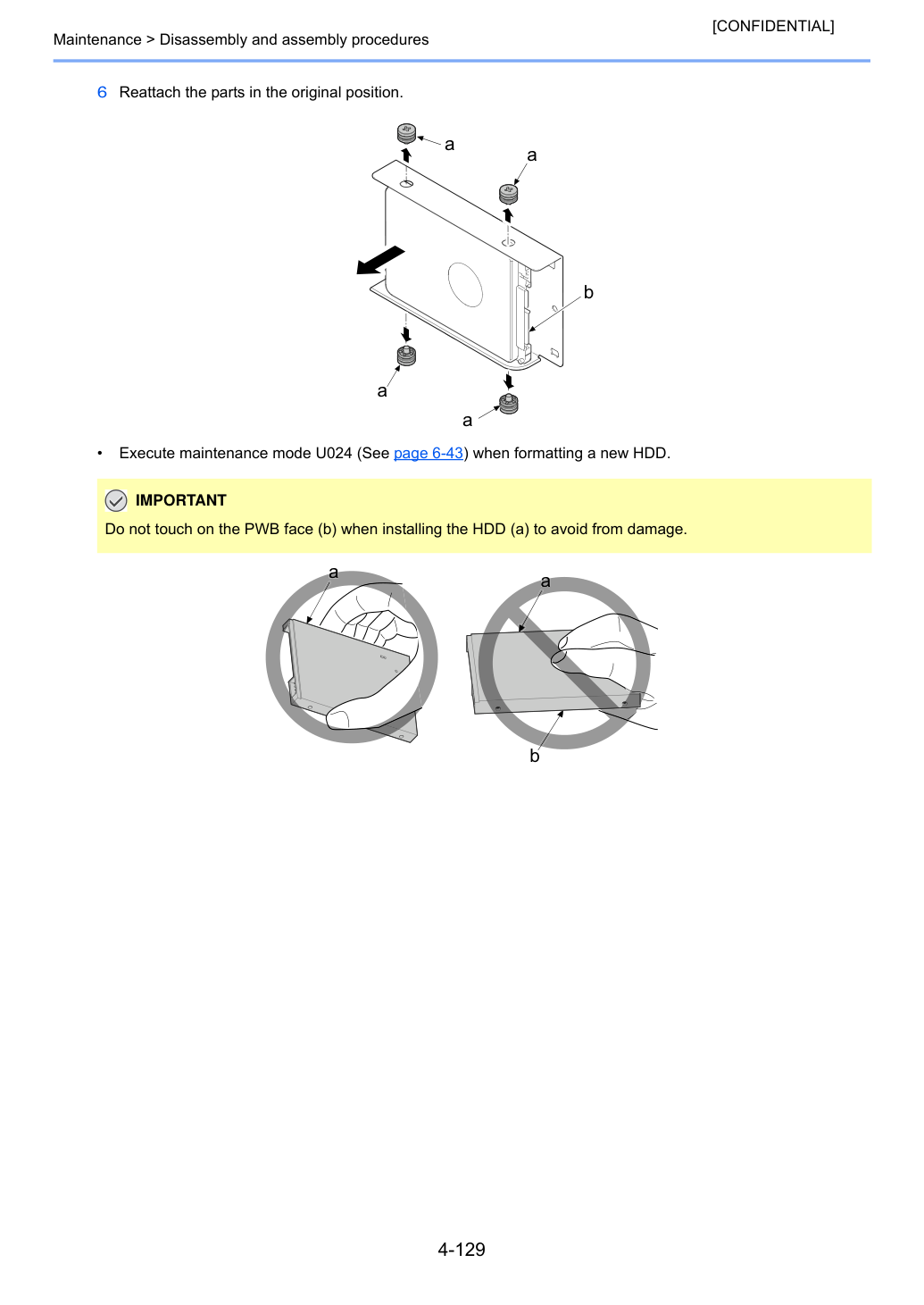

Выполните режим техническог обслуживания U024 (см. страницу 6-43) при форматировании нового HDD.

Не касайтесь поверхности PWB (b) при установке HDD (a), чтобы избежать повреждения.

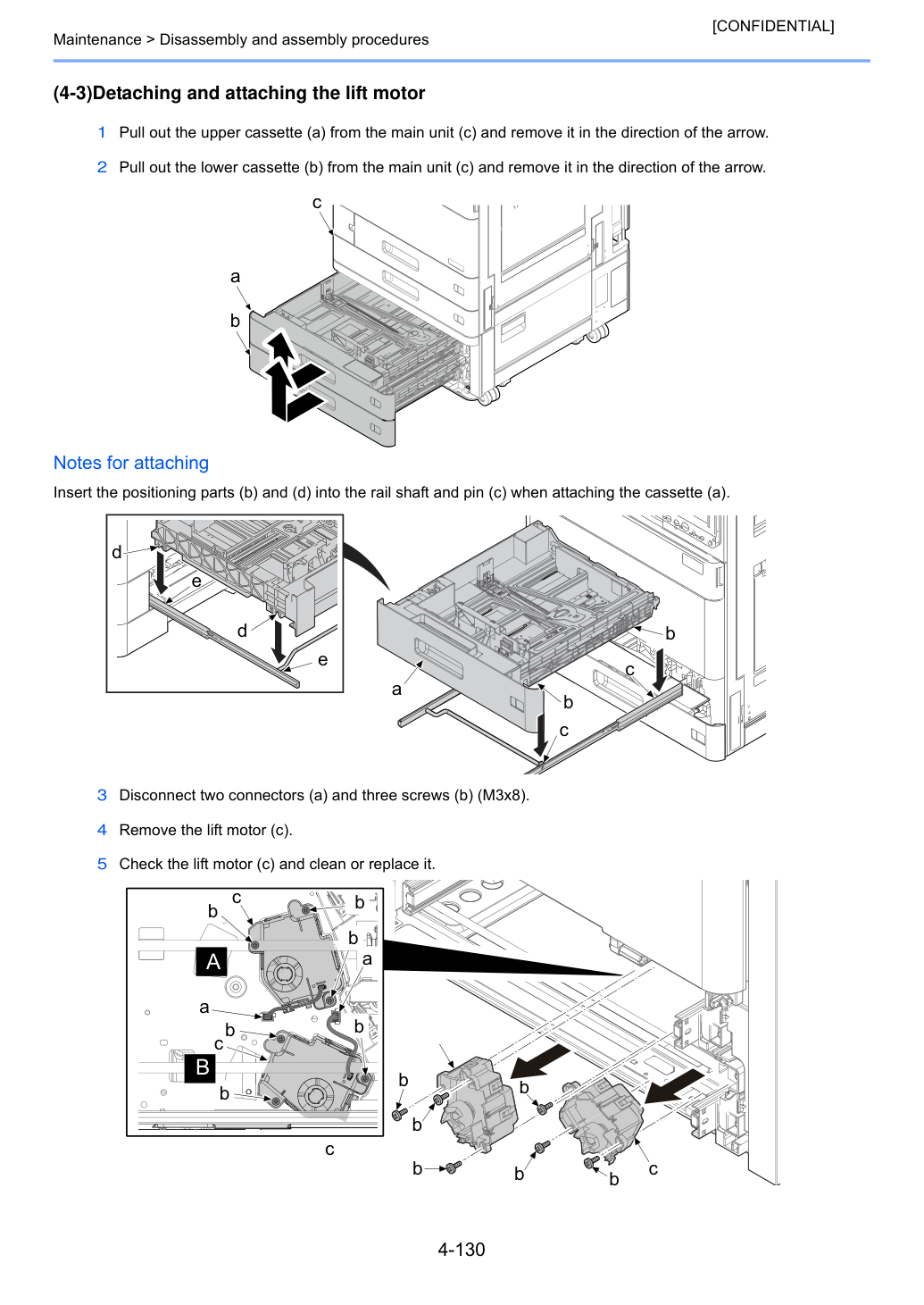

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (4-3)Отсоединение и присоединение лифт-двигателя 1 Выньте верхний кассет (a) из основного узла (c) и снимите его в направлении стрелки.

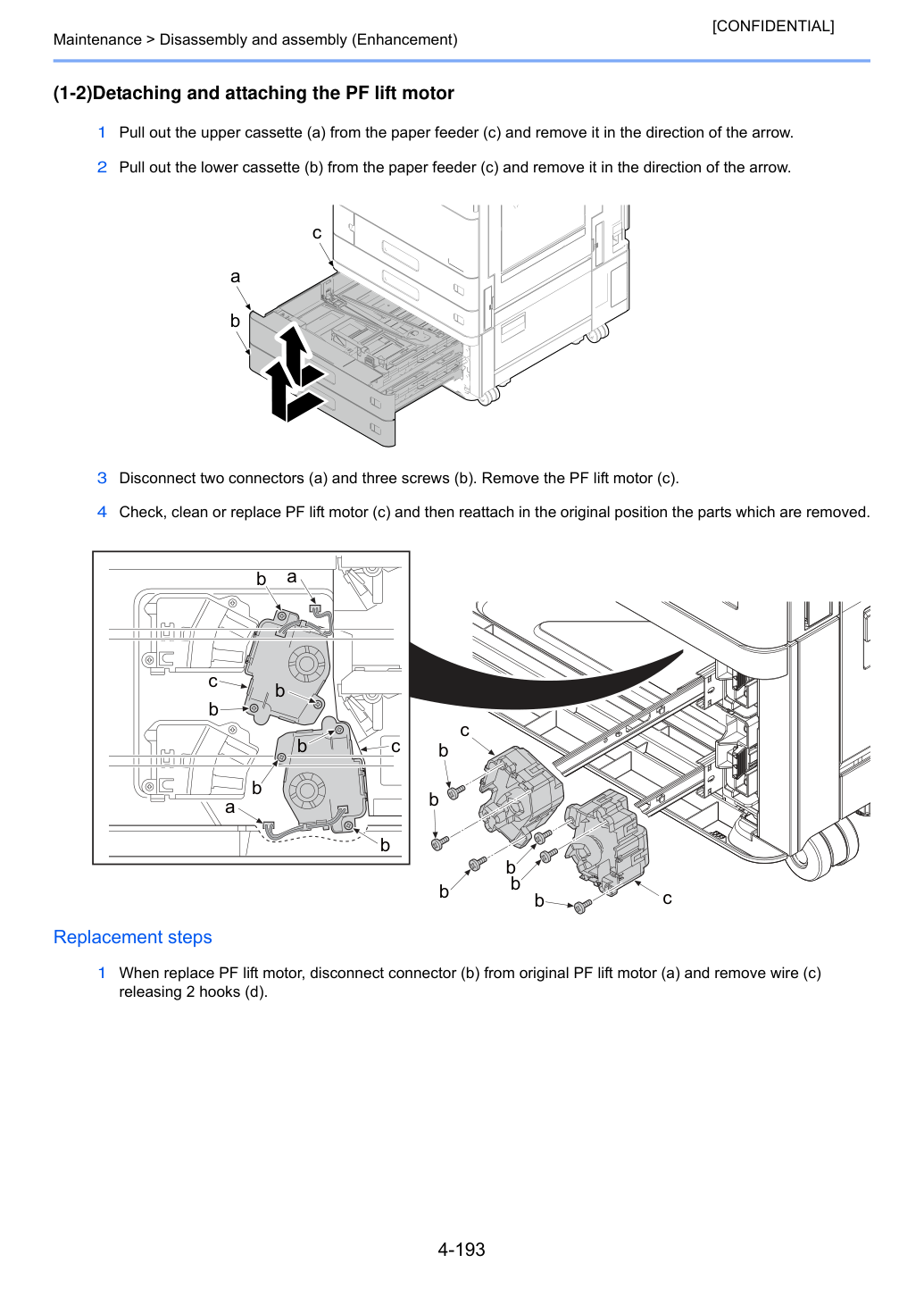

2 Вытащите нижний кассету (b) из главного узла (c) и удалите её в направлении стрелки.

Примечания по креплению При креплении кассеты (a) вставьте детали позиционирования (b) и (d) в направляющий вал и штифт (c).

3 Отсоедините два разъема (a) и три винта (b) (M3x8).

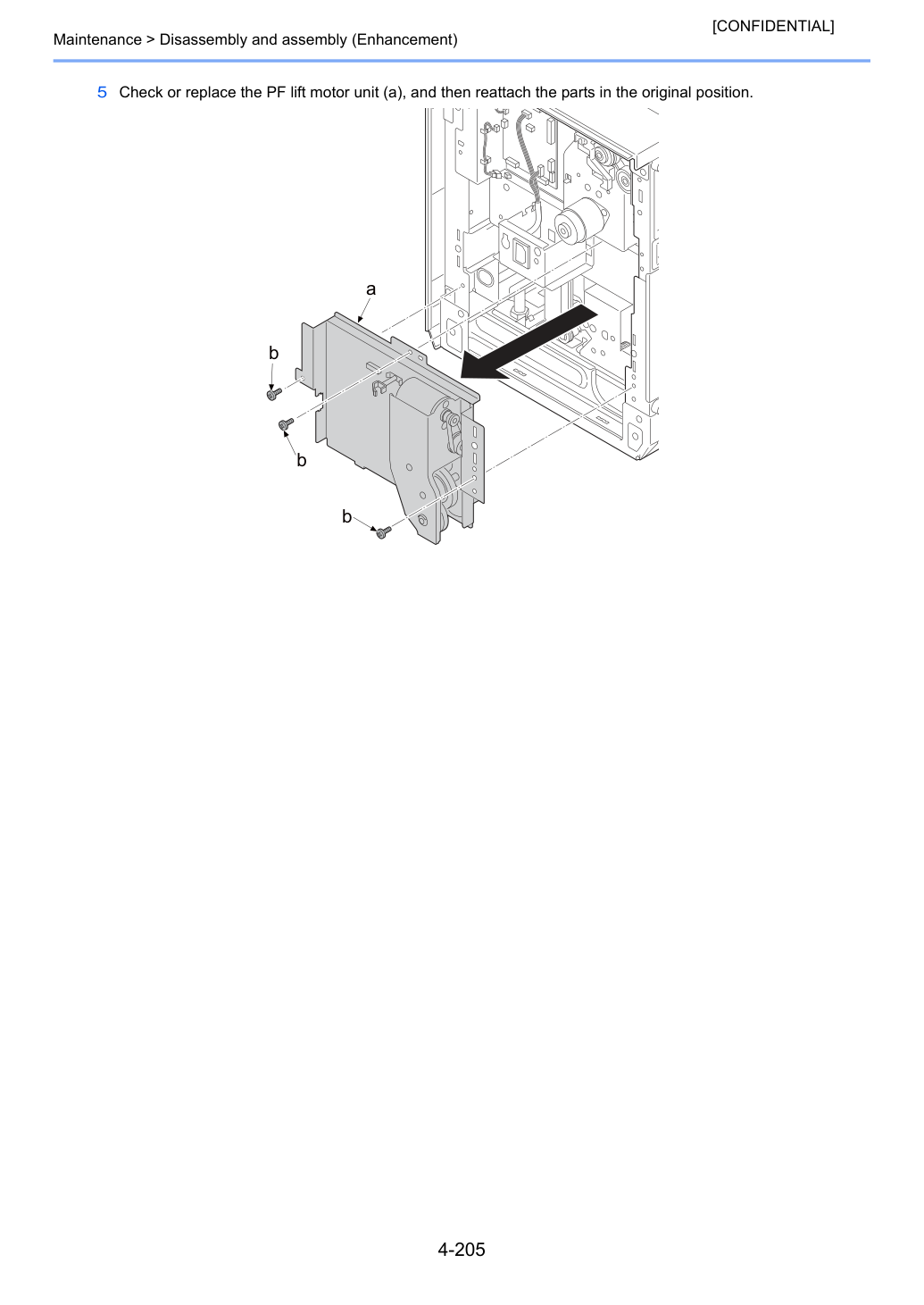

5 Проверьте лифт-двигатель (c), очистите или замените его.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] Этапы замены Верхняя сторона (A) 1 При замене лифт-двигателя отсоедините разъем (b) от исходного лифт-двигателя (a) и снимите провод (c), освободив 2 крючка (d).

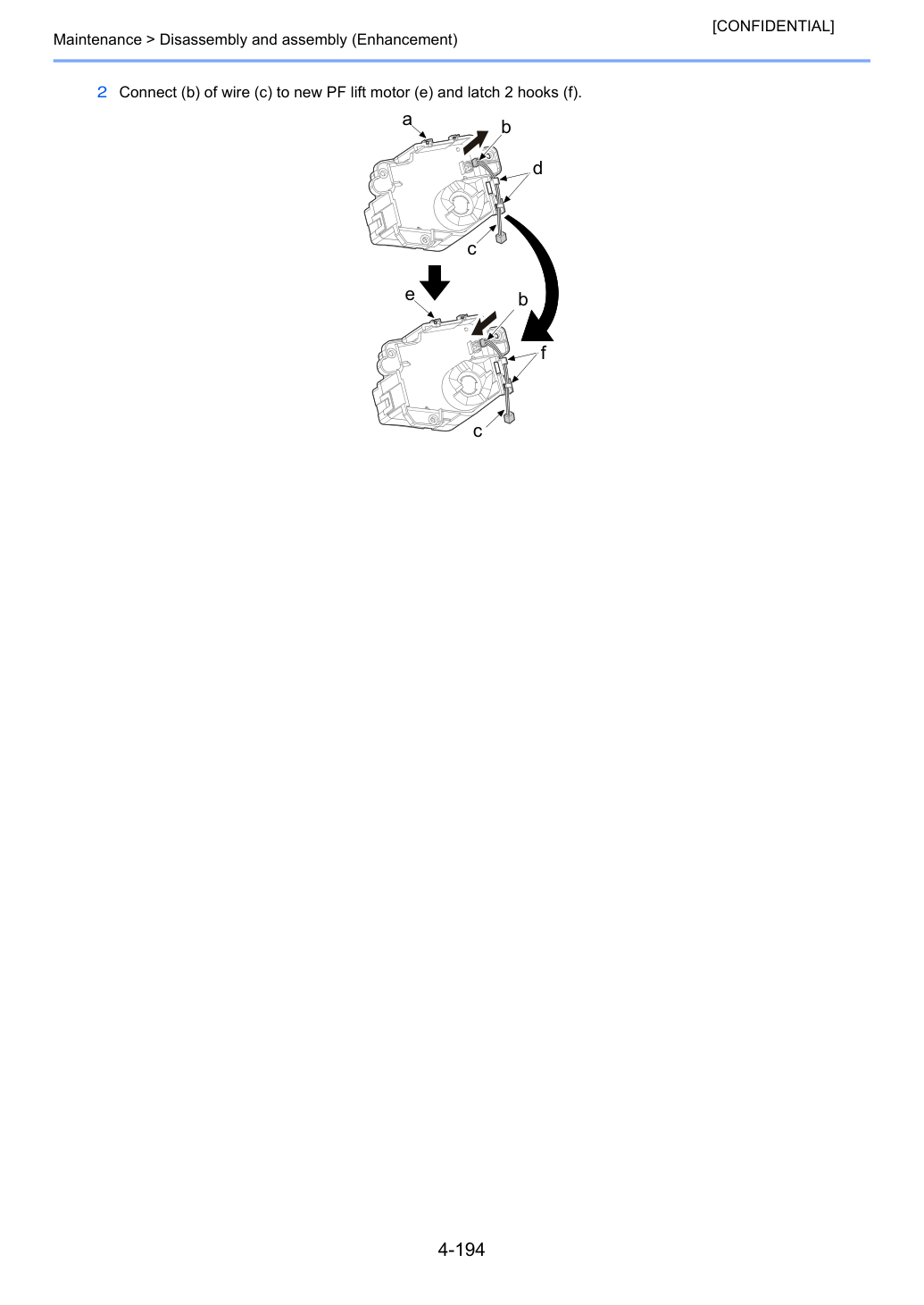

2 Подключите (b) провода (c) к новому лифт-двигателю (e).

1 При замене лифт-двигателя отсоедините разъем (b) от исходного лифт-двигателя (a) и снимите провод (c), освободив 2 крючка (d).

Не прикрепляйте пленку (b) на новый лифт-двигатель.

2 Подключите (b) провода (c) к новому лифт-двигателю (e).

Не закрепляйте провод (D) крючком (f).

3 Переустановите детали в исходное положение.

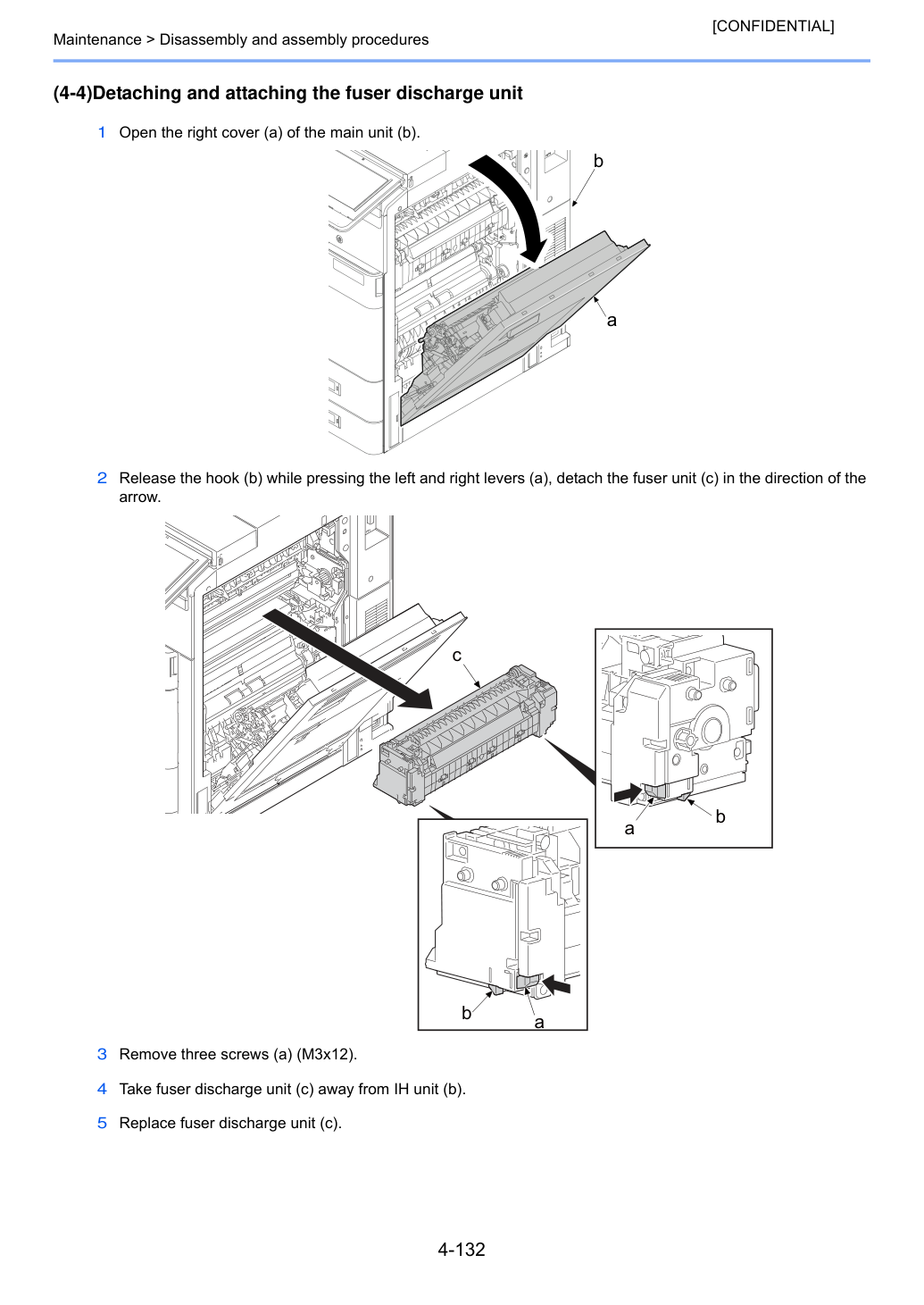

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (4-4)Отсоединение и присоединение узла выброса термоузла 1 Откройте правую крышку (a) основного узла (b).

2 Отпустите крючок (b), нажимая на левый и правый рычаги (a), отсоедините узел термоузла (c) в направлении стрелки.

4 Отсоедините узел выброса термоузла (c) от узла IH (b).

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 6 Переустановите детали в исходное положение.

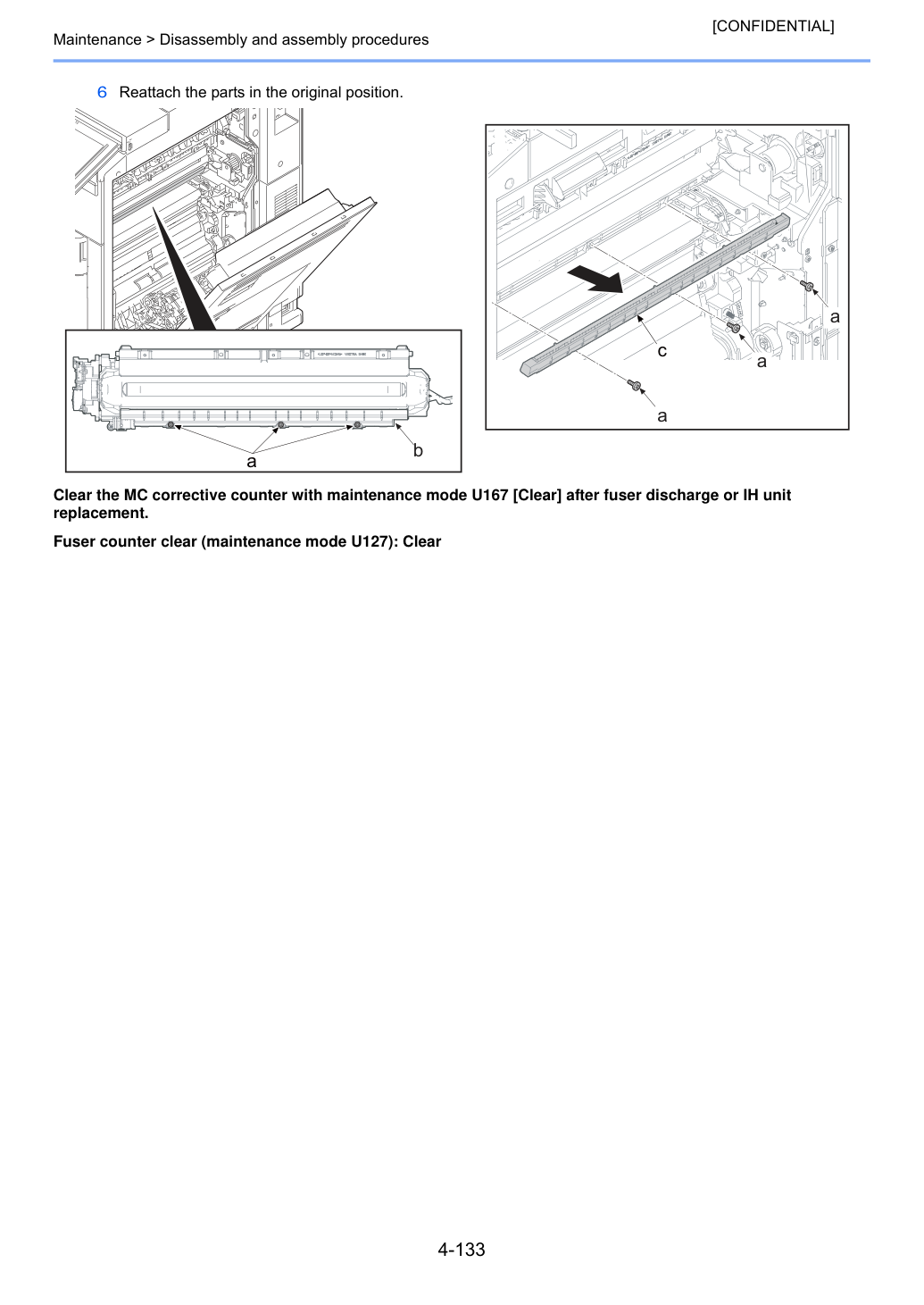

Очистите корректирующий счетчик MC в режиме технического обслуживания U167 [Clear] после замены узла выброса термоузла или узла IH.

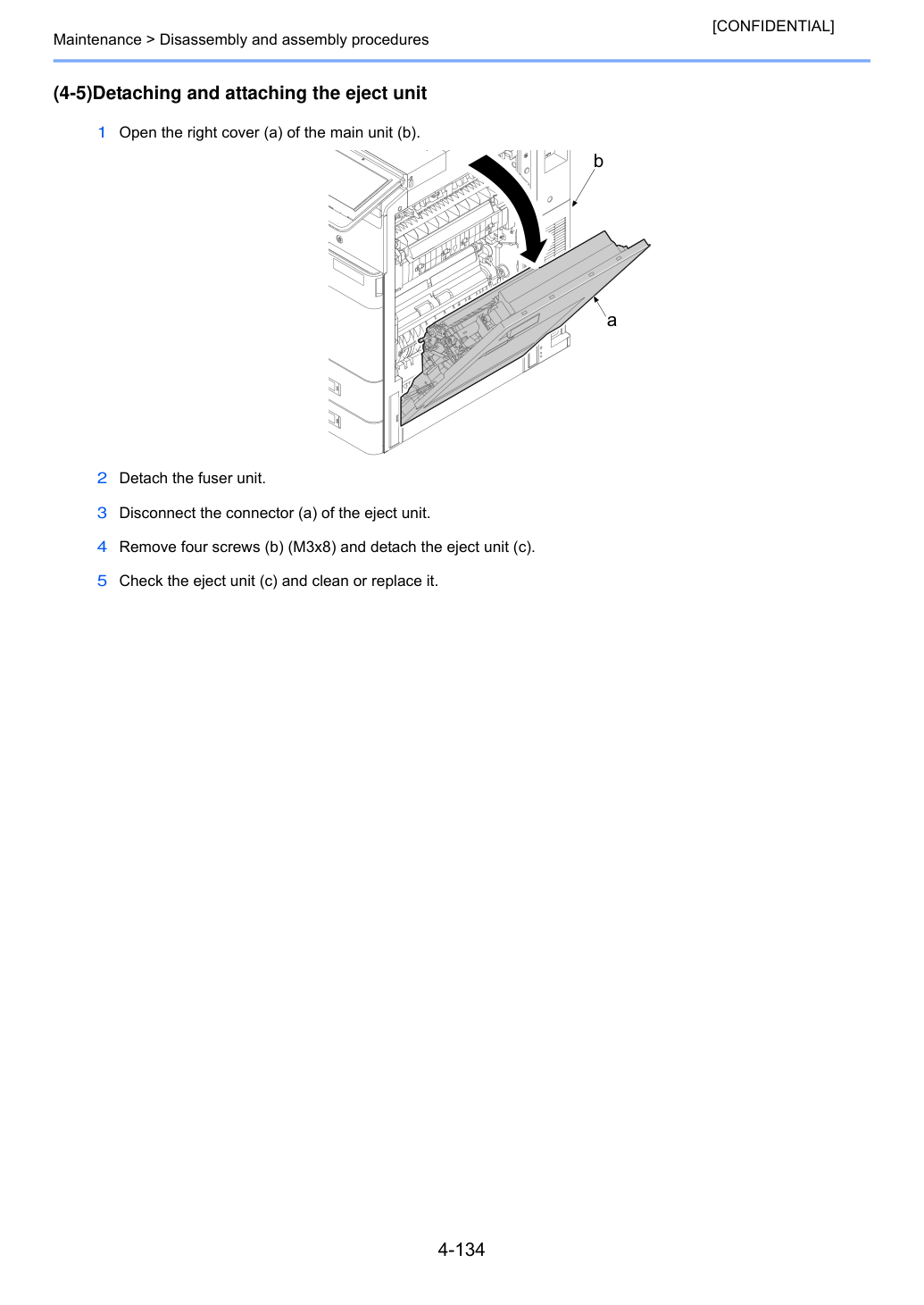

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (4-5)Отсоединение и присоединение узла выброса 1 Откройте правую крышку (a) основного узла (b).

3 Отсоедините разъем (a) узла выброса.

4 Выверните четыре винта (b) (M3x8) и отсоедините узел выброса (c).

5 Проверьте узел выброса (c), очистите или замените его.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 6 Переустановите детали в исходное положение.

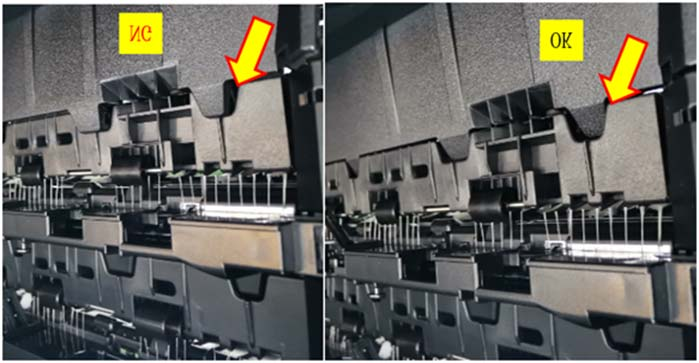

При замене узла выброса проверьте ступень монтажа (стрелки ниже), так как она может вызвать сбой транспортировки.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (4-6)Отсоединение и присоединение узла контейнера отработанного тонера Извлеките контейнер тонера (Y,M,C,K) в режиме готовности.

В случае если крышка контейнера (b) заблокирована, откройте ее с помощью соленоида контейнера, управляемого режимом технического обслуживания U033 1 Выньте верхний кассет (a) из основного узла (c) и снимите его в направлении стрелки.

2 Вытащите нижний кассету (b) из главного узла (c) и удалите её в направлении стрелки.

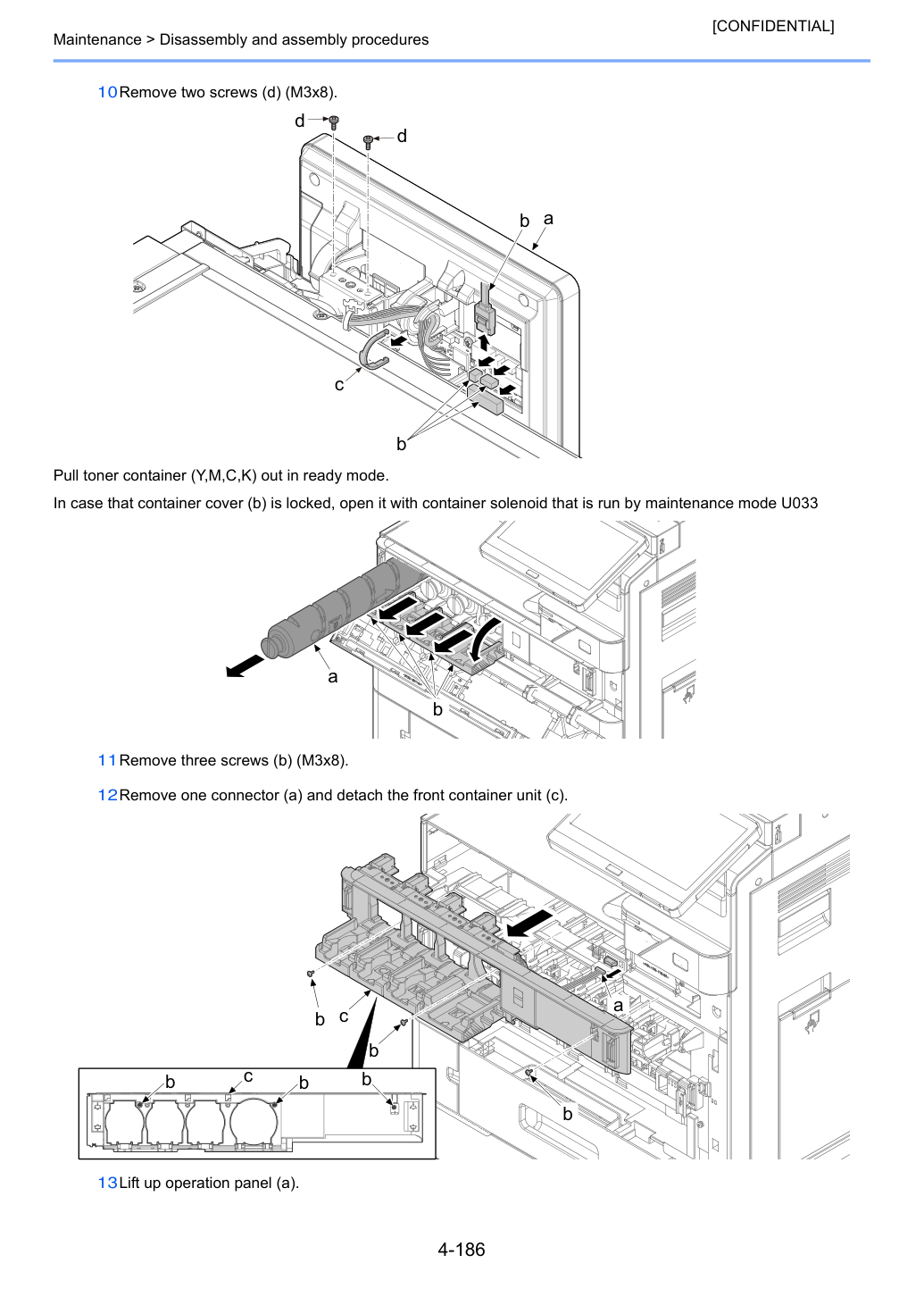

Извлеките контейнер тонера (Y,M,C,K) в режиме готовности.

Примечания по креплению При креплении кассеты (a) вставьте детали позиционирования (b) и (d) в направляющий вал и штифт (c).

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 3 Снимите стопорное кольцо (b) с оси опоры (a) передней крышки для технического обслуживания.

4 Слегка откройте переднюю крышку.

5 Откройте переднюю крышку для обслуживания (a).

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 6 Снимите каждый винт (b) ремня (c) и снимите переднюю крышку для обслуживания (a) в направлении стрелки.

8 Снимите стопор (b) передней крышки (a).

9 Сдвиньте переднюю крышку в направлении стрелки и снимите опору (d) с вала опоры (c).

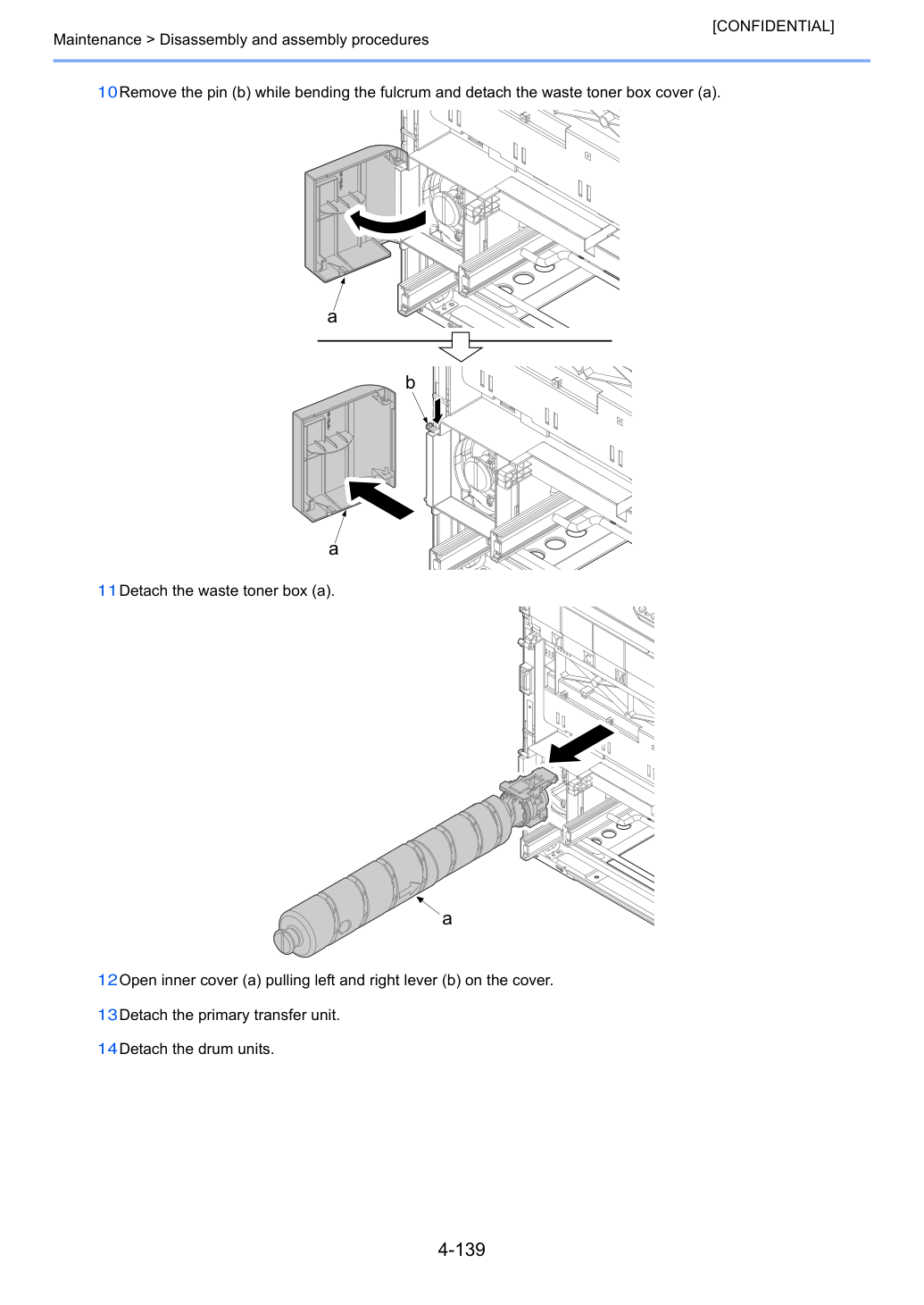

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 10 Снимите штифт (b), изгибая опору, и отсоедините крышку контейнера отработанного тонера (a).

11 Отсоедините контейнер отработанного тонера (a).

12 Откройте внутреннюю крышку (a), потянув влево и вправо рычаг (b) на крышке.

13 Отсоедините первичный узел переноса.

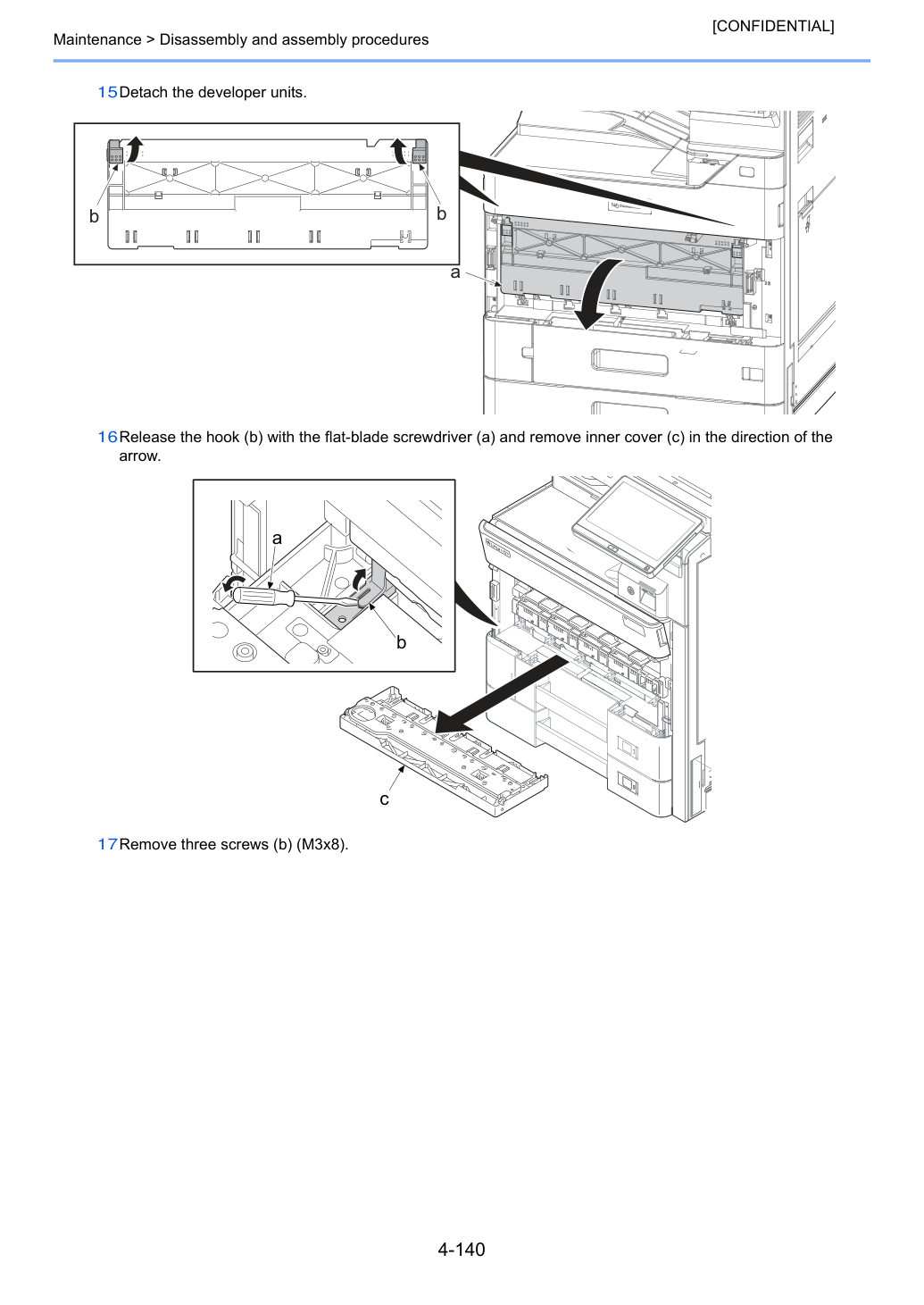

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 15 Отсоедините узлы проявки.

16 Освободите крючок (b) плоской отвёрткой (a) и снимите внутреннюю крышку (c) в направлении стрелки.

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 18 Снимите один разъём (a) и отсоедините узел переднего контейнера (c).

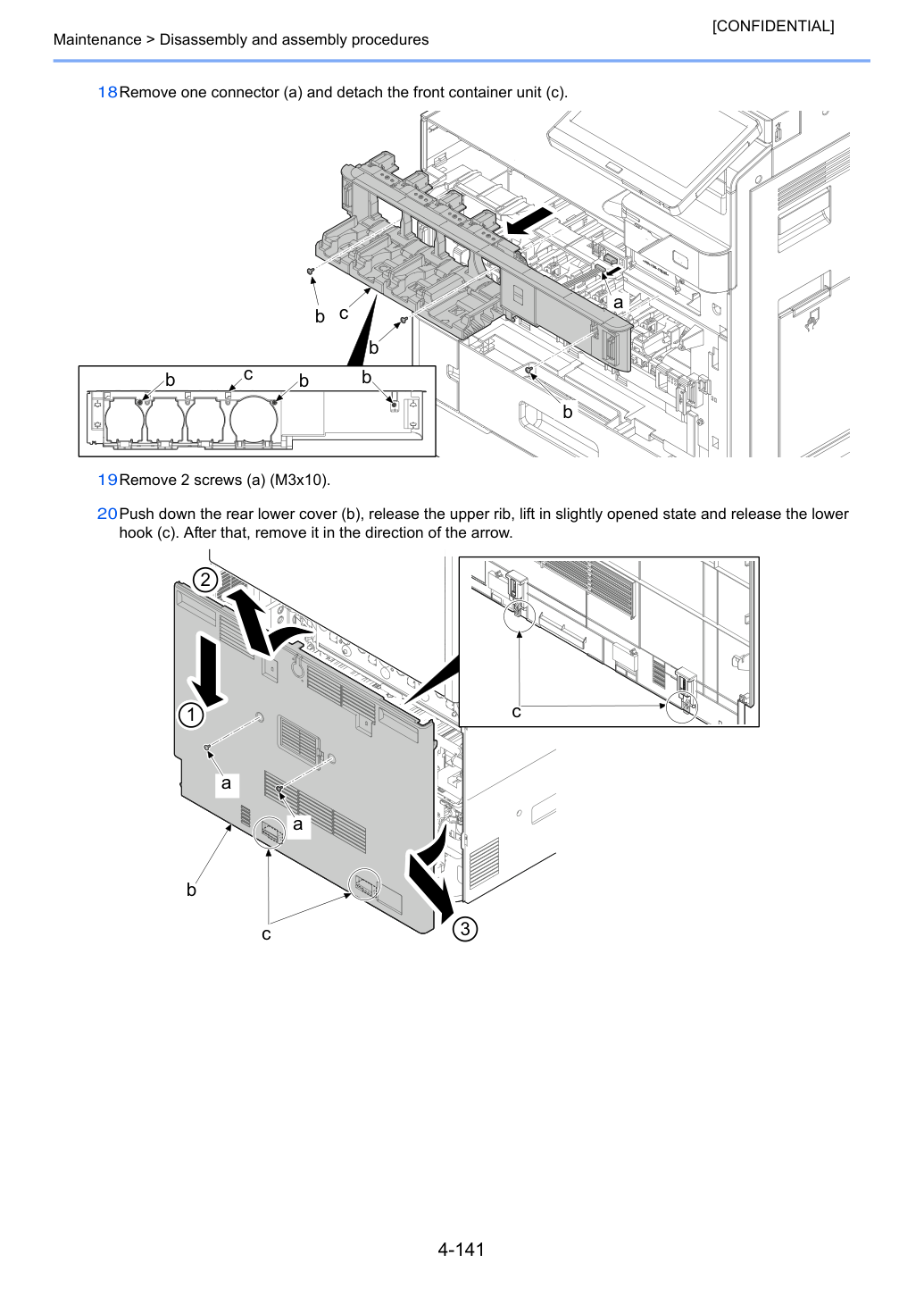

20 Нажмите вниз заднюю нижнюю крышку (b), освободите верхний выступ, поднимите в слегка открытом состоянии и отпустите нижний крючок (c). После этого снимите в направлении стрелки.

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 21 Разблокируйте зажим (a) и снимите провод (c) с разъёма (b) узла контейнера отработанного тонера.

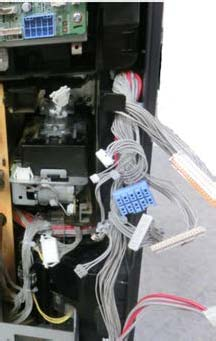

Создайте зазор для провода (a) после подключения.

В противном случае обратите внимание, что провод тянет узел контейнера тонера, что вызывает ошибку обнаружения или раннее обнаружение.

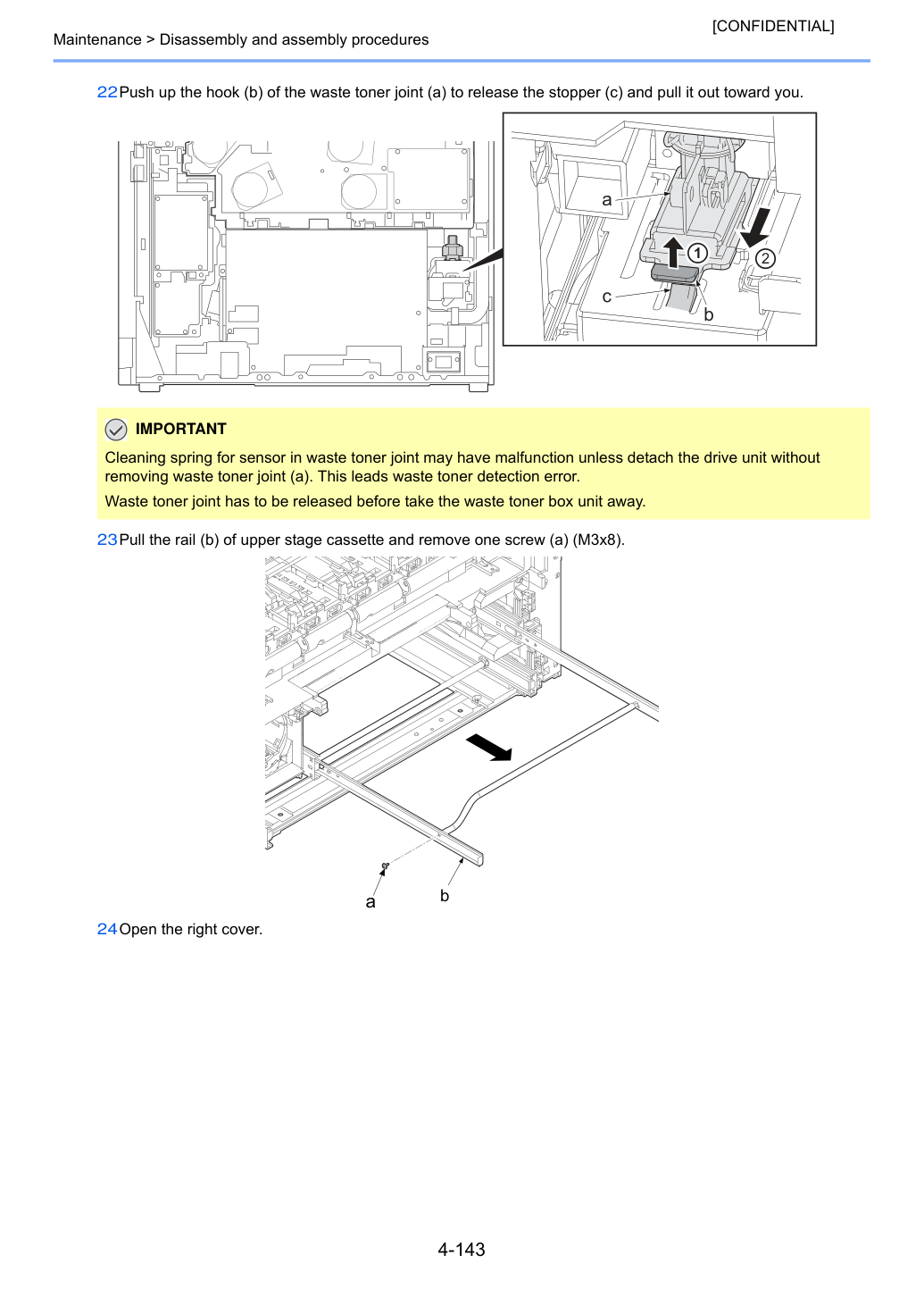

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 22 Нажмите вверх крючок (b) сочленения отработанного тонера (a), чтобы отпустить стопор (c), и вытяните его на себя.

23 Вытяните направляющую (b) кассеты верхней ступени и снимите один винт (a) (M3x8).

Очищающая пружина датчика в узле отработанного тонера может выйти из строя, если не отсоединить узел привода без удаления узла отработанного тонера (a). Это приводит к ошибке обнаружения отработанного тонера.

Сочленение отработанного тонера должно быть отпущено перед извлечением узла контейнера отработанного тонера.

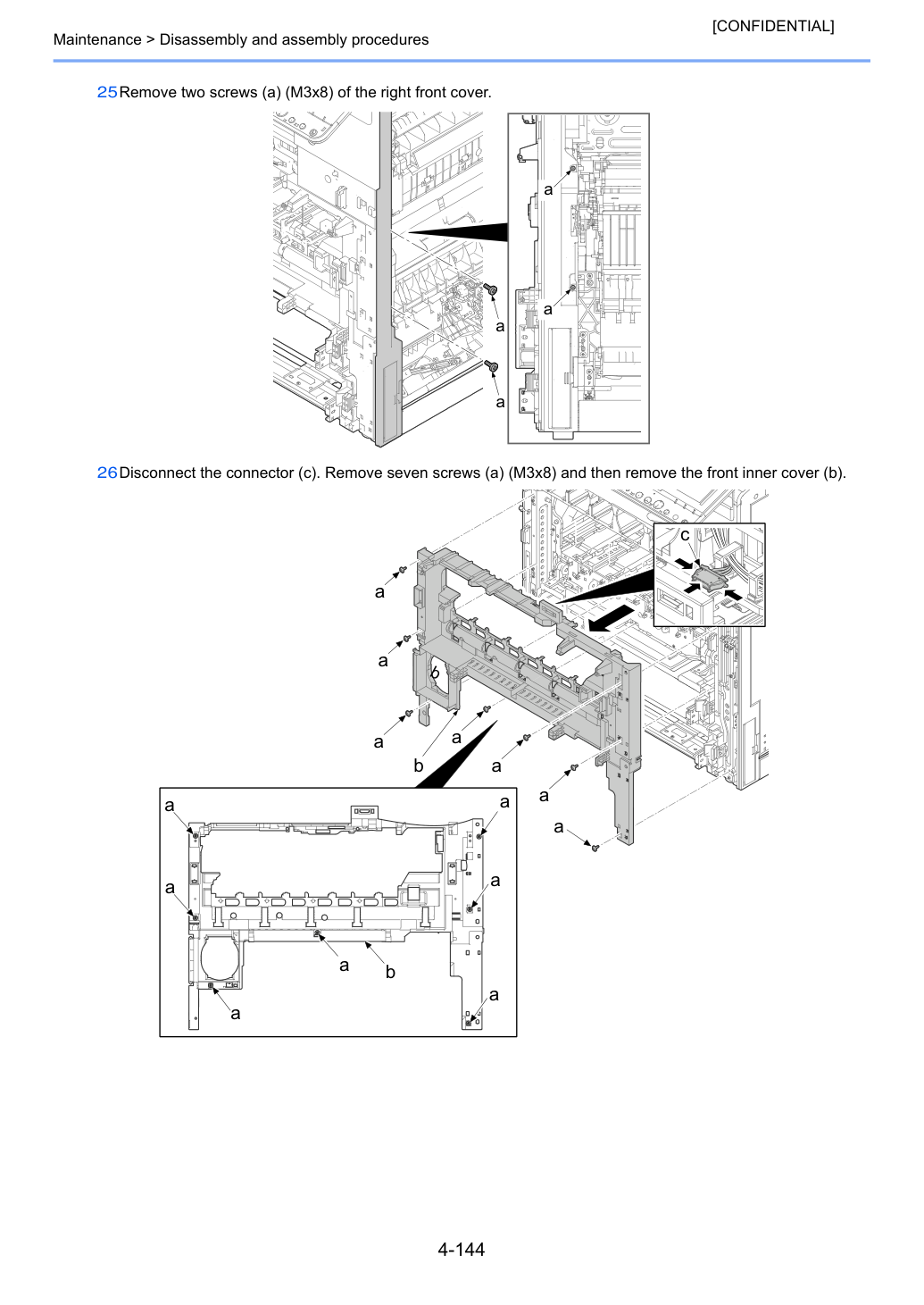

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 25 Снимите два винта (a) (M3x8) правой передней крышки.

26 Отсоедините разъём (c). Снимите семь винтов (a) (M3x8) и затем снимите переднюю внутреннюю крышку (b).

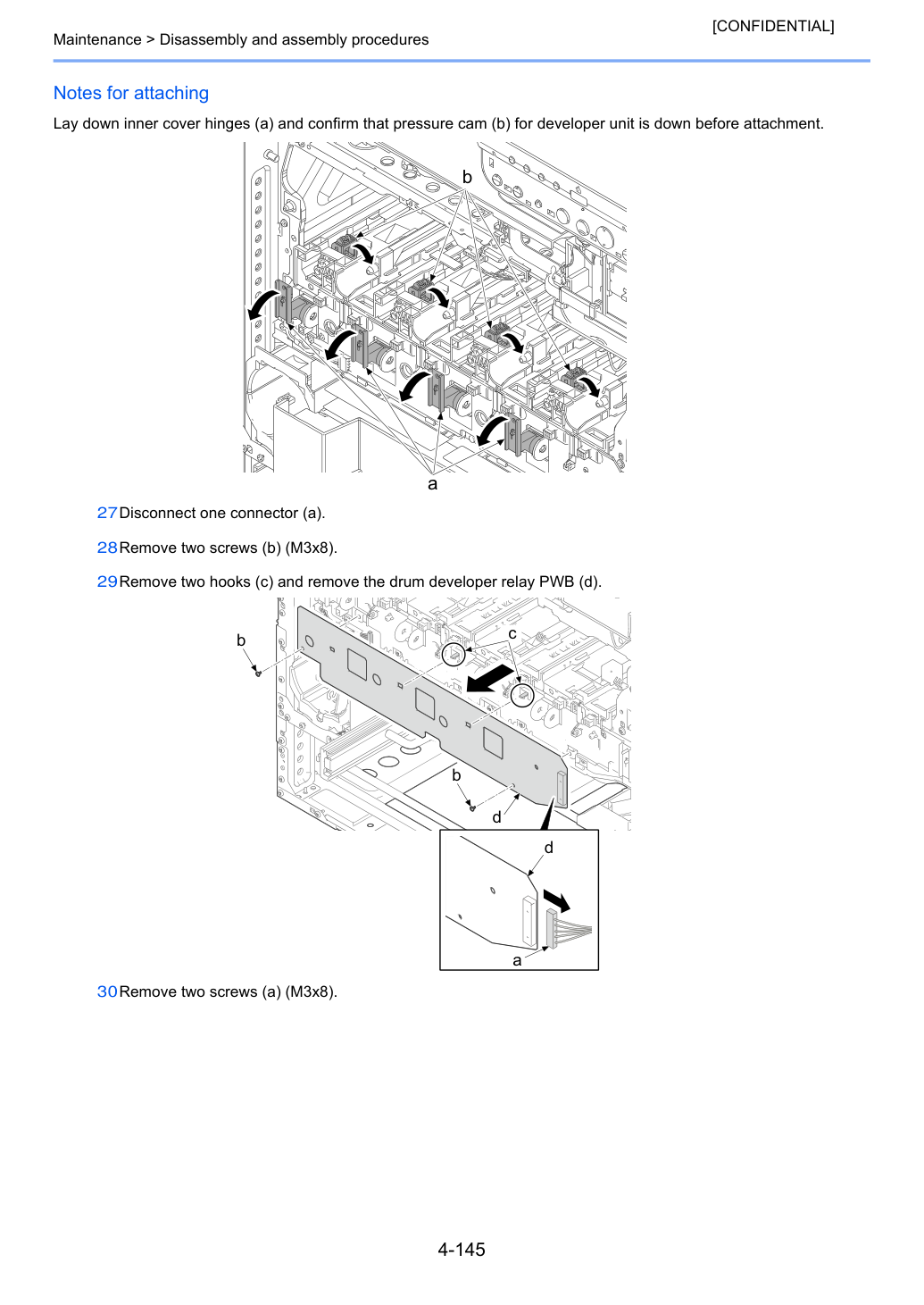

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] Примечания по креплению Положите петли внутренней крышки (a) и убедитесь, что кулачок прижима (b) узла проявки находится в нижнем положении перед креплением.

29 Снимите два крючка (c) и снимите промежуточную печатную плату барабана-проявки (d).

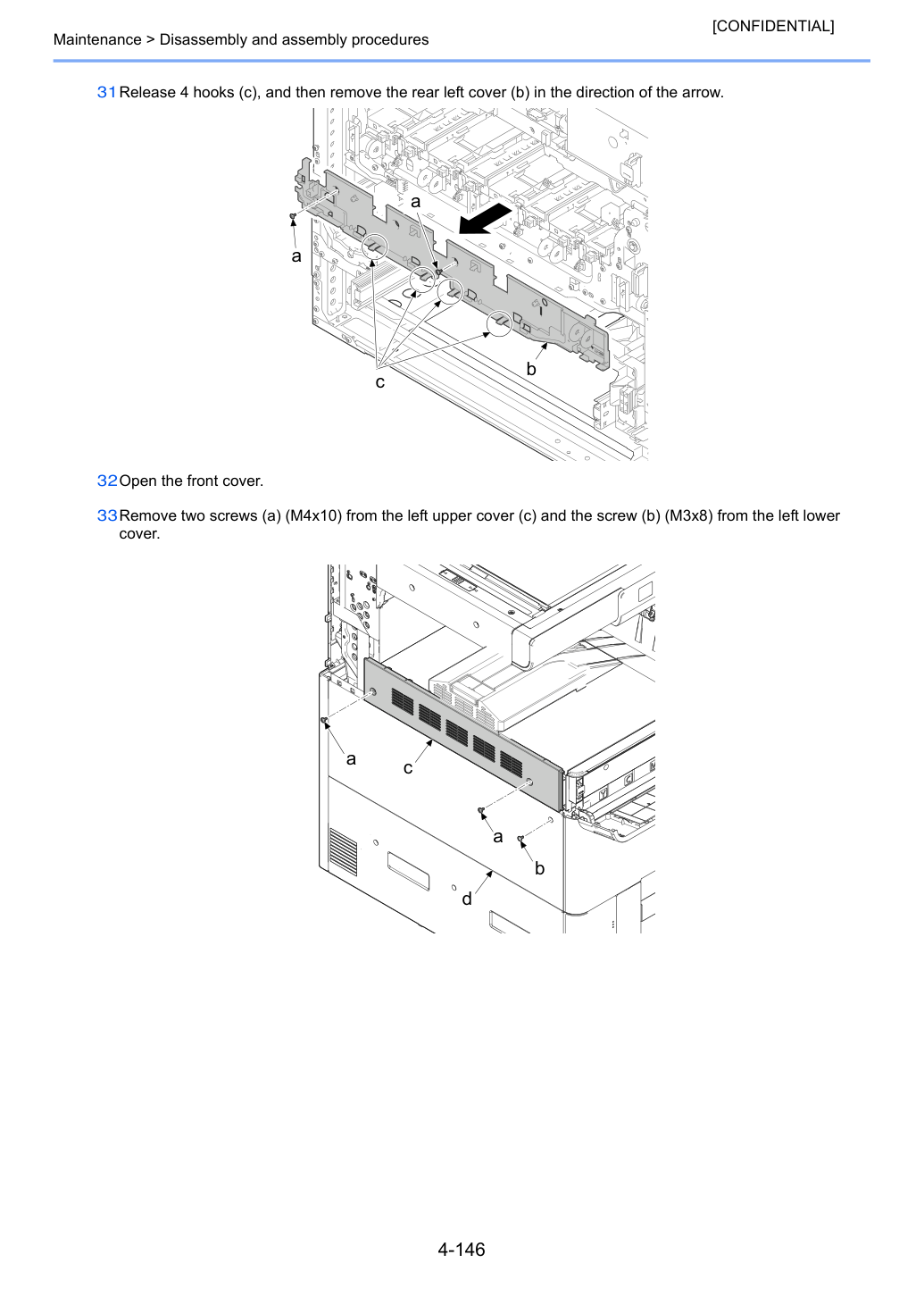

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 31 Освободите 4 крючка (c) и затем снимите заднюю левую крышку (b) в направлении стрелки.

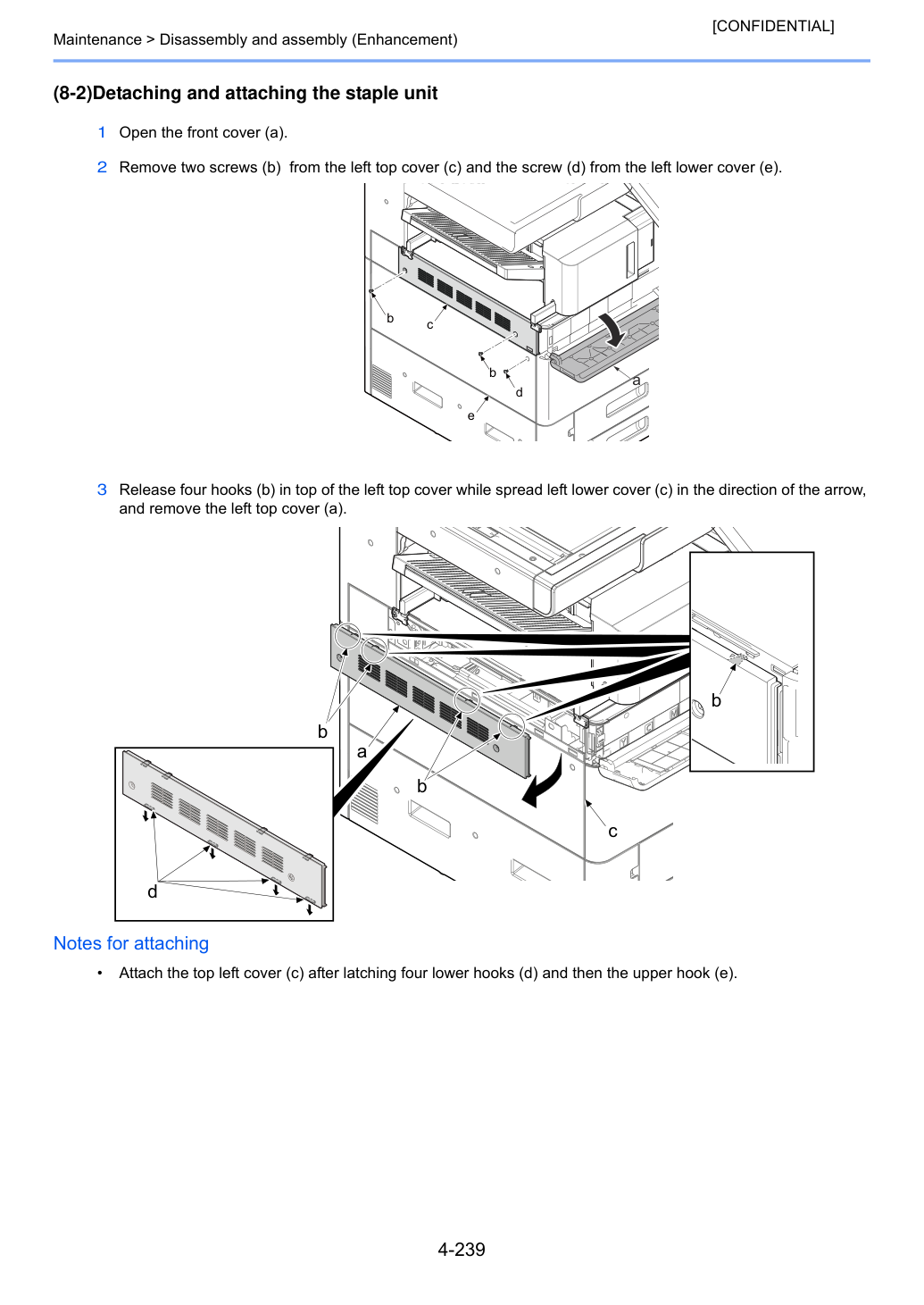

33 Снимите два винта (a) (M4x10) с левой верхней крышки (c) и винт (b) (M3x8) с левой нижней крышки.

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 34 Освободите четыре крючка (b) в верхней части левой верхней крышки, раздвинув левую нижнюю крышку (c) в направлении стрелки, и снимите левую верхнюю крышку (a).

Примечания по присоединению Зафиксируйте четыре нижних крючка (c) и верхний крючок (b), затем присоедините верхнюю левую крышку (a).

35 Вытяните нижнюю кассету.

37 Поднимите и снимите четыре крючка (c) и снимите левую нижнюю крышку (b).

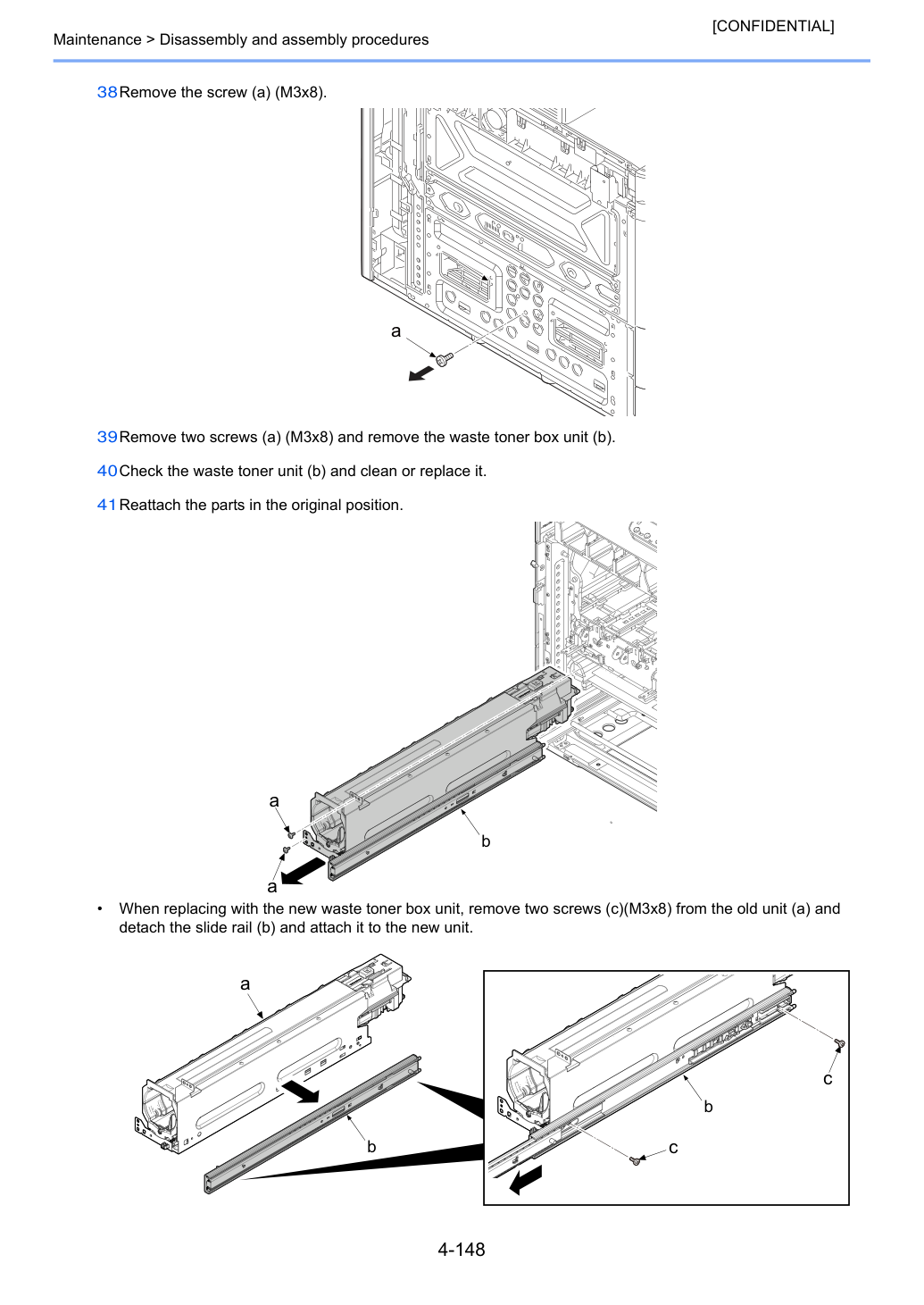

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 38 Снимите винт (a) (M3x8).

39 Снимите два винта (a) (M3x8) и снимите узел контейнера отработанного тонера (b).

40 Проверьте узел отработанного тонера (b) и очистите или замените его.

41 Переустановите детали в исходное положение.

При замене на новый узел контейнера отработанного тонера снимите два винта (c) (M3x8) со старого узла (a) и отсоедините направляющую (b) и установите её на новый узел.

Обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] Выполните следующие настройки после замены контейнера отработанного тонера.

Принадлежности для узла контейнера отработанного тонера A: Узел контейнера отработанного тонера B: Бутылка отработанного тонера 1 Включите после замены контейнера отработанного тонера без бутылки отработанного тонера.

2 Выберите режим обслуживания U155 и закройте крышку контейнера отработанного тонера.

3 Выберите [Калибровка] и подтвердите [Нет], отображаемое рядом с [Отработанный тонер], затем нажмите клавишу [Пуск].

4 Подтвердите, что [OK] появляется рядом с [Выполнить].

5 Вставьте пустой контейнер отработанного тонера и закройте крышку контейнера отработанного тонера (a).

6 Нажмите [Отработанный тонер] и подтвердите, что [Нет] меняется на [Пусто], и нажмите [Выполнить] затем клавишу [Пуск].

7 Обновите значение рядом с [None/Empty] и подтвердите [OK] рядом с [Execute].

Если рядом с [Execute] указаны номера (код ошибки), повторите с первого шага.

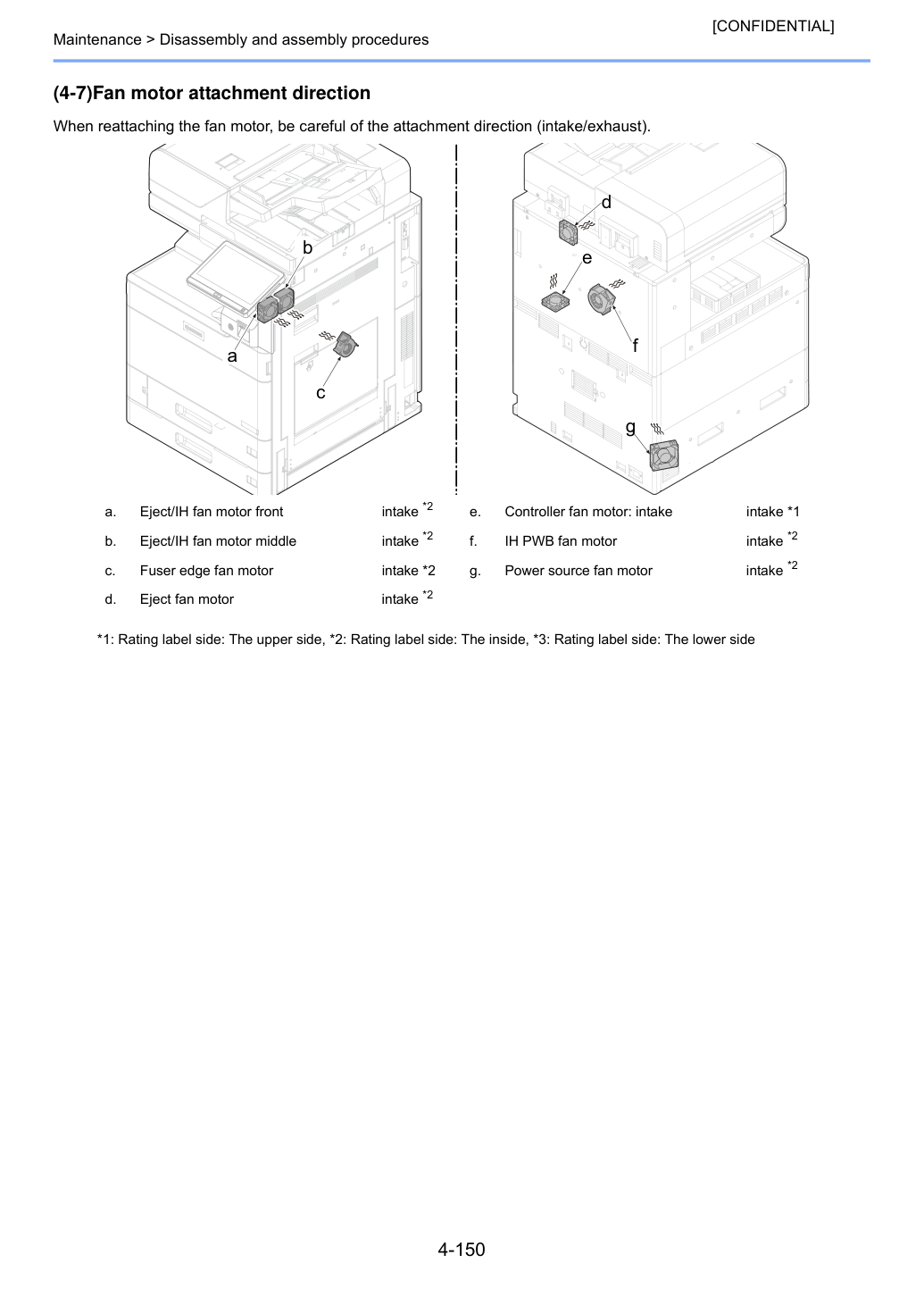

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (4-7)Направление крепления вентилятора При повторном креплении вентилятора соблюдайте направление крепления (впуск/выпуск).

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (5)PWBs (5-1)Снятие и установка engine PWB 1 Снимите винт (a) (M3x10), затем извлеките заднюю верхнюю крышку (b), сдвинув её в направлении стрелки.

2 Снимите кабельный держатель с FFC (YC3).

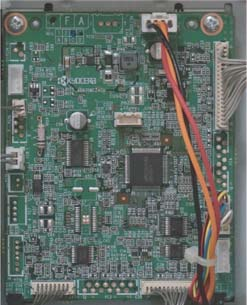

3 Отсоедините все FFC и разъёмы от engine PWB (b).

4 Снимите шесть винтов (a) (M3x8), затем извлеките engine PWB (b).

Следующие процедуры должны быть выполнены перед заменой PWB.

• Отключите кабель питания и нажимайте кнопку питания более 1 секунды. (Снимите электрический заряд в основном блоке.) • Не нажимайте и не удерживайте кнопку питания более 5 секунд непрерывно. Принудительное отключение питания может повредить HDD или память и привести к сбою.

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 5 Проверьте или замените engine PWB (b), затем переустановите детали в исходное положение.

Примечания при снятии Если разъём FFC (YC3) имеет фиксатор, отпустите крышку фиксатора (a) и извлеките FFC (b).

При замене engine PWB (a) убедитесь, что удалили EEPROM (b) (YS1) со старой платы и установили её на новую плату.

Установите последнюю версию прошивки после замены.

Выведите отчёт обслуживания в U000.

Экспортируйте информацию машины на USB-память с помощью U917.

Снимите SSD с главной платы и установите её на новую главную плату. (См. страницу 4-126) 1 Снимите винт (a) (M3x10), затем извлеките заднюю верхнюю крышку (b), сдвинув её в направлении стрелки.

(Шаги 2–4 только для Document processor (CIS)) 2 Отсоедините разъём (b) от DP relay PWB (a).

Основной блок не работает без SSD.

Не заменяй главную PWB, двигательную PWB и SSD одновременно.

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 4 Снимите DP relay PWB (a), отсоединив разъём задней части (d).

5 Снимите кабельный держатель с FFC (YC19,YC17).

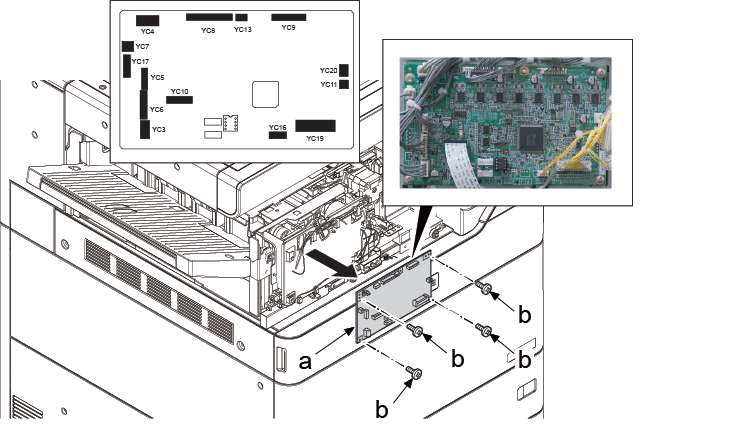

6 Отсоедините все FFC и разъёмы от main PWB (a).

7 Снимите восемь винтов (b) (M3x8) и извлеките main PWB (a).

8 Проверьте main PWB (a) и при необходимости очистите или замените её.

9Переустановите детали в исходное положение.

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] Примечания при снятии Если разъём FFC (YC9, YC19) имеет фиксатор, отпустите крышку фиксатора (a) и извлеките FFC (b).

При замене FCC подготовьте комплект FCC и 2 разъёма, затем выполните процедуры ниже.

1 Подключите кабель FCC к разъёму (c), как показано на рисунке.

Ребро (c) в центре разъёма должно быть с противоположной стороны от контактной поверхности FCC.

2 Поместите FCC в разъём (d) разъёма и вдвиньте его до появления контактной поверхности.

Обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] Выполните следующие настройки после замены main PWB.

Однако если в приложении включена функция «Data encryption / overwrite erasure», сначала выполните «When data encryption / overwrite erasure is set to ON», затем выполните следующую процедуру.

Это необходимо сделать перед выполнением U004.

Восстановите экспортированные настройки машины и параметры заданий путём импорта с помощью U917 заранее.

Ошибка C0180 появляется при включении машины, так как отсутствует серийный номер, поэтому необходимо выполнить U004 для сопоставления серийных номеров в PWBs.

Выполняйте после подтверждения совпадения серийного номера машины engine PWB и серийного номера основного блока.

При несоответствии в U004 будут записаны неправильные данные.

1 Введите «004» с помощью цифровых клавиш и нажмите клавишу [Start].

2 Выберите [Execute] и нажмите клавишу [Start].

3 Отключите, затем включите переключатель питания. Дождитесь более 5 секунд между отключением и включением питания.

Проверьте последнюю версию прошивки и обновите её.

1 Введите "464" с помощью цифровых клавиш и нажмите клавишу [Start].

3 Выберите [Execute] и нажмите клавишу [Start].

1 Введите "410" с помощью цифровых клавиш.

3 Выберите [Initialize] и нажмите клавишу [Start].

Значение коррекции будет инициализировано.

Отображается экран информации о выполнении.

Тестовые графики 1, 2 и 3 выводятся на бумаге A4/Letter.

5 Поместите тестовую карту 1 на стеклянный стол (platen glass table) лицевой стороной вниз, стрелка направлена в дальний край.

Положите примерно 20 листов белой бумаги на таблицу.

Выполнена первая автоматическая регулировка.

7 После появления [OK] продолжите с картой 2 и 3, повторяя шаги 2–3.

8 После нормального завершения отображается [Finish].

Введите параметры из отчета техническое обслуживание (U000), выданного заранее.

Установите функцию блока интерфейса или уровень безопасности из [System Menu], если они изменены со значений по умолчанию.

При установке Security Kit введите код ключа.

Выход из режима техническое обслуживание: введите "001" с помощью цифровых клавиш и нажмите клавишу [Start].

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] При установке шифрования данных/стирания перезаписью на ON "HDD mounting machine" 1 Выключите переключатель питания и отсоедините кабель питания.

3 Подключите кабель питания и включите переключатель питания.

4 Выберите [Flash] в "U026 backup data restoration" и выполните [Restore].

5 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

6 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

8 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

9 Запишите серийный номер главной PWB с помощью "U004 Machine number".

10 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

11 Активируйте на экране ввода кода шифрования.

12 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

HDD автоматически форматируется.

13 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

14 Затем вернитесь к вышеуказанной процедуре и выполните шаги 1 (стр. 4-156) по 8.

1 Выключите переключатель питания и отсоедините кабель питания.

3 Подключите кабель питания и включите переключатель питания.

4 В "U026 backup data restoration" выберите [Flash] и выполните [Restore].

5 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

6 Запишите серийный номер главной PWB с помощью "U004 Machine number".

При замене главной PWB файлы и факсимильные приемы ящика, хранящиеся в памяти SSD/HDD и основного блока, будут удалены и не могут быть восстановлены.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 7 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

8 Активируйте на экране ввода кода шифрования.

9 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

10 Выберите [SSD Format] в "U024 HDD Format" и выполните полное форматирование.

11 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

SSD автоматически форматируется.

12 Выключите, затем включите переключатель питания. Подождите не менее 5 секунд между выключением и включением.

13 Затем вернитесь к вышеуказанной процедуре и выполните шаги 1 (стр. 4-156) по 8.

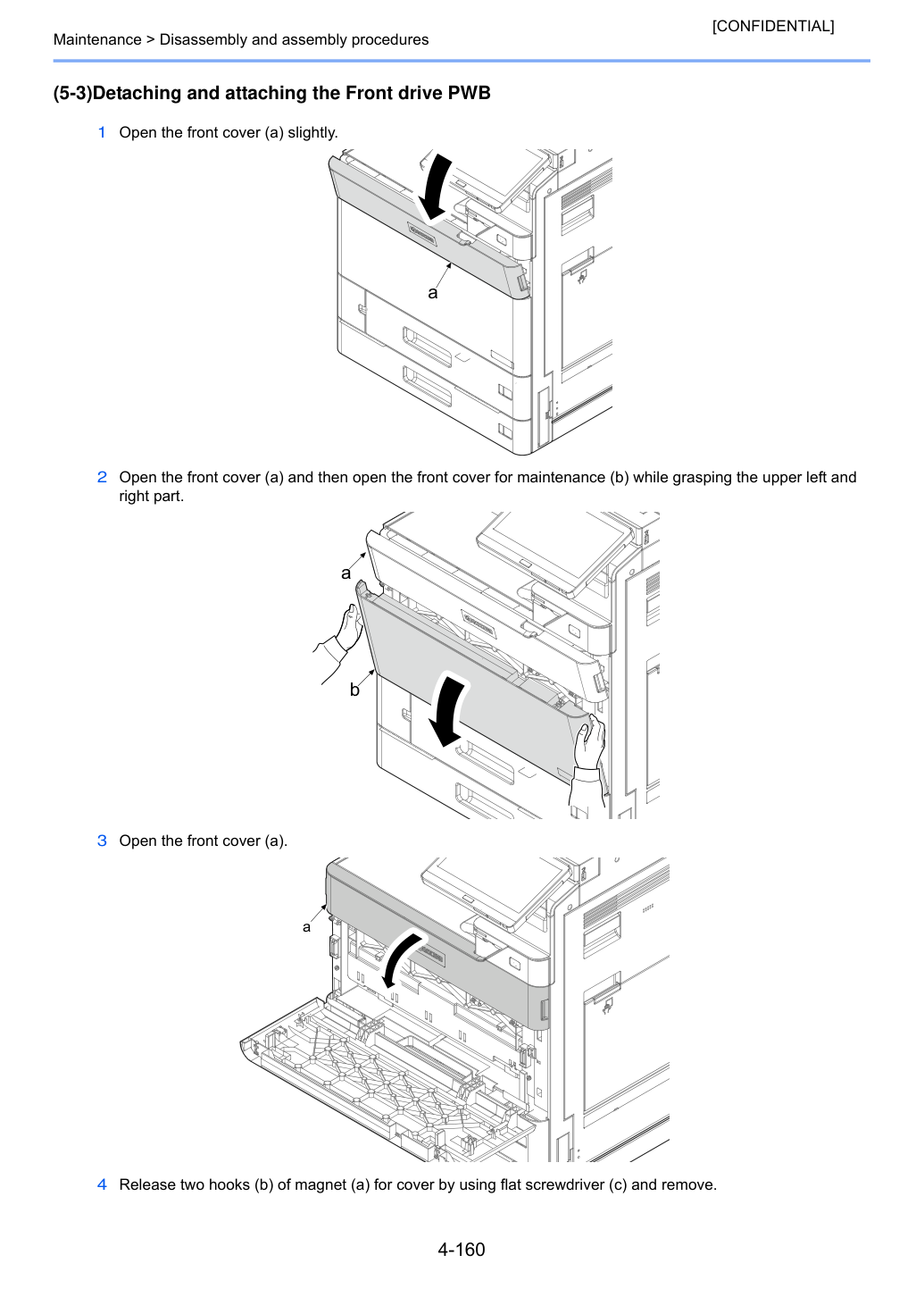

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (5-3) Снятие и установка Front drive PWB 1 Слегка откройте переднюю крышку (a).

2 Откройте переднюю крышку (a), затем откройте переднюю крышку для обслуживания (b), держась за верхние левую и правую части.

4 С помощью плоской отвертки (c) отпустите два крючка (b) магнита (a) крышки и снимите.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 5 Снимите внешнюю крышку контейнера (d), используя снятый магнит (a).

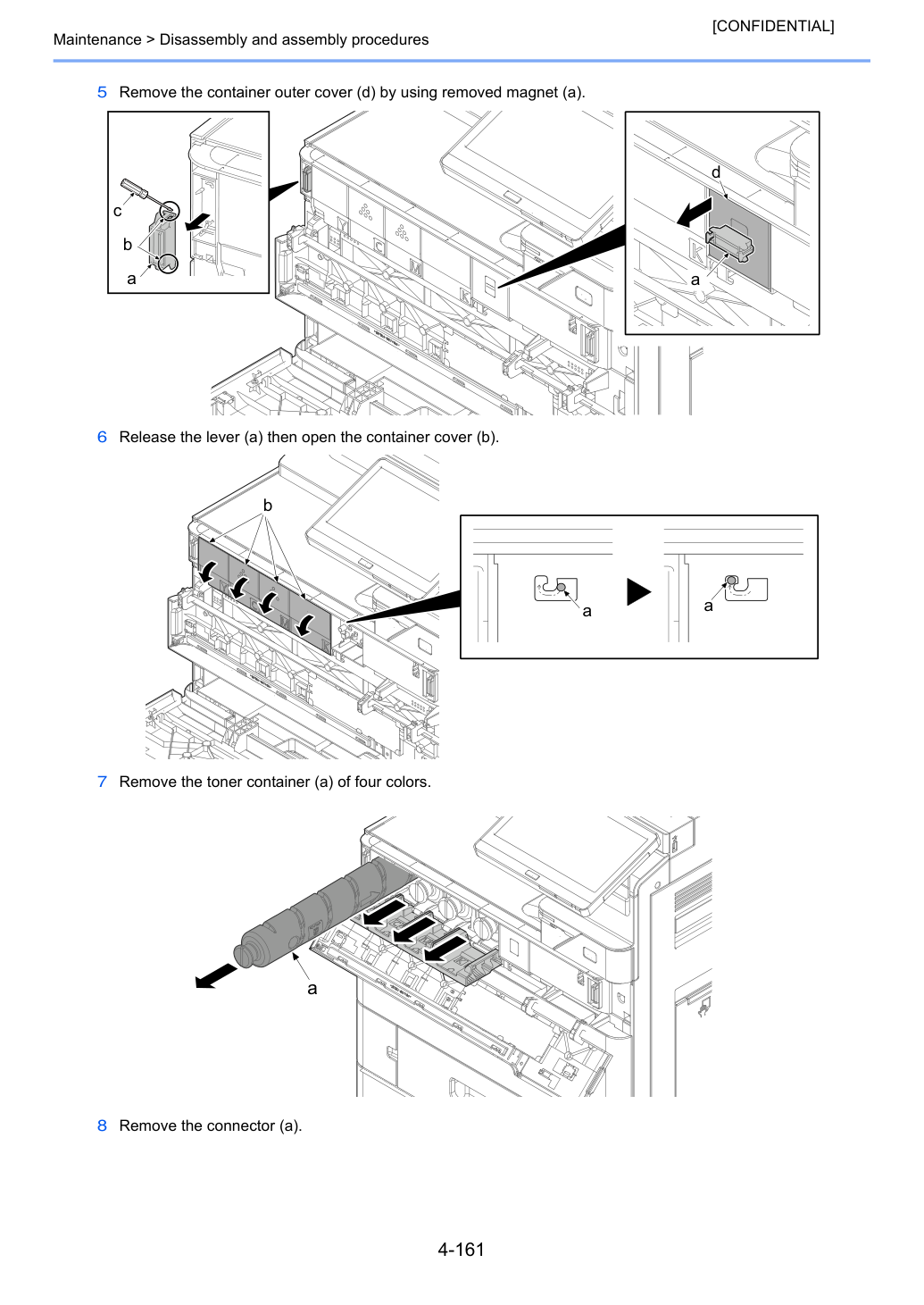

6 Отпустите рычаг (a), затем откройте крышку контейнера (b).

7 Снимите контейнер тонера (a) четырех цветов.

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] 9 Снимите три винта (b), затем переднюю крышку контейнера (c).

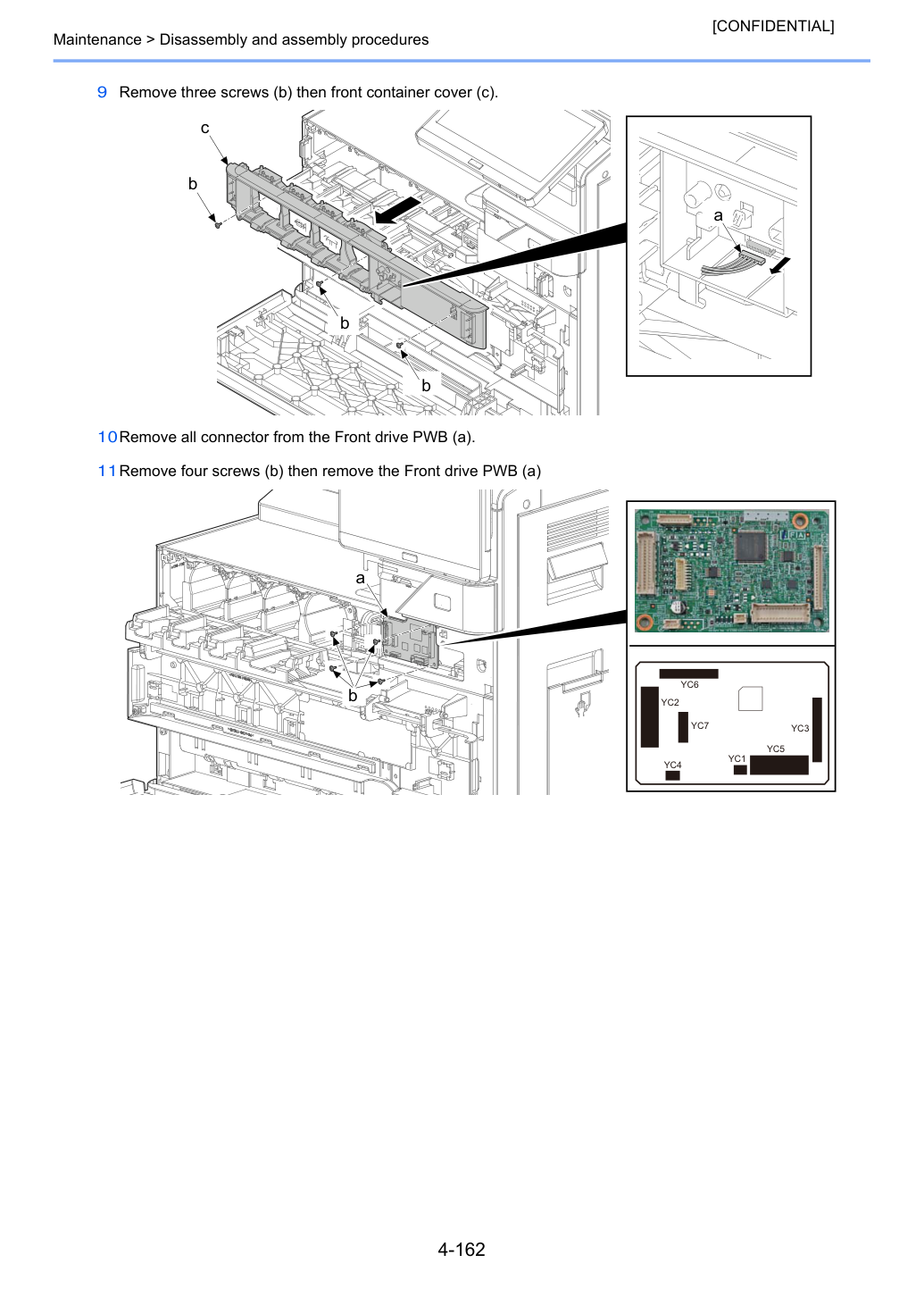

10 Отсоедините все разъемы от Front drive PWB (a).

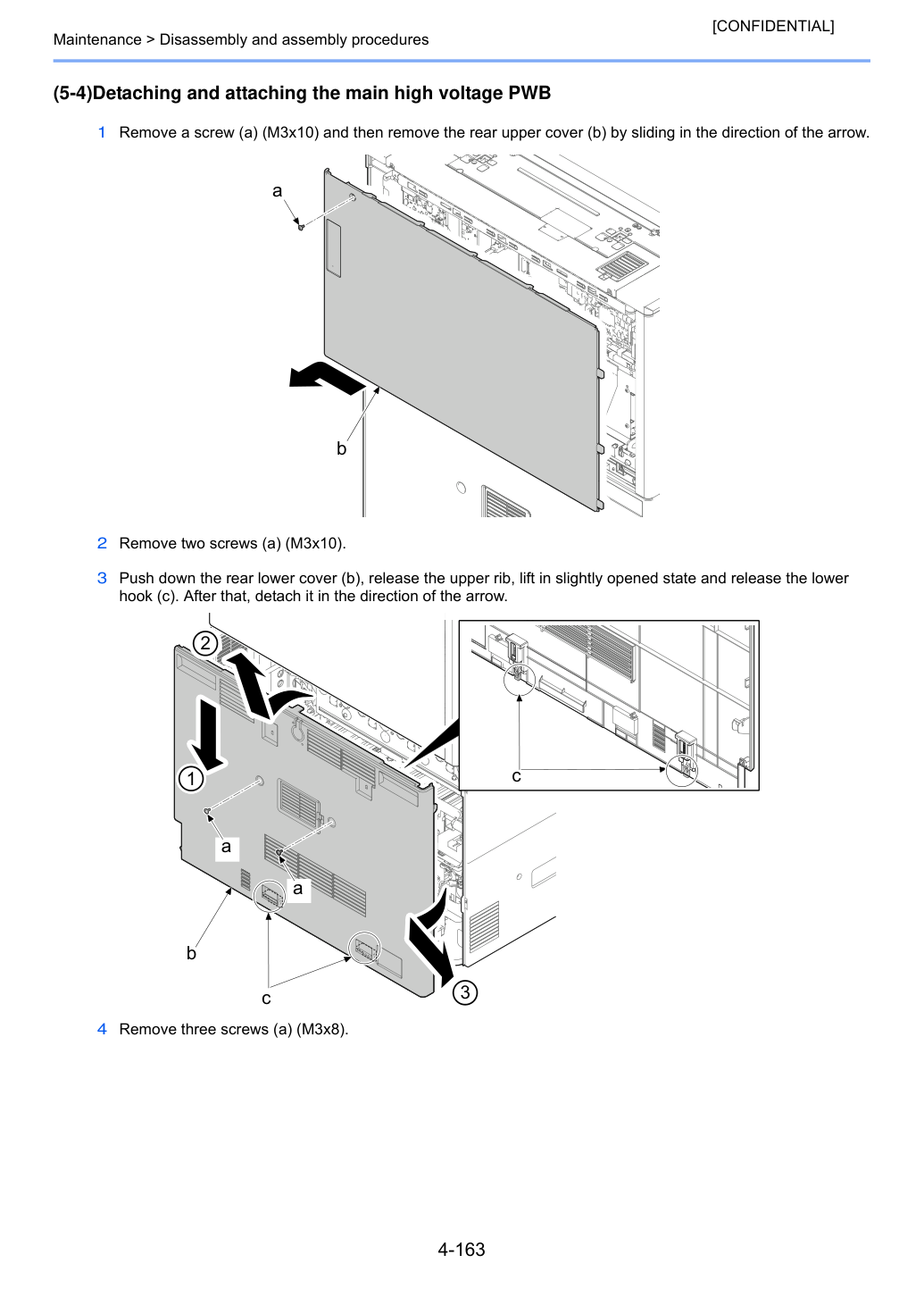

Техническое обслуживание > Процедуры разборки и сборки [CONFIDENTIAL] (5-4) Снятие и установка главной высоковольтной PWB 1 Снимите винт (a) (M3x10), затем снимите заднюю верхнюю крышку (b), сдвигая в направлении стрелки.

3 Нажмите на заднюю нижнюю крышку (b), отпустите верхний ребро, приподнимите в слегка открытом состоянии и отпустите нижний крючок (c). После этого снимите в направлении стрелки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 5 Отсоедини задний кронштейн (b).

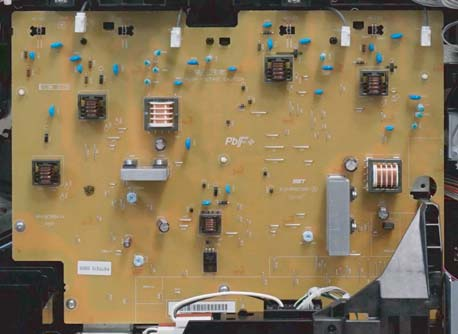

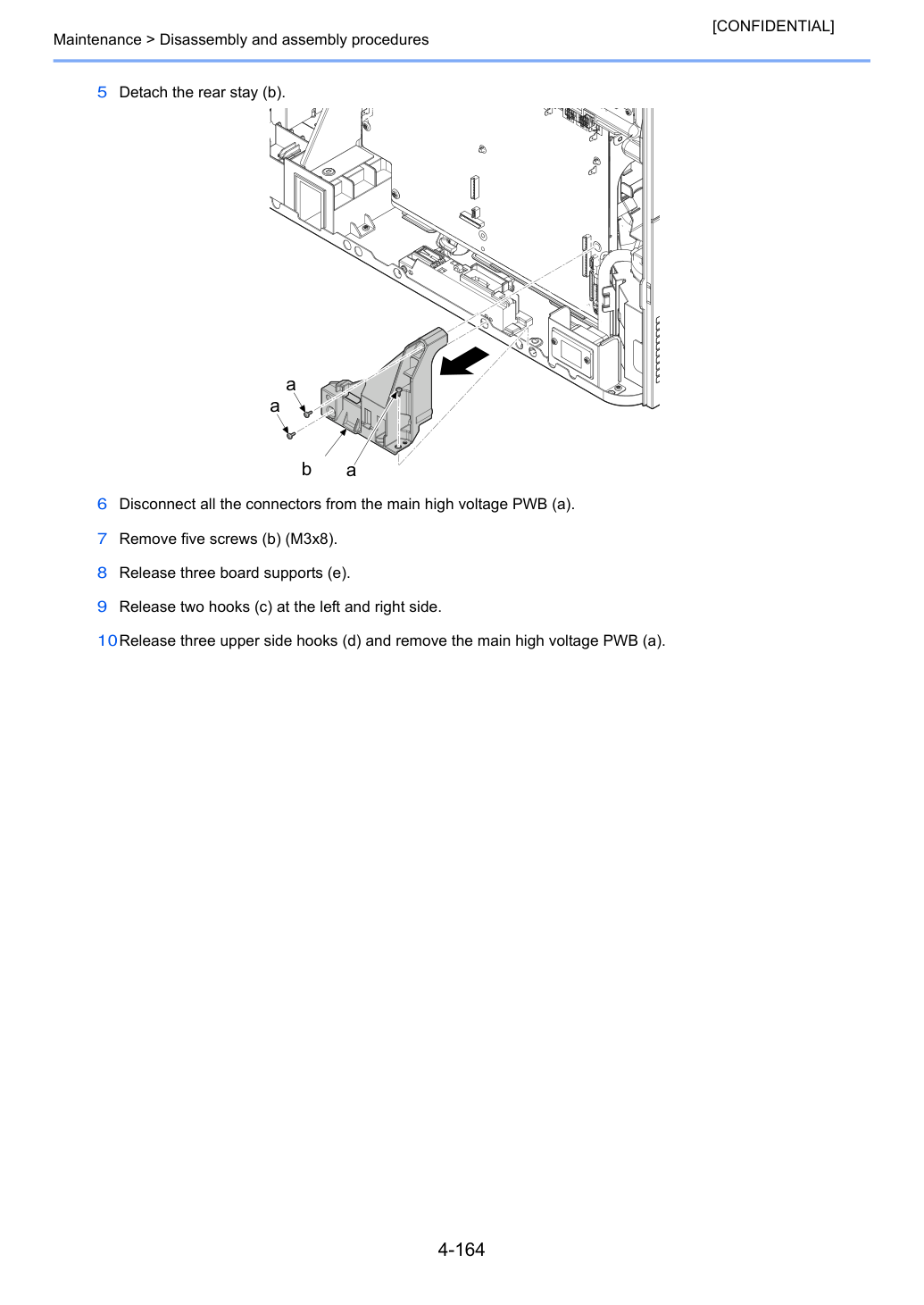

6 Отсоедини все разъемы от основной высоковольтной платы (a).

9 Отпусти два крючка (c) с левой и правой стороны.

10 Отпусти три верхних крючка (d) и извлеки основную высоковольтную плату (a).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 11 Проверь или замени основную высоковольтную плату (a), затем переустанови части в исходное положение.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (5-5) Отсоединение и переустановка высоковольтной платы переноса 1 Извлеки винт (a) (M3x10), затем отсоедини заднюю верхнюю крышку (b), сдвинув в направлении стрелки.

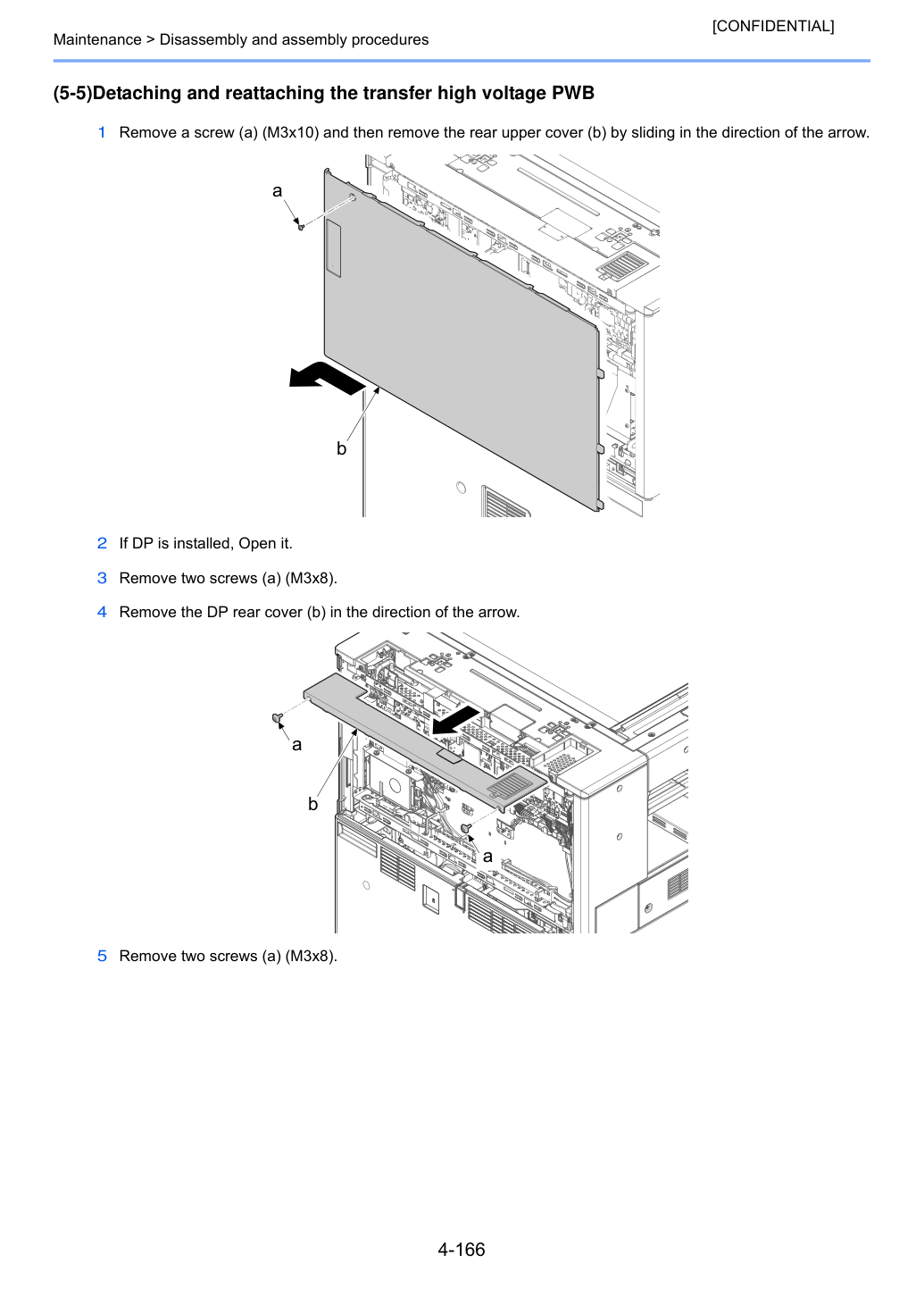

2 При установленном DP открой его.

4 Снимай заднюю крышку DP (b) в направлении стрелки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 6 Отпусти два крючка (c) и удали левую заднюю крышку (b) в направлении стрелки.

7 Открой правую крышку (a) основного узла (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 9 Отпусти крючки (b) и удали правую заднюю верхнюю крышку (c).

10 Отпусти четыре разъёма (b) из main PWB (a) и вытащи из отверстия (e). Удали провод (c) из проволочного седла (d).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 12 Отсоедини три разъёма (b) из engine PWB (a) и вытащи из отверстия (c).

14 Приподними защитный корпус (a), извлеки его и отпусти крючки (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 16 Извлеки два винта (a) (M3x8).

17 Нажми на заднюю нижнюю крышку (b), отпусти верхний выступ, приподними в слегка открытом состоянии и отпусти нижний крючок (c).

После этого снимай в направлении стрелки.

18 Отсоедини разъем (b) от двигателя контейнера (a). Отсоедини девять разъемов (d) от платы привода изображения (c).

19 Извлеки провод (e) из пяти седел проводов (f).

При работе у задней нижней стороны машины с открытым экранирующим ящиком будь осторожен, чтобы не ударить голову об экранирующий ящик.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 21 Отожми шесть верхних крючков (c) плоской отверткой (b), затем четыре нижних крючка (c) и извлеки крышку клеммника переноса (d).

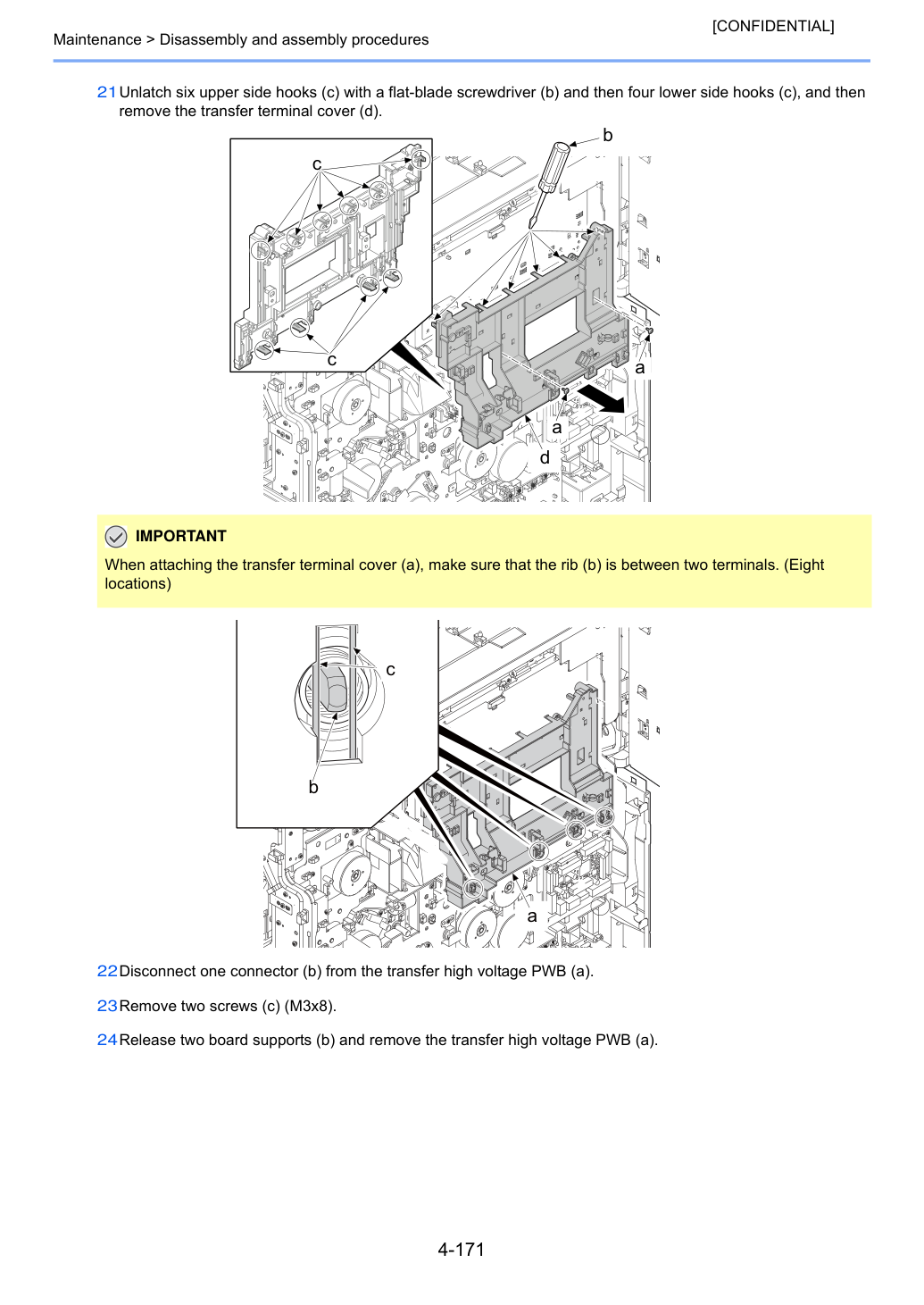

22 Отсоедини один разъем (b) от высоковольтной платы переноса (a).

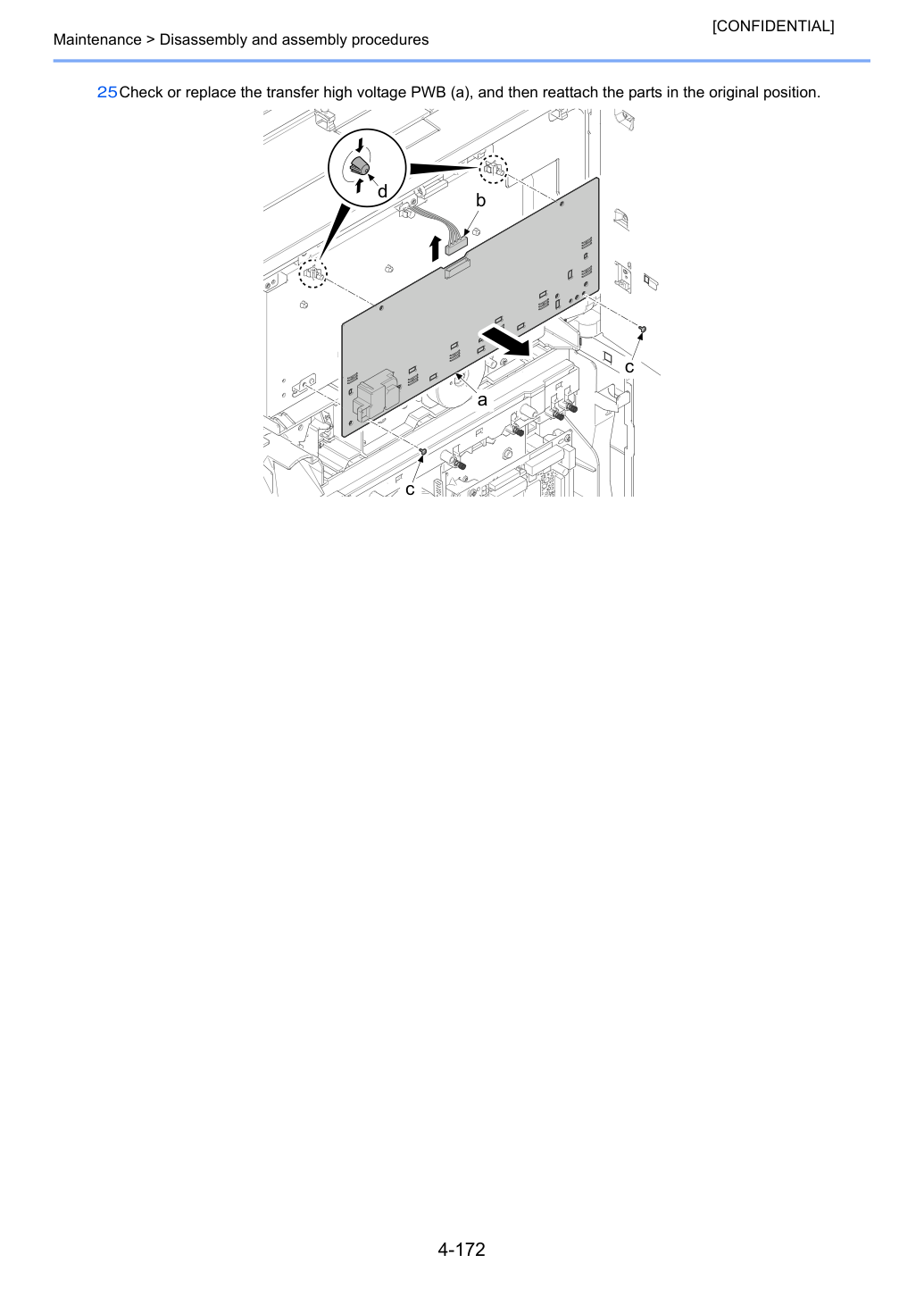

24 Отпусти две опоры платы (b) и извлеки высоковольтную плату переноса (a).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 25 Проверь или замени высоковольтную плату переноса (a), затем переустанови части в исходное положение.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (5-6) Отсоединение и установка платы питания 1 Извлеки два винта (a) (M3x10).

2 Нажми на заднюю нижнюю крышку (b), отпусти верхний выступ, приподними в слегка открытом состоянии и отпусти нижний крючок (c). После этого отсоедини в направлении стрелки.

Даже после выключения и отключения от сети некоторые конденсаторы на плате источника питания могут ещё сохранять электрический заряд, поэтому не касайтесь этих деталей.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 6 Извлеки винт (b) (M4x6) и отсоедини клемму заземления (c).

7 Извлеки седла проводов (d).

9 Извлеки держатель лотка подачи (c), вытянув его для отпускания из пазов (d).

10 Отсоедини все разъемы от основной высоковольтной платы (a).

13 Отпусти два крючка (c) с левой и правой стороны.

При установке держателя лотка подачи (c) убедись, что он зафиксирован в двух пазах (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 14 Отпусти три верхних крючка (d) и извлеки основную высоковольтную плату (a).

15 Извлеки два винта (a) (M3x8) и отсоедини защитную крышку (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 17 Поворачивая, отсоедини нижнюю часть предварительно и извлеки экран питания (b).

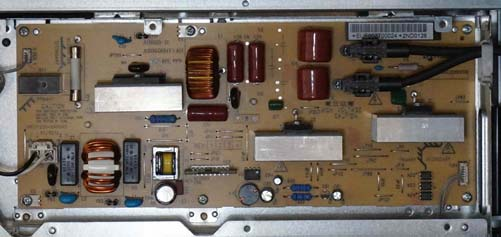

18 Отсоедини все разъемы от платы питания (a).

20 Отпусти две опоры платы (c) и извлеки плату питания (a).

21 Проверь или замени плату питания (a), затем переустанови части в исходное положение.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (5-7) Отсоединение и установка платы IH 1 Приподними панель управления (a).

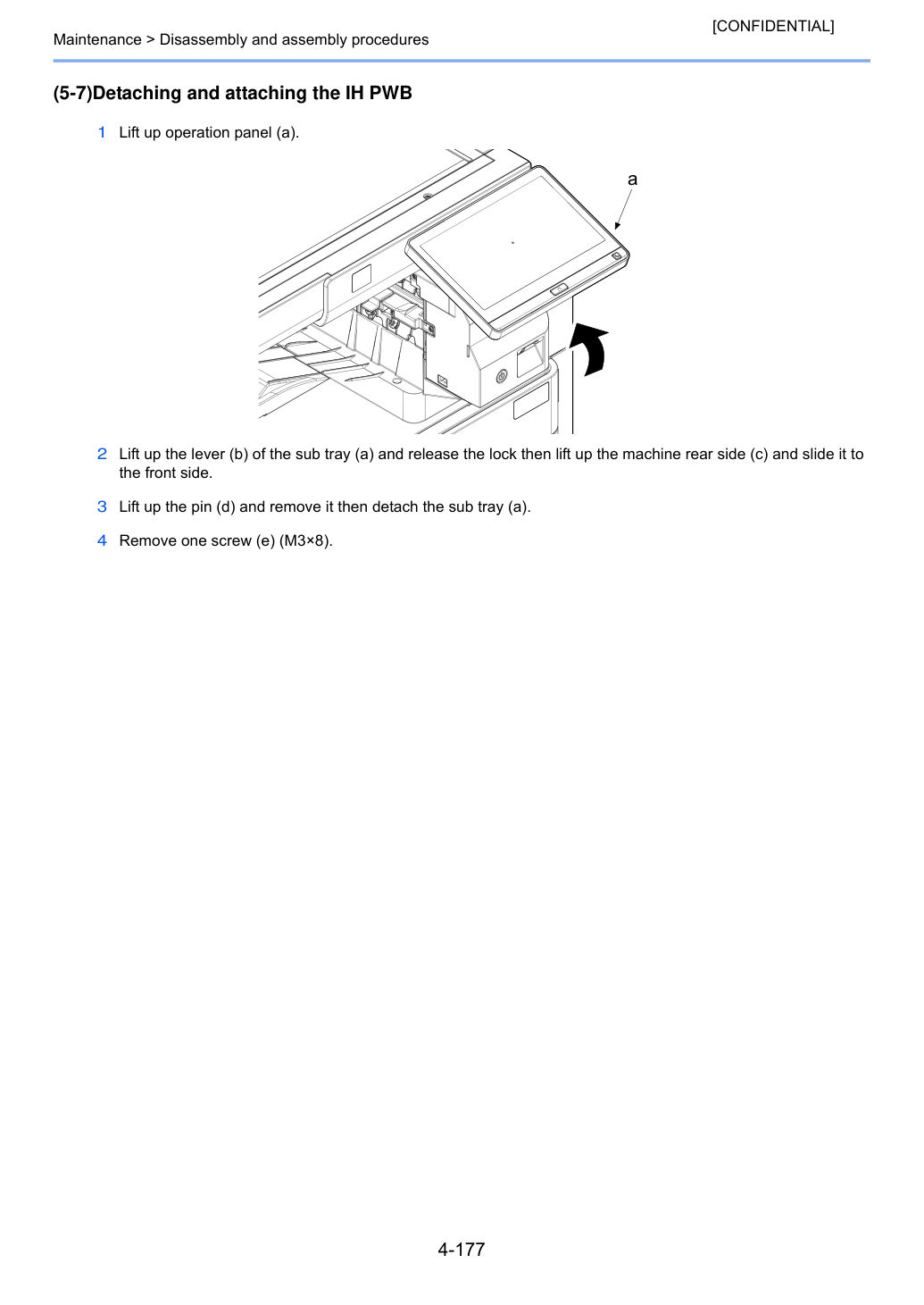

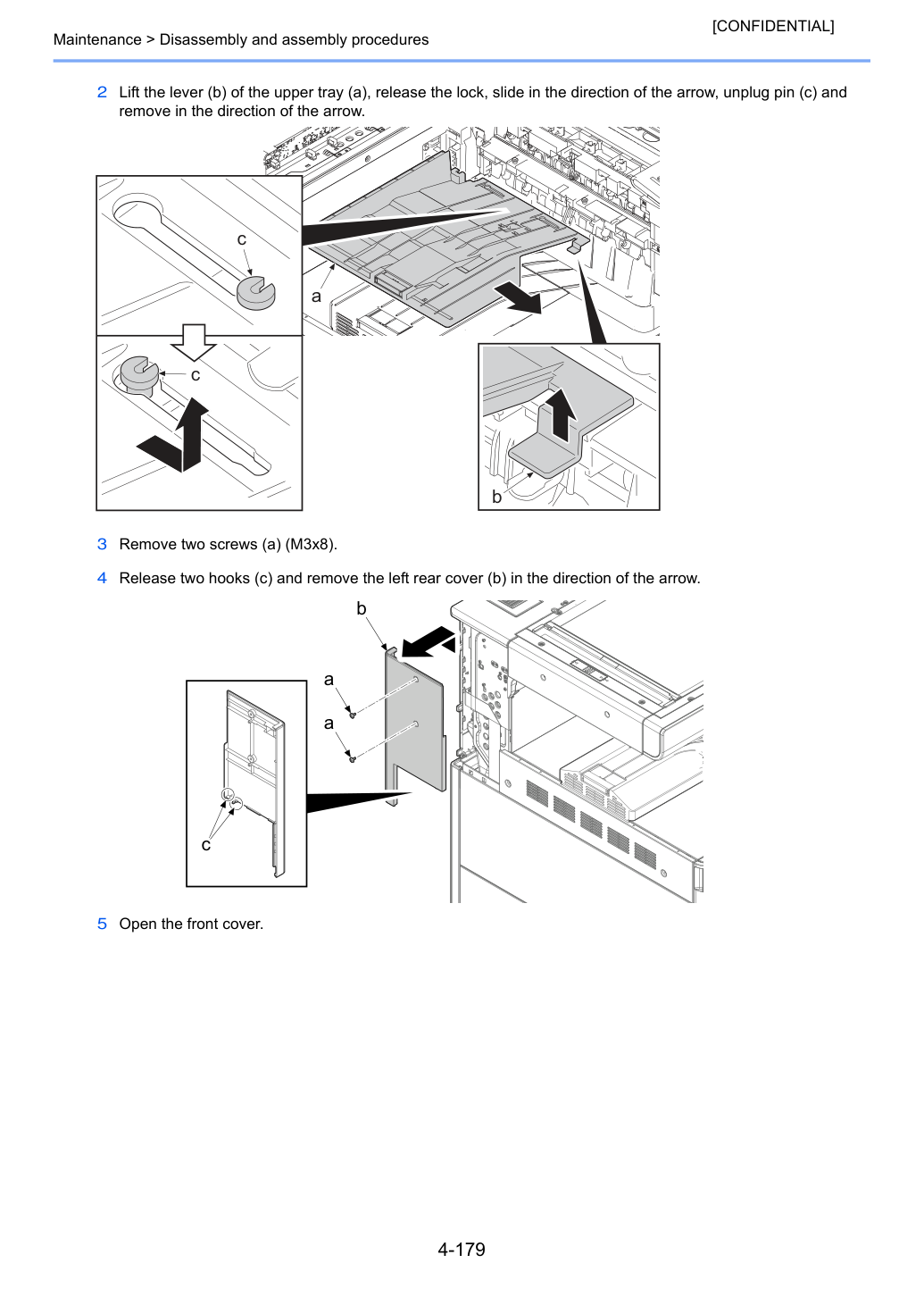

2 Приподними рычаг (b) вспомогательного лотка (a) и отпусти блокировку, затем приподними заднюю часть машины (c) и сдвинь в сторону передней части.

3 Приподними штифт (d) и извлеки его, затем отсоедини вспомогательный лоток (a).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 5 Извлеки крышку разъема (f).

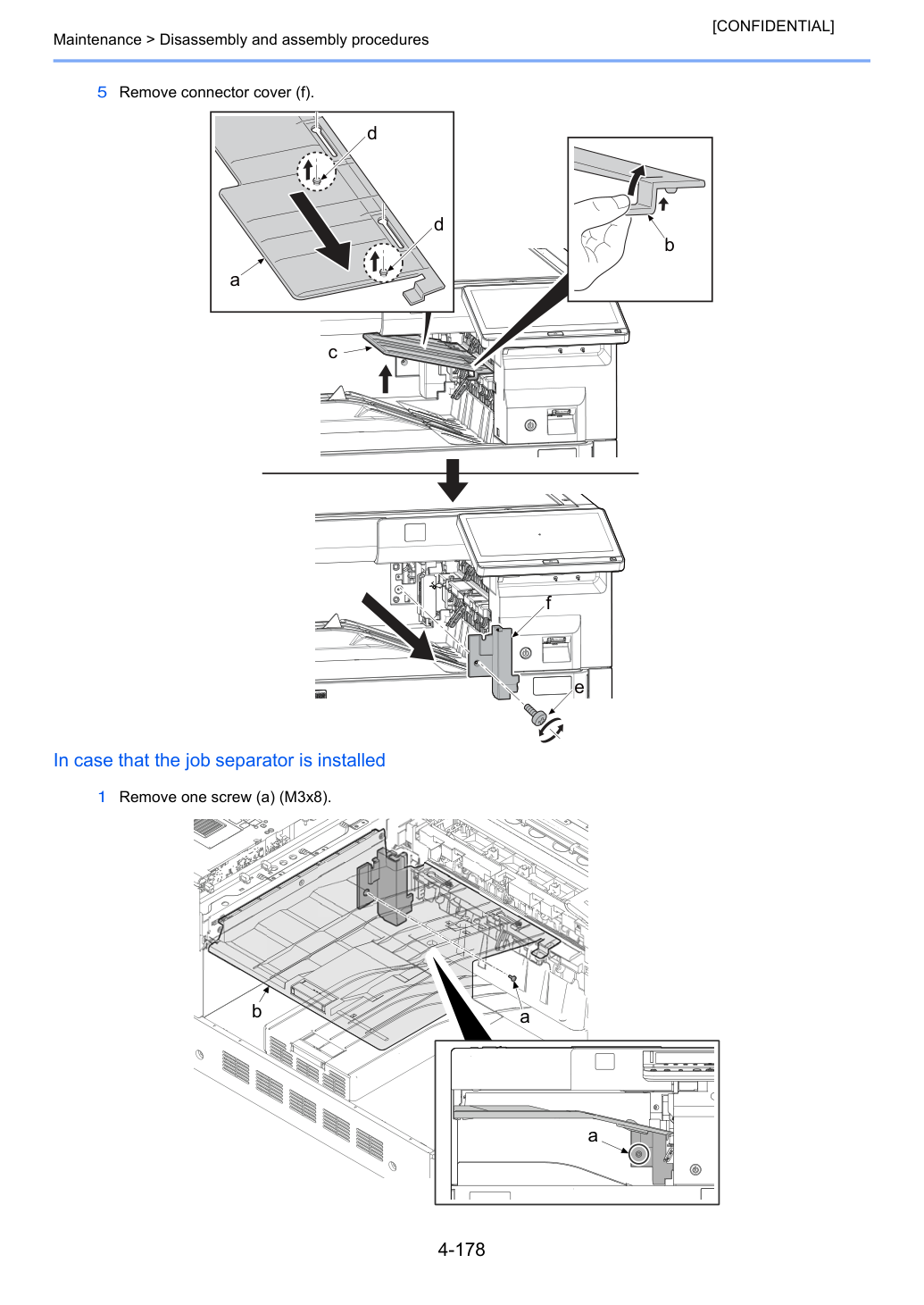

В случае установки разделителя документов 1 Извлеки один винт (a) (M3x8).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 2 Приподними рычаг (b) верхнего лотка (a), отпусти блокировку, сдвинь в направлении стрелки, отсоедини штифт (c) и извлеки в направлении стрелки.

4 Отпусти два крючка (c) и извлеки левую заднюю крышку (b) в направлении стрелки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 6 Извлеки два винта (a) (M4x10) из левой верхней крышки (c) и винт (b) (M3x8) из левой нижней крышки.

7 Отпусти четыре крючка (b) сверху левой верхней крышки, одновременно раздвигая левую нижнюю крышку (c) в направлении стрелки, и извлеки левую верхнюю крышку (a).

Примечания по присоединению Зафиксируйте четыре нижних крючка (c) и верхний крючок (b), затем присоедините верхнюю левую крышку (a).

8 Извлеки нижний кассету.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 10Поднимите и снимите четыре крючка (c) и снимите левую нижнюю крышку (b).

11Отсоедините поддон (a) в направлении стрелки.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 13Снимите заднюю крышку DP (b) в направлении стрелки.

15Отсоедините пластину крепления датчика (b).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 17Отсоедините защитную пластину IH (b).

18Отключите все разъемы от платы IH PWB (b).

20Освободите 3 опоры платы (c) и снимите плату IH PWB (b).

21Проверьте или замените плату IH PWB (b), затем переустановите снятые детали.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (5-8)Отсоединение и присоединение платы панели управления 1 Выровняйте панель управления (a).

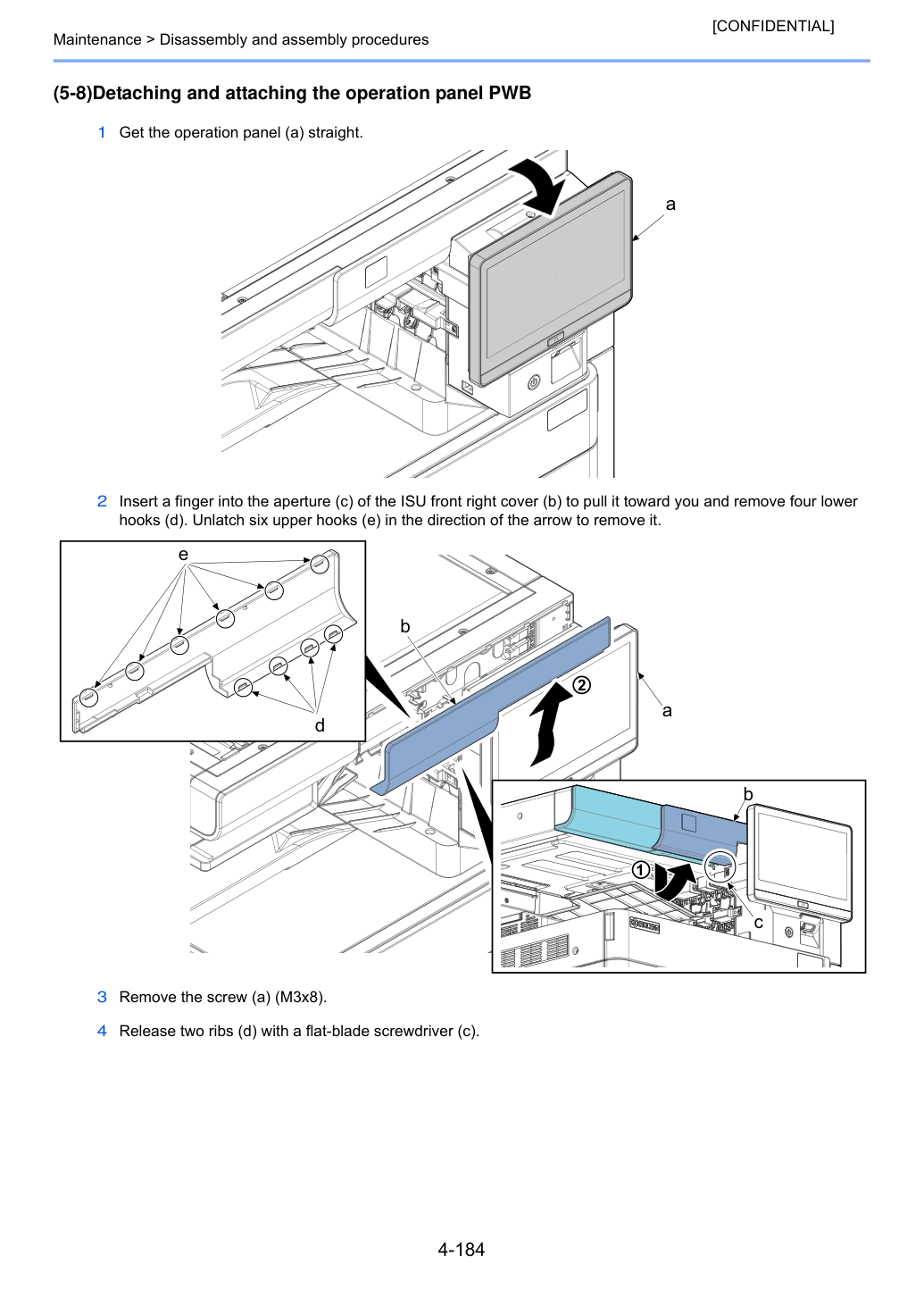

2 Вставьте палец в отверстие (c) передней правой крышки ISU (b), потяните на себя и снимите четыре нижних крючка (d). Разблокируйте шесть верхних крючков (e) в направлении стрелки и снимите.

3 Снимите винт (a) (M3x8).

4 Освободите два ребра (d) плоской отверткой (c).

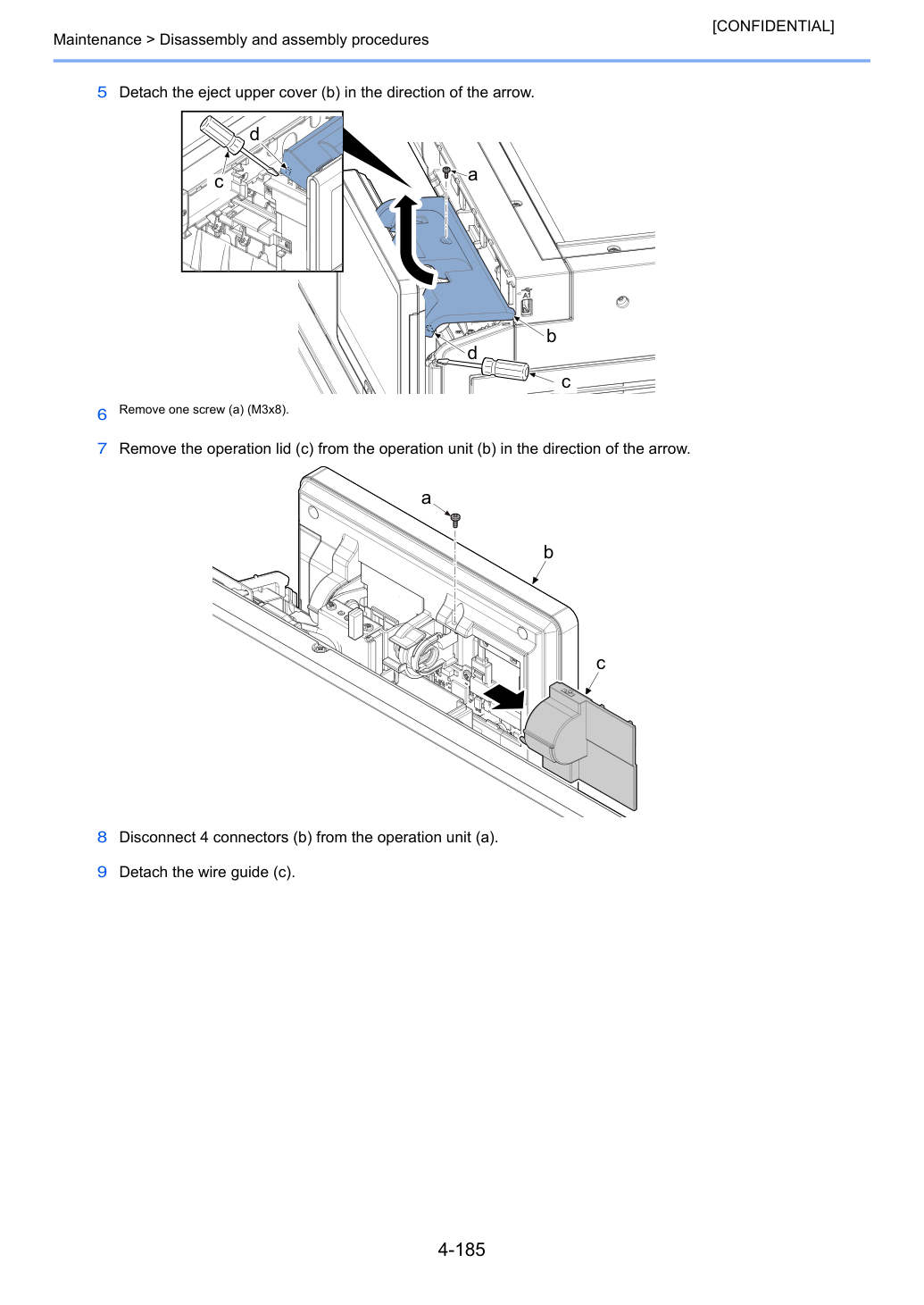

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 5 Отсоедините верхнюю крышку выброса (b) в направлении стрелки.

7 Снимите крышку операционного модуля (c) с блока управления (b) в направлении стрелки.

8 Отключите 4 разъема (b) от блока управления (a).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 10Снимите два винта (d) (M3x8).

Извлеките контейнер тонера (Y,M,C,K) в режиме готовности.

При блокировке крышки контейнера (b) откройте ее с помощью соленоида контейнера, активируемого режимом обслуживания U033 11Снимите три винта (b) (M3x8).

12Снимите один разъем (a) и отсоедините передний узел контейнера (c).

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 14Разблокируйте два крючка (b) плоской отверткой и снимите переднюю крышку (d).

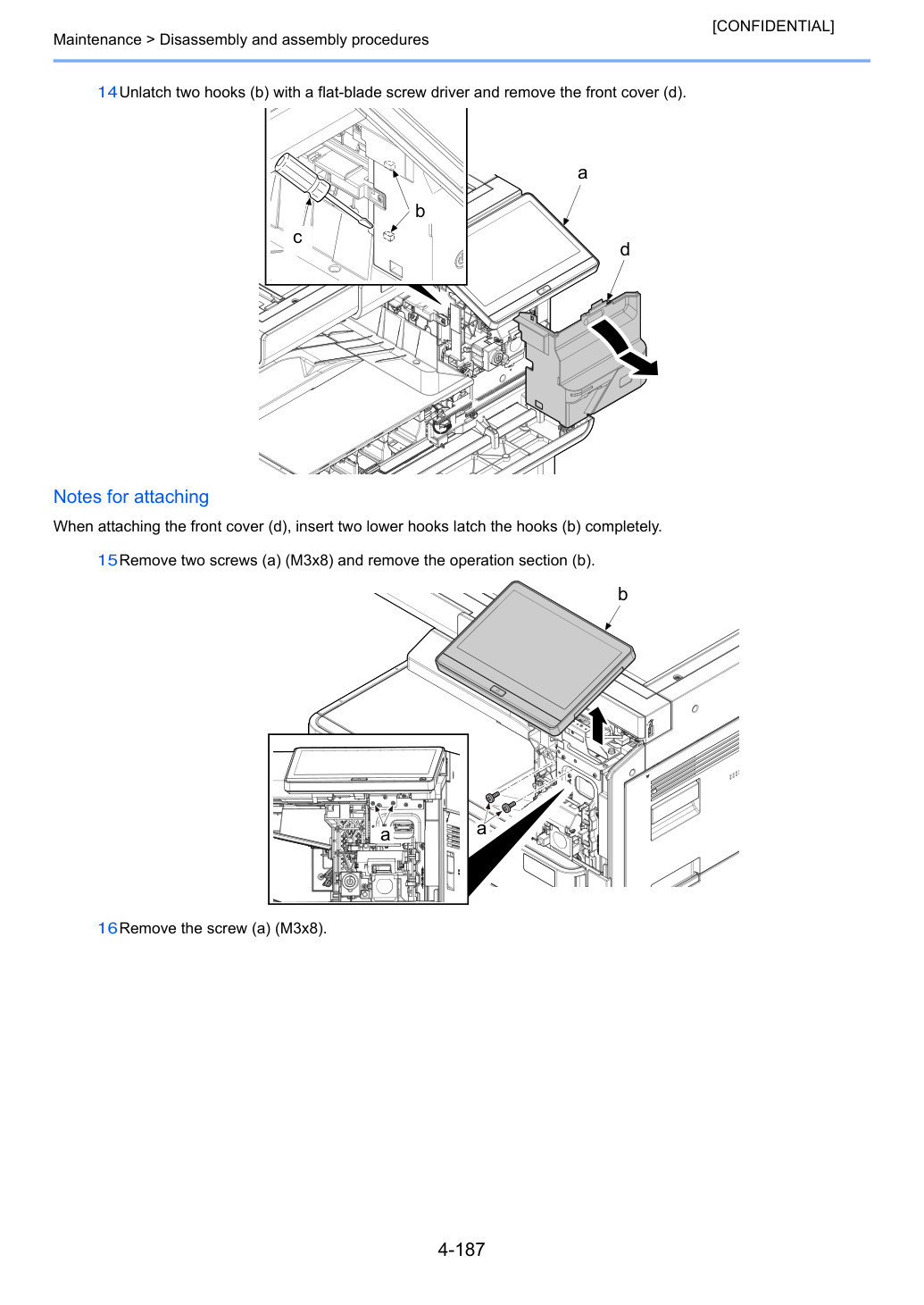

Примечания по присоединению При присоединении передней крышки (d) вставьте два нижних крючка и полностью зафиксируйте крючки (b).

15Снимите два винта (a) (M3x8) и снимите секцию управления (b).

16Снимите винт (a) (M3x8).

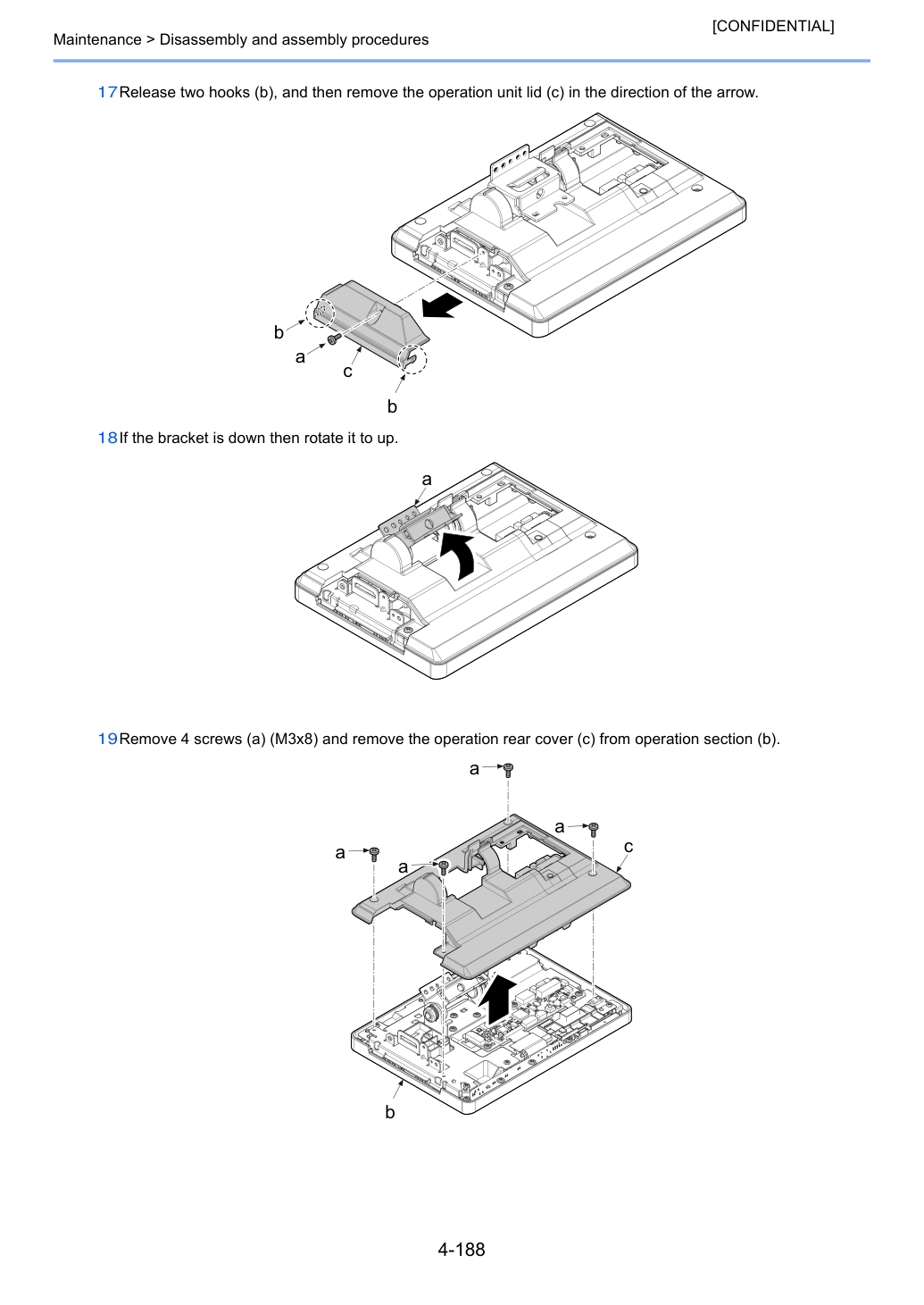

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 17Освободите два крючка (b), затем снимите крышку блока управления (c) в направлении стрелки.

18Если кронштейн опущен, поверните его вверх.

19Снимите 4 винта (a) (M3x8) и снимите заднюю крышку управления (c) со секции управления (b).

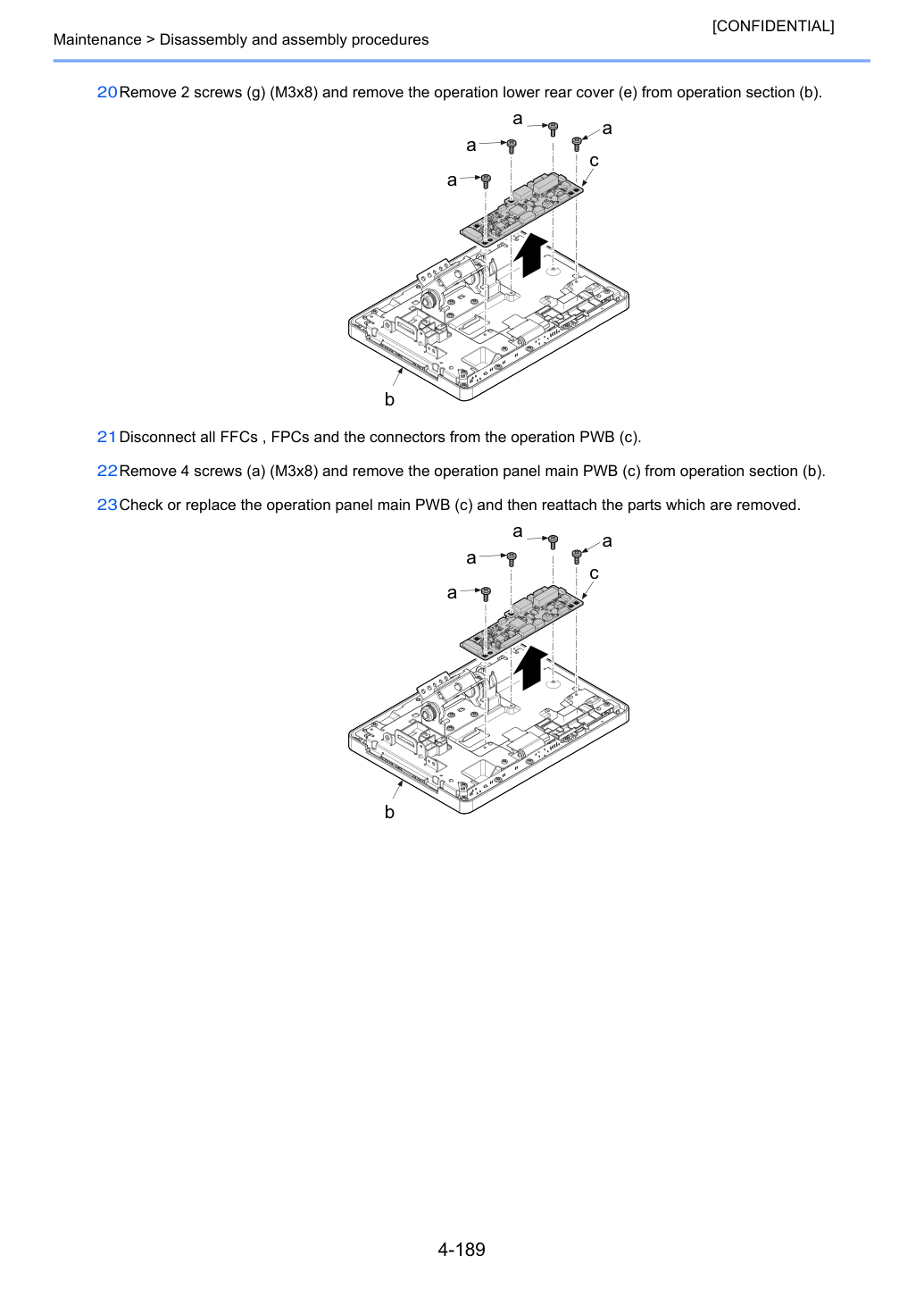

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 20Снимите 2 винта (g) (M3x8) и снимите нижнюю заднюю крышку управления (e) со секции управления (b).

21Отключите все FFC, FPC и разъемы от платы управления PWB (c).

22Снимите 4 винта (a) (M3x8) и снимите основную плату панели управления (c) со секции управления (b).

23Проверьте или замените основную плату панели управления (c), затем переустановите снятые детали.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] (6)Регулировка датчика (6-1)Присоедините датчик ширины бумаги MP 1 Установите направляющую ширины бумаги MP на размер A6.

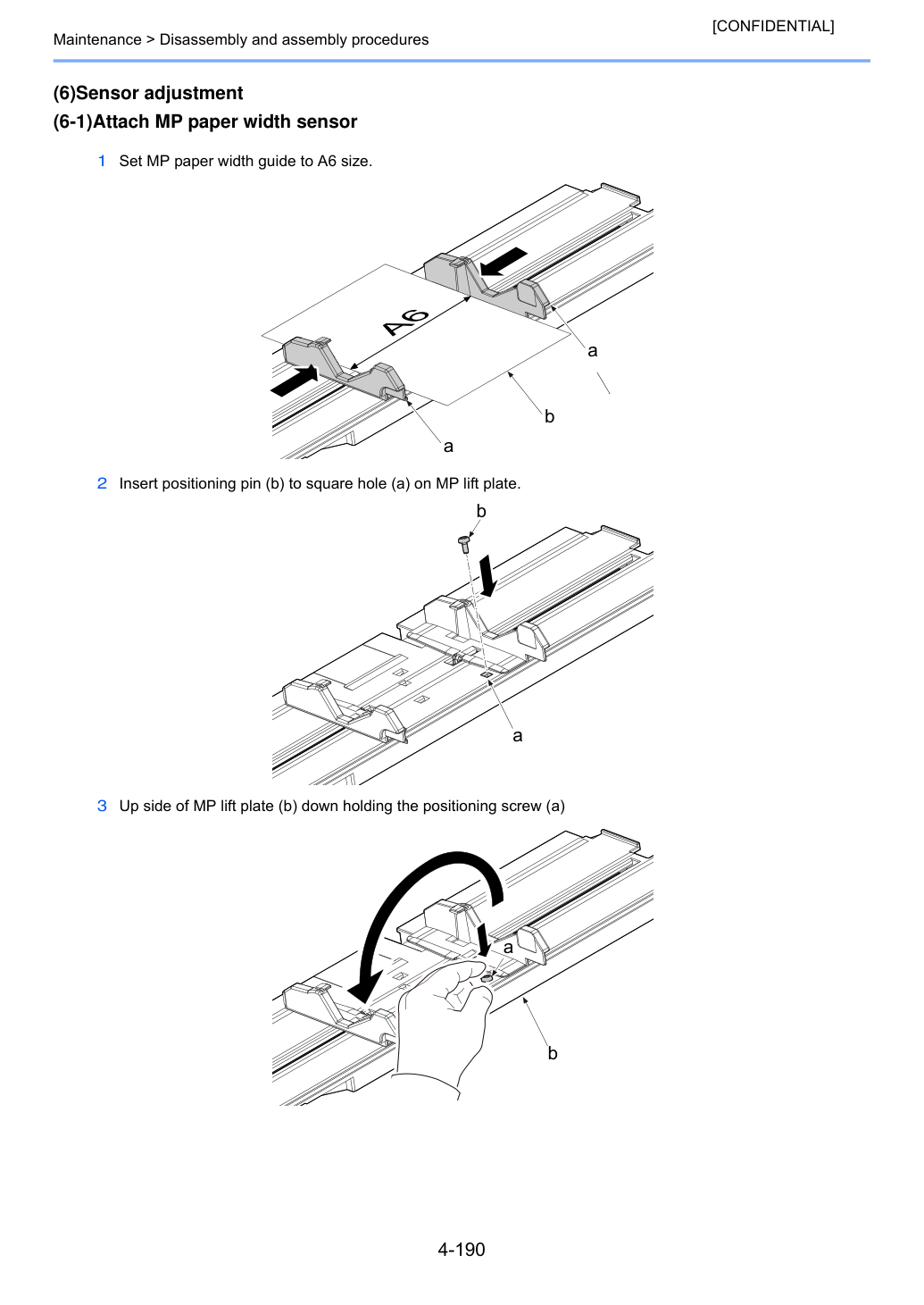

2 Вставьте позиционный штифт (b) в квадратное отверстие (a) на пластине подъема MP.

Техническое обслуживание > Процедуры разборки и сборки [КОНФИДЕНЦИАЛЬНО] 4 Вставьте позиционный винт (a) в отверстие шестерни и присоедините.

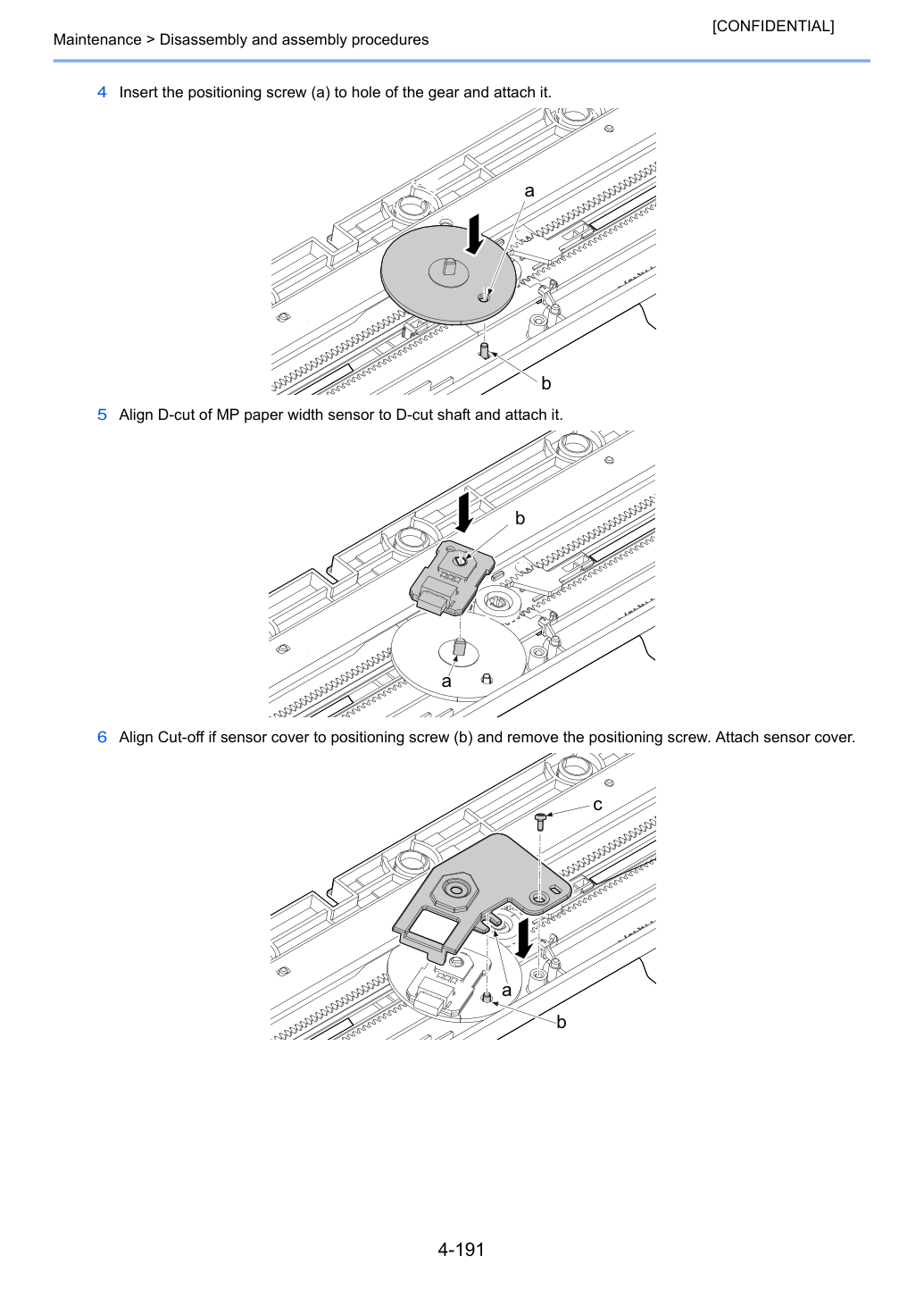

5 Совместите D-паз датчика ширины бумаги MP с D-пазом вала и присоедините.

6 Совместите отсечку крышки датчика с позиционным винтом (b) и снимите позиционный винт. Присоедините крышку датчика.

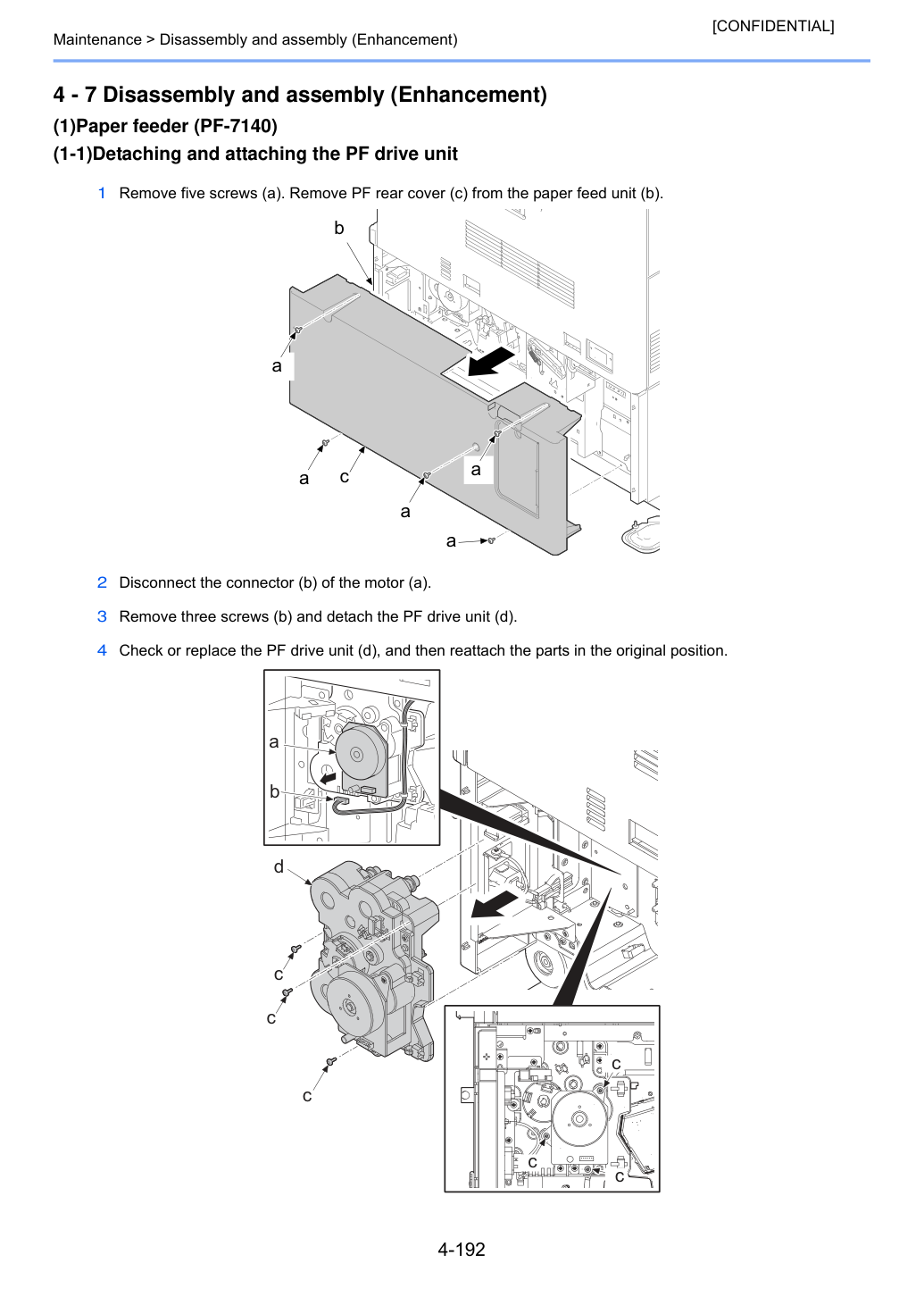

(1-1)Отсоединение и присоединение привода PF 1 Снимите пять винтов (a). Снимите заднюю крышку PF (c) с блока подачи бумаги (b).

2 Отключите разъем (b) двигателя (a).

3 Снимите три винта (b) и отсоедините привод PF (d).

4 Проверьте или замените привод PF (d), затем переустановите детали в исходное положение.

Техническое обслуживание > Разборка и сборка (Дополнение) [КОНФИДЕНЦИАЛЬНО] (1-2)Отсоединение и присоединение подъемного двигателя PF 1 Извлеките верхний кассету (a) из подачи бумаги (c) и снимите в направлении стрелки.

2 Извлеки нижнюю кассету (b) из узла подачи (c) в направлении стрелки.

3 Отключите два разъема (a) и три винта (b). Снимите подъемный двигатель PF (c).

4 Проверьте, очистите или замените главный двигатель подачи бумаги (c), затем переустановите на исходное место снятые детали.

1 При замене главного двигателя подачи бумаги отсоедините разъем (b) от исходного главного двигателя подачи бумаги (a) и извлеките провод (c), отпустив 2 крюка (d).

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] 2 Подсоедините (b) провода (c) к новому главному двигателю подачи бумаги (e) и зафиксируйте 2 крюка (f).

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (1-3) Отсоединение и присоединение PF PWB 1 Извлеките пять винтов (a). Снимите заднюю крышку подачи бумаги (c) с узла подачи бумаги (b).

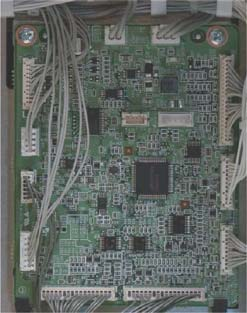

2 Отсоедините все разъемы от основной платы подачи бумаги (a).

3 Извлеките два винта (b) и снимите основную плату подачи бумаги (a).

4 Проверьте или замените основную плату подачи бумаги (a), затем переустановите детали на исходные места.

После замены обновите прошивку до последней версии.

Выполните U901 и введите значение счетчика двигателя.

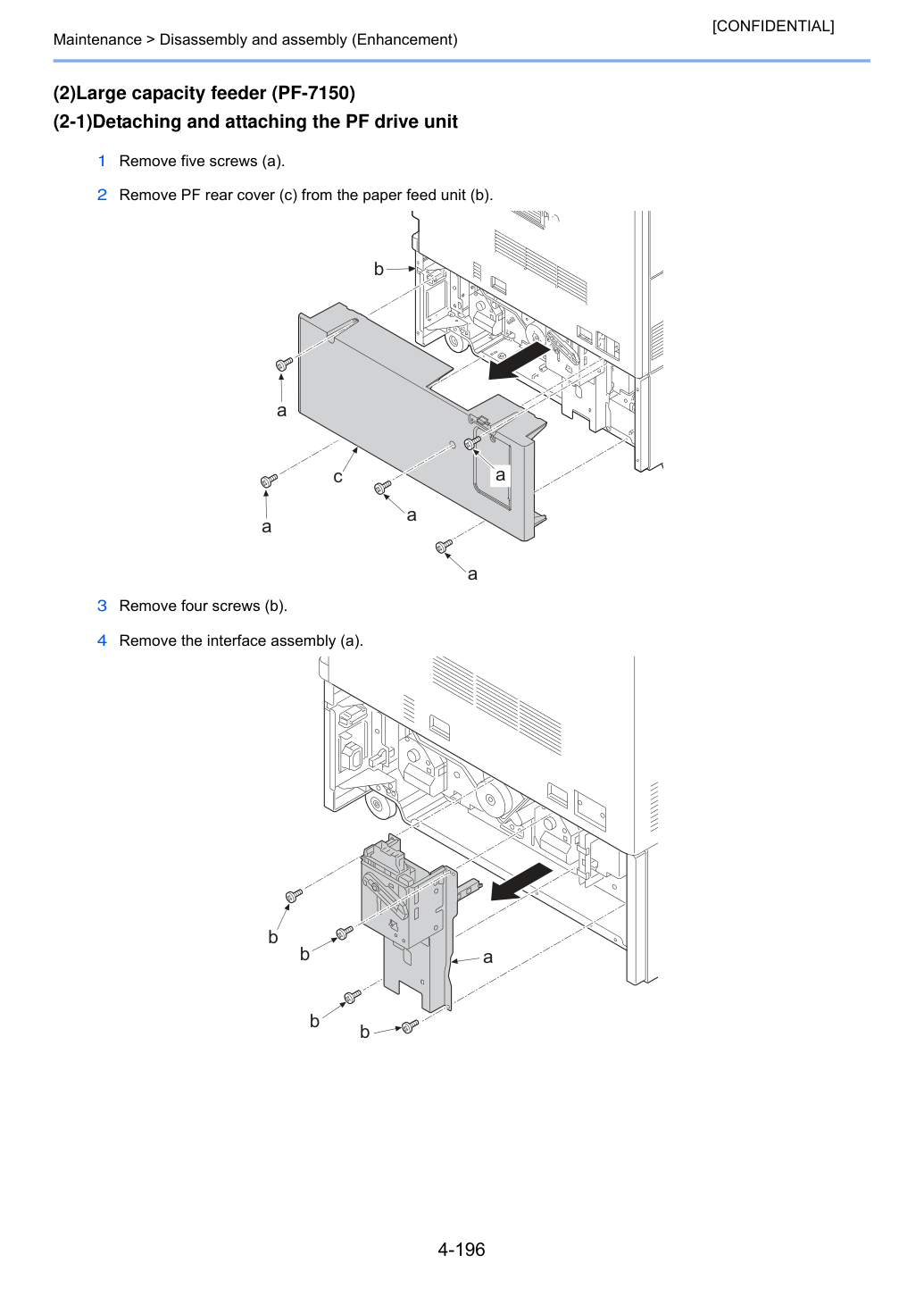

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (2) Устройство подачи большой емкости (PF-7150) (2-1) Отсоединение и присоединение узла привода подачи бумаги 1 Извлеките пять винтов (a).

2 Снимите заднюю крышку подачи бумаги (c) с узла подачи бумаги (b).

4 Снимите узел интерфейса (a).

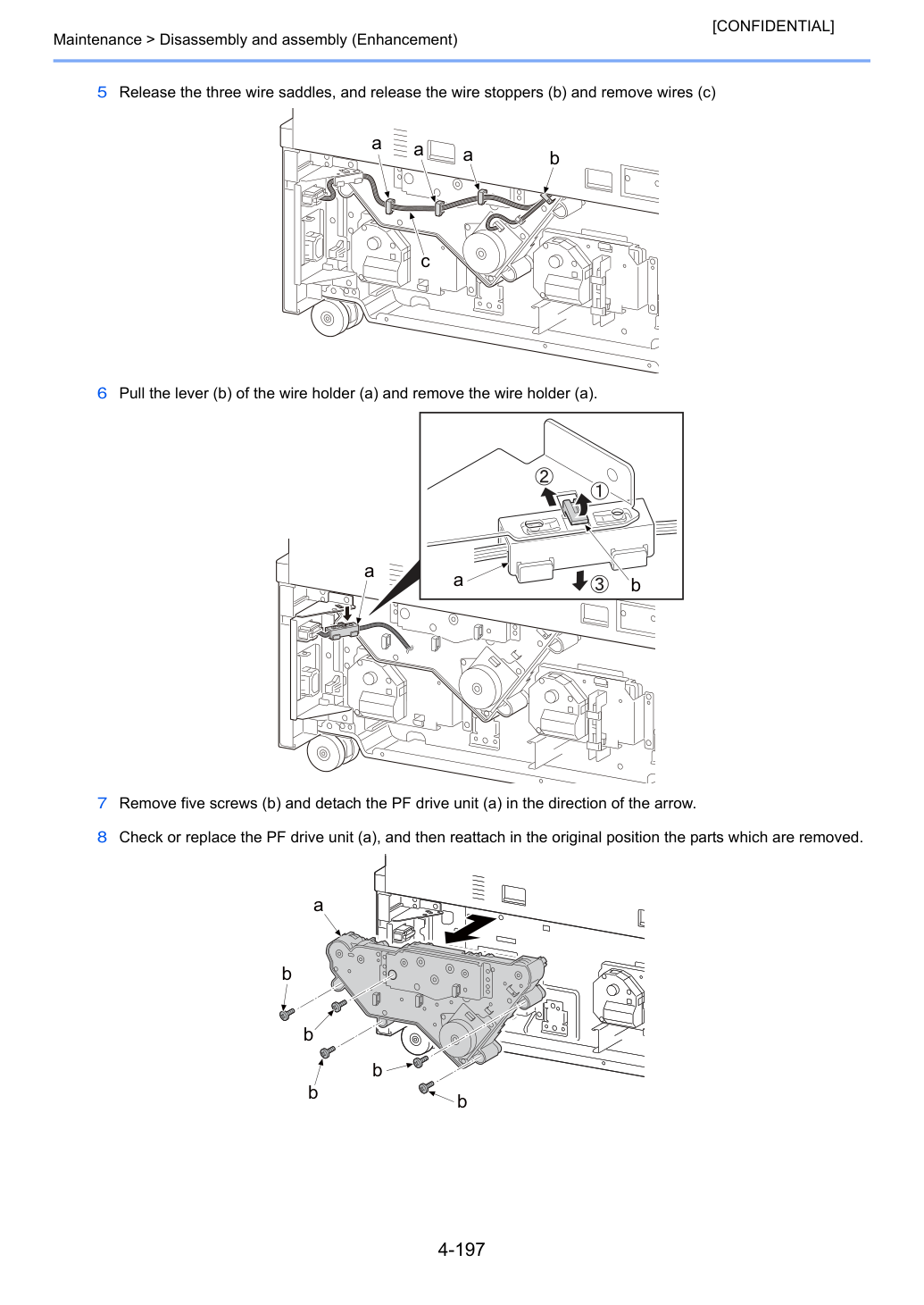

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] 5 Отпустите три проводных седла и отпустите фиксаторы проводов (b) и извлеките провода (c) 6 Потяните рычаг (b) держателя провода (a) и снимите держатель провода (a).

7 Извлеките пять винтов (b) и отсоедините узел привода подачи бумаги (a) в направлении стрелки.

8 Проверьте или замените узел привода подачи бумаги (a), затем переустановите на исходное место снятые детали.

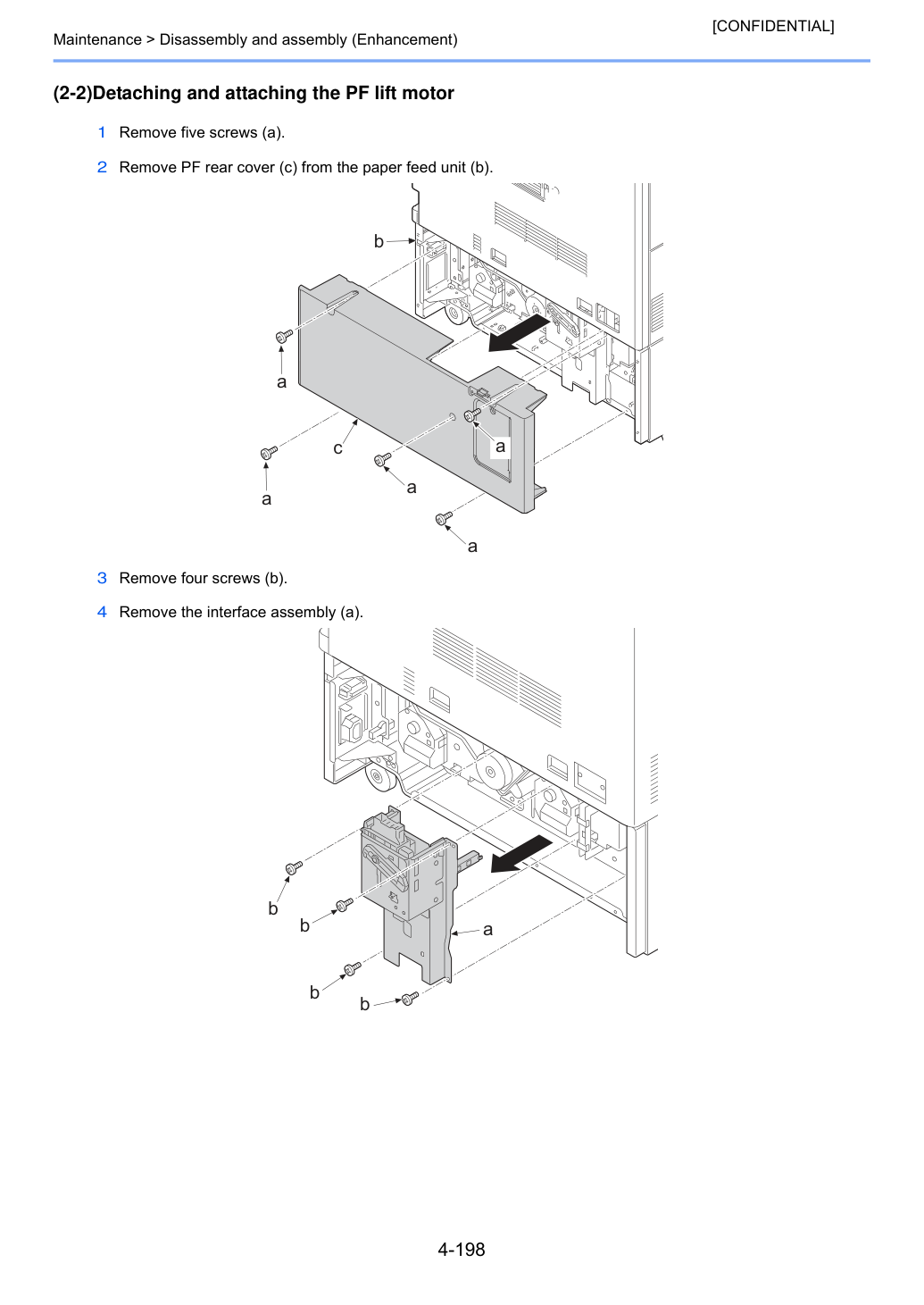

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (2-2) Отсоединение и присоединение главного двигателя подачи бумаги 1 Извлеките пять винтов (a).

2 Снимите заднюю крышку подачи бумаги (c) с узла подачи бумаги (b).

4 Снимите узел интерфейса (a).

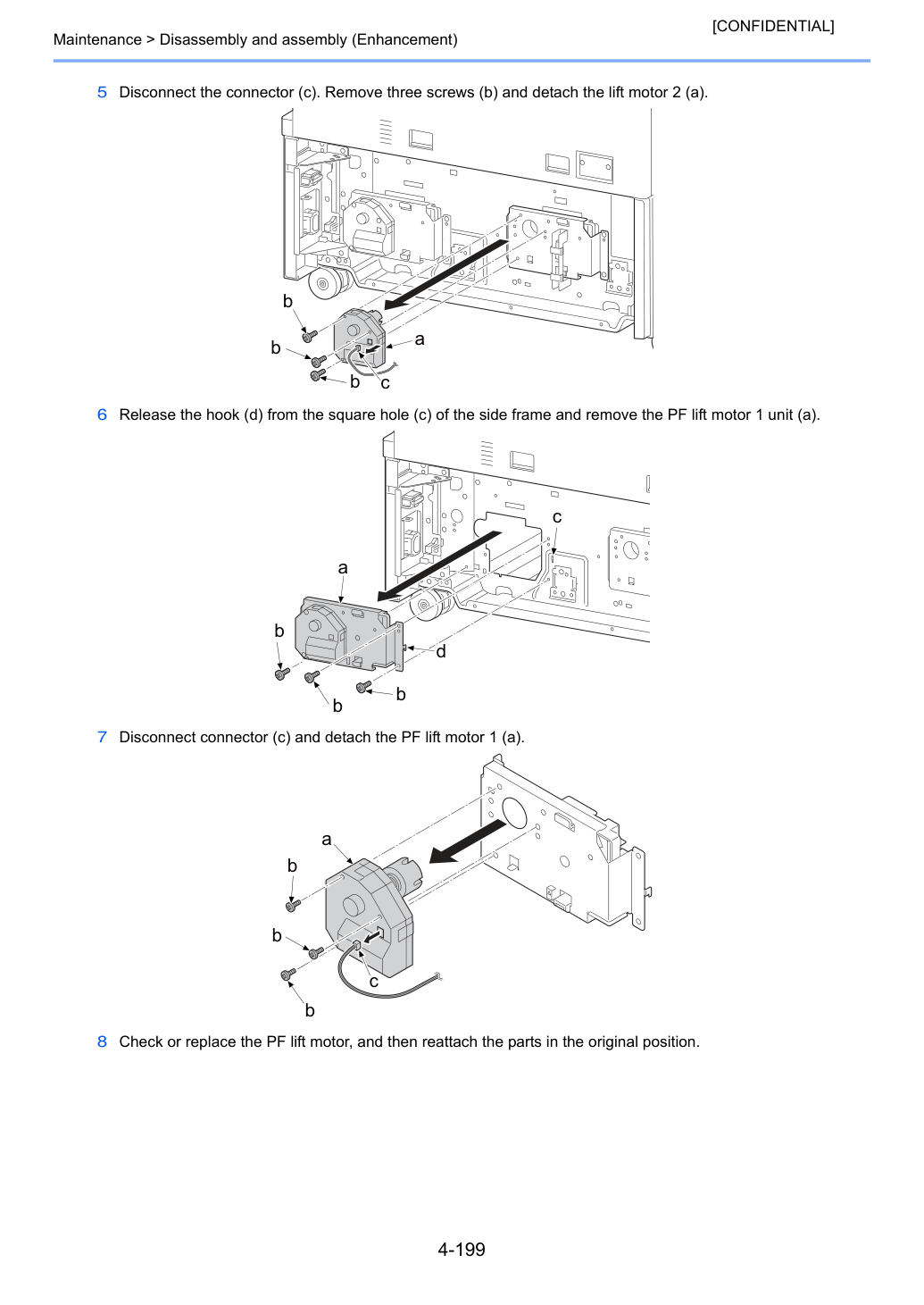

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] 5 Отсоедините разъем (c). Извлеките три винта (b) и отсоедините главный двигатель подачи 2 (a).

6 Отпустите крюк (d) из квадратного отверстия (c) боковой рамы и снимите узел главного двигателя подачи бумаги 1 (a).

7 Отсоедините разъем (c) и отсоедините главный двигатель подачи бумаги 1 (a).

8 Проверьте или замените главный двигатель подачи бумаги, затем переустановите детали на исходные места.

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (2-3) Отсоединение и присоединение PF PWB 1 Извлеките пять винтов (a).

2 Снимите заднюю крышку подачи бумаги (c) с узла подачи бумаги (b).

3 Отсоедините все разъемы от основной платы подачи бумаги (a).

4 Извлеките два винта (b) и снимите основную плату подачи бумаги (a).

5 Проверьте или замените основную плату подачи бумаги (a), затем переустановите детали на исходные места.

После замены обновите прошивку до последней версии.

Выполните U901 и введите значение счетчика двигателя.

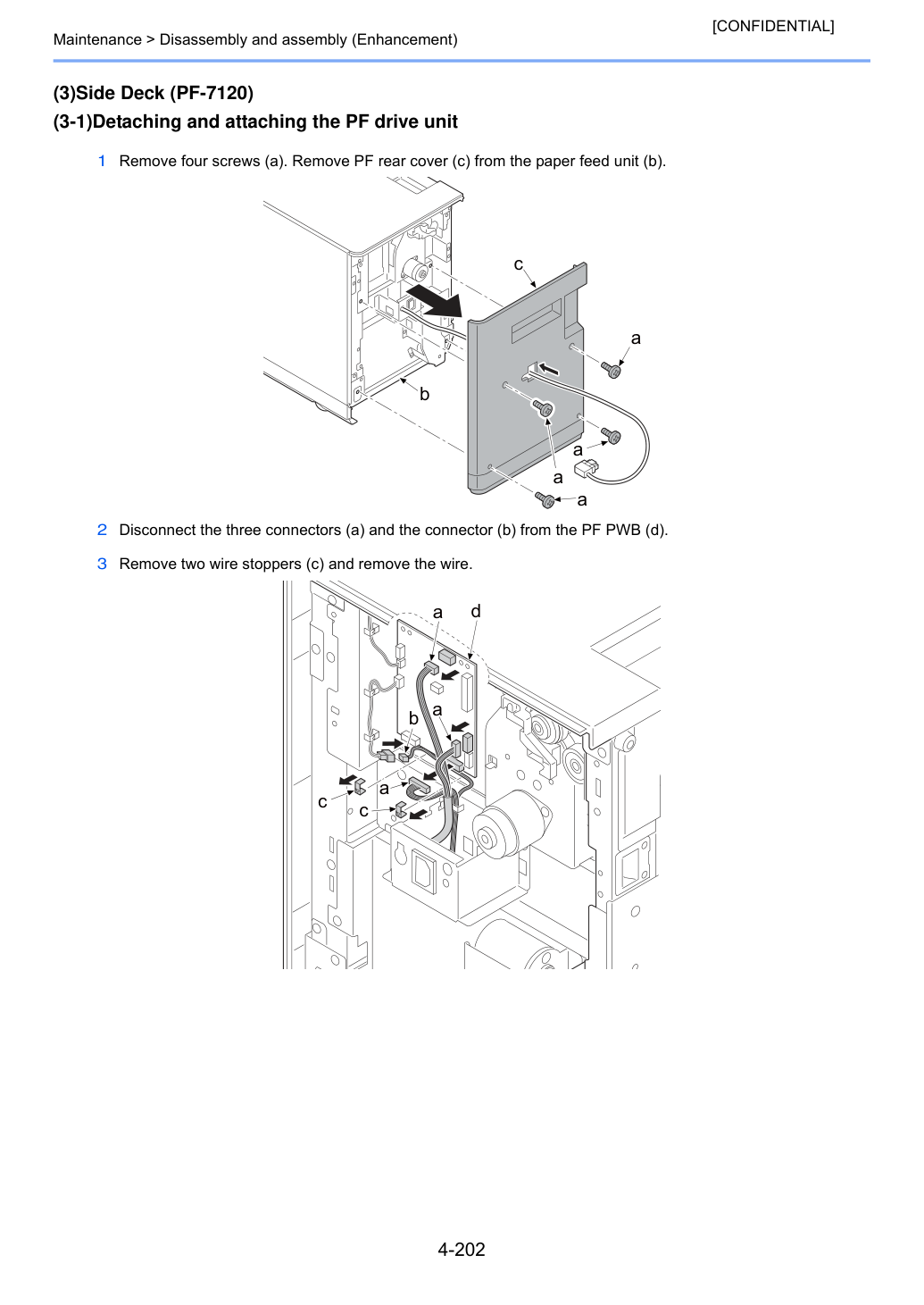

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (3) Боковая кассета (PF-7120) (3-1) Отсоединение и присоединение узла привода подачи бумаги 1 Извлеките четыре винта (a). Снимите заднюю крышку подачи бумаги (c) с узла подачи бумаги (b).

2 Отсоедините три разъема (a) и разъем (b) от платы подачи бумаги (d).

3 Снимите два фиксатора провода (c) и извлеките провод.

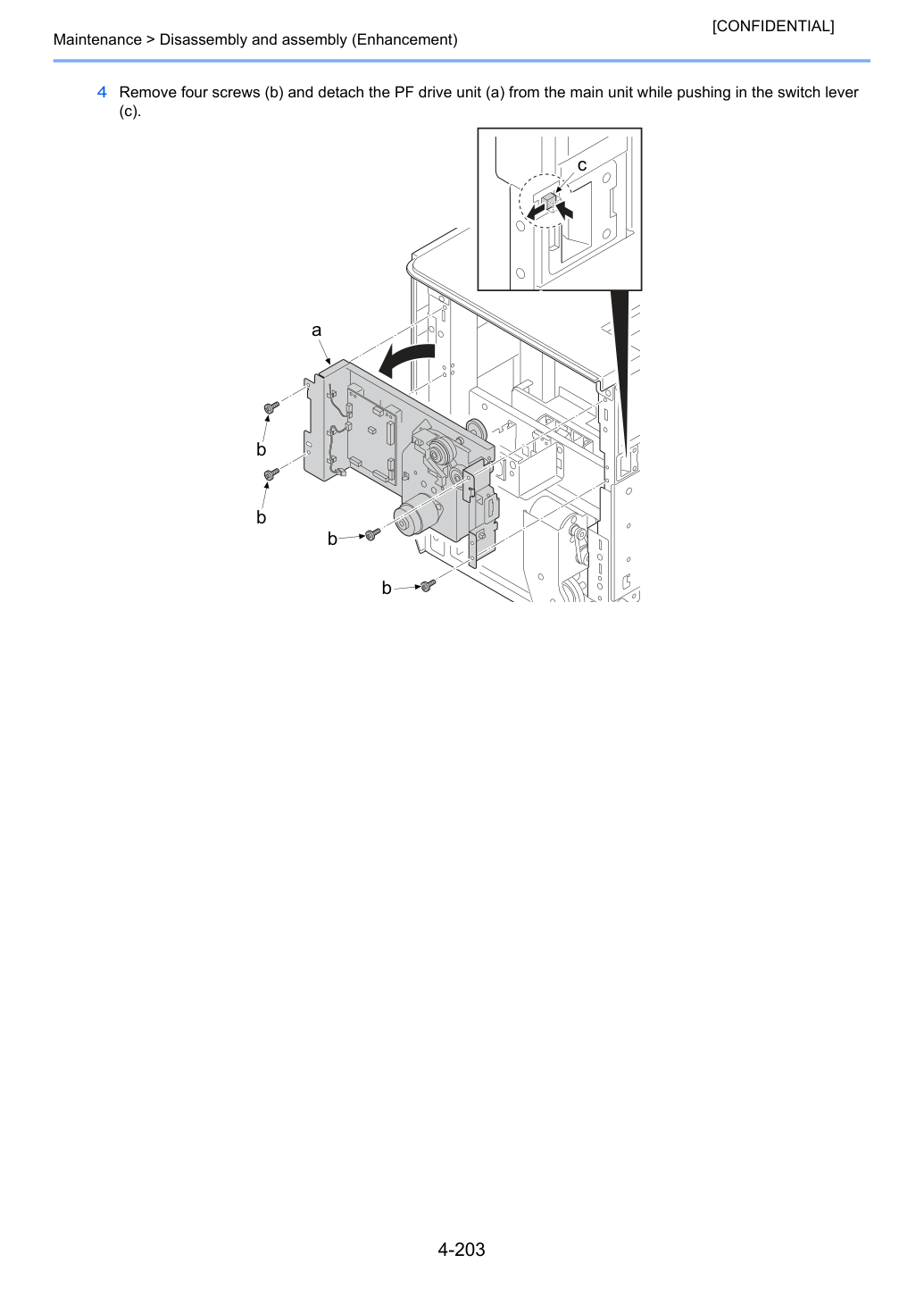

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Извлеките четыре винта (b) и отсоедините узел привода подачи бумаги (a) от основного узла, надавливая на рычаг переключателя (c).

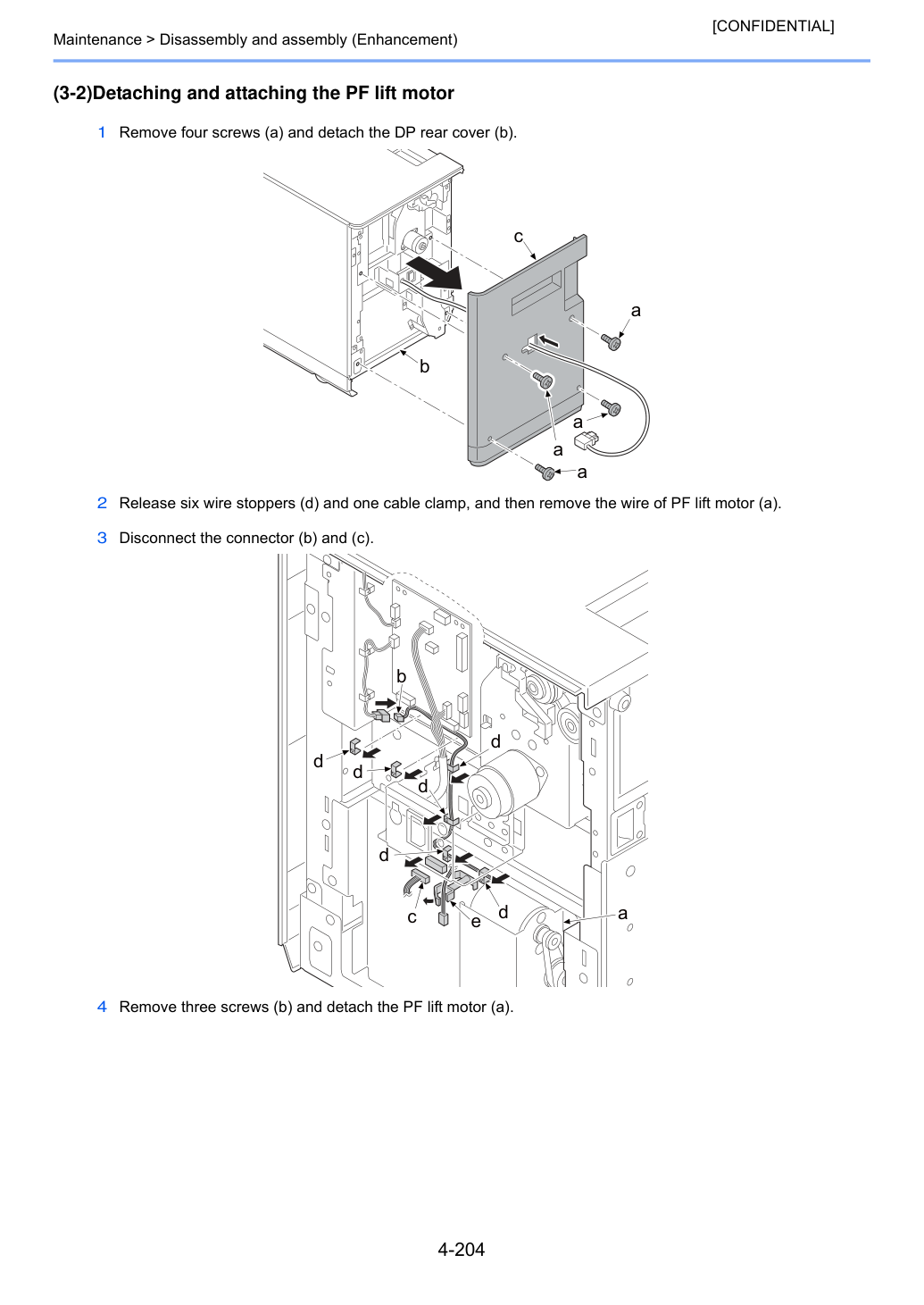

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (3-2) Отсоединение и присоединение главного двигателя подачи бумаги 1 Извлеките четыре винта (a) и отсоедините заднюю крышку DP (b).

2 Отпустите шесть фиксаторов провода (d) и один кабельный зажим, затем извлеките провод главного двигателя подачи бумаги (a).

3 Отсоедините разъемы (b) и (c).

4 Извлеките три винта (b) и отсоедините главный двигатель подачи бумаги (a).

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] 5 Проверьте или замените узел главного двигателя подачи бумаги (a), затем переустановите детали на исходные места.

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (3-3) Отсоединение и присоединение PF PWB 1 Извлеките четыре винта (a) и отсоедините заднюю крышку DP (b).

2 Отсоедините все разъемы от платы подачи бумаги (a).

3 Извлеките два винта (b) и снимите плату подачи бумаги (a) с 2 крюков (c).

4 Проверьте или замените плату подачи бумаги (a), затем переустановите детали на исходные места.

После замены обновите прошивку до последней версии.

Выполните U901 и введите значение счетчика двигателя.

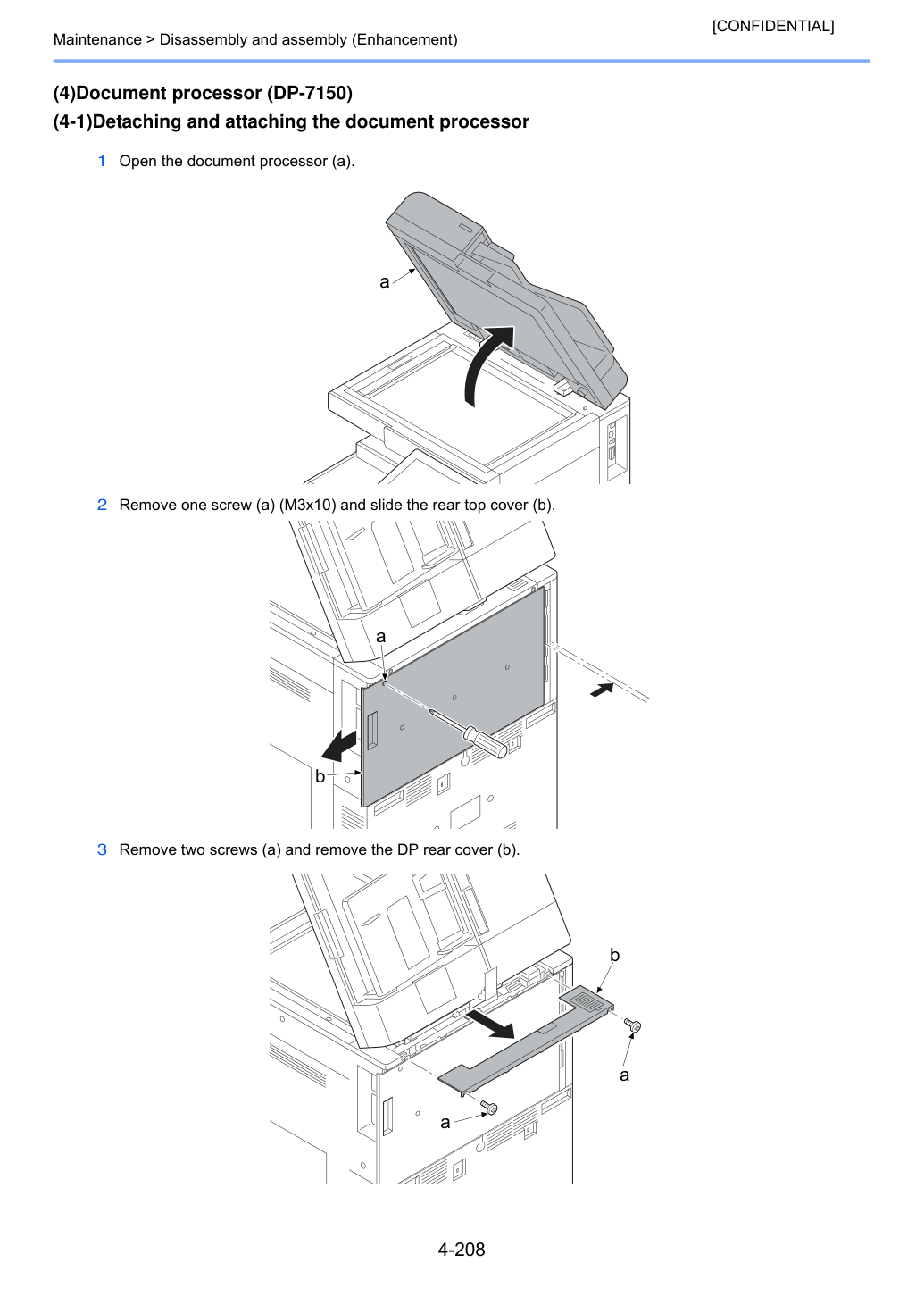

Maintenance > Разборка и сборка (Enhancement) [CONFIDENTIAL] (4) Автоподатчик документов (DP-7150) (4-1) Отсоединение и присоединение автоподатчика документов 1 Откройте автоподатчик документов (a).

2 Извлеките один винт (a) (M3x10) и сдвиньте заднюю верхнюю крышку (b).

3 Извлеките два винта (a) и снимите заднюю крышку DP (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Закройте обработчик документов (a).

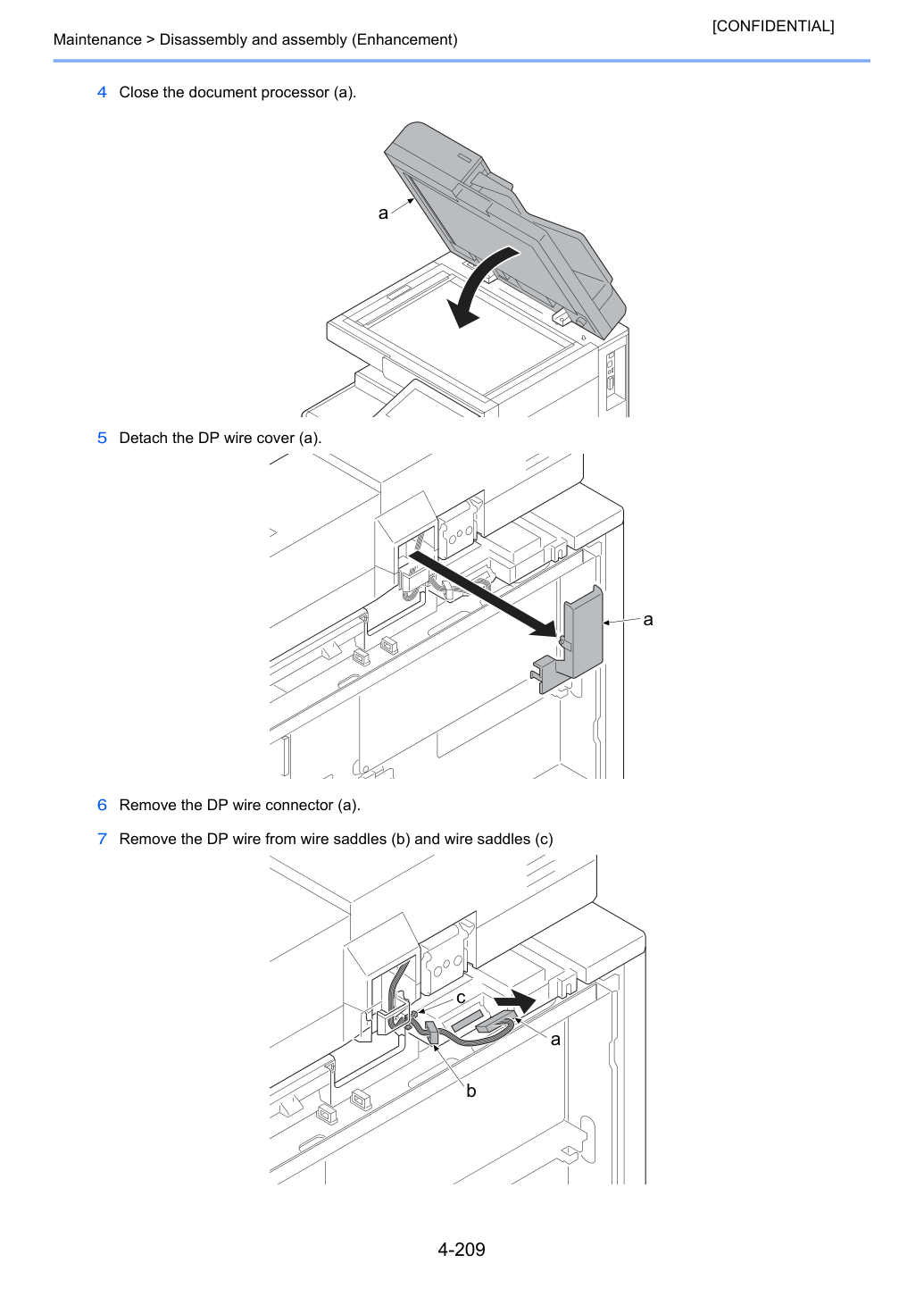

5 Отсоедините кожух провода DP (a).

6 Отсоедините разъем провода DP (a).

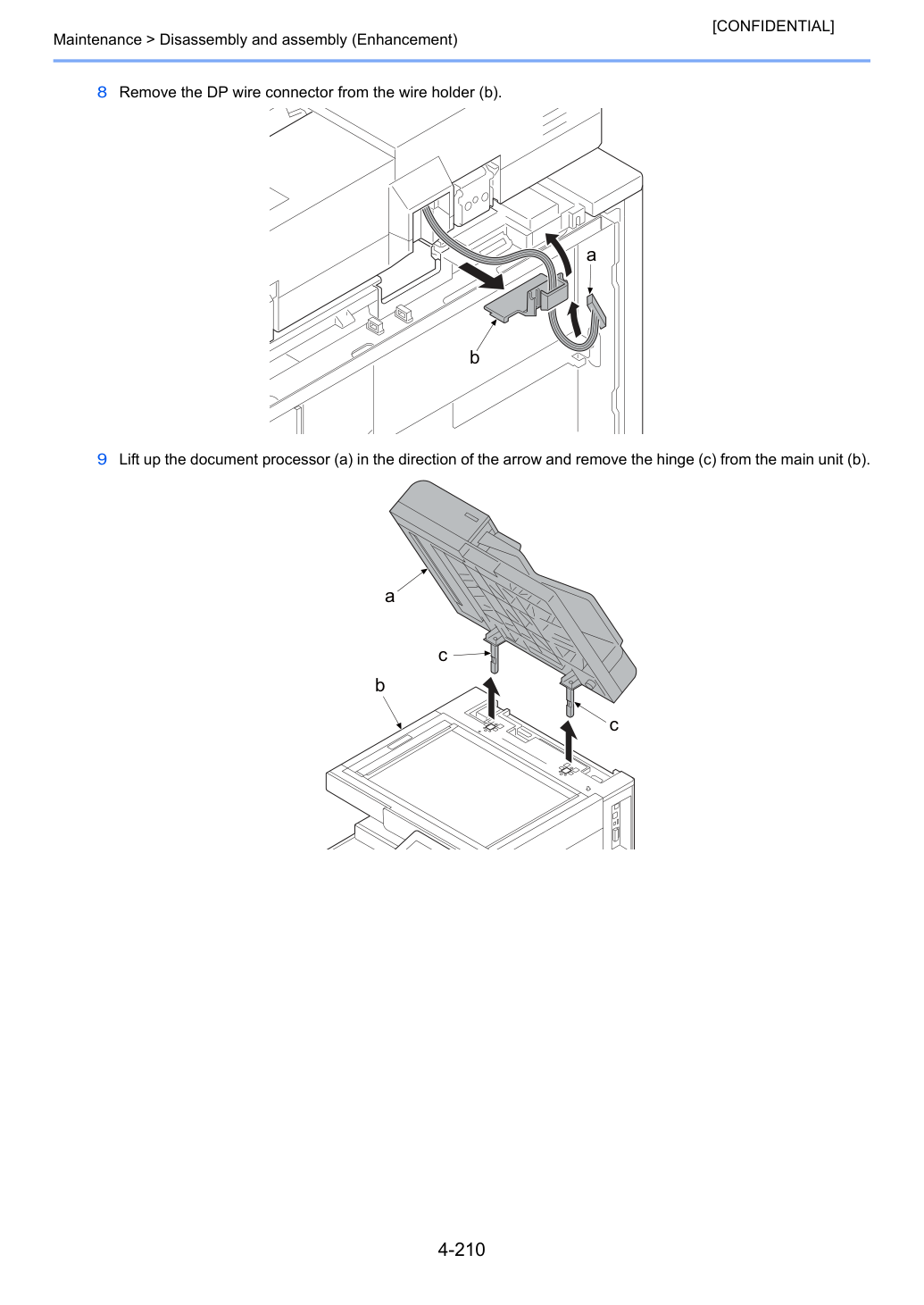

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 8 Отсоедините разъем провода DP от держателя провода (b).

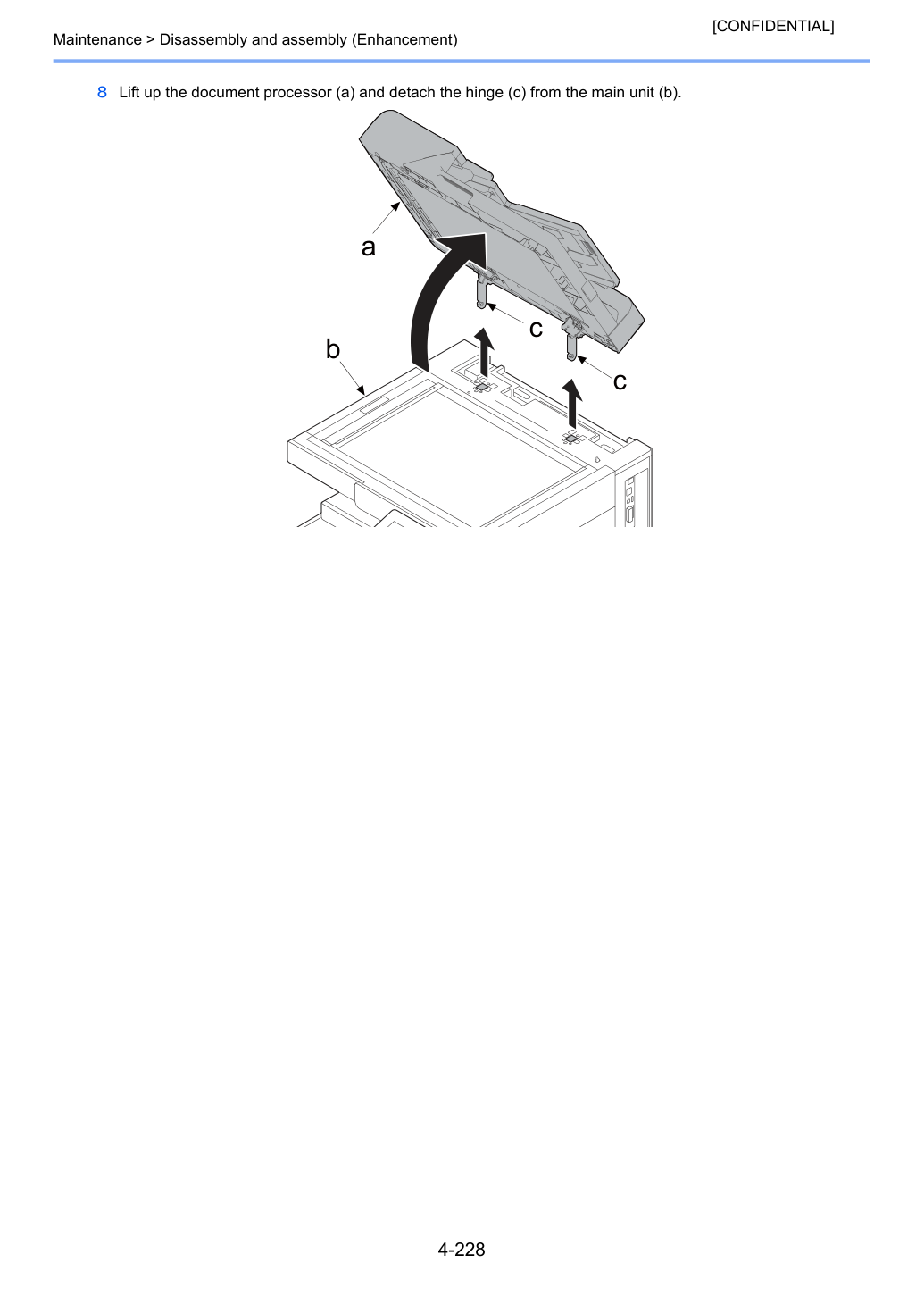

9 Поднимите обработчик документов (a) в направлении стрелки и снимите петлю (c) с основного устройства (b).

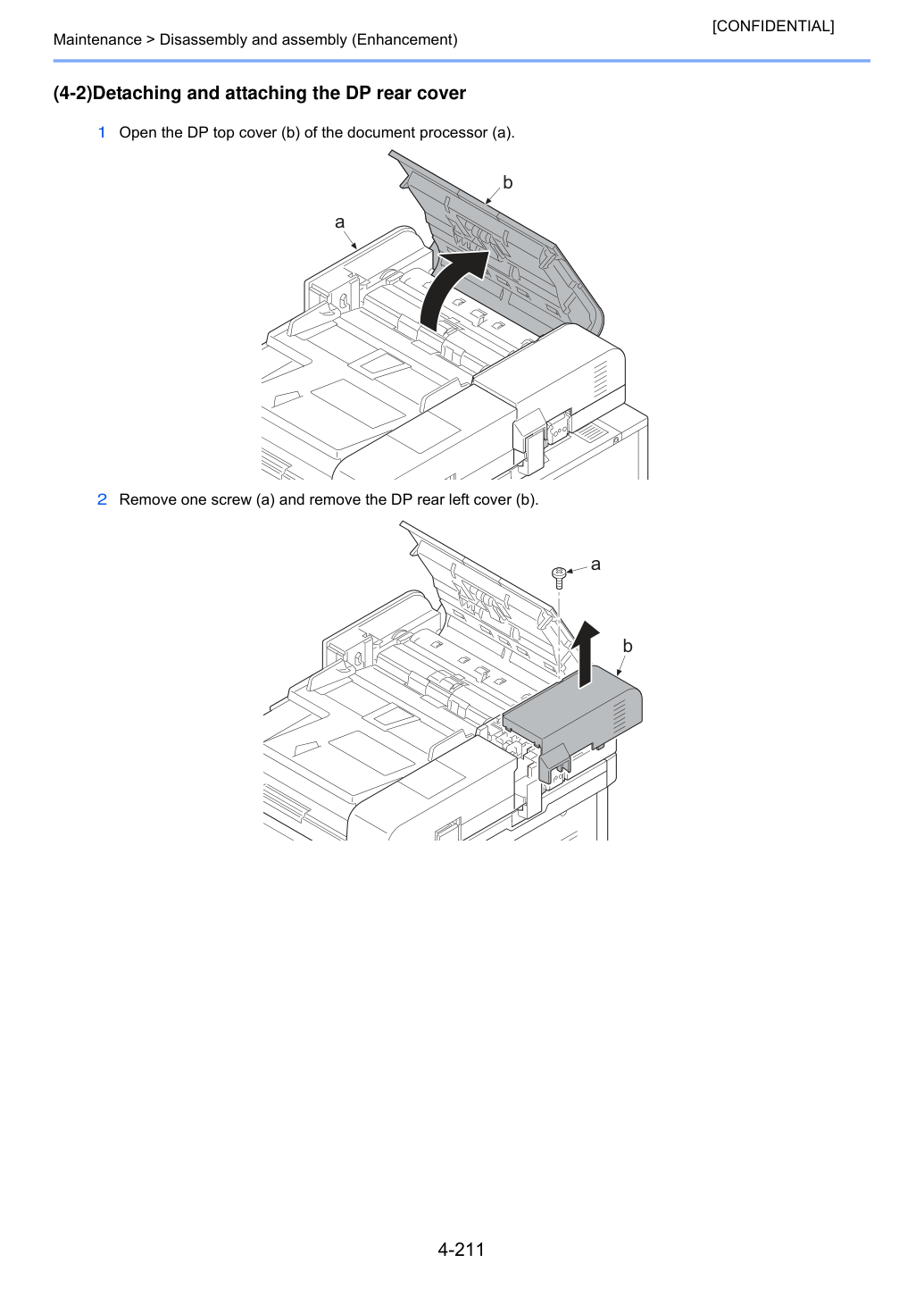

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (4-2)Отсоединение и присоединение крышки DP 1 Откройте верхнюю крышку DP (b) обработчика документов (a).

2 Снимите один винт (a) и отсоедините левую крышку DP (b).

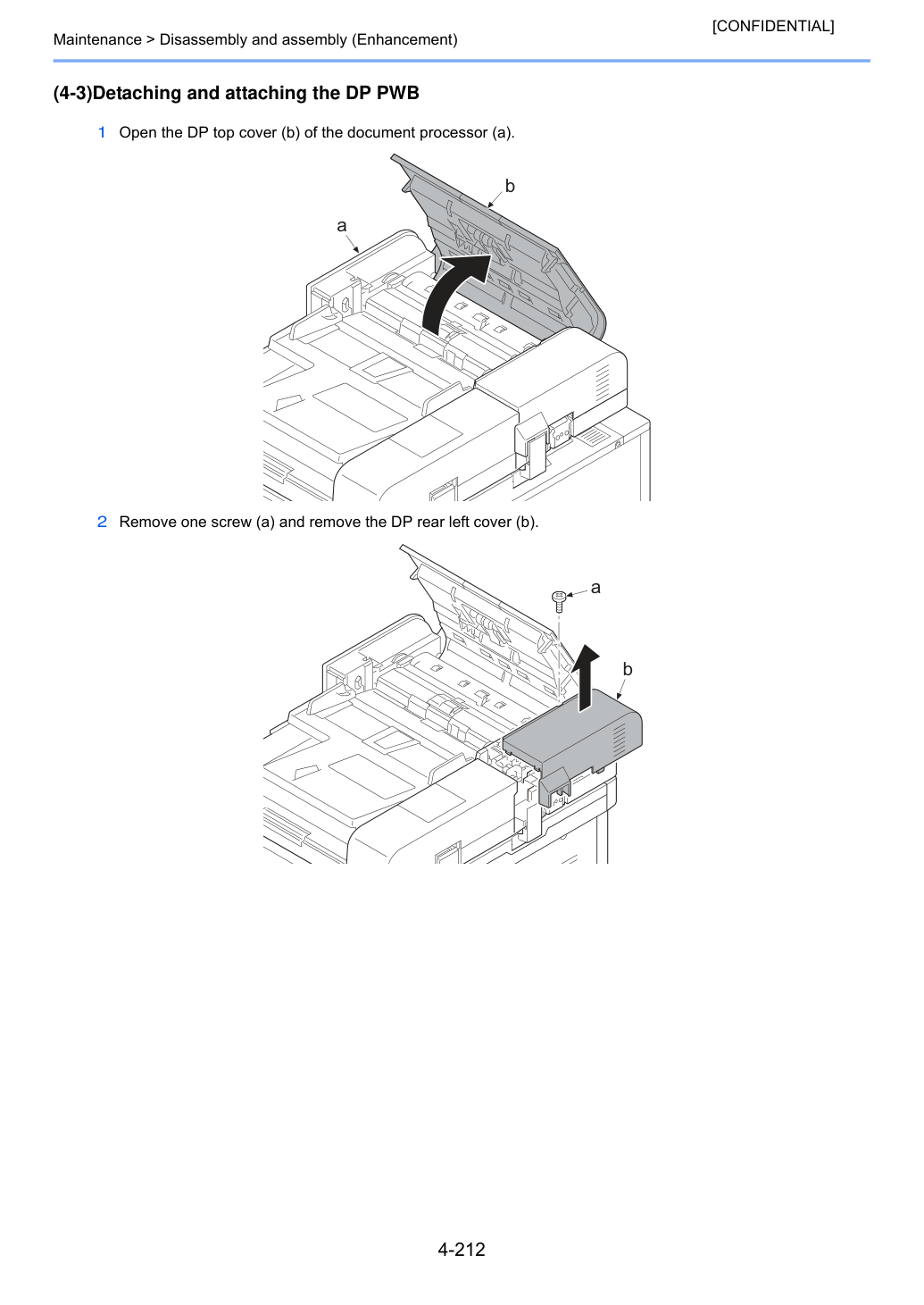

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (4-3)Отсоединение и присоединение печатной платы DP 1 Откройте верхнюю крышку DP (b) обработчика документов (a).

2 Снимите один винт (a) и отсоедините левую крышку DP (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 3 Откройте крышку (a) и снимите среднюю крышку DP (b).

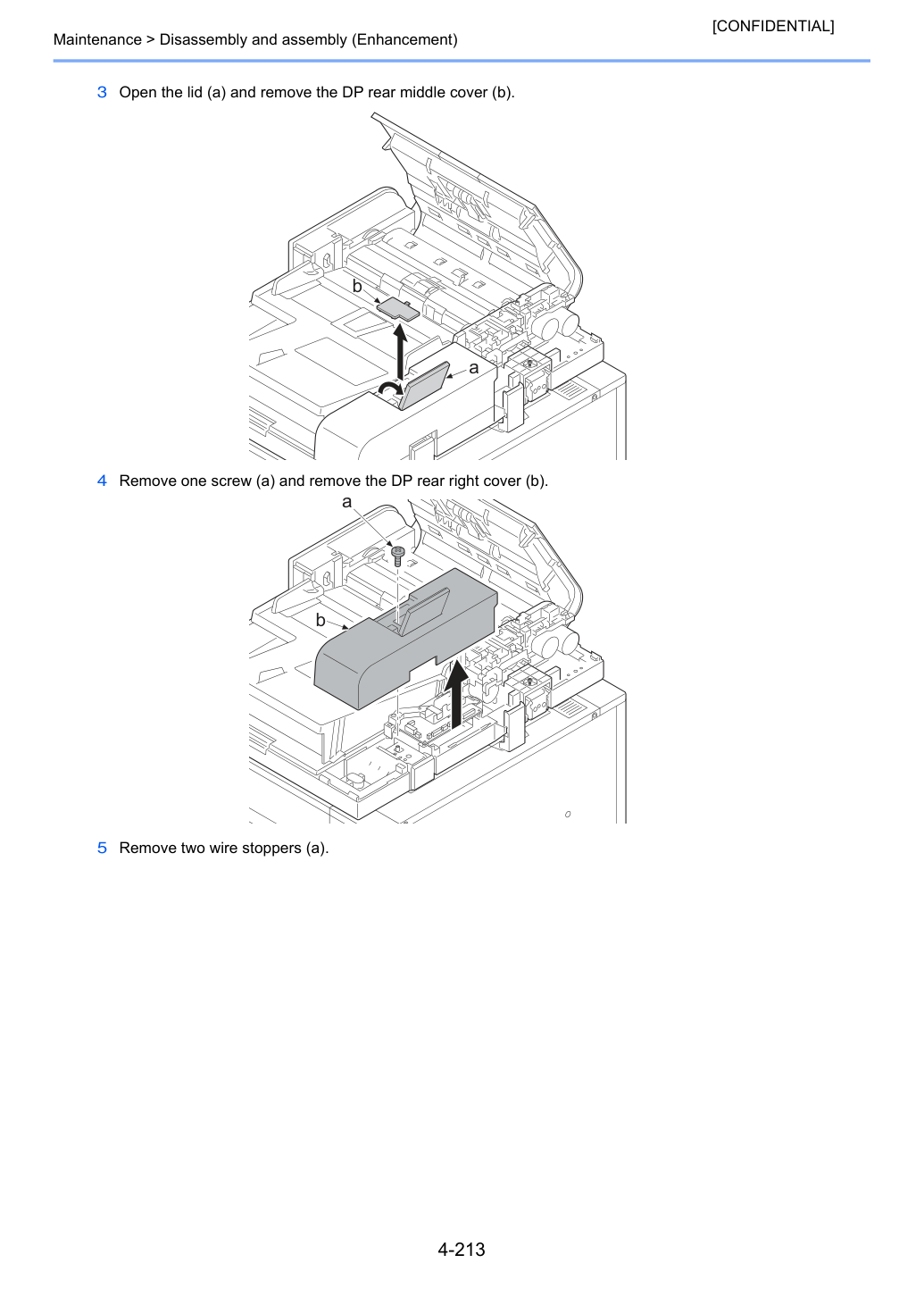

4 Снимите один винт (a) и отсоедините правую крышку DP (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 6 Снимите один винт (b) и отсоедините направляющую провода (c).

7 Отсоедините все разъемы от печатной платы DP (b).

9 Отсоедините печатную плату DP (b) от обработчика документов (c).

10 Проверьте или замените печатную плату DP (b), затем переустановите детали в исходное положение.

При замене печатной платы DP убедитесь, что извлекли EEPROM из старой платы и установили в новую плату.

Установите последнюю версию прошивки после замены.

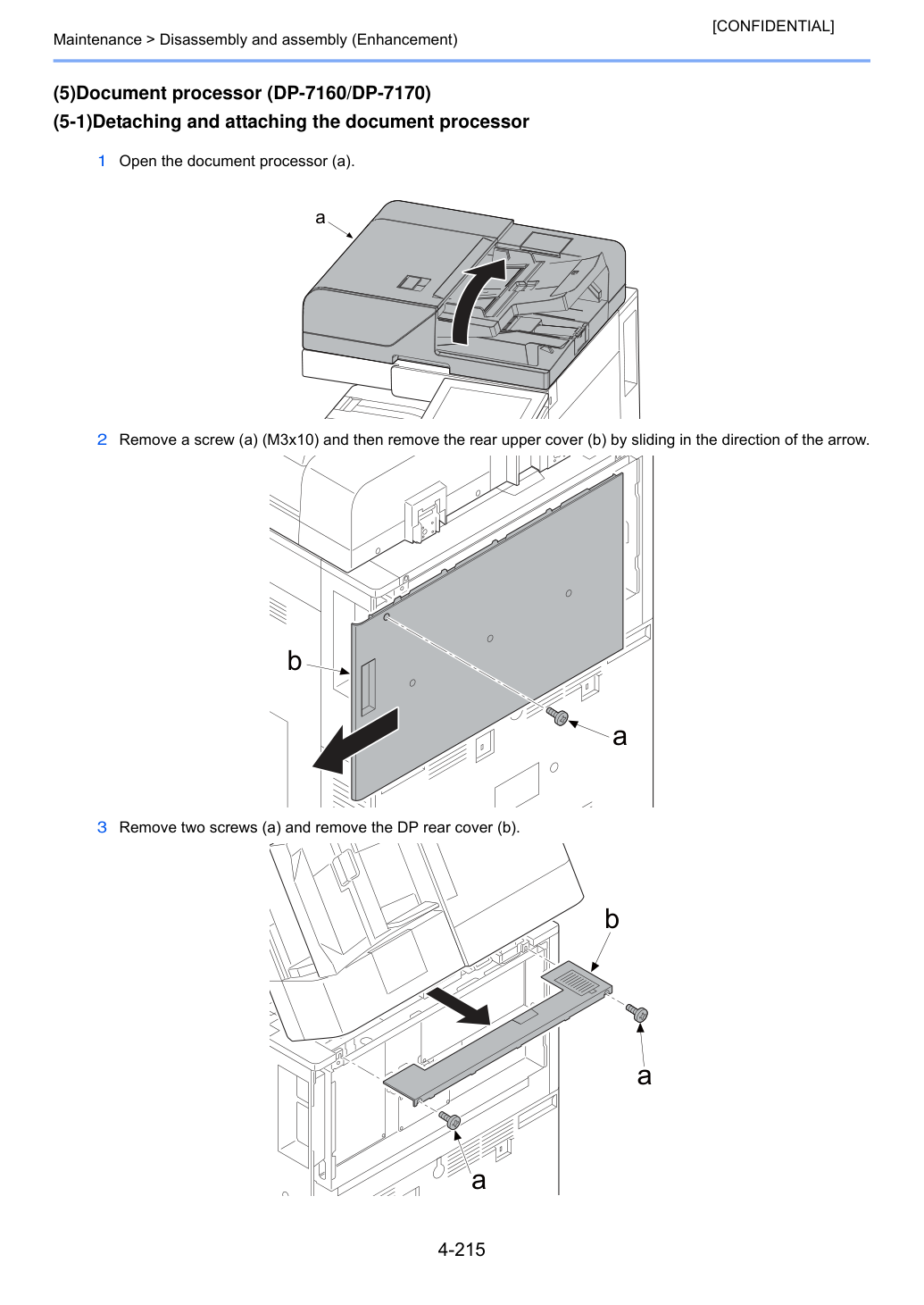

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (5)Обработчик документов (DP-7160/DP-7170) (5-1)Отсоединение и присоединение обработчика документов 1 Откройте обработчик документов (a).

2 Снимите винт (a) (M3x10) и отсоедините верхнюю заднюю крышку (b), сдвинув в направлении стрелки.

3 Извлеките два винта (a) и снимите заднюю крышку DP (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Закройте обработчик документов (a).

5 Отсоедините кожух провода DP (a).

6 Отсоедините разъем (a), освободите два седла провода (b) и снимите провод DP (b).

7 Отсоедините разъем (d), освободите три седла провода (f) и снимите провод DP (e).

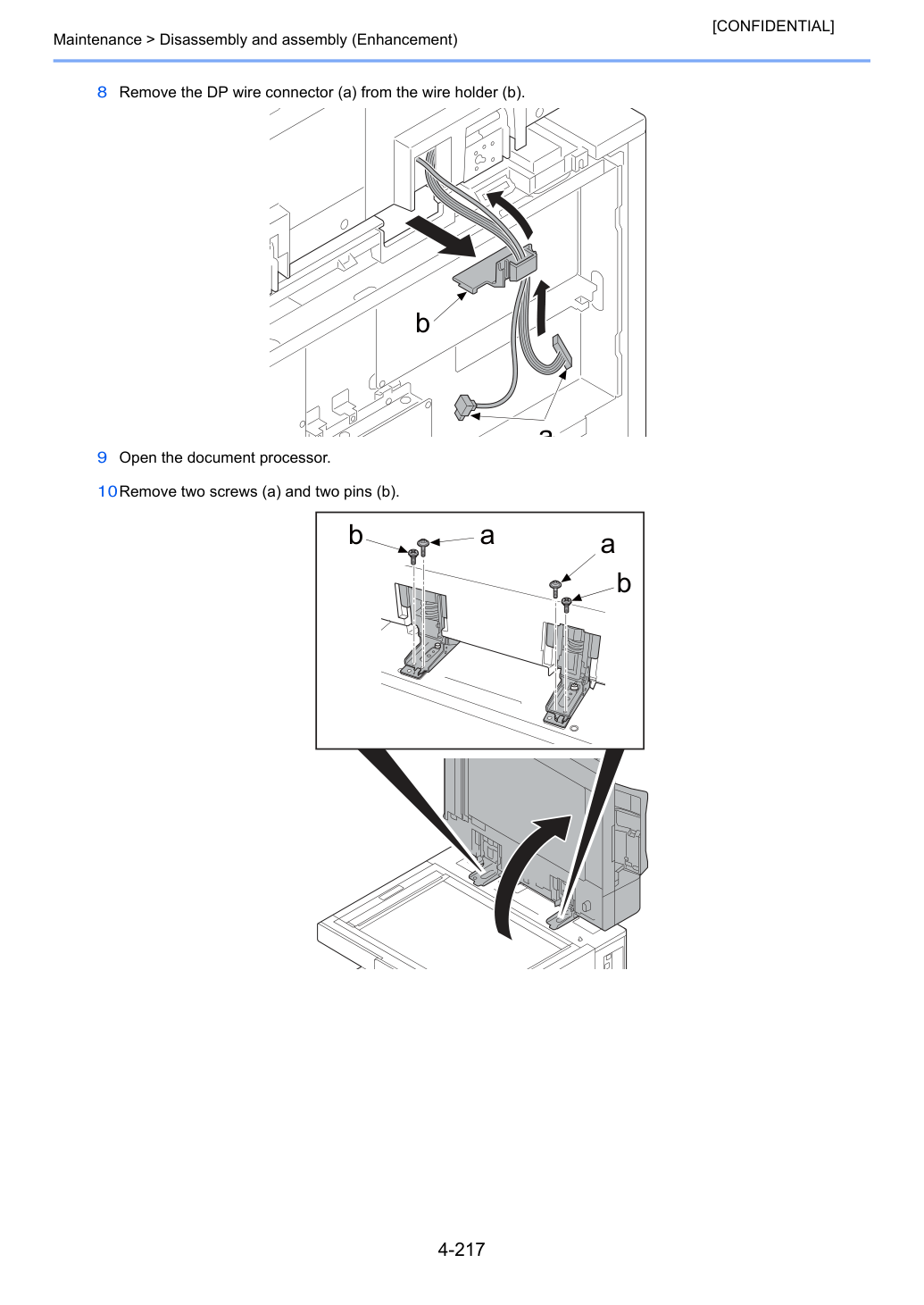

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 8 Отсоедините разъем провода DP (a) от держателя провода (b).

9 Откройте обработчик документов.

10 Снимите два винта (a) и две шпильки (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 11 Сдвиньте обработчик документов (a) в направлении стрелки и снимите петлю (c) с основного устройства (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (5-2)Отсоединение и присоединение крышки DP 1 Откройте верхнюю крышку DP (b) обработчика документов (a).

2 Снимите ремень (c) с верхней крышки DP.

3 Снимите четыре винта (a) и отсоедините крышку DP (b).

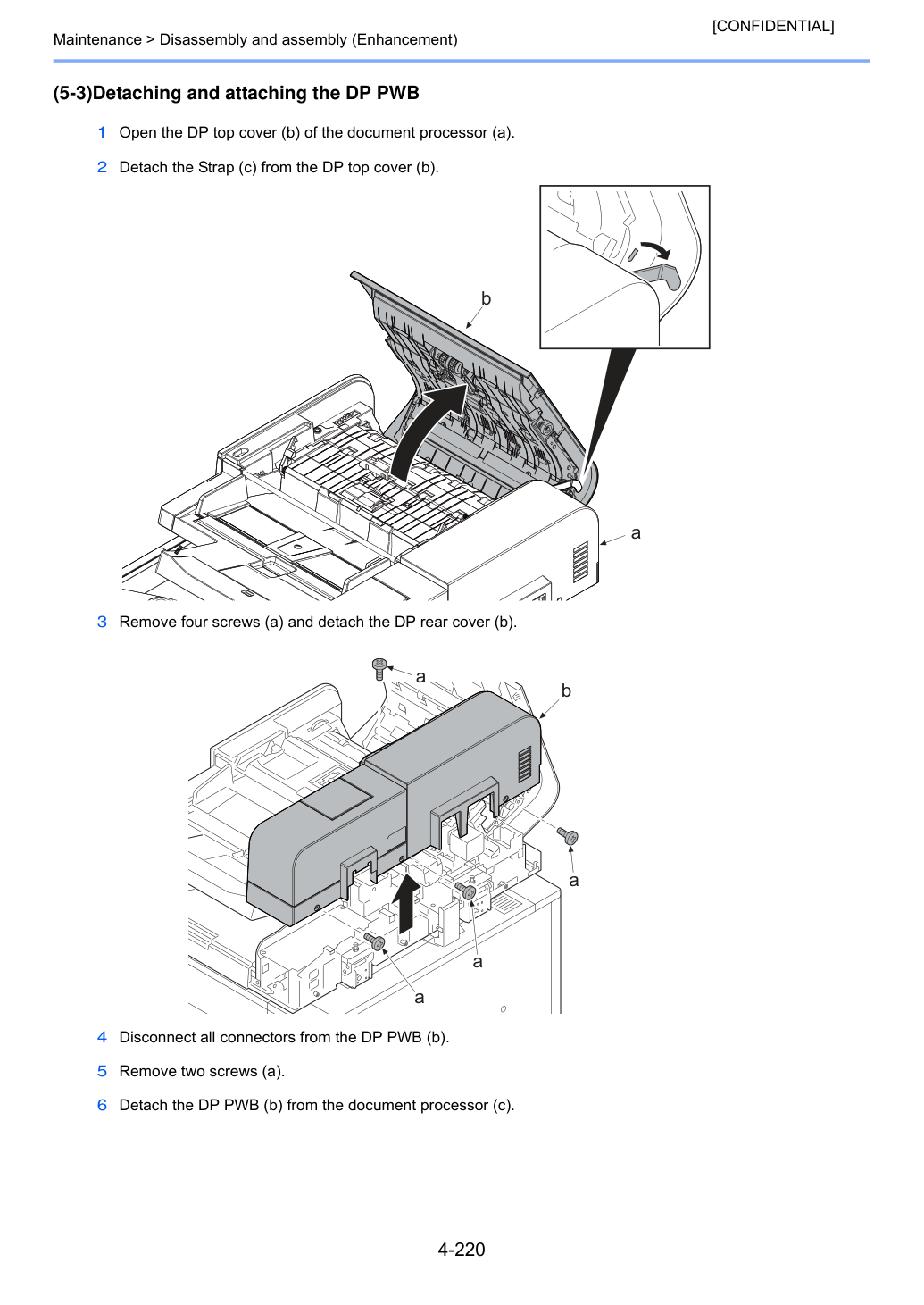

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (5-3)Отсоединение и присоединение печатной платы DP 1 Откройте верхнюю крышку DP (b) обработчика документов (a).

2 Отсоедините ремень (c) от верхней крышки DP (b).

3 Снимите четыре винта (a) и отсоедините крышку DP (b).

4 Отсоедините все разъемы от печатной платы DP (b).

6 Отсоедините печатную плату DP (b) от обработчика документов (c).

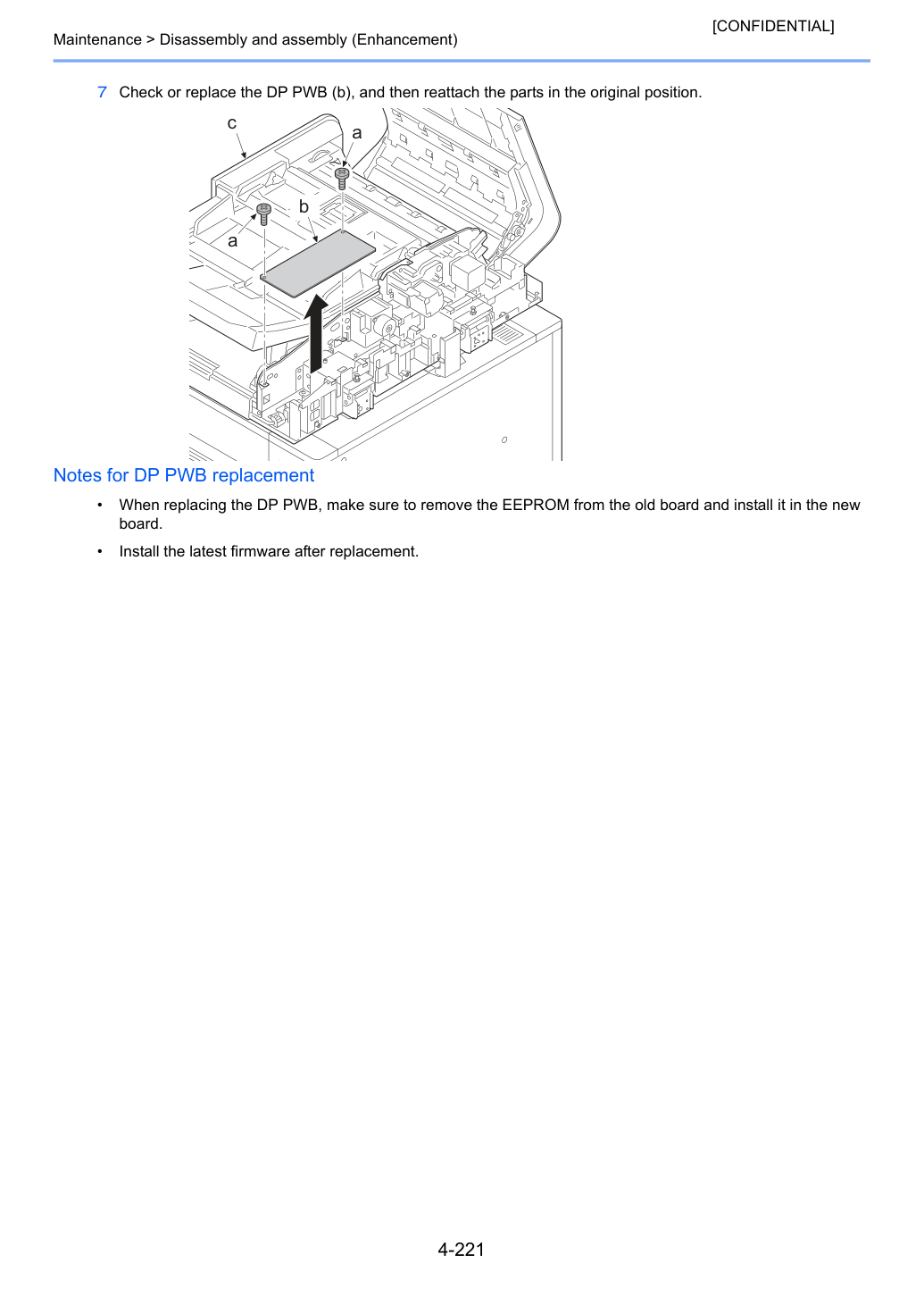

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 7 Проверьте или замените печатную плату DP (b), затем переустановите детали в исходное положение.

При замене печатной платы DP убедитесь, что извлекли EEPROM из старой платы и установили в новую плату.

Установите последнюю версию прошивки после замены.

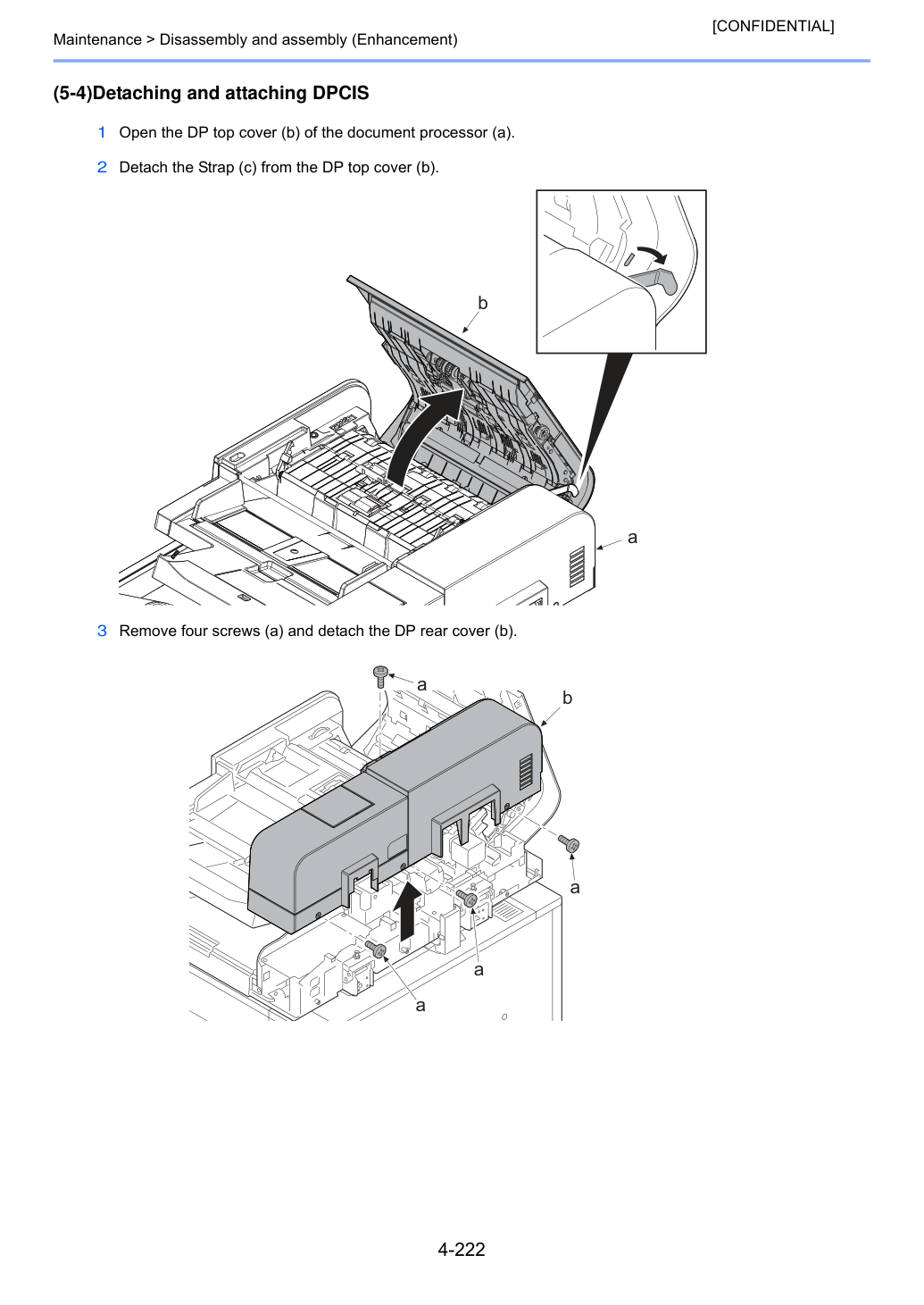

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (5-4)Отсоединение и присоединение DPCIS 1 Откройте верхнюю крышку DP (b) обработчика документов (a).

2 Отсоедините ремень (c) от верхней крышки DP (b).

3 Снимите четыре винта (a) и отсоедините крышку DP (b).

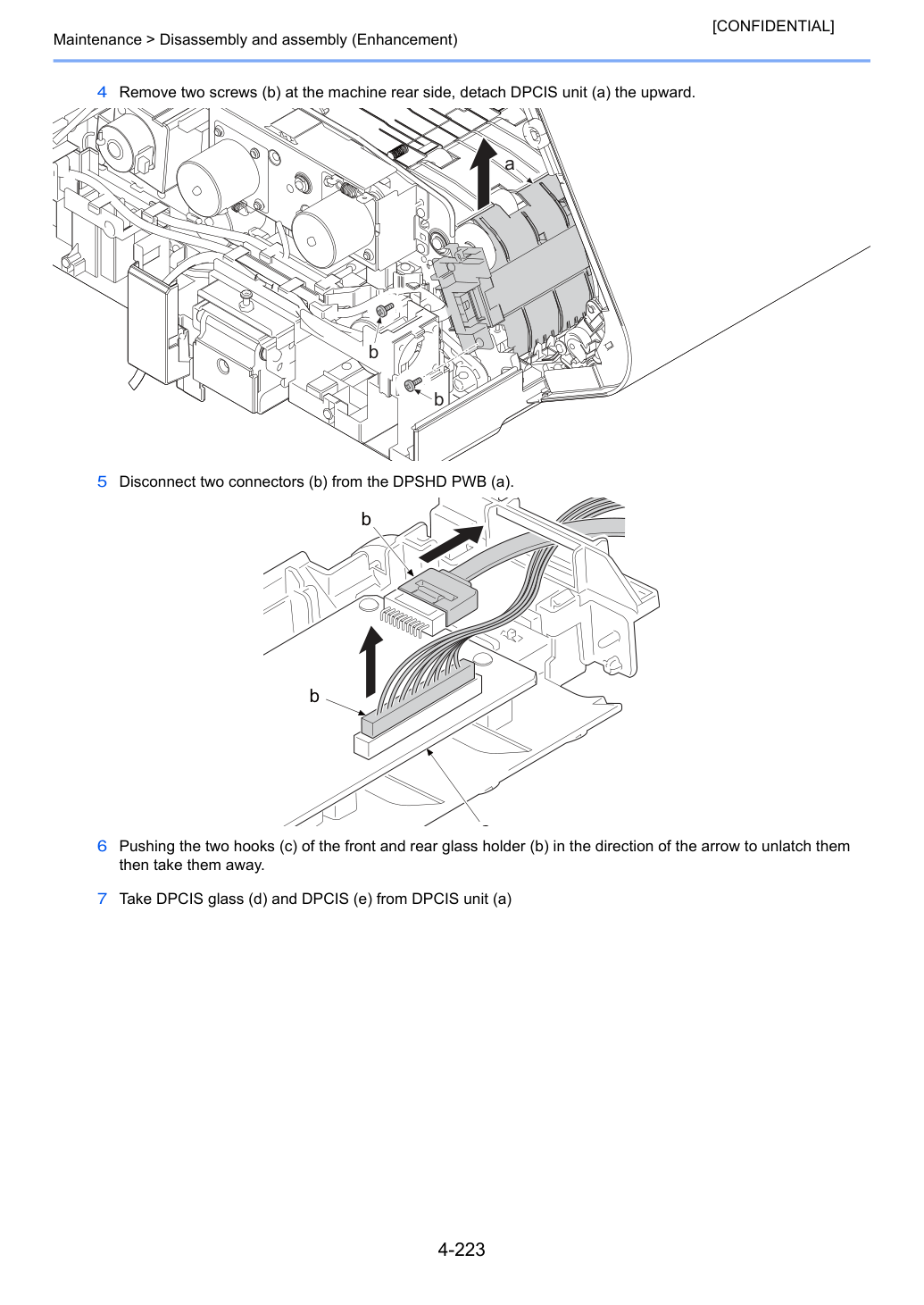

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Снимите два винта (b) с задней стороны устройства, отсоедините узел DPCIS (a) вверх.

5 Отсоедините два разъема (b) от печатной платы DPSHD (a).

6 Нажав на два крючка (c) передней и задней направляющей стекла (b) в направлении стрелки, расстегните их и снимите.

Обратите внимание на лицевую/обратную сторону стекла DPCIS при присоединении стекла CIS.

Обратите внимание на маркировку на рисунке.

Неправильная ориентация лицевой/обратной стороны или маркировка приводит к загрязнению пыльцой бумаги и влияет на качество сканирования.

8 Отсоедините разъем (e).

9 Снимите четыре шпильки (c) отверткой с плоским жалом (b) и отсоедините печатную плату DPSHD (d).

10Замени узел DPCIS и переустанови детали в исходное положение.

11При замене нового узла DPCIS выполни следующие процедуры.

12Очисти ролик CIS и контактное стекло (CIS).

14Выполни пробный отпечаток с серыми оригиналами.

15При появлении белой полосы на изображении пробного отпечатка повтори шаги 13, 14, пока белая полоса не исчезнет.

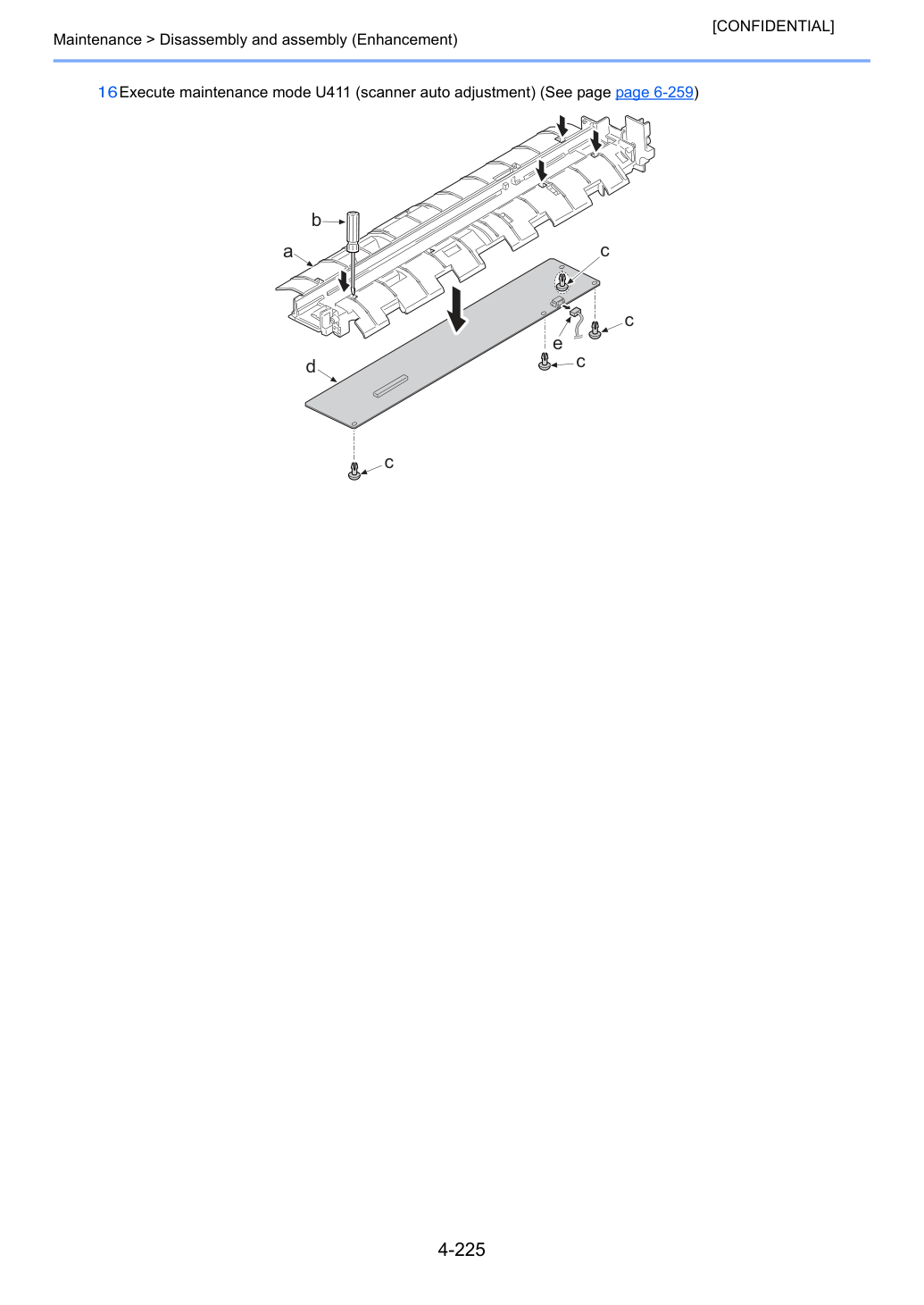

Проверь положение чёрной отметки (f) для различия сторон стекла.

Также убедись, что не касаешься поверхности стекла.

Если грязь попала на стекло, протри его сухой тканью.

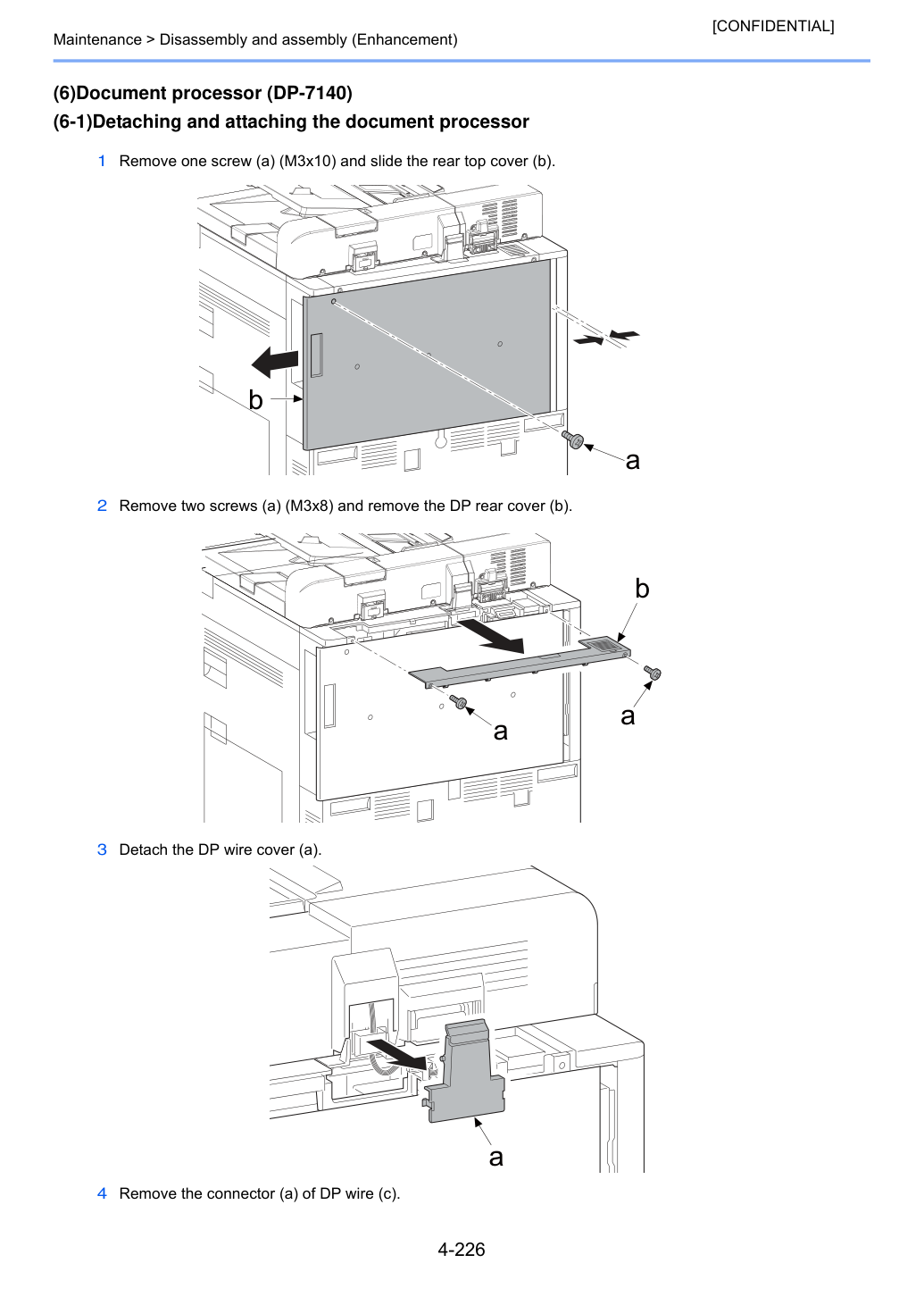

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (6)Обработчик документов (DP-7140) (6-1)Снятие и установка обработчика документов 1 Выверни один винт (a) (M3x10) и сдвинь заднюю верхнюю крышку (b).

2 Выверни два винта (a) (M3x8) и снимите заднюю крышку DP (b).

3 Отсоедини крышку кабеля DP (a).

4 Выверни разъём (a) кабеля DP (c).

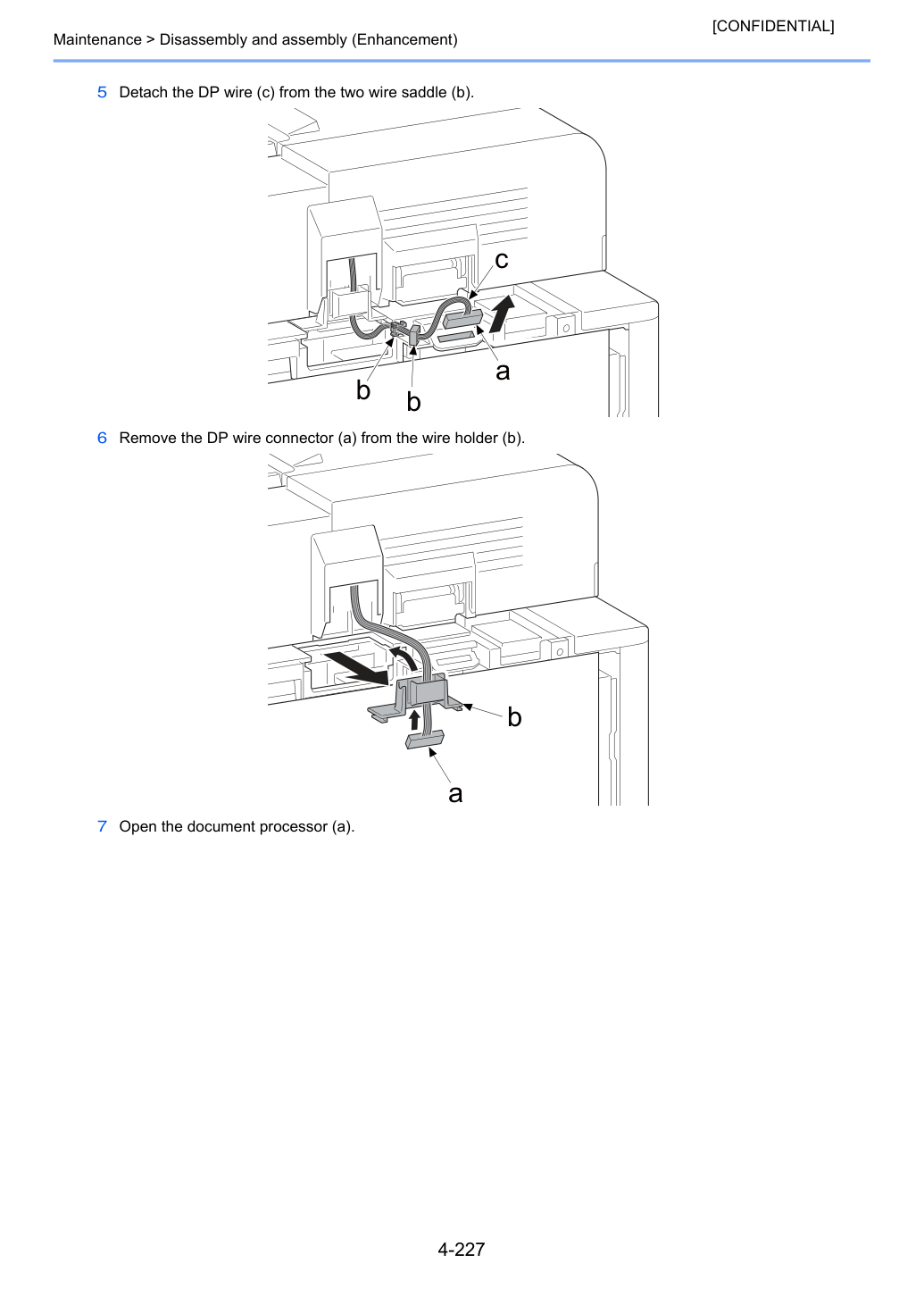

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 5 Отсоедини кабель DP (c) от двух кабельных скоб (b).

6 Выверни разъём кабеля DP (a) из держателя кабеля (b).

7 Откройте обработчик документов (a).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 8 Поднимите обработчик документов (a) и отсоедини петлю (c) от основного блока (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (6-2)Снятие и установка задней крышки DP 1 Выверни четыре винта (a) (M3x8).

2 Поднимите исходный лоток DP (a) и отпусти две зацепки (b).

3 Откройте верхнюю крышку DP (a) и отпусти три зацепки (b).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Снимите заднюю крышку DP (a) с обработчика документов (b).

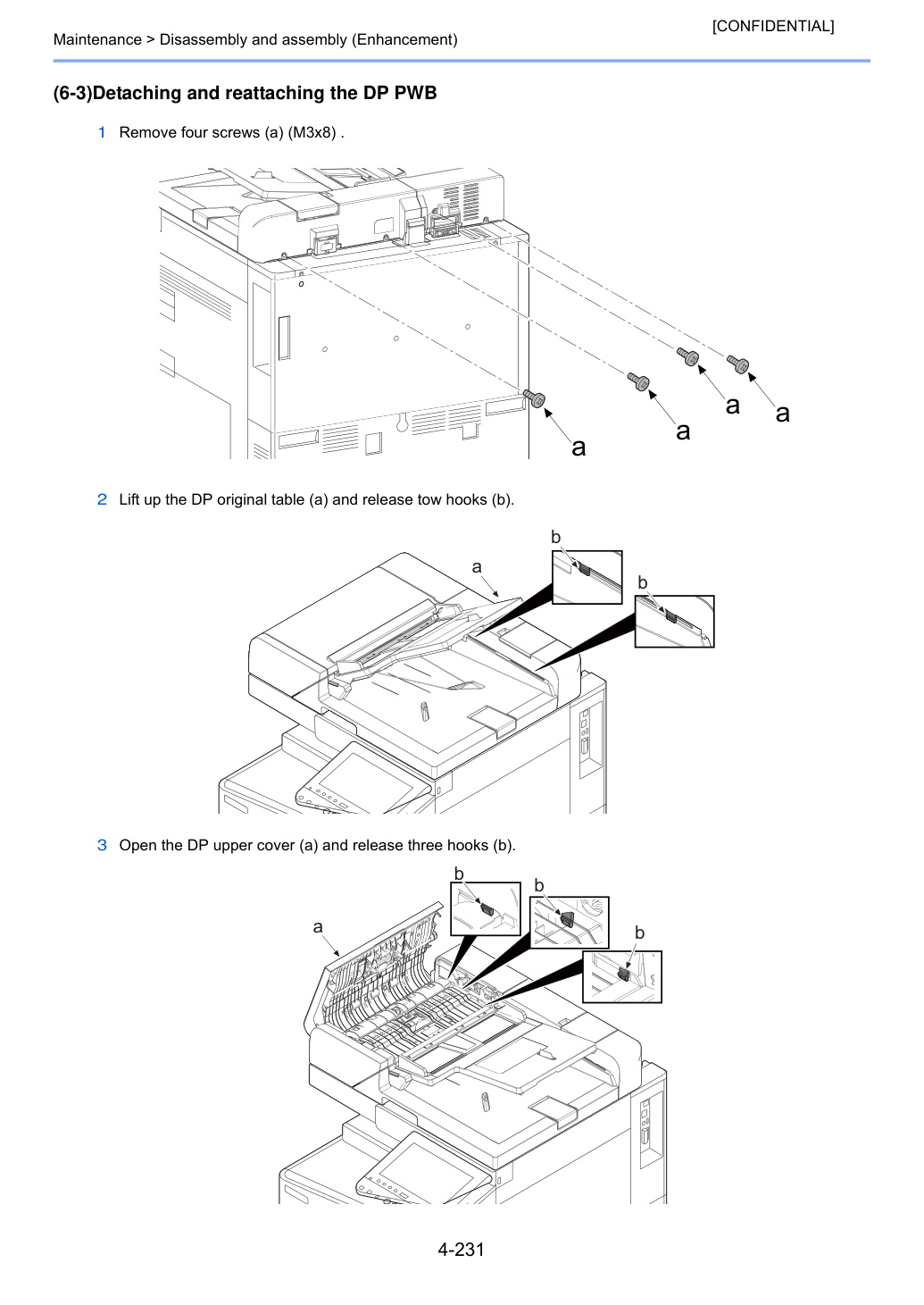

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (6-3)Снятие и установка платы DP PWB 1 Выверни четыре винта (a) (M3x8).

2 Поднимите исходный лоток DP (a) и отпусти две зацепки (b).

3 Откройте верхнюю крышку DP (a) и отпусти три зацепки (b).

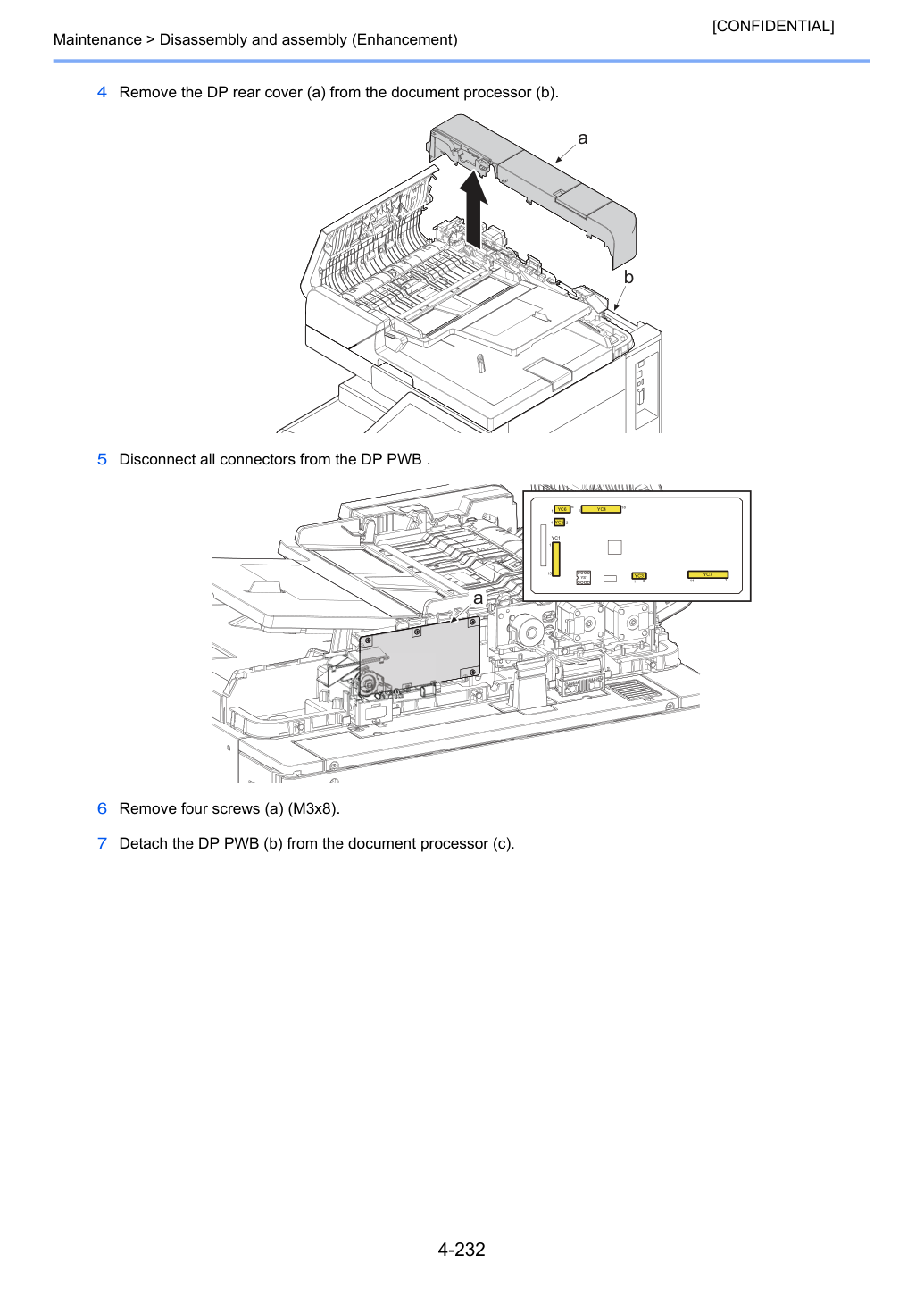

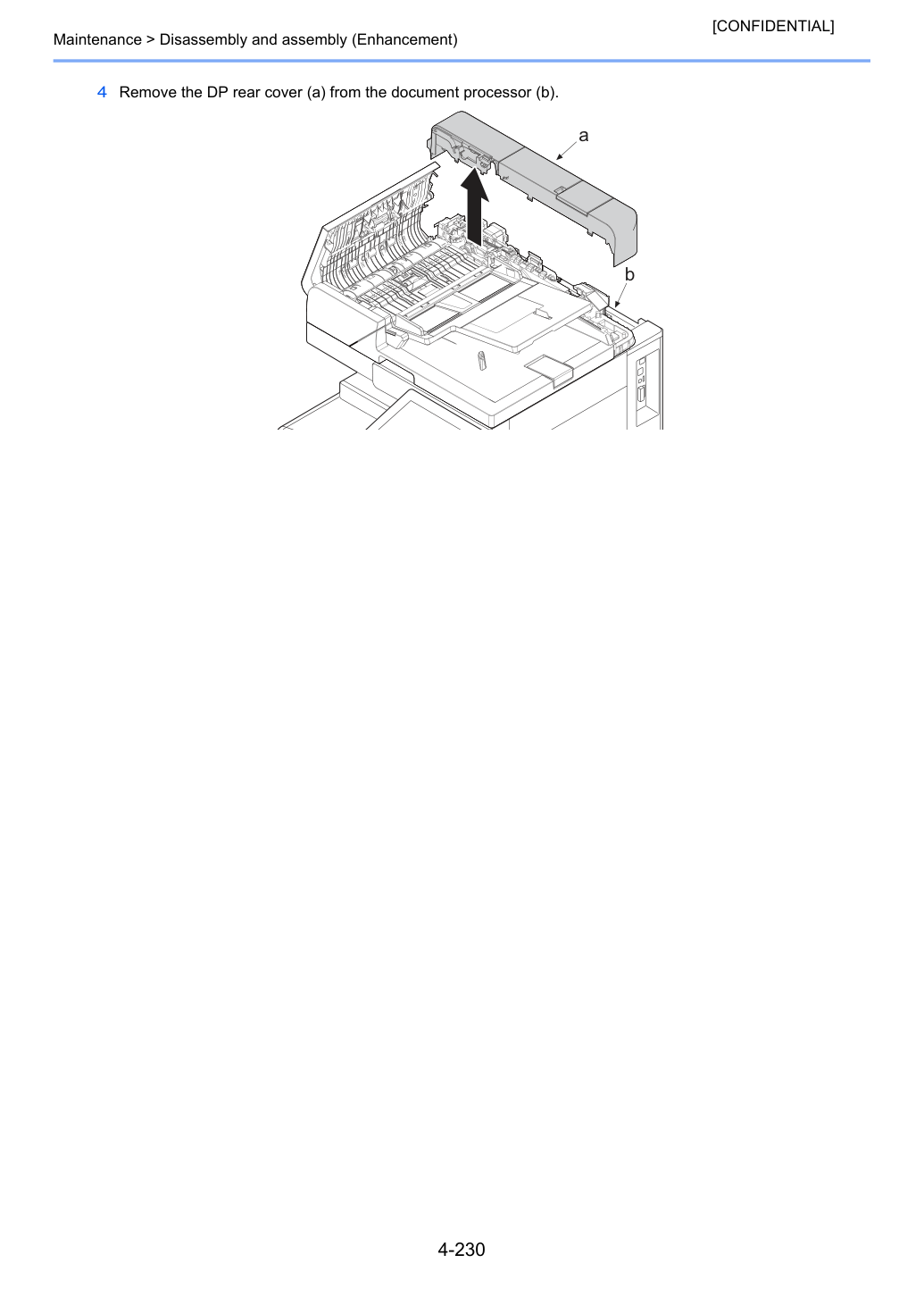

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Снимите заднюю крышку DP (a) с обработчика документов (b).

5 Отсоедини все разъёмы от платы DP PWB.

7 Отсоедини плату DP PWB (b) от обработчика документов (c).

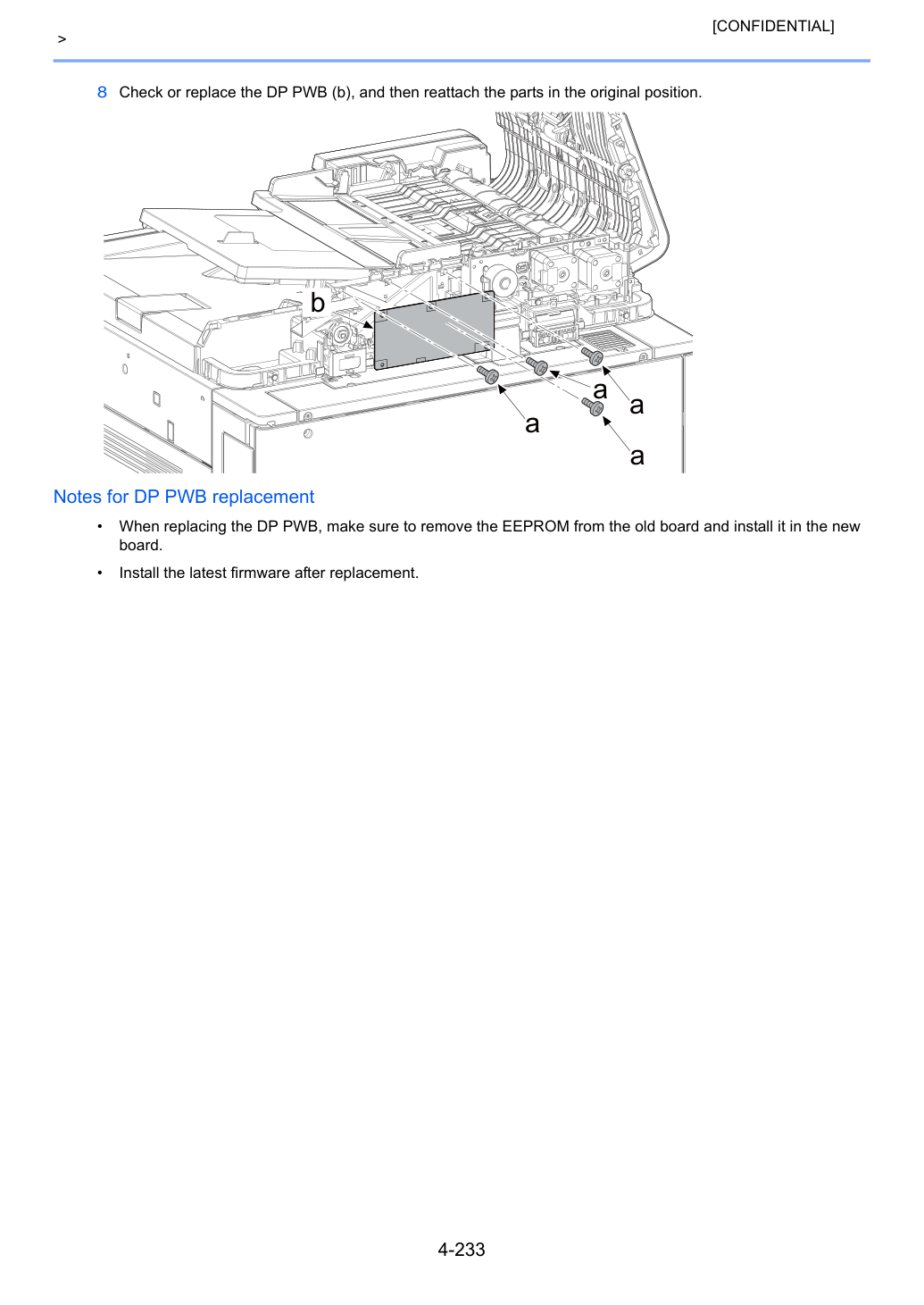

8 Проверь или замени плату DP PWB (b), затем переустанови детали в исходное положение.

При замене печатной платы DP убедитесь, что извлекли EEPROM из старой платы и установили в новую плату.

Установите последнюю версию прошивки после замены.

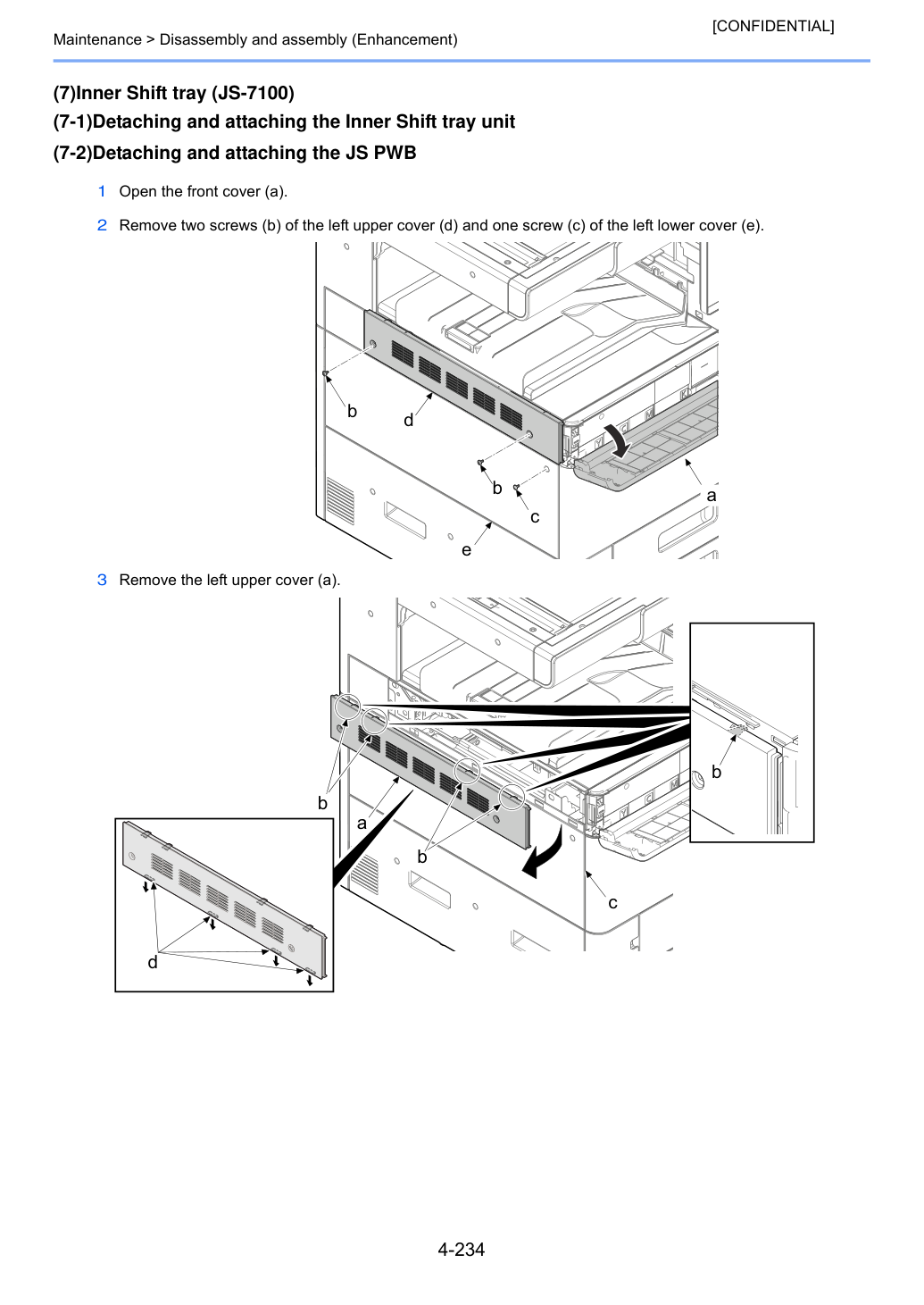

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (7)Внутренний лоток сдвига (JS-7100) (7-1)Снятие и установка узла внутреннего лотка сдвига (7-2)Снятие и установка платы JS PWB 1 Откройте переднюю крышку (a).

2 Выверни два винта (b) левой верхней крышки (d) и один винт (c) левой нижней крышки (e).

3 Снимите левую верхнюю крышку (a).

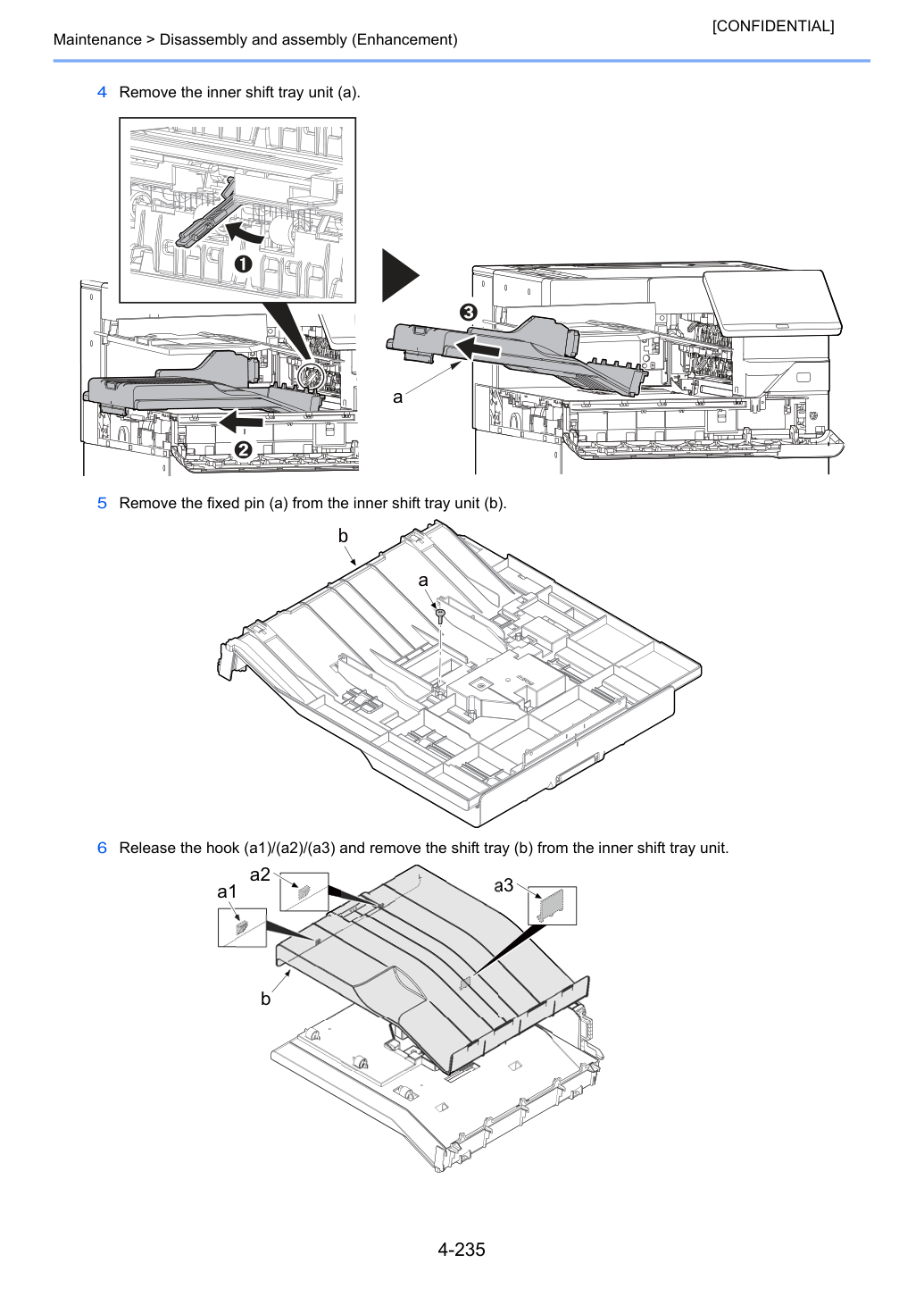

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Снимите узел внутреннего лотка сдвига (a).

5 Выверни фиксирующий штифт (a) из узла внутреннего лотка сдвига (b).

6 Отпусти зацепку (a1)/(a2)/(a3) и снимите лоток сдвига (b) с узла внутреннего лотка сдвига.

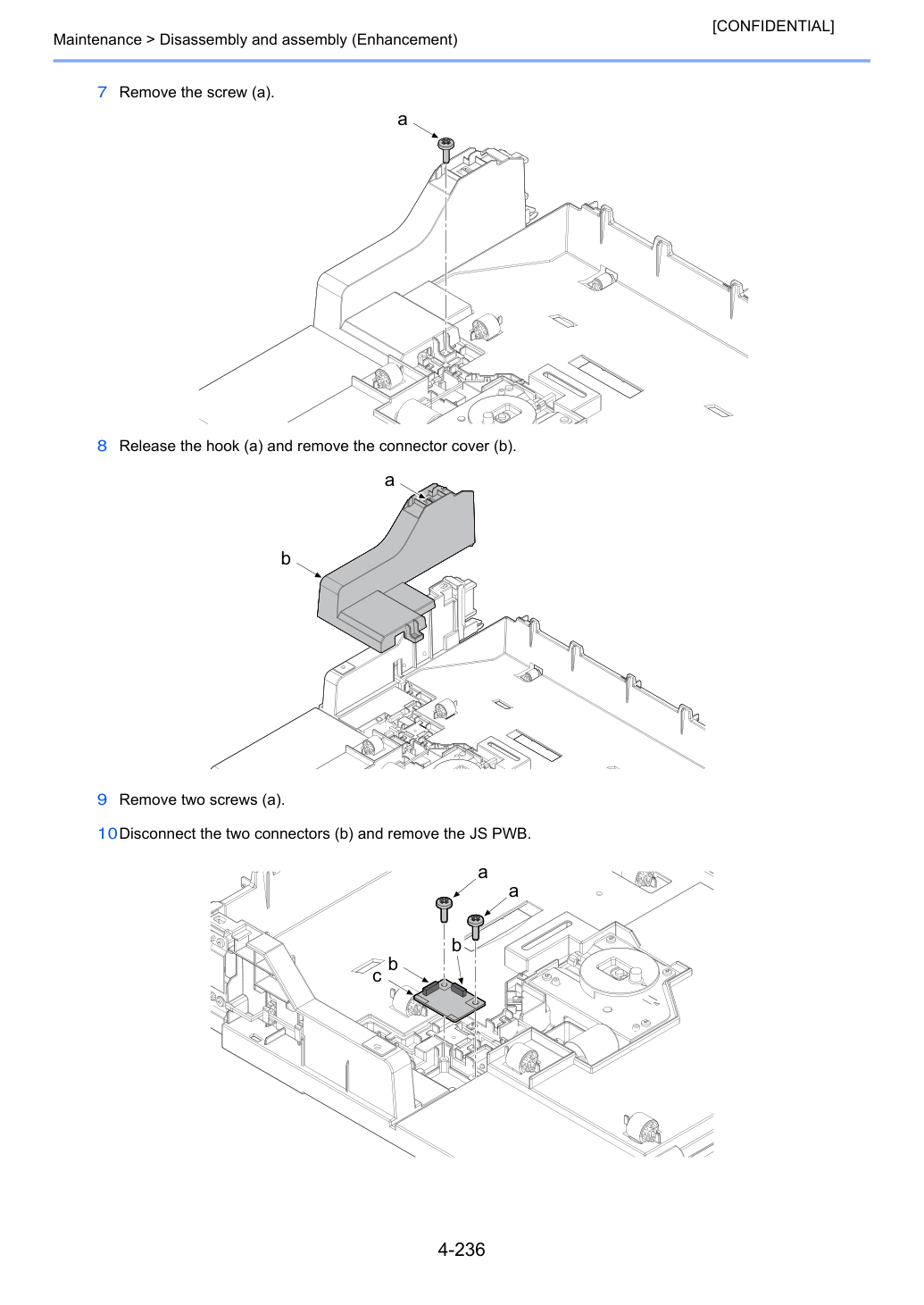

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 7 Выверни винт (a).

8 Отпусти зацепку (a) и снимите крышку разъёма (b).

10Отсоедини два разъёма (b) и снимите плату JS PWB.

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (8)Внутренний финишер (DF-7100) (8-1)Снятие и установка платы DF PWB 1 Сдвинь основной блок DF (a) в направлении стрелки.

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Выверни винт (a).

5 Поднимите переднюю крышку DF (b) и отпусти две зацепки (c) для снятия.

6 Отсоедини все разъёмы от платы DF PWB (a).

7 Выверни четыре винта (b) и отсоедини плату DF PWB (a).

8 Проверь или замени плату DF PWB (a), затем переустанови детали в исходное положение.

При замене платы DF PWB убедись, что удалил EEPROM со старой платы и установил её на новую плату.

Установите последнюю версию прошивки после замены.

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (8-2) Снятие и установка узла скрепления 1 Откройте переднюю крышку (a).

2 Снимите два винта (b) с левой верхней крышки (c) и винт (d) с левой нижней крышки (e).

3 Отожмите четыре крючка (b) в верхней части левой верхней крышки, одновременно раздвигая левую нижнюю крышку (c) в направлении стрелки, и снимите левую верхнюю крышку (a).

Установите верхнюю левую крышку (c), сначала зацепив четыре нижних крючка (d), а затем верхний крючок (e).

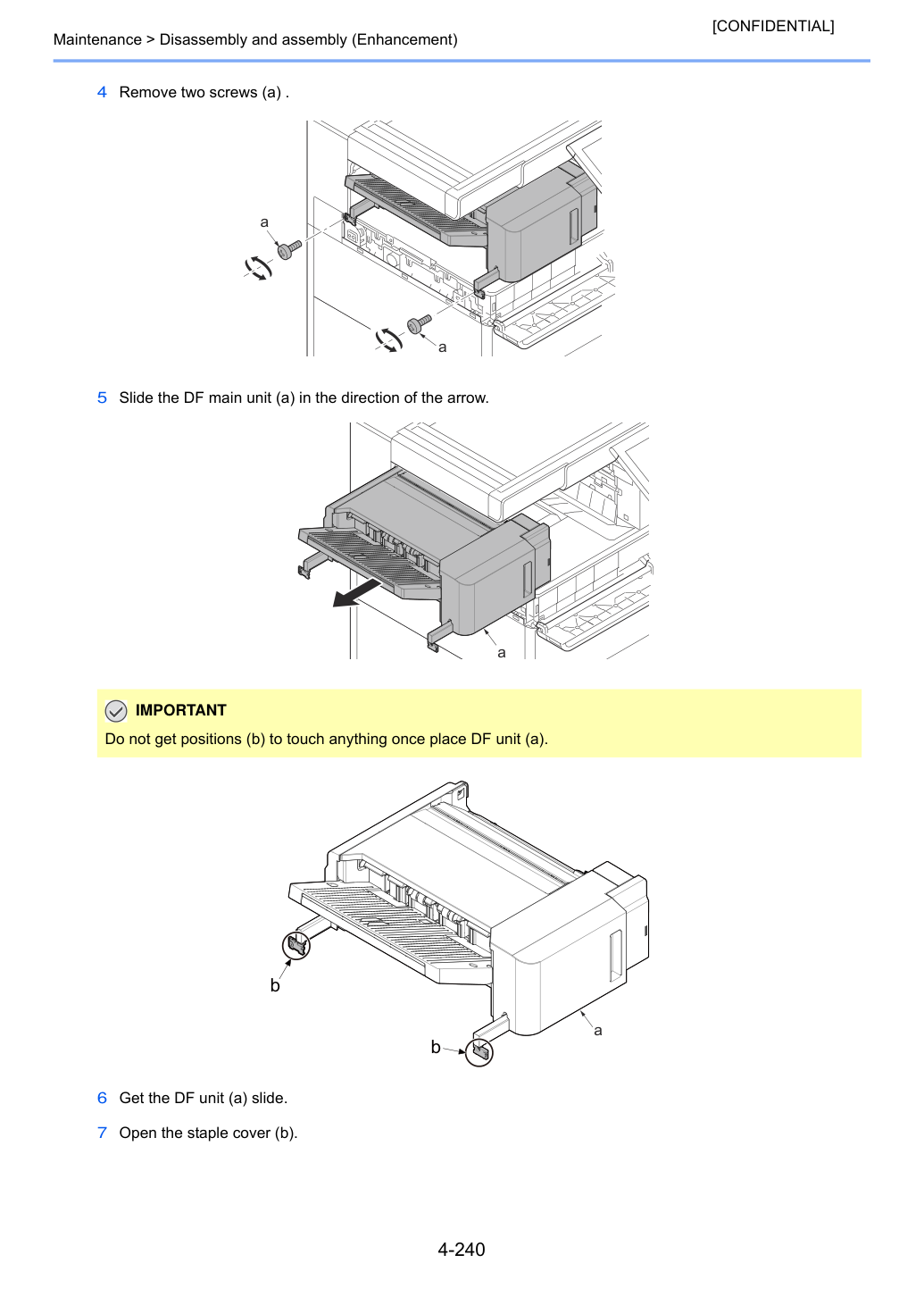

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Снимите два винта (a).

5 Сдвиньте основной узел DF (a) в направлении стрелки.

Не допускайте соприкосновения позиций (b) с чем-либо после установки узла DF (a).

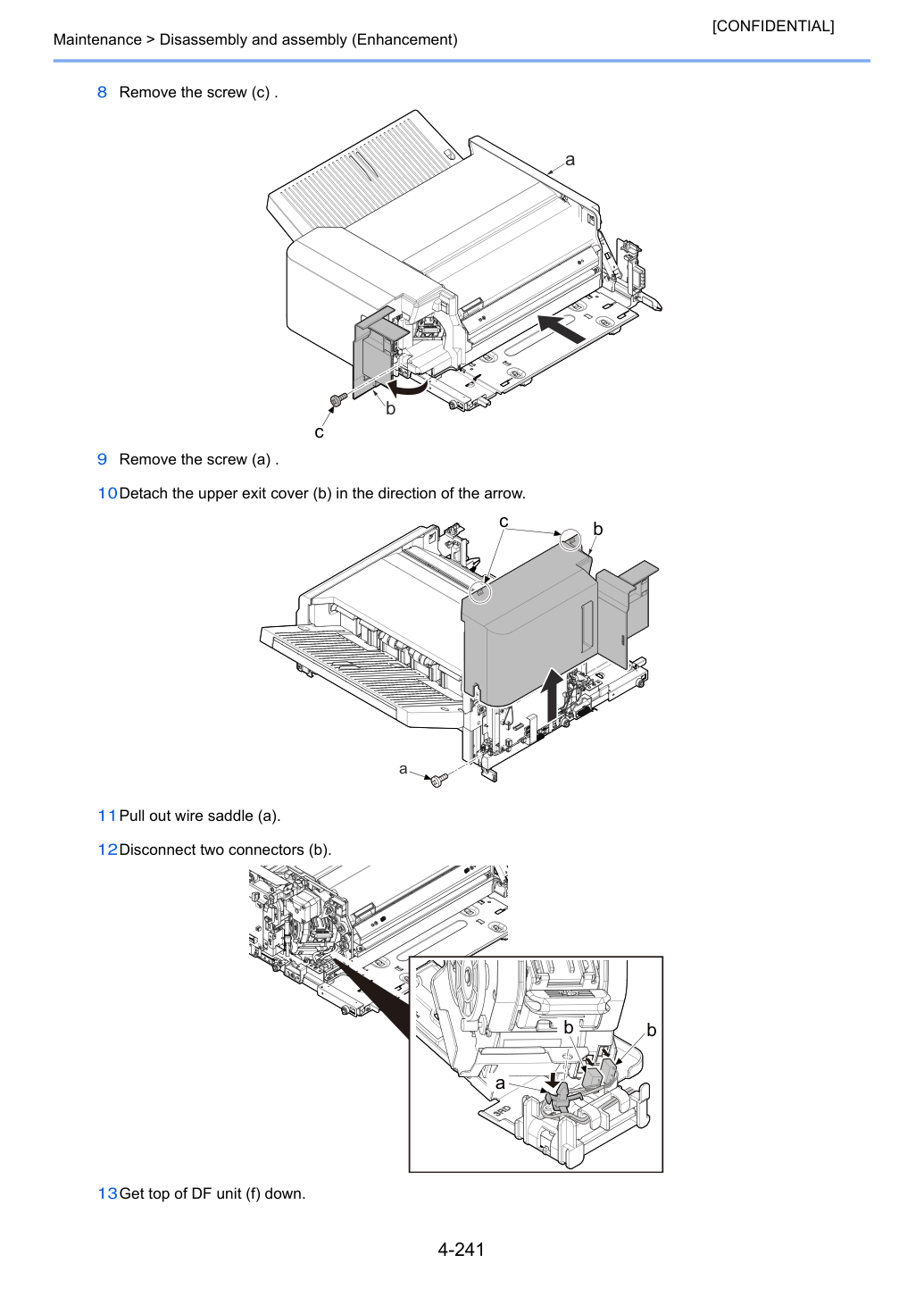

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 8 Снимите винт (c).

10 Снимите верхнюю крышку выхода (b) в направлении стрелки.

13 Опустите верхнюю часть узла DF (f).

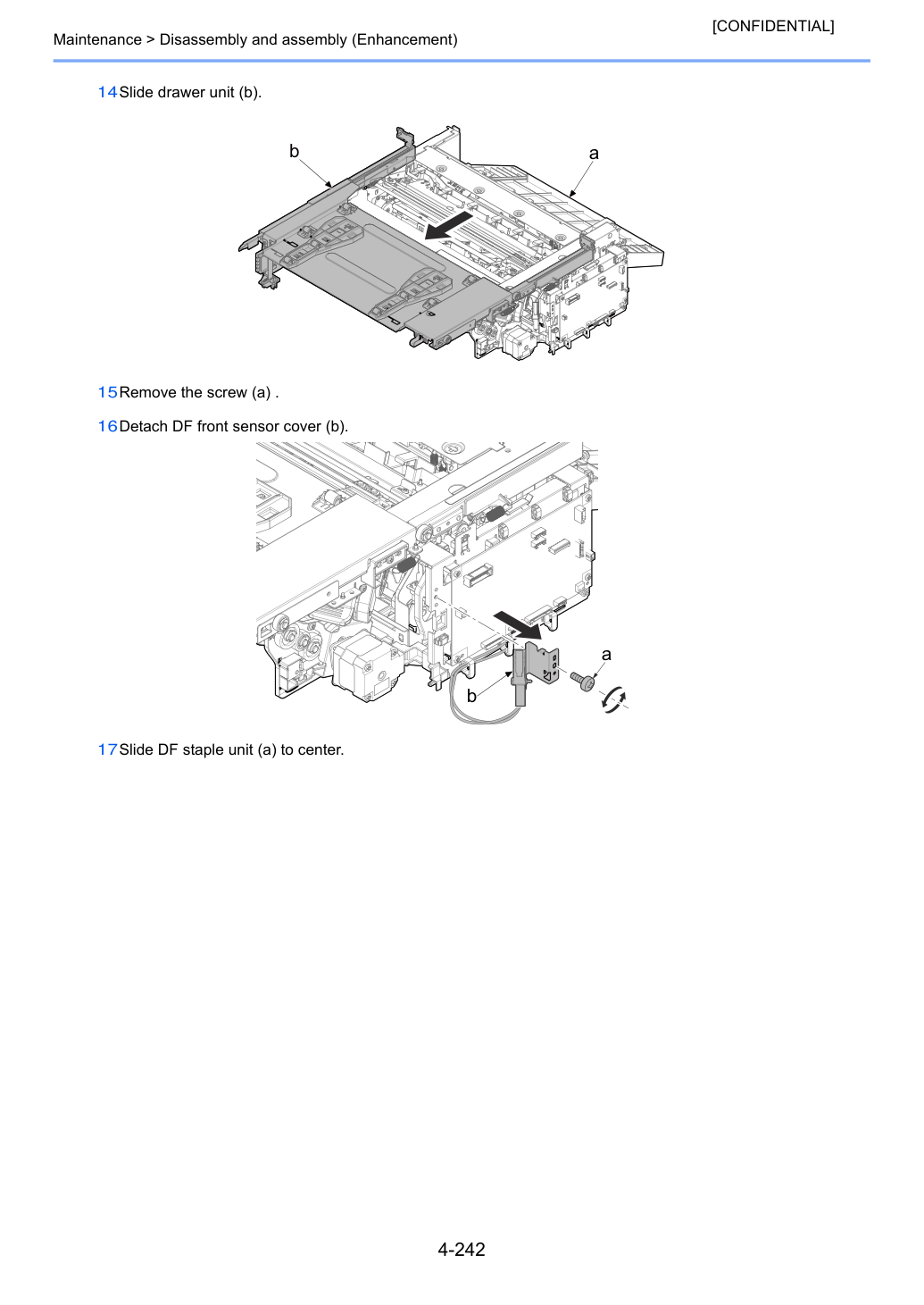

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 14 Сдвиньте выдвижной узел (b).

17 Сдвиньте узел скрепления DF (a) в центр.

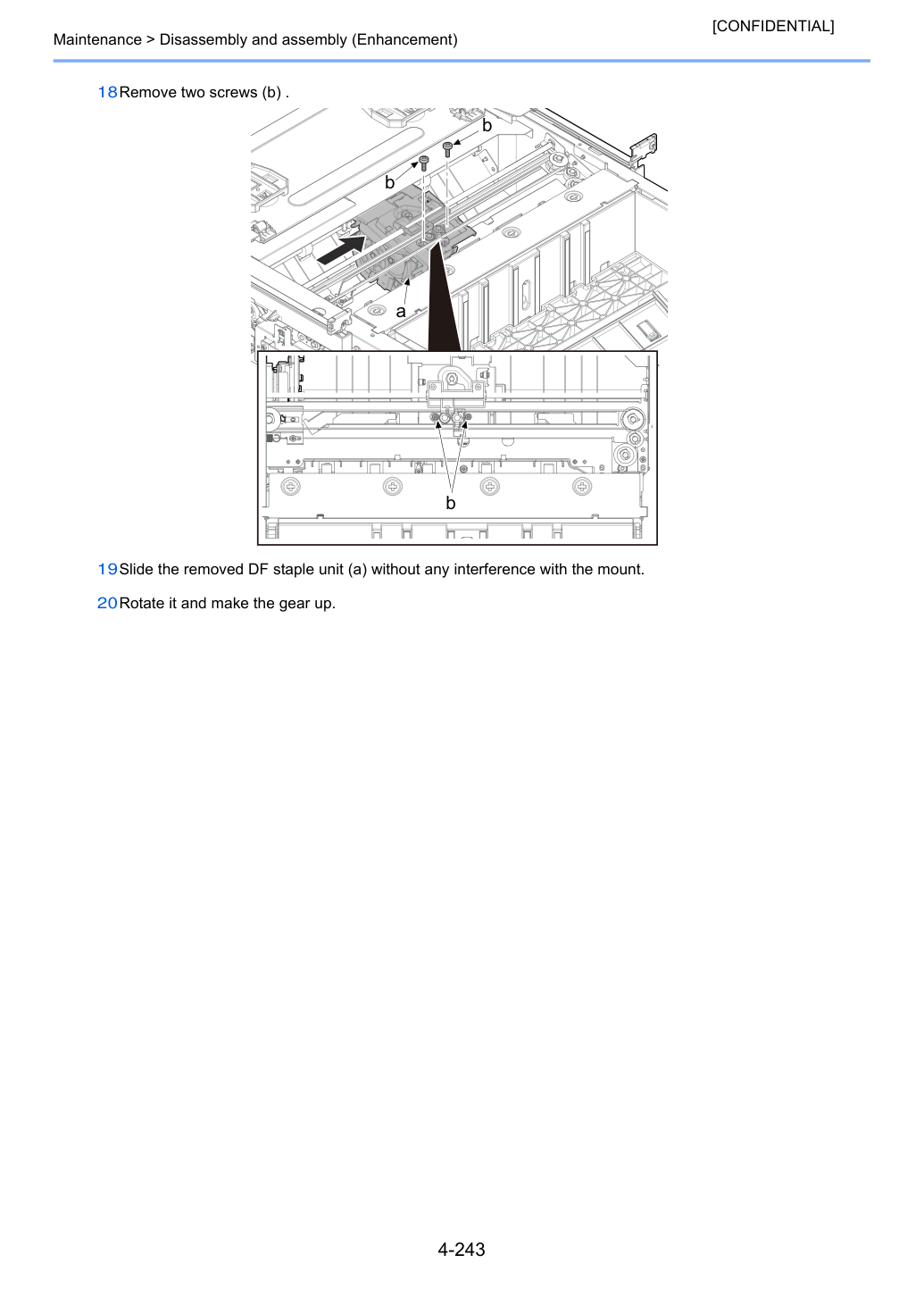

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 18 Снимите два винта (b).

19 Сдвиньте снятый узел скрепления DF (a), не создавая помех креплению.

20 Поверните его так, чтобы шестерня (gear) была сверху.

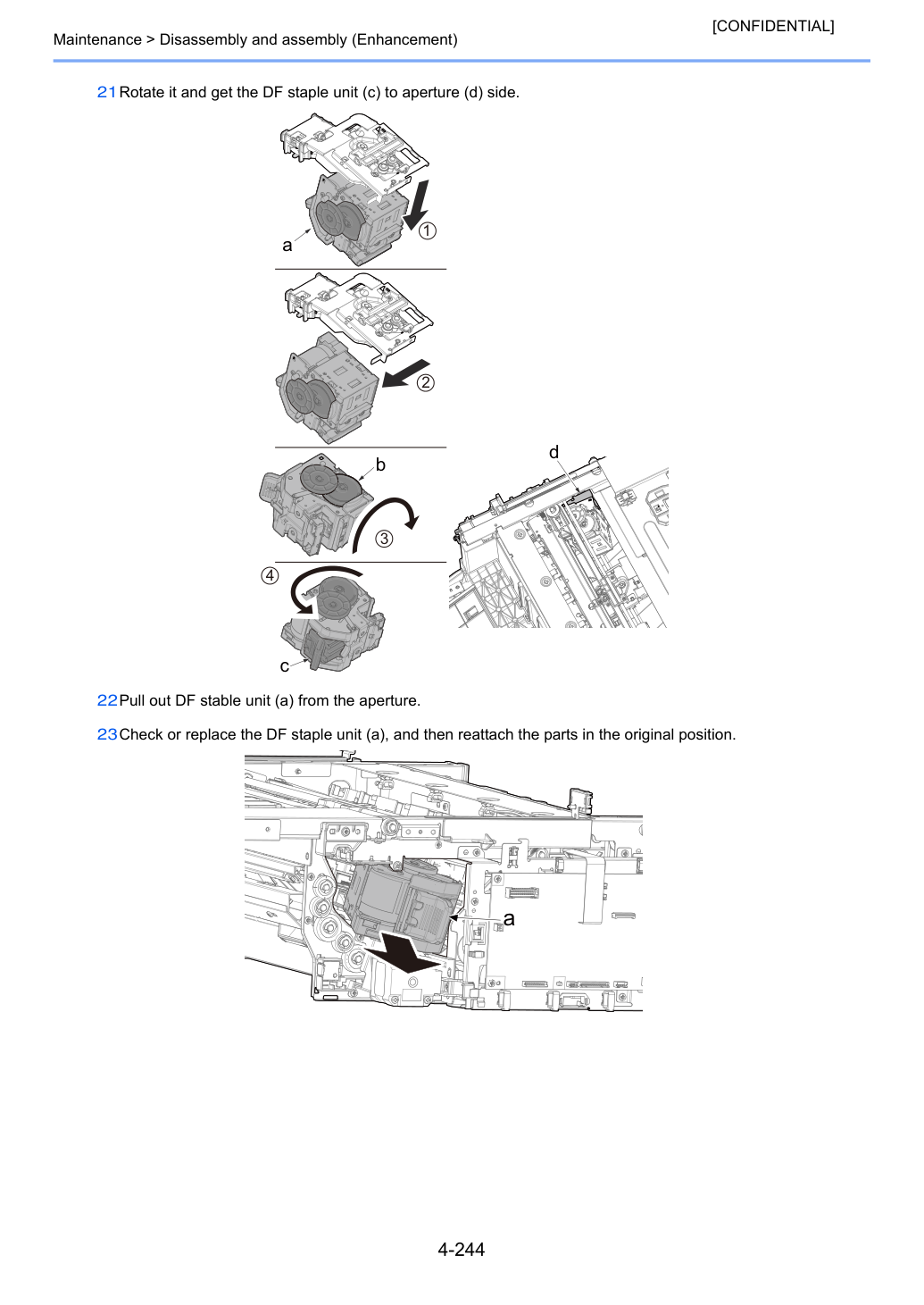

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 21 Поверните его и поместите узел скрепления DF (c) на сторону отверстия (d).

22 Извлеките узел скрепления DF (a) через отверстие.

23 Проверьте или замените узел скрепления DF (a), затем переустановите детали в исходное положение.

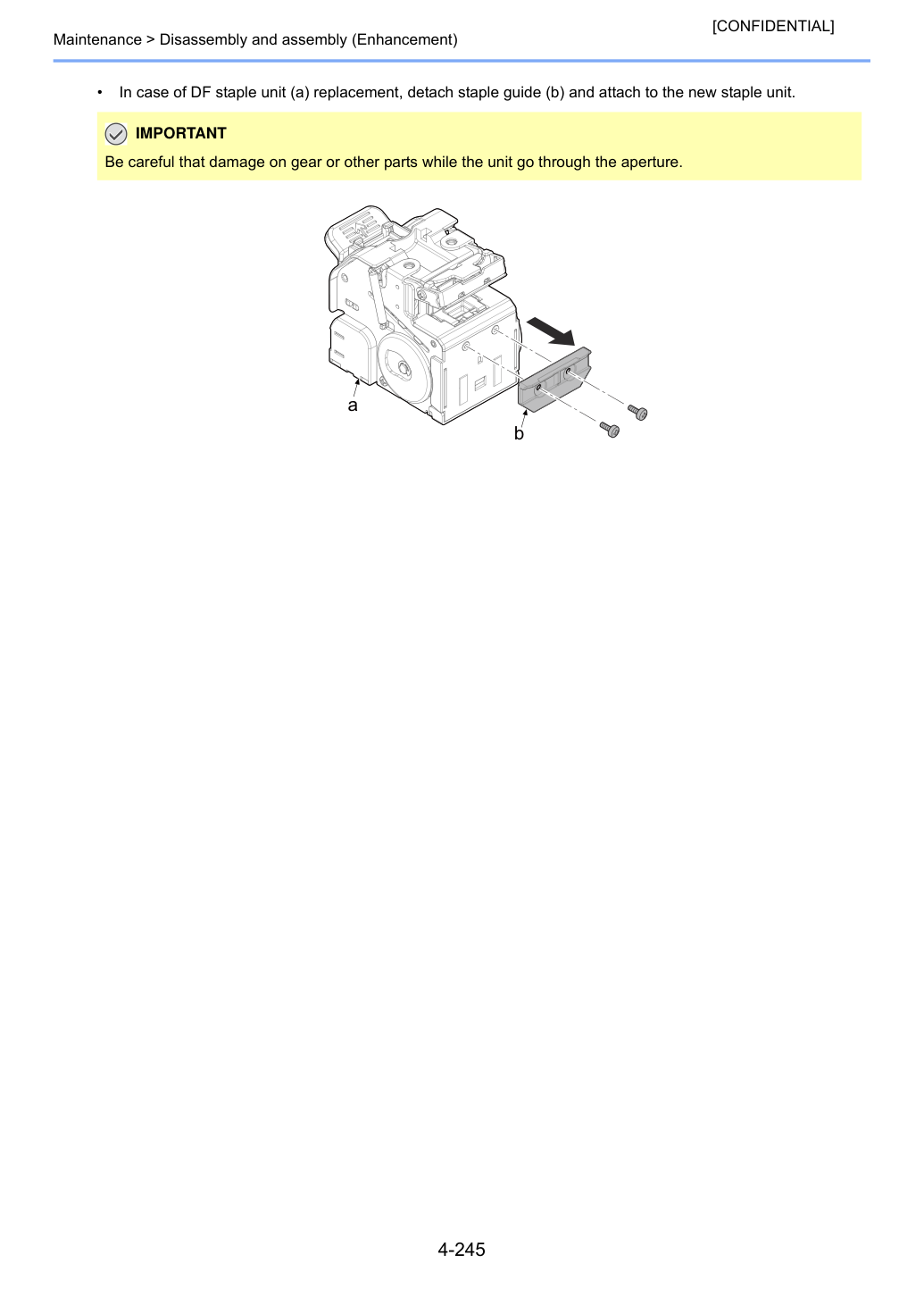

При замене узла скрепления DF (a) снимите направляющую скреплений (b) и установите на новый узел.

Соблюдайте осторожность, чтобы не повредить шестерню или другие детали во время прохождения узла через отверстие.

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (9) Комплект присоединения (AK-7110) (9-1) Снятие и установка двигателя конвейера BR 1 Снимите три винта (a) и снимите заднюю крышку (b) в направлении стрелки.

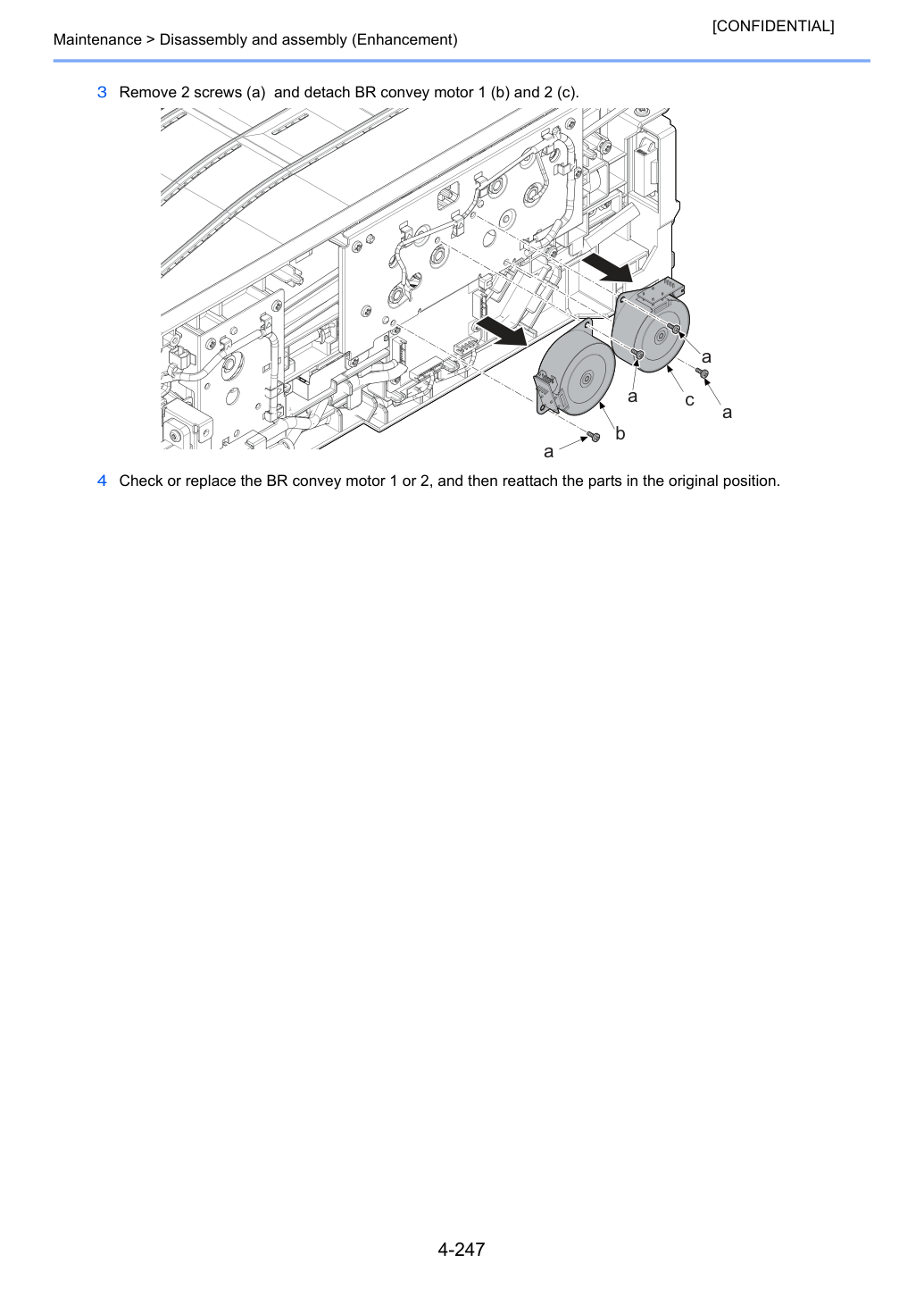

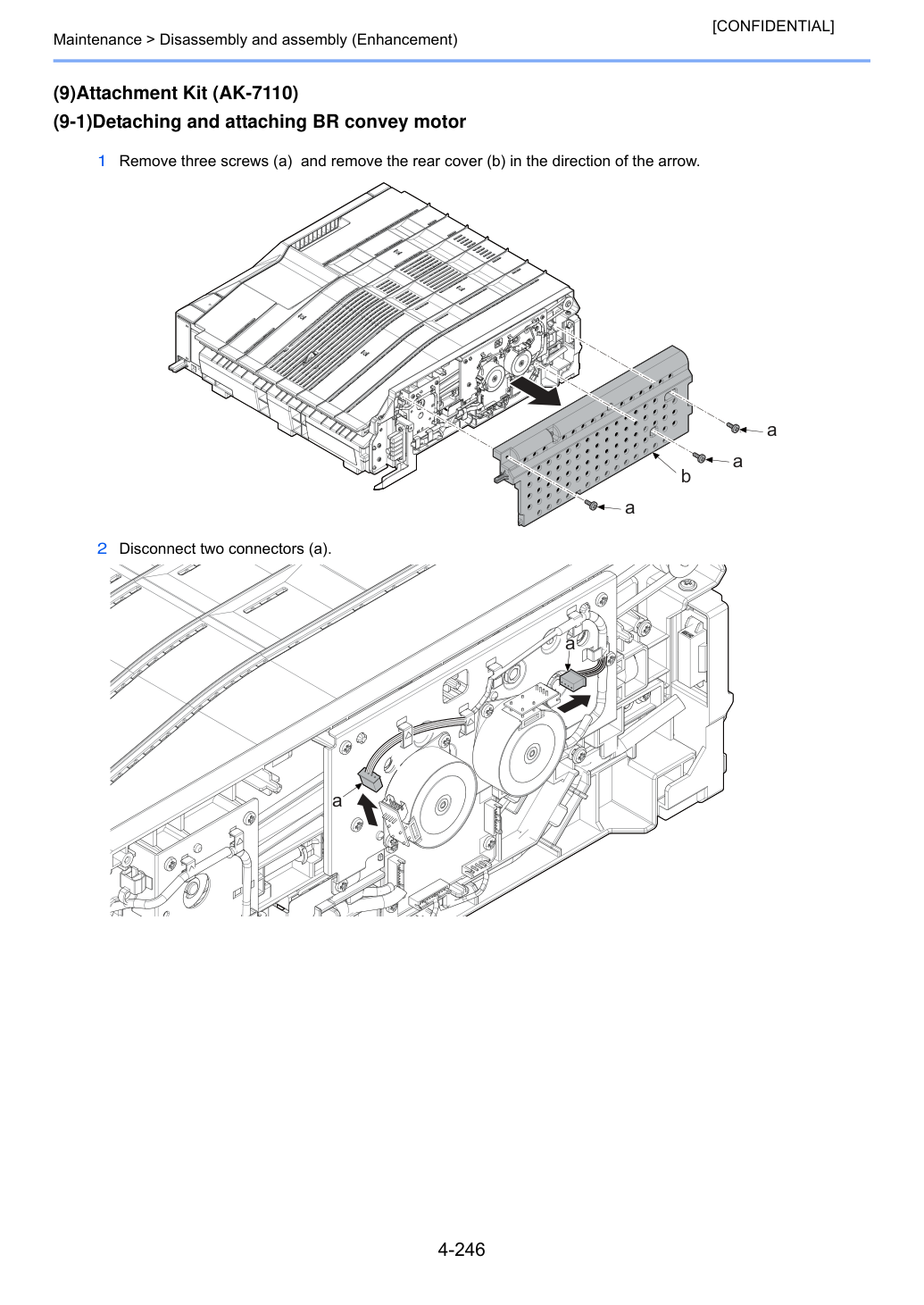

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 3 Снимите 2 винта (a) и снимите двигатель конвейера BR 1 (b) и 2 (c).

4 Проверьте или замените двигатель конвейера BR 1 или 2, затем переустановите детали в исходное положение.

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (9-2) Снятие и установка платы BR PWB 1 Снимите три винта (a) и снимите заднюю крышку (b) в направлении стрелки.

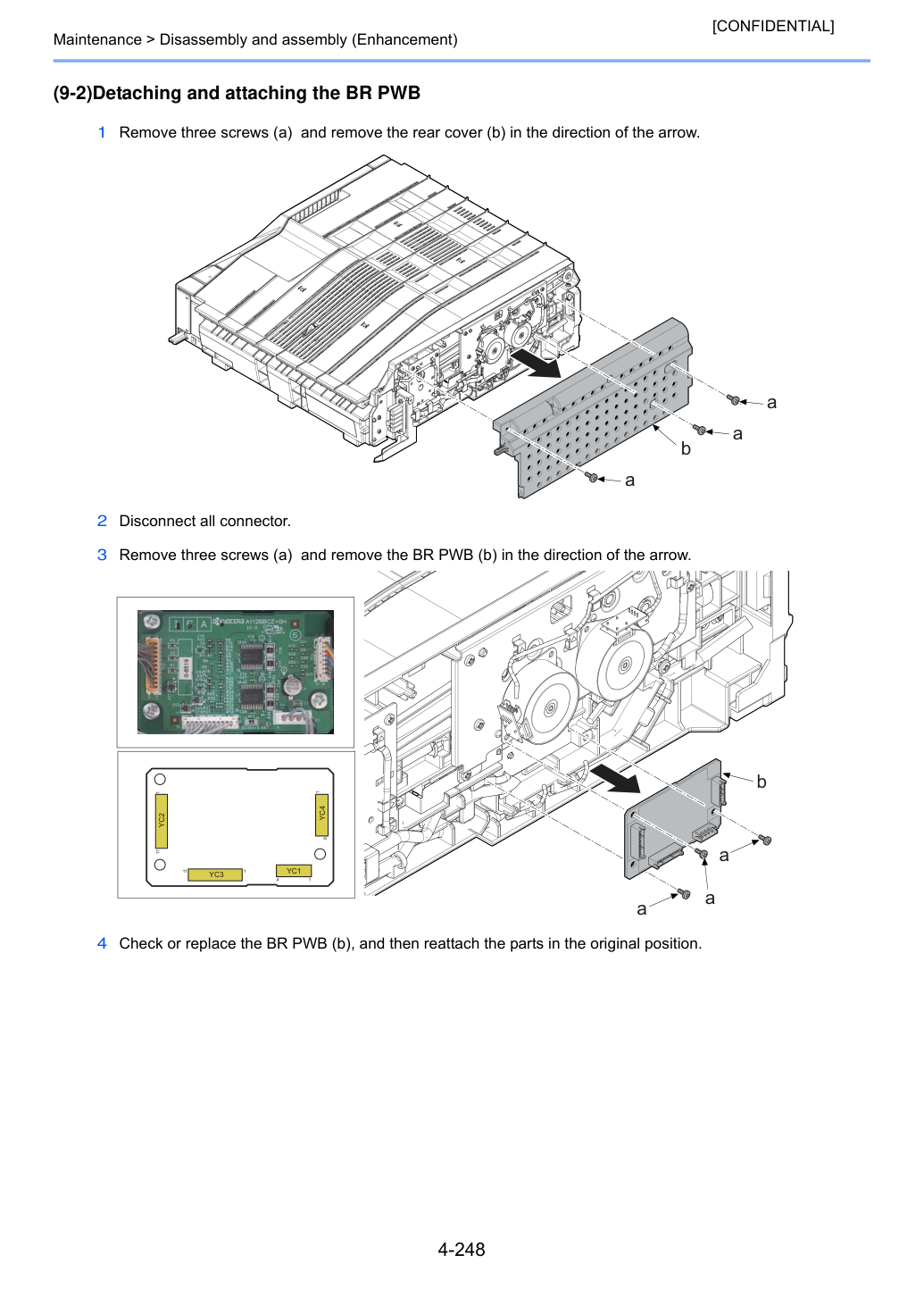

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 3 Снимите три винта (a) и снимите плату BR PWB (b) в направлении стрелки.

4 Проверьте или замените плату BR PWB (b), затем переустановите детали в исходное положение.

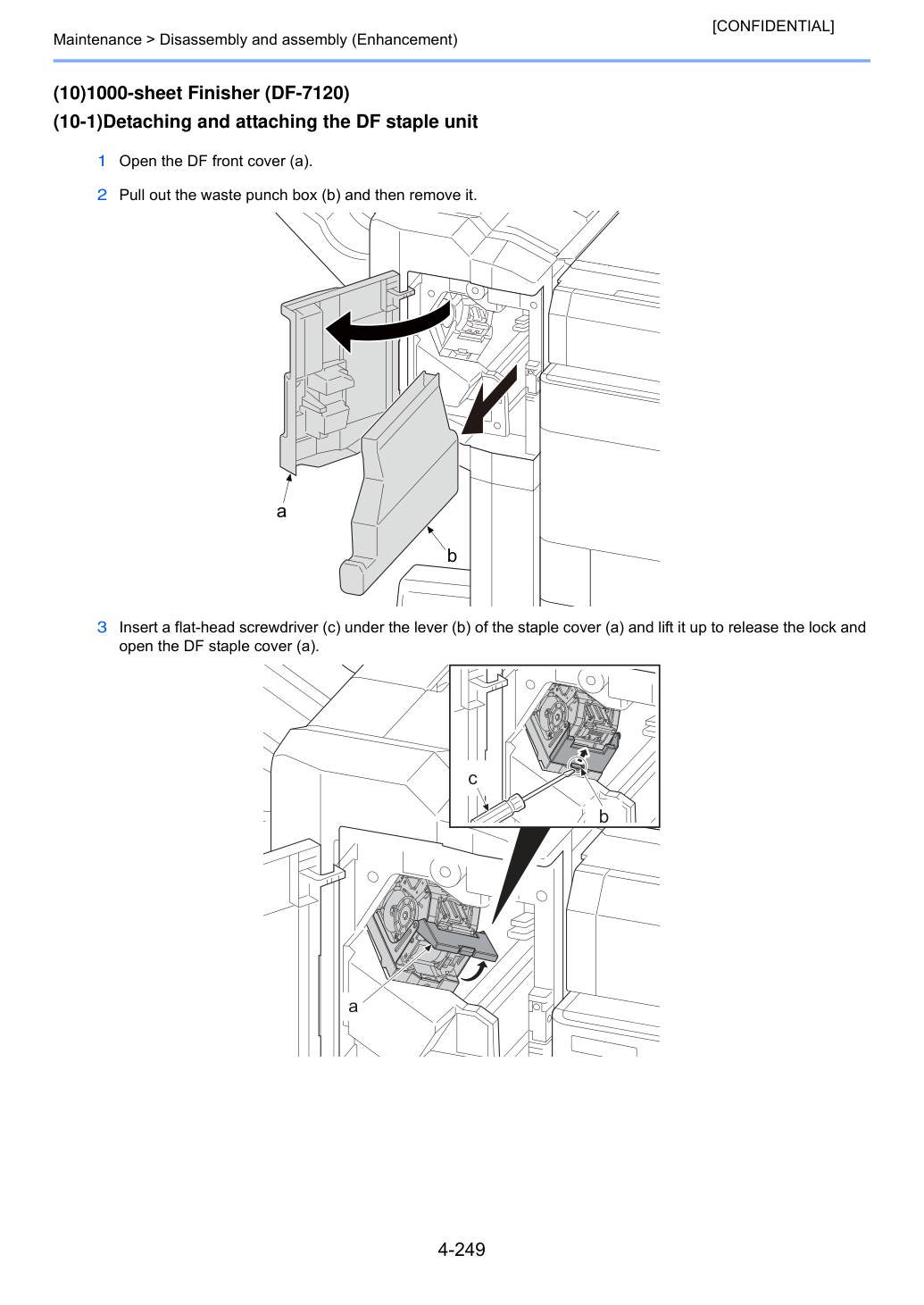

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (10) Финишер на 1000 листов (DF-7120) (10-1) Снятие и установка узла скрепления DF 1 Откройте переднюю крышку DF (a).

2 Выньте и снимите контейнер отходов пробойника (b).

3 Вставьте плоскую отвертку (c) под рычаг (b) крышки узла скрепления (a) и поднимите его для разблокировки и открытия крышки узла скрепления DF (a).

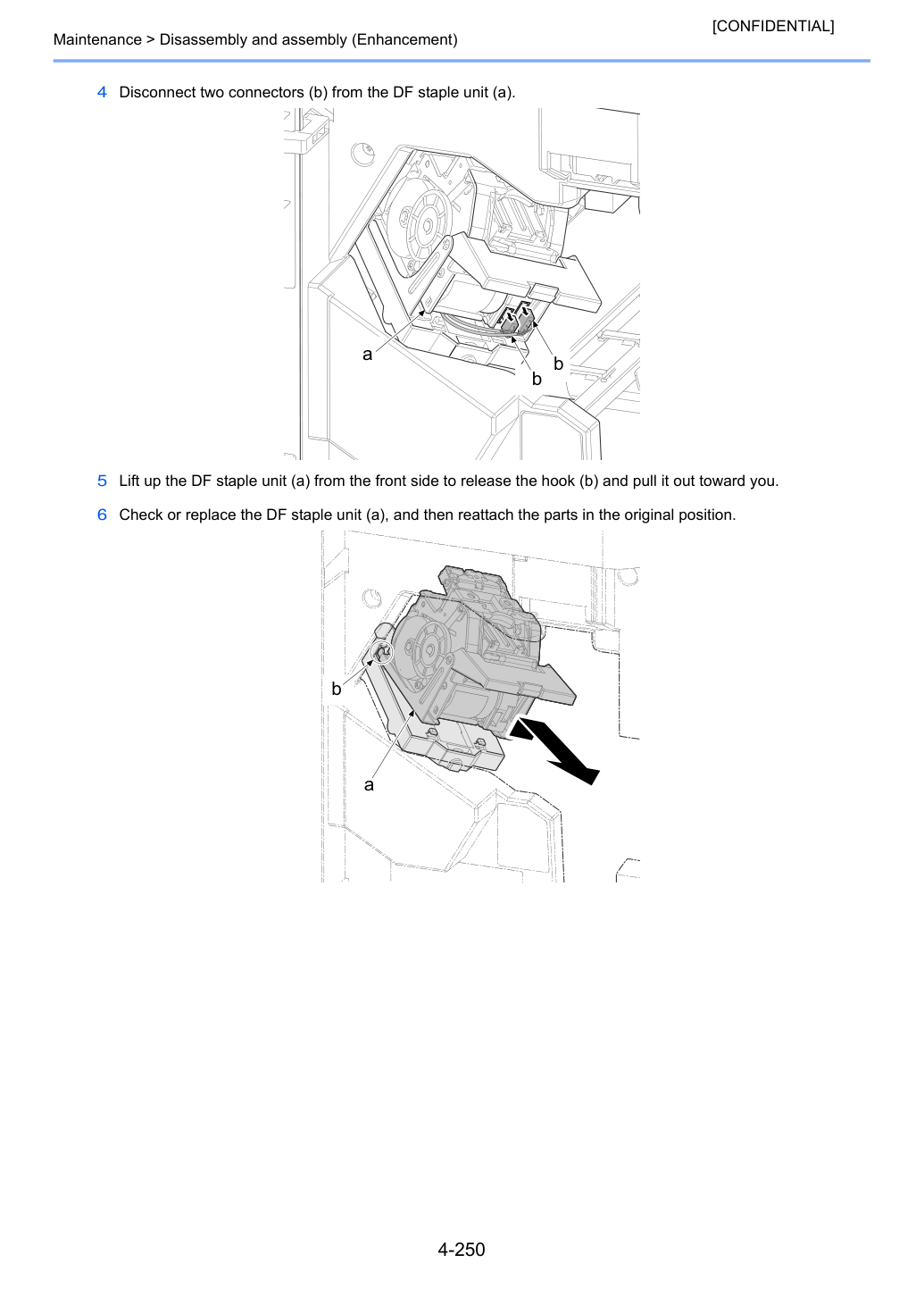

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Отсоедините два разъема (b) от узла скрепления DF (a).

5 Поднимите узел скрепления DF (a) спереди, чтобы разблокировать крючок (b), и извлеките его в вашу сторону.

6 Проверьте или замените узел скрепления DF (a), затем переустановите детали в исходное положение.

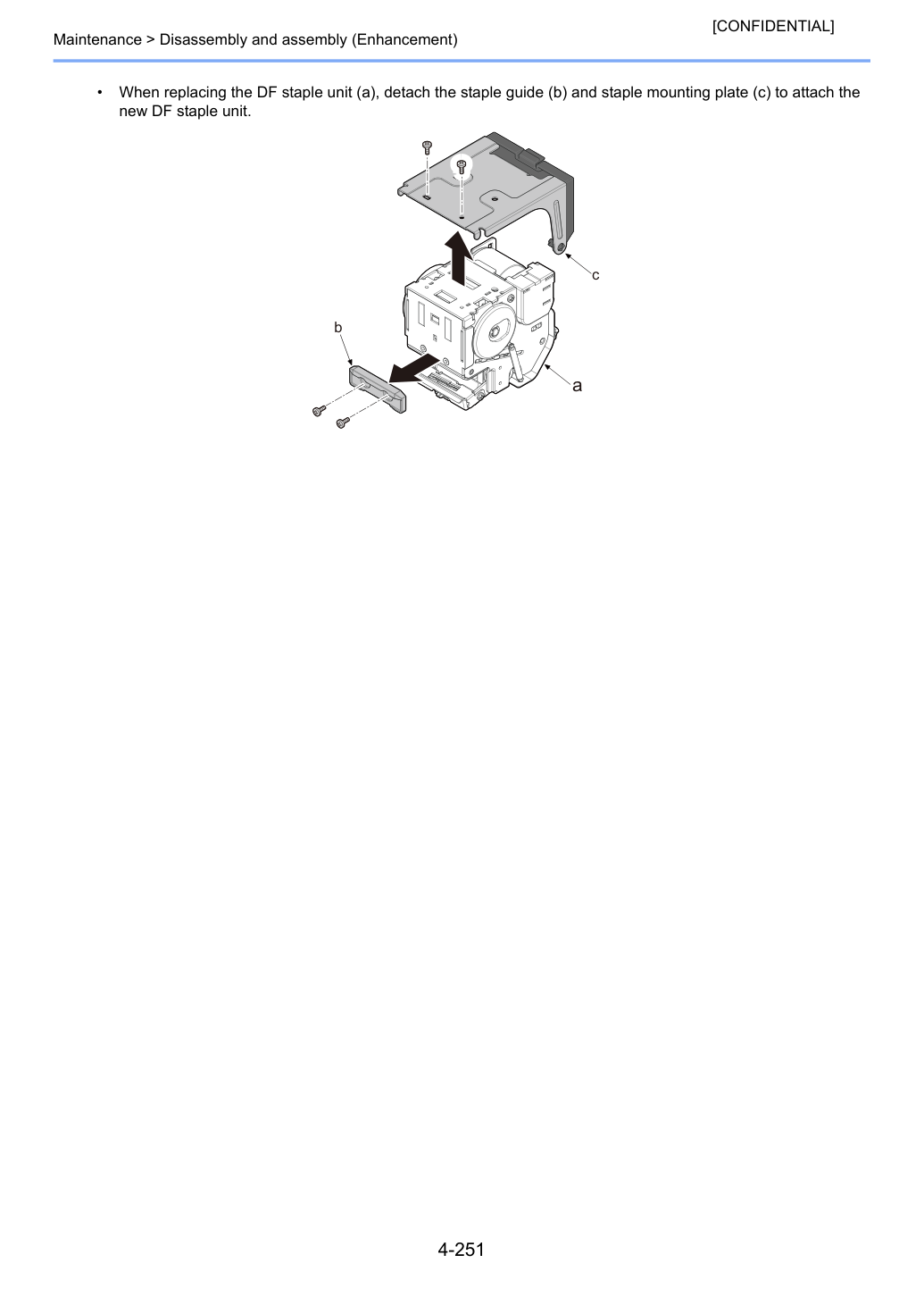

При замене узла скрепления DF (a) снимите направляющую скреплений (b) и пластину крепления скреплений (c) для установки на новый узел скрепления DF.

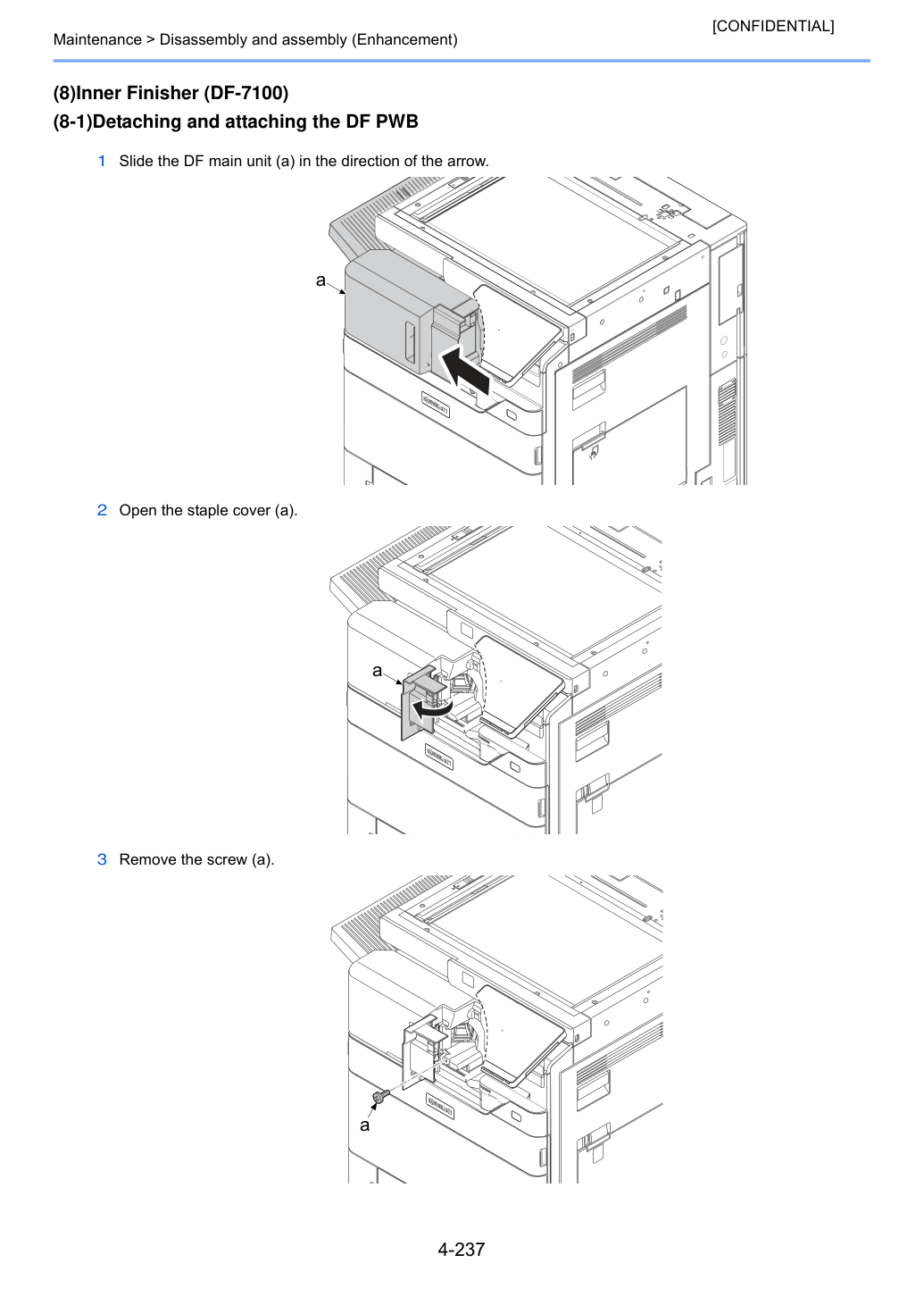

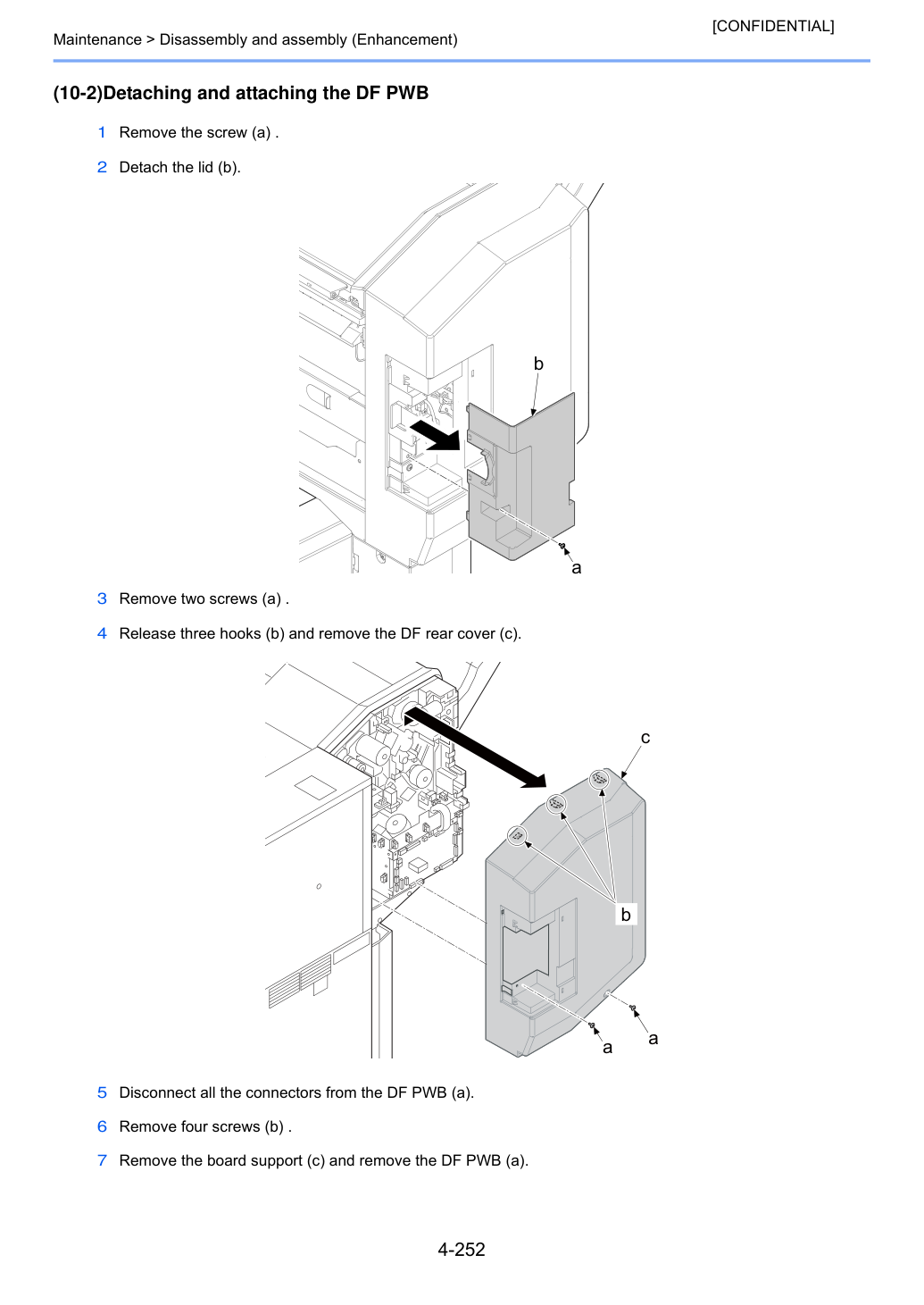

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (10-2) Снятие и установка платы DF PWB 1 Снимите винт (a).

4 Отожмите три крючка (b) и снимите заднюю крышку DF (c).

5 Отсоедините все разъемы от платы DF PWB (a).

7 Снимите опору платы (c) и снимите плату DF PWB (a).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 8 Проверьте или замените плату DF PWB (a), затем переустановите детали в исходное положение.

При замене платы DF PWB убедись, что удалил EEPROM со старой платы и установил её на новую плату.

Установите последнюю версию прошивки после замены.

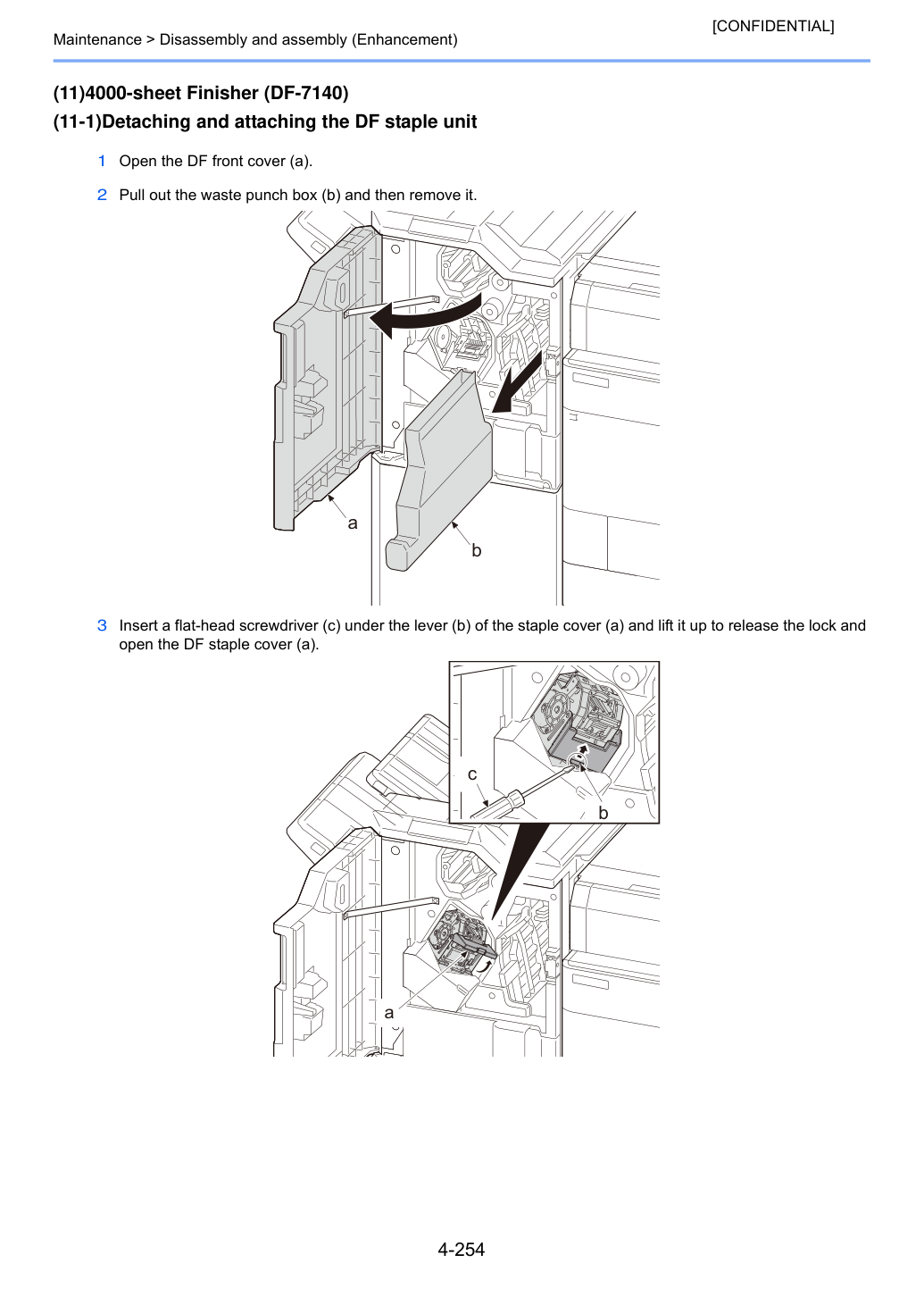

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (11) Финишер на 4000 листов (DF-7140) (11-1) Снятие и установка узла скрепления DF 1 Откройте переднюю крышку DF (a).

2 Выньте и снимите контейнер отходов пробойника (b).

3 Вставьте плоскую отвертку (c) под рычаг (b) крышки узла скрепления (a) и поднимите его для разблокировки и открытия крышки узла скрепления DF (a).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 4 Отсоедините два разъема (b) от узла скрепления DF (a).

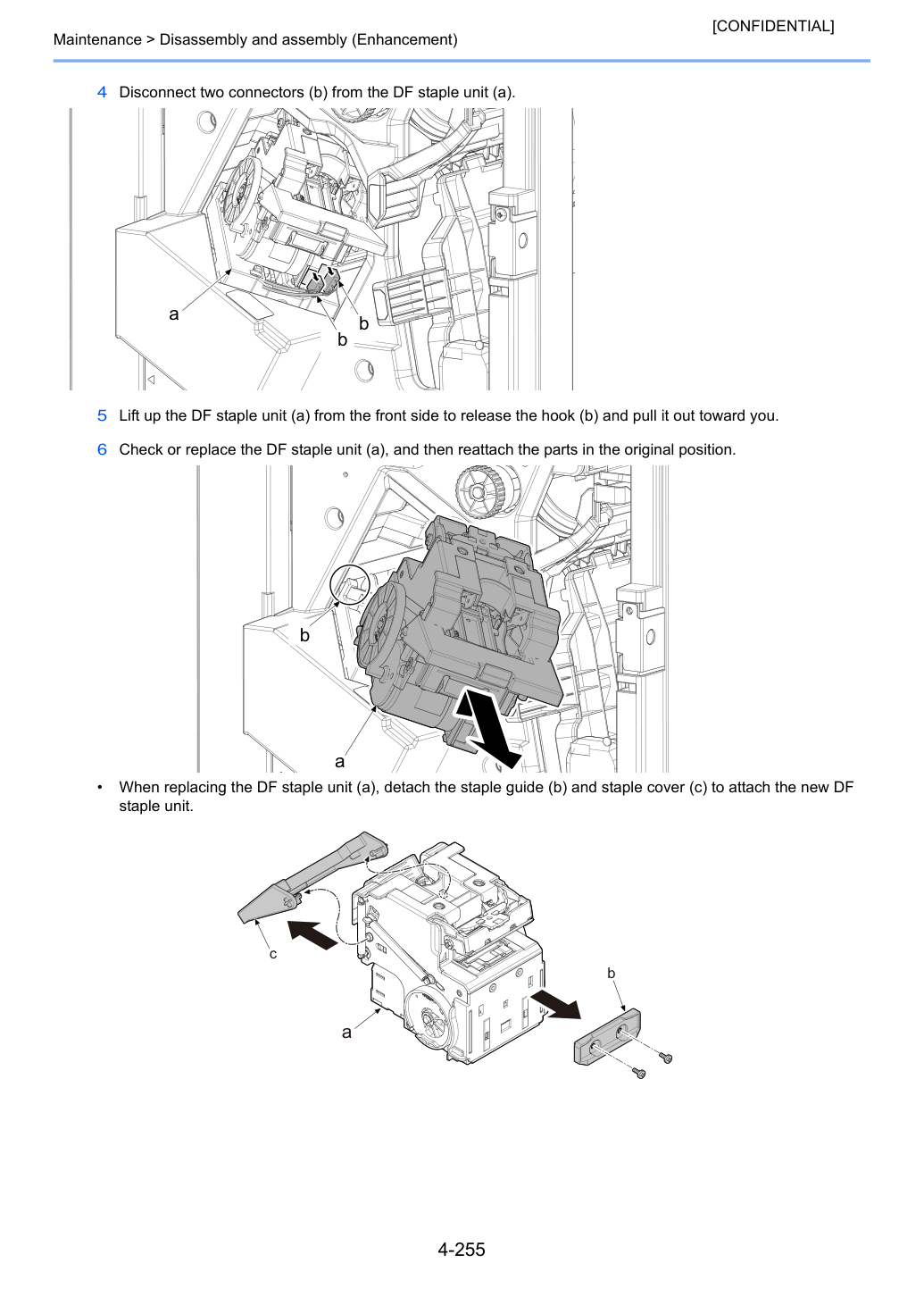

5 Поднимите узел скрепления DF (a) спереди, чтобы разблокировать крючок (b), и извлеките его в вашу сторону.

6 Проверьте или замените узел скрепления DF (a), затем переустановите детали в исходное положение.

При замене узла скрепления DF (a) снимите направляющую скреплений (b) и крышку узла скрепления (c) для установки на новый узел скрепления DF.

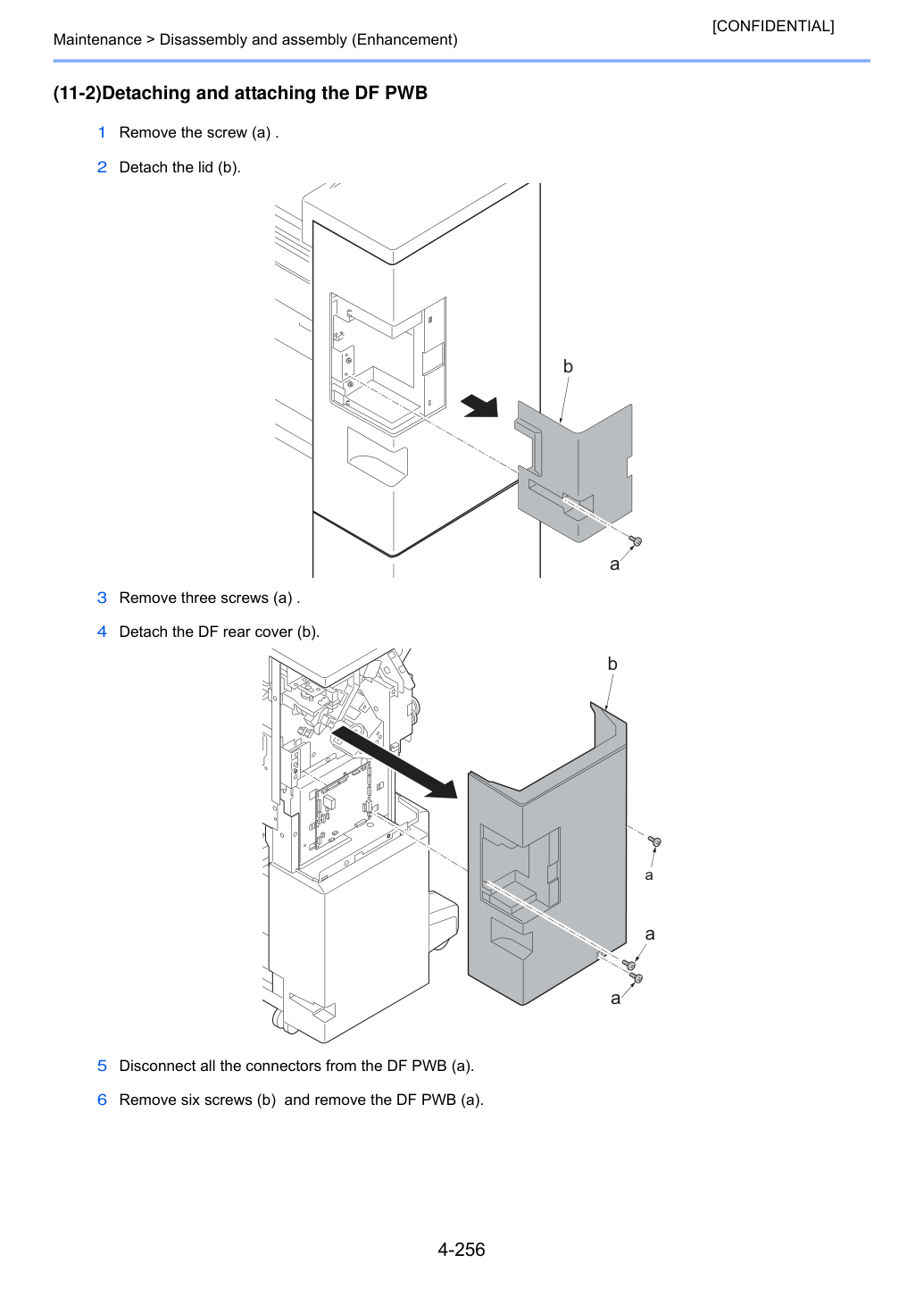

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (11-2)Отсоединение и присоединение DF PWB 1 Снимите винт (a).

4 Отсоедините заднюю крышку DF (b).

5 Отсоедините все разъемы от платы DF PWB (a).

6 Снимите шесть винтов (b) и извлеките DF PWB (a).

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] 7 Проверьте или замените DF PWB (a), затем переустановите детали в исходное положение.

При замене платы DF PWB убедись, что удалил EEPROM со старой платы и установил её на новую плату.

Установите последнюю версию прошивки после замены.

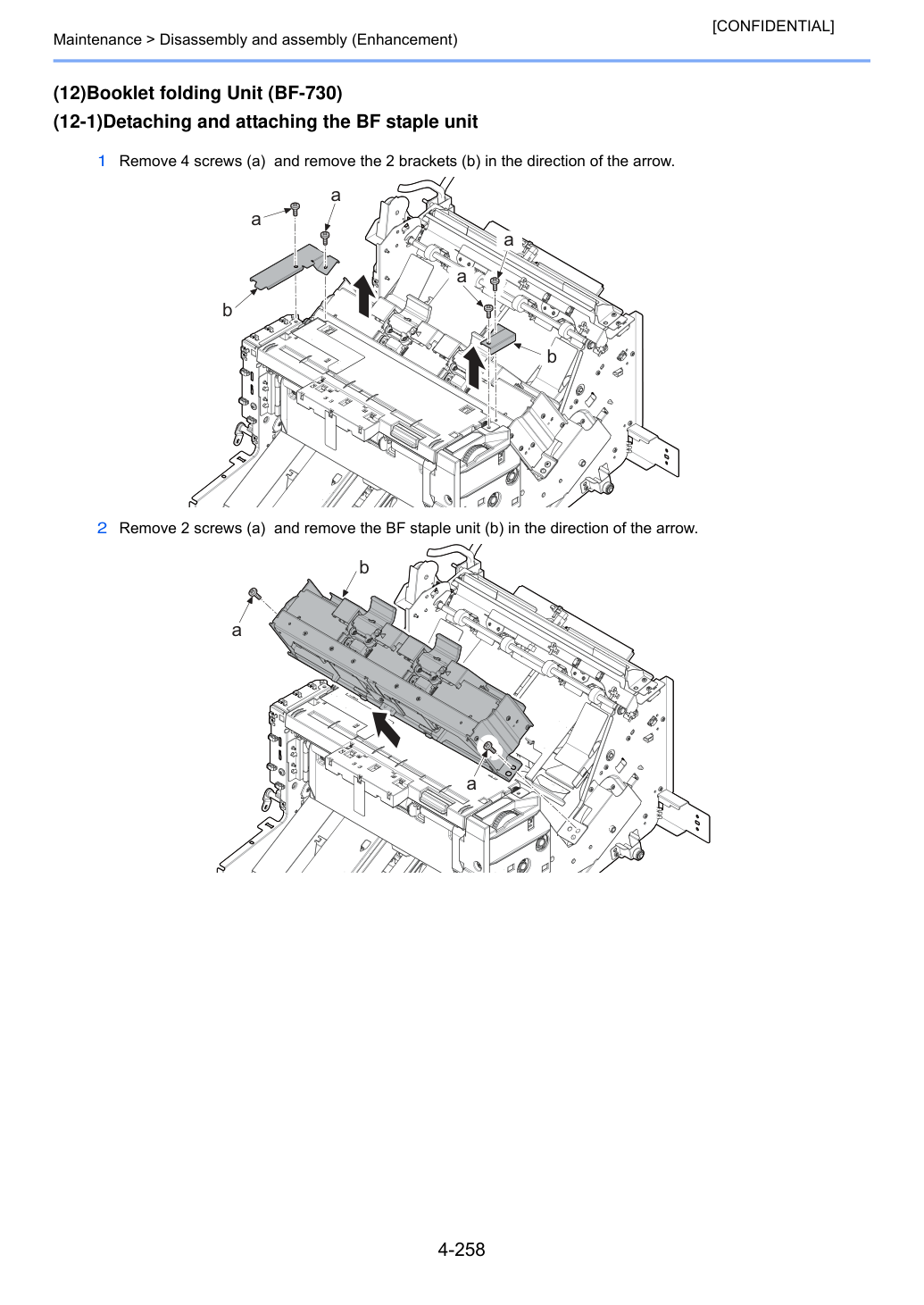

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (12)Узел брошюровки (BF-730) (12-1)Отсоединение и присоединение узла скрепления BF 1 Снимите 4 винта (a) и извлеките 2 кронштейна (b) в направлении стрелки.

2 Снимите 2 винта (a) и извлеките узел скрепления BF (b) в направлении стрелки.

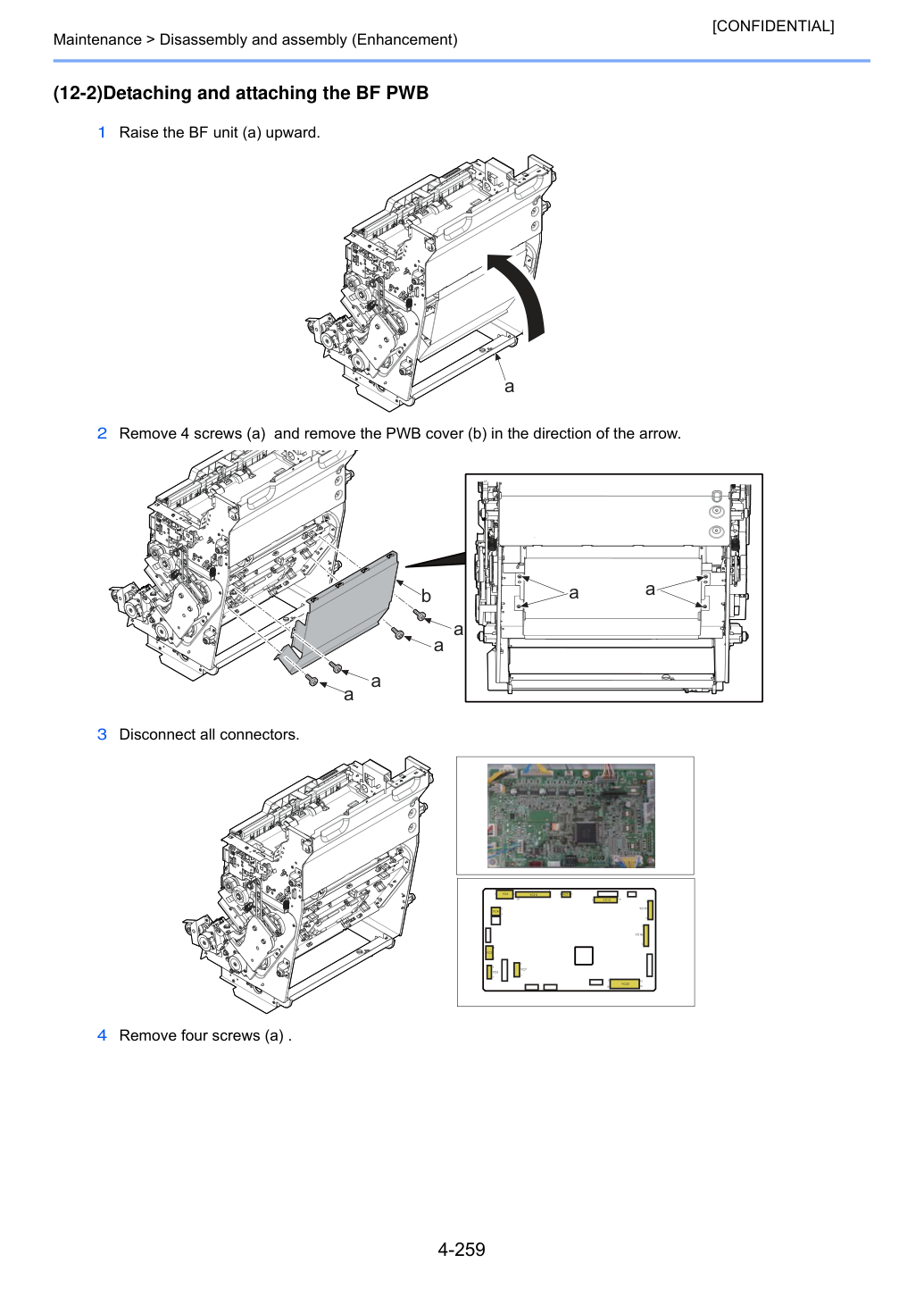

Техническое обслуживание > Разборка и сборка (Enhancement) [CONFIDENTIAL] (12-2)Отсоединение и присоединение BF PWB 1 Поднимите узел BF (a) вверх.

2 Снимите 4 винта (a) и извлеките крышку PWB (b) в направлении стрелки.

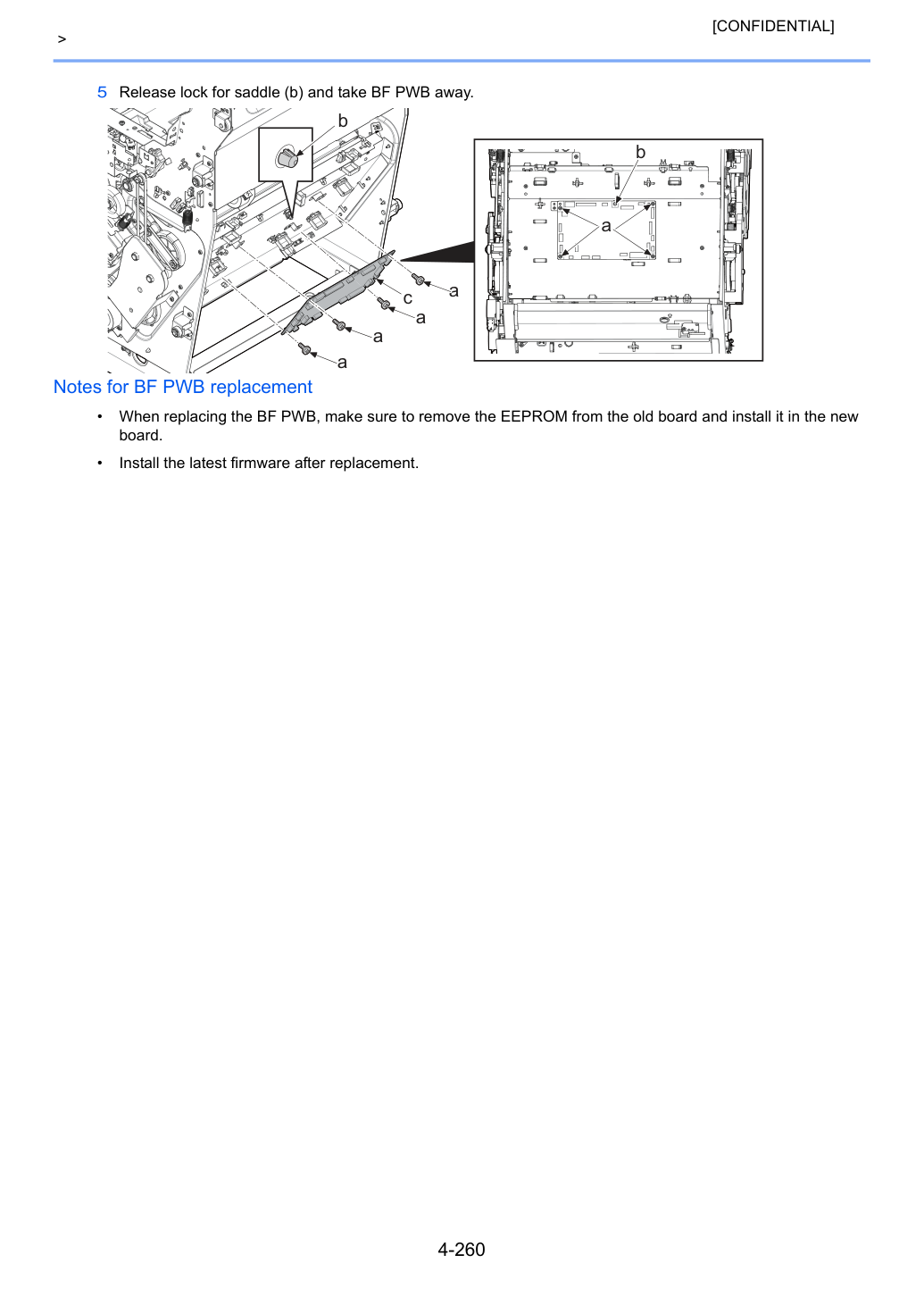

5 Отпустите фиксатор для седла (b) и извлеките BF PWB.

При замене BF PWB обязательно извлеките EEPROM со старой платы и установите её на новую плату.

Установите последнюю версию прошивки после замены.

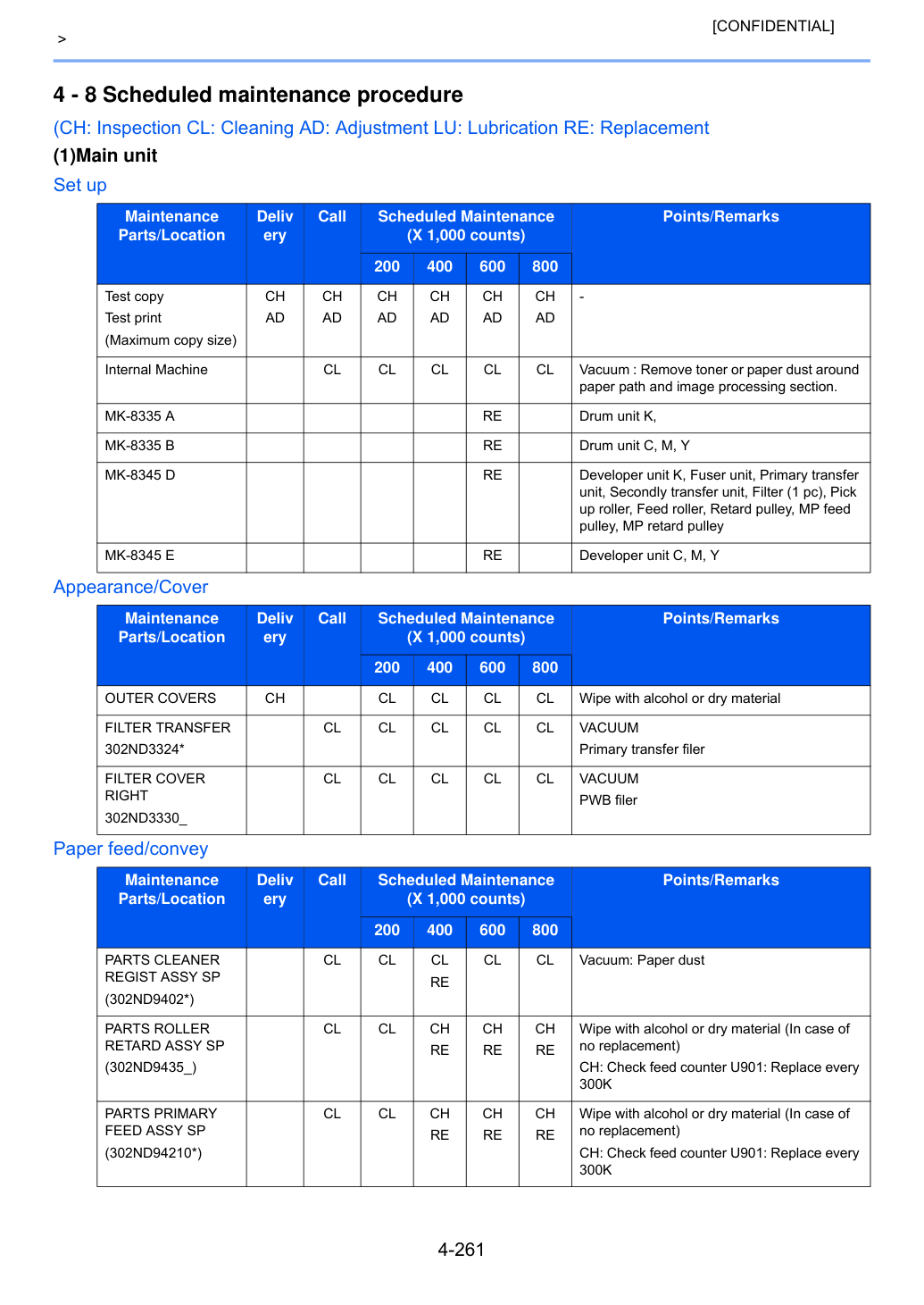

Вакуум: Удалите тонер или пыль бумаги вокруг тракта бумаги и секции обработки изображения.

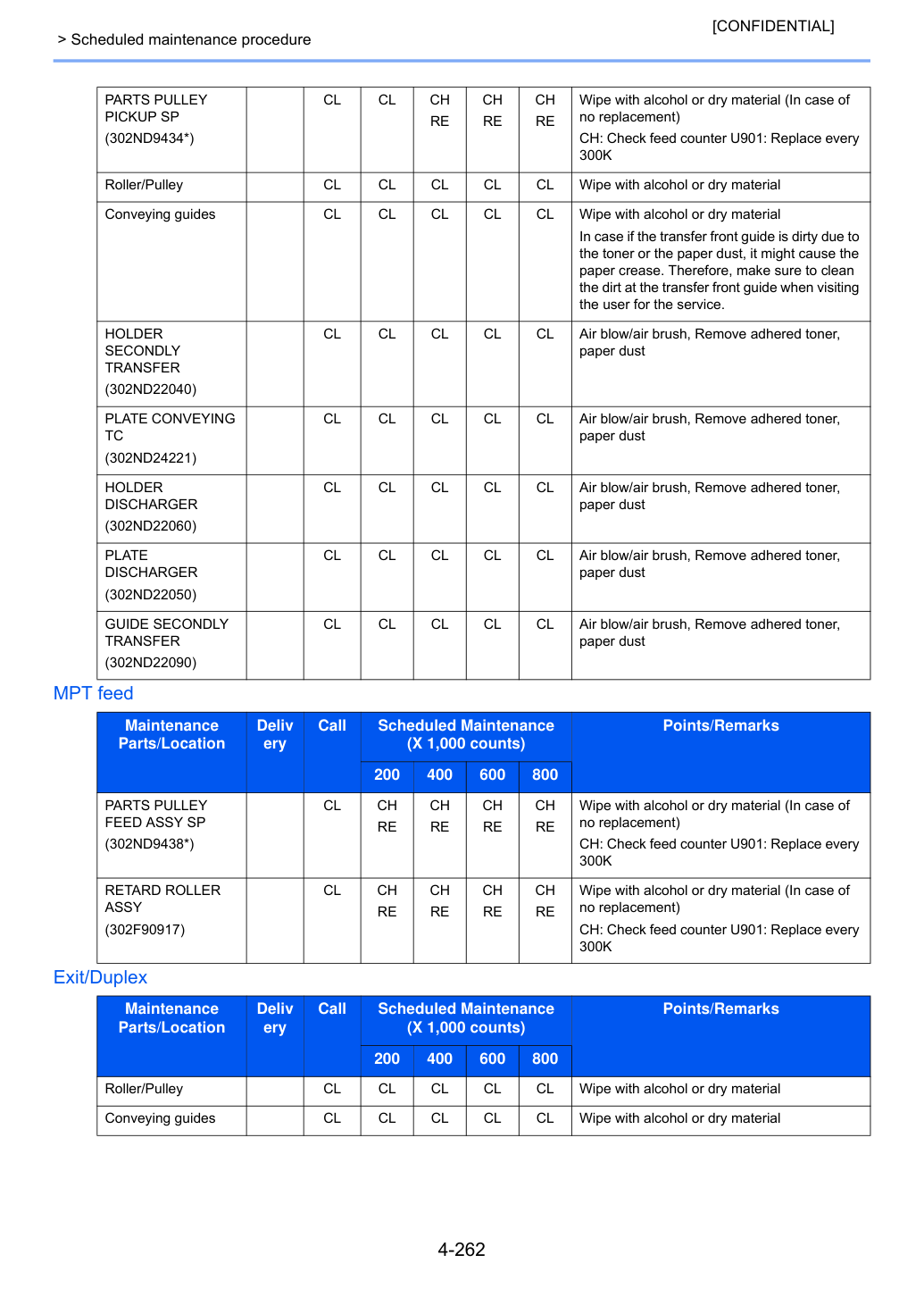

Протрите спиртом или сухим материалом. В случае если передняя направляющая переноса загрязнена тонером или пылью бумаги, это может вызвать помятость бумаги. Поэтому убедитесь, что очищена грязь на передней направляющей переноса при обслуживании у пользователя.

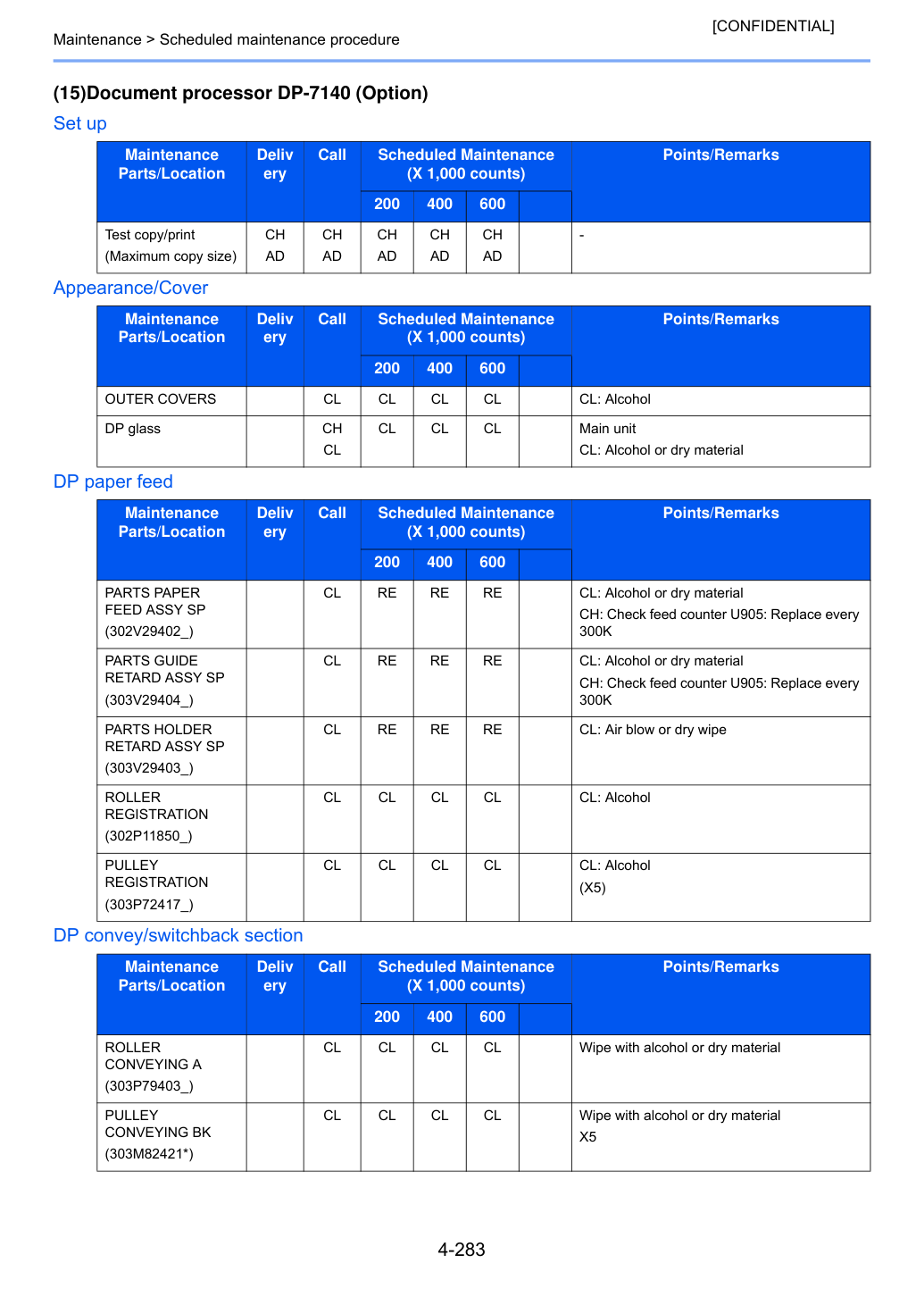

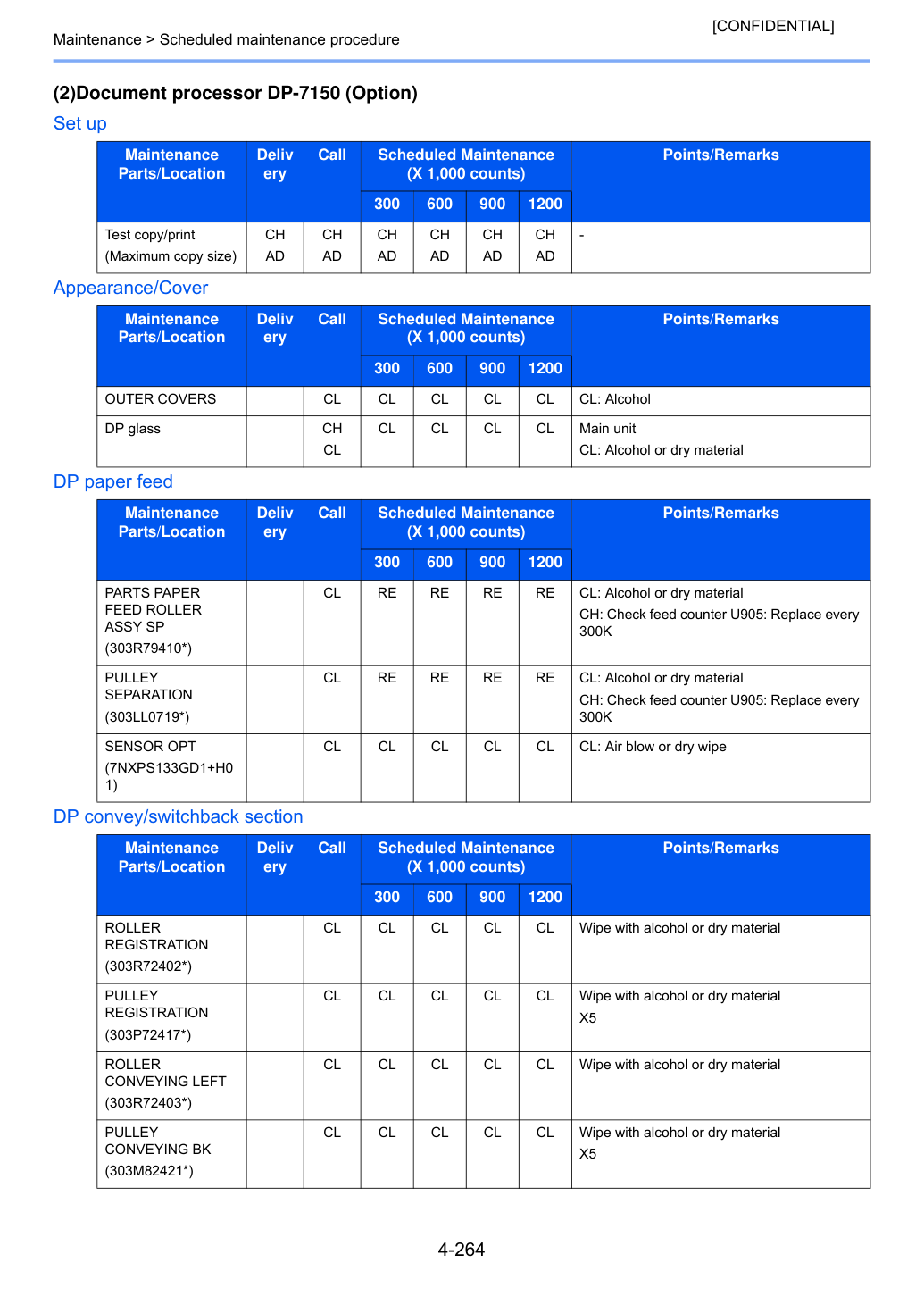

Стекло щели DP: Протрите спиртом и сухим материалом (только поверхность).

Протрите сухим материалом при установке DP.

Стекло щели DP: Протрите спиртом и сухим материалом (только поверхность).

Очистка только при отказе изображения (линии). Сухое протирание и продув воздухом.

Очистка только при отказе изображения (линии). Сухое протирание и продув воздухом.

При отказе изображения замените.

Смажьте только при шуме или других отказах.

Замените при отказе изображения.

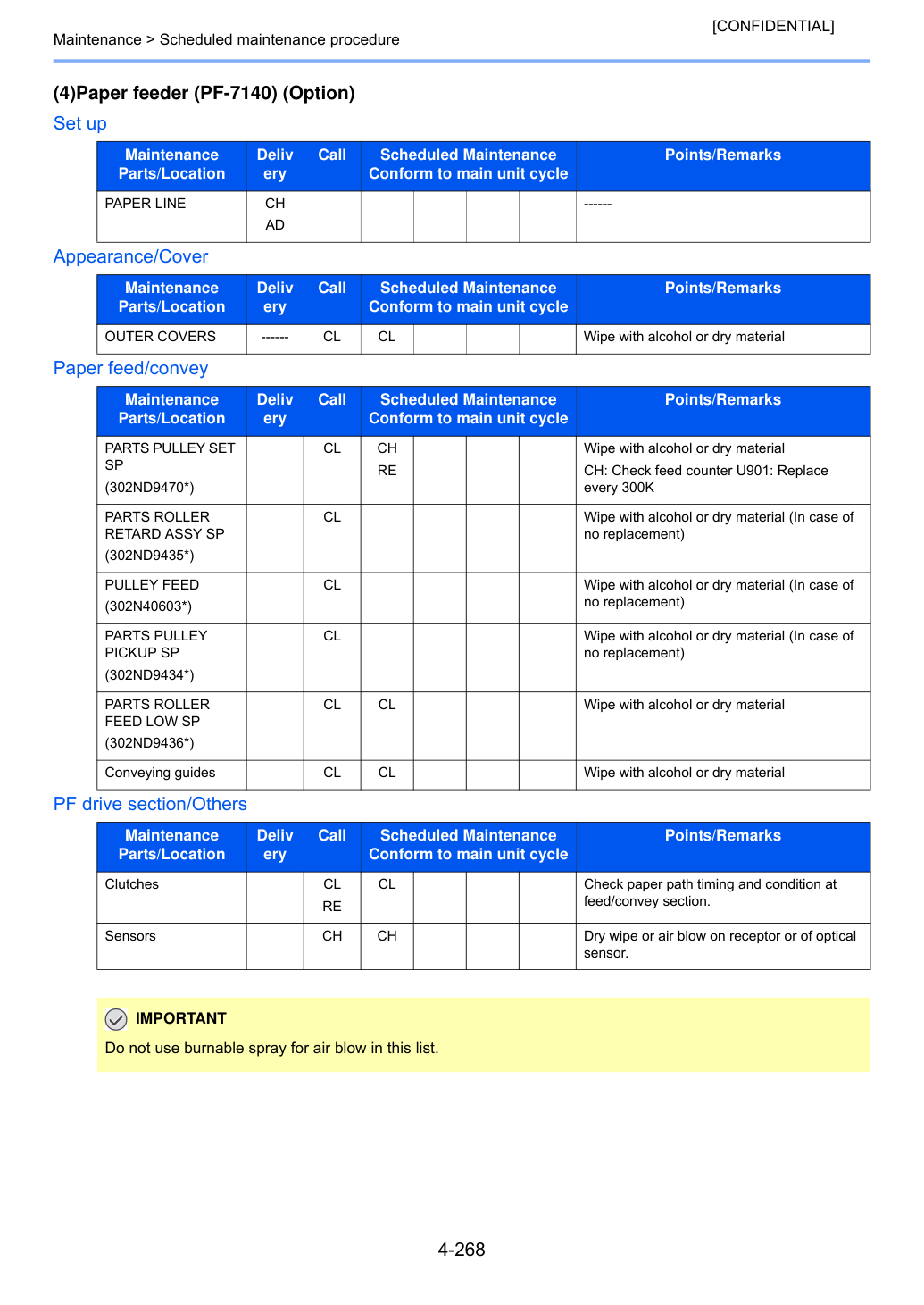

Проверьте синхронизацию и состояние тракта бумаги в секции подачи/конвейера.

Сухое протирание или продув воздухом рецептора или оптического датчика.

Смажьте EM-50LP на шестерне при наличии шума.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Протрите спиртом или сухим материалом ВАЖНО Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

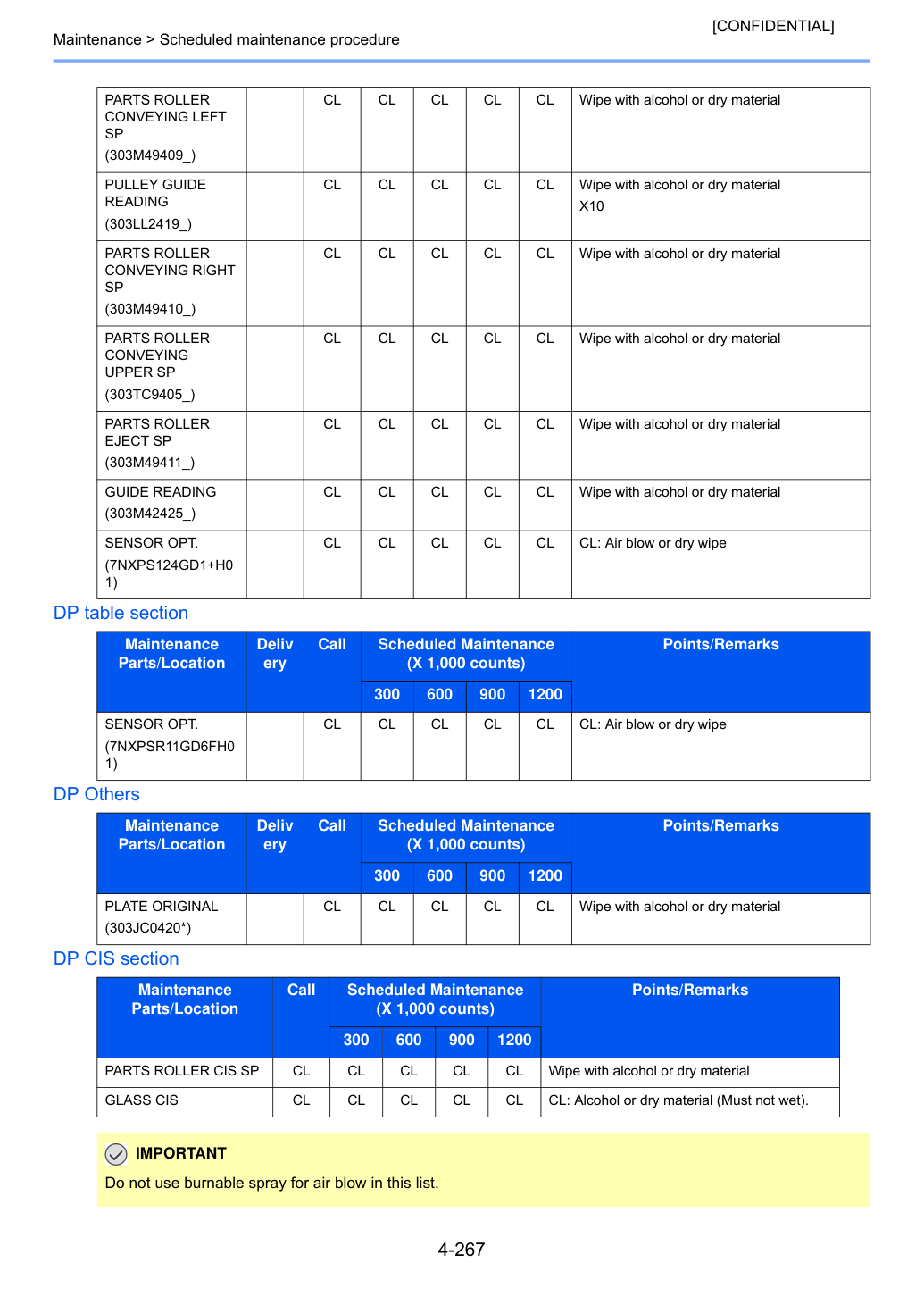

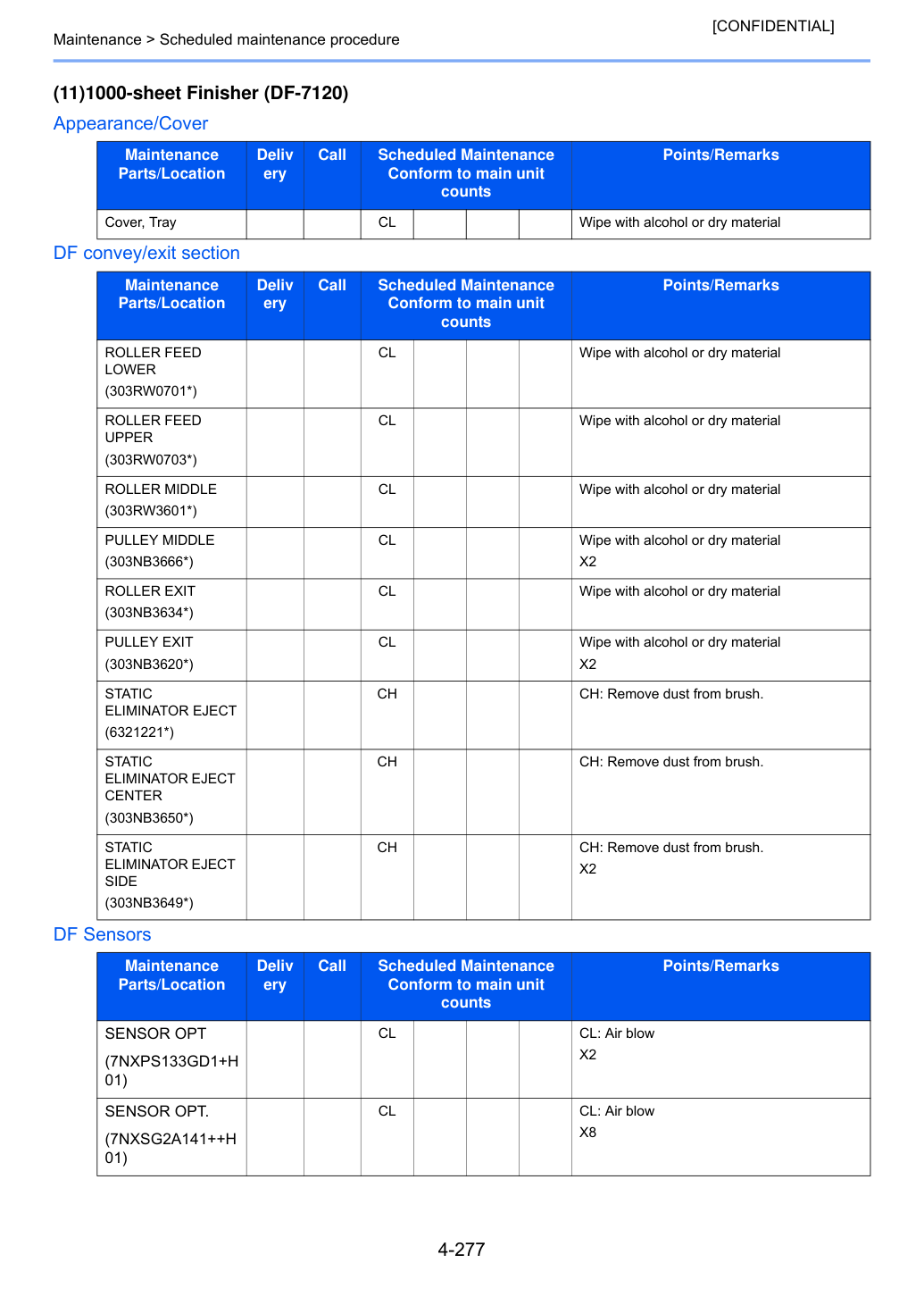

Протрите спиртом или сухим материалом SENSOR OPT.

CL: Спирт или сухой материал (не должен быть мокрым).

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

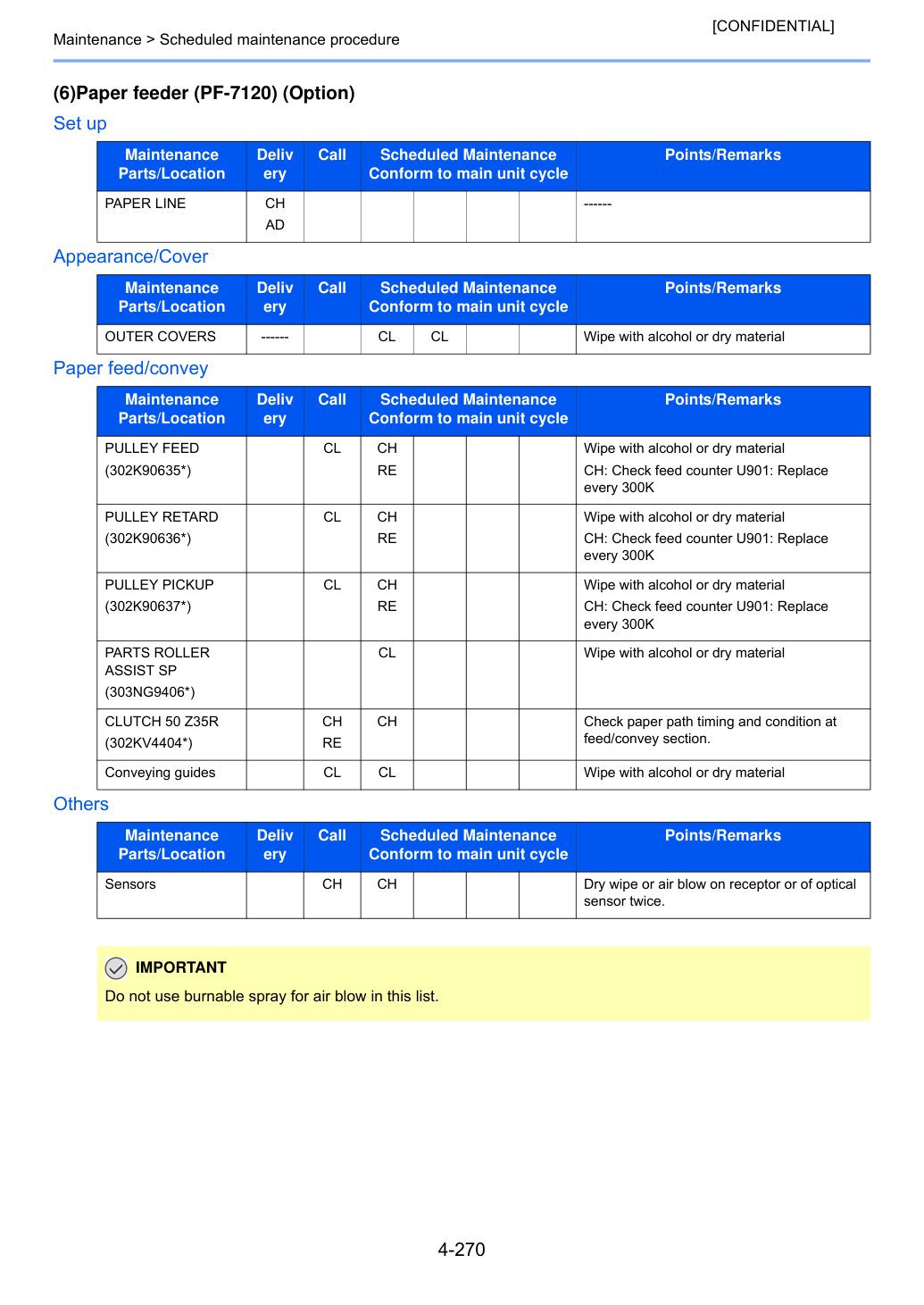

Проверьте синхронизацию и состояние тракта бумаги в секции подачи/конвейера.

Сухое протирание или продув воздухом рецептора или оптического датчика.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Проверьте синхронизацию и состояние тракта бумаги в секции подачи/конвейера.

Сухое протирание или продув воздухом рецептора или оптического датчика.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

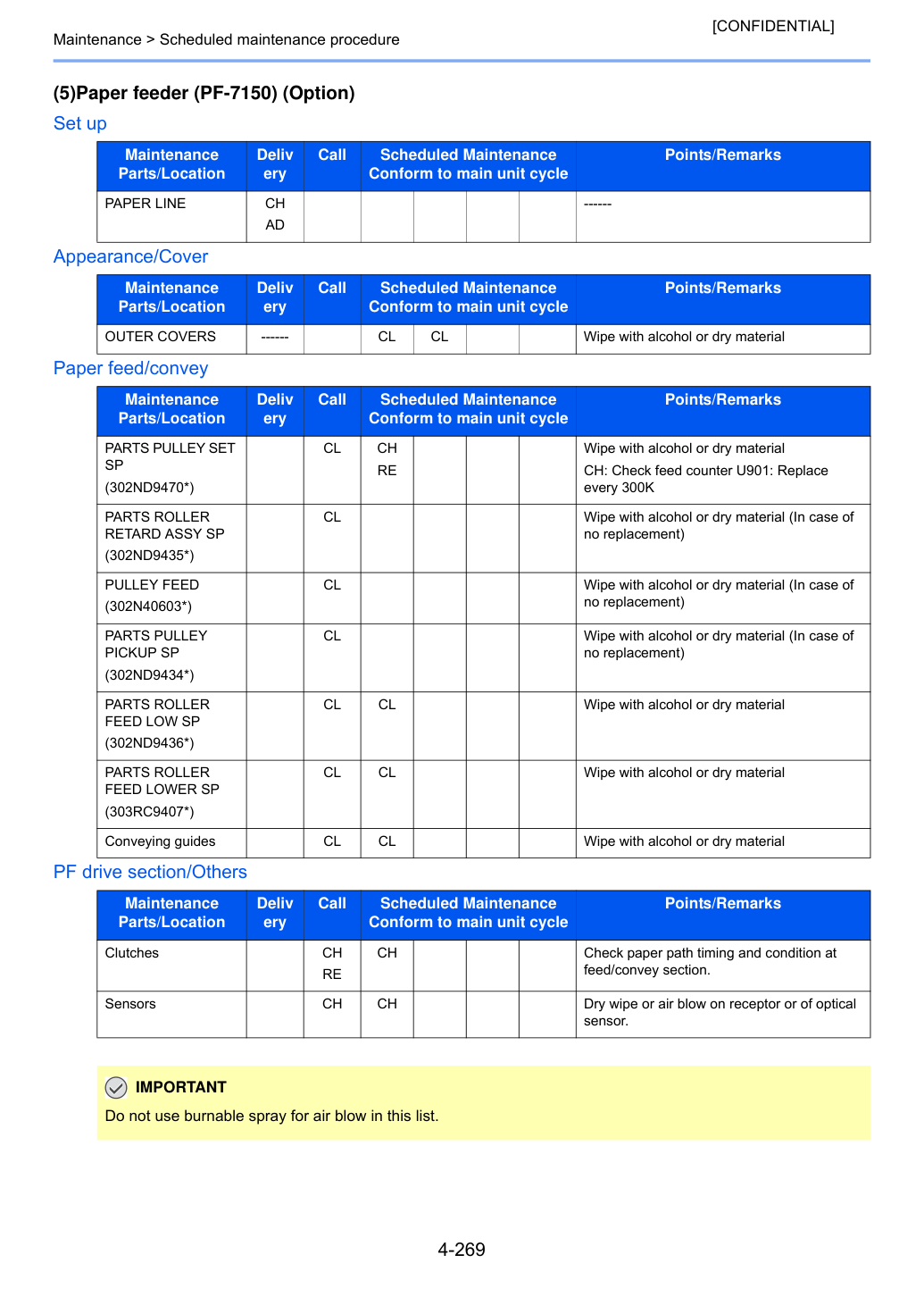

Проверьте синхронизацию и состояние тракта бумаги в секции подачи/конвейера.

Сухое протирание или продув воздухом рецептора или оптического датчика дважды.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Протрите спиртом или сухим материалом ВАЖНО Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

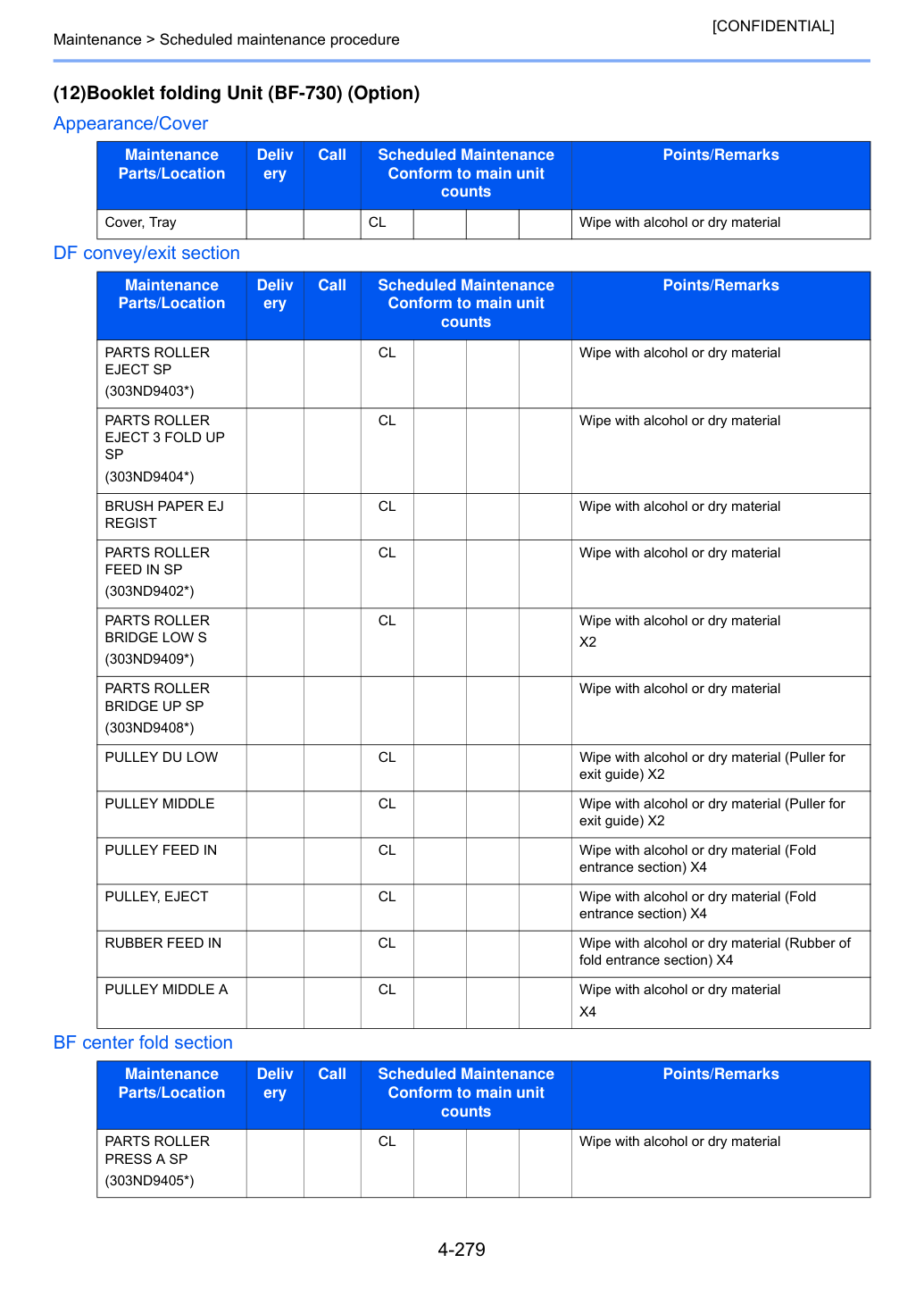

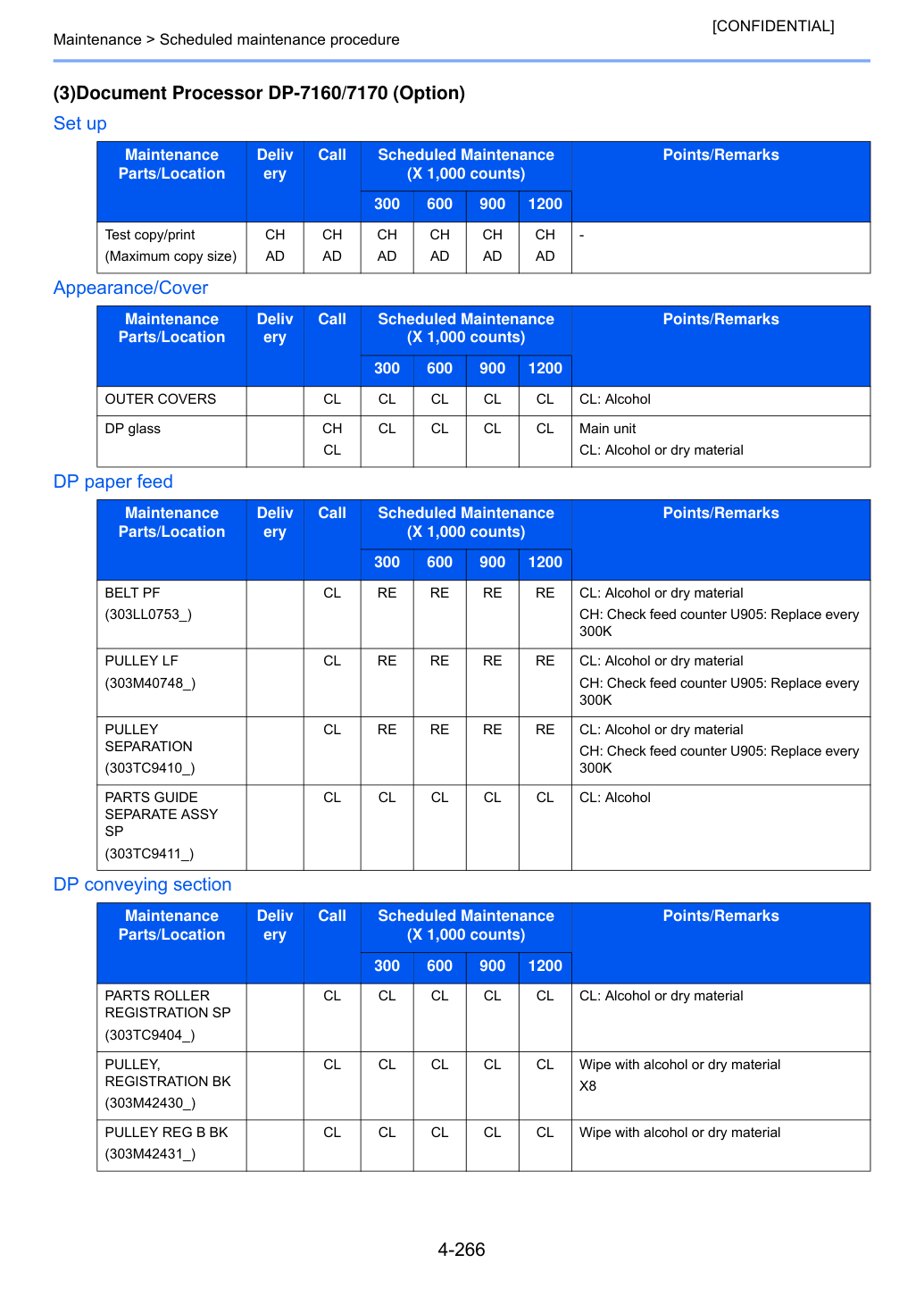

Протрите спиртом или сухим материалом Детали/место техобслуживания Доставка Плановое техническое обслуживание Соответствие основным счётчикам точкам/замечаниям SENSOR OPT.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Протрите спиртом или сухим материалом ВАЖНО Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

CL: Продув воздухом или сухое протирание ВАЖНО Не используйте воспламеняющийся спрей для продува воздухом в этом списке.

Протрите спиртом или сухим материалом ВАЖНО Не используйте воспламеняющийся спрей для продува воздухом в этом списке.
