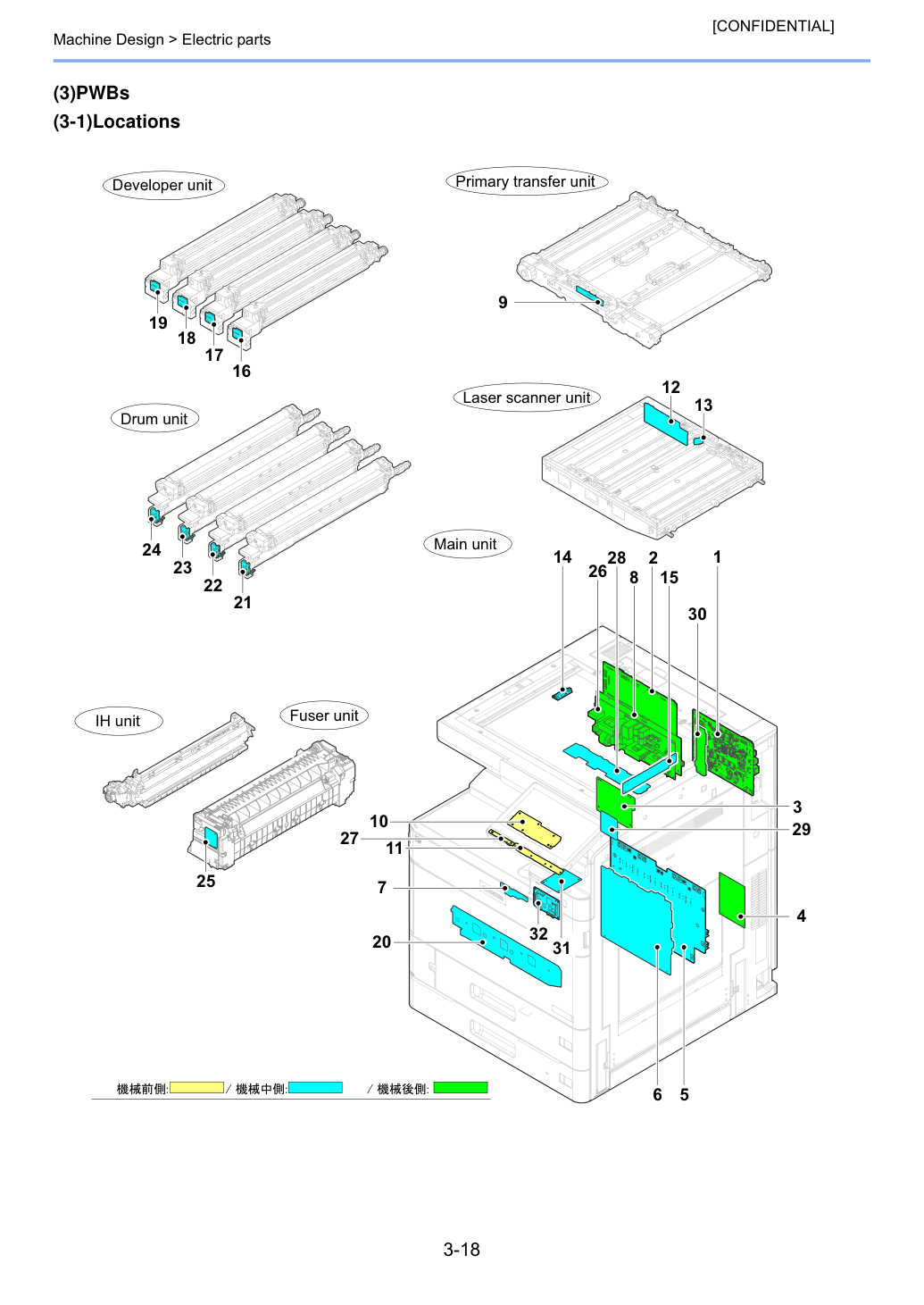

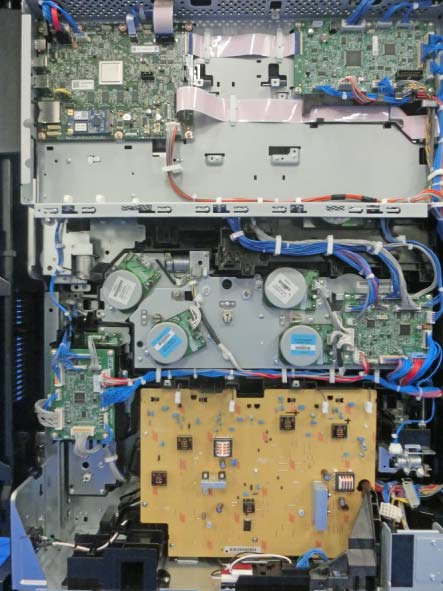

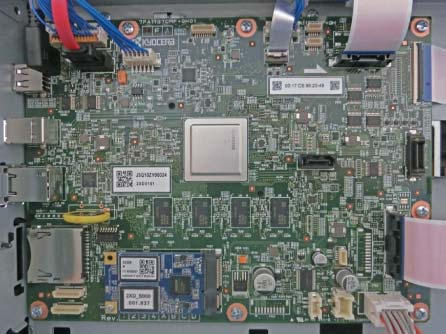

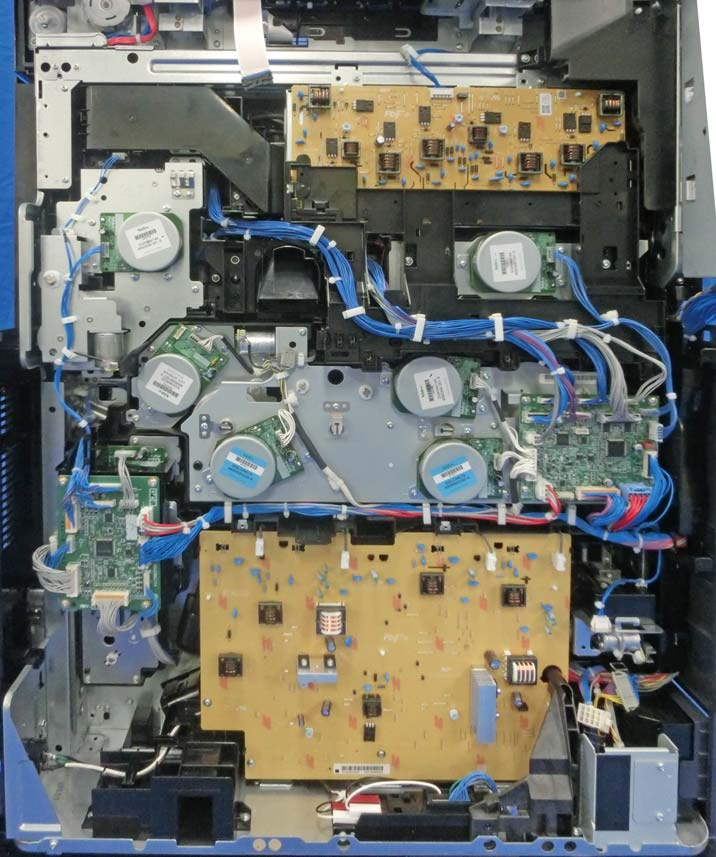

(2)Описания основных PWB (2-1)Main PWB Управление всей прошивкой для управления интерфейсом ПК и сетью, обработкой данных изображения и т. д.
Управляет оборудованием, таким как выходы высокого напряжения/смещения, блок сканера изображений и система подачи бумаги.

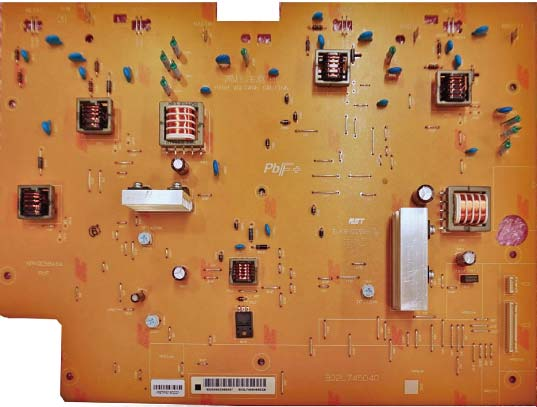

Выводит высокое напряжение для основного заряда и смещения проявителя.
Выводит смещение переноса, смещение разделения и смещение очистки переноса.

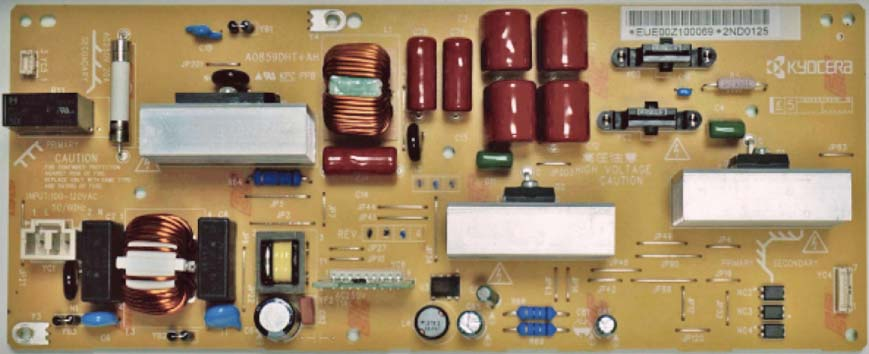

Входное напряжение (AC) от источника питания AC преобразуется в DC, такой как DC24V, и управляет нагревателем термоузла (Fuser).
IH PWB управляет системой нагрева для ремня (belt) термоузла (Fuser).
Этот PWB управляет LCD, LED индикаторами и клавишами на панели управления.

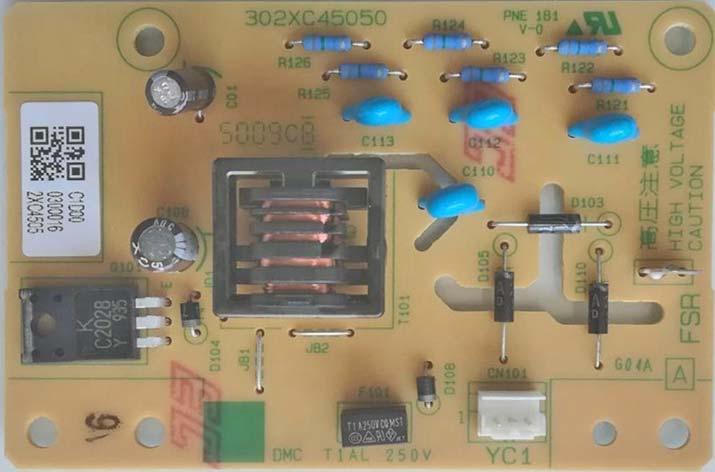

Выводит высокое напряжение для блока термоузла (Fuser).
Управление всем программным обеспечением для управления интерфейсом ПК и сетью, обработкой данных изображения и т. д. Управление всем оборудованием для управления секцией операций.
Управляет оборудованием, таким как привод электрических деталей, высокое напряжение, выход смещения, блок сканера изображений, подача бумаги, температура термоузла (Fuser) и т. д.
Состоит из двигателя (engine) PWB и цепи релейного переключения для узлов (assembly) печатного барабана (Print drum), узлов проявителя, секции привода термоузла (Fuser) и секции привода выхода.
Цепь реле для двигателя (engine) PWB и секции привода подачи/транспортировки бумаги (Paper feed).
Генерирует смещение основного зарядного устройства и смещение проявителя.
Выпрямляет входное напряжение AC в полноволновое и преобразует его в DC.
Цепь реле для PWB привода изображения и PWB переноса.
Генерирует смещение переноса, смещение разделения и смещение очистки переноса.
Сохранение индивидуальной информации на EEPROM. Релейная плата для двигателя (motor) очистки ремня/термистора ремня и PWB привода изображения.
Релейная плата для главного PWB, дополнительного PWB панели управления и LCD.
Плата для LED индикатора и переключателей клавиш.

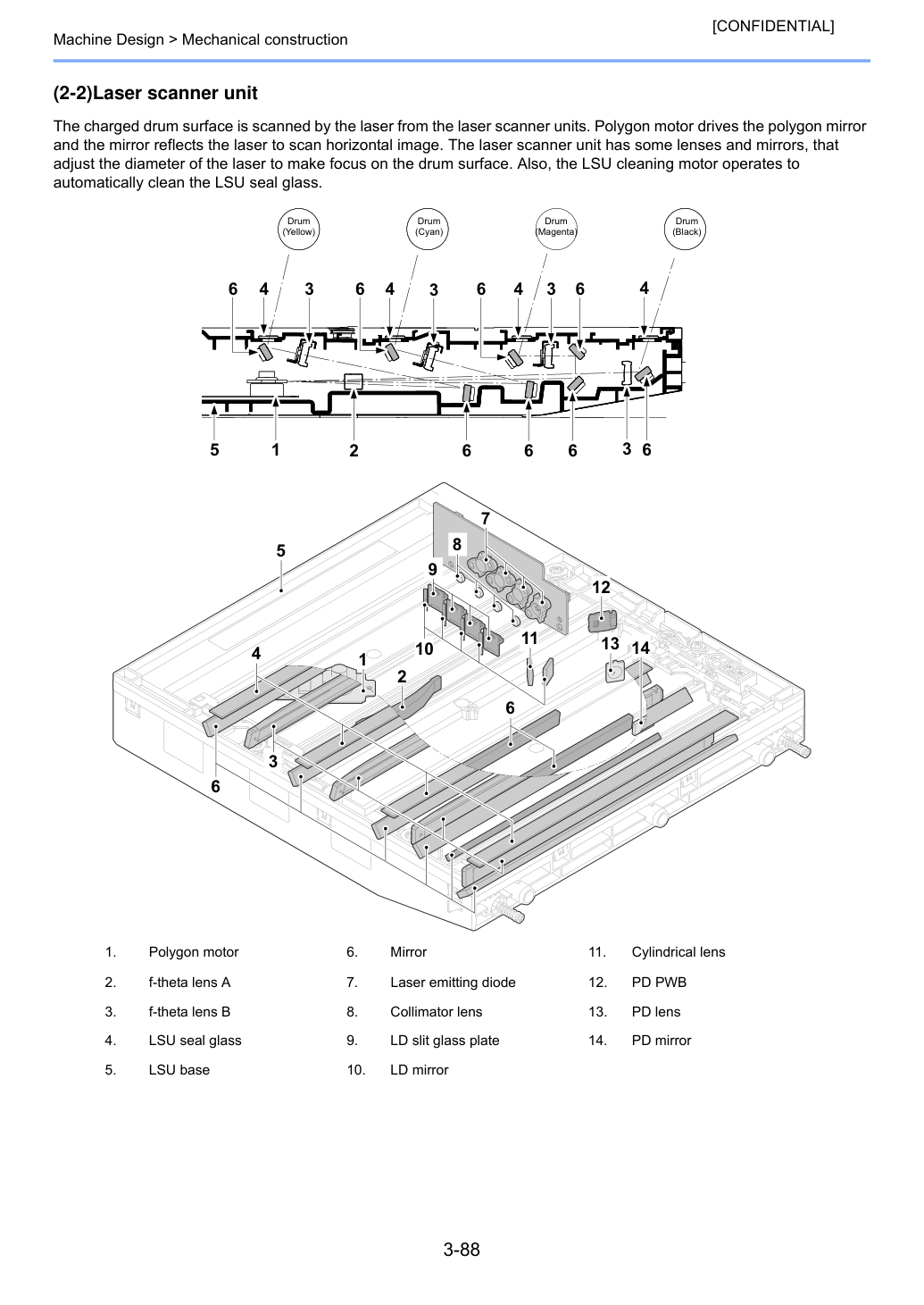

Генерирует и управляет лазерным лучом.
Управляет синхронизацией времени лазерного луча.
Релейная плата для электрических деталей внутри узла (assembly) проявителя и сохранения информации проявителя на EEPROM.
Релейная плата для электрических деталей внутри узла (assembly) проявителя и сохранения информации проявителя на EEPROM.
Релейная плата для электрических деталей внутри узла (assembly) проявителя и сохранения информации проявителя на EEPROM.
Релейная плата для электрических деталей внутри узла (assembly) проявителя и сохранения информации проявителя на EEPROM.
Релейная плата для PWB привода изображения и узлов печатного барабана/проявителя.
Релейная плата для электрических деталей внутри узла печатного барабана и сохранения информации печатного барабана на EEPROM.
Релейная плата для электрических деталей внутри узла печатного барабана и сохранения информации печатного барабана на EEPROM.
Релейная плата для электрических деталей внутри узла печатного барабана и сохранения информации печатного барабана на EEPROM.
Релейная плата для электрических деталей внутри узла печатного барабана и сохранения информации печатного барабана на EEPROM.
Релейная плата для электрических деталей внутри узла термоузла (Fuser) и сохранения информации термоузла на EEPROM.
Антенная цепь для беспроводной связи.
Считывание информации контейнера тонера.
Релейная плата для главного PWB и FAX PWB.
Релейная цепь между PWB привода изображения, приводом контейнера и деталями, относящимися к выходу.

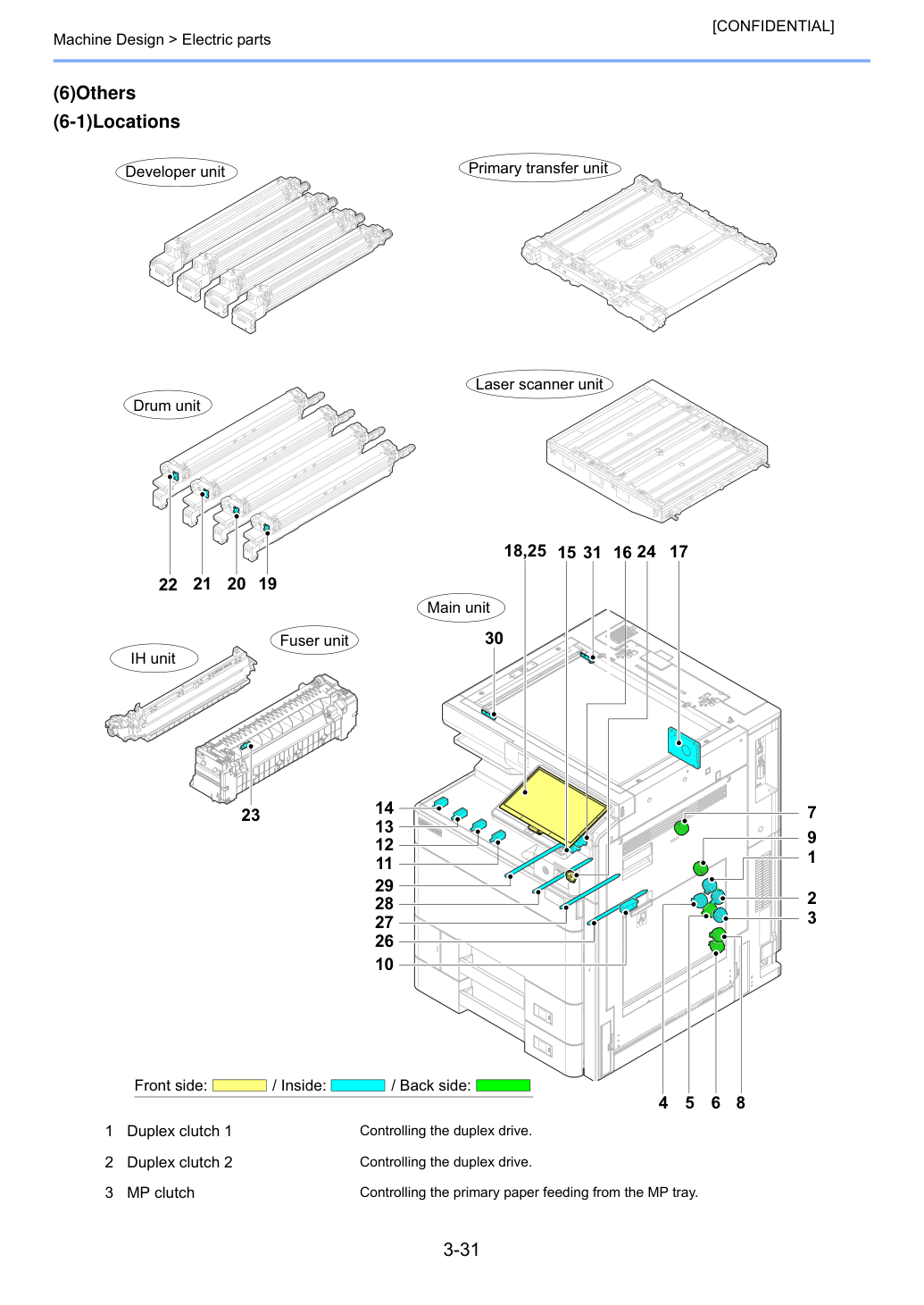

Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Обнаружение бумаги в кассете 1.
Обнаружение бумаги в кассете 2.
Определение уровня оставшейся бумаги в кассете 1.
Определение уровня оставшейся бумаги в кассете 1.
Определение уровня оставшейся бумаги в кассете 2.
Определение уровня оставшейся бумаги в кассете 2.
Определение длины бумаги в кассете 1.
Определение длины бумаги в кассете 2.
Определение ширины бумаги в кассете 1.
Определение ширины бумаги в кассете 2.
Определение замятия бумаги в секции двусторонней печати.
Определение замятия бумаги в секции двусторонней печати.

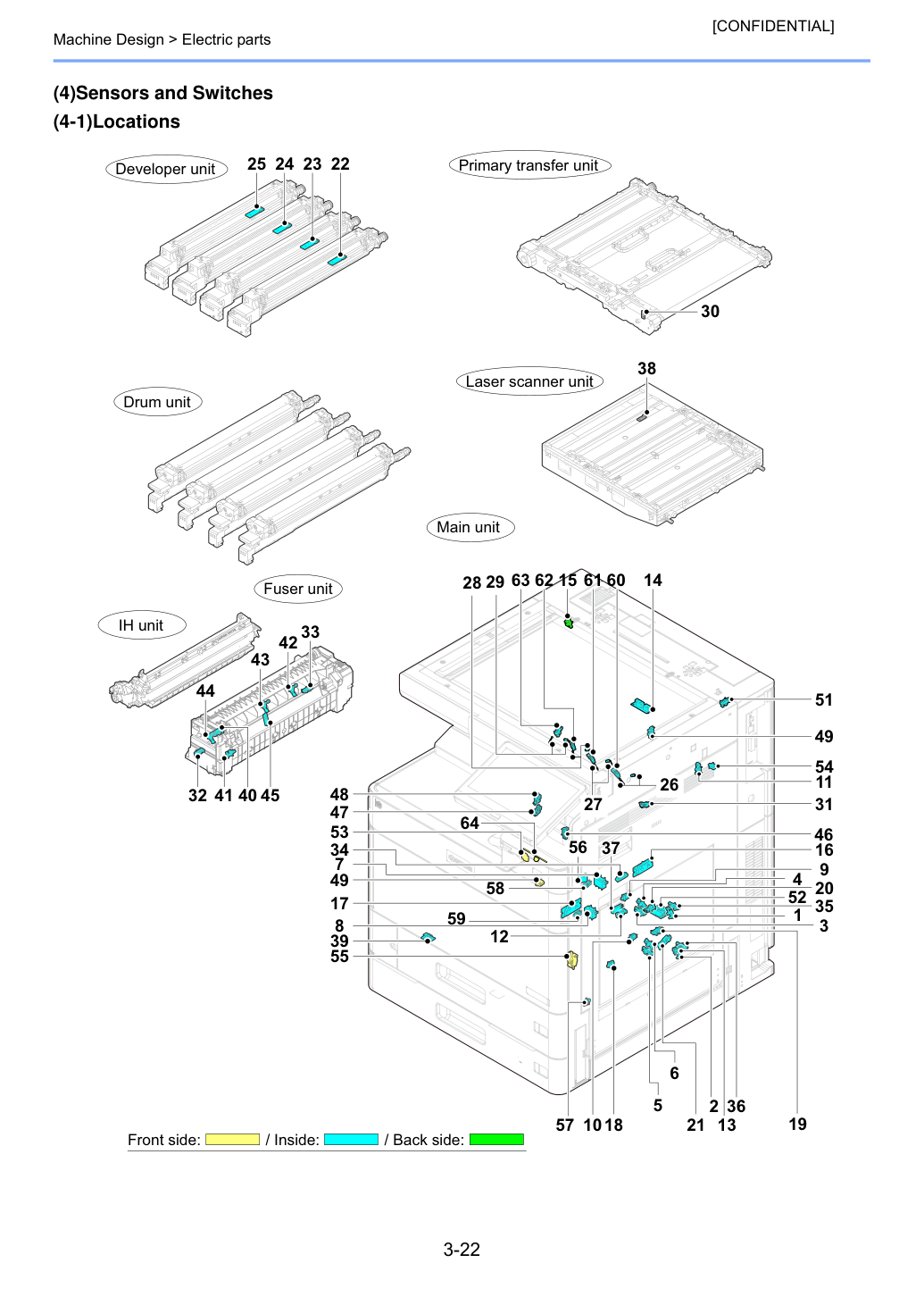

Замятие бумаги в секции транспортировки 14 датчик размера оригинала Определение размера оригинала 15 датчик домашней позиции Определение положения узла сканера изображения.
Измерение плотности изображения при калибровке.
Измерение плотности изображения при калибровке.
Определение бумаги на лотке MP.
Определение длины бумаги MP.
Определение концентрации тонера в узле проявителя и сохранение информации в EEPROM (черный) 23 датчик концентрации тонера M Определение концентрации тонера в узле проявителя и сохранение информации в EEPROM (пурпурный) 24 датчик концентрации тонера Определение концентрации тонера в узле проявителя и сохранение информации в EEPROM (голубой) 25 датчик концентрации тонера Y Определение концентрации тонера в узле проявителя и сохранение информации в EEPROM (жёлтый) 26 датчик уровня тонера K Определение уровня тонера в узле проявителя (чёрный) 27 датчик уровня тонера M Определение уровня тонера в узле проявителя (пурпурный) 28 датчик уровня тонера C Определение уровня тонера в узле проявителя (голубой) 29 датчик уровня тонера Y Определение уровня тонера в узле проявителя (жёлтый) 30 термистор ремня Определение температуры ремня переноса.
Определение положения отпуска ремня переноса.
Управление временем начала вторичной подачи бумаги.
Определение температуры LSU.
Определение массы контейнера отработанного тонера 40 датчик замятия в термоузле Определение замятия бумаги в секции термоузла.
Определение режима прижима термоузла.
Определение температуры ремня термоузла. (средняя) 43 термистор термоузла 2 (центр) Определение температуры ремня термоузла. (центр) 44 термистор термоузла 3 (край) Определение температуры ремня термоузла. (край) 45 термистор термоузла 4 (прижим) Определение температуры прижимного валика.

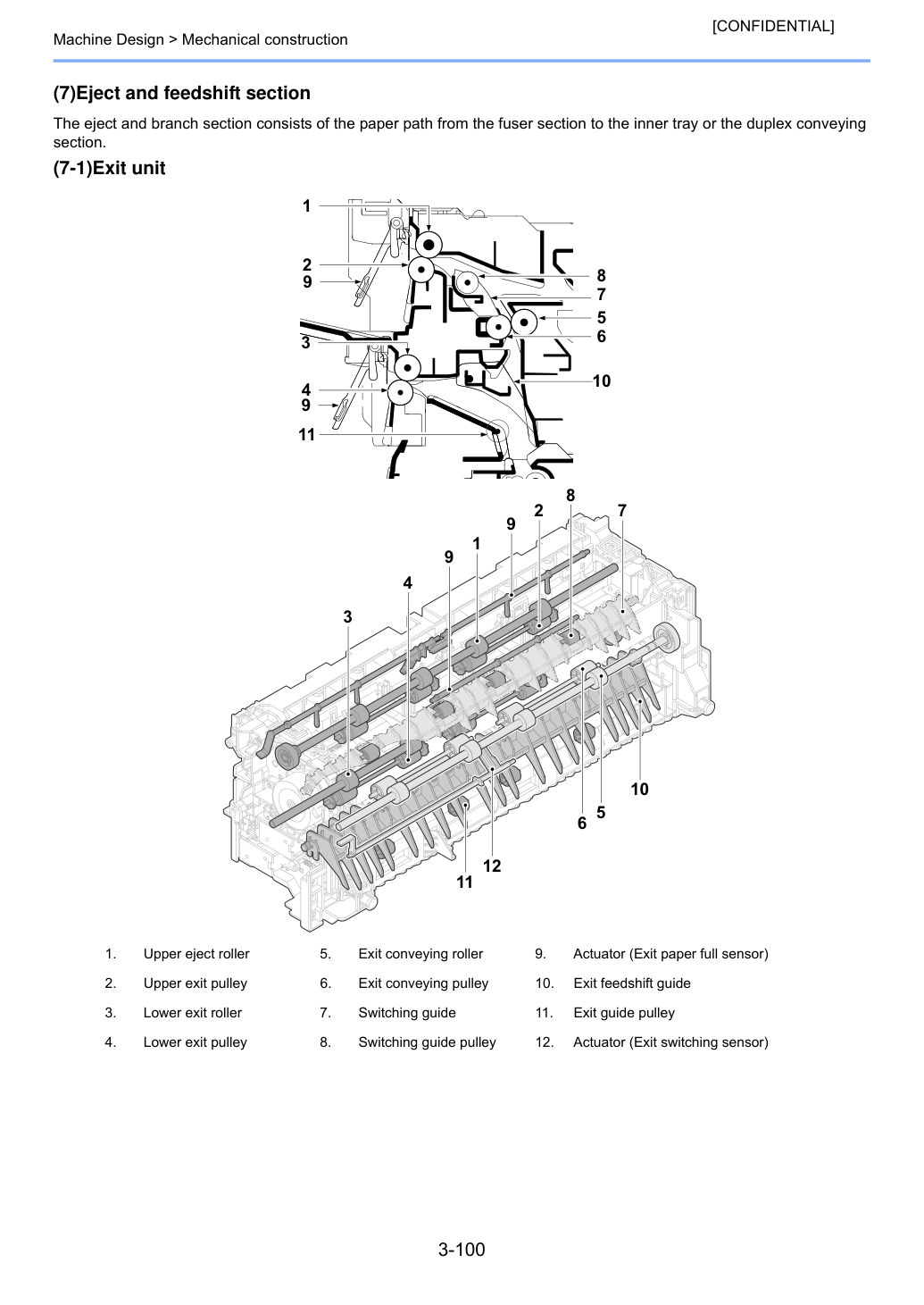

Определение замятия в секции выхода.
Определение переполнения бумаги на внутреннем лотке.
Определение переполнения бумаги на внутреннем лотке.
Определение переполнения бумаги разделителя заданий и узла AK.
Определение открытия/закрытия правой крышки.
Определение открытия и закрытия автоподатчика документов.
Включение и выключение главного двигателя и платы панели управления и т.д.
Определение открытия/закрытия секции транспортировки.
Отключение питания 24В при открытии правой крышки.
Определение внешней температуры и влажности 57 переключатель положения MP Определение положения подъёмной пластины MP.

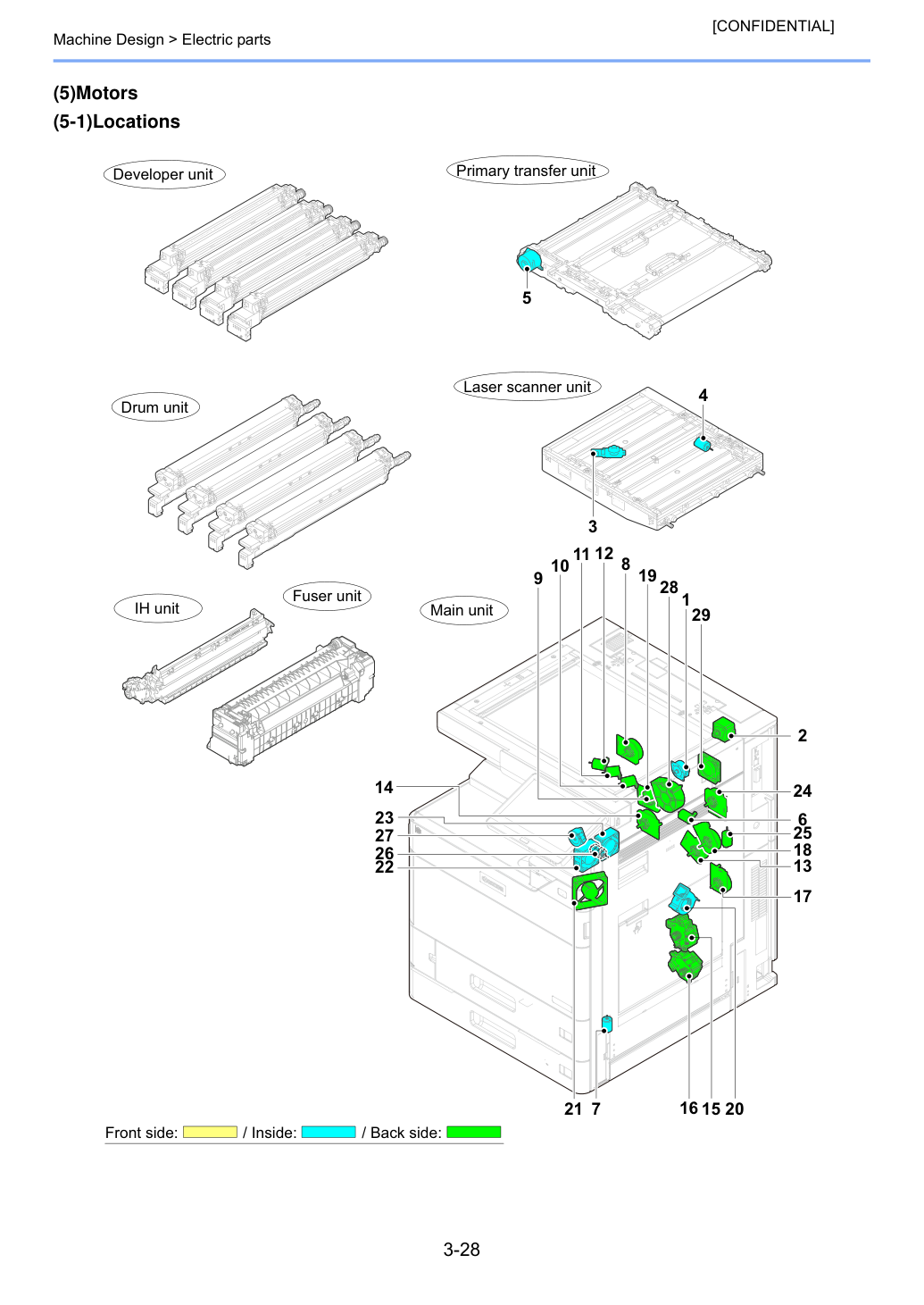

Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управление механизмом очистки стекла LSU.
Управление ролик(ом) очистки ремня первичного переноса.
Подача тонера в узел проявителя. (чёрный) 10 мотор тонера M Подача тонера в узел проявителя. (пурпурный) 11 мотор тонера C Подача тонера в узел проявителя. (голубой) 12 мотор тонера Y Подача тонера в узел проявителя. (жёлтый) 13 мотор барабана K Управление узлом барабана. (чёрный) 14 мотор барабана CMY Управление узлом барабана. (цветной) 15 мотор подъёма 1 Управление нижней пластиной кассеты 1.
Управление нижней пластиной кассеты 2.
Управление узлом проявителя K и ремнём переноса.
Управление узлами проявителя CMY.
Охлаждение платы блока питания и платы высокого напряжения.
Управление механизмом отработанного тонера.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
двигатель ДЕТАЛИ MOTOR-BL W30 УЗЕЛ БАРАБАНА SP (DR-8370) 302ND9455_ (302XD9301_) 19 мотор проявителя CMY ДЕТАЛИ MOTOR-BL W20 УЗЕЛ SP (DR-8370) 302ND9451_ (302XD9301_) 20 мотор вентилятора края термоузла ДЕТАЛИ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ LSU 60 УЗЕЛ SP 302K99436_ 21 мотор вентилятора блока питания ДЕТАЛИ МОТОР ВЕНТИЛЯТОРА SP 302K09430_ 22 мотор вентилятора переднего выхода/IH ДЕТАЛИ ВЕНТИЛЯТОР ЦЕНТР 60 25 SP 302ND9459_ 23 мотор вентилятора среднего выхода/IH ДЕТАЛИ ВЕНТИЛЯТОР ЦЕНТР 60 25 SP 302ND9459_ 24 мотор термоузла ДЕТАЛИ MOTOR-BL W20 УЗЕЛ SP (ДЕТАЛИ УЗЕЛ ПРИВОДА ТЕРМОУЗЛА L SP) 302ND9476_ (302XD9416_) 25 отпуск прижима термоузла ДЕТАЛИ УЗЕЛ МОТОРА DC B SP 302ND9405_ 26 мотор отработанного тонера ДЕТАЛИ УЗЕЛ МОТОРА DC B SP (ДЕТАЛИ УЗЕЛ КОНТЕЙНЕРА WTB L SP) 302ND9487_ (302XD9412_) 27 мотор реверса выхода ДЕТАЛИ МОТОР ПЕРЕКЛЮЧЕНИЯ SP 302ND9449_ 28 мотор вентилятора платы IH ДЕТАЛИ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ DLP 70 SP 302K99435_ 29 мотор вентилятора выхода ДЕТАЛИ ВЕНТИЛЯТОР ЦЕНТР 60 15 SP 302ND9460_ Наименование, используемое в сервис-мануале Наименование, используемое в списке запчастей Арт. №

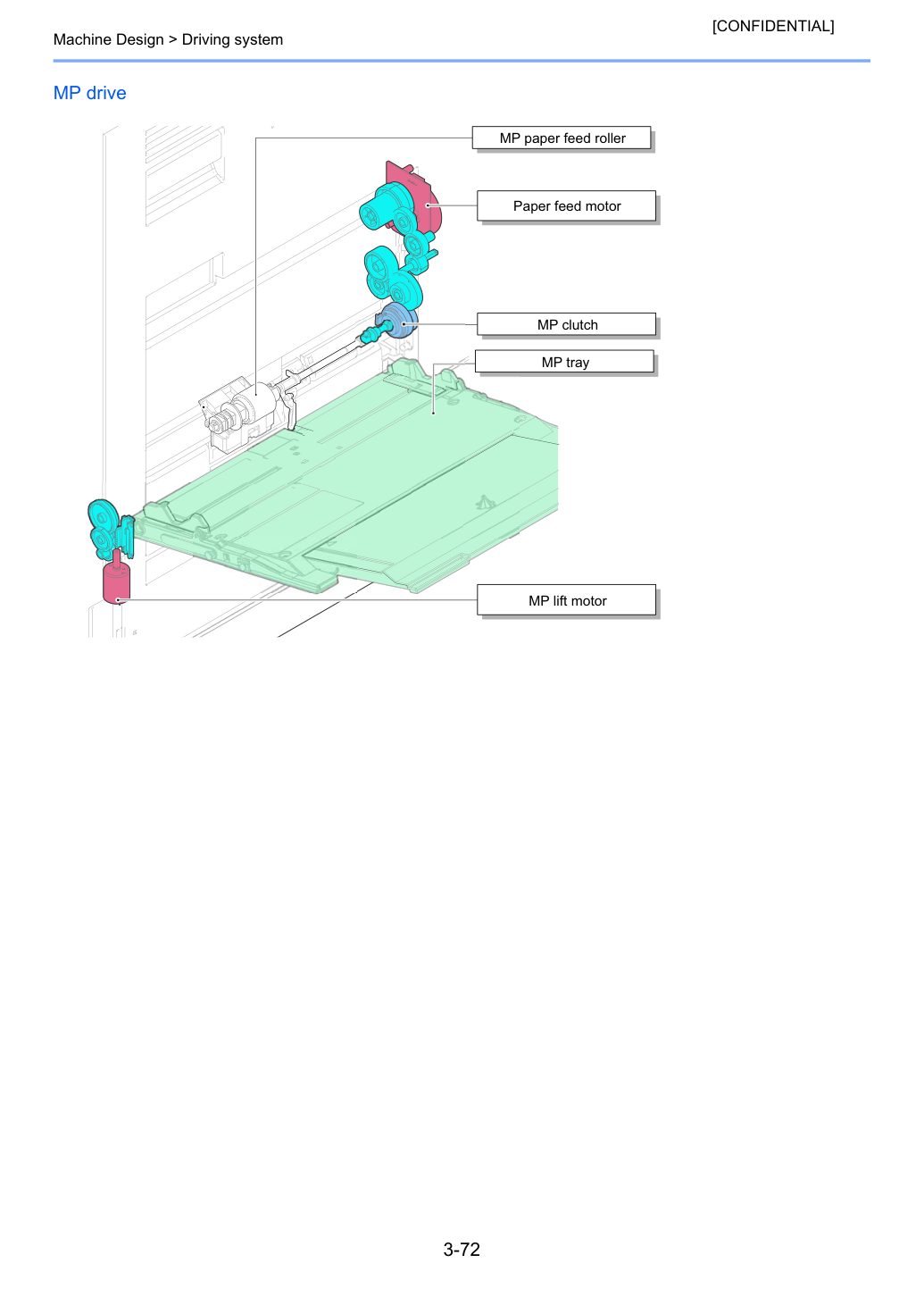

Управление первичной подачей бумаги с лотка MP.
Управление вторичной подачей бумаги из кассеты.
Управление первичной подачей бумаги из кассеты 1.
Управление первичной подачей бумаги из кассеты 2.
Управление приводом подачи лотка MP.
Управление приводом секции транспортировки.
Отпустить замок контейнера (Black).
Отпустить замок контейнера (Magenta).
Отпустить замок контейнера (Cyan).
Отпустить замок контейнера (Yellow).
Вывести экран операций.
Снять электрический заряд с печатного барабана (Black).
Снять электрический заряд с печатного барабана (Magenta).
Снять электрический заряд с печатного барабана (Cyan).
Снять электрический заряд с печатного барабана (Yellow).
Предотвращение перегрева ремня IH.
Генерировать звук касания панели и звук ошибки.
Преобразовать данные положения операции.
Предотвращение конденсации на поверхности печатного барабана.
Предотвращение конденсации на поверхности печатного барабана.
Предотвращение конденсации на поверхности печатного барабана.
Предотвращение конденсации на поверхности печатного барабана.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

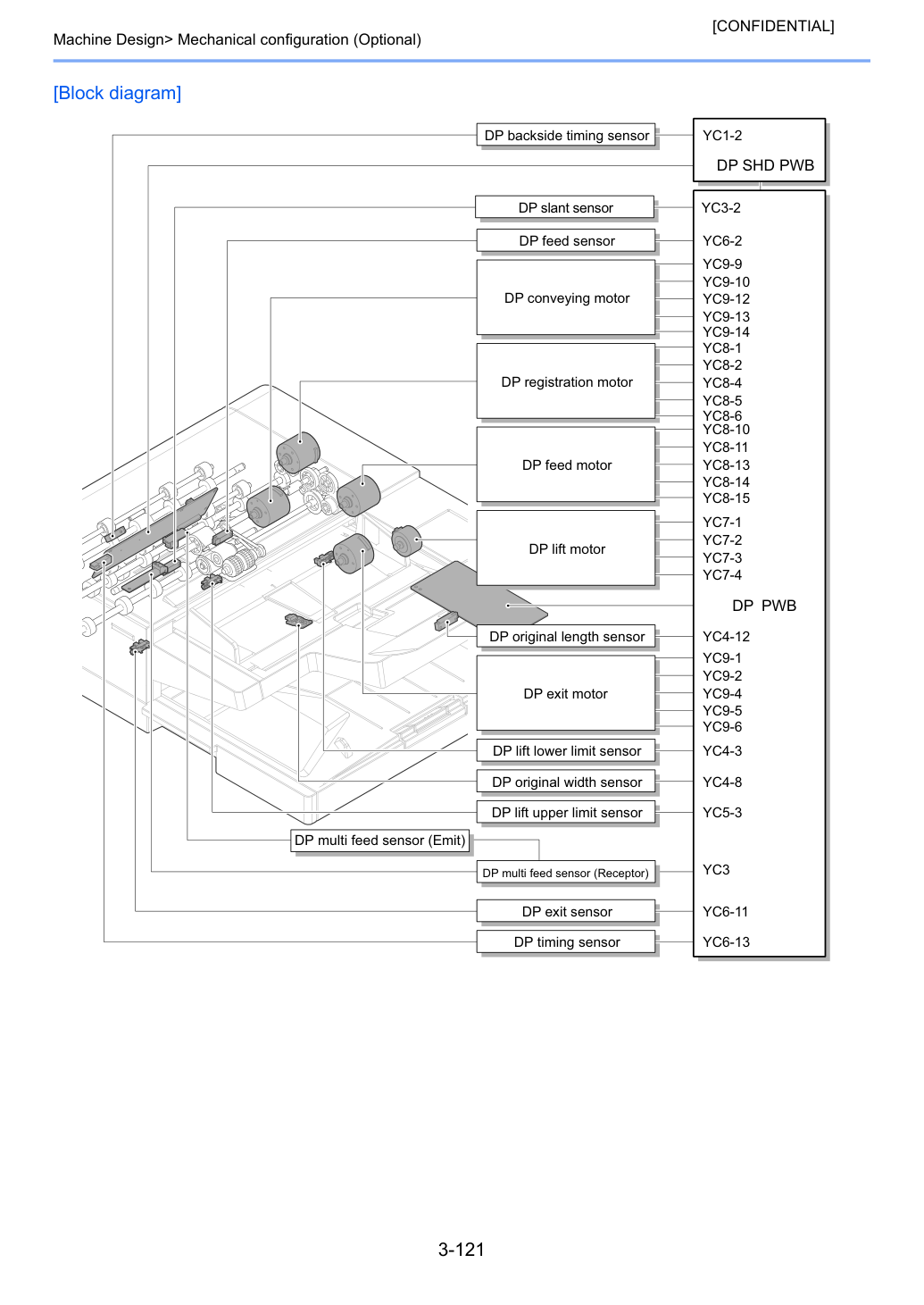

Плата реле для DP и электрических компонентов DP PWB.
Отключить питание 24V при открытии верхней крышки.
Определение открытия и закрытия автоподатчика документов.
Обнаружить оригинал в автоподатчике.
Обнаружить ширину оригинала в автоподатчике.
Обнаружить длину оригинала в автоподатчике.
Обнаружить первичный момент подачи автоподатчика.
Обнаружить момент транспортировки автоподатчика.
Обнаружить момент сканирования оригинала в автоподатчике.
Обнаружить положение клапана в автоподатчике.
Обнаружить выход бумаги из автоподатчика.
Обнаружить верхний предел нижней пластины в автоподатчике.
Обнаружить нижний предел нижней пластины в автоподатчике.
Указать установку оригинала или замятие оригинала в автоподатчике.
Привести в действие нижнюю пластину оригинала автоподатчика.
Привести в действие секцию подачи оригинала в автоподатчике.
Привести в действие секцию ветвления в автоподатчике.
Привести в действие секцию возврата оригинала в автоподатчике.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

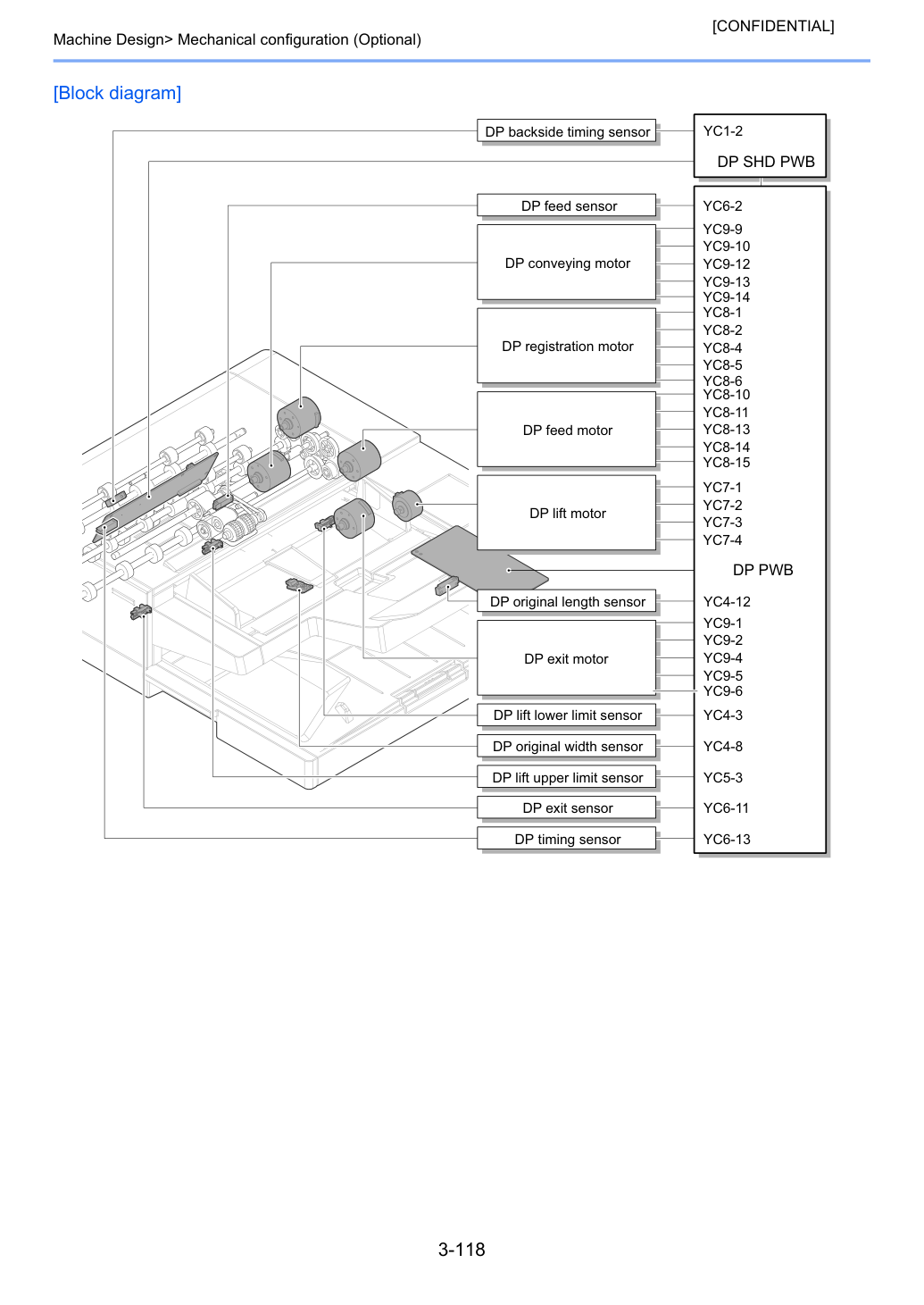

Плата реле для DP и электрических компонентов DP PWB.
Отключить питание 24V при открытии верхней крышки.
Определение открытия и закрытия автоподатчика документов.
Обнаружить оригинал в автоподатчике.
Обнаружить ширину оригинала в автоподатчике.
Обнаружить длину оригинала в автоподатчике.
Обнаружить первичный момент подачи автоподатчика.
Обнаружить момент сканирования оригинала в автоподатчике. (Обратная сторона) 10 датчик выхода DP Обнаружить выход бумаги из автоподатчика.
Обнаружить верхний предел нижней пластины в автоподатчике.
Обнаружить нижний предел нижней пластины в автоподатчике.
Указать установку оригинала или замятие оригинала в автоподатчике.
Обработать отсканированные данные изображения в автоподатчике.
Сканировать обратную сторону оригинала в автоподатчике.
Привести в действие нижнюю пластину оригинала автоподатчика.
Привести в действие секцию подачи оригинала в автоподатчике.
Привести в действие секцию регистрации оригинала в автоподатчике.
Привести в действие секцию транспортировки оригинала в автоподатчике 20 мотор выхода DP Привести в действие секцию выхода оригинала в автоподатчике.
Охладить секцию привода автоподатчика.
Охладить DP PWB в автоподатчике. Автоподатчик Имя, используемое в сервис-мануале Имя, используемое в спецификации Номер детали.
Плата реле для DP и электрических компонентов DP PWB.
Отключить питание 24V при открытии верхней крышки.
Определение открытия и закрытия автоподатчика документов.
Обнаружить оригинал в автоподатчике.
Обнаружить ширину оригинала в автоподатчике.
Обнаружить длину оригинала в автоподатчике.
Обнаружить первичный момент подачи автоподатчика.
Обнаружить момент сканирования оригинала в автоподатчике. (Обратная сторона) 10 датчик выхода DP Обнаружить выход бумаги из автоподатчика.
Обнаружить верхний предел нижней пластины в автоподатчике.
Обнаружить нижний предел нижней пластины в автоподатчике.
Указать установку оригинала или замятие оригинала в автоподатчике.
Обработать отсканированные данные изображения в автоподатчике.
Сканировать обратную сторону оригинала в автоподатчике.
Привести в действие нижнюю пластину оригинала автоподатчика.
Привести в действие секцию подачи оригинала в автоподатчике.
Привести в действие секцию регистрации оригинала в автоподатчике.
Привести в действие секцию транспортировки оригинала в автоподатчике 20 мотор выхода DP Привести в действие секцию выхода оригинала в автоподатчике.
Охладить секцию привода автоподатчика.
Охлаждение CIS PWB в устройстве подачи документов.
Обнаружение наклона оригинала совместно с датчиком FEED 26 DP датчик переворота оригинала (сторона излучения) Обнаружение состояния переворота оригинала (сторона излучения света) 27 DP датчик переворота оригинала (сторона приёма) Обнаружение состояния переворота оригинала (сторона приёмника света) Название, используемое в руководстве сервиса Название, используемое в списке деталей Арт. номер.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Плата реле для DP и электрических компонентов DP PWB.
Отключить питание 24V при открытии верхней крышки.
Определение открытия и закрытия автоподатчика документов.
Обнаружить оригинал в автоподатчике.
Обнаружить ширину оригинала в автоподатчике.
Обнаружить длину оригинала в автоподатчике.
Обнаружение первичного времени подачи в устройстве подачи документов.
Обнаружение времени транспортировки в устройстве подачи документов.
Обнаружить момент сканирования оригинала в автоподатчике.
Обнаружить положение клапана в автоподатчике.
Привести в действие секцию подачи оригинала в автоподатчике.
Привести в действие секцию ветвления в автоподатчике.
Управление приводом первичной секции подачи оригинала в устройстве подачи документов.
Управление приводом направляющего ролика оригинала в устройстве подачи документов.
Указать установку оригинала или замятие оригинала в автоподатчике.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

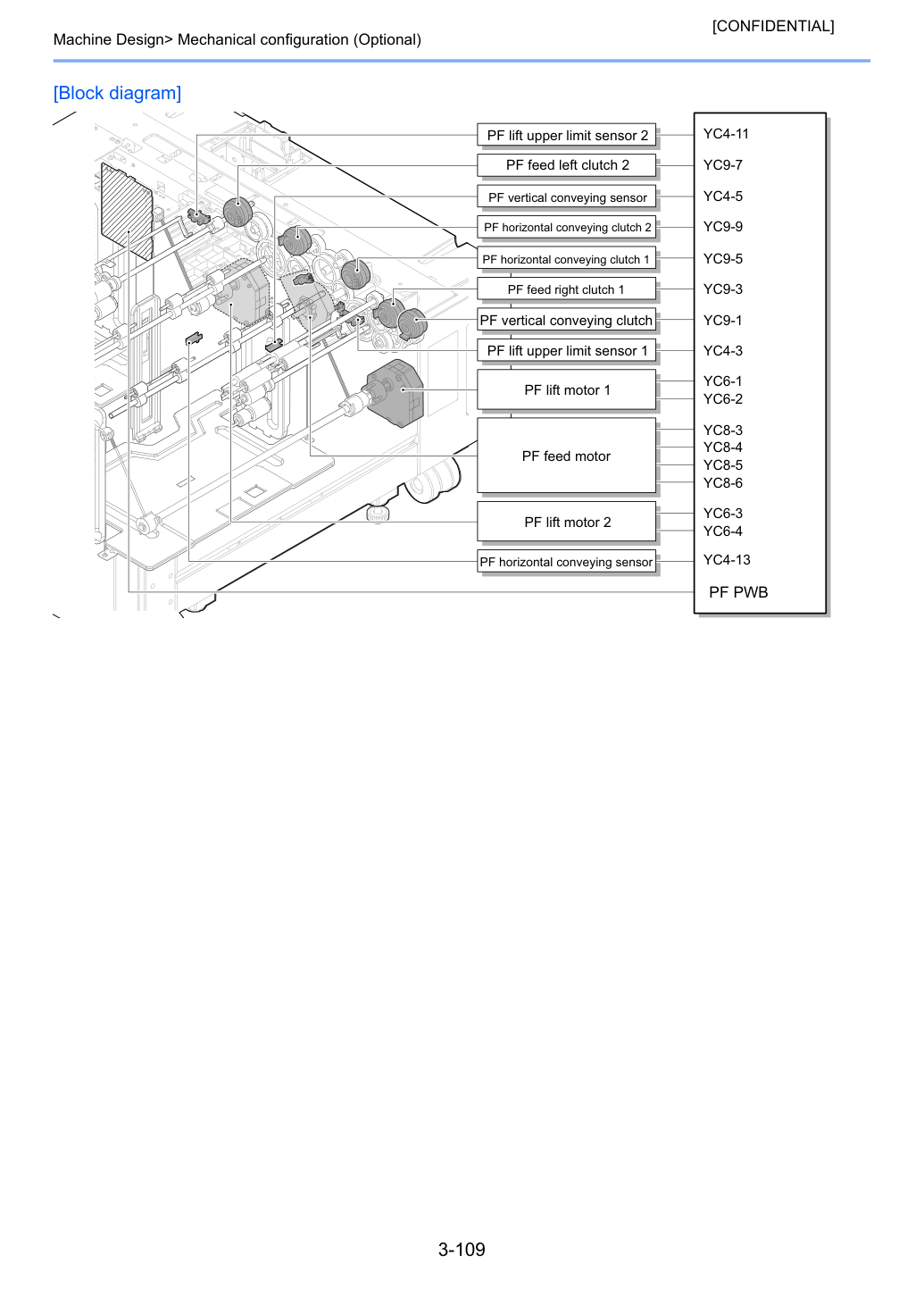

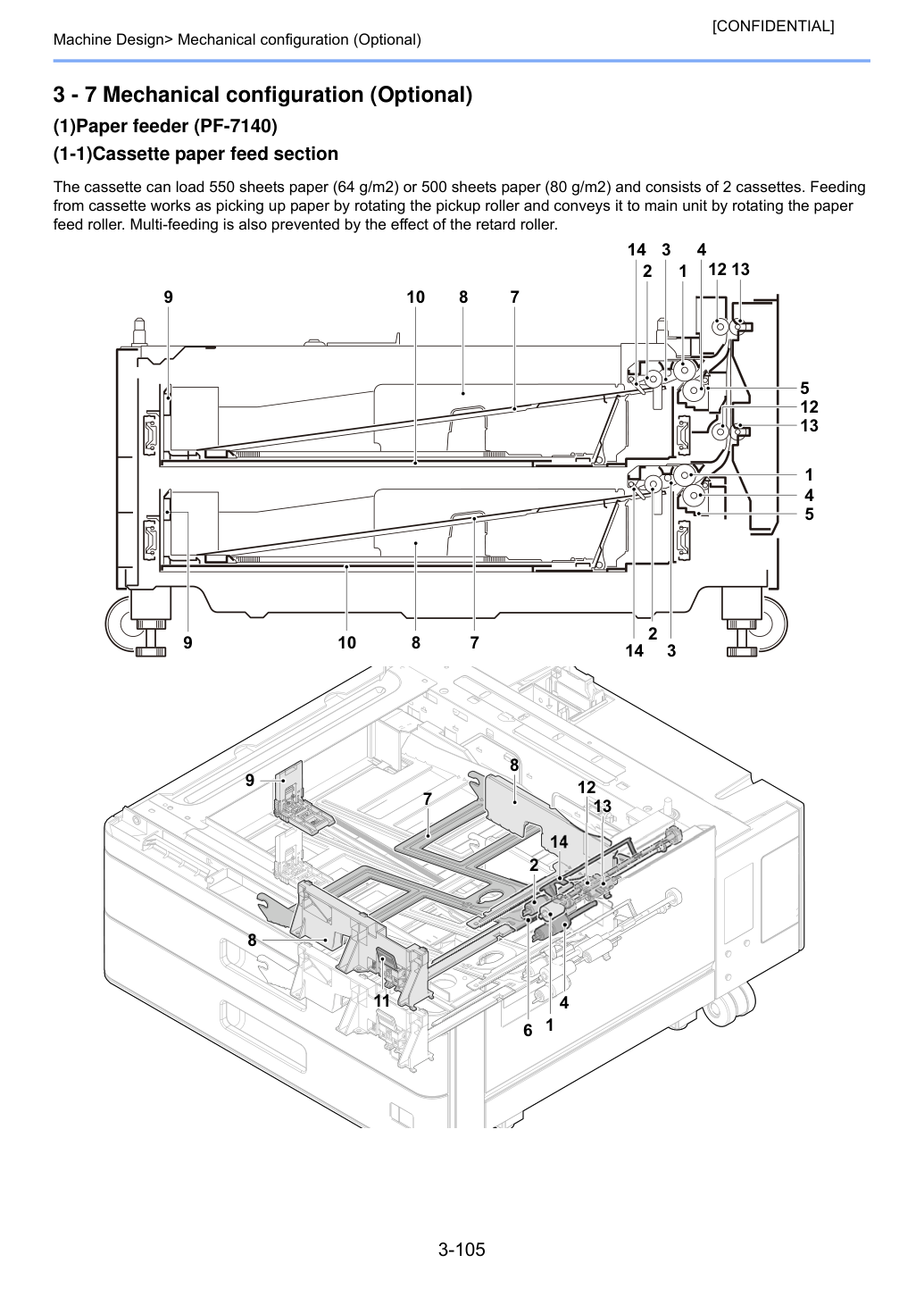

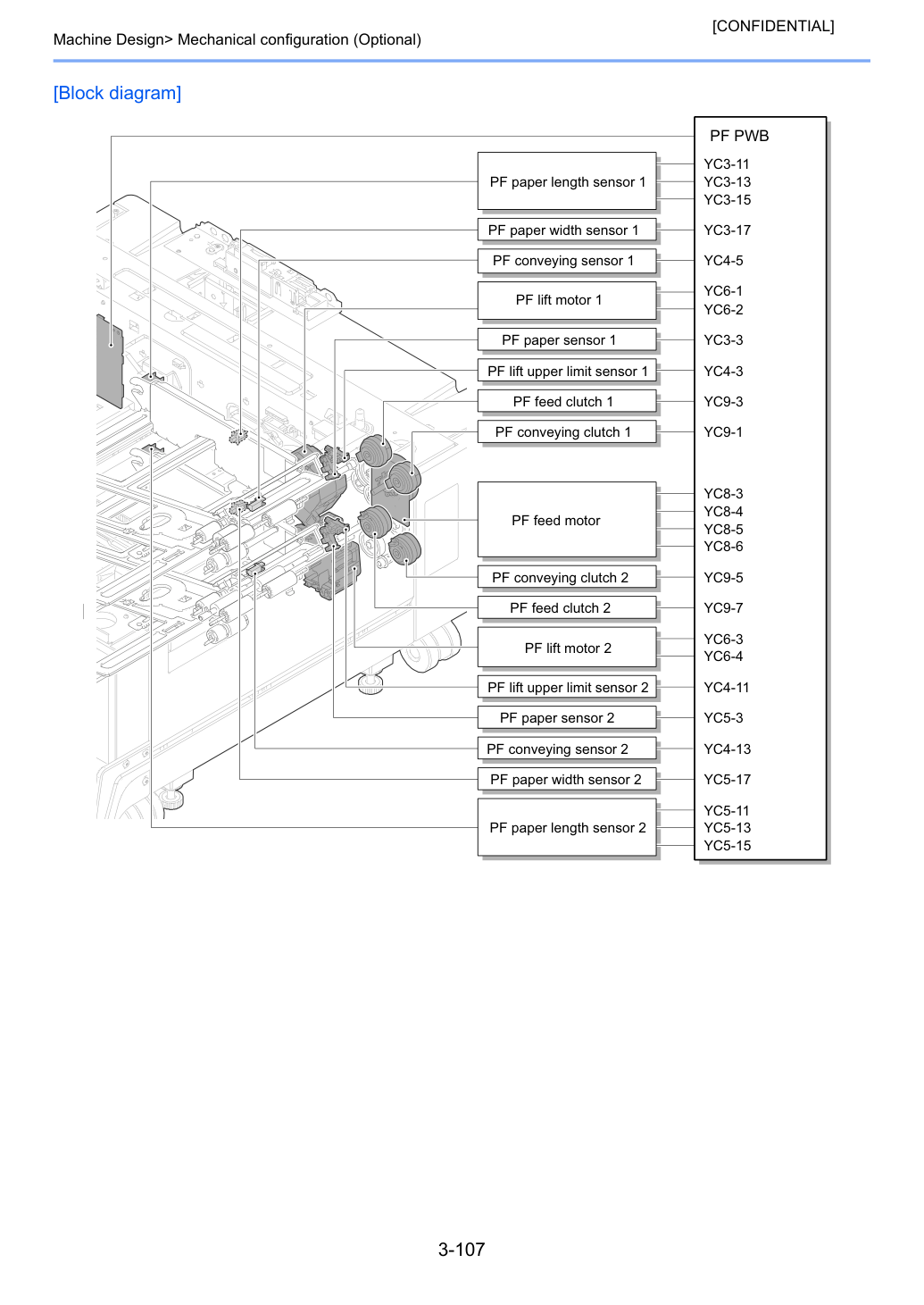

Управление электрическими компонентами в PF.
Определение открытия/закрытия правой крышки.
Обнаружение бумаги в верхней кассете.
Обнаружение бумаги в нижней кассете.
Обнаружение уровня оставшейся бумаги в верхней кассете.
Обнаружение уровня оставшейся бумаги в верхней кассете.
Обнаружение уровня оставшейся бумаги в нижней кассете.
Обнаружение уровня оставшейся бумаги в нижней кассете.
Обнаружение ширины бумаги в верхней кассете.
Обнаружение ширины бумаги в нижней кассете.
Обнаружение длины бумаги в верхней кассете.
Обнаружение длины бумаги в нижней кассете.
Обнаружение замятия бумаги в верхней секции транспортировки.
Обнаружение замятия бумаги в нижней секции транспортировки.
Обнаружение верхнего предела нижней пластины в верхней кассете.
Обнаружение верхнего предела нижней пластины в нижней кассете.
Привод нижней пластины в верхней кассете.
Привод нижней пластины в нижней кассете.
Привод системы подачи бумаги.
Управление первичной подачей бумаги из верхней кассеты.
Управление первичной подачей бумаги из нижней кассеты.
Управление секцией транспортировки бумаги из верхней кассеты.
Управление секцией транспортировки бумаги из нижней кассеты.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управление электрическими компонентами в PF.
Определение открытия/закрытия правой крышки.
Обнаружение бумаги в правой кассете.
Обнаружение бумаги в правой кассете.
Обнаружение уровня оставшейся бумаги в правой кассете.
Обнаружение уровня оставшейся бумаги в правой кассете.
Обнаружение уровня оставшейся бумаги в левой кассете.
Обнаружение уровня оставшейся бумаги в левой кассете.
Обнаружение замятия бумаги в горизонтальной секции транспортировки.
Обнаружение замятия бумаги в вертикальной секции транспортировки.
Обнаружение верхнего предела нижней пластины в правой кассете.
Обнаружение верхнего предела нижней пластины в левой кассете.
Привод нижней пластины в правой кассете.
Привод нижней пластины в левой кассете.
Привод секции подачи бумаги.
Управление первичной подачей бумаги из правой кассеты.
Управление первичной подачей бумаги из левой кассеты.
Управление горизонтальной транспортировкой бумаги справа.
Управление горизонтальной транспортировкой бумаги слева.
Управление вертикальной подачей бумаги.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управление электрическими компонентами в PF.
Определение наличия бумаги в кассете.
Определение уровня оставшейся бумаги в кассете.
Определение уровня оставшейся бумаги в кассете.
Определение верхнего предела нижней пластины в кассете.
Определение нижнего предела нижней пластины в кассете.
Привод нижней пластины в левой кассете.
Управление первичной подачей бумаги из кассеты.
Определение замятия в секции подачи.
Определение подключения разъёма PF и основного блока.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

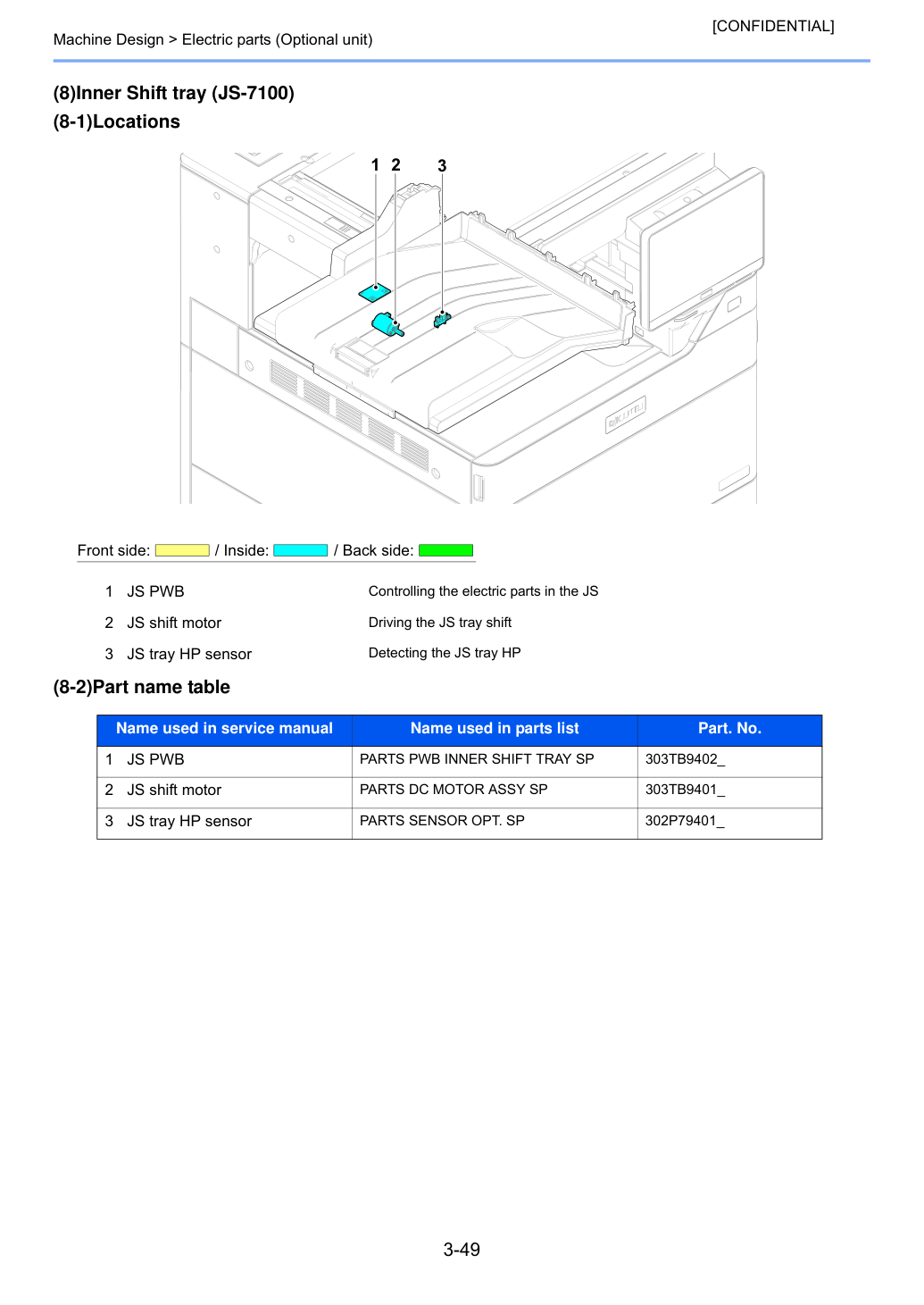

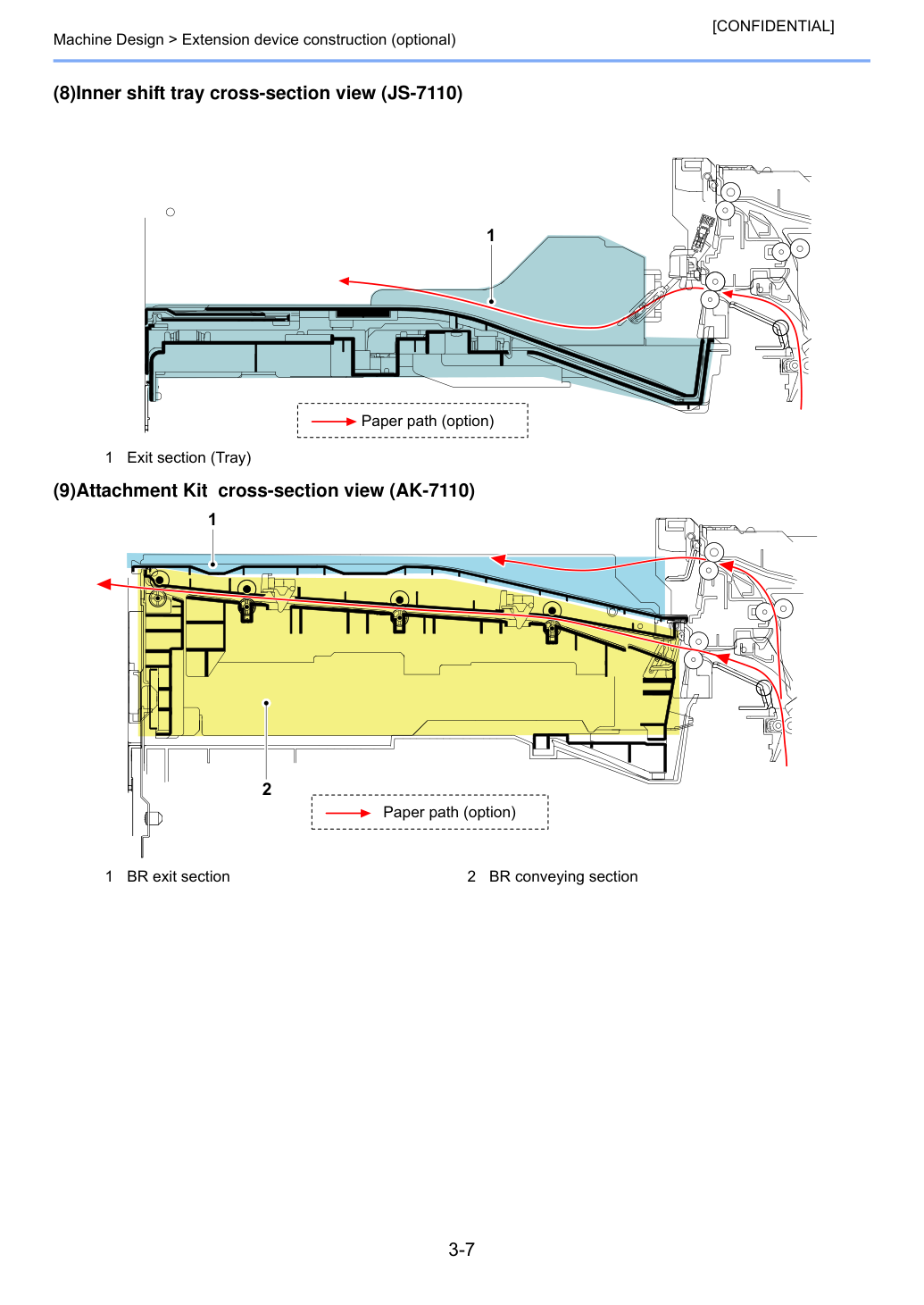

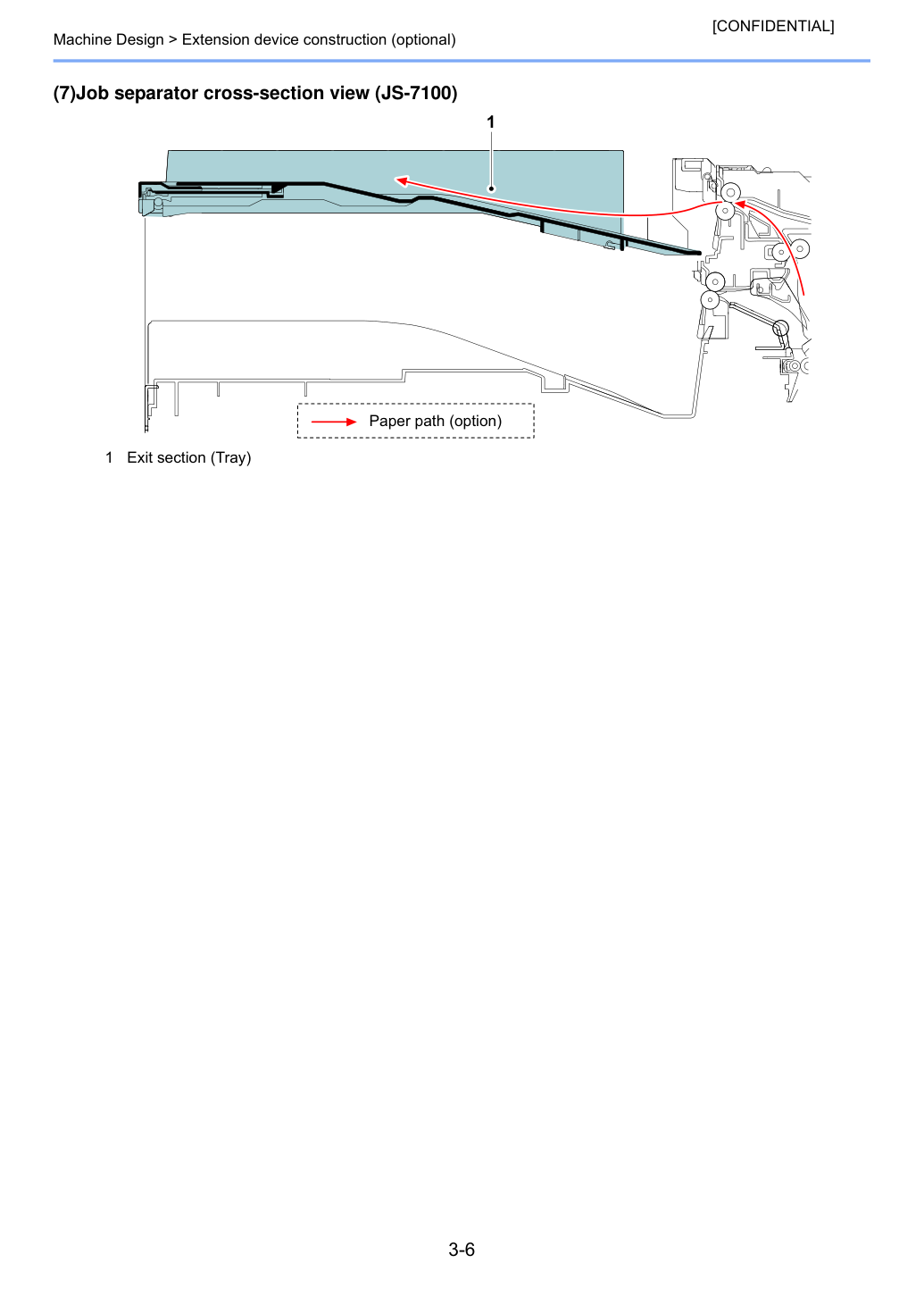

Определение лотка JS HP Имя, используемое в сервис-мануале Имя, используемое в списке деталей Артикул.

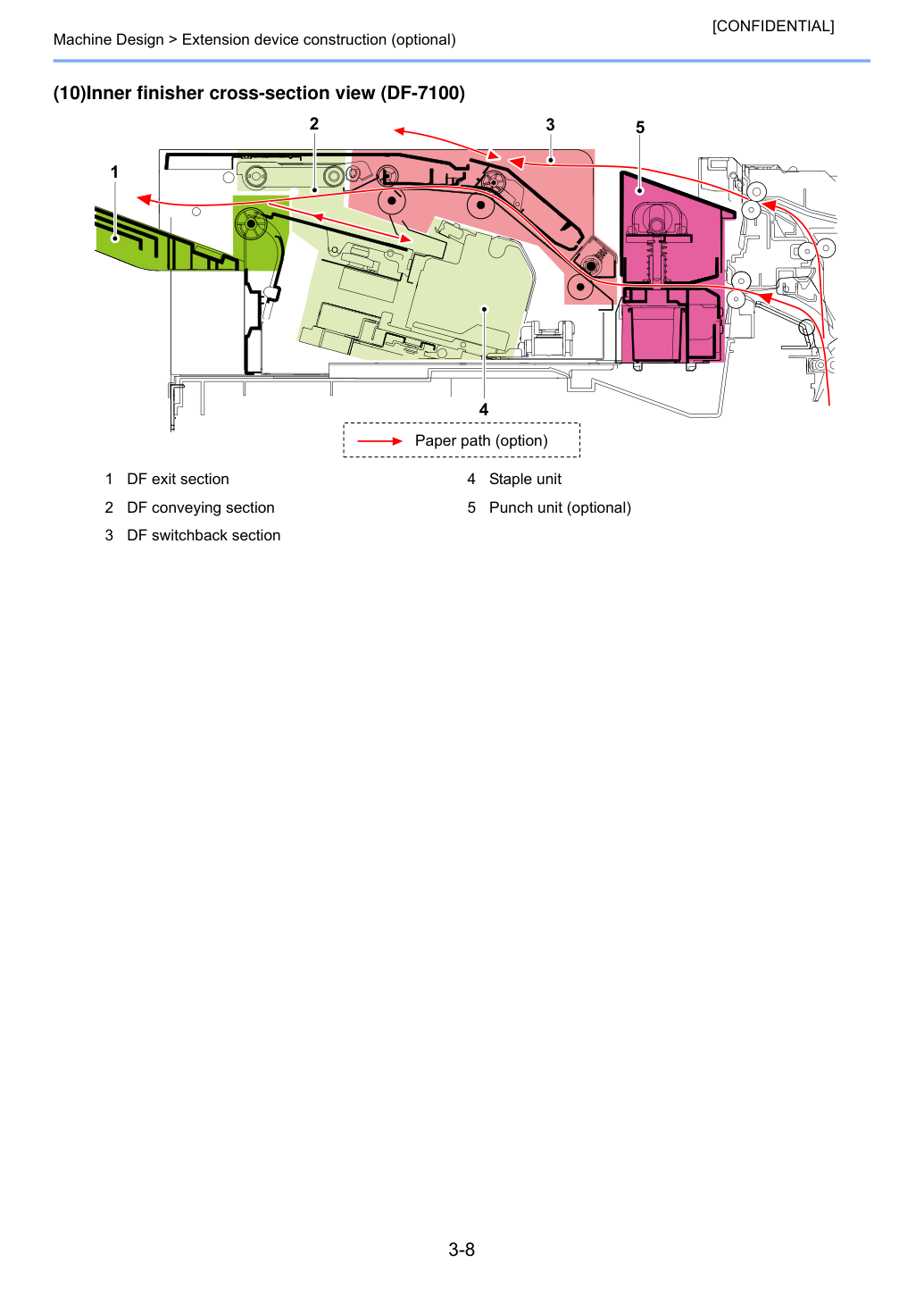

Управление электрическими компонентами.
Передача сигналов управления модулем сшивания.
Отключение питания 24В при открытии передней крышки, выключатель блокировки.
Определение бумаги в секции входа.
Определение исходного положения передней пластины регулировки DF.
Определение исходного положения задней пластины регулировки DF.
Определение исходного положения направляющей бумаги.
Определение положения модуля выхода пакета.
Определение бумаги в секции выхода.
Определение давления на пакет на выходе (верхний предел).
Определение давления на пакет на выходе (нижний предел).
Определение исходного положения лопатки.
Определение нижнего предела лотка выхода.
Определение положения слайда модуля сшивания.
Управление передней пластиной регулировки.
Управление задней пластиной регулировки.
Переключение давления прижима пакета.
Определение подключения между основным блоком и DF (определение подключения).
Индикация при отпуске внутреннего финишера.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управление электрическими компонентами модуля прокола.
Определение исходного положения PH.
Определение полноты контейнера пыли прокола.
Определение полноты контейнера пыли прокола.
Определение бумаги в секции входа.
Определение контейнера пыли прокола.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управление электрическими компонентами в BR.
Определение открытия/закрытия крышки BR.
Определение выхода бумаги на разделитель документов.
Управление подачей бумаги в мосту.
Управление подачей бумаги в мосту.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

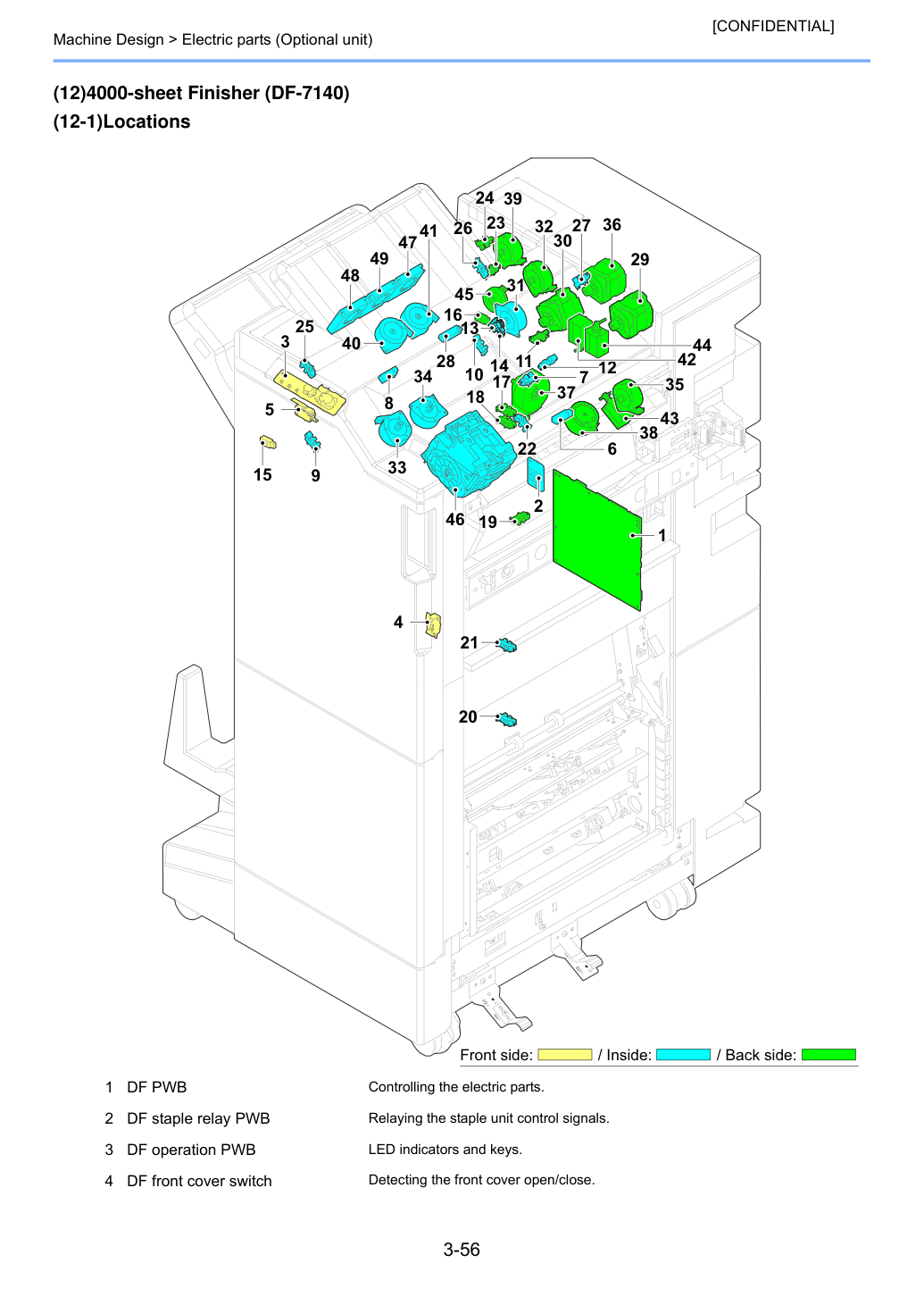

Управление электрическими компонентами.
Передача сигналов управления модулем сшивания.
Определение открытия/закрытия передней крышки.
Определение открытия/закрытия крышки выхода.
Определение бумаги в секции входа.
Определение бумаги в секции подачи.
Определение бумаги в секции выхода.
Определение исходного положения передней пластины регулировки DF.
Определение исходного положения задней пластины регулировки DF.
Определение исходного положения лопатки.
Определение бумаги на разгрузочном барабане.
Определение исходного положения направляющей бумаги.
Определение положения модуля выхода пакета.
Обнаружение поверхности бумаги на основном лотке DF.
Обнаружение поверхности бумаги на основном лотке DF.
Обнаружение исходного положения лотка выхода.
Обнаружение исходного положения лотка выхода.
Обнаружение среднего положения лотка выхода.
Определение нижнего предела лотка выхода.
Обнаружение нижнего предела лотка выхода (с блоком BF).
Определение положения слайда модуля сшивания.
Обнаружение исходного положения направляющей сдвига.
Обнаружение положения отпускания направляющей сдвига.
Обнаружение исходного положения переднего сдвижного листа.
Обнаружение исходного положения заднего сдвижного листа.
Обнаружение бумаги в лотке B.
Управление передней пластиной регулировки.
Управление задней пластиной регулировки.
Обнаружение положения отпускания направляющей сдвига.
Привод передней направляющей сдвига.
Охлаждение выходящей бумаги. (Задняя) (Не подключено) 48 вентилятор выхода DF 2 Охлаждение выходящей бумаги. (Передняя) (Не подключено) 49 вентилятор выхода DF 3 Охлаждение выходящей бумаги. (Средняя) (Не подключено) Наименование в руководстве сервиса Наименование в списке деталей Арт. №.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

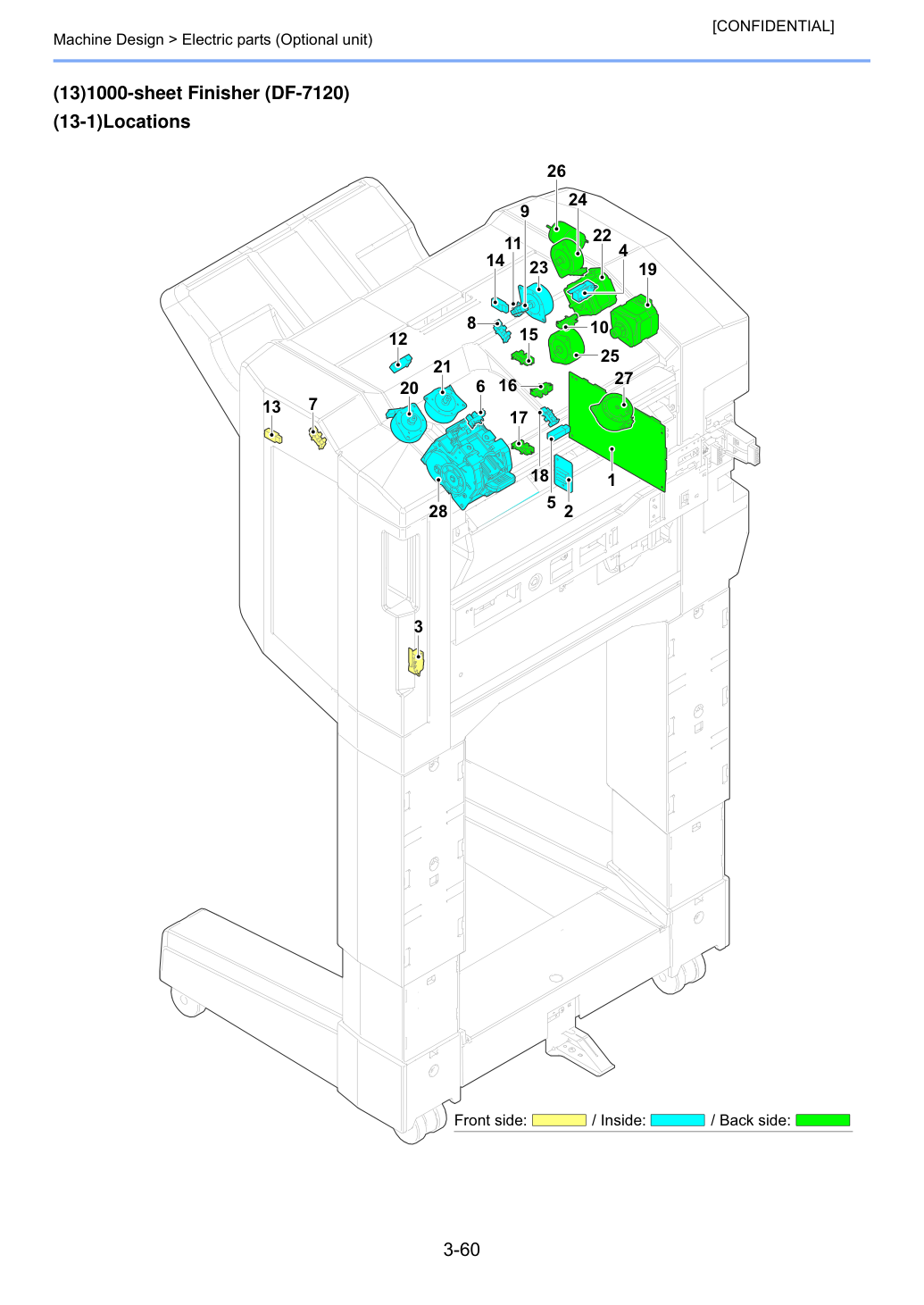

Управление электрическими компонентами.
Передача сигналов управления модулем сшивания.
Определение открытия/закрытия передней крышки.
Обнаружение открытия/закрытия верхней крышки.
Определение бумаги в секции входа.
Определение бумаги в секции подачи.
Определение исходного положения передней пластины регулировки DF.
Определение исходного положения задней пластины регулировки DF.
Определение исходного положения направляющей бумаги.
Определение исходного положения лопатки.
Определение положения модуля выхода пакета.
Определение бумаги в секции выхода.
Обнаружение поверхности бумаги на основном лотке DF.
Обнаружение поверхности бумаги на основном лотке DF.
Обнаружение исходного положения лотка выхода.
Обнаружение среднего положения лотка выхода.
Определение нижнего предела лотка выхода.
Определение положения слайда модуля сшивания.
Управление передней пластиной регулировки.
Управление задней пластиной регулировки.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

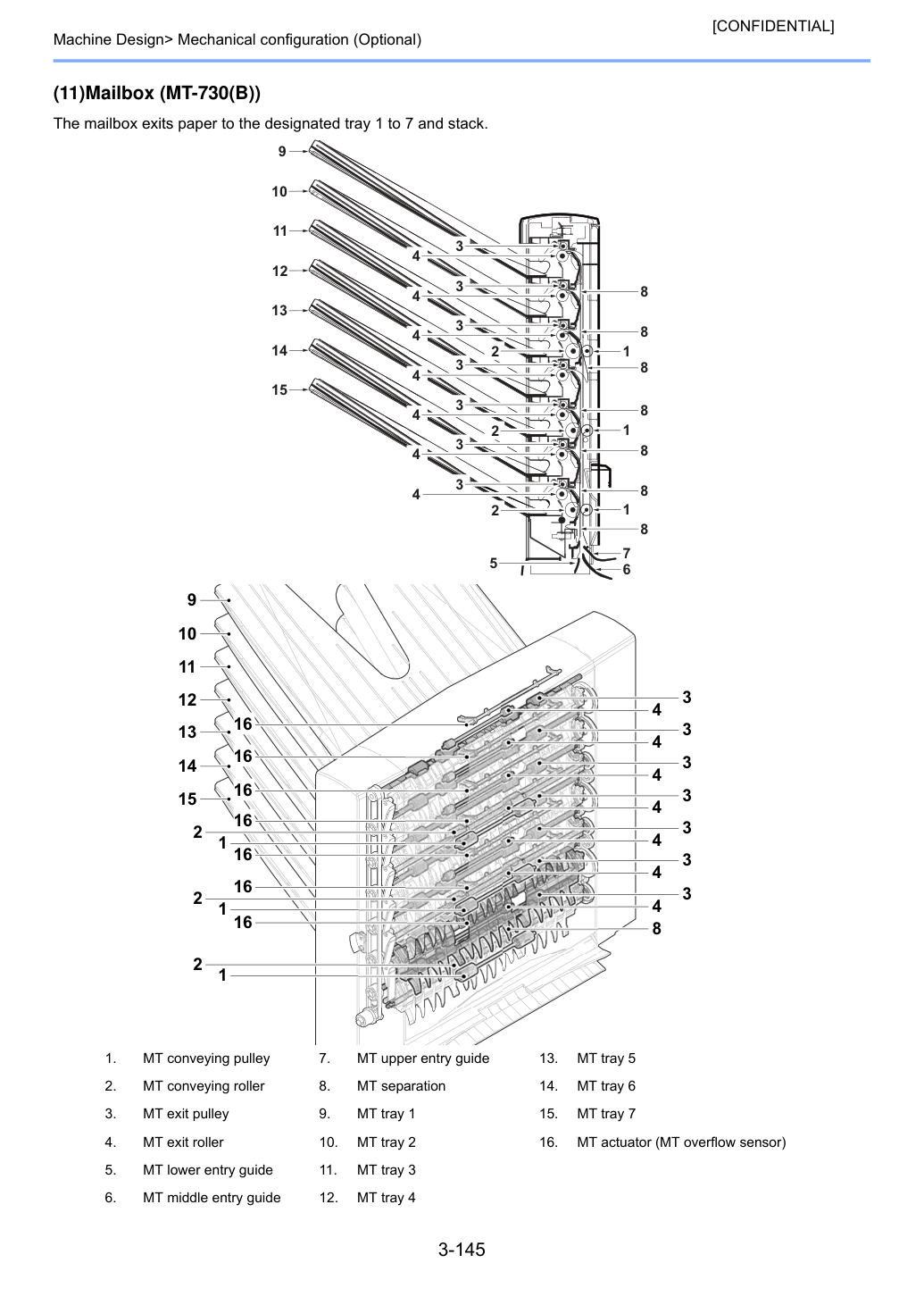

Управление электрическими частями почтовой системы.
Обнаружение открытия/закрытия крышки почтового отделения.
Обнаружение переполнения бумаги в лотке 1.
Обнаружение переполнения бумаги в лотке 2.
Обнаружение переполнения бумаги в лотке 3.
Обнаружение переполнения бумаги в лотке 4.
Обнаружение переполнения бумаги в лотке 5.
Обнаружение переполнения бумаги в лотке 6.
Обнаружение переполнения бумаги в лотке 7.
Обнаружение замятия бумаги. (фотопроводник) 11 датчик выхода лотка MB 2 Излучение импульсов светодиода. (фотоизлучатель) 12 датчик исходного положения MT Управление приводом почтовой системы.
Привод подачи бумаги в почтовую систему.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

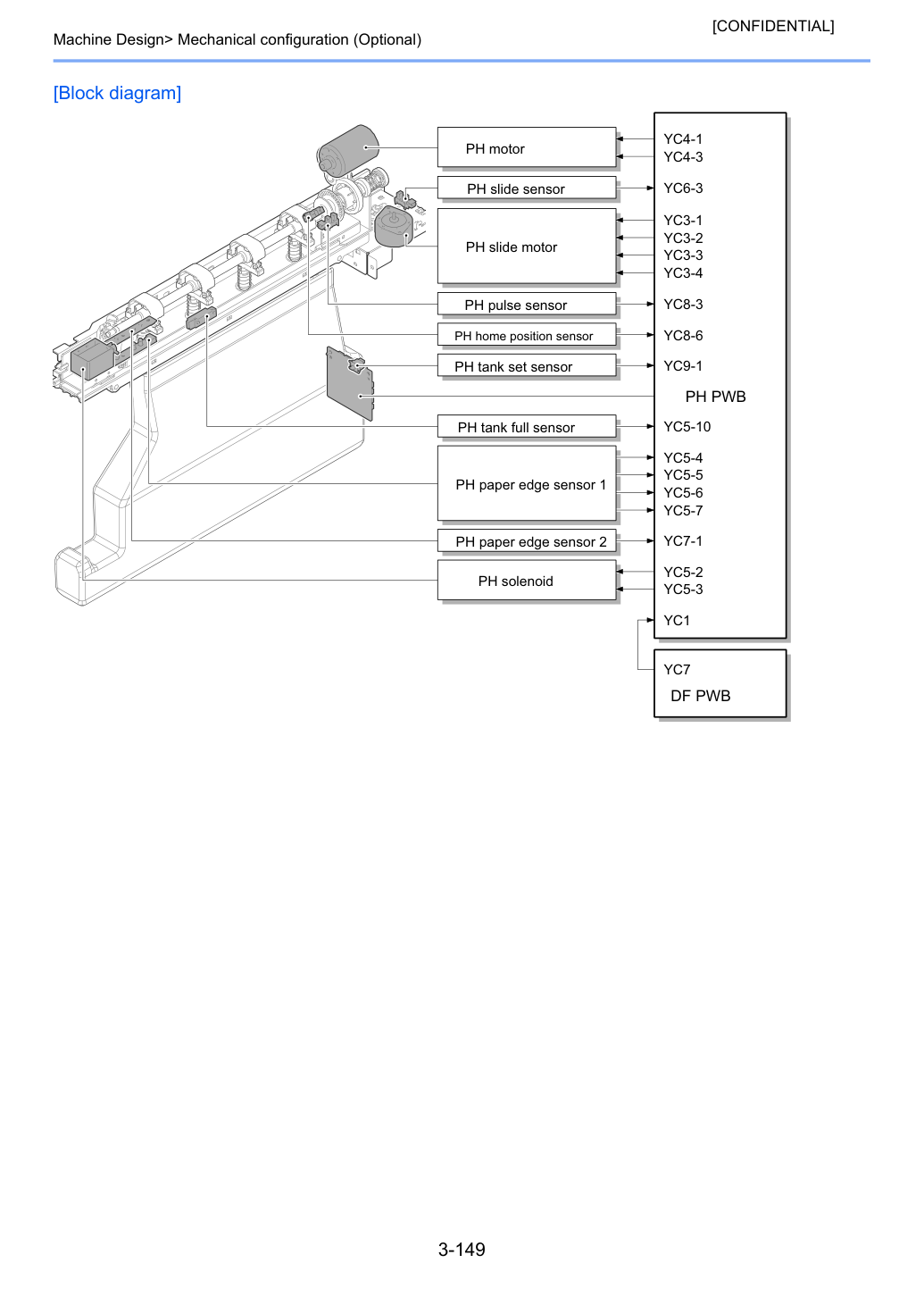

Управление электрическими компонентами модуля прокола.
Определение исходного положения PH.
Обнаружение исходного положения блока пробива.
Определение полноты контейнера пыли прокола.
Определение контейнера пыли прокола.
Переключение отверстий пробива. (Кроме модели 100 В) Наименование в руководстве сервиса Наименование в списке деталей Арт. №.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управление электрическими частями блока складки.
Обнаружение открытия/закрытия лотка складки.
Обнаружение открытия/закрытия левой крышки.
Обнаружение входа бумаги в блок складки.
Обнаружение бумаги на секции моста BF.
Обнаружение бумаги на секции моста складки.
Обнаружение исходного положения нижнего подвижного листа BF.
Обнаружение исходного положения верхнего подвижного листа BF.
Обнаружение исходного положения направляющей регистрации стороны BF.
Обнаружение исходного положения направляющей регистрации стороны BF.
Обнаружение бумаги в лотке складки.
Привод подачи складки.
Привод нижней направляющей регистрации стороны BF.
Привод верхней направляющей регистрации стороны BF.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

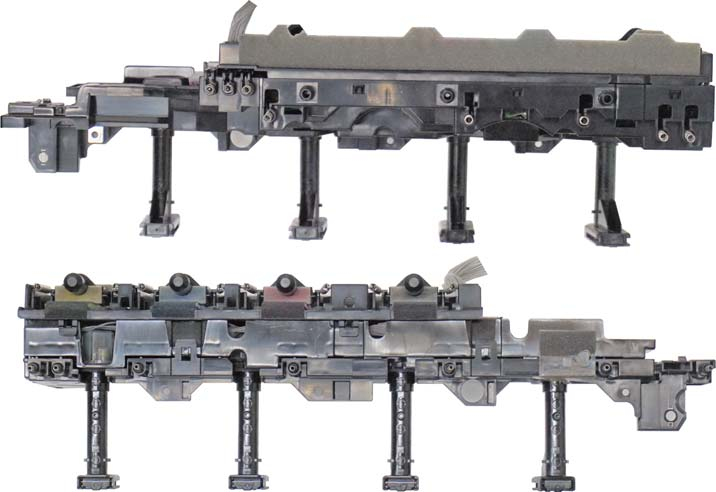

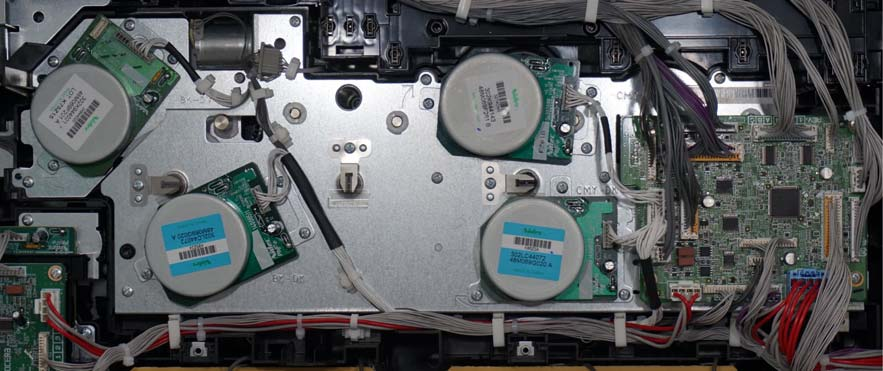

- Секция подачи/транспортировки бумаги
- Вал привода барабана K
- Вал привода барабана CMY
- Двигатель девелопера K/ремень переноса
- Вал привода девелопера CMY
- Узел подачи тонера
- Узел привода термоузла
- Вал привода контейнера

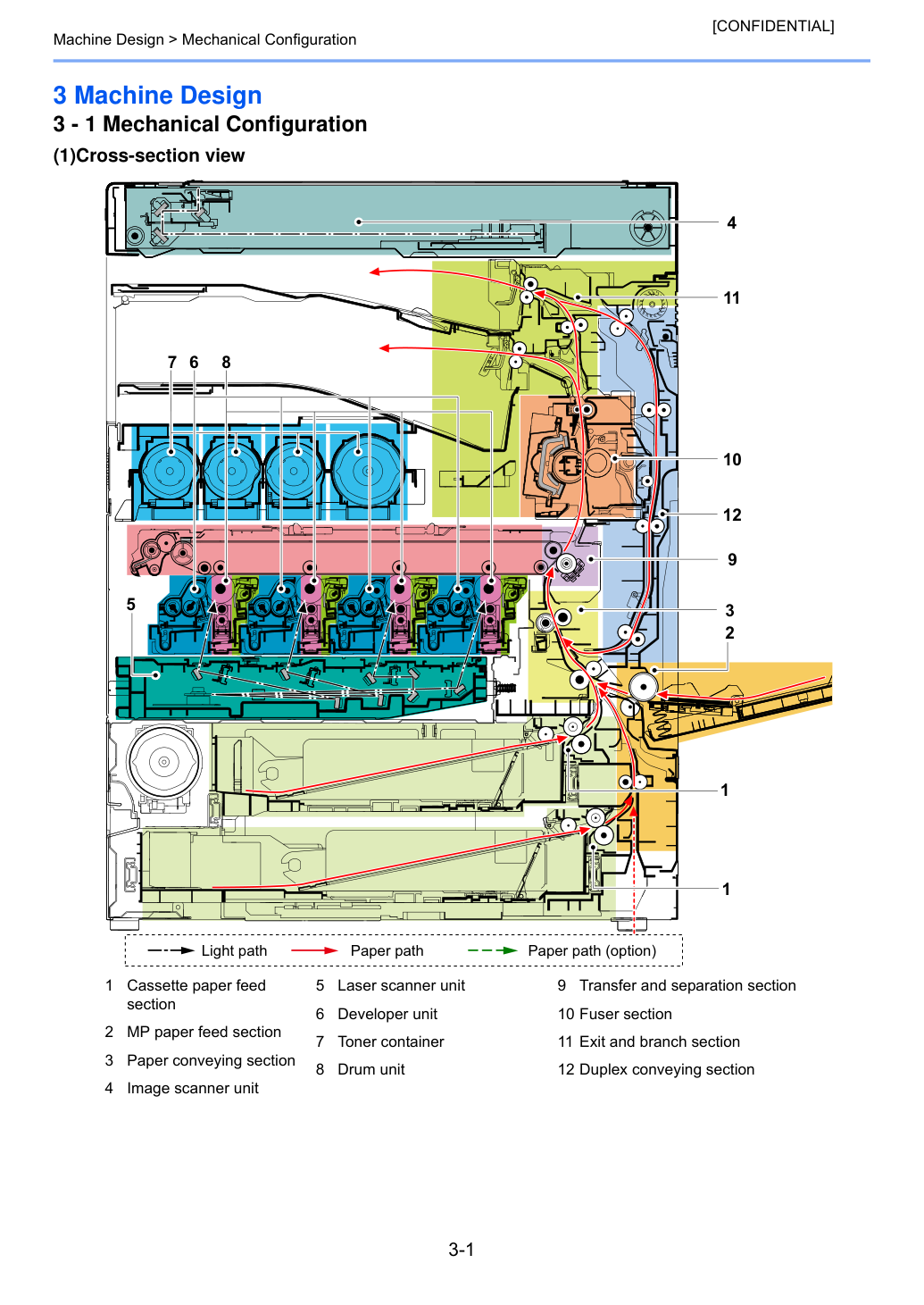

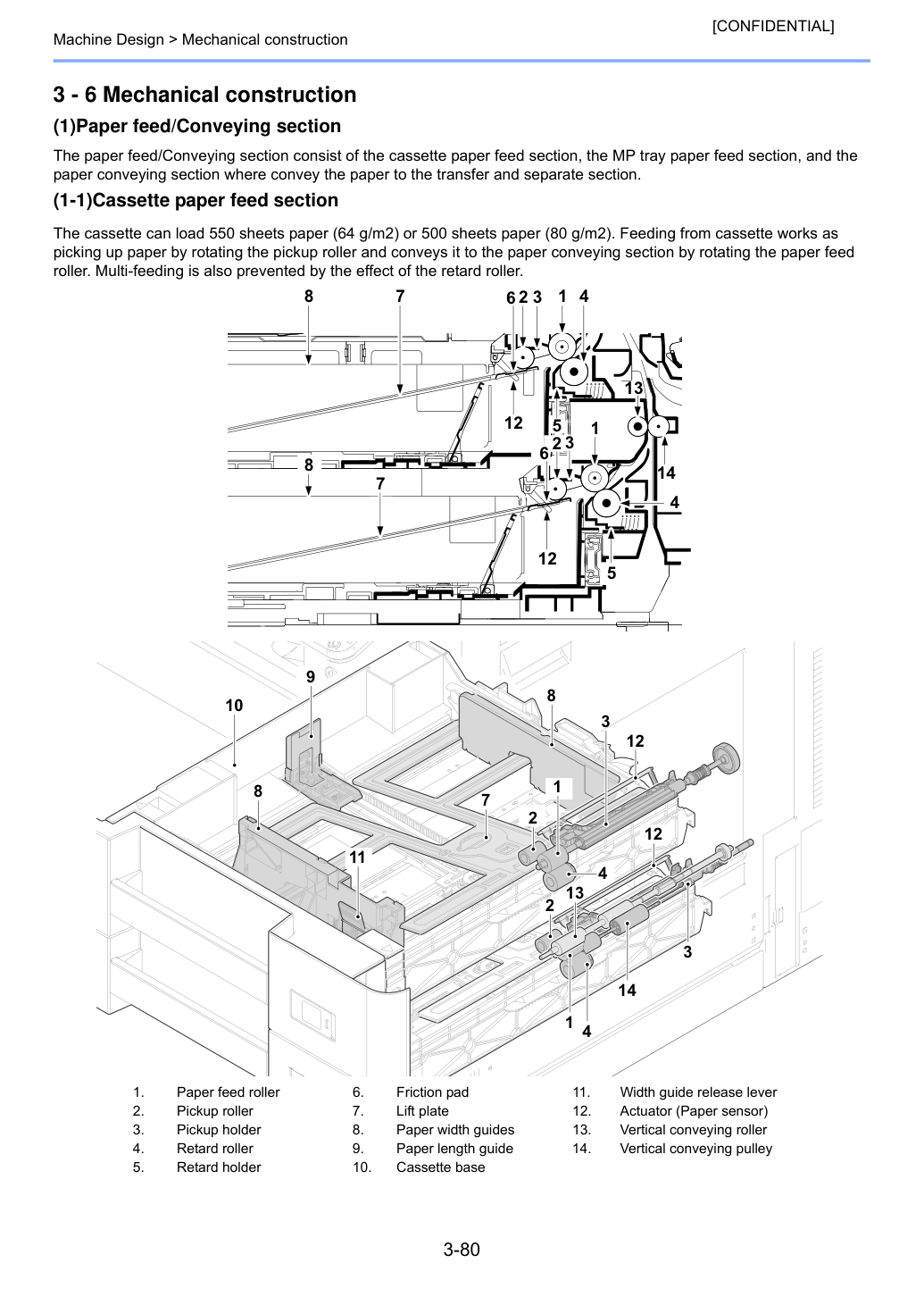

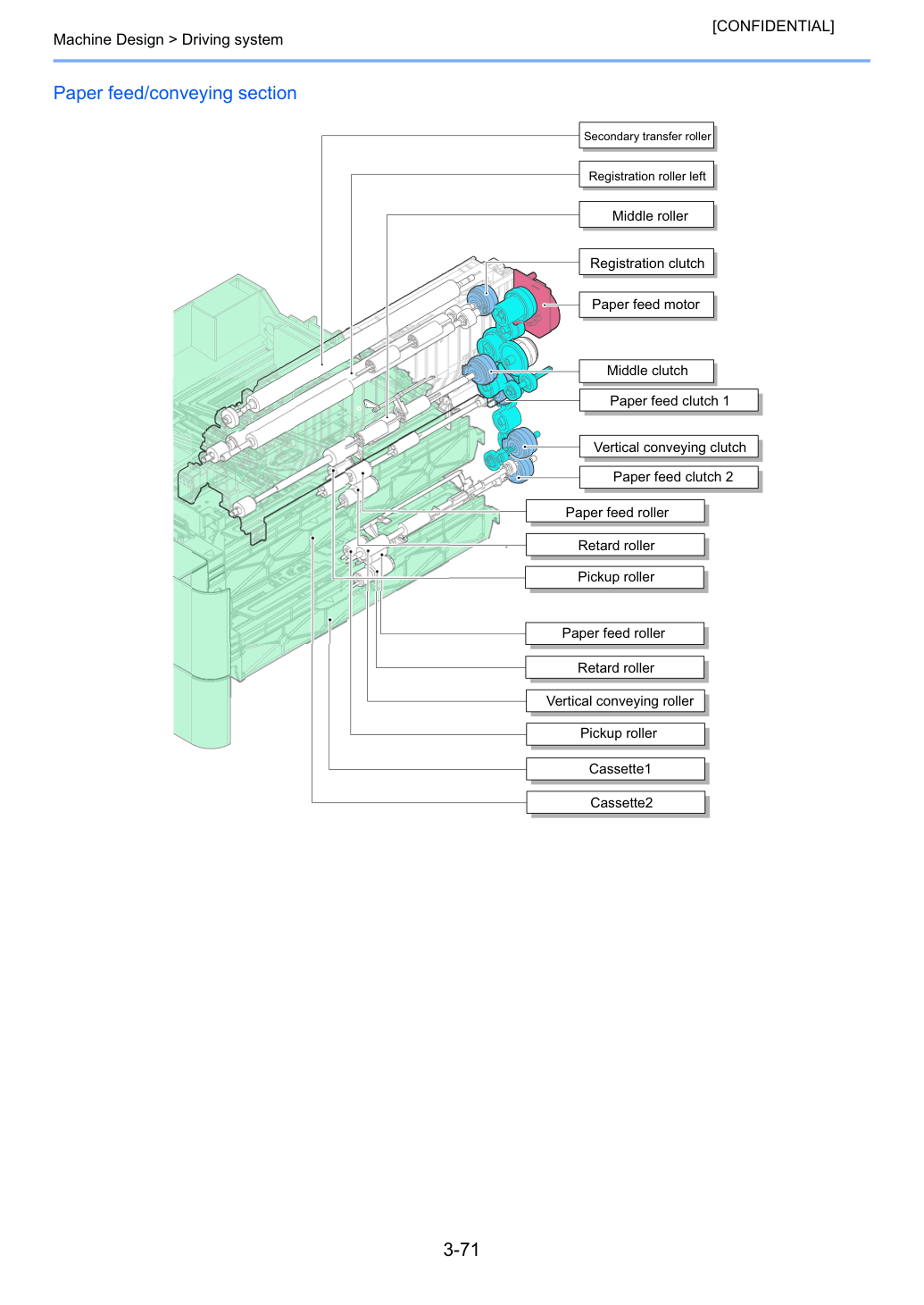

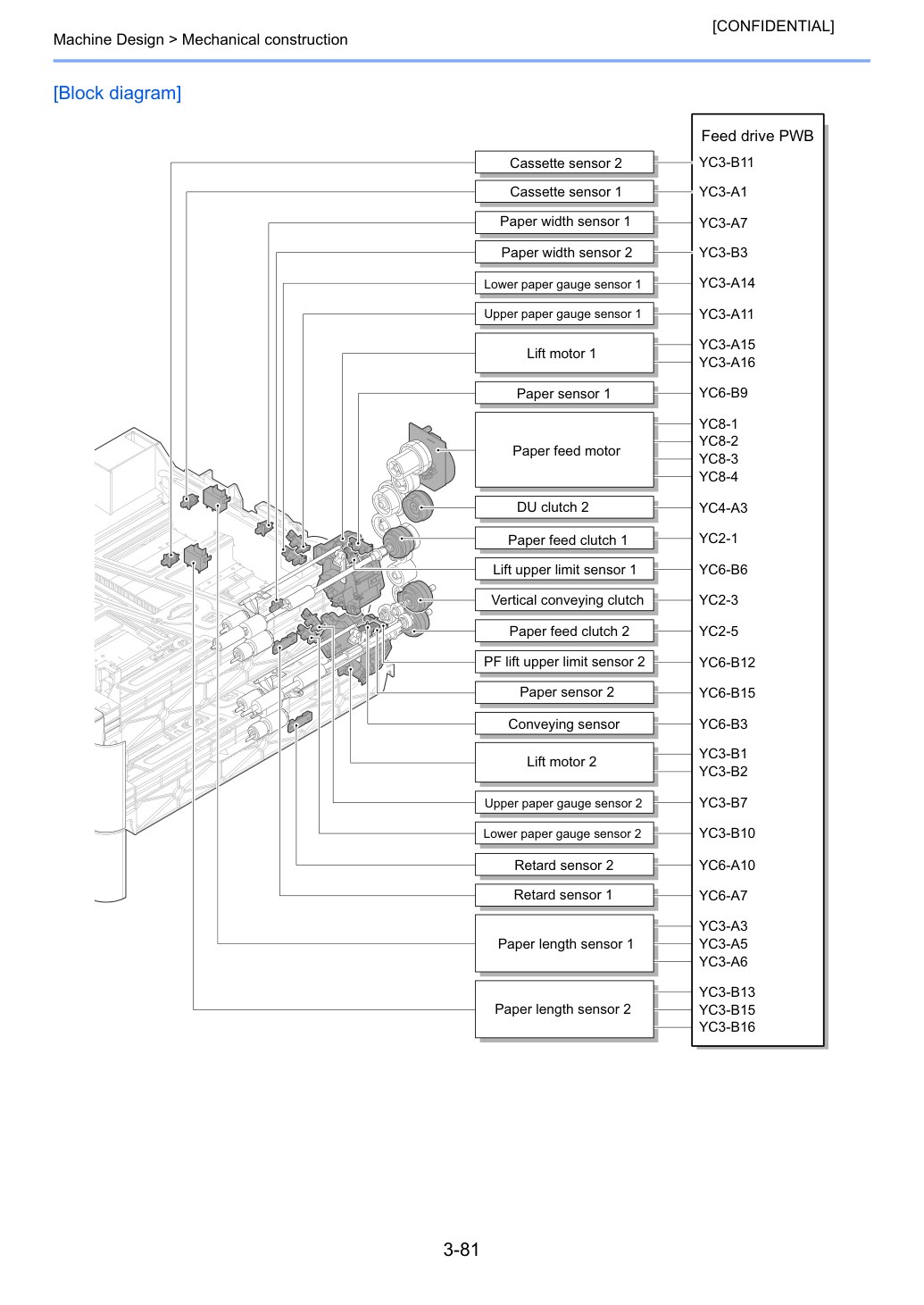

Секция подачи бумаги (Paper feed) состоит из секции подачи бумаги из кассеты, секции подачи бумаги из лотка MP и секции конвейера бумаги, где бумага доставляется в секцию переноса и разделения.
Кассета вмещает 550 листов бумаги (64 г/м²) или 500 листов бумаги (80 г/м²). Подача из кассеты происходит путем поднятия бумаги вращением ролика захвата и ее доставки в секцию конвейера бумаги вращением ролика подачи бумаги. Множественная подача также предотвращается воздействием ролика задержки.

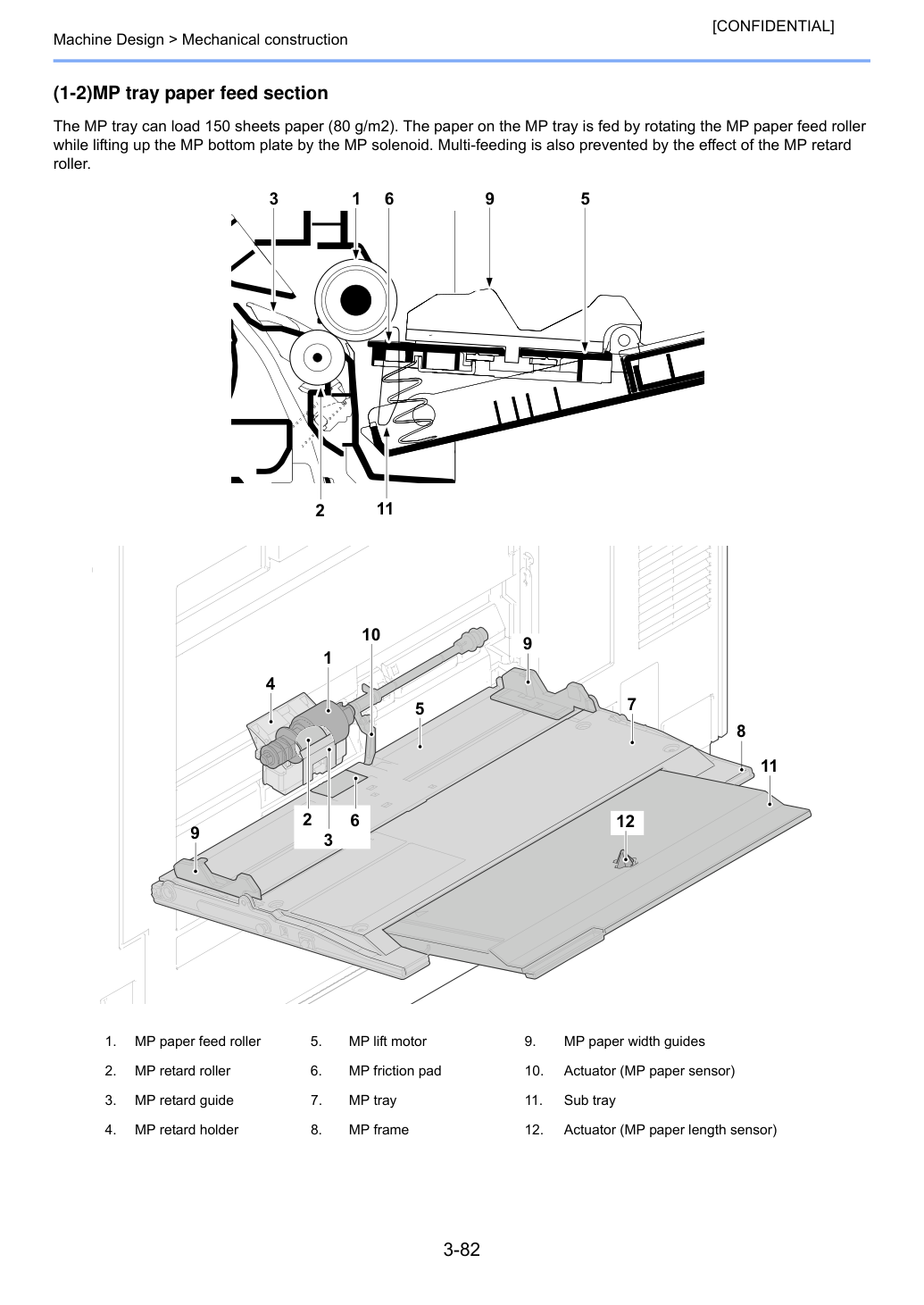

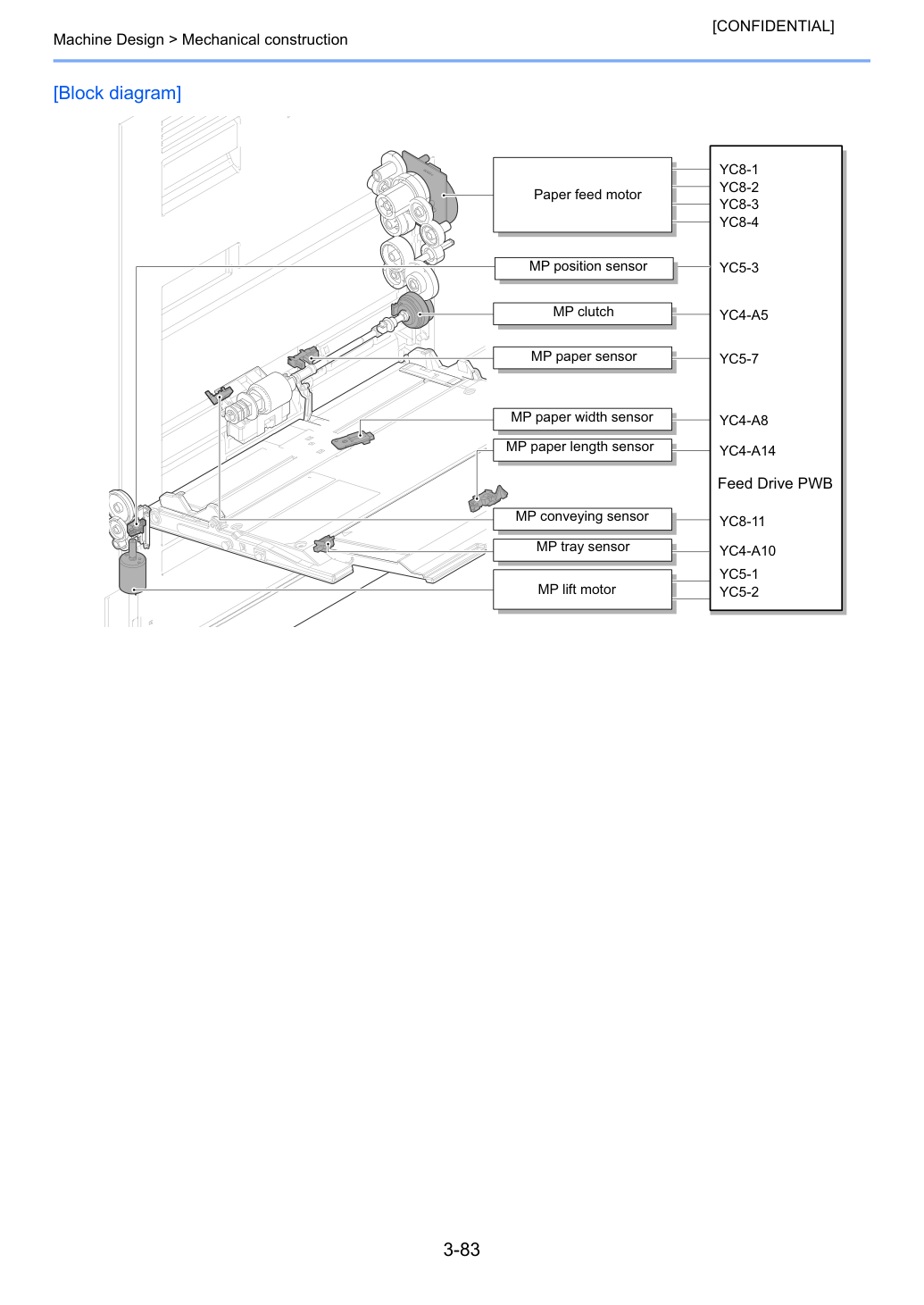

Лоток MP вмещает 150 листов бумаги (80 г/м²). Бумага на лотке MP подается путем вращения ролика подачи бумаги MP при подъеме пластины дна MP с помощью соленоида (solenoid) MP. Множественная подача также предотвращается воздействием ролика задержки MP.

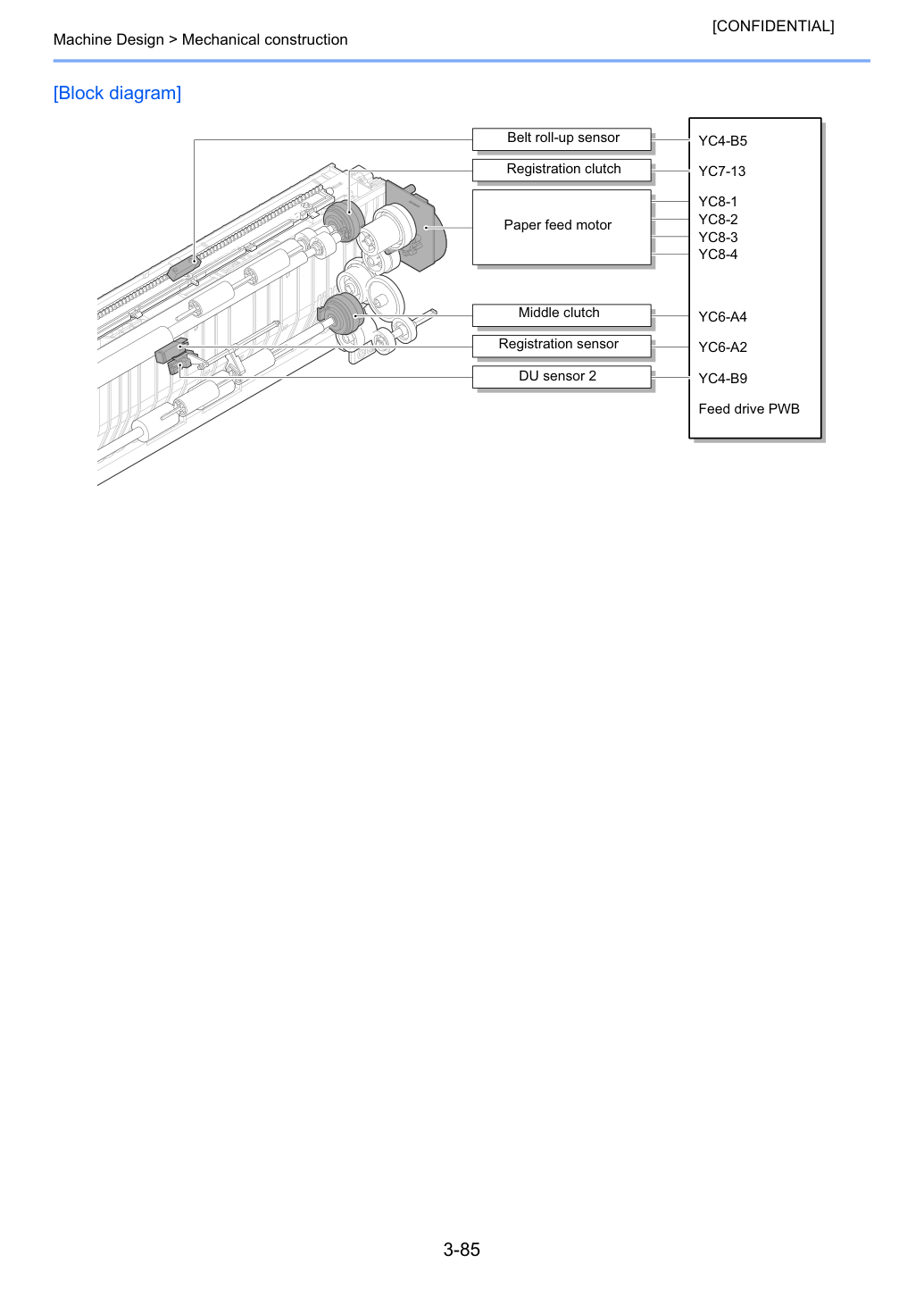

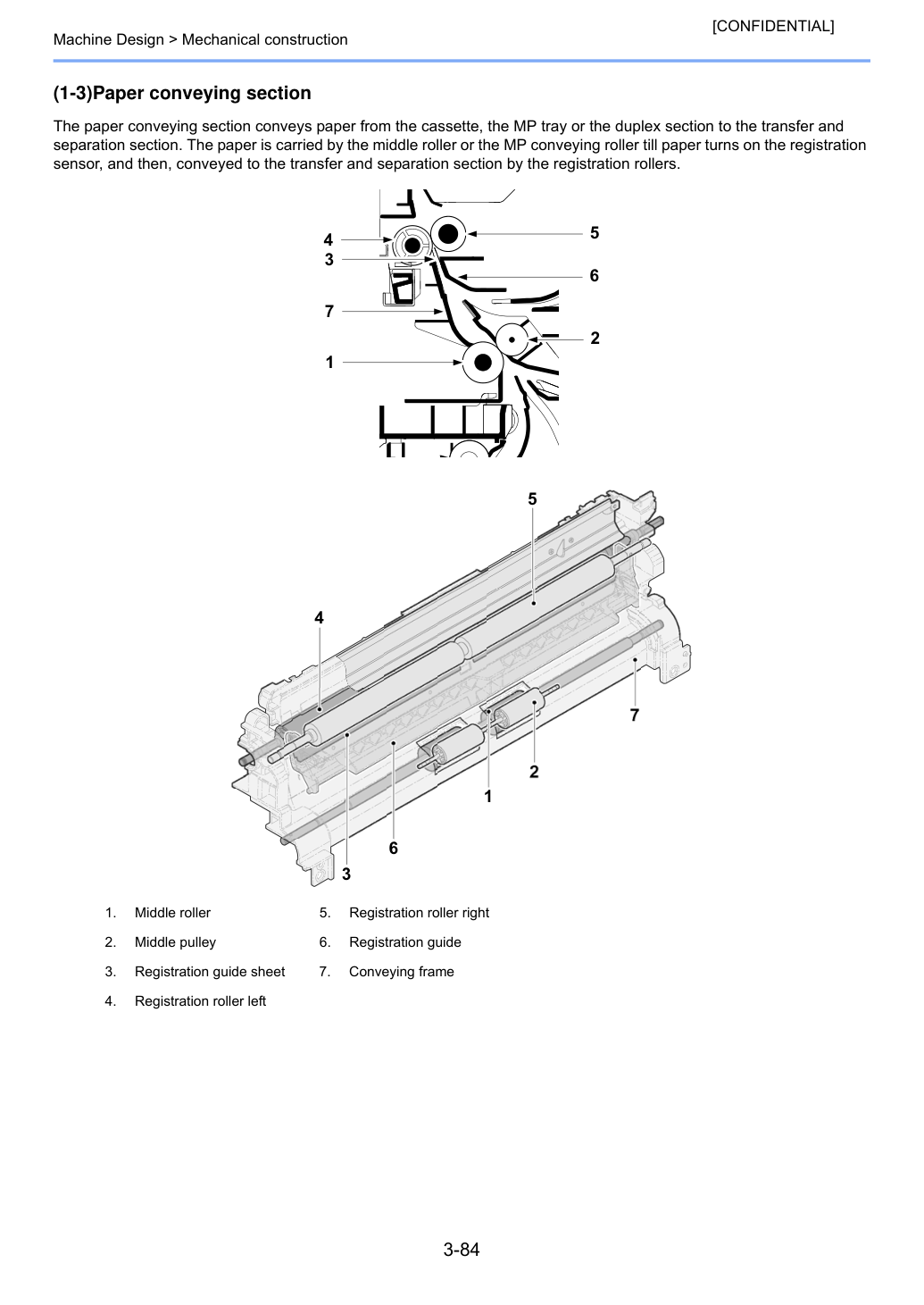

Секция конвейера бумаги доставляет бумагу из кассеты, лотка MP или секции двусторонней печати в секцию переноса и разделения. Бумага переносится средним роликом или роликом конвейера MP до срабатывания датчика регистрации, затем доставляется в секцию переноса и разделения роликами регистрации.

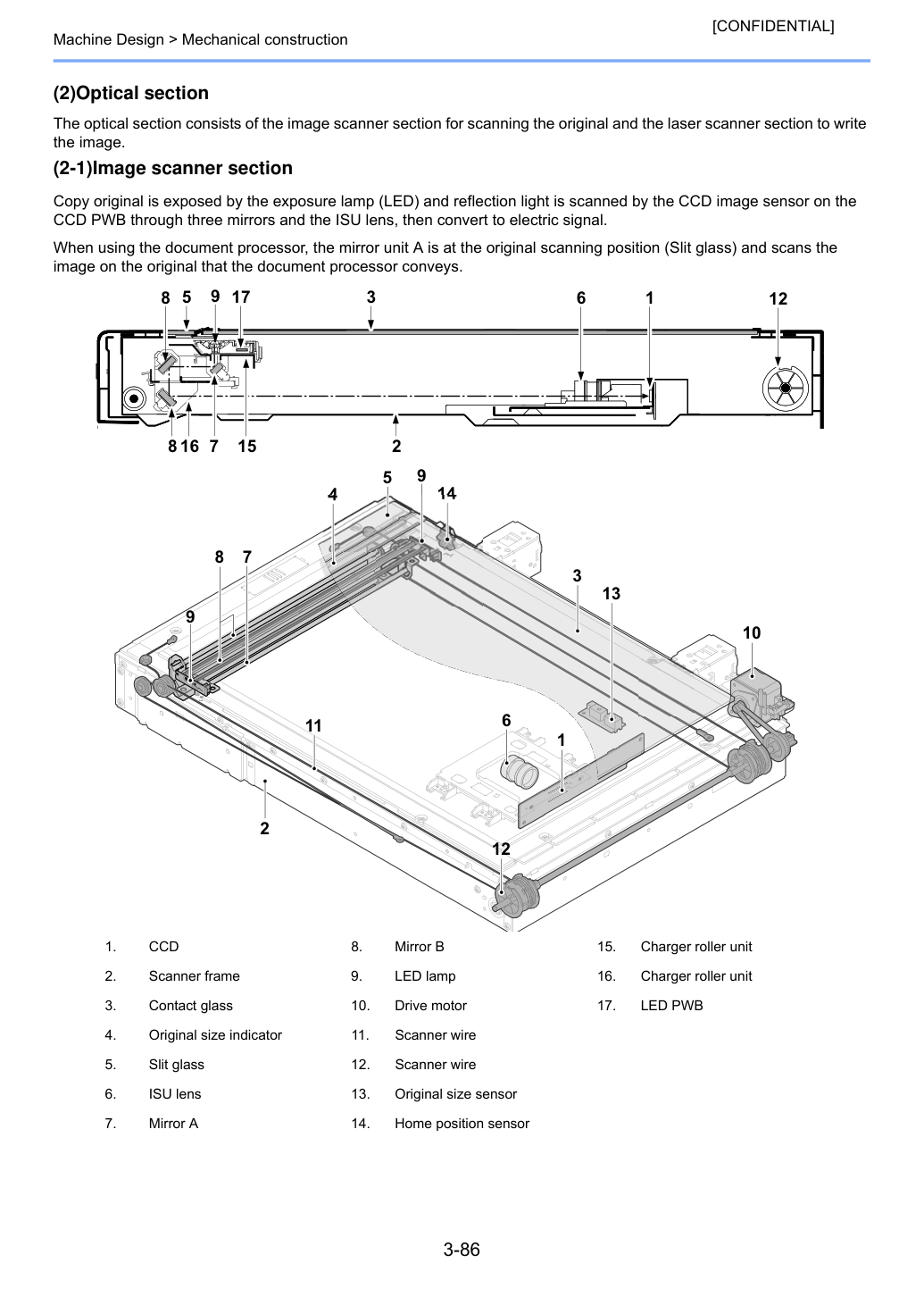

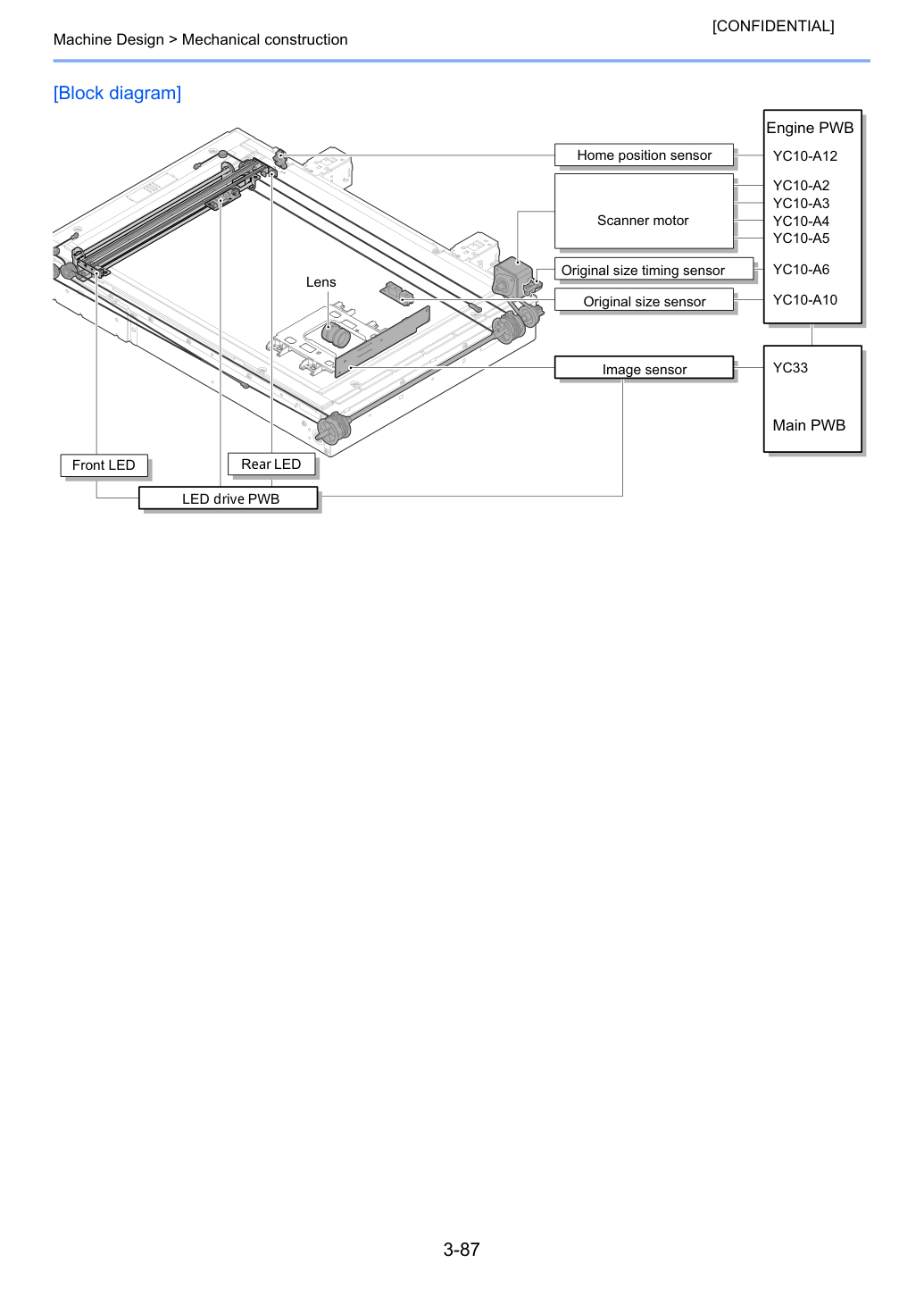

Оптический раздел состоит из секции сканера изображения для сканирования оригинала и секции лазерного сканера для записи изображения.
Оригинал копии экспонируется лампой экспозиции (LED) и отраженный свет сканируется датчиком изображения CCD на плате CCD PWB через три зеркала и объектив ISU, затем преобразуется в электрический сигнал.
При использовании автоподатчика документов зеркальный узел A находится в положении сканирования оригинала (Щелевое стекло) и сканирует изображение на оригинале, который подает автоподатчик документов.

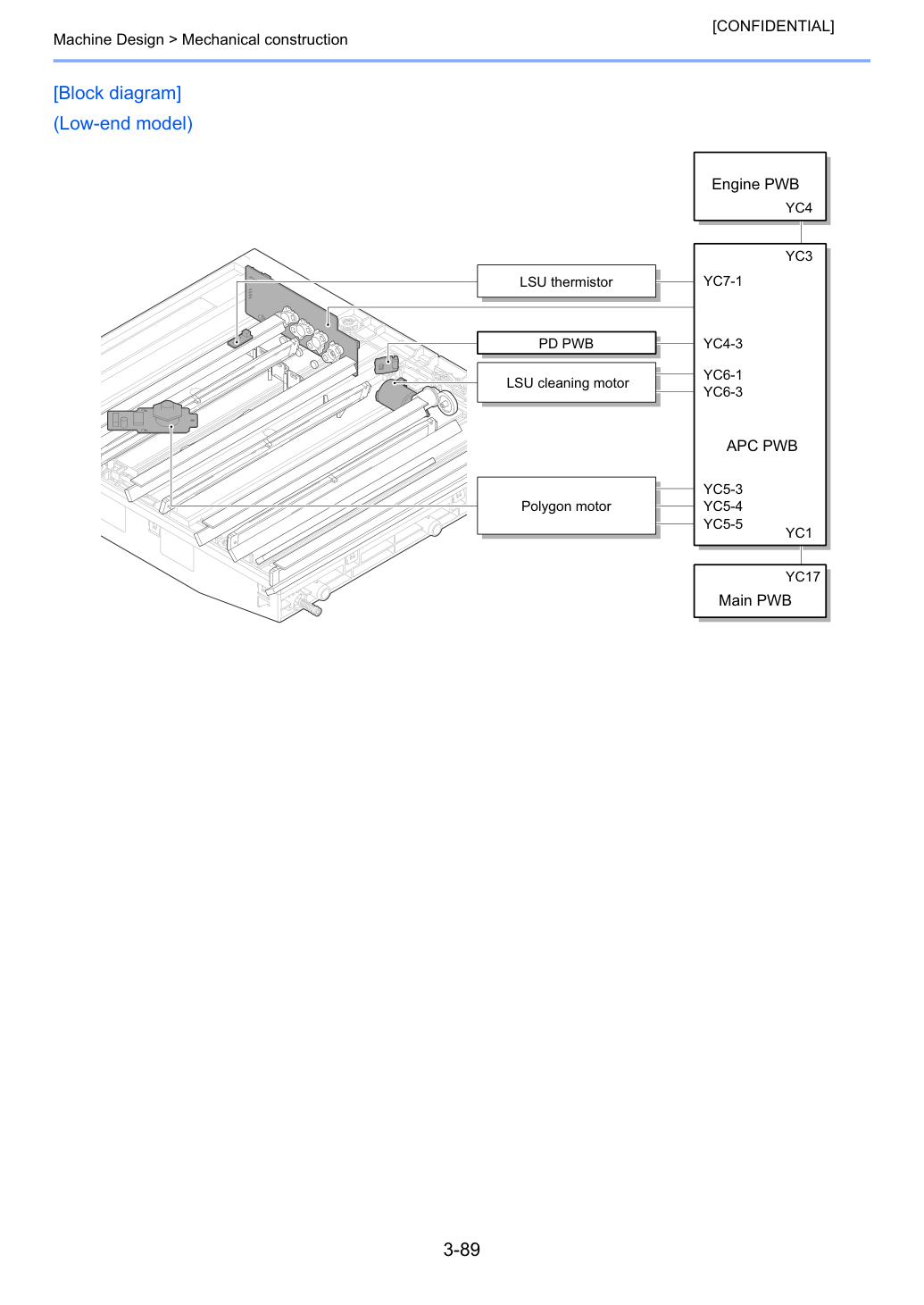

Заряженная поверхность печатного барабана (Print drum) сканируется лазером от блоков лазерного сканера. Двигатель полигона приводит в движение полигональное зеркало, и зеркало отражает лазер для горизонтального сканирования изображения. Блок лазерного сканера имеет линзы и зеркала, которые регулируют диаметр лазера для фокусировки на поверхность барабана. Также двигатель очистки LSU автоматически очищает герметизирующее стекло LSU.

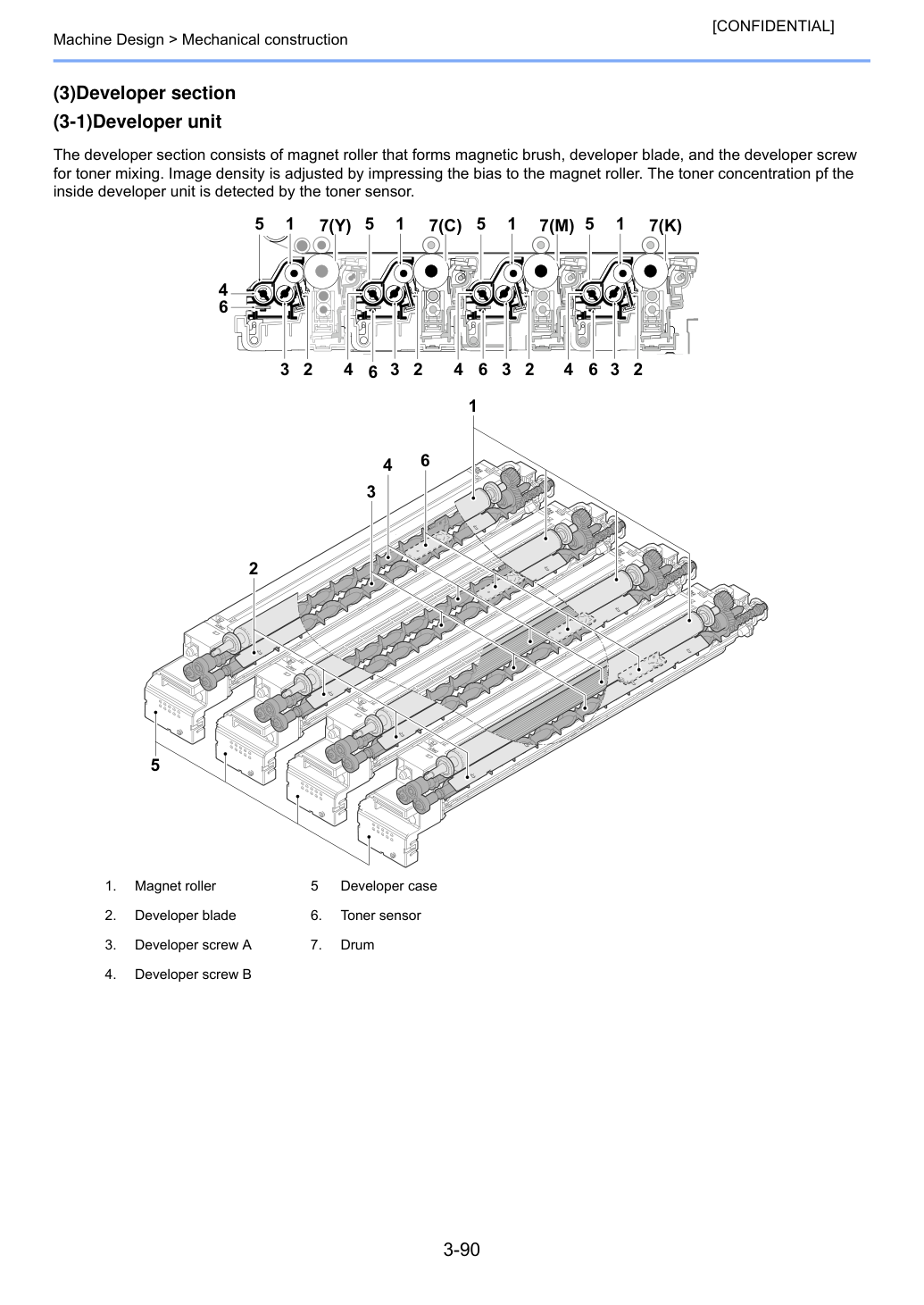

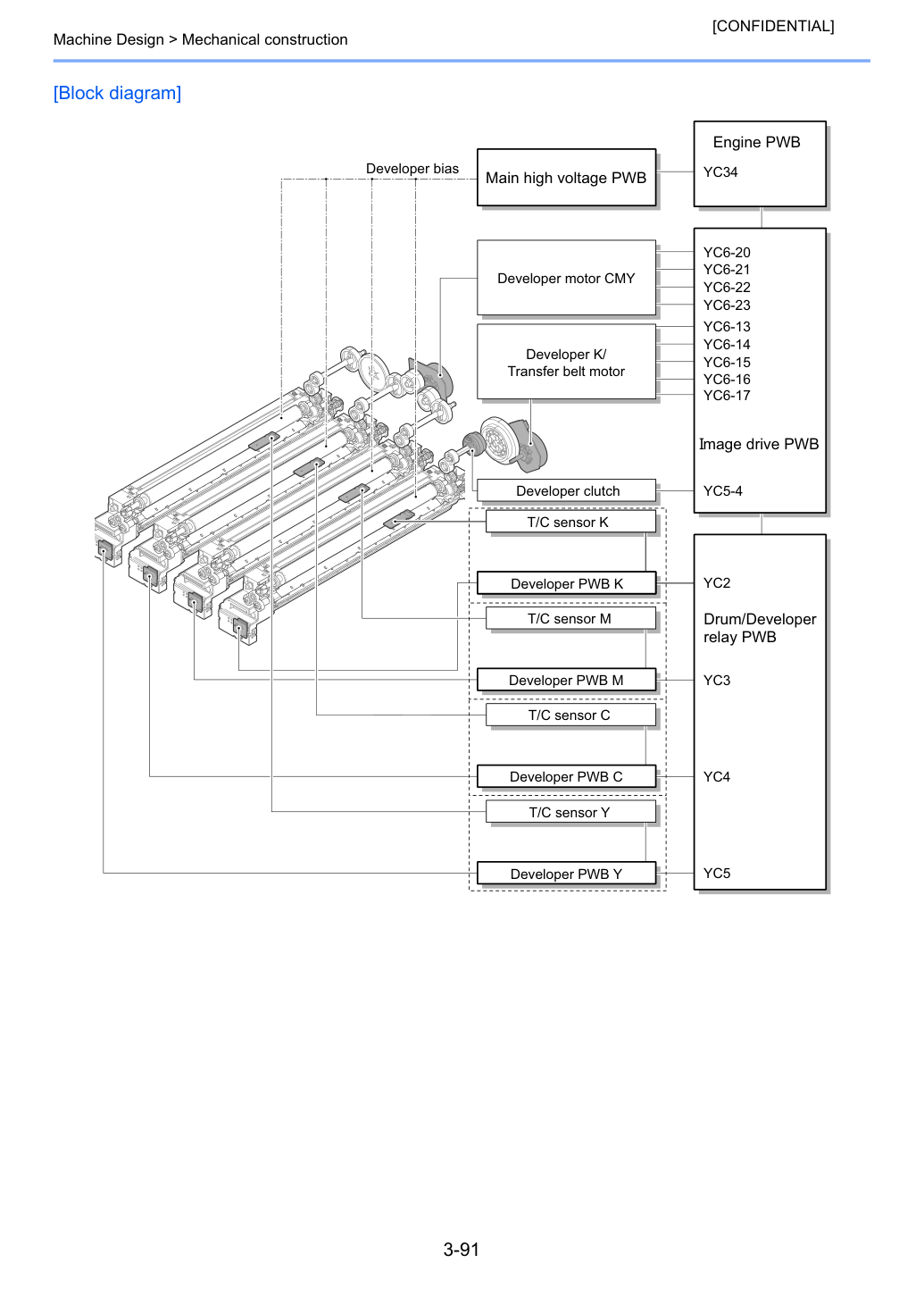

Секция девелопера состоит из магнитного ролика, образующего магнитную щетку, лезвия девелопера и шнека девелопера для перемешивания тонера. Плотность изображения регулируется приложением смещения к магнитному ролику. Концентрация тонера внутри узла девелопера определяется датчиком тонера.
Секция барабана состоит из барабана, узла ролика зарядки и узла очистки. Поверхность печатного барабана (Print drum) равномерно заряжается для подготовки формирования электрического скрытого изображения путем излучения лазера.
Ролик с электрическим зарядом получает равномерный заряд поверхности барабана путем контакта и вращения ролика.
Оставшийся тонер на поверхности печатного барабана (Print drum) после переноса удаляется лезвием очистки и собирается в бункер отходящего тонера винтом барабана. Лампа очистки состоит из LED и удаляет оставшийся электрический заряд на барабане перед основной зарядкой.

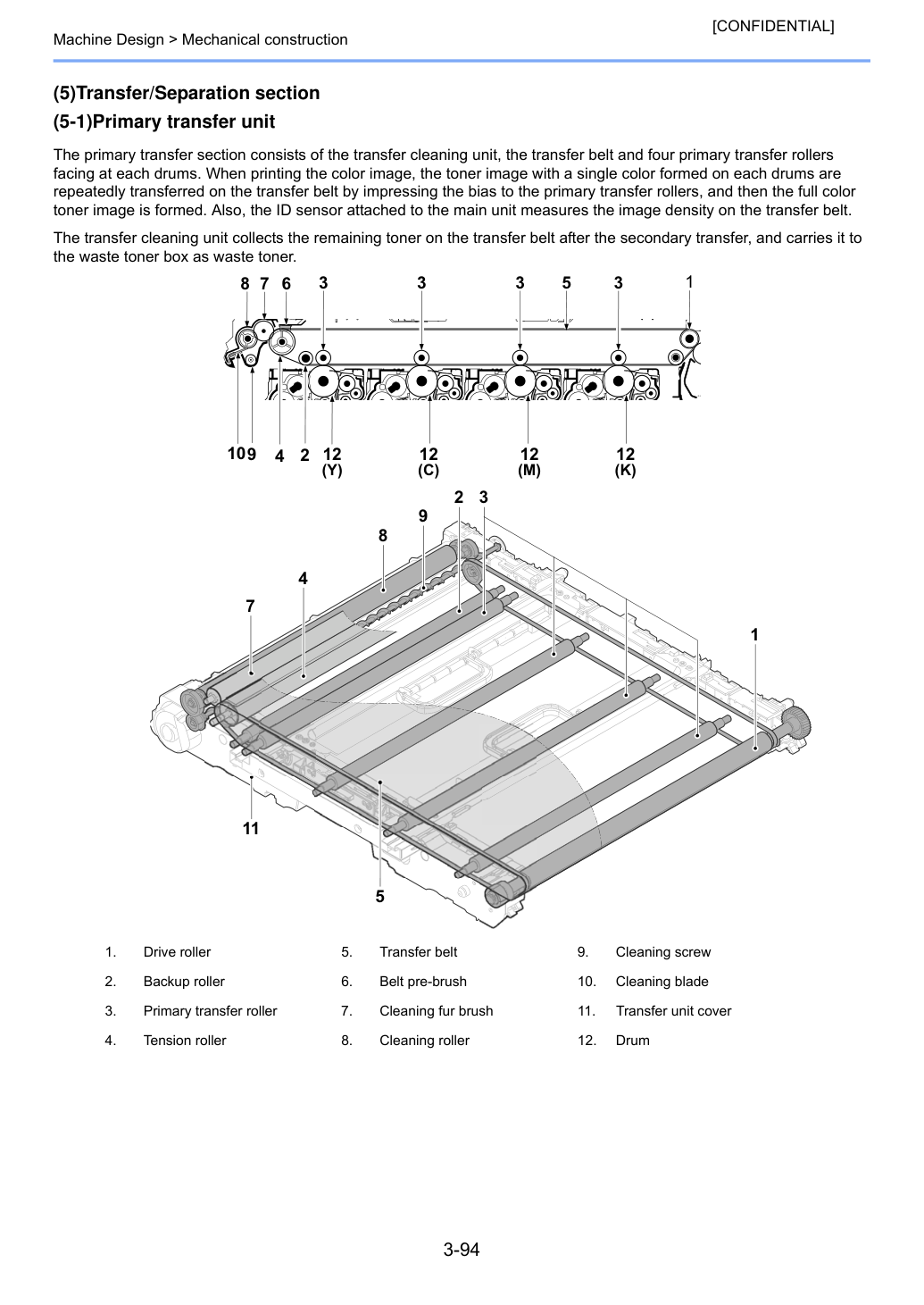

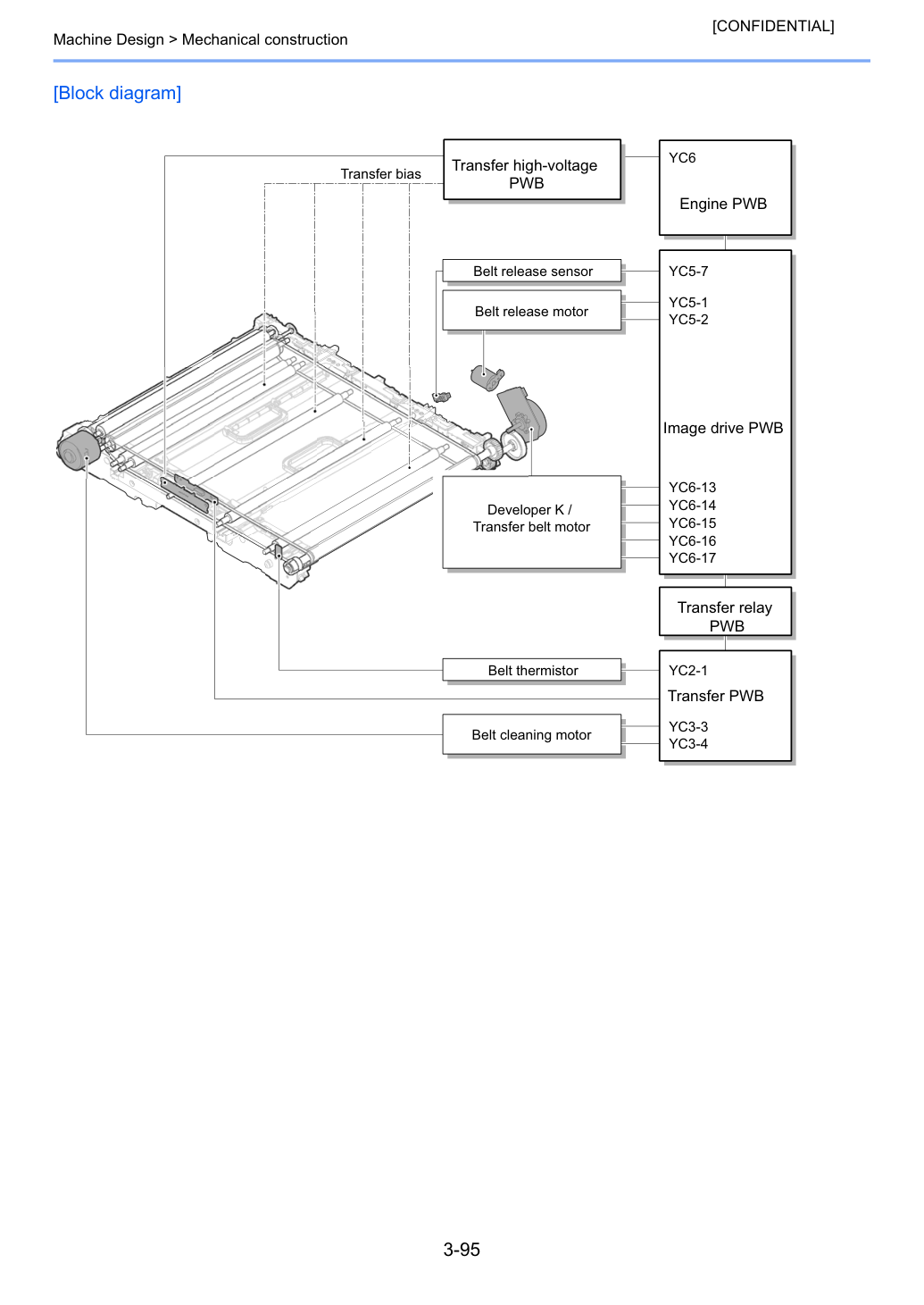

Секция первичного переноса состоит из узла очистки переноса, ремня переноса и четырех роликов первичного переноса, обращенных к каждому барабану. При печати цветного изображения изображение тонера одного цвета, сформированное на каждом барабане, многократно переносится на ремень переноса путем приложения смещения к роликам первичного переноса, затем формируется полноцветное изображение тонера. Также датчик ID, прикрепленный к основному узлу, измеряет плотность изображения на ремне переноса.
Узел очистки переноса собирает оставшийся тонер на ремне переноса после вторичного переноса и доставляет его в бункер отходящего тонера как отходящий тонер.

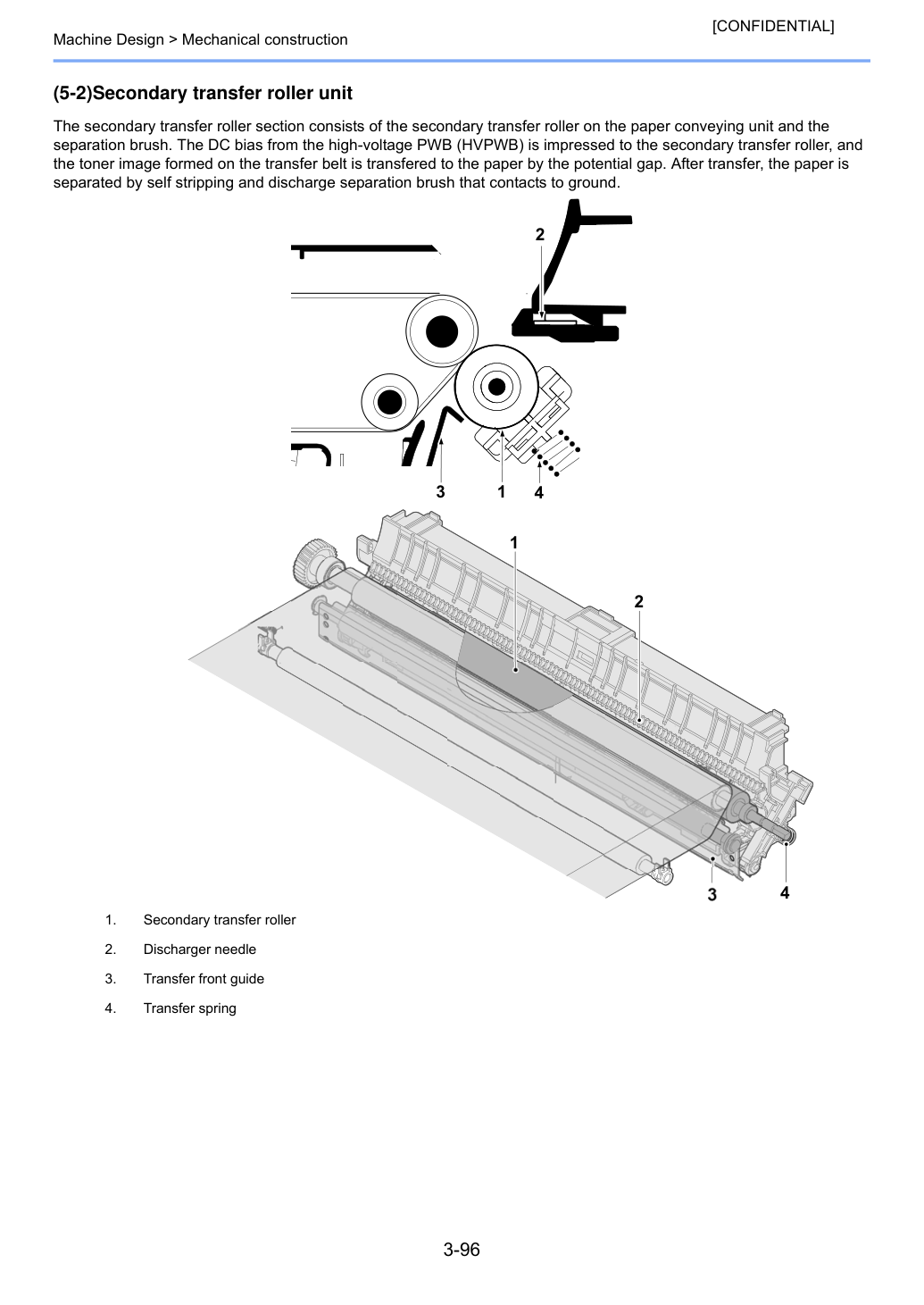

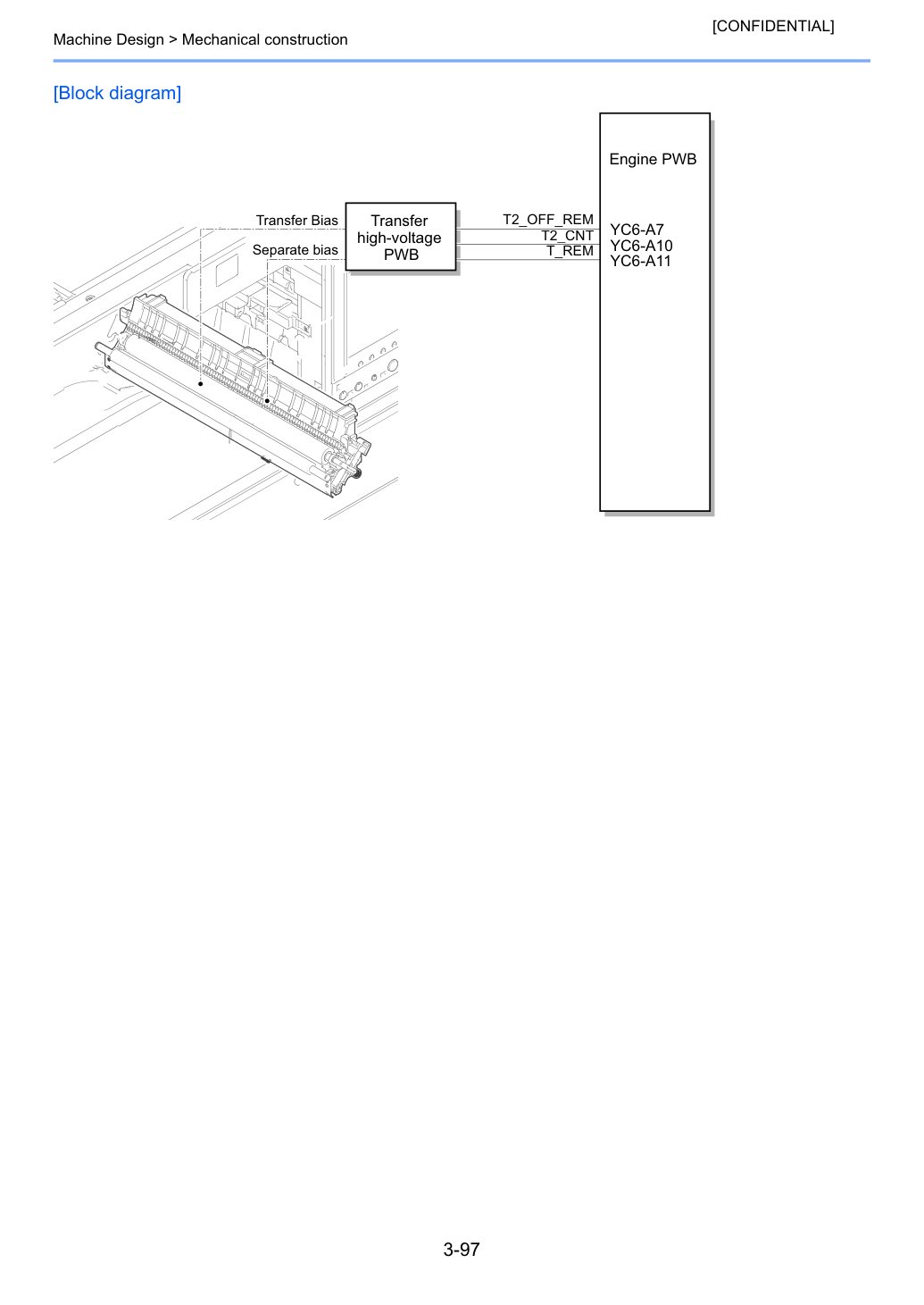

Секция вторичного ролика переноса состоит из вторичного ролика переноса на узле конвейера бумаги и щетки разделения. Смещение постоянного тока от платы высокого напряжения (HVPWB) прикладывается к вторичному ролику переноса, и изображение тонера, сформированное на ремне переноса, переносится на бумагу разностью потенциалов. После переноса бумага разделяется самоскидыванием и щеткой разделения с разрядом, контактирующей с заземлением.

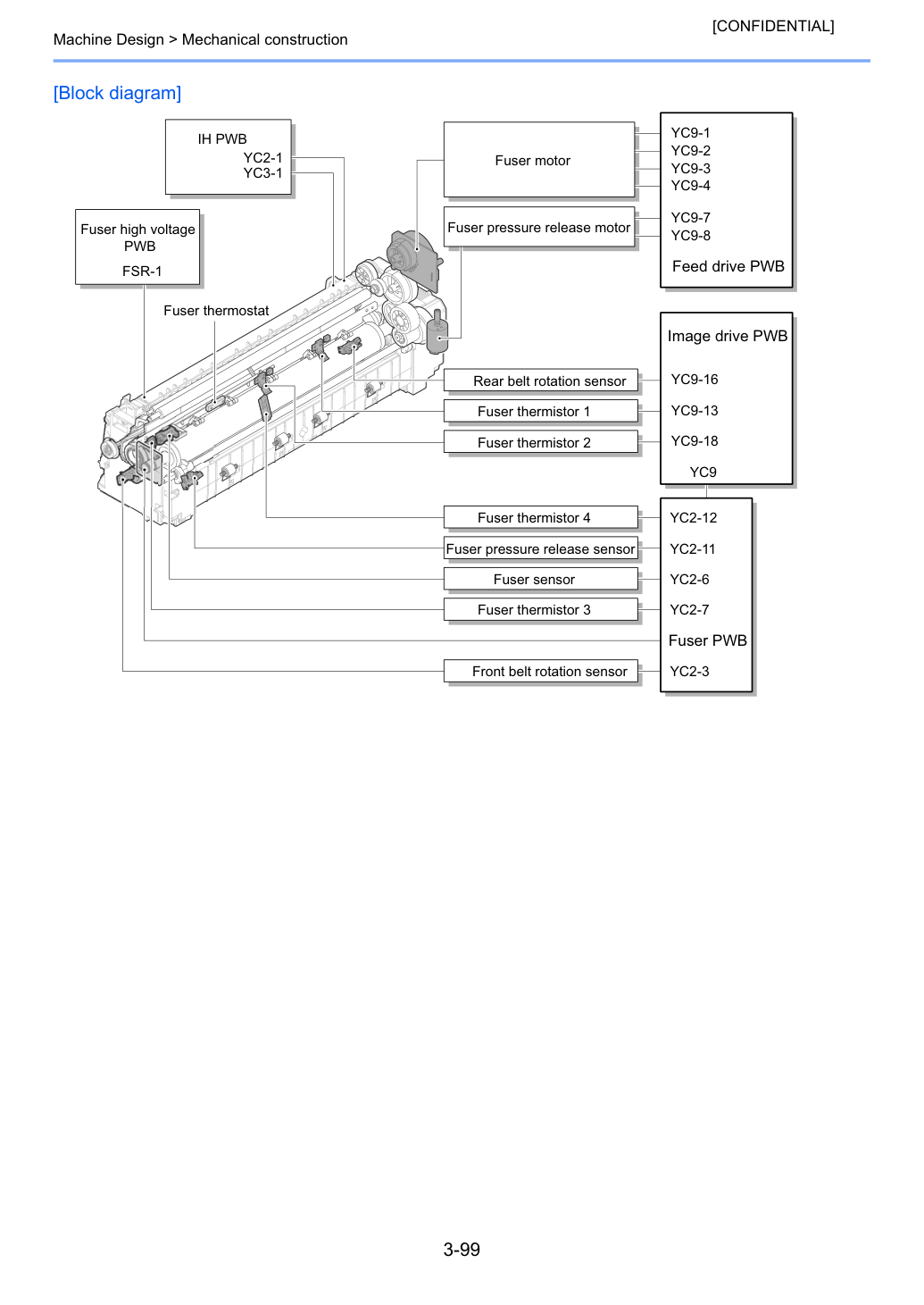

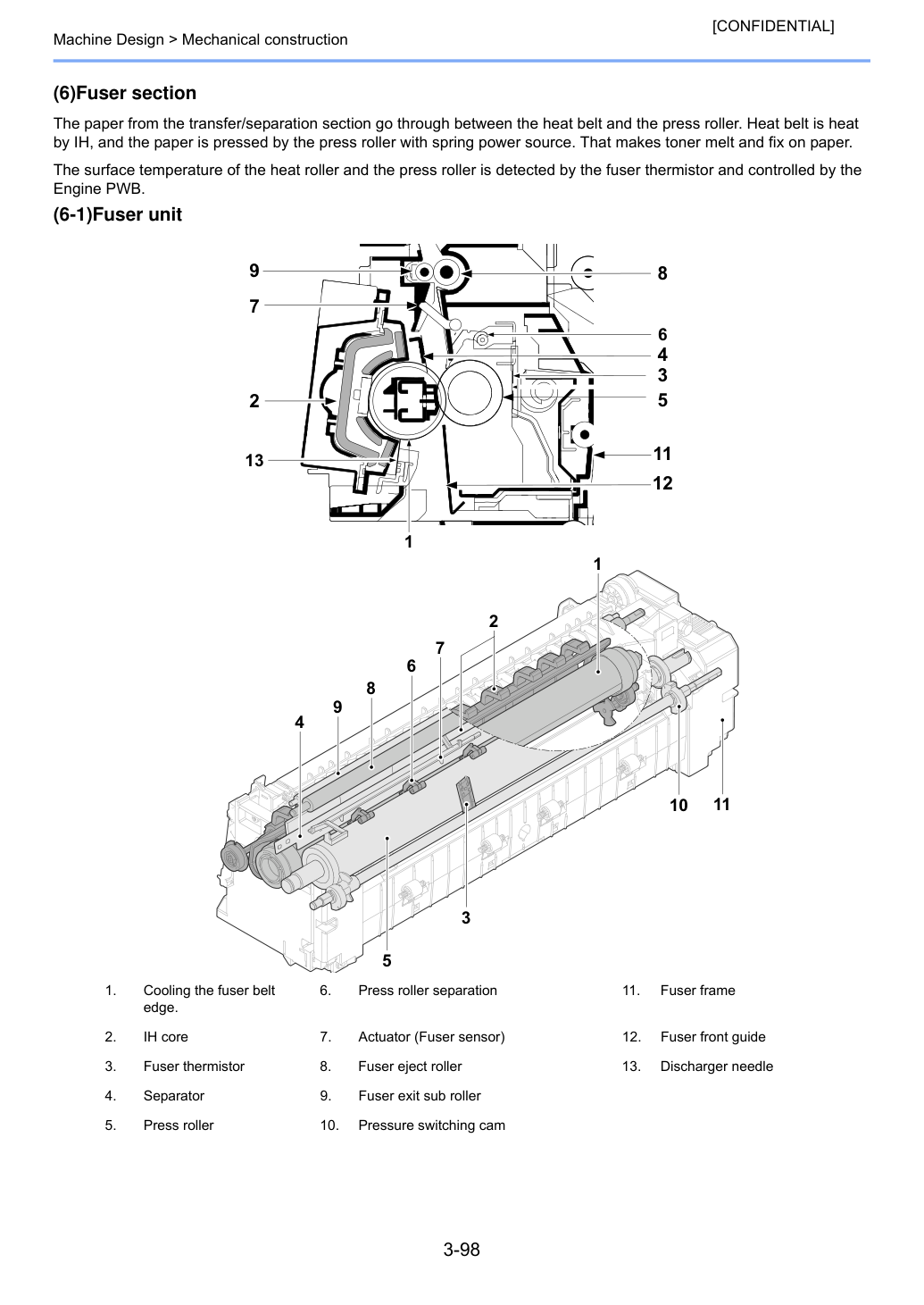

Бумага из секции переноса/разделения проходит между тепловым ремнем и роликом прижима. Тепловой ремень нагревается индукционным нагревом (IH), а бумага прижимается роликом прижима с пружинным приводом. Это делает тонер расплавленным и закрепленным на бумаге.
Температура поверхности теплового ролика и ролика прижима определяется термистором термоузла (Fuser) и управляется платой Engine PWB.

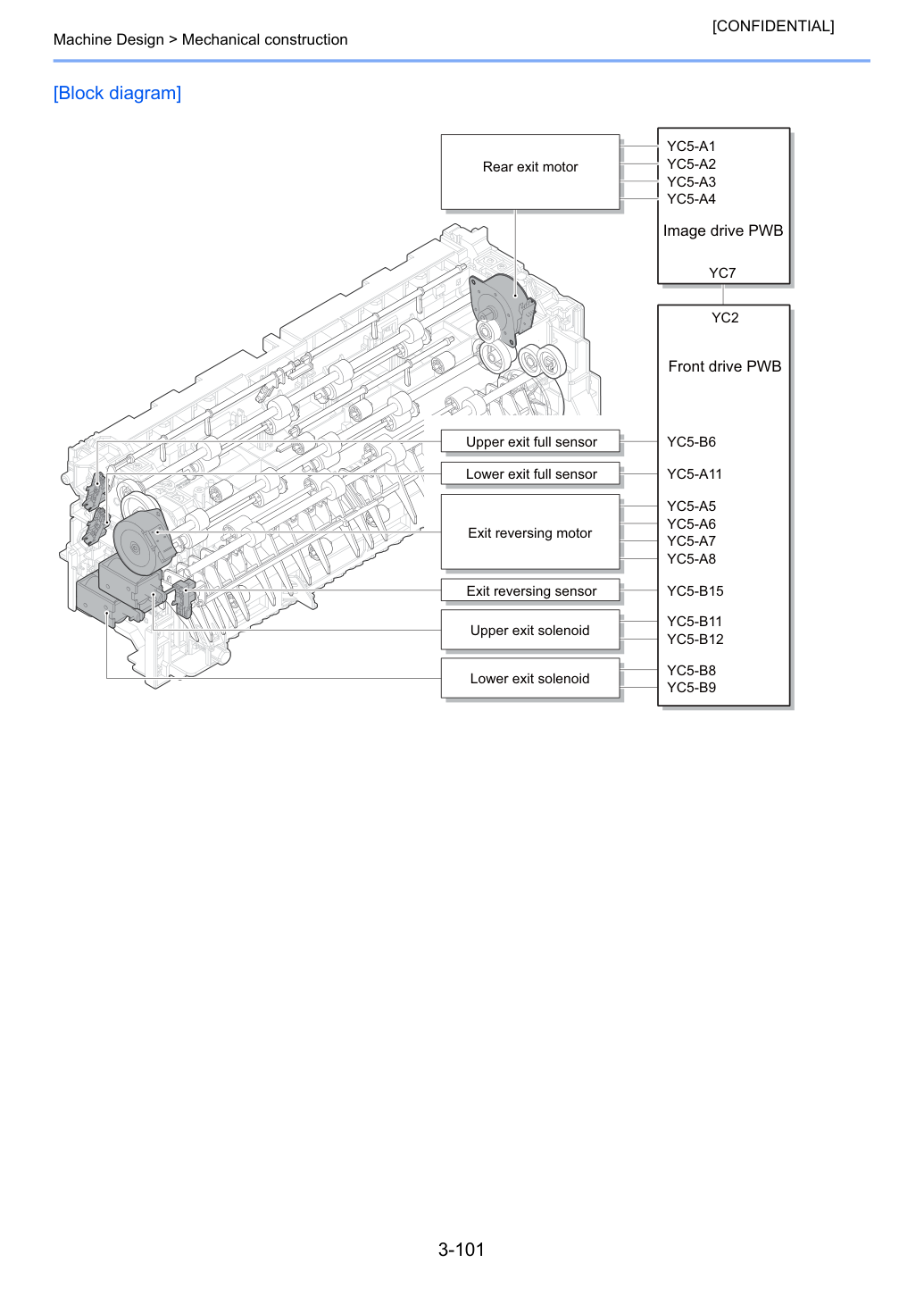

Секция выброса и переключения хода. Секция выброса и ветвления состоит из пути бумаги от секции термоузла (Fuser) до внутреннего лотка или секции двусторонней подачи.

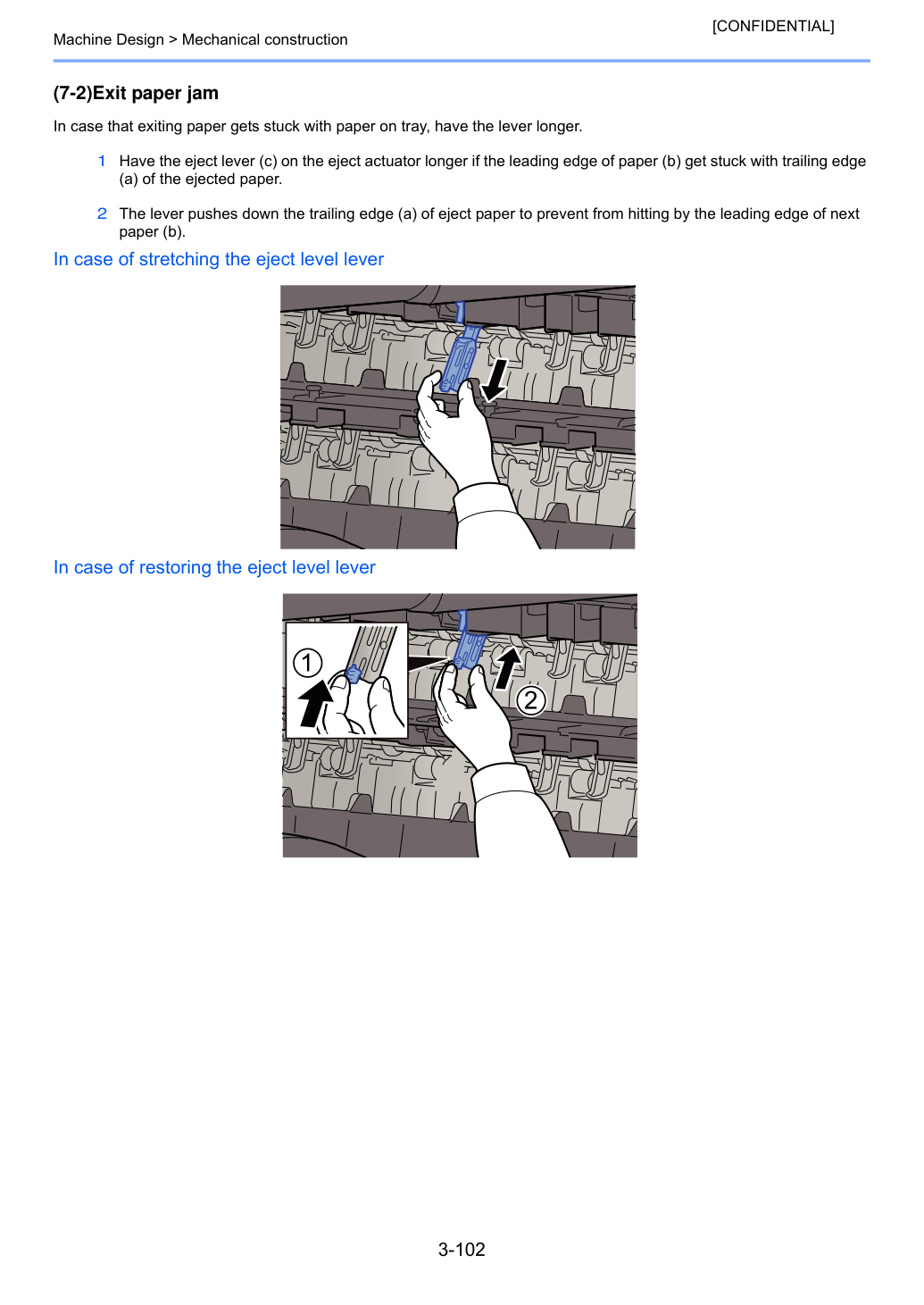

В случае, если выброшенная бумага застревает вместе с бумагой в лотке, удлините рычаг.
Удлините рычаг выброса (c) на актуаторе выброса, если передний край бумаги (b) застревает с задним краем (a) выброшенной бумаги.
Рычаг опускает задний край (a) выброшенной бумаги, чтобы предотвратить удар передним краем следующей бумаги (b).

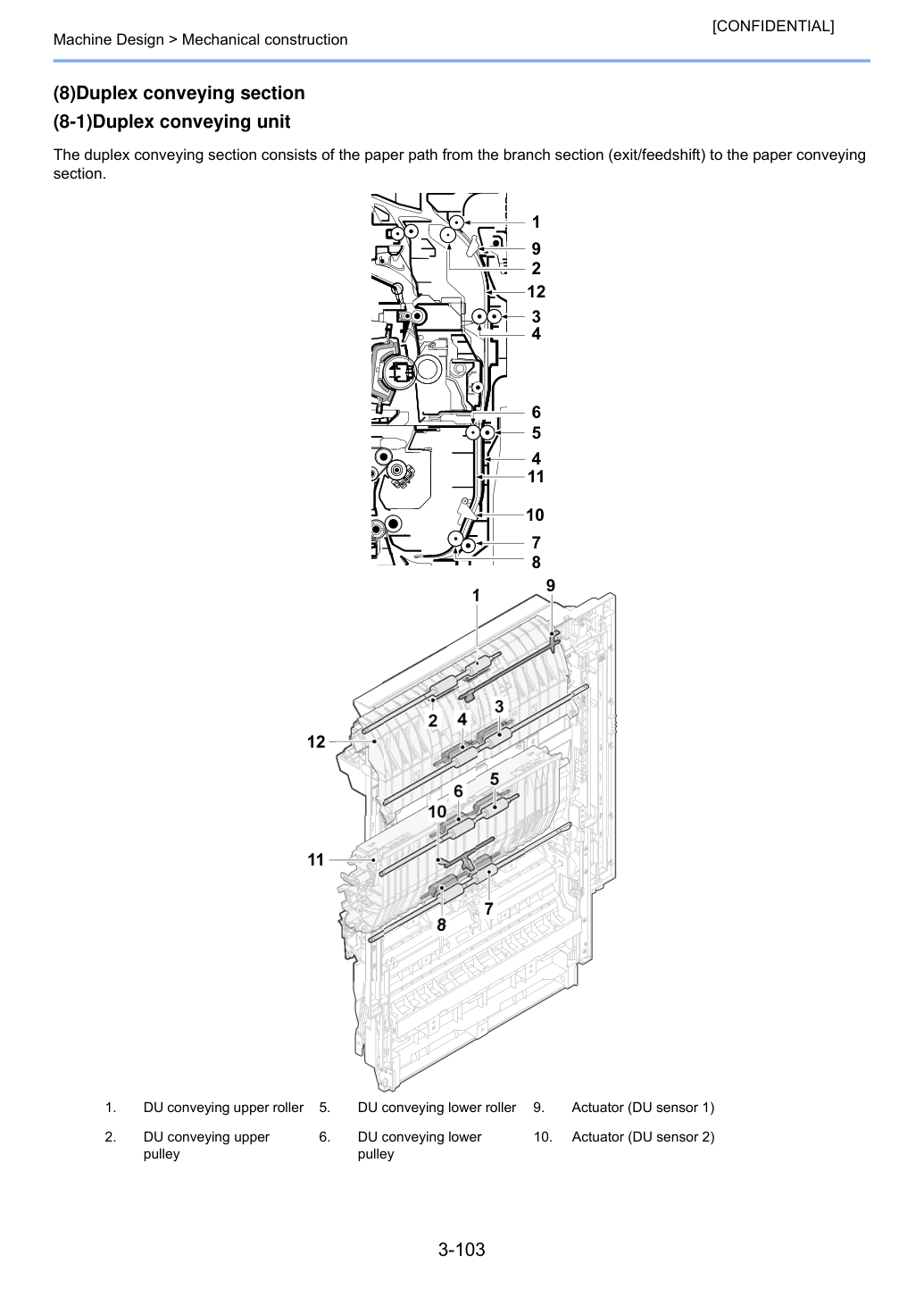

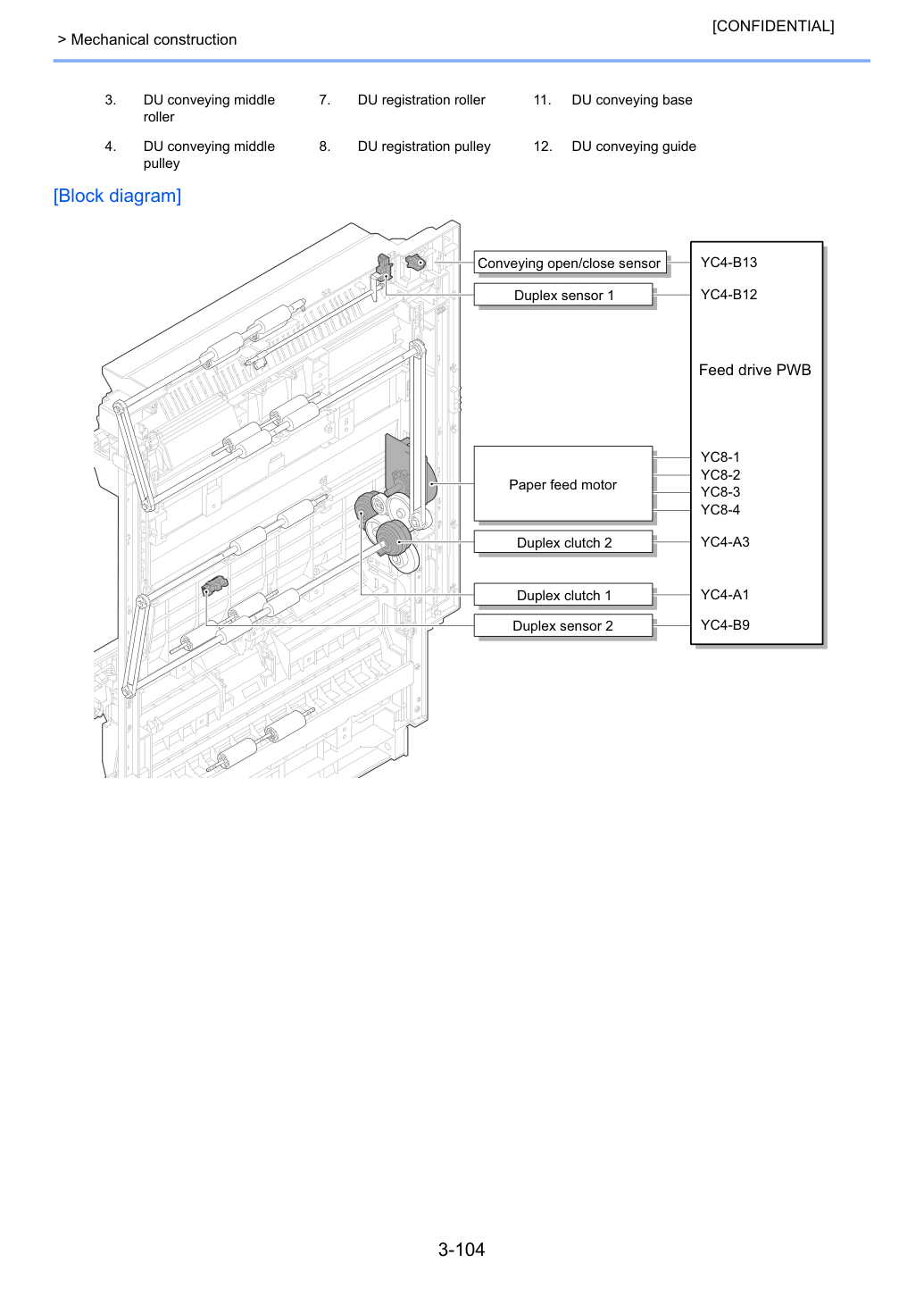

Секция двусторонней подачи состоит из пути бумаги от секции ветвления (выброс/переключение хода) к секции конвейера бумаги.

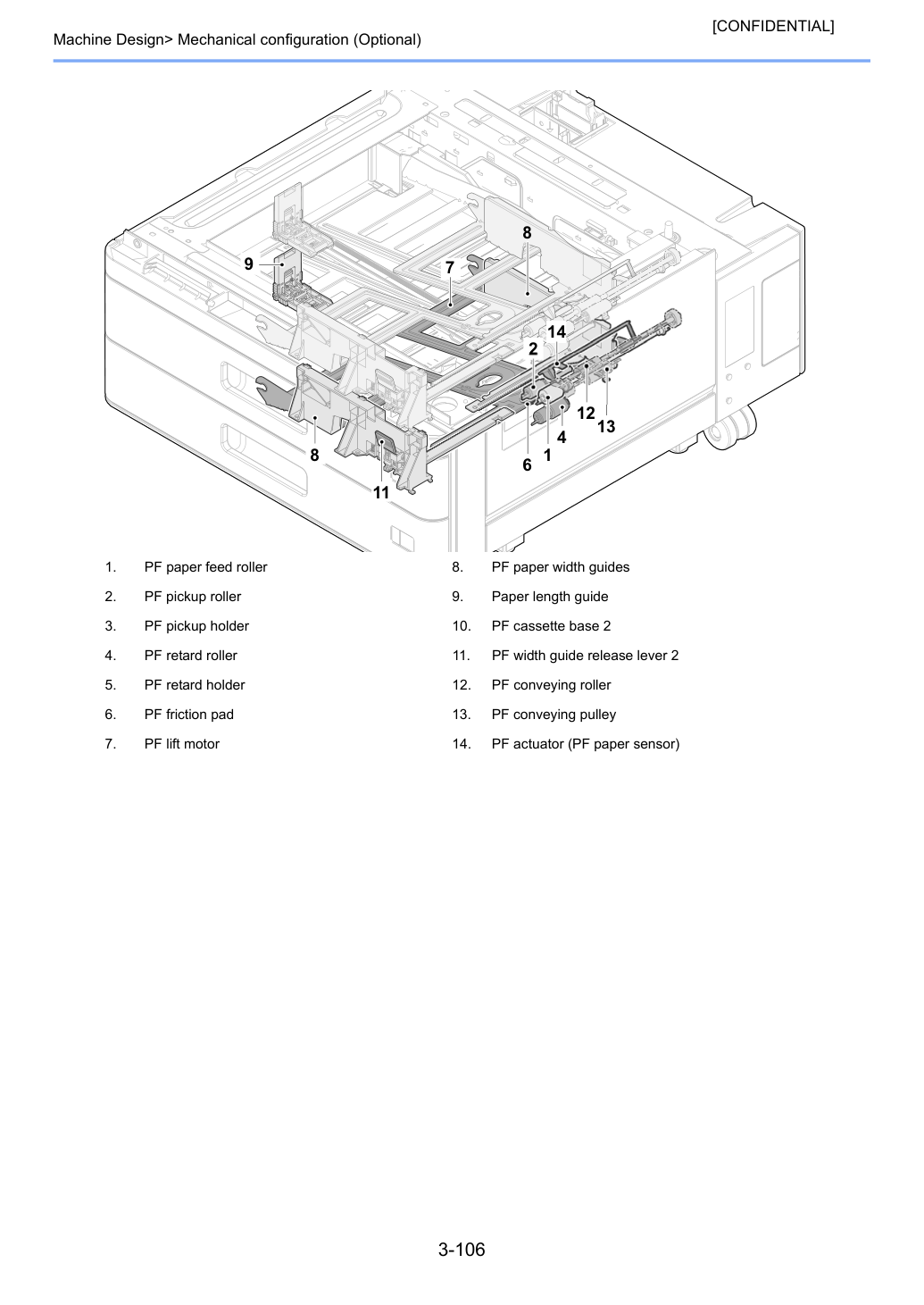

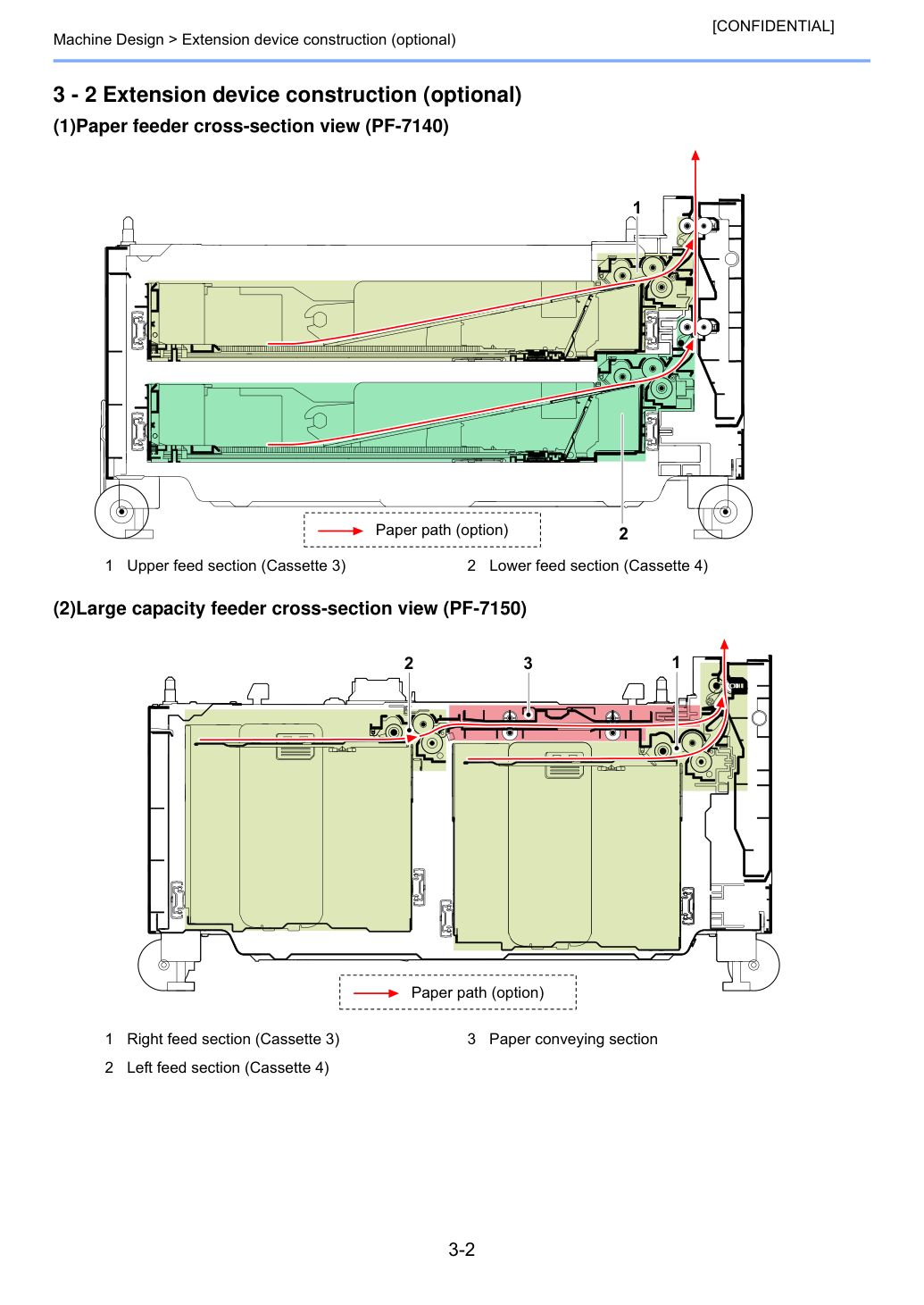

Кассета вмещает 550 листов бумаги (64 г/м²) или 500 листов бумаги (80 г/м²) и состоит из 2 кассет. Подача из кассеты происходит путем поднятия бумаги вращением ролика захвата и ее доставки в основной узел вращением ролика подачи бумаги. Множественная подача также предотвращается воздействием ролика задержки.

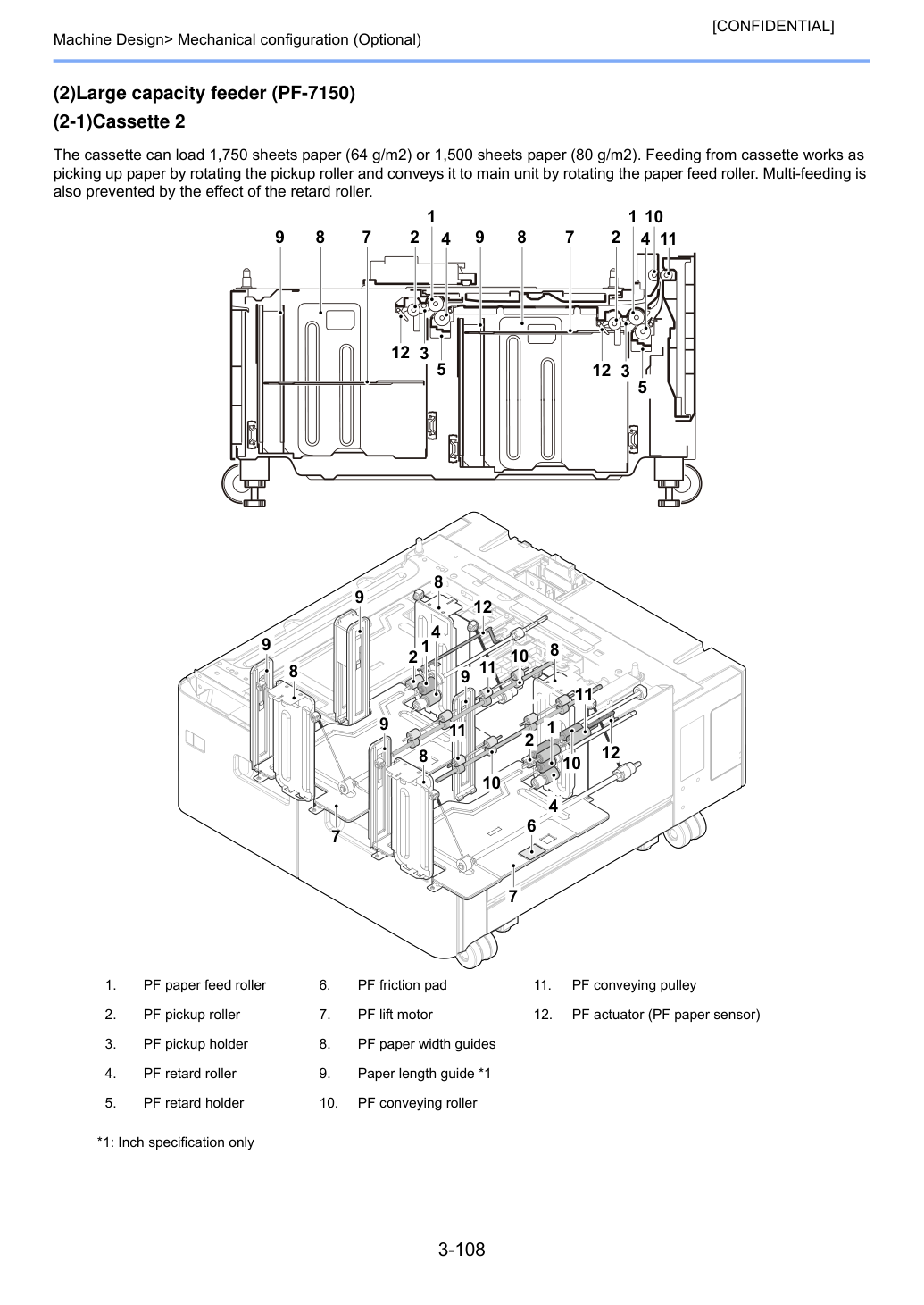

Кассета вмещает 1750 листов бумаги (64 г/м²) или 1500 листов бумаги (80 г/м²). Подача из кассеты происходит путем поднятия бумаги вращением ролика захвата и ее доставки в основной узел вращением ролика подачи бумаги. Множественная подача также предотвращается воздействием ролика задержки.

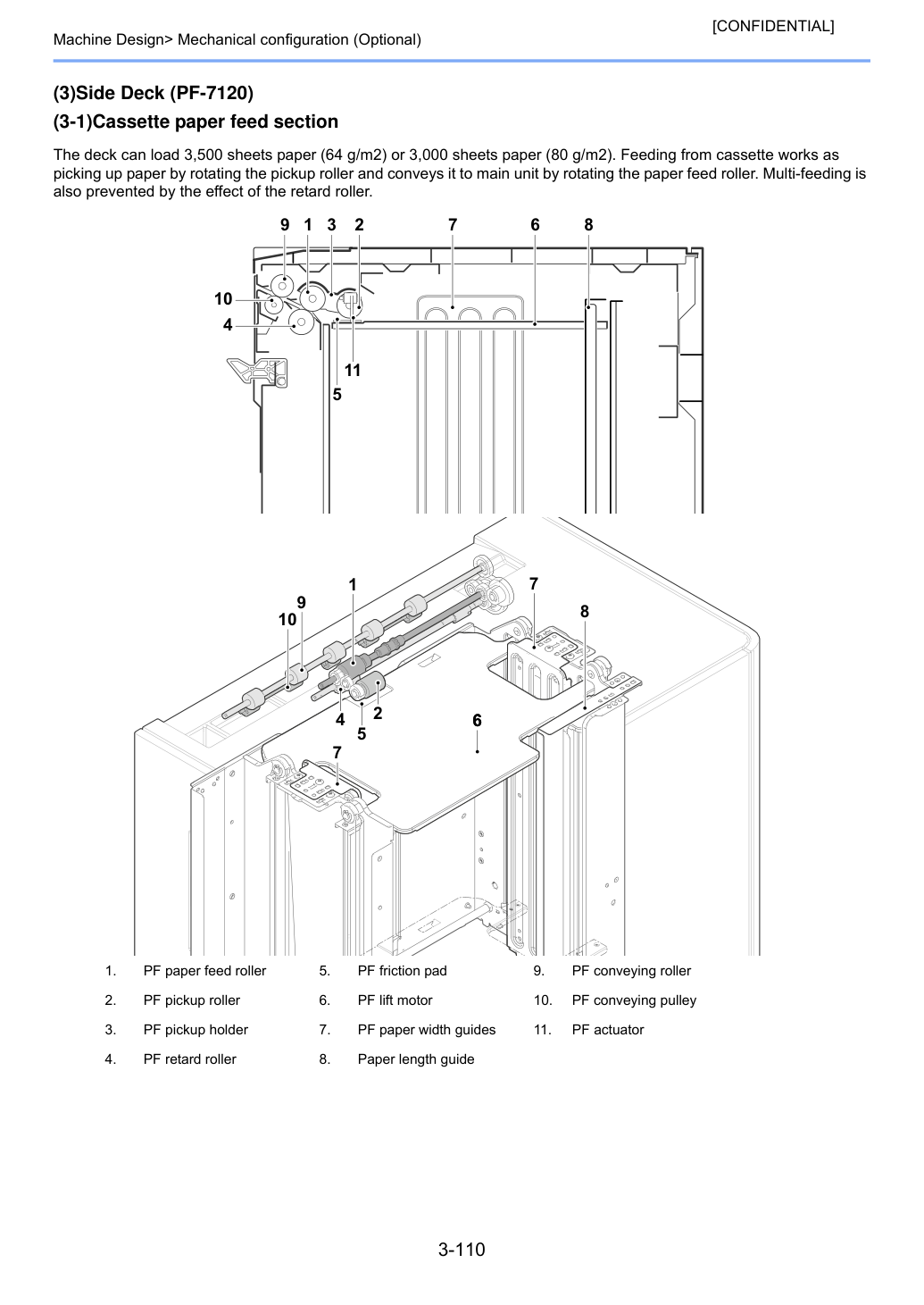

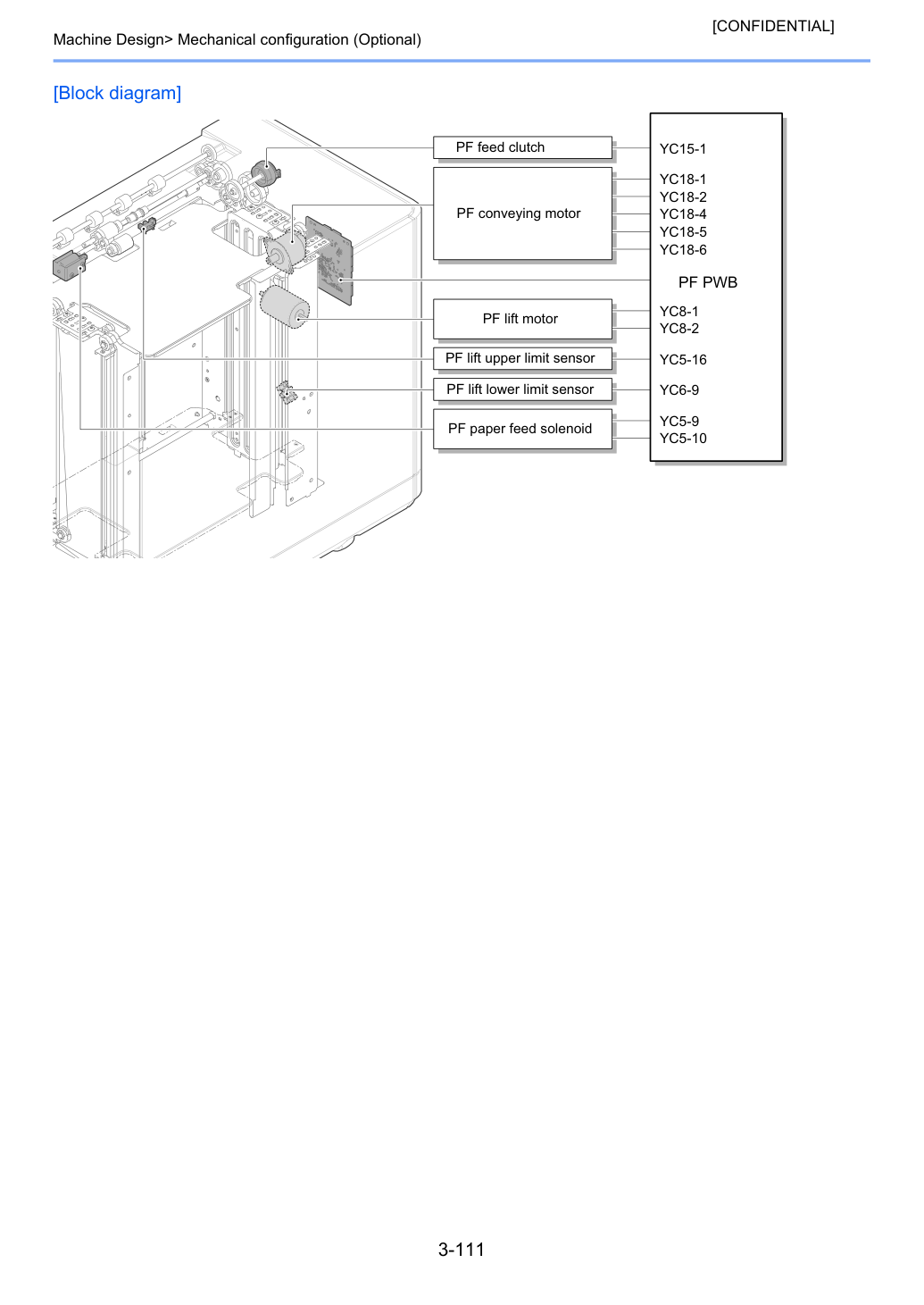

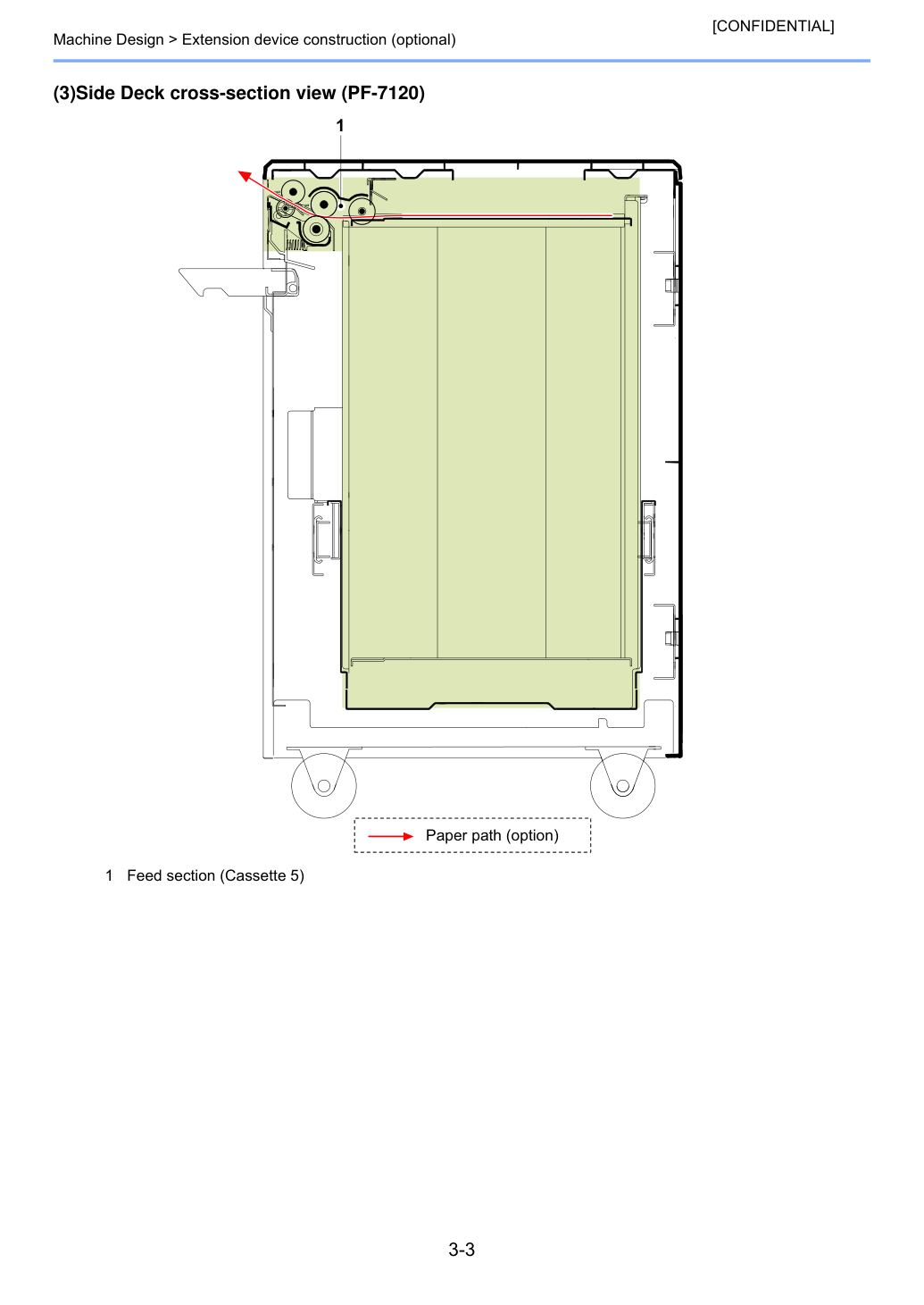

Стол вмещает 3500 листов бумаги (64 г/м²) или 3000 листов бумаги (80 г/м²). Подача из кассеты происходит путем поднятия бумаги вращением ролика захвата и ее доставки в основной узел вращением ролика подачи бумаги. Множественная подача также предотвращается воздействием ролика задержки.

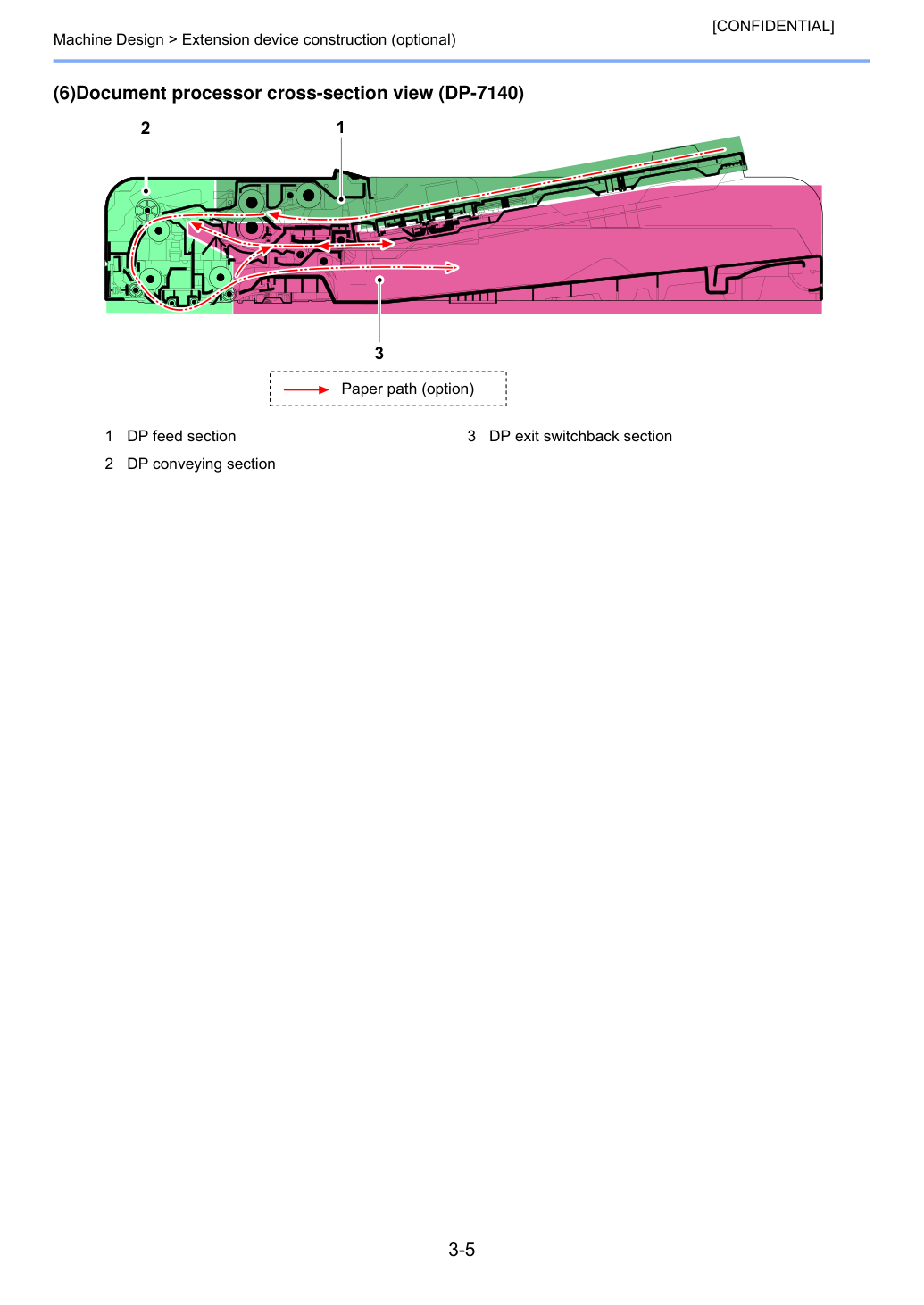

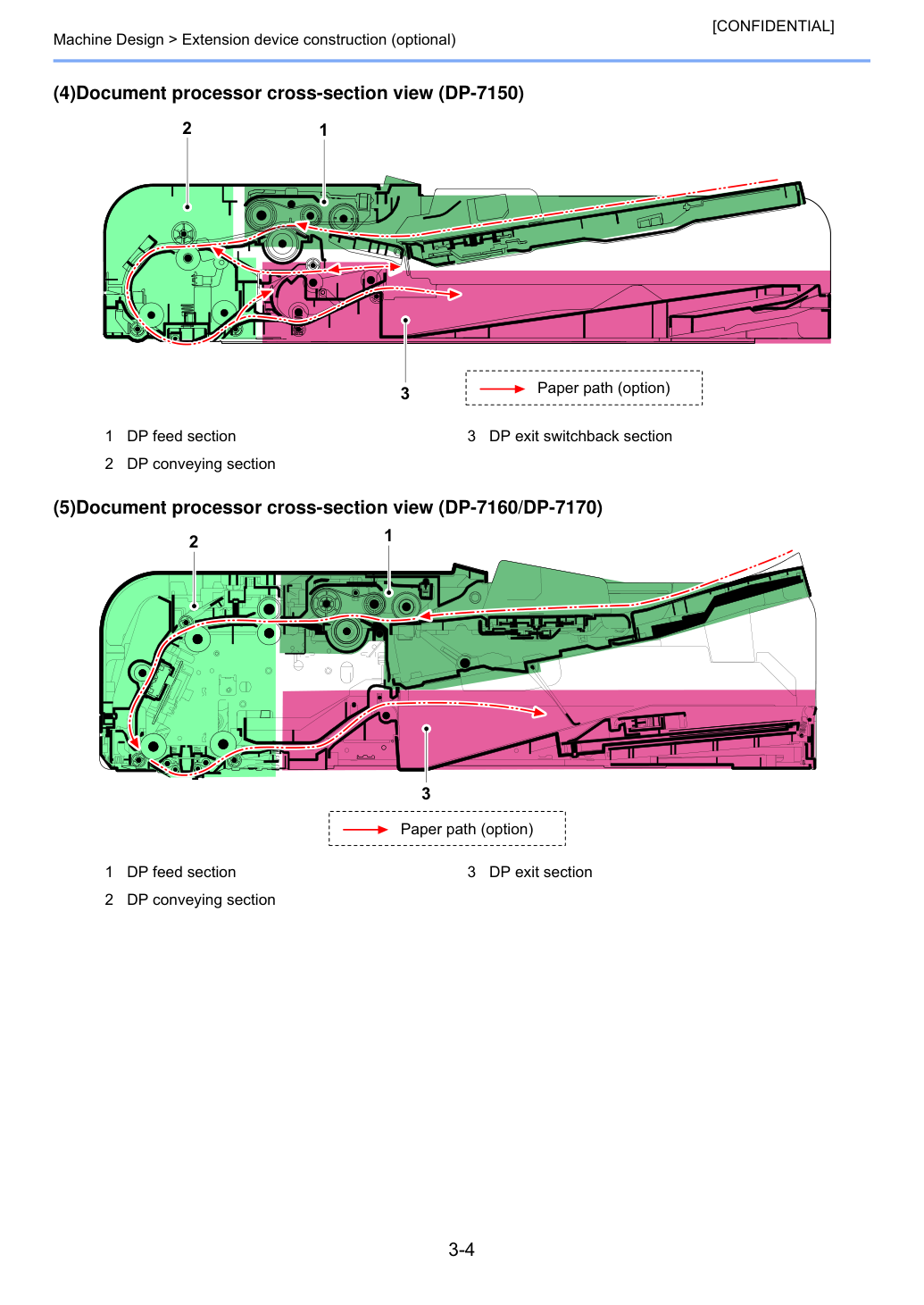

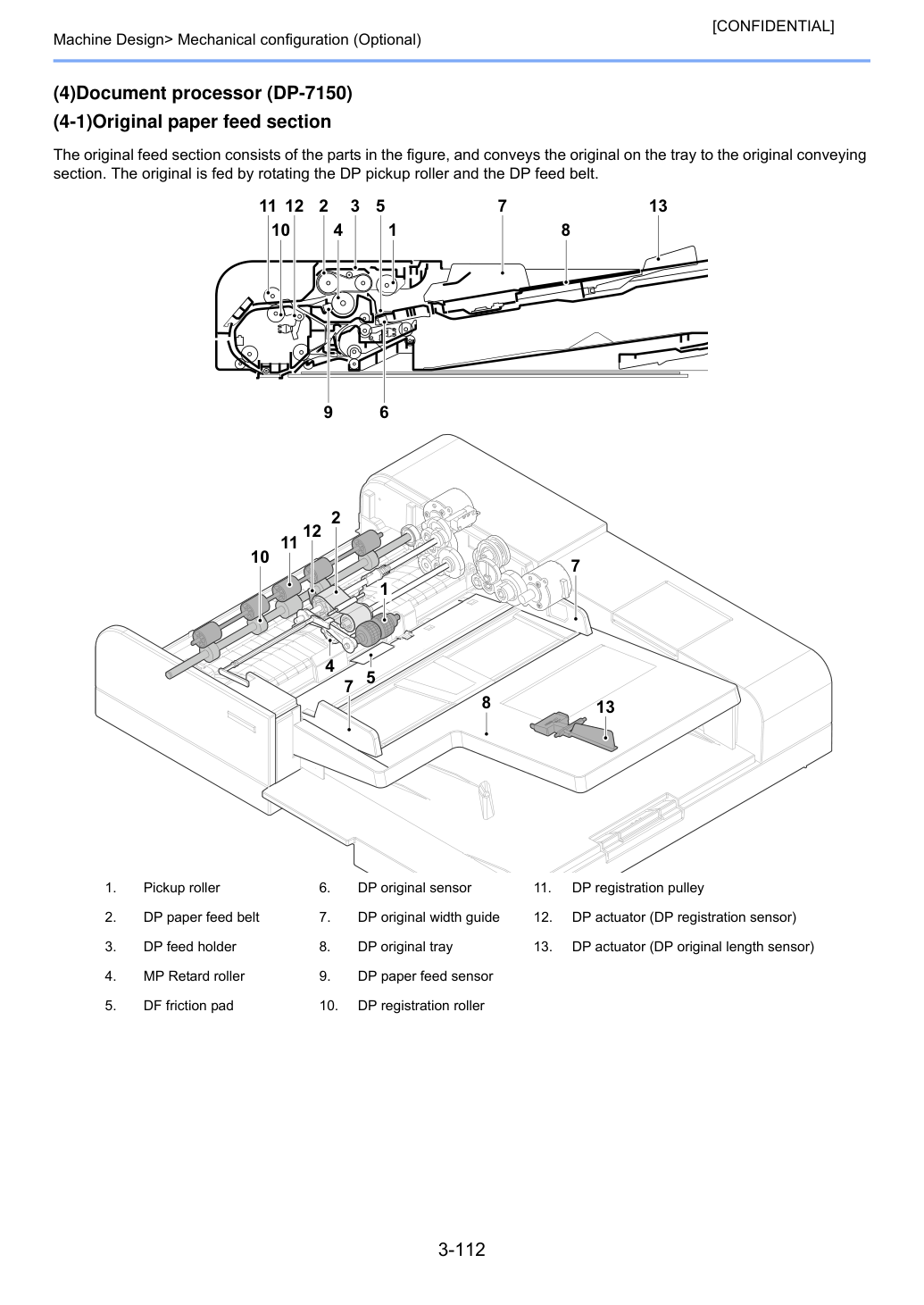

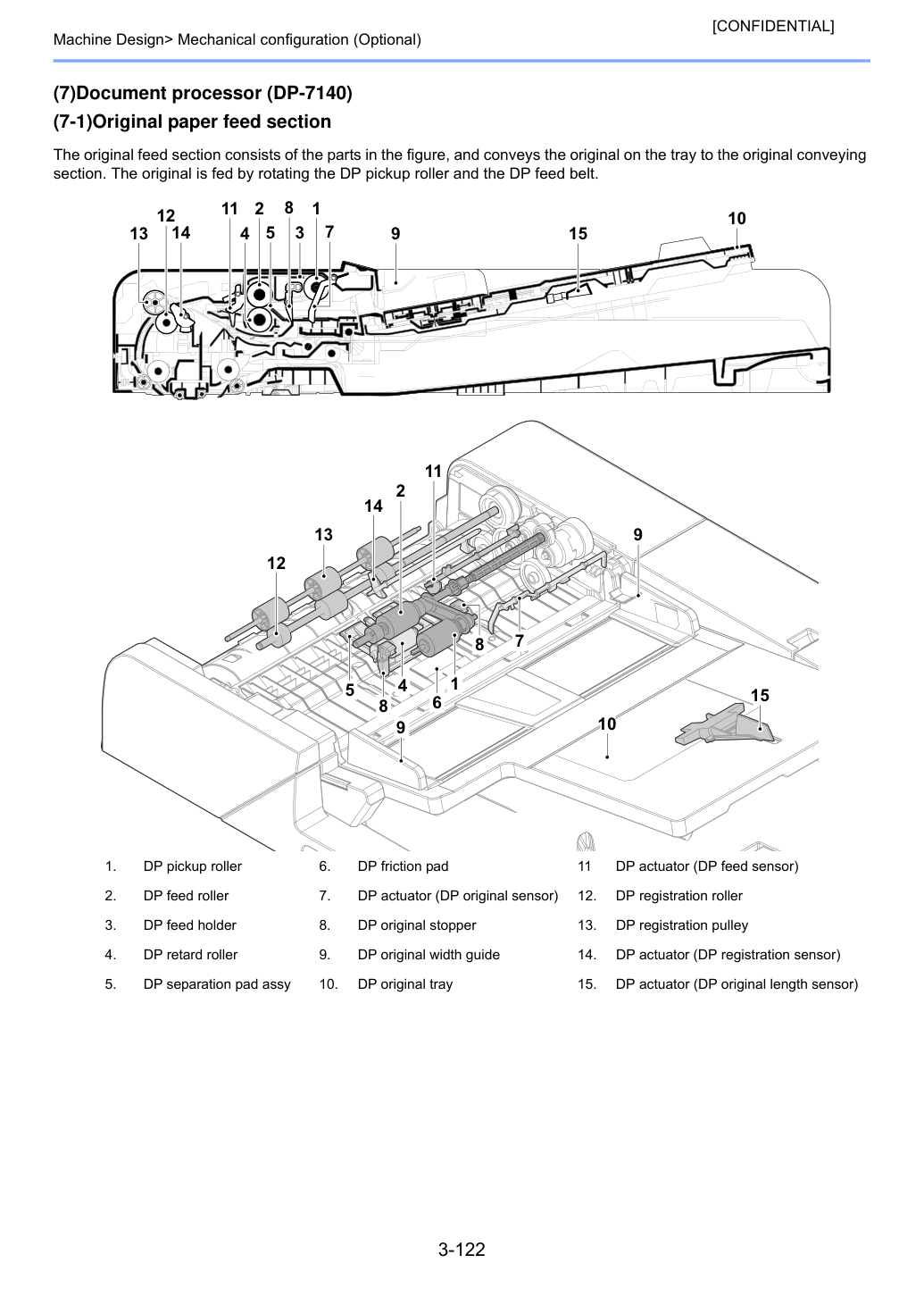

Секция подачи оригинала состоит из деталей на рисунке и доставляет оригинал из лотка в секцию конвейера оригинала. Оригинал подается путем вращения ролика захвата DP и ремня подачи DP.

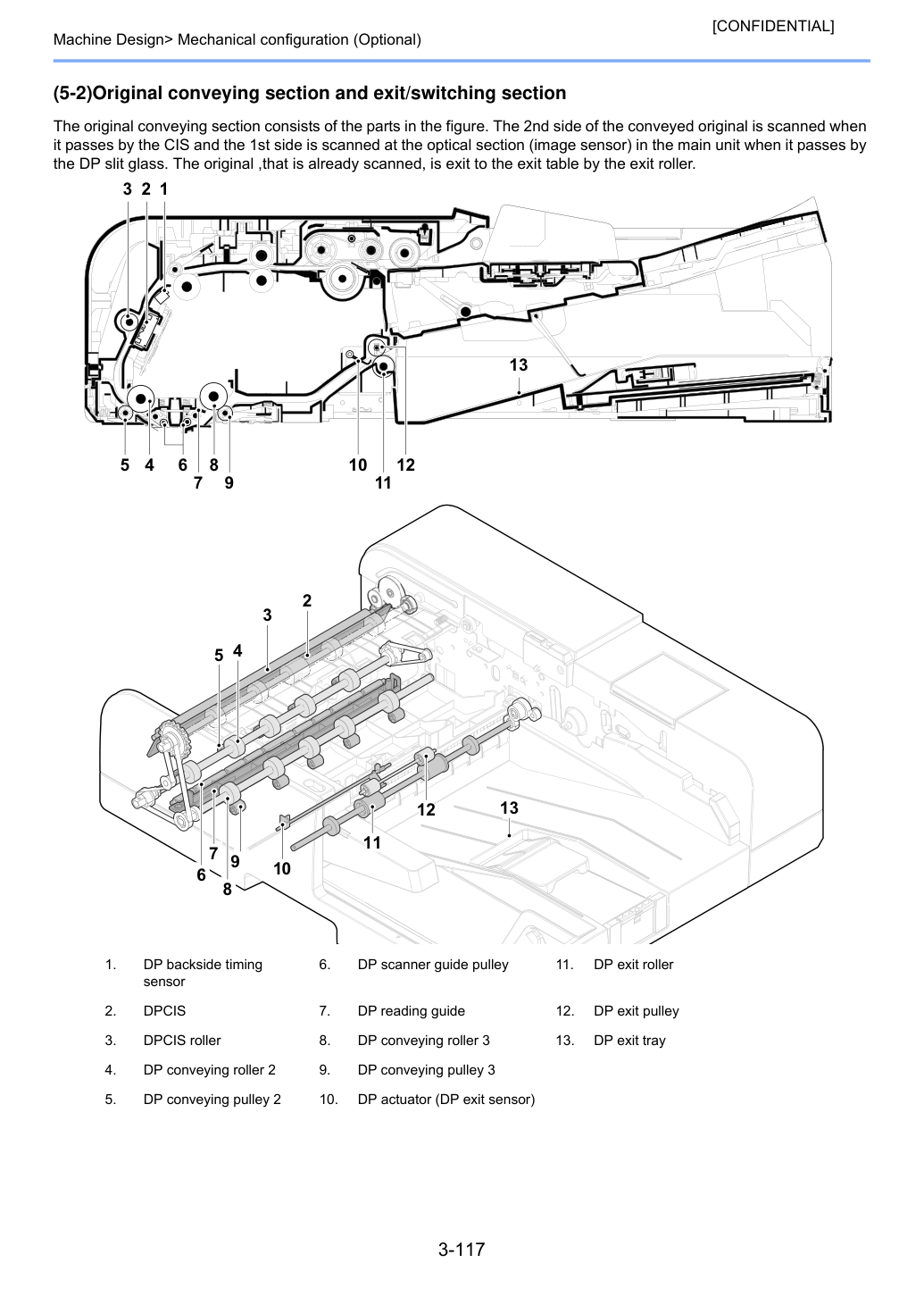

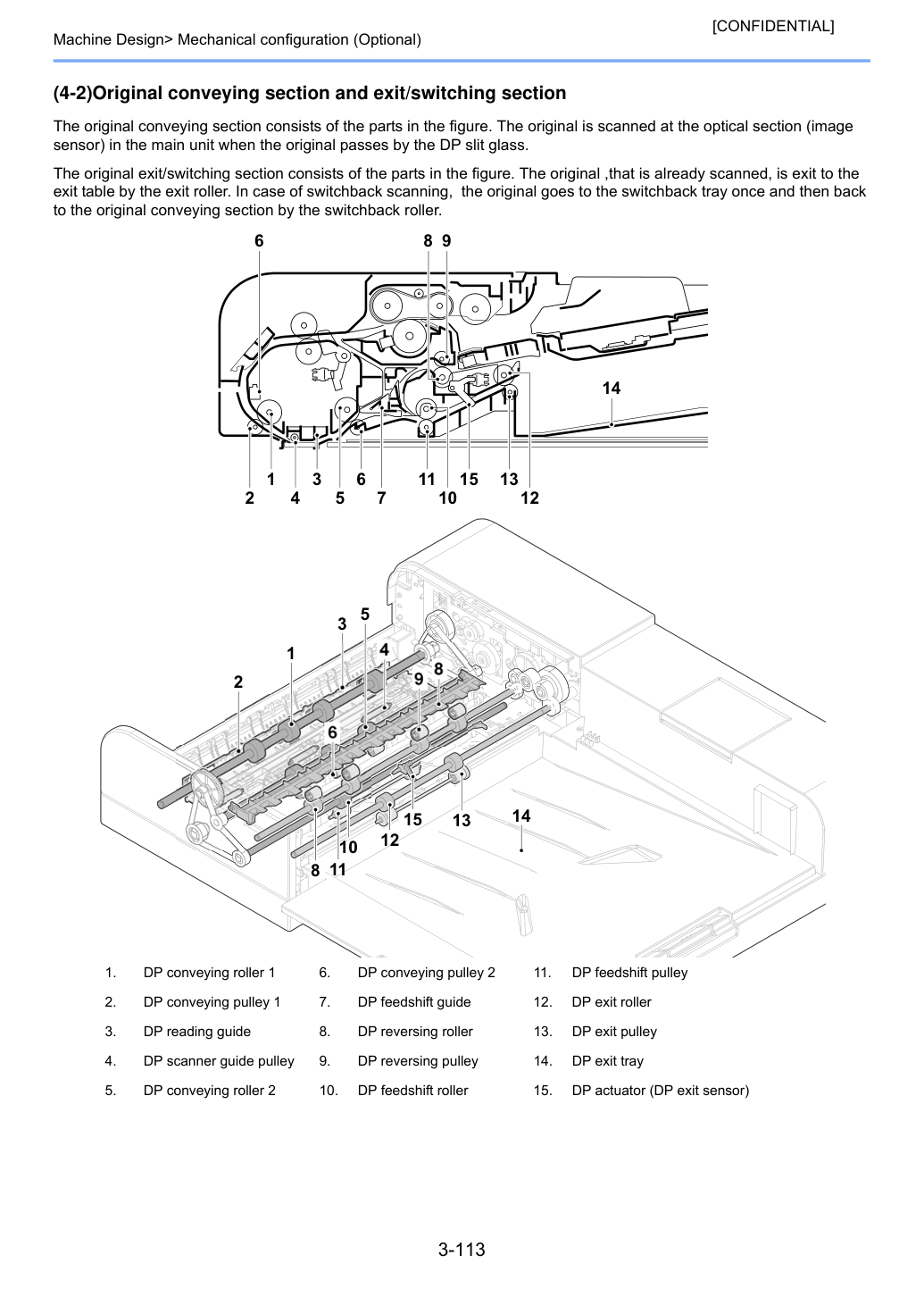

Секция конвейера оригинала и секция выброса/переключения. Секция конвейера оригинала состоит из деталей на рисунке. Оригинал сканируется в оптической секции (датчик изображения) в основном узле, когда оригинал проходит мимо щелевого стекла (Slit glass) DP.
Секция выброса/переключения оригинала состоит из деталей на рисунке. Оригинал, который уже отсканирован, выбрасывается на стол выброса роликом выброса. В случае сканирования в обратном направлении оригинал однажды поступает в лоток обратного направления DP, а затем возвращается в секцию конвейера оригинала роликом обратного направления DP.

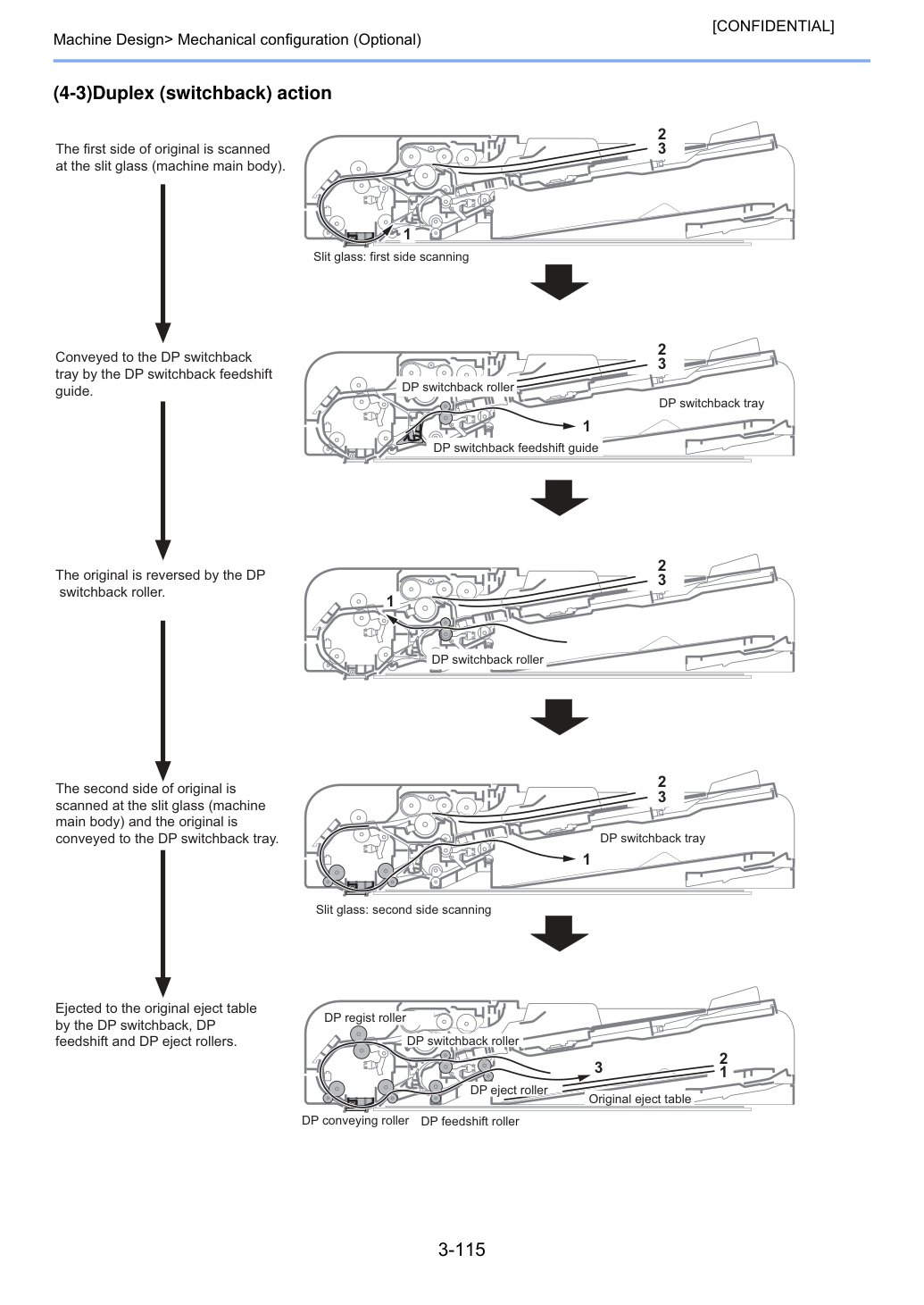

Первая сторона оригинала сканируется на щелевом стекле (корпус машины).
Доставляется в лоток обратного направления DP направляющей переключения хода DP обратного направления.
Выбрасывается на стол выброса оригинала роликами переключения хода DP обратного направления, переключения хода DP и выброса DP.
Вторая сторона оригинала сканируется на щелевом стекле (корпус машины) и оригинал доставляется в лоток обратного направления DP.

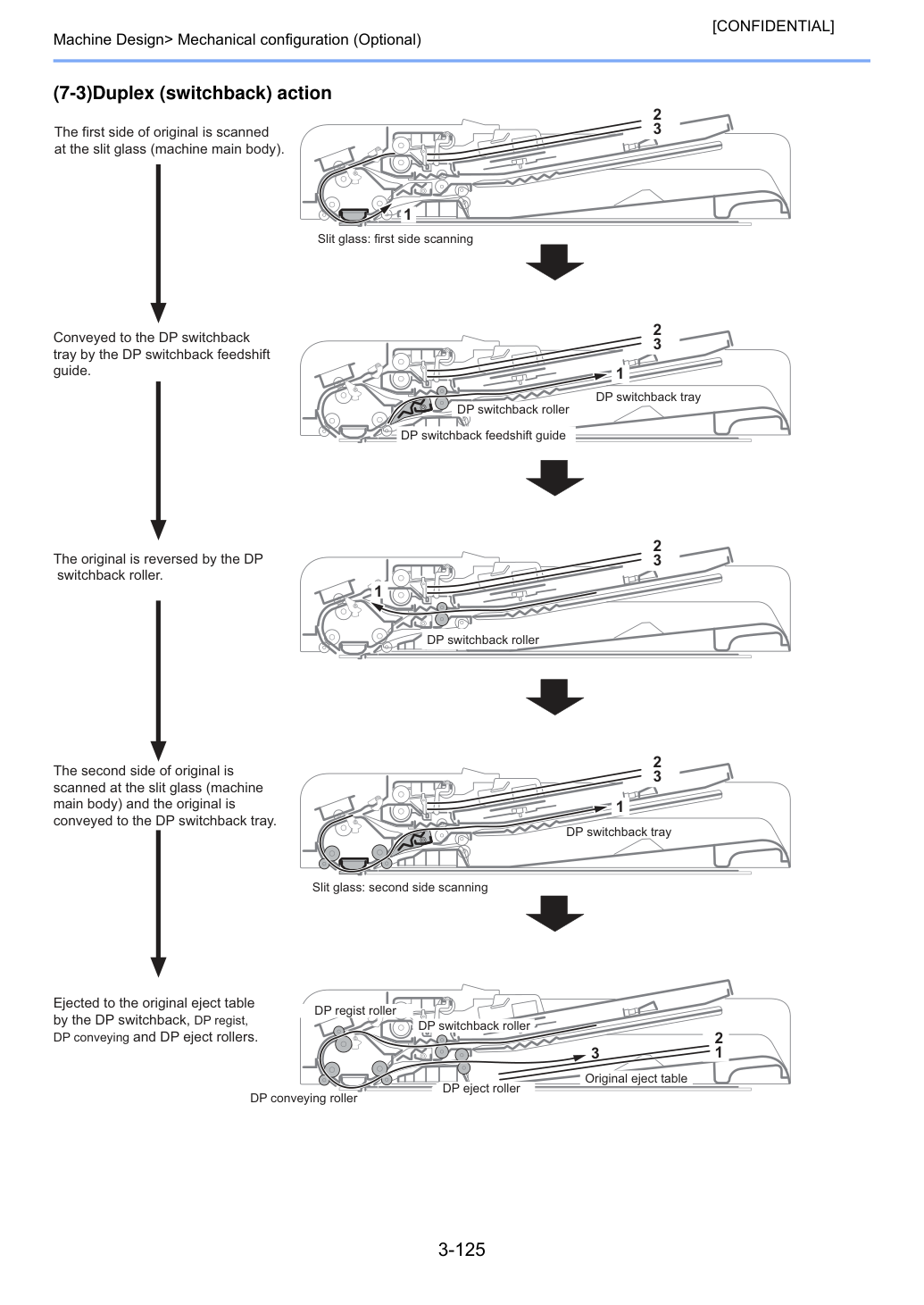

Оригинал переворачивается роликом обратного направления DP.

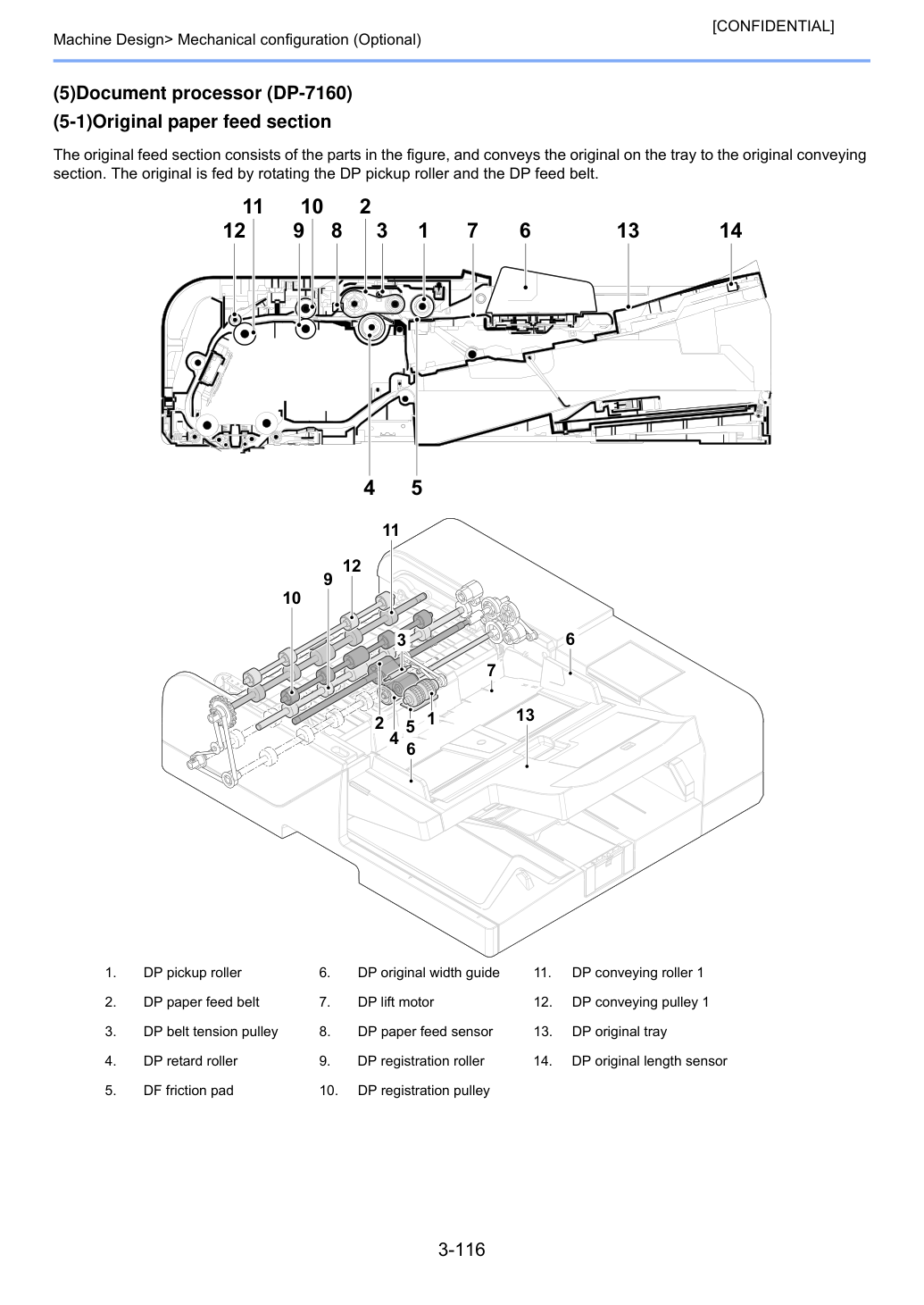

Секция подачи оригинала состоит из деталей на рисунке и доставляет оригинал из лотка в секцию конвейера оригинала. Оригинал подается путем вращения ролика захвата DP и ремня подачи DP.
Секция конвейера оригинала и секция выброса/переключения. Секция конвейера оригинала состоит из деталей на рисунке. Вторая сторона доставленного оригинала сканируется, когда он проходит мимо CIS, а первая сторона сканируется в оптической секции (датчик изображения) в основном узле, когда он проходит мимо щелевого стекла (Slit glass) DP. Оригинал, который уже отсканирован, выбрасывается на стол выброса роликом выброса.
Секция подачи оригинала состоит из деталей на рисунке и доставляет оригинал из лотка в секцию конвейера оригинала. Оригинал подается путем вращения ролика захвата DP и ремня подачи DP.

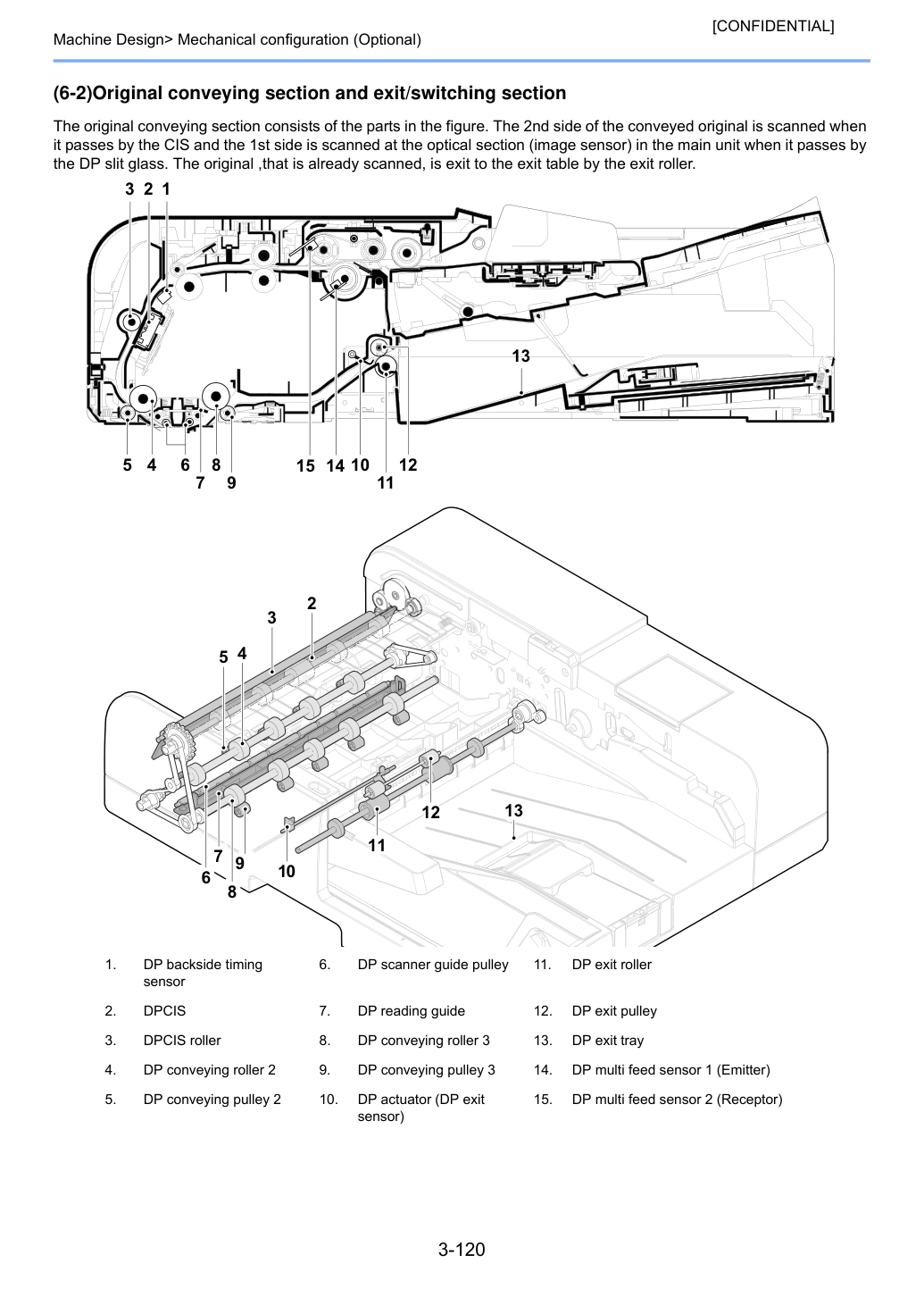

(6-2)Секция транспортировки оригинала и выхода/переключения Секция транспортировки оригинала состоит из деталей на рисунке. 2-я сторона транспортируемого оригинала сканируется при прохождении мимо CIS, а 1-я сторона сканируется в оптической секции (датчик изображения) в основном блоке при прохождении мимо стекла DP slit. Уже отсканированный оригинал выводится на стол выхода валиком выхода.

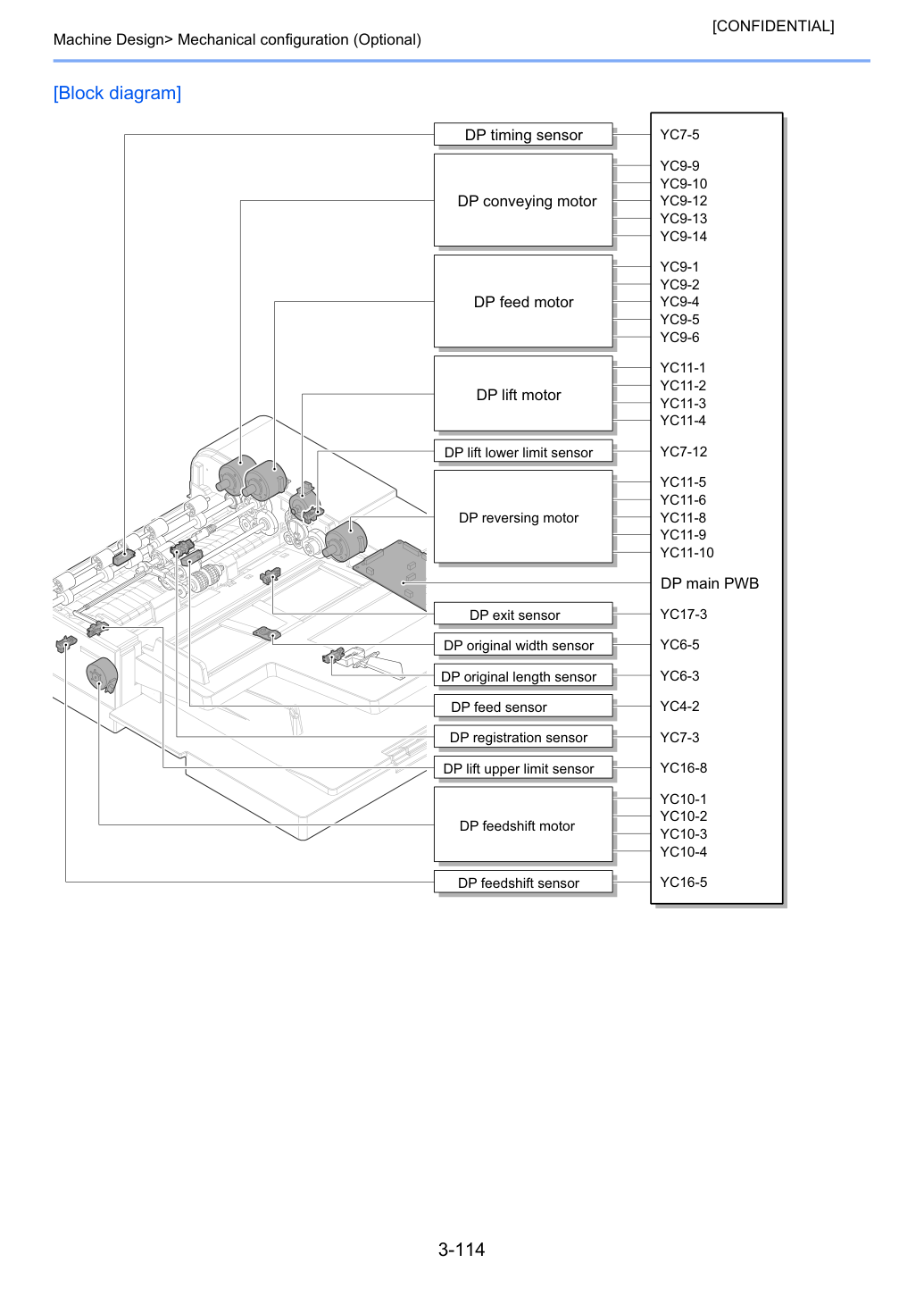

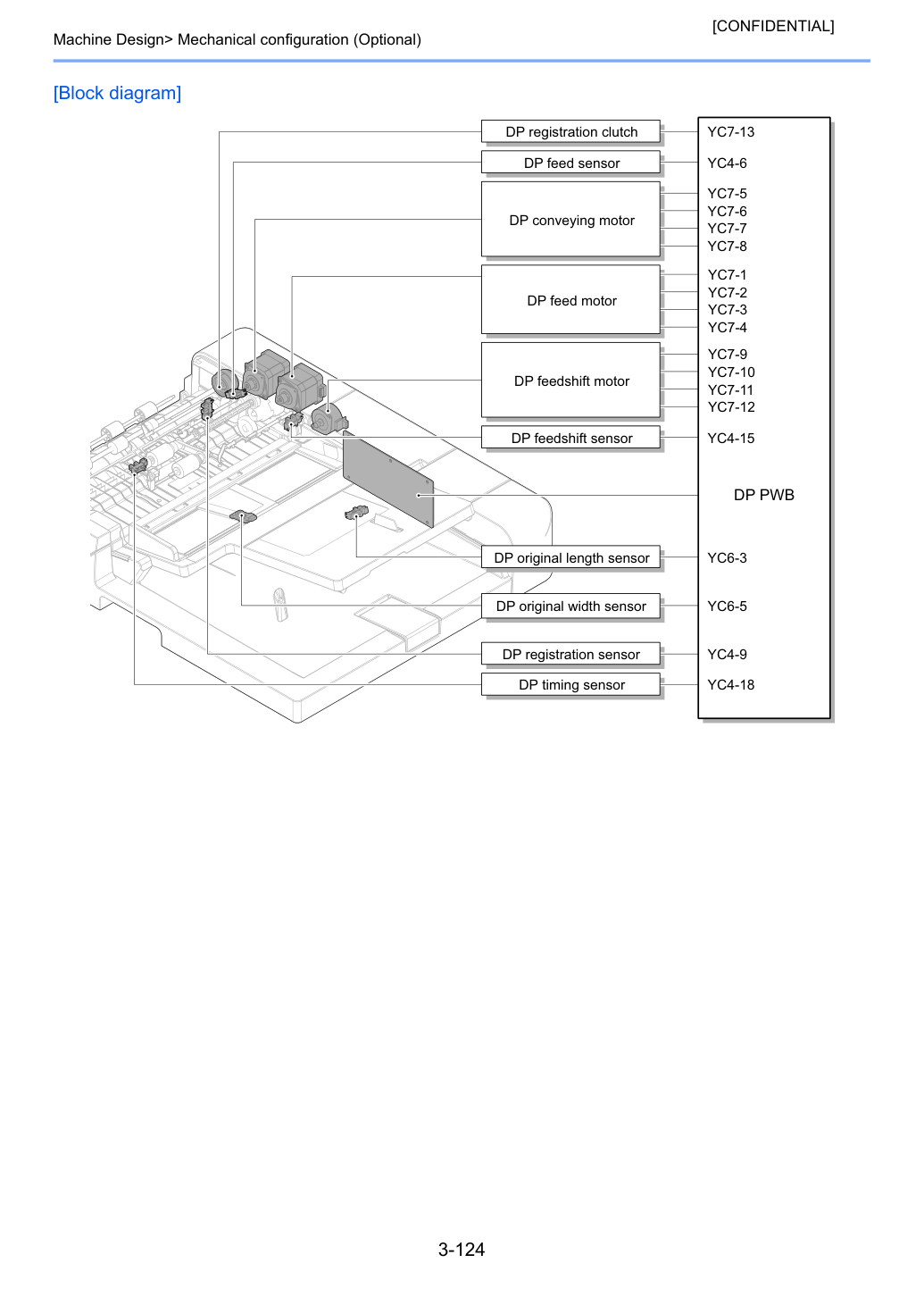

Секция подачи оригинала состоит из деталей на рисунке и доставляет оригинал из лотка в секцию конвейера оригинала. Оригинал подается путем вращения ролика захвата DP и ремня подачи DP.

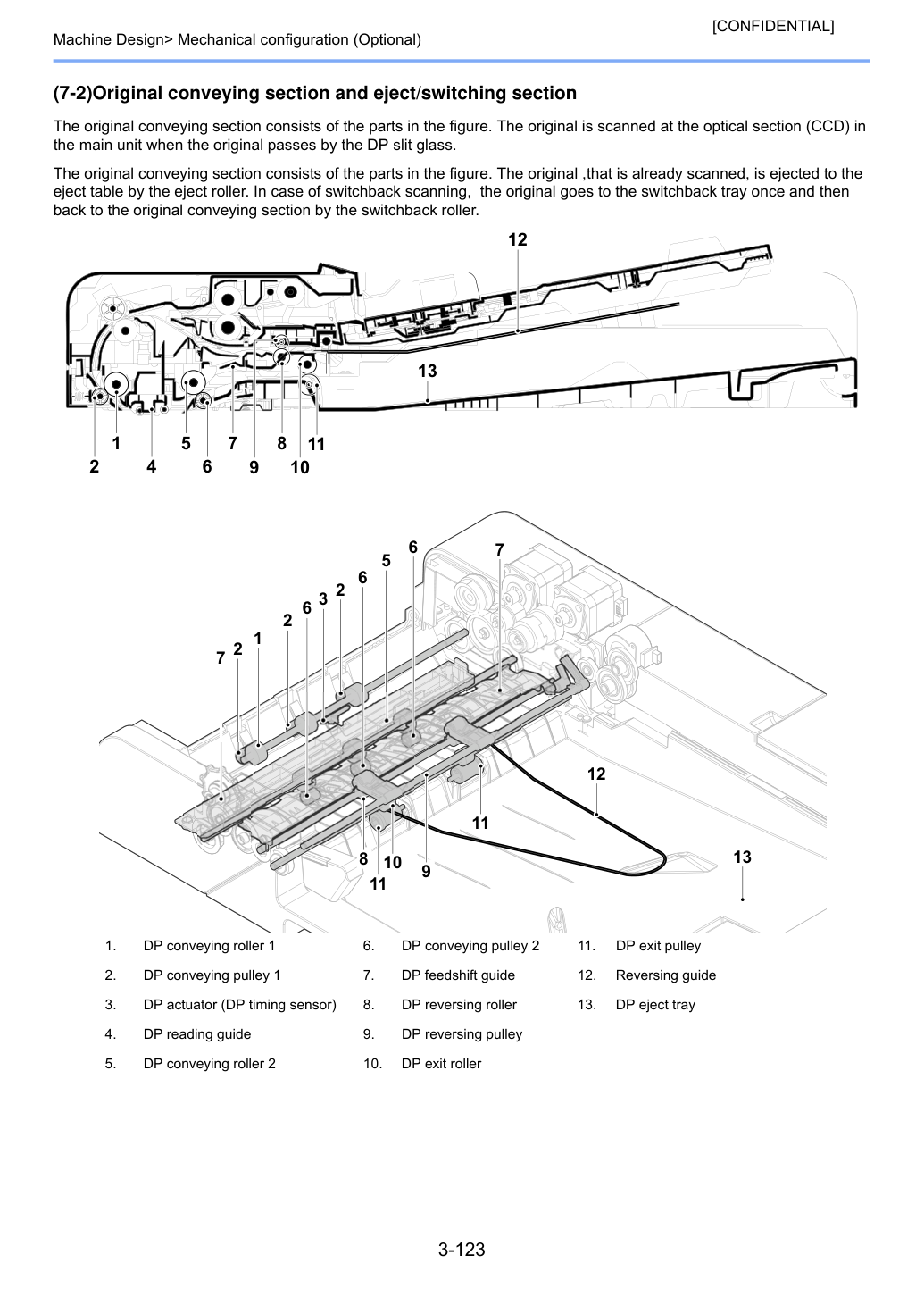

(7-2)Секция транспортировки оригинала и выброса/переключения Секция транспортировки оригинала состоит из деталей на рисунке. Оригинал сканируется в оптической секции (CCD) в основном блоке при прохождении оригинала мимо стекла DP slit.
Секция транспортировки оригинала состоит из деталей на рисунке. Уже отсканированный оригинал выбрасывается на стол выброса валиком выброса. При двусторонней подаче оригинал поступает в лоток возврата один раз, затем возвращается в секцию транспортировки оригинала валиком возврата.
Первая сторона оригинала сканируется на щелевом стекле (корпус машины).
Доставляется в лоток обратного направления DP направляющей переключения хода DP обратного направления.
Оригинал переворачивается роликом обратного направления DP.
Вторая сторона оригинала сканируется на щелевом стекле (корпус машины) и оригинал доставляется в лоток обратного направления DP.
Выбрасывается на стол выброса оригинала валиками DP switchback, DP regist, DP conveying и DP eject.

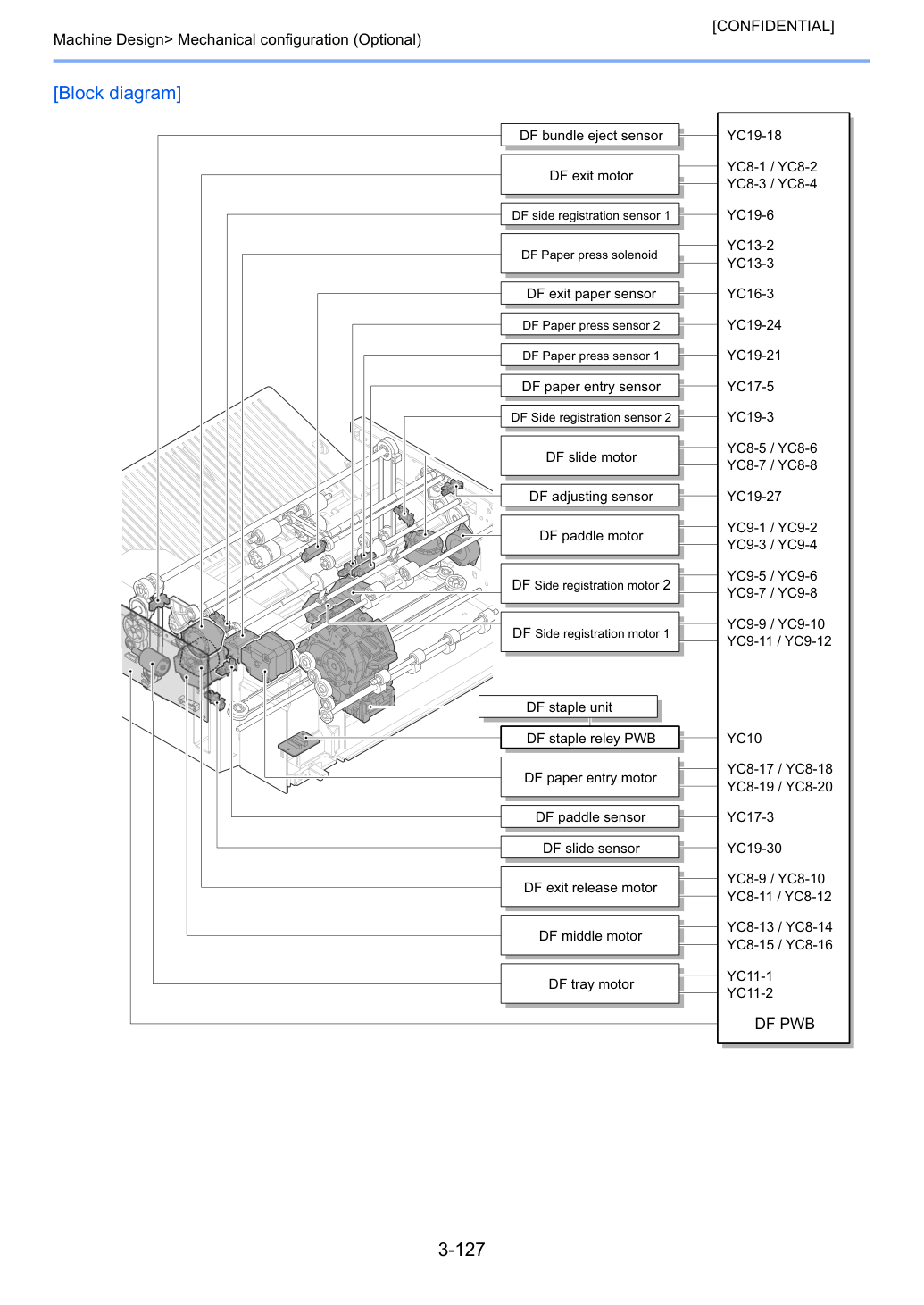

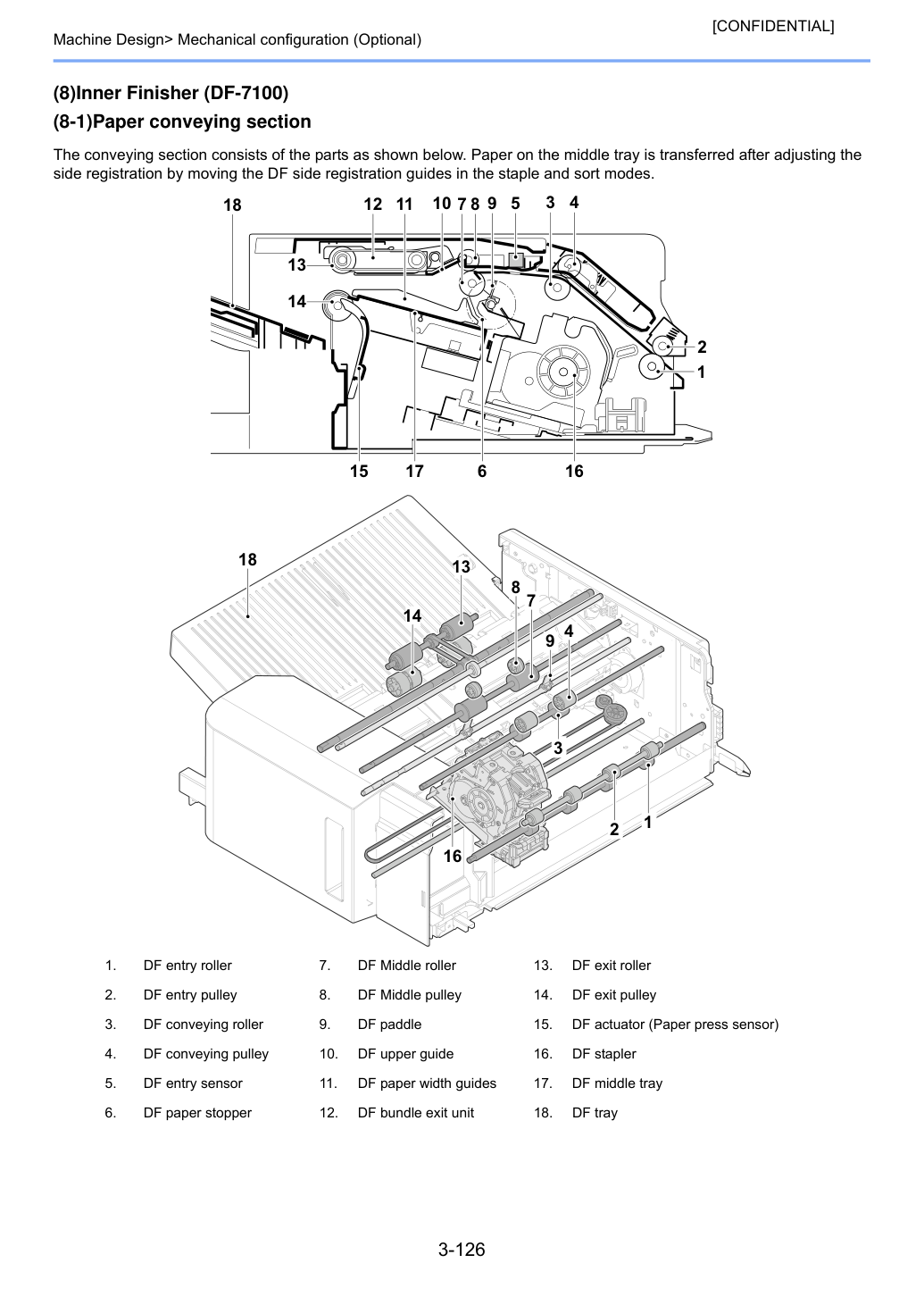

Секция подачи состоит из деталей, показанных ниже. Бумага из среднего лотка передаётся после регулировки боковой регистрации путём перемещения направляющих боковой регистрации DF в режимах скрепления и сортировки.

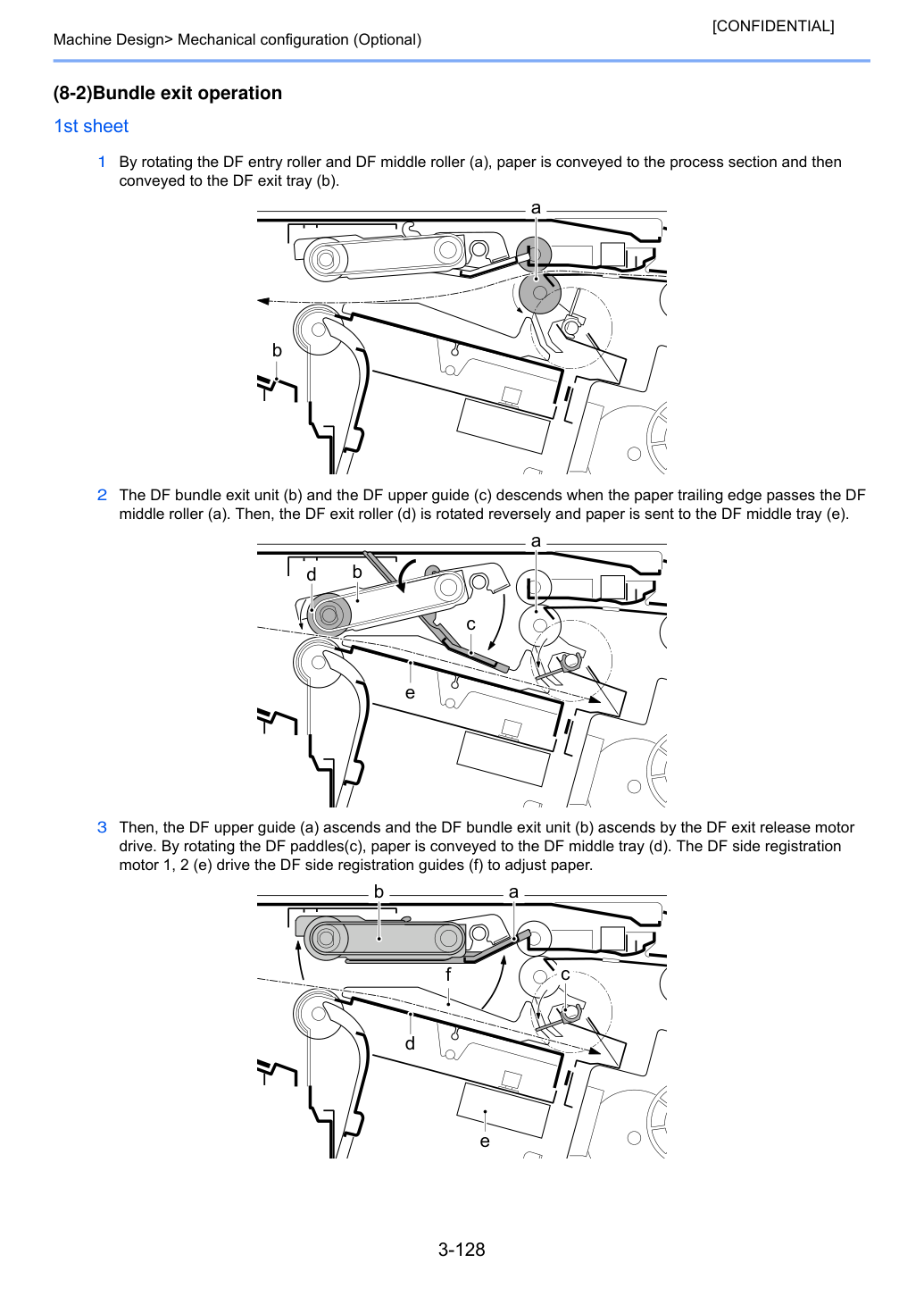

1 Путём вращения валика входа DF и среднего валика DF (a) бумага подаётся в секцию обработки, затем подаётся в лоток выхода DF (b).
2 Узел выхода комплекта DF (b) и верхняя направляющая DF (c) опускаются при прохождении задней кромки бумаги через средний валик DF (a). Затем валик выхода DF (d) вращается в обратном направлении и бумага подаётся в средний лоток DF (e).
3 Затем верхняя направляющая DF (a) поднимается и узел выхода комплекта DF (b) поднимается приводом двигателя выпуска выхода DF. Путём вращения лопастей DF (c) бумага подаётся в средний лоток DF (d). Двигатели боковой регистрации DF 1, 2 (e) управляют направляющими боковой регистрации DF (f) для регулировки бумаги.

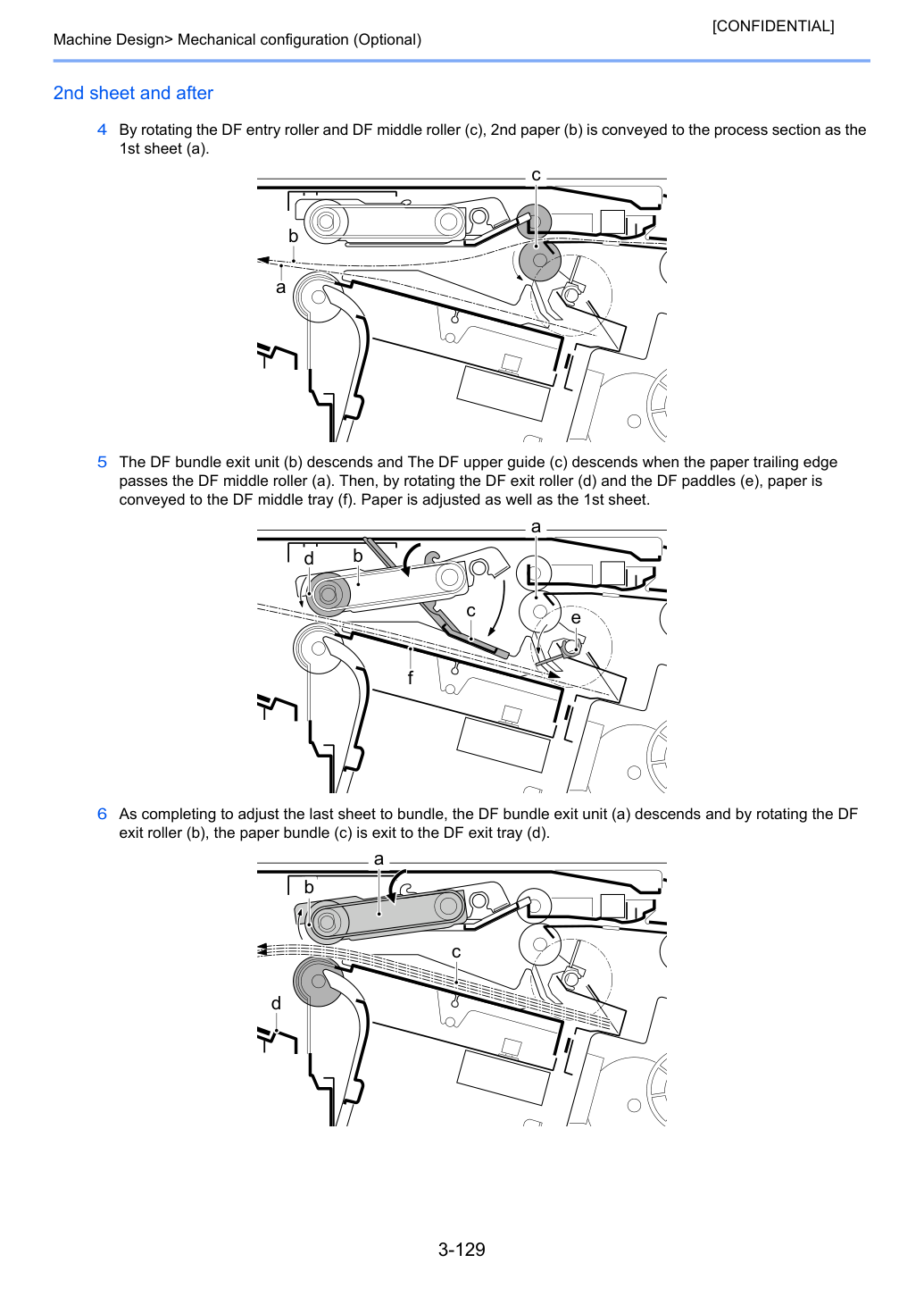

2-й лист и далее 4 Путём вращения валика входа DF и среднего валика DF (c) 2-я бумага (b) подаётся в секцию обработки как 1-й лист (a).
5 Узел выхода комплекта DF (b) опускается и верхняя направляющая DF (c) опускаются при прохождении задней кромки бумаги через средний валик DF (a). Затем путём вращения валика выхода DF (d) и лопастей DF (e) бумага подаётся в средний лоток DF (f). Бумага регулируется аналогично 1-му листу.
6 По завершении регулировки последнего листа комплекта узел выхода комплекта DF (a) опускается и путём вращения валика выхода DF (b) комплект бумаги (c) выводится в лоток выхода DF (d).

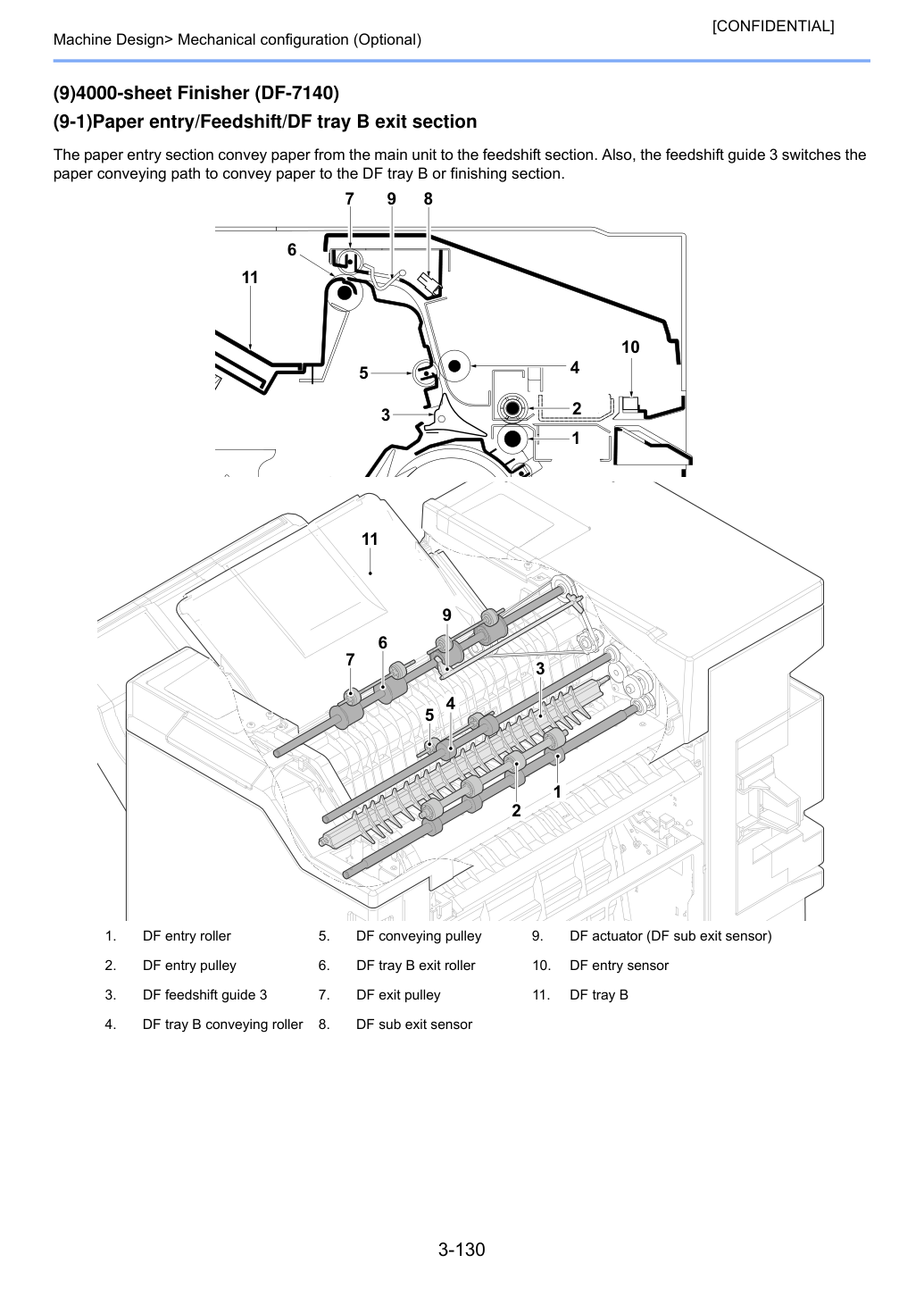

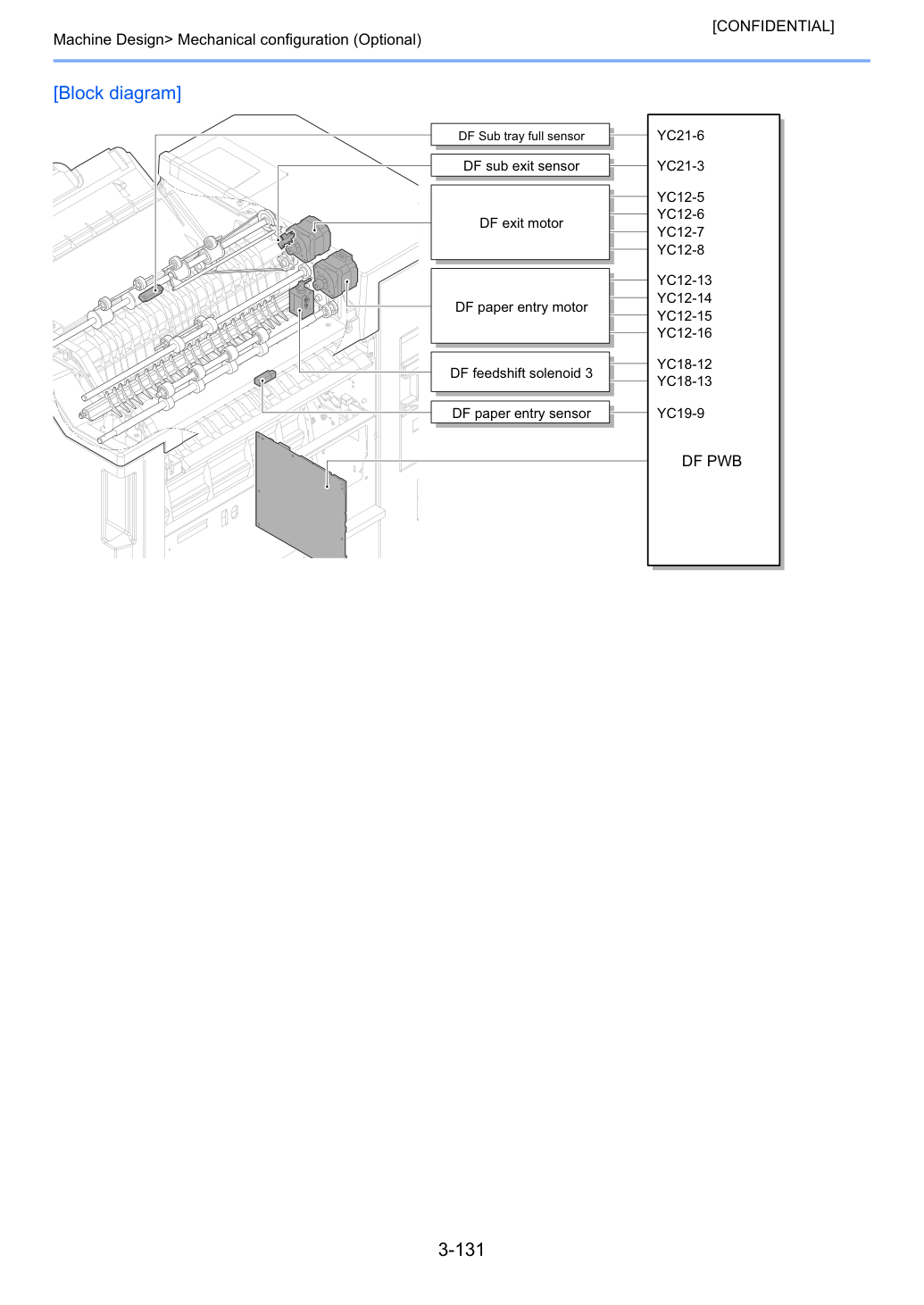

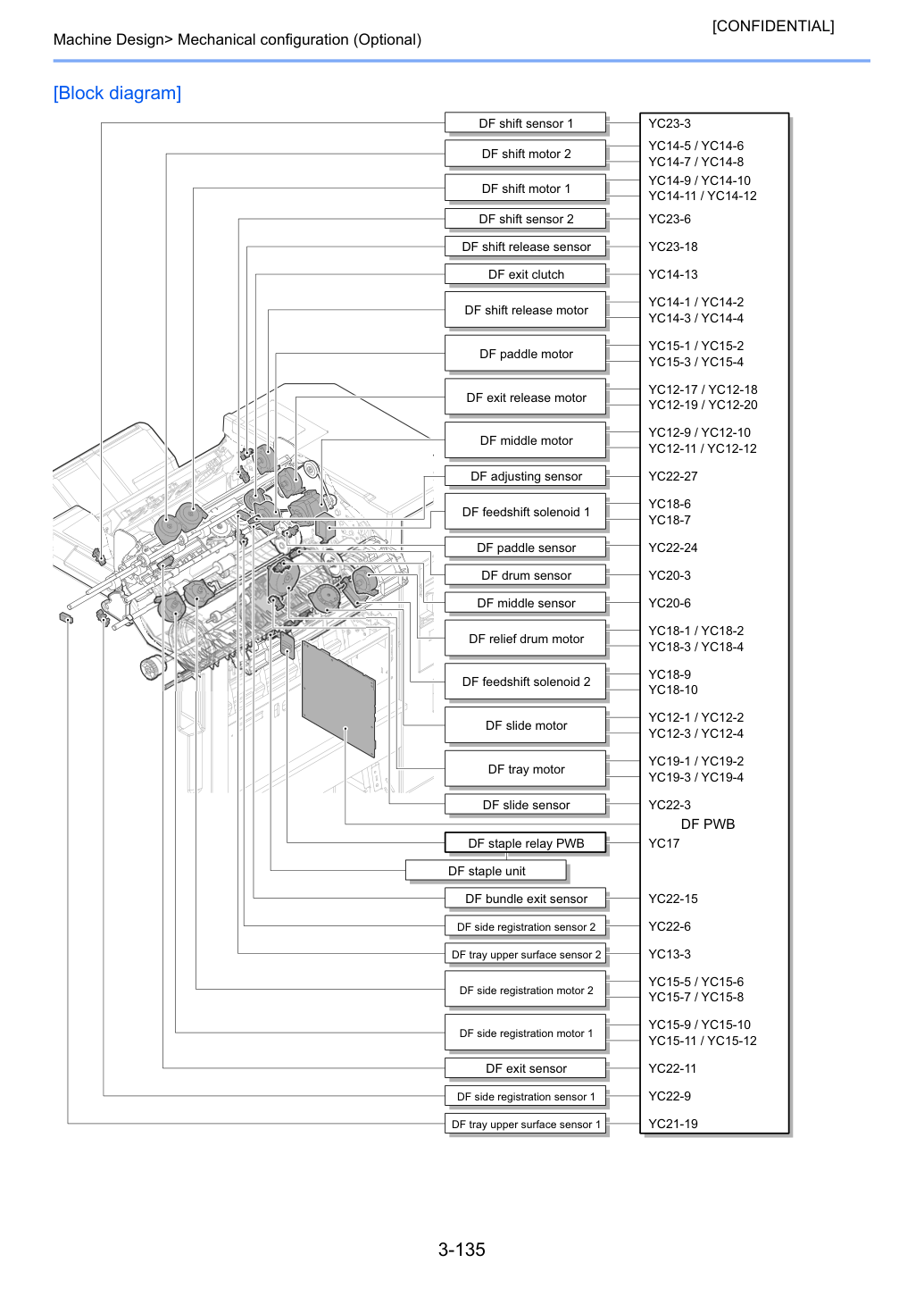

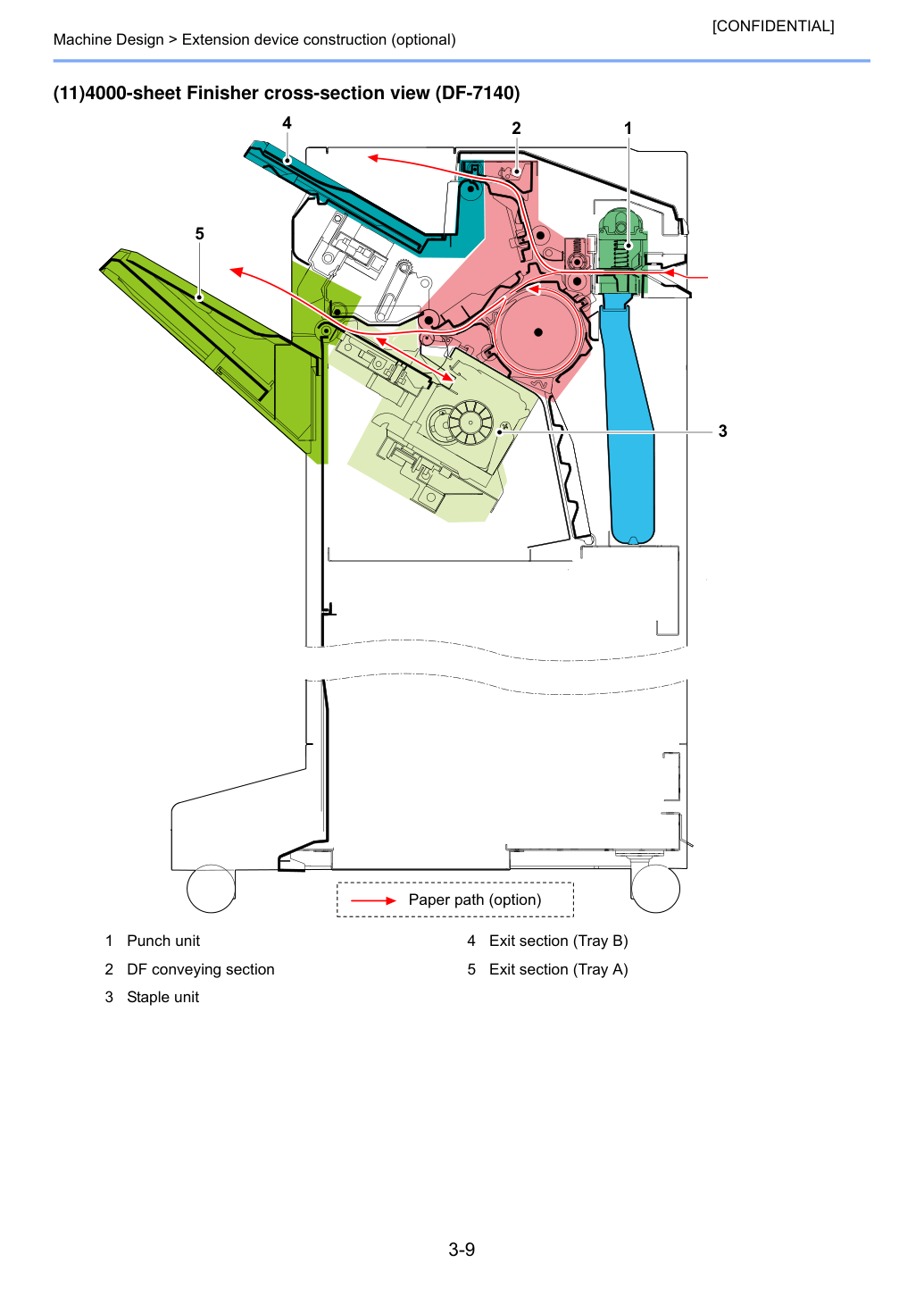

Секция входа бумаги транспортирует бумагу из основного блока в секцию сдвига подачи. Также направляющая сдвига подачи 3 переключает путь транспортировки бумаги для подачи бумаги в лоток DF B или секцию отделки.

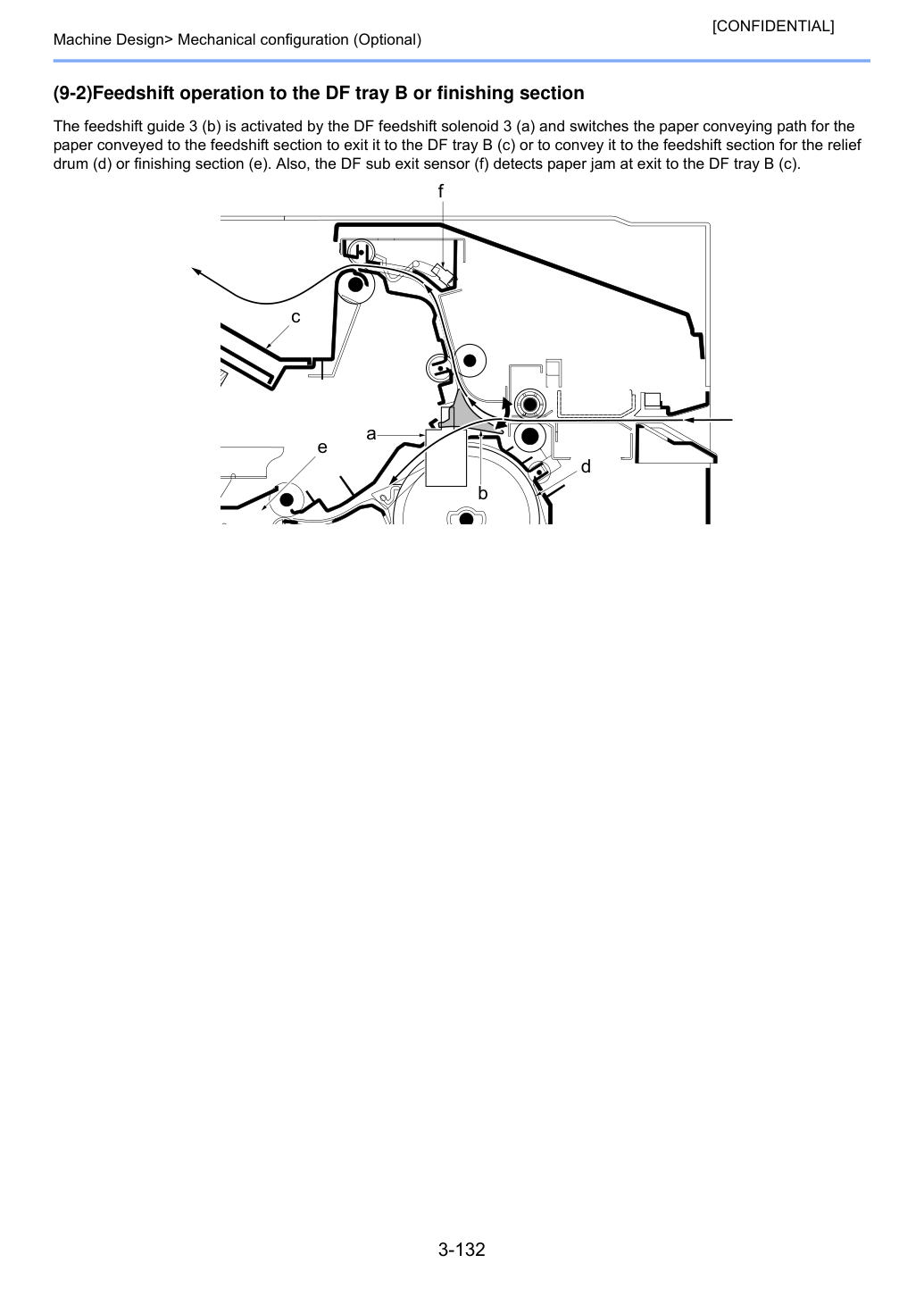

(9-2)Операция сдвига подачи в лоток DF B или секцию отделки Направляющая сдвига подачи 3 (b) активируется соленоидом DF сдвига подачи 3 (a) и переключает путь транспортировки бумаги для бумаги, подаваемой в секцию сдвига подачи, для выводов её в лоток DF B (c) или подачи её в секцию сдвига подачи для рельефного барабана (d) или секцию отделки (e). Также датчик sub выхода DF (f) определяет замятие бумаги при выводе в лоток DF B (c).

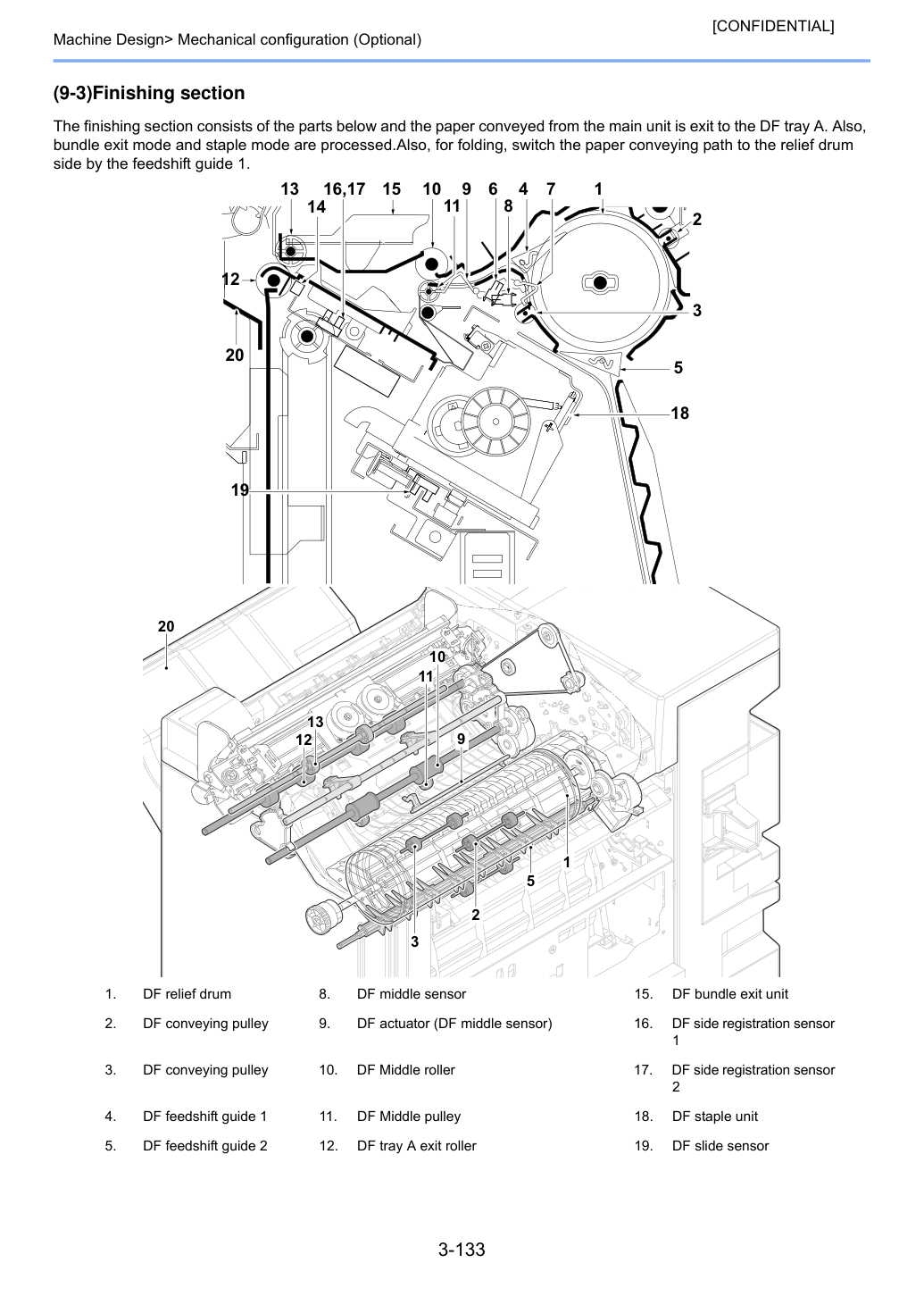

Секция отделки состоит из деталей ниже и бумага, подаваемая из основного блока, выводится в лоток DF A. Также обрабатывается режим выхода комплекта и режим скрепления. Для складывания переключите путь транспортировки бумаги на сторону рельефного барабана направляющей сдвига подачи 1.

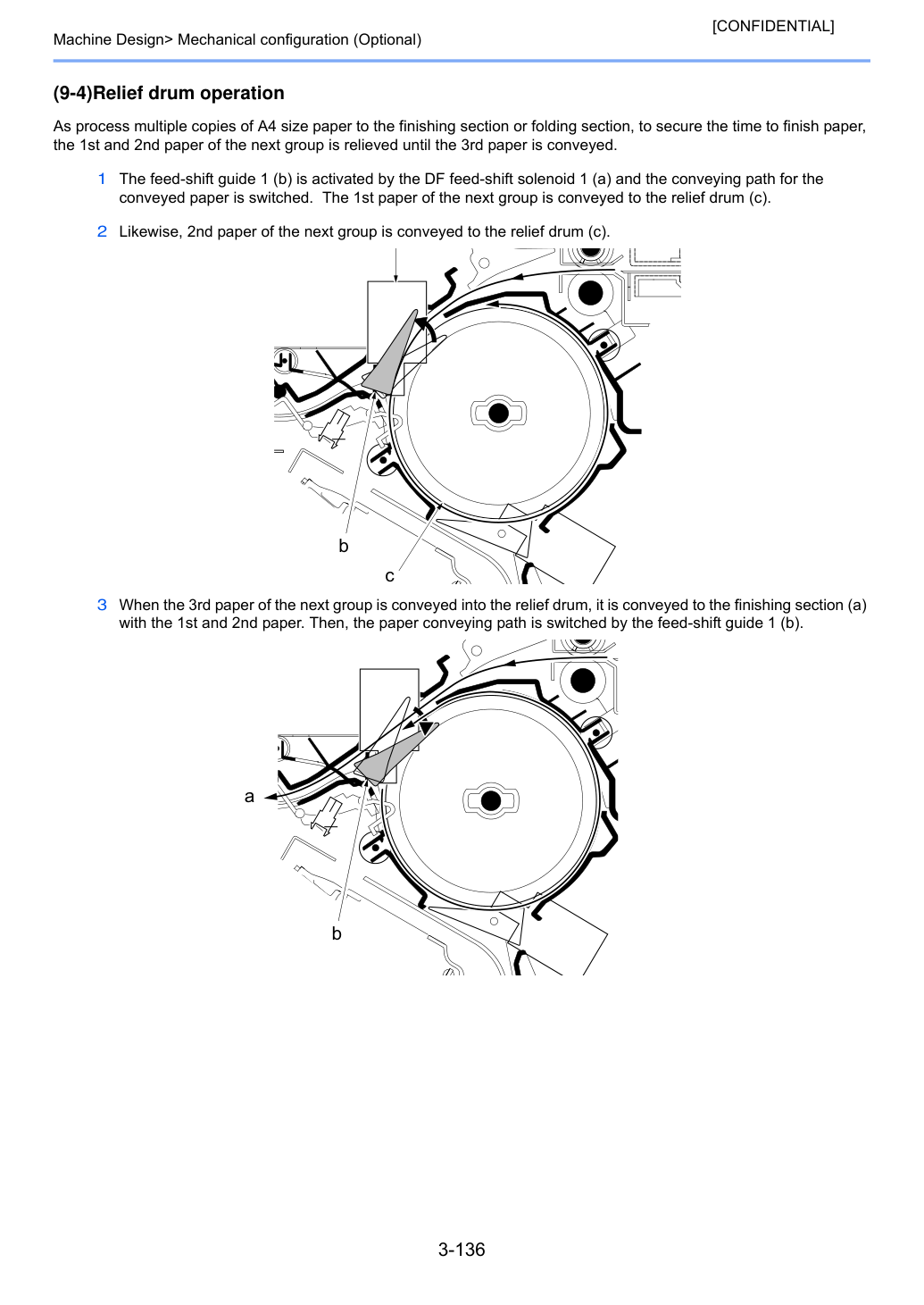

При обработке нескольких копий бумаги размера A4 в секцию отделки или складывания для обеспечения времени завершения бумаги 1-я и 2-я бумага следующей группы подкладываются до подачи 3-й бумаги.
1 Направляющая сдвига подачи 1 (b) активируется соленоидом DF сдвига подачи 1 (a) и путь транспортировки подаваемой бумаги переключается. 1-я бумага следующей группы подаётся в рельефный барабан (c).
2 Аналогично 2-я бумага следующей группы подаётся в рельефный барабан (c).
3 Когда 3-я бумага следующей группы подаётся в рельефный барабан, она подаётся в секцию отделки (a) с 1-й и 2-й бумагой. Затем путь транспортировки бумаги переключается направляющей сдвига подачи 1 (b).

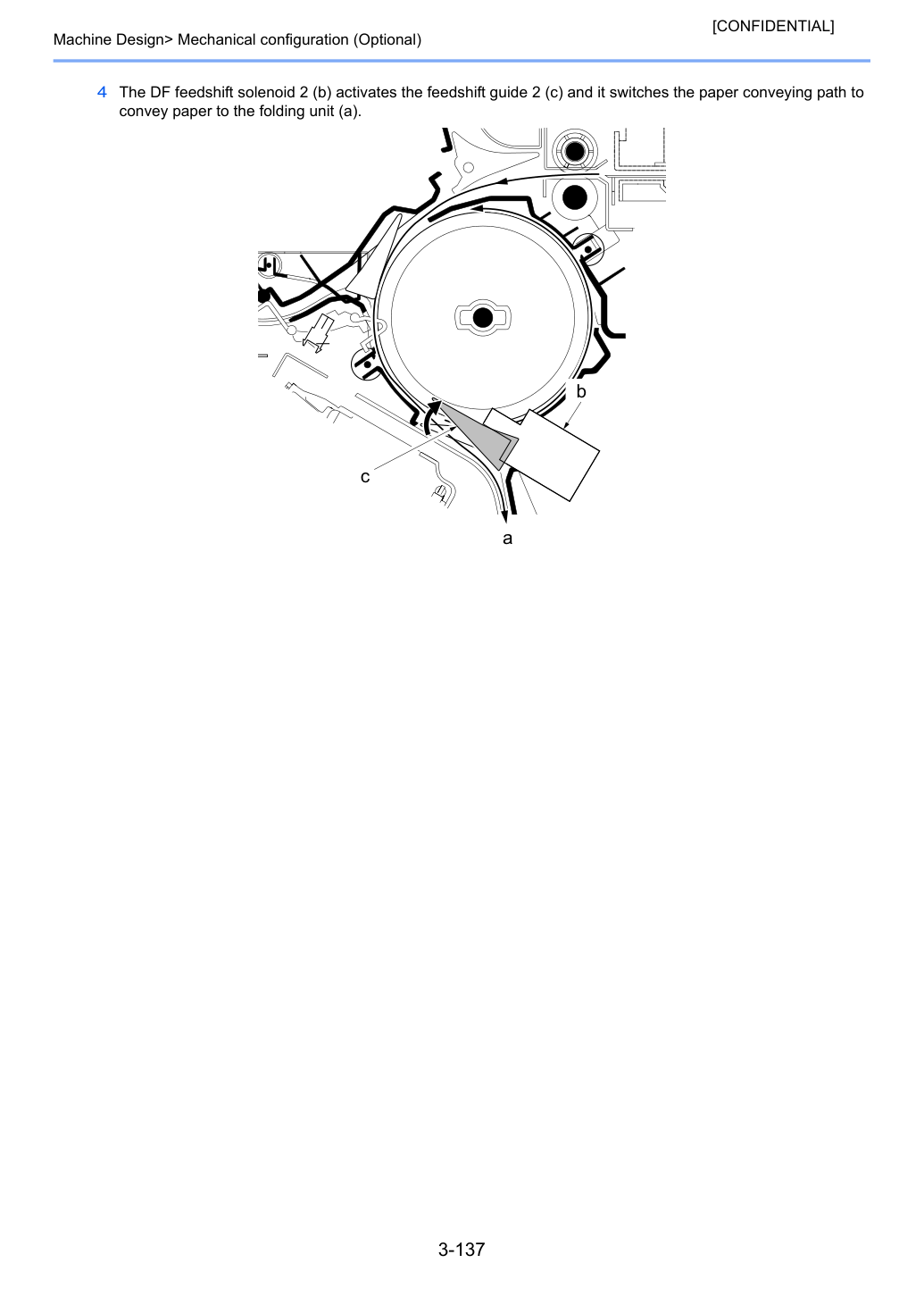

4 Соленоид DF сдвига подачи 2 (b) активирует направляющую сдвига подачи 2 (c) и она переключает путь транспортировки бумаги для подачи бумаги в блок складывания (a).
1 Путём вращения среднего валика (a) бумага подаётся в секцию обработки.
Бумага подаётся в лоток DF A (c) валиком выхода лотка DF A (b).
2 Направляющая транспортировки (d) опускается при прохождении задней кромки бумаги через средний валик (a). Затем валик выхода лотка DF A (b) вращается в обратном направлении и бумага подаётся в регулировочный лоток (e).
3 Затем направляющая транспортировки бумаги (d) поднимается и узел выхода комплекта (g) поднимается приводом двигателя выпуска выхода DF (f).
Путём вращения валика выхода лотка DF A (b) и регулировочных лопастей (h) бумага подаётся в регулировочный лоток (i).
Двигатели боковой регистрации DF 1, 2 (j) управляют регулировочными направляющими (k) для регулировки бумаги.

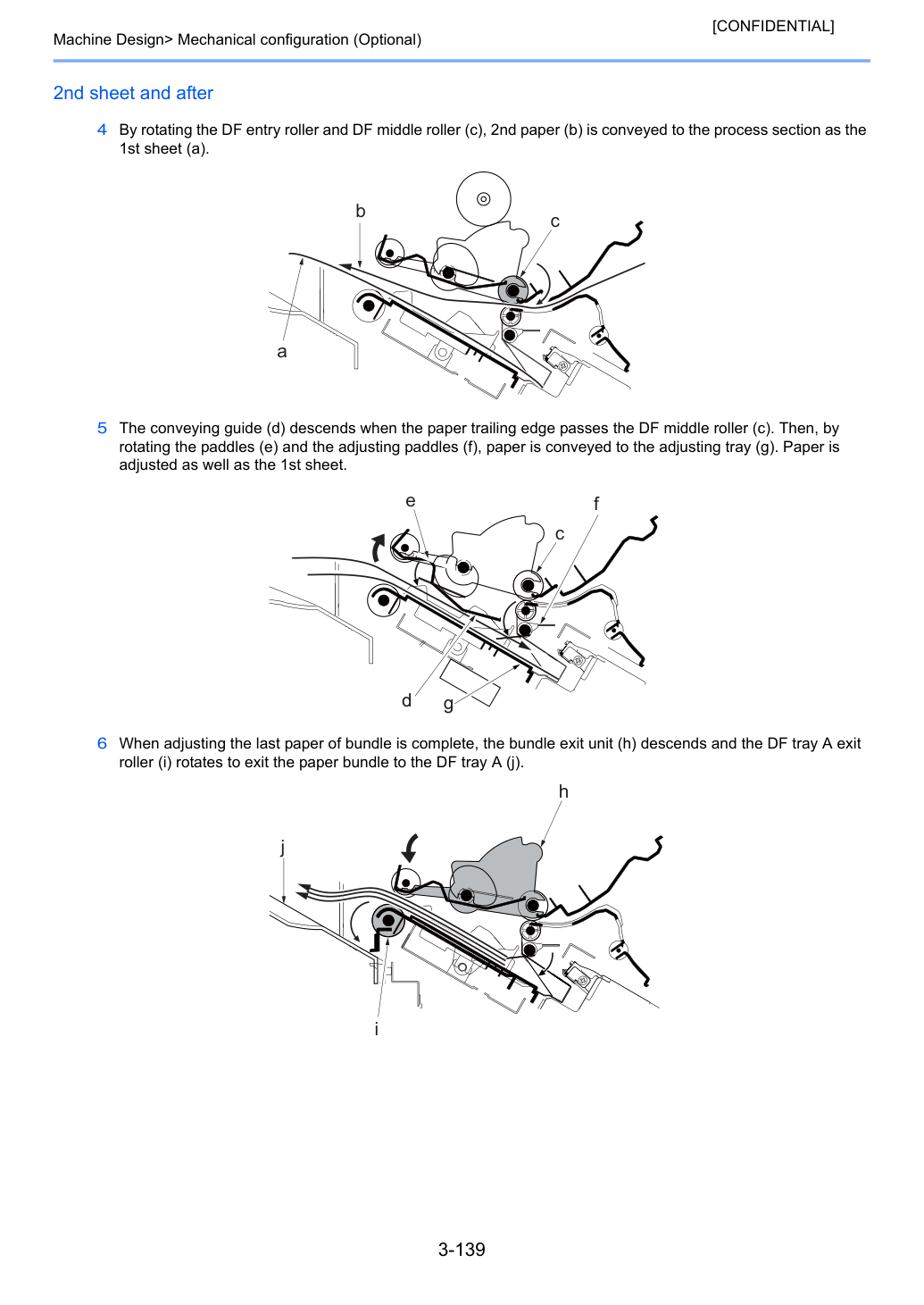

2-й лист и далее 4 Путём вращения валика входа DF и среднего валика DF (c) 2-я бумага (b) подаётся в секцию обработки как 1-й лист (a).
5 Направляющая транспортировки (d) опускается при прохождении задней кромки бумаги через средний валик DF (c). Затем путём вращения лопастей (e) и регулировочных лопастей (f) бумага подаётся в регулировочный лоток (g). Бумага регулируется аналогично 1-му листу.
6 По завершении регулировки последней бумаги комплекта узел выхода комплекта (h) опускается и валик выхода лотка DF A (i) вращается для выводов комплекта бумаги в лоток DF A (j).

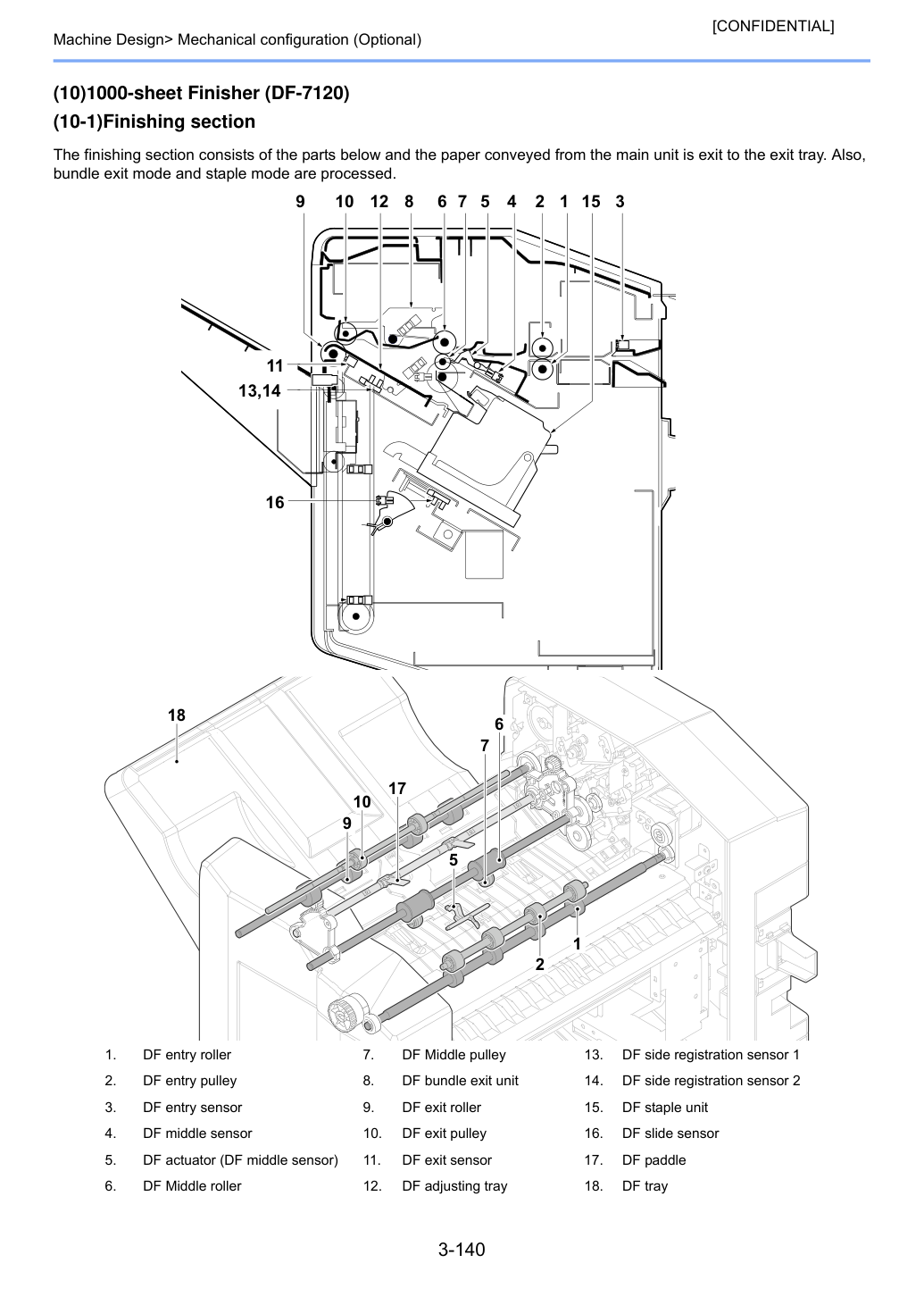

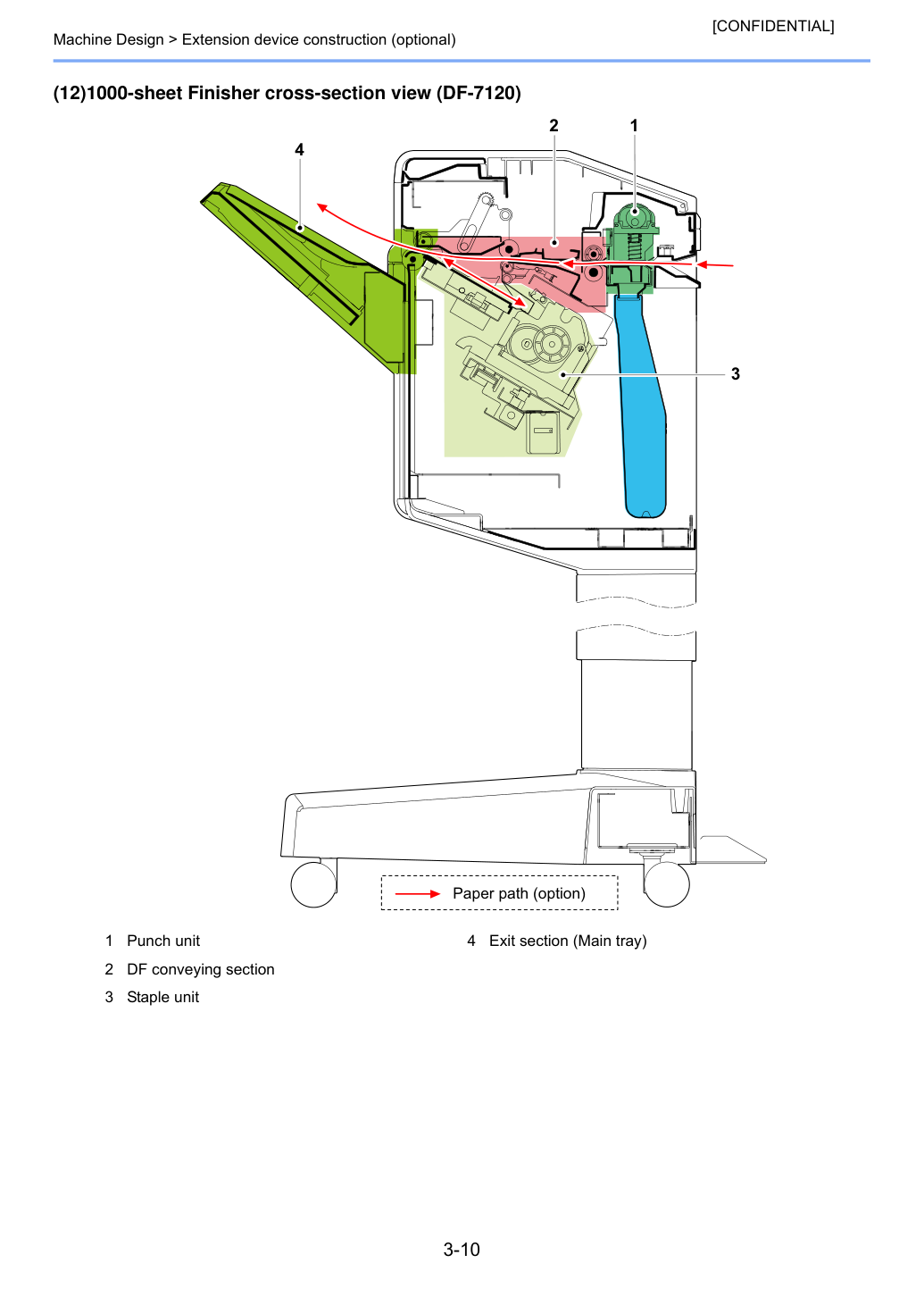

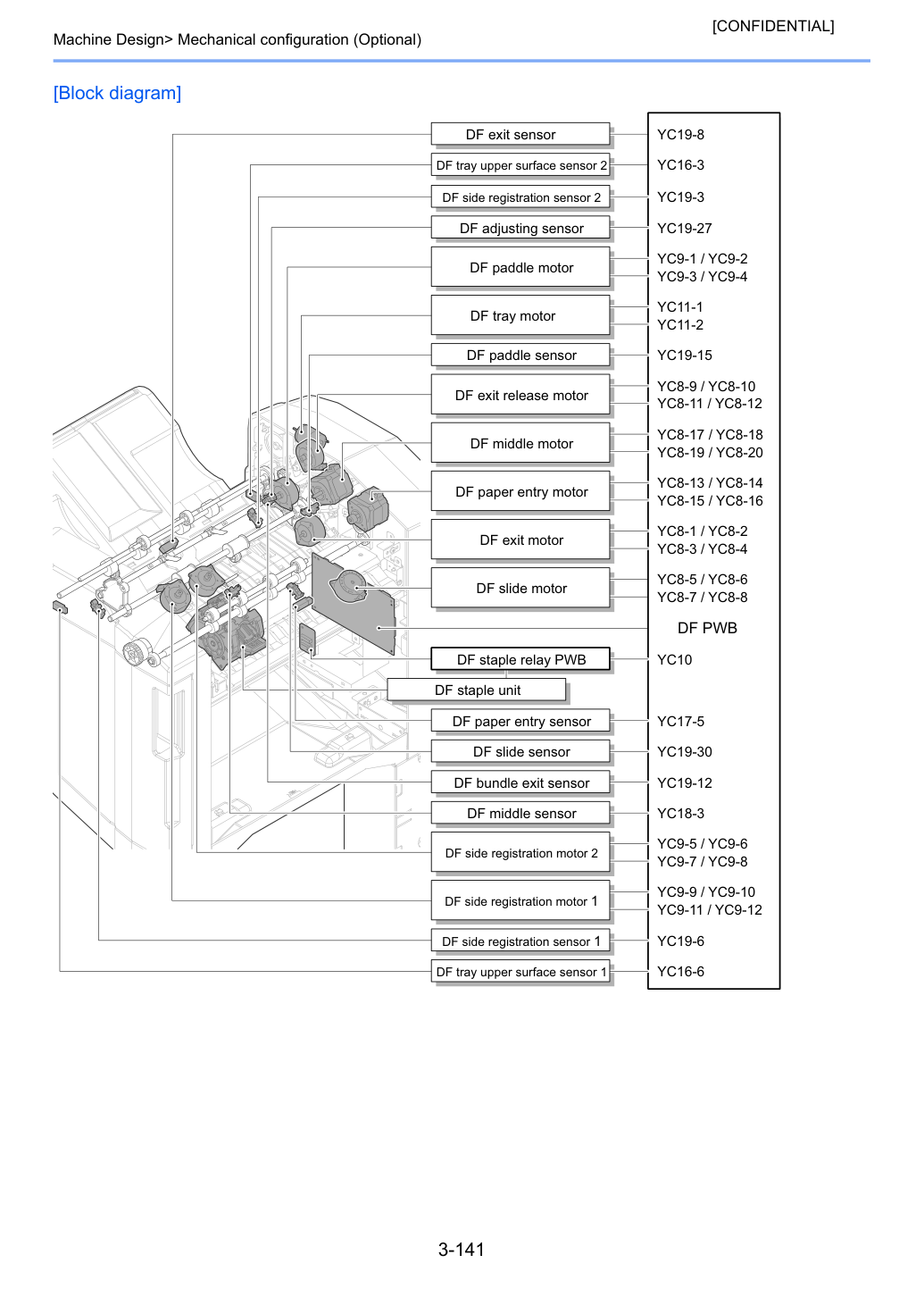

Секция отделки состоит из деталей ниже и бумага, подаваемая из основного блока, выводится в лоток выхода. Также обрабатывается режим выхода комплекта и режим скрепления.

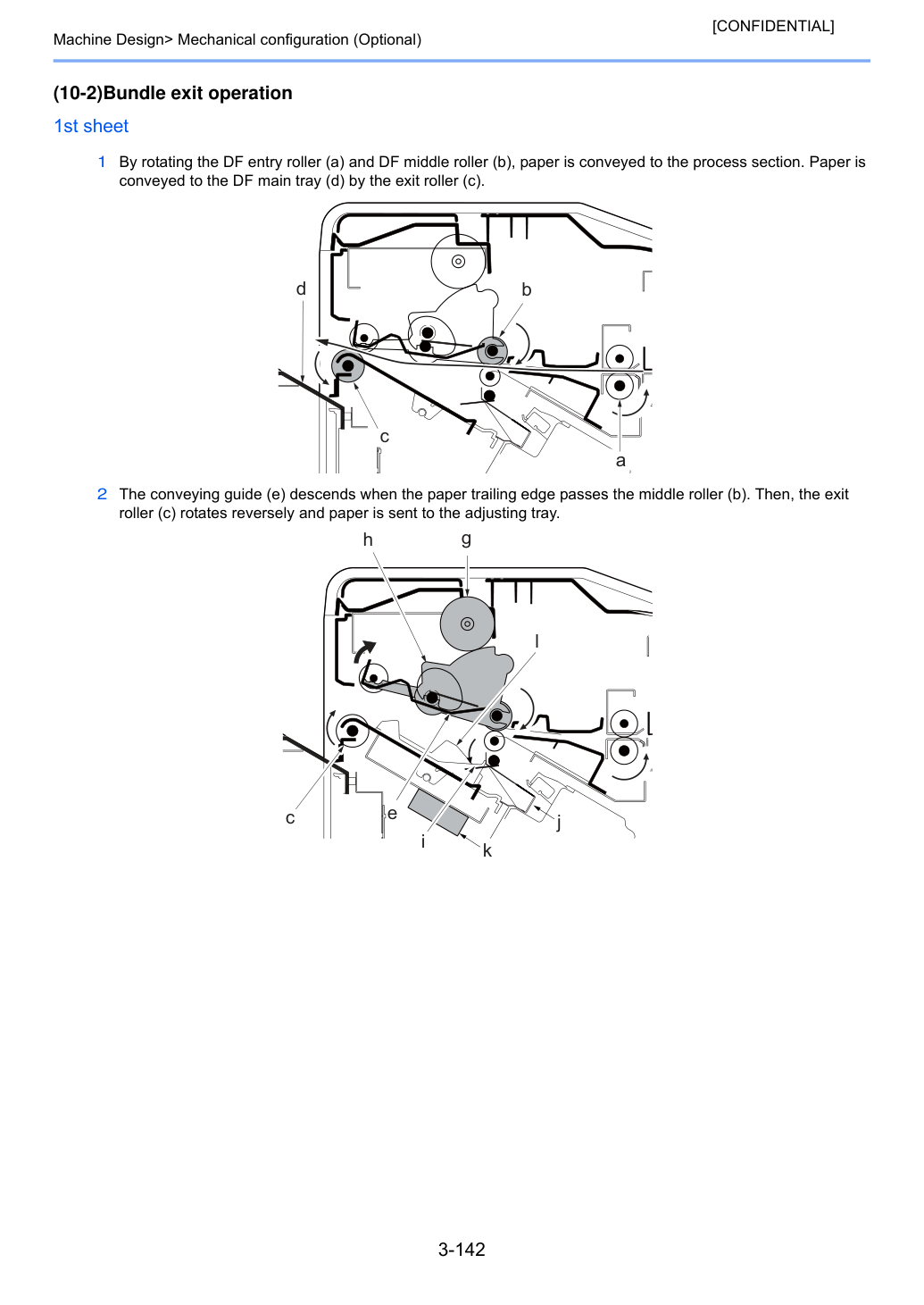

1 Путём вращения валика входа DF (a) и среднего валика DF (b) бумага подаётся в секцию обработки. Бумага подаётся в основной лоток DF (d) валиком выхода (c).
2 Направляющая транспортировки (e) опускается при прохождении задней кромки бумаги через средний валик (b). Затем валик выхода (c) вращается в обратном направлении и бумага подаётся в регулировочный лоток.

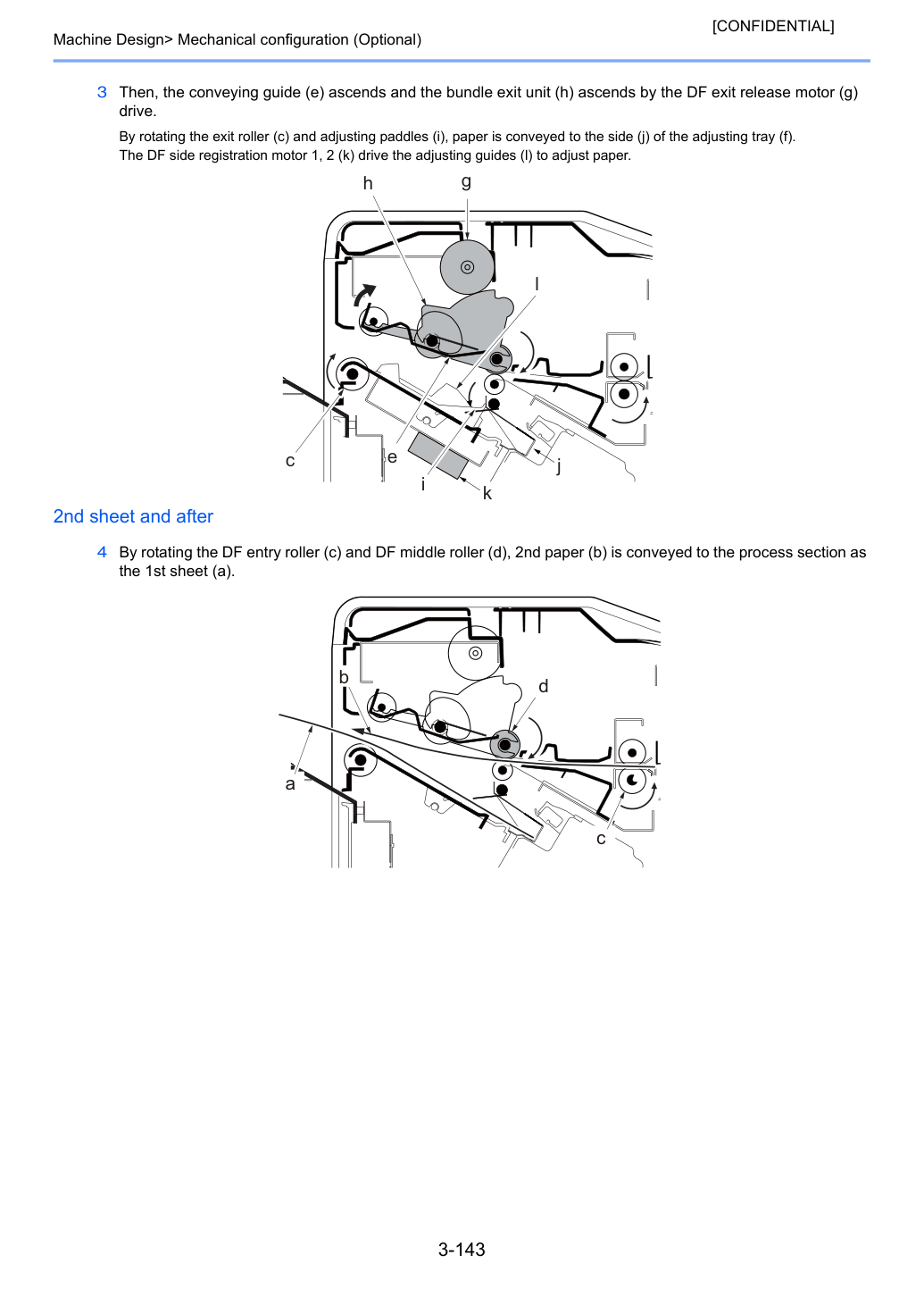

3 Затем направляющая транспортировки (e) поднимается и узел выхода комплекта (h) поднимается приводом двигателя выпуска выхода DF (g).
Путём вращения валика выхода (c) и регулировочных лопастей (i) бумага подаётся на сторону (j) регулировочного лотка (f).
Двигатели боковой регистрации DF 1, 2 (k) управляют регулировочными направляющими (l) для регулировки бумаги.
2-й лист и далее 4 Путём вращения валика входа DF (c) и среднего валика DF (d) 2-я бумага (b) подаётся в секцию обработки как 1-й лист (a).

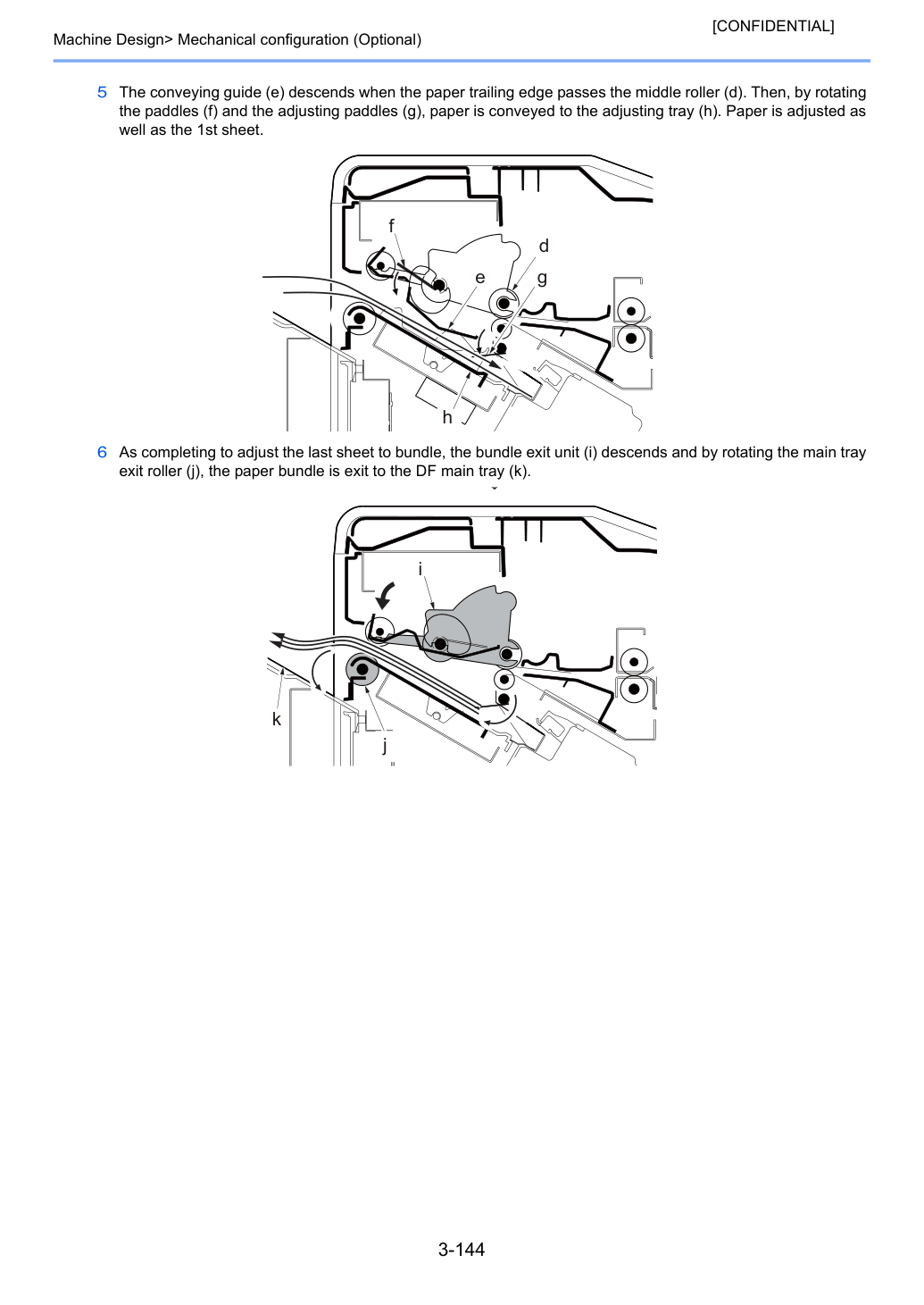

5 Направляющая транспортировки (e) опускается при прохождении задней кромки бумаги через средний валик (d). Затем путём вращения лопастей (f) и регулировочных лопастей (g) бумага подаётся в регулировочный лоток (h). Бумага регулируется аналогично 1-му листу.
6 По завершении регулировки последнего листа комплекта узел выхода комплекта (i) опускается и путём вращения валика выхода основного лотка (j) комплект бумаги выводится в основной лоток DF (k).

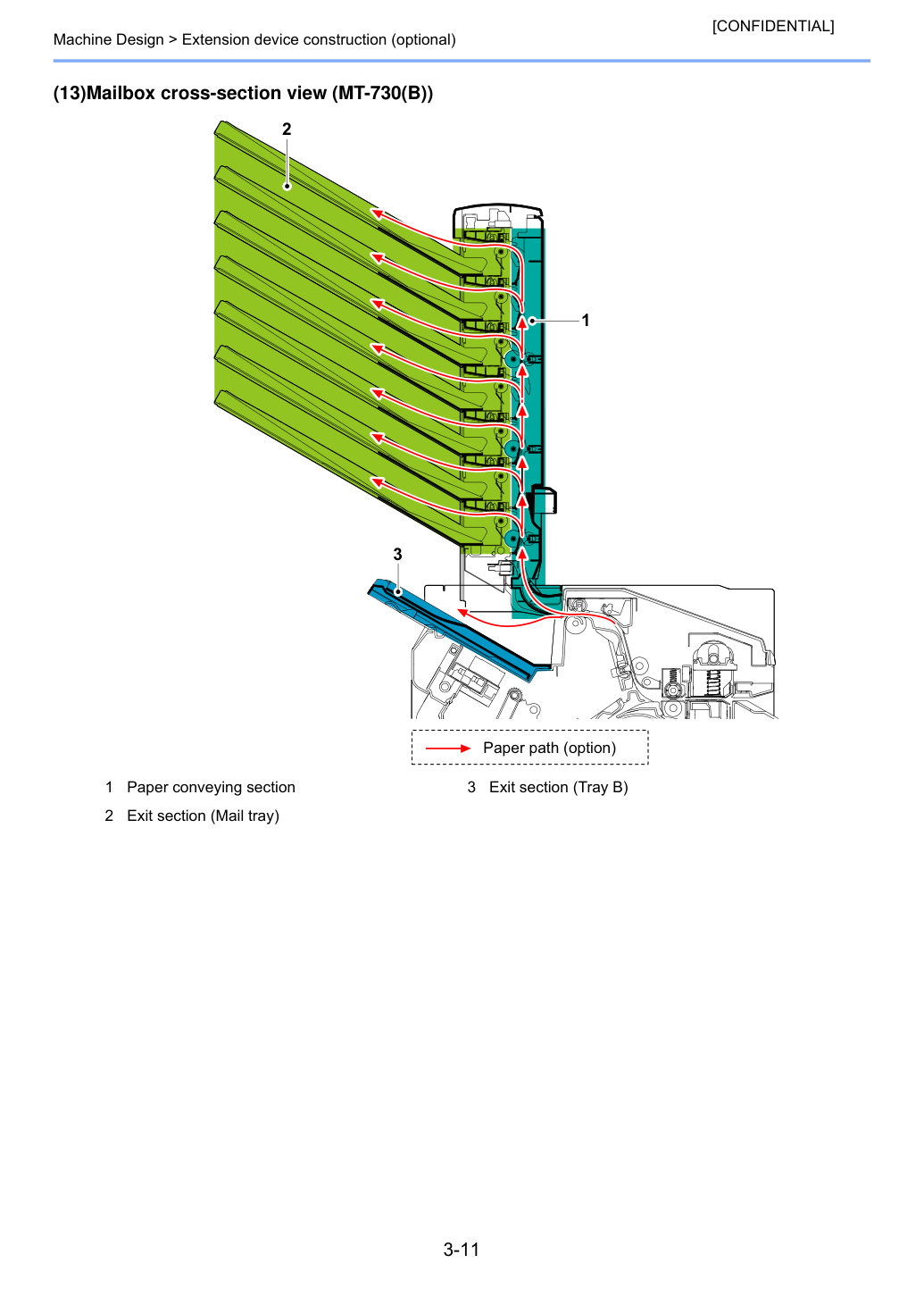

Почтовый ящик выводит бумагу в назначенные лотки 1–7 и складирует.

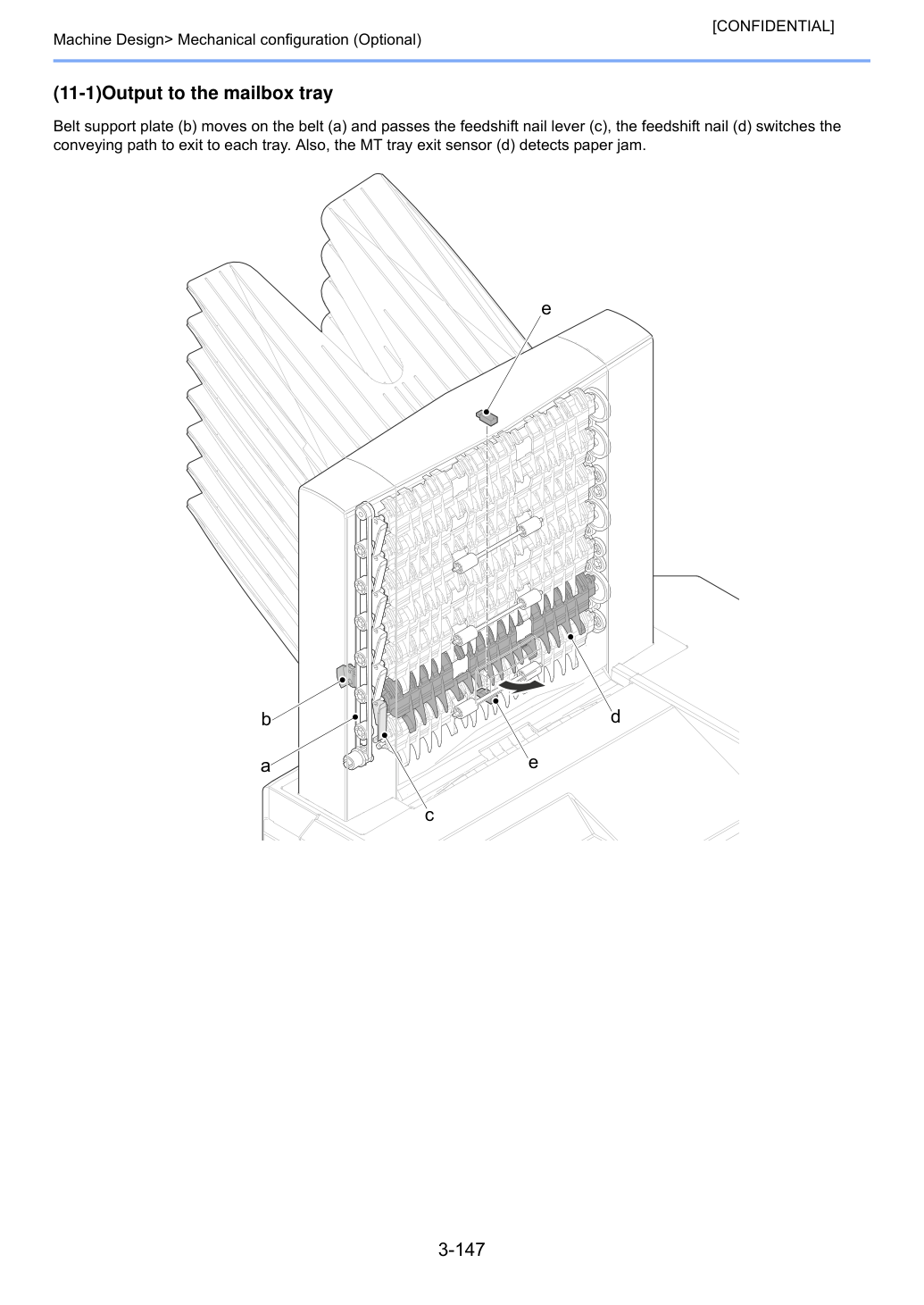

(11-1)Вывод в лотки почтового ящика Пластина опоры ремня (b) перемещается по ремню (a) и проходит рычаг шпильки сдвига подачи (c), шпилька сдвига подачи (d) переключает путь транспортировки для выводов в каждый лоток. Также датчик выхода лотка MT (d) определяет замятие бумаги.

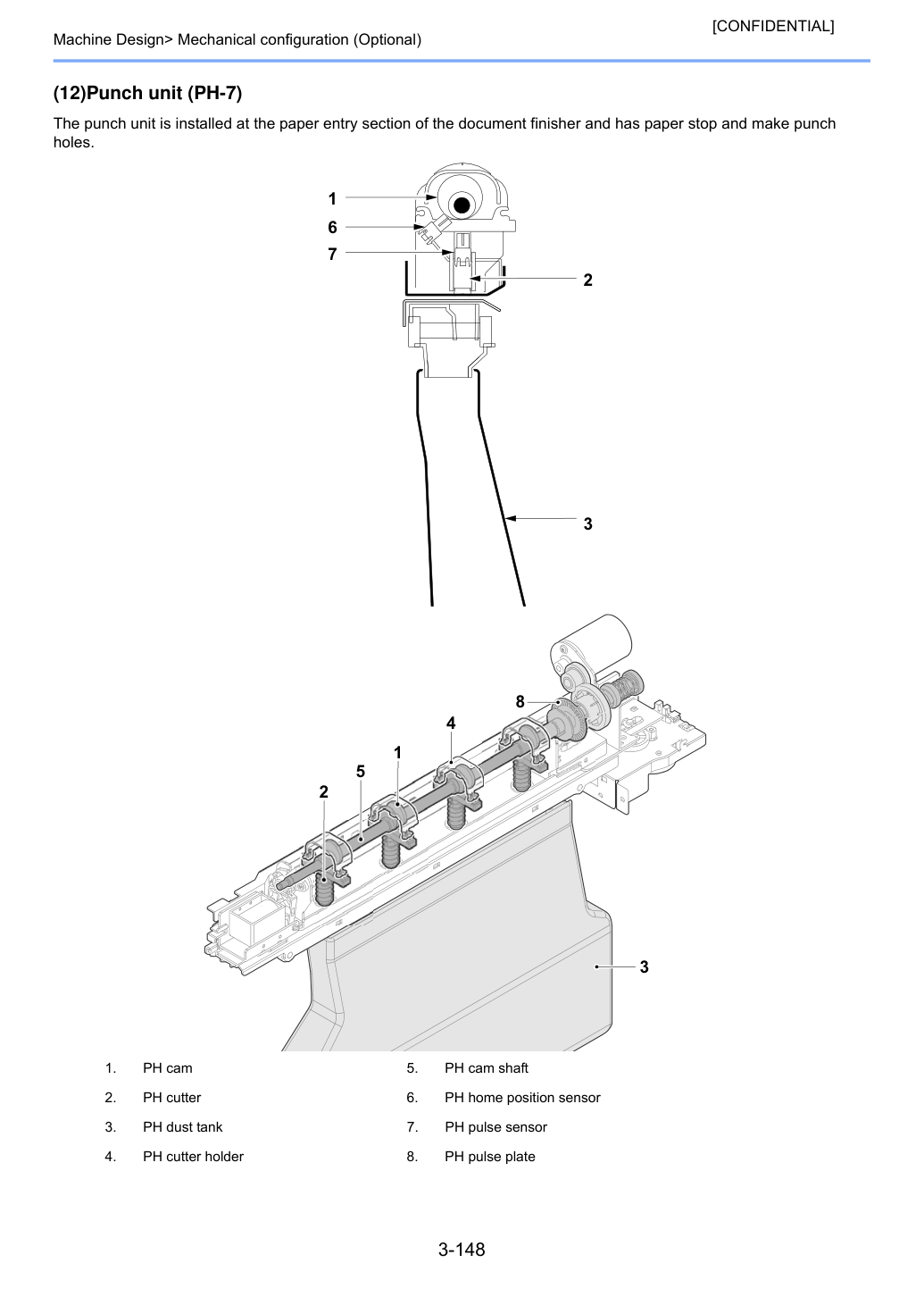

Блок пробивки устанавливается в секцию входа бумаги финишера документов и имеет упор бумаги и пробивку отверстий.

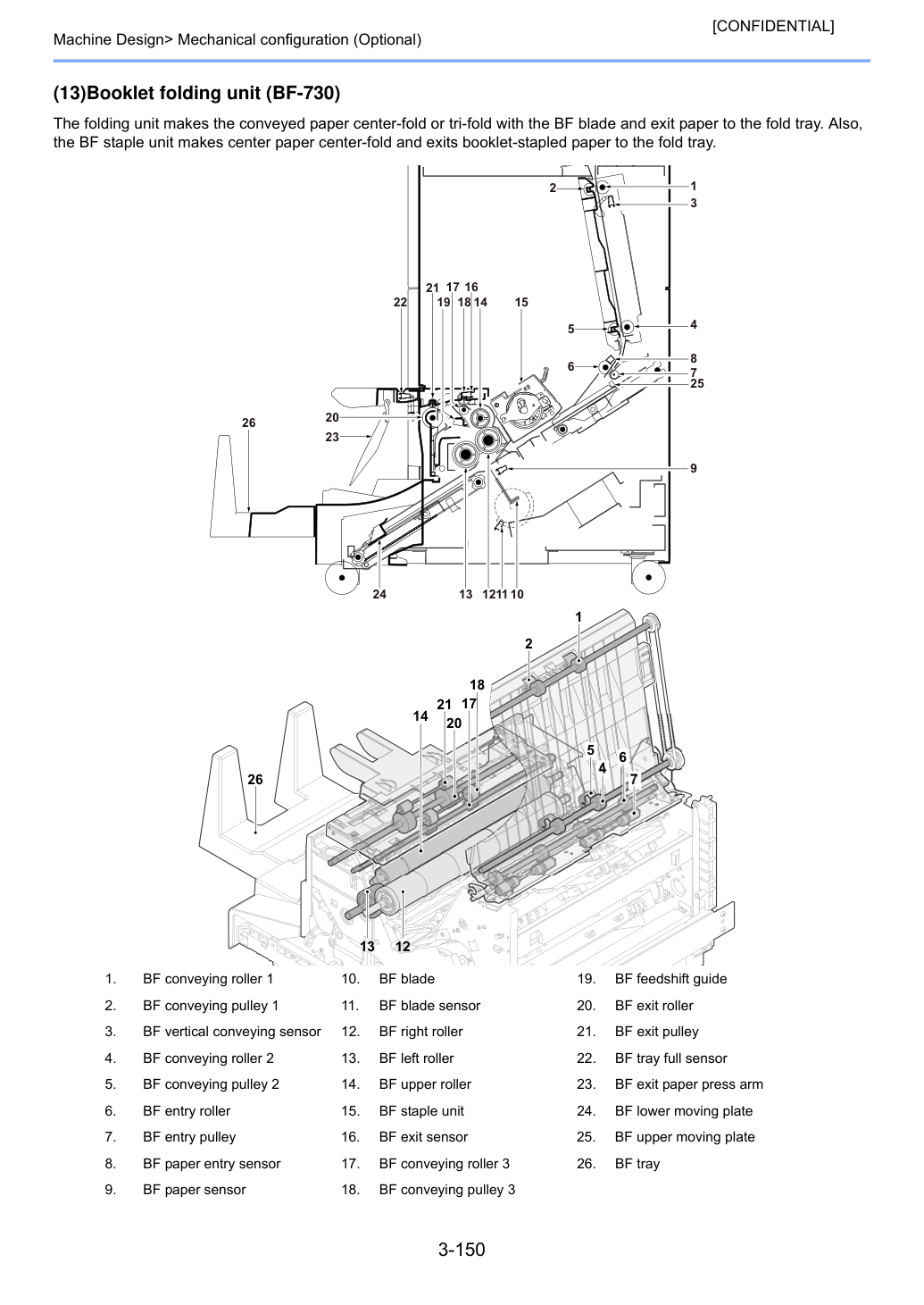

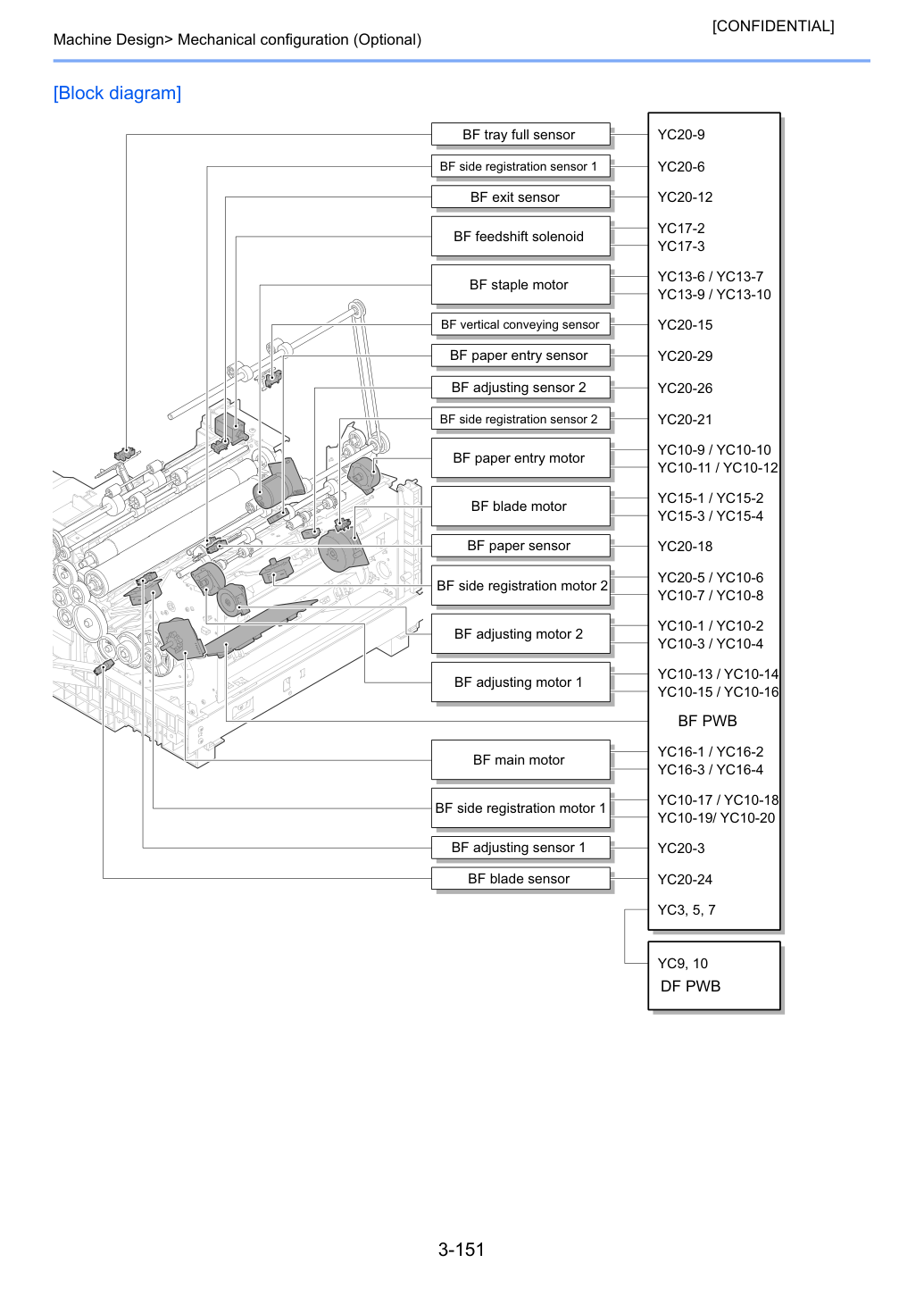

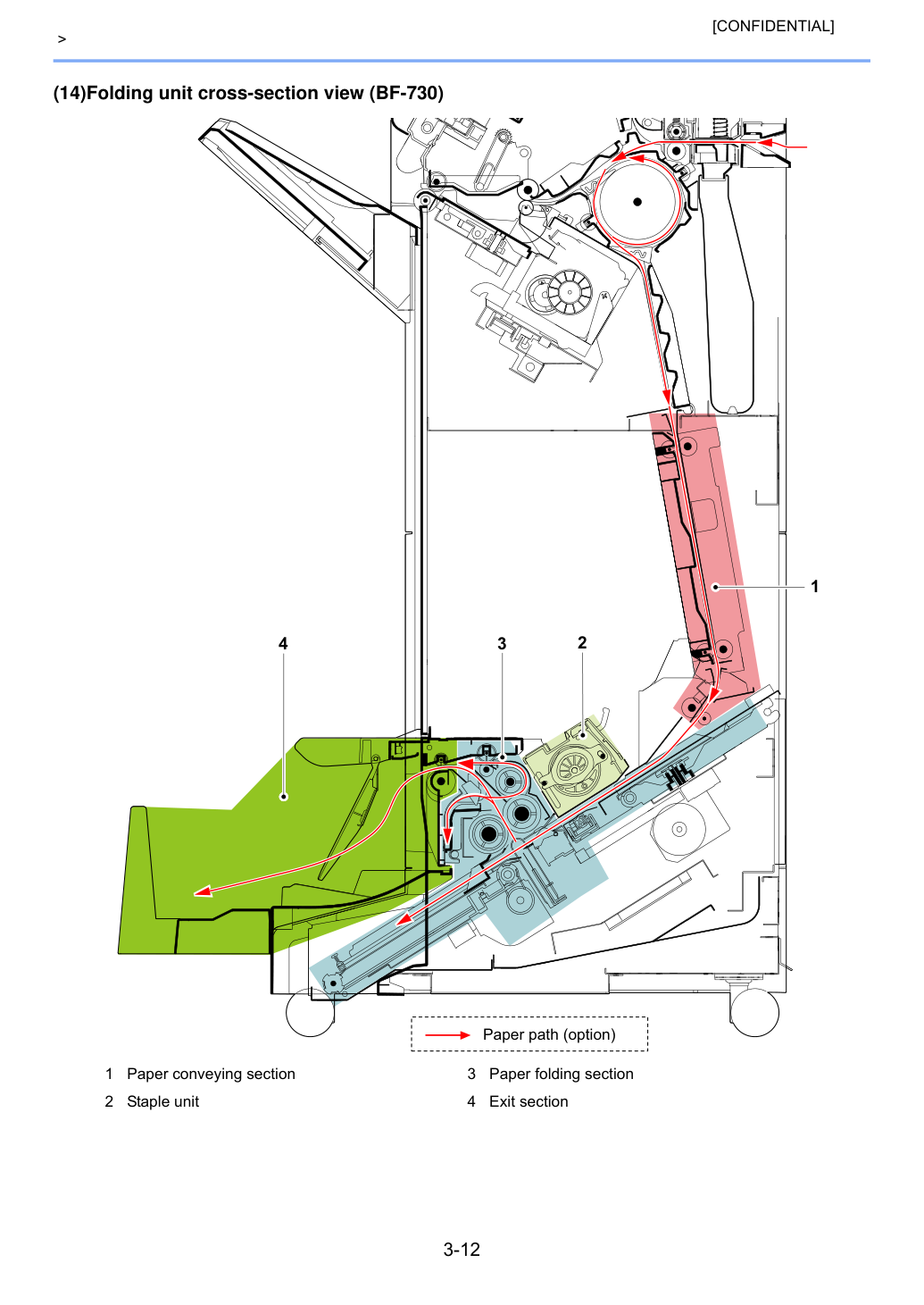

Блок складывания выполняет центральное складывание или тройное складывание подаваемой бумаги лезвием BF и выводит бумагу в лоток складывания. Также блок скрепления BF выполняет центральное складывание центральной бумаги и выводит буклет со скреплением в лоток складывания.

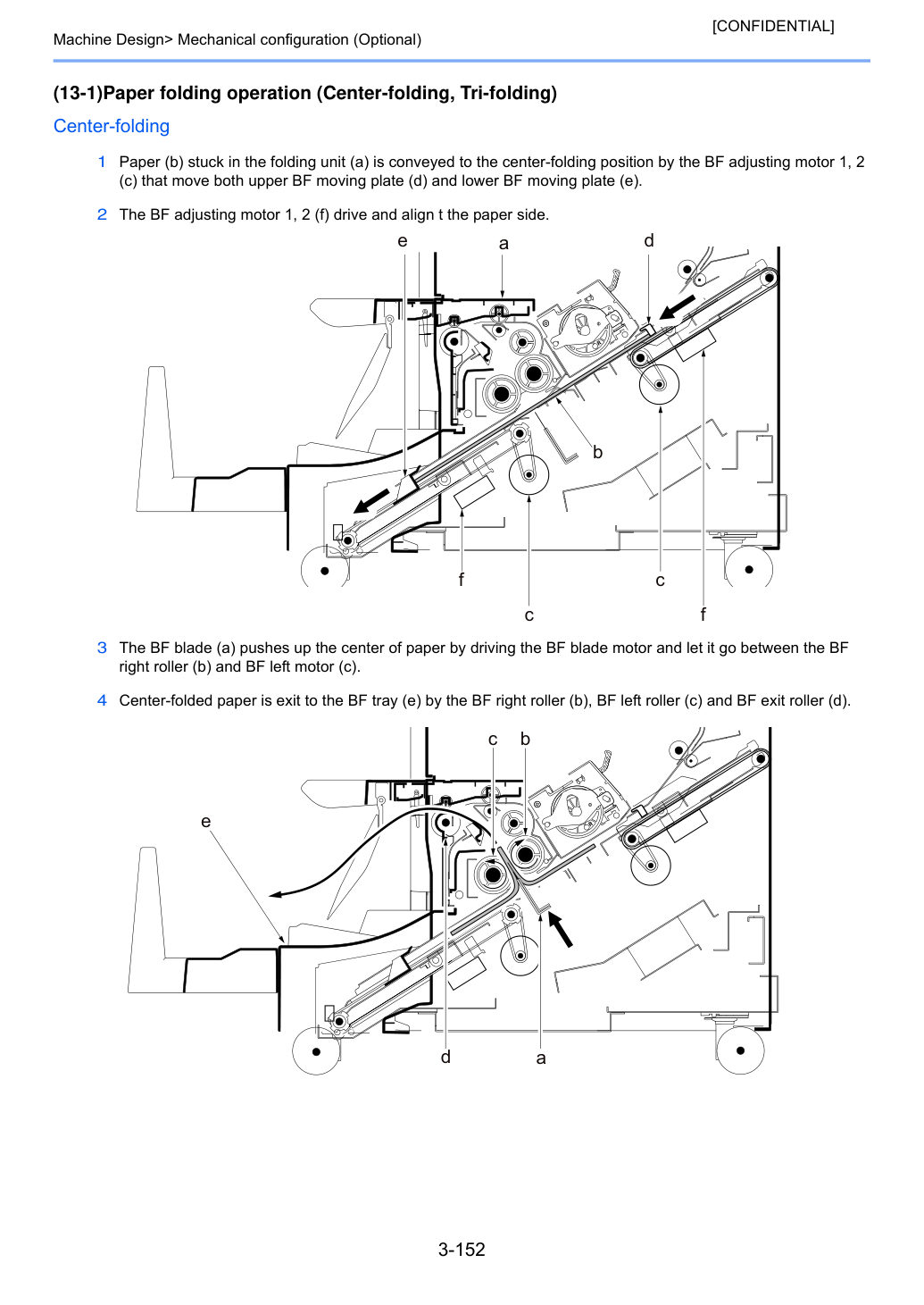

1 Бумага (b), застрявшая в узле складывания (a), подается в положение центрального складывания двигателем регулировки BF 1, 2 (c), который перемещает верхнюю пластину движения BF (d) и нижнюю пластину движения BF (e).
2 Двигатель регулировки BF 1, 2 (f) приводит в действие и выравнивает край бумаги.
3 Лезвие BF (a) поднимает центр бумаги, приводя в действие двигатель лезвия BF, и пропускает ее между правым роликом BF (b) и левым двигателем BF (c).
4 Центрально сложенная бумага выходит в лоток BF (e) благодаря правому ролику BF (b), левому ролику BF (c) и выходному ролику BF (d).
1 Бумага в узле складывания подается в положение центрального складывания приводом двигателя регулировки BF 1, 2, а также операцией центрального складывания.
2 После выравнивания края бумаги лезвие BF (a) поднимает бумагу и пропускает ее между правым роликом BF (b) и левым роликом BF (c).

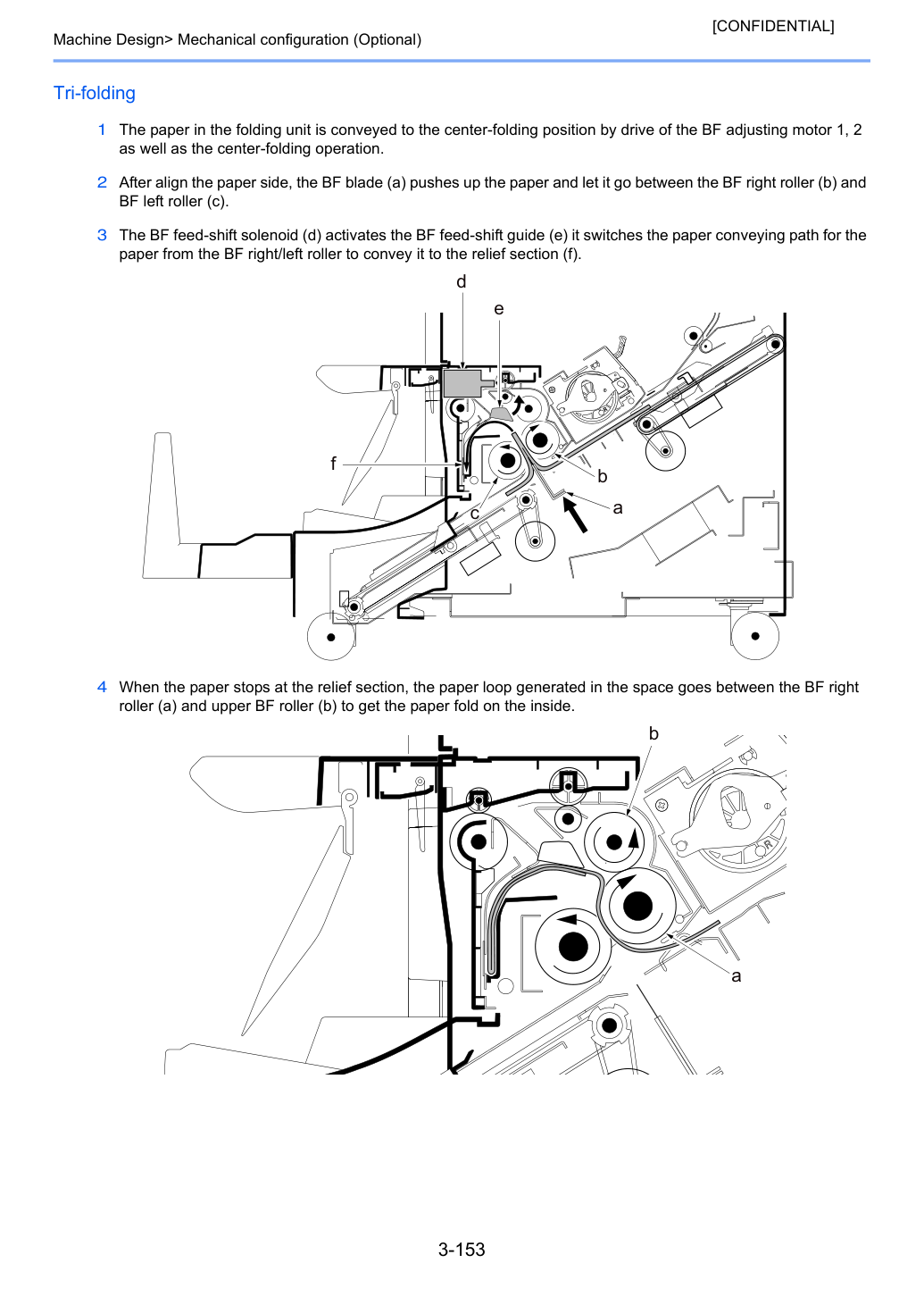

3 Соленоид сдвига подачи BF (d) активирует направляющую сдвига подачи BF (e), которая переключает путь подачи бумаги с правого/левого ролика BF для подачи в раздел разгрузки (f).
4 Когда бумага останавливается в разделе разгрузки, петля бумаги, образовавшаяся в пространстве, проходит между правым роликом BF (a) и верхним роликом BF (b) для получения складки бумаги внутри.

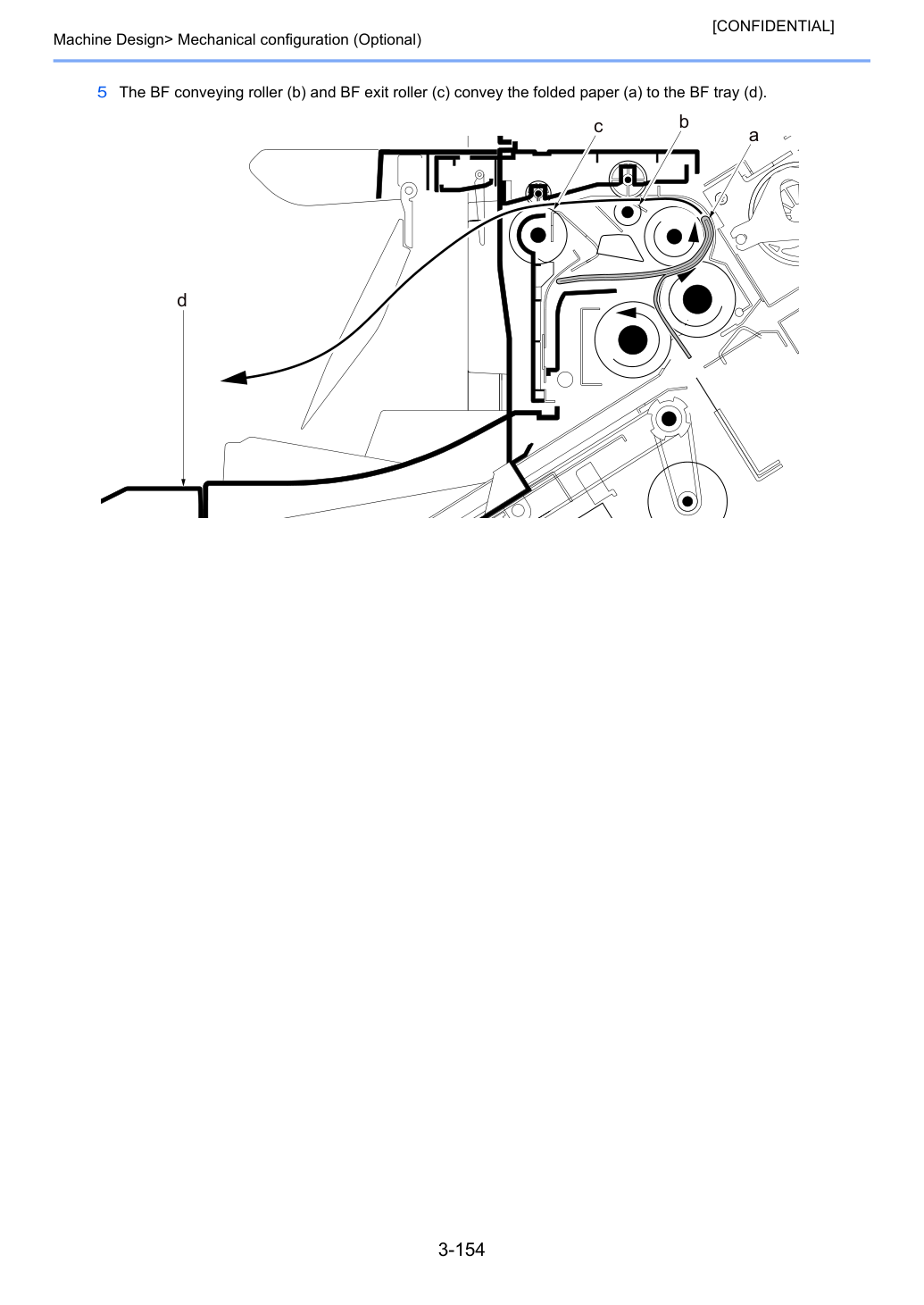

5 Конвейерный ролик BF (b) и выходной ролик BF (c) подают сложенную бумагу (a) в лоток BF (d).
(13-2)Регулировка положения трёхкратного складывания для узла складывания Выполните приведённую ниже обработку для выравнивания ширины A, B и C при трёхкратном складывании.
* Если эта регулировка выполняется на пакетированной бумаге, секция Z может быть сложена, так как при положении трёхкратного складывания (X, Y) имеется малое поле допуска.
Метрическая (A4): 100–102 мм Дюймовая (Letter): 95–96 мм Регулировка 1 Измените ширину B.
1 Нажмите рычаг отпуска узла складывания (a) и вытащите узел складывания (b).
2 Откройте верхнюю крышку узла складывания (a) вверх и удалите два винта (b), чтобы снять крышку выхода (c).

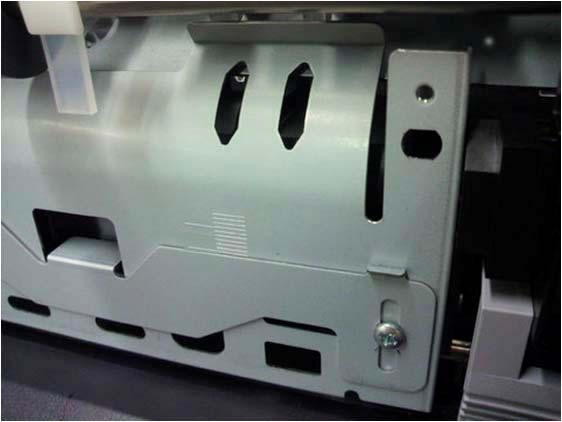

3 Ослабьте два винта (b), крепящие пластину регулятора (a), и переместите её.
Поднятие пластины регулятора уменьшает ширину B, а опускание регулятора её увеличивает.
При регулировке зафиксируйте её в положении, где левая и правая шкалы равны относительно шкалы (c).
* Метки пробивки «A4» и «LT» находятся только на тыльной стороне машины.
Измените значения параметров в U246 [Setting: Three Fold] для смещения положения трёхкратного складывания (a) и изменения ширины A и C. (Ширина B не изменяется.) Поднимите значение параметра для выравнивания трёхкратного складывания влево.
Понизьте значение параметра для выравнивания трёхкратного складывания вправо.
