Очистите барабан или, если он поврежден, замените блок барабана (см. стр. 1-5-41).
Очистите провод или, если он сильно загрязнен, замените основной блок зарядки (см. стр. 1-5-43).
Очистите барабан или, если он поврежден, замените блок барабана (см. стр. 1-5-41).
Очистите любую деталь, загрязненную тонером в секции развития.
Очистите провод и сетку основной зарядки.
Очистите электрод разделения.
Очистите провод или, если он сильно загрязнен, замените основной блок зарядки (см. стр. 1-5-43).
Проверьте, распределяется ли свет лампы экспозиции равномерно. Если нет, замените лампу экспозиции (см. стр. 1-5-24).
Очистите барабан или, если он поврежден, замените блок барабана (см. стр. 1-5-41).
Деформированное или изношенное очищающее лезвие.
Замените блок барабана (см. стр. 1-5-41).
Очистите когти разделения барабана.
Загрязнены когти разделения теплового ролика.
Очистите когти разделения теплового ролика.
- Появляется черная линия продольно.
- Появляется черная линия поперечно.
- Одна сторона копии темнее другой.
- На изображении появляются черные точки.
Проверьте наличие инородных тел на передних и задних направляющих сканера. Если они есть, удалите их.
Замени ролик прижима (см. стр. 1-5-49).
Проверь шестерни и ремни и при необходимости смажь их.
Запусти режим обслуживания U034 для переустановки регистрации переднего края (см. стр. 1-3-12).
Запусти режим обслуживания U066 для переустановки регистрации переднего края сканера (см. стр. 1-3-19).
Муфта подачи бумаги, соленоид MP или муфта регистрации установлены или работают неправильно.
Проверь положение установки и работу каждой муфты или соленоида. Если какой-либо из них работает неправильно, замени его.
Проверь условия хранения бумаги.
Проверь условия хранения бумаги.
Проверь разделительные лапки печатного барабана и разделительные лапки ролика термоузла.
- Изображение размыто.
- Передний край изображения постоянно смещен относительно оригинала.
- Передний край изображения эпизодически смещен относительно оригинала.
- Складки бумаги. Проблема регистрации.
Замените блок барабана (см. стр. 1-5-41).
Проверь ролик термоузла и ролик прижима.
Проверь, соответствует ли бумага спецификациям. Замени бумагу.
Проверь условия хранения бумаги.
Очистите барабан или, если он поврежден, замените блок барабана (см. стр. 1-5-41).
Проверь, соответствует ли бумага спецификациям. Замени бумагу.
Замени ролик прижима (см. стр. 1-5-49).
Замени нагреватели термоузла (см. стр. 1-5-51).
Замени узел сканирования изображения (см. стр. 1-5-33).
- Происходит смещение.
- Часть изображения отсутствует.
- Плохое закрепление тонера.
- Изображение нечеткое.
Запусти пункт обслуживания U034 для переустановки центральной линии печати изображения (см. стр. 1-3-13).
Запусти пункт обслуживания U067 для переустановки регистрации переднего края сканера (см. стр. 1-3-20).
Оригинал размещен неправильно.
- Центр изображения не совпадает с центром оригинала.
Устранение неполадок по каждому сбою должно быть в порядке нумерованных симптомов.
Машина не работает при включении главного выключателя питания.
1. Кабель питания не подключен.
Проверь контакт между штепселем питания и розеткой.
2. Нет электричества у.
3. Поврежденный кабель питания.
Проверь целостность цепи. Если нарушена, замени кабель.
4. Неисправный главный выключатель питания.
Проверь целостность цепи между контактами. Если нарушена, замени главный выключатель питания.
5. Неисправный источник питания.
При наличии переменного тока проверь наличие 24 В постоянного тока на YC1-2, YC1-3 и YC1-4 на плате источника питания. Если отсутствует, замени плату источника питания.
Двигатель выброса не работает.
1. Плохой контакт в разъеме.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправная передача привода.
Проверьте, плавно ли вращаются ролики и шестерни. Если нет, смажьте втулки и шестерни. Проверьте наличие сломанных шестерен и замените при необходимости.
3. Неисправный двигатель выброса.
Выполни пункт техническое обслуживание U030 и проверь, работает ли мотор выброса. Если нет, замени мотор выброса.
4. Неисправный двигатель PWB.
Выполни пункт техническое обслуживание U030 и проверь, работает ли мотор выброса. Если нет, замени двигатель PWB.
Мотор привода кассеты не работает.
1. Плохой контакт в разъеме.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправная передача привода.
Проверьте, плавно ли вращаются ролики и шестерни. Если нет, смажьте втулки и шестерни. Проверьте наличие сломанных шестерен и замените при необходимости.
3. Неисправный привод кассеты
Выполни пункт техническое обслуживание U030 и проверь, работает ли мотор привода кассеты. Если нет, замени мотор привода кассеты.
4. Неисправный главный узел кассеты
Выполни пункт техническое обслуживание U030 и проверь, работает ли мотор привода кассеты. Если нет, замени главный PWB кассеты.
Мотор сканера или мотор вентилятора охлаждения 1, 2 не работает.
1. Плохой контакт в разъеме.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Обрыв катушки двигателя.
Проверь непрерывность цепи катушки. Если нет, замени двигатель.
Муфта подачи бумаги, муфта регистрации или муфта двусторонней подачи не работает.
1. Обрыв катушки муфты.
Проверь непрерывность цепи катушки. Если нет, замени муфту.
2. Плохой контакт в разъеме
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
3. Неисправный PWB кассеты.
Выполни пункт техническое обслуживание U032 и проверь, переходят ли следующие выводы на PWB кассеты в низкое состояние. Если нет, замени PWB кассеты.
4. Неисправный двигатель PWB.
Выполни пункт техническое обслуживание U032 и проверь, переходят ли следующие выводы на двигателе PWB в низкое состояние. Если нет, замени двигатель PWB.
Соленоид MP не работает.
1. Обрыв катушки соленоида.
Проверь непрерывность цепи катушки. Если нет, замени соленоид.
2. Плохой контакт в разъеме
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
3. Неисправный PWB кассеты.
Выполни пункт техническое обслуживание U032 и проверь, переходят ли следующие выводы на PWB кассеты в низкое состояние. Если нет, замени PWB кассеты.
4. Неисправный двигатель PWB.
Выполни пункт техническое обслуживание U032 и проверь, переходят ли следующие выводы на двигателе PWB в низкое состояние. Если нет, замени двигатель PWB.
Лампа очистки не включается.
1. Плохой контакт в разъеме.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправная лампа очистки.
Проверь непрерывность цепи. Если нет, замени лампу очистки.
3. Неисправный двигатель PWB.
Если YC3-B6 и YC3-B7 на двигателе PWB всегда в низком состоянии, замени двигатель PWB.
Лампа экспозиции не включается или не выключается.
1. Плохой контакт в разъеме.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправная лампа экспозиции.
Выполни пункт техническое обслуживание U061 и проверь, включается ли лампа экспозиции, когда YC2-1 и YC2-4 на инвертере PCB переходят в низкое состояние. Если нет, замени лампу экспозиции.
3. Неисправный инвертер PWB.
Выполни пункт техническое обслуживание U061 и проверь, включается ли лампа экспозиции, когда YC1-3 на инвертере PWB переходит в низкое состояние. Если нет, замени инвертер PWB.
Если лампа экспозиции не выключается при YC1-3 на инвертере PWB в высоком состоянии, замени инвертер PWB.
4. Неисправный двигатель PWB.
Выполни пункт техническое обслуживание U061 и проверь, переходит ли YC16-4 на двигателе PWB в низкое состояние. Если нет, замени двигатель PWB.
Если YC16-4 на двигателе PWB всегда в низком состоянии, замени двигатель PWB.
Основная зарядка не выполняется.
1. Обрыв основного зарядного устройства
Замените основной блок зарядки (см. стр. 1-5-43).
2. Утечка в основном зарядном устройстве
Очистите провод и сетку основной зарядки.
3. Выводы разъема высоковольтного PWB
имеют плохой контакт.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
4. Неисправный высоковольтный PWB
Проверь, происходит ли основная зарядка, когда CN1-7 на высоковольтной PWB переходит в низкий уровень во время выполнения пункта техническое обслуживание U100. Если нет, замени высоковольтную PWB.
5. Неисправная engine PWB.
Проверь, переходит ли YC8-7 на engine PWB в низкий уровень при выполнении пункта техническое обслуживание U100. Если нет, замени engine PWB.
1. Контакты разъёма
имеют плохой контакт.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправная высоковольтная
Проверь, выводится ли bias развития, когда CN1-9 на высоковольтной PWB переходит в низкий уровень во время выполнения пункта техническое обслуживание U101. Если нет, замени высоковольтную PWB.
3. Неисправный двигатель PWB.
Проверь, переходит ли YC8-9 на engine PWB в низкий уровень при выполнении пункта техническое обслуживание U101. Если нет, замени engine PWB.
Зарядка переноса не выполняется.
1. Контакты разъёма
имеют плохой контакт.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправная высоковольтная
Проверь, происходит ли зарядка переноса при спаде YC1-4 на плате высокого напряжения (high voltage PWB) во время выполнения пункта обслуживания U101. Если нет, замени плату высокого напряжения (high voltage PWB).
3. Неисправный двигатель PWB.
Проверь, переходит ли YC8-4 на engine PWB в низкий уровень при выполнении пункта техническое обслуживание U101. Если нет, замени engine PWB.
Размер оригинала определяется некорректно.
1. Оригинал не установлен правильно
Проверь оригинал и при необходимости исправь.
2. Плохой контакт в переключателе определения оригинала
или контактах разъёма датчика определения размера оригинала.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
3. Неисправный переключатель определения оригинала.
Если уровень YC5-B8 на engine PWB не переходит в низкий уровень при включении и выключении переключателя определения оригинала, замени переключатель определения оригинала.
4. Неисправный датчик определения размера оригинала.
Проверь правильность работы датчика. Если он неисправен, замени его.
Сообщение о необходимости загрузить бумагу отображается при наличии бумаги в кассете или лотке MP.
1. Плохой контакт в разъеме.
контактах разъёма переключателя подачи бумаги или переключателя подачи бумаги MP.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправный переключатель подачи бумаги или
Если уровень следующего контакта на PWB не переходит в низкий уровень при включении и выключении переключателя, замени переключатель.
Размер бумаги в кассете или лотке MP отображается неправильно.
1. Плохой контакт в разъеме.
контактах разъёма переключателя размера длины бумаги или переключателя размера ширины бумаги MP.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправный переключатель размера
длины бумаги или переключатель размера ширины бумаги MP.
Если уровень следующего контакта на PWB не переходит в низкий уровень при включении и выключении переключателя, замени переключатель.
При включении основного выключателя питания указывается замятие бумаги в секции подачи, транспортировки, выброса или двусторонней печати.
1. Кусок бумаги, оторванный от копировальной бумаги, застрял вокруг переключателя регистрации, переключателя выброса или переключателя транспортировки бумаги двусторонней печати.
Визуально проверьте и удалите его, если обнаружены.
2. Неисправный переключатель.
Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.
Замените переключатель, если индикатор соответствующего переключателя не горит.
Сообщение о необходимости закрыть крышку отображается при закрытии передней крышки или левой крышки.
1. Плохой контакт в разъеме.
контактах разъёма переключателя безопасности передней крышки или переключателя безопасности левой крышки.
Переподключи разъем. Также проверь целостность цепи внутри кабеля разъема. Если нарушена, устрани или замени кабель.
2. Неисправный переключатель безопасности передней крышки
или переключатель безопасности левой крышки.
Проверь целостность электрической цепи каждого переключателя. Если при включённом переключателе нет целостности, замени его.
1. Проводка разорвана, закорочена
Проверь целостность электрической цепи. Если её нет, отремонтируй.
Проверь, грязные ли поверхности следующих роликов или шкивов бумажной пылью:
транспортирующий шкив, ролик подачи бумаги, разделительный шкив, ролик регистрации, транспортирующий шкив подачи бумаги MP и разделительная прокладка MP.
Проверь, деформированы ли верхний/нижний транспортирующие шкивы, транспортирующий шкив, ролик подачи бумаги или разделительный шкив.
Замени шкив, если он деформирован (см. стр. 1-5-3).

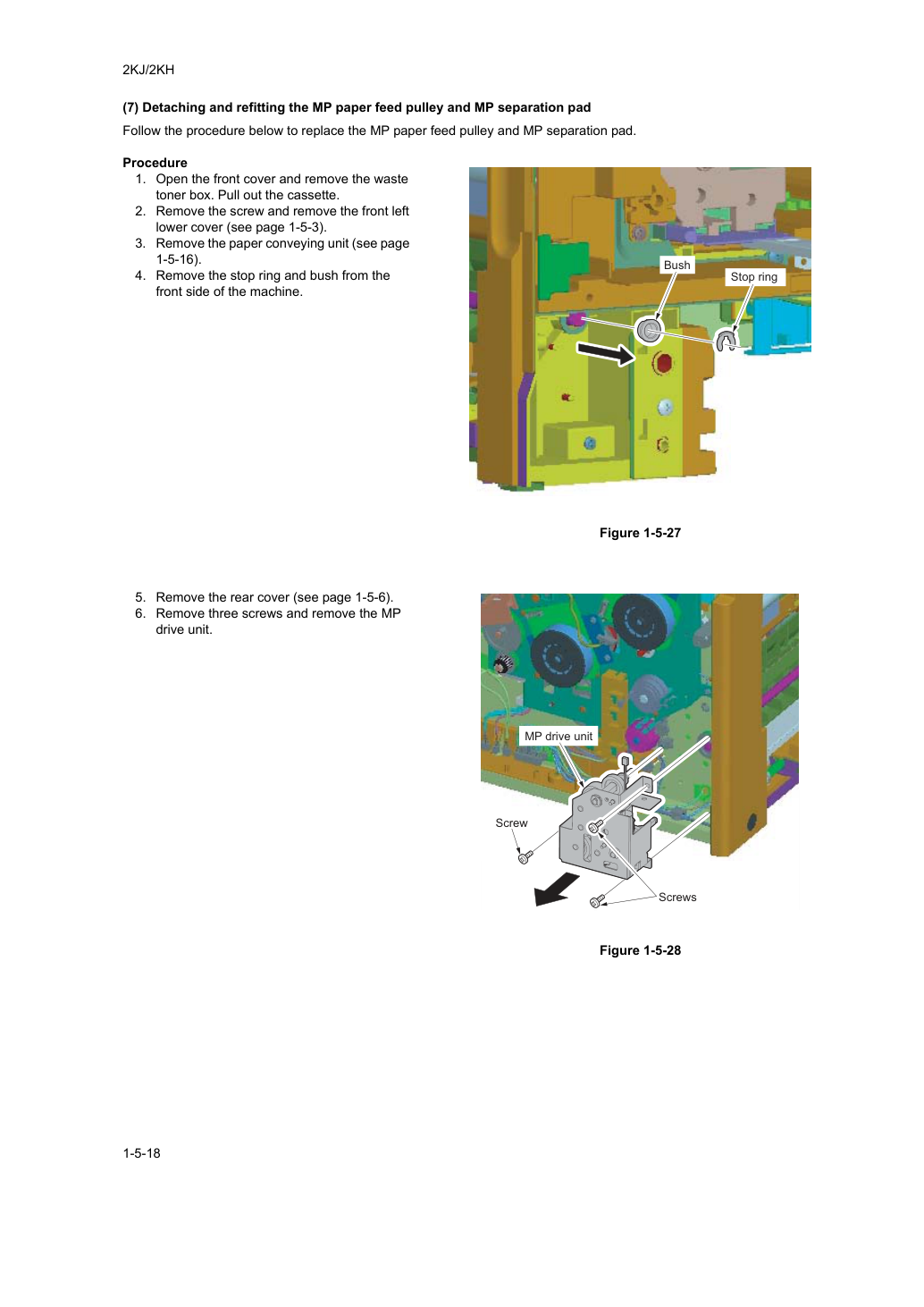

Проверь, не деформированы ли шкив подачи бумаги MP или прокладка разделения MP.
Замени шкив, если он деформирован (см. страницу 1-5-18).
Электрическая неисправность следующих муфт и соленоида:
муфта подачи бумаги, муфта регистрации и соленоид MP.

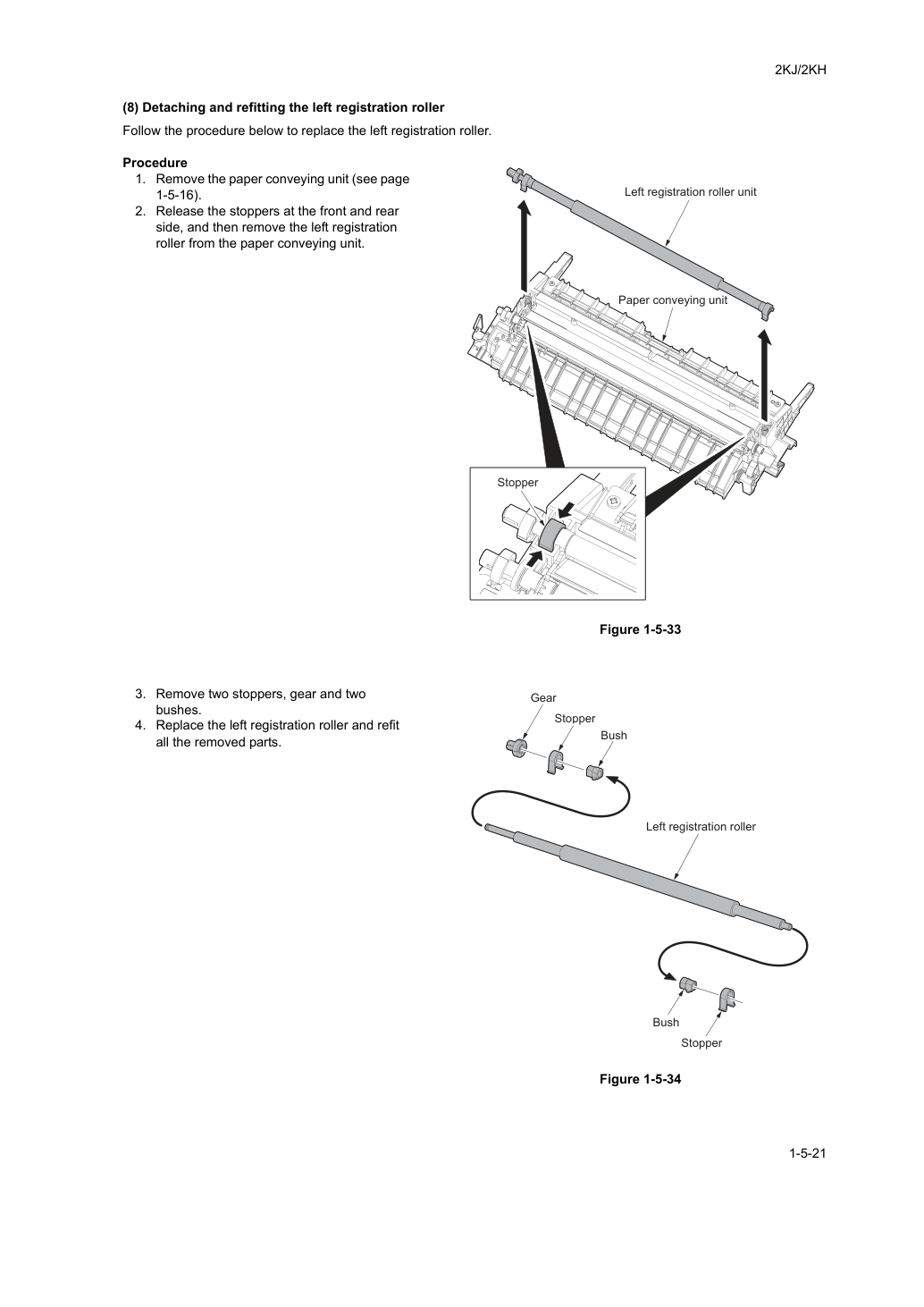

Проверь, не загрязнены ли поверхности правого и левого роликов регистрации (registration rollers) бумажной пылью.
Электрическая неисправность муфты регистрации.
Направляющая ширины в кассете установлена неправильно.
Проверь визуально направляющую ширины и откорректируй или замени при необходимости.
Деформированная направляющая ширины в кассете.
Проверь визуально и замени любую деформированную направляющую.
Проверь, не деформирована ли или не смещена ли пружина прижима вдоль пути транспортировки бумаги.
Проверь, не ослаблен ли кабель сканера (scanner wire).
Неисправность двигателя сканера.
Одновременно подается несколько листов бумаги.

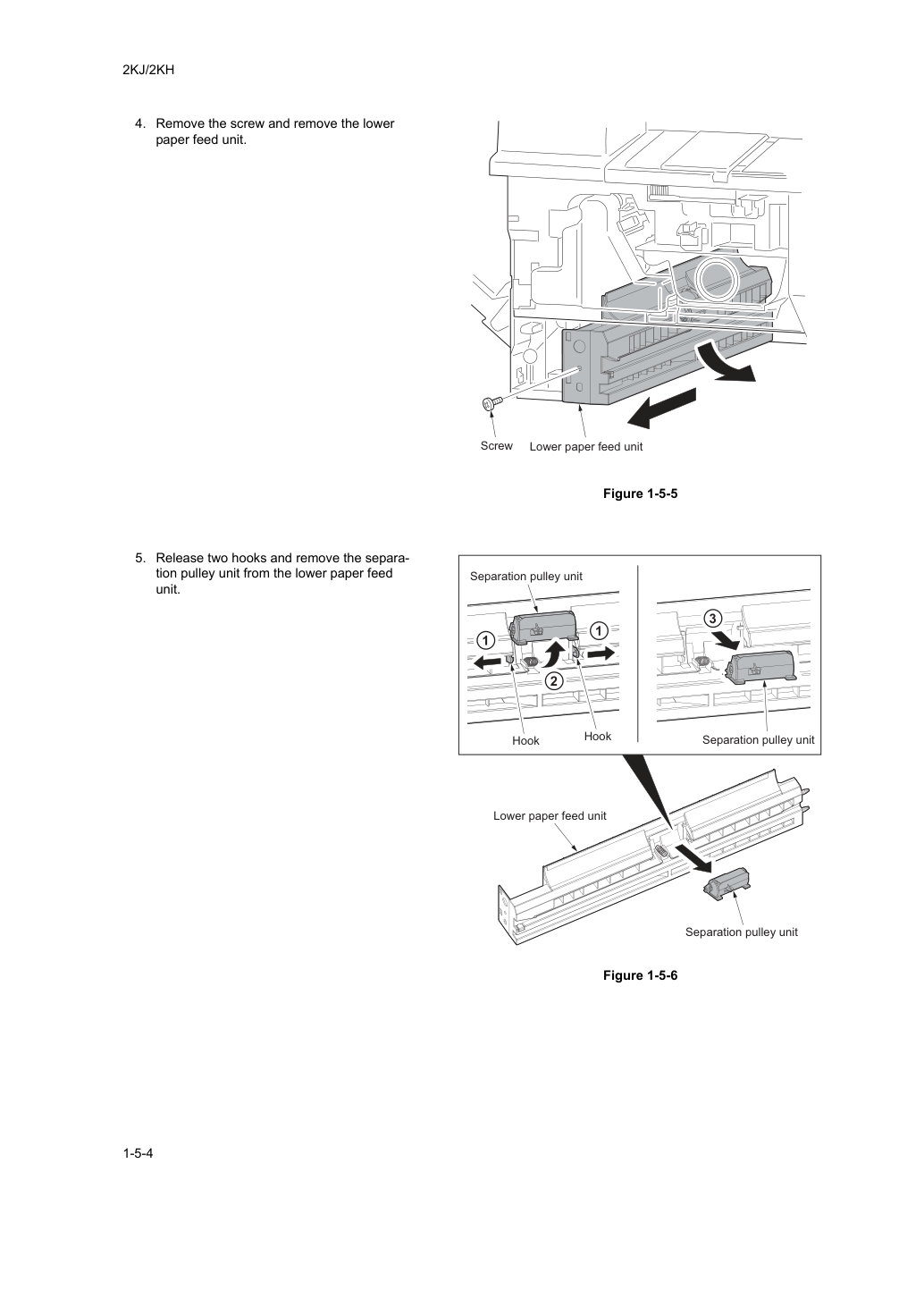

Проверь, не износился ли шкив разделения.
Замени шкив разделения, если он износился (см. страницу 1-5-3).

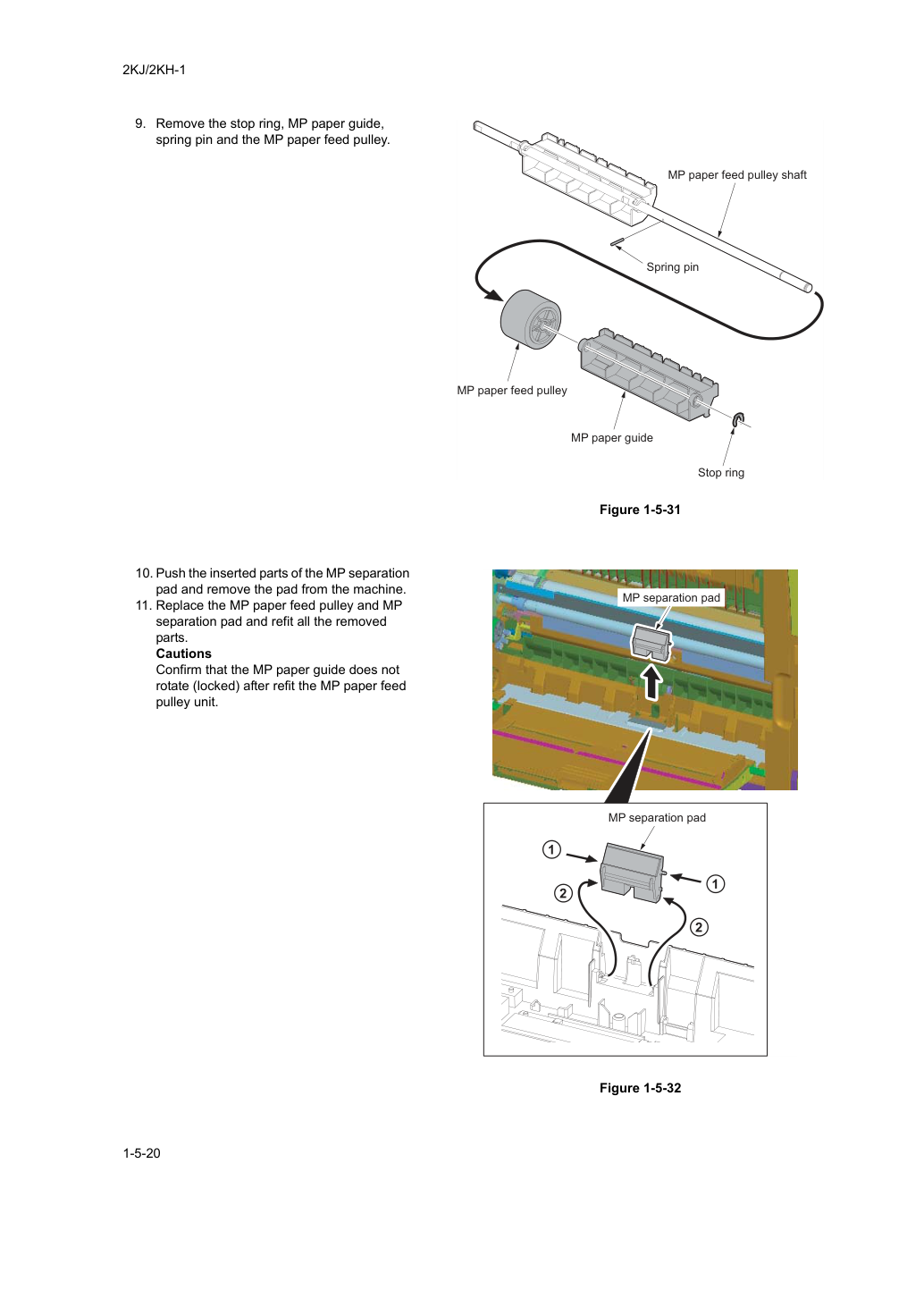

Проверь, не износилась ли прокладка разделения MP.
Замени прокладку разделения MP, если она износилась (см. страницу 1-5-18).
Деформированные направляющие вдоль пути транспортировки бумаги.
Проверь визуально и замени любую деформированную направляющую.
Проверь правильность контакта между правым и левым роликами регистрации (registration rollers).
Проверь визуально и устрани неисправность при необходимости.
Проверь, не загрязнен или не деформирован ли прижимной ролик (press roller).
Очисти или замени прижимной ролик (press roller).
Проверь правильность контакта между термоваликом (heat roller) и его разделительными когтями.
Отремонтируй, если какие-либо пружины разделительных когтей смещены.
Проверь правильность контакта между выбрасывающим роликом (eject roller) и шкивом.
Проверь визуально и устрани неисправность при необходимости.
Тонер попадает на путь транспортировки бумаги.
Проверь, не сильно ли загрязнена печатающая головка (developing unit).
Проверь, работают ли гладко шкивы, ролики и шестерни.
Смажь подшипники и шестерни.
Проверь правильность установки следующих муфт и соленоида:
муфта подачи бумаги, муфта регистрации и соленоид MP.
Эта страница намеренно оставлена пустой.
Перед началом разборки нажми клавишу Power на панели управления для выключения. Убедись, что лампа питания (Power lamp) потухла перед отключением главного выключателя питания. Затем отключи кабель питания от сетевой розетки.
Отключение главного выключателя питания перед нажатием клавиши Power на выключение может привести к повреждению установленного жесткого диска.
При установленном факс-модуле обязательно отключи модульный код перед началом разборки.
При работе с PWB (печатными схемами) не трогай детали голыми руками.
PWB чувствительны к статическому заряду.
Не трогай PWB, содержащие IC, голыми руками или предметами, подверженными статическому заряду.
Используй только указанные детали для замены термостата термоузла. Никогда не заменяй электрические провода, так как машина может быть серьезно повреждена.
При снятии крючка разъема обязательно отпусти крючок.
Будь осторожен, чтобы кабели не застряли.
При сборке деталей используй оригинальные винты. Если типы и размеры винтов неизвестны, обратись к СПИСКУ ДЕТАЛЕЙ.
Обрати внимание на следующее при обращении или хранении печатного барабана (drum).
При извлечении барабанного узла никогда не подвергай поверхность барабана воздействию сильного прямого света.
Держи барабан при температуре окружающей среды от -20°C/-4°F до 40°C/104°F и относительной влажности не выше 90% RH. Избегай резких изменений температуры и влажности.
Избегай контакта с любыми веществами, вредными для барабана или влияющими на его качество.
Не касайся поверхности барабана никакими предметами. Если она соприкоснулась с руками или загрязнена маслом, очисти её.
Храни контейнер с тонером в прохладном, темном месте.
Избегай прямого света и высокой влажности.
- Меры предосторожности
- Барабан
- Тонер

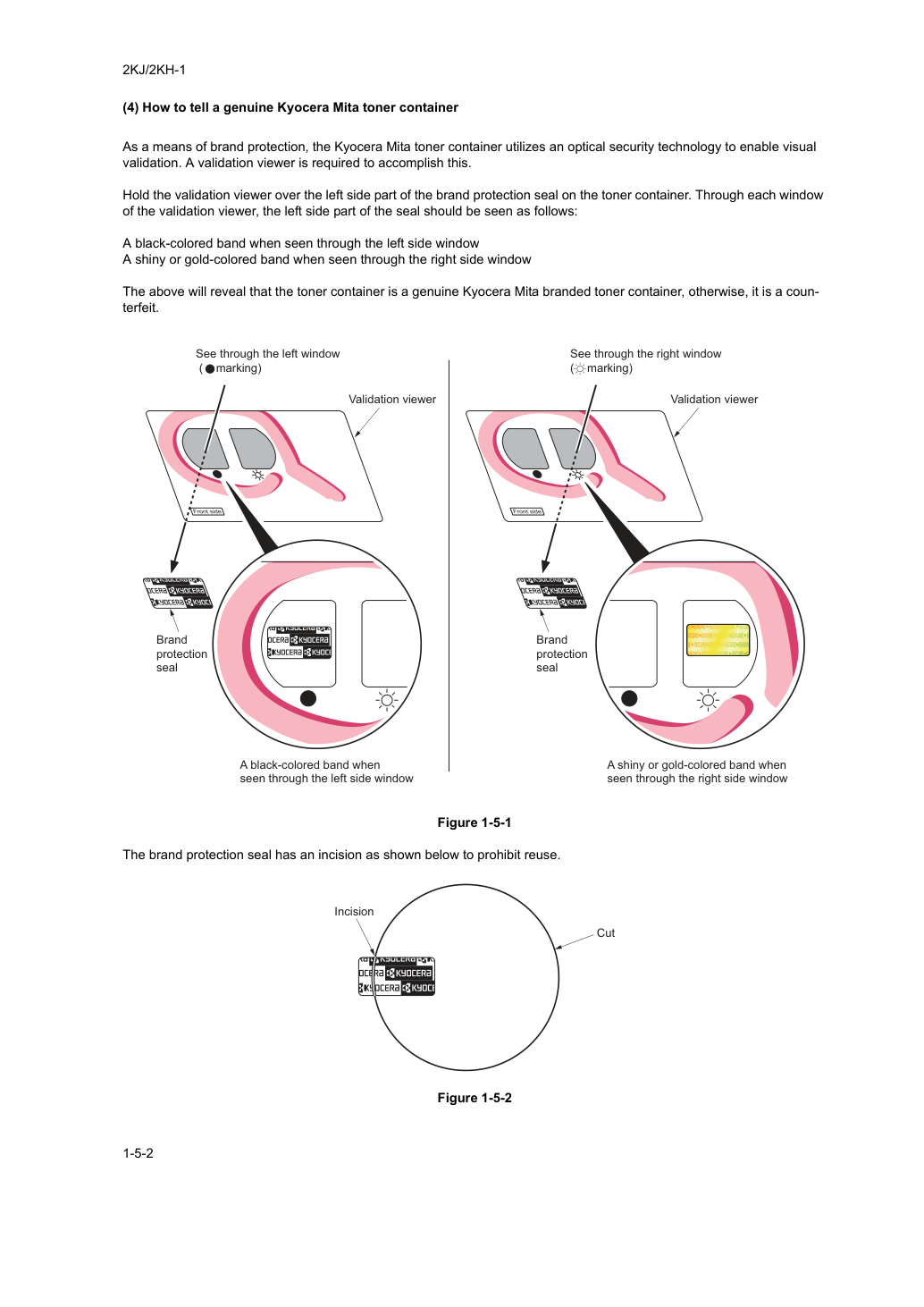

В целях защиты бренда контейнер тонера Kyocera Mita использует технологию оптической защиты для визуальной проверки подлинности. Для этого требуется валидатор проверки.
Наложи валидатор проверки на левую часть голограммы защиты бренда на контейнере тонера. Через каждое окно валидатора левая часть голограммы должна выглядеть следующим образом:
Чёрная полоса при виде через левое окно валидатора Блестящая или золотистая полоса при виде через правое окно валидатора Указанное выше подтвердит, что контейнер тонера является подлинным контейнером тонера марки Kyocera Mita, в противном случае это подделка.
Пломба защиты бренда имеет надрез, как показано ниже, чтобы запретить повторное использование.
- Как определить подлинную пломбу защиты контейнера тонера Kyocera Mita
Выполни процедуру ниже для замены разделительного шкива.
- Снятие и установка разделительного шкива
1. Открой переднюю крышку и левую крышку.
2. Вытащи кассету.
3. Удали винт и извлеки переднюю левую
4. Удали винт и извлеки нижнюю
5. Отожми два зацепления и извлеки разделительный
ный узел шкива из нижнего узла подачи бумаги (Paper feed).
6. Извлеки вал разделительного шкива из
7. Снимите шкив разделения с разделителя
8. Установите шкив разделения и переустановите все

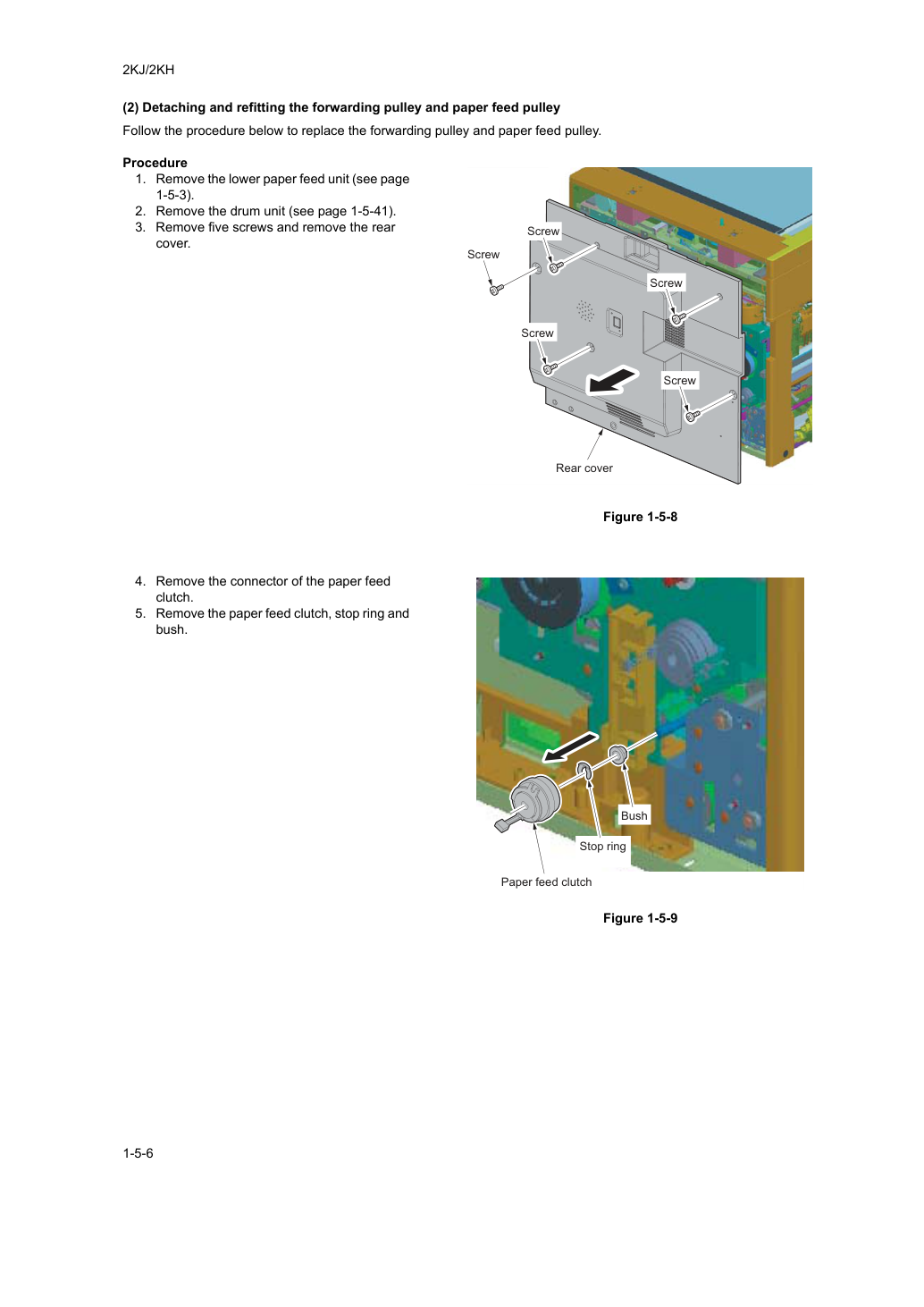

Выполните процедуру ниже для замены шкива подачи и шкива подачи бумаги.
- Отсоединение и переустановка шкива подачи и шкива подачи бумаги
1. Снимите нижний узел подачи бумаги (см. стр.
2. Снимите узел барабана (см. стр. 1-5-41).
3. Снимите пять винтов и снимите заднюю
4. Отсоедините разъем подачи бумаги
5. Снимите муфту подачи бумаги, стопорное кольцо и
6. Снимите винт и снимите регистра-
7. Снимите винт и снимите верхнюю

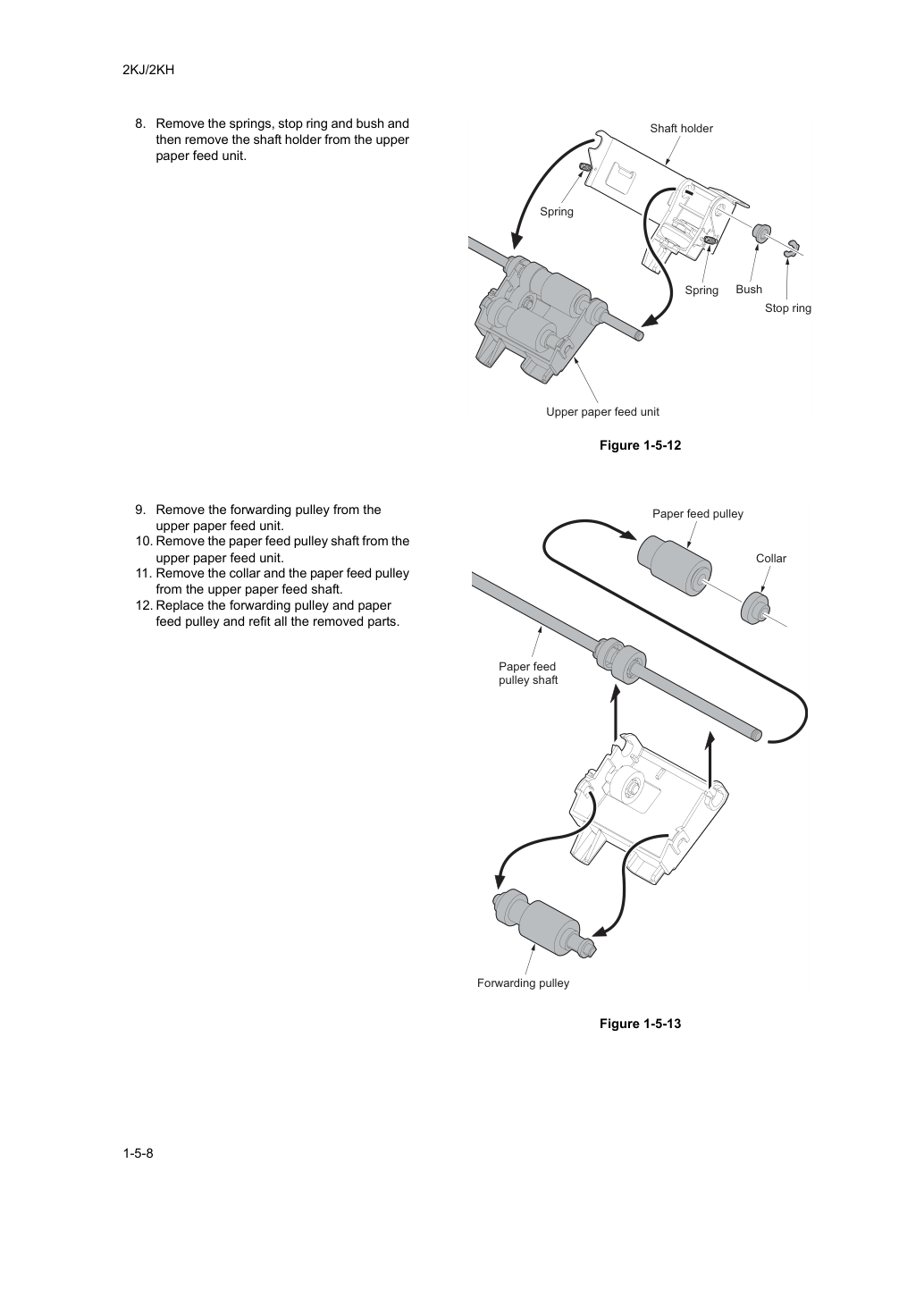

8. Снимите пружины, стопорное кольцо и втулку и
затем снимите держатель вала с верхнего узла подачи бумаги.
9. Снимите шкив подачи с
10. Снимите вал шкива подачи бумаги с
11. Снимите кольцо и шкив подачи бумаги
с верхнего вала подачи бумаги.
12. Установите шкив подачи и шкив
подачи бумаги и переустановите все снятые детали.

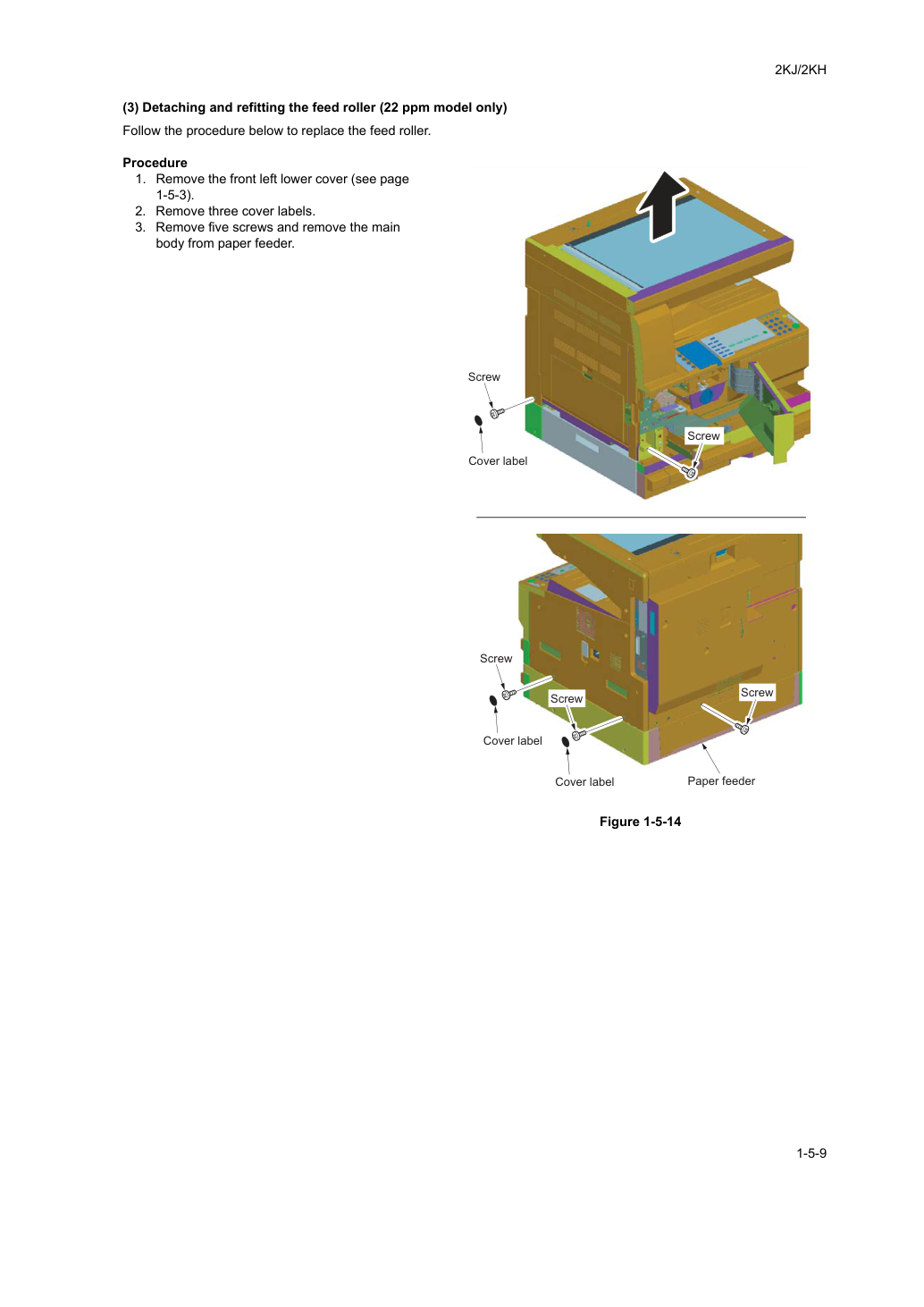

Выполните процедуру ниже для замены ролика подачи.
- Съём и установка ролика подачи (только модель 22 стр./мин)
1. Снимите переднюю левую нижнюю крышку (см. стр.
2. Снимите три наклейки крышки.
3. Снимите пять винтов и снимите главный

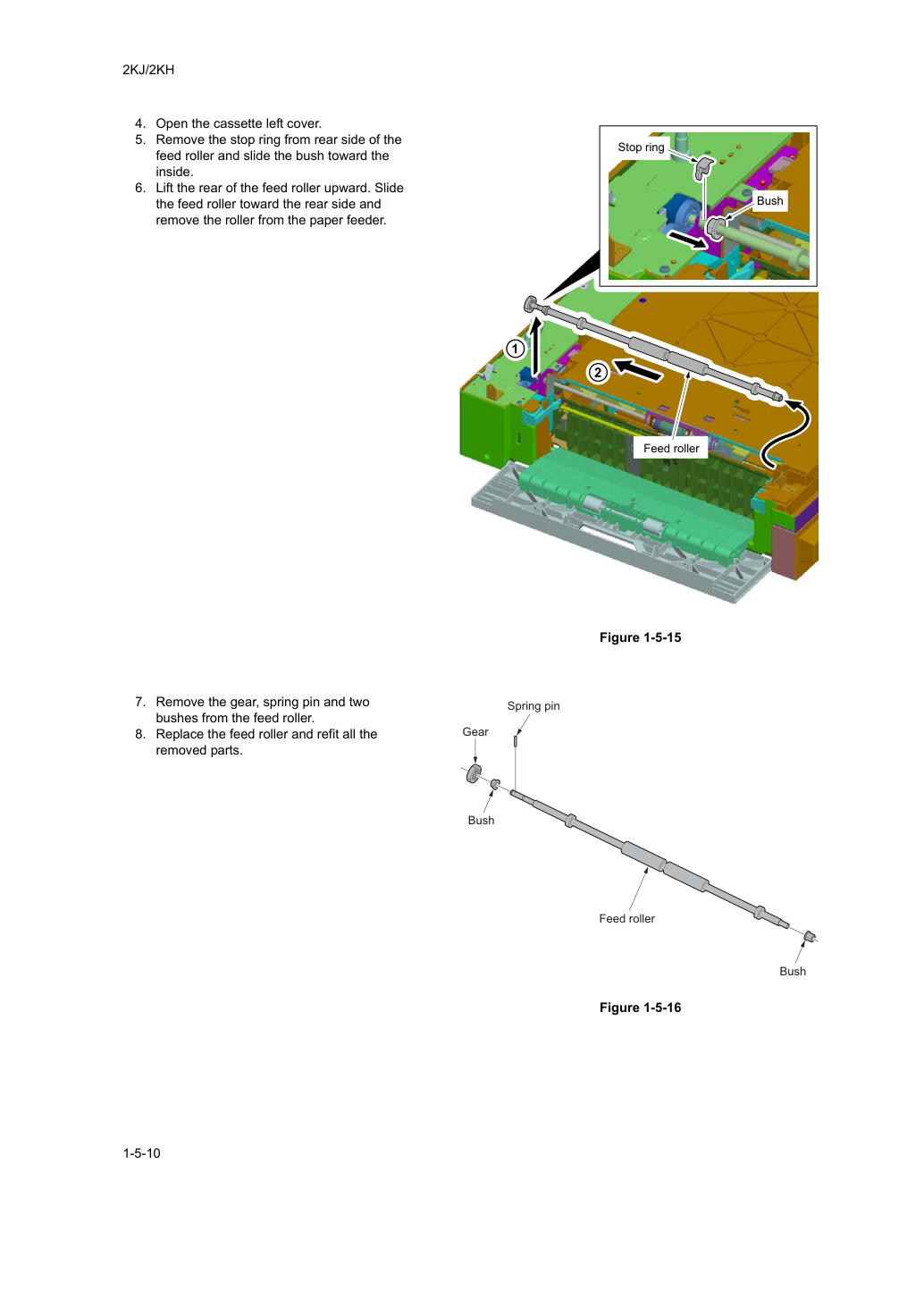

4. Откройте левую крышку кассеты.
5. Снимите стопорное кольцо с задней стороны
ролика подачи и сдвиньте втулку внутрь.
6. Поднимите заднюю часть ролика подачи вверх. Сдвиньте
ролик подачи в сторону задней части и снимите ролик из узла подачи бумаги.
7. Снимите шестерню, стопорный штифт и две
8. Замените ролик подачи и установите все

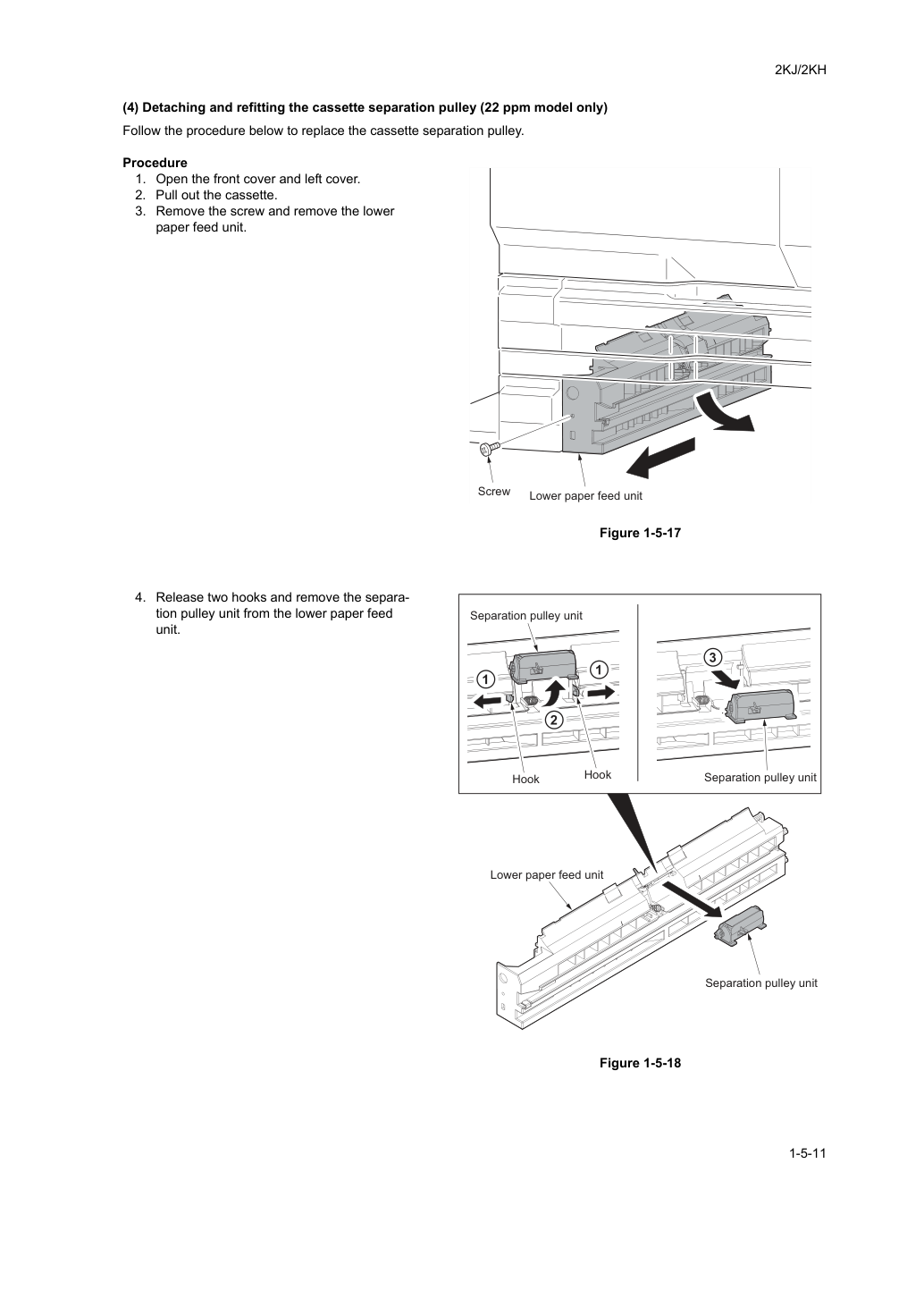

Следуйте приведённой ниже процедуре для замены шкива разделения кассеты.
- Съём и установка шкива разделения кассеты (только модель 22 стр./мин)
1. Открой переднюю крышку и левую крышку.
2. Вытащи кассету.
3. Снимите винт и снимите нижнюю
4. Отожмите два крючка и снимите разделяющий
ный узел шкива из нижнего узла подачи бумаги (Paper feed).
5. Снимите вал шкива разделения кассеты из
6. Снимите шкив разделения кассеты из
7. Замените шкив разделения кассеты и

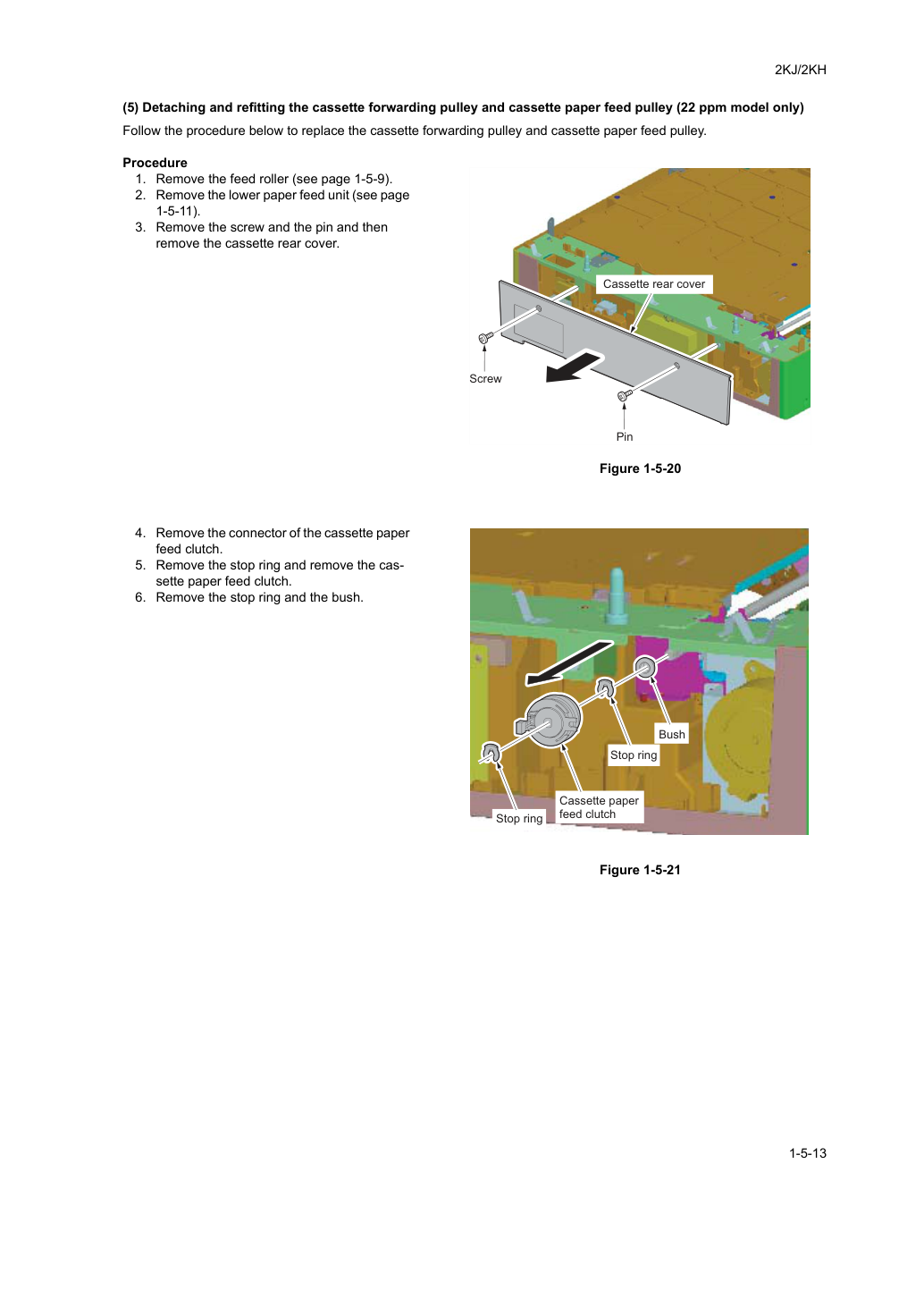

Следуйте приведённой ниже процедуре для замены шкива подачи кассеты и шкива подачи бумаги кассеты.
- Съём и установка шкива подачи кассеты и шкива подачи бумаги кассеты (только модель 22 стр./мин)
1. Снимите ролик подачи (см. стр. 1-5-9).
2. Снимите нижний узел подачи бумаги (см. стр.
3. Снимите винт и штифт, а затем
извлеки заднюю крышку кассеты.
4. Снимите разъём ролика подачи бумаги кассеты
5. Снимите стопорное кольцо и снимите шкив
6. Снимите стопорное кольцо и втулку.

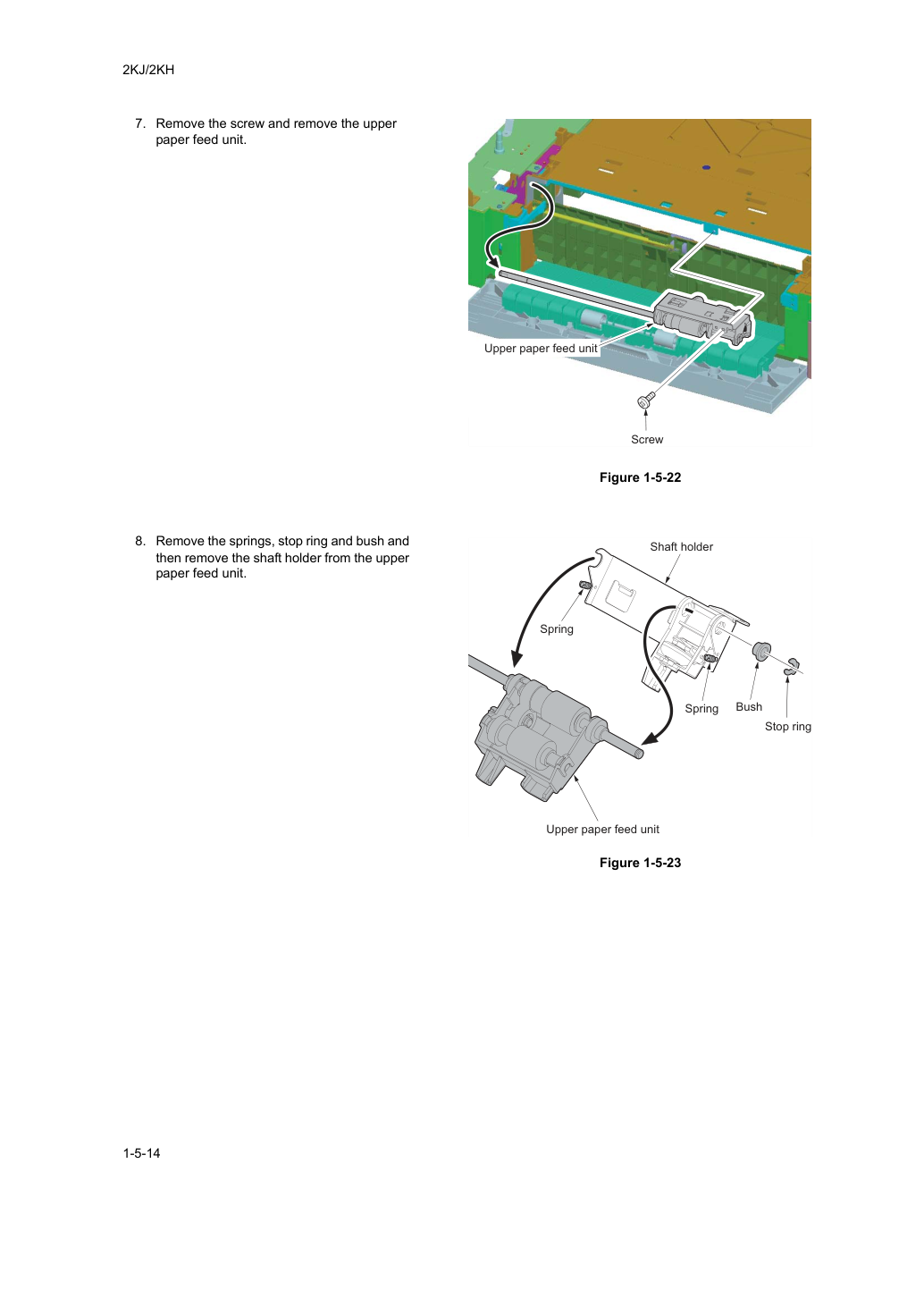

7. Снимите винт и снимите верхнюю
8. Снимите пружины, стопорное кольцо и втулку и
затем снимите держатель вала с верхнего узла подачи бумаги.
9. Снимите шкив подачи кассеты с
10. Снимите вал шкива подачи бумаги с
11. Снимите муфту и шкив подачи бумаги
кассеты с верхнего вала подачи бумаги.
12. Замените шкив подачи кассеты и
шкив подачи бумаги кассеты и установите все снятые детали.

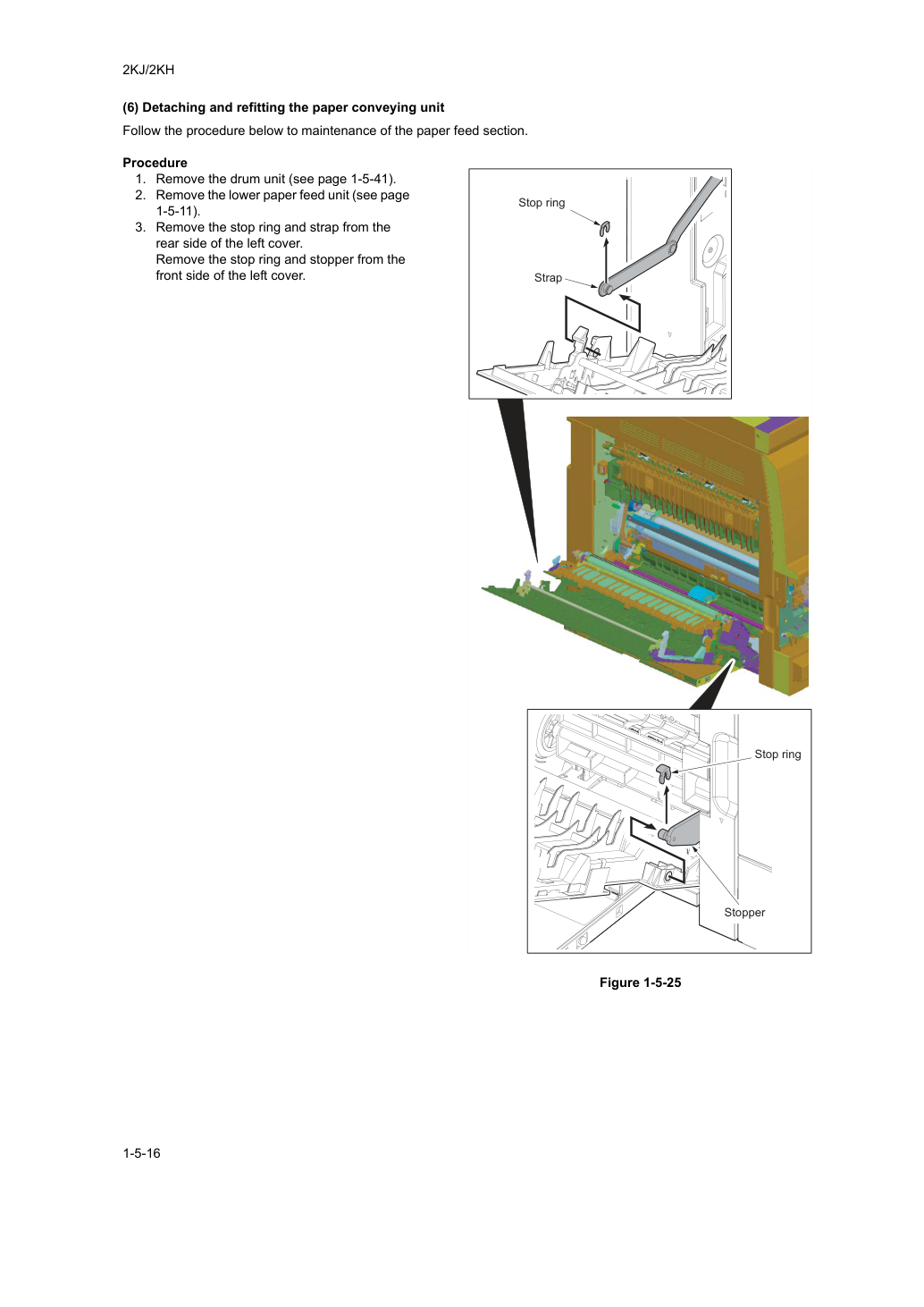

Следуйте приведённой ниже процедуре для обслуживания узла подачи бумаги.
- Съём и установка узла конвейера бумаги
1. Снимите узел барабана (см. стр. 1-5-41).
2. Снимите нижний узел подачи бумаги (см. стр.
3. Снимите стопорное кольцо и ремень с
Снимите стопорное кольцо и упор с передней стороны левой крышки.

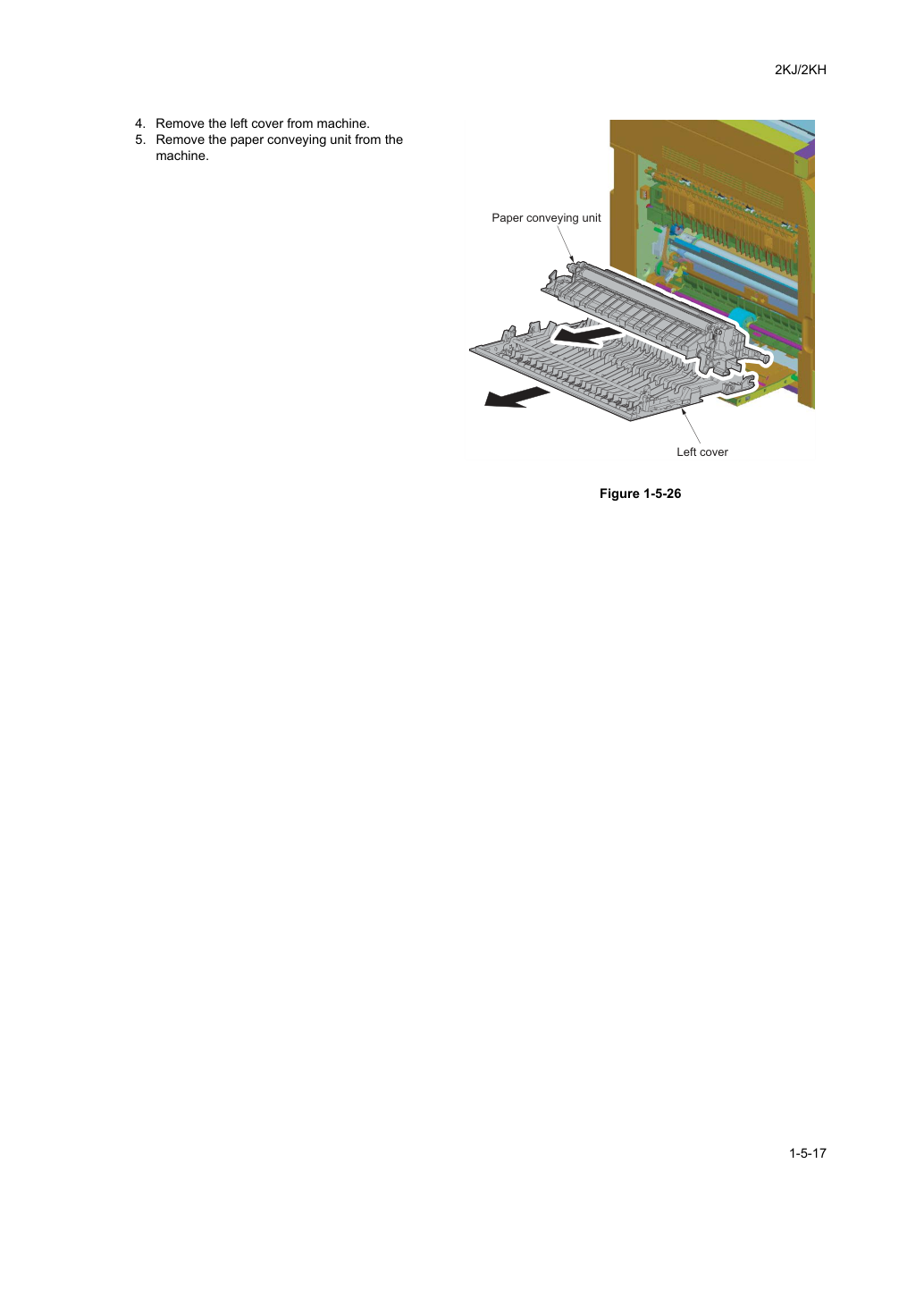

4. Снимите левую крышку с аппарата.
5. Снимите узел конвейера бумаги из
Следуйте приведённой ниже процедуре для замены шкива подачи бумаги MP и прокладки разделения MP.
- Съём и установка шкива подачи бумаги MP и прокладки разделения MP
1. Откройте переднюю крышку и извлеките контейнер отходов тонера.
2. Вытащите кассету.
3. Снимите винт и извлеките левый передний кронштейн.
4. Снимите узел подачи бумаги (см. страницу
5. Снимите стопорное кольцо и втулку с вала.
5. Снимите rear cover (см. страницу 1-5-6).
6. Выверните три винта и снимите MP.
7. Снимите stop ring, gear и bush.
8. Временно нажмите MP paper feed pulley
unit в rear side для разблокировки front side, затем извлеките его из машины.
9. Снимите стопорное кольцо, направляющую подачи MP,
шпонку и шкив подачи бумаги MP.
10. Нажмите на вставленные части сепаратора
MP и извлеките сепаратор из машины.
11. Замените шкив подачи бумаги MP и сепаратор
MP и переустановите все снятые детали.
Убедитесь, что направляющая подачи MP не вращается (заблокирована) после переустановки узла подачи бумаги MP.
Следуйте приведенной ниже процедуре для замены левого регистрационного ролика.
- Снятие и переустановка левого регистрационного ролика
1. Снимите узел подачи бумаги (см. стр.
2. Отпусти стопоры спереди и сзади
стороны, затем извлеки левый регистрационный ролик из узла подачи бумаги (Paper feed).
3. Извлеки два стопора, шестерню (gear) и два
4. Установи левый регистрационный ролик на место и зафиксируй
Выполни процедуру ниже для замены правого регистрационного ролика.
- Снятие и установка правого регистрационного ролика
