Следуйте приведенной ниже процедуре для замены термостата термоузла (fuser thermostat).
Обязательно замените его после выявления причины отказа.
Если причина не выявлена, замените не только рассматриваемый компонент, а весь узел.
При возникновении C6000 или C6020 замени термостат после устранения неисправности.
Перед заменой проведи проверку непрерывности цепи термостата.
- Снятие и установка термостата термоузла
1. Снять термоузел (см. стр. 1-5-47).
2. Отсоедини два положительных вывода от термоузла
3. Отверни два винта и снять термоузел
4. Замени термостат термоузла и установи все
Полностью вставьте клемму в узел.
Направьте провисание электрического провода в сторону передней части машины.
Вставьте каждую клемму и провод нагревателя в корпус так, чтобы они не превышали высоту ребра термоузла (Fuser) (поскольку они могут соприкасаться с рамой машины при установке).
5. Используй толщиномер для проверки
зазора между термостатом термоузла и валиком нагрева в пределах эталонного значения.
Выполни процедуру ниже, если печатный барабан не параллелен термоузлу и поэтому бумага подается неправильно в секцию термоузла и задний край изображения на передней или задней стороне становится длиннее.
Снять переднюю левую крышку (см. страницу 1-5-47).
Ослабить винт крепления термоузла.
Переместить регулировочную прокладку в направлении белой стрелки ( ) для поднятия переднего положения термоузла.
Переместить регулировочную прокладку в направлении черной стрелки ( ) для опускания переднего положения термоузла.
Нажать кнопку пуска и сделать контрольную копию при увеличении 100 %.
Поместите оригинал на контактное стекло.
- Регулировка переднего положения термоузла (регулировка поперечного выравнивания) пример 1 пример 2

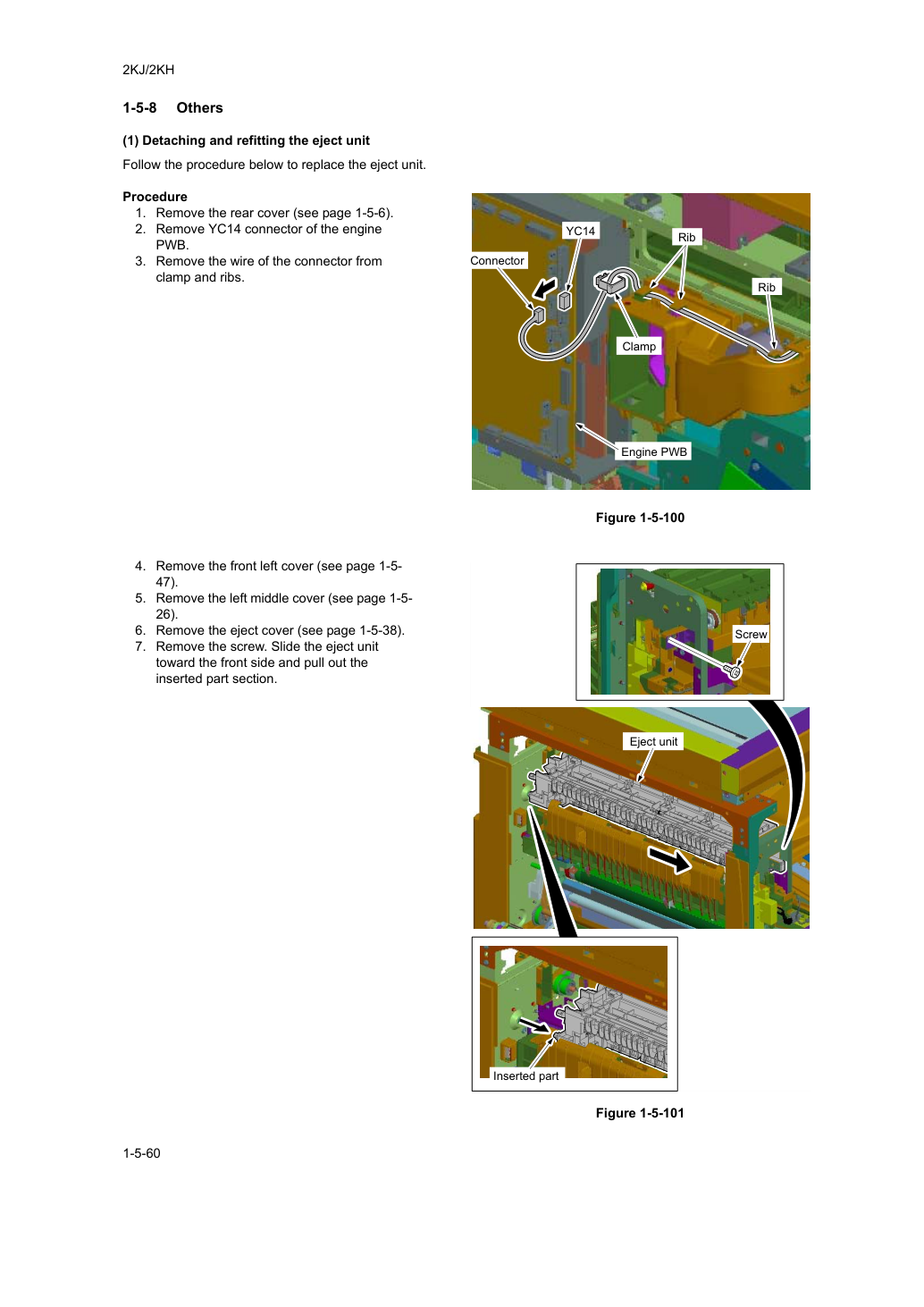

Выполни процедуру ниже для замены узла выброса.
- Снятие и установка узла выброса
1. Снять заднюю крышку (см. страницу 1-5-6).
2. Отсоедини разъем YC14 двигателя
3. Отсоедини провод разъема от
4. Извлеки переднюю левую крышку (cover) (см. стр. 1-5-
5. Снимите левую среднюю крышку (см. стр. 1-5-
6. Снимите крышку выброса (см. стр. 1-5-38).
7. Снимите винт. Сдвиньте узел выброса
в сторону передней части и извлеките вставленную секцию.

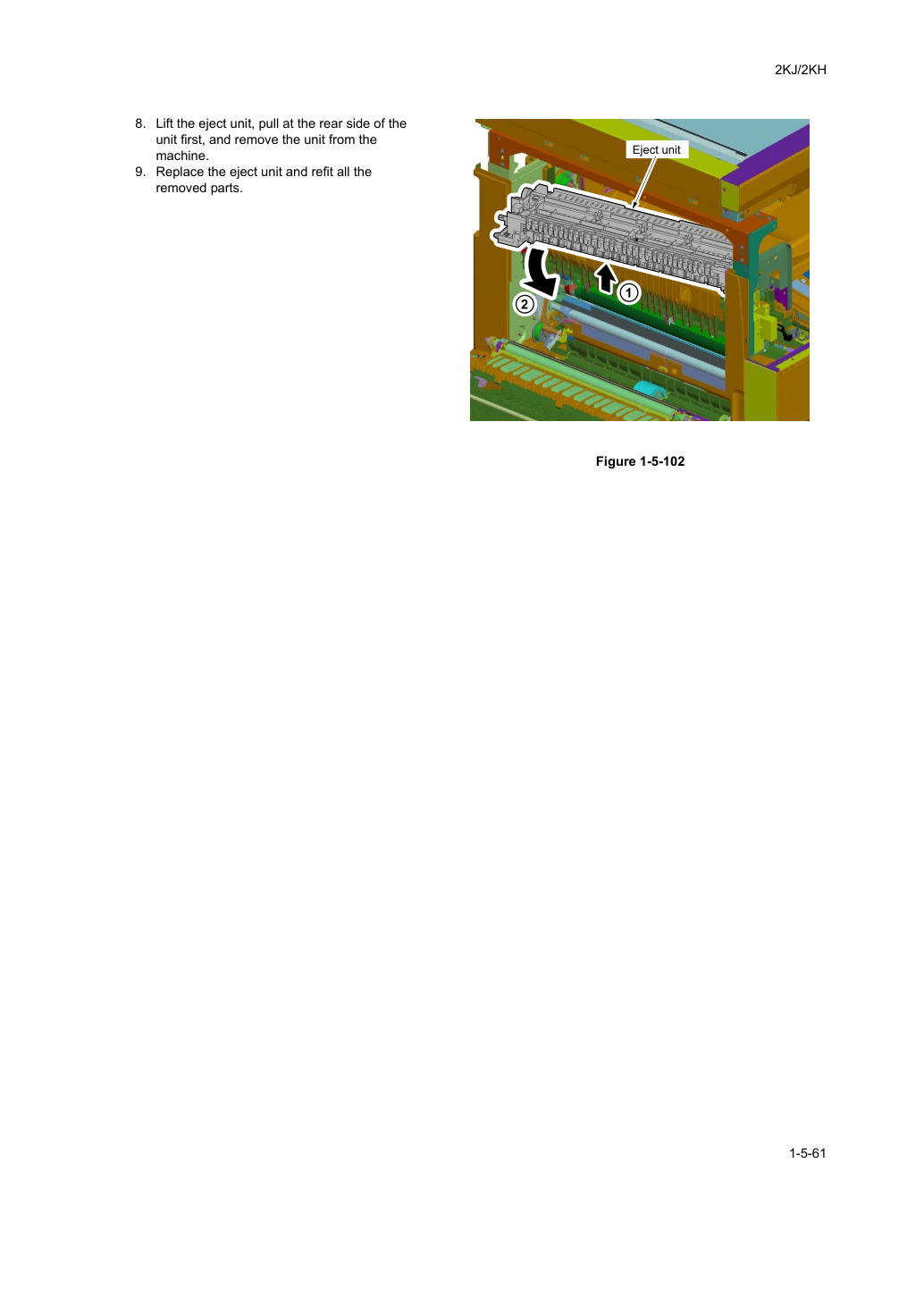

8. Поднимите узел выброса, потяните за заднюю часть
узла и извлеките узел из машины.
9. Замените узел выброса и переустановите все
При отсоединении или переустановке вентилятора охлаждения 1 или 2 соблюдайте осторожность в отношении направления воздушного потока (впуск или выпуск).
- Направление установки главных вентиляторов
Обновление микропрограммы Выполните описанную ниже процедуру для обновления микропрограммы главного, основного и MMI.
Для обновления микропрограммы требуются следующие инструменты:
Compact Flash (рекомендуются изделия производства SANDISK.) ПРИМЕЧАНИЕ При записи данных на новую Compact Flash с компьютера предварительно отформатируйте её.
1. Выполните операцию обслуживания U000 (вывод
отчёта об обслуживании) и проверьте версию U019 ROM.
2. Нажмите кнопку питания на панели управления
в положение off. Убедитесь, что лампа Power потушена перед отключением главного выключателя питания.
Затем отключите кабель питания от сетевой розетки.
3. Снимите винт и извлеките слот
4. Вставьте Compact Flash в отверстие паза
Поверхность Compact Flash направьте в сторону задней части машины.
5. Вставьте вилку питания и включите главный
выключатель питания. Начнётся обновление микропрограммы.
Не отключайте главный выключатель питания во время обновления.
6. На сенсорной панели отображается [Completed], когда обновление завершено.
7. Выключите главный выключатель питания и отсоедините
кабель питания от сетевой розетки.
8. Извлеките Compact Flash из аппарата.
9. Установите крышку слота на место.
10. Вставьте вилку питания и включите главный
11. Выполните пункт обслуживания U000 (вывод отчета
об обслуживании) и проверьте, что версия ROM U019 обновлена.

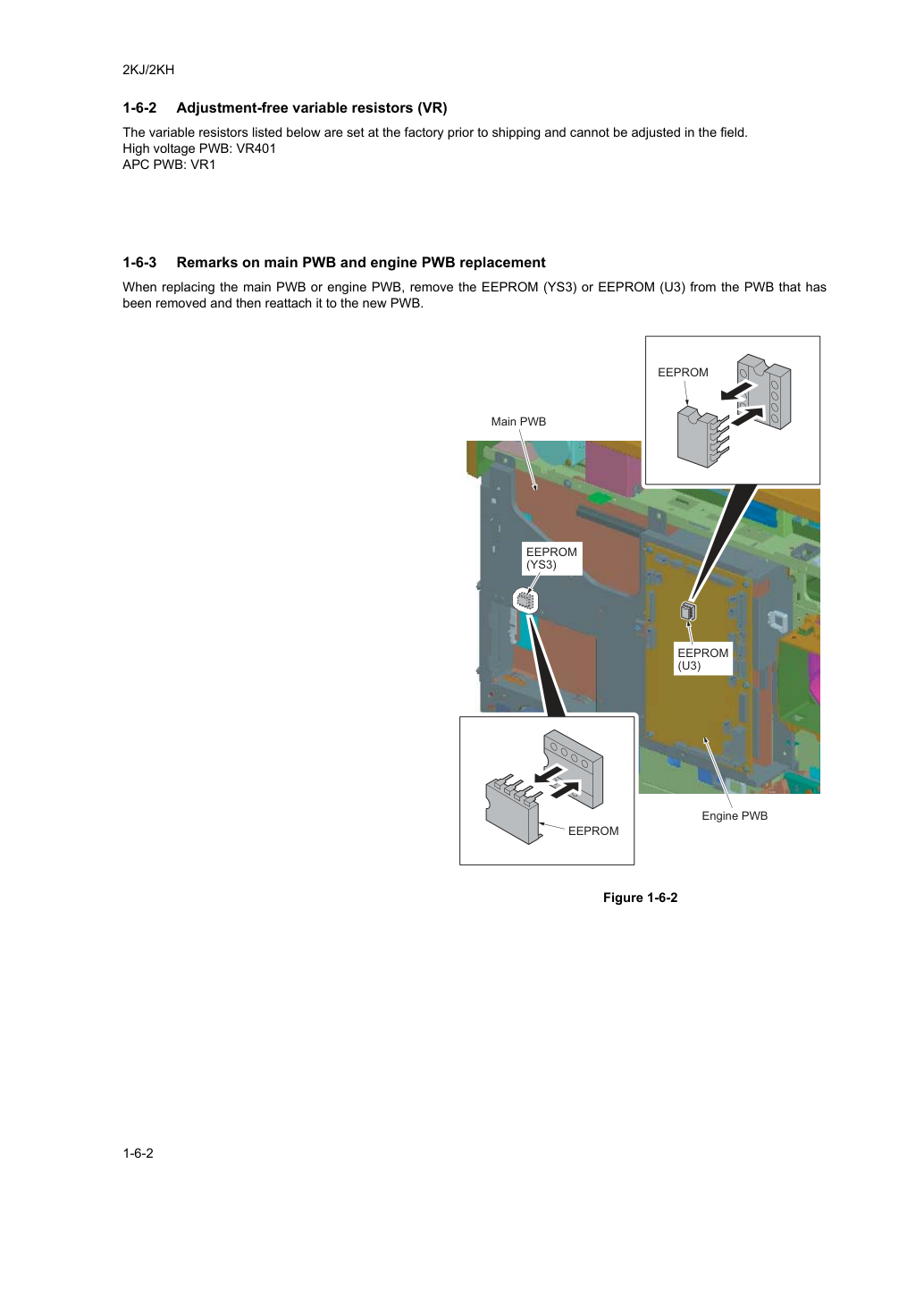

Переменные резисторы, указанные ниже, установлены на заводе перед отправкой и не могут регулироваться в полевых условиях.
Замечания по замене главной PWB и engine PWB: при замене главной PWB или engine PWB извлеките EEPROM (YS3) или EEPROM (U3) из снятой PWB и затем переустановите ее на новую PWB.

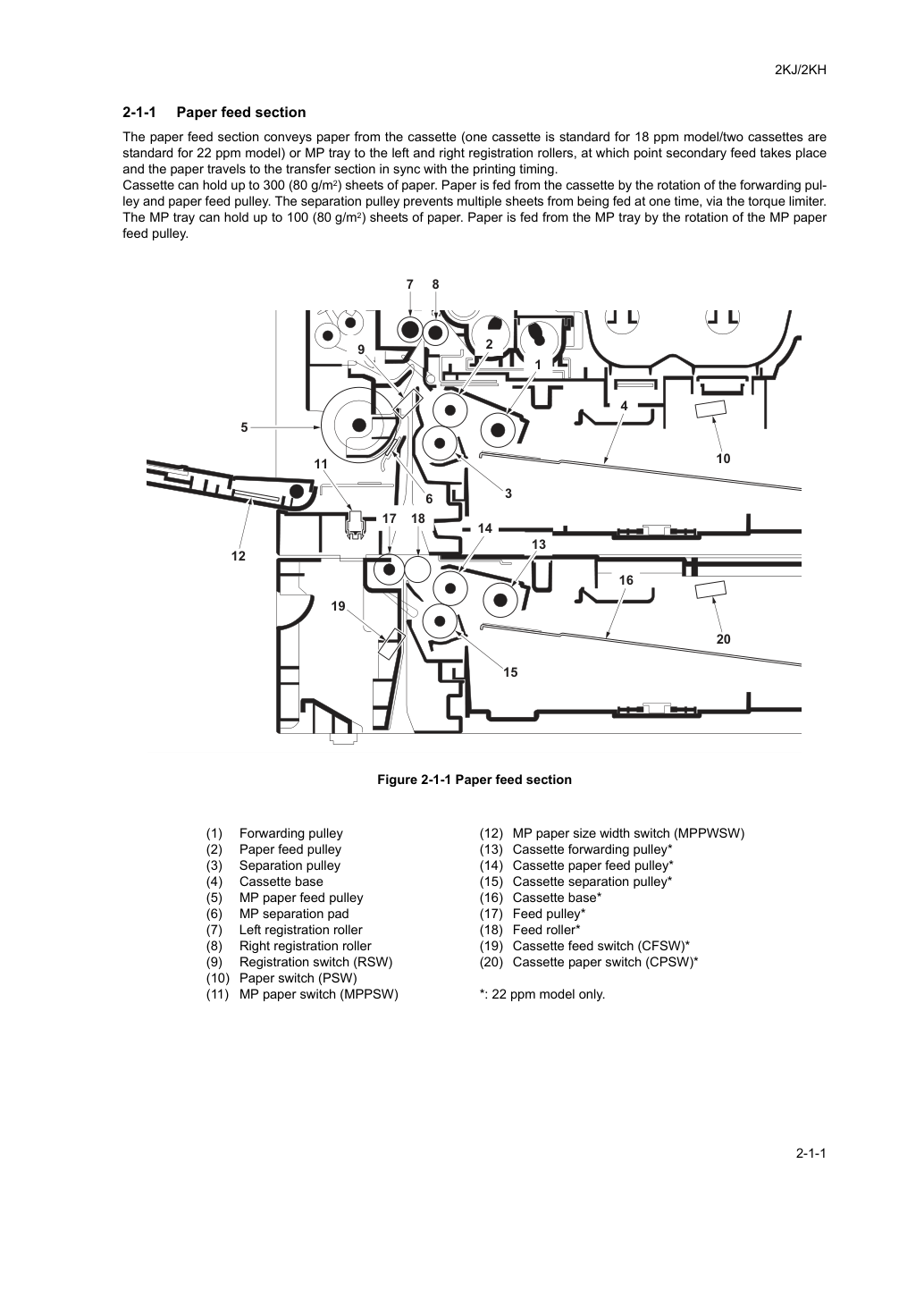

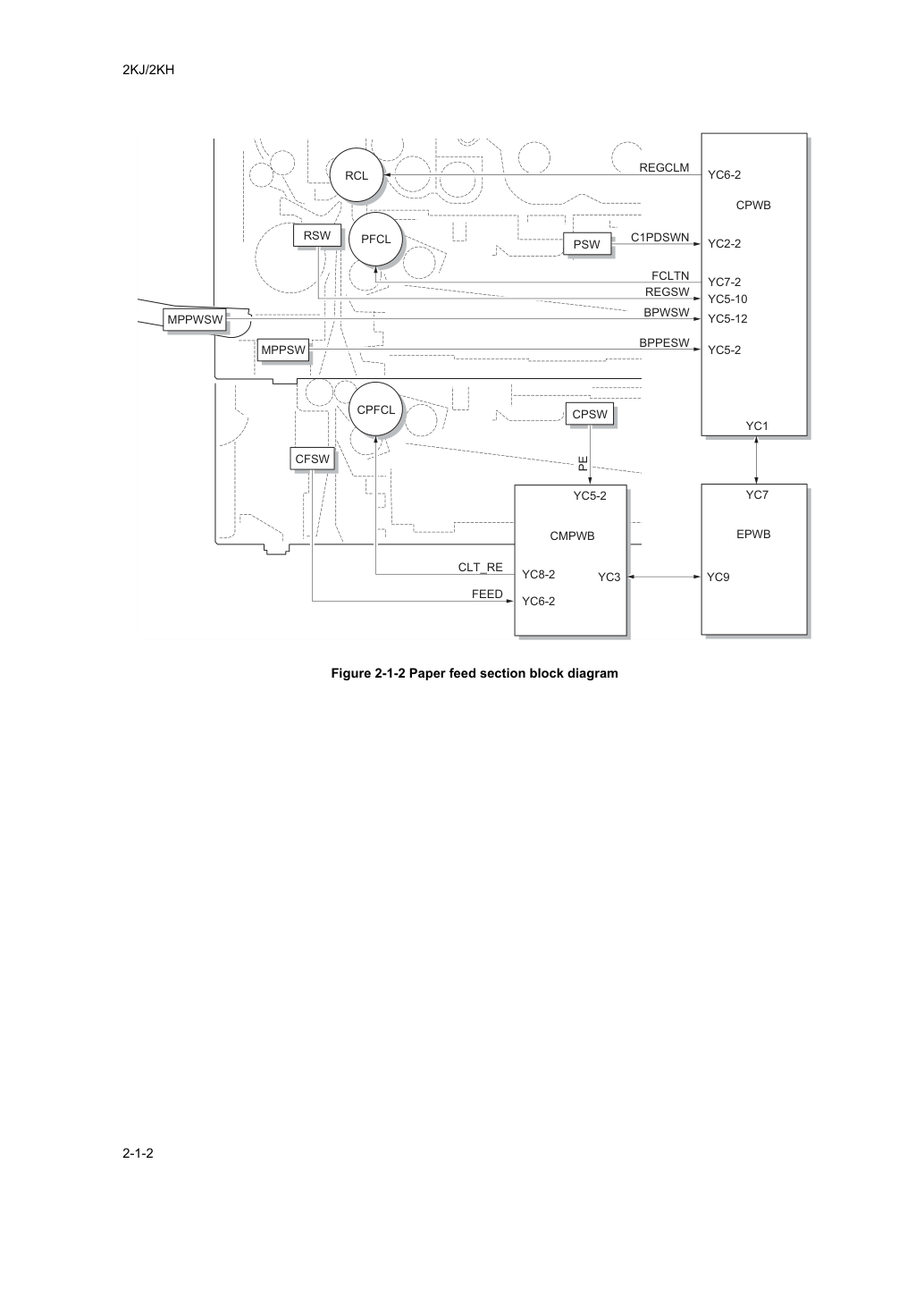

Секция подачи бумаги (Paper feed) передает бумагу из кассеты (одна кассета стандартна для модели 18 ppm/две кассеты стандартны для модели 22 ppm) или лотка MP на левый и правый регистрационные ролики, после чего происходит вторичная подача и бумага движется в секцию переноса синхронно с моментом печати.
Кассета вмещает до 300 листов бумаги (80 г/м2). Бумага подается из кассеты путем вращения шкива подачи кассеты (Cassette forwarding pulley) и шкива подачи бумаги кассеты (Cassette paper feed pulley). Шкив разделения (Cassette separation pulley) предотвращает одновременную подачу нескольких листов благодаря ограничителю крутящего момента.
Лоток MP вмещает до 100 листов бумаги (80 г/м2). Бумага подается из лотка MP путем вращения шкива подачи бумаги MP (MP paper feed pulley).
- Датчик бумаги (PSW)
- Переключатель ширины бумаги MP (MPPWSW)
- Шкив подачи кассеты*
- Шкив подачи бумаги кассеты*
- Шкив разделения кассеты*
- Основание кассеты*
- Шкив подачи*
- Ролик подачи*
- Датчик подачи кассеты (CFSW)*
- Датчик бумаги кассеты (CPSW)*

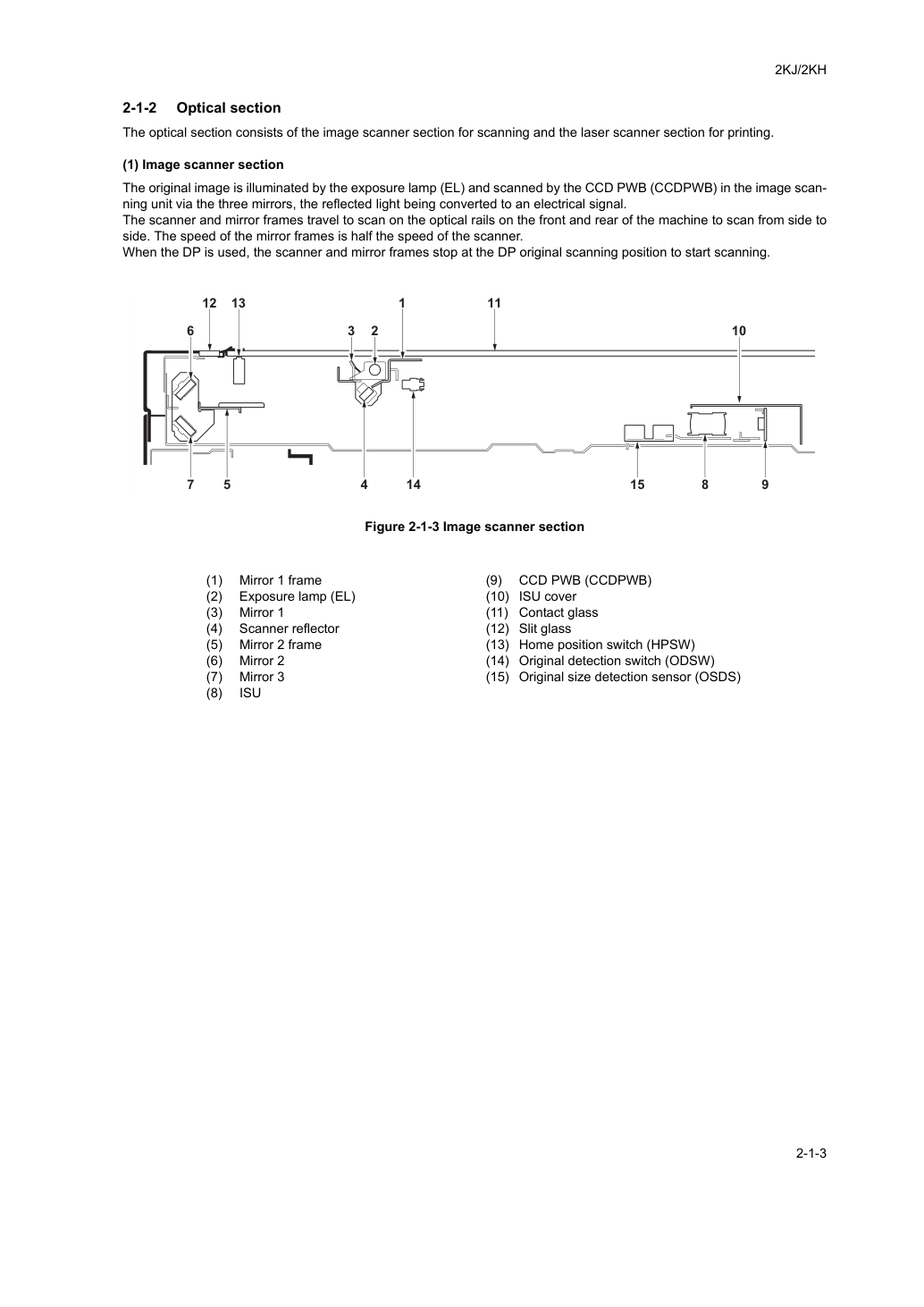

Оптическая секция состоит из секции сканера изображения для сканирования и секции лазерного сканера для печати.
Исходное изображение освещается лампой экспозиции (EL) и сканируется PWB ПЗС (CCDPWB) в блоке сканирования изображения через три зеркала, отраженный свет преобразуется в электрический сигнал.
Сканер и рамы зеркал перемещаются для сканирования по оптическим направляющим спереди и сзади аппарата, сканируя слева направо. Скорость рам зеркал составляет половину скорости сканера.
При использовании DP сканер и рамы зеркал останавливаются в позиции сканирования оригинала DP для начала сканирования.

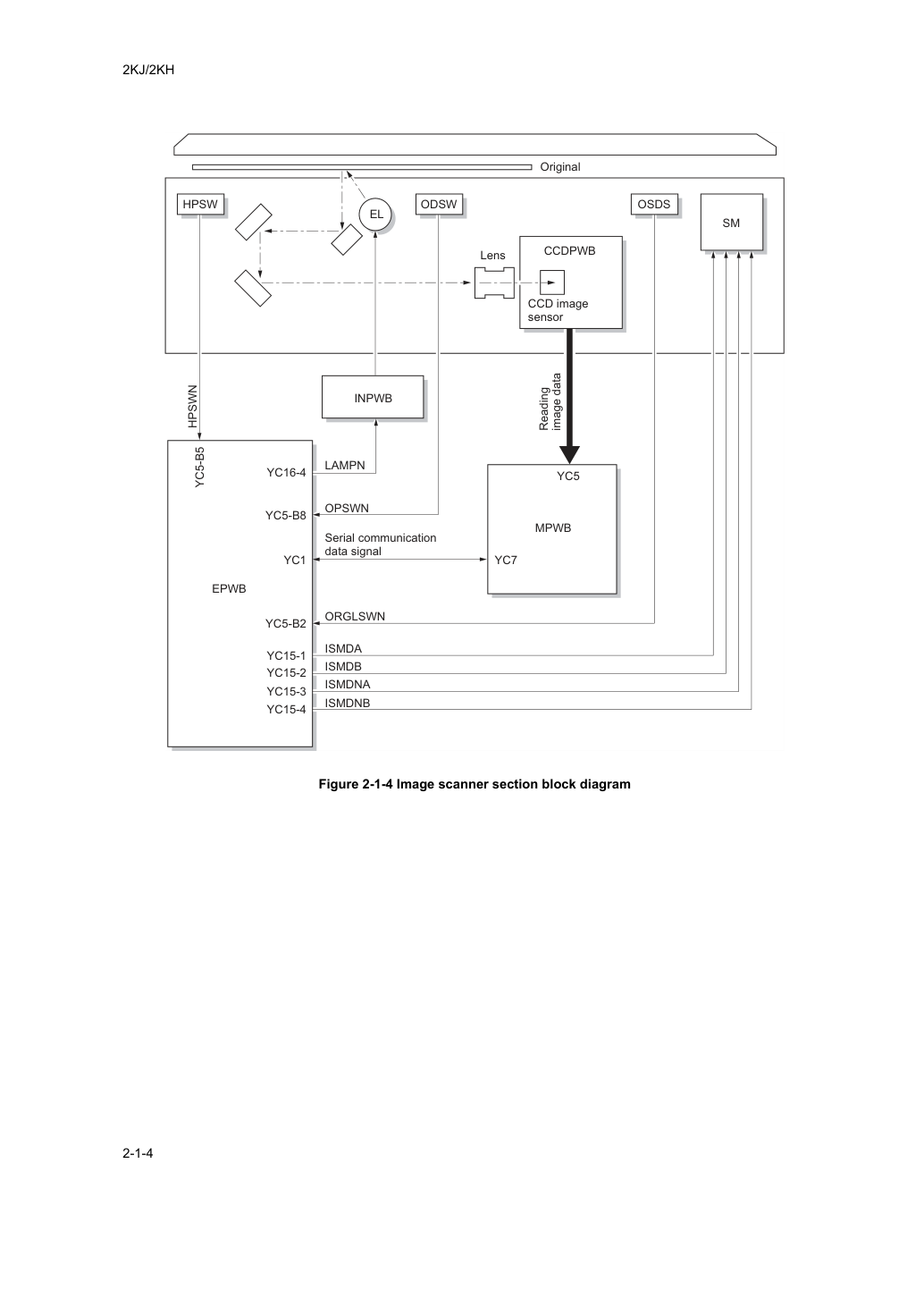

- Секция сканера изображения (Image scanner section)
- Крышка ISU
- Щель стекла (Slit glass)
- Датчик исходного положения (HPSW)
- Датчик обнаружения оригинала (ODSW)
- Датчик определения размера оригинала (OSDS)
Данные изображения, отсканированные PWB ПЗС (CCDPWB), обрабатываются на главной PWB (MPWB) и передаются как данные печати изображения в блок лазерного сканера (LSU). Путем многократного включения и выключения лазера блок лазерного сканера формирует скрытое изображение на поверхности барабана.

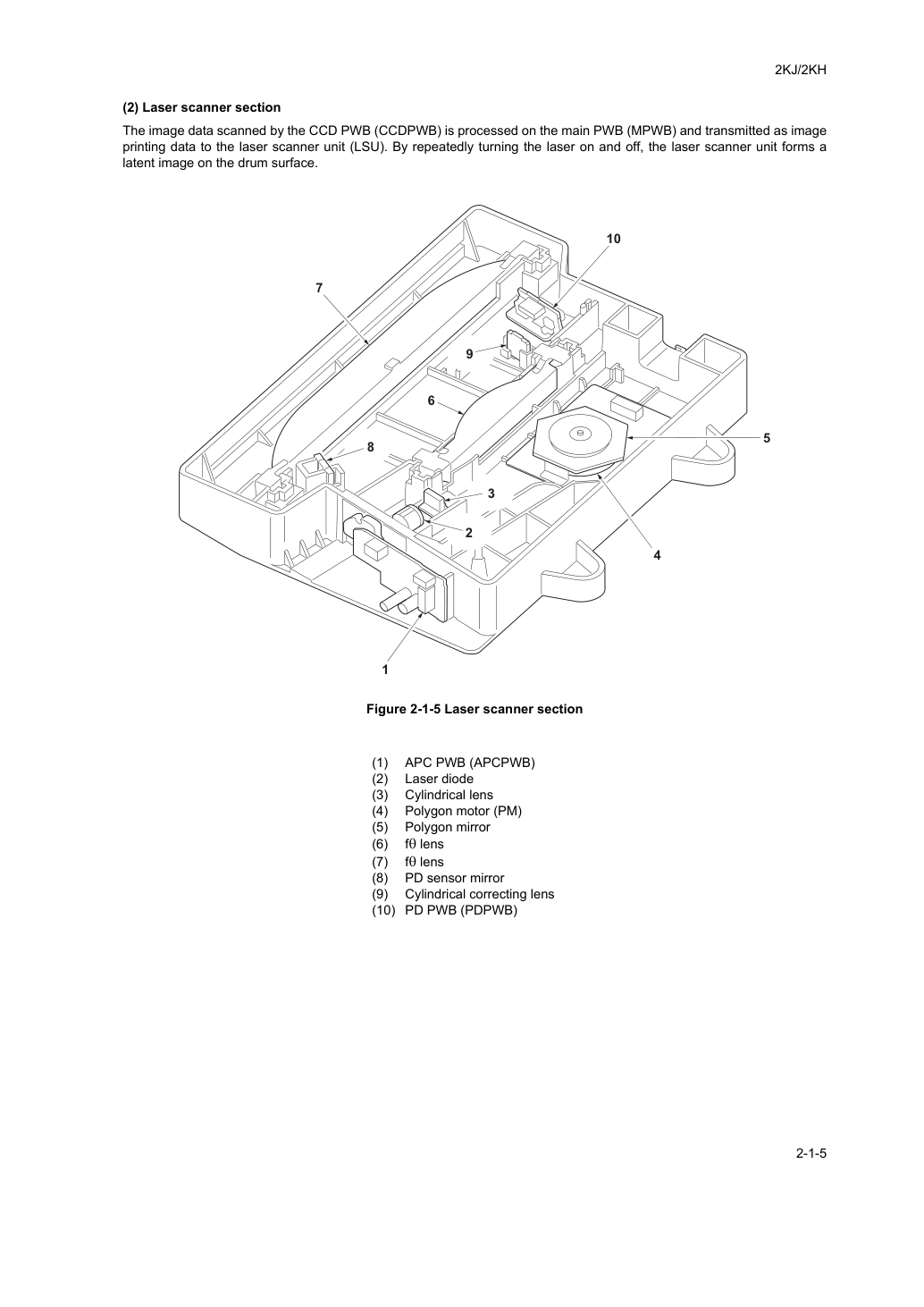

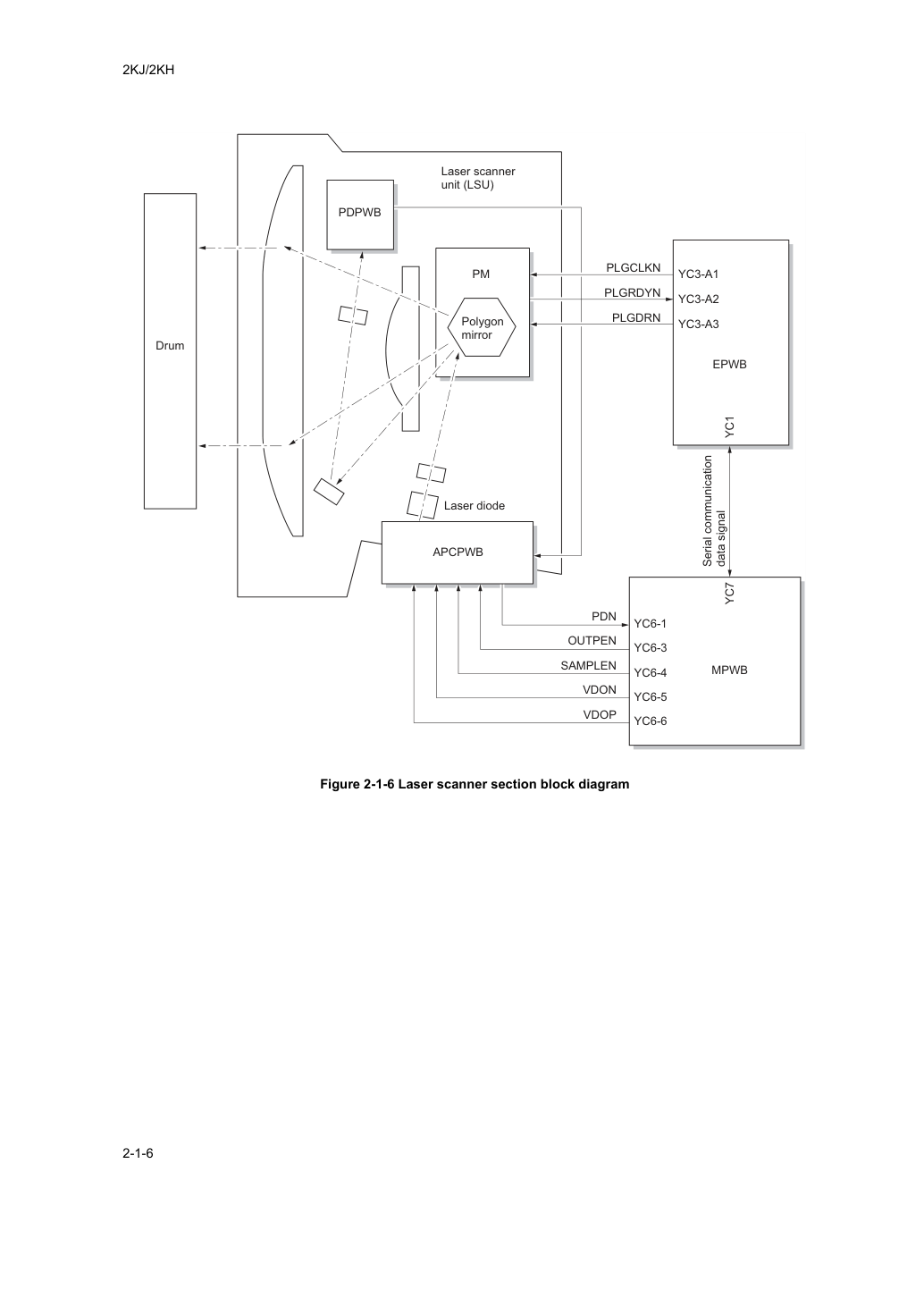

- Секция лазерного сканера (Laser scanner section) линза fθ линза fθ
- PWB фотодиода (PDPWB)

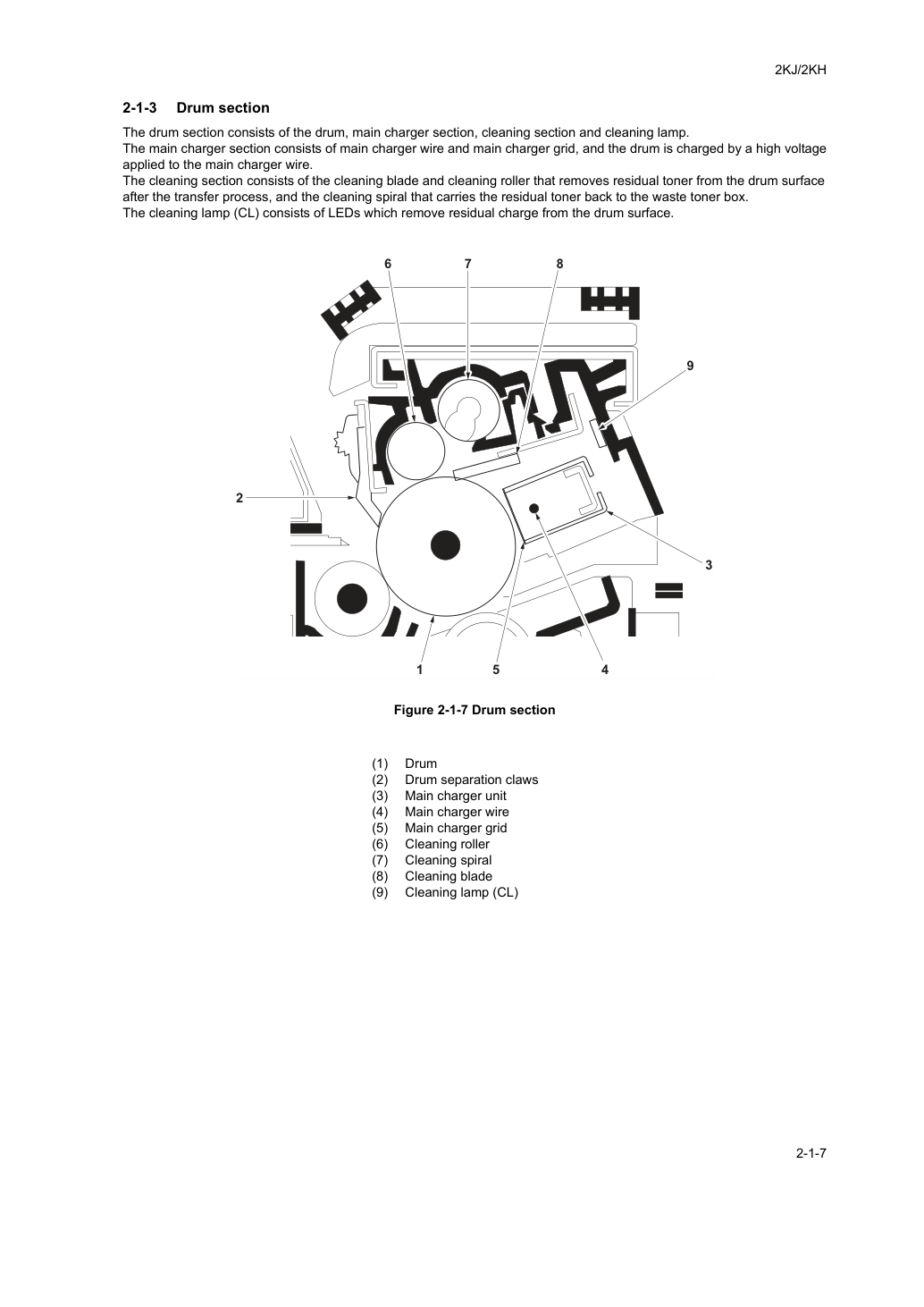

Секция печатного барабана (Print drum) состоит из барабана, секции главного зарядного устройства, секции очистки и лампы очистки.
Секция главного зарядного устройства состоит из провода главного зарядного устройства и сетки главного зарядного устройства, и барабан заряжается высоким напряжением, приложенным к проводу главного зарядного устройства.
Секция очистки состоит из лезвия очистки и ролика очистки, которые удаляют остатки тонера с поверхности барабана после процесса переноса, и спирали очистки, которая переносит остатки тонера обратно в бункер отходов тонера.
Лампа очистки (CL) состоит из светодиодов, удаляющих остаточный заряд с поверхности барабана.

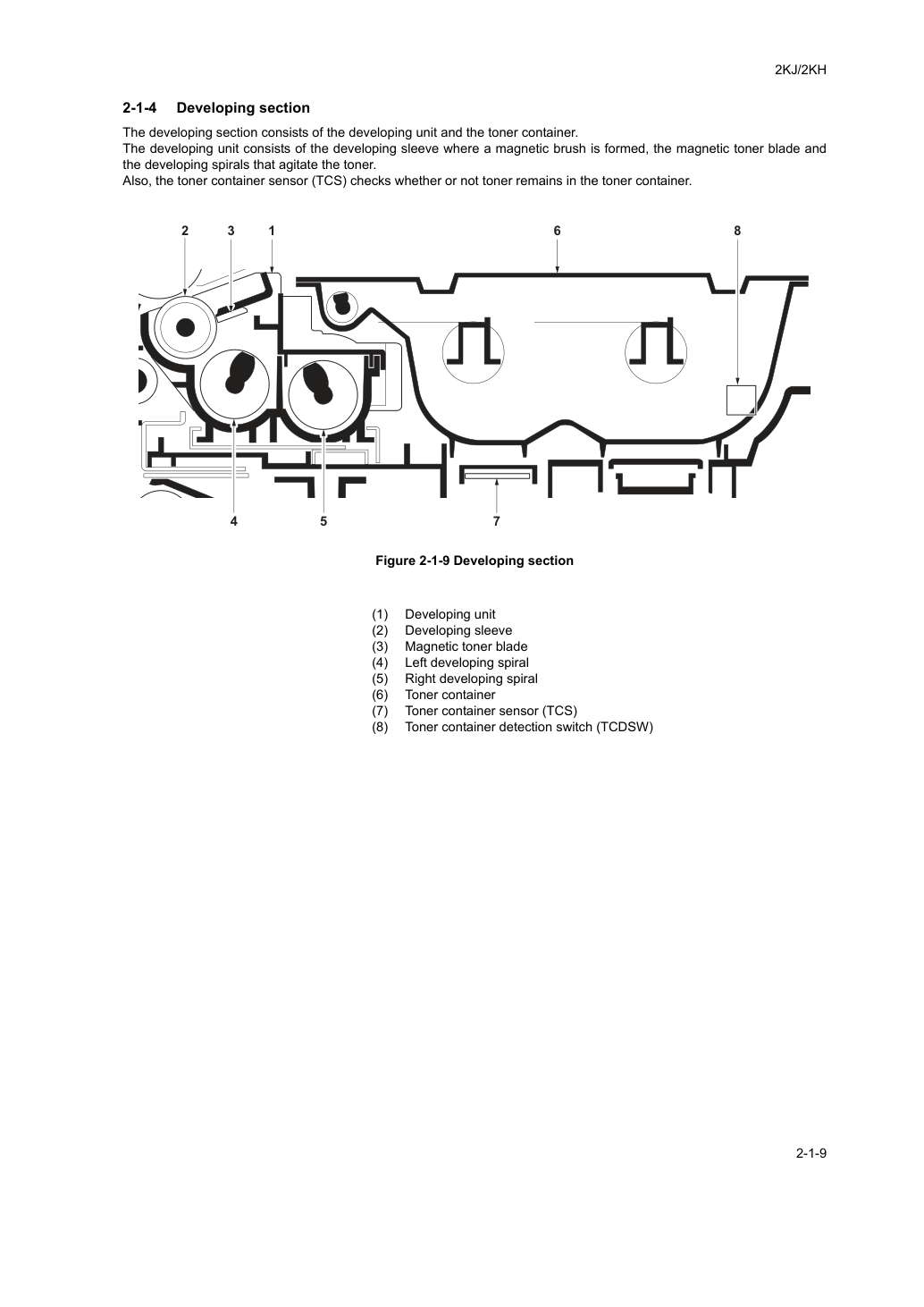

Узел проявления состоит из узла проявления и контейнера тонера.
Узел проявления состоит из рукава проявления, где формируется магнитная щетка, магнитного лезвия тонера и спиралей проявления, которые перемешивают тонер.
Также датчик контейнера тонера (TCS) проверяет, остался ли тонер в контейнере тонера.
Данная машина использует однокомпонентную систему проявления, и обратная обработка выполняется с положительно заряженным барабаном и положительно заряженным магнитным тонером.
При однокомпонентной системе проявления тонер электрически заряжается трением о рукав проявления и положительно заряжается при прохождении через магнитное лезвие тонера. Тонер, прошедший через магнитное лезвие тонера, образует равномерный слой на рукаве проявления. Когда слой тонера достигает места, где рукав проявления находится ближе всего к барабану, тонер движется между барабаном и рукавом проявления под действием электрического поля магнитного полюса. Затем, когда рукав проявления вращается и проходит ближайшее к барабану место, на участке барабана, подвергшемся воздействию света, тонер притягивается к барабану разностью потенциалов между смещением проявления и поверхностью барабана, и проявление выполняется. С другой стороны, на участке барабана, не подвергшемся воздействию света, тонер притягивается к рукаву, и проявление не выполняется. Когда тонер попадает в область, где зазор между барабаном и рукавом проявления велик, электрическое поле исчезает, и тонер не покидает рукав проявления. Проявление завершено.
- Однокомпонентная система проявления

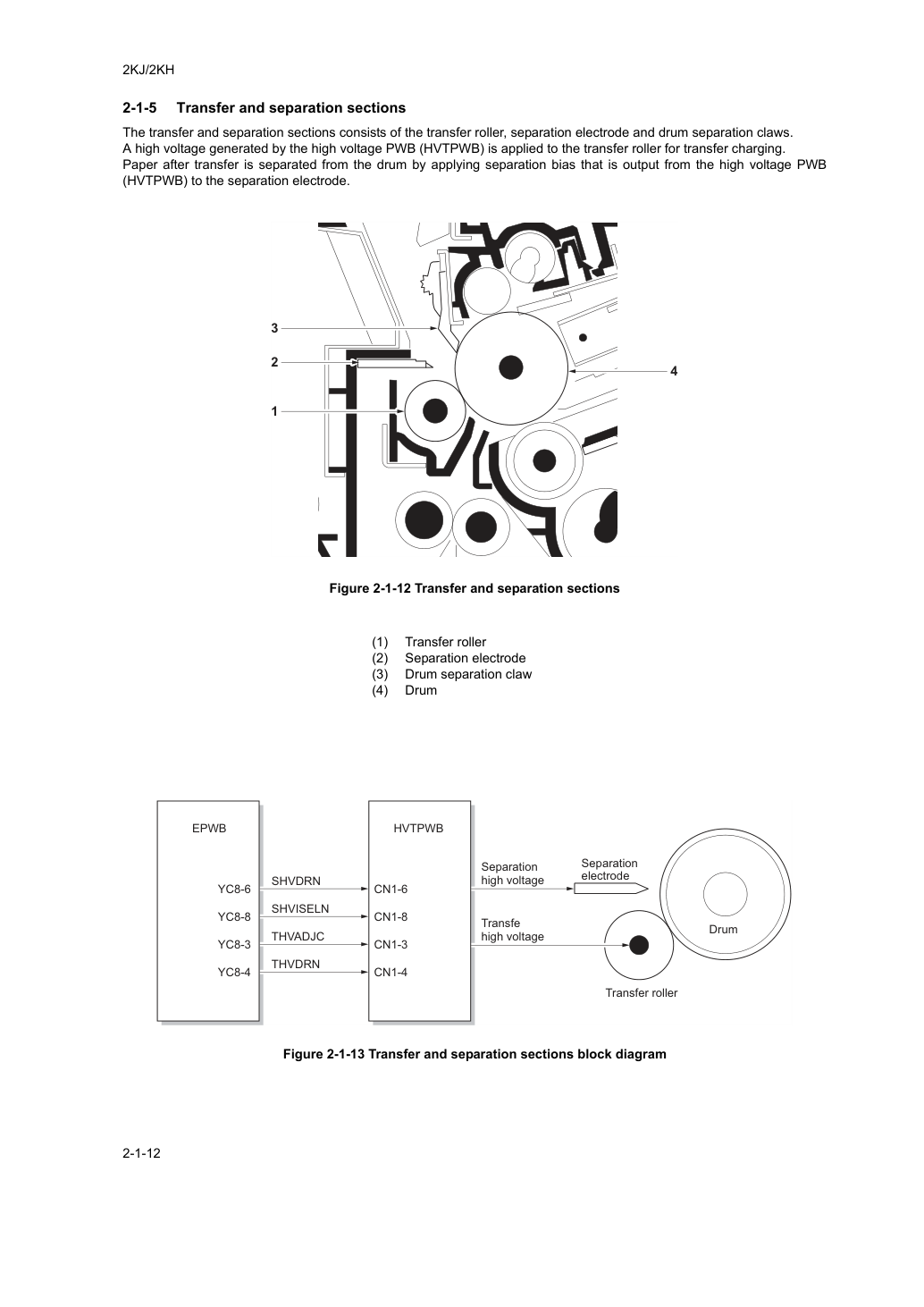

Узлы переноса и разделения Узлы переноса и разделения состоят из ролика переноса, электрода разделения и когтей разделения барабана.
Высокое напряжение, создаваемое высоковольтной платой (HVTPWB), подается на ролик переноса для зарядки переноса.
Бумага после переноса отделяется от барабана путем подачи смещения разделения, выводимого с высоковольтной платы (HVTPWB), на электрод разделения.

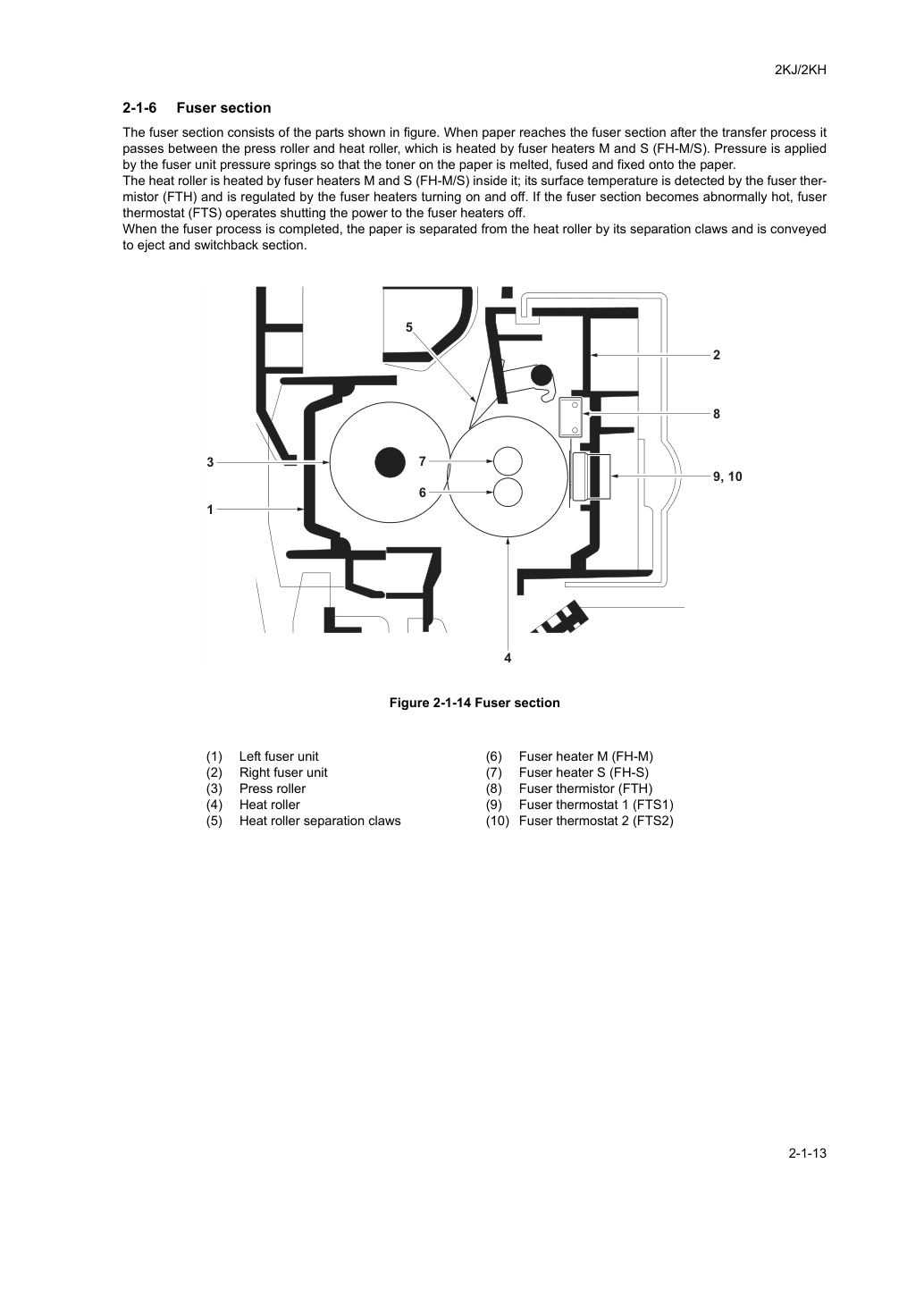

Узел термоузла состоит из деталей, показанных на рисунке. Когда бумага достигает термоузла после процесса переноса, она проходит между прижимным валиком и нагревательным валиком, который нагревается нагревателями термоузла M и S (FH-M/S). Прижим создается пружинами прижима узла термоузла так, чтобы тонер на бумаге плавился, сплавлялся и закреплялся на бумаге.
Нагревательный валик нагревается нагревателями термоузла M и S (FH-M/S) внутри него; его температура поверхности определяется терморезистором термоузла (FTH) и регулируется включением и отключением нагревателей термоузла. Если термоузел становится аномально горячим, термостат термоузла (FTS) срабатывает, отключая питание нагревателей термоузла.
По завершении процесса термоузла бумага отделяется от нагревательного валика его когтями разделения и транспортируется в узел выброса и возврата.
- Термостат термоузла 2 (FTS2)

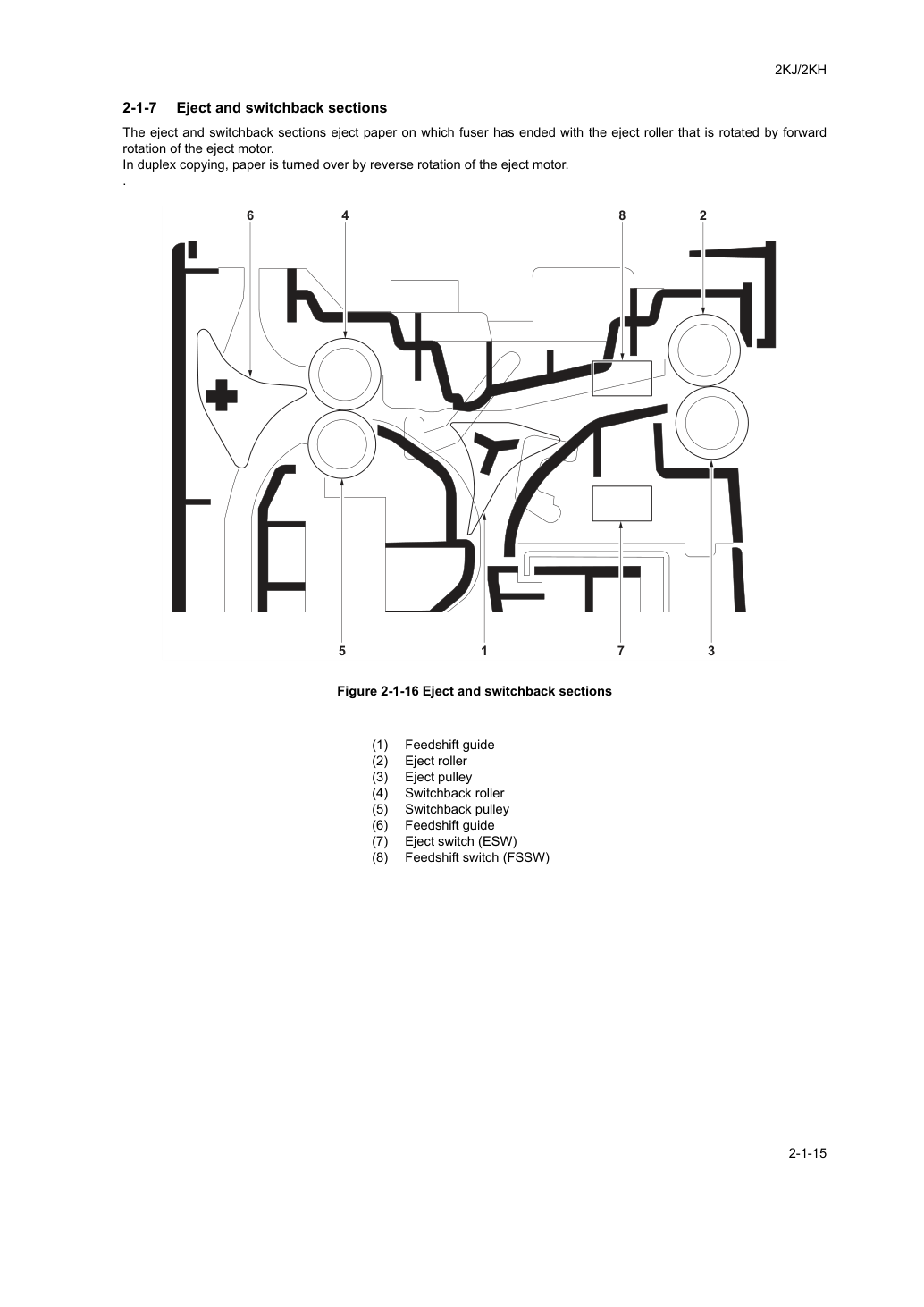

Узлы выброса и возврата Узлы выброса и возврата выбрасывают бумагу, на которой завершен процесс термоузла, с помощью ролика выброса, приводимого в движение вращением вперед двигателя выброса.

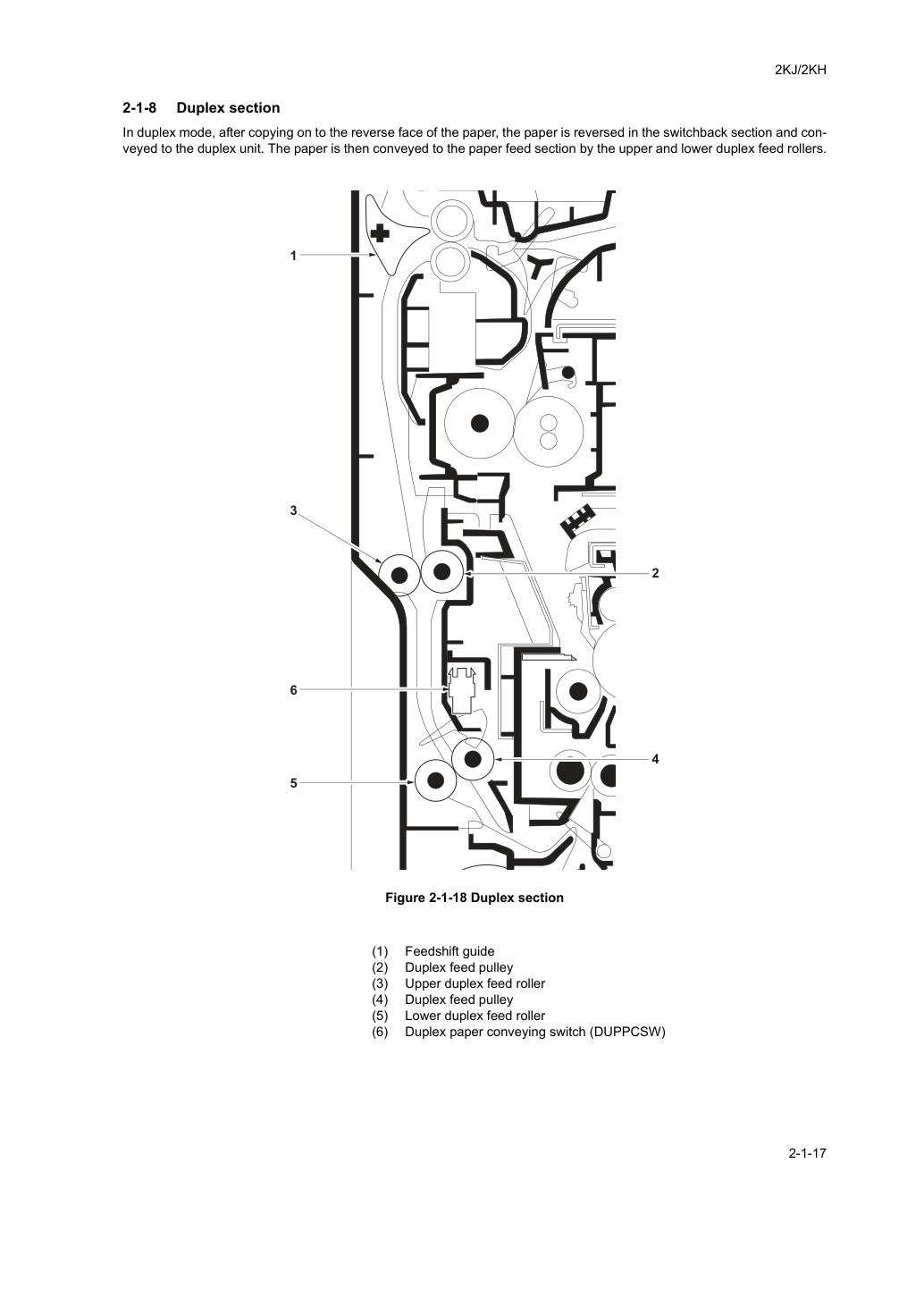

При двусторонней печати бумага переворачивается обратным вращением двигателя выброса.
В режиме двусторонней печати, после печати на обратную сторону бумаги, бумага переворачивается в узле возврата и транспортируется в узел двусторонней печати. Затем бумага транспортируется в узел подачи бумаги верхним и нижним роликами подачи двусторонней печати.
Плата двигателя (EPWB)................................... Управляет другими платами, электрическими компонентами и дополнительными устройствами.
Главная плата (MPWB) ..................................... Управляет панелью операций и узлом лазерного сканера.
Плата источника питания (PSPWB) ..................... Генерирует +24 В постоянного тока; управляет нагревателями термоузла.
Высоковольтная плата (HVTPWB) ..................... Основное зарядное устройство. Генерирует высокие напряжения для переноса и высокие напряжения для разделения.
Плата инвертора (INPWB) ................................ Управляет лампой экспонирования.
Плата ПЗЗ (CCDPWB)................................. Читает изображение оригиналов.
Плата узла операций (OPWB)....................... Состоит из клавиш операций и светодиодов дисплея.
Плата управления лазером (APCPWB) ................................. Генерирует и управляет лазерным лучом.
- PWBs
10. Плата фотодиода (PDPWB) ...................................... Управляет горизонтальной синхронизацией лазерного луча.
11. Плата кассеты (CPWB) ............................... Передает электрические соединения компонентов.
12. Главная плата кассеты (CMPWB)*1.................. Управляет электрическими компонентами податчика бумаги.
13. Плата нагревателя кассеты (CHPWB)*1................ Передает питание нагревателя кассеты.
14. Плата управления факсом (FCPWB)*2........................ Модулирует, демодулирует, сжимает, распаковывает и сглаживает
данные изображения и преобразует разрешение данных изображения.
15. Плата средства управления сетью (NCUPWB)*2............................... Управляет подключением к телефонной линии.
16. Плата реле факса (FRPWB)*2........................... Состоит из цепей электромагнитного реле между платой управления факсом и главной платой.
*1: Опция для модели 18 стр/мин/стандарт для модели 22 стр/мин *2: Опция Список соответствия названий плат Номер
Главный переключатель питания (MSW) ........................... Включает и отключает переменное питание.
Выключатель безопасности передней крышки (FCSSW)............. Разрывает цепь безопасности при открытии передней крышки.
Выключатель безопасности левой крышки (LCSSW) ............... Разрывает цепь безопасности при открытии левой крышки.
Датчик бумаги (PSW)..................................... Определяет наличие бумаги в кассете.
Датчик размера бумаги по длине (PLSW) ................ Определяет длину бумаги в кассете.
Датчик размера бумаги по ширине (PWSW)................. Определяет ширину бумаги в кассете.
Переключатель размера бумаги MP (MPPWSW) ..... Определяет ширину бумаги на лотке MP.
Переключатель исходного положения (HPSW)..................... Определяет оптическую систему в исходном положении.
Переключатель определения оригинала (ODSW) ............... Управляет датчиком определения размера оригинала.
- Переключатели и датчики
10. Датчик определения размера оригинала (OSDS) ........ Определяет размер оригинала.
11. Переключатель регистрации (RSW)........................... Управляет временем начала вторичной подачи бумаги.
12. Переключатель выброса (ESW) ...................................... Определяет неправильную подачу бумаги в секции термоузла.
13. Переключатель смещения подачи (FSSW) ............................. Определяет неправильную подачу бумаги в секции возврата при двусторонней копии.
14. Датчик контейнера тонера (TCS)...................... Определяет количество тонера в контейнере тонера.
15. Переключатель определения контейнера тонера
(TCDSW) ..................................................... Определяет наличие контейнера тонера.
16. Датчик переполнения (OFS) ................................ Определяет, когда бункер отработанного тонера полон.
17. Термистор термоузла (FTH) ................................ Определяет температуру валика нагрева.
18. Переключатель бумаги MP (MPPSW) ......................... Определяет наличие бумаги на лотке MP.
19. Переключатель безопасности левой крышки кассеты
(CLCSSW)*1 ................................................. Разрывает цепь безопасности при открытии левой крышки кассеты.
20. Переключатель подачи из кассеты (CFSW)*1.................... Определяет неправильную подачу бумаги.
21. Переключатель бумаги в кассете (CPSW)*1 ................. Определяет наличие бумаги в кассете.
22. Переключатель размера бумаги по длине в кассете
(CPLSW)*1.................................................... Определяет длину бумаги в кассете.
23. Переключатель размера бумаги по ширине в кассете
(CPWSW)*1 .................................................. Определяет ширину бумаги в кассете.
24. Переключатель транспортировки бумаги в двусторонний режим
(DUPPCSW)*2 .............................................. Определяет замятие бумаги в секции двусторонней печати.
Главный двигатель (DM) ......................................... Приводит в движение машину.
Двигатель барабана (DRM) ...................................... Приводит в движение барабан.
Двигатель выброса (EM).......................................... Приводит в движение секцию выброса.
Двигатель сканера (SM)..................................... Приводит в движение оптическую систему.
Двигатель вентилятора охлаждения 1 (CFM1) ........................ Охлаждает внутренние части машины.
Двигатель вентилятора охлаждения 2 (CFM2) ........................ Охлаждает внутренние части машины.
Двигатель многогранника (PM)..................................... Приводит в движение зеркало многогранника.
Двигатель подачи из кассеты (CDM)*1 ...................... Приводит в движение механизм подачи бумаги.
- Двигатели
Муфта подачи бумаги (PFCL) ............................ Первичная подача бумаги из кассеты.
Соленоид MP (MPSOL) ................................. Первичная подача бумаги с лотка MP.
Лампа очистки (CL)...................................... Удаляет остаточный заряд с поверхности барабана.
Нагреватель термоузла M (FH-M) ................................ Нагревает валик нагрева.
Нагреватель термоузла S (FH-S) ................................. Нагревает валик нагрева.
Термостат термоузла 1 (FTS1)........................... Предотвращает перегрев в секции термоузла.
Термостат термоузла 2 (FTS2)........................... Предотвращает перегрев в секции термоузла.
- Прочее
