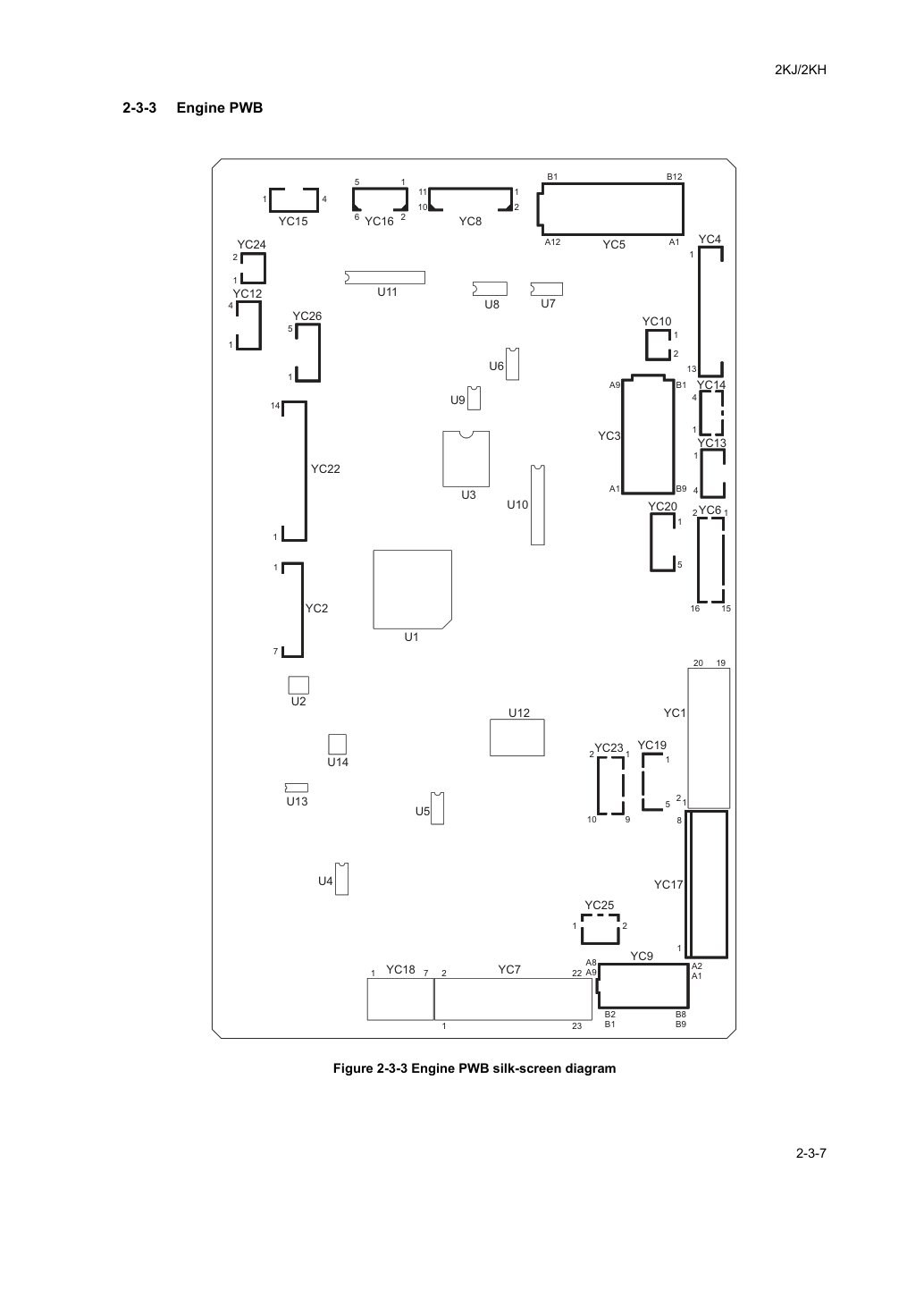

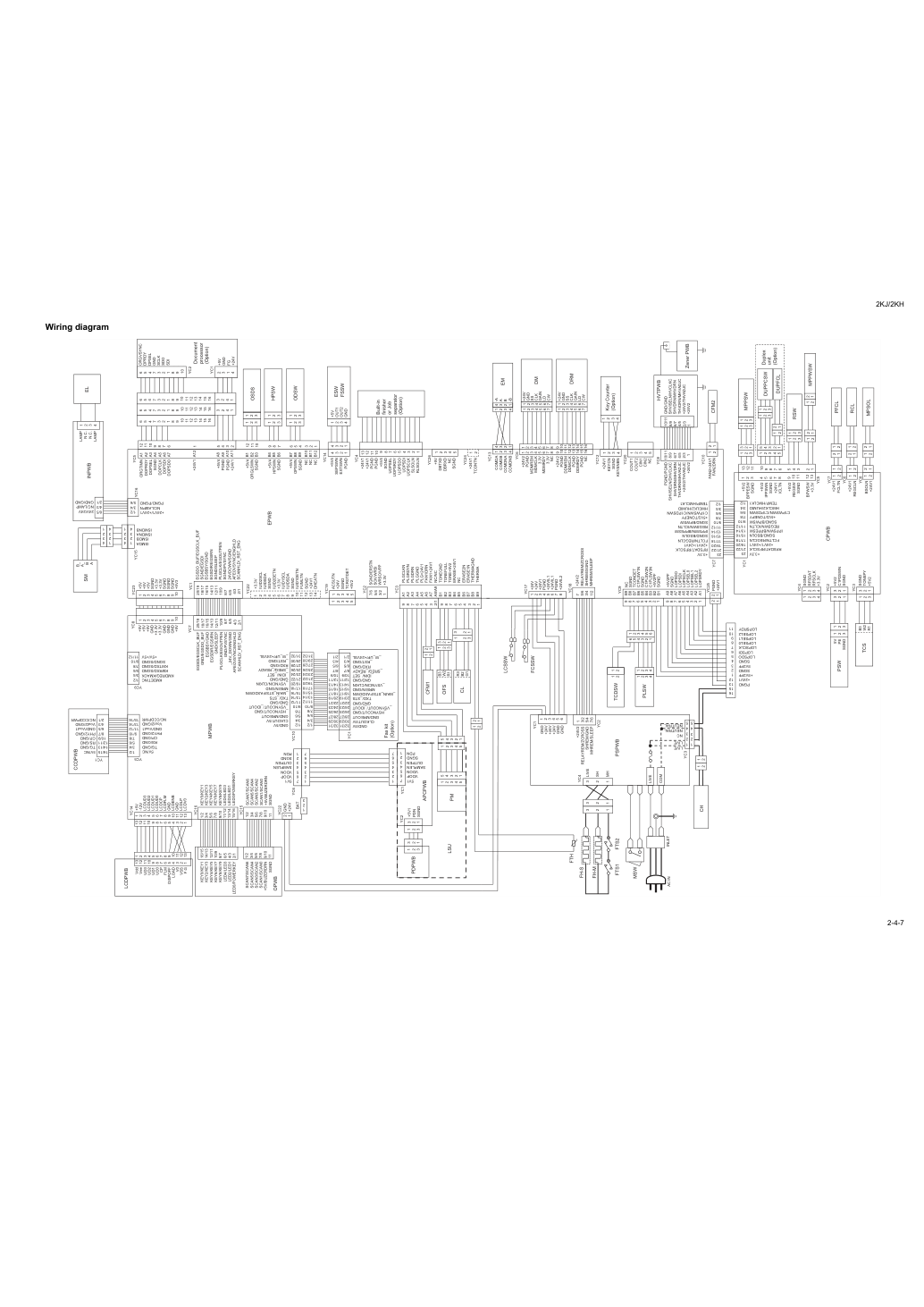

Выход 24 В постоянного тока на Connector (разъём) FCPWB № контакта.
Выход 3,3 В постоянного тока на Connector (разъём) CPWB № контакта.

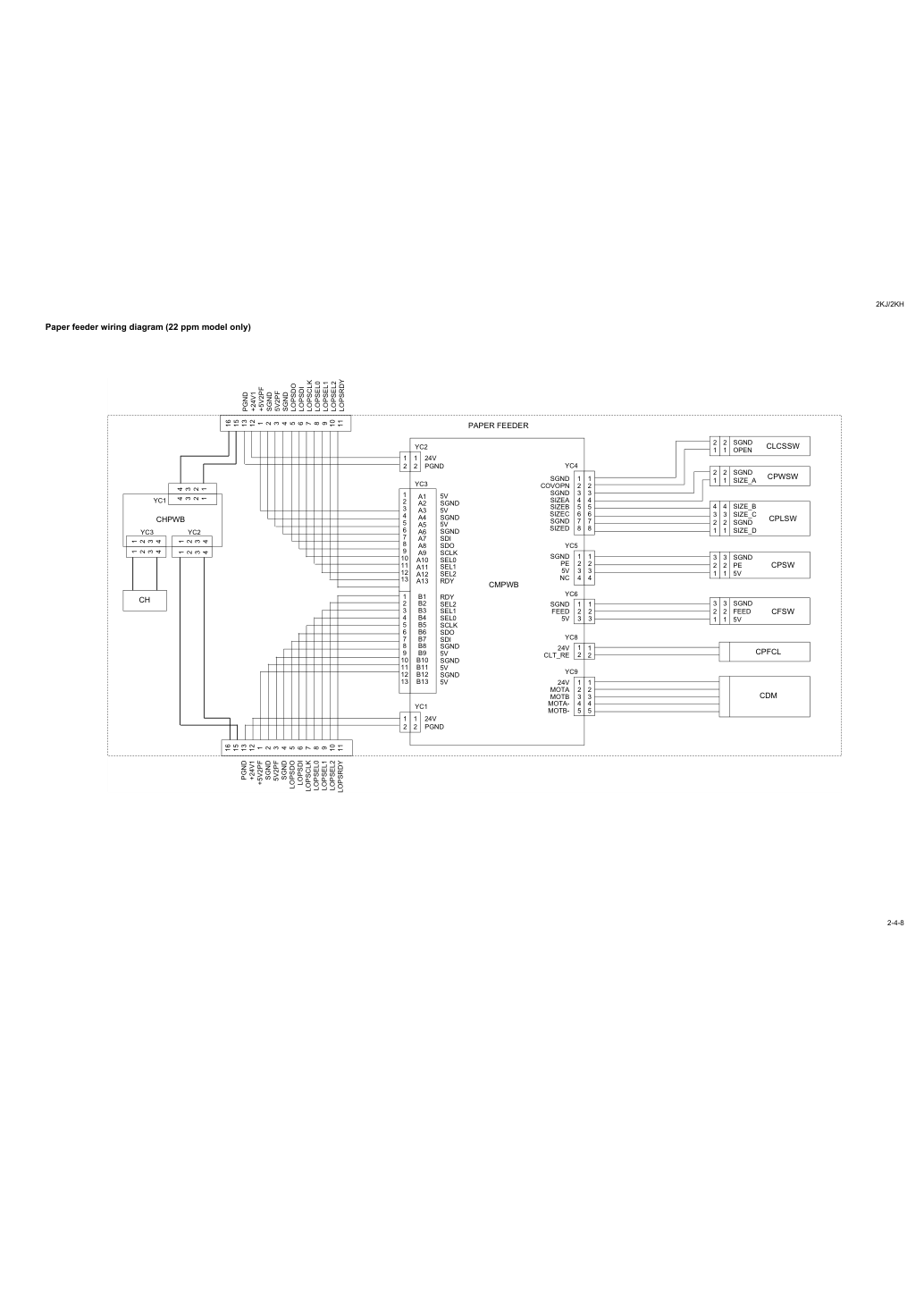

Выход 24 В постоянного тока на подающее устройство Connector (разъём) № контакта.
Выход 24 В постоянного тока на MPSOL Connector (разъём) № контакта.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом, если загрязнено.
Замените при обнаружении дефектов или износа.
Очистите спиртом или сухой тканью.
Замените при обнаружении дефектов или износа.
Очистите спиртом или сухой тканью.
Очиститель Проверьте Замените Очистите Замените при обнаружении дефектов или износа.
Нанесите смазку EM-50LP при подаче бумаги из лотка MP 100K или более.
Деталь/расположение Вызов пользователя 150K Пункты и меры предосторожности Стр. Оптическая секция Щелевое стекло Очистите Очистите Очистите сухой тканью или спиртом (не очищайте влажной тканью).
Очистите спиртом, затем сухой тканью.
Очистите влажной тканью, затем сухой тканью только при появлении вертикальных черных линий на отпечатанном изображении.
Очистите влажной тканью, затем сухой тканью только при появлении вертикальных черных линий на отпечатанном изображении.
Очистите сухой тканью только при появлении вертикальных черных линий на отпечатанном изображении.
Очистите сухой тканью только при появлении вертикальных черных линий на отпечатанном изображении.
Замените при возникновении проблемы с изображением или после того, как лампа экспозиции не включится.
Очистите излучатель датчика и приёмник датчика спиртом или сухой тканью только при наличии проблемы.
Проверьте шум и смещение, затем нанесите смазку оптического рельса PG671 (P/N: 60170001).
Очистите щелевое стекло спиртом.
Деталь/расположение Вызов пользователя 150K Пункты и меры предосторожности Стр. Секция передачи/разделения Ролик передачи Очистите Очистите Продуйте или очистите сухой тканью при вызове пользователя.
Замените при возникновении проблемы.
Деталь/расположение Вызов пользователя 150K Пункты и меры предосторожности Стр. Секция печатного барабана Узел печатного барабана Проверьте Замените Замените Замените после подачи 150 000 листов.
Замените при возникновении проблемы.
Замените при возникновении проблемы.
Очистите спиртом или сухой тканью.
Очистите спиртом или сухой тканью.
Коготь Проверьте Замените Очистите Очистите спиртом.
Замените при деформации, повреждении или износе когтя.
Очистите спиртом, если загрязнено.
Очистите спиртом, если загрязнено.
Очистите спиртом, если загрязнено.
Очистите спиртом, если загрязнено.
Деталь/расположение Вызов пользователя 150K Пункты и меры предосторожности Стр. Крышки Крышки Очистите Очистите Очистите спиртом или сухой тканью.
Очистите спиртом или сухой тканью.

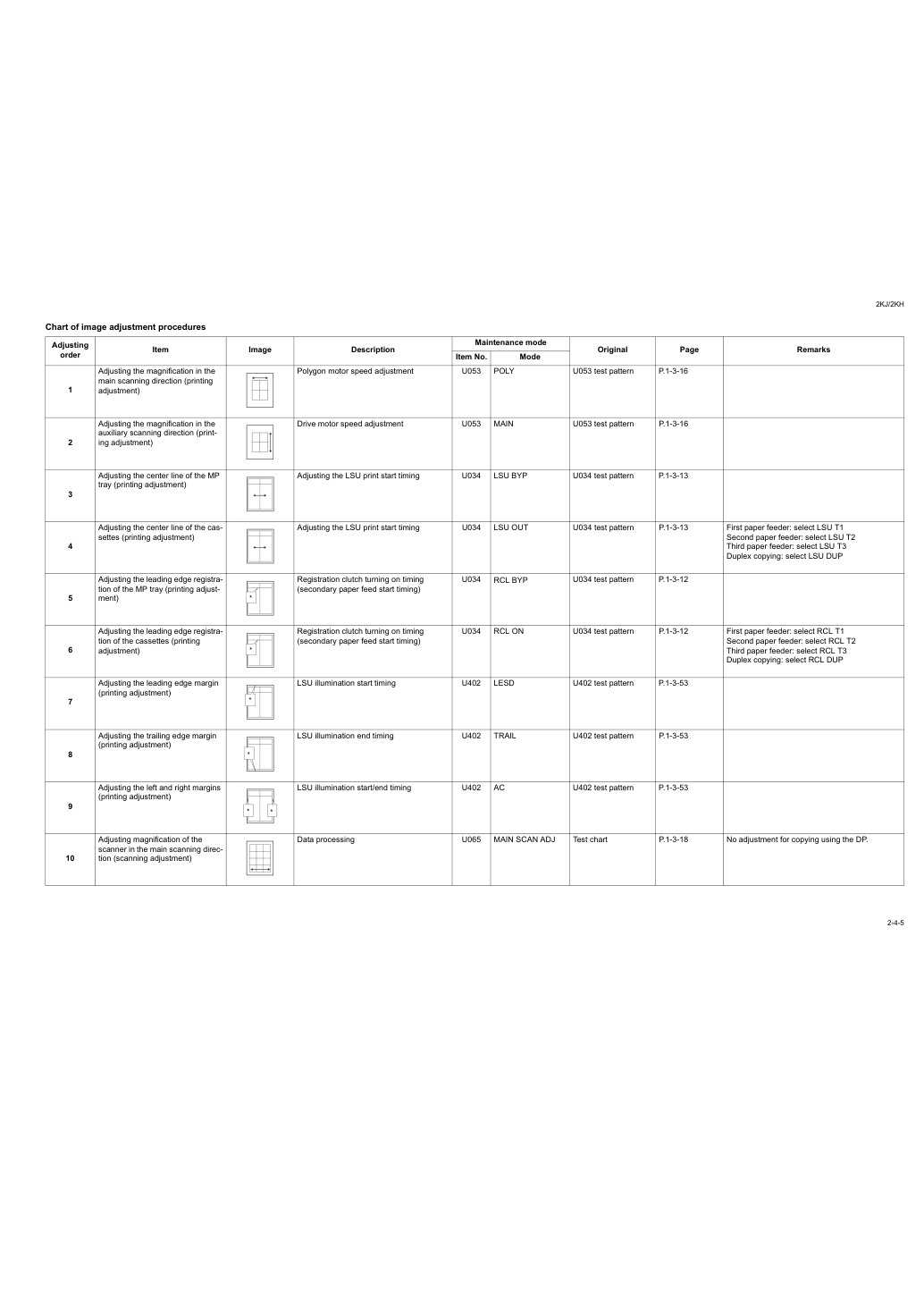

Таблица процедур настройки изображения Порядок настройки Элемент Описание изображения Режим техническое обслуживание Исходный Стр. Замечания Номер элемента.
Регулировка увеличения сканера в направлении основного сканирования (регулировка сканирования) Обработка данных U065 MAIN SCAN ADJ Тестовая диаграмма Стр.1-3-18 Нет регулировки при копировании с использованием DP.
При запуске пункта техническое обслуживание U092 (Автоматическая регулировка сканера) с использованием указанного оригинала (P/N 302FZ56990) автоматически выполняются следующие регулировки:
Регулировка увеличения сканера (U065) Регулировка переднего края сканера (U066) Регулировка центральной линии сканера (U067) При запуске пункта техническое обслуживание U076 (Автоматическая регулировка DP) с использованием указанного оригинала (P/N 302AC68243) автоматически выполняются следующие регулировки:
Регулировка увеличения сканера в направлении вспомогательного сканирования (регулировка сканирования) Исходная скорость сканирования U065 U070 SUB SCAN ADJ CONVEY SPEED 1 Тестовая диаграмма Стр.1-3-18 Стр.1-3-22 U065: Для копирования оригинала, размещённого на контактном стекле.
U070: Для копирования оригиналов с DP.
Регулировка центральной линии (регулировка сканирования) Регулировка исходных данных сканирования (регулировка изображения) U067 U072 ADJUST DATA1 1sided Тестовая диаграмма Стр.1-3-20 Стр.1-3-25 U067: Для копирования оригинала, размещённого на контактном стекле.
U072: Для копирования оригиналов с DP.
Регулировка регистрации переднего края (регулировка сканирования) Время запуска исходного сканирования (регулировка изображения) U066 U071 ADJUST DATA1 LEAD 1 Тестовая диаграмма Стр.1-3-19 Стр.1-3-23 U066: Для копирования оригинала, размещённого на контактном стекле.
U071: Для копирования оригиналов с DP.
Регулировка поля переднего края (регулировка сканирования) Регулировка исходных данных сканирования (регулировка изображения) U403 U404 B MARGIN B MARGIN/ Тестовая диаграмма Стр.1-3-54 Стр.1-3-55 U403: Для копирования оригинала, размещённого на контактном стекле.
U404: Для копирования оригиналов с DP.
Регулировка полей с задним краем (регулировка сканирования) Регулировка исходных данных сканирования (регулировка изображения) U403 U404 D MARGIN D MARGIN/ Тестовая диаграмма P.1-3-54 P.1-3-55 U403: Для копирования оригинала, размещенного на контактном стекле.
U404: Для копирования оригиналов с DP.
Регулировка левого и правого полей (регулировка сканирования) Регулировка исходных данных сканирования (регулировка изображения) U403 U404 A MARGIN C MARGIN A MARGIN/ C MARGIN/ Тестовая диаграмма P.1-3-54 P.1-3-55 U403: Для копирования оригинала, размещенного на контактном стекле.
U404: Для копирования оригиналов с DP.
