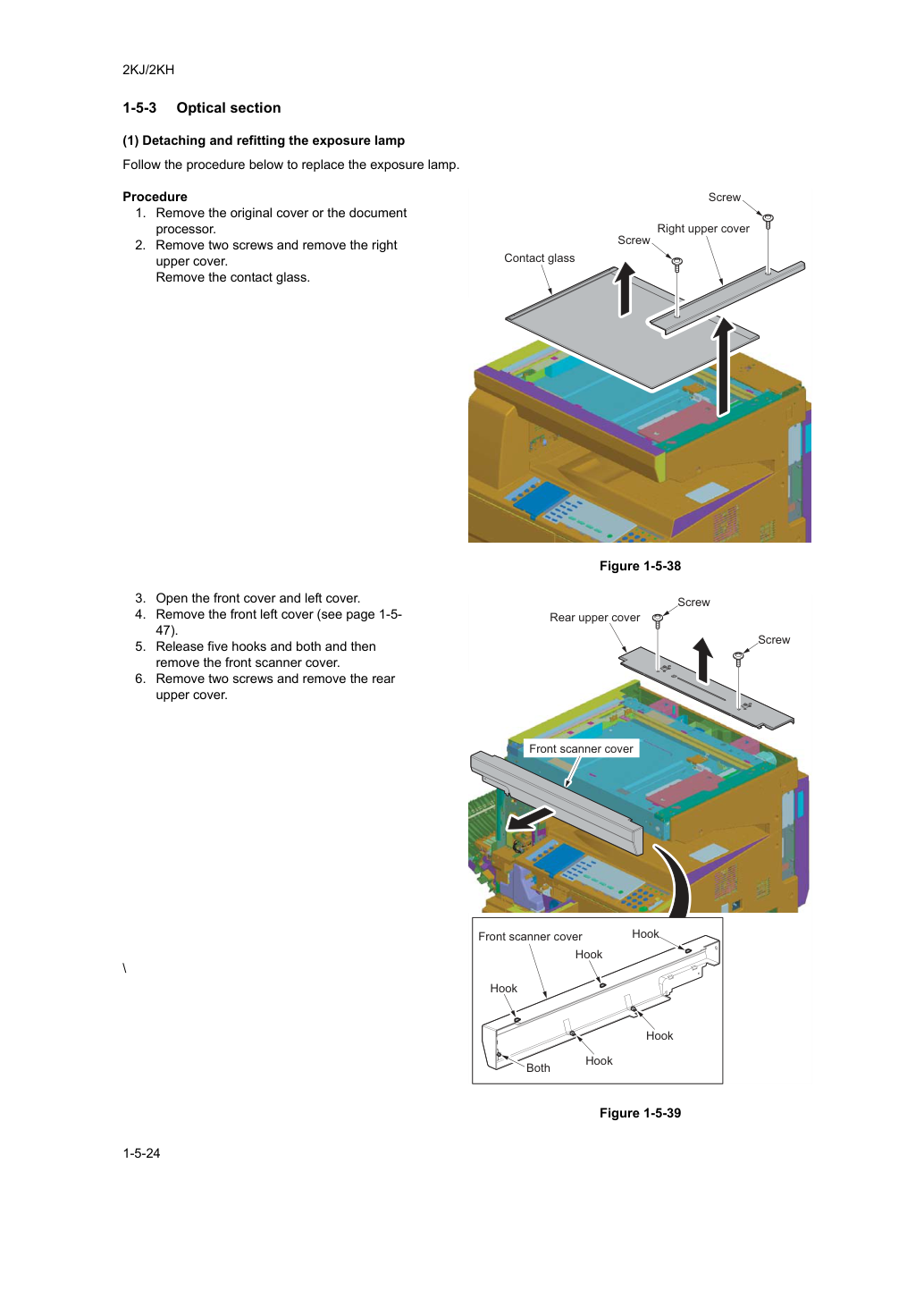

Выполни процедуру ниже для замены лампы экспонирования.
- Снятие и установка лампы экспонирования
1. Извлеки оригинальную крышку (cover) или
2. Извлеки два винта (screw) и снимите правый
3. Откройте переднюю крышку (cover) и левую крышку (cover).
4. Извлеки переднюю левую крышку (cover) (см. стр. 1-5-
5. Отпусти пять фиксаторов и оба, затем
Снимите переднюю крышку сканера.
6. Снимите два винта и снимите заднюю

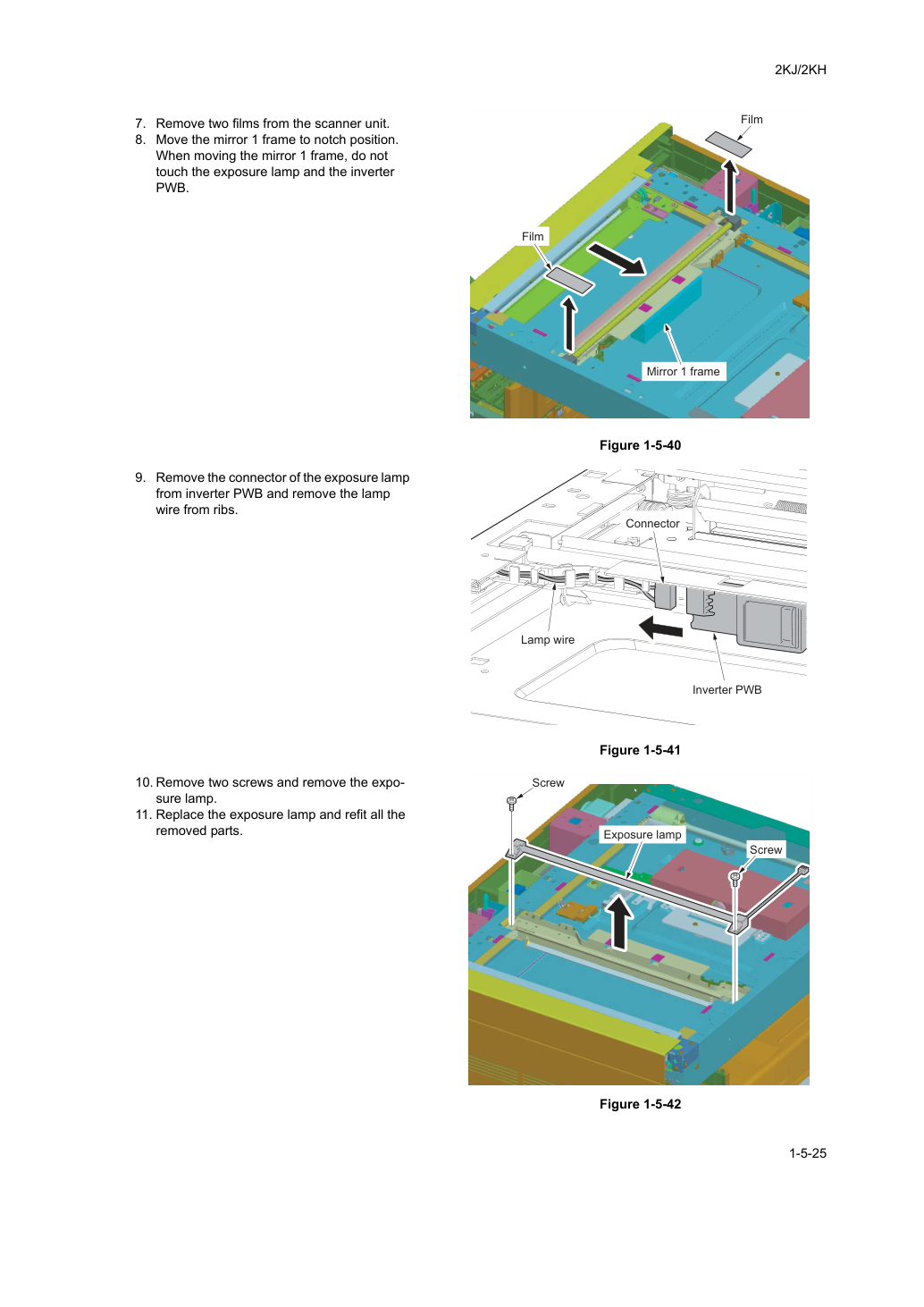

7. Снимите две пленки со сканирующего узла.
8. Переместите зеркальную раму 1 в положение паза.
При перемещении зеркальной рамы 1 не касайтесь лампы экспозиции и инвертора PWB.
9. Отсоедините разъем лампы экспозиции
от инвертора PWB и выведите провод лампы из ребер.
10. Снимите два винта и снимите экспо-
11. Замените лампу экспозиции и переустановите все
Проведите следующую процедуру, когда провода сканера повреждены или требуют замены.

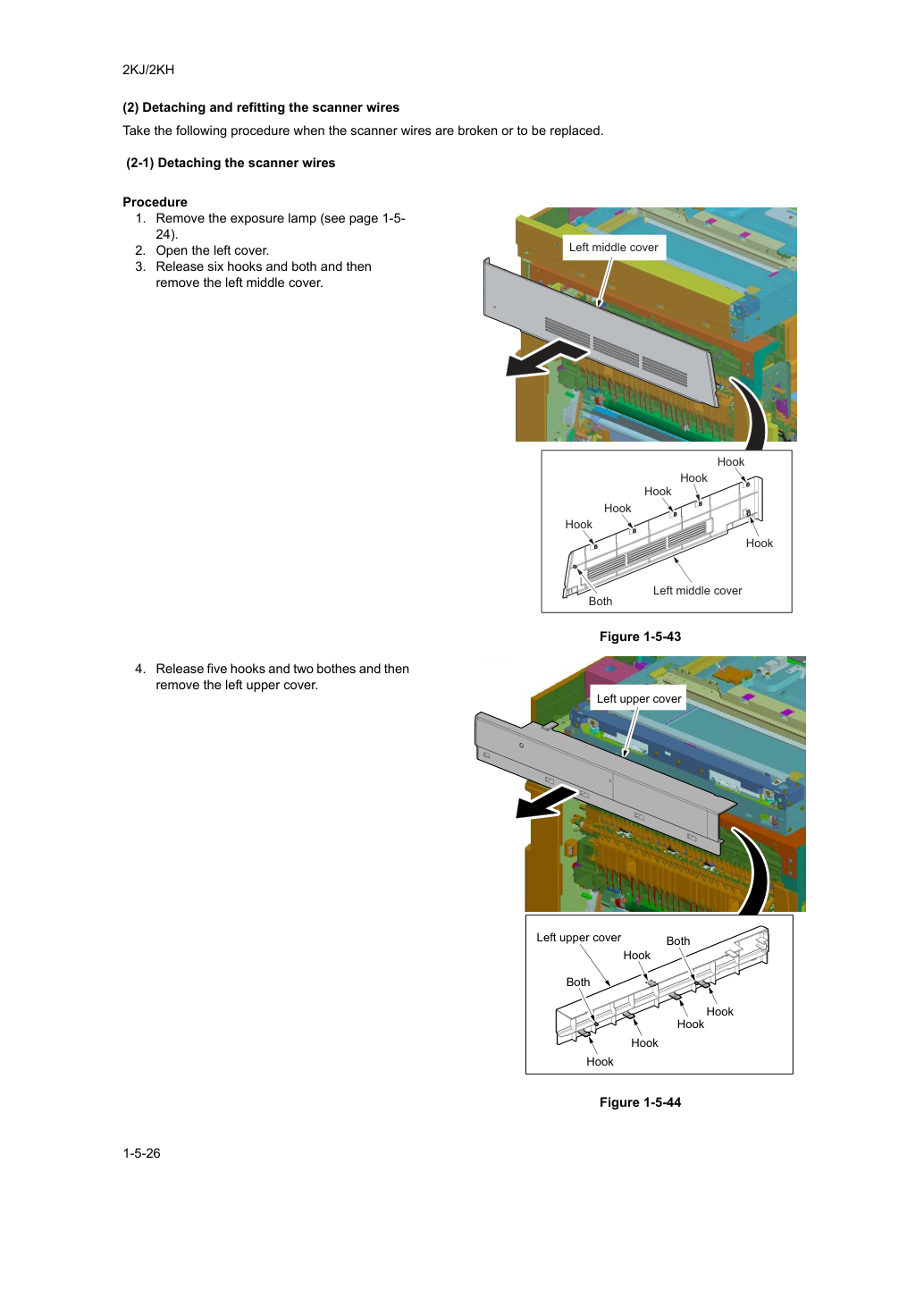

- Отсоединение и переустановка проводов сканера
1. Снимите лампу экспозиции (см. стр. 1-5-
2. Откройте левую крышку.
3. Отпустите шесть крючков и оба и затем
4. Отпустите пять крючков и два скобы и затем

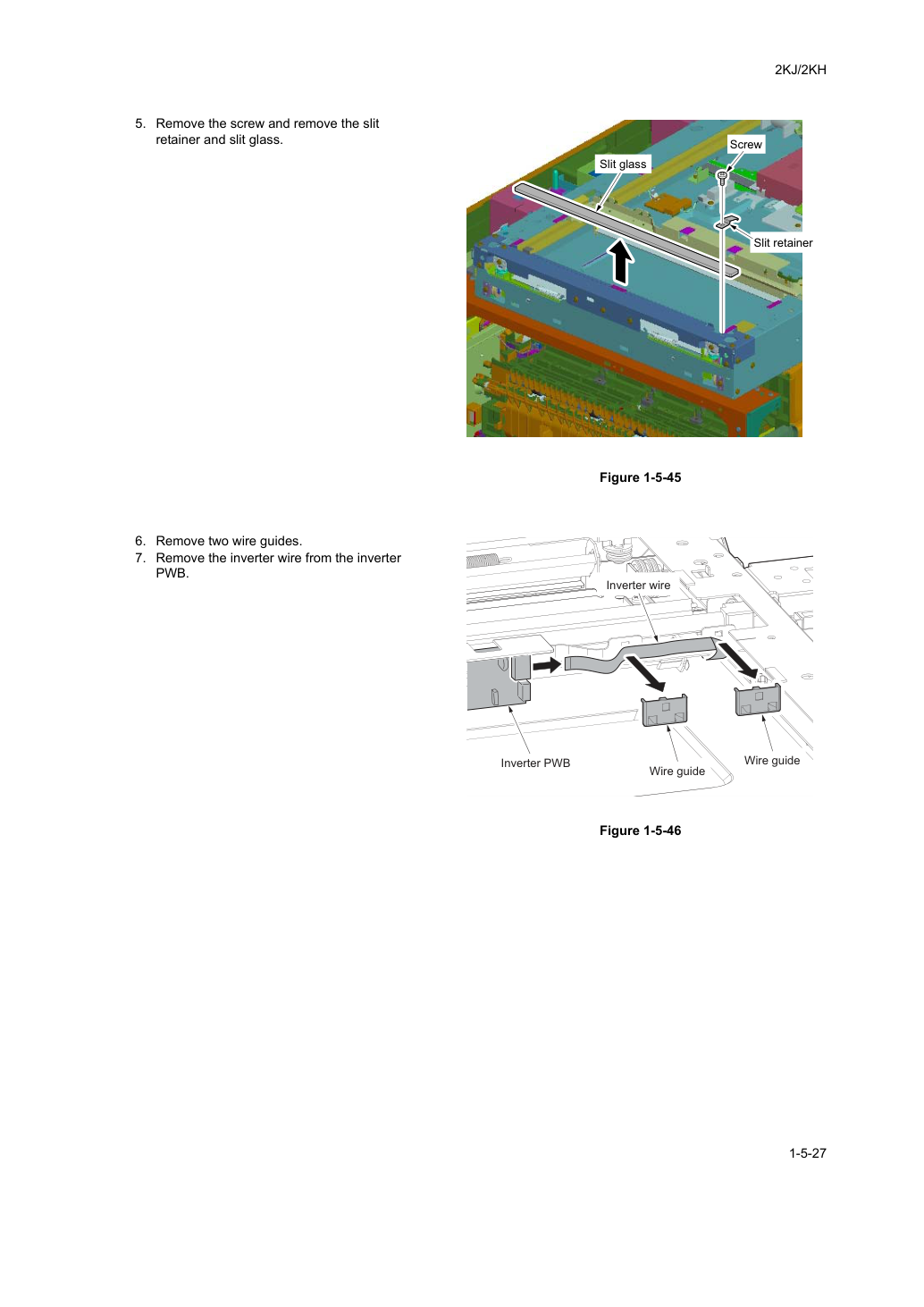

5. Снимите винт и снимите щель
6. Снимите два направляющих провода.
7. Выведите провод инвертора из инвертора

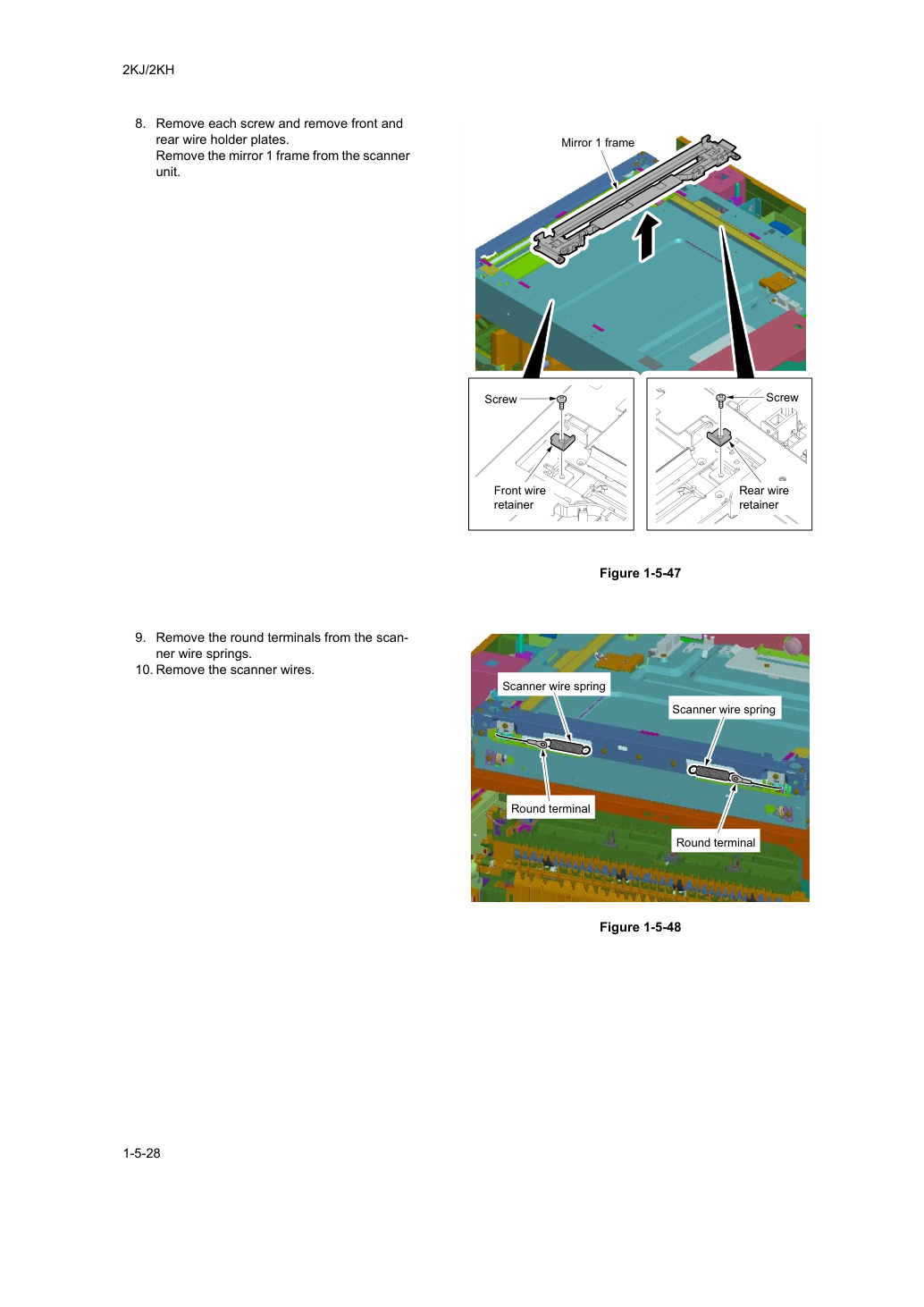

8. Снимите каждый винт и снимите переднюю и
Снимите зеркальную раму 1 со сканирующего узла.
9. Снимите круглые контакты со скан-
10. Снимите провода сканера.

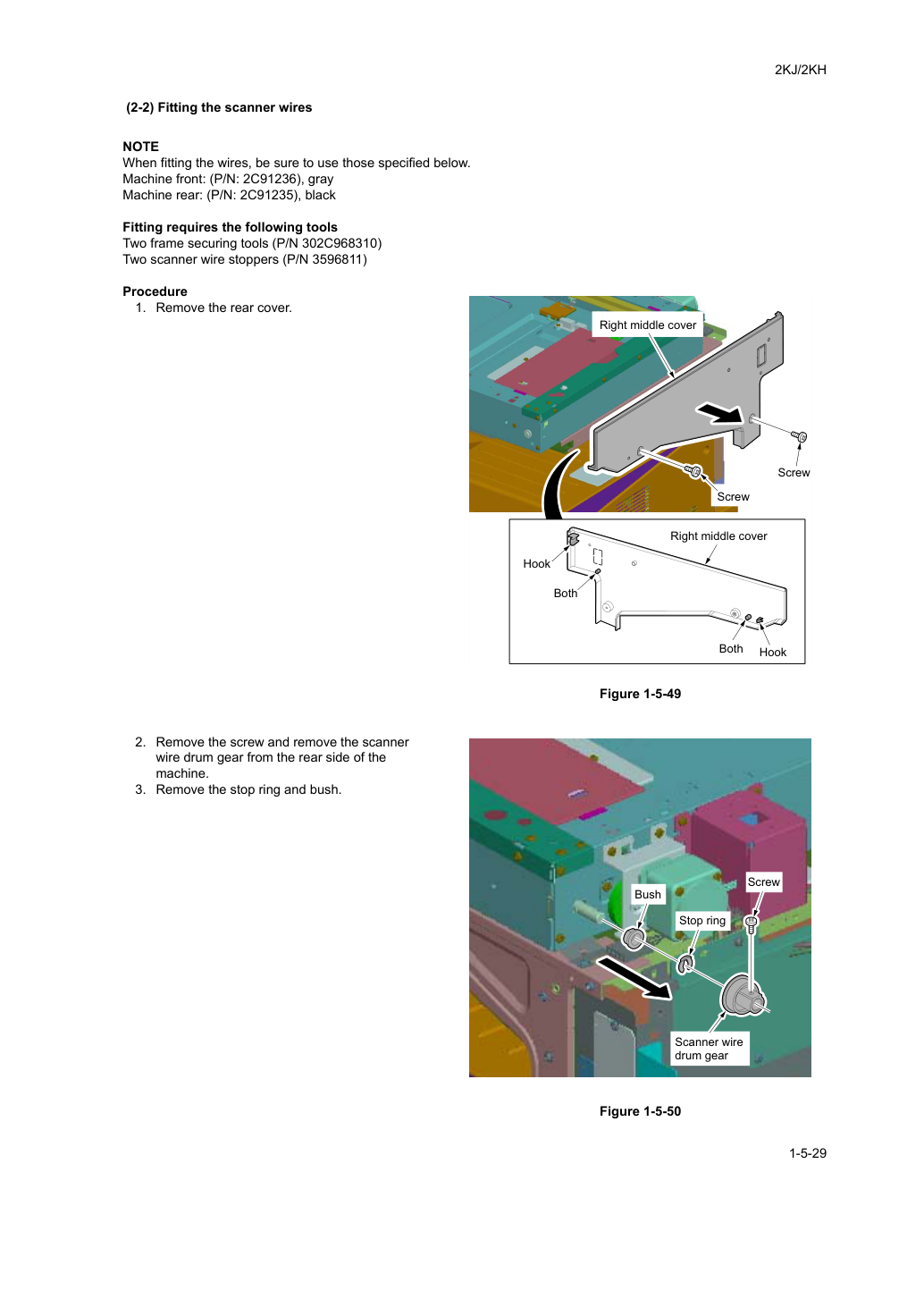

(2-2) Переустановка проводов сканера ПРИМЕЧАНИЕ При переустановке проводов используйте указанные ниже.
1. Снимите заднюю крышку.
2. Снимите винт и снимите сканер
шестерню барабана провода с задней стороны машины.

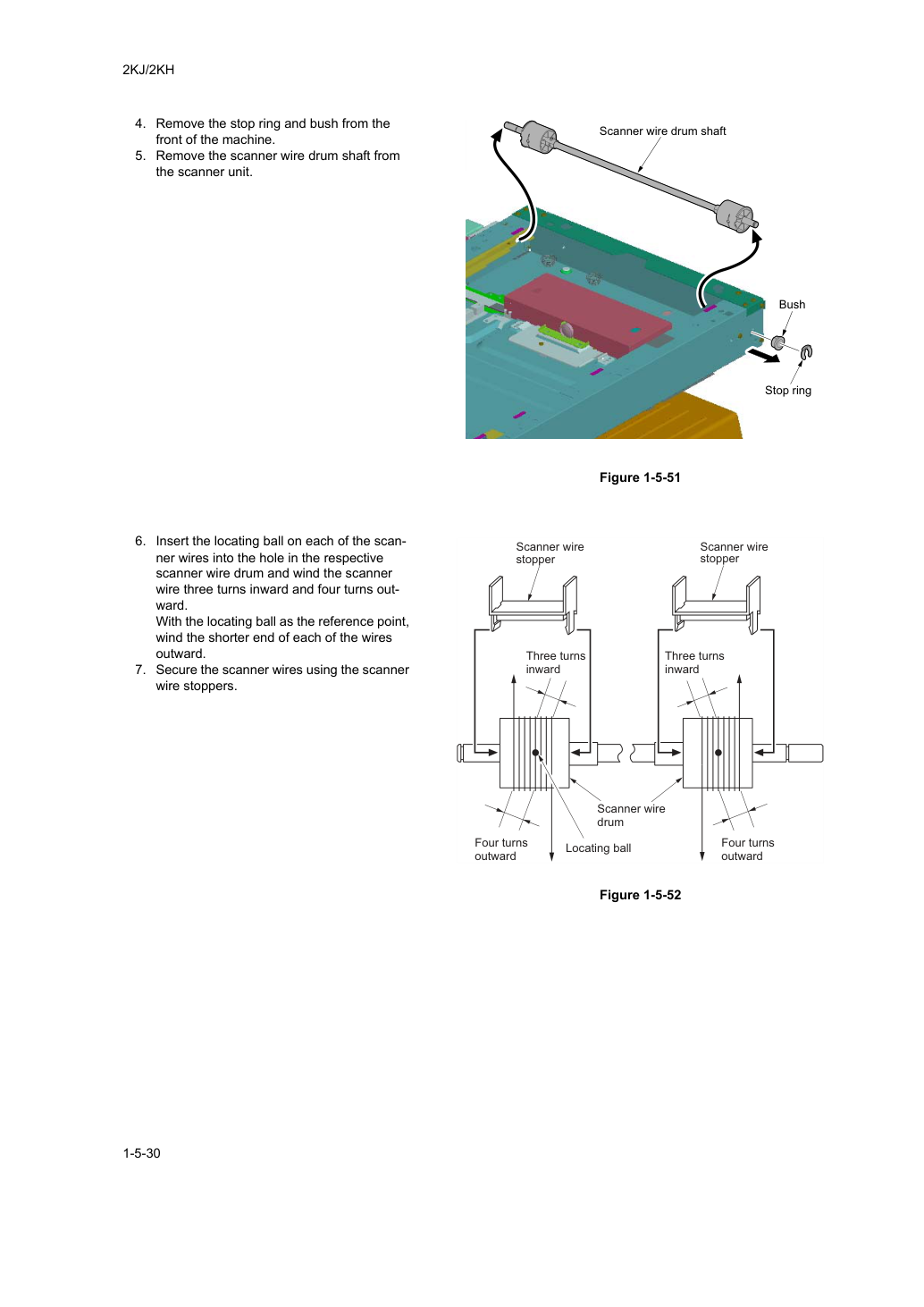

3. Снимите стопорное кольцо и втулку.
5. Снимите стопорное кольцо и втулку с вала.
5. Снимите вал барабана провода сканера с
6. Вставьте позиционирующий шарик на каждый из скан-
неров проводов в отверстие в соответствующем барабане провода сканера и намотайте провод сканера три оборота внутрь и четыре оборота нар-
Используя позиционирующий шарик в качестве контрольной точки, намотайте более короткий конец каждого провода наружу.
7. Закрепите провода сканера, используя сканер

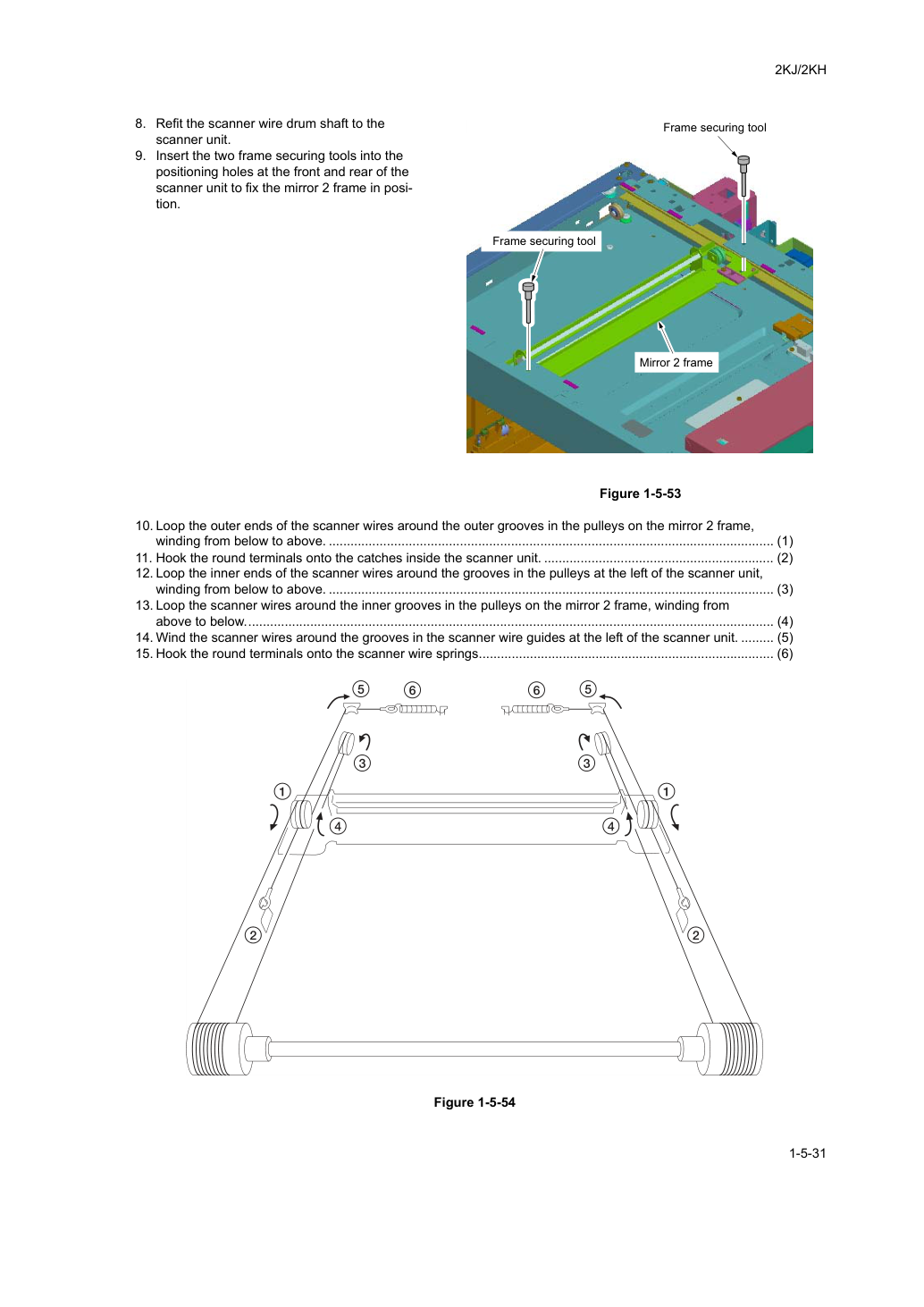

8. Переустановите вал барабана провода сканера на
9. Вставьте два инструмента крепления рамы в
позиционирующие отверстия спереди и сзади сканирующего узла, чтобы закрепить зеркальную раму 2 в положении.
10. Проложите наружные концы проводов сканера вокруг внешних канавок в шкивах на зеркальной раме 2,
11. Зацепите круглые контакты за зацепления внутри сканирующего узла. ............................................................... (2)
12. Проложите внутренние концы проводов сканера вокруг канавок в шкивах слева от сканирующего узла,
13. Проложите провода сканера вокруг внутренних канавок в шкивах на зеркальной раме 2, намотав с
14. Намотайте провода сканера вокруг канавок в направляющих проводов сканера слева от сканирующего узла. ......... (5)
15. Зацепи круглые клеммы на пружины провода сканера................................................................................. (6)
16. Извлеки два стопора провода сканера и
17. Ориентируясь на направляющий шарик провода
барабана, отведи провода внутрь.
18. Перемещай раму зеркала 2 из стороны в сторону для
правильного позиционирования проводов.
19. Установи раму зеркала 1 на рейку сканера
и перемести ее к левому краю аппарата.
20. Вставь инструменты крепления рамы в пози-
ционные отверстия (крайние левые отверстия) спереди и сзади блока сканера и закрепи раму зеркала 1, фиксируя одновременно раму зеркала 1 и раму зеркала 2.
21. Извлеки два инструмента крепления рамы.
22. Установи на место все извлеченные детали.

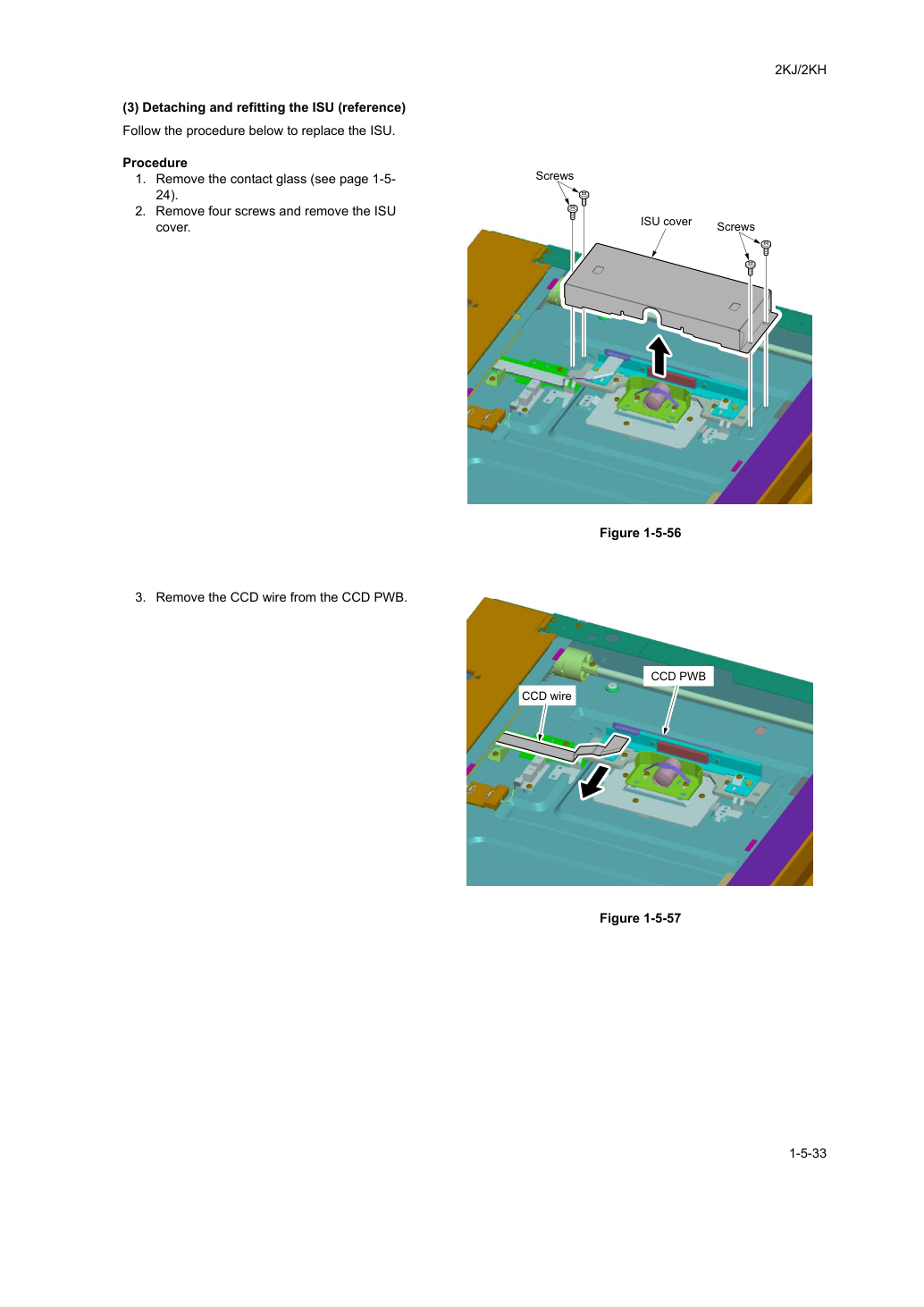

Следуй процедуре ниже для замены ISU.
- Отсоединение и установка ISU (справочная информация)
1. Извлеки контактное стекло (см. стр. 1-5-
2. Извлеки четыре винта и снеми ISU
3. Извлеки провод CCD из CCD PWB.

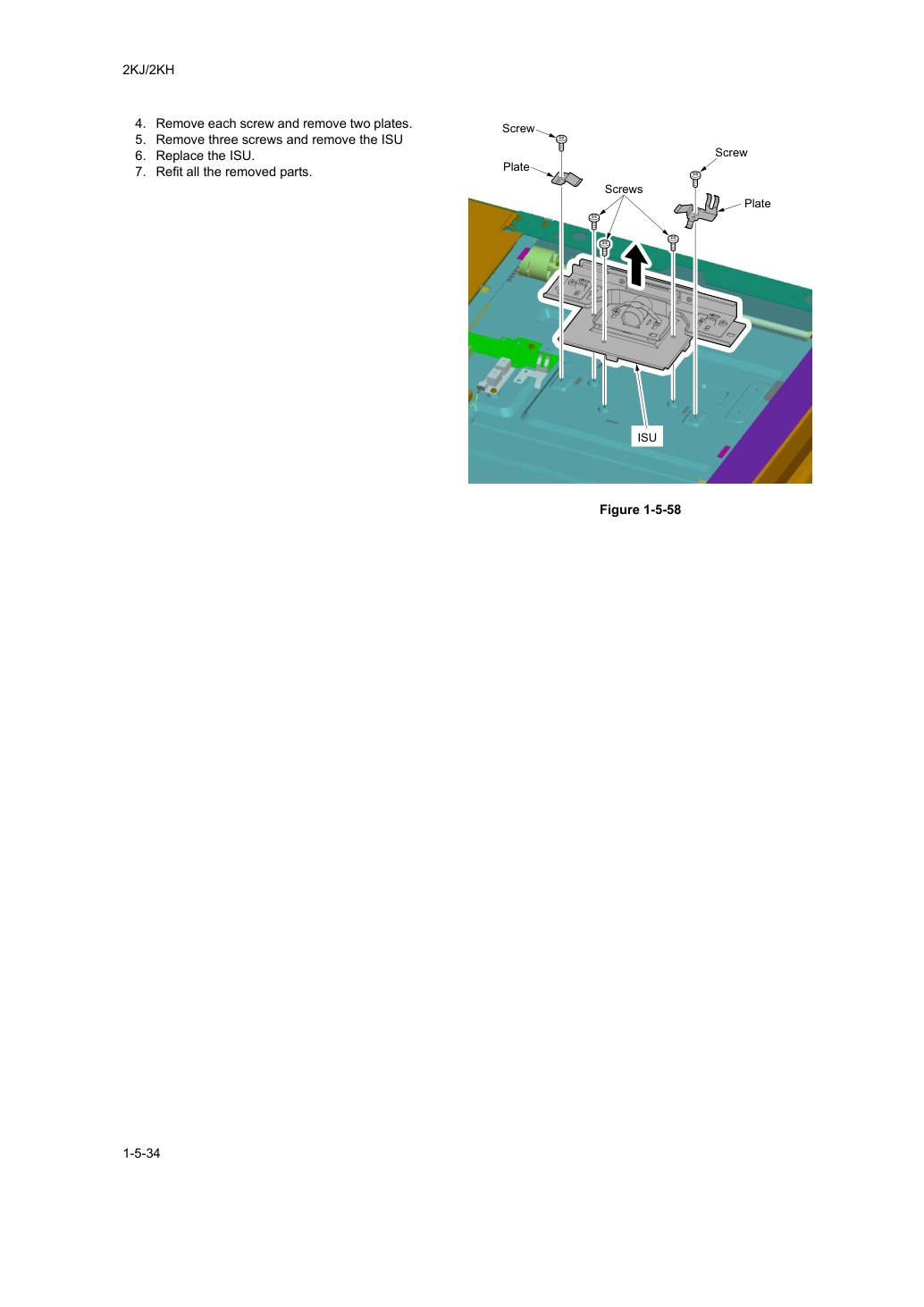

4. Извлеки каждый винт и снеми две пластины.
5. Извлеки три винта и снеми ISU
6. Замени ISU.
7. Переустанови все извлеченные детали.
Следуй процедуре ниже для замены узла лазерного сканера.

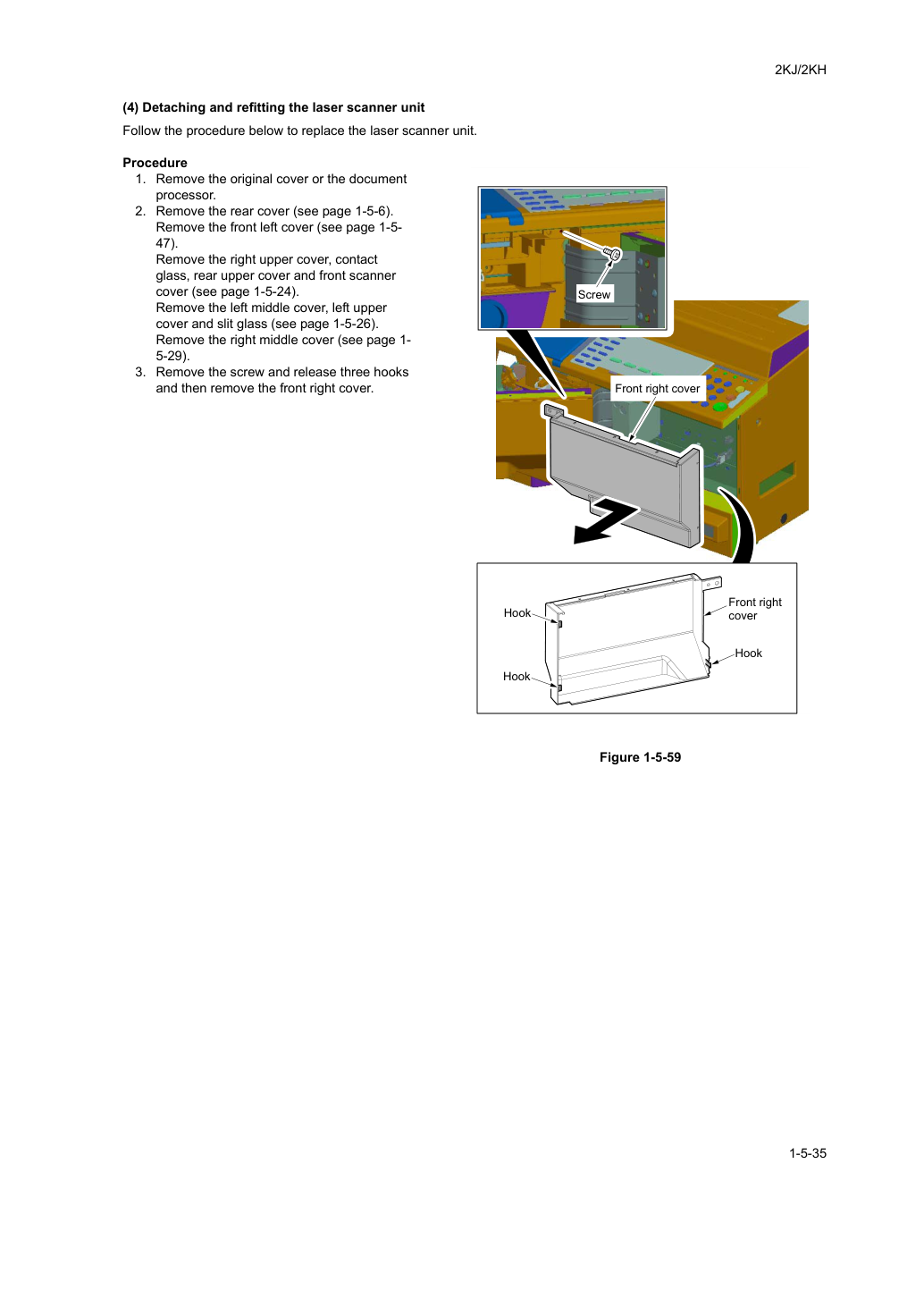

- Снятие и установка узла лазерного сканера
1. Извлеки оригинальную крышку (cover) или
2. Снимите заднюю крышку (cover) (см. стр. 1-5-6).
Снимите правую верхнюю крышку, контактное стекло, заднюю верхнюю крышку и переднюю крышку сканера (см. страницу 1-5-24).
Снимите левую среднюю крышку, левую верхнюю крышку и щелевое стекло (см. страницу 1-5-26).
3. Снимите винт и отпустите три крючка
затем извлеки переднюю правую крышку.

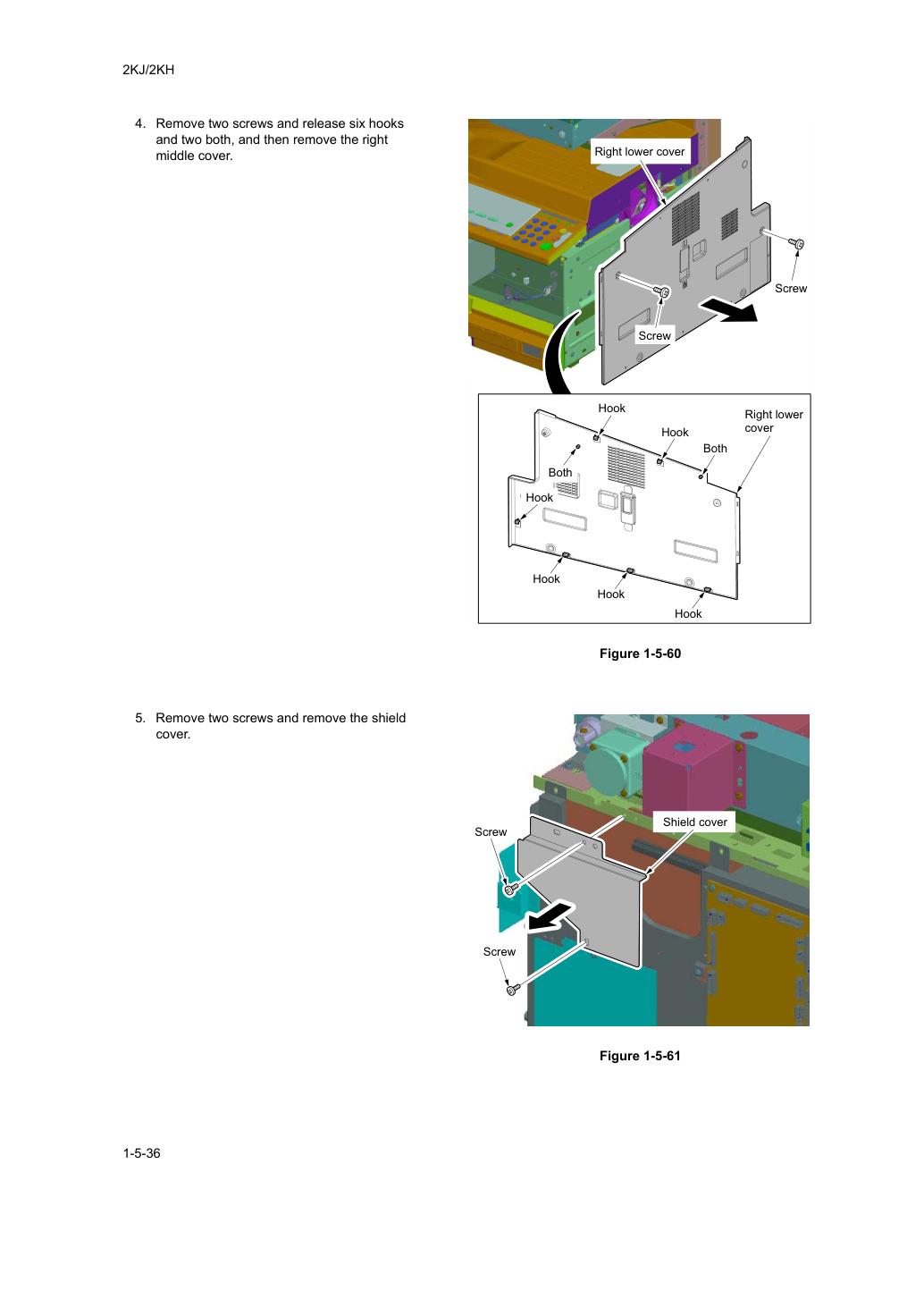

4. Снимите два винта и отпустите шесть крючков
и с обеих сторон, затем снимите правую среднюю крышку.
5. Снимите два винта и удалите экран

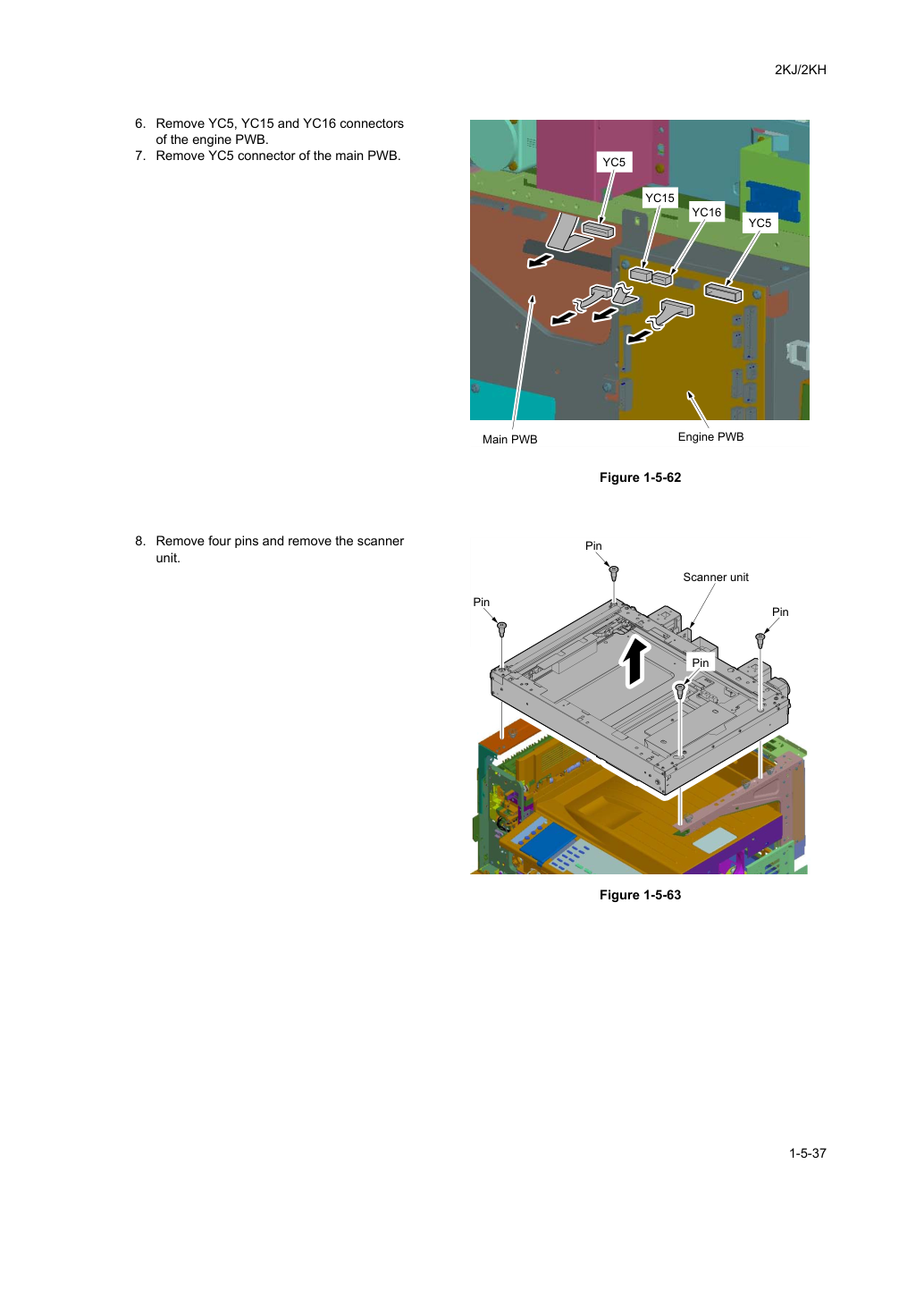

6. Отсоедините разъемы YC5, YC15 и YC16
7. Отсоедините разъем YC5 с главной платы PWB.
8. Снимите четыре штыря и удалите сканер

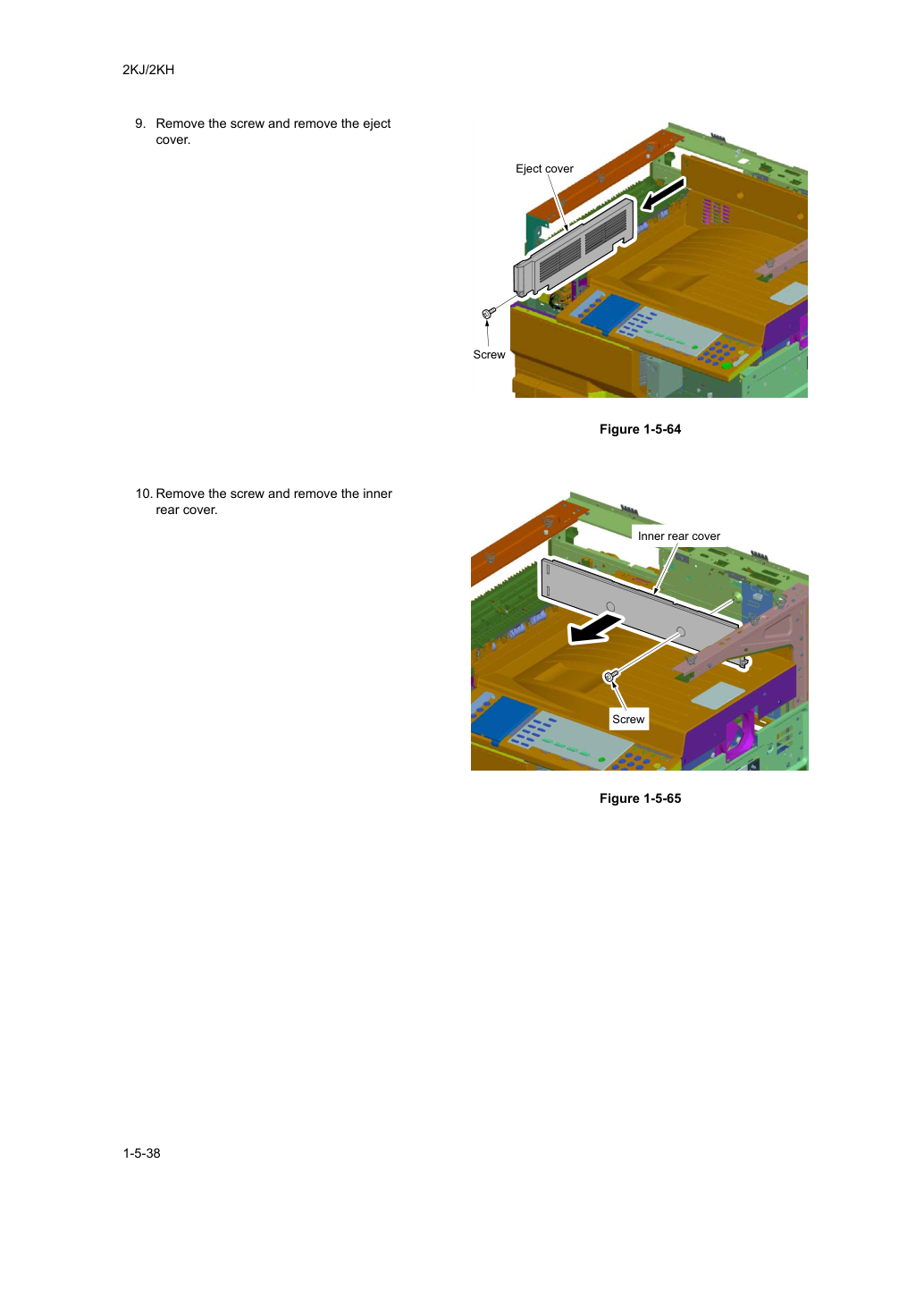

9. Снимите винт и удалите выброс
10. Снимите винт и удалите внутреннюю часть

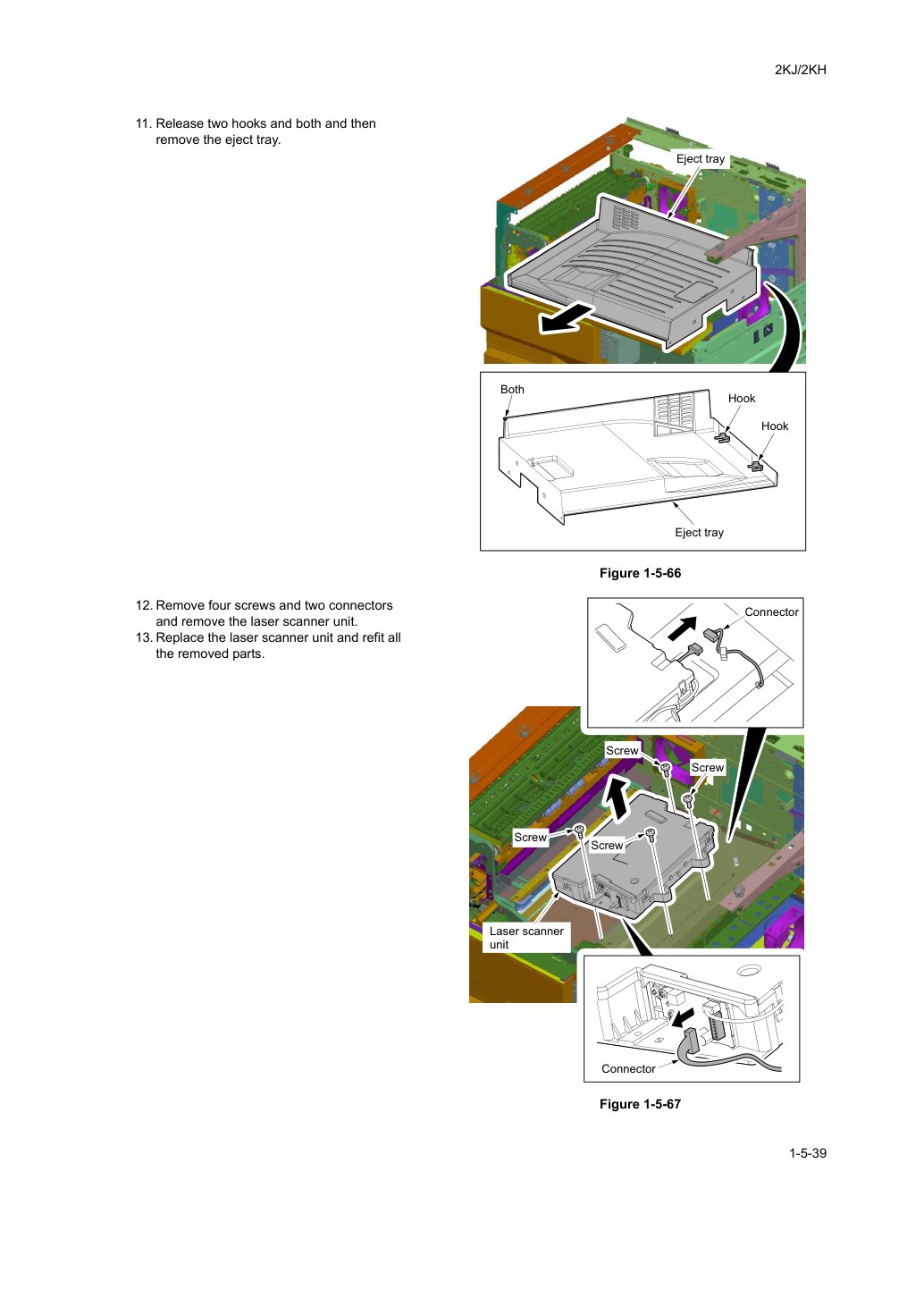

11. Отпустите два крючка и с обеих сторон, затем
12. Снимите четыре винта и два разъема
и удалите узел лазерного сканера.
13. Замените узел лазерного сканера и переустановите все
Выполни следующую регулировку, если передний и задний края изображения копии смещены в боковом направлении (боковая прямоугольность не достигнута).
Отрегулируй прогиб бумаги на регистрационном ролике в первую очередь (см. страницу 1-3-15). Проверь продольную прямоугольность изображения копии, и если она не достигнута, выполни регулировку продольной прямоугольности.
Перед выполнением следующей регулировки выведи паттерн VTC-PG2 в элемент обслуживания U993 для использования в качестве оригинала регулировки.
Нажмите кнопку запуска и сделайте тестовую копию при увеличении 100%.
Ослабьте два винта и отрегулируйте положение кронштейна зеркала 2.
Для примера копирования 1 переместите кронштейн в направлении белой стрелки ( ).
Для примера копирования 2 переместите кронштейн в направлении чёрной стрелки ( ).
Поместите оригинал на контактное стекло.
Затяните два винта и переустановите контактное стекло.
- Регулировка продольной прямоугольности (эталон) пример 1 пример 2

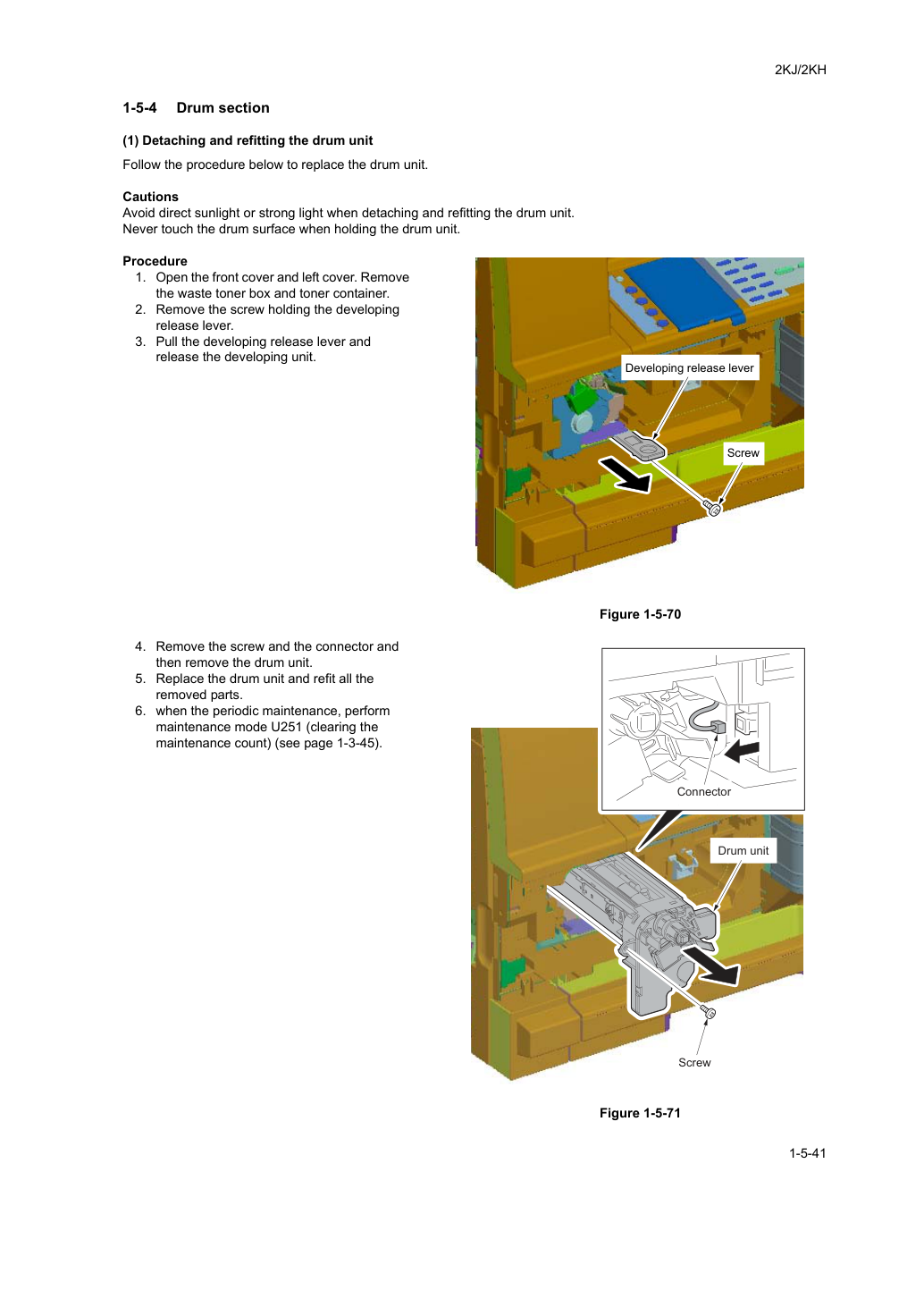

Следуйте приведённой ниже процедуре для замены узла печатного барабана.
Избегайте прямого солнечного света или яркого освещения при снятии и переустановке узла печатного барабана.
Не касайтесь поверхности печатного барабана при удерживании узла печатного барабана.
- Снятие и переустановка узла печатного барабана
1. Откройте переднюю крышку и левую крышку. Извлеките
контейнер отходов тонера и контейнер тонера.
2. Извлеките винт крепления узла проявки
3. Потяните рычаг отсоединения узла проявки и
4. Извлеките винт и разъём и
5. Замените узел печатного барабана и переустановите все
6. при плановом обслуживании выполните режим обслуживания U251 (очистка счётчика обслуживания) (см. стр. 1-3-45).

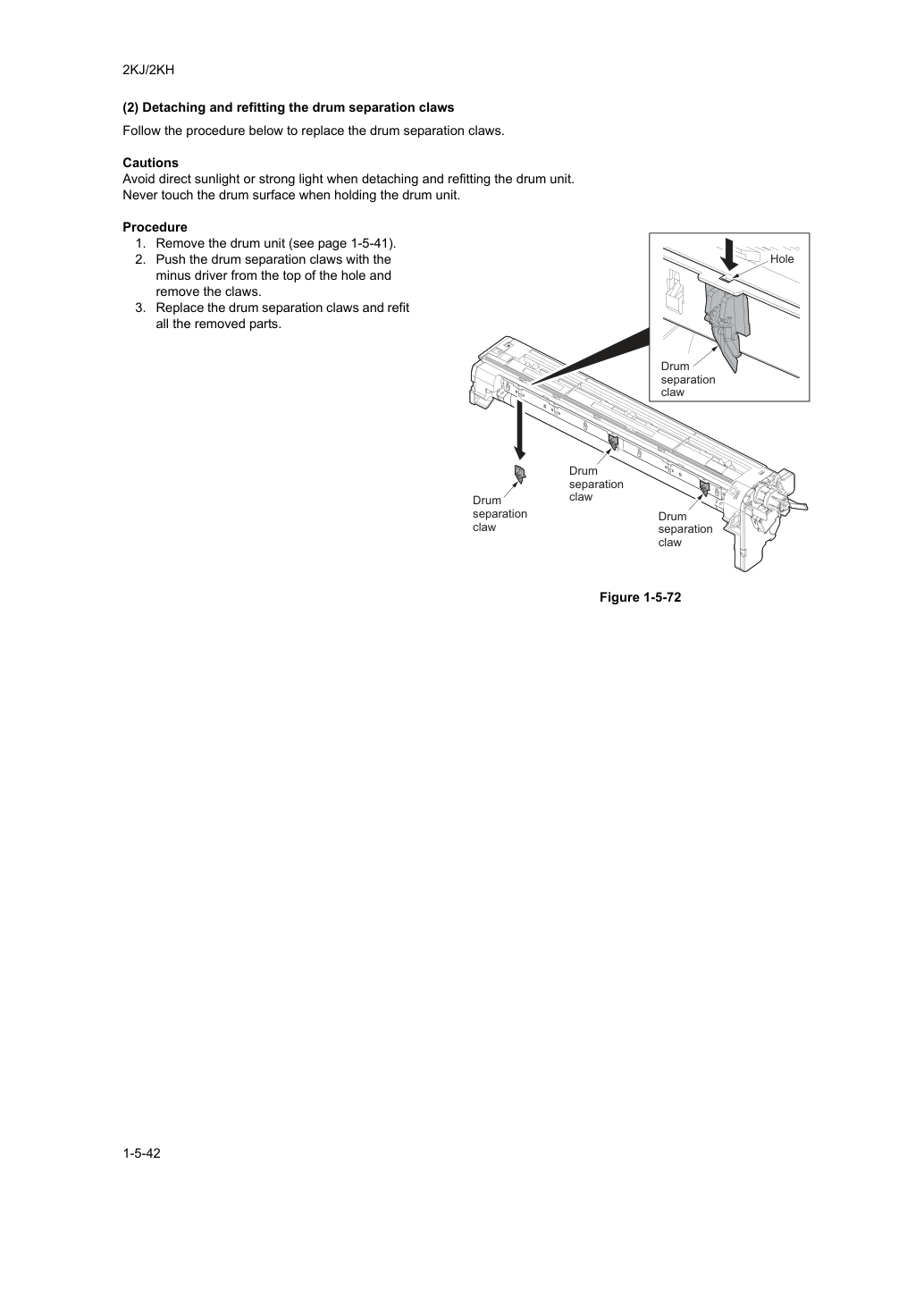

Следуйте приведённой ниже процедуре для замены когтей разделения печатного барабана.
Избегайте прямого солнечного света или яркого освещения при снятии и переустановке узла печатного барабана.
Не касайтесь поверхности печатного барабана при удерживании узла печатного барабана.
- Снятие и переустановка когтей разделения печатного барабана
1. Снимите узел барабана (см. стр. 1-5-41).
2. Нажми кулачки отделения печатного барабана отвёрткой с минусом сверху отверстия и извлеки кулачки.
Замени кулачки отделения печатного барабана и переустанови
3. Замени кулачки отделения печатного барабана и переустанови
Следуй процедуре ниже для замены узла основного зарядного устройства.
- Отсоединение и переустановка узла основного зарядного устройства
1. Откройте переднюю крышку и извлеките контейнер отходов тонера.
2. При поднятии узла основного зарядного устройства в направлении
3. При нажатии на рычаг отпуска основного зарядного устройства
в направлении, указанном стрелкой, в положении стопора извлечения, чтобы отпустить стопор извлечения, извлеки узел основного зарядного устройства из машины.
4. Замени узел основного зарядного устройства и переустанови все
Следуй процедуре ниже для замены узла проявления.
- Отсоединение и переустановка узла проявления
1. Снимите узел барабана (см. стр. 1-5-41).
2. При поднятии узла проявления немного,
извлеки узел из машины.
3. Замени узел проявления и переустанови все
4. Выполни режим обслуживания U130 (начальное
5. Выполни режим обслуживания U157 (очистка

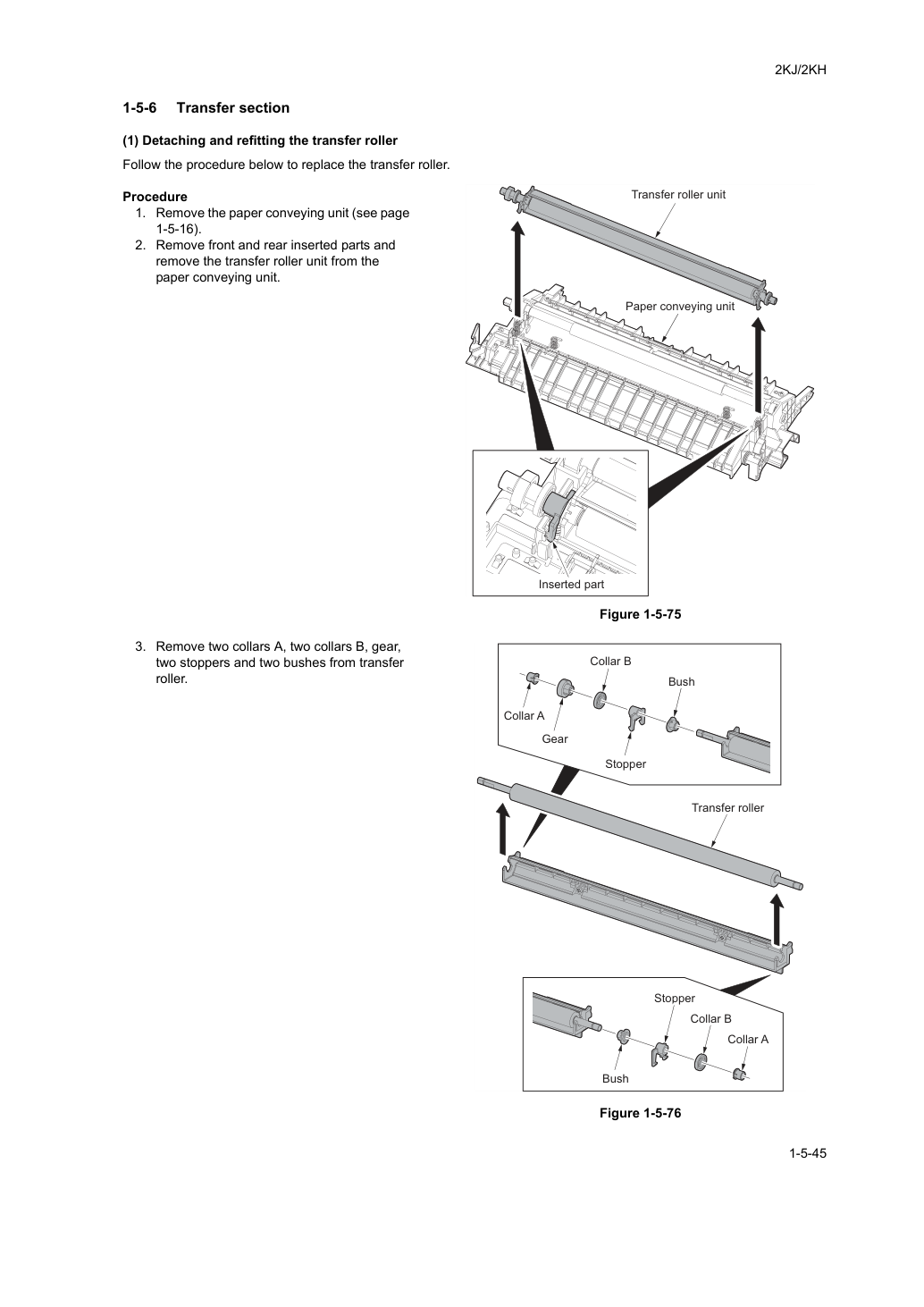

Следуй процедуре ниже для замены ролика передачи.
- Отсоединение и переустановка ролика передачи
1. Снимите узел подачи бумаги (см. стр.
2. Извлеки передние и задние вставные детали и
извлеки узел ролика передачи из узла подачи бумаги.
3. Снять два кольца A, два кольца B, шестерню,
два стопора и два втулки с ролика передачи.
4. Заменить ролик передачи и переустановить все
При переустановке узла ролика передачи убедиться, что пружины передачи надежно установлены в выступы.

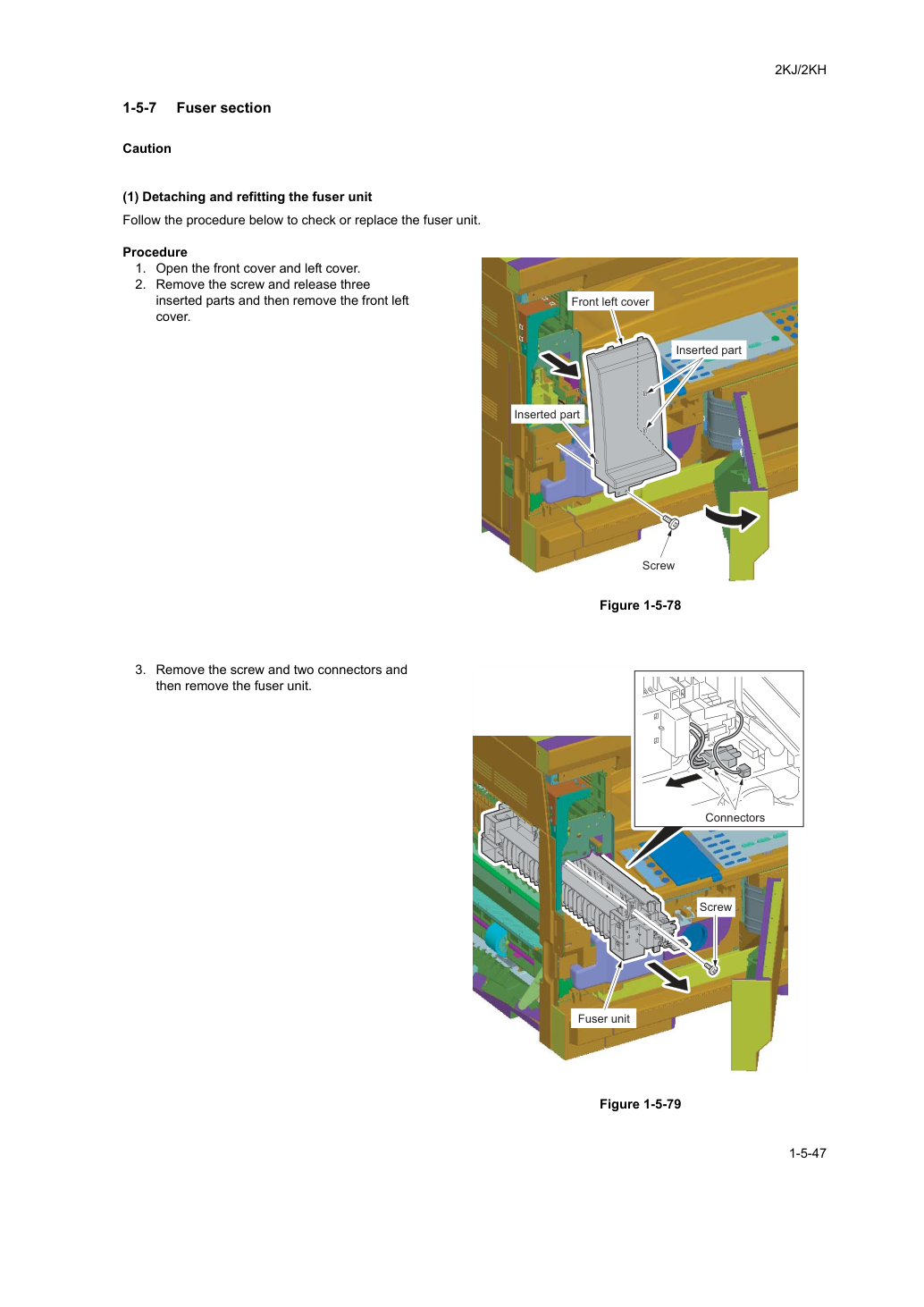

Следовать процедуре ниже для проверки или замены термоузла.
- Снятие и переустановка термоузла
1. Открой переднюю крышку и левую крышку.
2. Снять винт и отпустить три
вставленные детали, затем снять переднюю левую крышку.
3. Снять винт и два разъема и
4. Заменить термоузел и переустановить все
После подключения разъема убедиться, что провод термистора термоузла закреплен как в положение паза, так и в крюк термоузла.

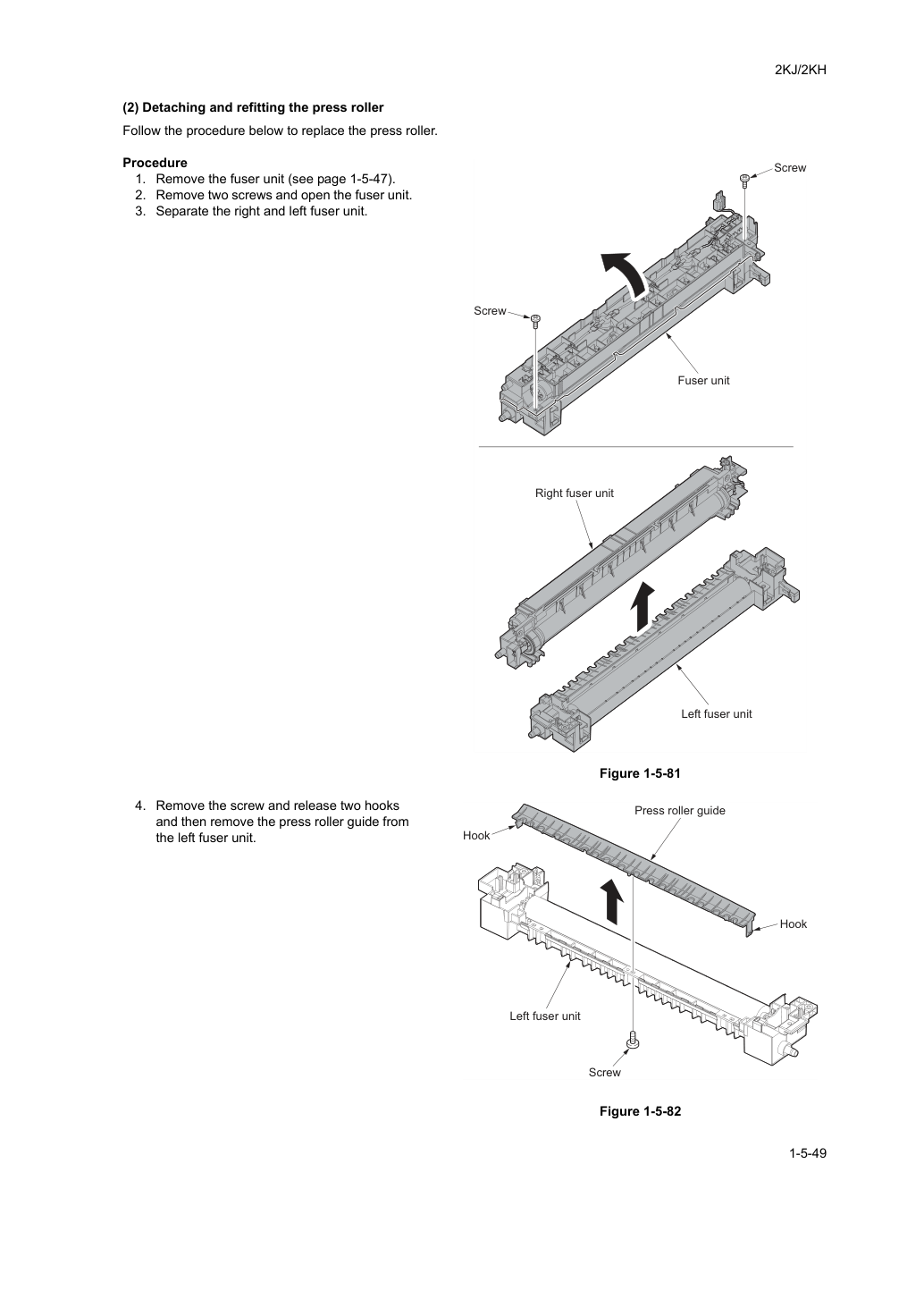

Следовать процедуре ниже для замены прижимного ролика.
- Снятие и переустановка прижимного ролика
1. Снять термоузел (см. стр. 1-5-47).
2. Снять два винта и открыть термоузел.
3. Разделить правый и левый термоузел.
4. Снять винт и отпустить два крюка
затем снять направляющую прижимного ролика с левого термоузла.
5. Снять прижимный ролик с левого термоузла.
Снять прижимный ролик осторожно, чтобы не поцарапать его поверхность.
При снятии быть осторожным, чтобы не упустить и не потерять втулку.
6. Заменить прижимный ролик и переустановить все

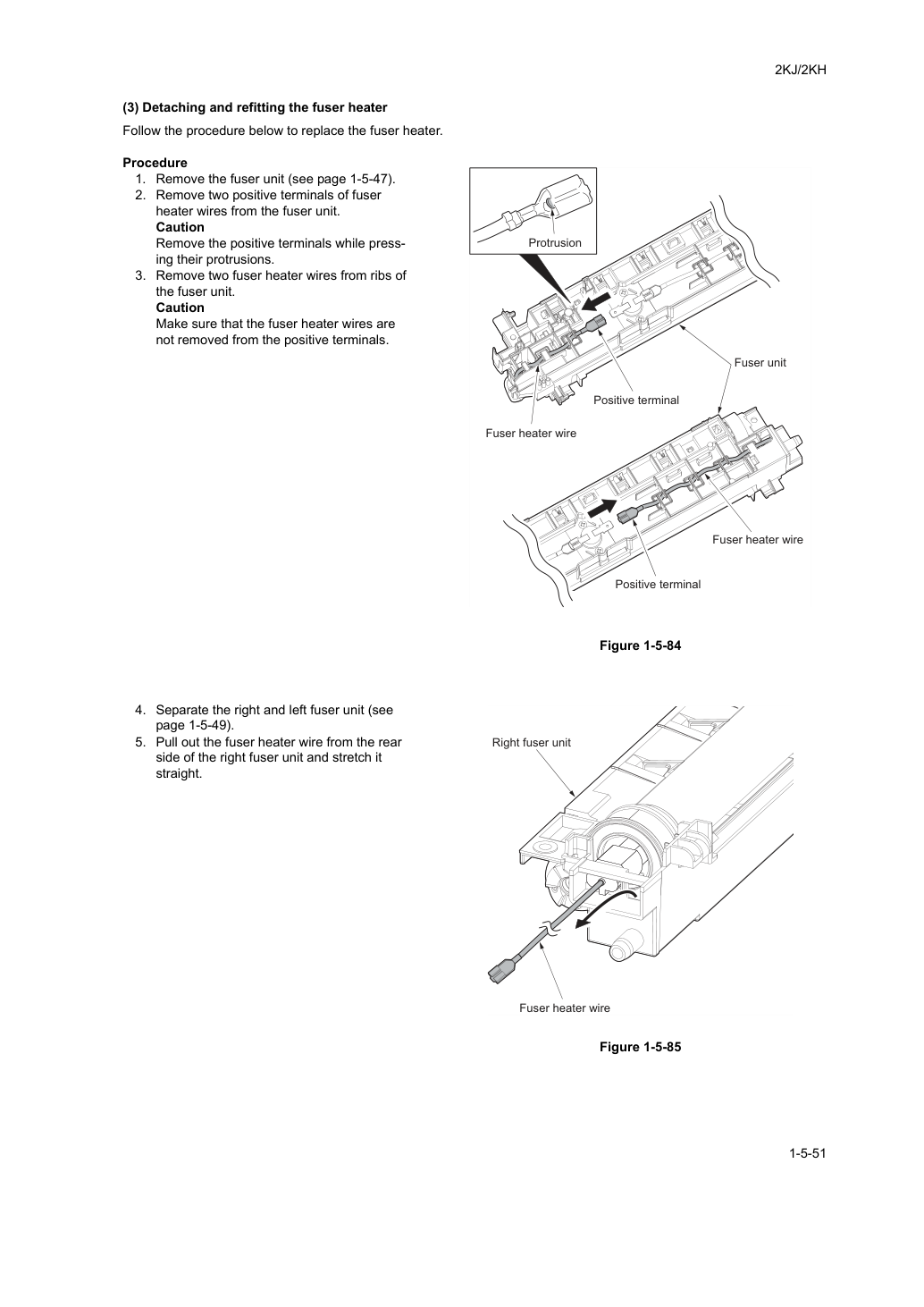

Следовать процедуре ниже для замены нагревателя термоузла.
- Снятие и переустановка нагревателя термоузла
1. Снять термоузел (см. стр. 1-5-47).
2. Снять два положительных вывода проводов нагревателя
термоузла с термоузла.
Снять положительные выводы, нажимая на их выступы.
3. Снять два провода нагревателя термоузла с ребер
Убедиться, что провода нагревателя термоузла не снимаются с положительных выводов.
4. Разделить правый и левый термоузел (см.
5. Вытянуть провод нагревателя термоузла с задней
стороны правого термоузла и выпрямить его.

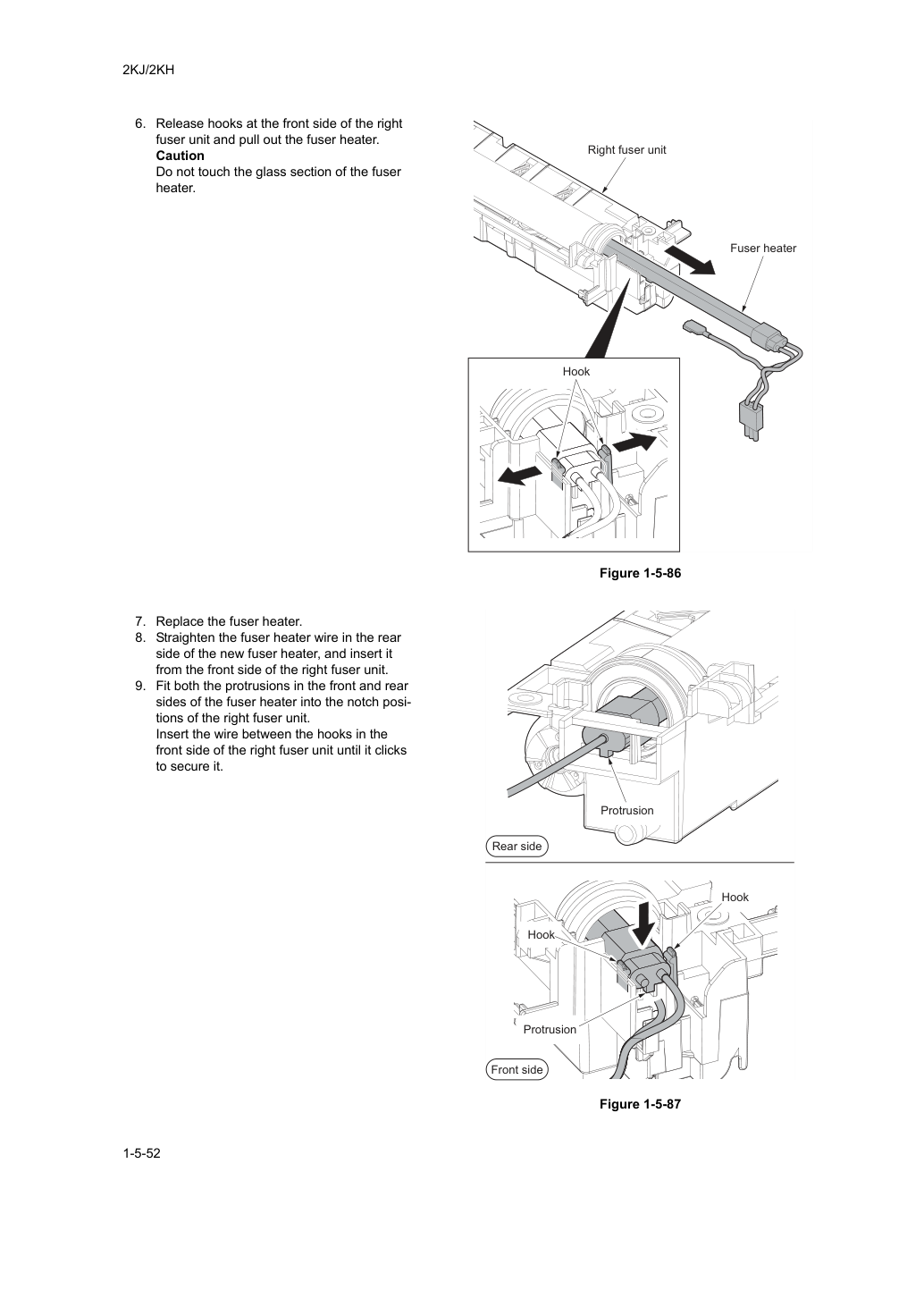

6. Отпустить крюки на передней стороне правого
термоузла и вытянуть нагреватель термоузла.
Не касаться стеклянной части нагревателя термоузла.
7. Заменить нагреватель термоузла.
8. Выпрямить провод нагревателя термоузла на задней
стороне нового нагревателя и вставить его с передней стороны правого термоузла.
9. Установить оба выступа на передней и задней
сторонах нагревателя термоузла в положение пазов правого термоузла.
Проденьте провод между крючками на передней стороне правого термоузла (Fuser) до щелчка для фиксации.

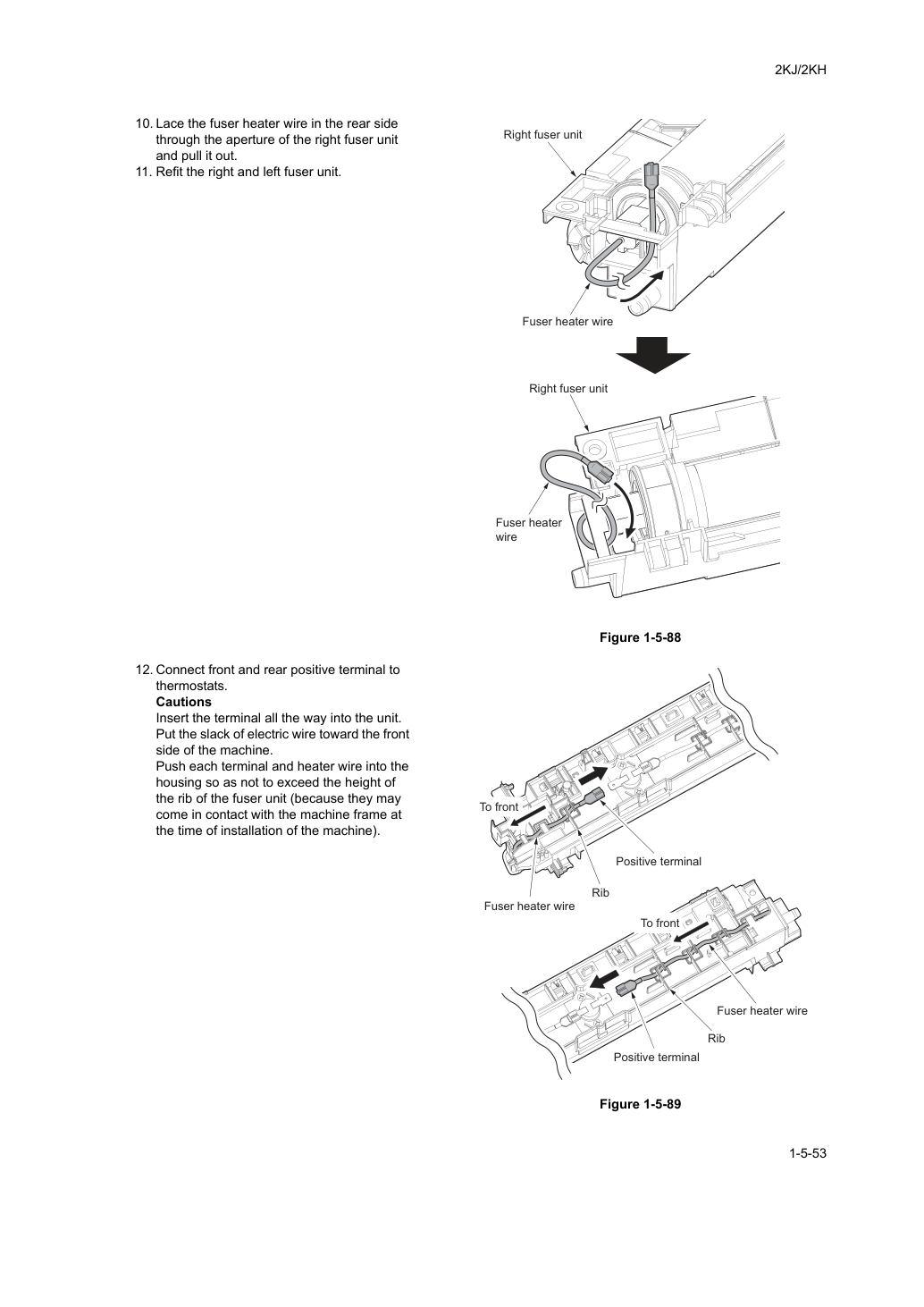

10. Проденьте провод нагревателя термоузла на задней стороне
через апертуру правого термоузла (Fuser) и вытащите его.
11. Переустановите правый и левый термоузел (Fuser).
12. Подключите переднюю и заднюю клеммы положительного провода к
Полностью вставьте клемму в узел.
Направьте провисание электрического провода в сторону передней части машины.
Вставьте каждую клемму и провод нагревателя в корпус так, чтобы они не превышали высоту ребра термоузла (Fuser) (поскольку они могут соприкасаться с рамой машины при установке).
Следуйте приведенной ниже процедуре для замены когтей разделения теплового ролика.

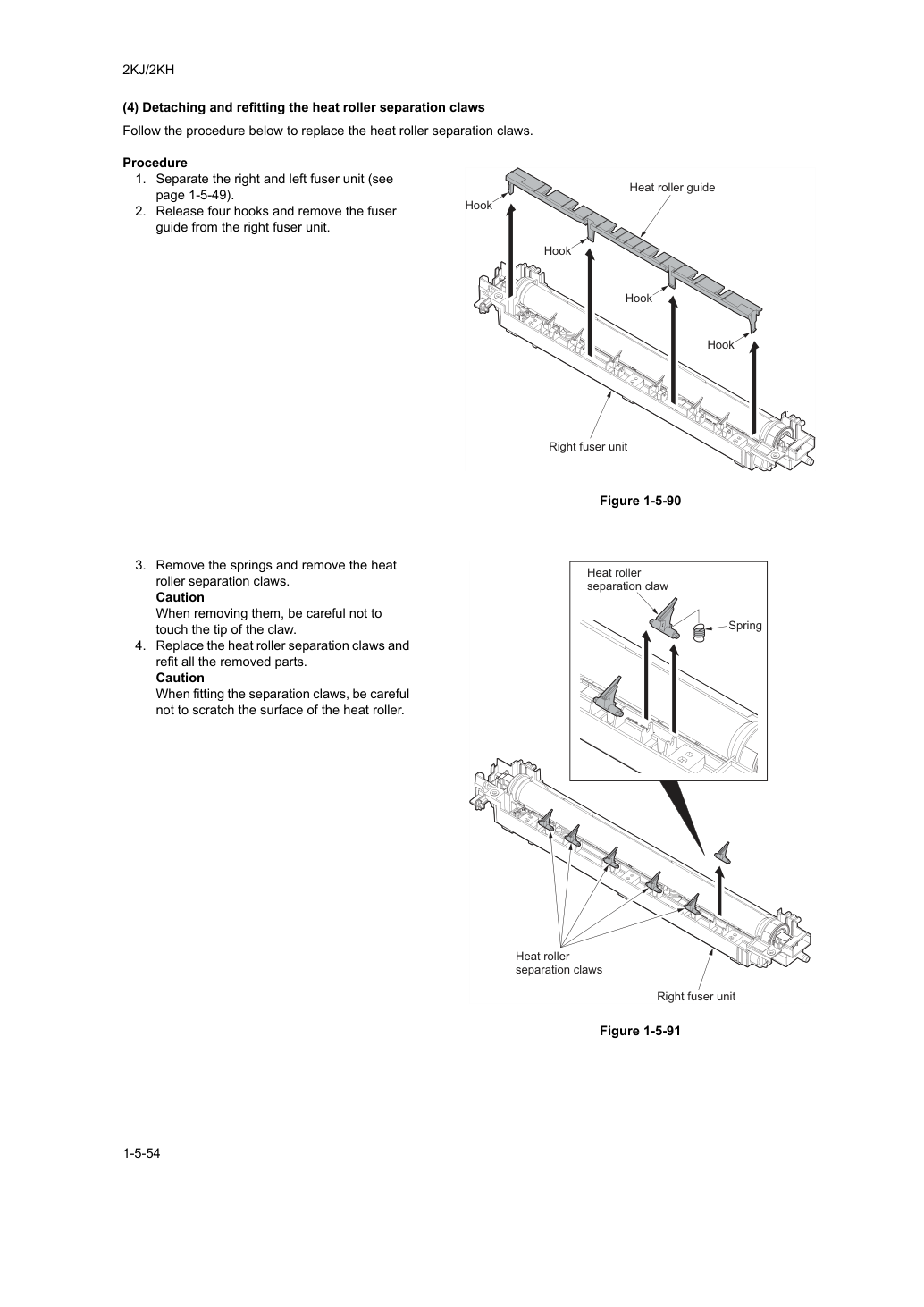

- Отсоединение и переустановка когтей разделения теплового ролика
1. Разделите правый и левый термоузел (Fuser) (см.
2. Отожмите четыре крючка и снимите направляющую термоузла (Fuser)
с правого термоузла (Fuser).
3. Снимите пружины (spring) и снимите тепловые
При снятии будьте осторожны, не касайтесь кончика когтя.
4. Замените когти разделения теплового ролика и
При установке разделительных когтей будьте осторожны, не царапайте поверхность теплового ролика.
Следуйте приведенной ниже процедуре для замены теплового ролика.

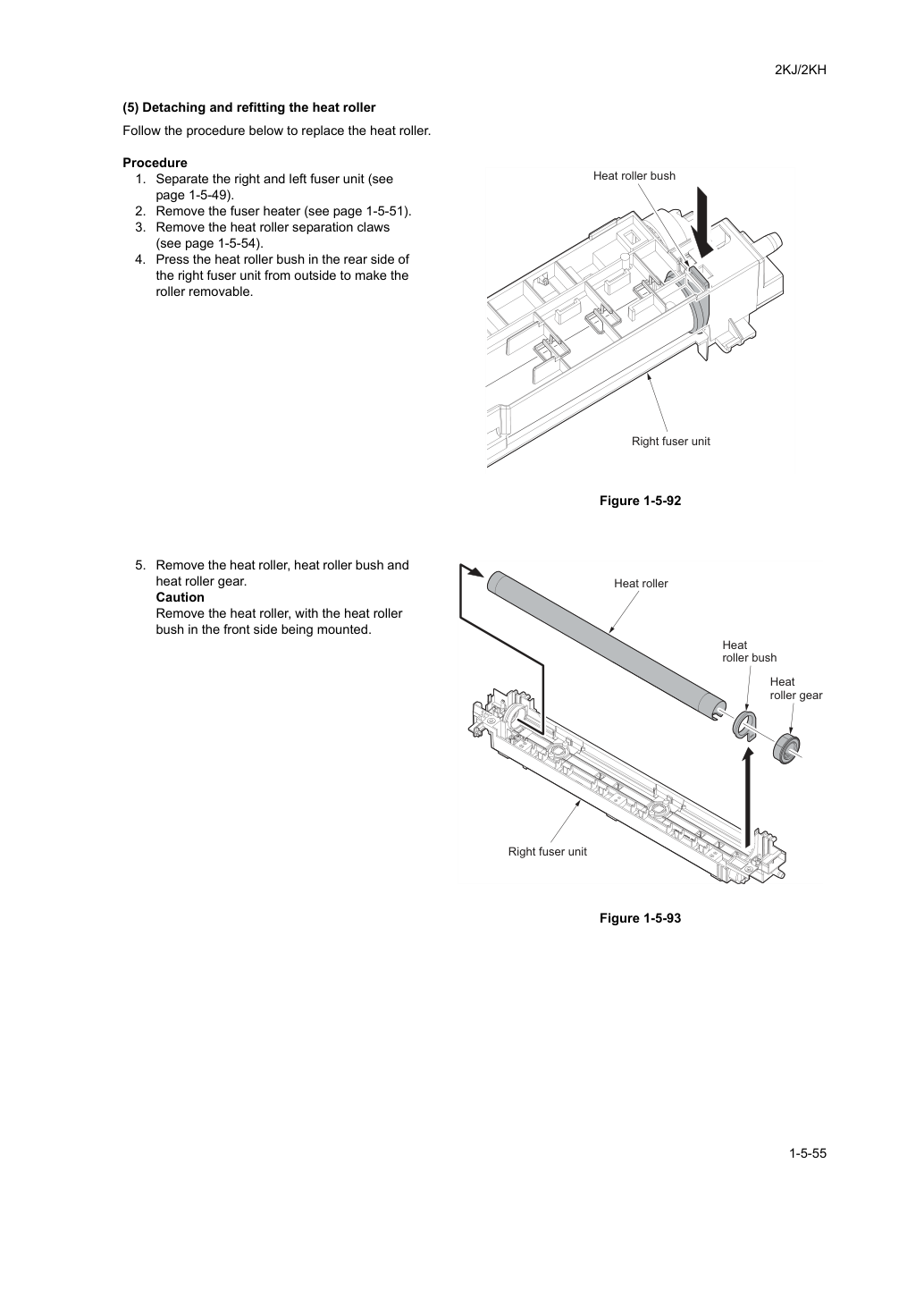

- Отсоединение и переустановка теплового ролика
1. Разделите правый и левый термоузел (Fuser) (см.
2. Снимите нагреватель термоузла (Fuser) (см. страницу 1-5-51).
3. Снимите когти разделения теплового ролика
4. Нажмите на втулку теплового ролика на задней стороне
правого термоузла (Fuser) снаружи, чтобы сделать ролик съемным.
5. Снимите тепловой ролик, втулку теплового ролика и
Снимите тепловой ролик с установленной втулкой теплового ролика на передней стороне.

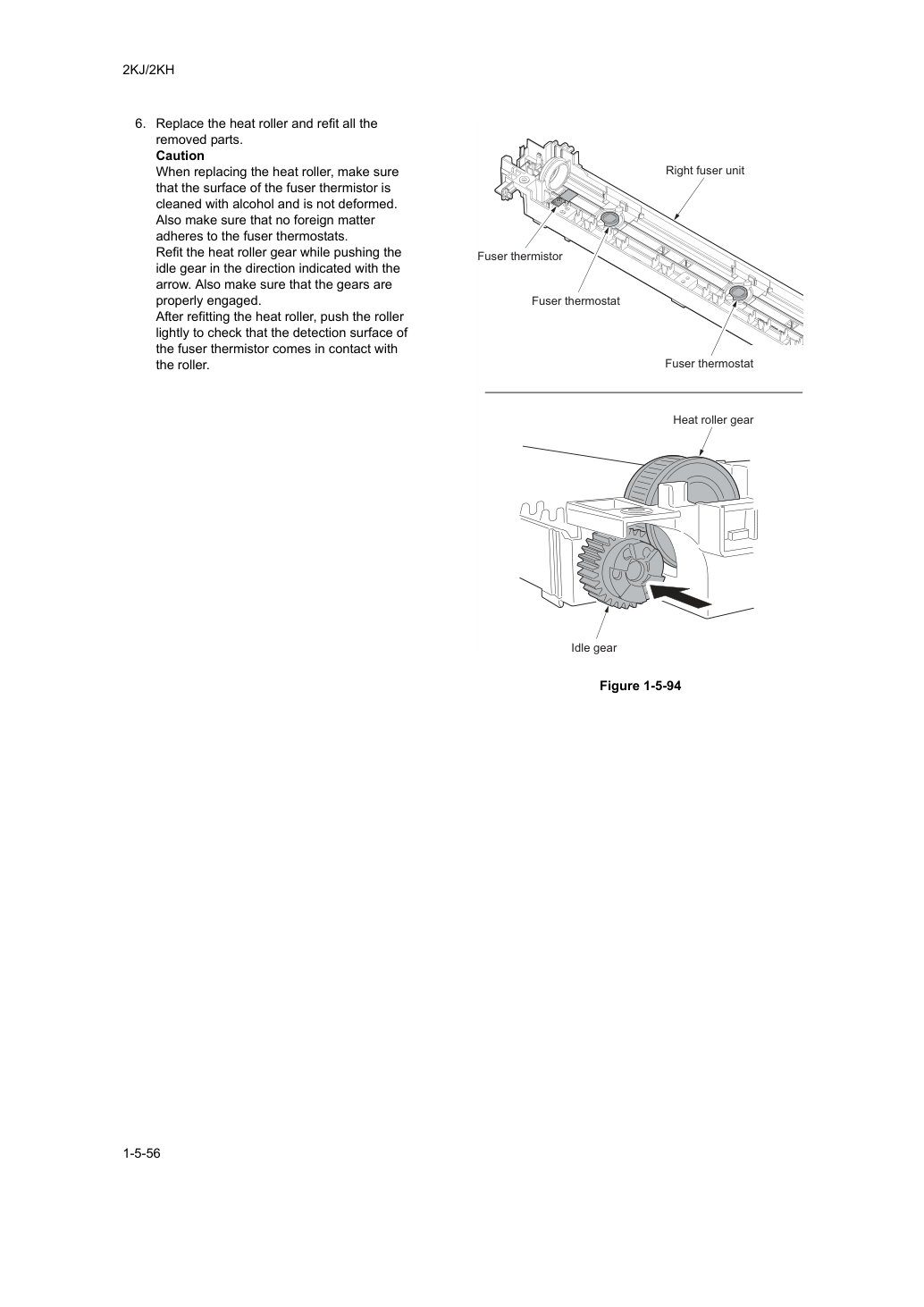

6. Замените тепловой ролик и переустановите все
При замене теплового ролика убедитесь, что поверхность датчика температуры термоузла (fuser thermistor) очищена спиртом и не деформирована.
Также убедитесь, что на термостаты термоузла (fuser thermostats) не прилипает посторонний материал.
Переустановите шестерню теплового ролика (gear), нажимая на холостую шестерню в направлении, указанном стрелкой. Также убедитесь, что шестерни правильно взаимодействуют.
После переустановки теплового ролика слегка надавите на ролик, чтобы проверить, что поверхность обнаружения датчика температуры термоузла (fuser thermistor) контактирует с роликом.
Следуйте приведенной ниже процедуре для замены датчика температуры термоузла (fuser thermistor).
- Отсоединение и переустановка датчика температуры термоузла (fuser thermistor)
1. Разделите правый и левый термоузел (Fuser) (см.
2. Снимите тепловой ролик (см. страницу 1-5-55).
3. Снимите винт (screw) и снимите датчик температуры термоузла (Fuser)
4. Замените датчик температуры термоузла (fuser thermistor) и переустановите все
Верните провод датчика температуры термоузла (fuser thermistor) в исходное правильное положение.
После переустановки теплового ролика слегка надавите на ролик, чтобы проверить, что поверхность обнаружения датчика температуры термоузла (fuser thermistor) контактирует с роликом.
