Помимо функции обслуживания для сервиса, машина оснащена функцией управления, которая может управляться пользователями (в основном администратором). В этом режиме управления можно изменять параметры, такие как параметры по умолчанию.

Выберите [Job Accounting] и нажми клавишу enter.

Нажми клавишу system menu/counter.

Выберите [Copy default] и нажми клавишу enter.

Выберите [Machine default] и нажми клавишу enter.

Выберите [Counter check] и нажми клавишу enter.

Проверь счетчик (стр. 1-3-73).

Выберите [MP Tray Setting] и нажми клавишу enter.

Выберите [Print report] и нажми клавишу enter.

Вывести отчет (страница 1-3-73).

Выбрать [Language] и нажать клавишу ввода.

Выбрать [End] и нажать клавишу ввода.

Установить язык (страница 1-3-73).

Использование режима управления

Регистрирует ID-коды и лимит использования для каждого счета.

Установка учета заданий

1. Выбрать [Edit Job Accounting] и нажать

2. Выбрать [New registration] и нажать клавишу ввода.

3. Ввести ID-код (до 8 цифр) с помощью цифровой

4. Нажать клавишу ввода.

5. Установить лимит использования.

1. Выбрать [Edit Job Accounting] и нажать

2. Выбрать [Delete] и нажать клавишу ввода.

3. Выбрать ID-код для удаления и нажать

4. Выбрать [Yes] или [No] и нажать клавишу ввода.

1. Выбрать [Edit Job Accounting] с помощью курсора вверх/

вниз и нажать клавишу ввода.

2. Выбрать [Change limit in use] с помощью курсора вверх/

вниз и нажать клавишу ввода.

3. Выбрать ID-код для изменения и нажать

4. Изменить лимит использования.

Можно просмотреть общее количество отпечатков, вывести отчет учета заданий и очистить счетчик для всех счетов.

1. Выбрать [Job Accounting Total] и нажать

2. Выбрать [Print report] и нажать клавишу ввода.

Отчет управления выводится на печать.

3. Выбрать [Counter clear] и нажать клавишу ввода.

4. Выбрать [Yes] или [No] и нажать клавишу ввода.

Проверяет количество отпечатков и/или очищает счетчик для отдельных счетов.

1. Выбрать [Each Job Accouning TL] и нажать

клавишу ввода. Отображаются количества отпечатков отдельных счетов.

2. Выбрать ID-код для очистки и нажать

3. Выбрать [Yes] или [No] и нажать клавишу ввода.

1. Выбрать [Job Accounting On/Off] и нажать

2. Выбрать [On] или [Off] и нажать клавишу ввода.

1. Выбрать [Job Accounting Def. Set.] и нажать

2. Выбрать [Copy Job Account.] и нажать

3. Выбрать [On] или [Off] и нажать клавишу ввода.

1. Выбрать [Job Accounting Def. Set.] и нажать

2. Выбрать [Prnt Job Account.] и нажать клавишу ввода.

3. Выбрать [On] или [Off] и нажать клавишу ввода.

Примечание: Этот параметр доступен только если в машине установлена дополнительная плата сетевого сканера.

1. Выбрать [Job Accounting Def. Set.] и нажать

2. Выбрать [Scanner Job Accnt] и нажать

3. Выбрать [On] или [Off] и нажать клавишу ввода.

Примечание: Этот параметр доступен только если в машине установлен дополнительный факс-модуль.

1. Выбрать [Job Accounting Def. Set.] и нажать

2. Выбрать [Fax Job Accountng] и нажать

3. Выбрать [On] или [Off] и нажать клавишу ввода.

Определяет, остановить ли вывод путем запрещения немедленного использования машины, остановить работу после завершения текущего задания или только вывести предупреждение, когда превышено установленное ограничение счетчика использования.

1. Выбрать [Job Accounting Def. Set.] и нажать

2. Выберите [Excess limit Set.] и нажмите Enter

3. Выберите [Stop job immediately], [Stop after job done]

или [Only warning] и нажмите клавишу Enter.

Выбирает режим экспозиции при включении.

Копирование по умолчанию

1. Выберите [Exposure Mode] и нажмите Enter

2. Выберите [Manual] или [Auto] и нажмите Enter

Выбирает качество изображения оригинала при включении.

1. Выберите [Orig Image] и нажмите клавишу Enter.

2. Выберите [Text+Photo], [Photo] или [Text] и затем

Режим эко-печати ВКЛ./ВЫКЛ. Определяет, будет ли режим эко-печати установкой по умолчанию в начальном режиме.

1. Выберите [EcoPrint] и нажмите клавишу Enter.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Отрегулируйте фоновый цвет скопированной бумаги.

1. Выберите [Background adjst] и нажмите Enter

2. Отрегулируйте экспозицию и нажмите клавишу Enter.

Диапазон настроек: 1–5. Выбор бумаги. Определяет, будет ли копир автоматически выбирать бумагу того же размера, что и оригинал, или будет автоматически выбран установленный кассета по умолчанию.

1. Выберите [Paper Select] и нажмите клавишу Enter.

2. Выберите [Auto] или [Default cassette] и нажмите

Выбирает типы бумаги, доступные для выбора в режиме APS (Auto Paper Selection).

1. Выберите [Paper type(Auto)] и нажмите Enter

2. Выбрать [On] или [Off] и нажать клавишу ввода.

3. Если выбрано [On], выберите желаемый тип бумаги и

Устанавливает одну кассету, которая будет выбираться автоматически независимо от размера бумаги, загруженной в эту кассету.

1. Выберите [Default cassette] и нажмите Enter

2. Выберите кассету, которая будет использоваться приоритетно.

sette 4 Коэффициент увеличения по умолчанию. Определяет, будет ли автоматически рассчитываться надлежащий коэффициент увеличения при выборе размера копировальной бумаги.

1. Выберите [Default magnif.] и нажмите Enter

2. Выберите [100%] или [Auto %] и нажмите Enter

Регулирует общий уровень плотности для режима автоматической плотности.

1. Выберите [Adj.Auto dens] и нажмите Enter

2. Отрегулируйте плотность и нажмите клавишу Enter.

Диапазон настроек: 1–7. Автоматическая регулировка плотности (OCR). Регулирует общий уровень плотности при сканировании с программным обеспечением OCR (Optical Character Recognition) при использовании дополнительных функций сканера этой машины.

1. Выберите [Auto dens(OCR)] и нажмите Enter

2. Отрегулируйте плотность и нажмите клавишу Enter.

Диапазон настроек: 1–7. Регулировка плотности для оригиналов Text + Photo. Регулирует среднее значение плотности, когда для качества изображения выбран режим text+photo.

1. Выберите [Txt+Photo Dens] и нажмите Enter

2. Отрегулируйте плотность и нажмите клавишу Enter.

Диапазон настроек: 1–7. Регулировка плотности для текстовых оригиналов. Регулирует среднее значение плотности, когда для качества изображения выбран текстовый режим.

1. Выберите [Txt Ori Density] и нажмите Enter

2. Отрегулируйте плотность и нажмите клавишу Enter.

Диапазон настроек: 1–7. Регулировка плотности для фотооригиналов. Регулирует среднее значение плотности, когда для качества изображения выбран режим photo.

1. Выберите [Photo Ori Dnsity] и нажмите Enter

2. Отрегулируйте плотность и нажмите клавишу Enter.

Диапазон настроек: 1–7. Копирование с подборкой. Определяет, будет ли режим сортировки установкой по умолчанию в начальном режиме.

1. Выберите [Collate] и нажмите клавишу ввода.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Определяет, будет ли смещенная копия параметром по умолчанию в начальном режиме.

1. Выберите [Offset] и нажмите клавишу ввода.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Определяет, будет ли режим Auto Rotation параметром по умолчанию в начальном режиме.

1. Выберите [Auto Rotation] и нажмите клавишу ввода.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Определяет значение по умолчанию для расположения и ширины полей в режиме полей.

1. Выберите [Margin Width] и нажмите клавишу ввода.

2. Установите ширины полей и нажмите клавишу ввода.

Диапазон установки: 1/8" до 3/4" с шагом 1/8" (спецификация дюймы) 1–18 мм с шагом 1 мм (метрическая спецификация) Ширина стирания границы — значение по умолчанию Определяет значение по умолчанию для ширины границы, которая будет стерта в двух режимах стирания границы.

1. Выберите [BorderEraseWidth] и нажмите клавишу.

2. Установите ширины и нажмите клавишу ввода.

Диапазон установки: 1/8" до 3/4" с шагом 1/8" (спецификация дюймы) 1–18 мм с шагом 1 мм (метрическая спецификация) Ограничение количества копий Установите ограничение для количества копий (или наборов копий), которые можно изготовить за один раз.

1. Выберите [Copy Limit] и нажмите клавишу ввода.

2. Установите ограничение на количество копий и нажмите клавишу ввода.

Диапазон установки: 1–999 Обработка уменьшения черных полос Уменьшает черные линии, которые могут появиться при использовании DP.

1. Выберите [Corr. Black line] и нажмите клавишу.

2. Выберите [None], [Weak] или [Strong] и нажмите.

Включает или отключает автоматическое переключение кассеты.

Значение по умолчанию машины

1. Выберите [Auto Cassette SW] и нажмите клавишу.

2. Выберите [On/All types of paper], [On/Only same

paper type] или [Off] и нажмите клавишу ввода.

Размер бумаги (кассеты 1–4) Установите размер бумаги, загруженной в кассеты 1–4.

1. Выберите один из пунктов [Paper Size (1st) to (4th)] и

2. Выберите [Auto Detection Metric], [Auto Detection

Inch] или размер бумаги и нажмите клавишу ввода.

Тип бумаги (кассеты 1–4) Установите тип бумаги, загруженной в кассеты 1–4.

1. Выберите один из пунктов [Paper Type (1st) to (4th)] и

2. Выберите тип бумаги и нажмите клавишу ввода.

1. Выберите один из пунктов [Check MP Tray] и нажмите

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Вес бумаги для типа бумаги Установите вес бумаги для каждого типа бумаги.

1. Выберите [P. type (Weight)] и нажмите клавишу.

2. Выберите тип бумаги и нажмите клавишу ввода.

3. Выберите вес бумаги и нажмите клавишу ввода.

Двусторонняя печать для типа бумаги Установите, будут ли доступны для использования в двусторонней печати каждый пользовательский тип бумаги (custom 1–custom 8).

1. Выберите [P. type (Duplex)] и нажмите клавишу.

2. Выберите один из пунктов [Custom 1 to 8] и нажмите

3. Выбрать [On] или [Off] и нажать клавишу ввода.

Установите, совпадает ли ориентация при односторонней печати и двусторонней печати.

1. Выберите [Special P. type] и нажмите клавишу.

2. Выберите [Match Print Direction] или [Fast Mode] и

Устанавливает ориентацию оригинала по умолчанию.

1. Выберите [Ориг. направление] и нажмите enter

2. Выберите [Верх сверху] или [Верх слева] и затем

Устанавливает время, прошедшее до активации функции автоматического сна.

1. Выберите [Время режима сна] и нажмите enter

2. Установите тип режима сна и нажмите enter.

1–240 мин (спецификация Inch) 1–120 мин (метрическая спецификация) Время автоматического низкого энергопотребления Устанавливает время, прошедшее до автоматической активации режима низкого энергопотребления.

1. Выберите [Время низкого энергопотребления] и нажмите enter

2. Установите время низкого энергопотребления и нажмите enter.

1–240 мм (спецификация Inch) 1–120 мм (метрическая спецификация) Место вывода копий Устанавливает место вывода бумаги с приоритетом для копирования.

Эта настройка доступна только при установленном опциональном финишере или сортировщике заданий в машину.

1. Выберите [Место вывода копий] и нажмите enter

2. Выберите место вывода и нажмите enter.

Устанавливает место вывода входящих факсов. Эта настройка доступна только при установленном опциональном факс-модуле, финишере или сортировщике заданий в машину.

1. Выберите [Место вывода факса] и нажмите enter

2. Выберите место вывода и нажмите enter.

Устанавливает, будет ли экран, появляющийся после включения машины, для режима копирования или режима факса. Эта настройка доступна только при установленном опциональном факс-модуле.

1. Выберите [Основной режим] и нажмите enter.

2. Выберите [Режим копирования] или [Режим факса] и нажмите

Устанавливает, будет ли панель управления издавать звуковой сигнал каждый раз при нажатии клавиши.

1. Выберите [Звук клавиш Вкл/Выкл] и нажмите enter

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Дата и время Устанавливает текущую дату и время.

1. Выберите [Дата/Время] и нажмите enter.

2. Установите текущую дату и время.

3. Выберите [Конец] и нажмите enter.

1. Выберите [Контрастность экрана] и нажмите enter

2. Отрегулируйте контрастность и нажмите enter.

Диапазон установки: 1–7 Изменение кода управления администратора Изменяет код управления администратора.

1. Выберите [Код администратора] и нажмите enter.

2. Введите новый 4-значный код управления администратора

Устанавливает, использовать ли функцию автоматического сна.

Эта настройка отображается только на модели спецификации Inch.

1. Выберите [Автоматический сон] и нажмите enter.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Устанавливает, использовать ли функцию автоматической очистки.

1. Выберите [Автоматическая очистка] и нажмите enter.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Устанавливает время, прошедшее от завершения копирования до активации функции автоматической очистки.

1. Выберите [Время автоматической очистки] и нажмите enter

2. Установите время и нажмите enter. Диапазон

установки: 10–270 с Режим тишины Устанавливает, использовать ли режим тишины, который сокращает время работы мотора записи лазера после завершения каждого задания копирования.

1. Выберите [Режим тишины] и нажмите enter.

2. Выбрать [On] или [Off] и нажать клавишу ввода.

Изменяет четырехзначный код управления администратора безопасности другой машины.

1. Выбери [MachineAdminCode] и нажми

2. Введи новое управление администратором безопасности

Размер и тип бумаги Задает размер бумаги и тип бумаги для параметров лотка MP.

Параметр лотка MP

1. Выбери размер бумаги.

Если размер бумаги неизвестен или конкретная настройка размера не требуется, выбери [Universal Size].

2. При установке размера включи ввод размера и используй

левую/правую клавишу курсора для выбора размера бумаги.

3. Нажми клавишу ввода.

4. Выбери тип бумаги и нажми клавишу ввода.

1. Выбери [Other Regular Size] и нажми

2. Выбери размер бумаги и нажми клавишу ввода.

3. Выбери тип бумаги и нажми клавишу ввода.

Проверяет общее количество копий и т.д., выводит информацию в виде отчета счетчика.

Проверка общего счетчика и вывод отчета счетчика

1. Выбери [Counter check] и нажми клавишу ввода

2. Выбери [Output count] или [Scan count] и затем

3. Выберите [Конец] и нажмите enter.

4. Выбери [Print counter report] и нажми

клавишу ввода для вывода отчета счетчика.

Выводит один из отчетов состояния.

Вывод отчета

1. Выбери [Print Report] и нажми клавишу ввода.

2. Выбери отчет для вывода и затем нажми

Выбранный отчет состояния будет выведен.

Переключает язык, отображаемый на панели управления.

Установка языка

1. Выбери [Language] и нажми клавишу ввода.

2. Выбери используемый язык и нажми клавишу ввода

Эта страница намеренно оставлена пустой.

При возникновении замятия бумаги машина немедленно прерывает копирование и отображает место замятия на панели управления.

Количество замятий бумаги, отсортированное по условию обнаружения, можно проверить в элементе обслуживания U903.

Для удаления бумаги, застрявшей в машине, открой переднюю крышку, левую крышку или вытащи кассету.

Для удаления оригинала, застрявшего в опциональном DP, открой верхнюю крышку обработчика документов.

Для удаления замятой бумаги в опциональном финишере документов отсоедини финишер от машины.

Обнаружение замятия бумаги можно сбросить, открыв и закрыв соответствующие крышки для отключения и включения выключателя безопасности.

Индикация замятия бумаги

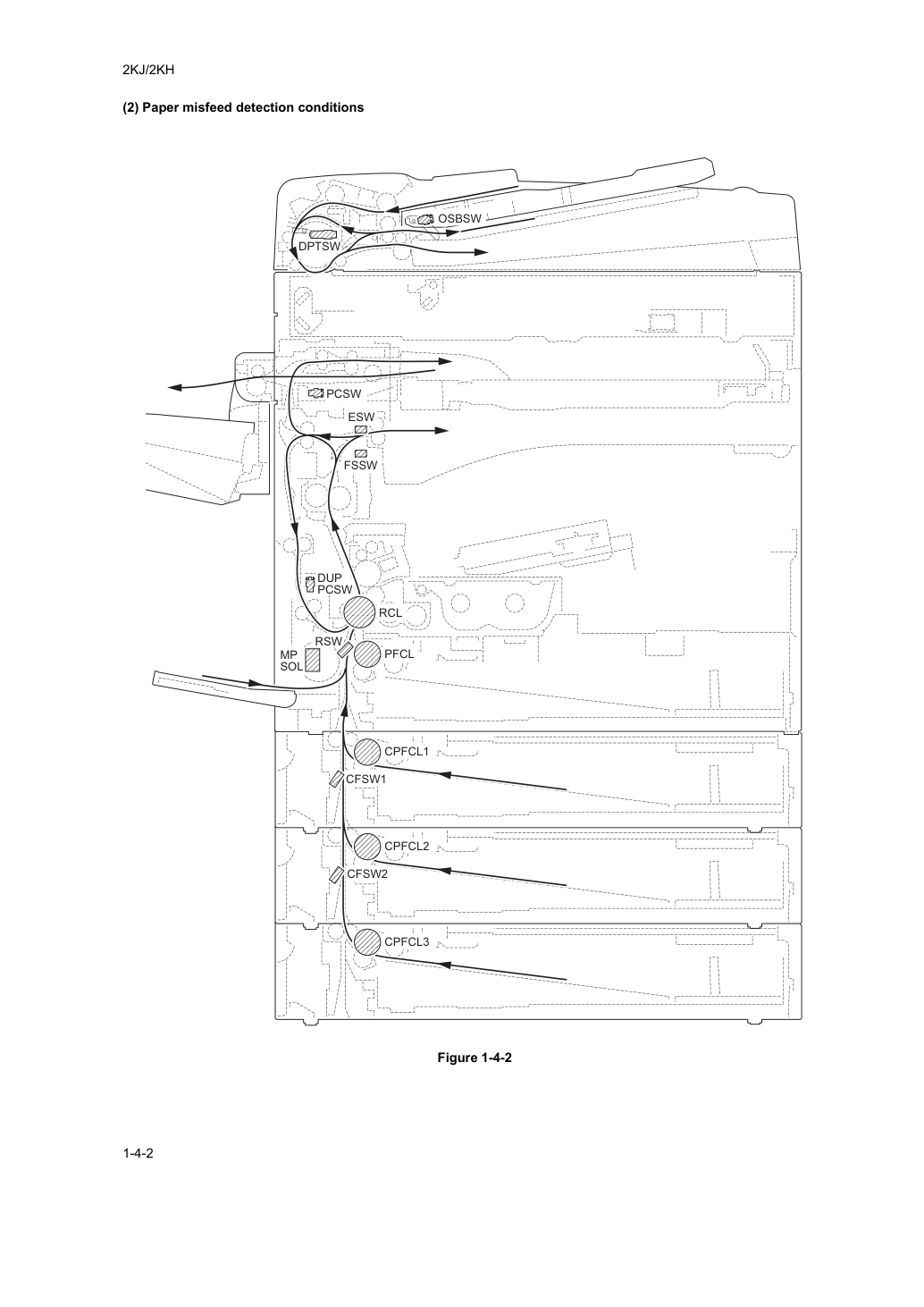

Условия обнаружения замятия бумаги

Питание включается, когда датчик в системе транспортировки включен.

Обработчик документов открыт во время сканирования оригиналов, подаваемых из обработчика документов.

не запускается Вторичная подача бумаги не начинается в течение указанного времени после поступления бумаги в секцию регистрации.

Отсутствует подача бумаги из лотка MP Выключатель регистрации (RSW) не включается в течение указанного времени после включения соленоида лотка MP (MPSOL) и не может быть обнаружен в то же время даже после повтора попытки.

Нет подачи бумаги из кассеты Датчик регистрации (RSW) не активируется в течение установленного времени после включения муфты подачи бумаги 1 (PFCL1) и не может быть обнаружен в то же время даже после повторной попытки.

Нет подачи бумаги из первого лотка подачи Датчик регистрации (RSW) не активируется в течение установленного времени после включения муфты подачи бумаги из кассеты 1 (CPFCL1) и не может быть обнаружен в то же время даже после повторной попытки.

Нет подачи бумаги из второго лотка подачи Датчик подачи из кассеты 1 (CFSW1) не активируется в течение установленного времени после включения муфты подачи бумаги из кассеты 2 (CPFCL2) и не может быть обнаружен в то же время даже после повторной попытки.

Нет подачи бумаги из третьего лотка подачи Датчик подачи из кассеты 2 (CFSW2) не активируется в течение установленного времени после включения муфты подачи бумаги из кассеты 3 (CPFCL3) и не может быть обнаружен в то же время даже после повторной попытки.

Замятие в секции вертикальной подачи бумаги 1 Датчик регистрации (RSW) не активируется в течение установленного времени после активации датчика подачи из кассеты 1 (CFSW1).

Датчик подачи из кассеты 1 (CFSW1) не деактивируется в течение установленного времени после активации датчика подачи из кассеты 2 (CFSW2).

Датчик подачи из кассеты 1 (CFSW1) не деактивируется в течение установленного времени после деактивации датчика подачи из кассеты 2 (CFSW2).

Левая крышка открыта до деактивации датчика подачи из кассеты 1 (CFSW1).

Замятие в секции вертикальной подачи бумаги 2 Датчик подачи из кассеты 1 (CFSW1) не активируется в течение установленного времени после активации датчика подачи из кассеты 2 (CFSW2).

Левая крышка открыта до деактивации датчика подачи из кассеты 2 (CFSW2).

Несколько листов в лоток MP Датчик регистрации (RSW) не деактивируется в течение установленного времени после его активации.

Датчик регистрации (RSW) не деактивируется в течение установленного времени после включения соленоида подачи бумаги MP (MPSOL).

Несколько листов в кассету Датчик регистрации (RSW) не деактивируется в течение установленного времени после его активации.

Датчик регистрации (RSW) не деактивируется в течение установленного времени после включения муфты подачи бумаги (PFCL).

Несколько листов в первый лоток подачи Датчик регистрации (RSW) не деактивируется в течение установленного времени после его активации.

Датчик регистрации (RSW) не деактивируется в течение установленного времени после включения муфты подачи бумаги из кассеты 1 (CPFCL1).

Несколько листов во второй лоток подачи Датчик подачи из кассеты 1 (CFSW1) не деактивируется в течение установленного времени после его активации.

Датчик подачи из кассеты 1 (CFSW1) не деактивируется в течение установленного времени после включения муфты подачи бумаги из кассеты 2 (CPFCL2).

Несколько листов в третий лоток подачи Датчик подачи из кассеты 2 (CFSW2) не деактивируется в течение установленного времени после его активации.

Датчик подачи из кассеты 2 (CFSW2) не деактивируется в течение установленного времени после включения муфты подачи бумаги из кассеты 3 (CPFCL3).

Замятие в секции регистрации/переноса Получено сообщение, которое не указывает на начало вторичной подачи бумаги, когда машина ожидает начала вторичной подачи бумаги.

Датчик регистрации (RSW) не деактивируется в течение установленного времени после активации датчика подачи из кассеты 1 (CFSW1) (подача бумаги из второго лотка подачи).

Датчик регистрации (RSW) не деактивируется в течение установленного времени после активации датчика подачи из кассеты 1 (CFSW1) (подача бумаги из третьего лотка подачи).

Датчик регистрации (RSW) не деактивируется в течение установленного времени после деактивации датчика подачи из кассеты 1 (CFSW1).

Датчик регистрации (RSW) не деактивируется в течение установленного времени после активации датчика подачи бумаги в режиме двусторонней печати (DUPPCSW).

Замятие в секции термоузла (лоток MP) Датчик выброса (ESW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Датчик смещения подачи (FSSW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции термоузла (кассета) Датчик выброса (ESW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции термоузла (первый лоток подачи) Датчик выброса (ESW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции термоузла (второй лоток подачи) Датчик выброса (ESW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции термоузла (третий лоток подачи) Датчик выброса (ESW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции термоузла (секция двусторонней печати) Датчик выброса (ESW) не активируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции выброса Датчик выброса (ESW) не деактивируется в течение установленного времени после деактивации датчика регистрации (RSW).

Датчик выброса (ESW) не деактивируется в течение установленного времени после включения муфты регистрации (RCL).

Замятие в секции выброса сортировщика заданий Датчик выброса заданий (JBESW) не деактивируется в течение установленного времени после активации датчика смещения подачи (FSSW).

Датчик выброса заданий (JBESW) не деактивируется в течение установленного времени после деактивации датчика смещения подачи (FSSW).

Замятие в секции смещения подачи (лоток MP) Датчик выброса заданий (JBESW) не активируется в течение установленного времени после активации датчика смещения подачи (FSSW).

Датчик смещения подачи (FSSW) не активируется в течение установленного времени после операции возврата бумаги.

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после включения муфты регистрации (RCL).

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после его активации.

Замятие в секции переключения подачи (кассета) Соленоид выброса задания (JBESW) не срабатывает в течение установленного времени после срабатывания переключателя подачи (FSSW).

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после его активации.

Замятие в секции переключения подачи (первый подающий механизм) Соленоид выброса задания (JBESW) не срабатывает в течение установленного времени после срабатывания переключателя подачи (FSSW).

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после его активации.

Замятие в секции переключения подачи (второй подающий механизм) Соленоид выброса задания (JBESW) не срабатывает в течение установленного времени после срабатывания переключателя подачи (FSSW).

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после его активации.

Замятие в секции переключения подачи (третий подающий механизм) Соленоид выброса задания (JBESW) не срабатывает в течение установленного времени после срабатывания переключателя подачи (FSSW).

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после его активации.

Замятие в секции переключения подачи (дуплексная секция) Соленоид выброса задания (JBESW) не срабатывает в течение установленного времени после срабатывания переключателя подачи (FSSW).

Датчик смещения подачи (FSSW) не деактивируется в течение установленного времени после его активации.

Замятие в дуплексной секции транспортировки бумаги Переключатель транспортировки дуплекса (DUPPCSW) не выключается в течение установленного времени после срабатывания переключателя подачи (FSSW).

Переключатель транспортировки дуплекса (DUPPCSW) не срабатывает в течение установленного времени после срабатывания переключателя подачи (FSSW).

Переключатель транспортировки дуплекса (DUPPCSW) не выключается в течение установленного времени после отключения переключателя подачи (FSSW).

Замятие в дуплексной секции выброса Датчик регистрации (RSW) не срабатывает в течение установленного времени после срабатывания переключателя транспортировки дуплекса (DUPPCSW).

Датчик регистрации (RSW) не выключается в течение установленного времени после выключения переключателя транспортировки дуплекса (DUPPCSW).

При первичной подаче второго оригинала в режиме однократного или двусторонного копирования, даже после пяти повторных попыток, первичная подача оригинала не выполняется.

Замятие оригинала в секции транспортировки оригинала 1 При вторичной подаче оригинала в режиме однократного копирования датчик синхронизации DP (DPTSW) не выключается в течение установленного времени после включения двигателя транспортировки оригинала (OCM).

Замятие Датчик синхронизации DP (DPTSW) выключается в течение установленного периода времени после включения двигателя транспортировки оригинала (OCM) в режиме однократного или двусторонного копирования.

Замятие оригинала в секции транспортировки оригинала 2 При транспортировке оригинала в режиме двусторонного копирования датчик синхронизации DP (DPTSW) не выключается в течение установленного времени после включения двигателя транспортировки оригинала (OCM).

Замятие оригинала в секции транспортировки оригинала 3 При вторичной подаче оригинала в режиме двусторонного копирования датчик синхронизации DP (DPTSW) не срабатывает в течение установленного времени после включения двигателя переключения оригинала (OSBM).

Замятие оригинала в секции переключения оригинала При переключении оригинала в режиме двусторонного копирования переключатель переключения оригинала (OSBSW) не срабатывает в течение установленного времени после включения двигателя транспортировки оригинала (OCM).

Крышка открыта Крышка устройства подачи документов или верхняя крышка устройства подачи документов открыта при подаче оригинала.

Переключатель установки оригинала (OSSW) или переключатель длины размера оригинала (OSLSW) срабатывает при запуске подачи бумаги оригинала.

Замятие между финишером и машиной Выброс бумаги не выводится из машины в финишер документов в течение установленного времени после срабатывания переключателя транспортировки бумаги (PCSW).

Замятие недоставки Переключатель транспортировки бумаги (PCSW) не срабатывает даже если истекло установленное время после получения сигнала выброса машины.

Замятие Переключатель транспортировки бумаги (PCSW) не выключается в течение установленного времени после его срабатывания при транспортировке бумаги на стол обработки из блока транспортировки бумаги.

Переключатель транспортировки бумаги (PCSW) не срабатывает в течение установленного времени при выбросе бумаги в лоток финишера со стола обработки.

Переключатель транспортировки бумаги (PCSW) не выключается в течение установленного времени после его срабатывания при выбросе бумаги в лоток финишера со стола обработки.

Замятие бумаги в секции подачи, транспортировки или выброса бумаги сигнализируется сразу после включения выключателя основного питания.

Кусок бумаги, оторванный от копировальной бумаги, застрял на переключателе регистрации, выключателе выброса или переключателе подачи.

Визуально проверьте и удалите его, если обнаружены.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Замятие бумаги в секции подачи бумаги сигнализируется при копировании (нет подачи бумаги из лотка MP).

Проверьте, не деформирован ли шкив подачи бумаги MP.

Визуально проверьте и замените все деформированные шкивы.

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель регистрации. Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверьте, не неисправен ли соленоид MP.

Запустите элемент обслуживания U032 и выберите соленоид MP для включения и выключения. Проверьте состояние и устраните неисправность при необходимости.

Электрическая неисправность соленоида MP.

Замятие бумаги в секции подачи бумаги сигнализируется при копировании (нет подачи бумаги из кассеты).

Проверьте, не деформированы ли шкив подачи бумаги, шкив разделения или направляющий шкив.

Визуально проверьте и замените все деформированные шкивы.

Визуально проверьте и замените переключатель.

Проверьте, не неисправна ли муфта подачи бумаги.

Запустите элемент обслуживания U032 и выберите муфту подачи бумаги для включения и выключения. Проверьте состояние и устраните неисправность при необходимости.

Электрическая неисправность муфты подачи бумаги (Paper feed).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (нет подачи бумаги из первого лотка подачи).

Проверьте, не деформированы ли шкив подачи бумаги, шкив разделения или направляющий шкив.

Визуально проверьте и замените все деформированные шкивы.

Визуально проверьте и замените переключатель.

Проверь, не неисправна ли муфта подачи бумаги кассеты 1 (cassette paper feed clutch 1).

Запусти пункт техническое обслуживание U032 и выбери муфту подачи бумаги кассеты 1 (cassette paper feed clutch 1) для включения и отключения. Проверь состояние и при необходимости устрани неисправность.

Актуатор неправильной подачи бумаги (Paper misfeeds actuator). переключатель. актуатор. переключатель. актуатор. переключатель.

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (нет подачи бумаги из второго лотка подачи).

Проверьте, не деформированы ли шкив подачи бумаги, шкив разделения или направляющий шкив.

Визуально проверьте и замените все деформированные шкивы.

Визуально проверьте и замените переключатель.

Запусти пункт техническое обслуживание U031 и вручную включай и отключай переключатель подачи кассеты 1 (cassette feed switch 1). Замени переключатель, если индикация соответствующего переключателя не загорается.

Проверь, не неисправна ли муфта подачи бумаги кассеты 2 (cassette paper feed clutch 2).

Запусти пункт техническое обслуживание U032 и выбери муфту подачи бумаги кассеты 2 (cassette paper feed clutch 2) для включения и отключения. Проверь состояние и при необходимости устрани неисправность.

Проверь (см. сервис-руководство лотка подачи бумаги).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (нет подачи бумаги из третьего лотка подачи).

Проверьте, не деформированы ли шкив подачи бумаги, шкив разделения или направляющий шкив.

Визуально проверьте и замените все деформированные шкивы.

Визуально проверьте и замените переключатель.

Запусти пункт техническое обслуживание U031 и вручную включай и отключай переключатель подачи кассеты 2 (cassette feed switch 2). Замени переключатель, если индикация соответствующего переключателя не загорается.

Проверь, не неисправна ли муфта подачи бумаги кассеты 3 (cassette paper feed clutch 3).

Запусти пункт техническое обслуживание U032 и выбери муфту подачи бумаги кассеты 3 (cassette paper feed clutch 3) для включения и отключения. Проверь состояние и при необходимости устрани неисправность.

Проверь (см. сервис-руководство лотка подачи бумаги).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (неправильная подача в секции вертикальной конвейеризации бумаги 1).

Актуатор переключателя подачи кассеты 1 или 2 (cassette feed switch 1 or 2 actuator).

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверь, не неисправна ли муфта подачи бумаги (Paper feed clutch), муфта подачи бумаги кассеты 1, 2 или 3 (cassette paper feed clutch 1, 2 or 3).

Запусти пункт техническое обслуживание U032 и выбери муфту для включения и отключения. Проверь состояние и при необходимости устрани неисправность.

Электрическая неисправность муфты подачи бумаги (Paper feed clutch), муфты подачи бумаги кассеты 1, 2 или 3 (cassette paper feed clutch 1, 2 or 3).

Проверь (см. сервис-руководство лотка подачи бумаги).

Неисправные шкивы подачи (feed pulleys) или ролики подачи (feed rollers).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (неправильная подача в секции вертикальной конвейеризации бумаги 2).

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверь, не неисправна ли муфта подачи бумаги (Paper feed clutch), муфта подачи бумаги кассеты 1 или 2 (cassette paper feed clutch 1 or 2).

Электрическая неисправность муфты подачи бумаги (Paper feed clutch), муфты подачи бумаги кассеты 1 или 2 (cassette paper feed clutch 1 or 2).

Проверь (см. сервис-руководство лотка подачи бумаги).

Неисправные шкивы подачи (feed pulleys) или ролики подачи (feed rollers).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (несколько листов в лотке МР).

Деформированные направляющие вдоль пути транспортировки бумаги.

Визуально проверьте и замените переключатель.

Проверьте, не неисправен ли соленоид MP.

Электрическая неисправность соленоида MP.

Проверь, соприкасаются ли друг с другом правый и левый ролики регистрации (registration rollers).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (несколько листов в кассете).

Деформированные направляющие вдоль пути транспортировки бумаги.

Визуально проверьте и замените переключатель.

Проверьте, не неисправна ли муфта подачи бумаги.

Электрическая неисправность муфты подачи бумаги (Paper feed).

Проверь, соприкасаются ли друг с другом правый и левый ролики регистрации (registration rollers).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (несколько листов в первом лотке подачи).

Деформированные направляющие вдоль пути транспортировки бумаги.

Визуально проверьте и замените переключатель.

Проверь, не неисправна ли муфта подачи бумаги кассеты 1 (cassette paper feed clutch 1).

Проверь, соприкасаются ли друг с другом правый и левый ролики регистрации (registration rollers).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (несколько листов во втором лотке подачи).

Деформированные направляющие вдоль пути транспортировки бумаги.

Визуально проверьте и замените переключатель.

Проверь, не неисправна ли муфта подачи бумаги кассеты 2 (cassette paper feed clutch 2).

Замятие бумаги в секции подачи бумаги (Paper feed) при копировании (несколько листов в третьем лотке подачи).

Деформированные направляющие вдоль пути транспортировки бумаги.

Визуально проверьте и замените переключатель.

Проверь, не неисправна ли муфта подачи бумаги кассеты 3 (cassette paper feed clutch 3).

Замятие бумаги в секции транспортировки бумаги (Paper conveying section) при копировании (неправильная подача в секции регистрации/переноса).

Деформированные направляющие вдоль пути транспортировки бумаги.

Актуатор переключателя подачи кассеты 1 или переключателя двусторонней конвейеризации бумаги (cassette feed switch 1 or duplex paper conveying switch actuator).

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Замятие бумаги в секции термоузла (Fuser) при копировании (неправильная подача в секции термоузла).

42, 43, 44 и 45 Проверь, не деформирована ли передняя направляющая термоузла (front fuser guide).

Проверь, не загрязнен или не деформирован ли прижимной ролик (press roller).

Очисти или замени при необходимости.

Проверь, не загрязнены и не деформированы ли кулачки разделения теплового ролика (heat roller separation claws).

Очисти или замени при необходимости.

Проверь, соприкасаются ли друг с другом тепловой ролик (heat roller) и его кулачки разделения (separation claws).

Неисправный переключатель выброса (eject switch) или актуатор переключателя сдвига подачи (feed-shift switch actuator).

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверь, не неисправна ли муфта регистрации (registration clutch).

Запустите пункт обслуживания U032 и выберите муфту регистрации для включения и выключения. Проверьте статус и устраните неисправность при необходимости.

Электрическая неисправность муфты регистрации.

Замятие бумаги в секции выброса обнаружено во время копирования (неправильная подача в секции выброса).

Неисправный выключатель выброса или актуатор выключателя регистрации.

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверь, не неисправна ли муфта регистрации (registration clutch).

Электрическая неисправность муфты регистрации.

Замятие бумаги в секции выброса обнаружено во время копирования (неправильная подача в секции выброса разделителя работ).

Неисправный выключатель сдвига подачи или актуатор выключателя выброса работ.

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Замятие бумаги в секции сдвига подачи обнаружено во время копирования (неправильная подача в секции сдвига подачи).

Выключатель регистрации или актуатор выключателя выброса работ.

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверьте, не неисправен ли двигатель выброса.

Запустите пункт обслуживания U030 и выберите двигатель выброса для включения и выключения. Проверьте статус и устраните неисправность при необходимости.

Электрическая неисправность двигателя выброса.

Замятие бумаги в дуплексной секции обнаружено во время копирования (неправильная подача в секции транспортировки дуплексной бумаги). Код замятия 60 Неисправный выключатель сдвига подачи или актуатор выключателя транспортировки дуплексной бумаги.

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверьте, не неисправен ли двигатель выброса.

Электрическая неисправность двигателя выброса.

Проверьте, не неисправна ли муфта подачи дуплекса.

Запустите пункт обслуживания U032 и выберите муфту подачи дуплекса для включения и выключения. Проверьте статус и устраните неисправность при необходимости.

Электрическая неисправность муфты подачи дуплекса.

Замятие бумаги в дуплексной секции обнаружено во время копирования (неправильная подача в секции выброса дуплекса).

Выключатель транспортировки или актуатор выключателя регистрации.

Визуально проверьте и замените переключатель.

Запустите элемент обслуживания U031 и вручную включите и выключите переключатель.

Замените переключатель, если индикатор соответствующего переключателя не горит.

Проверьте, не неисправна ли муфта подачи дуплекса.

Электрическая неисправность муфты подачи дуплекса.

Замятие оригинала в DP обнаружено во время копирования (нет подачи оригинала).

Запустите пункт обслуживания U244 и вручную включите и выключите выключатель установки оригинала. Замените выключатель, если индикация соответствующего выключателя не светится.

Проверьте, не неисправен ли двигатель подачи оригинала.

Запустите пункт обслуживания U243 и выберите двигатель подачи оригинала для включения и выключения. Проверьте статус и устраните неисправность при необходимости.

Проверьте, не деформирован ли шкив подачи бумаги DP или прокладка разделения DP.

Замятие оригинала в DP обнаружено во время копирования (замятие оригинала в секции транспортировки оригинала 1).

Запустите пункт обслуживания U244 и вручную включите и выключите датчик синхронизации DP. Замените датчик, если индикация соответствующего датчика не светится.

Проверьте, не неисправен ли двигатель транспортировки оригинала.

Запустите пункт обслуживания U243 и выберите двигатель транспортировки оригинала для включения и выключения. Проверьте статус и устраните неисправность при необходимости.

Замятие оригинала в DP обнаружено во время копирования (замятие из-за ошибки размера оригинала).

Проверьте, не неисправен ли двигатель транспортировки оригинала.

Замятие оригинала в DP обнаружено во время копирования (замятие оригинала в секции транспортировки оригинала 2).

Проверьте, не неисправен ли двигатель транспортировки оригинала.

Замятие оригинала в DP обнаружено во время копирования (замятие оригинала в секции транспортировки оригинала 3).

Проверьте, не неисправен ли двигатель транспортировки оригинала.

Замятие оригинала в DP обнаружено во время копирования (замятие оригинала в секции возврата оригинала).

Проверьте, не неисправен ли двигатель возврата оригинала.

Запустите пункт обслуживания U243 и выберите двигатель возврата оригинала для включения и выключения. Проверьте статус и устраните неисправность при необходимости.

Замятие бумаги в финишере обнаружено во время копирования (замятие между финишером и машиной).

При наличии 5 В DC на YC2-23 плате управления финишером проверьте, остается ли YC2-21 на плате управления финишером в низком или высоком состоянии при включении и выключении датчика транспортировки бумаги. Если да, замените датчик транспортировки бумаги.

Замятие бумаги в финишере обнаружено во время копирования (замятие из-за неприхода бумаги в точку входа финишера).

Замятие бумаги в финишере обнаружено во время копирования (замятие бумаги в точке входа финишера).

Проверьте, не деформирован ли ролик сдвига подачи или шкив сдвига подачи.

Замятие бумаги в финишере обнаружено во время копирования (замятие выброса финишера).

Проверьте, не деформирован ли ролик сдвига подачи или шкив сдвига подачи.

Проверьте, не деформирован ли ролик выброса или шкив выброса.

Это устройство оснащено функцией самодиагностики. При обнаружении проблемы копирование отключается и проблема отображается кодом, состоящим из буквы C, за которой следует число, указывающее характер проблемы.

Отображается сообщение с просьбой вызвать техническое обслуживание.

После устранения проблемы функция самодиагностики может быть сброшена путем выключения и включения главного выключателя питания.

Список системных ошибок При обнаружении непредвиденной ошибки будет указана системная ошибка. После указания системной ошибки ошибка может быть очищена путем выключения и включения главного выключателя питания. Однако если ошибка обнаруживается непрерывно, выполните операцию, показанную в Таблице 1-4-1. Если системная ошибка возникает часто, может произойти сбой. Проверьте детали вызова C и примите надлежащие меры.

При обнаружении любого из следующих вызовов техобслуживания будет активирован частичный контроль операций. После принятия мер по устранению причины неисправности запустите пункт обслуживания U906 для сброса частичного контроля операций.

Меры против кодов обслуживания, обнаруживающих проблемы термоузла (Fuser) При обнаружении одного из следующих кодов обслуживания примите меры по устранению причины неисправности и выполните пункт обслуживания U163 для сброса кода обслуживания.

Функция самодиагностики

Обработка с помощью программного обеспечения факса была отключена из-за проблемы с оборудованием или программным обеспечением.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

Аномальное обнаружение несовместимости платы управления факсом (fax control PWB) Программное обеспечение факса несовместимо с основным программным обеспечением Программное обеспечение факса или основное программное обеспечение относятся к другому устройству.

Проверьте версию программного обеспечения факса и основного программного обеспечения, обновите версию до совместимого программного обеспечения.

Невозможно выполнить чтение или запись в EEPROM.

Замените основную плату (main PWB) и проверьте правильность операции.

Данные в указанной области памяти резервной копии не совпадают с указанными значениями.

Свяжитесь с Отделом административного обслуживания.

Невозможно выполнить чтение или запись в EEPROM.

Замените основную плату (main PWB) и проверьте правильность операции.

Свяжитесь с Отделом административного обслуживания.

Чтение данных из EEPROM выполняется аномально.

Свяжитесь с Отделом административного обслуживания.

Невозможно выполнить чтение или запись в EEPROM.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

Свяжитесь с Отделом административного обслуживания.

Чтение данных из EEPROM выполняется аномально.

Свяжитесь с Отделом административного обслуживания.

При включении питания общее количество и количество сканирований аномальны как на основной плате (main PWB), так и на плате двигателя (engine PWB).

Свяжитесь с Отделом административного обслуживания.

Замените основную плату (main PWB) или плату двигателя (engine PWB) и проверьте правильность операции.

Номер машины основной платы (main PWB) и платы двигателя (engine PWB) не совпадает.

Свяжитесь с Отделом административного обслуживания.

Коды самодиагностики проблема управления (основная плата (Main PWB))

Проблема связи между основной платой и двигателем При включении питания устройство не обнаруживает низкий уровень SBSY и высокий уровень SDIR в течение 10 с.

Плохой контакт в клеммах разъема.

Переподсоедините разъем. Также проверьте непрерывность в кабеле разъема. Если нет, устраните или замените кабель.

Замените основную плату (main PWB) или плату двигателя (engine PWB) и проверьте правильность операции.

Плата принтера (printer PWB) не реагирует через 120 с после включения питания.

Плохой контакт в клеммах разъема.

Замените основную плату (main PWB) и проверьте правильность операции.

Проблема связи Плата сетевого сканера (scanner network board) не реагирует.

Плохой контакт в клеммах разъема.

Замените основную плату (main PWB) или плату сетевого сканера (scanner network board) и проверьте правильность операции.

Проблема связи между платой управления факсом (fax control PWB) и основной платой (main PWB) Связь между платой управления факсом (fax control PWB) и основной платой (main PWB) устройства не может быть выполнена нормально.

Плохой контакт в клеммах разъема.

Замените плату управления факсом (fax control PWB) или основную плату (main PWB) и проверьте правильность операции.

Проверьте положение установки обработчика документов (document processor) и отрегулируйте его, если он установлен неправильно.

Замените плату двигателя (engine PWB) или плату драйвера DP (DP driver PWB) и проверьте правильность операции.

Проверьте положение установки первого подающего устройства бумаги (first paper feeder) и отрегулируйте его, если оно установлено неправильно.

Замените плату двигателя (engine PWB) или основную плату кассеты (cassette main PWB) и проверьте правильность операции.

Проблема связи встроенного финишера (Built-in finisher) Связь сбивает пять раз подряд.

Плохой контакт в клеммах разъема.

Проверьте подключение разъема YC4 на плате двигателя (engine PWB) и разъема встроенного финишера (built-in finisher), а также непрерывность на клеммах разъема. Отремонтируйте или замените при необходимости.

Замените плату двигателя (engine PWB) или основную плату финишера (finisher main PWB) и проверьте правильность операции.

Проверьте положение установки второго подающего устройства бумаги (second paper feeder) и отрегулируйте его, если оно установлено неправильно.

Замените плату двигателя (engine PWB) или основную плату кассеты (cassette main PWB) и проверьте правильность операции.

Проверьте положение установки третьего подающего устройства бумаги (third paper feeder) и отрегулируйте его, если оно установлено неправильно.

Замените плату двигателя (engine PWB) или основную плату кассеты (cassette main PWB) и проверьте правильность операции.

Имеется проблема с шиной данных или адреса растровой памяти DRAM (bitmap DRAM).

Замените основную плату (main PWB) и проверьте правильность операции.

Проверьте, правильно ли вставлен модуль DIMM в разъем на основной плате (main PWB).

Замените модуль DIMM (DIMM) и проверьте правильность операции.

Передача DMA сжатых, распакованных, повернутых, перемещенных или заблокированных данных изображения не завершается в течение установленного времени.

Замените основную плату (main PWB) и проверьте правильность операции.

ошибка Произошла ошибка контрольной суммы данных CG ROM на печатной плате управления факсом.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

ошибка контрольной суммы Произошла ошибка контрольной суммы программы печатной платы управления факсом.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

ошибка контрольной суммы Произошла ошибка контрольной суммы значения программного переключателя печатной платы управления факсом.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

Проблема высокоскоростной передачи данных между печатной платой управления факсом и главной печатной платой аппарата. Высокоскоростная передача данных между печатной платой управления факсом и главной печатной платой машины не выполнялась нормально даже при повторной попытке передачи установленное количество раз.

Плохой контакт в клеммах разъема.

Замените плату управления факсом (fax control PWB) или основную плату (main PWB) и проверьте правильность операции.

проблема (дополнительный факс) При включении питания сжатая программа во Flash ROM печатной платы управления факсом не была успешно распакована.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

проблема (дополнительный факс) При включении питания сжатый шрифт CG во Flash ROM печатной платы управления факсом не был успешно распакован.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

проблема Версия программного обеспечения факса несовместима с версией основного программного обеспечения.

версия или основное программное обеспечение более ранней версии.

Резервные данные не сохраняются при аномалии файловой системы флеш-памяти печатной платы управления факсом.

Замените плату управления факсом (fax control PWB) и проверьте операцию.

Стабильное состояние не поддерживается в течение 1 с с момента включения главного двигателя.

Плохой контакт в клеммах разъема.

Проверьте соединение разъема YC6 на печатной плате двигателя и разъема на главном двигателе, а также целостность контактов разъема. При необходимости отремонтируйте или замените.

Проверьте, плавно ли вращаются ролики и шестерни. Если нет, смажьте втулки и шестерни. Проверьте наличие сломанных шестерен и замените при необходимости.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

Стабильное состояние не поддерживается в течение 1 с с момента включения двигателя печатного барабана.

Плохой контакт в клеммах разъема.

Проверьте соединение разъема YC6 на печатной плате двигателя и разъема на двигателе печатного барабана, а также целостность контактов разъема. При необходимости отремонтируйте или замените.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

Начальное положение неправильно при включении питания или в начале копирования с использованием стола.

Плохой контакт в клеммах разъема.

Проверьте соединение разъема YC5 на печатной плате двигателя и разъема переключателя начального положения, а также целостность контактов разъема. При необходимости отремонтируйте или замените.

Замените переключатель начального положения.

Зеркальная рама, лампа экспозиции или провод сканера неисправны.

Проверьте, находятся ли зеркальные рамы и лампа экспозиции на направляющей. Проверьте, правильно ли намотан провод сканера.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

Обнаружено отсутствие освещения лампы экспозиции в начале копирования.

Плохой контакт в клеммах разъема.

Проверьте соединение разъема YC16 на печатной плате двигателя и разъема на печатной плате инвертора, а также целостность контактов разъема. При необходимости отремонтируйте или замените.

Отрегулируйте положение пластины контактного стекла (шторки). Если проблема не исчезнет, замените переключатель начального положения.

Замените печатную плату двигателя или печатную плату инвертора и проверьте корректность работы.

После AGC на CCD не получен правильный входной сигнал.

Плохой контакт в клеммах разъема.

Проверьте соединение разъема YC5 на главной печатной плате и разъема на печатной плате CCD, а также целостность контактов разъема. При необходимости отремонтируйте или замените.

Замените главную печатную плату или печатную плату CCD и проверьте корректность работы.

проблема Двигатель полигонального зеркала не достигает стабильной скорости в течение 20 с после включения сигнала START.

Плохой контакт в клеммах разъема.

Проверьте соединение разъема YC3 на печатной плате двигателя и узлом лазерного сканера, а также целостность контактов разъема. При необходимости отремонтируйте или замените.

Замените узел лазерного сканера.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

Обнаружено стабильное выключение в течение 5 с после стабилизации двигателя полигонального зеркала.

Плохой контакт в клеммах разъема.

Замените узел лазерного сканера.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

ASIC обнаруживает ошибку BD в течение 600 мс после стабилизации вращения двигателя полигонального зеркала.

Плохой контакт в клеммах разъема.

Замените узел лазерного сканера.

Замените плату двигателя (engine PWB) и проверьте правильность операции.

Температура не достигает 70 °C/158°F в течение 15 с перед вторичной стабилизацией.

Повышение температуры на 1°C/1.8°F не происходит в течение 5 с перед вторичной стабилизацией (за исключением печати).

Плохой контакт в клеммах разъема термистора термоузла.

Проверьте и переустановите при необходимости.

Проверьте целостность. Если ее нет, замените предохранитель термоузла.

Проверьте и переустановите при необходимости.

Проверьте целостность. Если ее нет, замените нагреватель термоузла.

температура Обнаружено значение термистора термоузла 230°C/446°F или выше в течение 40 мс.

Измерьте сопротивление. Если оно составляет 0 Ω, замените термистор.

управления на плате источника питания (PWB).

Замени плату источника питания (PWB) и проверь корректность работы.

температура термистора термоузла (Fuser) остаётся ниже 90°C/194°F в течение 1 с.

Плохой контакт в клеммах разъема термистора термоузла.

Измерь сопротивление. Если оно ∞ Ω, замени фиксирующий термистор.

Проверьте и переустановите при необходимости.

Проверьте целостность. Если ее нет, замените предохранитель термоузла.

Проверьте и переустановите при необходимости.

Проверьте целостность. Если ее нет, замените нагреватель термоузла.

Прерывание сигнала нулевого пересечения не превышает 1 с.

Плохой контакт в клеммах разъема.

Проверь, выводится ли сигнал нулевого пересечения из YC2-2 на плате источника питания (PWB). Если нет, замени плату источника питания (PWB).

Замени плату двигателя (engine PWB), если обнаружена ошибка C6400 при наличии сигнала нулевого пересечения на YC2-2 платы источника питания (PWB).

Значение выхода термистора составляет 0,5 В или менее.

Плохой контакт в клеммах разъема.

Замени плату кассеты (cassette PWB) и проверь корректность работы.

провода Значение выхода термистора составляет 4,5 В или более.

Плохой контакт в клеммах разъема.

Замени плату кассеты (cassette PWB) и проверь корректность работы.

Проблема встроенного финишера двигатель регистрации передней стороны Когда датчик домашней позиции регистрации передней стороны включится при инициализации, датчик не включился, хотя прошёл 106 импульсов.

Когда датчик домашней позиции регистрации передней стороны выключится при инициализации, датчик не включился в течение 3 с.

Разъём двигателя регистрации передней стороны имеет плохой контакт.

Разъём датчика домашней позиции регистрации передней стороны имеет плохой контакт.

Замени датчик домашней позиции регистрации передней стороны.

Замени плату управления финишера (finisher control PWB) и проверь корректность работы.

Проблема встроенного финишера двигатель регистрации задней стороны Когда датчик домашней позиции регистрации задней стороны включится при инициализации, датчик не включился, хотя прошёл 106 импульсов.

Когда датчик домашней позиции регистрации задней стороны выключится при инициализации, датчик не включился в течение 3 с.

Разъём двигателя регистрации задней стороны имеет плохой контакт.

Разъём датчика домашней позиции регистрации задней стороны имеет плохой контакт.

Замени датчик домашней позиции регистрации задней стороны.

Замени плату управления финишера (finisher control PWB) и проверь корректность работы.

Проблема встроенного финишера двигатель регистрации по задней кромке Когда датчик домашней позиции регистрации по задней кромке включится при инициализации, датчик не включился, хотя прошёл 106 импульсов.

Когда датчик домашней позиции регистрации по задней кромке выключится при инициализации, датчик не включился в течение 3 с.

Разъём двигателя регистрации по задней кромке имеет плохой контакт.

Разъём датчика домашней позиции регистрации по задней кромке имеет плохой контакт.

Замени датчик домашней позиции регистрации по задней кромке.

Замени плату управления финишера (finisher control PWB) и проверь корректность работы.

Проблема встроенного финишера степлер Датчик домашней позиции степлера не изменит состояние с необнаружения на обнаружение в течение 200 мс от начала вращения двигателя степлера против часовой стрелки (прямое).

При инициализации датчик домашней позиции степлера не изменит состояние с необнаружения на обнаружение в течение 600 мс от начала вращения двигателя степлера по часовой стрелке (обратное).

Разъём степлера имеет плохой контакт.

Степлер заблокирован скобой.

Извлеки кассету степлера и проверь кассету и секцию скрепления степлера.

Замени передний степлер и проверь корректность работы.

Замени плату управления финишера (finisher control PWB) и проверь корректность работы.

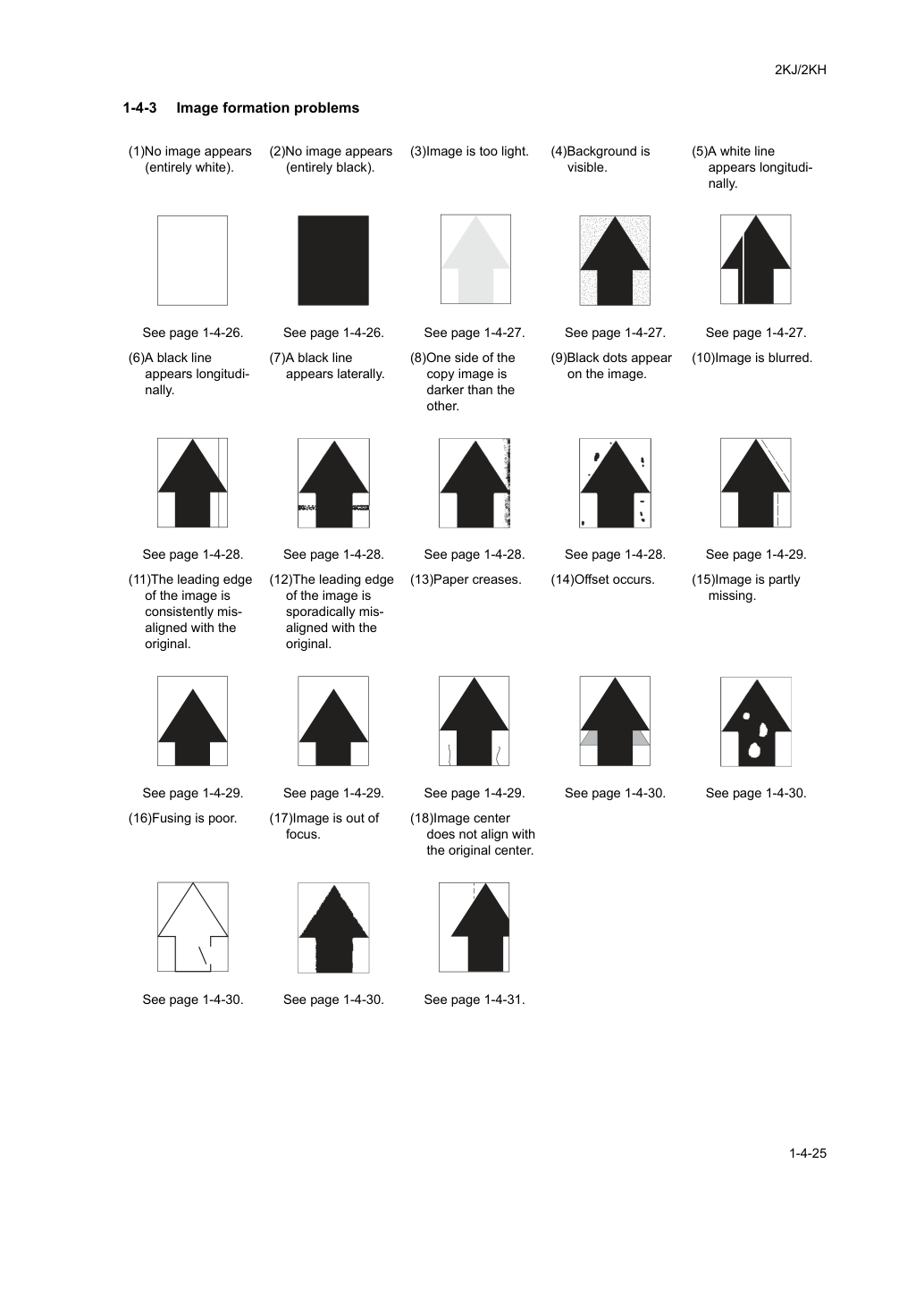

(8)Одна сторона копируемого изображения темнее другой.

(11)Передняя кромка изображения последовательно смещена относительно оригинала.

(12)Передняя кромка изображения спорадически смещена относительно оригинала.

не совпадает с центром оригинала.

Клеммы разъёма платы высокого напряжения (high voltage PWB) имеют плохой контакт.

Переподключи разъём. Также проверь непрерывность внутри кабеля разъёма. Если разрыва нет, устрани или замени кабель.

Проверь, происходит ли зарядка переноса при спаде YC1-4 на плате высокого напряжения (high voltage PWB) во время выполнения пункта обслуживания U101. Если нет, замени плату высокого напряжения (high voltage PWB).

Проверь, спадает ли YC8-4 на плате двигателя (engine PWB) при выполнении пункта обслуживания U101. Если нет, замени плату двигателя (engine PWB).

Замените блок сканера лазера (см. стр. 1-5-35).

Проверьте, переходит ли YC6-5 на главной PWB в низкое состояние при запуске пункта обслуживания U100. Если нет, замените главную PWB.

Клеммы разъёма платы высокого напряжения (high voltage PWB) имеют плохой контакт.

Проверьте, выдается ли потенциал развития при переходе CN1-9 на высоковольтной PWB в низкое состояние во время запуска пункта обслуживания U101.

Если нет, замените высоковольтную PWB.

Проверьте, переходит ли YC8-9 на PWB двигателя в низкое состояние при запуске пункта обслуживания U101. Если нет, замените PWB двигателя.

Замените основной блок зарядки (см. стр. 1-5-43).

Очистите провод и сетку основной зарядки.

Клеммы разъёма платы высокого напряжения (high voltage PWB) имеют плохой контакт.

Проверьте, происходит ли основная зарядка при переходе CN1-7 на высоковольтной PWB в низкое состояние во время запуска пункта обслуживания U100.

Если нет, замените высоковольтную PWB.

Проверьте, переходит ли YC8-7 на PWB двигателя в низкое состояние при запуске пункта обслуживания U100. Если нет, замените PWB двигателя.

Плохой контакт в клеммах разъема лампы экспозиции.

Проверьте, зажигается ли лампа экспозиции при переходе YC1-3 на инвертерной PWB в низкое состояние во время запуска пункта обслуживания U061.

Если нет, замените инвертерную PWB.

Проверьте, переходит ли YC16-4 на PWB двигателя в низкое состояние при запуске пункта обслуживания U061. Если нет, замените PWB двигателя.

Изображение не появляется (полностью белое).
Изображение не появляется (полностью черное).

Если на дисплее отображается сообщение с просьбой пополнить тонер, замените контейнер.

Клеммы разъёма платы высокого напряжения (high voltage PWB) имеют плохой контакт.

Очистите провод или, если он сильно загрязнен, замените основной блок зарядки (см. стр. 1-5-43).

Очистите сетку или, если она сильно загрязнена, замените основной блок зарядки (см. стр. 1-5-43).

Потенциал потенциала развития установлен неправильно.

Замените высоковольтную PWB и проверьте правильность работы.

Очистите провод или, если он сильно загрязнен, замените основной блок зарядки (см. стр. 1-5-43).

Инородное тело в блоке развития.

Проверьте, формируется ли магнитная щетка равномерно. Замените блок развития, если обнаружено инородное тело (см. стр. 1-5-44).

Изображение слишком светлое.
Виден фон.
Появляется белая линия продольно.

Источник: Инк-Маркет.ру.

← Все статьи

Не уверены в совместимости? Пришлите модель принтера — подберём расходники и ЗИП.
