Предупреждения и меры безопасности Различные символы используются для защиты персонала сервиса и клиентов от физической опасности и предотвращения повреждения их имущества. Эти символы описаны ниже:
ОПАСНОСТЬ: Высокий риск серьезной травмы или смерти может возникнуть в результате недостаточного внимания или неправильного соблюдения предупреждающих сообщений, использующих этот символ.
ВНИМАНИЕ: Серьезная травма или смерть может возникнуть в результате недостаточного внимания или неправильного соблюдения предупреждающих сообщений, использующих этот символ.
ОСТОРОЖНО: Травма или повреждение имущества может возникнуть в результате недостаточного внимания или неправильного соблюдения предупреждающих сообщений, использующих этот символ.
Треугольный символ ( ) обозначает предупреждение, включающее опасность и осторожность. Конкретная точка внимания показана внутри символа.
Предупреждение о риске поражения электрическим током.
Указывает на запрещённое действие. Конкретное запрещение показано внутри символа.
Указывает на необходимое действие. Конкретное требуемое действие показано внутри символа.
Извлеки штепсель питания из розетки на стене.
• Не устанавливайте копир рядом с радиатором, обогревателем, другим источником тепла или рядом с легковоспламеняющимся материалом.
· Используйте только небольшое количество растворителя за один раз, тщательно избегая разливов. Полностью вытирайте пролитые жидкости.
· Хорошо проветривайте помещение при использовании смазки или растворителей.
· Дайте нанесенным растворителям полностью испариться перед переустановкой крышек или включением выключателя питания.
Эта страница намеренно оставлена пустой.
- Корпус ..................................................................................................................................................1-1-4
- Панель управления.................................................................................................................................1-1-5
- Процедура установки........................................................................................................................1-2-2
- Установка начальных режимов копирования................................................................................................................1-2-11
- Выполнение пункта обслуживания ..........................................................................................................1-3-1
- Список пунктов режимов обслуживания.............................................................................................................1-3-2
- Содержание пунктов режима обслуживания.........................................................................................1-3-5
- Использование режима управления .........................................................................................................1-3-68
- Установка учета заданий...............................................................................................................1-3-69
- Копирование по умолчанию ....................................................................................................................................1-3-70
- Стандартные настройки машины...............................................................................................................................1-3-71
- Настройка лотка подачи MP ...............................................................................................................1-3-73
- Проверка общего счетчика и вывод отчета по счетчику .......................................................1-3-73
- Вывод отчета...................................................................................................................................1-3-73
- Установка языка.............................................................................................................1-3-73
- Индикация замятия бумаги...................................................................................................................1-4-1
- Условия обнаружения замятия бумаги ..................................................................................................1-4-2
- Замятия бумаги .................................................................................................................................1-4-8
- Функция самодиагностики ...................................................................................................................1-4-16
- Коды самодиагностики ......................................................................................................................1-4-17
- Изображение не появляется (полностью белое)...................................................................................................1-4-26
- Изображение не появляется (полностью черное)...................................................................................................1-4-26
- Изображение слишком светлое. ............................................................................................................1-4-27
- Видна подложка.......................................................................................................................1-4-27
- Вертикальная белая линия. .................................................................................................1-4-27
- Вертикальная черная линия. .................................................................................................1-4-28
- Горизонтальная черная линия...........................................................................................................1-4-28
- Одна сторона копии темнее другой.......................................................................1-4-28
- На изображении появляются черные точки......................................................................................................1-4-28
- Изображение размыто...............................................................................................................................1-4-29
- Передний край изображения постоянно смещен относительно оригинала. ...................................1-4-29
- Передний край изображения периодически смещен относительно оригинала....................................1-4-29
- Замятие бумаги. ................................................................................................................................1-4-29
- Происходит смещение. ..................................................................................................................................1-4-30
- Часть изображения отсутствует....................................................................................................................1-4-30
- Слабое закрепление тонера..................................................................................................................................1-4-30
- Изображение не в фокусе. ......................................................................................................................1-4-30
- Центр изображения не совпадает с центром оригинала.......................................................................1-4-31
- Меры предосторожности .......................................................................................................................................1-5-1
- Печатный барабан..................................................................................................................................................1-5-1
- Тонер.................................................................................................................................................1-5-1
- Как распознать оригинальный контейнер тонера Kyocera Mita..........................................................................1-5-2
- Снятие и установка разделяющего шкива ....................................................................................1-5-3
- Снятие и установка подающего шкива и шкива подачи бумаги.................................................1-5-6
- Снятие и установка ролика подачи (только модель 22 стр/мин)..............................................................1-5-9
- Снятие и установка кассетного разделяющего шкива (только модель 22 стр/мин)..................................1-5-11
- Снятие и установка кассетного подающего шкива и кассетного шкива подачи бумаги
- Снятие и установка узла транспортировки бумаги ............................................................................1-5-16
- Снятие и установка шкива подачи бумаги МП и колодки разделения МП .....................................1-5-18
- Снятие и установка левого ролика регистрации.............................................................................1-5-21
- Снятие и установка правого ролика регистрации...........................................................................1-5-22
- Снятие и установка лампы экспонирования......................................................................................1-5-24
- Снятие и установка кабелей сканера .......................................................................................1-5-26
- Снятие и установка ISU (справочно).....................................................................................1-5-33
- Снятие и установка узла лазерного сканера.................................................................................1-5-35
- Регулировка продольной квадратности (справочно) ..........................................................................1-5-40
- Снятие и установка узла печатного барабана ..............................................................................................1-5-41
- Снятие и установка когтей разделения печатного барабана .........................................................................1-5-42
- Снятие и установка узла главного зарядника..................................................................................1-5-43
- Снятие и установка узла проявки .....................................................................................1-5-44
- Снятие и установка ролика передачи ........................................................................................1-5-45
- Снятие и установка узла термоузла...............................................................................................1-5-47
- Снятие и установка прижимного ролика............................................................................................1-5-49
- Снятие и установка нагревателя термоузла ..........................................................................................1-5-51
- Снятие и установка когтей разделения ролика температуры..................................................................1-5-54
- Снятие и установка ролика температуры .............................................................................................1-5-55
- Снятие и установка термистора термоузла ....................................................................................1-5-57
- Снятие и установка термостата термоузла ...................................................................................1-5-58
- Регулировка переднего положения узла термоузла (регулировка поперечной квадратности)..................................................................................1-5-59
- Отсоединение и установка узла выброса..............................................................................................1-5-60
- Направление установки главных двигателей вентиляторов.......................................................................1-5-62
- Секция сканера изображения.............................................................................................................2-1-3
- Секция лазерного сканера...............................................................................................................2-1-5
- Однокомпонентная система проявления...............................................................................................2-1-11
- PWBs................................................................................................................................................2-2-1
- Выключатели и датчики....................................................................................................................2-2-3
- Двигатели.........................................................................................................................................2-2-5
- Прочее..............................................................................................................................................2-2-6
Эта страница намеренно оставлена пустой.
Поддерживаемые оригиналы..............Листы, книги и трёхмерные объекты Максимальный размер оригинала: A3/Ledger Система подачи оригиналов......................Фиксированная Вес бумаги...................................Кассета: 64 - 105 г/м2 Лоток MP: 45 - 160 г/м2 Тип бумаги......................................Кассета: Plain, Rough, Recycled, Preprinted, Bond, Color (Colour), Prepunched, Letterhead, High Quality, Custom 1 to 8 Лоток MP: Plain, Transparency (OHP film), Rough, Vellum, Labels, Recycled, Preprinted, Bond, Cardstock, Color (Colour), Prepunched, Letterhead, Thick, Envelope, High Quality, Custom 1 to 8 Размер бумаги.................................Кассета: A3, B4, A4, A4R, B5, B5R, A5R, Folio, Ledger, Legal, Letter, LetterR, StatementR, Oficio II, 8K, 16K Лоток MP: A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, Ledger, Legal, Letter, LetterR, Statement, Oficio II, 8K, 16K A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, Ledger, Legal, Letter, LetterR, Hagaki, Oufuku Hagaki, Envelope DL, Envelope C5, Envelope C4, Envelope #10 (Comm. #10), Envelope #9 (Comm. #9), Envelope #6 (Comm. #6 3/4), Envelope Monarch, ISO B5, Youkei 2, Youkei 4, Executive, Statement, Oficio II, 8K, 16K, 16KR, Уровень масштабирования..............................Ручной режим: 25 to 400%, 1% шаг Автоматический режим: Предустановленный масштаб Скорость печати.................................18 ppm модель A4/Letter:
Время первой копии.........................5,7 с или менее Время разогрева...................................Комнатная температура 22 °C/71,6 °F, 60% RH При включении питания:
Операционная система............................Windows 2000 (Service Pack 2 или позже), Windows XP, Windows Vista Системные требования......................CPU 600 MHz или выше RAM 128 MB или больше Разрешение.......................................600 dpi, 400 dpi, 300 dpi, 200 dpi Формат файла.....................................TIFF (MMR compression), PDF (MMR compression) Скорость сканирования.......................A4 альбомная ориентация, Качество изображения: Text/Photo оригинал Одиночное сканирование: 22 изображения/мин (600 dpi), 22 изображения/мин (300 dpi) Двойное сканирование: 11 изображений/мин (600 dpi), 11 изображений/мин (300 dpi) Сетевой протокол.............................TCP/IP Система передачи.......................PC передача:
Scan to PC Передача по E-mail:Scan to E-mail Twain сканирование:
Источник питания..................................Электрическое подключение к машине.
Вес.............................................0,5 кг или менее / 1,1 фунтов или менее ПРИМЕЧАНИЕ: Эти технические характеристики могут изменяться без уведомления.

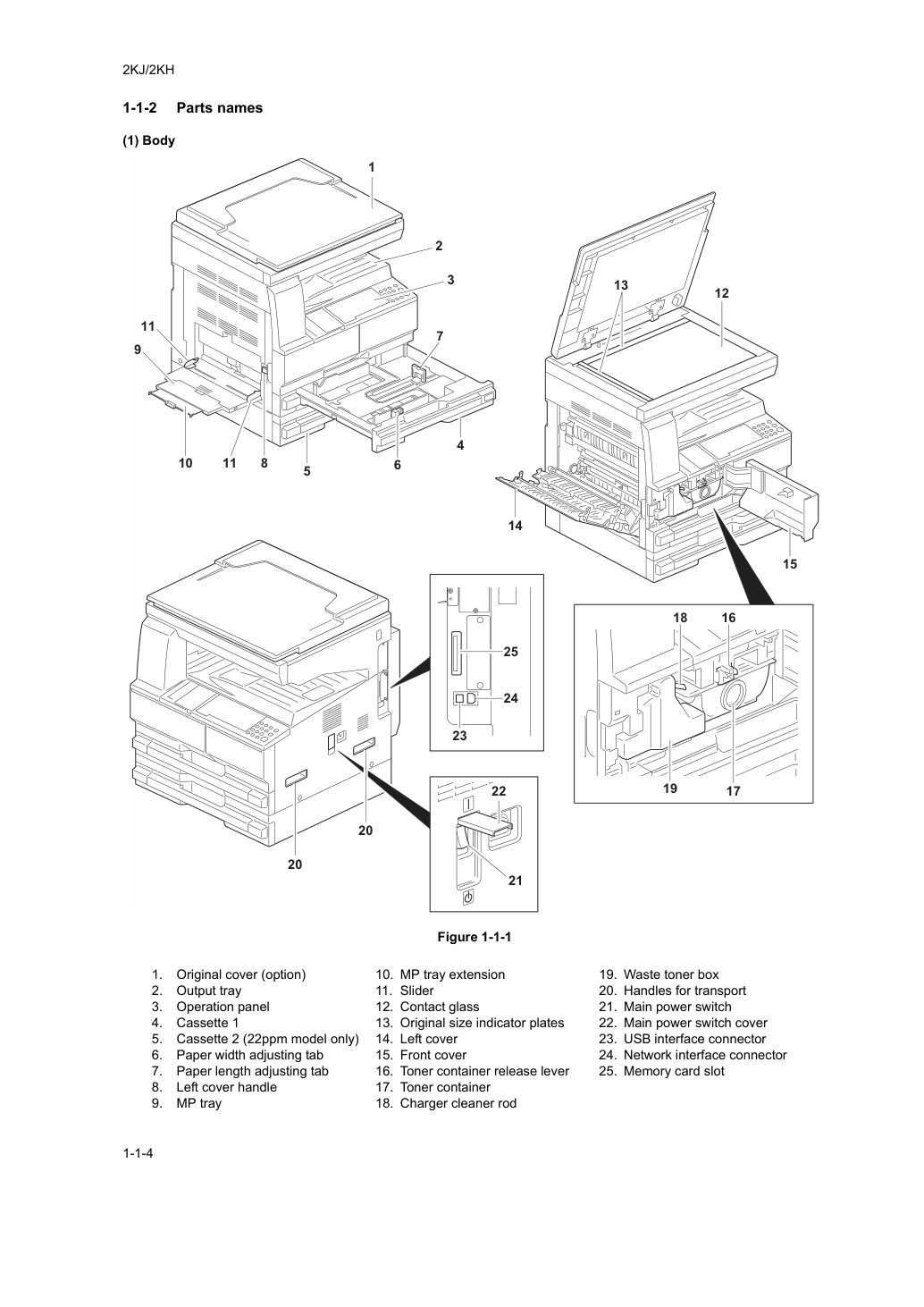

- Корпус
10. Удлинитель лотка MP
11. Ползунок
12. Контактное стекло
13. Пластины индикатора размера оригинала
14. Левая крышка
15. Передняя крышка
16. Рычаг выпуска контейнера тонера
17. Контейнер тонера
18. Стержень очистки зарядного устройства
19. Контейнер отработанного тонера
20. Ручки для транспортировки
21. Главный выключатель питания
22. Крышка главного выключателя питания
23. Разъём интерфейса USB
24. Разъём сетевого интерфейса
25. Слот карты памяти

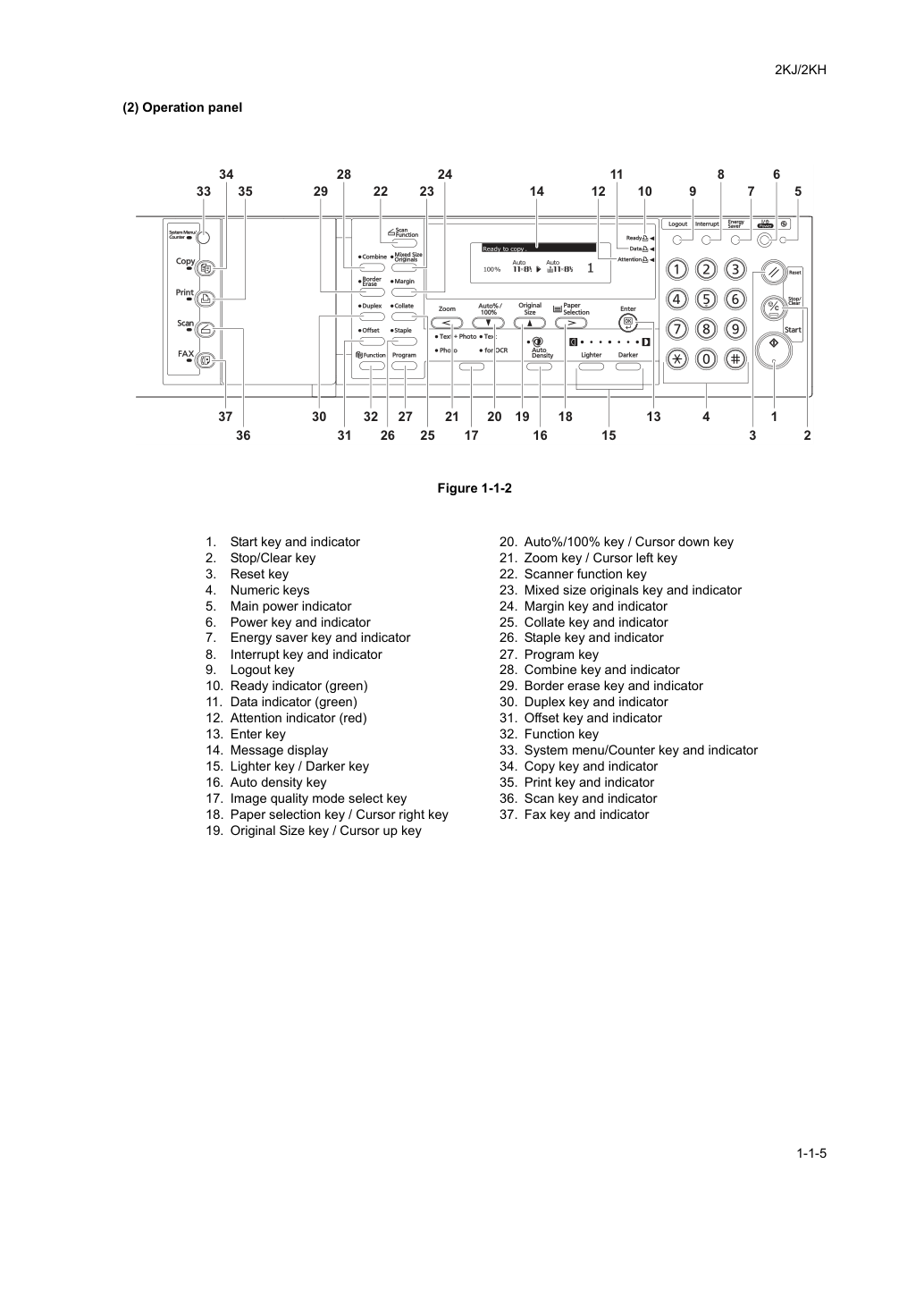

- Панель управления
10. Индикатор готовности (зелёный)
11. Индикатор данных (зелёный)
12. Индикатор внимания (красный)
13. Клавиша Enter
14. Дисплей сообщений
15. Клавиша более светлое / более тёмное
16. Клавиша автоматической плотности
17. Клавиша выбора режима качества изображения
18. Клавиша выбора бумаги / Клавиша курсора вправо
19. Клавиша размера оригинала / Клавиша курсора вверх
20. Клавиша Авто%/100% / Клавиша курсора вниз
21. Клавиша зума / Клавиша курсора влево
22. Клавиша функции сканера
23. Клавиша и индикатор смешанных размеров оригиналов
24. Клавиша и индикатор поля
25. Клавиша и индикатор разбора
26. Клавиша и индикатор скрепления
27. Клавиша программы
28. Клавиша и индикатор объединения
29. Клавиша и индикатор стирания границ
30. Клавиша и индикатор двусторонней печати
31. Клавиша и индикатор смещения
32. Функциональная клавиша
33. Клавиша и индикатор системного меню/счетчика
34. Клавиша и индикатор копирования
35. Клавиша и индикатор печати
36. Клавиша и индикатор сканирования
37. Клавиша и индикатор факса

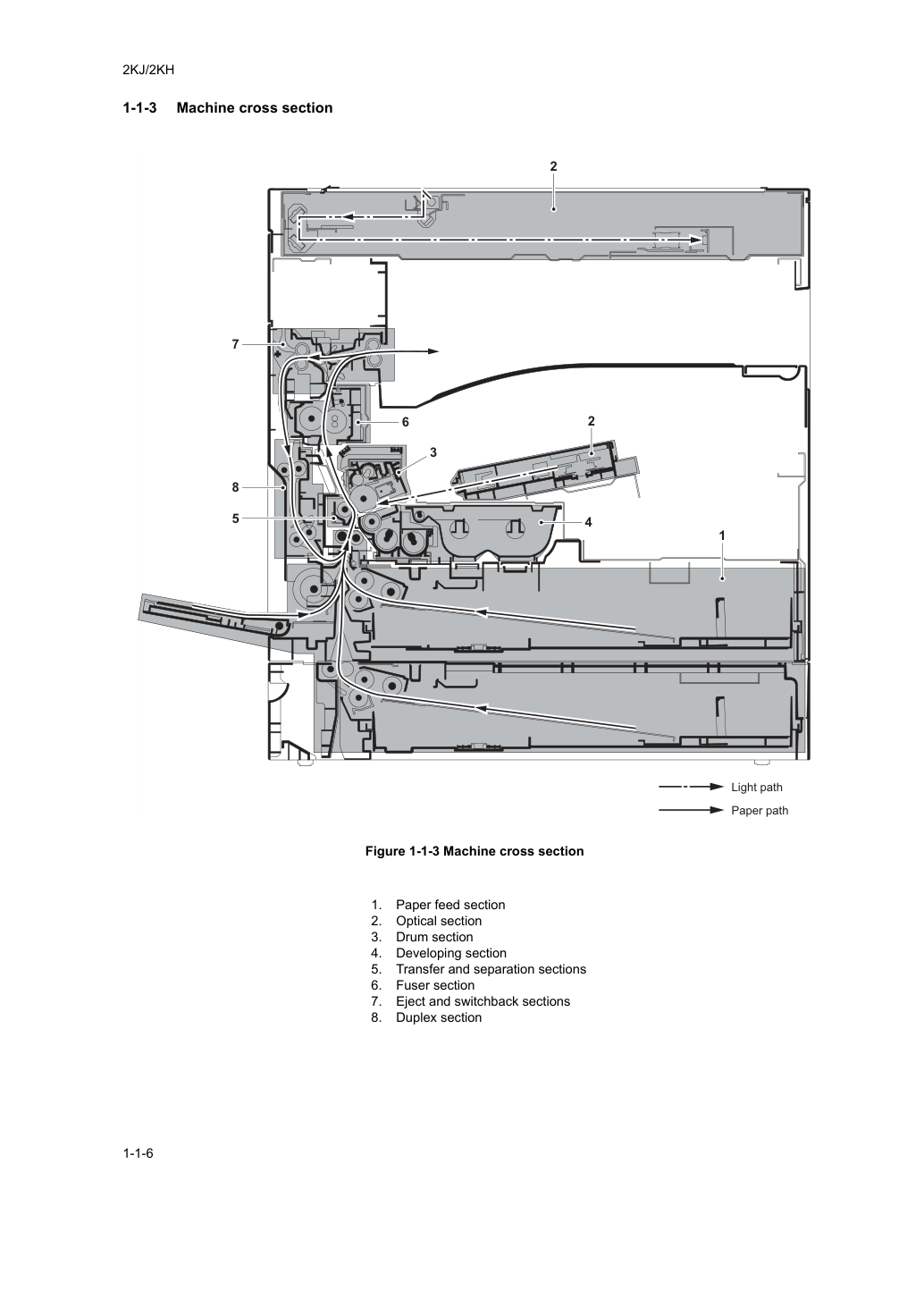

Избегайте прямого солнечного света или яркого освещения. Обеспечьте, чтобы фотопроводник не подвергался воздействию прямого солнечного света или другого сильного света при устранении замятий бумаги.
Избегайте помещений с высокой температурой и влажностью или низкой температурой и влажностью; резкими изменениями температуры окружающей среды; прохладным или горячим прямым потоком воздуха.
Избегайте мест с пылью и вибрациями.
Выберите поверхность, способную выдержать вес машины.
Установите машину на ровную поверхность (максимальный допуск наклона: 1°).
Избегайте воздушных веществ, которые могут неблагоприятно влиять на машину или деградировать фотопроводник, таких как ртуть, кислотные или щелочные пары, неорганические газы, газы NOx, SOx и хлорсодержащие органические растворители.
Обеспечьте достаточный доступ для надлежащего использования и обслуживания машины.
Установите дополнительный податчик бумаги.
Крепление этикетки управления.
Установите дополнительную крышку оригинала или DP.
Завершение установки машины.
- Процедура установки

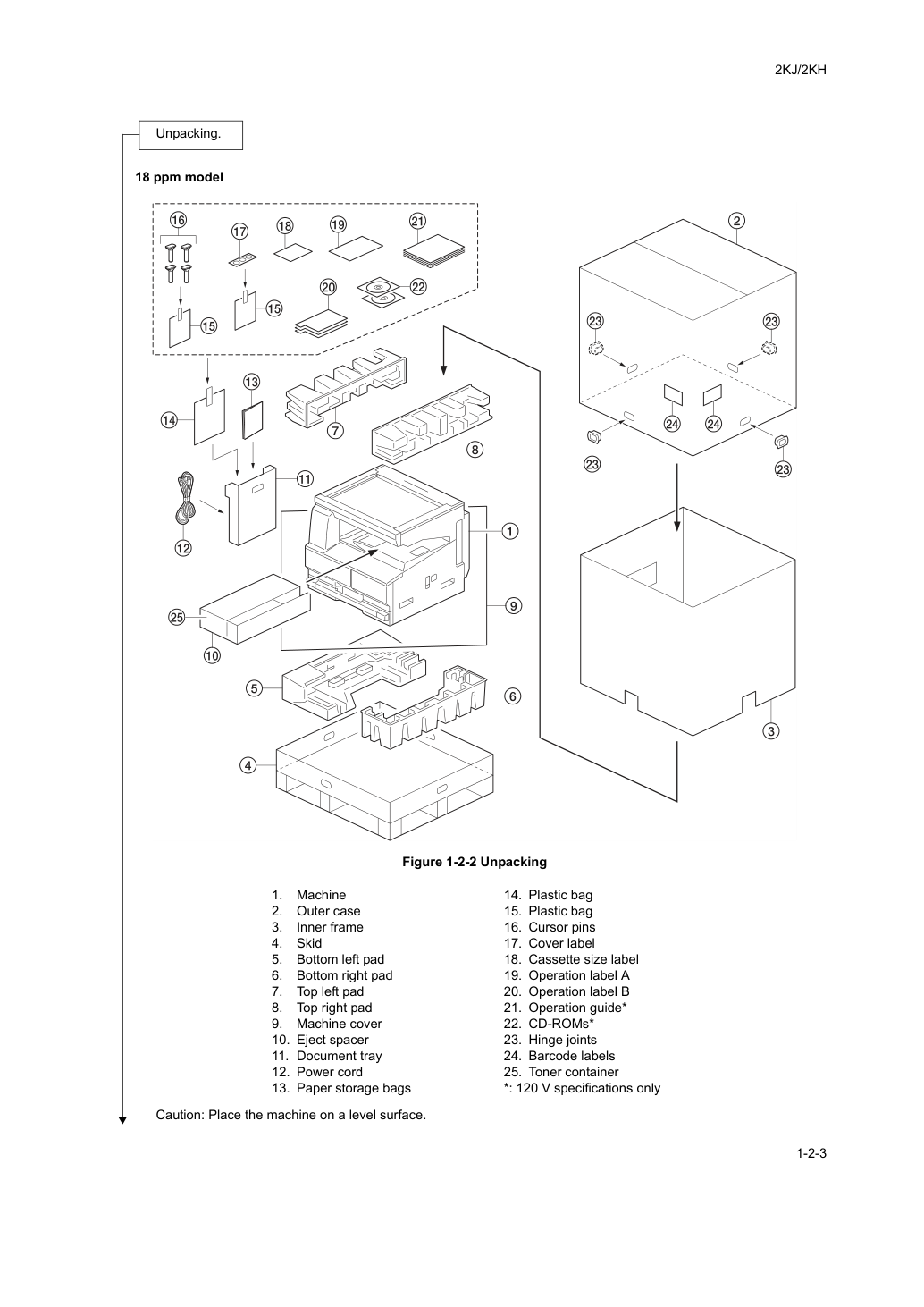

Осторожно: установите машину на ровную поверхность.
10. Извлеките распорку
11. Лоток оригинала
12. Силовой кабель
13. Пакеты для хранения бумаги
14. Пластиковый пакет
15. Пластиковый пакет
16. Курсорные штифты
17. Этикетка крышки
18. Этикетка размера кассеты
19. Этикетка операции A
20. Этикетка операции B
21. Руководство по эксплуатации*
22. CD-диски*
23. Шарнирные соединения
24. Этикетки со штрих-кодом
25. Контейнер тонера

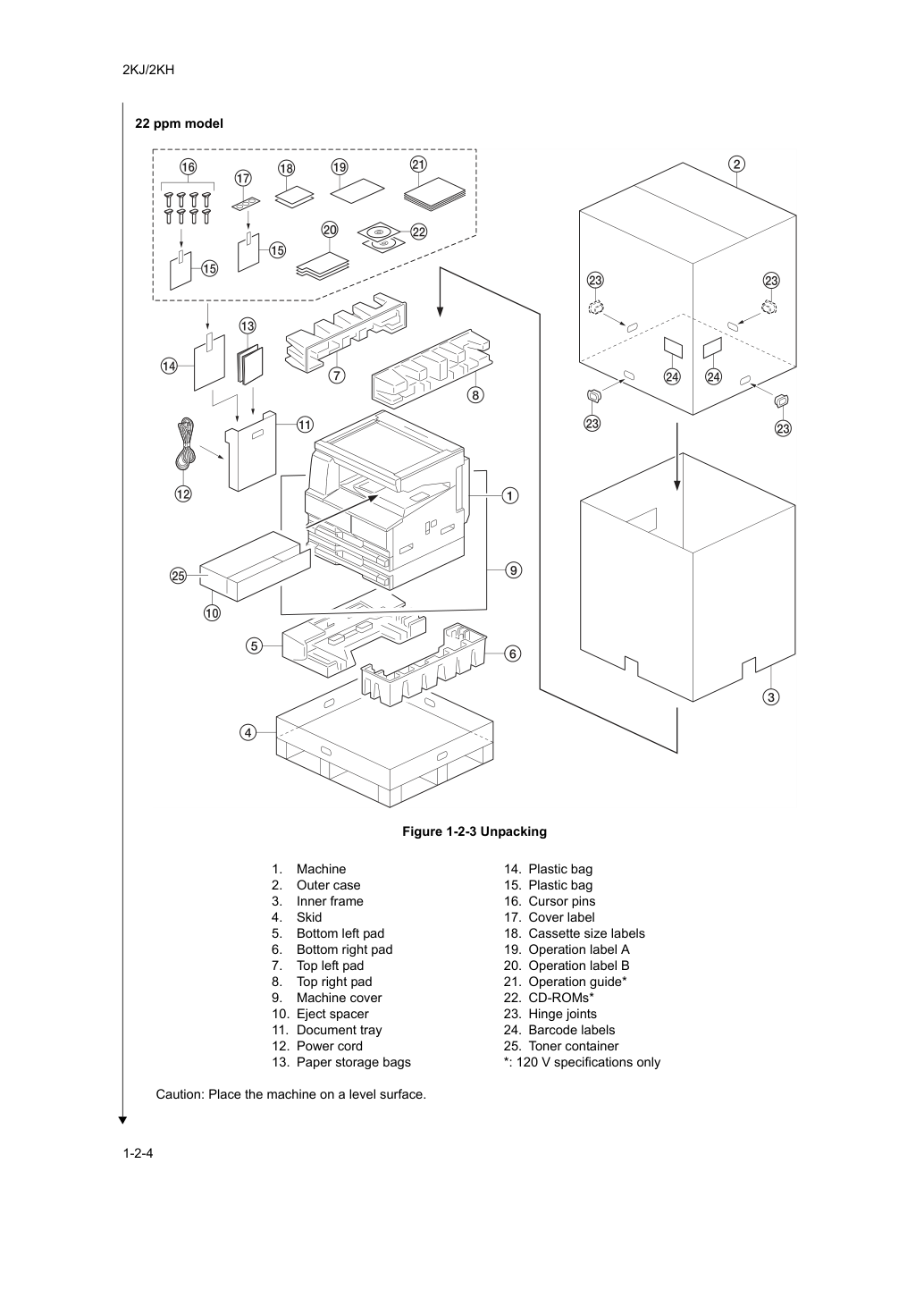

Осторожно: установите машину на ровную поверхность.
10. Извлеките распорку
11. Лоток оригинала
12. Силовой кабель
13. Пакеты для хранения бумаги
14. Пластиковый пакет
15. Пластиковый пакет
16. Курсорные штифты
17. Этикетка крышки
18. Этикетки размера кассеты
19. Этикетка операции A
20. Этикетка операции B
21. Руководство по эксплуатации*
22. CD-диски*
23. Шарнирные соединения
24. Этикетки со штрих-кодом
25. Контейнер тонера

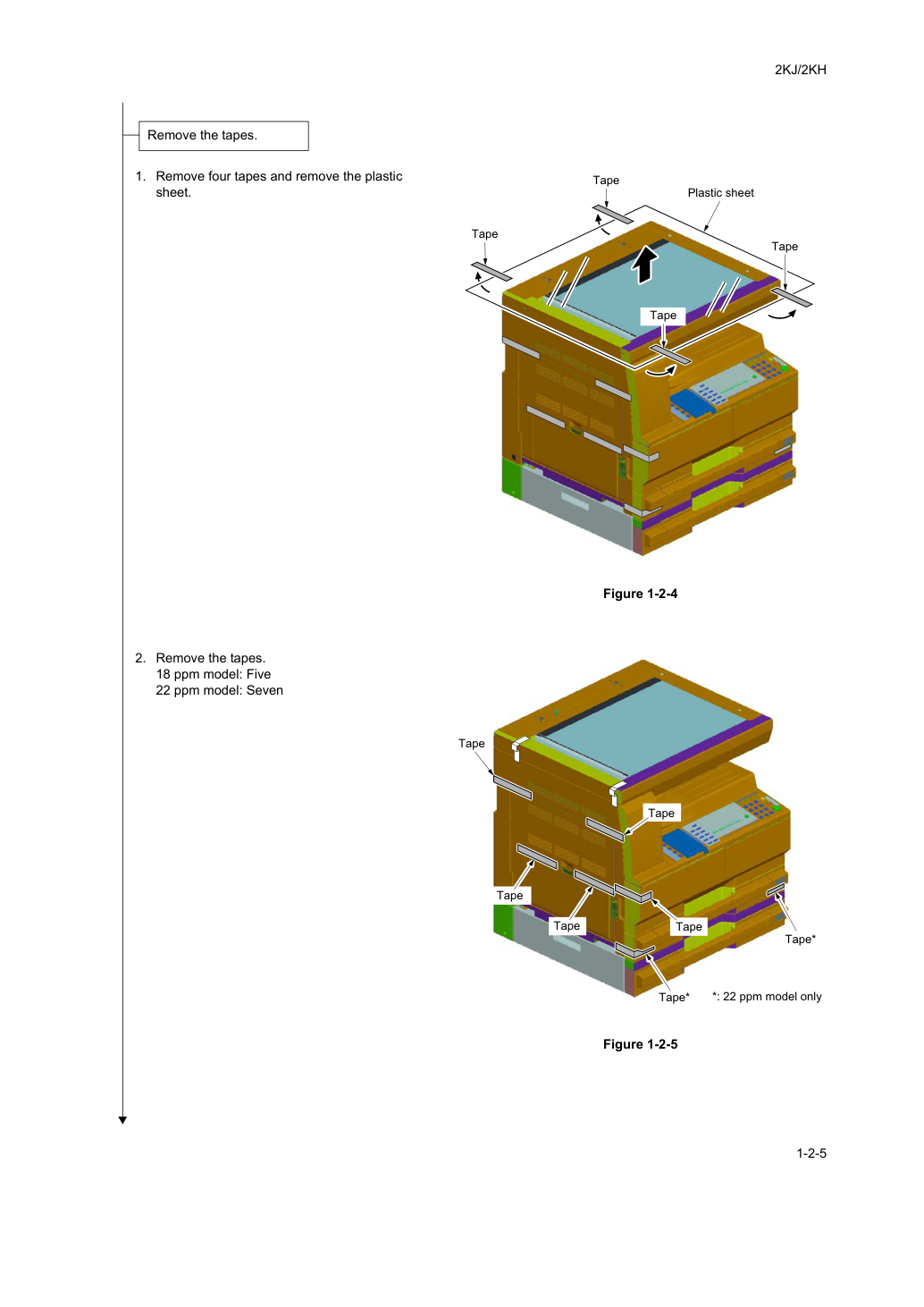

1. Снимите четыре ленты и удалите пластик.
2. Снимите ленты.

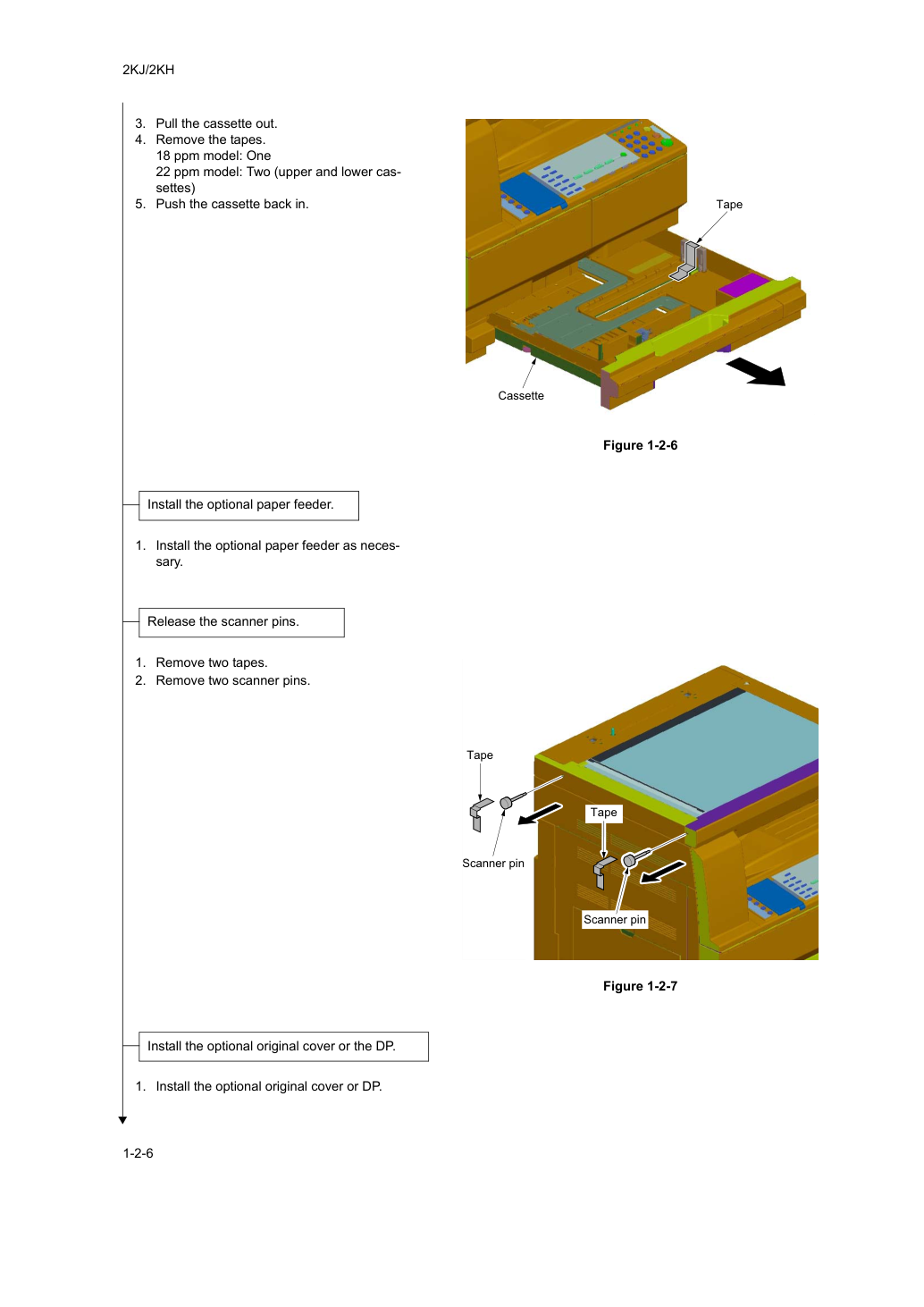

3. Вытащите кассету.
4. Снимите ленты.
5. Задвиньте кассету обратно.
1. Установите дополнительный подающий лоток по необходимости.
1. Снимите две ленты.
2. Снимите два штифта сканера.
1. Установите дополнительную крышку оригиналов или ADF.
Установите дополнительный податчик бумаги.
Установите дополнительную крышку оригинала или DP.

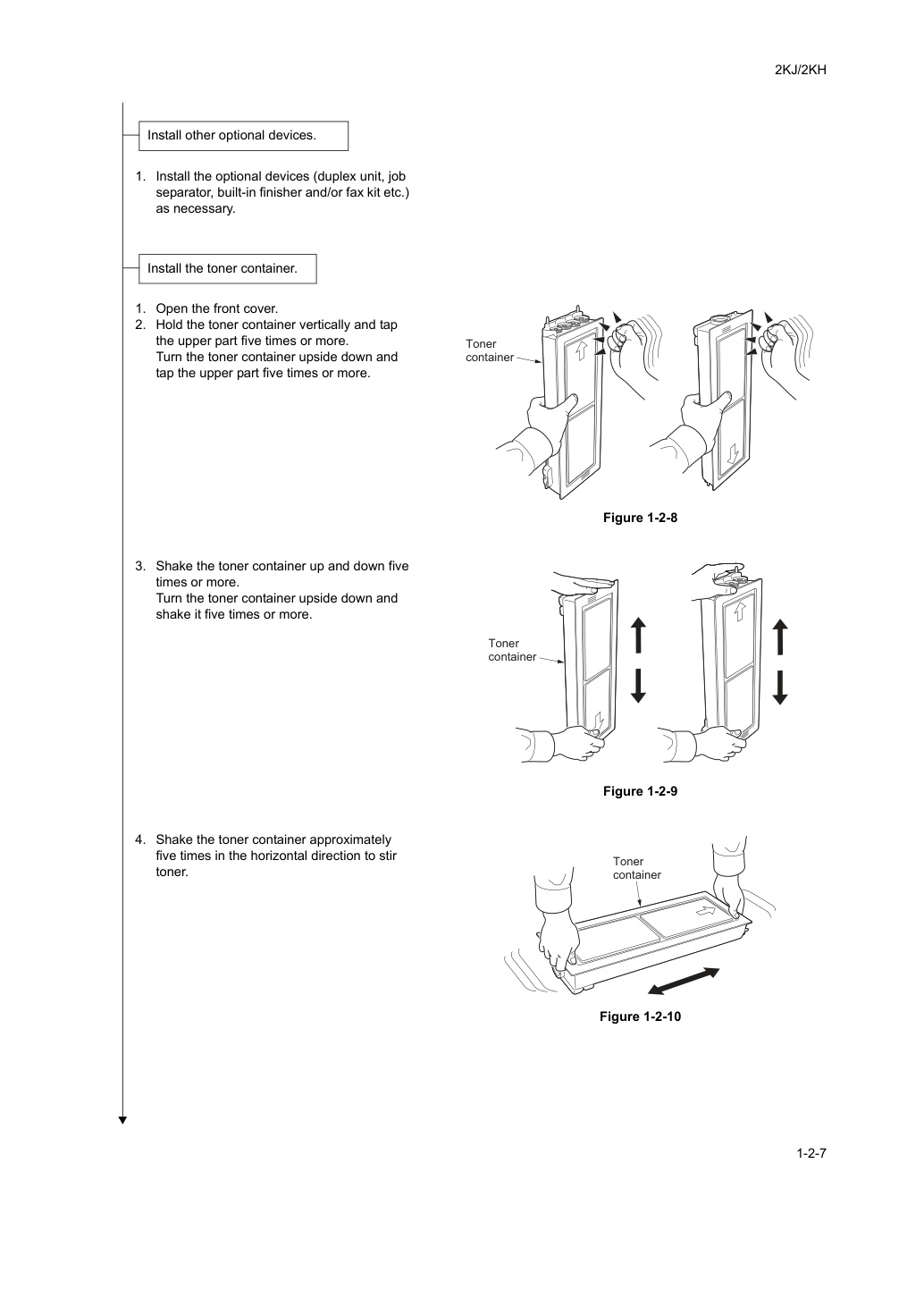

1. Установите дополнительные устройства (блок двусторонней печати, сепаратор,
встроенный финишер и/или факс-модуль и т.д.) по необходимости.
2. Потяните крышку вниз и снимите.
2. Держите контейнер тонера вертикально и постучите
по верхней части пять раз или более.
Переверните контейнер тонера вверх дном и постучите по верхней части пять раз или более.
3. Встряхивайте контейнер тонера вверх и вниз пять раз.
Переверните контейнер тонера вверх дном и встряхивайте его пять раз или более.
4. Встряхивайте контейнер тонера примерно
пять раз в горизонтальном направлении для размешивания тонера.
5. Осторожно задвиньте контейнер тонера в
Полностью задвиньте контейнер в машину до защелкивания.
1. Установите контейнер отходов тонера в машину.
2. Закройте переднюю крышку.
1. Загрузите бумагу в кассету.
1. Подключите кабель питания к разъему на
2. Вставьте штепсель питания в розетку.
1. Включите главный переключатель питания. Установка тонера —
2. Приводная цепь расцепляется при установке тонера.
Выполните режим обслуживания U130, если [Add Toner] остается отображаться даже после расцепления приводной цепи.
1. Войдите в режим обслуживания, введя
1087 1087 используя цифровые клавиши.
2. Введите 000 используя цифровые клавиши и нажмите
3. Выберите MAINTENANCE и нажмите кнопку запуска
клавишу для вывода списка текущих параметров элементов обслуживания.
4. Нажмите клавишу stop/clear.
1. Введите 001 используя цифровые клавиши и нажмите
кнопку запуска. Аппарат выходит из режима обслуживания.
1. Поместите оригинал и сделайте пробные копии.
1. При необходимости присоедините соответствующий
Крепление этикетки управления.
1. Приклейте этикетки крышки к трем отверстиям под винты
этикетка Этикетка крышки Этикетка крышки Этикетка крышки Этикетка крышки Этикетка крышки Завершение установки аппарата.
Заводские параметры следующие:
- Параметр начальных режимов копирования пункт №.
Установка счетчика клавиш (опция) Установка счетчика клавиш требует следующего компонента:
Поставляемые детали набора счетчика клавиш:
Поставляемые детали набора кабеля счетчика клавиш:
1. Нажмите кнопку power на панели управления
в положение off. Убедитесь, что лампа Power потушена перед отключением главного выключателя питания.
Затем отключите кабель питания от сетевой розетки.
2. Установите узел разъема счетчика клавиш на
Зафиксируй держатель счётчика отпечатков двумя винтами и гайкой.
3. Установи кронштейн счётчика отпечатков на счётчик отпечатков
4. Установи держатель счётчика отпечатков на ключ

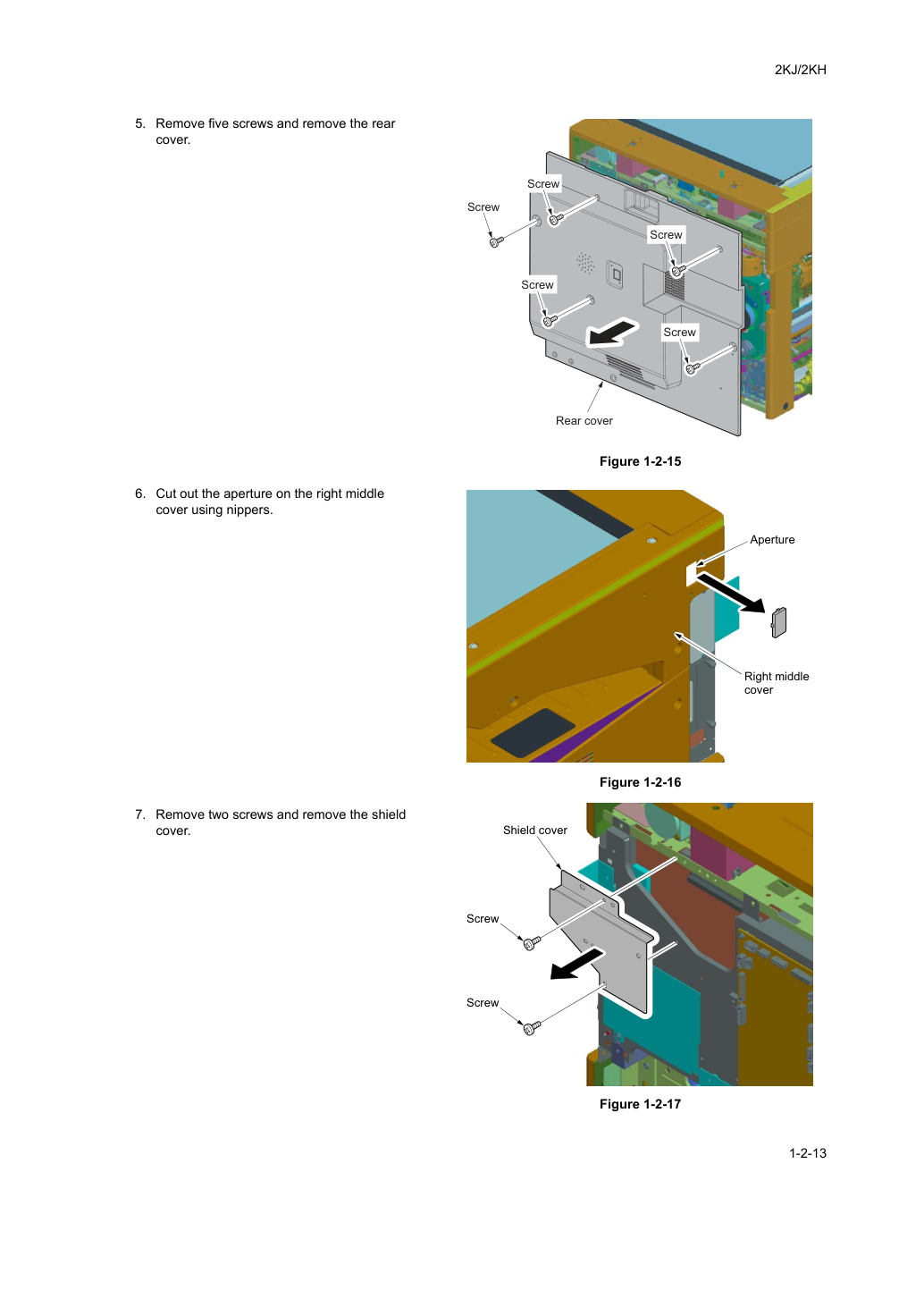

5. Извлеки пять винтов и снимите заднюю крышку
6. Вырежь отверстие на правой средней части
7. Извлеки два винта и снимите экран

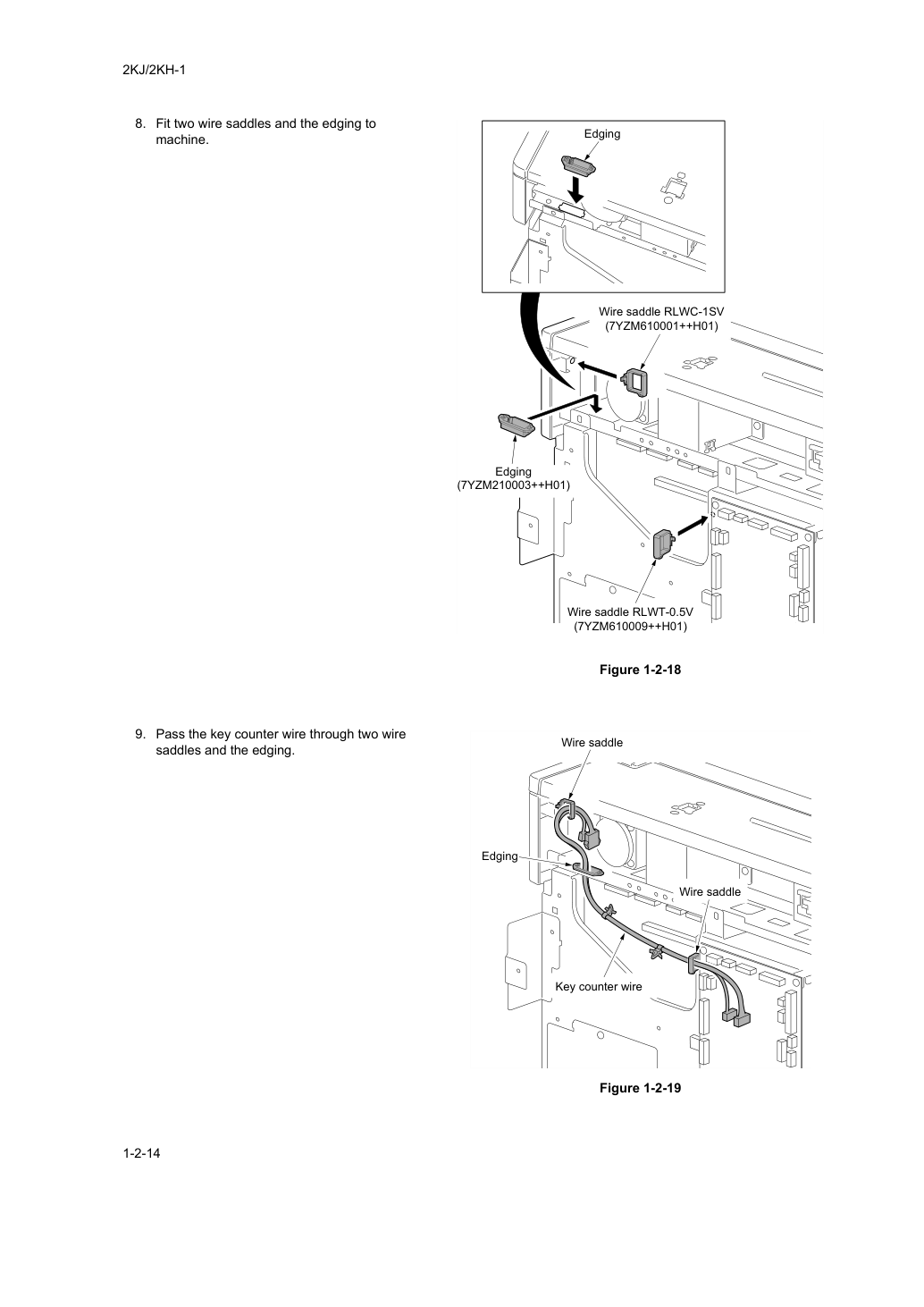

8. Установи два кабельных седла и кромку на
9. Пропусти провод счётчика отпечатков через два кабельных седла

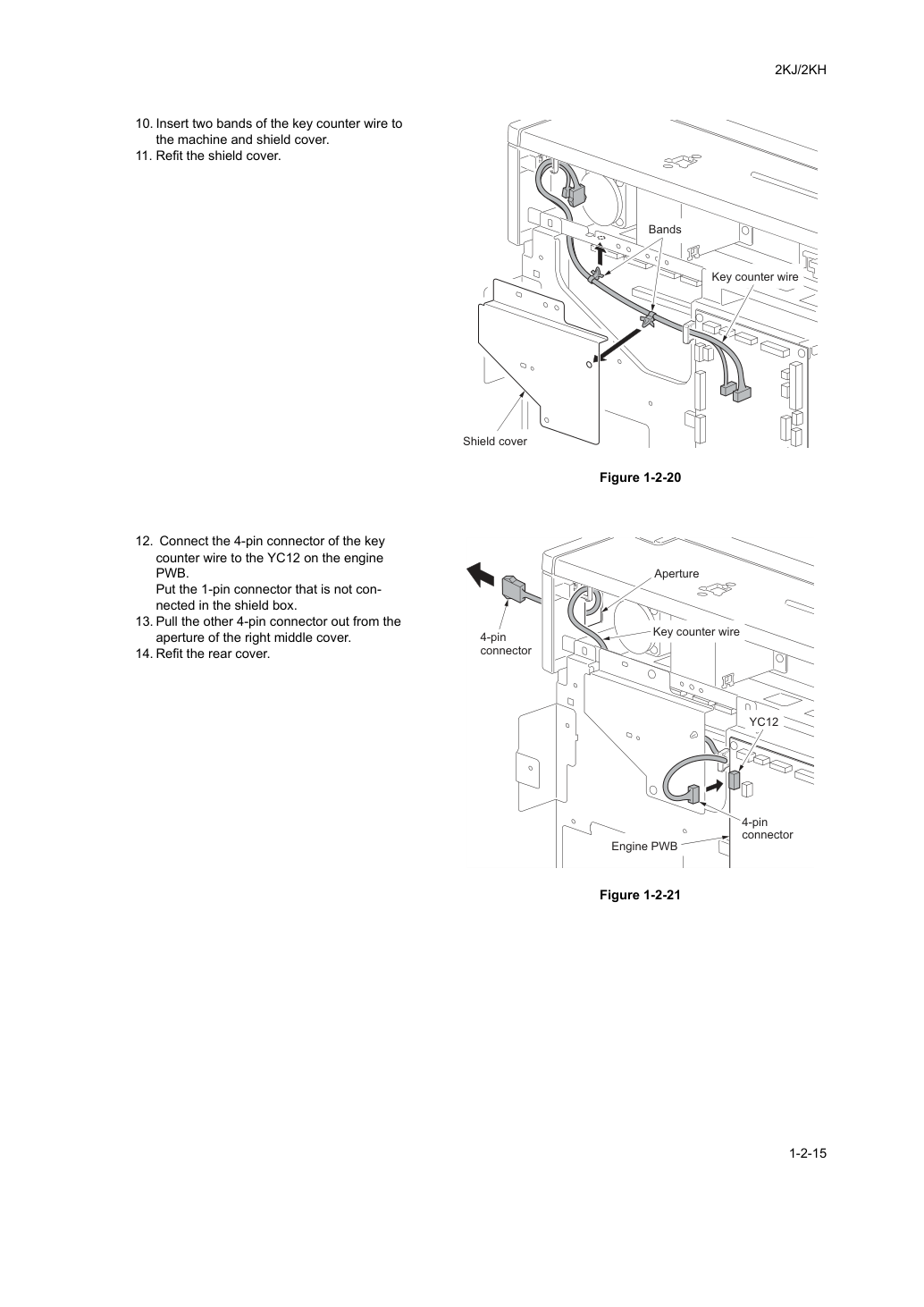

10. Вставь две полосы провода счётчика отпечатков в
11. Переустанови крышку экрана.
12. Подсоедините 4-контактный разъем кабеля счетчика
к YC12 на плате двигателя (engine PWB).
Поместите неподсоединенный 1-контактный разъем в экранирующий корпус.
13. Вытащите другой 4-контактный разъем из
отверстия средней правой крышки.
14. Установите на место заднюю крышку.
15. Пропустите 4-контактный разъем кабеля счетчика
сигнала через отверстие в монтажной пластине счетчика.
16. Зацепите квадратное отверстие крышки счетчика
на монтажную пластину счетчика.
17. Подсоедини 4-контактный разъем кабеля счетчика ключей
к 4-контактному разъему провода счетчика ключей.
18. Вставь крючок монтажной пластины счетчика ключей
в отверстие правой средней крышки.
19. Установи крышку счетчика ключей и монтажную пластину
счетчика ключей, используя винт M4 x 30.
20. Вставь счетчик ключей в счетчик ключей
21. Включи главный выключатель питания и войди в
22. Запусти пункт обслуживания U204 и выбери
23. Выйди из режима обслуживания.
24. Проверь, что сообщение о необходимости вставить счетчик
ключей отображается на дисплее сообщений при извлечении счетчика ключей.
25. Проверь, что счетчик увеличивается по мере создания копий

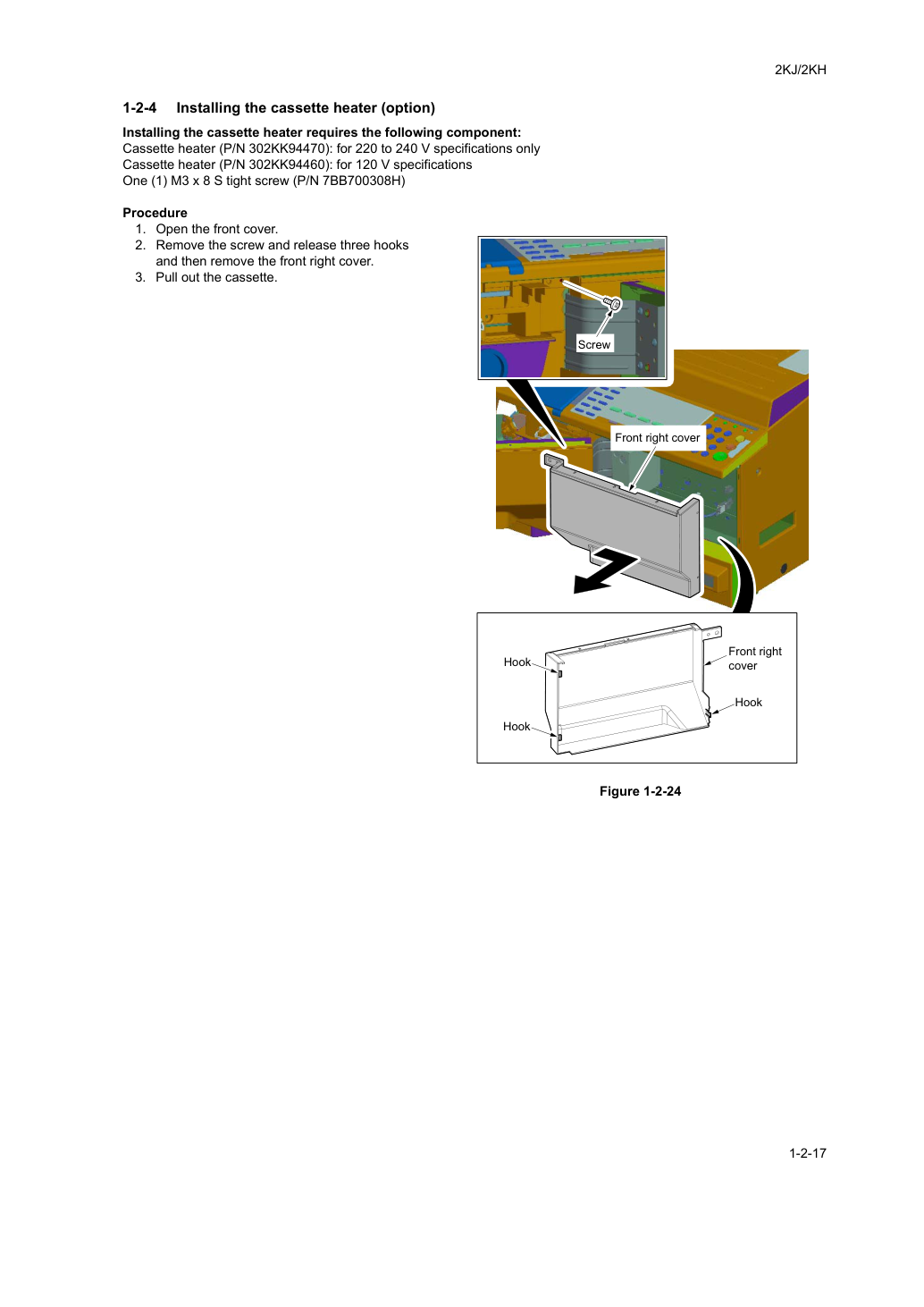

Установка кассетного нагревателя (опция) Установка кассетного нагревателя требует следующего компонента:
2. Потяните крышку вниз и снимите.
2. Извлеки винт и отожми три крючка
затем извлеки переднюю правую крышку.
3. Вытащи кассету.

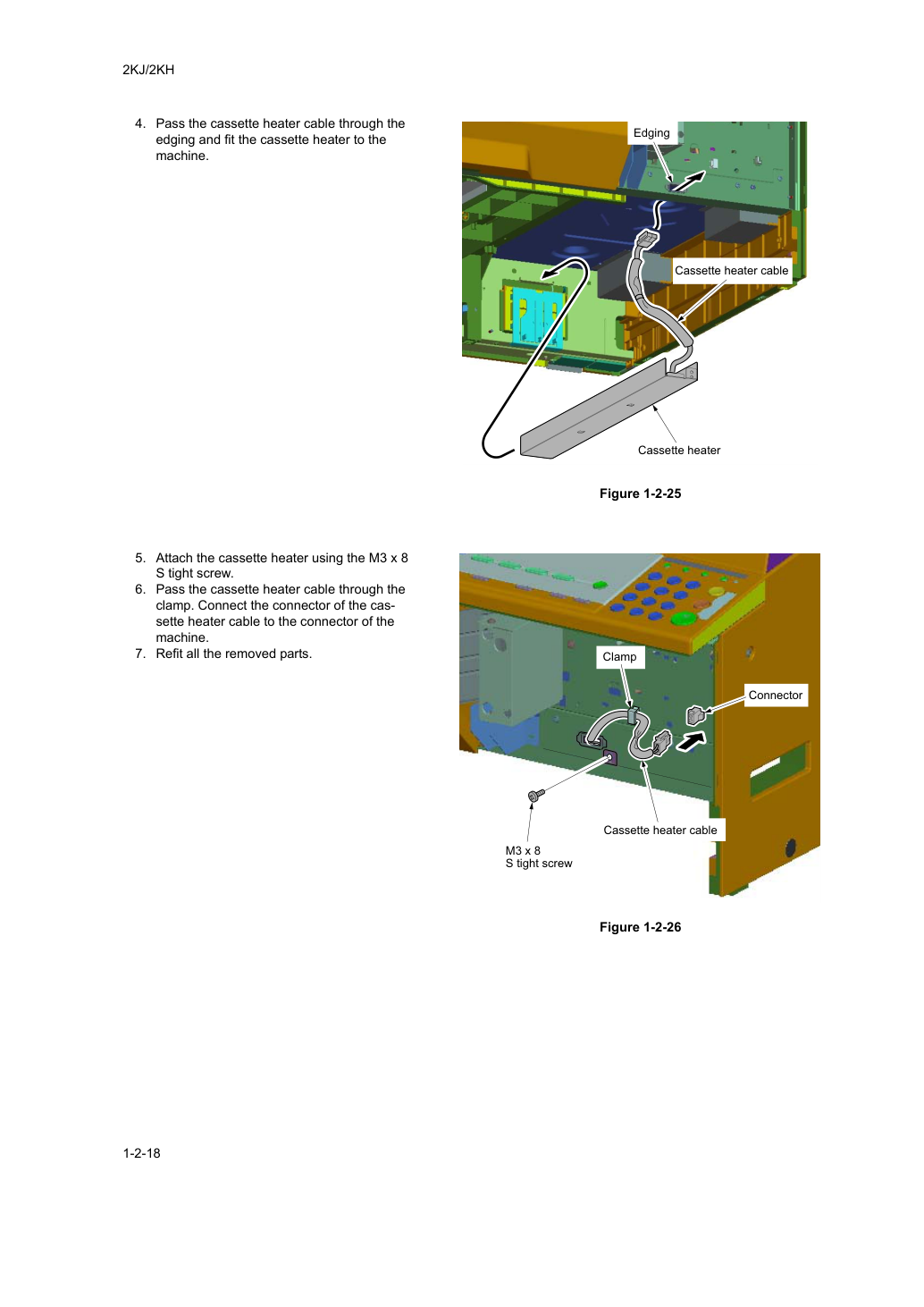

4. Пропусти кабель кассетного нагревателя через
окантовку и установи кассетный нагреватель на аппарат.
5. Закрепи кассетный нагреватель, используя винт M3 x 8
6. Пропусти кабель кассетного нагревателя через
зажим. Подсоедини разъем кабеля кассетного нагревателя к разъему аппарата.
7. Переустанови все извлеченные детали.

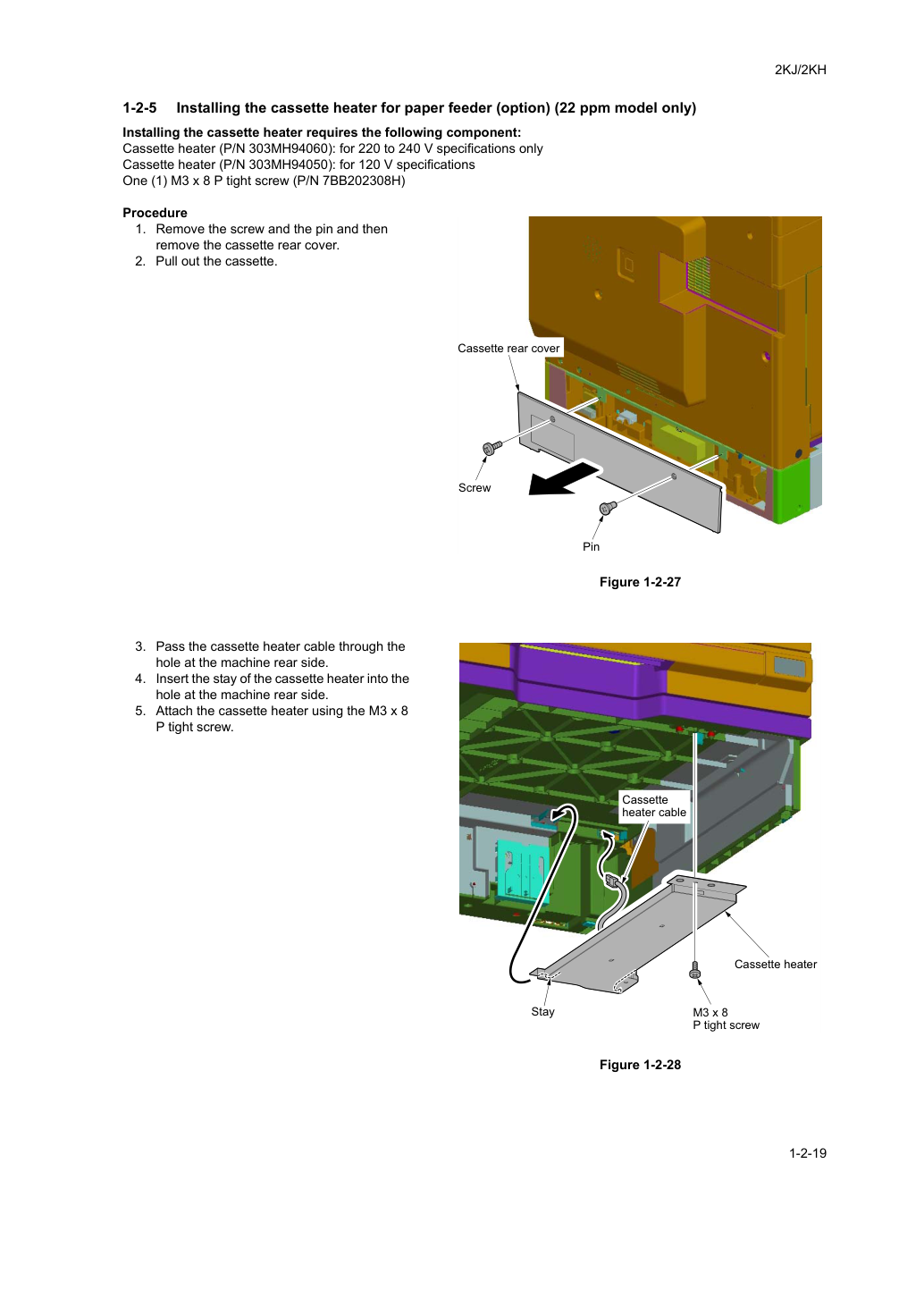

Установка кассетного нагревателя для подающего узла (опция) (только модель 22 ppm) Установка кассетного нагревателя требует следующего компонента:
1. Извлеки винт и штифт затем
извлеки заднюю крышку кассеты.
2. Вытащи кассету.
3. Пропусти кабель кассетного нагревателя через
отверстие на задней стороне аппарата.
4. Вставь опору кассетного нагревателя в
отверстие на задней стороне аппарата.
5. Закрепи кассетный нагреватель, используя винт M3 x 8
