Kyocera ECOSYS PA4500x / PA5000x / PA5500x / PA6000x — 7 Устранение неполадок

← Kyocera ECOSYS PA4500x / PA5000x / PA5500x / PA6000x — все главы инструкции

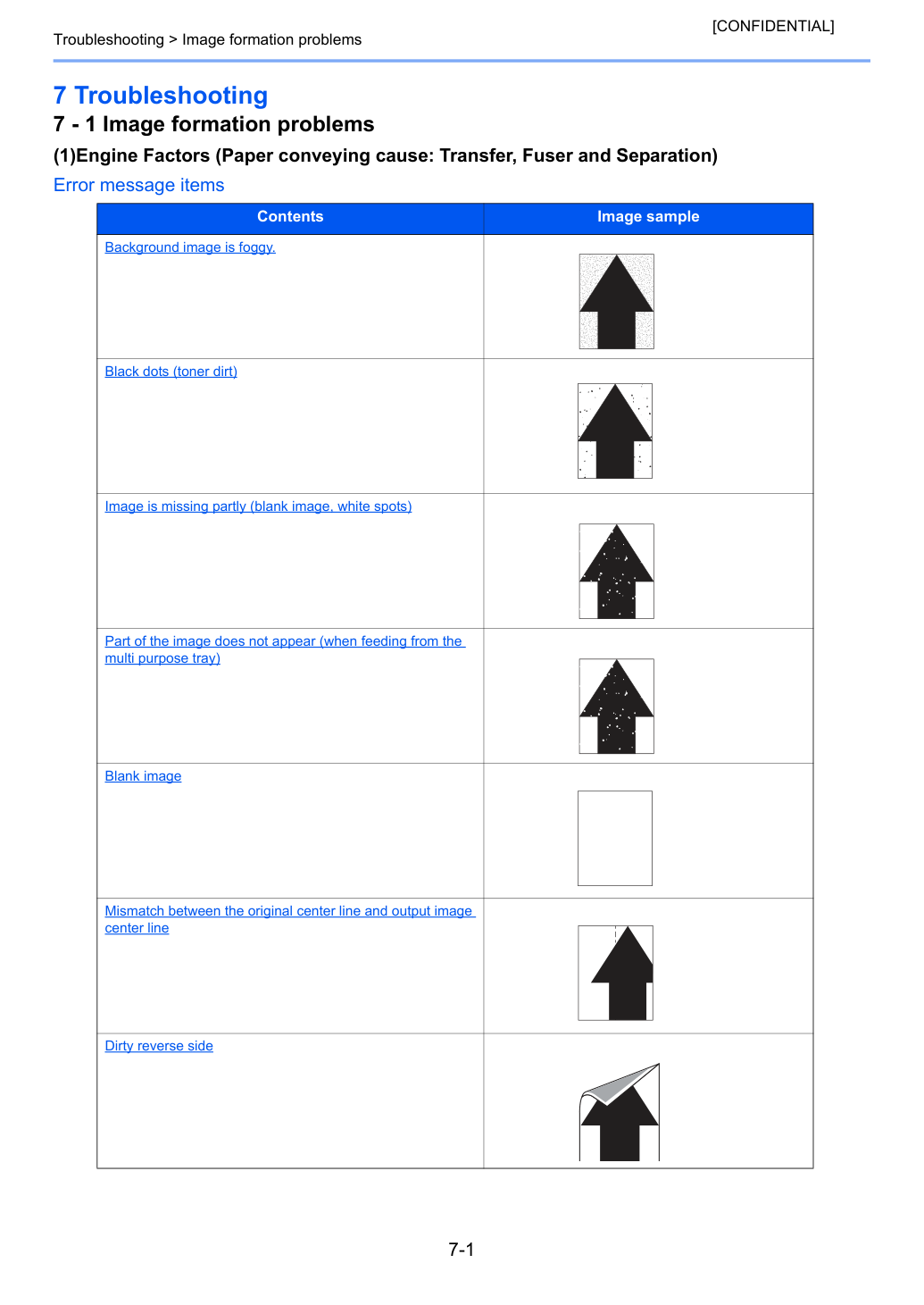

Содержание параметров двигателя Фоновое изображение размыто.

Проверка контакта смещения переноса Контакт смещения переноса деформирован. Отрегулируйте контакт смещения переноса так, чтобы он надежно заземлялся на вал валика переноса.

Проверка валика переноса Валик переноса загрязнен или неисправен.

Если изображение дефектно из-за окружного шага валика переноса, очистите его. Если улучшения не произойдет, замените валик переноса.

Очистка лапок разделения термоузла Гвоздики разделения термоузла загрязнены.

Очистите лапки разделения термоузла.

Проверка термоузла Ролик нагрева термоузла или ролик прижима термоузла загрязнены, на них прилипли посторонние предметы или появились царапины.

Если изображение дефектно из-за окружного шага ролика нагрева или ролика прижима термоузла, очистите каждый ролик. Если улучшения не произойдет, замените термоузел.

Проверка валика переноса Валик переноса загрязнен или неисправен.

Установка типа носителя Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Проверка места хранения бумаги Бумага хранится в условиях высокой влажности.

Попросите пользователя хранить бумагу в сухом месте. Также рассмотрите возможность установки кассетного нагревателя.

Проверка валика переноса Валик переноса загрязнен или неисправен.

Изменение параметров Размер бумаги на многоцелевом лотке указан неправильно.

Установите размер бумаги многоцелевого лотка в меню System Menu.

Проверьте соединение. Гибкий кабель (FFC) подключен неправильно или неисправен.

Переподключите гибкий кабель (FFC). Если контакты FFC отслоились, деформированы или провод FFC обрыван, замените FFC.

Проверьте высоковольтную плату (PWB). Выход смещения передачи с высоковольтной платы (PWB) неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверьте направляющие ширины бумаги или направляющие ширины MP бумаги. Положения направляющих ширины бумаги или направляющих ширины MP бумаги не совпадают с размером бумаги.

Переместите направляющие ширины бумаги или направляющие ширины MP бумаги в соответствии с размером бумаги.

Смещение передачи установлено неправильно.

В режиме обслуживания установите значение смещения передачи на значение по умолчанию через параметр transfer setting.

Очистите прижимной ролик термоузла (fuser press roller) и измените параметры. Прижимной ролик термоузла (fuser press roller) загрязнен из-за установки типа бумаги.

Очистите прижимной ролик термоузла (fuser press roller) и установите надлежащий тип носителя в меню System Menu.

Очистите направляющую подачи. Направляющая подачи загрязнена.

Проверка валика переноса Валик переноса загрязнен или неисправен.

Смещение передачи установлено неправильно.

Используйте сухую бумагу. Попросите пользователей хранить бумагу при низкой влажности.

Проверьте контакт смещения передачи. Смещение передачи не прилагается, так как контакт грязный или деформирован. Очистите контакты смещения передачи. Или зафиксируйте так, чтобы он был надежно заземлен.

Проверьте соединение. Гибкий кабель (FFC) подключен неправильно или неисправен.

Проверьте высоковольтную плату (PWB). Выход смещения передачи с высоковольтной платы (PWB) неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Переустановите ролик передачи. Прижимная пружина подключена неправильно или деформирована.

Переподключите ролик передачи и переподключите прижимную пружину. Если прижимная пружина деформирована, замените ее.

Проверьте муфту (clutch). Муфта (clutch), связанная с подачей подачи, не работает правильно.

Если муфта подачи/подачи (feed/conveying clutch) работает неправильно, переподключите ее и переподключите разъем. Если не отремонтирована, замените муфту (clutch).

Измените параметры. Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Используйте бумагу в соответствии со спецификацией.

Нанесите смазку. Передача от двигателей подачи передается неплавно.

Замените узел термоузла (fuser unit). Направляющая выхода термоузла (fuser exit guide) деформирована или прижим термоузла неравномерен. Замените узел термоузла (fuser unit).

Измените параметры. Тип носителя установлен неправильно.

Измените параметры в соответствии с типом носителя (вес бумаги).

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Используйте бумагу в соответствии со спецификацией.

Смещение передачи установлено неправильно.

Проверка валика переноса Валик переноса загрязнен или неисправен.

Проверьте узел термоузла (fuser unit). Нагревающий ролик термоузла (fuser heat roller) или прижимной ролик термоузла (fuser press roller) загрязнены или поцарапаны.

Установка типа носителя Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Используйте надлежащую бумагу.

Замените узел термоузла (fuser unit). Зажимное давление (ширина) на сплошное изображение низкое и установка давления термоузла (spring) слишком слабая.

Очистите окружающую область ролика передачи.

Соседние части вторичного ролика передачи загрязнены бумажной пылью.

Очистите ролик передачи, иглу отделения передачи и тракт подачи бумаги.

Бумага застряла на постороннем материале, таком как кусок бумаги.

Убедитесь, что на деталях тракта подачи бумаги нет кусков бумаги, посторонних предметов или заусенцев, и удалите их.

Переместите направляющие ширины бумаги или направляющие ширины MP бумаги. Положение направляющей ширины бумаги или направляющей ширины MP бумаги не совпадает с размером бумаги, и бумага подается с перекосом.

Переместите направляющие ширины бумаги или направляющие ширины MP бумаги в соответствии с размером бумаги.

Проверьте секцию подачи. Ролик регистрации (registration roller) или средний шкив (middle pulley) подключены неправильно. Или он загрязнен.

Убедитесь, что ролик регистрации (registration roller) или средний шкив (middle pulley) подключены правильно, и переподключите их при необходимости. Также, если он загрязнен тонером или бумажной пылью, очистите его.

Переустановите узел термоузла (fuser unit). Узел термоузла (fuser unit) установлен неправильно.

Вставьте узел термоузла (fuser unit) прямо в главное устройство и прочно зафиксируйте обе стороны узла термоузла (fuser unit).

Переустановите ролик передачи. Прижимная пружина подключена неправильно или деформирована.

Проверка валика переноса Валик переноса загрязнен или неисправен.

Замените узел термоузла (fuser unit). Валики, приводной узел, механизм отпуска давления термоузла (fuser pressure release mechanism) и т. д. деформированы или износились.

Проверьте соединение. Гибкий кабель (FFC) подключен неправильно или неисправен.

Проверьте высоковольтную плату (PWB). Выход смещения передачи с высоковольтной платы (PWB) неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Используйте сухую бумагу. Попросите пользователей хранить бумагу при низкой влажности.

Проверьте ролик передачи. Ролик передачи загрязнен или поцарапан.

Очистите ролик передачи, если дефект изображения появляется в интервале окружности. Если не отремонтирован, замените ролик передачи.

Проверка направляющей выхода Бумага ударяется о направляющую выхода с большой силой.

Проверить работу направляющей выхода и переустановить её при необходимости.

Проверка термоузла Ролик нагрева термоузла или разделительный штифт термоузла загрязнены пыль бумаги или тонером либо детали внутри термоузла неисправны.

Очистить ролик нагрева термоузла и разделительный штифт термоузла. Если детали внутри термоузла повреждены, заменить термоузел.

Измените параметры. Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Очистка направляющей выхода На направляющей выхода имеется загрязнение тонером или окисление.

Очистить направляющую выхода сухой тканью.

Проверьте ролик передачи. Ролик передачи загрязнен или поцарапан.

Проверьте соединение. Гибкий кабель (FFC) подключен неправильно или неисправен.

Проверьте высоковольтную плату (PWB). Выход смещения передачи с высоковольтной платы (PWB) неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Установка типа носителя Тип носителя установлен неправильно.

Установите правильный тип носителя через меню System Menu.

Используйте надлежащую бумагу.

Смещение передачи установлено неправильно.

Настройка режима Когда бумага нагревается роликом термоузла и влага на бумаге испаряется, неприлипший тонер на бумаге разбрасывается.

Если тип носителя (вес бумаги) [Normal1–3], установить [Custom 8] (режим уменьшения остаточного изображения) в [System Menu] > [Device Settings] > [Feed] > [Paper Type Settings].

Проверка бумаги Поверхность бумаги не гладкая.

Выполнить печать на цветной бумаге и проверить, возникает ли такой же эффект. Если различия в бумаге, изменить настройки для используемой бумаги.

Если проблема сохраняется после изменения настроек, рекомендовать пользователю замену бумаги.

(При использовании толстой бумаги с Heavy 1–3) Настройка типа носителя Температура термоузла не соответствует типу носителя.

Изменить вес бумаги в [Media Type Settings] в меню System Menu.

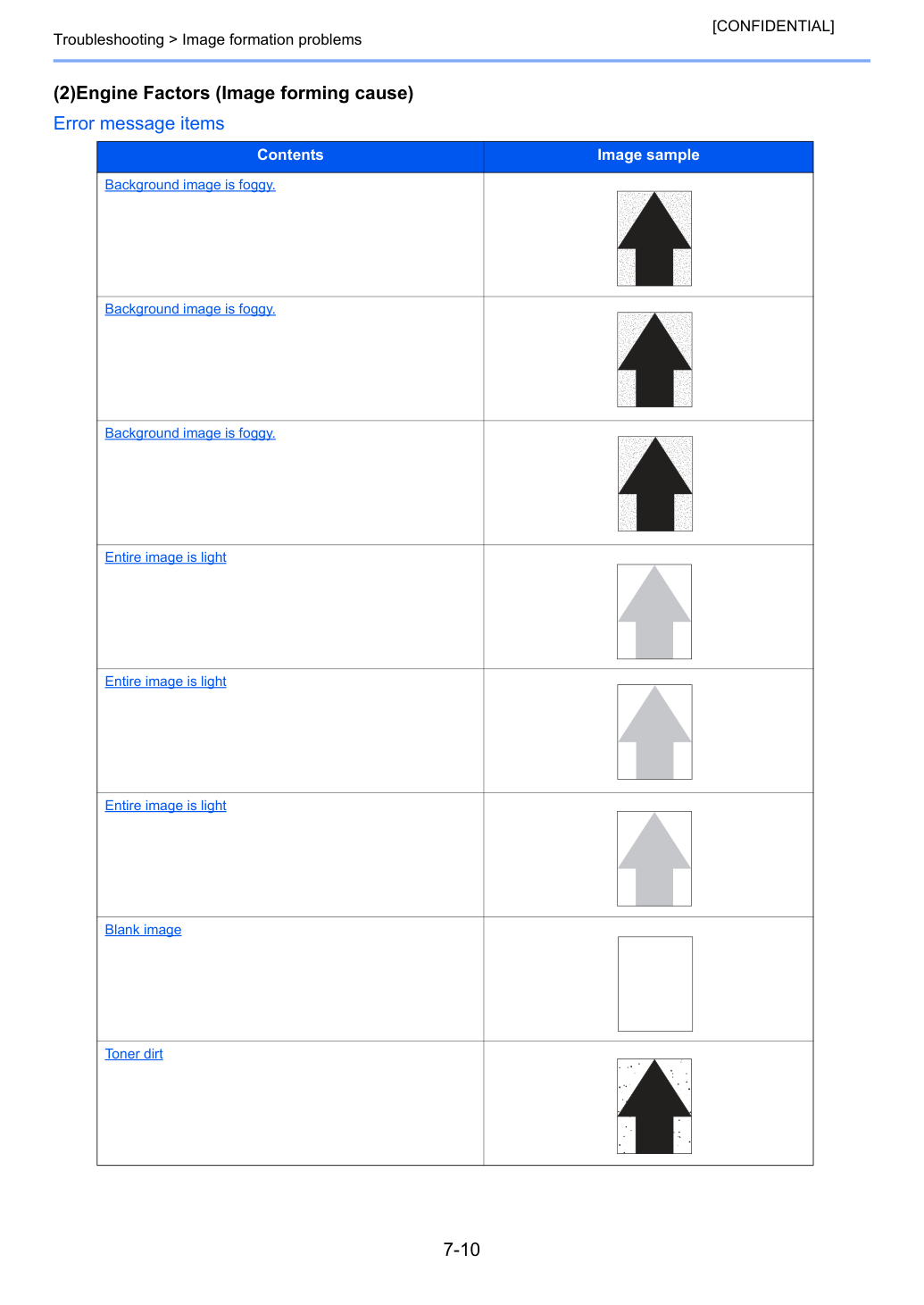

Содержание факторов Engine (причина формирования изображения) Фоновое изображение размыто.

Мероприятия по улучшению качества изображения Качество изображения зависит от условий использования окружающей среды.

[Gradation Adjustment] в системном меню.

Проверка контакта смещения разработчика Контакт смещения разработчика загрязнен или деформирован.

Очистить контакты смещения разработчика. И отремонтировать, чтобы обеспечить надёжный контакт.

Проверка контакта высокого напряжения разработчика Контакты высокого напряжения разработчика, соприкасающиеся с PWB высокого напряжения, загрязнены. Или они деформированы.

Очистить контакты высокого напряжения разработчика и исправить их для надёжного контакта. И переустановить PWB высокого напряжения.

Замена картриджа разработчика Величина заряда тонера низкая.

Проверка соединения Провод не подключен надлежащим образом или неисправен.

Очистить клеммы следующих разъёмов проводов и переподключить разъёмы. Если нет целостности, заменить провод.

Замена PWB высокого напряжения Выход смещения разработчика из PWB высокого напряжения высокий.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка температуры внутри основного блока Температура низкая в среде установки.

Проверка контакта высокого напряжения зарядного устройства Контакты высокого напряжения зарядного устройства, соприкасающиеся с PWB высокого напряжения, загрязнены. Или они деформированы.

Переустановка узла ролика зарядного устройства Узел ролика зарядного устройства установлен неправильно.

Переустановить узел ролика зарядного устройства на узел барабана, а затем переустановить узел барабана на основной блок и убедиться, что разъём подключен.

Проверка узла ролика зарядного устройства Поверхность ролика зарядного устройства загрязнена.

Очистить поверхность ролика зарядного устройства сухой тканью.

Замена узла печатного барабана Печатный барабан неисправен.

Проверка соединения Провод не подключен надлежащим образом или неисправен.

Замена PWB высокого напряжения Выход смещения зарядного устройства из PWB высокого напряжения низкий.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка соединения FFC не подключена надлежащим образом. Или она неисправна.

Очистить клеммы FFC следующего FFC и переподключить их. Если клемма FFC деформирована или повреждена, заменить FFC.

Замена узла LSU Узел LSU неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

[Gradation Adjustment] в системном меню.

Переустановка картриджа тонера Тонер скопился с одной стороны.

Тщательно встряхнуть картридж тонера и переустановить его на основной блок.

Проверка контакта смещения разработчика Контакт смещения разработчика деформирован.

Отремонтировать контакты смещения разработчика, чтобы обеспечить контакт.

Проверка соединения Провод не подключен надлежащим образом или неисправен.

Замена PWB высокого напряжения PWB высокого напряжения неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

На поверхности барабана конденсация.

Проверка контакта высокого напряжения зарядного устройства Напряжение, подаваемое на контакт высокого напряжения зарядного устройства, высокое.

Отремонтируй контакты высокого напряжения зарядного устройства для обеспечения контакта.

Замена узла печатного барабана Поскольку фотопроводящий слой тонкий, поверхностный потенциал барабана после экспозиции высокий. Поверхность барабана изношена. Или барабан не заземлен.

Если счетчик узла барабана, описанный на странице статуса, превышает время жизни, замени узел барабана. И, если нет непрерывности между барабаном и рамой, замени узел барабана.

Проверка соединения Провод не подключен надлежащим образом или неисправен.

Замена PWB высокого напряжения PWB высокого напряжения неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка соединения FFC не подключена надлежащим образом. Или она неисправна.

Замена узла LSU Узел LSU неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Установленное значение смещения проявителя неправильно.

Сбрось установленные значения U140 на значения по умолчанию.

Проверка контакта смещения разработчика Контакт смещения разработчика загрязнен или деформирован.

Очистить контакты смещения разработчика. И отремонтировать, чтобы обеспечить надёжный контакт.

Замена узла проявителя Привод шестерни проявителя неисправен.

Проверка соединения Разъем или FFC подключены неправильно. Или провод или FFC неисправны.

Переподключи следующие разъемы проводов и очисти FFC и переподключи. Если нет непрерывности, замени провод. Если секция терминала FFC деформирована или FFC сломана, замени FFC.

Замена PWB высокого напряжения Выход смещения проявителя, зарядного устройства и переноса от PWB высокого напряжения низкий.

Замена LSU PWB APC в LSU неисправна.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Замена главной PWB Главная PWB неисправна.

Очистка узла проявителя Тонер вытекает из узла проявителя.

Очисти внешнюю часть узла проявителя сухой тканью.

Очистка узла печатного барабана Тонер вытекает из узла барабана.

Очисти внешнюю часть узла барабана сухой тканью.

Выполнение регенерации барабана (В случае цикла 94,2 мм) Поверхность барабана грязная.

Замена узла печатного барабана (В случае цикла 94,2 мм) Поверхность барабана поцарапана.

Проверка узла ролика зарядного устройства (В случае цикла 29,9 мм) На поверхности ролика зарядного устройства имеется грязь или посторонний предмет.

Очисти ролик зарядного устройства, если появляется отказ изображения в интервале окружности. Если не отремонтировано, замени узел ролика зарядного устройства.

Проверка узла проявителя (В случае интервала 44,9 мм) На ролике проявителя имеется грязь, посторонний предмет или царапина.

Протри ролик проявителя насухо. Если не улучшится, замени узел проявителя.

Переустановка узла ролика зарядного устройства и узла печатного барабана Узел ролика зарядного устройства или узел барабана установлены неправильно.

Замена узла печатного барабана Лезвие очистки заворачивается и застревает между роликом зарядного устройства и барабаном.

Проверка контакта высокого напряжения зарядного устройства Контакты высокого напряжения зарядного устройства грязные или деформированные (смещение зарядного устройства не применяется).

Проверка соединения Провод не подключен надлежащим образом или неисправен.

Замена PWB высокого напряжения Выход напряжения смещения зарядного устройства неравномерен от основной PWB высокого напряжения.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Проверка контакта смещения проявителя Смещение проявителя утекает из-за грязи или износа контакта смещения проявителя.

Очисти контакт смещения разработчика.

Проверка узла проявителя Смещение проявителя утекает из-за грязи или износа пружины контакта проявителя.

Очисти пружину контакта проявителя сухой тканью. Если не улучшится, замени узел проявителя.

Проверка узла ролика зарядного устройства Поверхность ролика зарядного устройства грязная или поцарапана.

В случае возникновения отказа изображения в окружности ролика зарядного устройства очисти поверхность ролика зарядного устройства сухой тканью.

Если не улучшится, замени узел ролика зарядного устройства.

Замена узла печатного барабана На поверхности барабана имеются царапины или отверстия, которые вызывают утечку.

Проверка соединения Провод не подключен надлежащим образом или неисправен.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Отпечатки тонера в виде полос находятся на обоих концах поверхности барабана.

Проверка узла ролика зарядного устройства Вращение ролика зарядного устройства неравномерно.

Переустанови узел ролика зарядного устройства. Если не улучшится, замени узел ролика зарядного устройства.

Замена узла печатного барабана Поверхность барабана изношена.

Очистка контакта смещения проявителя Проводимость нестабильна из-за грязного контакта смещения проявителя.

Очисти контакт смещения разработчика.

Проверка узла проявителя Узел проявителя неисправен.

Замена LSU Излучение лазера неравномерно.

Замена узла печатного барабана На поверхности барабана имеются прилипшие предметы.

Замена печатного барабана Поверхность печатного барабана износилась или повреждена царапинами.

Проверка узла проявителя Ролик проявителя загрязнен.

Поверхность ролика проявителя износилась. Или имеются царапины.

Очисти ролик проявителя сухой тканью. Если проблема не решена, замени узел проявителя.

Регулировка изображения Регулировка градаций серого не выполнена.

[Gradation Adjustment] в системном меню.

На поверхности барабана конденсация.

Очистка или замена LSU Пыленепроницаемое стекло LSU загрязнено. Или оно повреждено.

На поверхности барабана конденсация.

Проверка узла ролика зарядки На поверхности ролика зарядки обнаружены полосистые пятна. Или поверхность ролика зарядки имеет полосы.

Очисти поверхность ролика зарядки сухой тканью. Если проблема не решена, замени узел ролика зарядки.

Замена печатного барабана Очищающее лезвие или поверхность печатного барабана износились.

Проверка узла проявителя На поверхности ролика проявителя прилипли посторонние предметы и спекшийся тонер.

Очисти ролик проявителя сухой тканью. Если проблема не решена, замени узел проявителя.

На поверхности барабана конденсация.

Проверка узла ролика зарядки На поверхности ролика зарядки прилипла полосистая грязь.

Очисти поверхность ролика зарядки сухой тканью. Если проблема не решена, замени узел ролика зарядки.

Замена узла печатного барабана Поверхность барабана изношена.

Замена узла проявителя Слой тонера на ролике проявителя неравномерен.

Замена LSU LSU неравномерно испускает лазер. (Внутреннее зеркало смещено.) Замени LSU.

Замена узла проявителя Посторонние предметы и спекшийся тонер попали в узел проявителя.

Очисти поверхность ролика зарядки при появлении дефекта изображения в интервале окружности. Если не исправлено, замени узел ролика зарядки.

Проверка узла ролика зарядки На ролике зарядки есть грязь, посторонний предмет или царапина.

Очисти поверхность ролика зарядки сухой тканью. Если проблема не решена, замени узел ролика зарядки.

Замена печатного барабана Поверхность печатного барабана повреждена царапинами.

На пыленепроницаемое стекло LSU прилипли посторонние предметы.

Извлеки узел печатного барабана и узел проявителя, затем очисти пыленепроницаемое стекло LSU изнутри главного узла.

Замена LSU На зеркалах внутри LSU находятся посторонние предметы.

Открывание/закрывание верхней крышки Верхняя крышка не совмещена с другими внешними крышками.

Откройте верхнюю крышку и закройте ее снова надежно.

Проверка контейнера тонера и ящика отработанного тонера Контейнер тонера и ящик отработанного тонера установлены неправильно.

Проверь способ крепления контейнера тонера и ящика отработанного тонера. Переустанови их при необходимости.

Открывание и закрывание задней крышки Задняя крышка не совмещена с другими внешними крышками. Откройте заднюю крышку и закройте ее снова надежно.

Проверка бумаги Бумага волнистая.

Проверка бумаги Бумага сырая.

Проверка бумаги Недостаточное разделение листов или поврежден обрезной край загруженной бумаги.

Хорошо разделай листы бумаги и поменяй местами передний и задний края бумаги, затем перезагрузи их.

Проверка бумаги Бумага волнистая.

Исправь или замени бумагу. Если замена затруднена, поменяй местами передний и задний края бумаги или переверни ее и перезагрузи.

Проверка бумаги Используется бумага, не соответствующая спецификации, или на бумагу прилипли посторонние предметы.

Попроси пользователя использовать бумагу указанного типа. Или удали бумагу с прилипшими посторонними предметами.

Проверка тракта подачи бумаги и бумаги Бумага застряла на куске бумаги или передний край бумаги согнут.

При возникновении помятости бумаги проверь наличие кусков бумаги, посторонних предметов или заусенцев на деталях в тракте подачи, затем удали их. И если передний край бумаги согнут, удали его.

Проверка тракта подачи бумаги Бумага застряла на куске бумаги и т.д.

Если кусок бумаги, посторонние предметы находятся в тракте подачи или есть заусенец на деталях, таких как направляющая или актуатор, удали их.

Проверка направляющей Направляющая загрязнена.

Если направляющая или игла разделения (separation needle) загрязнены тонером или бумажной пылью, очистите их салфеткой или щёткой для очистки.

Проверка направляющей Направляющая не работает должным образом из-за неправильного крепления или неисправности.

Проверь направляющую и удали заусенцы и т.д., если они есть. И если направляющая не движется плавно вручную, переустанови ее. Если не исправлено, если она деформирована или износилась, замени ее.

Проверка соленоида Соленоид работает неправильно.

Выполни U033 и проверь работу направляющей по звуку работы. Если направляющая не движется или движется рывисто, переустанови направляющую. Если не помогает, замени соленоид.

Переустановка направляющих ширины бумаги Положение направляющих ширины бумаги не соответствует размеру бумаги.

При косой подаче, замятии или зажеве бумаги переустанови направляющую ширины бумаги или направляющую ширины бумаги МР в соответствии с размером бумаги.

Проверка бумаги Веерование бумаги недостаточно.

Веерируй бумагу и перезагрузи её в источник бумаги. Если часть бумаги согнута, удали её.

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка ролика или шкива Поверхность роликов или шкивов загрязнена. Или они неисправны.

Проверь, что на роликах или шкивах нет пыли бумаги, тонера, посторонних предметов, изменения диаметра или износа трения, и очисти их поверхность. Если не отремонтировано, замени детали.

Очистка вала ролика и втулки Вал ролика или подшипники загрязнены.

Если нагрузка на вращение ролика вызвана загрязнением вала ролика или подшипников, очисти.

Проверка пружины Пружина не прижимает конвейерный ролик или шкив правильно.

Проверь, не выскочила ли пружина или ролик и шкив прижаты правильно, затем переустанови их при необходимости.

Проверка актуатора и обратной пружины Актуатор или обратная пружина работает неправильно.

Если актуатор зажат или смещён, переустанови актуатор или обратную пружину.

Очистка датчика. Датчик загрязнен.

Если поверхность датчика загрязнена пылью бумаги и т.п., очисти её.

Переустановка направляющих ширины бумаги Размер бумаги определён неправильно.

Чтобы правильно определить размер бумаги, переустанови направляющую ширины бумаги или направляющую ширины бумаги МР в соответствии с размером бумаги.

Проверка параметров Тип носителя установлен неправильно.

Если параметр типа бумаги не соответствует фактической плотной бумаге (замятие бумаги из-за сбоя разделения), установи вес бумаги через System Menu > [Device setting] > [Paper feed] > [Set the paper type].

Проверка заземления Накопилось статическое электричество.

Проверь, что разрядной лист в секции выхода и металлический направляющий в секции переноса надёжно заземлены. При необходимости переустанови детали.

Проверка места хранения бумаги Бумага хранилась в ненадлежащем месте.

Попроси пользователей хранить бумагу в сухом месте.

При возникновении неправильной подачи бумаги машина немедленно останавливает печать и выводит сообщение о неправильной подаче бумаги на панель управления. Чтобы удалить неправильную подачу бумаги в машине, вытащи кассету, открой блок подачи бумаги или крышку блока подачи бумаги.

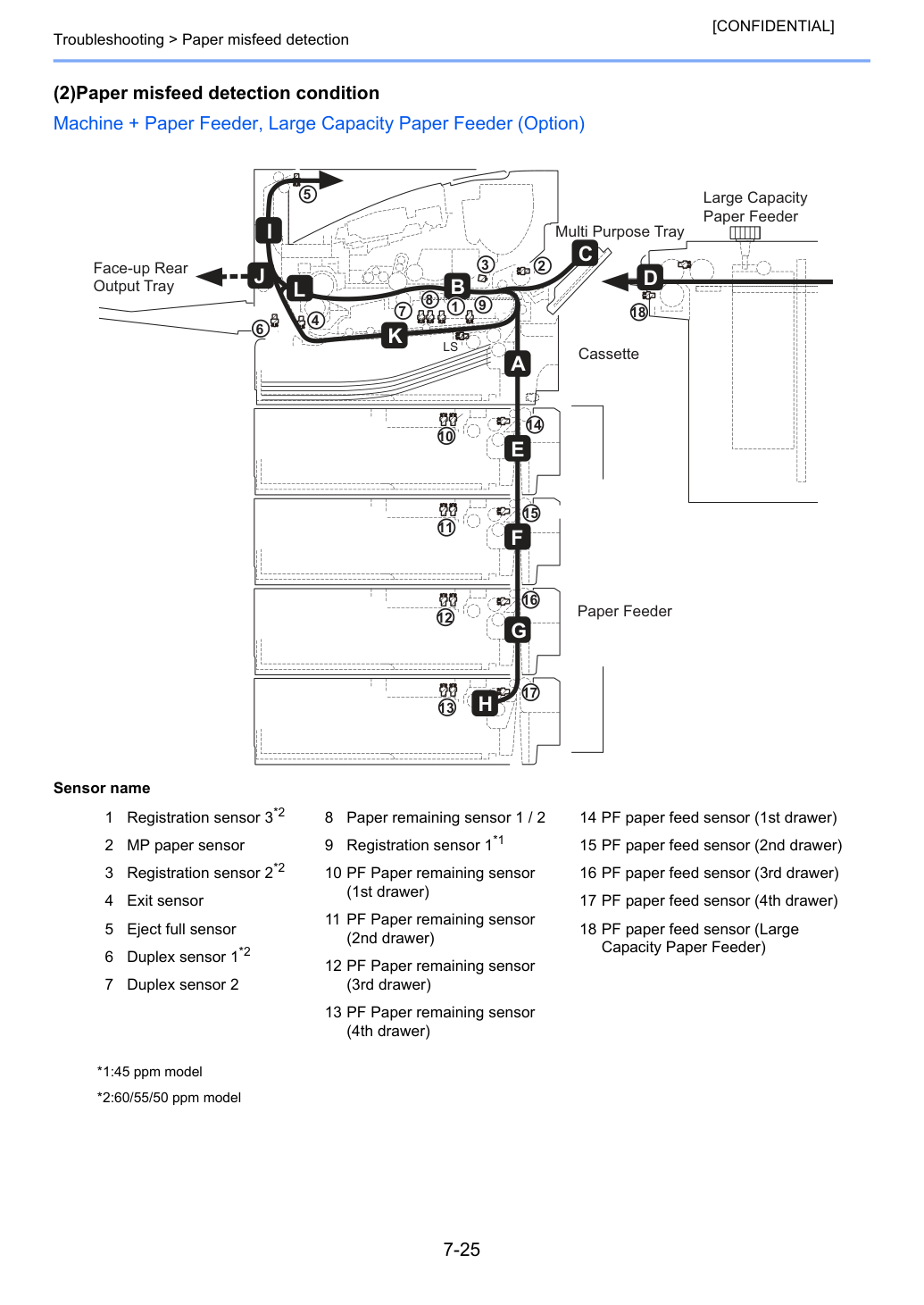

Положения отображаются на панели управления при возникновении замятия бумаги.

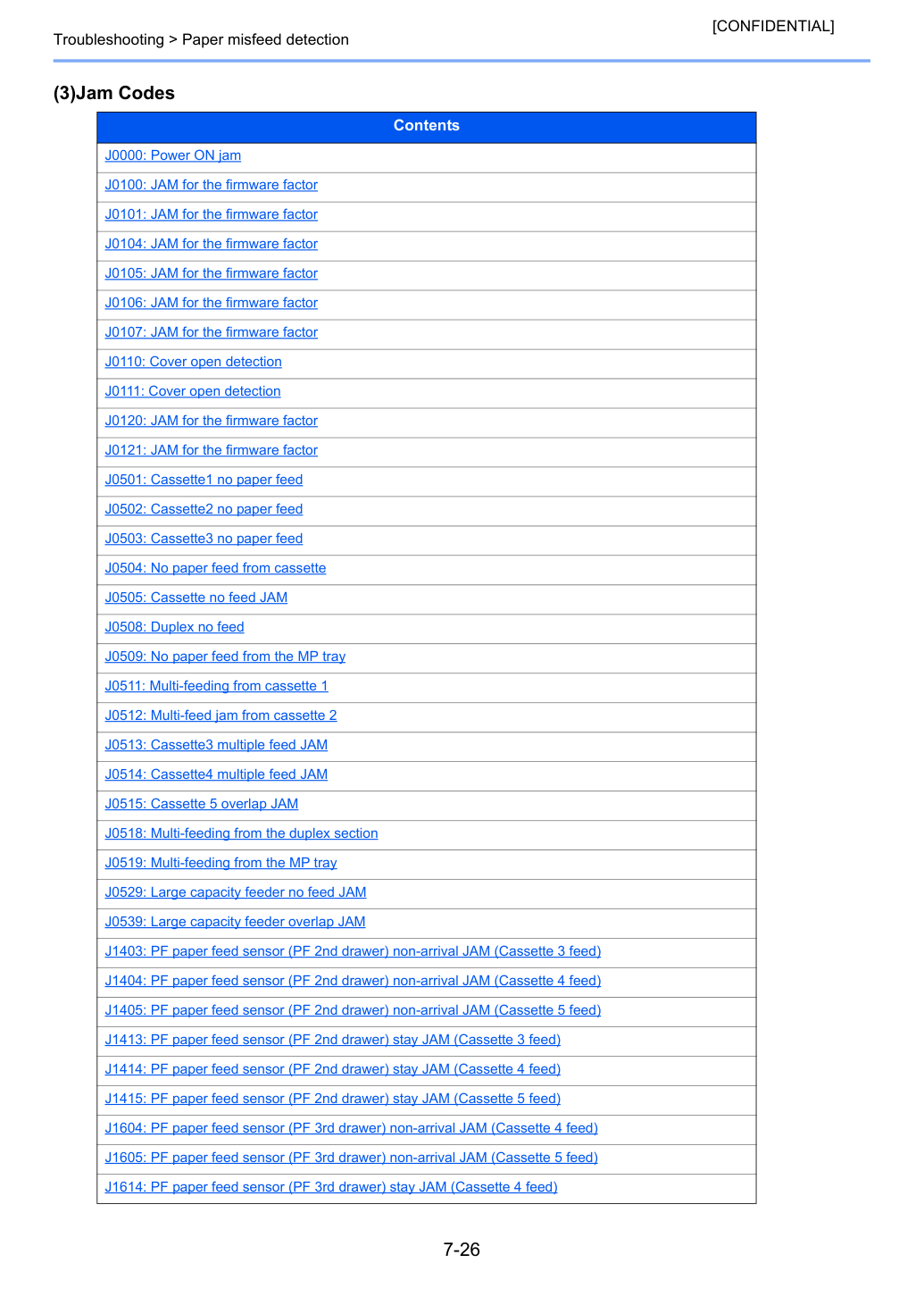

Содержание кода замятия J0000: замятие при включении питания Питание было включено с включённым неуказанным датчиком подачи.

Проверка пути бумаги На пути подачи бумаги остался кусок бумаги, который включает датчик.

Если кусок бумаги или посторонние предметы прилипли к пути подачи, или заусенец на деталях, таких как направляющая или актуатор, удали их.

Очистка датчика. Датчик загрязнен.

Очисти датчик, относящийся к подаче.

Проверка соединения Разъём датчика подключен неправильно Переподключи разъём датчика, связанного с подачей.

Замена датчика Разъём датчика подключен неправильно Замени датчик, связанный с подачей.

Перезагрузка питания Контроллер не активируется правильно.

Удали кусок бумаги из секции подачи и проверь датчики. Затем выключи выключатель питания и отключи кабель питания.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

J0105: ЗАМЯТИЕ по причине прошивки Прошивка работает неправильно. (Предотвращение постоянного вращения привода) J0106: ЗАМЯТИЕ по причине прошивки Прошивка работает неправильно. (Истечение времени ожидания запроса двусторонней подачи) J0107: ЗАМЯТИЕ по причине прошивки Прошивка работает неправильно. (Ожидание готовности термоузла) J0110: обнаружение открытия крышки Открытие крышки обнаружено во время печати (задняя крышка).

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Проверка крышки Крышки не установлены.

Проверь, что крышка закрыта плотно, и переустанови её при необходимости. Если крышка деформирована, отремонтируй или замени её.

Проверка выключателя крышки Выключатель крышки работает неправильно.

Переустановите крышку выключателя и подсоедините разъем. Если выключатель крышки неисправен, замените его.

Обнаружено открытие крышки во время печати (Top cover, большеемкостный податчик).

J0120: JAM по причине прошивки Контроллер получил запрос на подачу бумаги от дуплекса, хотя в дуплексе не было бумаги.

J0121: JAM по причине прошивки Контроллер отправил дуплексу больше запросов на подачу бумаги, чем необходимо.

Проверка крышки Крышки не установлены.

Проверка выключателя крышки Выключатель крышки работает неправильно.

Переустановите крышку выключателя и подсоедините разъем. Если выключатель крышки неисправен, замените его.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

Перезагрузка питания Контроллер не активируется правильно.

Когда пройдёт 5с, переподключи кабель питания и включи выключатель питания.

Прошивка не активируется правильно.

Обнови прошивку до последней версии.

При подаче из кассеты 1 датчик регистрации 1 не включается.

Обрезанный край бумаги смят.

Хорошо разомните бумагу и загрузите её, перевернув направление подачи.

Проверка бумаги Передний край бумаги загнут.

Удалите загнутую бумагу из кассеты.

Проверка бумаги Бумага завернута вниз или волнистая.

Исправьте или замените бумагу. Если замена затруднительна, перезагрузите бумагу, поменяв верхний и нижний края или перевернув её.

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу с прилипшими посторонними предметами из кассеты.

Переустановка направляющих ширины бумаги и направляющей длины бумаги Положение направляющих ширины и длины не соответствует размеру бумаги Переустановите направляющие ширины и длины бумаги в соответствии с размером бумаги.

Проверка тракта подачи бумаги Бумага застряла на куске бумаги и т.д.

Если на пути транспортировки есть бумага или посторонние предметы.

удалите их.

Проверка ролика захвата Функция транспортировки ролика захвата недостаточна.

Проверьте пружину захвата. В случае неправильной установки переустановите пружину. Очистите поверхность ролика захвата. Если поверхность износилась, замените ролик захвата.

Проверка ролика подачи бумаги Функция транспортировки ролика подачи бумаги недостаточна.

Очистите поверхность ролика подачи. Если она износилась, замените его.

Проверка соединения Разъем подсоединен неправильно или провод неисправен.

Очистите контакты разъема провода и переподсоедините их. Если нет непрерывности, замените провод.

Проверка муфты подачи бумаги Муфта подачи бумаги не подсоединена, поэтому ролик подачи не вращается.

Если муфта подачи работает неправильно, переустановите её и переподсоедините разъем. Если неисправность не устранена, замените её.

Проверка датчика регистрации Датчик регистрации работает неправильно.

Если датчик регистрации работает неправильно, замените высоковольтную PWB.

Замените плату двигателя (engine PWB). Плата двигателя (engine PWB) неисправна.

Обрезанный край бумаги смят.

Хорошо разомните бумагу и загрузите её, перевернув направление подачи.

Проверка бумаги Передний край бумаги загнут.

Удалите загнутую бумагу из кассеты.

Проверка бумаги Бумага завернута вниз или волнистая.

Проверьте бумагу. Используется бумага, не соответствующая спецификации.

Объясни пользователю использовать бумагу в соответствии со спецификацией.

Проверка бумаги На бумаге есть посторонние предметы.

Удалите бумагу с прилипшими посторонними предметами из кассеты.

Проверка тракта подачи бумаги Бумага застряла на куске бумаги и т.д.

Если на пути транспортировки есть бумага или посторонние предметы.

удалите их.

Проверка ролика захвата Функция транспортировки ролика захвата недостаточна.

Проверка ролика подачи бумаги Функция транспортировки ролика подачи бумаги недостаточна.

Очистите поверхность ролика подачи. Если она износилась, замените его.

Проверка соединения Разъем подсоединен неправильно или провод неисправен.

Очистите контакты разъема провода и переподсоедините их. Если нет непрерывности, замените провод.

Проверка муфты подачи бумаги PF Так как муфта подачи бумаги PF не подсоединена, ролик подачи не вращается.

Проверка датчика подачи бумаги PF Датчик подачи бумаги PF работает неправильно.

Если датчик подачи бумаги PF работает неправильно, переустановите его и переподсоедините разъем. Если неисправность не устранена, замените его.
