Перед началом разборки нажмите кнопку питания для выключения. Убедитесь, что дисплей панели управления полностью исчезнет. Затем отсоедините кабель питания от розетки.
Не касайтесь деталей печатной платы сразу после выключения или отключения, так как в конденсаторе печатной платы источника питания может сохраниться электрический заряд. Чтобы его разрядить, нажмите кнопку питания на одну секунду без кабеля питания.
При работе с печатными платами не касайтесь голыми руками. Обратите внимание на то, чтобы не повредить печатную плату.
Не касайтесь интегральных схем на печатной плате голыми руками или какими-либо предметами с статическим зарядом.
При отсоединении разъема с крючком обязательно отпустите крючок.
Следите за тем, чтобы кабели не зажимались во время работы.
Для повторной сборки деталей используйте оригинальные винты.
Если типы и размеры винтов неясны, обратитесь к списку деталей.
(2) Обращение и хранение узла печатного барабана Обратите внимание на следующие примечания при обращении и хранении узла печатного барабана.
При отсоединении узла печатного барабана от основного блока никогда не подвергайте поверхность барабана воздействию прямого яркого света.
Храните узел печатного барабана при температуре от -20°C/-4°F до 40°C/104°F и относительной влажности 85% или менее. Оставляйте не менее 5 секунд от выключения до включения. Избегайте резких колебаний температуры и влажности, хотя они находятся в пределах указанного диапазона.
Избегайте воздействия каких-либо веществ, которые вредны или могут повлиять на качество узла печатного барабана.
Не касайтесь поверхности барабана каким-либо предметом.
Не касайтесь руками или в перчатках.
Если печатный барабан (Print drum) касался рук или загрязнился маслом, очистите его.
(3)Хранение контейнера тонера Храните контейнеры тонера в прохладном, темном месте.
Избегайте прямого воздействия света и высокой влажности на контейнеры тонера.
Обслуживание > Важные примечания по обслуживанию [КОНФИДЕНЦИАЛЬНО] (4)Как определить оригинальный контейнер тонера Kyocera Защитная голограмма на проверочном уплотнении, наклеенном на контейнер тонера, видна через каждое окно средства проверки подлинности.

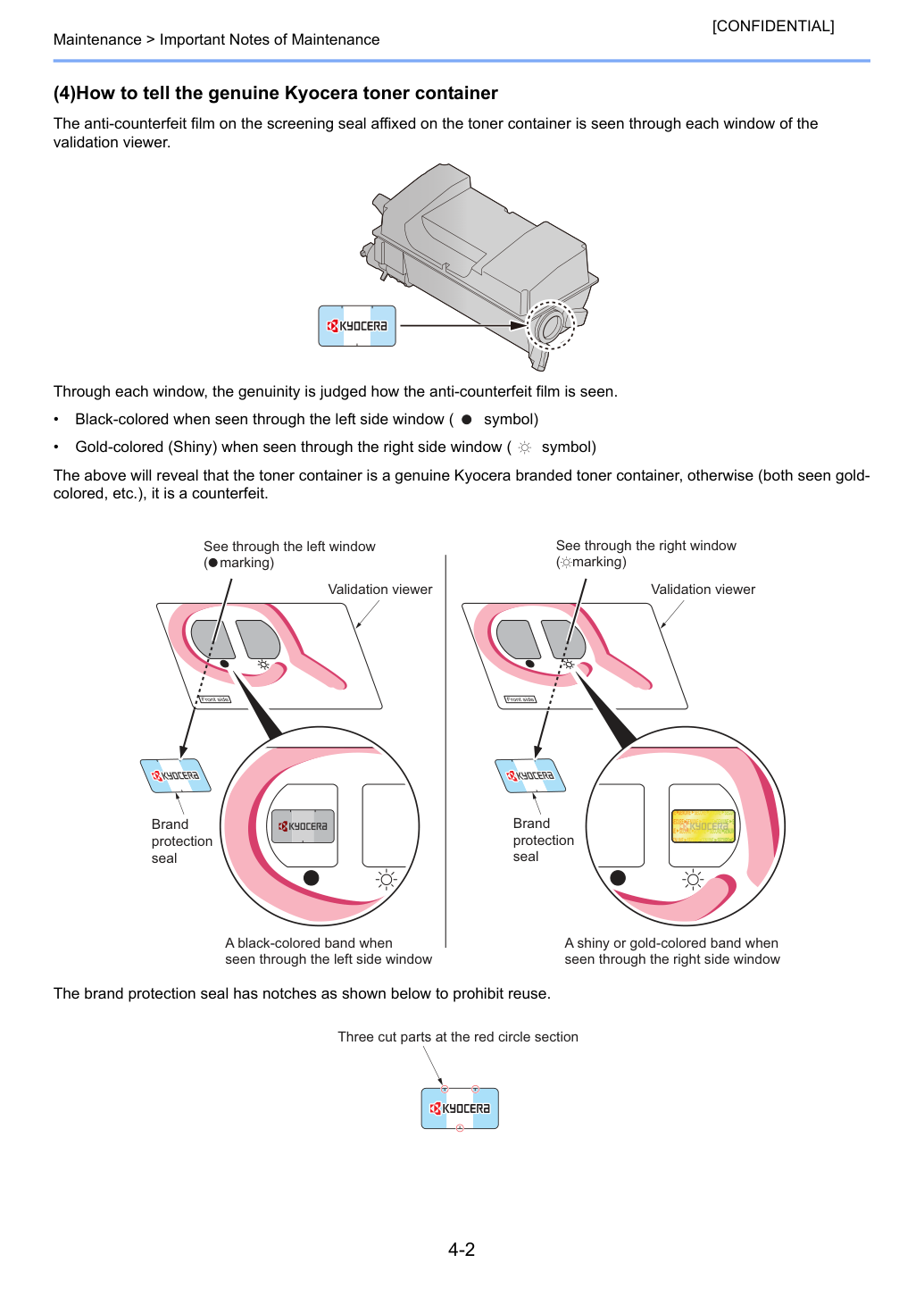

Через каждое окно подлинность определяется по тому, как видна защитная голограмма.
Золотистый (блестящий) цвет при просмотре через окно с правой стороны (символ) Вышеперечисленное указывает, что контейнер тонера является оригинальным контейнером тонера марки Kyocera, в противном случае (оба видны золотистыми и т.д.) это подделка.
Защитная голограмма имеет насечки, как показано ниже, чтобы предотвратить повторное использование.
Набор обслуживания необходимо заменять каждые 300 000 изображений (45 ppm) и 500 000 изображений (60/55/50 ppm). На дисплее появляется сообщение [Заменить набор обслуживания] при необходимости замены.
Замените набор обслуживания следующим образом.
(1-1)Снятие и установка ролика подачи бумаги (Paper feed roller) 1 Извлеките кассету.
2 Отпустите блокировку, потянув рычаг (a).

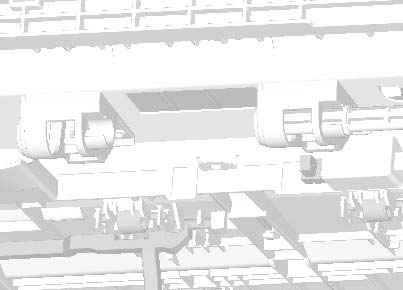

3 Снимите узел ролика подачи бумаги (Paper feed roller assembly) (b), подняв его и сдвинув вперед.
4 Проверьте или замените ролик подачи бумаги (Paper feed roller) и переустановите все снятые детали.
(1-2)Снятие и установка ролика задержки (retard roller) 1 Отпустите два крючка (b) на задней стороне кассеты (a) и снимите узел ролика задержки (retard roller assembly) (c).

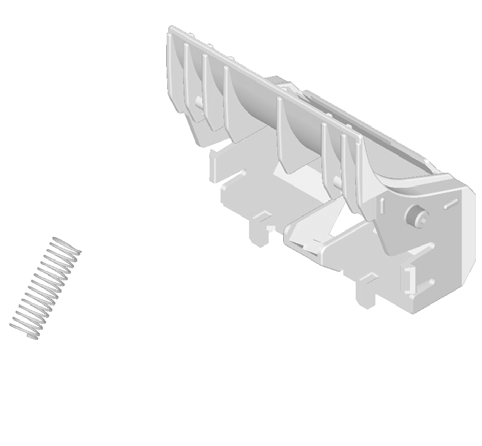

3 Снимите держатель ролика задержки (retard roller holder) (b), повернув его.
4 Проверьте или замените ролик задержки (retard roller) и переустановите все снятые детали.
Снимите лоток ручной подачи 1 Откройте верхнюю крышку (cover).
3 Согните лоток и извлеките из принтера.
1 Снимите опору (b) левой стороны, выдвинув крышку (cover) (a).
2 Поворачивая крышку (cover) (a), снимите опору (c) правой стороны.
3 Потяните переднюю крышку (cover) (a) вперед.

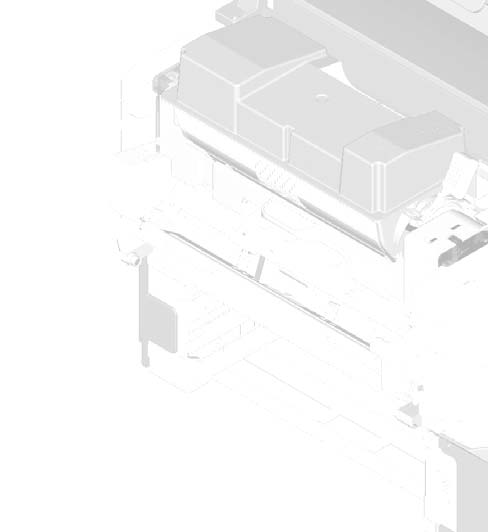

Снимите узел подачи бумаги MP (MP paper feed unit) (a).
1 Снимите два винта (screw) (b) на узле подачи бумаги MP (MP paper feed unit) (a). (M3x8) 2 Снимите узел подачи бумаги MP (MP paper feed unit) (a) из принтера.

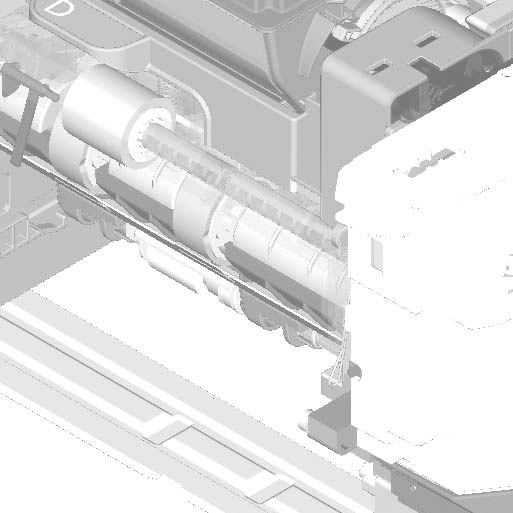

Снятие и установка ролика подачи бумаги MP 1 Отпустите блокировочный рычаг (lever) (a) и сдвиньте вал ролика подачи бумаги MP (MP paper feed roller shaft) (b).
2 Снимите ролик подачи бумаги MP (MP paper feed roller) (c).
3 Проверьте или замените ролик подачи бумаги (Paper feed roller) и переустановите все снятые детали.
Будьте осторожны, не касайтесь поверхности нового ролика подачи MP (MP feed roller).
2 Поворачивая блокировочный рычаг (lever) (c), снимите контейнер тонера (a).
2 Вытяните узел формирования изображения (imaging unit) (c).
3 Отпустите крючок (d) и снимите направляющую контейнера (container guide) (e), сдвинув ее.
Снятие и установка узла проявки (developer unit) (a) 1 Вытяните соединитель (connector) (b).
2 Отпустите блокировочный рычаг (lever) (c) и снимите узел проявки (developer unit) (a) вверх.
3 Проверьте или замените узел проявки (developer unit) (a) и переустановите все снятые детали.
• При перемещении удерживайте узел и основной блок в горизонтальном положении и избегайте вибрации или ударов.
• Не храните и не транспортируйте их в наклоненном положении (Position).

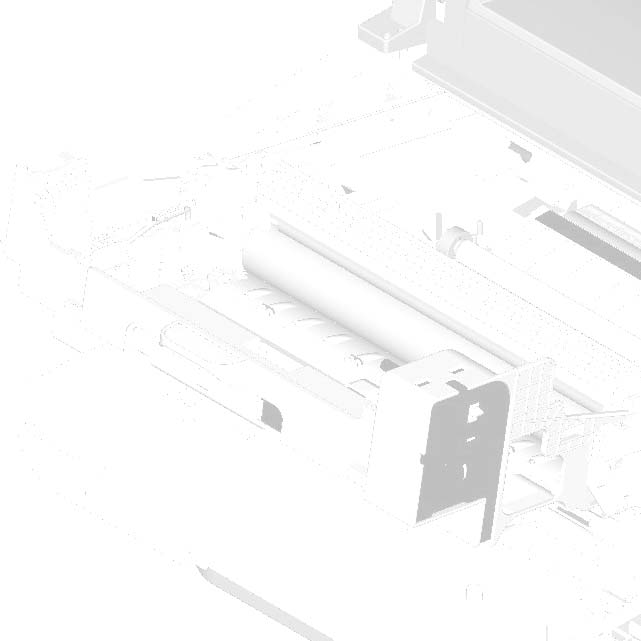

(4-1)Снятие и установка печатного барабана (Print drum) 1 Снимите узел проявки (developer unit). (См. стр. 4-9) 2 Снимите блокировочный рычаг (lever) L (b).
3 Снимите блокировочный рычаг (lever) R (c), сдвинув его.
4 Снимите печатный барабан (Print drum) (a), сдвинув вперед.
5 Проверьте или замените печатный барабан (Print drum) и переустановите все снятые детали.

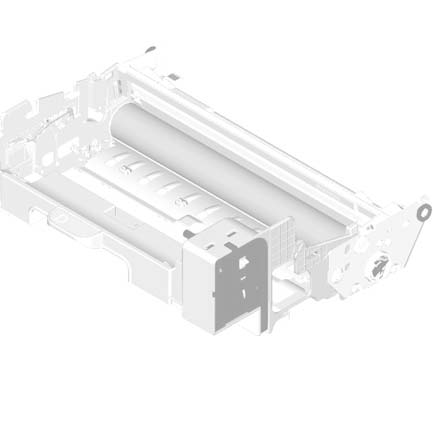

(4-2)Отсоедини и переустанови узел главного валика зарядки 1 Отпусти блокирующий рычаг (a), затем отсоедини узел главного валика зарядки (b) от узла барабана (c).
При размещении узла барабана на столе не деформируй звездочки (b).
2 Проверь или замени узел главного валика зарядки (b) и переустанови все снятые детали.

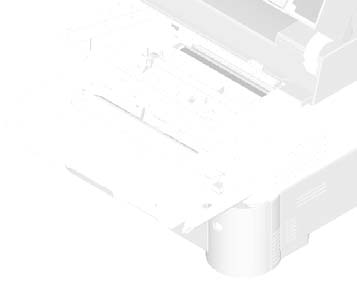

Отсоедини направляющую лотка подачи бумаги 1 Снимите узел барабана. (См. стр. 4-11) 2 Переместите направляющую лотка подачи бумаги влево и отпустите 4 крючка (b).
3 Отсоедини направляющую лотка подачи бумаги (a) вверх.

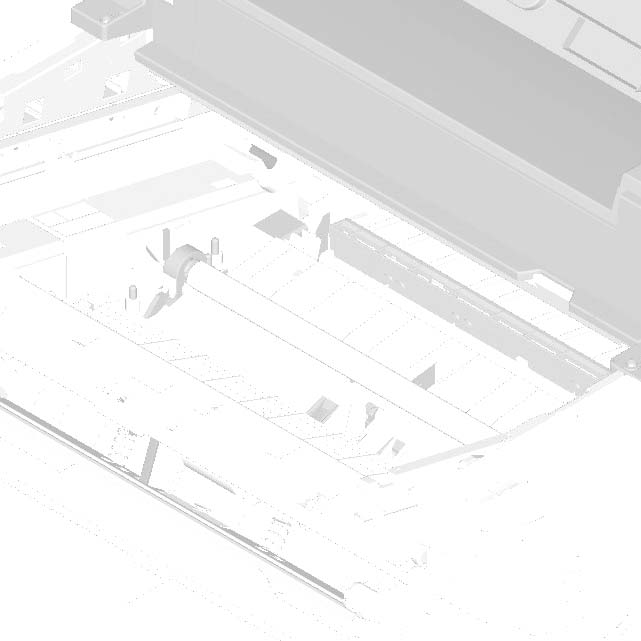

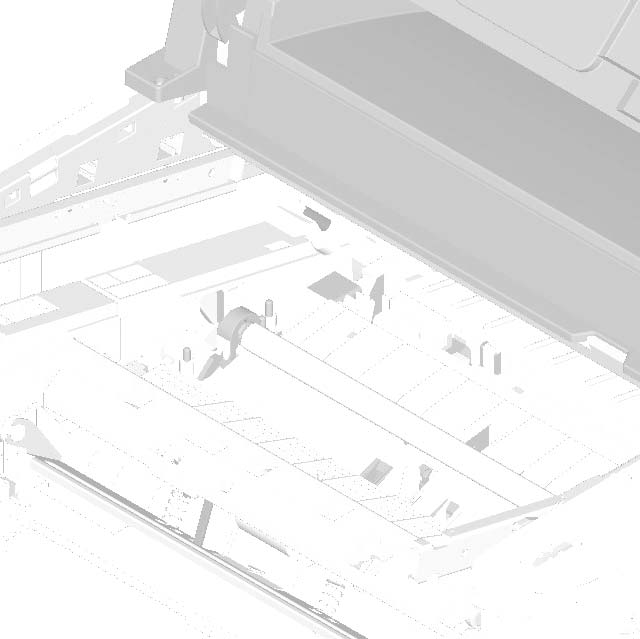

1 Отсоедини вал ролика переноса (a) от каждого втулки (b).
2 Отсоедини узел ролика переноса (a) вверх.
3 Проверь или замени узел ролика переноса и переустанови все снятые детали.
(5-2)Отсоедини и переустанови узел иглы разделения 1 Отсоедини ролик переноса. (См. стр. 4-13) 2 Отпусти четыре крючка (b) узла иглы разделения (a), повернув вперед, затем отсоедини его вверх.
3 Проверь или замени узел иглы разделения и переустанови все снятые детали.
Проверь, закреплены ли детали во время крепления.
1 Снимите винт (a) и отсоедините крышку разъема A (b). (M3x8) 2 Извлеките 2 разъема (c).
3 Поверните крышку разъема B (a) и отпустите крючок (b) и снимите крышку.
5 Снимите винт (a) и отсоедините термоузел (b) вперед.
6 Проверь или замени термоузел и переустанови все снятые детали.
• При переустановке термоузла выполни следующие процедуры.

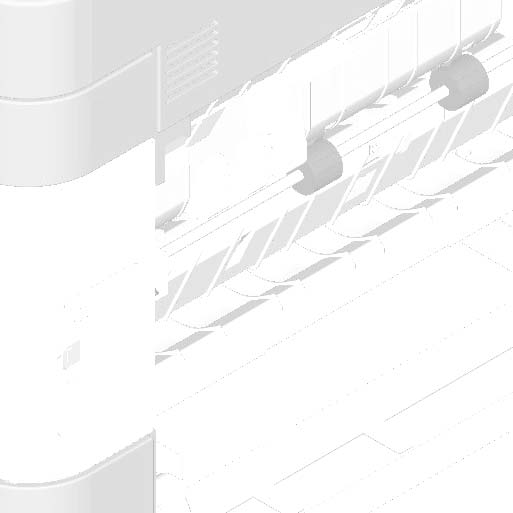

Включи выключатель питания, открыв заднюю крышку после снятия термоузла.

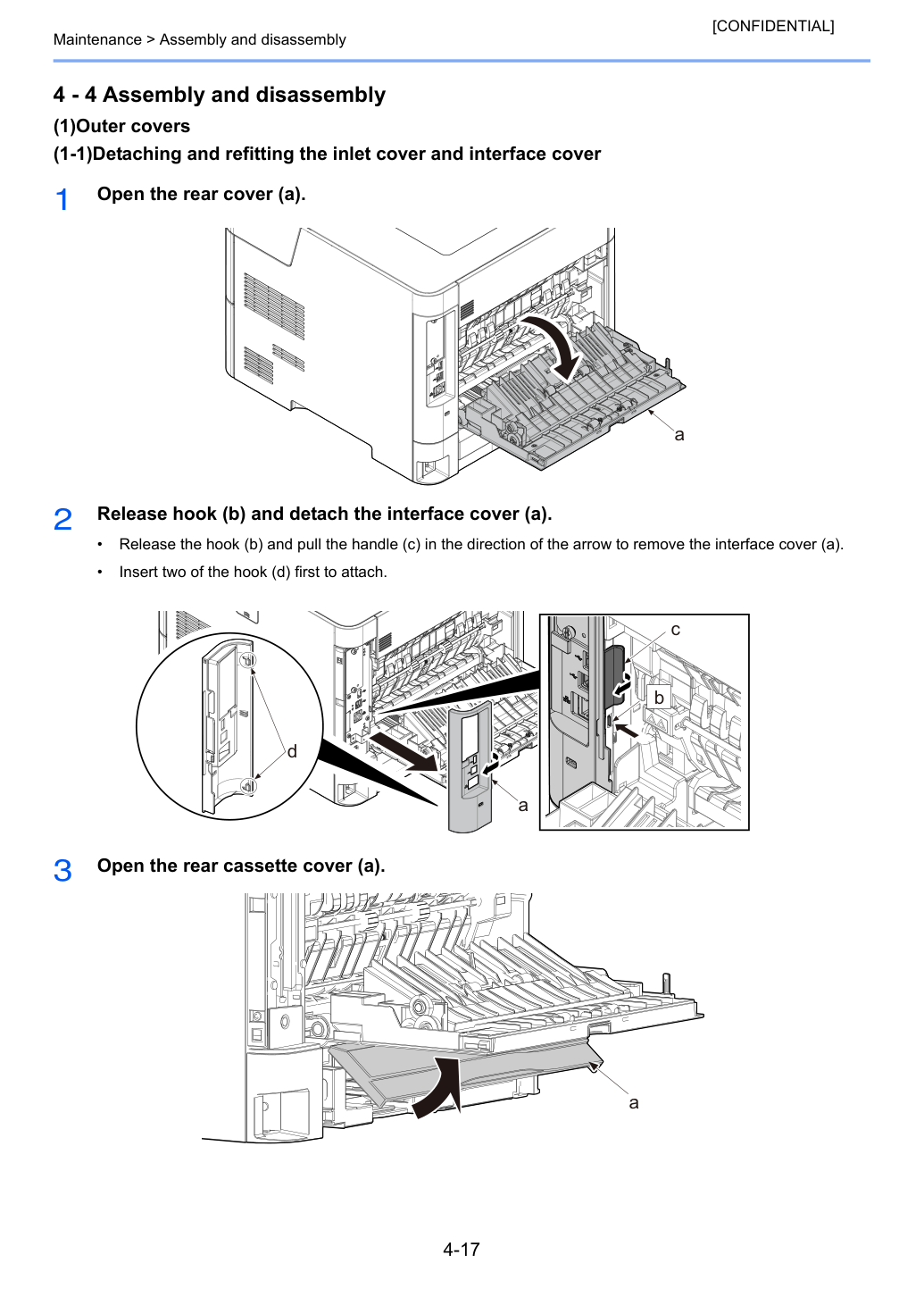

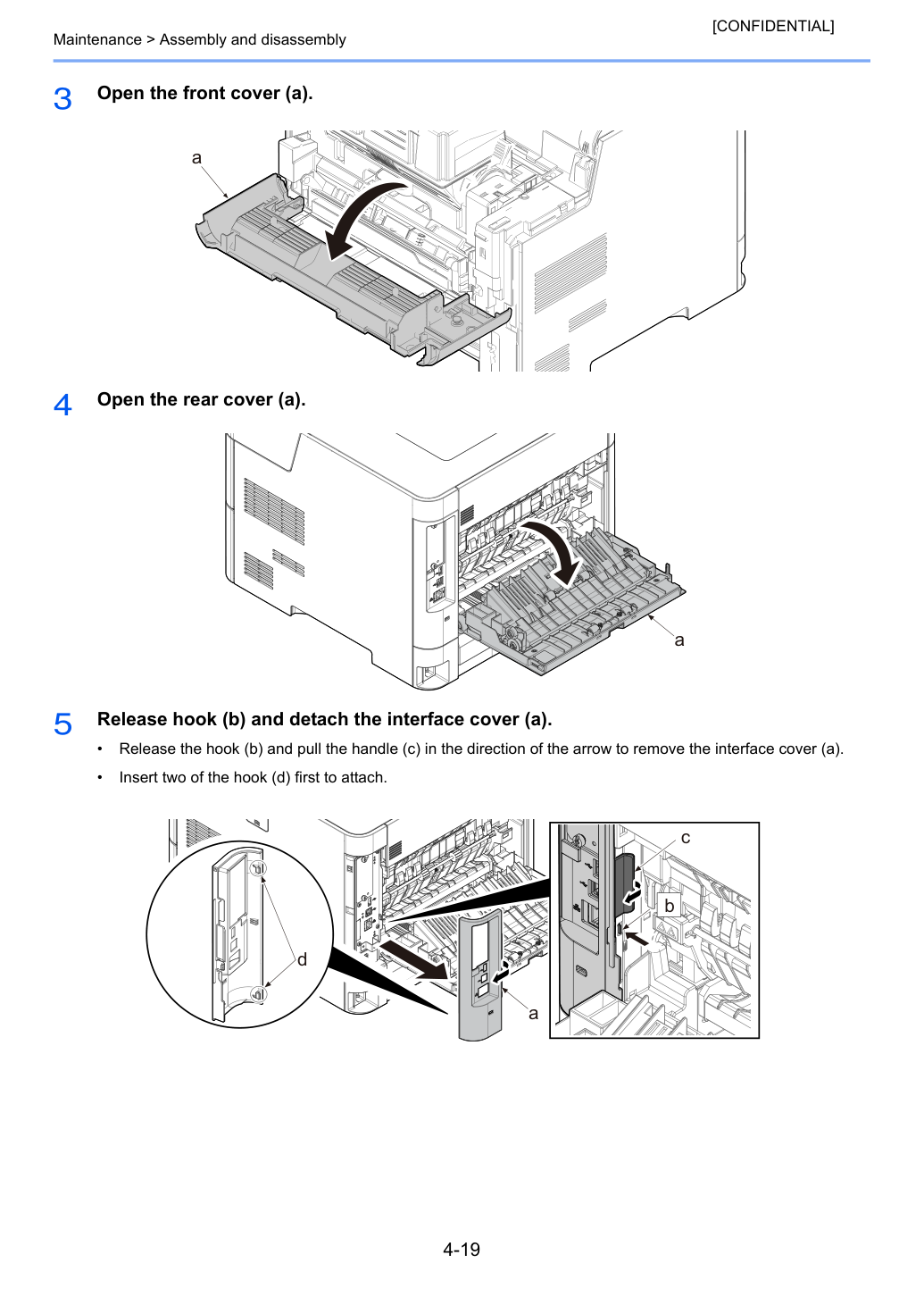

Отпусти крючок (b) и отсоедини крышку интерфейса (a).
Отпусти крючок (b) и потяни ручку (c) в направлении стрелки, чтобы снять крышку интерфейса (a).
Сначала вставьте два крючка (d) для крепления.
Открой заднюю крышку кассеты (a).
Отпусти крючок (b) и отсоедини крышку интерфейса (a).
Отпусти крючок (b) и потяни ручку (c) в направлении стрелки, чтобы снять крышку интерфейса (a).
Сначала вставьте два крючка (d) для крепления.

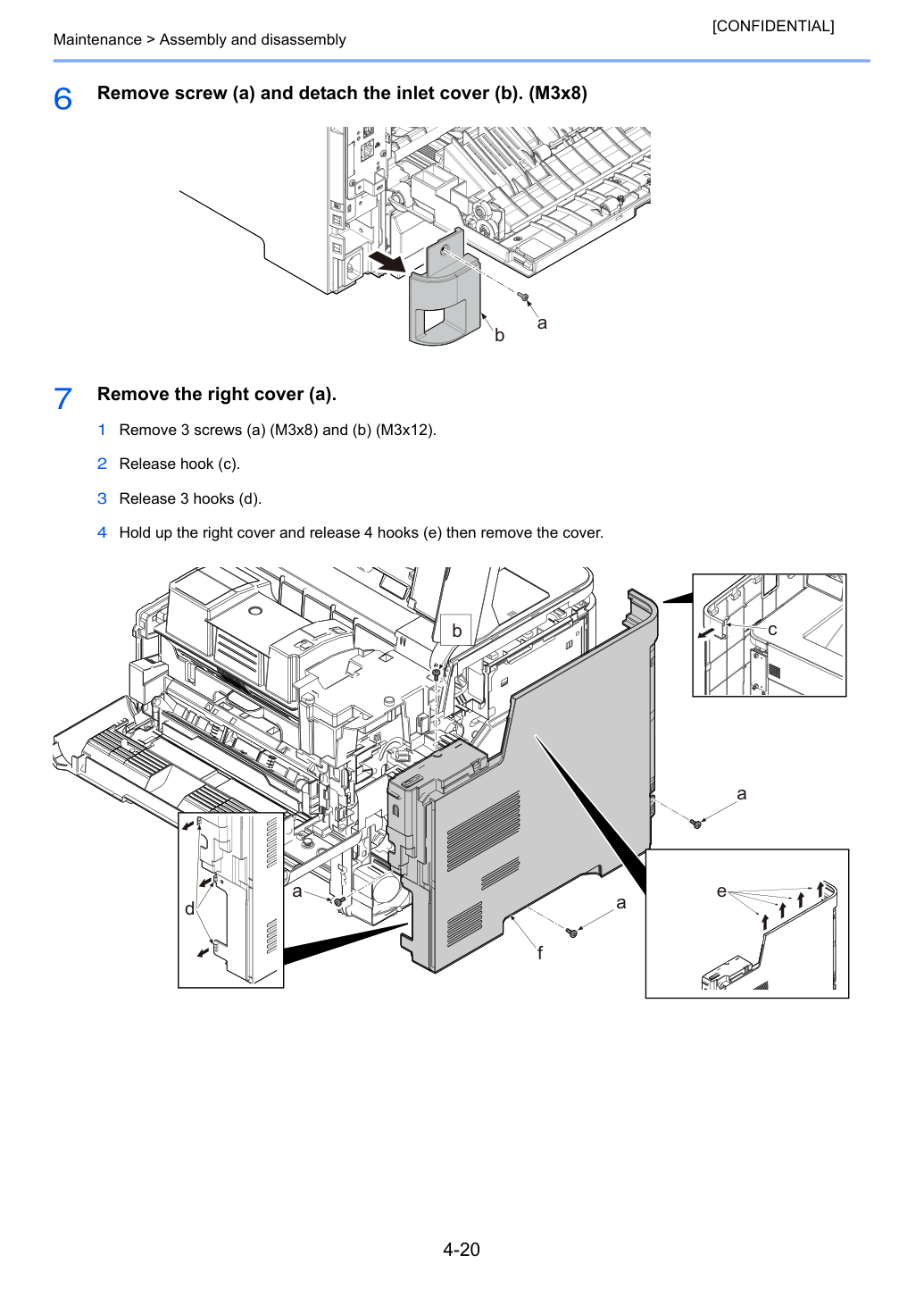

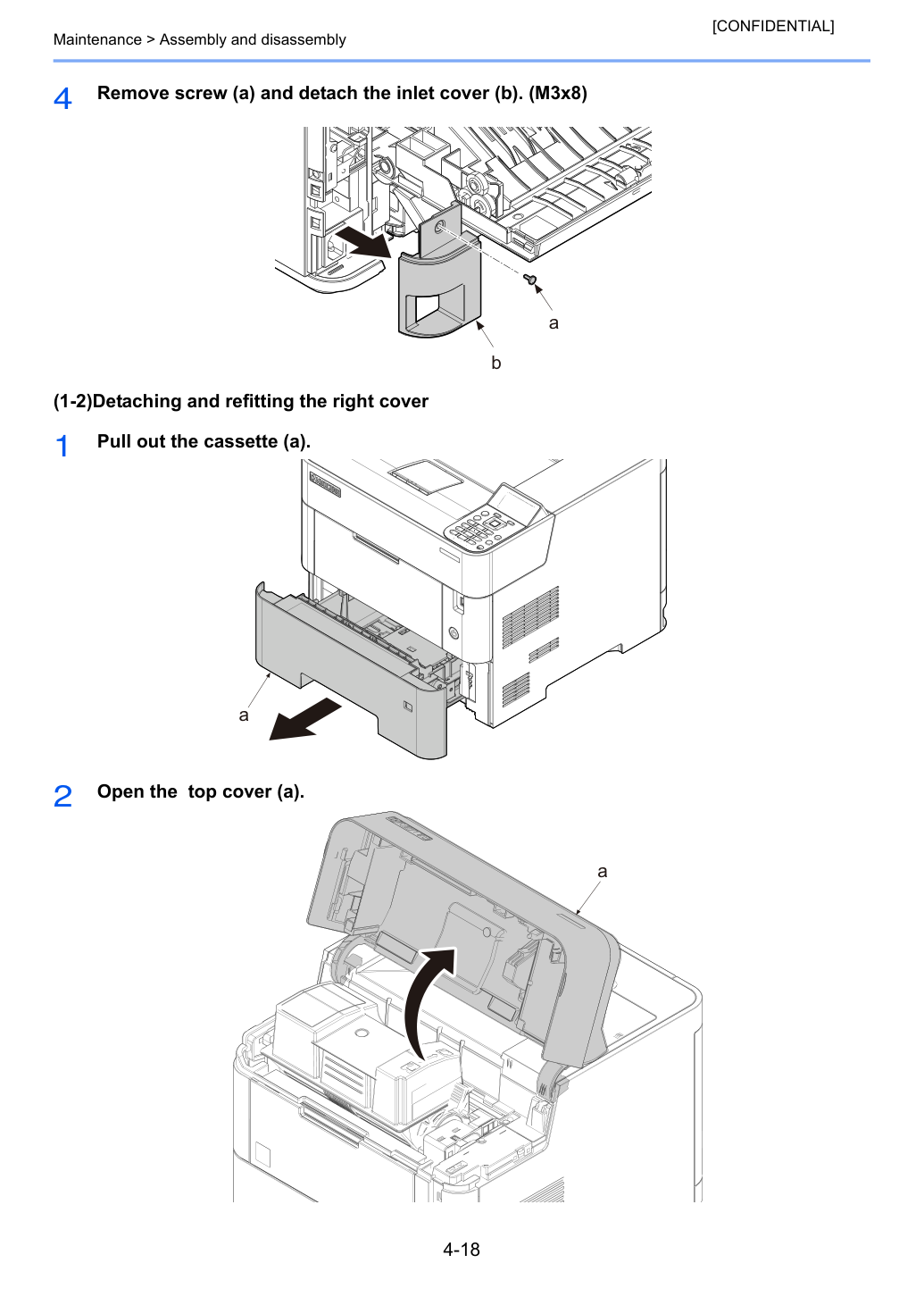

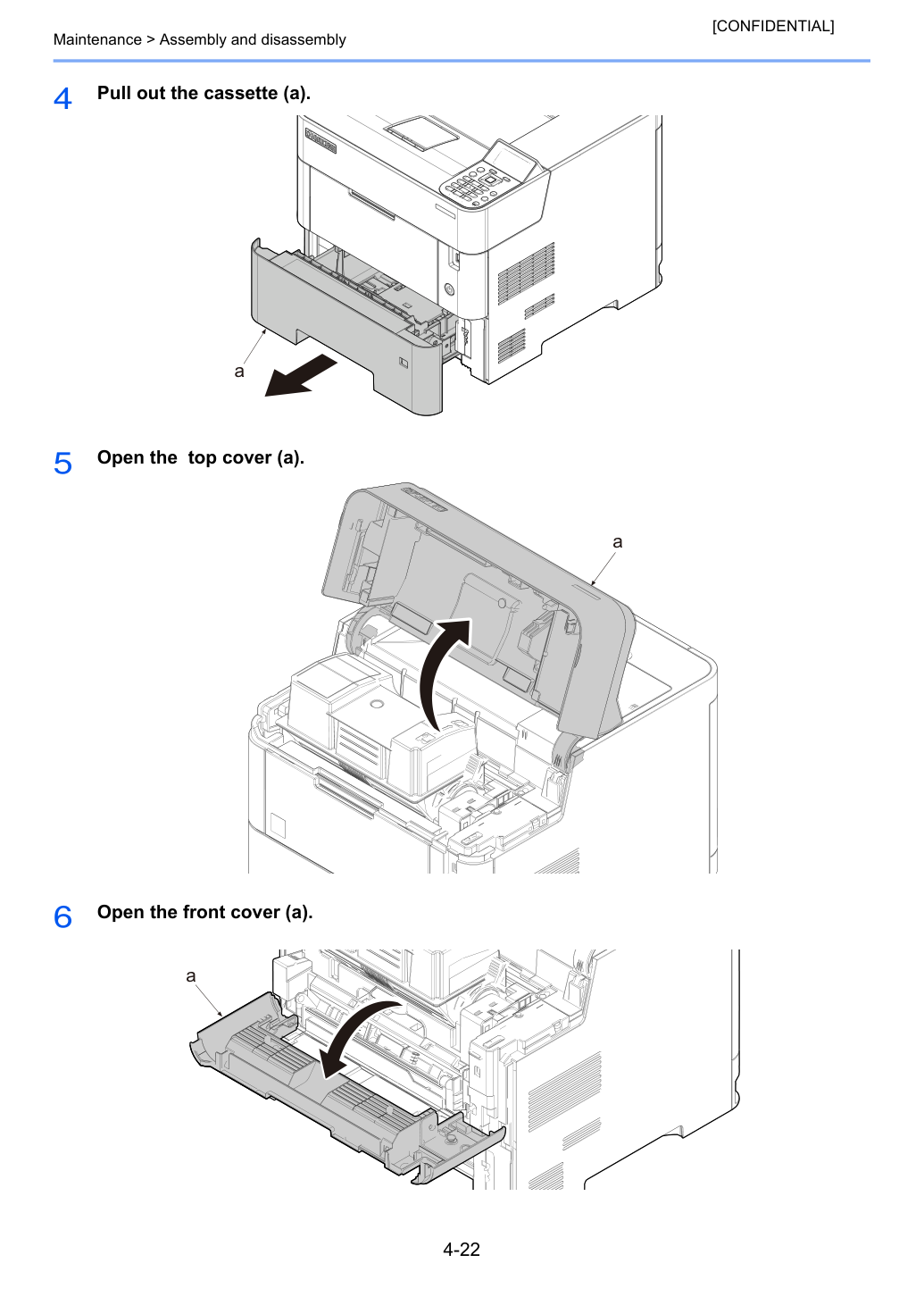

1 Снимите 3 винта (a) (M3x8) и (b) (M3x12).
4 Приподними правую крышку и отпусти 4 крючка (e), затем снимите крышку.

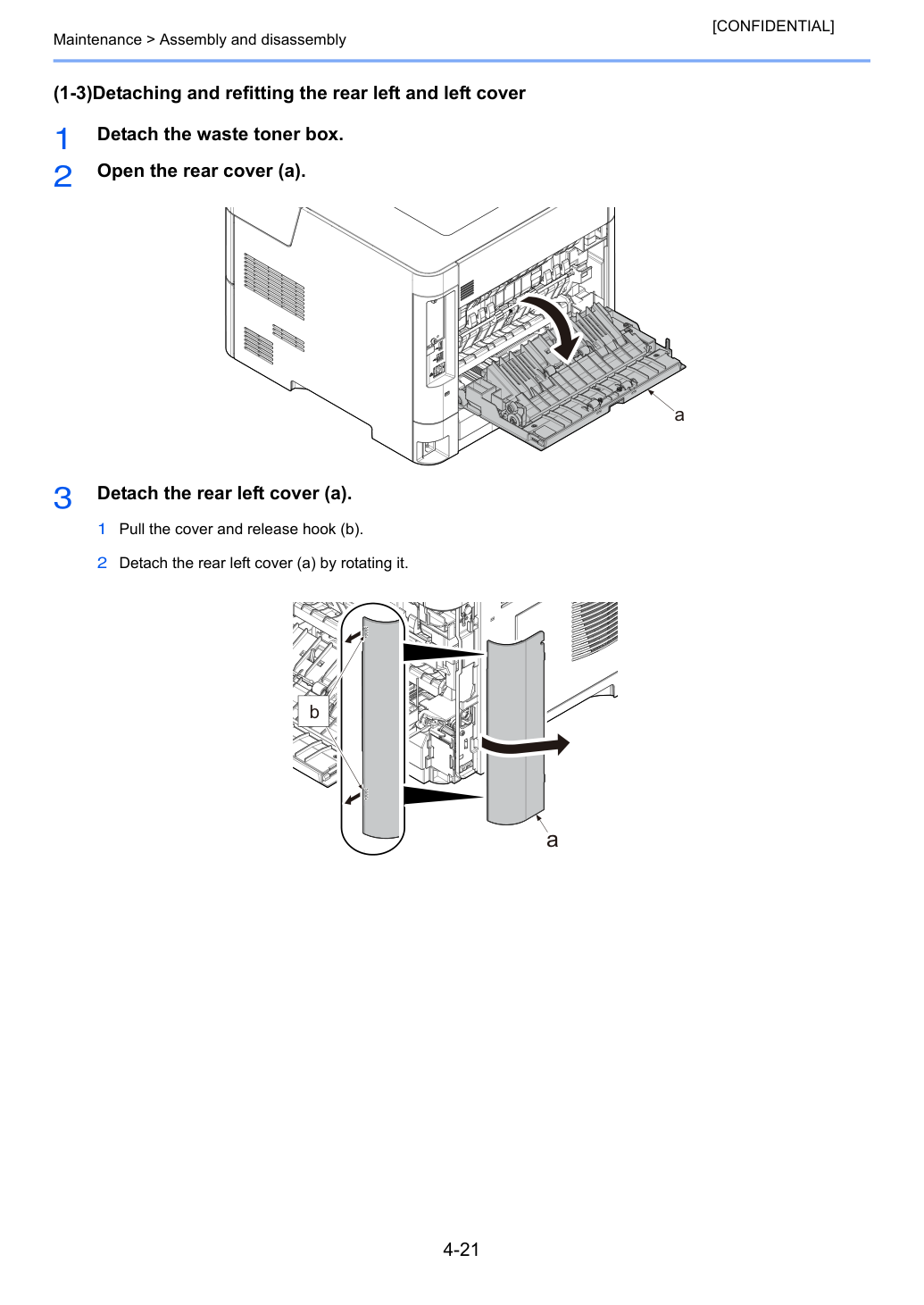

Отсоедини заднюю левую крышку (a).
1 Потяни крышку и отпусти крючок (b).
2 Отсоедини заднюю левую крышку (a), повернув ее.

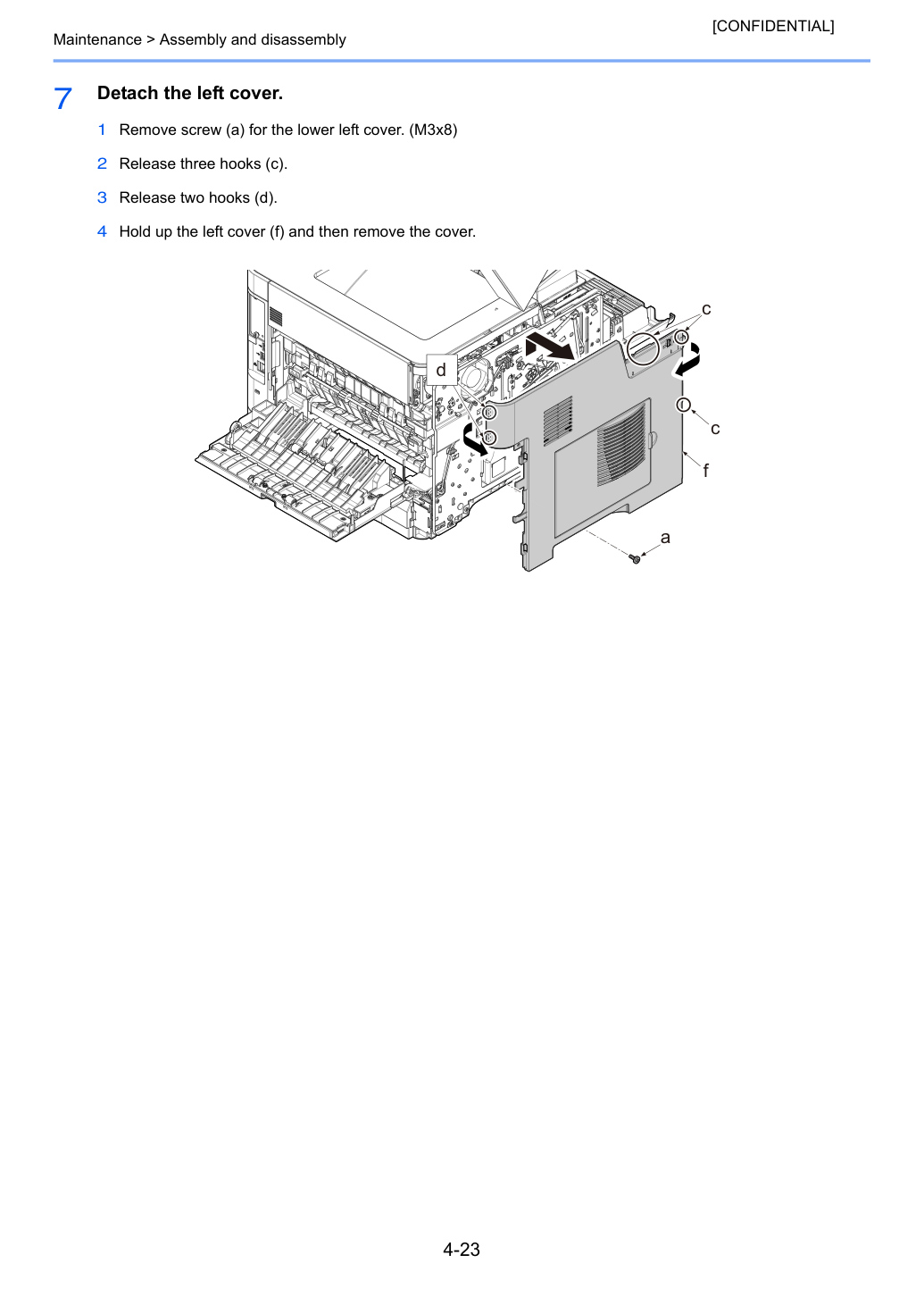

1 Снимите винт (a) нижней левой крышки. (M3x8) 2 Отпустите три крючка (c).
4 Приподними левую крышку (f) и затем снимите крышку.

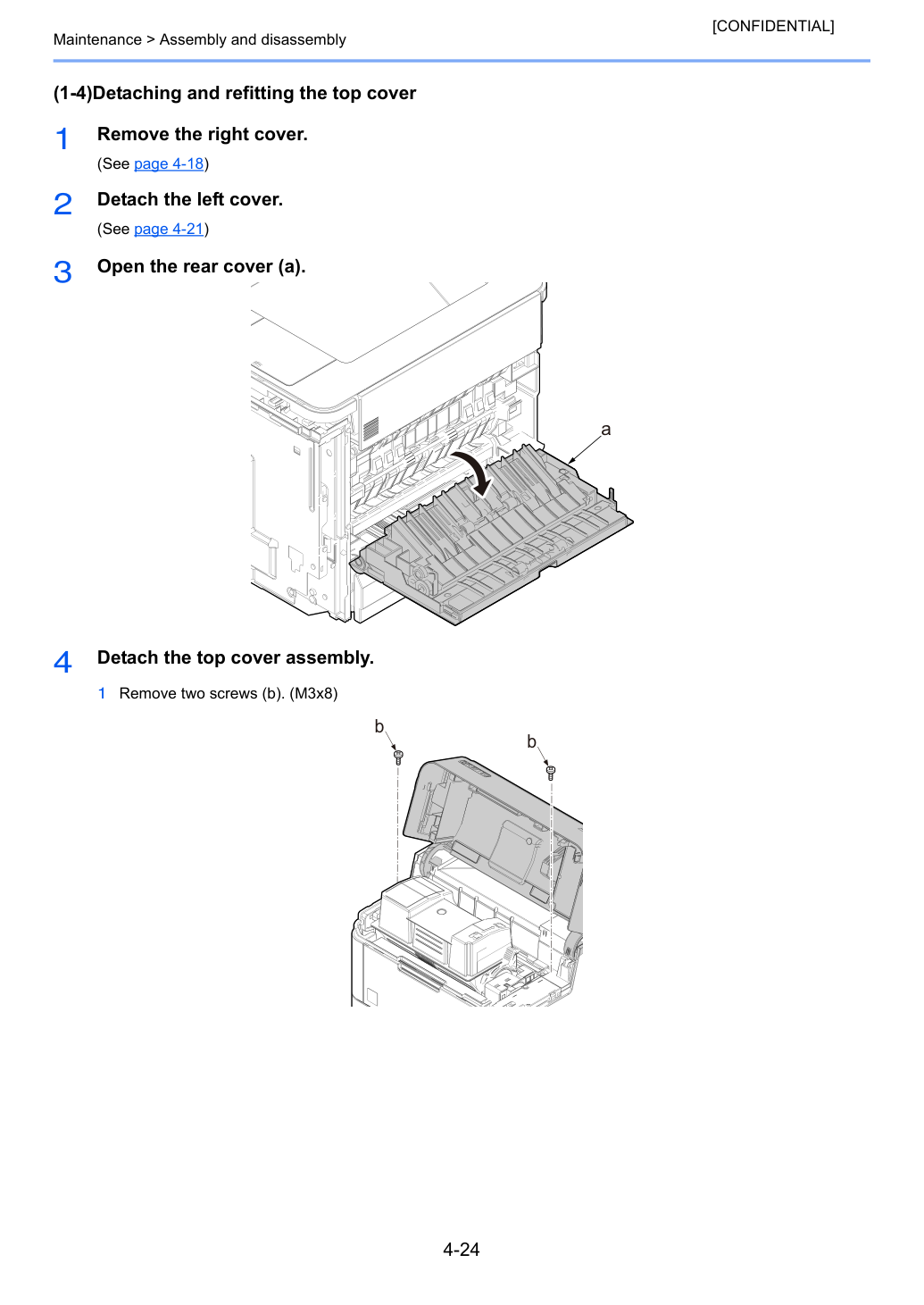

Отсоедини узел верхней крышки.
Техническое обслуживание > Разборка и сборка [КОНФИДЕНЦИАЛЬНО] 2 Подними переднюю часть узла верхней крышки (c) и отпусти три верхних крючка (e) на верхней задней крышке (d).

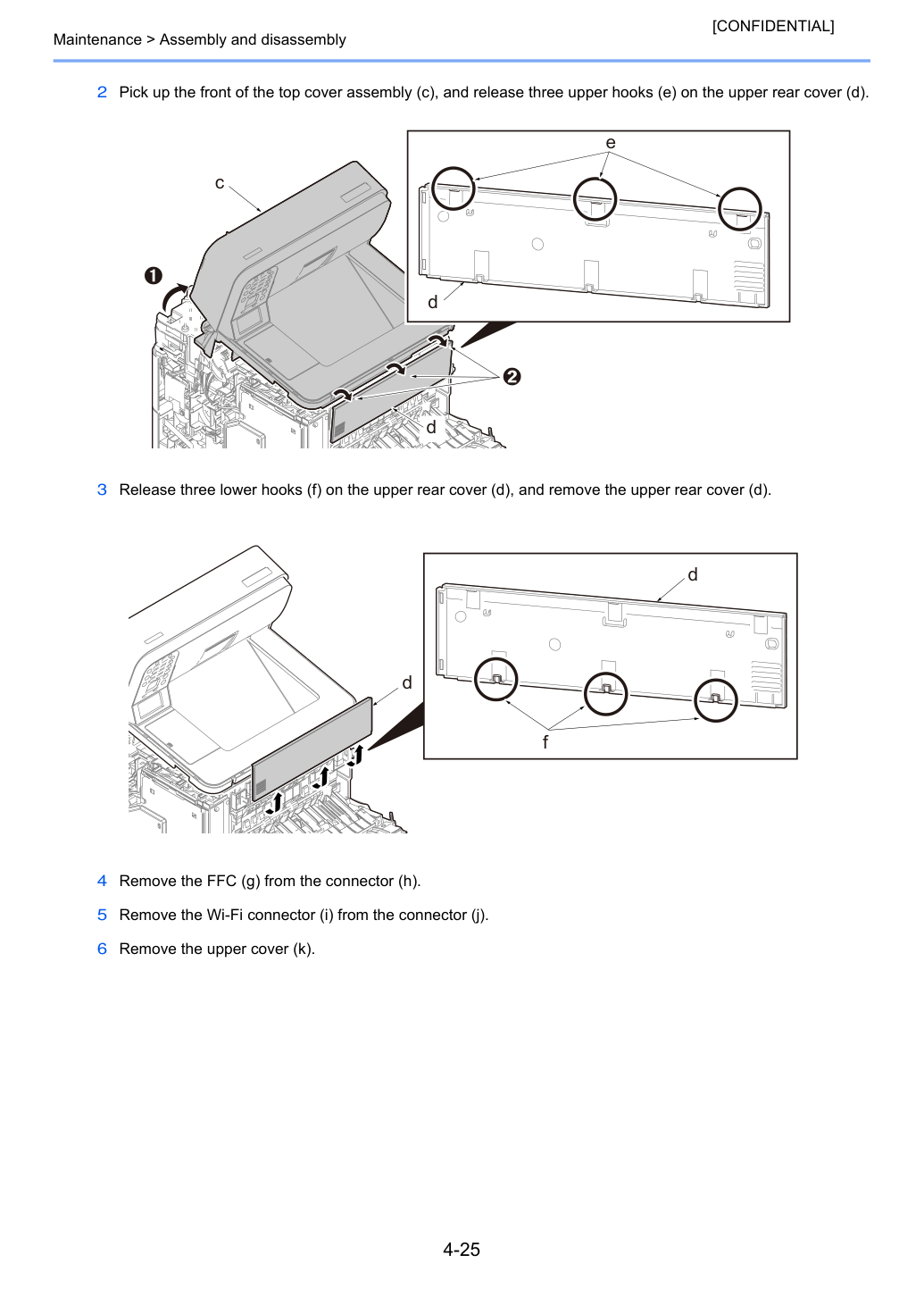

3 Отпусти три нижних крючка (f) на верхней задней крышке (d) и снимите верхнюю заднюю крышку (d).
4 Извлеки FFC (g) из разъема (h).
5 Извлеки разъем Wi-Fi (i) из разъема (j).

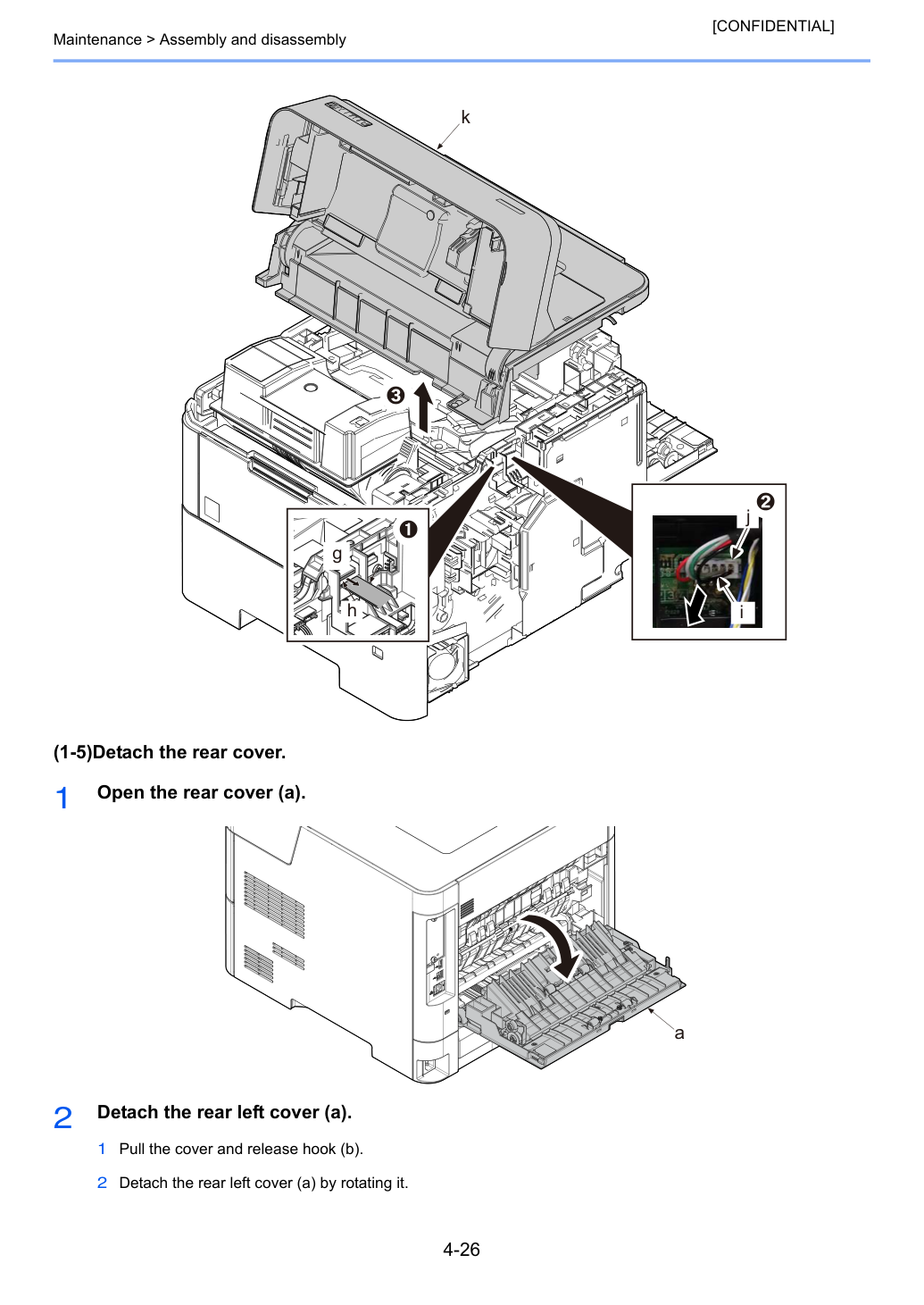

Техническое обслуживание > Разборка и сборка [КОНФИДЕНЦИАЛЬНО] (1-5)Отсоедини заднюю крышку.
Отсоедини заднюю левую крышку (a).
1 Потяни крышку и отпусти крючок (b).
2 Отсоедини заднюю левую крышку (a), повернув ее.
Техническое обслуживание > Разборка и сборка [КОНФИДЕНЦИАЛЬНО] Только для моделей 50/55/60ppm 3 Снимите винт (a) и провод заземления (b). (M3x8) 4 Открой крышку разъема (c) и затем извлеки три разъема (d).
Извлеки вал (b) путем сдвига задней крышки (a) и затем отсоедини узел задней крышки (c).
Отсоедини узел верхней крышки.

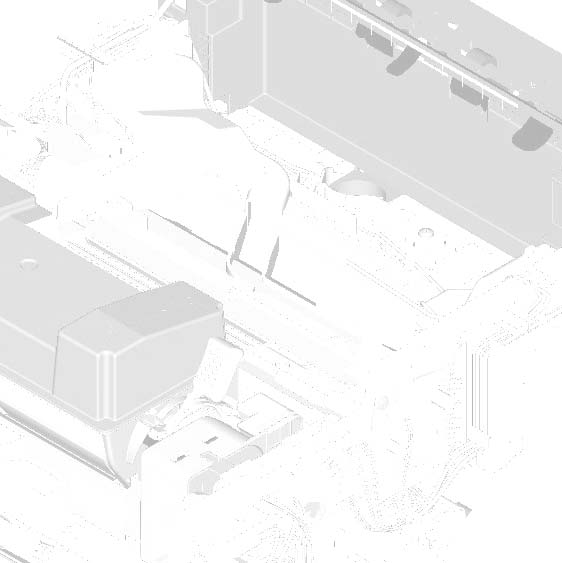

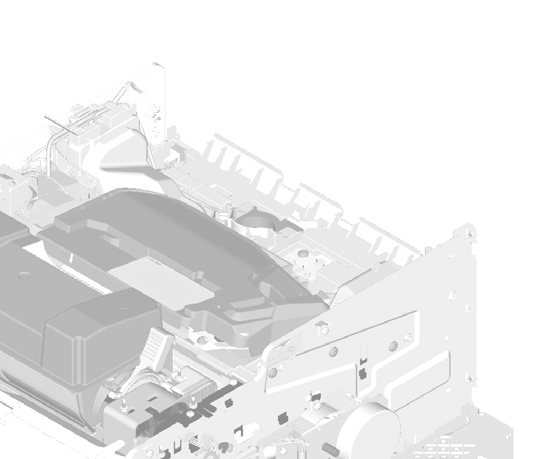

1 Извлеки разъем (b) и FFC (c) из платы двигателя PWB (a).
2 Отпусти провода (d) из направляющей проводов (e).
3 Снимите 4 винта (f) и снимите узел лазерного сканера (g). (M3x8) 4 Проверь или замени узел лазерного сканера и переустанови все снятые детали.
• Надень антистатический браслет на запястье, чтобы избежать статического разряда на узел лазерного сканера. Не трогай плату APC PWB и разъемы FCC.
• Обрати внимание на полное введение FCC при подключении. При неправильном подключении возникает ошибка и требуется время на исправление.
Отсоедини узел верхней крышки.
Отсоедини крышку блока управления.

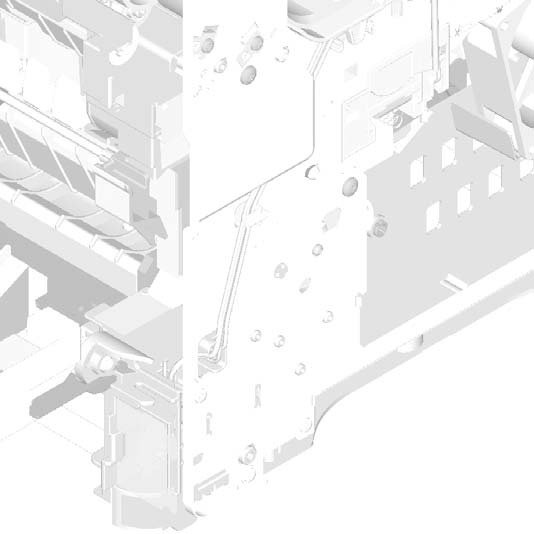

Отсоедини узел выхода 1 Вытащи разъем (f).
2 Вытащи разъем (a), затем отпусти провода (c) с крючков.
3 Удали три винта (d), затем отсоедини узел выхода (e).
4 Проверь или замени узел выхода и переустанови все снятые детали.
Отпусти крючок (b) и отсоедини крышку интерфейса (a).
Отпусти крючок (b) и потяни ручку (c) в направлении стрелки, чтобы снять крышку интерфейса (a).
Сначала вставьте два крючка (d) для крепления.

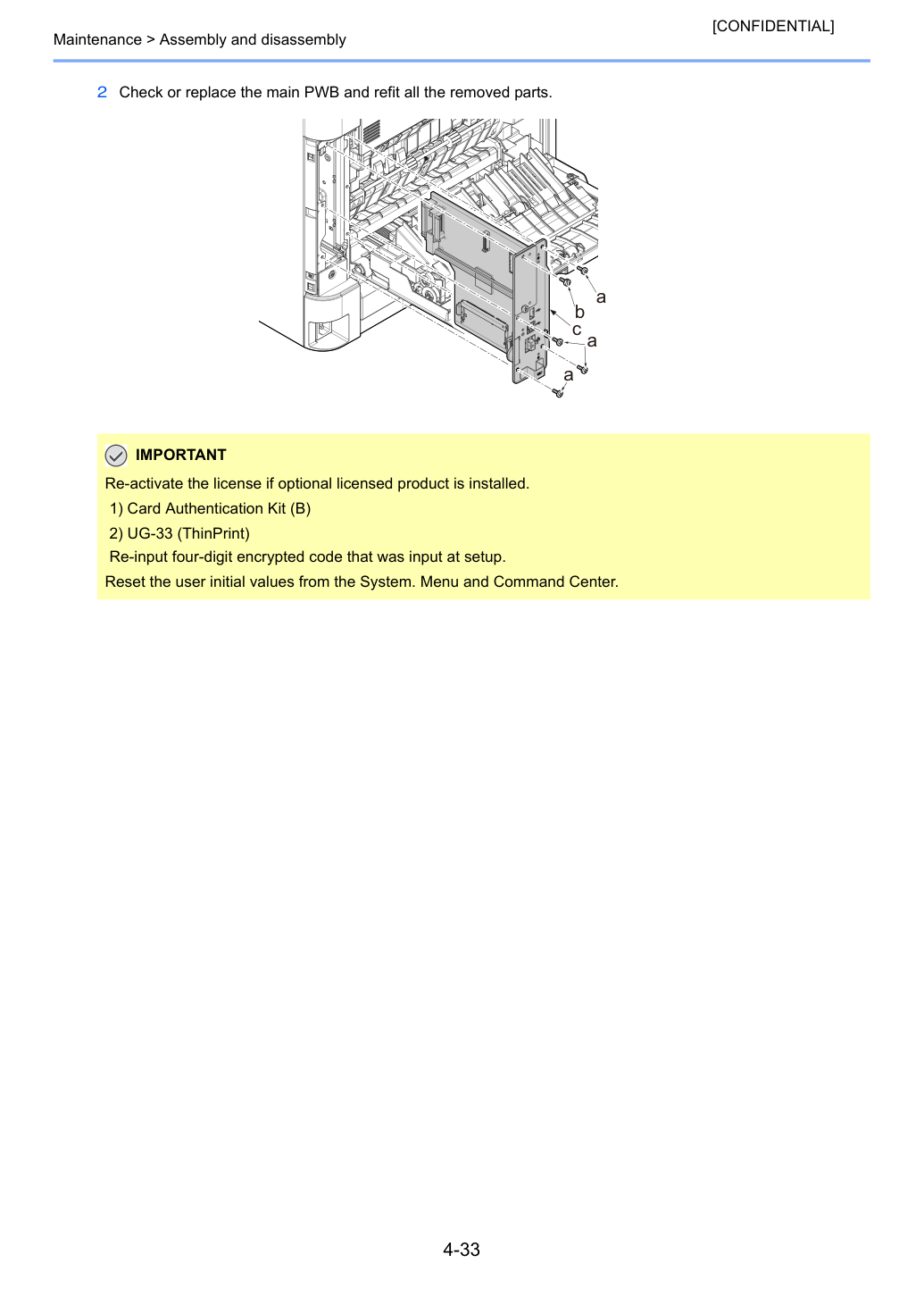

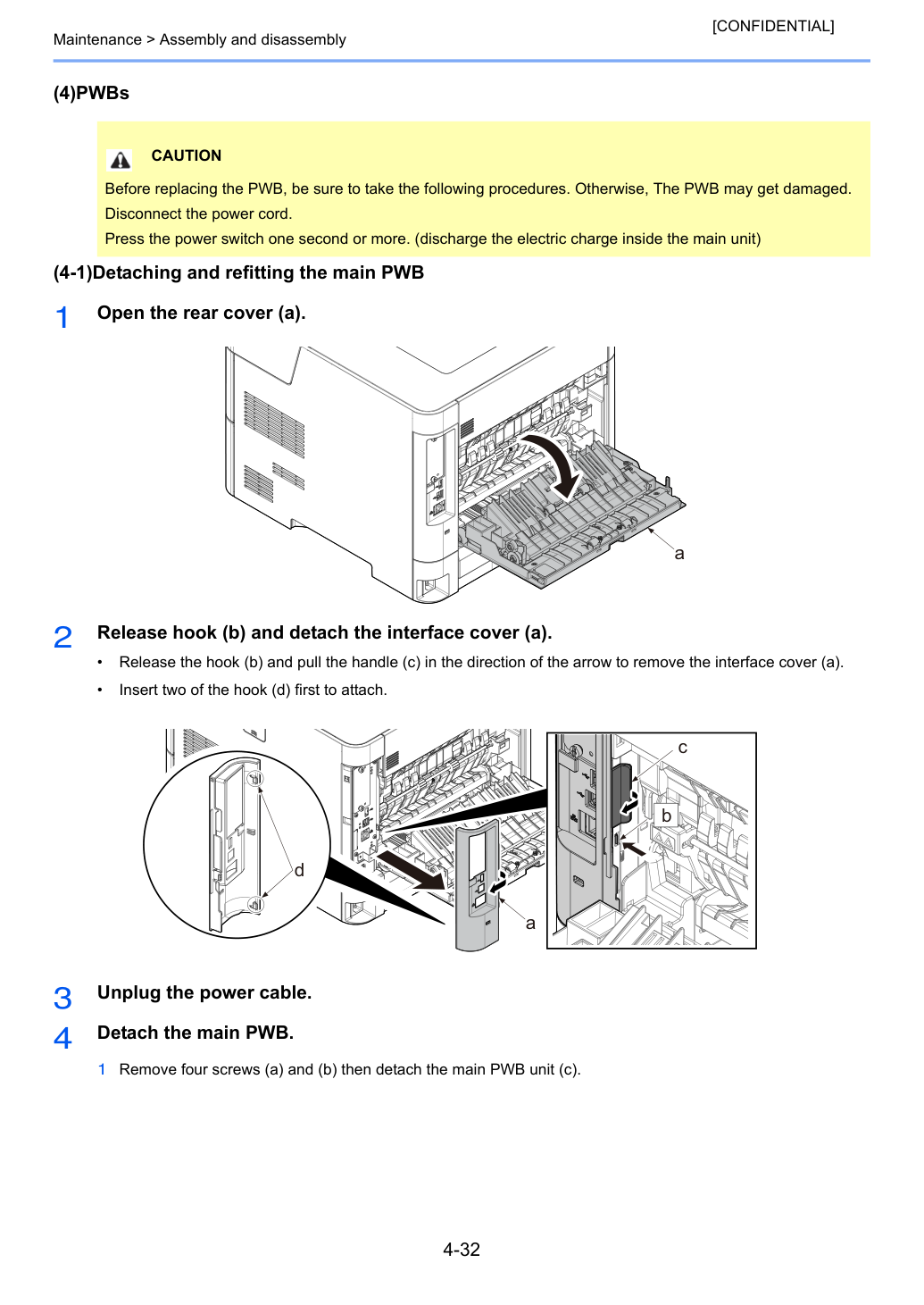

1 Удали четыре винта (a) и (b), затем отсоедини основной модуль PWB (c).
Перед заменой PWB обязательно выполни следующие процедуры. В противном случае PWB может быть повреждена.
Техническое обслуживание > Сборка и разборка [КОНФИДЕНЦИАЛЬНО] 2 Проверь или замени основной модуль PWB и переустанови все снятые детали.
Повторно активируй лицензию, если установлен дополнительный лицензированный продукт.
1. Card Authentication Kit (B)
2. UG-33 (ThinPrint)
Повторно введи четырехзначный зашифрованный код, введенный при установке.
Сброс начальных значений пользователя из меню System и Command Center.
Отсоедини узел верхней крышки.
1 Удали два FFC (a) из внутренней части рамки.

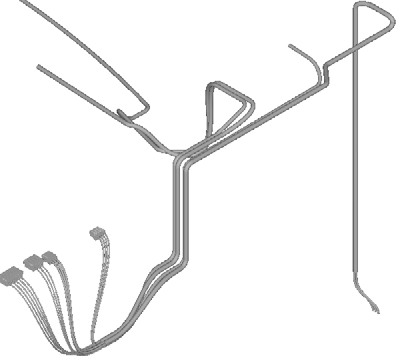

2 Отпусти провода (c) и FFC (d) с крючков (b).

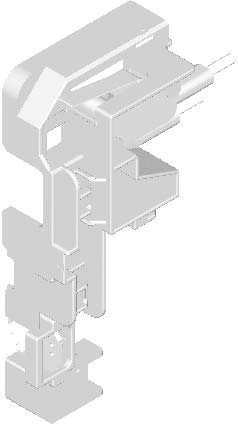

3 Отпусти фиксирующий крюк (e), затем удали направляющую провода 1 (f).
1 Вытащи все разъемы из модуля engine PWB (a).
2 Удали четыре винта (b), затем отсоедини модуль engine PWB (a). (M3x8) 3 Проверь или замени модуль engine PWB и переустанови все снятые детали.

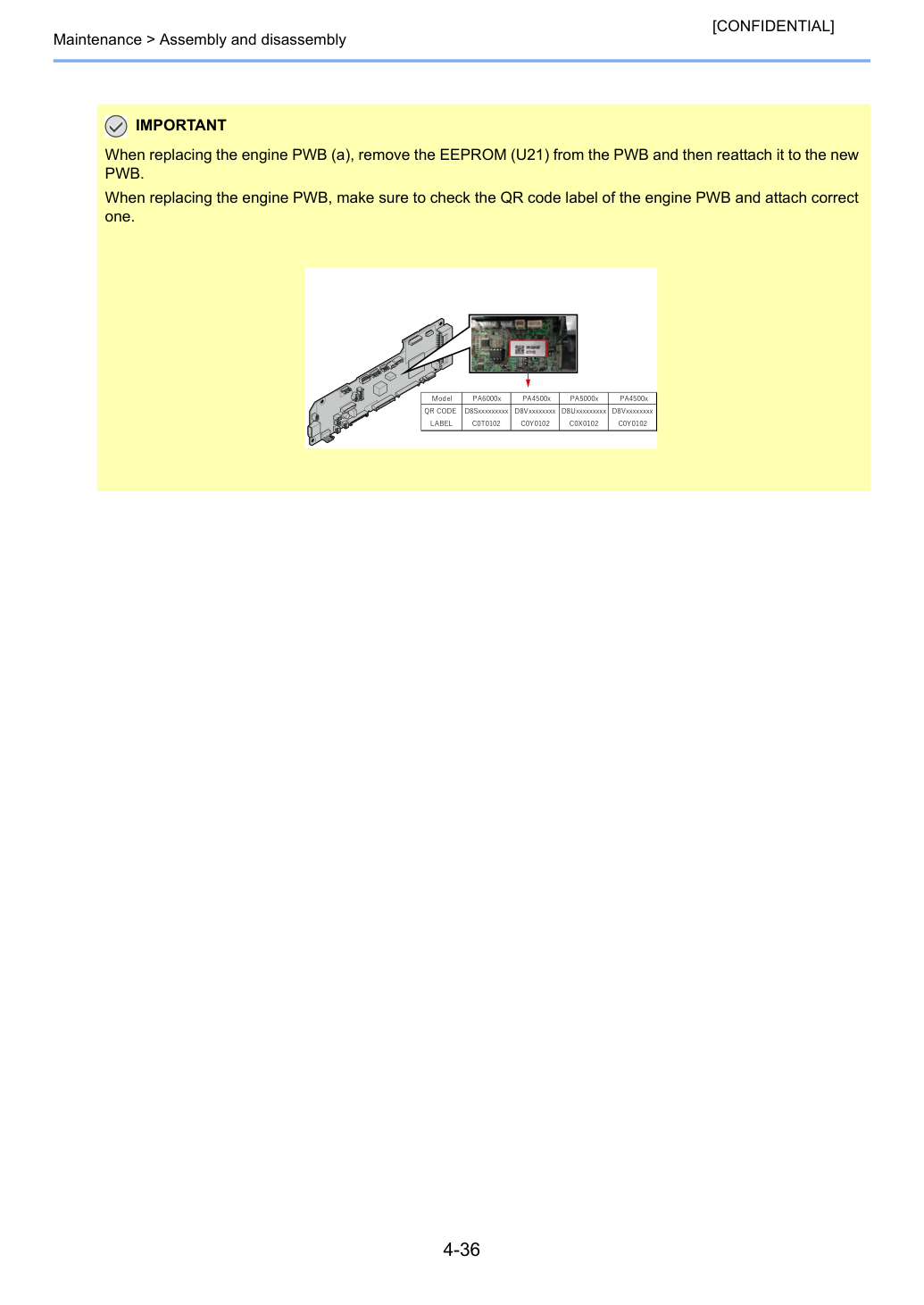

Техническое обслуживание > Сборка и разборка [КОНФИДЕНЦИАЛЬНО] ВАЖНО При замене модуля engine PWB (a) удали EEPROM (U21) с PWB и переустанови его на новый модуль.
При замене модуля engine PWB убедись, что проверил QR-код на этикетке модуля engine PWB, и прикрепи правильный.
Отсоедини узел верхней крышки.
1 Вытащи разъемы (a) из модуля relay-L PWB, затем отпусти провода (c) с крючков (b).
2 Отсоедини узел вентилятора LSU (d) вверх.
1 Вытащи разъемы (a) и FFC (b), затем отсоедини модуль relay-L PWB.
2 Проверь или замени модуль relay-L PWB (c) и переустанови все снятые детали.
Отсоедини узел верхней крышки.
Удали три винта (a) и отсоедини крышку блока управления (b). (M3x8) ОСТОРОЖНО Перед заменой PWB обязательно выполни следующие процедуры. В противном случае PWB может быть повреждена.
2 Удали винт (a), затем заземляющий провод (b).
4 Удали три винта (c) и удали модуль питания PWB (d).
5 Проверь или замени модуль питания PWB и переустанови все снятые детали.
Техническое обслуживание > Сборка и разборка [КОНФИДЕНЦИАЛЬНО] (4-5) Отсоедини модуль высокого напряжения PWB.

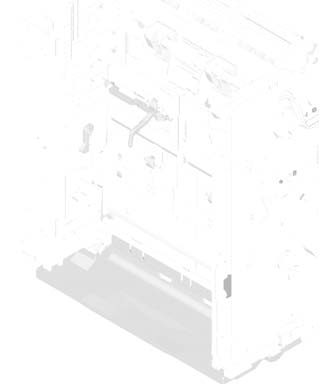

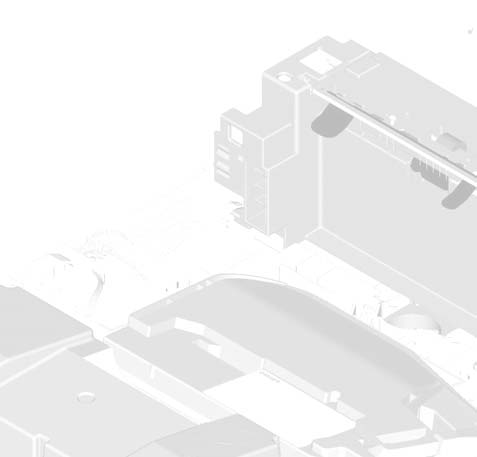

Расположи основной блок передней стороной вверх.
Удали по четыре винта (a) и удали нижнюю пластину 1 (b) и нижнюю пластину 2 (c).
Отпусти два крюка (a) и отсоедини крышку провода (b).
Вытащи разъем (d) датчика поднятия (c).
2 Надави на секцию соединения (b) и вытащи ролик подачи (c).

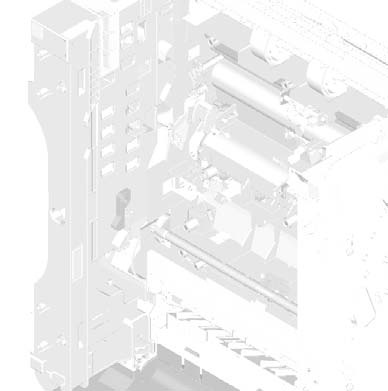

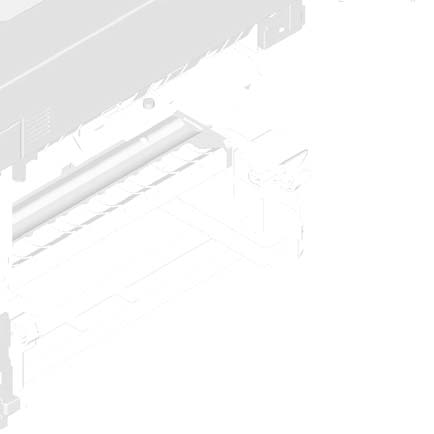

3 Отсоедини модуль двусторонней печати вперед.
10 Отсоедини модуль высокого напряжения PWB.
2 Вытащи два разъема (b), затем отсоедини модуль высокого напряжения PWB (c).
Техническое обслуживание > Сборка и разборка [КОНФИДЕНЦИАЛЬНО] 3 Проверь или замени модуль высокого напряжения PWB и переустанови все снятые детали.
Удали листок процедуры очистки замятия (b).

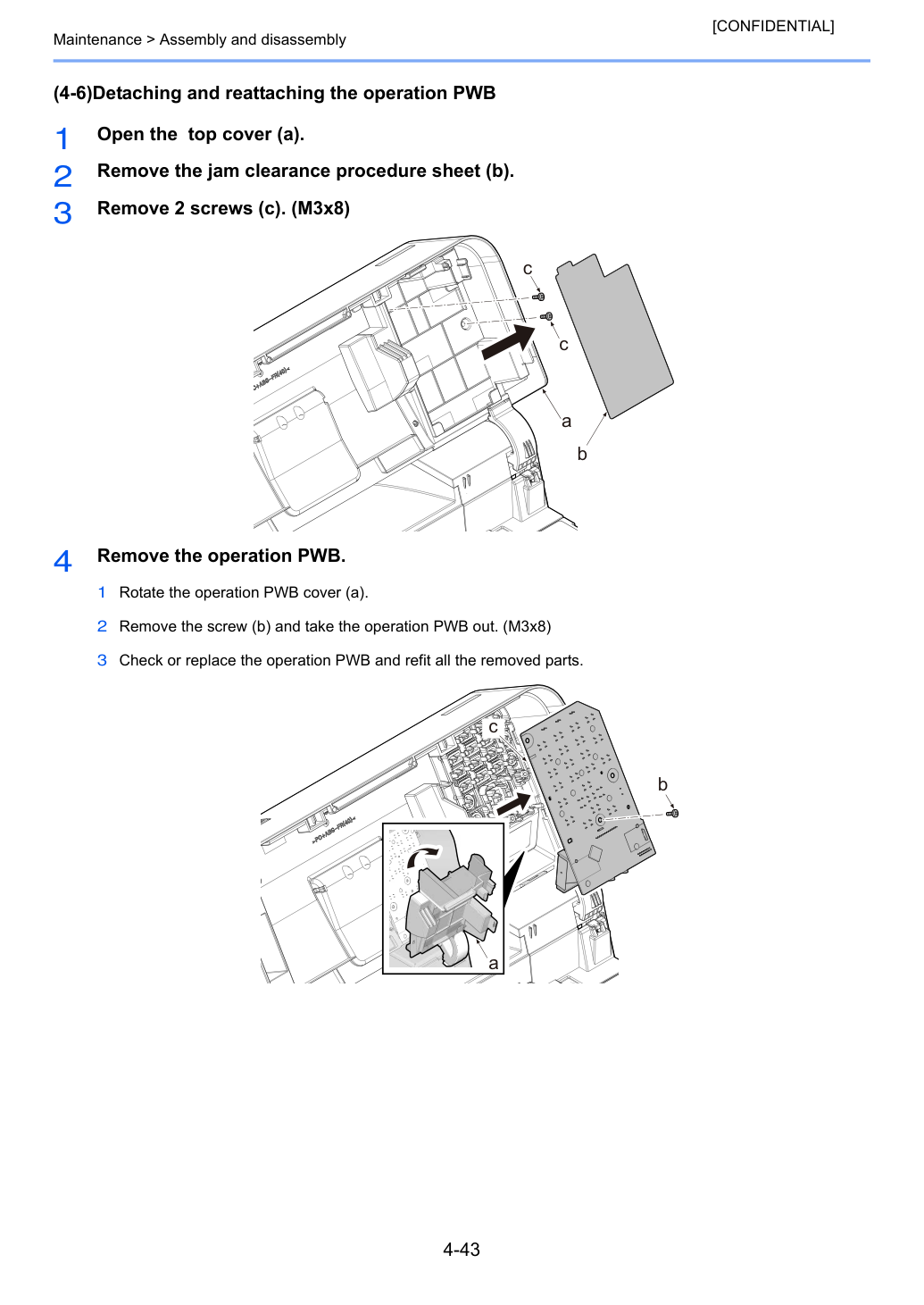

1 Поверни крышку модуля управления (a).
2 Снимите винт (b) и извлеките плату управления (operation PWB). (M3x8) 3 Проверьте или замените плату управления и переустановите все снятые детали.
Отсоедини узел верхней крышки.
Отсоедини крышку блока управления.

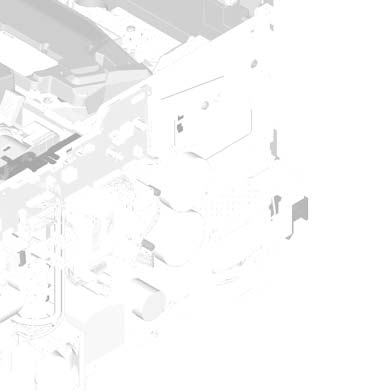

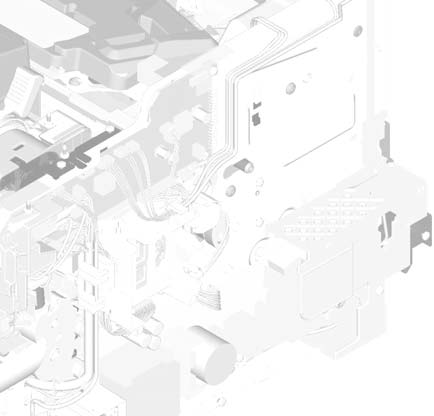

1 Извлеките разъем (a) из двигателя и затем освободите провода (b) от держателя проводов (c).

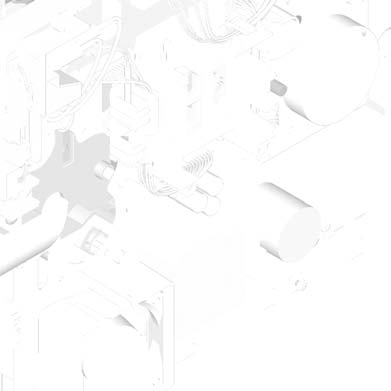

2 Снимите четыре винта (d) и затем отсоедините основной привод (main drive unit) (e).
3 Проверьте или замените основной привод и переустановите все снятые детали.
Снимите узел подачи бумаги (paper feed drive unit).
2 Снимите 2 винта (b) и затем отсоедините узел подачи бумаги (c).
3 Проверьте или замените узел подачи бумаги и переустановите все снятые детали.
1 Отключите разъем (a) и освободите провод (b) от крючка (c).
Обслуживание > Сборка и разборка [КОНФИДЕНЦИАЛЬНО] 3 Проверьте или замените центральный вентилятор и переустановите все снятые детали.
1 Извлеките разъем (b) вентилятора источника питания (power supply fan) (a).
2 Отпустите три крючка (c) с помощью отвертки с плоским жалом (d) и затем отсоедините вентилятор источника питания (a).
3 Проверьте или замените вентилятор источника питания и переустановите все снятые детали.
Отсоедините узел задней крышки (rear cover assembly).
Отпустите три крючка (a) и затем отсоедините нижнюю заднюю крышку (c) и крышку кассеты (d), вытягивая три выступа.
1 Снимите два винта (a) и отсоедините верхнюю заднюю крышку (b).
2 Отключите разъем (d) провода вентилятора (c).
4 Проверьте или замените задний вентилятор и переустановите все снятые детали.
Обслуживание > Сборка и разборка [КОНФИДЕНЦИАЛЬНО] (5-6)Направление установки вентилятора.

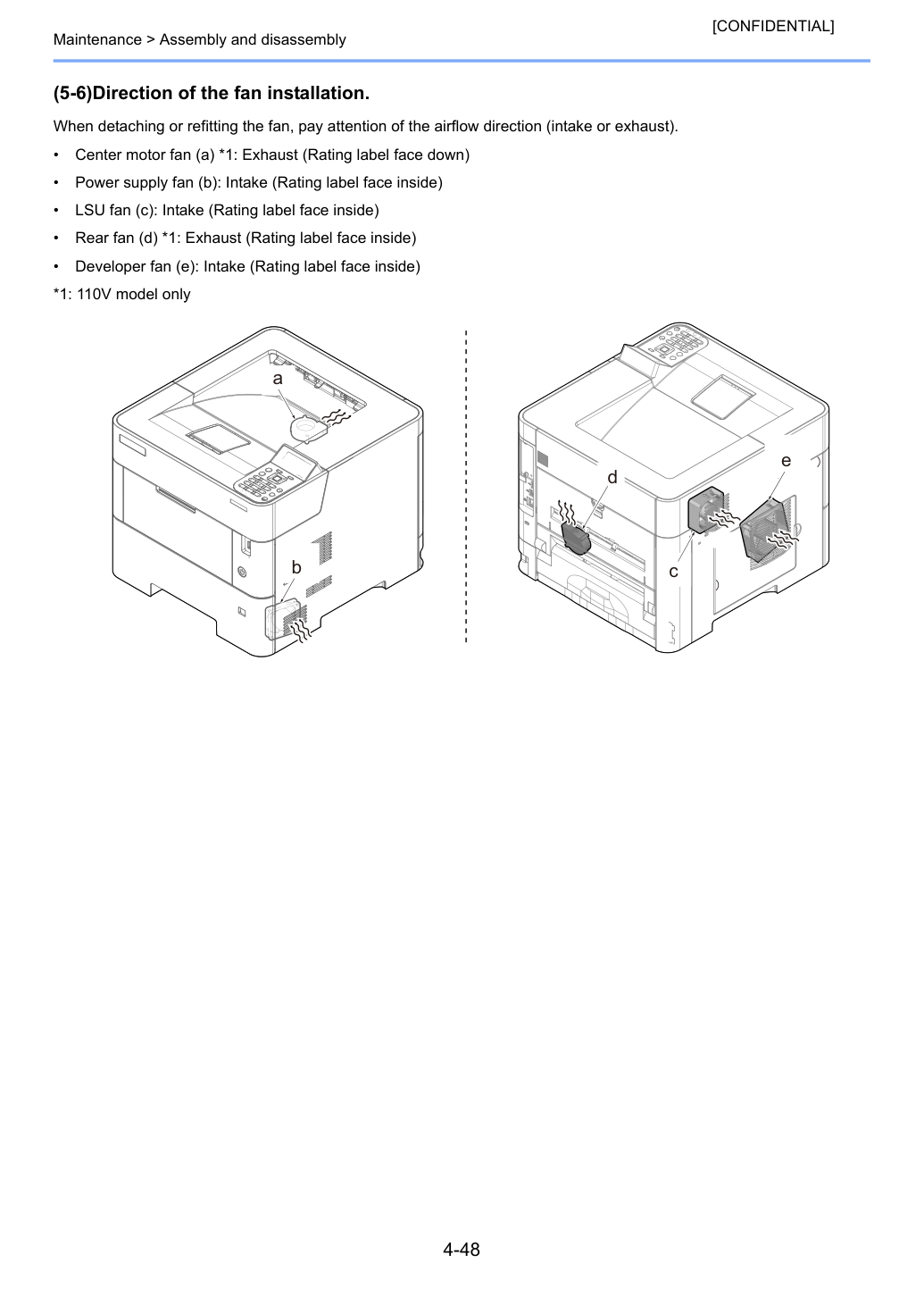

При отсоединении или переустановке вентилятора обратите внимание на направление воздушного потока (приток или выход).

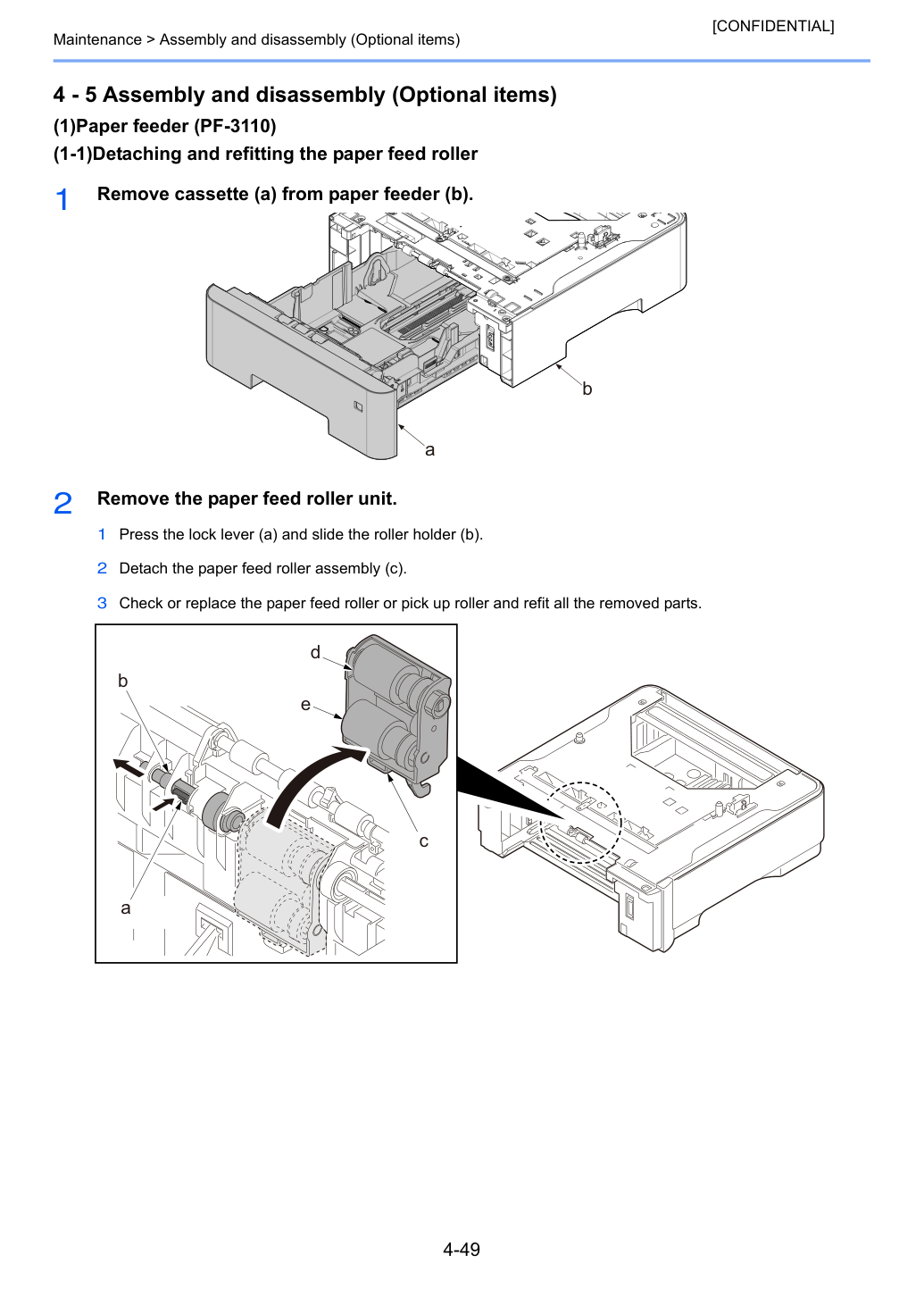

Извлеките кассету (a) из устройства подачи бумаги (paper feeder) (b).
Снимите узел ролика подачи бумаги (paper feed roller unit).

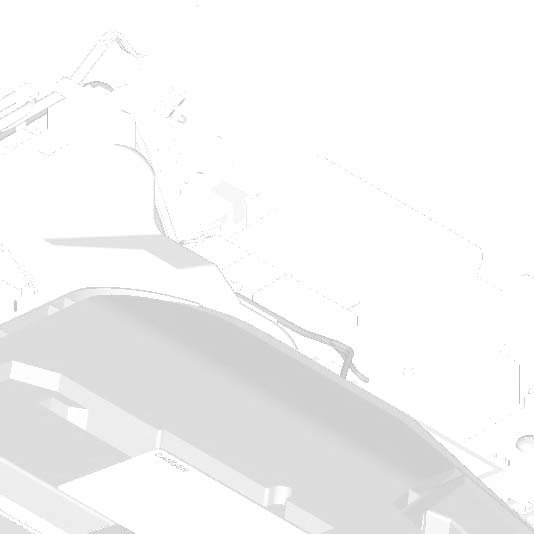

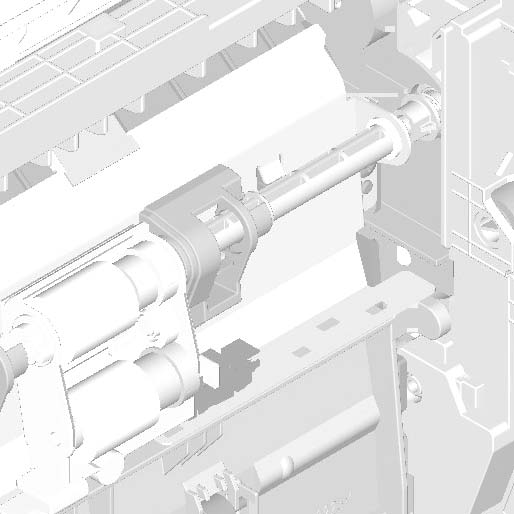

1 Нажмите на рычаг блокировки (lock lever) (a) и сдвиньте держатель ролика (roller holder) (b).
2 Отсоедините узел ролика подачи бумаги (paper feed roller assembly) (c).
3 Проверьте или замените ролик подачи бумаги или захватный ролик и переустановите все снятые детали.

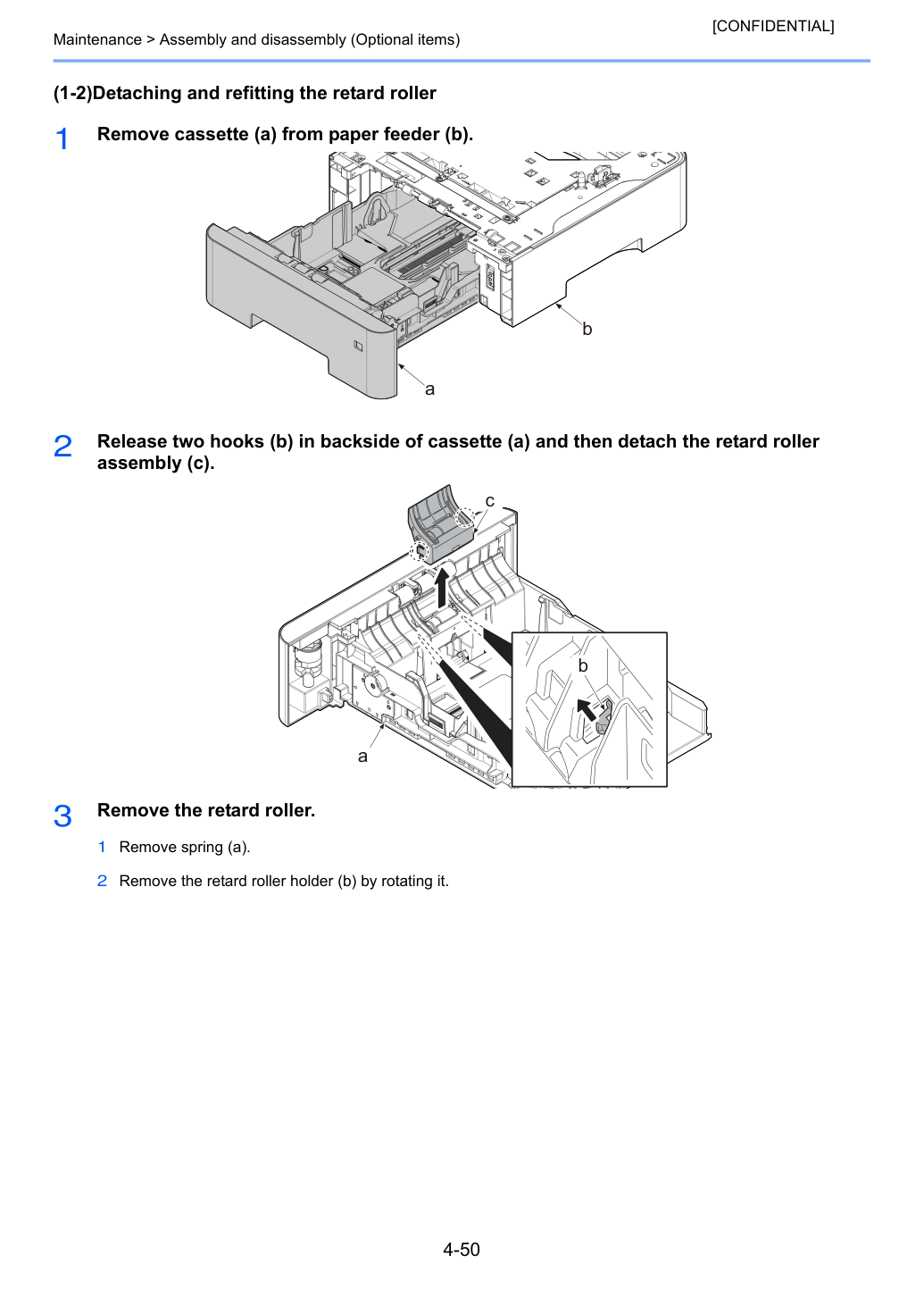

Извлеките кассету (a) из устройства подачи бумаги (paper feeder) (b).

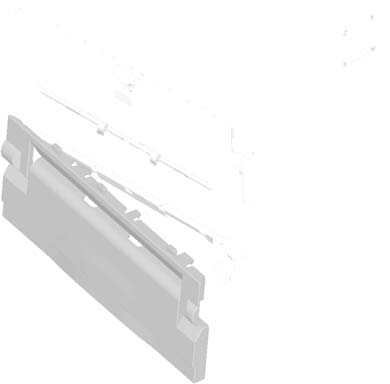

Отпустите два крючка (b) с обратной стороны кассеты (a) и затем отсоедините узел тормозящего ролика (retard roller assembly) (c).
2 Снимите держатель тормозящего ролика (retard roller holder) (b), повернув его.
Обслуживание > Сборка и разборка (Дополнительные компоненты) [КОНФИДЕНЦИАЛЬНО] 3 Проверьте или замените тормозящий ролик и переустановите все снятые детали.

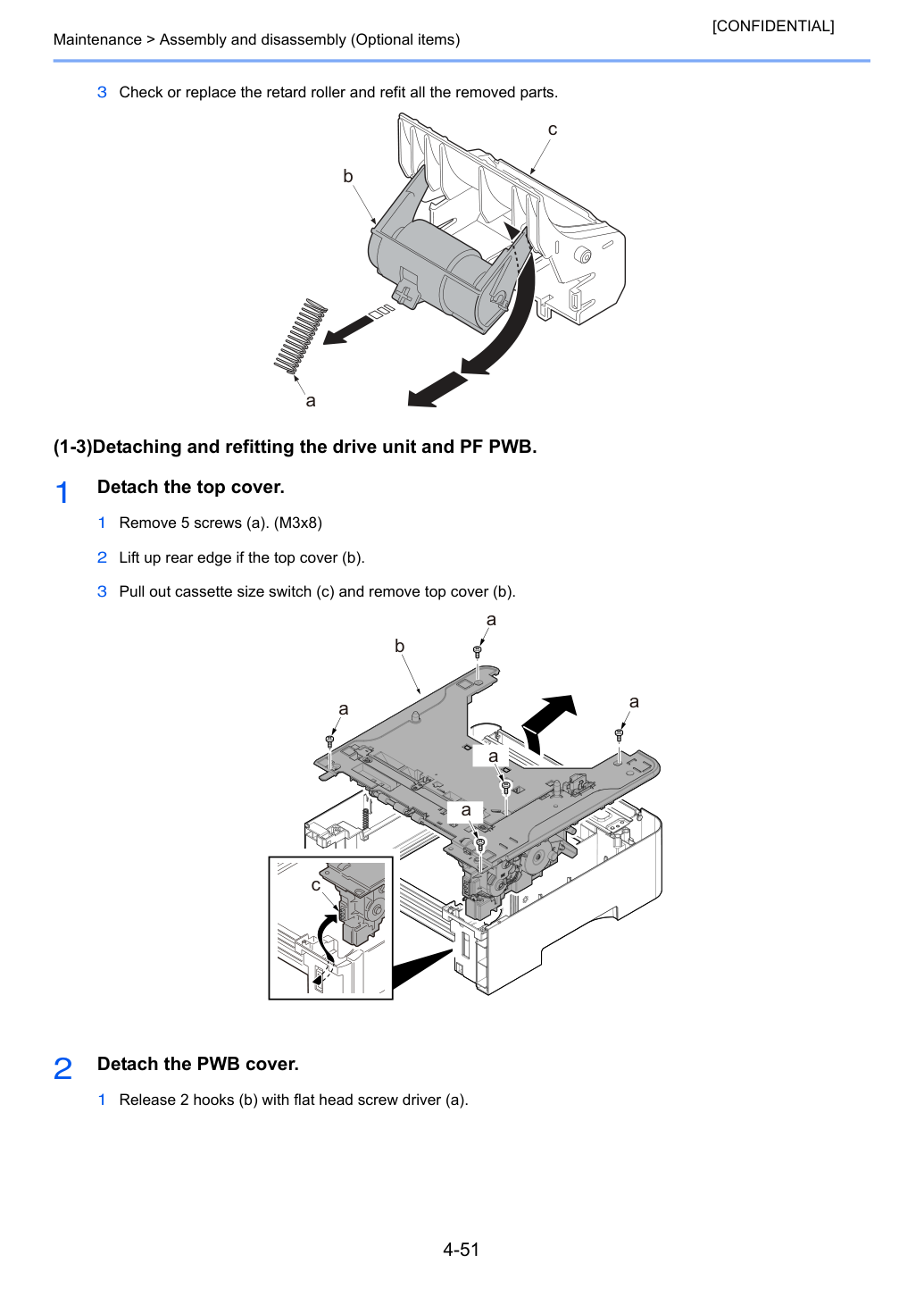

(1-3)Отсоединение и переустановка узла привода и платы подачи бумаги (PF PWB).
2 Поднимите задний край верхней крышки (top cover) (b).
3 Вытяните переключатель размера кассеты (cassette size switch) (c) и снимите верхнюю крышку (b).
1 Отпустите 2 крючка (b) с помощью отвертки с плоским жалом (a).
Обслуживание > Сборка и разборка (Дополнительные компоненты) [КОНФИДЕНЦИАЛЬНО] 2 Поднимите язычок (d) на крышке платы (PWB cover) (c) и снимите крышку.

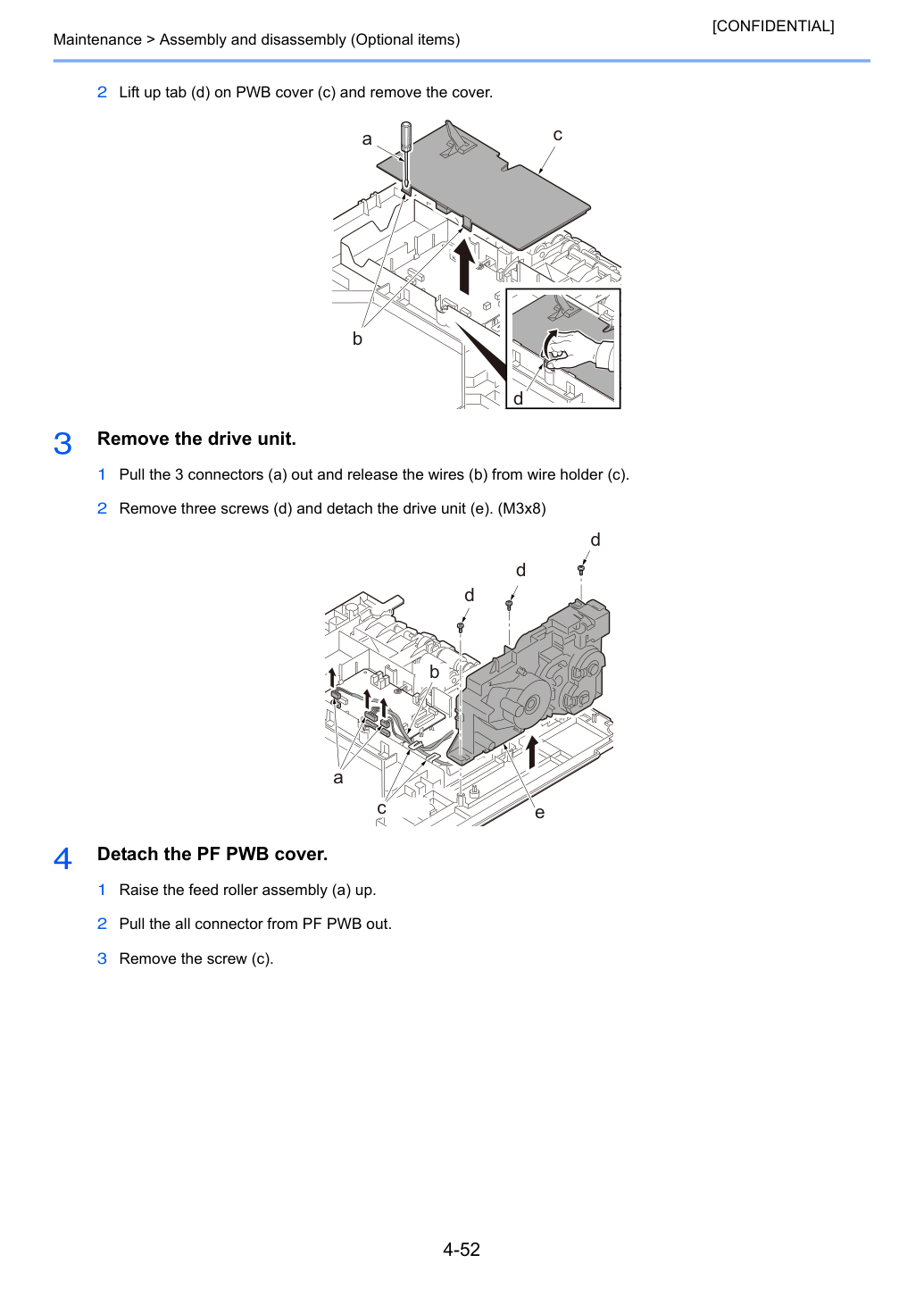

1 Извлеките 3 разъема (a) и освободите провода (b) от держателя проводов (c).
1 Поднимите узел ролика подачи (feed roller assembly) (a) вверх.
2 Извлеките все разъемы из платы подачи бумаги (PF PWB).

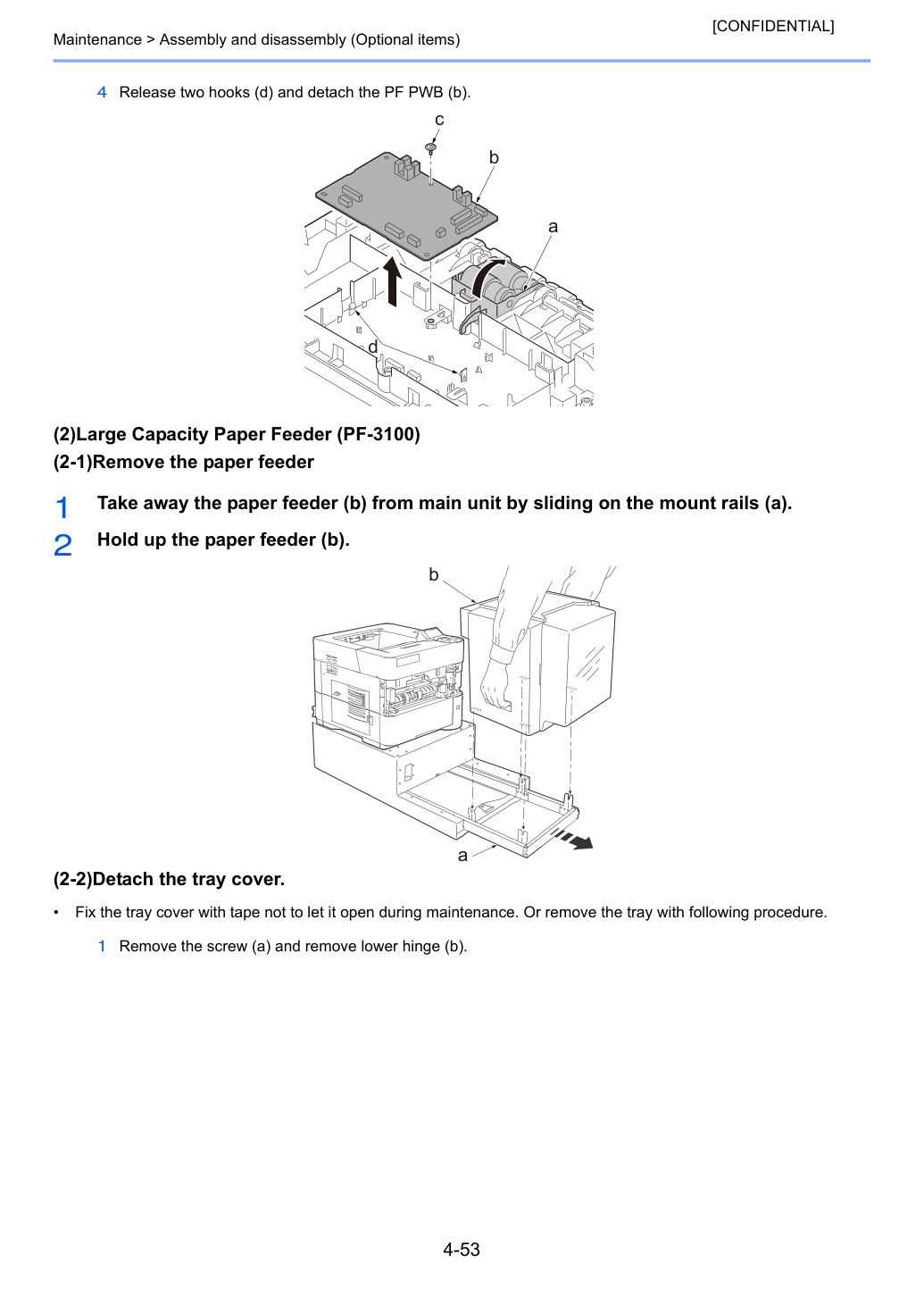

Обслуживание > Сборка и разборка (Дополнительные компоненты) [КОНФИДЕНЦИАЛЬНО] 4 Отпустите два крючка (d) и отсоедините плату подачи бумаги (PF PWB) (b).
Снимите устройство подачи бумаги (paper feeder) (b) с основного узла, сдвигая по направляющим крепления (mount rails) (a).
Зафиксируйте крышку лотка скотчем, чтобы она не открывалась во время обслуживания. Или снимите лоток, выполнив следующую процедуру.
1 Снимите винт (a) и снимите нижний шарнир (lower hinge) (b).

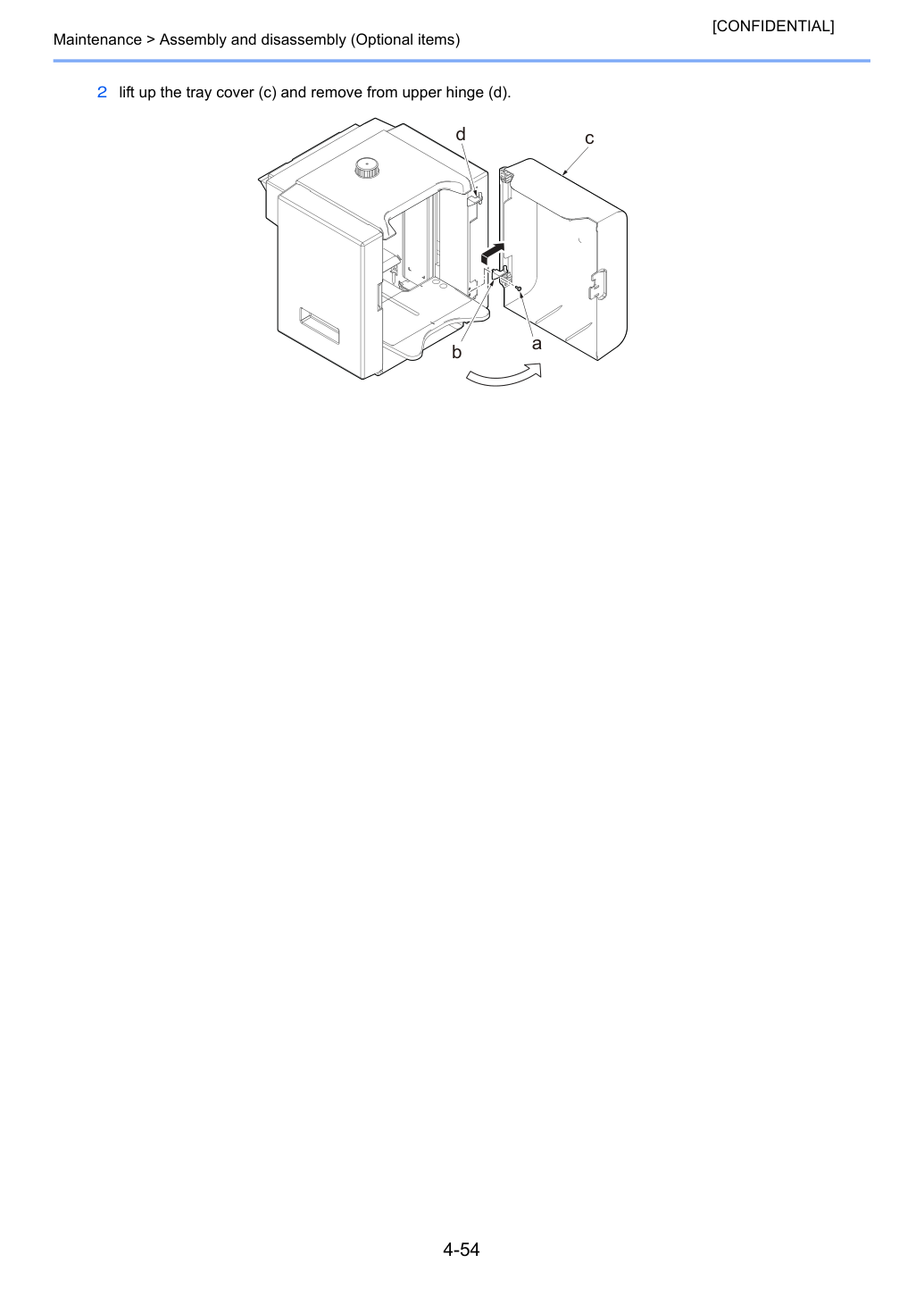

Обслуживание > Сборка и разборка (Дополнительные компоненты) [КОНФИДЕНЦИАЛЬНО] 2 Поднимите крышку лотка (tray cover) (c) и снимите с верхнего шарнира (upper hinge) (d).
Техническое обслуживание > Сборка и разборка (Дополнительные детали) [КОНФИДЕНЦИАЛЬНО] (2-3) Отсоедини боковую крышку.
Сделай это для получения доступа к внутренним деталям.
Открути два винта (a) на нижней стороне и отсоедини правую/левую боковые крышки (b).
При снятии верхней крышки рекомендуется также снять подачу бумаги (Paper feed).
Регулировочный рычаг размера лотка невозможно снять без снятия верхней крышки.
Открути 2 винта (a) и снеми узел подачи бумаги (Paper feed section) (b).
Открути 4 винта (c) и отсоедини верхнюю крышку.
Открути 2 винта (b) на направляющей рельсе (a).
Выдвини направляющую рельс (a) из основания принтера (c).
