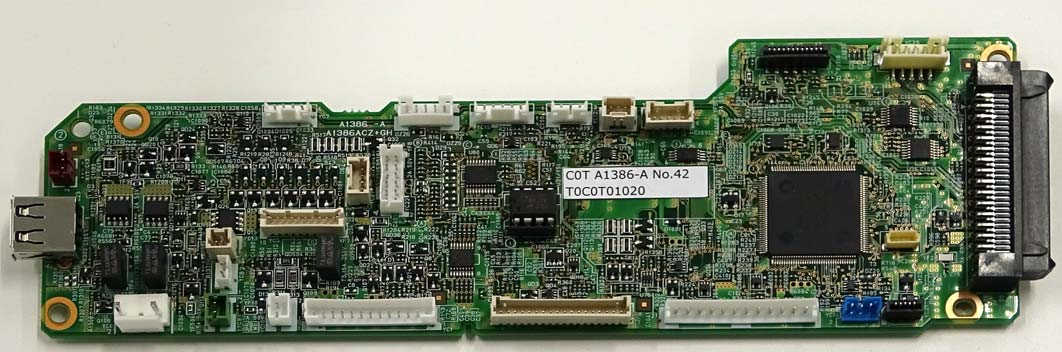

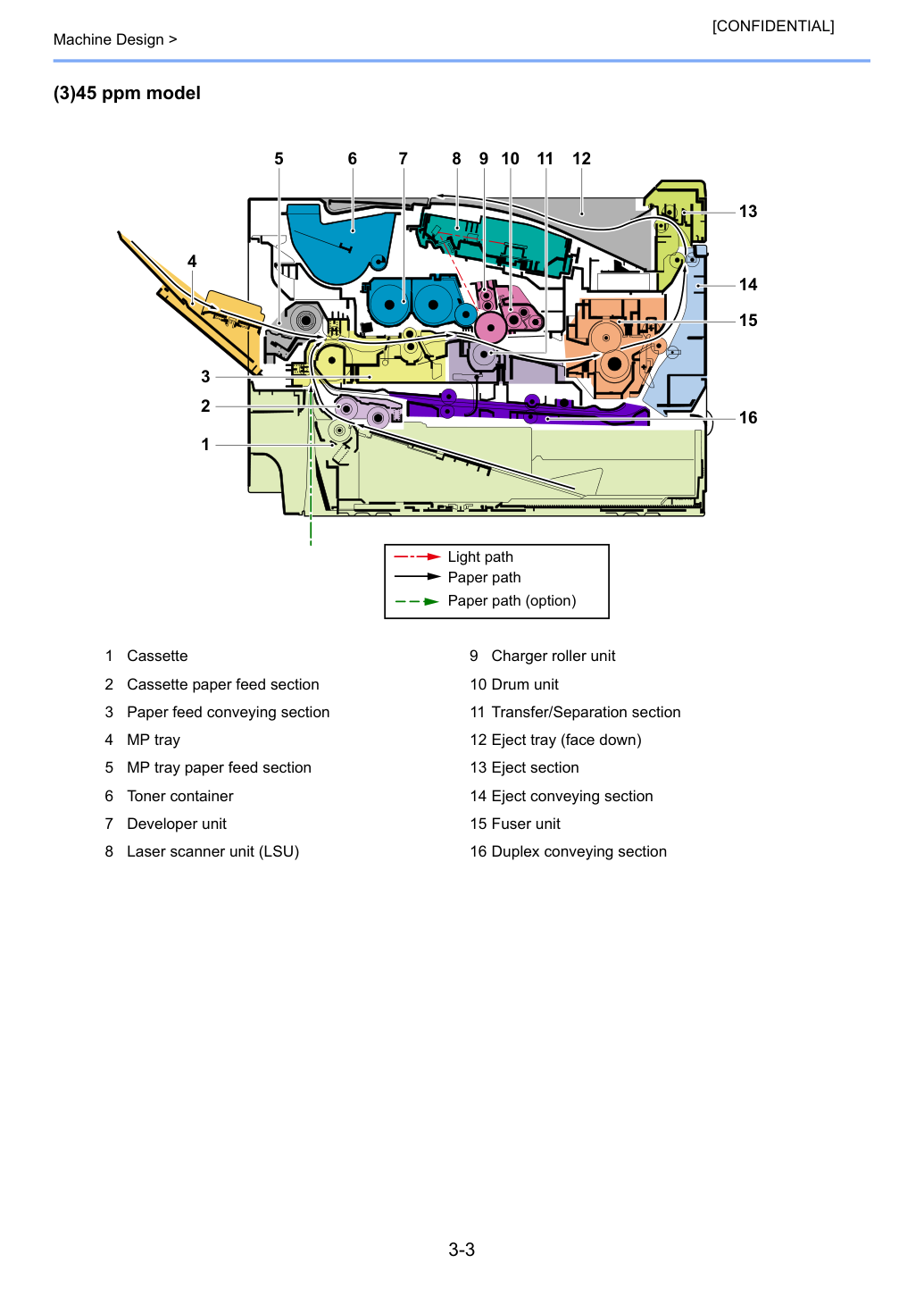

(2)Описание основных печатных плат (2-1)Основная печатная плата Управляет программным обеспечением, таким как обработка данных печати, и обеспечивает интерфейс с компьютерами.
Управляет оборудованием принтера, таким как управление выходом высокого напряжения/смещения, управление системой подачи бумаги и управление температурой термоузла и т.д.

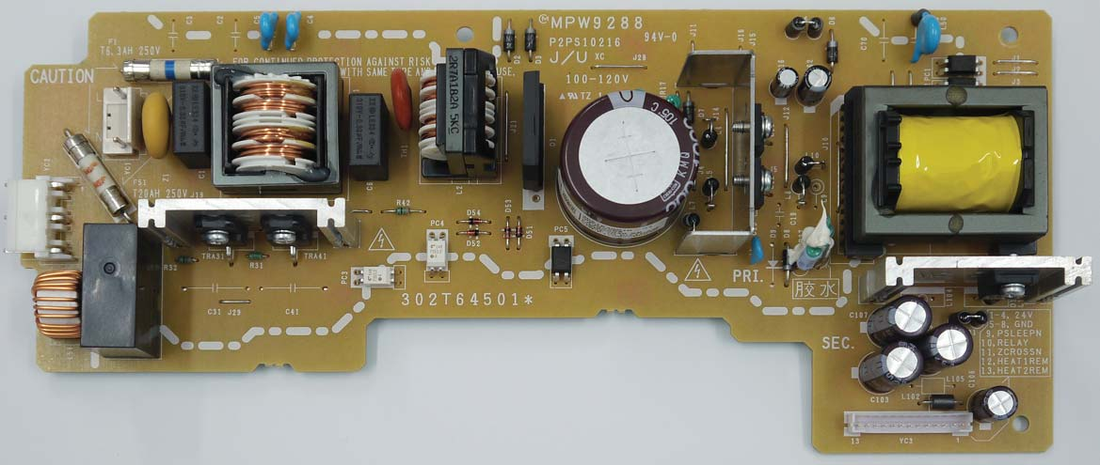

После полноволнового выпрямления входного напряжения переменного тока осуществляет преобразование для получения 24 В постоянного тока. Управляет нагревателем термоузла.

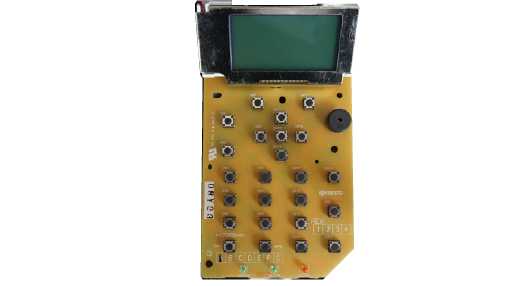

Состоит из ЖК-дисплея, индикаторов светодиодов и кнопочных переключателей.
Управляет программным обеспечением, таким как обработка данных печати, и обеспечивает интерфейс с компьютерами.
Управляет оборудованием принтера, таким как управление выходом высокого напряжения/смещения, управление системой подачи бумаги и управление температурой термоузла и т.д.
После полноволнового выпрямления входного напряжения переменного тока осуществляет преобразование для получения 24 В постоянного тока. Управляет нагревателем термоузла.
Проводка реле от электрических компонентов узла печатного барабана.
Индивидуальная информация барабана в памяти EEPROM.
Состоит из цепи проводки реле между двигателем PWB и узлом печатного барабана.
Состоит из цепи проводки реле между двигателем PWB и PWB подключения барабана.
Состоит из ЖК-дисплея, индикаторов светодиодов и кнопочных переключателей.
Состоит из цепи проводки реле между двигателем PWB, термисторами термоузла и вентиляторами охлаждения.
Генерирует и управляет лазерным лучом.
Управляет горизонтальной синхронизацией лазерного луча.
Считывает информацию контейнера.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Определяет уровень остатка бумаги в кассете.
Определяет уровень остатка бумаги в кассете.
Определяет установку размера бумаги на селекторе размера бумаги.
Определяет полноту верхнего лотка (Лицевой стороной вниз).
Управляет временем начала вторичной подачи бумаги.
Управляет временем начала вторичной подачи бумаги.
Управляет временем начала данных изображения.
Определяет замятие бумаги в секции дуплекса.
Определяет замятие бумаги в секции дуплекса.
Определяет наличие бумаги на лотке MP.
Определяет неправильную подачу бумаги в секции термоузла или выброса.
Определяет изменение состояния давления в узле термоузла.
Определяет температуру нагреваемого ролика на краевой позиции.
Определяет температуру нагреваемого ролика в центральной позиции.
Определяет количество тонера в проявочном узле.
Определяет верхний предел нижней пластины.
Отключает линию питания 24 В постоянного тока при открытии верхней крышки.
Определяет открытие и закрытие задней крышки.
Определяет переполнение контейнера отработанного тонера.
Включает/отключает питание главной PWB, панели управления PWB и т.д.
(4-2)Таблица названий деталей (Датчики и переключатели) № п/п.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

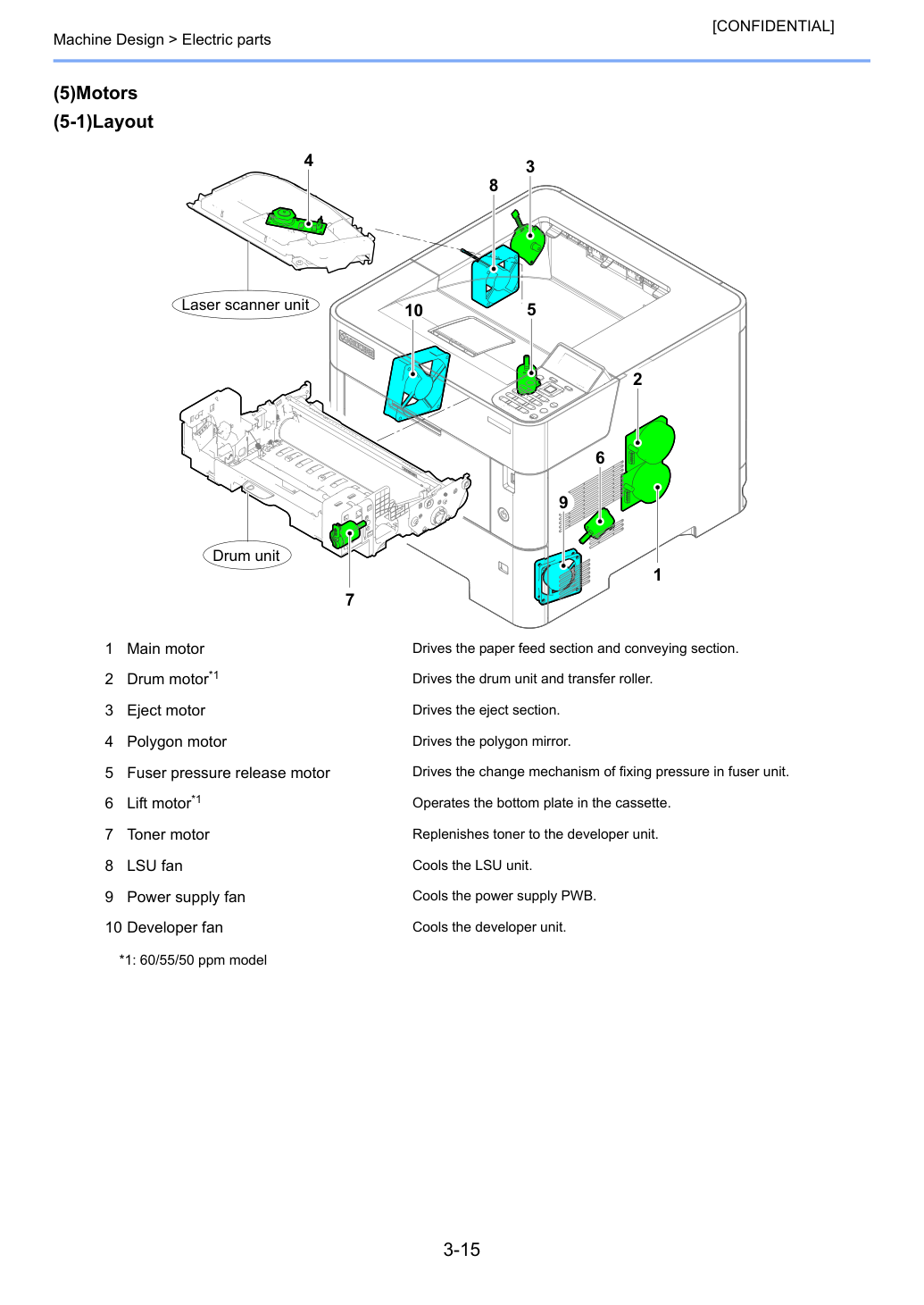

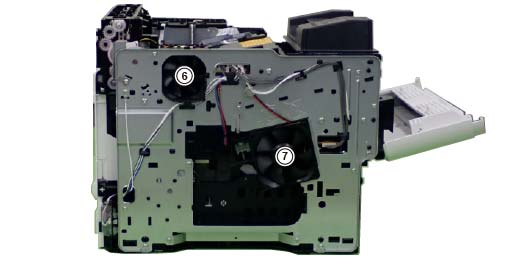

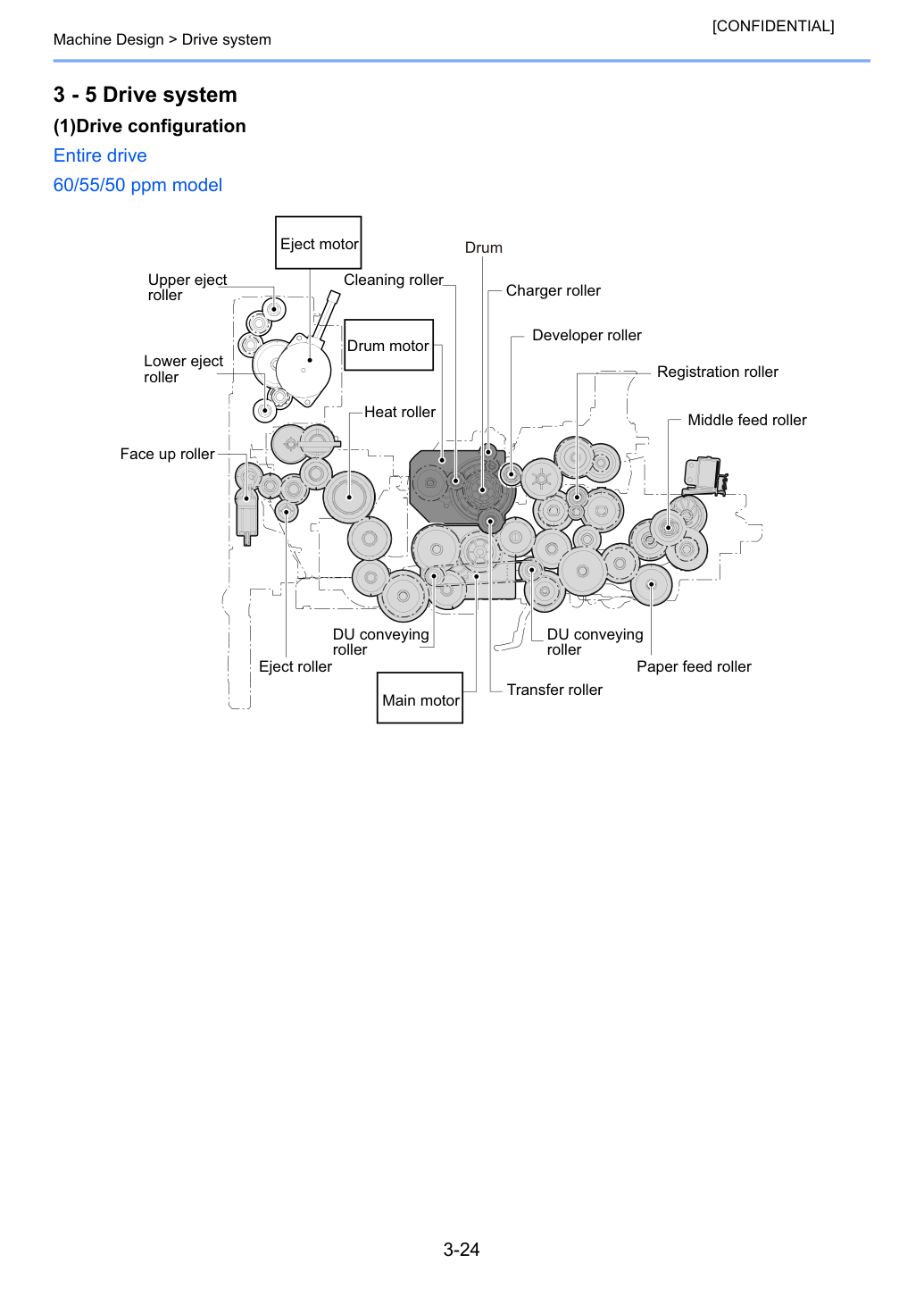

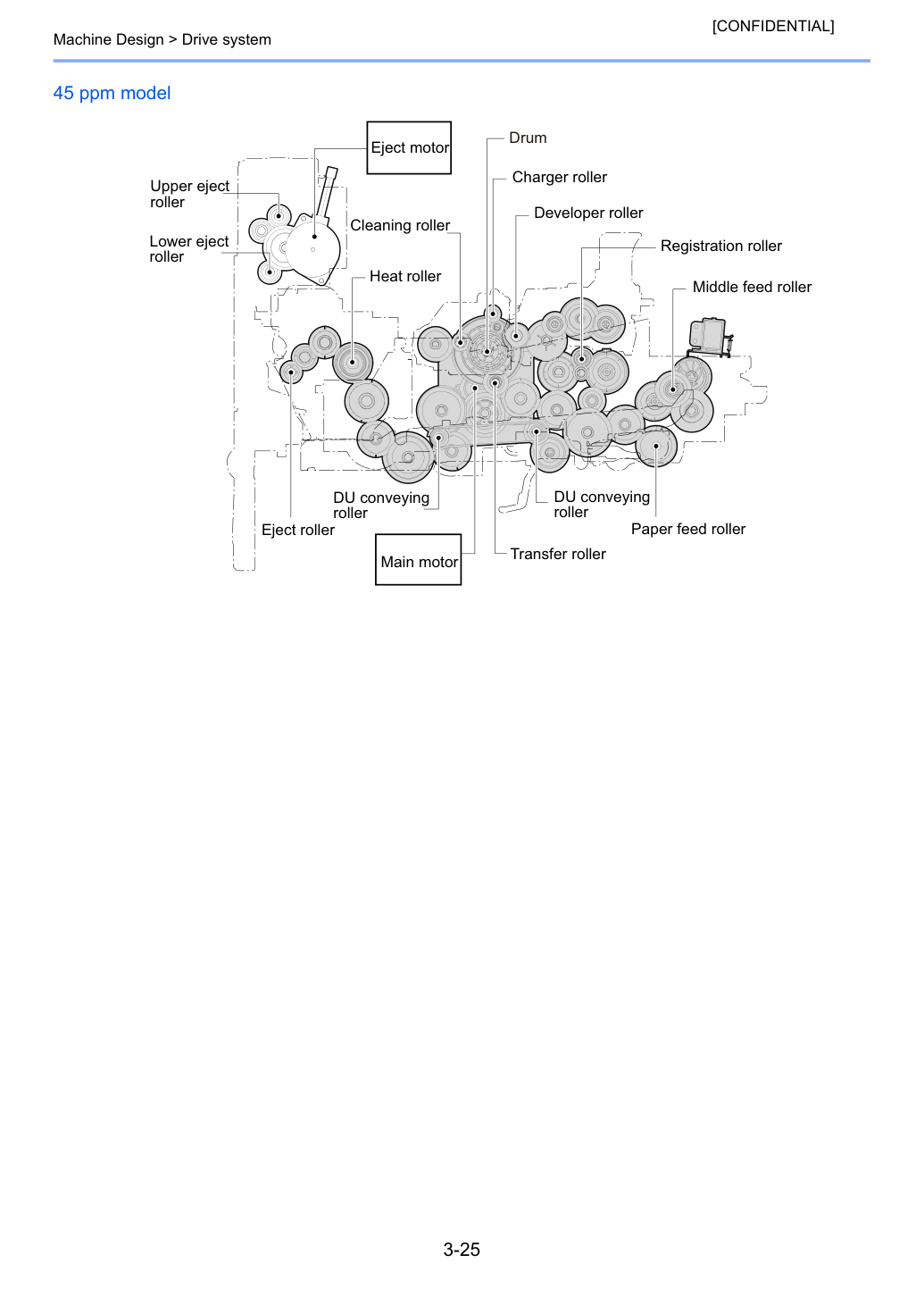

Приводит в действие секцию подачи бумаги и секцию конвейера.
Приводит в действие узел печатного барабана и ролик переноса.
Приводит в действие механизм изменения давления прижима в узле термоузла.
Управляет нижней пластиной в кассете.
Пополняет запас тонера в узле проявки.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Первичная подача бумаги из кассеты.
Управляет вторичной подачей бумаги.
Управляет приводом проявочного узла.
Управляет приводом ролика подачи дуплекса.
Устраняет остаточный электростатический заряд на печатном барабане.
Предотвращает перегрев нагреваемого ролика.
Предотвращает перегрев нагреваемого ролика.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
Управляет электрическими компонентами в узле подачи бумаги и связью с принтером.
Определяет уровень остатка бумаги.
Определяет уровень остатка бумаги.
Определяет верхний предел нижней пластины.
Определяет установку размера бумаги на селекторе размера бумаги.
Приводит в движение механизм подачи бумаги в узле подачи бумаги.
Управляет нижней пластиной в кассете.
Управляет подачей бумаги из кассеты.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

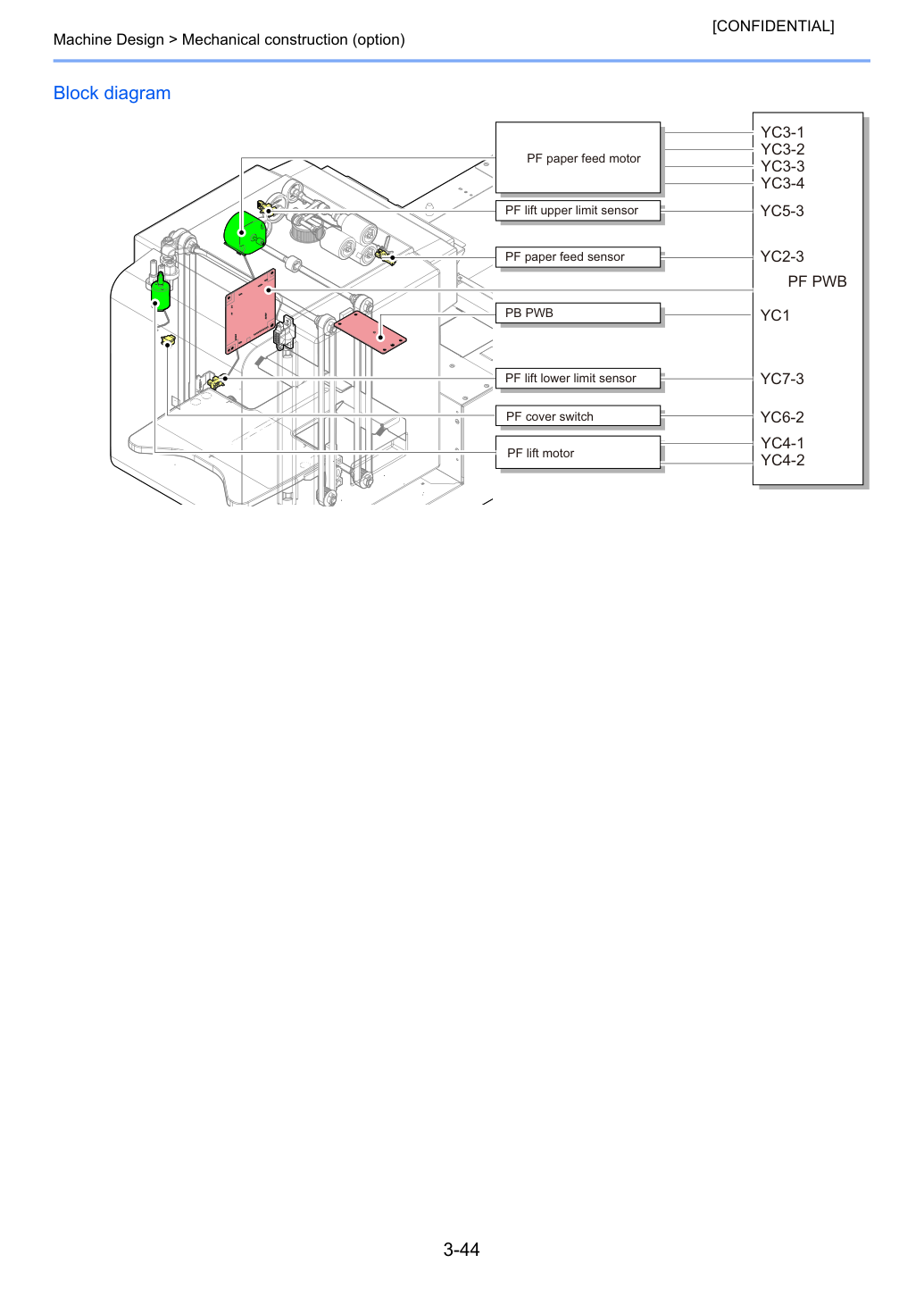

Управляет электрическими компонентами в узле подачи большой емкости и обеспечивает связь с принтером.
Этот датчик срабатывает, когда верх стопки бумаги в лотке достигает верхнего положения, готовой к подаче бумаги через выходной слот узла подачи большой емкости.
Этот датчик контролирует наличие бумаги в выходном слоте узла подачи большой емкости.
Этот датчик срабатывает при нажатии лотком бумаги во время его опускания.
Этот выключатель сообщает процессору о том, закрыта или открыта крышка лотка.
Это сервомотор постоянного тока для поднятия или опускания лотка бумаги.
Приводит в движение ролик подачи бумаги для вытягивания бумаги из лотка и подачи ее в принтер.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

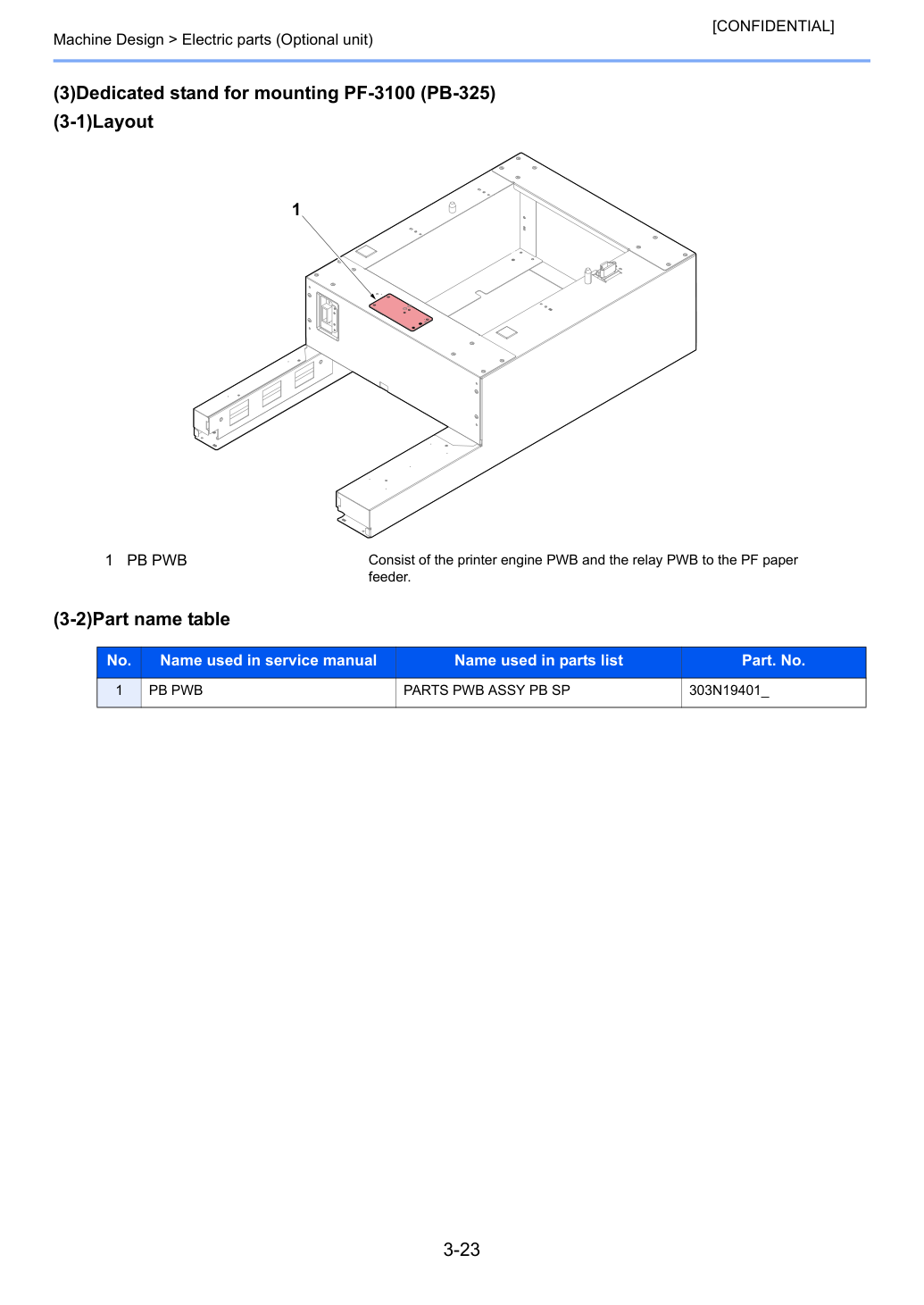

Состоит из печатной платы двигателя принтера и печатной платы реле для узла подачи бумаги.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

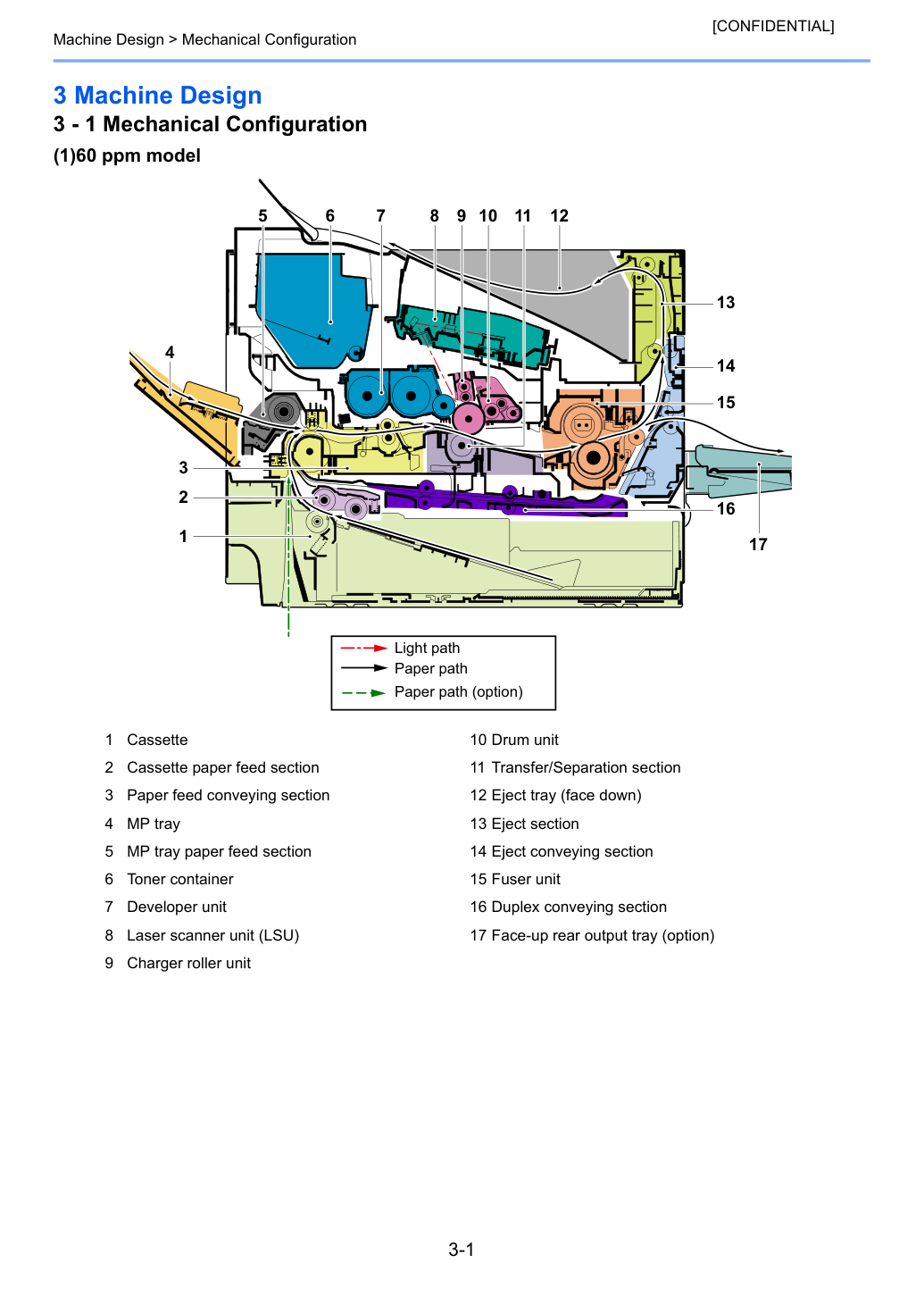

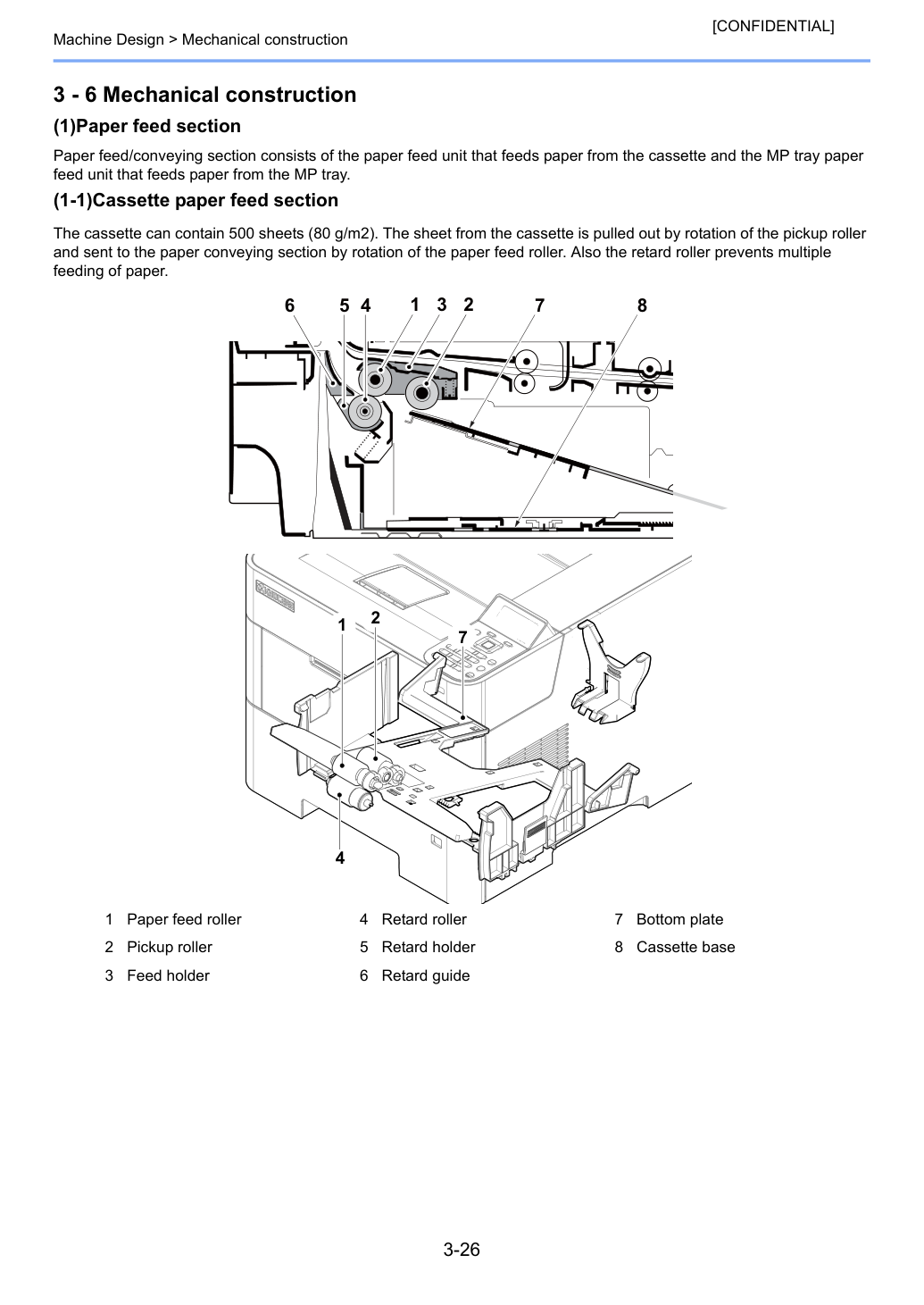

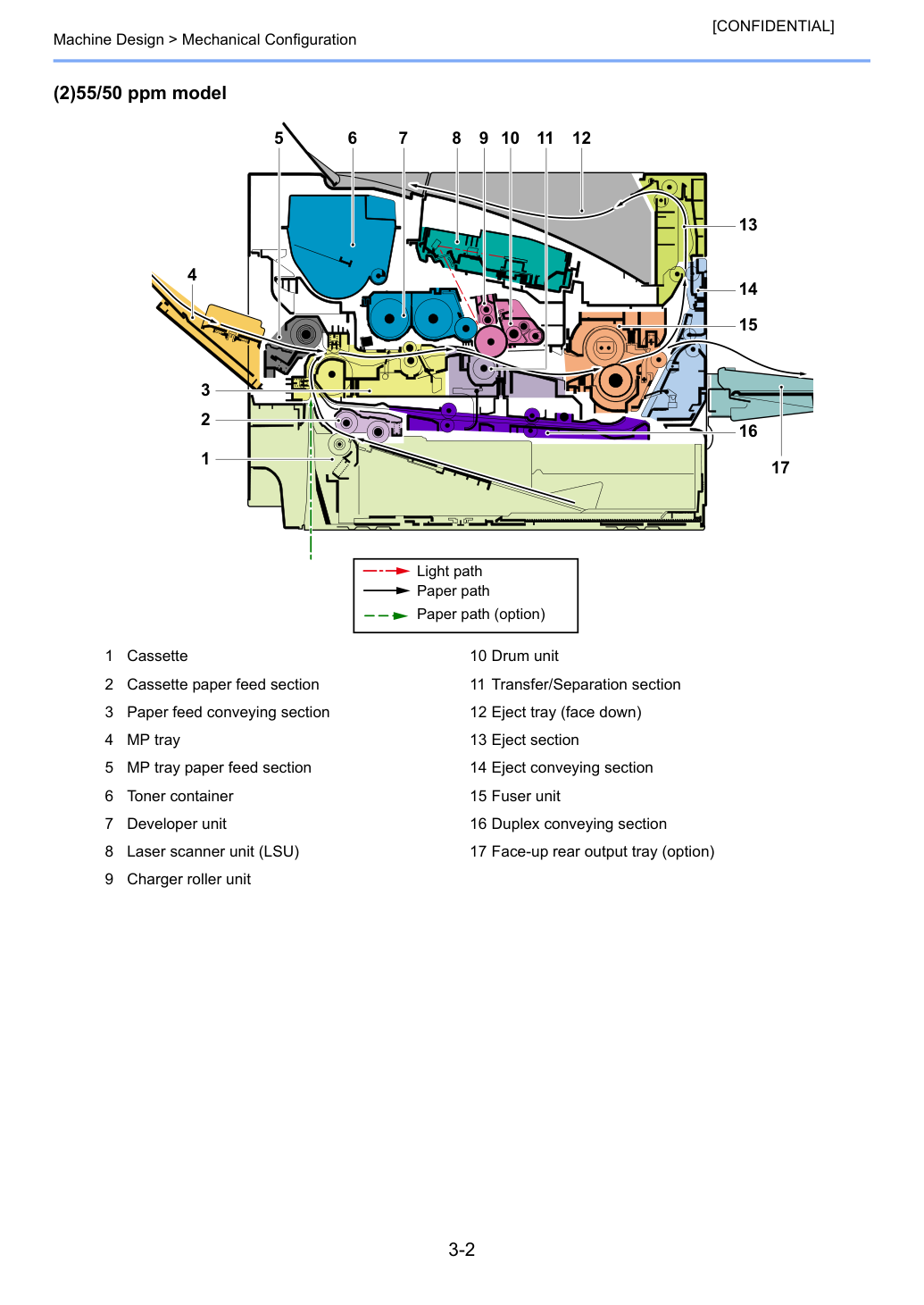

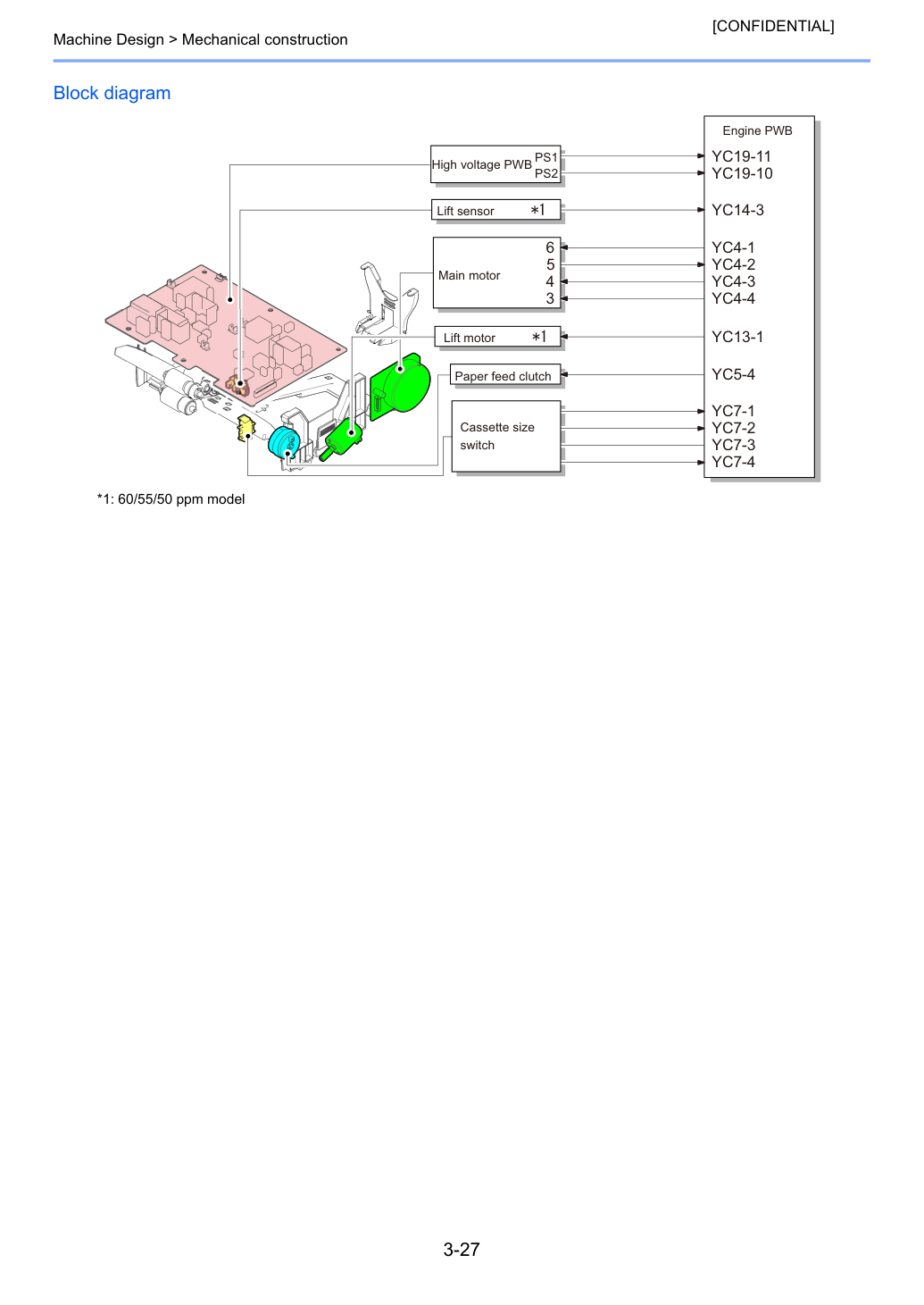

Секция подачи и транспортировки бумаги состоит из узла подачи бумаги, который подает бумагу из кассеты, и узла подачи бумаги из лотка, который подает бумагу из лотка.
Кассета вмещает до 500 листов (80 г/м2). Лист из кассеты вытягивается вращением ролика захвата и направляется в секцию транспортировки бумаги вращением ролика подачи бумаги. Ролик торможения также предотвращает многократную подачу бумаги.

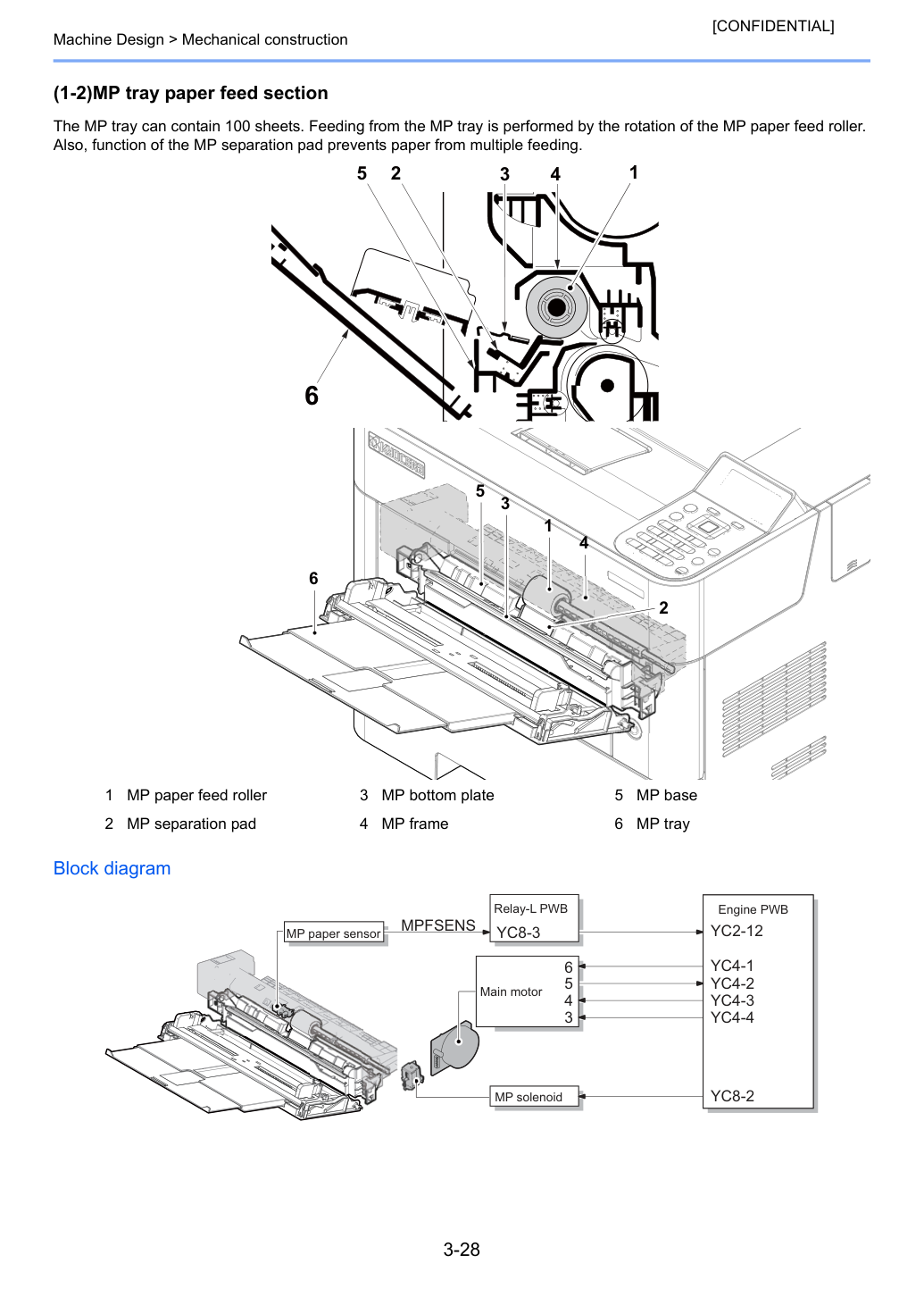

Лоток вмещает до 100 листов. Подача из лотка осуществляется вращением ролика подачи бумаги лотка.
Функция прокладки разделения лотка также предотвращает многократную подачу бумаги.

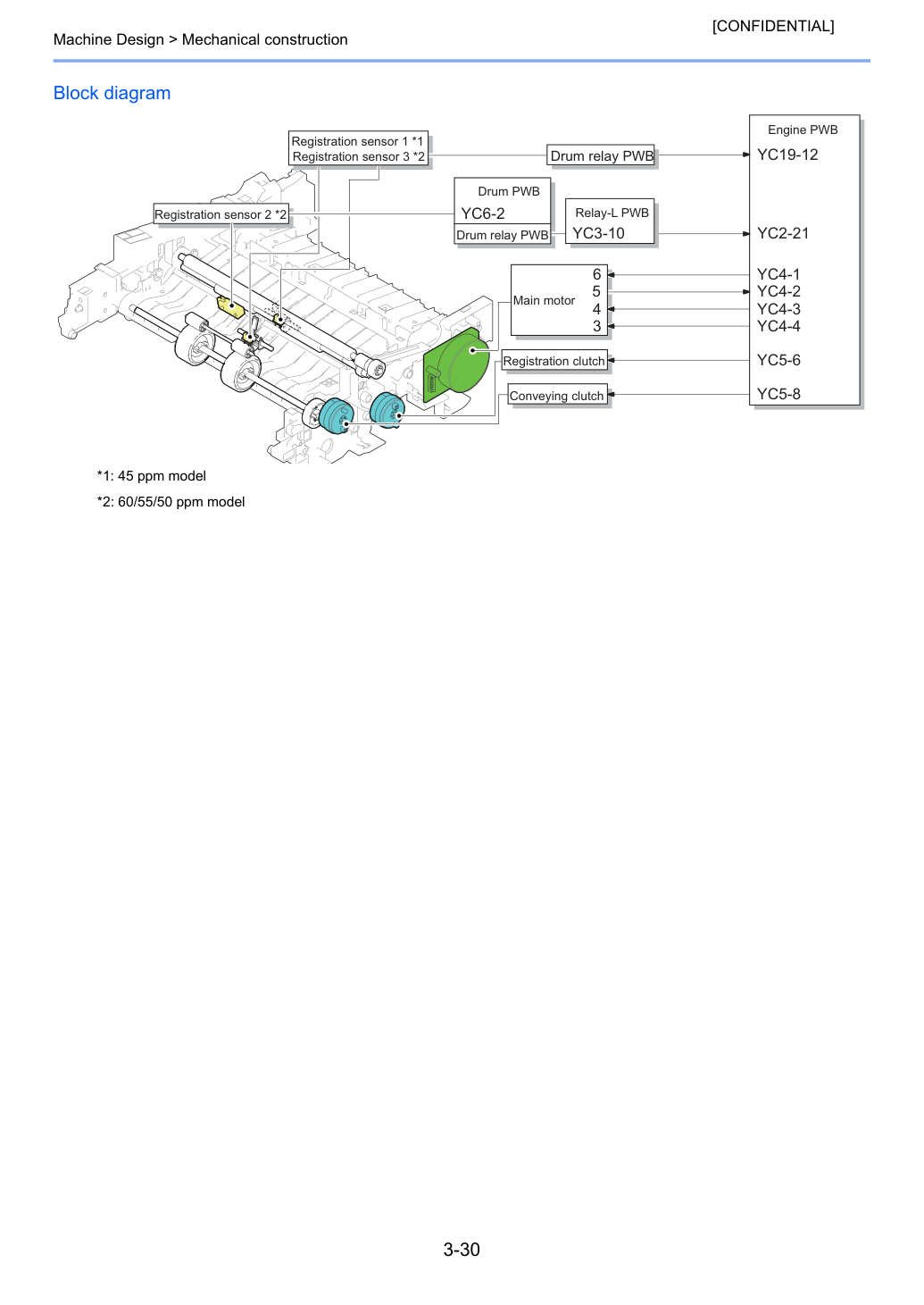

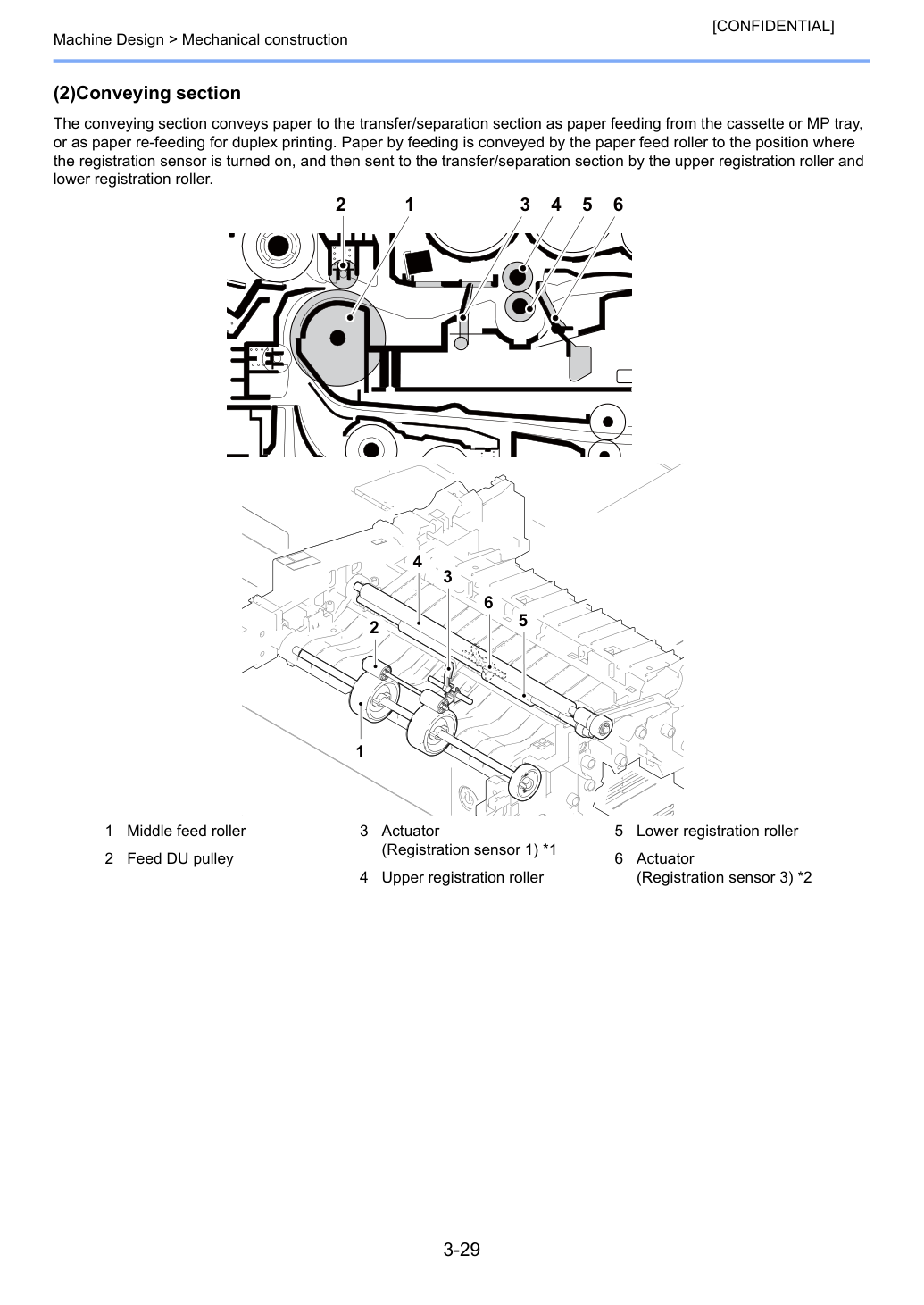

Секция транспортировки направляет бумагу в секцию переноса/разделения при подаче бумаги из кассеты или лотка, или при повторной подаче для двусторонней печати. Бумага при подаче транспортируется роликом подачи бумаги в положение срабатывания датчика регистрации, а затем направляется в секцию переноса/разделения верхним и нижним роликами регистрации.

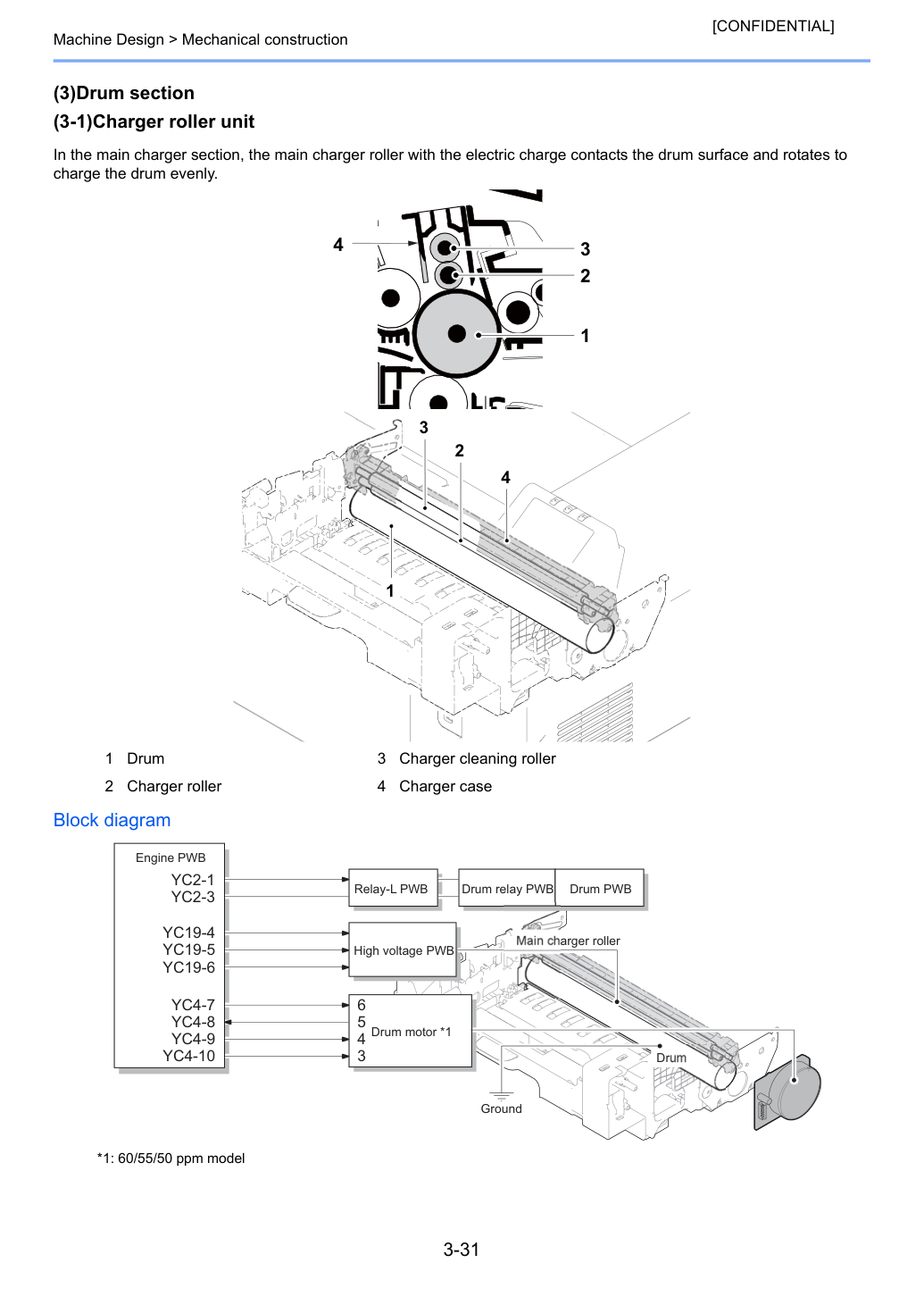

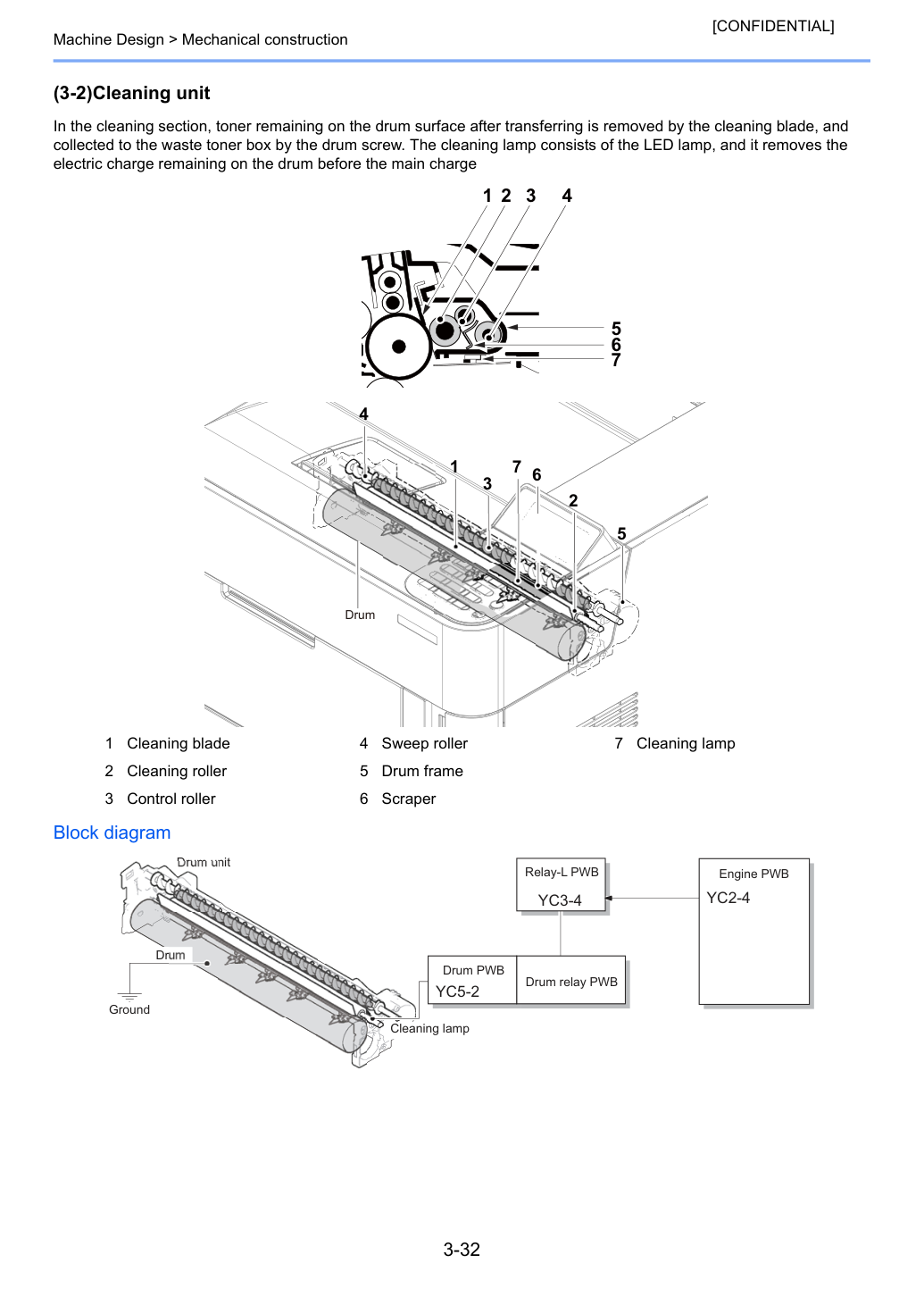

В основной секции зарядки основной ролик зарядки с электрическим контактом касается поверхности барабана и вращается для равномерной зарядки барабана.

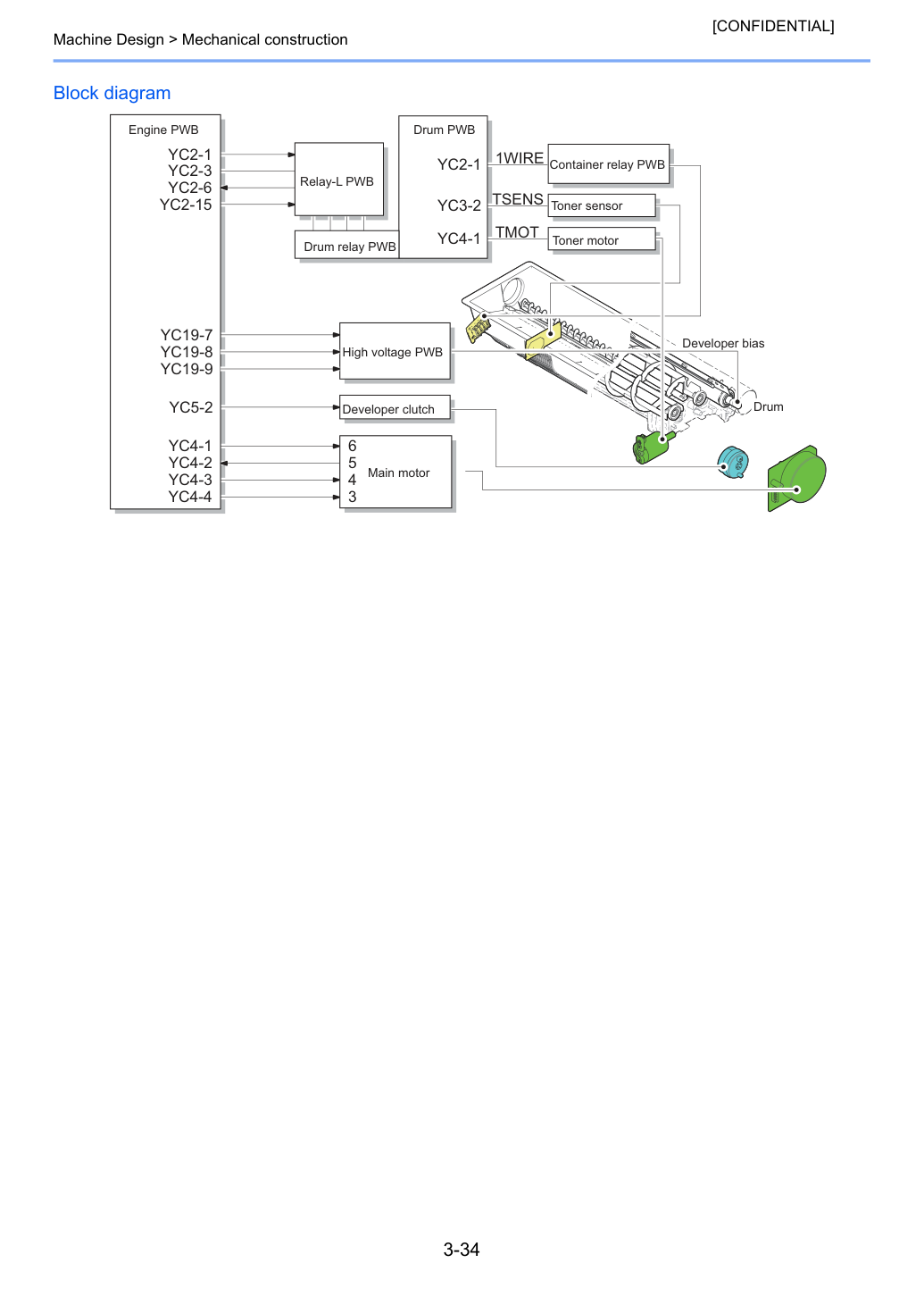

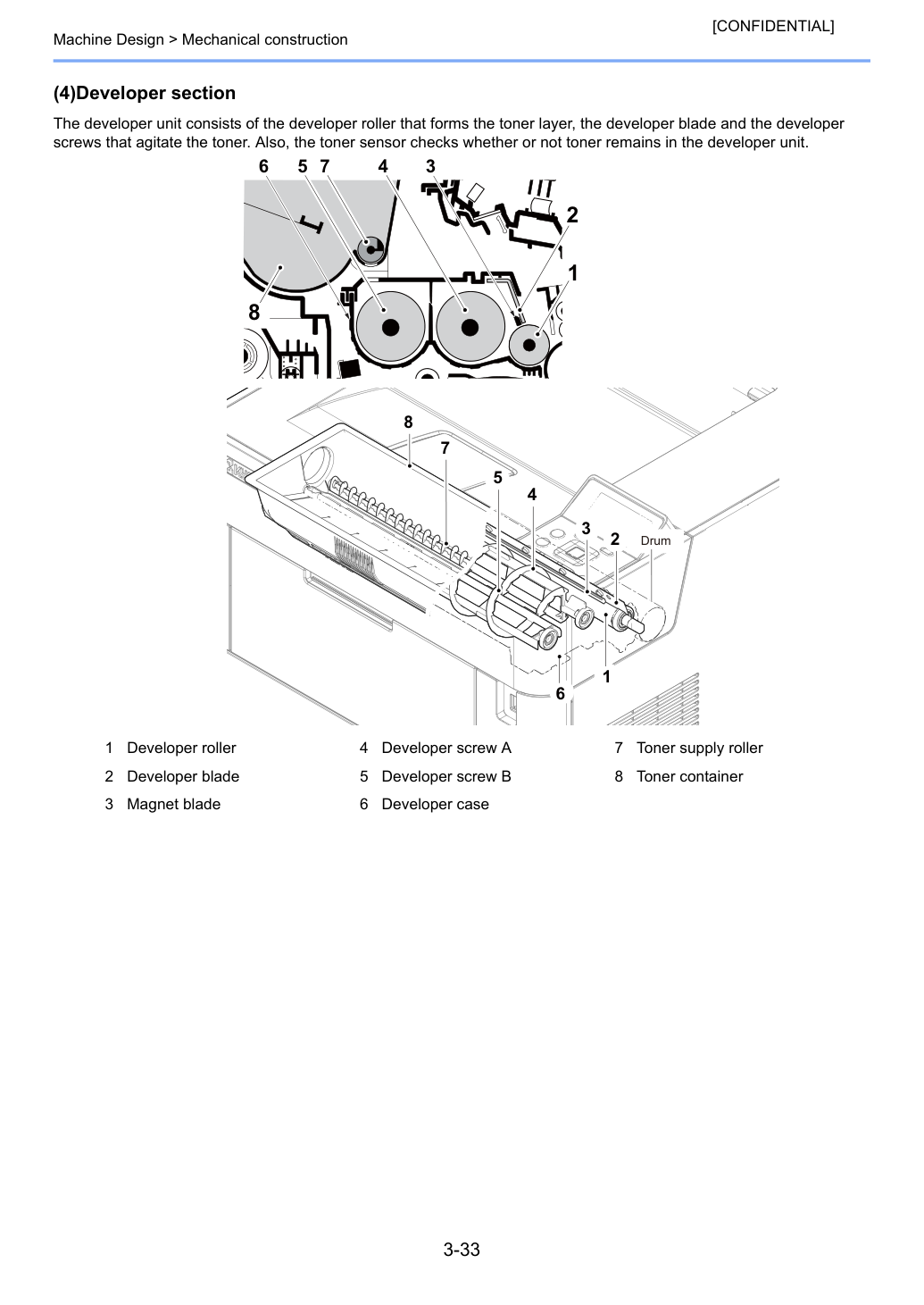

Узел проявителя состоит из ролика проявителя, который формирует слой тонера, лезвия проявителя и винтов проявителя, которые перемешивают тонер. Датчик тонера также проверяет наличие тонера в узле проявителя.

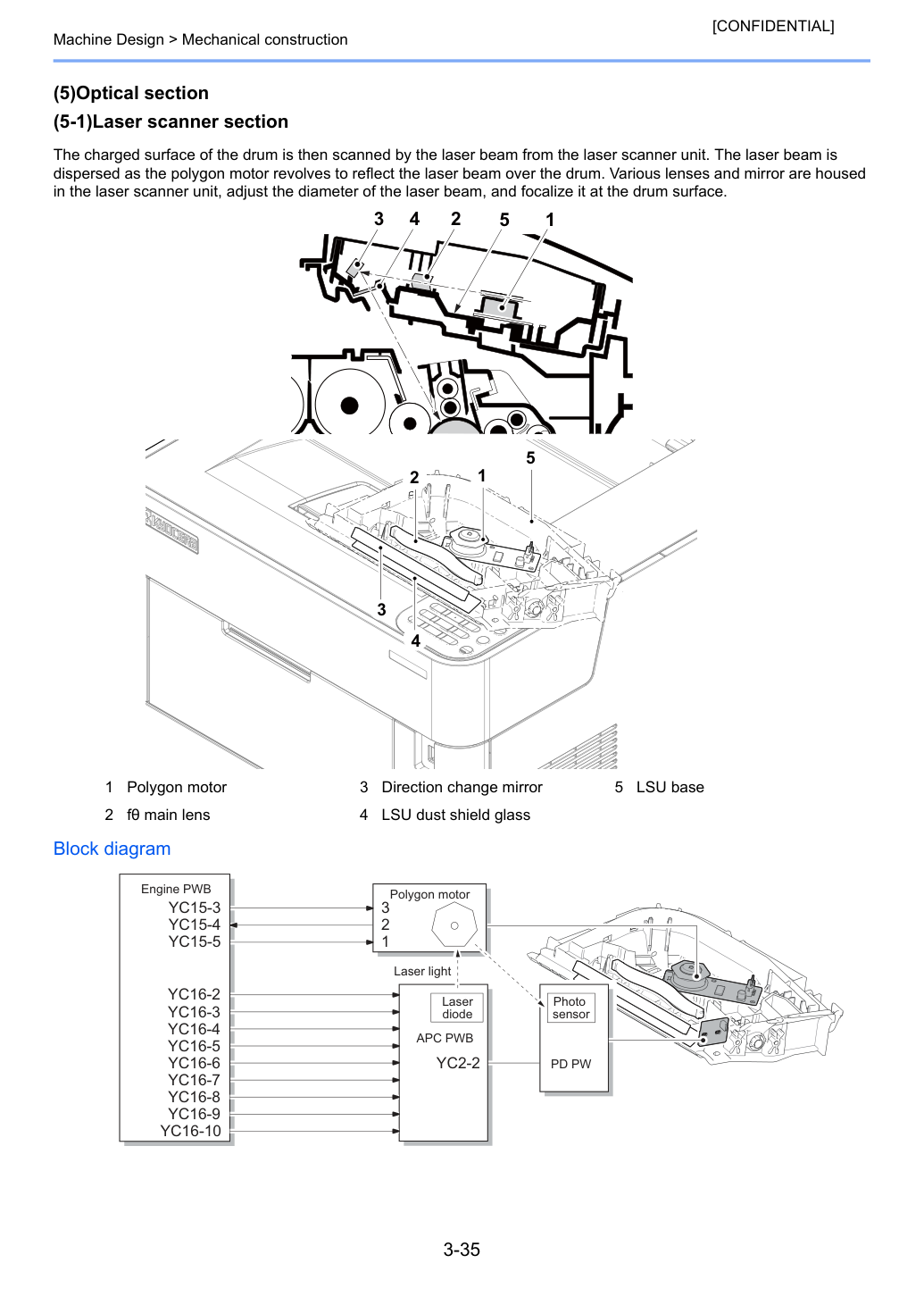

Заряженная поверхность барабана затем сканируется лучом лазера из узла лазерного сканера. Луч лазера рассеивается при вращении полигонального двигателя для отражения луча лазера на барабан. Различные линзы и зеркала размещены в узле лазерного сканера, регулируют диаметр луча лазера и фокусируют его на поверхность барабана.

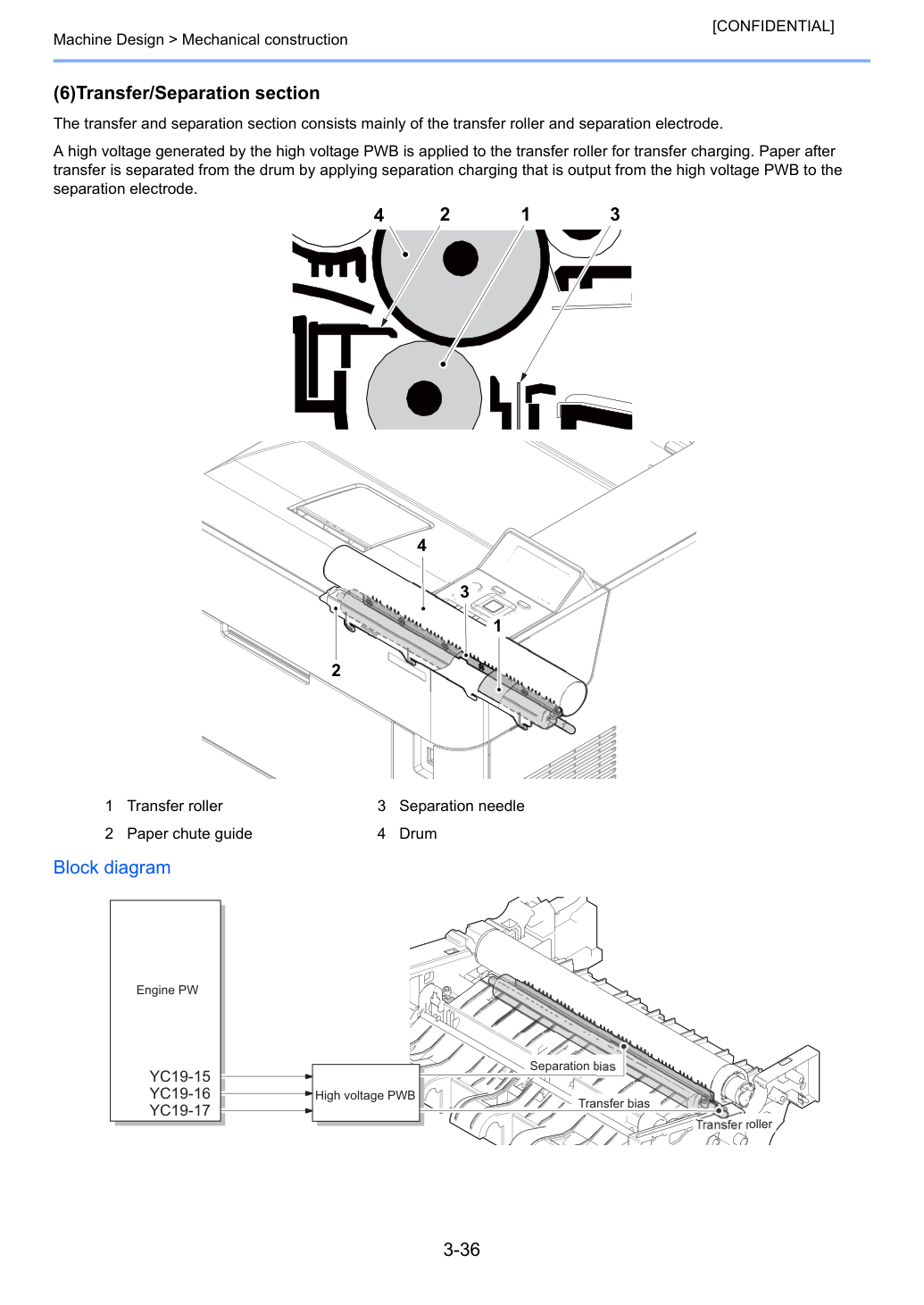

Секция переноса и разделения состоит в основном из ролика переноса и электрода разделения.
Высокое напряжение, генерируемое печатной платой высокого напряжения, подается на ролик переноса для переносящей зарядки. Бумага после переноса отделяется от барабана путем подачи разделяющей зарядки от печатной платы высокого напряжения на электрод разделения.

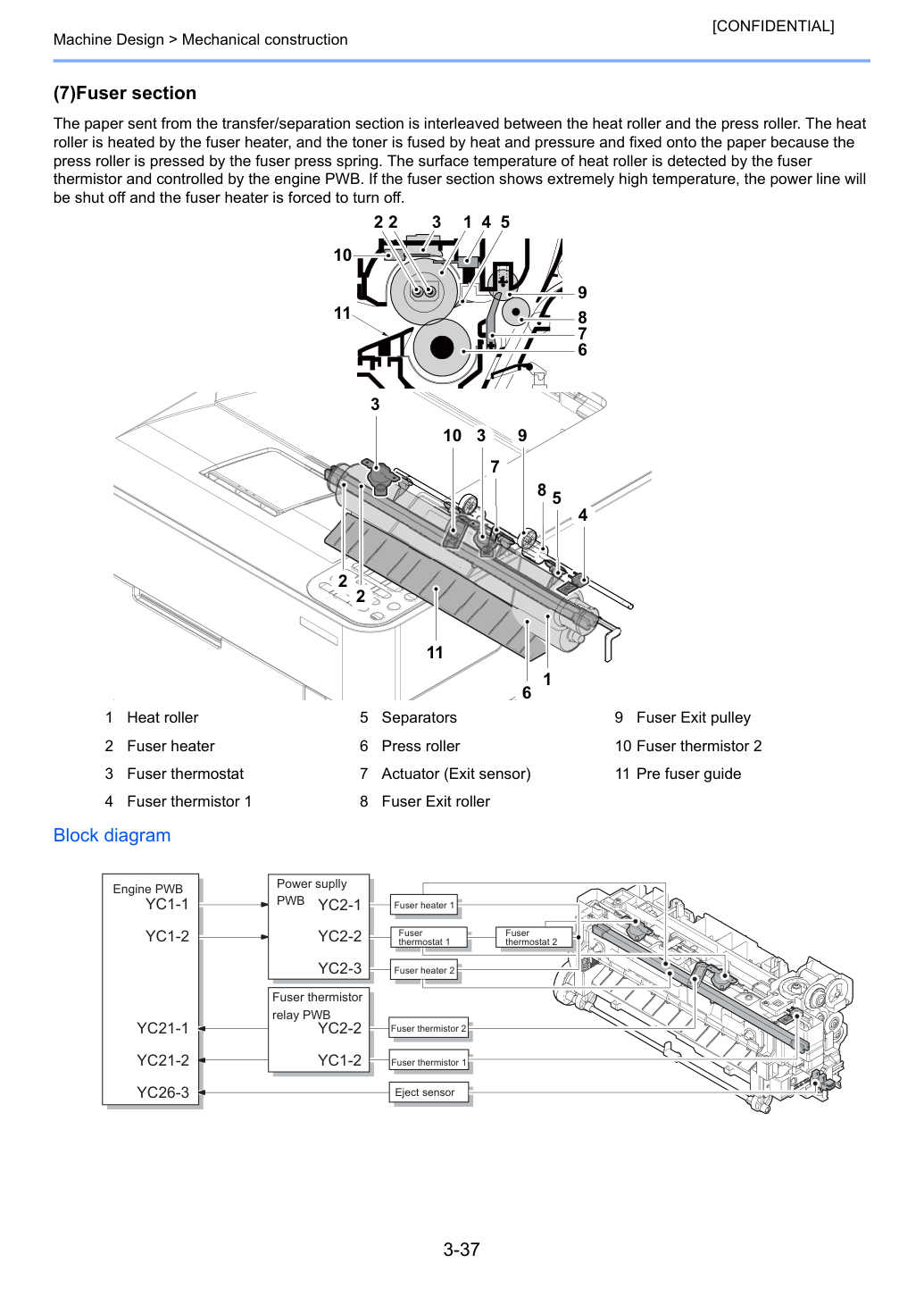

Бумага, поступающая из секции переноса/разделения, помещается между нагревательным роликом и прижимным роликом. Нагревательный ролик нагревается нагревателем термоузла, а тонер спекается теплом и давлением и закрепляется на бумаге, так как прижимной ролик прижимается пружиной прижима термоузла. Температура поверхности нагревательного ролика определяется термистором термоузла и контролируется печатной платой двигателя. Если секция термоузла показывает экстремально высокую температуру, линия питания отключится и нагреватель термоузла принудительно выключится.

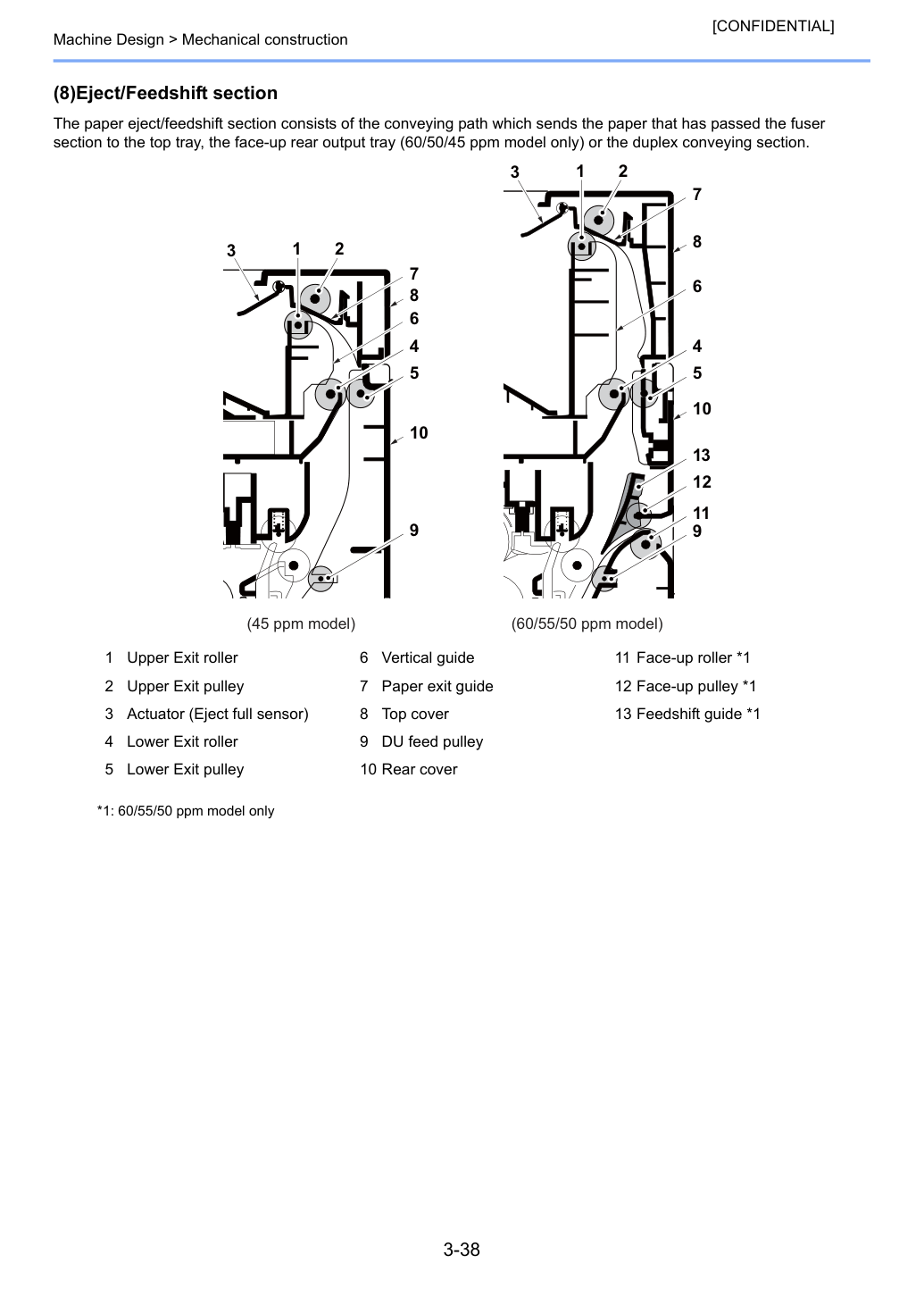

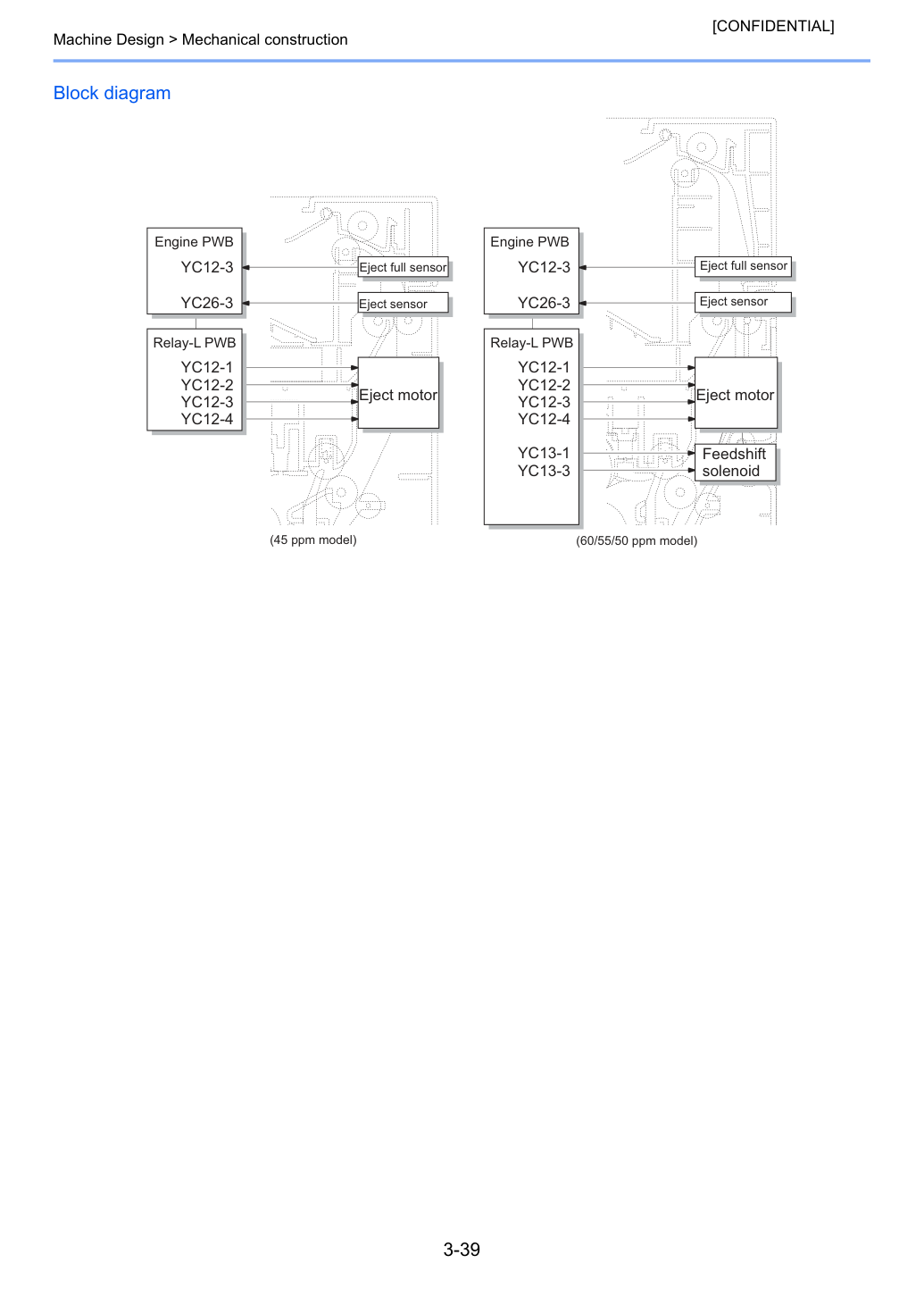

Секция выброса/сдвига бумаги состоит из пути транспортировки, который направляет бумагу, прошедшую через секцию термоузла, в верхний лоток, лоток выхода лицевой стороной вверх сзади (только для моделей 60/50/45 стр/мин) или в секцию транспортировки двусторонней печати.

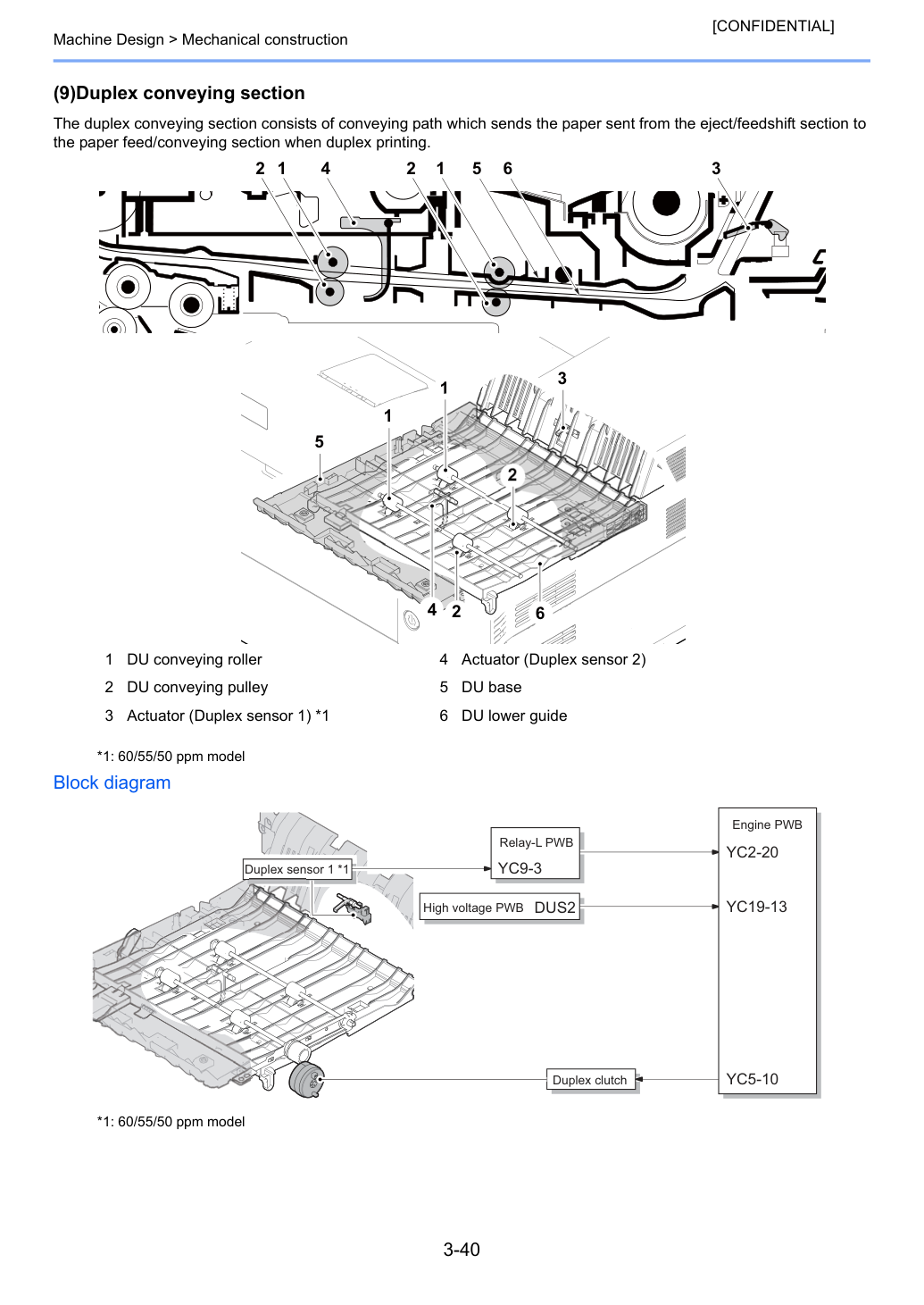

Секция транспортировки двусторонней печати состоит из пути транспортировки, который направляет бумагу из секции выброса/сдвига в секцию подачи/транспортировки бумаги при двусторонней печати.

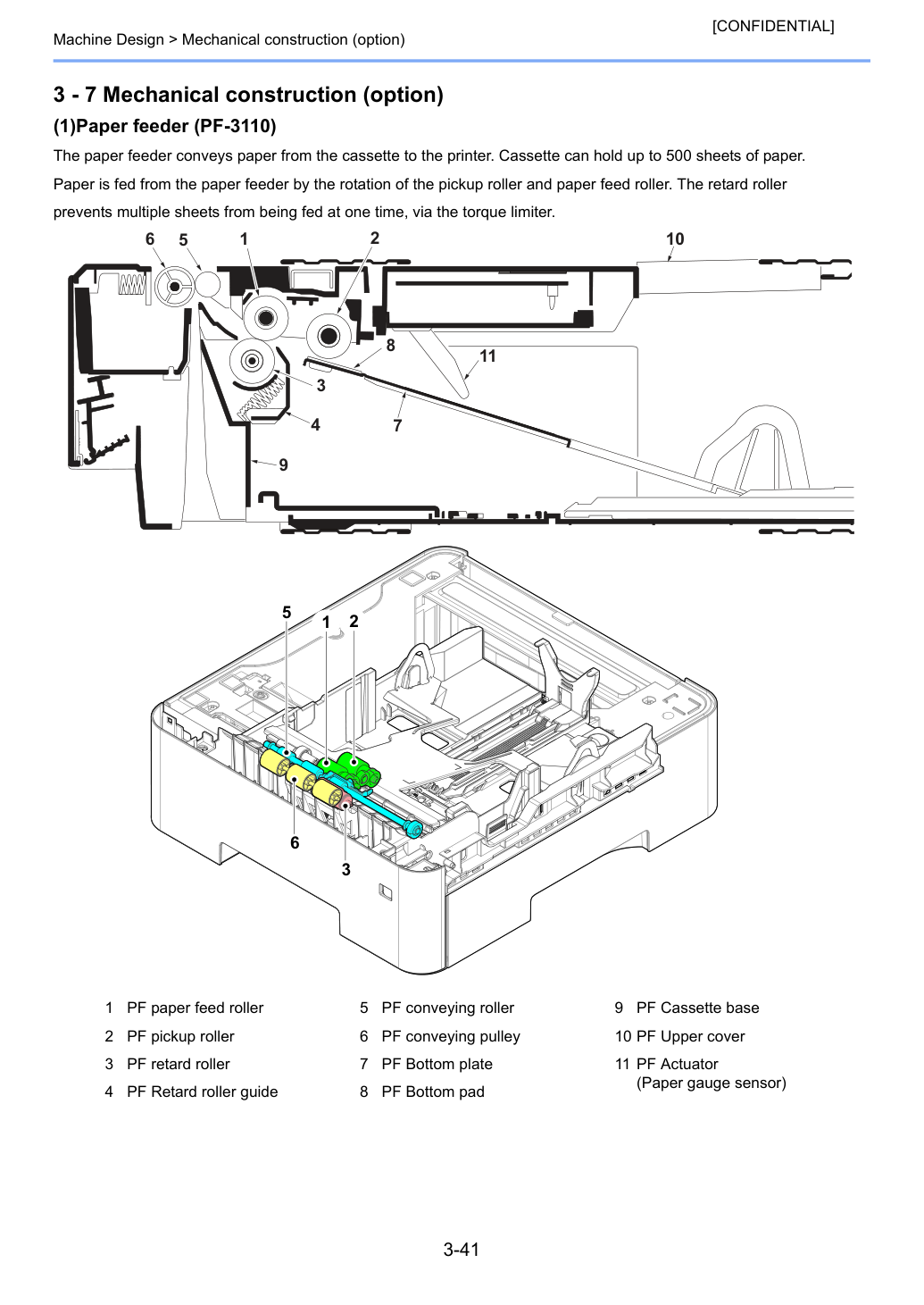

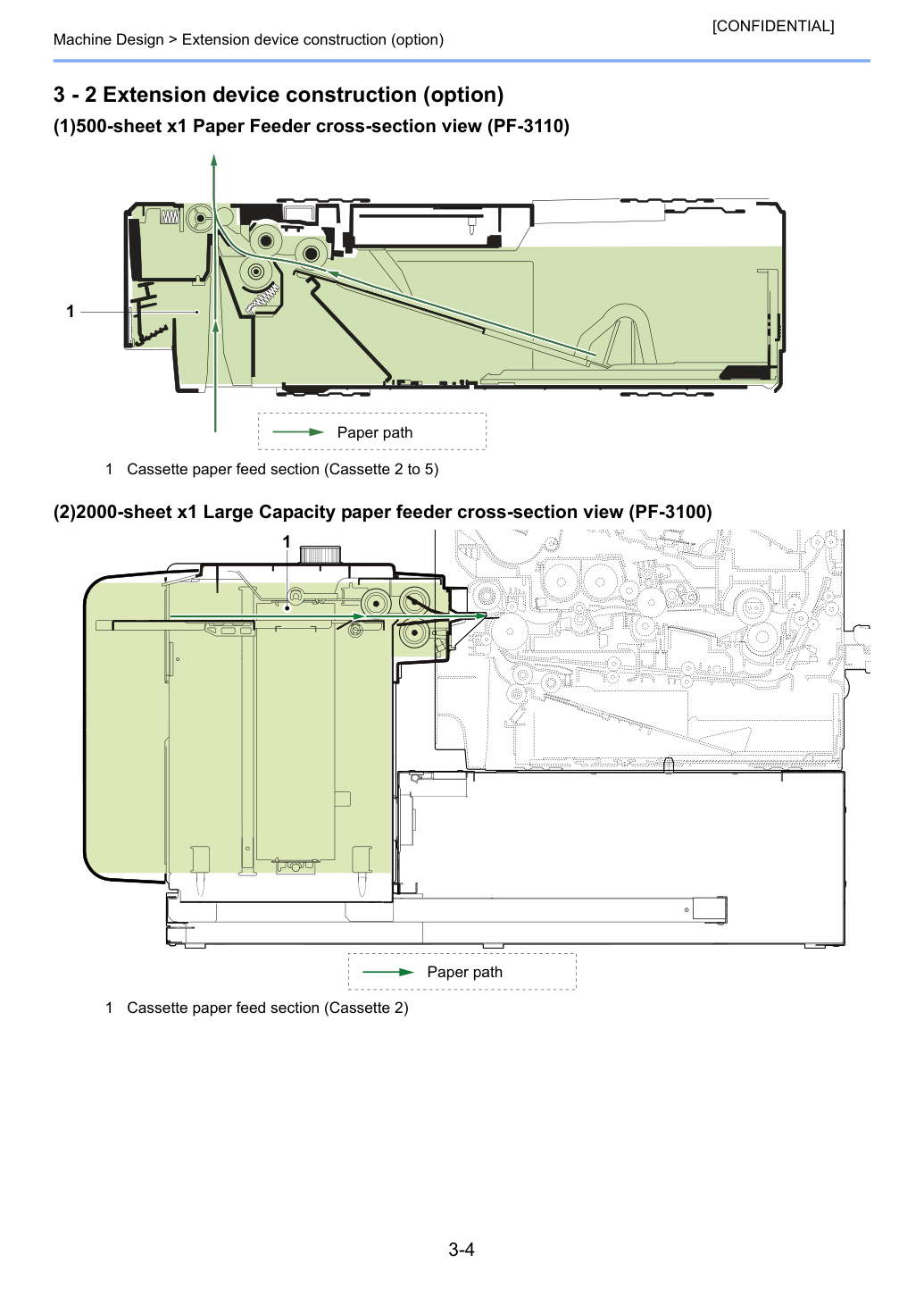

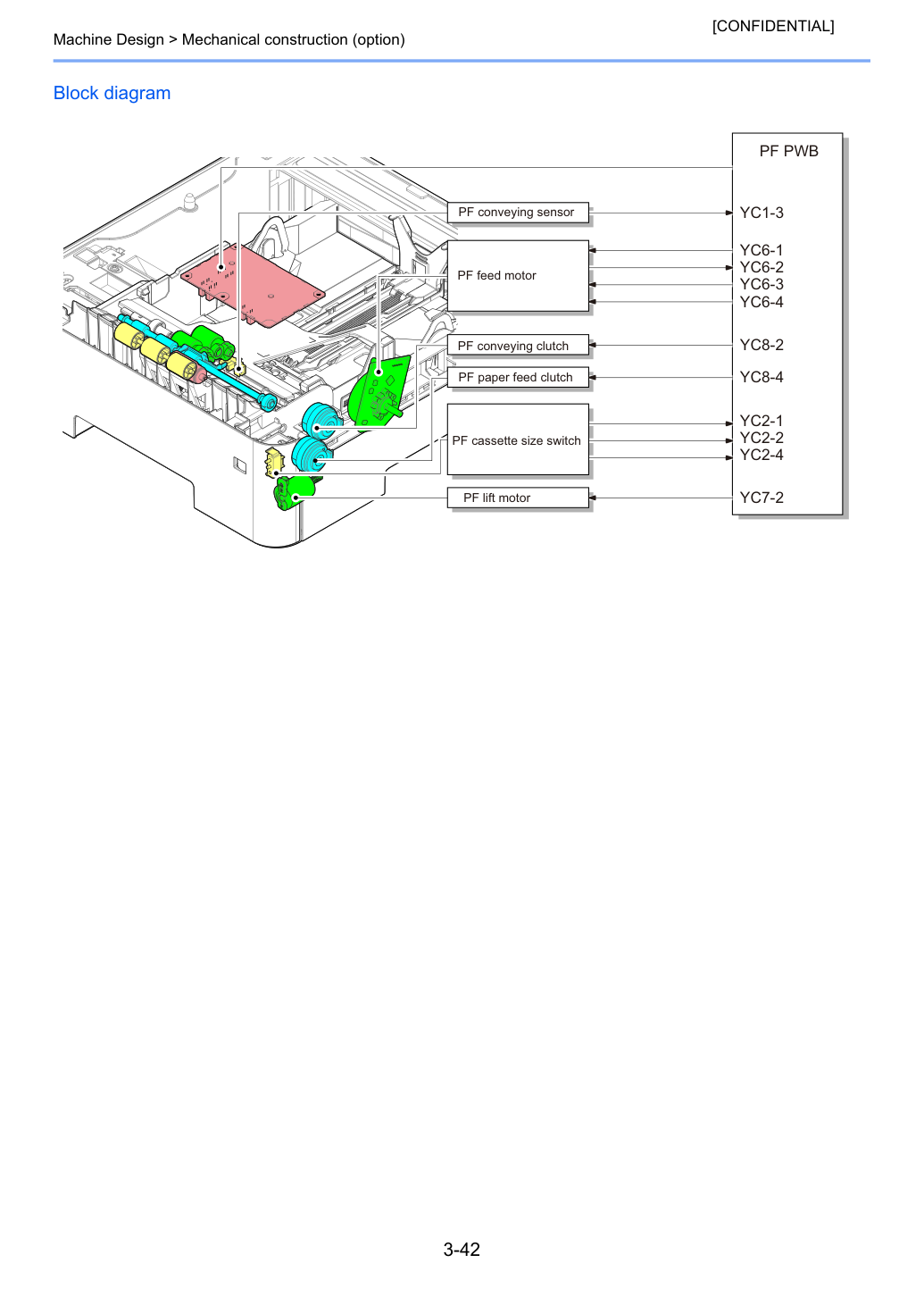

Узел подачи бумаги транспортирует бумагу из кассеты в принтер. Кассета может вмещать до 500 листов бумаги.
Бумага подается из узла подачи бумаги вращением ролика захвата и ролика подачи бумаги. Ролик торможения предотвращает подачу нескольких листов одновременно посредством ограничителя крутящего момента.

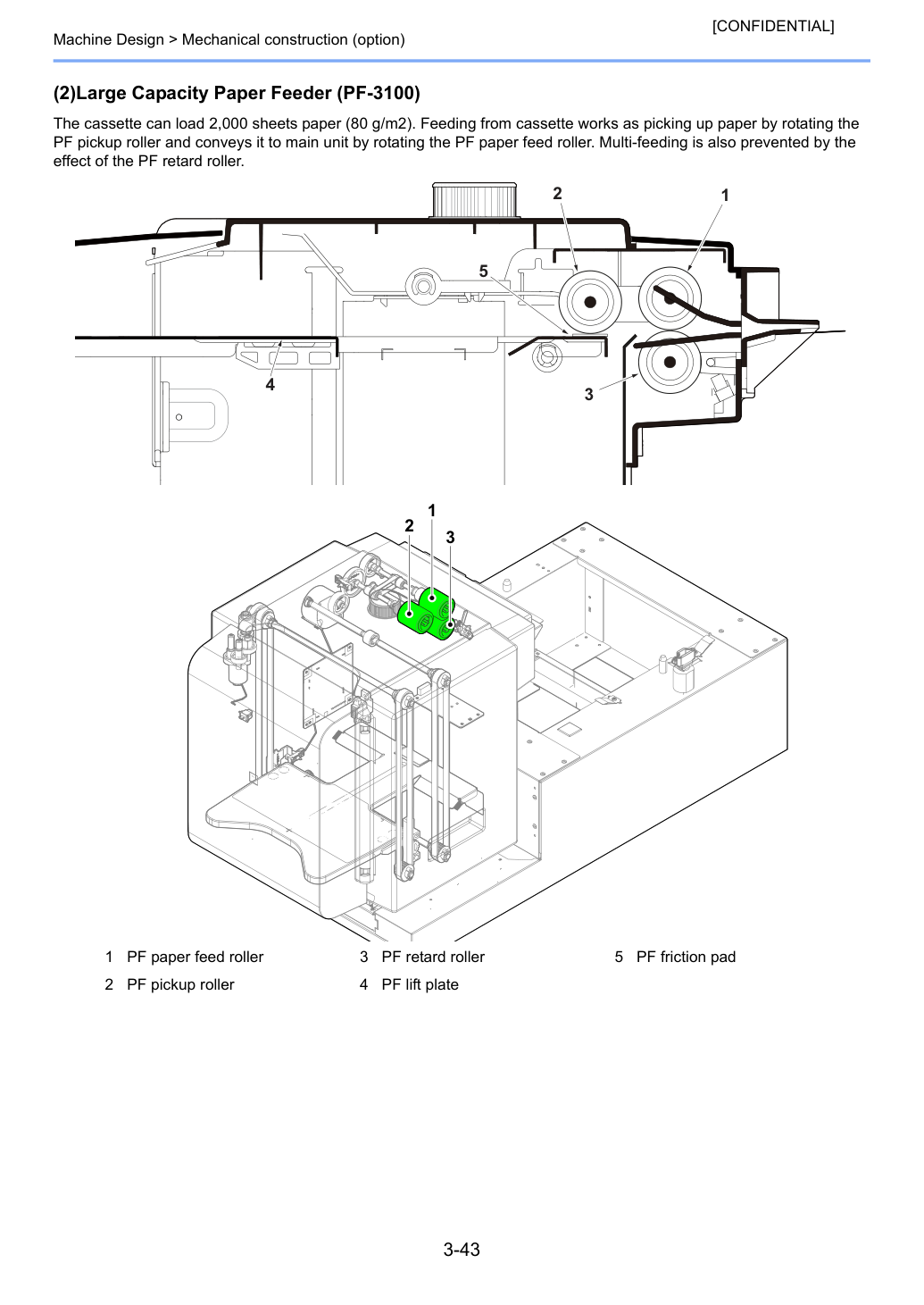

Кассета может вмещать 2000 листов бумаги (80 г/м2). Подача из кассеты работает путем захвата бумаги вращением ролика захвата подачи бумаги и транспортировки ее в основной блок вращением ролика подачи бумаги. Предотвращение многократной подачи также обеспечивается действием ролика торможения подачи бумаги.
