Следующее условие необходимо для запуска режима обслуживания.

Экран должен иметь возможность переключаться в режим обслуживания.

Следующая функция не может быть использована во время работы режима обслуживания.

Однако в режиме обслуживания могут быть выполнены сервисное задание, отчет, график, PG, тестовая печать и т.д.

Отобразить экран ошибки на переднем экране.

Однако экран ошибки отображается на переднем экране для некоторых отдельных экранов обслуживания.

Счетчик для счетчика износа.

Однако счетчик ресурса и счетчик по каждому типу бумаги учитываются отдельно.

Нажать клавишу [Цифровая клавиатура].

Ввести 10871087 с помощью цифровых клавиш.

Пароль для режима обслуживания может быть изменен через ➡ U010"Установить ID режима обслуживания" (стр. 573).

Ввести номер обслуживания с помощью цифровой клавиатуры. Или выбрать режим обслуживания с помощью клавиши [+][-].

Возможно ввести несуществующий номер обслуживания, но при нажатии клавиши [Start] будет слышен звуковой сигнал.

Клавиша [+][-] обеспечивает возможность выбрать следующий номер обслуживания, первый и последний номера обслуживания циклически повторяются.

Ввести 001 с помощью цифровой клавиатуры. Или выбрать U001 с помощью клавиши [+][-].

Если необходимо, можно изменить настройки для предоставления сервиса в режиме обслуживания.

Запустить режим обслуживания и ввести номер обслуживания.

См. ➡ Запуск режима обслуживания (стр. 526).

Выбрать элемент для изменения настроек.

Нажать клавишу [Stop] для перемещения на один уровень вверх.

Клавиша [Reset] обеспечивает возможность выбрать следующий номер обслуживания, первый и последний номера обслуживания циклически повторяются.

При нажатии клавиши [C] (Отмена) перед фиксацией значения параметра вернуться к значению параметра до ввода.

При нажатии клавиши [Step] при выборе элемента значения параметра значение увеличивается или уменьшается на число шагов, установленное для каждого элемента.

Элементы, отличные от 1 шага, не поддерживают ввод с цифровой клавиатуры.

Если диапазон установки не переходит через 0, возможно ввести значение вне диапазона, однако при подтверждении оно будет округлено до верхнего и нижнего предельных значений диапазона установки.

После фиксации значения настройки "Завершено" отображается в течение одной секунды.

См. ➡ Выход из режима обслуживания (стр. 527).

Вывести отчет Различные виды отчетов о сервисной деятельности можно вывести в режиме обслуживания U000. См. ➡ U000"Вывести отчет об обслуживании" (стр. 551) для получения подробной информации.

Запустить режим обслуживания и ввести номер обслуживания 000.

См. ➡ Запуск режима обслуживания (стр. 526).

Выбрать отчет для вывода и установить его "ВКЛ".

При выводе данных на USB-накопитель предварительно вставить USB-накопитель в основной блок.

Отчет с установленным значением "ВКЛ" выводится.

Для вывода всех отчетов выбрать [Все].

[LLU Report] не может быть выведен на USB-накопитель. Возможна только печать.

См. ➡ Выход из режима обслуживания (стр. 527).

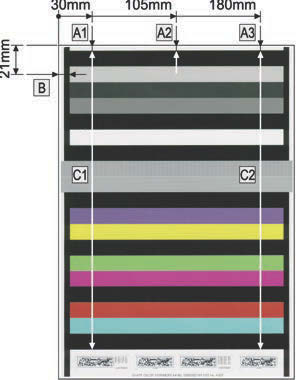

Вывести тестовую диаграмму Различные тестовые диаграммы можно вывести из режима обслуживания. Покрытие печати тестовой диаграммы, выведенной режимом обслуживания, не отражается в статусе обслуживания. Тестовая диаграмма также не отражается в счетчике расходов.

Запустить режим обслуживания и ввести номер обслуживания.

См. ➡ Запуск режима обслуживания (стр. 526).

Нажать клавишу [System Menu/Counter].

Значение настройки переключается путем нажатия элемента.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулировать центральную линию выходного изображения Центральное положение изображения можно отрегулировать, изменяя время записи LSU в режиме обслуживания U034.

См. ➡ Запустить режим обслуживания (стр. 526).

Ввести номер обслуживания 034.

Нажать клавишу [System Menu/Counter].

См. ➡ Вывести тестовую диаграмму (стр. 530) для установки условий вывода.

Нажать клавиши [+][-] или ввести число для изменения значения настройки.

При увеличении значения настройки центральная линия движется вправо, при уменьшении движется влево.

См. ➡ U034"Отрегулировать данные синхронизации подачи бумаги" (стр. 578) для диапазона установки или величины изменения данных.

Даже при регулировке центральной линии с помощью U034 центральная линия копируемого изображения может быть смещена. Если для копируемого изображения не получается надлежащее изображение, выполнить регулировку синхронизации переднего края секции сканирования.

➡ Отрегулировать центральную линию отсканированного изображения DP (стр. 542) ➡ Отрегулировать центральную линию изображения табличного сканирования (стр. 546) 10 Нажать клавишу [Reset].

См. ➡ Выход из режима обслуживания (стр. 527).

Регулировка синхронизации переднего края выходного изображения Положение переднего края изображения можно отрегулировать путем изменения синхронизации вторичной подачи бумаги в режиме обслуживания U034.

См. ➡ Запуск режима обслуживания (стр. 526).

Ввести номер обслуживания 034.

Выбранный элемент зависит от режима.

Выбрать при нормальном режиме (Полная скорость).

Нажать клавишу [System Menu/Counter].

См. ➡ Вывести тестовую диаграмму (стр. 530) для установки условий вывода.

Нажать клавиши [+][-] или ввести число для изменения значения настройки.

При увеличении значения настройки изображение движется в направлении заднего края, при уменьшении движется в направлении переднего края.

См. ➡ U034"Отрегулировать данные синхронизации подачи бумаги" (стр. 578) для диапазона установки или величины изменения данных.

Даже при регулировке синхронизации переднего края в U034 синхронизация переднего края может быть смещена в копируемом изображении. Если для копируемого изображения не получается надлежащее изображение, выполнить регулировку синхронизации переднего края секции сканирования.

➡ Отрегулировать центральную линию отсканированного изображения DP (стр. 542) ➡ Отрегулировать центральную линию изображения табличного сканирования (стр. 546) 10 Нажать клавишу [Reset].

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулировать отступ переднего края выходного изображения.

Отступ переднего края изображения можно отрегулировать путем изменения времени излучения LSU в режиме обслуживания U402.

См. ➡ Запуск режима обслуживания (стр. 526).

Ввести номер обслуживания 402.

Нажать клавишу [System Menu/Counter].

См. ➡ Вывести тестовую диаграмму (стр. 530) для установки условий вывода.

Нажать клавиши [+][-] или ввести число для изменения значения настройки.

Увеличение значения настройки расширяет отступ, уменьшение сужает его.

См. ➡ U402"Отрегулировать поле печати" (стр. 599) для диапазона установки или величины изменения данных.

При установке отступа переднего края меньше, чем значение настройки по умолчанию, может произойти замятие бумаги в секции термоузла (Fuser).

Даже при регулировке отступа переднего края в U402, надлежащий отступ может не получиться из-за влияния синхронизации вторичной подачи. Если не получается надлежащее изображение, выполнить регулировку синхронизации переднего края выходного изображения.

➡ Регулировка синхронизации переднего края выходного изображения (стр. 533) 11 Выход из режима обслуживания.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулировать левое/правое поле выходного изображения.

Левое/правое поле изображения можно отрегулировать путем изменения времени излучения LSU в режиме обслуживания U402.

См. ➡ Запустить режим обслуживания (стр. 526).

Ввести номер обслуживания 402.

Выбрать [A Margin] или [C Margin].

Выбрать [A Margin] при регулировке левого поля. Выбрать [C Margin] при регулировке правого поля.

Нажать клавишу [System Menu/Counter].

См. ➡ Вывести тестовую диаграмму (стр. 530) для установки условий вывода.

Нажать клавиши [+][-] или ввести число для изменения значения настройки.

Увеличение значения настройки расширяет отступ, уменьшение сужает его.

См. ➡ U402"Отрегулировать поле печати" (стр. 599) для диапазона установки или величины изменения данных.

Если не получается надлежащее изображение даже при регулировке левого/правого поля в U402, выполнить регулировку центральной линии выходного изображения.

➡ Отрегулировать центральную линию выходного изображения (стр. 531) 10 Нажать клавишу [Reset].

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте размер поля задней кромки выходного изображения.

Размер поля задней кромки изображения можно регулировать, изменяя время излучения света LSU в режиме обслуживания U402.

См. ➡ Запуск режима обслуживания (стр. 526).

Ввести номер обслуживания 402.

Нажать клавишу [System Menu/Counter].

См. ➡ Вывести тестовую диаграмму (стр. 530) для установки условий вывода.

Нажать клавиши [+][-] или ввести число для изменения значения настройки.

Увеличение значения настройки расширяет отступ, уменьшение сужает его.

См. ➡ U402"Отрегулировать поле печати" (стр. 599) для диапазона установки или величины изменения данных.

При установке размера поля задней кромки меньше значения по умолчанию могут возникнуть загрязнения на обратной стороне следующей страницы.

Даже при регулировке размера поля задней кромки с помощью U402 надлежащее поле может не быть получено из-за влияния времени вторичной подачи. Если надлежащее изображение не получено, выполните регулировку времени передней кромки выходного изображения.

➡ Регулировка времени передней кромки выходного изображения (стр. 533) 10 Нажмите клавишу [Reset].

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте центральную линию отсканированного изображения DP. Положение центральной линии изображения, отсканированного DP, можно регулировать в режиме обслуживания U072.

См. ➡ Запустить режим обслуживания (стр. 526).

Введите номер обслуживания 072.

Нажать клавишу [System Menu/Counter].

Установите оригинал на DP и нажмите клавишу [Start].

Выполните двусторонний копирование при регулировке положения центральной линии обратной стороны.

Нажать клавишу [System Menu/Counter].

Отрегулируйте положение центральной линии односторонне отсканированного изображения.

Отрегулируйте положение центральной линии обратной стороны двусторонне отсканированного изображения.

Нажать клавиши [+][-] или ввести число для изменения значения настройки.

При увеличении значения параметра центральная линия смещается влево, при уменьшении — вправо.

Обратитесь к ➡ U072 «Adjust DP Original Center» (стр. 585) для получения диапазона установки или величины изменения данных.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте время передней/задней кромки отсканированного изображения DP.

Время передней кромки и время задней кромки изображения, отсканированного DP, можно регулировать в режиме обслуживания U071.

См. ➡ Запустить режим обслуживания (стр. 526).

Введите номер обслуживания 071.

Нажать клавишу [System Menu/Counter].

Установите оригинал на DP и нажмите клавишу [Start].

Выполните двусторонний копирование при регулировке времени передней/задней кромки обратной стороны.

Нажать клавишу [System Menu/Counter].

Отрегулируйте положение передней кромки копируемого изображения/отсканированного изображения при односторонний сканировании.

При увеличении значения параметра расстояние от передней кромки бумаги до передней кромки изображения уменьшается, при уменьшении — увеличивается.

Отрегулируйте положение задней кромки копируемого изображения/отсканированного изображения при односторонний сканировании.

Увеличение значения параметра делает изображение длиннее, уменьшение — короче.

Отрегулируйте положение передней кромки копируемого изображения/отсканированного изображения при двусторонний сканировании.

При увеличении значения параметра расстояние от передней кромки бумаги до передней кромки изображения уменьшается, при уменьшении — увеличивается.

Отрегулируйте положение задней кромки копируемого изображения/отсканированного изображения при двусторонний сканировании.

Увеличение значения параметра делает изображение длиннее, уменьшение — короче.

Нажимайте клавиши [+][-] или введите цифру для изменения значения параметра.

Обратитесь к ➡ U071 «Adjust DP Leading Edge Timing» (стр. 584) для получения диапазона установки или величины изменения данных.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте увеличение отсканированного изображения DP.

Увеличение отсканированного изображения DP можно регулировать в режиме обслуживания U070.

См. ➡ Запуск режима обслуживания (стр. 526).

Введите номер обслуживания 070.

Нажать клавишу [System Menu/Counter].

Установите оригинал на DP и нажмите клавишу [Start].

Выполните двусторонний копирование при регулировке увеличения обратной стороны.

Нажать клавишу [System Menu/Counter].

Отрегулируйте увеличение подсканирования при односторонний сканировании.

Отрегулируйте увеличение основного сканирования при двусторонний сканировании.

Отрегулируйте увеличение подсканирования при двусторонний сканировании.

Нажимайте клавиши [+][-] или введите цифру для изменения значения параметра.

Увеличьте значение параметра, изображение расширится в горизонтальном направлении, уменьшьте его — изображение сжимается.

Обратитесь к ➡ U070 «Adjust DP Motor Speed» (стр. 583) для получения диапазона установки или величины изменения данных.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте центральную линию отсканированного на столе изображения. Положение центральной линии отсканированного на столе изображения можно регулировать в режиме обслуживания U067.

См. ➡ Запуск режима обслуживания (стр. 526).

Введите номер обслуживания 067.

Нажать клавишу [System Menu/Counter].

Установите оригинал на стол и нажмите клавишу [Start].

Нажать клавишу [System Menu/Counter].

Нажимайте клавиши [+][-] или введите цифру для изменения значения параметра.

При увеличении значения параметра центральная линия смещается влево, при уменьшении — вправо.

Обратитесь к ➡ U067 «Adjust Table Center» (стр. 582) для получения диапазона установки или величины изменения данных.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте время передней кромки отсканированного на столе изображения. Время передней кромки изображения, отсканированного со стола, можно регулировать в режиме обслуживания U066.

См. ➡ Запустить режим обслуживания (стр. 526).

Введите номер техническое обслуживание 066.

Нажать клавишу [System Menu/Counter].

Установите оригинал на стол и нажмите клавишу [Start].

Нажать клавишу [System Menu/Counter].

Нажимайте клавиши [+][-] или введите цифру для изменения значения параметра.

При увеличении значения параметра расстояние от переднего края бумаги до переднего края изображения увеличивается, при уменьшении — уменьшается.

См. ➡ U066 «Adjust Table Leading Edge Timing» (стр. 582) для диапазона установок или величины изменения данных.

См. ➡ Выход из режима обслуживания (стр. 527).

Отрегулируйте увеличение изображения сканирования стола.

Увеличение изображения сканирования стола можно отрегулировать через режим техническое обслуживание U065.

См. ➡ Запуск режима обслуживания (стр. 526).

Введите номер техническое обслуживание 065.

Нажать клавишу [System Menu/Counter].

Установите оригинал на стол и нажмите клавишу [Start].

Нажать клавишу [System Menu/Counter].

Нажимайте клавиши [+][-] или введите цифру для изменения значения параметра.

При увеличении значения параметра изображение расширяется по горизонтали, при уменьшении — сжимается.

См. ➡ U065 «Adjust Scanner Motor Speed» (стр. 581) для диапазона установок или величины изменения данных.

Нажимайте клавишу [+][-] или вводите число для изменения значения параметра.

Увеличьте значение параметра — изображение растянется в вертикальном направлении, уменьшьте — сжимается.

См. ➡ U065 «Adjust Scanner Motor Speed» (стр. 581) для диапазона установок или величины изменения данных.

См. ➡ Выход из режима обслуживания (стр. 527).

Автоматическая регулировка узла сканера изображения Узел сканера изображения можно автоматически отрегулировать с помощью указанного оригинала для копирования.

См. ➡ Запустить режим обслуживания (стр. 526).

Введите номер техническое обслуживание 411.

Установите назначенный оригинал на DP или стол.

Используйте следующие оригиналы при выполнении [Table(ChartA)], [DP FU(Chart A)] или [DP FD(Chart A)].

Используйте следующие оригиналы при выполнении [DP FU(Chart B)] или [DP FD(Chart B)].

Выберите [Auto] или [U425], нажимая клавишу [Target].

При нажатии клавиши [Target] [Auto] и [U425] переключаются поочередно.

Нажмите клавишу [Start] для сканирования оригинала и запуска автоматической регулировки.

По завершении автоматической регулировки успешно отображается «OK».

Если во время автоматической регулировки при сканировании DP отображается код ошибки 1e или 1f, отрегулируйте следующее после ручного ввода целевого значения.

См. ➡ Выход из режима обслуживания (стр. 527).

Описание режима техническое обслуживание В этом разделе описывается работа каждого режима техническое обслуживание.

Распечатайте различные отчеты для обслуживания или выведите данные.

Используйте при получении необходимой информации об устройстве для обслуживания.

См. ➡ Вывод отчета (стр. 529) для способа вывода.

Выведите отчет техническое обслуживание.

Выведите страницу состояния обслуживания.

См. ➡ Описание страницы состояния обслуживания (стр. 553) для подробностей.

См. ➡ Описание журнала событий (стр. 564) для подробностей.

Выведите страницу состояния сети.

Выведите отчет конфигурации системы.

Отображается только на модели 4in1 [Fax Act List] Выведите список действий.

Выведите отчет о самостоятельном состоянии.

Отображается только на модели 4in1 [Fax Pcl List] Выведите список протоколов.

Отображается только на модели 4in1 [Fax Err List] Выведите список ошибок.

Отображается только на модели 4in1 [Config List] Выведите список конфигурации.

Следующие отчеты или образец изображения можно выводить одновременно для отчета LLU.

См. ➡ Описание отчета истории узла (стр. 569) для подробностей.

См. ➡ Описание журнала событий (стр. 564) для подробностей.

Для отчета LLU возможна только печать. Отправка на USB-накопитель невозможна.

После нажатия клавиши Start выбор подтверждается и осуществляется переход на экран 2.

Выведите отчеты на USB в текстовом формате.

Отображается только при установленном USB.

Выведи отчеты на USB в формате HTML.

Отображается только при установленном USB.

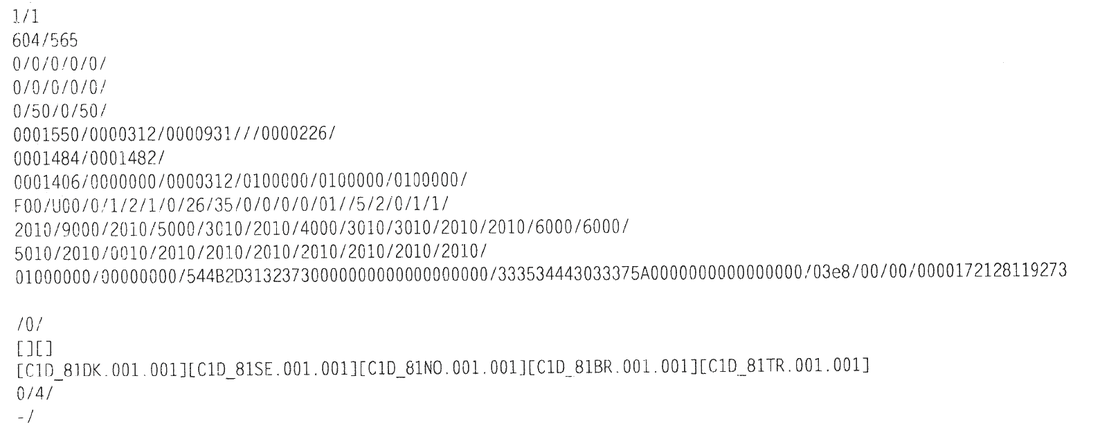

Подробности страницы статуса обслуживания. На странице статуса обслуживания описана полезная информация для деятельности по обслуживанию.

Следующая информация отображается в заголовке.

Отображение объема стандартной памяти и расширенной памяти.

Отображается в единицах [Bytes], [KB], [MB] или [GB] в соответствии с размером памяти.

Отображает зарегистрированный часовой пояс и текущие время, дату.

Если установлено "time server from command center", отображает адрес сервера подключения.

Отображает опциональные устройства для установки и статус установки. Если установлено опциональное ПО, отображается его статус.

Не установлено. Опциональное устройство не установлено или опциональное ПО не установлено.

Опциональное ПО находится в пробном режиме.

Отображает количество напечатанных листов по каждой функции (копирование, печать, факс) и среднее покрытие.

Покрытие рассчитывается как отношение (%) количества точек изображения на одной странице к общему количеству точек на бумаге формата A4/Letter.

Покрытие печати является только ориентиром и не указывает на фактическое расходование тонера.

Отображает слева дату очистки информации о покрытии и справа дату выполнения последнего задания печати.

Левая часть будет пуста, если значение покрытия не очищено, и только левая часть отображается при печати статуса обслуживания после очистки информации о покрытии.

Отображает информацию о покрытии последней страницы.

Отображает информацию о покрытии последнего задания.

Отображает параметры команды FRPO. Обратись к ➡ Команды установки окружения (страница 498) для команды FRPO.

Отображает основную информацию, связанную с параметрами факса. Отображается только для модели 4in1.

Отображает зарегистрированное количество звонков.

Отображает зарегистрированное количество звонков в режиме переключения факс/телефон (TAD). Отображает зарегистрированное количество звонков для подключения к автоответчику.

Это код, кодирующий последние две даты версии основной микропрограммы и версии микропрограммы двигателя.

Закодирована версия микропрограммы двигателя и дата последнего обновления.

Закодирована версия основной микропрограммы и дата последнего обновления.

Закодирована версия микропрограммы двигателя и дата последнего (предыдущего) обновления.

Закодирована версия основной микропрограммы и дата последнего (предыдущего) обновления.

Отображает параметры печати. Коррекция высоты. Отображает зарегистрированное значение установки высоты.

Отображает версию системной микропрограммы.

Отображает информацию, связанную с двигателем.

Отображает более детальную информацию последнего блока статуса обслуживания.

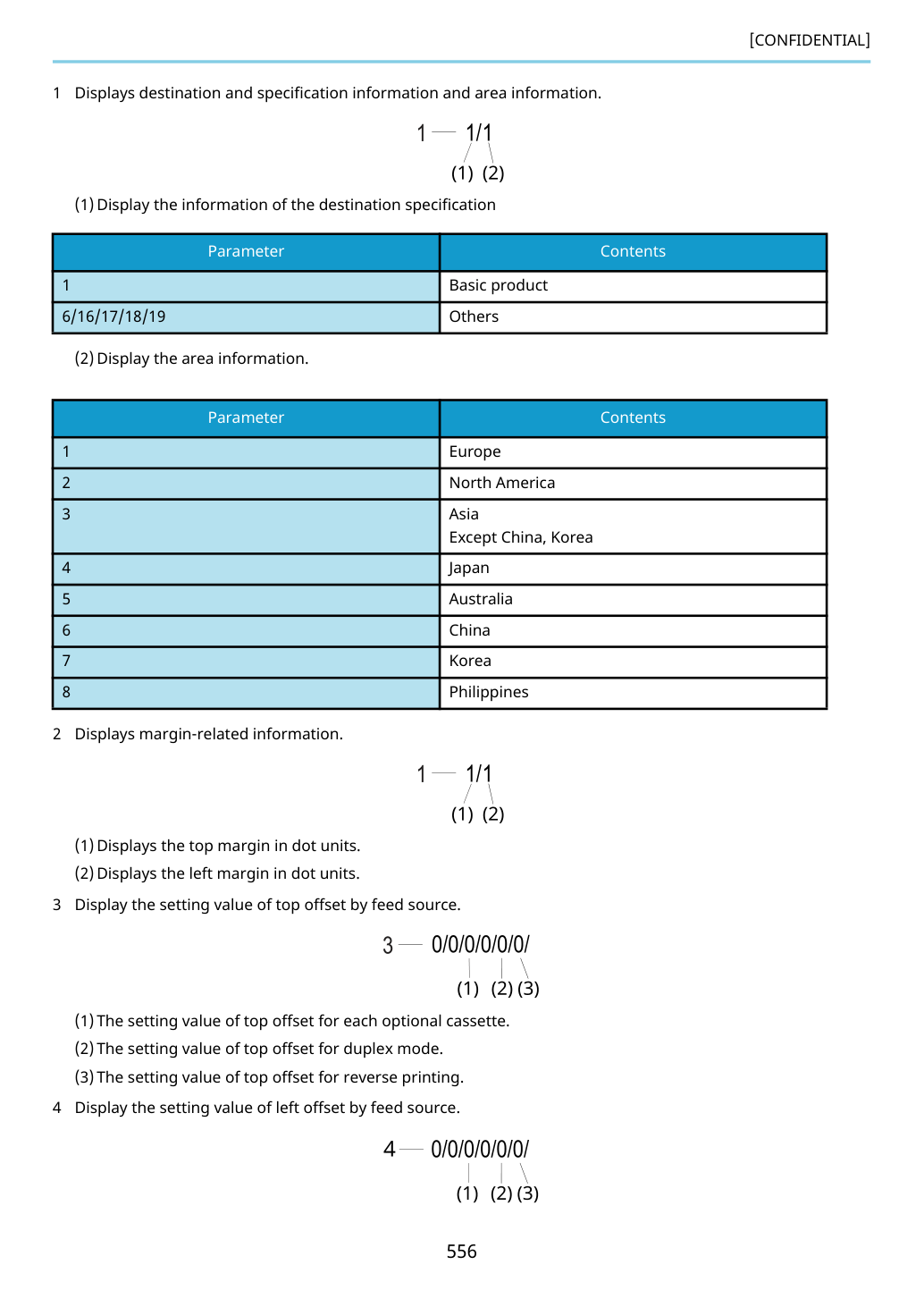

Отображает информацию о назначении, спецификации и область.

Отображает значение параметра верхнего смещения по источнику подачи.

Отображает значение параметра левого смещения по источнику подачи.

1. Отображает информацию о назначении спецификации.
2. Отображает информацию об области.

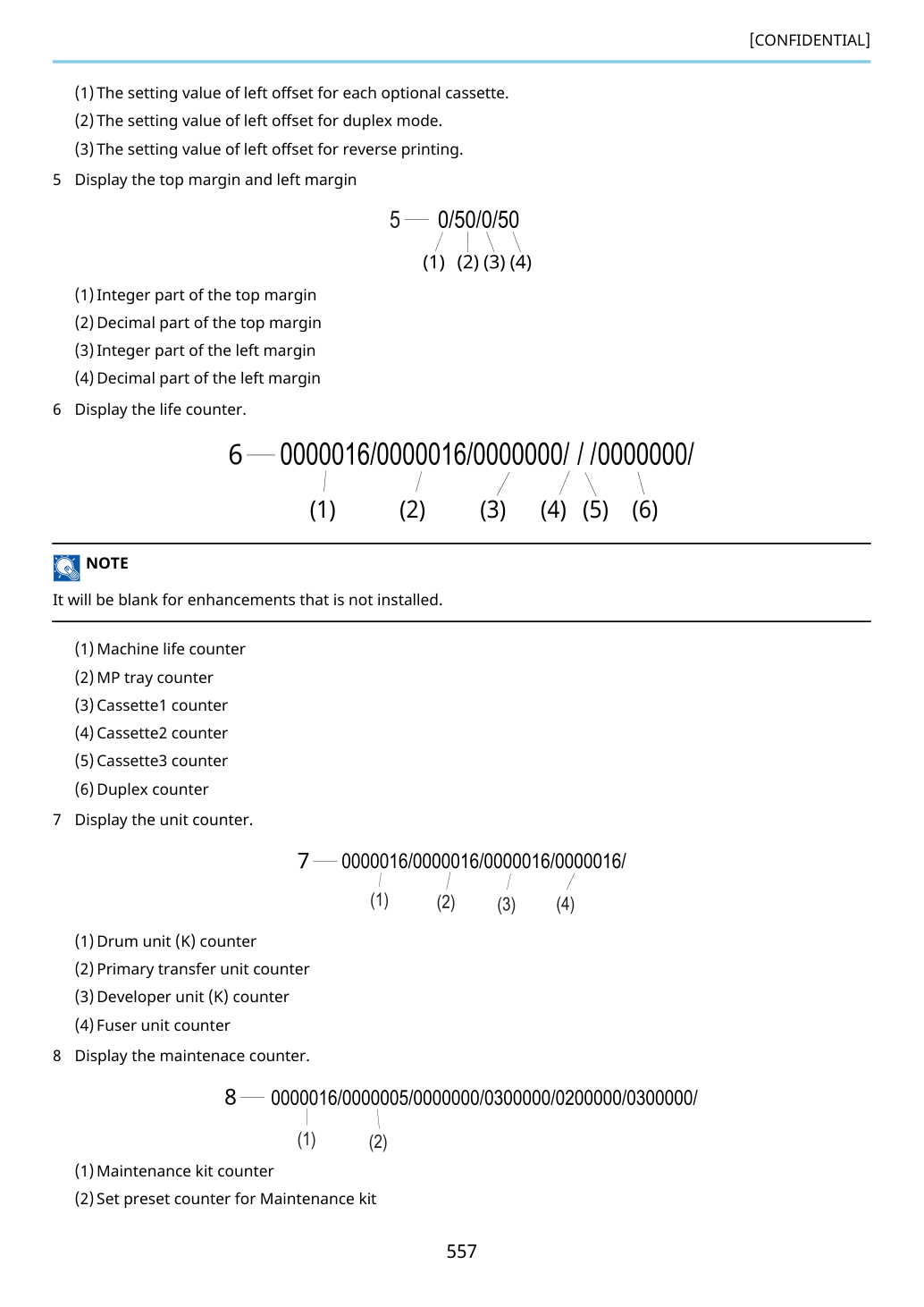

1. Отображает верхнее поле в единицах точек.
2. Отображает левое поле в единицах точек.
1. Значение параметра верхнего смещения для каждого опционального кассета.
2. Значение параметра верхнего смещения для режима двусторонней печати.
3. Значение параметра верхнего смещения для печати в обратном направлении.

Будет пусто для дополнений, которые не установлены.

Отобразить счётчик обслуживания.

1. Значение параметра левого смещения для каждого дополнительного лотка.
2. Значение параметра левого смещения для режима двусторонней печати.
3. Значение параметра левого смещения для печати в обратном направлении.
1. Целая часть верхнего поля
2. Дробная часть верхнего поля
3. Целая часть левого поля
4. Дробная часть левого поля
1. Счётчик общего времени работы машины
2. Счётчик лотка MP
3. Счётчик кассеты 1
4. Счётчик кассеты 2
5. Счётчик кассеты 3
6. Счётчик двусторонней печати
1. Счётчик печатного барабана (K)
2. Счётчик узла первичного переноса
3. Счётчик проявочного узла (K)
4. Счётчик термоузла
1. Счётчик набора обслуживания
2. Установить предустановленный счётчик набора обслуживания

Если блокировка интерфейса включена и USB-диск не распознан, отображается U__.

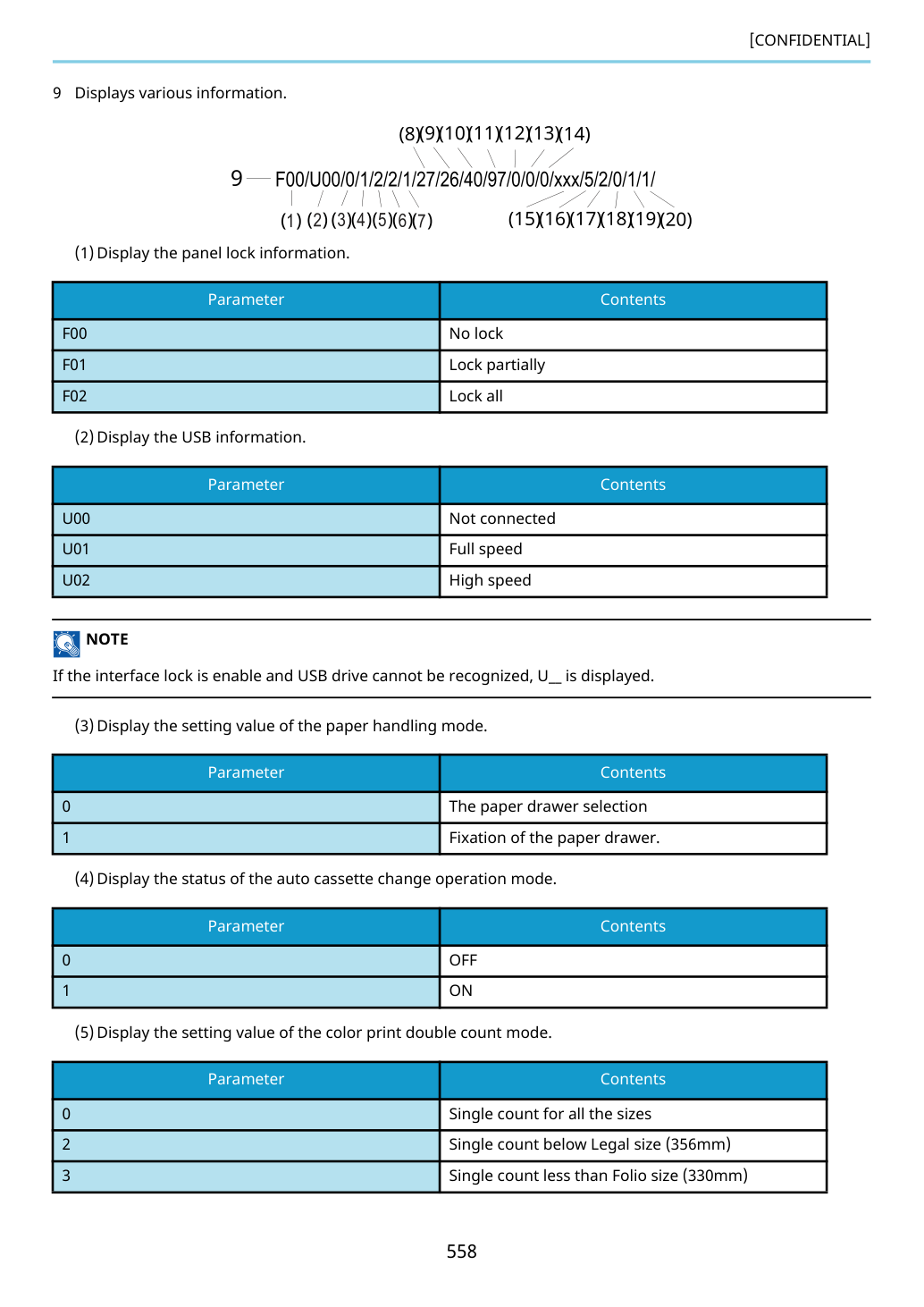

1. Отобразить информацию о блокировке панели.
2. Отобразить информацию USB.
3. Отобразить значение параметра режима обработки бумаги.
4. Отобразить статус режима работы автоматического переключения кассет.
5. Отобразить значение параметра режима двойного подсчёта цветной печати.

(10)Отобразить влажность снаружи машины (относительная) в %.

(11)Отобразить влажность снаружи машины (абсолютная) в %.

(12)Отобразить влажность внутри машины в %.

Отображение будет "0", если недоступно.

(13)Отобразить температуру секции лазерного сканера.

Отображение будет "0", если недоступно.

(14)Отобразить температуру секции лазерного сканера 2.

Отображение будет "0", если недоступно.

(15)Отобразить зарегистрированный номер основного средства.

(16)Отобразить параметр тайм-аута определения завершения задания.

(17)Отобразить значение параметра режима обнаружения завершения задания.

(18)Отобразить параметр режима переменной окружения аргумента Prescribe.

Не сбрасывать переменную окружения, установленную Prescribe.

Сбросить переменную окружения, установленную Prescribe.

6. Режим двойного подсчета монохромной печати
7. Отобразить время отсчета заряда
8. Отобразить внутреннюю температуру машины в градусах Цельсия.
9. Отобразить внешнюю температуру машины в градусах Цельсия.

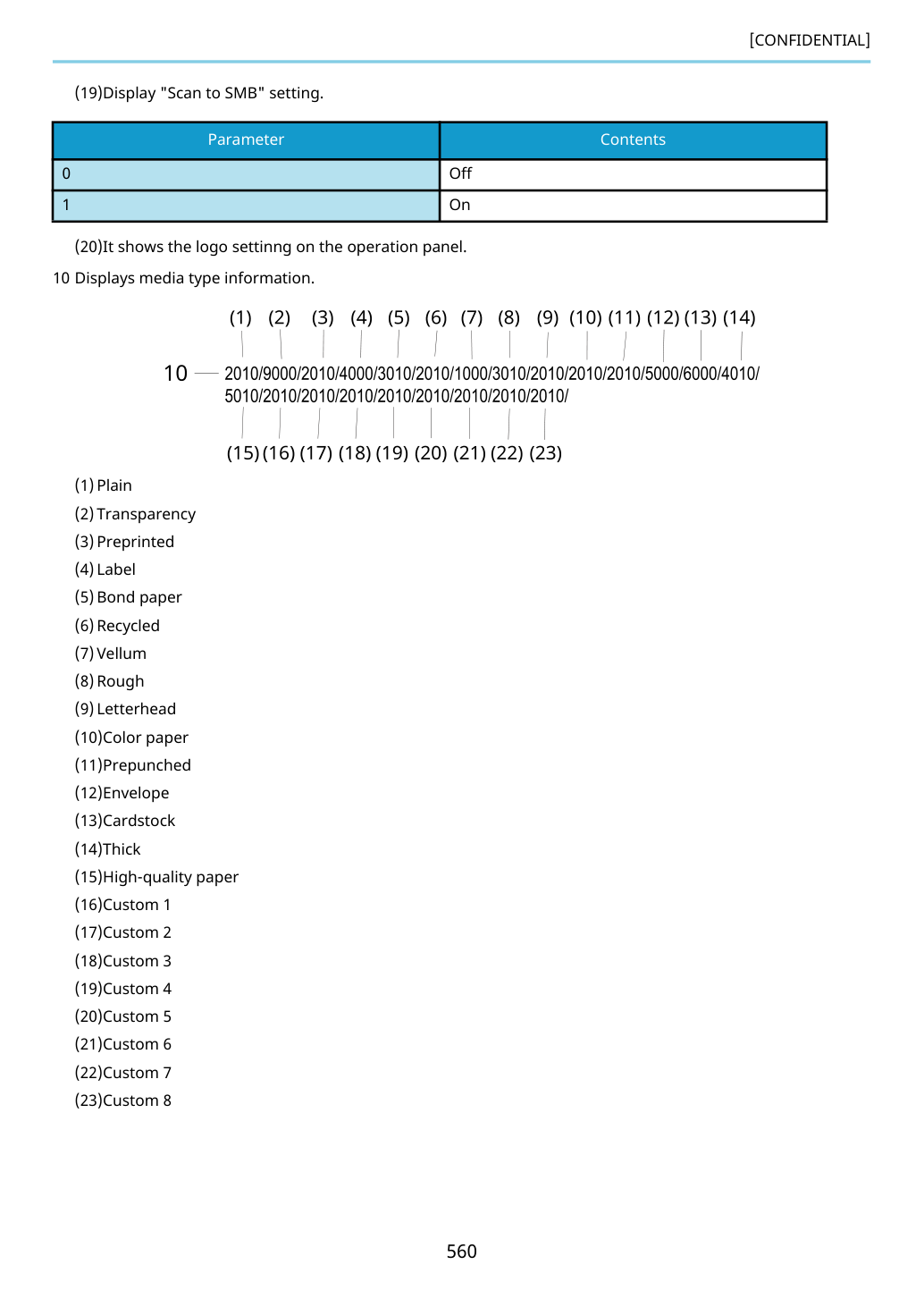

(19)Отобразить параметр "Scan to SMB".

(20)Показывает параметр логотипа на панели управления.

1. Обычная бумага
2. Прозрачная пленка
3. Предпечатанная
4. Этикетка
5. Бумага Bond
6. Переработанная
7. Веллум
8. Шероховатая
9. Фирменный бланк

Отобразится "0", если машина не поддерживает функцию.

Отобразится "0", если машина не поддерживает функцию.

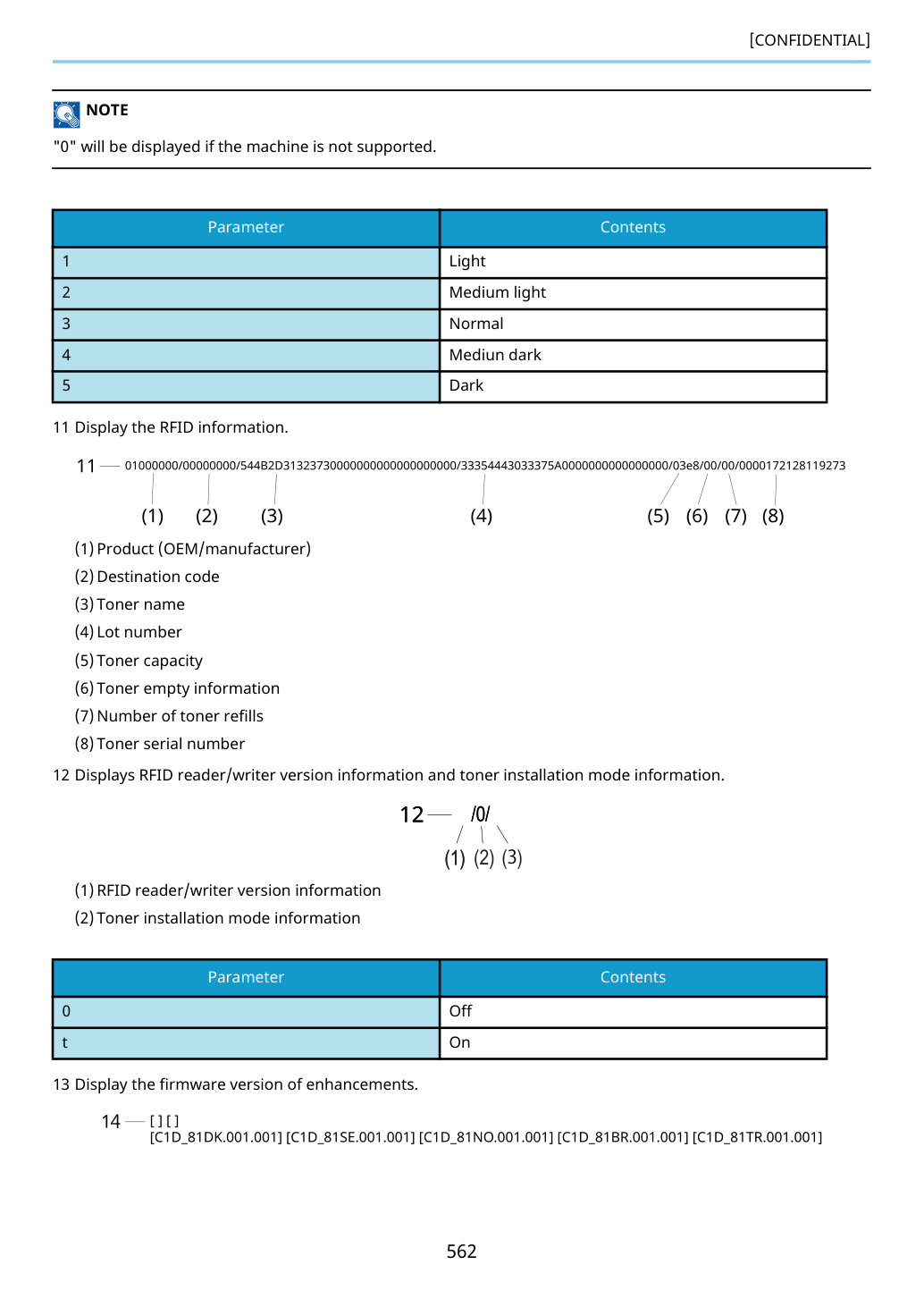

11 Отобразить информацию RFID.

12 Отобразить информацию версии устройства чтения/записи RFID и информацию режима установки тонера.

13 Отобразить версию прошивки усовершенствований.

1. Продукт (OEM/производитель)
2. Код назначения
3. Наименование тонера
4. Номер партии
5. Емкость тонера
6. Информация об исчерпании тонера
7. Количество пополнений тонера
8. Серийный номер тонера
1. Информация версии устройства чтения/записи RFID
2. Информация режима установки тонера

Будет пусто, если расширение не установлено.

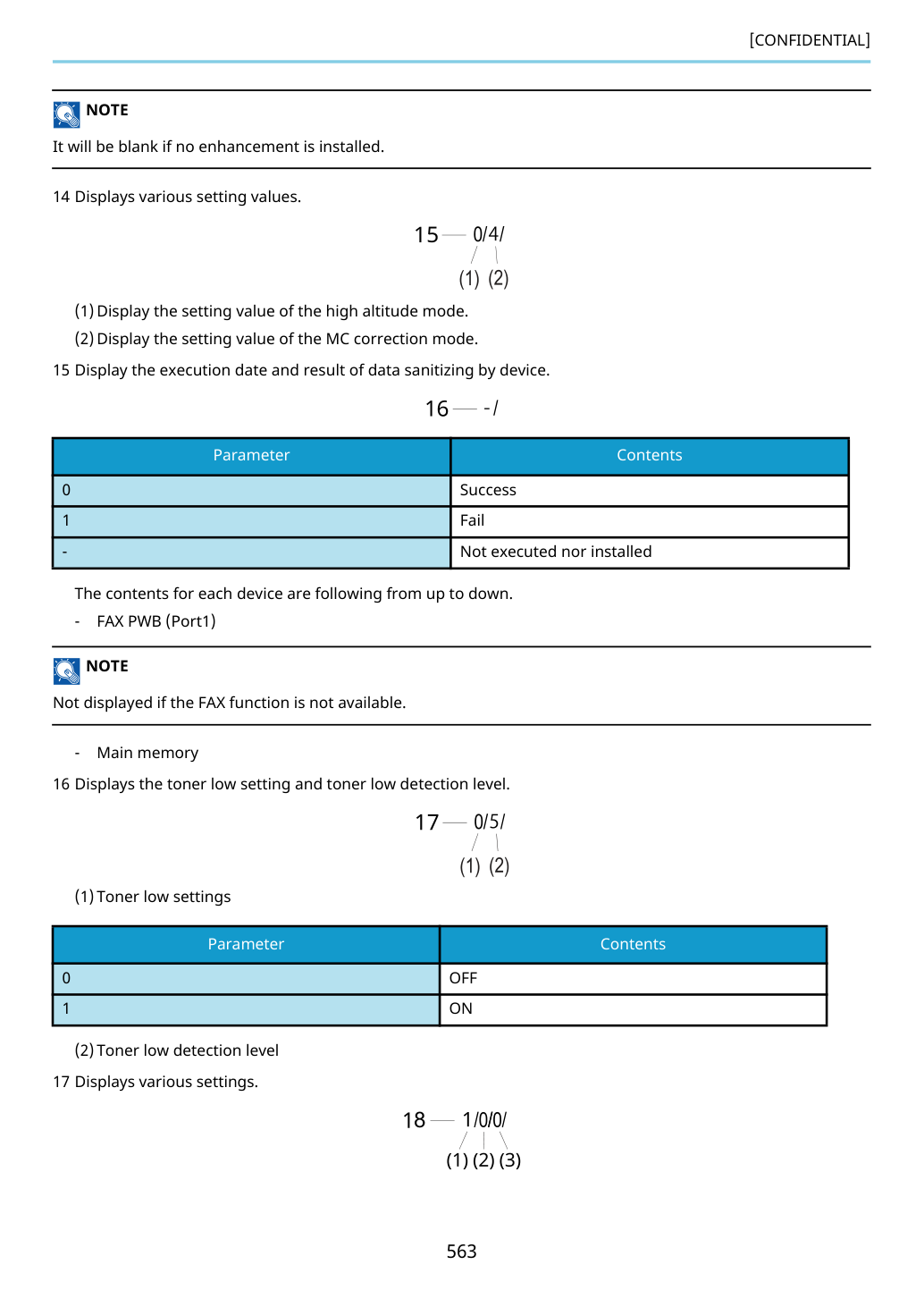

15 Отобразить дату выполнения и результат санитизации данных устройством.

Содержимое для каждого устройства показано сверху вниз.

Не отобразится, если функция FAX недоступна.

16 Отобразить параметр низкого уровня тонера и уровень обнаружения низкого уровня тонера.

1. Отобразить установленное значение режима высокой высоты.
2. Отобразить установленное значение режима коррекции MC.
1. Параметры низкого уровня тонера
2. Уровень обнаружения низкого уровня тонера

Подробности журнала событий: замятие бумаги или количество обращений в сервис, счетчик отображаются в журнале событий. "Log Data Nothing..." отобразится, если данные журнала отсутствуют.

Отобразить дату/время возникновения замятия бумаги, счетчик и другие подробные сведения.

Отобразить историю возникновения замятия бумаги.

Записывает замятие бумаги за последние 16 раз. Отобразить весь журнал, если количество прошлых замятий менее 16 раз. Если превышает 16 раз, самый старый журнал будет удален.

Отобразить общий счетчик ресурса на момент возникновения замятия бумаги.

Отобразить информацию на момент возникновения замятия бумаги.

Отобразить 4-значный код замятия бумаги.

Отобразить код источника бумаги в шестнадцатеричном формате.

1. Настройки режима работы ErP.
2. Настройки режима печати всей страницы.
3. Режим совместимости BAM.

Отобразить код размера бумаги в шестнадцатеричном формате.

См. ➡ Размер бумаги (стр. 522) для кода размера бумаги.

Отобразить код типа бумаги в шестнадцатеричном формате.

См. ➡ Тип бумаги (стр. 520) для кода типа бумаги.

Отобразить код места выхода.

Дата и время Отобразить дату/время возникновения замятия бумаги в формате День/Месяц/Год/Час/Минута Журнал вызовов на обслуживание Отобразить дату/время возникновения вызова на обслуживание, счетчик и другую детальную информацию.

Отобразить историю возникновения вызовов на обслуживание.

Записывает вызовы на обслуживание за последние 8 раз. Отобразить весь журнал, если количество вызовов менее 8 раз.

Если превышает 8 раз, самый старый журнал будет удален.

Отобразить общий счетчик ресурса на момент возникновения вызова на обслуживание.

Отобразить информацию о возникновении вызова на обслуживание.

Идентификация ошибки Отобразить информацию об идентификации ошибки.

Отобразить информацию об автоматической перезагрузке.

Отобразить 4-значный код ошибки.

Дата и время Отобразить дату/время возникновения вызова на обслуживание в формате День/Месяц/Год/Час/Минута Журнал обслуживания Отобразить дату/время проведенного обслуживания, счетчик и другую детальную информацию.

Отобразить историю обслуживания.

Записывает обслуживание за последние 8 раз. Отобразить весь журнал, если количество обслуживаний менее 8 раз. Если превышает 8 раз, самый старый журнал будет удален.

Отобразить общий счетчик ресурса на момент возникновения вызова на обслуживание.

Отобразить код заменяемого компонента при обслуживании.

В случае кода компонента 02 Дата и время Отобразить дату/время обслуживания в формате День/Месяц/Год/Час/Минута Журнал тонера Отобразить дату/время проведенной замены тонера, счетчик и другую детальную информацию.

Отобразить историю замены тонера.

Записывает историю замены тонера за последние 32 раза. Отобразить весь журнал, если количество обслуживаний менее 32 раз. Если превышает 32 раза, самый старый журнал будет удален.

Информация о контейнере тонера обновляется при замене контейнера тонера.

Если серийный номер не изменился при замене тонера, информация о контейнере тонера не будет обновлена.

Отобразить общий счетчик ресурса на момент возникновения замены тонера.

Отобразить информацию о контейнере тонера.

Отобразить серийный номер контейнера тонера ПРИМЕЧАНИЕ Если это неоригинальный продукт, серийный номер не будет отображаться.

Дата и время Отобразить дату/время обслуживания в формате День/Месяц/Год/Час/Минута Детали Отобразить другую информацию для замены тонера.

Состояние замененного контейнера тонера.

Отобразить состояние текущего используемого контейнера и прошлого замененного контейнера.

Отобразить оставшееся количество тонера (%) на момент замены. Если состояние контейнера A, отобразить оставшееся количество тонера на момент начала использования; если состояние B или C, отобразить оставшееся количество тонера на момент замены.

Отобразить количество возникновений замятия бумаги, вызовов на обслуживание, обслуживания и другую информацию.

Количество случаев замятия бумаги.

Показать код замятия бумаги и количество случаев. Даже для кода замятия бумаги, который не произошел, отображается количество случаев 0.

Количество случаев вызова сервиса.

Показать код вызова сервиса и количество случаев. Значение в ( ) показывает количество выполненных автоматических перезагрузок. Вызовы сервиса, которые не произошли, не отображаются.

Количество случаев обслуживания.

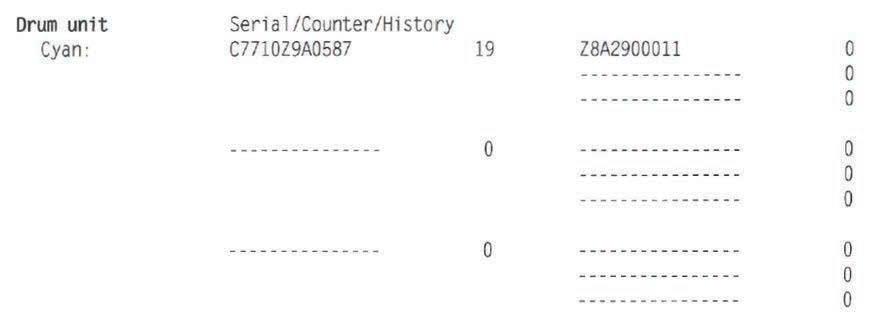

Детали отчета об истории устройства. Отчет об истории устройства показывает историю замены основных узлов.

Показывает название узла, историю замены и другую подробную информацию.

Серийный номер узла, установленного ранее.

При наличии истории замены узла последние три замены отображаются в порядке убывания.

Серийный номер главного устройства, на котором узел (a) был установлен ранее.

При наличии истории присоединения узла (a) к другому главному устройству, она будет отображена в порядке убывания до последних трех случаев.

Значение счетчика узла. Показать дату/время возникновения вызова сервиса, счетчик и другую подробную информацию.

Отобразить информацию о возникновении вызова на обслуживание.

Отобразить информацию о возникновении вызова на обслуживание.

Показать дату/время выполненного обслуживания, счетчик и другую подробную информацию.

Использовать для выхода из режима обслуживания.

Обратитесь к ➡ Выход из режима обслуживания (стр. 527) для процедуры выхода.

Выполнить инициализацию данных резервной копии.

Использовать при необходимости инициализации данных резервной копии.

Выполнить инициализацию данных резервной копии.

Ошибка инициализации информации параметров.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации адресной книги.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации управления учетной записью.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации журнала событий/журнала факс-связи/журнала заданий.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации передачи факс-памяти/программы панели.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации клавиш быстрого доступа.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации резервирования факса.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации учетной записи.

Выключить/включить питание и выполнить U002 снова.

Ошибка выполнения резервной копии кода RP.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации журнала событий/категории зарядки/обслуживания информации счетчика.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации счетчика покрытия.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации счетчика срока службы машины.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации двигателя.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации сканера.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации журнала аудита (журнала проверки).

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации устройства.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации журнала устройства.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации количества страниц/задания/предупреждения CBM подачи бумаги по диапазону покрытия информации счетчика.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации истории назначения.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации параметров.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации адресной книги.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации управления учетной записью.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации журнала событий/журнала заданий.

Выключить/включить питание и выполнить U002 снова.

Выждите более 5 секунд между выключением и включением питания.

Показать или записать серийный номер машины.

Отобрази или установи серийный номер машины. И выполни при отображении сервис-вызова C0180 (несоответствие серийного номера машины) после замены Main / Engine PWB.

Отобрази серийный номер основного узла.

Ошибка инициализации информации программы панели.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации клавиш быстрого доступа.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации учетной записи.

Выключить/включить питание и выполнить U002 снова.

Ошибка выполнения резервной копии кода RP.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации журнала событий/категории зарядки/обслуживания информации счетчика.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации счетчика покрытия.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации счетчика срока службы машины.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации двигателя.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации журнала аудита (журнала проверки).

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации устройства.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации журнала устройства.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации количества страниц/задания/предупреждения CBM подачи бумаги по диапазону покрытия информации счетчика.

Выключить/включить питание и выполнить U002 снова.

Ошибка инициализации информации истории назначения.

Выключить/включить питание и выполнить U002 снова.

Если серийный номер внутри Main / Engine PWB не совпадает, будут отображены серийный номер [Machine No.(Eng)] и [Machine No.(Main)] внутри PWB.

Выполни запись серийного номера машины.

Измени ID режима техническое обслуживание.

Установив уникальный ID режима техническое обслуживание, можно повысить уровень безопасности.

Выбери для изменения ID режима техническое обслуживание.

Установи ID режима техническое обслуживание на значение по умолчанию.

Значение по умолчанию — «10871087».

Используя «0» по «9», «#», «*», создай 8 цифр. И «#» или «*» должны быть включены в ID.

Введи повторно для проверки нового ID.

Выполни инициализацию ID режима техническое обслуживание.

Отобрази версию прошивки и программного обеспечения.

Используй при проверке версии прошивки и программного обеспечения.

Отобрази версию Main firmware.

Отобрази версию приложения CMN.

Отобрази версию приложения SST.

Отобрази версию приложения MNT.

Отобрази версию приложения CPY.

Отобрази версию приложения PRT.

Отобрази версию приложения SND.

Отобрази версию приложения BOX.

Отобрази версию приложения FAX.

[#] или [*] не включены во введённый ID.

«# или * не включены в ID.» [#] или [*] должны быть включены в ID.

[New ID] и [New ID(Reconfirm)] не совпадают.

«ID не совпадает.» Введи ID повторно.

Введённый ID менее 8 цифр.

«Введи ID из 8 цифр.» Введи ID из 8 цифр.

Отобрази версию приложения WPG.

Отобрази версию приложения AUTH.

Отобрази версию приложения PCS.

Отобрази версию приложения SCO.

Отобрази версию приложения PLP.

Отобрази версию приложения EXSP.

Отобрази версию информации Version.

Отобрази версию Sub MMI.

Отобрази версию Sub MMI boot.

Отобрази версию Engine firmware.

Отобразить версию прошивки Engine boot.

Отобразить версию приложения HyPAS EMB.

Отобразить версию дополнительного языка 1.

Отобразить версию дополнительного языка 2.

Отобразить версию дополнительного языка 3.

Отобразить версию дополнительного языка 4.

Отобразить версию дополнительного языка 5.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Отображается только при установленном приложении HyPAS.

Используйте для инициализации данных настроек, отличных от регулировки машины, таких как счётчики, история обращений в сервис, настройки режимов и т. д., на основе ➡ U252 «Set Destination» (стр. 591).

Выполните инициализацию данных настроек.

Ошибка инициализации информации параметров.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации адресной книги.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации управления учетной записью.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации журнала событий/журнала факс-связи/журнала заданий.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации передачи факс-памяти/программы панели.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации клавиш быстрого доступа.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации резервирования факса.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации учетной записи.

Отключите/включите питание и повторно выполните U021.

Ошибка выполнения резервной копии кода RP.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации журнала событий/категории зарядки/обслуживания информации счетчика.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации счетчика покрытия.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации счетчика срока службы машины.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации двигателя.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации сканера.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации журнала аудита (журнала проверки).

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации устройства.

Отключите/включите питание и повторно выполните U021.

Выждите более 5 секунд между выключением и включением питания.

Выполните обновление прошивки.

Используйте для обновления прошивки при установленном уровне безопасности.

Выполните обновление прошивки.

Если для параметра уровня безопасности выбрано «Very High», обновление прошивки начинается выполнением U025 с установленным USB-накопителем. Обновление может быть выполнено, если функция разрешения на выполнение обновления прошивки установлена в положение «ON». В этом случае отображается сообщение «требуется проверка подлинности администратора для использования обновления прошивки. Использовать?», выберите «Yes» и введите пользовательский ID и пароль для возможности выполнения обновления.

Отрегулируйте положение переднего края и центральное положение изображения.

Используйте при смещении положения изображения.

См. ➡ Отрегулировать центральную линию выходного изображения (стр. 531) или ➡ Регулировка момента переднего края выходного изображения (стр. 533) для метода регулировки.

Ошибка инициализации информации журнала устройства.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации количества страниц/задания/предупреждения CBM подачи бумаги по диапазону покрытия информации счетчика.

Отключите/включите питание и повторно выполните U021.

Ошибка инициализации информации истории назначения.

Отключите/включите питание и повторно выполните U021.

Отрегулируйте положение переднего края в обычном режиме.

Отрегулируйте положение переднего края при подаче с MPT.

Отрегулируйте положение переднего края при подаче из кассеты основного блока.

Отрегулируйте момент переднего края при двусторонней печати.

Отрегулируйте центральное положение при подаче с MPT.

Отрегулируйте центральное положение при подаче из кассеты1.

Отрегулируйте центральное положение при подаче из кассеты2.

Отрегулируйте центральное положение при подаче из кассеты3.

Отрегулируйте центральное положение при двусторонней печати.

Отрегулируйте величину петли бумаги.

Используйте при отсутствии изображения переднего края бумаги, непостоянном положении или Z-образном складывании или перекосе бумаги.

Величина петли означает величину петли бумаги, когда передний край бумаги достигает регистрационного ролика, и величина петли регулируется изменением момента запуска приводимого регистрационного ролика.

При более быстром запуске привода величина петли становится меньше.

При более медленном запуске привода величина петли становится больше.

Отрегулируйте положение переднего края в обычном режиме.

Отрегулируйте величину петли при подаче с MPT.

Отрегулируйте величину петли при подаче из кассеты основного блока.

Отрегулируйте величину петли при двусторонней печати.

Отрегулируйте величину петли при подаче с питателя бумаги.

Отрегулируйте коэффициент увеличения при сканировании с планшета.

Используйте при смещении коэффициента увеличения копировального или сканируемого изображения.

См. ➡ Отрегулировать коэффициент увеличения изображения планшета (стр. 548) для метода регулировки.

Отрегулируйте коэффициент увеличения в направлении основного сканирования.

При увеличении установленного значения копировальное изображение увеличится, при уменьшении — уменьшится.

Отрегулируй увеличение в направлении вспомогательного сканирования.

При увеличении установленного значения копировальное изображение увеличится, при уменьшении — уменьшится.

Отрегулируй передний край при сканировании с планшета.

Используй при систематическом смещении передней кромки изображения копии или сканированного изображения.

См. ➡ Отрегулируй увеличение изображения сканирования с планшета. (страница 548) для метода регулировки.

Отрегулируй положение переднего края изображения копии/сканированного изображения.

При увеличении значения параметра расстояние от переднего края бумаги до переднего края изображения увеличивается, при уменьшении — уменьшается.

Отрегулируй центральное положение при сканировании с планшета.

Используй при смещении центрального положения изображения копии или сканированного изображения относительно оригинала.

См. ➡ Отрегулируй увеличение изображения сканирования с планшета. (страница 548) для метода регулировки.

Отрегулируй центральное положение изображения копии/сканированного изображения.

При увеличении установленного значения центральное положение смещается в левую сторону изображения, при уменьшении — в правую сторону.

Отрегулируй начальное положение сканирования при сканировании DP.

Используй при появлении грязного изображения и т.д. вследствие неправильного положения сканирования. При изменении положения сканирования отрегулируй положение передней кромки через ➡ U071"Отрегулируй синхронизацию переднего края DP" (страница 584).

См. ➡ Отрегулируй увеличение изображения сканирования с планшета. (страница 548) для метода регулировки.

Отрегулируй начальное положение сканирования автоматического устройства подачи документов.

При увеличении значения параметра расстояние от переднего края оригинала до начального положения сканирования увеличивается, при уменьшении — уменьшается.

Отрегулируй увеличение сканирования при сканировании DP.

Используй при смещении увеличения изображения копии или сканированного изображения при использовании автоматического устройства подачи документов.

См. ➡ Отрегулируй увеличение изображения сканирования с планшета. (страница 548) для метода регулировки.

Отрегулируй увеличение в направлении вспомогательного сканирования при одностороннем сканировании.

Отрегулируй увеличение в направлении вспомогательного сканирования при двустороннем сканировании.

Отображается только при установленном RADP.

Отрегулируй увеличение в направлении основного сканирования при двойном сканировании.

Отображается только при установленном DSDP.

Отрегулируй увеличение в направлении вспомогательного сканирования при двойном сканировании.

Отображается только при установленном DSDP.

Отрегулируй положение передней и задней кромки при сканировании DP.

Используй при систематическом смещении переднего и задного края изображения копии или сканированного изображения относительно оригинала.

См. ➡ Отрегулируй увеличение изображения сканирования с планшета. (страница 548) для метода регулировки.

Отрегулируй положение передней кромки скопированного/сканированного изображения при одностороннем сканировании.

При увеличении значения параметра расстояние от передней кромки бумаги до передней кромки изображения уменьшается, при уменьшении — увеличивается.

Отрегулируй положение задней кромки изображения копии или сканированного изображения при одностороннем сканировании.

Увеличение значения параметра делает изображение длиннее, уменьшение — короче.

Отрегулируйте положение передней кромки копируемого изображения/отсканированного изображения при односторонний сканировании.

При увеличении значения параметра расстояние от передней кромки бумаги до передней кромки изображения уменьшается, при уменьшении — увеличивается.

Отрегулируй положение задней кромки изображения копии или сканированного изображения при двустороннем сканировании.

Увеличение значения параметра делает изображение длиннее, уменьшение — короче.

Отрегулируй центральное положение при сканировании DP.

Используй при смещении центрального положения изображения копии или сканированного изображения относительно оригинала.

См. ➡ Отрегулируй увеличение изображения сканирования с планшета. (страница 548) для метода регулировки.

Отрегулируй центральное положение изображения копии или сканированного изображения при одностороннем сканировании.

При увеличении установленного значения центральное положение смещается влево, при уменьшении — вправо.

Отрегулируй центральное положение изображения копии или сканированного изображения при двустороннем сканировании.

При увеличении установленного значения центральное положение смещается влево, при уменьшении — вправо.

Используй при проверке счётчика барабана.

Отображает счётчик чёрного блока барабана.

Отображает расстояние хода барабана.

Используй для проверки расстояния хода барабана.

Отображает расстояние хода чёрного блока барабана.

Устанавливает, включен или отключен режим установки тонера.

Выполняет установку тонера при настройке машины.

Установи время обнаружения конца тонера.

Используй при регулировке для обнаружения низкого уровня тонера с надлежащей синхронизацией.

Изменение настройки не отражается при условии обнаружения низкого уровня тонера. Если обнаружен низкий уровень тонера, измени настройки после выключения/включения питания.

Установи время обнаружения низкого уровня тонера контейнера чёрного тонера.

Отображает время работы узла Developer (разработчик).

Используй для проверки времени работы узла при возникновении сбоя Developer.

Отображает время работы узла Developer (Black) в минутах.

после включения/выключения питания.

Не выполняет установку тонера.

[Вкл] [Вкл] Обнаруживай низкий уровень тонера.

Не обнаруживай низкий уровень тонера.

Отображает счётчик узла Developer.

Используй для проверки счётчика узла Developer.

Отображает счётчик узла Developer (чёрный).

Установи фазовое управление нагревателем Fuser (термоузла).

Установи фазовое управление нагревателем Fuser. Используй при мерцании освещения.

Отрегулируй передний край подачи бумаги.

Включение режима снижения мерцания увеличивает время прогрева машины.

Установи тип IC-карты. Используй при установке типа IC-карты.

[Вкл] Включи режим снижения мерцания.

Установи функцию блокировки панели управления.

Используй при запрете лицам, не авторизованным, управлять системным меню на панели управления/отмену задания.

Настройки, кроме [Разблокировка], следующие.

Установи, если IC-карта отличается от SSFC.

Разблокируй системное меню управления.

Заблокируй системное меню управления и настройку связанных с вводом/выводом.

Заблокируй системное меню управления, настройку связанных с вводом/выводом и выполнение заданий.

Заблокируй системное меню управления, настройку связанных с вводом/выводом, выполнение заданий и настройку параметров бумаги.

Заблокируй системное меню управления и операцию отмены задания.

Используй при установке/изменении цикла обслуживания. После установки цикла обслуживания экран операций уведомит о приближении времени обслуживания.

Перейди в режим обслуживания Разрешение Разрешение Разрешение Разрешение Переход в системное меню Разрешение Разрешение Запрет Запрет Отправка, отправка из почтового ящика Разрешение Разрешение Разрешение Разрешение Переход к регистрации/редактированию адресной книги Запрет Запрет Запрет Переход к регистрации/редактированию почтового ящика Запрет Запрет Запрет Запрет Нажми клавишу [Stop].

Разъединение линии FAX Разрешение Разрешение Разрешение Запрет Элементы операции Частичная блокировка 1 Частичная блокировка 2 Частичная блокировка 3 Блокировка Переход в режим обслуживания Разрешение Разрешение Разрешение Разрешение Переход в системное меню Разрешение Разрешение Запрет Запрет Отправка, отправка из почтового ящика Разрешение Разрешение Разрешение Разрешение Переход к регистрации/редактированию адресной книги Запрет Запрет Запрет Переход к регистрации/редактированию почтового ящика Запрет Запрет Запрет Запрет Нажми клавишу [Stop].

Установи цикл обслуживания ремонтного набора A.

Исправь или сбрось счётчик обслуживания.

Используй при исправлении или сбросе счётчика обслуживания после проведения обслуживания.

Измени счётчик обслуживания ремонтного набора A.

Переключи операцию и отображение основного блока в соответствии со спецификацией страны назначения.

Используй для повторной установки настроек страны назначения при инициализации резервного RM кодом U021.

Установи спецификацию Inch.

Установи спецификацию Centi.

Установи спецификацию Asia.

Установить спецификацию Австралии.

Установить спецификацию Китая.

Установить спецификацию Кореи.

Переключить метод подсчёта отпечатков.

Используй при изменении размера бумаги для двойного подсчёта.

Переключить метод подсчёта в режиме чёрно-белой печати.

Выключи и включи питание и выполни U252 повторно.

Выключи и включи питание и выполни U252 повторно.

Выключи и включи питание и выполни U252 повторно.

Выключи и включи питание и выполни U252 повторно.

Выключи и включи питание и выполни U252 повторно.

Выключи и включи питание и выполни U252 повторно.

Выключи и включи питание и выполни U252 повторно.

Переключить момент подсчёта отпечатков.

Используй при изменении момента подсчёта отпечатков.

Установить страницу статуса обслуживания, выводимую из Системного меню.

Используй при ограничении информации об обслуживании для пользователей.

Установить информацию о покрытии страницы статуса обслуживания.

Установить разрешение на вывод страницы статуса обслуживания из Системного меню.

Установить все размеры бумаги на одиночный подсчёт.

Установить размеры бумаги больше Legal (356 мм) на двойной подсчёт.

Установить размеры бумаги больше Folio на двойной подсчёт.

Установить момент подсчёта отпечатков при запуске вторичной подачи.

Установить момент подсчёта отпечатков при завершении вывода.

Установить автоматическое восстановление после возникновения кода ошибки.

Используй при установке автоматического восстановления после возникновения кода ошибки.

Установить автоматическое восстановление кода ошибки "C0000 to C0999".

Установить автоматическое восстановление кода ошибки "C1000 to C1999".

[Вкл] [Вкл] Отобразить информацию о покрытии на странице статуса обслуживания.

Информация о покрытии на странице статуса обслуживания не отображается.

[Вкл] Разрешить вывод страницы статуса обслуживания.

Вывод страницы статуса обслуживания запрещён.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

Установить автоматическое восстановление кода ошибки "C2000 to C2999".

Установить автоматическое восстановление кода ошибки "C3000 to C3999".

Установить автоматическое восстановление кода ошибки "C4000 to C4999".

Установить автоматическое восстановление кода ошибки "C5000 to C5999".

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

Установить автоматическое восстановление кода ошибки "C6000 to C6999".

Установить автоматическое восстановление кода ошибки "C7000 to C7999".

Установить автоматическое восстановление кода ошибки "C8000 to C8999".

Установить автоматическое восстановление кода ошибки "C9000 to C9999".

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

Установить автоматическое восстановление кода ошибки "CF000 to CFFFF".

Установить отображение указаний по очистке при обнаружении чёрных полос на сканирующем узле.

Используй при изменении отображения указаний по очистке при обнаружении чёрных полос на сканирующем узле.

Установить отображение указаний по очистке.

[Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] [Вкл] Автоматическое восстановление включено.

Функция автокоррекции отключена.

[Вкл] [Вкл] Отобразить инструкцию по очистке при обнаружении чёрных полос на модуле подачи документов.

Инструкция по очистке при обнаружении чёрных полос на модуле подачи документов не отображается.

Установить отображение сообщения для указания времени техническогообслуживания.

Используется при изменении времени отображения для указания времени техническогообслуживания.

Установить счётчик от отображения сообщения на фактическое время техническогообслуживания.

Используется при изменении параметра режима энергосбережения.

Если включен режим [Меньше энергосбережения], это не соответствует стандарту BAM.

Снять этикетку сертификации энергосбережения при отключении параметра автоматического спящего режима.

Отрегулировать передний край, задний край и левое и правое поля печати бумаги.

Используется при регулировке полей печати бумаги.

Обратитесь к ➡ Отрегулировать передний край выходного изображения. (стр. 536), ➡ Отрегулировать задний край выходного изображения. (стр. 540), ➡ Отрегулировать левое/правое поле выходного изображения. (стр. 538) для метода регулировки.

Отрегулируй передний край подачи бумаги.

Параметр, чтобы параметр соответствовал стандарту BAM.

Включить параметр функции приоритета восстановления и приоритета энергосбережения. Если включить этот параметр, это не соответствует стандарту BAM.

[Вкл] [Вкл] Включить параметр автоматического спящего режима.

Отключить параметр автоматического спящего режима.

Если уменьшить передний край поля, это может привести к замятию бумаги в термоузле.

Отрегулировать левое поле края бумаги.

Отрегулировать правое поле края бумаги.

Отрегулировать задний край поля бумаги.

Это может привести к грязи на следующей странице при уменьшении заднего края поля.

Отрегулировать поле сканирования оригинала контактным стеклом.

Это используется для регулировки поля при сканировании оригинала.

Обратитесь к ➡ Изменить значения параметров (стр. 528) для метода регулировки.

Отрегулировать левое поле поверхности сканера.

Отрегулировать передний край поля сканера.

Отрегулировать правое поле поверхности сканера.

Отрегулировать задний край поля сканера.

Отрегулировать поля сканирования оригинала модулем подачи документов.

Это используется для регулировки поля при сканировании оригинала.

Обратитесь к ➡ Изменить значения параметров (стр. 528) для метода регулировки.

Отрегулировать левое поле поверхности сканера.

Отрегулировать передний край поля сканера.

Отрегулировать правое поле поверхности сканера.

Отрегулировать задний край поля сканера.

Отрегулировать левое поле поверхности (обратная сторона) сканера.

Отрегулировать передний край поля (обратная сторона) сканера.

Отрегулировать правое поле поверхности (обратная сторона) сканера.

Отрегулировать задний край поля (обратная сторона) сканера.

Отрегулировать время переднего края при повороте сканируемого оригинала на 180 градусов и выводе копии.

Используется при регулировке времени переднего края при повороте сканируемого оригинала на 180 градусов и выводе копии.

Обратитесь к ➡ Изменить значения параметров (стр. 528) для метода регулировки.

Отрегулировать время переднего края выводимой копии.

Автоматически отрегулировать раздел сканера, используя указанный оригинал.

Используется в следующих случаях.

При выполнении инициализации по U021.

Обратитесь к ➡ Автоматическая регулировка узла (Image scanner unit) (стр. 549) для метода регулировки.

Отрегулируй следующий элемент с использованием тестового оригинала автоматически.

Отрегулируй следующий элемент (передняя сторона) с использованием тестового оригинала автоматически.

Отрегулируй следующий элемент (задняя сторона) с использованием тестового оригинала автоматически.

Отрегулируй следующий элемент (передняя сторона) с использованием тестового оригинала автоматически.

Отрегулируй следующий элемент (задняя сторона) с использованием тестового оригинала автоматически.

Установи целевое значение регулировки автоматически или переключи входное значение в U425.

Обратись к ➡ U425 «Установка целевого значения регулировки» (стр. 613) для ввода целевого значения через U425.

Выведи результат после автоматической регулировки.

Вывод возможен только при вставленном USB-накопителе.

Используй целевое значение U425.

Выведи результат после автоматической регулировки.

Выведи изображение сканирования и журнал.

Выведи изображение сканирования, журнал и результат автоматической регулировки.

Отображай сообщение по ходу автоматической регулировки.

Указывает условие, когда клавиша выполнения не нажата.

Указывает, что тестовый оригинал сканируется.

Указывает, что рассчитывается корректирующее значение автоматической регулировки.

Указывает условие перед запуском автоматической регулировки.

Указывает условие, когда выполняется сканирование на столе.

Указывает условие, когда выполняется сканирование DP (передняя сторона).

Указывает условие, когда выполняется сканирование DP (задняя сторона).

Указывает условие, когда автоматическая регулировка завершена.

Указывает условие, когда клавиша выполнения не нажата.

Указывает, что печатается тестовая диаграмма.

Указывает, что тестовый оригинал сканируется.

Указывает, что рассчитывается корректирующее значение автоматической регулировки.

Указывает условие, когда автоматическая регулировка завершена.

Указывает, что произошла ошибка при регулировке хода.

Указывает результат при обнаружении перекоса подачи.

После отображения этого значения наступит режим ожидания сканирования. Нажми клавишу [Пуск] для повторного запуска.

Автоматическая регулировка выполнена успешно.

При сканировании на столе обнаружена ошибка позиции черной полосы из-за перекоса ведущего края в направлении вспомогательного сканирования.

Правильно установи оригинал и выполни автоматическую регулировку заново.

При сканировании на столе не может быть обнаружена черная полоса на ведущем крае вспомогательного сканирования.

Правильно установи оригинал и выполни автоматическую регулировку заново.

При сканировании на столе не может быть обнаружена черная полоса на задней стороне основного сканирования.

Правильно установи оригинал и выполни автоматическую регулировку заново.

При сканировании на столе не может быть обнаружена черная полоса на передней стороне основного сканирования.

Правильно установи оригинал и выполни автоматическую регулировку заново.

При сканировании на столе не может быть обнаружена черная полоса на конечном крае вспомогательного сканирования.

Правильно установи оригинал и выполни автоматическую регулировку заново.

При выполнении DP-сканирования не может быть обнаружена черная полоса на задней стороне основного сканирования.

Проверь переднюю/заднюю сторону регулировочного оригинала.

При выполнении DP-сканирования не может быть обнаружена черная полоса на передней стороне основного сканирования.

При выполнении DP-сканирования не может быть обнаружена черная полоса на ведущем крае вспомогательного сканирования.

При выполнении DP-сканирования не может быть обнаружена черная полоса на задней стороне вспомогательного сканирования.

При выполнении DP-сканирования не может быть обнаружена белая полоса на задней стороне вспомогательного сканирования.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Обнаружена ошибка увеличения в направлении вспомогательного сканирования.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Обнаружена ошибка ведущего края в направлении вспомогательного сканирования.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Обнаружена ошибка задней кромки в направлении sub scan.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Обнаружена ошибка перекоса в направлении DP sub scan.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Обнаружена ошибка центрального положения в направлении main scan.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Обнаружена ошибка перекоса в направлении DP main scan.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Обнаружена ошибка увеличения в направлении main scan.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Или выполни ручную регулировку в следующем режиме обслуживания.

Обнаружена ошибка сервисного вызова.

Переведи выключатель питания в положение ВКЛ/ВЫКЛ и выполни заново.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Обнаружена ошибка замены PWB.

Обнаружена ошибка тестового оригинала.

Очистите контактное стекло и щелевое стекло. Если не устранено, замените эталонный оригинал.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Обнаружена ошибка матричного эталонного оригинала.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Обнаружена ошибка эталонного оригинала коэффициента белой коррекции.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Обнаружена ошибка при поиске значения Lab.

Проверьте следующее и повторите выполнение.

Обнаружена ошибка при сравнении значений Lab.

Проверьте следующее и повторите выполнение.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Обнаружена ошибка коэффициента матрицы коррекции цвета.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Введите значение Lab для эталонного оригинала.

Введите данные для коррекции оригинала для автоматической регулировки.

Обратитесь к ➡ Изменить значения параметров (стр. 528) для метода регулировки.

Установите значение регулировки при сканировании DP.

Установите значение регулировки при сканировании DP.

Обнаружена ошибка эталонного оригинала хроматической аберрации.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Ошибка в правильном соотношении белой эталонной пластины.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Ошибка обнаружения устройства DP sub-scanning.

Правильно установи оригинал и выполни автоматическую регулировку заново.

Завершено получение тестового RAW.

Установите значение Lab для белого участка эталонного оригинала.

значение a значение b [Black] Установите значение Lab для чёрного участка эталонного оригинала.

значение b [Gray1] Установите значение Lab для участка Gray1 эталонного оригинала.

значение a значение b [Gray2] Установите значение Lab для участка Gray2 эталонного оригинала.

значение a значение b [Gray3] Установите значение Lab для участка Gray3 эталонного оригинала.

значение a значение b [C] Установите значение Lab для голубого участка эталонного оригинала.

значение a значение b [M] Установите значение Lab для пурпурного участка эталонного оригинала.

значение a значение b [Y] Установите значение Lab для жёлтого участка эталонного оригинала.

значение a значение b [R] Установите значение Lab для красного участка эталонного оригинала.

значение a значение b [G] Установите значение Lab для зелёного участка эталонного оригинала.

Установите значение Lab для синего участка эталонного оригинала.

значение a значение b [Adjust Original] Установите положения передней кромки (A), левой кромки (B) и задней кромки (C) на эталонном оригинале [Chart A].

Передняя кромка (A): среднее значение A1, A2 и A3 Задняя кромка (C): C1, C [Adjust Original] [Lead] Установите значение регулировки передней кромки (A).

Установите значение регулировки левой кромки (B).

Установите значение регулировки задней кромки (C).

Установите положения передней кромки (A), левой кромки (B) и задней кромки (C) на эталонном оригинале [Chart B].

Установите значение регулировки передней кромки (A).

Установите значение регулировки левой кромки (B).

Установите значение регулировки задней кромки (C).

Используйте при установке удалённого сервиса.

[On/Off Config] Установи удаленный сервис.

[On/Off Config] U600 "Initialize: All Data" Инициализируй факс.

Используй при инициализации факса.

Инициализируй код страны (Destination), программные переключатели на основе параметра кода OEM, все данные в резервной копии, память изображений. Если ошибка файловой системы обнаружена при проверке файловой системы, инициализируй историю связи и содержимое регистрации после инициализации файловой системы.

[On] Включи функцию удаленного сервиса.

Отключи функцию удаленного сервиса.

Для компании-дистрибьютора, охватывающей Сингапур, Индию, Таиланд и Гонконг.

Так как значение по умолчанию изменено с [DTMF] на [Dial Tone], код России отличается от кода Европы.

Для компании-дистрибьютора, охватывающей США, Мексику, Канаду, Боливию, Чили, Перу, Аргентину и Бразилию.

Используй при инициализации факса с сохранением данных регистрации пользователя и значений заводских настроек.

Норвегия, Турция, Саудовская Аравия и Южная Африка.

При работе в Новой Зеландии код страны должен быть установлен компанией-дистрибьютором.

Код страны и код OEM неизвестны.

Для компании-дистрибьютора, охватывающей Сингапур, Индию, Таиланд и Гонконг.

Так как значение по умолчанию изменено с [DTMF] на [Dial Tone], это отличается от кода Европы.

Для компании-дистрибьютора, охватывающей США, Мексику, Канаду, Боливию, Чили, Перу, Аргентину и Бразилию.

Для компании-дистрибьютора, охватывающей Италию, Германию, Испанию, Великобританию, Голландию, Швецию, Францию, Австрию, Швейцарию, Бельгию, Данию, Финляндию, Португалию, Ирландию, Норвегию, Турцию, Саудовскую Аравию и Южную Африку.

При работе в Новой Зеландии код страны должен быть установлен компанией-дистрибьютором.

Код страны и код OEM неизвестны.

Используй при установке типа линии факса.

Установи количество звонков для автоматического переключения факса/телефона.

Используй при изменении количества звонков.

Значение по умолчанию зависит от кода страны.

Установи количество звонков.

Установи [DTMF] как тип линии факса.

Установи [10PPS] как тип линии факса.

Установи [20PPS] как тип линии факса.

Инициализируй данные, связанные с факс-связью.

Используй при удалении истории связи или ID.

Удали историю связи и данные Protocol List.

Установи количество удаляемых строк при приеме с одинаковым увеличением или при автоматическом уменьшении.

Используй при изменении количества удаляемых строк при приеме с одинаковым увеличением или автоматическом уменьшении.

Обратись к инструкции по методу регулировки.

Установи количество удаляемых строк при приеме с одинаковым увеличением.

Установи максимальное количество строк для удаления, если объем полученных данных превышает емкость записи одной страницы при приеме с одинаковым увеличением. Если количество превышающих строк меньше установленного значения, они будут удалены как ненужные, если больше, то не будут удалены и остающиеся строки будут записаны на вторую страницу.

Если при приеме с одинаковым увеличением получена пустая вторая страница, увеличь значение параметра. Также, если в полученном изображении отсутствуют некоторые части, уменьши значение параметра.

Установи количество удаляемых строк при автоматическом уменьшении.

Установи максимальное количество строк для удаления, если объем полученных данных превышает емкость записи одной страницы при автоматическом уменьшении. Если количество превышающих строк меньше установленного значения, они будут удалены как ненужные, если больше, то не будут удалены и остающиеся строки будут записаны на одну страницу с уменьшением.

Увеличь значение параметра, если изображение уменьшается больше, чем необходимо для создания полей в конце при приеме с уменьшением. Также, уменьши значение параметра, если в полученном изображении отсутствуют некоторые части.

Установи количество удаляемых строк при автоматическом уменьшении A4R/LetterR.

Установи максимальное количество строк для удаления, если объем полученных данных превышает емкость записи одной страницы при автоматическом уменьшении с использованием размера A4 или Letter. Если количество превышающих строк меньше установленного значения, они будут удалены как ненужные, если больше, то не будут удалены и остающиеся строки будут записаны на одну страницу с уменьшением.

Увеличь значение параметра, если изображение уменьшается больше, чем необходимо для создания полей в конце при приеме с уменьшением. Также, уменьши значение параметра, если в полученном изображении отсутствуют некоторые части.

Установи количество строк регулировки при автоматическом уменьшении.

Используй при изменении количества строк регулировки при автоматическом уменьшении.

Обратись к инструкции по методу регулировки.

Установи количество строк регулировки при автоматическом уменьшении.

Установи количество строк регулировки для автоматического уменьшения при установке бумаги размера A4.

Установите количество линий коррекции для автоматического уменьшения при установке бумаги размера Letter.

Установите параметры операции факс-связи.

Используйте при настройке автоматического уменьшения или вывода списка протоколов.

Установите автоматическое уменьшение для направления вспомогательного сканирования.

Установите вывод автоматического списка протоколов.

При превышении длины оригинала размера бумаги выполняет автоматическое уменьшение.

Установите метод обнаружения сигнала при переключении удаленного управления.

Установите метод определения переключения удаленного управления в зависимости от типа телефонного аппарата.

Установите режим переключения удаленного управления.

Установите интервал и количество попыток автоматического повторного набора.

Автоматический вывод после завершения факс-связи.

Время возникновения ошибки связи.

Установите обнаружение одного импульса.

Установите непрерывное обнаружение.

Используйте при настройке интервала и количества повторных попыток.

Значение по умолчанию для каждого режима зависит от кода страны.

Установите количество попыток автоматического повторного набора.

Установите для факс-связи.

Используйте при необходимости изменить скорость связи или принять меры против эхо.

Установите скорость TX. Однако если целевое устройство поддерживает V.34, V.34 выбирается для передачи независимо от этой настройки.

Установите скорость RX. Однако если целевое устройство поддерживает V.34, V.34 выбирается для приема независимо от этой настройки.

Установите время ожидания от приема сигнала DIS к передаче сигнала DCS. Выполните при возникновении проблемы на стороне TX из-за сбоя эхо.

Установите время ожидания от приема сигнала CED к передаче сигналов NSF/CIS/DIS. Выполните при возникновении проблемы на стороне RX из-за сбоя эхо.

Установите скорость TX на [14400bps/V17].

Установите скорость TX на [9600bps/V29].

Установите скорость TX на [4800bps/V27ter].

Установите скорость TX на [2400bps/V27ter].

Установите скорость RX на [14400bps].

Установите скорость RX на [9600bps].

Установите скорость RX на [4800bps].

Установите скорость RX на [2400bps].

Установите для факс-связи.

Используйте при TX/RX с ECM и настройке частоты CED.

Установите ECM RX. Если приоритет — снижение стоимости связи, отключите эту настройку. Однако при подключении к линии IP-телефонии не устанавливайте OFF.

Установите частоту сигнала CED.

Установите время ожидания от приема сигнала DIS к передаче сигнала DCS на 500msec.

Установите время ожидания от приема сигнала DIS к передаче сигнала DCS на 300msec.

Установите время ожидания от приема сигнала CED к передаче сигналов NSF/CIS/DIS на 500msec.

Установите время ожидания от приема сигнала CED к передаче сигналов NSF/CIS/DIS на 75msec.

Установите для факс-связи.

Используйте для снижения ошибок связи при использовании низкокачественной линии.

Описание функции [Comm Ctrl 3] [DIS 4Byte] Установите TX после 33-го бита сигнала DIS/DTC.

[Num Of CNG(F/T)] Установи количество обнаружений CNG при автоматическом переключении FAX/TEL.

[On] [On] Установи ECM TX/RX в положение On.

Установи частоту сигнала CED на 2100Hz.

Установи частоту сигнала CED на 1100Hz.

[Num Of CNG(F/T)] U633 "Communication Control 4" Установи параметры для FAX-связи.

Используйте для снижения ошибок связи при использовании низкокачественной линии.

Установи разрешение/запрет V.34-связи.

Установи скорость символа V.34 (3429 Hz) [DIS 2Res] Установи количество приемов сигнала DIS. Применяй как один из способов устранения при возникновении ошибок связи и т.п.

Установи отношение ошибок линии для определения передачи сигнала RTN. При частых ошибках связи из-за качества линии можно снизить ошибки уменьшением значения параметра.

[On] TX не выполняется после 33бит сигнала DIS/DTC.

TX выполняется после 33бит сигнала DIS/DTC.

Установи количество обнаружений CNG на 1 раз.

Установи количество обнаружений CNG на 2 раза.

[On] [On] Разреши V.34-связь для TX и RX.

[On] [On] Используй 3429Hz как скорость символа V.34.

3429Hz не используется как скорость символа V.34.

Установите для факс-связи.

Установи количество байтов для допуска ошибки при оценке полученного сигнала TCF. Применяй для смягчения условий связи при возникновении ошибок.

Обратись к инструкции по методу регулировки.

Установи количество байтов для допуска ошибки при оценке сигнала TCF.

Установите для факс-связи.

Установи отношение ошибок линии на 5%.

Установи отношение ошибок линии на 10%.

Установи отношение ошибок линии на 15%.

Установи отношение ошибок линии на 20%.

Применяй при установке времени обнаружения в режиме удаленного переключателя.

Обратись к инструкции по методу регулировки.

Установи время обнаружения при одиночном режиме удаленного переключателя.

Установи время обнаружения при непрерывном режиме удаленного переключателя.

Установите для факс-связи.

Применяй при установке тайм-аута во время FAX-связи.

Значение по умолчанию [Td Time Out] зависит от кода страны.

Установи время между передачей сигнала вызова и обнаружением сигнала CED или DIS. Измени при разрыве линии при настройке производительности коммутатора или установке автопереключения устройства другой стороны.

Установи время от входящего вызова до приема правильного сигнала. Обычно настройка не требуется.

Установи время от сигнала CFR до приема данных изображения, от приема данных изображения до приема следующего сигнала процедуры, от обнаружения сигнала RNR в ECM до приема следующего сигнала процедуры.

Установи время вызова оператора через внешний телефон и т.п. после получения вызова в FAX при автоматическом переключении FAX/TEL. Прием сигнала факса в течение этого времени или истечение этого времени автоматически переключится на прием FAX. Выполни, если возникает ошибка приема при автоматическом переключении FAX/TEL.

Установи время (Справочная информация) от получения FAX до начала передачи сигнала перезвона при автоматическом переключении FAX/TEL. Выполни, если возникает ошибка приема при автоматическом переключении FAX/TEL.

Установи время вызова оператора через внешний телефон и т.п. после получения вызова в FAX при автоматическом переключении FAX/TEL. Выполни, если возникает ошибка приема при автоматическом переключении FAX/TEL.

Установи время контроля триггера для переключения на прием FAX после получения внешнего телефонного вызова в режиме подключения автоответчика (TAD режим). Если переключение на прием факса не произойдет в течение этого времени, далее будет работать как обычный телефон.

Установи параметр при возникновении ошибки приема в режиме подключения автоответчика.

Установи длительность молчания (FAX) для условия тишины, которое является одним из триггеров контроля в пределах времени Td.

Установи параметр при возникновении ошибки приема в режиме подключения автоответчика. Однако при чрезмерном снижении значения параметра возможно переключение на прием FAX в середине обычного телефонного разговора.

Установи уровень обнаружения модема.

Установи для улучшения точности связи при адаптации к характеристикам линии или использовании линий низкого качества.

Установи эквалайзер кабеля TX G3.

Установи эквалайзер кабеля RX G3.

Установи уровень обнаружения модема.

Установить уровень передачи модема.

Использовать при корректировке адаптации к характеристикам линии.

Установить эквалайзер кабеля G3 TX/RX на [0dB].

Установить эквалайзер кабеля G3 TX/RX на [4dB].

Установить эквалайзер кабеля G3 TX/RX на [8dB].

Установить эквалайзер кабеля G3 TX/RX на [12dB].

Установить уровень обнаружения модема на [-33dBm].

Установить уровень обнаружения модема на [-38dBm].

Установить уровень обнаружения модема на [-43dBm].

Установить уровень обнаружения модема на [-48dBm].

Обратись к инструкции по методу регулировки.

Значение по умолчанию для каждого режима зависит от кода страны.

Установить уровень передачи модема.

Установить центральное значение уровня передачи DTMF.

Установить разность уровней передачи DTMF.

Установить адаптацию к характеристикам линии.

Значение по умолчанию [Busy Tone] зависит от кода страны.

При подключении к открытой линии установить, если гудок может быть обнаружен для проверки снятия трубки.

Если приемник занят при вызове ФАКСа, установить разъединение линии при обнаружении гудка занятости или установить оставить линию открытой до истечения тайм-аута T0 без обнаружения гудка занятости.

Если передача ФАКСа не может быть выполнена из-за ошибочного обнаружения гудка занятости, это может улучшиться путем изменения значения параметра на OFF. Однако линия не разъединяется в течение тайм-аута T0 даже если приемник занят в этом случае.

Установить обнаружение тока петли перед набором номера.

[Вкл] [Вкл] Обнаруживает [Dial Tone]/[Busy Tone]/[DC Loop].

Не обнаруживает [Dial Tone]/[Busy Tone]/[DC Loop].

Установить метод мигания.

Установить метод кодового номера.

Вывести отчет, связанный с ФАКС-коммуникацией.

Использовать при проверке условия использования ФАКСа, различных параметров, процедуры коммуникации.

Вывести список программных переключателей, собственного номера ФАКСа, конфиденциального почтового ящика, версии ПЗУ платы ФАКСа и т. д.

Вывести список журнала ошибок, линии коммуникации и т. д.

Вывести только параметры, связанные с ФАКС-коммуникацией в статусе параметров режима обслуживания.

Вывести список протокола коммуникации.

Вывести список ошибок коммуникации.

Вывести адресную книгу в порядке ID регистрации.

Вывести адресную книгу в порядке имени регистрации.

Установить приоритет размера печати при массовой передаче ФАКСа и приеме малого размера.

Использовать при изменении приоритета размера печати при массовой передаче ФАКСа и приеме малого размера.

Установить массовую передачу ФАКСа.

Изменить приоритет размера печати при приеме размера A5.

Установить время обнаружения ошибки задержки ФАКСа-задания C0950.

Установить программный переключатель ФАКСа отдельно.

Использовать при изменении программного переключателя ФАКСа. Обычно не изменяется из-за большого влияния на производительность коммуникации.

Указать номер программного переключателя.

[Вкл] [Вкл] Выполнить массовую передачу ФАКСа.

Пакетная передача факса не выполняется.

Отпустите управляемый сервис-вызов, работающий как частичная операция.

Используйте при непрерывной работе путём разделения частичной операции некоторого неисправного узла или функции.

Выполните частичную операцию. Следующие узел и функция могут быть разделены.

Если функция принтера недоступна, функция факса также недоступна.

После разделения функции факса TX/RX также недоступны.

При выполнении частичной операции невозможно изменять параметры связанных функций.

Используйте при сбросе данных покрытия.

Выполните сброс данных покрытия.

Выполните сканирование и запись данных резервной копии.

После запуска [Импорт] или [Экспорт] появится экран установки пароля. При необходимости установите пароль.

Используйте при создании резервной копии данных основного блока.

Импортируйте данные с USB-диска на основной блок.

Экспортируйте данные с основного блока на USB-диск.

Выполните резервную копию информации адресной книги.

Выполните резервную копию информации управления учётной записью.

Выполните резервную копию информации клавиши однократного нажатия. Сопутствующая информация адресной книги также резервируется.

Выполните резервную копию информации управления пользователями. Сопутствующая информация управления учётной записью также резервируется.

Выполните резервную копию информации ящика документов. Сопутствующая информация управления учётной записью, управления пользователями также резервируется.

Данные, сохранённые в ящике, резервироваться не будут.

Выполните резервную копию информации ярлыка. Сопутствующая информация управления учётной записью, управления пользователями, ящика документов также резервируется.

Выполните резервную копию информации передачи факса. Сопутствующая информация управления учётной записью, управления пользователями, ящика документов также резервируется.

Выполните резервную копию информации параметров системы.

Выполните резервную копию информации параметров сети.

Выполните резервную копию информации параметров задания.

Выполните резервную копию информации параметров принтера.

Выполните резервную копию информации параметров факса.

Выполните резервную копию информации программы. Сопутствующая информация адресной книги, управления учётной записью, управления пользователями, ящика документов также резервируется.

Информация передачи факса и параметров факса для модели 4 в 1 также резервируется.

Выполните резервную копию информации параметров панели. Сопутствующая информация адресной книги, управления учётной записью, управления пользователями, ящика документов, программы также резервируется.

Информация передачи факса и параметров факса для модели 4 в 1 также резервируется.

Информация передачи факса и параметров факса для модели 4 в 1 также резервируется.

Выполните резервную копию информации данных документа.

Выполните резервную копию информации обслуживания.

При выполнении [Импорт]/[Экспорт] отображаются целевые элементы и статус их выполнения.

При завершении обработки отображается "OK".

Выключите питание OFF/ON и выполните снова.

e0002 Произошла ошибка доступа к файлу.

Убедитесь, что USB-диск установлен правильно.

Используйте при проверке счётчика зарядки по функции.

Отобразите счётчик чёрно-белых копий.

Отобразите счётчик чёрно-белой печати.

Отобразить счётчик монохромных факсов.

Отобразить счётчик односторонней печати.

Отобразить счётчик двусторонней печати.

Отобразить счётчик без агрегированной печати.

Отобразить счётчик с агрегированной печатью (2в1).

Отобразить счётчик с агрегированной печатью (4в1).

e0003 Необходимый файл для процесса импорта недоступен.

Проверь, что данные на USB-накопителе не повреждены.

e0004 Для процесса импорта указан несовместимый файл.

Проверь, что данные на USB-накопителе не повреждены.

e0005 Ошибка распаковки необходимого файла для процесса импорта.

Проверь, что данные на USB-накопителе не повреждены.

e0100-eFFFF Произошла ошибка обработки данных при выполнении.

Выключите питание OFF/ON и выполните снова.

Сбросить все счётчики заряда и счётчики ресурса.

Используется при сбросе всех счётчиков заряда и счётчиков ресурса. Возможен сброс один раз только при счётчике ресурса менее 1 000.

Выполнить сброс счётчика.

Возможен сброс один раз только при счётчике ресурса менее 1 000. После сброса повторный сброс невозможен, даже если счётчик менее 1 000.

Используется при проверке счётчика ресурса.

Передать файл журнала, сохранённый в основном блоке, на USB-накопитель.

Используется для анализа сбоя.

Отображается только U964, сообщение не будет выведено.

Выполнить передачу файла журнала.

Сохранить данные, отправленные в основной блок, на USB-накопитель.

Используется при захвате данных, отправленных в основной блок.

Убедитесь, что USB-диск установлен правильно.

Проверь, что USB-накопитель не повреждён.

Обнаружена ошибка подключения USB-накопителя.

Проверь, что USB-накопитель не повреждён.

Ошибка удаления файла на USB-накопителе.

Отформатируй USB-накопитель и выполни операцию заново.

Ошибка копирования на USB-накопитель.

Выключите питание OFF/ON и выполните снова.

Обнаружена ошибка подключения USB-накопителя.

Выключите питание OFF/ON и выполните снова.

Выключите питание OFF/ON и выполните снова.

Недостаточно свободного места на USB-накопителе.

Отформатируй USB-накопитель и выполни операцию заново.

Выключите питание OFF/ON и выполните снова.

Логотип Kyocera является товарным знаком корпорации Kyocera.

Информацию о представительстве Kyocera в вашем регионе см. в разделе Sales Sites.
