Перед разборкой основного узла нажмите выключатель питания для отключения питания. Перед работой отключите кабель питания от сети после подтверждения отключения панели операций.
При работе с PWB не прикасайтесь непосредственно пальцами к PWB. Кроме того, убедитесь, что не повредили PWB. Если на PWB установлены микросхемы, не прикасайтесь к ним рукой или чем-либо заряженным электростатикой.
Перед отключением разъема с крючком убедитесь, что отпустили крючок.
Соблюдайте осторожность, чтобы не защипнуть провода при работе.
Для переборки деталей используйте оригинальные винты. Если вы не уверены в типах и размерах винтов, обратитесь к списку деталей.
Обратите внимание на следующие примечания при работе с печатным барабаном и его хранении.
При отсоединении узла печатного барабана от основного узла убедитесь, что избежали экстремально сильного света, такого как прямой солнечный свет, на поверхности печатного барабана.
Хранить в диапазоне температуры окружающей среды от -20°C/-4°F до 40°C/104°F и влажности окружающей среды 85% RH или менее.
Даже если это находится в допустимом диапазоне, избегайте хранения узла печатного барабана в месте, где температура и влажность резко меняются.
Избегайте контакта с любым веществом, которое может повредить или повлиять на качество печатного барабана.
Не прикасайтесь к поверхности печатного барабана каким-либо предметом.
Не касайтесь поверхности печатного барабана (Drum) руками или перчатками. Если поверхность печатного барабана (Drum) была повреждена руками или загрязнена маслом, необходимо её очистить.
Храните контейнер тонера (Toner container) в прохладном тёмном месте.
Избегайте мест, подверженных прямому солнечному излучению или высокой влажности.

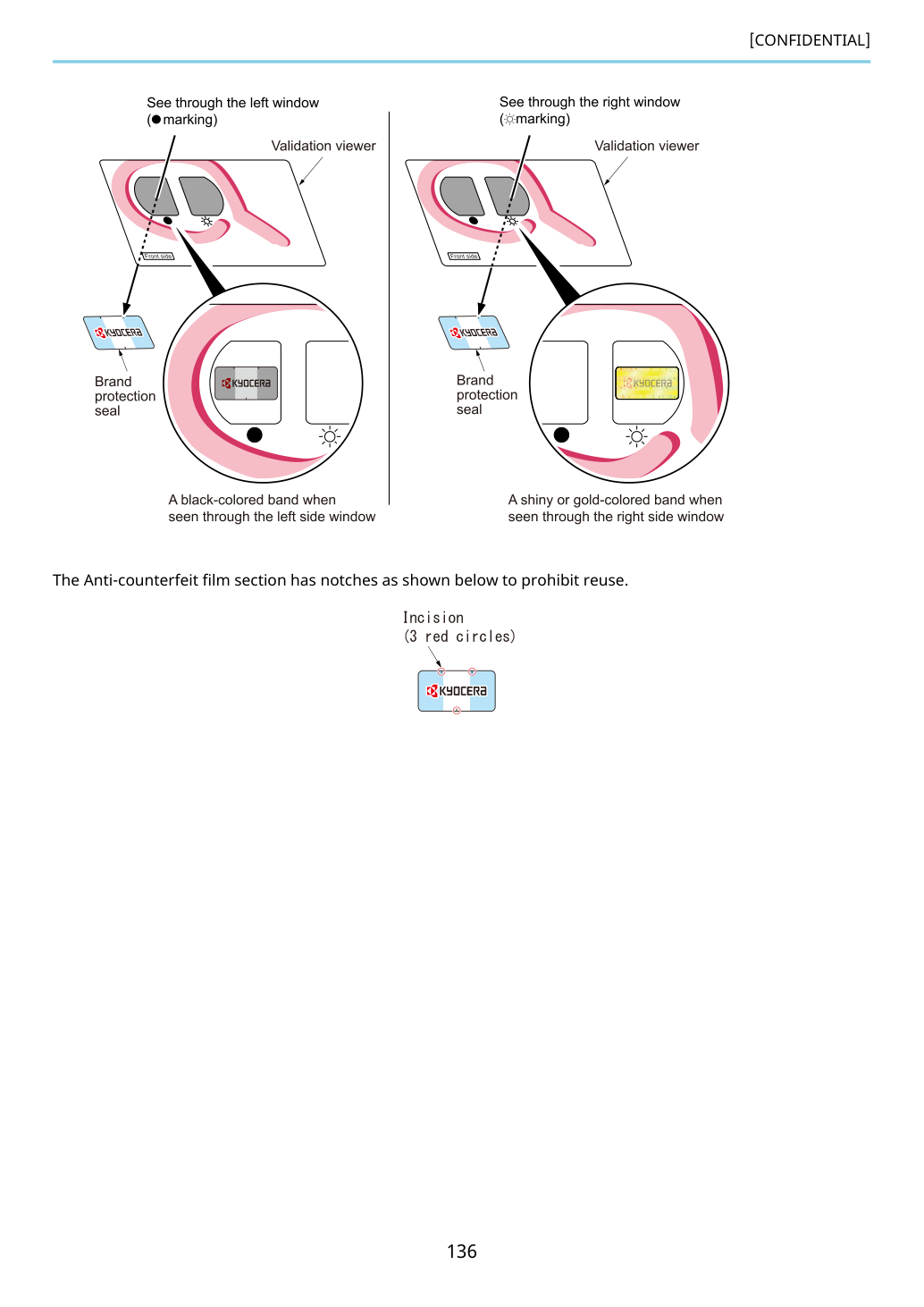

Как определить подлинный контейнер тонера Kyocera Раздел голограммы (Anti-counterfeit film section) уведомления об ошибке обслуживания, наклеенной на контейнер тонера (Toner container), виден в окне специального смотрового устройства. Через два окна смотрите отдельно и определите подлинность по внешнему виду раздела голограммы (Anti-counterfeit film section).
Раздел голограммы (Anti-counterfeit film section) золотого (блестящего) цвета при взгляде через окно справа (☼mark). Вышеуказанное подтверждает, что контейнер тонера является подлинным контейнером тонера марки Kyocera; в противном случае (оба видны золотистого цвета и т.д.), это подделка.
Раздел голограммы (Anti-counterfeit film section) имеет зубцы, как показано ниже, чтобы запретить повторное использование.
Работа после замены узла обслуживания (Maintenance kit). После замены узла обслуживания (Maintenance kit) выполняйте работу в порядке в соответствии со следующей таблицей.
Название, используемое в сервис-мануале. Название, используемое в списке деталей. Количество. Номер детали.

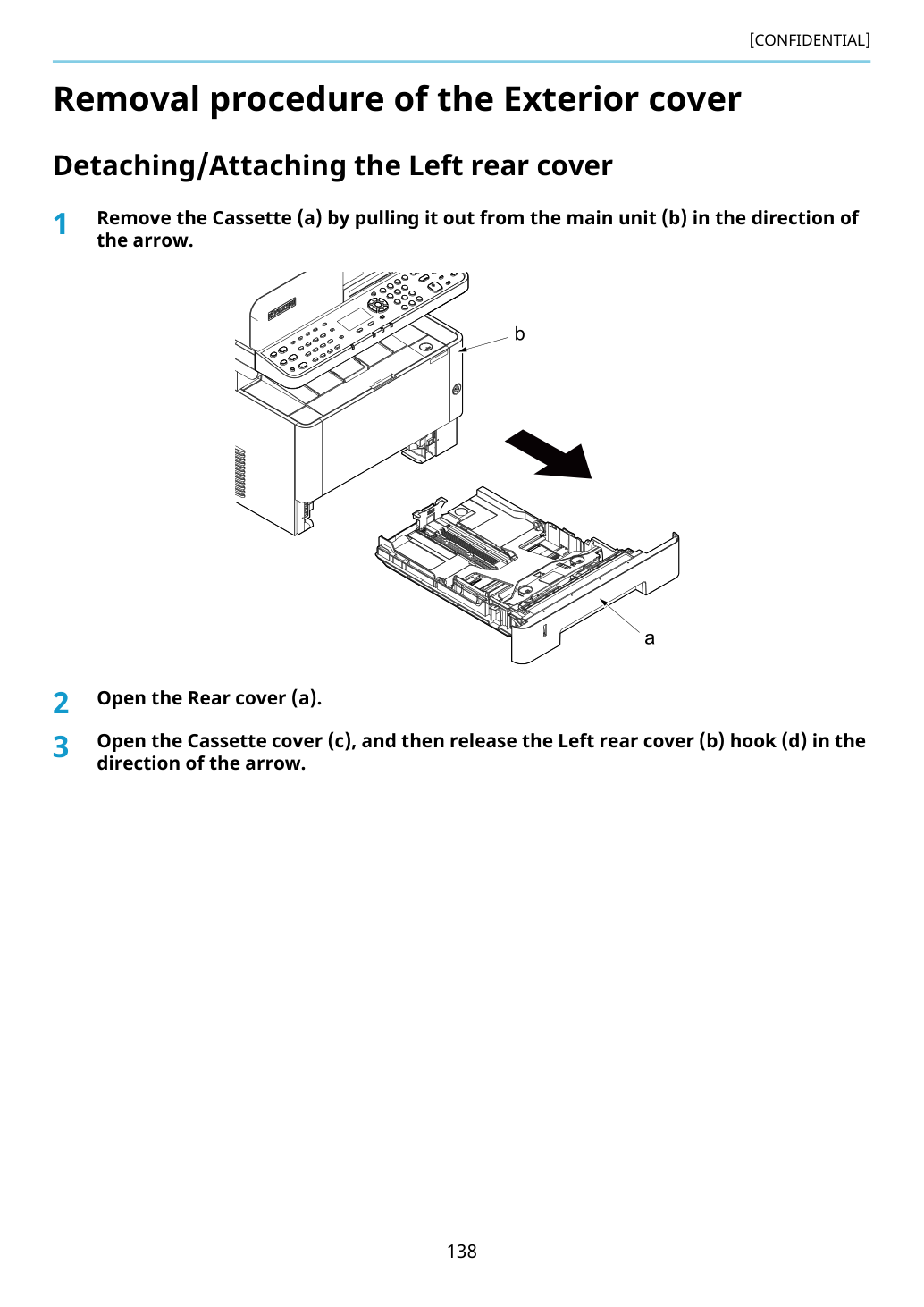

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Откройте крышку кассеты (cover) (c), затем отожмите крючок левой задней крышки (cover) (b) (d) в направлении стрелки.

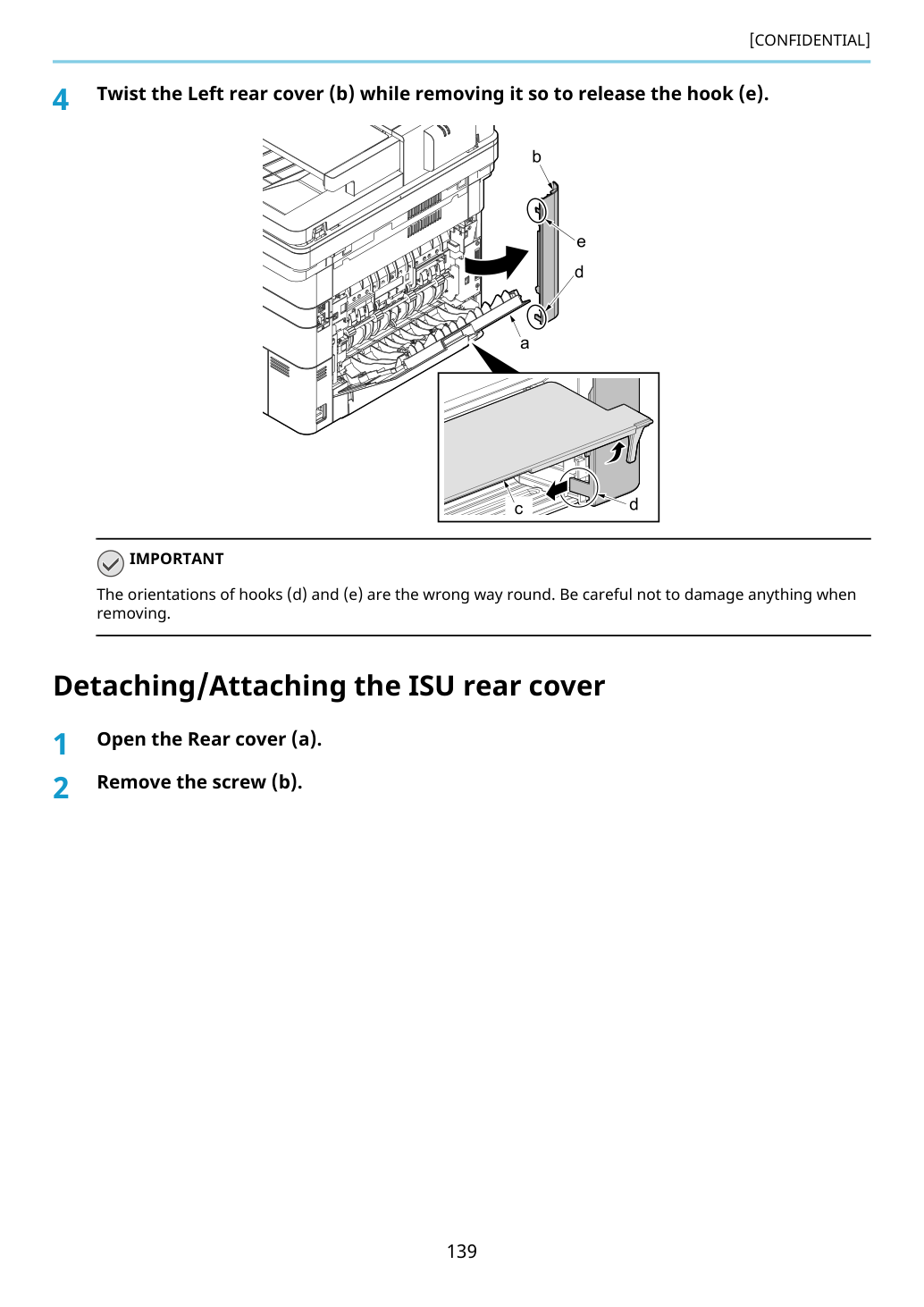

Поверните левую заднюю крышку (cover) (b), одновременно отжимая крючок (e).
Ориентация крючков (d) и (e) перевёрнута. Будьте осторожны, чтобы ничего не повредить при извлечении.

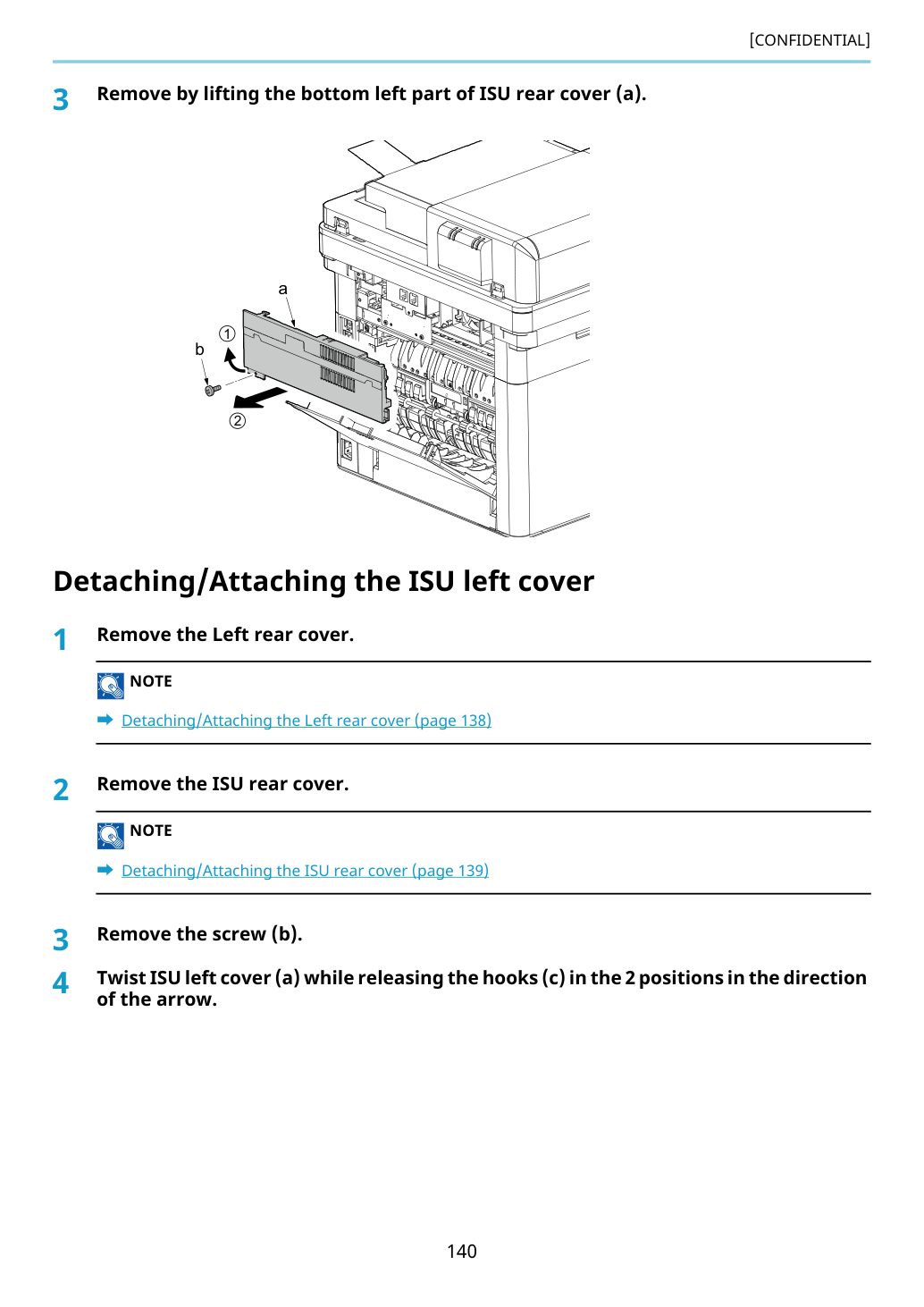

Извлеките, приподняв нижнюю левую часть задней крышки (cover) ISU (a).

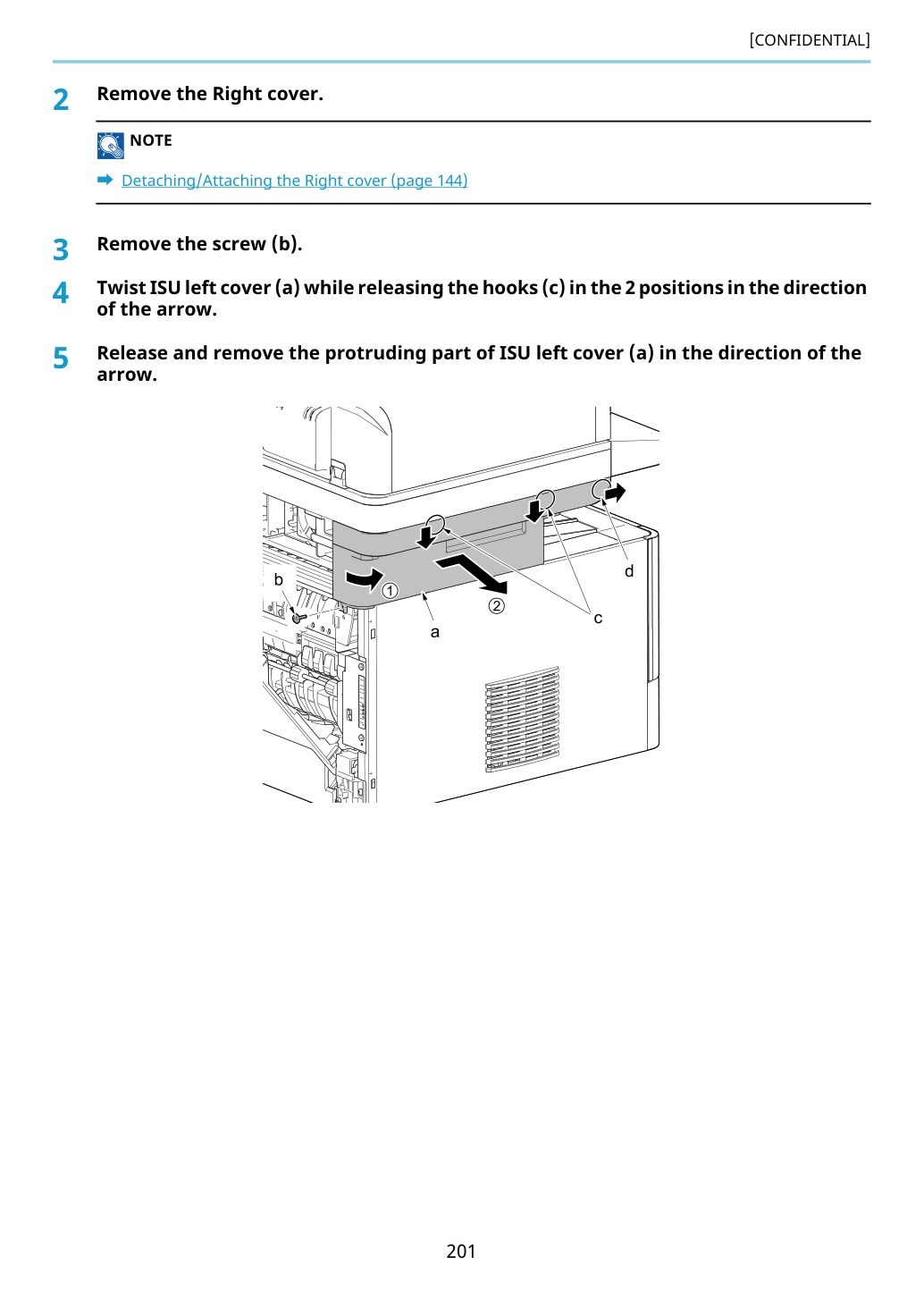

Поверните левую крышку (cover) ISU (a), одновременно отжимая крючки (c) в 2 позициях в направлении стрелки.

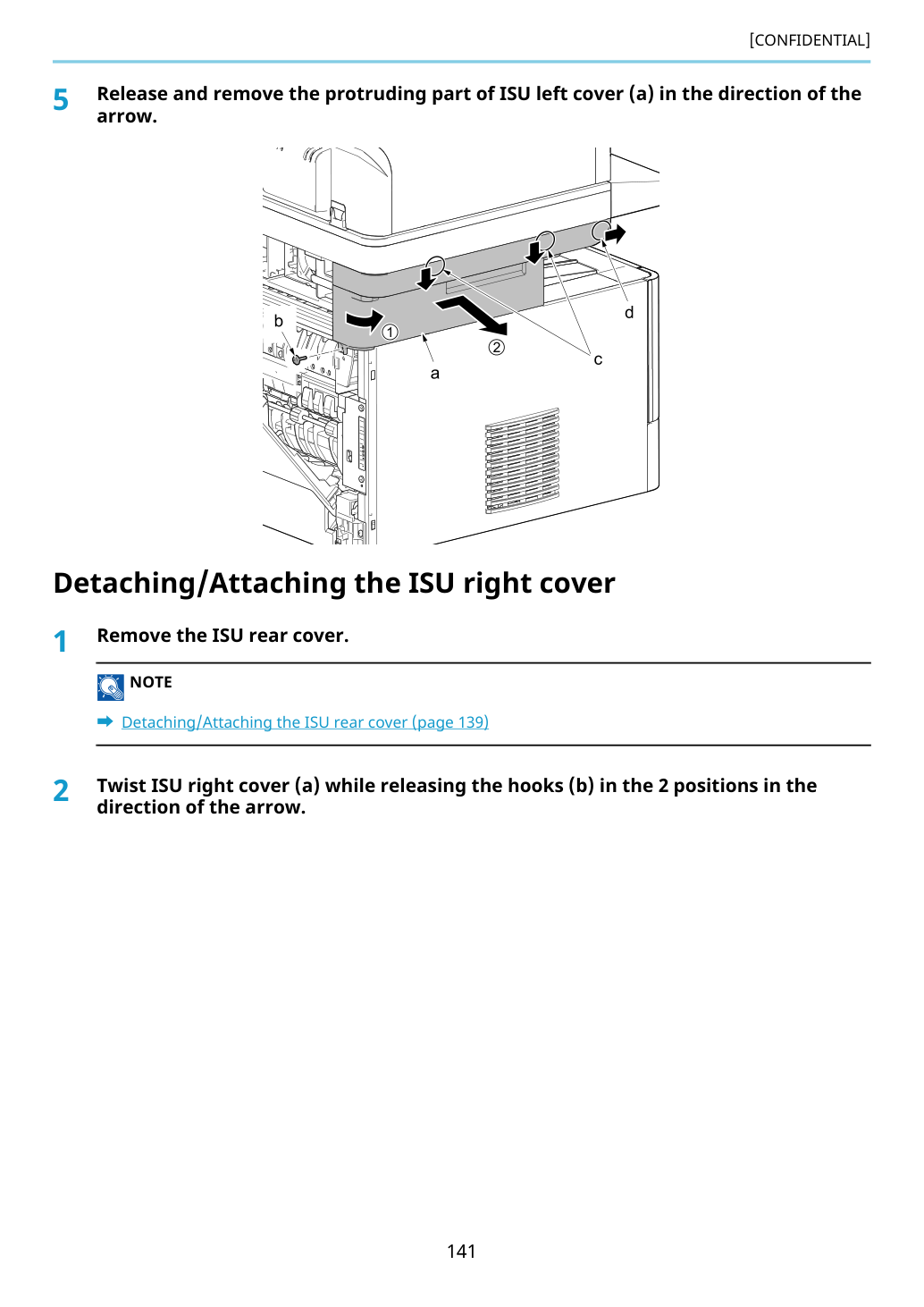

Отожмите и извлеките выступающую часть левой крышки (cover) ISU (a) в направлении стрелки.
Поверните правую крышку (cover) ISU (a), одновременно отжимая крючки (b) в 2 позициях в направлении стрелки.

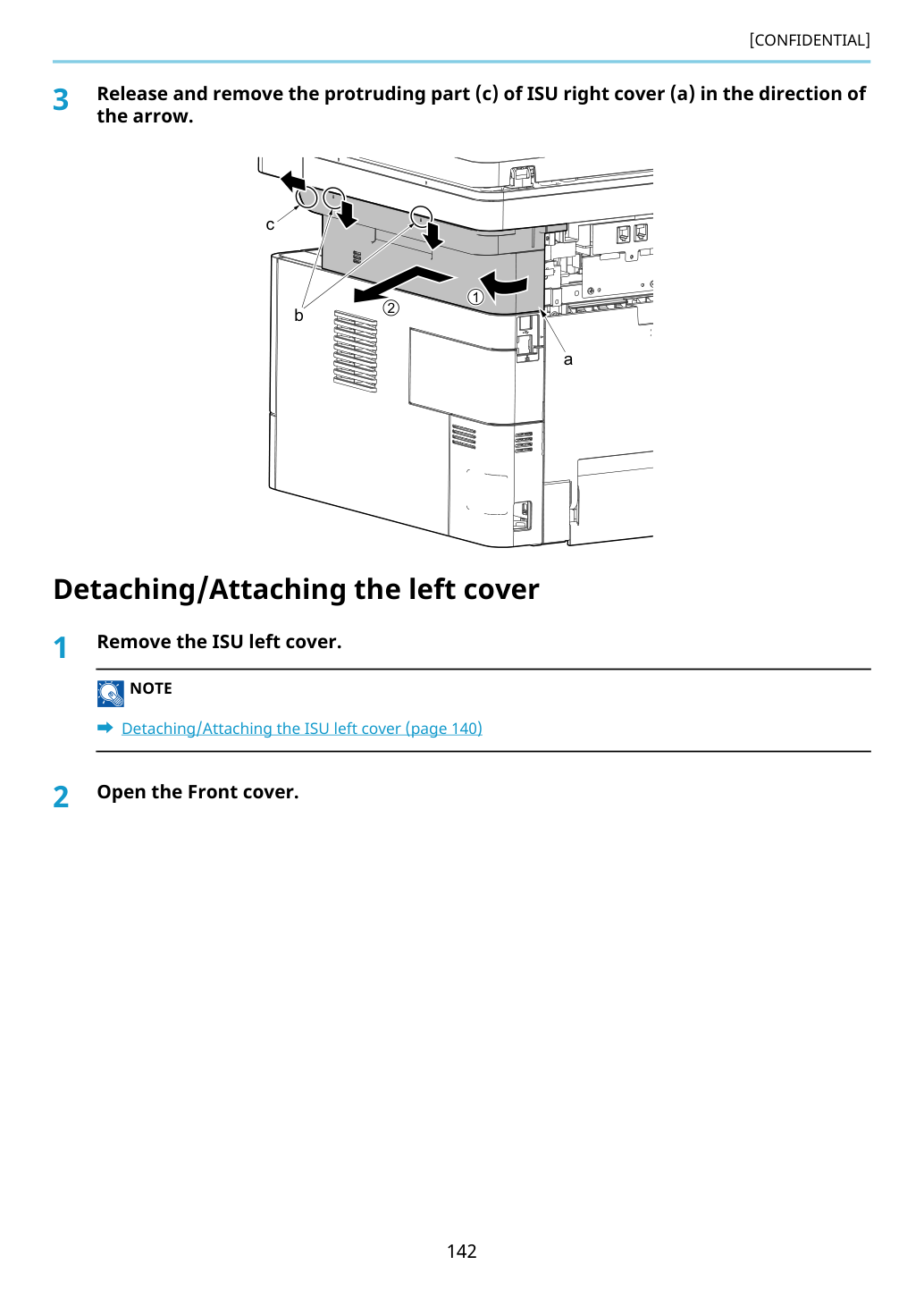

Отожмите и извлеките выступающую часть (c) правой крышки (cover) ISU (a) в направлении стрелки.

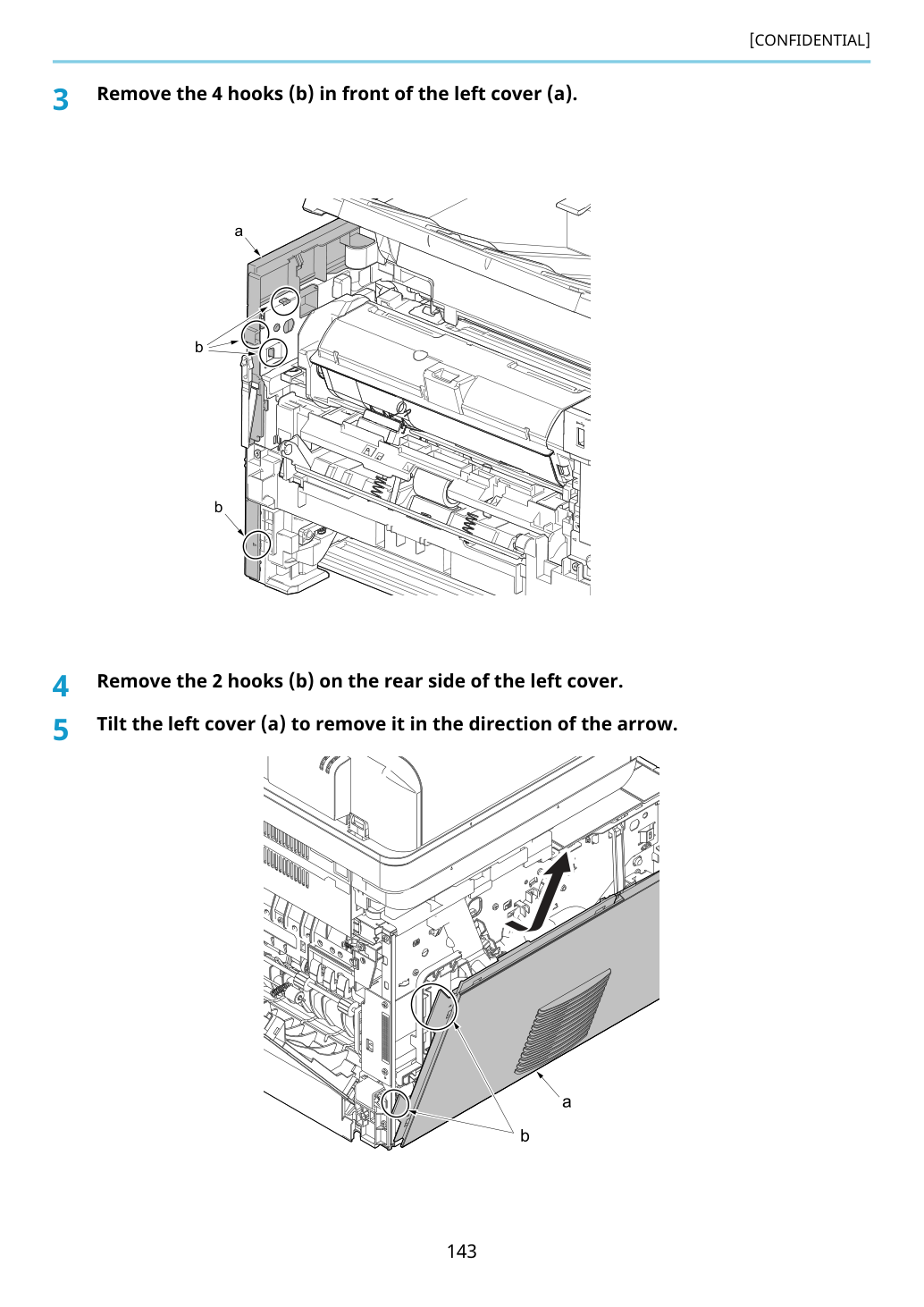

Извлеките 4 крючка (b) спереди левой крышки (cover) (a).
Извлеките 2 крючка (b) на задней стороне левой крышки (cover).
Наклоните левую крышку (cover) (a), чтобы извлечь её в направлении стрелки.

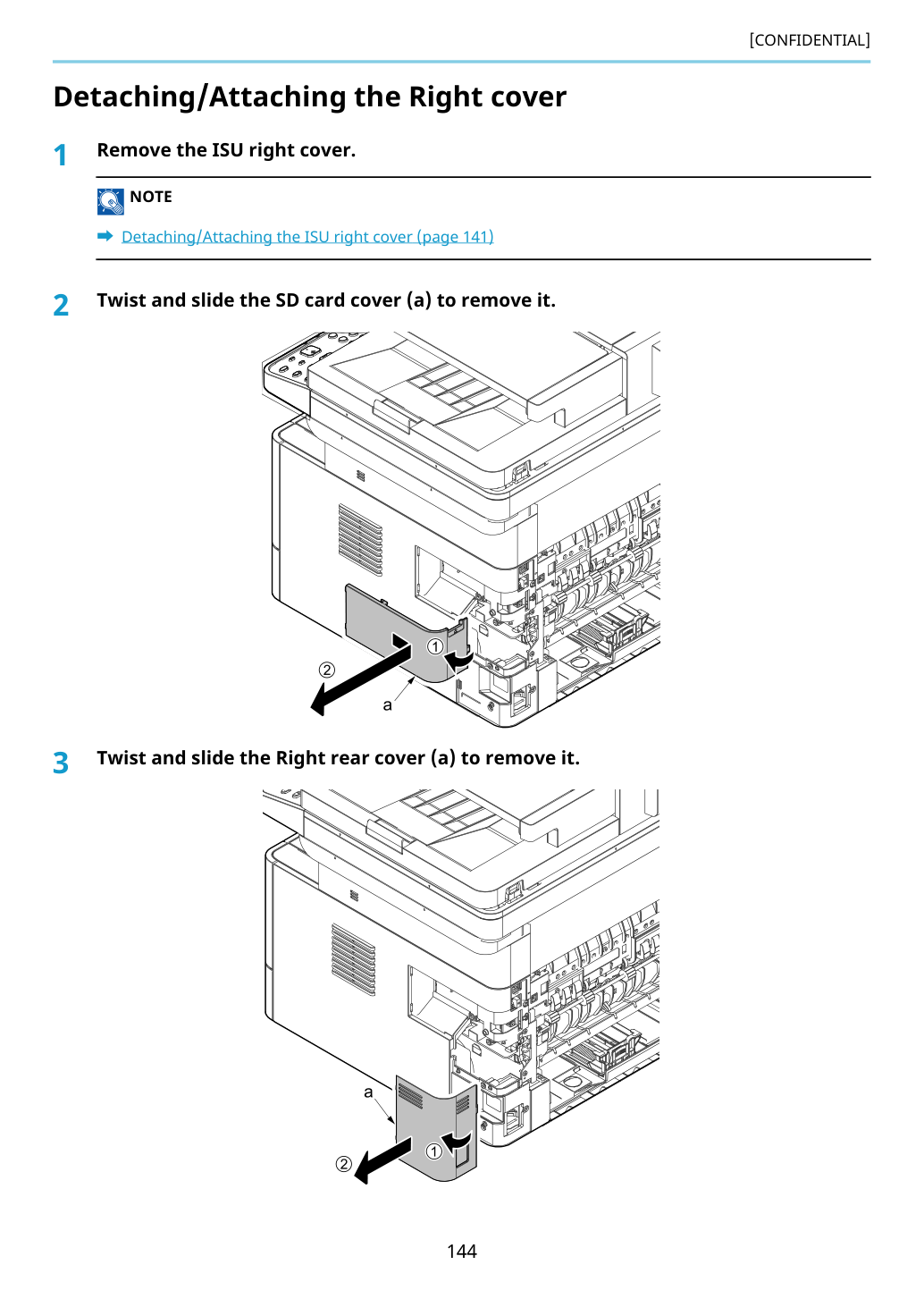

Поверните и сдвиньте крышку (cover) карты SD (a), чтобы извлечь её.
Поверните и сдвиньте правую заднюю крышку (cover) (a), чтобы извлечь её.

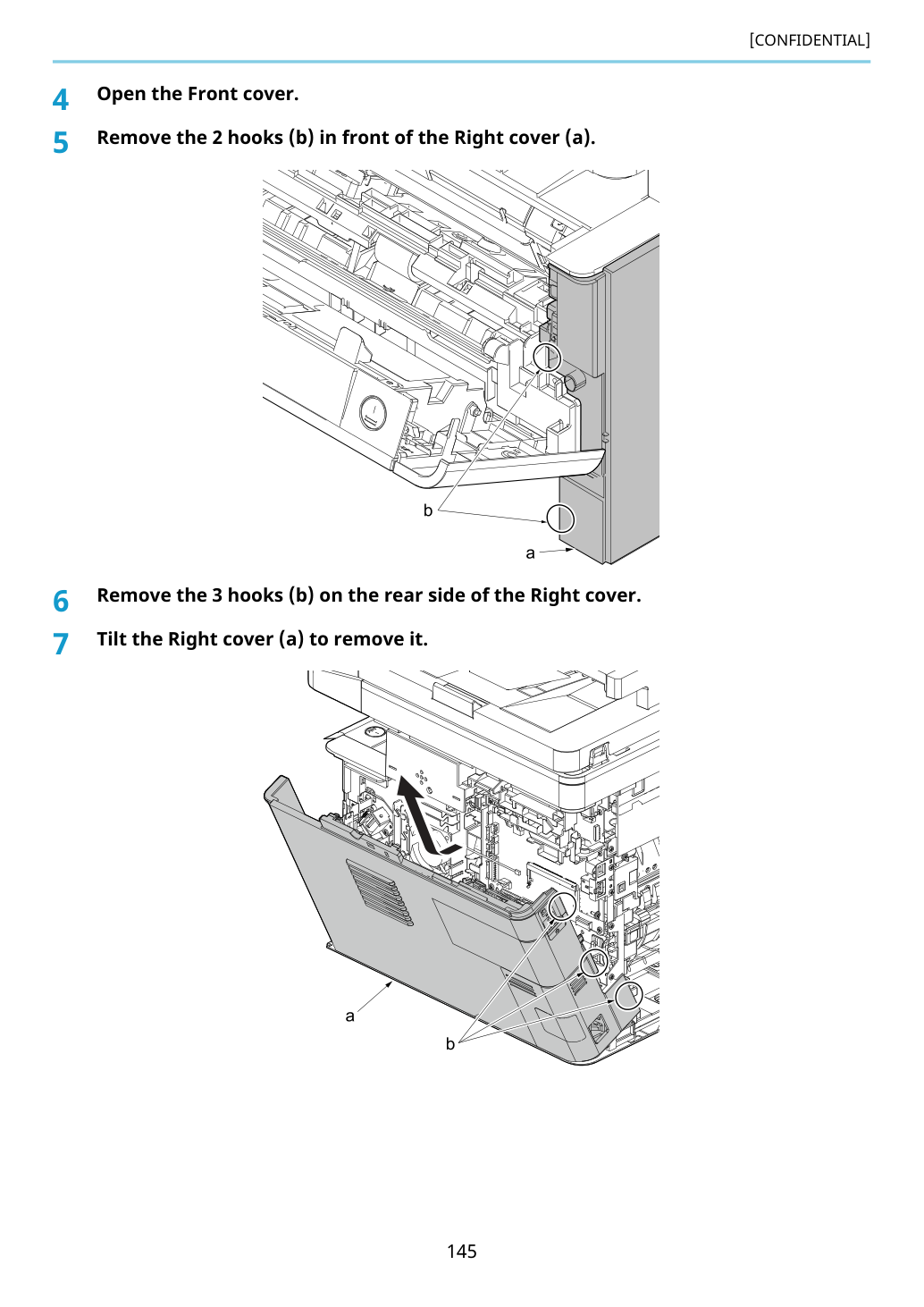

Извлеките 2 крючка (b) спереди правой крышки (cover) (a).
Извлеките 3 крючка (b) на задней стороне правой крышки (cover).
Наклоните правую крышку (cover) (a), чтобы извлечь её.

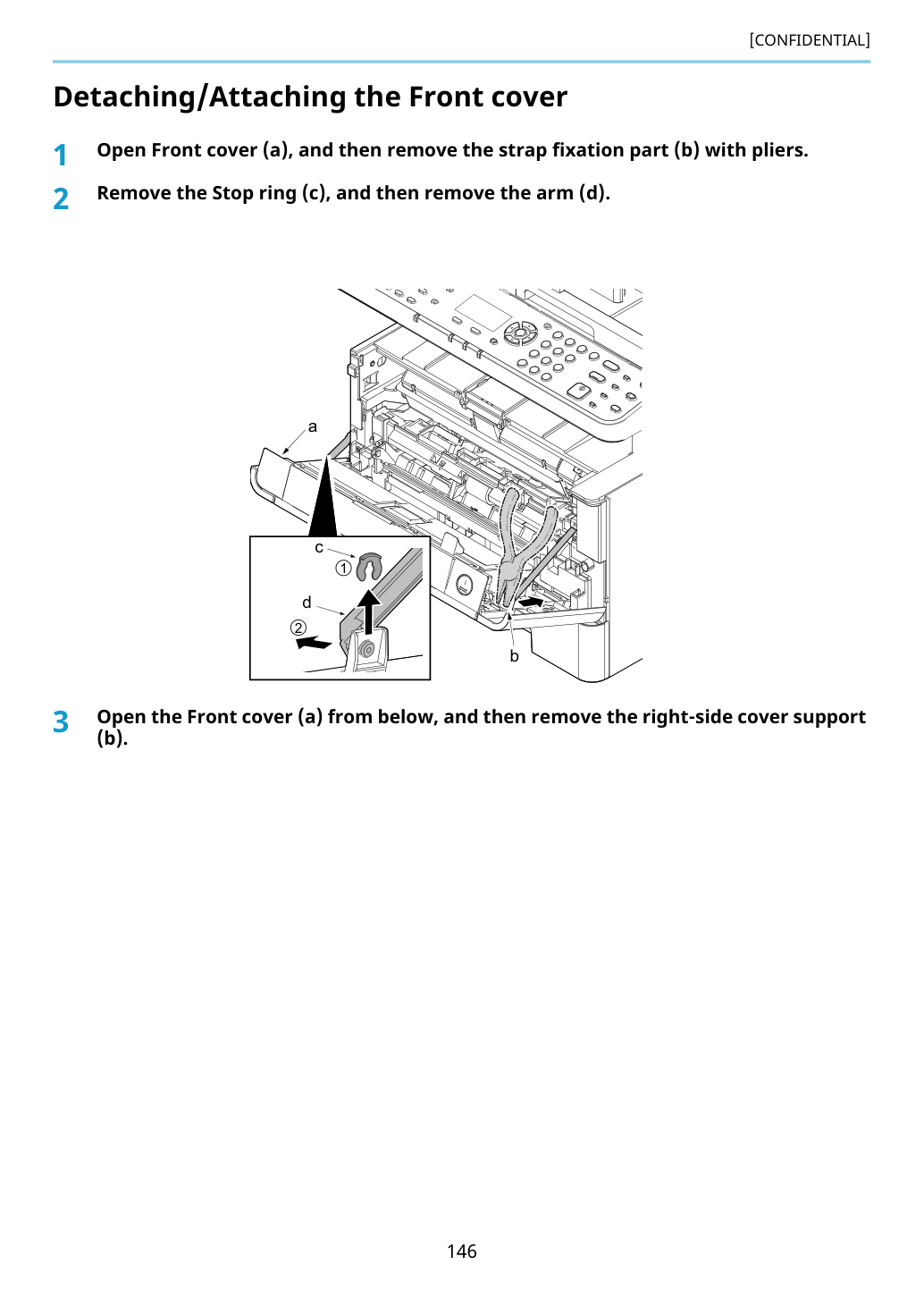

Откройте переднюю крышку (cover) (a), затем извлеките часть крепления ремня (b) плоскогубцами.
Извлеките стопорное кольцо (c), затем извлеките рычаг (lever) (d).
Откройте переднюю крышку (cover) (a) снизу, затем извлеките правую опору крышки (cover) (b).

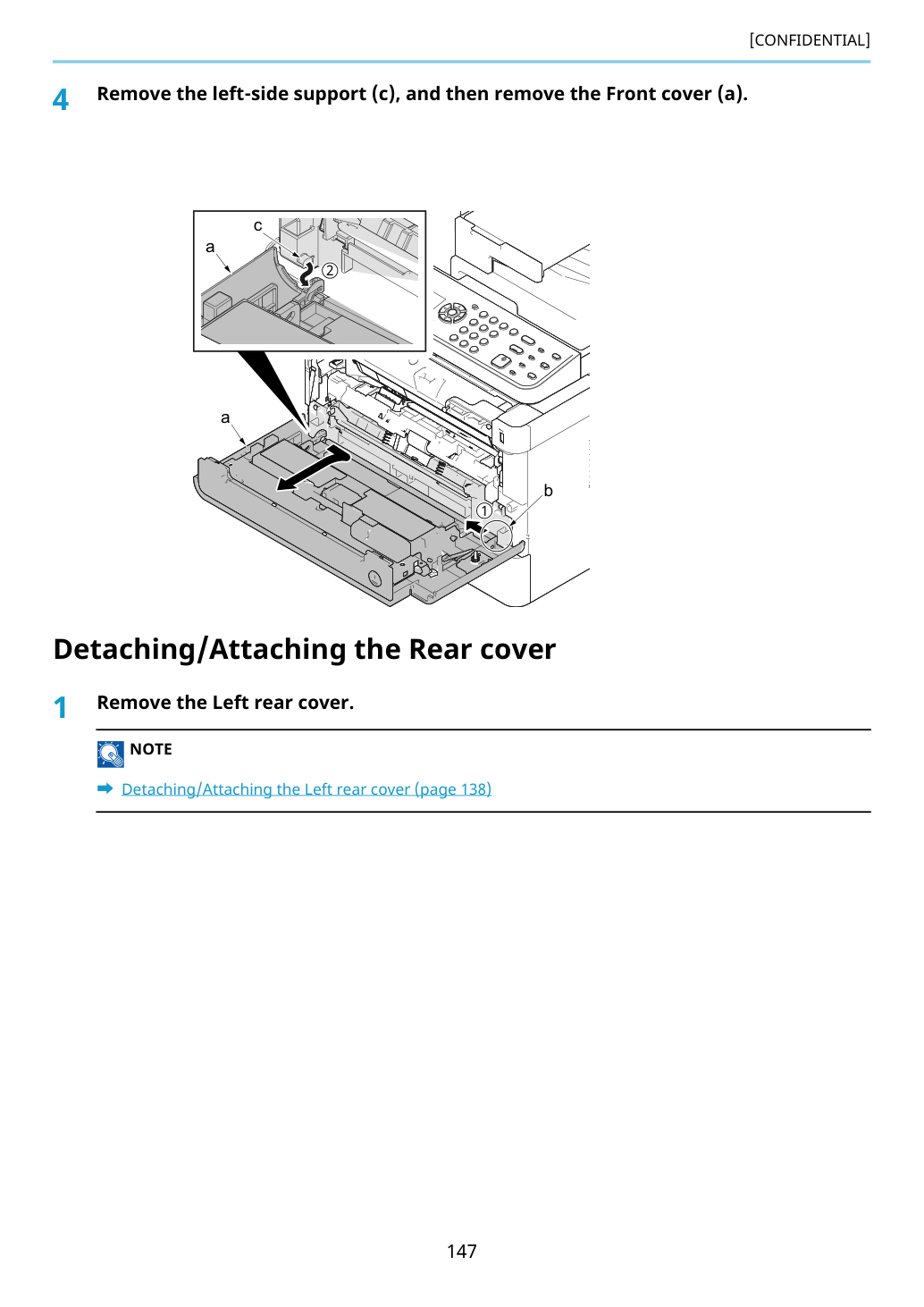

Извлеките левую опору (c), затем извлеките переднюю крышку (cover) (a).

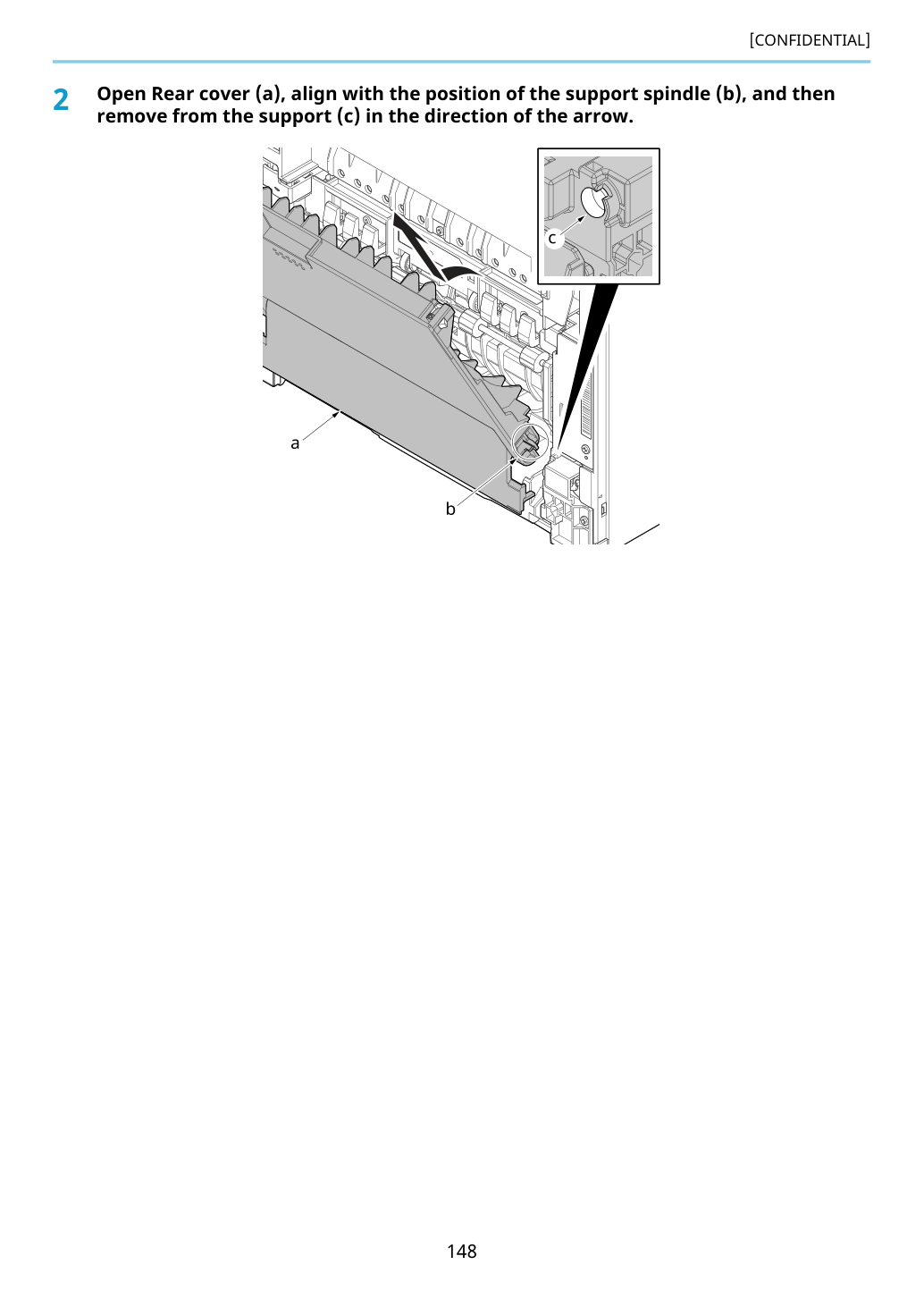

Откройте заднюю крышку (cover) (a), совместите с положением опорного шпинделя (support spindle) (b), затем извлеките из опоры (support) (c) в направлении стрелки.

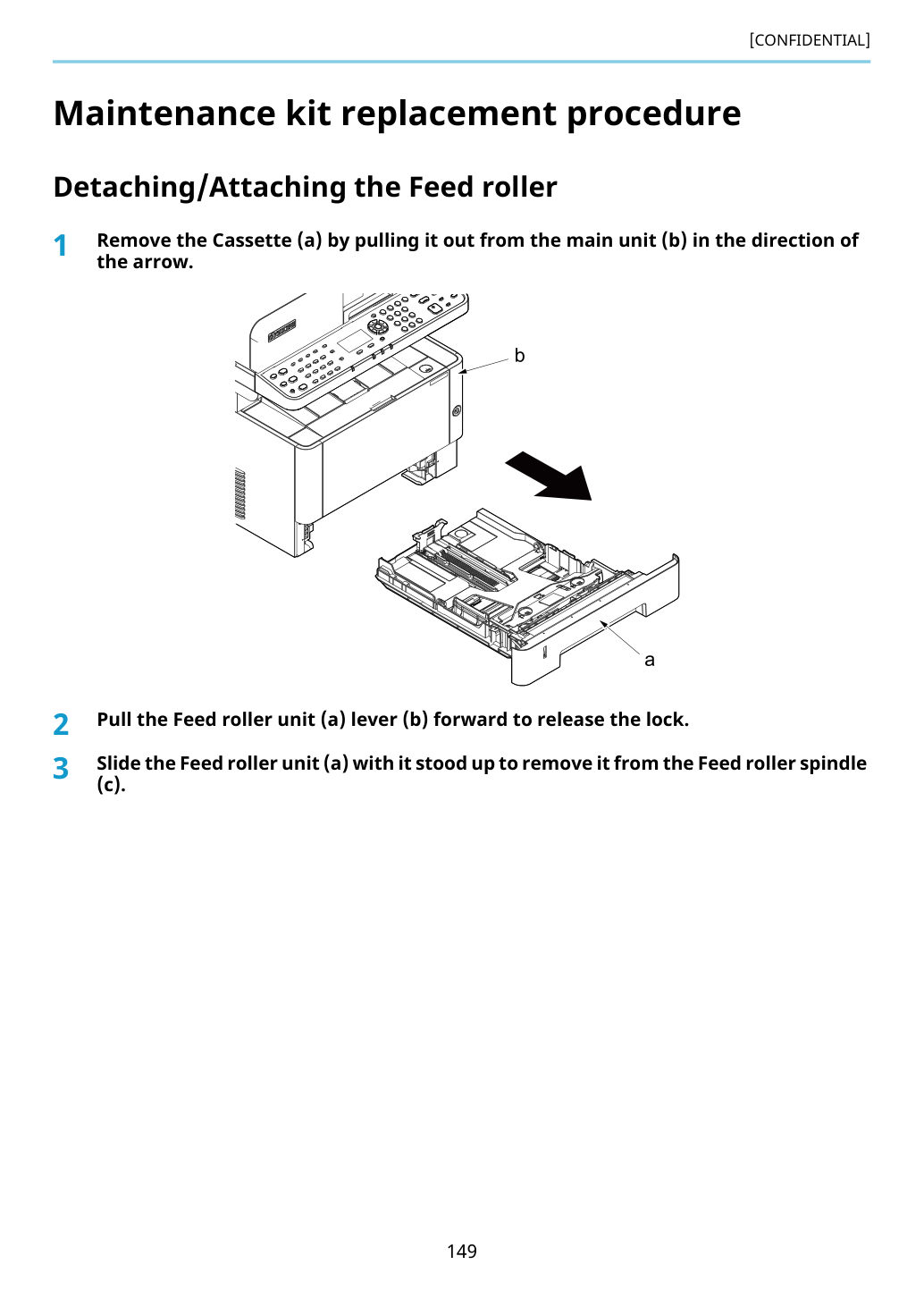

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Потяните рычаг (lever) узла подачи бумаги (Feed roller unit) (b) вперед, чтобы отпустить фиксатор.
Сдвиньте узел подачи бумаги (Feed roller unit) (a) в поднятом положении, чтобы извлечь его из шпинделя подачи бумаги (spindle) (c).

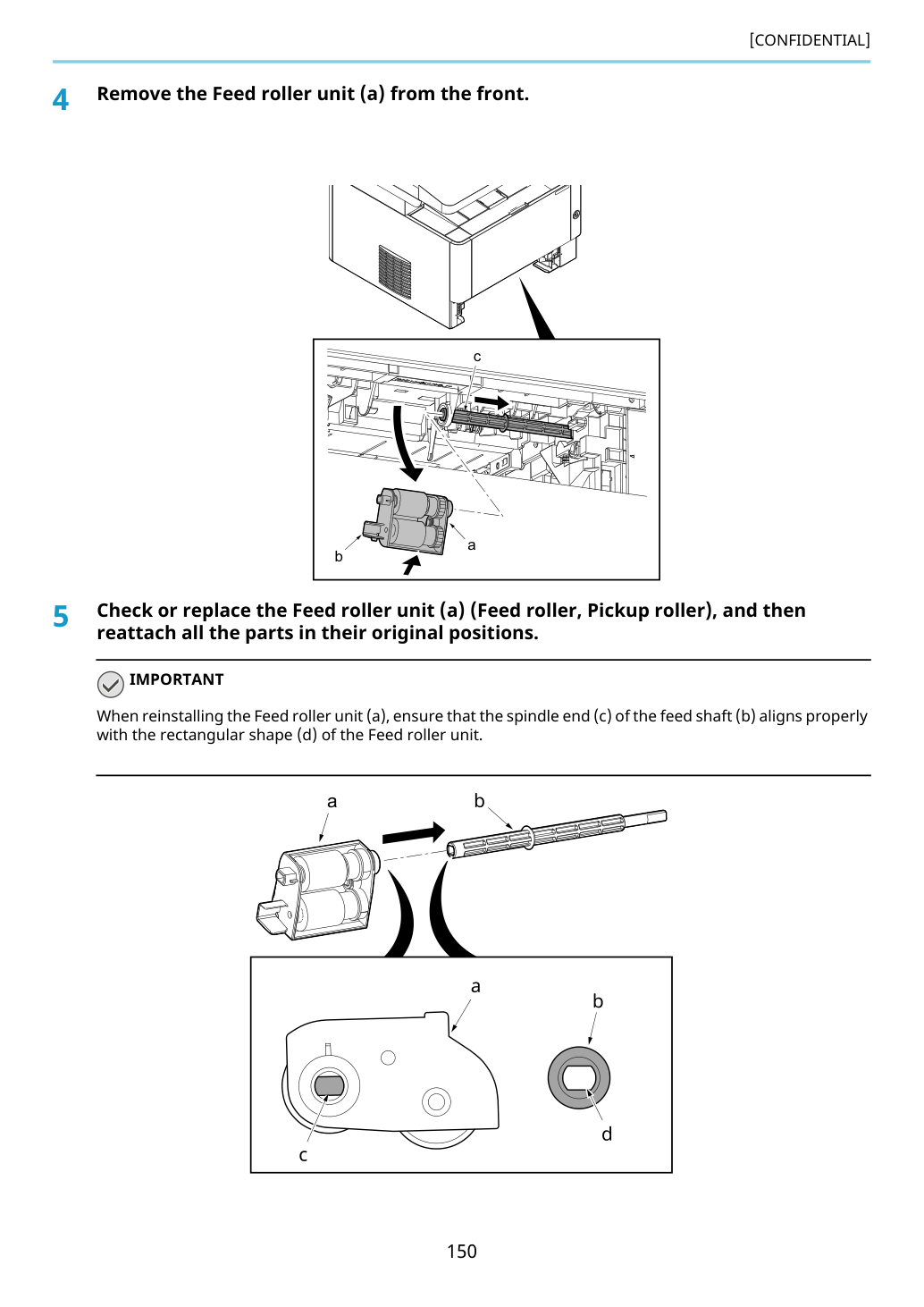

Извлеките узел подачи бумаги (Feed roller unit) (a) спереди.
Проверьте или замените узел подачи бумаги (Feed roller unit) (a) (ролик подачи бумаги (Feed roller), ролик захвата (Pickup roller)), затем переустановите все детали в их исходные положения.
При переустановке узла подачи бумаги (Feed roller unit) (a) убедитесь, что конец шпинделя (spindle end) (c) вала подачи (feed shaft) (b) правильно совмещается с прямоугольной формой (d) узла подачи бумаги (Feed roller unit).

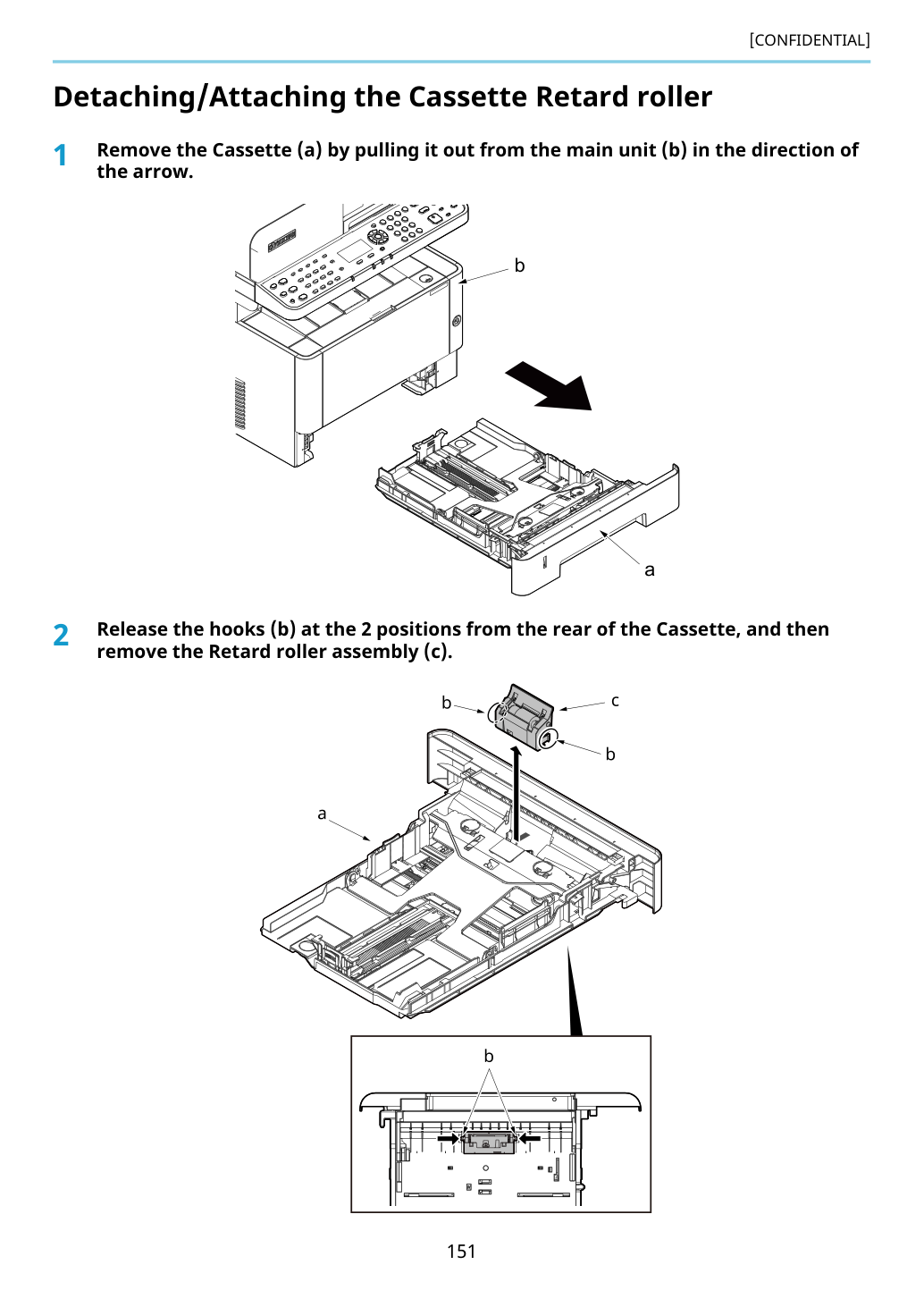

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Отожмите крючки (b) в 2 позициях с задней части кассеты, затем извлеките узел замедляющего ролика (Retard roller assembly) (c).

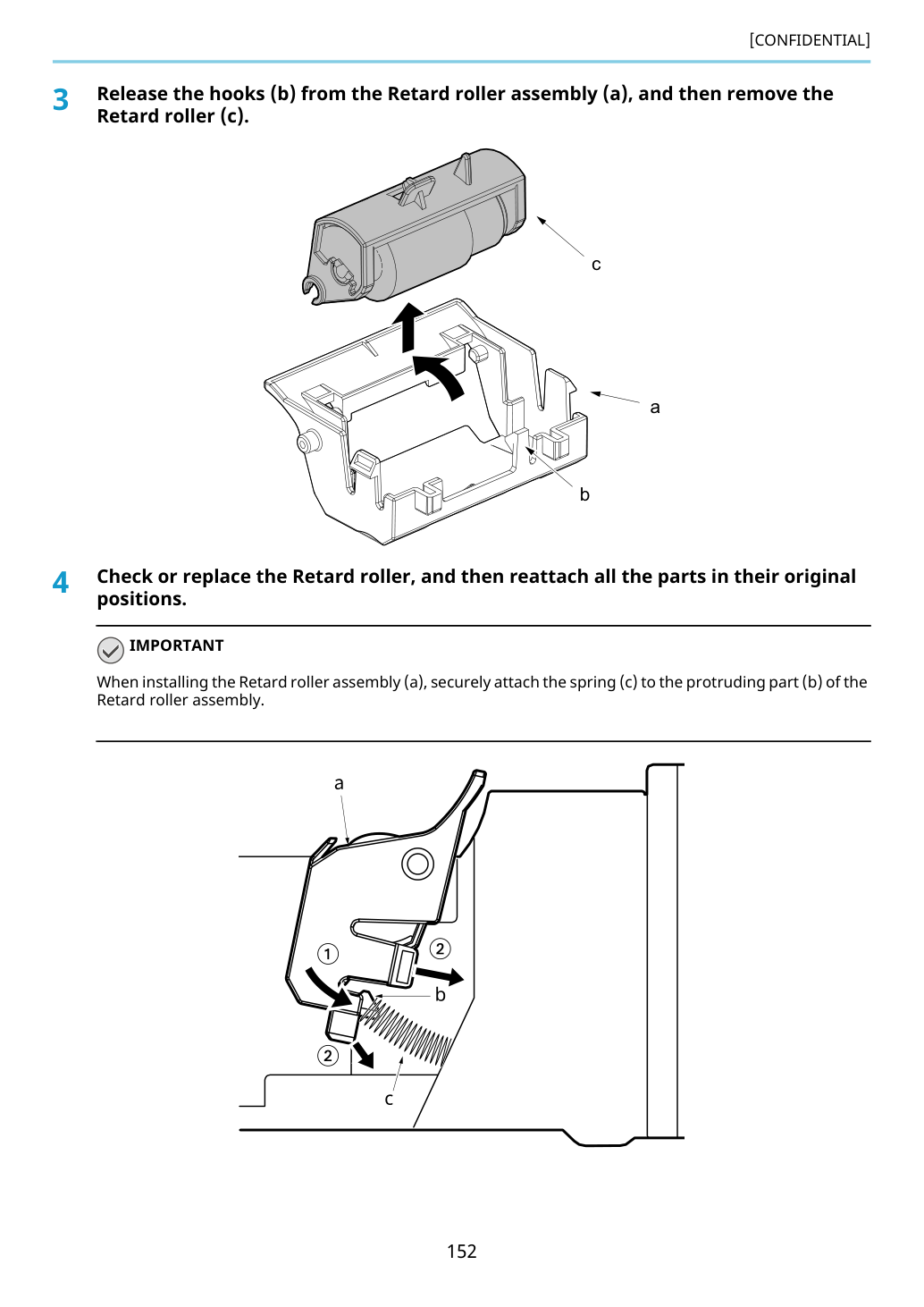

Отожмите крючки (b) из узла замедляющего ролика (Retard roller assembly) (a), затем извлеките замедляющий ролик (Retard roller) (c).
Проверьте или замените замедляющий ролик (Retard roller), затем переустановите все детали в их исходные положения.
При установке узла замедляющего ролика (Retard roller assembly) (a) прочно прикрепите пружину (spring) (c) к выступающей части (b) узла замедляющего ролика (Retard roller assembly).

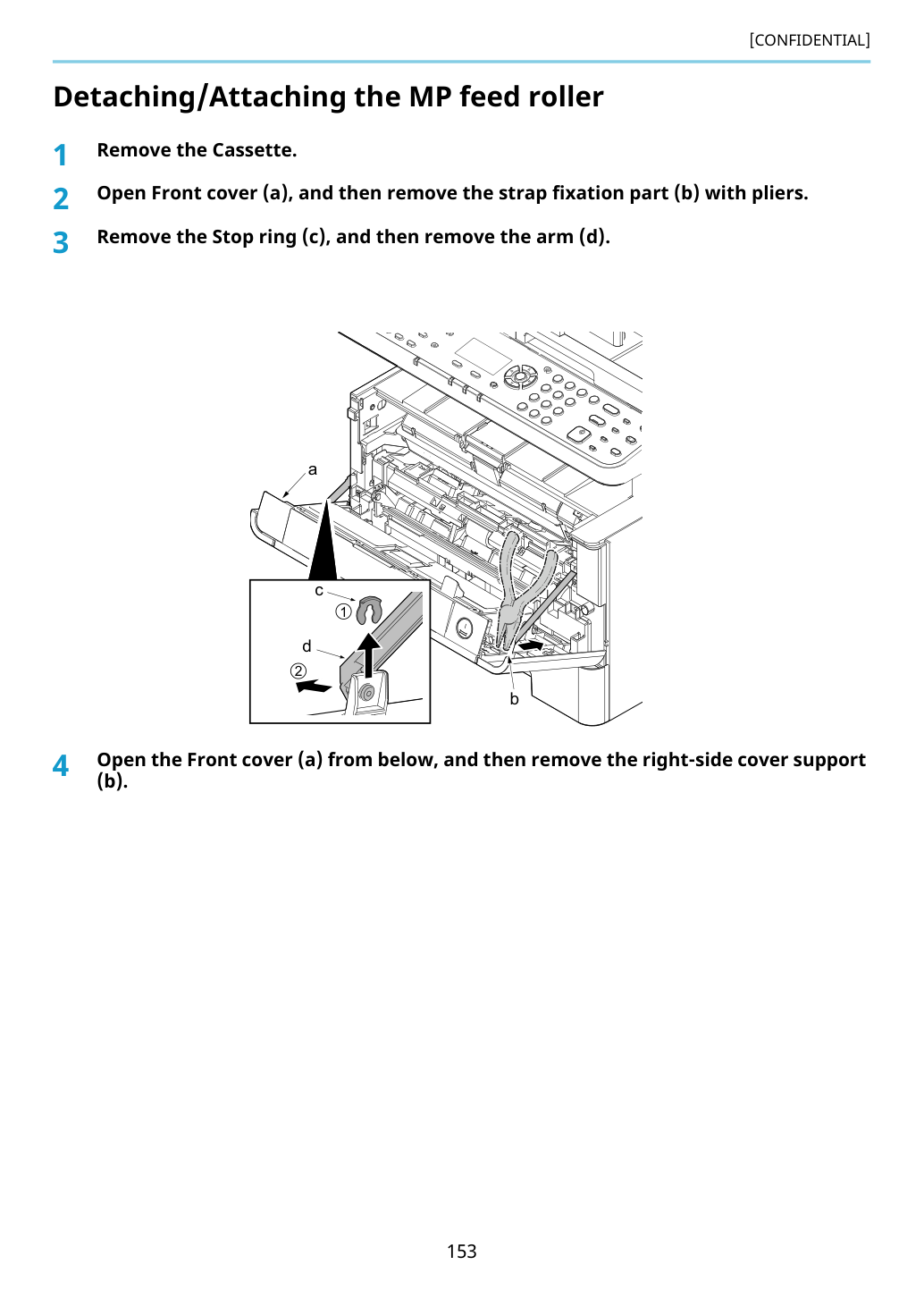

Откройте переднюю крышку (cover) (a), затем извлеките часть крепления ремня (b) плоскогубцами.
Извлеките стопорное кольцо (c), затем извлеките рычаг (lever) (d).
Откройте переднюю крышку (cover) (a) снизу, затем извлеките правую опору крышки (cover) (b).

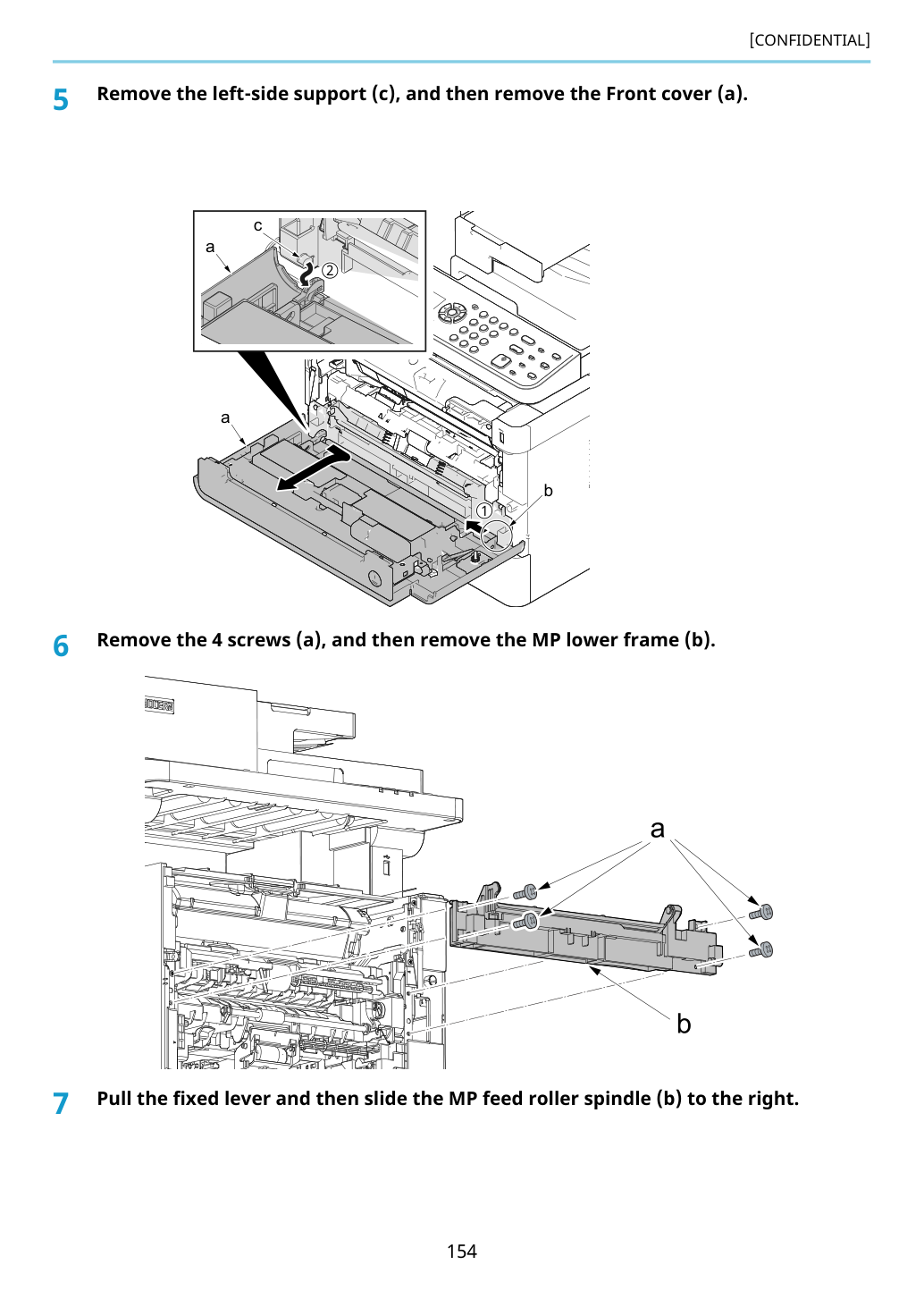

Извлеките левую опору (c), затем извлеките переднюю крышку (cover) (a).
Извлеките 4 винта (screw) (a), затем извлеките нижнюю раму (frame) MP (b).
Потяните фиксирующий рычаг, затем сдвиньте шпиндель ролика подачи МП (b) вправо.

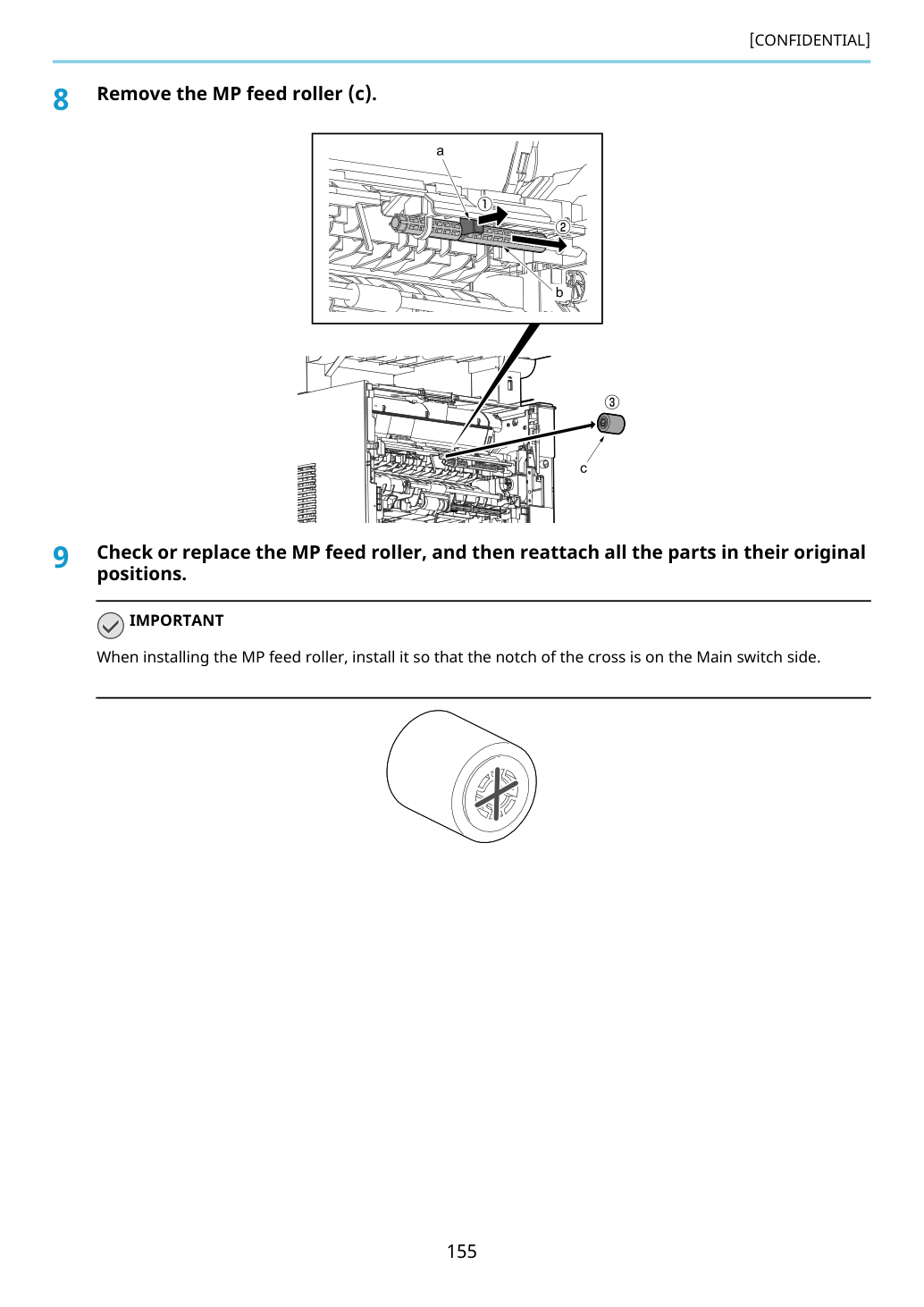

Извлеките ролик подачи МП (c).
Проверьте или замените ролик подачи МП, затем переустановите все детали в исходные положения.
При установке ролика подачи МП установите его так, чтобы прорезь креста находилась на стороне главного выключателя.

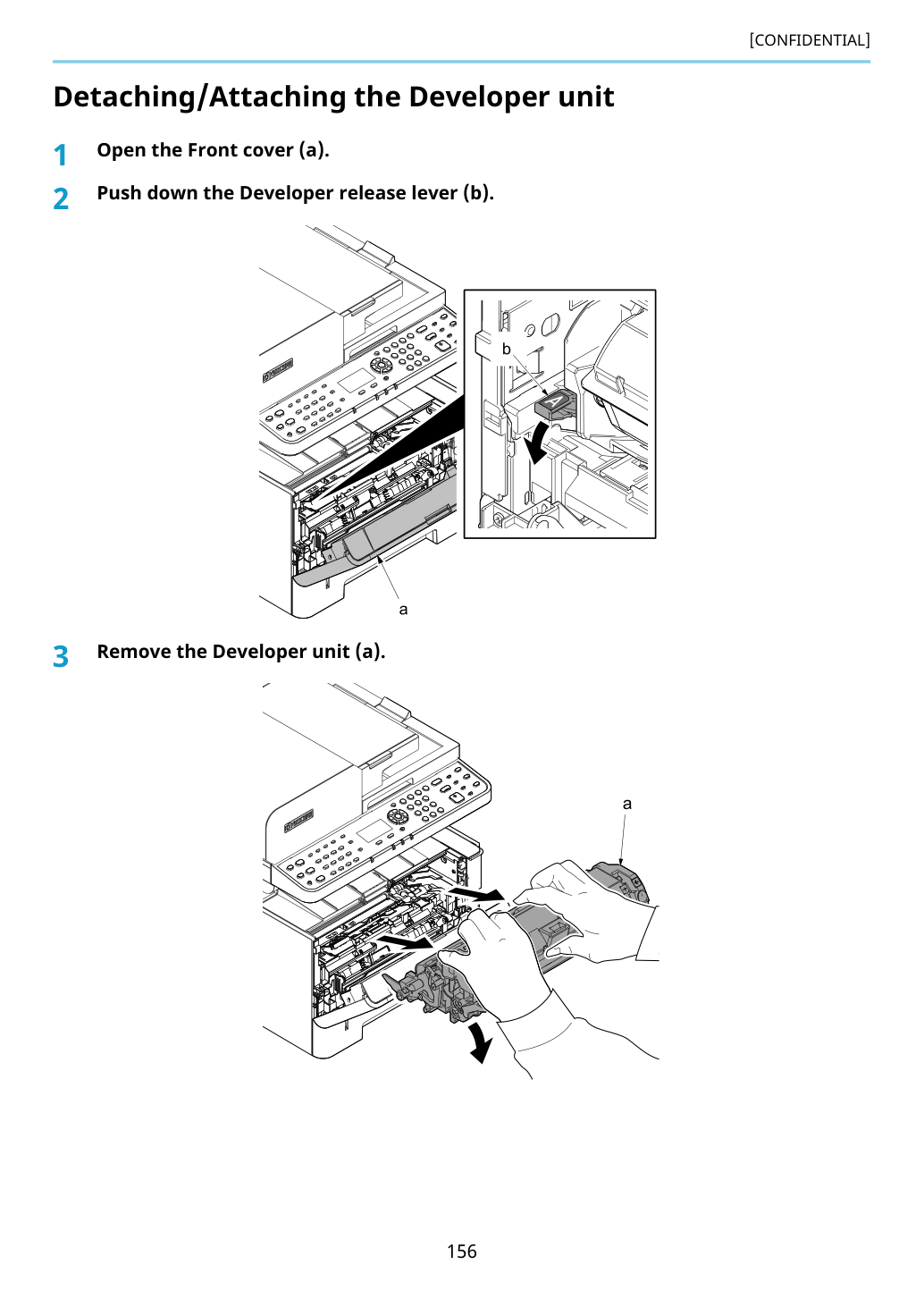

Нажмите рычаг отпуска девелопера (b).

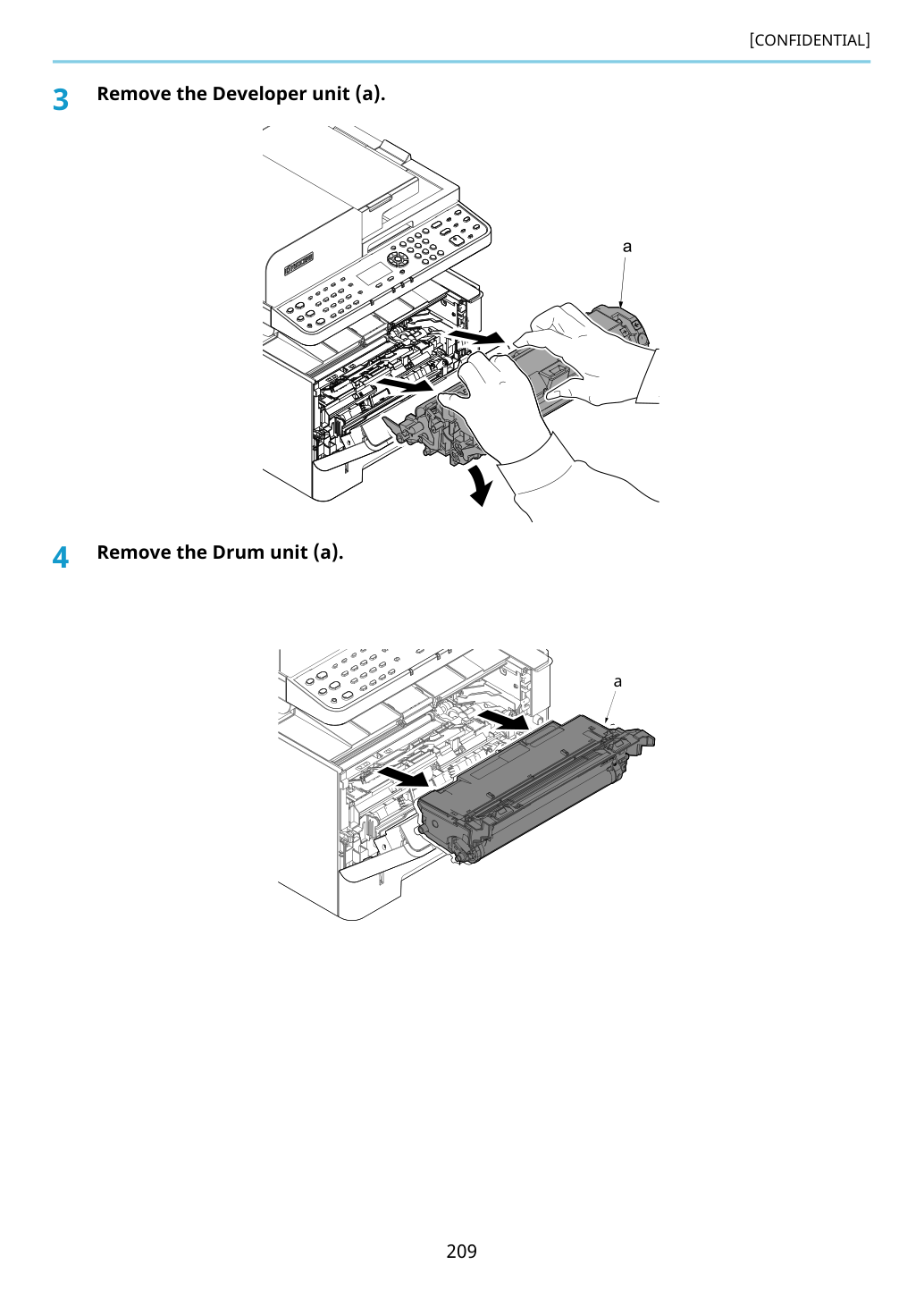

Извлеките узел девелопера (a).

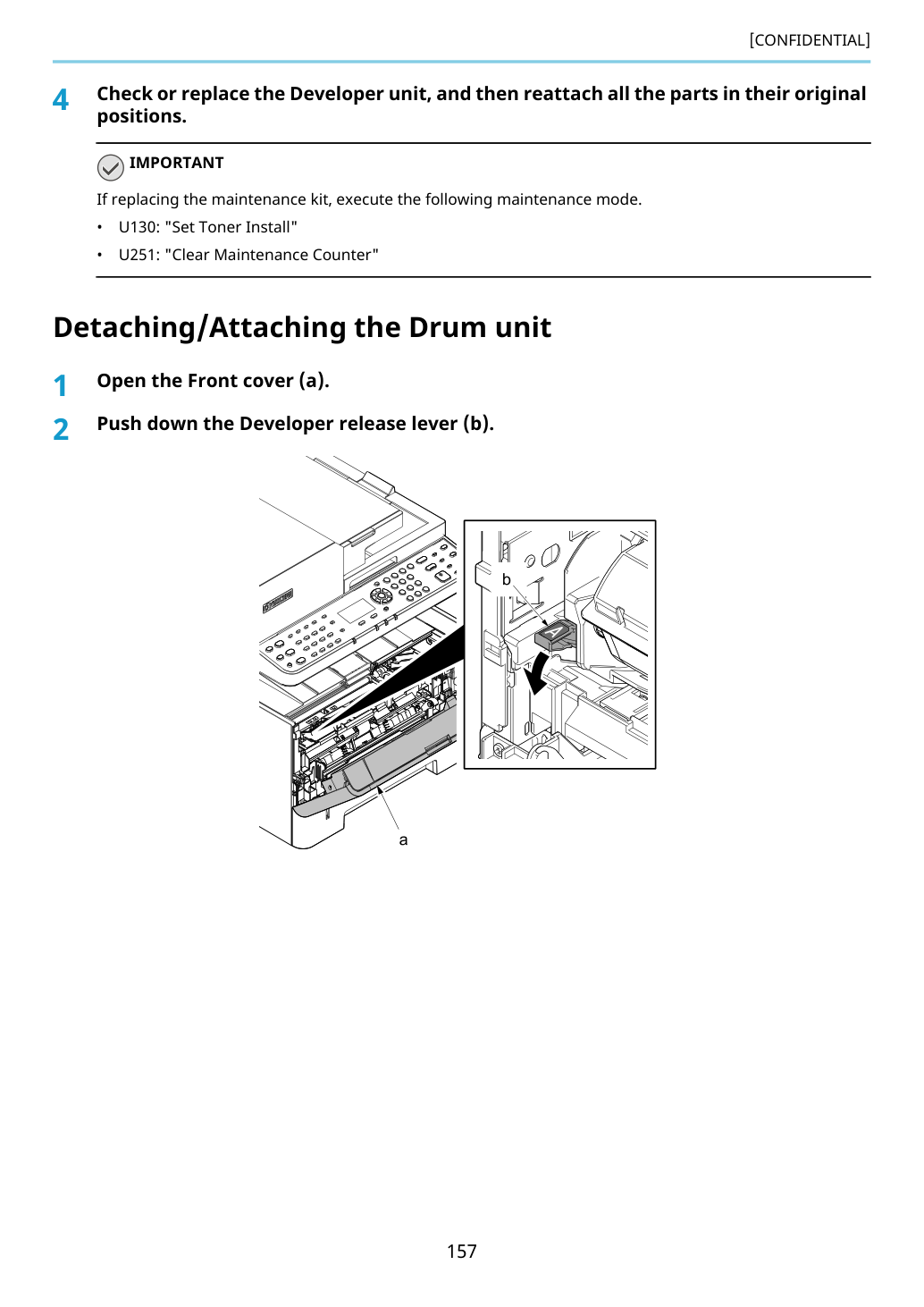

Проверьте или замените узел девелопера, затем переустановите все детали в исходные положения.
При замене комплекта обслуживания выполните следующий режим обслуживания.
Нажмите рычаг отпуска девелопера (b).

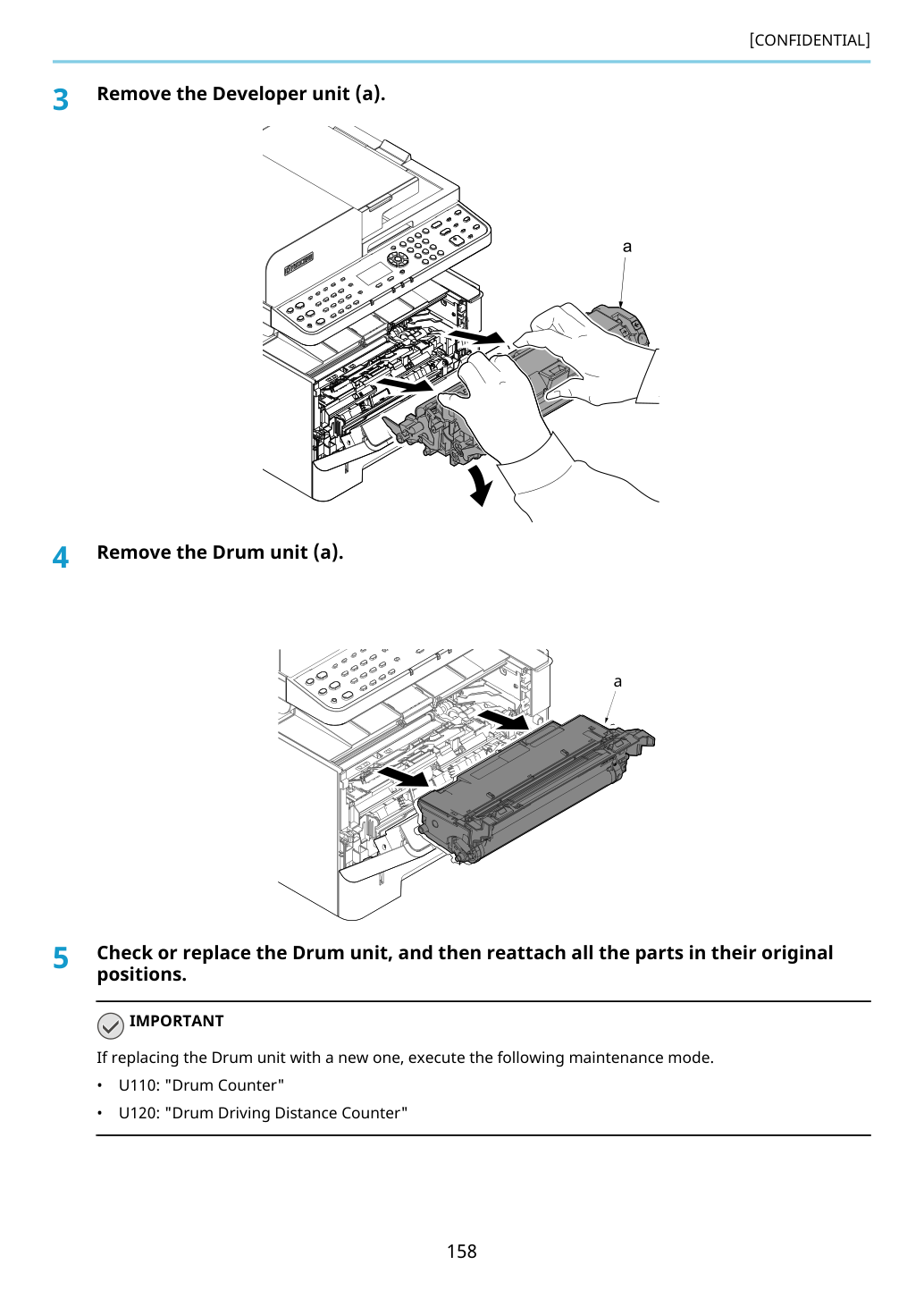

Извлеките узел девелопера (a).
Проверьте или замените узел печатного барабана, затем переустановите все детали в исходные положения.
При замене узла печатного барабана новым выполните следующий режим обслуживания.
При замене комплекта обслуживания выполните следующий режим обслуживания.

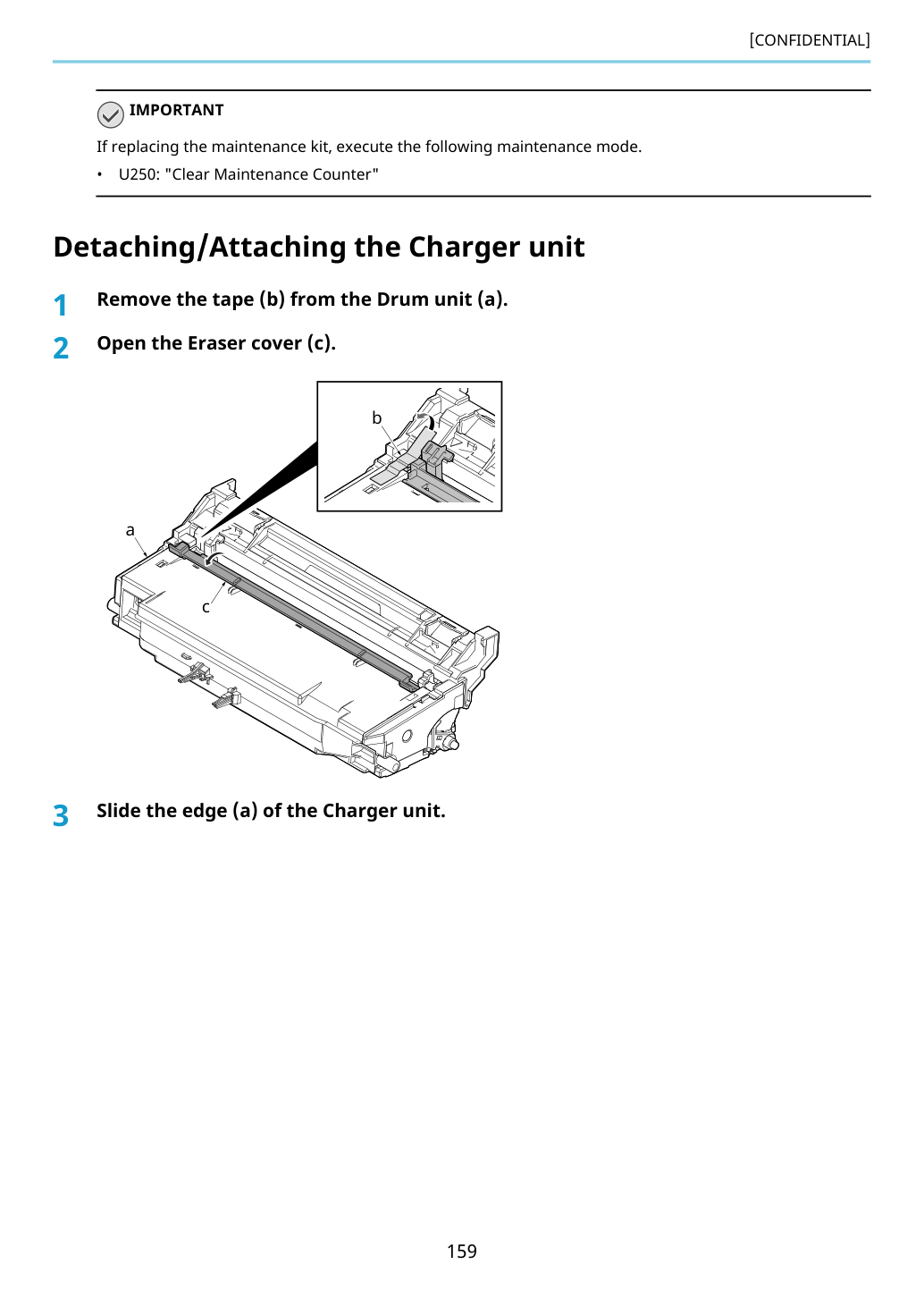

Извлеките ленту (b) из узла печатного барабана (a).
Сдвиньте край (a) узла коронатора.

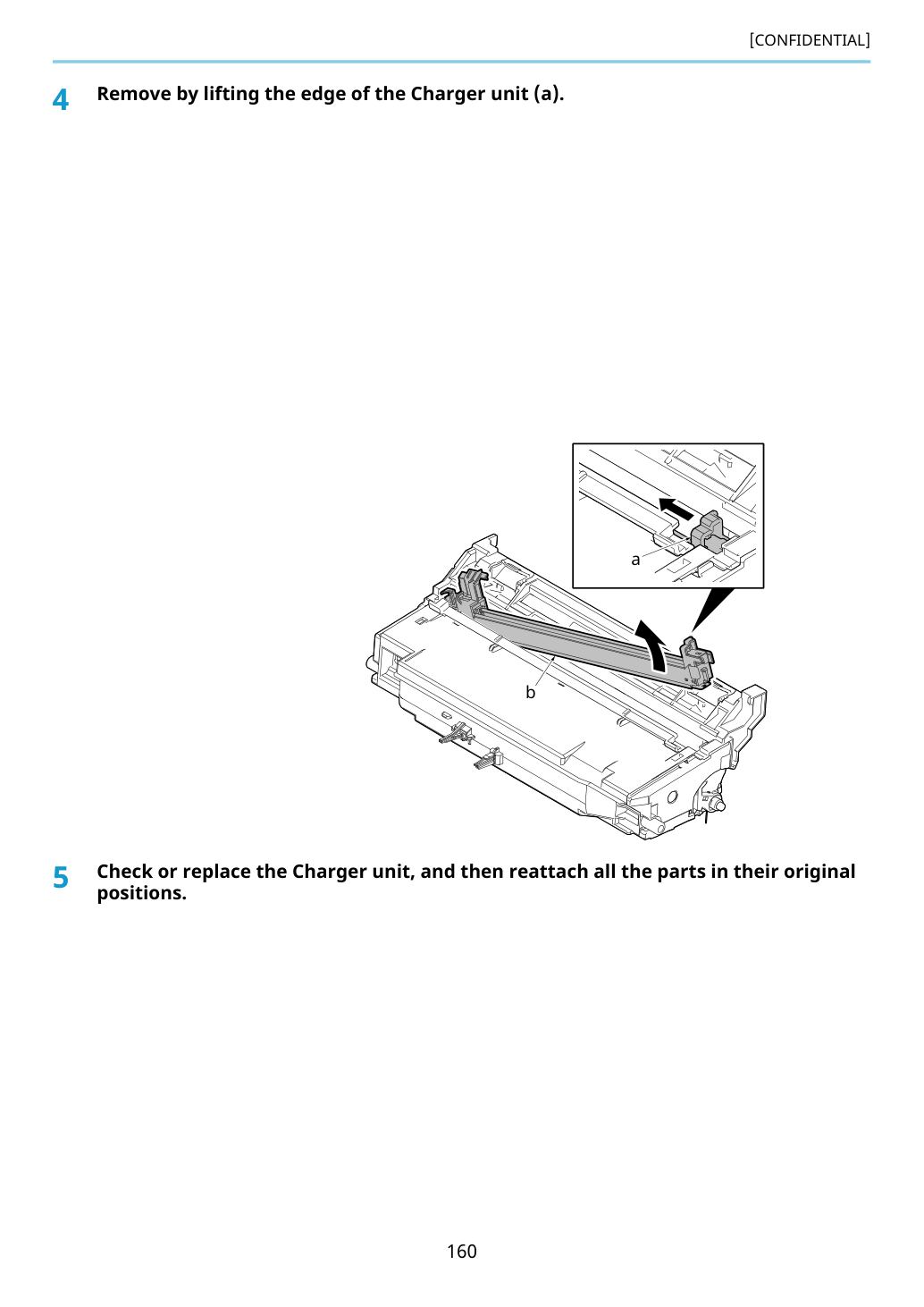

Извлеките, подняв край узла коронатора (a).
Проверьте или замените узел коронатора, затем переустановите все детали в исходные положения.

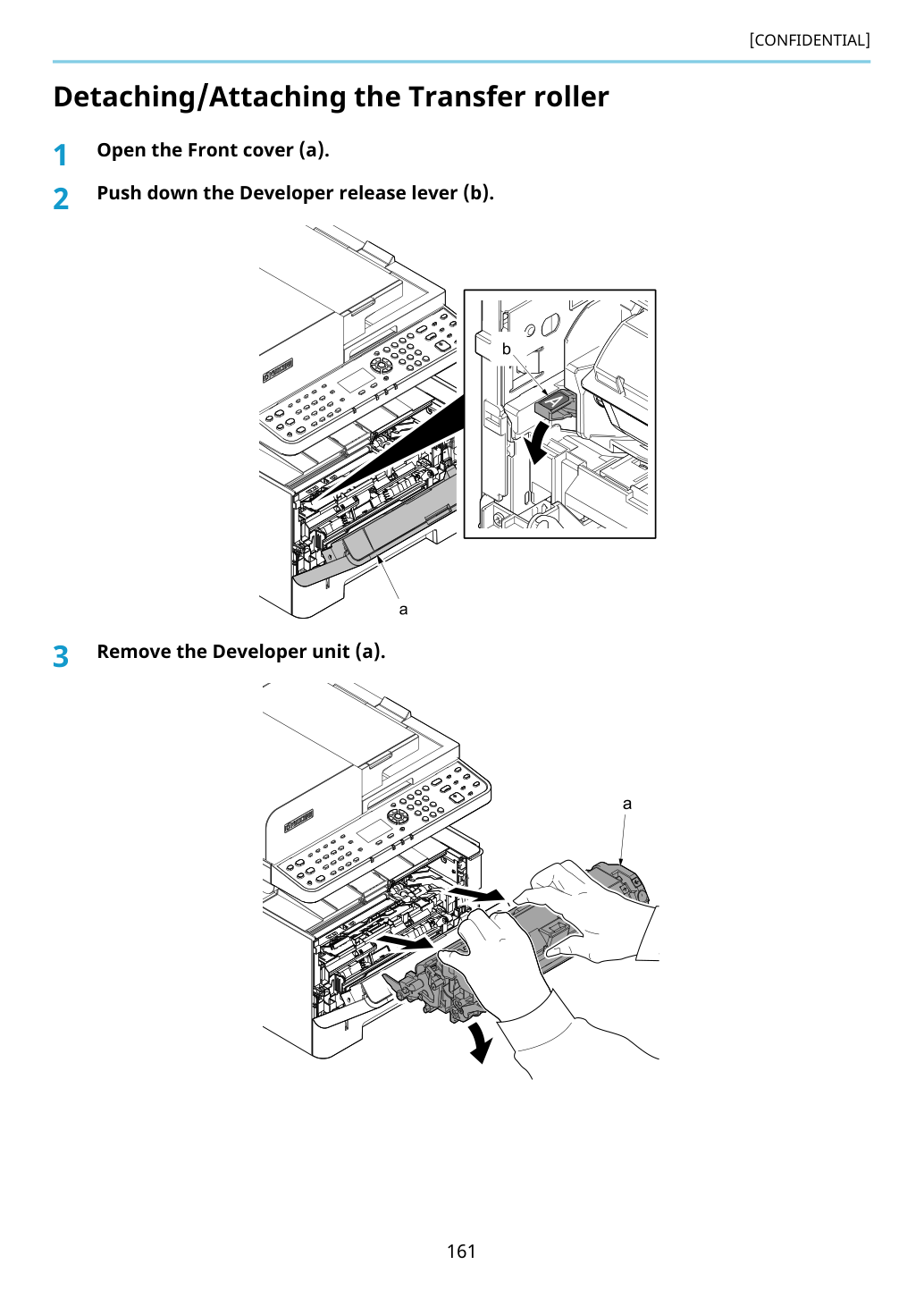

Нажмите рычаг отпуска девелопера (b).
Извлеките узел девелопера (a).

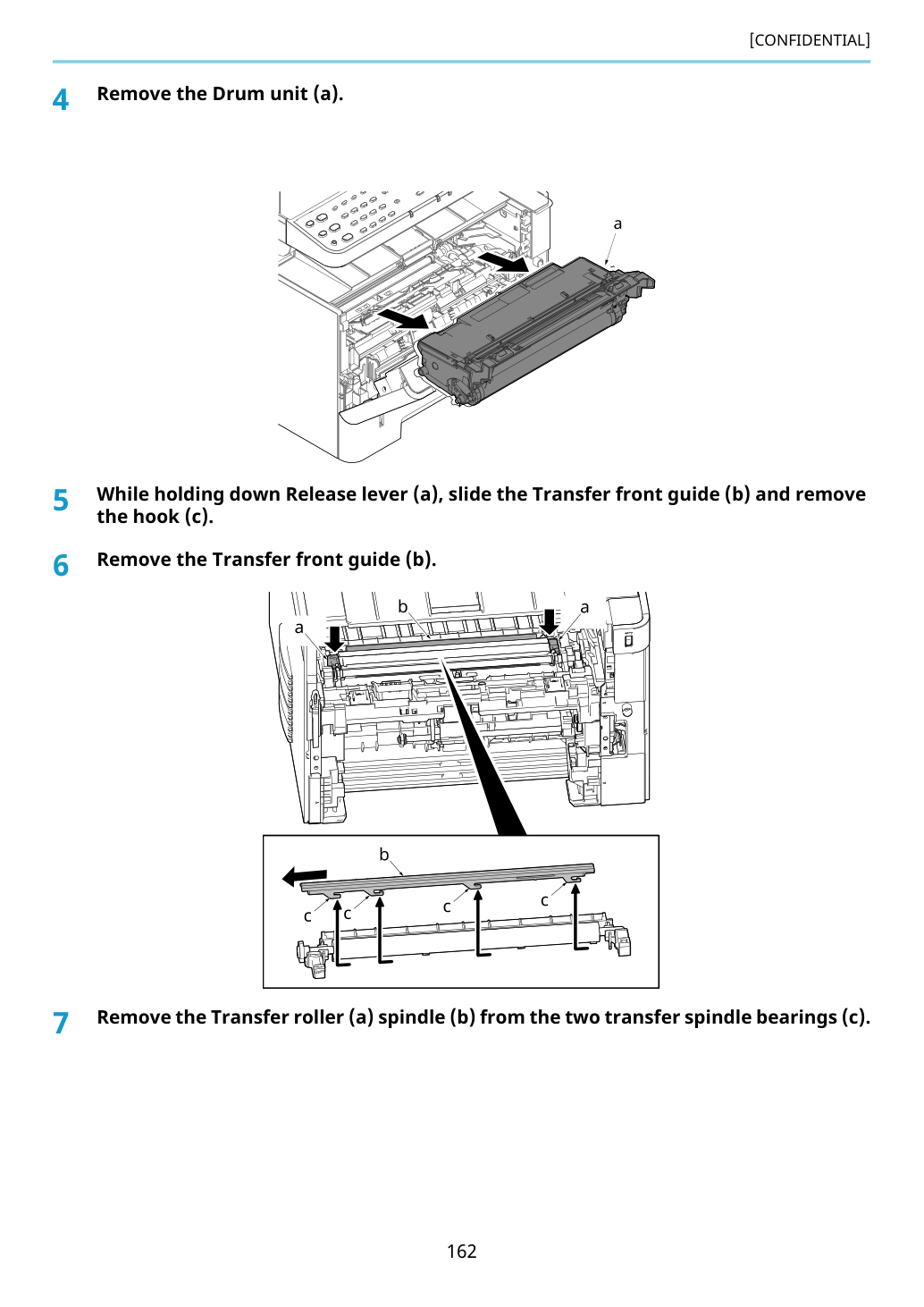

Удерживая рычаг отпуска (a), сдвиньте направляющую переноса (b) и извлеките крючок (c).
Извлеките направляющую переноса (b).
Извлеките шпиндель (b) ролика переноса (a) из двух подшипников шпинделя переноса (c).

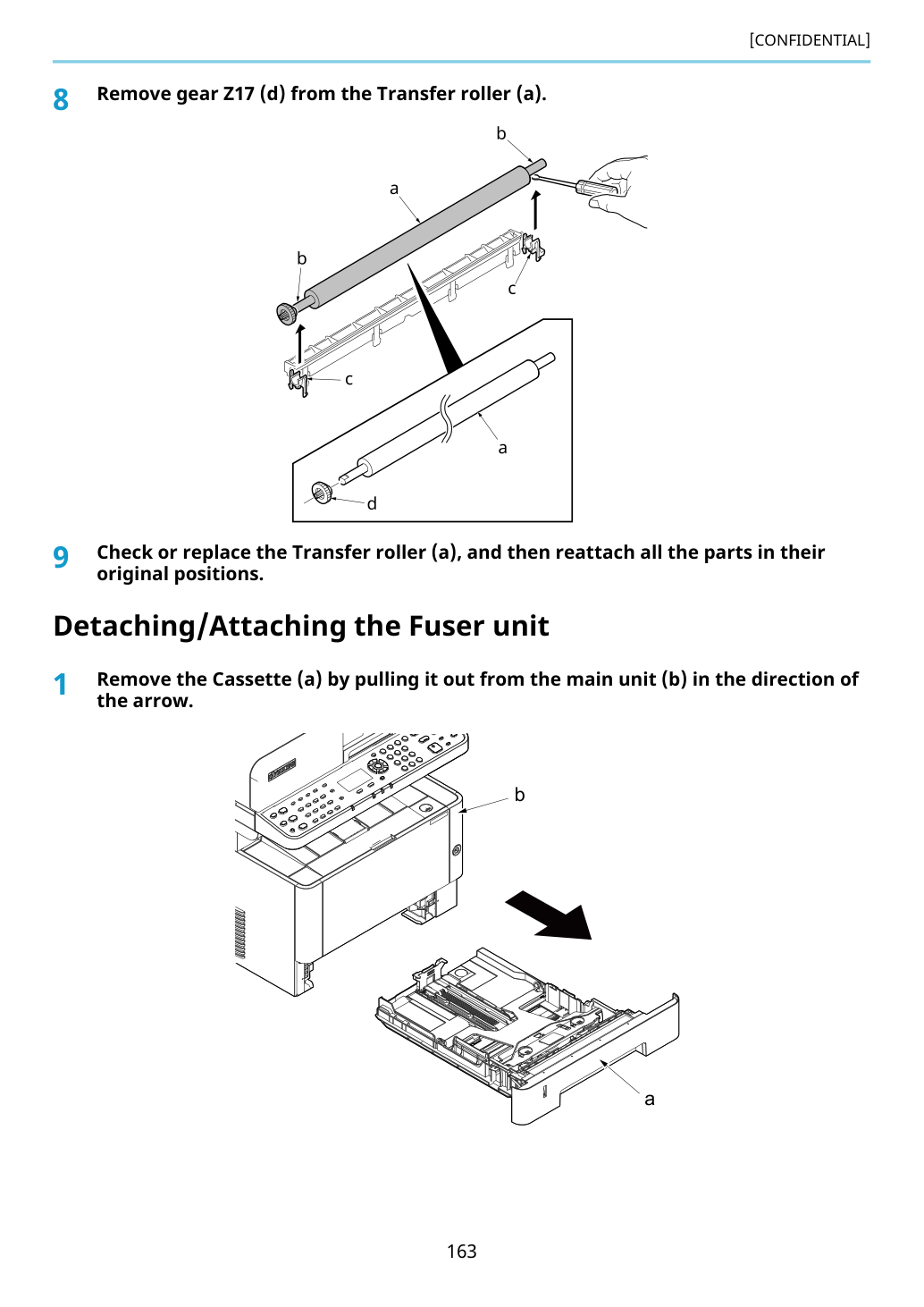

Извлеките шестерню Z17 (d) из ролика переноса (a).
Проверьте или замените ролик переноса (a), затем переустановите все детали в исходные положения.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.

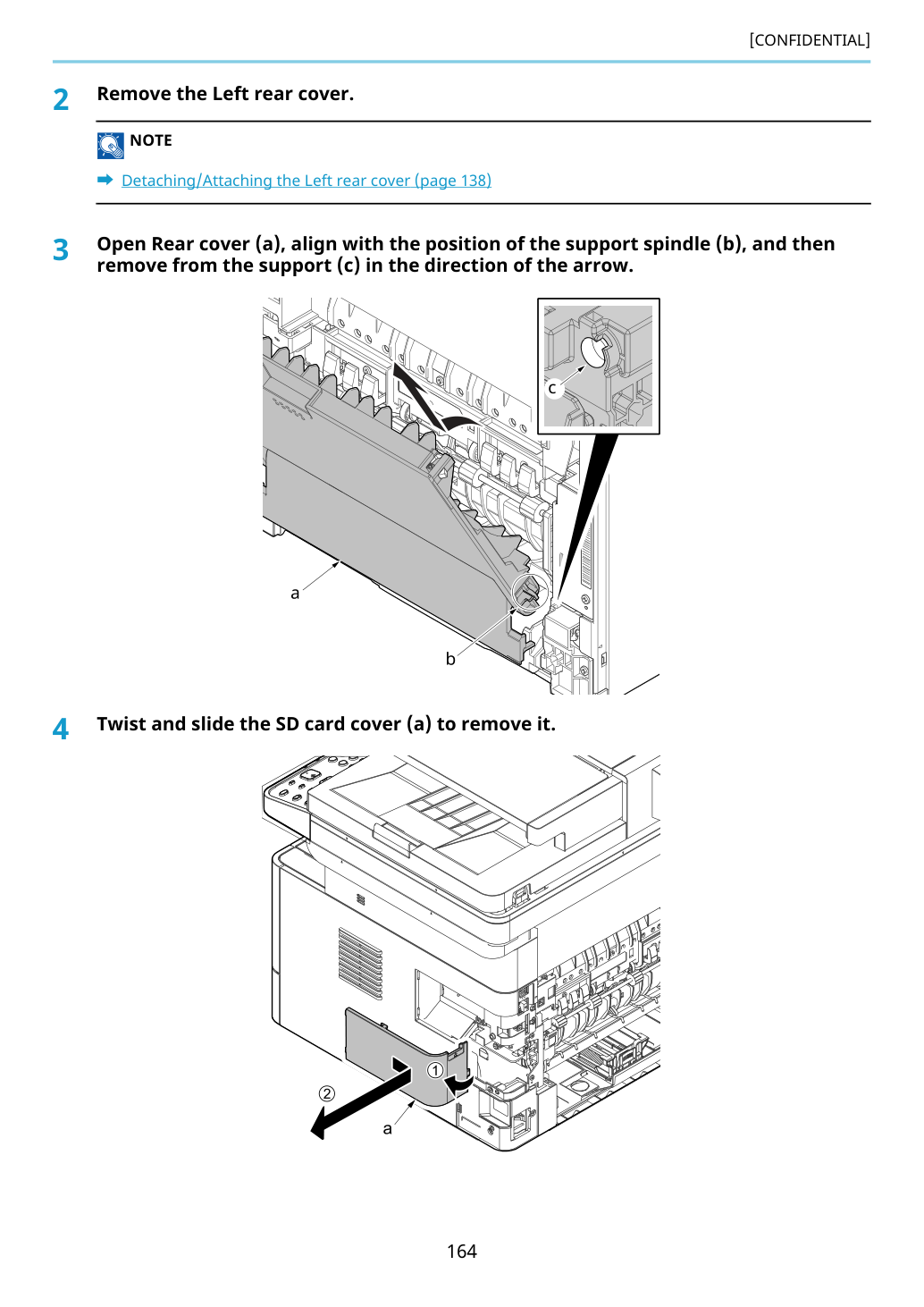

Откройте заднюю крышку (cover) (a), совместите с положением опорного шпинделя (support spindle) (b), затем извлеките из опоры (support) (c) в направлении стрелки.
Поверните и сдвиньте крышку (cover) карты SD (a), чтобы извлечь её.

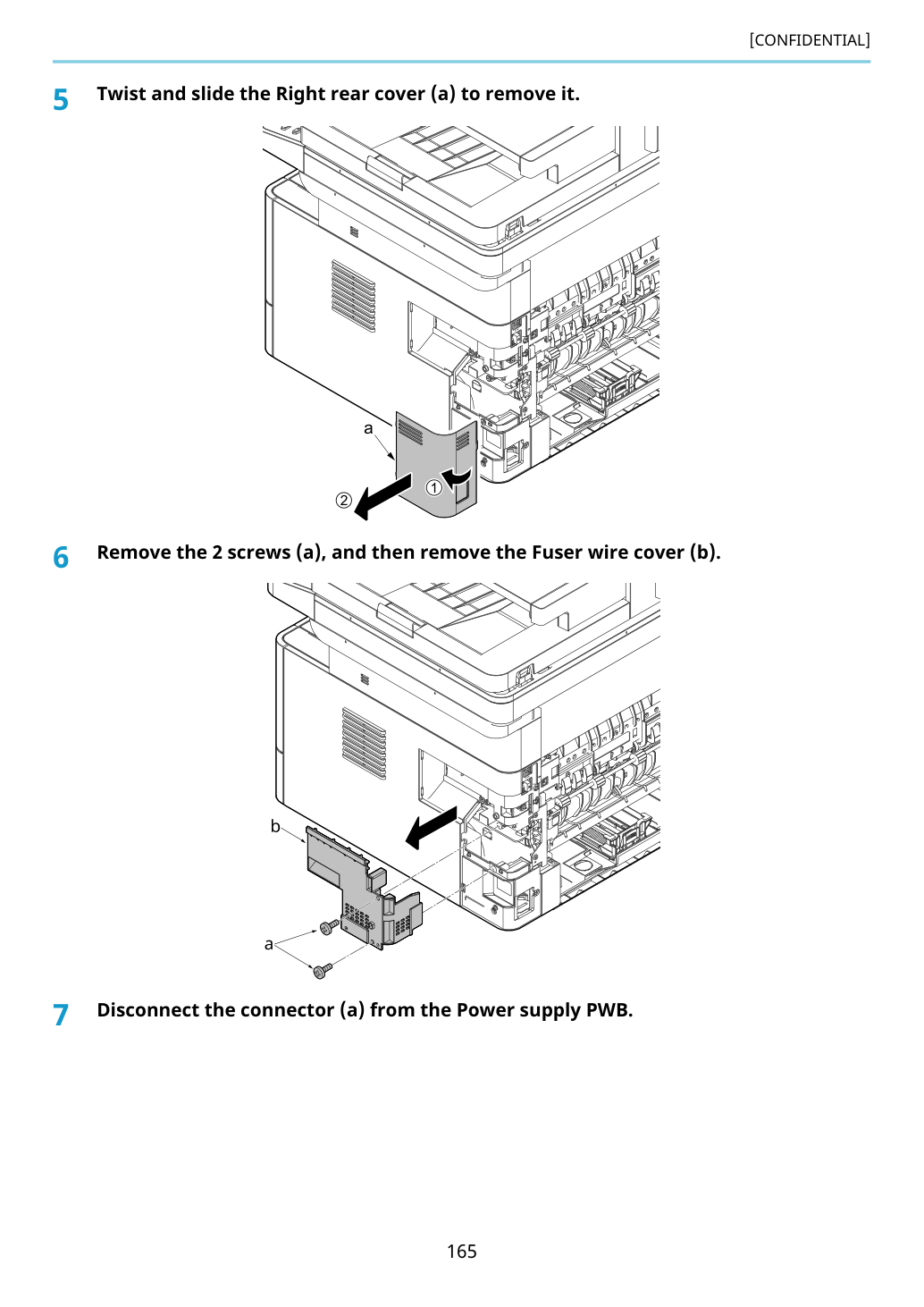

Поверните и сдвиньте правую заднюю крышку (cover) (a), чтобы извлечь её.
Извлеките 2 винта (a), затем снимите крышку провода термоузла (b).
Отсоедините разъем (a) от блока питания PWB.

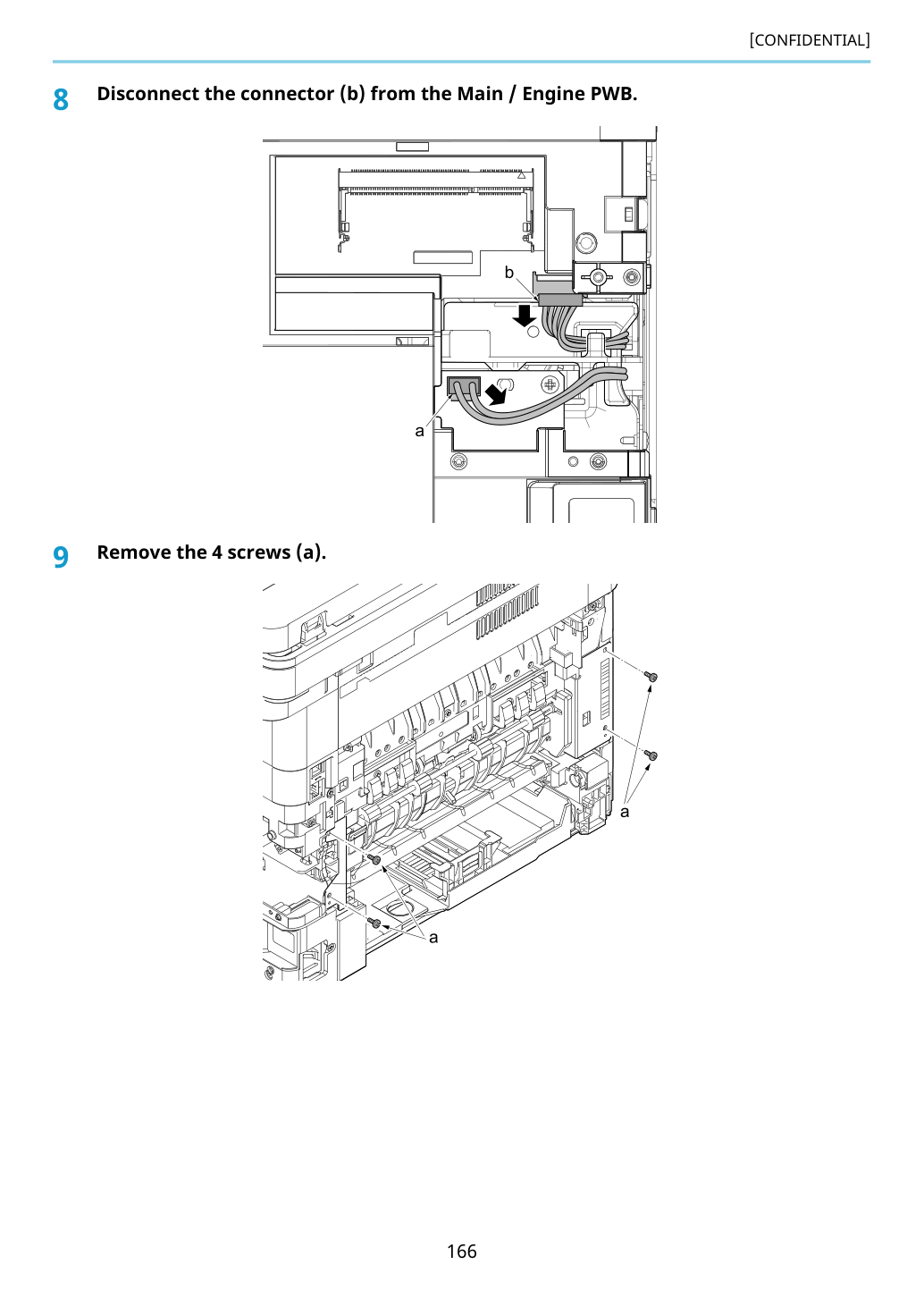

Отсоедините разъем (b) от Main / Engine PWB.

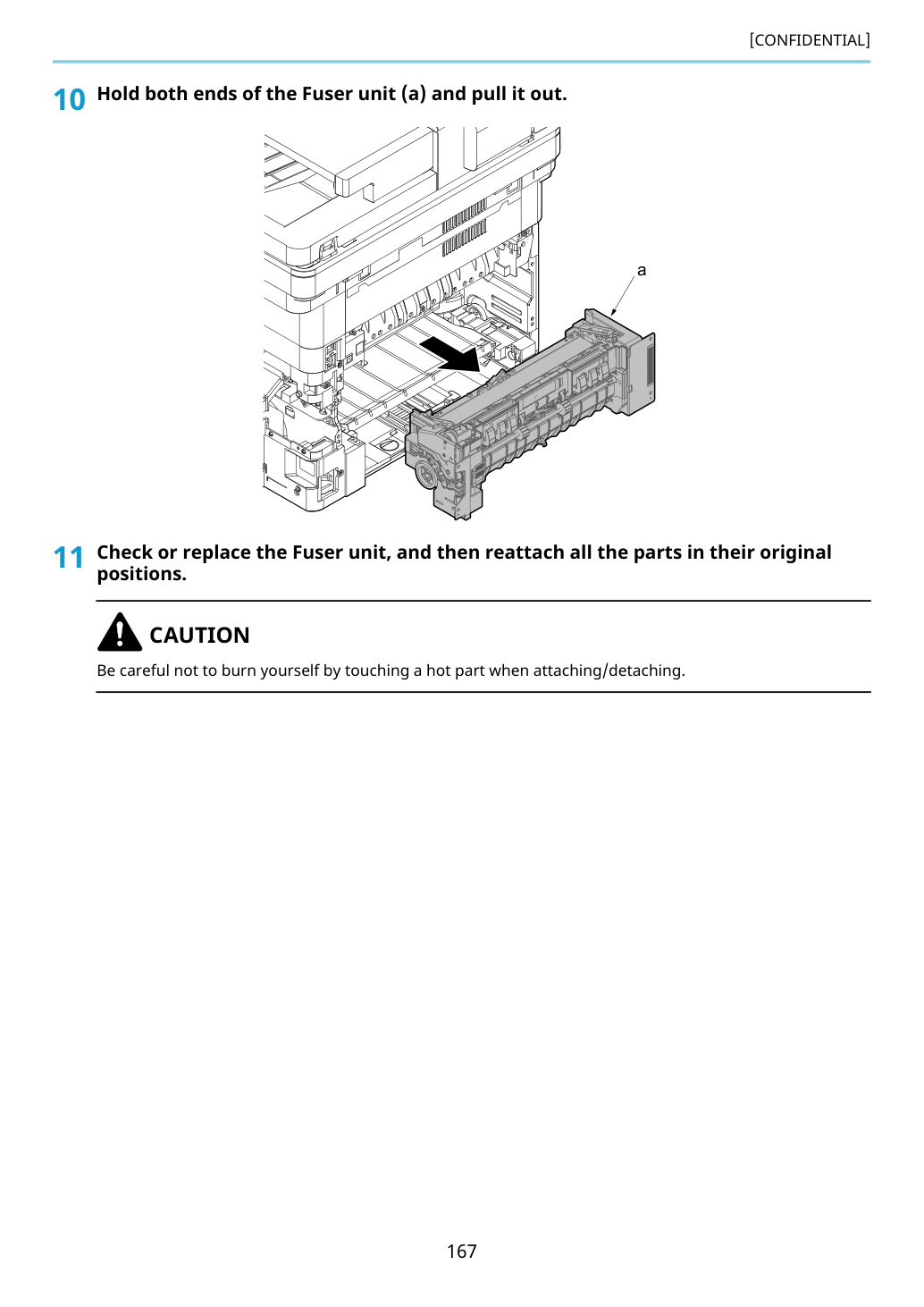

Удерживайте оба конца термоузла (a) и извлеките его.
Проверьте или замените термоузел, затем переустановите все детали в исходные положения.
Будьте осторожны, чтобы не обжечься при прикосновении к горячим деталям при подсоединении/отсоединении.

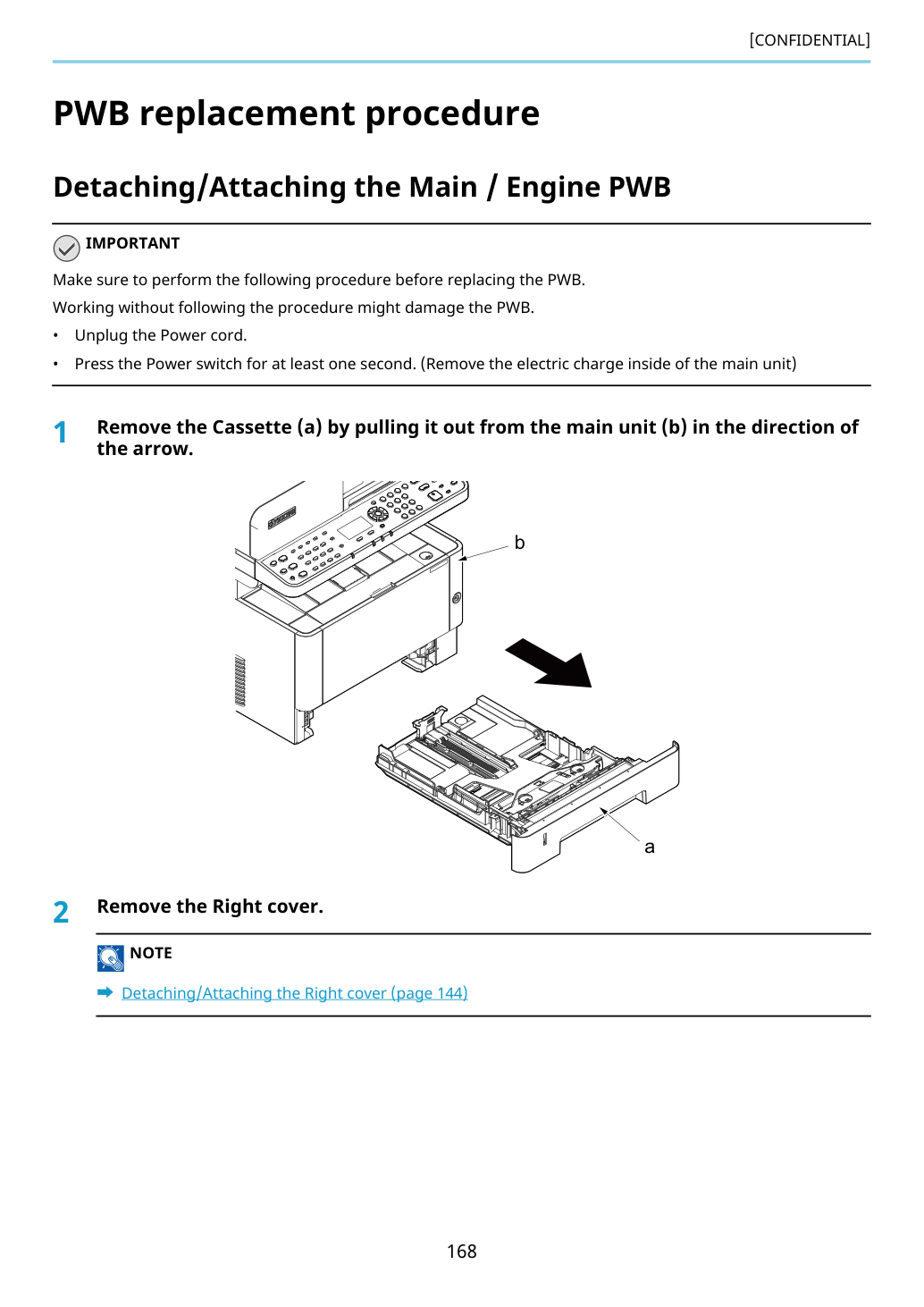

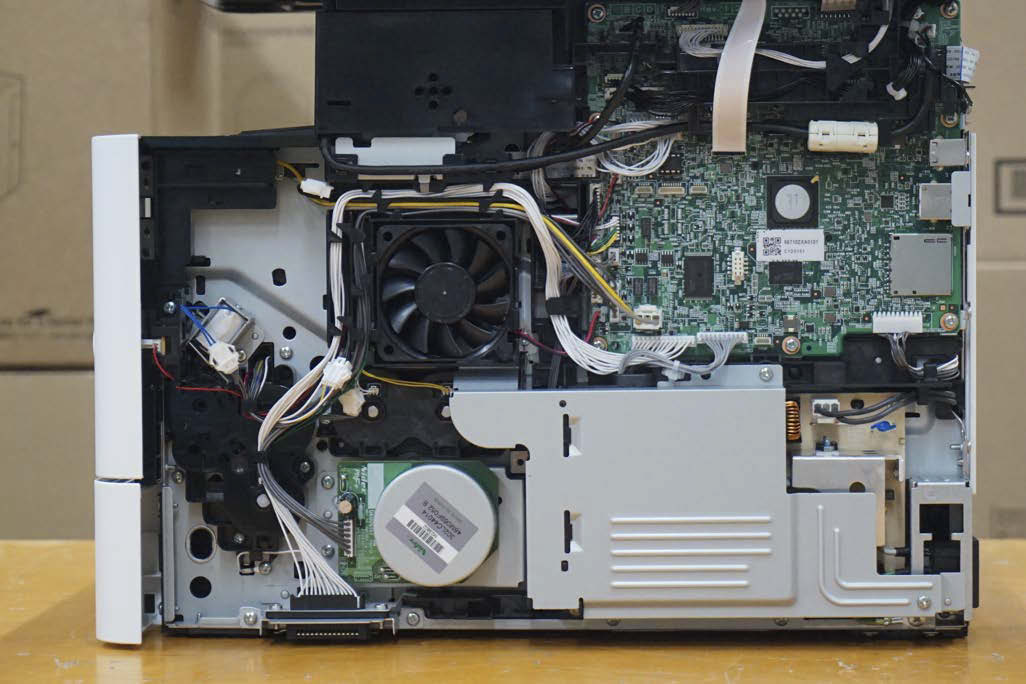

Отсоединение/подсоединение Main / Engine PWB ВАЖНО Убедитесь, что выполнили следующую процедуру перед заменой PWB.
Работа без соблюдения процедуры может повредить PWB.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.

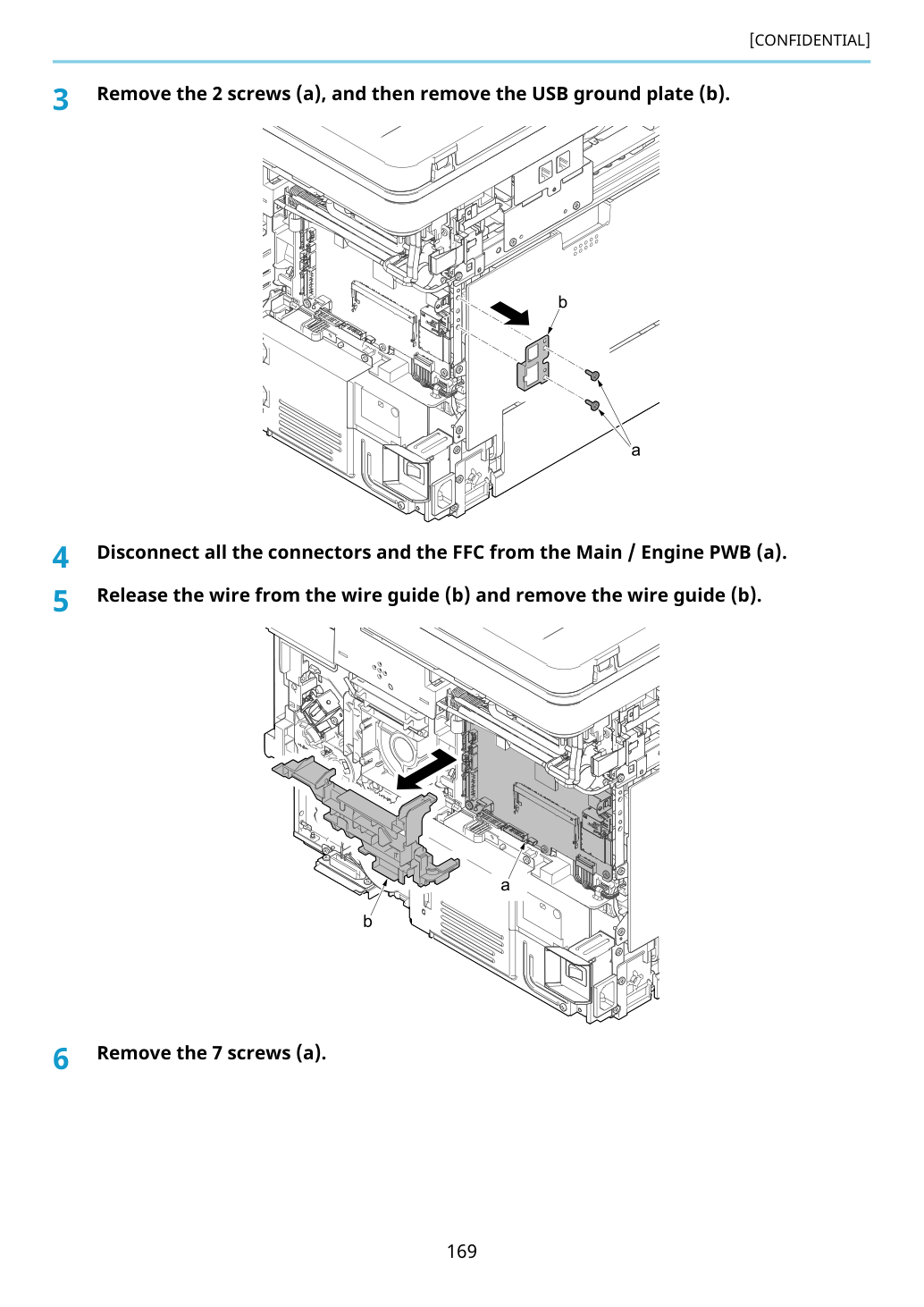

Извлеките 2 винта (a), затем снимите пластину заземления USB (b).
Отсоедините все разъемы и FFC от Main / Engine PWB (a).
Освободите провод от направляющей провода (b) и извлеките направляющую провода (b).

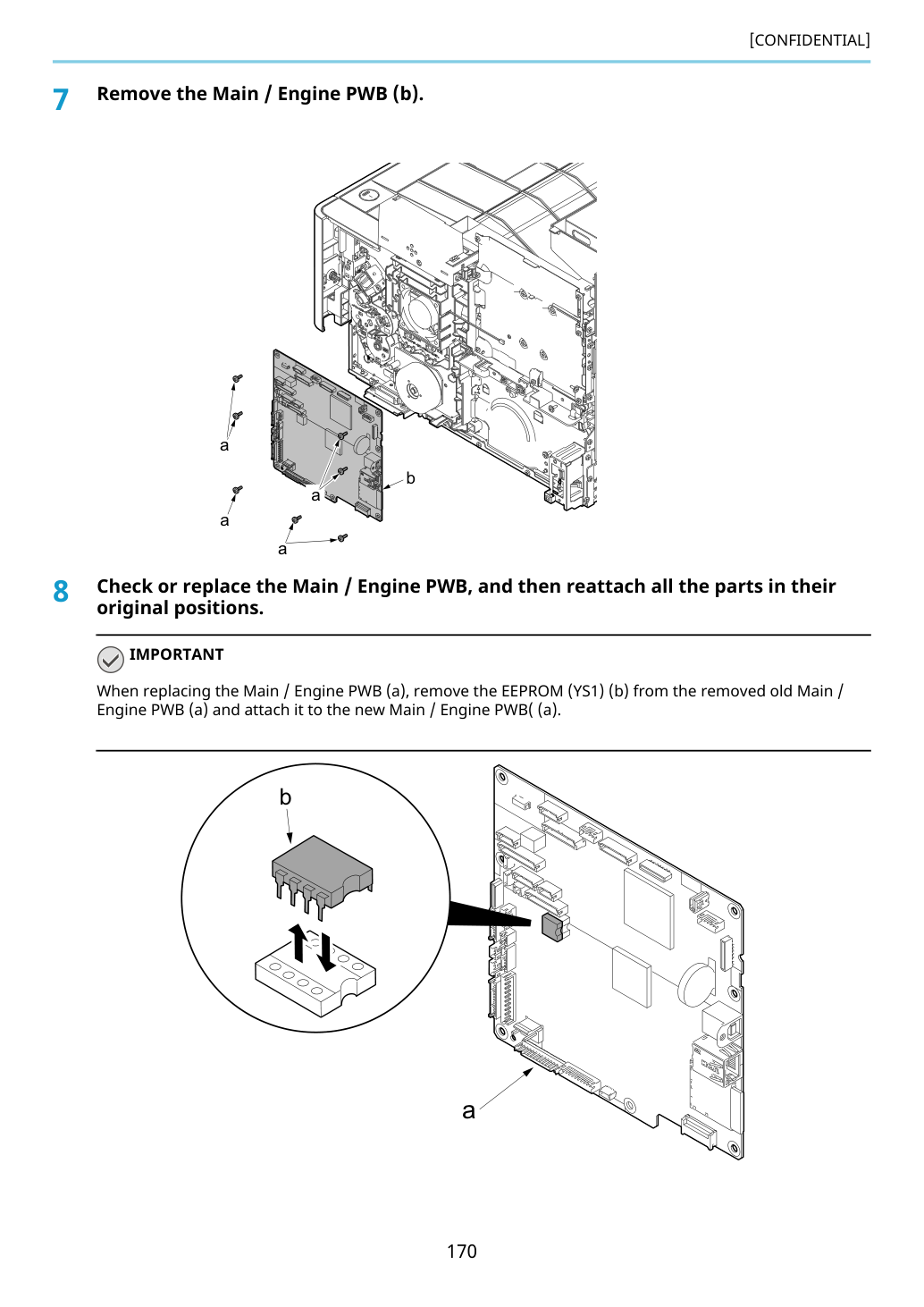

Извлеките Main / Engine PWB (b).
Проверьте или замените Main / Engine PWB, затем переустановите все детали в исходные положения.
При замене Main / Engine PWB (a) извлеките EEPROM (YS1) (b) из снятой старой Main / Engine PWB (a) и присоедините его к новой Main / Engine PWB (a).
Примечания при замене Main / Engine PWB При замене Main / Engine PWB извлеките старую EEPROM (YS1) (a) PWB, затем убедитесь, что заменили её на новую PWB.
EEPROM от другого устройства работать не будет, поэтому убедитесь, что вставили извлеченную EEPROM на новую PWB.
Для сохранения информации пользователя при замене Main / Engine PWB перед заменой Main / Engine PWB вставьте USB-память, выполните U917, затем экспортируйте данные.
Если при включении отображается ошибка сервисного вызова C0180 «Set Toner Install» (несоответствие номера машины), введите номер машины в режиме обслуживания U004.
MAC-адрес изменится, поэтому проверьте параметры сети.
ПРИМЕР: Если имя принтера зарегистрировано с IP-адресом, установите IP-адрес заново.
Для модели Wi-Fi убедитесь, что заменили старую Wi-Fi PWB на новую PWB.
Обновите прошивку основного блока и двигателя на последнюю версию и импортируйте языки опций и таблицу цветов (1, 2).
Инициализируйте параметры FAX System основной/двигательной PWB.
Введите «10871087» с помощью цифровых клавиш, затем установите режим обслуживания.
Введите «600» с помощью цифровых клавиш, затем нажмите клавишу [Start].
Выберите [Country Code][] и введите код страны с помощью цифровых клавиш.
Выберите [Execute] и нажмите клавишу [Start].
Начните инициализацию данных. Для отмены инициализации данных нажмите клавишу [Stop].
Выполните режим обслуживания (U411) с использованием оригинала автоматической регулировки сканера.
Установите указанный оригинал лицевой стороной вниз на обработчик документов (№ детали).
После успешного завершения регулировки отображается [OK].
Если синхронизация задней стороны DP неправильна после регулировки сканера, выполните [DP FD(ChartB)]. При наличии проблем с цветопередачей передней стороны DP выполните [DP FU(ChartA)].
Если имеется экспорт данных в режиме обслуживания U917 перед заменой основной/двигательной PWB, импортируйте данные.
Повторно активируйте лицензию. Если установлена лицензия опциональной позиции, выполните повторную активацию лицензии.
Если используется карта SSFC, выполните режим обслуживания U222 и установите «SSFC».
Вам необходимо повторно ввести четырехзначный код шифрования при настройке.
Сброс значения параметра по умолчанию. Сбросьте значение параметра пользователя по умолчанию и значение параметра FAX по умолчанию, такие как для регистрации локального номера FAX, в меню System Menu и Command Center соответственно.
Сброс режима обслуживания. При необходимости сбросьте следующий режим обслуживания.
Отмена режима обслуживания. Введите «001» с помощью цифровых клавиш, затем нажмите клавишу [Start].

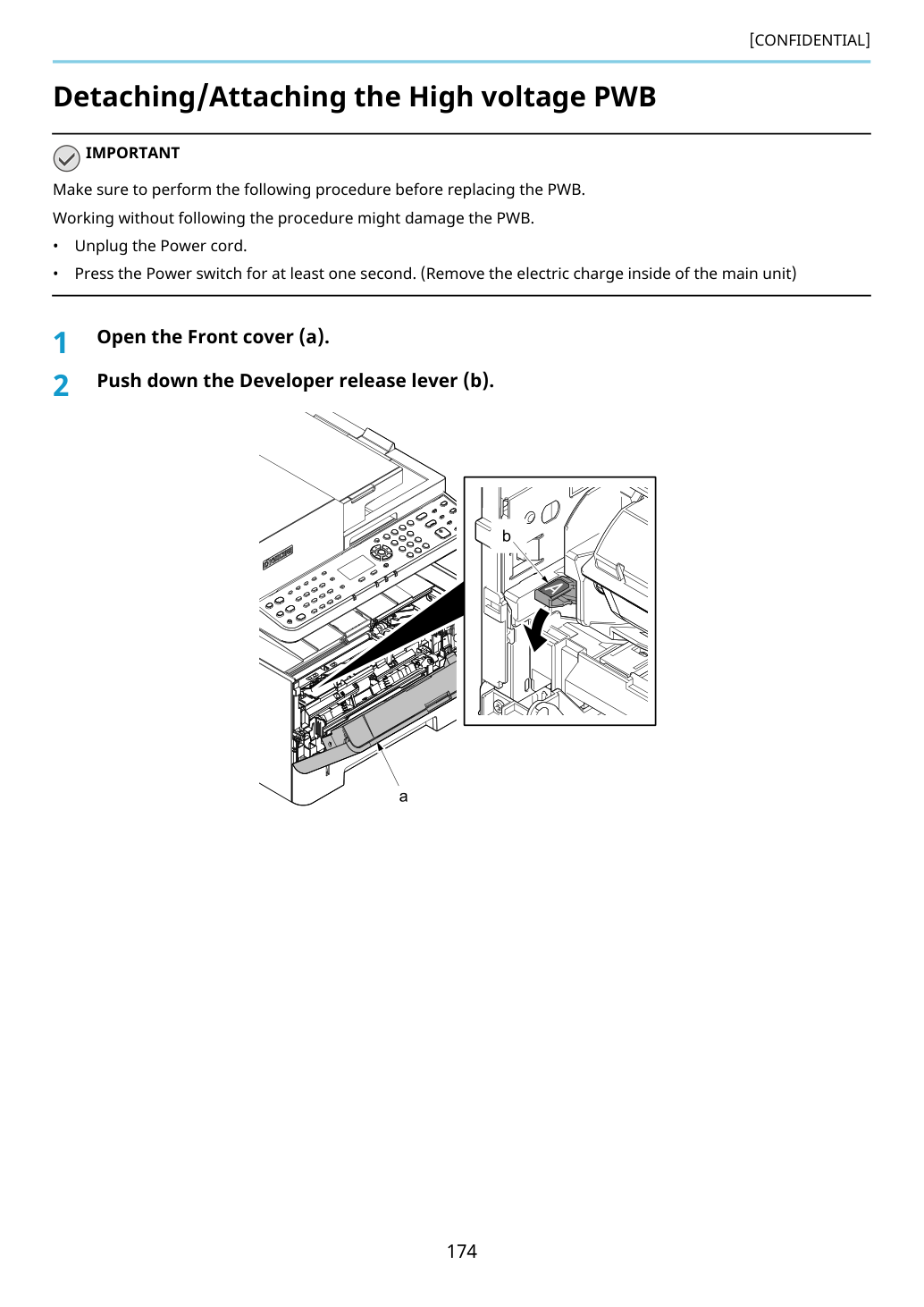

Отсоединение/присоединение высоковольтной PWB. ВАЖНО. Выполните следующую процедуру перед заменой PWB.
Работа без соблюдения процедуры может повредить PWB.
Нажмите рычаг отпуска девелопера (b).

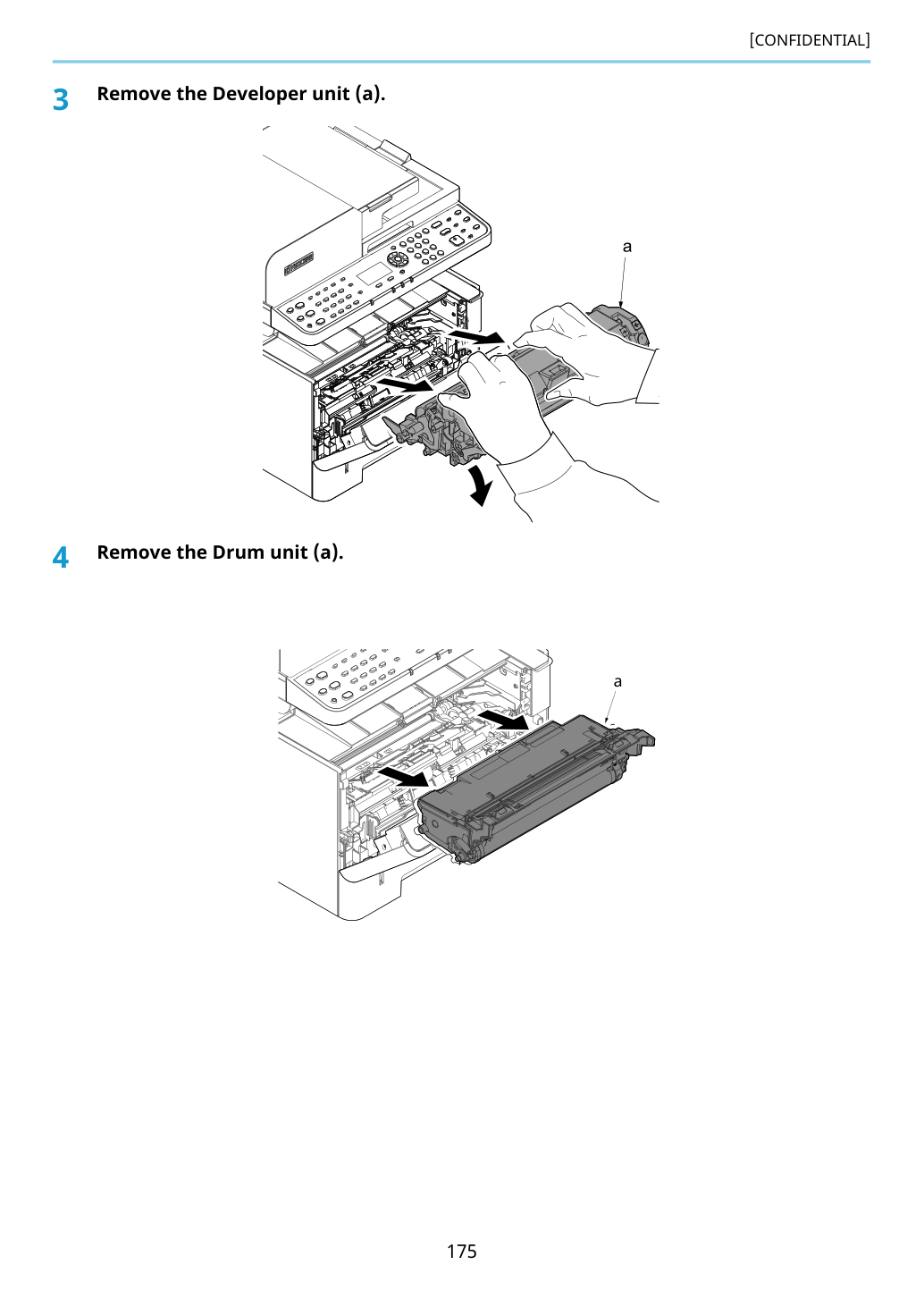

Извлеките узел девелопера (a).

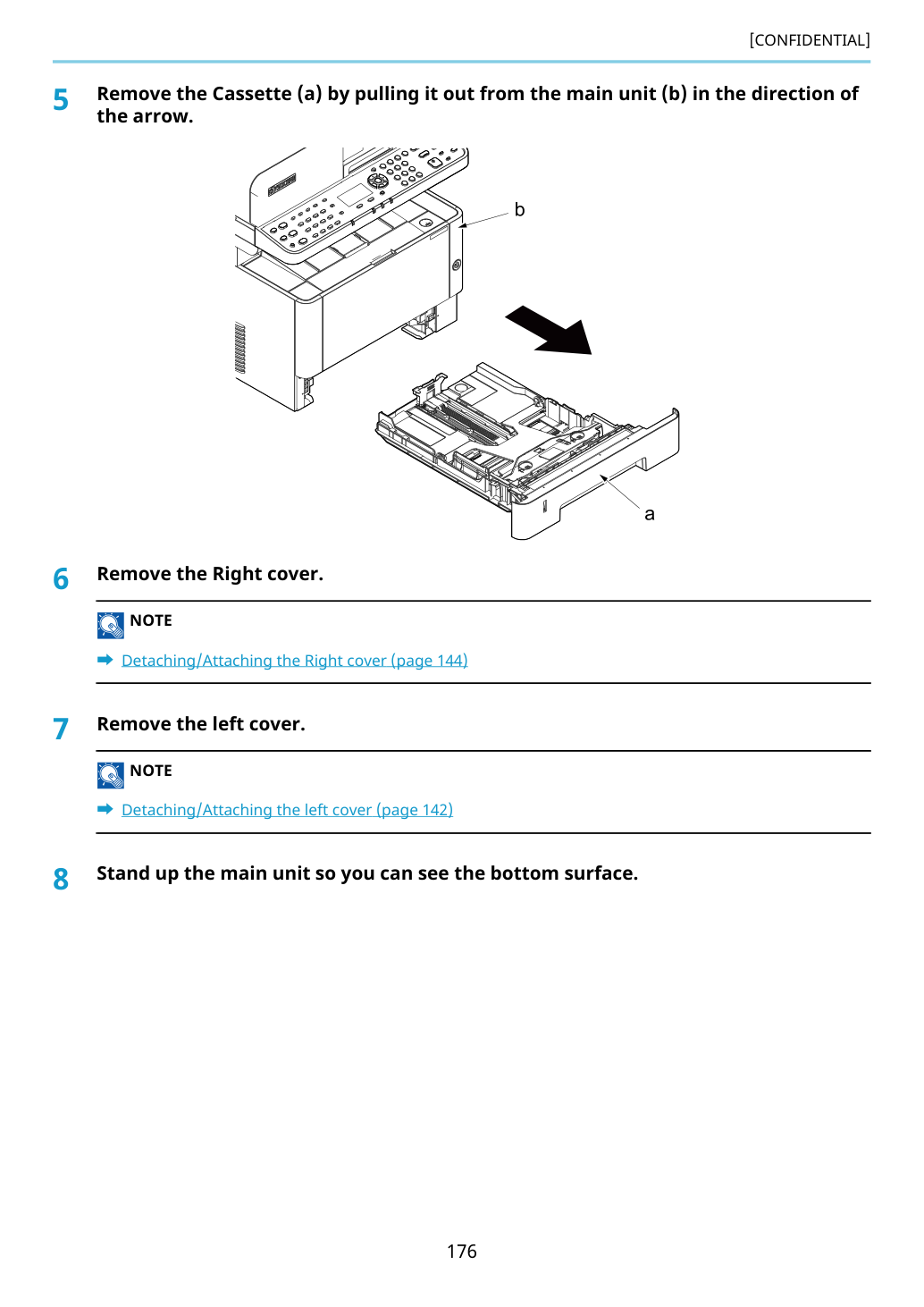

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Поставьте основной блок вертикально так, чтобы видна нижняя поверхность.

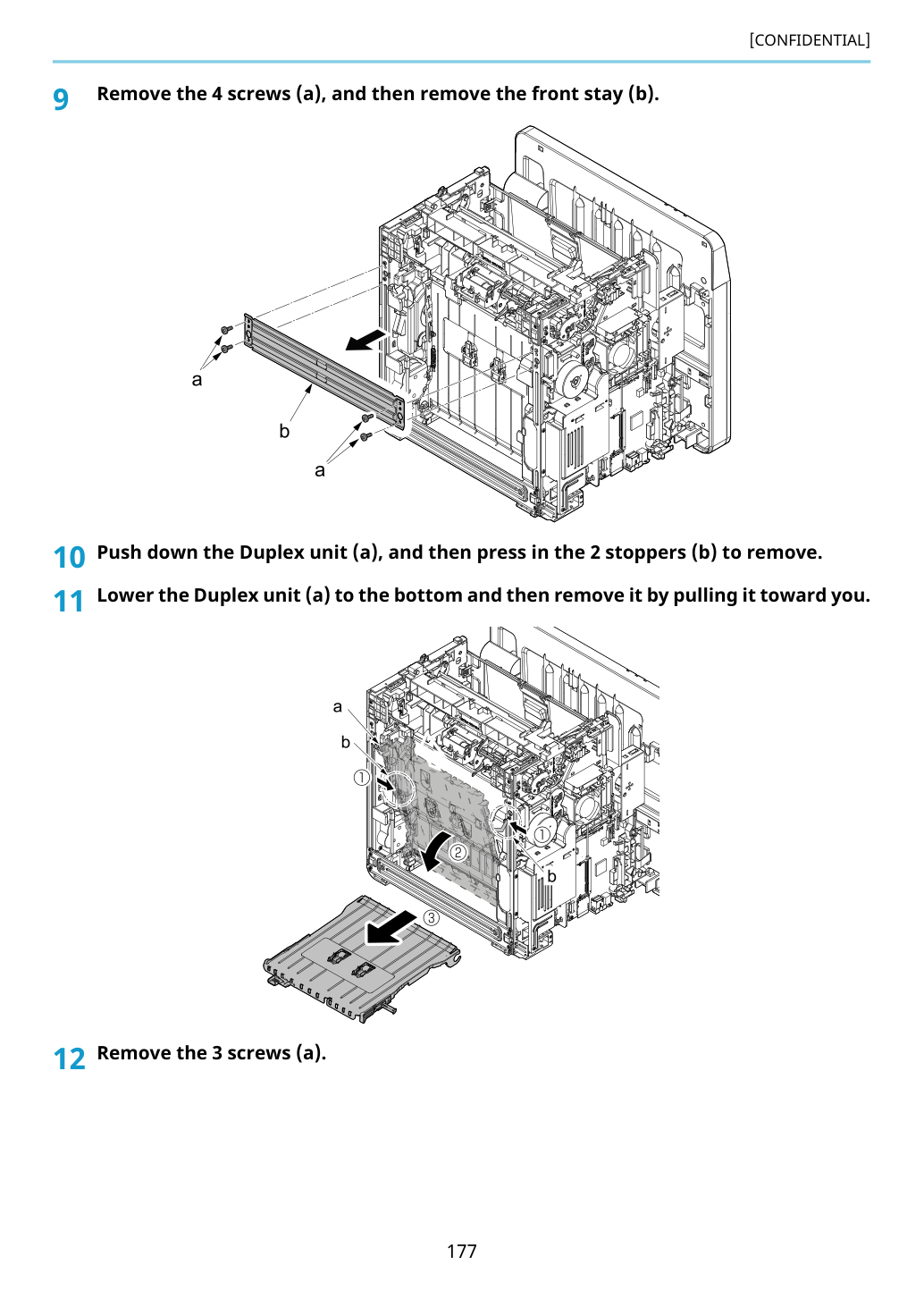

Удалите 4 винта (a), затем удалите переднюю стойку (b).
Опустите блок Duplex (a), затем нажмите 2 фиксатора (b) для удаления.

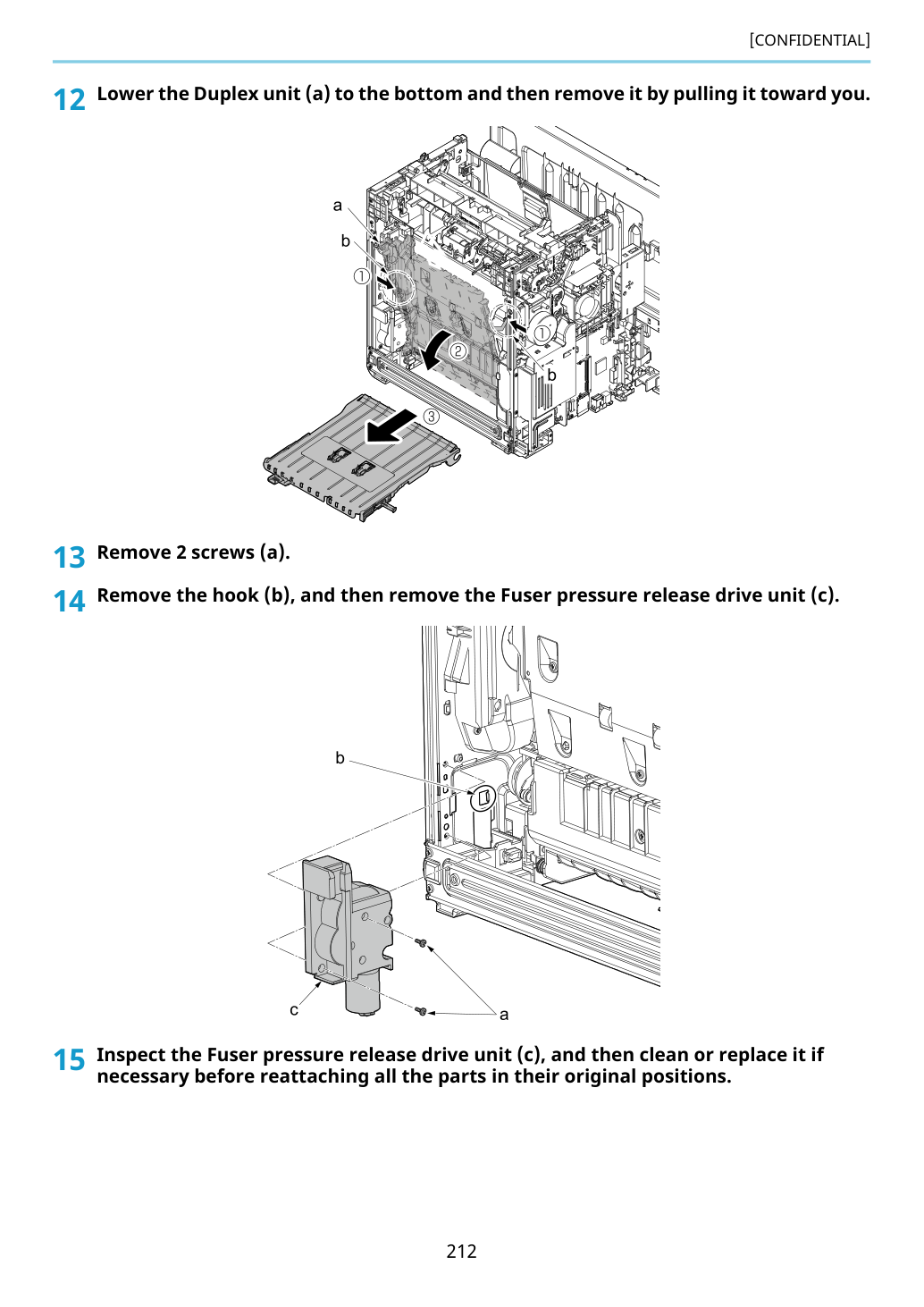

Опустите блок Duplex (a) вниз, затем удалите его, потянув на себя.

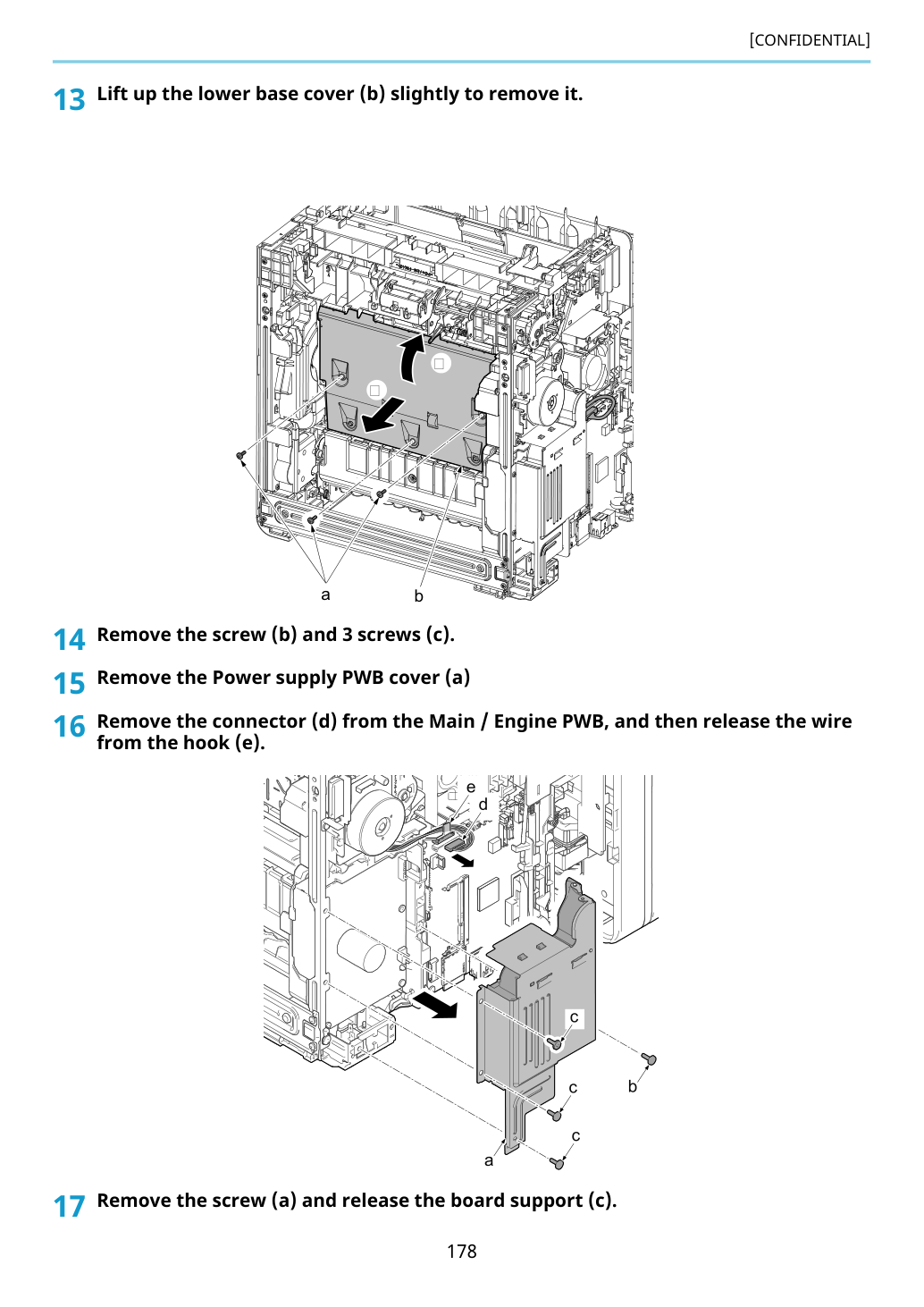

Слегка приподнимите нижнюю крышку основания (b) для удаления.

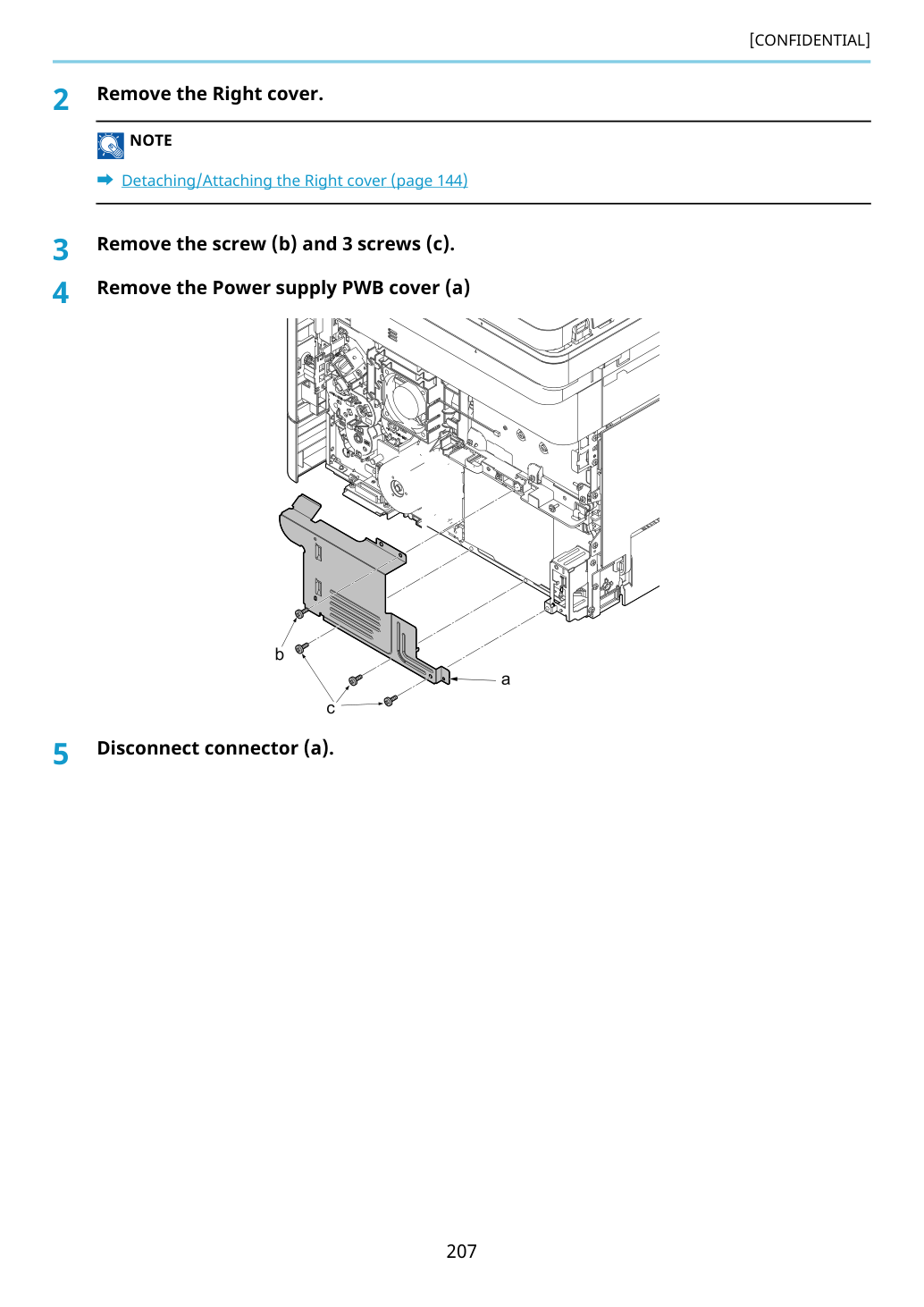

Удалите винт (b) и 3 винта (c).

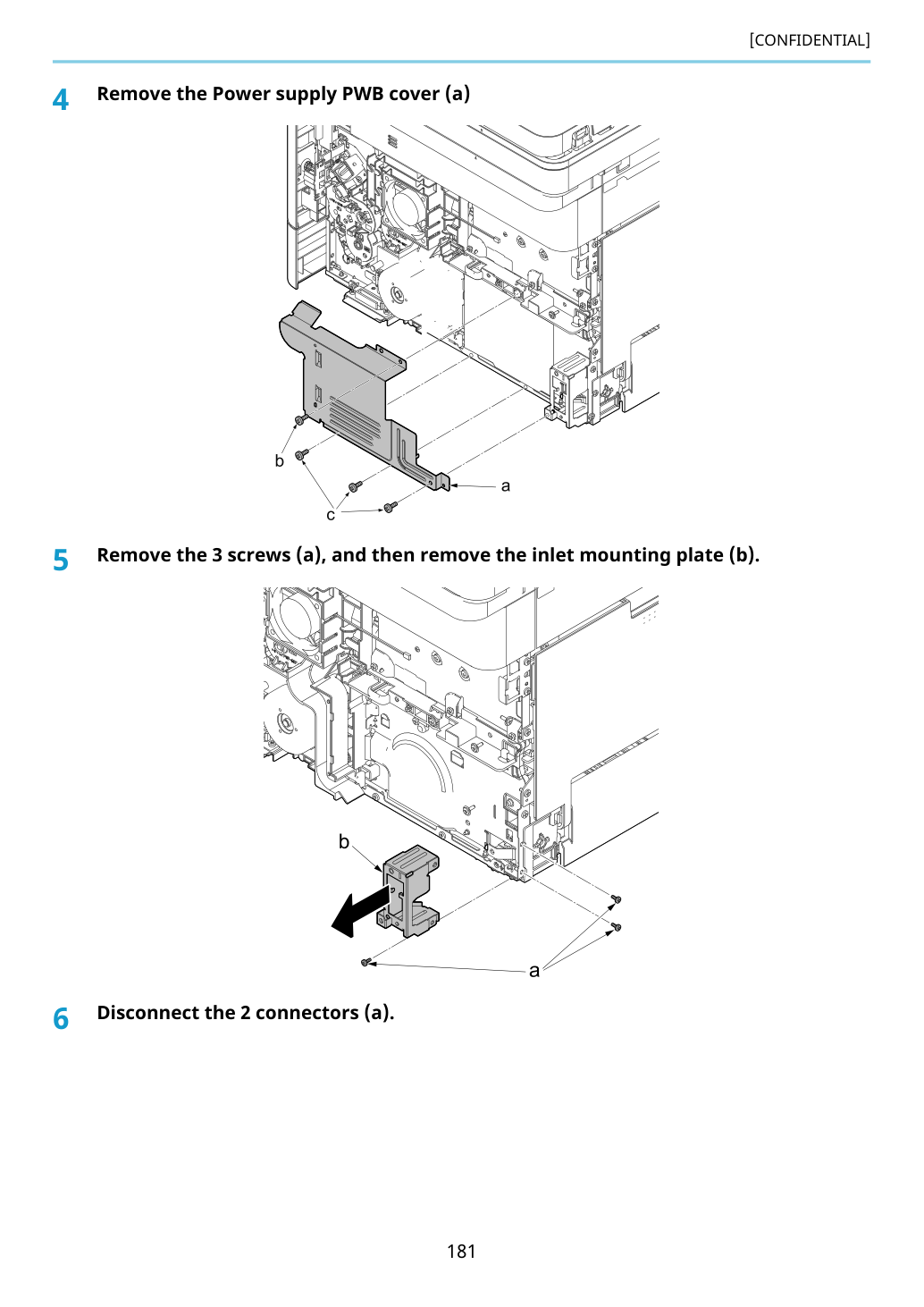

Удалите крышку PWB источника питания (a). Удалите разъем (d) из основной/двигательной PWB и освободите провод от крючка (e).
Удалите винт (a) и освободите опору платы (c).

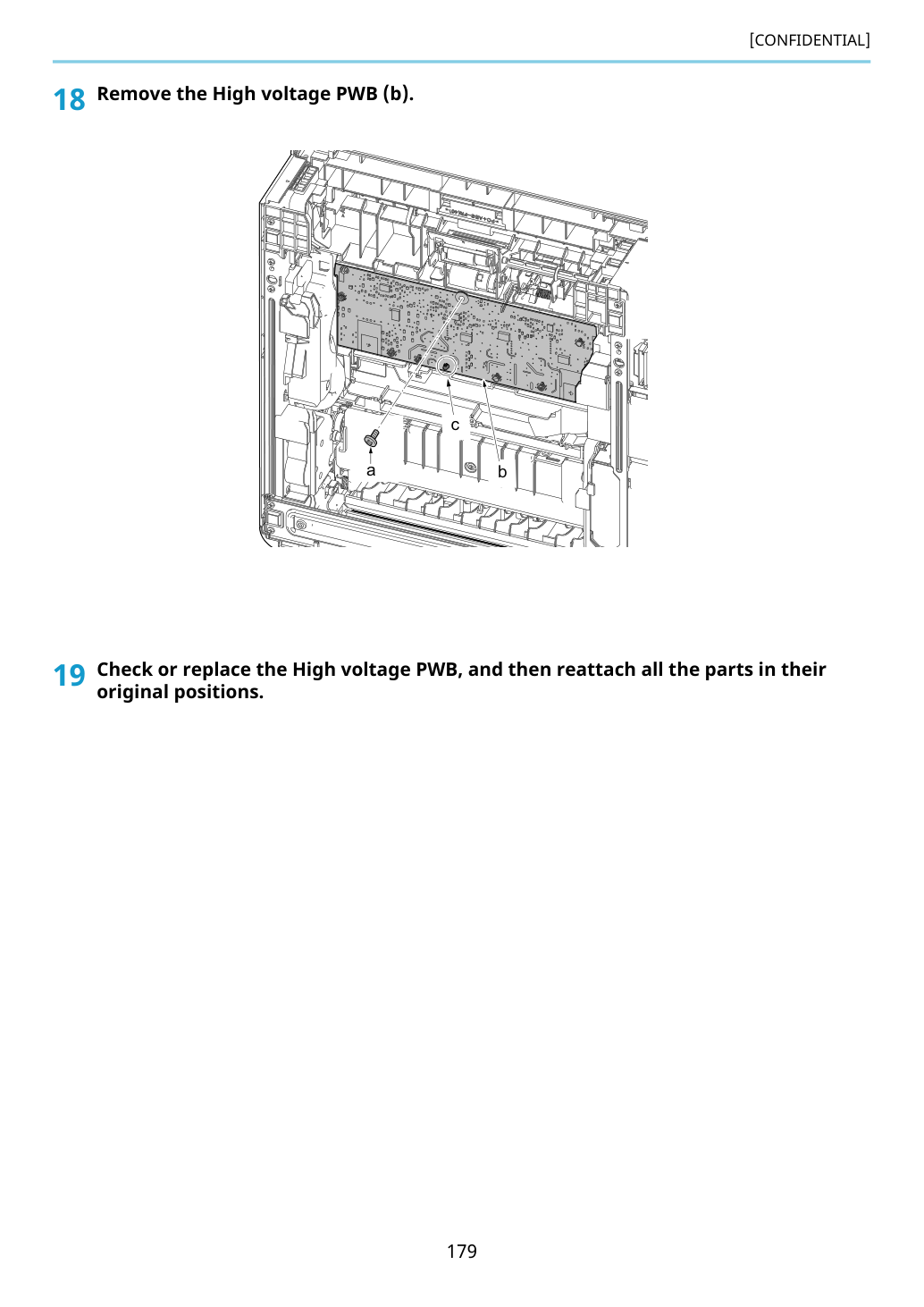

Удалите высоковольтную PWB (b).
Проверьте или замените высоковольтную PWB, затем переустановите все детали в их исходные положения.

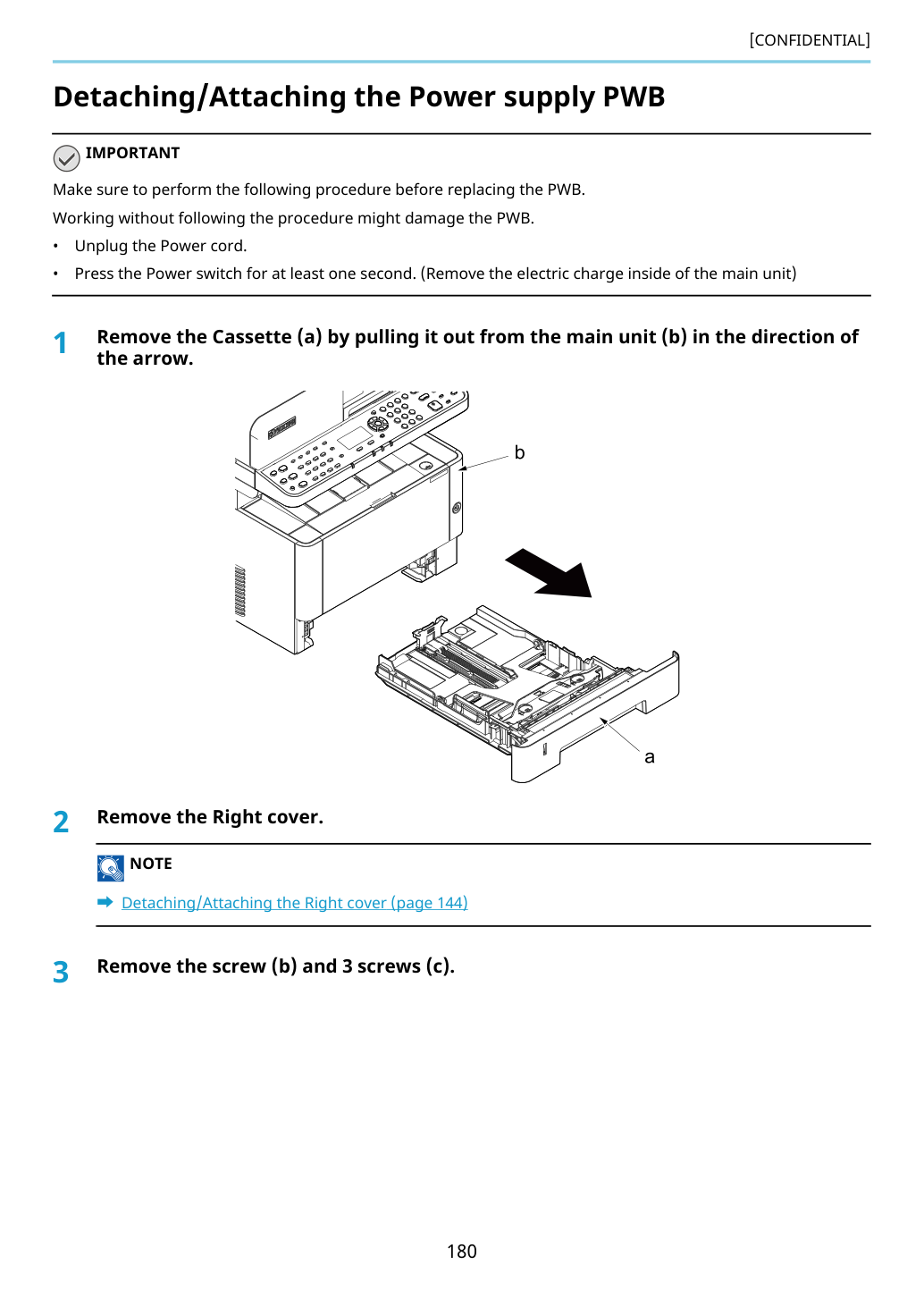

Отсоединение/присоединение PWB источника питания. ВАЖНО. Выполните следующую процедуру перед заменой PWB.
Работа без соблюдения процедуры может повредить PWB.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Удалите винт (b) и 3 винта (c).
Удалите 3 винта (a), затем удалите пластину крепления входа (b).
Отсоедините 2 разъема (a).

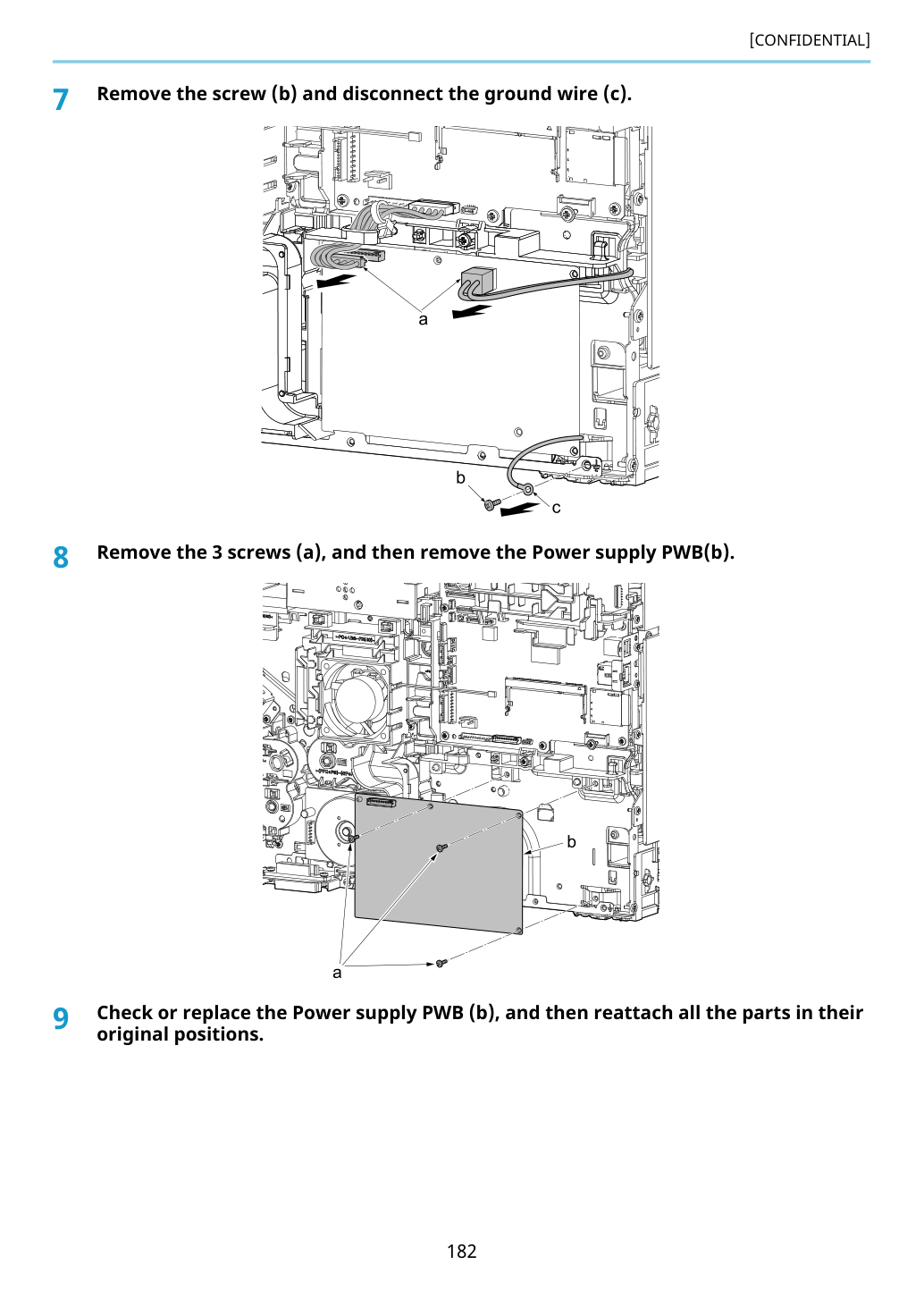

Удалите винт (b) и отсоедините провод заземления (c).
Удалите 3 винта (a), затем удалите PWB источника питания (b).
Проверьте или замените PWB источника питания (b), затем переустановите все детали в их исходные положения.

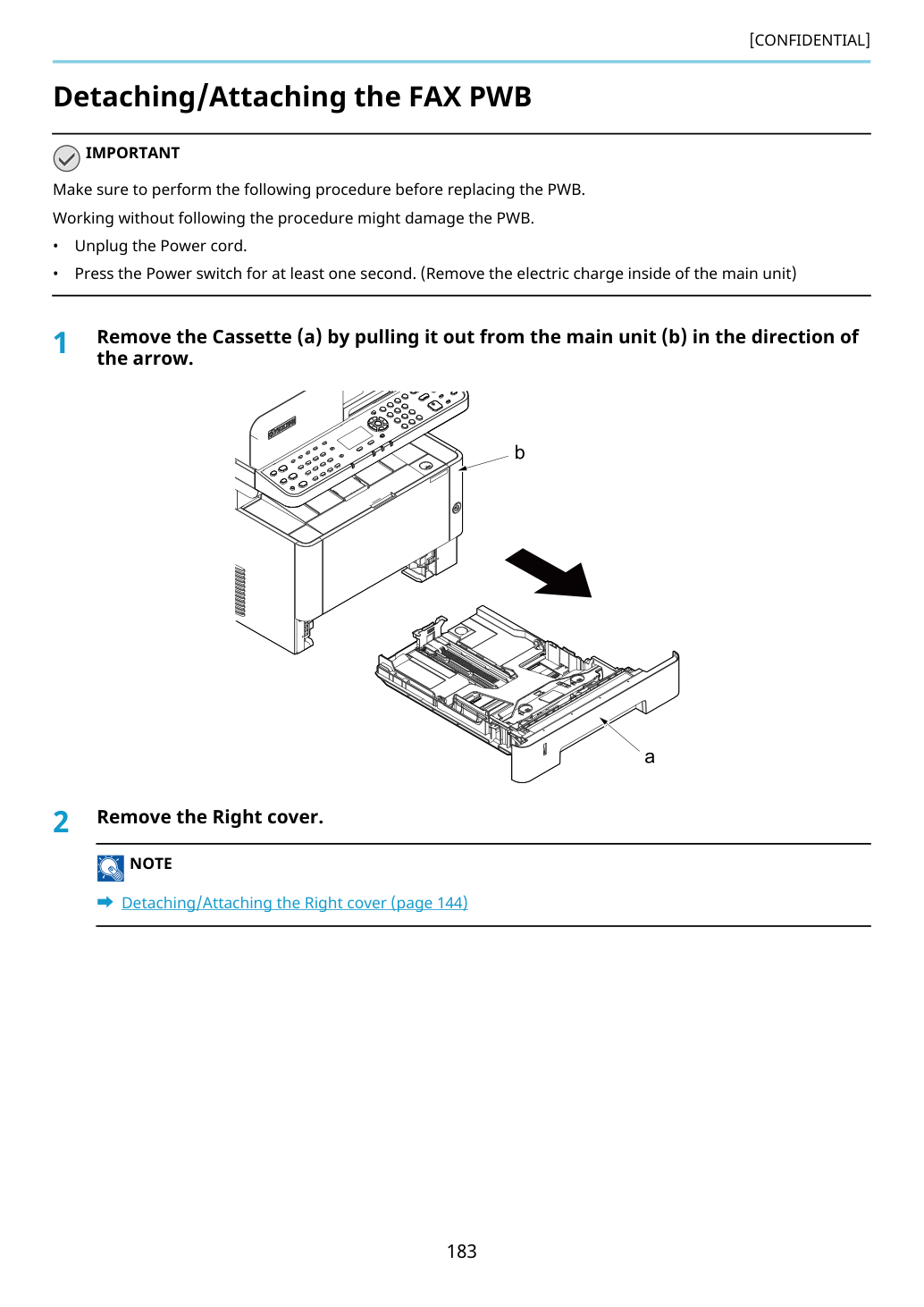

Отсоединение/присоединение FAX PWB. ВАЖНО. Выполните следующую процедуру перед заменой PWB.
Работа без соблюдения процедуры может повредить PWB.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.

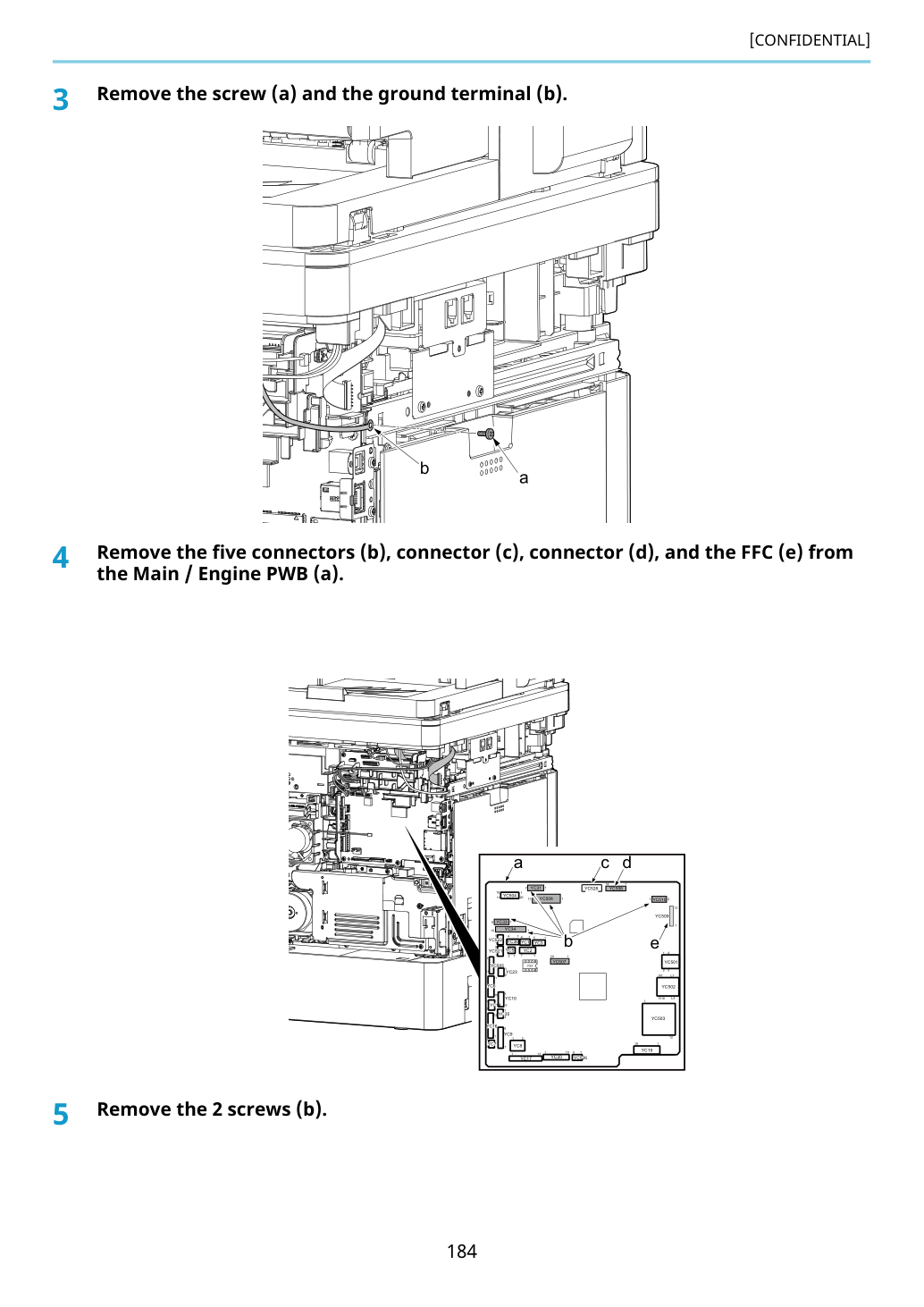

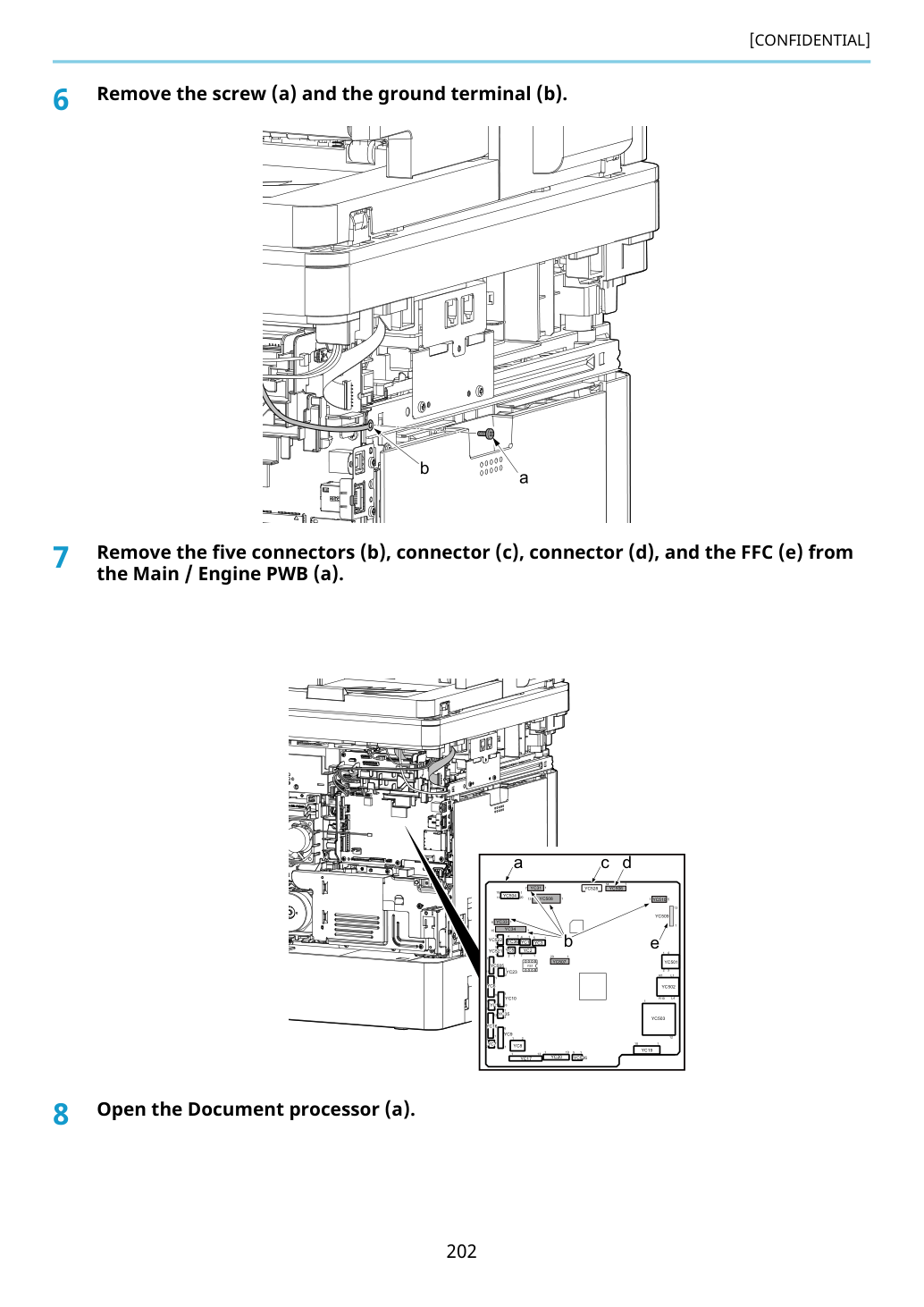

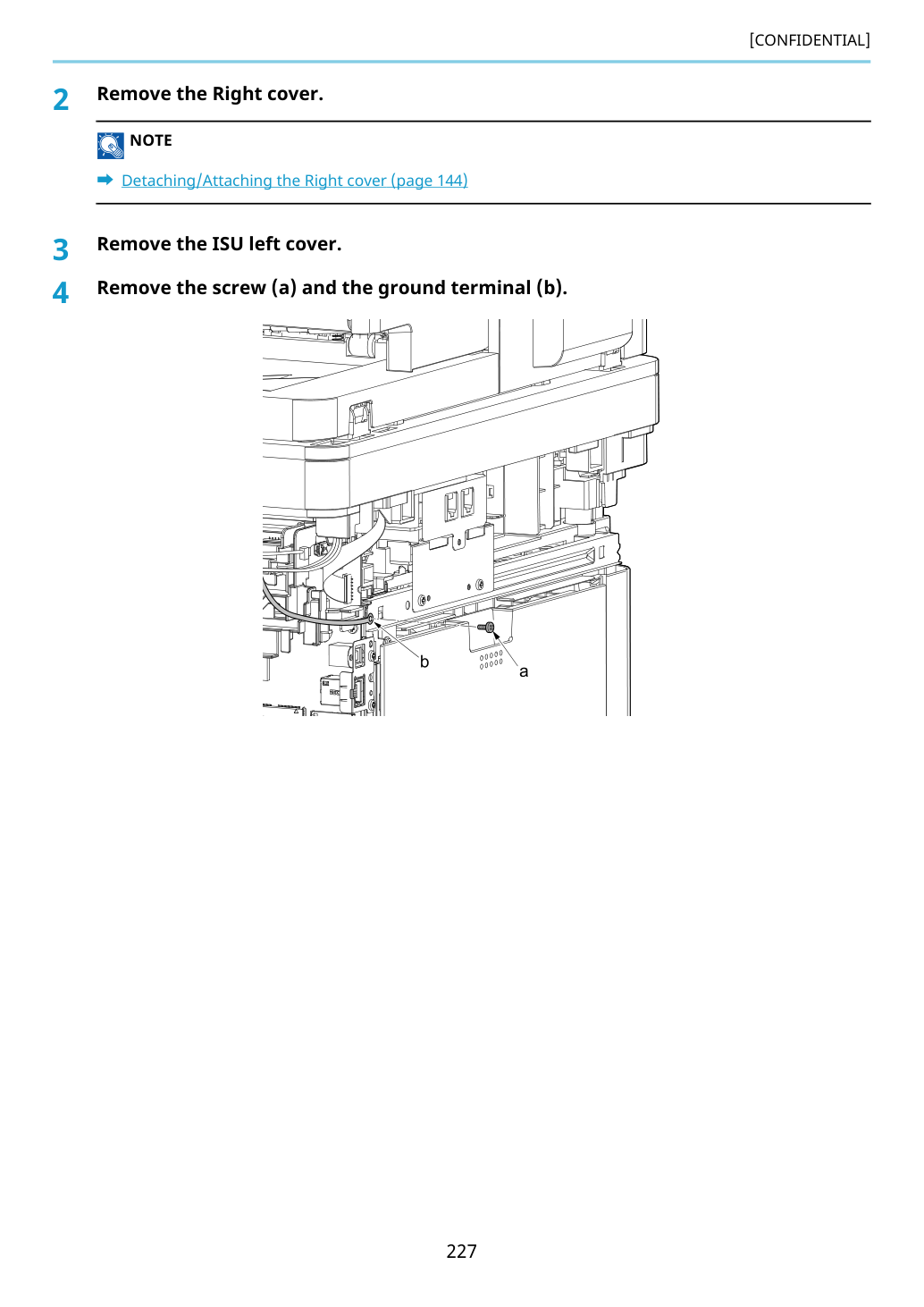

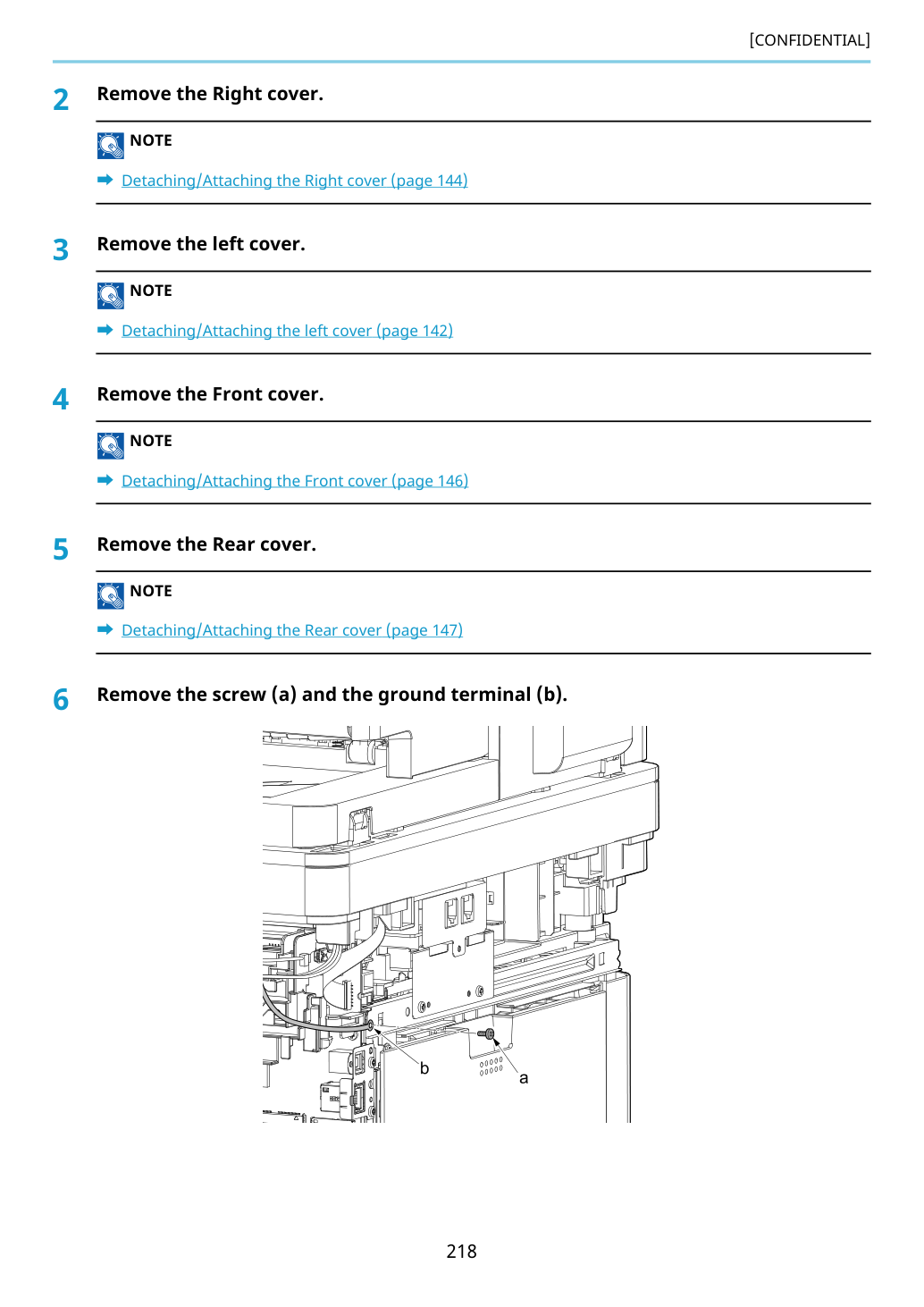

Удалите винт (a) и клемму заземления (b).

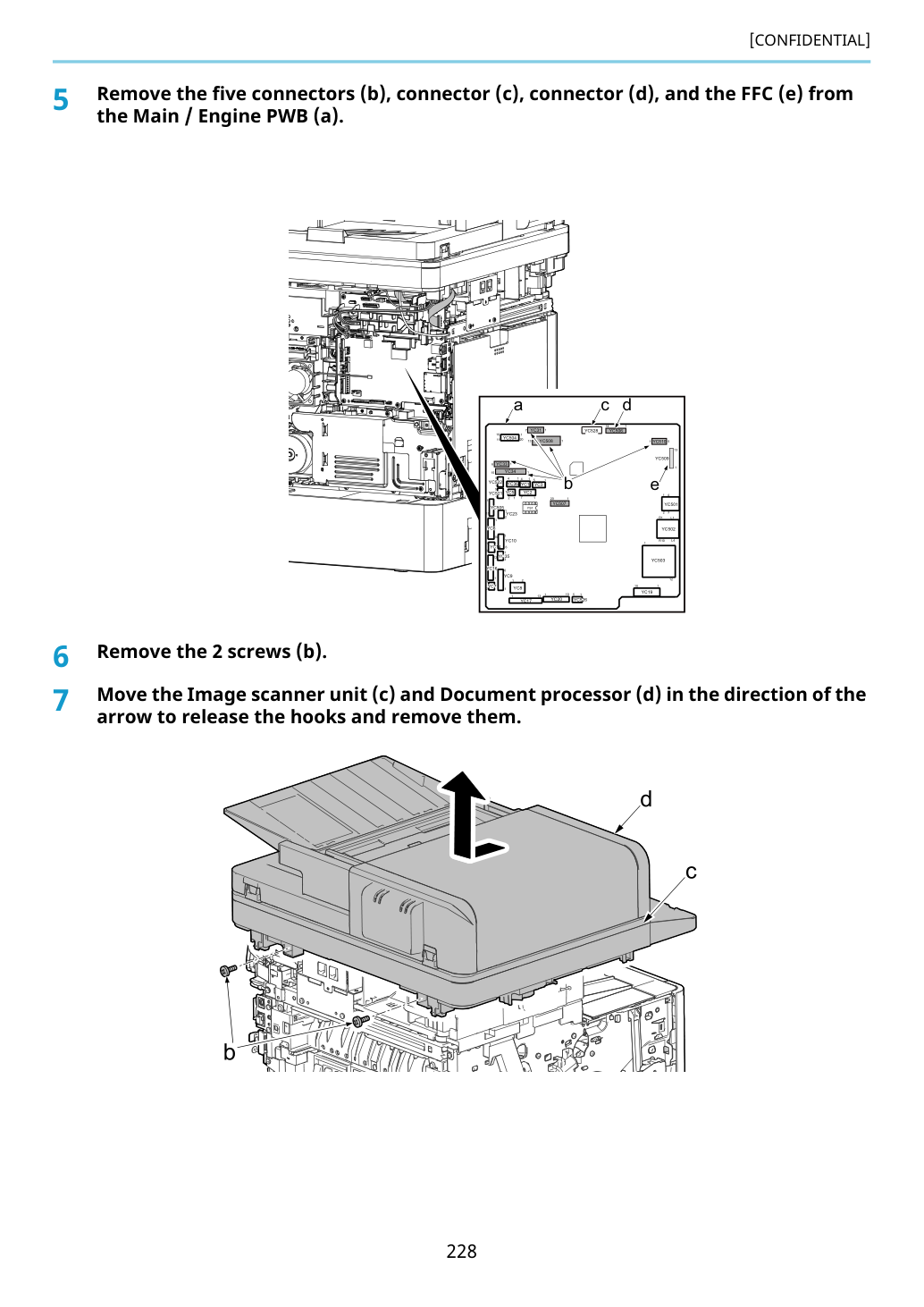

Удалите пять разъемов (b), разъем (c), разъем (d) и FFC (e) из основной/двигательной PWB (a).

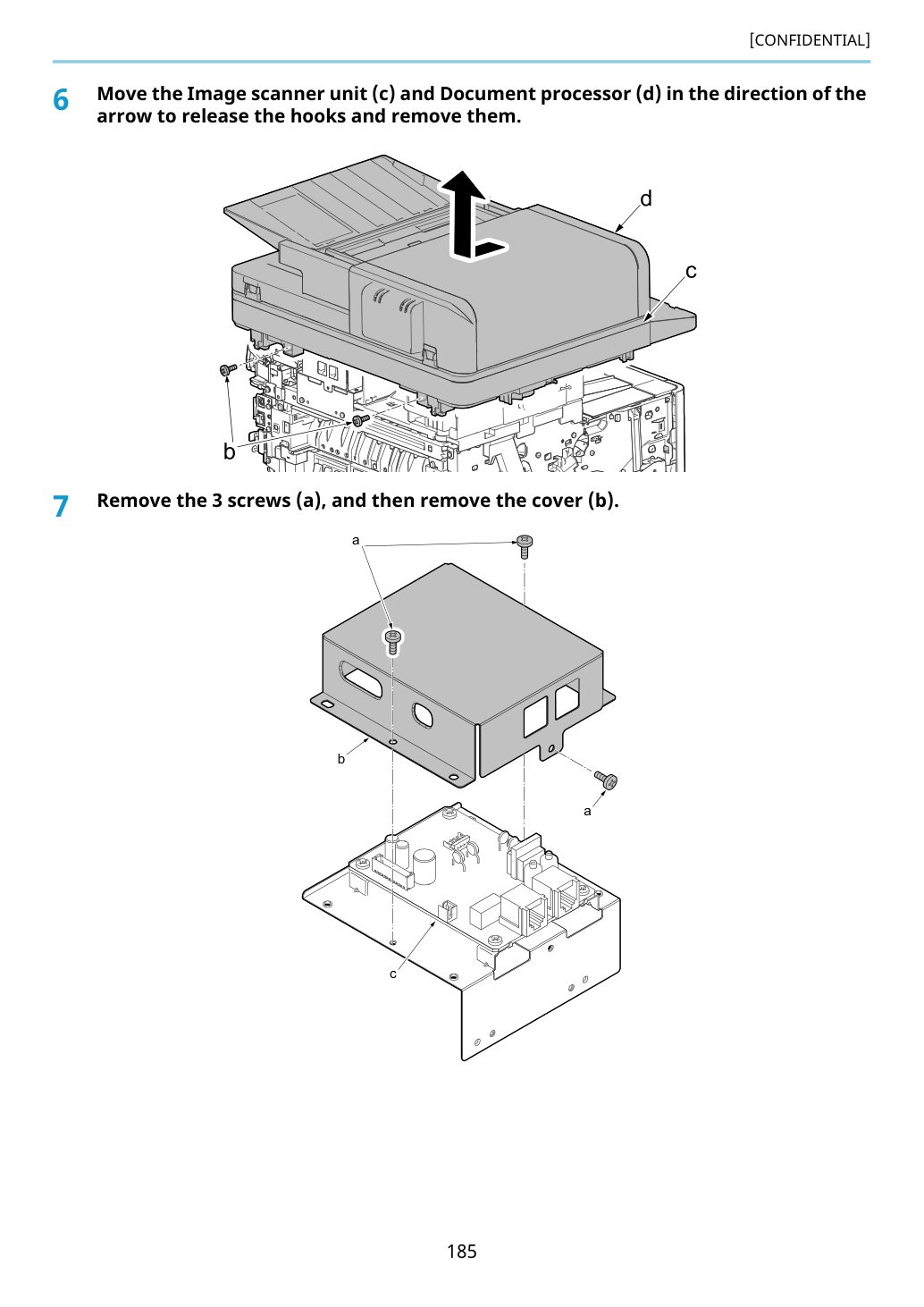

Переместите блок Image scanner unit (c) и Document processor (d) в направлении стрелки, чтобы освободить крючки и удалить их.

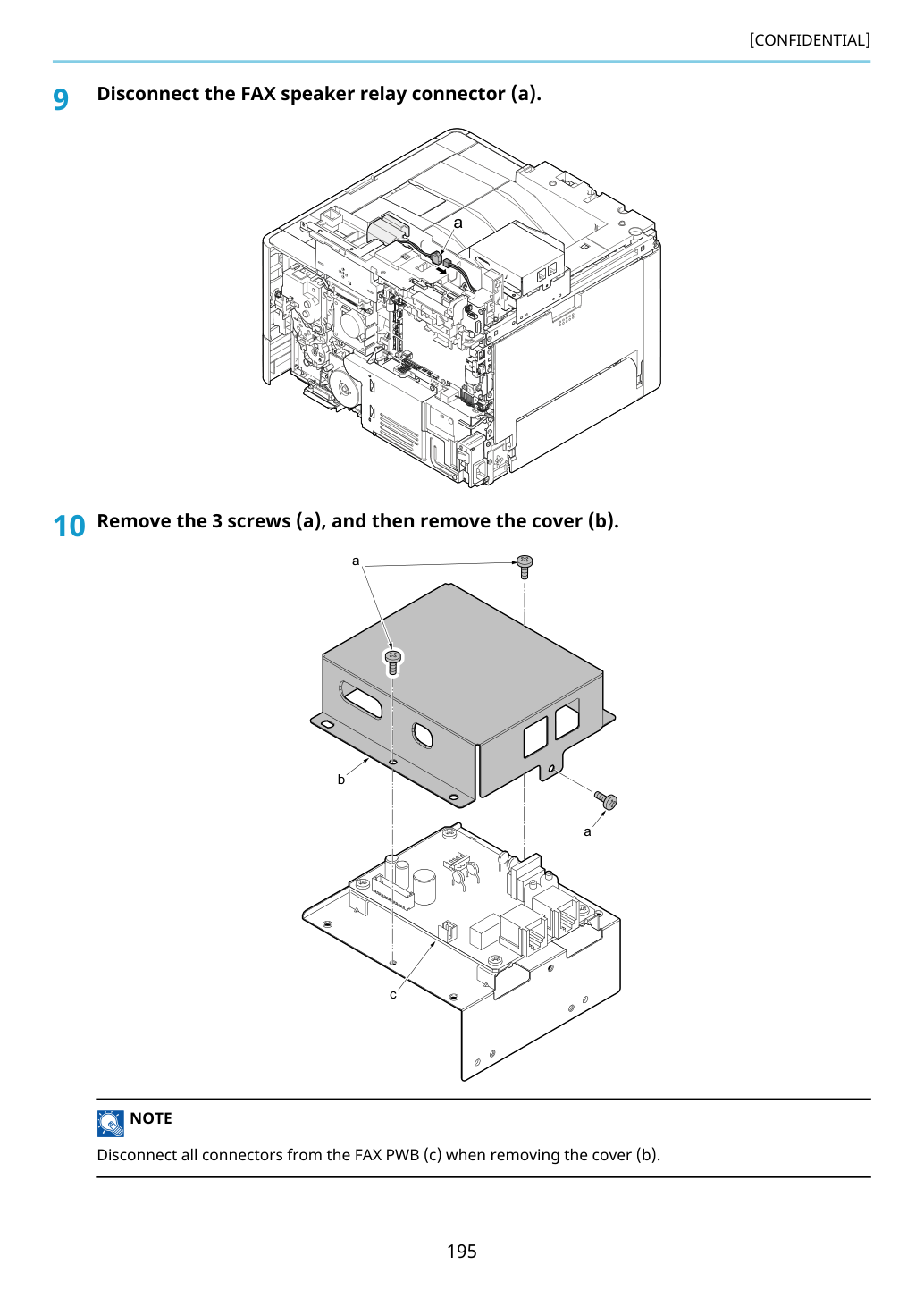

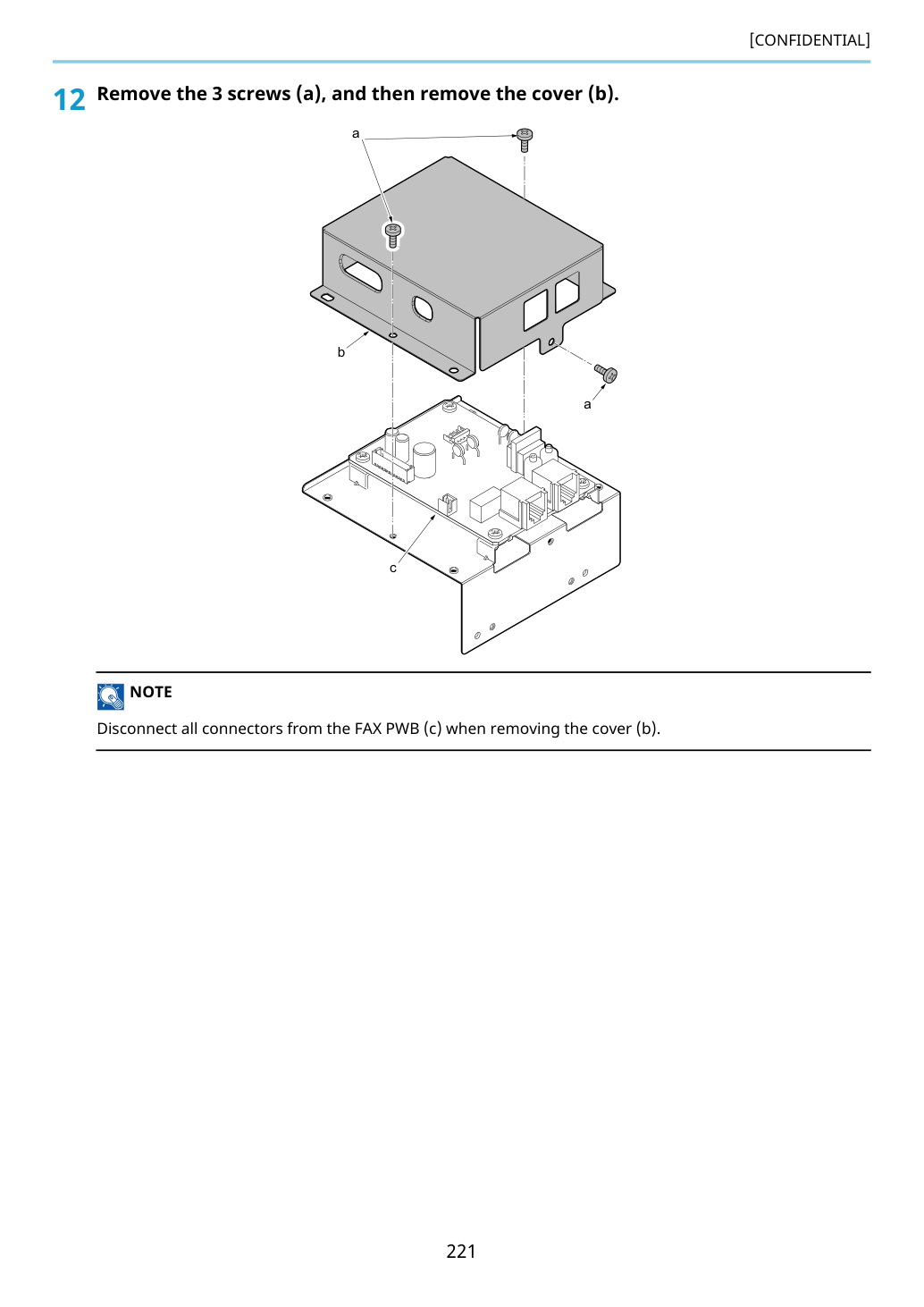

Извлеки 3 винта (a), затем извлеки крышку (b).

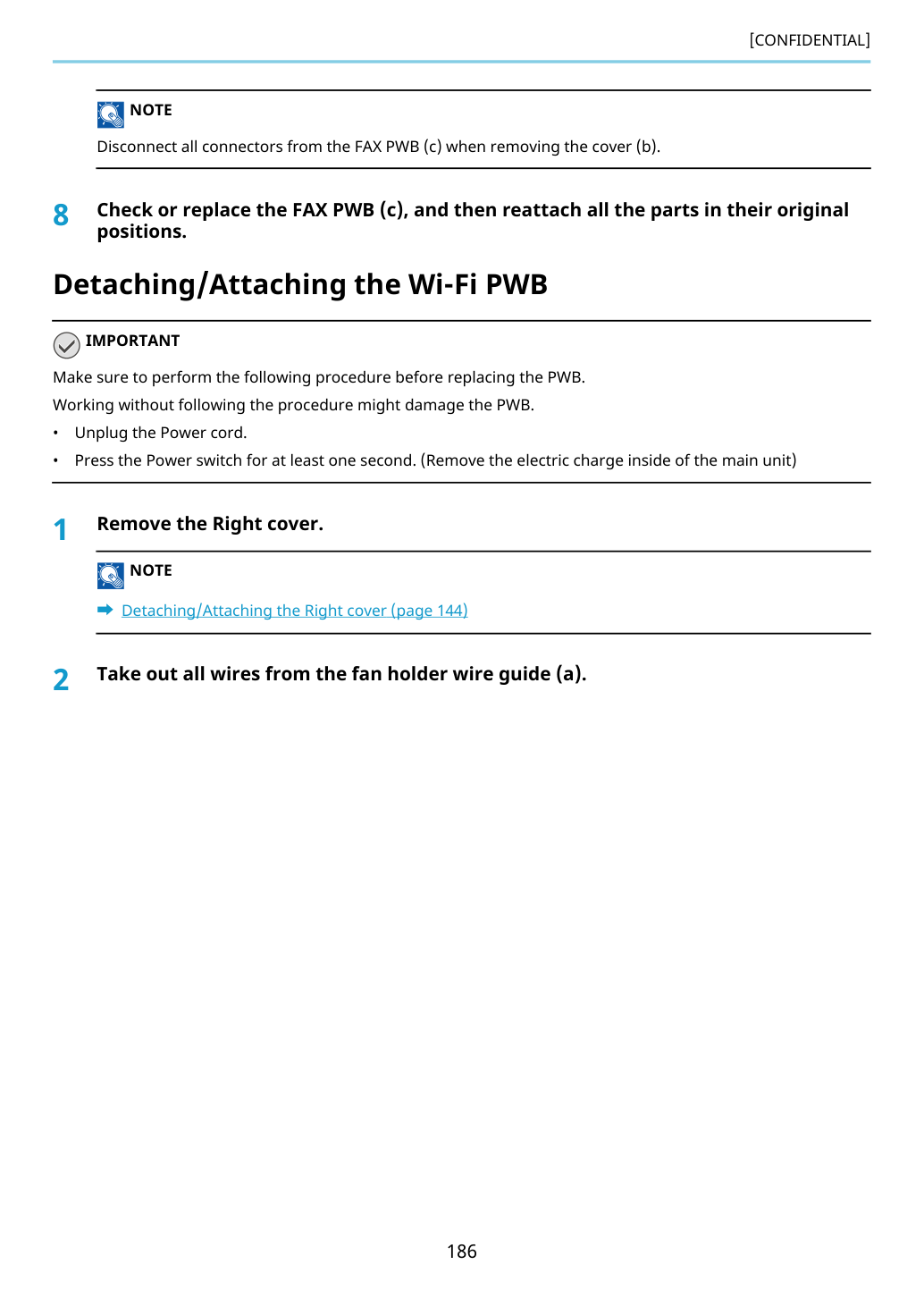

Отсоедини все разъёмы от FAX PWB (c) при извлечении крышки (b).
Проверь или замени FAX PWB (c), затем переустанови все детали в исходные положения.
Отсоединение/Присоединение Wi-Fi PWB ВАЖНО Убедись, что выполнил следующую процедуру перед заменой PWB.
Работа без соблюдения процедуры может повредить PWB.
Извлеки все провода из направляющей проводов держателя вентилятора (a).
Отсоедини 2 разъёма (b).
Отпусти крючок (a) и извлеки держатель вентилятора (b).

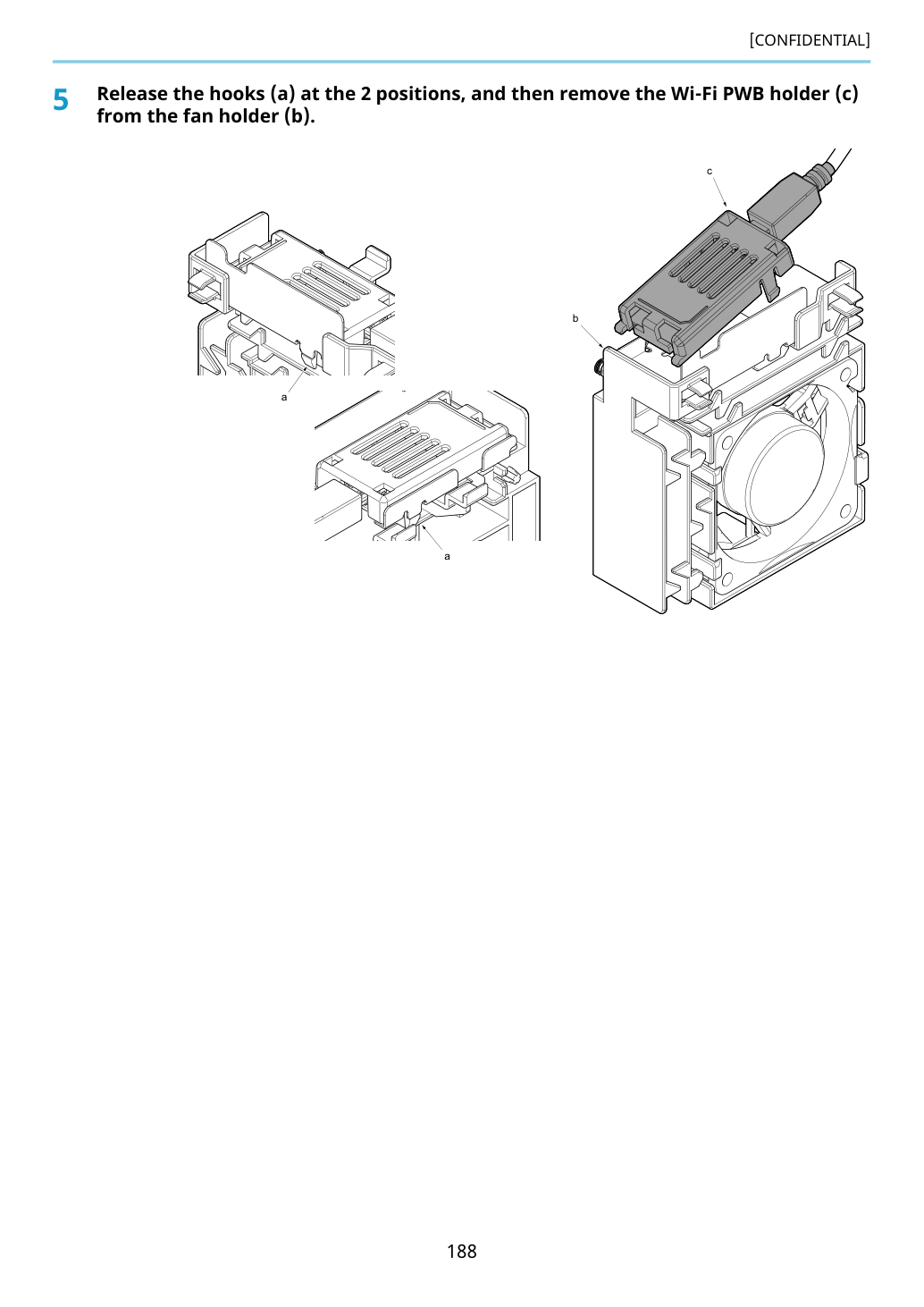

Отпусти крючки (a) в 2 позициях, затем извлеки держатель Wi-Fi PWB (c) из держателя вентилятора (b).

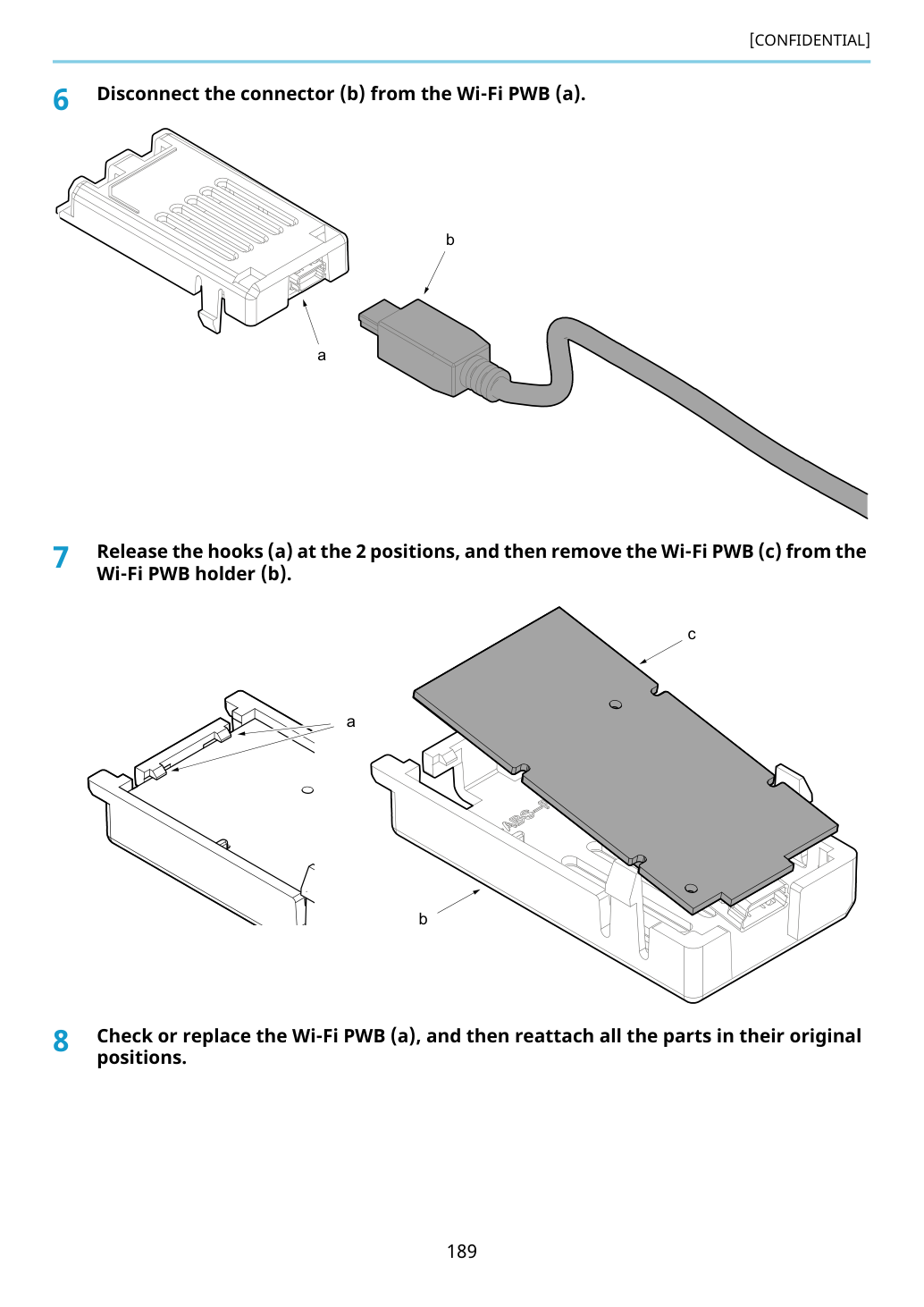

Отсоедини разъём (b) от Wi-Fi PWB (a).
Отпусти крючки (a) в 2 позициях, затем извлеки Wi-Fi PWB (c) из держателя Wi-Fi PWB (b).
Проверь или замени Wi-Fi PWB (a), затем переустанови все детали в исходные положения.

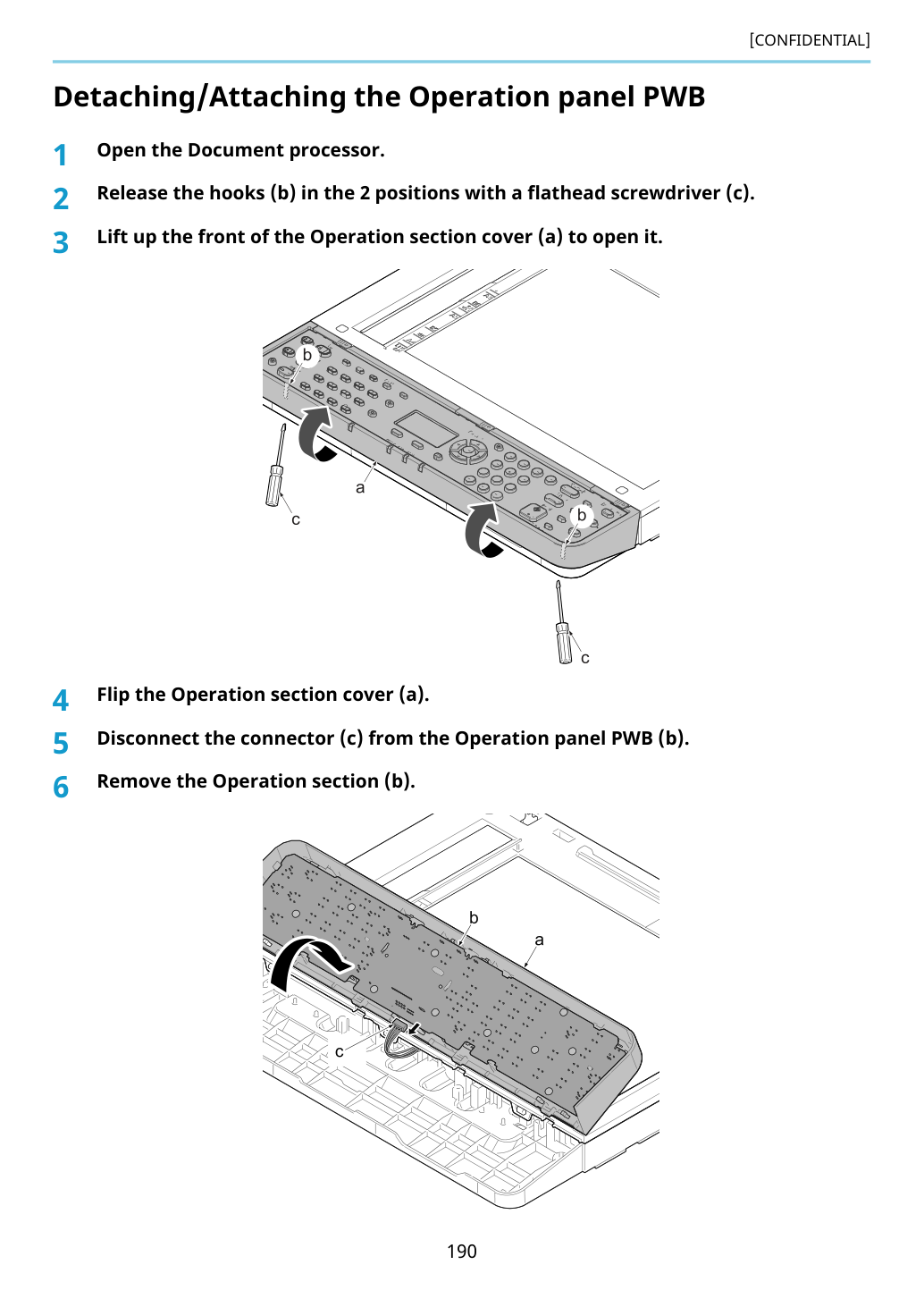

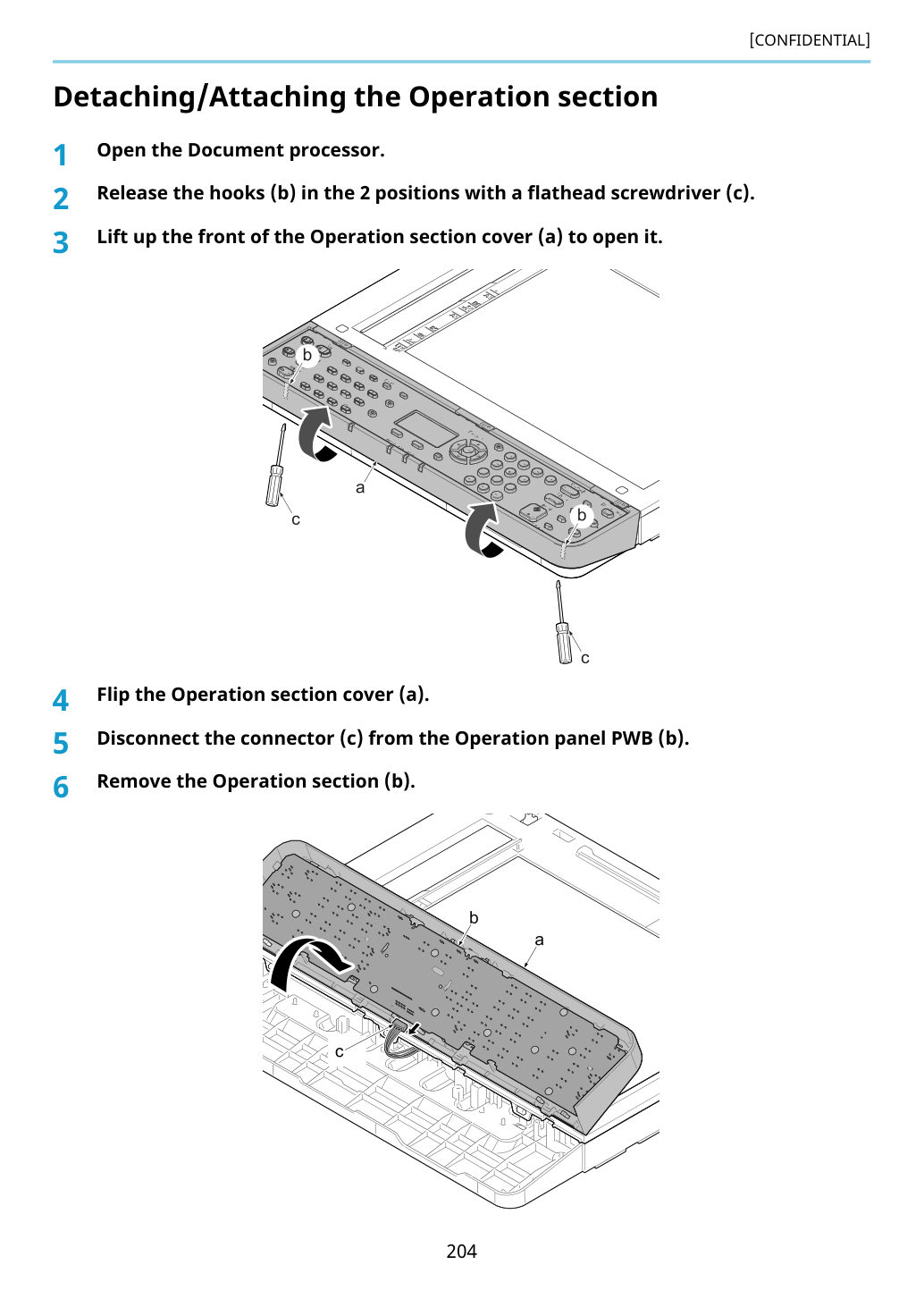

Отпусти крючки (b) в 2 позициях отвёрткой с плоским жалом (c).
Поднимите переднюю часть крышки секции управления (a) для открытия.
Переверни крышку секции управления (a).
Отсоедини разъём (c) от PWB панели управления (b).
Извлеки секцию управления (b).

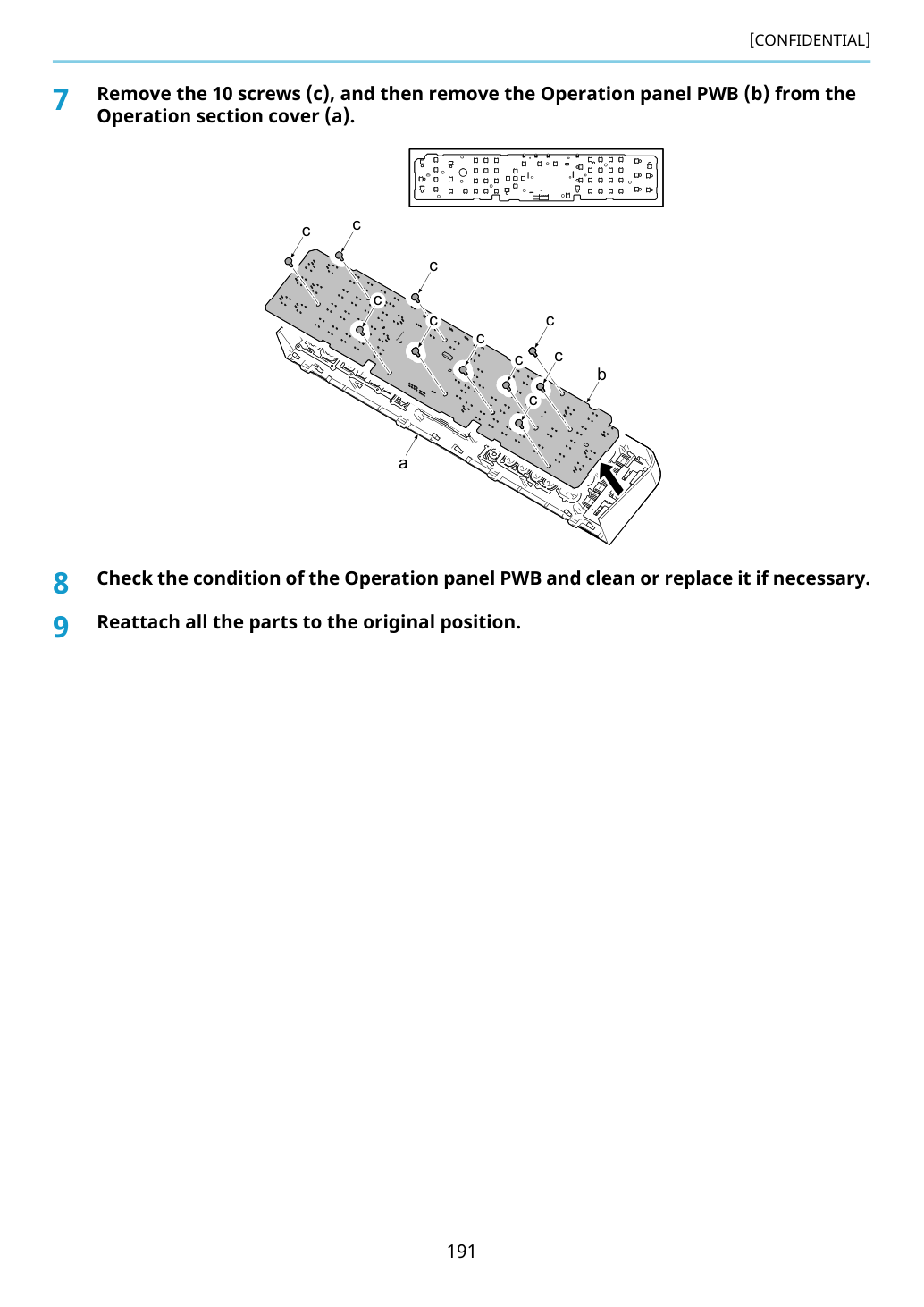

Извлеки 10 винтов (c), затем извлеки PWB панели управления (b) из крышки секции управления (a).
Проверь состояние PWB панели управления и очисти или замени при необходимости.
Переустанови все детали в исходное положение.

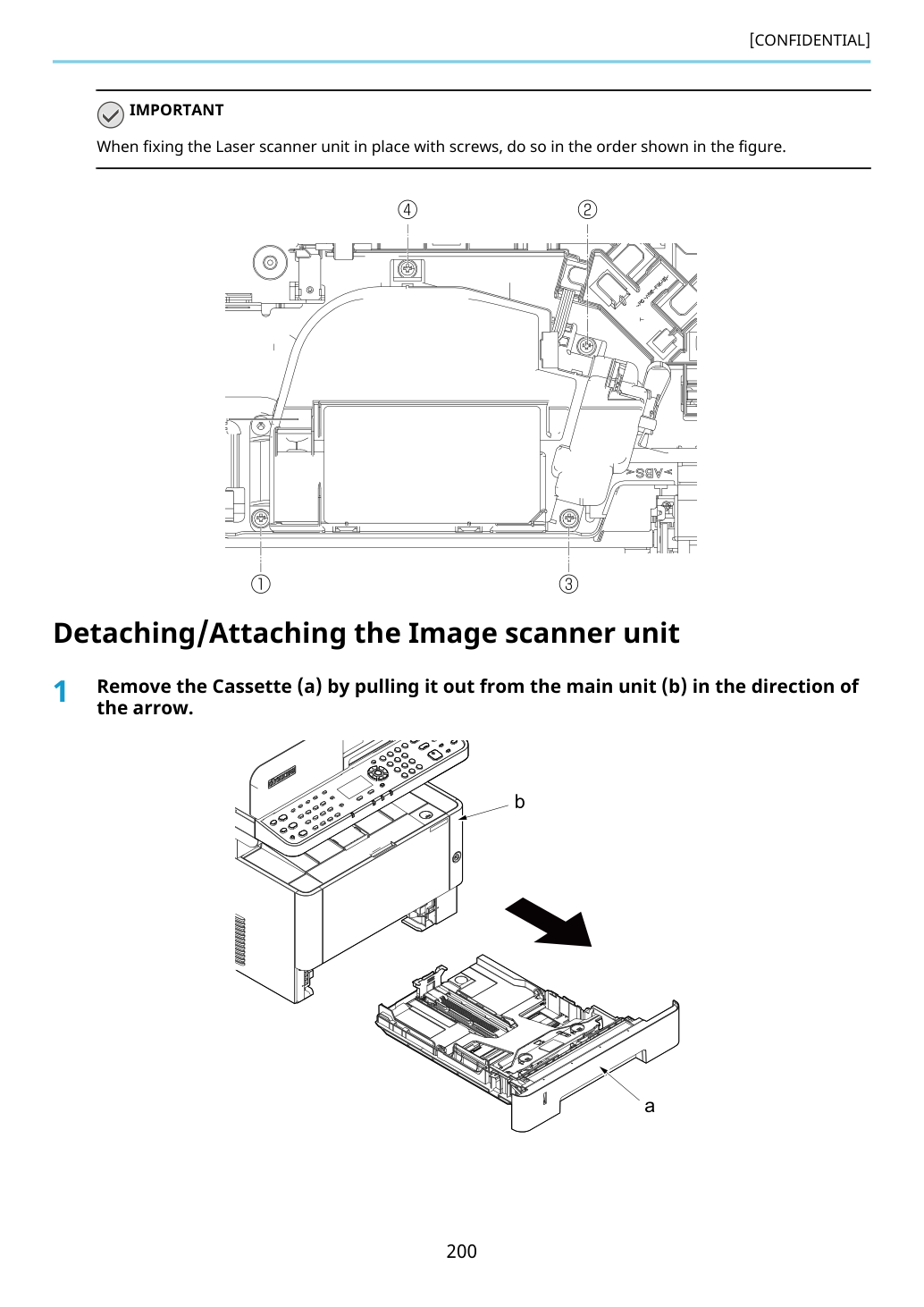

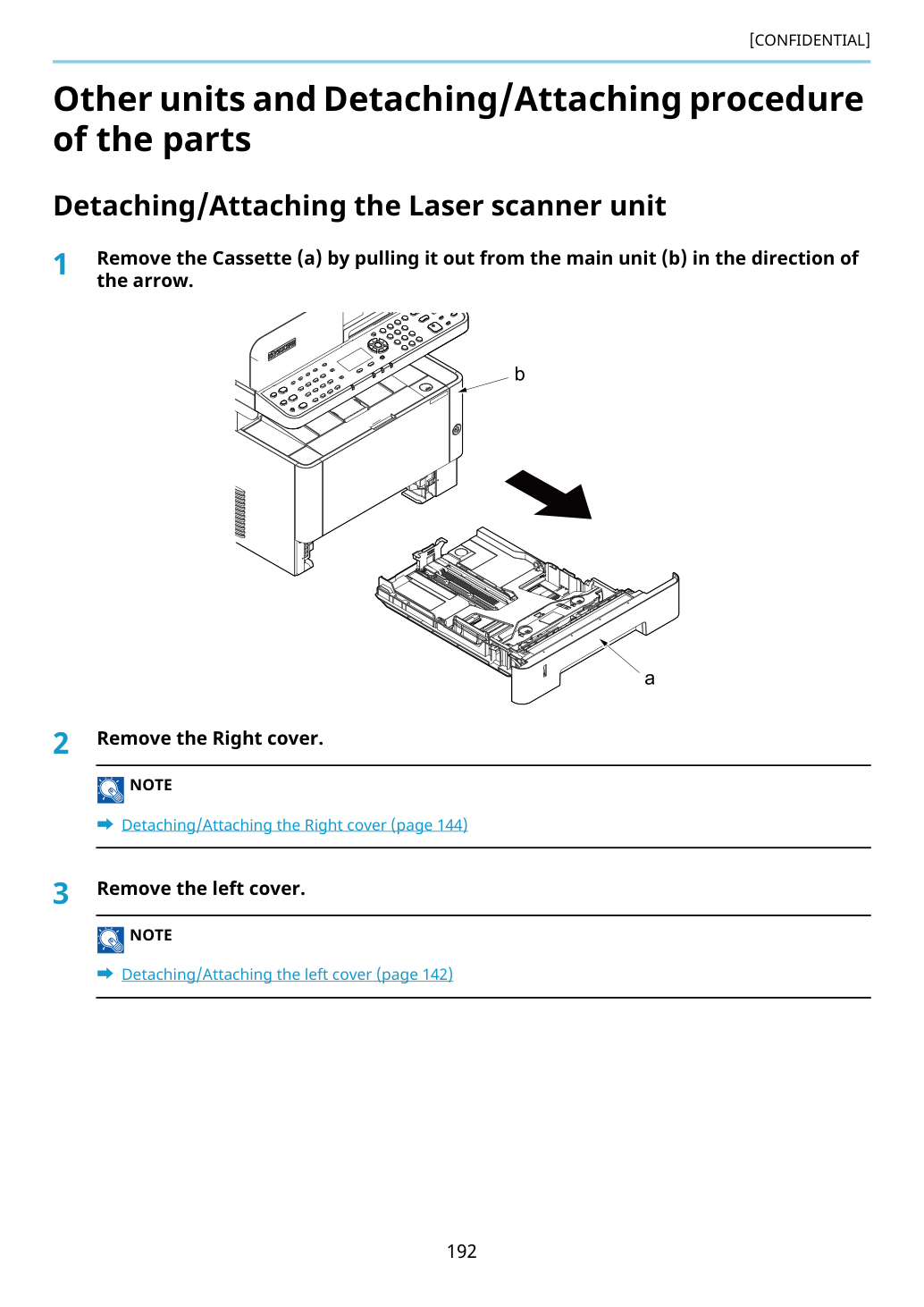

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Удалите винт (a) и клемму заземления (b).
Удалите пять разъемов (b), разъем (c), разъем (d) и FFC (e) из основной/двигательной PWB (a).

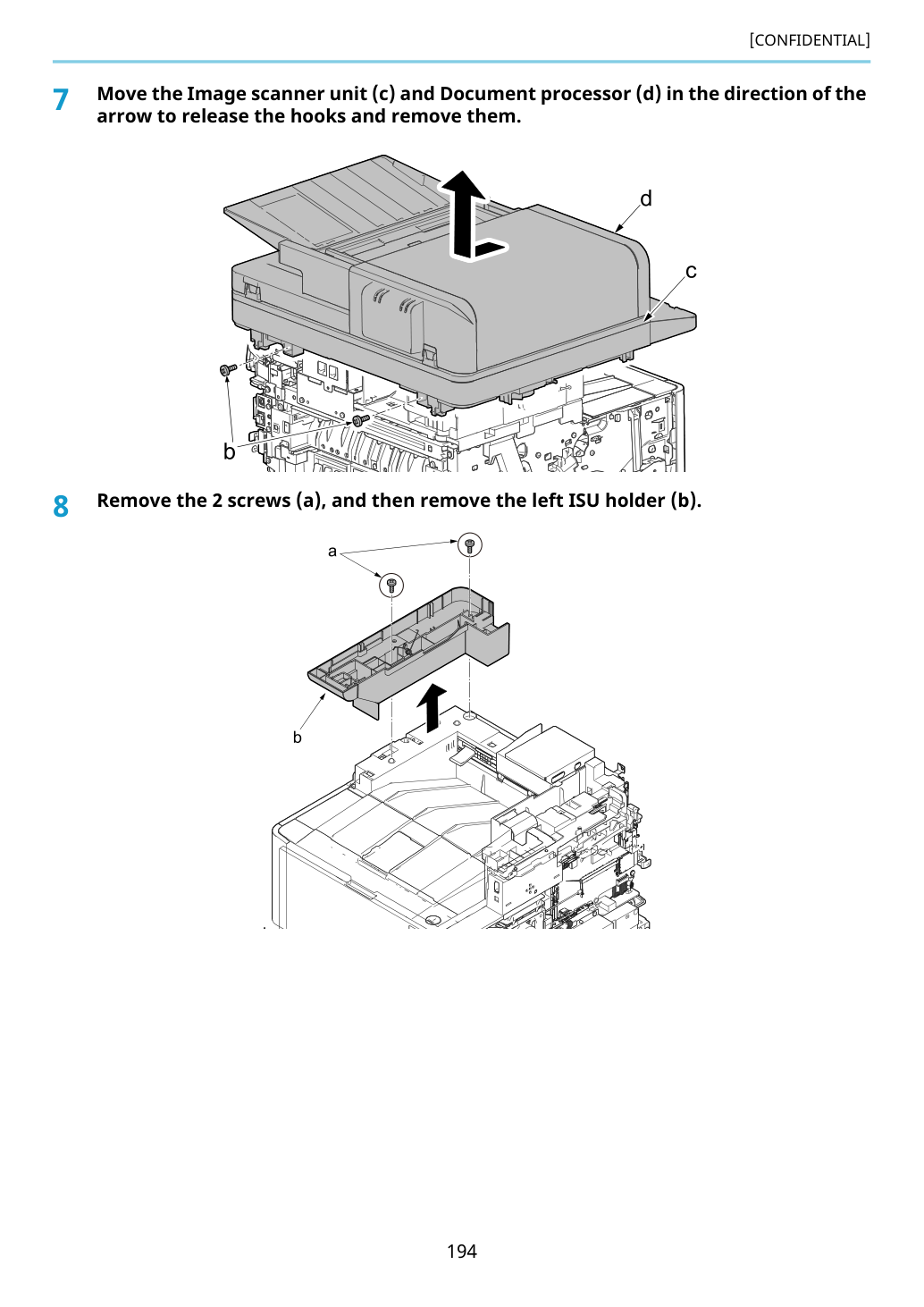

Переместите блок Image scanner unit (c) и Document processor (d) в направлении стрелки, чтобы освободить крючки и удалить их.

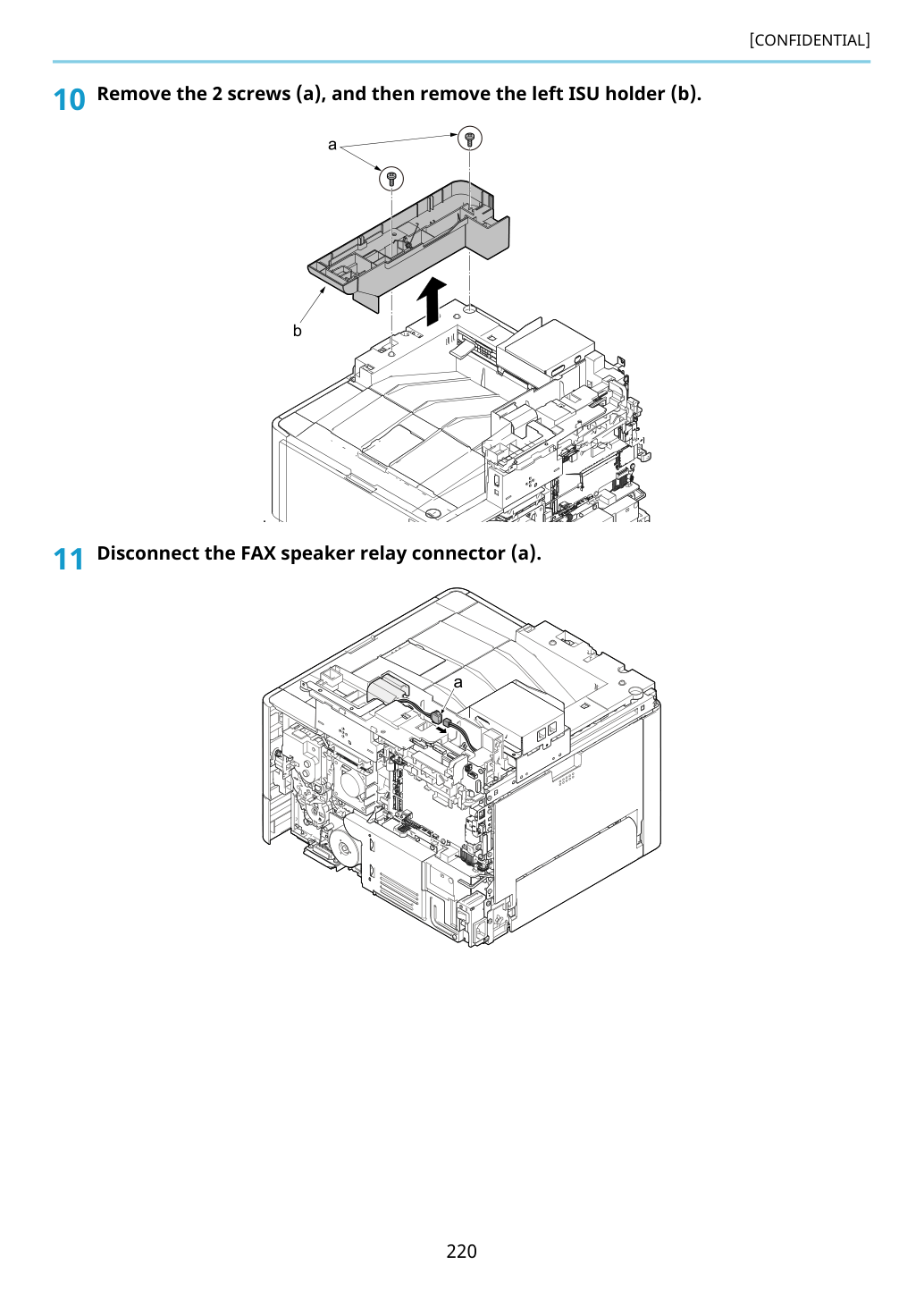

Извлеки 2 винта (a), затем извлеки левый держатель ISU (b).
Отсоедини разъём реле динамика FAX (a).
10 Извлеки 3 винта (a), затем извлеки крышку (b).
Отсоедини все разъёмы от FAX PWB (c) при извлечении крышки (b).

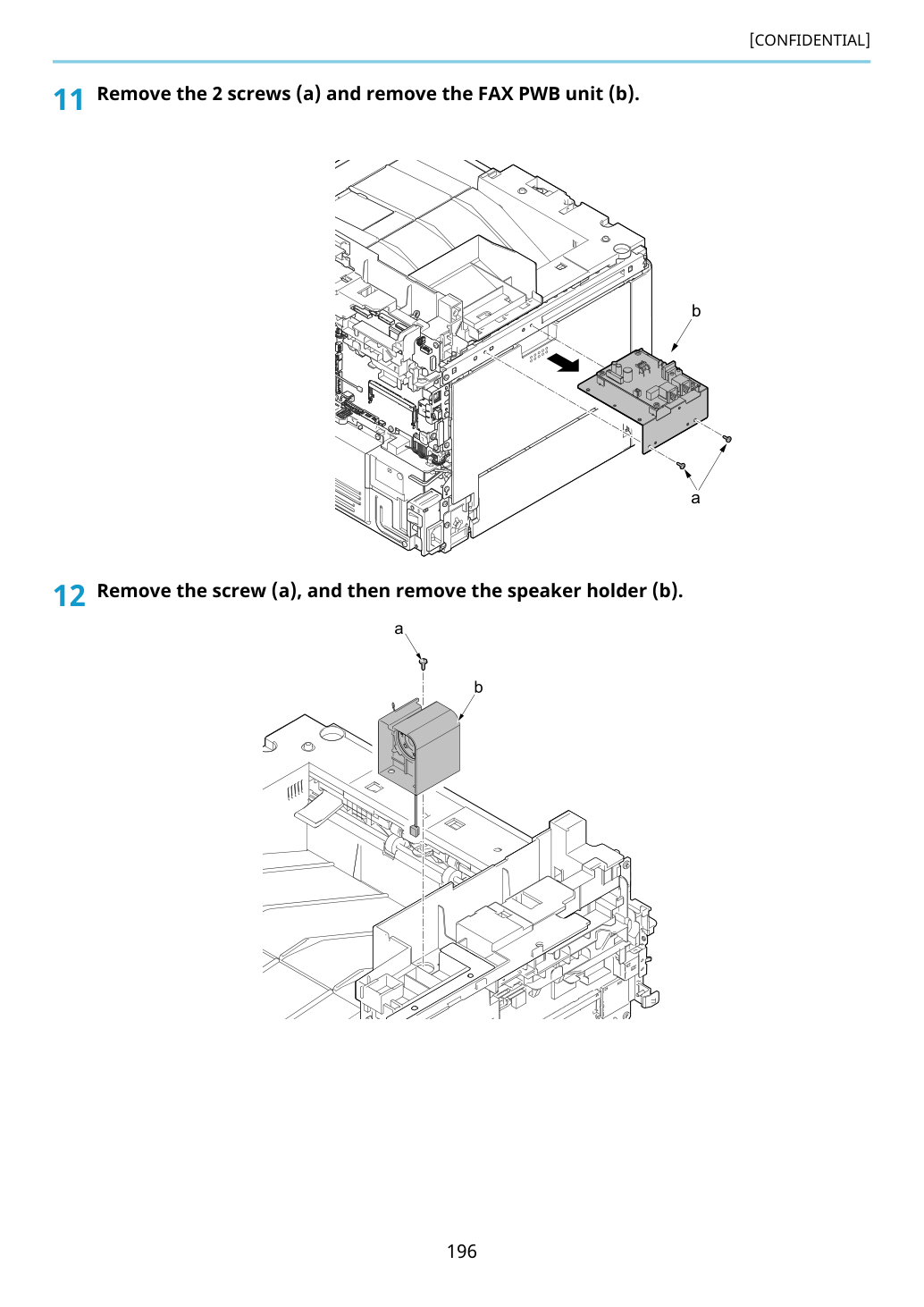

11 Извлеки 2 винта (a) и извлеки узел FAX PWB (b).
12 Извлеки винт (a), затем извлеки держатель динамика (b).

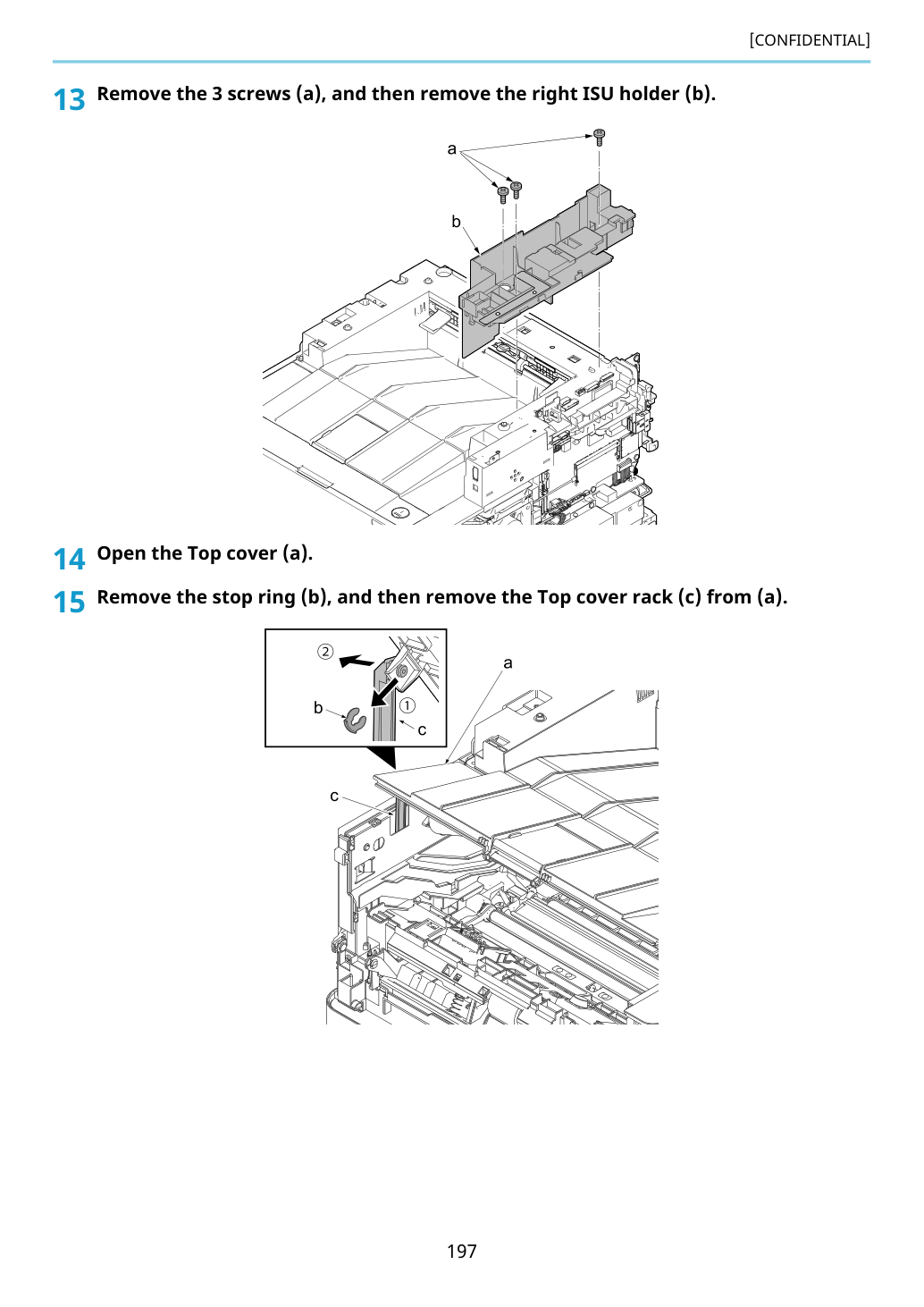

13 Извлеки 3 винта (a), затем извлеки правый держатель ISU (b).
15 Извлеки стопорное кольцо (b), затем извлеки стойку верхней крышки (c) из (a).

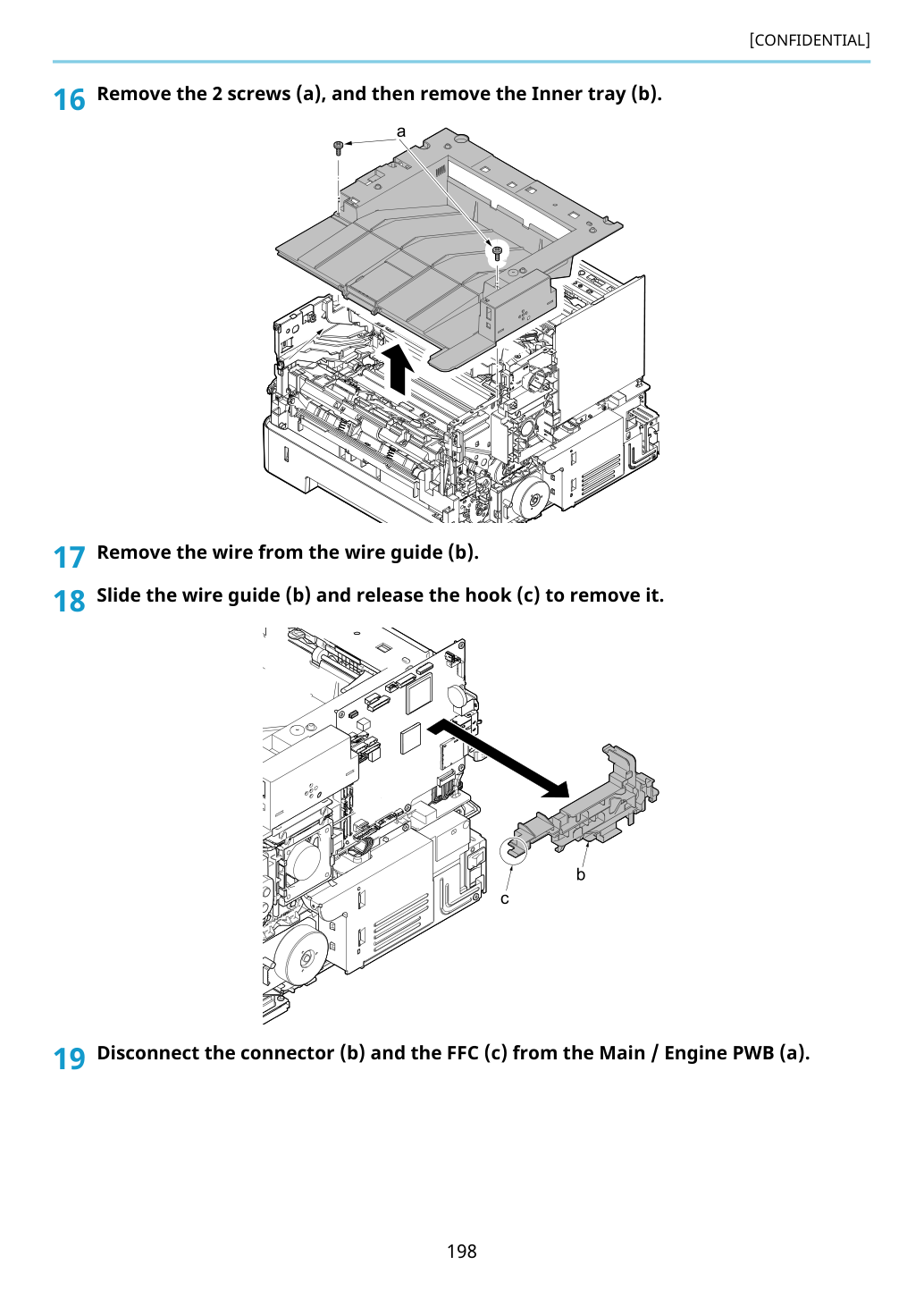

16 Извлеки 2 винта (a), затем извлеки внутренний лоток (b).
17 Извлеки провод из направляющей провода (b).
18 Сдвинь направляющую провода (b) и отпусти крючок (c) для извлечения.
19 Отсоедини разъём (b) и FFC (c) от Main / Engine PWB (a).

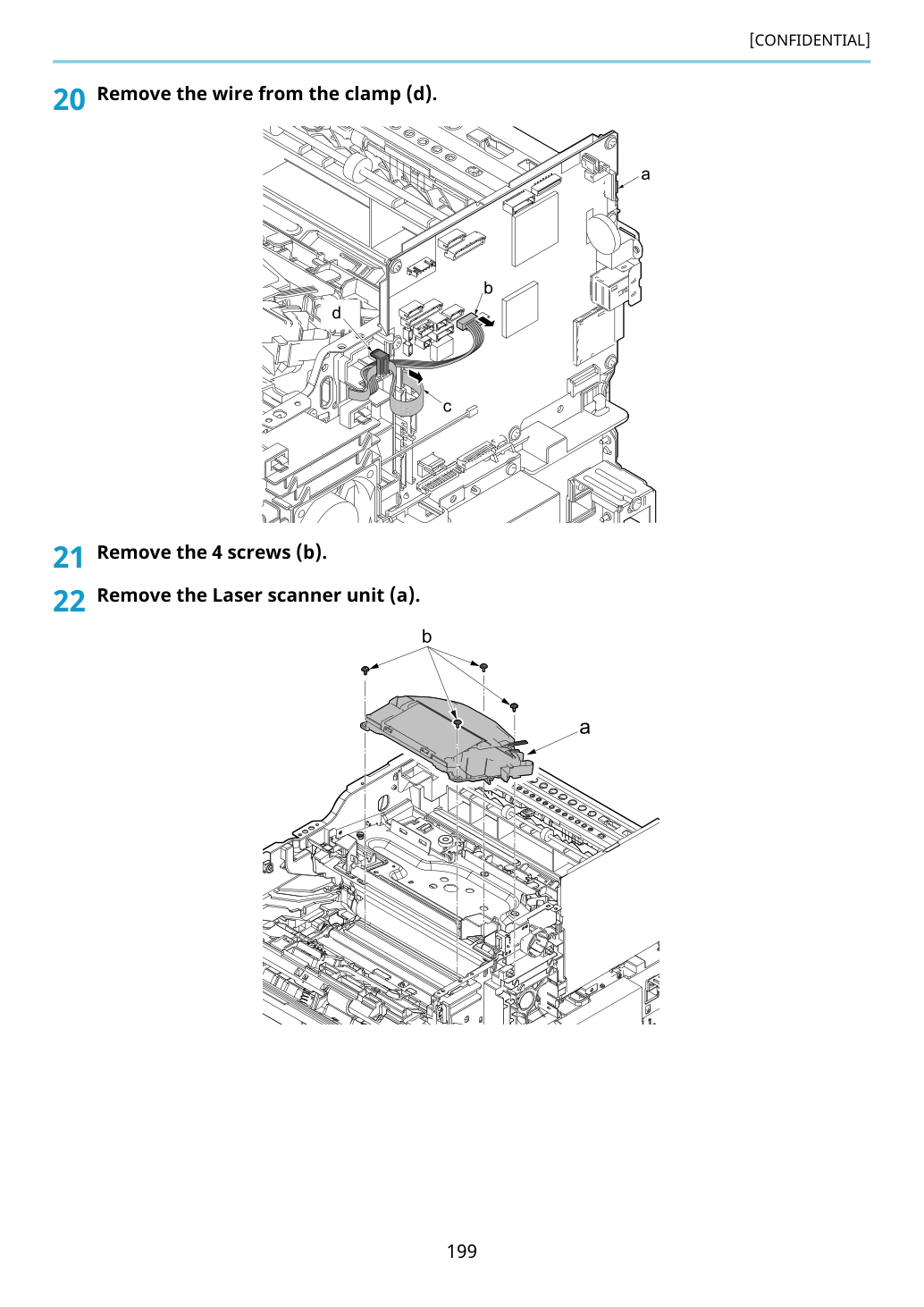

20 Извлеки провод из зажима (d).
22 Извлеки узел Laser scanner unit (a).
При креплении Laser scanner unit винтами делай это в порядке, указанном на рисунке.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Поверните левую крышку (cover) ISU (a), одновременно отжимая крючки (c) в 2 позициях в направлении стрелки.
Отожмите и извлеките выступающую часть левой крышки (cover) ISU (a) в направлении стрелки.
Удалите винт (a) и клемму заземления (b).
Удалите пять разъемов (b), разъем (c), разъем (d) и FFC (e) из основной/двигательной PWB (a).
Откройте обработчик документов (a).

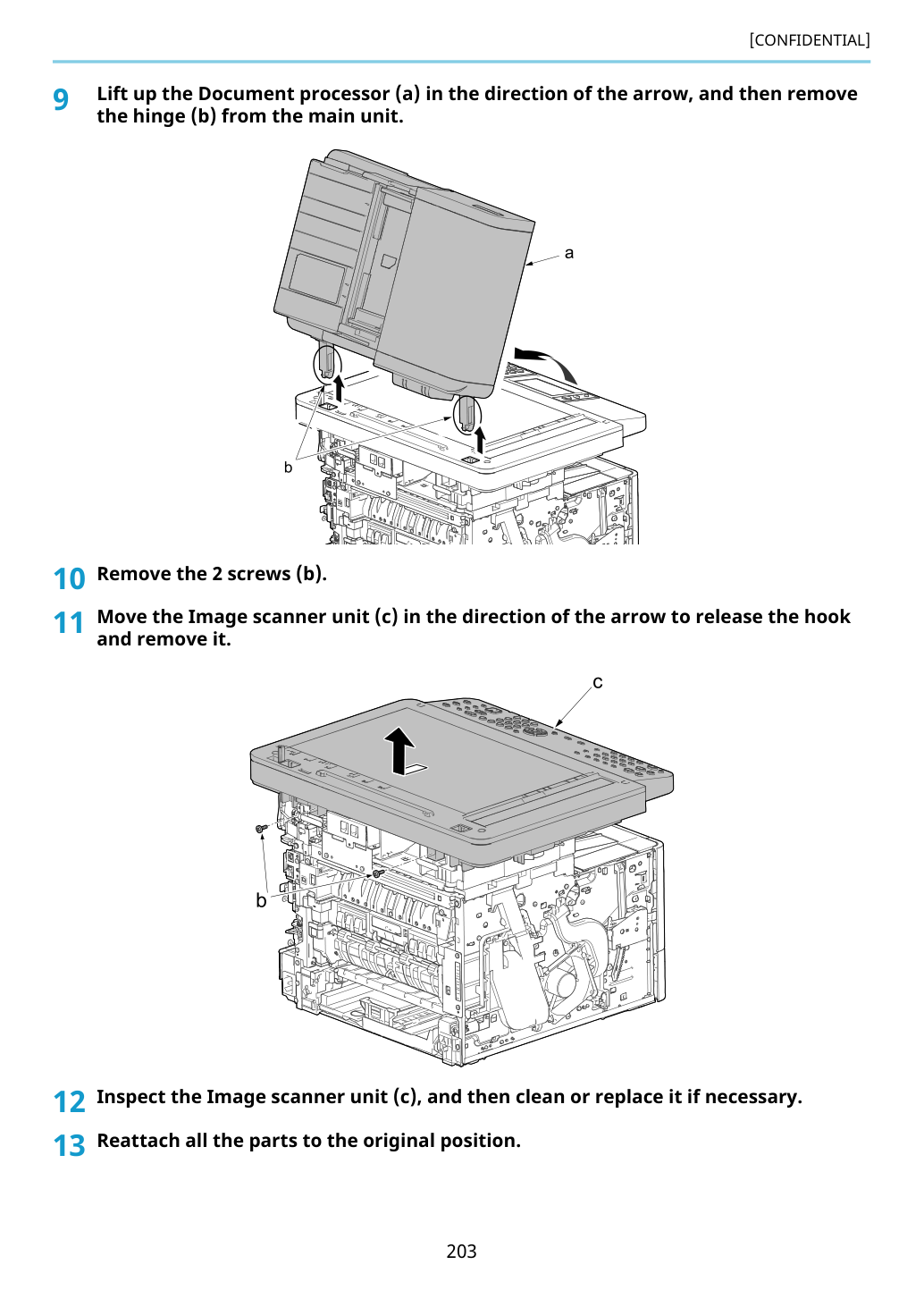

Поднимите обработчик документов (a) в направлении стрелки, затем извлеки петлю (b) из основного блока.
11 Сдвинь узел Image scanner unit (c) в направлении стрелки для отпускания крючка и извлечения.
12 Проверь узел Image scanner unit (c), затем очисти или замени при необходимости.
13 Переустанови все детали в исходное положение.
Отпусти крючки (b) в 2 позициях отвёрткой с плоским жалом (c).
Поднимите переднюю часть крышки секции управления (a) для открытия.
Переверни крышку секции управления (a).
Отсоедини разъём (c) от PWB панели управления (b).
Извлеки секцию управления (b).
Извлеки основной блок из узла Image scanner unit.
Извлеки секцию управления из узла Image scanner unit.
Отпусти 5 выступов (d) на верхней рамке ISU в направлении стрелки.
Поднимая заднюю сторону верхней рамки ISU, отпусти 3 крючка (f) на верхней рамке ISU от неподвижных деталей (e) на нижней рамке ISU.
Удали верхнюю рамку ISU (b) из нижней рамки ISU (a).
Будь осторожен, не трогай контактное стекло при удалении верхней рамки ISU. Если оно загрязнится, протри его сухой тканью.

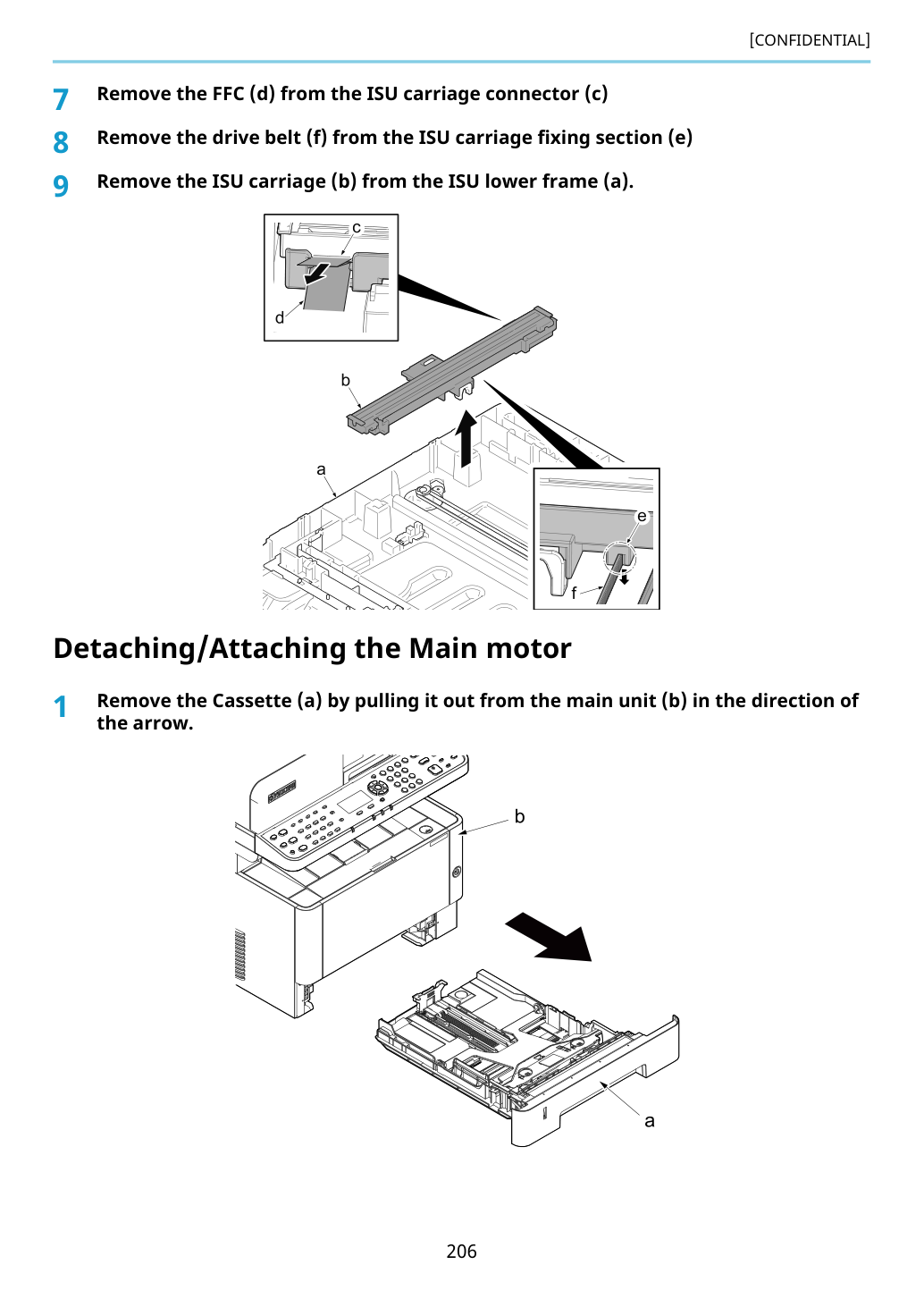

Удали каретку ISU (b) из нижней рамки ISU (a).
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Удалите винт (b) и 3 винта (c).

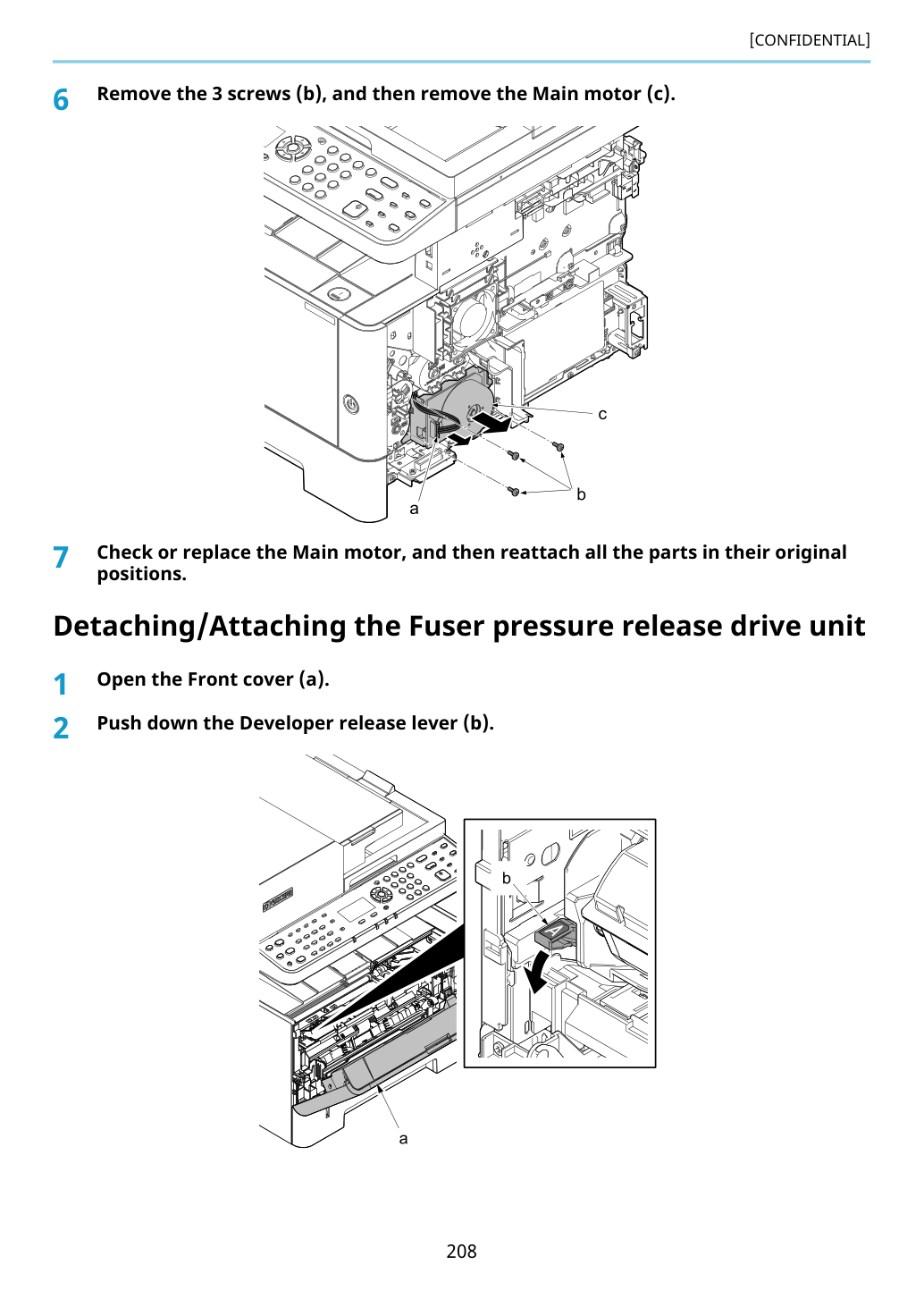

Удали 3 винта (b), затем удали главный двигатель (c).
Проверь или замени главный двигатель, затем переустанови все детали в исходные положения.
Нажмите рычаг отпуска девелопера (b).
Извлеките узел девелопера (a).

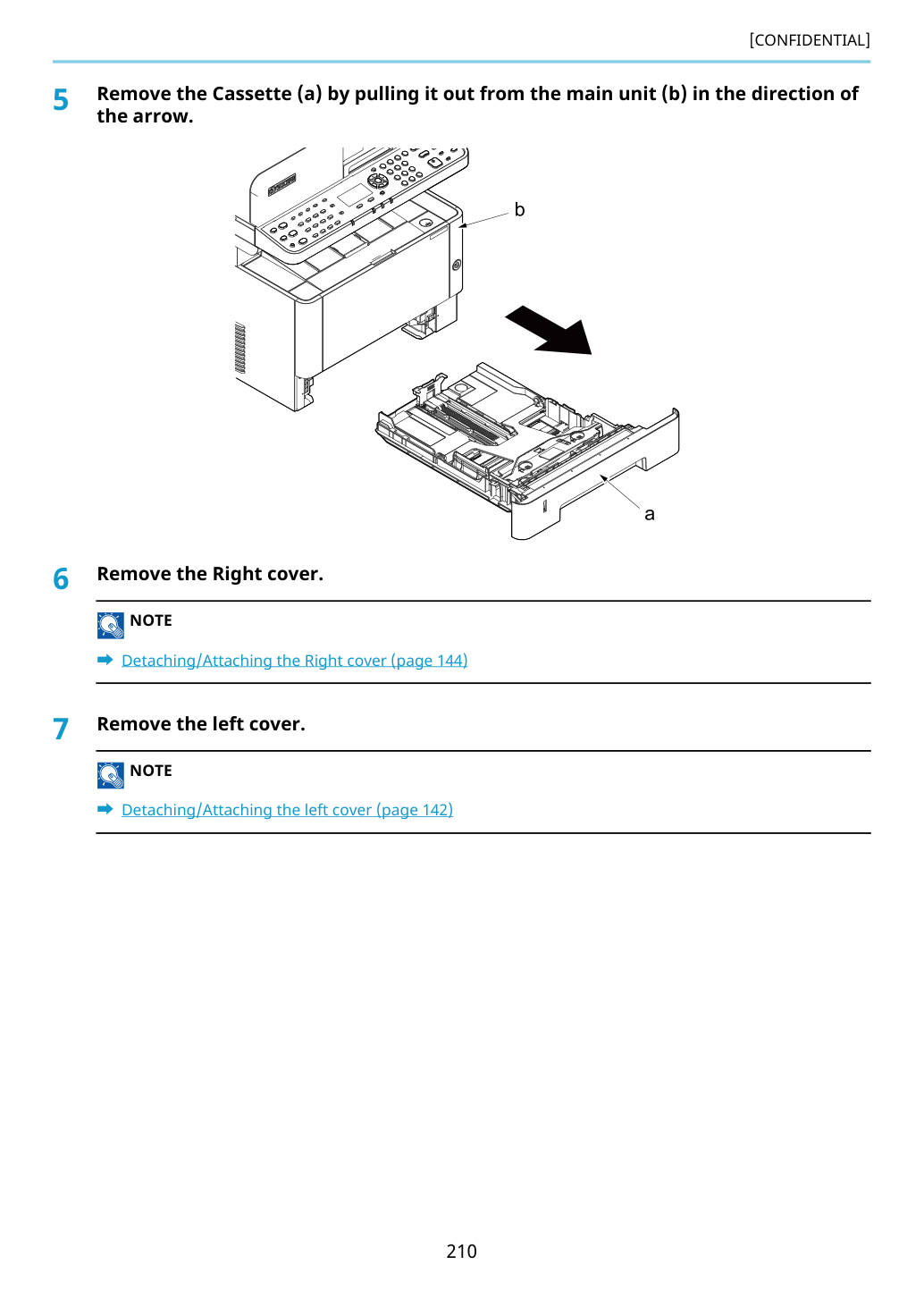

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.

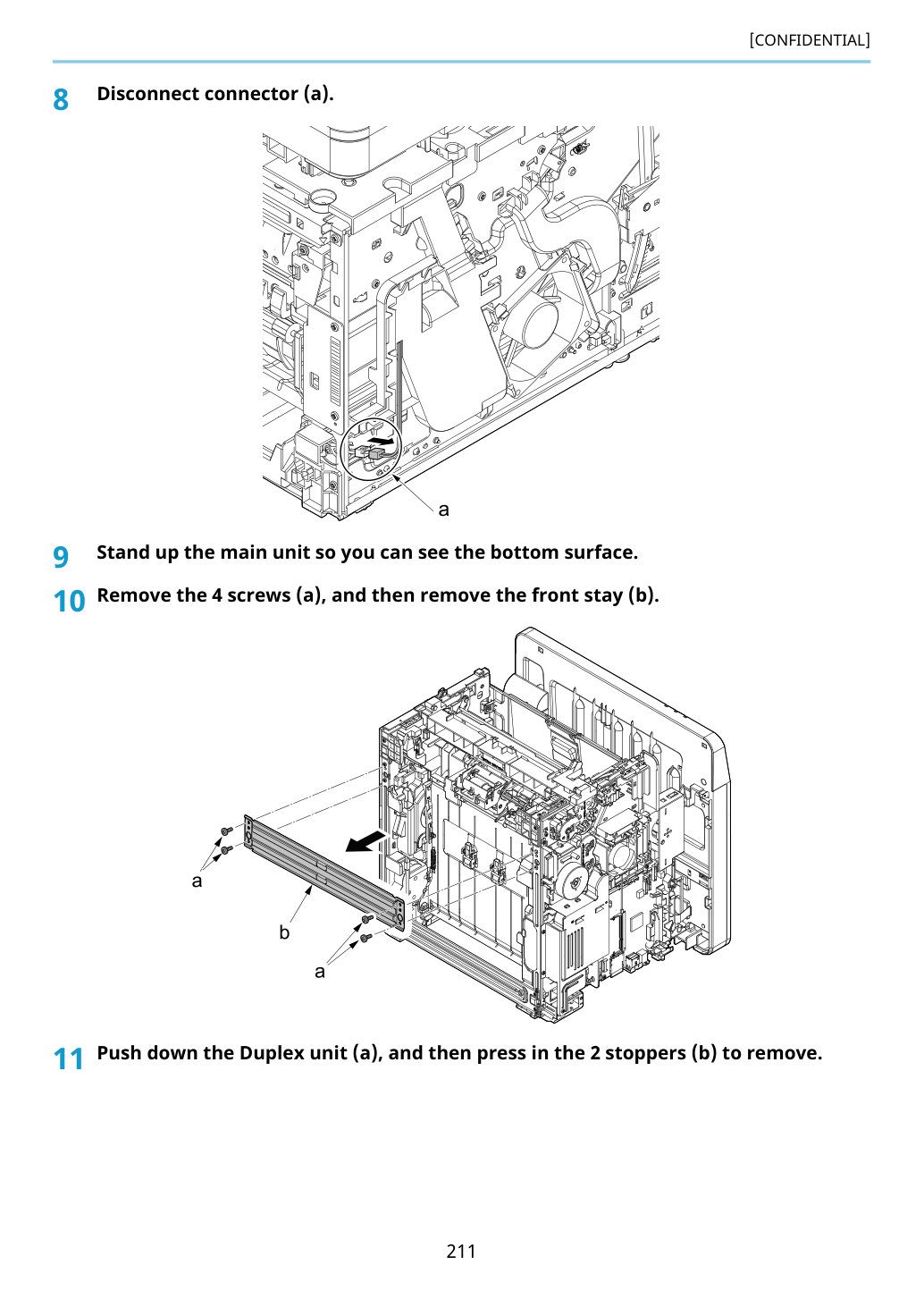

Поставьте основной блок вертикально так, чтобы видна нижняя поверхность.
Удали 4 винта (a), затем удали переднюю опору (b).
Надави на узел Duplex (a), затем нажми на 2 стопора (b) для удаления.
Опусти узел Duplex (a) вниз и затем удали его, потянув на себя.
Удали крючок (b), затем удали узел привода отпуска прижима термоузла (c).
Проверь узел привода отпуска прижима термоузла (c) и при необходимости очисти или замени его перед переустановкой всех деталей в исходные положения.

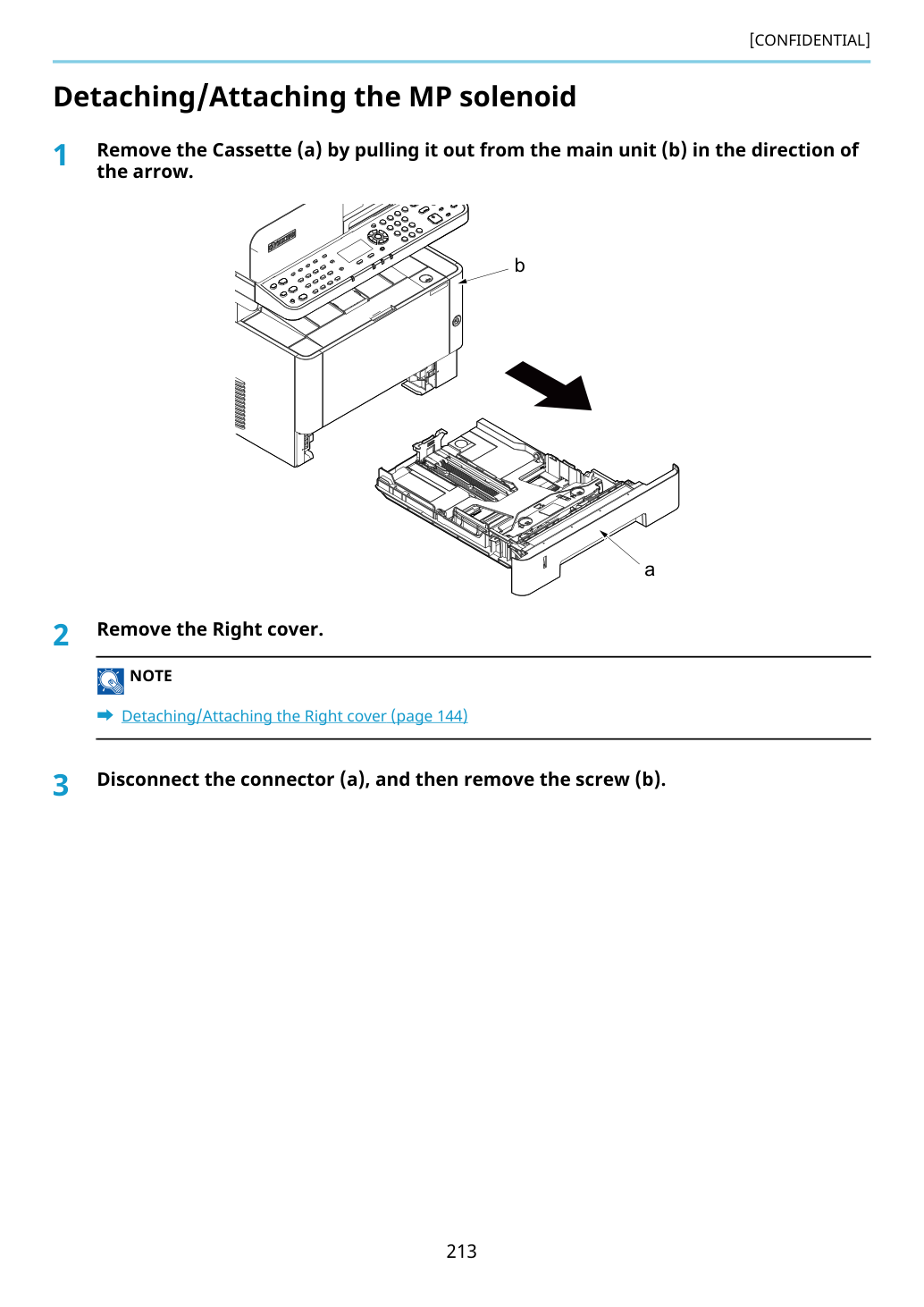

Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Отсоедини разъём (a), затем удали винт (b).

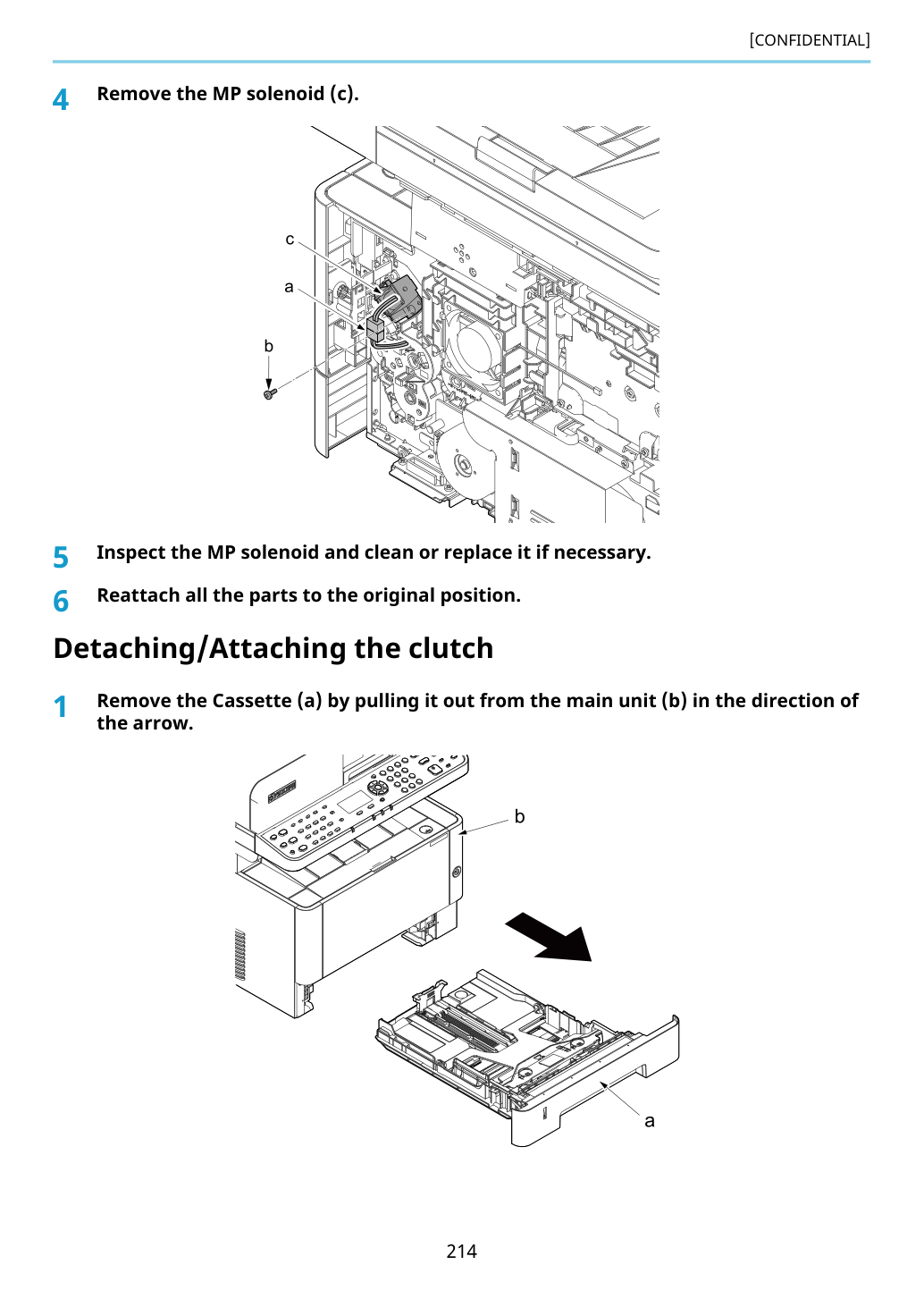

Проверь соленоид MP и при необходимости очисти или замени его.
Переустанови все детали в исходное положение.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.

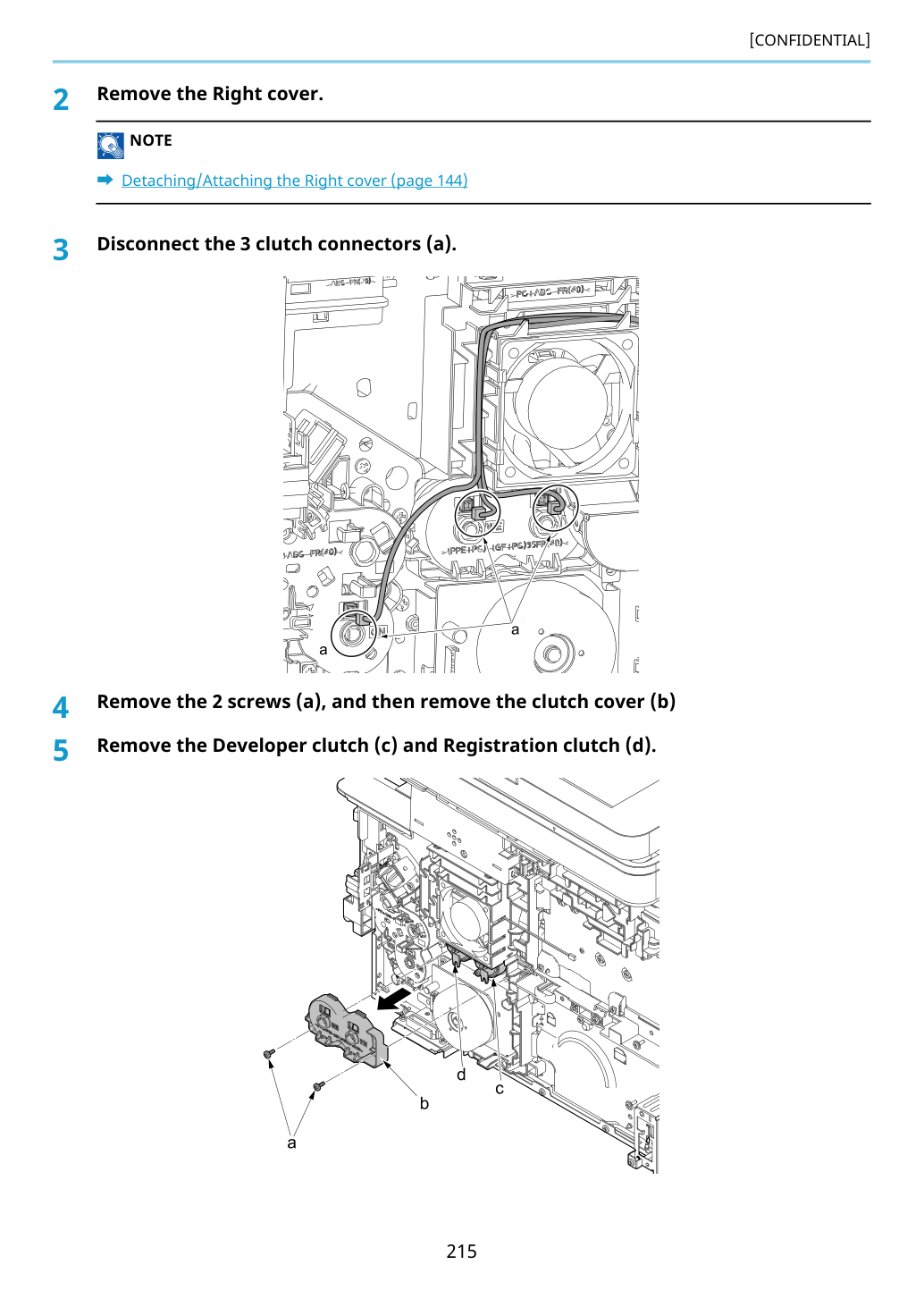

Отсоедини 3 разъёма муфты (a).
Удали муфту подачи тонера (c) и муфту регистрации (d).

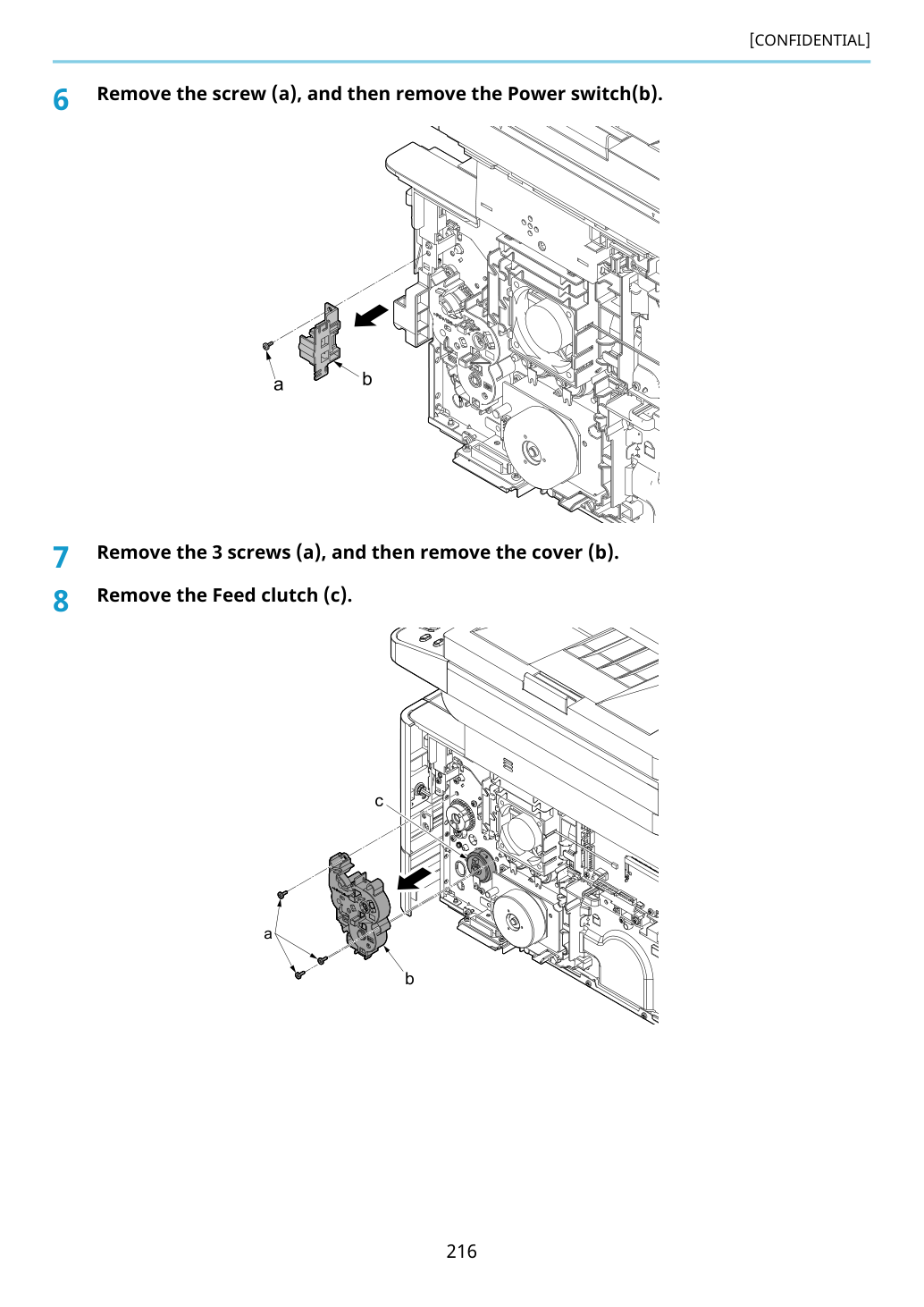

Удали винт (a), затем удали выключатель питания (b).
Извлеки 3 винта (a), затем извлеки крышку (b).

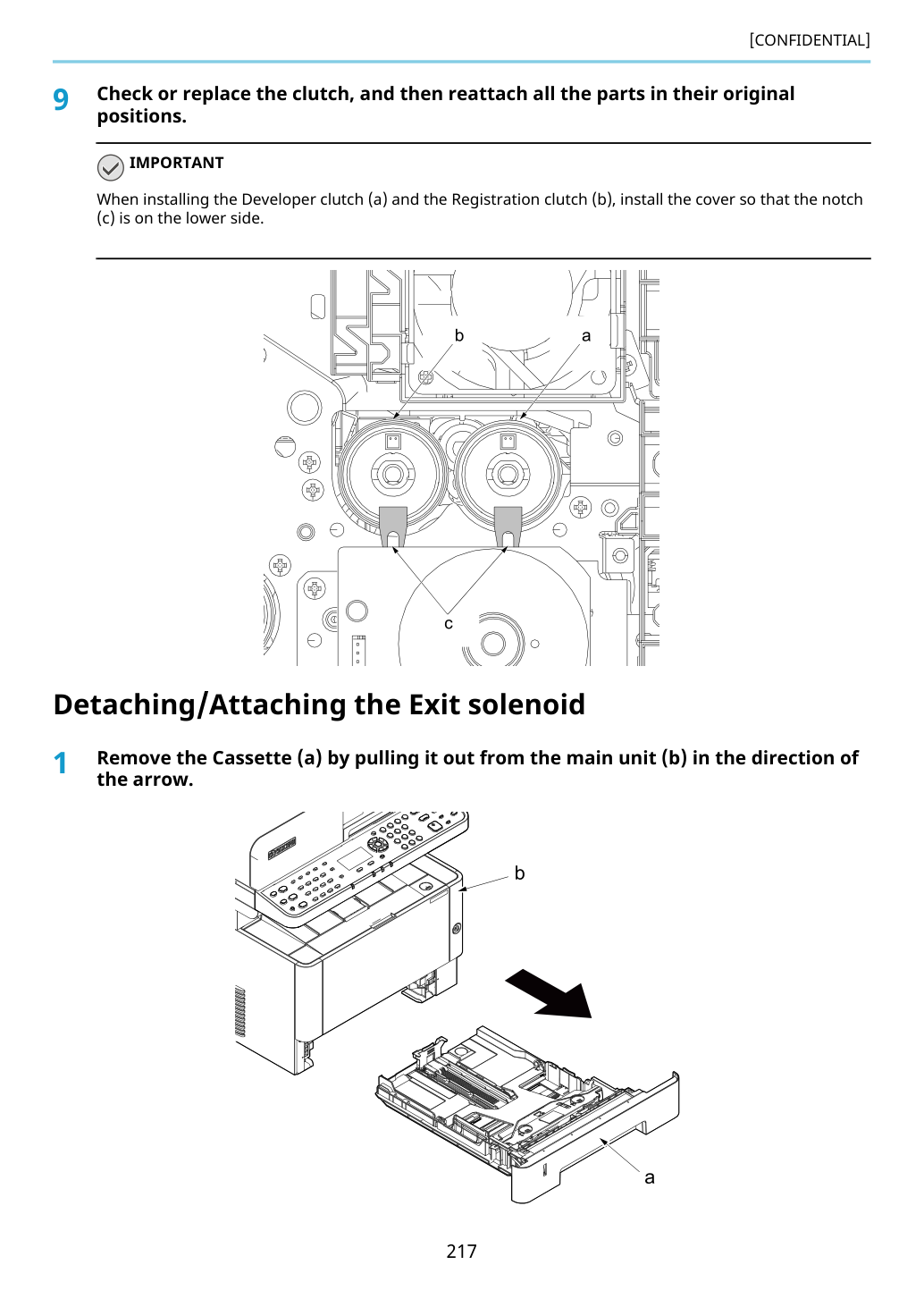

Проверь или замени муфту, затем переустанови все детали в исходные положения.
При установке муфты подачи тонера (a) и муфты регистрации (b) установи крышку так, чтобы паз (c) находился в нижней части.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Удалите винт (a) и клемму заземления (b).
Удалите пять разъемов (b), разъем (c), разъем (d) и FFC (e) из основной/двигательной PWB (a).
Переместите блок Image scanner unit (c) и Document processor (d) в направлении стрелки, чтобы освободить крючки и удалить их.
Удали 2 винта (a), затем удали левый держатель ISU (b).
Отсоедини разъём реле динамика факса (a).
Удали 3 винта (a), затем удали крышку (b).
Отсоедини все разъёмы от FAX PWB (c) при извлечении крышки (b).
Удали 2 винта (a) и удали узел платы факса (b).
Удали винт (a), затем удали держатель динамика (b).
Удали 3 винта (a), затем удали правый держатель ISU (b).
Удали стопорное кольцо (b), затем удали стойку верхней крышки (c) из (a).

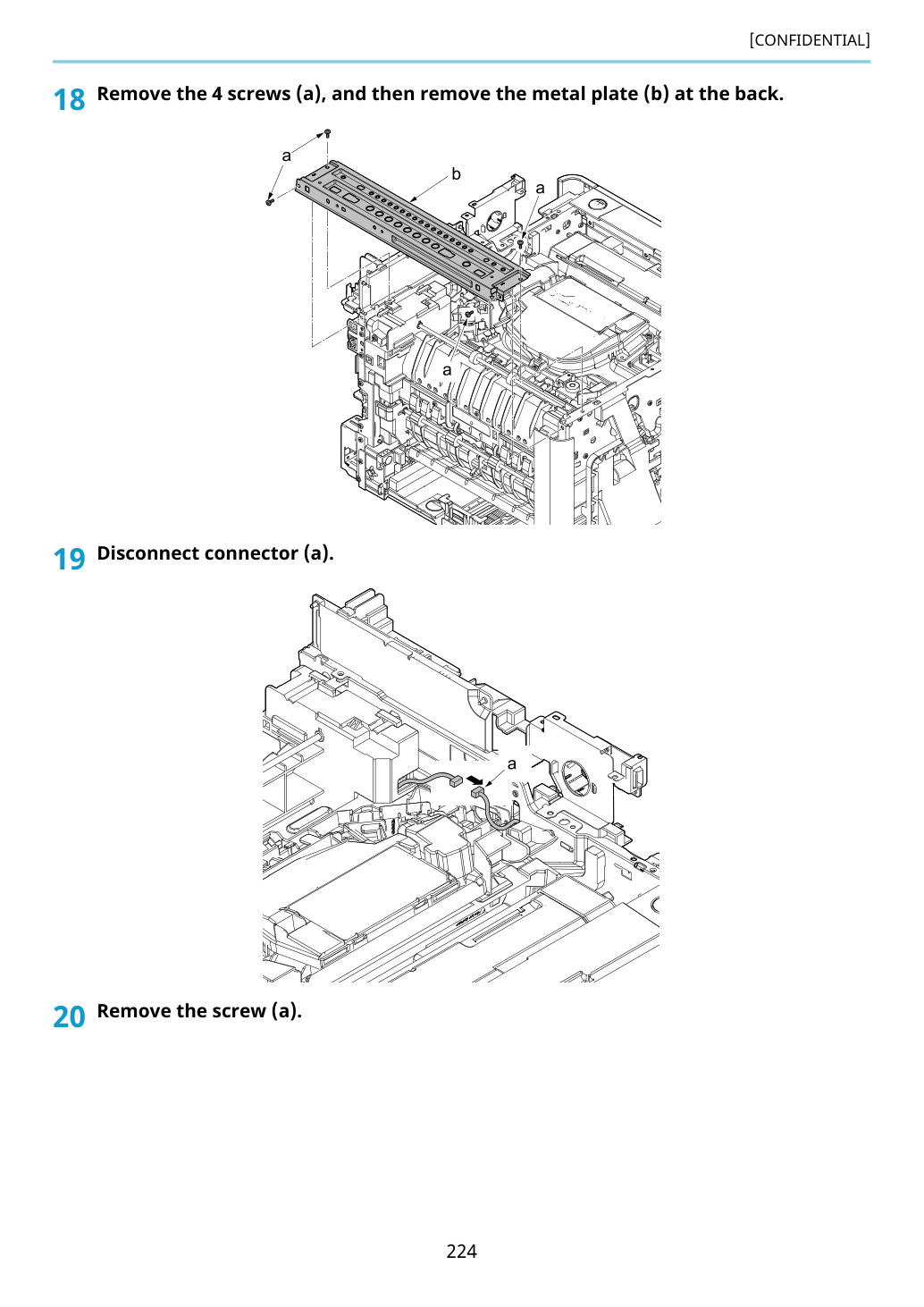

Удали 4 винта (a), затем удали металлическую пластину (b) сзади.

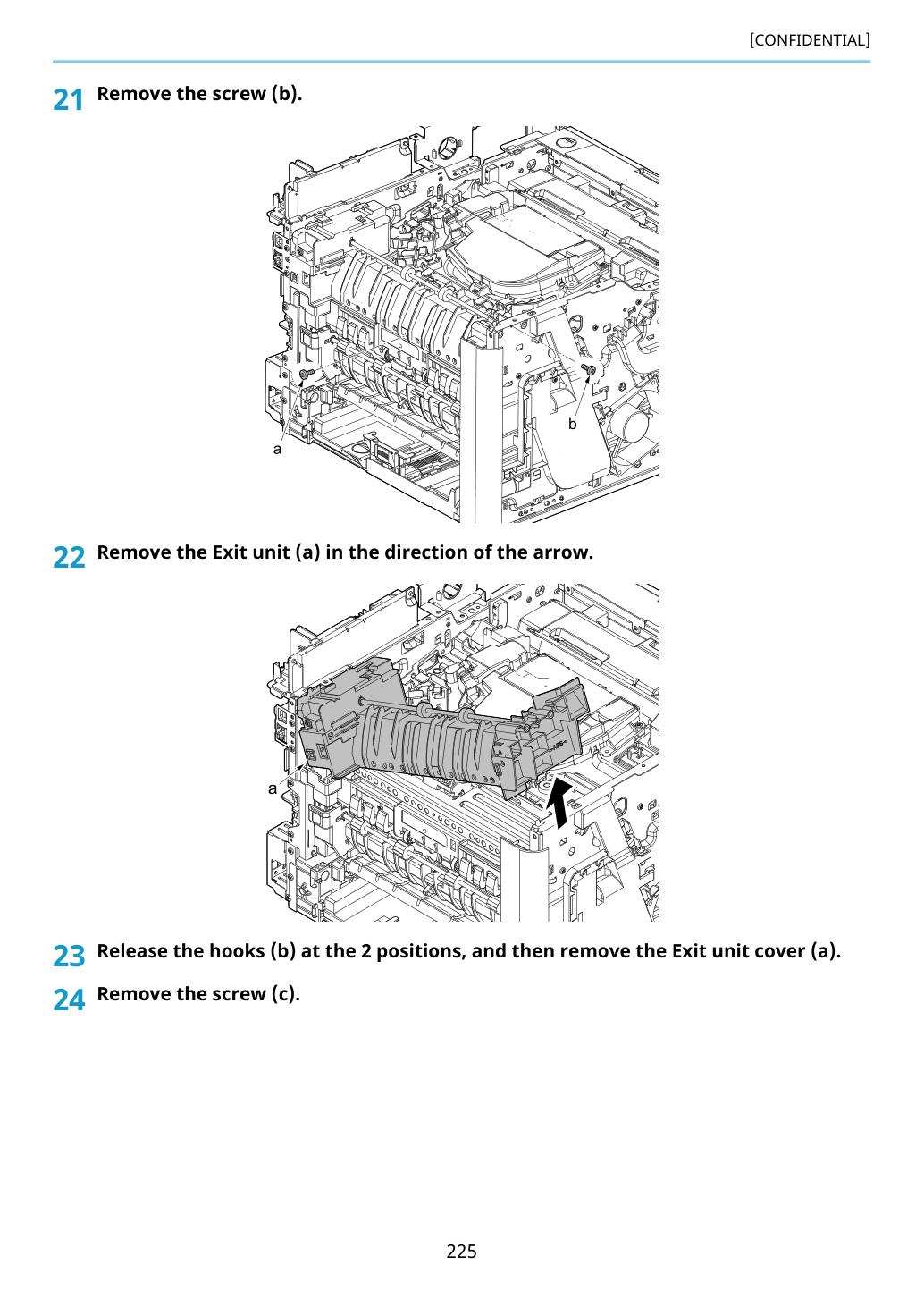

Удали узел выхода (a) в направлении стрелки.
Отпусти крючки (b) в 2 местах, затем удали крышку узла выхода (a).

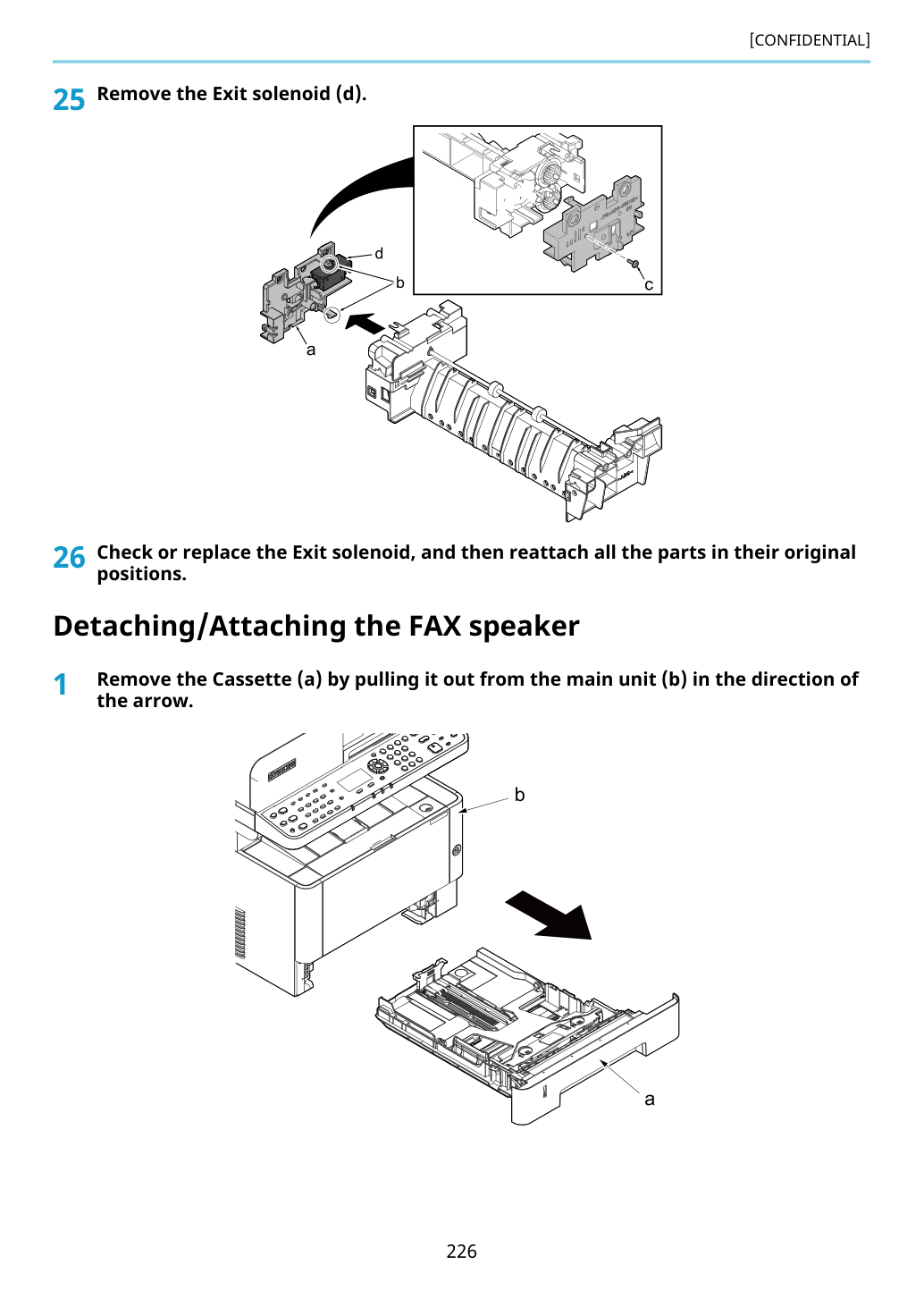

Удали соленоид выхода (d).
Проверь или замени соленоид выхода, затем переустанови все детали в исходные положения.
Извлеките кассету (a), потянув её из основного узла (b) в направлении стрелки.
Удалите винт (a) и клемму заземления (b).
Удалите пять разъемов (b), разъем (c), разъем (d) и FFC (e) из основной/двигательной PWB (a).
Переместите блок Image scanner unit (c) и Document processor (d) в направлении стрелки, чтобы освободить крючки и удалить их.

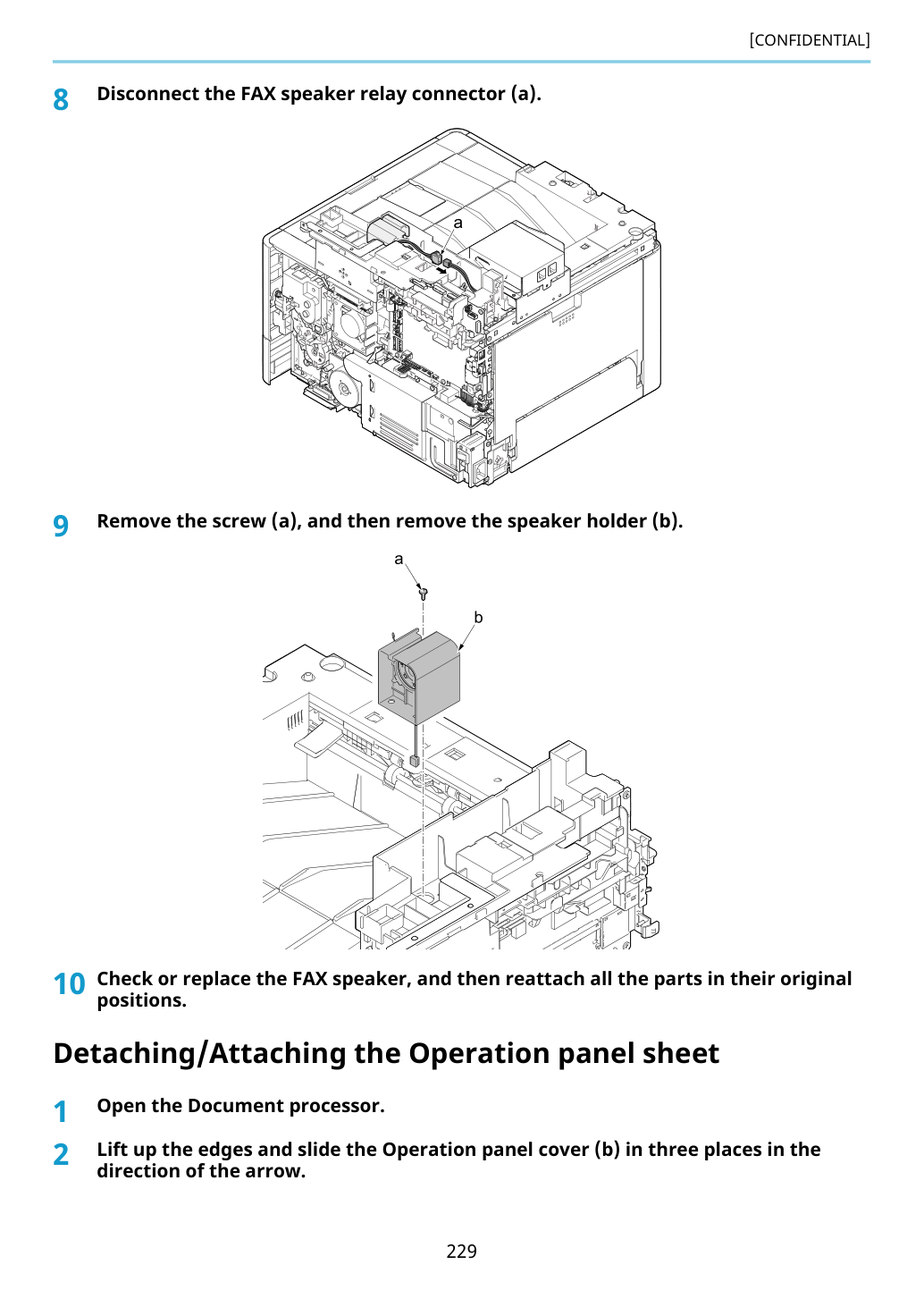

Отсоедини разъём реле динамика FAX (a).
Удали винт (a), затем удали держатель динамика (b).
Проверь или замени динамик факса, затем переустанови все детали в исходные положения.
Подними края и сдвинь крышку панели управления (b) в трёх местах в направлении стрелки.

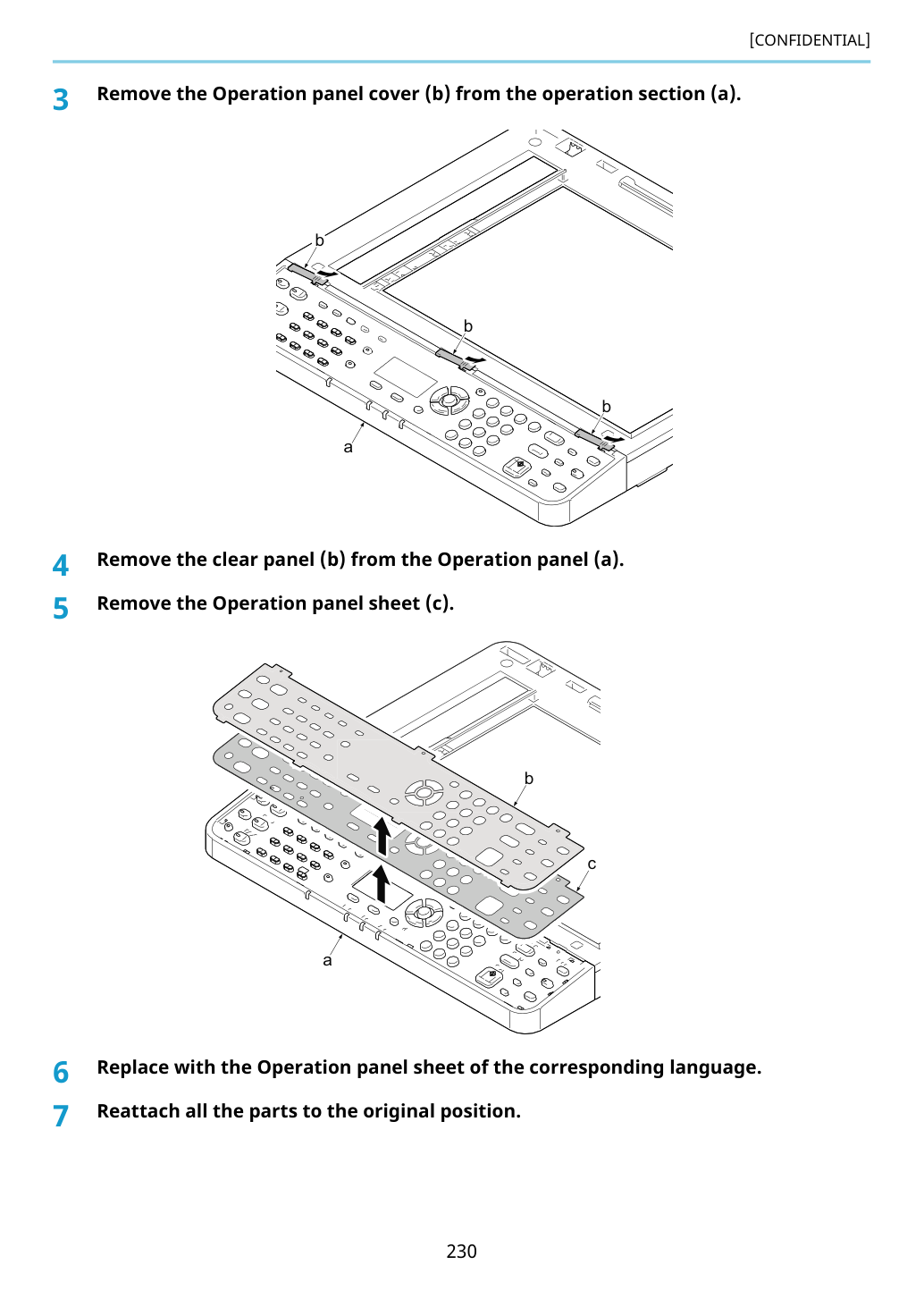

Удали крышку панели управления (b) из секции управления (a).
Удали прозрачную панель (b) из панели управления (a).
Удали лист панели управления (c).
Замени листом панели управления соответствующего языка.
Переустанови все детали в исходное положение.

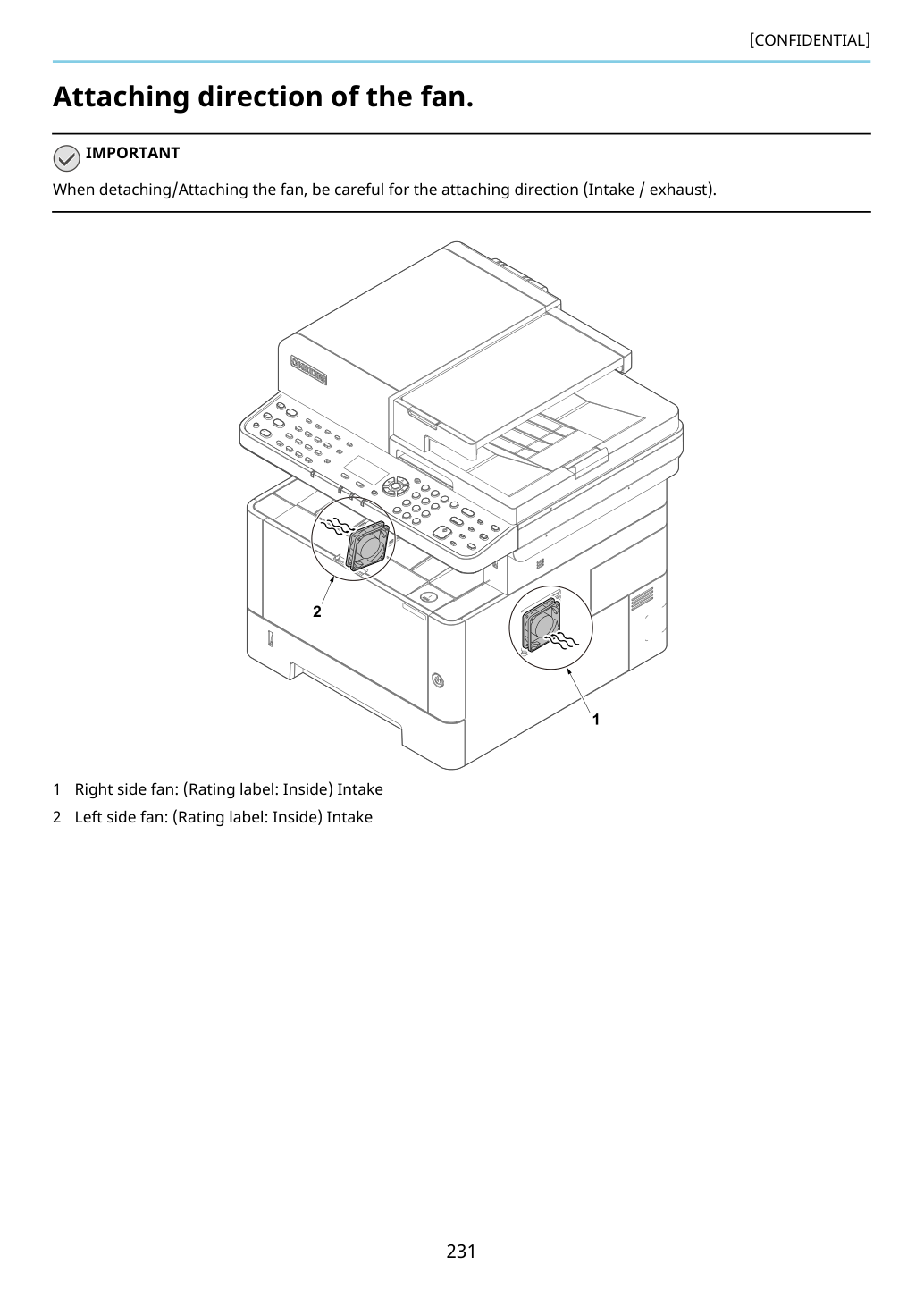

Направление крепления вентилятора.
При отсоединении/присоединении вентилятора будь осторожен с направлением крепления (приток/выброс).

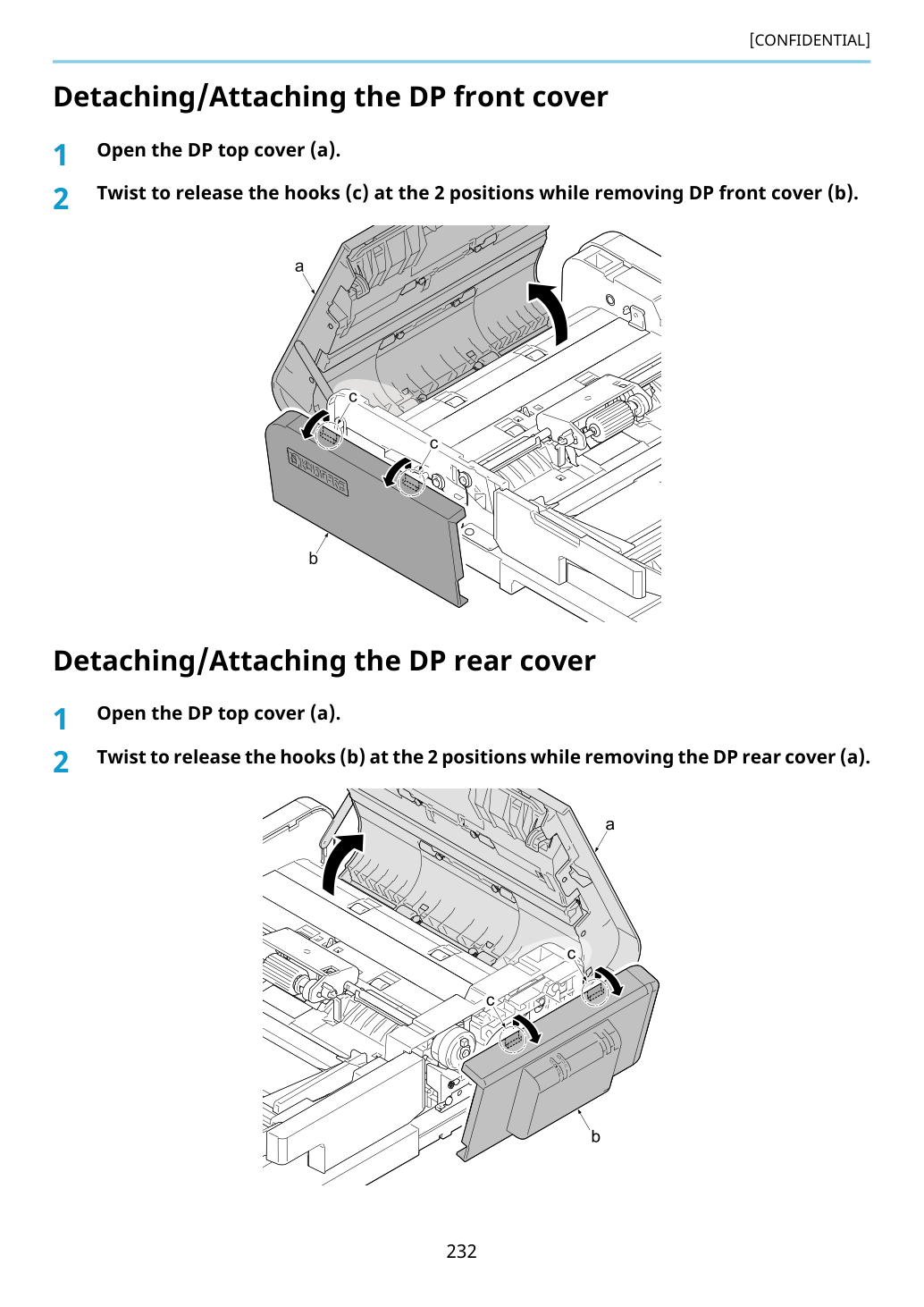

Поверните крючки (c) в 2 позициях, снимая переднюю крышку DP (b).
Поверните крючки (b) в 2 позициях, снимая заднюю крышку DP (a).

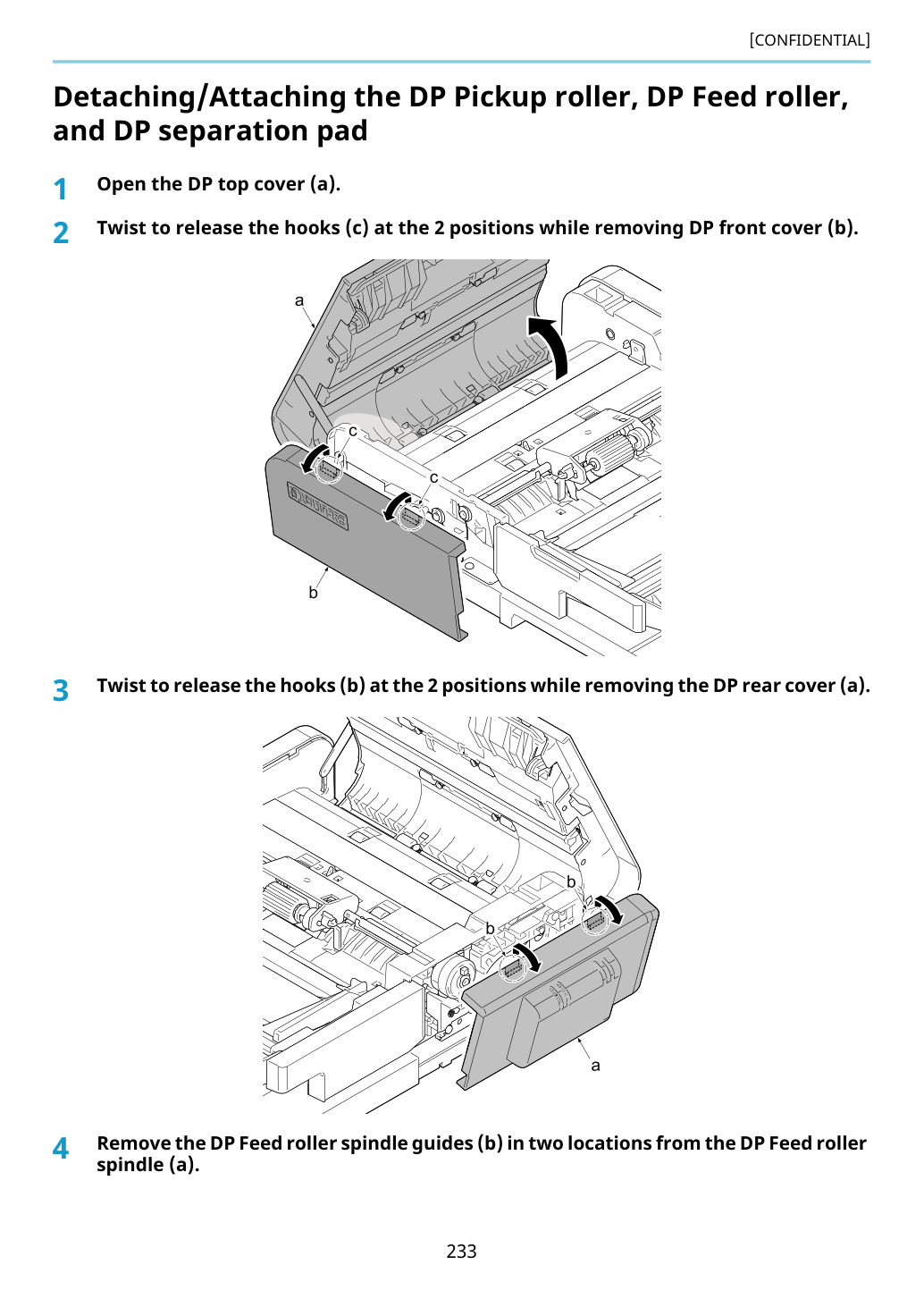

Поверните крючки (c) в 2 позициях, снимая переднюю крышку DP (b).
Поверните крючки (b) в 2 позициях, снимая заднюю крышку DP (a).
Снимите направляющие шпинделя ролика подачи DP (b) в двух местах со шпинделя ролика подачи DP (a).

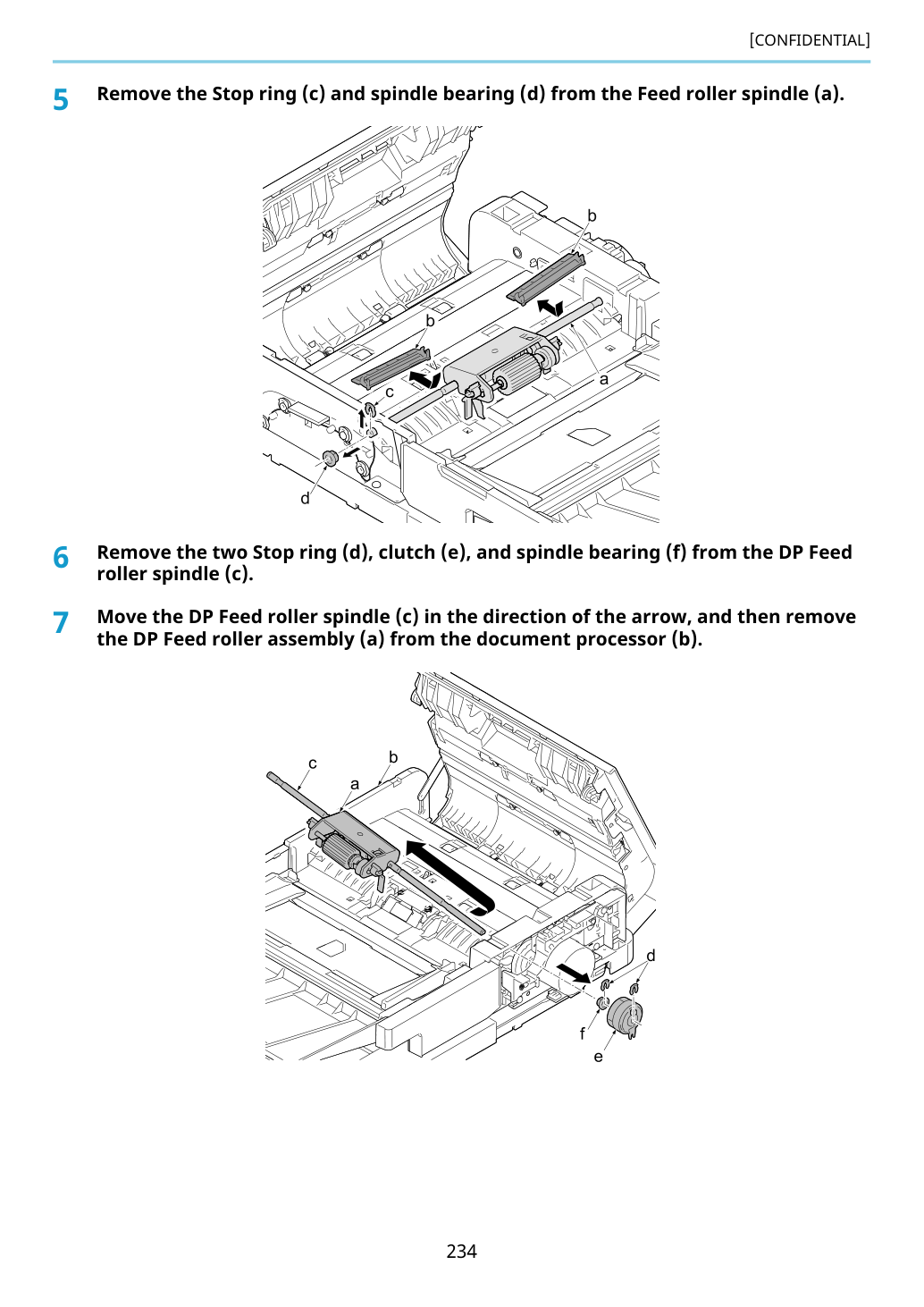

Снимите стопорное кольцо (c) и подшипник шпинделя (d) со шпинделя ролика подачи (a).
Снимите два стопорных кольца (d), муфту (e) и подшипник шпинделя (f) со шпинделя ролика подачи DP (c).
Переместите шпиндель ролика подачи DP (c) в направлении стрелки, затем снимите узел ролика подачи DP (a) с процессора документов (b).

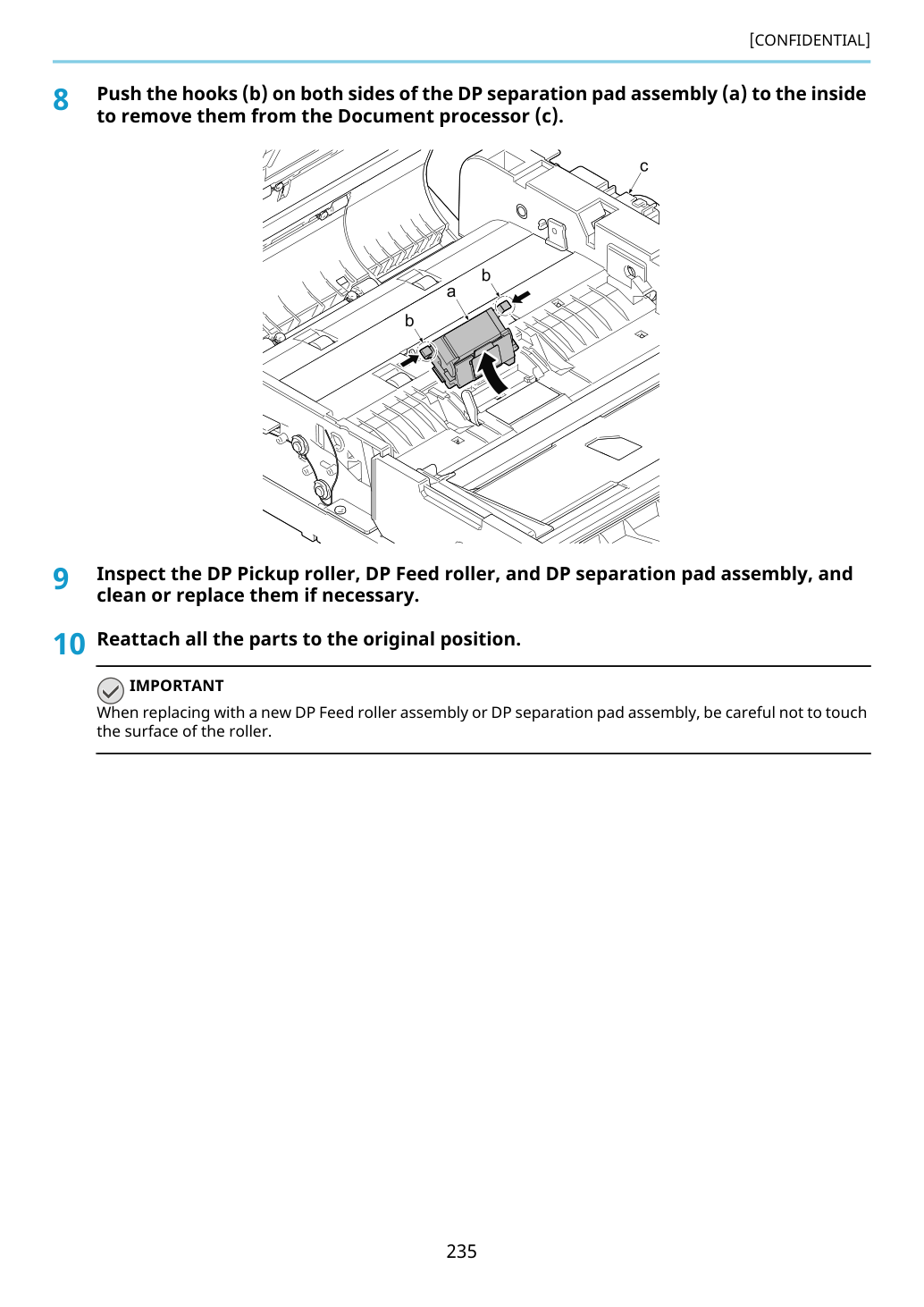

Нажмите на крючки (b) с обеих сторон узла разделительной прокладки DP (a) внутрь, чтобы снять их с процессора документов (c).
Проверьте ролик захвата DP, ролик подачи DP и узел разделительной прокладки DP; очистите или замените при необходимости.
10 Переустановите все детали в исходное положение.
При замене на новый узел ролика подачи DP или узел разделительной прокладки DP будьте осторожны, чтобы не коснуться поверхности ролика.

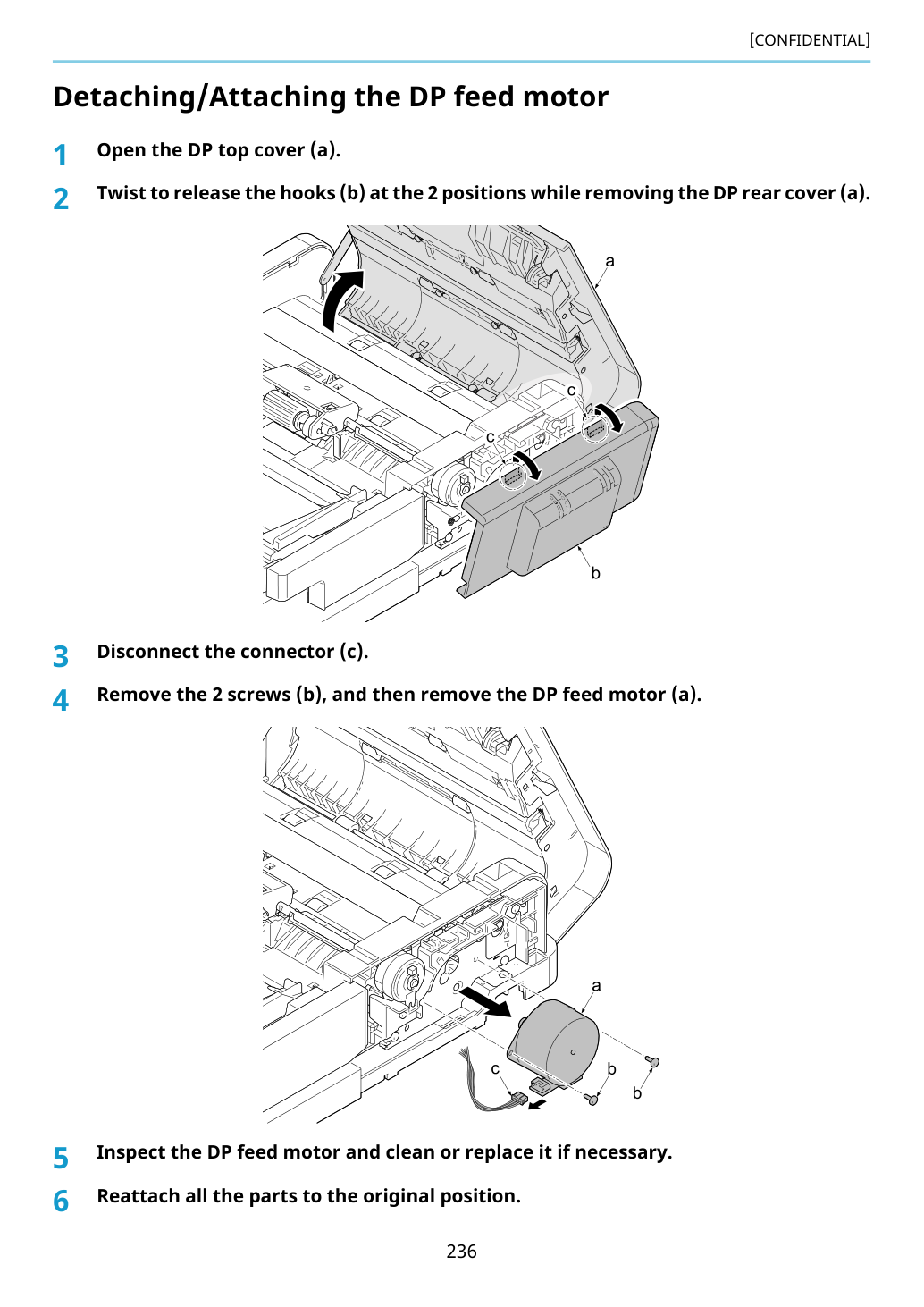

Поверните крючки (b) в 2 позициях, снимая заднюю крышку DP (a).
Снимите 2 винта (b), затем снимите двигатель подачи DP (a).
Проверьте двигатель подачи DP и очистите или замените при необходимости.
Переустанови все детали в исходное положение.

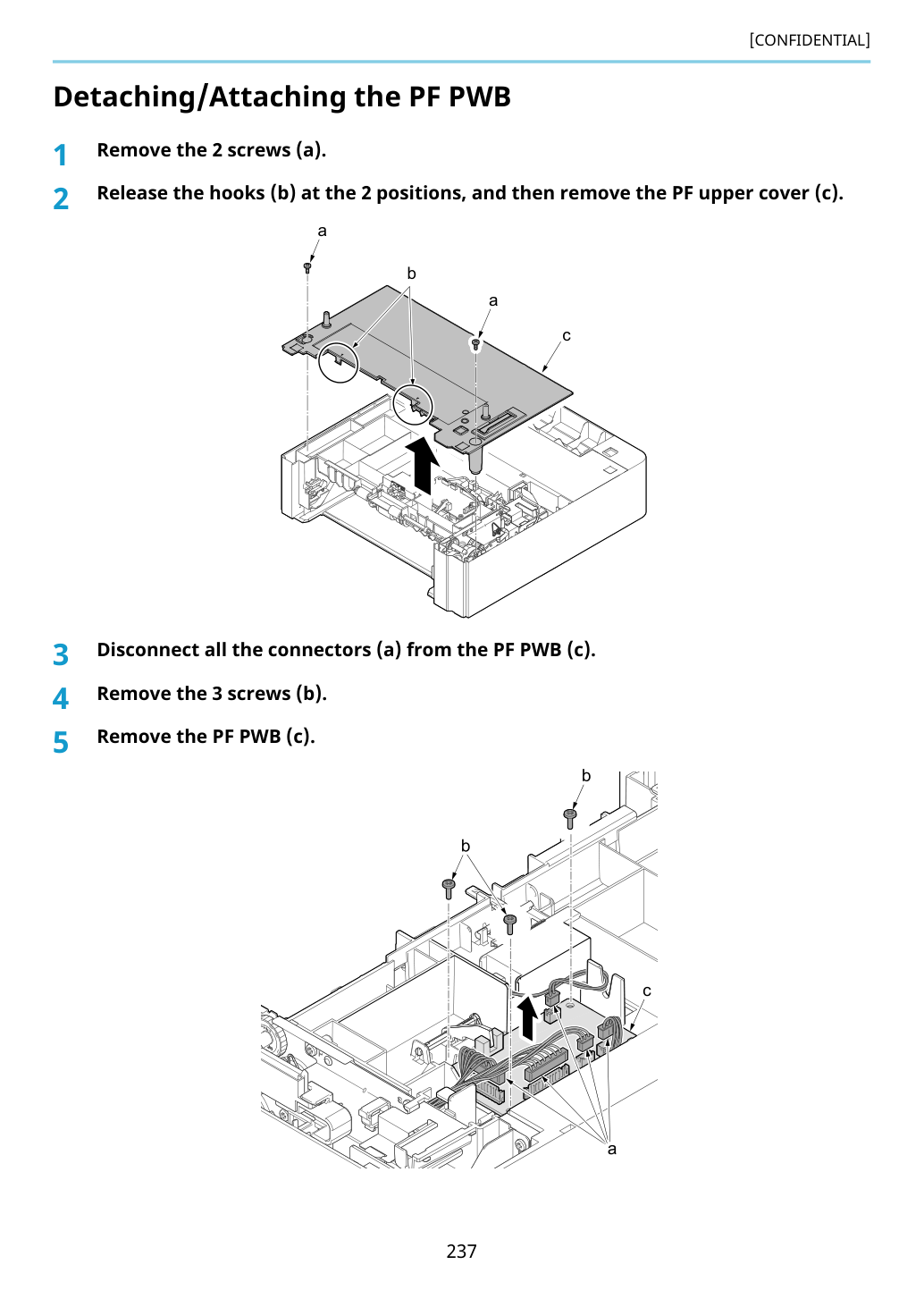

Отпустите крючки (b) в 2 позициях, затем снимите верхнюю крышку PF (c).
Отсоедините все разъемы (a) от печатной платы PF (c).
Проверьте состояние печатной платы PF и очистите или замените при необходимости.
Переустанови все детали в исходное положение.

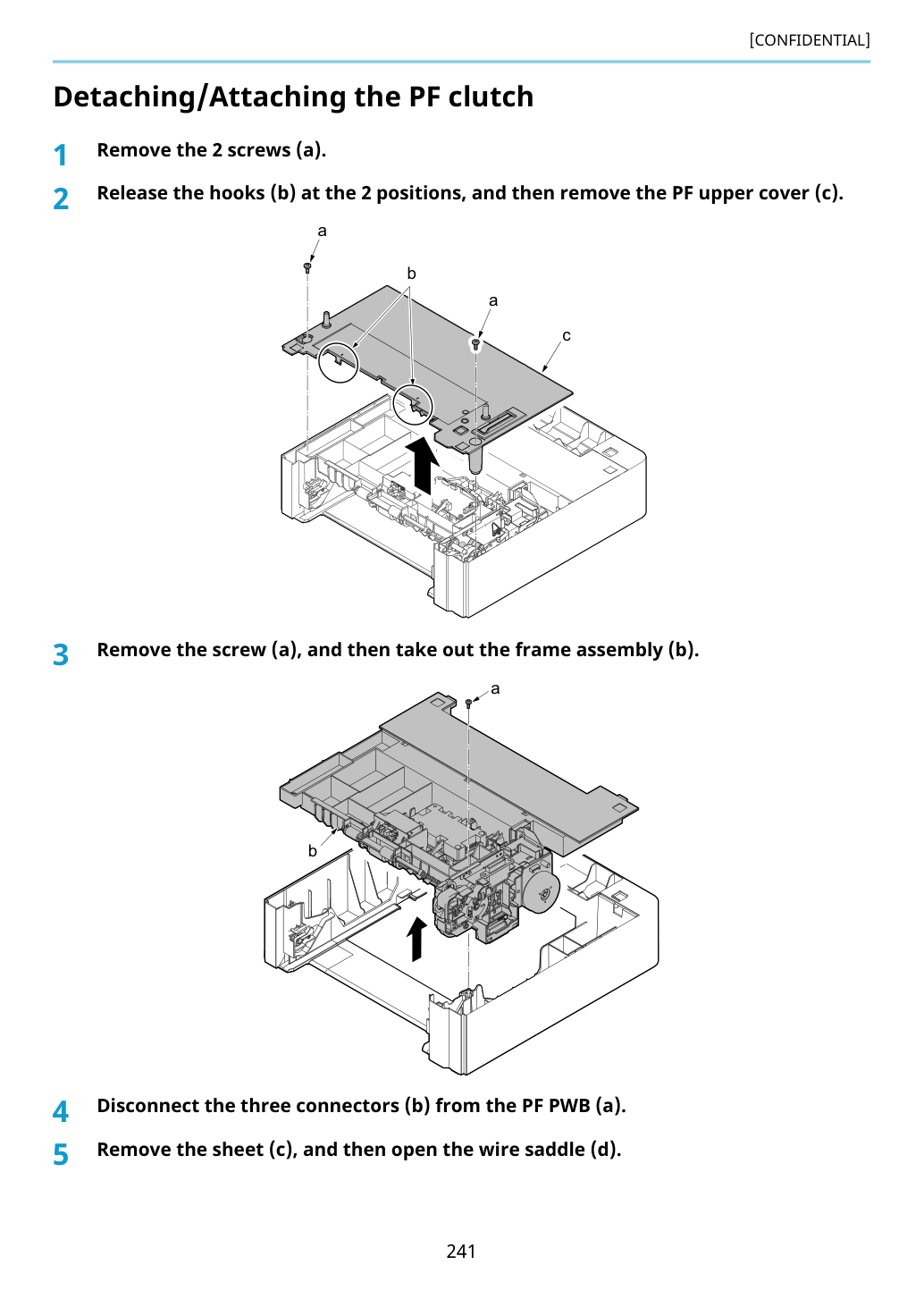

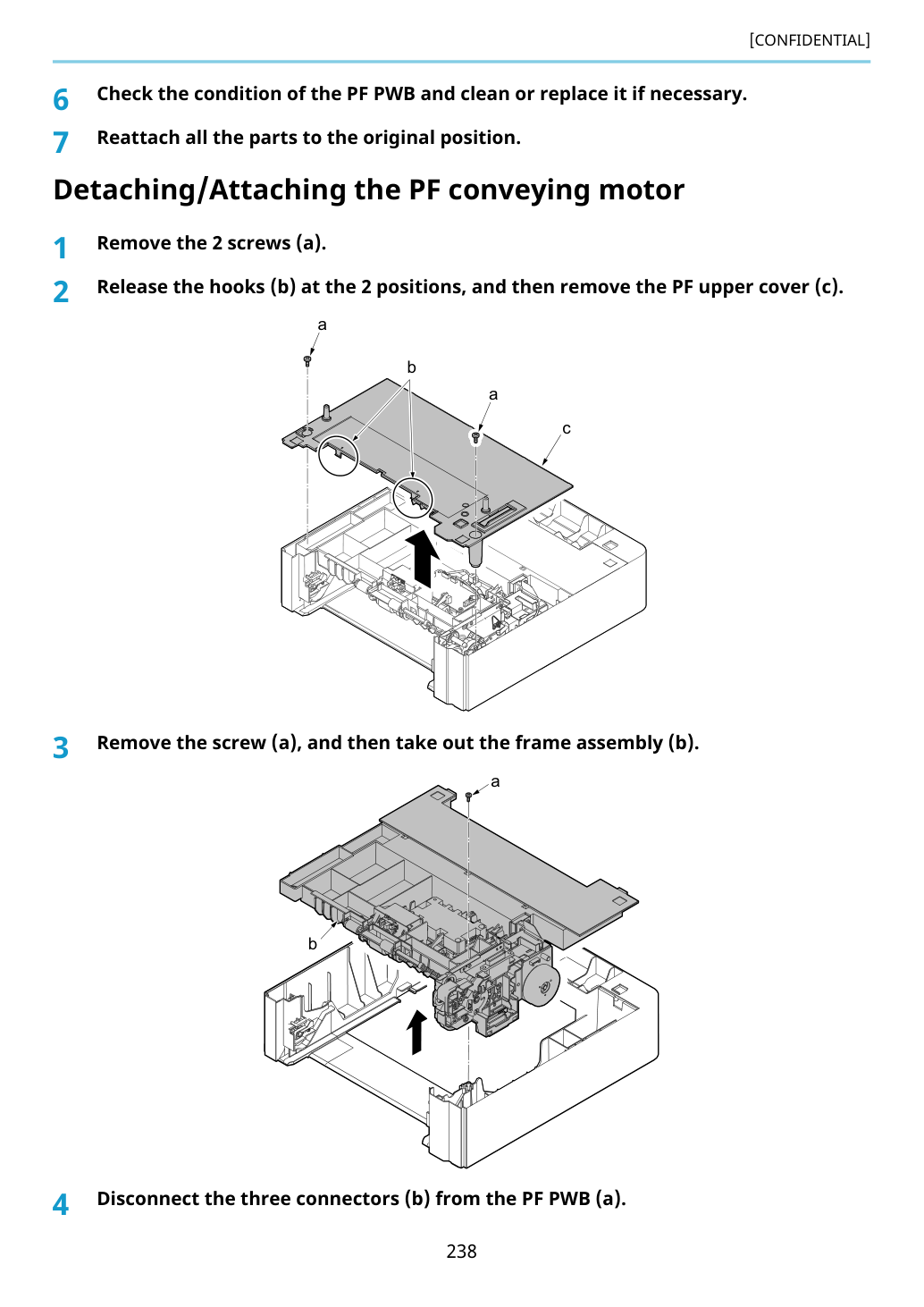

Отпустите крючки (b) в 2 позициях, затем снимите верхнюю крышку PF (c).
Снимите винт (a), затем извлеките узел рамы (b).
Отсоедините три разъема (b) от печатной платы PF (a).

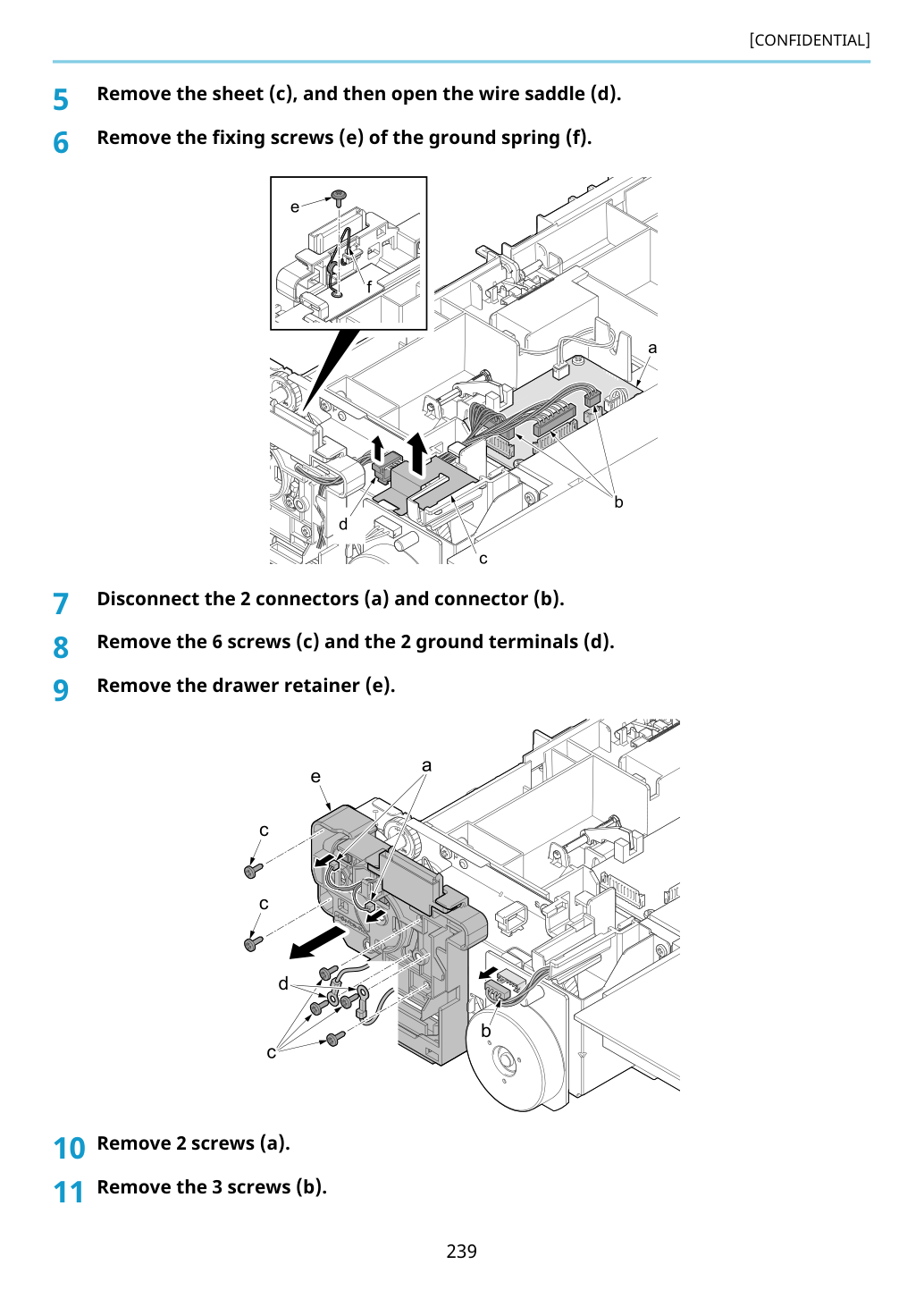

Снимите лист (c), затем откройте проводную скобу (d).
Снимите фиксирующие винты (e) пружины заземления (f).
Отсоедините 2 разъема (a) и разъем (b).
Снимите 6 винтов (c) и 2 клеммы заземления (d).
Снимите удерживающее устройство ящика (e).

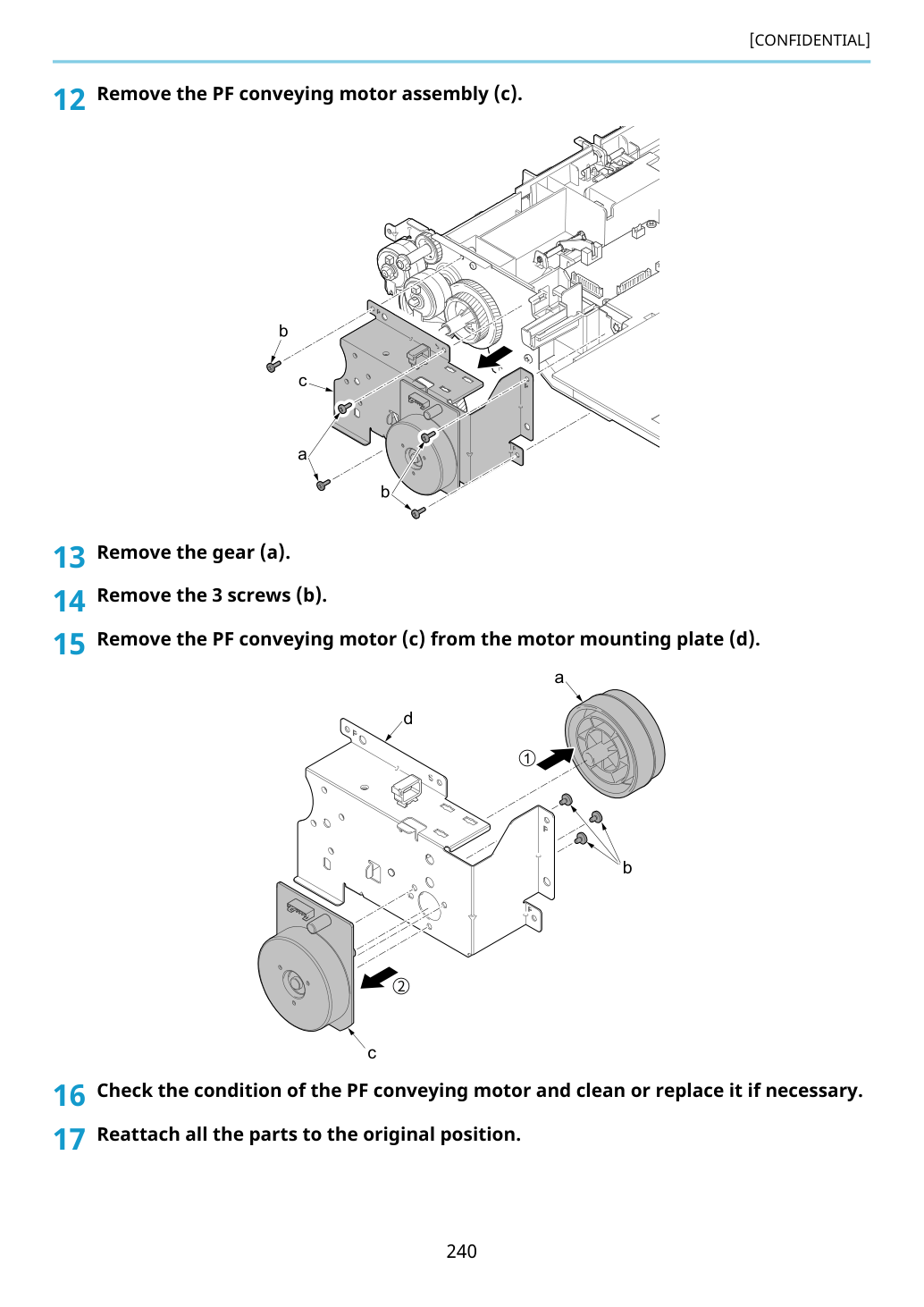

12 Снимите узел двигателя конвейера PF (c).
15 Снимите двигатель конвейера PF (c) с пластины крепления двигателя (d).
16 Проверьте состояние двигателя конвейера PF и очистите или замените при необходимости.
17 Переустановите все детали в исходное положение.
Отпустите крючки (b) в 2 позициях, затем снимите верхнюю крышку PF (c).
Снимите винт (a), затем извлеките узел рамы (b).
Отсоедините три разъема (b) от печатной платы PF (a).
Снимите лист (c), затем откройте проводную скобу (d).
Снимите фиксирующие винты (e) пружины заземления (f).
Отсоедините 2 разъема (a) и разъем (b).
Снимите 6 винтов (c) и 2 клеммы заземления (d).
Снимите удерживающее устройство ящика (e).
10 Снимите муфту подачи PF (a).
11 Снимите муфту разработчика PF (b).

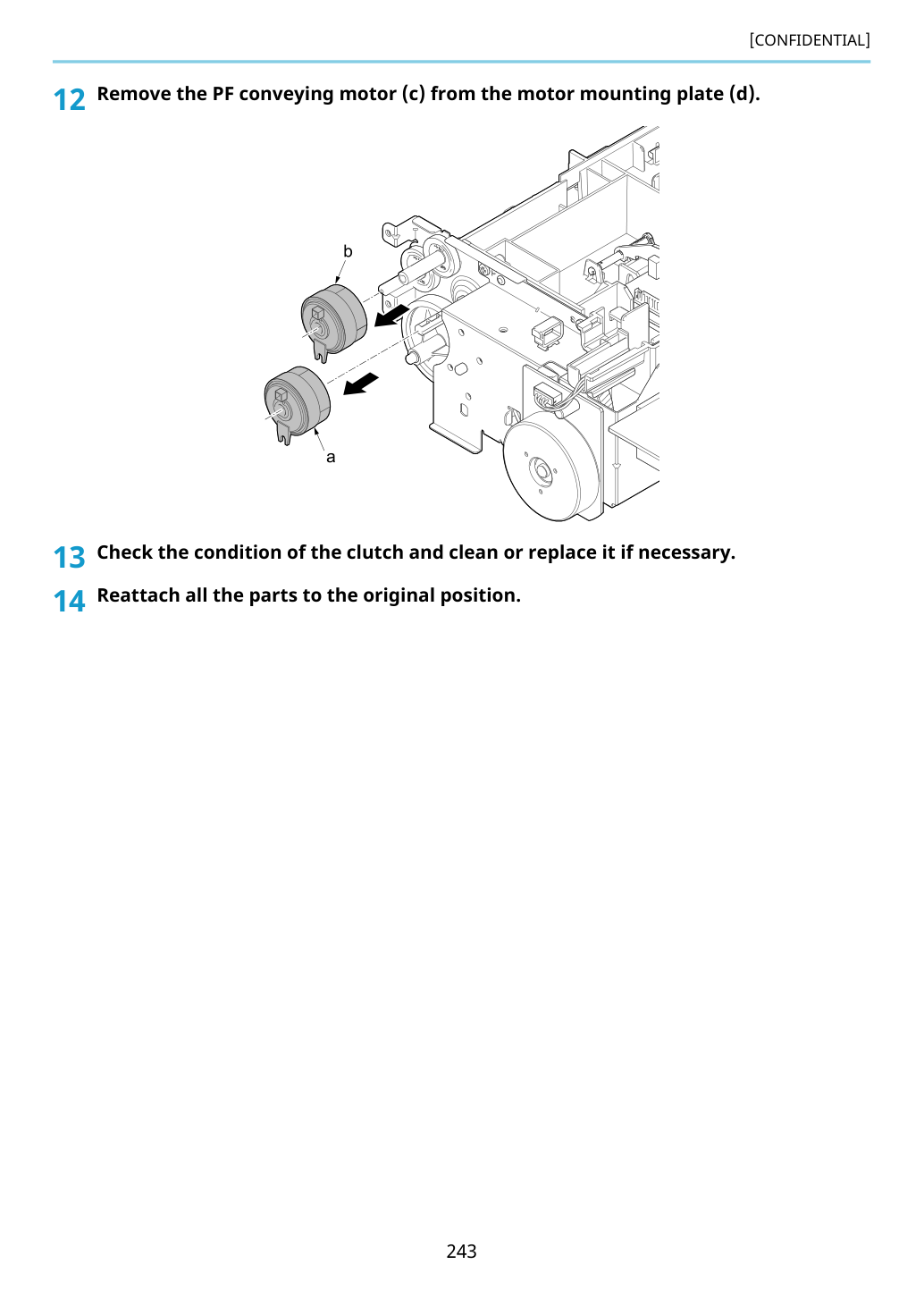

12 Снимите двигатель конвейера PF (c) с пластины крепления двигателя (d).
13 Проверьте состояние муфты и очистите или замените при необходимости.
14 Переустановите все детали в исходное положение.
