Kyocera ECOSYS MA4000wfx / MA4000fx / MA4000x — 4 Конструкция

← Kyocera ECOSYS MA4000wfx / MA4000fx / MA4000x — все главы инструкции

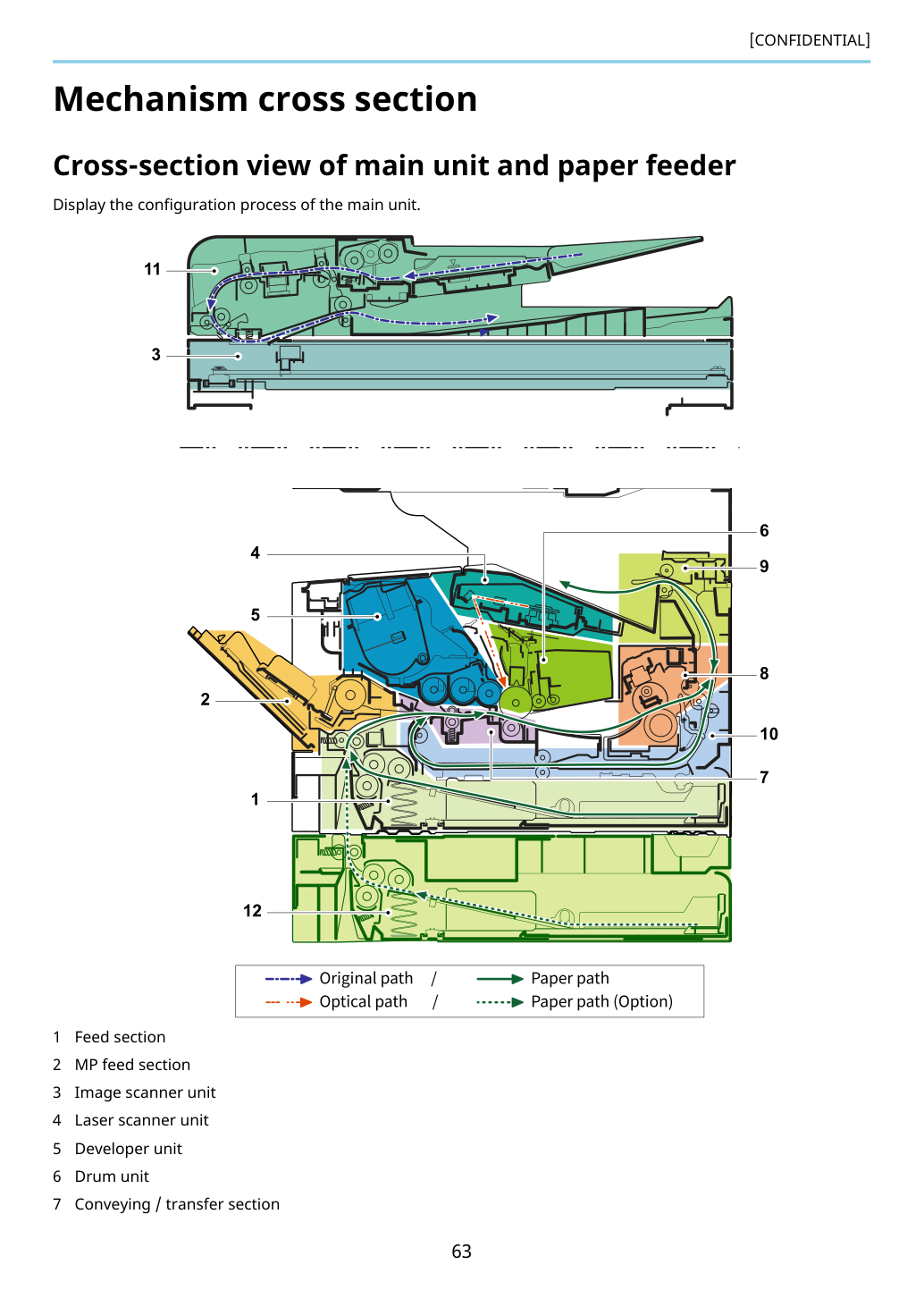

Поперечное сечение основного устройства и подающего устройства бумаги. Отобразить процесс конфигурации основного устройства.

Схема из сервис-мануала
Схема из сервис-мануала

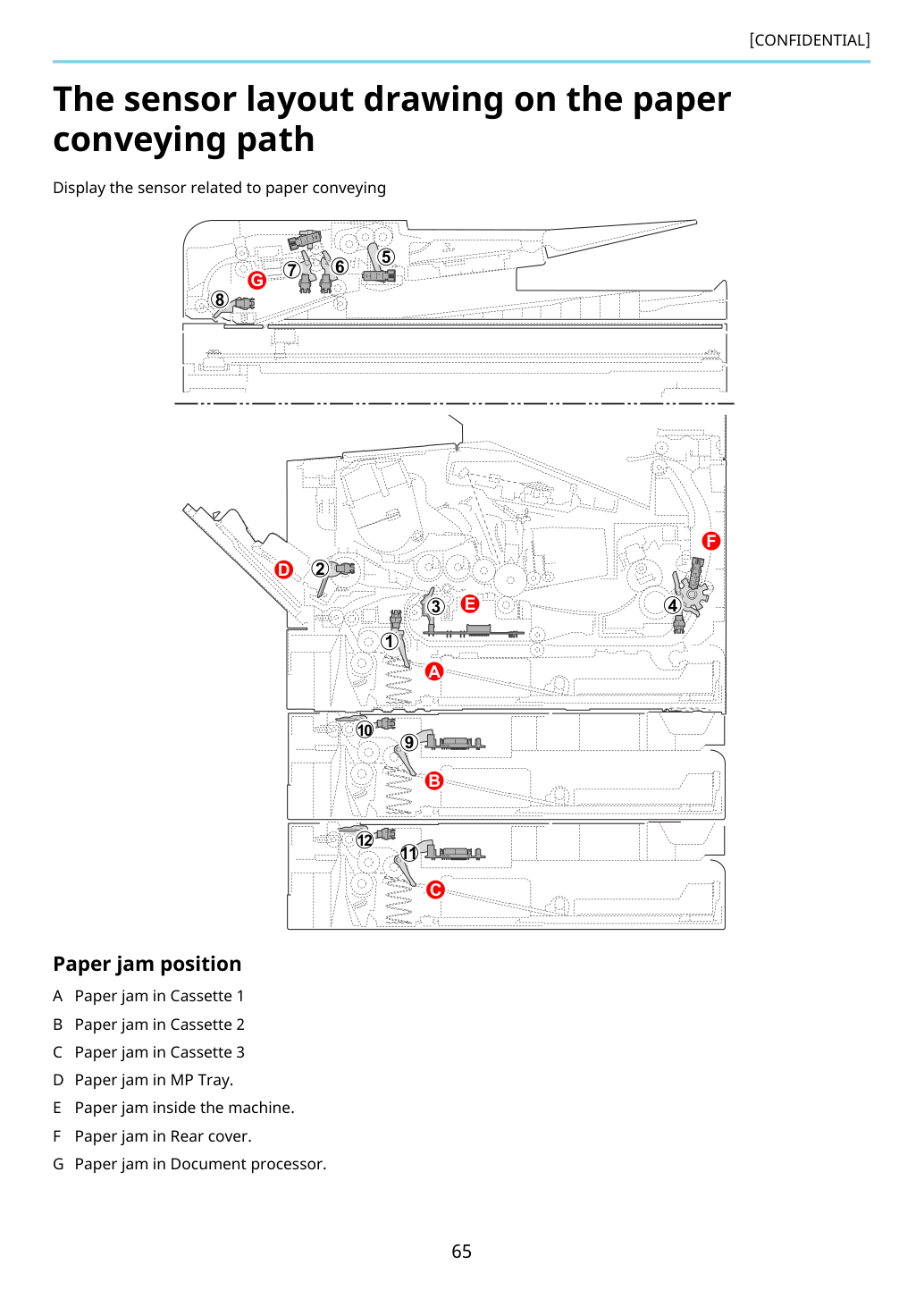

Схема расположения датчиков на пути подачи бумаги. Отображает датчики, связанные с подачей бумаги. Положение замятия бумаги A Замятие в кассете 1 B Замятие в кассете 2 C Замятие в кассете 3 D Замятие в лотке MP.

G Замятие в устройстве подачи документов.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

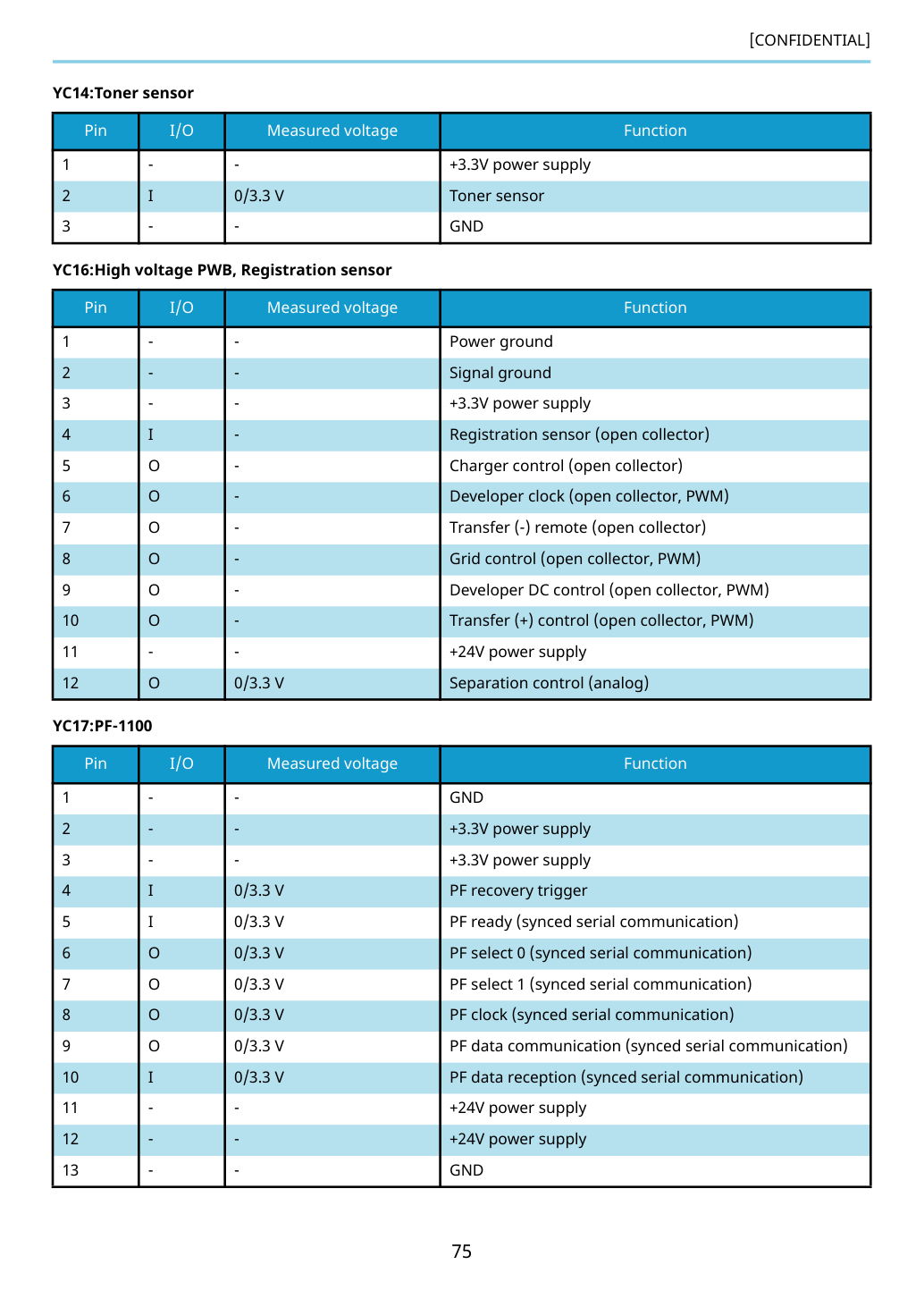

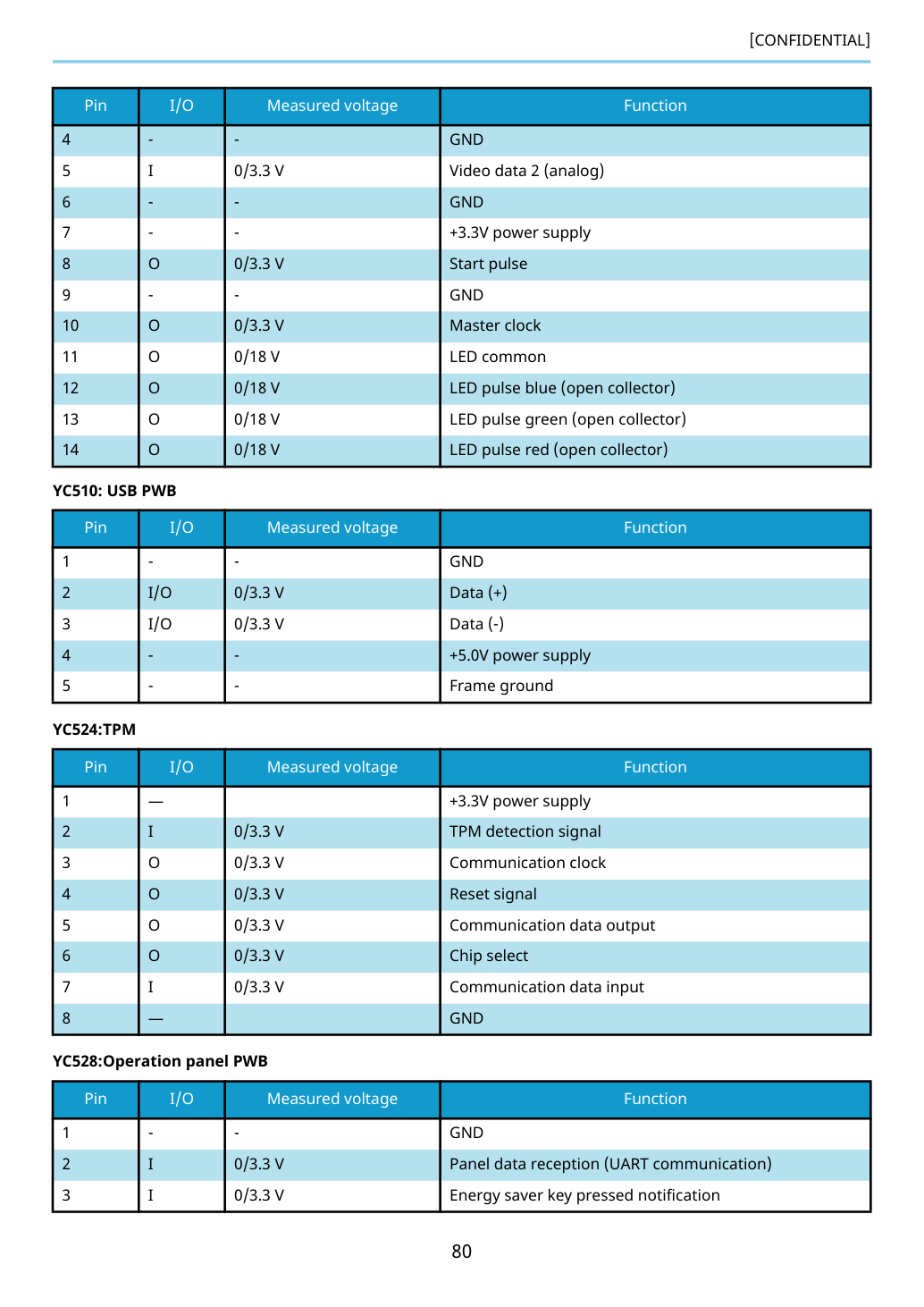

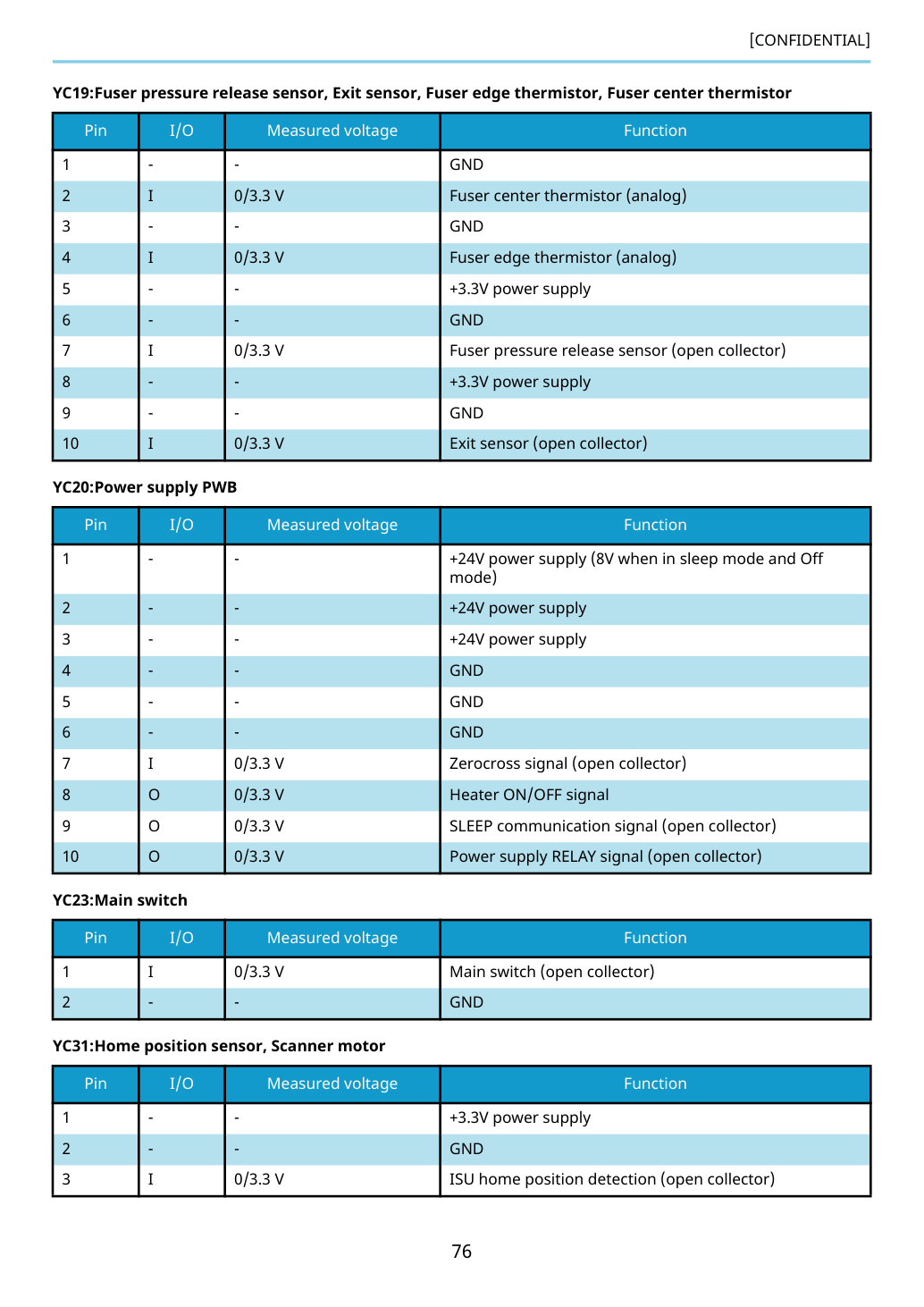

Пояснение основной PWB. Описывает роль и внешний вид платы управления PWB, распределение выводов.

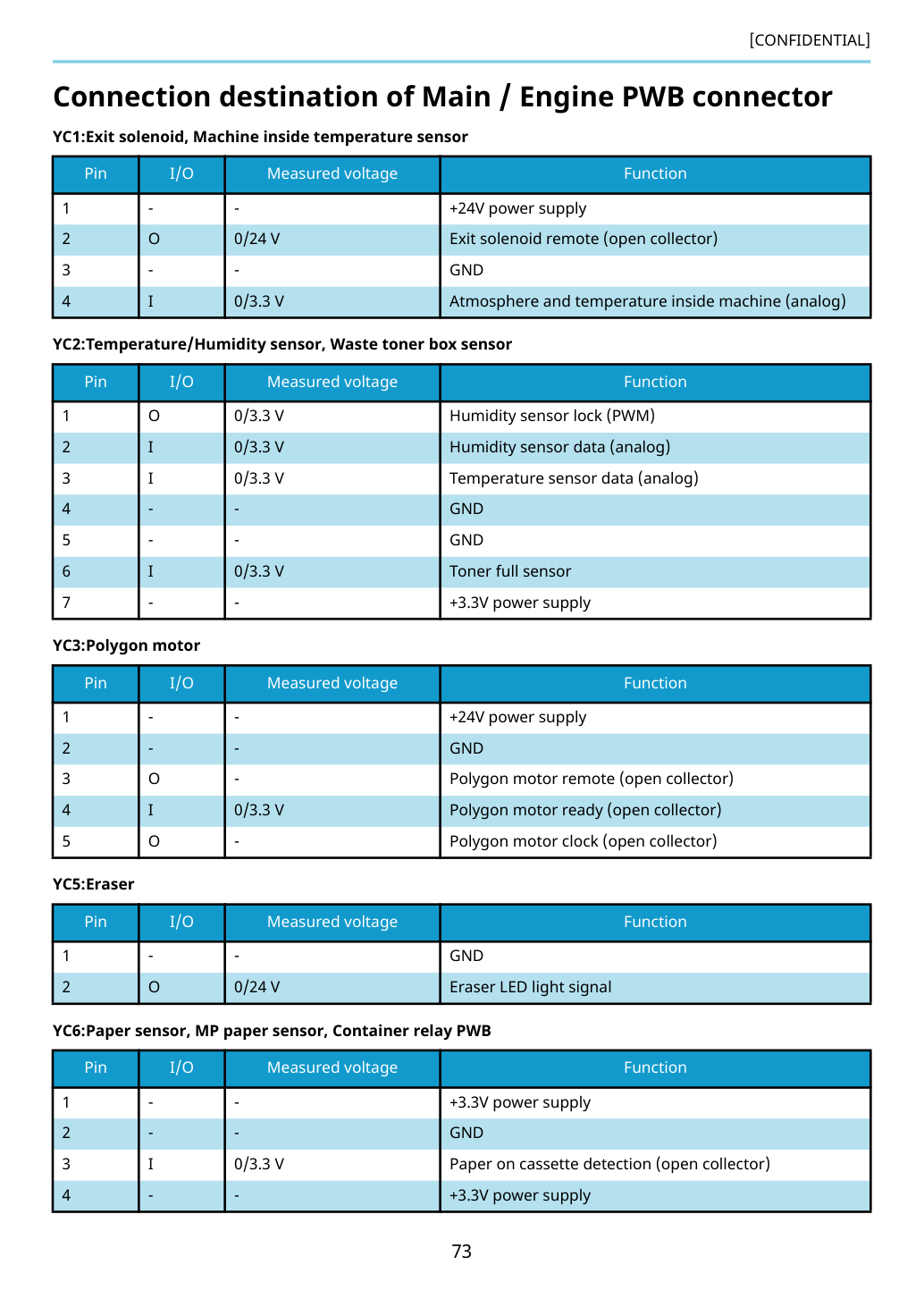

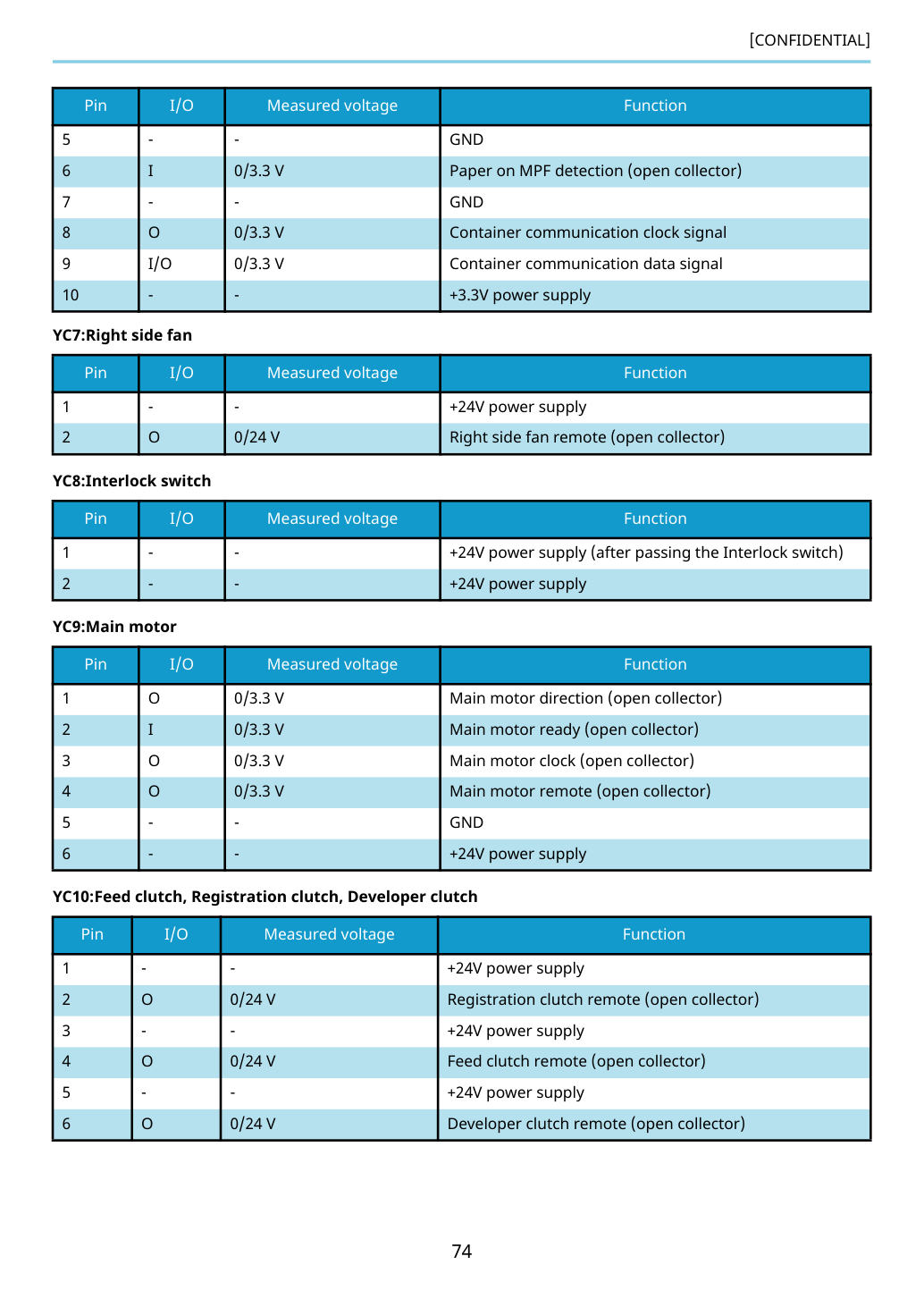

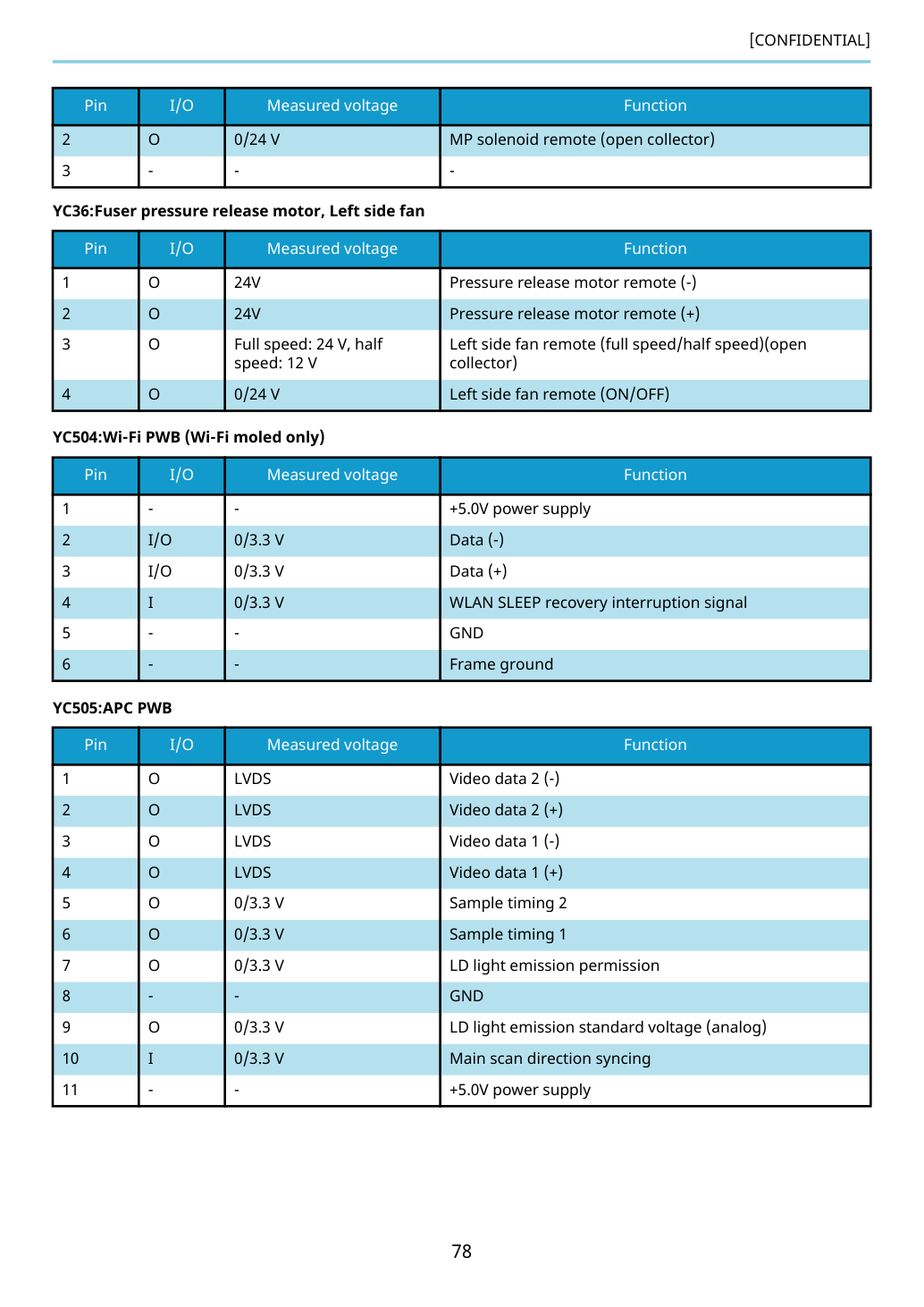

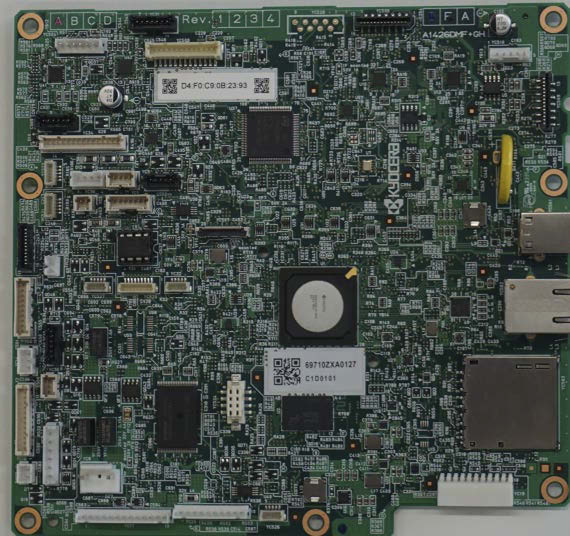

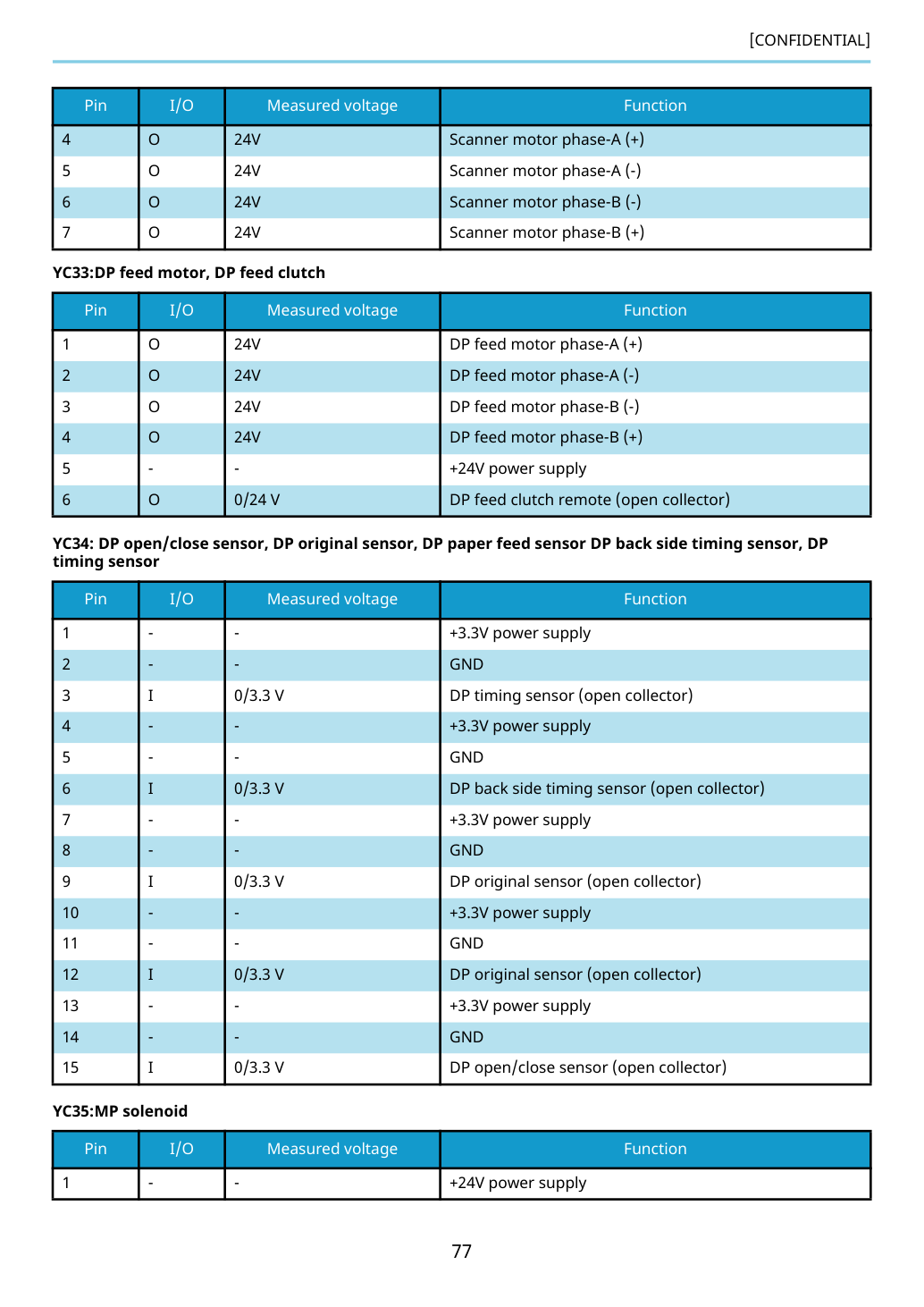

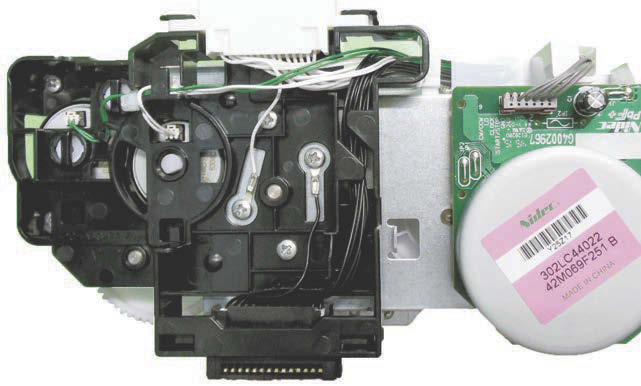

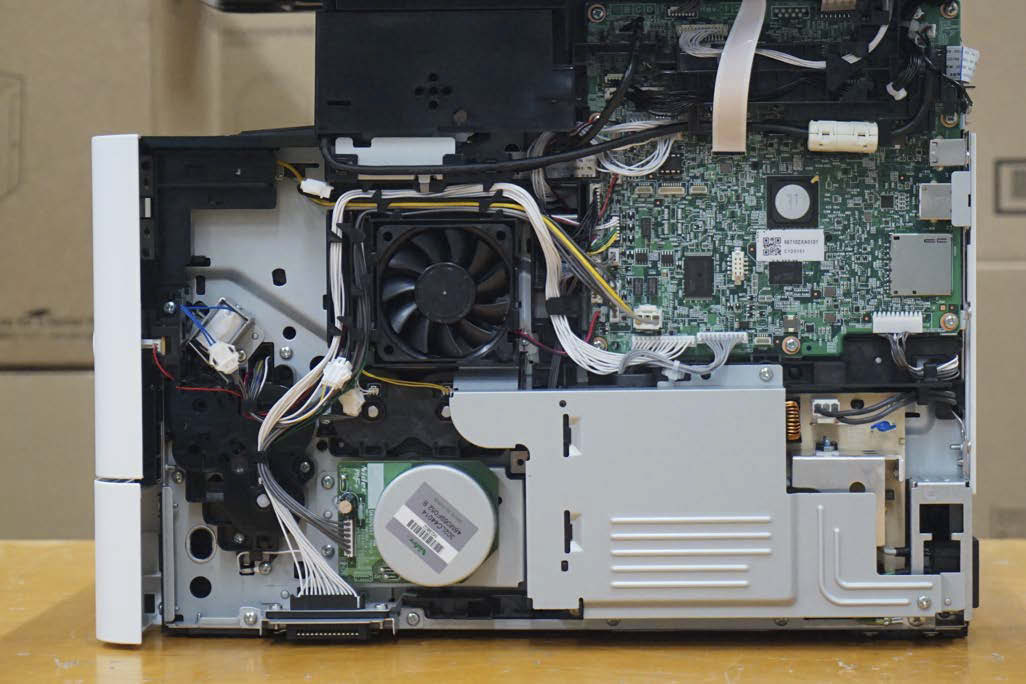

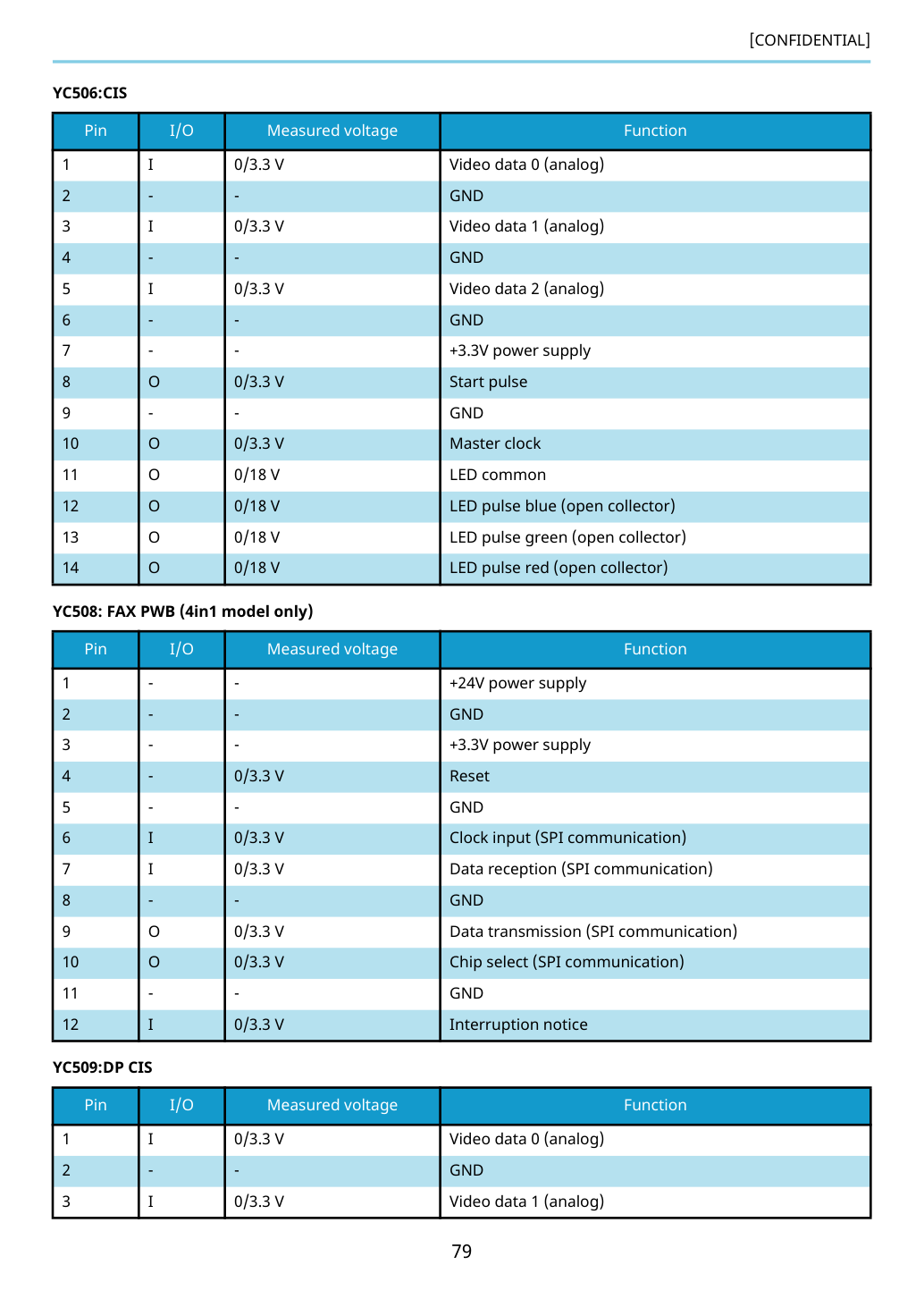

Внешний вид основной платы Main/Engine PWB и расположение разъемов. Управляет интерфейсом, программным обеспечением обработки данных изображения и оборудованием, таким как сканер изображений, панель управления, управление высокого напряжения/смещением, механизм подачи бумаги и т. д.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

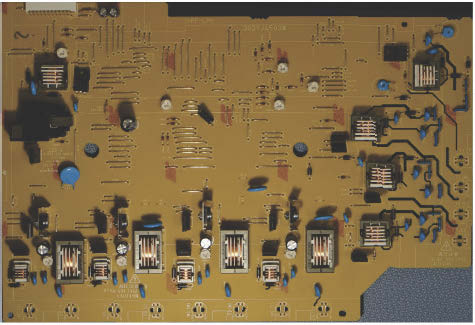

Внешний вид платы High voltage PWB и расположение разъемов. Выводит главное высокое напряжение зарядки, смещение разработчика, смещение передачи и смещение очистки передачи.

Схема из сервис-мануала
Схема из сервис-мануала

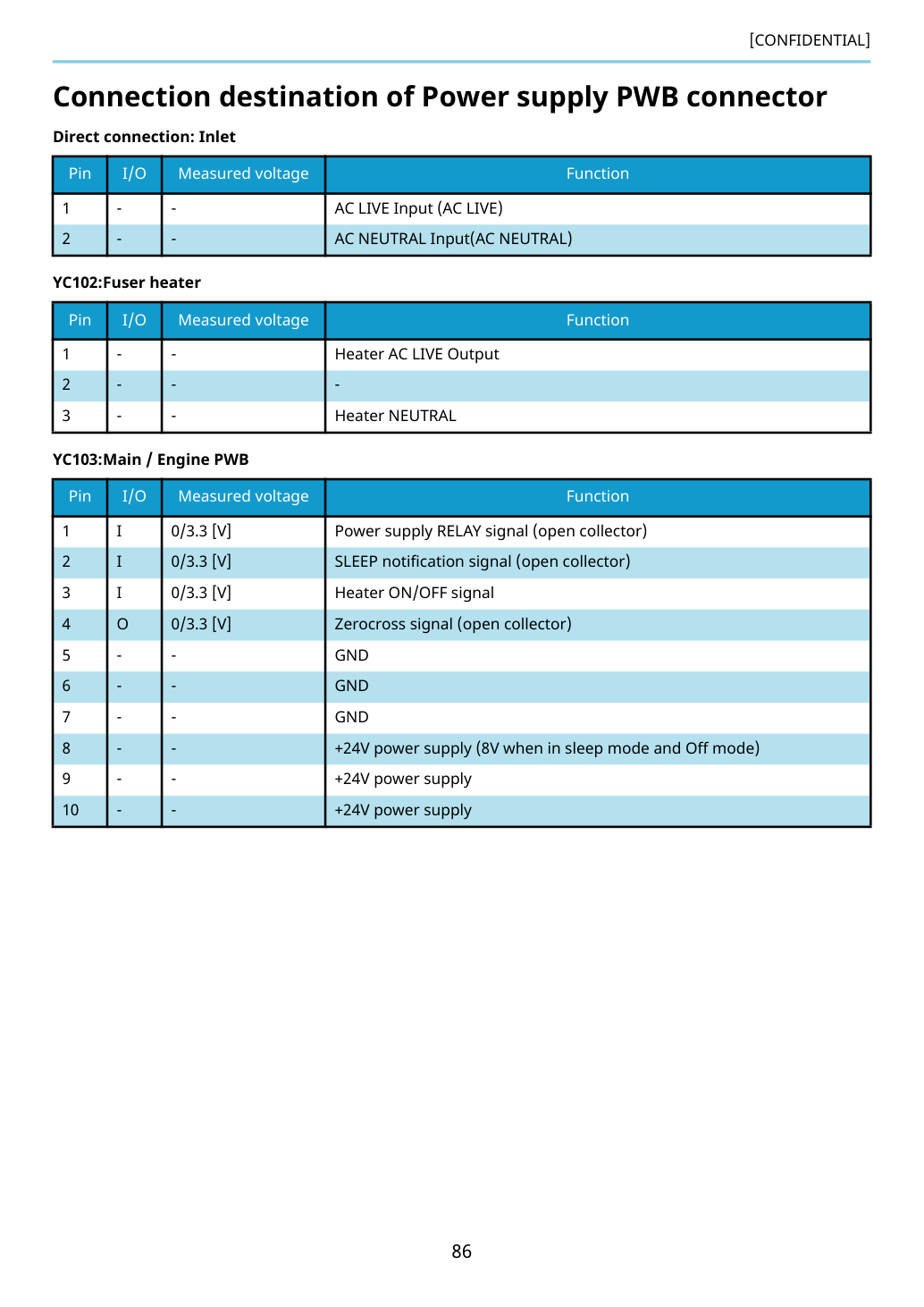

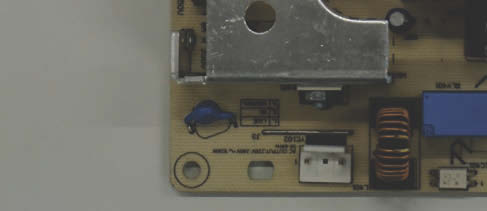

Внешний вид платы Power supply PWB и расположение разъемов. Преобразует входное напряжение (переменный ток) от источника питания переменного тока в постоянный ток, такой как 24 В постоянного тока, и выводит это напряжение. Также управляет нагревателем термоузла (Fuser).

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

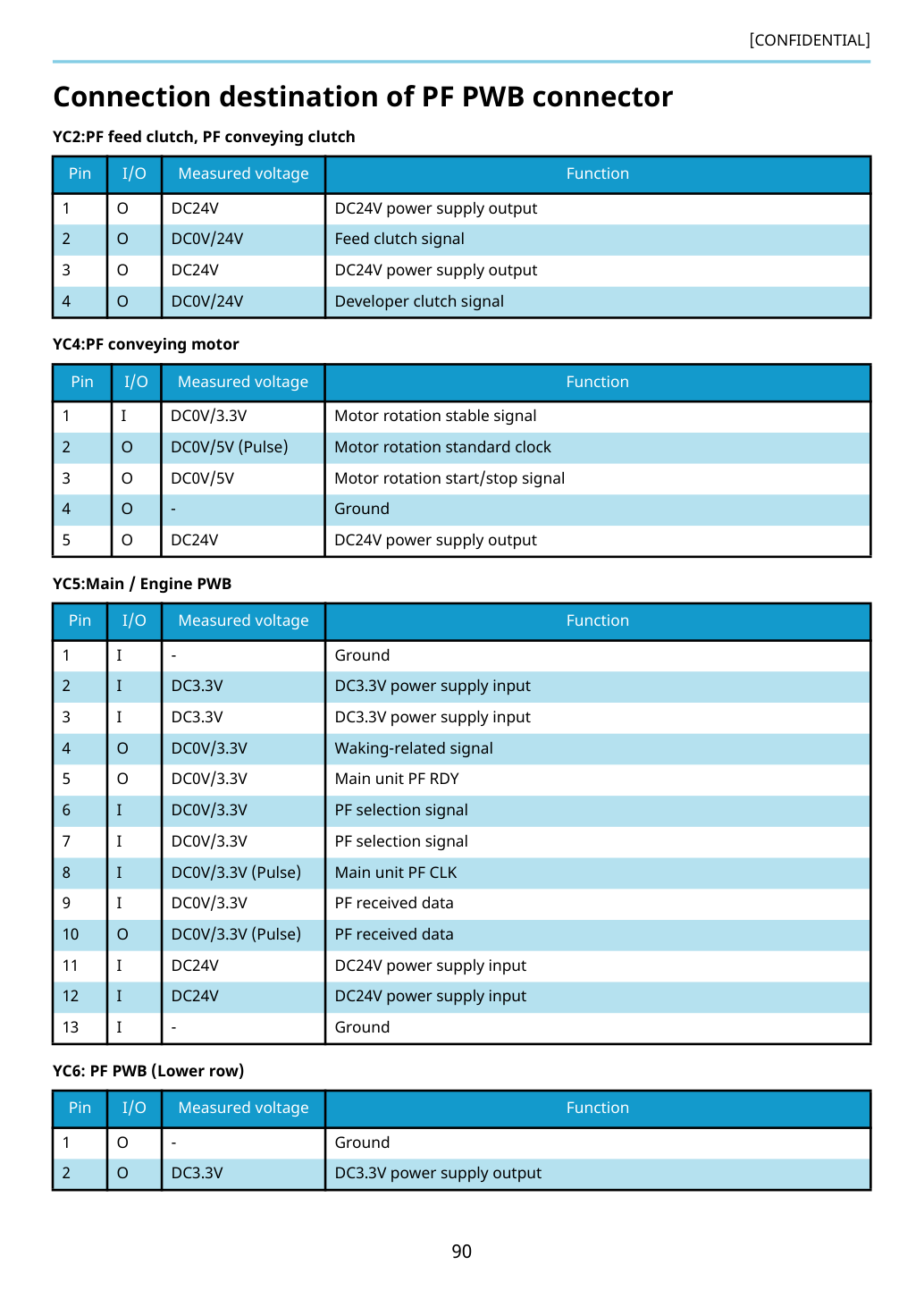

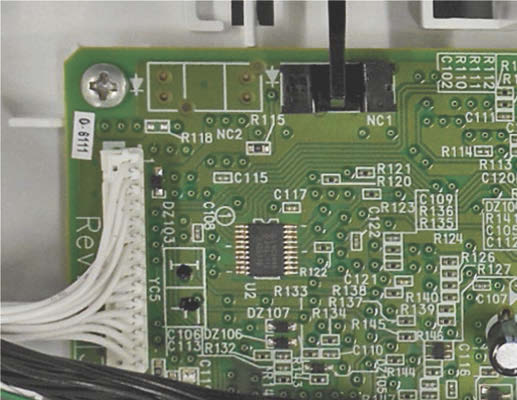

Внешний вид платы PF PWB и расположение разъемов. Управляет интерфейсом между основным устройством и всем устройством подачи бумаги.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

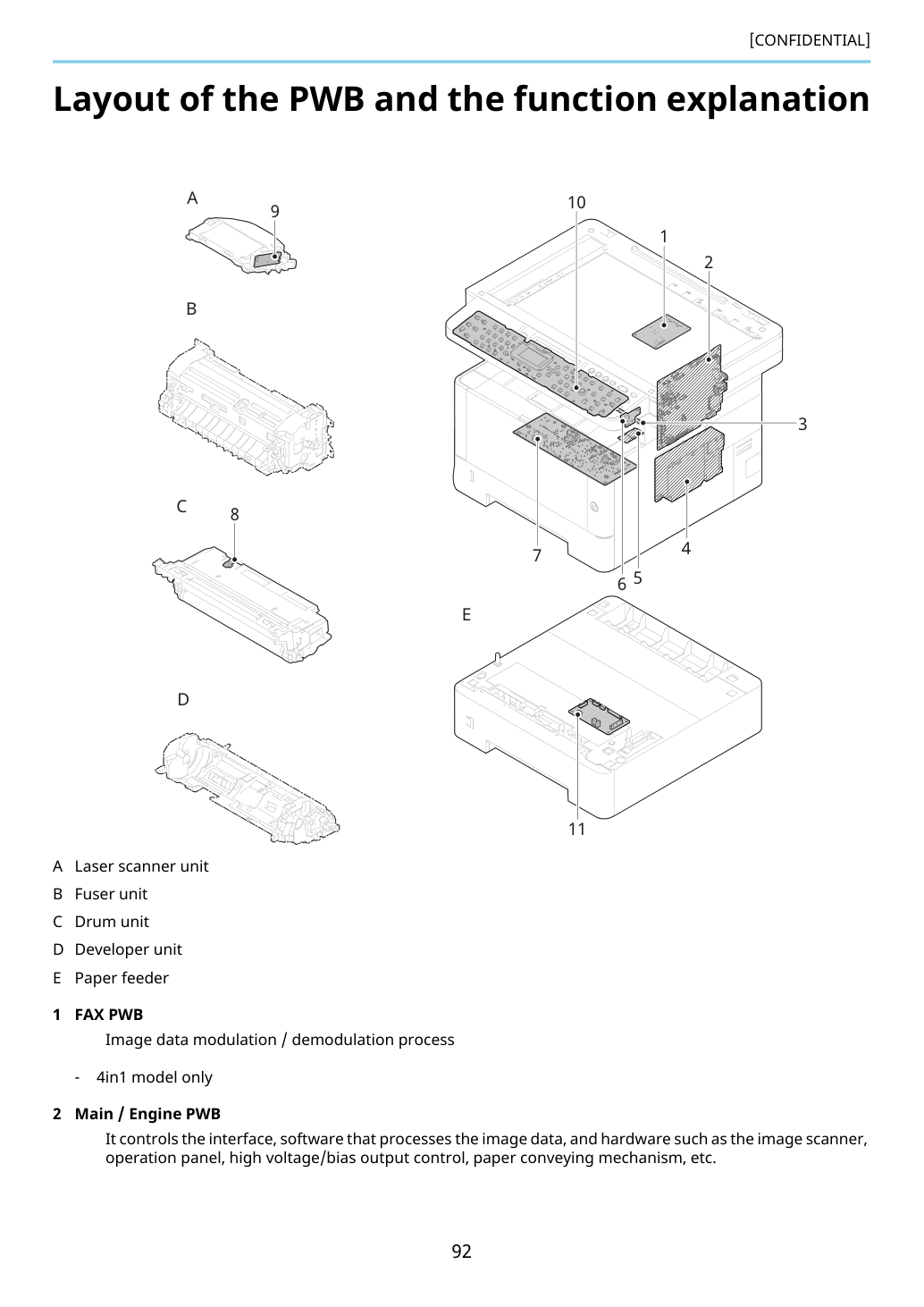

Управляет интерфейсом, программным обеспечением обработки данных изображения и оборудованием, таким как сканер изображений, панель управления, управление высокого напряжения/смещением, механизм подачи бумаги и т. д.

Схема из сервис-мануала
Схема из сервис-мануала

Преобразованный вывод входного напряжения (переменный ток) от источника питания переменного тока в постоянный ток, такой как 24 В постоянного тока и т. д., и управление нагревателем термоузла (Fuser).

Вывод высокого напряжения главного зарядного устройства, смещения проявителя, смещения переноса и смещения очистки переноса.

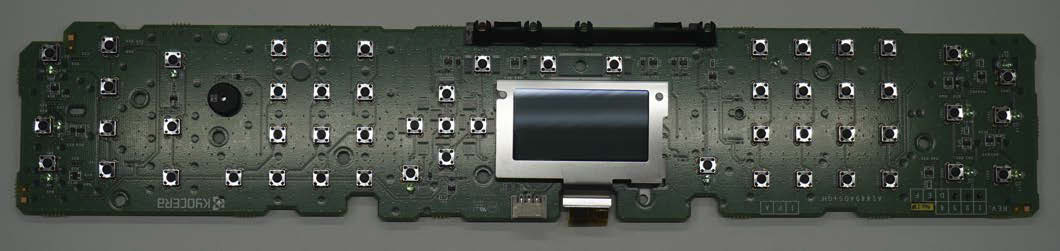

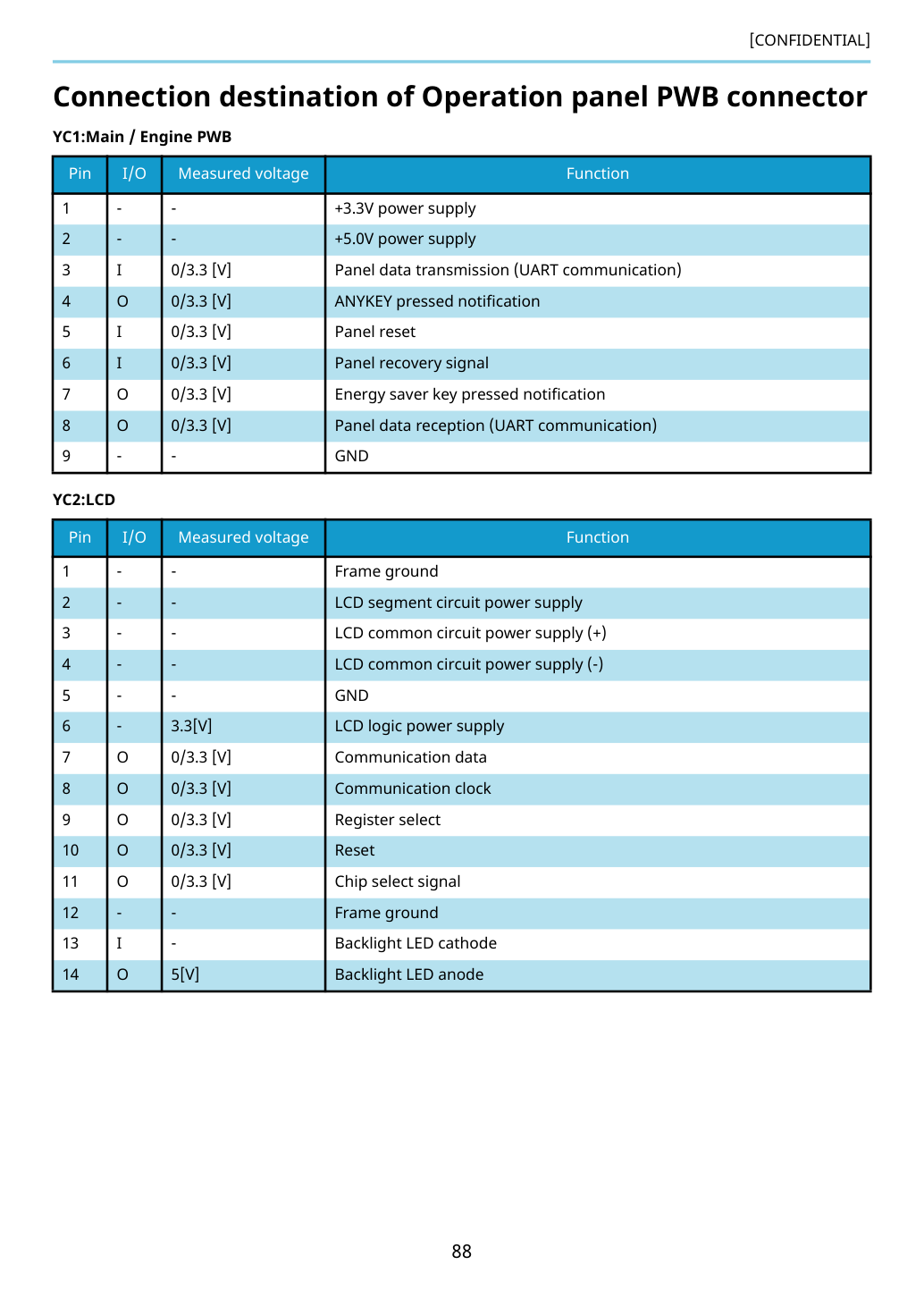

Генерация и управление лазерным лучом 10 Панель операций PWB Состоит из ЖК-дисплея, индикаторов LED и кнопочных переключателей.

Схема из сервис-мануала
Схема из сервис-мануала

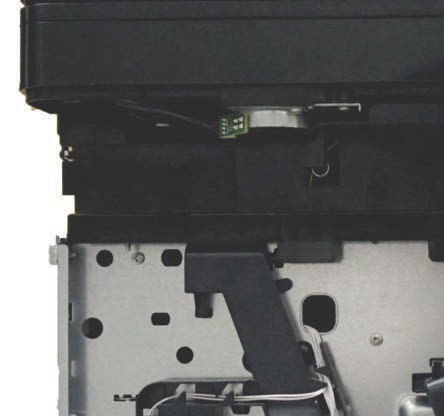

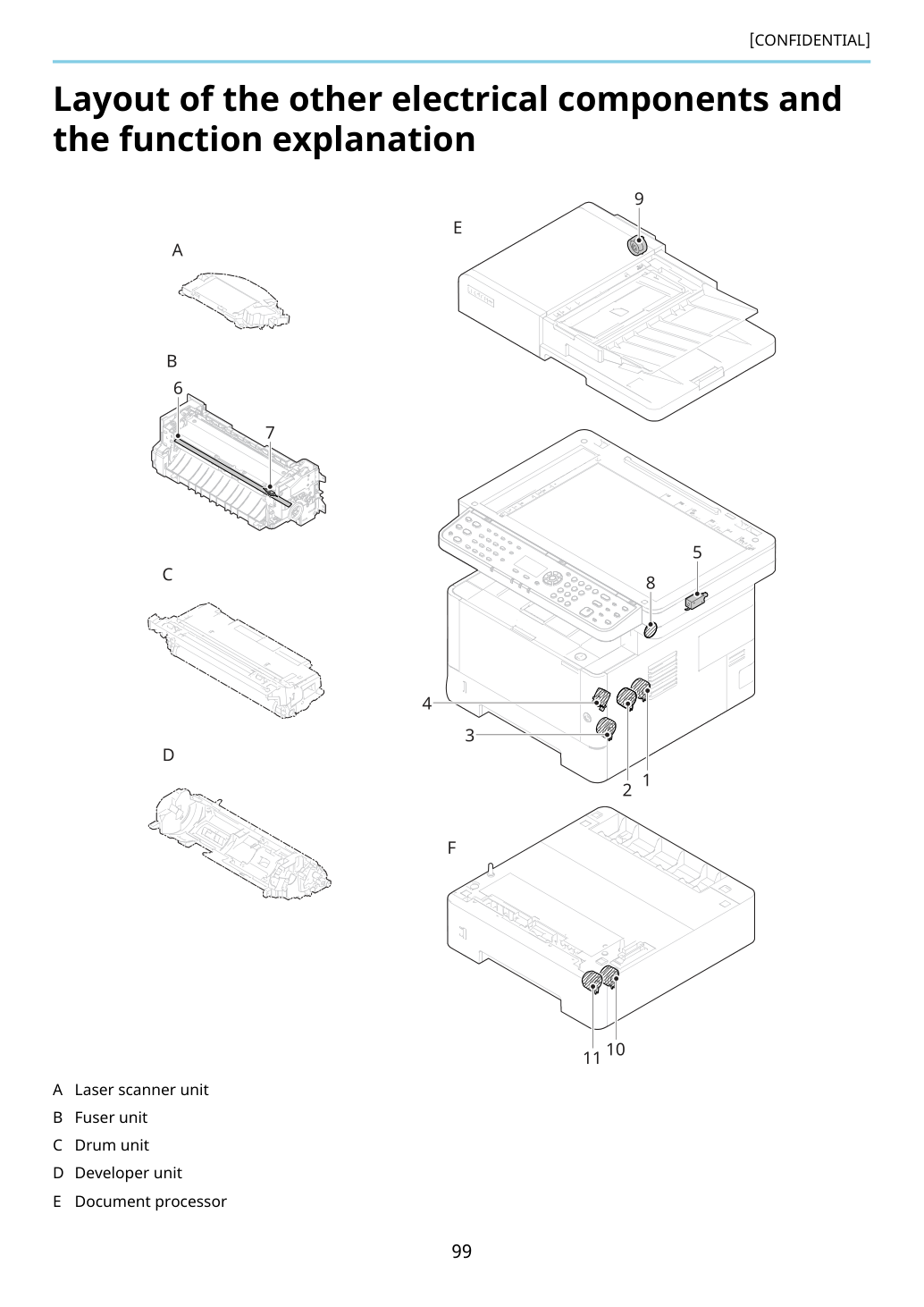

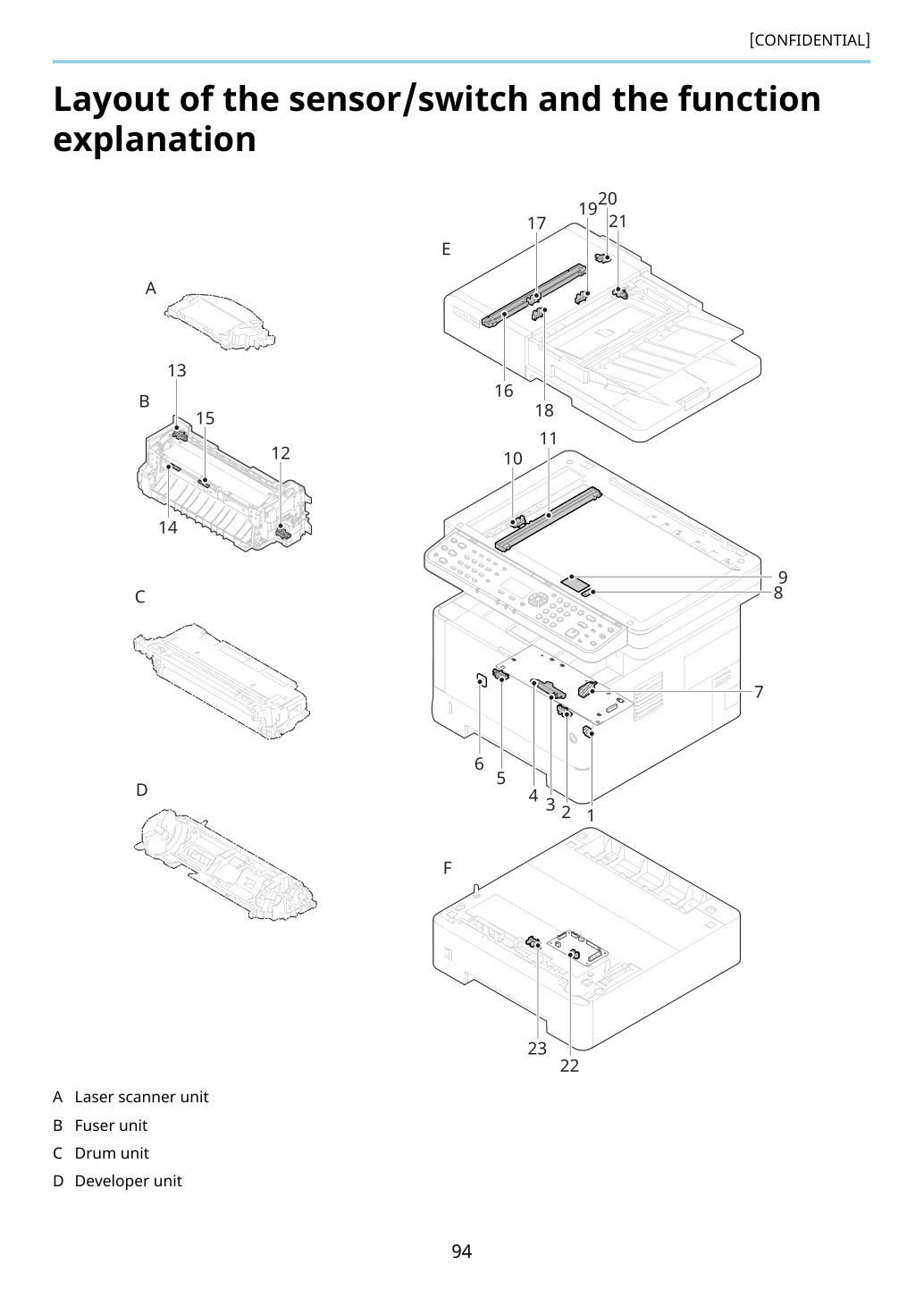

Коммутирует питание главной/двигательной PWB и панели операций PWB и т.д. вкл./выкл.

Определяет количество тонера в узле Проявителя.

Определяет наличие бумаги в лотке MP.

Определяет, что емкость тонера полна в контейнере Отработанного тонера.

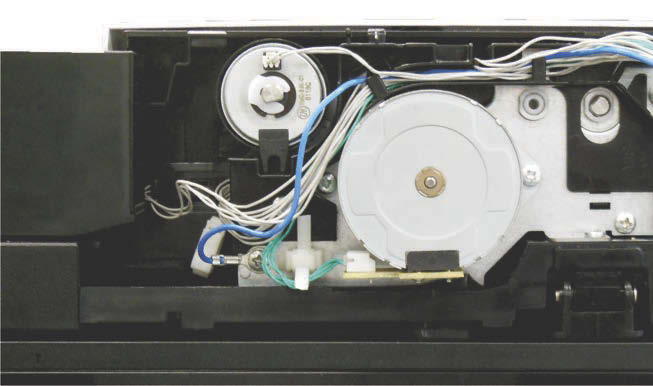

Определяет положение сканера изображения.

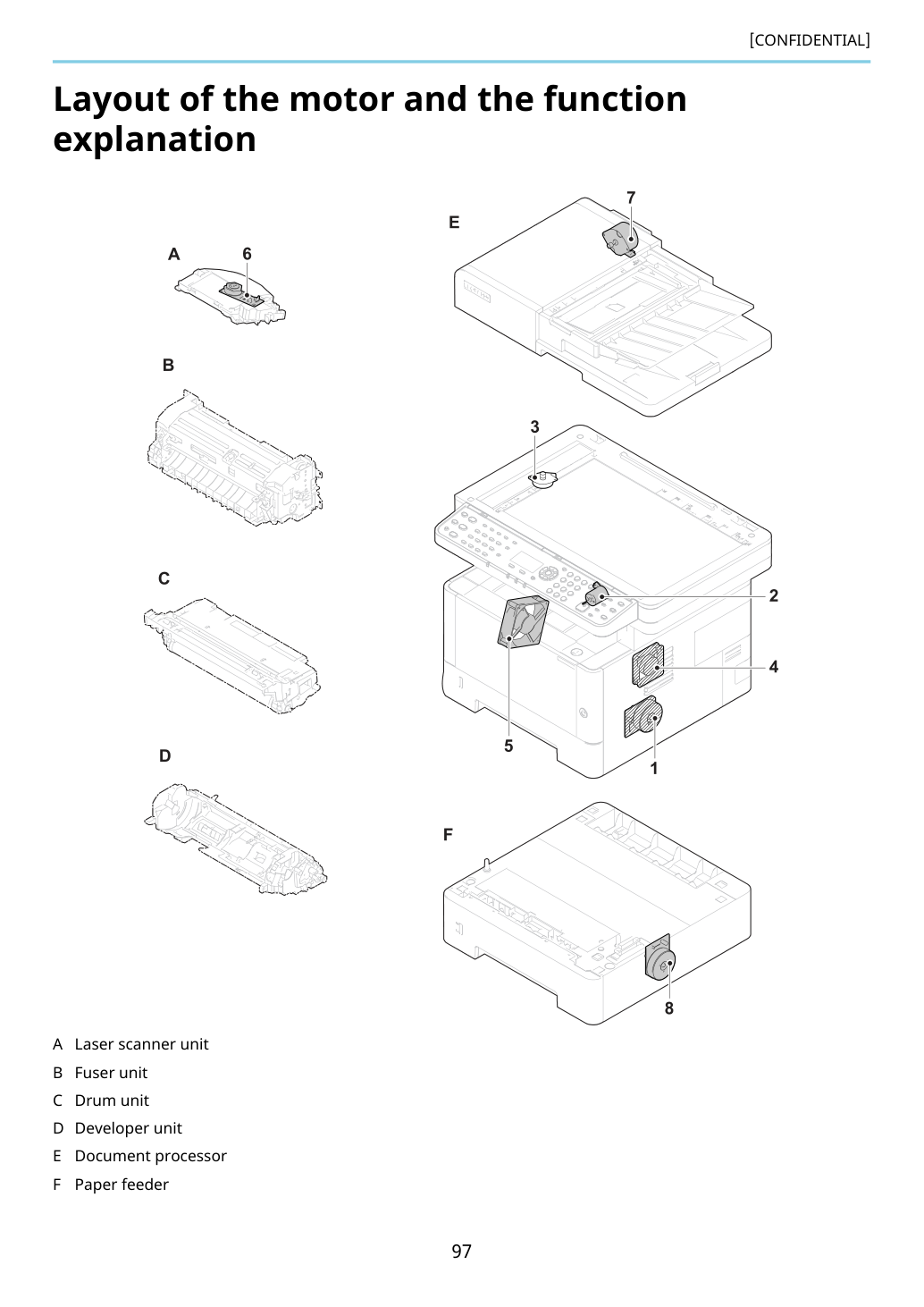

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

Управляет первичной подачей из кассеты.

Отключает питание нагревателя термоузла при аномальном нагреве ролика нагревателя термоузла.

Управляет приводом секции DPFeed 10 Муфта подачи PF Управляет первичной подачей из кассеты PF.

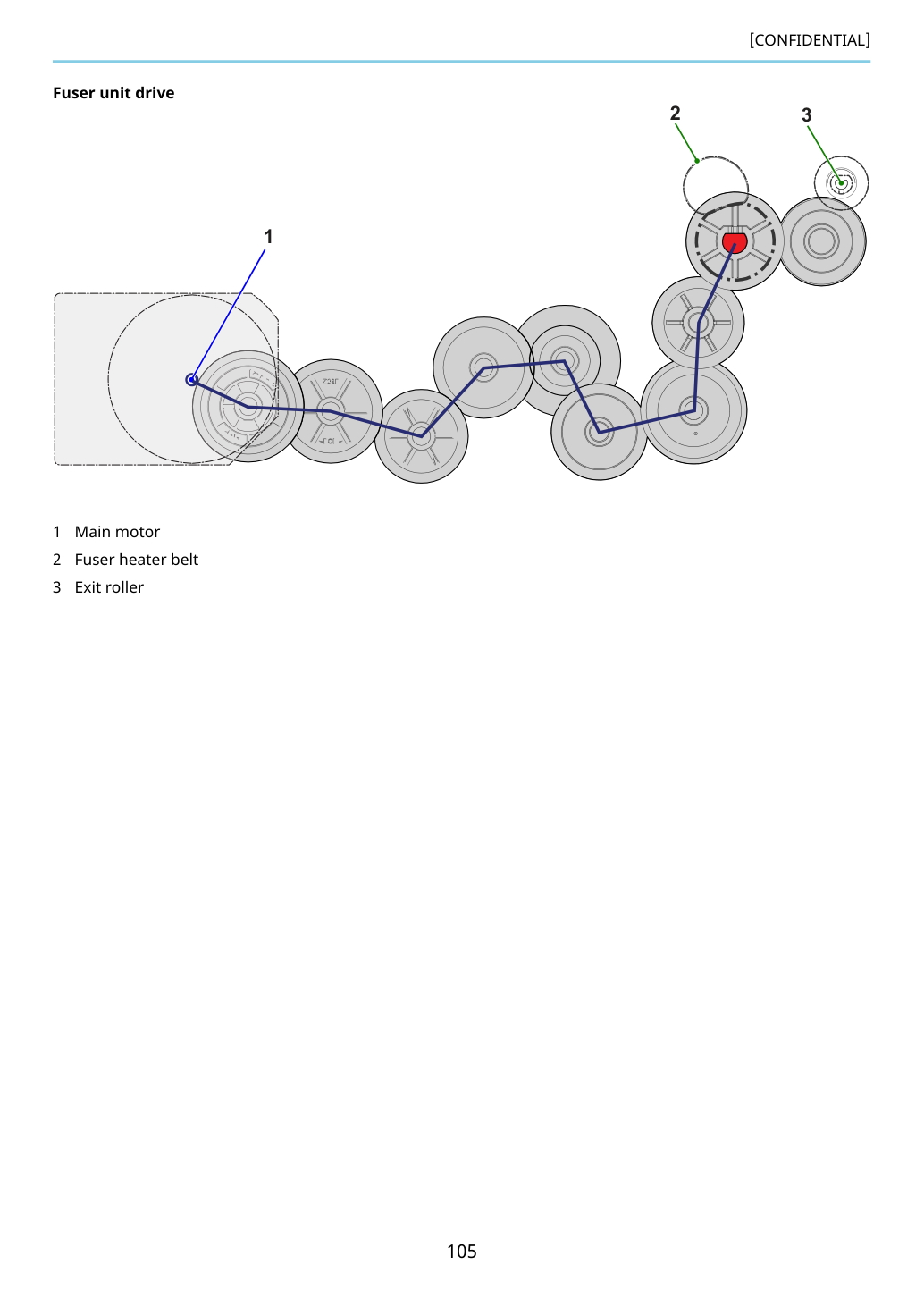

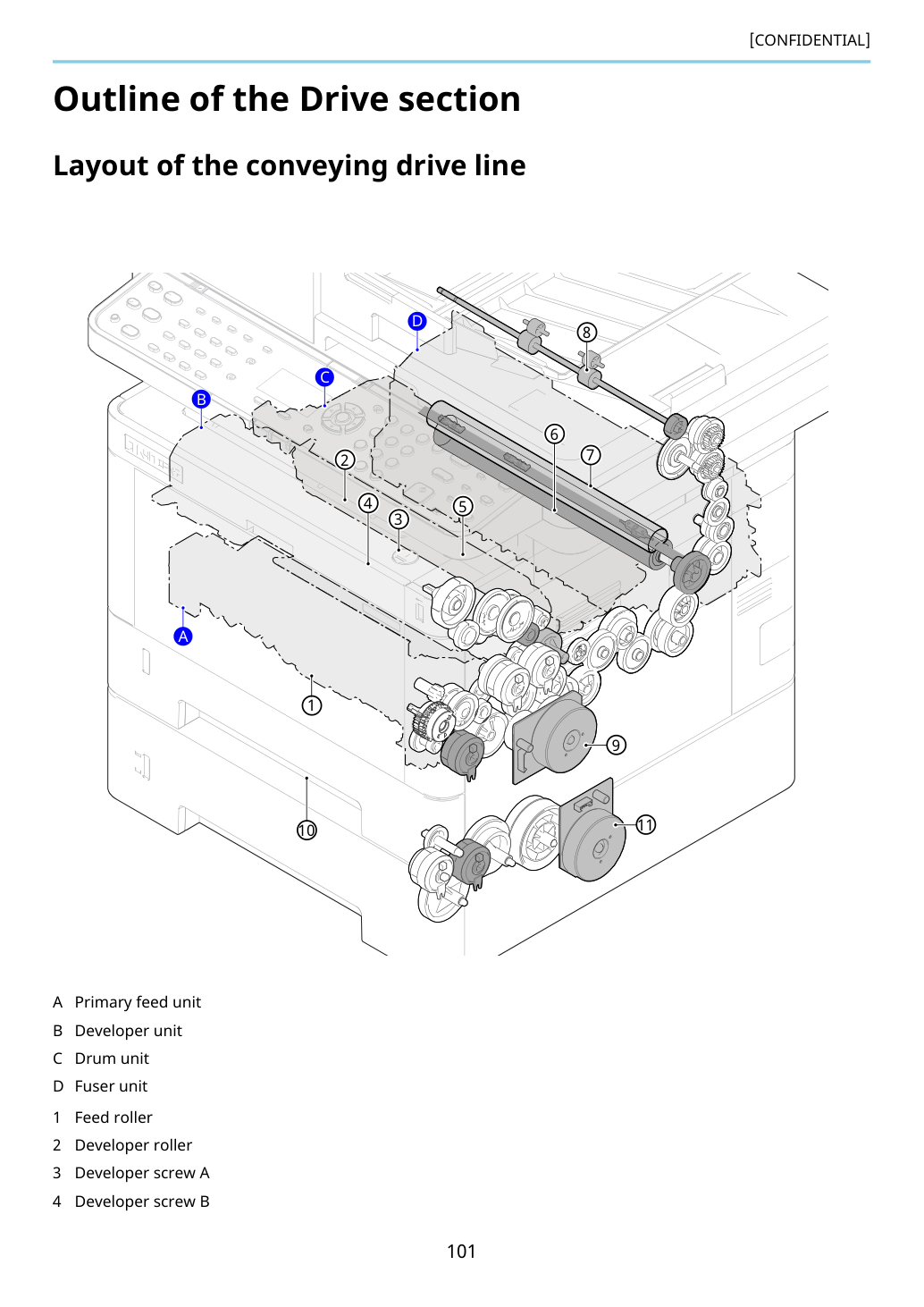

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

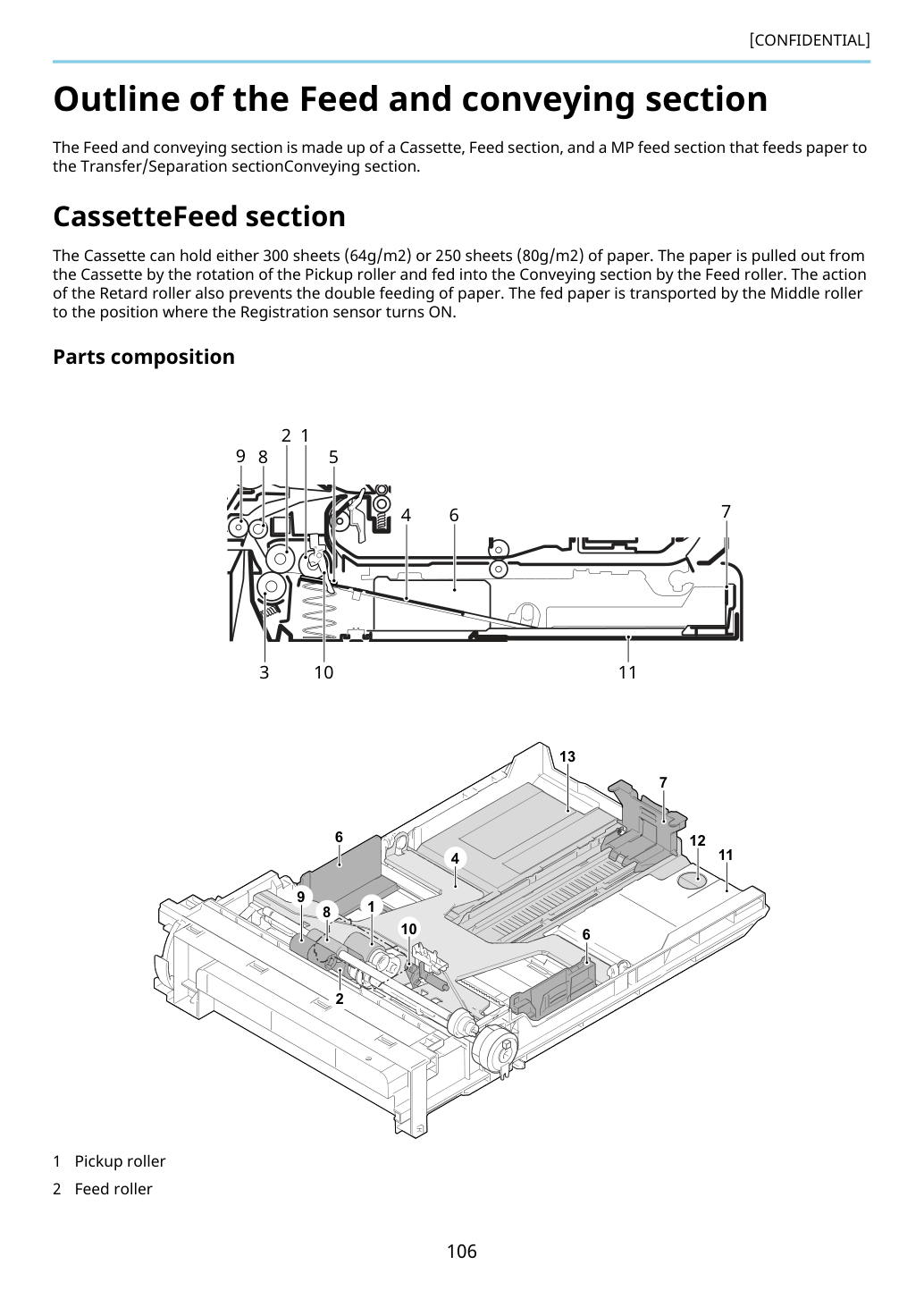

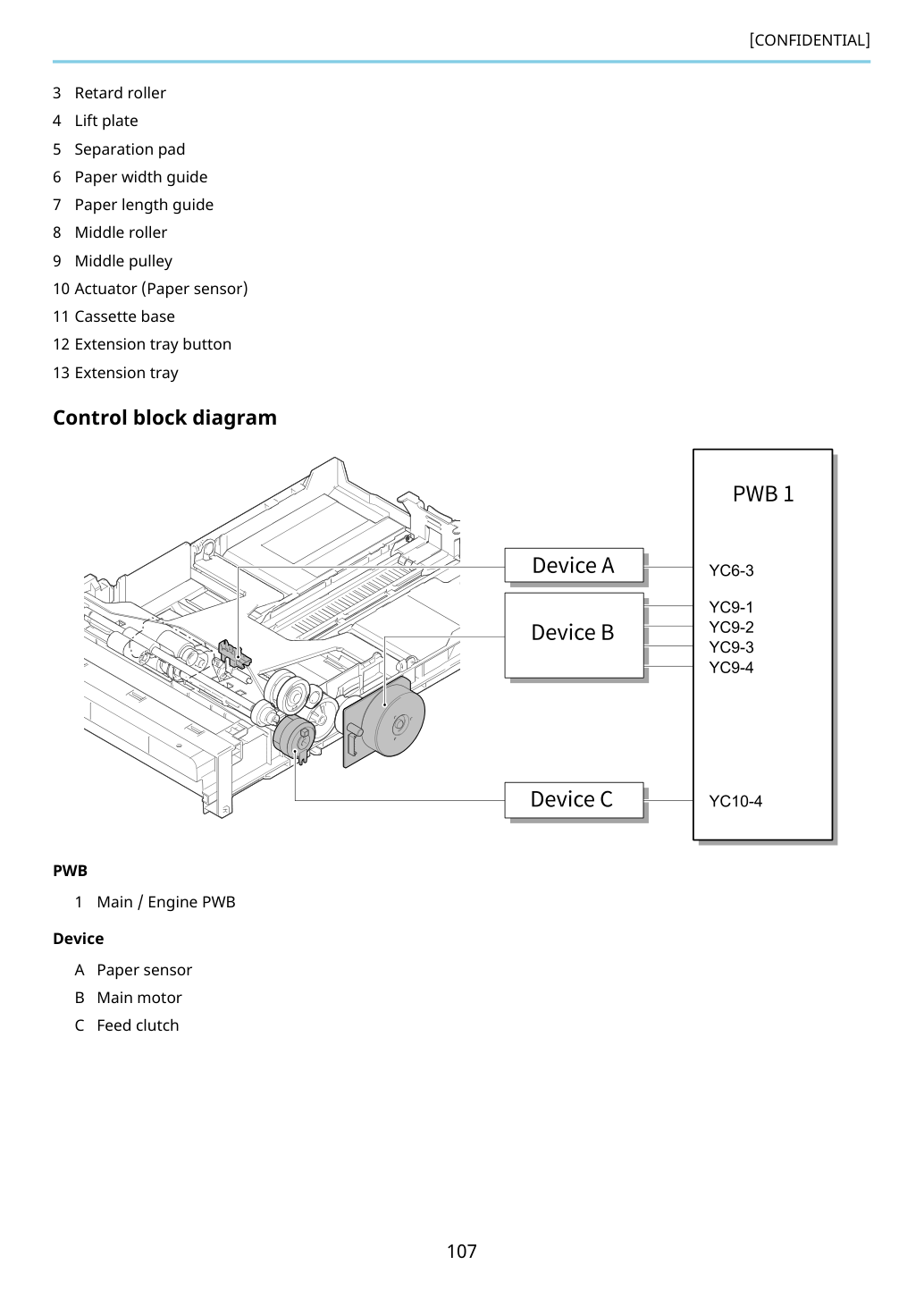

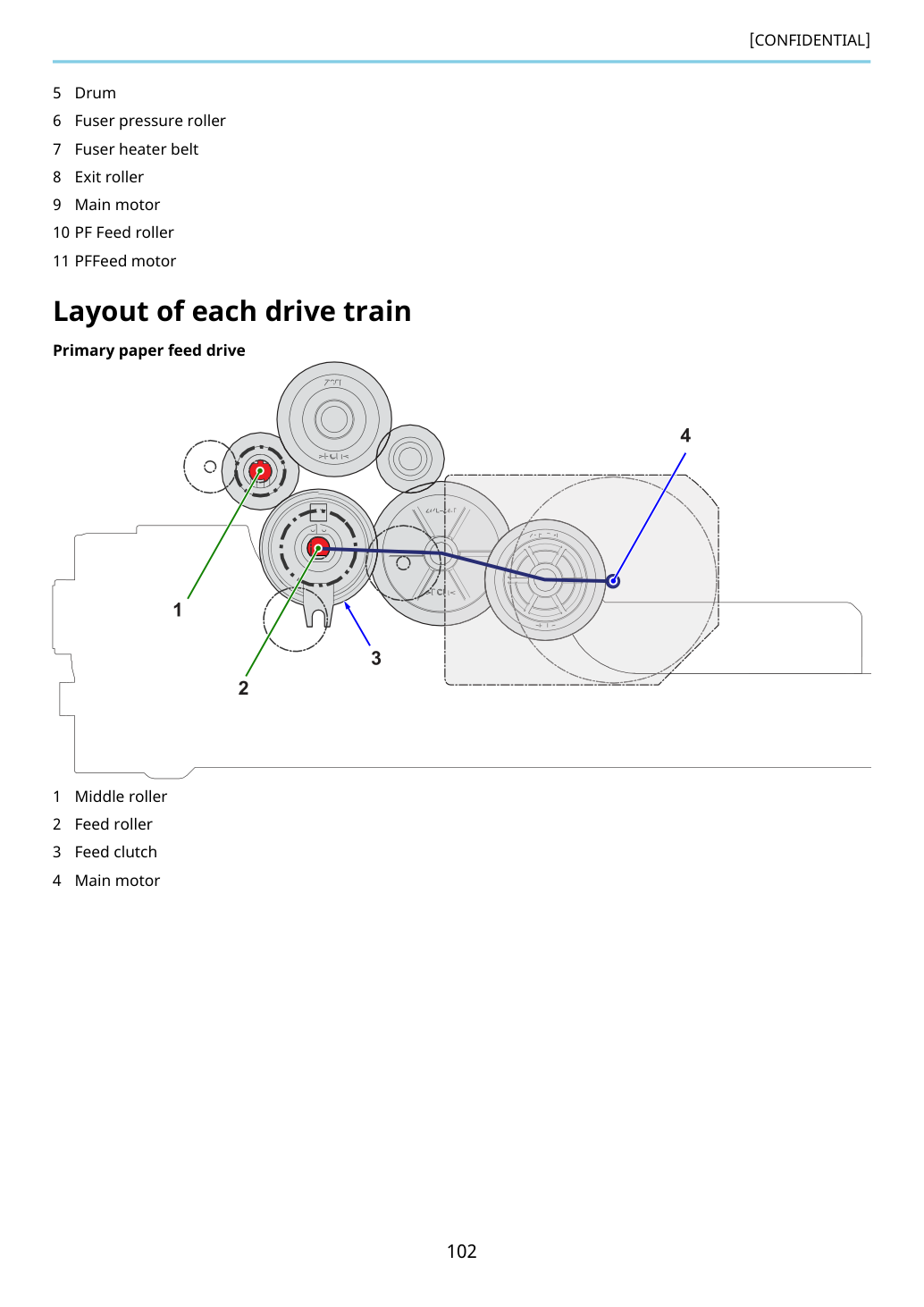

Описание секции подачи и транспортировки Секция подачи и транспортировки состоит из кассеты, секции подачи и секции подачи MP, которая подает бумагу в секцию переноса/разделения.

Кассета может вмещать либо 300 листов (64г/м2), либо 250 листов (80г/м2) бумаги. Бумага вытягивается из кассеты путем вращения ролика подбора и подается в секцию транспортировки ролико подачи. Действие ролика-ограничителя также предотвращает двойную подачу бумаги. Подаваемая бумага транспортируется средним роликом в положение, где датчик регистрации включается.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

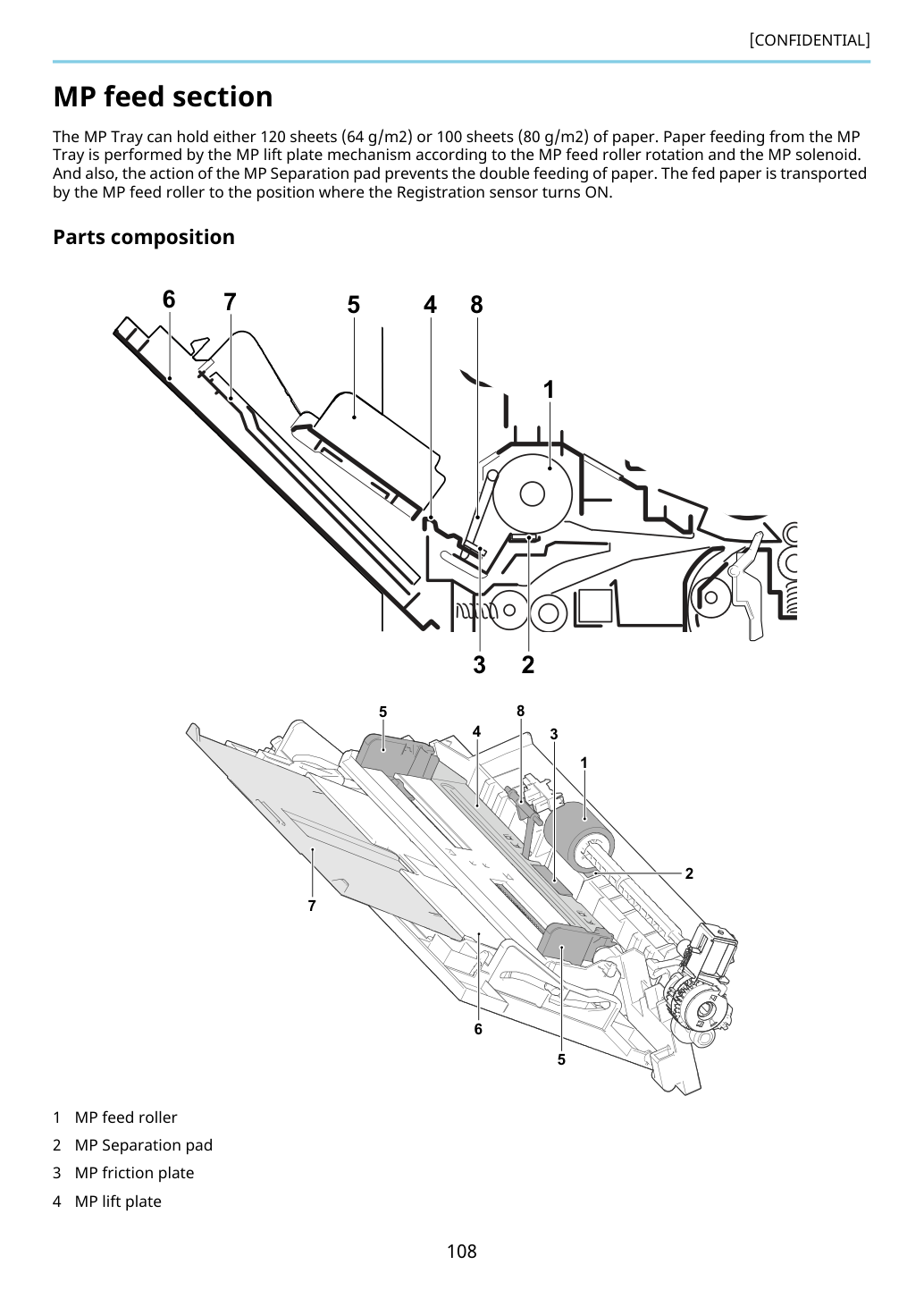

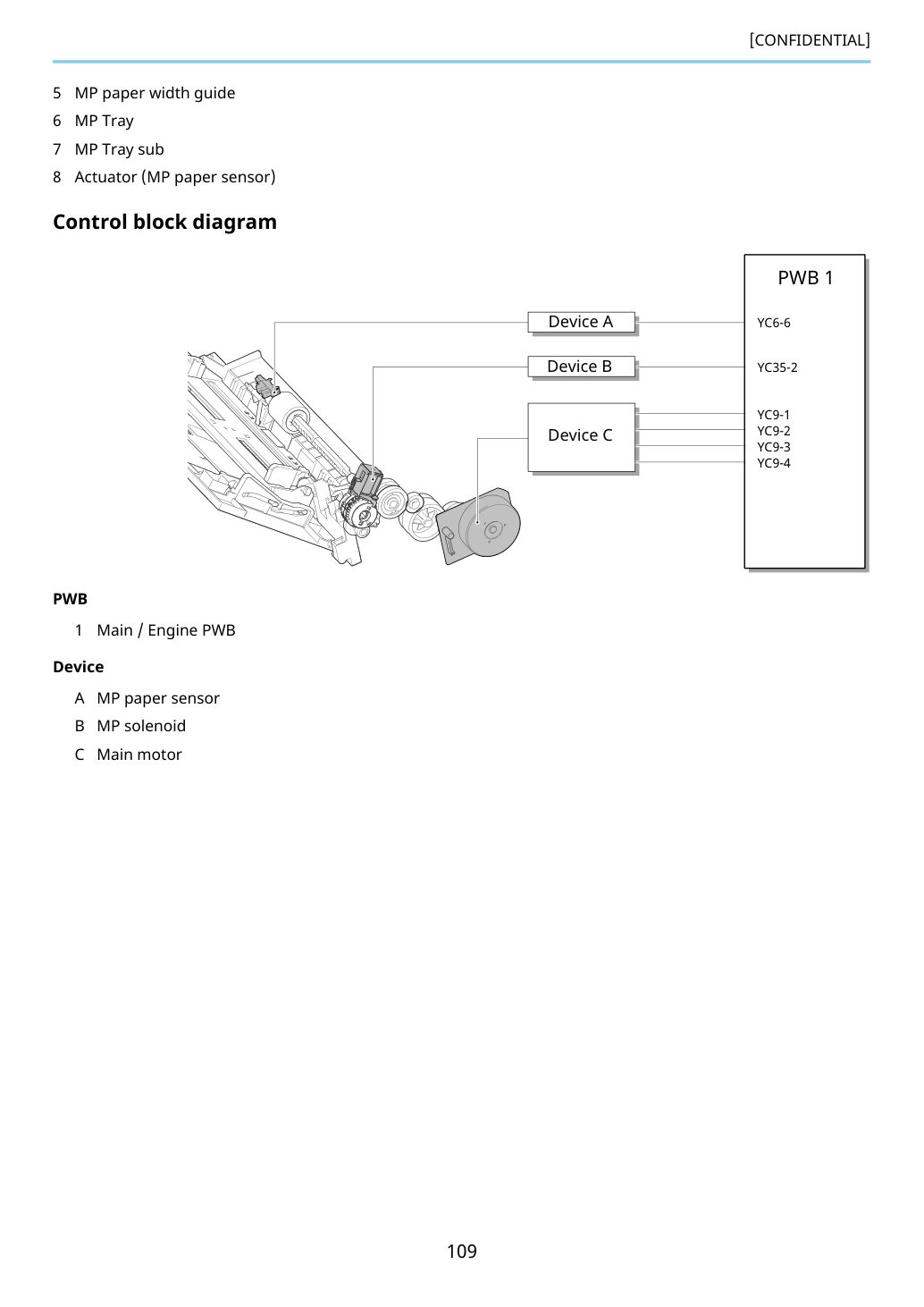

Лоток MP может вмещать либо 120 листов (64 г/м2), либо 100 листов (80 г/м2) бумаги. Подача бумаги из лотка MP выполняется механизмом подъемной пластины MP в соответствии с вращением ролика подачи MP и соленоидом MP.

Кроме того, действие разделяющей прокладки MP предотвращает двойную подачу бумаги. Подаваемая бумага транспортируется роликом подачи MP в положение, где датчик регистрации включается.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

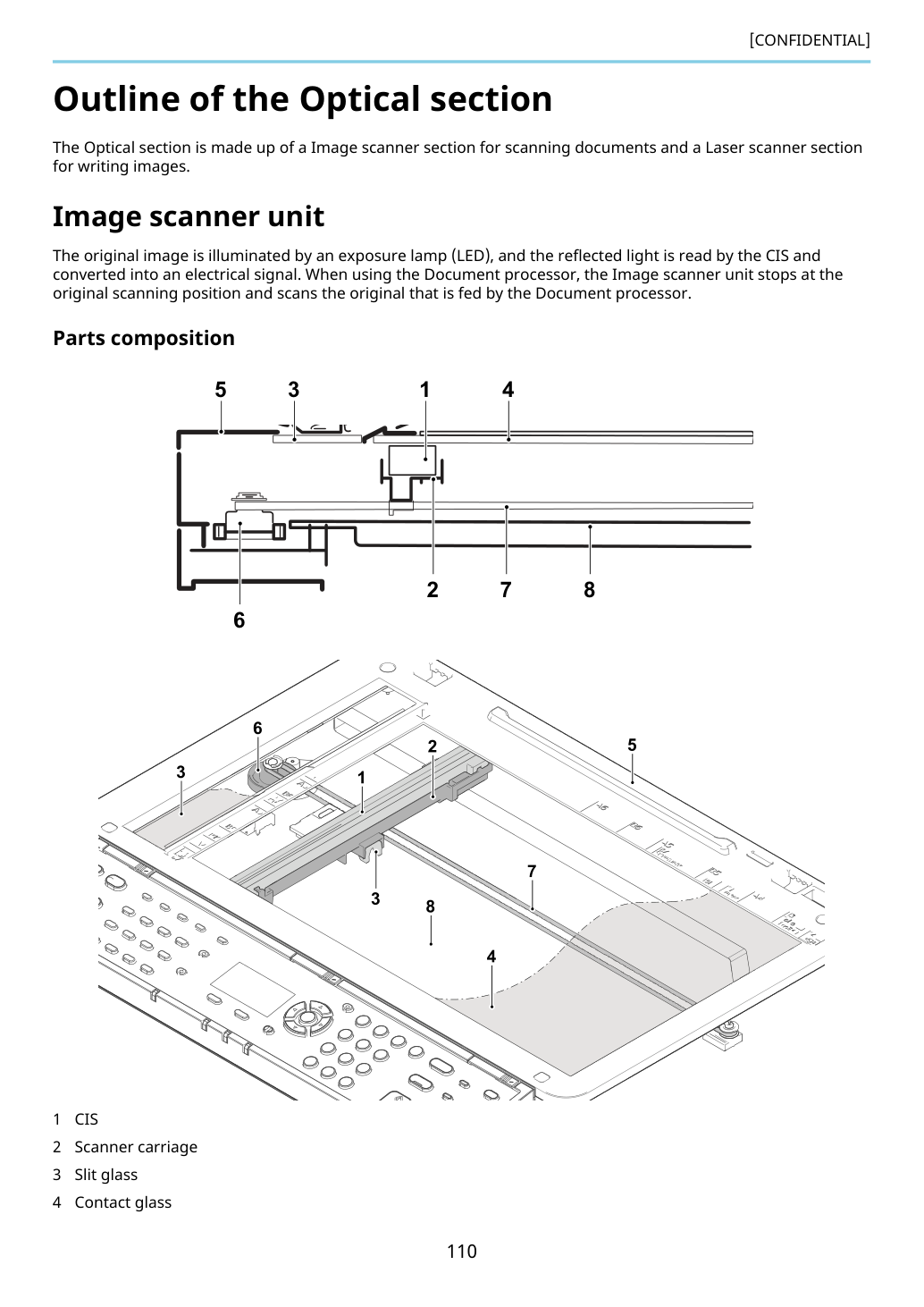

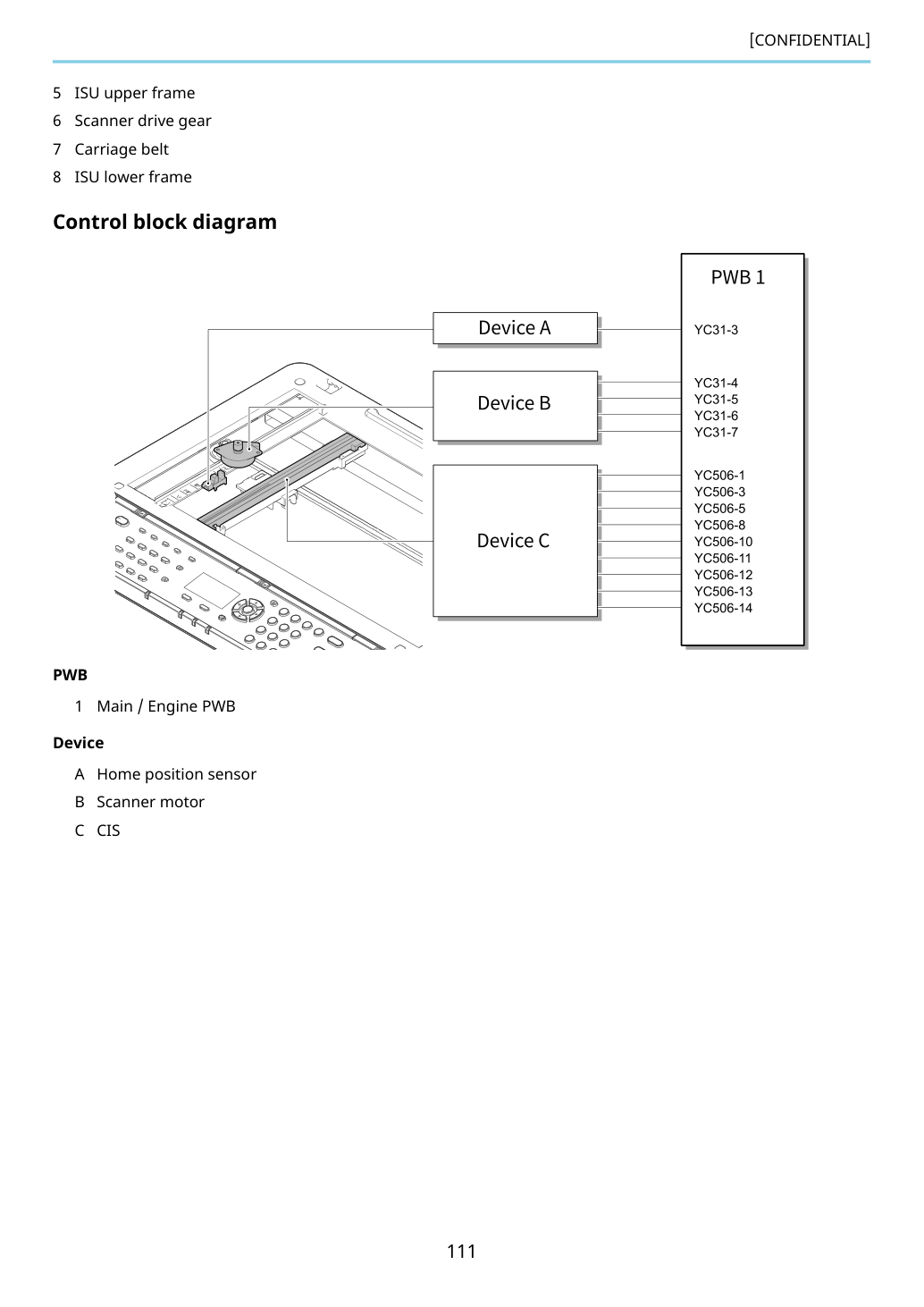

Описание оптической секции Оптическая секция состоит из секции сканера изображений для сканирования документов и секции лазерного сканера для записи изображений.

Исходное изображение освещается лампой экспозиции (LED), и отраженный свет считывается CIS и преобразуется в электрический сигнал. При использовании обработчика документов узел сканера изображений останавливается в исходной позиции сканирования и сканирует оригинал, подаваемый обработчиком документов.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

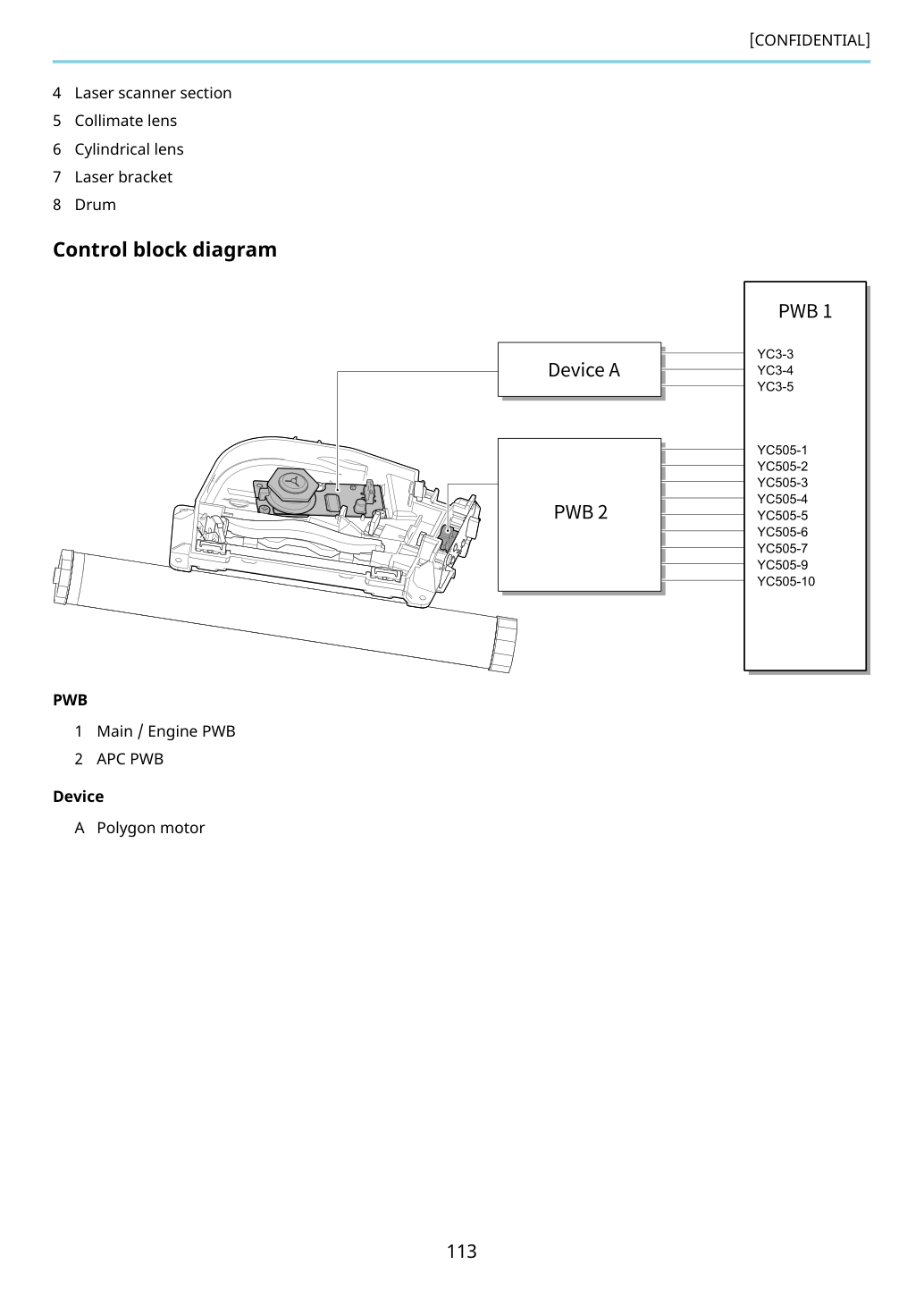

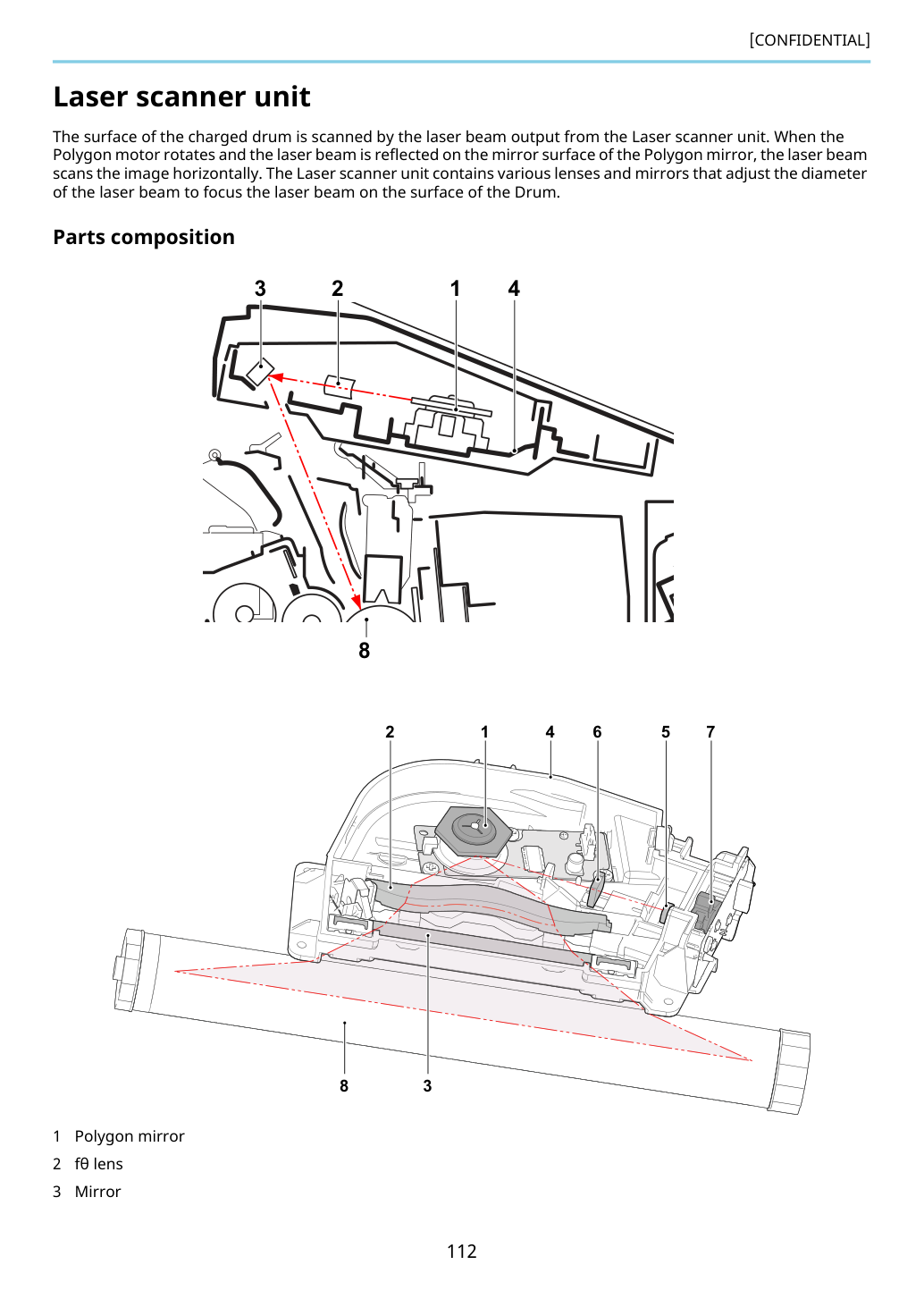

Поверхность заряженного барабана сканируется лазерным лучом, выходящим из узла лазерного сканера. Когда двигатель Polygon вращается и лазерный луч отражается на зеркальной поверхности зеркала Polygon, лазерный луч сканирует изображение горизонтально. Узел лазерного сканера содержит различные линзы и зеркала, которые регулируют диаметр лазерного луча для фокусировки лазерного луча на поверхность барабана.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

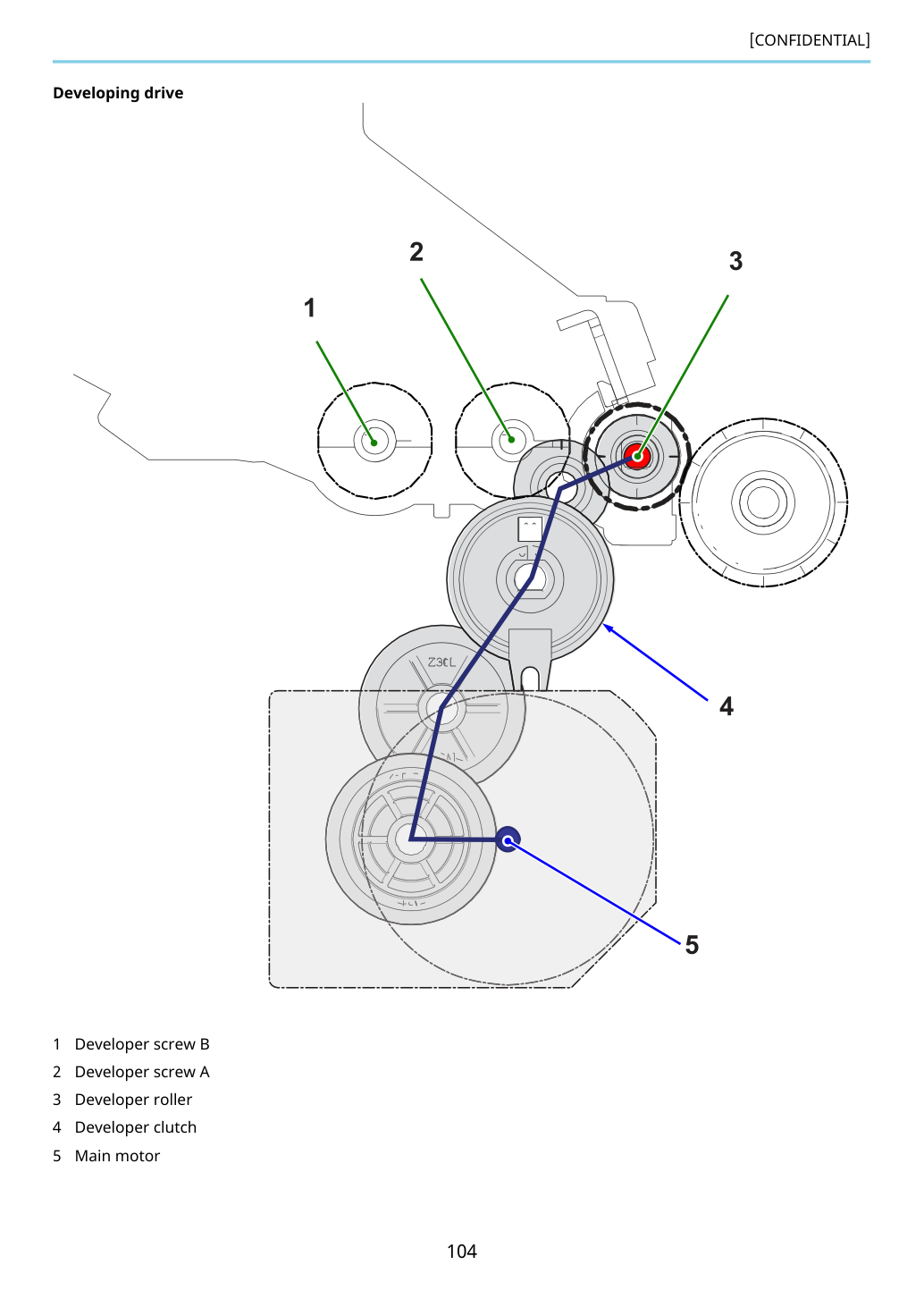

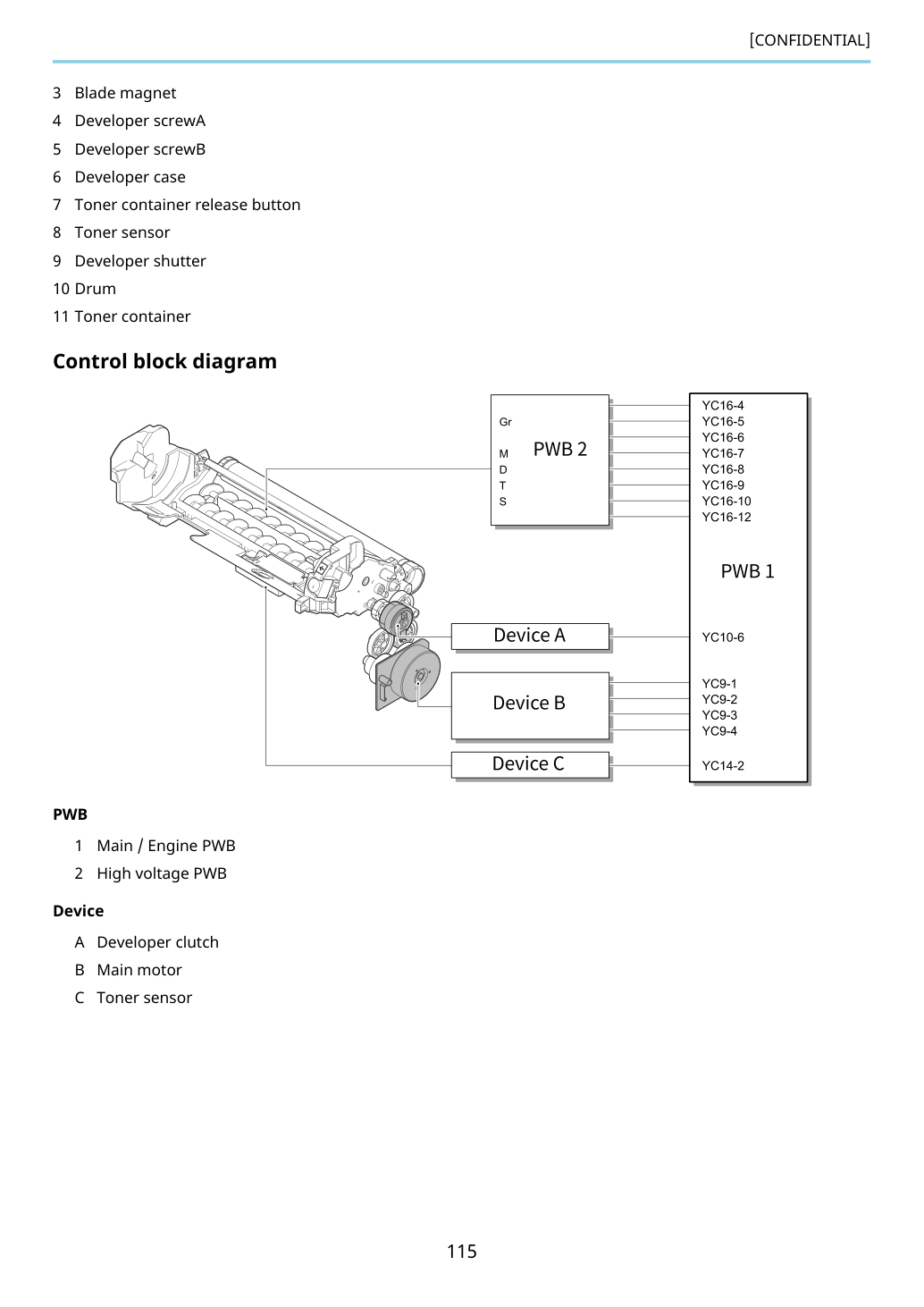

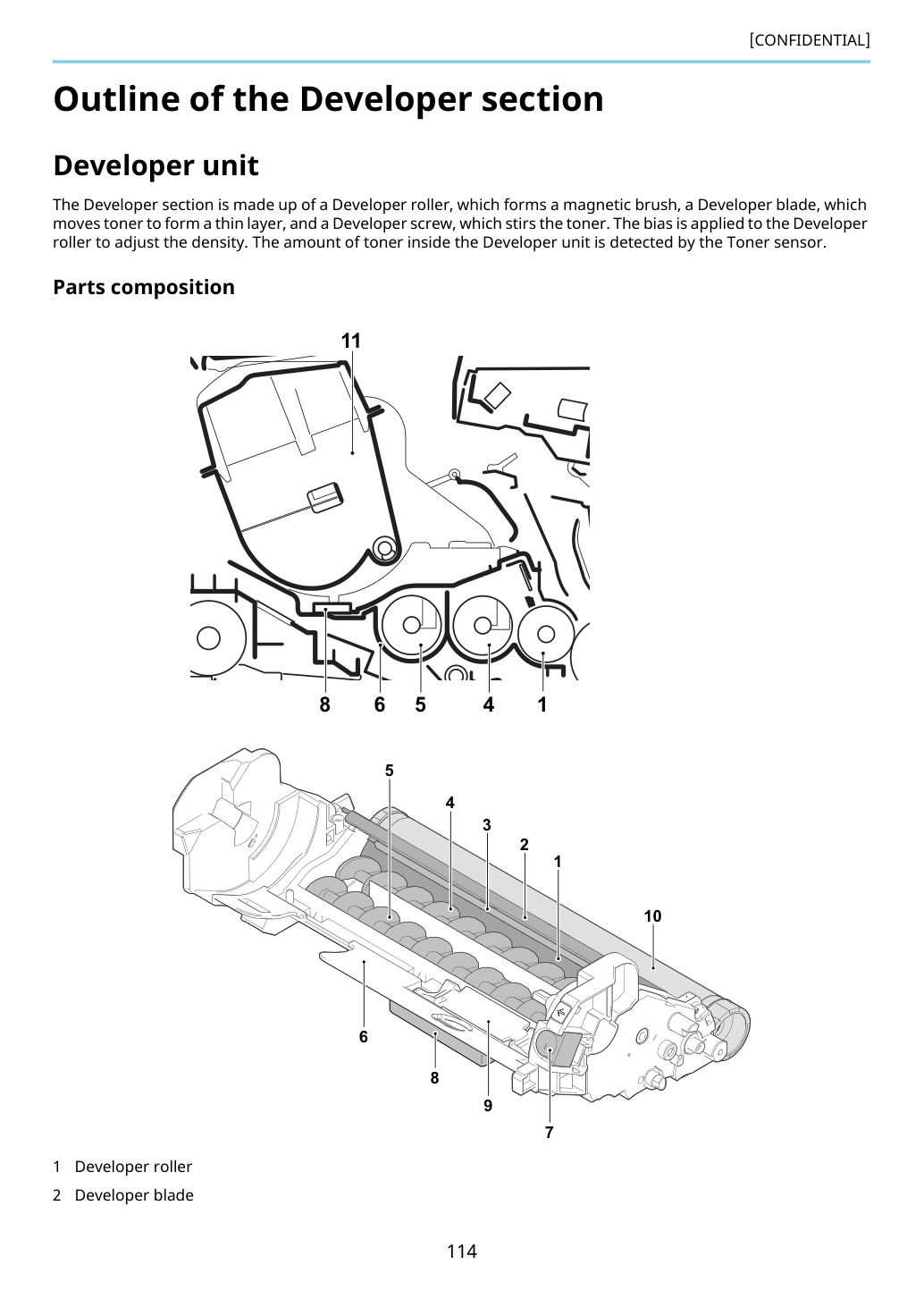

Описание секции проявителя Узел проявителя Секция проявителя состоит из ролика проявителя, который образует магнитную щетку, лезвия проявителя, которое перемещает тонер для образования тонкого слоя, и винта проявителя, который перемешивает тонер. Смещение подается на ролик проявителя для регулировки плотности. Количество тонера внутри узла проявителя определяется датчиком тонера.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

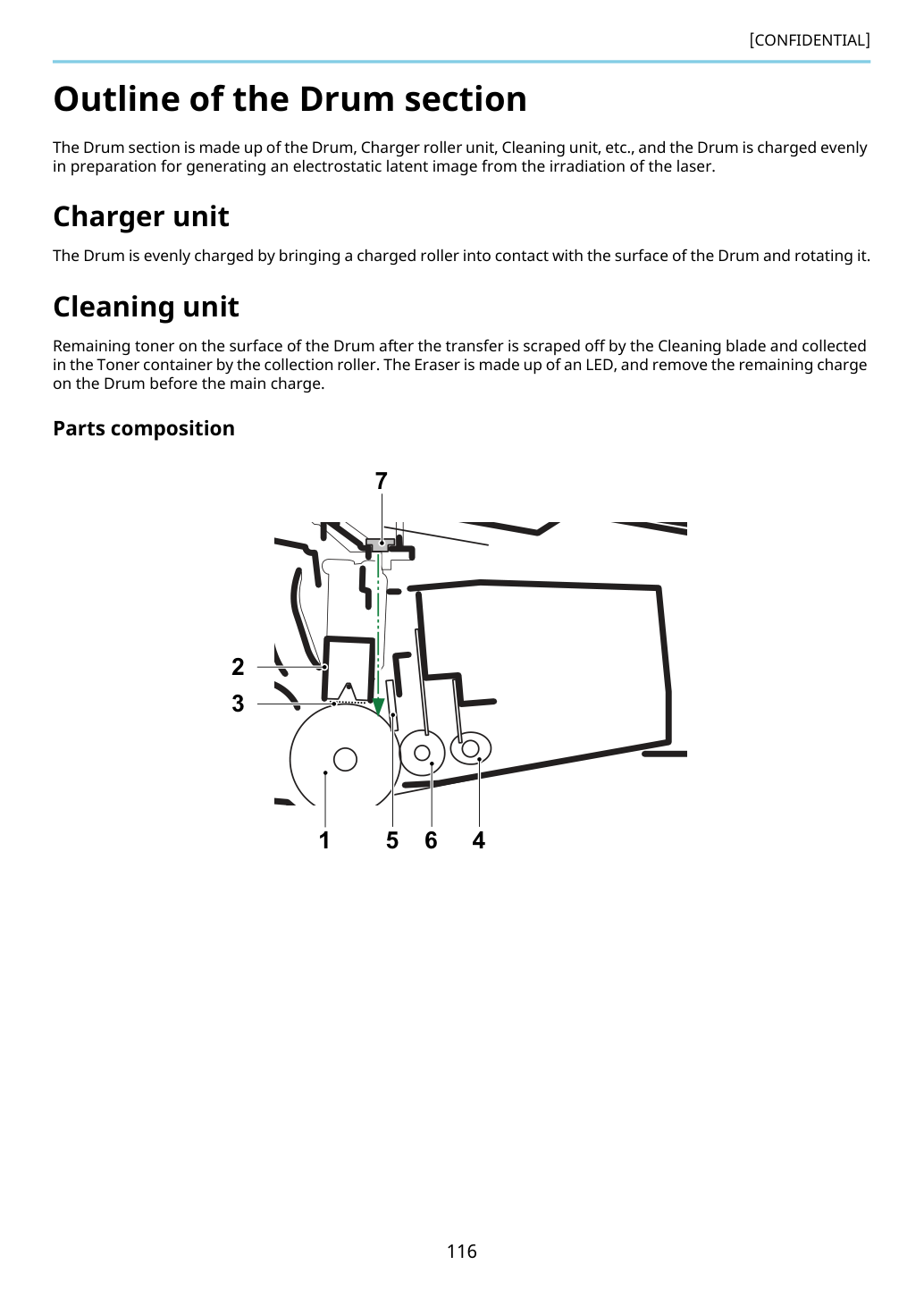

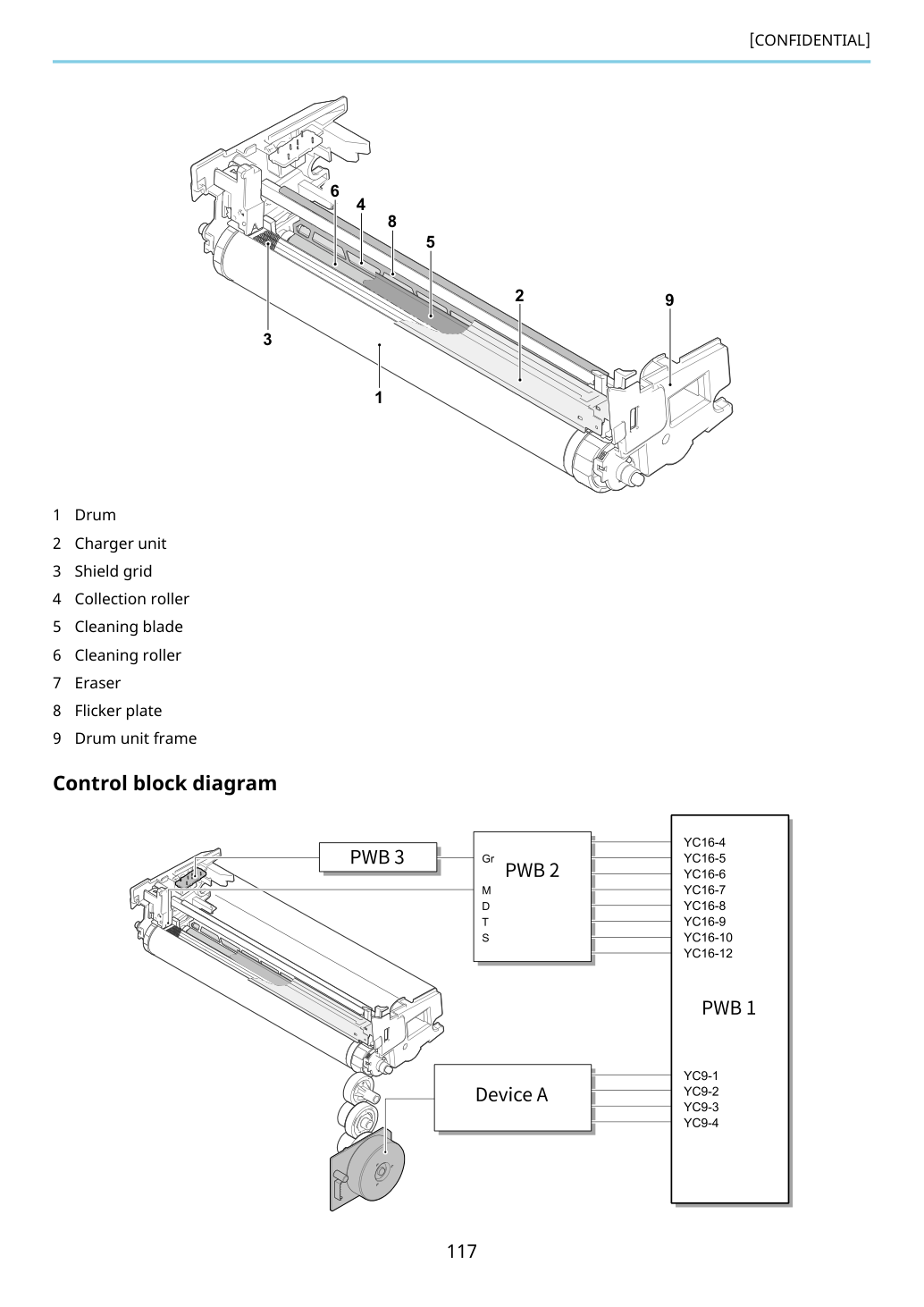

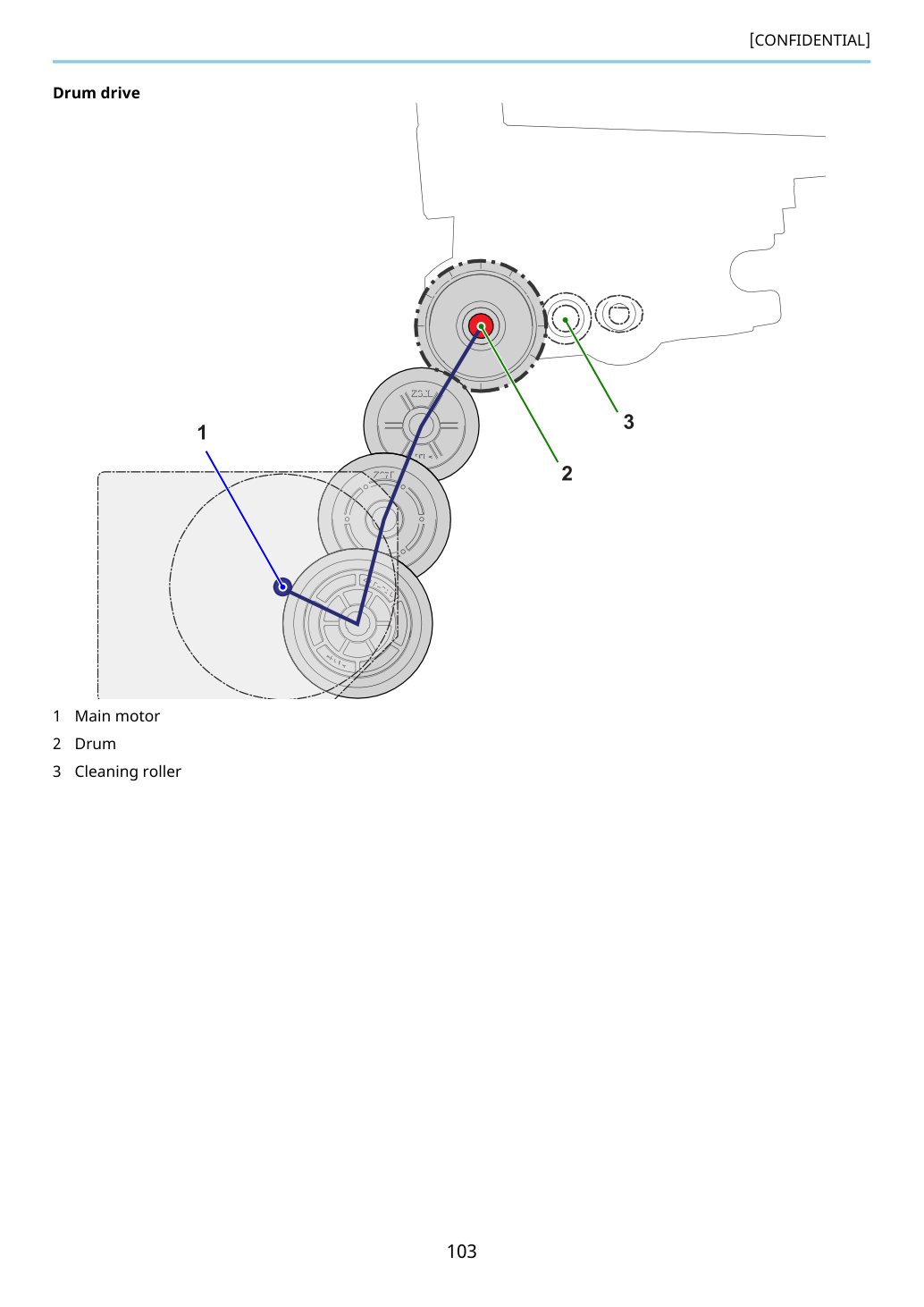

Описание секции барабана Секция барабана состоит из барабана, узла ролика зарядного устройства, узла очистки и т.д., и барабан равномерно заряжается при подготовке к генерированию электростатического скрытого изображения от облучения лазером.

Барабан равномерно заряжается путем приведения заряженного ролика в контакт с поверхностью барабана и его вращением.

Остаточный тонер на поверхности барабана после переноса соскребается лезвием очистки и собирается в контейнер тонера собирающим роликом. Стиратель состоит из LED и удаляет остаточный заряд на барабане перед главной зарядкой.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

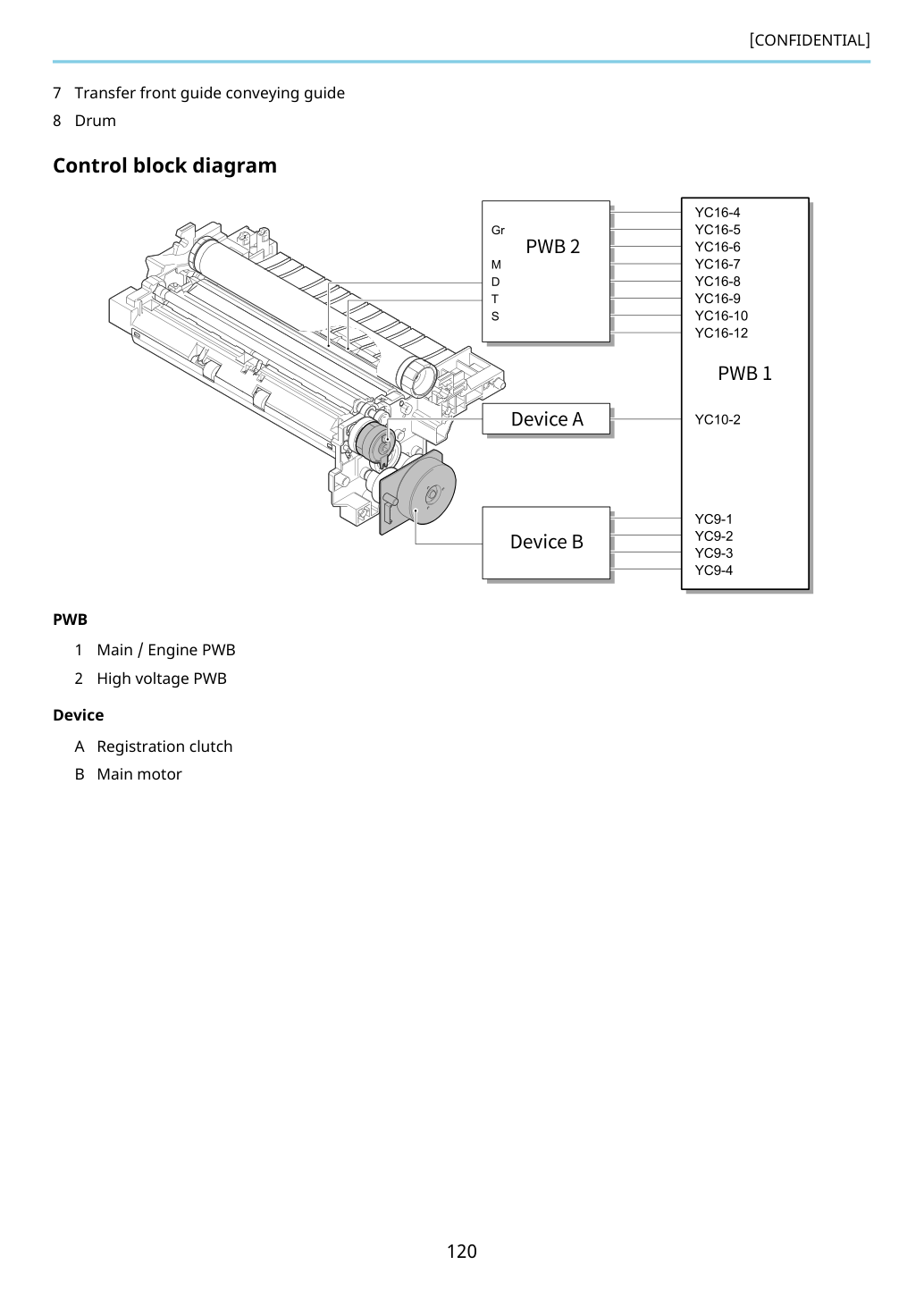

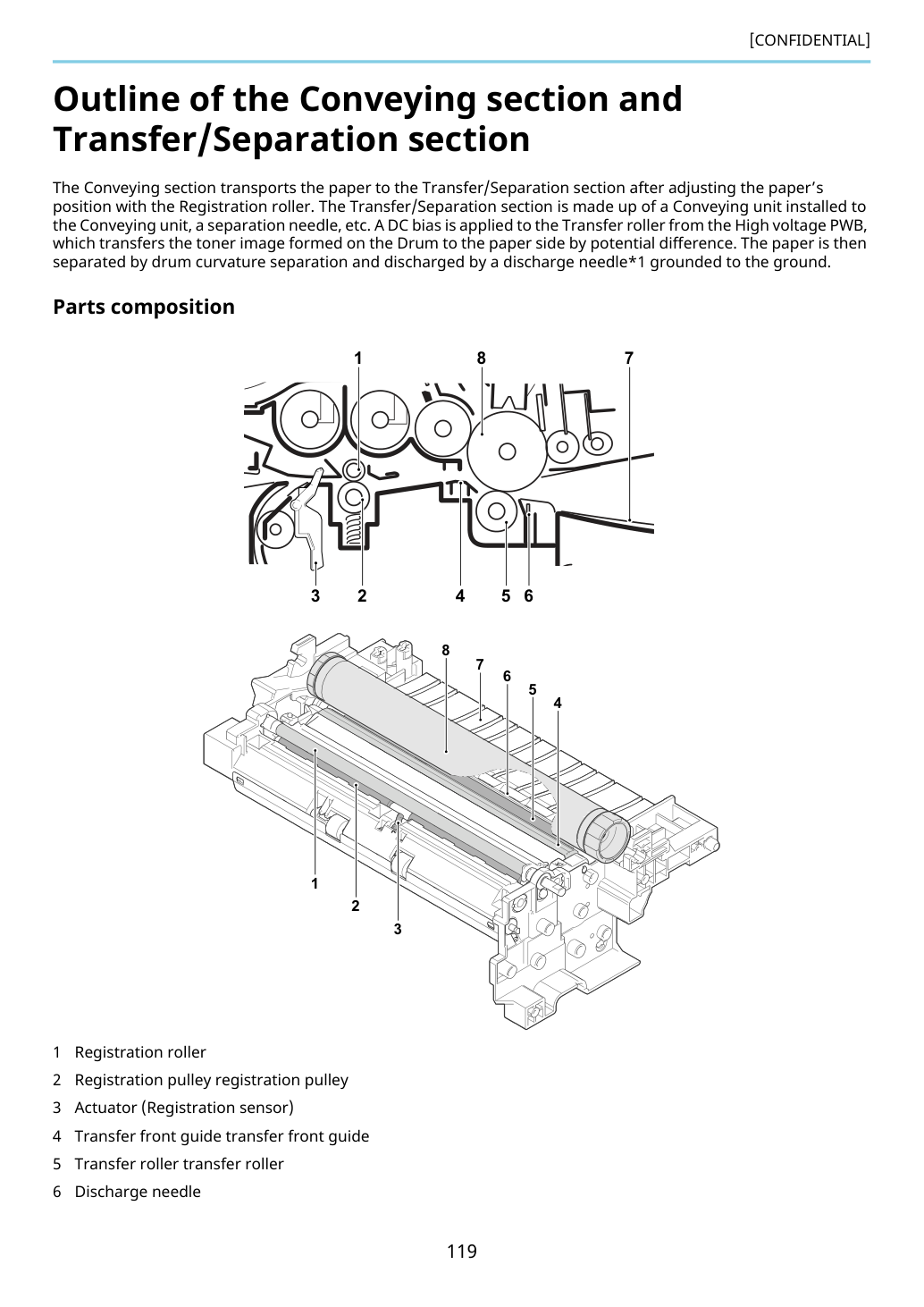

Описание секции транспортировки и секции переноса/разделения Секция транспортировки транспортирует бумагу в секцию переноса/разделения после регулировки положения бумаги роликом регистрации. Секция переноса/разделения состоит из узла транспортировки, установленного на узел транспортировки, иглы разделения и т.д. DC смещение подается на ролик переноса из блока высокого напряжения (High voltage PWB), который переносит изображение тонера, сформированное на барабане, на сторону бумаги путем разности потенциалов. Затем бумага разделяется кривизной барабана и выгружается разрядной иглой*1, заземленной на землю.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

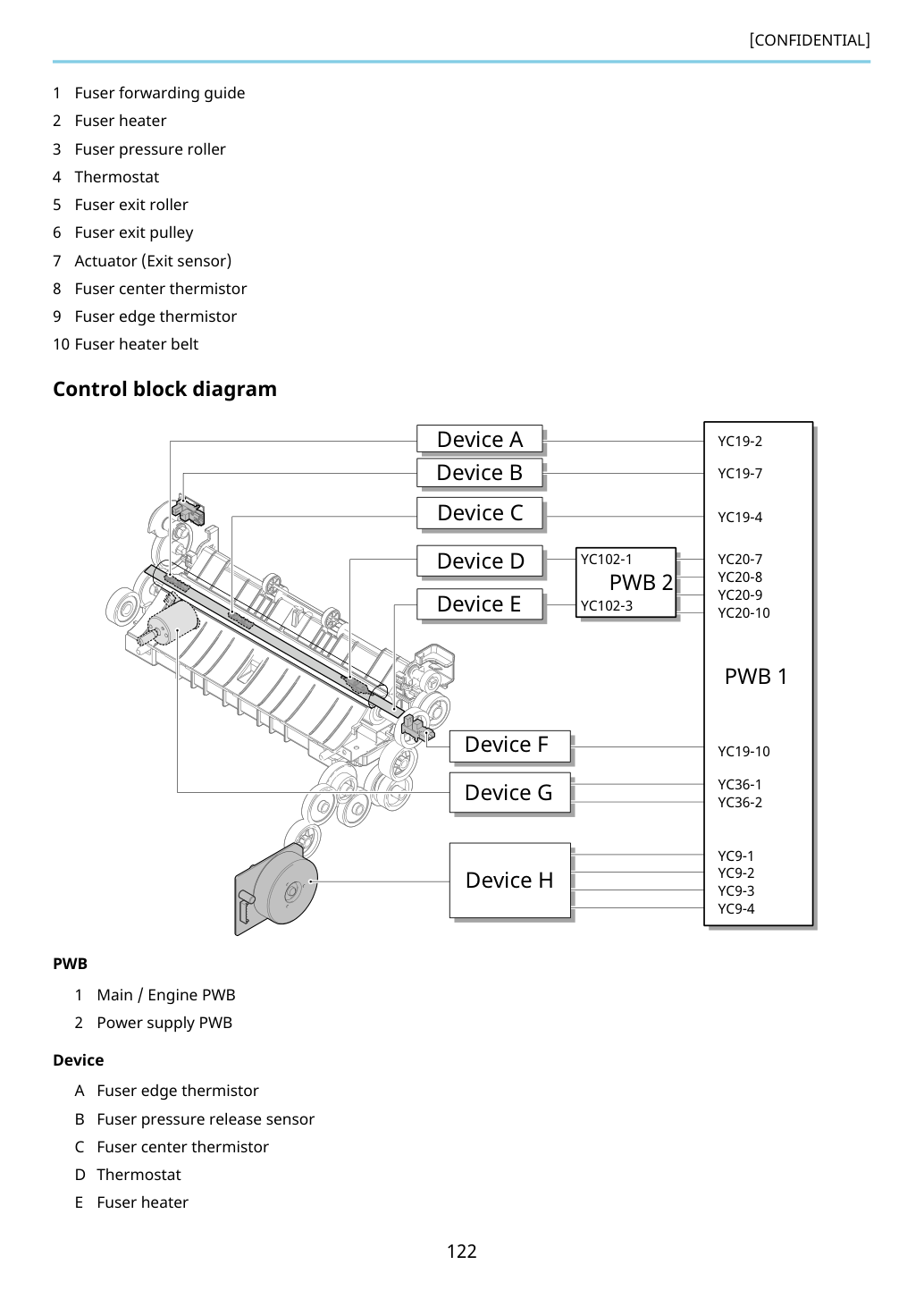

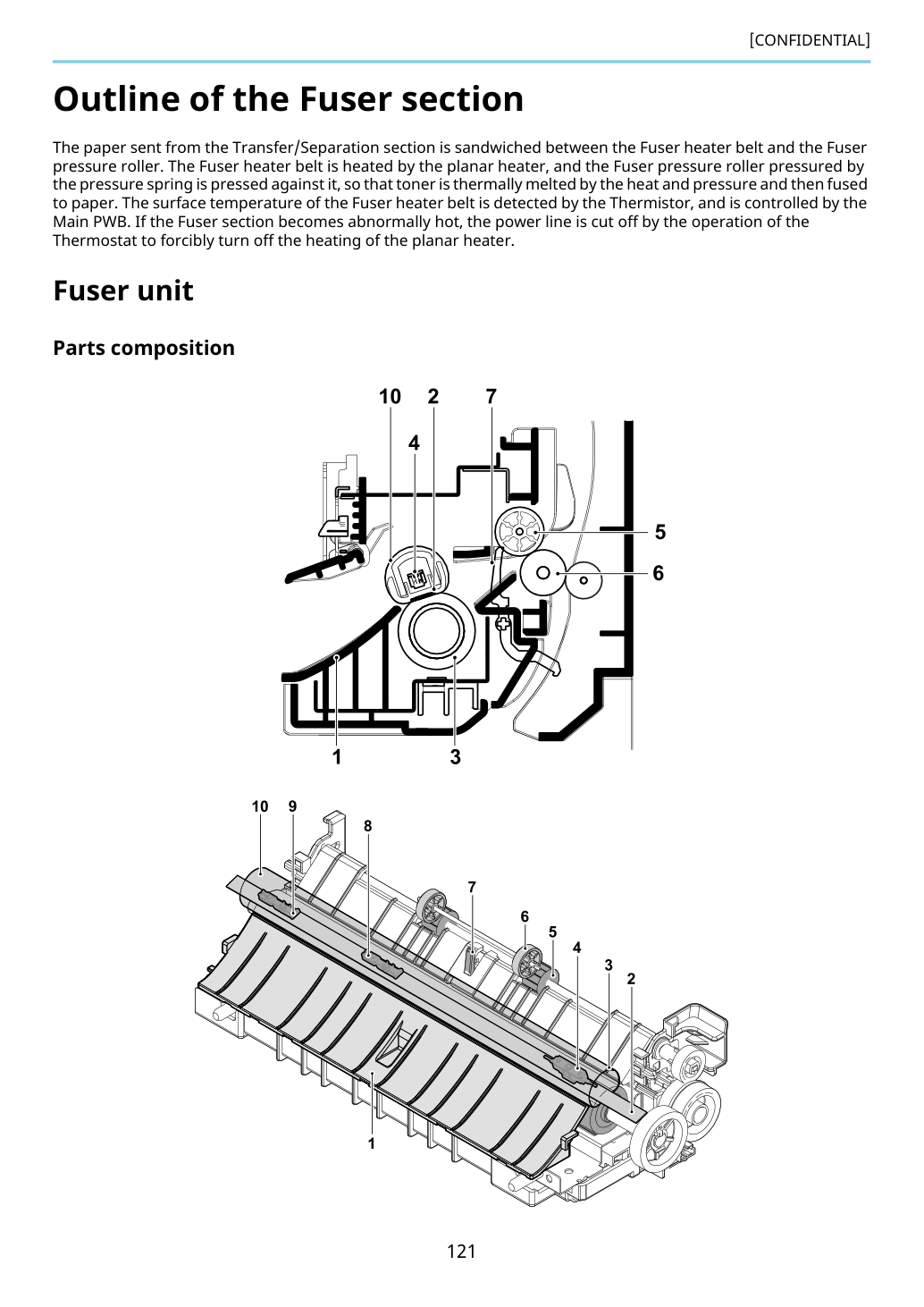

Описание секции термоузла Бумага, отправленная из секции переноса/разделения, зажимается между ремнем нагревателя термоузла и роликом прижима термоузла. Ремень нагревателя термоузла нагревается плоским нагревателем, и ролик прижима термоузла, прижимаемый пружиной прижима, прижимается к нему, так что тонер термически плавится под воздействием тепла и давления и затем припекается к бумаге. Температура поверхности ремня нагревателя термоузла определяется термистором и управляется главной PWB. Если секция термоузла становится аномально горячей, линия питания отключается срабатыванием термостата для принудительного отключения нагрева плоского нагревателя.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

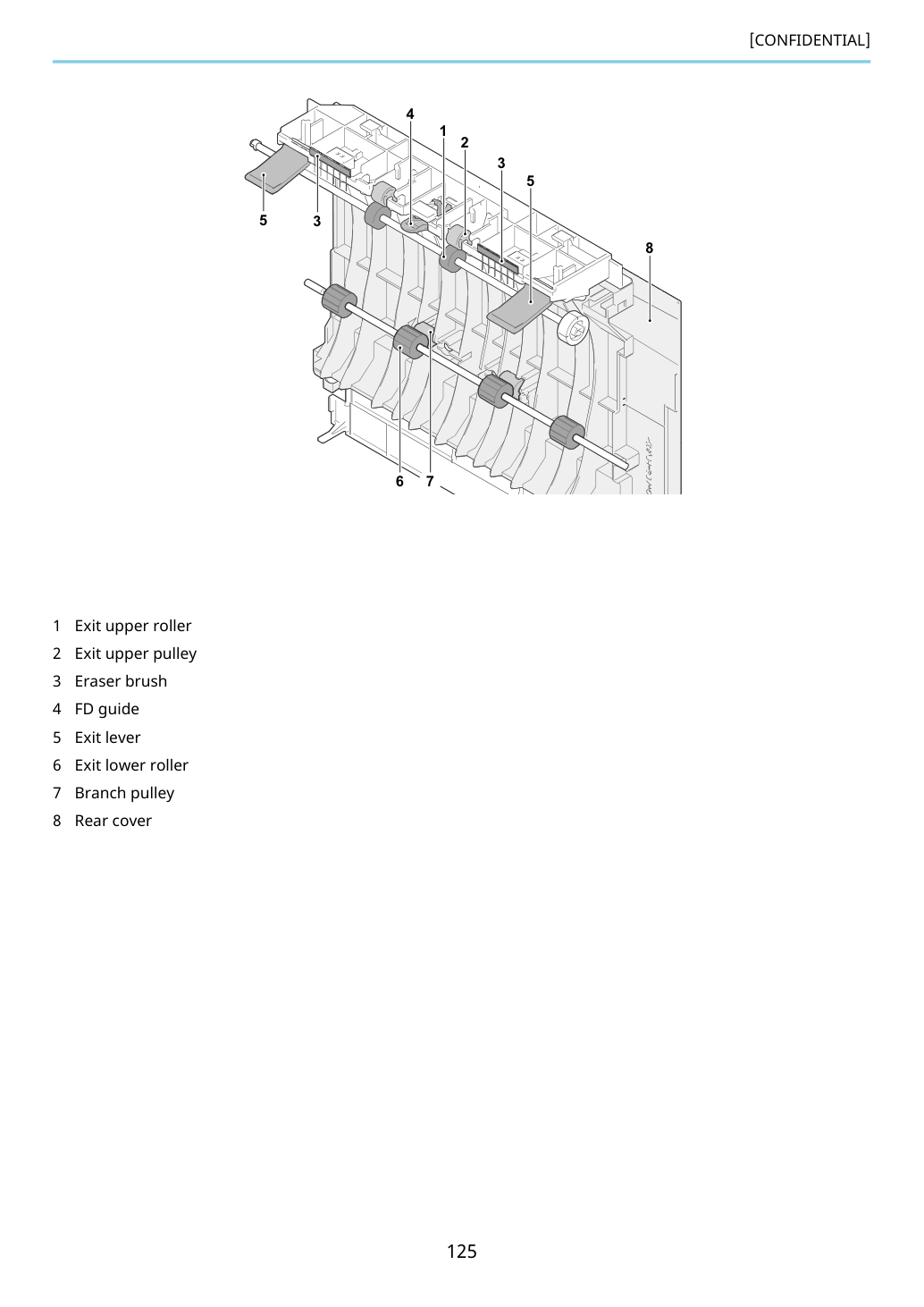

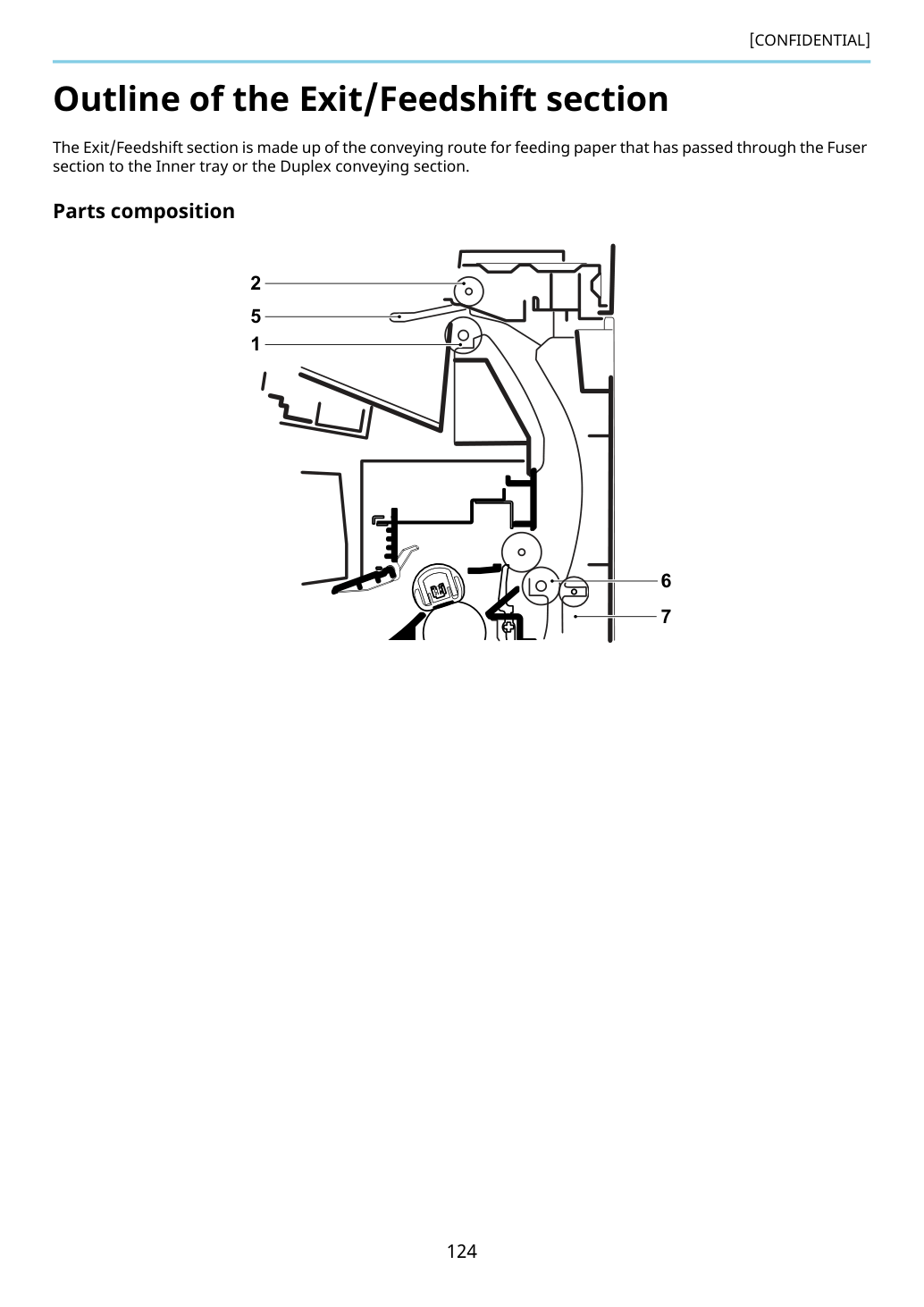

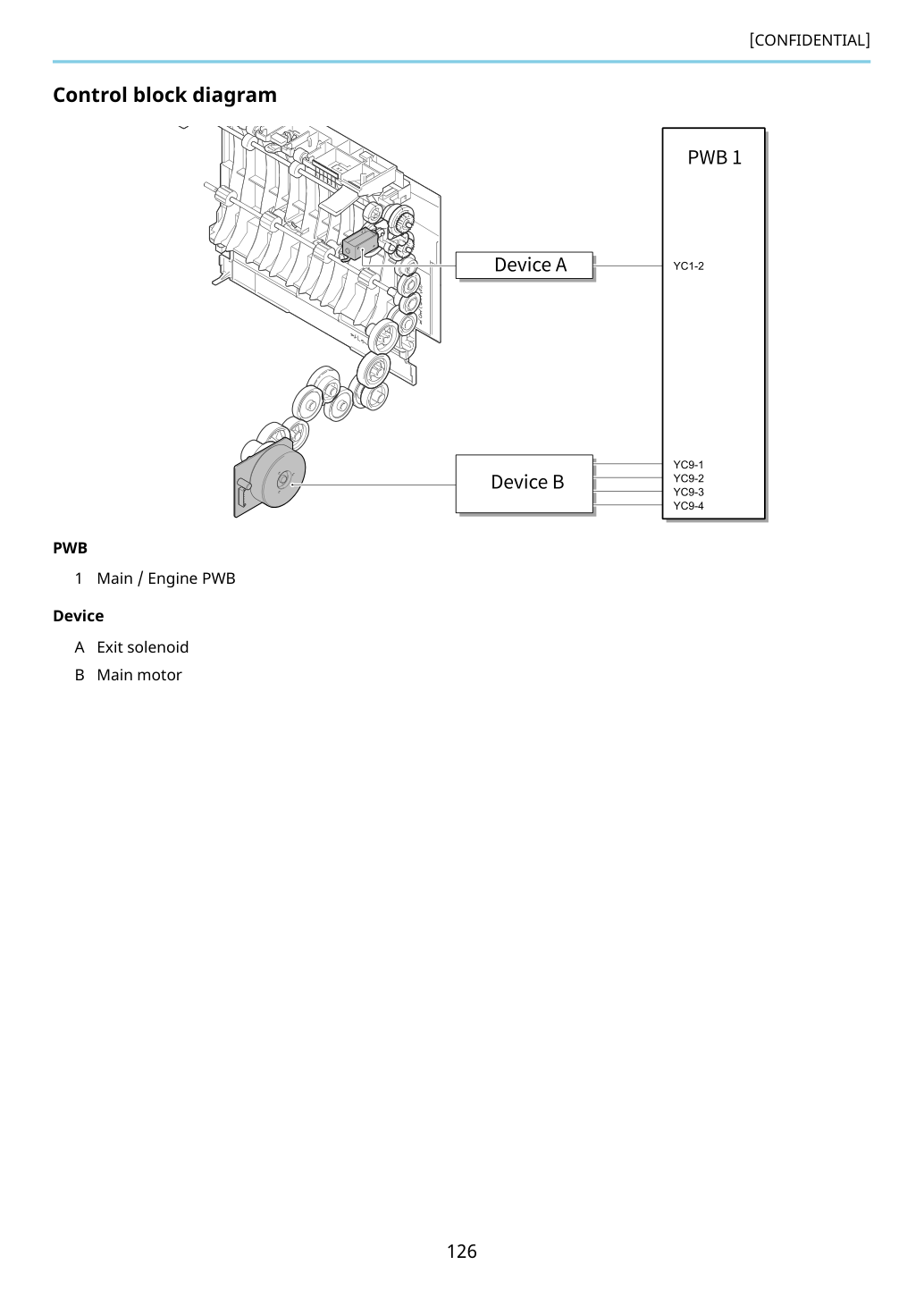

Описание секции выхода/смещения подачи Секция выхода/смещения подачи состоит из маршрута транспортировки для подачи бумаги, прошедшей через термоузел, во внутренний лоток или секцию дуплекс-транспортировки.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

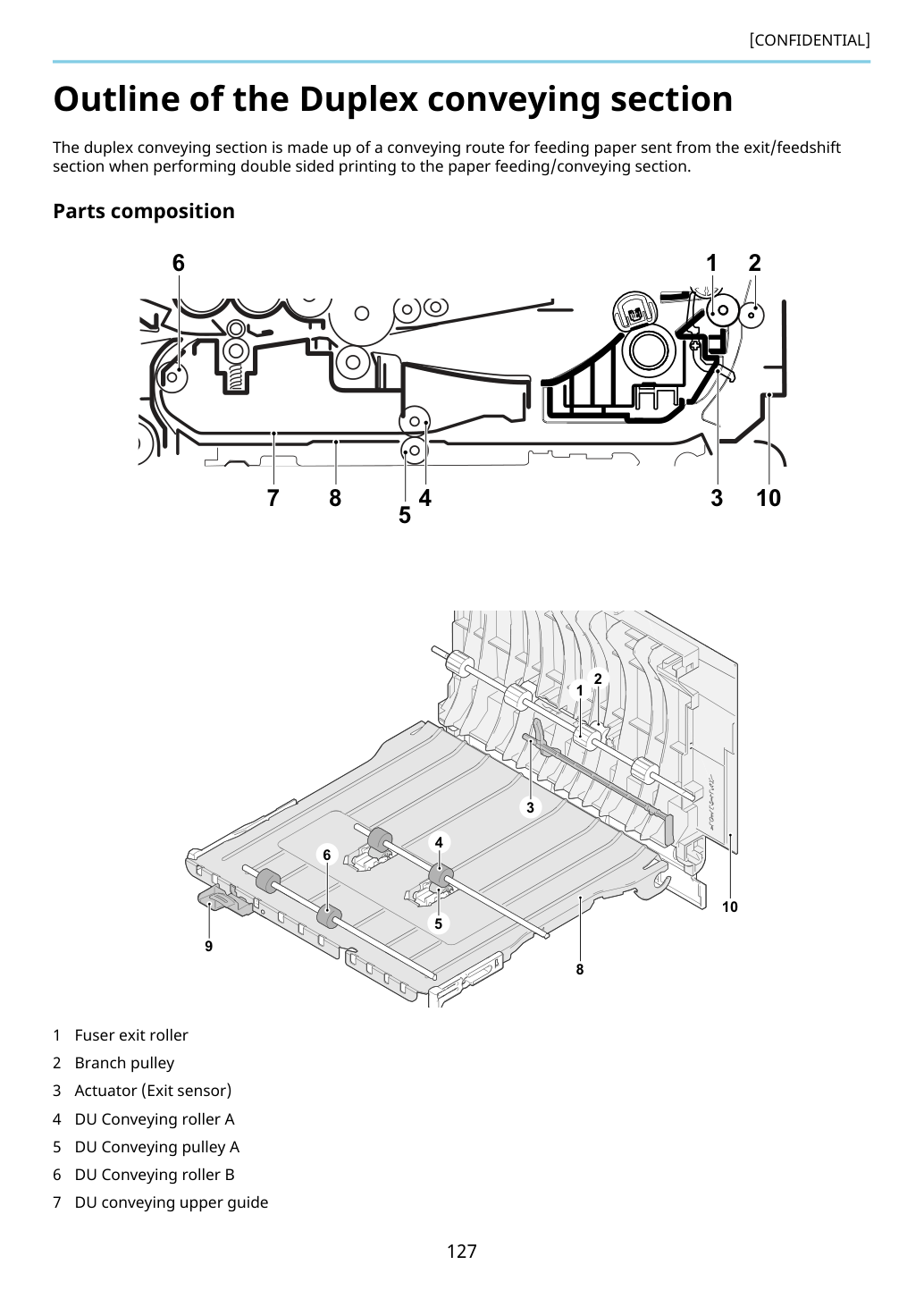

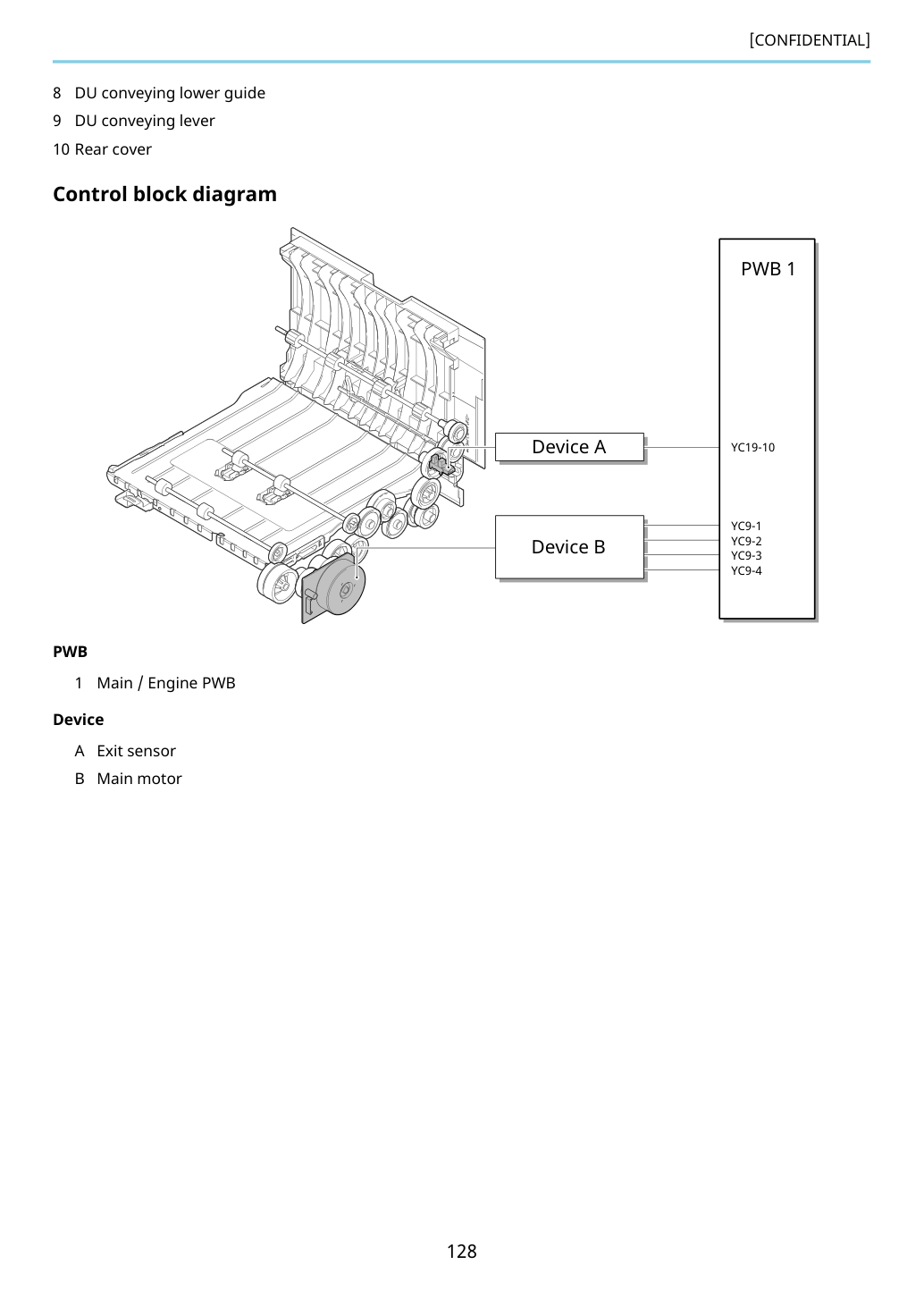

Описание секции дуплекс-транспортировки Секция дуплекс-транспортировки состоит из маршрута транспортировки для подачи бумаги, отправленной из секции выхода/смещения подачи при выполнении двусторонней печати, в секцию подачи/транспортировки бумаги.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

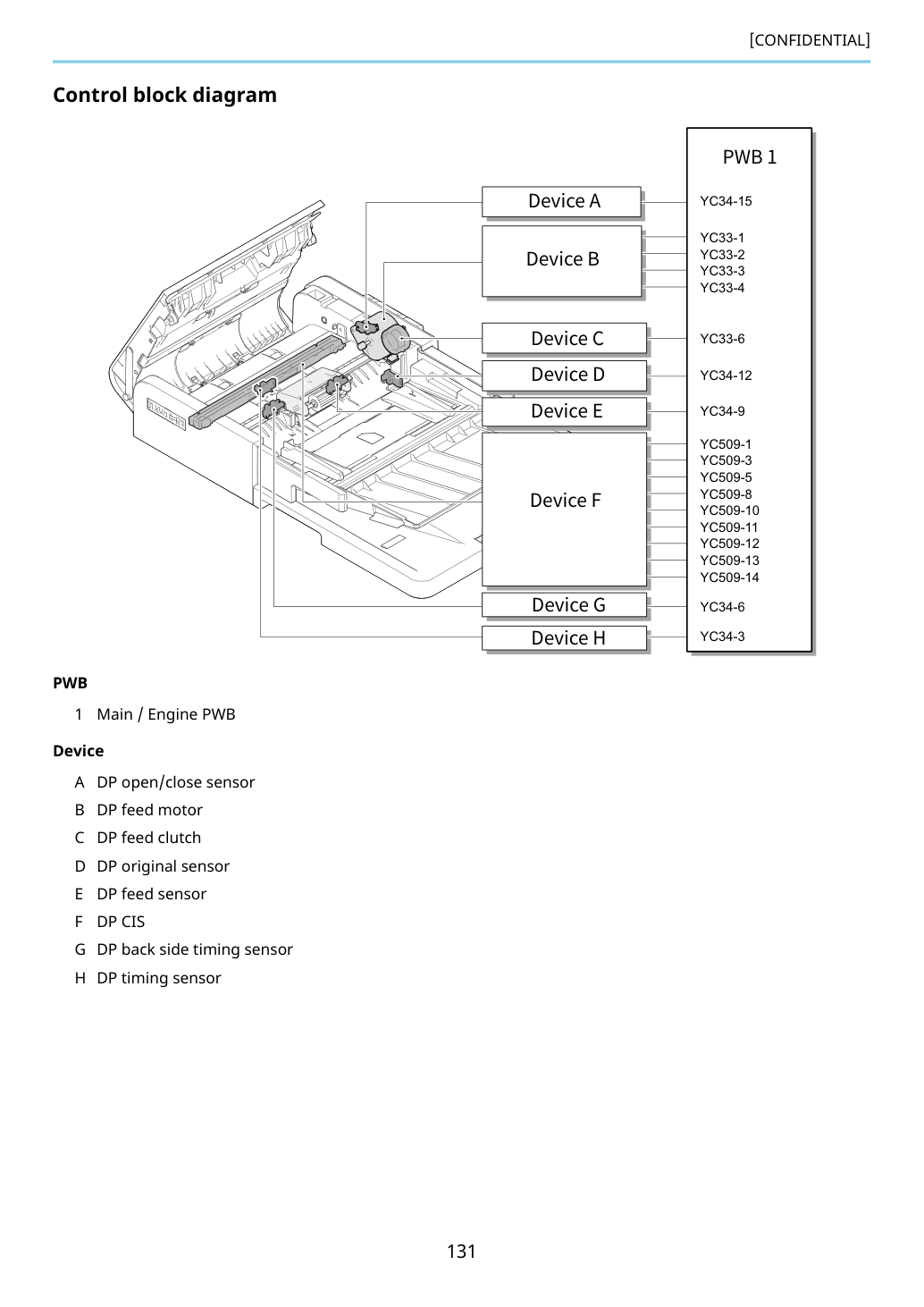

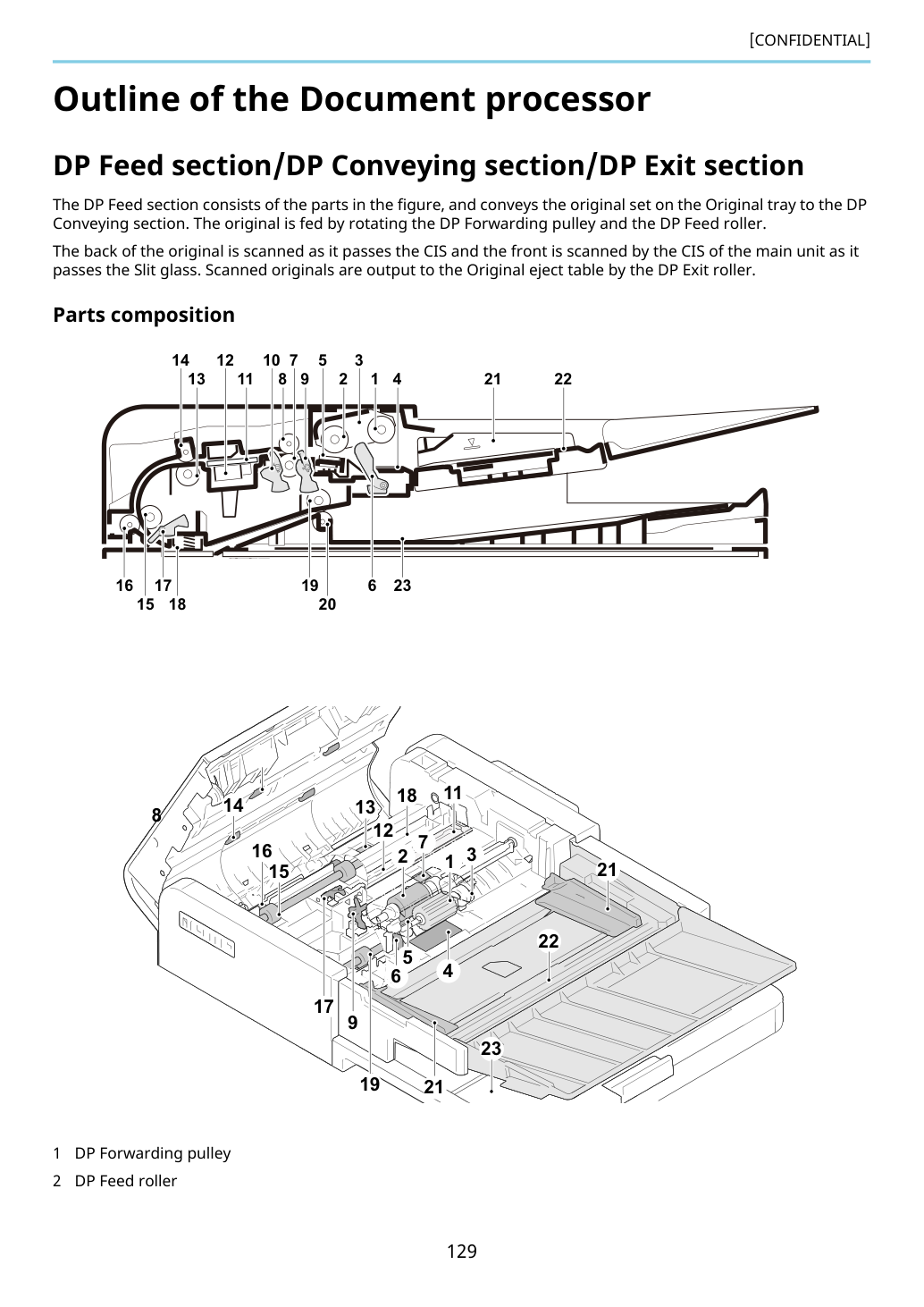

Описание обработчика документов Секция подачи DP/Секция транспортировки DP/Секция выхода DP Секция подачи DP состоит из деталей на рисунке и транспортирует оригинал, установленный на лоток оригиналов, в секцию транспортировки DP. Оригинал подается путем вращения шкива подачи DP и ролика подачи DP.

Обратная сторона оригинала сканируется при прохождении CIS, а лицевая сторона сканируется CIS основного узла при прохождении стеклянной щели. Отсканированные оригиналы выводятся на стол выброса оригиналов роликом выхода DP.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала

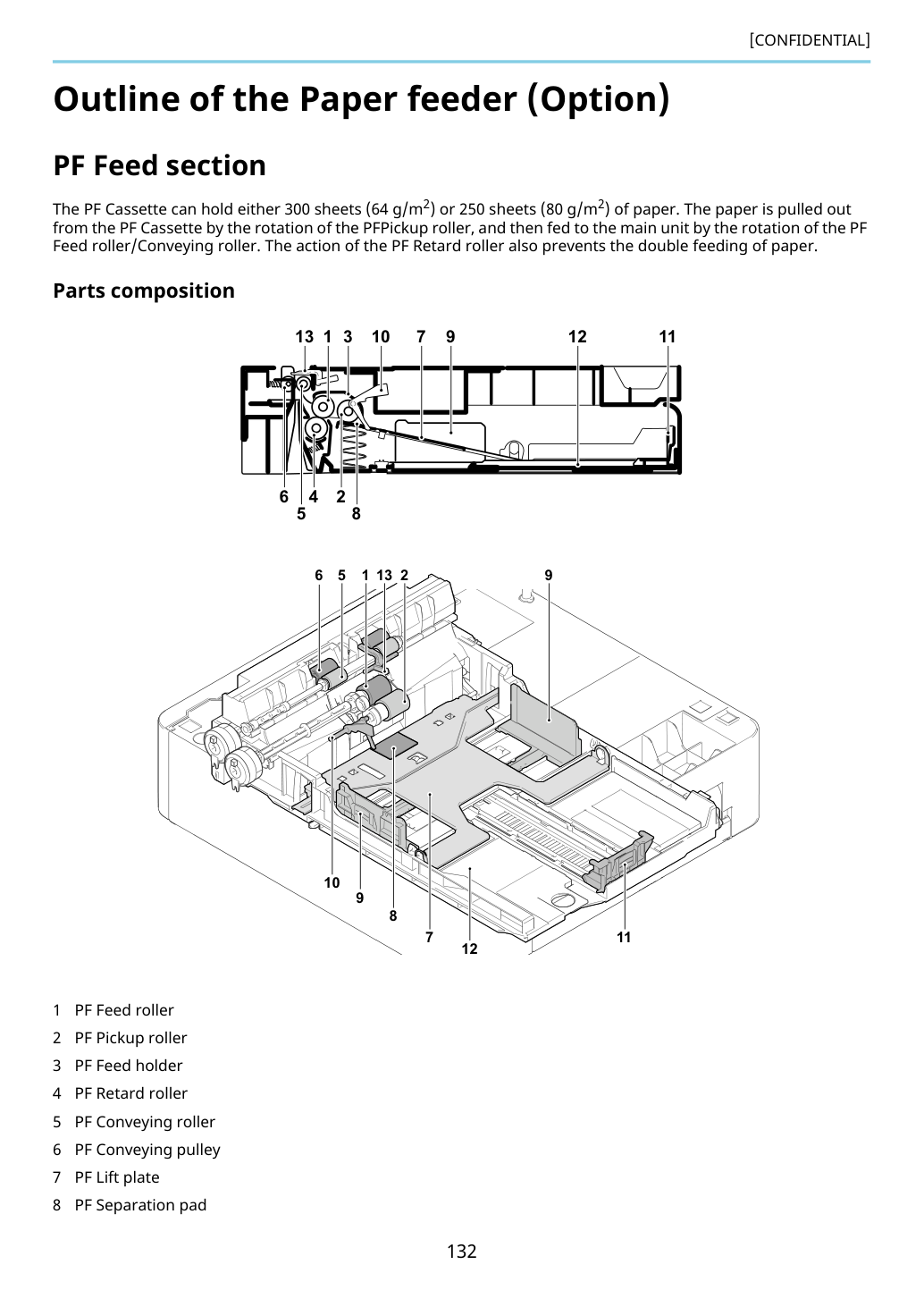

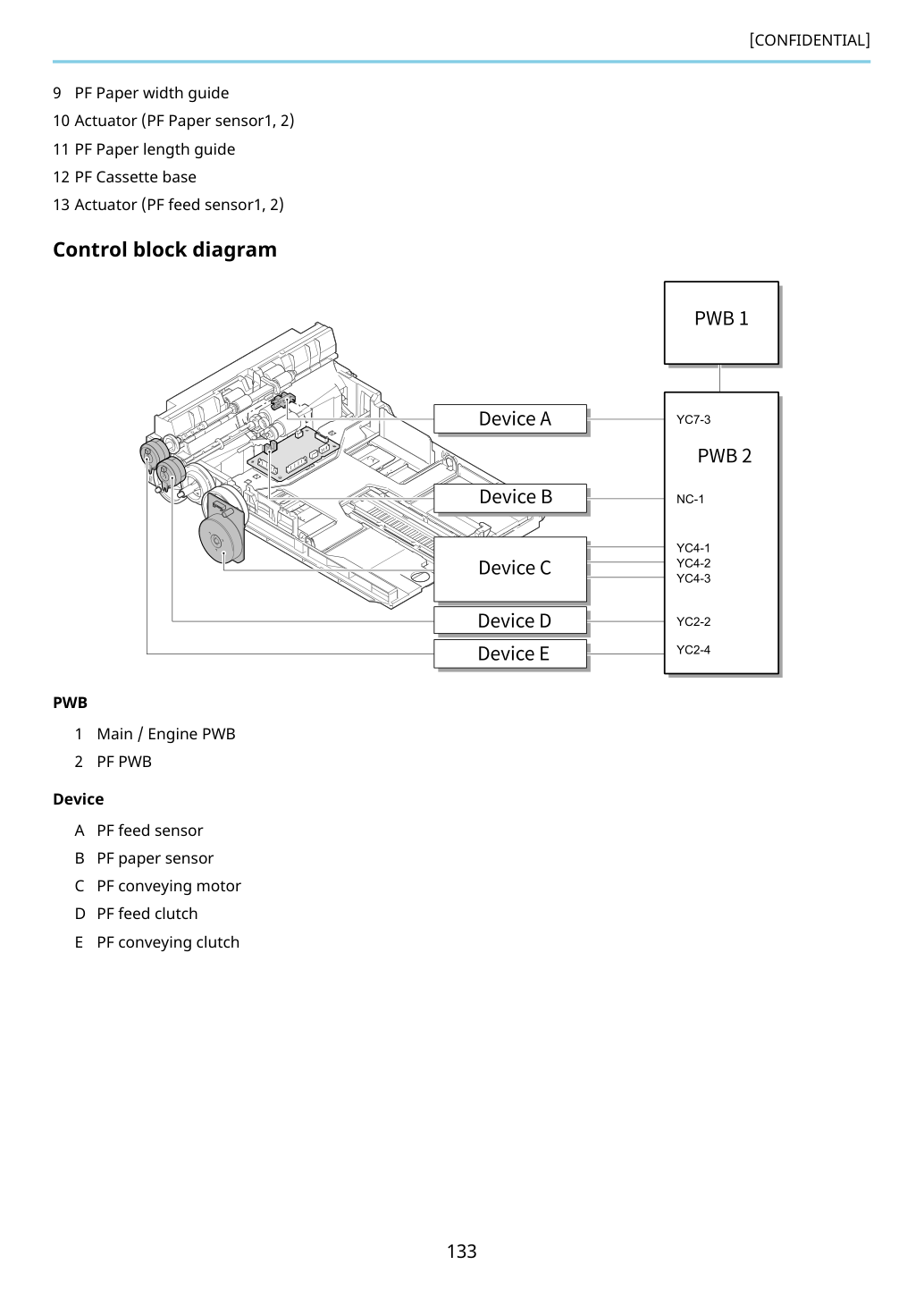

Описание подающего устройства (опция) Секция подачи PF Кассета PF может вмещать либо 300 листов (64 г/м2), либо 250 листов (80 г/м2) бумаги. Бумага вытягивается из кассеты PF путем вращения ролика подбора PF, а затем подается в основной узел путем вращения ролика подачи PF/транспортировки. Действие ролика-ограничителя PF также предотвращает двойную подачу бумаги.

Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Схема из сервис-мануала
Источник: Инк-Маркет.ру.
