Kyocera ECOSYS M2135dn — 6 Режим обслуживания

← Kyocera ECOSYS M2135dn — все главы инструкции

Машина оснащена функцией обслуживания, которую можно использовать для техническогообслуживания и ремонта машины.

Существует разница в способе выбора каждого элемента по типу операционного раздела (режим TSI или LCD).

Читай "Select xxx item" в каждой процедуре следующим образом.

Модель TSI: Коснись элемента на экране и выбери его.

Модель LCD: Используя клавишу [▲] или [▼], выбери элемент.

(Чтобы перейти к экрану регулировки, нажми клавишу [OK] или [START].) Введи "10871087", используя цифровые клавиши.

Введи номер элемента обслуживания, используя клавиши [▲] [▼] или цифровые клавиши.

Выполняется выбранный элемент обслуживания.

Элемент обслуживания выбран.

Повторить тот же элемент обслуживания?

Введи 001, используя клавиши [▲] [▼] или цифровые клавиши, и нажми клавишу запуска.

1. Выполняется элемент режима обслуживания?

Печать отчетов и их экспорт на USB-память U001 Выход из режима обслуживания Выход из режима обслуживания U002 Установить значения по умолчанию Инициализация до заводских настроек по умолчанию U004 Номер машины Отображение серийного номера машины и параметры U010 Установка ID режима обслуживания Установка ID режима обслуживания U019 Версия прошивки Отображает версию прошивки PWB Инициализация U021 Инициализирует память Инициализация резервной оперативной памяти U025 Обновление прошивки (S) Обновляет прошивку Drive Paper feed (подача бумаги) Транспортировка Охлаждение U034 Регулировка синхронизации бумаги Регулировка синхронизации передней кромки и центральной линии Optical U065 Регулировка увеличения для сканирования с планшета Регулировка увеличения для сканирования с планшета U066 Регулировка синхронизации сканирования планшета Регулировка синхронизации передней кромки для сканирования с планшета U067 Регулировка центральной линии сканирования планшета Регулировка центральной линии для сканирования с планшета U068 Регулировка позиции сканирования DP Регулировка начальной позиции для сканирования DP U070 Регулировка увеличения DP Регулировка увеличения для сканирования DP U071 Регулировка синхронизации передней кромки DP Регулировка синхронизации сканирования DP U072 Регулировка центра оригинала DP Регулировка центральной линии для сканирования DP High voltage sys- tem (Система высокого напряжения) U110 Счетчик барабана (Print drum) Отображение/очистка счетчика барабана U120 Счетчик барабана (Print drum) Отображение/очистка счетчика расстояния транспортировки барабана Developer sys- tem (Система проявки) U130 Начальная установка проявителя Включение/выключение режима установки тонера.

2. Список режимов обслуживания

Изменение предустановленного значения счетчика обслуживания Отобразить или установить предустановленное значение счетчика обслуживания.

Очистка/проверка счетчика обслуживания Отобразить, установить или очистить счетчик обслуживания.

Устанавливает работу машины и индикацию в зависимости от спецификации назначения U253 Переключение счета двойной/одинарной страницы Устанавливает счетчик по цветовому режиму U260 Выбор счета копий Установка времени отсчета U285 Установка статуса обслуживания Установка вывода отчета о покрытии печати U287 Установка функции автоматического сброса Включение/отключение автоматического восстановления после ошибки U290 Установка накопителя для сохранения приложения HyPAS Устанавливает накопитель для сохранения приложения HyPAS U332 Регулировка коэффициента черного покрытия Установка коэффициента для пользовательского размера Режим настройки U345 Установка статуса обслуживания Установка счетчика для отображения близкого к времени обслуживания U346 Выбор режима сна Установка режима сна, связанного с BAM Обработка изображения U402 Регулировка полей печати Регулирует поля сканирования изображения U403 Регулировка полей при сканировании оригинала на контактном стекле Регулирует поле для сканирования оригиналов U404 Регулировка полей при сканировании оригинала из устройства подачи документов Регулирует поле для сканирования оригиналов Обработка изображения U407 Регулировка времени записи (двусторонняя печать/реверс) Регулировка времени записи при двусторонней печати U411 Автоматическая калибровка сканера Автоматическая регулировка сканера и устройства подачи документов U425 Установка целевого значения Введите значение Lab, напечатанное на регулировочном оригинале U520 Установка TDRS Проверка/установка TDRS Факс U600 Инициализация: все данные Инициализирует все данные и память изображения.

Инициализация программных переключателей, отличных от данных машины U603 Пользовательские данные 1 Создает пользовательские настройки для использования в качестве факса U604 Пользовательские данные 2 Создает пользовательские настройки для использования в качестве факса U605 Очистка данных Инициализация данных факс-связи U610 Система 1 Установка количества строк, игнорируемых при приеме факса при 100% увеличении и в режиме автоматического уменьшения.

Количество регулировочных строк для автоматического уменьшения.

Установка приемлемой ошибки при определении полученного сигнала TCF U640 Установка времени связи 1 Установка времени обнаружения в режиме удаленного переключения U641 Установка времени связи 2 Установка времени ожидания для факс-связи U650 Модем 1 Устанавливает эквалайзер кабеля передачи G3 U651 Модем 2 Устанавливает уровень выходного сигнала модема U660 Установка звонка Установка блока управления сетью (NCU) U670 Вывод списка Вывод списка данных факс-связи U695 Настройка функции факса Настраивается пакетная передача факсов.

Устанавливает программные переключатели отдельно Прочее U910 Данные черного покрытия Очистка данных покрытия печати и его периода U917 Чтение/запись данных резервной копии Чтение/запись данных резервной копии на USB-память U920 Счетчик выставления счетов Отображает счет выставления счетов Прочее U927 Очистка всех счетчиков выставления счетов/срока службы Очистка счета выставления счетов и счета срока службы машины U928 Счетчик срока службы машины Отображает счет срока службы машины U964 Проверка журнала Передача файлов журнала на USB-память U977 Установка режима захвата данных Сохраняет отправленные на основной блок данные в USB-память Раздел №.

Выведите список текущих настроек элементов обслуживания, замятий бумаги и происходивших ошибок вызова обслуживания. Выведите журнал событий и страницу статуса обслуживания.

Кроме того, отправьте выходные данные на USB-память.

Проверьте текущие настройки элементов обслуживания, замятий бумаги и происходивших ошибок вызова обслуживания.

Перед инициализацией или заменой памяти резервной копии выведите список текущих настроек элементов обслуживания для повторного ввода настроек после инициализации или замены.

3. Нажмите клавишу [Пуск] для вывода списка.

* : Если доступна бумага формата A4, она выводится этим размером. Если бумага формата A4 недоступна, выберите кассету бумаги. Отображается статус вывода.

Метод: при отправке выходных данных на USB-память 1. Нажмите клавишу [Пуск].

2. Вставьте USB-память в разъем USB-памяти.

4. Выберите [USB(Text)] или [USB(HTML)].

* : Выходные данные отправляются на USB-память.

* : Отображается экран выбора номера элемента обслуживания.

Вывод отчета журнала событий Статус сети Вывод страницы статуса сети Все Все отчеты вывода Элементы Вывод списка Напечатайте отчет.

Запоминает 1–16 происшествий.

Если предыдущее замятие бумаги произошло менее 16 раз, все они указаны.

Самый старый журнал удаляется при превышении 16 событий.

Общее количество страниц на момент замятия бумаги.

Запоминает 1–8 происшествия ошибки самодиагностики.

Если предыдущая ошибка самодиагностики произошла 8 или менее раз, все ошибки диагностики зарегистрированы.

Общее количество страниц на момент ошибки самодиагностики.

элемента Запоминает 1–8 происшествия обнаружения неизвестного тонера. Если предыдущее обнаружение неизвестного тонера произошло менее 8 раз, все обнаружения неизвестного тонера зарегистрированы.

Общее количество страниц на момент замены элемента обслуживания.

Лог замены тонера срабатывает при пустом тонере.

Этот журнал может содержать такую ссылку, как контейнер с тонером, вставленный дважды, или использованный контейнер с тонером вставлен.

элемента Запоминает 1–32 происшествия обнаружения неизвестного тонера. Если предыдущее обнаружение неизвестного тонера произошло менее 32 раз, все обнаружения неизвестного тонера зарегистрированы.

Общее количество страниц на момент запроса замены контейнера с тонером.

Состоит из трех счетчиков журнала для замятий бумаги, ошибок самодиагностики и элементов замены обслуживания.

(h) Замена элементов обслуживания Указывает счетчик журнала замятий бумаги в зависимости от местоположения.

те, которые не произошли, отображаются.

Указывает счетчик журнала ошибок самодиагностики в зависимости от причины.

Указывает счетчик журнала в зависимости от элемента замены обслуживания.

Контейнер с тонером (черный) был заменен один раз.

Лог замены тонера срабатывает при пустом тонере.

Этот журнал может содержать такую ссылку, как контейнер с тонером, вставленный дважды, или использованный контейнер с тонером вставлен.

Количество страниц, переведенное в размер A4/Letter Покрытие печати обеспечивает близко совпадающую ссылку потребления тонера и не будет совпадать с фактическим потреблением тонера.

Кодирование версии встроенного программного обеспечения двигателя и даты предыдущего обновления.

Кодирование версии основного программного обеспечения и даты последнего обновления.

Кодирование версии встроенного программного обеспечения двигателя и даты предыдущего обновления.

Кодируй версию основного ПО и дату предыдущего обновления.

(a) Согласованность текущей версии прошивки и БД _ (подчеркивание): OK * (Астериск): NG (b) Версия БД (c) Самая старая временная метка версии БД (d) Согласованность текущей версии ПО и версии прошивки ME _ (подчеркивание): OK * (Астериск): NG (e) Версия прошивки ME (f) Самая старая временная метка версии прошивки ME Норма, если (a) и (d) подчеркнуты, а (b) и (e) совпадают с (c) и (f).

U00: Не подключено U01: Полная скорость U02: Высокая скорость №.

1–28 (Не используются: 18, 19, 20) *: Подробности настроек см. команду MDAT в "Prescribe Commands Reference Manual".

Выйди из режима обслуживания и вернись в обычный режим копирования.

2. Открыт обычный режим копирования.

Установи начальные значения параметров машины на заводские по умолчанию.

Выполни начальную настройку машины при отправке с завода.

* : При ошибке инициализации отображается код ошибки.

При возникновении ошибок выключи и включи выключатель питания, затем выполни инициализацию с помощью режима обслуживания U002.

Выжди более 5 секунд между выключением и включением питания.

Установи начальные значения параметров машины на заводские по умолчанию.

Установи или отобрази серийный номер машины.

Проверь серийный номер машины. После замены основной/машинной PWB выполни, если возникает "C0180 несовпадение номера машины".

Когда серийный номер машины на машинной PWB совпадает с номером на основной PWB, когда серийный номер машины на машинной PWB не совпадает с номером на основной PWB, Установка Выполни, если серийные номера не совпадают.

* : Начало записи серийного номера.

3. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

* : Отображается экран выбора номера элемента обслуживания.

Отобрази серийный номер машины.

Отобрази серийный номер машины в основной PWB.

Отобрази серийный номер машины в машинной PWB.

Измени ID режима обслуживания для сервиса.

Измени ID режима обслуживания для сервиса для большей безопасности.

* : Отображается экран настройки.

2. Нажимай цифровые клавиши (0–9, *, #) для ввода нового 8-значного ID.

* : Должно быть включено либо [*], либо [#].

3. Нажми клавишу [Start] для установки значения.

5. Нажимай цифровые клавиши (0–9, *, #) для повторного ввода нового 8-значного ID.

7. Нажми клавишу [Start] для установки значения.

2. Нажми клавишу [Start] для инициализации ID режима обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Измени ID режима обслуживания для сервиса.

Инициализируй ID режима обслуживания для сервиса.

Введи новый 8-значный ID обслуживания (для подтверждения) Выполнить Измени ID режима обслуживания для сервиса.

Инициализируй ID режима обслуживания для сервиса.

Не включай "#" или "*" в ID.

Отобрази версию прошивки, установленную в каждой PWB.

Проверь версию прошивки, установленную в каждой PWB Способ 1. Нажми клавишу [Start].

* : Отображается версия прошивки.

2. Измени экран с помощью клавиши [Up/Down cursor].

* : Отображается экран выбора номера элемента обслуживания.

Инициализируй все настройки, кроме относящихся к типу машины, а именно каждый счетчик, историю ошибок сервис-вызовов и установку режима. Также инициализируй резервную ОЗУ согласно спецификации области, выбранной в режиме обслуживания U252 (Установка пункта назначения).

Инициализируй резервные данные, кроме параметров машины, на заводские по умолчанию в полевых условиях Способ 1. Нажми клавишу [Start].

* : Все данные, кроме данных для наладки, инициализируются по установке пункта назначения.

4. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

* : При ошибке инициализации отображается код ошибки.

При возникновении ошибок выключи и включи выключатель питания, затем выполни инициализацию с помощью режима обслуживания U021.

* : Отображается экран выбора номера элемента обслуживания.

Инициализируй данные согласно информации о назначении.

Выполни обновление прошивки (Firmware-Update) с USB-памяти при выборе «Very High» в параметрах уровня безопасности в меню System Menu.

Инициируй обновление прошивки персоналом сервиса путём выполнения U025 при установленной USB-памяти. Способ 1. Нажми клавишу [Start].

* :Невозможно выполнить при отсутствии USB-памяти.

4. После успешного завершения выключи и включи выключатель питания. Выдержи паузу более 5 секунд между отключением и включением.

* : Отображается экран выбора номера элемента обслуживания.

Отрегулируй регистрацию переднего края или центральную линию.

Выполни, если присутствует регулярная ошибка между передними краями изображения копии и оригинала.

Отрегулируй, если присутствует регулярная ошибка между центральными линиями изображения копии и оригинала.

* :Экран для регулировки отображается.

2. Нажми клавишу [System Menu].

3. Нажми клавишу [Start] для вывода тестового шаблона.

4. Нажми клавишу [System Menu].

5. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

Для тестового шаблона 1 увеличь значение параметра.

Для тестового шаблона 2 уменьши значение параметра.

* :При увеличении значения параметра изображение смещается назад, при уменьшении — вперёд.

setting Data varia- tion Top Отрегулируй опорное значение синхронизации переднего края.

Отрегулируй синхронизацию переднего края при копировании в двусторонний режим.

6. Нажми клавишу [Start] для установки значения параметра.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

2. Нажми клавишу [System Menu].

3. Нажми клавишу [Start] для вывода тестового шаблона.

4. Нажми клавишу [System Menu].

5. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

Для тестового шаблона 1 увеличь значение.

Для тестового шаблона 2 уменьши значение.

* :При увеличении значения параметра изображение смещается вправо, при уменьшении — влево.

6. Нажми клавишу [Start] для установки значения параметра.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Отрегулируй увеличение в направлении副сканирования при сканировании с планшета.

Отрегулируй увеличение в направлении副сканирования при сканировании с планшета, если приведённое выше неправильное.

2. Нажми клавишу [System Menu].

3. Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение удлиняется, при уменьшении — сокращается.

7. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

Отрегулируй синхронизацию переднего края при сканировании с планшета.

Выполни, если присутствует регулярная ошибка между передними краями изображения копии и оригинала.

2. Нажми клавишу [System Menu].

3. Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение смещается вперёд, при уменьшении — назад.

7. Нажми клавишу [Start] для установки значения.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

setting Data variation Front Отрегулируй поле переднего края сканера.

Отрегулируй центральную линию при сканировании с планшета.

Отрегулируй, если присутствует регулярная ошибка между центральными линиями изображения копии и оригинала.

2. Нажми клавишу [System Menu].

3. Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

4. Нажми клавишу [System Menu].

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение смещается вправо, при уменьшении — влево.

2. Нажми клавишу [Start] для установки значения параметра.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Отрегулируй начальную позицию для сканирования оригиналов из автоподатчика (DP).

Выполни тестовую копию на четырёх позициях сканирования после регулировки.

Отрегулируй, если возникает затемнение изображения вследствие неправильной позиции сканирования при использовании автоподатчика (DP). * :Выполни U071 для регулировки синхронизации переднего края автоподатчика (DP) при изменении позиции сканирования.

2. Нажми клавиши [◄] или [►] либо цифровые клавиши для изменения значения параметра.

* :При увеличении значения параметра изображение смещается назад, при уменьшении — вперёд.

3. Нажми клавишу [Start] для установки значения.

2. Нажми клавиши [◄] или [►] либо цифровые клавиши для изменения значения параметра.

3. Нажми клавишу [Start] для установки значения.

4.Поместите оригинал (известной плотности) в DP и нажмите клавишу [System Menu].

5.Нажмите клавишу [Start] для выполнения тестовой копии.

6.Выполните тестовую копию на каждой позиции сканирования с установкой значения от 0 до 3 и убедитесь, что чёрная линия не появляется и изображение сканируется нормально.

* : Отображается экран выбора номера элемента обслуживания.

Параметр Изменение данных DP Читать Регулирует начальную позицию сканирования оригиналов.

Регулирует позицию сканирования для оригиналов тестовой копии.

Регулирует увеличение при сканировании DP.

Регулируется, если увеличение неправильное во вспомогательном направлении сканирования при использовании DP Регулировка 1.Нажмите клавишу [Start].

2. Нажми клавишу [System Menu].

3.Поместите оригинал на DP и нажмите клавишу [Start] для создания тестовой копии.

* :Проверьте двустороннее сканирование, установив [Duplex] при создании тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение удлиняется, при уменьшении — сокращается.

7. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

Регулирует время сканирования оригинала DP.

Регулируется, если имеется регулярная ошибка между передним или задним краем оригинала и изображением копии при использовании DP Способ 1.Нажмите клавишу [Start].

2. Нажми клавишу [System Menu].

3.Поместите оригинал на DP и нажмите клавишу [Start] для создания тестовой копии.

* :Проверьте двустороннее сканирование, установив [Duplex] при создании тестовой копии.

4. Нажми клавишу [System Menu].

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение смещается вперёд, при уменьшении — назад.

2. Нажми клавишу [Start] для установки значения параметра.

Проверьте вторую сторону после регулировки первой стороны. При необходимости отрегулируйте.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение удлиняется, при уменьшении — сокращается.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Регулирует центральную линию оригинала DP.

Регулируется, если имеется регулярная ошибка между центральными линиями оригинала и изображением копии при использовании DP Регулировка 1.Нажмите клавишу [Start].

2. Нажми клавишу [System Menu].

3.Поместите оригинал на DP и нажмите клавишу [Start] для создания тестовой копии.

* :Проверьте двустороннее сканирование, установив [Duplex] при создании тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

В случае примера копии 1 снизьте значение установки.

В случае примера копии 2 повысьте значение установки.

* :При увеличении значения установки изображение смещается влево, при уменьшении значения смещается вправо.

7. Нажми клавишу [Start] для установки значения.

Проверьте вторую сторону после регулировки первой стороны. При необходимости отрегулируйте.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Отображает значения счётчика барабана.

Выполните для проверки статуса использования барабана.

* :Счётчик барабана отображается.

* :Значение счётчика барабана очищается.

* : Отображается экран выбора номера элемента обслуживания.

Отображает значения счётчика расстояния движения барабана.

Выполните для проверки статуса использования барабана.

* :Счётчик барабана отображается.

* :Значение счётчика расстояния движения барабана очищается.

* : Отображается экран выбора номера элемента обслуживания.

Отображает значение счётчика барабана.

Очистите значения счётчика барабана.

Отображает значение счётчика расстояния движения барабана.

Очистите значения счётчика расстояния движения барабана.

Установите режим установки тонера на Вкл. или Выкл.

Выполните установку тонера при настройке машины.

* :Если установить Вкл. (1), установка тонера будет выполнена при следующем включении питания.

* : Отображается экран выбора номера элемента обслуживания.

Отображает значения счётчика разработчика Назначение Выполните для проверки статуса использования узла разработчика.

* :Счёт разработчика отображается.

* :Значение счётчика разработчика очищается.

* : Отображается экран выбора номера элемента обслуживания.

Отображение значения счётчика разработчика Очистить Очистите значения счётчика разработчика.

Выполните коррекцию и подтвердите позиции обнаружения сенсорной панели при замене PWB панели или операционной панели, либо если позиции обнаружения не выровнены.

* :Экран для выполнения отображается.

4.Сенсорная панель автоматически корректируется после установки.

5.После завершения установки экран [Check] отображается автоматически.

1.Нажмите указанные три "+", затем проверьте положение отображения.

2.Убедитесь, что зазор оси X и Y отображаемой координаты составляет 6 или менее.

* :Если значение выходит за установленные пределы, выбери [Initial-ize] и нажми клавишу [Start] для возврата на Шаг 1.

* : Отображается экран выбора номера элемента обслуживания.

Устанавливает тип ID-карты Назначение Изменить тип ID-карты Настройка 1.Нажми клавишу [Start].

3. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

Отображает/устанавливает предустановленное значение счётчика технического обслуживания, которое определяет время вывода сообщения о замене набора расходных материалов.

Используется для проверки или изменения предустановленного значения счётчика технического обслуживания Настройка 1.Нажми клавишу [Start].

3.Нажми клавишу [Start] и отобрази предустановленное значение.

* :Очистить предустановленное значение счётчика технического обслуживания (A).

* : Отображается экран выбора номера элемента обслуживания.

Выбери при типе ID-карты отличном от SSFC.

Выбери при типе ID-карты SSFC.

Отображает предустановленное значение счётчика технического обслуживания (A).

Очистить предустановленное значение счётчика технического обслуживания (A).

Отображает, устанавливает или очищает счётчик технического обслуживания.

Используется для проверки, изменения и сброса счётчика технического обслуживания Настройка 1.Нажми клавишу [Start].

3.Нажми клавишу [Start] для отображения значения счётчика.

* :Значение счётчика технического обслуживания (A) очищено.

* : Отображается экран выбора номера элемента обслуживания.

Отображает значение счётчика технического обслуживания (A).

Очистить все значения счётчика технического обслуживания (A).

Переключай операции и экраны основного блока в соответствии с назначением.

Выполни после инициализации резервной памяти RAM для возврата параметров к значениям до замены или инициализации Метод 1.Нажми клавишу [Start].

* :Инициализирует в соответствии с назначением.

4. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

* :Код ошибки отображается при возникновении ошибки.

При возникновении ошибок выключи и включи выключатель питания, затем выполни инициализацию в режиме технического обслуживания U252.

Переключает время отсчёта для общего счётчика и других счётчиков по цветовому режиму. (Single/Double Count) Назначение Выбери в соответствии с запросом пользователя (поставщик услуг копирования), следует ли считать максимальный размер бумаги одним листом (single count) или двумя листами (double count) Настройка 1.Нажми клавишу [Start].

3.Выбери [SGL(All)] или [DBL(Folio)].

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Переключает время отсчёта для общего счётчика и других счётчиков между подачей и выводом бумаги.

Измени время отсчёта в соответствии с запросом пользователя Настройка 1.Нажми клавишу [Start].

2.Выбери время отсчёта копирования.

3. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

Определяет, отображать ли отчёт о цифровом покрытии точек на распечатке отчёта.

Измени параметр в соответствии с запросом пользователя Настройка 1.Нажми клавишу [Start].

* :Начальная установка: Включено 3.Нажми клавишу [Start]. Установи значение параметра.

* : Отображается экран выбора номера элемента обслуживания.

При начале вторичной подачи бумаги.

Отображает цифровое покрытие точек.

Не отображать цифровое покрытие точек.

Включает/отключает функцию автоматического восстановления после ошибки вызова сервиса или системной ошибки.

Устанавливает включение/отключение функции автоматического восстановления после ошибки вызова сервиса или системной ошибки.

3.Нажми клавишу [Start]. Установи значение параметра.

* : Отображается экран выбора номера элемента обслуживания.

Устанавливает сохранение приложения HyPAS на диск * :Отображается, если приложение HyPAS не установлено на SD-карте и SSD.

Устанавливает сохранение на SD-карту или опциональный SSD.

3.Нажми клавишу [Start]. Установи значение параметра.

4. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

* : Отображается экран выбора номера элемента обслуживания.

Устанавливает коэффициент пользовательского размера с размером A4/Letter. Установленный здесь коэффициент используется для преобразования коэффициента чёрного цвета по отношению к размеру A4/Letter и вывода результата на странице статуса сервиса.

Установка отображения счётчика покрытия и порога покрытия для цветного копирования и цветной печати.

Установи коэффициент преобразования соотношения чёрного для нестандартных размеров в отношении размера A4/Letter. Установка 1. Нажми клавишу [Start].

3. Нажми клавиши [◄] или [►] или цифровые клавиши для изменения значения установки.

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Коэффициент преобразования. Установи коэффициент преобразования соотношения чёрного для нестандартных размеров в отношении размера A4/Letter.

Установка счётчика для отображения времени до техническое обслуживание. Отображает, что счёт обслуживания достигнут при вычитании этого значения установки из цикла счёта обслуживания.

Если значение счётчика обслуживания достигает установленного значения или больше, отображается сообщение "Время для обслуживания скоро" и рекомендуется заменить набор обслуживания.

3. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

4. Нажми клавишу [Start]. Установи значение установки.

2. Нажми клавишу [Start] для очистки значения счётчика.

* : Отображается экран выбора номера элемента обслуживания.

Изменяет установки режима сна.

Изменяет установки режима сна.

* : Отображается экран настройки.

2. Нажми клавишу [Start]. Установи значение установки.

3. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

* : Отображается экран выбора номера элемента обслуживания.

Режим сна включен из системного меню.

Режим сна отключен из системного меню.

Регулирует поля сканирования изображения.

Произведи регулировку, если поля неправильны. * : Если переднее поле менее указанного значения, это может привести к замятию в термоузле (Fuser).

* : Если отсутствует нижнее поле, при непрерывной печати это может привести к размазыванию изображения на второй странице.

2. Нажми клавишу [System Menu].

3. Нажми клавишу [Start] для вывода тестового шаблона.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

* : Когда значение установки увеличивается, поле расширяется, и сужается при уменьшении значения установки.

7. Нажми клавишу [Start] для установки значения.

Если подходящие поля не получены после этой регулировки, выполни следующий режим обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Регулирует поля для сканирования таблицы.

Произведи регулировку, если поля неправильны. Регулировка 1. Нажми клавишу [Start].

2. Нажми клавишу [System Menu].

3. Поместите оригинал и нажмите клавишу [Start] для создания тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

* : Когда значение установки увеличивается, поле расширяется, и сужается при уменьшении значения установки.

7. Нажми клавишу [Start] для установки значения.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Регулирует переднее поле сканера.

Регулирует поля для сканирования DP.

Произведи регулировку, если поля неправильны. Регулировка 1. Нажми клавишу [Start].

2. Нажми клавишу [System Menu].

3.Поместите оригинал на DP и нажмите клавишу [Start] для создания тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

* : Когда значение установки увеличивается, поле расширяется, и сужается при уменьшении значения установки.

7. Нажми клавишу [Start] для установки значения.

Проверь изображение копии после регулировки. Если изображение всё ещё неправильное, выполни регулировку в режиме обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Регулирует время записи при двусторонней печати.

Регулируется, когда изображение обратной стороны при двустороннем копировании печатается повёрнутым на 180 градусов от изображения считывания сканером (изображение в памяти). Меры предосторожности Произведи регулировку после завершения следующих режимов обслуживания.

2. Нажми клавишу [System Menu].

3.Поместите оригинал на DP и нажмите клавишу [Start] для создания тестовой копии.

4. Нажми клавишу [System Menu].

6. Нажми клавиши [◄] или [►] или цифровые клавиши для изменения значения установки.

В случае примера копии 1 повысь значение параметра.

В случае примера копии 2 понизь значение параметра.

* :При увеличении значения параметра изображение смещается вперёд, при уменьшении — назад.

7. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

* : Отображается экран выбора номера элемента обслуживания.

Использует указанные оригиналы и автоматически регулирует следующие элементы в сканере и разделе сканирования DP.

Положение в направлении основного/вспомогательного сканирования, коррекция MTF, входная гамма цвета/чёрно-белого, автоматическая регулировка матрицы коррекции цвета. Раздел сканирования DP: Размер оригинала, масштабирование, переднее время и центральная линия, коррекция MTF, входная гамма, автоматическая регулировка матрицы коррекции цвета. Назначение Автоматически регулирует сканер и разделы сканирования DP.

Автоматически регулирует сканирование таблицы.

Выполни автоматическую регулировку первой стороны в разделе сканирования DP.

Выполни автоматическую регулировку второй стороны в разделе сканирования DP.

Выполни автоматическую регулировку первой стороны в разделе сканирования DP.

Выполни автоматическую регулировку второй стороны в разделе сканирования DP.

* : Обрежь заднее край оригинала регулировки DP (ChartB) как показано ниже.

Автоматический ввод целевого значения. * : Обычно регулируется здесь.

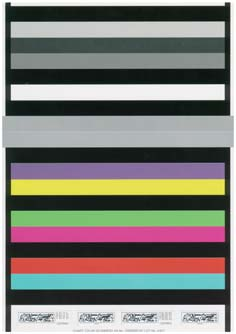

1. Установи указанный оригинал (P/N: 302NM94340) на таблицу.

7. При нажатии клавиши [Start] штрих-код оригинального графика считывается и начинается автоматическая регулировка.

8. Когда автоматическая регулировка нормально завершена, отображается [OK].

* : Когда код ошибки "1e" или "1f" отображается во время автоматической регулировки при сканировании таблицы и штрих-код не считывается, произведи регулировку после следующего ручного ввода целевого значения.

Ручной ввод целевого значения. 1. Введи целевые значения, показанные в нижней части первой страницы оригинала регулировки (P/N: 302NM94340), путём выполнения режима обслуживания U425.

2. Установи указанный оригинал (P/N: 302NM94340) на таблицу.

8. Нажми клавишу [Start] для запуска автоматической регулировки.

9. Когда автоматическая регулировка нормально завершена, отображается [OK].

Если позиция изображения смещена значительно при DP-регулировке ниже, при регулировке с помощью ChartA может возникнуть ошибка. Сначала используйте ChartB (позиция изображения) для регулировки, затем используйте ChartA (цвет).

* :Регулировка первой стороны двусторонней развертки DP 1.Установите указанный оригинал (P/N: 302NM94330) лицевой стороной вверх на DP.

4.Нажмите клавишу [Start] для запуска автоматической регулировки.

5.После успешного завершения автоматической регулировки отображается [OK].

* :Регулировка второй стороны двусторонней развертки DP 1.Установите указанный оригинал (P/N: 302NM94330) лицевой стороной вниз на DP.

4.Нажмите клавишу [Start] для запуска автоматической регулировки.

5.После успешного завершения автоматической регулировки отображается [OK].

Автоматический ввод целевого значения 1.Установите указанный оригинал (P/N: 302NM94340) лицевой стороной вверх на DP.

7.Нажмите клавишу [Start] для считывания штрихкода оригинального графика и запуска автоматической регулировки.

8. Когда автоматическая регулировка нормально завершена, отображается [OK].

*: Когда при автоматической регулировке в развертке DP отображается код ошибки «1e» или «1f» и штрихкод не считывается, выполните следующую регулировку после ручного ввода целевого значения.

Ручной ввод целевого значения. 1. Введи целевые значения, показанные в нижней части первой страницы оригинала регулировки (P/N: 302NM94340), путём выполнения режима обслуживания U425.

2.Установите указанный оригинал (P/N: 302NM94340) лицевой стороной вверх на DP.

8. Нажми клавишу [Start] для запуска автоматической регулировки.

9. Когда автоматическая регулировка нормально завершена, отображается [OK].

Автоматический ввод целевого значения 1.Установите указанный оригинал (P/N: 302NM94340) лицевой стороной вверх на DP.

7.Нажмите клавишу [Start] для считывания штрихкода оригинального графика и запуска автоматической регулировки.

8. Когда автоматическая регулировка нормально завершена, отображается [OK].

*: Когда при автоматической регулировке в развертке DP отображается код ошибки «1e» или «1f» и штрихкод не считывается, выполните следующую регулировку после ручного ввода целевого значения.

Ручной ввод целевого значения. 1. Введи целевые значения, показанные в нижней части первой страницы оригинала регулировки (P/N: 302NM94340), путём выполнения режима обслуживания U425.

2.Установите указанный оригинал (P/N: 302NM94340) лицевой стороной вверх на DP.

8. Нажми клавишу [Start] для запуска автоматической регулировки.

9. Когда автоматическая регулировка нормально завершена, отображается [OK].

* :После успешного завершения автоматической регулировки отображается [OK]. Если во время автоматической регулировки возникает ошибка, отображается код ошибки «NGXX» и операция останавливается. В этом случае проверьте ошибку и выполните автоматическую регулировку повторно.

1. Установите оригинал правильно и

2. Проверьте включение лампы или

1. Проверьте положение крепления

2. Проверьте включение лампы или

3. Проверьте обратную и переднюю стороны

Выключите переключатель питания, затем включите его и выполните повторно.

1. Выключите переключатель питания, затем

2. Выполните ручную регулировку.

Выключите переключатель питания, затем включите его и выполните повторно.

1. Выключите питание и включите его, затем

2. Выполните ручную регулировку.

* : Отображается экран выбора номера элемента обслуживания.

Выключите питание и включите его и выполните повторно.

Установите оригинал правильно и выполните повторно.

1. Очистите контактное стекло и щель

2. Замените оригинал регулировки

Установите оригинал правильно и выполните повторно.

Проверьте следующее и выполните повторно.

Правильна ли позиция оригинала?

Правильна ли позиция штрихкода?

Проверьте следующее и выполните повторно.

Одинаков ли считанный штрихкод?

Правильна ли позиция оригинала?

Правильна ли позиция штрихкода?

Установите оригинал правильно и выполните повторно.

Установите оригинал правильно и выполните повторно.

Введите значения лаборатории, показанные на обратной странице оригинала регулировки (P/N:

Введите данные для коррекции различий оригиналов во время автоматической регулировки Метод 1.Нажмите клавишу [Start].

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

2.Используя клавиши [Left/Right cursor] или цифровые клавиши, введите значения, показанные на обратной странице оригинала регулировки.

3. Нажми клавишу [Start] для установки значения.

* :Обычно эта установка не требуется.

1.Измерьте расстояния «A», «B» и «C» от верхнего края черного ремня 1 к нижнему краю черного ремня 3 оригинала регулировки.

1. Измерьте расстояния «A», «B» и «C» между двумя точками следующим образом. (A: 30 мм от левого края, B: 105 мм от левого края, C: 180 мм от левого края) ?Измерьте расстояние от переднего края к верхнему краю черного ремня 1.

2. Применяйте следующую формулу для полученных значений: ((A+B+C)/3)

2.Введите значение, полученное в «Lead», используя клавиши [◄] [►].

4.Измерьте расстояние «F» от левого края к правому краю черного ремня 2 на оригинале регулировки.

3. Нажми клавишу [Start] для установки значения.

Измерьте расстояние «F» от левого края на 21 мм от верхнего края черного ремня 1 к правому краю черного ремня 2.

5.Введите измеренные значения в «Main Scan», используя клавиши [◄] [►].

установка Вариация данных Lead Установите значение регулировки переднего края.

6. Нажми клавишу [Start] для установки значения параметра.

Установите значение регулировки левого края.

Sets the adjustment value of the left edge.

Установите значение регулировки заднего края.

7.Измерьте расстояние «D» и «E» от верхнего края чёрного ремня 1 до нижнего края чёрного ремня 3 на оригинале регулировки в двух позициях.

1. Измерьте расстояние «D» и «E» между двумя точками следующим образом. (D: Измерьте расстояние

2. Примените следующую формулу для полученных значений: (D/2+E/2)

8.Введите решённое значение в «Sub Scan» клавишами [◄] [►].

9.Нажмите клавишу [Start] для установки значения параметра.

* :Обычно эта установка не требуется.

1.Измерьте расстояние «A» от переднего края до чёрного ремня (внутри) на оригинале регулировки.

2.Введите измеренные значения в «Lead» клавишами [◄] [►].

3.Измерьте расстояние «B» от левого края до чёрного ремня (внутри) на оригинале регулировки.

4.Введите измеренные значения в «Main Scan» клавишами [◄] [►].

5.Измерьте расстояние «C» от переднего чёрного ремня (внутри) до заднего чёрного ремня (внутри) на оригинале регулировки.

6.Введите измеренные значения в «Sub Scan» клавишами [◄] [►].

7. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

Установите значение регулировки левого края.

Sets the adjustment value of the left edge.

Установите значение регулировки заднего края.

Проверка/установка TDRS Назначение Выполните для проверки/установки TDRS Метод 1.Нажмите клавишу [Start].

*1: отображается только при включённой функции TDRS.

* :Функция [Regist] невозможна при отсутствии установленной USB-памяти.

* :При установке USB-памяти информация TDRS автоматически извлекается и отображается.

После получения информации TDRS выберите [Regist] и затем зарегистрируйте информацию TDRS нажатием клавиши [OK] или [Start].

* :После успешного завершения в информации о состоянии выполненного элемента указано [Complete].

При возникновении ошибки в информации о состоянии обработанного элемента указаны следующие номера.

* :Если в предыдущем диалоговом окне выбрана опция [User/Processing Registration using a Password], будет указано «TDRS User».

Если выбрана опция [Processing Registration using an Access Code], будет указано «Access Code».

t0001 Критическая ошибка e0002 USB-память недоступна.

t0002 Ошибка обработки сети e0003 Импортируемый файл не существует в USB-памяти.

t0003 Ошибка неправильного параметра e0004 Ошибка чтения из USB-памяти.

t0004 Недостаточно ресурсов e0005 Ошибка отключения USB-памяти.

t0005 Ошибка связи e0006 Ошибка перемещения или переименования файла.

t0006 Ошибка обработки связи.

e0007 Ошибка открытия файла.

t0007 Ошибка входа e0008 Ошибка закрытия файла.

t0008 Внешняя ошибка e0009 Ошибка чтения файла t0009 Ошибка аутентификации e000A Ошибка копирования файла.

t000A HTTP-ошибка: Ошибка запроса e000B Ошибка открытия каталога.

t000B HTTP-ошибка: Ошибка на стороне сервера e000C Ошибка создания рабочего каталога.

t000C HTTP-ошибка: Ошибка на стороне клиента.

e000D Ошибка удаления рабочего файла.

Параметр: Вкл./Выкл. Config 1.Выберите элемент для установки.

2. Нажми клавишу [Start] для установки значения параметра.

3. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

* : Отображается экран выбора номера элемента обслуживания.

Инициализирует программные переключатели и все данные и память изображения в резервных данных на FAX PWB согласно назначению и параметру OEM.

Инициализирует файловую систему и затем инициализирует запись связи и зарегистрированное содержимое при проверке файловой системы и обнаружении в ней ошибки.

Инициализация FAX PWB Метод 1.Нажмите клавишу [Start].

* :Отображается экран ввода кода назначения и кода OEM.

3.Выберите [Country Code] и введите код назначения клавишами цифровой клавиатуры.

* :См. следующий список кодов маршрутизации.

* :Менять значение по умолчанию [OEM Code] не требуется.

4.Нажми клавишу [Start] для установки значения параметра.

Нажми клавишу [Stop] для отмены инициализации данных.

5.Версия прошивки выводится после инициализации данных.

Выводится версия прошивки 3 типов: приложение, загрузчик и IPL.

* :При успешной инициализации на один второй выводится "Completed".

* :При вводе неправильного значения при инициализации выводятся следующие ошибки.

Инициализируй программные переключатели на FAX PWB, отличные от данных машины, в соответствии с параметрами маршрутизации и OEM.

Инициализируй FAX PWB без изменения данных регистрации пользователя и заводских значений Метод 1.Нажми клавишу [Start].

* :Отображается экран ввода кода назначения и кода OEM.

4.Нажимай клавиши [◄] или [►] или цифровые клавиши для изменения значения параметра.

* :См. список кодов маршрутизации. (См. стр. 6-67) * :Менять значение по умолчанию [OEM Code] не требуется.

5.Нажми клавишу [Start] для установки значения параметра.

Нажми клавишу [Stop] для отмены инициализации данных.

6.Версия прошивки выводится после инициализации данных.

Выводится версия прошивки 3 типов: приложение, загрузчик и IPL.

* :При успешной инициализации на один второй выводится "Completed".

Установи тип линии для использования факса Назначение Выполняй по необходимости Метод 1.Нажми клавишу [Start].

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Установи количество звонков для автоматического переключения факс/телефон при использовании факса Назначение Отрегулируй количество звонков на более длительное или более короткое при автоматическом переключении факс/телефон Метод 1.Нажми клавишу [Start].

3. Нажми клавиши [◄] или [►] или цифровые клавиши для изменения значения установки.

* :Если установить значение по умолчанию "0", основной узел начнет приём факса без звонков.

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Инициализируй данные, связанные с передачей факса, такие как история передачи или различные ID.

Очисти историю связи Метод 1.Нажми клавишу [Start].

* :При успешной инициализации на один второй выводится "Completed".

* : Отображается экран выбора номера элемента обслуживания.

Установи количество игнорируемых строк при приёме факса при 100% увеличении и в режиме автоматического сжатия.

Установи максимальное количество игнорируемых строк при превышении объёма полученных данных ёмкости записи при записи данных в режиме автоматического сжатия на бумагу A4R или Letter R.

Если количество превышающих строк ниже установки, эти строки игнорируются. Если превышает установку, все данные на странице дополнительно сжимаются так, чтобы они помещались на одну страницу.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

* :Увеличь значение параметра, если страница, полученная в режиме сжатия, сжимается слишком сильно с нижним краем. Уменьши значение, если есть выпадение в полученном изображении.

2. Нажми клавишу [Start] для установки значения параметра.

Установи максимальное количество игнорируемых строк при превышении объёма полученных данных ёмкости записи при записи данных при 100% увеличении.

Если количество превышающих строк ниже установки, эти строки игнорируются. Если превышает установку, они записываются на следующую страницу.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

* :Увеличь значение параметра, если выводится пустая вторая страница при приёме в полном увеличении. Уменьши значение, если есть выпадение в полученном изображении.

Установи количество игнорируемых строк при приёме факса (A4R/LetterR) в режиме автоматического сжатия.

2. Нажми клавишу [Start] для установки значения параметра.

Установи количество игнорируемых строк при приёме факса при 100% увеличении.

Количество игнорируемых строк при приёме в режиме автоматического сжатия.

диапазон Начальная установка Вариация данных Количество игнорируемых строк при приёме в режиме автоматического сжатия A4R.

диапазон Начальная установка Вариация данных Установи количество игнорируемых строк при приёме факса при 100% увеличении.

Установи максимальное количество игнорируемых строк при превышении объёма полученных данных ёмкости записи при записи данных в режиме автоматического сжатия.

диапазон Начальная установка Вариация данных Количество игнорируемых строк при приёме в режиме автоматического сжатия.

Если количество превышающих строк ниже установки, эти строки игнорируются. Если превышает установку, все данные на странице дополнительно сжимаются так, чтобы они помещались на одну страницу.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

* :Увеличь значение параметра, если страница, полученная в режиме сжатия, сжимается слишком сильно с нижним краем. Уменьши значение, если есть выпадение в полученном изображении.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Установи количество строк регулировки для автоматического сжатия.

Количество строк регулировки для автоматического сжатия при установленной бумаге A4.

Количество строк регулировки для автоматического сжатия при установленной бумаге A4.

Количество строк регулировки для автоматического сжатия при установленной бумаге A4.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

Количество строк регулировки для автоматического сжатия при установленной бумаге A4.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

Количество строк регулировки для автоматического сжатия при установленной бумаге A4.

Количество строк регулировки для автоматического сжатия при установленной бумаге формата Letter.

диапазон Начальная установка Вариация данных Количество строк регулировки для автоматического сжатия.

диапазон Начальная установка Вариация данных Количество строк регулировки для автоматического сжатия при установленной бумаге A4.

Установи количество строк регулировки для автоматического сжатия при установленной бумаге формата Letter.

диапазон Начальная установка Вариация данных Количество строк регулировки для автоматического сжатия при установленной бумаге формата Letter.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

range Initial setting Data varia- tion Number of adjustment lines for automatic reduction when letter size paper is set.

Устанавливает режим работы факса и автоматическую печать протокола связи.

* : Отображается экран настройки.

Устанавливает, получать ли длинный документ с автоматическим уменьшением в направлении дополнительного сканирования или с 100% масштабированием.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

Устанавливает автоматическую печать протокола связи.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Выбирает автоматическое уменьшение в направлении дополнительного сканирования Протокол связи Устанавливает автоматическую печать протокола связи.

Автоматическое уменьшение выполняется, если полученный документ длиннее факс-бумаги.

Автоматическое уменьшение не выполняется.

Протокол связи не печатается автоматически.

Печатается автоматически при ошибке связи.

Печатается автоматически после завершения связи.

Устанавливает метод обнаружения сигнала для удаленного переключения.

Измените настройку в соответствии с типом телефона, подключенного к основному устройству.

Устанавливает условия удаленного переключения в соответствии с типом телефона пользователя, предпочтениями и т. д.

2. Выберите [Remote Mode] и нажмите клавишу [Start].

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Устанавливает интервал автоматического повтора и количество повторных попыток.

Передача факса может быть недоступна, если интервал повтора короткий. Если он длинный, передача займет много времени. Измените настройку, чтобы предотвратить следующие проблемы.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Устанавливает следующее в соответствии с полевыми претензиями Сокращение времени передачи для повышения точности приема при использовании линии низкого качества Улучшение точности связи при международной связи Способ 1. Нажмите клавишу [Start].

* : Отображается экран настройки.

Устанавливает скорость передачи отправителя. Когда конечное устройство имеет возможность V.34, V.34 выбирается для передачи независимо от этой настройки.

1. Выберите скорость связи.

2. Нажми клавишу [Start] для установки значения параметра.

Устанавливает емкость приема для уведомления передатчика сигналом DIS/NSF. Когда конечное устройство имеет возможность V.34, V.34 выбирается для передачи независимо от этой настройки.

2. Нажми клавишу [Start] для установки значения параметра.

Устанавливает начальную скорость связи.

Устанавливает период ожидания для предотвращения проблем с эхо на стороне отправителя.

Устанавливает время отправки сигнала DCS после получения сигнала DIS. Выполните при возникновении ошибки с эхо на стороне передатчика.

2. Нажми клавишу [Start] для установки значения параметра.

Устанавливает время отправки сигнала NSF, CSI или DIS после получения сигнала CED. Выполните при возникновении ошибки с эхо на стороне приемника.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Отправляет DCS через 500 мс после получения DIS.

Отправляет DCS через 300 мс после получения DIS.

Отправляет NSF, CSI или DIS через 500 мс после получения CED.

Отправляет NSF, CSI или DIS через 75 мс после получения CED.

Устанавливает передачу и прием ECM Устанавливает частоту CED Способ 1. Нажмите клавишу [Start].

* : Отображается экран настройки.

Установите OFF, если сокращение расходов на передачу имеет более высокий приоритет, чем качество изображения.

* : Не устанавливайте OFF при подключении к линии IP-телефонии.

* : Начальная настройка: On 2. Нажмите клавишу [Start]. Установите значение настройки.

Установите OFF, если сокращение расходов на передачу имеет более высокий приоритет, чем качество изображения.

* : Не устанавливайте OFF при подключении к линии IP (Internet Protocol) телефонии.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

Установлена частота CED.

Устанавливает частоту CED. Выполните как одну из мер повышения точности связи при международной связи.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Уменьшение ошибок связи при использовании линии низкого качества Соответствует полевым претензиям при автоматическом переключении факса/телефона Способ 1. Нажмите клавишу [Start].

* : Отображается экран настройки.

Устанавливает, отправлять ли биты 33 и далее сигнала DIS/DTC.

2. Нажми клавишу [Start] для установки значения параметра.

Настройка: Num OF CNG(F/T) Устанавливает количество обнаружений CNG в режиме автоматического переключения факса/телефона.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Устанавливает сигнал DIS на 4 байта.

Num OF CNG(F/T) Устанавливает количество обнаружений CNG в режиме автоматического переключения факса/телефона.

Биты 33 и далее сигнала DIS/DTC не отправляются.

Биты 33 и следующие биты сигнала DIS/DTC передаются.

Снижение ошибок связи при использовании низкокачественной линии Способ 1. Нажми клавишу [Start].

* : Отображается экран настройки.

Установи включение/отключение связи V.34 отдельно для передачи и приема.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

Установи использование скорости символов V.34 3429 Гц.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

Включи или отключи связь V.34.

Установи скорость символов V.34 (3429 Гц).

Установи количество приемов сигнала DIS.

Установи эталон для выхода сигнала RTN.

Связь V.34 включена для передачи и приема.

Связь V.34 включена только для передачи.

Связь V.34 включена только для приема.

Связь V.34 отключена для передачи и приема.

Используется скорость символов V.34 3429 Гц.

Скорость символов V.34 3429 Гц не используется.

Установи количество приемов сигнала DIS один или два раза. Выполни как одну из корректирующих мер при ошибках передачи и других проблемах.

1. Нажми клавишу [Start] для установки значения параметра.

Установи уровень ошибок линии как эталон для передачи сигнала RTN. Если ошибки передачи часто возникают из-за качества линии, понизь этот параметр для их снижения.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Ответь на второй сигнал.

Установи максимальное количество байтов ошибок, признанных приемлемыми при приеме сигнала TCF. Выполни как одну из мер для облегчения условий передачи при возникновении ошибок передачи.

* : Ослабь условия связи Установка 1. Нажми клавишу [Start].

3. Нажми клавиши [◄] или [►] или цифровые клавиши для изменения значения установки.

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Установи время обнаружения при выборе однократного обнаружения для дистанционного переключения.

Установи время обнаружения при выборе непрерывного обнаружения для дистанционного переключения.

Устанавливает условия удаленного переключения в соответствии с типом телефона пользователя, предпочтениями и т. д.

3. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

диапазон Начальная установка Время (один раз) Установи время однократного обнаружения для дистанционного переключения.

Установи время непрерывного обнаружения для дистанционного переключения.

Установи время истечения тайм-аута для факсимильной связи.

Главным образом выполняется для повышения точности связи при международной связи Способ 1. Нажми клавишу [Start].

Установи время перед обнаружением сигнала CED или DIS после отправки сигнала вызова.

Установи предотвращение разъединения линии, которое возникает в зависимости от качества АТС или когда целевое устройство установит функцию автоматического переключения.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

Установи время перед получением правильного сигнала после приема вызова.

* Этот параметр обычно не требуется.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

диапазон Начальная установка Установи время истечения T0 тайм-аута.

диапазон Начальная установка Установи время истечения T1 тайм-аута.

Время истечения T2 тайм-аута установлено следующим образом.

От выхода сигнала CFR до приема данных изображения От приема данных изображения до следующего приема сигнала В ECM от обнаружения сигнала RNR до следующего приема сигнала 1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счетчика.

2. Нажми клавишу [Start] для установки значения параметра.

Установи время начала звонка оператору через внешний телефон после получения вызова в режиме автоматического переключения FAX/телефон. (См. рисунок 1-3-18). Если прием сигнала FAX происходит в течение этого времени или время истекает, режим автоматически переключается на режим приема FAX. Выполни при возникновении ошибки приема в режиме автоматического переключения FAX/телефон.

1. Нажми клавиши [◄] или [►] или цифровые клавиши для изменения значения параметра.

2. Нажми клавишу [Start] для установки значения параметра.

Установи время начала отправки тонального сигнала обратного вызова после получения вызова как факсимильного аппарата в режиме автоматического переключения FAX/телефон. (См. рисунок 1-3-18). Выполни при возникновении ошибки приема в режиме автоматического переключения FAX/телефон.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

диапазон Начальная установка Установи время истечения T2 тайм-аута.

диапазон Начальная установка Установи время истечения Ta тайм-аута.

диапазон Начальная установка Установи время истечения Tb1 тайм-аута.

Установить время запуска звонка оператору через внешний телефон после получения вызова в режиме автоматического переключения факс/телефон. (См. рисунок 1-3-27). Выполнить при возникновении ошибки приема в режиме автоматического переключения факс/телефон.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

В режиме TAD установить время проверки наличия триггеров переключения на прием факса после подключения трубки. Если переключение на прием факса не произойдет в течение этого периода, устройство будет работать как обычный телефон после этого.

В режиме TAD изменить настройку при неудачном приеме факса или при невозможности телефона принять вызов.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

Установить длительность определения статуса молчания, одного из триггеров проверки времени Tc.

В режиме TAD изменить настройку при неудачном приеме факса или при невозможности телефона принять вызов. Убедиться, что не установлено слишком короткое значение, иначе режим может переключиться на факс, пока устройство используется как телефон.

1. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

диапазон Начальная установка Установить время-ауты Tb2.

диапазон Начальная установка Установить время-ауты Tc.

диапазон Начальная установка Установить время-ауты Td.

Установить эквалайзер кабеля G3. Установить уровень обнаружения модема.

Отрегулировать эквалайзер для совместимости с характеристиками линии. Установить для повышения точности связи при использовании линии низкого качества Способ 1. Нажать клавишу [Start].

1. Выбрать [0дБ], [4дБ], [8дБ] или [12дБ].

2. Нажми клавишу [Start] для установки значения параметра.

1. Выбрать [0дБ], [4дБ], [8дБ] или [12дБ].

2. Нажми клавишу [Start] для установки значения параметра.

1. Выбрать [-33дБм], [-38дБм], [-43дБм] или [-48дБм].

2. Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Установить эквалайзер передающего кабеля G3.

Установить эквалайзер приемного кабеля G3.

Установить уровень обнаружения модема.

Отрегулировать для совместимости эквалайзера с характеристиками линии при установке основного блока Параметр 1. Нажать клавишу [Start].

3. Нажми клавиши [◄] [►] или цифровые клавиши для изменения значения счётчика.

4.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Установить NCU (сетевой блок управления).

Выполнить по мере необходимости Способ 1. Нажать клавишу [Start].

* : Отображается экран настройки.

Выбрать подключение факса к АТС или сети общего пользования.

2. Нажми клавишу [Start] для установки значения параметра.

Выбрать, проверять ли наличие сигнала гудка для проверки, снята ли трубка, когда факс подключен к сети общего пользования.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

Установка подключения АТС/ТСОП Сигнал гудка Установить обнаружение гудка ТСОП.

Установка подключения АТС Постоянный ток Установить обнаружение тока петли перед набором номера.

Подключено к сети общего пользования.

Сигнал гудка не обнаружен.

Установить, отключается ли линия сразу после обнаружения сигнала занятости, или сигнал занятости не обнаруживается и линия остается подключенной до истечения времени-аута T0, при передаче сигнала факса. Передача факса может не пройти из-за неправильного обнаружения сигнала занятости. При установке значения OFF эта проблема может быть решена. Однако линия не отключится в течение времени-аута T0 даже если линия адресата занята.

* : Начальная установка: Вкл./Выкл. (Австралия) 2. Нажать клавишу [Start] для установки значения параметра.

Выбрать режим подключения входящего вызова при подключении к АТС.

* В зависимости от типа подключенной АТС выбрать режим подключения входящего вызова.

2. Нажми клавишу [Start] для установки значения параметра.

Установить, обнаруживается ли ток петли перед набором номера.

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

* : Отображается экран выбора номера элемента обслуживания.

Не обнаруживать сигнал занятости.

Обнаруживать ток петли перед набором номера.

Обнаруживать ток петли перед набором номера.

Вывести список данных факс-связи.

* : Печать списка отключена, когда в буфере остается задание или нажата клавиша [Pause All Print Jobs] для остановки печати.

Проверить условия использования, параметры и процедуры передачи факса.

* : Отображается экран выбора номера элемента обслуживания.

Распечатать список переключателей программного обеспечения, местного номера телефона, конфиденциальных ящиков, версий встроенного ПО и другой информации.

Распечатать список журналов ошибок и линий связи.

Распечатать список параметров факс-связи только в режиме обслуживания (отчет о самодиагностике).

Вывести список процедур связи.

Вывести адресную книгу в порядке ID Addr List(Idx) Вывести адресную книгу в порядке имен.

Настроена пакетная передача факса. Изменить приоритет размера печати при приеме небольшого размера.

Выполни как требуется Способ 1. Выбери элемент для настройки.

1. Используя клавиши [◄] [►], выбери [Вкл.] или [Выкл.].

* : Начальная установка: Вкл. 2. Нажми клавишу [Start] для установки значения установки.

1. Используя клавиши [◄] [►], выбери [Вкл.] или [Выкл.].

3. Нажми клавишу [Start] для установки значения.

* : Отображается экран выбора номера элемента обслуживания.

Массовая отправка факсов настроена.

Изменение приоритета размера печати при приеме малого размера.

Массовая отправка факсов включена.

Массовая отправка факсов отключена.

Установи программные переключатели на FAX PWB индивидуально.

Измени настройку при возникновении проблемы, такой как разделение выходных оригиналов * : Так как производительность связи значительно влияет на результат, обычно эту настройку не требуется изменять.

3. Введи требуемый номер программного переключателя (3 цифры) используя цифровые клавиши и нажми клавишу [Start].

4. Нажимай клавиши битов 0-7 для переключения каждого бита между 0 и 1.

5.Нажми клавишу [Start] для установки значения параметра.

* : Отображается экран выбора номера элемента обслуживания.

Установи бит программного переключателя (8bit).

Длина FIF при передаче сигнала DIS/DTC 4 раза и более № .

Тайм-аут для запуска обнаружения FSK в V.8 № .

Тайм-аут для запуска обнаружения FSK в V.8 № .

Сотри накопленные данные покрытия печати на бумаге формата A4 и его период времени (как показано на странице статуса обслуживания).

Сотри данные как требуется во время обслуживания Способ 1. Нажми клавишу [Start].

3. Нажми клавишу [Start] для стирания данных покрытия печати.

* : Отображается экран выбора номера элемента обслуживания.

Сотри данные покрытия печати.

Получи данные резервной копии на USB-память с основного блока или запиши данные с USB-памяти на основной блок.

Создай резервную копию информации основного блока и импортируй или экспортируй для восстановления информации основного блока Настройка 1. Выключи переключатель питания.

2. Вставьте USB-память в разъем USB-памяти.

* : Дождись около 10 секунд до распознавания основным блоком USB-памяти.

Импортируй данные с USB-памяти на основной блок.

Получение данных с основного блока на USB-память.

*1: Только при подключенном факсе, *2: Только для модели TSI * : Так как данные зависят друг от друга, данные, отличные от выбранных, также получаются или записываются.

2. Нажми клавишу [Start]. Начни чтение или запись.

* : Прогресс выбранного элемента отображается в %.

* : При возникновении ошибки операция отменяется и появляется код ошибки.

3. [Завершение] появляется после успешного завершения.

4. При выборе [Импорт] выключи, а затем включи переключатель питания после завершения записи. Подожди более 5 секунд между выключением и включением питания.

* : Отображается экран выбора номера элемента обслуживания.

Выполни для проверки текущих счетчиков биллинга Способ 1. Нажми клавишу [Start].

* : Переключение на каждый экран отображения.

* : Отображается экран выбора номера элемента обслуживания.

Сотри все счетчики начисления и счетчики срока службы машины.

Счетчики общего начисления и счетчики срока службы машины можно стереть только один раз, если все значения счетчика равны 1000 или менее.

* : Сотри все счетчики начисления и счетчики срока службы машины.

* : Отображается экран выбора номера элемента обслуживания.

Отображается текущий счетчик срока службы машины.

Выполни для проверки счетчика срока службы машины Способ 1. Нажми клавишу [Start].

* : Отображается текущий счетчик срока службы машины.

* : Отображается экран выбора номера элемента обслуживания.

Инициализируй счетчик биллинга и счетчик срока службы машины.

Передай файлы журнала, сохраненные на жестком диске, на USB-память.

*: Передача снимков экрана при журнале и получении журнала.

Передай файл журнала, сохраненный на жестком диске, на USB-память для исследования при возникновении сбоя.

1.Убедитесь, что светодиодный индикатор выключен, и переведите выключатель питания в положение OFF.

2. Вставьте USB-память в разъем USB-памяти.

* :Начинает передачу файлов журнала, сохраненных на жестком диске, на USB-флешку.

[Processing] отображается. (Примерно 3-5 минут) 7.[Completed] появляется после успешного завершения.

8.Переведите выключатель питания в положение OFF, затем ON. Подождите более 5 секунд между отключением и включением питания.

* :Код ошибки появляется при возникновении ошибки.

Способ получения журнала при зависании панели управления Получение журнала начинается при нажатии четырех клавиш на панели управления (*, 8, 6, Clear) в течение 3-6 секунд.

Индикатор памяти мигает во время получения и выключается по завершении.

Журнал, полученный таким образом, можно сохранить на USB-флешку.

* : Отображается экран выбора номера элемента обслуживания.

Сохраняет данные, отправленные в основное устройство, на USB-флешку.

Сохраните данные, отправленные в основное устройство, на USB-флешку для проверки.

* :При ненормальном завершении операции отображается код ошибки.

* : Отображается экран выбора номера элемента обслуживания.

USB-флешка повреждена. USB-флешка была отключена во время обработки данных или защищена от записи.

Машина оснащена функцией обслуживания, которую можно использовать для техническогообслуживания и ремонта машины.

(1-1) Выполнение режима обслуживания Готов к копированию System Menu:

1. Модель TSI

1. Нажмите клавишу System Menu.

3. Выберите [Service Setting], используя

4. Выберите элемент для установки

Принудительно подайте тонер при замене блока проявки.

Инициализирует все данные и память изображения.

Устанавливает режим регулировки высоты.

Диагностика памяти при включении питания выполняется для проверки возможности чтения/записи.

Выводит тестовую страницу в 16-уровневой полутоне.

Выводит тестовую страницу для определения источника сбоя изображения (в механизме или сканере).

1.Войдите в меню Service Setting.

Нажать клавишу [System Menu/Counter].

При замене блока проявки новым необходимо подать тонер, так как он не входит в комплект блока проявки. Хотя тонер подается автоматически в блок проявки без специальных операций, подача тонера внутри нового блока проявки (не содержащего тонер) до уровня, пригодного для печати, занимает длительное время.

(Требуется наличие около 200 г тонера.) При замене блока проявки можно подать тонер временно на высокой скорости в этом режиме.

Принудительно подайте тонер при замене блока проявки.

1.Войдите в меню Service Setting.

5.После переключения выключателя питания OFF и ON выполняется режим установки тонера.

Инициализирует программные переключатели и все данные и память изображения в резервных данных на FAX PWB согласно назначению и параметру OEM.

1.Войдите в меню Service Setting.

3.Введите код места назначения, используя цифровые клавиши.

4.Нажмите клавишу [OK] для установки значения параметра.

Нажать клавишу [System Menu/Counter].

Устанавливает режим регулировки высоты.

Выполните при ухудшении качества печати на высоте 1001 метр и выше Способ 1.Войдите в меню Service Setting.

3.Выберите [Normal], [1001 - 2000m], [2001 - 3000m] или [3001 - 3500m] и подтвердите значение параметра.

Нажать клавишу [System Menu/Counter].

Выполните при возникновении ухудшения плотности изображения, фонового изображения или смещенного изображения.

1.Войдите в меню Service Setting.

3.Используя клавишу [▲] или [▼], выберите параметр "1" - "7" и установите значение параметра.

Нажать клавишу [System Menu/Counter].

Диагностика памяти при включении питания (возможность чтения и записи).

Проверьте наличие неисправности устройства памяти, которая может вызвать неразрешимую ошибку F-code, блокировку или аномальные изображения. Проверяет сбой памяти.

1.Войдите в меню Service Setting.

4. Выключи и включи выключатель питания. Выжди более 5 секунд между выключением и включением питания.

Нажать клавишу [System Menu/Counter].

(2-1) Выполнение режима обслуживания Готов к копированию Report Counter Common Setting Copy Document Box Send FAX Application Edit Distination User Login/Job Accounting Counter System/Network Adjustment/Maint.

2. Модель LCD

1. Нажмите клавишу System Menu.

3. Выберите [Service Setting], используя

4. Выберите элемент для установки

страница Service Status Выводит страницу статуса обслуживания.

Выводит страницу статуса сети.

Принудительно подайте тонер при замене блока проявки.

Устанавливает режим регулировки высоты.

Инициализирует все данные и память изображения.

Диагностика памяти при включении питания выполняется для проверки возможности чтения/записи.

Выведите страницу статуса обслуживания.

Используется для получения информации о параметрах окружающей среды и данных обслуживания.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Service Status].

4.Выберите [Yes] клавишей [Left select].

Выведите страницу статуса обслуживания.

* :Обратитесь к режиму обслуживания U000 для подробного описания. (См. стр. 6-23) Завершение Выберите [Exit] клавишей [Right select].

Выводит страницу статуса сети.

Получает информацию о сетевых параметрах.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Network Status].

4.Выберите [Yes] клавишей [Left select].

Выводит страницу статуса сети.

Выберите [Exit] клавишей [Right select].

Выводит тестовую страницу в 16-уровневой полутоне.

Выводит тестовую страницу для определения источника сбоя изображения (в механизме или сканере).

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Test Page].

4.Выберите [Yes] клавишей [Left select]. Выводит тестовую страницу.

Выберите [Exit] клавишей [Right select].

При замене блока проявки новым необходимо подать тонер, так как он не входит в комплект блока проявки. Хотя тонер подается автоматически в блок проявки без специальных операций, подача тонера внутри нового блока проявки (не содержащего тонер) до уровня, пригодного для печати, занимает длительное время.

(Требуется наличие около 200 г тонера.) При замене блока проявки можно подать тонер временно на высокой скорости в этом режиме.

Принудительно подайте тонер при замене блока проявки.

1.Войдите в меню Service Setting.

5.После переключения выключателя питания OFF и ON выполняется режим установки тонера.

Тонер тонким слоем распределяется по всему барабану и вращается около 2 минут. Очищающее лезвие внутри узла барабана соскребает тонер и очищает поверхность печатного барабана.

Очищает поверхность печатного барабана при появлении дефектов изображения из-за барабана. Эффективно выполнять при конденсации на печатном барабане.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Drum Refresh].

4.Выберите [Yes] клавишей [Left select]. Выполните обновление барабана.

Выберите [Exit] клавишей [Right select].

Устанавливает режим регулировки высоты.

Выполните при ухудшении качества печати при установке на высоте 1500 метров и выше Способ 1. Откройте меню Service Setting.

2.Используя клавишу [▲] или [▼], выберите [Altitude Adjustment].

4.Используя клавиши [▲] или [▼], выберите [Normal], [1001 - 2000m], [2001 - 3000m] или [3001 - 3500m].

5.Нажмите клавишу [OK] для установки значения параметра.

Выберите [Exit] клавишей [Right select].

Выполните при возникновении ухудшения плотности изображения, фонового изображения или смещенного изображения.

1.Войдите в меню Service Setting.

2.Используя клавишу [▲] или [▼], выберите [MC].

4.Используя клавишу [▲] или [▼], выберите параметр "1" - "7".

5.Нажмите клавишу [OK] для установки значения параметра.

Выберите [Exit] клавишей [Right select].

Инициализирует программные переключатели и все данные и память изображения в резервных данных на FAX PWB согласно назначению и параметру OEM.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [FAX Country Code].

4.Введите код пункта назначения, используя цифровые клавиши.

5.Нажмите клавишу [OK] для установки значения параметра.

6.Нажмите клавишу [OK]. Начинается инициализация данных.

Выберите [Exit] клавишей [Right select].

Выполняется для дистанционной диагностики основного блока из сервис-центра при возникновении проблемы.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Remote Diag.Set.].

5.Нажмите клавишу [OK] для установки значения параметра.

Выберите [Exit] клавишей [Right select].

ID регистрируется для диагностики основного блока с использованием связи с сервис-центром при возникновении проблемы.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Remote Diag. ID].

3.Нажимайте цифровые клавиши для ввода предварительно установленного ID дистанционной диагностики (0000-9999).

4.Нажмите клавишу [OK] для установки значения параметра.

Выберите [Exit] клавишей [Right select].

Диагностика памяти при включении питания (возможность чтения и записи).

Неисправное запоминающее устройство может рассматриваться как один из неразрешимых факторов при возникновении ошибки F-code, зависания или аномального изображения. Проверяет отказ памяти.

1.Войдите в меню Service Setting.

2.Используя клавиши [▲] [▼], выберите [Mem. Diagnostic].

4.Выберите [Start] клавишей [Left].

5.Выключите и затем включите выключатель питания. Ждите более 5 секунд между отключением и включением питания.

Выберите [Exit] клавишей [Right select].
