Перед разборкой главного блока нажми главный выключатель питания для отключения. Убедись, что лампа питания на панели управления выключена, и отсоедини кабель питания от розетки. Затем начни разборку.

При работе с платами печатных схем (PWB) не касайся деталей голыми руками. Не повреждай плату.

Если на плате установлены микросхемы (IC), не касайся их рукой или предметом с электростатическим зарядом.

Перед отключением разъема с крючком убедитесь, что отпустили крючок.

Не допускай защемления проводов и кабелей.

При сборке разобранных деталей используй оригинальные винты.

Если типы и размеры винтов неясны, обратитесь к списку деталей.

Соблюдай следующие правила при работе и хранении барабана.

При снятии узла барабана никогда не подвергай поверхность барабана воздействию сильного прямого света.

Храни в месте с температурой окружающей среды от -20 до 40 °С и влажностью окружающей среды 85% RH или менее.

Избегай хранения узла барабана в месте, где температура и влажность могут резко измениться, даже если эти изменения находятся в допустимом диапазоне.

Избегай воздействия любого вещества, которое вредно или может повлиять на качество барабана.

Не касайтесь поверхности барабана каким-либо предметом.

Не касайся поверхности барабана голыми руками или в перчатках.

Если барабан касался рук или загрязнился маслом, очисти его.

Храни контейнер с тонером в прохладном, темном месте.

Не размещай контейнер с тонером под прямыми солнечными лучами или во влажной среде.

1. Меры предосторожности
2. Хранение и работа с барабаном
3. Хранение контейнера с тонером

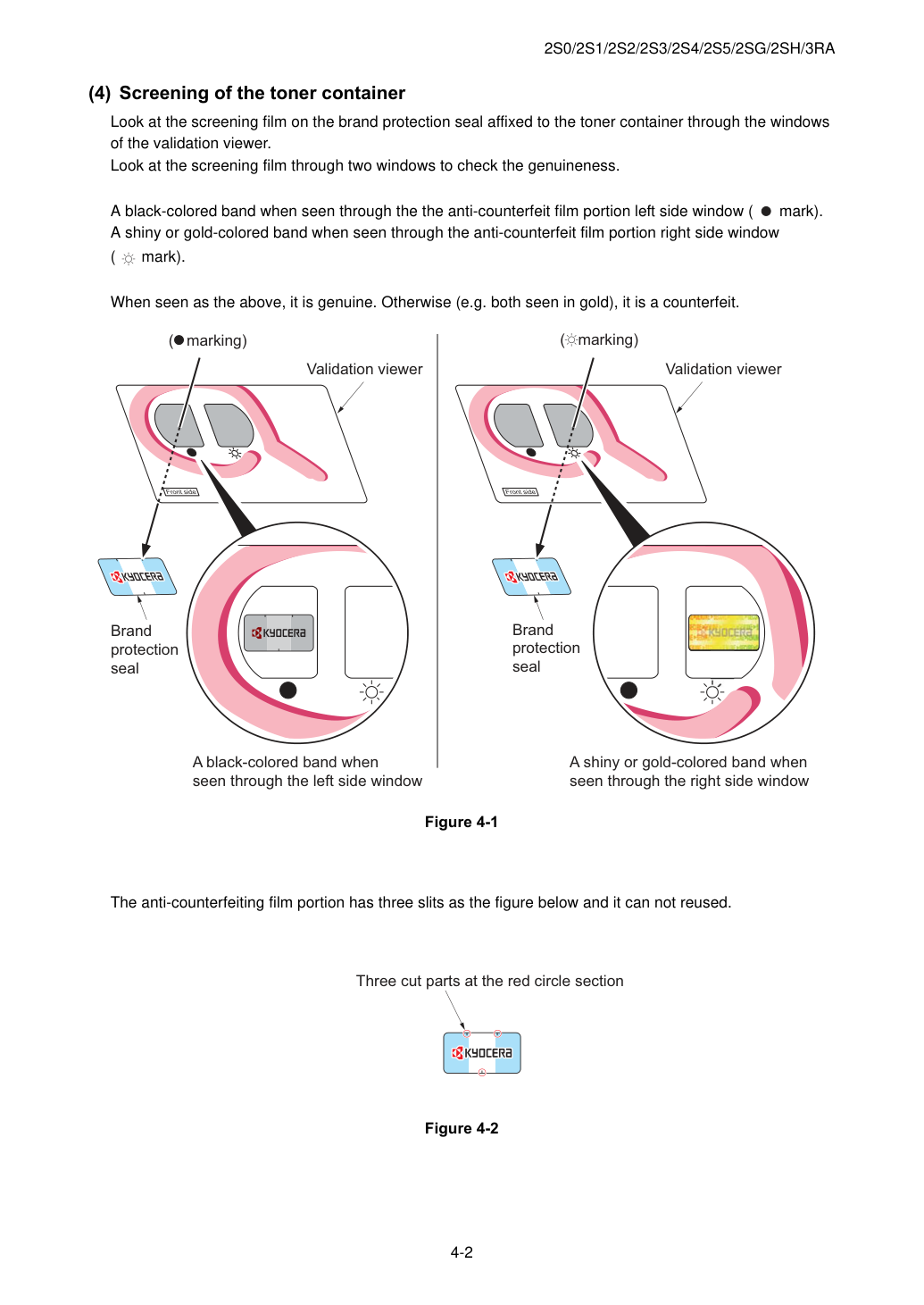

Посмотри на защитную пленку на наклейке защиты бренда, приклеенной к контейнеру с тонером, через окна валидатора.

Посмотри на защитную пленку через два окна, чтобы проверить подлинность.

Черная полоса при просмотре через оконную часть антиподдельной пленки слева (отметка).

Если видишь как указано выше, это подлинный товар. В противном случае (например, оба золотистого цвета) это поддельный товар.

Часть с антиподдельной пленкой имеет три прорези как показано на рисунке ниже и не может быть использована повторно.

4. Проверка отметки контейнера с тонером (отметка).

Выполни следующие режимы обслуживания после замены вышеуказанного комплекта обслуживания.

Название, используемое в руководстве обслуживания Название, используемое в списке запасных частей MK-1150 MK-1151 MK-1152 MK-1154 (100 000 отпечатков) MK-1150/MAINTENANCE KIT MK-1151/MAINTENANCE KIT MK-1152/MAINTENANCE KIT MK-1154/MAINTENANCE KIT DRUM UNIT Developer unit 1702RV0NL0 1702RV0JP0 1702RV0US0 1702RV0AS0 Номер раздела

1. Комплекты обслуживания
2. Выполнение режима обслуживания после замены комплекта обслуживания
3. Список деталей обслуживания

Проверь счетчики обслуживания в режиме обслуживания U901.

Не используй аэрозоли с легковоспламеняющимся газом для продувки воздухом или воздушной щетки.

Пылесос: в частности, удали тонер и бумажную пыль вокруг узла формирования изображения и транспортировки.

Спирт или сухая ткань при отсутствии замены.

Спирт или сухая ткань при отсутствии замены.

Протирка сухой тканью или очистка спиртом.

4. Процедуры периодического обслуживания

Если необходима замена деталей из-за неисправности и т.п., замени запасные части в соответствии со следующими процедурами.

1. Секция подачи бумаги кассеты

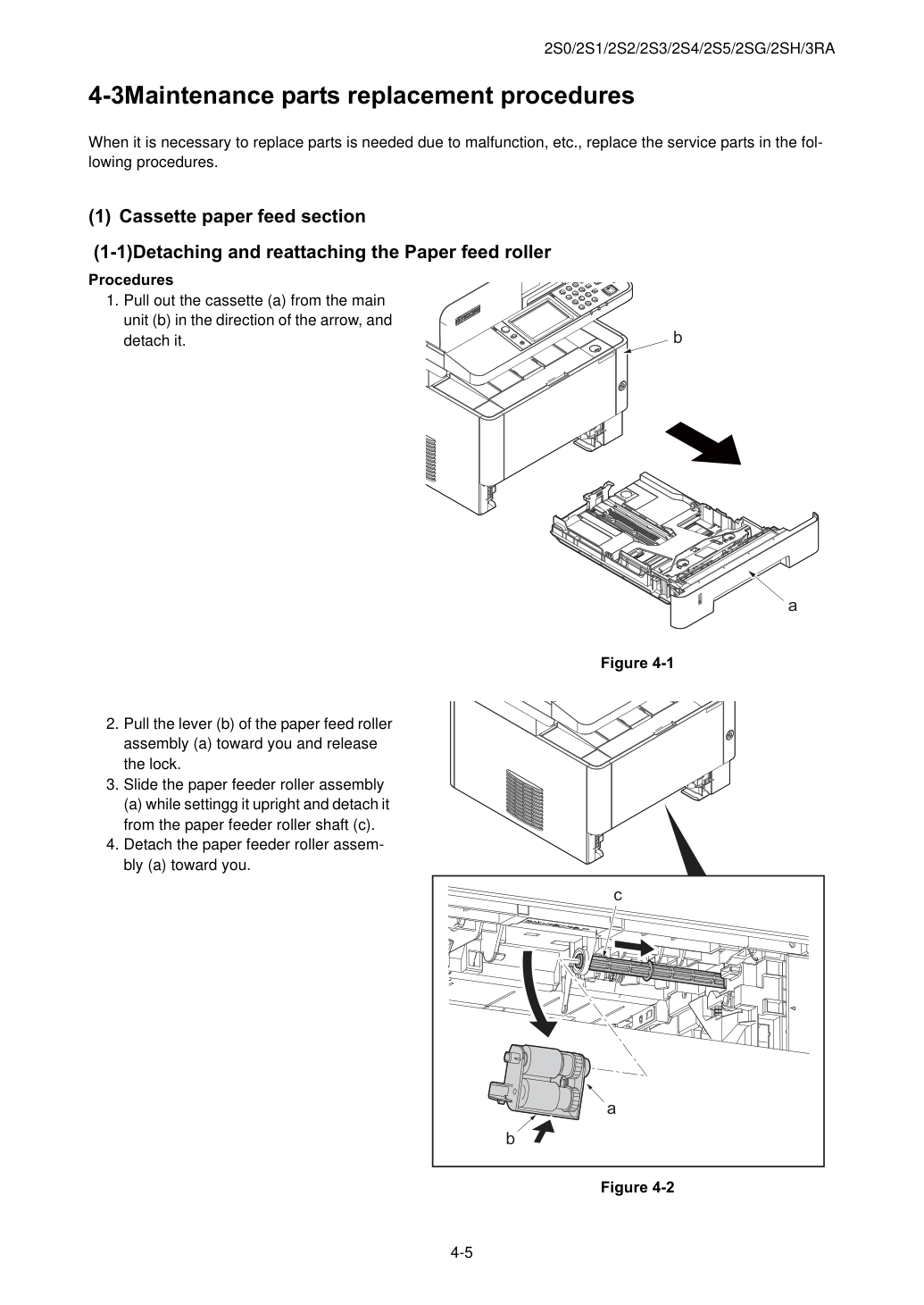

1. Извлеки кассету (a) из основного блока (b) в направлении стрелки и отсоедини ее.

2. Потяни рычаг (b) узла ролика подачи бумаги (a) на себя и отпусти фиксатор.

3. Сдвинь узел ролика подачи бумаги (a), установив его вертикально, и отсоедини его от вала ролика подачи бумаги (c).

4. Отсоедини узел ролика подачи бумаги.

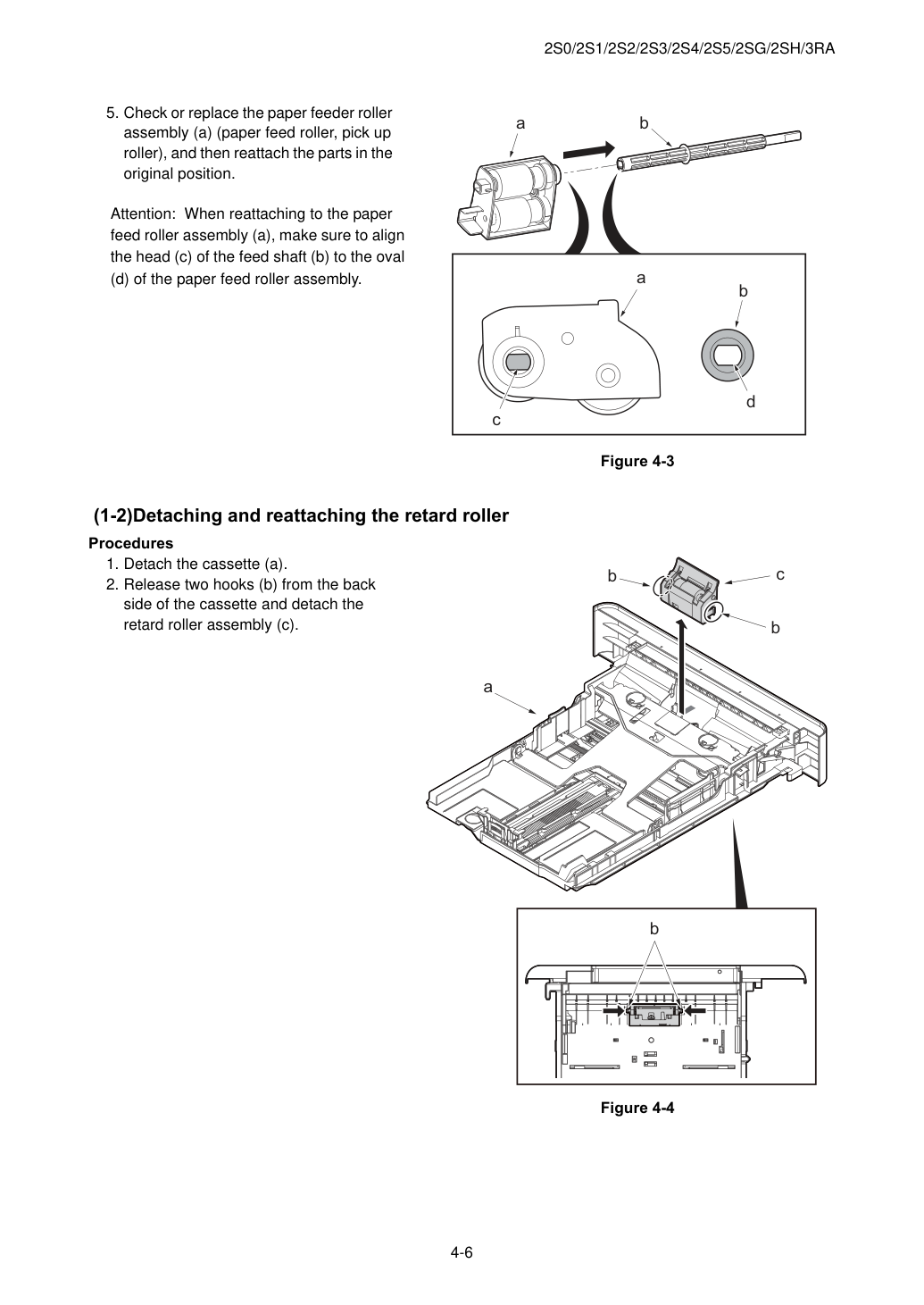

5. Проверь или замени узел ролика подачи бумаги (a) (ролик подачи бумаги, ролик захвата), затем переустанови детали в исходное положение.

Внимание: при переустановке узла подачи бумаги (a) убедись, что головка (c) вала подачи (b) выровнена с овальным отверстием (d) узла ролика подачи бумаги.

1. Отсоедини кассету (a).

2. Отпусти два крючка (b) с задней стороны кассеты и отсоедини узел ролика торможения (c).

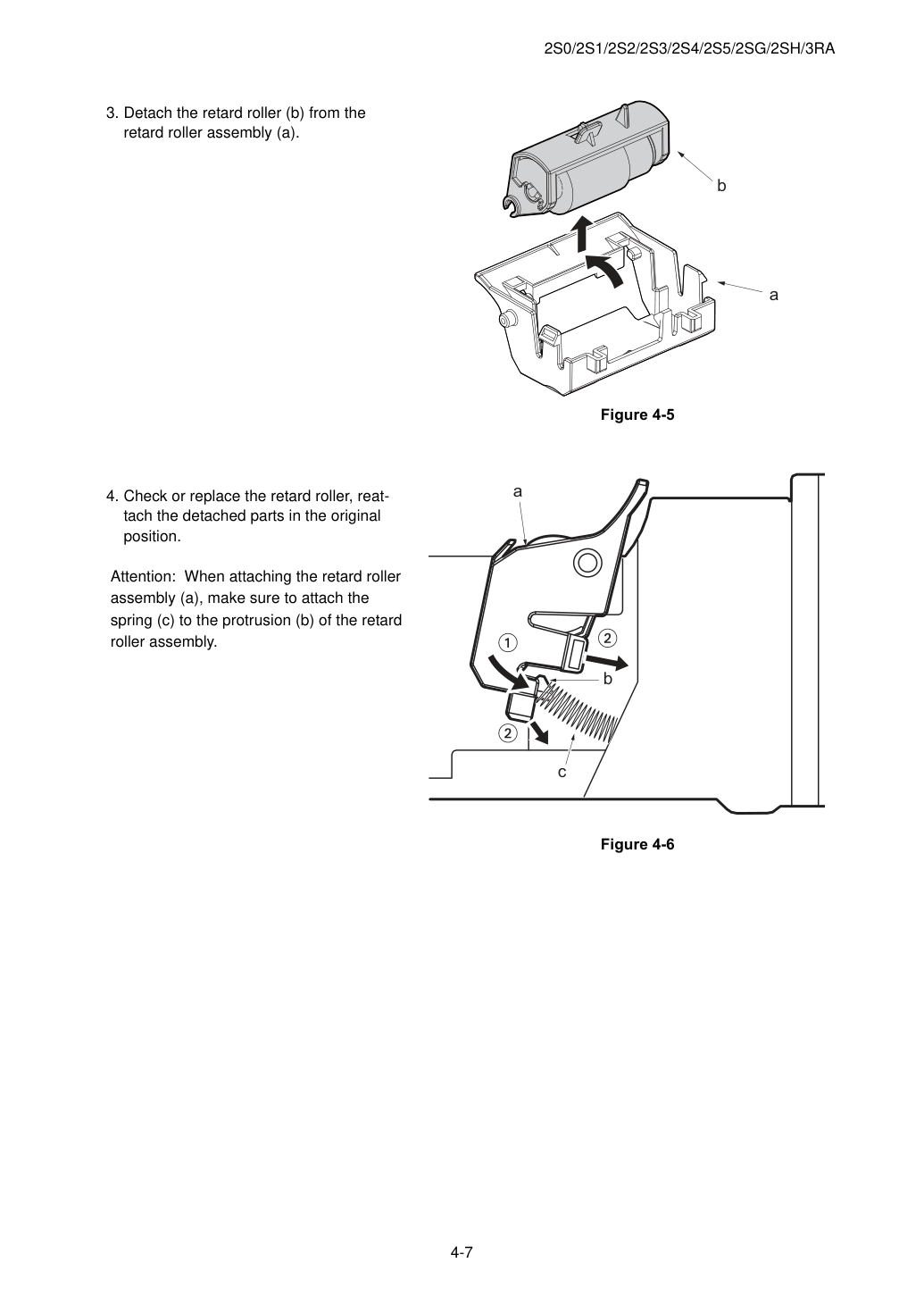

3. Отсоедини ролик торможения (b) от узла.

4. Проверь или замени ролик торможения, переустанови отсоединенные детали в исходное положение.

Внимание: при установке узла ролика торможения (a) убедись, что пружина (c) установлена на выступ (b) узла ролика торможения.

1. Отсоедини кассету.

2. Открой переднюю крышку (a) и отсоедини узел.

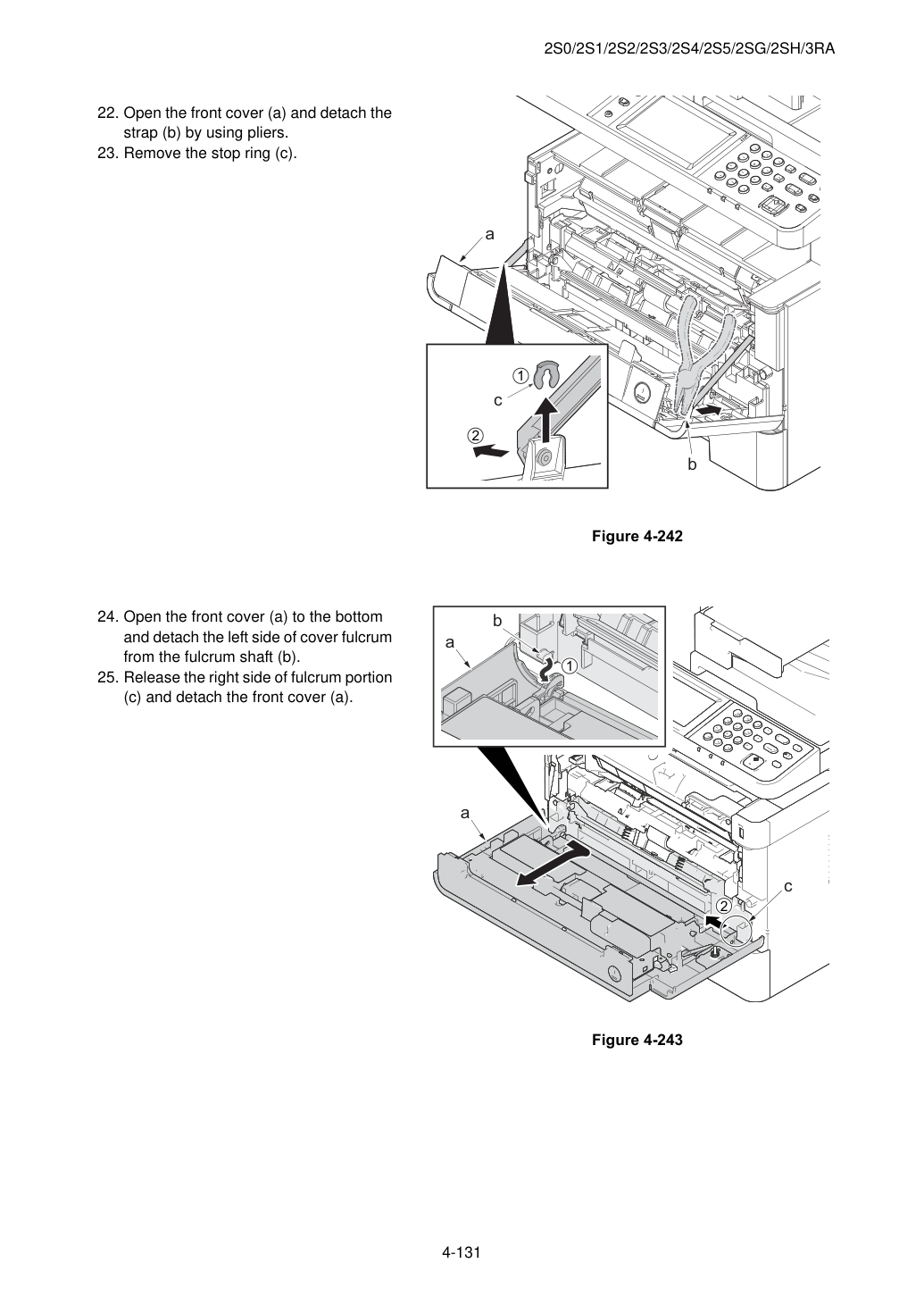

3. Удали стопорное кольцо (c).

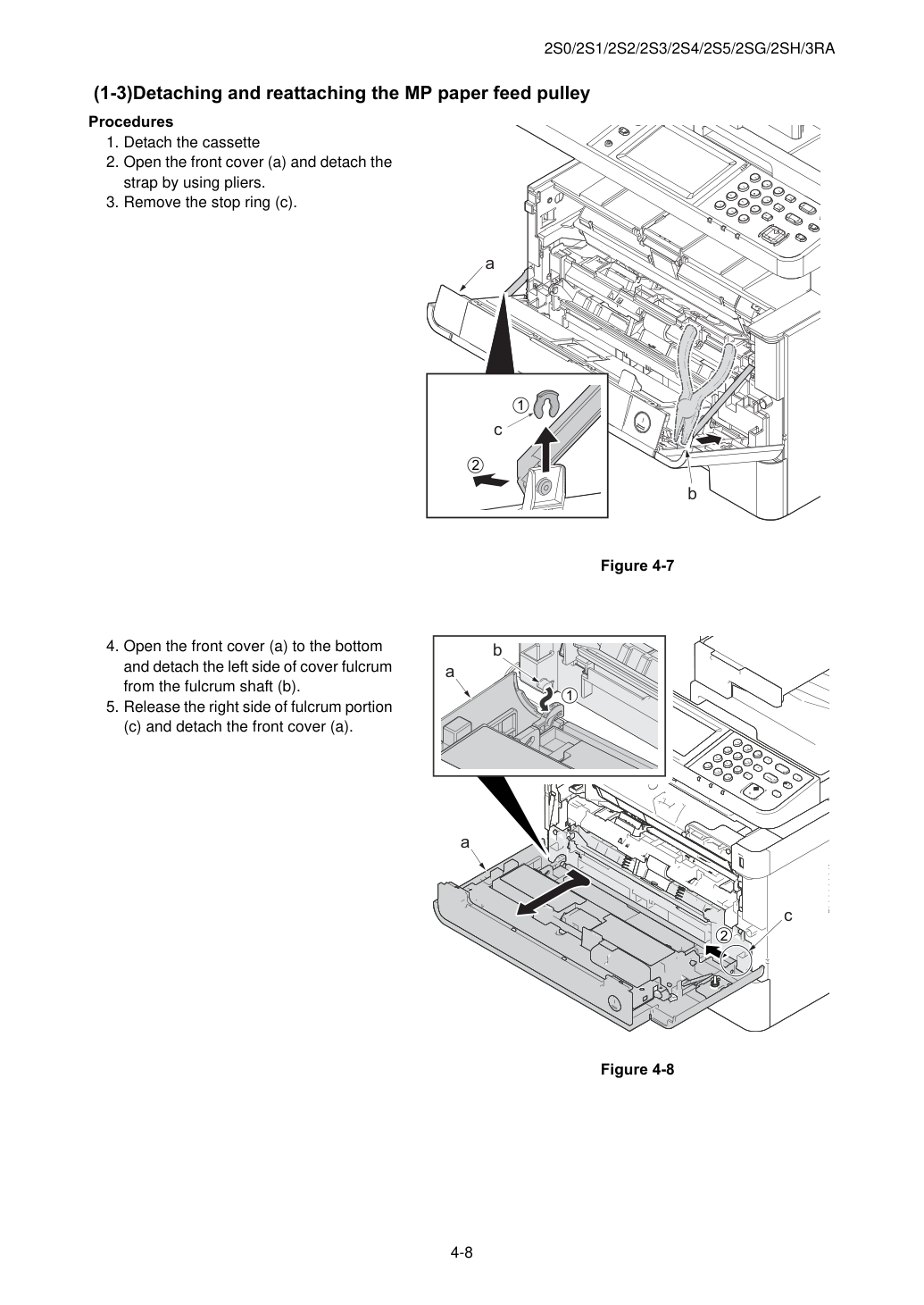

4. Открой переднюю крышку (a) до упора и отсоедини левую сторону опоры крышки от вала опоры (b).

5. Отпусти правую часть опоры (c) и отсоедини переднюю крышку (a).

6. Удали четыре винта (M3x8S плотно) (a).

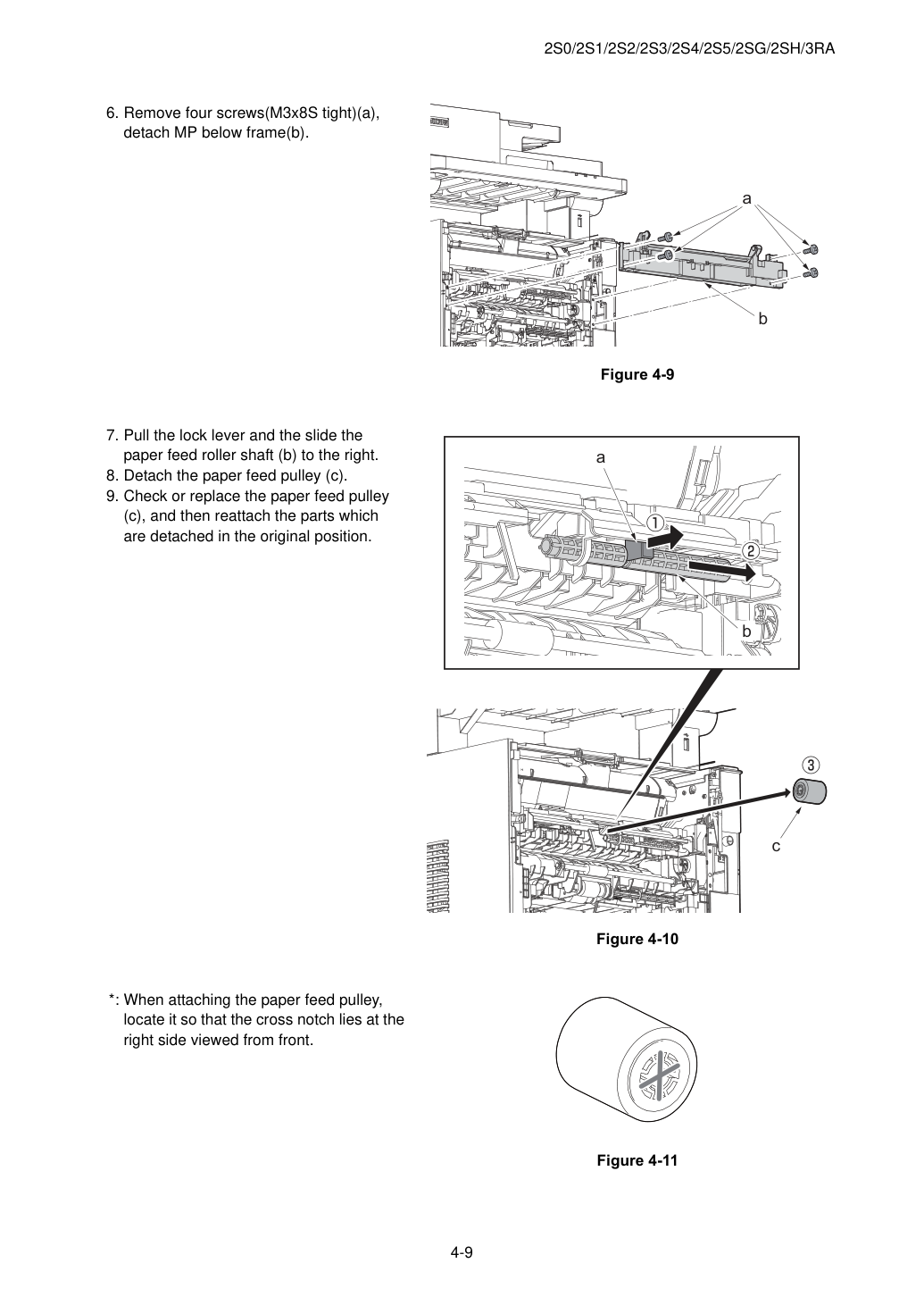

7. Потяни рычаг фиксатора и сдвинь вал ролика подачи бумаги (b) вправо.

8. Отсоедини шкив подачи бумаги (c).

9. Проверь или замени шкив подачи бумаги

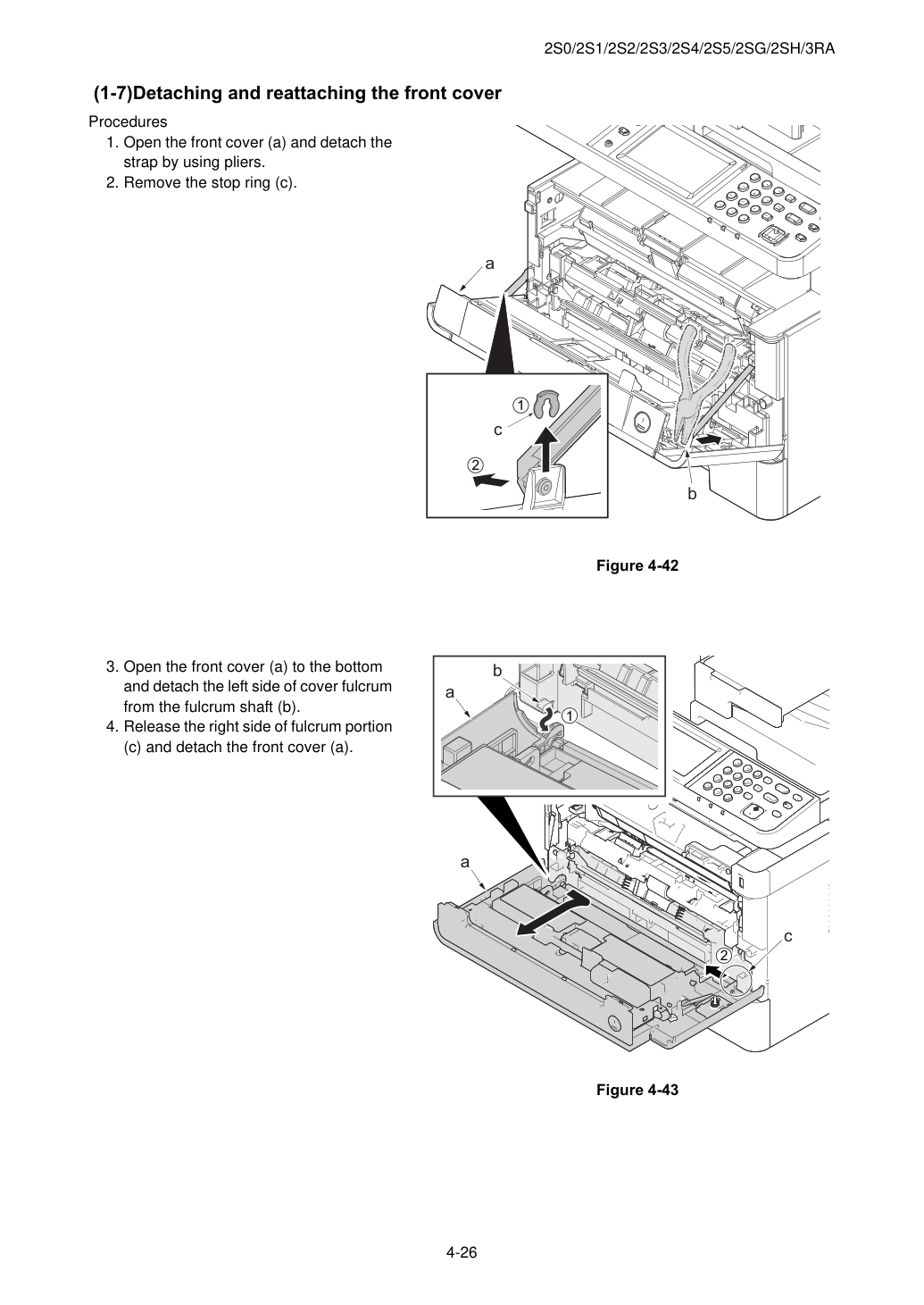

4. Open the front cover (a) to the bottom

and detach the left side of cover fulcrum from the fulcrum shaft (b).

5. Release the right side of fulcrum portion

(c) and detach the front cover (a).

6. Remove four screws(M3x8S tight)(a),

7. Pull the lock lever and the slide the

paper feed roller shaft (b) to the right.

8. Detach the paper feed pulley (c).

9. Check or replace the paper feed pulley

(c) и затем переустановите отсоединенные детали в исходное положение.

*: При установке ролика подачи бумаги расположите его так, чтобы крестообразная прорезь находилась справа, если смотреть спереди.

2. Секция разработчика

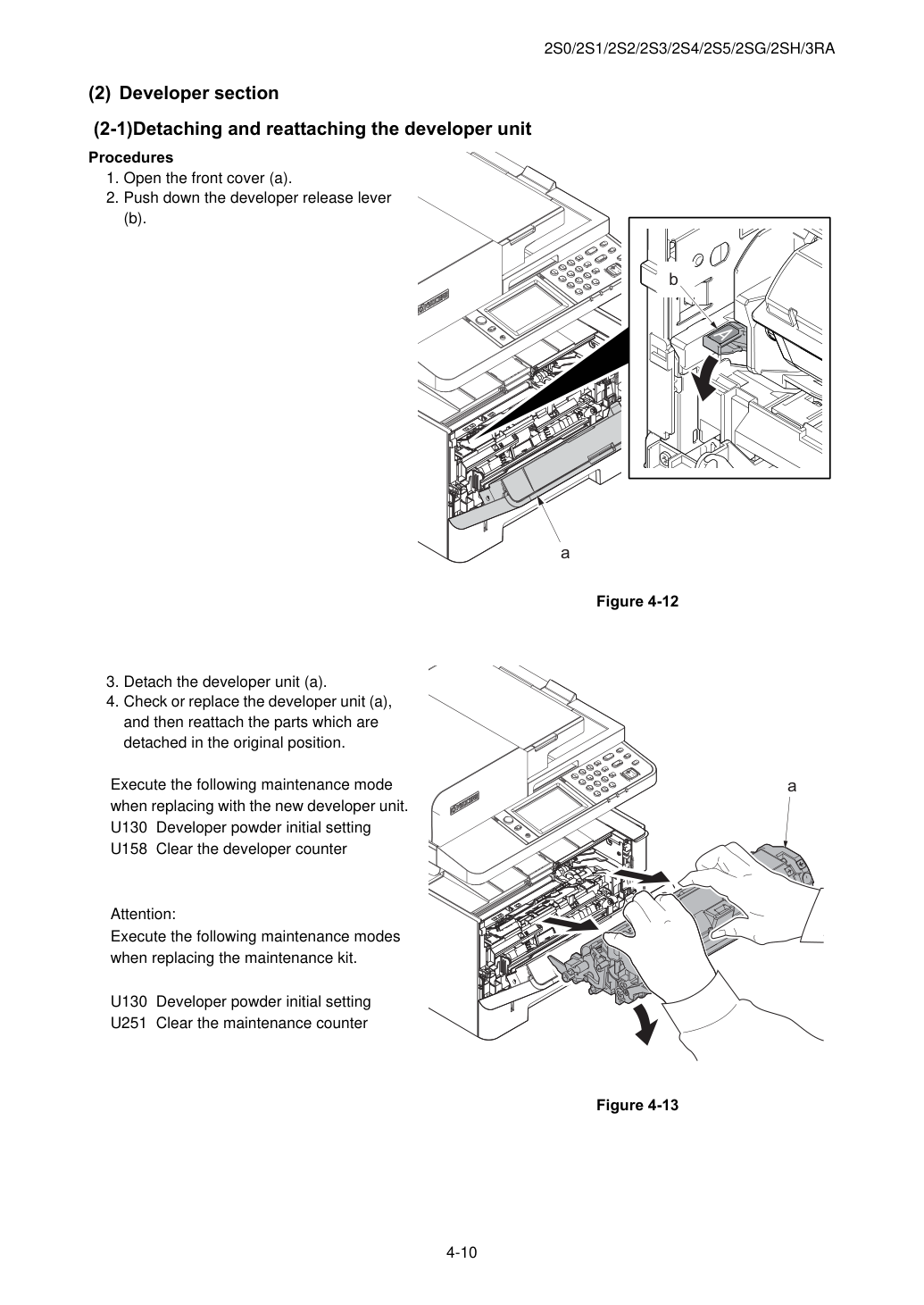

1. Откройте переднюю крышку (a).

2. Нажмите вниз на рычаг释放 проявителя

3. Отсоедините узел проявителя (a).

4. Проверьте или замените узел проявителя (a),

и затем переустановите отсоединенные детали в исходное положение.

Выполните следующий режим обслуживания при замене на новый узел проявителя.

U158 Обнулить счетчик проявителя Внимание:

Выполните следующие режимы обслуживания при замене комплекта обслуживания.

3. Секция печатного барабана

1. Откройте переднюю крышку (a).

2. Нажмите вниз на рычаг释放 проявителя

3. Отсоедините узел проявителя (a).

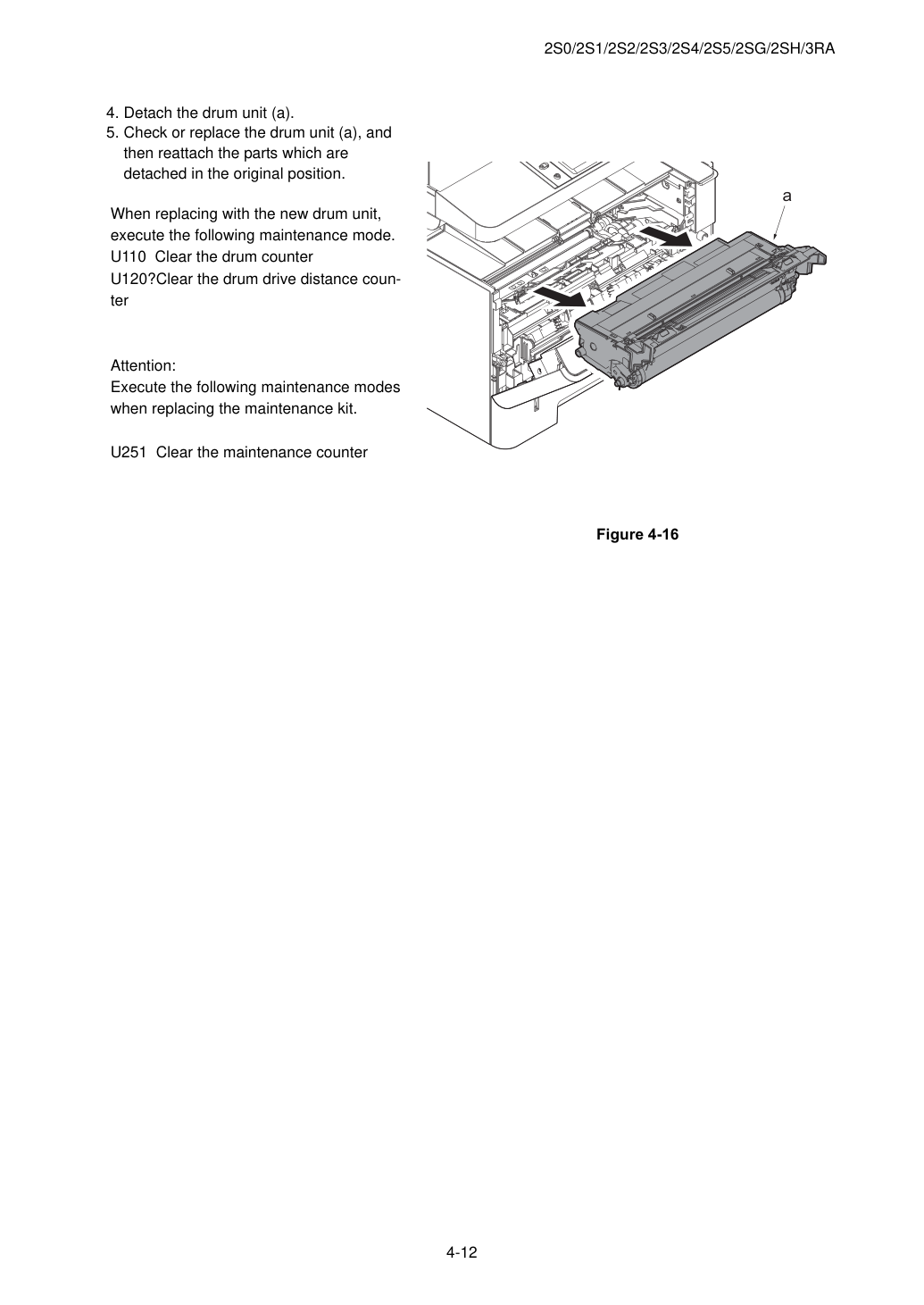

4. Отсоедините узел печатного барабана (a).

5. Проверьте или замените узел печатного барабана (a) и

затем переустановите отсоединенные детали в исходное положение.

При замене на новый узел печатного барабана выполните следующий режим обслуживания.

U110 Обнулить счетчик печатного барабана U120 Обнулить счетчик расстояния привода печатного барабана Внимание:

Выполните следующие режимы обслуживания при замене комплекта обслуживания.

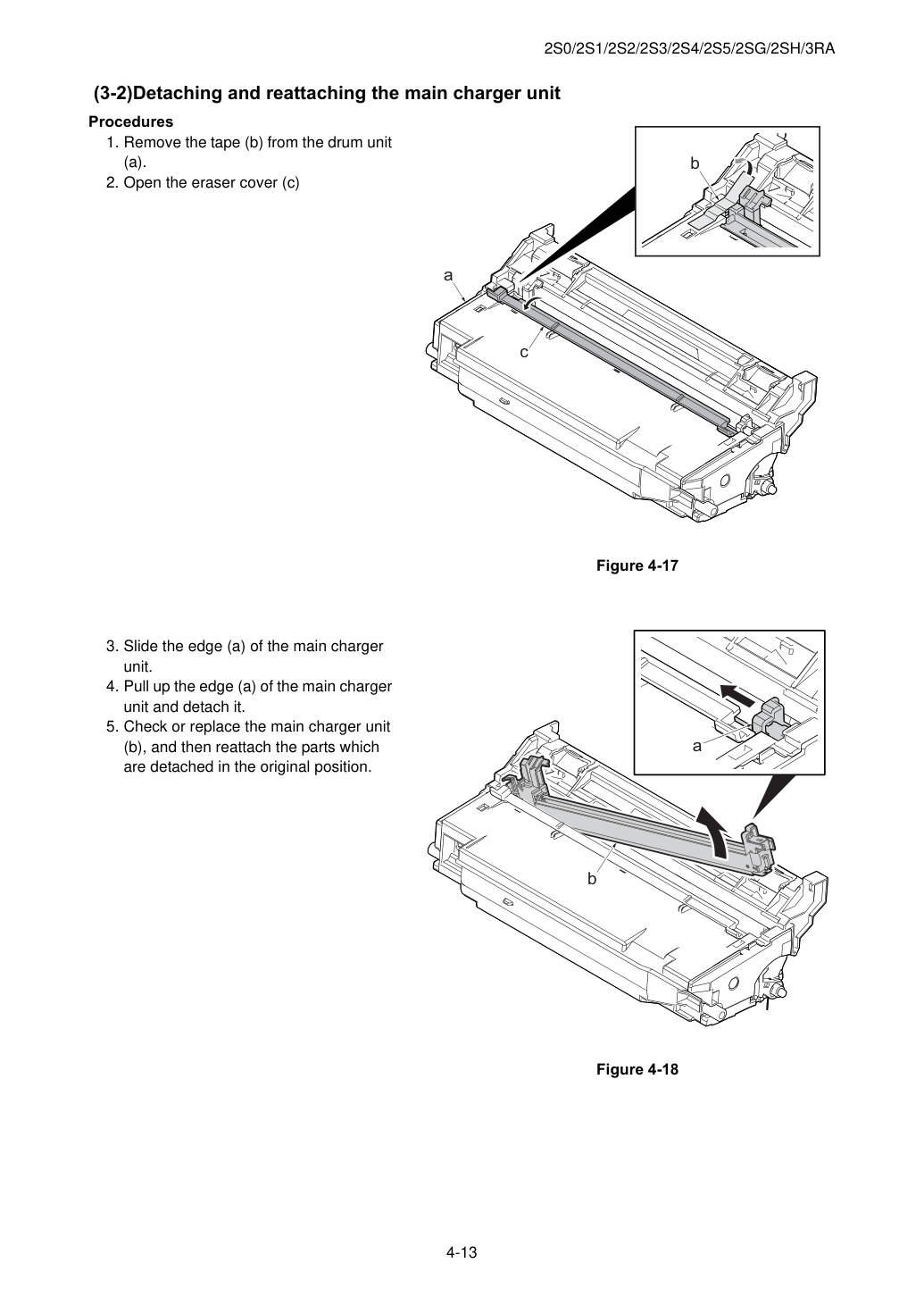

1. Снимите ленту (b) с узла печатного барабана

2. Откройте крышку стирания (c)

3. Сдвиньте край (a) главного коронировщика

4. Потяните вверх край (a) главного коронировщика

5. Проверьте или замените узел главного коронировщика

(b) и затем переустановите отсоединенные детали в исходное положение.

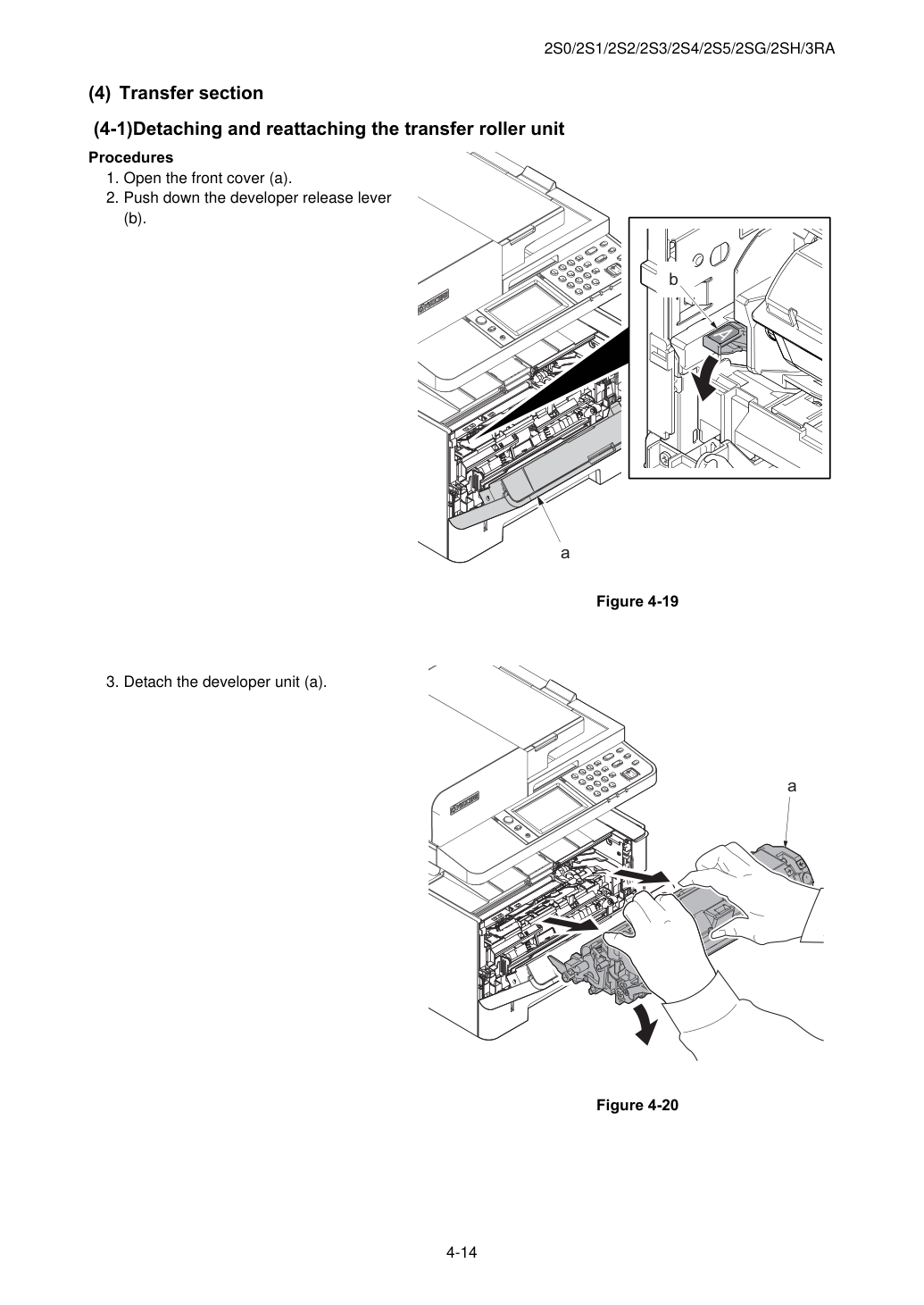

4. Раздел передачи

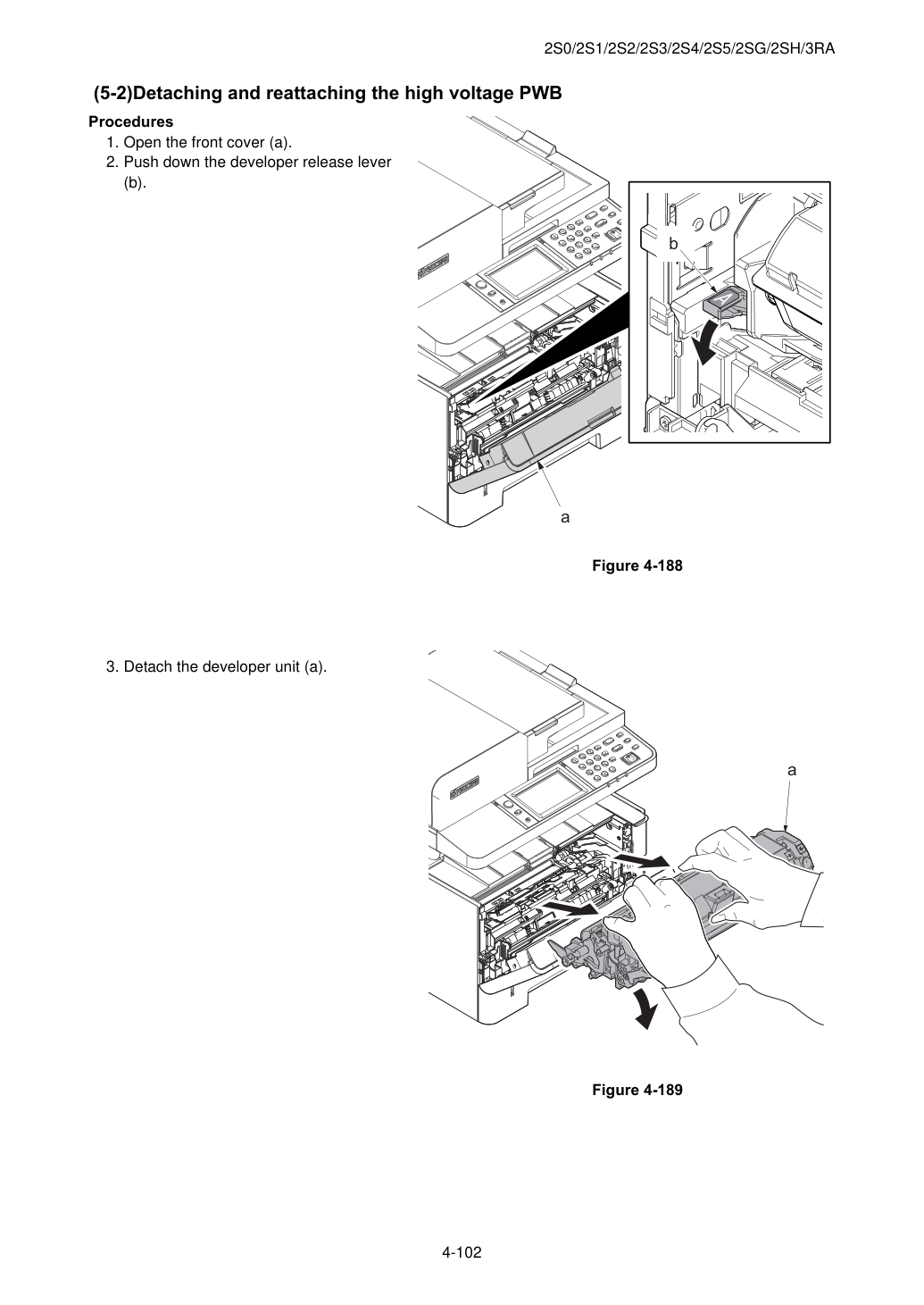

1. Откройте переднюю крышку (a).

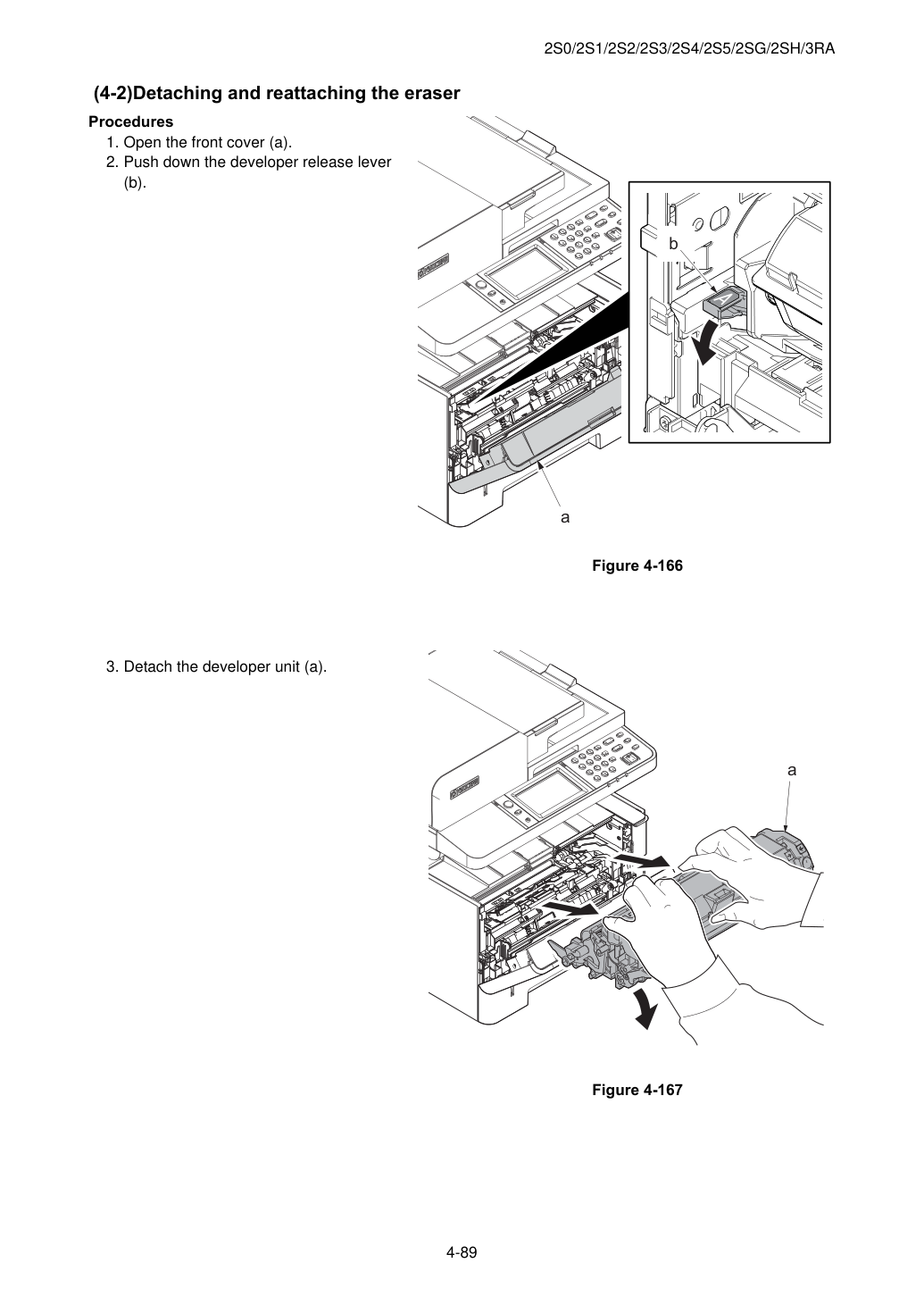

2. Нажмите вниз на рычаг释放 проявителя

3. Отсоедините узел проявителя (a).

4. Отсоедините узел печатного барабана (b).

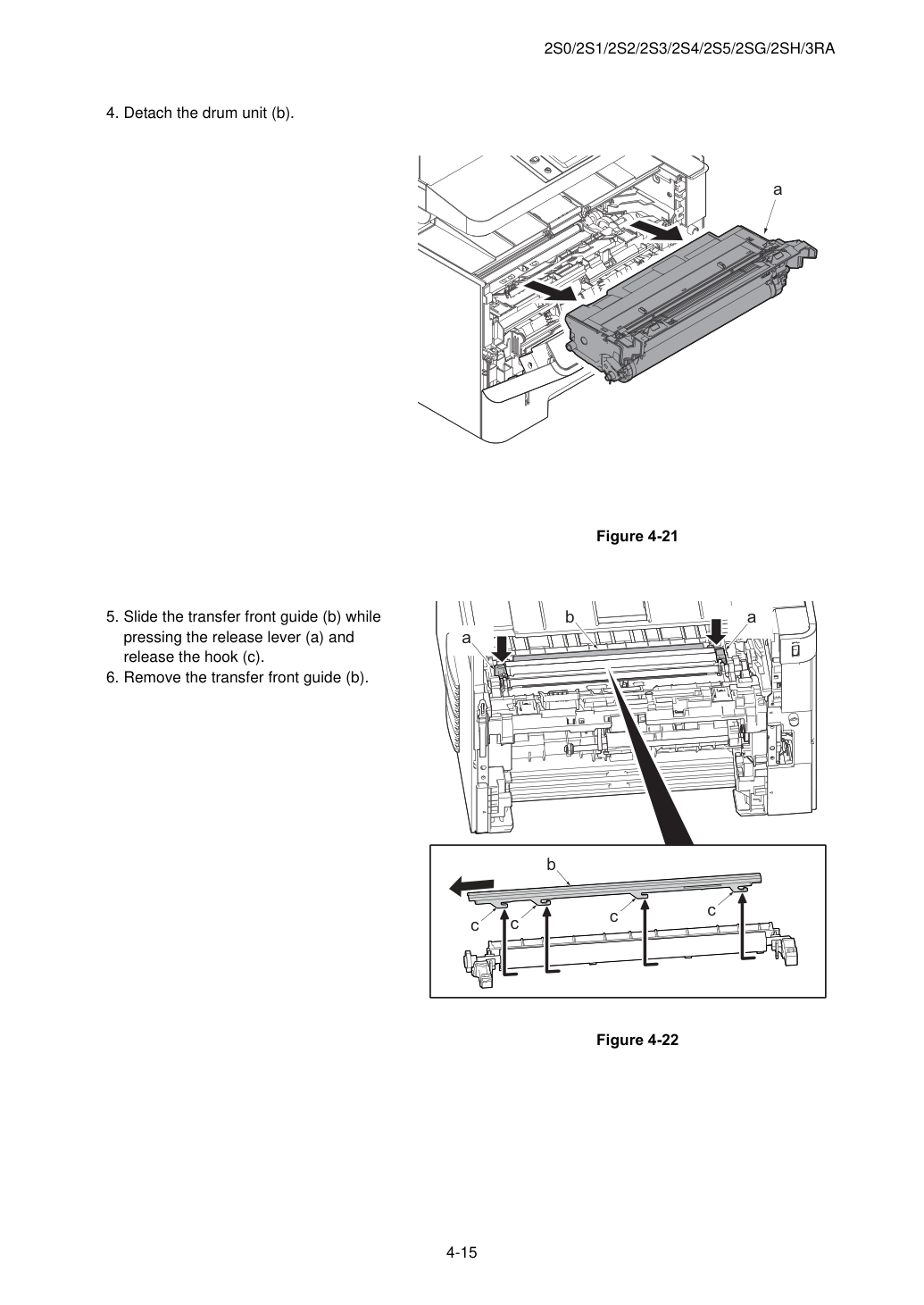

5. Сдвиньте передний направитель передачи (b), нажимая на рычаг释放 (a) и отпустите крюк (c).

6. Снимите передний направитель передачи (b).

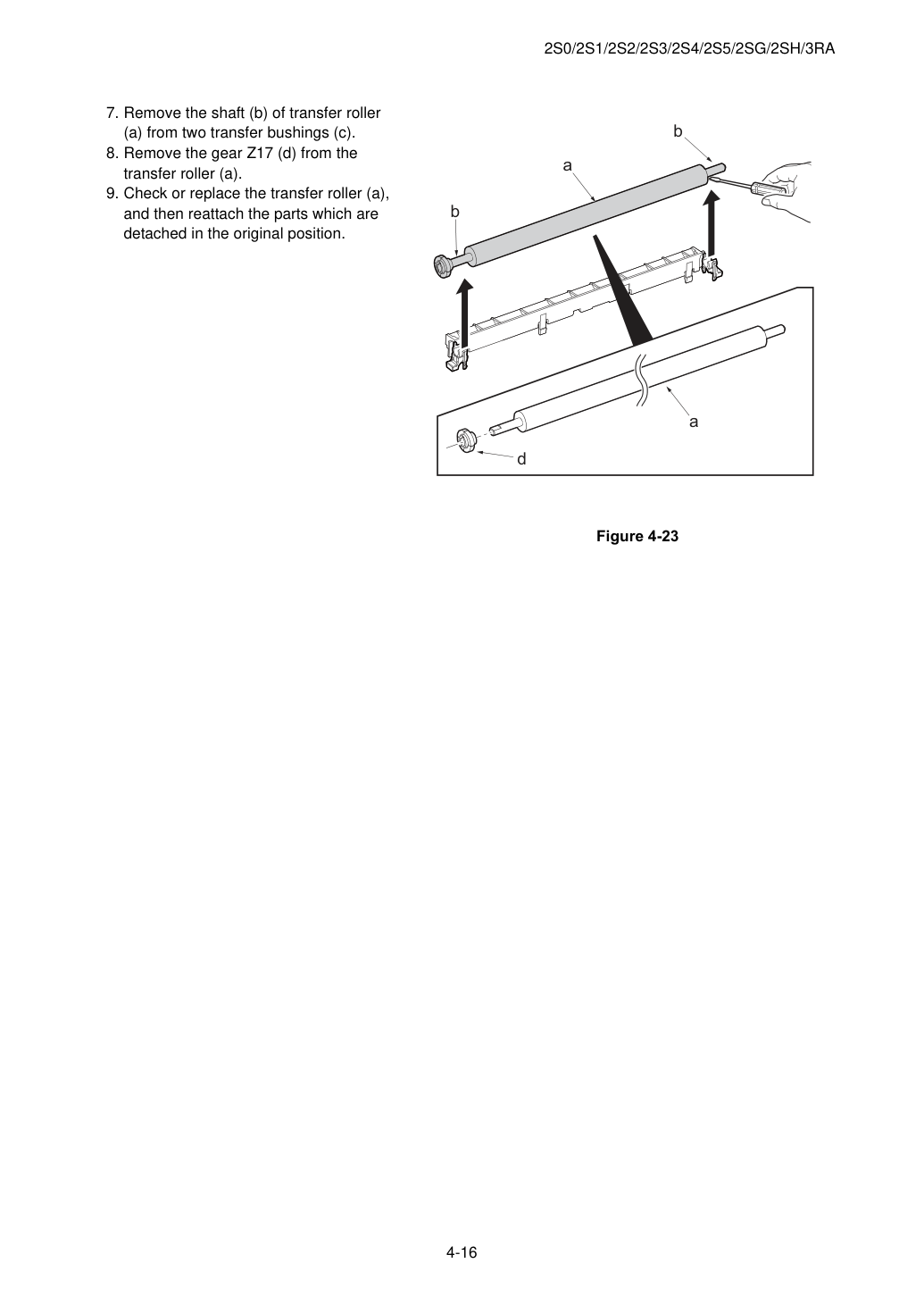

7. Снимите вал (b) ролика передачи (a) из двух втулок передачи (c).

8. Снимите шестерню Z17 (d) с

9. Проверьте или замените ролик передачи (a),

1. Слегка выдвиньте кассету

2. Откройте заднюю крышку (a).

и затем переустановите отсоединенные детали в исходное положение.

5. Секция термоузла

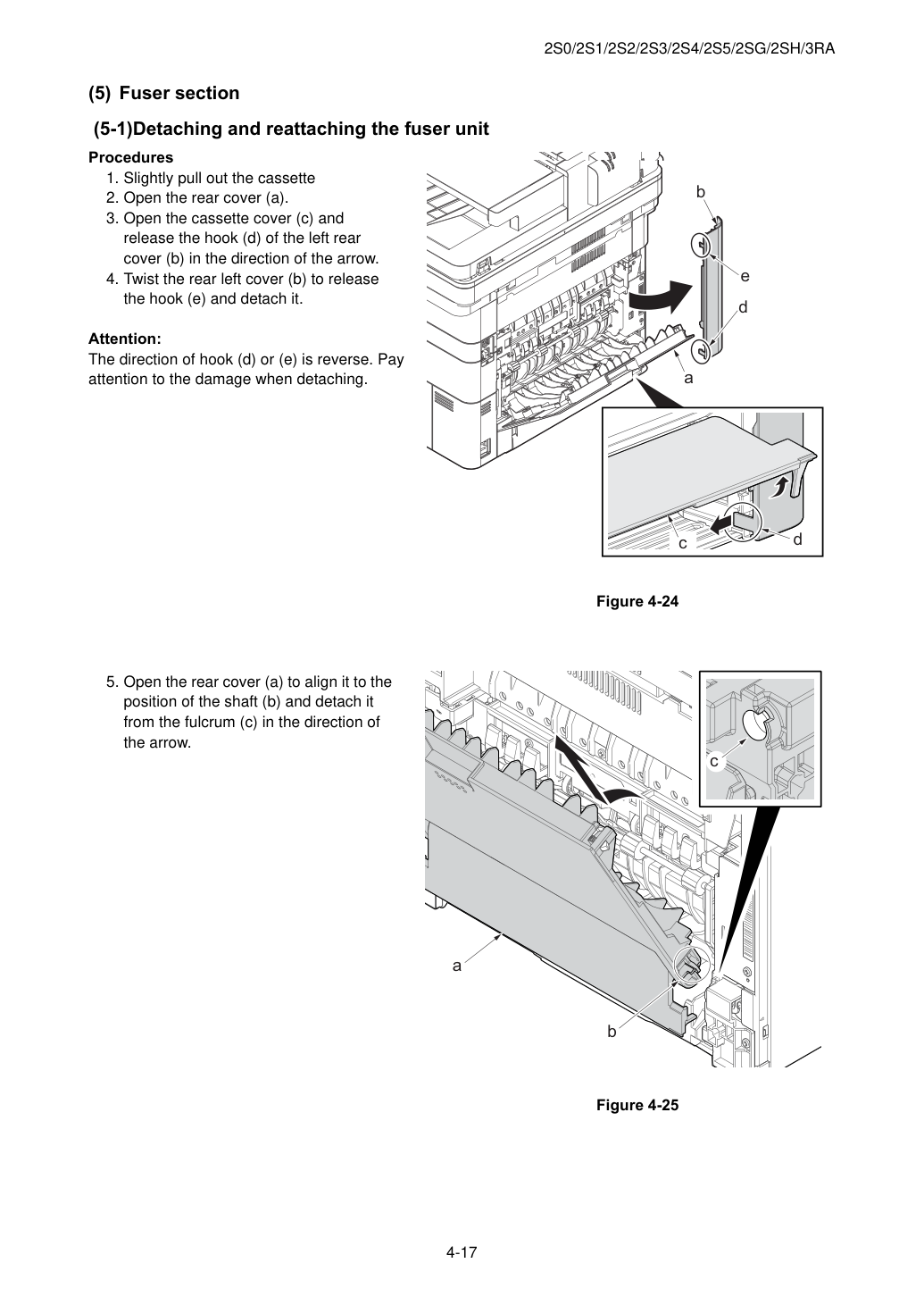

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

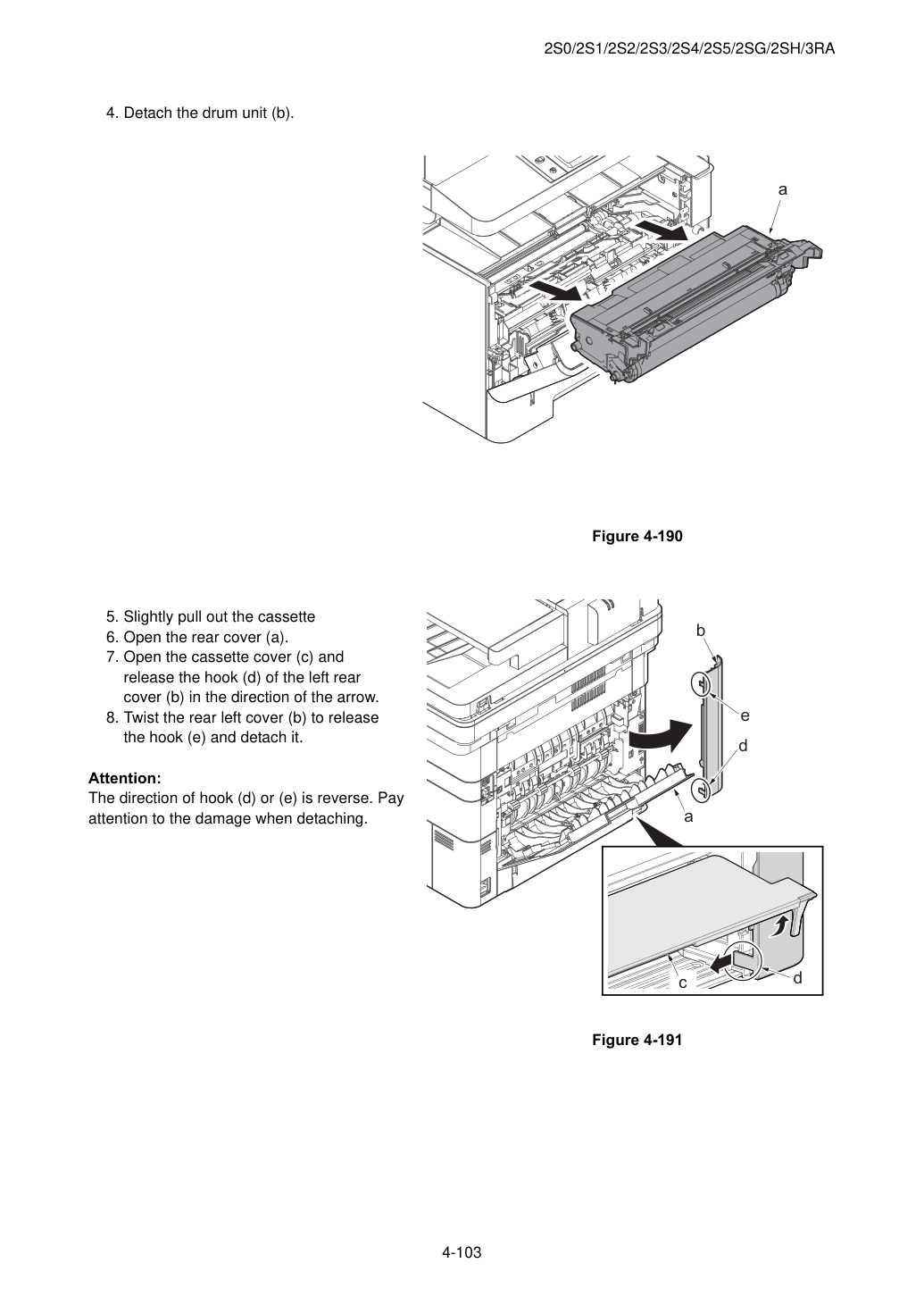

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

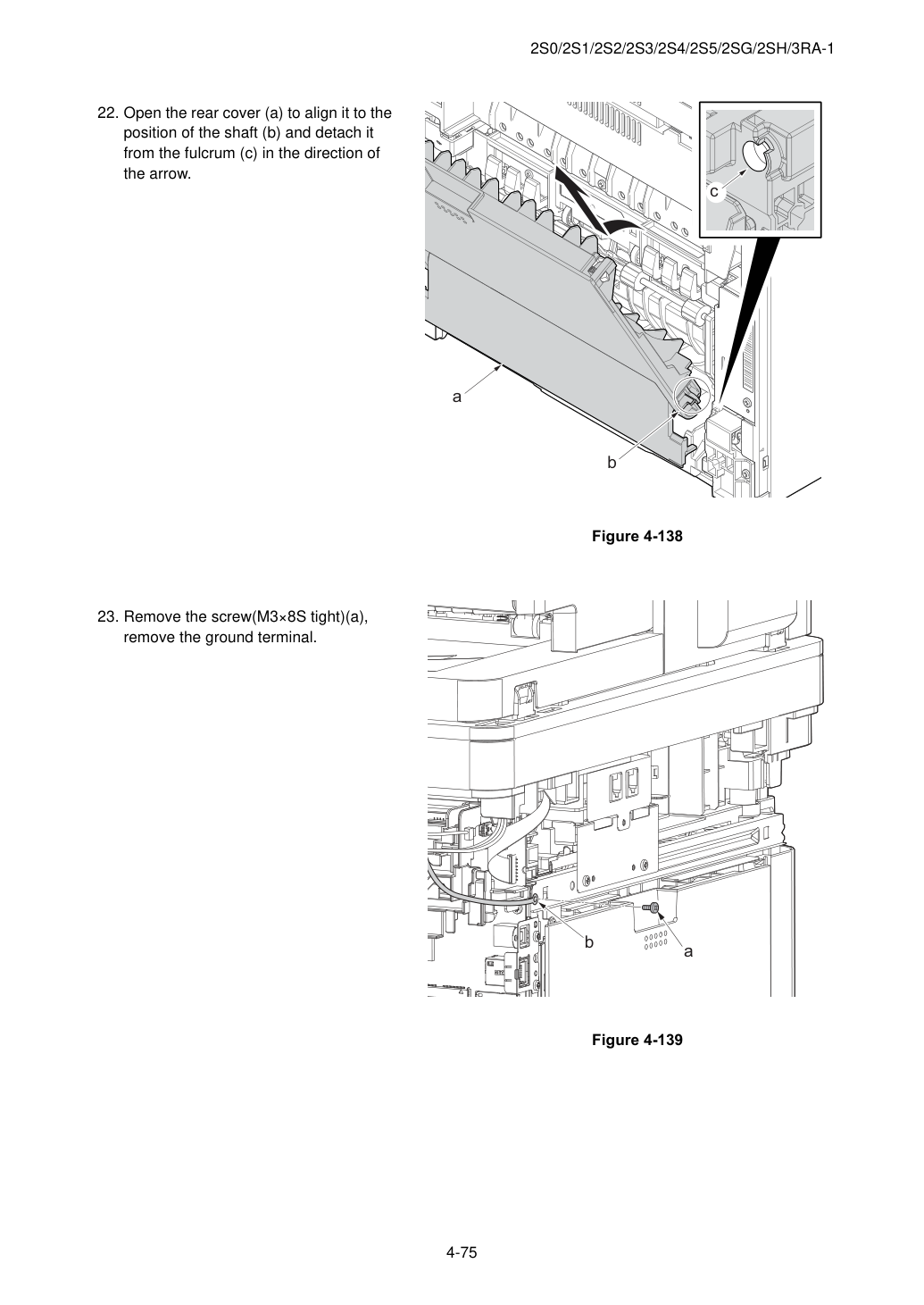

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

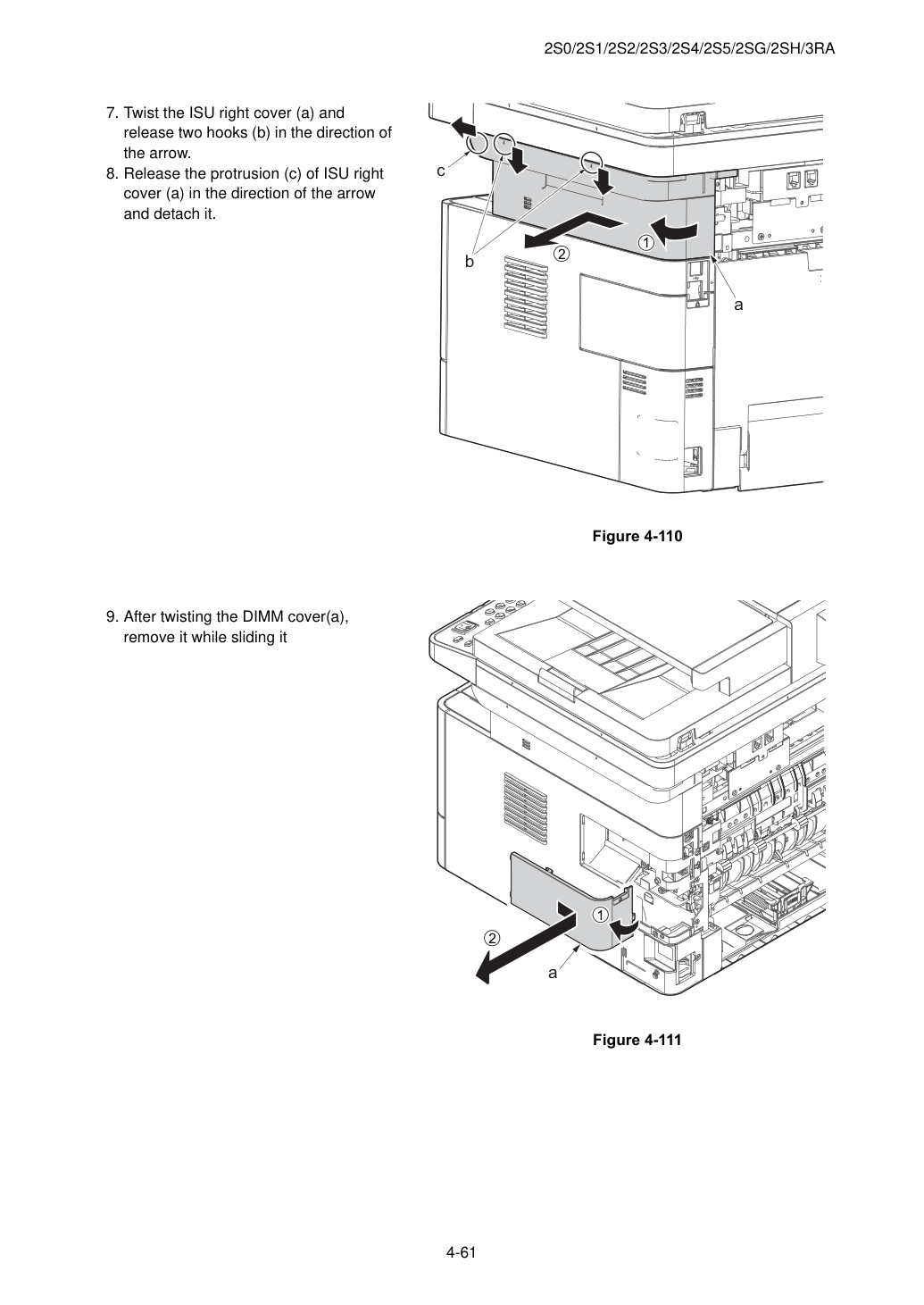

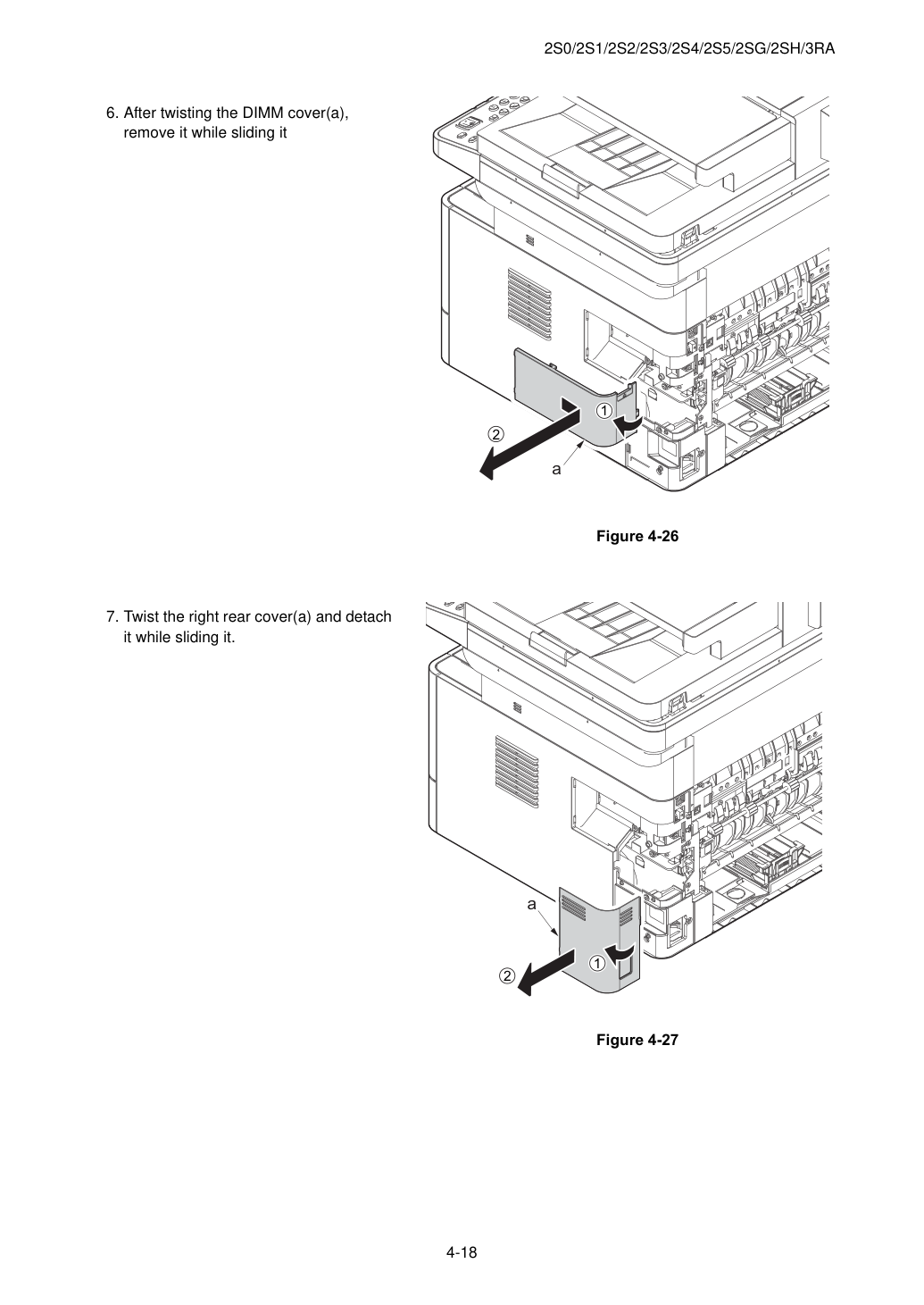

6. После поворота крышки DIMM (a),

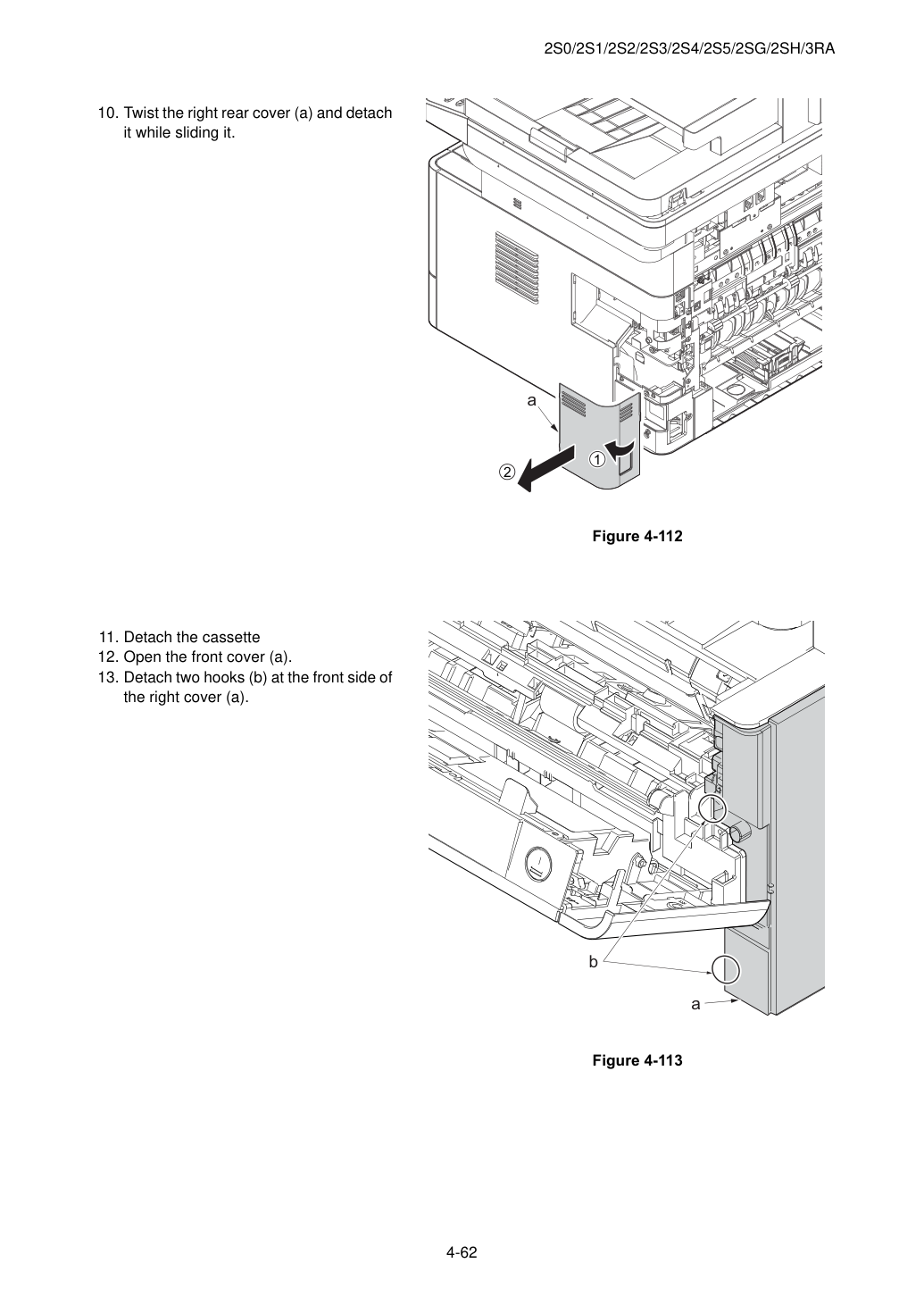

7. Поверните правую заднюю крышку (a) и отсоедините

6. After twisting the DIMM cover(a),

7. Twist the right rear cover(a) and detach

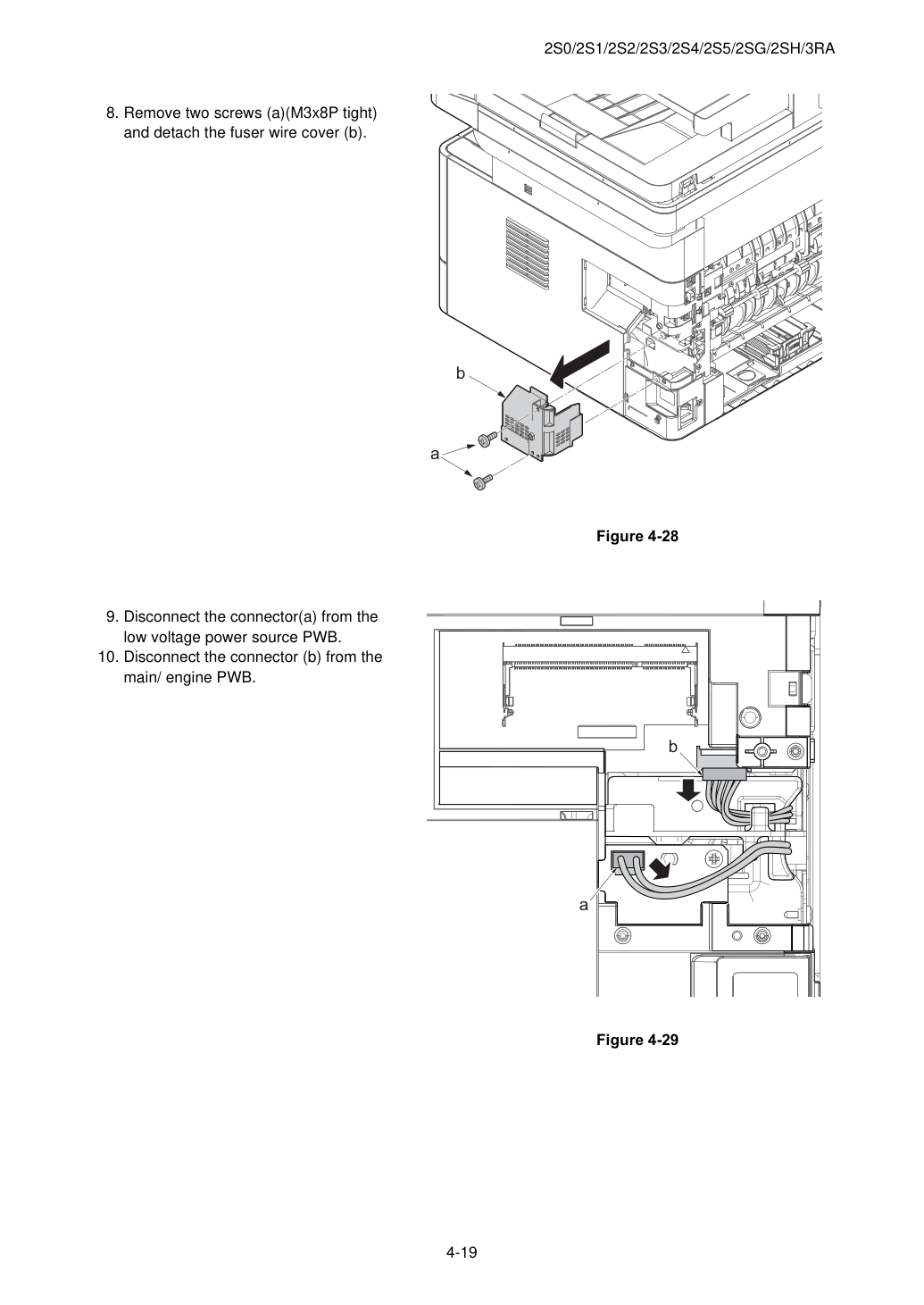

8. Выверните два винта (a)(M3x8P плотно) и отсоедините крышку кабеля термоузла (b).

и отсоедините крышку кабеля термоузла (b).

9. Отсоедините разъем (a) от

10. Отсоедините разъем (b) от

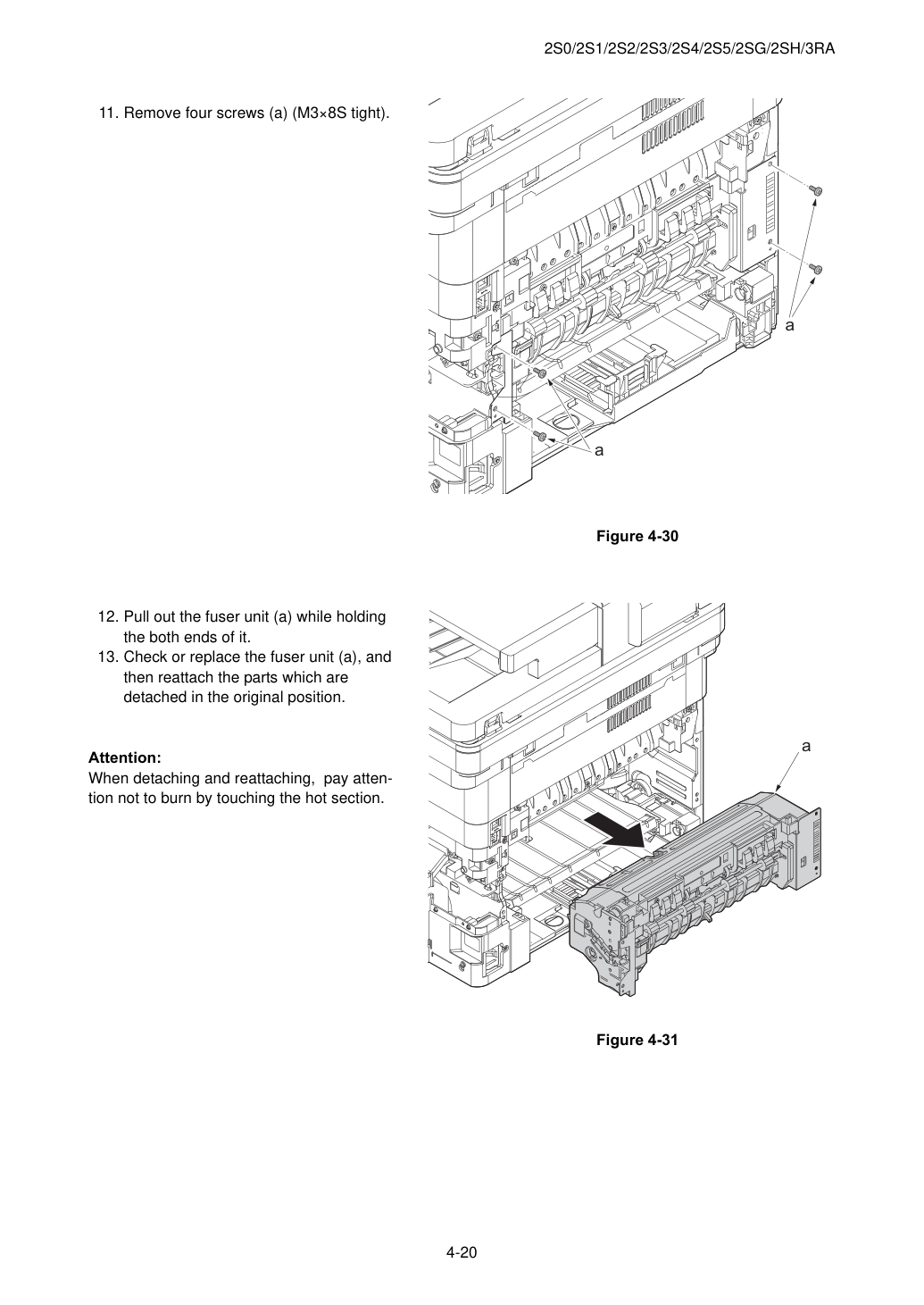

11. Выверните четыре винта (a) (M3×8S плотно).

12. Извлеките узел термоузла (a), удерживая

13. Проверьте или замените узел термоузла (a), и

затем переустановите отсоединенные детали в исходное положение.

При отсоединении и присоединении соблюдайте осторожность, чтобы не обжечься, прикасаясь к горячему участку.

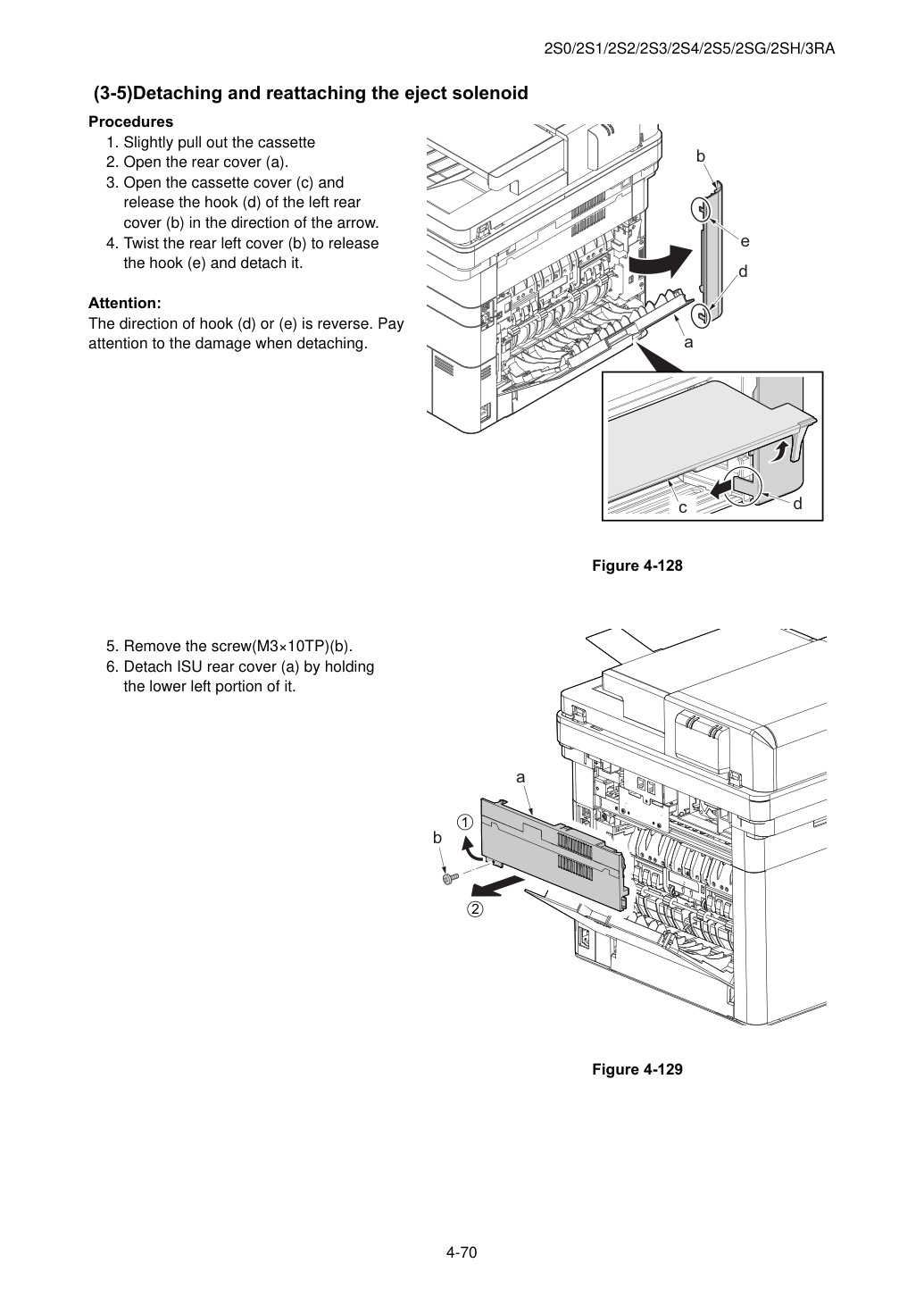

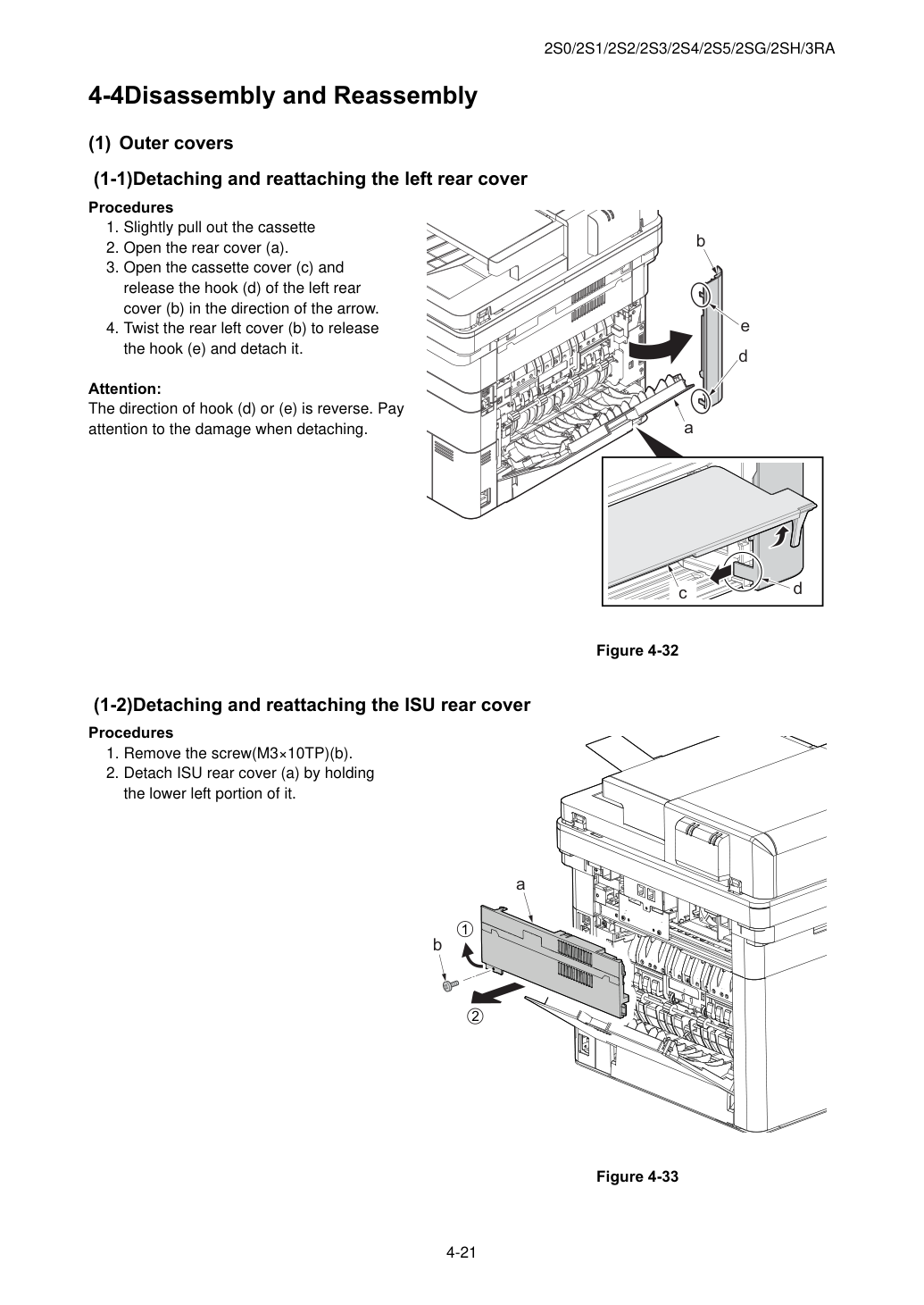

1. Наружные крышки

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

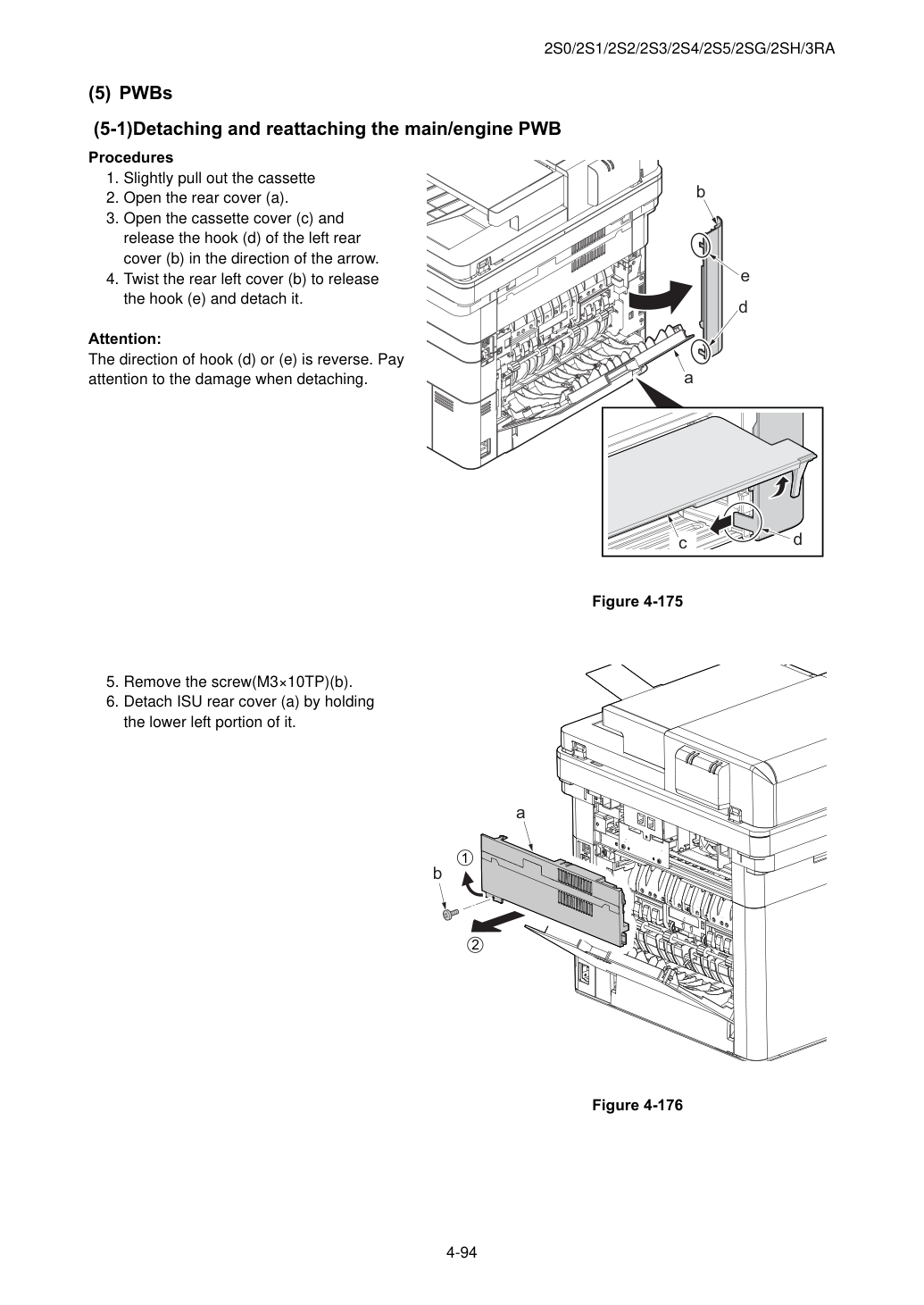

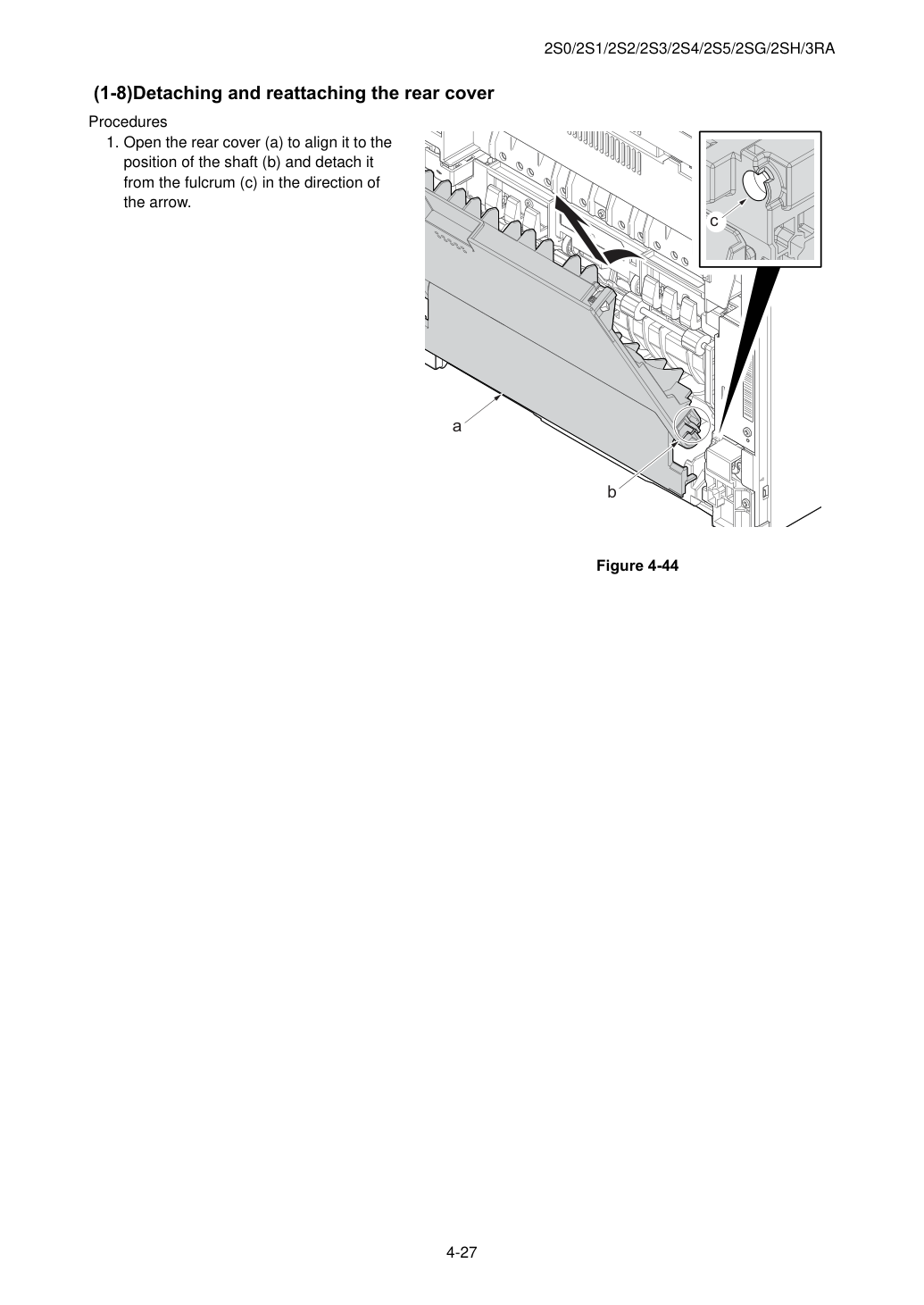

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

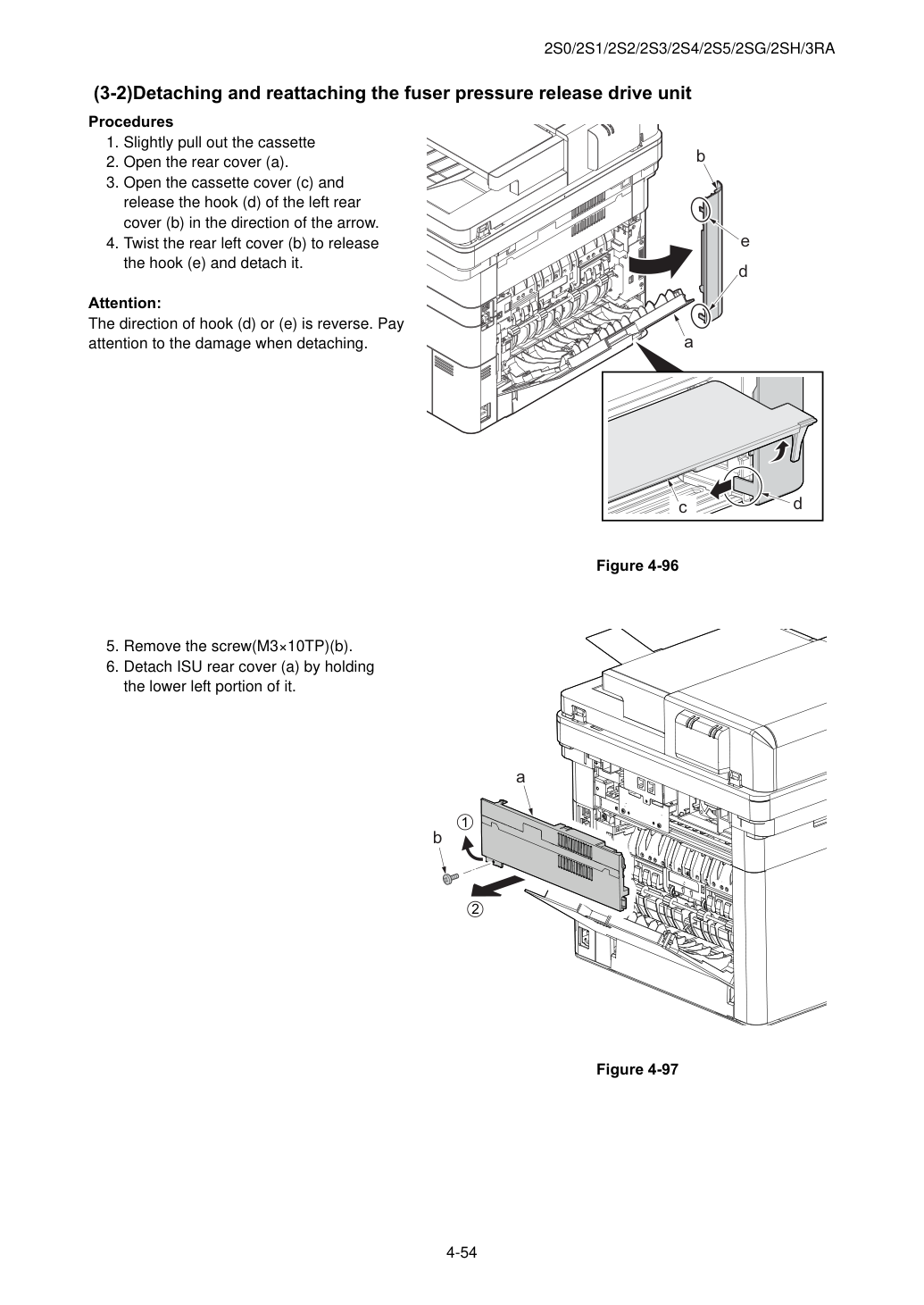

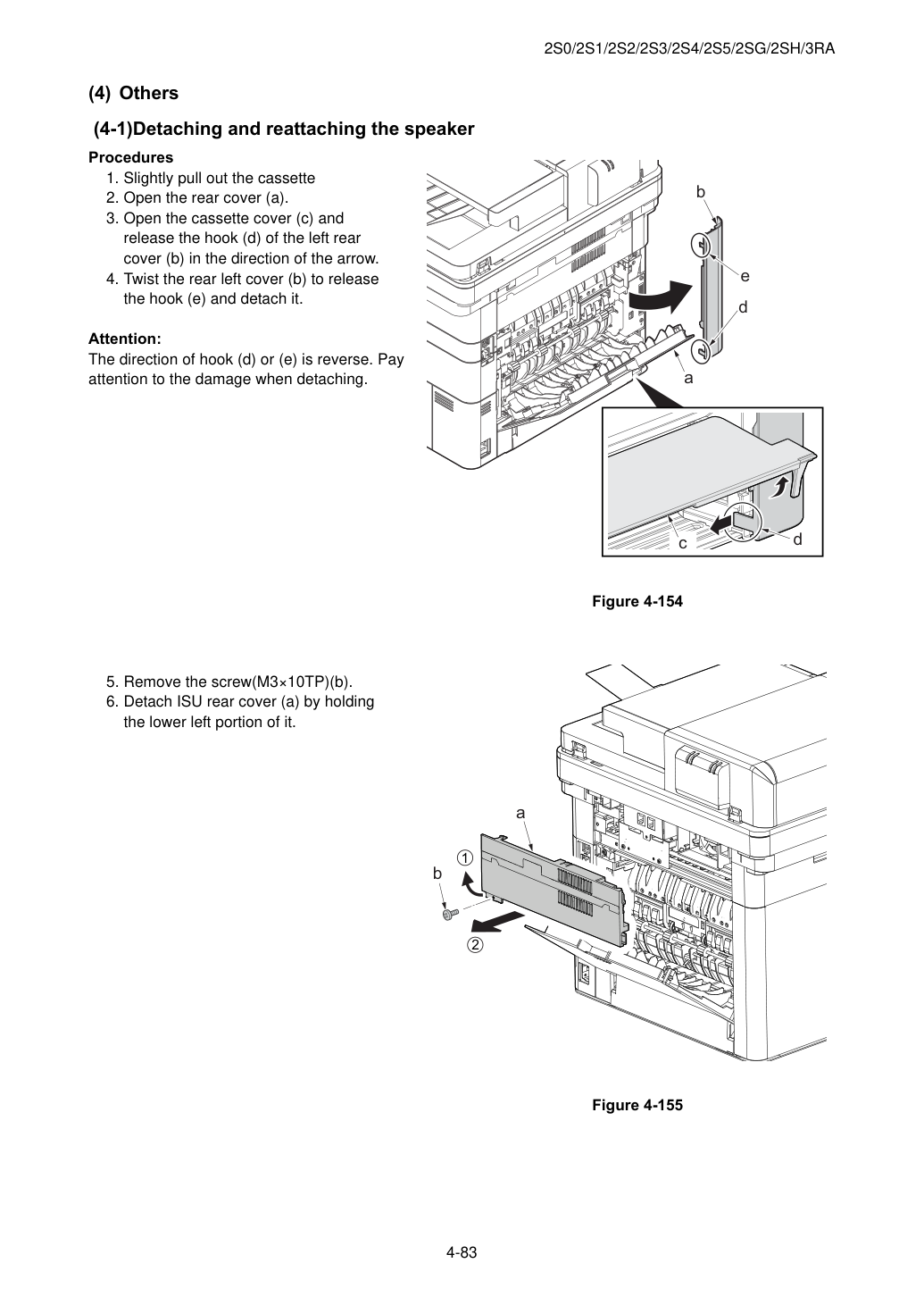

1. Выверните винт (M3×10TP) (b).

2. Отсоедините заднюю крышку ISU (a), удерживая

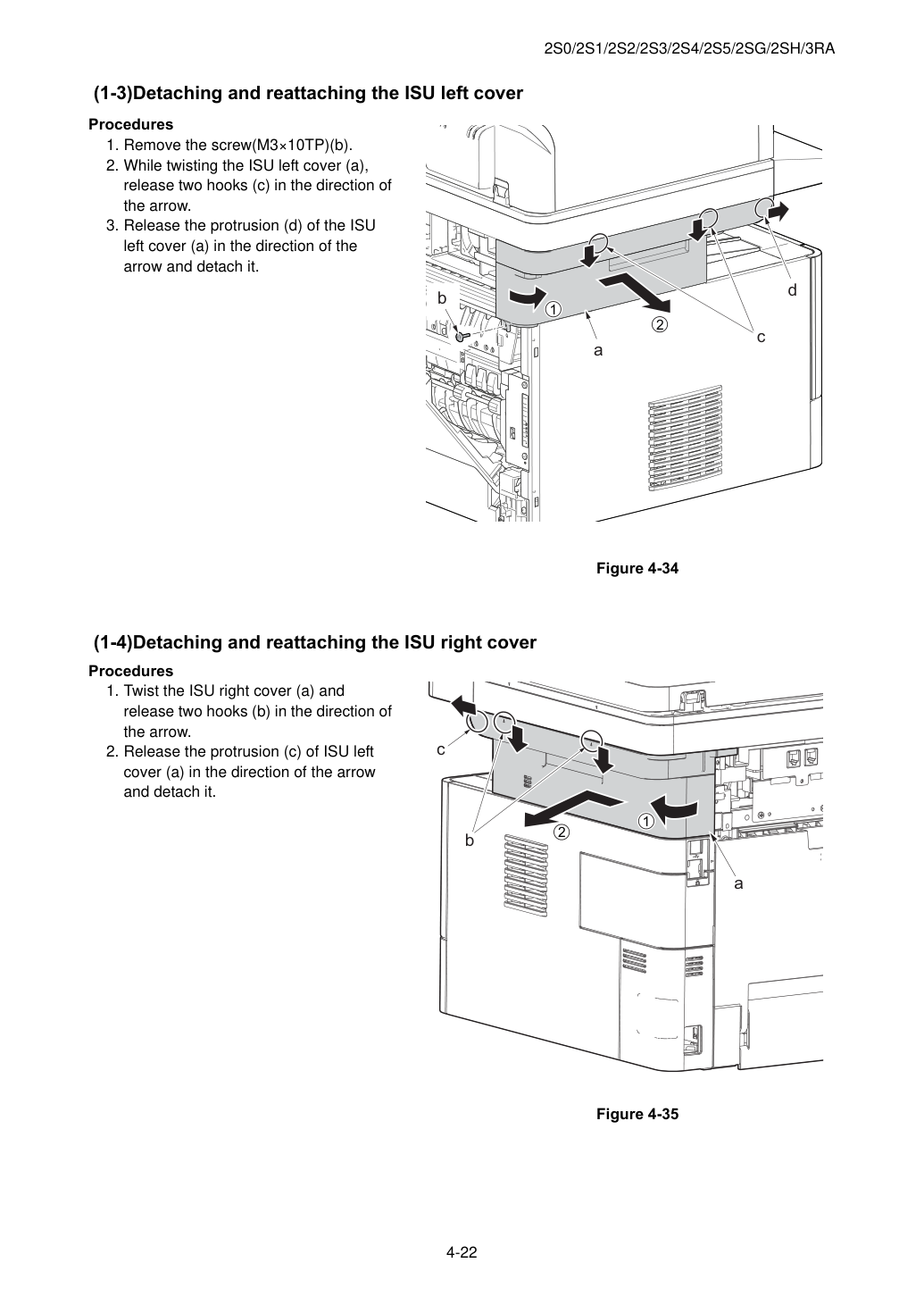

1. Выверните винт (M3×10TP) (b).

2. Поворачивая левую крышку ISU (a),

отпустите два крючка (c) в направлении стрелки.

3. Отпустите выступ (d) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

1. Поворачивая правую крышку ISU (a) и

отпустите два крючка (b) в направлении стрелки.

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

2. Откройте переднюю крышку (a).

3. Отпустите четыре крючка (b) с передней стороны

7. Потяни рычаг фиксатора и сдвинь вал ролика подачи бумаги (b) вправо.

4. Отпустите два крючка (b) с задней стороны

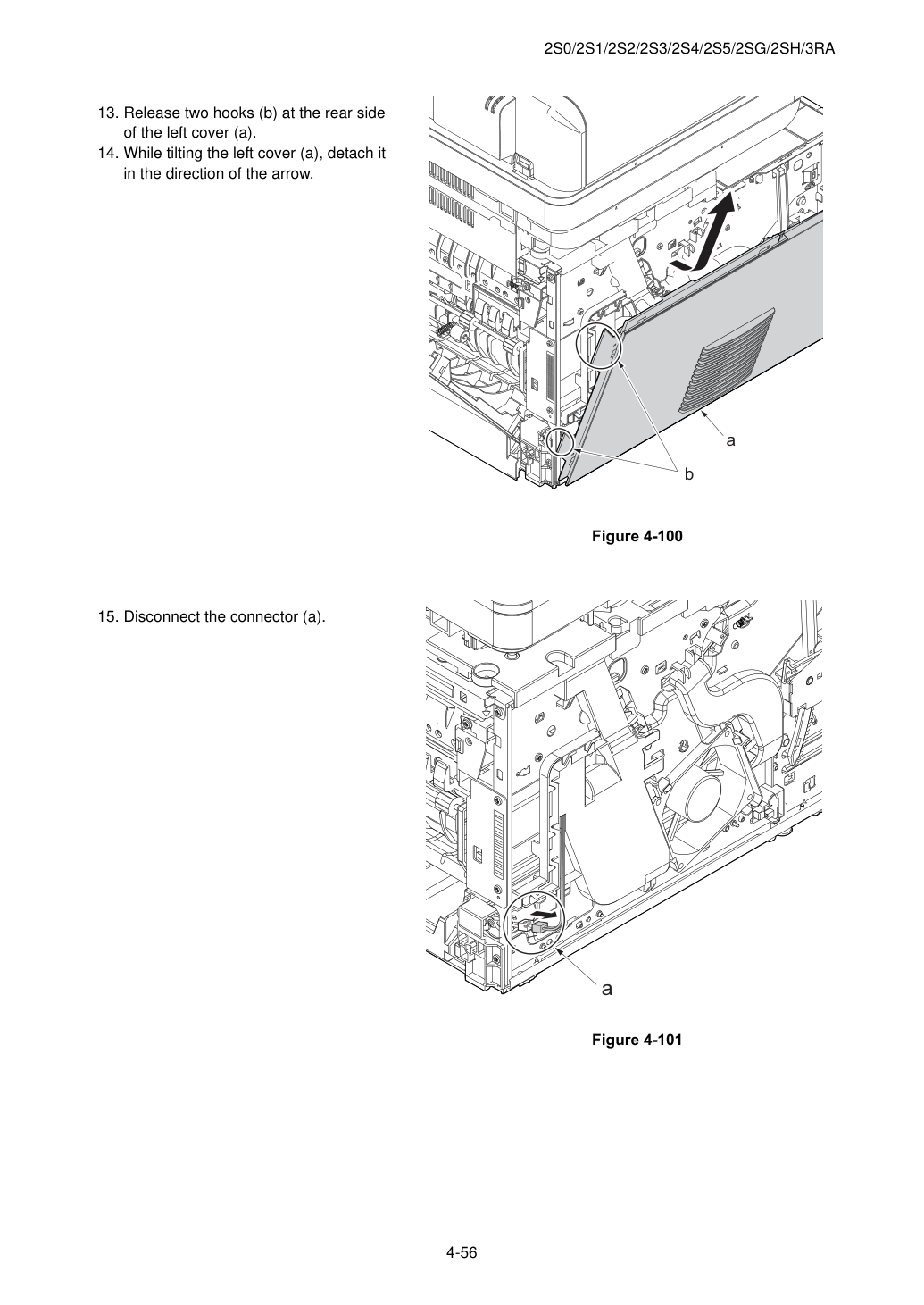

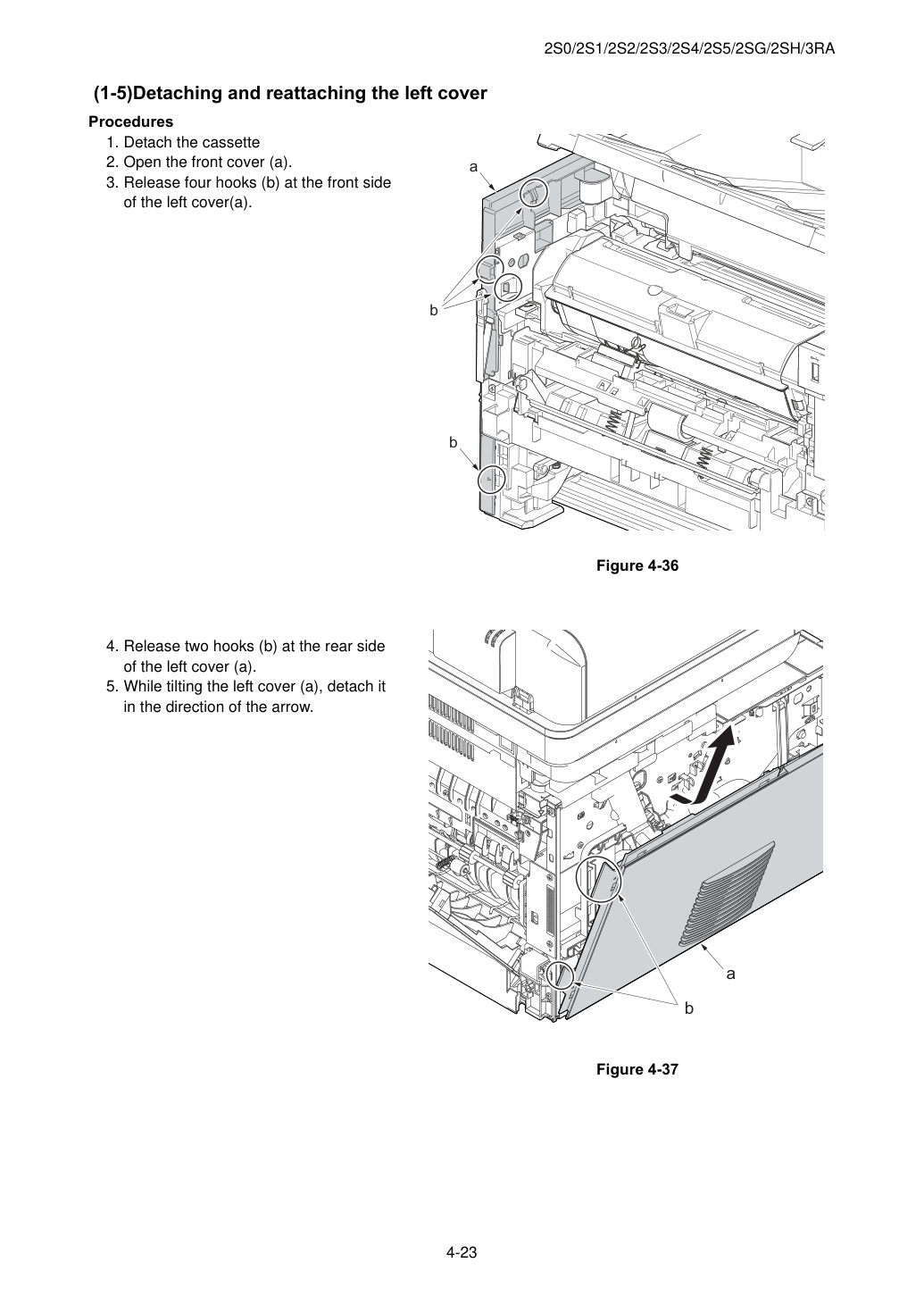

5. Наклоняя левую крышку (a), отсоедините ее в направлении стрелки.

в направлении стрелки.

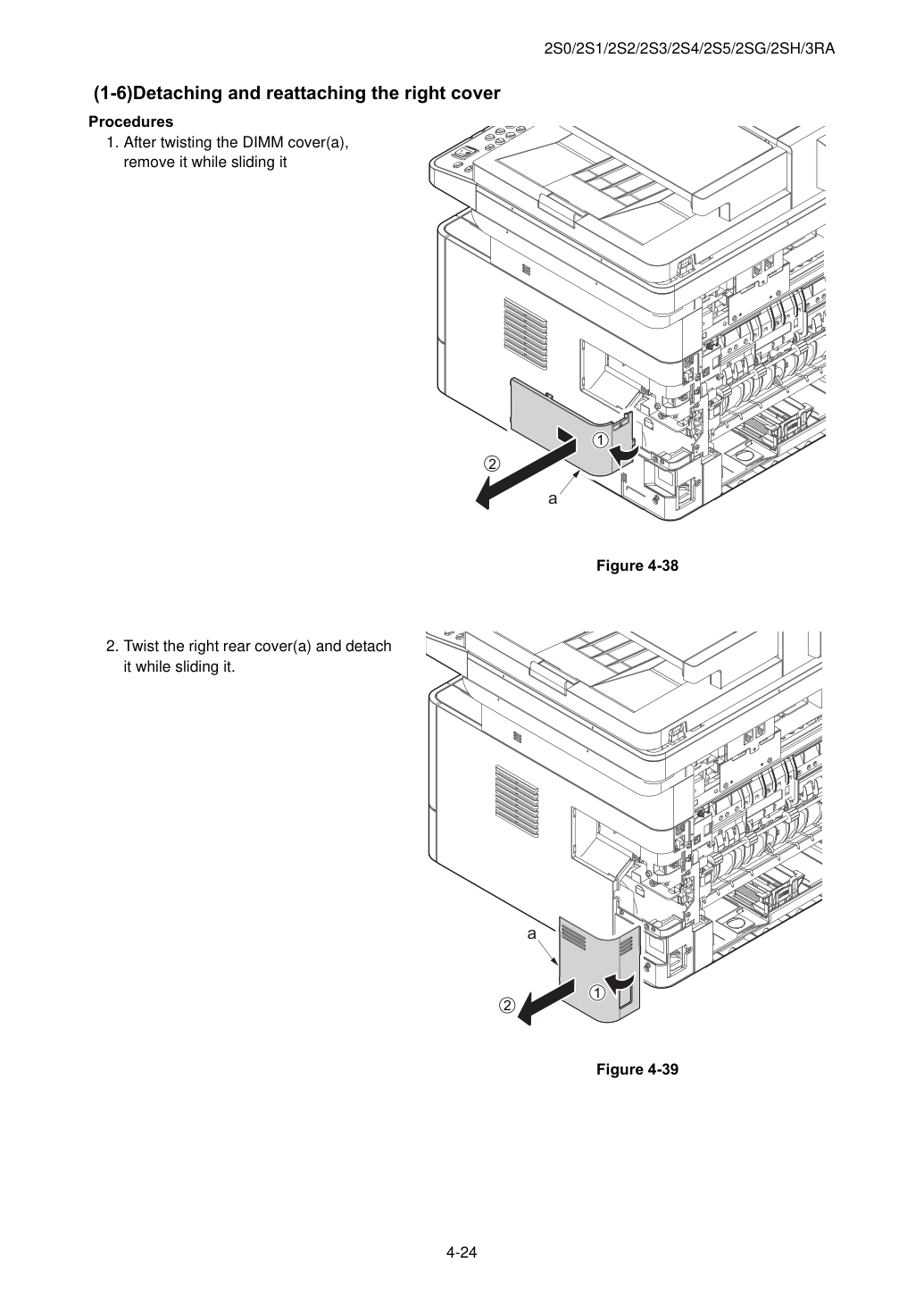

1. После поворота крышки DIMM (a),

2. Поворачивая правую заднюю крышку (a) и отсоедините

3. Отсоедините два крючка (b) с передней стороны

4. Отпустите три крючка (b) с задней стороны

5. Наклоняя правую крышку (a), отсоедините ее.

1. Откройте переднюю крышку (a) и отсоедините

2. Снимите стопорное кольцо (c).

3. Откройте переднюю крышку (a) полностью вниз

4. Отпустите правую сторону опорной части

1. Откройте заднюю крышку (a) для выравнивания

and detach the left side of cover fulcrum from the fulcrum shaft (b).

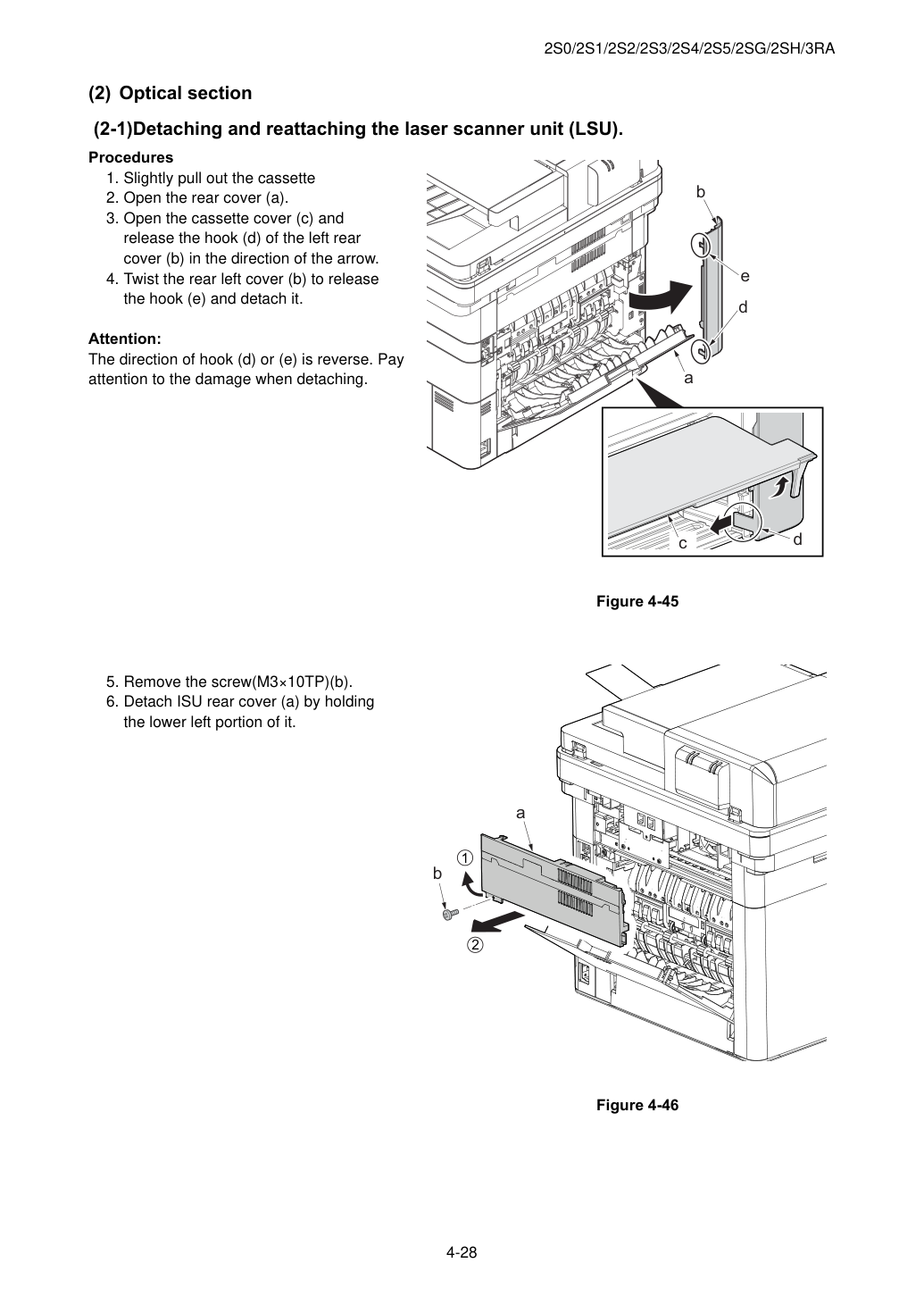

(2-1)Отсоединение и присоединение узла лазерного сканера (LSU).

(c) and detach the front cover (a).

5. Выверните винт (M3×10TP) (b).

7. Поверните правую заднюю крышку (a) и отсоедините

6. Отсоедините заднюю крышку ISU (a), удерживая

2. Оптический раздел

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

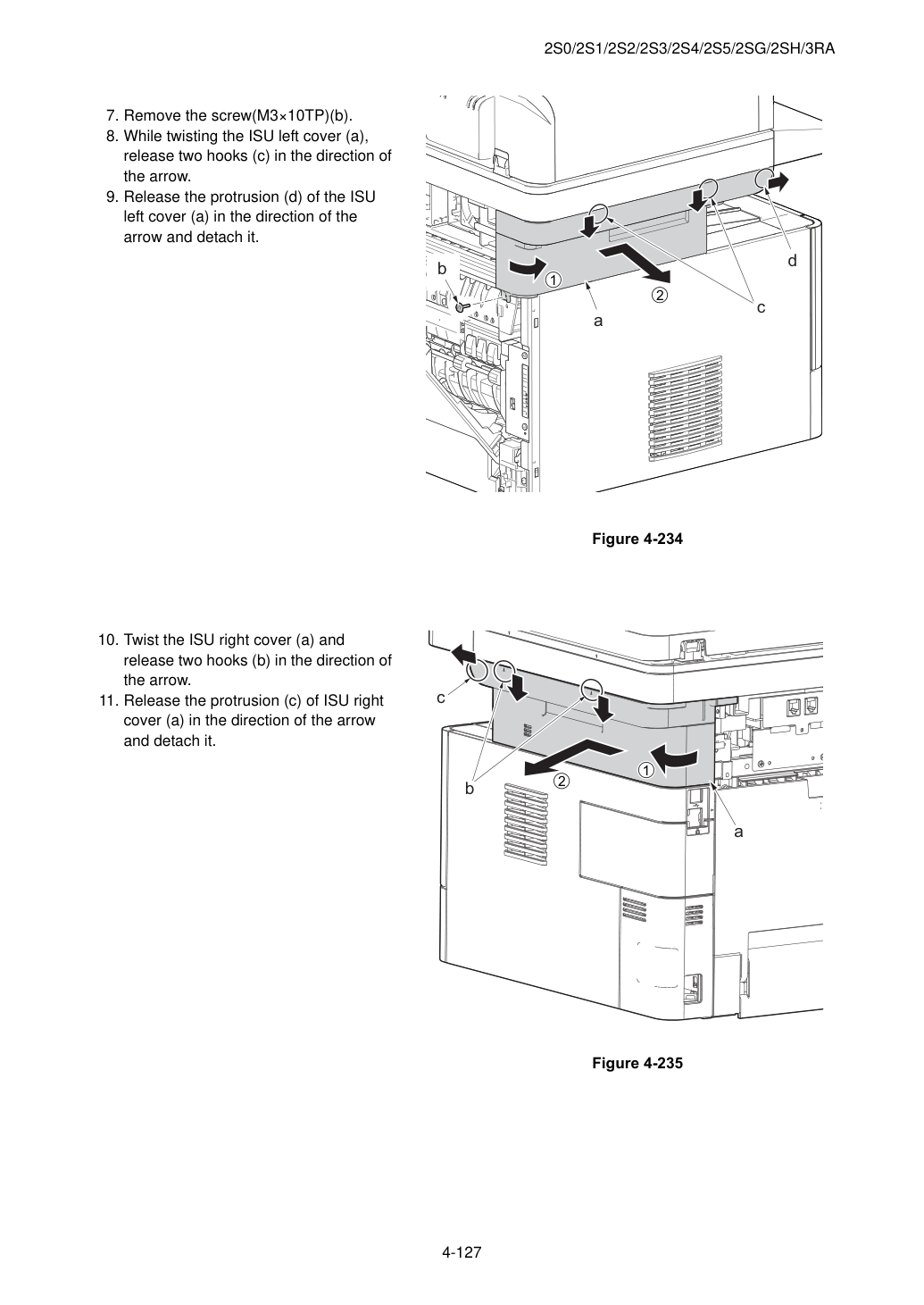

7. Выверните винт (M3×10TP) (b).

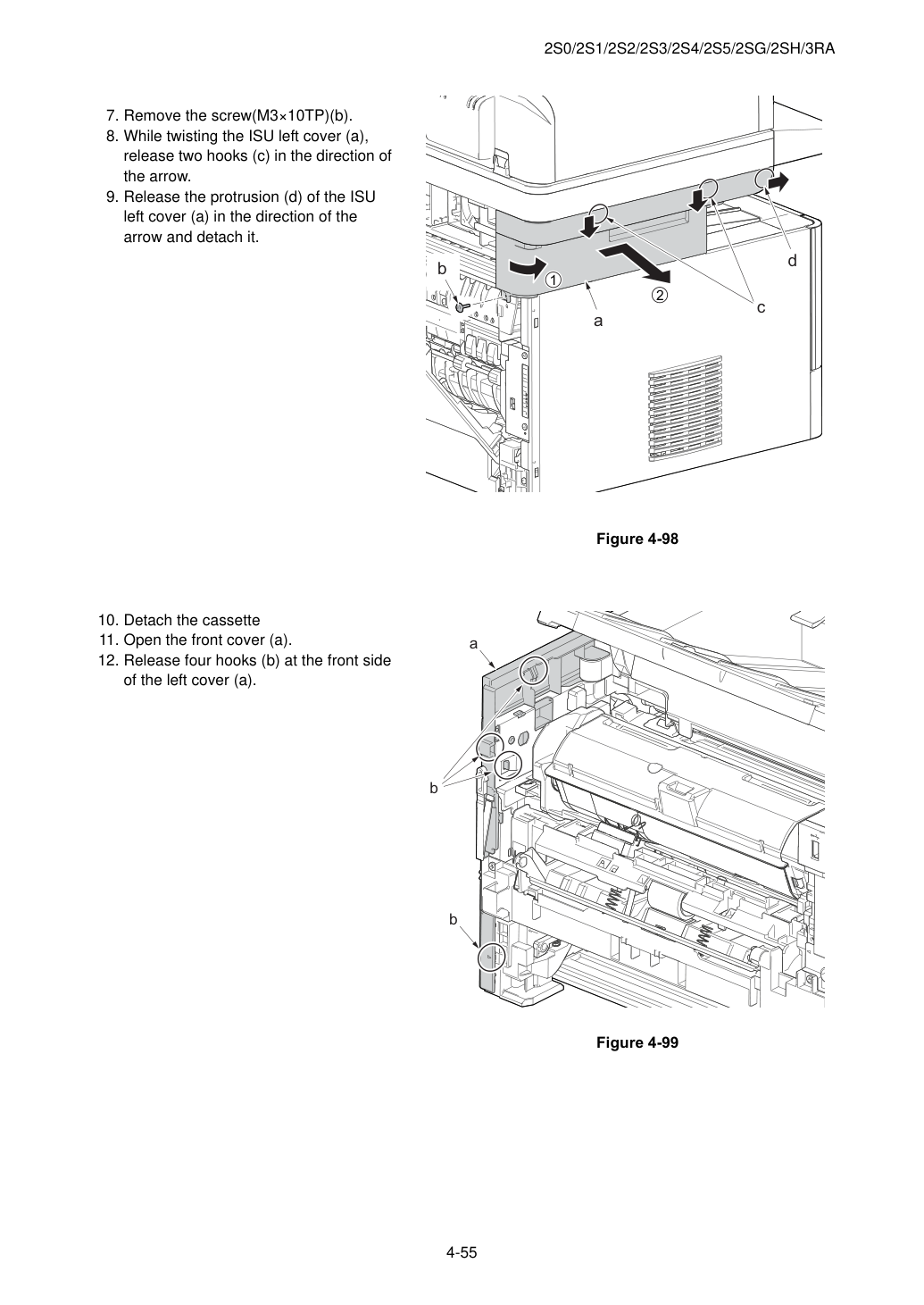

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

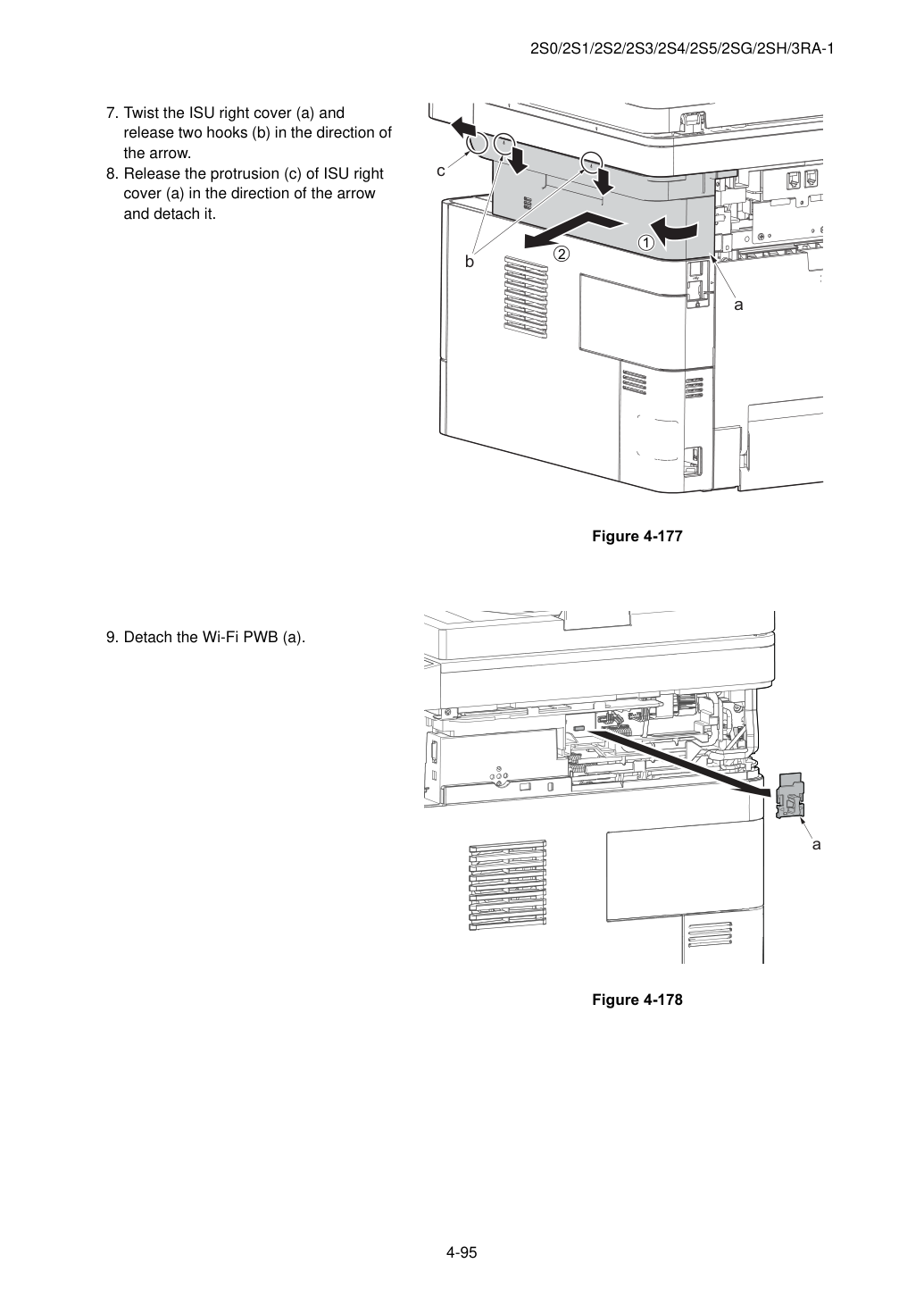

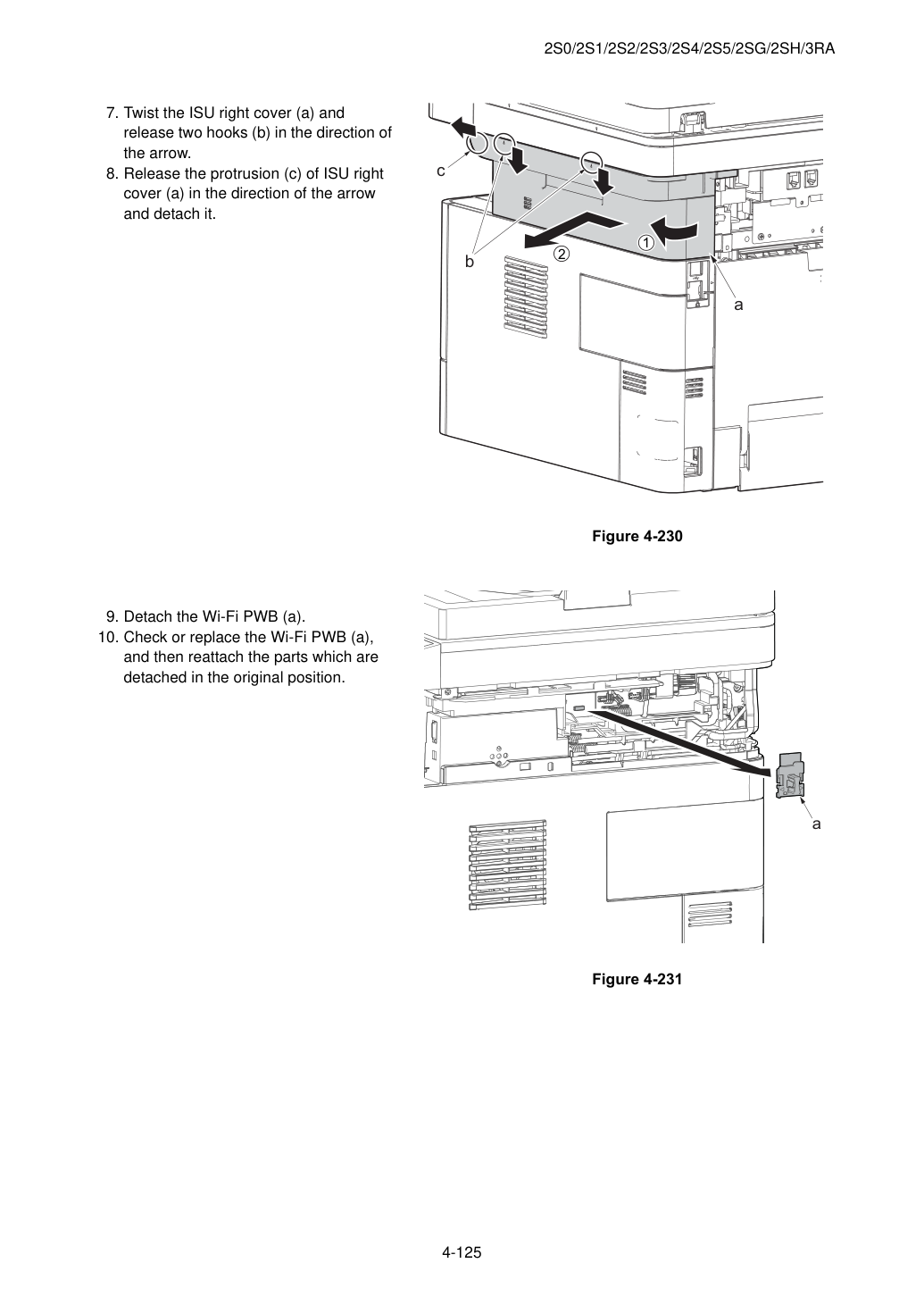

1. Поворачивая правую крышку ISU (a) и

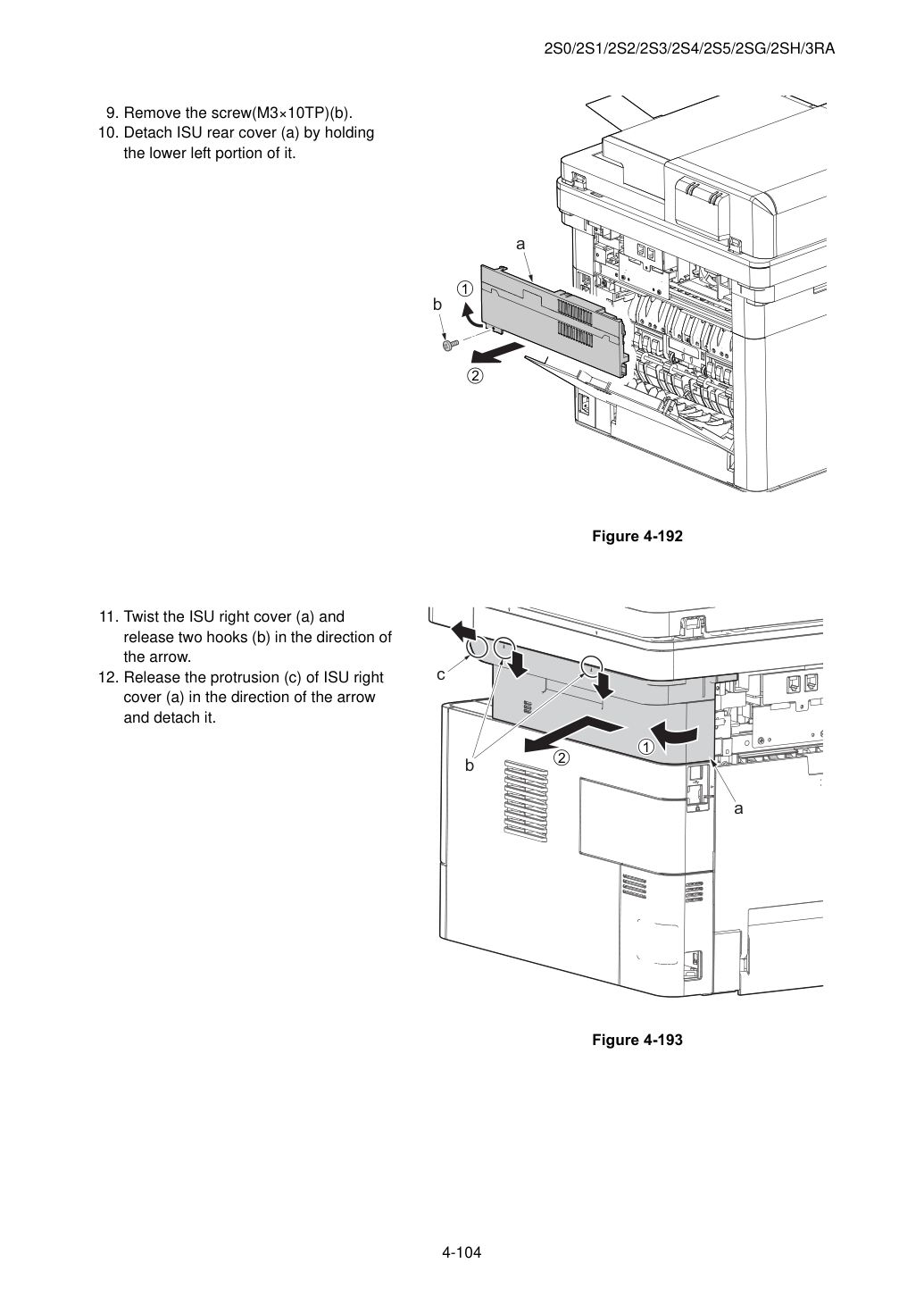

10. Поверните крышку ISU правую (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

11. Отпустите выступ (c) ISU правую

3. Отпустите четыре крючка (b) с передней стороны

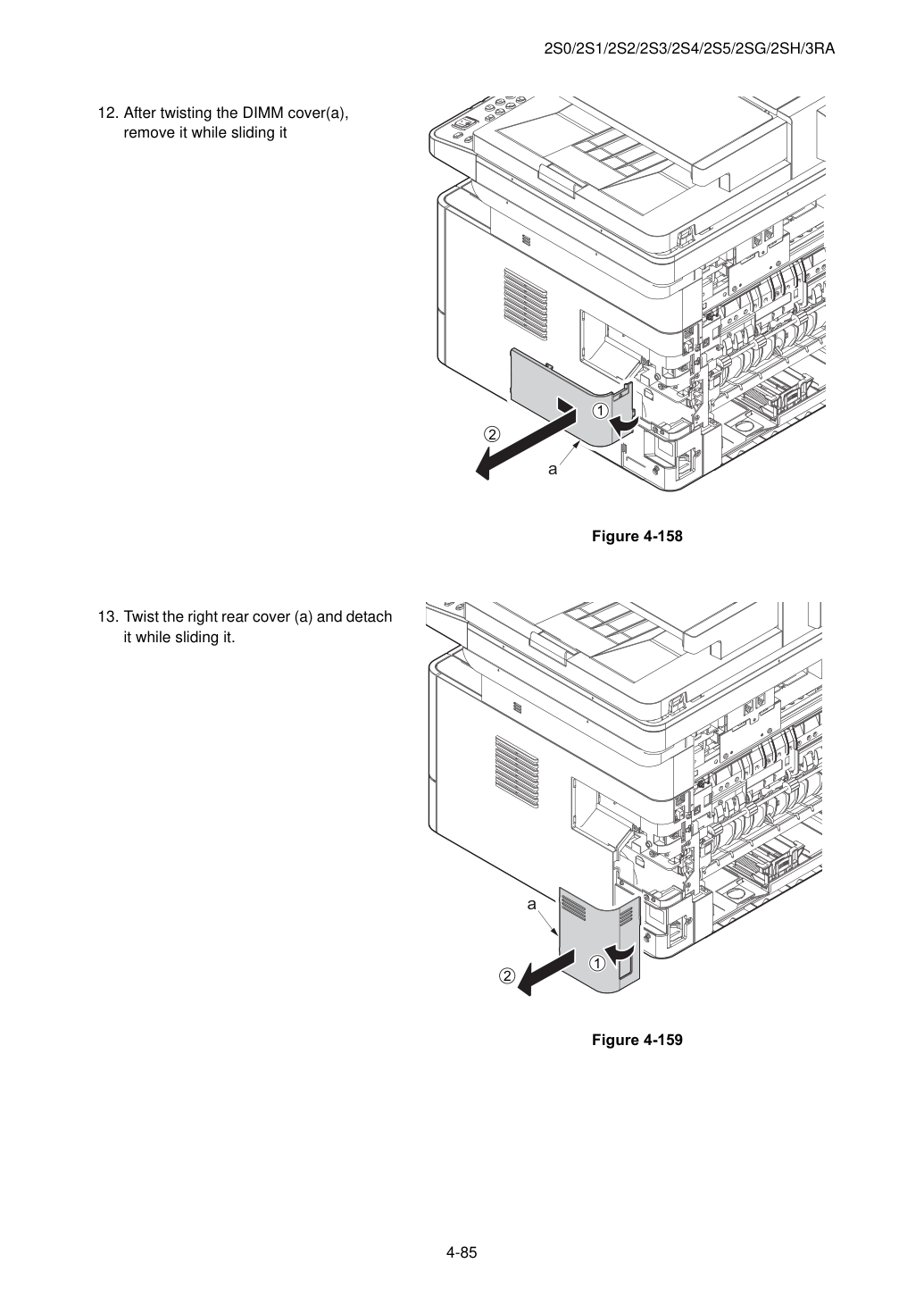

12. После поворота крышки DIMM (a),

13. Поверните крышку правую заднюю (a) и отсоедините

14. Отсоедините кассету

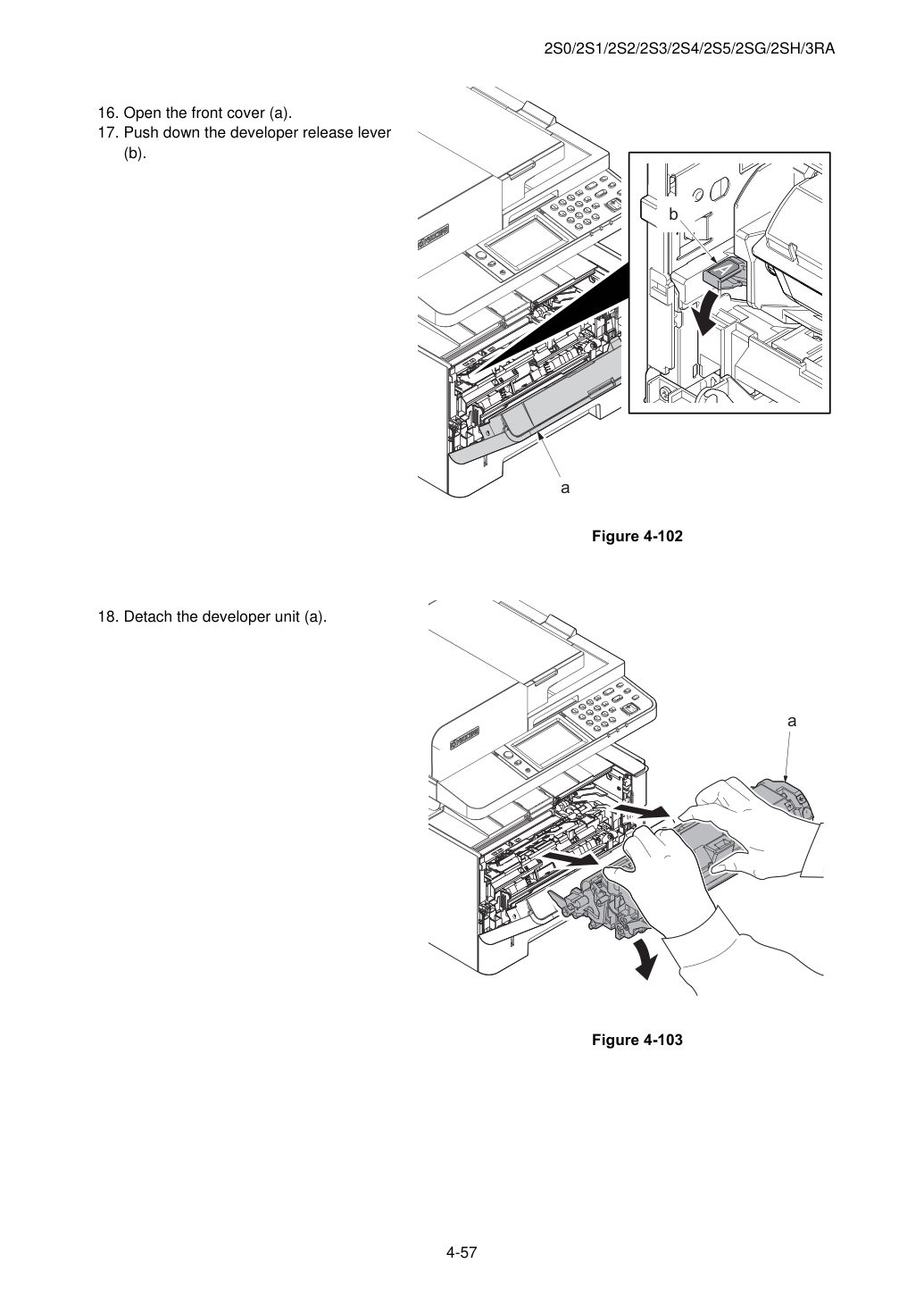

15. Откройте крышку переднюю (a).

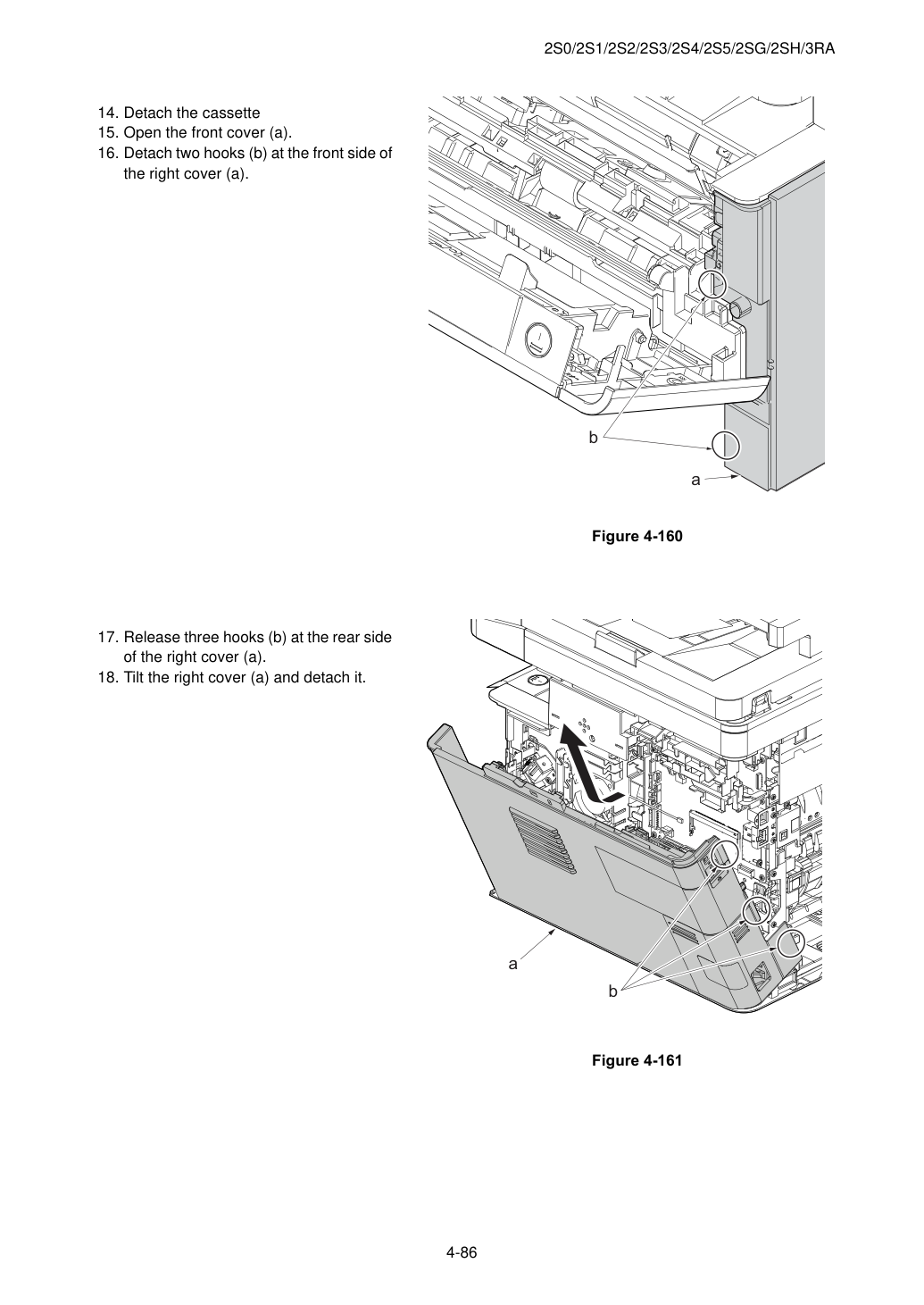

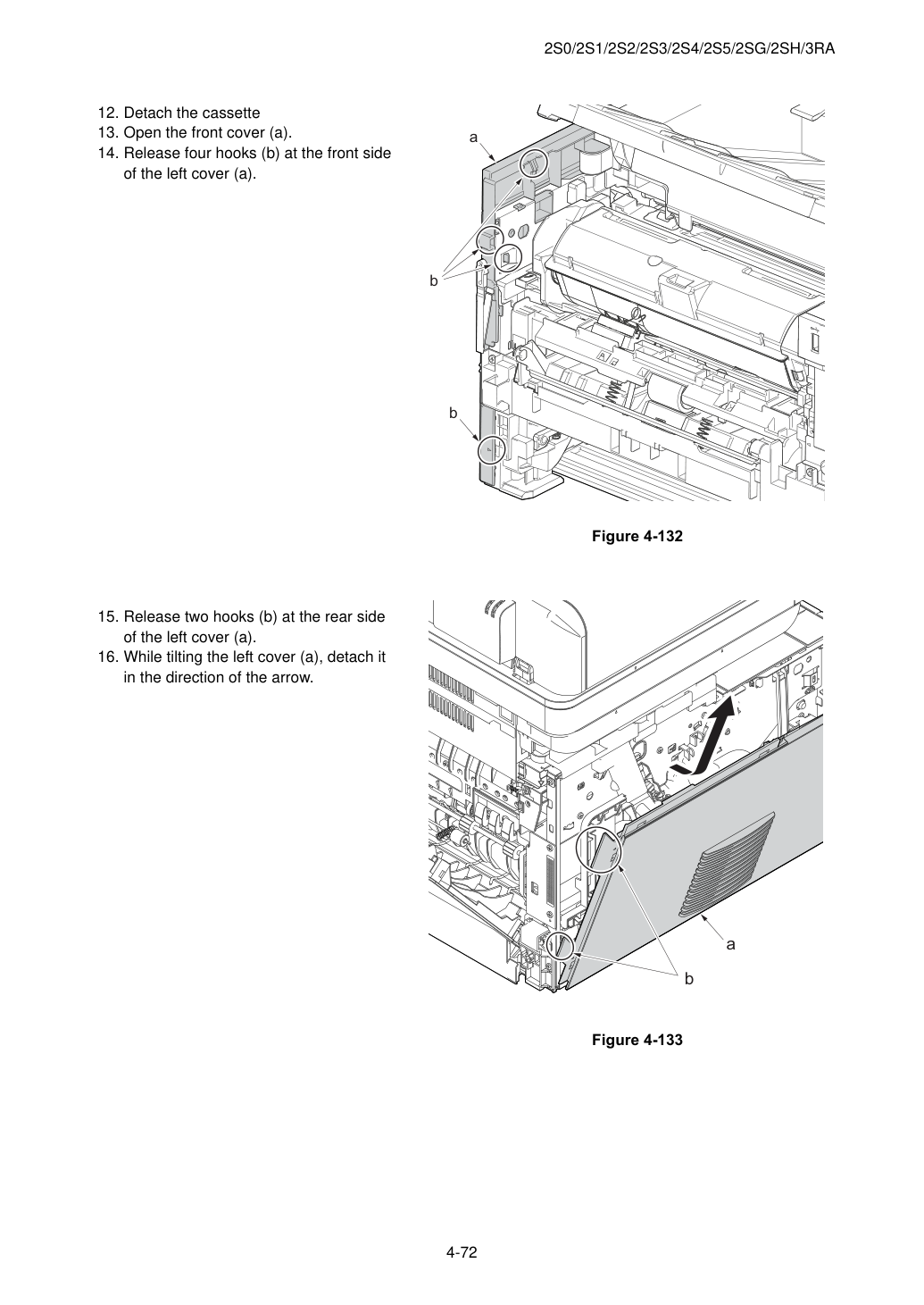

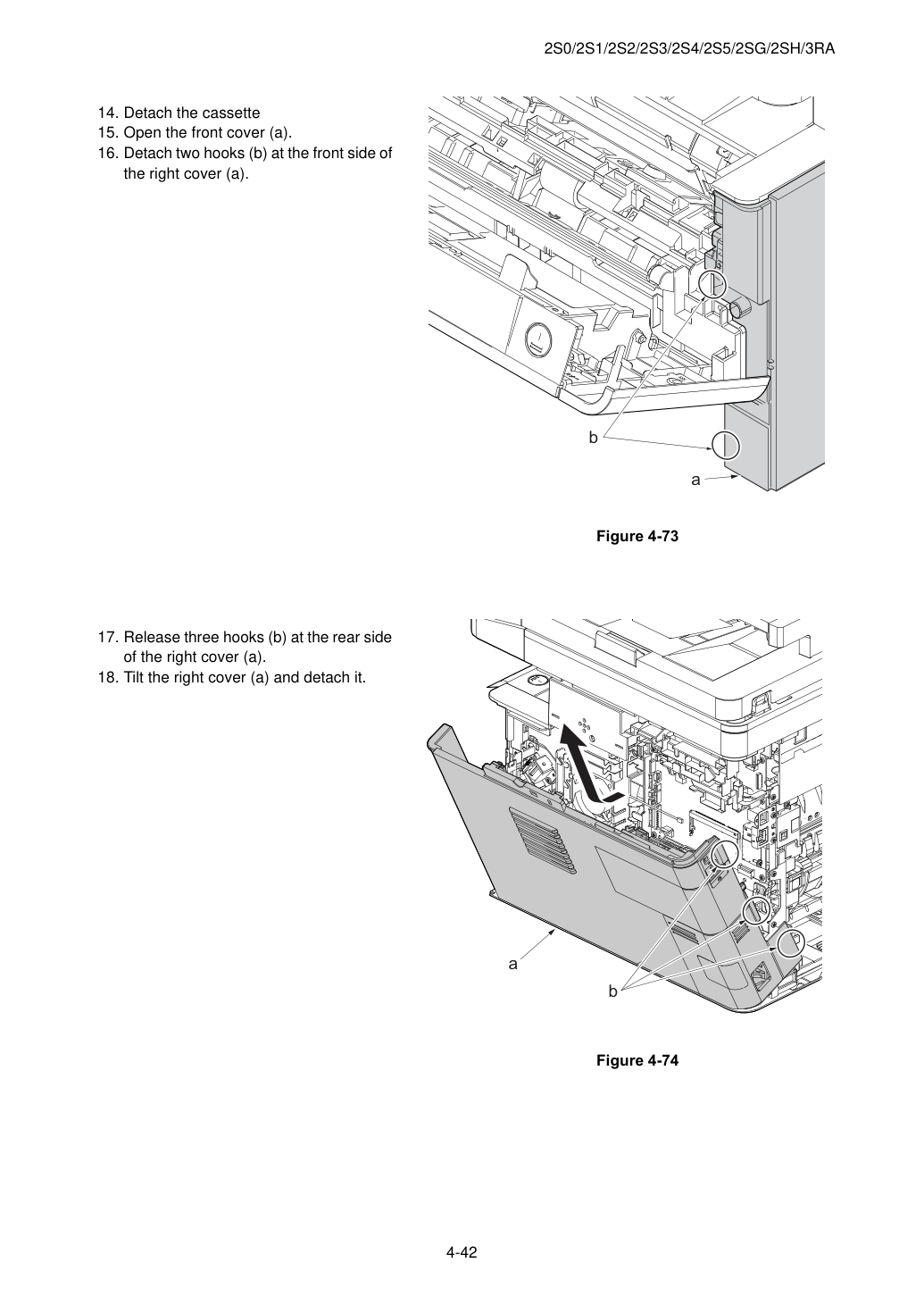

16. Отсоедините два крючка (b) на передней стороне

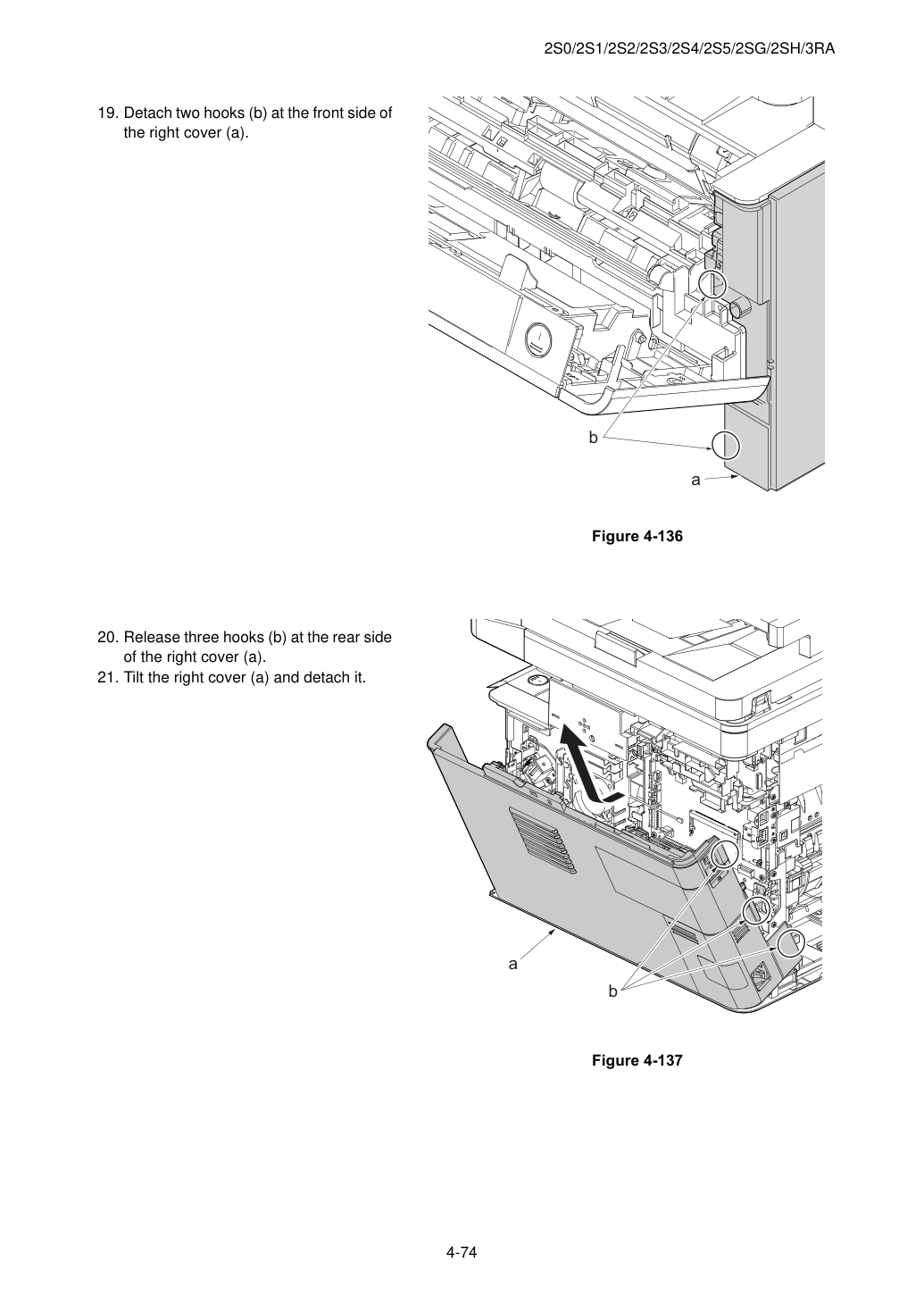

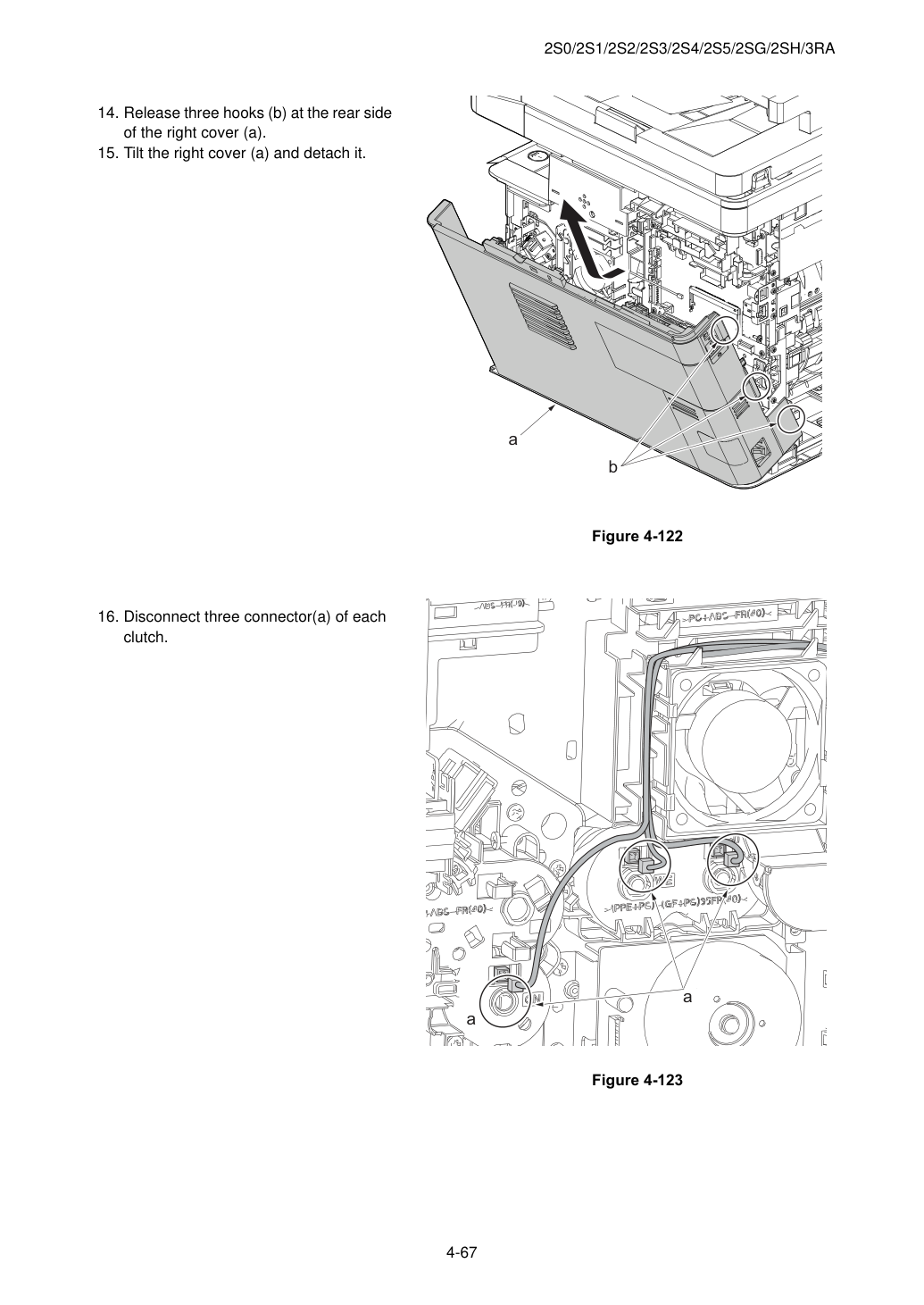

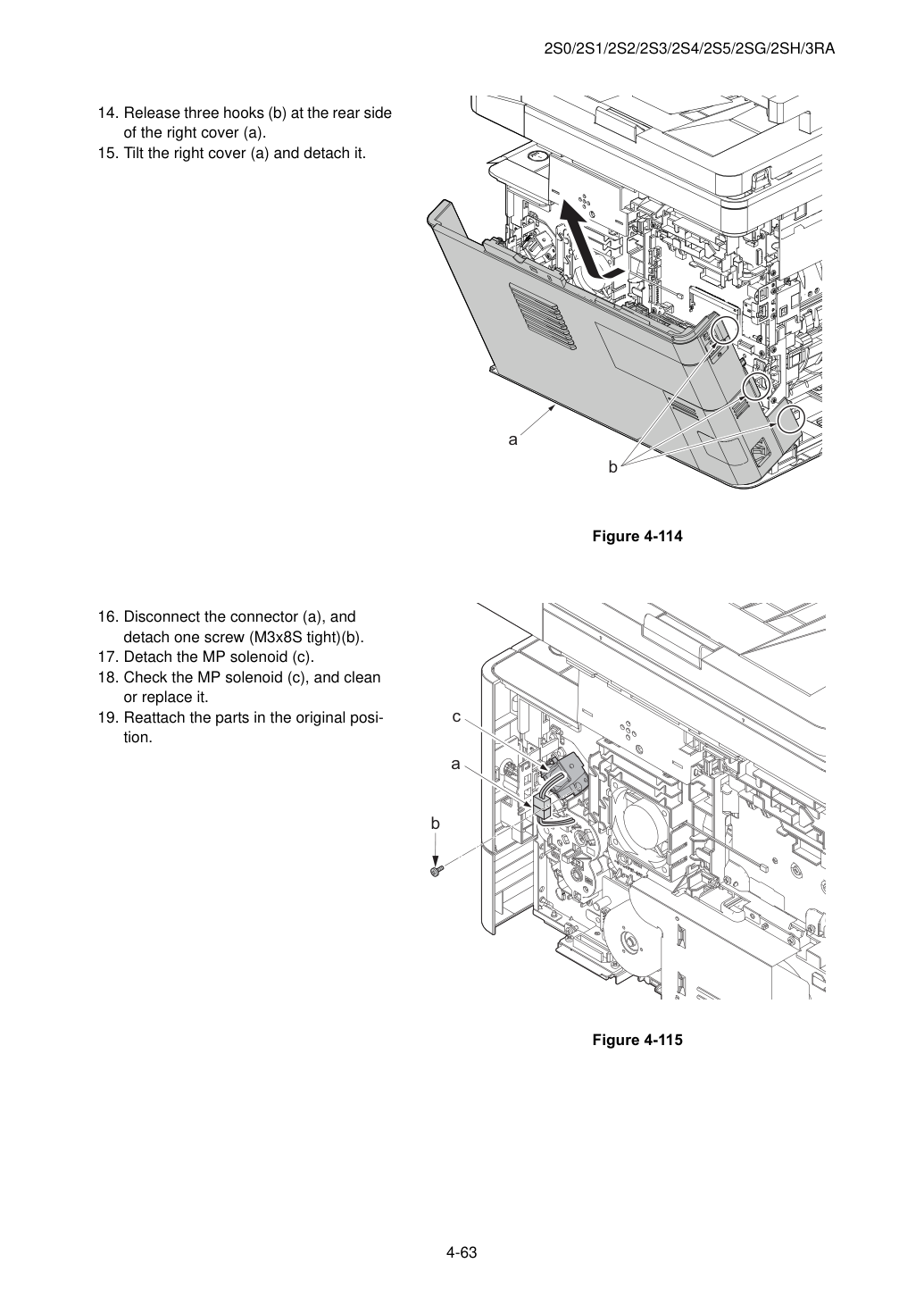

17. Отпустите три крючка (b) на задней стороне

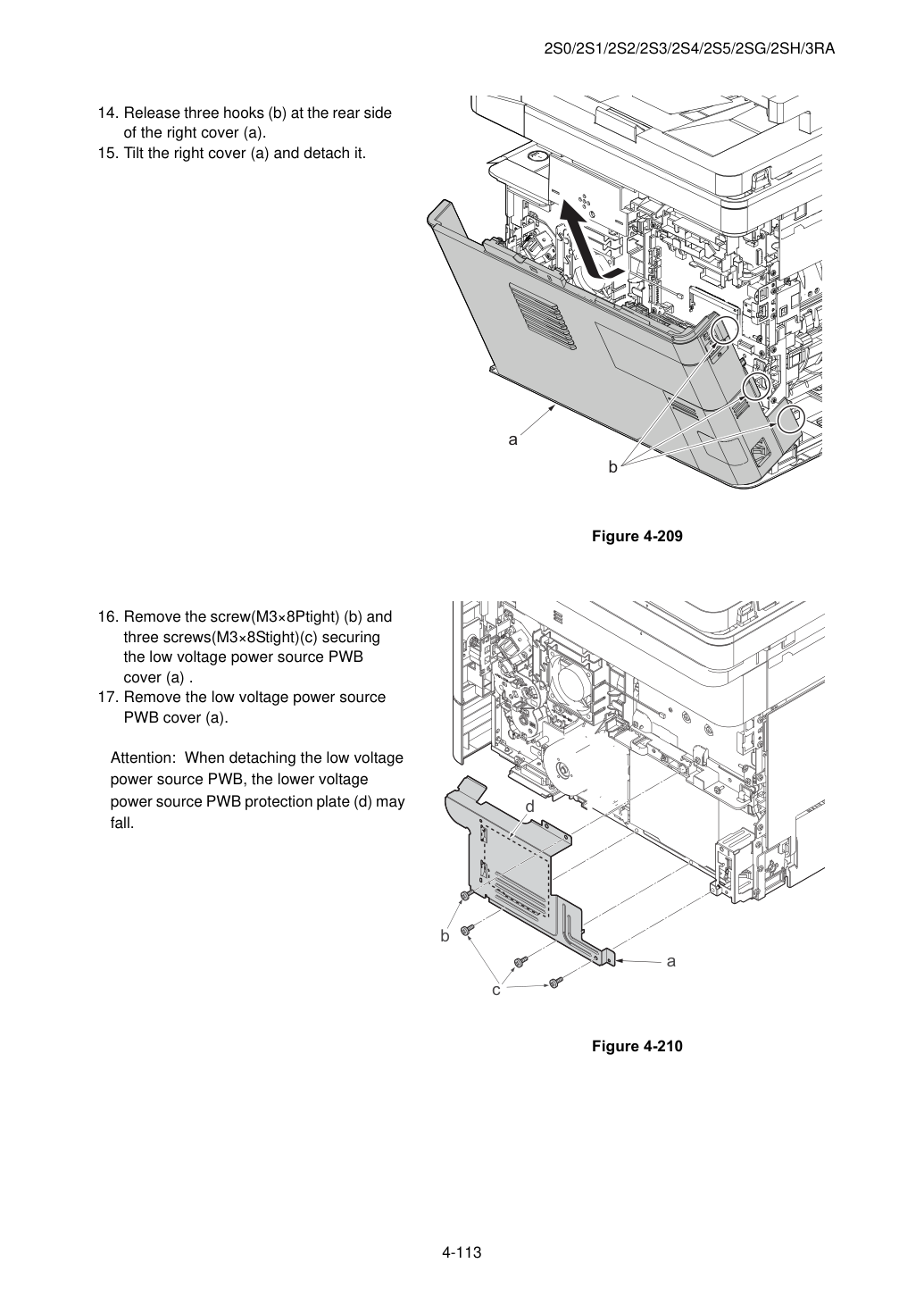

18. Наклоните крышку правую (a) и отсоедините её.

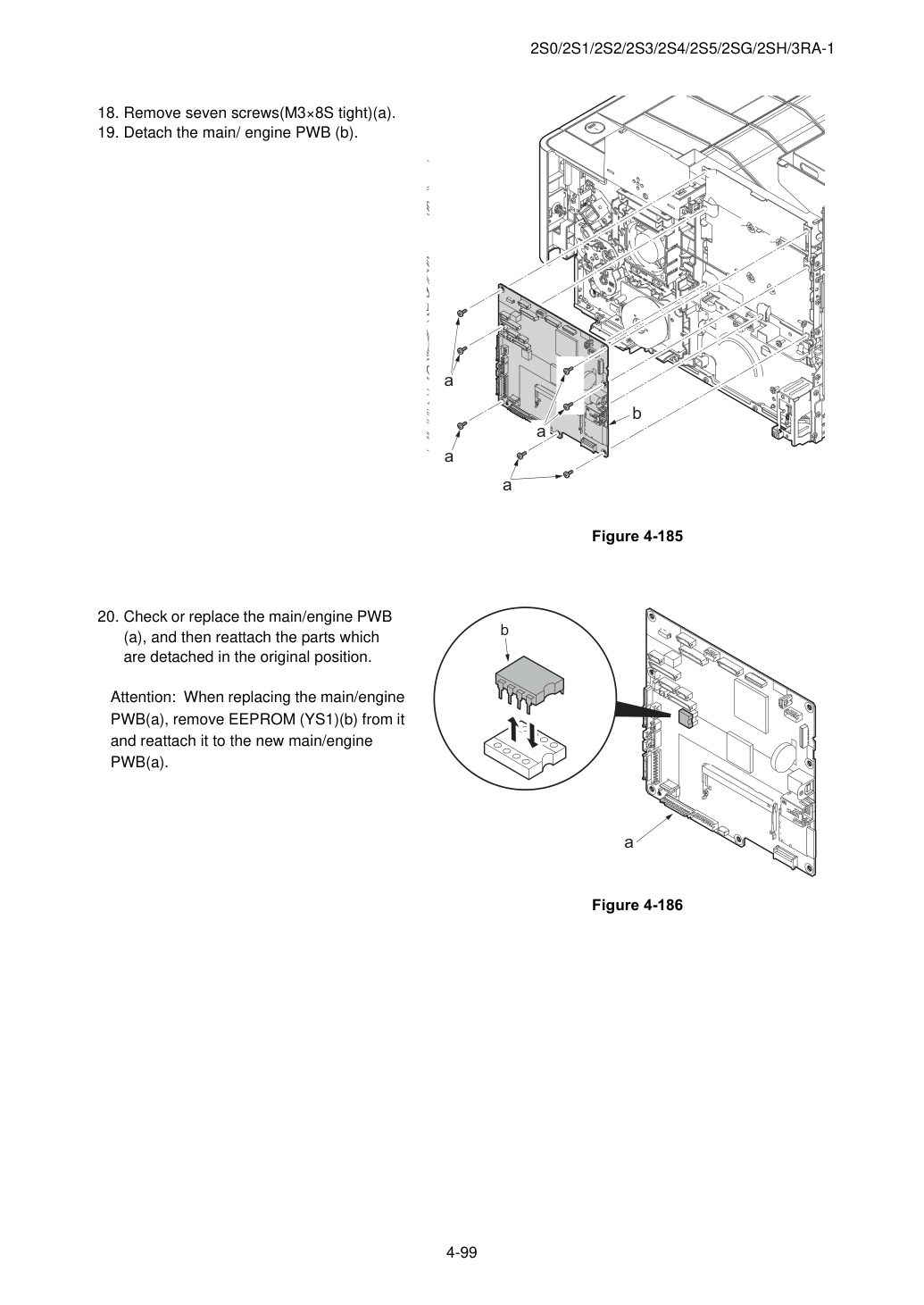

19. Снимите винт (M3×8S tight) (a),

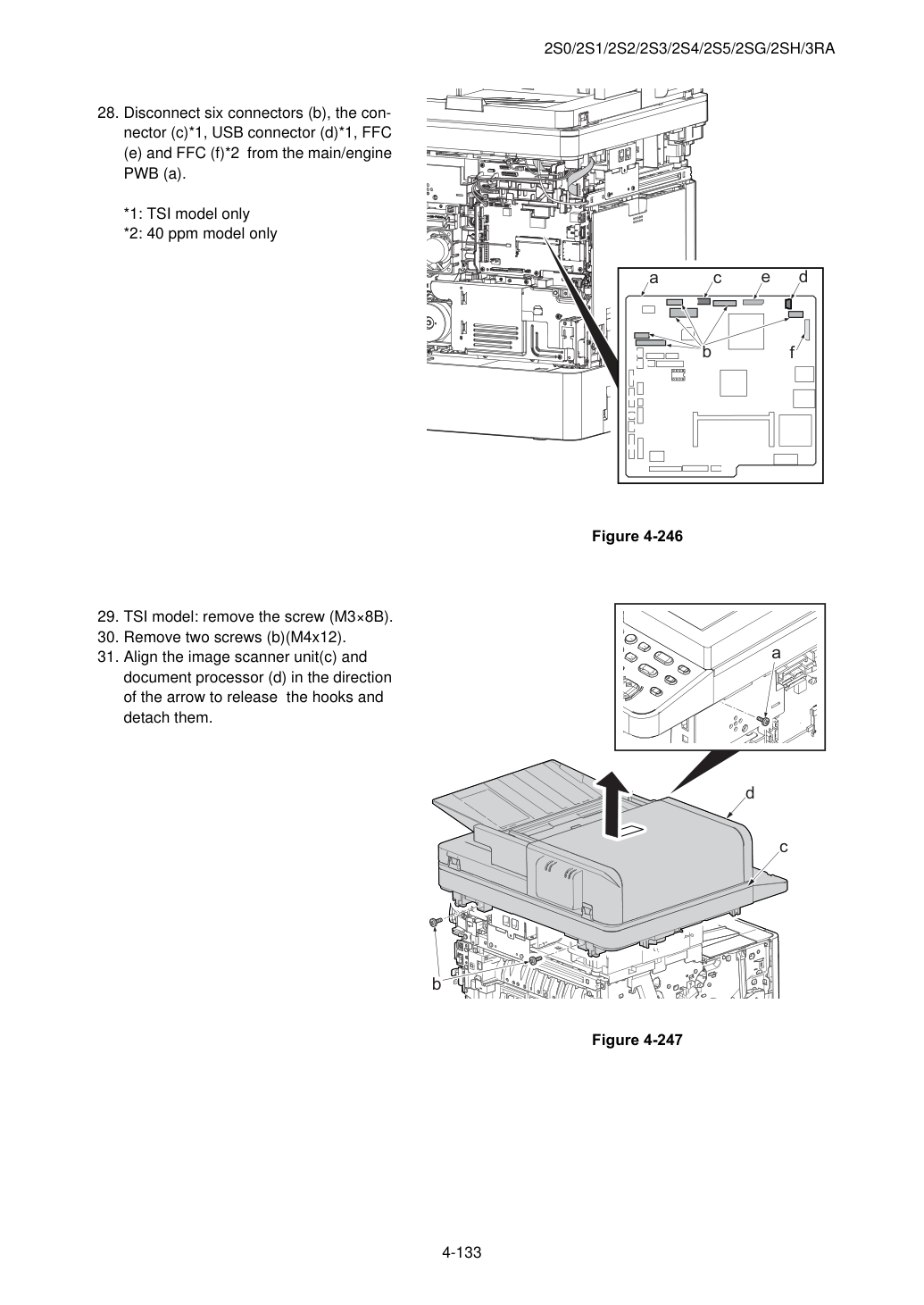

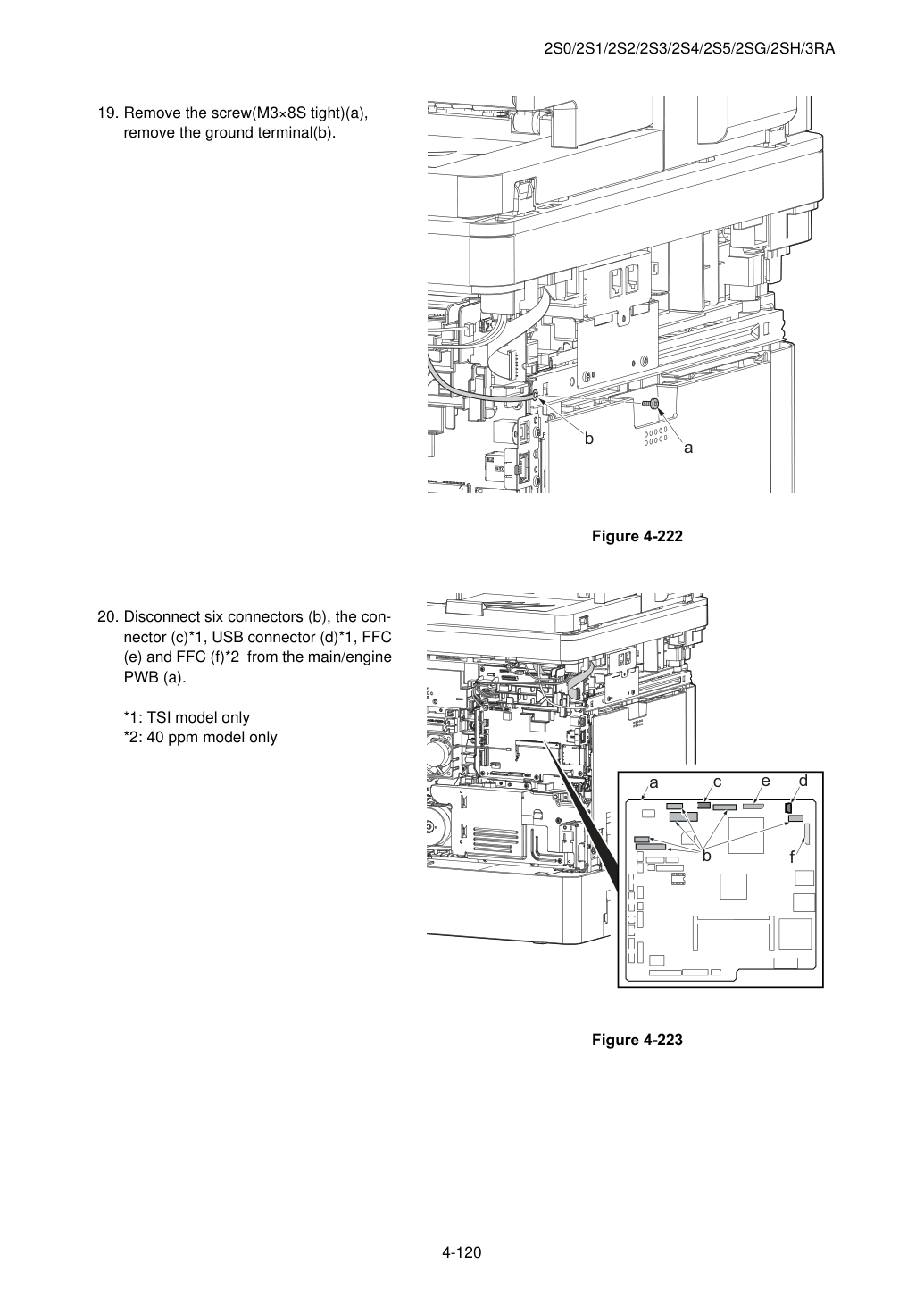

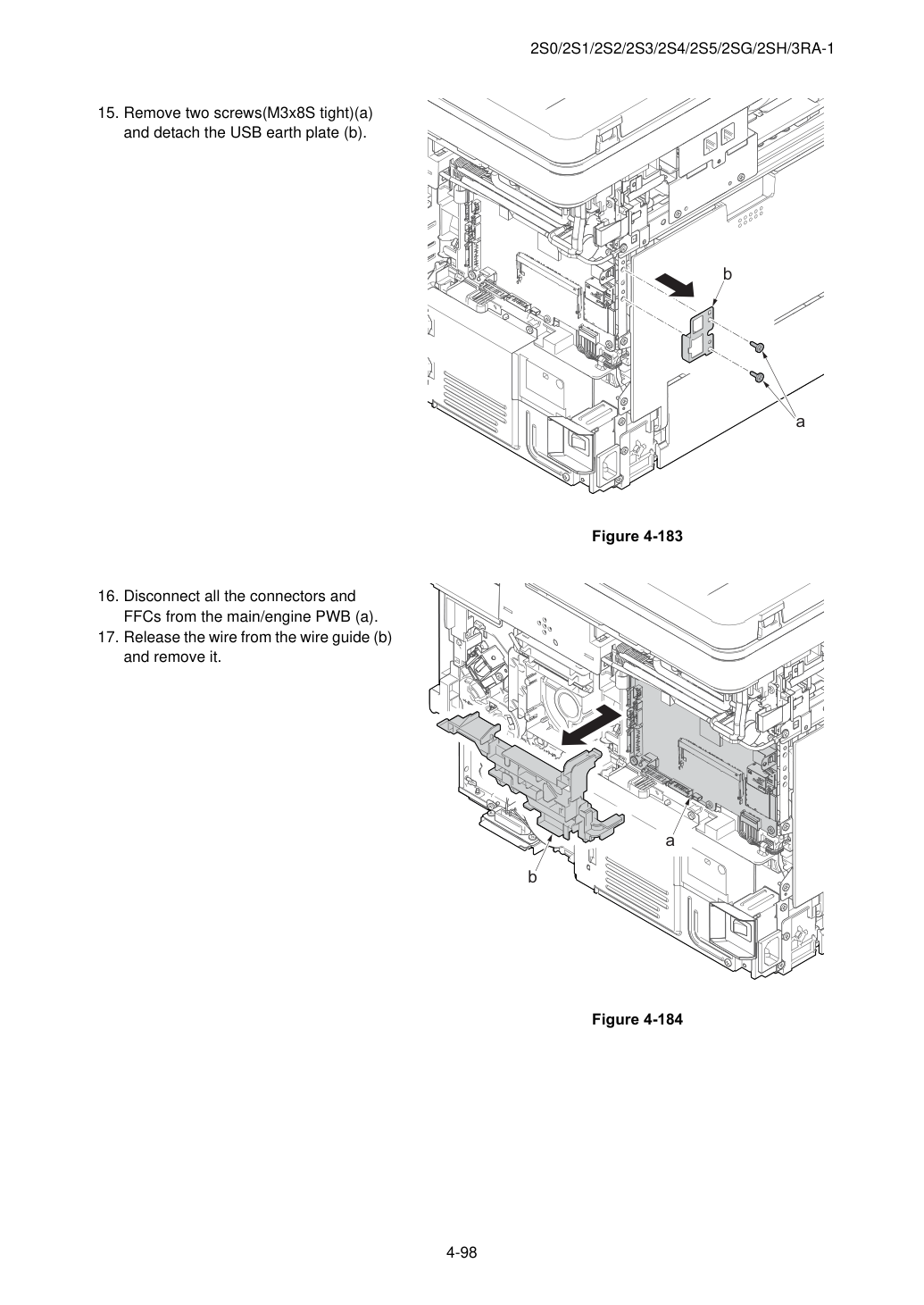

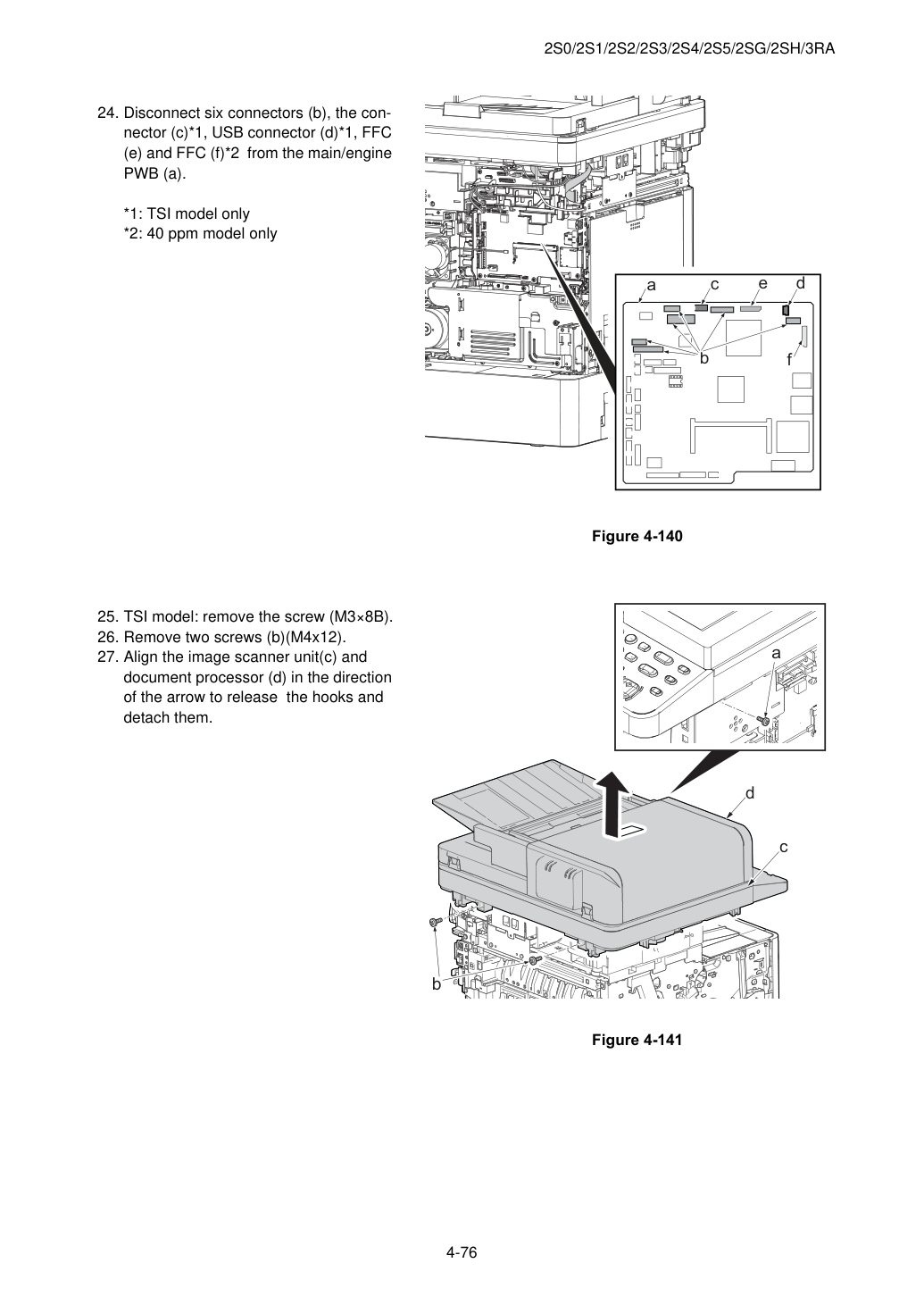

20. Отсоедините шесть разъёмов (b), разъём

(c)*1, разъём USB (d)*1, FFC (e) и FFC (f)*2 от основной платы/двигателя PWB (a).

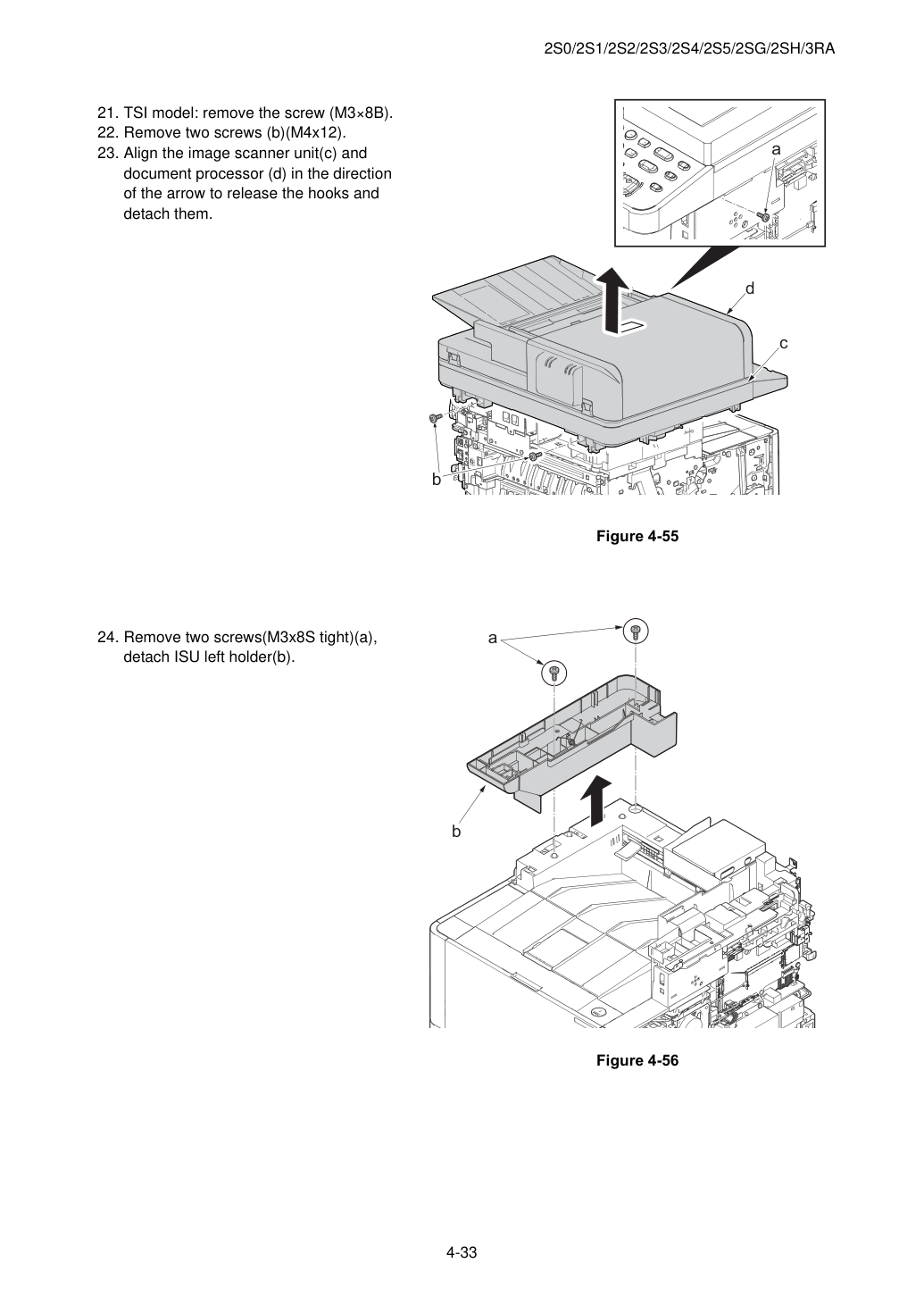

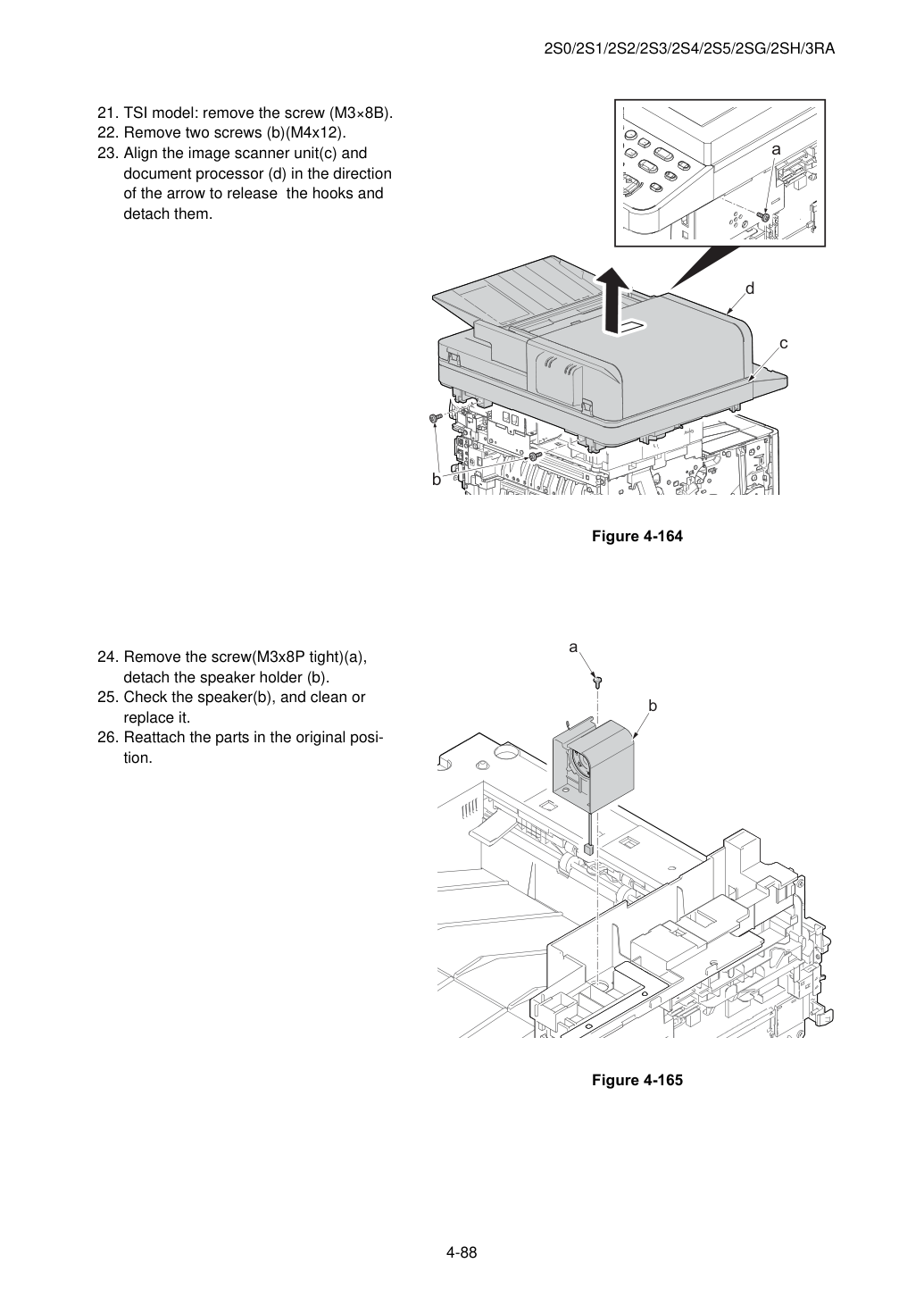

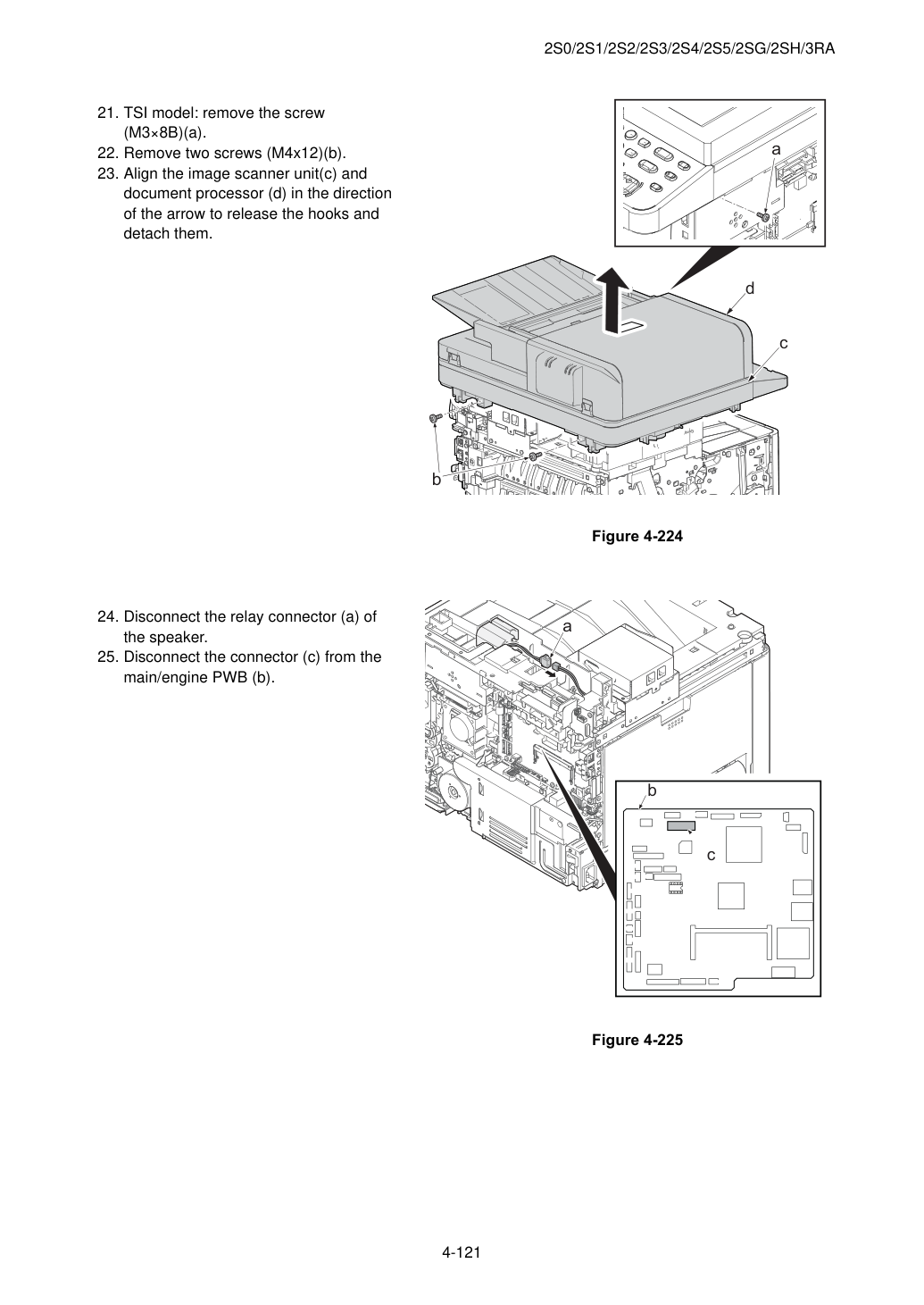

21. Модель TSI: снимите винт (M3×8B).

22. Снимите два винта (b) (M4x12).

23. Совместите узел сканера изображения (c) и

обработчик документов (d) в направлении стрелки, отпустите крючки и отсоедините их.

24. Снимите два винта (M3x8S tight) (a),

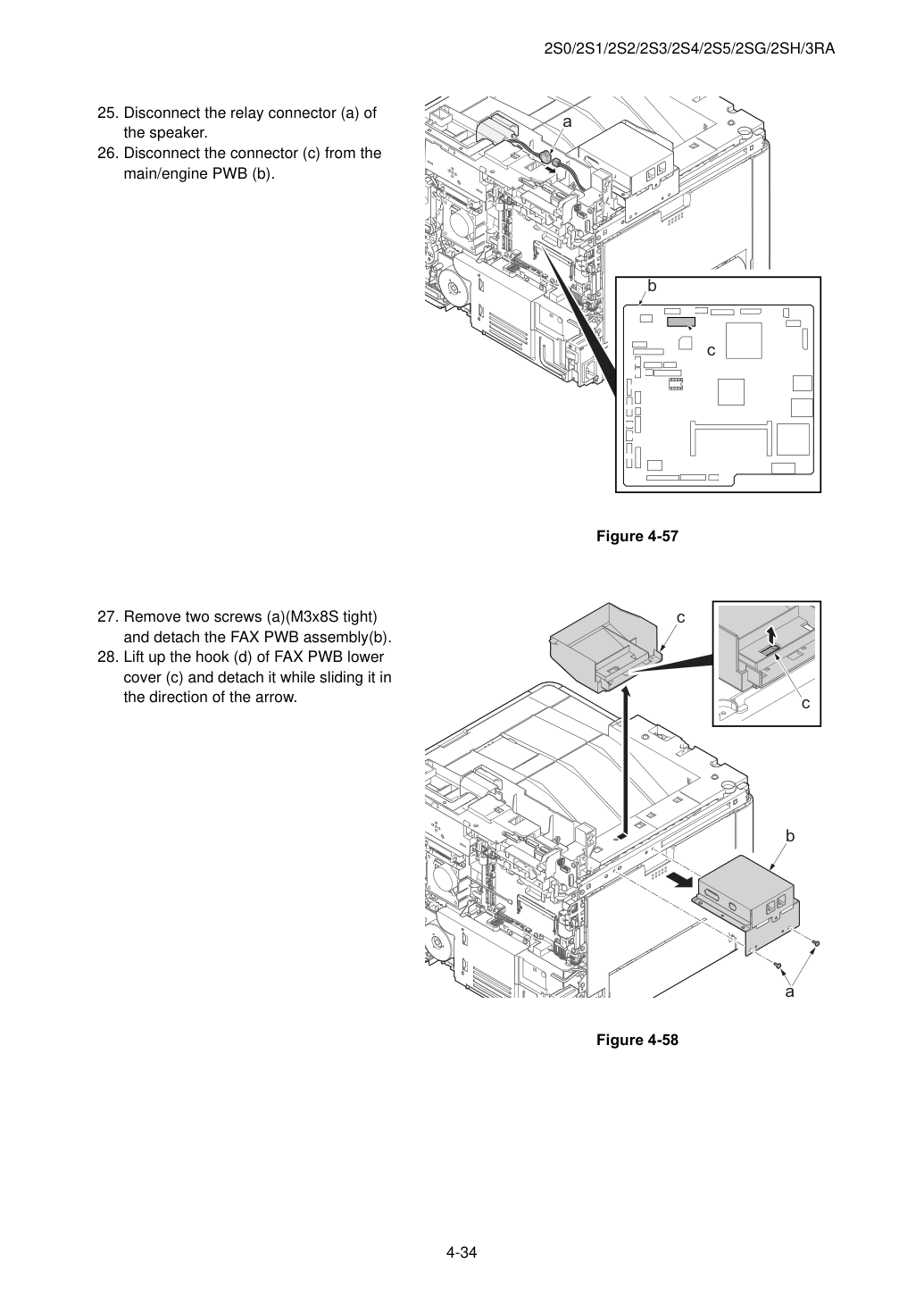

25. Отсоедините разъём реле (a)

26. Отсоедините разъём (c) от

27. Снимите два винта (a) (M3x8S tight)

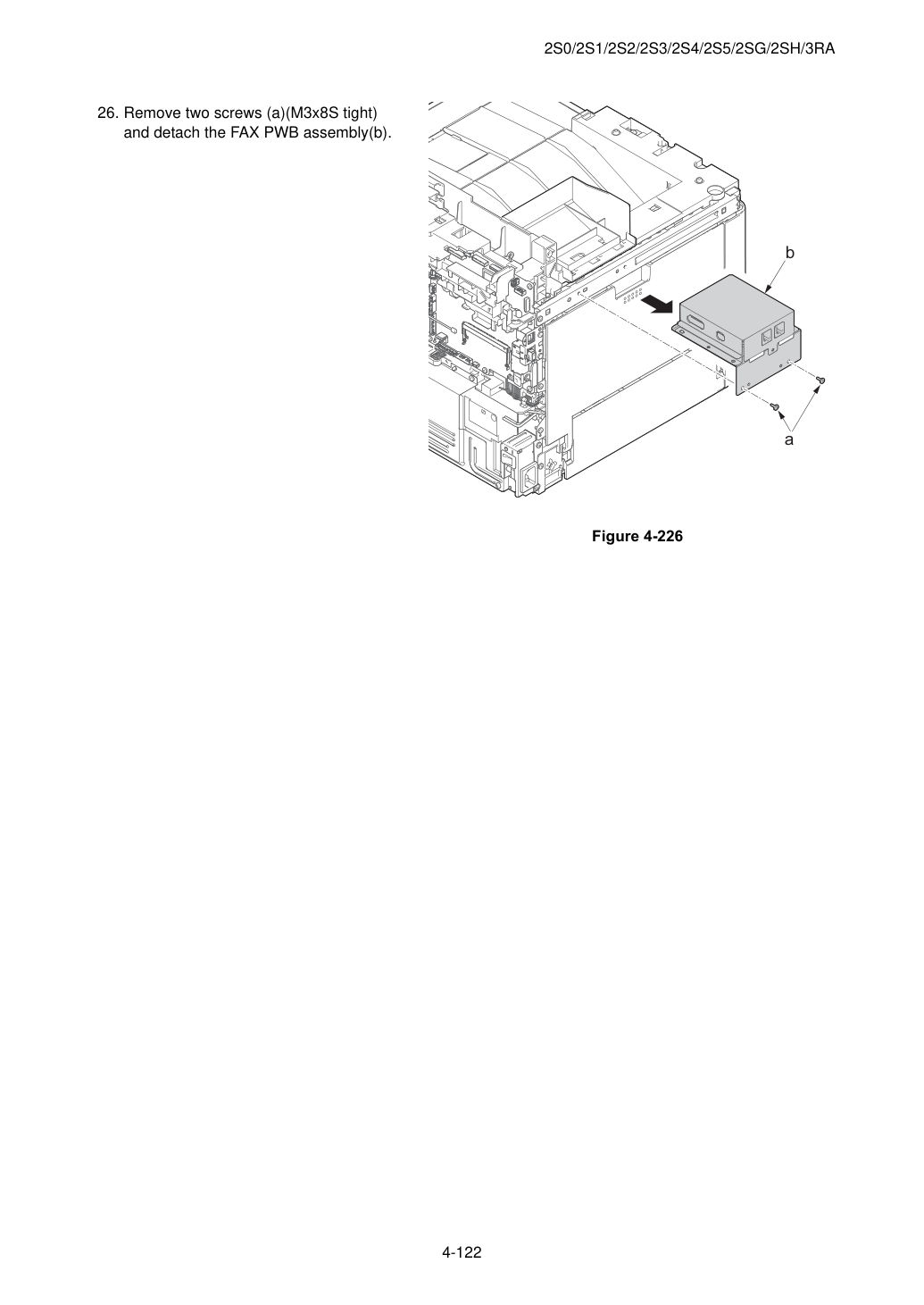

и отсоедините узел FAX PWB (b).

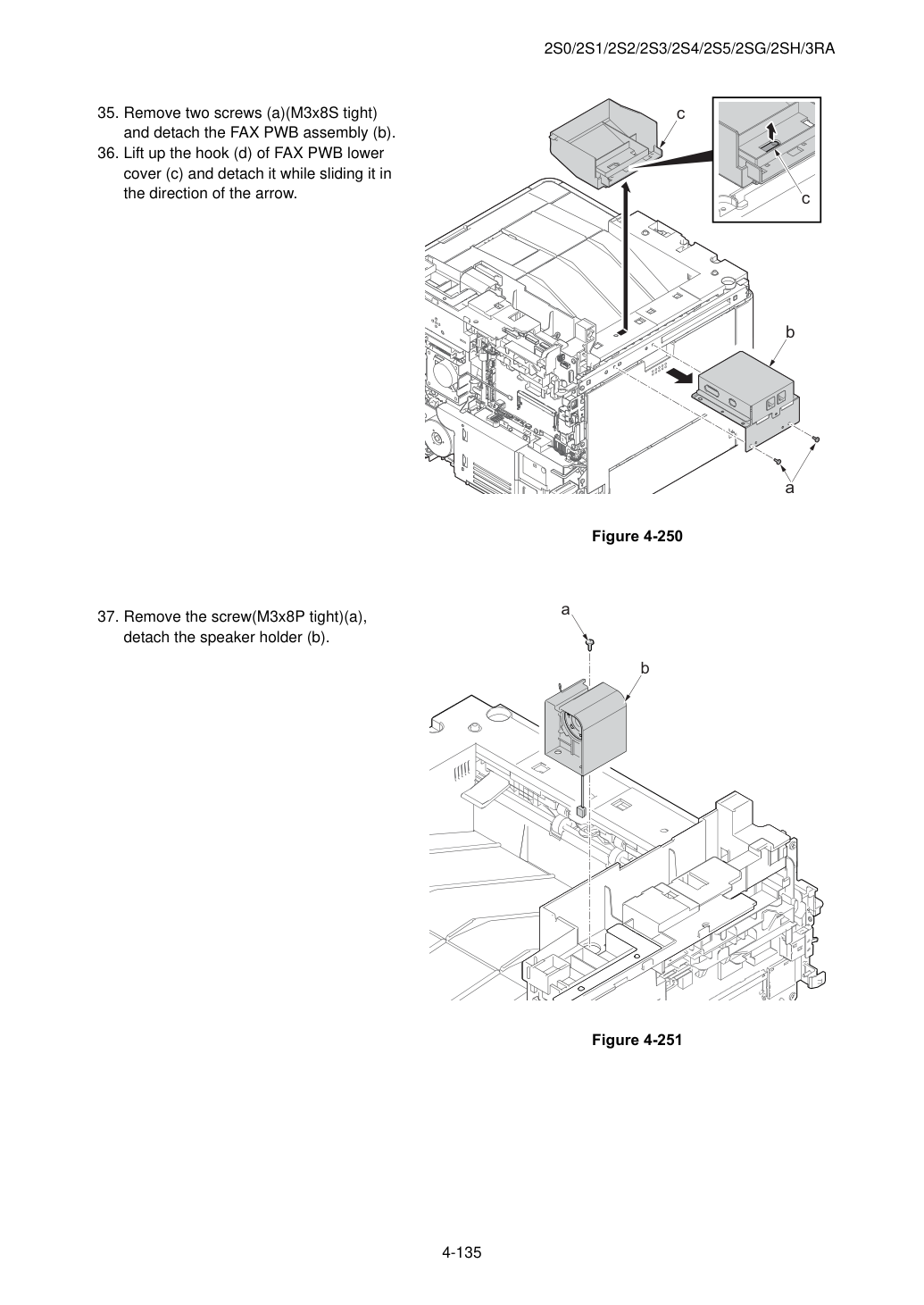

28. Поднимите крючок (d) крышки FAX PWB нижней (c) и отсоедините её, сдвинув в направлении стрелки.

29. Снимите винт (M3x8P tight) (a),

30. Снимите три винта (M3x8S tight) (a),

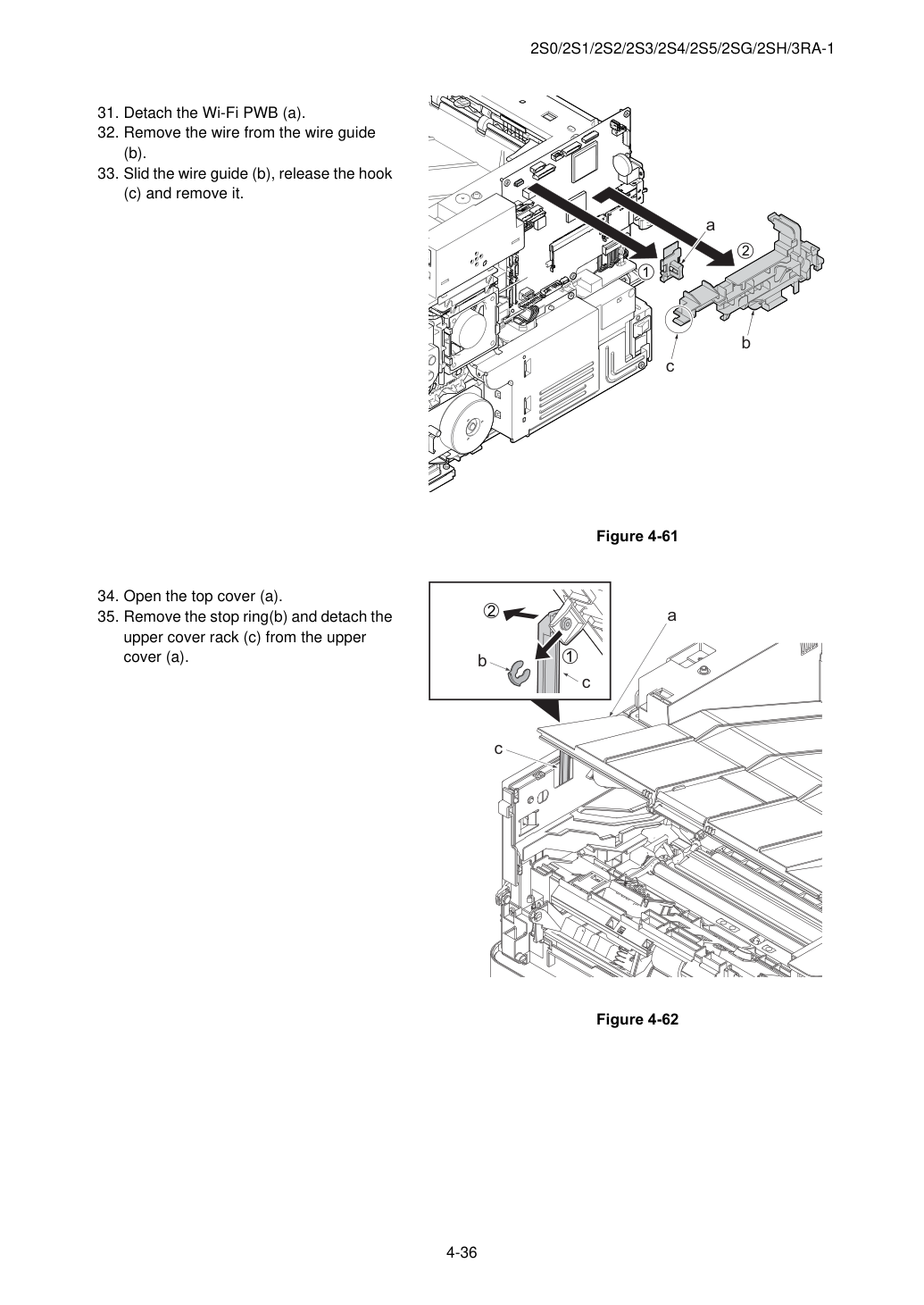

31. Отсоедините плату Wi-Fi PWB (a).

32. Извлеките провод из направляющей проводов

33. Сдвиньте направляющую проводов (b), отпустите крючок

34. Откройте крышку верхнюю (a).

35. Снимите стопорное кольцо (b) и отсоедините

верхний кронштейн подачи (c) от крышки верхней (a).

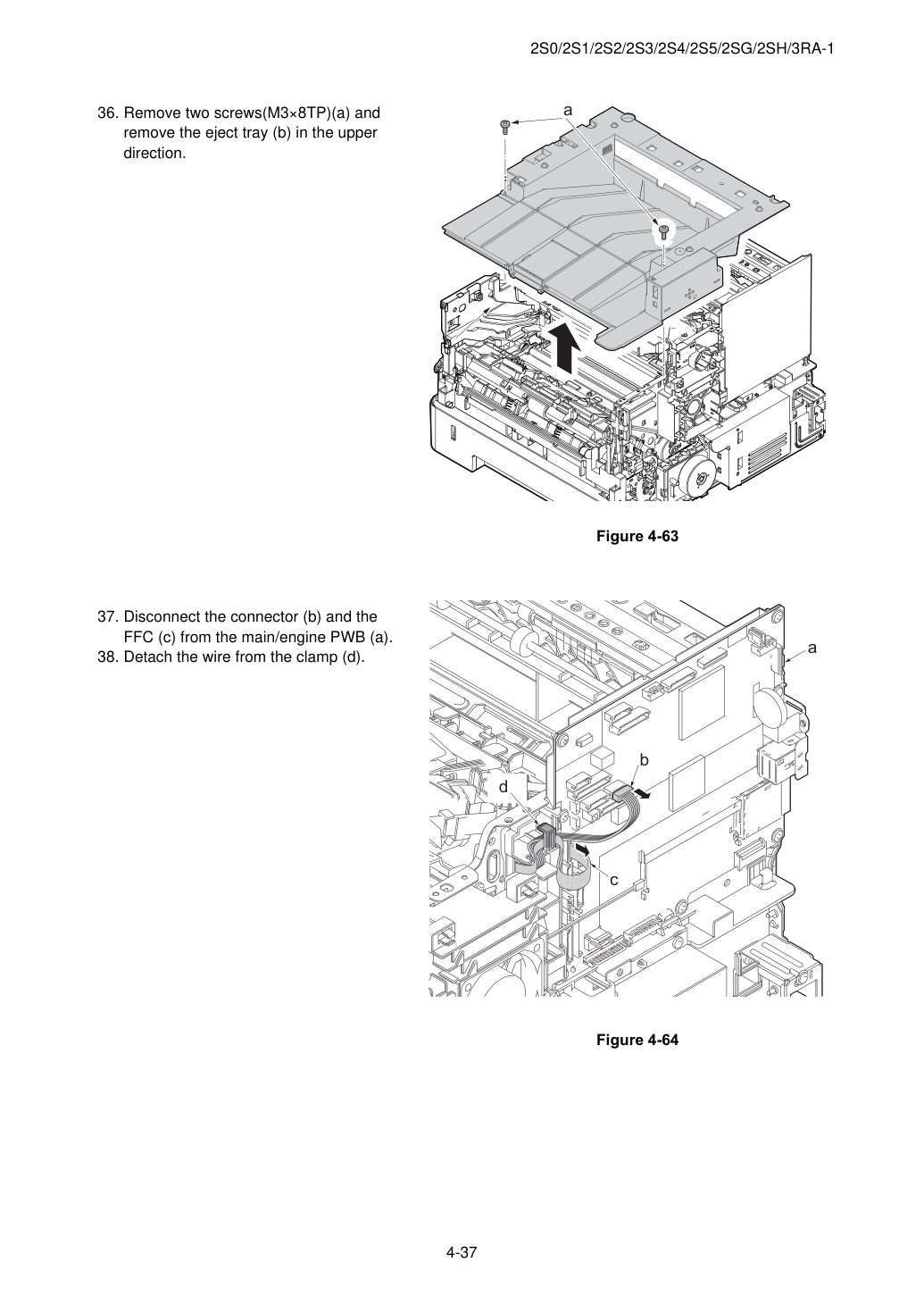

36. Снимите два винта (M3×8TP) (a) и

извлеките лоток выброса (b) в верхнем направлении.

37. Отсоедините разъём (b) и

FFC (c) от основной платы/двигателя PWB (a).

38. Отсоедините провод от зажима (d).

39. Снимите четыре винта (M3×6TP) (b) из

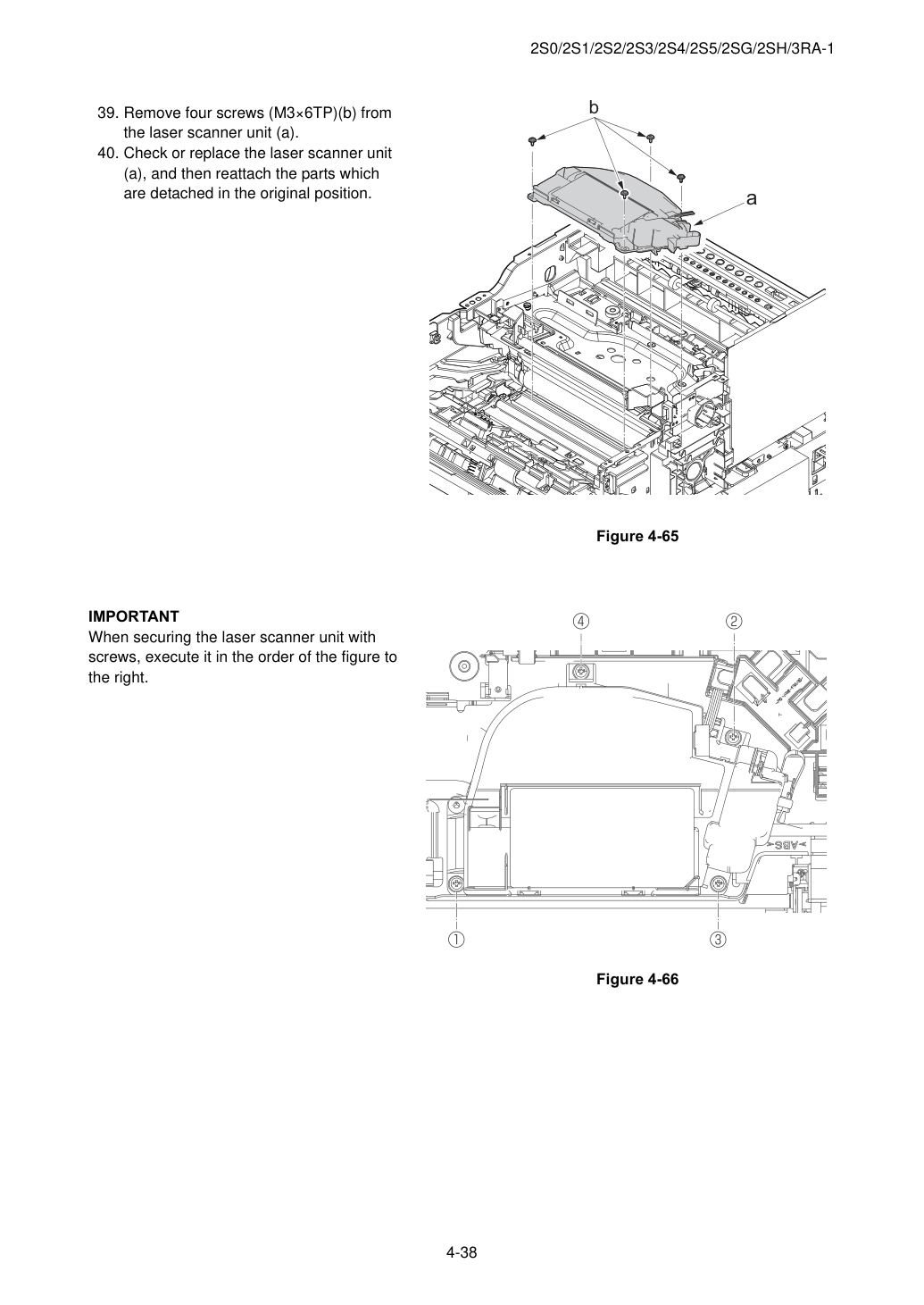

40. Проверьте или замените узел лазерного сканера (a), затем переустановите снятые детали в исходное положение.

При закреплении узла лазерного сканера винтами выполняйте в порядке, показанном на рисунке справа.

(a), and then reattach the parts which are detached in the original position.

When securing the laser scanner unit with screws, execute it in the order of the figure to the right.

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

1. Поворачивая правую крышку ISU (a) и

10. Поверните крышку ISU правую (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

11. Отпустите выступ (c) ISU правую

3. Отпустите четыре крючка (b) с передней стороны

12. После поворота крышки DIMM (a),

13. Поверните крышку правую заднюю (a) и отсоедините

14. Отсоедините кассету

15. Откройте крышку переднюю (a).

16. Отсоедините два крючка (b) на передней стороне

17. Отпустите три крючка (b) на задней стороне

18. Наклоните крышку правую (a) и отсоедините её.

19. Снимите винт (M3×8S tight) (a),

20. Отсоедините шесть разъёмов (b), разъём

(c)*1, разъём USB (d)*1, FFC (e) и FFC (f)*2 от основной платы/двигателя PWB (a).

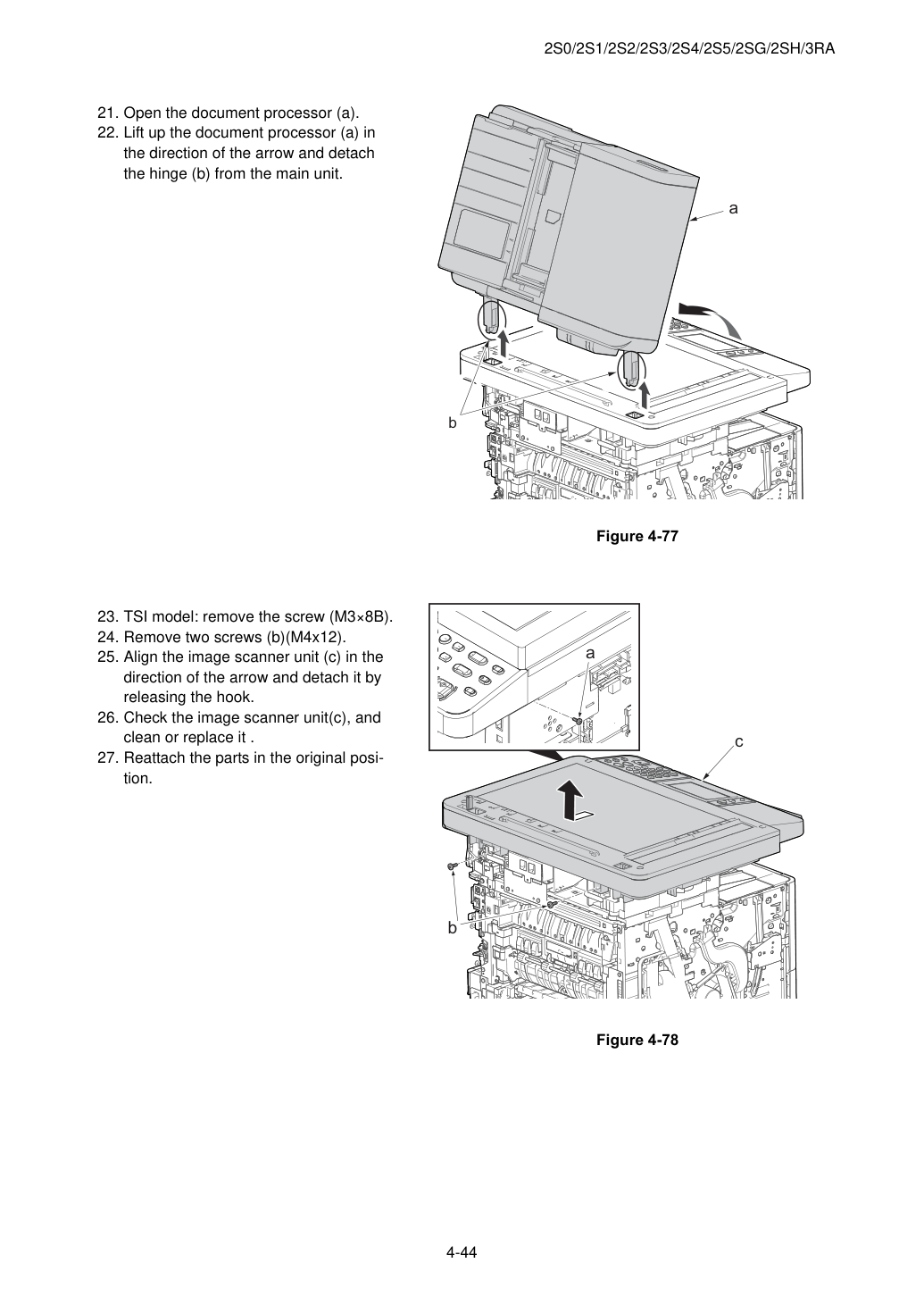

21. Откройте устройство подачи документов (a).

22. Поднимите устройство подачи документов (a) в

направлении стрелки и отсоедините петлю (b) от основного блока.

23. Модель TSI: извлеките винт (M3×8B).

24. Извлеките два винта (b)(M4x12).

25. Выровняйте узел сканера изображения (c) в

направлении стрелки и отсоедините его, отпустив крюк.

26. Проверьте узел сканера изображения (c) и

27. Переустановите детали в исходное положение

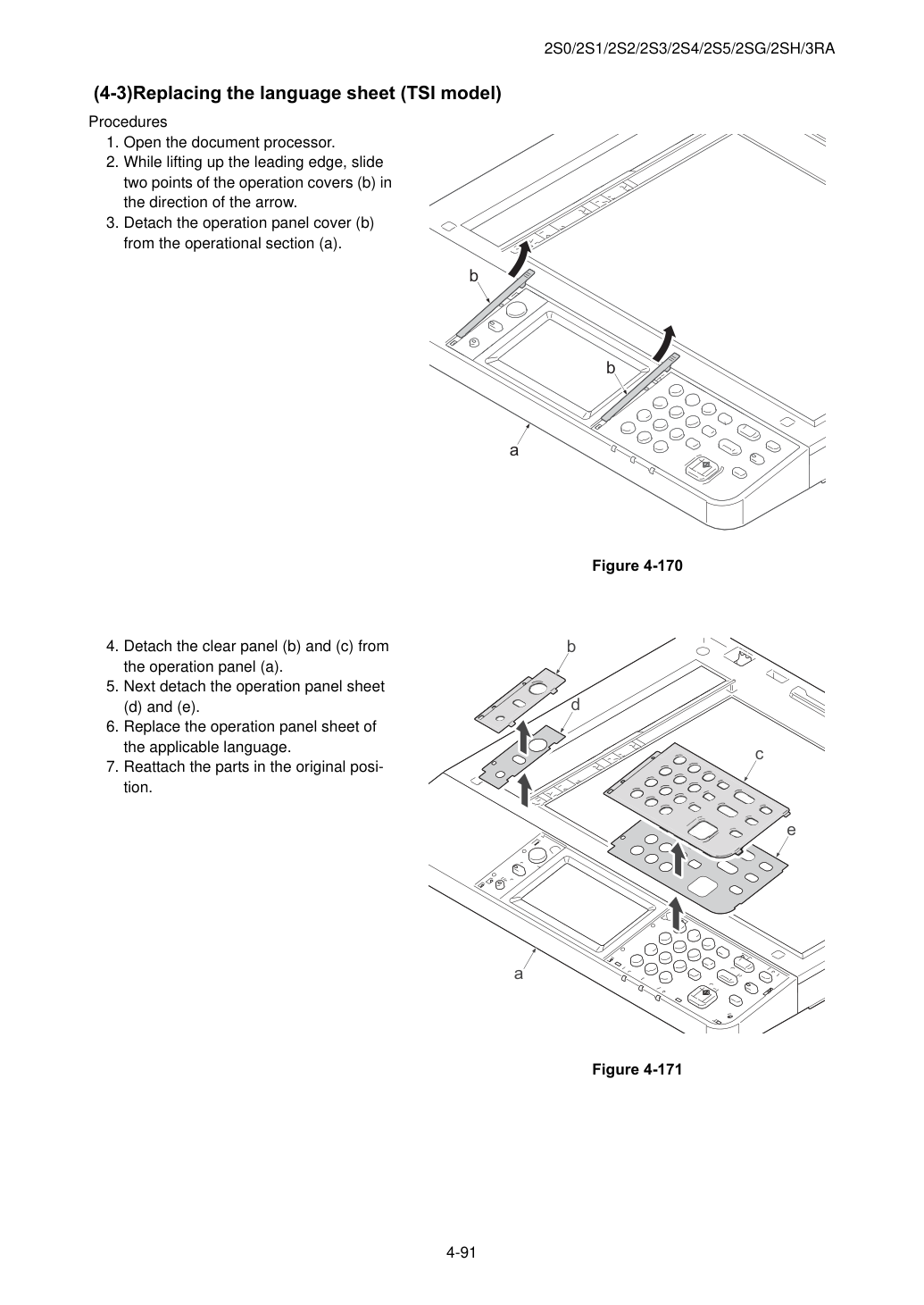

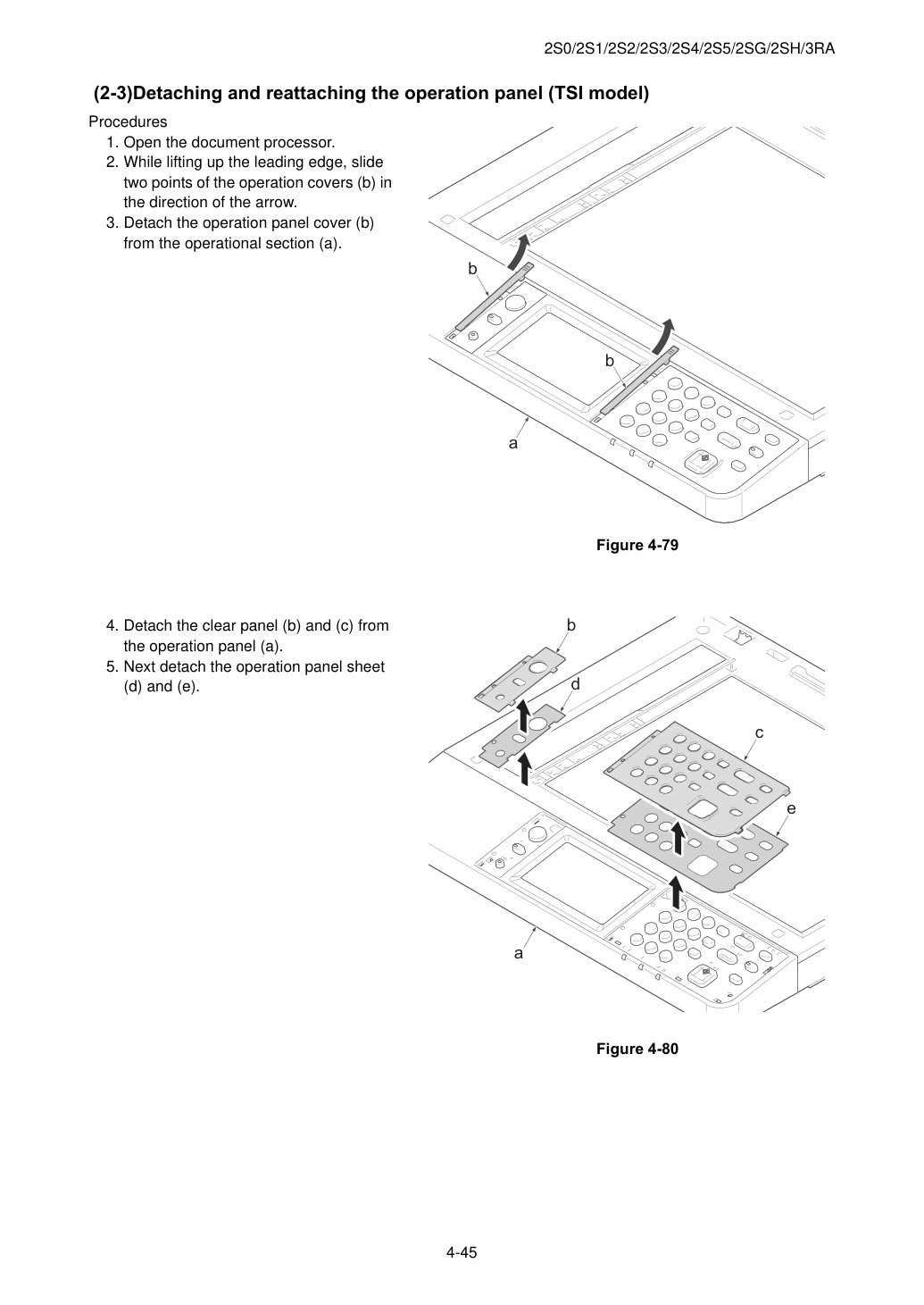

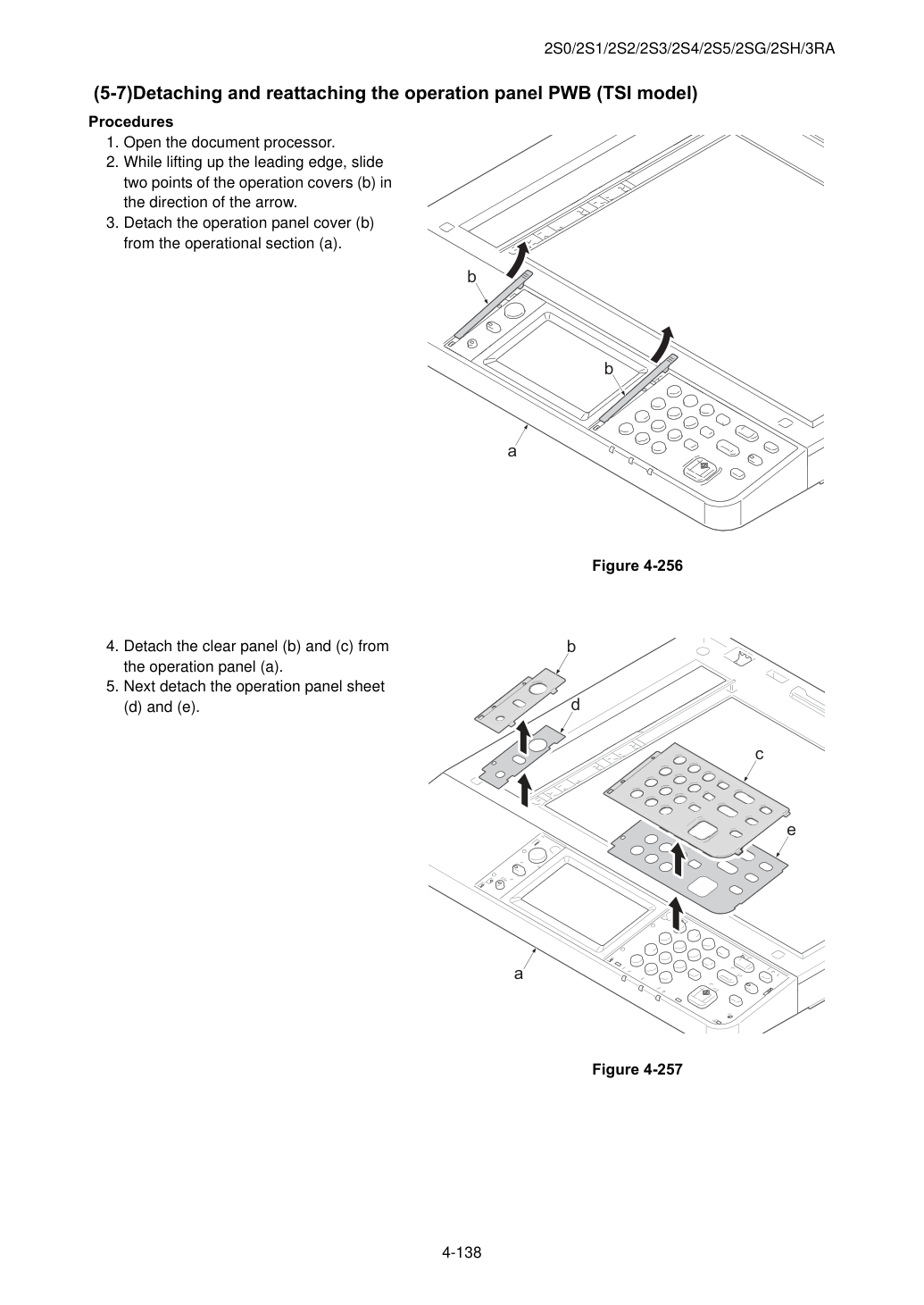

1. Откройте устройство подачи документов.

2. Поднимая передний край, сдвиньте

две точки крышек управления (b) в направлении стрелки.

3. Отсоедините крышку панели управления (b)

от операционной секции (a).

4. Отсоедините прозрачную панель (b) и (c) от

5. Затем отсоедините лист панели управления

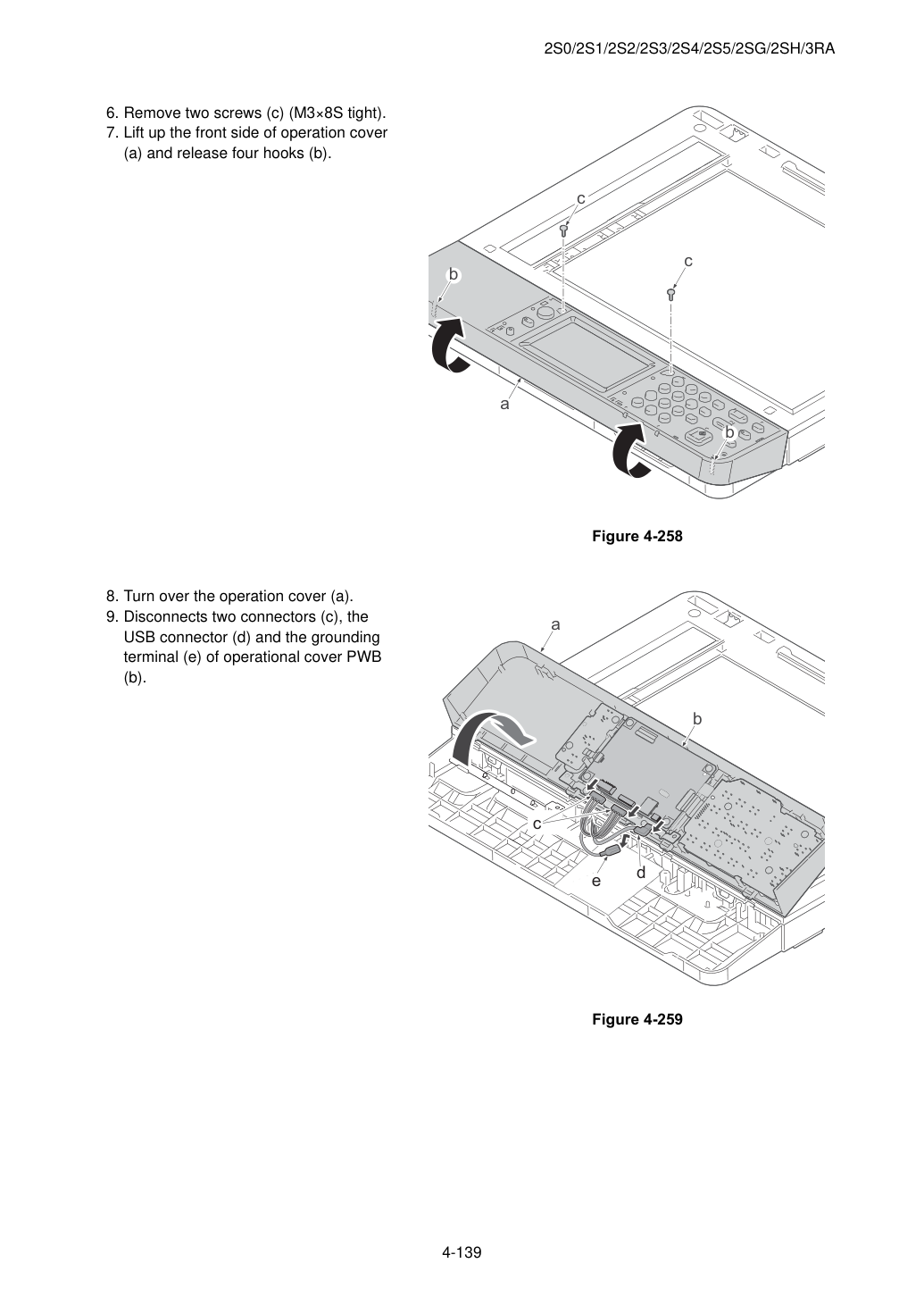

6. Извлеките два винта (c) (M3×8S напряженно).

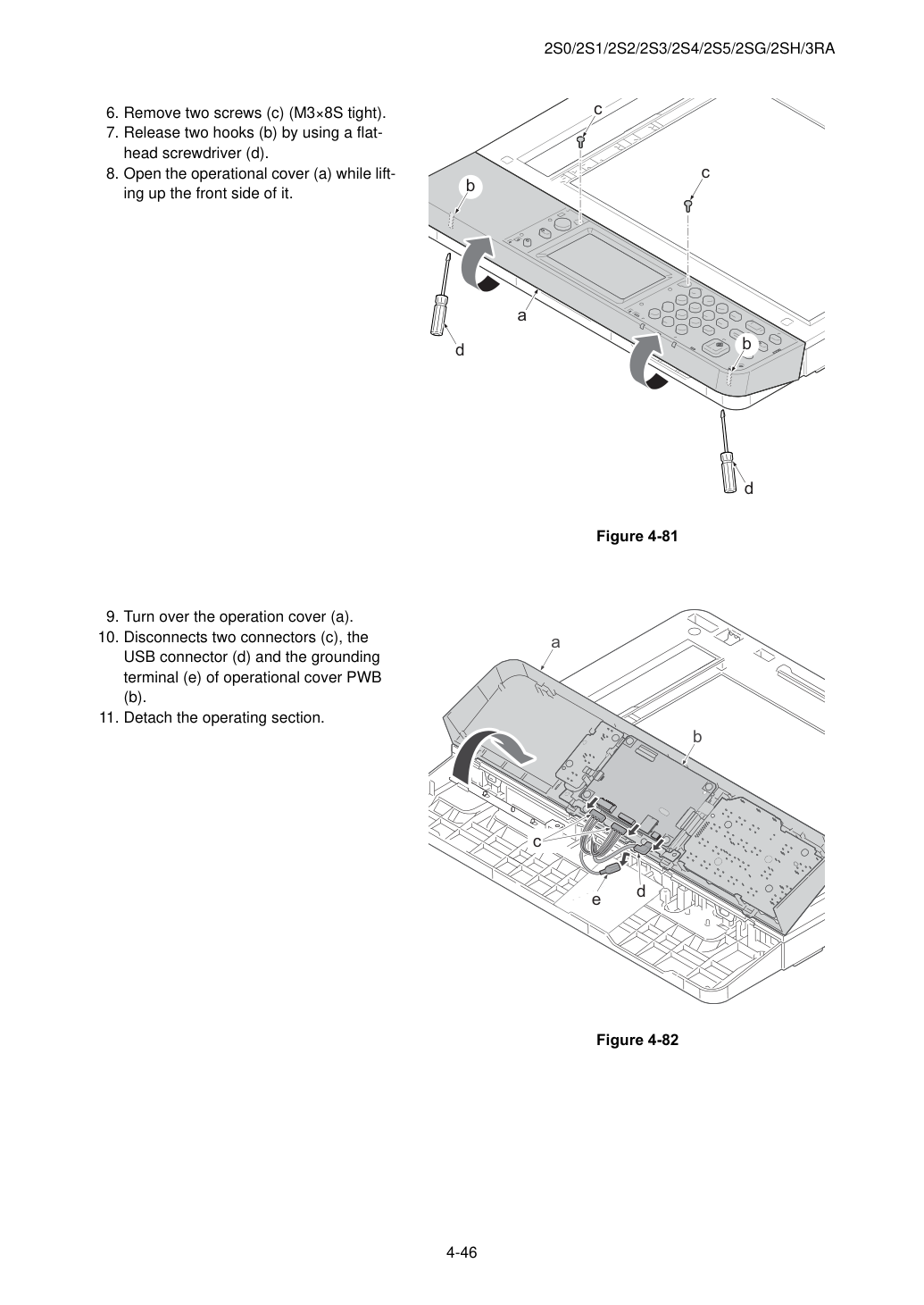

7. Отпустите два крюка (b), используя плоский

8. Откройте крышку управления (a), поднимая

9. Переверните крышку управления (a).

10. Отсоедините два разъема (c), разъем

USB (d) и заземляющий контакт (e) PWB крышки управления (b).

11. Отсоедините операционную секцию.

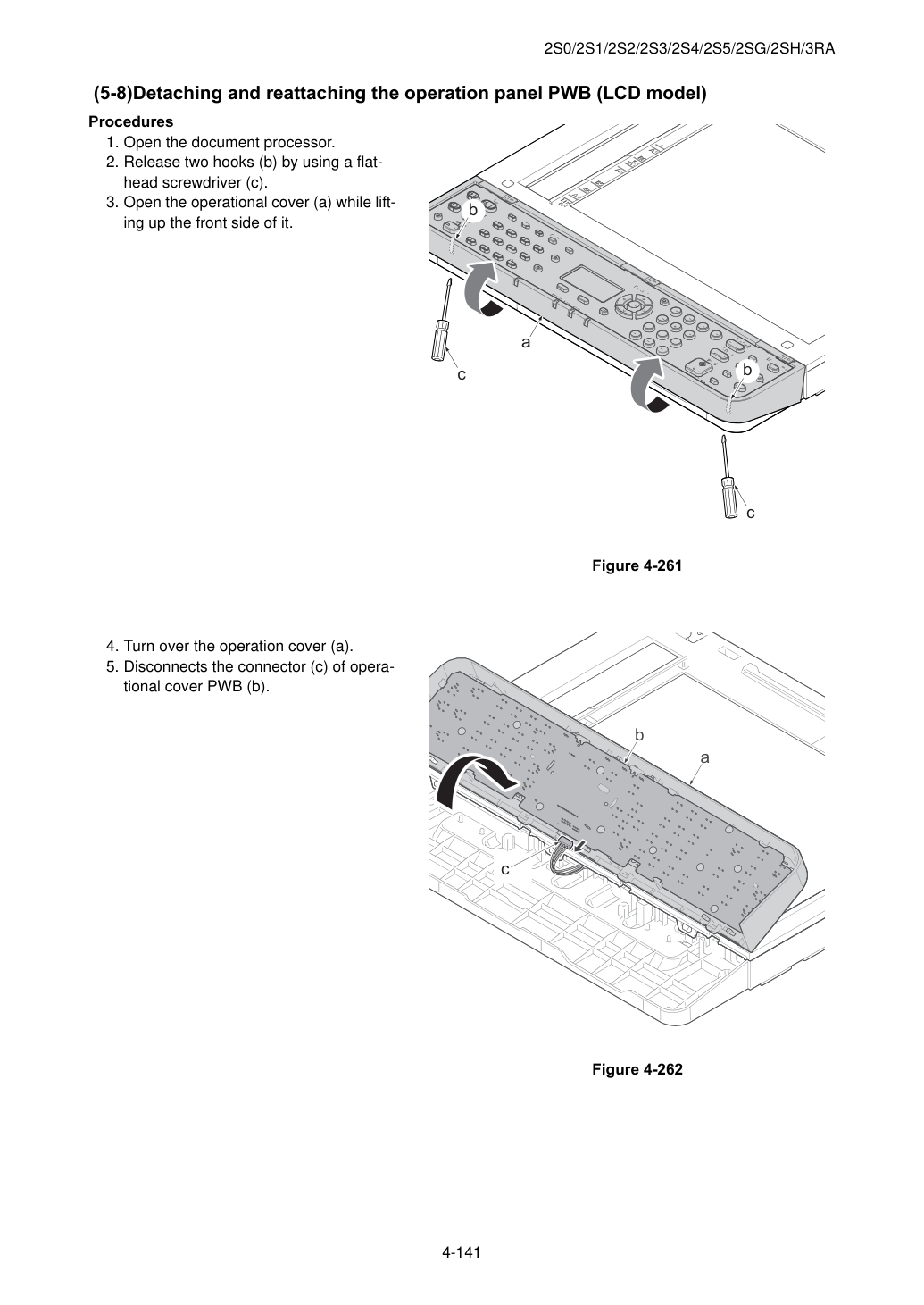

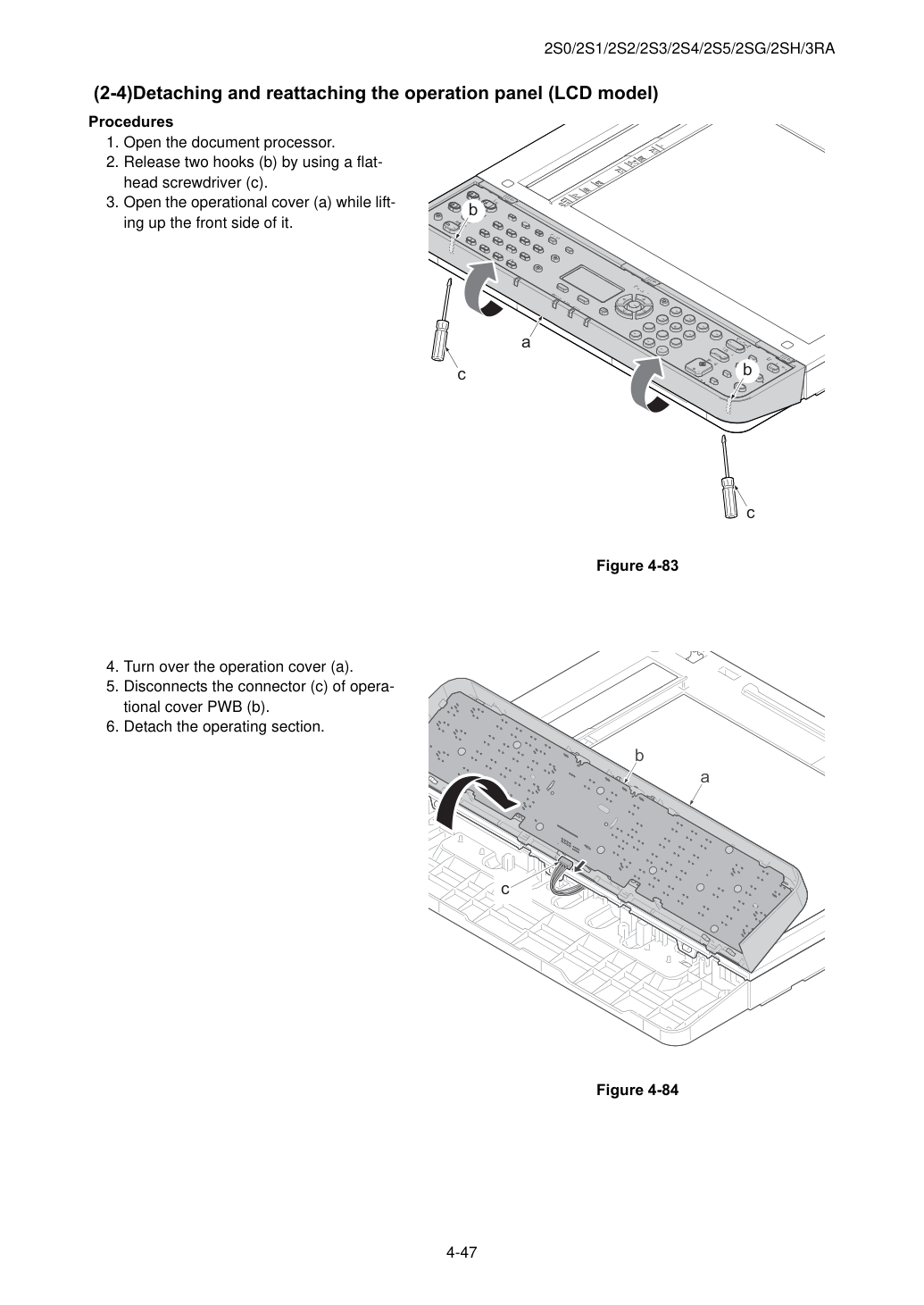

1. Откройте устройство подачи документов.

2. Отпустите два крюка (b), используя плоский

3. Откройте крышку управления (a), поднимая

4. Переверните крышку управления (a).

5. Отсоедините разъем (c) управления

6. Отсоедините операционную секцию.

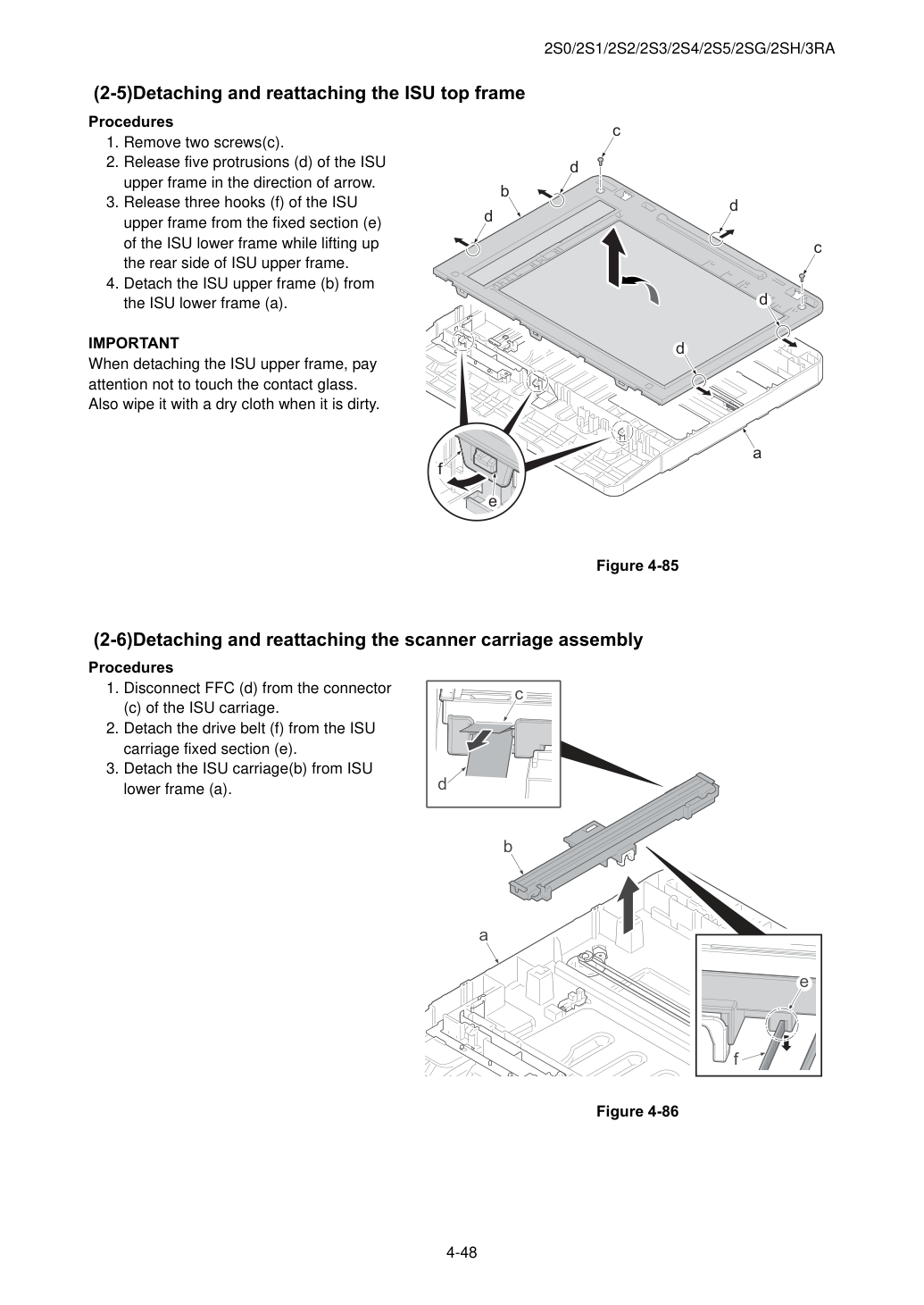

1. Извлеките два винта (c).

2. Отпустите пять выступов (d) верхней рамки ISU в направлении стрелки.

3. Отпустите три крюка (f) верхней рамки ISU от неподвижной секции (e) нижней рамки ISU, поднимая заднюю сторону верхней рамки ISU.

4. Отсоедините верхнюю рамку ISU (b) от

При отсоединении верхней рамки ISU не касайтесь контактного стекла.

Протрите его сухой тканью, если она загрязнена.

1. Отсоедините FFC (d) от разъема

2. Отсоедините ремень привода (f) от ISU

3. Отсоедините каретку ISU (b) от ISU

Drive section

3. Detach the ISU carriage(b) from ISU

3. Drive section

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

7. Поверните правую крышку ISU (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

8. Отпустите выступ (c) правой части ISU

3. Отпустите четыре крючка (b) с передней стороны

9. После поворота крышки DIMM (a),

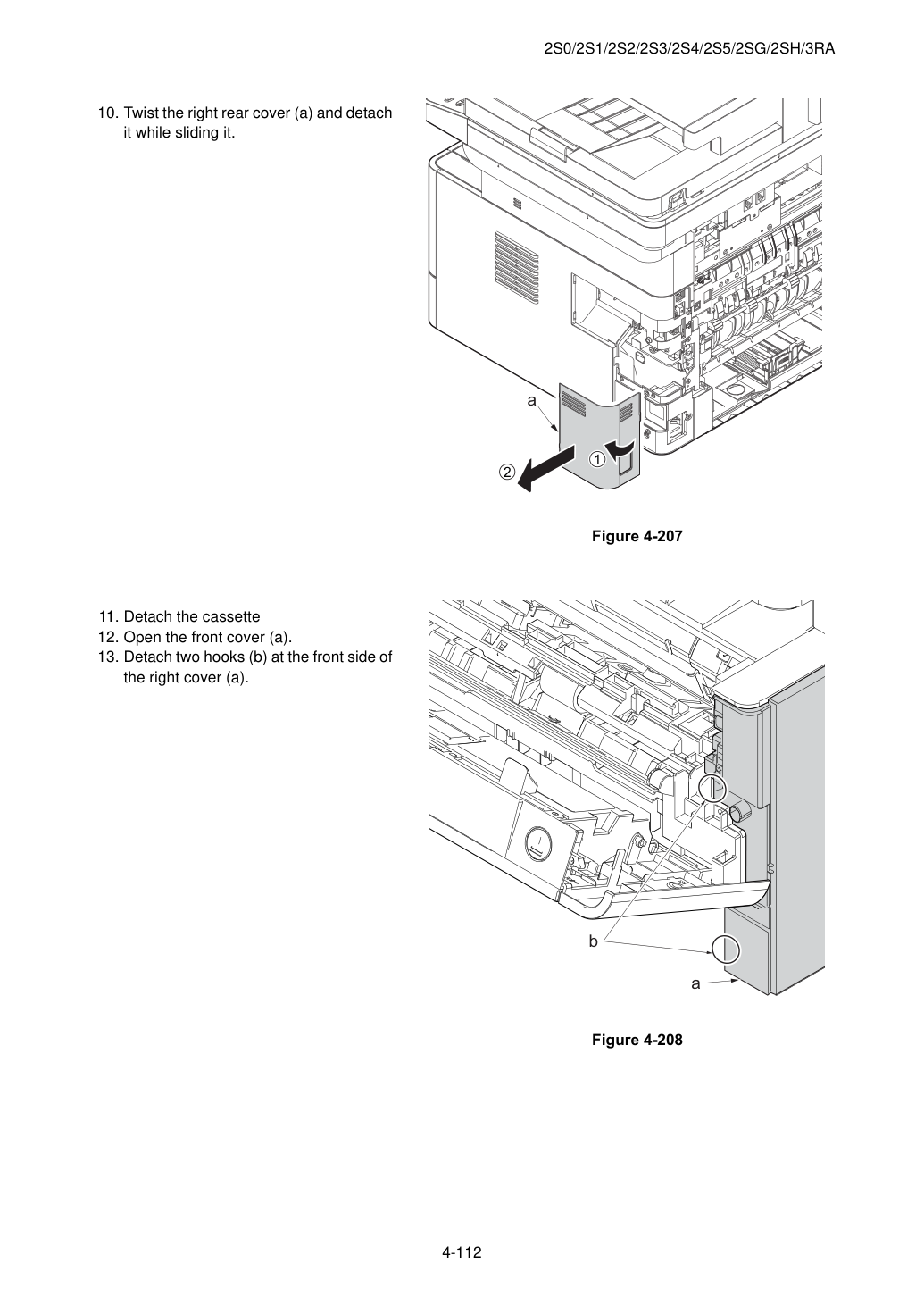

10. Поверните правую заднюю крышку (a) и отсоедините

11. Отсоедините кассету

12. Откройте переднюю крышку (a).

13. Отсоедините два крючка (b) спереди

14. Отпустите три крючка (b) сзади

15. Наклоните правую крышку (a) и отсоедините её.

16. Удалите винт (M3×8P tight) (b) и

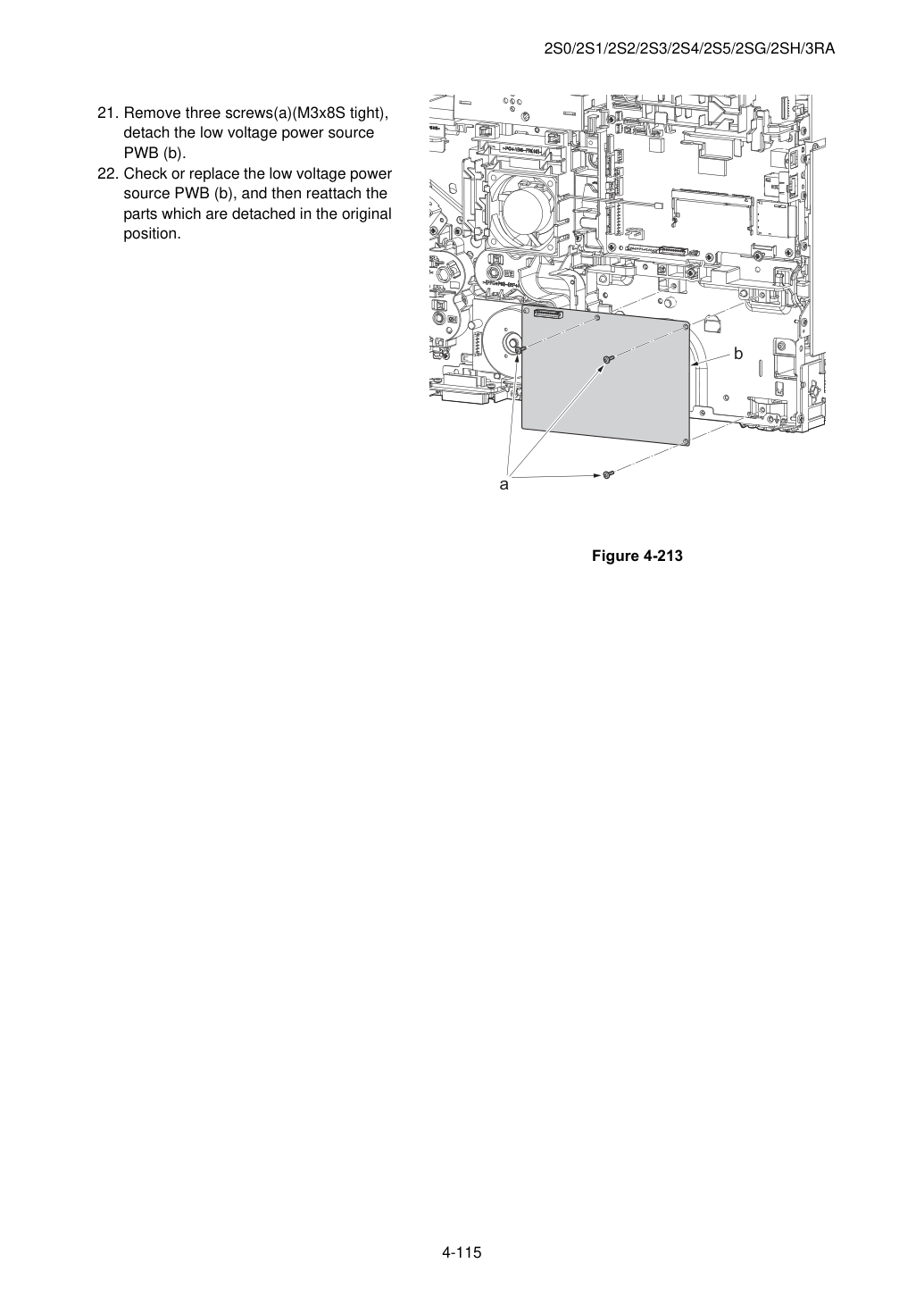

три винта (M3×8S tight) (c), фиксирующих крышку платы источника низкого напряжения (a).

17. Удалите плату источника низкого напряжения

Внимание: При отсоединении платы источника низкого напряжения защитная пластина (d) может упасть.

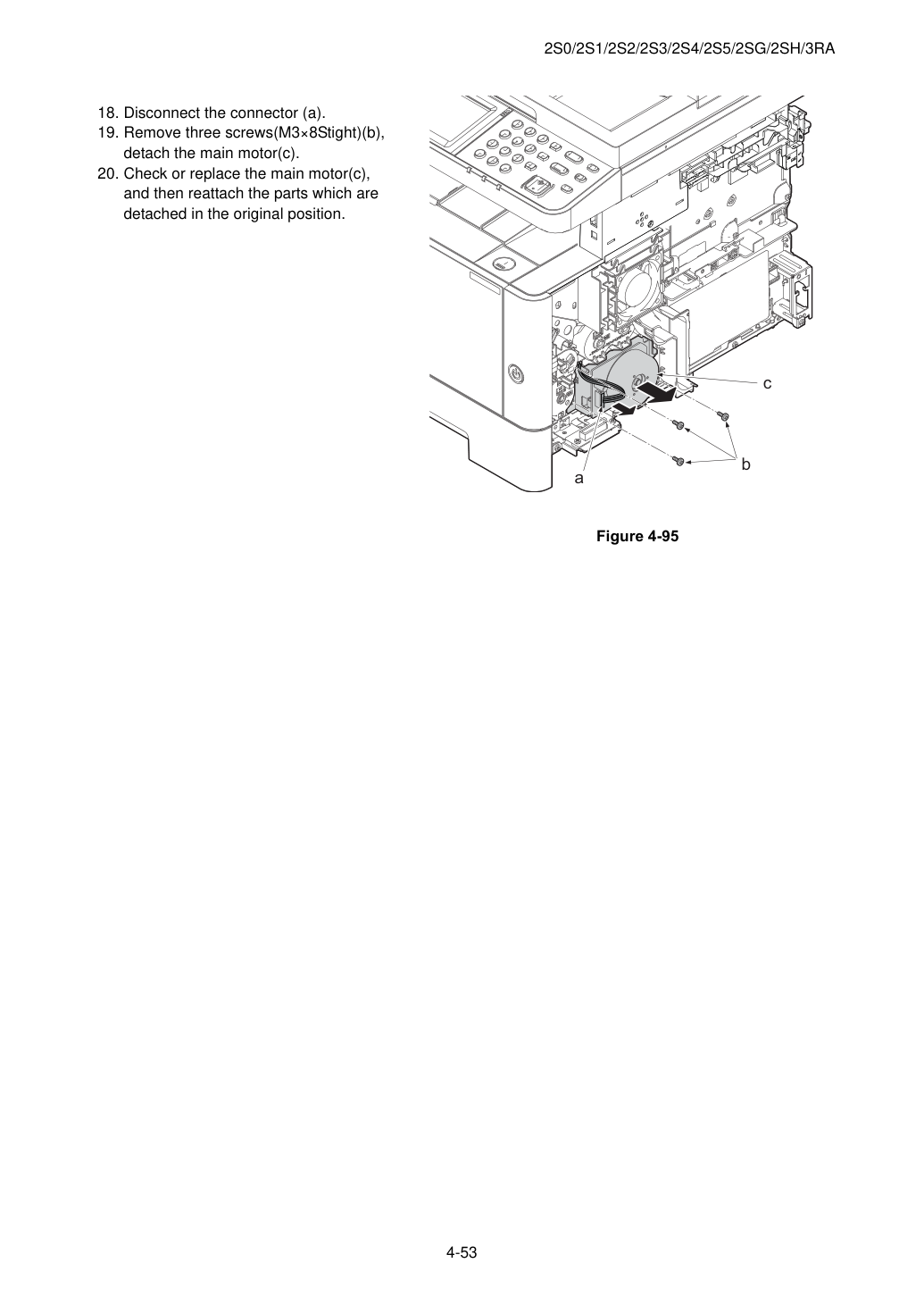

18. Отсоедините разъём (a).

19. Удалите три винта (M3×8S tight) (b),

20. Проверьте или замените главный двигатель (c),

и затем переустановите отсоединенные детали в исходное положение.

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

1. Поворачивая правую крышку ISU (a) и

10. Отсоедините кассету

11. Откройте переднюю крышку (a).

12. Отпустите четыре крючка (b) спереди

13. Отпустите два крючка (b) сзади

14. Наклоняя левую крышку (a), отсоедините её

2. Поворачивая правую заднюю крышку (a) и отсоедините

15. Отсоедините разъём (a).

16. Откройте переднюю крышку (a).

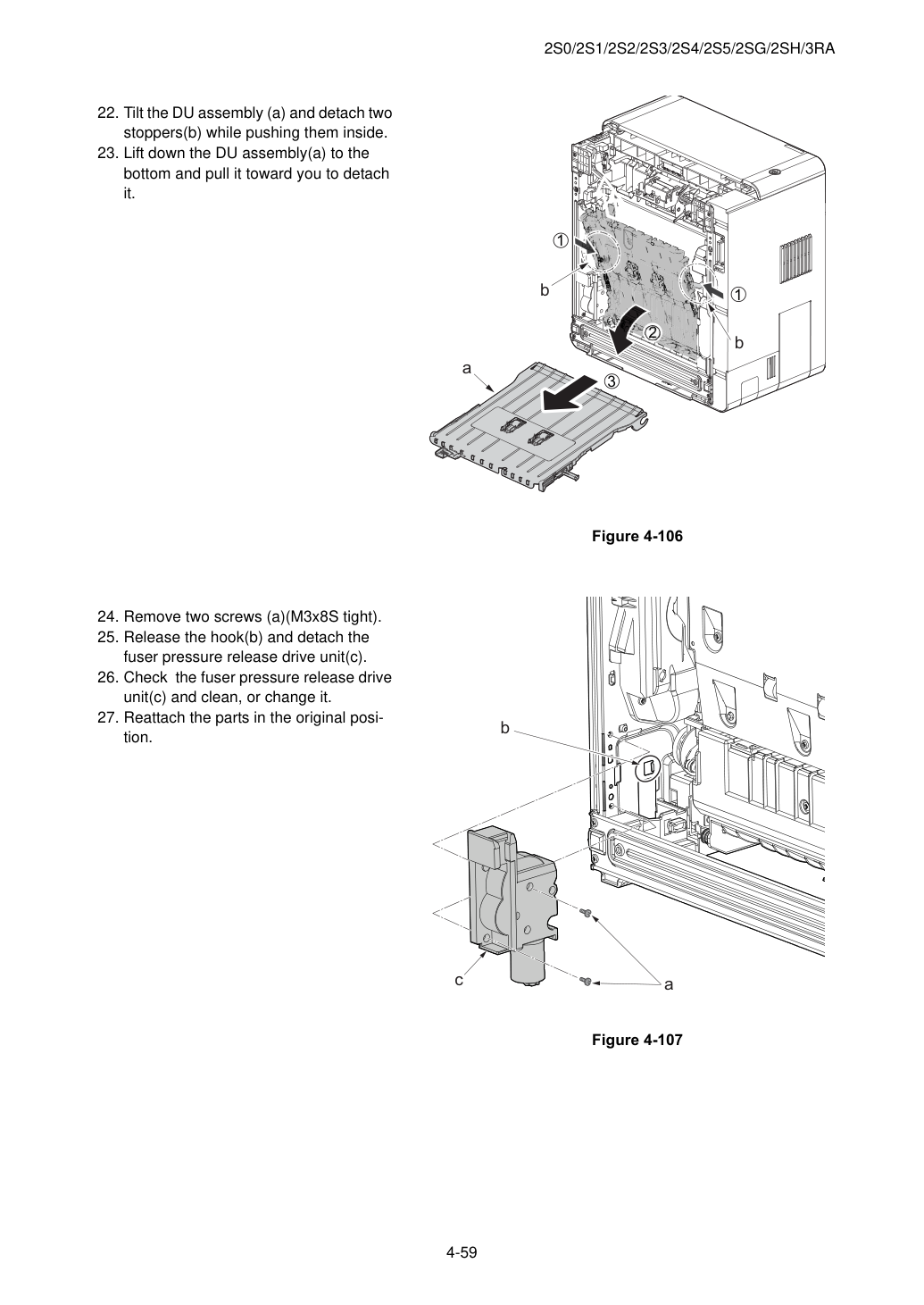

17. Нажмите вниз на рычаг отпуска проявителя

18. Отсоедините узел проявителя (a).

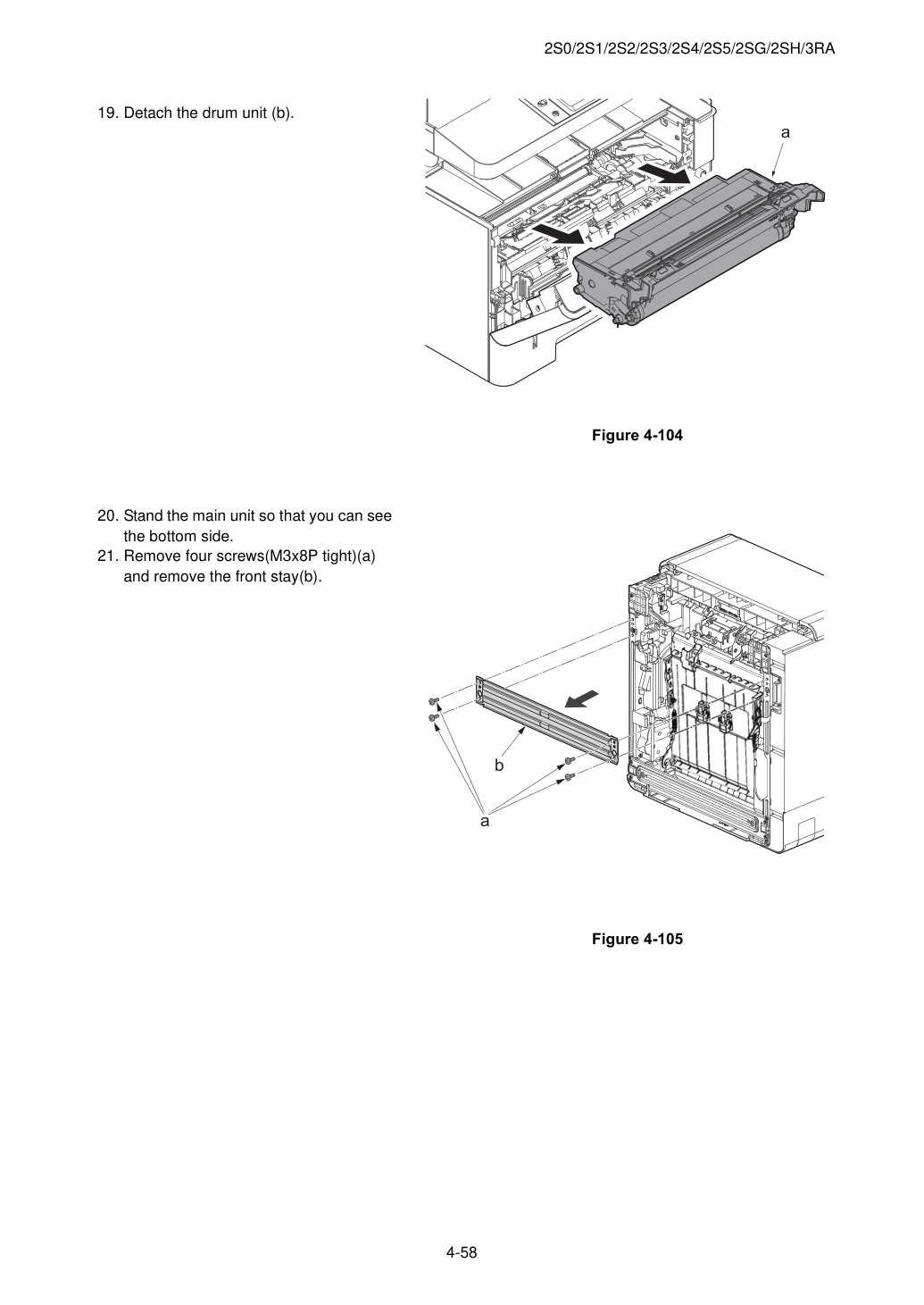

19. Отсоедините узел барабана (b).

20. Установите основной узел так, чтобы видеть

21. Удалите четыре винта (M3x8P tight) (a)

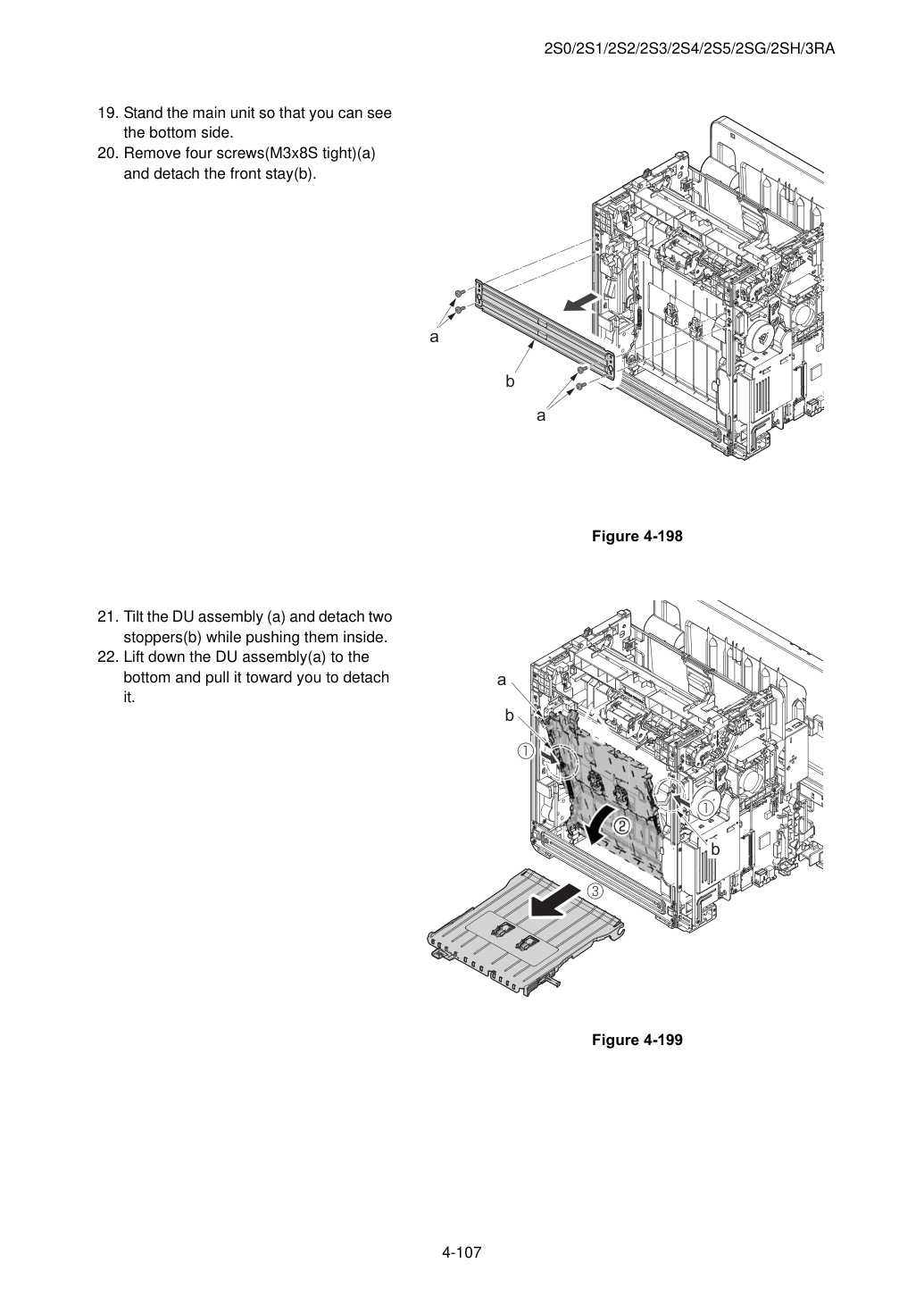

22. Наклоните узел DU (a) и отсоедините два

23. Опустите узел DU (a) вниз и потяните его на себя для отсоединения.

24. Удалите два винта (a) (M3x8S tight).

25. Отпустите крючок (b) и отсоедините

26. Проверьте привод отпуска прижима термоузла (c) и очистите или замените его.

16. Отсоедините разъём (a) и

17. Отсоедините соленоид MP (c).

27. Переустановите детали в исходное положение

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

7. Поверните правую крышку ISU (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

8. Отпустите выступ (c) правой части ISU

3. Отпустите четыре крючка (b) с передней стороны

9. После поворота крышки DIMM (a),

10. Поверните правую заднюю крышку (a) и отсоедините

11. Отсоедините кассету

12. Откройте переднюю крышку (a).

13. Отсоедините два крючка (b) спереди

14. Отпустите три крючка (b) сзади

15. Наклоните правую крышку (a) и отсоедините её.

18. Проверьте соленоид MP (c) и очистите

19. Переустановите детали в исходное положение

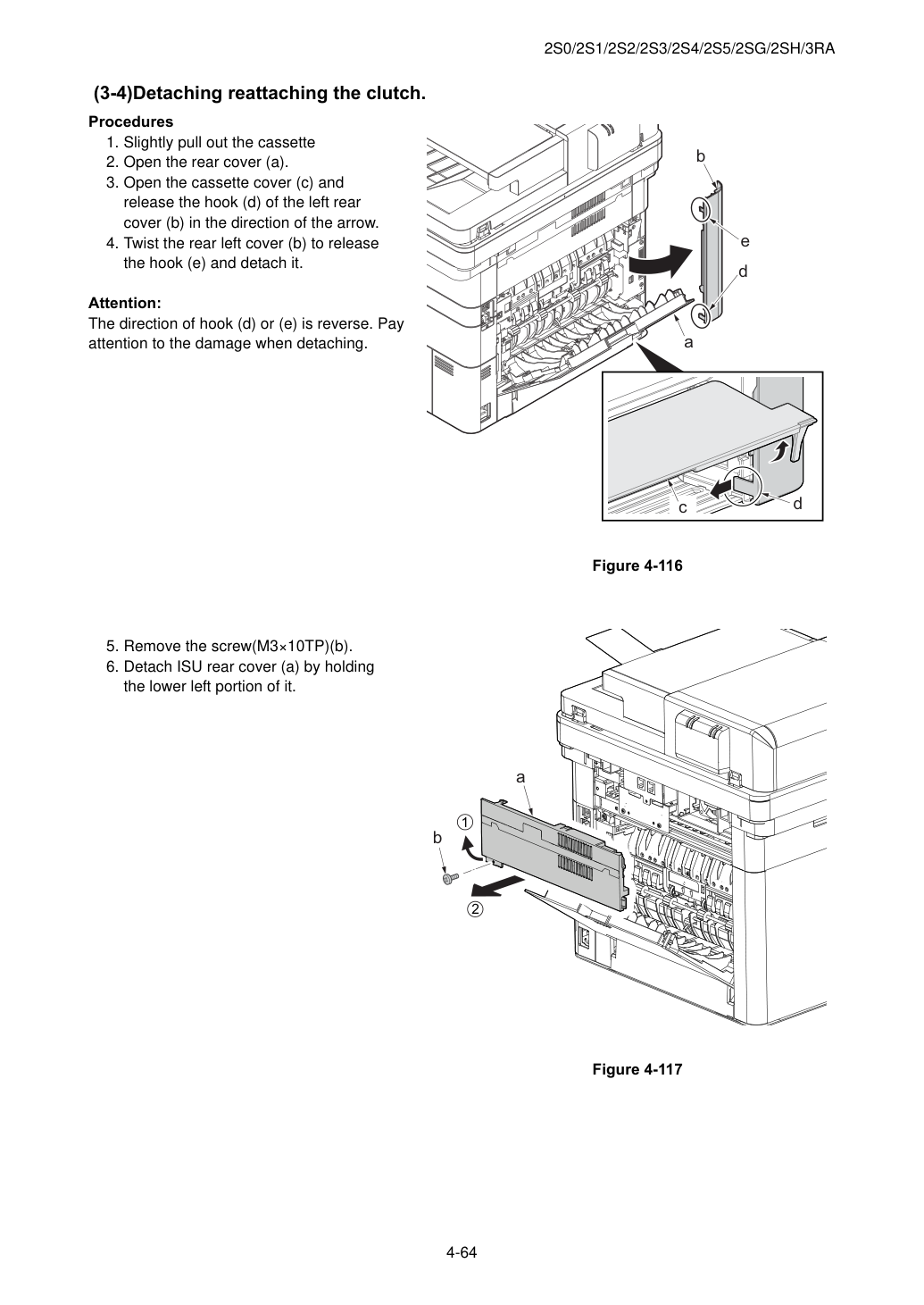

(3-4) Отсоединение и переустановка муфты.

19. Reattach the parts in the original posi-

(3-4)Detaching reattaching the clutch.

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

7. Поверните правую крышку ISU (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

8. Отпустите выступ (c) правой части ISU

3. Отпустите четыре крючка (b) с передней стороны

9. После поворота крышки DIMM (a),

10. Поверните правую заднюю крышку (a) и отсоедините

11. Отсоедините кассету

12. Откройте переднюю крышку (a).

13. Отсоедините два крючка (b) спереди

14. Отпустите три крючка (b) сзади

15. Наклоните правую крышку (a) и отсоедините её.

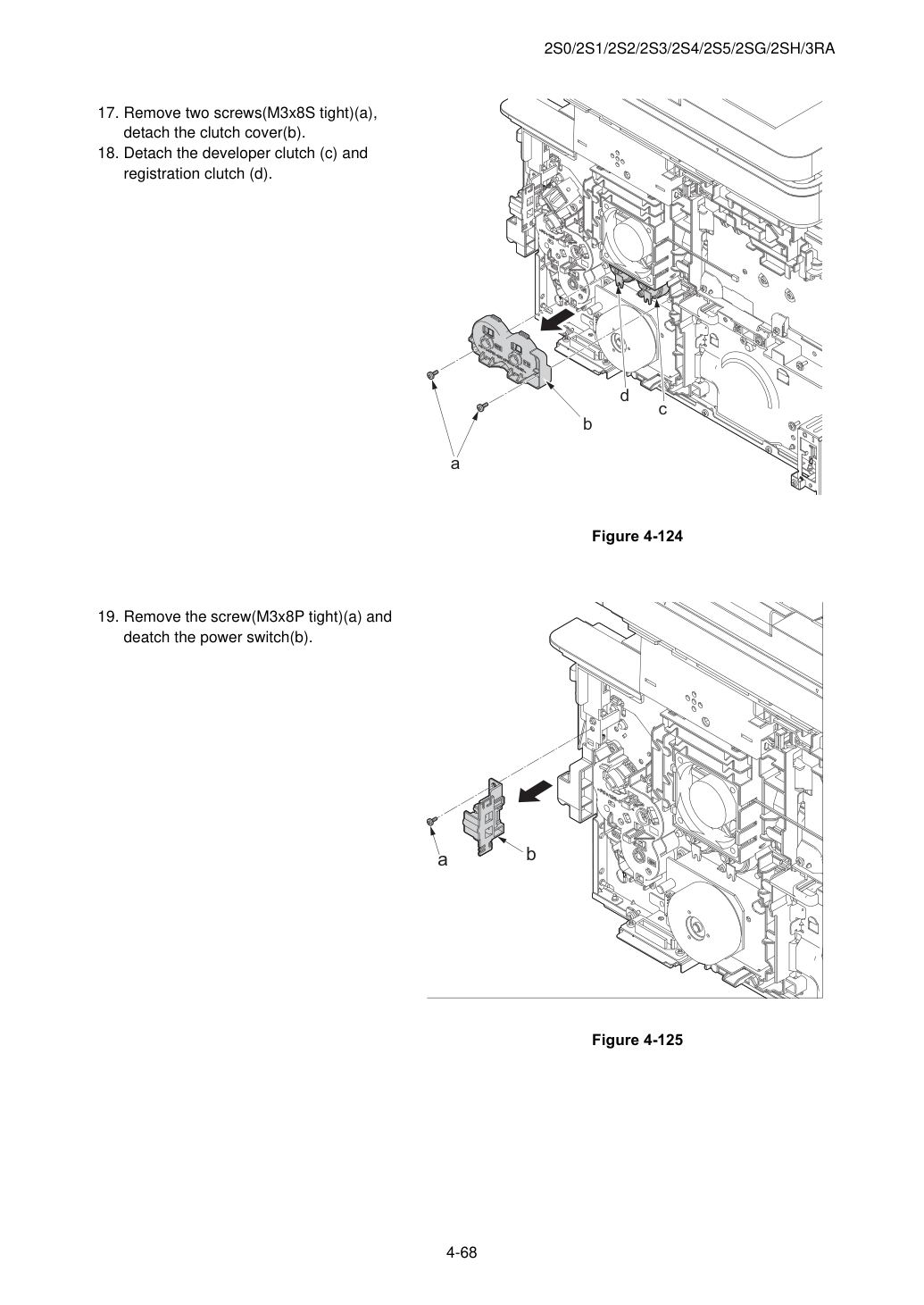

16. Отсоедини три разъёма (a) каждого

17. Извлеки два винта (M3x8S tight) (a),

18. Отсоедини муфту разработчика (c) и

19. Извлеки винт (M3x8P tight) (a) и

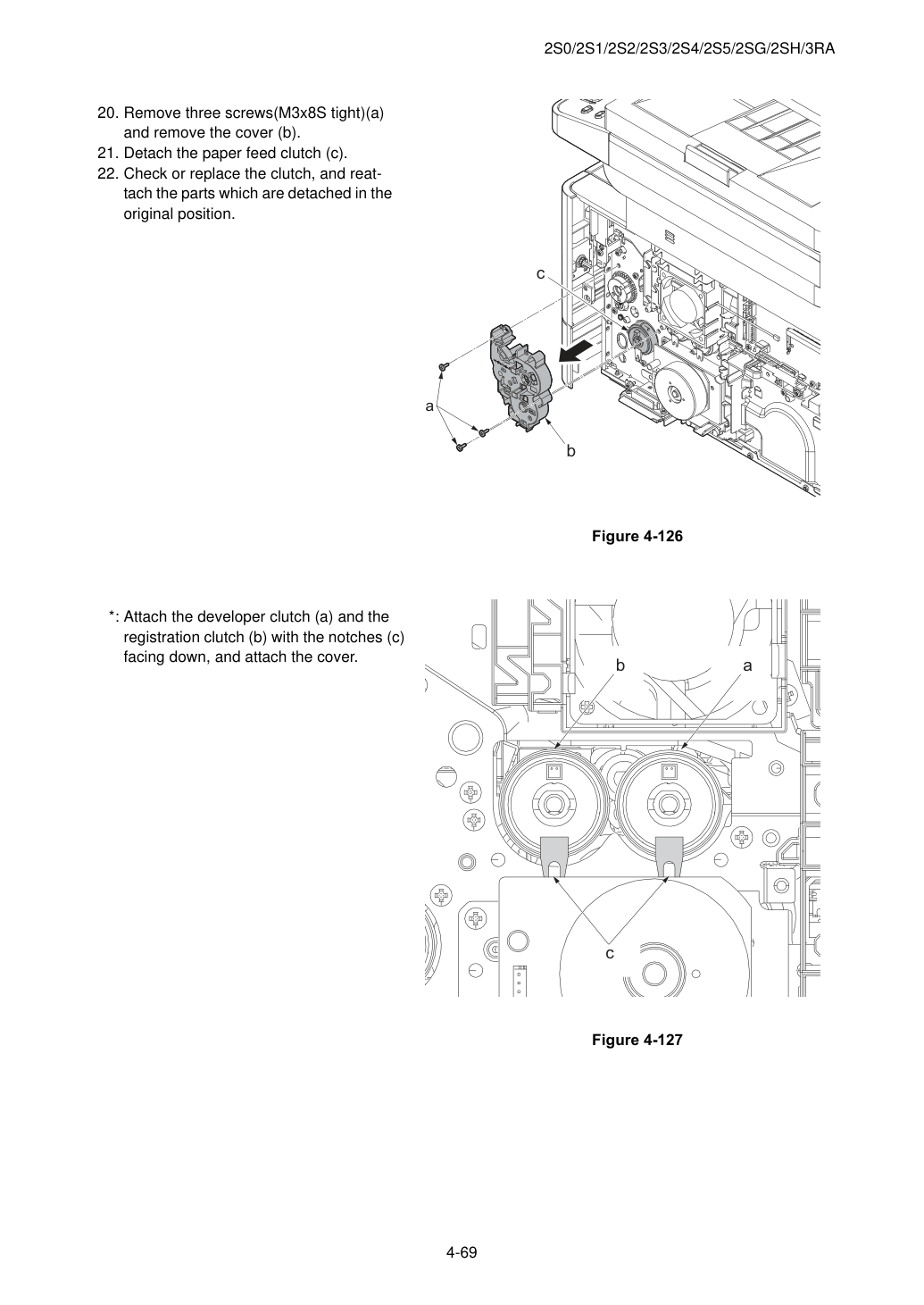

20. Извлеки три винта (M3x8S tight) (a)

21. Отсоедини муфту подачи бумаги (c).

22. Проверь или замени муфту, затем переустанови

разобранные детали в исходное положение.

*: Установи муфту разработчика (a) и муфту регистрации (b) с пазами (c) обращёнными вниз и установи крышку.

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

1. Поворачивая правую крышку ISU (a) и

10. Поверните крышку ISU правую (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

11. Отпустите выступ (c) ISU правую

3. Отпустите четыре крючка (b) с передней стороны

12. Отсоедини кассету

13. Открой переднюю крышку (a).

14. Отпусти четыре крюка (b) на передней стороне

15. Отпусти два крюка (b) на задней стороне

16. Наклоняя левую крышку (a), отсоедини её

2. Поворачивая правую заднюю крышку (a) и отсоедините

17. После поворота крышки DIMM (a),

18. Поверни правую заднюю крышку (a) и отсоедини

19. Отсоедини два крюка (b) на передней стороне

20. Отпусти три крюка (b) на задней стороне

21. Наклоняя правую крышку (a), отсоедини её.

22. Открой заднюю крышку (a) для выравнивания по

7. Поверните правую заднюю крышку (a) и отсоедините

23. Извлеки винт (M3×8S tight) (a),

24. Отсоедини шесть разъёмов (b), разъём

(c)*1, разъём USB (d)*1, FFC (e) и FFC (f)*2 от основной платы/двигателя PWB (a).

25. Модель TSI: извлеки винт (M3×8B).

26. Извлеки два винта (b) (M4x12).

27. Выровняй узел сканера изображения (c) и

обработчик документов (d) в направлении стрелки, отпустите крючки и отсоедините их.

28. Извлеки два винта (M3x8S tight) (a),

29. Отсоедини разъём реле (a)

30. Отсоедини разъём (c) из

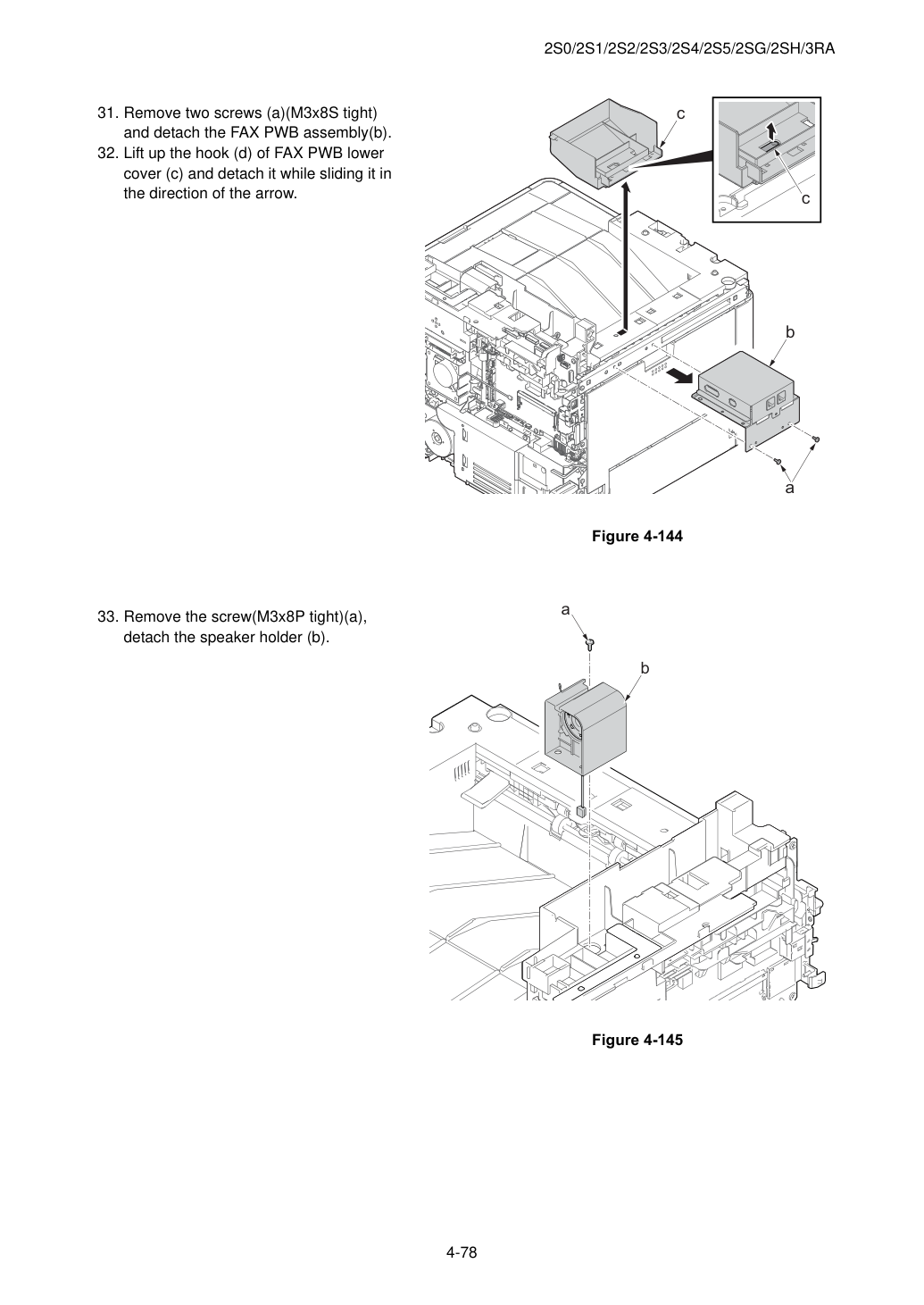

31. Извлеки два винта (a) (M3x8S tight)

и отсоедините узел FAX PWB (b).

32. Подними крюк (d) нижней платы факса

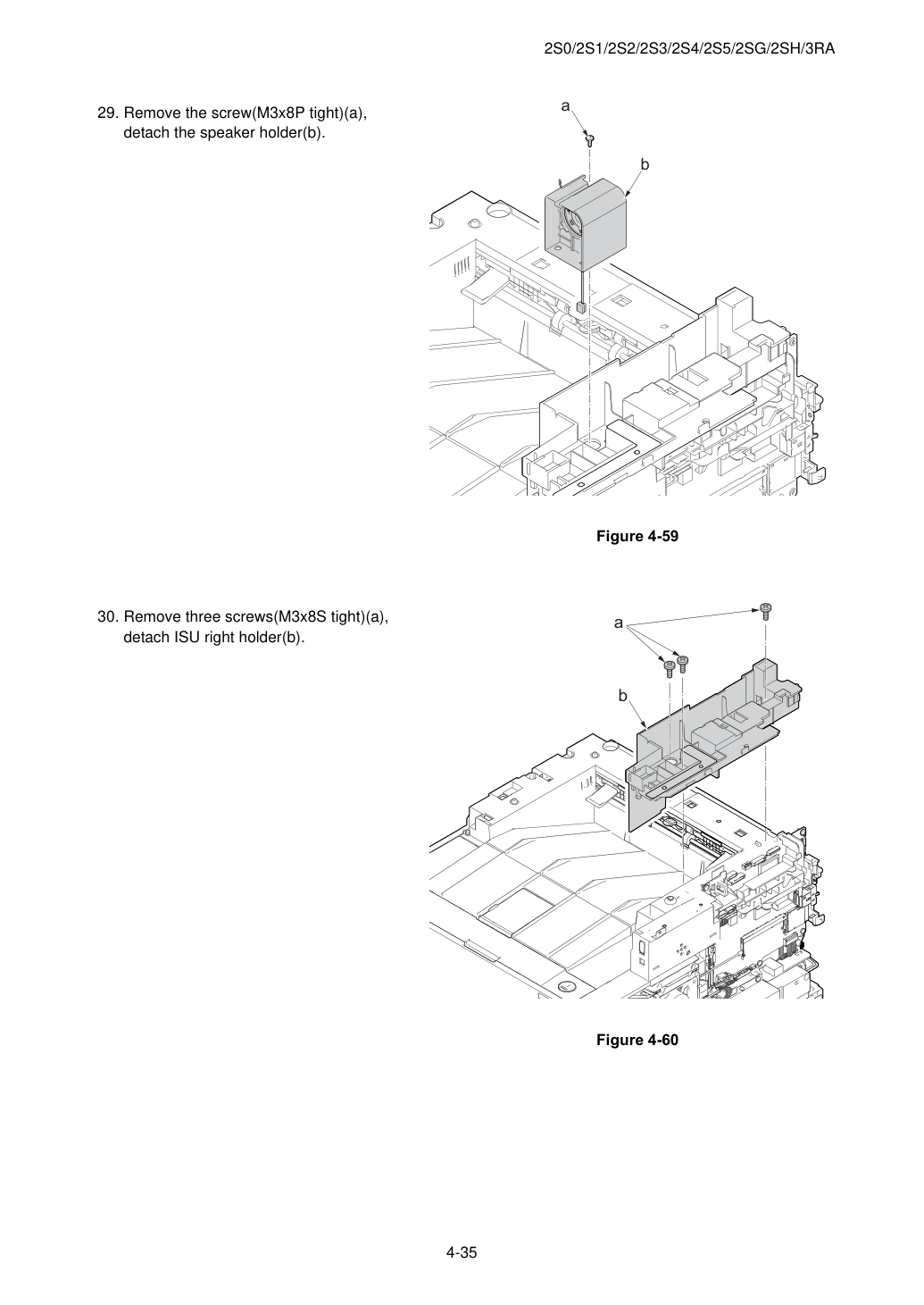

29. Снимите винт (M3x8P tight) (a),

33. Извлеки винт (M3x8P tight) (a),

отсоедини держатель динамика (b).

34. Извлеки три винта (M3x8S tight) (a),

35. Открой верхнюю крышку (a).

36. Извлеки стопорное кольцо (b), извлеки верхнюю направляющую крышки (c) из верхней крышки (a).

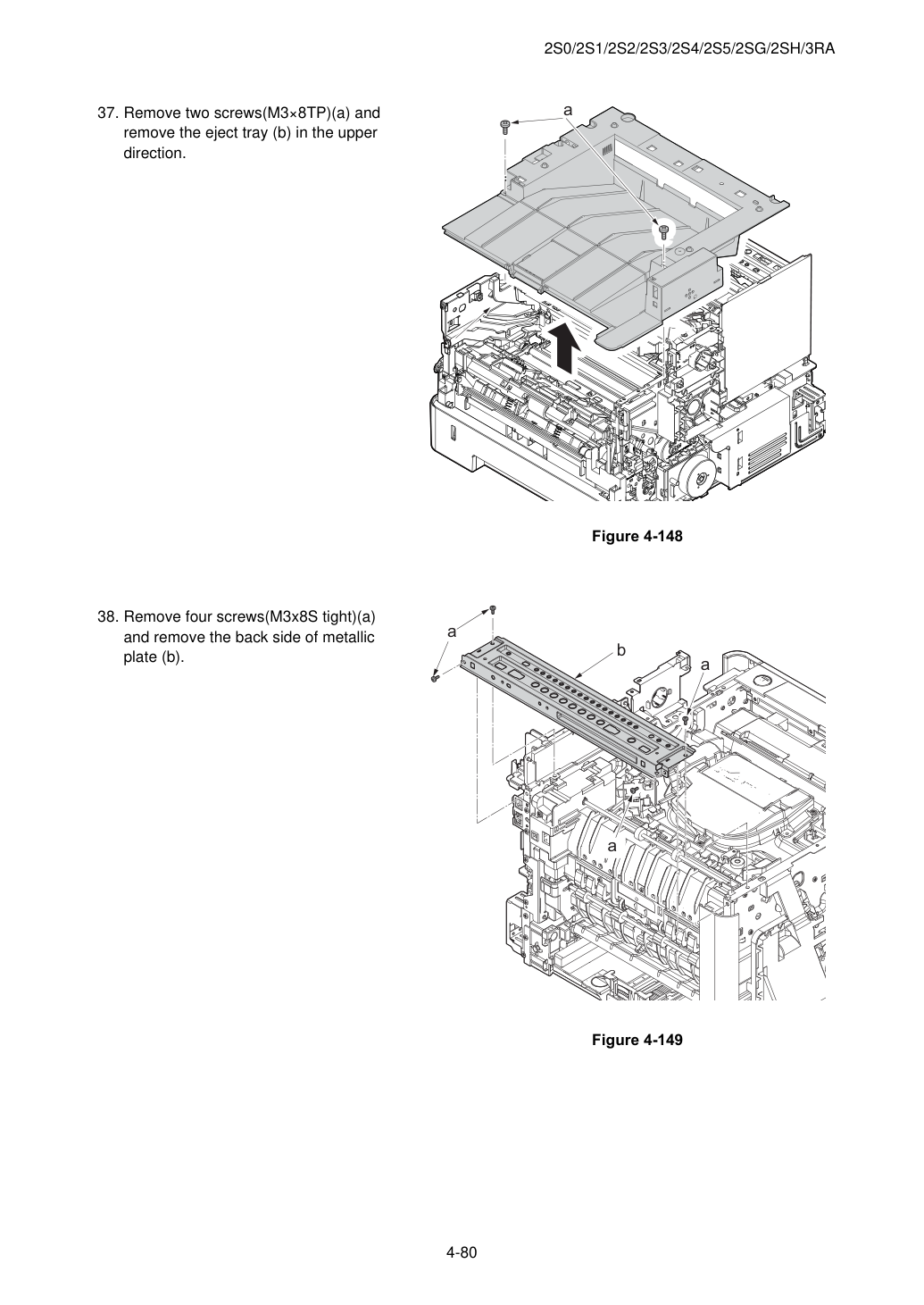

37. Извлеки два винта (M3×8TP) (a) и

37. Отсоедините разъём (b) и

38. Извлеки четыре винта (M3x8S tight) (a)

и извлеки заднюю сторону металлической пластины (b).

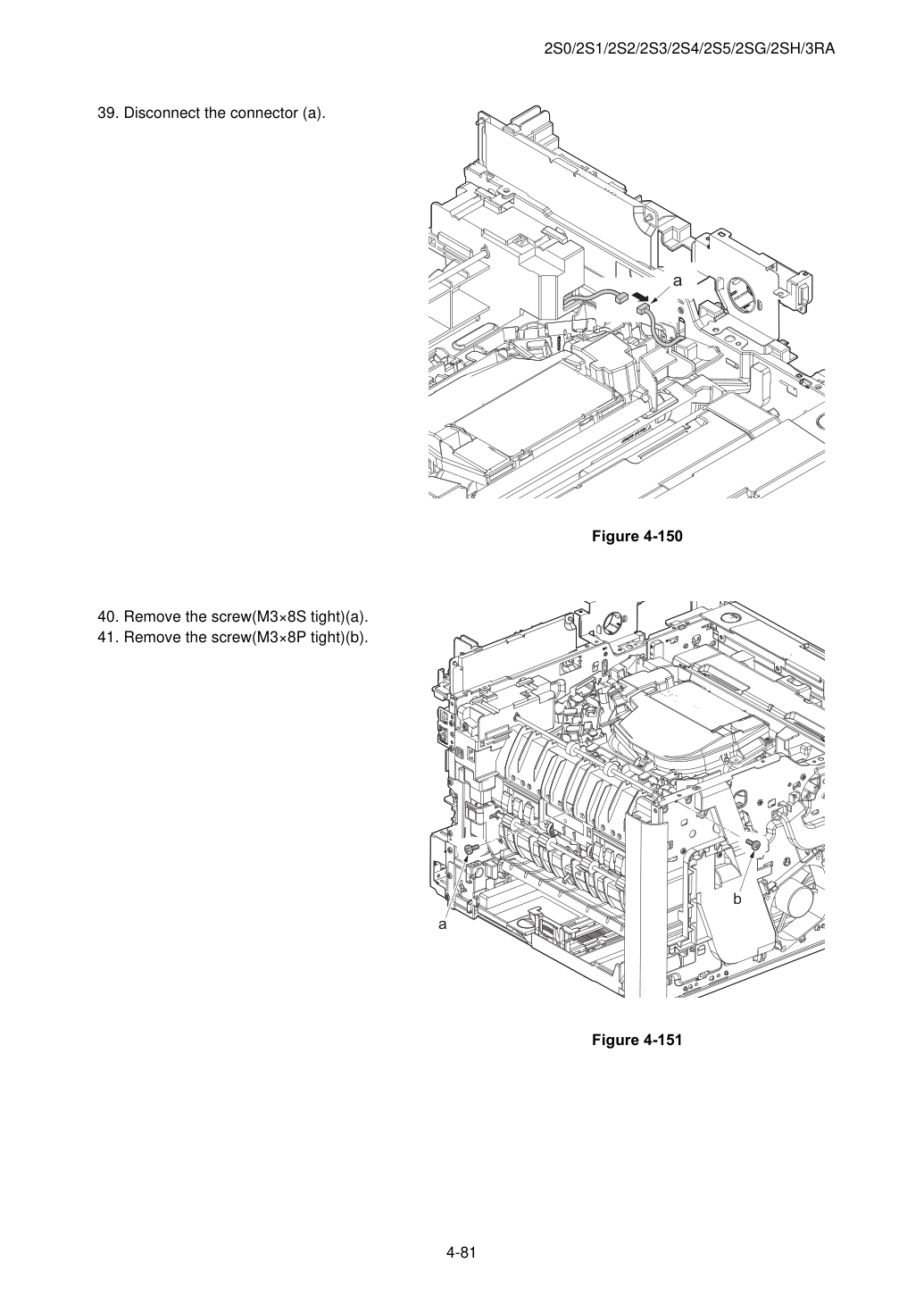

39. Отсоедини разъём (a).

40. Извлеки винт (M3×8S tight) (a).

41. Извлеките винт (M3×8P tight) (b).

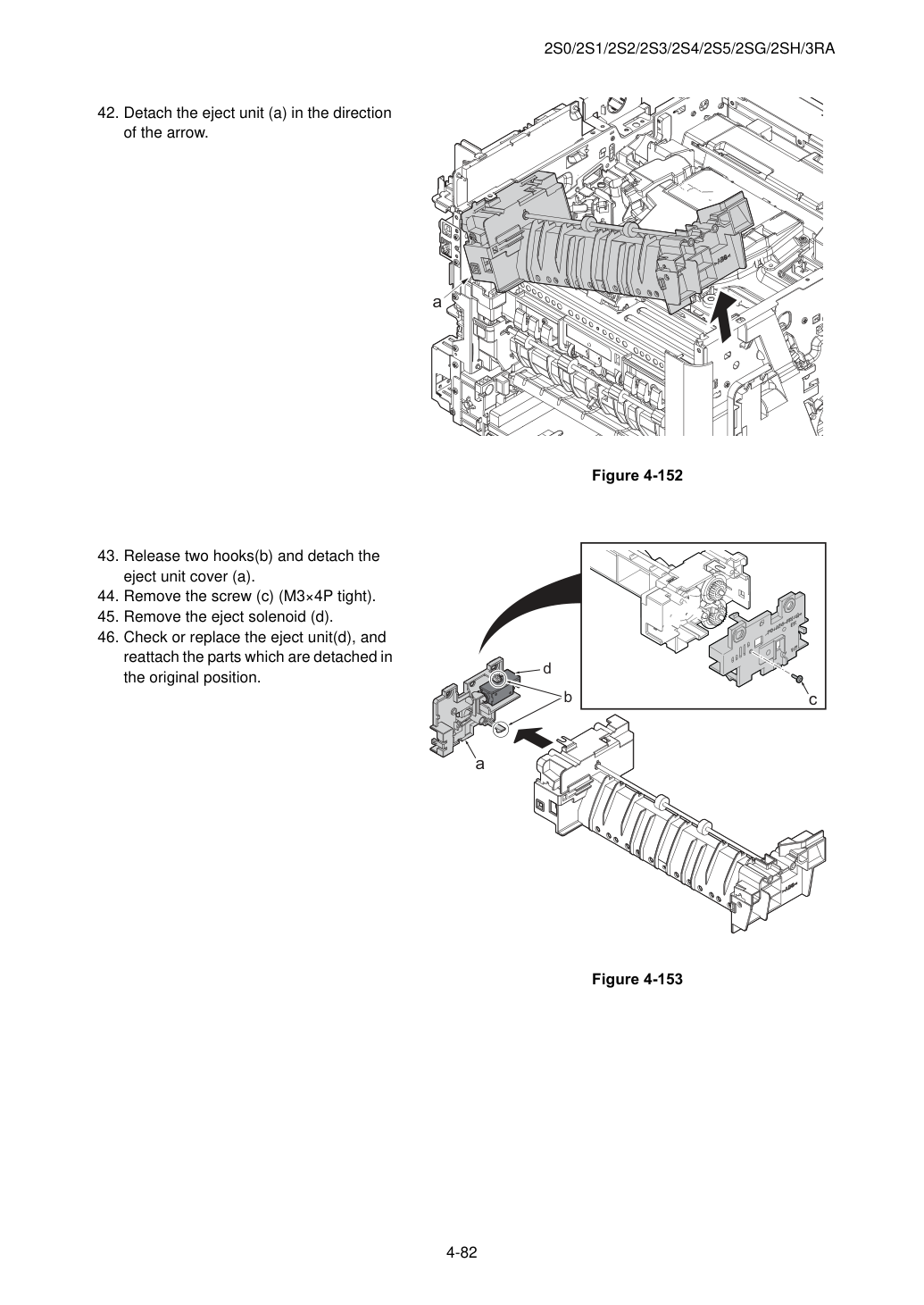

42. Отсоедините узел выброса (a) в направлении

43. Отпустите два крючка (b) и отсоедините

44. Извлеките винт (c) (M3×4P tight).

45. Извлеките соленоид выброса (d).

46. Проверьте или замените узел выброса (d) и

переприсоедините детали в исходное положение.

4. Прочее

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

1. Поворачивая правую крышку ISU (a) и

10. Поверните крышку ISU правую (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

11. Отпустите выступ (c) ISU правую

3. Отпустите четыре крючка (b) с передней стороны

12. После поворота крышки DIMM (a),

13. Поверните крышку правую заднюю (a) и отсоедините

14. Отсоедините кассету

15. Откройте крышку переднюю (a).

16. Отсоедините два крючка (b) на передней стороне

17. Отпустите три крючка (b) на задней стороне

18. Наклоните крышку правую (a) и отсоедините её.

19. Снимите винт (M3×8S tight) (a),

20. Отсоедините шесть разъёмов (b), разъём

(c)*1, разъём USB (d)*1, FFC (e) и FFC (f)*2 от основной платы/двигателя PWB (a).

21. Модель TSI: снимите винт (M3×8B).

22. Снимите два винта (b) (M4x12).

23. Совместите узел сканера изображения (c) и

обработчик документов (d) в направлении стрелки, отпустите крючки и отсоедините их.

24. Извлеките винт (M3x8P tight) (a),

отсоедини держатель динамика (b).

25. Проверьте динамик (b) и очистите или

26. Переприсоедините детали в исходное положение.

1. Откройте переднюю крышку (a).

2. Нажмите вниз на рычаг释放 проявителя

3. Отсоедините узел проявителя (a).

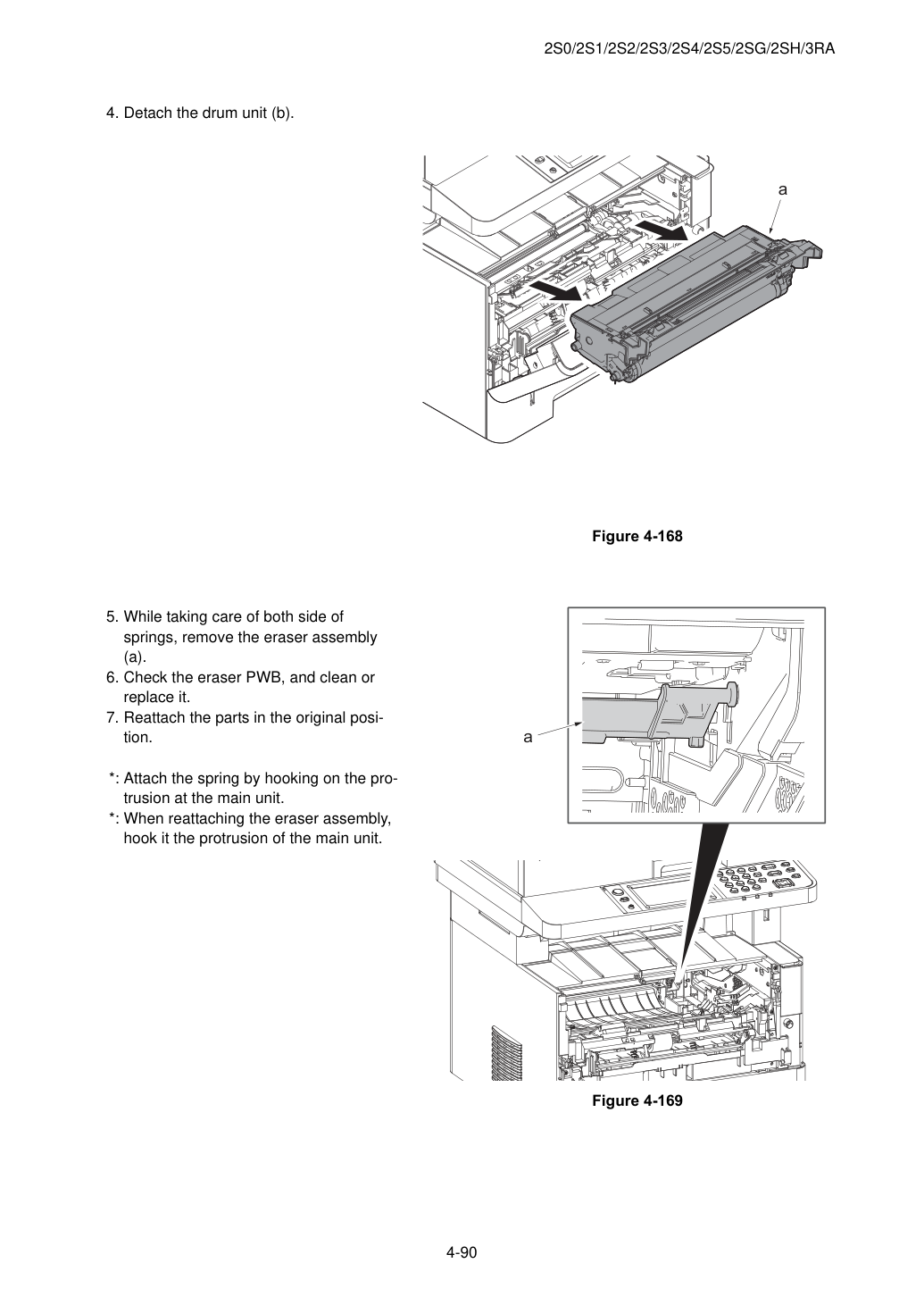

4. Отсоедините узел печатного барабана (b).

5. Придерживая обе стороны

пружин, извлеките узел ластика (a).

6. Проверьте PWB ластика и очистите или

7. Переприсоедините детали в исходное положение.

*: Присоедините пружину, зацепив её за выступ основного узла.

*: При переприсоединении узла ластика зацепите его за выступ основного узла.

1. Откройте устройство подачи документов.

2. Поднимая передний край, сдвиньте

две точки крышек управления (b) в направлении стрелки.

3. Отсоедините крышку панели управления (b)

от операционной секции (a).

4. Отсоедините прозрачную панель (b) и (c) от

5. Затем отсоедините лист панели управления

6. Замените пленку панели управления

7. Переприсоедините детали в исходное положение.

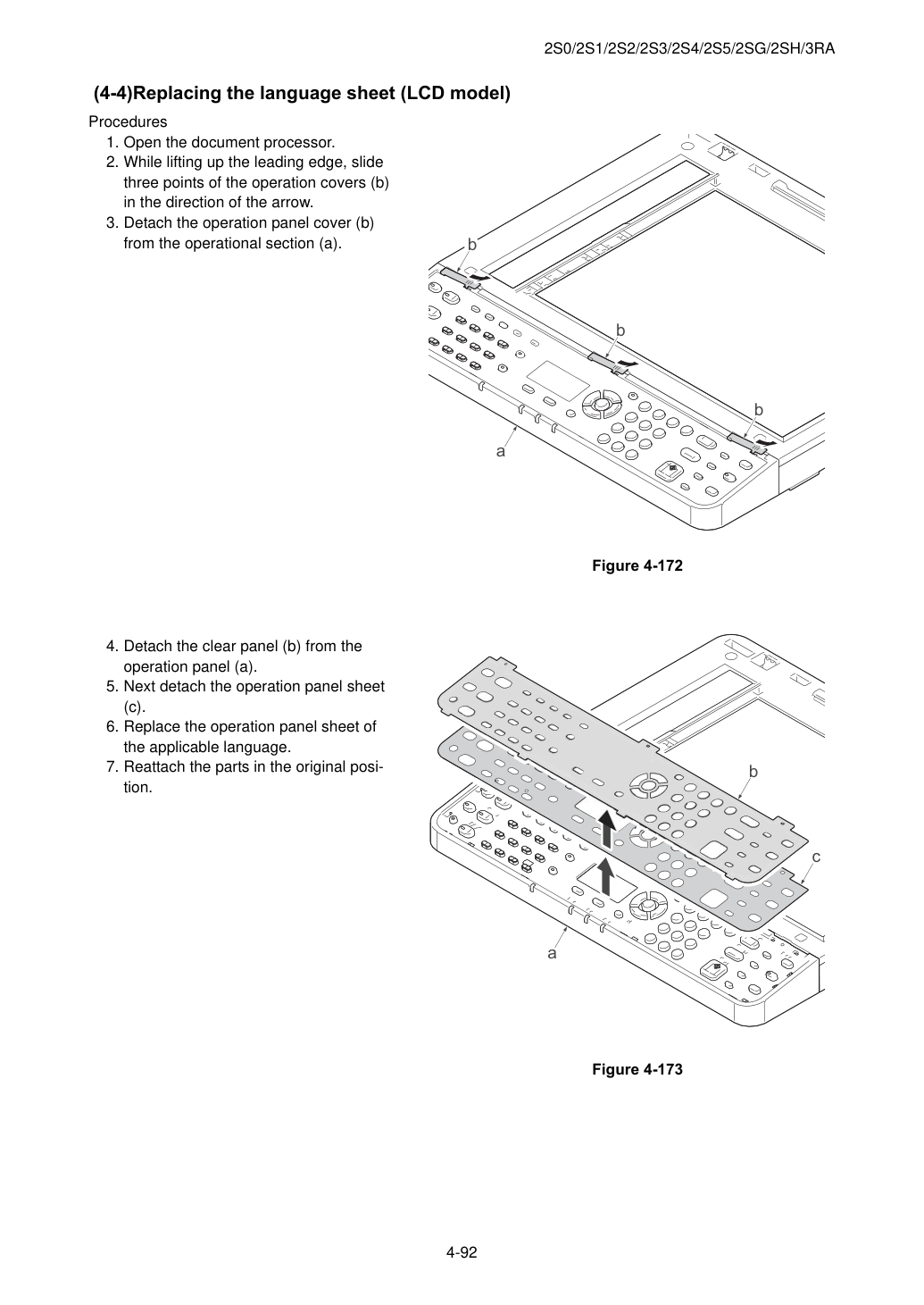

1. Откройте устройство подачи документов.

2. Поднимая передний край, сдвиньте

трех точек крышек управления (b) в направлении стрелки.

3. Отсоедините крышку панели управления (b)

от операционной секции (a).

4. Отсоедините прозрачную панель (b) от

5. Затем отсоедините лист панели управления

6. Замените пленку панели управления

7. Переприсоедините детали в исходное положение.

Отсоединение и присоединение возможны путем отсоединения наружных крышек.

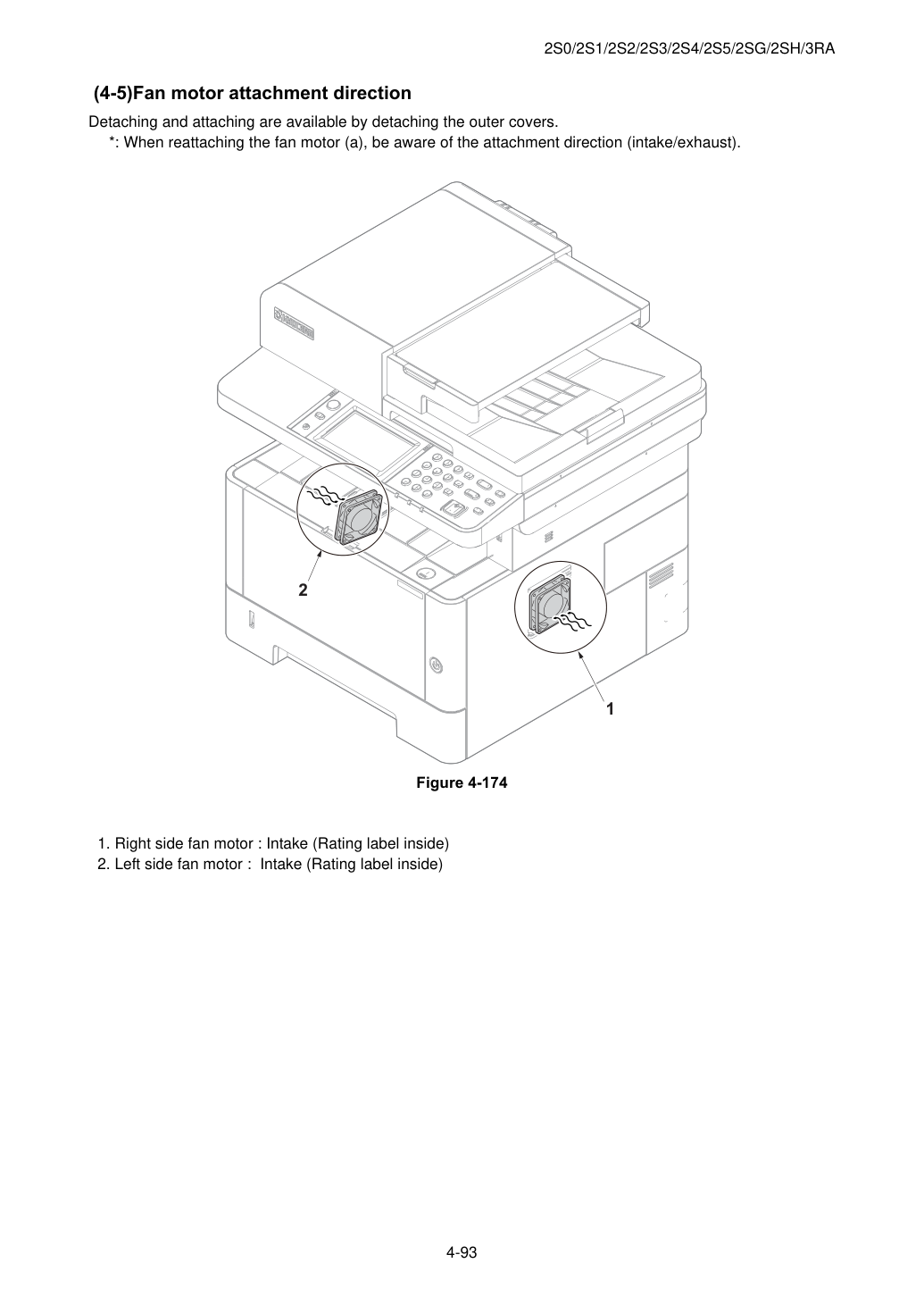

*: При переприсоединении вентилятора (a) обратите внимание на направление присоединения (приток/выброс).

1. Вентилятор правой стороны: приток (табличка рейтинга внутри)

2. Вентилятор левой стороны: приток (табличка рейтинга внутри)

5. PWBs

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

7. Поверните правую крышку ISU (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

8. Отпустите выступ (c) правой части ISU

3. Отпустите четыре крючка (b) с передней стороны

9. Отсоедините PWB Wi-Fi (a).

10. После поворота крышки DIMM (a),

11. Поверните крышку правой задней части (a) и отсоедините

12. Отсоедините два крючка (b) на передней части

13. Отпустите три крючка (b) на задней части

14. Наклоните крышку справа (a) и отсоедините её.

15. Извлеките два винта (M3x8S tight) (a)

и отсоедините пластину заземления USB (b).

16. Отключите все разъемы и

FFC от основной/двигательной PWB (a).

17. Отпустите провод от направляющей провода (b)

18. Извлеките семь винтов (M3×8S tight) (a).

19. Отсоедините основную/двигательную PWB (b).

20. Проверьте или замените основную/двигательную PWB

(a), and then reattach the parts which are detached in the original position.

Внимание: При замене основной/двигательной PWB (a) извлеките EEPROM (YS1) (b) из неё и переприсоедините к новой основной/двигательной PWB (a).

Примечание при замене главной/сервисной платы: При замене главной/сервисной платы извлеки EEPROM (YS1) со старой платы и установи её на новую плату.

Примечание при замене главной/сервисной платы *: При замене главной/сервисной платы для переноса пользовательской информации вставь USB-память перед заменой главной/сервисной платы, выполни U917 и экспортируй данные. (См. стр. P.6-101) *: Проверь сетевые параметры, так как MAC-адрес изменится.

Пример: если имя принтера зарегистрировано по IP-адресу, переконфигурируй IP-адрес.

*: Убедись, что Wi-Fi плата со старой платы Wi-Fi модели установлена на новую плату.

После замены главной/сервисной платы выполни следующие настройки.

1. Номер машины (режим обслуживания U004)

*: При возникновении ошибки C0180 выполни U004 для согласования серийных номеров плат.

(1) Введи "004" с помощью цифровых клавиш и нажми клавишу [Start].

(2) Выбери [Execute] и нажми клавишу [Start].

(3) Выключи переключатель питания и включи его заново. Подожди более 5 секунд между выключением и включением.

2. Обновление прошивки (См. стр. P.5-1)

*: Проверь последнюю версию прошивки и обновись.

3. Автоматическая регулировка сканера (режим обслуживания U411)

Автоматическая регулировка сканирования стола (1) Установи оригинал с номером детали (P/N: 302NM94340) на стол.

(4) Нажми клавишу курсора [Left/Right] или клавиши [#], [*] и выбери [Auto].

(5) Нажми клавишу курсора [Up/Down] и выбери [Table(ChartA)].

(6) Нажми клавишу [Start] для сканирования штрихкода оригинала и запуска автоматической регулировки.

(7) По завершении автоматической регулировки отображается [OK].

(1) Установи оригинал с номером детали (P/N: 302NM94330) лицевой стороной вверх на DP.

(4) Нажми клавишу [Start] для запуска автоматической регулировки.

(5) По завершении автоматической регулировки отображается [OK].

*: При наличии проблемы со своевременностью второй стороны после регулировки сканера выполни [DP FD(ChartB)].

Также, если есть проблема с цветом DP первой стороны, выполни [DP FU(ChartA)].

4. Вставь USB-память и выполни U917 для импорта данных.

5. Переактивация лицензии

Переактивируй лицензию при установке лицензии опционального продукта.

*: Необходимо повторно ввести 4-значные коды шифрования, введённые при настройке.

6. Сброс начальных параметров

Сбрось пользовательские параметры по умолчанию и FAX параметры по умолчанию (напр. информацию локального FAX) из меню System или Command Center.

7. Сброс режима обслуживания

При необходимости сбрось следующие параметры режима обслуживания.

8. Выход из режима обслуживания

Введи "001" с помощью цифровых клавиш и нажми клавишу [Start].

Режим обслуживания, связанный с номером основного устройства.

1. Откройте переднюю крышку (a).

2. Нажмите вниз на рычаг释放 проявителя

3. Отсоедините узел проявителя (a).

4. Отсоедините узел печатного барабана (b).

5. Слегка вытащи кассету.

6. Открой заднюю крышку (a).

7. Открой крышку кассеты (c) и

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

8. Поверни левую заднюю крышку (b) для отпускания

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

9. Удали винт (M3×10TP) (b).

10. Отсоедини заднюю крышку ISU (a), держа

11. Поверните крышку ISU справа (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

12. Отпустите выступ (c) ISU справа

3. Отпустите четыре крючка (b) с передней стороны

13. После поворота крышки DIMM (a),

14. Поверните правую заднюю крышку (a) и отсоедините

15. Отсоедините кассету

16. Отсоедините два крючка (b) на передней стороне

17. Отпустите три крючка (b) на задней стороне

18. Наклоните крышку правую (a) и отсоедините её.

19. Установите основной узел так, чтобы вы могли видеть

20. Извлеките четыре винта (M3x8S tight) (a)

21. Наклоните узел DU (a) и отсоедините два

22. Поднимите узел DU (a) до

24. Удалите два винта (a) (M3x8S tight).

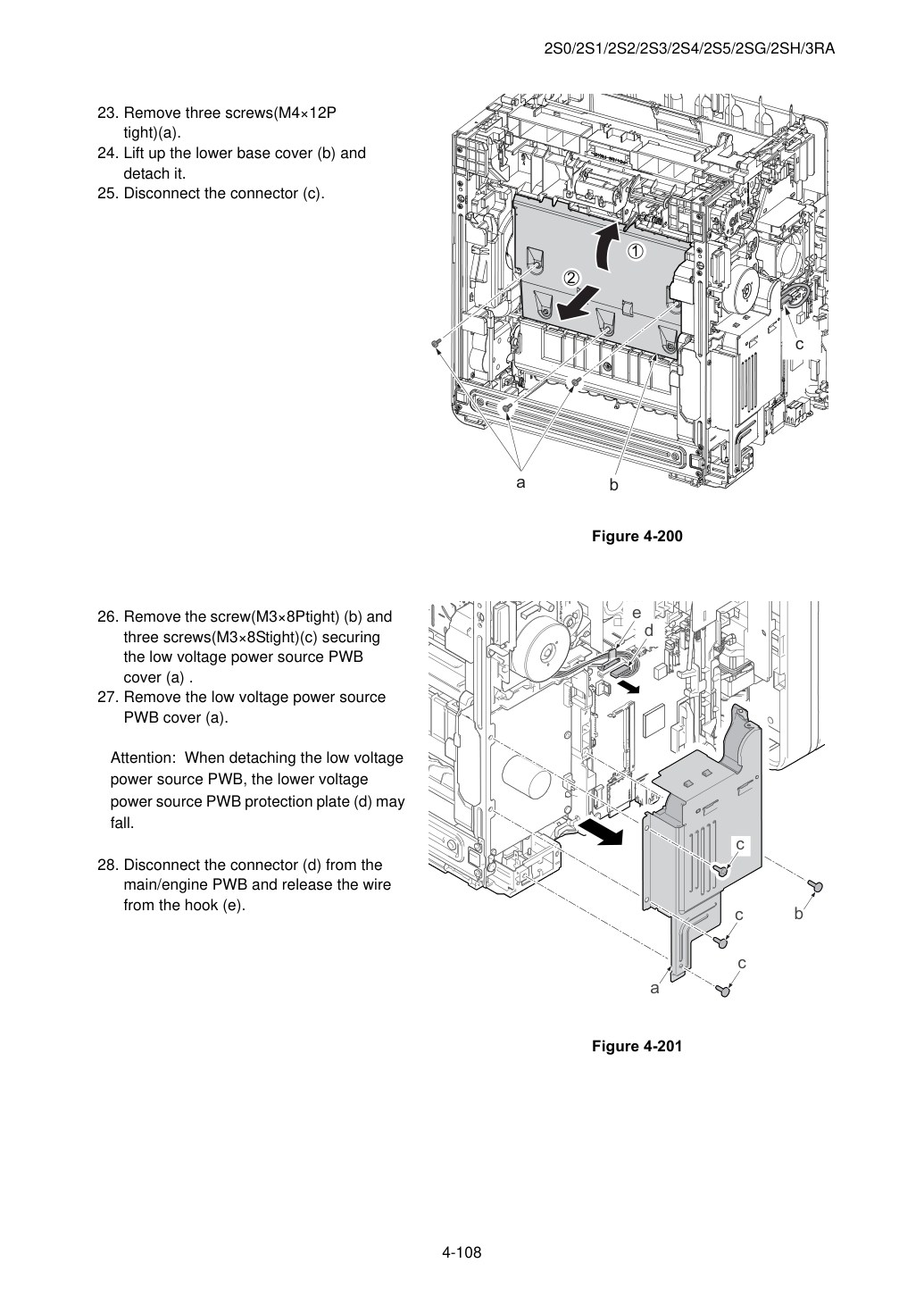

23. Извлеките три винта (M4×12P

24. Поднимите нижнюю крышку основания (b) и

25. Отсоедините разъем (c).

26. Извлеките винт (M3×8Ptight) (b) и

три винта (M3×8S tight) (c), фиксирующих крышку платы источника низкого напряжения (a).

27. Извлеките источник низкого напряжения

Внимание: При отсоединении платы источника низкого напряжения защитная пластина (d) может упасть.

28. Отсоедините разъем (d) от основной платы/двигателя и отпустите провод от крюка (e).

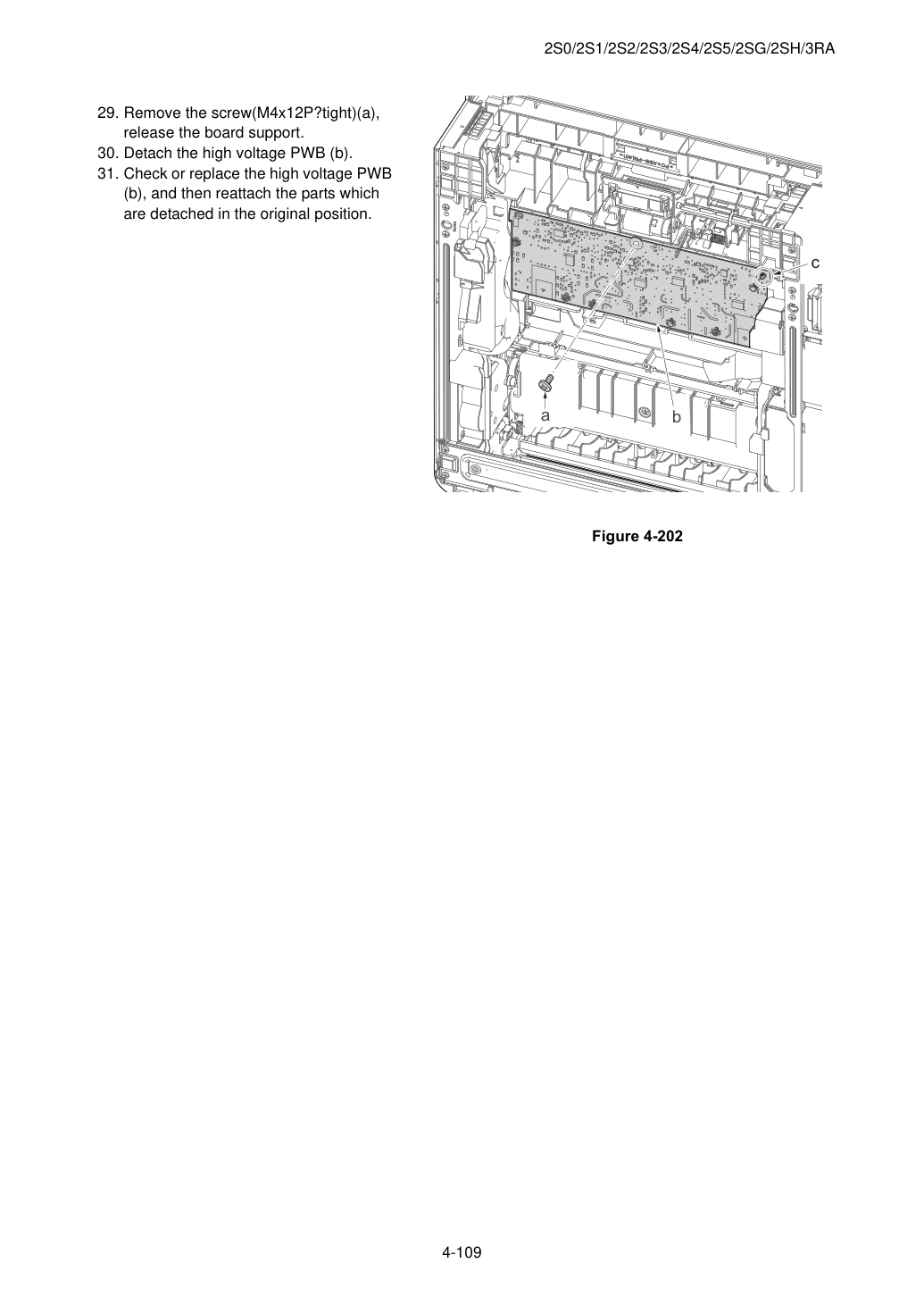

29. Извлеките винт (M4x12P?tight) (a),

30. Отсоедините высоковольтную плату (b).

31. Проверьте или замените высоковольтную плату

18. Извлеките три винта (M3x8S tight) (a),

(b) и затем переустановите отсоединенные детали в исходное положение.

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

7. Поверните правую крышку ISU (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

8. Отпустите выступ (c) правой части ISU

3. Отпустите четыре крючка (b) с передней стороны

9. После поворота крышки DIMM (a),

10. Поверните правую заднюю крышку (a) и отсоедините

11. Отсоедините кассету

12. Откройте переднюю крышку (a).

13. Отсоедините два крючка (b) спереди

14. Отпустите три крючка (b) сзади

15. Наклоните правую крышку (a) и отсоедините её.

16. Удалите винт (M3×8P tight) (b) и

три винта (M3×8S tight) (c), фиксирующих крышку платы источника низкого напряжения (a).

17. Удалите плату источника низкого напряжения

Внимание: При отсоединении платы источника низкого напряжения защитная пластина (d) может упасть.

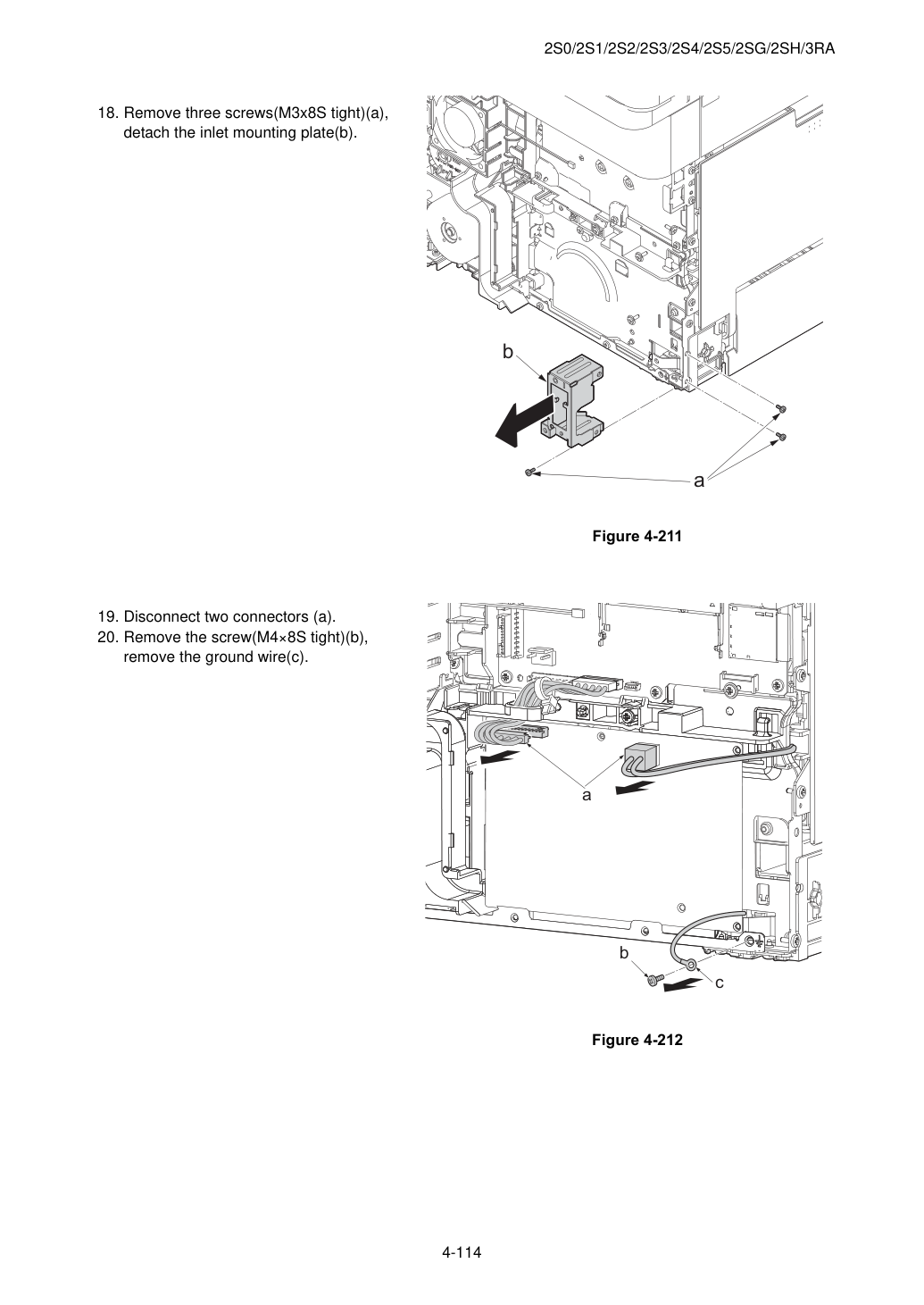

отсоедините пластину крепления входа (b).

19. Отсоедините два разъема (a).

20. Извлеките винт (M4×8S tight) (b),

21. Извлеките три винта (a) (M3x8S tight),

отсоедините плату источника низкого напряжения (b).

22. Проверьте или замените плату источника низкого напряжения

плату (b), затем переустановите детали, которые отсоединены в исходное положение.

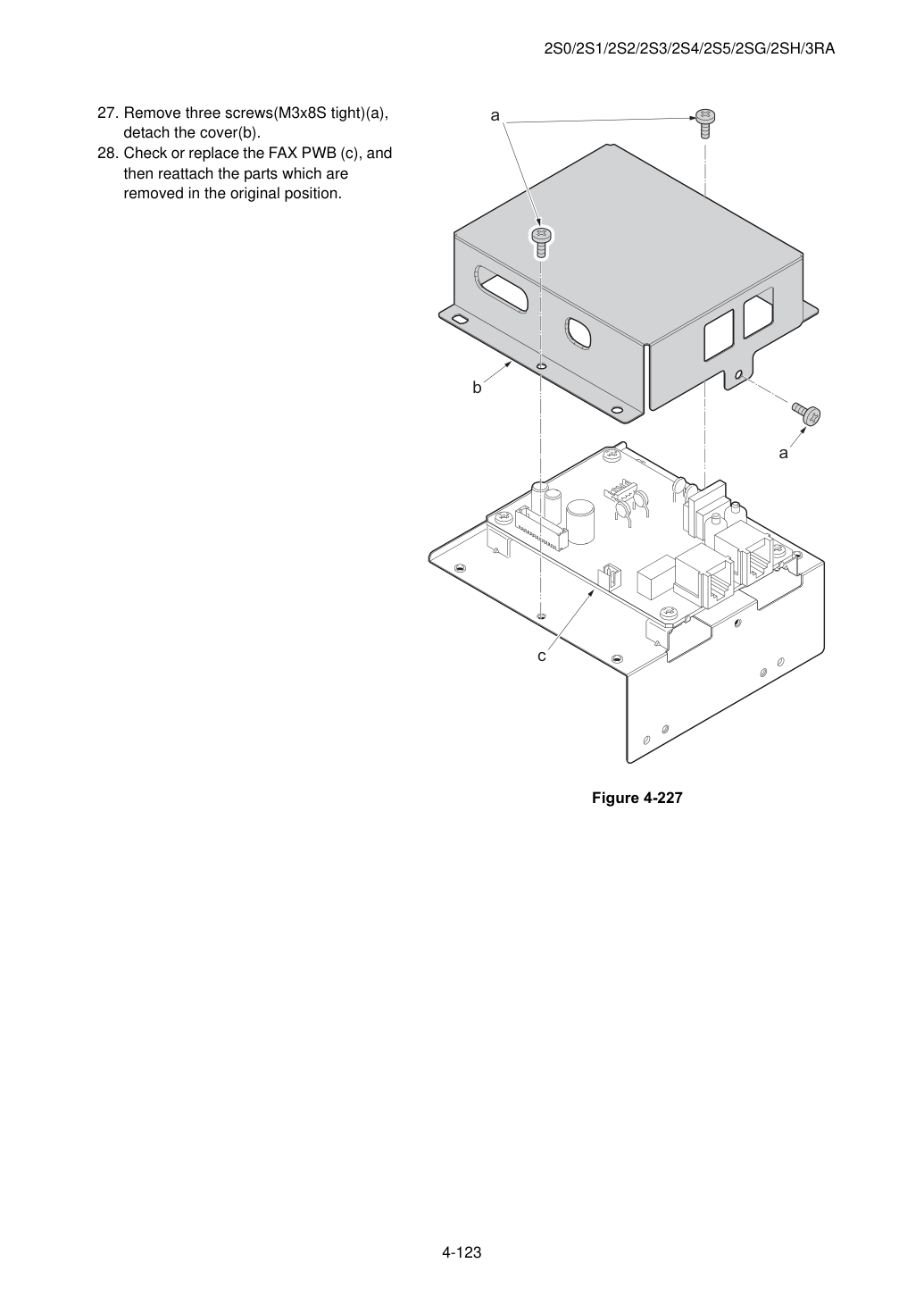

извлеките заземляющую клемму (b).

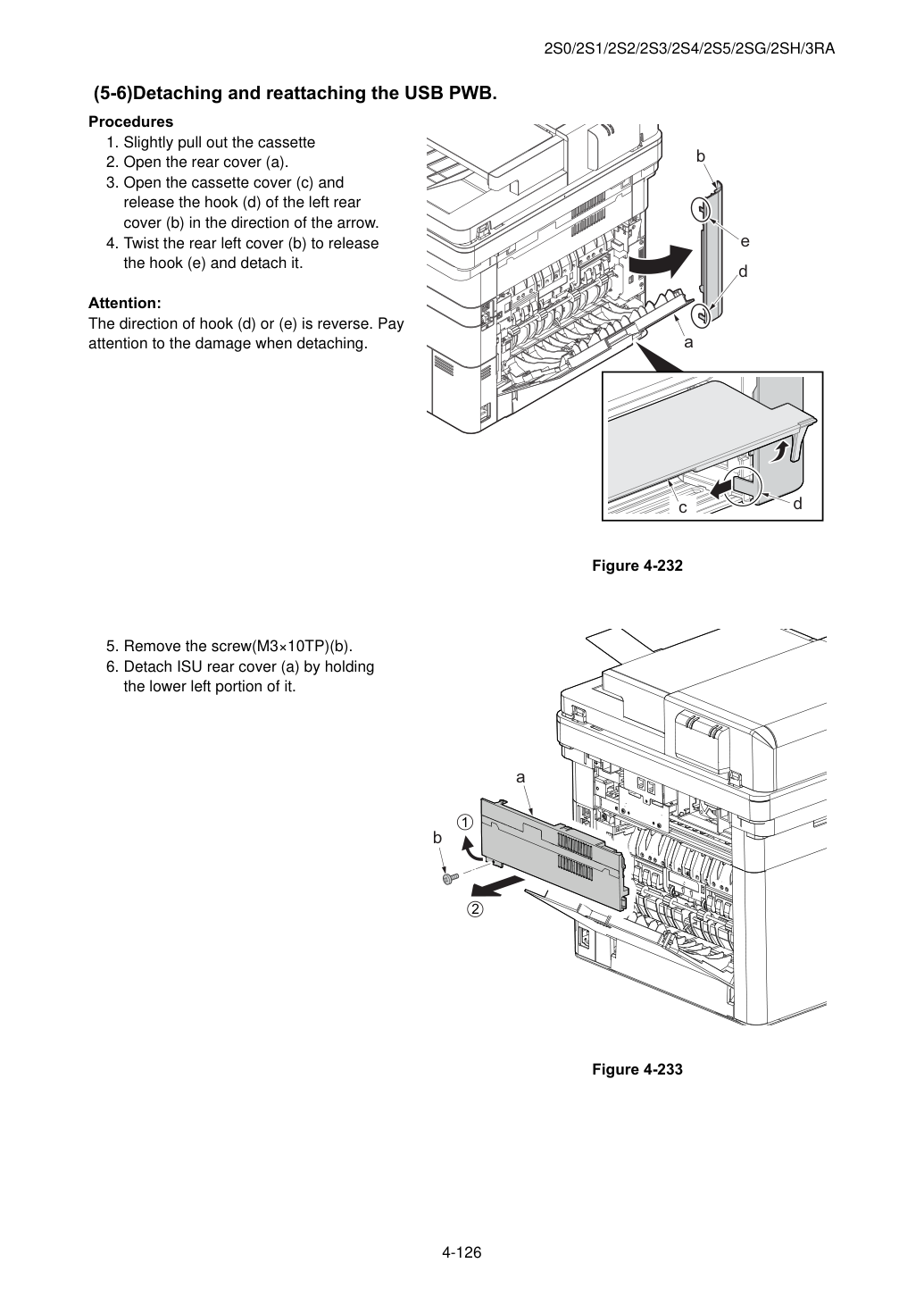

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

1. Поворачивая правую крышку ISU (a) и

10. Поверните крышку ISU правую (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

11. Отпустите выступ (c) ISU правую

3. Отпустите четыре крючка (b) с передней стороны

12. После поворота крышки DIMM (a),

13. Поверните крышку правую заднюю (a) и отсоедините

14. Отсоедините кассету

15. Откройте крышку переднюю (a).

16. Отсоедините два крючка (b) на передней стороне

17. Отпустите три крючка (b) на задней стороне

18. Наклоните крышку правую (a) и отсоедините её.

19. Снимите винт (M3×8S tight) (a),

21. Модель TSI: извлеките винт

20. Отсоедините шесть разъёмов (b), разъём

(c)*1, разъём USB (d)*1, FFC (e) и FFC (f)*2 от основной платы/двигателя PWB (a).

22. Извлеките два винта (M4x12) (b).

24. Отсоедините разъем реле (a)

23. Совместите узел сканера изображения (c) и

обработчик документов (d) в направлении стрелки, отпустите крючки и отсоедините их.

25. Отсоедините разъем (c) от

26. Извлеките два винта (a) (M3x8S tight)

27. Извлеките три винта (M3x8S tight) (a),

и отсоедините узел FAX PWB (b).

28. Проверьте или замените плату FAX PWB (c), и

затем переустановите детали, которые удалены в исходное положение.

(5-5) Отсоединение и переустановка платы Wi-Fi PWB.

10. Проверьте или замените плату Wi-Fi PWB (a),

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

7. Поверните правую крышку ISU (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

8. Отпустите выступ (c) правой части ISU

3. Отпустите четыре крючка (b) с передней стороны

9. Отсоедините PWB Wi-Fi (a).

(5-6) Отсоединение и переустановка платы USB PWB.

и затем переустановите отсоединенные детали в исходное положение.

22. Откройте переднюю крышку (a) и отсоедините

3. Откройте крышку кассеты (c) и

отпустите крюк (d) левой задней крышки (b) в направлении стрелки.

4. Поверните левую заднюю крышку (b), чтобы отпустить

Направление крюка (d) или (e) противоположно. Обратите внимание на повреждения при отсоединении.

5. Откройте заднюю крышку (a), чтобы выровнять ее с

положением вала (b) и отсоедините от оси (c) в направлении стрелки.

7. Выверните винт (M3×10TP) (b).

8. Поворачивая левую крышку ISU (a),

9. Отпустите выступ (d) левой крышки ISU

8. While twisting the ISU left cover (a),

отпустите два крючка (c) в направлении стрелки.

9. Release the protrusion (d) of the ISU

1. Поворачивая правую крышку ISU (a) и

10. Поверните крышку ISU правую (a) и

2. Отпустите выступ (c) левой крышки ISU (a) в направлении стрелки и отсоедините ее.

11. Отпустите выступ (c) ISU правую

3. Отпустите четыре крючка (b) с передней стороны

12. Отсоедини кассету

13. Открой переднюю крышку (a).

14. Отпусти четыре крюка (b) на передней стороне

15. Отпусти два крюка (b) на задней стороне

16. Наклоняя левую крышку (a), отсоедини её

2. Поворачивая правую заднюю крышку (a) и отсоедините

17. После поворота крышки DIMM (a),

18. Поверни правую заднюю крышку (a) и отсоедини

19. Отсоедини два крюка (b) на передней стороне

20. Отпусти три крюка (b) на задней стороне

21. Наклоняя правую крышку (a), отсоедини её.

22. Open the front cover (a) and detach the

23. Снять стопорное кольцо (c).

24. Открыть переднюю крышку (a) до упора

and detach the left side of cover fulcrum from the fulcrum shaft (b).

25. Освободить правую сторону опорной части

(c) and detach the front cover (a).

26. Открыть заднюю крышку (a) для выравнивания с

7. Поверните правую заднюю крышку (a) и отсоедините

27. Снять винт (M3×8S tight) (a),

28. Отсоединить шесть разъемов (b), разъем

(c)*1, разъём USB (d)*1, FFC (e) и FFC (f)*2 от основной платы/двигателя PWB (a).

29. Модель TSI: снять винт (M3×8B).

30. Снять два винта (b) (M4x12).

31. Выровнять узел сканера изображений (c) и

обработчик документов (d) в направлении стрелки, отпустите крючки и отсоедините их.

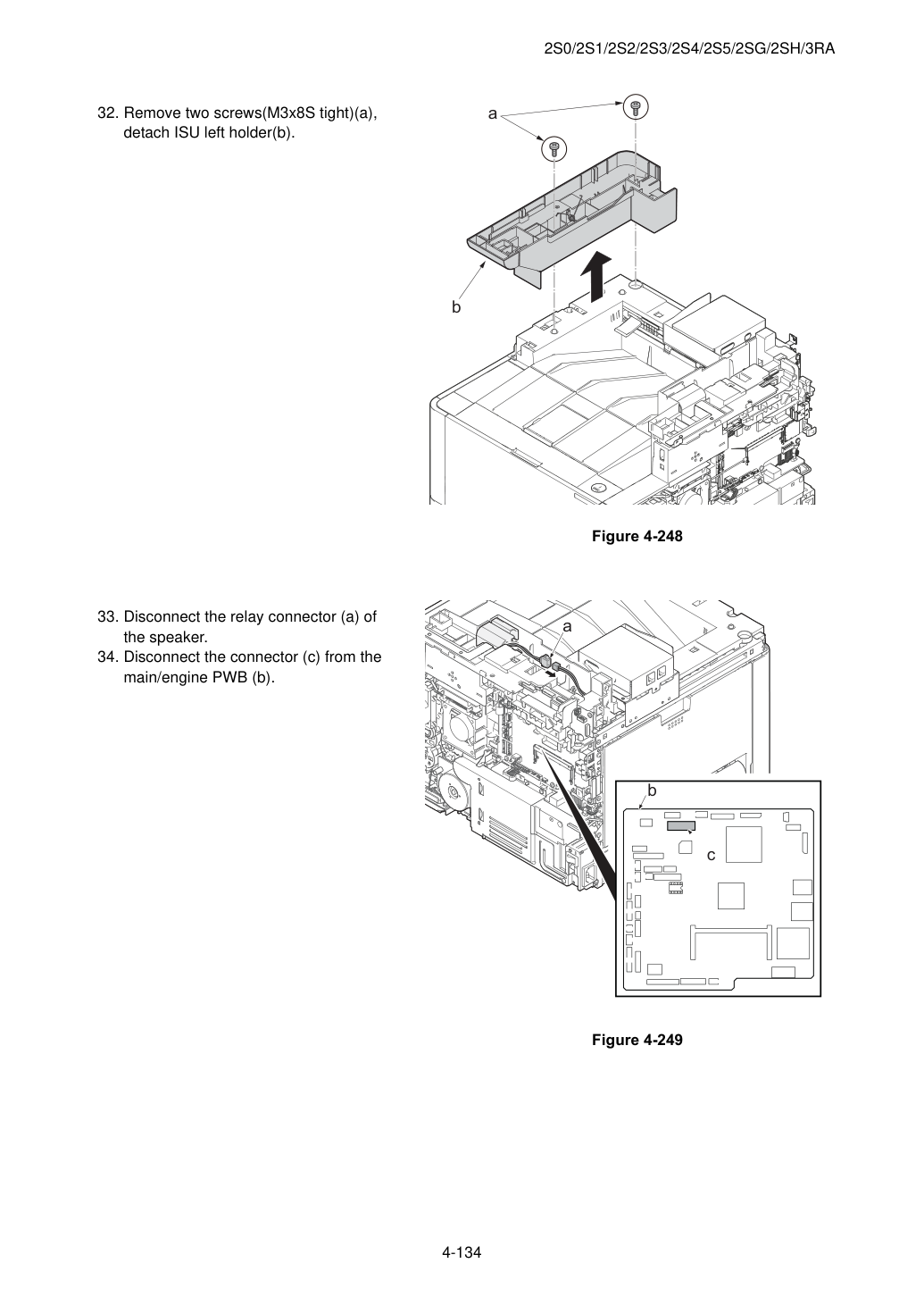

32. Снять два винта (M3x8S tight) (a),

33. Отсоединить релейный разъем (a)

34. Отсоединить разъем (c) от

35. Снять два винта (a) (M3x8S tight)

и отсоединить узел FAX PWB (b).

36. Поднять крючок (d) нижней части FAX PWB

29. Снимите винт (M3x8P tight) (a),

37. Снять винт (M3x8P tight) (a),

отсоедини держатель динамика (b).

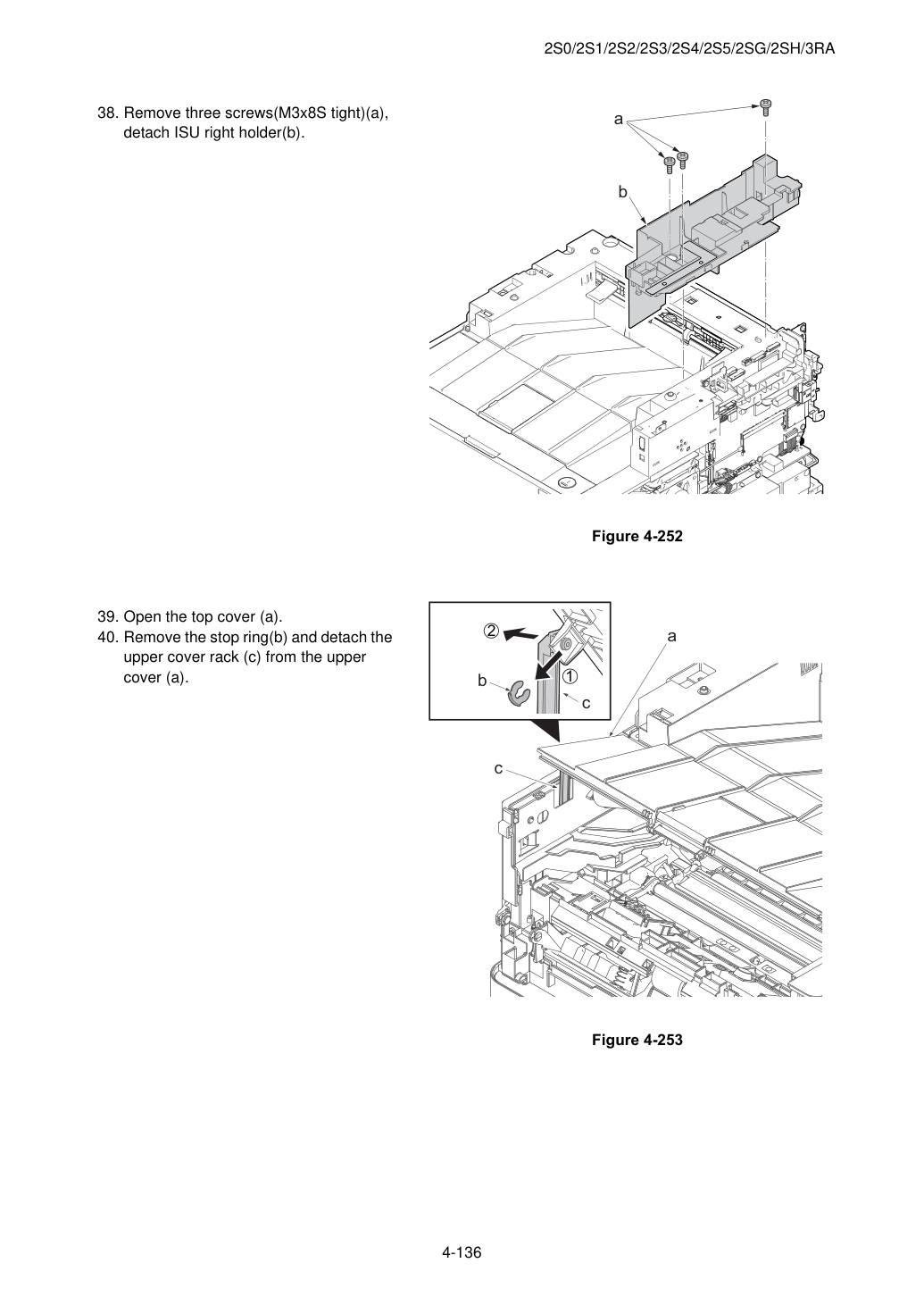

38. Снять три винта (M3x8S tight) (a),

39. Открыть верхнюю крышку (a).

40. Снять стопорное кольцо (b) и отсоединить

36. Снимите два винта (M3×8TP) (a) и

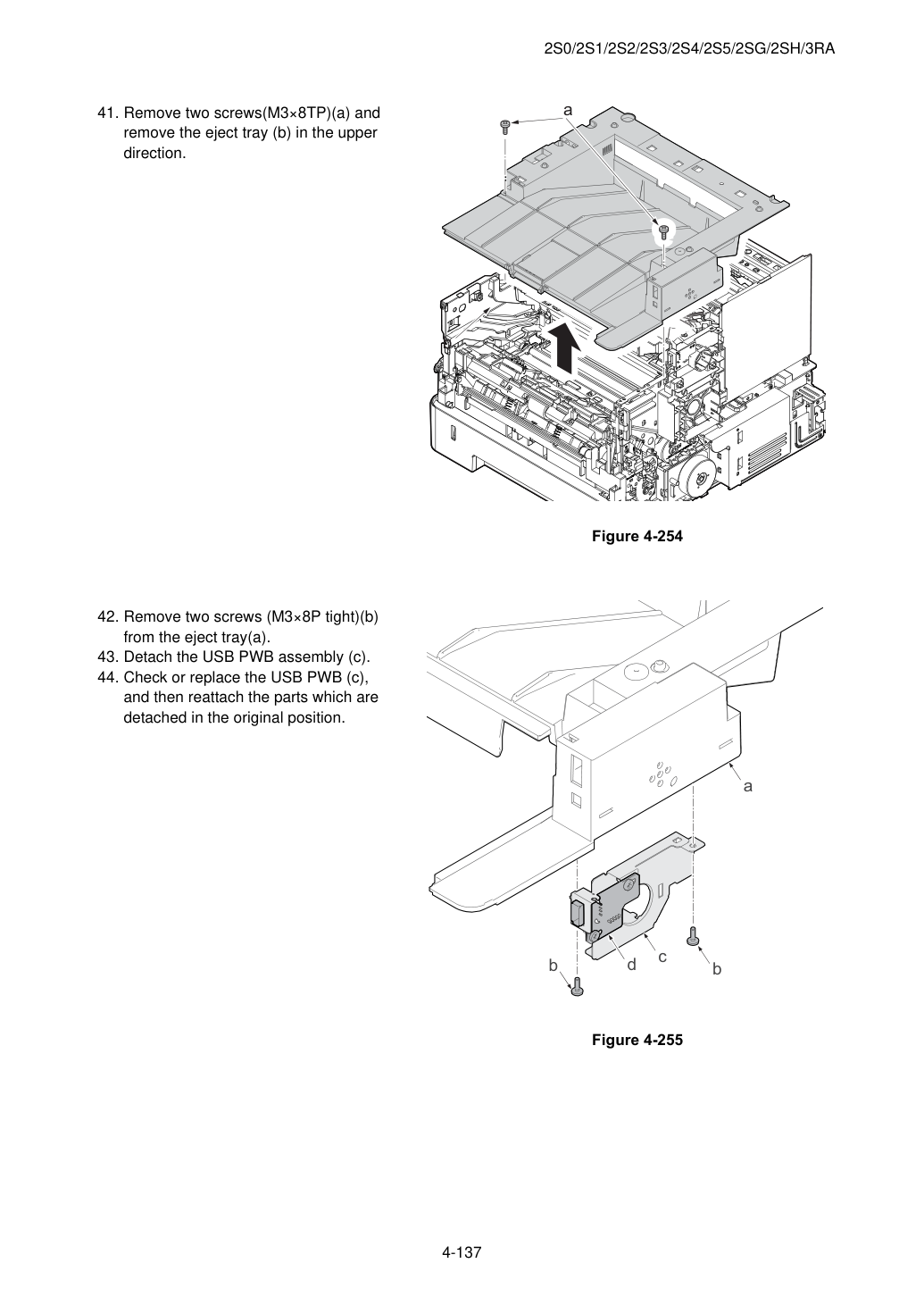

41. Снять два винта (M3×8TP) (a) и

37. Отсоедините разъём (b) и

42. Снять два винта (M3×8P tight) (b)

43. Отсоединить узел USB PWB (c).

44. Проверить или заменить USB PWB (c),

и затем переустановите отсоединенные детали в исходное положение.

1. Откройте устройство подачи документов.

2. Поднимая передний край, сдвиньте

две точки крышек управления (b) в направлении стрелки.

3. Отсоедините крышку панели управления (b)

от операционной секции (a).

4. Отсоедините прозрачную панель (b) и (c) от

5. Затем отсоедините лист панели управления

6. Извлеките два винта (c) (M3×8S напряженно).

7. Поднять переднюю часть крышки управления (a) и освободить четыре крючка (b).

8. Перевернуть крышку управления (a).

9. Отсоединить два разъема (c),

10. Отсоединить все разъемы и FFC от платы управления (a).

USB (d) и заземляющий контакт (e) PWB крышки управления (b).

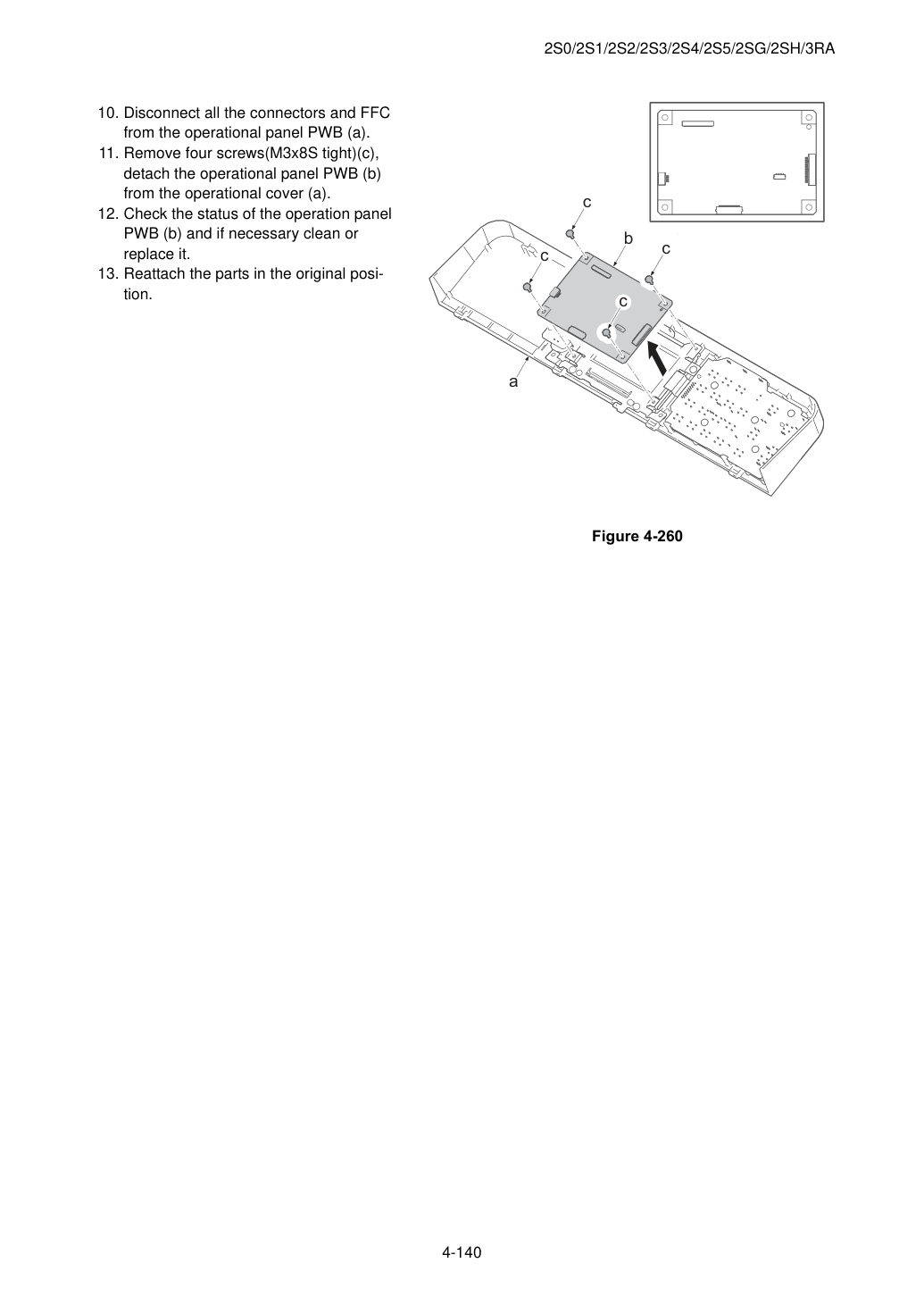

11. Снять четыре винта (M3x8S tight) (c), отсоединить плату управления (b) от крышки управления (a).

12. Проверить состояние платы управления (b) и при необходимости очистить или заменить ее.

13. Переустановить детали в исходное положение

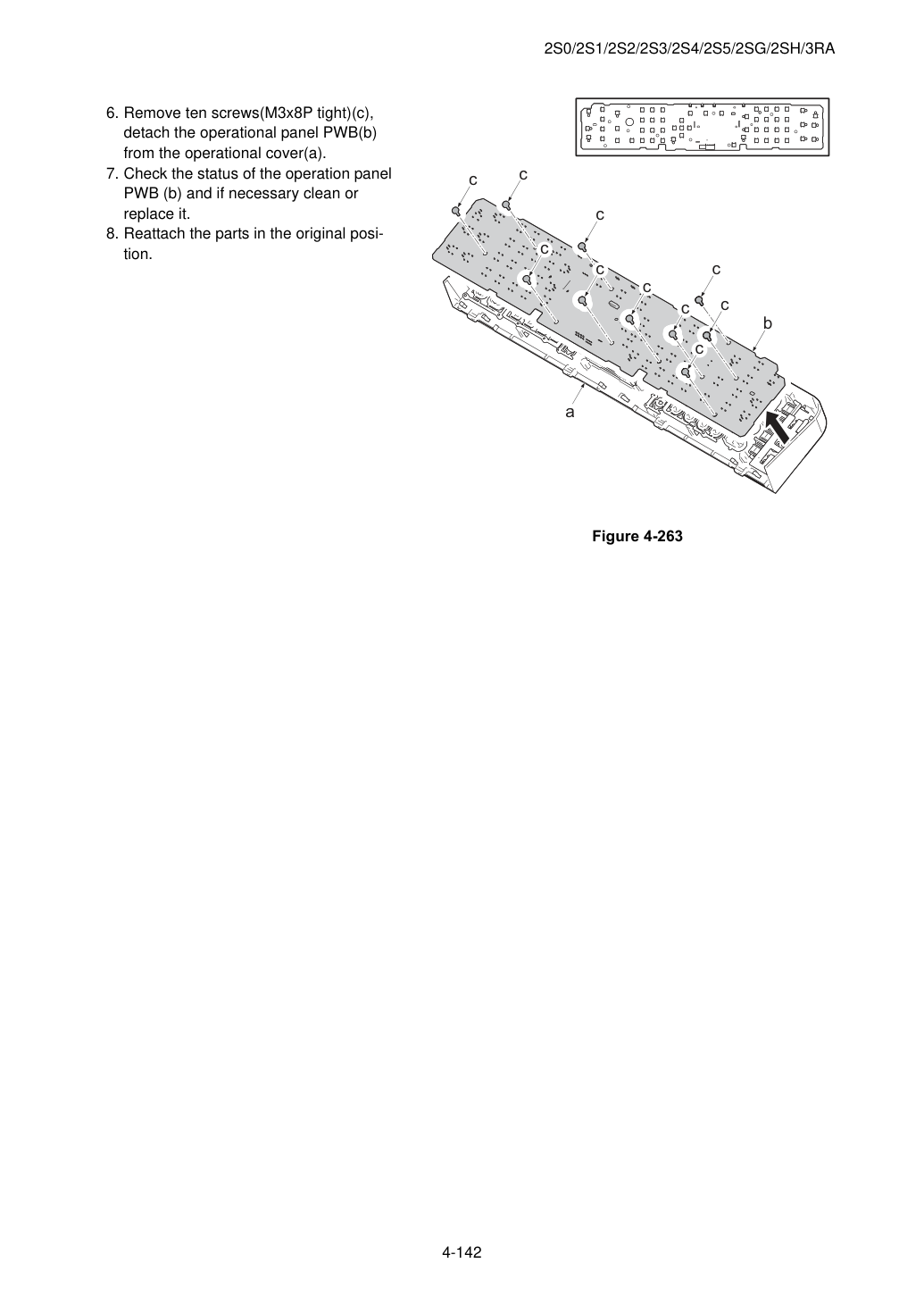

6. Снять десять винтов (M3x8P tight) (c), отсоединить плату управления (b) от крышки управления (a).

7. Проверить состояние платы управления

8. Переустановить детали в исходное положение

Отсоединение и переустановка процессора документов

1. Откройте устройство подачи документов.

2. Отпустите два крюка (b), используя плоский

3. Откройте крышку управления (a), поднимая

4. Переверните крышку управления (a).

5. Отсоедините разъем (c) управления

1. Открыть верхнюю крышку DP (a).

detach the operational panel PWB(b) from the operational cover(a).

7. Check the status of the operation panel

8. Переустановить детали в исходное положение

8. Reattach the parts in the original posi-

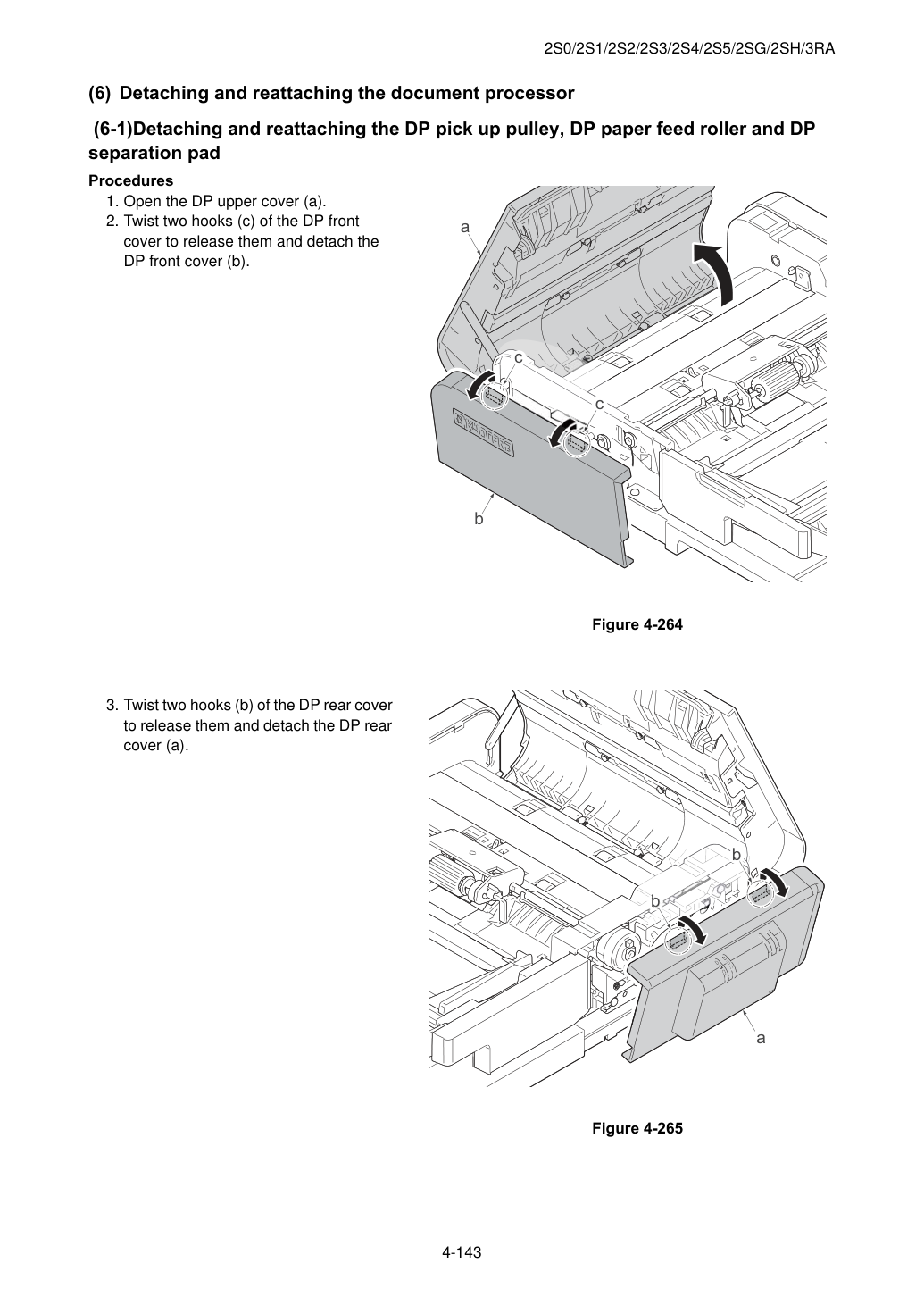

6. Detaching and reattaching the document processor

1. Open the DP upper cover (a).

2. Поверни два крючка (c) передней крышки (DP front cover) для их освобождения и снимите переднюю крышку DP (b).

3. Поверни два крючка (b) задней крышки DP для их освобождения и снимите заднюю крышку DP (a).

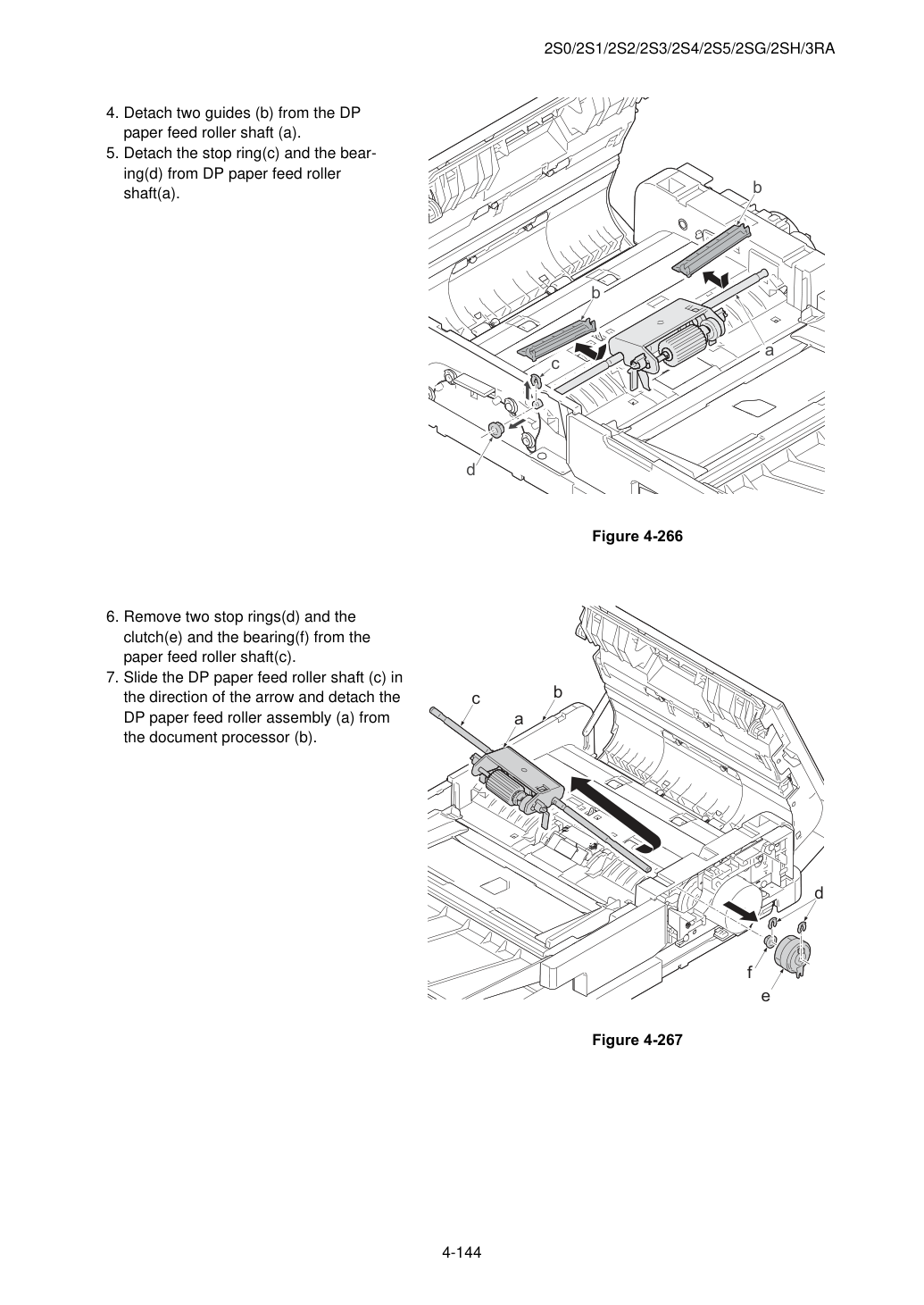

4. Снимите две направляющие (b) из DP.

5. Снимите стопорное кольцо (c) и подшипник (d) с вала ролика подачи бумаги DP (a).

6. Снимите два стопорных кольца (d), муфту (e) и подшипник (f) с вала ролика подачи бумаги (c).

7. Сдвинь вал ролика подачи бумаги DP (c) в направлении стрелки и снимите узел ролика подачи бумаги DP (a) из механизма подачи документов (b).

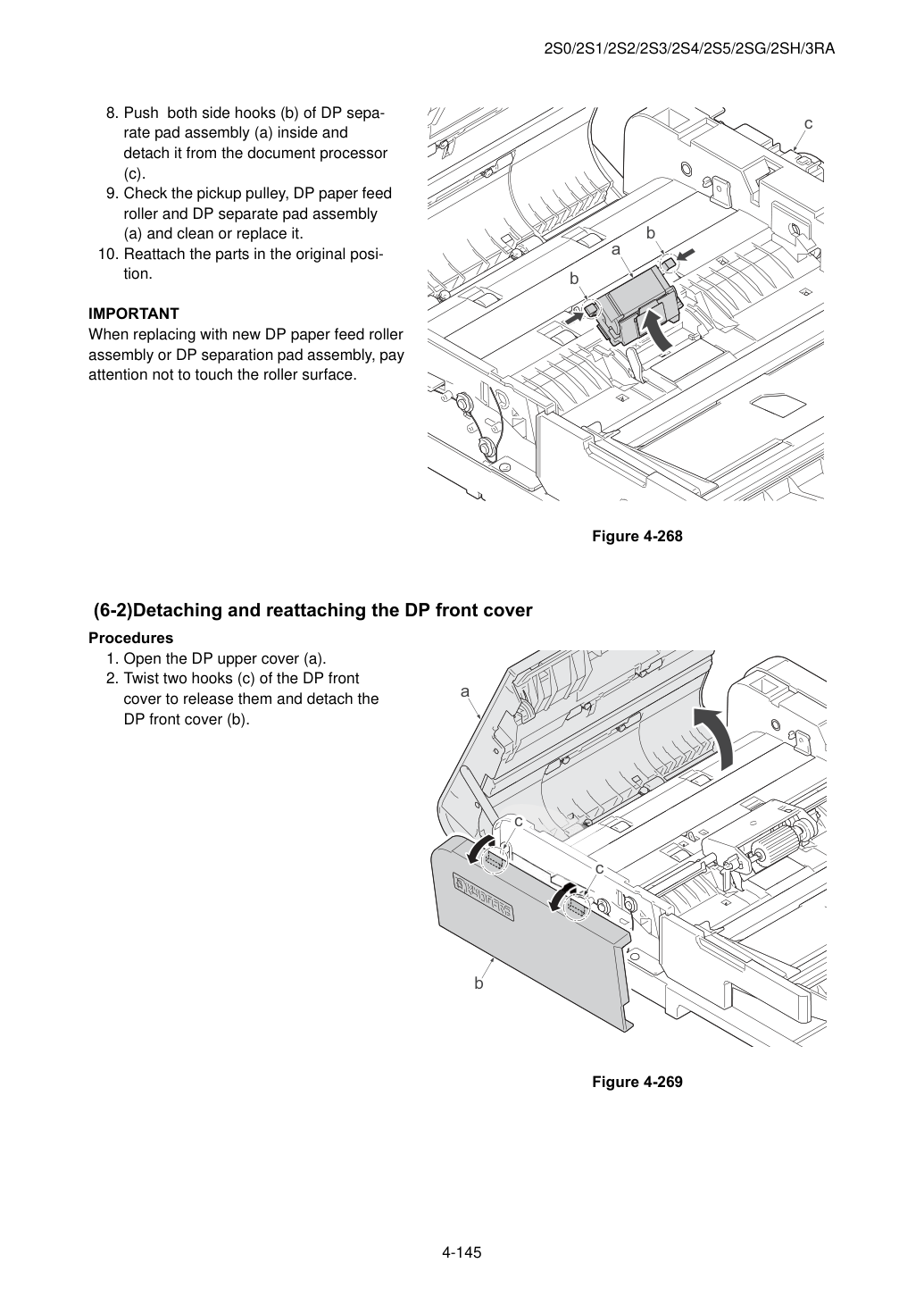

8. Надави на оба боковых крючка (b) узла сепаратора DP (a) внутрь и снимите его из механизма подачи документов (c).

9. Проверь шкив захвата, ролик подачи бумаги DP и узел сепаратора DP (a), очистите или замените при необходимости.

10. Переустанови детали в исходное положение.

При замене на новый узел ролика подачи бумаги DP или узел сепаратора DP избегайте касания поверхности ролика.

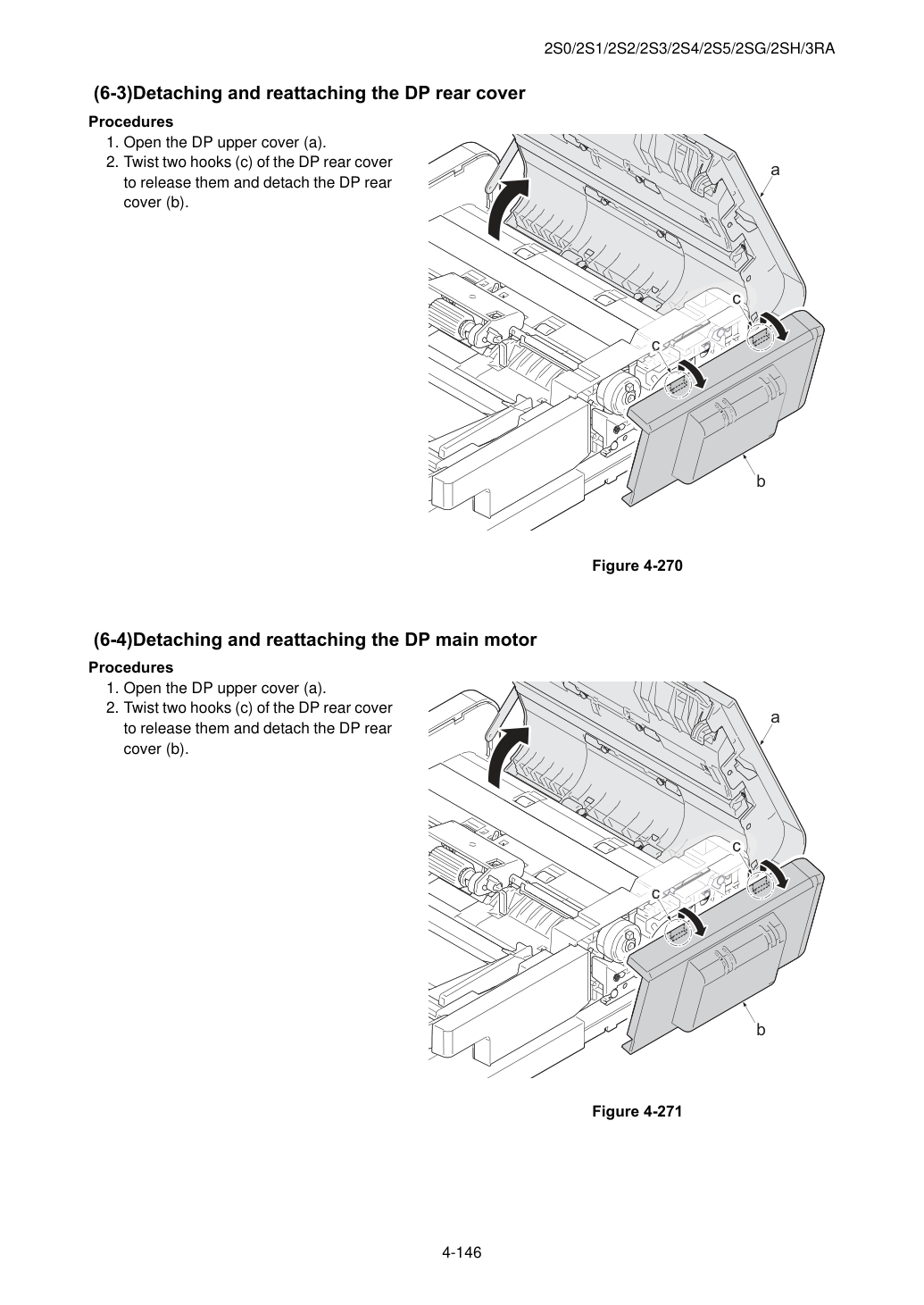

2. Поверни два крючка (c) задней крышки DP для их освобождения и снимите заднюю крышку DP (b).

3. Отсоедини разъём (c).

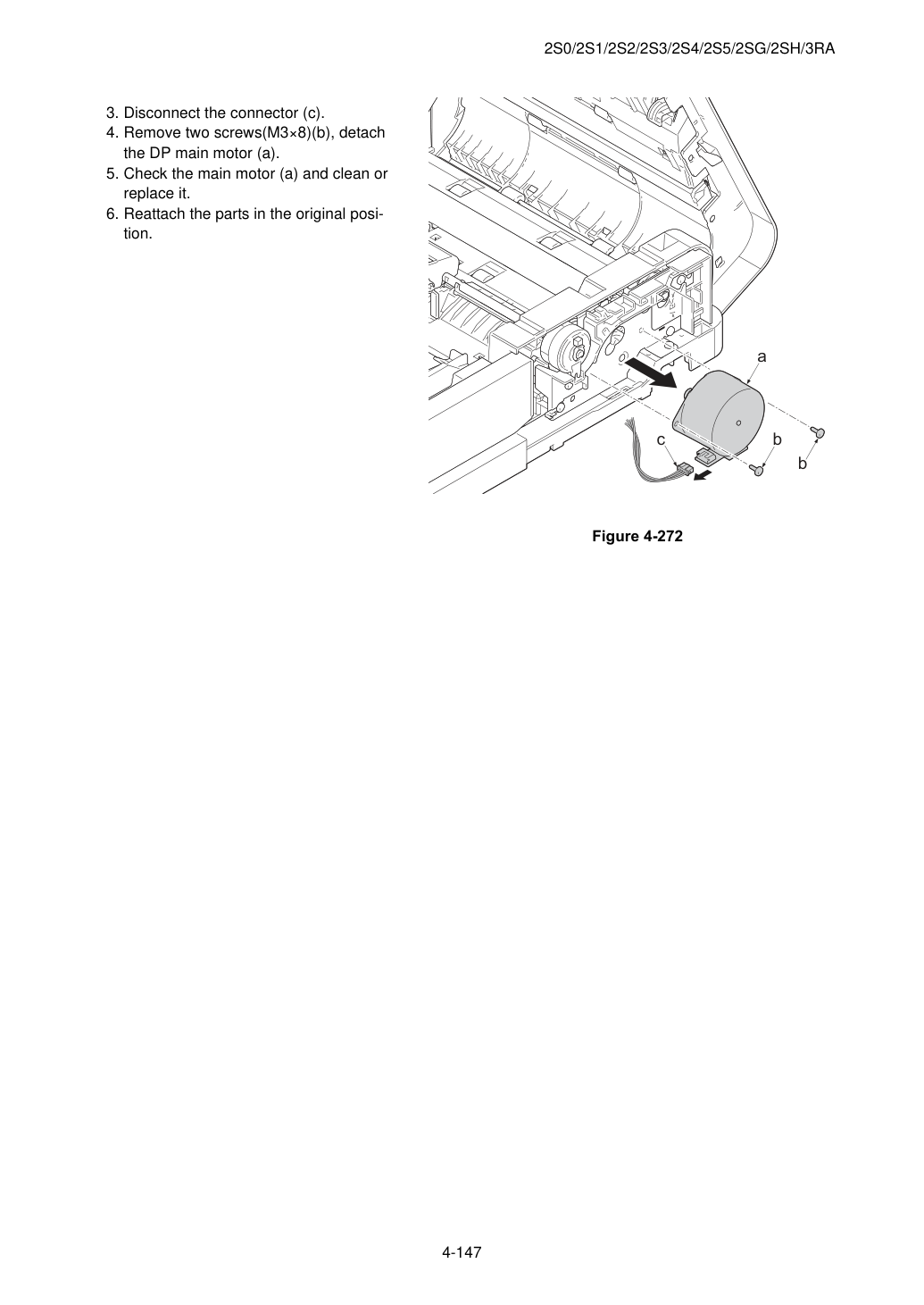

4. Снимите два винта (M3×8) (b), снимите.

5. Проверь главный двигатель (a) и очистите при необходимости.

6. Переустанови детали в исходное положение.

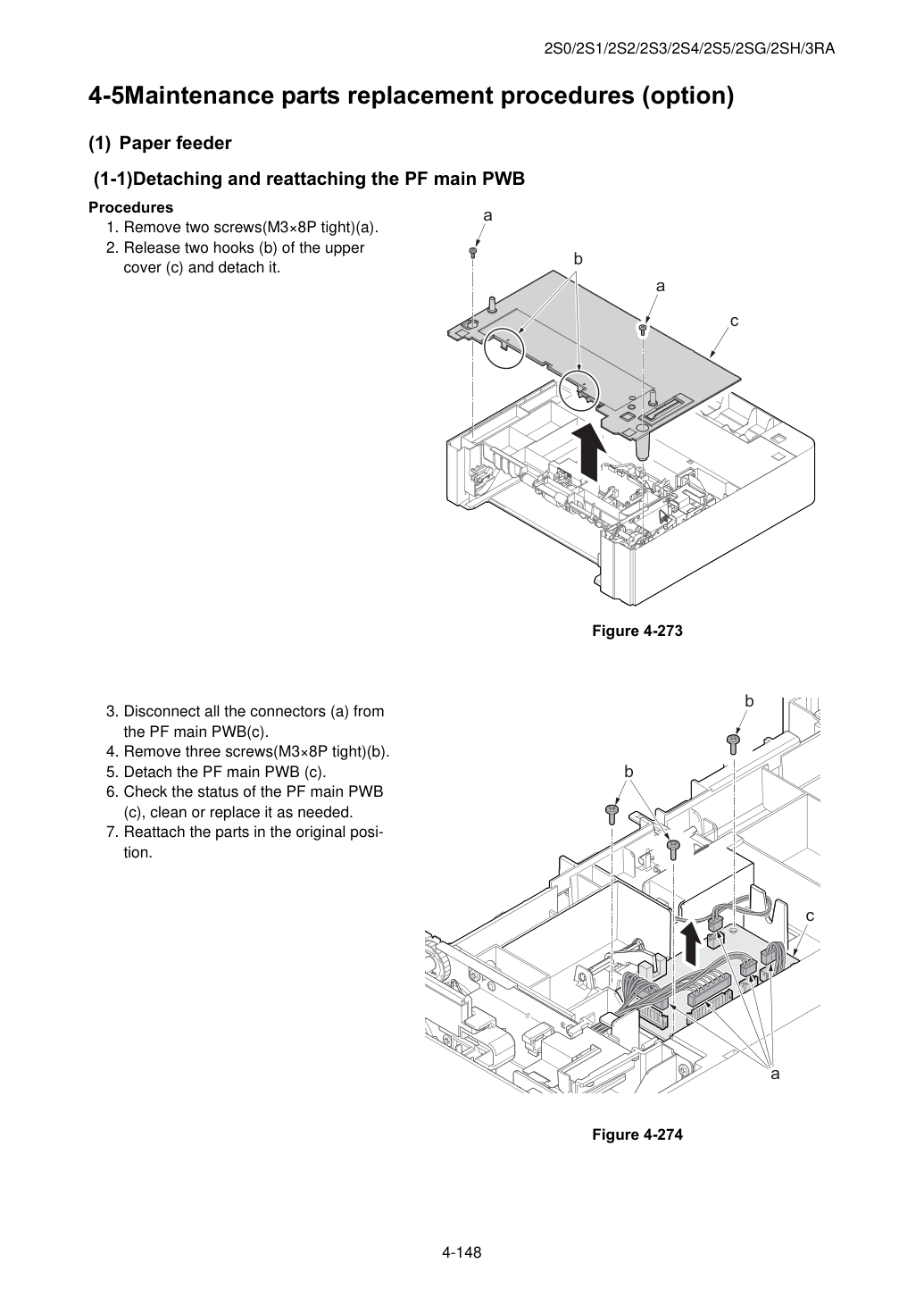

Механизм подачи бумаги

1. Снимите два винта (M3×8P плотно) (a).

1. Open the DP upper cover (a).

2. Поверни два крючка (c) передней крышки (DP front cover) для их освобождения и снимите переднюю крышку DP (b).

3. Поверни два крючка (b) задней крышки DP для их освобождения и снимите заднюю крышку DP (a).

1. Open the DP upper cover (a).

2. Освободи два крючка (b) верхней крышки.

3. Отсоедини все разъёмы (a) от сборки.

1. Open the DP upper cover (a).

2. Освободи два крючка (b) верхней крышки.

3. Отсоедини все разъёмы (a) от сборки.

4. Снимите три винта (M3×8P плотно) (b).

5. Снимите главную плату PF (c).

6. Проверь состояние главной платы PF (c), очистите или замените при необходимости.

(1-2) Снятие и переустановка конвейерного двигателя PF.

1. 3. Снимите винт (M3x8P плотно) (a) и.

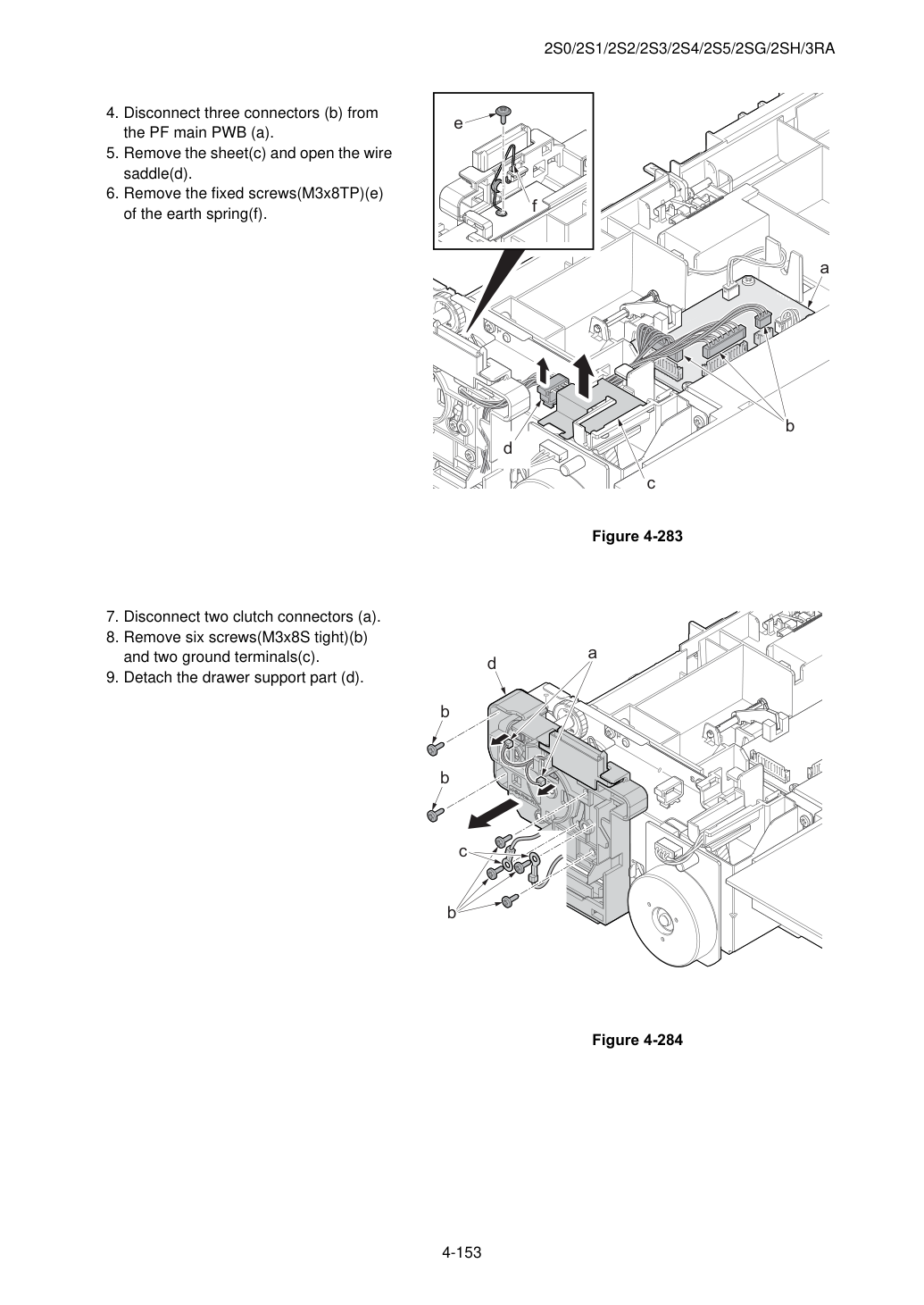

4. Отсоедини три разъёма (b) от сборки.

5. Снимите лист (c) и откройте проводку.

6. Снимите фиксирующие винты (M3x8TP) (e).

7. Отсоедини два разъёма муфты (a).

8. Снимите шесть винтов (M3x8S плотно) (a).

9. Снимите опорную часть лотка (d).

10. Снимите два винта (M3x8S плотно) (a).

7. Переприсоедините детали в исходное положение.

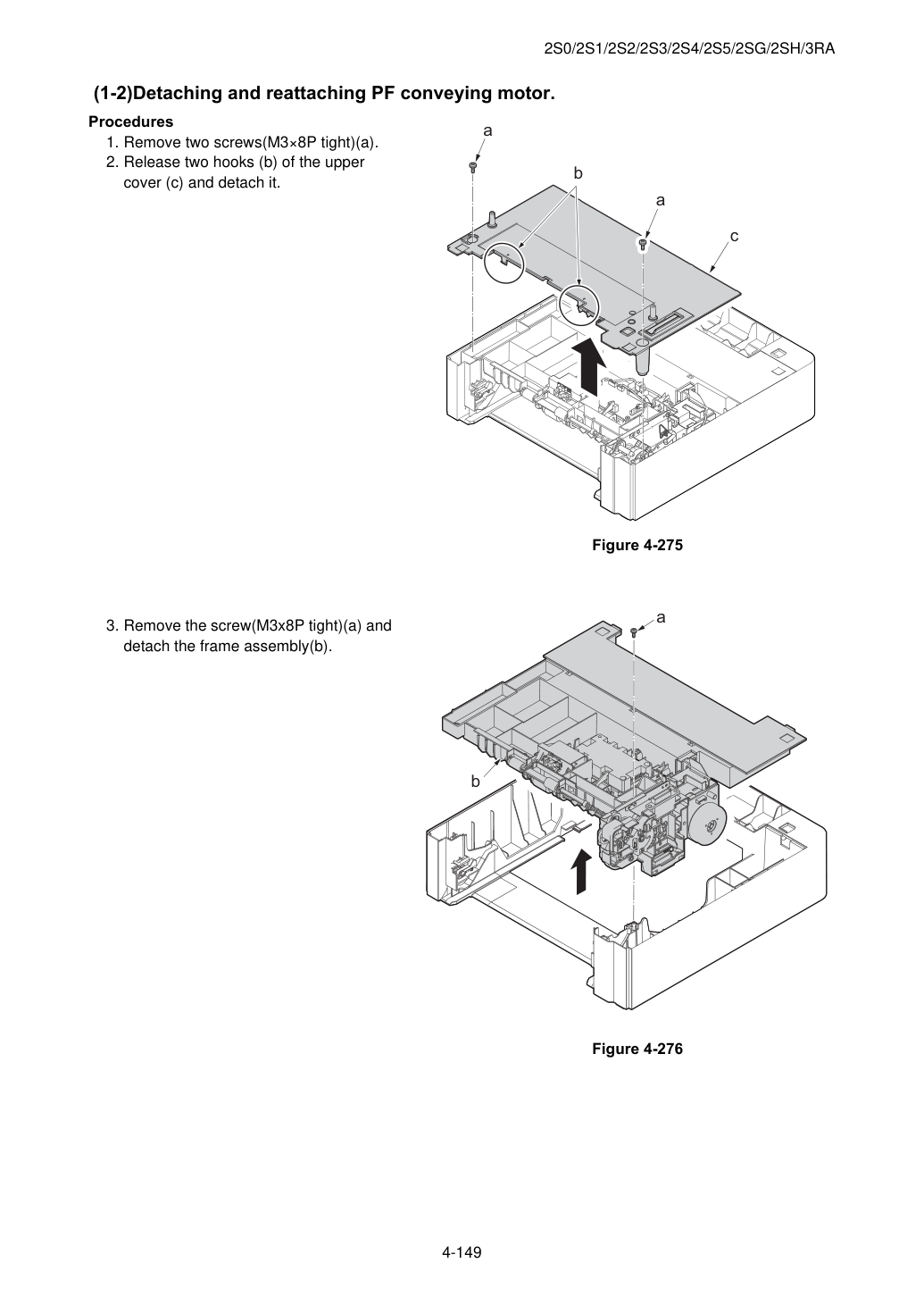

(1-2)Detaching and reattaching PF conveying motor.

4. Отсоедини три разъёма (b) от сборки.

5. Снимите лист (c) и откройте проводку.

3. Remove the screw(M3x8P tight)(a) and

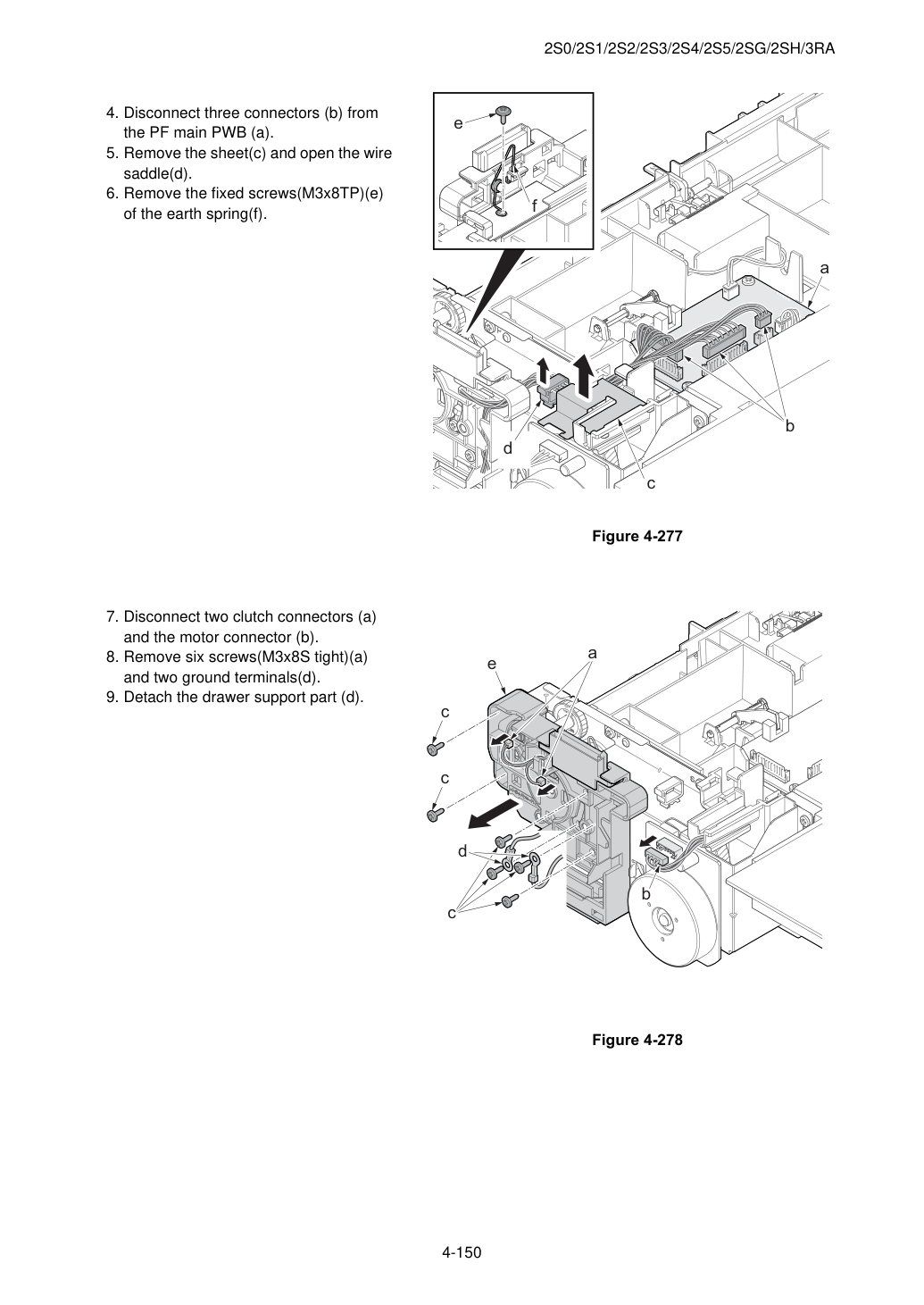

4. Disconnect three connectors (b) from

5. Remove the sheet(c) and open the wire

6. Remove the fixed screws(M3x8TP)(e)

7. Disconnect two clutch connectors (a)

8. Remove six screws(M3x8S tight)(a)

9. Detach the drawer support part (d).

10. Remove two screws (M3x8S tight)(a).

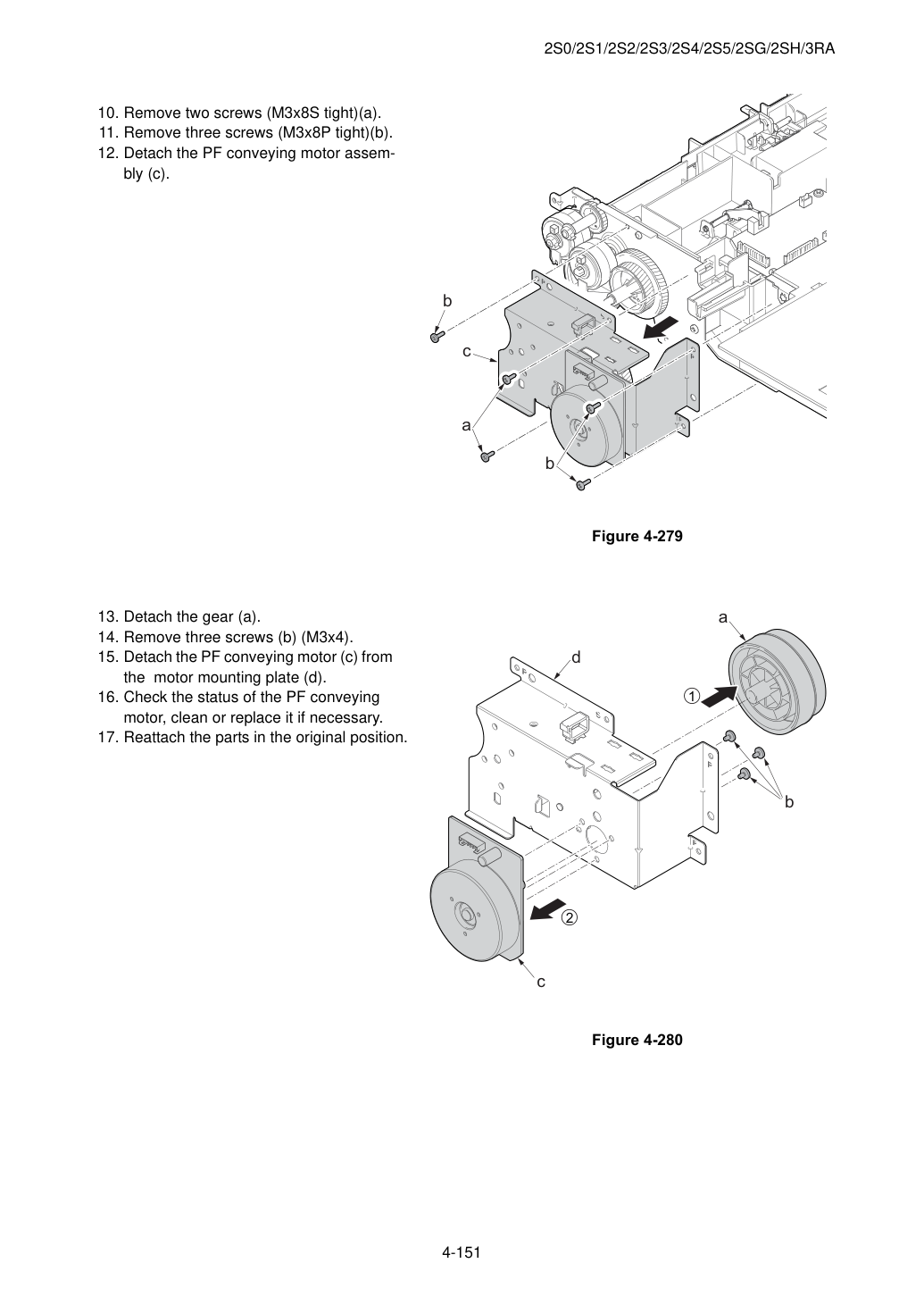

11. Извлеки три винта (M3x8P tight)(b).

12. Отсоедини узел двигателя подачи бумаги (PF conveying motor assem-

13. Отсоедини шестерню (a).

14. Извлеки три винта (b) (M3x4).

15. Отсоедини двигатель подачи бумаги (PF conveying motor) (c) от

16. Проверь состояние двигателя подачи бумаги (PF conveying)

двигатель, почисти или замени при необходимости.

17. Переустанови детали в исходное положение.

(1-3) Отсоединение и переустановка муфты подачи бумаги (PF clutch).

4. Отсоедини три разъёма (b) от сборки.

5. Снимите лист (c) и откройте проводку.

3. Remove the screw(M3x8P tight)(a) and

отсоедини узел рамы (b).

4. Disconnect three connectors (b) from

5. Remove the sheet(c) and open the wire

6. Remove the fixed screws(M3x8TP)(e)

7. Отключи два разъёма муфты (a).

8. Извлеки шесть винтов (M3x8S tight)(b)

9. Detach the drawer support part (d).

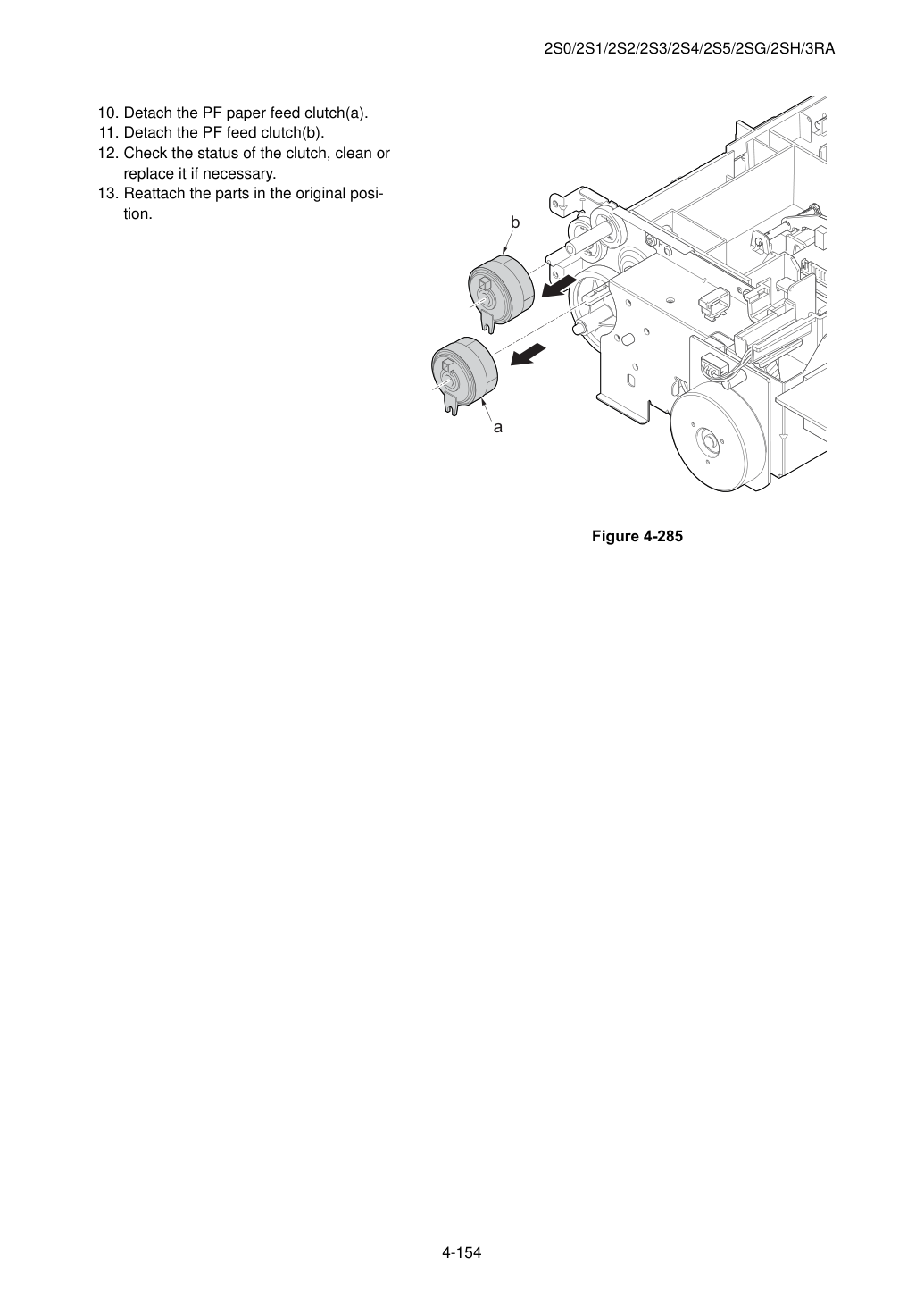

10. Отсоедини муфту подачи бумаги (PF paper feed clutch)(a).

11. Отсоедини муфту подачи (PF feed clutch)(b).

12. Проверь состояние муфты, почисти или

Отсоединение и переустановка процессора документов
