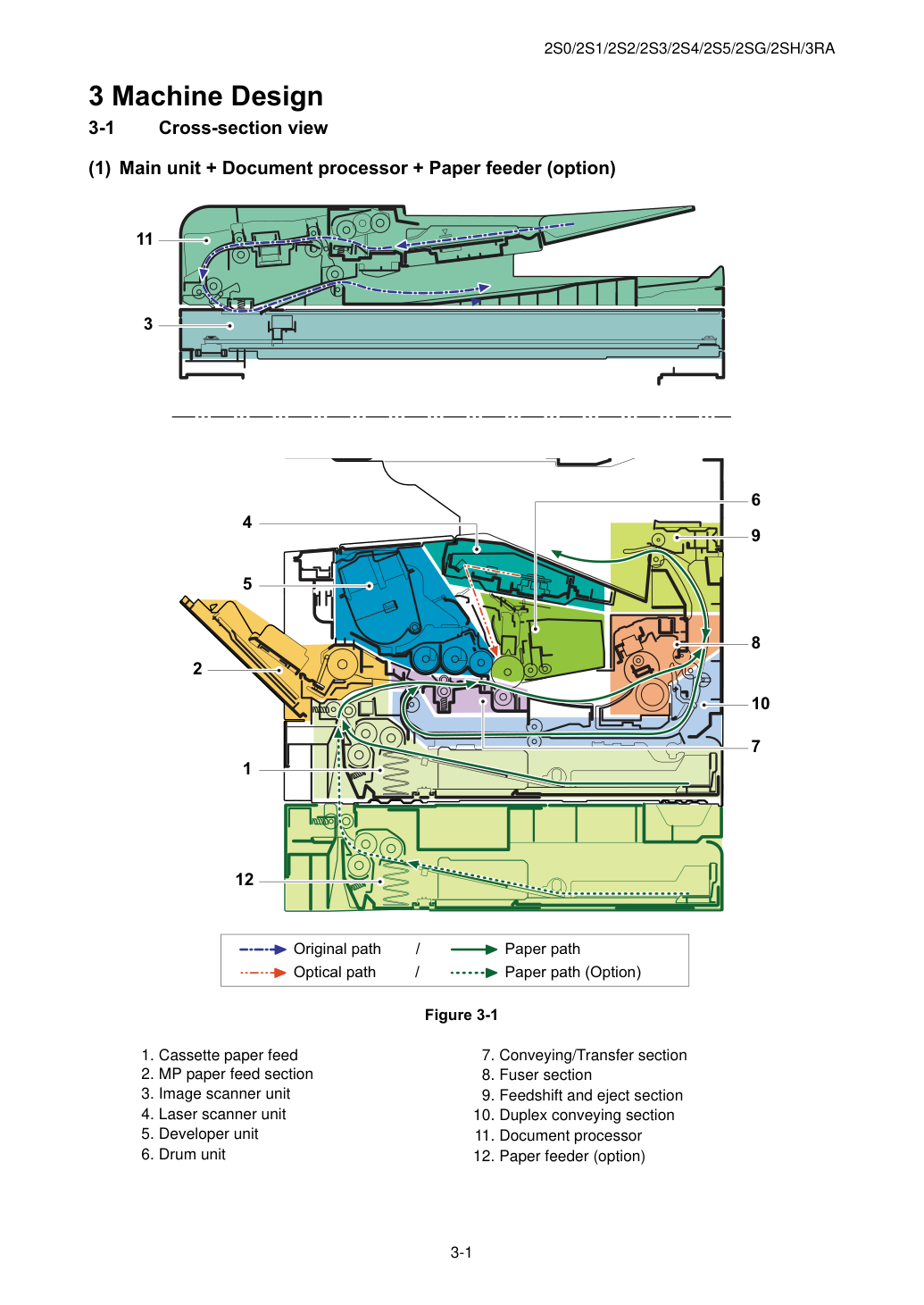

- Основной блок + блок обработки документов + податчик бумаги (опция)
1. Подача бумаги (Paper feed) из кассеты
2. Секция подачи бумаги MP
3. Узел сканера изображений
4. Узел лазерного сканера
5. Узел разработчика
6. Барабанный узел
7. Узел конвейирования/передачи
8. Узел термообработки (Fuser)
9. Узел сдвига подачи и выброса
10. Узел двусторонней подачи
11. Обработчик документов
12. Бумагоподатчик (опция)

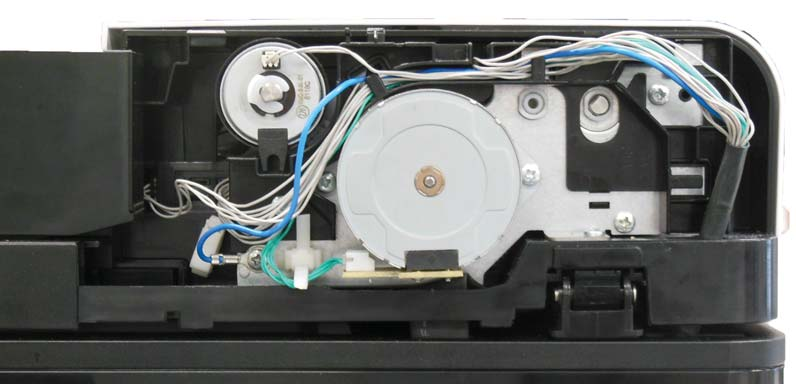

- Электрические компоненты

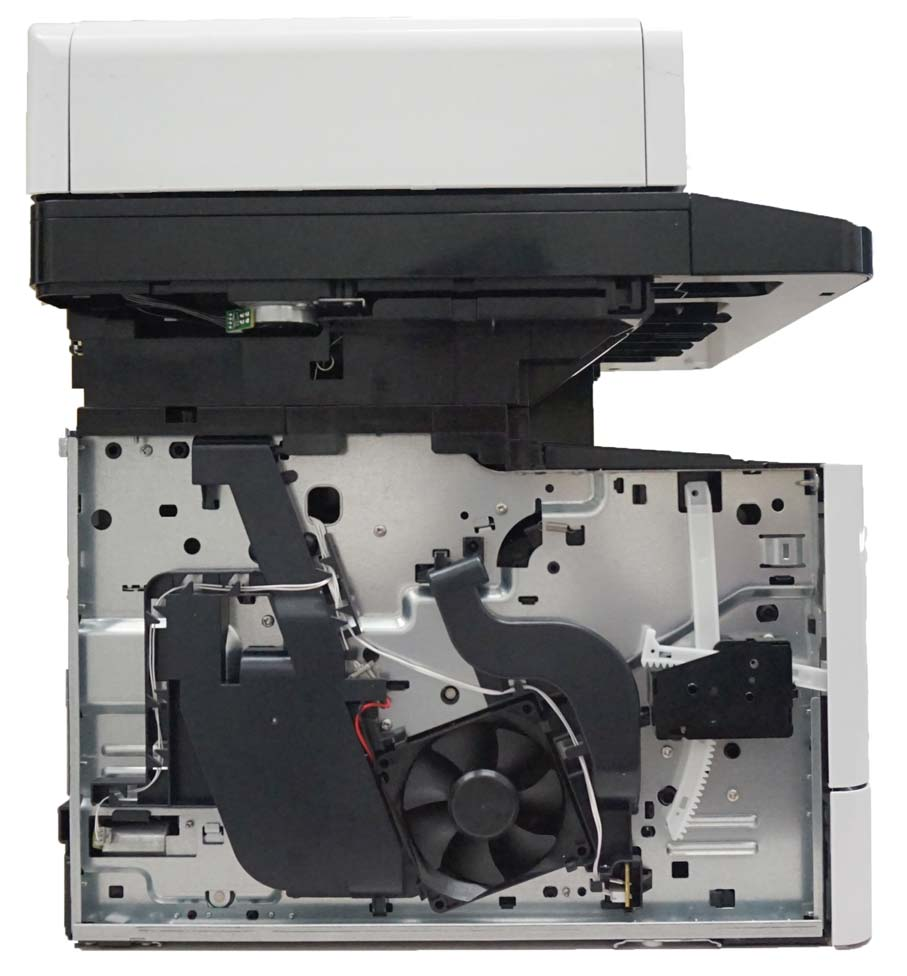

1. Двигатель вентилятора левый
2. Двигатель сканера
3. Датчик температуры/влажности
4. Двигатель разгрузки прижима (Fuser)
1. Двигатель подачи бумаги
2. Муфта подачи бумаги
3. Муфта регистрации
4. Муфта проявителя
5. Двигатель вентилятора правый
6. Соленоид MP
7. Выключатель питания

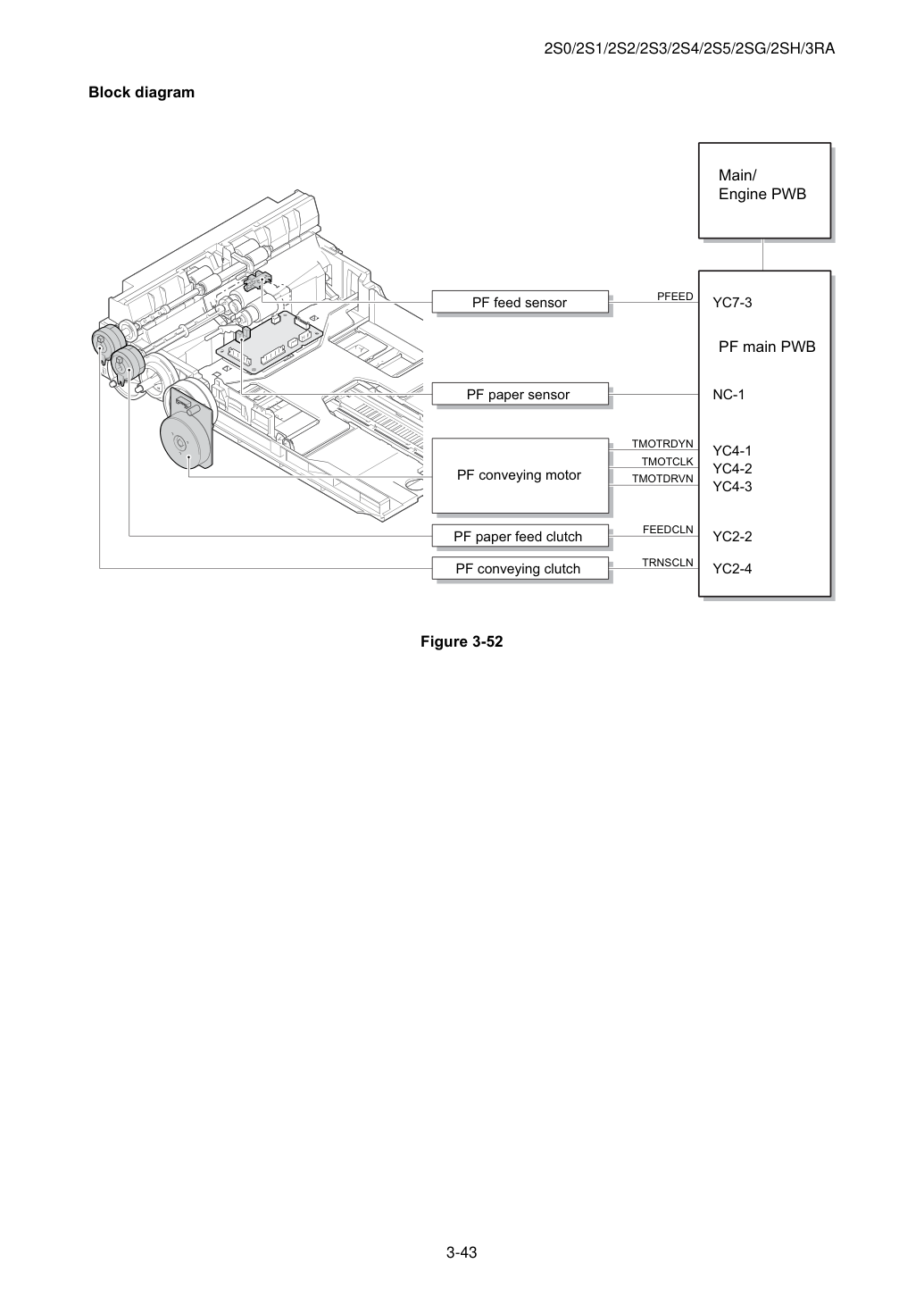

1. PF главная PWB
2. PF муфта подачи бумаги
3. PF муфта конвейирования
1. PF двигатель подачи бумаги
2. PF муфта подачи бумаги
3. PF муфта подачи
Управляет программным обеспечением интерфейса, обработки данных изображения и т.д., а также аппаратным обеспечением сканера изображения, блока управления, высокого напряжения/смещения, механизма подачи бумаги и т.д.
Выдает высокое напряжение главного зарядника, смещение проявителя, смещение передачи, смещение разделения и смещение очистки передачи.
Входное напряжение (AC) от сети переменного тока преобразуется и выдается в постоянный ток, такой как DC24V. Также управляет нагревателем (Fuser).

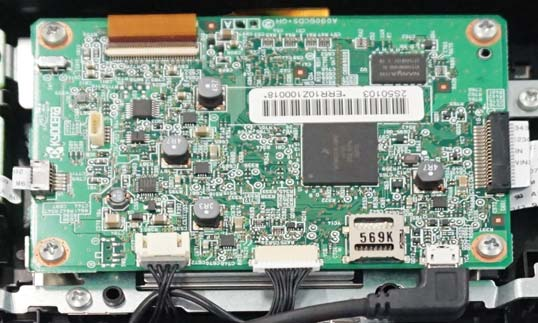

- Описание основных PWB
Состоит из релейной схемы для главной/моторной PWB, PWB клавиш управления (L/R) и сенсорной панели.
Состоит из LCD, светодиодных индикаторов, переключателей клавиш.

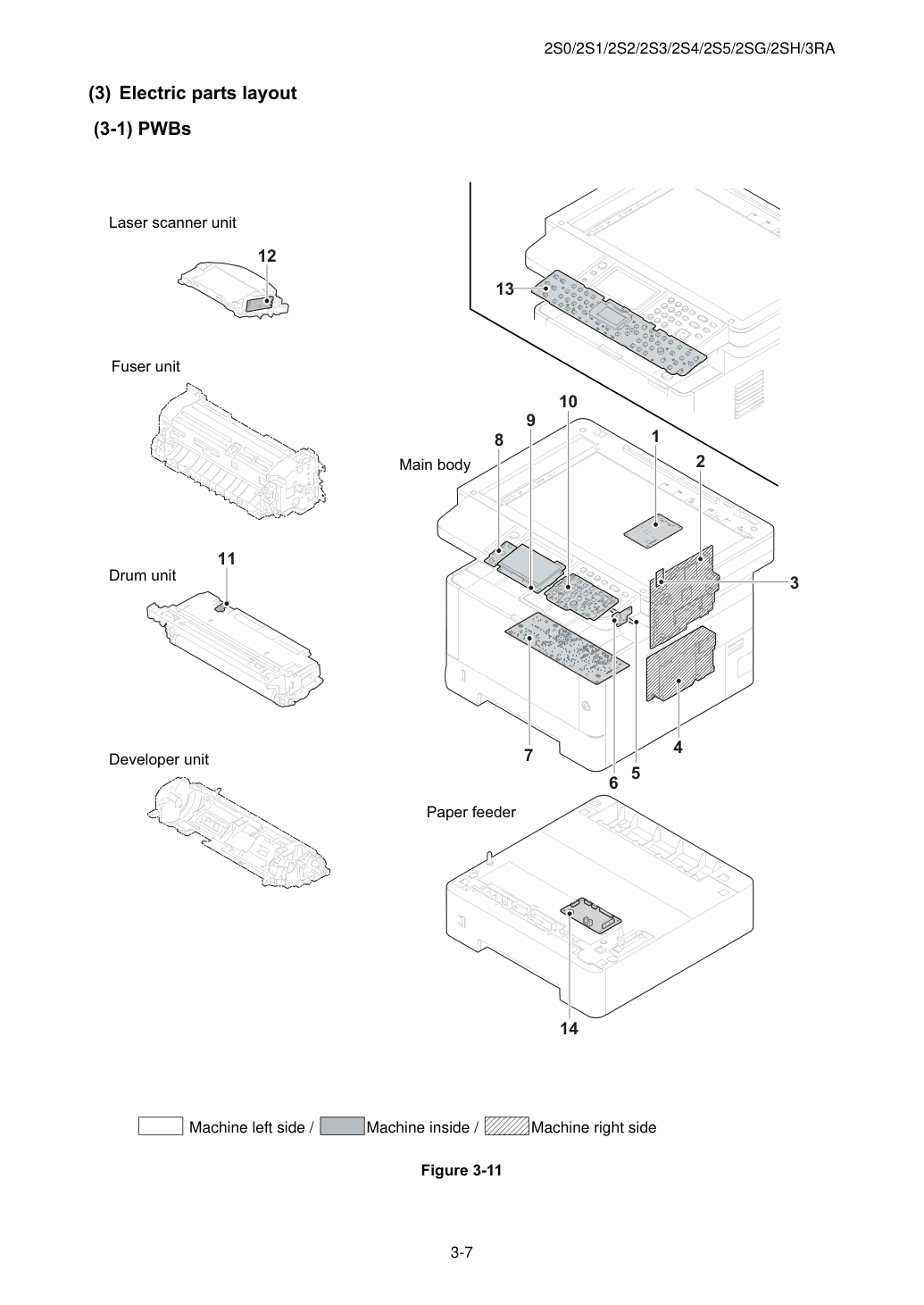

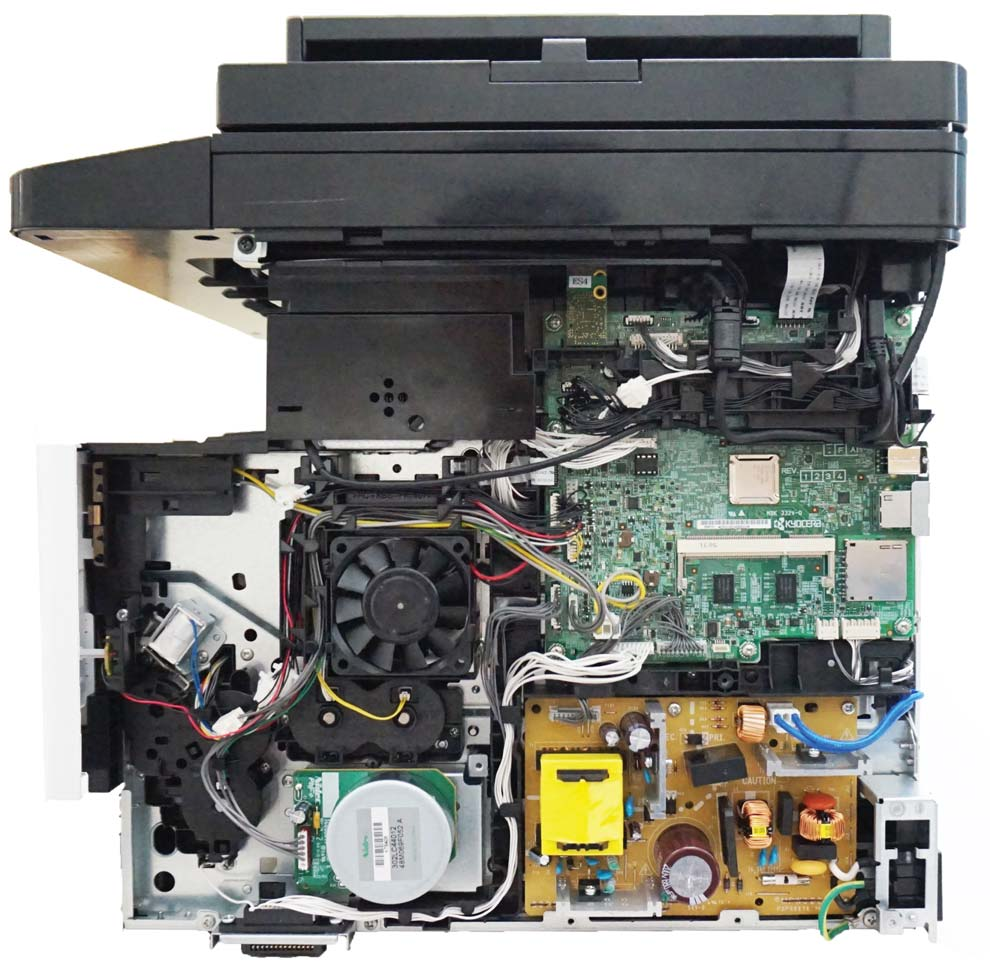

- Расположение электрических компонентов
1. FAX PWB *1 ......................................... Модуляция/демодуляция данных изображения, сжатие/распаковка,
2. Главная/моторная PWB ................................ Управляет программным обеспечением интерфейса и обработки данных изображения,
а также управляет аппаратным обеспечением, таким как узел сканера изображения, блок управления, высокое напряжение/смещение, механизм подачи бумаги и т.д.
3. Wi-Fi PWB *2 ....................................... Обеспечивает беспроводную передачу данных.

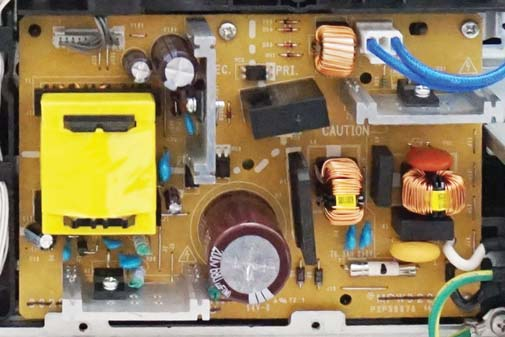

4. PWB источника низкого напряжения ....... Входное напряжение (AC) от сети переменного тока преобразуется и
выдается в постоянный ток, такой как DC24V. Также управляет нагревателем (Fuser).
5. Eraser PWB ......................................... Удаление остаточного электрического заряда с барабана (Print drum).
6. USB PWB ............................................ Распределение разъема USB
7. PWB высокого напряжения ................................ Выдает высокое напряжение главного зарядника и смещение проявителя,
смещение передачи, смещение разделения и смещение очистки передачи.
8. Левая клавишная плата PWB (L) *3 ............................. Состоит из светодиодного индикатора и клавишных переключателей.
9. Плата операционной панели PWB *3 ...................... Состоит из главного/основного PWB, левой и правой клавиши и ЖК-дисплея
10. Правая клавишная плата PWB (R) *3 ................... Состоит из светодиодного индикатора и клавишных переключателей.
11. Плата сетки PWB ............................................. Управление сеткой валюты
12. Плата APC PWB ............................................ Излучение и управление лазерным лучом.
13. Плата операционной панели PWB *4 ...................... Состоит из ЖК-дисплея, светодиодных индикаторов и клавишных переключателей.
14. Главная плата PF PWB ...................................... Управление приводом каждой электрической детали в PF.
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

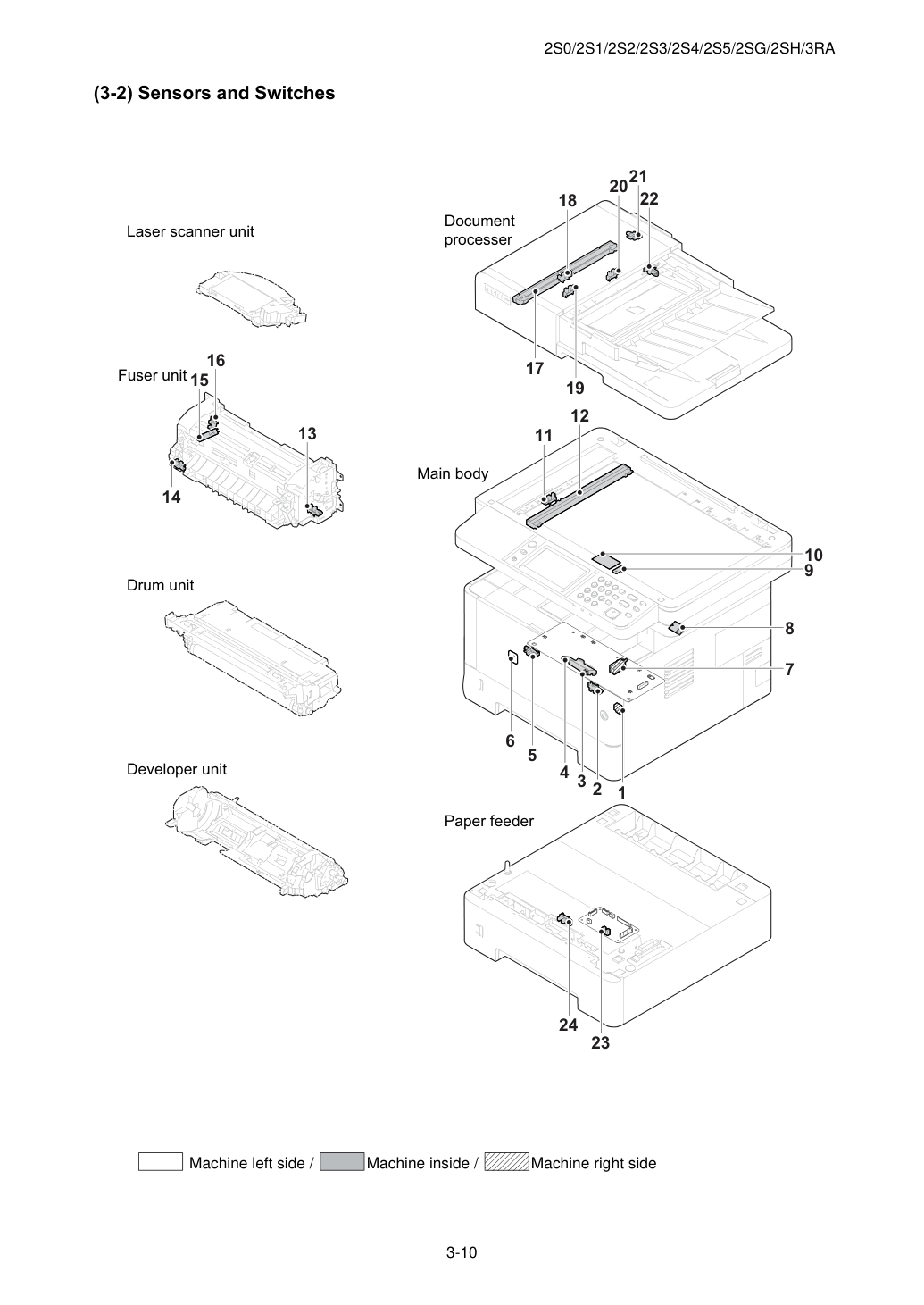

1. Выключатель питания ........................................ Включение и выключение главного/основного PWB и операционной панели
2. Датчик бумаги ........................................ Обнаружение наличия бумаги в кассете.
3. Датчик регистрации .............................. Управление временем запуска вторичной подачи бумаги.
4. Датчик тонера ....................................... Обнаружение количества тонера в блоке проявки.
5. Датчик бумаги MP .................................. Обнаружение наличия бумаги на лотке MP.
6. Датчик температуры/влажности ............................. Обнаружение внешней температуры и влажности
7. Выключатель блокировки .................................... Отключение линии питания 24V при открытии передней крышки.
8. Термопила ........................................... Обнаружение температуры поверхности ремня термоузла.
9. Датчик температуры внутри машины ........... Обнаружение температуры внутри машины.
10. Датчик отработанного тонера .............................. Обнаружение количества тонера в контейнере отработанного тонера.
11. Датчик домашней позиции .......................... Обнаружение положения узла сканера изображений.
12. CIS ....................................................... Сканирование данных оригинала лицевой стороны.
13. Датчик выброса ......................................... Обнаружение замятия бумаги в секции термоузла.
14. Датчик прижима-отпуска ........................... Обнаружение режима прижима термоузла.
15. Краевой термистор термоузла .......................... Обнаружение температуры ролика нагрева (Edge).
16. Датчик обнаружения вращения .................... Обнаружение положения вращения термоузла
17. DPCIS *1 .............................................. Сканирование данных оригинала обратной стороны.
18. Датчик синхронизации передней стороны DP .................. Обнаружение синхронизации конвейера передней стороны оригинала.
19. Датчик синхронизации обратной стороны DP *1 ............. Обнаружение синхронизации конвейера обратной стороны оригинала.
20. Датчик подачи бумаги DP .......................... Обнаружение синхронизации подачи оригинальной бумаги.
21. Датчик открытия/закрытия DP .......................... Обнаружение открытия и закрытия обработчика документов.
22. Датчик оригинала DP ................................ Обнаружение наличия оригинала в обработчике документов.
23. Датчик бумаги ........................................ Обнаружение наличия бумаги в кассете PF.
24. Датчик подачи PF ..................................... Обнаружение синхронизации конвейера бумаги PF
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

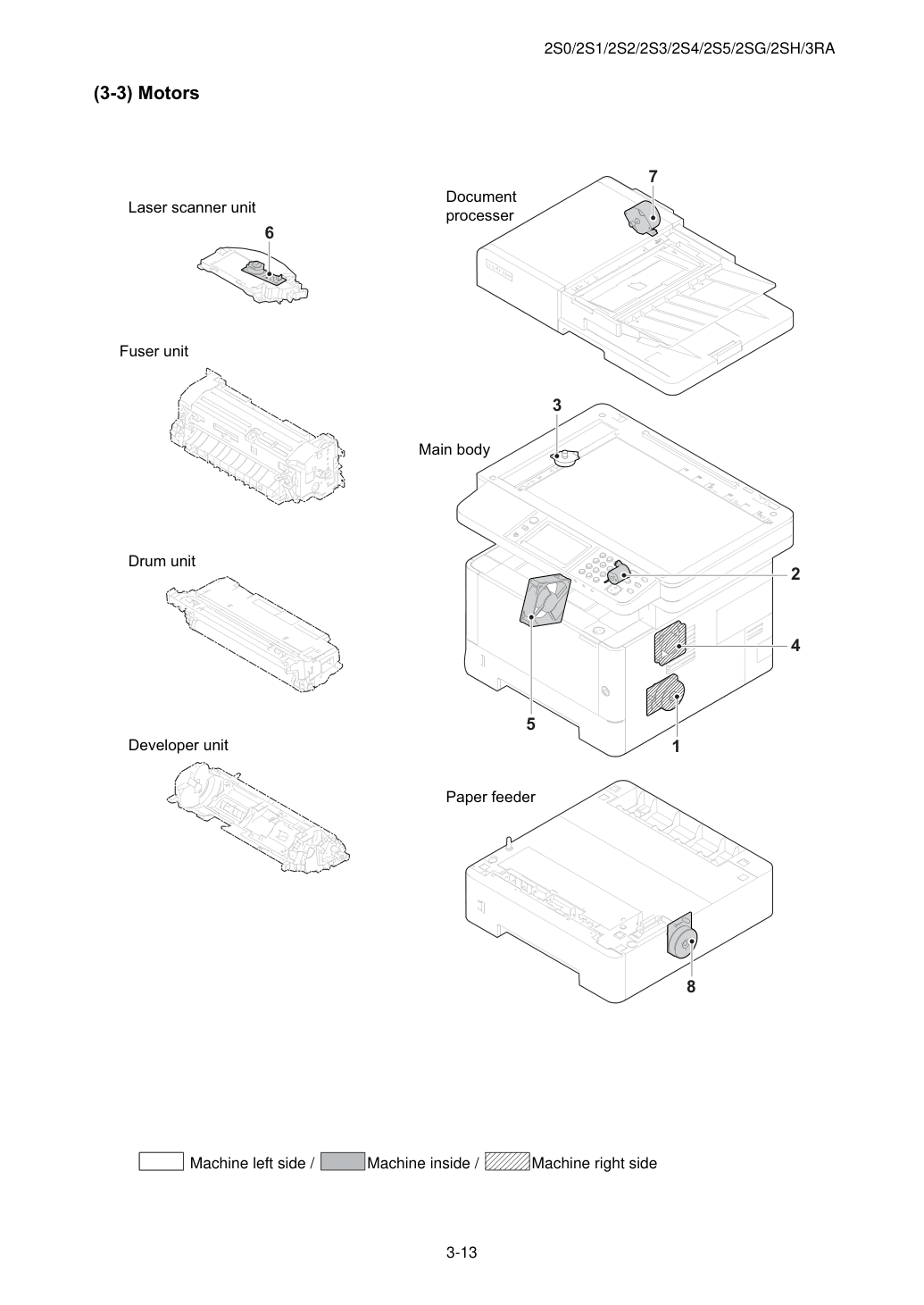

1. Главный двигатель ........................................... Привод механизма подачи и конвейеризации бумаги
2. Двигатель отпуска прижима термоузла .............. Привод отпуска прижима термоузла
3. Двигатель сканера ..................................... Привод оптической секции.
4. Вентилятор правой стороны ........................................ Охлаждение машины (правая сторона)
5. Двигатель вентилятора левой стороны ............................... Охлаждение машины (левая сторона)
6. Двигатель полигона ...................................... Привод полигонального зеркала.
7. Двигатель подачи DP ...................................... Привод механизма конвейеризации бумаги DP
8. Двигатель подачи бумаги PF ............................ Привод подачи бумаги PF

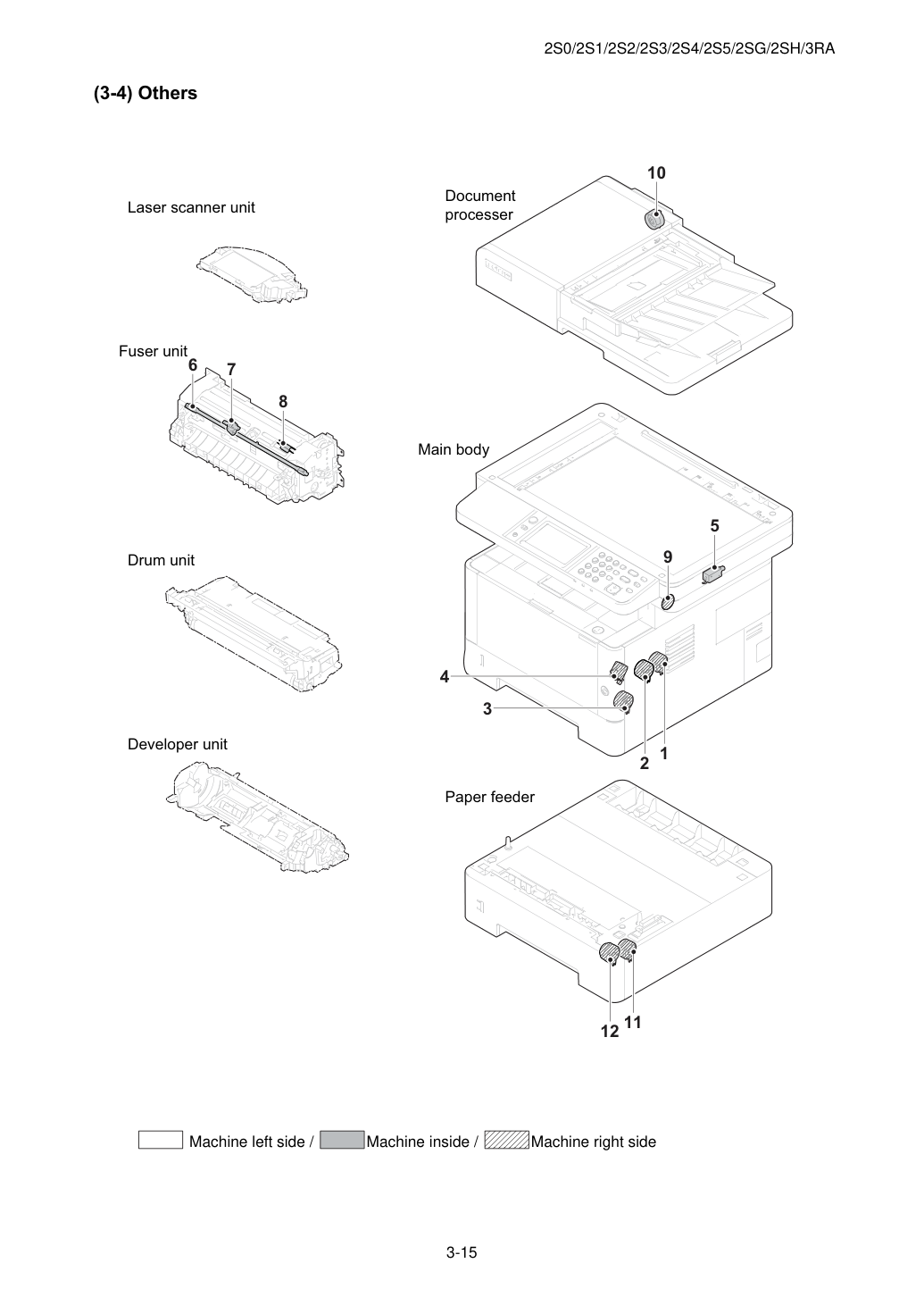

Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.
1. Муфта проявки .................................. Управление приводом блока проявки.
2. Муфта регистрации ............................... Управление приводом ролика регистрации
3. Муфта подачи бумаги ................................. Управление приводом подачи бумаги из кассеты
4. Соленоид MP ......................................... Управление приводом направляющей подъема MP
5. Соленоид выброса ....................................... Переключение обратной направляющей
6. Нагреватель термоузла ......................................... Нагрев ремня термоузла
7. Тепловой выключатель (центр) ............................. Отключение питания нагревателя термоузла при достижении температуры вала прижима
8. Тепловой выключатель (край) ............................... Отключение питания нагревателя термоузла при достижении температуры вала прижима
9. Динамик ................................................ Генерирование звука касания панели управления и звука ошибки
10. Муфта подачи бумаги DP ........................... Управление приводом транспортировки документопровода
11. Муфта подачи бумаги PF ............................ Управление приводом подачи бумаги из кассеты PF
12. Муфта подачи PF ...................................... Управление приводом транспортировки бумаги PF
Название, используемое в сервис-мануале. Название, используемое в списке запчастей. Артикул.

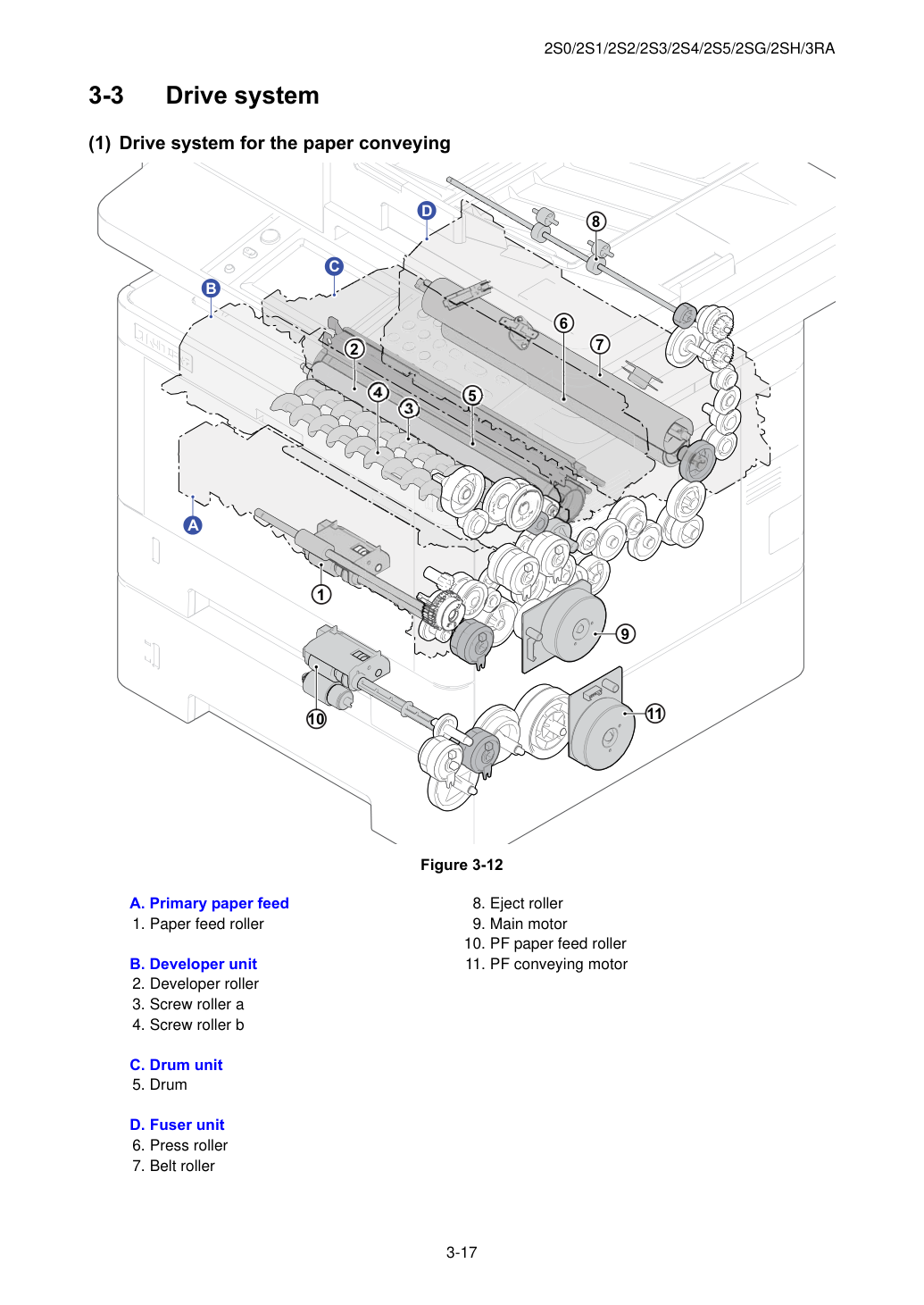

- Привод системы транспортировки бумаги
1. Ролик подачи бумаги
2. Ролик проявки
3. Ролик шнека a
4. Ролик шнека b
6. Прижимной ролик
7. Ролик ремня
8. Ролик выброса
9. Главный двигатель (Main motor)
10. Ролик подачи бумаги PF
11. Двигатель транспортировки PF

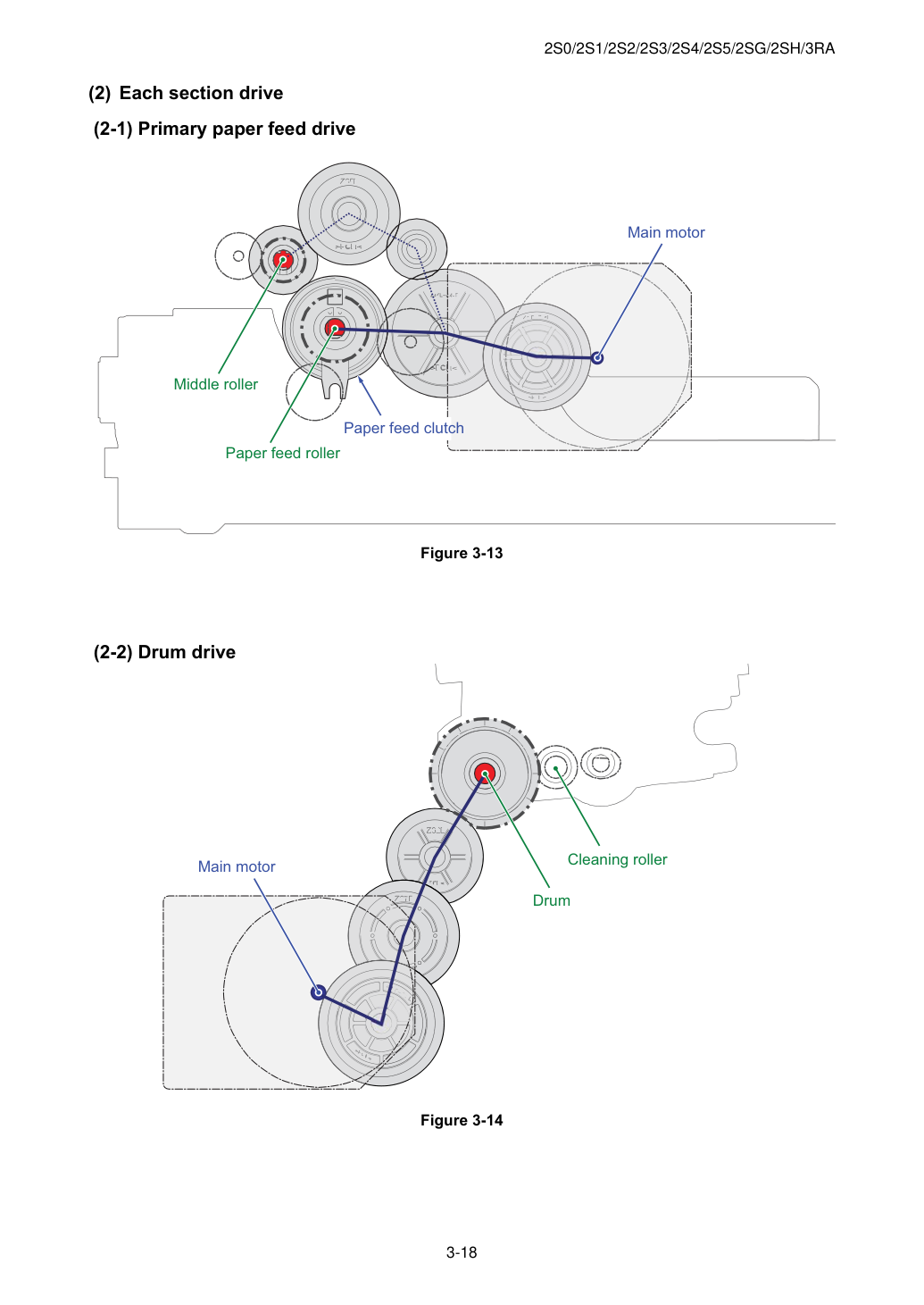

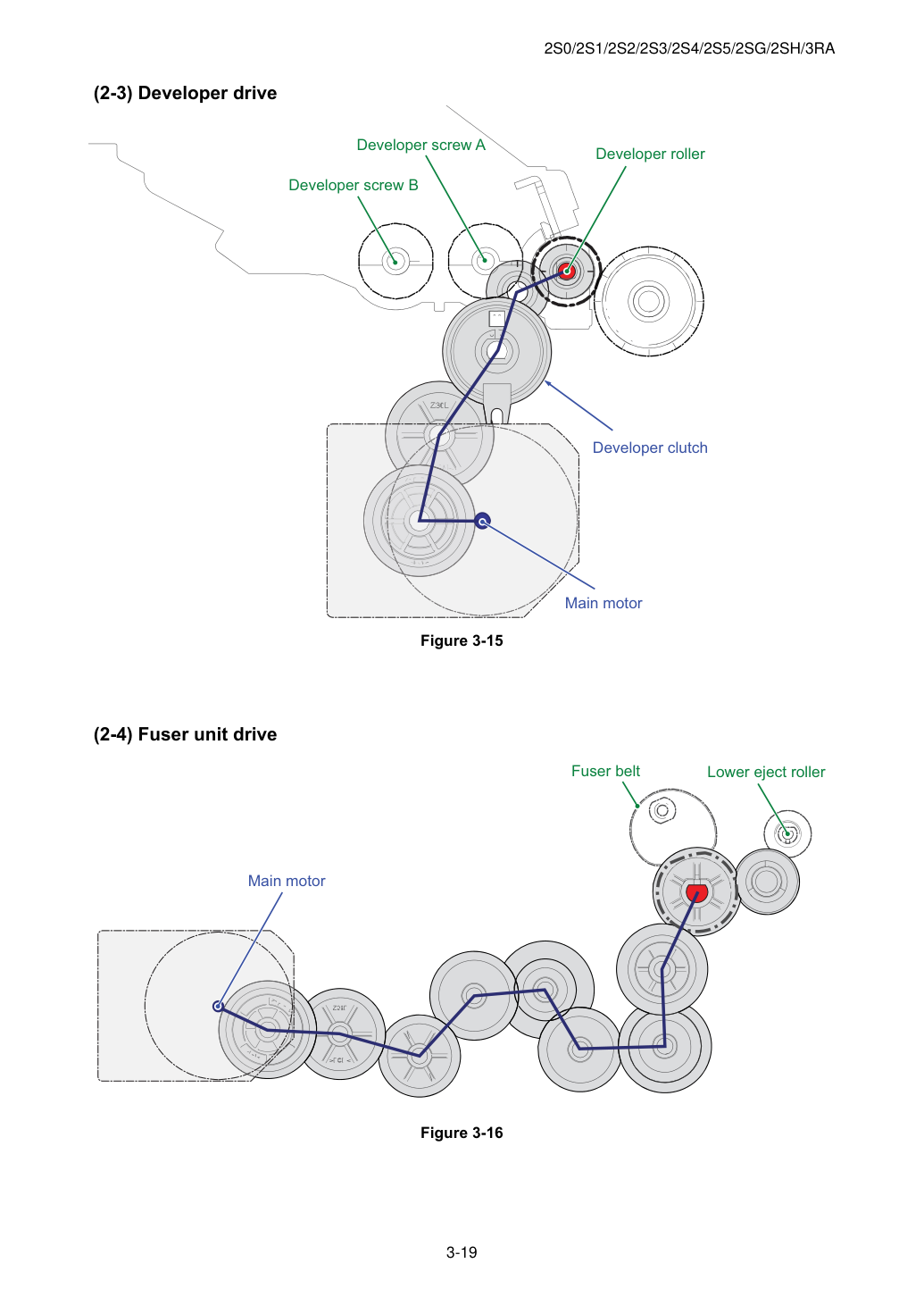

- Привод каждого узла

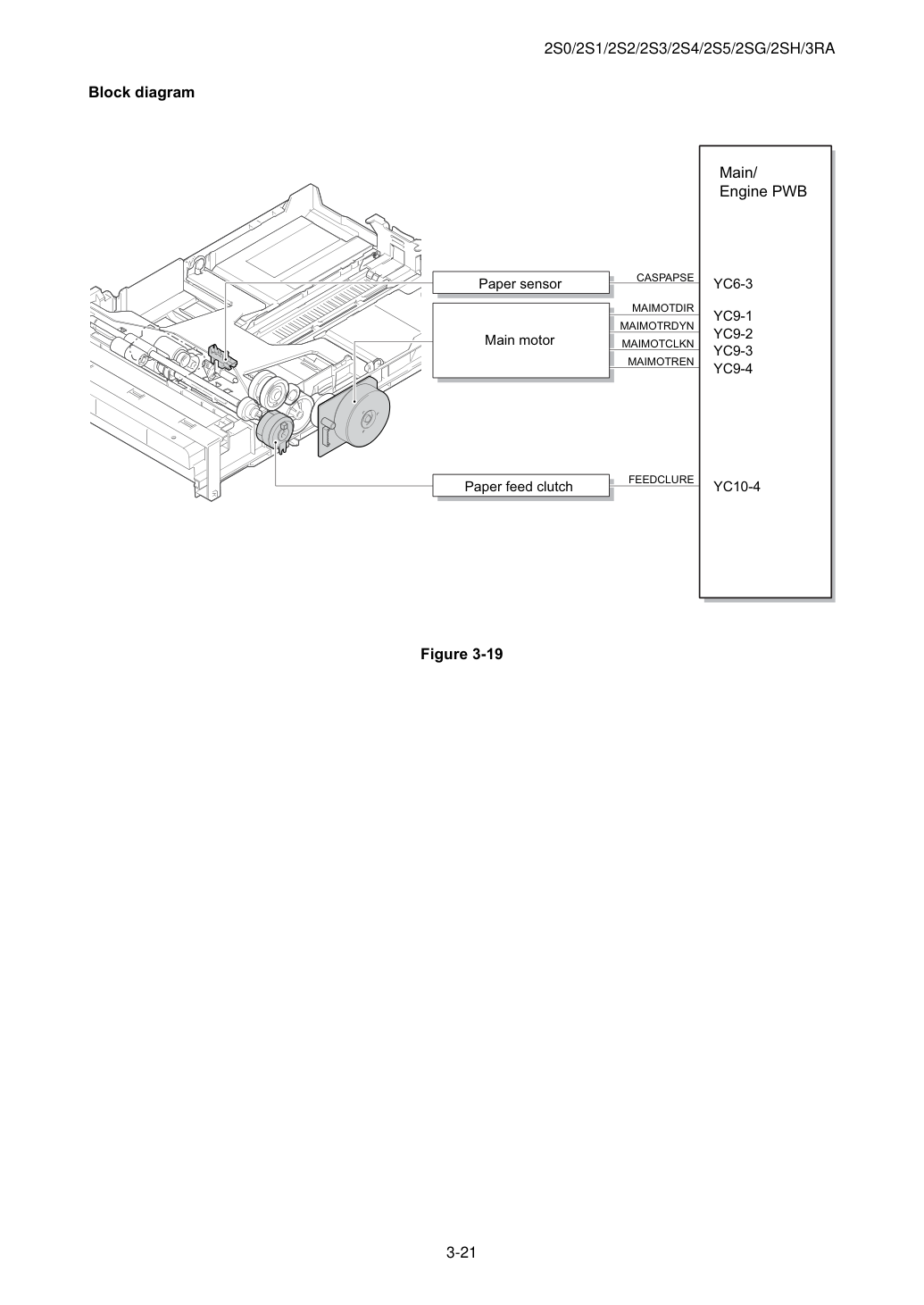

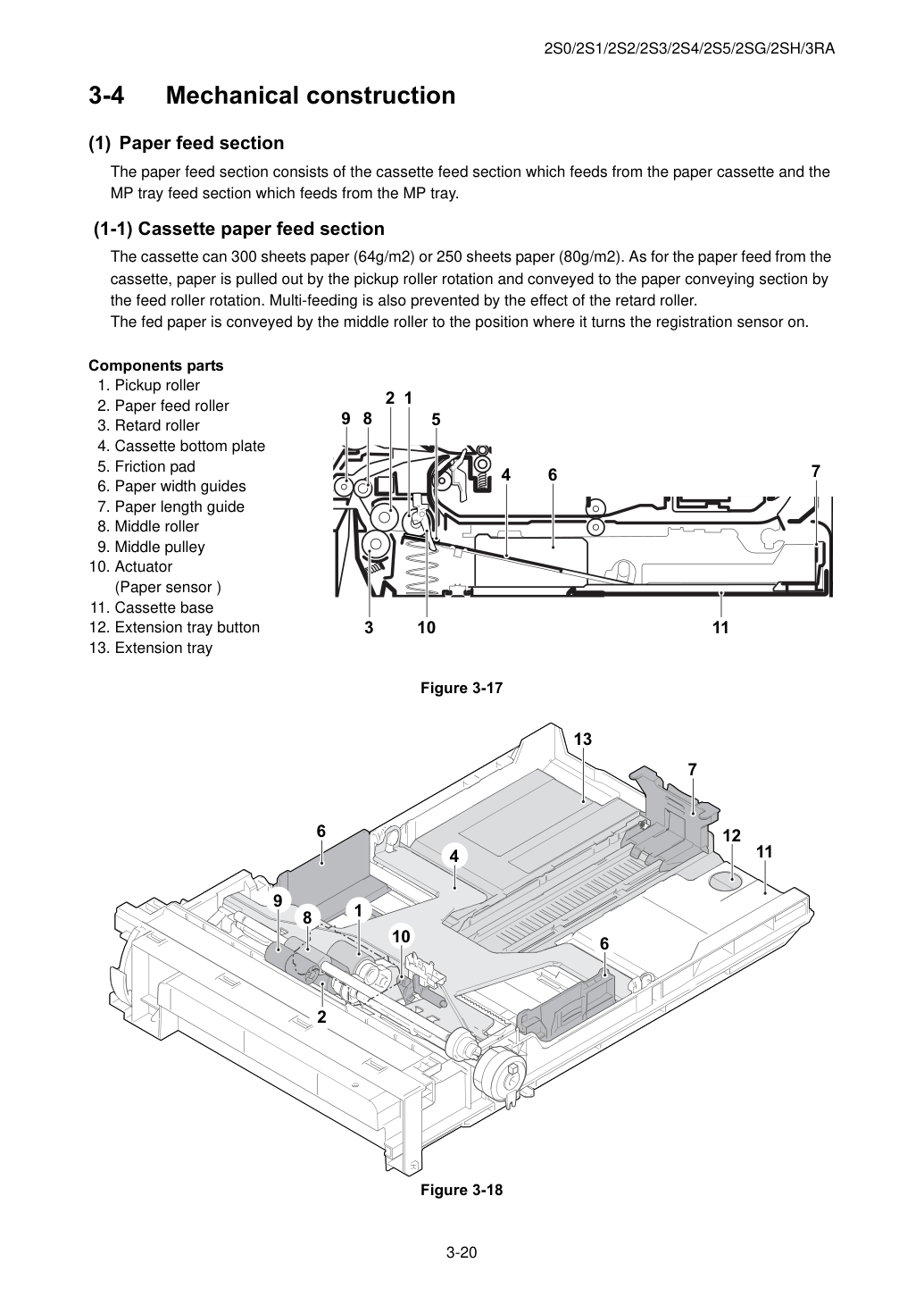

Секция подачи бумаги состоит из секции подачи из кассеты и секции подачи из лотка MP.
Кассета вмещает 300 листов бумаги (64g/m2) или 250 листов бумаги (80g/m2). При подаче бумаги из кассеты бумага вытягивается вращением ролика захвата и транспортируется в секцию транспортировки бумаги вращением ролика подачи. Предотвращение многолистной подачи достигается благодаря воздействию ролика торможения.
Поданная бумага транспортируется средним роликом в положение включения датчика регистрации.
- Секция подачи бумаги
1. Ролик захвата
2. Ролик подачи бумаги
3. Ролик торможения
4. Нижняя пластина кассеты
5. Фрикционная накладка
6. Направляющие ширины бумаги
7. Направляющая длины бумаги
8. Средний ролик
9. Средний шкив
10. Актуатор
11. Основание кассеты
12. Кнопка выдвижного лотка
13. Выдвижной лоток

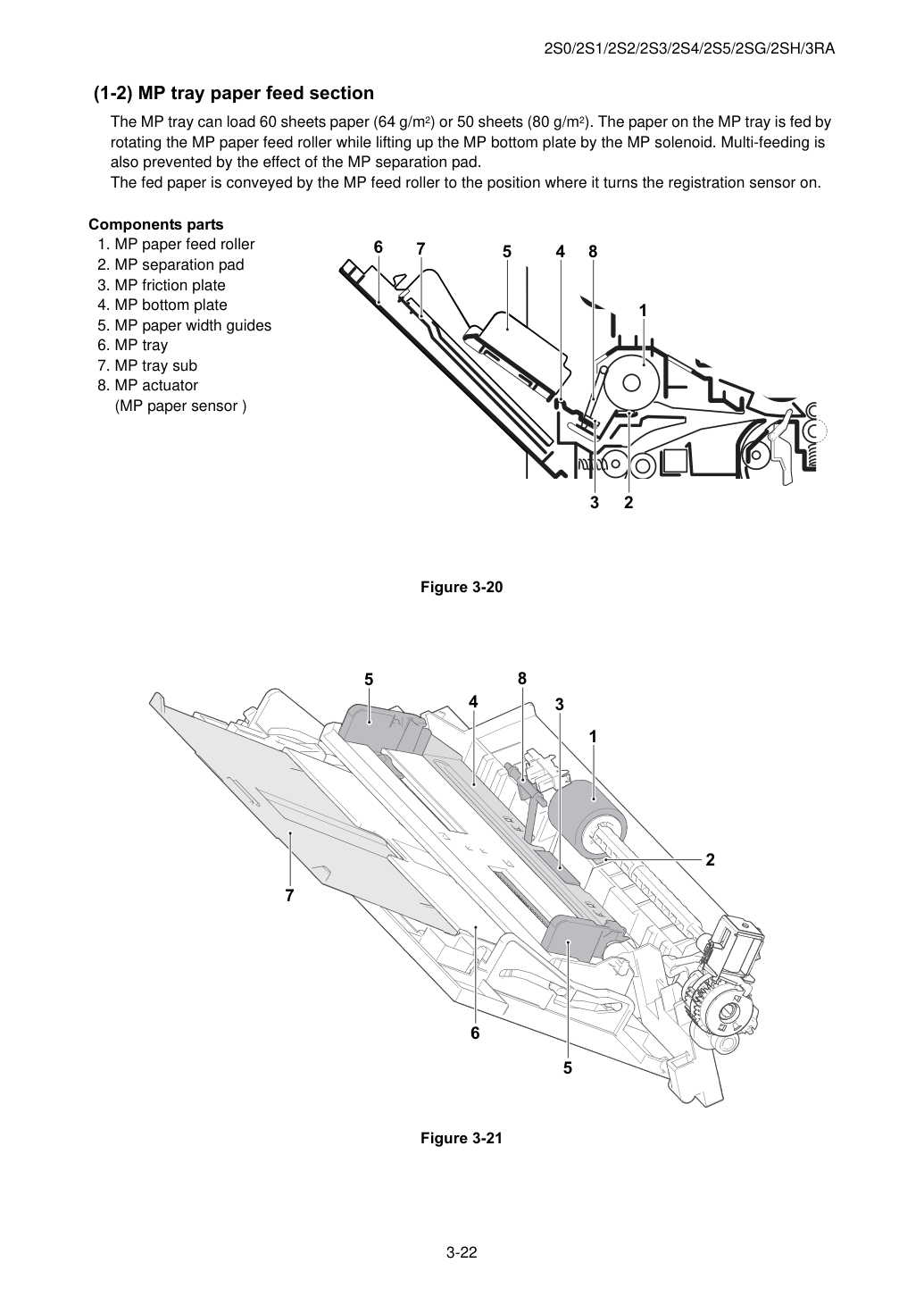

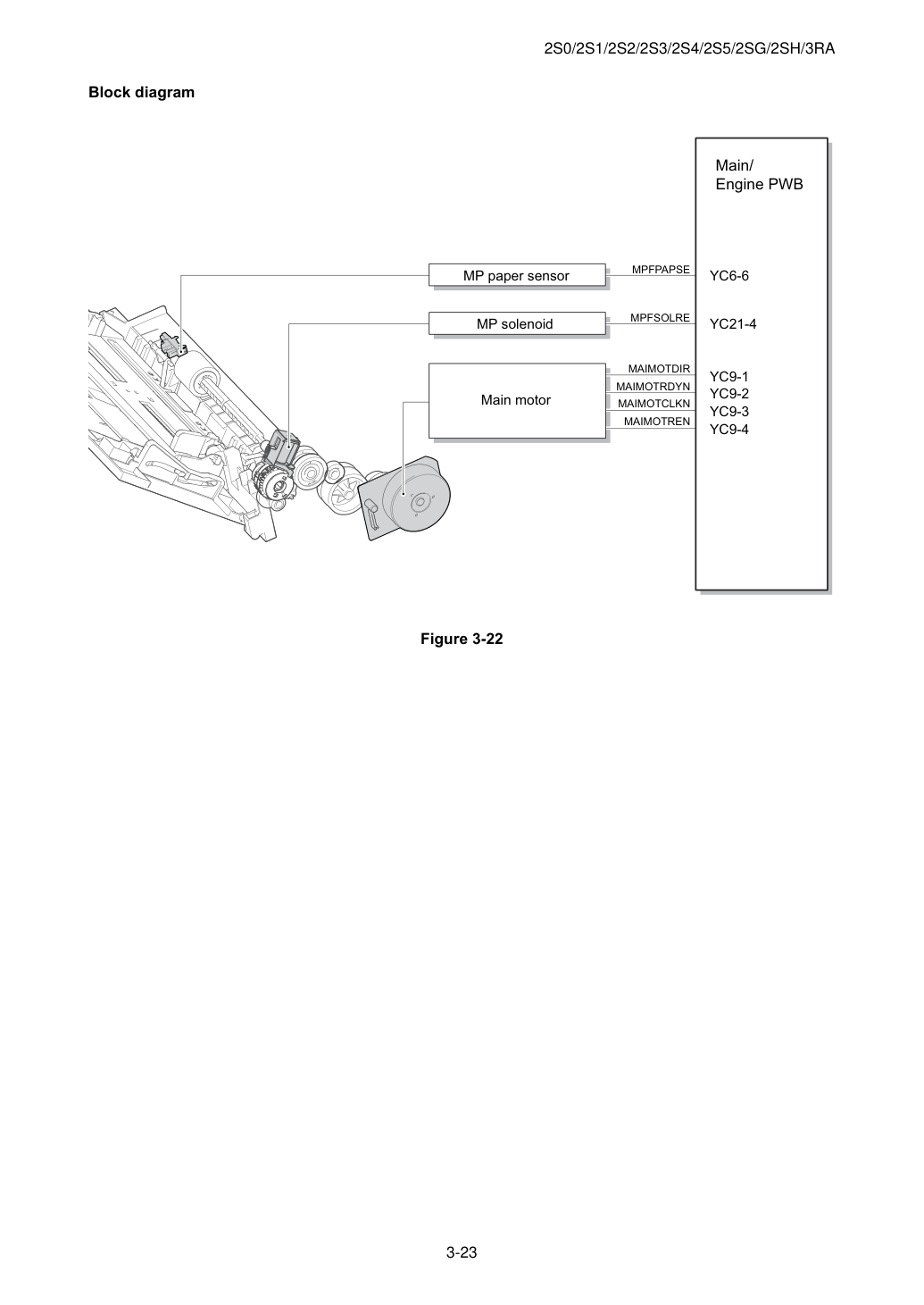

Лоток MP может загружать 60 листов бумаги (64 г/м2) или 50 листов (80 г/м2). Бумага в лотке MP подается путем вращения ролика подачи бумаги MP при поднятии нижней пластины MP соленоидом MP. Множественная подача также предотвращается прокладкой отделения MP.
Подаваемая бумага транспортируется роликом подачи MP в положение, где она включает датчик регистрации.
1. Ролик подачи бумаги MP
2. Прокладка отделения MP
3. Фрикционная пластина MP
4. Нижняя пластина MP
5. Направляющие ширины бумаги MP
6. Лоток MP
7. Подлоток MP
8. Актуатор MP

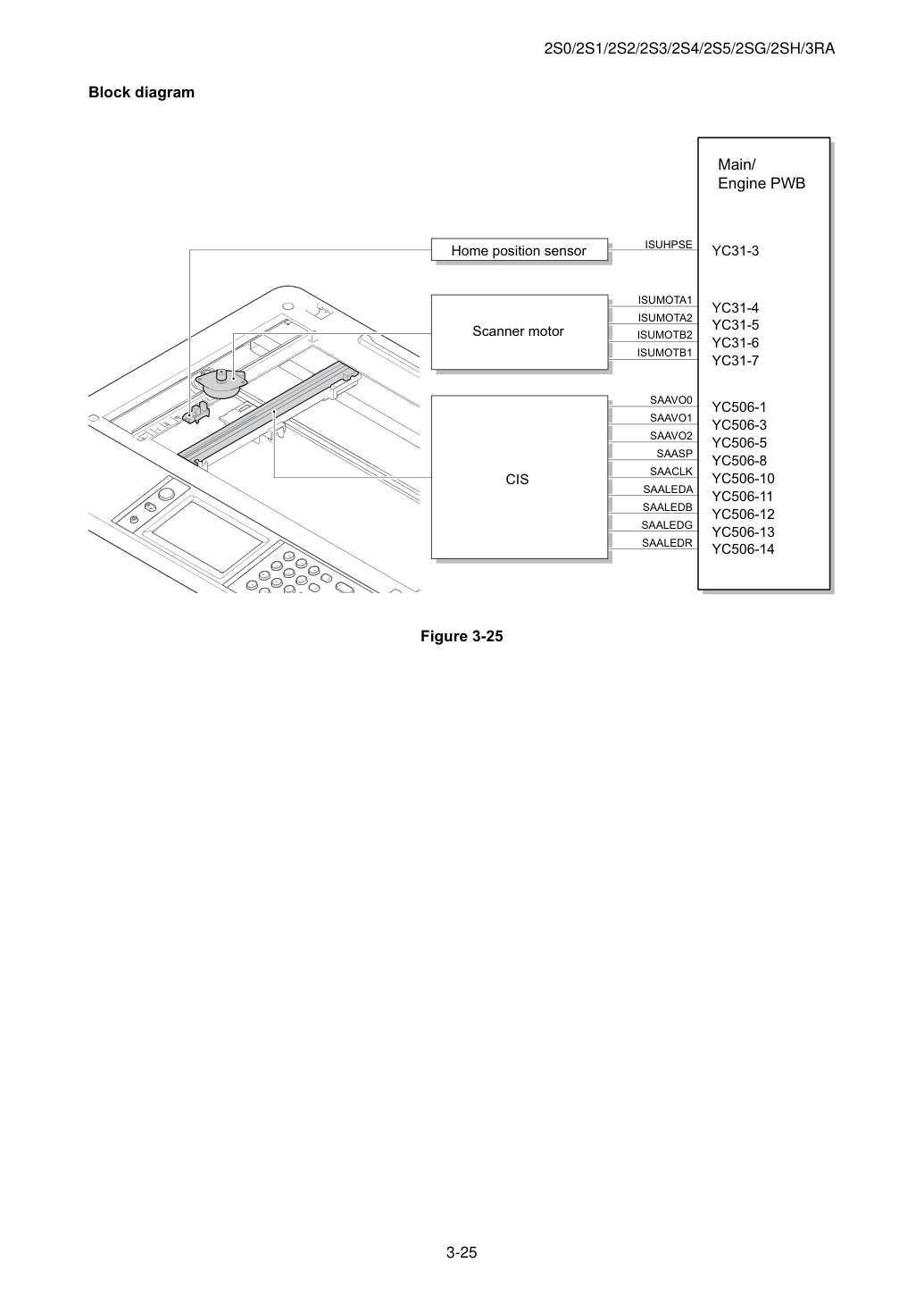

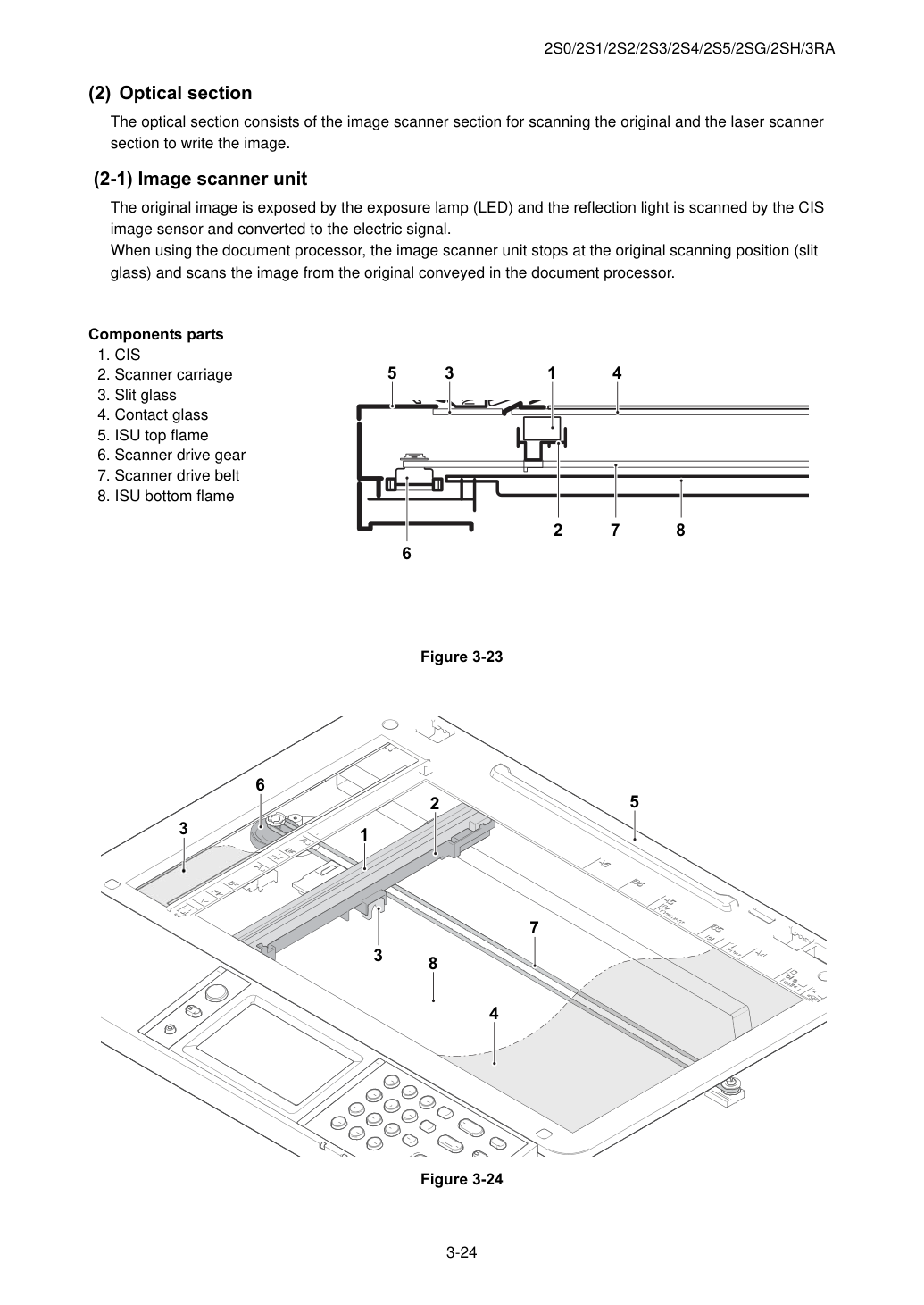

Оптический раздел состоит из секции сканера изображения для сканирования оригинала и секции лазерного сканера для записи изображения.
Исходное изображение экспонируется лампой экспозиции (LED), и свет отражения сканируется датчиком изображения CIS и преобразуется в электрический сигнал.
При использовании обработчика документов узел сканера изображения останавливается в положении сканирования оригинала (щелевое стекло) и сканирует изображение с оригинала, подаваемого в обработчик документов.
- Оптический раздел
2. Каретка сканера
3. Щелевое стекло
4. Контактное стекло
5. Верхняя рамка ISU
6. Шестерня привода сканера
7. Ремень привода сканера
8. Нижняя рамка ISU

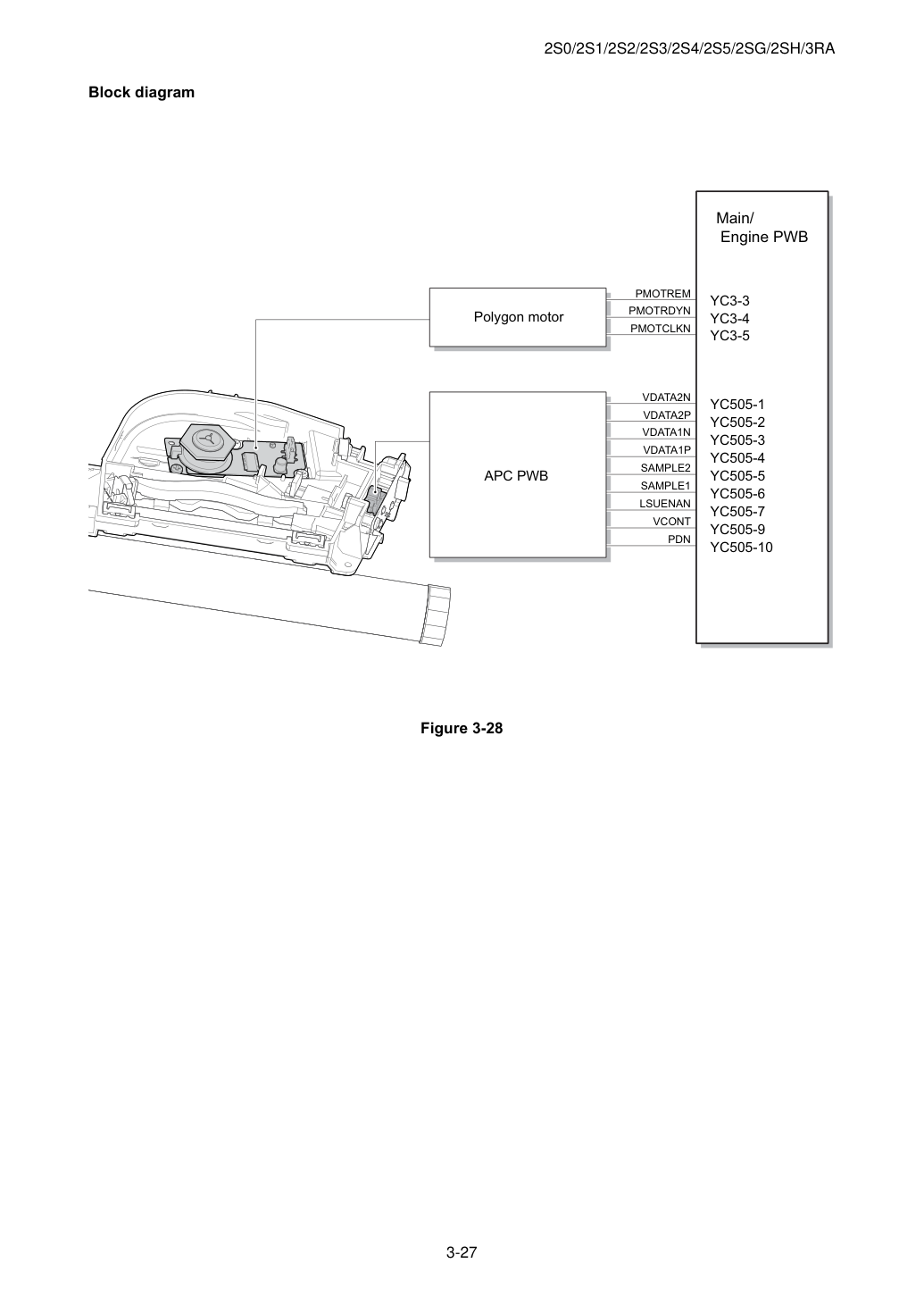

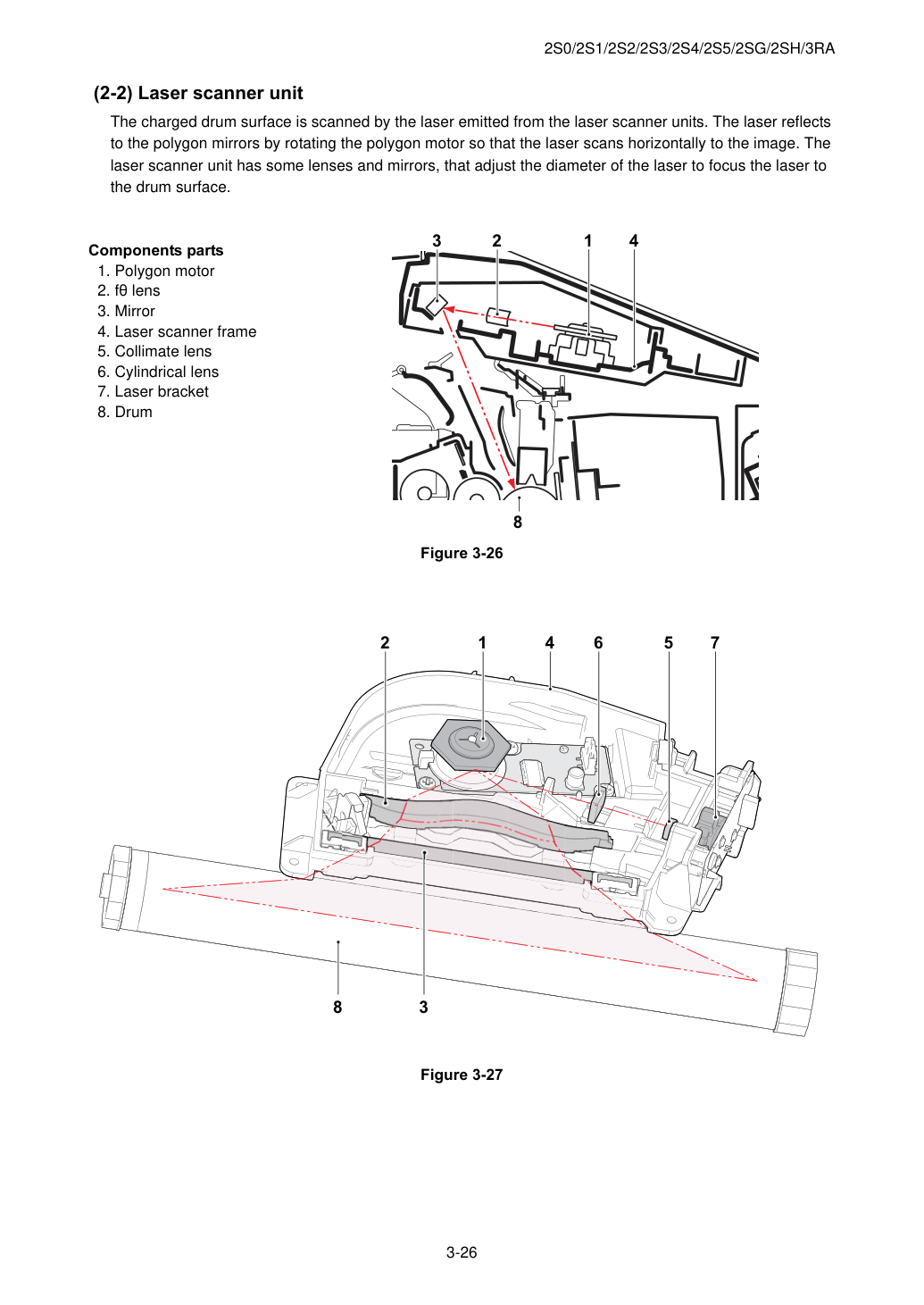

Заряженная поверхность барабана сканируется лазером, излучаемым из блоков лазерного сканера. Лазер отражается на многоугольные зеркала путем вращения мотора многоугольника, так что лазер горизонтально сканирует изображение. Блок лазерного сканера содержит линзы и зеркала, которые регулируют диаметр лазера для фокусировки лазера на поверхность барабана.
1. Мотор многоугольника
3. Зеркало
4. Рамка лазерного сканера
5. Коллимирующая линза
6. Цилиндрическая линза
7. Кронштейн лазера

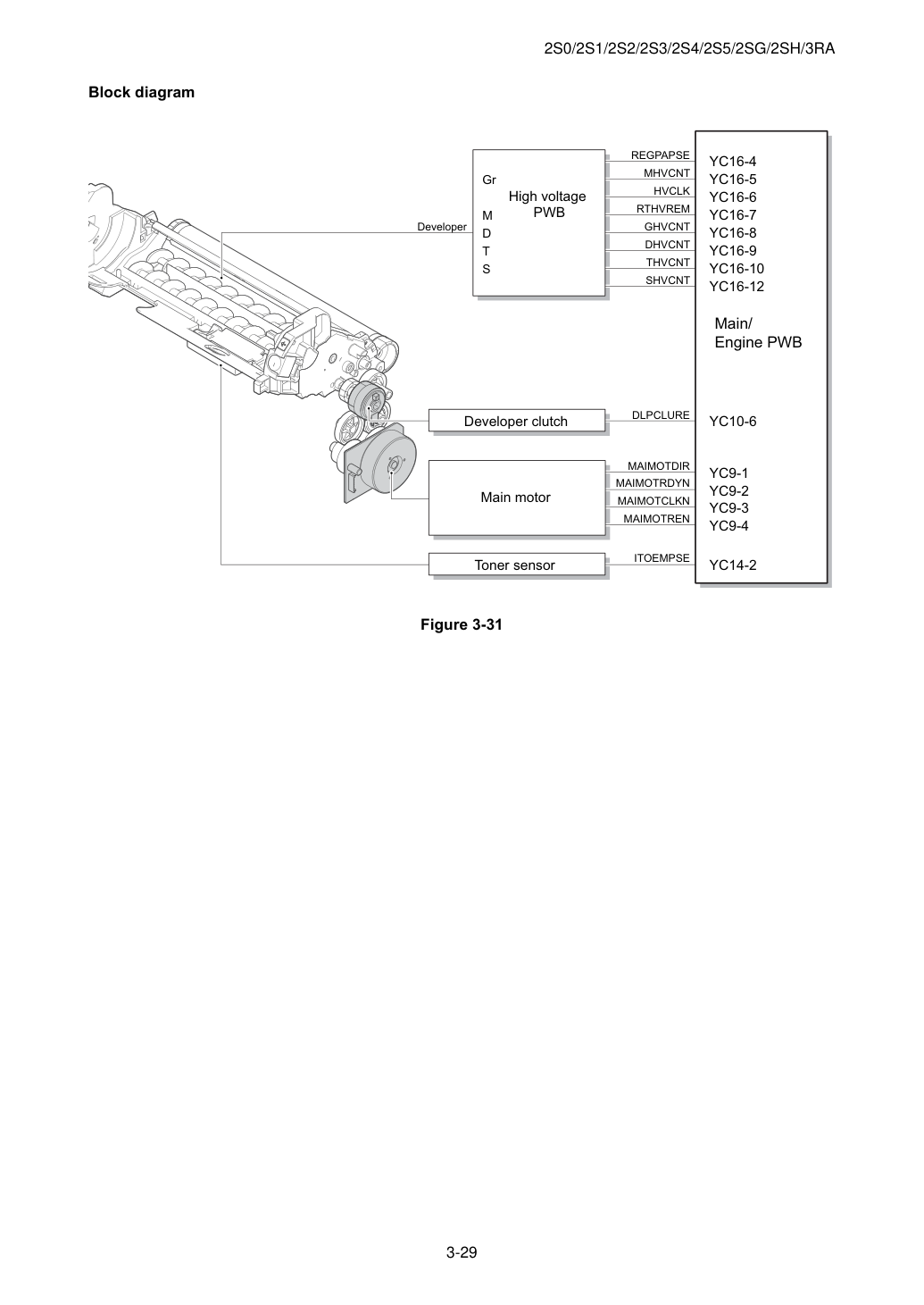

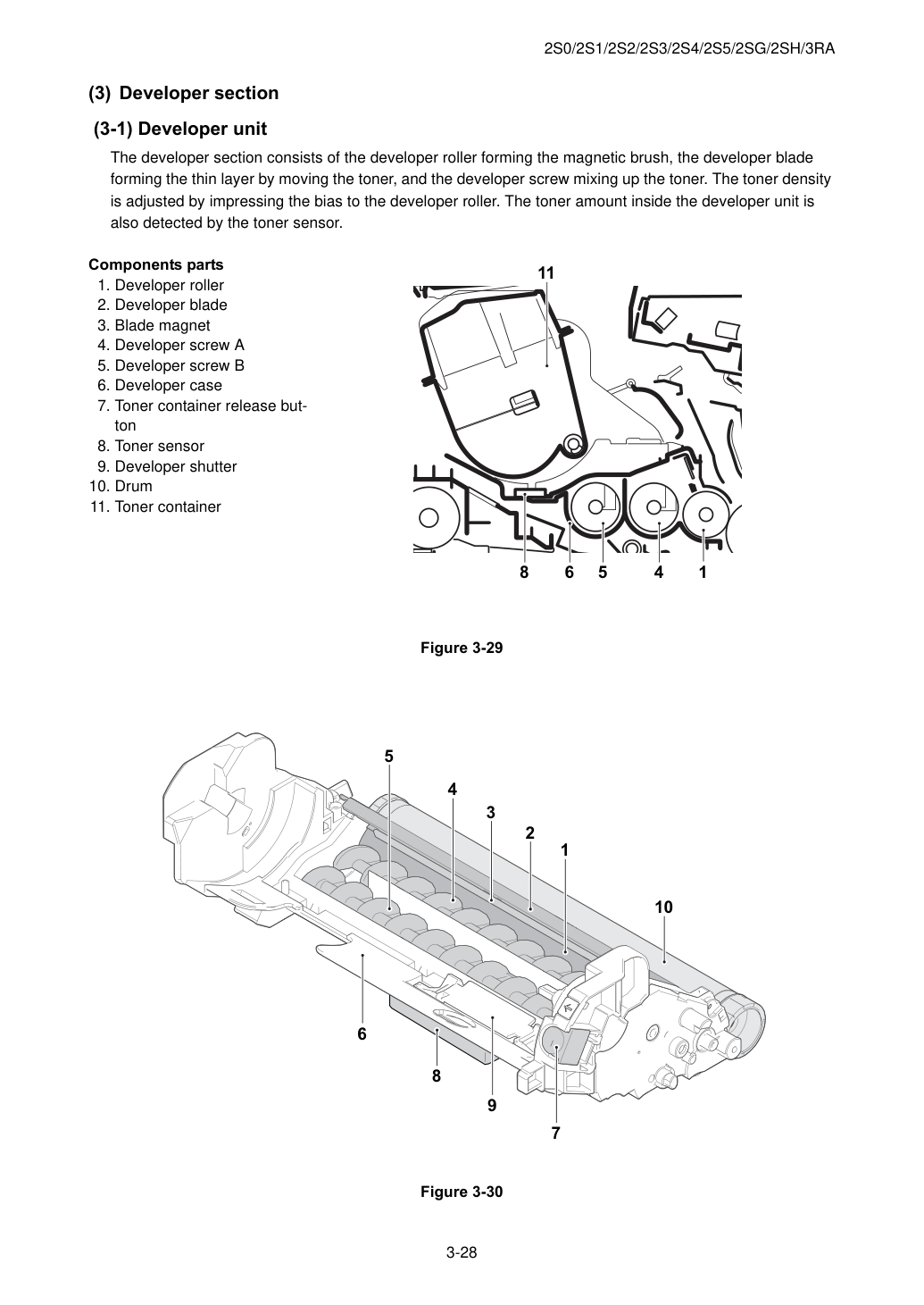

Секция разработчика состоит из ролика разработчика, образующего магнитную щетку, лезвия разработчика, образующего тонкий слой путем перемещения тонера, и винта разработчика, смешивающего тонер. Плотность тонера регулируется путем приложения смещения к ролику разработчика. Количество тонера внутри блока разработчика также определяется датчиком тонера.
- Секция разработчика
1. Ролик разработчика
2. Лезвие разработчика
3. Магнит лезвия
4. Винт разработчика A
5. Винт разработчика B
6. Корпус разработчика
7. Кнопка отпуска контейнера тонера
8. Датчик тонера
9. Затвор разработчика
11. Контейнер тонера

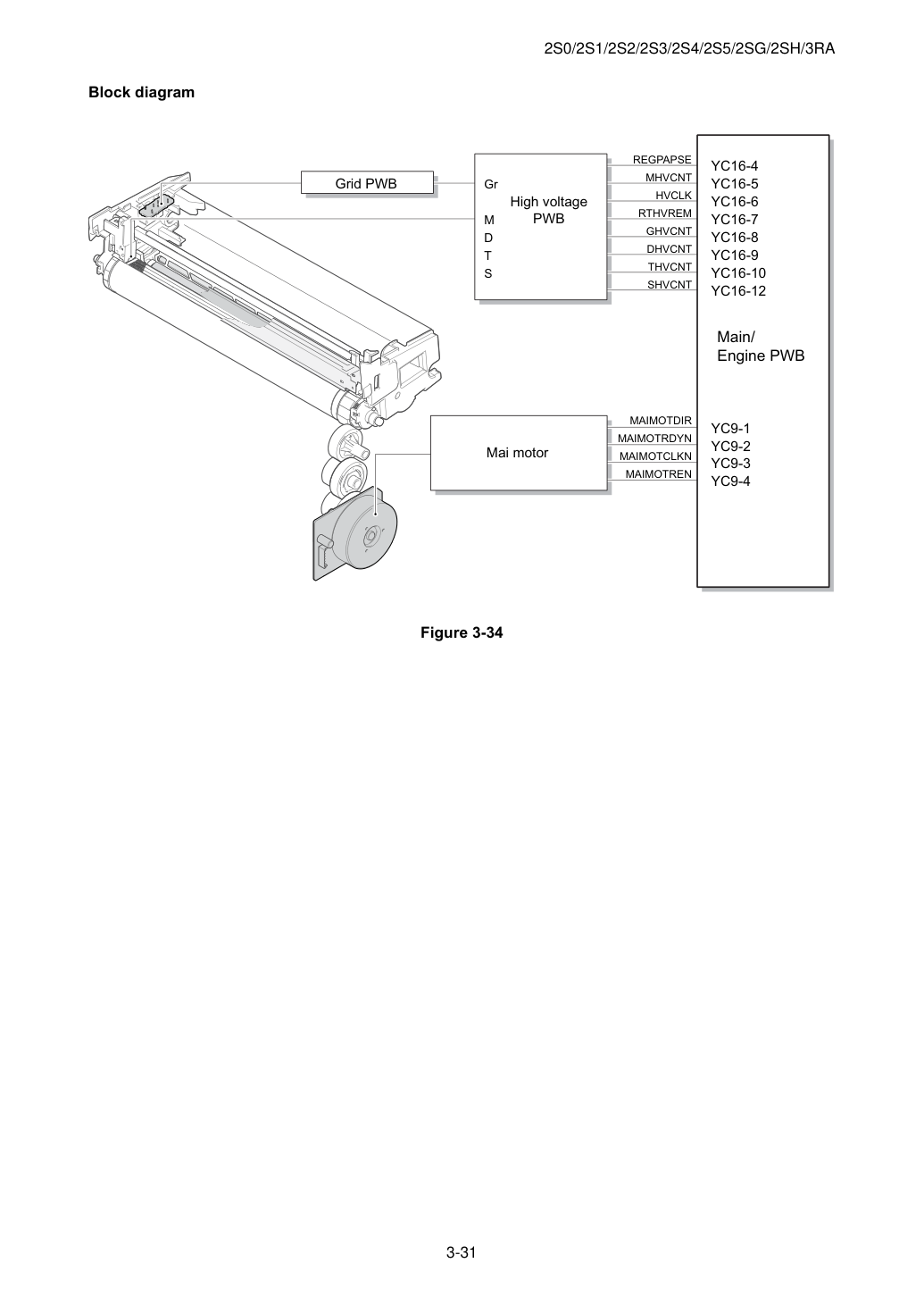

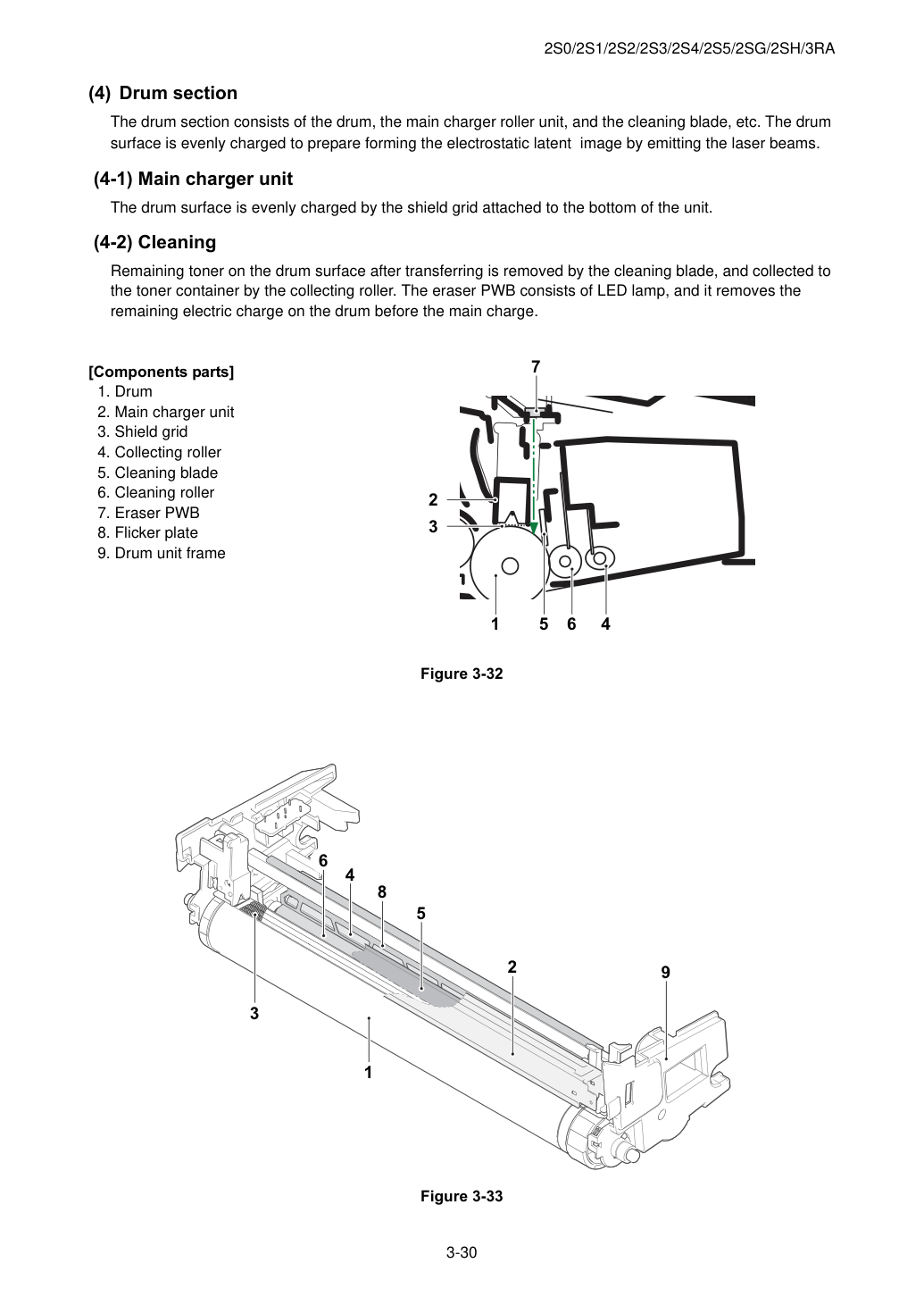

Секция печатного барабана состоит из барабана, узла главного зарядного ролика и очищающего лезвия и т.д. Поверхность барабана равномерно заряжается для подготовки формирования электростатического скрытого изображения путем излучения лазерных лучей.
Поверхность барабана равномерно заряжается защитной сеткой, прикрепленной к нижней части узла.
Оставшийся тонер на поверхности барабана после переноса удаляется очищающим лезвием и собирается в контейнер тонера собирающим роликом. Плата стирающего устройства (Eraser PWB) состоит из светодиодной лампы и удаляет остаточный электрический заряд на барабане перед главным зарядом.
- Секция печатного барабана
2. Узел главного зарядного устройства
3. Защитная сетка
4. Собирающий ролик
5. Очищающее лезвие
6. Очищающий ролик
7. Плата стирающего устройства (Eraser PWB)
8. Флуктуирующая пластина
9. Каркас узла барабана

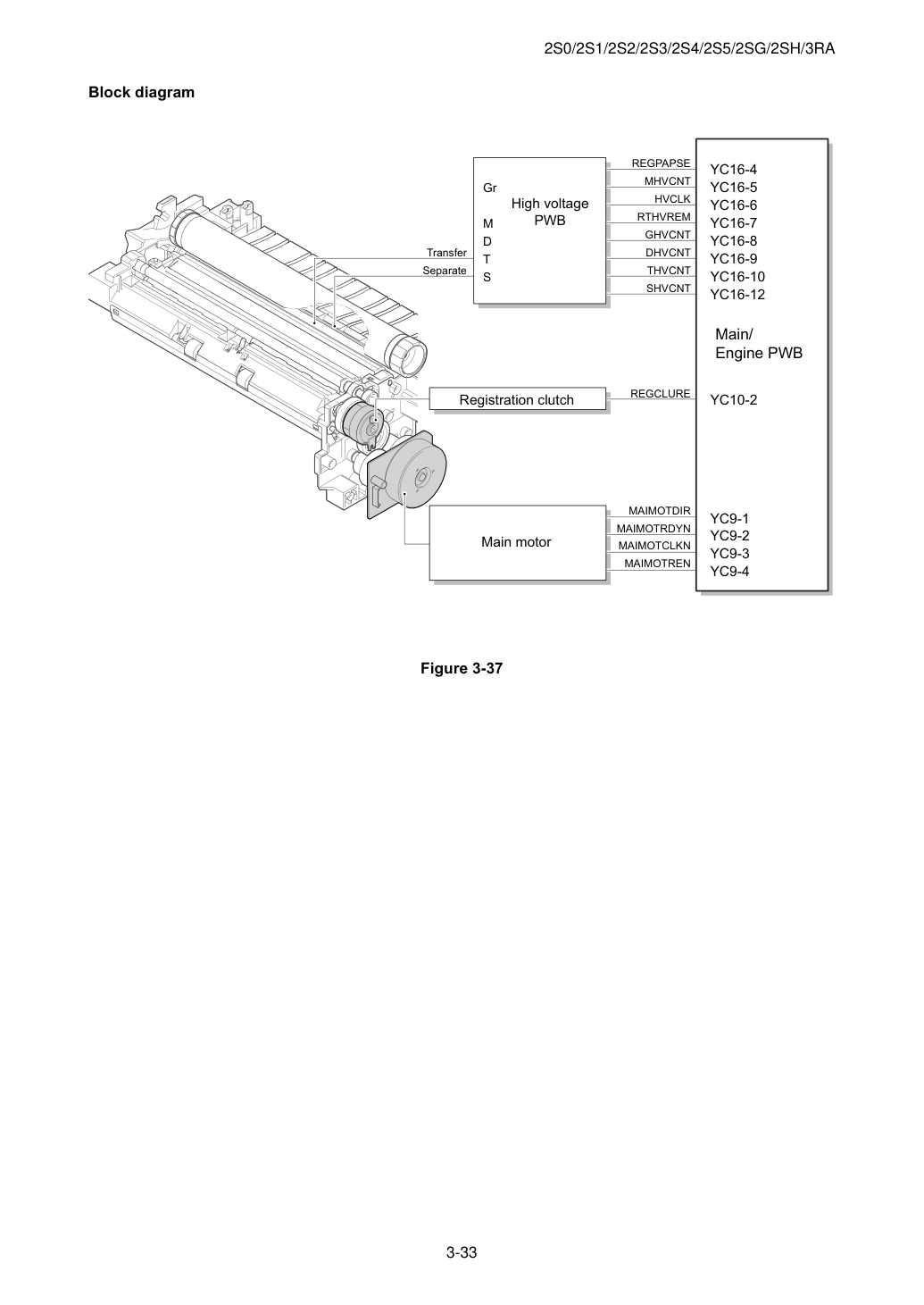

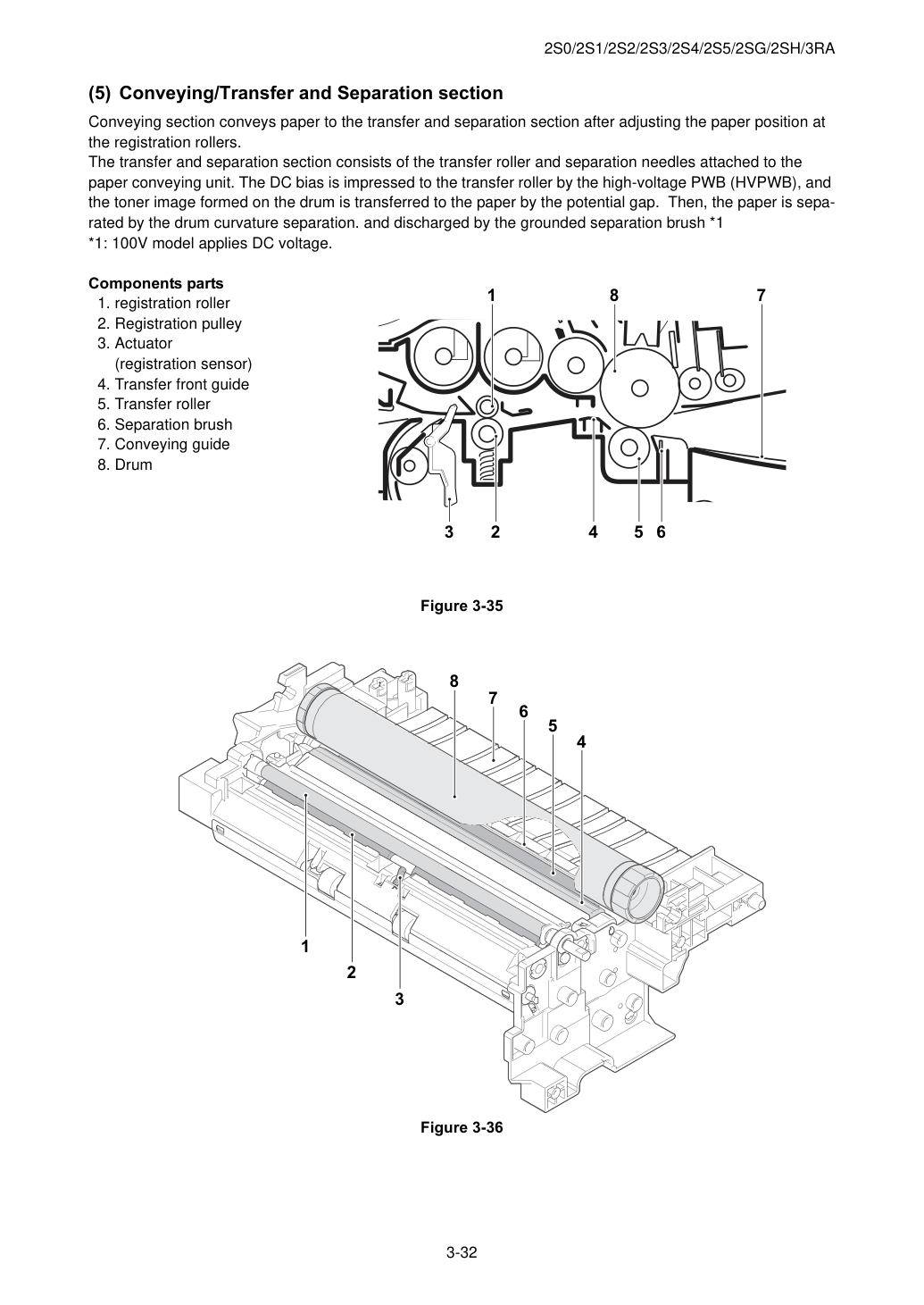

Секция транспортировки доставляет бумагу в секцию переноса и разделения после регулировки положения бумаги на регистрационных роликах.
Секция переноса и разделения состоит из переносящего ролика и разделяющих иголок, прикрепленных к узлу транспортировки бумаги. На переносящий ролик подается смещение постоянного тока через высоковольтную плату (HVPWB), и изображение тонера, сформированное на барабане, переносится на бумагу за счет перепада потенциала. Затем бумага отделяется искривлением барабана и удаляется заземленной щеткой разделения *1 *1: модель 100V применяет напряжение постоянного тока.
- Секция транспортировки/переноса и разделения
2. Регистрационный шкив
3. Актуатор
4. Передний направляющий переноса
5. Переносящий ролик
6. Щетка разделения
7. Направляющая транспортировки

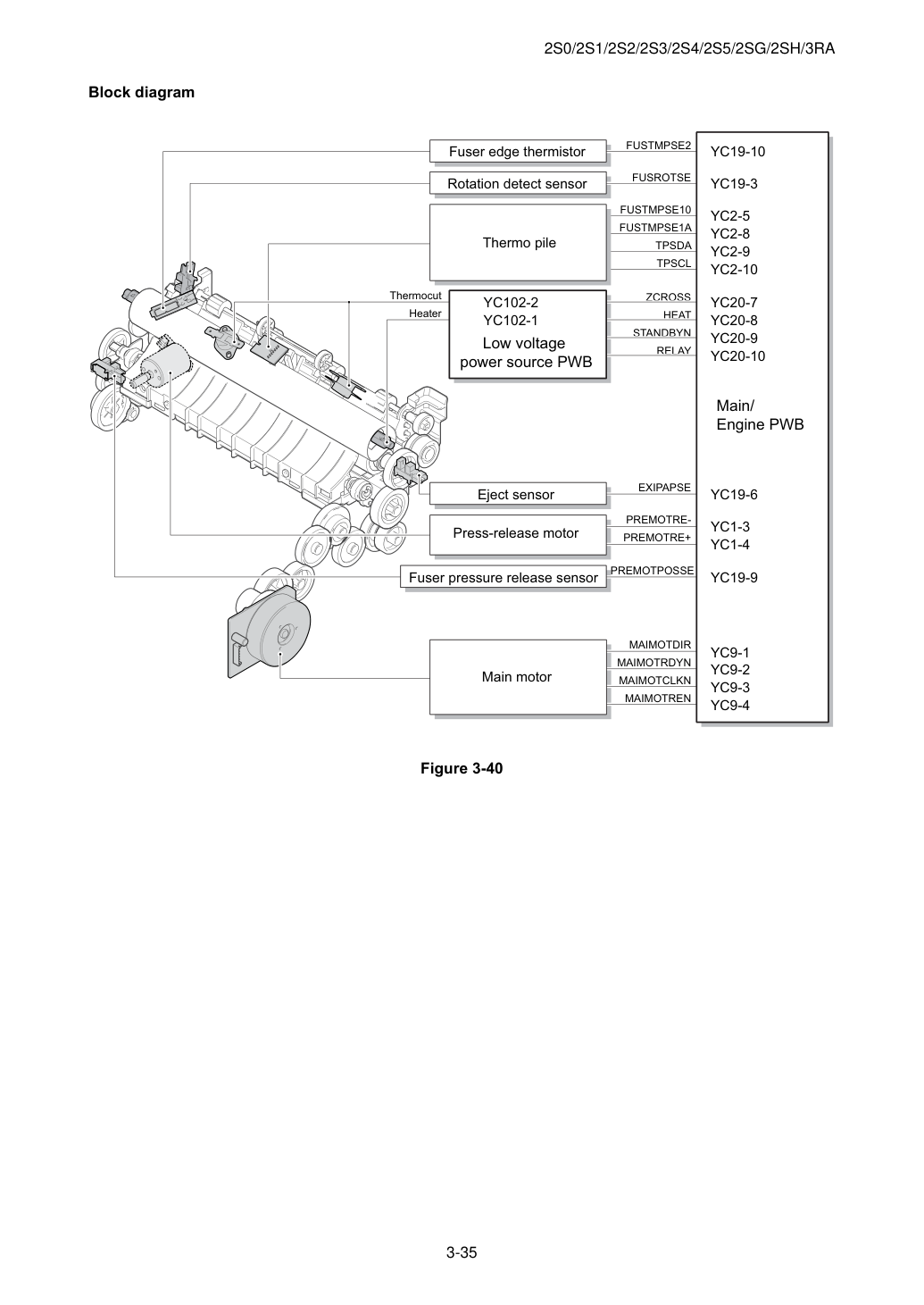

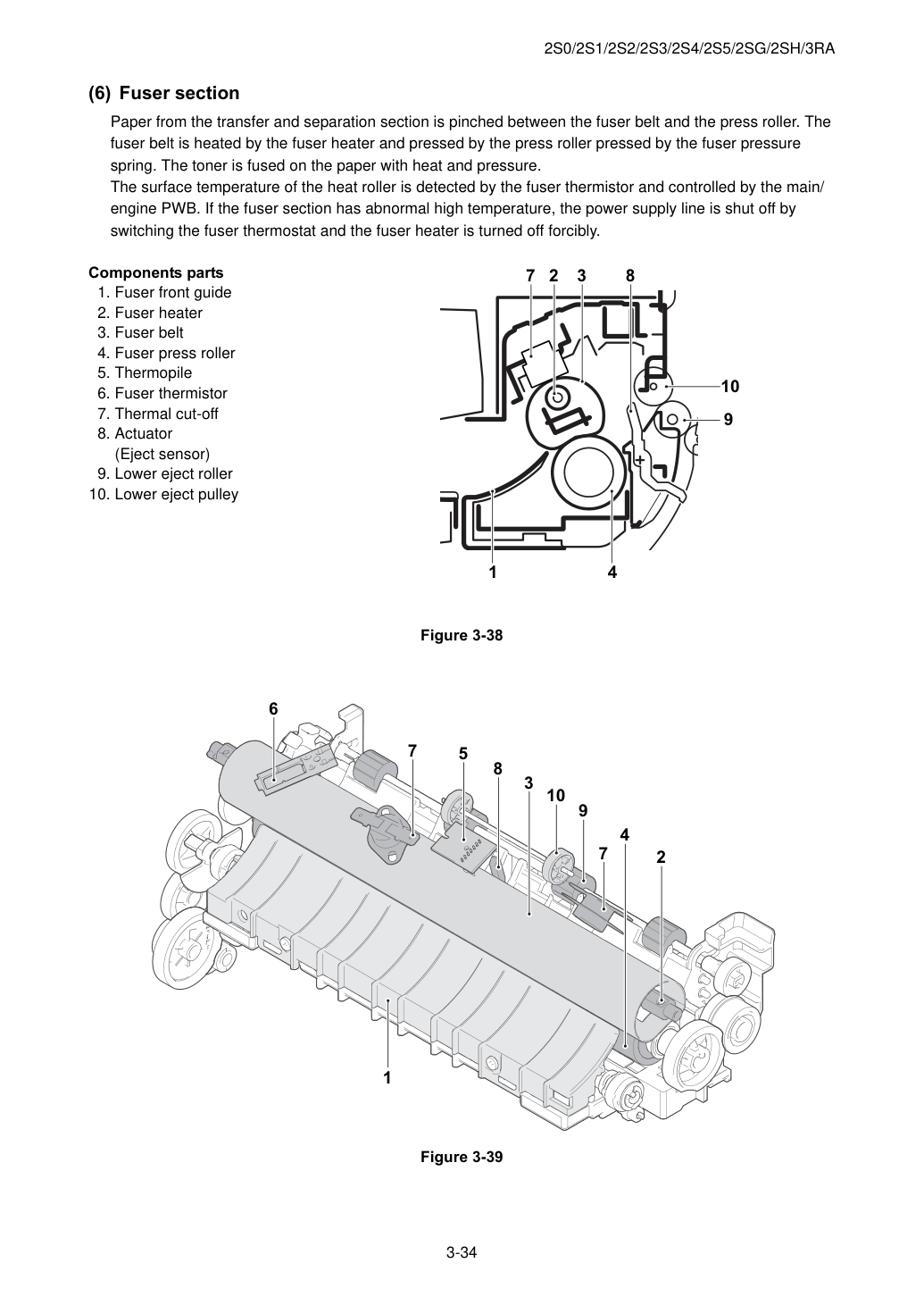

Бумага из секции переноса и разделения зажимается между ремнем термоузла и прижимным роликом. Ремень термоузла нагревается нагревателем термоузла и прижимается прижимным роликом, прижимаемым пружиной прижима термоузла. Тонер спекается на бумаге под воздействием тепла и давления.
Температура поверхности нагревающего ролика определяется термистором термоузла и управляется главной платой/платой двигателя. При аномально высокой температуре в секции термоузла линия питания отключается путем переключения термостата термоузла и нагреватель термоузла принудительно отключается.
- Секция термоузла
1. Передний направляющий термоузла
2. Нагреватель термоузла
3. Ремень термоузла
4. Прижимной ролик термоузла
5. Термопара
6. Термистор термоузла
7. Тепловой предохранитель
8. Актуатор
9. Нижний ролик выхода
10. Нижний шкив выхода

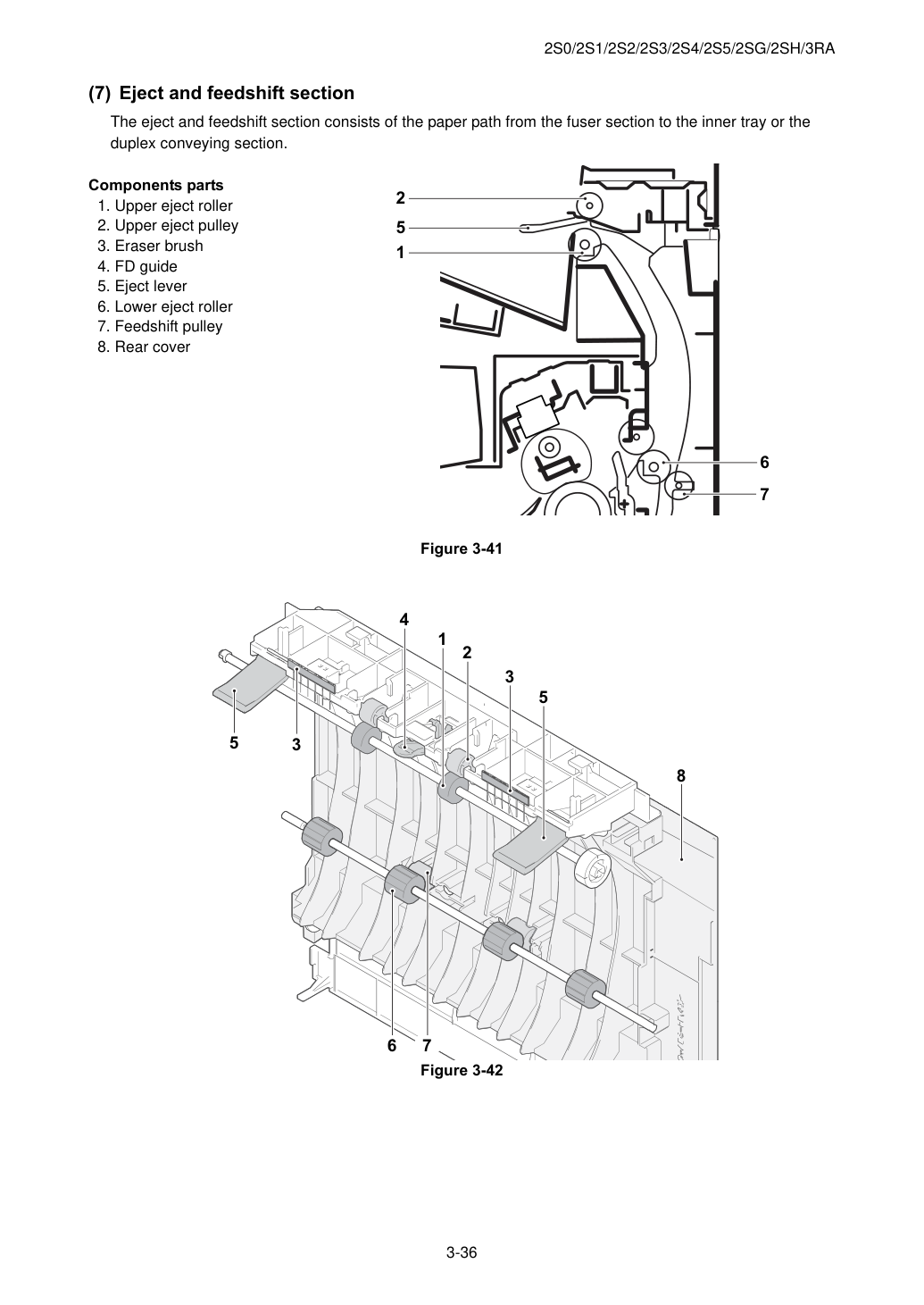

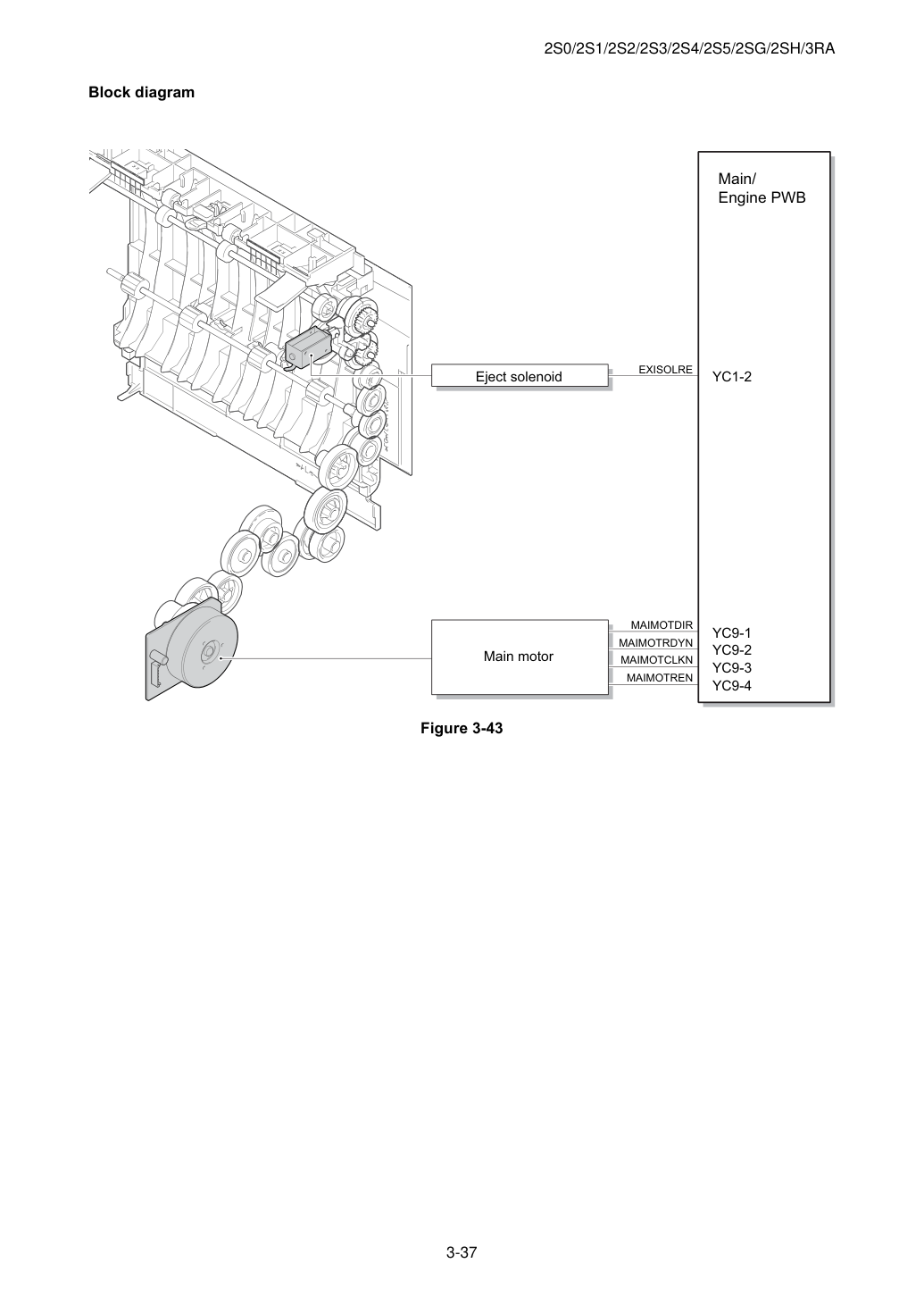

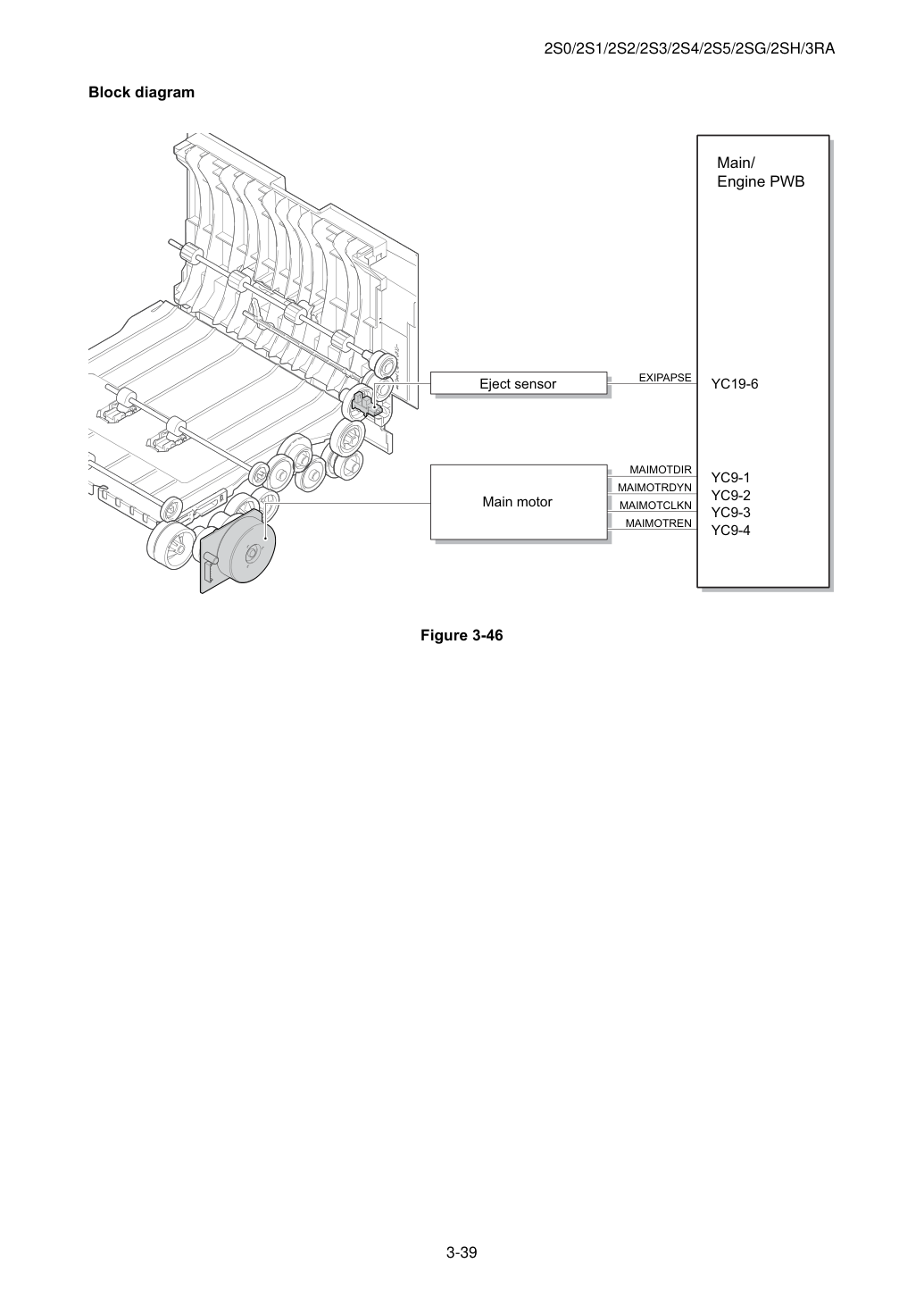

Секция выхода и подачи смещения состоит из пути бумаги от секции термоузла во внутренный лоток или секцию двусторонней транспортировки.
- Секция выхода и подачи смещения
1. Верхний ролик выхода
2. Верхний шкив выхода
3. Щетка стирания
4. Направляющая FD
5. Рычаг выброса
6. Нижний ролик выброса
7. Шкив подачи переключения
8. Задняя крышка

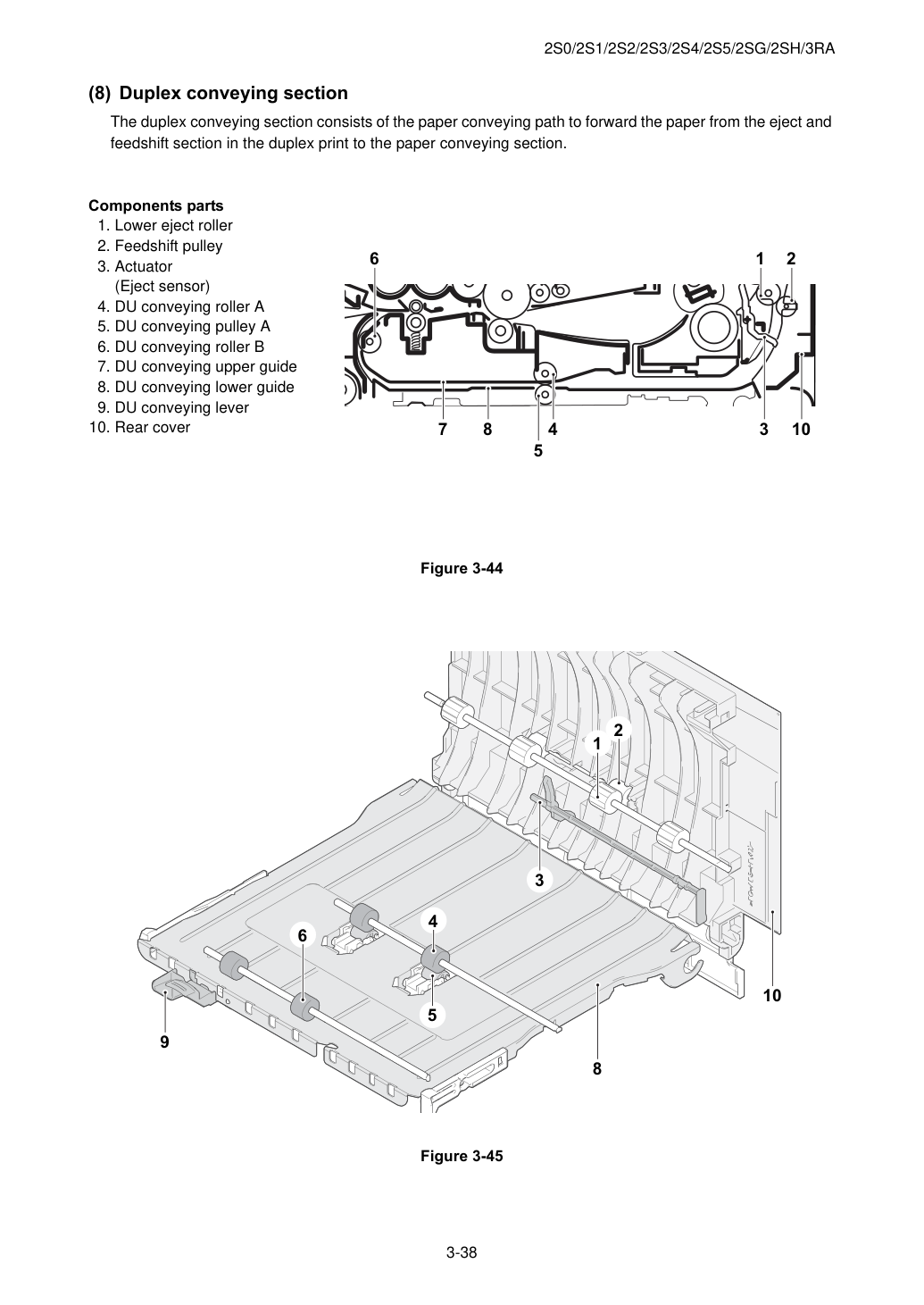

Секция транспортировки двусторонней печати состоит из пути транспортировки бумаги для продвижения бумаги из секции выброса и переключения подачи при двусторонней печати в секцию транспортировки бумаги.
- Секция транспортировки двусторонней печати
1. Нижний ролик выброса
2. Шкив подачи переключения
3. Актуатор
4. Ролик транспортировки DU A
5. Шкив транспортировки DU A
6. Ролик транспортировки DU B
7. Верхний направляющий элемент транспортировки DU
8. Нижний направляющий элемент транспортировки DU
9. Рычаг транспортировки DU
10. Задняя крышка

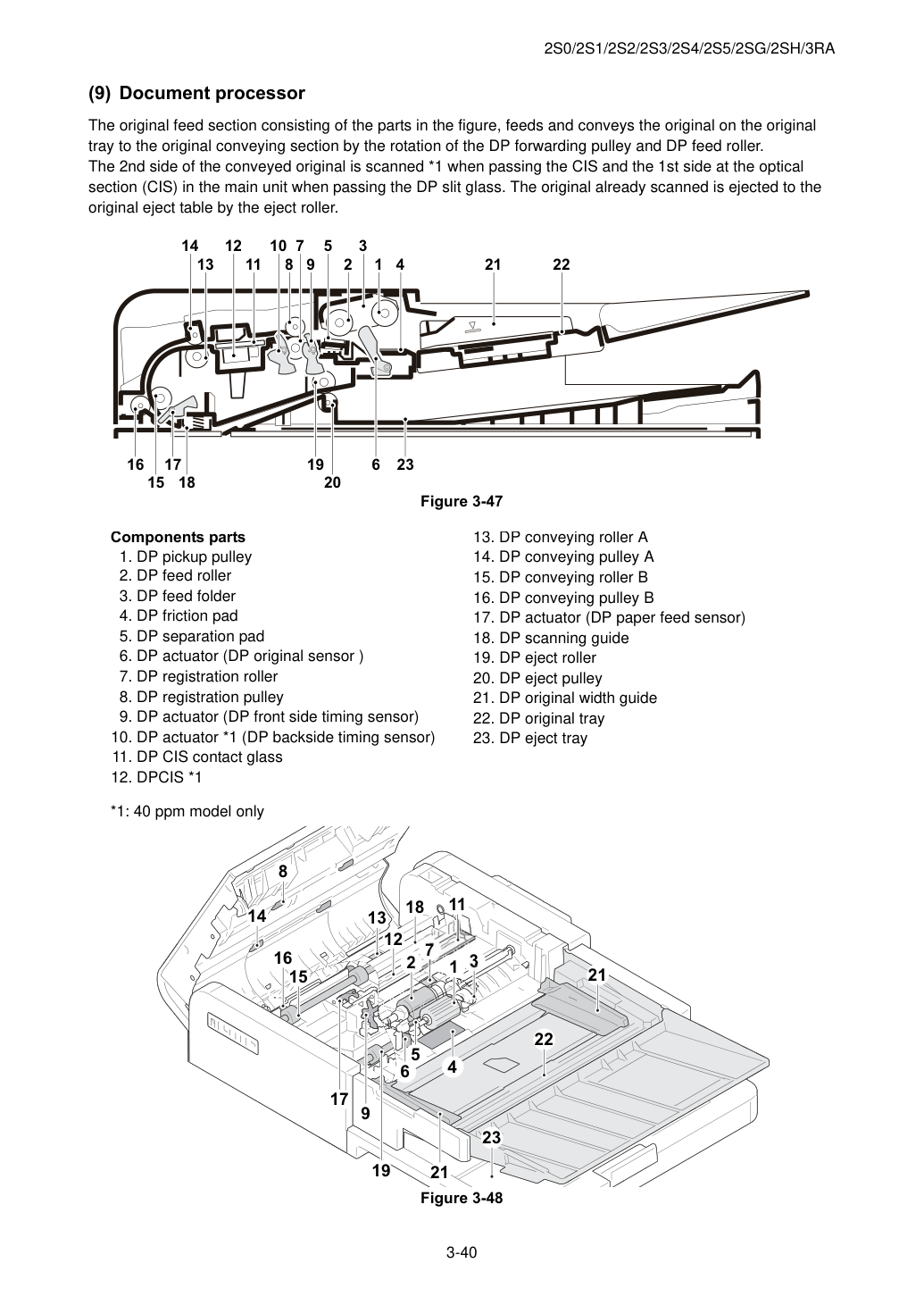

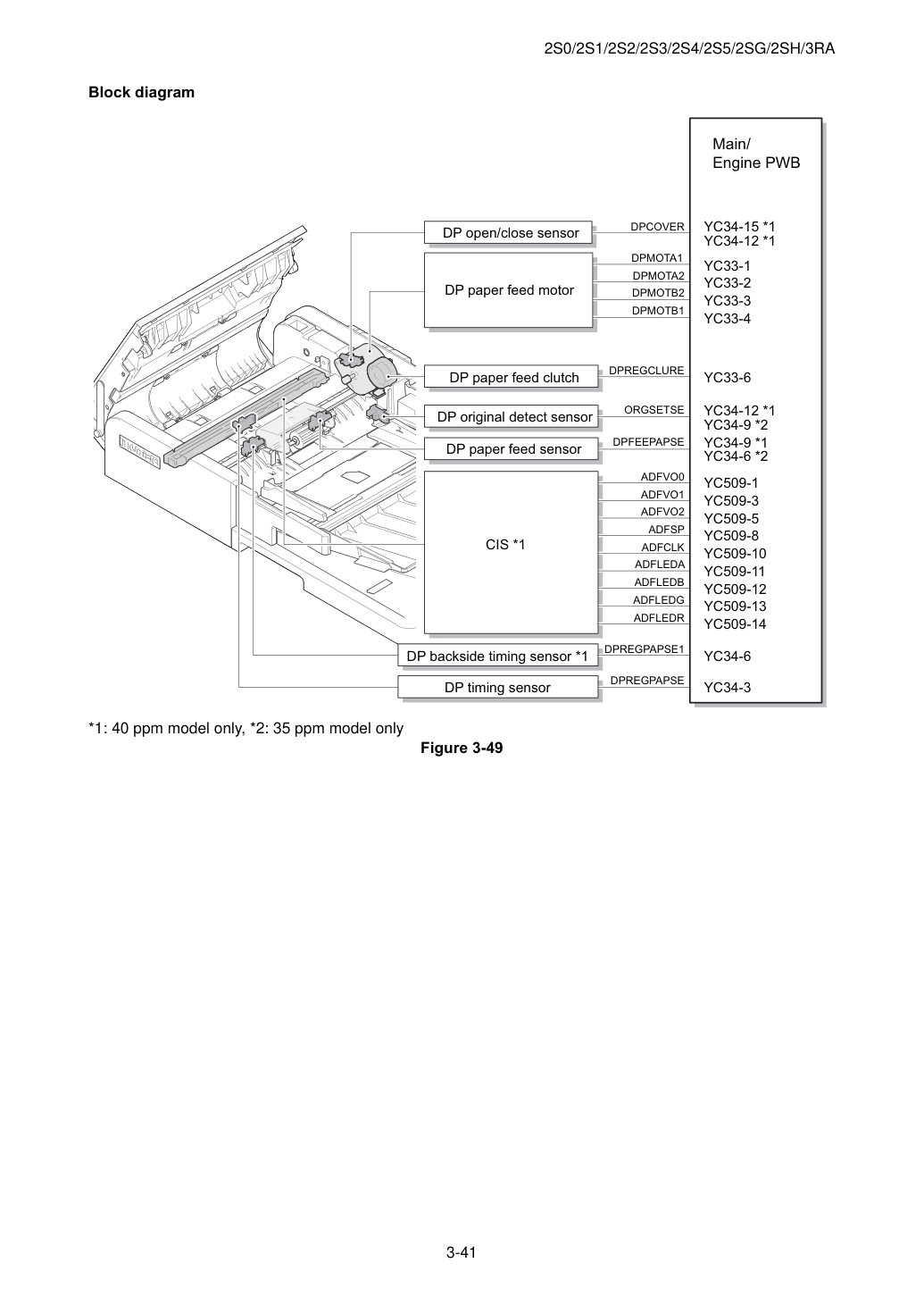

Секция подачи оригиналов, состоящая из деталей на рисунке, подает и транспортирует оригинал с лотка оригиналов в секцию транспортировки оригиналов путем вращения шкива продвижения DP и ролика подачи DP.
2-я сторона транспортируемого оригинала сканируется *1 при прохождении CIS и 1-я сторона в оптическом узле (CIS) в основном блоке при прохождении стеклянной щели DP. Уже отсканированный оригинал выбрасывается на стол выброса оригиналов роликом выброса.
- Обработчик документов
1. Шкив захвата DP
2. Ролик подачи DP
3. Папка подачи DP
4. Фрикционная накладка DP
5. Накладка разделения DP
6. Актуатор DP (датчик оригинала DP)
7. Ролик регистрации DP
8. Шкив регистрации DP
9. Актуатор DP (датчик синхронизации переднего края DP)
10. Актуатор DP *1 (датчик синхронизации обратного края DP)
11. Контактное стекло CIS DP
12. CIS DP *1
13. Ролик транспортировки DP A
14. Шкив транспортировки DP A
15. Ролик транспортировки DP B
16. Шкив транспортировки DP B
17. Актуатор DP (датчик подачи бумаги DP)
18. Направляющий элемент сканирования DP
19. Ролик выброса DP
20. Шкив выброса DP
21. Направляющий элемент ширины оригинала DP
22. Лоток оригиналов DP
23. Лоток выброса DP

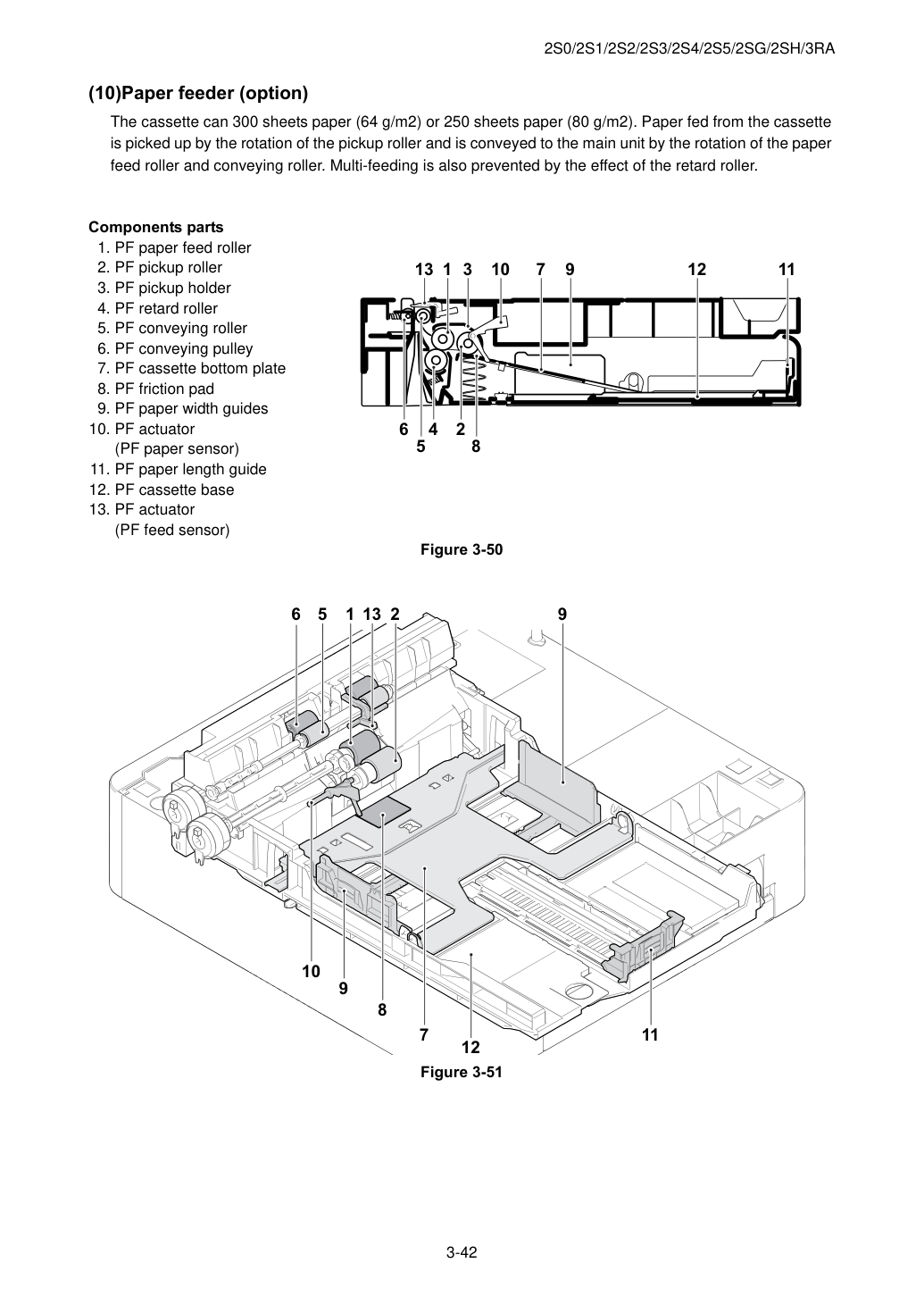

Кассета вмещает 300 листов бумаги (64 г/м²) или 250 листов бумаги (80 г/м²). Бумага из кассеты захватывается вращением ролика захвата и подается в главный блок вращением ролика подачи бумаги и конвейерного ролика. Предотвращение многолистной подачи также обеспечивается действием тормозного ролика.
1. Ролик подачи бумаги PF (Paper feed roller)
2. Ролик захвата PF (PF pickup roller)
3. Держатель ролика захвата PF (PF pickup holder)
4. Тормозной ролик PF (PF retard roller)
5. Конвейерный ролик PF (PF conveying roller)
6. Шкив конвейера PF (PF conveying pulley)
7. Нижняя пластина кассеты PF (PF cassette bottom plate)
8. Фрикционная подушка PF (PF friction pad)
9. Направляющие ширины бумаги PF (PF paper width guides)
10. Актуатор PF (PF actuator)
11. Направляющая длины бумаги PF (PF paper length guide)
12. Основание кассеты PF (PF cassette base)
13. Актуатор PF (PF actuator)
