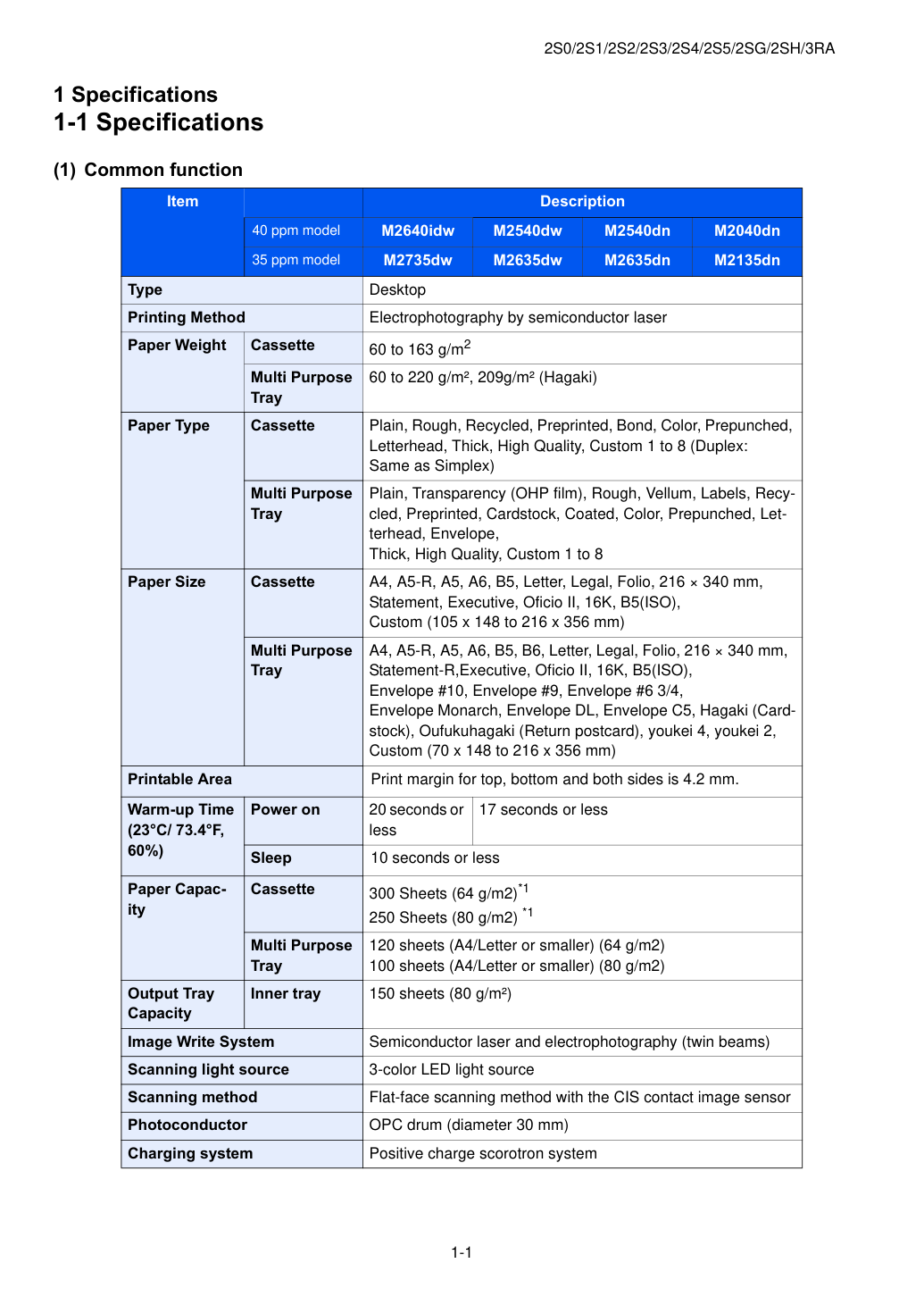

Электрофотография полупроводниковым лазером Вес бумаги Кассета 60–163 г/м² Универсальный лоток 60–220 г/м², 209 г/м² (Hagaki) Тип бумаги Кассета Обычная, Шероховатая, Переработанная, Предпечатная, Бонд, Цветная, Предпробитая, Фирменная, Толстая, Высокое качество, Пользовательская 1–8 (Двусторонняя:
Как односторонняя) Универсальный лоток Обычная, Прозрачная (плёнка OHP), Шероховатая, Веллум, Этикетки, Переработанная, Предпечатная, Картон, Мелованная, Цветная, Предпробитая, Фирменная, Конверт, Толстая, Высокое качество, Пользовательская 1–8 Размер бумаги Кассета A4, A5-R, A5, A6, B5, Letter, Legal, Folio, 216 × 340 мм, Statement, Executive, Oficio II, 16K, B5(ISO), Пользовательский (105 x 148–216 x 356 мм) Универсальный лоток A4, A5-R, A5, A6, B5, B6, Letter, Legal, Folio, 216 × 340 мм, Statement-R, Executive, Oficio II, 16K, B5(ISO), Конверт #10, Конверт #9, Конверт #6 3/4, Конверт Monarch, Конверт DL, Конверт C5, Hagaki (картон), Oufukuhagaki (открытка с ответом), youkei 4, youkei 2, Пользовательский (70 x 148–216 x 356 мм) Область печати Поля печати для верха, низа и обеих сторон 4,2 мм.
- Общие функции

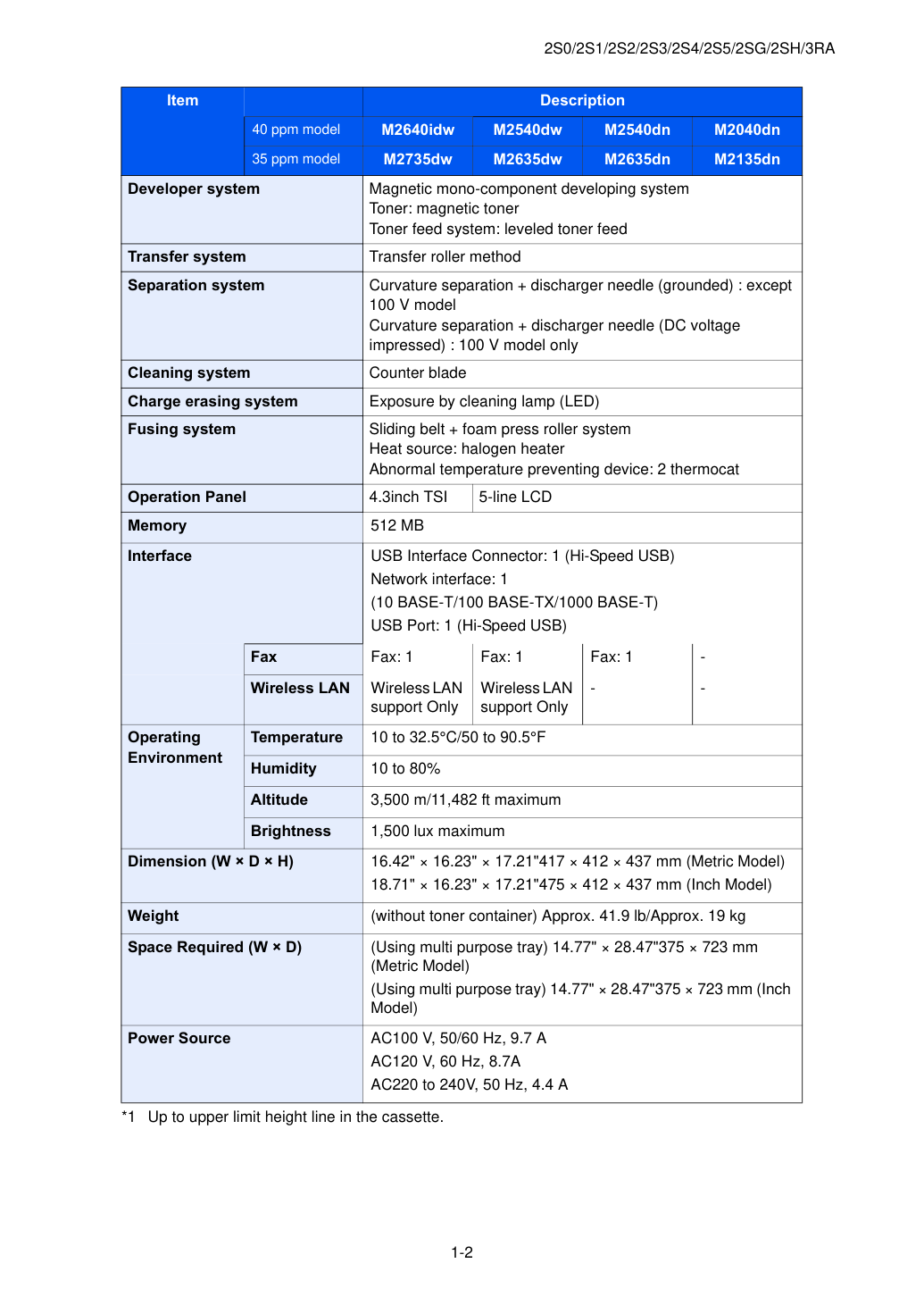

10–32,5°C/50–90,5°F Влажность 10–80% Высота 3500 м/11482 фута макс. Освещённость 1500 люкс макс. Размеры (Ш × Г × В) 16,42" × 16,23" × 17,21"/417 × 412 × 437 мм (метрическая модель) 18,71" × 16,23" × 17,21"/475 × 412 × 437 мм (дюймовая модель) Вес (без контейнера тонера) Прибл. 41,9 фунта/Прибл. 19 кг Требуемое пространство (Ш × Г) (с универсальным лотком) 14,77" × 28,47"/375 × 723 мм (метрическая модель) (с универсальным лотком) 14,77" × 28,47"/375 × 723 мм (дюймовая модель) Источник питания AC 100 В, 50/60 Гц, 9,7 A AC 120 В, 60 Гц, 8,7 A AC 220–240 В, 50 Гц, 4,4 A *1 До верхней линии в кассете.
(A4, поместить на стекло, подача из кассеты) 6,4 секунды или менее 6,9 секунды или менее Уровень масштабирования Ручной режим: 25–400%, с шагом 1% Автоматический режим: предустановленное масштабирование Непрерывное копирование 1–999 листов Разрешение 600 × 600 dpi Поддерживаемые типы оригиналов Лист, Книга, Трёхмерные объекты (макс. размер оригинала:
- Функции копирования
- Функции принтера
Макс. 50 листов (с процессором документов) Разрешение Сканирование:
- Функции сканера
- Функции факса сжатие), высокое сжатие PDF, XPS, OPEN XPS, Windows Server 2012 R2
На основе параметров в драйвере сетевого факса (возможна установка с любым шагом в 1 минуту в течение последующего периода в 24 часа) Передача и печать факса Передача факса и печать на аппарате доступны Трансляционная передача Макс. 100 адресатов Учёт заданий Требуется ввод имени пользователя для входа и пароля в драйвере сетевого факса, когда Вход пользователя включен на аппарате факса.
Требуется ввод ID счёта в драйвере сетевого факса, когда Учёт заданий включен на аппарате факса.
Формат можно выбрать с помощью драйвера сетевого факса или создать шаблон.
- Процессор документов (двойное сканирование/односторонний автоподатчик)
- Подающее устройство (PF-1100) (опция)
- Корпус аппарата

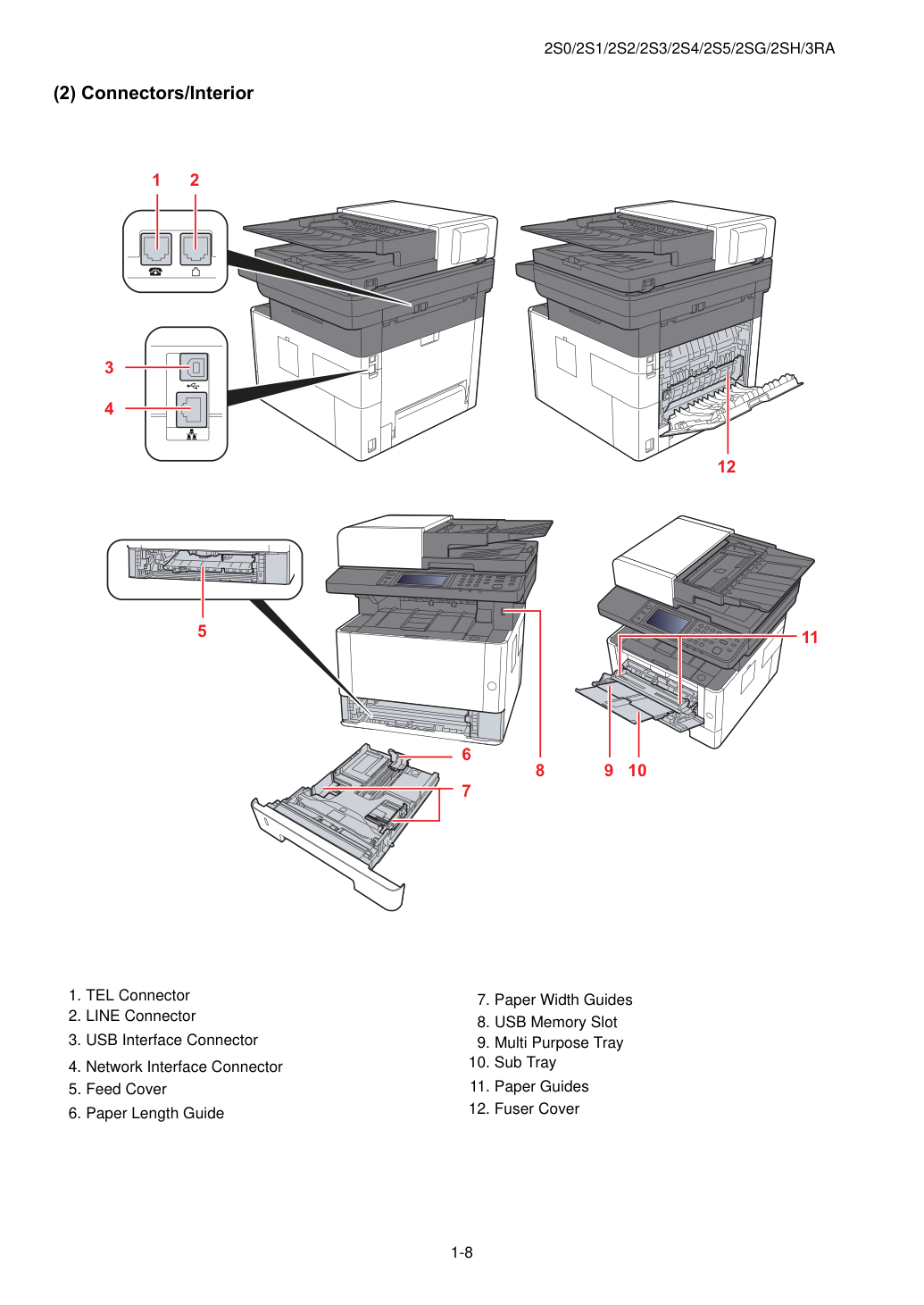

- Разъёмы/внутренние компоненты
1. Разъём TEL
2. Разъём LINE
3. Разъём интерфейса USB
4. Разъём сетевого интерфейса
5. Крышка подачи
6. Направитель длины бумаги
7. Направители ширины бумаги
8. Слот USB-памяти
9. Универсальный лоток
10. Дополнительный лоток
11. Направители бумаги
12. Крышка термоузла (Fuser)

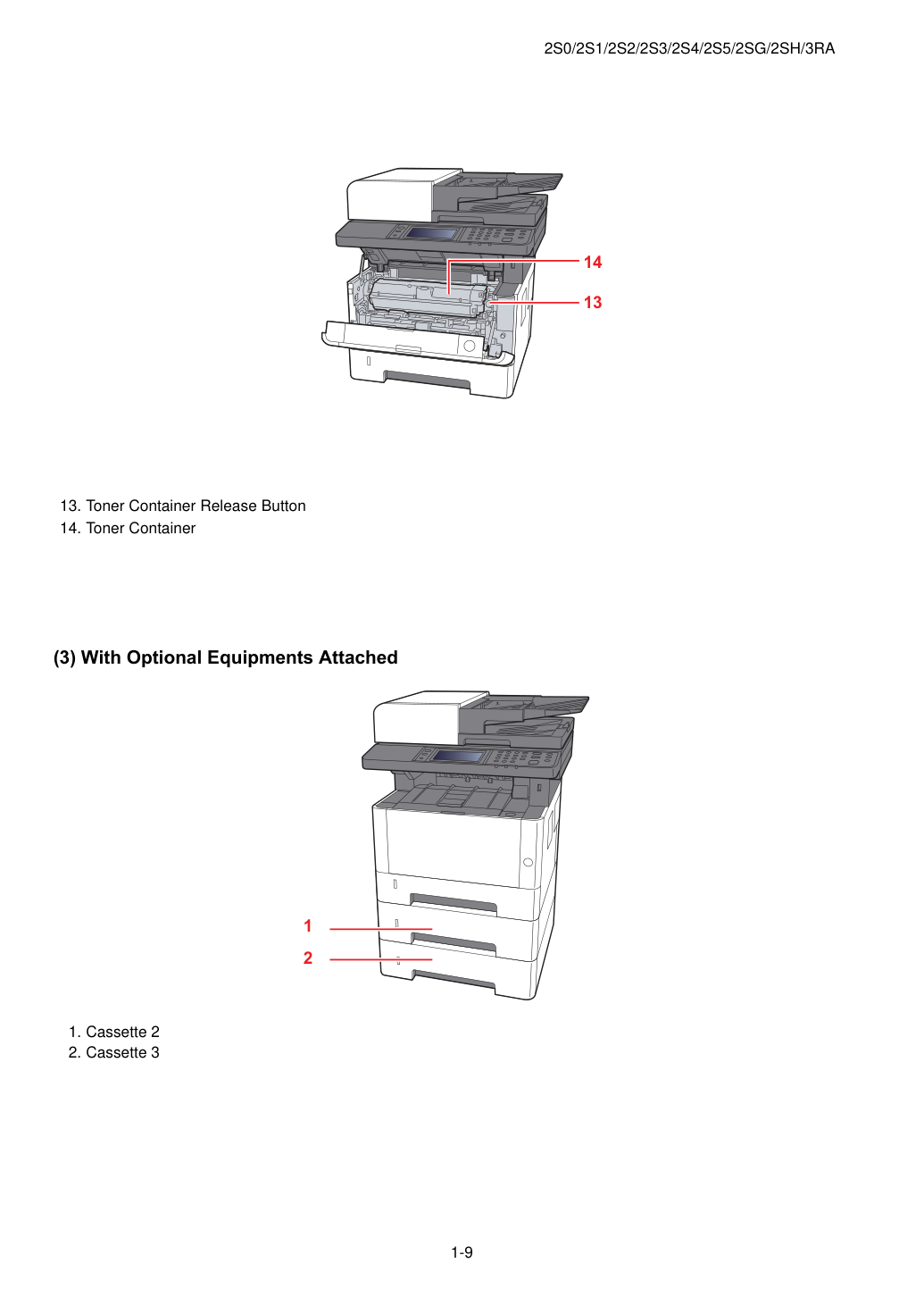

- С установленным дополнительным оборудованием
13. Кнопка извлечения контейнера тонера
14. Контейнер тонера
1. Кассета 2
2. Кассета 3
1. Клавиша [Home]: отображает экран Home.
2. Клавиша [Status/Job Cancel]: отображает экран Status/Job Cancel.
3. Клавиша [System Menu/Counter]: отображает экран System Menu/Counter.
- Панель управления (TSI)
4. Сенсорная панель: отображает значки для настройки параметров аппарата.
5. Индикатор [Processing]: мигает при печати или отправке/получении.
6. Индикатор [Memory]: мигает при обращении машины к памяти машины или факс-памяти.
7. Индикатор [Attention]: горит или мигает при возникновении ошибки и остановке задания.
8. Клавиша [Enter]: завершает ввод числовых клавиш и детали настройки функций. Работает совместно с экранной кнопкой [OK].
9. Клавиша [Start]: запускает операции копирования и сканирования, а также обработку параметров настройки.
10. Клавиша [Stop]: отменяет или приостанавливает выполняемое задание.
11. Клавиша [Quiet Mode]: снижает скорость печати и сканирования для тихой работы.
12. Клавиша [Authentication/Logout]: аутентифицирует переключение пользователя и завершает операцию текущего пользователя (т.е. выход).
13. Клавиша [Energy Saver]: переводит машину в режим Sleep. Восстанавливает работу из режима Sleep при его активности.
14. Клавиша [Reset]: восстанавливает параметры к значениям по умолчанию.
15. Клавиша [Clear]: очищает введённые числа и символы.
16. Клавиша [Quick No. Search]: указывает зарегистрированную информацию, такую как номера адресов и ID пользователей по номеру.
17. Числовые клавиши: ввод чисел и символов.
1. Клавиша [Status/Job Cancel]: отображает экран Status/Job Cancel.
2. Клавиша [Document Box/USB]: отображает экран Document Box/USB.
3. Клавиша [System Menu/Counter]: отображает экран System Menu/Counter.
4. Клавиша [FAX]: отображает экран FAX.
5. Клавиша [Send]: отображает экран отправки. Можно изменить на отображение экрана адресной книги.
- Клавиши панели управления (LCD)
6. Клавиши быстрого доступа: вызывает адресата, зарегистрированного для клавиш быстрого доступа.
8. Клавиши выбора: выбирает меню, отображаемое внизу дисплея сообщений.
9. Индикатор [Processing]: мигает при печати или отправке/приёме.
10. Индикатор [Memory]: мигает при обращении машины к памяти машины или факс-памяти.
11. Дисплей сообщений: отображает меню настроек, статус машины и сообщения об ошибках.
12. Клавиша [Wi-Fi Direct]: установите Wi-Fi Direct и отобразите информацию, необходимую для подключения и статус подключения.
13. Клавиша [On Hook]: переключается между режимом подключения и отключения при ручной отправке факса.
14. Клавиша [Confirm/Add Destination]: подтверждает адресата или добавляет адресата.
15. Клавиша [Address Recall/Pause]: вызывает предыдущего адресата. Также используется для ввода паузы при вводе номера факса.
16. Клавиша [Address Book]: отображает экран адресной книги.
17. Клавиша [Copy]: отображает экран копирования.
18. Клавиша [Function Menu]: отображает экран меню функций.
19. Клавиша [Back]: возвращает к предыдущему дисплею.
20. Индикатор [Attention]: горит или мигает при возникновении ошибки и остановке задания.
21. Клавиши со стрелками: увеличивает или уменьшает числа, или выбирает меню в дисплее сообщений. Кроме того, перемещает
курсор при вводе символов.
22. Клавиша [OK]: завершает функцию или меню, а также введённые числа.
23. Числовые клавиши: ввод чисел и символов.
24. Клавиша [Stop]: отменяет или приостанавливает выполняемое задание.
25. Клавиша [Start]: запускает операции копирования и сканирования, а также обработку параметров настройки.
26. Клавиша [Quiet Mode]: снижает скорость печати и сканирования для тихой работы.
27. Клавиша [Authentication/Logout]: аутентифицирует переключение пользователя и завершает операцию текущего пользователя (т.е. выход).
28. Клавиша [Energy Saver]: переводит машину в режим Sleep. Восстанавливает работу из режима Sleep при его активности.
29. Клавиши программ: Используются для регистрации или вызова программ.
30. Клавиша [Reset]: Возвращает параметры в исходное состояние.
31. Клавиша [Clear]: Очищает введённые цифры и символы.

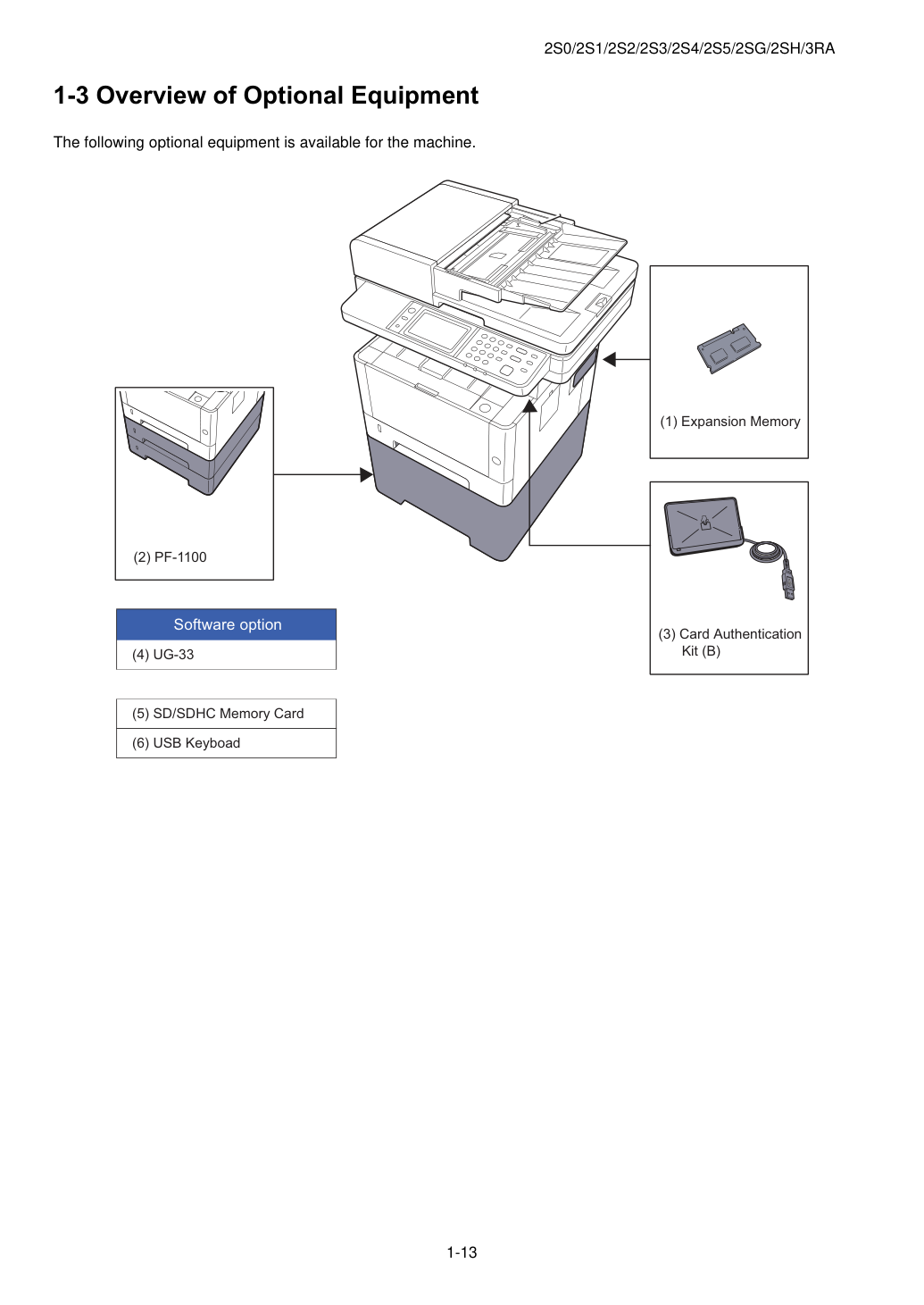

Для машины доступно следующее дополнительное оборудование.
- Расширенная память
- UG-33
- SD/SDHC карта памяти
- USB клавиатура
- Аутентификация карт
- PF-1100

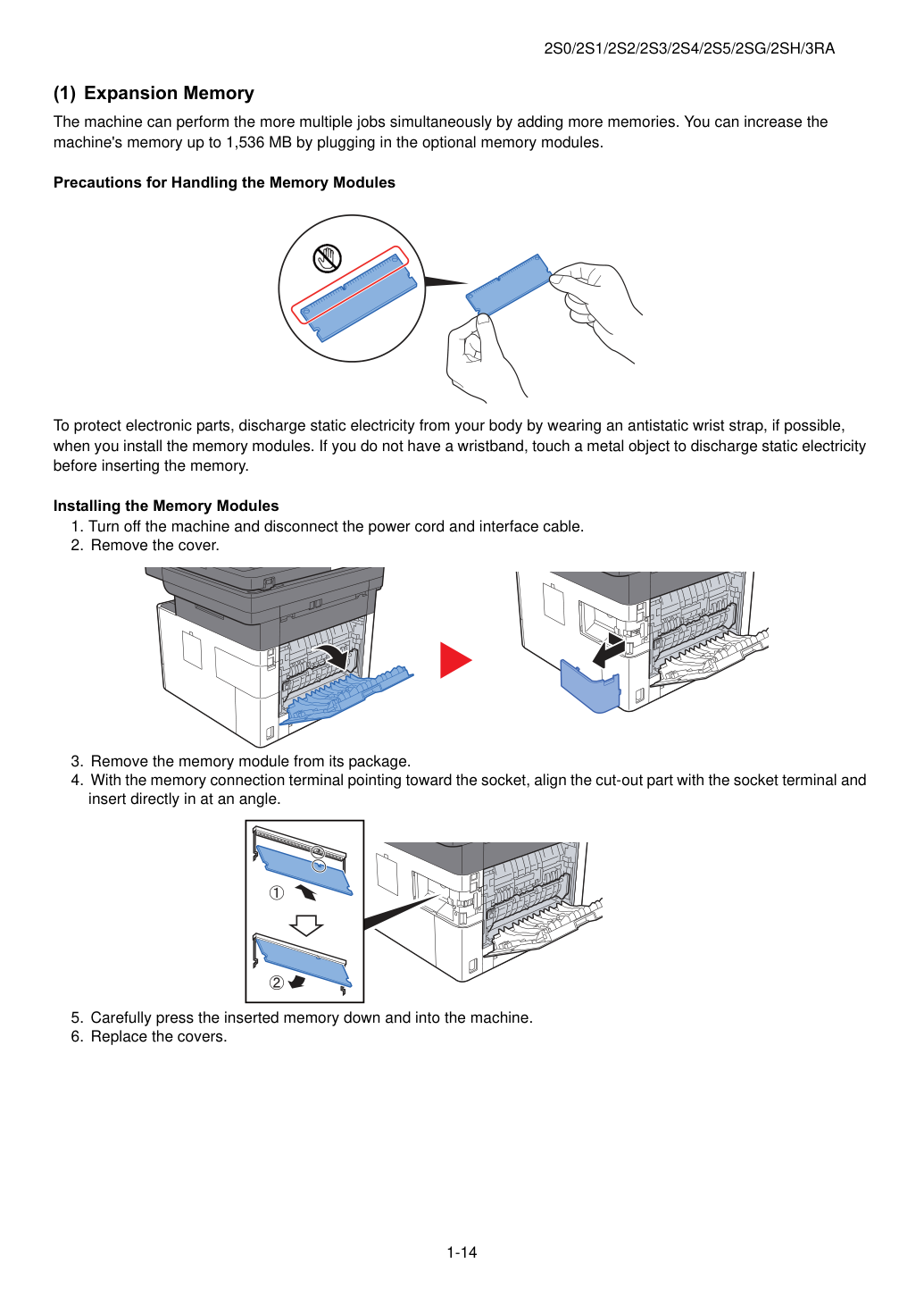

Машина может выполнять несколько заданий одновременно при добавлении дополнительной памяти. Память машины можно увеличить до 1536 МБ, установив дополнительные модули памяти.
Меры предосторожности при работе с модулями памяти Для защиты электронных компонентов разрядите статическое электричество с вашего тела, надев антистатический браслет, если возможно, при установке модулей памяти. Если браслета нет, прикоснитесь к металлическому предмету для разрядки статического электричества перед вставкой памяти.
- Расширенная память
1. Выключите машину и отсоедините кабель питания и кабель интерфейса.
2. Снимите крышку.
3. Извлеките модуль памяти из упаковки.
4. Направив контакт памяти к разъёму, совместите вырез с контактом разъёма и
вставьте прямо под углом.
5. Аккуратно прижмите вставленную память и погружайте в машину.
6. Установите крышки на место.
Можно установить максимум два лотка подачи бумаги на 250 листов.
Вход пользователя и администрирование можно выполнять с использованием ID-карт. Для этого необходимо зарегистрировать информацию ID-карты в ранее зарегистрированном локальном списке пользователей.
Это приложение позволяет печатать данные печати непосредственно без драйвера печати.
SD/SDHC карта памяти — это микросхемная карта, которая может сохранять дополнительные шрифты, макросы, формы.
Машина оснащена слотом для карты памяти SDHC максимальным размером 32 ГБ и карты памяти SD максимальным размером 2 ГБ.

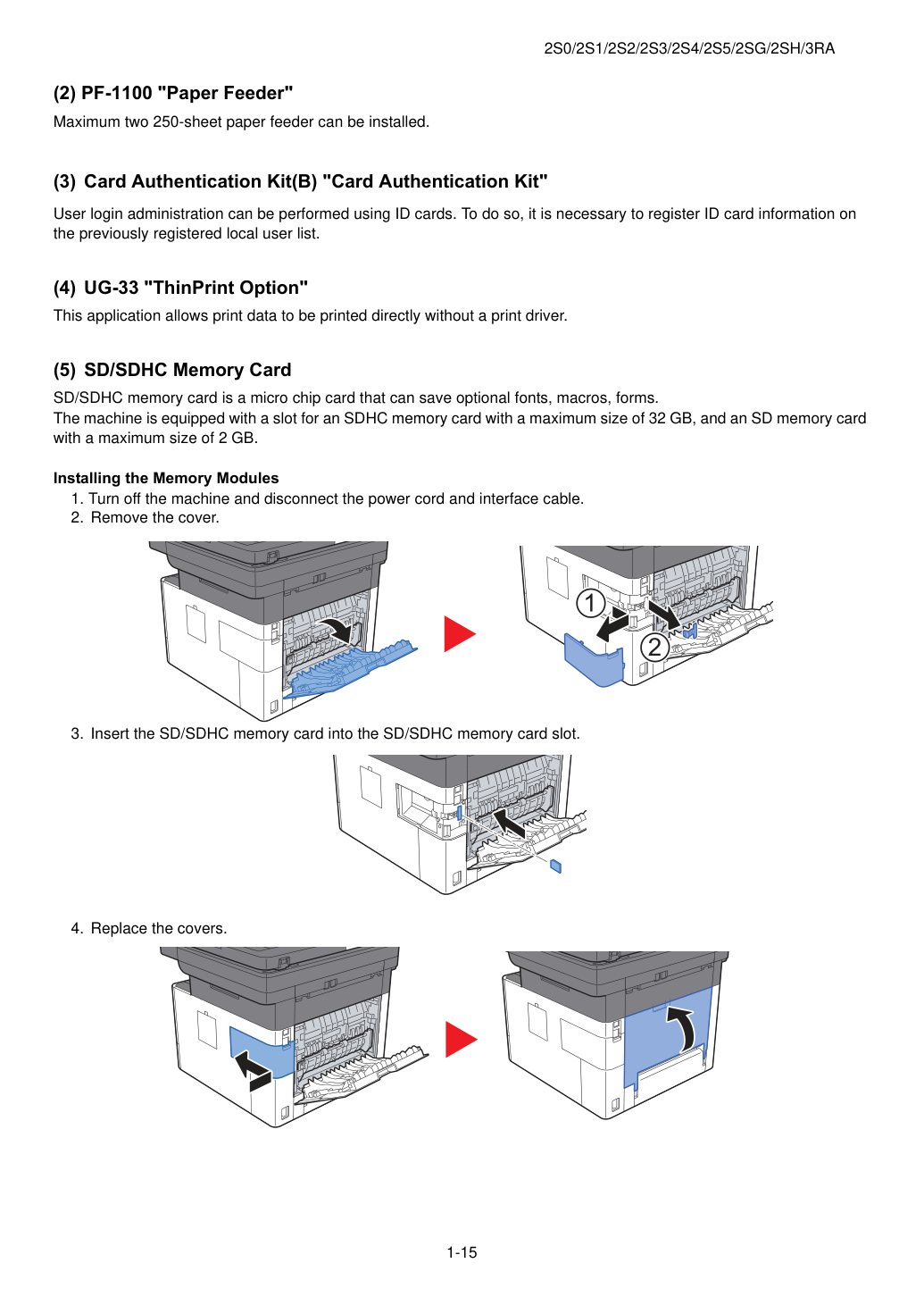

- PF-1100 "Лоток подачи бумаги"
- Набор аутентификации карт(B) "Набор аутентификации карт"
- UG-33 "Опция ThinPrint"
- SD/SDHC карта памяти
1. Выключите машину и отсоедините кабель питания и кабель интерфейса.
2. Снимите крышку.
3. Вставьте карту памяти SD/SDHC в слот SD/SDHC.
4. Установите крышки на место.
