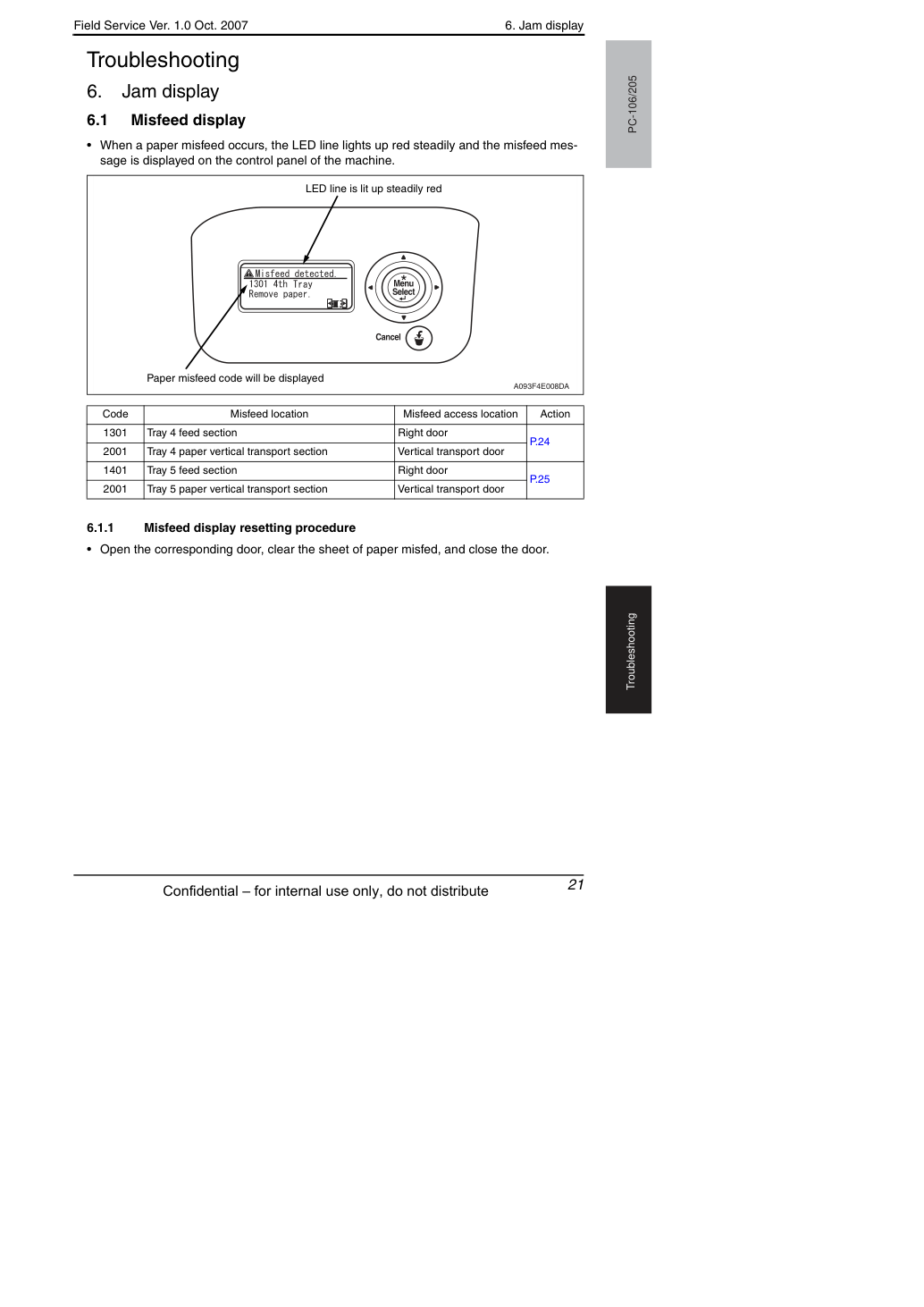

6. Дисплей замятия
• При попадании бумаги светодиодная линия загорается красным постоянно и на панели управления машины отображается сообщение о замятии.
• Открой соответствующую дверцу, удали замятый лист бумаги и закрой дверцу.
6. Дисплей замятия
6. Дисплей замятия
• При возникновении замятия бумаги сначала выполните следующие пункты первоначальной проверки.
Бумага не скручена, не волнистая и не влажная?
Проинструктируйте пользователя о правильных процедурах хранения бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очисти путь прохода бумаги и замени при необходимости.
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный ролик (roller).
Находятся ли боковой направитель и задний упор в правильном положении для размещения бумаги?
Работают ли актуаторы (actuator) правильно?
Исправьте или замените неисправный актуатор (actuator).
6. Дисплей замятия

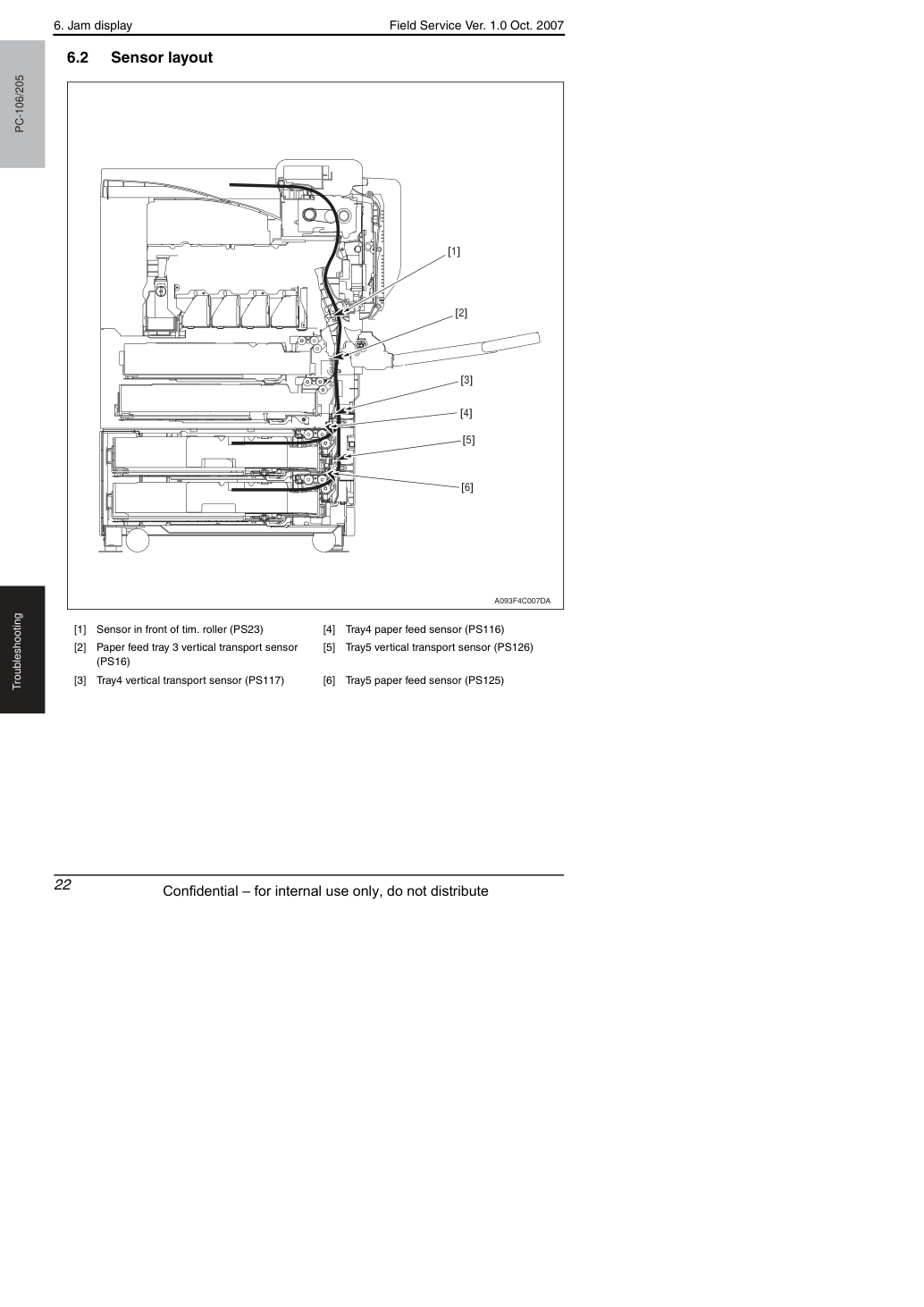

обнаружение неправильной подачи участка вертикального транспорта Передний край бумаги не блокирует датчик вертикального транспорта лотка4 (PS117) даже после истечения установленного периода времени после активации двигателя подачи бумаги лотка4 (M122).
Датчик вертикального транспорта лотка подачи бумаги 3 (PS16) не блокируется даже после истечения определенного периода времени после блокировки датчика вертикального транспорта лотка4 (PS117) бумагой.
участок обнаружение замятия при попытке реверса регистрации петли Момент возникновения нагрузки регистрации раньше, чем момент формирования петли перед регистрационным валиком при подаче бумаги из лотка4.
Обнаружение остатка бумаги в лотке4 Датчик вертикального транспорта лотка4 (PS117) блокируется при установке выключателя питания в положение ON, при открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
Датчик подачи бумаги лотка4 (PS116) блокируется при установке выключателя питания в положение ON, при открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
в результате задержки деактивации датчика Датчик вертикального транспорта лотка4 (PS117) не разблокируется даже после истечения определенного периода времени после блокировки PS117 бумагой.
6. Дисплей замятия
обнаружение неправильной подачи участка вертикального транспорта Передний край бумаги не блокирует датчик вертикального транспорта лотка5 (PS126) даже после истечения установленного периода времени после активации двигателя подачи бумаги лотка5 (M123).
Датчик вертикального транспорта лотка4 (PS117) не блокируется даже после истечения определенного периода времени после блокировки датчика вертикального транспорта лотка5 (PS126) бумагой.
участок обнаружение замятия при попытке реверса регистрации петли Момент возникновения нагрузки регистрации раньше, чем момент формирования петли перед синхронизирующим валиком при подаче бумаги из лотка5.
Обнаружение остатка бумаги в лотке5 Датчик вертикального транспорта лотка5 (PS126) блокируется при установке выключателя питания в положение ON, при открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
Датчик подачи бумаги лотка5 (PS125) блокируется при установке выключателя питания в положение ON, при открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
в результате задержки деактивации датчика Датчик вертикального транспорта лотка5 (PS126) не разблокируется даже после истечения определенного периода времени после блокировки PS126 бумагой.
