13. Индикация замятия
13. Индикация замятия
• При попадании бумаги светодиодная линия загорается красным постоянно и на панели управления машины отображается сообщение о замятии.
См. стр. 21 руководства по обслуживанию PC-106/205.
См. стр. 27 руководства по обслуживанию PC-406.
См. стр. 67 руководства по обслуживанию FS-519/PK-515/OT-602.
См. стр. 59 руководства по обслуживанию FS-609/PK-501.
См. стр. 67 руководства по обслуживанию FS-519/PK-515/OT-602.
См. стр. 33 руководства по обслуживанию SD-505.
См. стр. 33 руководства по обслуживанию SD-505.
См. стр. 59 руководства по обслуживанию FS-609/PK-501.
См. стр. 33 руководства по обслуживанию SD-505.
См. стр. 7 руководства по обслуживанию MT-502.
13. Индикация замятия
magicolor 8650 Устранение неисправностей *1: код JAM описан в истории замятия бумаги списка управления машиной.
• Открой соответствующую дверцу, удали замятый лист бумаги и закрой дверцу.

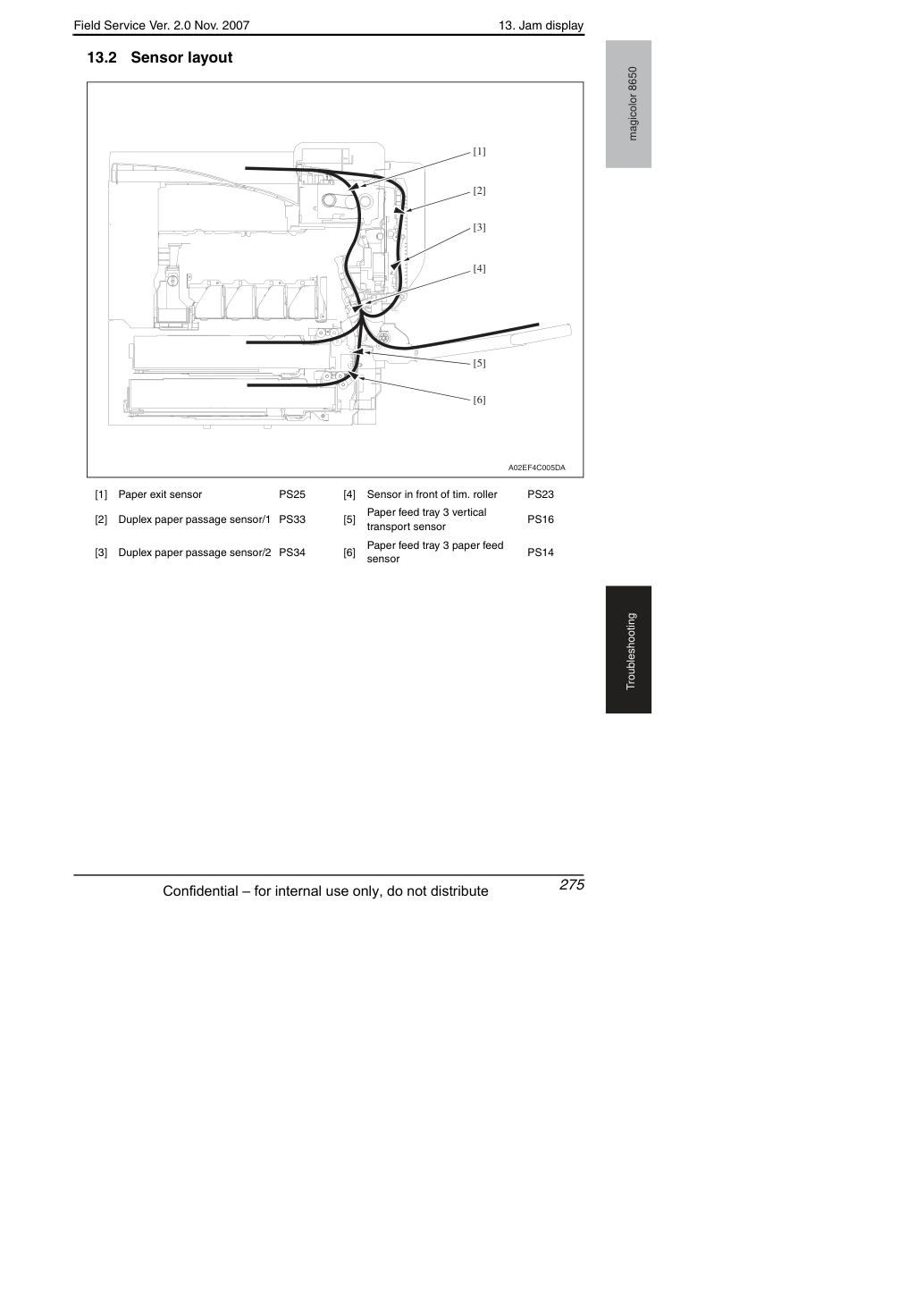

13. Индикация замятия
13. Индикация замятия
• При возникновении замятия бумаги сначала выполните следующие пункты первоначальной проверки.
Решение при возникновении волнистости бумаги Пункт проверки Действие Соответствует ли бумага спецификациям продукта?
Бумага не скручена, не волнистая и не влажная?
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очисти путь прохода бумаги и замени при необходимости.
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный ролик (roller).
Находятся ли боковой направитель и задний упор в правильном положении для размещения бумаги?
Работают ли актуаторы (actuator) правильно?
Исправьте или замените неисправный актуатор (actuator).
Переверни стопку бумаги в лотке подачи.
Волнистость бумаги возникает только после завершения прогрева или отключения режима сна?
1. Выведи Service Mode на экран.
2. Выбери [System Settings] → [Change WarmupTime].
3. Измени настройку на [Mode 3].
1. Выведи Service Mode на экран.
2. Выбери [System Settings] → [Change WarmupTime].
3. Измени настройку на [Mode 4].
1. Выведи Service Mode на экран.
2. Выбери [MachineAdjustment] → [FusingTemperature] → [Heated].
3. Выбери тип бумаги.
4. Измени температуру на [-10 °C].
1. Выведи Service Mode на экран.
2. Выбери [MachineAdjustment] → [FusingTemperature] → [Heated].
3. Выбери тип бумаги.
4. Измени температуру на [-20 °C].
13. Индикация замятия
Обнаружение замятия в секции подачи лотка 2 • Передний край бумаги не включает датчик перед роликом синхронизации (PS23) даже по истечении заданного времени после начала подачи бумаги из лотка 2.
Обнаружение остатков бумаги в секции подачи лотка 2 • Датчик цепной подачи лотка 2 (PS1) включается при включении переключателя питания, открытии и закрытии дверцы или крышки или при сбросе замятия или неисправности.
Замятие разворота петли регистрации секции • Для бумаги, поданной из лотка 2, из-за задержки прибытия бумаги формирование петли перед роликом синхронизации не завершается до момента подъёма синхронизации главного двигателя (M1).
Замятие • Для бумаги, поданной из лотка 2, разрешение TOD остаётся отключённым в течение заданного периода времени после синхронизации вывода TOD.
13. Индикация замятия
Обнаружение замятия в секции подачи лотка 3 • Передний край бумаги не разблокирует датчик вертикального транспорта лотка 3 (PS16) даже по истечении заданного времени после начала подачи бумаги из лотка 3.
Обнаружение остатков бумаги в лотке 3 • Датчик вертикального транспорта лотка 3 (PS16) разблокируется при включении переключателя питания, открытии и закрытии дверцы или крышки или при сбросе замятия или неисправности.
• Датчик подачи бумаги лотка 3 (PS14) разблокируется при включении переключателя питания, открытии и закрытии дверцы или крышки или при сбросе замятия или неисправности.
Замятие • Для бумаги, поданной из лотка 3, разрешение TOD остаётся отключённым в течение заданного периода времени после синхронизации вывода TOD.
13. Индикация замятия
Обнаружение замятия в секции подачи лотка 1 • Передний край бумаги не включает датчик перед роликом синхронизации (PS23) даже по истечении заданного времени после начала подачи бумаги из лотка 1.
Замятие разворота петли регистрации • Для бумаги, поданной из лотка 1, формирование петли не завершается до входа листа в ролик синхронизации, так как момент подъёма нагрузки для регистрации наступает раньше момента подъёма нагрузки для формирования петли.
замятие • Для бумаги, подаваемой из лотка 1, разрешение TOD остается отключенным в течение предопределенного периода времени после момента вывода TOD.
13. Индикация замятия
Обнаружение неправильной подачи в секции предварительной регистрации дуплекса • Передний край бумаги не активирует датчик перед тим. роликом (PS23) даже после истечения заданного периода времени после начала последовательности подачи бумаги в режиме дуплекса.
Обнаружение замятия в секции формирования петли регистрации реверса • Для вторичной подачи бумаги в режиме дуплекса формирование петли не завершено до входа второй стороны листа в тим. ролик, так как момент нарастания нагрузки для регистрации наступает раньше момента нарастания нагрузки для формирования петли.
Замятие ожидания разрешения TOD в секции регистрации • Для вторичной подачи бумаги в режиме дуплекса разрешение TOD остается отключенным в течение предопределенного периода времени после момента вывода TOD.
13. Индикация замятия
Обнаружение неправильной подачи в секции вертикальной транспортировки • Передний край бумаги не активирует датчик перед тим. роликом (PS23) даже после истечения заданного периода времени после блокировки датчика вертикальной транспортировки лотка подачи бумаги 3 (PS16).
• Датчик вертикальной транспортировки лотка подачи бумаги 3 (PS16) не разблокируется даже после истечения заданного периода времени после блокировки PS16.
Обнаружение замятия в секции формирования петли регистрации • Для бумаги, подаваемой из лотка 3, формирование петли не завершено до входа листа в тим. ролик, так как момент нарастания нагрузки для регистрации наступает раньше момента нарастания нагрузки для формирования петли.
13. Индикация замятия
Обнаружение неправильной подачи во 2-й секции передачи изображения • Лист бумаги не деактивирует датчик перед тим. роликом (PS23) после истечения предопределенного периода времени с момента активации листом PS23.
• Лист бумаги не активирует датчик выхода бумаги (PS25) после истечения предопределенного периода времени с момента активации листом датчика перед тим. роликом (PS23).
Обнаружение оставшейся бумаги во 2-й секции передачи изображения • Датчик перед тим. роликом (PS23) активирован при включении переключателя питания, открытии и закрытии двери или крышки либо при сбросе замятия или неисправности.
Обнаружение замятия в секции формирования петли регистрации • Для бумаги, подаваемой из лотка, формирование петли не завершено до входа листа в тим. ролик, так как момент нарастания нагрузки для регистрации наступает раньше момента нарастания нагрузки для формирования петли.
13. Индикация замятия
Обнаружение неправильной подачи в секции выхода • Датчик выхода бумаги (PS25) не деактивируется даже после истечения заданного периода времени после активации датчиком бумагой PS25.
• Датчик выхода бумаги (PS25) не активируется даже после истечения заданного периода времени после начала последовательности возврата.
• Датчик прохода бумаги дуплекса/1 (PS33) не активируется даже после истечения заданного периода времени после начала последовательности возврата.
Обнаружение оставшейся бумаги в секции выхода • Датчик выхода бумаги (PS25) активирован при включении переключателя питания, открытии и закрытии двери или крышки либо при сбросе замятия или неисправности.
13. Индикация замятия
Обнаружение неправильной подачи в секции транспортировки дуплекса • Лист бумаги не разблокирует датчик прохода бумаги дуплекса/2 (PS34) после истечения предопределенного периода времени с момента блокировки листом датчика прохода бумаги дуплекса/1 (PS33).
• Лист бумаги не разблокирует датчик прохода бумаги дуплекса/1 (PS33) после истечения предопределенного периода времени с момента блокировки PS33.
• Лист бумаги не блокирует датчик прохода бумаги дуплекса/2 (PS34) после истечения предопределенного периода времени с момента разблокировки PS34.
Обнаружение оставшейся бумаги в секции транспортировки дуплекса • Датчик прохода бумаги дуплекса/1 (PS33) заблокирован либо датчик прохода бумаги дуплекса/2 (PS34) разблокирован при включении переключателя питания, открытии и закрытии двери или крышки либо при сбросе замятия или неисправности.
13. Индикация замятия
• Возникает нарушение в работе блока управления, связанное с узлом дуплекса.
• Поступила команда остановки (команда принудительной остановки).
• Ошибка материала (неправильный тип или размер бумаги) при цикле двусторонней печати.
Проверьте наличие оставшейся бумаги в аппарате.
Проверьте, совпадает ли размер или тип бумаги, указанные на панели управления или в драйвере принтера, с фактически загруженной бумагой.
Одной из возможных причин является нарушение в работе блока управления. Поэтому выключите и включите переключатель питания и повторите цикл печати.
