2. Периодическая проверка

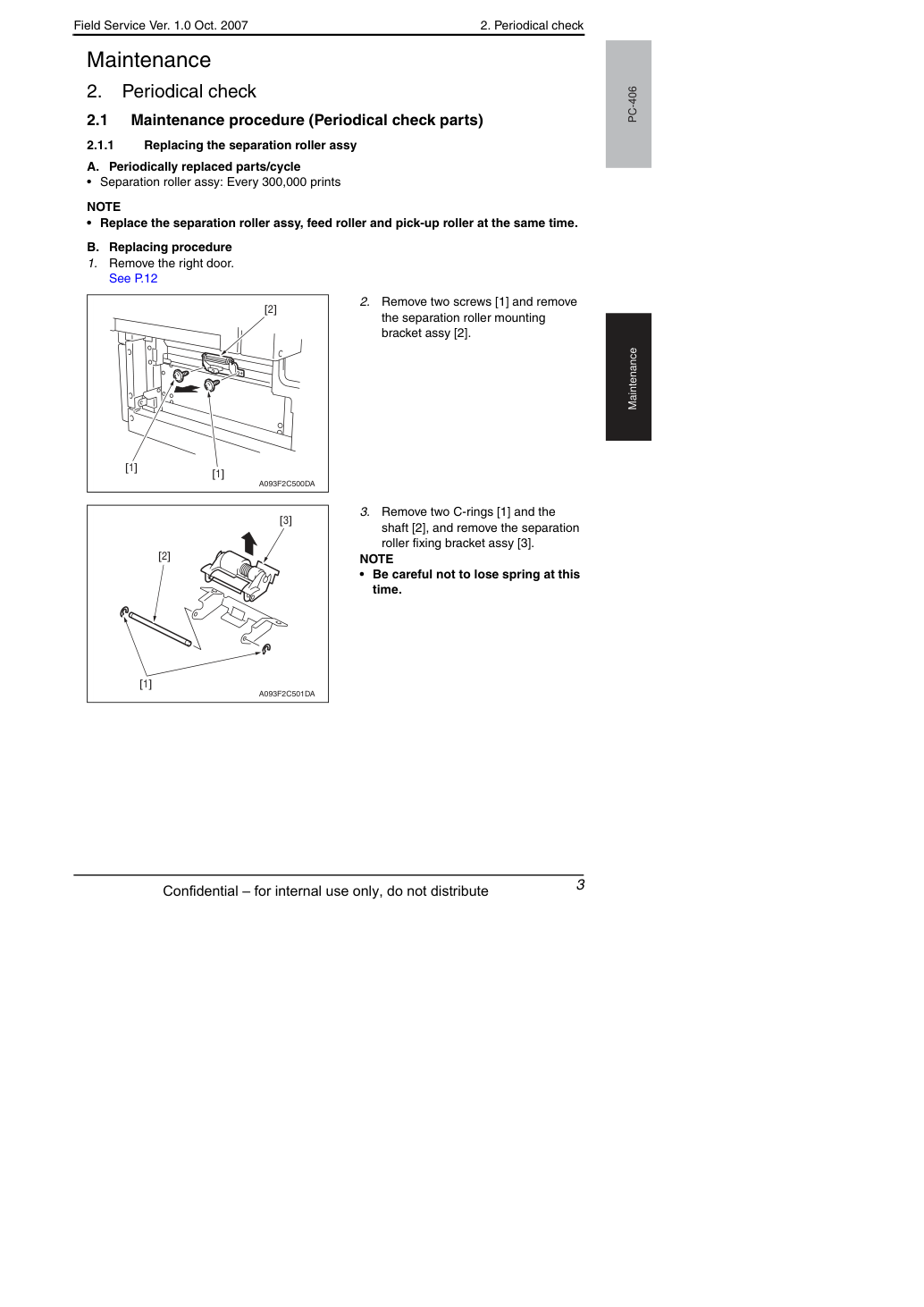

Замена узла сепарирующего ролика A. Периодически заменяемые части/цикл • Узел сепарирующего ролика: каждые 300 000 отпечатков ПРИМЕЧАНИЕ • Заменяйте узел сепарирующего ролика, ролик подачи и ролик захвата одновременно.
Извлеките два винта [1] и снимите узел кронштейна крепления сепарирующего ролика [2].
Извлеките два C-кольца [1] и вал [2], и снимите узел кронштейна фиксации сепарирующего ролика [3].
• Будьте осторожны, не потеряйте пружину при выполнении этой операции.
2. Периодическая проверка

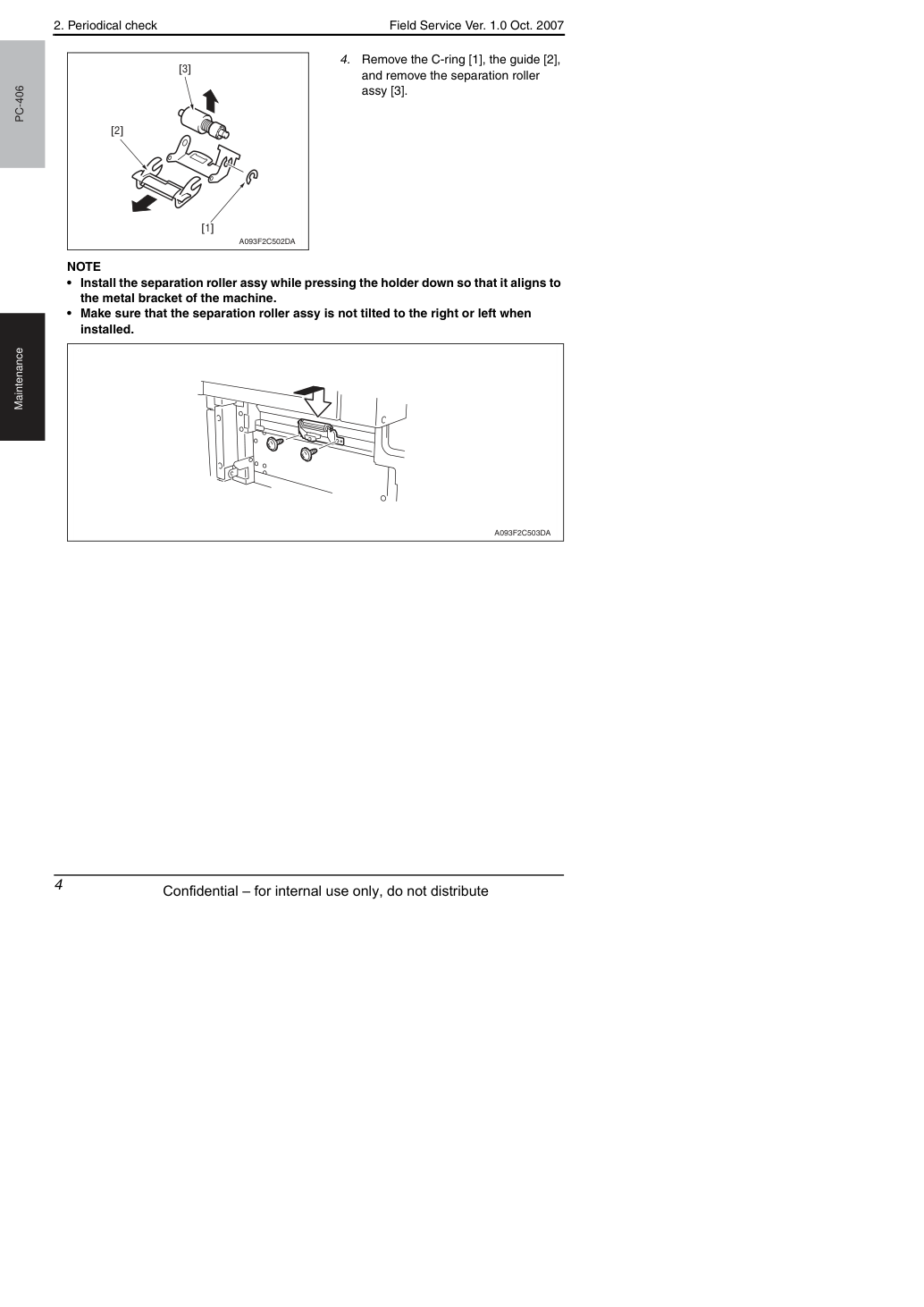

Снимите стопорное кольцо [1], направляющую [2] и снимите узел ролика разделения [3].
• Установите узел ролика разделения, нажимая держатель вниз так, чтобы он совпал с металлическим кронштейном машины.
• Убедитесь, что узел ролика разделения при установке не наклонен вправо или влево.
2. Периодическая проверка

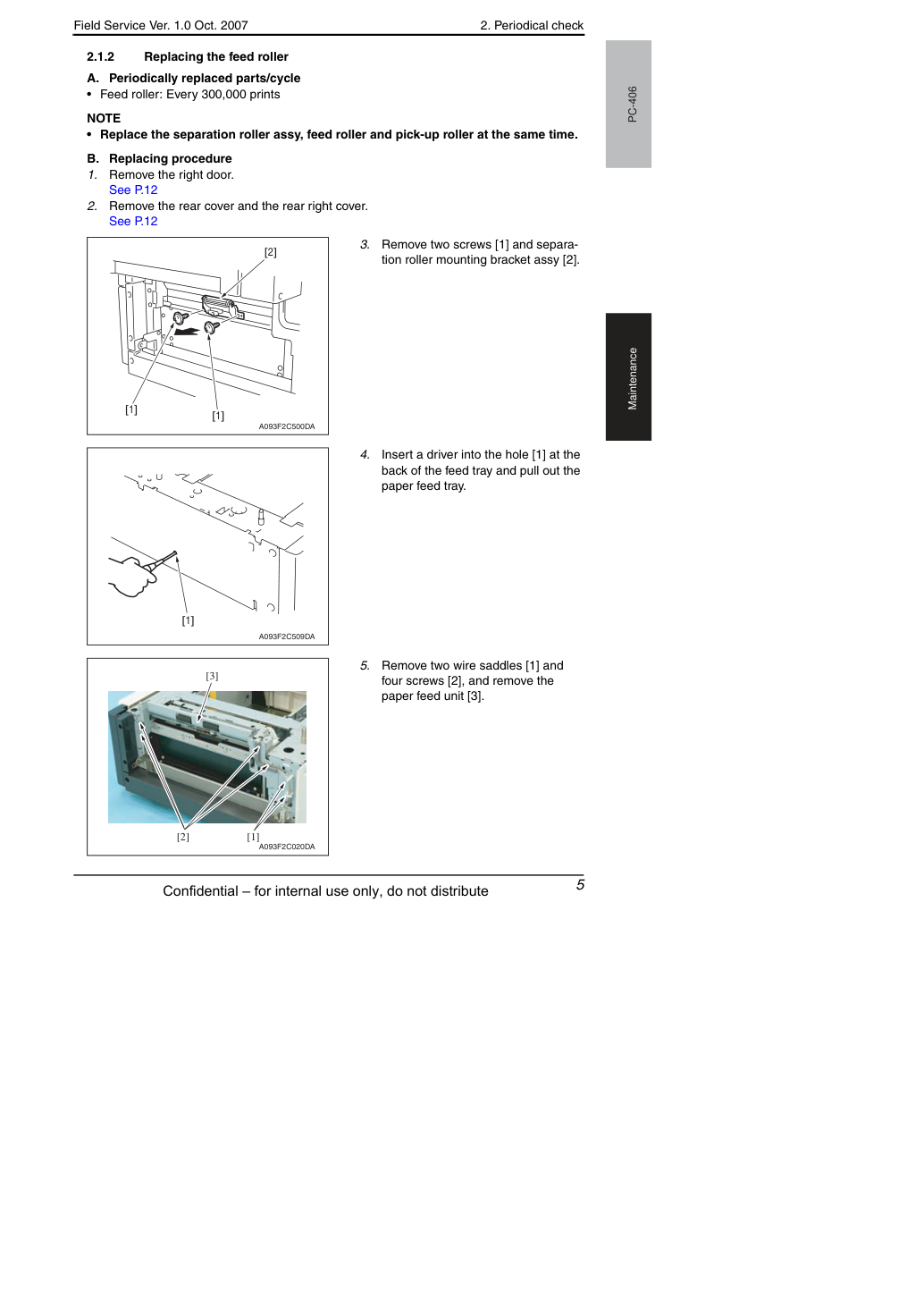

Замена ролика подачи A. Периодически заменяемые детали/цикл • Ролик подачи: каждые 300 000 отпечатков Примечание • Замените узел ролика разделения, ролик подачи и ролик захвата одновременно.
Снимите заднюю крышку и правую заднюю крышку.
Снимите два винта [1] и узел кронштейна монтажа сепарирующего ролика [2].
Вставь отвертку в отверстие [1] на задней части лотка подачи и вытащи лоток подачи бумаги.
Снимите две проволочные скобы [1] и четыре винта [2], и снимите узел подачи бумаги [3].
2. Периодическая проверка

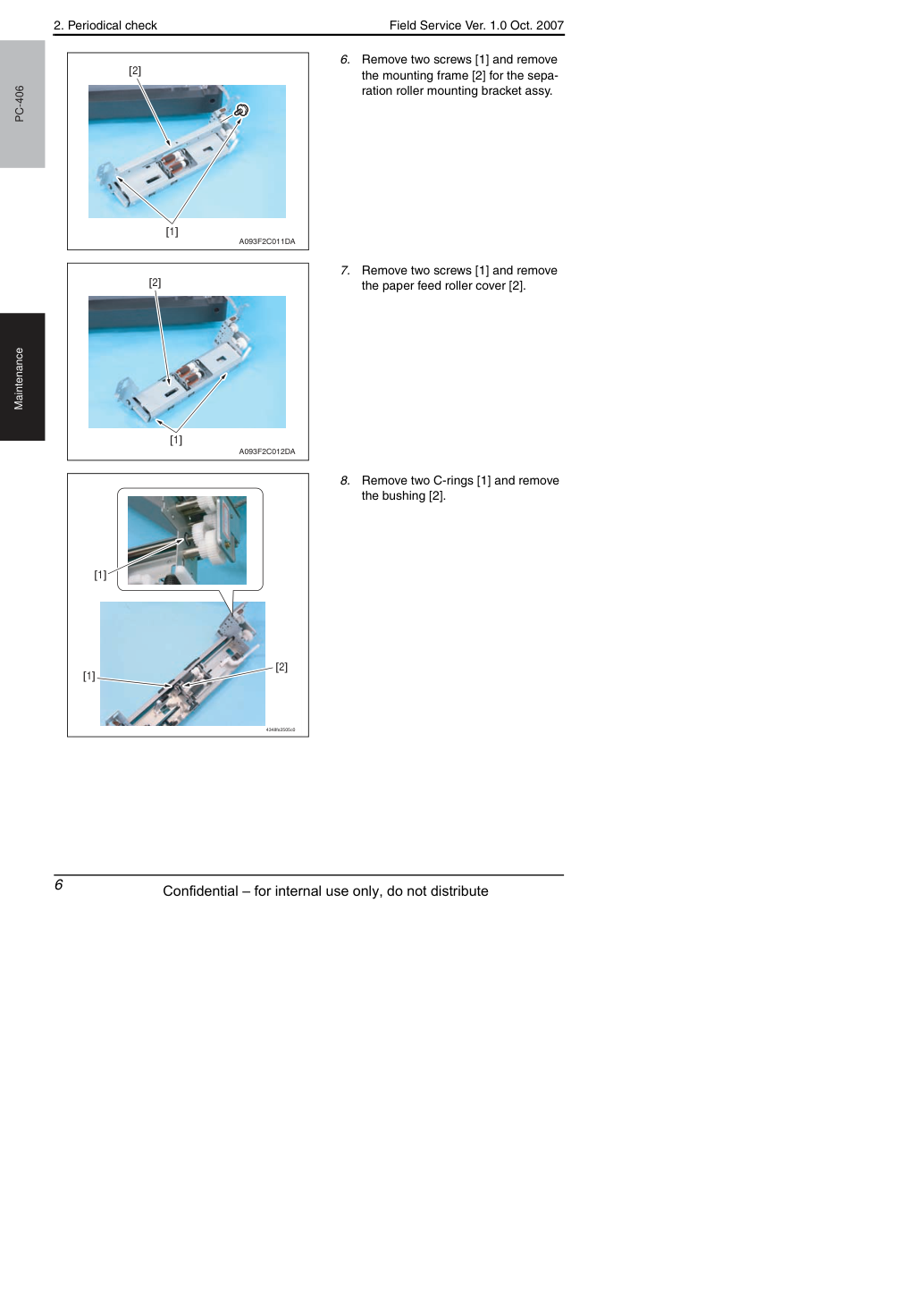

Снимите два винта [1] и снимите монтажный каркас [2] для узла кронштейна монтажа сепарирующего ролика.
Снимите два винта [1] и снимите крышку ролика подачи бумаги [2].
Снимите два стопорных кольца [1] и снимите втулку [2].
2. Периодическая проверка

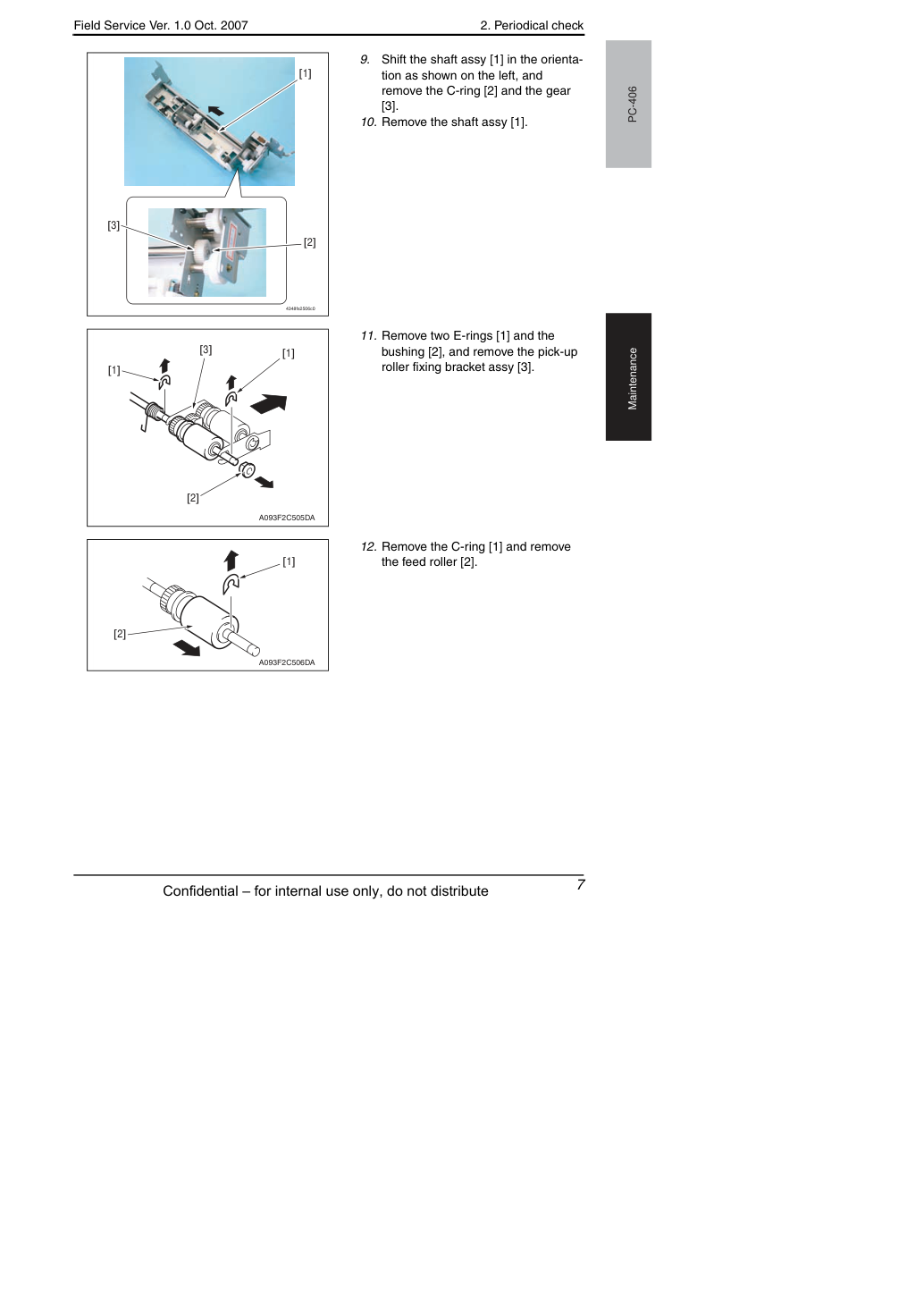

Переместите узел вала [1] в ориентацию, показанную слева, и снимите стопорное кольцо [2] и шестерню [3].
10. Снимите узел вала [1].
11. Снимите два E-образных кольца [1] и
втулку [2], и снимите узел кронштейна крепления ролика захвата [3].
12. Снимите стопорное кольцо [1] и снимите
2. Периодическая проверка

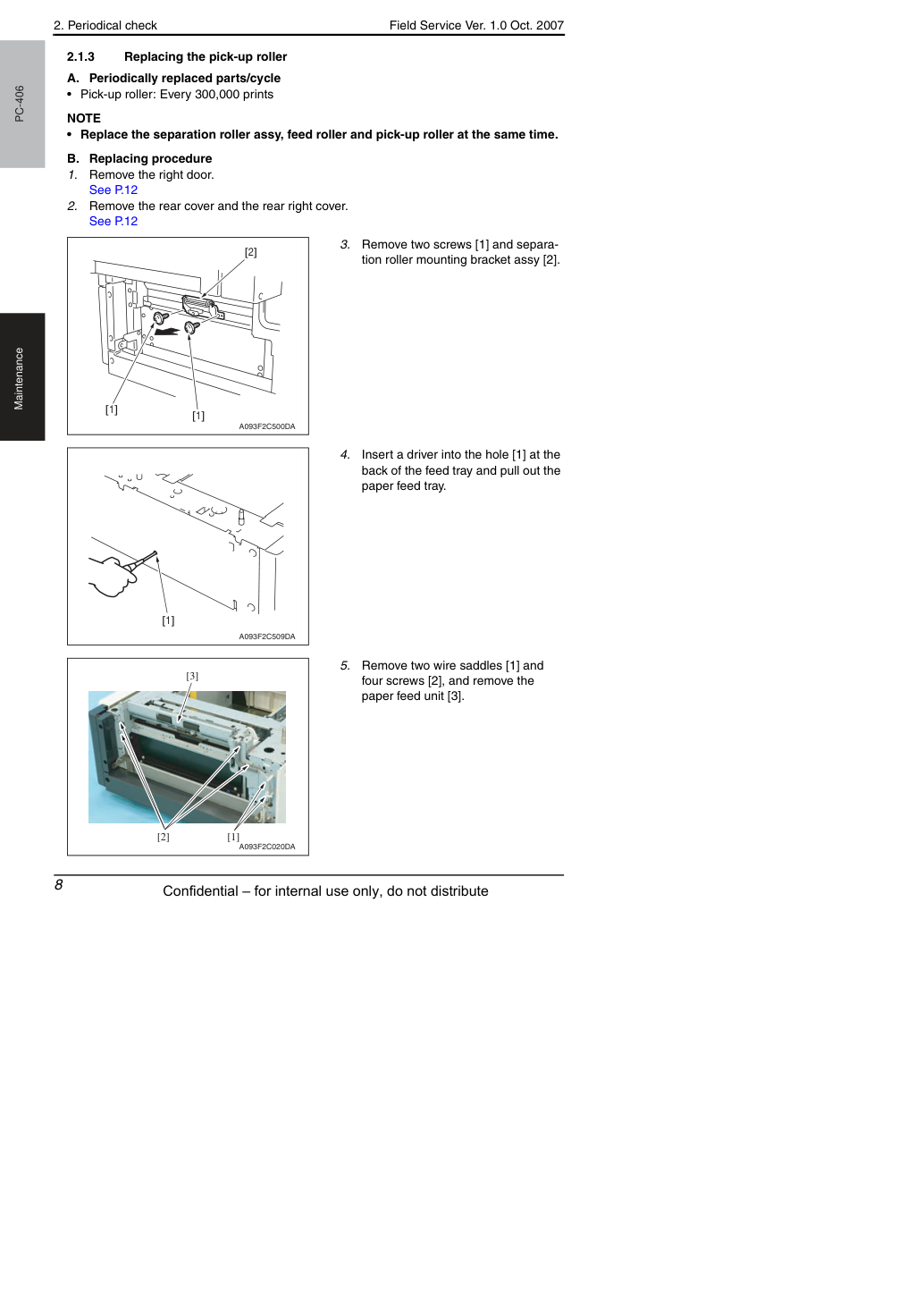

Замена ролика захвата A. Периодически заменяемые детали/цикл • Ролик захвата: каждые 300 000 отпечатков Примечание • Замените узел ролика разделения, ролик подачи и ролик захвата одновременно.
Снимите заднюю крышку и правую заднюю крышку.
Снимите два винта [1] и узел кронштейна монтажа сепарирующего ролика [2].
Вставь отвертку в отверстие [1] на задней части лотка подачи и вытащи лоток подачи бумаги.
Снимите две проволочные скобы [1] и четыре винта [2], и снимите узел подачи бумаги [3].
2. Периодическая проверка

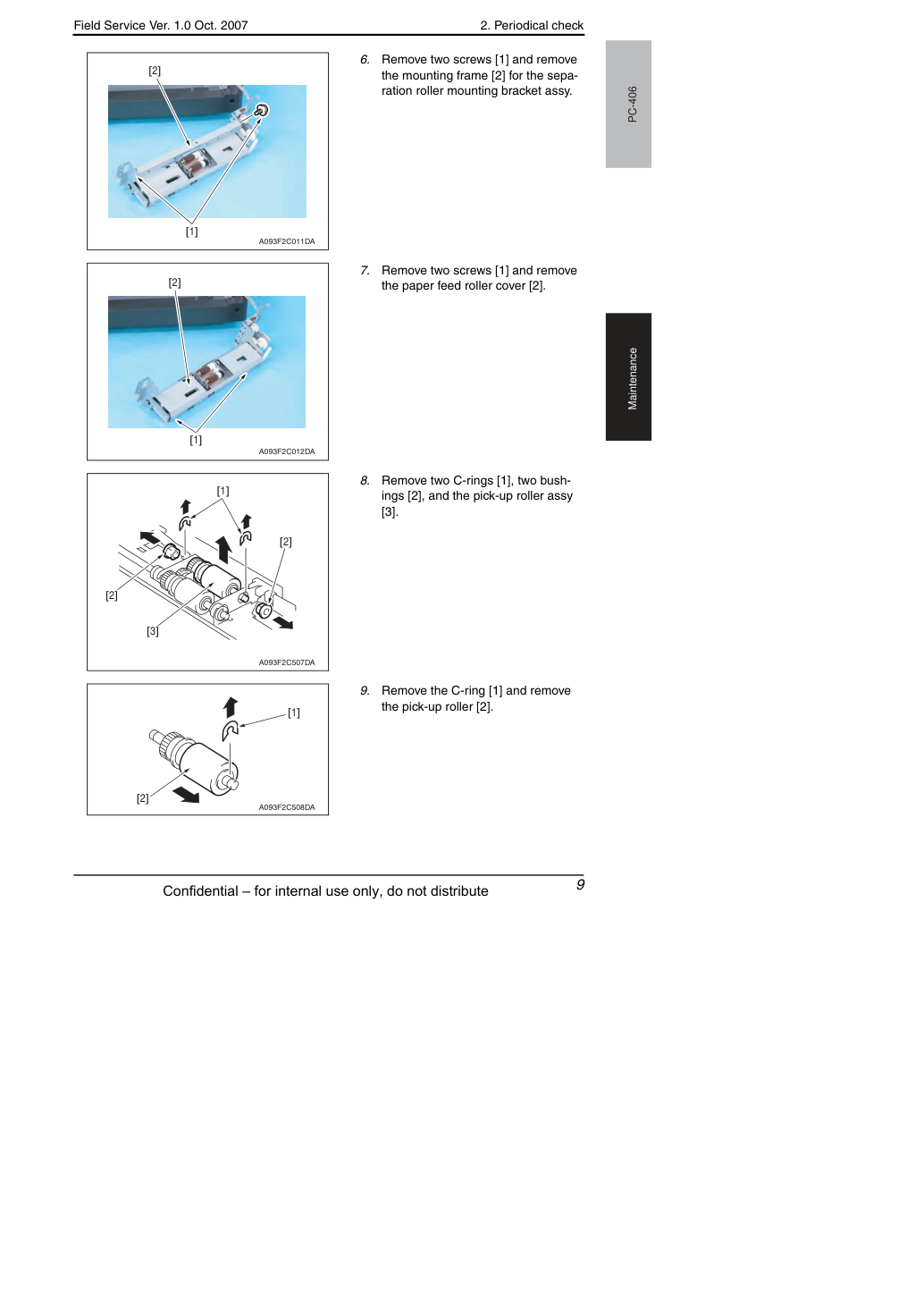

Снимите два винта [1] и снимите монтажный каркас [2] для узла кронштейна монтажа сепарирующего ролика.
Снимите два винта [1] и снимите крышку ролика подачи бумаги [2].
прокладки [2] и узел ролика захвата [3].
Снимите стопорное кольцо [1] и снимите ролик захвата [2].
