3. Периодическая диагностика
• Для определения необходимости очистки или замены элементов обслуживания основного корпуса и опций используй список управления машиной для проверки соответствующих значений счётчика жизненного цикла.
A. Детали, заменяемые пользователем (CRU) *1: Детали могут быть заменены либо пользователем, либо инженером сервиса.
Подробнее см. [Unit Replacement] в разделе «Adjustment/Setting» на стр. 219 *2: Состояние переполнения отработанного тонера обнаруживается путём обнаружения фактических выбросов отработанного тонера.
*3: Картриджи с тонером, поставляемые с продуктом, требуют замены после 6000 отпечатков для Y, M, C и после 9000 отпечатков для K.
3. Периодическая диагностика
magicolor 8650 Обслуживание C. Периодическая замена/очистка деталей 2 (на 200000 отпечатков) *1: Замени эти детали одновременно.
*1: Замени эти детали одновременно.

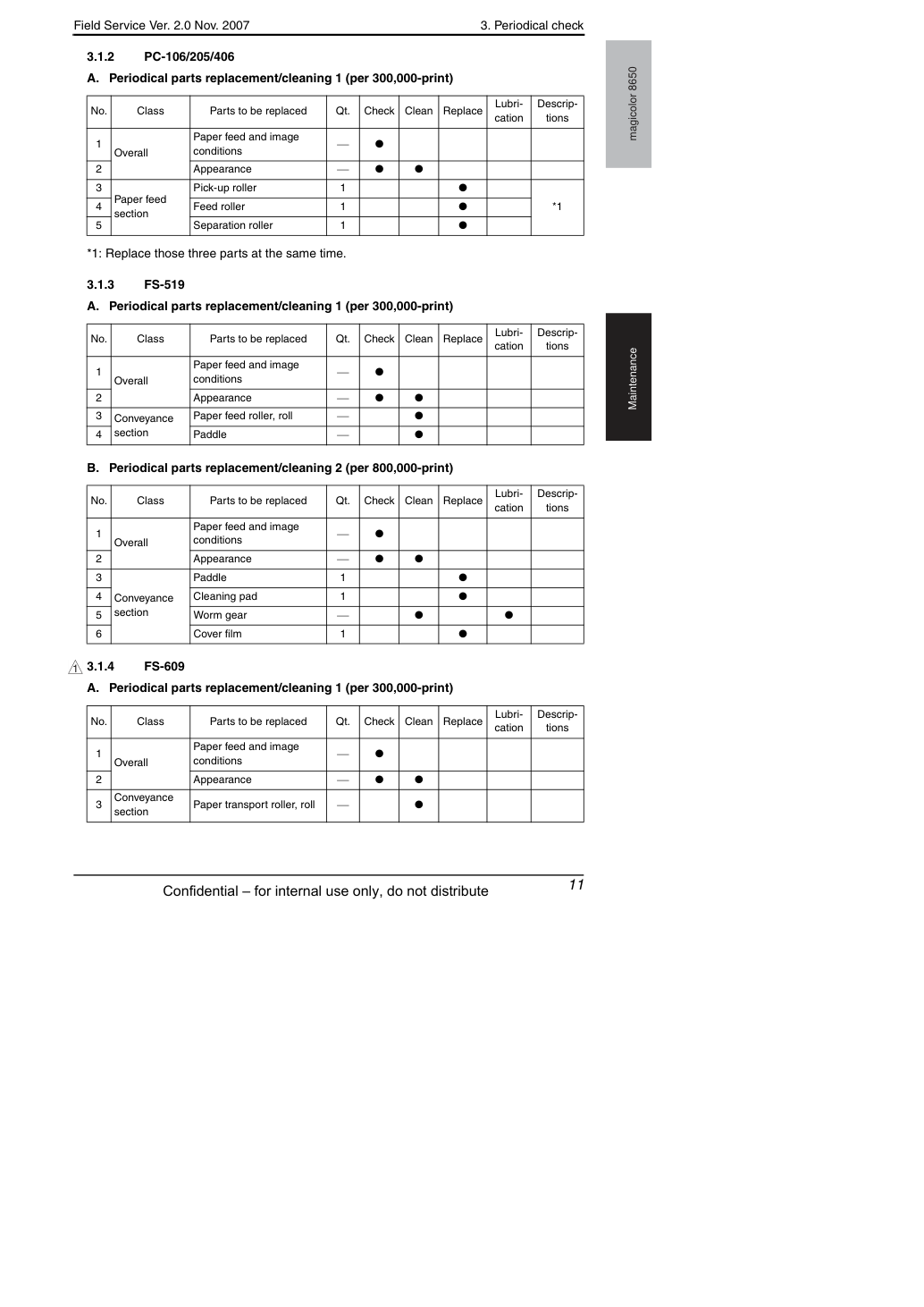

3. Периодическая диагностика
*1: Замени эти три детали одновременно.
3. Периодическая диагностика
• Для обеспечения качественной печати машиной и продления срока ее эксплуатации рекомендуется проводить работы по техническому обслуживанию, описанные в данном графике, в соответствии с указаниями.
• Для проверки необходимости замены деталей, выполни следующие операции на панели управления: [Service Mode] → [List Output] → [Management List].
• Условия обслуживания основаны на использовании формата A4 или 8 1/2 x 11, стандартный режим и режим низкого энергопотребления ВЫКЛ.
*1: Фактический цикл долговечности — это значение счётчика жизненного цикла.
*2: Замени эти детали одновременно.
*3: Озоновый фильтр поставляется в комплекте с узлом ремня переноса (transfer belt unit), поэтому все они заменяются одновременно.
*4: Состояние переполнения отработанного тонера обнаруживается путём обнаружения фактических выбросов отработанного тонера.
*5: Поскольку у узла ролика переноса нет счётчика жизненного цикла, замени его по счётчику жизненного цикла узла ремня переноса.
*9: Картриджи с тонером, поставляемые с продуктом, требуют замены после 6000 отпечатков для Y, M, C и после 9000 отпечатков для K.
3. Периодическая диагностика
magicolor 8650 Обслуживание B. Опция *1: Фактический цикл долговечности — это значение счётчика жизненного цикла.
*2: Замени эти детали одновременно.
*3: См. руководство сервиса каждой опции.
3. Периодическая диагностика
Значение срока службы расходных материалов и деталей • Для проверки значения счётчика жизненного цикла материалов и деталей используй список управления машиной.
• Значение спецификации срока службы означает фактический срок службы, достигаемый при печати в условиях, определённых в следующем разделе «Conditions for life specifications values». Фактический срок службы может значительно варьироваться в зависимости от того, как использовалась машина, и других факторов.
*1: Состояние переполнения контейнера отработанного тонера определяется обнаружением фактических выбросов отработанного тонера.
*2: После обнаружения полноты тонера необходимо заменить на новый контейнер отработанного тонера для сброса.
*3: Инициирование любого нового цикла печати блокируется при достижении максимального значения ресурса.
*4: Обозначение «M» указывает значение расстояния, пройденного печатным барабаном (PC drum), переведённое в соответствующее значение количества часов и значение.
*5: «Normal» и «Long» — это параметры, доступные в [Service Mode] → [System Settings] → [IU Yield Setting].
Датчик полноты контейнера отработанного тонера (Waste toner box) обнаруживает количество накопленного тонера в контейнере отработанного тонера и отправляет сигнал, определяющий конец ресурса контейнера отработанного тонера.
Когда количество напечатанных страниц *6 достигает установленного значения ресурса, показанного справа, обнаруживается конец ресурса узла.
Сравнивая количество напечатанных страниц *6 с количеством напечатанных страниц, рассчитанным на основе времени работы ремня передачи (transfer belt), машина обнаруживает конец ресурса узла, когда один из них достигает установленного значения, показанного справа.
Сравнивая время вращения печатного барабана (PC drum) с временем вращения печатного барабана, рассчитанным на основе количества напечатанных страниц *6, машина обнаруживает конец ресурса узла, когда один из них достигает установленного значения, указанного в таблице ниже.
* Вращение печатного барабана (PC drum) рассчитывается на основе расстояния, пройденного печатным барабаном.
См. значения ресурса узла формирования изображения (imaging unit) в таблице ниже.
3. Периодическая диагностика
magicolor 8650 Maintenance *6: Условие подсчёта отличается в зависимости от длины бумаги в направлении субсканирования.
Управление блокировкой печати для одной детали при возникновении события блокировки печати в другой детали • Для сокращения количества обращений в сервис: когда печать блокируется для любой из следующих деталей, сделайте печать запрещённой также для других деталей, достигших значения ресурса, и замените эти детали одновременно.
3. Периодическая диагностика
• Спирт, описанный в процедуре очистки обслуживания, представляет собой изопропиловый спирт.
Медленно вытяните инструмент для очистки зарядного устройства (charger-cleaning tool) [1] как можно дальше.
Затем медленно введите инструмент для очистки зарядного устройства как можно дальше.
Повторите указанные операции три раза.
• Медленно переместите инструмент для очистки зарядного устройства до конца в любом направлении.
Используя салфетку для очистки, смоченную в спирте, протрите ролик синхронизации (timing roller) [1] для удаления грязи.
3. Периодическая диагностика
Протрите области вокруг порта сбора отработанного тонера салфеткой, смоченной в воде или спирте, для удаления рассыпанного тонера и грязи.
Используя салфетку для очистки, смоченную в спирте, протрите транспортные ролики (transport rollers) [1] для удаления грязи.
3. Периодическая диагностика
Выдвиньте лоток подачи бумаги 2 (paper feed tray 2).
Снимите крышку жгута проводов (harness cover) [1] и отсоедините разъём (connector) [2].
Снимите три винта (screws) [1] и снимите узел подачи бумаги лотка подачи бумаги 2 (paper feed tray 2 paper feed assy) [2].
• Узел подачи бумаги лотка подачи бумаги 2 (paper feed tray 2 paper feed assy) позиционируется валом (shaft), проходящим через заднюю рамку (back frame) узла.
При снятии узла подачи лотка 2 (feed tray 2 paper feed assy) сдвигайте его в направлении стрелки.
Снимите две пружины (springs) [1] и снимите крышку (cover) [2].
3. Периодическая диагностика

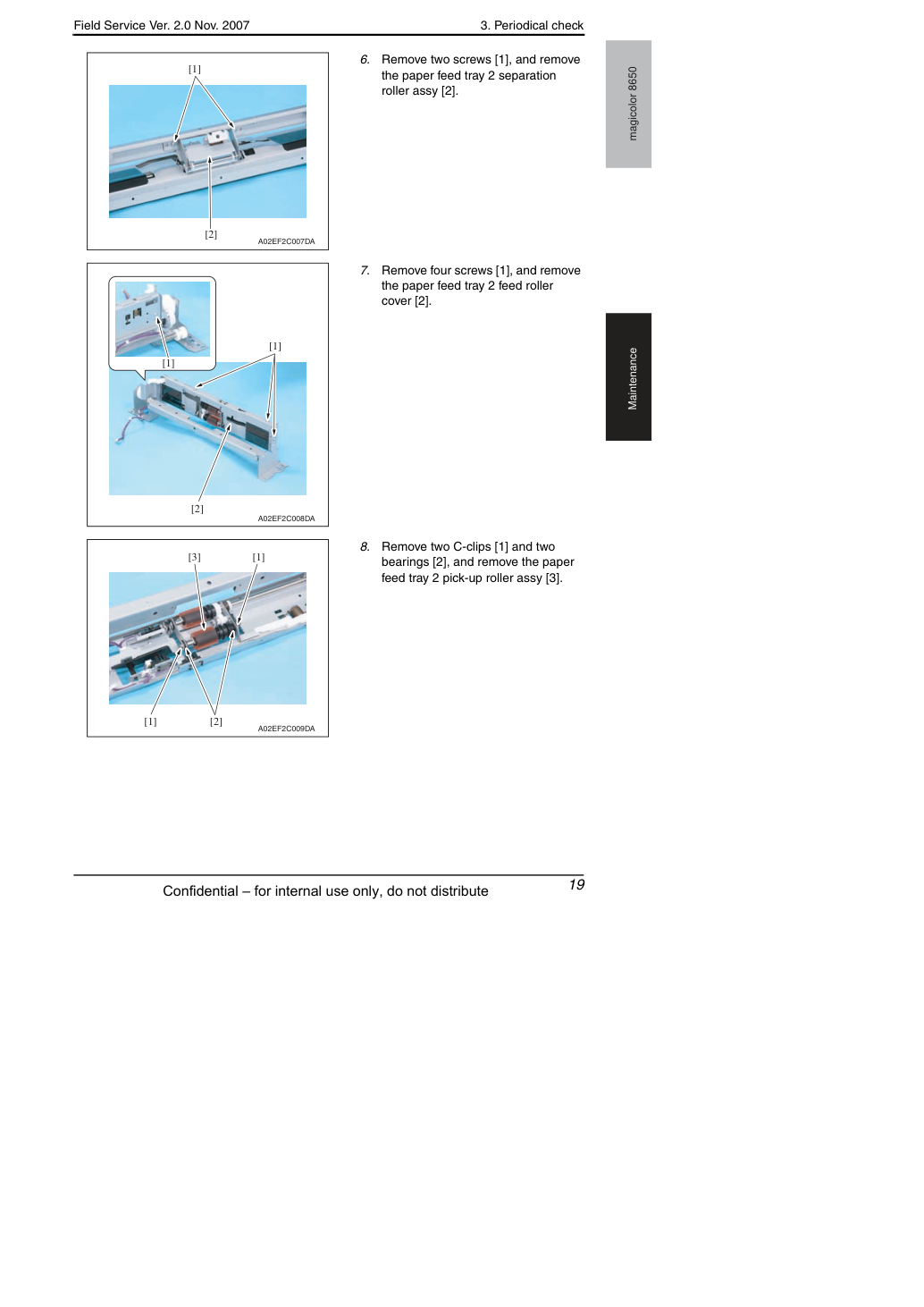

Снимите два винта (screws) [1] и снимите узел разделительного ролика лотка подачи бумаги 2 (paper feed tray 2 separation roller assy) [2].
Снимите четыре винта (screws) [1] и снимите крышку ролика подачи лотка подачи бумаги 2 (paper feed tray 2 feed roller cover) [2].
Снимите два C-образных фиксатора (C-clips) [1] и два подшипника (bearings) [2], и снимите узел ролика захвата лотка подачи бумаги 2 (paper feed tray 2 pick-up roller assy) [3].
3. Периодическая диагностика

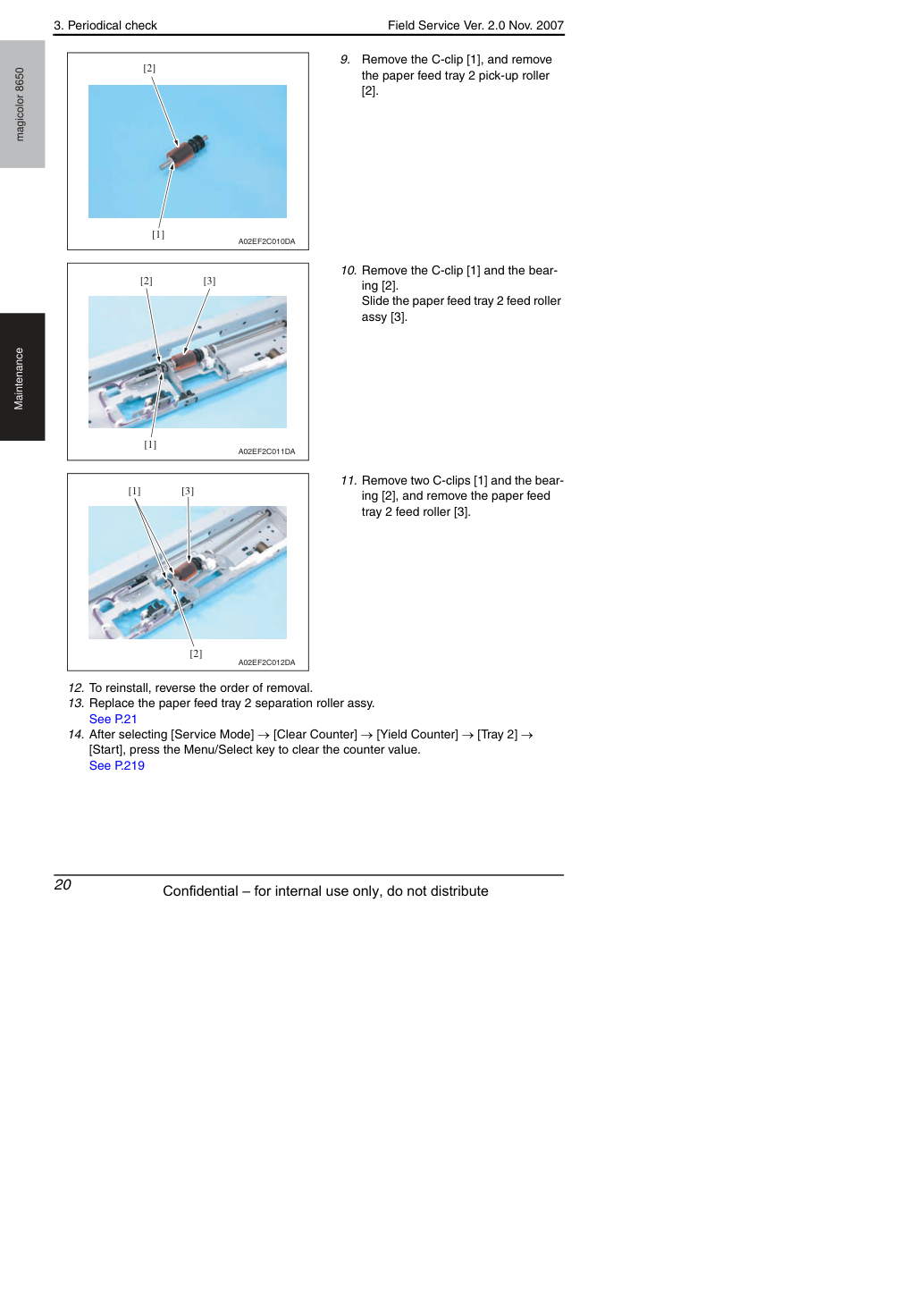

Снимите C-образный фиксатор (C-clip) [1] и снимите ролик захвата лотка подачи бумаги 2 (paper feed tray 2 pick-up roller) [2].
10. Снимите C-образный фиксатор (C-clip) [1] и подшипник (bearing)
Сдвиньте узел ролика подачи лотка подачи бумаги 2 (paper feed tray 2 feed roller assy) [3].
11. Снимите два C-образных фиксатора (C-clips) [1] и подшипник (bearing)
и снимите ролик подачи лотка подачи бумаги 2 (paper feed tray 2 feed roller) [3].
12. Для переустановки выполните операции в обратном порядке.
13. Замените узел разделительного ролика лотка подачи бумаги 2 (paper feed tray 2 separation roller assy).
14. После выбора [Service Mode] → [Clear Counter] → [Yield Counter] → [Tray 2] →
[Start] нажмите клавишу Menu/Select для сброса значения счётчика.
3. Периодическая диагностика
Выдвиньте лоток подачи бумаги 2 (paper feed tray 2).
Снимите узел разделительного ролика лотка подачи бумаги 2 (paper feed tray 2 separation roller assy).
Снимите два C-образных фиксатора (C-clips) [1], вал (shaft) [2], пружину (spring) [3] и направляющую (guide) [4].
Снимите узел пластины крепления разделительного ролика (separation roller fixing plate assy) [5].
Снимите два стопорных кольца C-clip [1] и снимите узел ролика разделения лотка подачи бумаги 2 [2].
Для переустановки выполните операции в обратном порядке.
3. Периодическая диагностика
Выдвиньте лоток подачи бумаги 3.
Снимите дверь вертикального транспорта.
Снимите заднюю правую крышку/2.
Снимите крышку жгута проводов (harness cover) [1] и отсоедините разъём (connector) [2].
Снимите четыре винта [1] и снимите узел подачи бумаги лотка подачи бумаги 3 [2].
• Узел подачи бумаги лотка подачи бумаги 3 позиционируется валом, проходящим через заднюю раму узла. При снятии узла подачи лотка подачи бумаги 3 сдвиньте его в направлении стрелки.
Опустите крышку очистки замятия [1], снимите два винта [2] и снимите узел ролика разделения лотка подачи бумаги 3 [3].
3. Периодическая диагностика

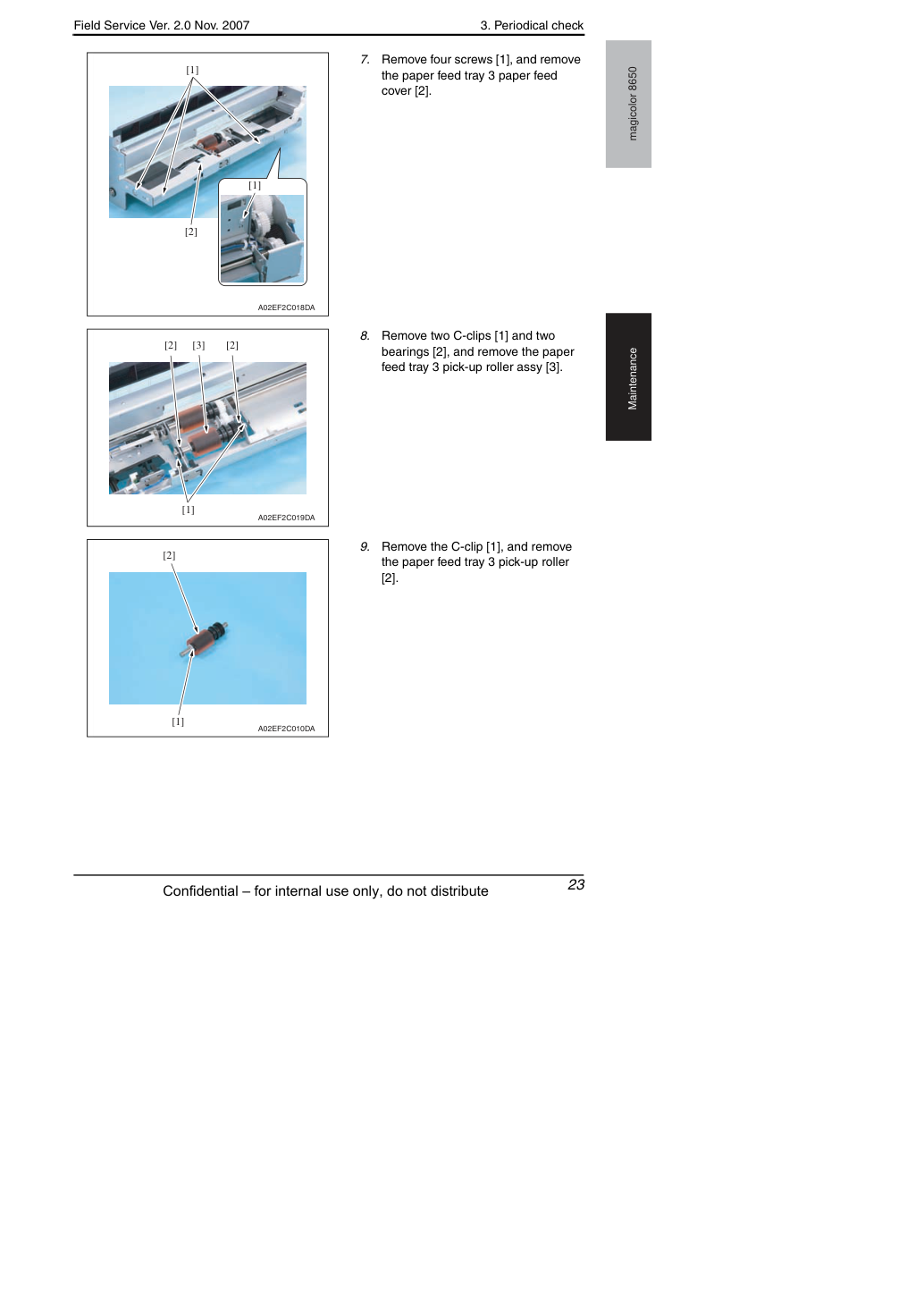

Снимите четыре винта [1] и снимите крышку подачи бумаги лотка подачи бумаги 3 [2].
Снимите два стопорных кольца C-clip [1] и два подшипника [2] и снимите узел ролика захвата лотка подачи бумаги 3 [3].
Снимите стопорное кольцо C-clip [1] и снимите ролик захвата лотка подачи бумаги 3 [2].
3. Периодическая диагностика
10. Снимите два стопорных кольца C-clip [1] и два
подшипника [2]. Сдвиньте ролик подачи лотка подачи бумаги 3 [3] в направлении стрелки.
11. Снимите стопорное кольцо C-clip [1] и снимите
ролик подачи лотка подачи бумаги 3 [2].
12. Для переустановки выполните операции в обратном порядке.
13. Замените узел ролика разделения лотка подачи бумаги 3.
14. После выбора [Service Mode] → [Clear Counter] → [Yield Counter] → [Tray 3] →
[Start] нажмите клавишу Menu/Select для сброса значения счётчика.
3. Периодическая диагностика
Выдвиньте лоток подачи бумаги 3.
Откройте дверь вертикального транспорта.
Откройте крышку очистки замятия [1], снимите два винта [2] и снимите узел ролика разделения лотка подачи бумаги 3 [3].
Снимите два стопорных кольца C-clip [1], вал [2], пружину [3] и крышку [4].
Снимите узел пластины крепления разделительного ролика (separation roller fixing plate assy) [5].
Снимите два стопорных кольца C-clip [1] и снимите узел ролика разделения лотка подачи бумаги 3 [2].
Для переустановки выполните операции в обратном порядке.
3. Периодическая диагностика
Снимите лоток подачи бумаги 1.
Отсоедините жгут с крайней крышки [1] и снимите седло провода [2] и винт [3].
Снимите стопорное кольцо E-ring [1] и снимите муфту подачи лотка подачи бумаги 1 [2].
3. Периодическая диагностика
Снимите стопорное кольцо C-clip [1] и подшипник [2].
Снимите два стопорных кольца C-clip [1] и подшипник [2] и снимите ролик подачи лотка подачи бумаги 1 [3].
Для переустановки выполните операции в обратном порядке.
Замените узел ролика разделения лотка подачи бумаги 1.
10. После выбора [Service Mode] → [Clear Counter] → [Yield Counter] → [Tray 1] →
[Start] нажмите клавишу Menu/Select для сброса значения счётчика.
3. Периодическая диагностика
Снимите лоток подачи бумаги 1.
Снимите две пружины [1] и направляющую пластину [2].
Снимите винт [1] и снимите клеммный зажим заземления [2].
Снимите винт [1] и снимите узел ролика разделения лотка подачи бумаги 1 [2].
3. Периодическая диагностика

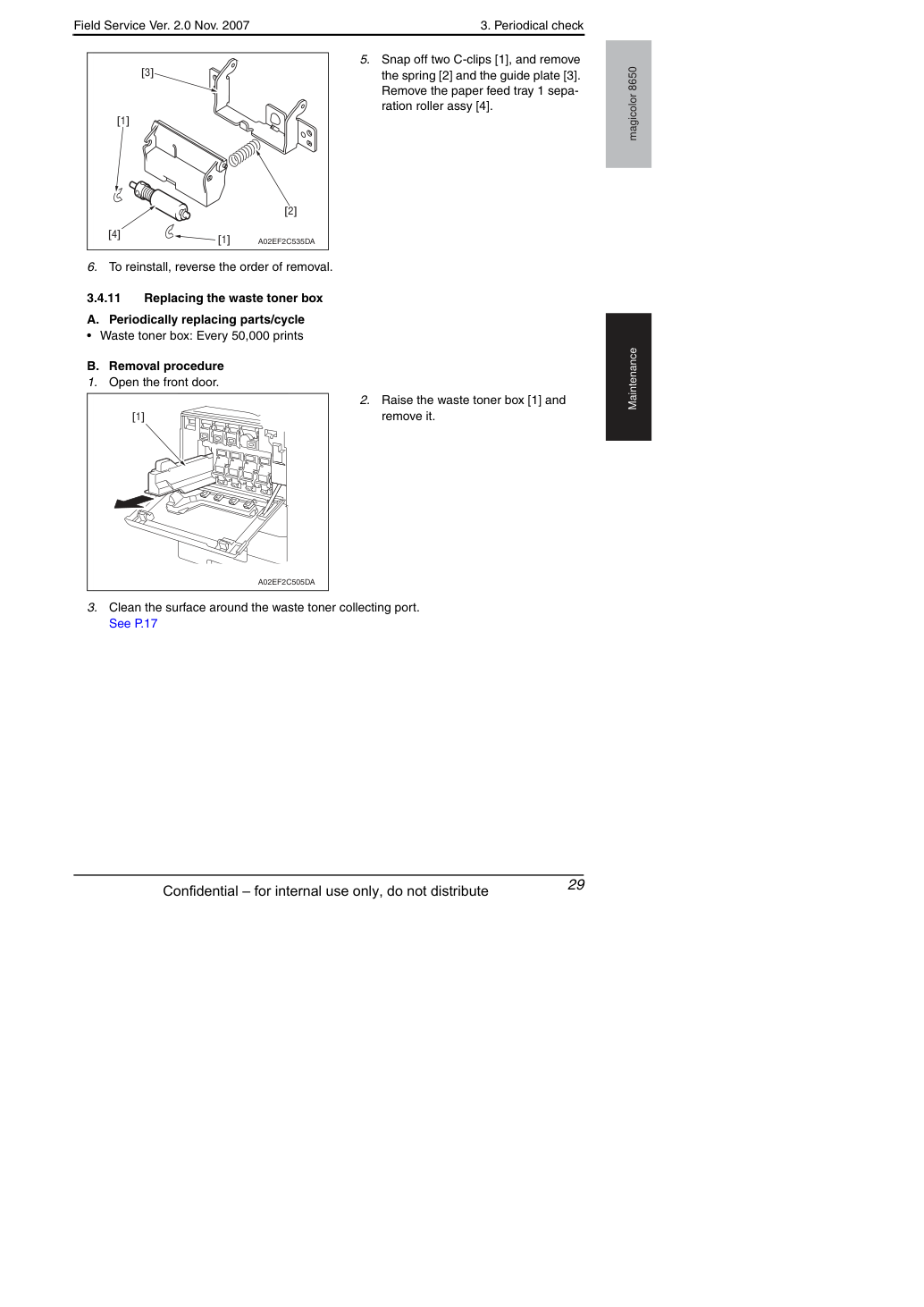

Отщелкните два стопорных кольца C-clip [1] и снимите пружину [2] и направляющую пластину [3].
Снимите узел ролика разделения лотка подачи бумаги 1 [4].
Для переустановки выполните операции в обратном порядке.
Поднимите контейнер отработанного тонера [1] и снимите его.
Протрите поверхность вокруг порта сбора отработанного тонера.
3. Периодическая диагностика
Извлеките новый контейнер отработанного тонера из упаковки и удалите упаковочный материал.
Установите контейнер отработанного тонера [1] на место.
Разблокируйте рычаги блокировки [1] узла ролика переноса (в двух местах).
Держась за рычаги блокировки [1] (в двух местах), снимите узел ролика переноса [2].
Держась за рычаги блокировки [1] (в двух местах), установите новый узел ролика переноса [2].
Заблокируйте рычаги блокировки [1] (в двух местах).
• Убедитесь, что рычаги заблокированы в положении как спереди, так и сзади.
3. Периодическая диагностика

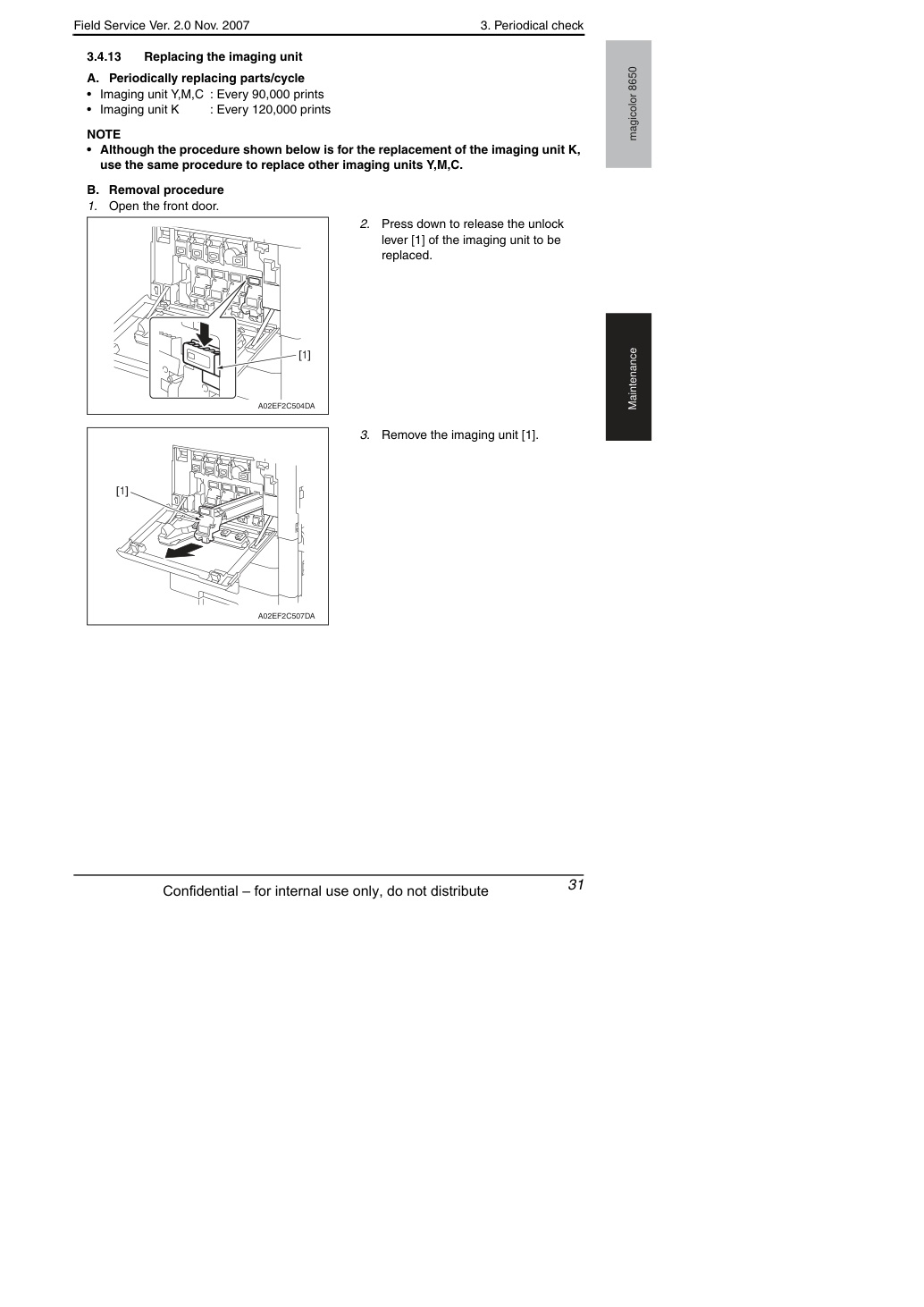

Замена модуля изображения A. Периодическая замена компонентов/цикл • Модуль изображения Y,M,C : каждые 90 000 отпечатков • Модуль изображения K : каждые 120 000 отпечатков ПРИМЕЧАНИЕ • Несмотря на то, что процедура ниже показана для замены модуля изображения K, используй ту же процедуру для замены других модулей изображения Y,M,C.
Нажми вниз, чтобы отпустить рычаг разблокировки [1] модуля изображения, подлежащего замене.
3. Периодическая диагностика

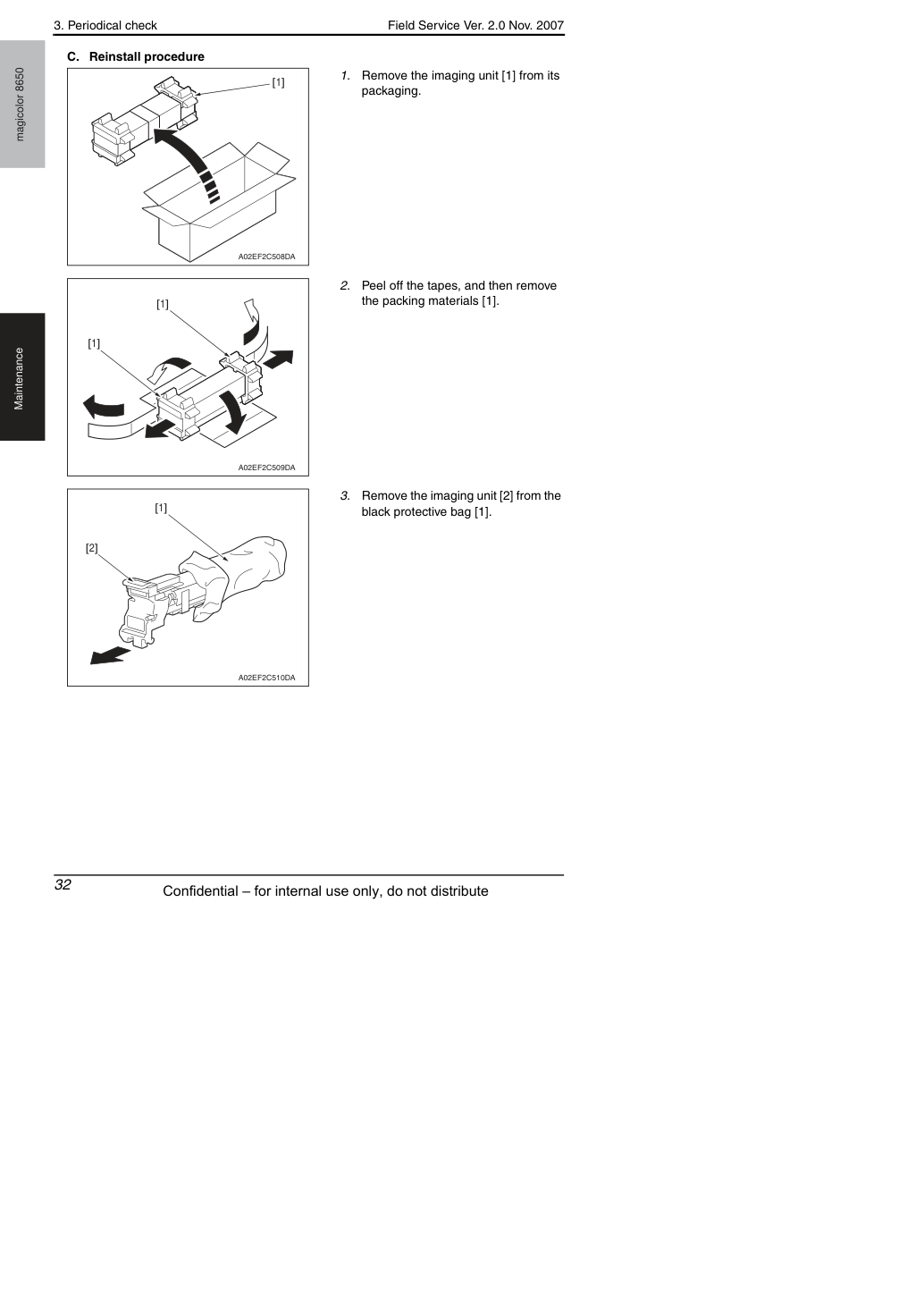

Извлеки модуль изображения [1] из упаковки.
Отклей ленты и удали упаковочные материалы [1].
Извлеки модуль изображения [2] из чёрного защитного пакета [1].
3. Периодическая диагностика

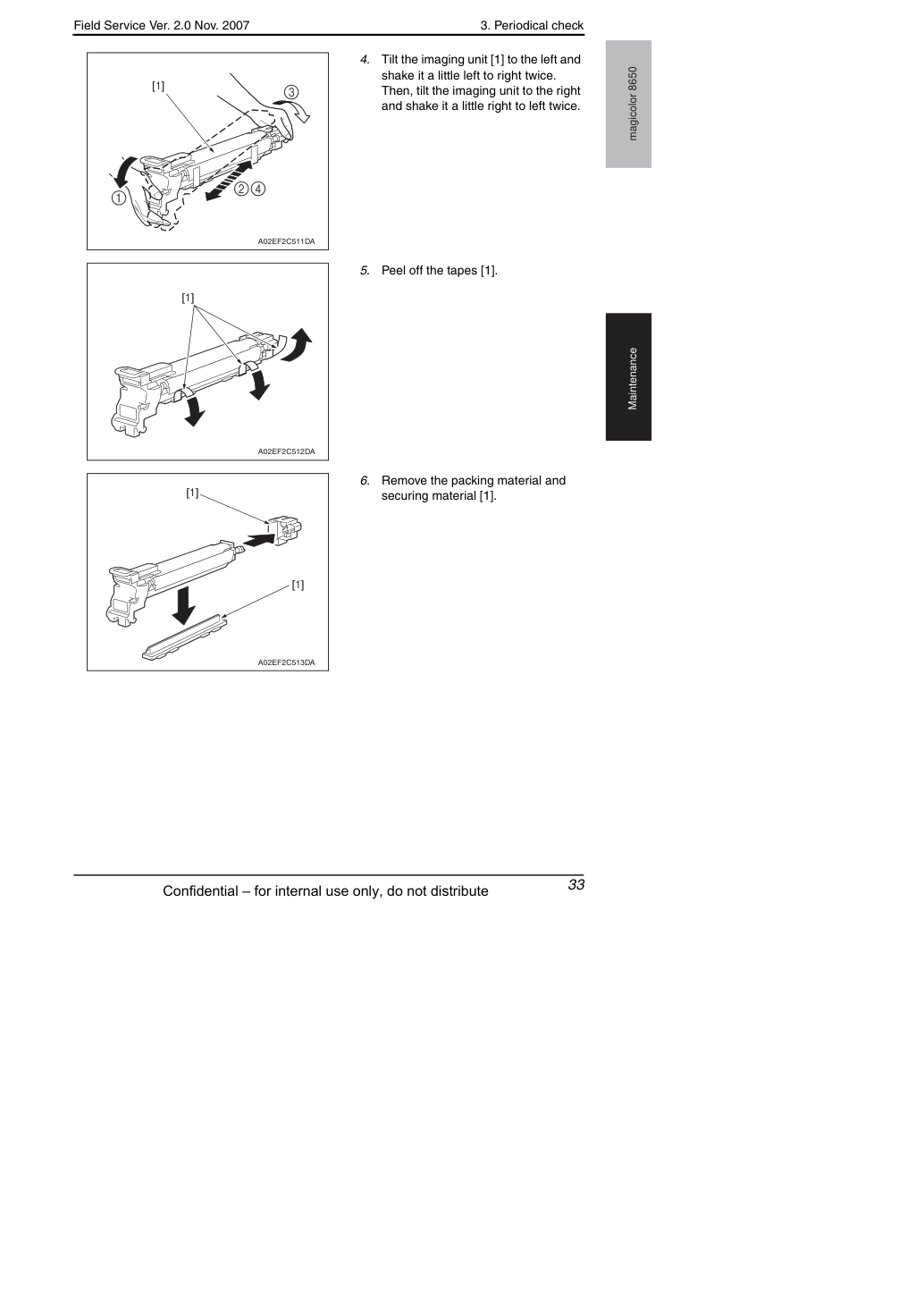

Наклони модуль изображения [1] влево и встряхни его слегка влево-вправо дважды.
Затем наклони модуль изображения вправо и встряхни его слегка вправо-влево дважды.
Удали упаковочный материал и крепёжный материал [1].
3. Периодическая диагностика

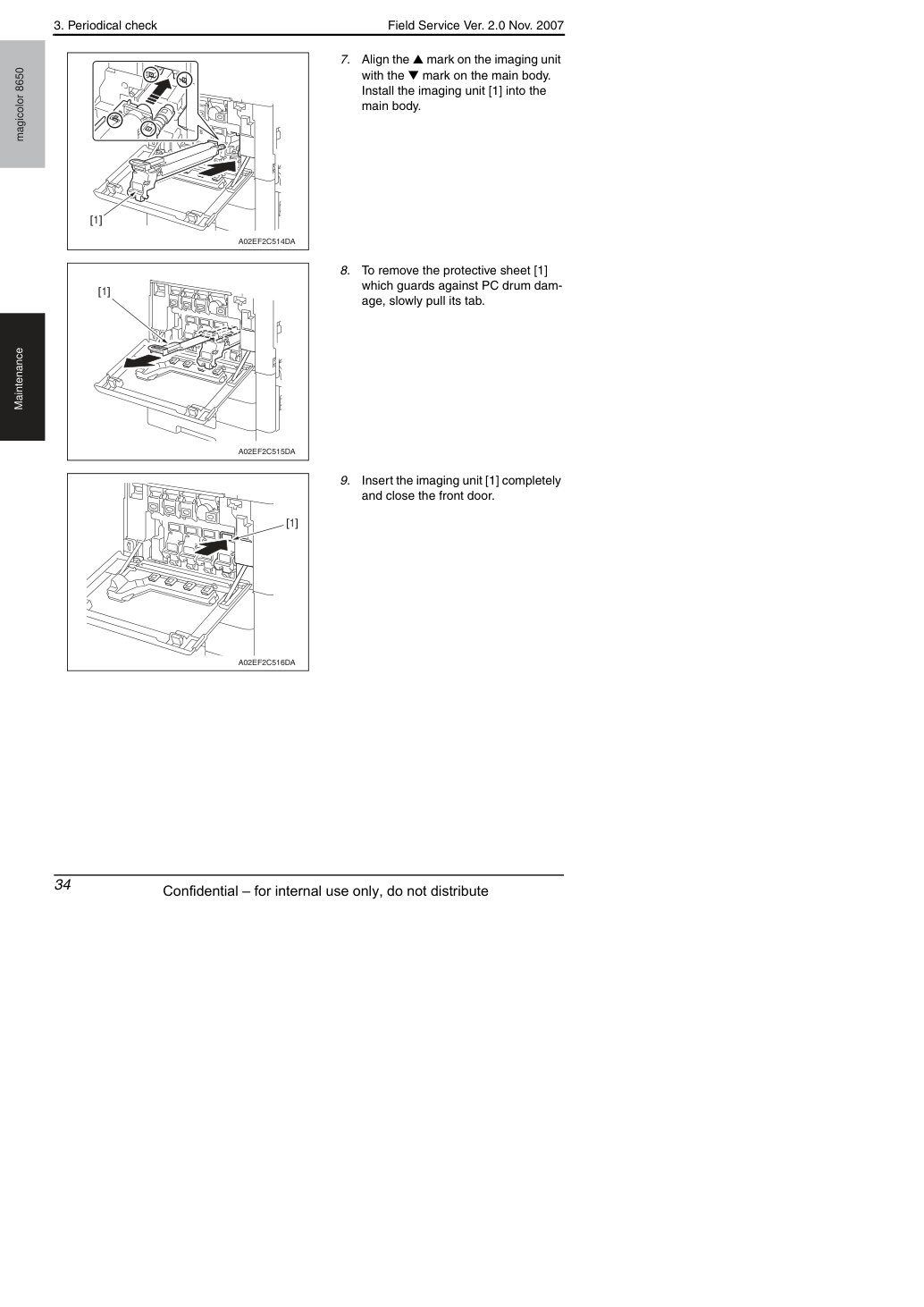

Совмести отметку ▲ на модуле изображения с отметкой ▼ на корпусе.
Установи модуль изображения [1] в корпус.
Чтобы удалить защитный лист [1], защищающий печатный барабан от повреждений, медленно потяни его язычок.
Вставь модуль изображения [1] полностью и закрой переднюю крышку.
3. Периодическая диагностика

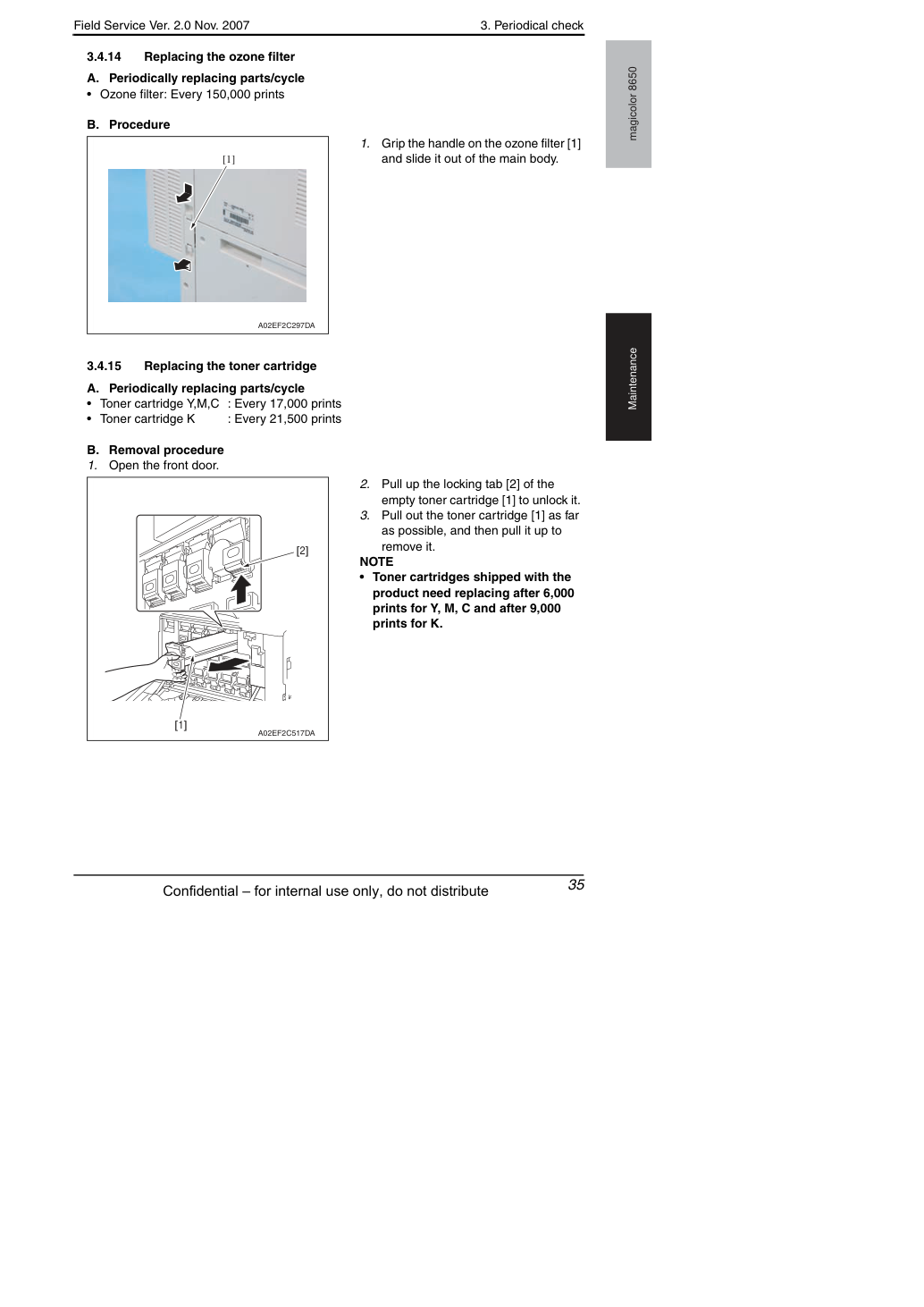

Возьмись за ручку озонового фильтра [1] и выдвини его из корпуса.
Потяни вверх фиксирующий язычок [2] пустого картриджа тонера [1], чтобы разблокировать его.
Извлеки картридж тонера [1] как можно дальше, затем поднимай его для удаления.
• Картриджи тонера, поставляемые с изделием, требуют замены после 6 000 отпечатков для Y, M, C и после 9 000 отпечатков для K.
3. Периодическая диагностика

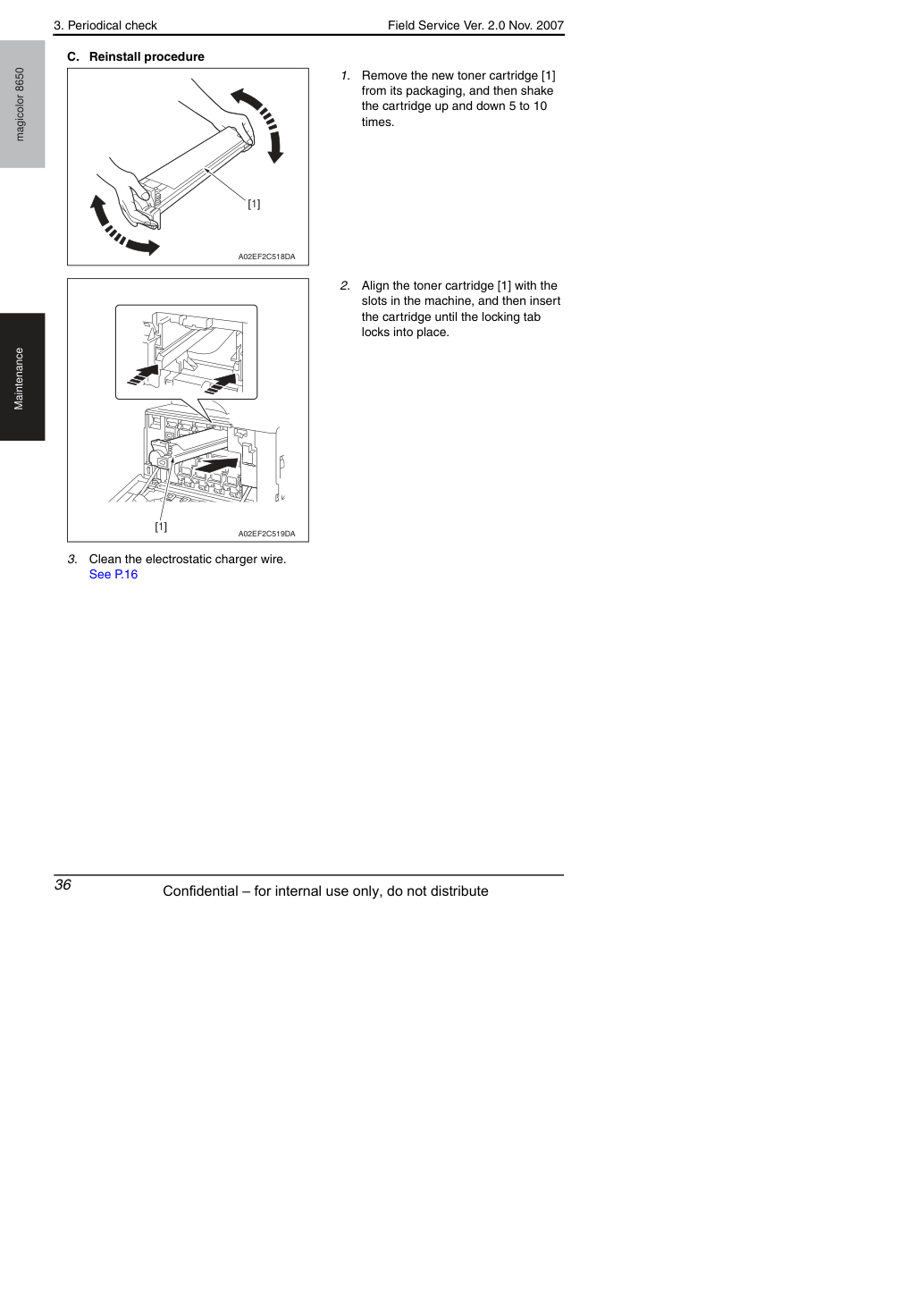

Извлеки новый картридж тонера [1] из упаковки, затем встряхни картридж вверх-вниз 5-10 раз.
Совмести картридж тонера [1] с пазами в аппарате, затем вставь картридж до фиксации фиксирующего язычка.
Очисти провод электростатического зарядника.
3. Периодическая диагностика

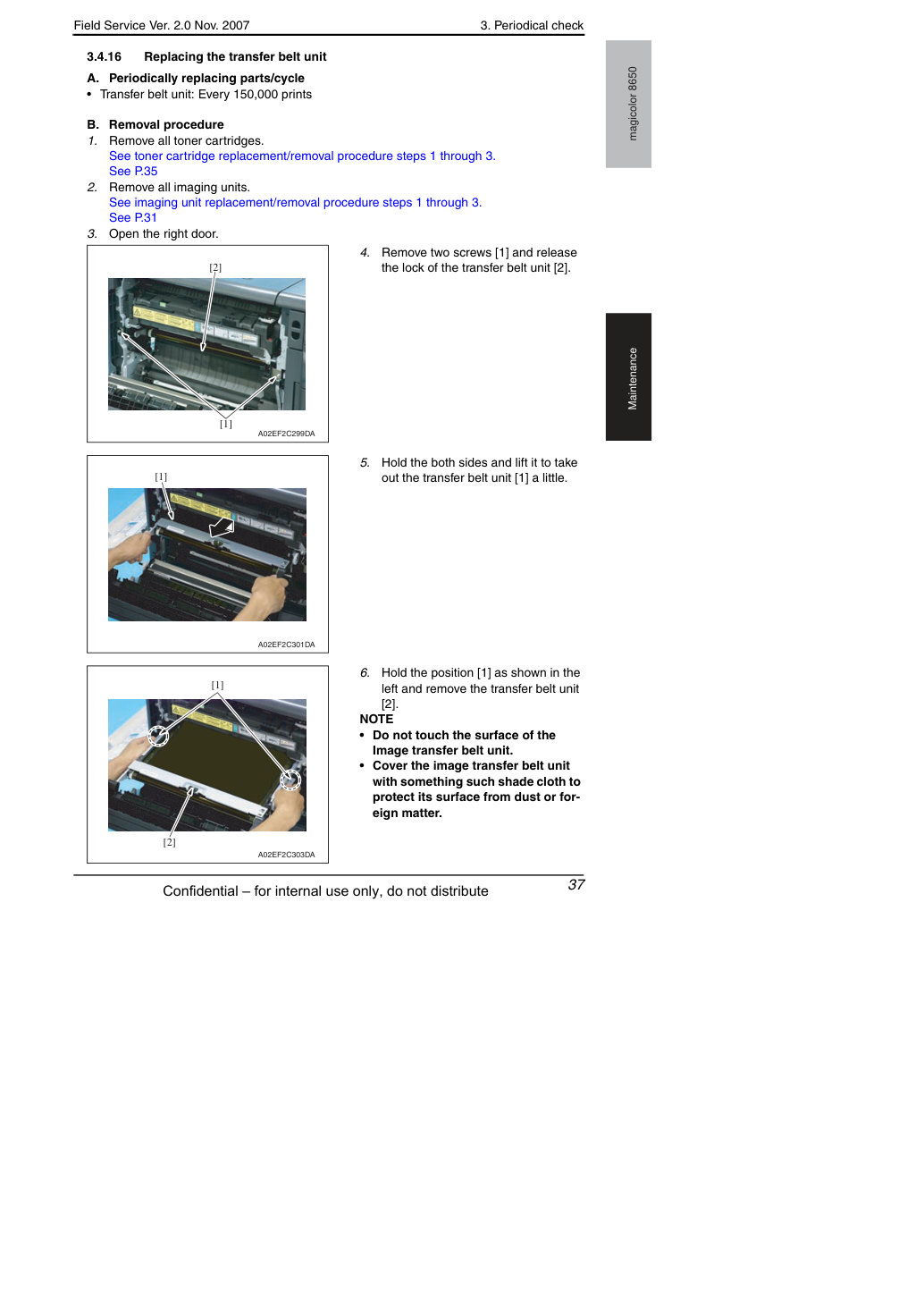

Удали два винта [1] и отпусти блокировку узла ремня передачи [2].
Удерживай обе стороны и подними, чтобы немного извлечь узел ремня передачи [1].
Удерживай положение [1], как показано слева, и извлеки узел ремня передачи [2].
• Не прикасайся к поверхности узла ремня передачи изображения.
• Закрой узел ремня передачи изображения чем-либо, например затеняющей тканью, чтобы защитить его поверхность от пыли и посторонних материалов.
3. Периодическая диагностика
Вставь узел ремня передачи [1].
• Вставь узел ремня передачи осторожно, чтобы его приводная шестерня не была повреждена при ударе о направляющую или связанную деталь.
• Не прикасайся к поверхности узла ремня передачи изображения.
• Закрой узел ремня передачи изображения чем-либо, например затеняющей тканью, чтобы защитить его поверхность от пыли и посторонних материалов.
Установи узел ремня передачи двумя винтами [1].
• Одновременно замени озоновый фильтр, поставляемый с узлом ремня передачи.
Установи картриджи тонера всех цветов.
См. процедуру замены/установки картриджа тонера, шаги 1 и 2.
Установи модули изображения всех цветов.
См. процедуру замены/установки модуля изображения, шаги 1 и 2.
3. Периодическая диагностика
Удали узел ремня передачи.
Протри направляющую входа ремня передачи изображения [1] мягкой салфеткой с водой или спиртом, удаляя рассыпанный тонер и грязь.
Удали узел ремня передачи.
Протри поверхность датчика IDC/регистрации/MK,YC [1] мягкой ватной палочкой, удаляя рассыпанный тонер и грязь.
3. Периодическая диагностика
Удали винт [1] и снимай защитную крышку разъёма [2].
Извлеки жгут из кабельного седла [2].
• Температура высока в районе термоузла. Ты можешь обжечься при контакте с этой зоной. Перед выполнением операций замены убедись, что прошло более 20 минут с момента отключения выключателей питания.
3. Периодическая диагностика
Удали два винта [1] и снимай термоузел [2].
• При снятии термоузла держи детали, показанные на рисунке слева, чтобы он не упал.
