Konica Minolta magicolor 8650 — Прочее (гл. 43)

← Konica Minolta magicolor 8650 — все главы инструкции

3. Прочее

• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.

• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.

• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.

• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.

• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.

C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.

Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.

• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.

• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.

3. Прочее

3. Прочее

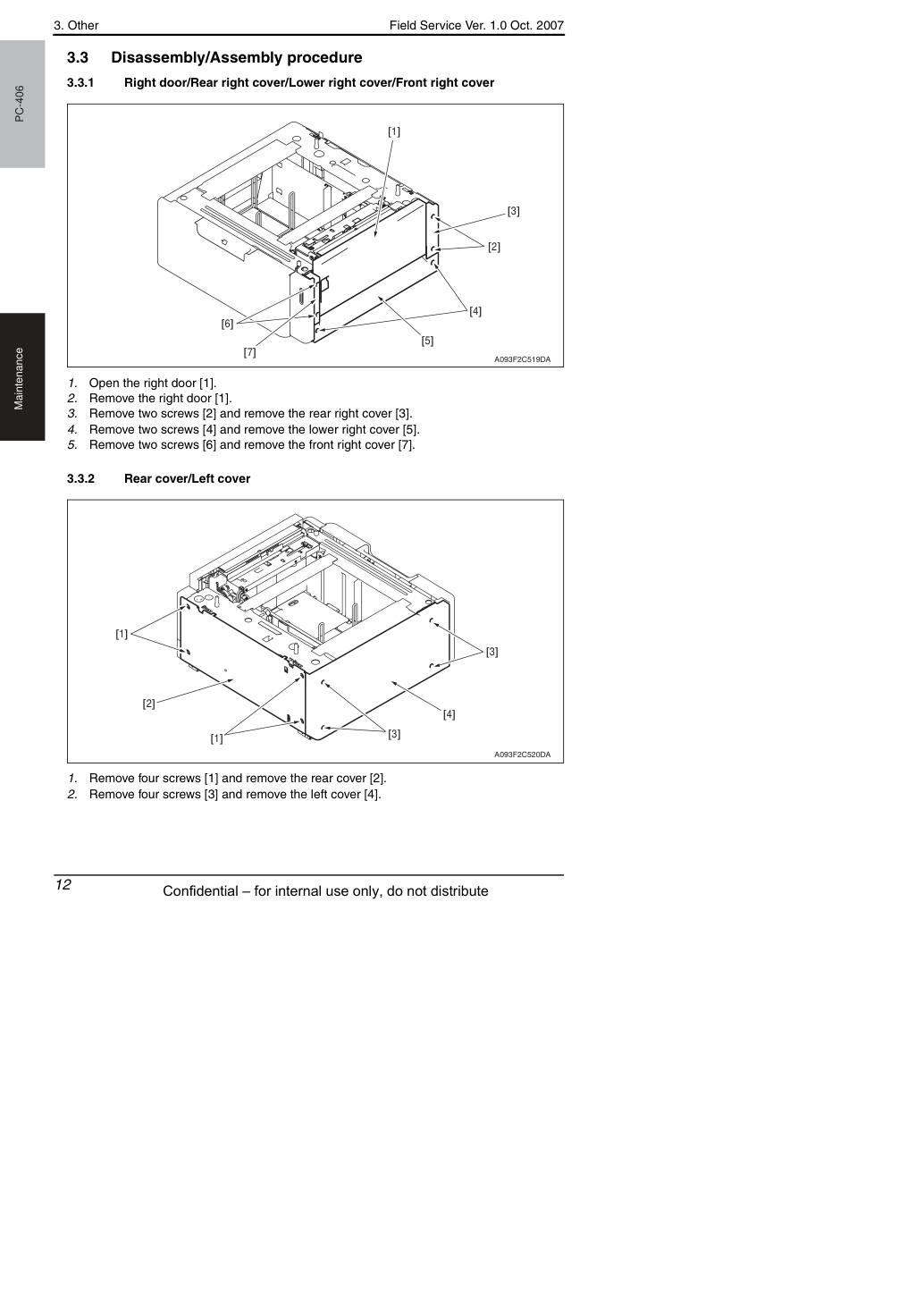

Снимите два винта [2] и снимите заднюю правую крышку [3].

Снимите два винта [4] и снимите нижнюю правую крышку [5].

Снимите два винта [6] и снимите переднюю правую крышку [7].

Снимите четыре винта [1] и снимите заднюю крышку [2].

Снимите четыре винта [3] и снимите левую крышку [4].

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

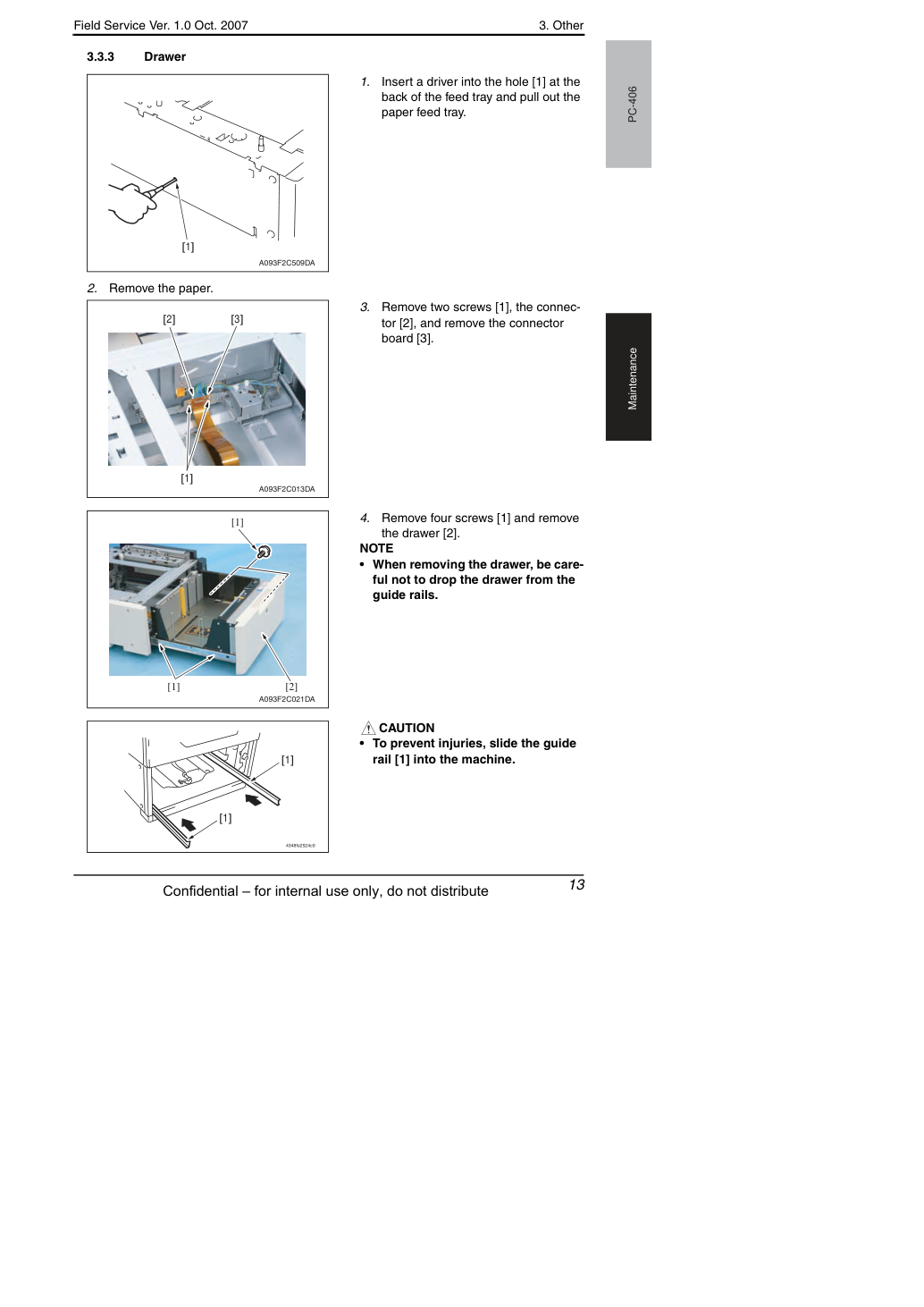

Вставь отвертку в отверстие [1] на задней части лотка подачи и вытащи лоток подачи бумаги.

Снимите два винта [1], разъем [2] и снимите плату разъема [3].

Снимите четыре винта [1] и снимите ящик [2].

• При снятии ящика будь осторожен, чтобы не уронить ящик с направляющих рельсов.

• Чтобы предотвратить травмы, вставьте направляющую рейку [1] в аппарат.

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

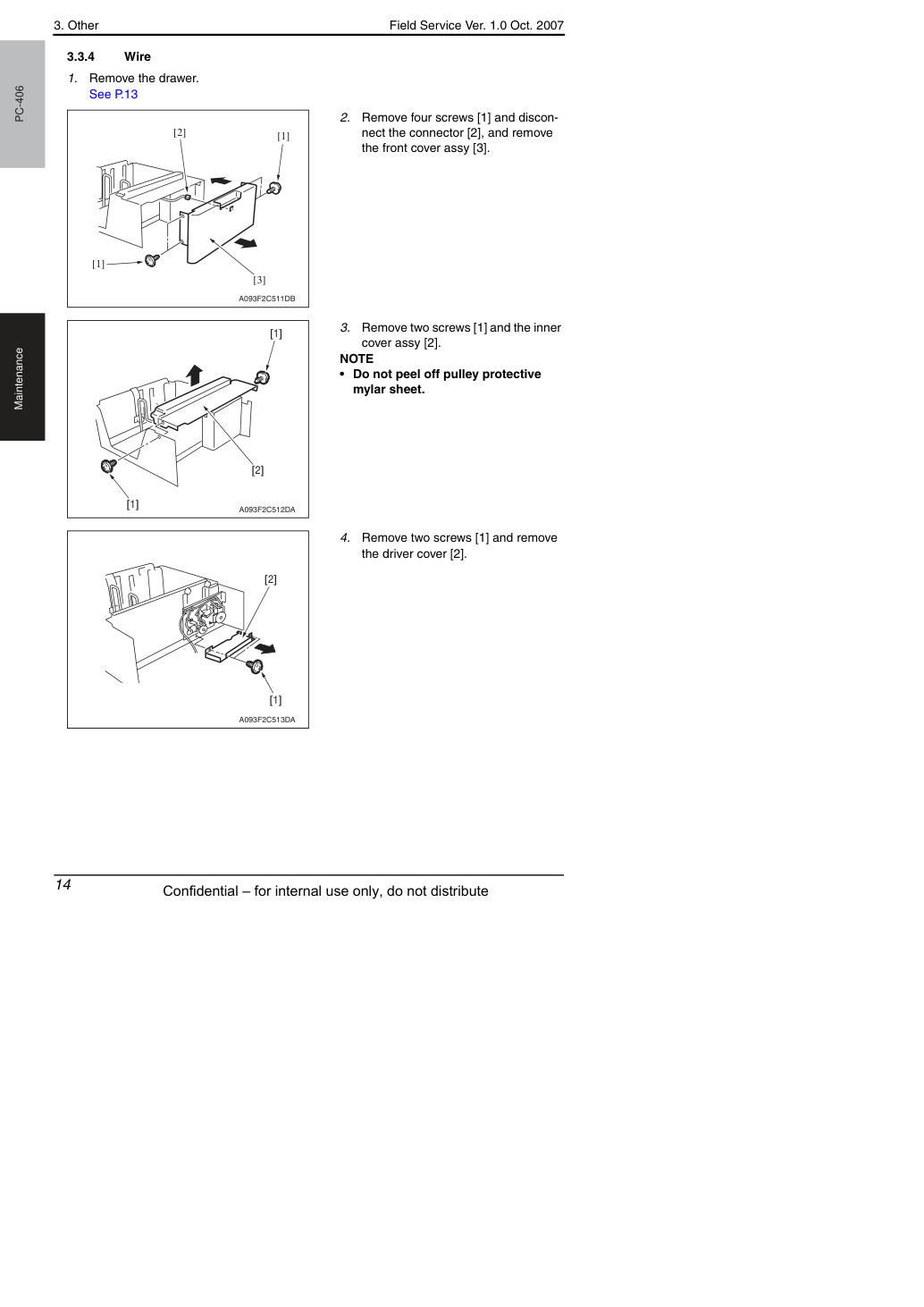

Удалите четыре винта [1] и отсоедините разъем [2], затем снимите узел передней крышки [3].

Удалите два винта [1] и узел внутренней крышки [2].

• Не снимай защитную пленку шкива.

Удалите два винта [1] и снимите крышку драйвера [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

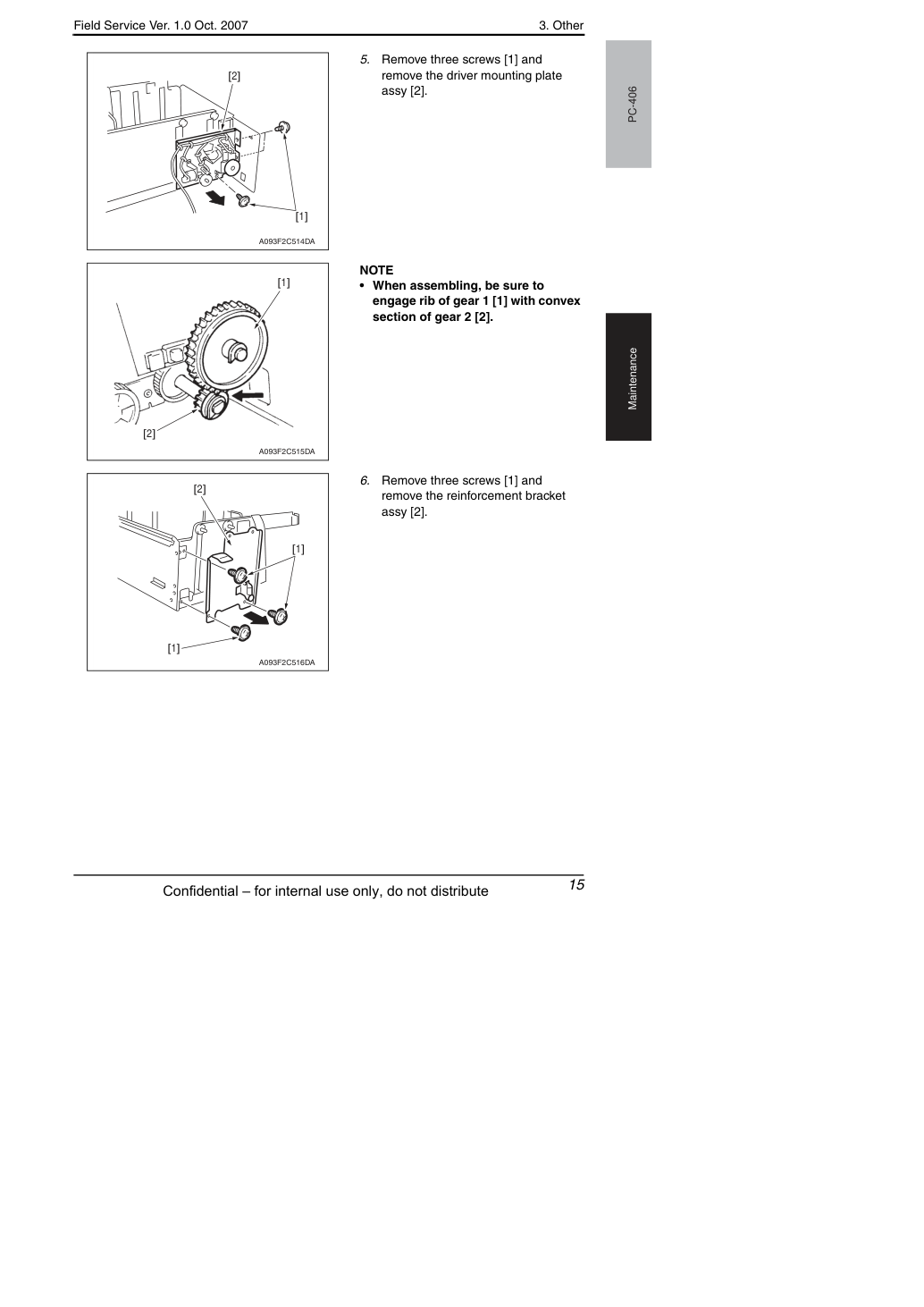

Удалите три винта [1] и снимите узел монтажной пластины драйвера [2].

• При сборке убедитесь, что ребро шестерни 1 [1] совпадает с выступом шестерни 2 [2].

Удалите три винта [1] и снимите узел усиливающего кронштейна [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

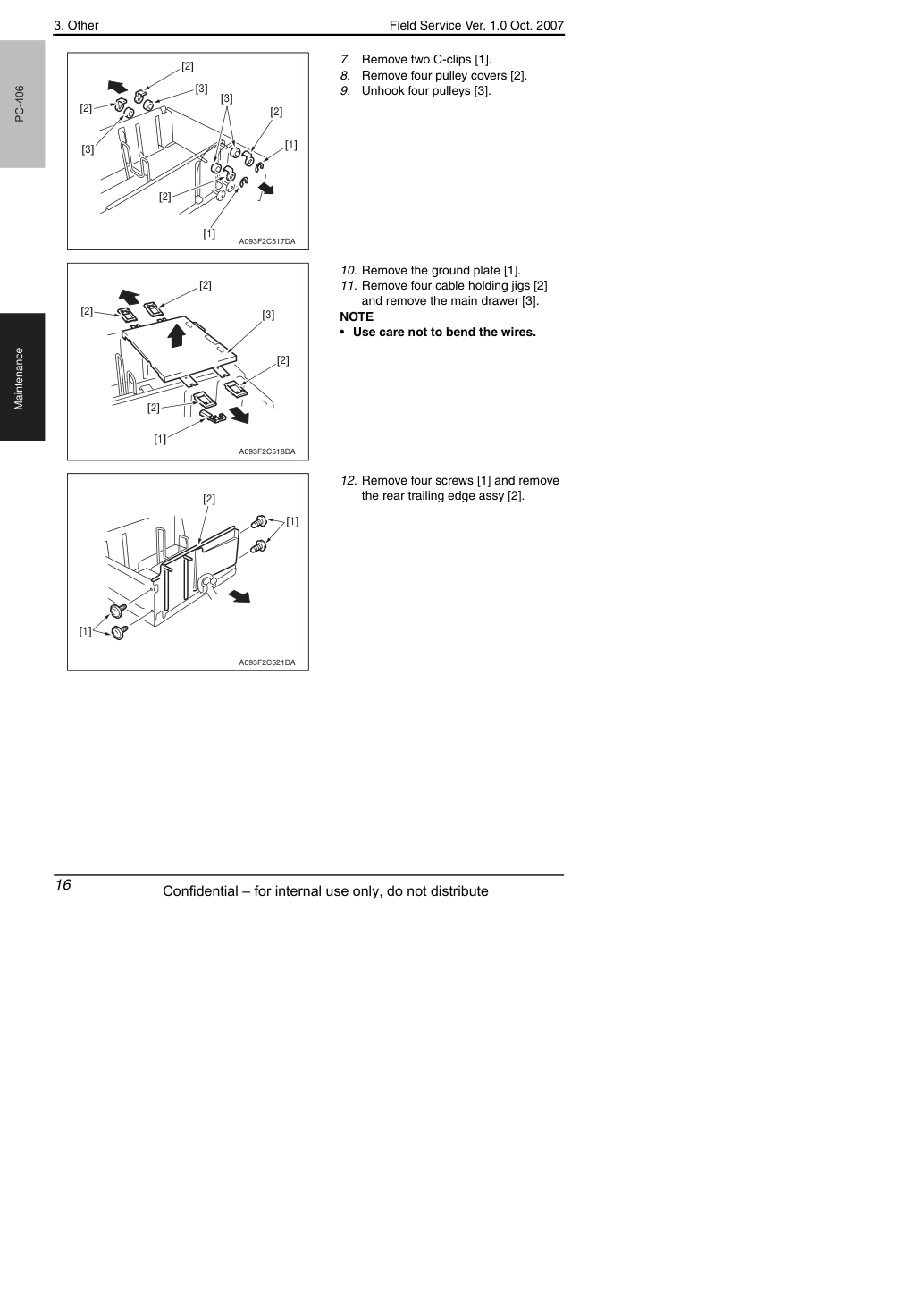

10. Снимите заземляющую пластину [1].

11. Удалите четыре кабельные фиксирующие зажимы [2]

и снимите главный ящик [3].

• Соблюдай осторожность, чтобы не согнуть провода.

12. Удалите четыре винта [1] и снимите

узел заднего направляющего края [2].

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

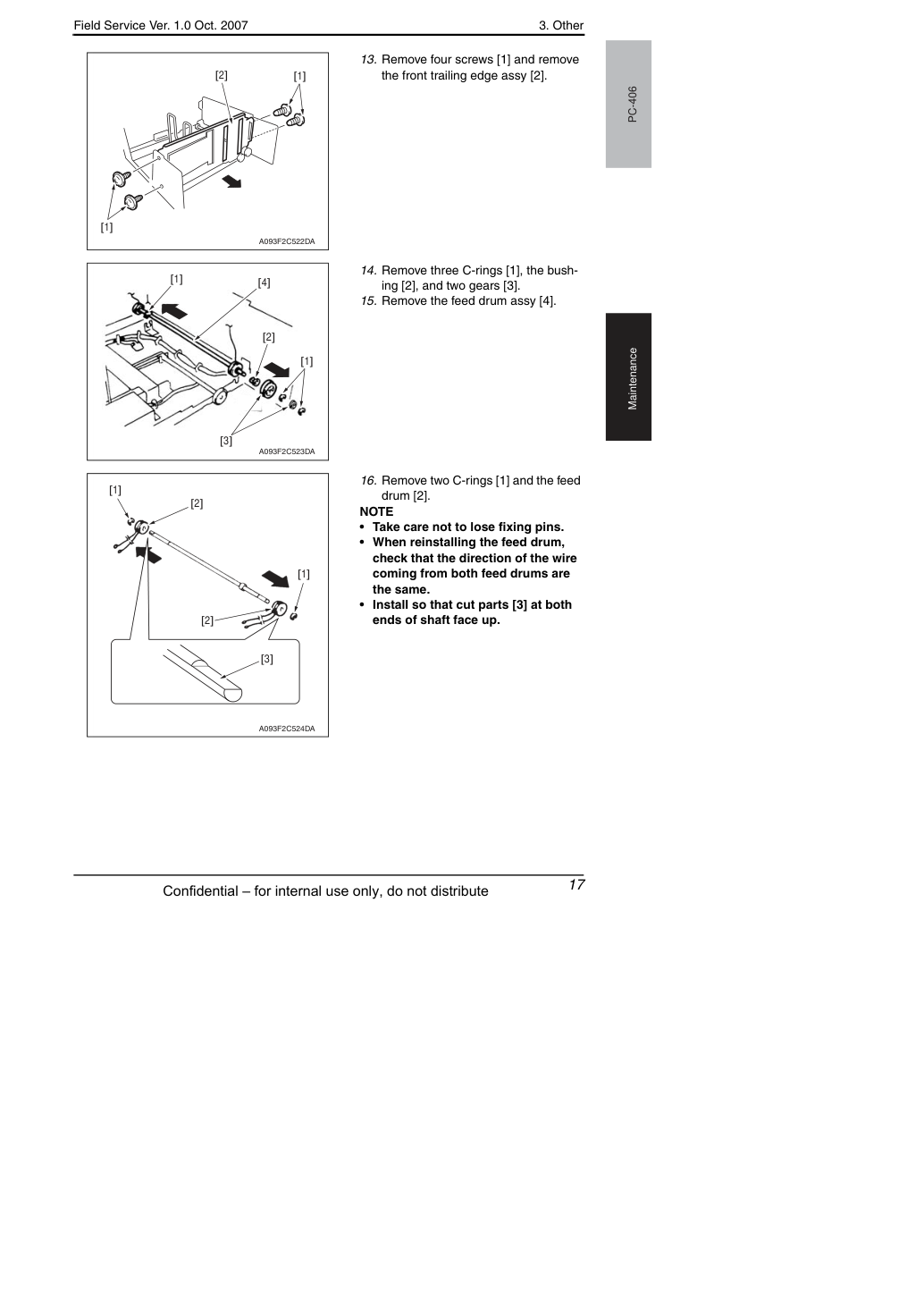

13. Удалите четыре винта [1] и снимите

узел переднего направляющего края [2].

14. Удалите три стопорных кольца (C-rings) [1], втулку

15. Снимите узел подающего барабана [4].

16. Удалите два стопорных кольца (C-rings) [1] и подающую

• Соблюдай осторожность, чтобы не потерять фиксирующие штифты.

• При переустановке подающего барабана проверьте, что направление провода от обоих подающих барабанов одинаковое.

• Установите так, чтобы вырезанные части [3] на обоих концах вала были обращены вверх.

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

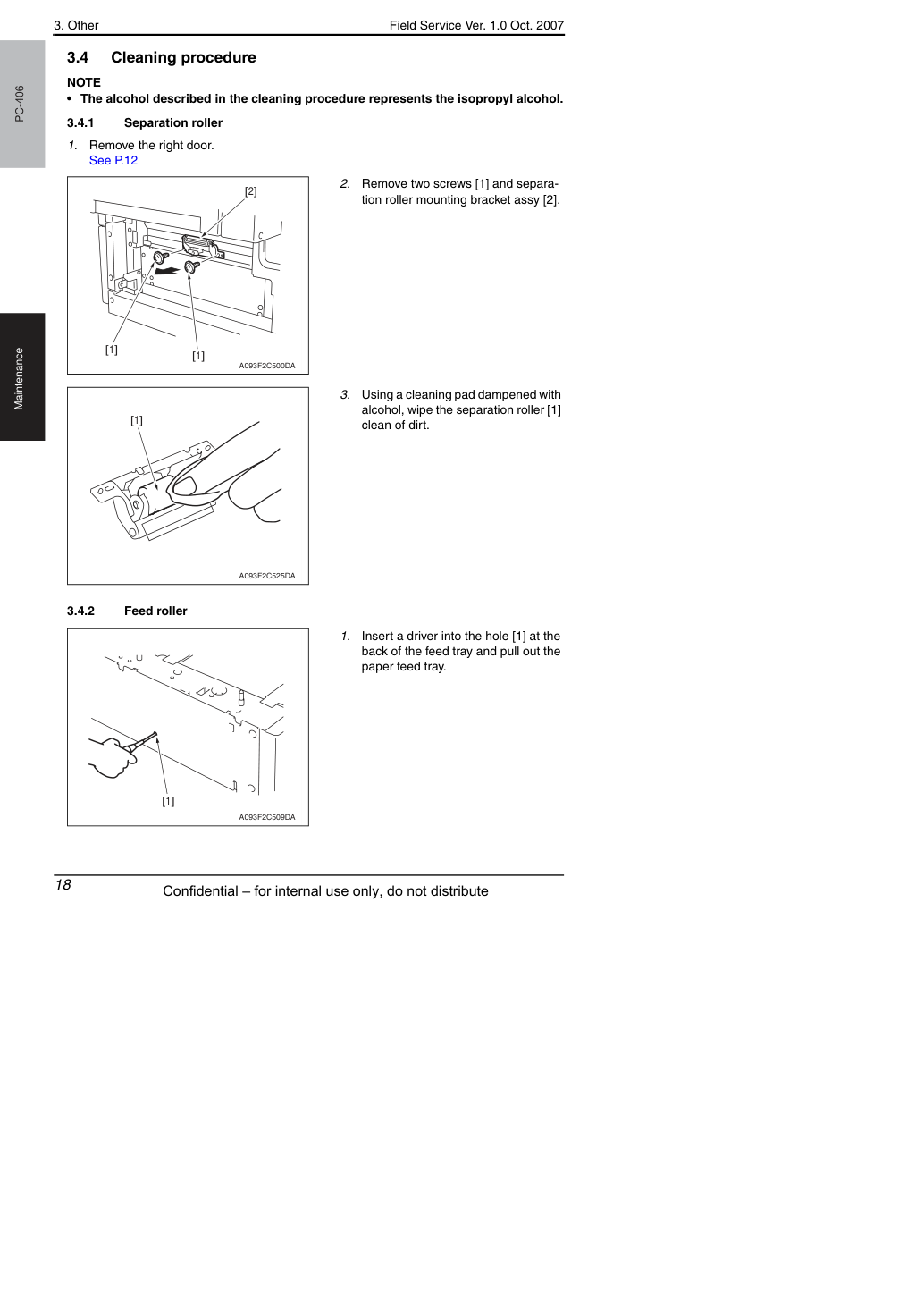

• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.

Снимите два винта [1] и узел кронштейна монтажа сепарирующего ролика [2].

Салфеткой, смоченной спиртом, протрите ролик разделения [1] от загрязнений.

Вставь отвертку в отверстие [1] на задней части лотка подачи и вытащи лоток подачи бумаги.

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

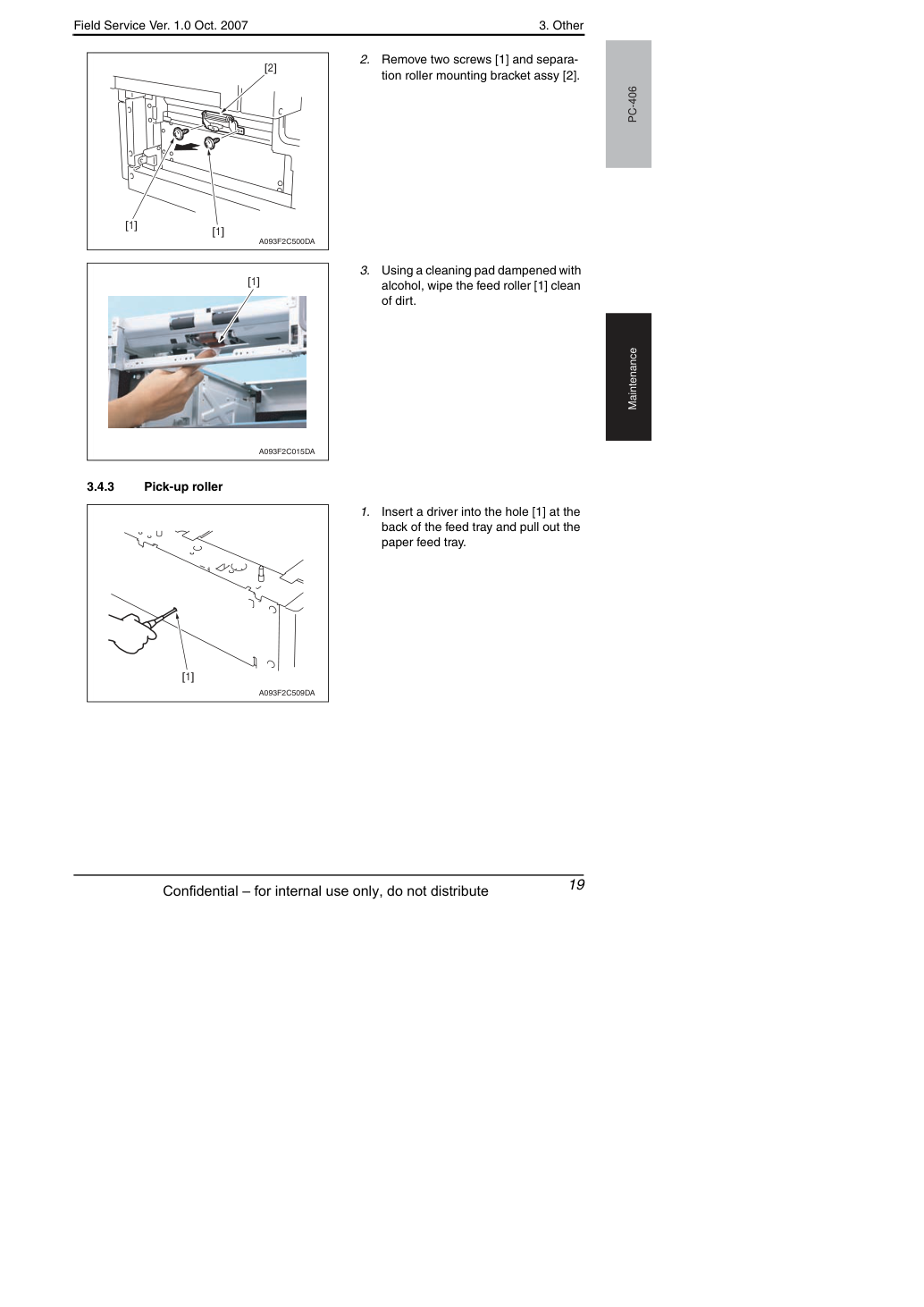

Снимите два винта [1] и узел кронштейна монтажа сепарирующего ролика [2].

Салфеткой, смоченной спиртом, протрите ролик подачи [1] от загрязнений.

Вставь отвертку в отверстие [1] на задней части лотка подачи и вытащи лоток подачи бумаги.

Схема из сервис-мануала
Схема из сервис-мануала

3. Прочее

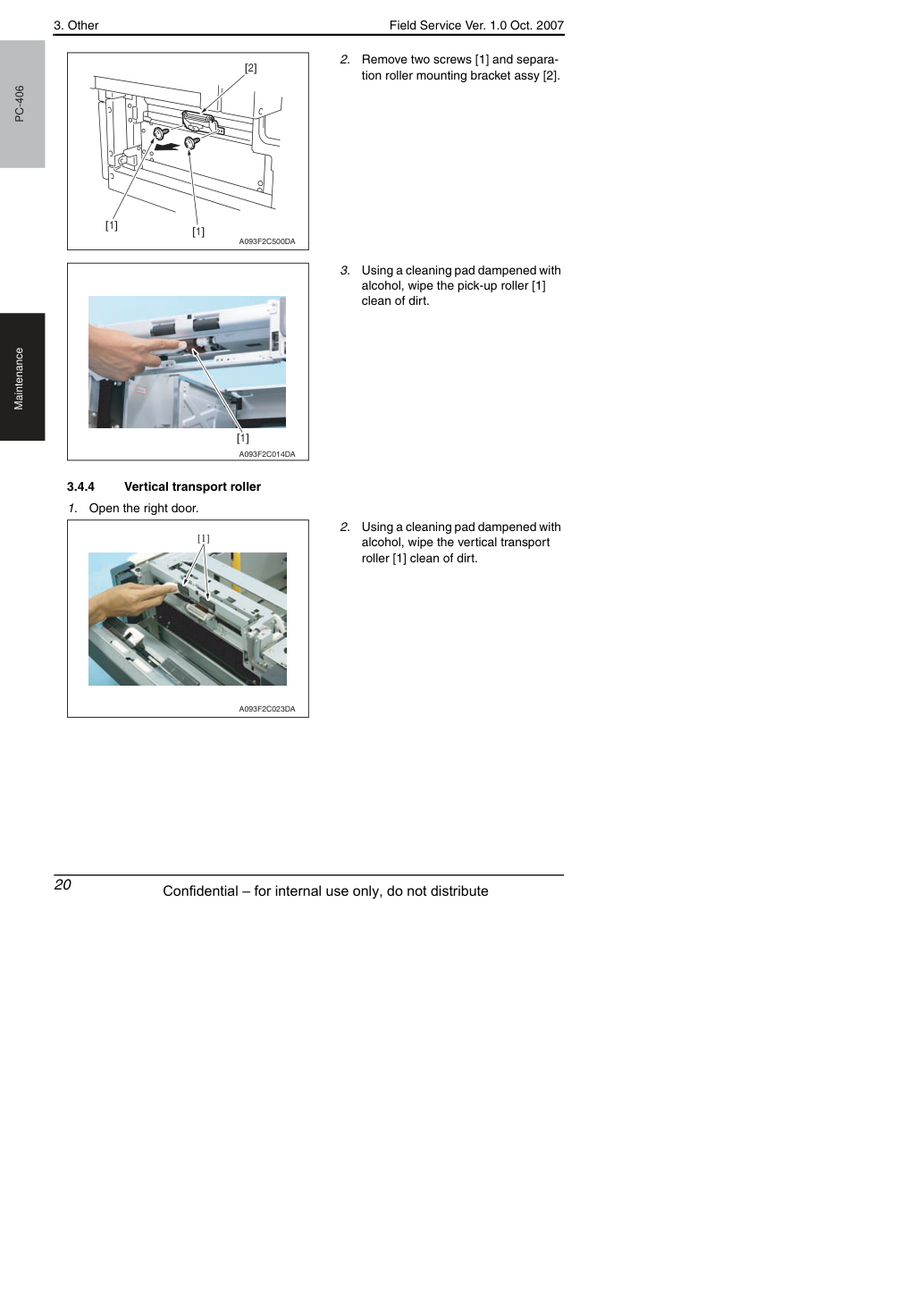

Снимите два винта [1] и узел кронштейна монтажа сепарирующего ролика [2].

Салфеткой, смоченной спиртом, протрите ролик захвата [1] от загрязнений.

Салфеткой, смоченной спиртом, протрите вертикальный транспортный ролик [1] от загрязнений.

Схема из сервис-мануала
Схема из сервис-мануала
