3. Прочее
• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
3. Прочее
3. Прочее

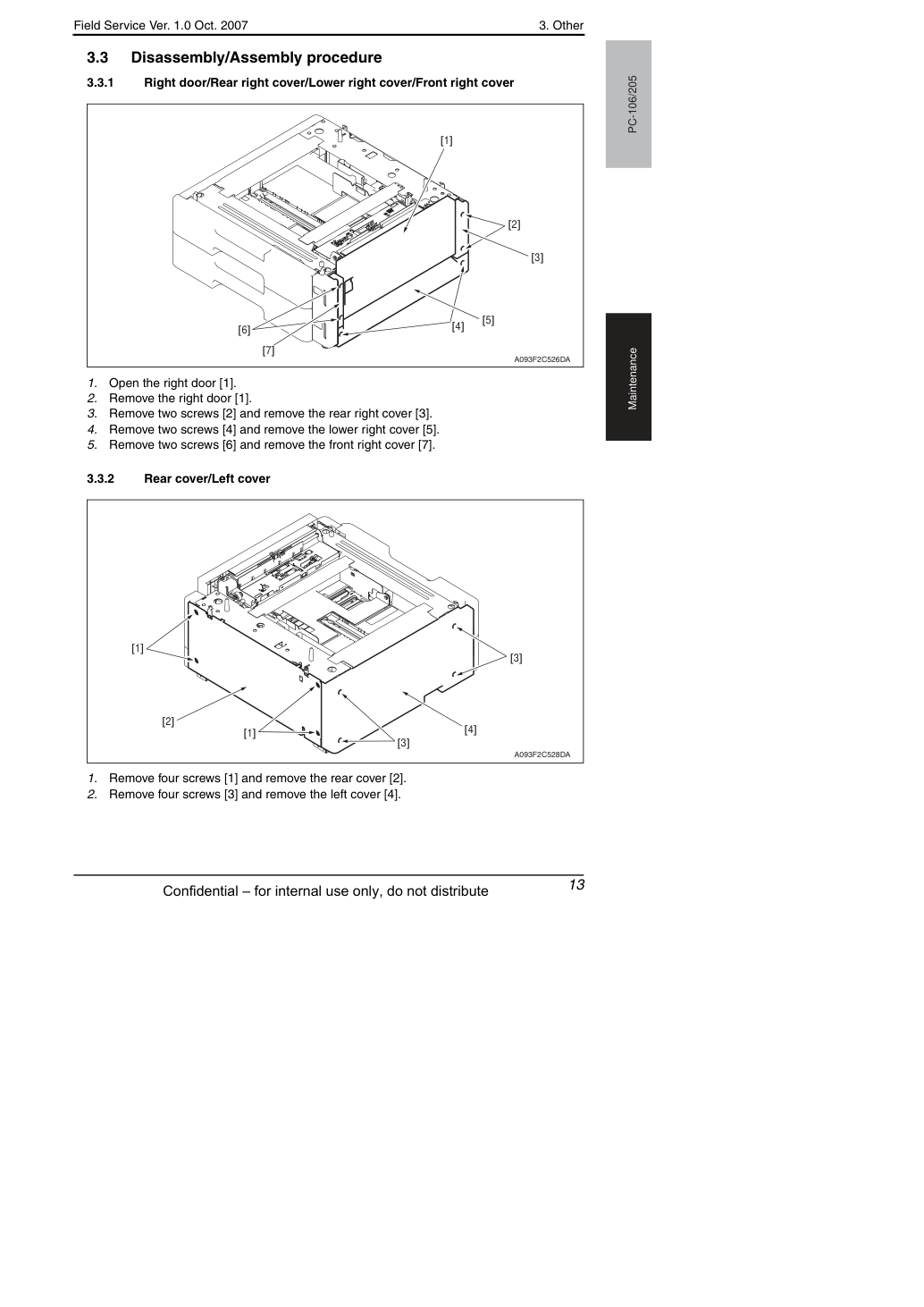

Снимите два винта [2] и снимите заднюю правую крышку [3].
Снимите два винта [4] и снимите нижнюю правую крышку [5].
Снимите два винта [6] и снимите переднюю правую крышку [7].
Снимите четыре винта [1] и снимите заднюю крышку [2].
Снимите четыре винта [3] и снимите левую крышку [4].
3. Прочее

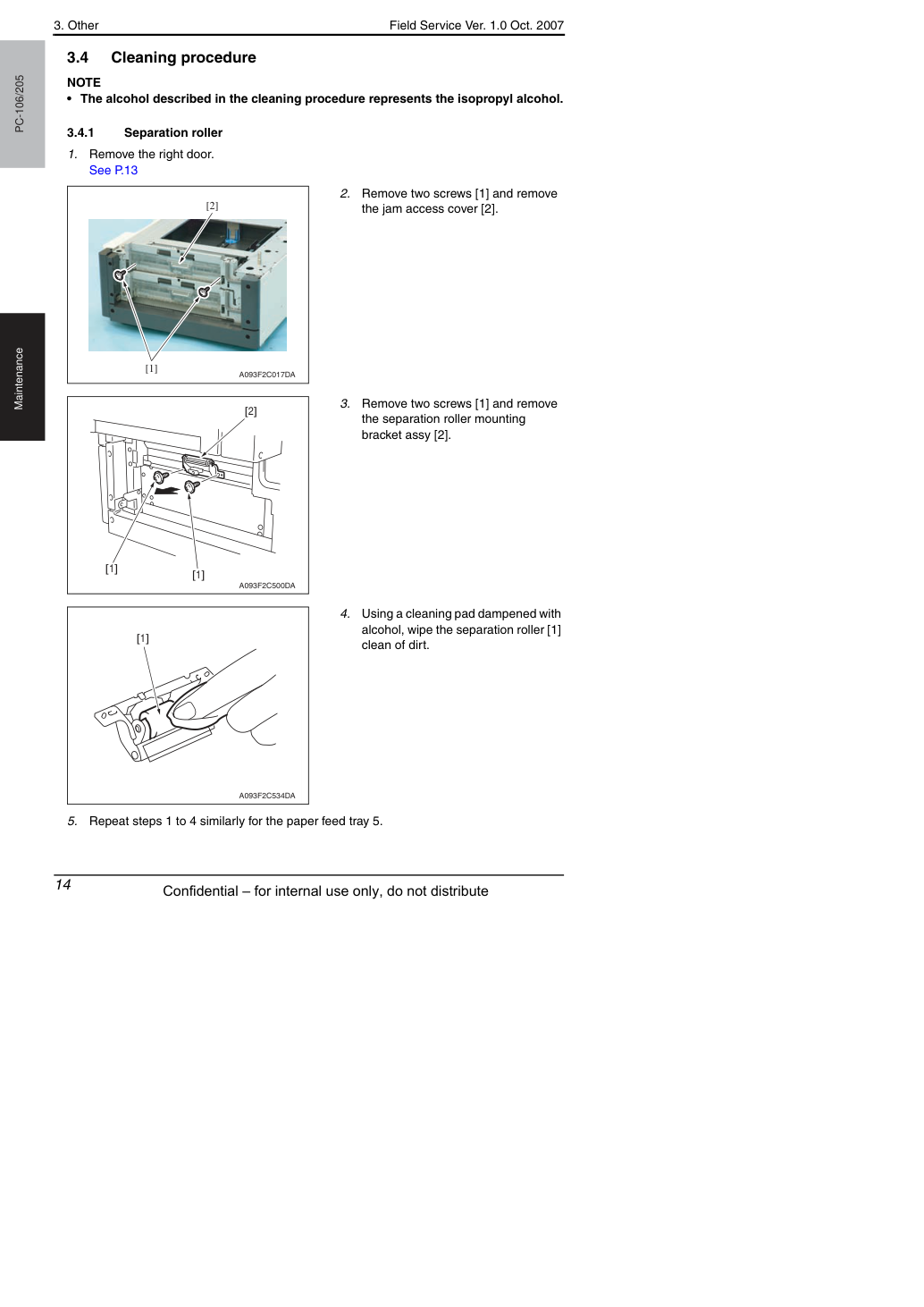

• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Извлеките два винта [1] и снимите крышку доступа для удаления замятия [2].
Извлеките два винта [1] и снимите узел кронштейна крепления сепарирующего ролика [2].
Салфеткой, смоченной спиртом, протрите ролик разделения [1] от загрязнений.
Повторите шаги 1–4 аналогично для лотка подачи бумаги 5.
3. Прочее
Снимите узел кронштейна крепления ролика разделения.
Салфеткой, смоченной спиртом, протрите ролик подачи [1] от загрязнений.
Повторите шаги 1–3 аналогично для лотка подачи бумаги 5.
Снимите узел кронштейна крепления ролика разделения.
Салфеткой, смоченной спиртом, протрите ролик захвата [1] от загрязнений.
Повторите шаги 1–3 аналогично для лотка подачи бумаги 5.
3. Прочее
Салфеткой, смоченной спиртом, протрите вертикальный транспортный ролик [1] от загрязнений.
