1. Технические характеристики продукта
Соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
1. Технические характеристики продукта
2. Периодическая проверка

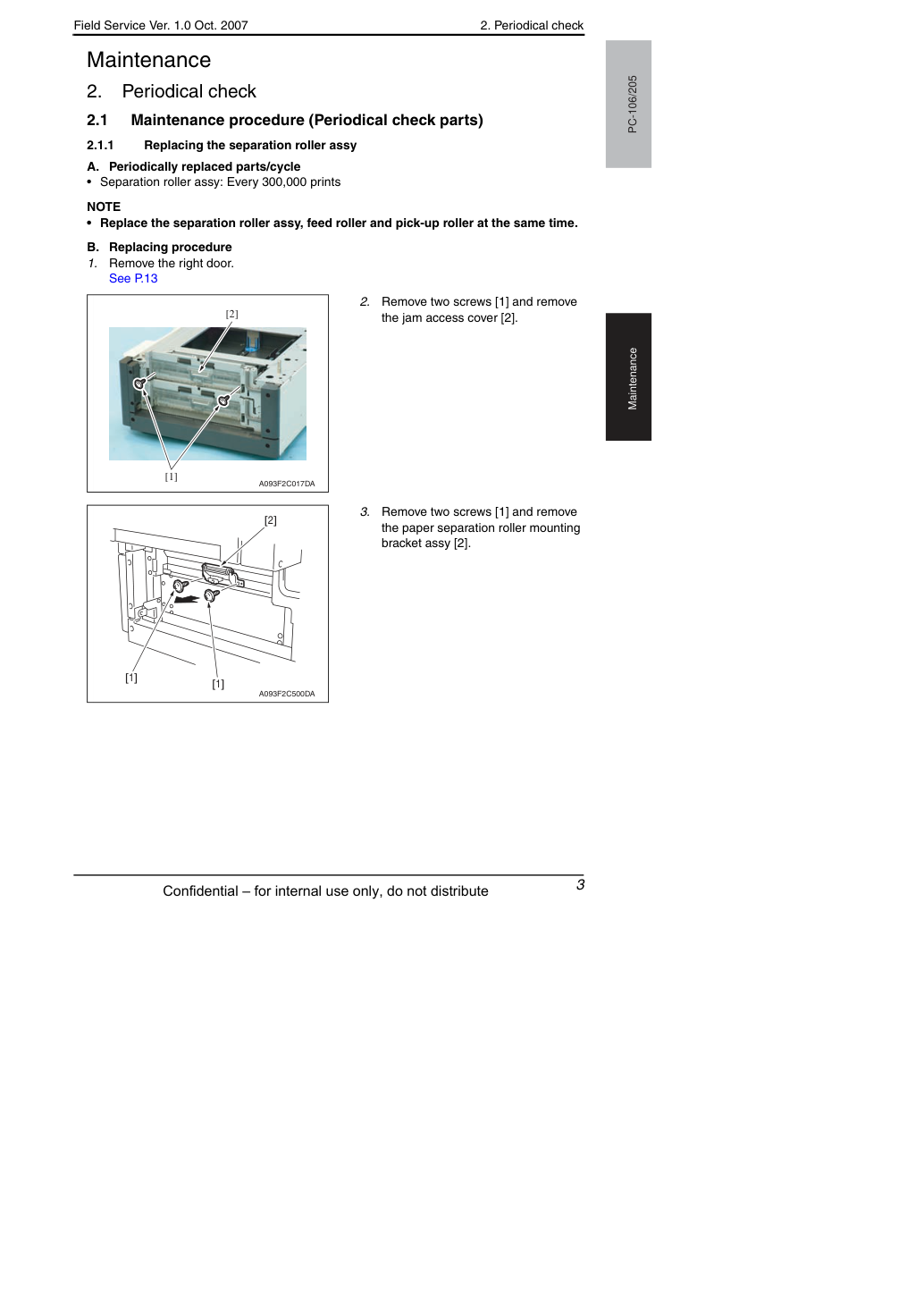

Замена узла сепарирующего ролика A. Периодически заменяемые части/цикл • Узел сепарирующего ролика: каждые 300 000 отпечатков ПРИМЕЧАНИЕ • Заменяйте узел сепарирующего ролика, ролик подачи и ролик захвата одновременно.
Извлеките два винта [1] и снимите крышку доступа для удаления замятия [2].
Извлеките два винта [1] и снимите узел кронштейна крепления ролика сепарирующего ролика бумаги [2].
2. Периодическая проверка
Снять два стопорных кольца (C-rings) [1] и вал [2], снять кронштейн в сборе для фиксации ролика разделения бумаги [3].
• Будьте осторожны, не потеряйте пружину при выполнении этой операции.
Снимите стопорное кольцо [1], направляющую [2] и снимите узел ролика разделения [3].
Повторите шаги 1–5 аналогично для лотка подачи бумаги 5.
• Установите узел ролика разделения, нажимая держатель вниз так, чтобы он совпал с металлическим кронштейном машины.
• Убедитесь, что узел ролика разделения при установке не наклонен вправо или влево.
2. Периодическая проверка
Замена ролика подачи A. Периодически заменяемые детали/цикл • Ролик подачи: каждые 300 000 отпечатков Примечание • Замените узел ролика разделения, ролик подачи и ролик захвата одновременно.
Снимите узел кронштейна крепления ролика разделения бумаги.
Отключите разъем [1] и снимите жгут с двух седел проводов [2].
Снимите четыре винта [1] и снимите узел подачи [2].
2. Периодическая проверка

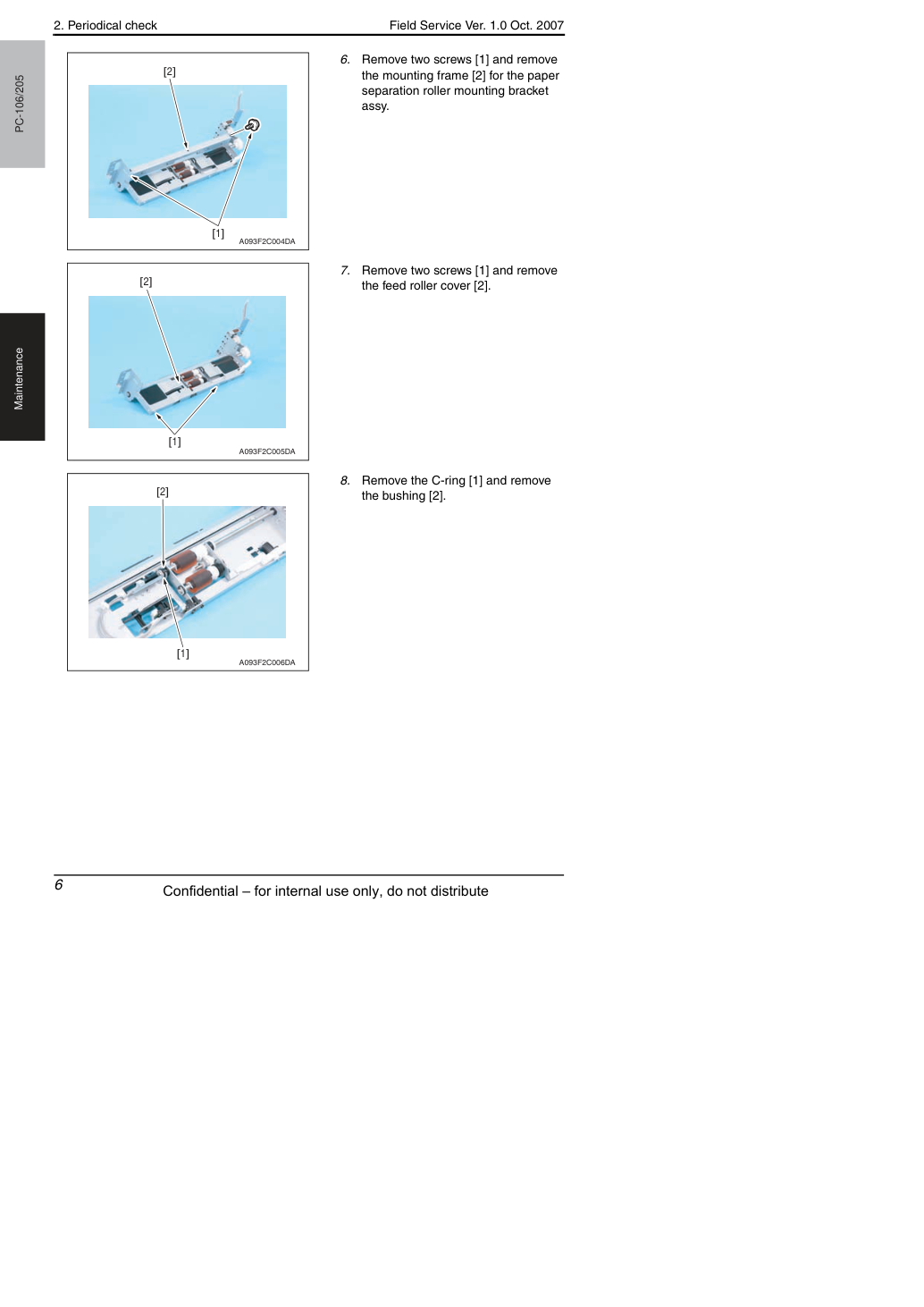

Снимите два винта [1] и снимите монтажную раму [2] узла кронштейна крепления ролика разделения бумаги.
Снимите два винта [1] и снимите крышку ролика подачи [2].
Снимите стопорное кольцо [1] и снимите втулку [2].
2. Периодическая проверка

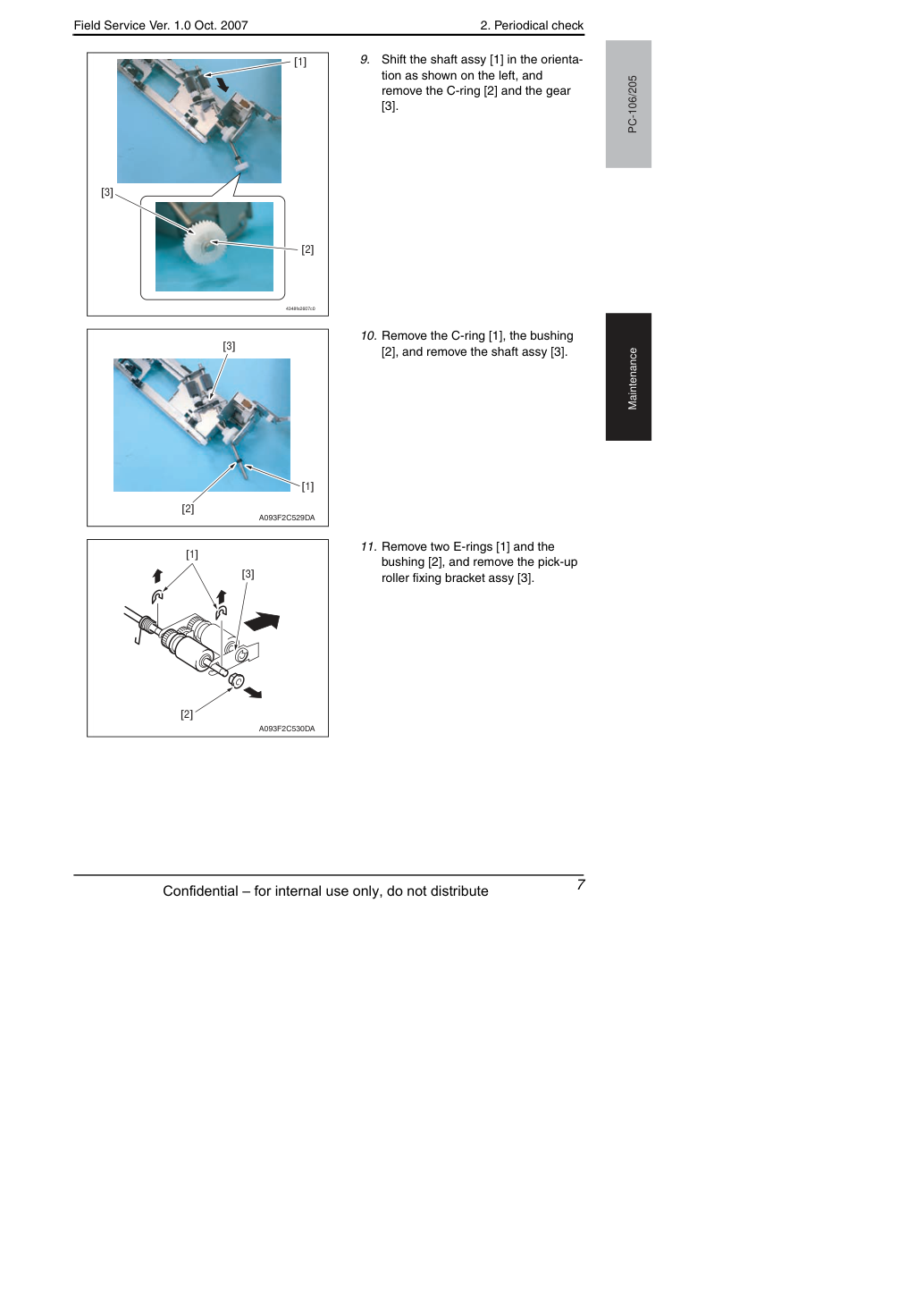

Переместите узел вала [1] в ориентацию, показанную слева, и снимите стопорное кольцо [2] и шестерню [3].
10. Снимите стопорное кольцо [1] и втулку
[2], и снимите узел вала [3].
11. Снимите два E-образных кольца [1] и
втулку [2], и снимите узел кронштейна крепления ролика захвата [3].
2. Периодическая проверка
12. Снимите стопорное кольцо [1] и снимите
13. Повторите шаги 1–12 аналогично для лотка подачи бумаги 5.
Замена ролика захвата A. Периодически заменяемые детали/цикл • Ролик захвата: каждые 300 000 отпечатков Примечание • Замените узел ролика разделения, ролик подачи и ролик захвата одновременно.
Снимите узел кронштейна крепления ролика разделения.
Отключите разъем [1] и снимите жгут с двух седел проводов [2].
2. Периодическая проверка

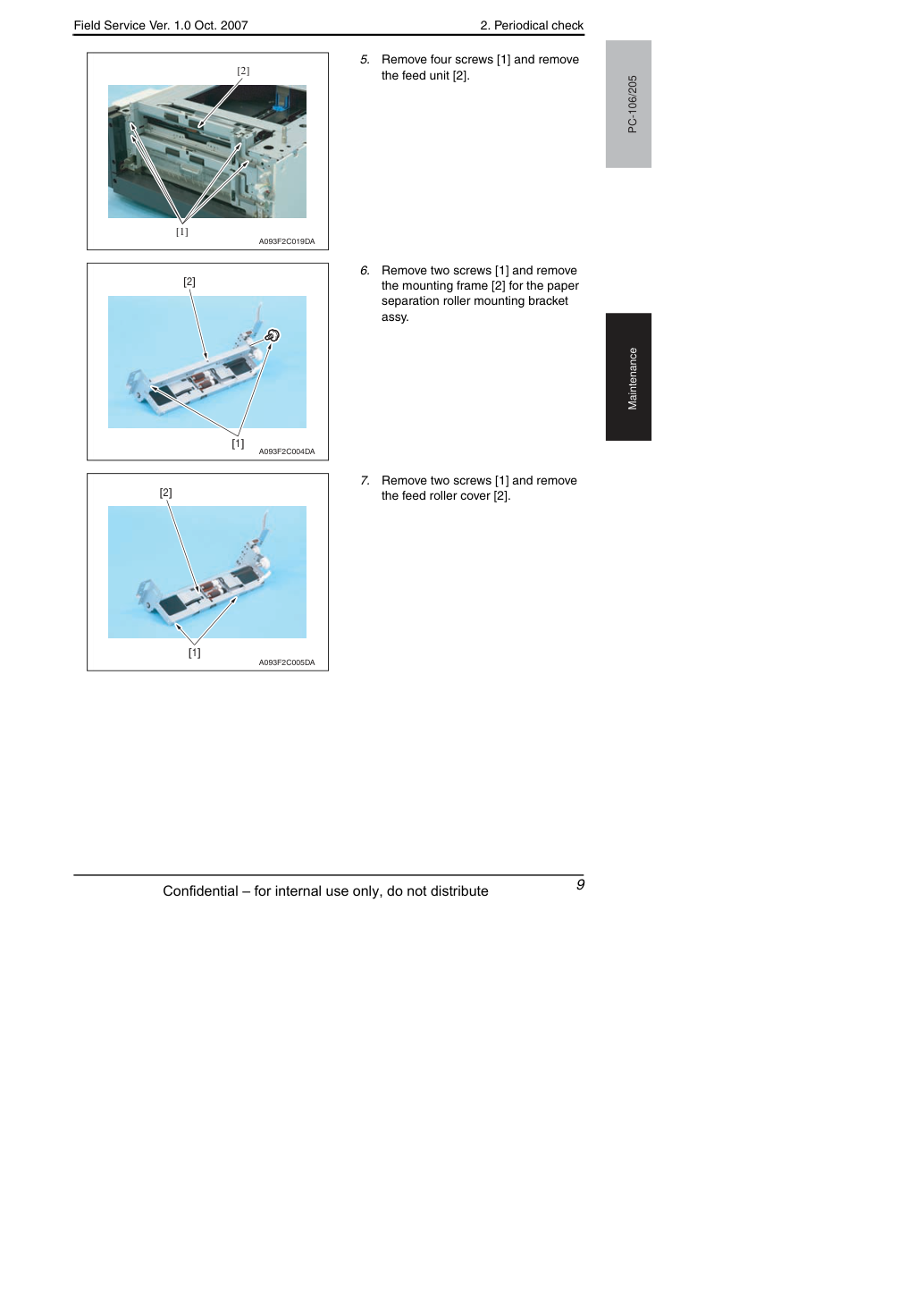

Снимите четыре винта [1] и снимите узел подачи [2].
Снимите два винта [1] и снимите монтажную раму [2] узла кронштейна крепления ролика разделения бумаги.
Снимите два винта [1] и снимите крышку ролика подачи [2].
2. Периодическая проверка

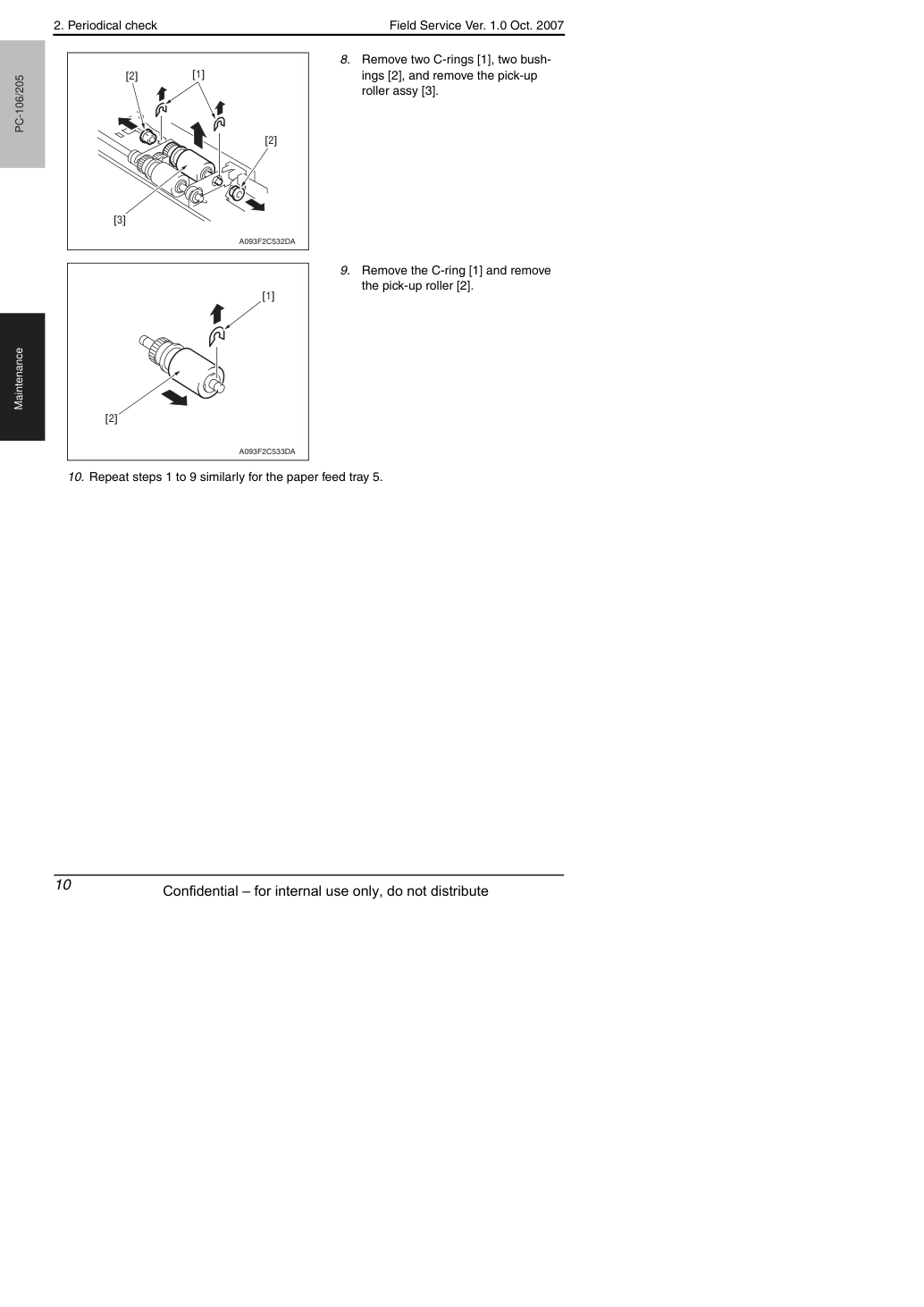

ий [2] и снимите узел ролика захвата [3].
Снимите стопорное кольцо [1] и снимите ролик захвата [2].
10. Повторите шаги 1–9 аналогично для лотка подачи бумаги 5.
