5. Обновление микропрограммы (Firmware)
• Этот аппарат позволяет обновление прошивки пользователем с использованием встроенной функции FTP-сервера.
Сохрани файл THAMESMC.bin в желаемое место на ПК.
Нажми клавишу Menu/Select на панели управления.
Выбери [Admin. Settings] и нажми клавишу Menu/Select.
Введи пароль администратора и нажми клавишу Menu/Select.
Выбери [Firmware Update] и нажми клавишу Menu/Select.
Выбери [Start] и нажми клавишу Menu/Select.
* Аппарат начнет подготовку к обновлению прошивки.
После перезагрузки аппарата получи доступ и войди на FTP-сервер аппарата с ПК.
• Войди, введя [update] в качестве имени пользователя и [update] в качестве пароля.
• При входе через Internet Explorer версии 6 выполни следующее:
Введи «ftp://<IP-адрес аппарата>» в поле URL.
Выбери метод входа из меню File, чтобы отобразить экран входа.
Введи имя пользователя и пароль.
Передай файл THAMESMC.bin, сохраненный на шаге 1, на FTP-сервер.
После завершения передачи файла начни операцию с панели управления.
5. Обновление микропрограммы (Firmware)
Нажми клавишу Menu/Select на панели управления.
Аппарат начнет загрузку данных.
10. Убедись, что появилось сообщение «Download Completed». Затем отключи и снова
11. После перезагрузки нажми клавишу Menu/Select.
6. Прочее
• Для предотвращения ослабления винтов на винты нанесен фиксатор винтов синего или зеленого цвета.
• Фиксатор винтов нанесен на винты, которые могут ослабиться из-за вибраций и нагрузок, создаваемых при использовании машины, или вибраций при транспортировке.
• Если винты с покрытием фиксатором ослабнут или будут удалены, обязательно нанесите фиксатор винтов после затягивания винтов.
• Винты, которые сложно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.

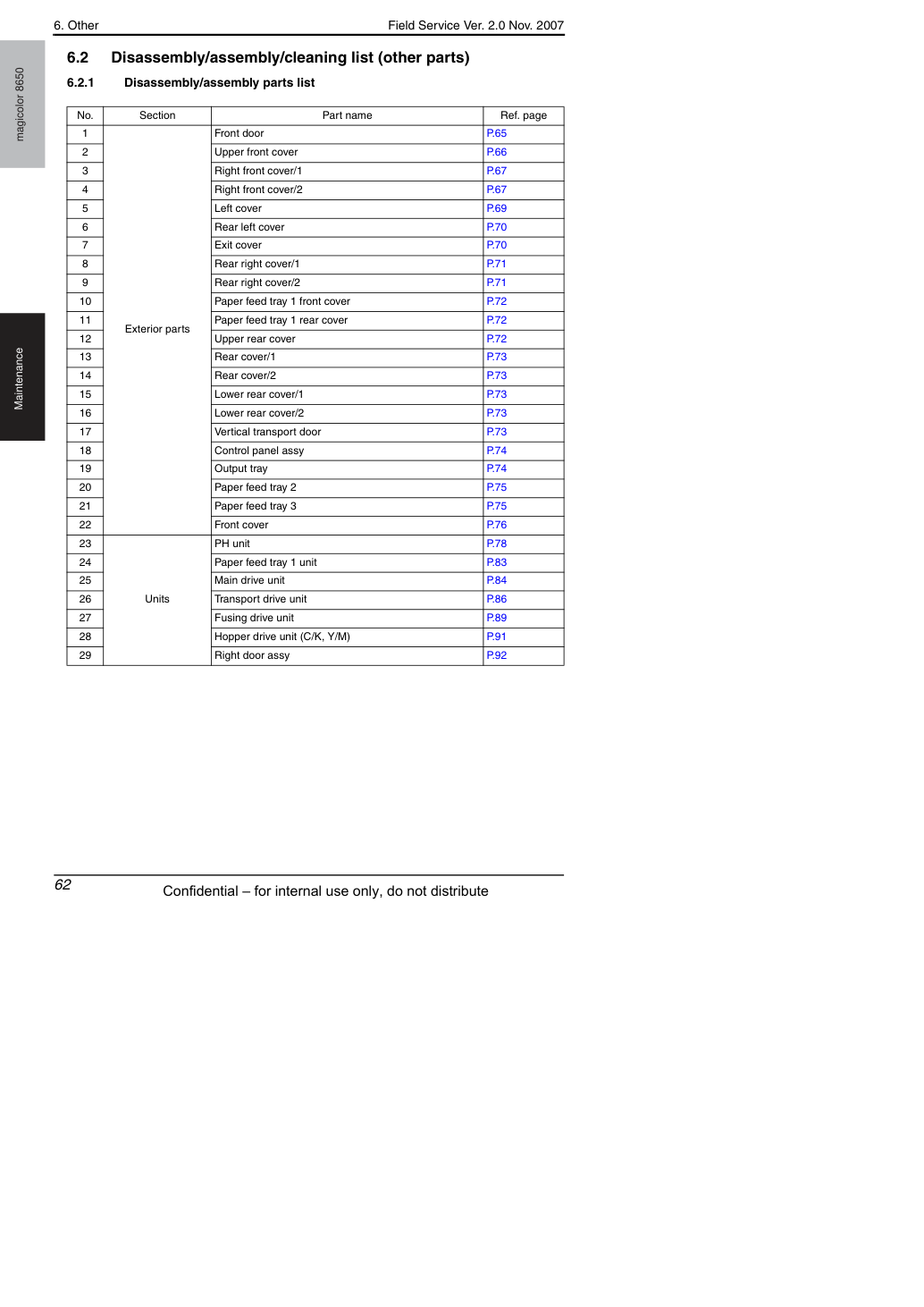

6. Прочее

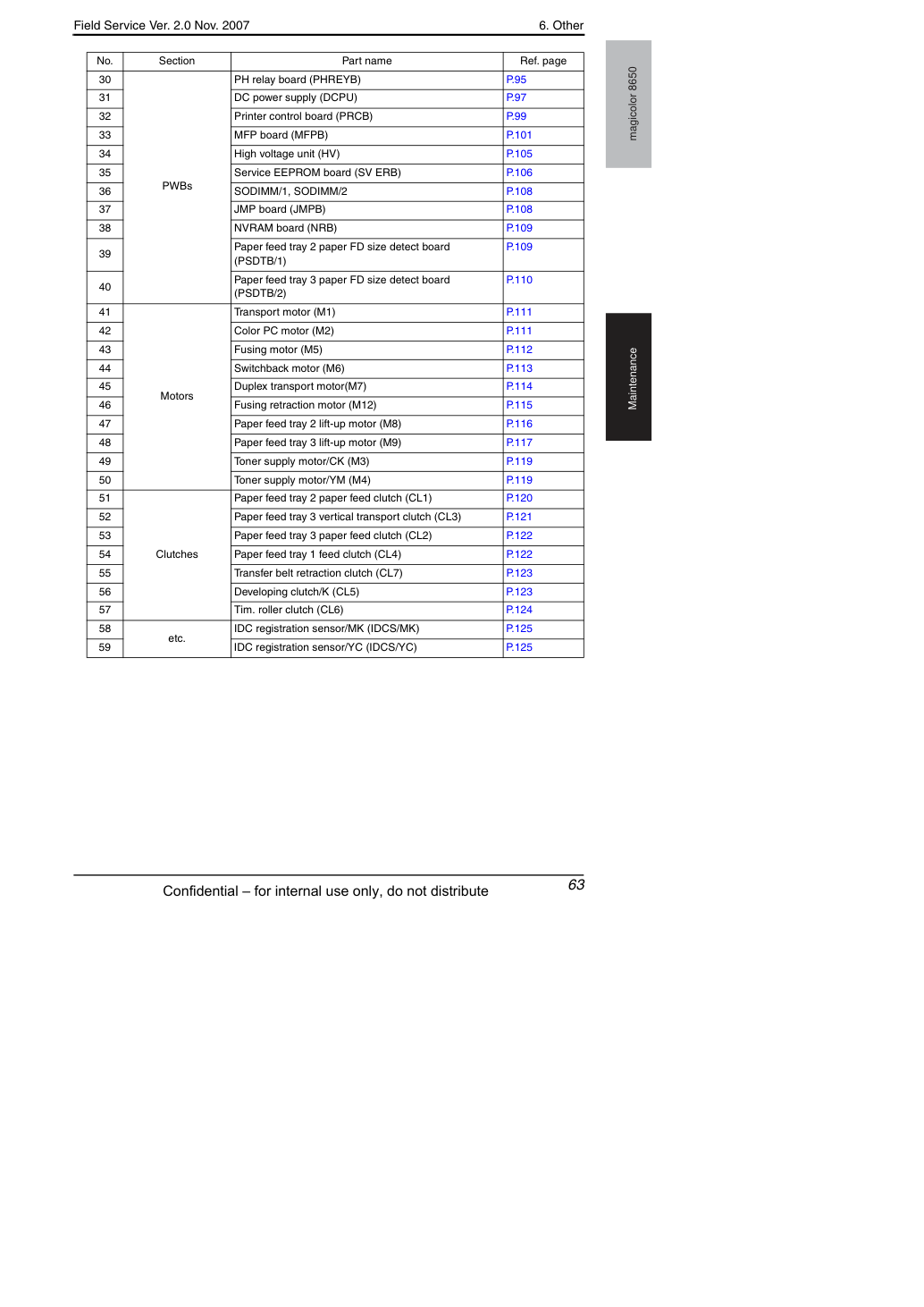

6. Прочее
6. Прочее
6. Прочее
Извлеки два винта [1] и пластину подавления [2].
Извлеки приспособление для очистки окна PH [1].
6. Прочее
Сдвинь штифты [1] в направлении стрелки и извлеки его.
Извлеки два винта [1] и извлеки верхнюю переднюю крышку [2].
6. Прочее
Извлеки четыре винта [1] и извлеки правую переднюю крышку/1 [2].
Выдвинь лоток подачи бумаги 2 и лоток подачи бумаги 3.
Извлеки правую переднюю крышку/1.
Извлеки два винта [1] и извлеки правую переднюю крышку/2 [2].
• Не извлекай его спешно, так как он подключен к жгуту.
Отсоедини разъем [1] и извлеки жгут из проводного седла [2].
6. Прочее
Извлеки три винта [1] и извлеки узел датчика пусто бумаги [2].
6. Прочее

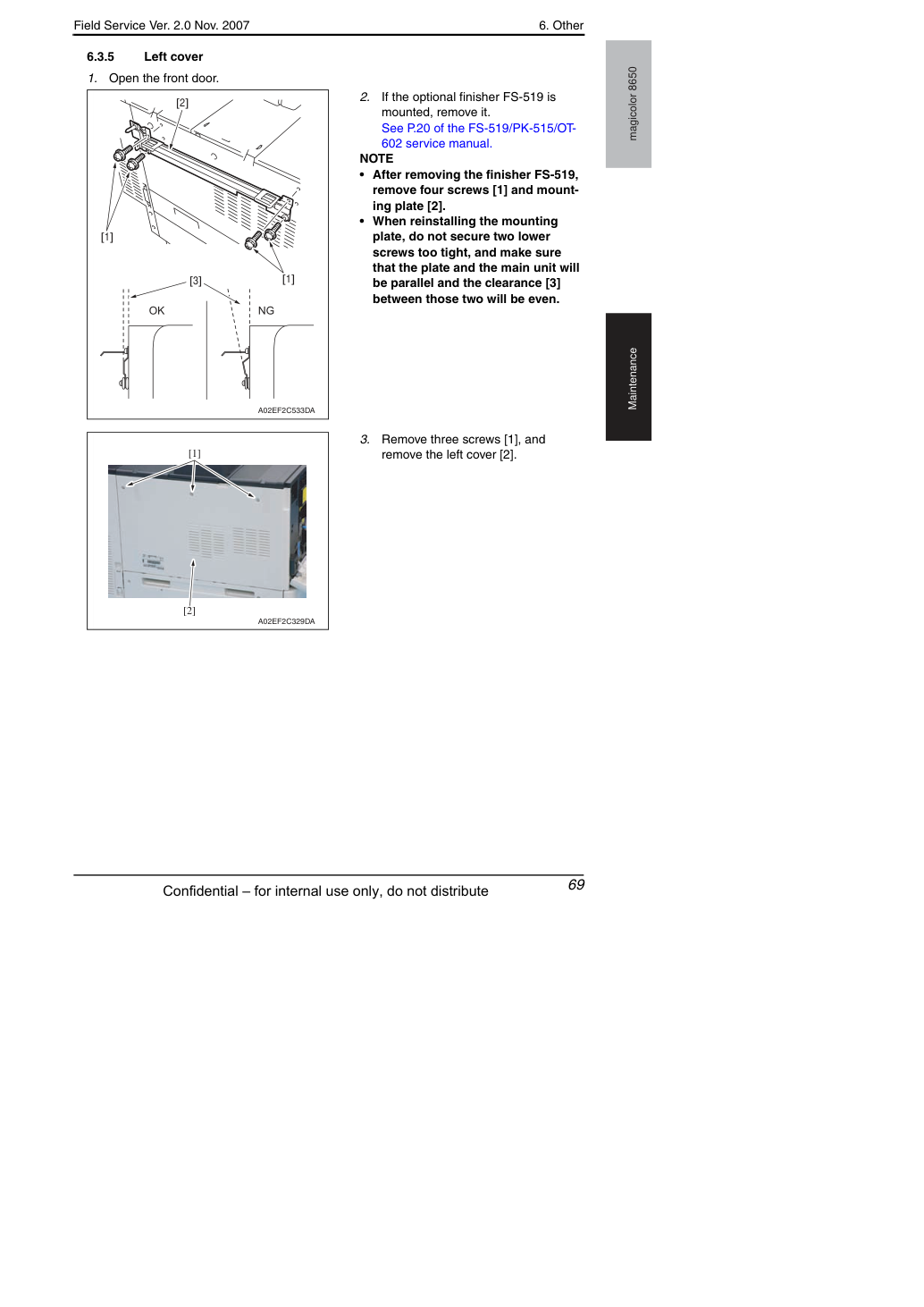

Если установлен опциональный финишер FS-519, извлеки его.
См. стр. 20 руководства по обслуживанию FS-519/PK-515/OT-602.
• После извлечения финишера FS-519 извлеки четыре винта [1] и пластину крепления [2].
• При переустановке пластины крепления не затягивай слишком туго два нижних винта и убедись, что пластина и основной узел будут параллельны и зазор [3] между ними будет равномерным.
Извлеки три винта [1] и извлеки левую крышку [2].
6. Прочее
Извлеки четыре винта [1] и извлеки заднюю левую крышку [2].
Извлеки винт [1] и два зажима [2] для извлечения крышки выхода [3].
6. Прочее
Откройте дверь вертикального транспорта.
Извлеки два винта [1] и извлеки заднюю правую крышку/2 [2].
6. Прочее
Откройте дверь вертикального транспорта.
Снимите заднюю правую крышку/2.

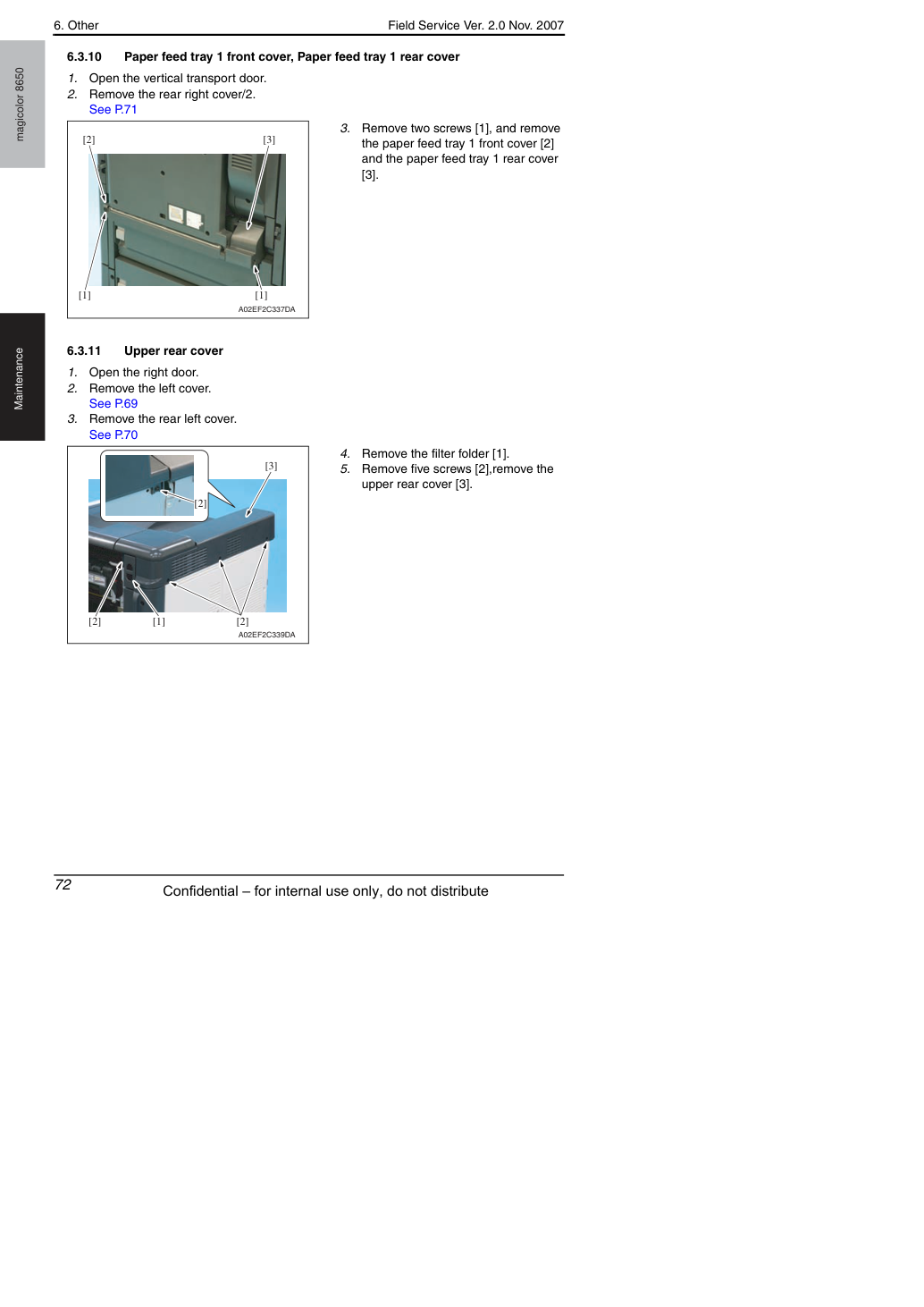

Извлеки два винта [1] и извлеки переднюю крышку лотка подачи бумаги 1 [2] и заднюю крышку лотка подачи бумаги 1 [3].
Извлеки пять винтов [2], извлеки верхнюю заднюю крышку [3].
6. Прочее

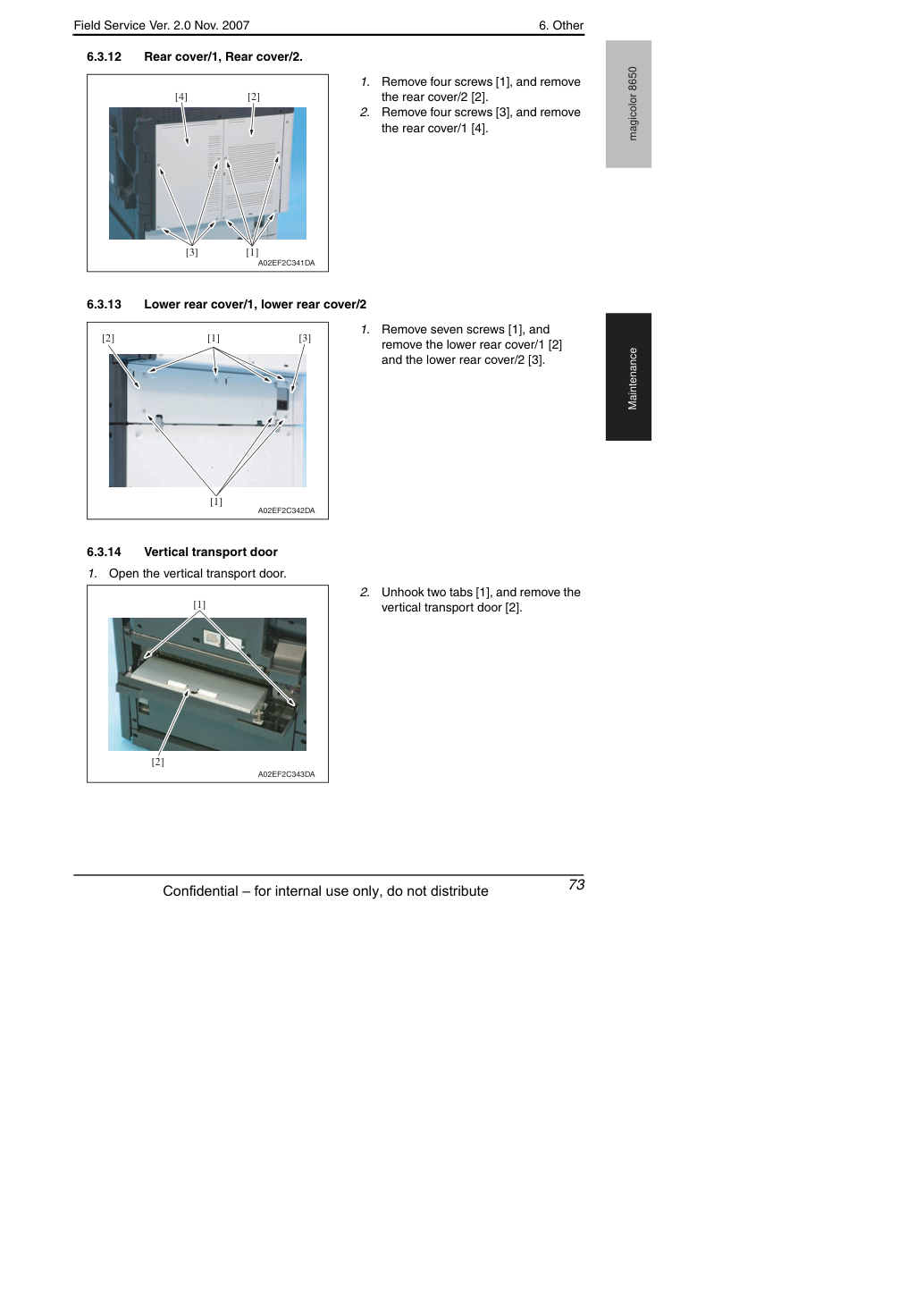

Извлеки четыре винта [1] и извлеки заднюю крышку/2 [2].
Извлеки четыре винта [3] и извлеки заднюю крышку/1 [4].
Извлеки семь винтов [1] и извлеки нижнюю заднюю крышку/1 [2] и нижнюю заднюю крышку/2 [3].
Откройте дверь вертикального транспорта.
Отсоедини два язычка [1] и извлеки дверь вертикального транспорта [2].
6. Прочее
Отсоедини разъем [1], извлеки три винта [2] и извлеки узел панели управления [3].
Извлеки три винта [1] и извлеки выходной лоток [2].
6. Прочее
Извлеки два винта [1] и металлическую пластину [2], и извлеки лоток подачи бумаги 2 [3].
Выдвинь лоток подачи бумаги 2 и лоток подачи бумаги 3.
Извлеки правую переднюю крышку/2.
Извлеки два винта [1] и металлическую пластину [2], и извлеки лоток подачи бумаги 3 [3].
6. Прочее
Выдвиньте лоток подачи бумаги 2 (paper feed tray 2).
Извлеки картриджи тонера (C, M, Y, K).
Извлеки узлы формирования изображения (C, M, Y, K).
Извлеки правую переднюю крышку/2.
Удали винт [1] и снимай защитную крышку разъёма [2].
Отсоедини три разъема [1] и извлеки жгут из проводного седла [2].
6. Прочее

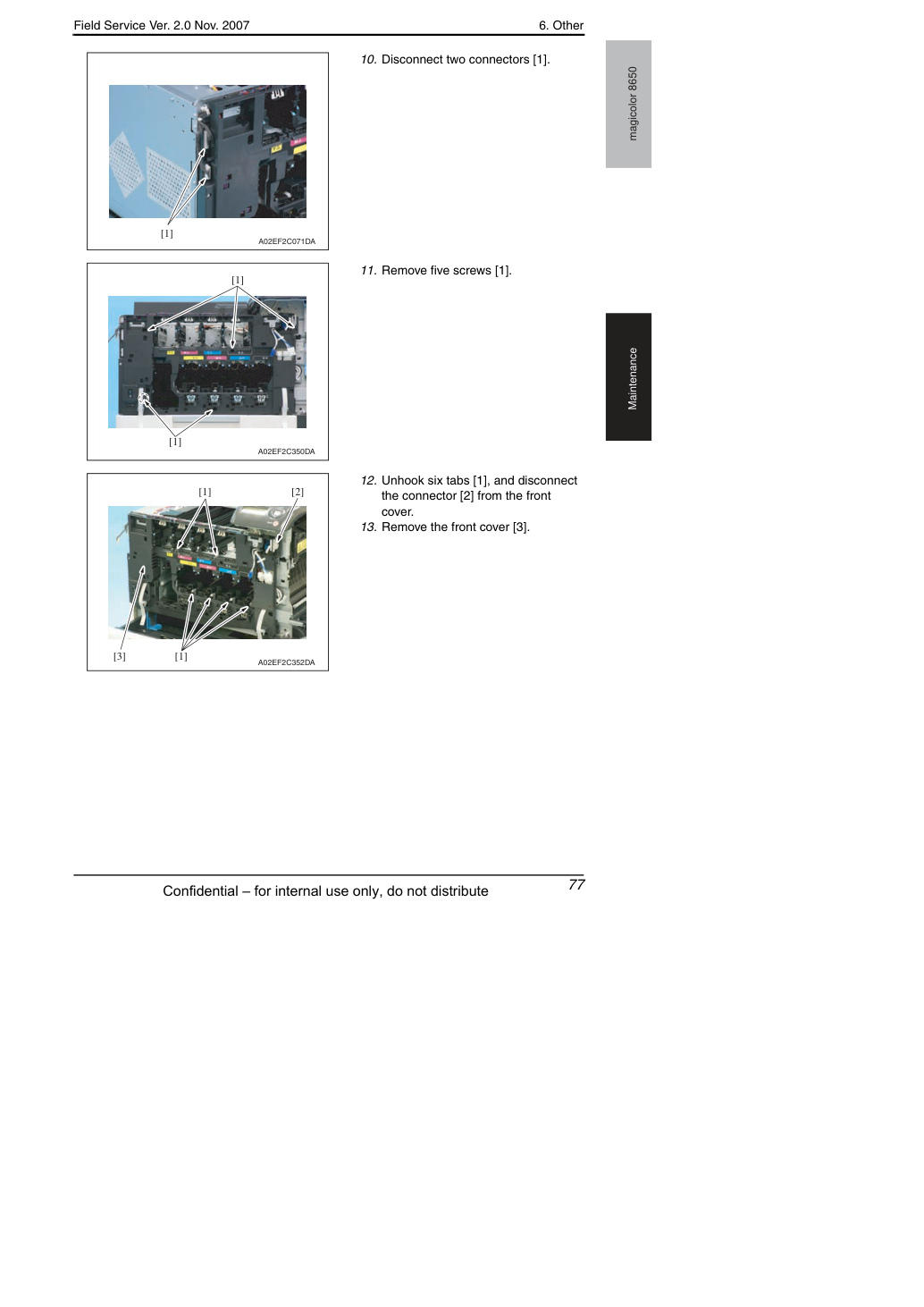

10. Отсоедини два разъема [1].
11. Извлеки пять винтов [1].
12. Отсоедини шесть язычков [1] и отсоедини
разъем [2] от передней крышки.
13. Извлеки переднюю крышку [3].
6. Прочее
• При замене узла PH одновременно замени четырехцветные узлы PH.
Удали узел ремня передачи.
Извлеки четыре винта [1] и отсоедини три разъема [2], и извлеки четыре направляющих рельса узла формирования изображения [3].
Отсоедини четыре плоских кабеля [1] и четыре разъёма [2] узла PH.
• Не заменяй узел печатной головки при включенном питании.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
• Не разбирай и не регулируй узел печатной головки.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
6. Прочее
Отожми язычок [1] и извлеки шестерню [2] узла PH.
• Этот шаг не требуется при извлечении узла PH (чёрный) без шестерни.
Извлеки стопор [1] узла PH.
• При извлечении стопора соблюдай осторожность, чтобы оба конца стопора оставались параллельны, как показано слева.
Использование растянутого стопора может привести к неравномерному шагу или другим дефектам изображения.
Сдвинь переднюю часть узла PH влево немного и извлеки выступ [1] из отверстия позиционирования [2].
Слегка приподними переднюю часть узла PH.
6. Прочее

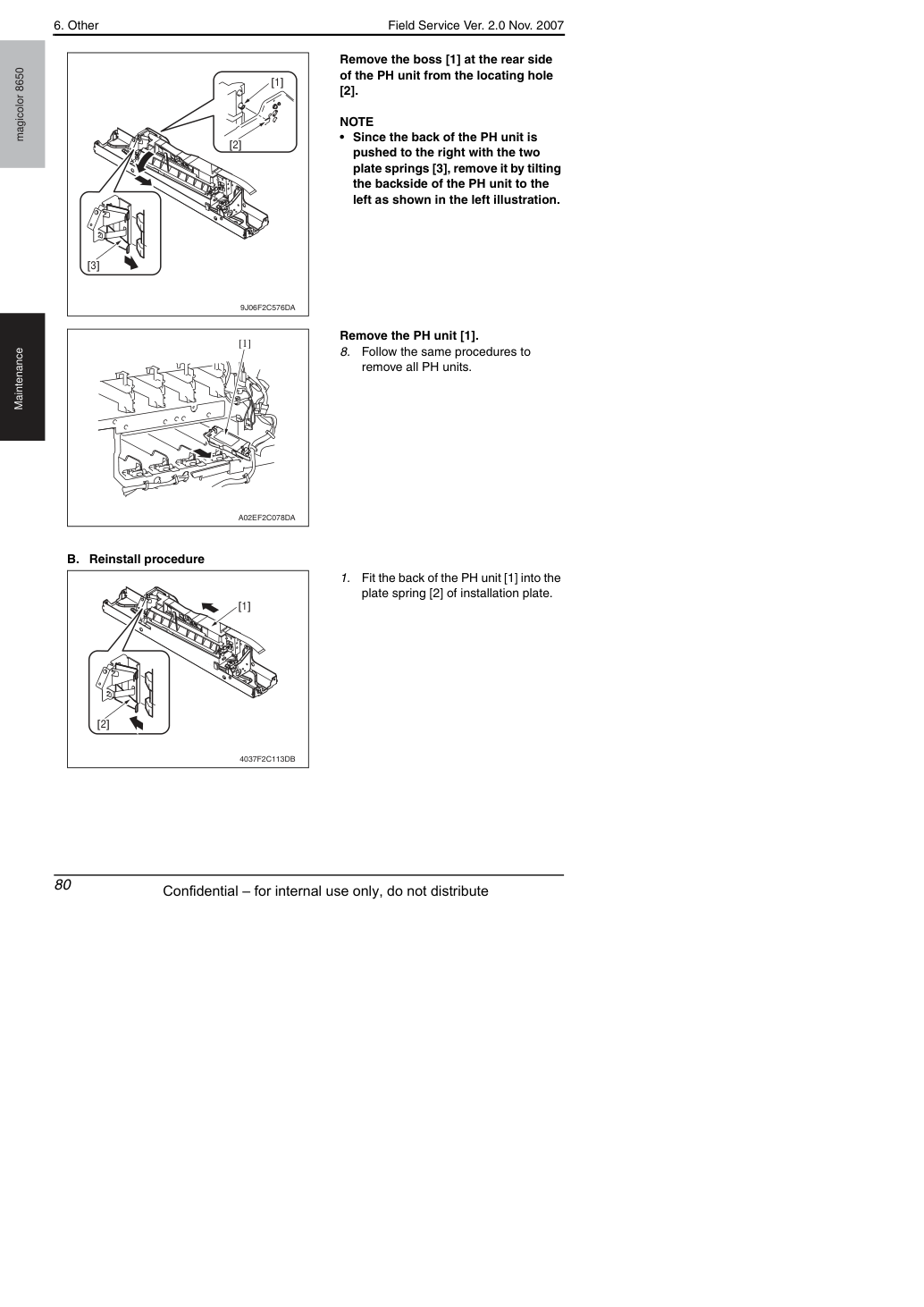

magicolor 8650 Техническое обслуживание Извлеки выступ [1] с задней стороны узла PH из отверстия позиционирования [2].
• Поскольку задняя часть узла PH прижимается вправо двумя пластинчатыми пружинами [3], извлеки его, наклоняя заднюю часть узла PH влево, как показано на левой иллюстрации.
Повтори те же процедуры для извлечения всех узлов PH.
Вставь заднюю часть узла PH [1] в пластинчатую пружину [2] пластины установки.
6. Прочее

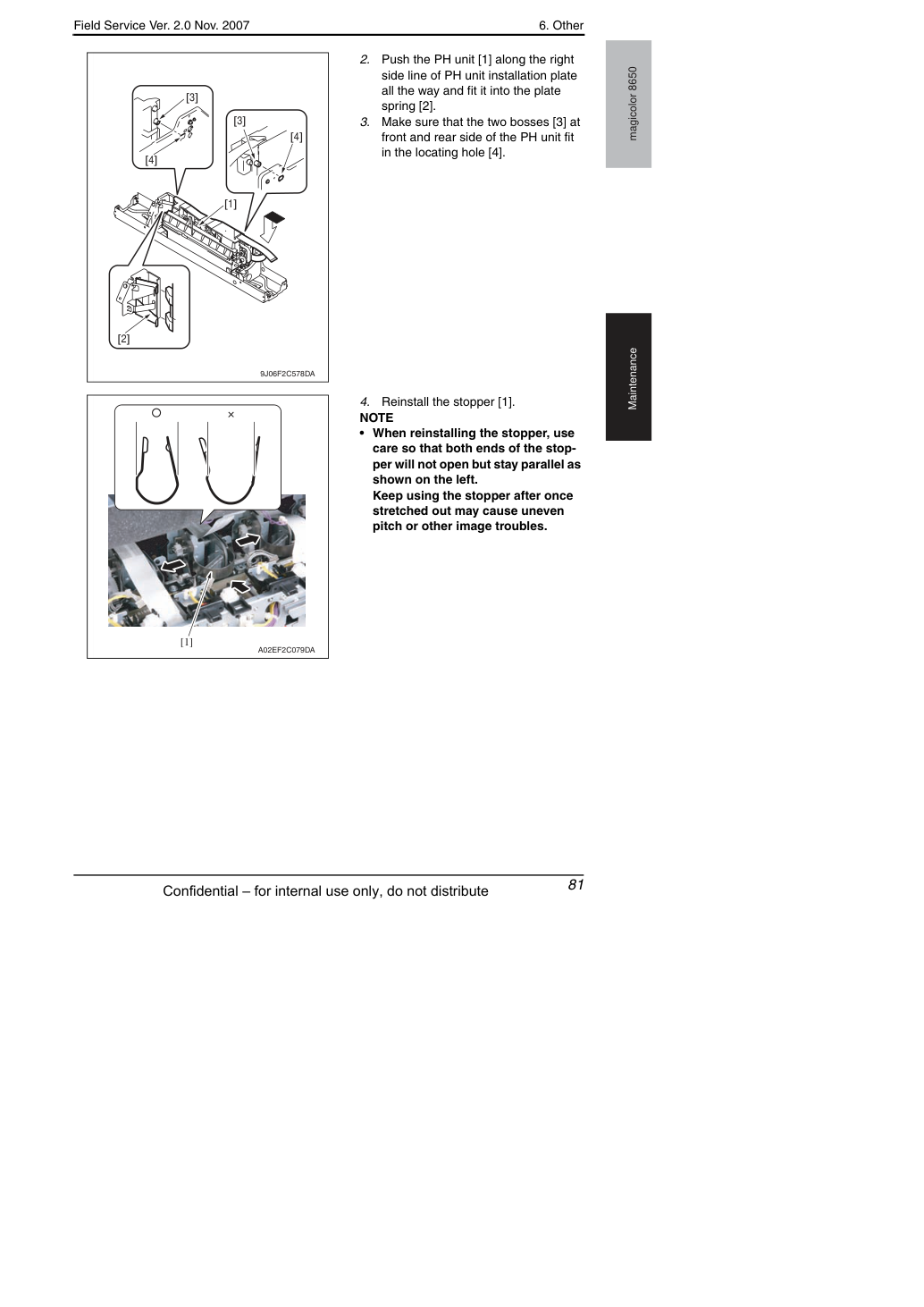

Сдвинь узел PH [1] вдоль правой линии пластины установки узла PH полностью и вставь его в пластинчатую пружину [2].
Убедись, что оба выступа [3] спереди и сзади узла PH вставлены в отверстие позиционирования [4].
• При переустановке стопора соблюдай осторожность, чтобы оба конца стопора оставались параллельны, как показано слева.
Использование растянутого стопора может привести к неравномерному шагу или другим дефектам изображения.
6. Прочее
• Убедись, что зубцы шестерни вошли в зацепление.
Подсоедини разъём и плоский кабель.
• Убедись, что жгут проложен вдоль направляющей жгута.
Повтори те же процедуры для установки всех узлов PH.
Установи направляющие рельсы узла выравнивания [1].
• Убедись, что два зажима [2] на заднем конце рельса вставлены в отверстие позиционирования основного узла.
Переустанови узел ремня передачи изображения.
10. Переустанови переднюю крышку.
11. Выполни регулировку перекоса узла PH.
• При замене узла PH обязательно выполни регулировку перекоса узла PH.
6. Прочее
Откройте дверь вертикального транспорта.
Снимите заднюю правую крышку/2.
Извлеки переднюю крышку и заднюю крышку лотка подачи бумаги 1.

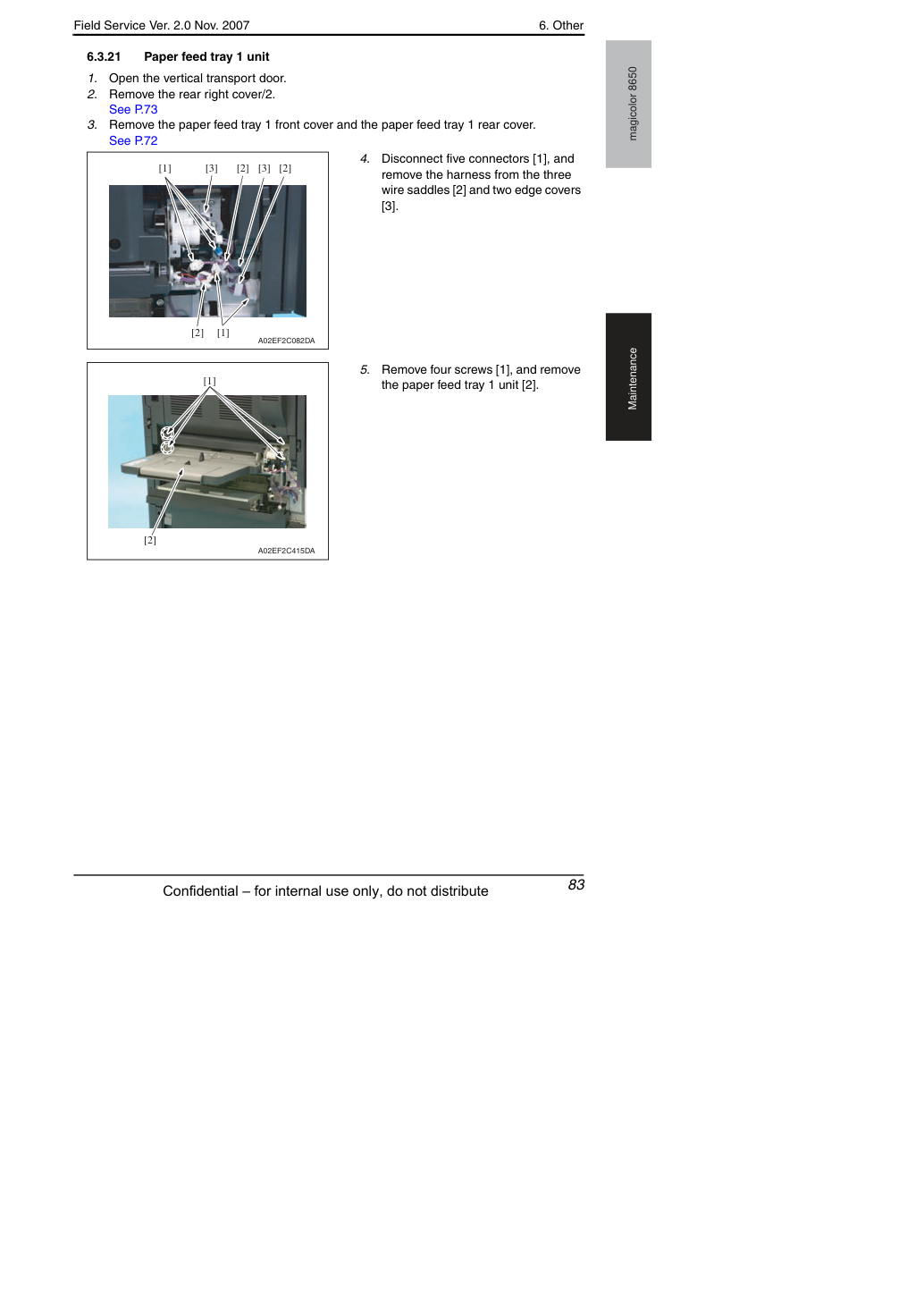

Отсоедини пять разъёмов [1] и извлеки жгут из трёх кабельных седел [2] и двух защитных крышек [3].
Извлеки четыре винта [1] и удали узел лотка подачи бумаги 1 [2].
6. Прочее
Удали узел ремня передачи.

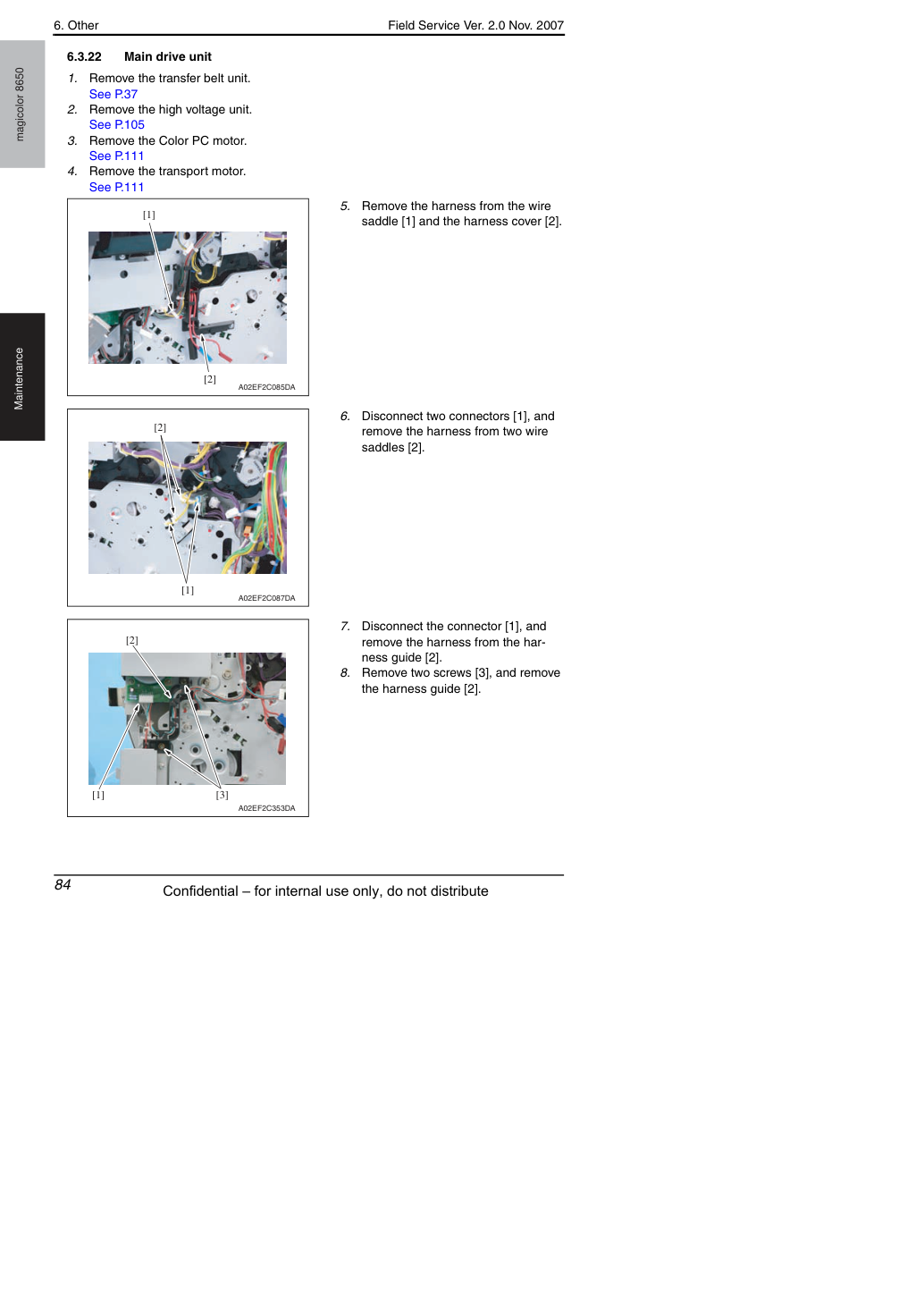

Извлеки жгут из кабельного седла [1] и крышки жгута [2].
Отсоедини два разъёма [1] и извлеки жгут из двух кабельных седел [2].
Отсоедини разъём [1] и извлеки жгут из направляющей жгута [2].
Извлеки два винта [3] и удали направляющую жгута [2].
6. Прочее

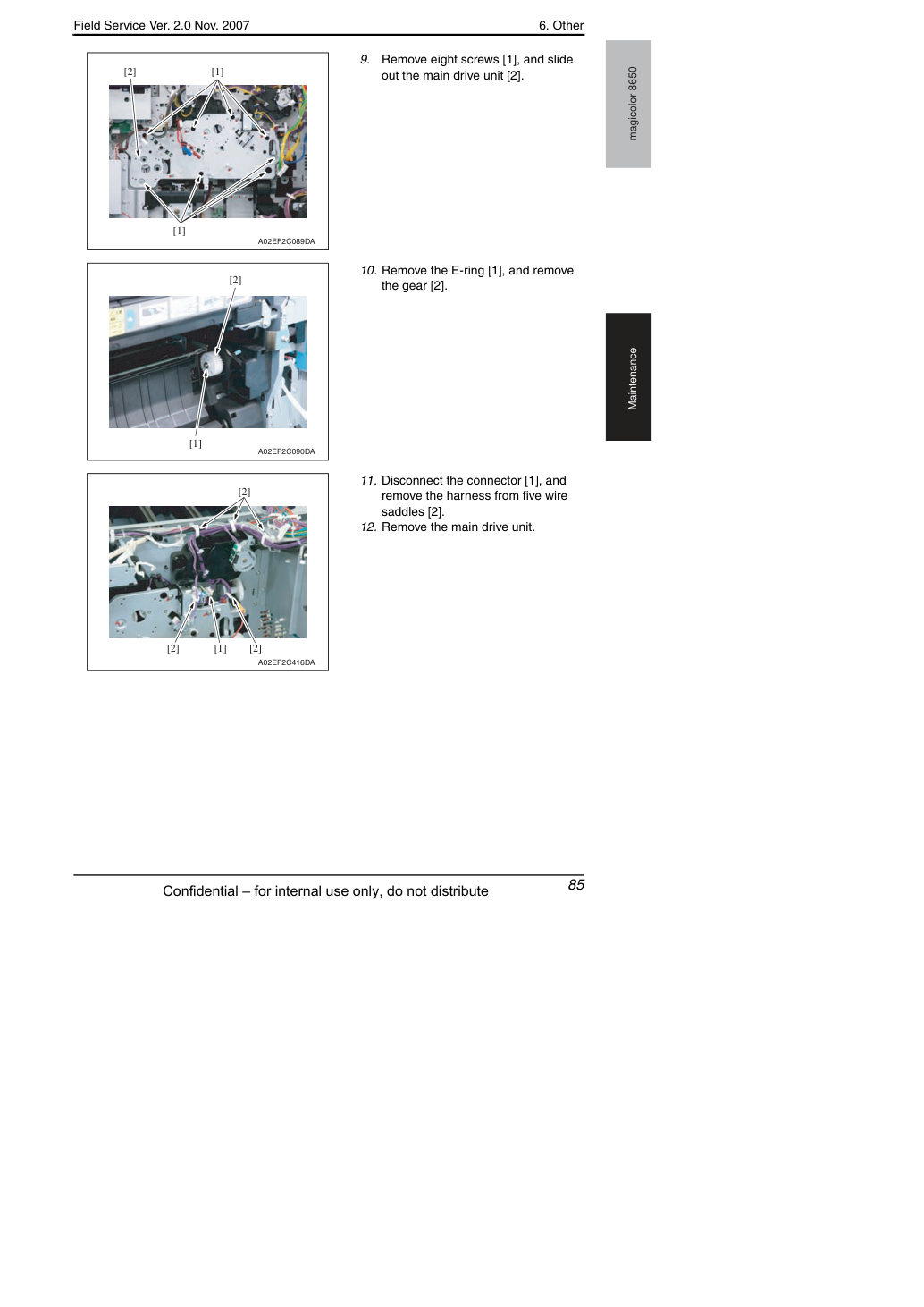

Извлеки восемь винтов [1] и выдвини главный приводной узел [2].
10. Извлеки стопорное кольцо E [1] и удали
11. Отсоедини разъём [1] и
извлеки жгут из пяти кабельных седел [2].
12. Удали главный приводной узел.
6. Прочее
Извлеки узел лотка подачи бумаги 1.
Снимите нижнюю заднюю крышку/1 и нижнюю заднюю крышку/2.
Снимите жгут с кромочной крышки [1].
Снимите четыре винта [2] и снимите металлическую пластину [3].
Снимите восемь винтов [1] и снимите две усиливающие пластины [2] правой двери.
Снимите плечевой винт [1], пружину [2] и воротник [3].
6. Прочее

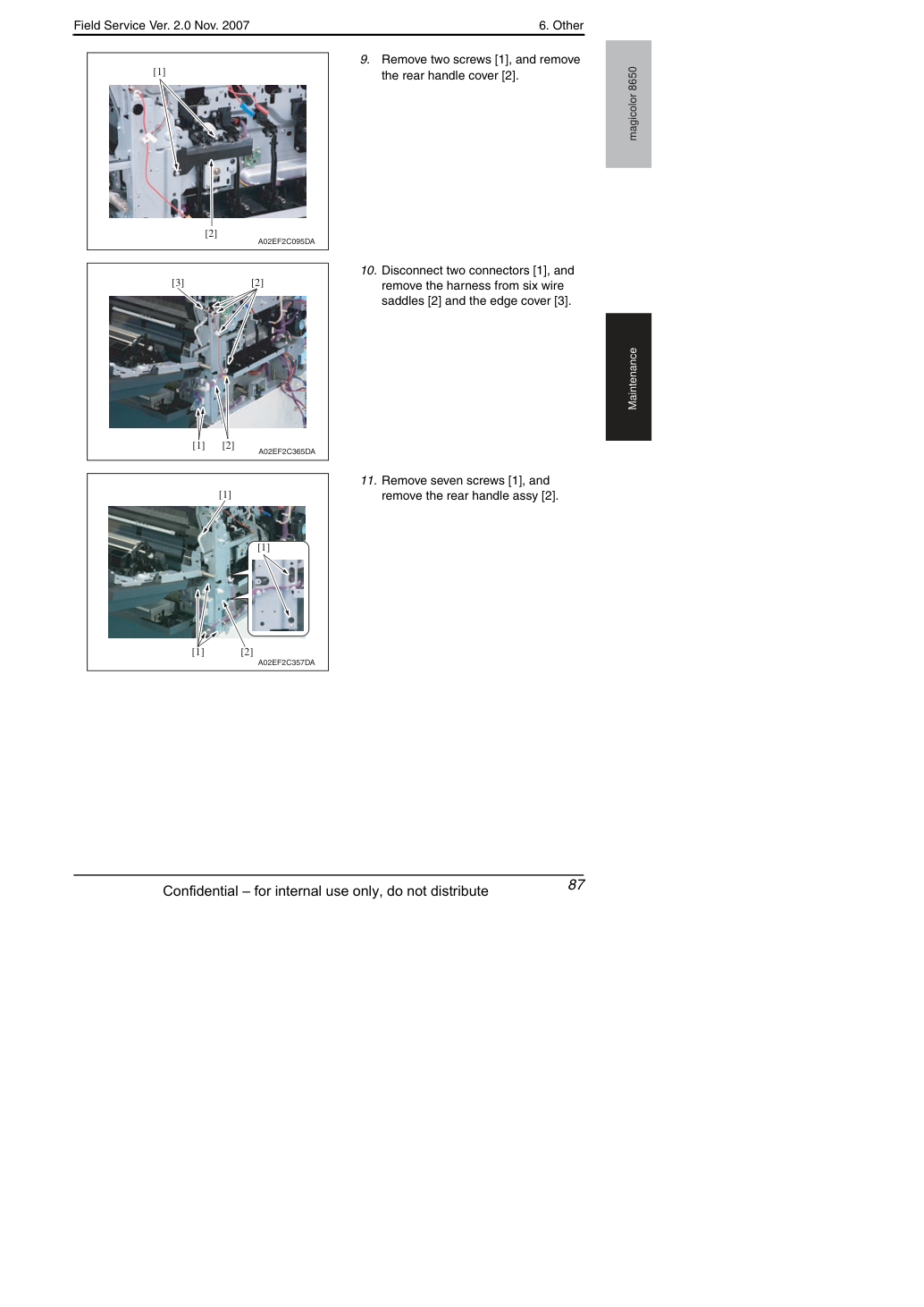

Снимите два винта [1] и снимите заднюю крышку ручки [2].
10. Отсоедините два разъема [1] и
снимите жгут с шести проводных седел [2] и кромочной крышки [3].
11. Снимите семь винтов [1] и
снимите задний узел ручки [2].
6. Прочее

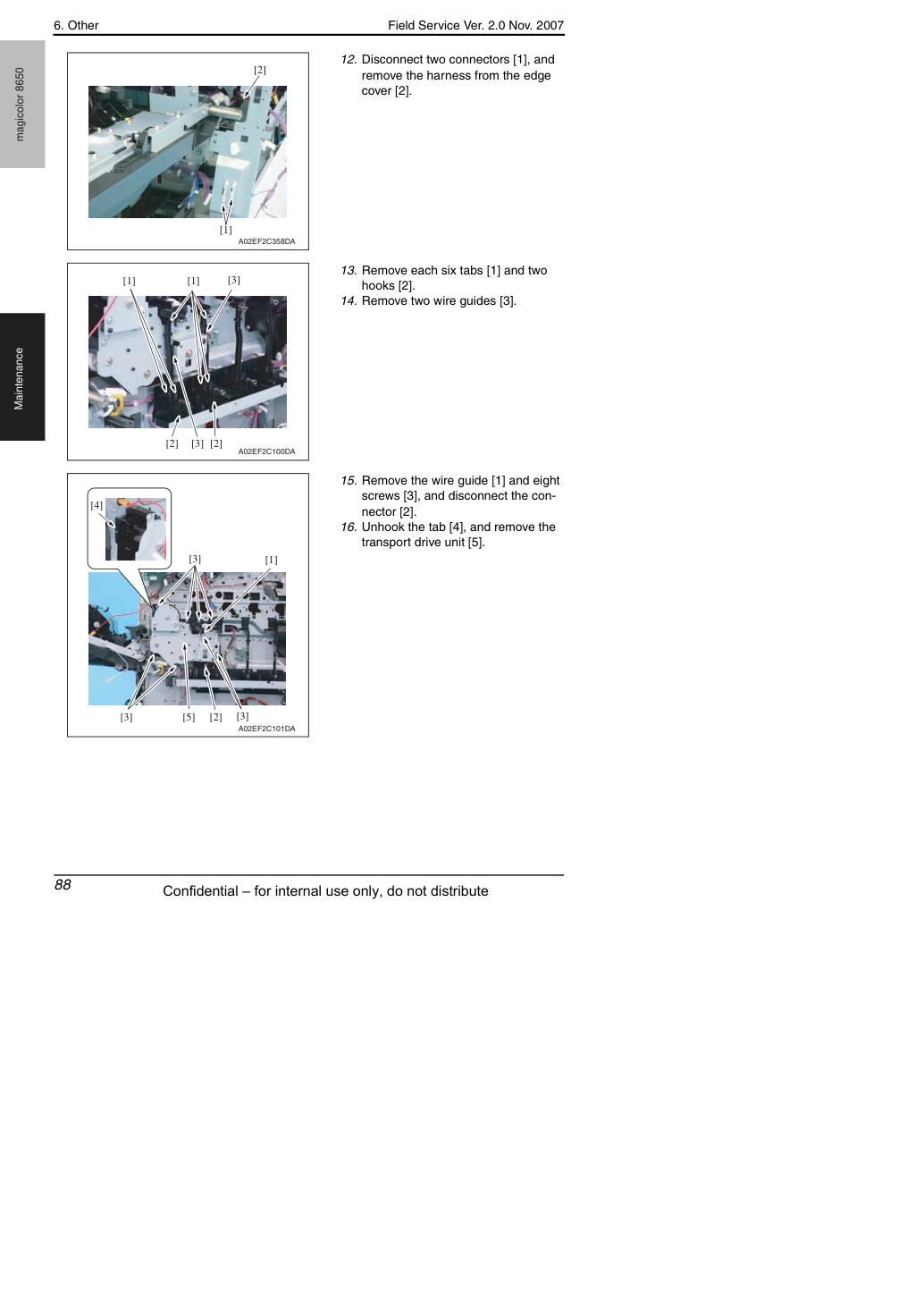

12. Отсоедините два разъема [1] и
снимите жгут с кромочной крышки [2].
13. Снимите по шесть язычков [1] и два
14. Снимите два проводных направляющих [3].
15. Снимите проводной направляющий [1] и восемь
винтов [3] и отсоедините разъем [2].
16. Отожмите язычок [4] и снимите
6. Прочее
Удали узел ремня передачи.
Снимите жгут с двух направляющих жгутов [1].
Снимите четыре винта [2] и снимите направляющую жгута [1].
Отсоедините четыре разъема [1] и снимите жгут с четырех проводных седел [2].
Снимите жгут с кромочной крышки [3].
Снимите шесть винтов [1] узла привода термоузла.
6. Прочее

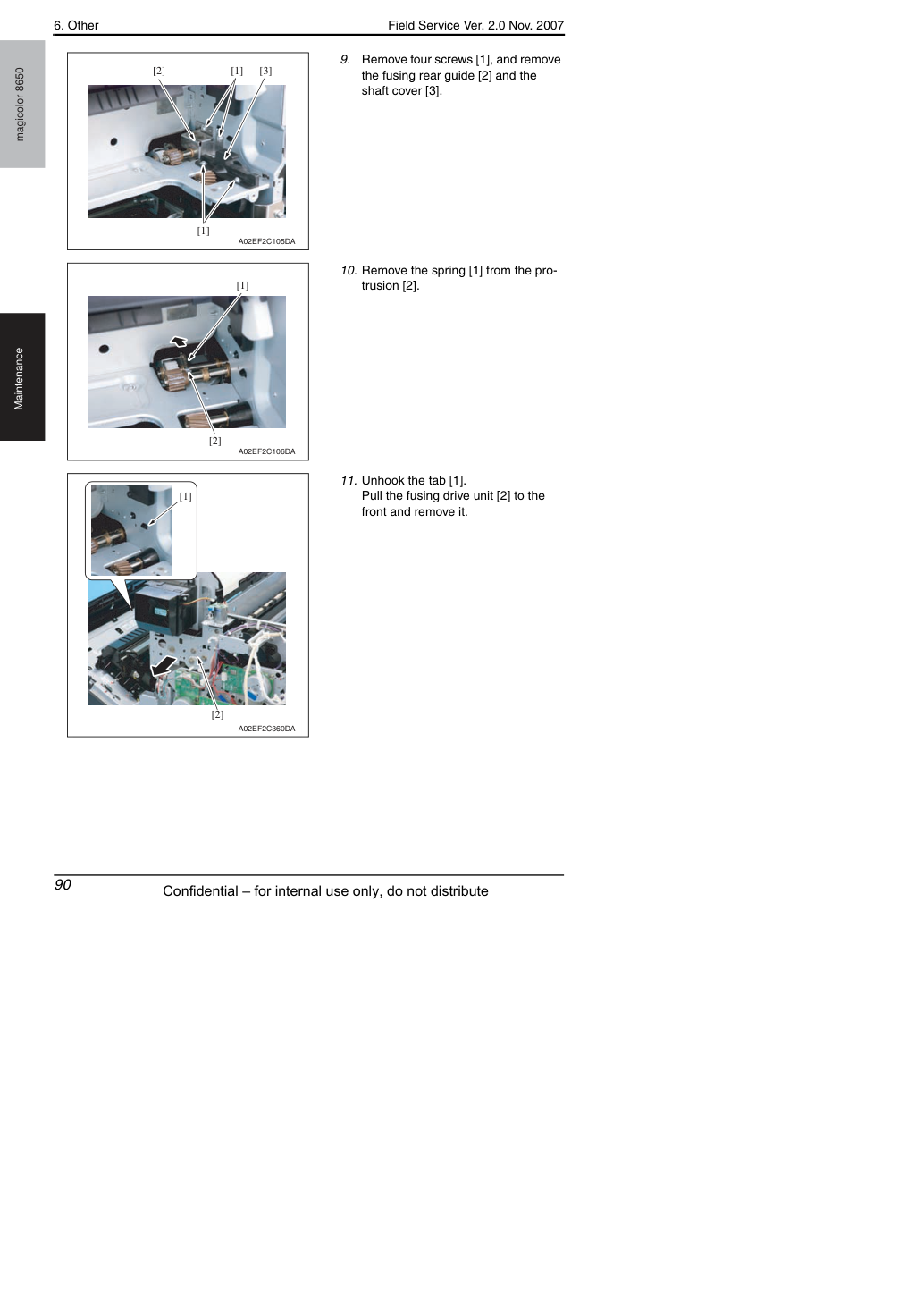

Снимите четыре винта [1] и снимите задний направляющий термоузла [2] и крышку вала [3].
10. Снимите пружину [1] с про-
11. Отожмите язычок [1].
Потяните узел привода термоузла [2] вперед и снимите его.
6. Прочее

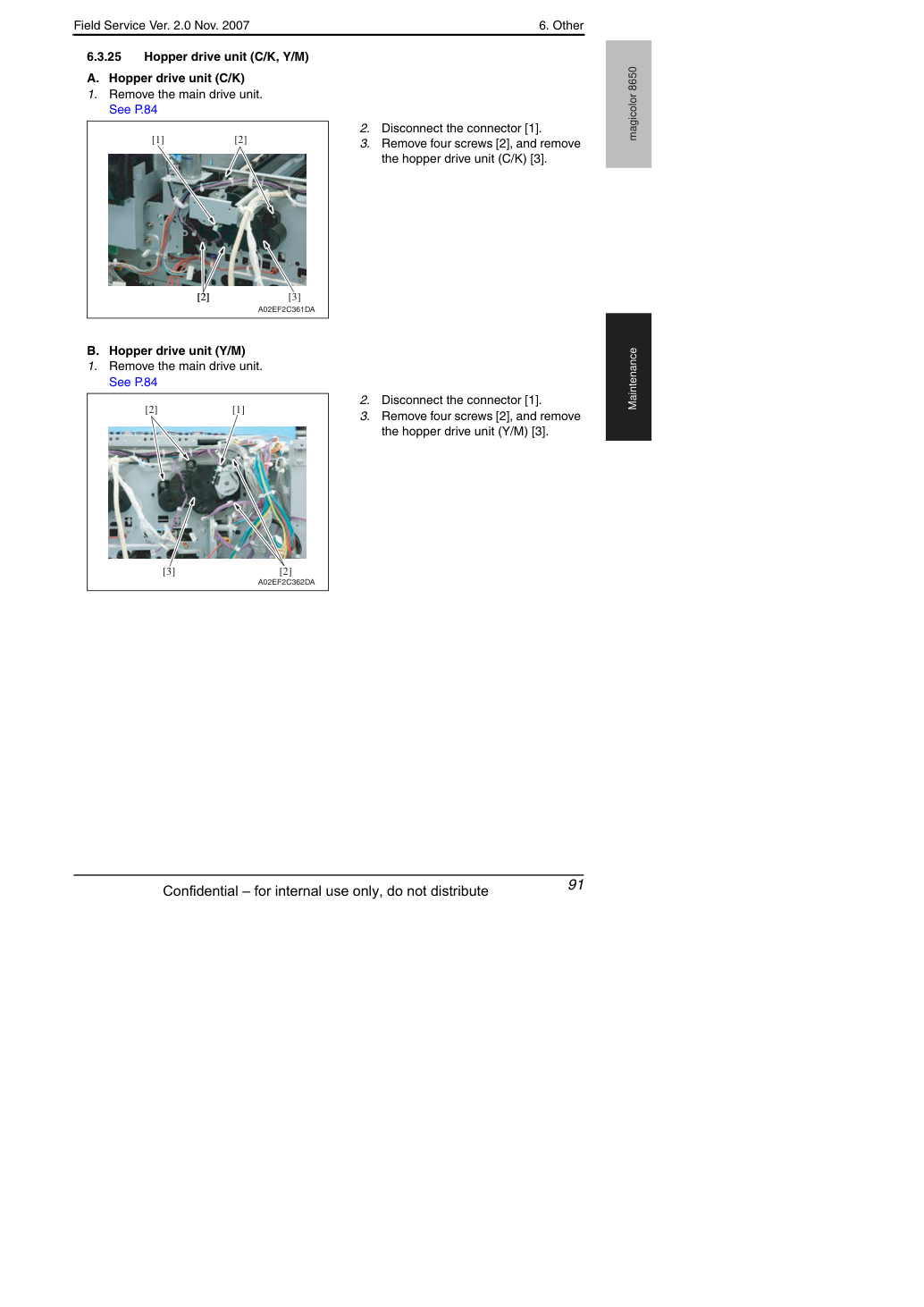

Снимите четыре винта [2] и снимите узел привода подающего устройства (C/K) [3].
Снимите четыре винта [2] и снимите узел привода подающего устройства (Y/M) [3].
6. Прочее
Снимите нижнюю заднюю крышку/1 и нижнюю заднюю крышку/2.
Снимите лоток подачи бумаги 1.
Выдвиньте лоток подачи бумаги 2 (paper feed tray 2).
Извлеки правую переднюю крышку/2.
Снимите жгут с кромочной крышки [1].
Снимите четыре винта [2] и снимите металлическую пластину [3].
Снимите два винта [1] и снимите заднюю крышку ручки [2].
Снимите восемь винтов [1] и снимите две усиливающие пластины [2] правой двери.
