6. Прочее

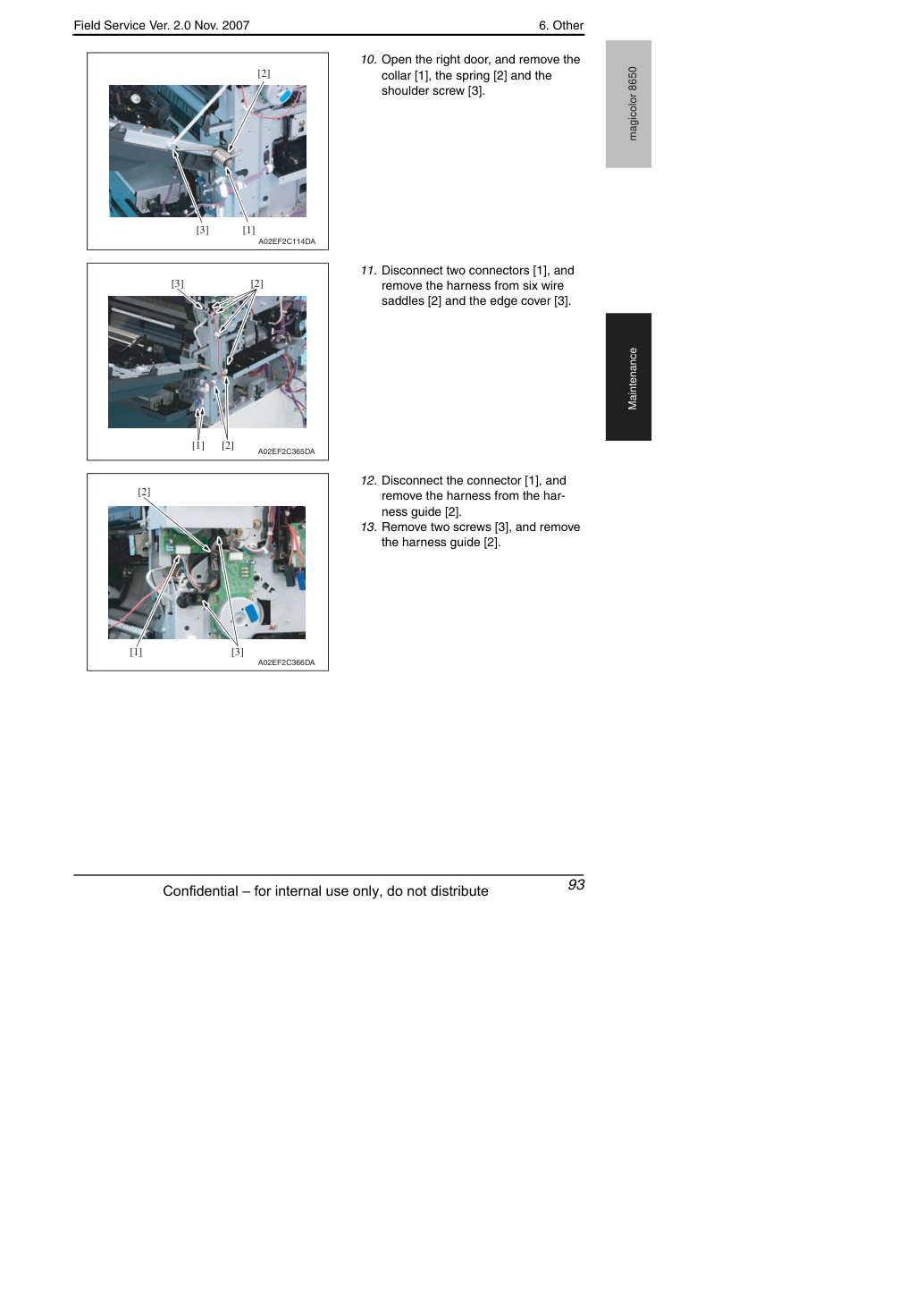

10. Откройте правую дверь и снимите
воротник [1], пружину [2] и плечевой винт [3].
11. Отсоедините два разъема [1] и
снимите жгут с шести проводных седел [2] и кромочной крышки [3].
12. Отсоедините разъем [1] и
снимите жгут с направляющей жгута [2].
13. Снимите два винта [3] и снимите
6. Прочее

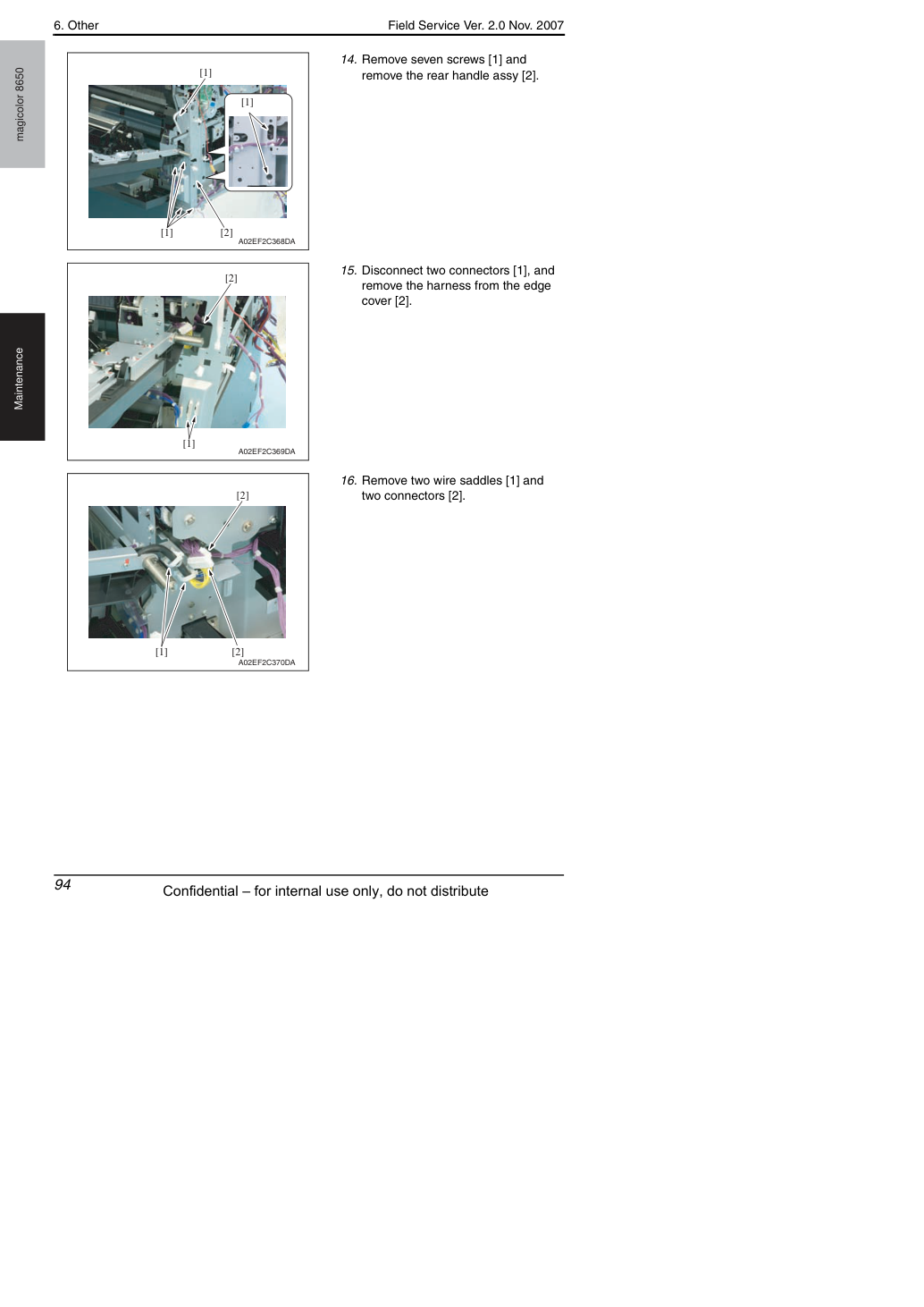

14. Снимите семь винтов [1] и
снимите задний узел ручки [2].
15. Отсоедините два разъема [1] и
снимите жгут с кромочной крышки [2].
16. Снимите два проводных седла [1] и
6. Прочее

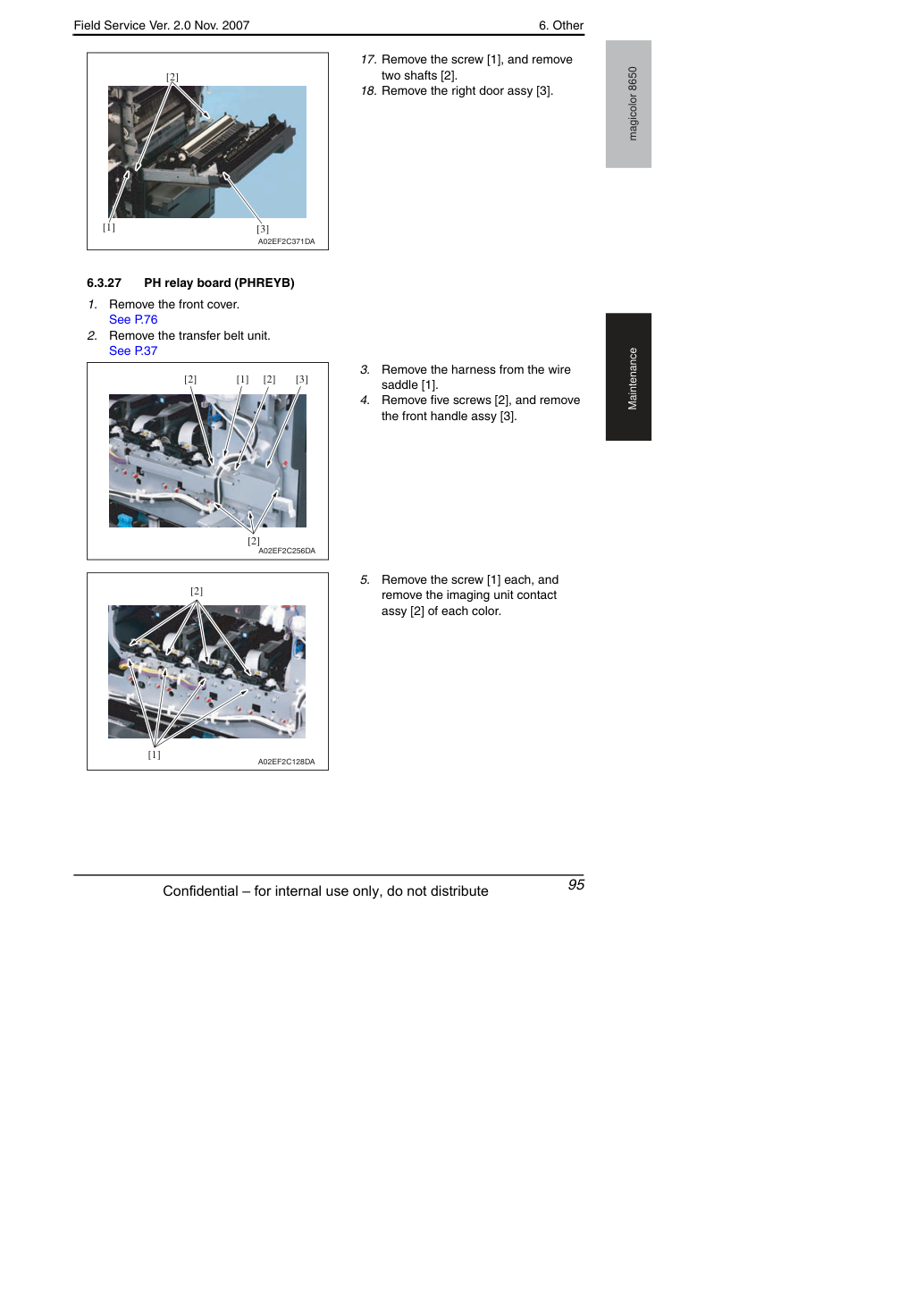

17. Снимите винт [1] и снимите
18. Снимите узел правой двери [3].
Удали узел ремня передачи.
Снимите жгут с держателя провода [1].
Снимите пять винтов [2] и снимите узел передней ручки [3].
Снимите по одному винту [1] и снимите узел контакта блока формирования изображения [2] каждого цвета.
6. Прочее

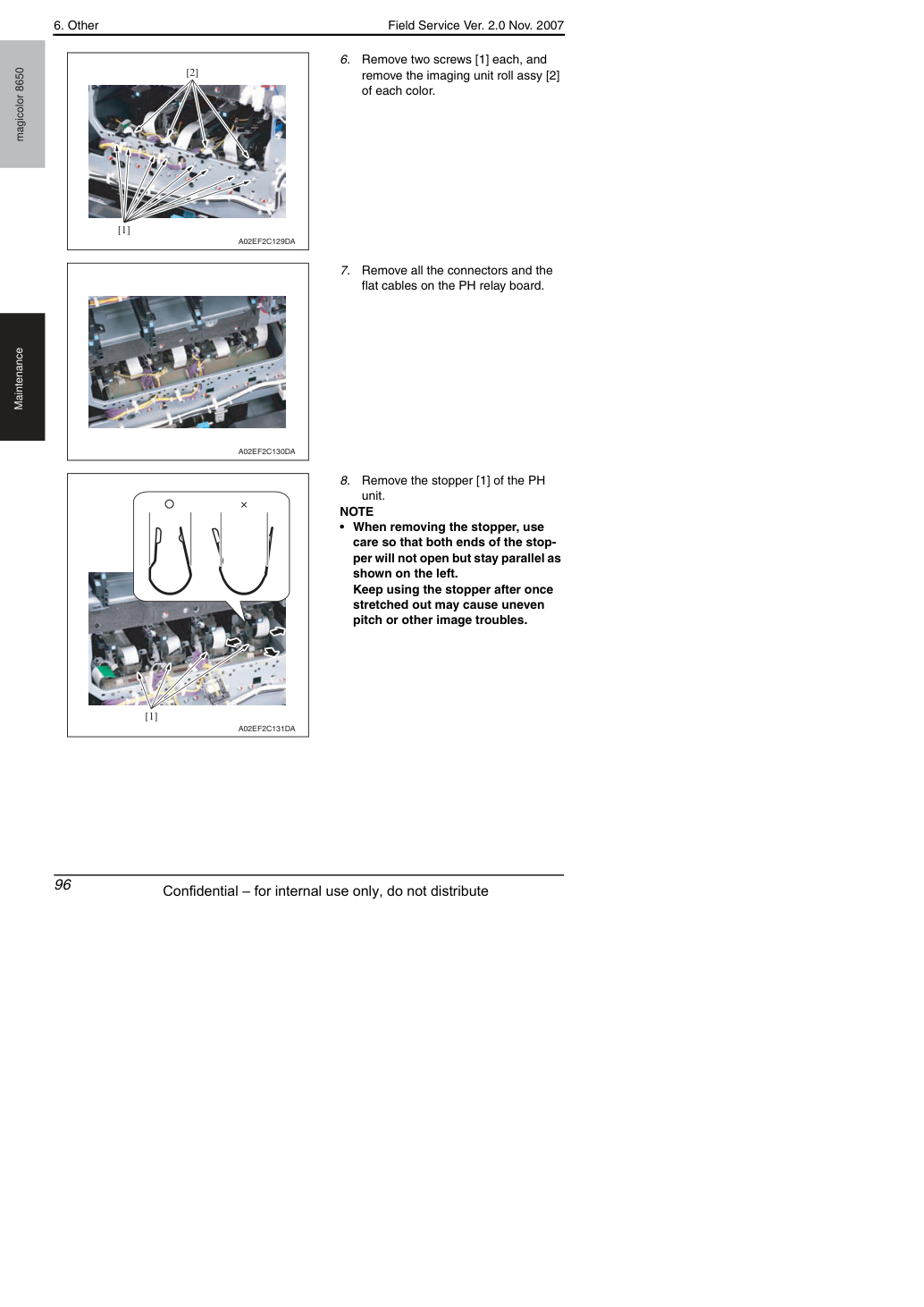

Снимите по два винта [1] и снимите узел ролика блока формирования изображения [2] каждого цвета.
Отключите все разъемы и плоские кабели на плате реле PH.
Извлеки стопор [1] узла PH.
• При извлечении стопора соблюдай осторожность, чтобы оба конца стопора оставались параллельны, как показано слева.
Использование растянутого стопора может привести к неравномерному шагу или другим дефектам изображения.
6. Прочее
Снимите два винта [1] и шесть язычков [2], затем снимите плату реле PH [3].
Снимите тринадцать винтов [2] и снимите защитный экран источника постоянного тока [3].
Снимите жгут с трех держателей проводов [1].
Снимите жгут с крышки [2].
Снимите винт [3] и снимите крышку [4].
• Снимите источник постоянного тока спустя шесть минут или более после отключения вилки питания.
6. Прочее

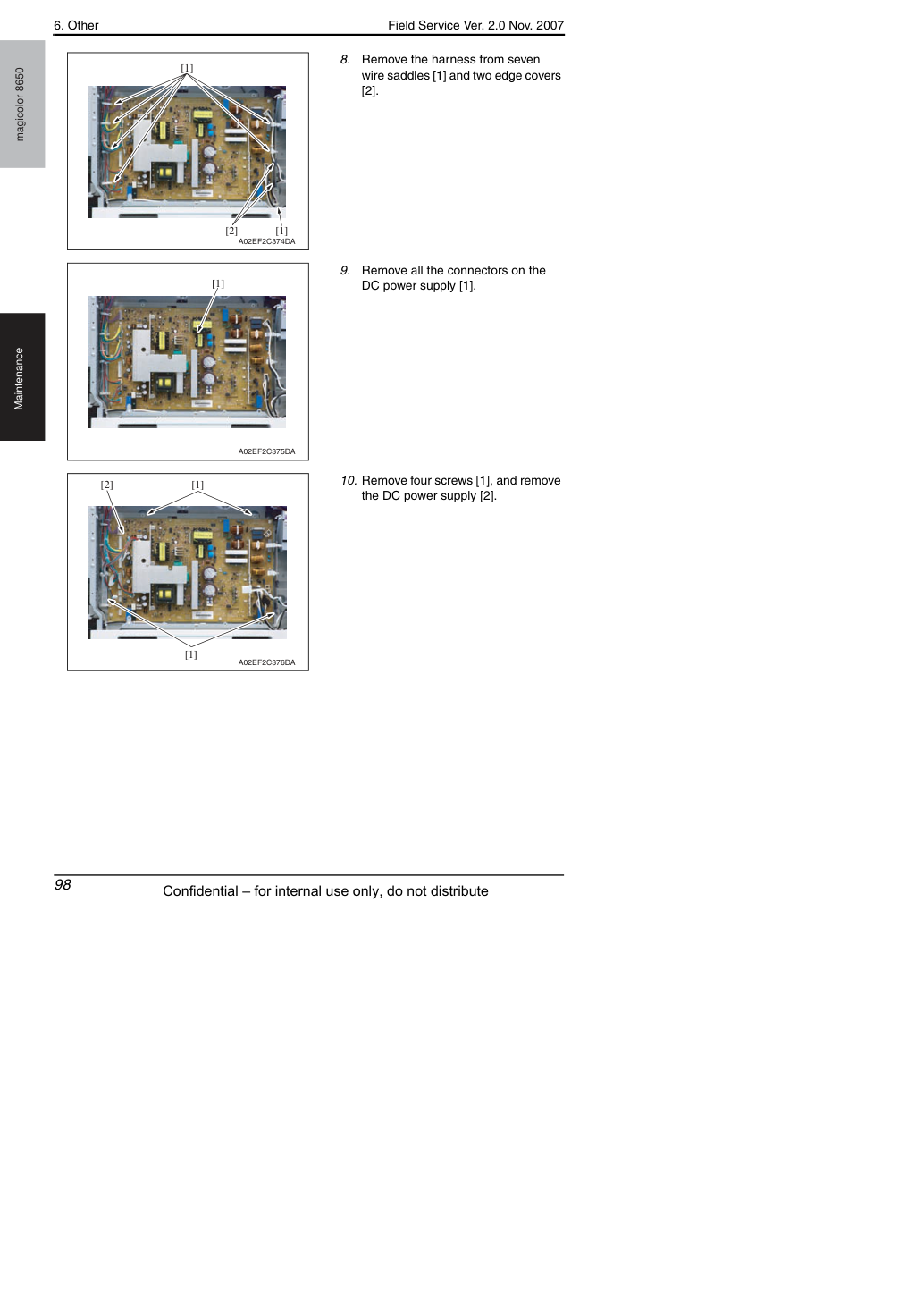

Снимите жгут с семи держателей проводов [1] и двух торцевых крышек [2].
Отключите все разъемы на источнике постоянного тока [1].
10. Снимите четыре винта [1] и снимите
6. Прочее

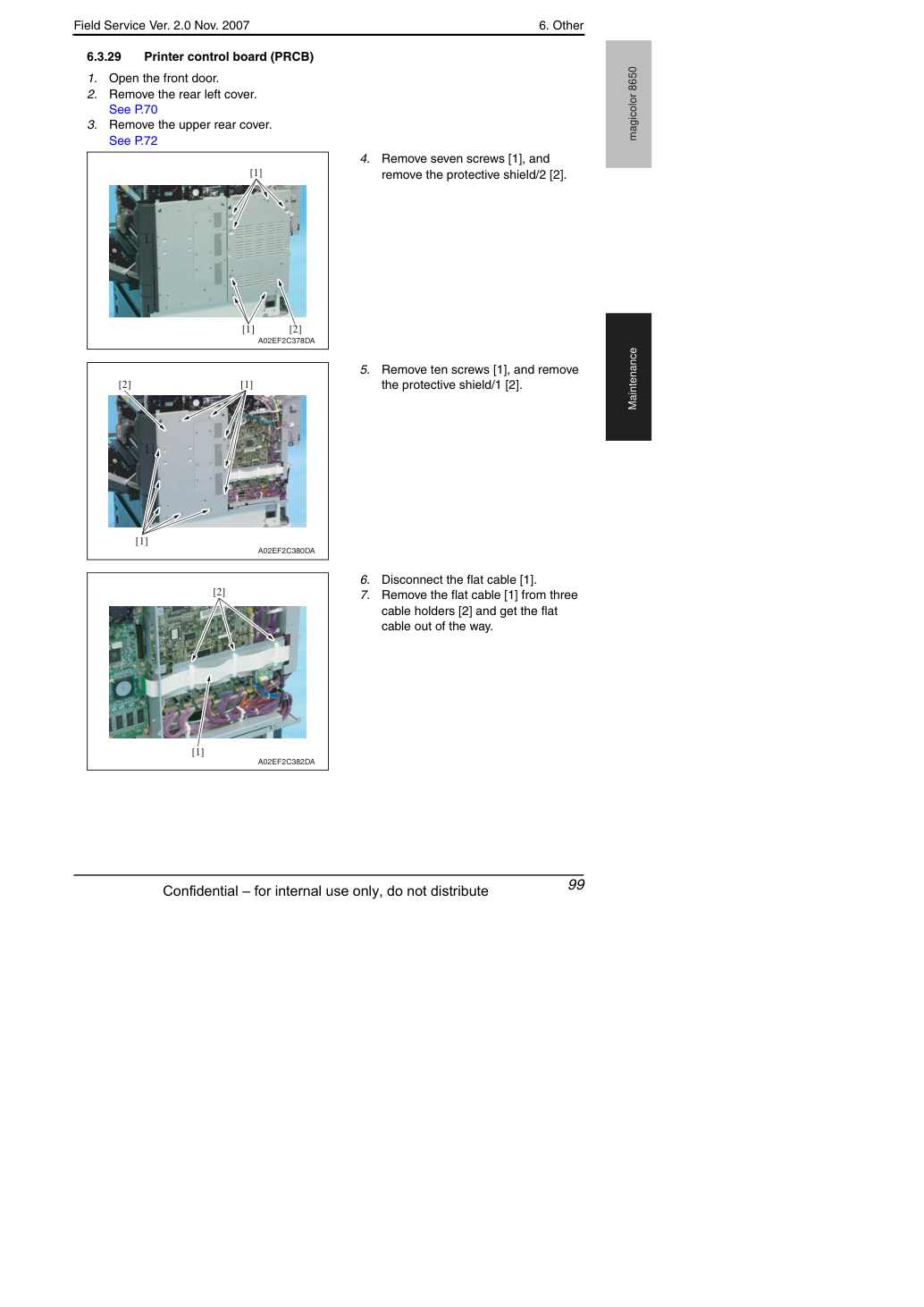

Снимите семь винтов [1] и снимите защитный экран/2 [2].
Снимите десять винтов [1] и снимите защитный экран/1 [2].
Отключите плоский кабель [1].
Снимите плоский кабель [1] с трех держателей кабеля [2] и отведите его в сторону.
6. Прочее

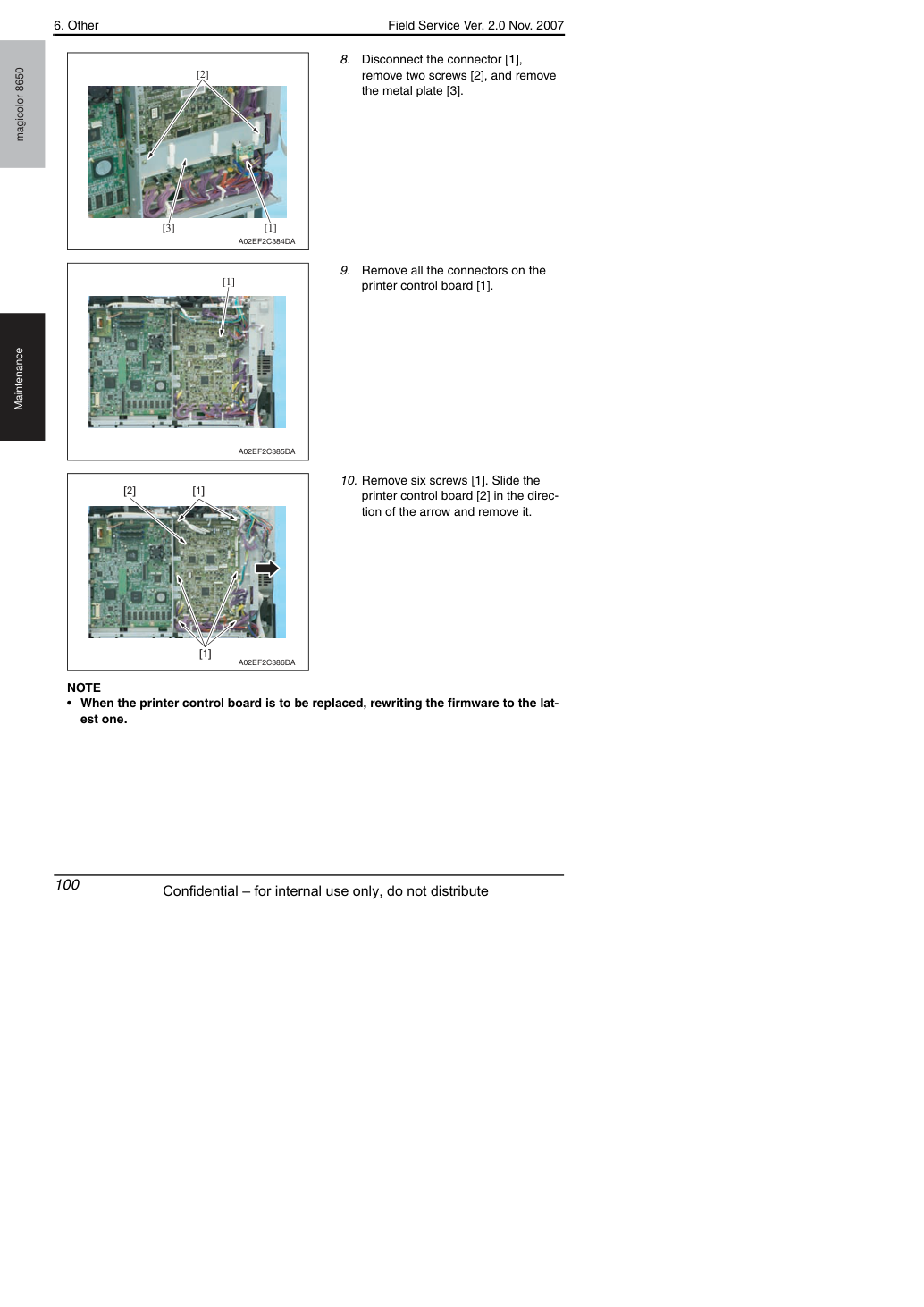

Отключите разъем [1], снимите два винта [2] и снимите металлическую пластину [3].
Отключите все разъемы на плате управления принтером [1].
10. Снимите шесть винтов [1]. Сдвиньте
плату управления принтером [2] в направлении стрелки и снимите её.
• При замене платы управления принтером требуется перепрограммирование микропрограммы на последнюю версию.
6. Прочее
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.
Снимите заднюю правую крышку/1 и заднюю правую крышку/2.
Снимите SO DIMM/1, SO DIMM/2.
Отключите плоский кабель [1] и снимите разъем [2].
Снимите винт [1] и снимите крышку [2].
6. Прочее

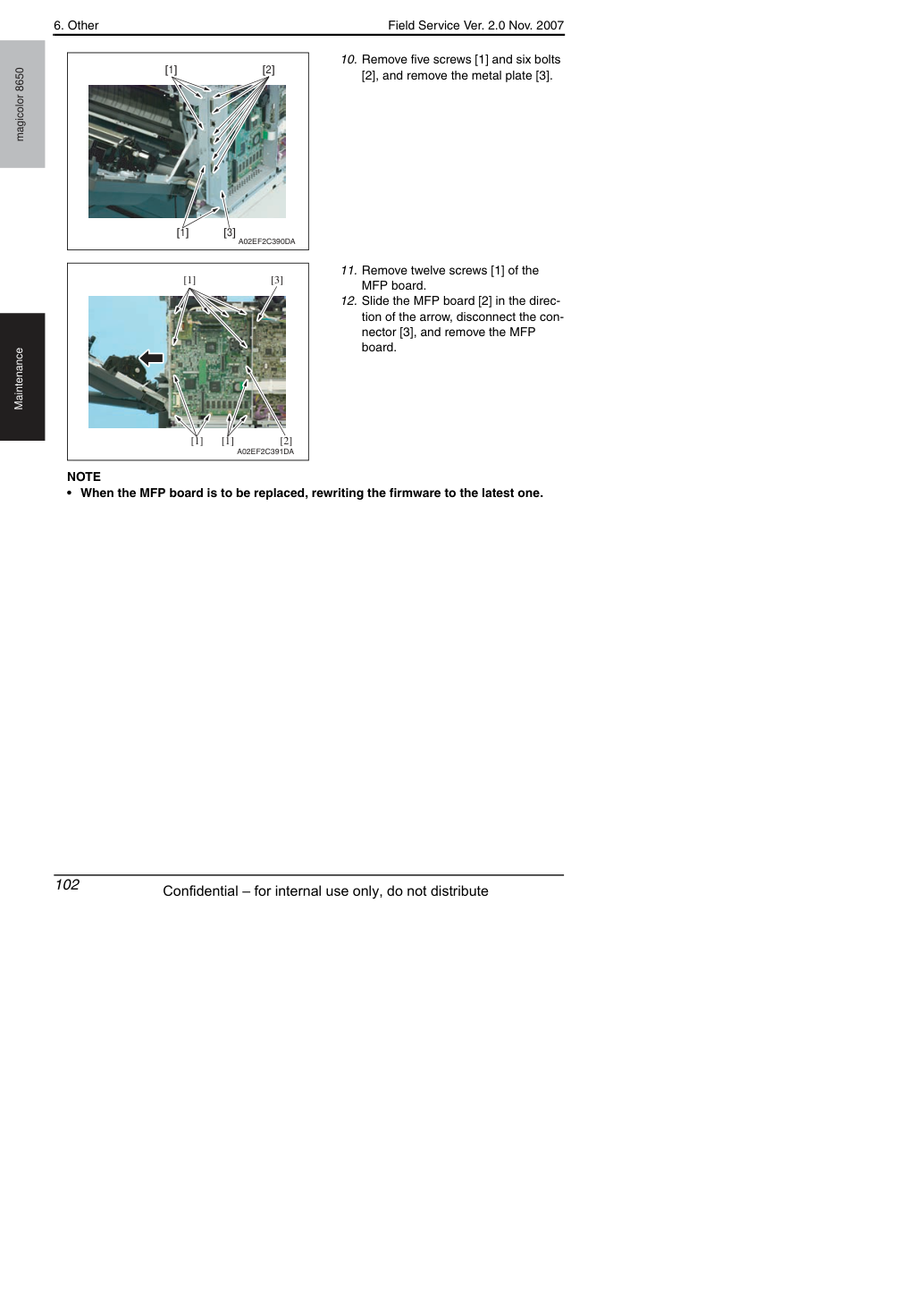

10. Снимите пять винтов [1] и шесть болтов
[2], затем снимите металлическую пластину [3].
11. Снимите двенадцать винтов [1]
12. Сдвиньте плату MFP [2] в направлении
стрелки, отключите разъем [3] и снимите плату MFP.
• При замене платы MFP требуется перепрограммирование микропрограммы на последнюю версию.
6. Прочее
Снимите заднюю правую крышку/1 и заднюю правую крышку/2.
Снимите нижнюю заднюю крышку/1 и нижнюю заднюю крышку/2.
Снимите жгут с пяти торцевых крышек [1] и семи держателей проводов [2].
Отключите разъем [1], снимите жгут с держателя провода [2] и торцевой крышки [3].
Снимите два винта [4] и снимите двигатель вентилятора охлаждения MFP [5].
Снимите жгут с двух держателей проводов [1] и отключите разъем [2].
Снимите три винта [3] двигателя вентилятора охлаждения/2.
6. Прочее

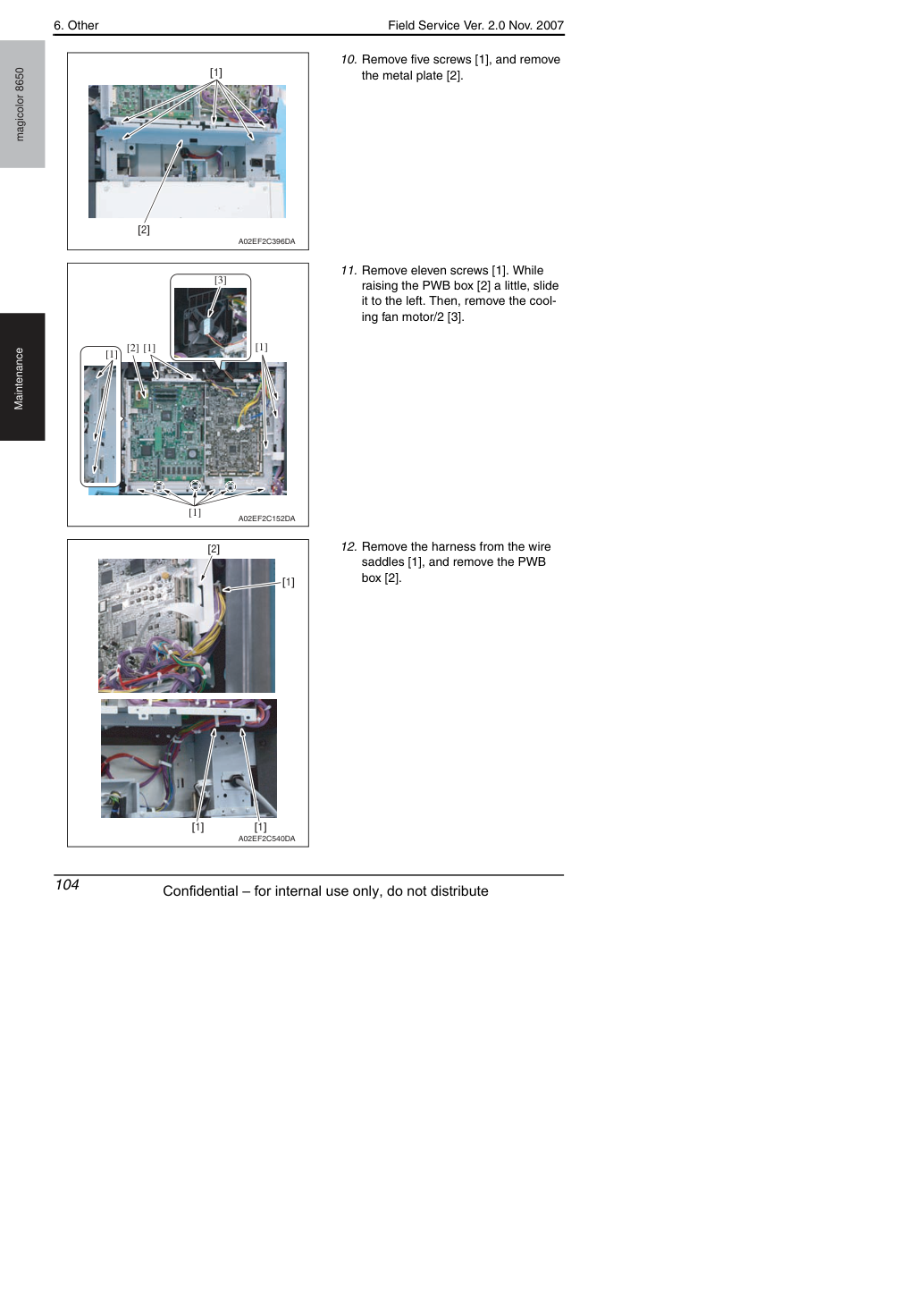

10. Извлеки пять винтов [1] и демонтируй
11. Извлеки одиннадцать винтов [1]. Слегка
приподняв узел PWB [2], сдвинь его влево. Затем извлеки двигатель охлаждающего вентилятора/2 [3].
12. Отсоедини жгут от кабельных
седел [1] и извлеки узел PWB [2].
6. Прочее

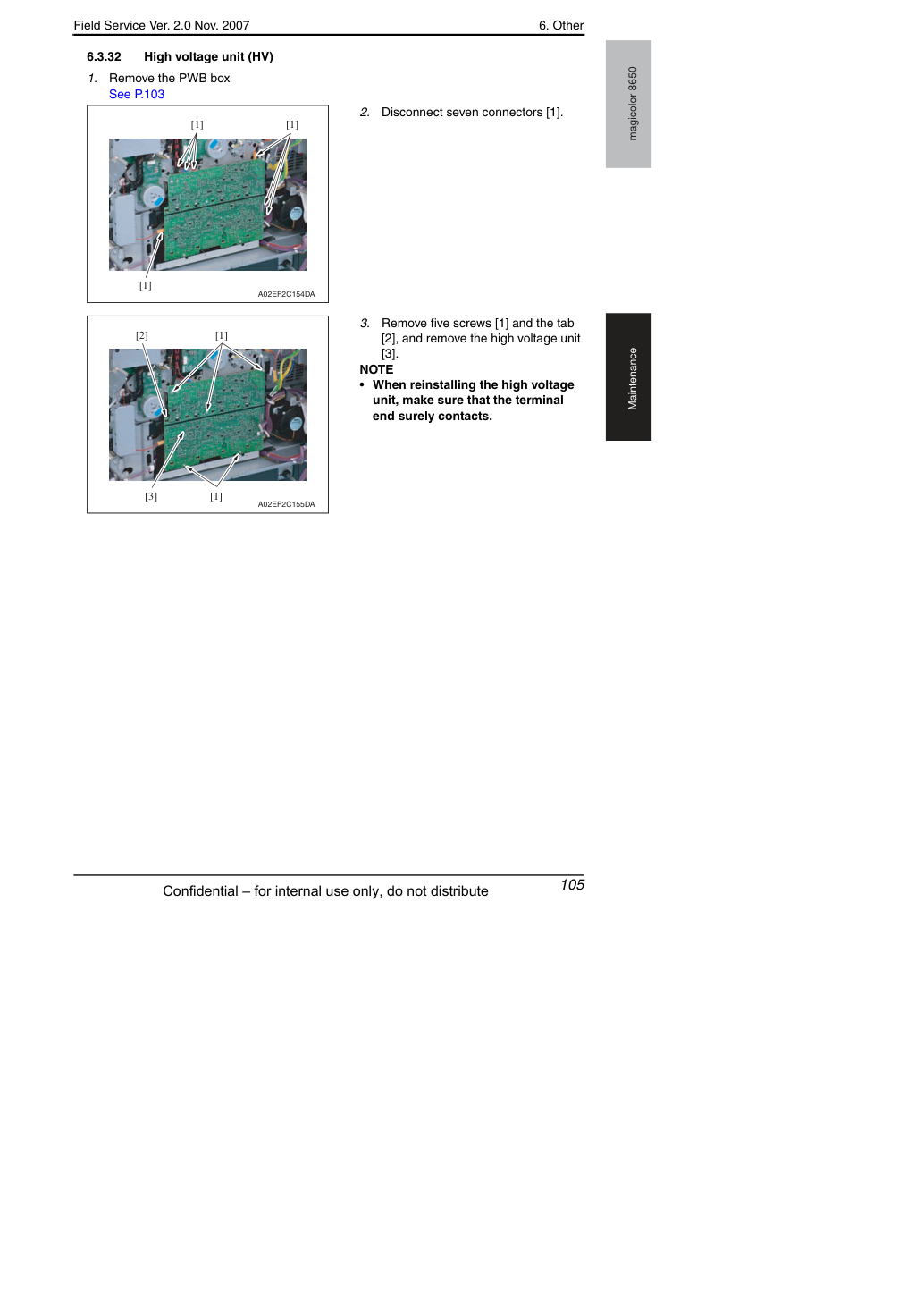

Снимите пять винтов [1] и язычок [2], извлеките узел высокого напряжения [3].
• При переустановке узла высокого напряжения убедитесь, что конец клеммы надежно контактирует.
6. Прочее
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы принтера.
Снимите два винта [2] и разъем [1], извлеките сервисную плату EEPROM [3].
После замены сервисной платы EEPROM все показанные ниже детали необходимо заменить на новые.
• При замене платы Service EEPROM все данные параметров регулировки, хранящиеся в EEPROM, удаляются и параметры регулировки возвращаются к значениям по умолчанию.
После замены платы Service EEPROM выполни следующие шаги для повторной регулировки.
Войди в режим обслуживания. Выполни регулировки и установки, указанные в следующей таблице в указанном порядке. Работа по переналадке и сбросу должна проводиться на основе списка техническое обслуживание машины и списков регулировок, выданных при первоначальной установке и посещениях обслуживания.
• В этом случае передняя дверь должна быть открыта.
6. Прочее
magicolor 8650 Примечание по техническому обслуживанию • После замены платы Service EEPROM обязательно выполни указанные выше регулировки перед первым прогревом.
Закрой переднюю дверь и включи питание.
Проверь, что операции прогрева и стабилизации изображения выполняются нормально.
Войди в режим обслуживания снова. Выполни отдельные регулировки, указанные в следующей таблице в указанном порядке, используя список управления машиной и списки регулировок, выданные при первоначальной установке и посещениях обслуживания.
6. Прочее
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.
Извлеки SODIMM/1 [1] и SODIMM/2 [2] на плате MFP.
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.
Извлеки плату JMP [2] на плате MFP [1].
6. Прочее
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.
Снимите плату NVRAM [2] на плате MFP [1].
Отсоедините разъем [1] и снимите жгут с крышки края [2].
узел двигателя подъема лотка подачи бумаги 2 [4] и переверните его.
Отцепите два язычка [2] и снимите узел платы датчика размера бумаги FD лотка подачи бумаги 2 [3].
6. Прочее

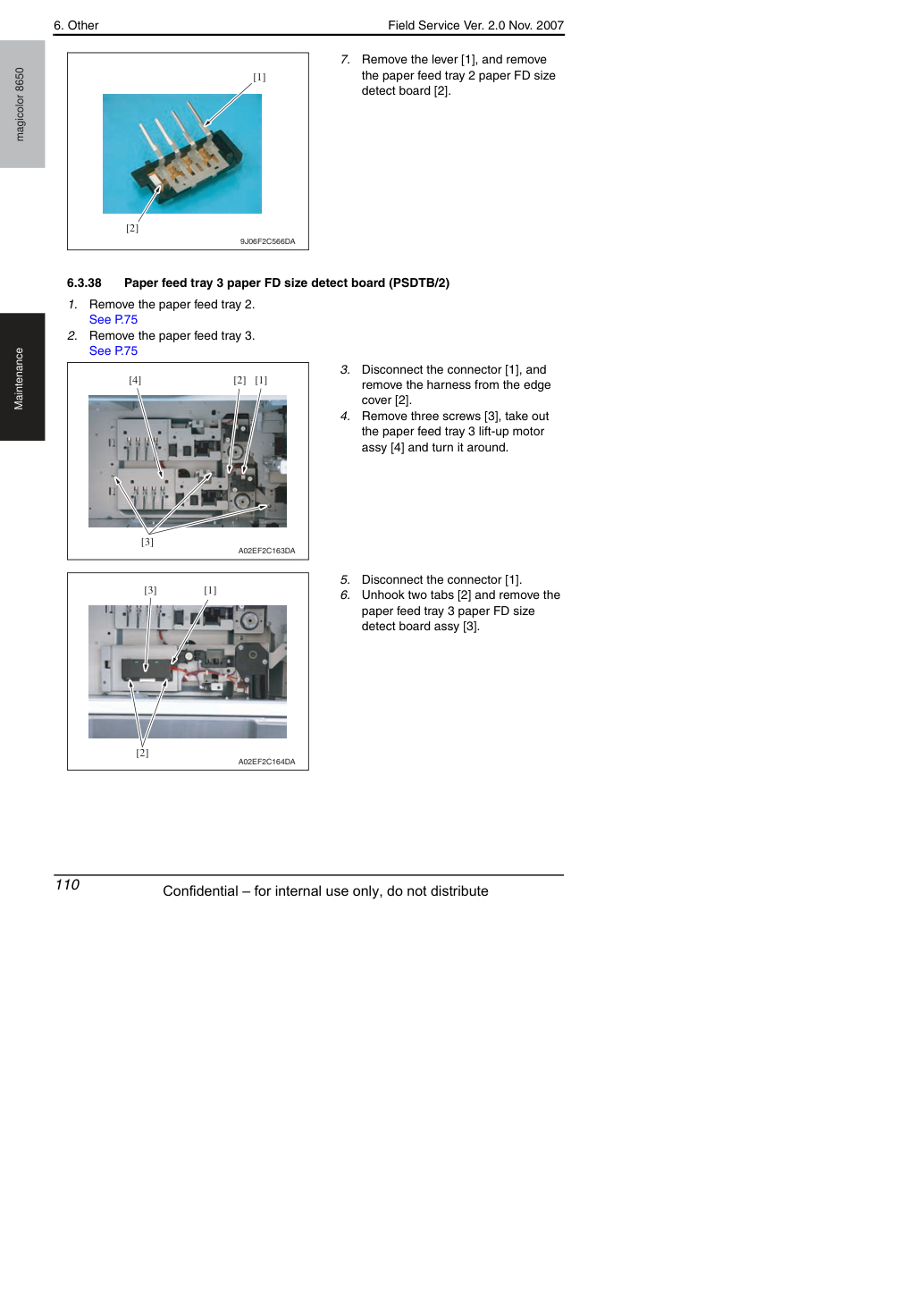

Снимите рычаг [1] и снимите плату датчика размера бумаги FD лотка подачи бумаги 2 [2].
Отсоедините разъем [1] и снимите жгут с крышки края [2].
узел двигателя подъема лотка подачи бумаги 3 [4] и переверните его.
Отцепите два язычка [2] и снимите узел платы датчика размера бумаги FD лотка подачи бумаги 3 [3].
6. Прочее

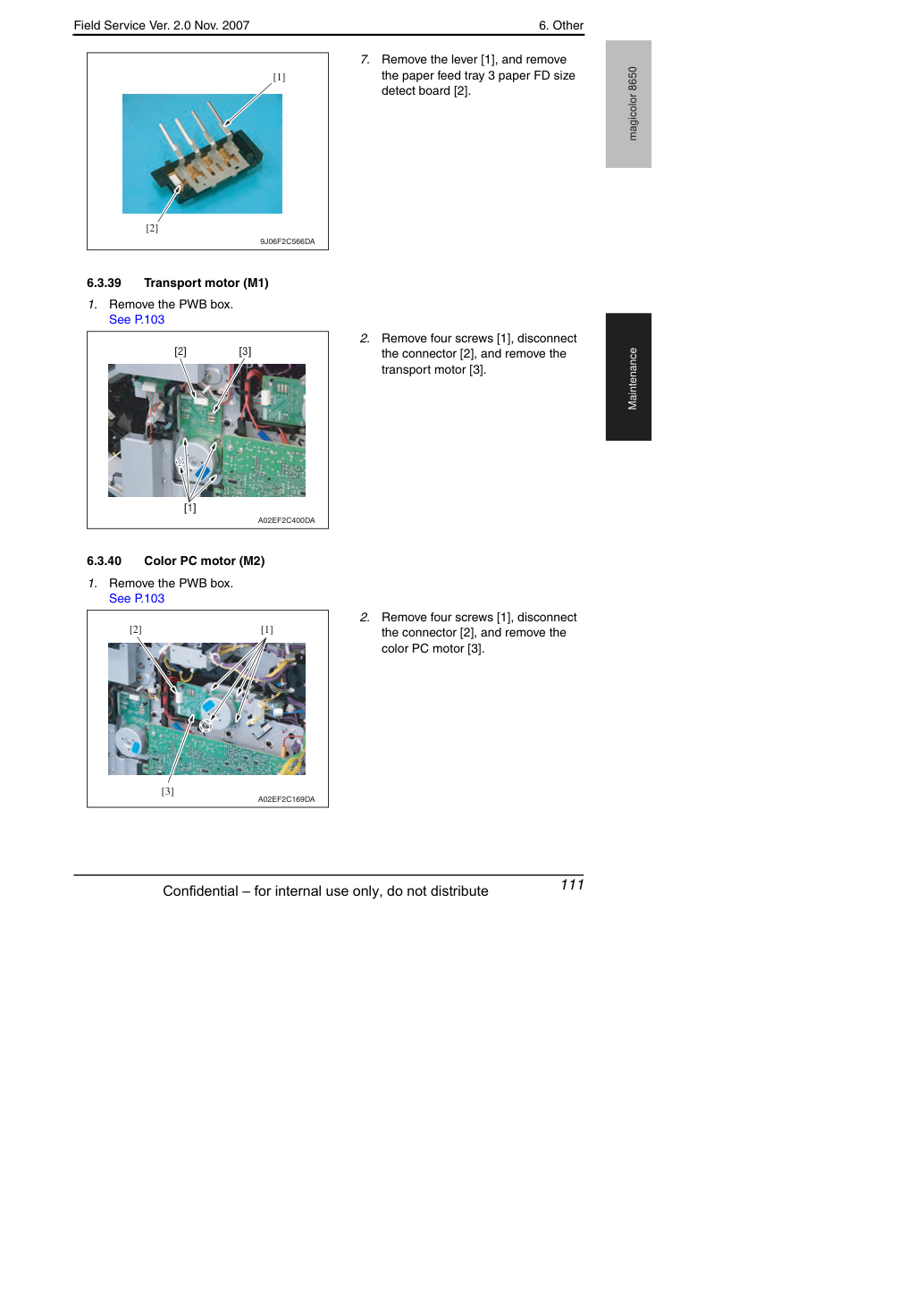

Снимите рычаг [1] и снимите плату датчика размера бумаги FD лотка подачи бумаги 3 [2].
разъем [2] и снимите транспортный двигатель [3].
разъем [2] и снимите двигатель цветного барабана PC [3].
6. Прочее

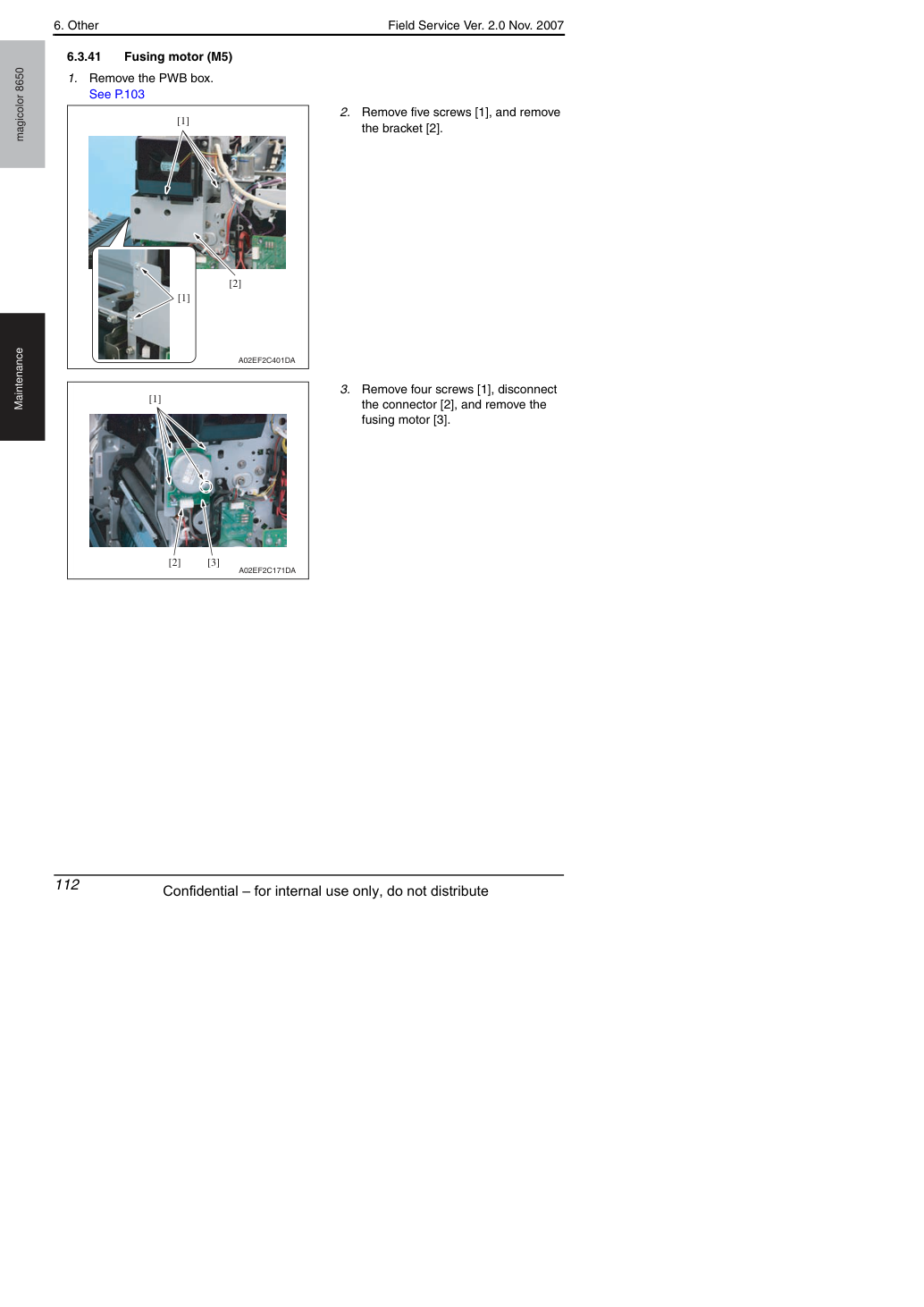

Снимите пять винтов [1] и снимите кронштейн [2].
разъем [2] и снимите двигатель термоузла [3].
6. Прочее

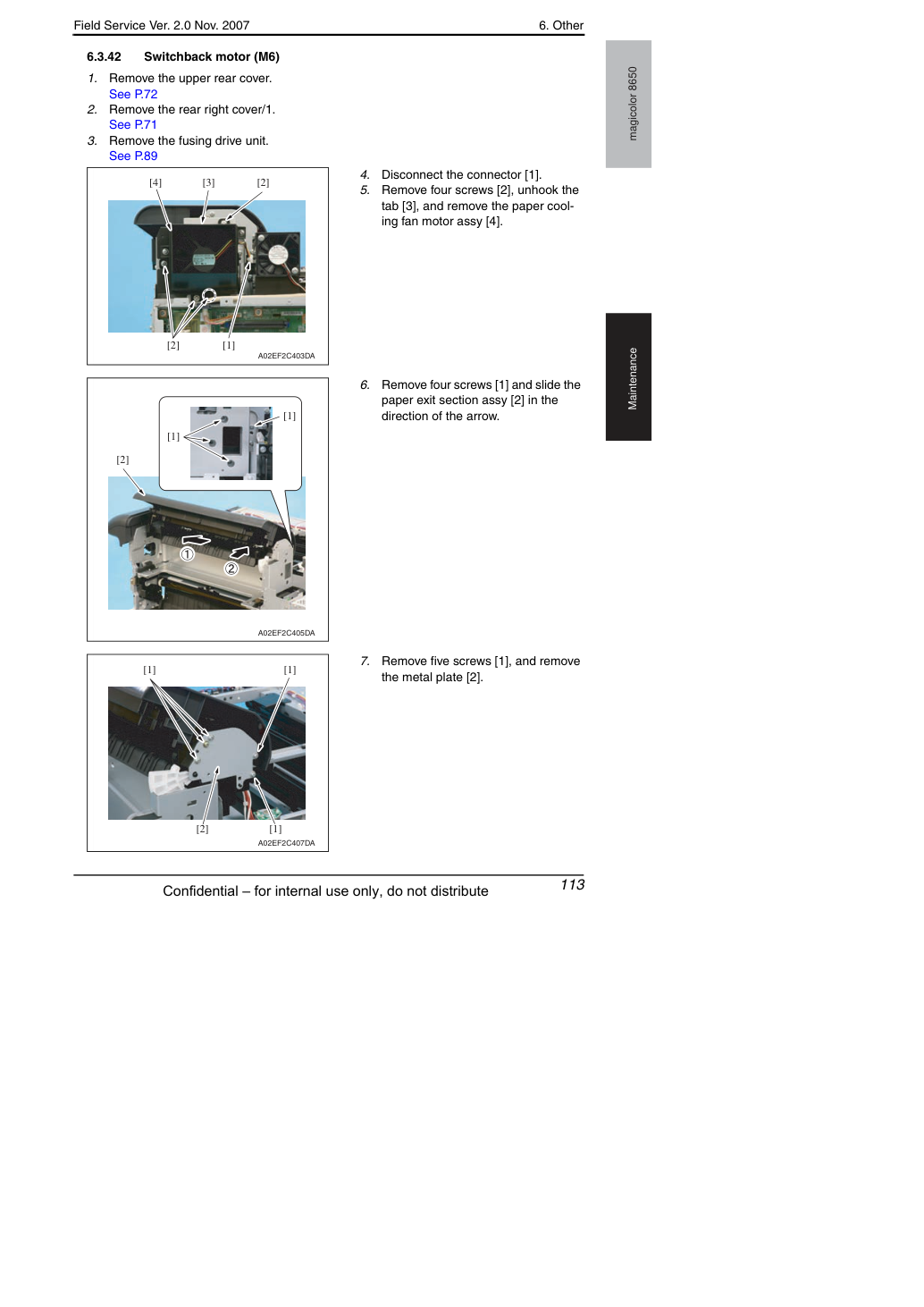

Снимите заднюю правую крышку [1].
Снимите четыре винта [2], отцепите язычок [3] и снимите узел двигателя охлаждающего вентилятора бумаги [4].
Снимите четыре винта [1] и сдвиньте узел выхода бумаги [2] в направлении стрелки.
Снимите пять винтов [1] и снимите металлическую пластину [2].
6. Прочее

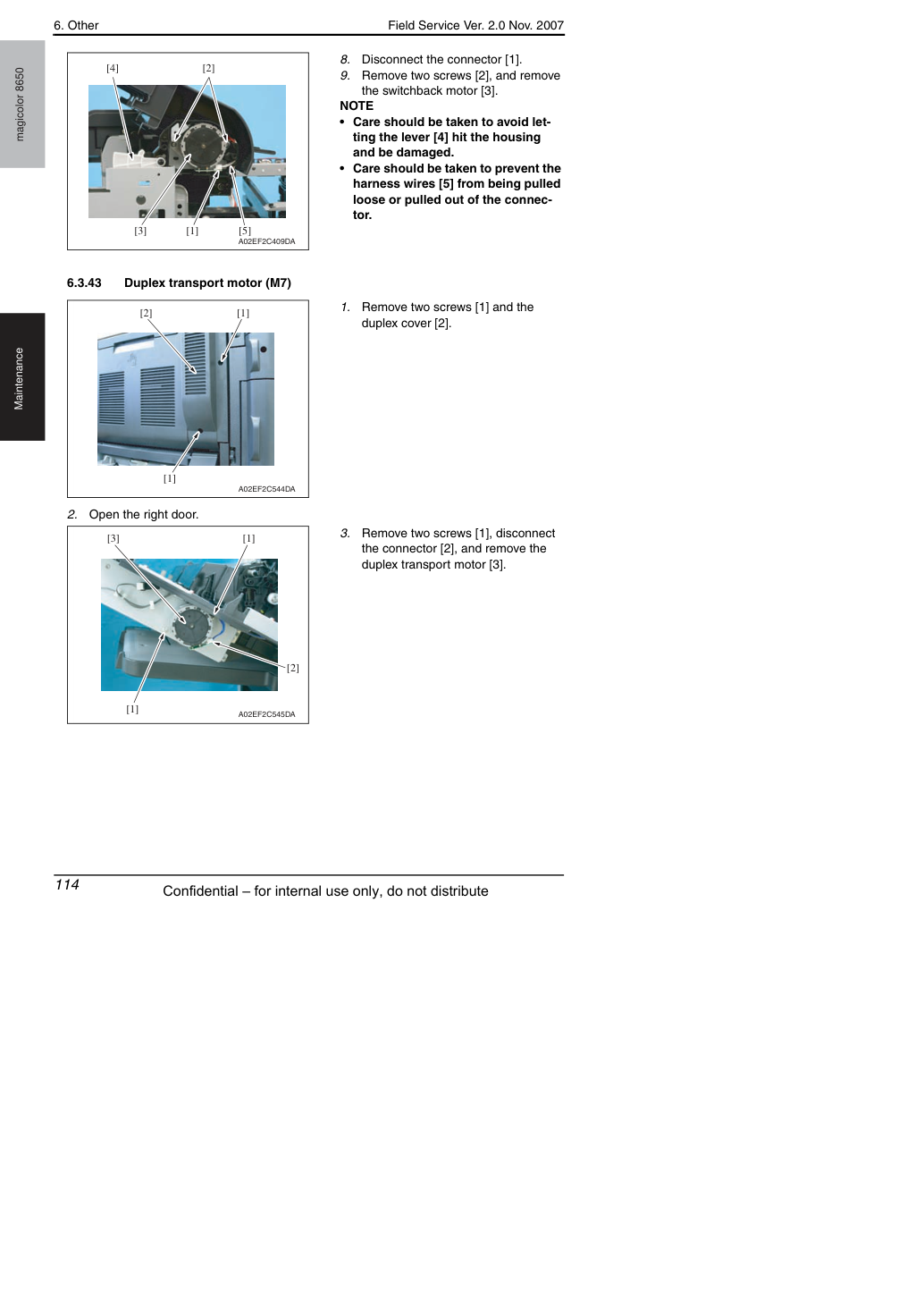

Снимите два винта [2] и снимите двигатель реверса [3].
• Соблюдайте осторожность, чтобы не допустить удара рычага [4] по корпусу и его повреждения.
• Соблюдайте осторожность, чтобы провода жгута [5] не были вырваны или выведены из разъема.
Снимите два винта [1] и крышку дуплекса [2].
разъем [2] и снять мотор дуплексной подачи [3].
6. Прочее
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.

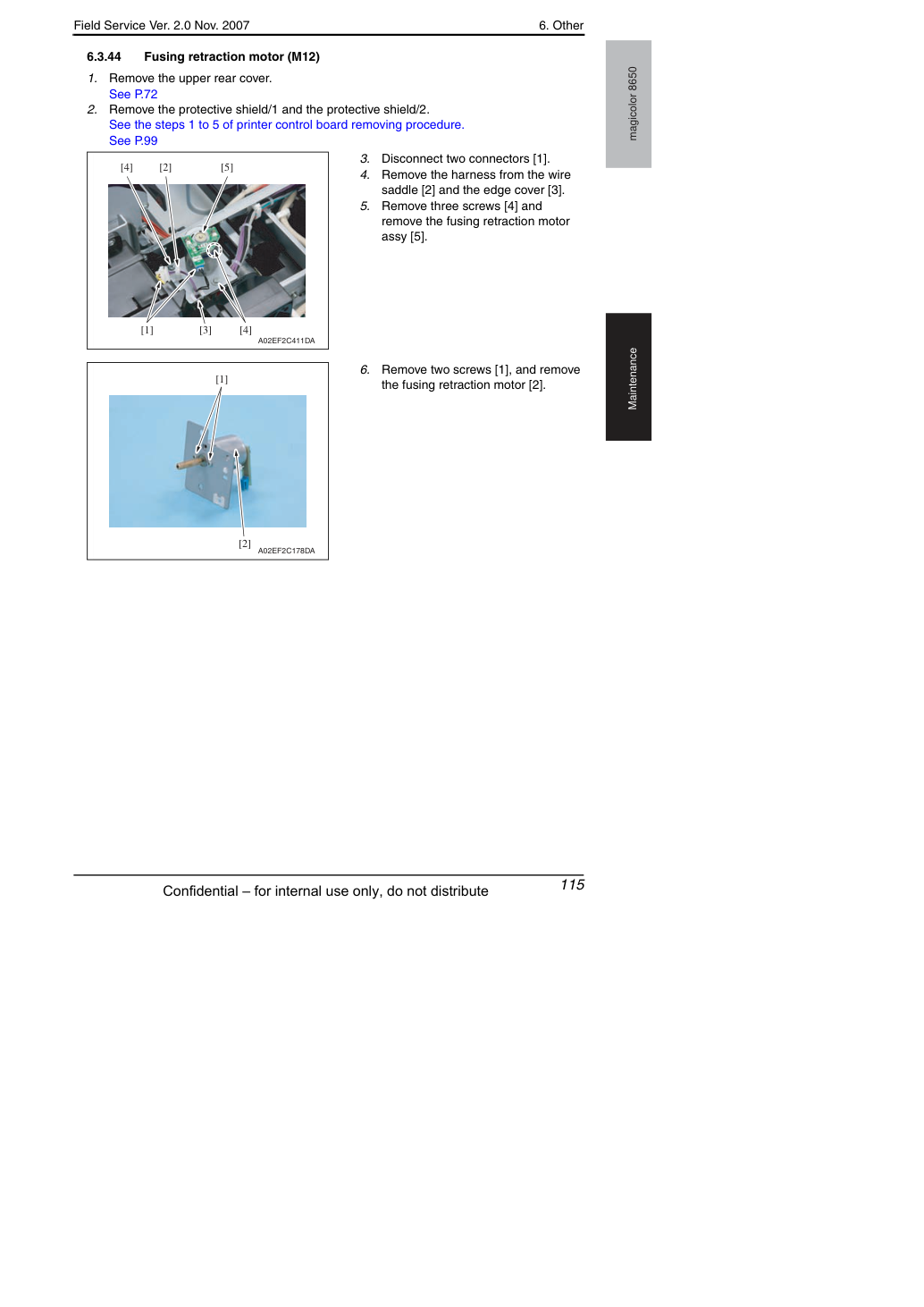

Снять жгут с держателя провода [2] и крышку края [3].
Снять три винта [4] и снять узел мотора втягивания термоузла [5].
Снять два винта [1] и снять мотор втягивания термоузла [2].
6. Прочее
Извлеки правую переднюю крышку/2.
Снимите нижнюю заднюю крышку/1 и нижнюю заднюю крышку/2.
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.
CN11) [1] на плате управления принтером.
Снять жгут с пяти держателей проводов [1] и крышку края [2].
Отсоедините разъем [1] и снимите жгут с крышки края [2].
узел мотора подъема лотка подачи бумаги 2 [4].
6. Прочее
10. Снять три винта [1] и
снять мотор подъема лотка подачи бумаги 2 [2].
Извлеки правую переднюю крышку/2.
Снимите нижнюю заднюю крышку/1 и нижнюю заднюю крышку/2.
Снимите защитный экран/1 и защитный экран/2.
См. шаги 1–5 процедуры снятия платы управления принтером.
6. Прочее

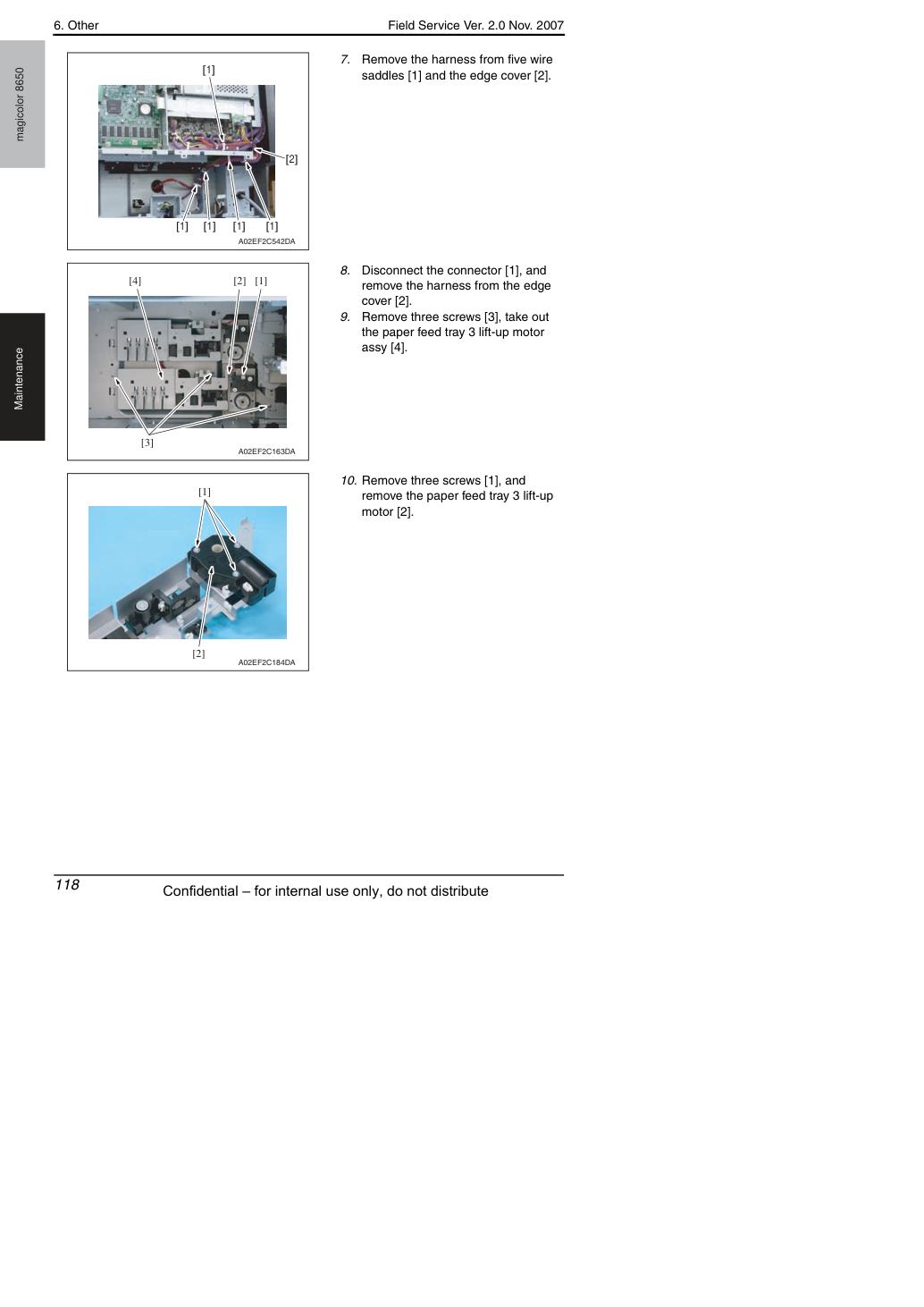

Снять жгут с пяти держателей проводов [1] и крышку края [2].
Отсоедините разъем [1] и снимите жгут с крышки края [2].
узел мотора подъема лотка подачи бумаги 3 [4].
10. Снять три винта [1] и
снять мотор подъема лотка подачи бумаги 3 [2].
6. Прочее
Отсоединить разъем [2], снять два винта [1] и снять мотор подачи тонера/CK [3].
Отсоединить разъем [2], снять два винта [1] и снять мотор подачи тонера/YM [3].
6. Прочее
Снять узел подачи бумаги лотка 2.
См. шаги 1–4 процедуры снятия ролика подачи лотка 2/ролика захвата лотка подачи бумаги 2.
Снять три винта [1] и стопорное кольцо [2], снять металлическую пластину [3].
Отсоединить разъем [2] и снять жгут с держателей проводов [3].
Снять стопорное кольцо [4] и снять муфту подачи бумаги лотка 2 [5].
• При установке муфты подачи бумаги лотка 2 [5] установить выпуклую часть стопора в вогнутую часть муфты подачи бумаги лотка 2.
6. Прочее
Снять узел подачи бумаги лотка 3.
См. шаги 1–5 процедуры снятия ролика подачи лотка 3/ролика захвата лотка подачи бумаги 3.
Снять пять винтов [1] и стопорное кольцо [2], снять металлическую пластину [3].
Отсоедини разъем [1] и извлеки жгут из проводного седла [2].
Снять стопорное кольцо [3] и снять муфту вертикальной подачи лотка 3 [4].
• При установке муфты вертикальной подачи лотка 3 [4] установить выпуклую часть стопора в вогнутую часть муфты вертикальной подачи лотка 3.
6. Прочее
Снять узел подачи бумаги лотка 3.
См. шаги 1–5 процедуры снятия ролика подачи лотка 3/ролика захвата лотка подачи бумаги 3.
Отсоединить разъем [2] и снять жгут с держателя провода [3].
Снять стопорное кольцо [4] и снять муфту подачи бумаги лотка 3 [5].
• При установке муфты подачи бумаги лотка 3 [5] установить выпуклую часть стопора в вогнутую часть муфты подачи бумаги лотка 3.
Снимите лоток подачи бумаги 1.
Снять жгут с крышки края [1] и держателя провода [2], снять винт [3].
Снимите стопорное кольцо E-ring [1] и снимите муфту подачи лотка подачи бумаги 1 [2].
• При установке муфты подачи лотка 1 [2] установить выпуклую часть стопора в вогнутую часть муфты подачи лотка 1.
6. Прочее

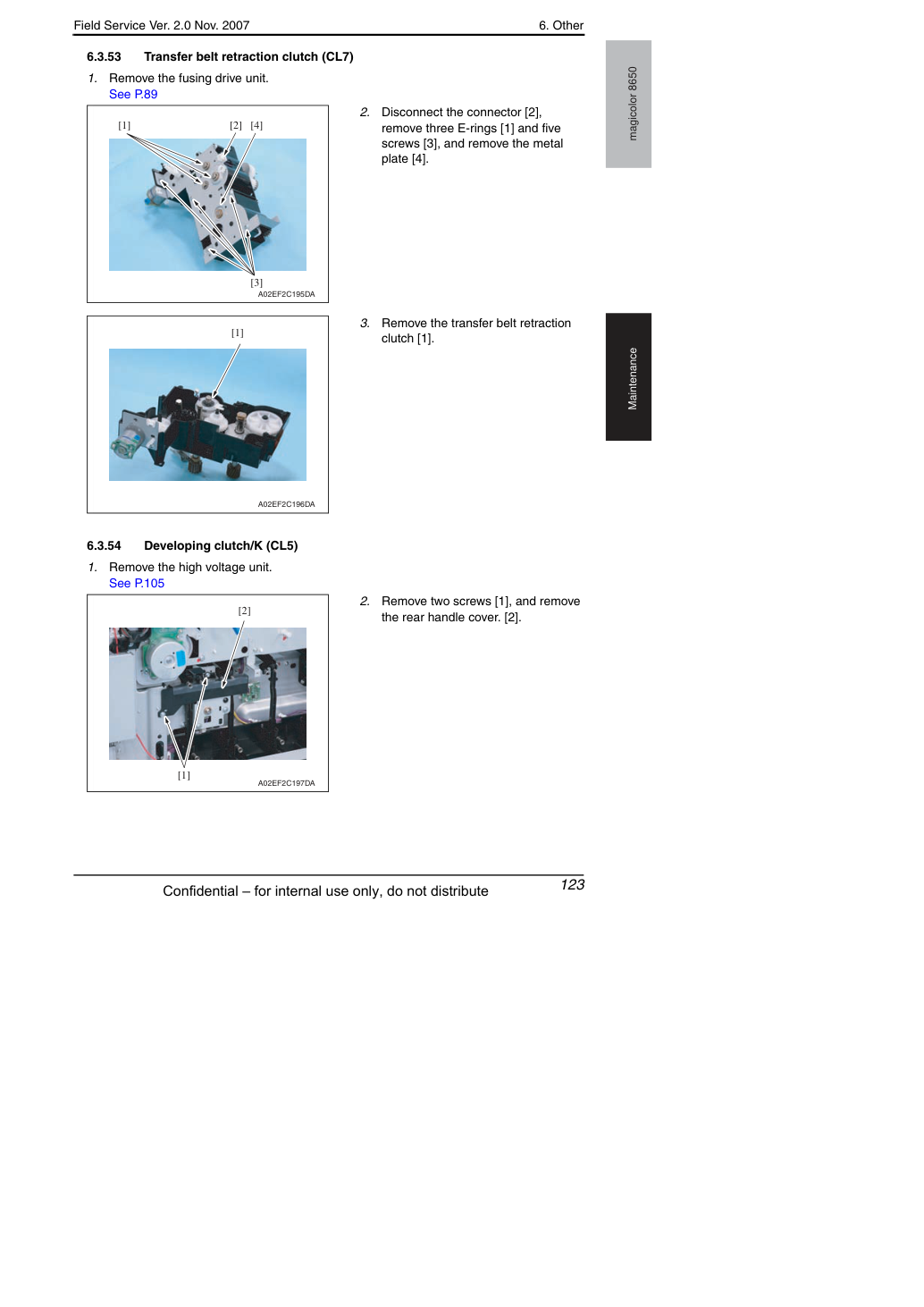

Отсоединить разъем [2], снять три стопорных кольца [1] и пять винтов [3], снять металлическую пластину [4].
Снять муфту втягивания ремня передачи [1].
Снять два винта [1] и снять крышку заднего держателя [2].
6. Прочее

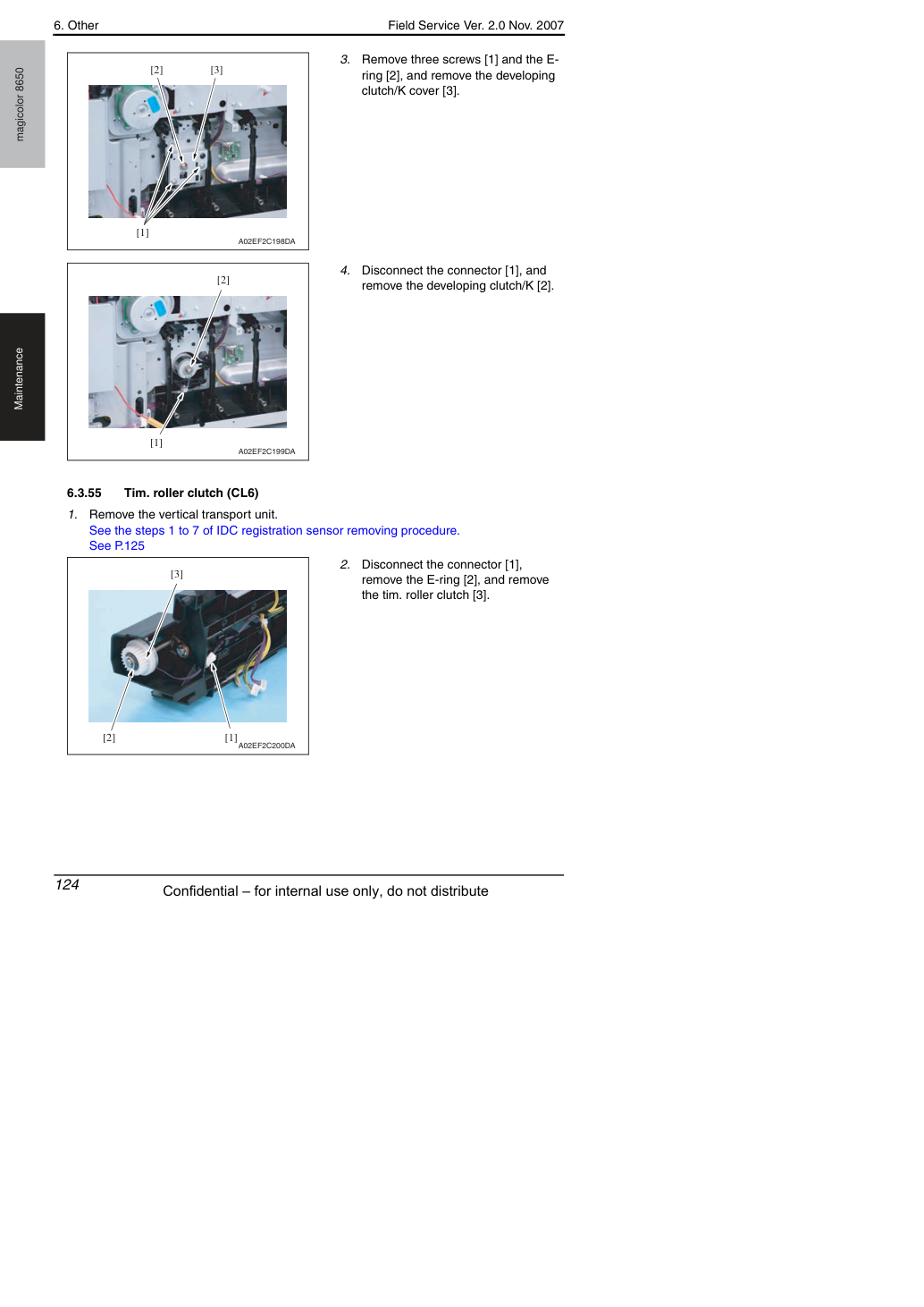

Снять три винта [1] и стопорное кольцо [2], снять крышку муфты проявки/K [3].
Отсоединить разъем [1] и снять муфту проявки/K [2].
Снять узел вертикальной подачи.
См. шаги 1–7 процедуры снятия датчика регистрации IDC.
Отсоединить разъем [1], снять стопорное кольцо [2] и снять муфту ролика синхронизации [3].
6. Прочее
Удали узел ремня передачи.
Снимите лоток подачи бумаги 1.
Снять винт с плечом [1].
Снять винт [1] и снять пластинчатую пружину [2].
Снимите плечевой винт [1] и винт [2].
Снимите вертикальный транспортный узел [3] как показано на левой иллюстрации.
• Так как к задней части вертикального транспортного узла (vertical transport assy) подключено несколько разъемов, не тяните его с силой.
6. Прочее

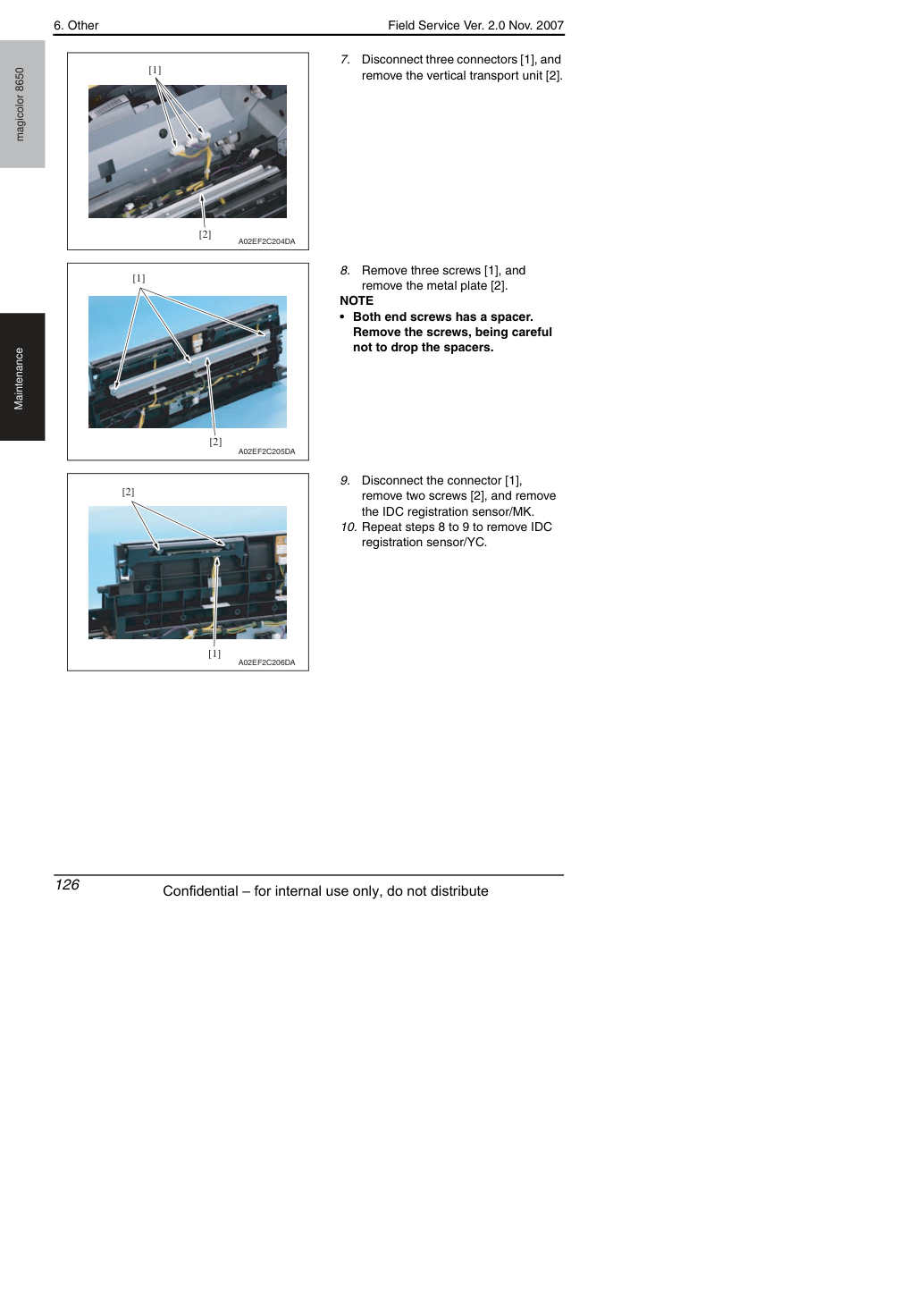

Отсоедините три разъема [1] и снимите вертикальный транспортный узел [2].
Снимите три винта [1] и снимите металлическую пластину [2].
Снимите винты, осторожно не допуская падения проставок.
Отсоедините разъем [1], снимите два винта [2] и снимите датчик регистрации IDC/MK.
10. Повторите шаги 8–9 для снятия IDC.
