15. Неисправность источника питания
15. Неисправность источника питания
Индикаторы панели управления не светятся.
Подается ли напряжение питания на CN1DCPU-1 и 2 на DCPU?
Проверьте ПРОВОДКУ от настенной розетки к S1 к CN1DCPU.
Проводят ли предохранители на DCPU?
Выдается ли DC24 В из CN7DCPU-5 на DCPU?
Подается ли DC5 В на CN5DCPU-1 на DCPU?
Подается ли DC5 В на CN31PRCB-3 на плате управления принтером?
Надежно ли установлен OB (PJ30MFPB) на MFPB?
После включения выключателя питания синий и оранжевый индикаторы статуса продолжают гореть, а панель управления не отображается.
Надежно ли установлен JMPB (PJ17MFPB) на MFPB?
Подается ли напряжение питания на CN1DCPU-1 и 2 на DCPU?
Проверьте ПРОВОДКУ от настенной розетки к S1 к CN1DCPU.
Проводит ли предохранитель на DCPU?
15. Неисправность источника питания
Подается ли напряжение источника питания на CN7DCPU-5 на DCPU?
В это время правая дверь должна быть закрыта.
Проверьте проводку от розетки к S1 к CN7DCPU к S5.
Подается ли напряжение источника питания на CN27-1?
Подается ли DC24 В на разъем подключения CN47-13?
Выдается ли DC24 В из CN14PRCB-2 на PRCB?
Проверьте проводку от PRCB к CN47 к шкафу подачи бумаги.
Проводит ли предохранитель на DCPU?
Подается ли DC24 В на CN51-1?
Подается ли DC24 В на CN4DCPU-1 на DCPU?
Проверьте проводку от DCPU к FS-519/FS-609.
Проводит ли предохранитель на DCPU?
16. Проблема качества изображения
16. Проблема качества изображения
Как читать дату элемента • Используя числовые значения в списке, полученном через [Service Mode] → [List Output] → [Adjustment List] или [Management List], определите причину проблемы с изображением.
• Проверьте номер таблицы по списку управления машиной.
• Проверьте историю уровня1 по списку регулировок.
• Проверьте историю уровня2 по списку регулировок.
• Показывает значение смещения развития для каждого цвета тонера при создании изображения.
• Стандартные значения: около 100–800 В • Коррекция выполняется для осветления изображения, когда числовое значение больше.
• Коррекция выполняется для затемнения изображения при меньшем числовом значении.
• Показывает значение сеточного напряжения для каждого цвета тонера при создании изображения.
• Стандартные значения: около 300–1100 В • Коррекция выполняется для осветления изображения, когда числовое значение больше.
• Коррекция выполняется для затемнения изображения при меньшем числовом значении.
• Показывает последнее снятое показание T/C (в приращениях 0,01%).
• Стандартное значение: 6–8% • Относящиеся компоненты: датчик TCR • «Последнее снятое показание» означает:
При нажатии кнопки Start значение выхода отображается во время создания пробной печати.
• Показывает последнее снятое показание выходного сигнала голой поверхности IDC (в приращениях 0,01 В).
• Он должен быть примерно 4,3 В.
• Диапазон выхода составляет 0 В–5 В.
• Показывает температуру каждой части термоузла (в приращениях 1°С).
• Показывает значение регулировки интенсивности IDC.
• Обычно должно быть около 40 и может варьироваться от 0 до 255.
• Значение увеличивается по мере использования узла ремня переноса.
• Показывает последний уровень ATVC (варьируется в зависимости от типа бумаги).
16. Проблема качества изображения
• Неполадка будет определена на принтере или на контроллере.
* Способ определения Результат действия Следующий шаг При передаче задания печати на magicolor 8650 на панели управления машины отображается "RIP".
(Неполадка на контроллере) При выборе "GDI Demo Page" из "Print Reports", доступного в "User Settings", возникает проблема с изображением.
• Проверьте разъем, подключенный к плате MFP.
16. Проблема качества изображения

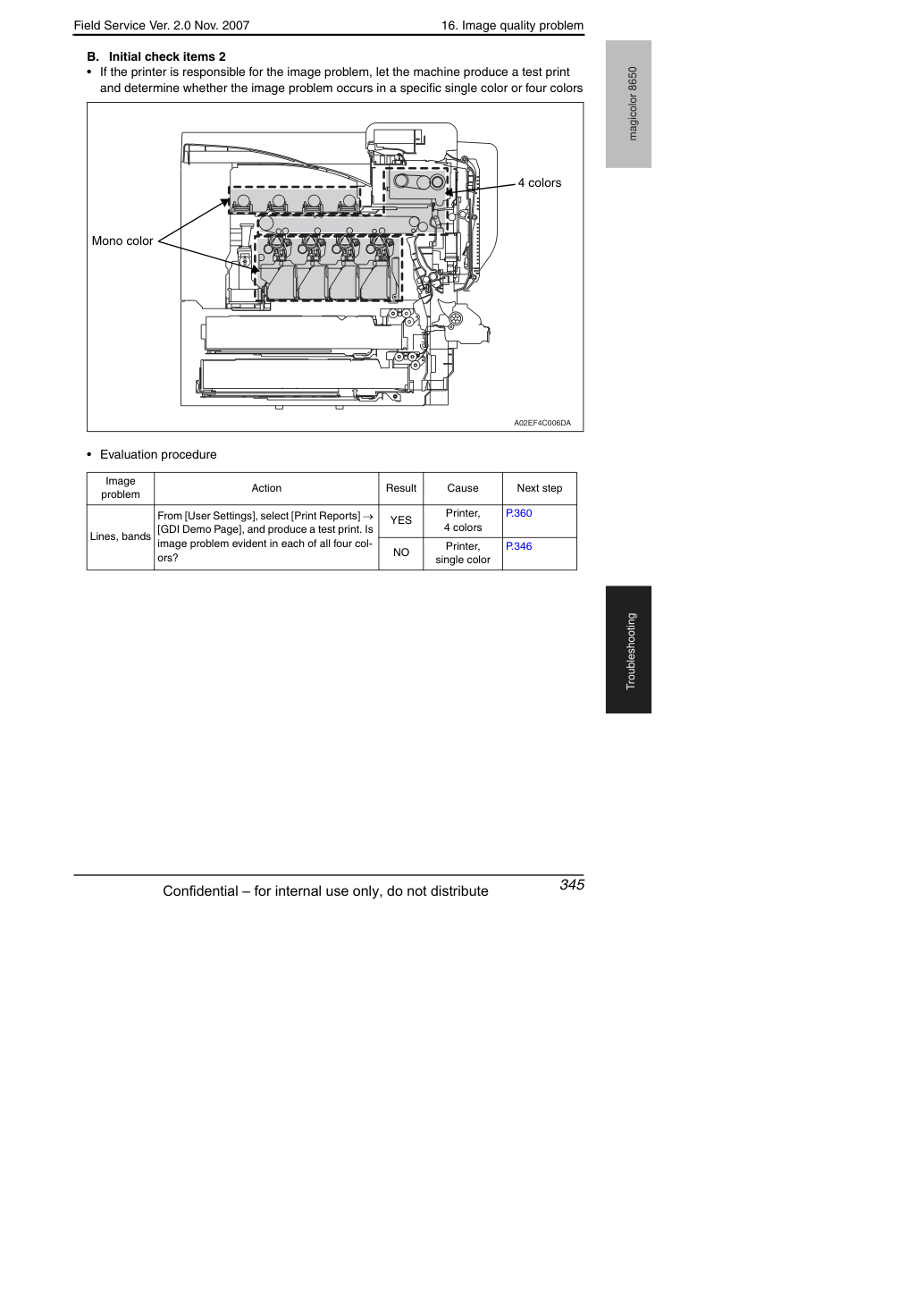

magicolor 8650 Диагностика неполадок B. Пункты начальной проверки 2 • Если принтер является причиной проблемы с изображением, выполните тестовую печать и определите, возникает ли проблема с изображением на одном определенном цвете или на всех четырех цветах • Процедура оценки A02EF4C006DA Монохромный 4 цвета Проблема с изображением Действие Результат Причина Следующий шаг Линии, полосы Из [User Settings] выберите [Print Reports] → [GDI Demo Page] и выполните тестовую печать. Видна ли проблема с изображением на всех четырех цветах?
16. Проблема качества изображения
• Типичные образцы дефектного изображения, показанные далее, напечатаны с установкой A4S.
Проверка изображения белая или черная линия в направлении sub scan четкая.
Очисти провод электростатического зарядника.
Поверхность печатного барабана (PC drum) поцарапана.
nection между каждым IU и машиной.
Очисти контактные клеммы и проверь положение клеммы.
Поверхность окна (PH window) загрязнена.
Проблема устранена проверкой шагов до 6.
16. Проблема качества изображения
Проверка изображения Белая или черная линия в направлении основного сканирования четкая.
Очисти провод электростатического зарядника.
Поверхность печатного барабана (PC drum) поцарапана.
nection между каждым IU и машиной.
Очисти контактные клеммы и проверь положение клеммы.
Поверхность окна (PH window) загрязнена.
Проблема устранена проверкой шагов до 6.
16. Проблема качества изображения
плотность оригинала Неравномерная плотность в направлении вспомогательного сканирования возникает с шагом 40–50 мм при выполнении цикла многократной печати с оригиналом высокой плотности изображения (50% или более).
Подай 10–20 пустых листов бумаги без размещенных оригиналов, так как узел (IU) не справляется с высоким спросом на тонер.
ment → LD Adjust → LD Light balance Проблема устранена путем регулировки баланса LD Light.
Поверхность печатного барабана (PC drum) поцарапана.
Поверхность окна (PH window) загрязнена.
ремень узла Обнаружена неисправность в кулачковой шестерне (cam gear)?
Проблема устранена проверкой шагов до 6.
16. Проблема качества изображения
ment → LD Adjust → LD Light balance Проблема устранена путем регулировки баланса LD Light.
Поверхность печатного барабана (PC drum) поцарапана.
Поверхность окна (PH window) загрязнена.
Проверьте, чтобы пружина не соскочила во время операции прижима ролика переноса (transfer roller).
Обнаружена неисправность в кулачковой шестерне (cam gear)?
Проблема устранена проверкой шагов до 7.
