14. Код неисправности
14. Код неисправности
14. Код неисправности
Проверьте коннектор (CN23PRCB) на PRCB, коннектор (CN1SV ERB) на SV ERB и жгут проводов между платами на правильность подключения и отрегулируйте при необходимости.
1. Выключите сетевой выключатель и замените
текущую PRCB на новую.
2. Обновите микропрограмму PRCB.
3. После завершения обновления микропрограммы
выключите и включите сетевой выключатель и проверьте, начинается ли прогрев.
Убедитесь, что не обнаружены коды неисправностей, отличные от C2650, или неправильное расположение IU/TC.
4. Если неисправность не устранена, переустан.
Установи снятую PRCB на исходную плату.
При выполнении указанных выше шагов проверь, является ли PRCB неисправной или нет, без замены SV ERB.
1. Замени текущий SV ERB на новый
2. Включи выключатель питания и проверь
наличие начала прогрева. (На подготовку нового SV ERB требуется одна минута. В течение этого периода подсветка панели управления остается выключенной.) Убедись, что коды неисправности, отличные от C2650 или неправильное размещение IU/TC, не обнаружены.
3. Выполни указанные регулировки.
Если указанные выше действия не решат проблему, свяжись с KMBT.
14. Код неисправности
Проверь жгут на правильность подключения и исправь при необходимости.
Очисти контакт между картриджем тонера и машиной при загрязнении.
Проверь жгут на правильность подключения и исправь при необходимости.
Проверь наличие ферритового сердечника на жгуте CN29 на PRCB. Если его нет, присоедини ферритовый сердечник к жгуту.
14. Код неисправности

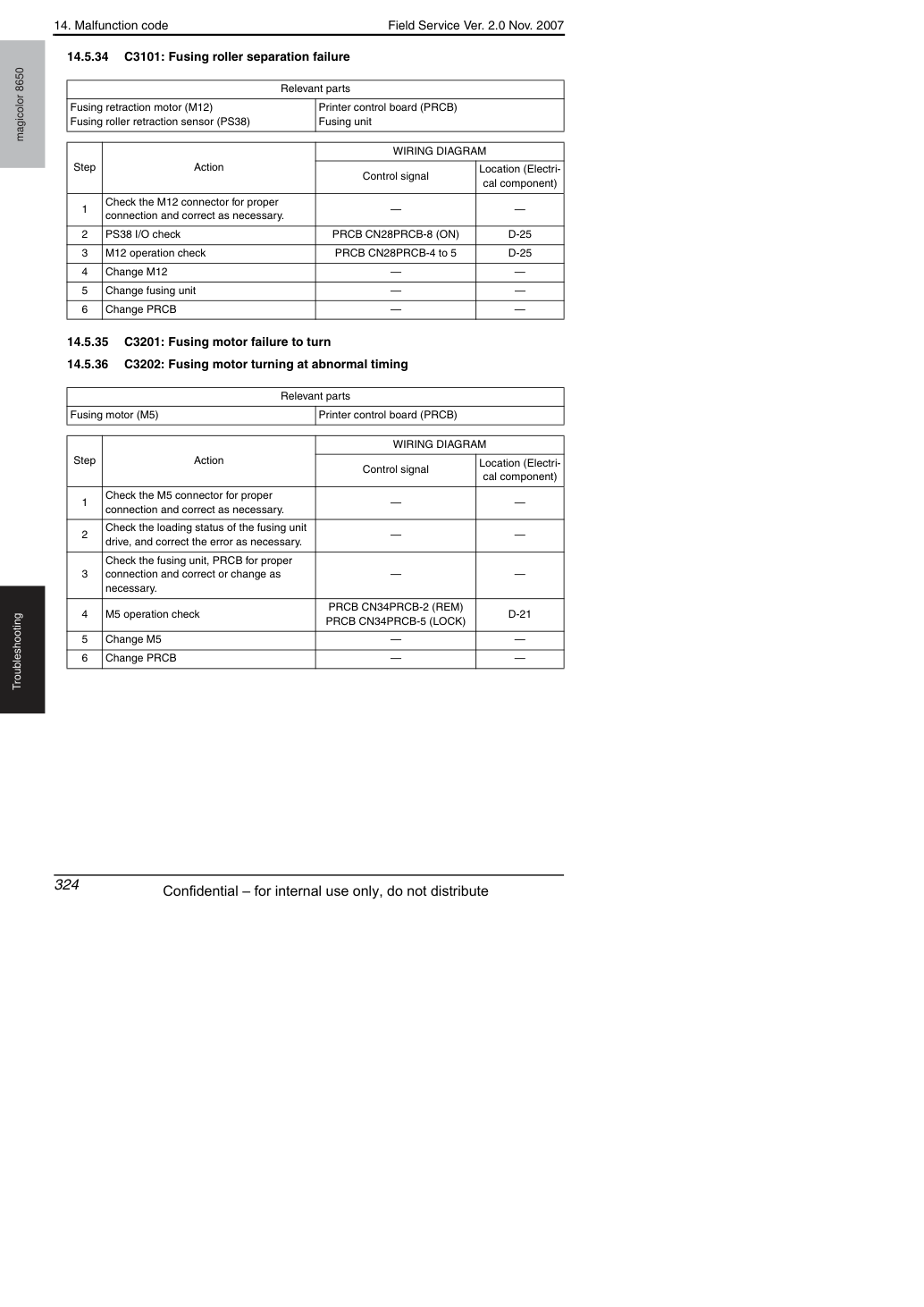

Проверь разъем M12 на правильность подключения и исправь при необходимости.
Проверьте коннектор M5 на правильность подключения и отрегулируйте при необходимости.
Проверь статус загрузки привода узла термоузла и исправь ошибку при необходимости.
Проверь узел термоузла, PRCB на правильность подключения и исправь или замени при необходимости.
14. Код неисправности
Проверь разъем FM9 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
Проверь разъемы FM10 или FM11 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
14. Код неисправности

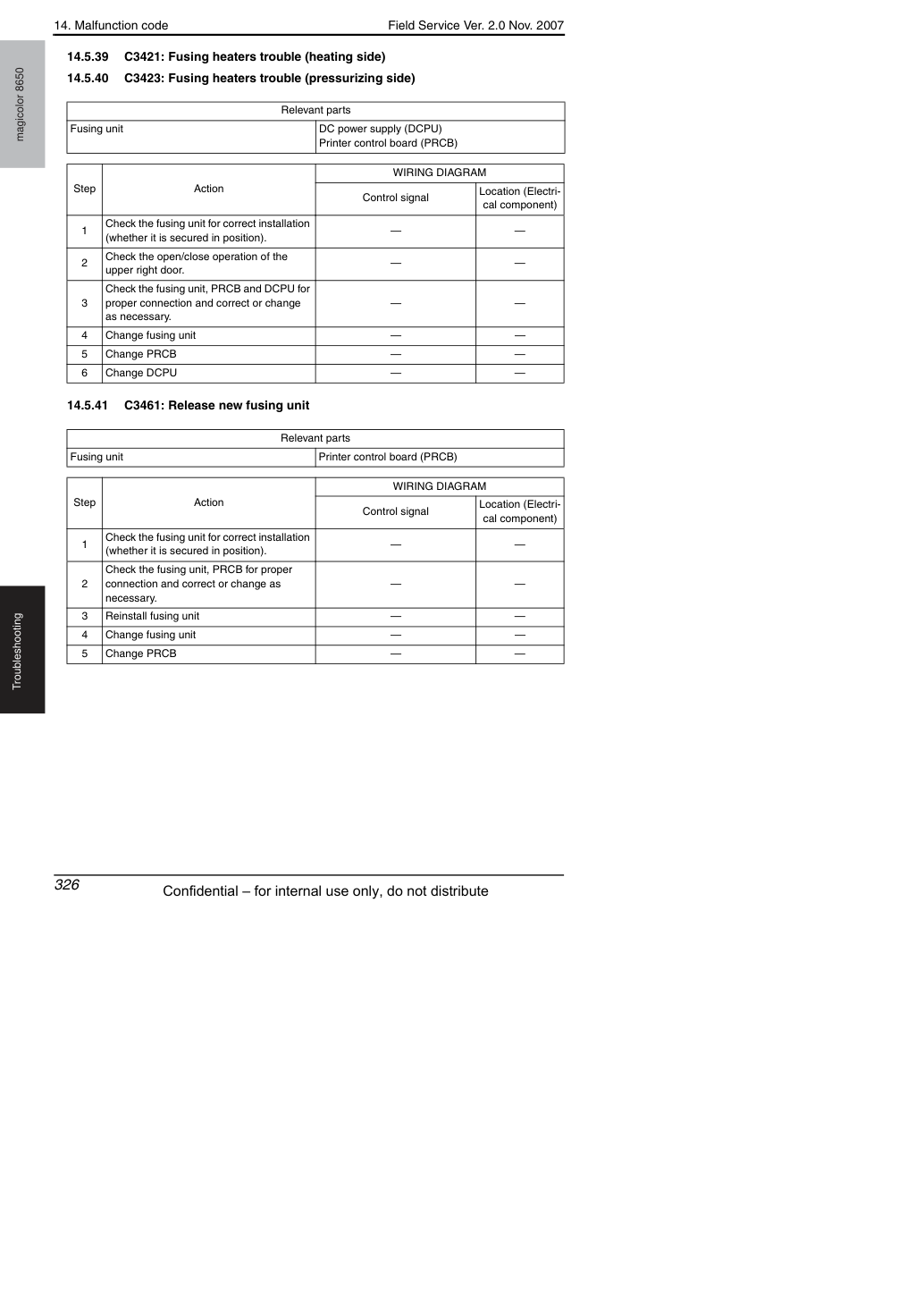

Проверь правильность установки узла термоузла (закреплен ли он в положении).
Проверь операцию открытия/закрытия верхней правой дверцы.
Проверь узел термоузла, PRCB и DCPU на правильность подключения и исправь или замени при необходимости.
Проверь правильность установки узла термоузла (закреплен ли он в положении).
Проверь узел термоузла, PRCB на правильность подключения и исправь или замени при необходимости.
14. Код неисправности
Проверь правильность установки узла термоузла (закреплен ли он в положении).
Проверь операцию открытия/закрытия верхней правой дверцы.
Проверь узел термоузла, PRCB и DCPU на правильность подключения и исправь или замени при необходимости.
Проверь правильность установки узла термоузла (закреплен ли он в положении).
Проверь операцию открытия/закрытия верхней правой дверцы.
Проверь узел термоузла, PRCB и DCPU на правильность подключения и исправь или замени при необходимости.
14. Код неисправности
Проверьте разъем на надлежащее соединение и при необходимости отрегулируйте.
Проверьте разъем на надлежащее соединение и при необходимости отрегулируйте.
14. Код неисправности
Проверь разъем M1 на правильность подключения и отрегулируй при необходимости.
Проверьте M1 на правильность муфты привода и при необходимости исправьте.
Проверьте коннектор PRCB на правильность подключения и отрегулируйте при необходимости.
Проверь разъем FM5 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
14. Код неисправности
Проверь разъем FM2 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
Проверь разъем FM4 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
14. Код неисправности
Проверь разъем FM1 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
Проверь разъем FM6 на правильность подключения и исправь при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
14. Код неисправности
Убедись, что следующий параметр установлен правильно: [Service Mode] → [System Settings] → [Image Controller].
При изменении параметра выключи выключатель питания и включи его снова через 10 секунд или более.
Проверь разъемы платы МФП (MFPB) на правильность подключения и исправь при необходимости.
Замени соответствующую плату.
14. Код неисправности
1. Выключите сетевой выключатель и замените
текущую PRCB на новую.
2. Обновите микропрограмму PRCB.
3. После завершения обновления микропрограммы
выключите и включите сетевой выключатель и проверьте, начинается ли прогрев.
4. Если неисправность не устранена, переустан.
Установи снятую PRCB на исходную плату.
При выполнении указанных выше шагов проверь, является ли PRCB неисправной или нет, без замены SV ERB.
1. Замени текущий SV ERB на новый
2. Включи выключатель питания и проверь
3. Выполни указанные регулировки.
Если указанные выше действия не решат проблему, свяжись с KMBT.
14. Код неисправности

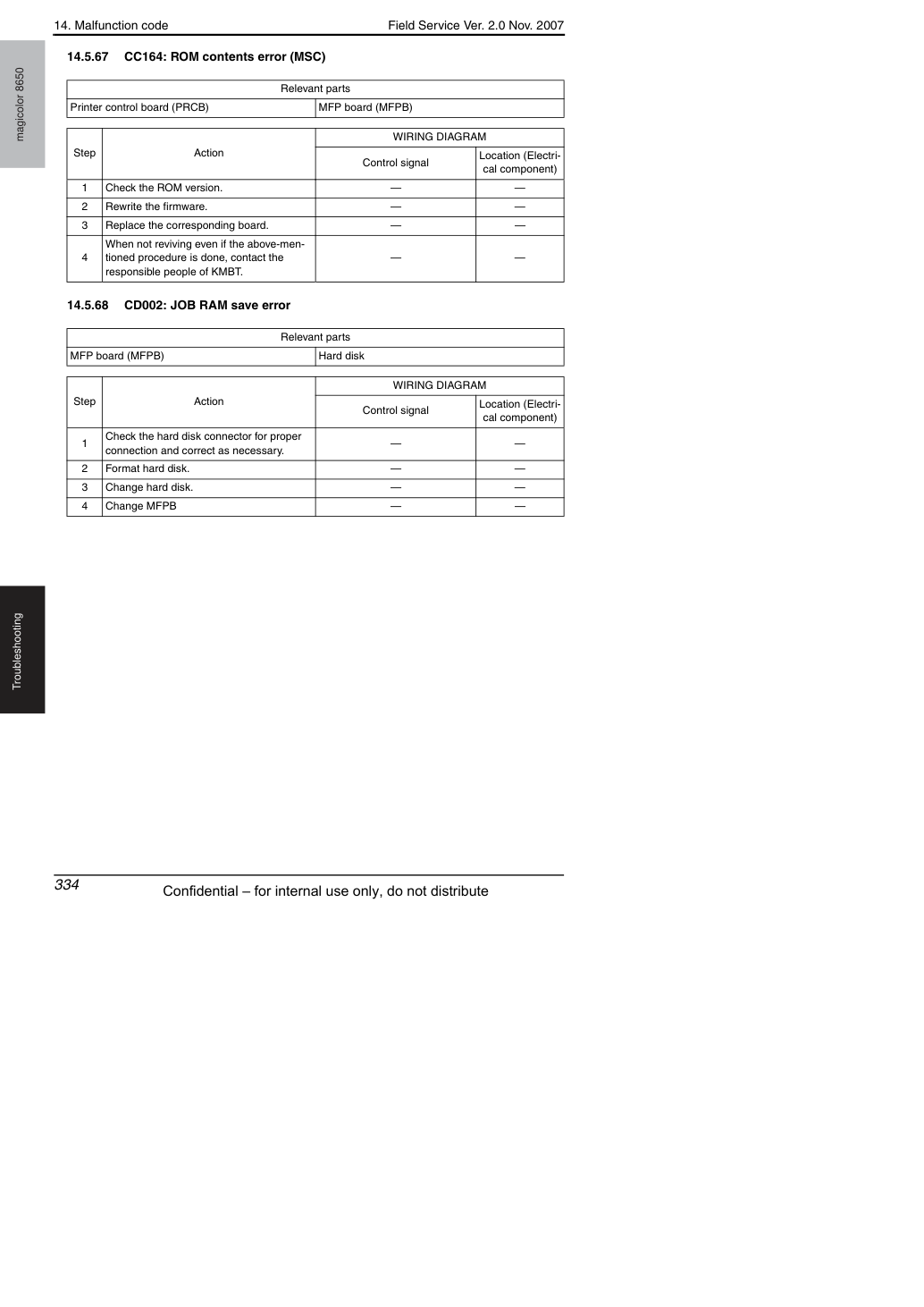

Замени соответствующую плату.
Если восстановление не происходит даже после выполнения указанной процедуры, свяжись с ответственными лицами KMBT.
Проверь разъем жесткого диска на правильность подключения и исправь при необходимости.
14. Код неисправности
Проверь разъем жесткого диска на правильность подключения и исправь при необходимости.
→ [HDD Format], и выполни функцию форматирования HDD.
14. Код неисправности

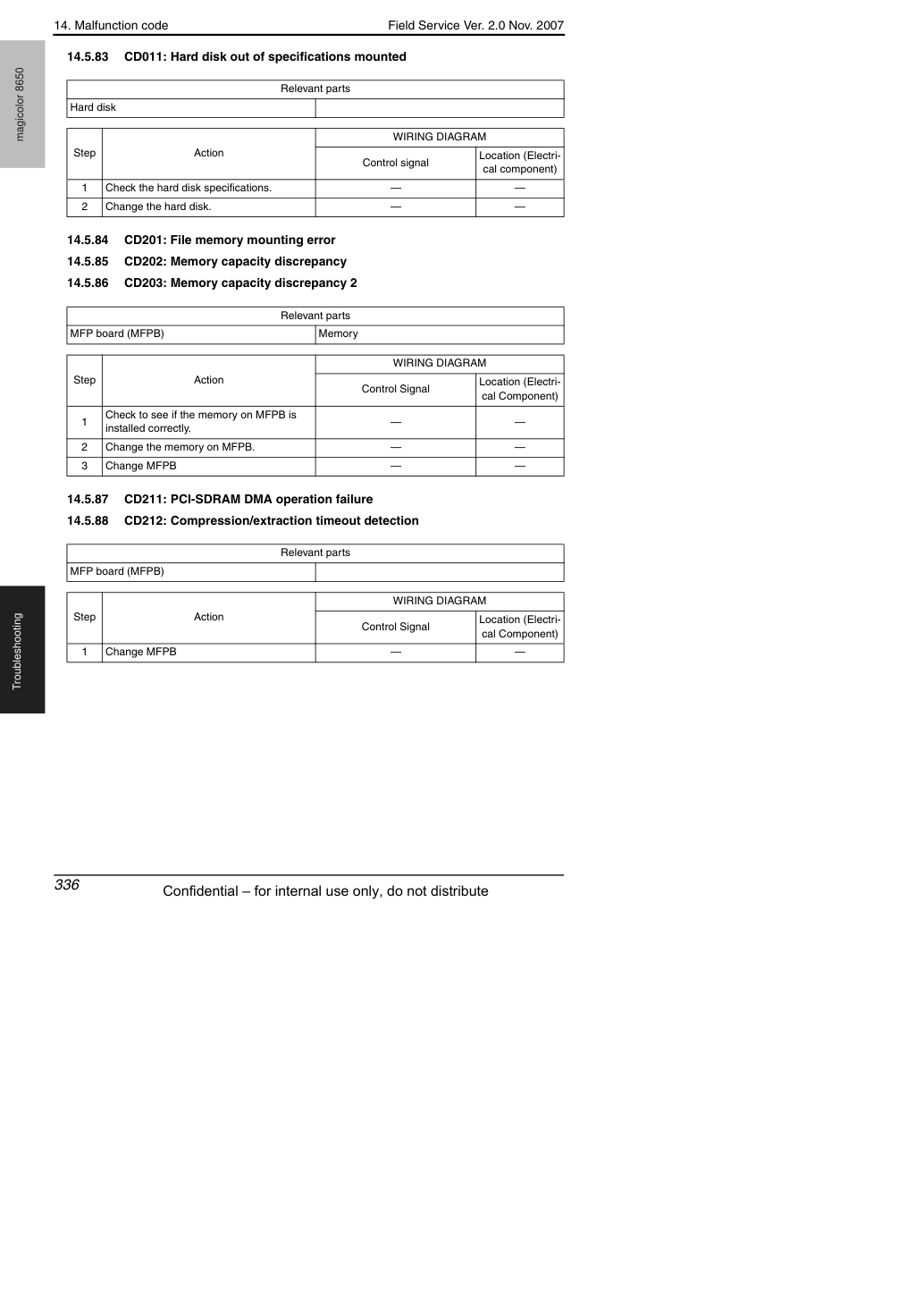

Проверь спецификации жесткого диска.
Убедись, что память на MFPB установлена правильно.
14. Код неисправности
Проверь разъем платы шифрования на правильность подключения и исправь при необходимости.
Убедись, что используемое USB-устройство соответствует стандарту.
Проверь работу с другим USB-устройством.
Проверь разъем хост-платы USB на правильность подключения и исправь при необходимости.
14. Код неисправности
• При потере данных, сохраненных из-за неисправности NVRAM, резервные данные могут быть использованы для восстановления.
• Код неисправности [C-D370] будет отображаться при обнаружении множественных ошибок (более 5) данных NVRAM, которые могут быть восстановлены одной командой восстановления.
• Резервное копирование данных выполняется автоматически каждый час. Резервное копирование также может быть выполнено вручную со следующей настройкой.
На экране кода неисправности выдели "Recover Data" и нажми клавишу Menu/Select.
Выберите [Да] и нажмите клавишу Меню/Выбор.
Экран переключится на экран восстановления данных для выполнения восстановления данных.
• При выполнении восстановления за короткий период экран восстановления данных может не отображаться.
Проверьте сообщение, указывающее, что восстановление данных выполнено успешно. Выключите выключатель питания и включите его снова не менее чем через 10 секунд.
• В случае сбоя восстановления данных вернитесь на экран кода ошибки.
Проверьте наличие мощного источника электромагнитных помех рядом с основным блоком.
Проверьте разъемы на MFPB на правильность подключения и отрегулируйте при необходимости.
14. Код неисправности
Проверьте разъемы на MFPB на правильность подключения и отрегулируйте при необходимости.
Выключите выключатель питания и включите его снова, затем выполните следующие установки.
14. Код неисправности
Проверьте разъемы на MFPB на правильность подключения и отрегулируйте при необходимости.
Проверьте коннектор PRCB на правильность подключения и отрегулируйте при необходимости.
