14. Код неисправности
14. Код неисправности
• Процессор аппарата выполняет функцию самодиагностики, которая при обнаружении неисправности выводит соответствующий код предупреждения на панель управления.
• При возникновении ошибки, связанной со стабилизацией, отображается числовая часть соответствующего кода предупреждения.
Отображаемый код предупреждения строка LED горит ровным красным светом Код Элемент Описание P-5 Отказ датчика IDC (передний) • При настройке датчика IDC значение выходного напряжения, обнаруженное для всех тестовых шаблонов, равно или превышает заданное значение.
• По завершении настройки выходное напряжение датчика при выбранной интенсивности света равно или ниже заданного значения.
обнаруженное выходное значение датчика IDC не опустилось ниже порога (половина значения, обнаруженного датчиком IDC на поверхности ремня) три раза подряд (положение конца шаблона не обнаружено).
выходное значение датчика каждого цвета для гиперградации 0 после первого приближения равно или ниже уровня обнаружения на поверхности ремня P-28 Отказ датчика IDC (задний) P-6 Отказ блока формирования изображения голубого цвета • Все показания плотности, полученные из шаблона плотности на ремне передачи, составляют 1,0 г/м2 (выход фотоприемника датчика IDC) или менее во время настройки максимальной плотности (настройка Vg/Vdc).
• Количество точек, обнаруженных в направлении основного сканирования, больше или меньше заданного значения во время коррекции регистрации в направлении основного сканирования.
• Количество точек, обнаруженных в направлении подачи, больше или меньше заданного значения во время коррекции регистрации в направлении подачи.
14. Код неисправности
magicolor 8650 Устранение неполадок P-22 Ошибка настройки цветовой регистрации • Величина сдвига цвета превышает заданный диапазон во время коррекции регистрации в основном направлении развертки.
• Величина смещения цвета превышает заданный диапазон во время коррекции регистрации в направлении Sub Scan.
• На тестовом шаблоне сдвига цвета максимальные и минимальные отклонения, обнаруженные в основном и подаче направлениях, превышают предопределенное значение.
• Обнаружено ненормальное среднее значение во время регулировки значения ATVC второго переноса изображения.
• Выход от основного и подвспомогательного датчиков привода цветного PC остается неизменным в течение непрерывного периода 1000 мс, пока цветной мотор PC вращается стабильно и сигнал блокировки активен (LOW-0).
• Выход от основного и подвспомогательного датчиков привода черного PC остается неизменным в течение непрерывного периода 1000 мс, пока мотор транспортировки вращается стабильно и сигнал блокировки активен (LOW-0).
14. Код неисправности
Протрите поверхность ремня передачи мягкой тканью, если она грязная.
Замените узел ремня передачи изображения, если ремень передачи поврежден.
Переустановите или переподключите IDCS/MK или IDCS/YC, заслонку датчика или разъем, если они установлены или подключены неправильно.
Очисти IDCS/MK или IDCS/YC, если загрязнены.
Проверь HV-разъем на правильность подключения и исправь при необходимости.
Открой/закрой переднюю крышку, запусти последовательность стабилизации изображения, выведи список корректировок и проверь значение IDC в истории уровня1.
Если значение 1,0 В или менее, замени IDCS/MK или IDCS/CY.
Выбери [ProcessAdjustment] → [Dmax Density] и, если установленное значение отрицательно, переустанови.
Проверьте часть передачи привода Imaging Unit и исправьте при необходимости.
Очисти окно датчика регистрации IDC/MK (IDCS/MK) или датчика регистрации IDC/CY (IDCS/CY), если загрязнено.
Очисти контакт разъема блока формирования изображения, если загрязнен.
Проверь HV-разъем на правильность подключения и исправь при необходимости.
Замени узел ленты переноса.
14. Код неисправности
Протрите поверхность ремня передачи мягкой тканью, если она грязная.
Замените узел ремня передачи изображения, если ремень передачи поврежден.
Выдвини блок формирования изображения и переустанови его в положение.
Переустанови или повторно подключи IDCS/MK или IDCS/CY, если установлены или подключены неправильно.
Проверь вертикальный направляющий транспорт на правильность установки и исправь при необходимости.
Проверь, заземлен ли ролик напротив 2-го ролика переноса изображения.
Очисти стык или исправь при необходимости.
Проверь входной направляющий для переноса изображения на правильность установки и исправь при необходимости.
Проверь, чтобы пружина не соскочила во время операции прижима 2-го ролика переноса, и исправь при необходимости.
Проверь контакт на стыке узла 2-го переноса изображения и HV.
Очисти стык или исправь при необходимости.
Замени узел ленты переноса.
14. Код неисправности
Проверь PS27 или PS28 на правильность установки и правильность подключения разъема.
Протри PS27 или PS28 от загрязнений, если они есть.
Если P-30 возникает снова, замени основной привод.
Проверь PS29 или PS30 на правильность установки и правильность подключения разъема.
Протри PS29 или PS30 от загрязнений, если они есть.
Если P-31 сохраняется, замени основной привод.
14. Код неисправности
• ЦП аппарата выполняет функцию самодиагностики, которая при обнаружении неисправности отображает соответствующий код неисправности на панели управления.
* Подробные сведения о кодах неисправности опций см. в Service Manual для соответствующей опции.
Код ошибки будет отображен индикаторная линия загорается красным постоянно Код Элемент Время обнаружения Изоляция неисправности соответствующий узел Уровень C0001 Ошибка подключения LCT См. стр.32 руководства сервиса PC-406.
аномалия • Верхний датчик предельного положения лотка подачи бумаги 2 не заблокирован даже по истечении заданного периода времени после начала движения подъема.
аномалия • Верхний датчик предельного положения лотка подачи бумаги 3 не заблокирован даже по истечении заданного периода времени после начала движения подъема.
аномалия См. стр.26 руководства сервиса PC-106/205.
неисправность См. стр.32 руководства сервиса PC-406.
14. Код неисправности
magicolor 8650 Поиск и устранение неисправностей C0211 Аномалия подъема/опускания лотка 1 • Верхний датчик положения подъема лотка подачи бумаги 1 не разблокирован даже когда транспортный двигатель повернулся на заданное количество импульсов после начала последовательности перемещения пластины подъема бумаги из положения ожидания в положение подачи.
• Верхний датчик положения подъема лотка подачи бумаги 1 заблокирован даже когда транспортный двигатель повернулся на заданное количество импульсов после начала последовательности перемещения пластины подъема бумаги из положения подачи в положение ожидания.
См. стр.32 руководства сервиса PC-406.
отказ вращения • Сигнал блокировки вентилятора остается HIGH в течение предопределенного непрерывного периода времени, пока двигатель остается неподвижным.
Ошибка связи FNS См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
неисправности См. стр.65 руководства сервиса FS-609/PK-501.
неисправность привода См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
См. стр.65 руководства сервиса FS-609/PK-501.
неисправность механизма движения планки 1 См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
неисправности См. стр.65 руководства сервиса FS-609/PK-501.
C11A0 Отказ привода удержания бумаги См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
отказ прижима/отведения См. стр.38 руководства сервиса SD-505.
См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
14. Код неисправности
magicolor 8650 Диагностика неисправностей C11A4 Отказ двигателя выхода переплета Неисправности двигателя выхода буклета См. С.38 руководства по обслуживанию SD-505.
См. стр.65 руководства сервиса FS-609/PK-501.
C11A5 Отказ двигателя направляющей входа и выхода переплета См. С.38 руководства по обслуживанию SD-505.
Отказ привода CD-модуля См. С.73 руководства по обслуживанию FS-519/PK-515/OT-602.
неисправности См. стр.65 руководства сервиса FS-609/PK-501.
Неисправность механизма 1 См. С.73 руководства по обслуживанию FS-519/PK-515/OT-602.
неисправности См. стр.65 руководства сервиса FS-609/PK-501.
См. С.38 руководства по обслуживанию SD-505.
См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
неисправности См. стр.65 руководства сервиса FS-609/PK-501.
C11D0 Отказ привода двигателя сгибания См. С.38 руководства по обслуживанию SD-505.
Отказ вентиляторного двигателя См. С.73 руководства по обслуживанию FS-519/PK-515/OT-602.
См. стр.65 руководства сервиса FS-609/PK-501.
Разрегулировка прижима сварки • Во время операции втягивания 2-го ролика передачи изображения датчик разрегулировки сварки передачи изображения не может обнаружить 2-й ролик передачи изображения в положении втягивания в течение установленного времени после начала вращения двигателя втягивания передачи изображения.
• Во время операции прижима 2-го ролика передачи изображения датчик разрегулировки сварки передачи изображения не может обнаружить 2-й ролик передачи изображения в положении прижима в течение установленного времени после начала вращения двигателя втягивания передачи изображения.
14. Код неисправности
magicolor 8650 Диагностика неисправностей C2152 Разрегулировка прижима сварки ремня передачи • Во время операции втягивания ремня передачи датчик втягивания ремня передачи не может обнаружить ремень передачи в положении втягивания в течение установленного времени после включения муфты втягивания ремня передачи.
• Во время операции прижима ремня передачи датчик втягивания ремня передачи не может обнаружить ремень передачи в положении прижима в течение установленного времени после включения муфты ремня передачи.
• Когда вывод электростатического заряда включен, система обнаружения утечки электростатического заряда продолжает обнаруживать утечки в течение установленного времени.
Отказ двигателя Color PC при вращении • Сигнал блокировки двигателя остается в состоянии HIGH в течение установленного непрерывного периода времени во время вращения двигателя.
Неисправность синхронизации • Сигнал блокировки двигателя остается в состоянии LOW в течение установленного непрерывного периода времени во время остановки двигателя.
Отказ сцепления/расцепления • Шестерни остаются в разъединенном состоянии по истечении установленного периода времени после начала операции сцепления двигателем с включением устройства подачи цвета.
• Шестерни остаются в сцепленном состоянии по истечении установленного периода времени после начала операции расцепления двигателем с включением устройства подачи цвета.
Отказ двигателя при вращении • Сигнал блокировки двигателя остается в состоянии HIGH в течение установленного непрерывного периода времени во время вращения двигателя.
Устройство • Новая установка не обнаружена при установке нового узла очистки передачи (узла ремня передачи изображения).
Обнаружена аномально низкая плотность тонера Голубой датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 4% или менее в течение установленного количества раз подряд.
Обнаружена аномально высокая плотность тонера Голубой датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 11% или более в течение установленного количества раз подряд.
Обнаружена аномально низкая плотность тонера Пурпурный датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 4% или менее в течение установленного количества раз подряд.
14. Код неисправности
magicolor 8650 Диагностика неисправностей C2554 Обнаружена аномально высокая плотность тонера Пурпурный датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 11% или более в течение установленного количества раз подряд.
• Когда соединитель датчика TCR отключен.
Обнаружена аномально низкая плотность тонера Желтый датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 4% или менее в течение установленного количества раз подряд.
• Когда соединитель датчика TCR отключен.
Обнаружена аномально высокая плотность тонера Желтый датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 11% или более в течение установленного количества раз подряд.
• Когда соединитель датчика TCR отключен.
Обнаружена аномально низкая плотность тонера Черный датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 4% или менее в течение установленного количества раз подряд.
Обнаружена аномально высокая плотность тонера Черный датчик TCR • TC соотношение в устройстве подачи тонера, определяемое механизмом управления подачей тонера, составляет 11% или более в течение установленного количества раз подряд.
• Когда соединитель датчика TCR отключен.
Отказ автоматической регулировки • Автоматическая регулировка датчика TCR работает неправильно, не обеспечивая регулировку до надлежащего значения.
Ошибка доступа • Переписанные данные, которые были прочитаны, проверены и найдены как ошибка, прочитаны снова и найдены как ошибка.
• ошибка была обнаружена при считывании значения счетчика.
• Машина обнаруживает, что плата сервисной EEPROM не установлена в положение.
14. Код неисправности
magicolor 8650 Диагностика неисправностей C2651 Ошибка доступа EEPROM (IU C) • Была обнаружена ошибка при чтении или записи данных.
• ошибка была обнаружена при считывании значения счетчика.
• Была обнаружена ошибка при чтении или записи данных.
• ошибка была обнаружена при считывании значения счетчика.
Отказ • При втягивании валика термоузла импульс датчика втягивания валика термоузла не меняется даже по истечении установленного времени после начала вращения двигателя втягивания термоузла.
• При прижиме валика термоузла импульс датчика втягивания ролика не меняется даже по истечении установленного времени после начала вращения двигателя втягивания термоузла.
• Во время операции прижима валика термоузла валик термоузла не находится в положении прижима даже после того, как датчик втягивания ролика зафиксирует установленное количество импульсов после начала вращения двигателя втягивания термоузла.
Отказ двигателя термоузла при вращении • Сигнал блокировки двигателя остается в состоянии HIGH в течение установленного непрерывного периода времени во время остановки двигателя.
Неисправность синхронизации • Сигнал блокировки двигателя остается в состоянии LOW в течение установленного непрерывного периода времени во время остановки двигателя.
Отказ вентилятора 1 при вращении • Сигнал блокировки вентиляторного двигателя остается в состоянии HIGH в течение установленного непрерывного периода времени во время остановки двигателя.
Отказ вентилятора 2,3 при вращении • Сигнал блокировки вентиляторного двигателя остается в состоянии HIGH в течение установленного непрерывного периода времени во время остановки двигателя.
14. Код неисправности
magicolor 8650 Диагностика неисправностей C3421 Неисправность нагревателей термоузла (сторона нагрева) • Температура, обнаруженная термистором/датчиком нагревательного валика, не достигает установленного уровня по истечении установленного периода времени после включения лампы нагревателя нагревательного валика термоузла.
• Разница между максимальной и минимальной температурой, обнаруженной термистором нагревательного ролика/C в течение предопределённого периода после начала цикла разогрева, ниже или выше предопределённого значения.
• Температура, обнаруженная после коррекции уровня прижима, остаётся ниже предопределённого уровня даже по истечении предопределённого периода времени после начала обнаружения температуры.
• Не обнаруживается по истечении предопределённого периода времени после включения или выключения нагревателя термоузла.
• После начала операции разогрева термистор прижимного ролика термоузла не обнаруживает температуру, равную предопределённой, хотя прошёл предопределённый период времени.
• Температура прижимного ролика остаётся ниже предопределённого уровня даже по истечении предопределённого периода времени после коррекции температуры.
• Новая установка не обнаруживается при установке нового узла термоузла.
обнаружение температуры (сторона нагрева) • Термистор нагревательного ролика продолжает обнаруживать температуру выше предопределённой в течение предопределённого периода времени.
• Сигнал защиты Hard L постоянно обнаруживается в течение предопределённого периода времени.
обнаружение температуры (сторона прижима) • Температура прижимного ролика продолжает оставаться выше предопределённого уровня в течение предопределённого периода времени после коррекции температуры.
обнаружение температуры (сторона нагрева) • Термистор нагревательного ролика продолжает обнаруживать температуру ниже предопределённой в течение предопределённого периода времени.
• В состояниях, отличных от операции разогрева, сигнал нулевого пересечения не может быть обнаружен по истечении предопределённого периода времени после включения или выключения нагревателя термоузла.
• Частота питающей сети не может быть обнаружена.
14. Код неисправности
magicolor 8650 Troubleshooting C3823 Обнаружение аномально низкой температуры термоузла (сторона прижима) • Температура прижимного ролика продолжает оставаться ниже предопределённого уровня в течение предопределённого периода времени после коррекции температуры.
неисправность (C) • Главный двигатель не вращается стабильно даже по истечении заданного периода времени после активирования главного двигателя.
• Сигнал блокировки двигателя обнаруживает HIGH в течение заданного периода времени подряд во время вращения главного двигателя.
• Сигнал SOS не обнаружен даже после истечения установленного периода времени после запуска лазерного излучения.
• Сигнал SOS не обнаруживается в течение заданного периода времени во время печати или настройки стабилизации изображения.
отказ вращения • Сигнал блокировки двигателя остаётся HIGH в течение предопределённого непрерывного периода времени, пока двигатель остаётся неподвижным.
вращение в неправильное время • Сигнал блокировки двигателя остаётся LOW в течение предопределённого непрерывного периода времени, пока двигатель остаётся неподвижным.
отказ вращения двигателя/1 • Сигнал блокировки вентилятора остаётся HIGH в течение предопределённого непрерывного периода времени, пока двигатель остаётся неподвижным.
отказ вращения • Сигнал блокировки вентилятора остается HIGH в течение предопределенного непрерывного периода времени, пока двигатель остается неподвижным.
отказ вращения • Сигнал блокировки вентилятора остается HIGH в течение предопределенного непрерывного периода времени, пока двигатель остается неподвижным.
отказ вращения • Сигнал блокировки вентилятора остается HIGH в течение предопределенного непрерывного периода времени, пока двигатель остается неподвижным.
отказ вращения двигателя вентилятора • Сигнал блокировки вентилятора остаётся HIGH в течение предопределённого непрерывного периода времени, пока двигатель остаётся неподвижным.
ошибка конфигурации • Контроллер платы управления принтером (PRCB) неисправен.
• Обнаруживается ошибка оборудования контроллера в сетевом интерфейсе.
• Обнаруживается ошибка запуска контроллера в интерфейсе контроллера.
14. Код неисправности
magicolor 8650 Troubleshooting CC153 Ошибка содержимого ROM при запуске (PRT) • Обнаруживается ошибка в последовательности проверки содержимого ROM платы механического управления (MFPB) во время запуска.
См. стр.73 руководства сервиса FS-519/PK-515/OT-602.
CC163 Ошибка содержимого ROM (PRT) • Обнаруживается неправильная версия прошивки в двигателе во время проверки начального подключения к двигателю.
• Обнаруживается неправильная версия прошивки в плате МФУ при включении выключателя питания.
• Обнаруживаются ошибки сохранения данных ЗАДАНИЯ в памяти/жёсткий диск и ошибки их чтения.
• Невозможна связь между жёстким диском и платой управления принтером (PRCB).
ошибка • Передача данных с жёсткого диска неисправна.
• Подключен неформатированный жесткий диск.
CD011 Жёсткий диск вне спецификаций смонтирован • Подключен жёсткий диск, выходящий за рамки спецификаций.
• Обнаруживается аномалия данных при проверке HDD verify.
ошибка чтения информации • Машина не может прочитать данные административной информации, сохранённые на жёстком диске.
ошибка • Файловая память не установлена.
• Файл имеет любую аномалию.
несоответствие • Ёмкость файловой памяти на плате управления принтером (PRCB) недостаточна.
• Ёмкость файловой памяти, необходимая для двусторонней печати, недостаточна при установке модуля дуплекса.
несоответствие 2 • Ёмкость файловой памяти на плате управления принтером (PRCB) недостаточна.
отказ в работе • Оборудование, связанное с передачей образа памяти платы управления принтером (PRCB), не отвечает.
14. Код неисправности
magicolor 8650 Troubleshooting CD212 Обнаружение истечения времени ожидания сжатия/распаковки • Оборудование, связанное с функцией сжатия BTC платы управления принтером (PRCB), не отвечает.
ошибка • Обнаруживается ошибка инициализации защифрованной ASIC при запуске машины.
ошибка монтажа • Обнаружена ошибка установки зашифрованной ASIC при включении машины.
• При обнаружении неисправности в USB хост-плате, входящей в комплект локального интерфейса.
• Подключено нестандартное USB-устройство.
• Обнаружена аномалия при проверке данных каждой NVRAM.
ошибки • Обнаружено несколько ошибок (более 5) при проверке данных каждой NVRAM.
CD401 команда NACK некорректна • При обнаружении аномалии в связи контроллера.
CDC## Неисправности, связанные с безопасностью • Свяжитесь с ответственными лицами KMBT перед принятием контрмер.
очередь • Неисправна плата управления принтером (PRCB).
возникающая неисправность • В MSC платы управления принтером (PRCB) происходит неопределённая неисправность.
неопределённая неисправность • В секции сканера происходит неопределённая неисправность.
неисправность • В секции механизма (MFPB и т.д.) происходит неопределённая неисправность.
14. Код неисправности

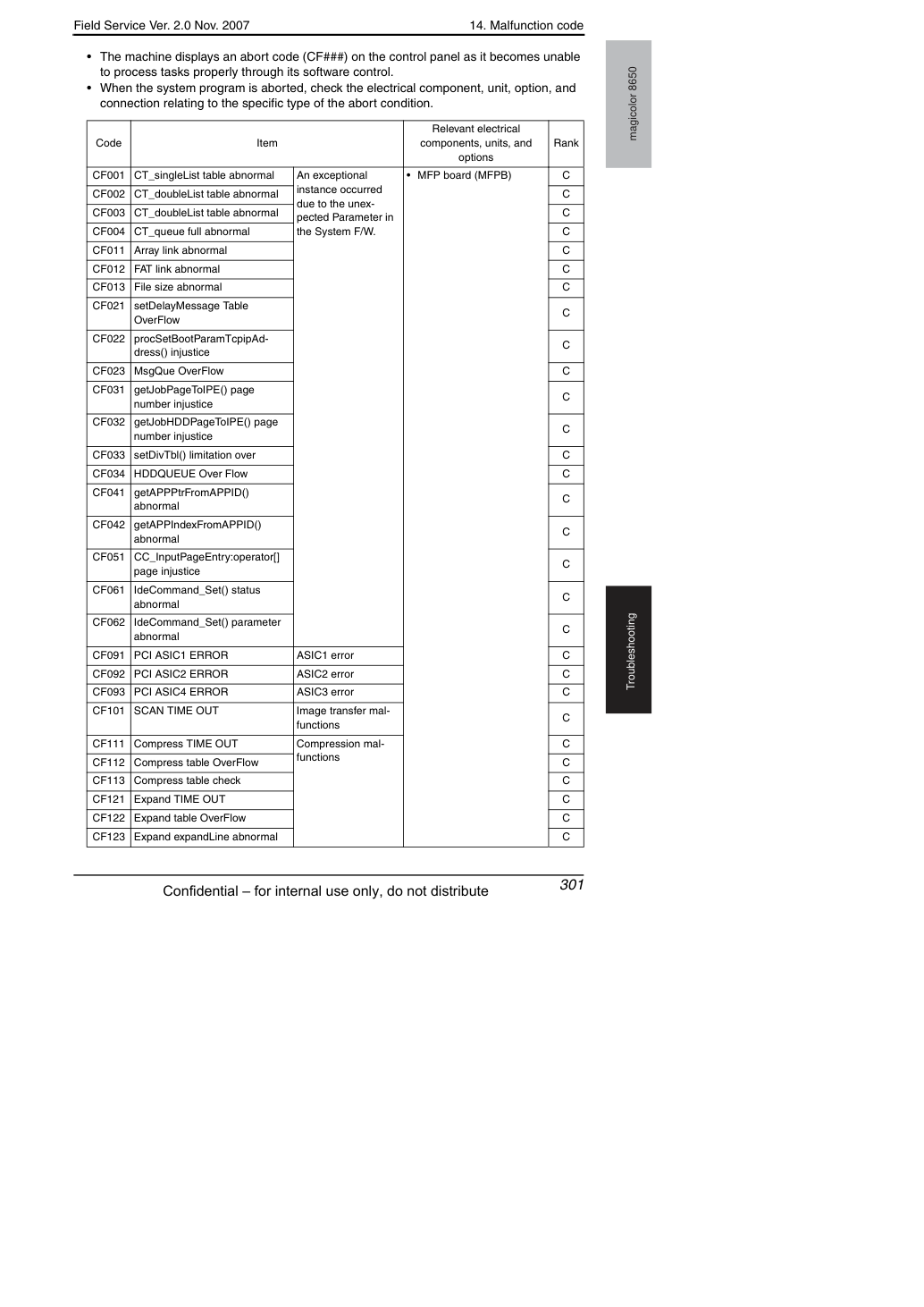

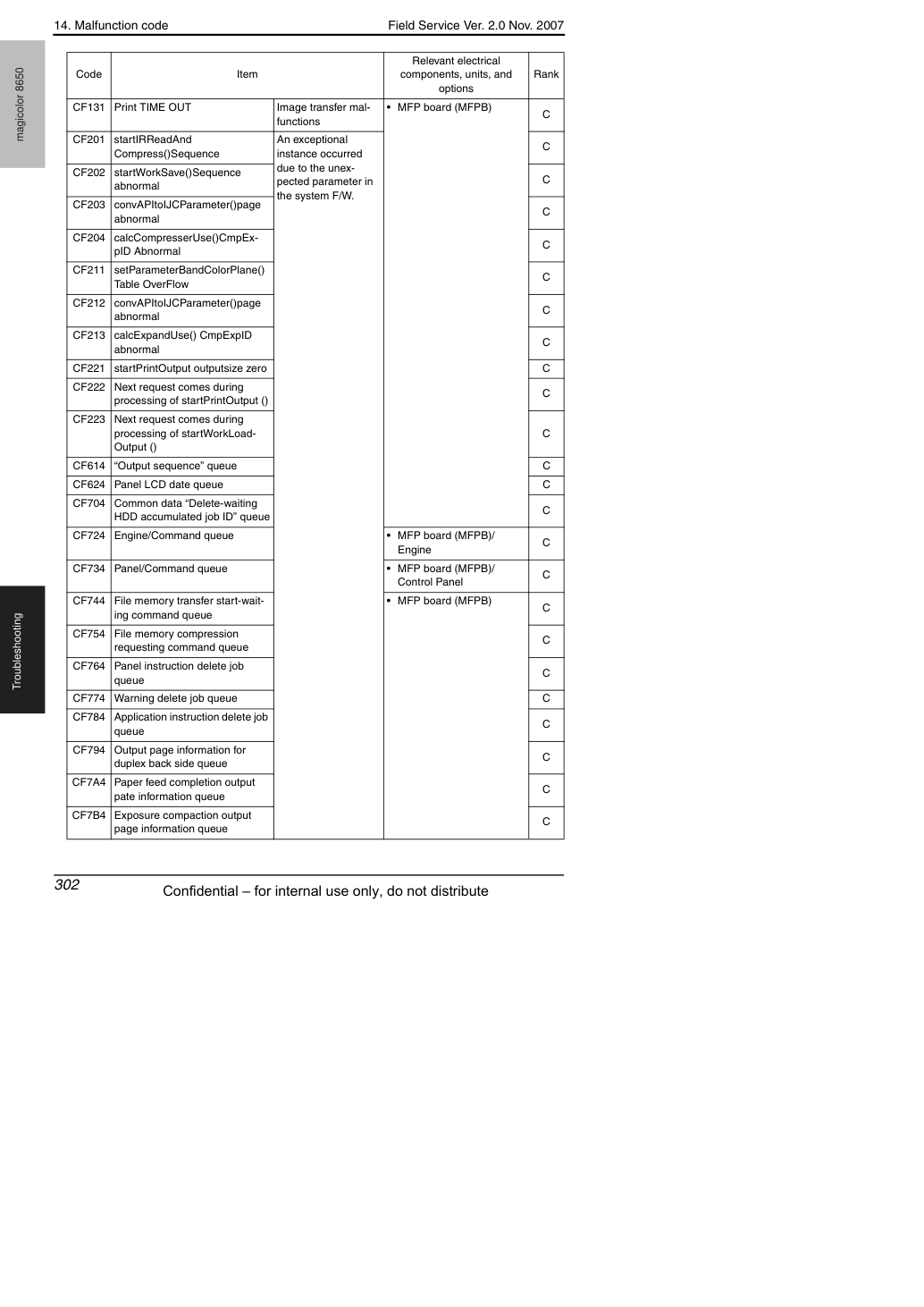

magicolor 8650 Устранение неисправностей • Машина выводит код отключения (CF###) на панель управления при невозможности надлежащей обработки задач через управление программным обеспечением.
• При прерывании системной программы проверьте электрический компонент, узел, опцию и соединение, относящиеся к определенному типу условия прерывания.
компоненты, узлы и опции Ранг CF001 таблица CT_singleList аномальна • Исключительное событие произошло из-за неожиданного параметра в System F/W.
14. Код неисправности
startIRReadAnd Compress()Sequence • Исключительное событие произошло из-за неожиданного параметра в системе F/W.
14. Код неисправности

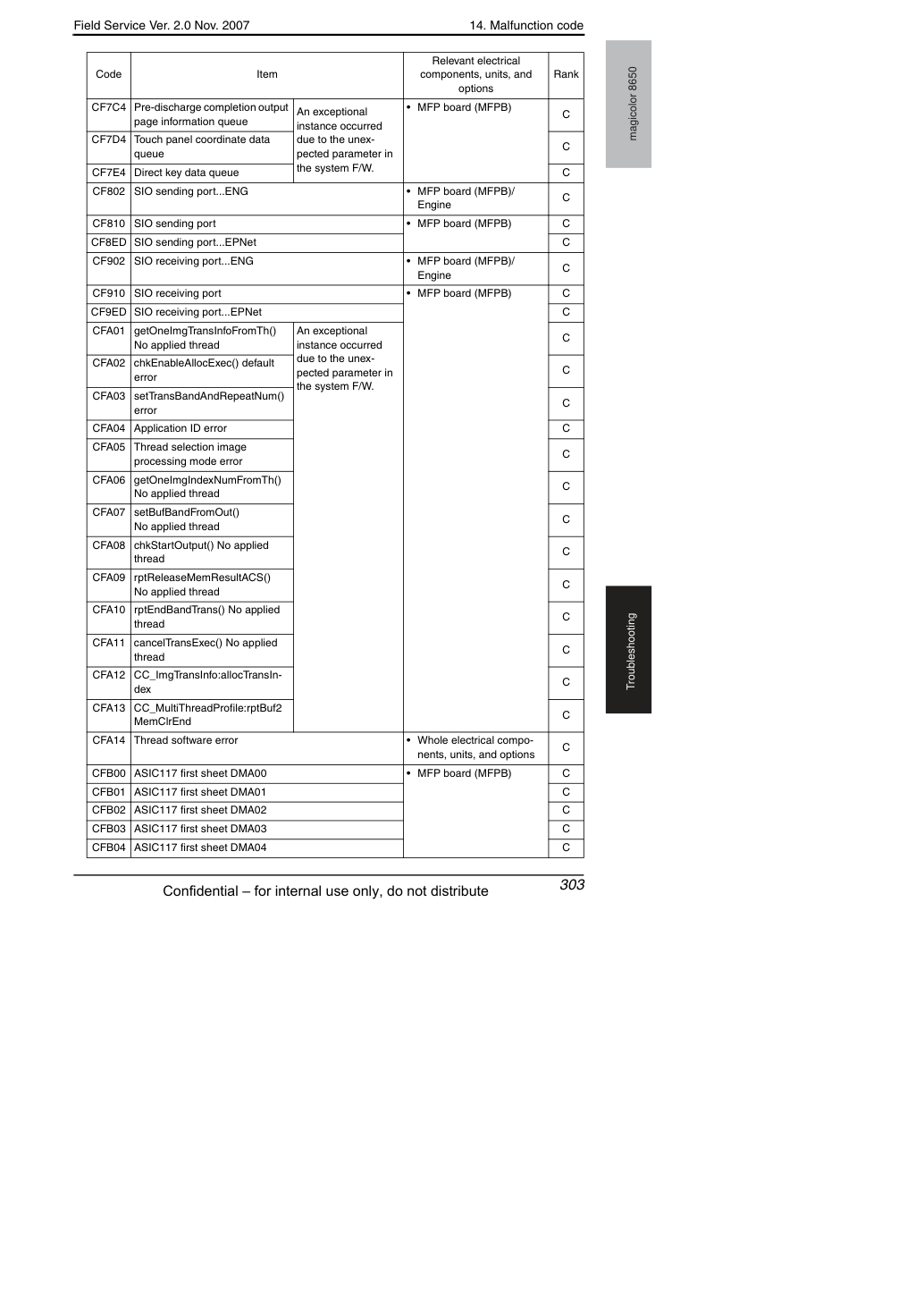

magicolor 8650 Устранение неисправностей CF7C4 выход завершения предварительного разряда информация страницы очередь • Исключительное событие произошло из-за неожиданного параметра в системе F/W.
событие произошло из-за неожиданного параметра в системе F/W.

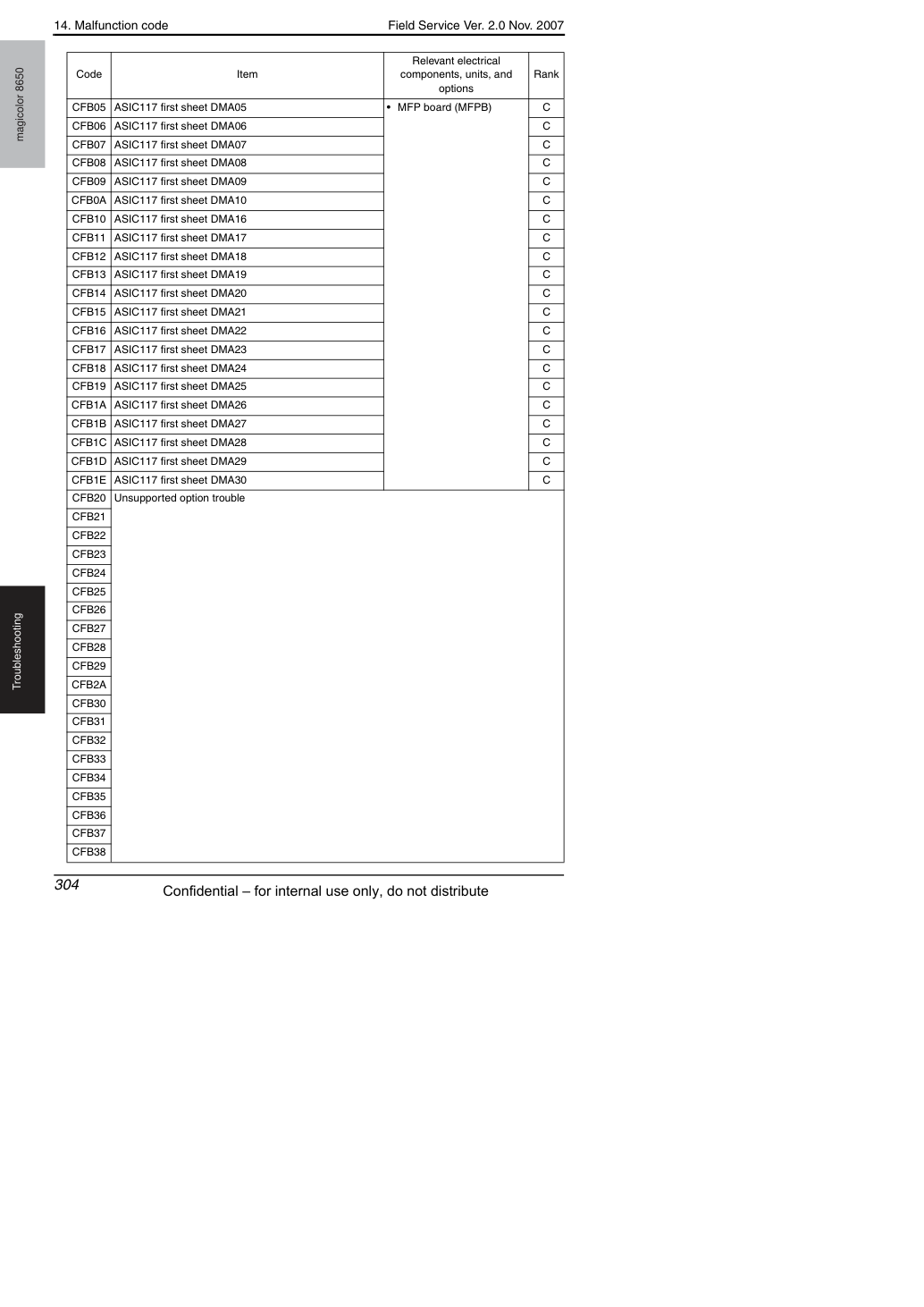

14. Код неисправности

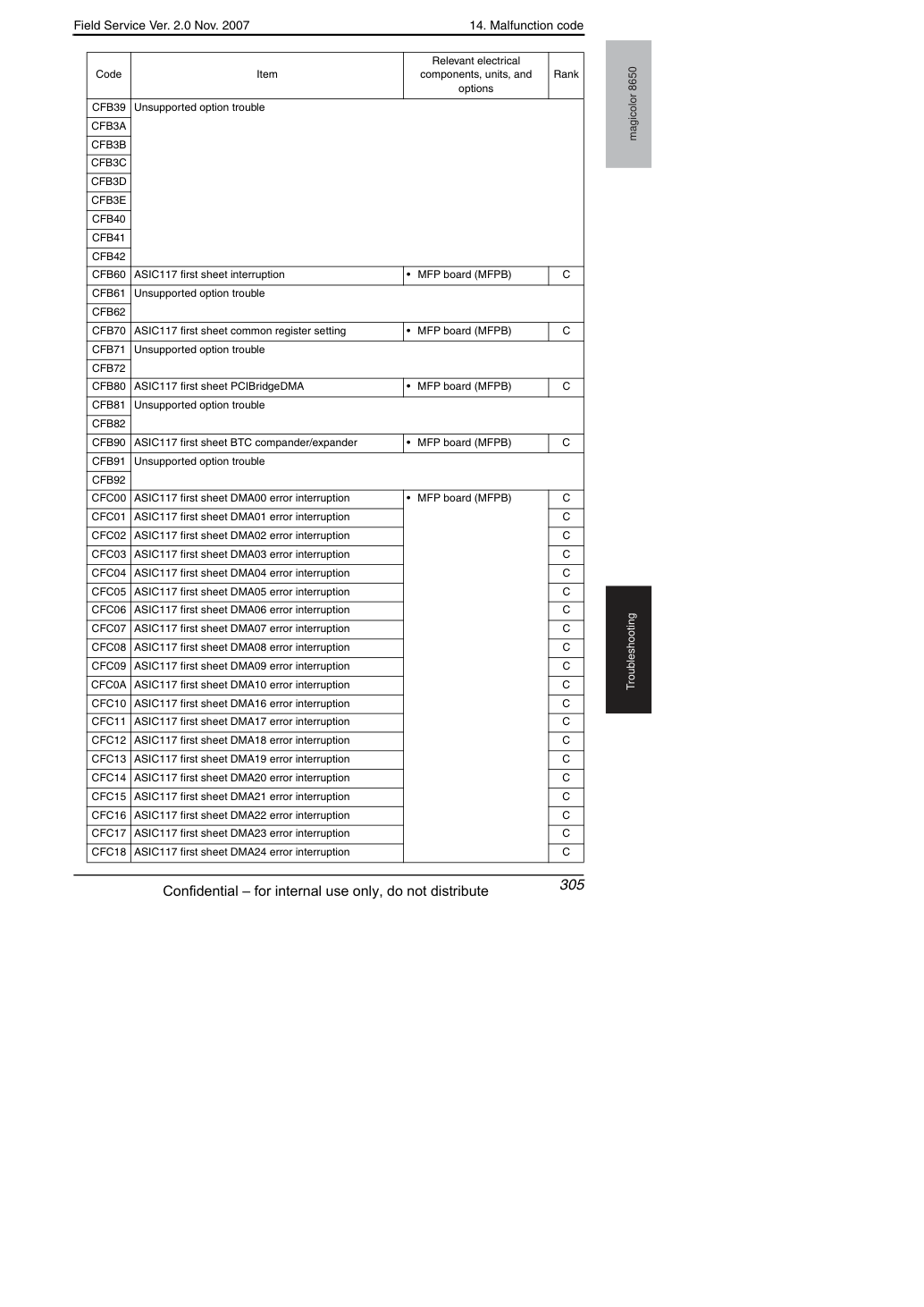

14. Код неисправности

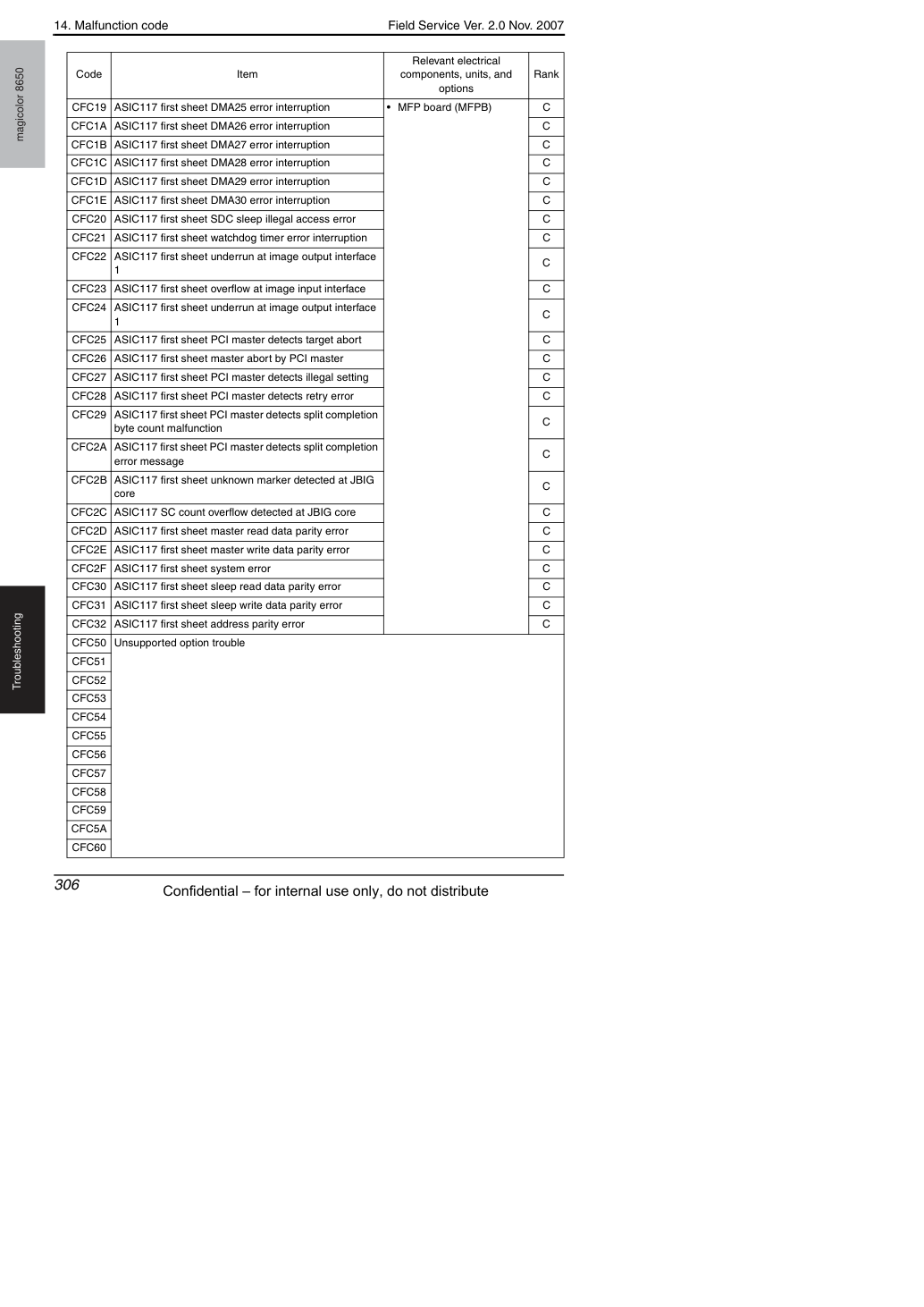

14. Код неисправности

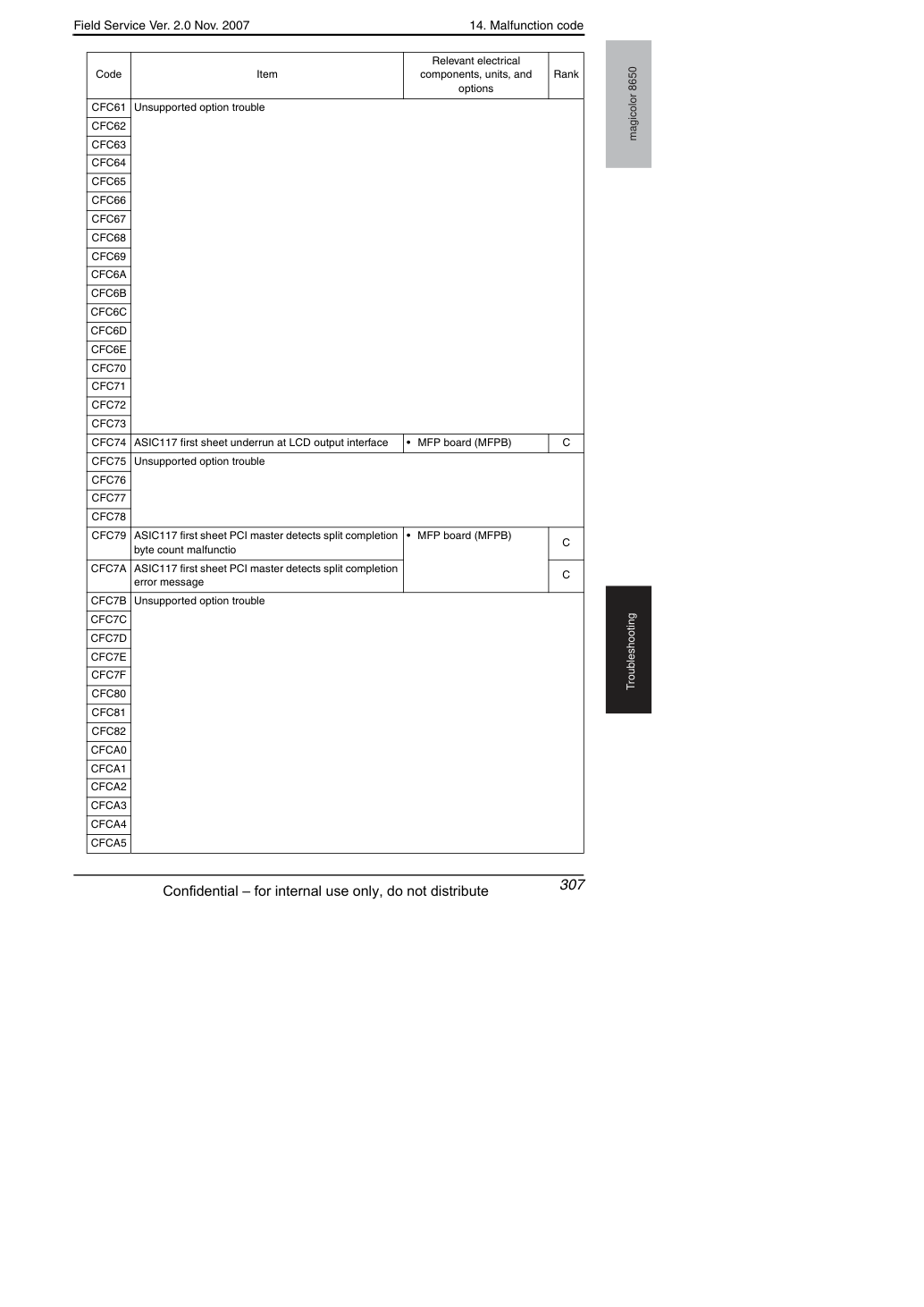

14. Код неисправности

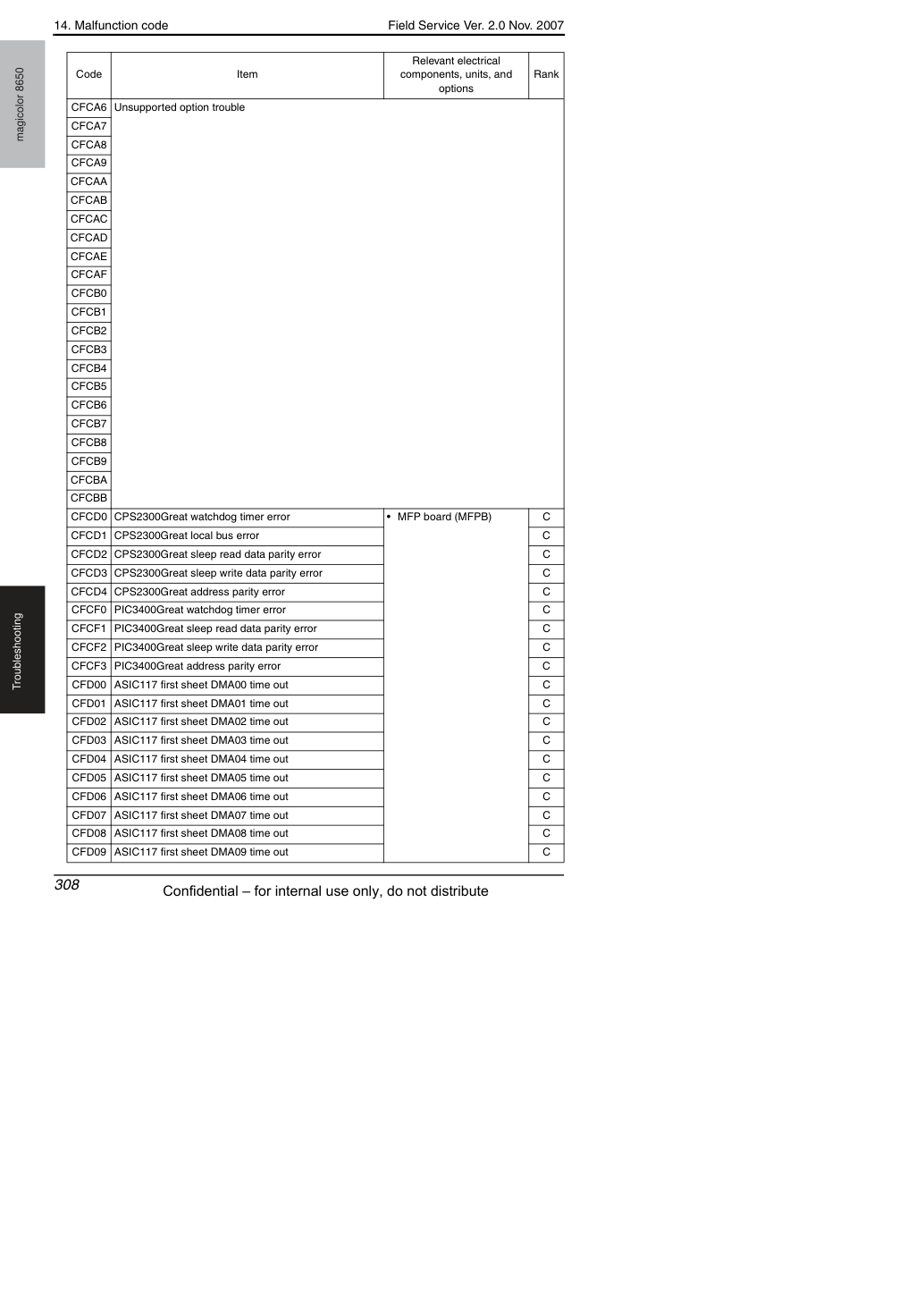

14. Код неисправности

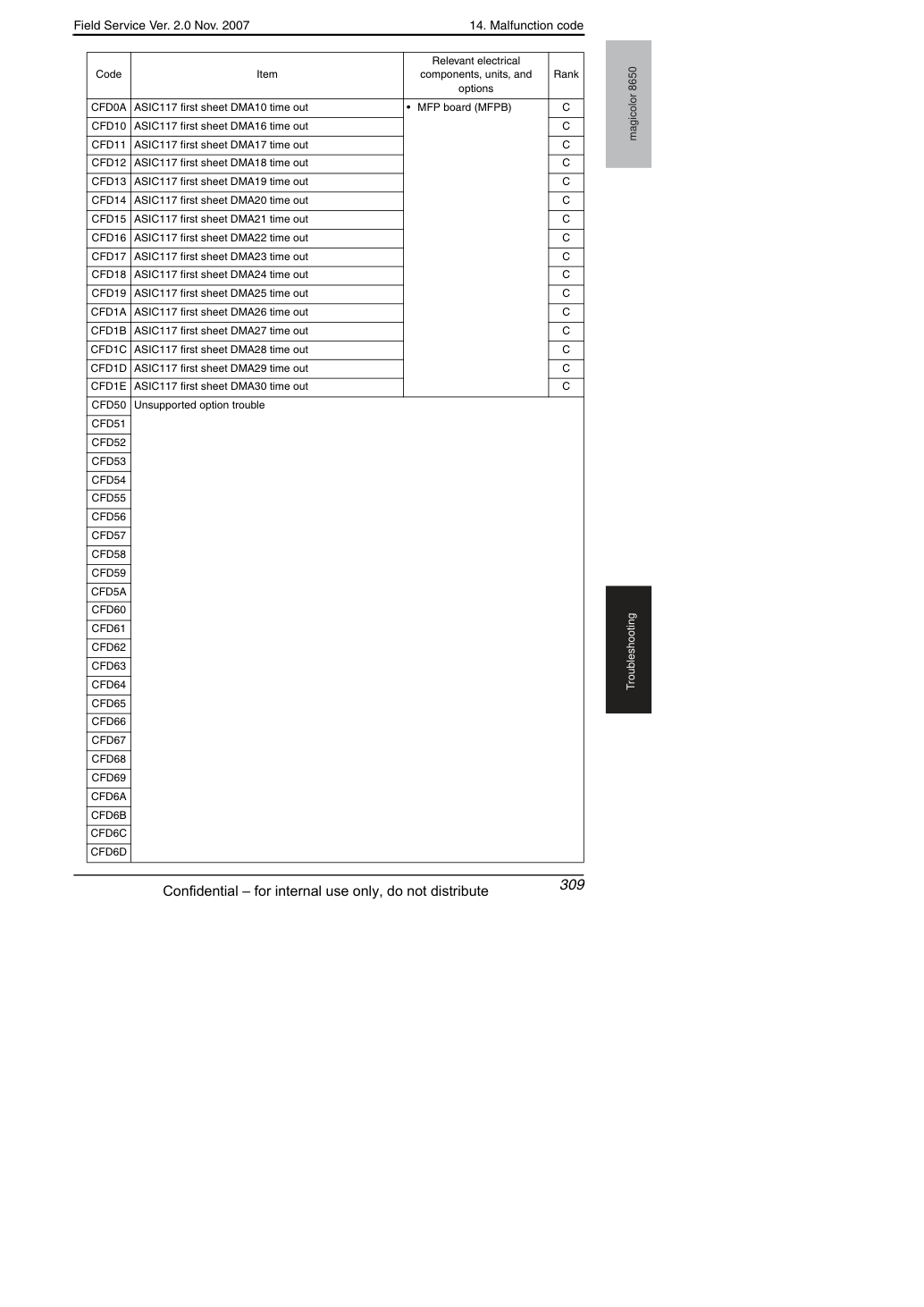

14. Код неисправности

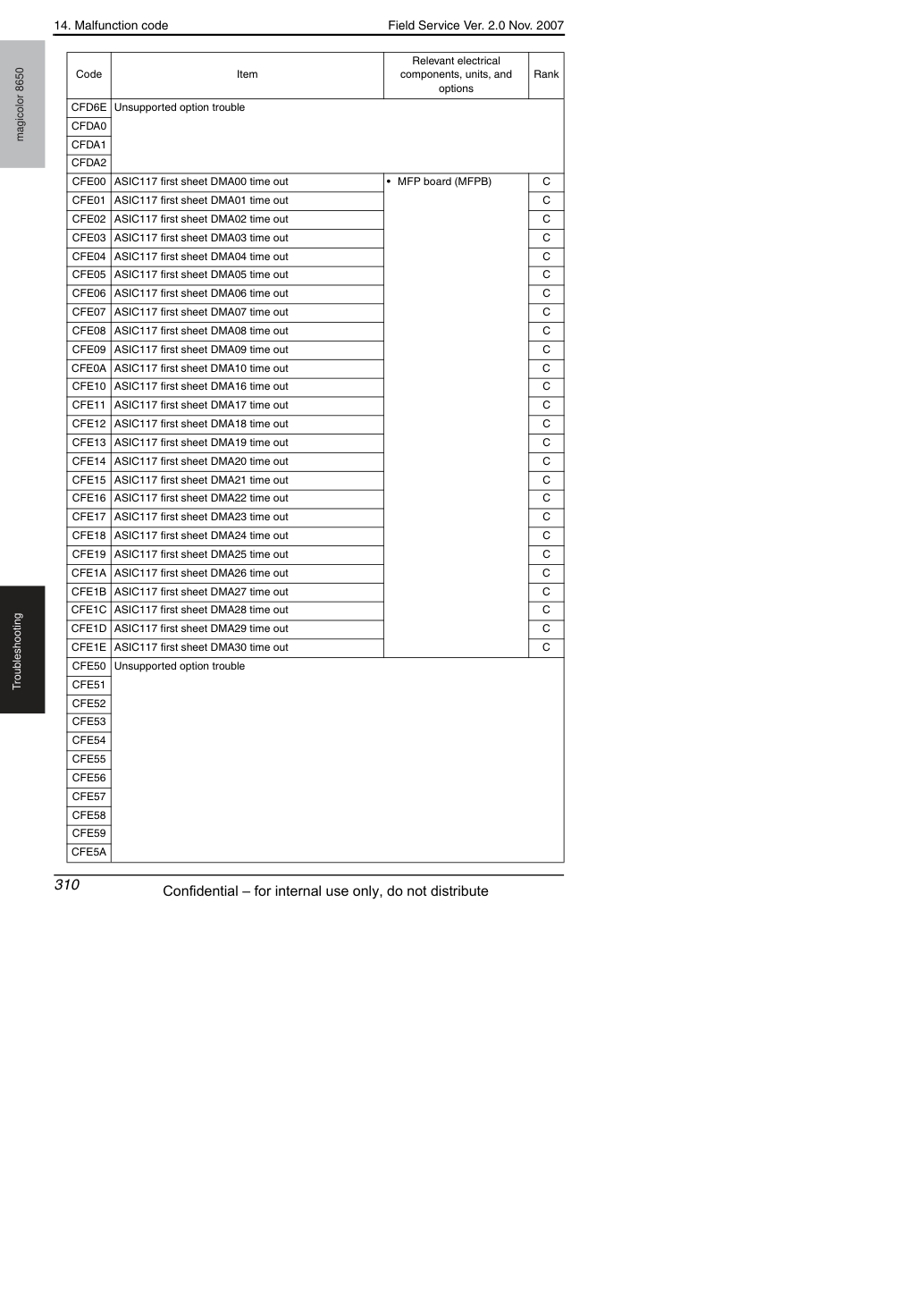

14. Код неисправности

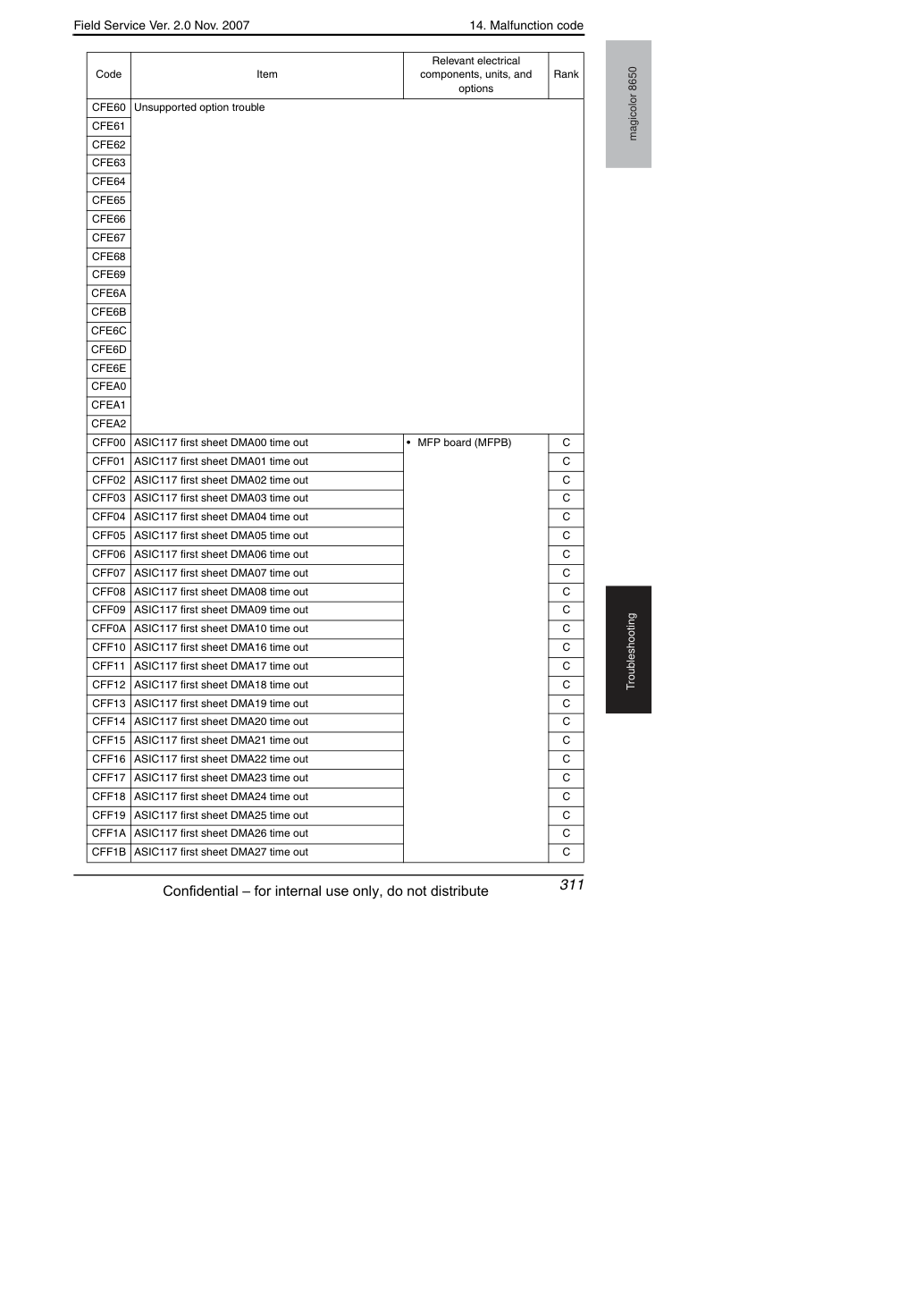

14. Код неисправности
14. Код неисправности
14. Код неисправности
How to reset • В зависимости от степени кода неисправности применяются различные процедуры сброса неисправности.
* Перечень процедур сброса неисправностей Код неисправности ранг Процедуры сброса Ранг A • Сброс неисправности Подробнее см. в разделе Регулировка/Параметры.
14. Код неисправности
Проверьте коннектор M8 на правильность подключения и отрегулируйте при необходимости.
Проверьте коннектор M8 на правильность привода и отрегулируйте при необходимости.
Проверьте коннектор M9 на правильность подключения и отрегулируйте при необходимости.
Проверьте коннектор M9 на правильность привода и отрегулируйте при необходимости.
14. Код неисправности
Проверьте разъем M1 на надлежащее соединение и при необходимости отрегулируйте.
Проверьте коннектор M1 на правильность привода и отрегулируйте при необходимости.
Проверьте коннектор FM8 на правильность подключения и отрегулируйте при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
14. Код неисправности
Проверьте соединитель M11 на надлежащее соединение и при необходимости исправьте.
Проверьте коннектор M11 на правильность привода и отрегулируйте при необходимости.
Проверьте коннектор M5 на правильность подключения и отрегулируйте при необходимости.
14. Код неисправности
Проверьте узел формирования изображения на правильность подключения и отрегулируйте при необходимости.
Проверь HV-разъем на правильность подключения и исправь при необходимости.
Проверьте коннектор PRCB на правильность подключения и отрегулируйте при необходимости.
Проверь разъем M2 на правильность подключения и отрегулируй при необходимости.
Проверьте коннектор M2 на правильность привода и отрегулируйте при необходимости.
Проверьте коннектор PRCB на правильность подключения и отрегулируйте при необходимости.
14. Код неисправности
Проверьте коннектор M10 на правильность подключения и отрегулируйте при необходимости.
Проверьте коннектор M10 на правильность привода и отрегулируйте при необходимости.
Проверьте коннектор PRCB на правильность подключения и отрегулируйте при необходимости.
Проверьте коннектор FM3 на правильность подключения и отрегулируйте при необходимости.
Проверьте вентилятор на возможную перегрузку и исправьте при необходимости.
14. Код неисправности
Проверьте наличие короткого замыкания в предохранителе узла ремня переноса.
Проверьте коннектор PRCB на правильность подключения и отрегулируйте при необходимости.
