16. Проблема качества изображения
На панели отображается код предупреждения.
Выполните действие согласно коду предупреждения, показанному на экране подтверждения состояния.
[Table No.] из списка, полученного через [Service Mode] → [List Output] → [Management List] Проверьте данные Vg и Vdc.
[Level History1] из списка, полученного через [Service Mode] → [List Output] → [Adjustment List] Проверьте данные TCR.
Выходное значение IDC около 4,3 В.
Очистите датчик IDC (IDC sensor) и выполните стабилизацию изображения.
Проверьте ремень переноса изображения (image transfer belt) на повреждения и исправьте при необходимости.
результаты проверки Низкие TCR и низкие Vg и Vdc ДА Перейдите к шагу 10.
Низкий TCR и высокие Vg и Vdc ДА Перейди на шаг 14.
и низкие Vg и Vdc ДА Перейдите к шагу 10.
И высокие Vg и Vdc ДА Перейди на шаг 14.
Ситуации, отличные от упомянутых выше.
Поверхность окна (PH window) загрязнена.
Обнаружена неисправность в кулачковой шестерне (cam gear)?
16. Проблема качества изображения
ment → TCR Level Setting Тонер правильно подается при выполнении TCR подачи тонера.
ment → Dmax Density Проблема устранена путем регулировки Dmax Density.
После завершения последовательности Initialize + Stabi выполните регулировку градации.
Проблема устранена путем проверок, выполненных до шага 18.
16. Проблема качества изображения
На панели отображается код предупреждения.
Выполните действие согласно коду предупреждения, показанному на экране подтверждения состояния.
Исходный тип и паттерн экрана выбраны правильно.
Поверхность окна (PH window) загрязнена.
из списка, полученного через [Service Mode] → [List Output] → [Adjustment List] Выходное значение IDC около 4,3 В.
Очистите датчик IDC и выполните стабилизацию.
Проверьте ремень переноса (transfer belt) на повреждения и исправьте при необходимости.
ment → Dmax Density Проблема устранена путем регулировки Dmax Density.
После завершения последовательности Initialize + Stabi выполните регулировку градации;
Проблема устранена проверкой шагов до 7.
16. Проблема качества изображения
На панели отображается код предупреждения.
Выполните действие согласно коду предупреждения, показанному на экране подтверждения состояния.
[Table No.] из списка, полученного через [Service Mode] → [List Output] → [Management List] Проверьте данные Vg и Vdc.
из списка, полученного через [Service Mode] → [List Output] → [Adjustment List] Проверьте данные TCR.
Выходное значение IDC около 4,3 В.
Очистите датчик IDC и выполните стабилизацию.
Проверьте ремень переноса на повреждения и исправьте при необходимости.
результаты проверки Низкие TCR и низкие Vg и Vdc ДА Перейдите к шагу 10.
Low TCR и high Vg и Vdc ДА Перейдите к шагу 12.
и низкие Vg и Vdc ДА Перейдите к шагу 10.
и high Vg и Vdc ДА Перейдите к шагу 12.
Ситуации, отличные от упомянутых выше.
Поверхность окна (PH window) загрязнена.
ment → Background Margin Проблема устранена после регулировки Background Margin.
16. Проблема качества изображения
ment → Dmax Density Проблема устранена путем регулировки Dmax Density.
После завершения последовательности Initialize + Stabi выполните регулировку градации.
плата (PRCB) Плата реле PH (PHREYB) Проверьте соединение разъемов, жгутов и плоских кабелей между PRCB и PHREYB и исправьте при необходимости.
Проблема устранена путем проверки шагов до 15.
16. Проблема качества изображения
Имеются пустые области на передней стороне или в области высокой плотности.
Имеется пустая область на задней стороне.
Выполните [TransferOutputAdj] из [ProcessAdjustment] в режиме Service Mode.

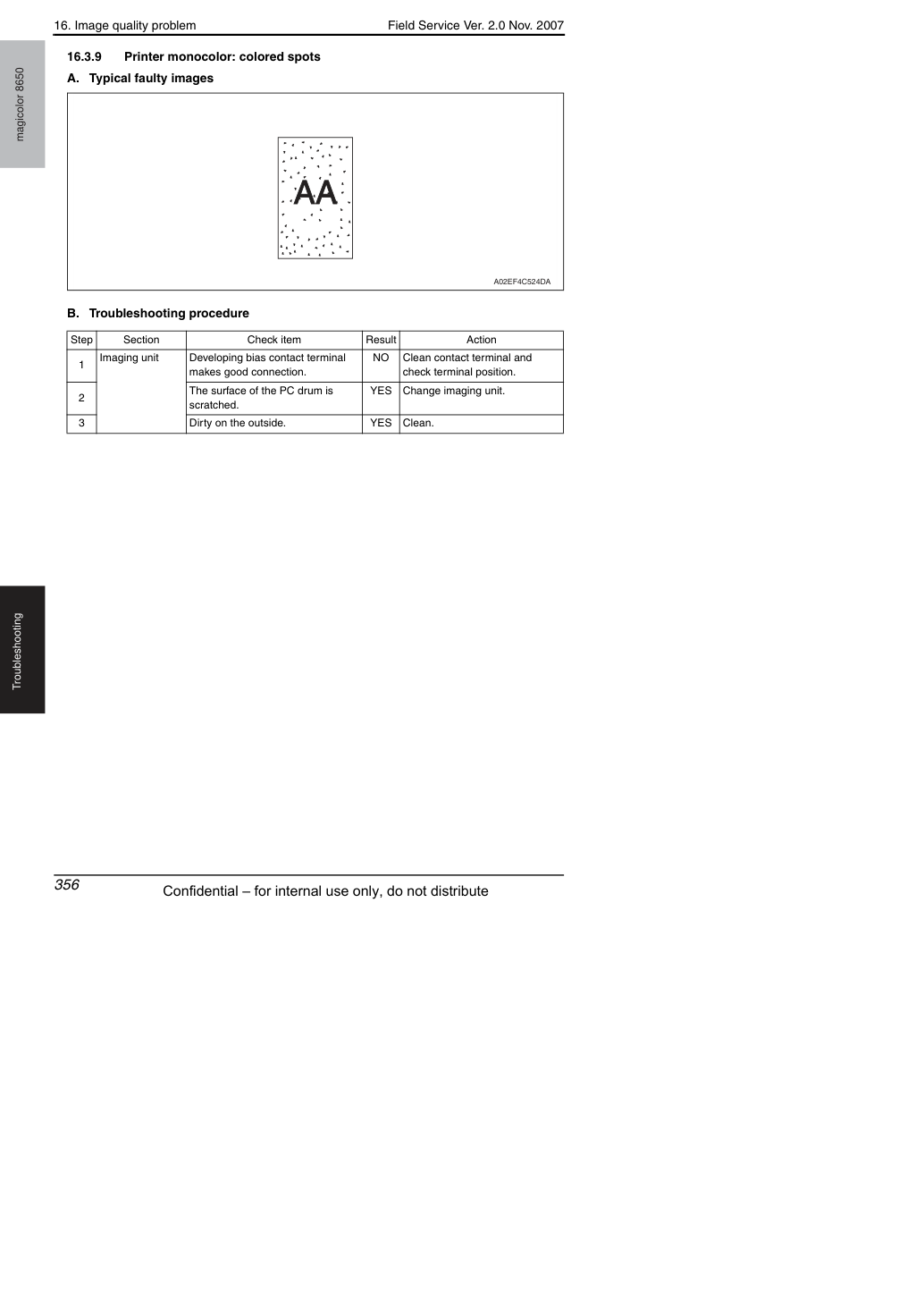

Поверхность печатного барабана (PC drum) поцарапана.
Посторонние предметы или спекшийся тонер в картридже тонера.
environment Давление атмосферы на месте установки низкое?
Выполните следующую регулировку:
16. Проблема качества изображения
Очистите контакт и проверьте положение контакта.
Поверхность печатного барабана (PC drum) поцарапана.
16. Проблема качества изображения

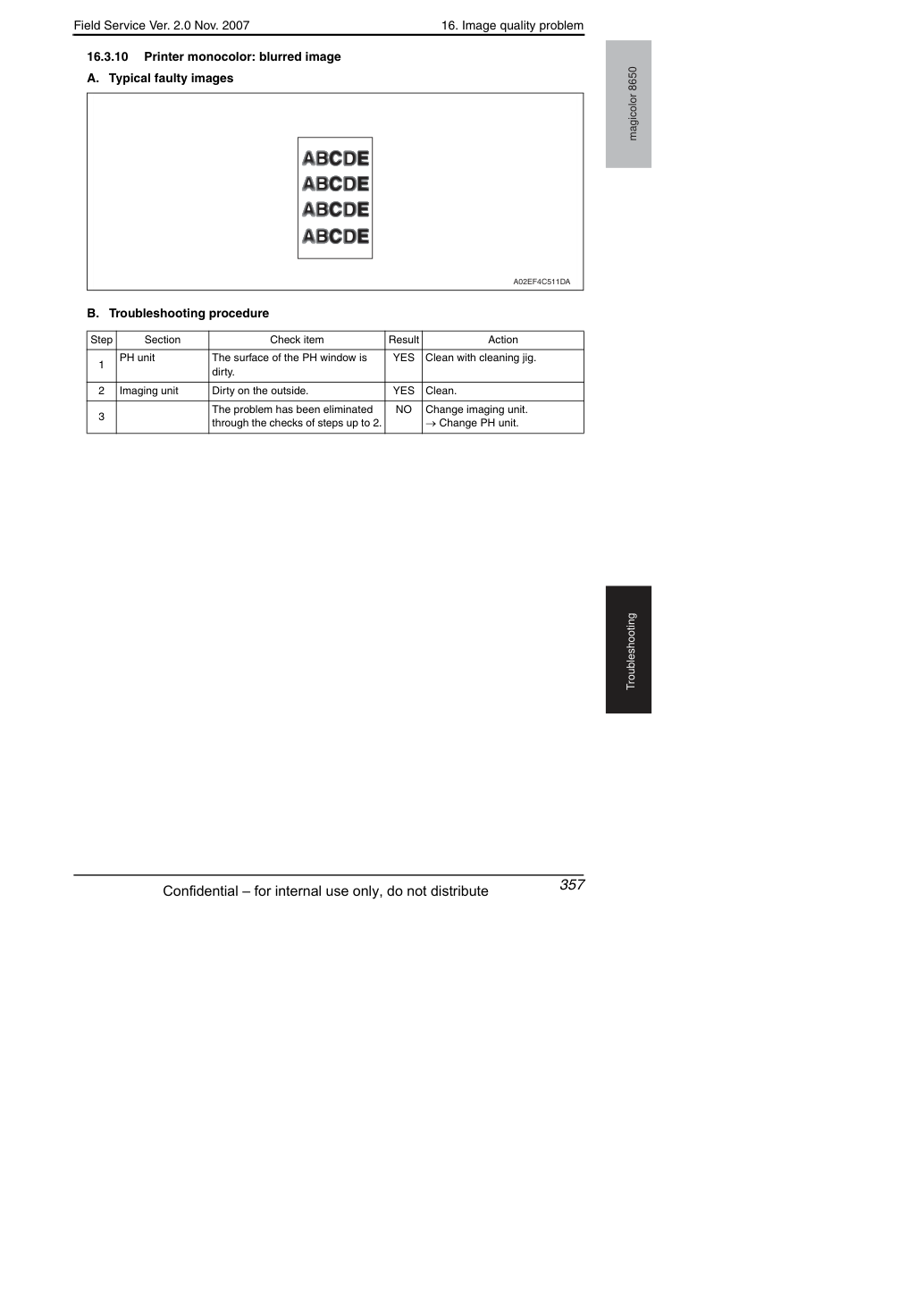

Поверхность окна (PH window) загрязнена.
Проблема устранена в результате проверок до шага 2.
16. Проблема качества изображения
Проверьте разъем блока PH на надлежащее соединение.
Муфта (coupling) механизма привода IU установлена правильно.
Проверьте и исправьте муфту передачи привода (drive transmitting coupling).
Контакт корональной зарядки печатного барабана (PC drum) или контакт заземления печатного барабана узла визуализации подключены правильно.
Проверьте, очистите или исправьте контакт.
Разъем подключен правильно.
Проблема устранена проверкой шага 4.
16. Проблема качества изображения
Картридж тонера каждого цвета установлен надежно.
Узел PH установлен надежно.
На секции привода картриджа тонера нет пятен или повреждений.
Очистите/замените картридж тонера.
На печатном барабане (PC drum) имеются пятна, повреждения или истирание.
На ролике переноса нет пятен, повреждений, деформаций или истирания.
На ролике и секции привода термоузла нет пятен, повреждений, деформаций или истирания.
Проблема устранена проверкой шага 6.
Замените узел ремня переноса.
16. Проблема качества изображения
Белая или цветная линия в направлении sub scan.
Очистите гребневой электрод, перемещая рычаг очистки гребневого электрода.
Узел ремня переноса. На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Очищающее лезвие неэффективно при полном удалении тонера.
Узел. Ролик переноса грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Направляющая пластина входа термоузла грязная или повреждена.
Пальцы разделителя бумаги термоузла грязные.
Проблема устранена путем проверки шагов до 9.
16. Проблема качества изображения
Узел ремня переноса. На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Узел. Ролик переноса грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Направляющая пластина входа термоузла грязная или повреждена.
Пальцы разделителя бумаги термоузла грязные.
Щетка. Значение сопротивления между нейтрализующей щеткой и клеммой заземления не равно ∞.
Проблема устранена проверкой шагов до 8.
16. Проблема качества изображения
Узел ремня переноса. На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Узел. Ролик переноса изображения установлен правильно.
Ролик переноса изображения грязный или поцарапанный.
Проблема устранена в результате проверок до шага 5.
16. Проблема качества изображения
На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Узел. Ролик переноса изображения установлен правильно.
Ролик переноса изображения грязный или поцарапанный.
Проблема устранена в результате проверок до шага 5.
Часть 2
16. Проблема качества изображения
Замените бумагу на только что распакованную из упаковки.
Узел. Ролик переноса установлен правильно.
Ролик переноса грязный или поцарапанный.
Очистите датчик IDC и выполните стабилизацию.
ment → Dmax Density Проблема устранена путем регулировки Dmax Density.
Проблема устранена проверкой шагов до 7.
16. Проблема качества изображения
Замените бумагу на только что распакованную из упаковки.
Узел. Ролик переноса установлен правильно.
Ролик переноса грязный или поцарапанный.
Очистите датчик IDC и выполните стабилизацию.
ment → Dmax Density Проблема устранена путем регулировки Dmax Density.
Проблема устранена проверкой шагов до 7.
16. Проблема качества изображения
Дисплей предупреждения. На панели отображается код предупреждения.
Выполните действие согласно коду предупреждения, показанному на экране подтверждения состояния.
Состояние. Вибрация передается машине после включения выключателя питания.
Выключите выключатель питания и включите его снова более чем через 10 секунд.
Узел. На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Drive coupling машины грязный.
Поверхность печатного барабана (PC drum) поцарапана.
Узел. Ролик переноса установлен правильно.
Ролик переноса грязный или поцарапанный.
Регулировка → Скорость термоузла. Возникает эффект щетки или размытое изображение.
Проверьте конкретный цвет, при котором происходит сдвиг цвета.
Выполните "Color Reg.". Если сдвиг цвета не исправлен даже при коррекции ± 1 точка, перейдите к следующему шагу.
Проблема устранена в результате проверок до шага 10.
16. Проблема качества изображения
Имеются пустые области на передней стороне или в области высокой плотности.
На задней кромке имеются пустые участки.
из [ProcessAdjustment] в режиме обслуживания.
На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Узел. Ролик переноса грязный или поцарапанный.
Нейтрализующая ткань не отделена и клемма заземления подключена правильно.
На пути подачи бумаги находится посторонний предмет.
Направляющая пластина до переноса изображения повреждена или грязная.
Проблема устранена проверкой шагов до 8.
16. Проблема качества изображения
Поверхность печатного барабана (PC drum) поцарапана.
Узел ремня переноса. На ремне переноса изображения видны отпечатки пальцев, масло или другие посторонние материалы.
Ремень переноса грязный или поцарапанный.
Очистите грязный ремень мягкой тканью.
Замените узел ремня переноса, если ремень поврежден.
Узел. Ролик переноса грязный или поцарапанный.
На пути подачи бумаги находится посторонний предмет.
Ремень термоузла грязный или поцарапанный.
Проблема устранена проверкой шагов до 6.
16. Проблема качества изображения
Регулировка → Температура термоузла. Изменение температуры термоузла устраняет проблему плохой производительности термоузла и смещения.
Проблема устранена в результате проверок до шага 2.
16. Проблема качества изображения

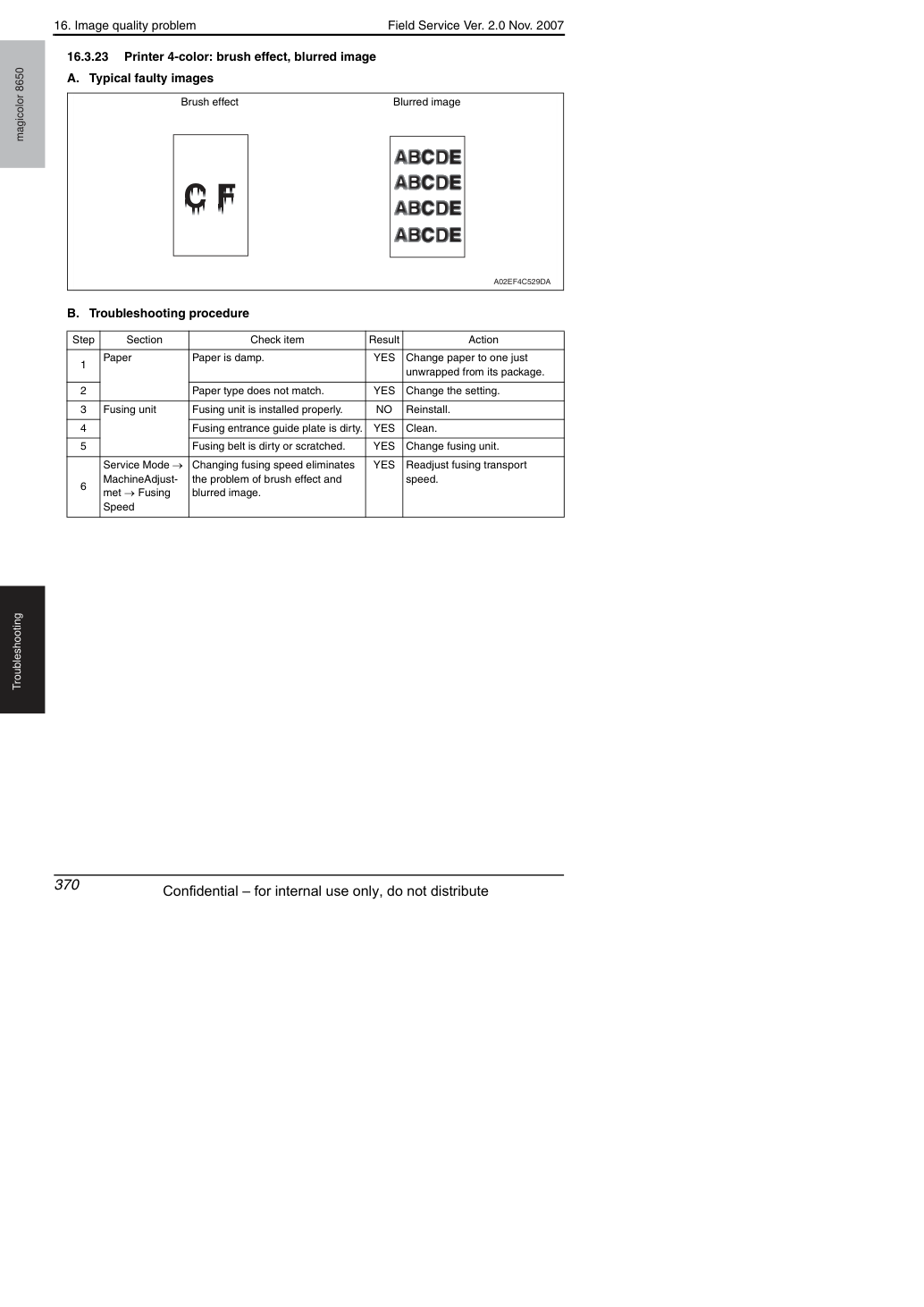

Замените бумагу на только что распакованную из упаковки.
Термоузел установлен правильно.
Направляющая пластина входа термоузла грязная.
Ремень термоузла грязный или поцарапанный.
Регулировка → Скорость термоузла. Изменение скорости термоузла устраняет проблему эффекта щетки и размытого изображения.
16. Проблема качества изображения
Узел ролика переноса. Ролик переноса изображения поцарапан или грязный.
На пути подачи бумаги находится посторонний предмет.
Направляющая пластина входа термоузла поцарапана или грязная.
Нижний ролик термоузла поцарапан или грязный.
На ремне переноса видны отпечатки пальцев, масло или другие посторонние материалы.
Проблема устранена в результате проверок до шага 5.
16. Проблема качества изображения
Картридж тонера каждого цвета установлен надежно.
Узел PH установлен надежно.
На приводном участке картриджа тонера имеется загрязнение или повреждение.
Очистите/замените картридж тонера.
На печатном барабане (PC drum) имеются пятна, повреждения или истирание.
Узел переноса Проверить наличие загрязнения, повреждения, деформации или износа на ролике переноса.
Заменить узел переноса.
На ролике и приводном участке термоузла имеется загрязнение, повреждение, деформация или износ.
Проблема устранена проверкой шага 6.
Замените узел ремня переноса.
