6. Отображение замятия

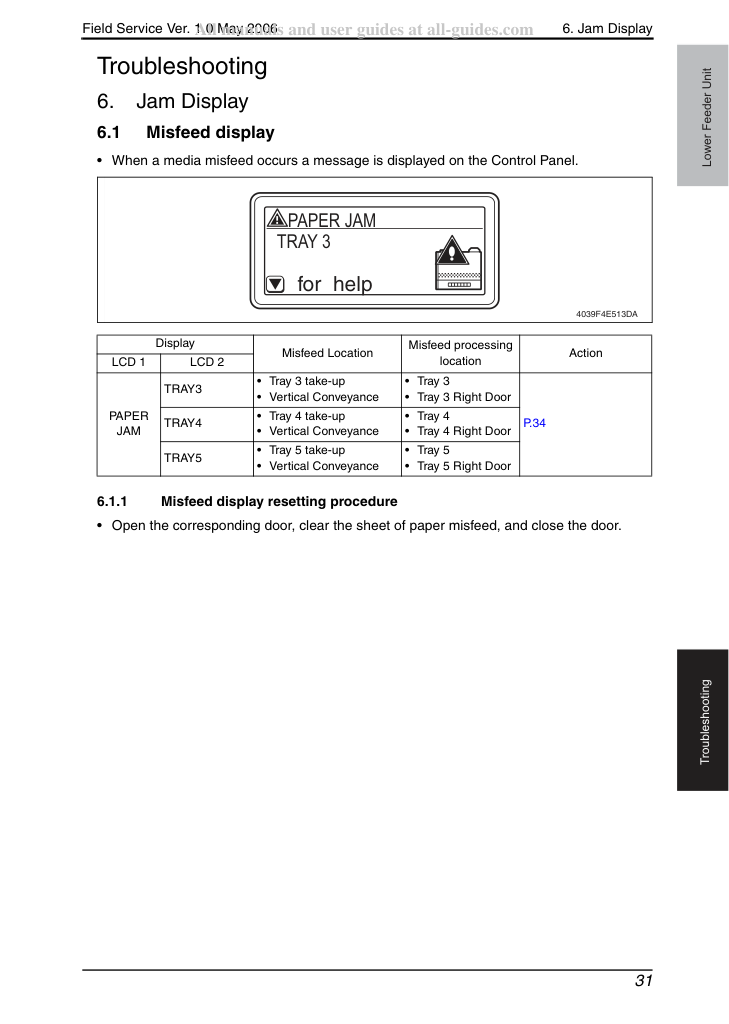

• Когда происходит замятие бумаги, на панели управления отображается сообщение.
• Откройте соответствующую дверь, извлеките замятую бумагу и закройте дверь.
6. Отображение замятия
6. Отображение замятия
• При возникновении замятия бумаги сначала выполните следующие пункты первоначальной проверки.
Бумага не скручена, не волнистая и не влажная?
Проинструктируйте пользователя о правильных процедурах хранения бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очисти путь прохода бумаги и замени при необходимости.
Разделители бумаги (Paper Separator Fingers) не загрязнены, не деформированы и не износились?
Очистите или замените неисправный палец разделителя бумаги.
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный ролик (roller).
Находятся ли боковой упор (Edge Guide) и задний упор (Trailing Edge Stop) в правильном положении для размещения бумаги?
Работают ли актуаторы (actuator) правильно?
Исправьте или замените неисправный актуатор (actuator).
6. Отображение замятия

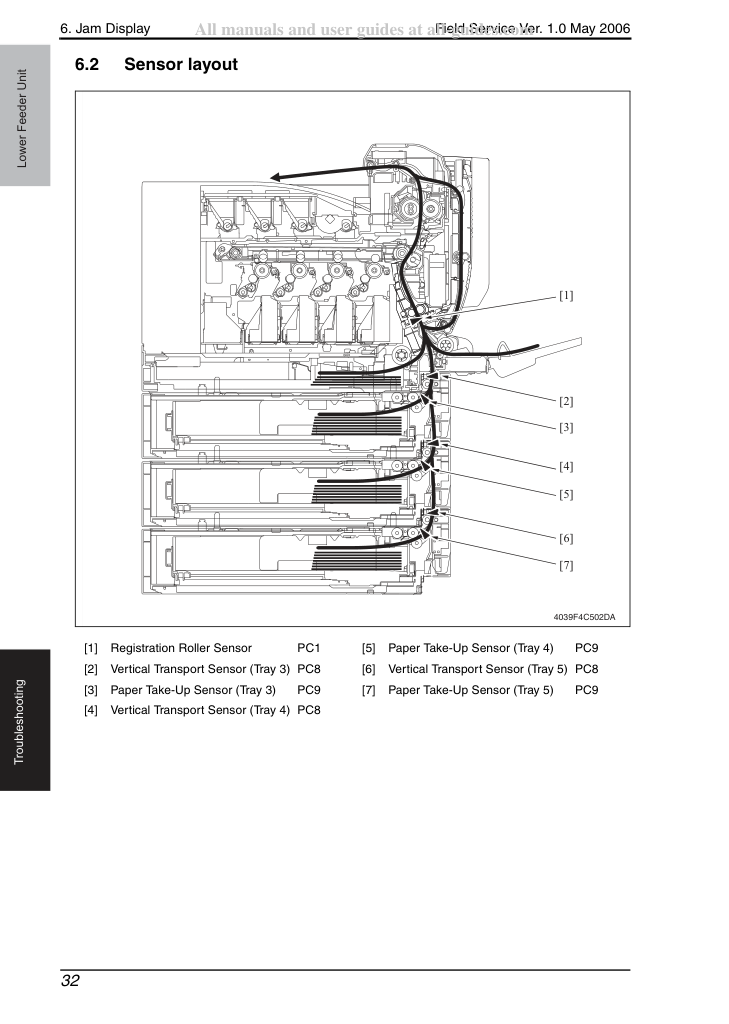

Неправильная подача из лотков 3–5, раздел вертикального транспорта лотков 3–5 A. Время определения B. Тип действия Описание Обнаружение неправильной подачи из раздела подачи лотков 3–5 Передний край бумаги не блокирует датчик вертикального транспорта (PC8) даже после истечения заданного времени после включения двигателя подачи бумаги (M1).
Обнаружение замятия в секции вертикального транспорта лотков 3–5 датчик Registration Roller Sensor (PC1) не блокируется даже по истечении установленного периода времени после блокировки бумагой датчика Vertical Transport Sensor (PC8).
Датчик Vertical Transport Sensor (PC8) не передает бумагу даже по истечении установленного периода времени после блокировки бумагой PC8.
Раздел вертикального транспорта лотков 3–5 Регистрация петли Реверсирование Время подъема нагрузки для регистрации наступает раньше, чем для формирования петли в передней части ролика регистрации при подаче.
Обнаружение бумаги, оставшейся в секции вертикального транспорта лотков 3–5 датчик Vertical Transport Sensor (PC8) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Датчик Paper Take-Up Sensor (PC9) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
