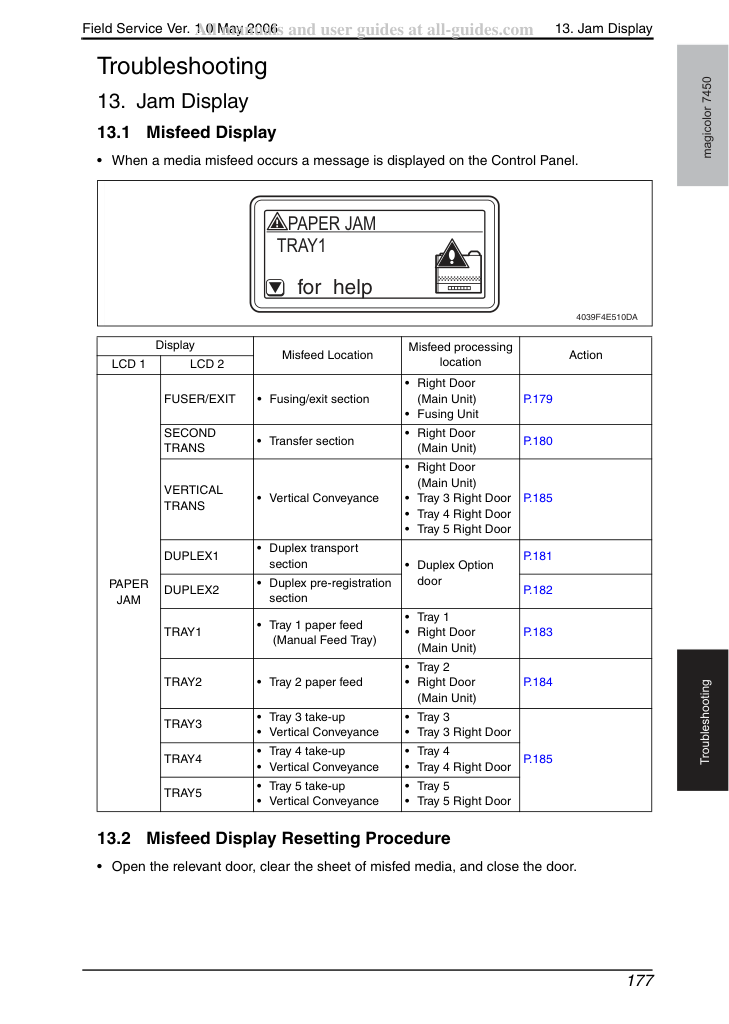

13. Индикатор замятия бумаги
13. Индикатор замятия бумаги
• Когда происходит замятие бумаги, на панели управления отображается сообщение.
• Откройте соответствующую дверцу, извлеките замятую бумагу и закройте дверцу.
13. Индикатор замятия бумаги

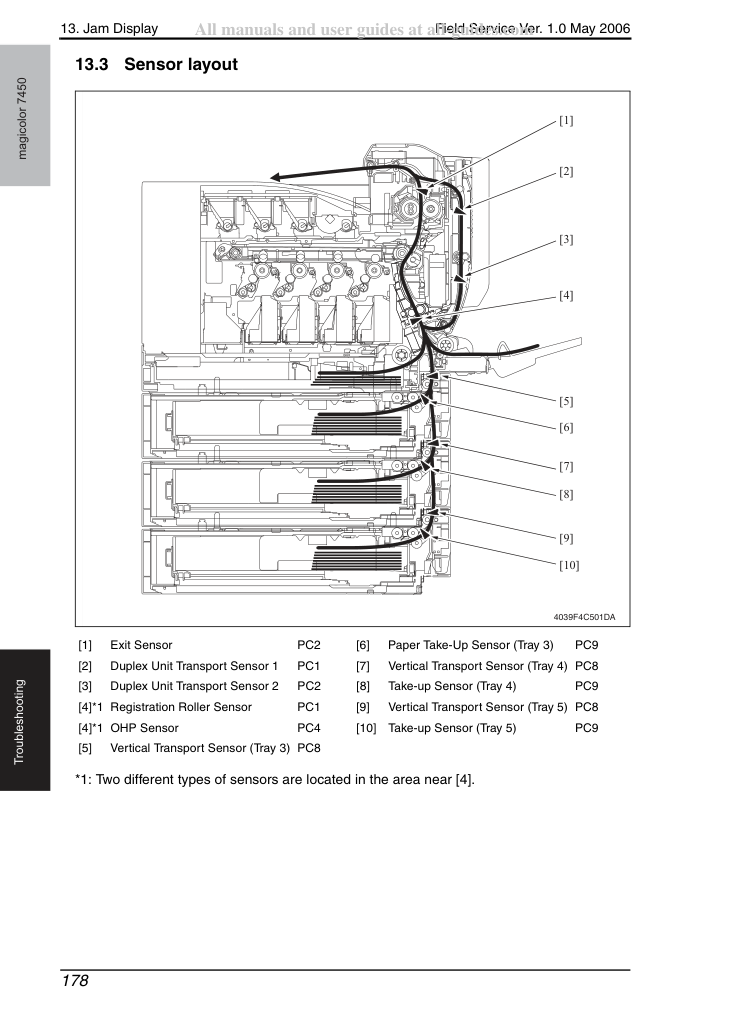

*1: Два различных типа датчиков расположены в области рядом с [4].
13. Индикатор замятия бумаги
Является ли бумага скрученной, волнистой или влажной?
Проинструктируй пользователя по правильному хранению бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очистите или замените путь подачи бумаги.
Разделители бумаги (Paper Separator Fingers) не загрязнены, не деформированы и не износились?
Очистите или замените неисправный палец сепаратора бумаги (Paper Separator Finger).
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный валик/ролик.
Находятся ли боковая направляющая (Edge Guide) и упор задней кромки (Trailing Edge Stop) в правильном положении для размещения бумаги?
Работают ли актуаторы, как проверено на корректность операции?
Отрегулируйте или замените неисправный актуатор.
Обнаружение замятия в секции термоузла/выхода (PC2) не разблокируется даже по истечении заданного времени после блокировки датчика выхода (PC2) бумагой.
Датчик транспорта дополнительного блока (PC1) не разблокируется даже по истечении заданного времени после разблокировки датчика выхода (PC2) бумагой во время последовательности обратного хода.
Обнаружение бумаги, оставшейся в датчике выхода секции выхода (PC2), блокируется при включении главного выключателя питания, открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
13. Индикатор замятия бумаги
Обнаружение замятия в секции 2-го переноса изображения Передний край бумаги не блокирует датчик выхода (PC2) даже по истечении заданного времени после активации муфты регистрационного валика (CL1).
Датчик регистрационного валика (PC1) не разблокируется даже по истечении заданного времени после его блокировки бумагой.
Обнаружение бумаги, оставшейся в секции 2-го переноса изображения Датчик регистрационного валика (PC1) блокируется при включении главного выключателя питания, открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
Датчик прозрачной пленки (PC4) блокируется при включении главного выключателя питания, открытии и закрытии дверцы или крышки либо при сбросе замятия или неисправности.
Датчик выхода (PC2) заблокирован при очистке узла Image Transfer Belt Unit.
В результате задержки деактивации датчика датчик Registration Roller Sensor (PC1) не передает бумагу даже по истечении установленного периода времени после блокировки бумагой PC1 в подаче Tray 1.
Время нарастания нагрузки для регистрации наступает раньше, чем при формировании петли перед датчиком Registration Roller при блокировке датчика перед датчиком Registration Roller в подаче Paper feed.
13. Индикатор замятия бумаги
Обнаружение замятия в секции Duplex Transport датчик Duplex Unit Transport Sensor 2 (PC2) остается разблокирован даже по истечении установленного периода времени после блокировки бумагой датчика Duplex Unit Transport Sensor 1 (PC1).
Датчик Duplex Unit Transport Sensor 1 (PC1) остается заблокирован даже по истечении установленного периода времени после его блокировки бумагой.
Датчик Duplex Unit Transport Sensor 2 (PC2) остается заблокирован даже по истечении установленного периода времени после его блокировки бумагой.
Обнаружение бумаги, оставшейся в секции Duplex Transport датчик Duplex Unit Transport Sensor 1 (PC1) или датчик Duplex Unit Transport Sensor 2 (PC2) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
13. Индикатор замятия бумаги
Обнаружение замятия в секции предрегистрации Duplex датчик Registration Roller Sensor (PC1) не блокируется даже по истечении установленного периода времени после начала последовательности подачи бумаги Duplex.
Секция регистрации петля регистрации обратный ход обнаружение JAM время нарастания нагрузки для регистрации наступает раньше, чем при формировании петли перед датчиком Registration Roller при подаче предрегистрации.
13. Индикатор замятия бумаги
Обнаружение замятия в секции подачи бумаги Tray 1 передний край бумаги не блокирует датчик Registration Roller Sensor (PC1) даже по истечении установленного периода времени после подачи питания на муфту Tray 1 Feed Clutch (CL5).
Секция петля регистрации обратный ход JAM время нарастания нагрузки для регистрации наступает раньше, чем при формировании петли перед датчиком Registration Roller при подаче Tray 1.
13. Индикатор замятия бумаги
Обнаружение замятия в секции подачи бумаги Tray 2 передний край бумаги не блокирует датчик Registration Roller Sensor (PC1) даже по истечении установленного периода времени после подачи питания на муфту Tray 2 Paper Feed Clutch (CL2).
Секция петля регистрации обратный ход JAM время нарастания нагрузки для регистрации наступает раньше, чем при формировании петли перед датчиком Registration Roller при подаче Tray 2.
13. Индикатор замятия бумаги
Замятие при подаче бумаги из лотков 3–5, секция вертикального транспорта лотков 3–5 A. Время обнаружения B. Тип действия Описание обнаружение замятия в секции подачи бумаги лотков 3–5 передний край бумаги не блокирует датчик Vertical Transport Sensor (PC8) даже по истечении установленного периода времени после подачи питания на двигатель подачи бумаги Paper Feed Motor (M1).
Обнаружение замятия в секции вертикального транспорта лотков 3–5 датчик Registration Roller Sensor (PC1) не блокируется даже по истечении установленного периода времени после блокировки бумагой датчика Vertical Transport Sensor (PC8).
Датчик Vertical Transport Sensor (PC8) не передает бумагу даже по истечении установленного периода времени после блокировки бумагой PC8.
Секция вертикального транспорта лотков 3–5 петля регистрации обратный ход JAM время нарастания нагрузки для регистрации наступает раньше, чем при формировании петли перед датчиком Registration Roller при подаче лотков 3–5.
Обнаружение бумаги, оставшейся в секции вертикального транспорта лотков 3–5 датчик Vertical Transport Sensor (PC8) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Датчик Paper Take-Up Sensor (PC9) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
