3. Периодическая диагностика
Детали, заменяемые пользователями (CRU) *1: Одновременно замени фильтр пыли (Dust Filter)/вентилятор охлаждения (Cooling Fan), упакованные в контейнер отработанного тонера (Waste Toner Bottle), при замене контейнера отработанного тонера.
*2: Одновременно замени фильтр дезодоранта (Deodorant Filter), упакованный в картридж тонера K, при достижении 15 K.
*3: Состояние переполнения контейнера отработанного тонера обнаруживается по датчику фактических выбросов отработанного тонера.
*1: Замени эти четыре детали одновременно.
3. Периодическая диагностика
3. Периодическая диагностика
• Для обеспечения качественной печати машиной и продления срока ее эксплуатации рекомендуется проводить работы по техническому обслуживанию, описанные в данном графике, в соответствии с указаниями.
• Время замены должно определяться по значению счетчика общего количества отпечатков (Total Counter).
• Условия обслуживания основаны на использовании бумаги A4 или 8.5 × 11, стандартного режима и отключенного энергосбережения (Energy Saver OFF).
*1: Одновременно заменить ролик переноса (Transfer Roller), фильтр пыли/вертикальной транспортировки (Dust Filter/Vertical Conveyance) и озоновый фильтр (Ozone Filter), упакованные в ремень переноса (Transfer Belt), когда будет достигнуто 120 K.
(Артикул набора переноса: 4039 R716 00) *2: Одновременно заменить дезодорирующий фильтр (Deodorant Filter), упакованный в картридж тонера K (Toner Cartridge K), когда будет достигнуто 15 K.
*3: Одновременно заменить фильтр пыли/вентилятор охлаждения (Dust Filter/Cooling Fan), упакованные в бутыль отработанного тонера (Waste Toner Bottle), при замене бутыли отработанного тонера.
*5: Только для районов с напряжением 110 В–120 В.
*6: Состояние переполнения бутыли отработанного тонера определяется путём обнаружения фактических выбросов отработанного тонера.
3. Периодическая диагностика
magicolor 7450 Техническое обслуживание B. Опция *2: см. Сервис-мanuал нижнего узла подачи (Lower Feeder Unit Service Manual).
3. Периодическая диагностика
Концепция срока службы деталей *1: Состояние переполнения бутыли отработанного тонера определяется путём обнаружения фактических выбросов отработанного тонера.
*2: После обнаружения полноты тонера (Toner-Full) необходимо заменить новую бутыль отработанного тонера (Waste Toner Bottle) для сброса счётчика.
*3: Условие счёта отличается в зависимости от длины носителя в направлении вспомогательного сканирования.
Макс. количество отпечатанных страниц Бутыль отработанного тонера (Waste Toner Bottle) Состояние переполнения бутыли отработанного тонера определяется после примерно 2500 отпечатанных страниц со стороны обнаружения состояния почти полной бутыли.
При достижении максимального количества отпечатанных страниц печать блокируется.
значение) Макс. количество отпечатанных страниц Термоузел (Fusing unit) Производится подсчёт количества выполненных отпечатков. *3 Количество выполненных отпечатков сравнивается со значением количества часов работы главного двигателя термоузла (Fusing Drive Motor), пересчитанным на соответствующее количество отпечатков, и значение, которое первым достигнет предельного срока службы, регистрируется.
При достижении максимального количества отпечатанных страниц печать блокируется.
Определяется путём подсчёта количества часов работы ремня переноса (Transfer Belt). Печать запрещается при достижении максимального количества отпечатанных страниц.
Количество часов работы печатного барабана (PC drum) сравнивается со значением количества часов работы вала формирования изображения (Imaging roller), пересчитанным на соответствующее количество часов, и значение, которое первым достигнет предельного срока службы, регистрируется.
* Количество часов работы печатного барабана (PC drum) — это значение расстояния, пройденного печатным барабаном, пересчитанное на соответствующее количество часов работы.
3. Периодическая диагностика
magicolor 7450 Техническое обслуживание A. Условия для значений спецификаций срока службы • Значения спецификаций срока службы представляют количество отпечатков или эквивалентные им показатели при соблюдении заданных условий (см. таблицу ниже). Они могут быть больше или меньше в зависимости от условий эксплуатации машины каждого пользователя.
3. Периодическая диагностика
• Спирт, описанный в процедуре очистки технического обслуживания, представляет собой изопропиловый спирт.
Зафиксируйте пластину поднятия бумаги [1] в положение.
Снять стопорное кольцо C-clip [2] с узла ролика подачи лотка 2 (Standard) Assy [3].
Вынуть вал ролика подачи лотка 2 (Standard) Assy [3] из переднего втулочного подшипника.
Снять стопорное кольцо C-clip [4], один воротник [5] и вынуть ролик подачи лотка 2 (Standard) [6].
Для переустановки выполните операции в обратном порядке.
• Одновременно заменить ролик подачи лотка 2 (Standard) и ролик отделения лотка 2.
Вынуть два винта [1] и кронштейн крепления ролика отделения лотка 2 Assy [2].
3. Периодическая диагностика

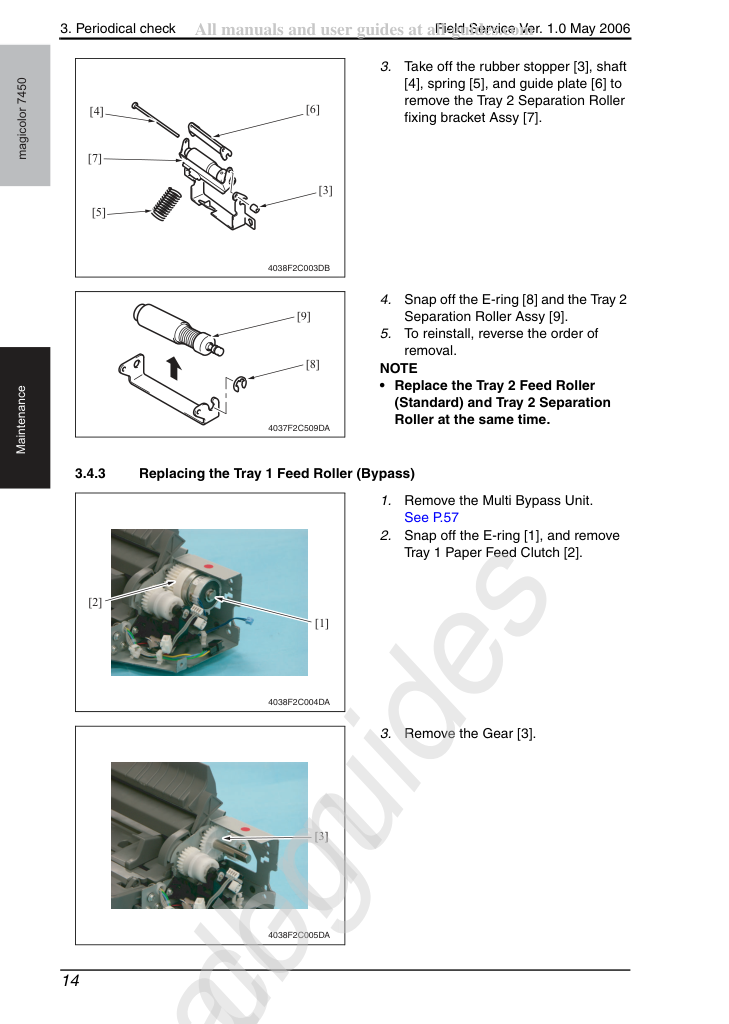

Снять резиновый стопор [3], вал [4], пружину [5] и направляющую пластину [6], чтобы вынуть кронштейн фиксации ролика отделения лотка 2 Assy [7].
Снять стопорное кольцо E-ring [8] и узел ролика отделения лотка 2 Assy [9].
Для переустановки выполните операции в обратном порядке.
• Одновременно заменить ролик подачи лотка 2 (Standard) и ролик отделения лотка 2.
Снять стопорное кольцо E-ring [1] и вынуть муфту подачи бумаги лотка 1 (Tray 1 Paper Feed Clutch) [2].
3. Периодическая диагностика
Снять стопорное кольцо E-ring [4] и вынуть подшипник [5].
Снять два стопорных кольца C-ring [6] и вынуть подшипник [7].
Вынуть ролик подачи лотка 1 (Bypass) [8].
Для переустановки выполните операции в обратном порядке.
• Одновременно заменить ролик подачи лотка 1 (Bypass) и ролик отделения лотка 1.
3. Периодическая диагностика
Вынуть винт [1] и снять клемму заземления [2].
Вынуть винт [3] и снять узел ролика отделения лотка 1 Assy [4].
Снять стопорное кольцо C-clip [5] и вынуть пружину [6] и направляющую пластину [7].
Вынуть ролик отделения лотка 1 [8].
Для переустановки выполните операции в обратном порядке.
• Одновременно заменить ролик подачи лотка 1 (Bypass) и ролик отделения лотка 1.
3. Периодическая диагностика
Нажать на рычаг отпуска бутыли отработанного тонера [1].
Вынуть бутыль отработанного тонера [2].
• Осторожно поднять бутыль отработанного тонера перед извлечением.
• Если рассыпанный тонер накопился в районе входного отверстия сборки тонера, не наклонять бутыль отработанного тонера при её извлечении.
• Не оставлять бутыль отработанного тонера в наклонённом состоянии после извлечения.
Протрите поверхность вокруг порта сбора отработанного тонера.
Вынуть бутыль отработанного тонера из упаковки и снять упаковочный материал.
Установить бутыль отработанного тонера [3] на место.
• Одновременно заменить фильтр пыли/вентилятор охлаждения (Dust Filter/Cooling Fan), поставляемые с бутылью отработанного тонера.
3. Периодическая диагностика
Держась за крючок, снимите озоновый фильтр [1].
• Озоновый фильтр поставляется вместе с ремнём Transfer Belt.
Заменяй его при замене ремня Transfer Belt.
Держась за крючок, извлеките дезодорирующий фильтр [1].
• Дезодорирующий фильтр поставляется вместе с картриджем Toner Cartridge (Black).
Заменяй его при замене картриджа Toner Cartridge (Black).
Если установлена опциональная Automatic Duplex Unit, удали её.
Удали Dust Filter/Vertical Conveyance [1].
• Dust Filter/Vertical Conveyance поставляется вместе с ремнём Transfer Belt.
Заменяй его при замене ремня Transfer Belt.
3. Периодическая диагностика
Если Dust Filter/Cooling Fan загрязнена пылью или посторонними предметами, очисти её.
Удали Dust Filter/Cooling Fan [1].
• Dust Filter/Cooling Fan поставляется вместе с бутылью Waste Toner Bottle.
Заменяй её при замене бутыли Waste Toner Bottle.
Откройте Front Door и выключите Main Power Switch.
Разблокируй Lock levers [1] (в двух местах).
Держась за Lock levers [1] (в двух местах), удали Transfer Roller [2].
Держась за Lock levers [1] (в двух местах), установи Transfer Roller [2].
Заблокируй Lock levers [1] (в двух местах).
• Убедитесь, что дверца заблокирована в положении спереди и сзади.
Включите главный выключатель питания.
• Transfer Roller поставляется вместе с ремнём Transfer Belt.
Заменяй его при замене ремня Transfer Belt.
3. Периодическая диагностика

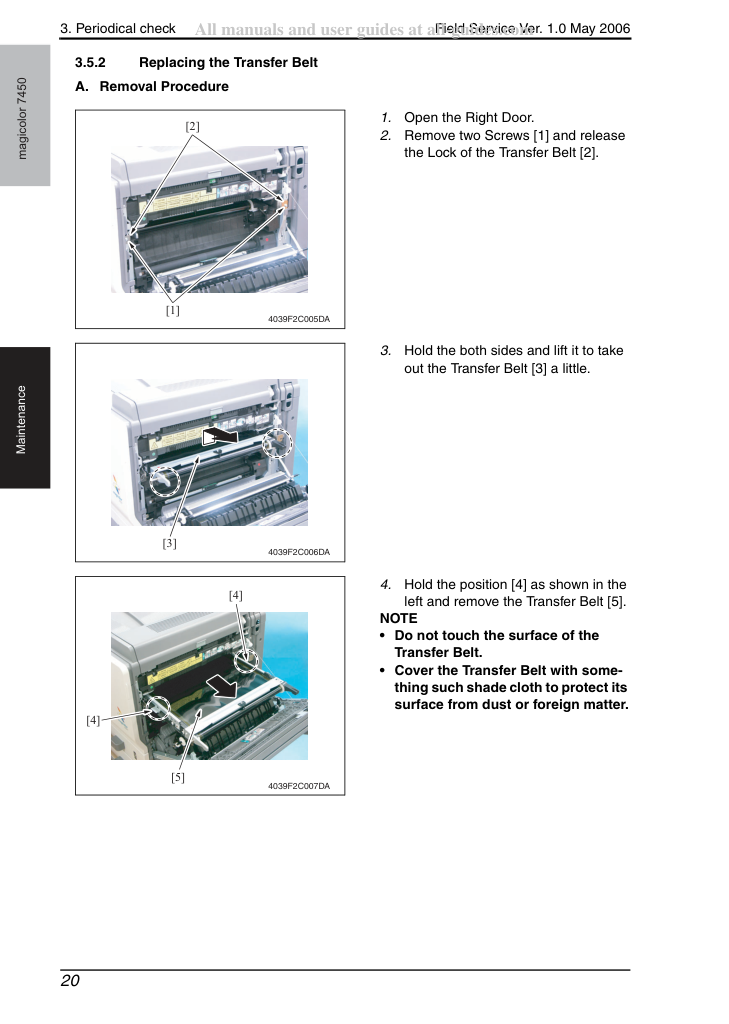

Удали два Screws [1] и отпусти Lock ремня Transfer Belt [2].
Держи обе стороны и слегка поднимай, чтобы вытащить Transfer Belt [3].
Держи Position [4] как показано слева и удали Transfer Belt [5].
• Не касайся поверхности Transfer Belt.
• Накрывай Transfer Belt чем-либо, например затеняющей тканью, чтобы защитить его поверхность от пыли или посторонних предметов.
3. Периодическая диагностика
• Вставляй Transfer Belt осторожно, чтобы не допустить повреждения его docking gear при ударе о рейку или соответствующую деталь.
• Не касайся поверхности Transfer Belt.
• Накрывай Transfer Belt чем-либо, например затеняющей тканью, чтобы защитить его поверхность от пыли или посторонних предметов.
Установи Transfer Belt с двумя Screws [2].
• Заменяй Transfer Roller, Ozone Filter и Dust Filter/Vertical Conveyance, поставляемые вместе с Transfer Belt, одновременно.
Переустанови Imaging Unit и бутыль Waste Toner Bottle.
Включите главный выключатель питания.
и выполни TONE CALIBRATION.
3. Периодическая диагностика

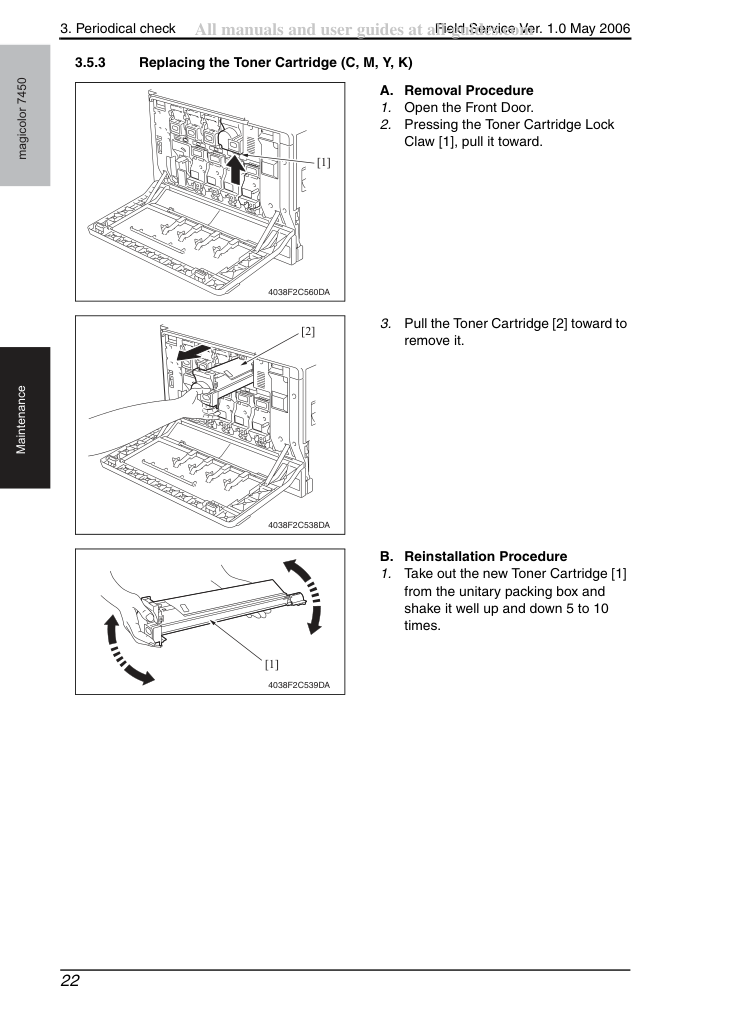

Нажимая на Toner Cartridge Lock Claw [1], оттягивай её.
Оттягивай Toner Cartridge [2], чтобы удалить её.
Извлеки новый Toner Cartridge [1] из упаковки и встряхивай его вверх-вниз 5-10 раз.
3. Периодическая диагностика
Вставляй Toner Cartridge [2], подгоняя его к пазу на основном узле.
• Убедись, что цвета совпадают между Toner Cartridge и наклейкой на машине.
• Убедись, что Toner Cartridge вставлен полностью.
• При замене Toner Cartridge (чёрного), одновременно заменяй поставляемый с ним Deodorant Filter.
Выключи Main Power Switch и откройте Front Door.
Нажми на разблокирующую кнопку [1] Imaging Unit.
Вытащи Imaging Unit [2] и удали её из основного корпуса.
3. Периодическая диагностика
Держи Imaging Unit [1] обеими руками и наклони её влево как показано на рисунке.
Встряхивай её дважды легко. Наклони вправо и встряхивай дважды ещё раз легко.
Вытащи Imaging Unit [2] из чёрного пластикового пакета [3].
Отклей ленту [4], чтобы можно было снять кронштейн монтажа [5]. Затем снимите кронштейн монтажа [5].
• Так как Imaging Unit чувствительна к свету, защищайте её от света вплоть до установки.
• Аккуратно откройте пластиковый пакет (черный).
• Если Imaging Unit упакована в пластиковый пакет (черный) повторно, герметизируйте упаковку скотчем или другим способом.
3. Периодическая диагностика
Снимите заглушки [6] на конце узла формирования изображения и упаковочный материал снизу.
Держа узел формирования изображения [7] в горизонтальном положении, вставьте узел формирования изображения [7] в позицию монтажа до упора.
• Устанавливайте, совмещая синюю метку узла формирования изображения с меткой на машине.
• Не допускайте наклона узла формирования изображения при установке в основной узел, так как это может привести к повреждению печатного барабана (PC Drum).
Вытяните защитный лист печатного барабана [8], прижимая узел формирования изображения.
Полностью вставьте узел формирования изображения.
• Убедитесь, что узел формирования изображения полностью вставлен.
10. Включите главный выключатель питания.
3. Периодическая диагностика
magicolor 7450 Обслуживание ПРИМЕЧАНИЕ • При снятии/установке узла формирования изображения соблюдайте осторожность и не касайтесь поверхности печатного барабана [9].
Замена термоузла ВНИМАНИЕ • Перед заменой термоузла убедитесь, что он остыл.
Выключите главный выключатель питания и отсоедините кабель питания от сети, затем подождите около 20 минут.
Снимите два зажима [1] и снимите защитную крышку разъема выходного лотка [2].
3. Периодическая диагностика
Снимите винт [4] и снимите защитную крышку разъема [5].
Снимите два винта [7] и снимите термоузел [8].
• Не оставляйте правую дверцу открытой.
