15. Неисправность источника питания
15. Неисправность источника питания
Подается ли напряжение питания на CN1PU1-1 и 2 на PU1?
Проверьте ПРОВОДКУ от настенной розетки к S1 CN1PU1.
Проводят ли предохранители на PU1?
Выводится ли DC3.3 V от CN6PU1-1 на PU1?
Выводится ли «Low» от CN7PU1-2 на PU1?
Проверьте ПРОВОДКУ от PWB-P к PWB-M к CN1PU1.
Выводится ли DC24 V от CN5PU1-2 на PU1?
Подается ли DC5 V на CN5PU1-3 на PU1?
15. Неисправность источника питания
Индикаторы панели управления не светятся.
Подается ли напряжение питания на CN1PU1-1 и 2 на PU1?
Проверьте ПРОВОДКУ от настенной розетки к S1 к CN1PU1.
Проводит ли предохранитель на PU1?
Выводится ли DC3.3 V от CN6PU1-1 на PU1?
Выводится ли «Low» от CN7PU1-2 на PU1?
Проверьте ПРОВОДКУ от PWB-P к PWB-M к CN1PU1.
Выводится ли DC5 V от CN6PU1-2 на PU1?
Надёжно ли подключен J22P на PWB-P?
Проверьте ПРОВОДКУ от PWB-P к PWB-M.
Подается ли напряжение источника питания на CN2PU1-1 и 2 на PU1?
В течение этого времени правая дверь должна быть закрыта.
Проверьте проводку от розетки к S2 к CN2PU1.
Подается ли напряжение источника питания на CN30-1 и 3 или на 2 и 3?
15. Неисправность источника питания
Подается ли DC24 V на разъём подключения CN44-2?
Выводится ли DC24 V от CNCST-2 на PWB-M?
Проверьте проводку от PWB-M к CN44 к блоку подачи нижней кассеты.
Выводится ли DC24 V от CN5PU1-2 на PU1?
Выводится ли DC24 V от CN19-2 на дуплексе?
Выводится ли DC24 V от CNDUP-2 на PWB-M?
Проверьте проводку от PWB-M к CN19 к дуплексу.
Выводится ли DC24 V от CNCOP-3 на PWB-M?
16. Проблема качества изображения
16. Проблема качества изображения
Как читать данные Element • Используйте данные Element, выводимые путем выбора [DIAGNOSIS MENU] → [PRINT MENU] → [ELEMENT PAGE] в SERVICE MENU для определения причины неисправности.
• Подробные сведения о данных Element для каждого элемента см. в разделе «Adjustment/Setting». См. стр. 160 4039F4C503DA Engine Element Data Information Product Name : magicolor7450 Printer Name : MC7450-C438AE CONTROLLER F/W :
16. Проблема качества изображения

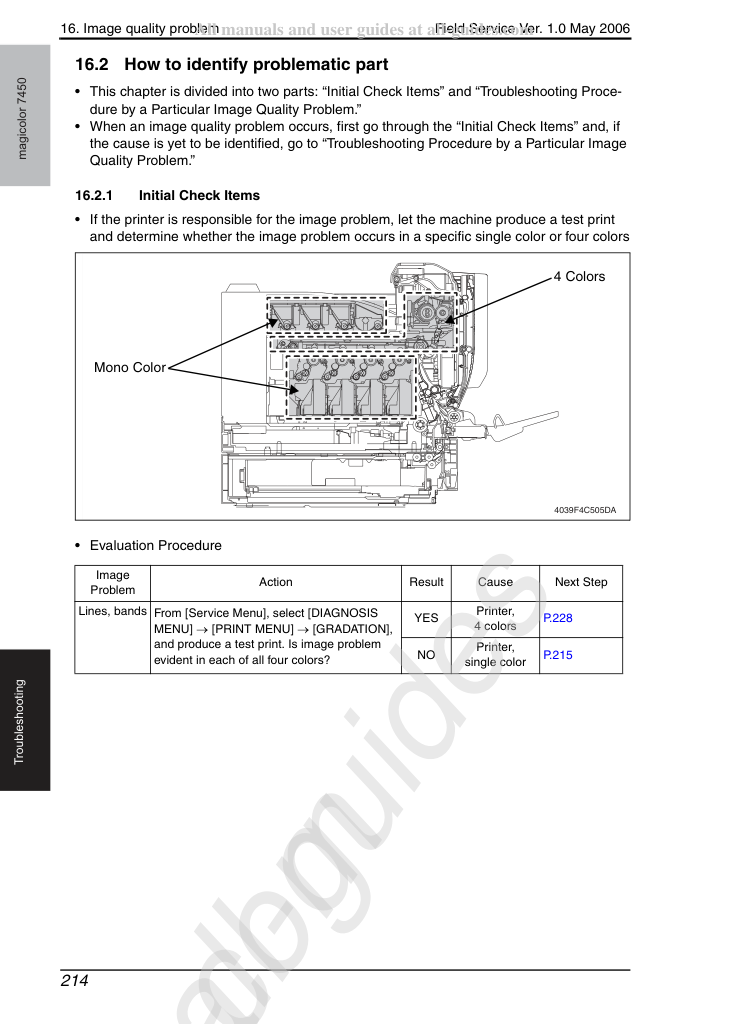

• Если принтер является источником проблемы изображения, выполните пробную печать и определите, возникает ли проблема изображения в одном цвете или во всех четырех цветах • Процедура оценки 4039F4C505DA 4 Colors Mono Color Image Problem Action Result Cause Next Step Lines, bands Из [Service Menu] выберите [DIAGNOSIS MENU] → [PRINT MENU] → [GRADATION] и выполните пробную печать. Видна ли проблема изображения во всех четырех цветах?
16. Проблема качества изображения
Узел формирования изображения (Imaging Unit) поверхность печатного барабана (PC Drum) поцарапана.
nection между каждым IU и машиной.
Очисти контактные клеммы и проверь положение клеммы.
Поверхность окна (PH Window) загрязнена.
Проблема устранена в результате проверок до шага 5.
16. Проблема качества изображения
Узел формирования изображения (Imaging Unit) поверхность печатного барабана (PC Drum) поцарапана.
nection между каждым IU и машиной.
Очисти контактные клеммы и проверь положение клеммы.
Поверхность окна (PH Window) загрязнена.
Проблема устранена проверкой шагов до 6.
16. Проблема качества изображения
density original Неравномерная плотность в направлении Sub Scan происходит с шагом 40–50 мм при выполнении цикла многократной печати с использованием оригинала высокой плотности изображения (50% и более).
Подай 10–20 пустых листов бумаги без размещенных оригиналов, так как узел (IU) не справляется с высоким спросом на тонер.
Поверхность печатного барабана (PC Drum) поцарапана.
Поверхность окна (PH Window) загрязнена.
Проблема устранена в результате проверок до шага 5.
16. Проблема качества изображения
Поверхность печатного барабана (PC Drum) поцарапана.
Поверхность окна (PH Window) загрязнена.
Проблема устранена в результате проверок до шага 5.
