12. Механическая регулировка
12. Механическая регулировка

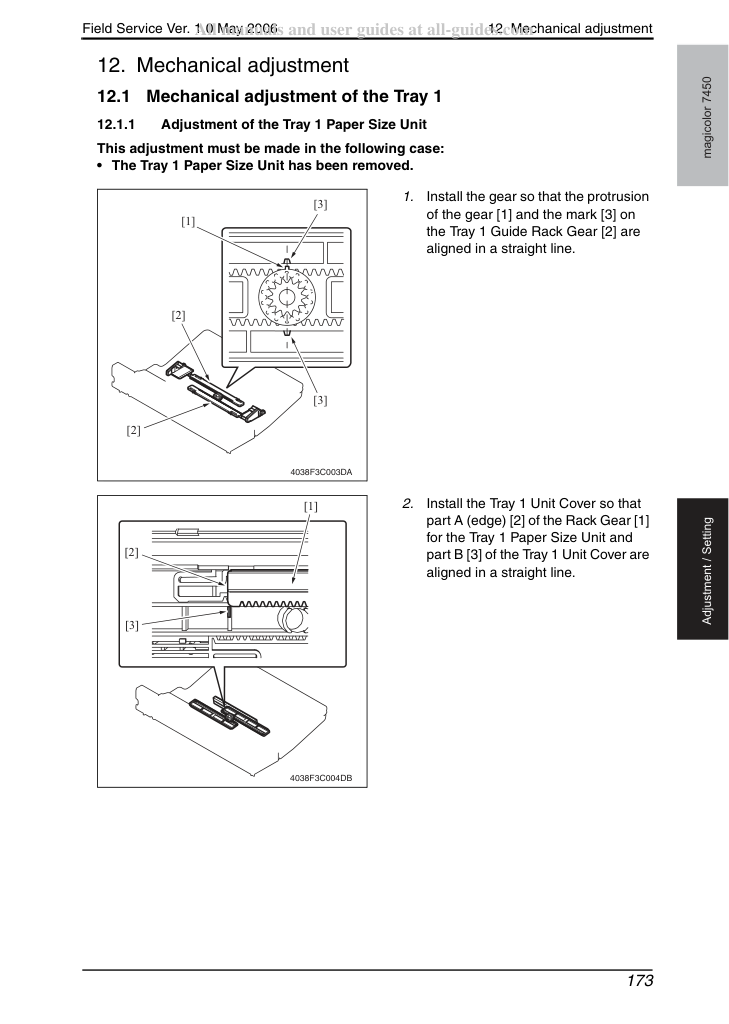

Регулировка узла определения размера бумаги лотка 1 (Tray 1 Paper Size Unit) Эта регулировка должна быть выполнена в следующих случаях:
• Узел определения размера бумаги лотка 1 был извлечён.
Установите шестерню [1] так, чтобы выступ шестерни [1] и метка [3] на шестерне направляющей лотка 1 (Tray 1 Guide Rack Gear) [2] были выровнены по прямой линии.
Установите крышку узла лотка 1 (Tray 1 Unit Cover) так, чтобы часть A (край) [2] шестерни направляющей (Rack Gear) [1] узла определения размера бумаги лотка 1 и часть B [3] крышки узла лотка 1 были выровнены по прямой линии.
12. Механическая регулировка
При установке основания узла определения размера бумаги лотка 1 выровняйте положение рычага узла определения размера бумаги лотка 1 с центральной табуляцией по прямой линии.
После установки основания узла определения размера бумаги лотка 1 проверьте, что рычаг узла определения размера бумаги лотка 1 движется плавно в соответствии с направляющей лотка 1 (Tray 1 Guide).
Вызовите SERVICE MENU на экран и выполните [DIAGNOSIS MENU] → [FUNCTION MENU] → [TRAY1 ADJ-MIN] / [TRAY1 ADJ-MAX].
12. Механическая регулировка
Эта регулировка должна быть выполнена в следующем случае:
Включите главный выключатель питания (Main Power Switch).
Выберите элементы, описанные ниже, чтобы отобразить [CAUTION STATUS] на панели управления.
Проверьте, что в [CAUTION STATUS 1] не произошли ошибки с номером бита 11 «Color Shift Test Pattern failure» и номером бита 12 «Color Shift Adjust failure».
Установите бумагу размера A3 или 11 x 17 на лоток.
SKEW ADJ] → [ADJUSTMENT PRINT] и выведите тестовый образец.
SKEW ADJ] → [PH REGIST VALUE] и проверьте, находится ли значение регистрации (Regist Value) в пределах допуска.
12. Механическая регулировка
magicolor 7450 Регулировка / Установка • Если любое из значений выходит за пределы спецификации, следуйте приведенным ниже процедурам для регулировки в соответствии со спецификацией.
Поворачивайте регулировочный диск перекоса соответствующего PH отверткой с плоским жалом.
Если желтое значение из значений этапов, подтвержденных на этапе 6, составляет [-5], что означает выход за пределы спецификации, поворачивайте регулировочный диск перекоса PH (Yellow) влево (направление -) на 5 щелчков.
Закройте переднюю крышку и выберите [SERVICE MENU] → [DIAGNOSIS MENU] → [FUNCTION MENU] → [PH SKEW ADJ] → [ADJUSTMENT PRINT] и выведите тестовый паттерн.
10. После завершения ADJUSTMENT PRINT отобразите [SERVICE MENU] → [DIAGNOSIS
[МЕНЮ] → [ФУНКЦ. МЕНЮ] → [РЕГУЛ. ПЕРЕКОСА ФО] → [ЗНАЧ. РЕГИСТ. ФО] снова и проверь, находятся ли значения Регист каждого цвета C, M, Y в пределах спецификации.
• Значение Регист каждого цвета, отображаемое на [ЗНАЧ. РЕГИСТ. ФО], изменяется каждый раз при проведении стабилизации изображения. Поэтому значение может изменяться даже если регулировка перекоса не производилась.
• Если какое-либо значение выходит за пределы спецификации, повтори шаги 7–10 для продолжения регулировки до тех пор, пока все цвета CMYK не будут соответствовать спецификации.
