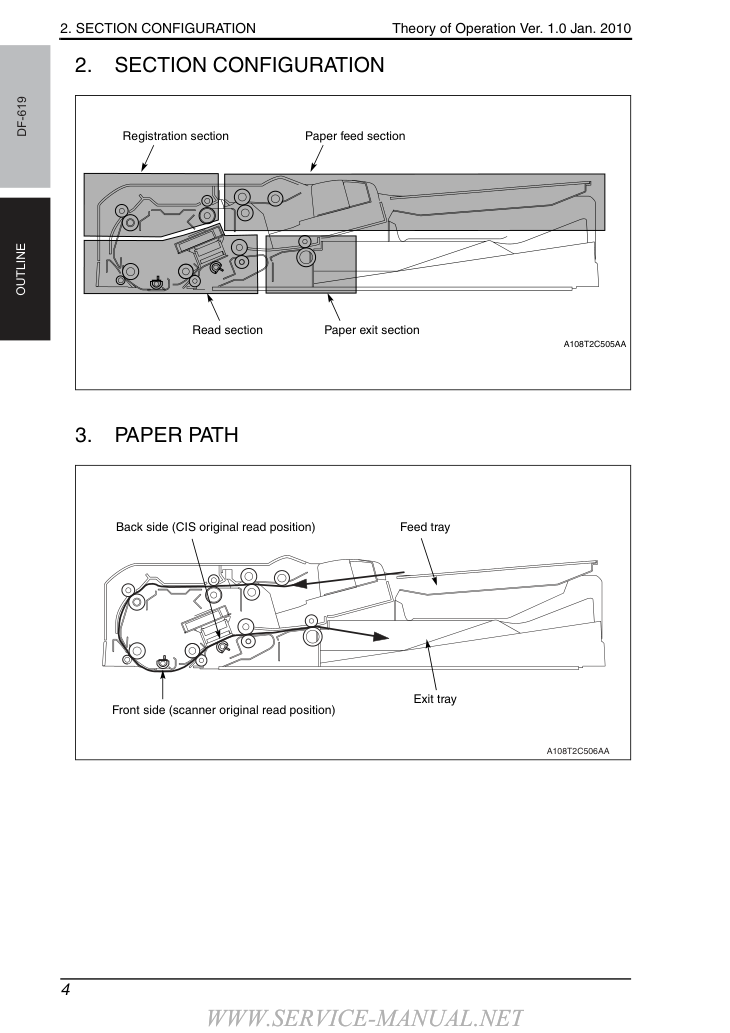

2. КОНФИГУРАЦИЯ СЕКЦИИ

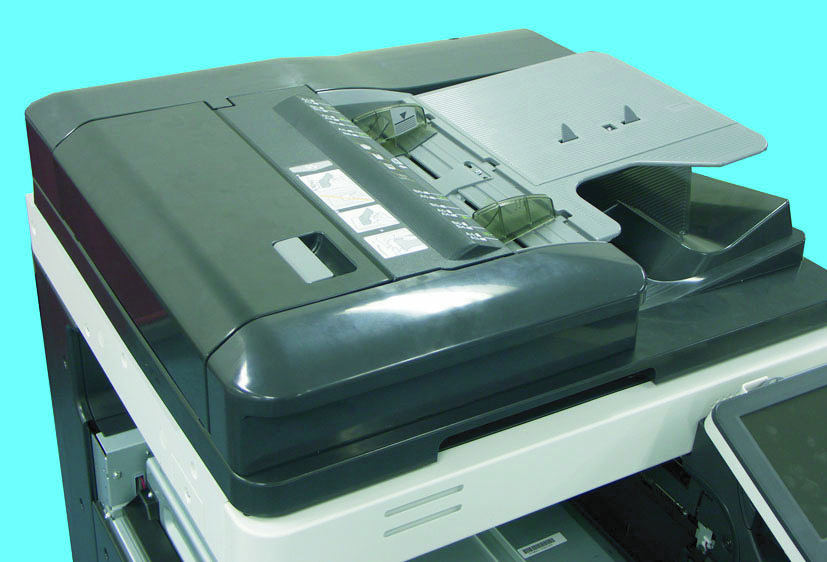

4. КОНФИГУРАЦИЯ

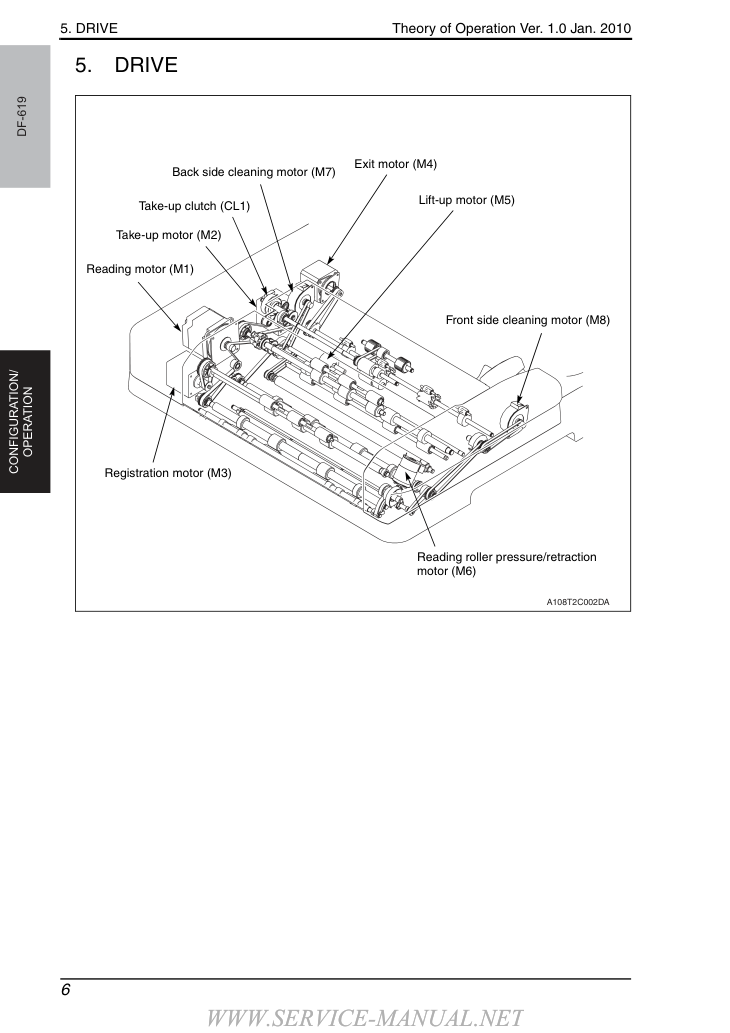

5. ПРИВОД
6. РАБОТА
• Поддон подачи документов будет подниматься для подачи оригинала.
• Лифт-двигатель обеспечивает привод для движения поднятия/опускания поддона подачи документов.
• Поддон подачи документов неподвижен в положении нижнего предела в режиме ожидания.
• Лифт-двигатель включается при нажатии клавиши запуска с загруженным оригиналом в положение.
• Лифт-двигатель будет вращать приводной кулачок через шестерню. Рычаг поднятия движется вдоль кулачка, так что поддон подачи документов поднимается до положения вывоза.
• Поддон подачи документов остановится при передаче датчика верхнего поднятия.
6. РАБОТА
• Когда все оригиналы поданы и датчик пустоты прерван, лифт-двигатель будет реверсировать.
• Лифт-двигатель будет вращать приводной кулачок через шестерню.
Рычаг поднятия движется вдоль кулачка, так что поддон подачи документов опускается.
• Поддон подачи документов остановится при прерывании датчика нижнего поднятия.
6. РАБОТА

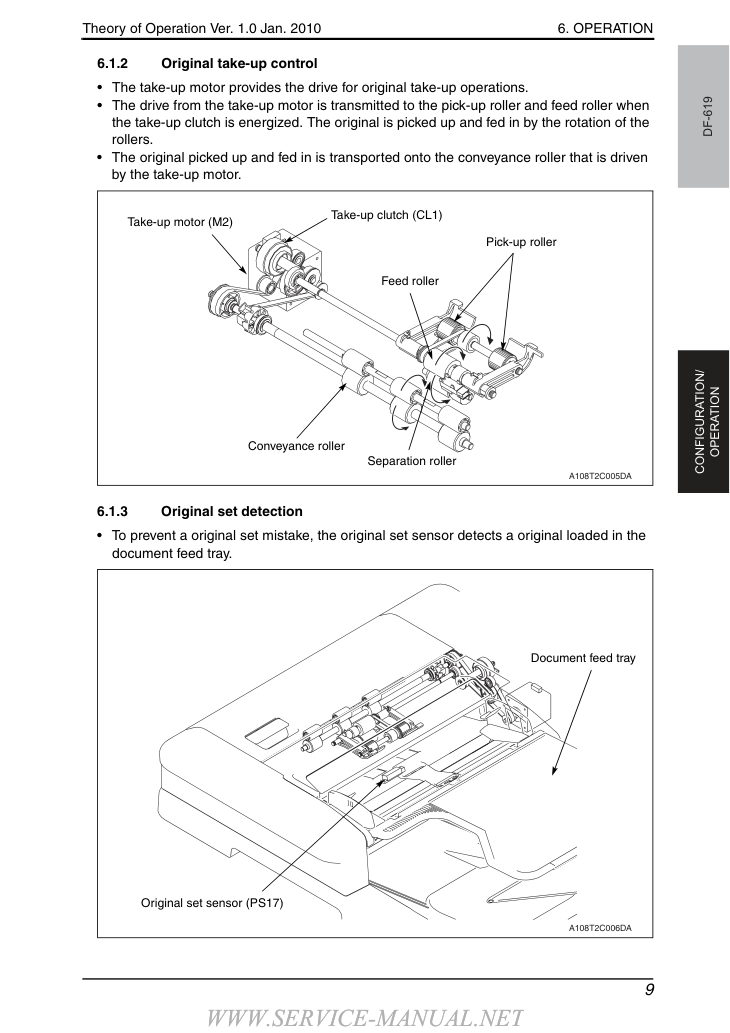

• Двигатель вывоза обеспечивает привод для операций вывоза оригинала.
• Привод от двигателя вывоза передается на ролик захвата и ролик подачи при включении муфты вывоза. Оригинал захватывается и подается вращением роликов.
• Захваченный и поданный оригинал транспортируется на ролик конвейера, приводимый в движение двигателем вывоза.
• Для предотвращения ошибки установки оригинала датчик установки оригинала обнаруживает оригинал, загруженный в поддон подачи документов.
6. РАБОТА
• Размер оригинала определяется комбинацией трёх датчиков длины и одного датчика положения пластины ограничения.
A. Обнаружение ширины оригинала 1 • Ширина оригинала будет определяться датчиком положения пластины ограничения под поддоном подачи документов.
• Перемещение направляющей документа будет вращать шестерню. Затем часть обнаружения датчика положения пластины ограничения, установленная соосно с шестерней, поворачивается. Ширина оригинала рассчитывается на основе значения, обнаруженного при повороте части обнаружения.
B. Обнаружение ширины оригинала 2 • Три датчика консолидации установлены там, где проходит бумага сразу после подачи. Они предназначены для обнаружения ширины оригинала для смешанного оригинала/AMS.
C. Обнаружение длины оригинала 1 • Длина оригинала будет определяться датчиком длины/1/2/3.
• Датчик длины/1 и /3 установлены в указанном порядке с датчиком длины/2, расположенным ближайшим к ролику подачи.
Обнаружение длины оригинала 2 • Длина оригинала в режиме смешанного оригинала/AMS рассчитывается на основе периода времени, в течение которого датчик предварительного чтения заблокирован.
6. РАБОТА

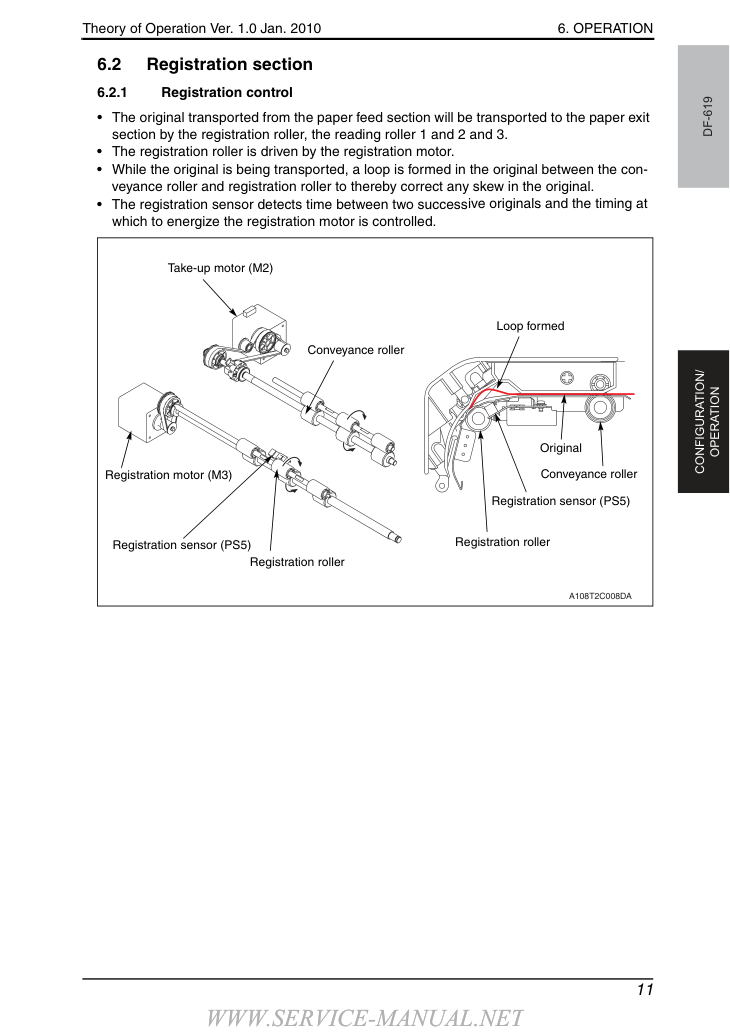

• Оригинал, транспортируемый из секции подачи бумаги, будет транспортироваться в секцию выхода бумаги роликом регистрации, роликами чтения 1, 2 и 3.
• Ролик регистрации приводится в движение двигателем регистрации.
• Во время транспортировки оригинала между роликом конвейера и роликом регистрации образуется петля для исправления перекоса оригинала.
• Датчик регистрации обнаруживает время между двумя последовательными оригиналами, и управляется момент включения двигателя регистрации.
6. РАБОТА
• Односторонний оригинал читается секцией сканера основного корпуса после того, как передний край оригинала прошёл мимо ролика чтения 1.
Более подробную информацию см. в разделе «8. СКАНИРУЮЩАЯ СЕКЦИЯ».
• Двусторонний оригинал читается следующим образом. Передняя сторона двухстороннего оригинала читается секцией сканера основного корпуса после того, как передний край оригинала прошёл мимо ролика чтения 1. Обратная сторона двухстороннего оригинала читается CIS после того, как передний край оригинала прошёл мимо ролика чтения 2.
• Ролики считывания 1, 2 и 3 приводятся в движение двигателем считывания.
• Двусторонний оригинал (лицевая и обратная стороны) считывается одновременно за один проход оригинала.
6. РАБОТА

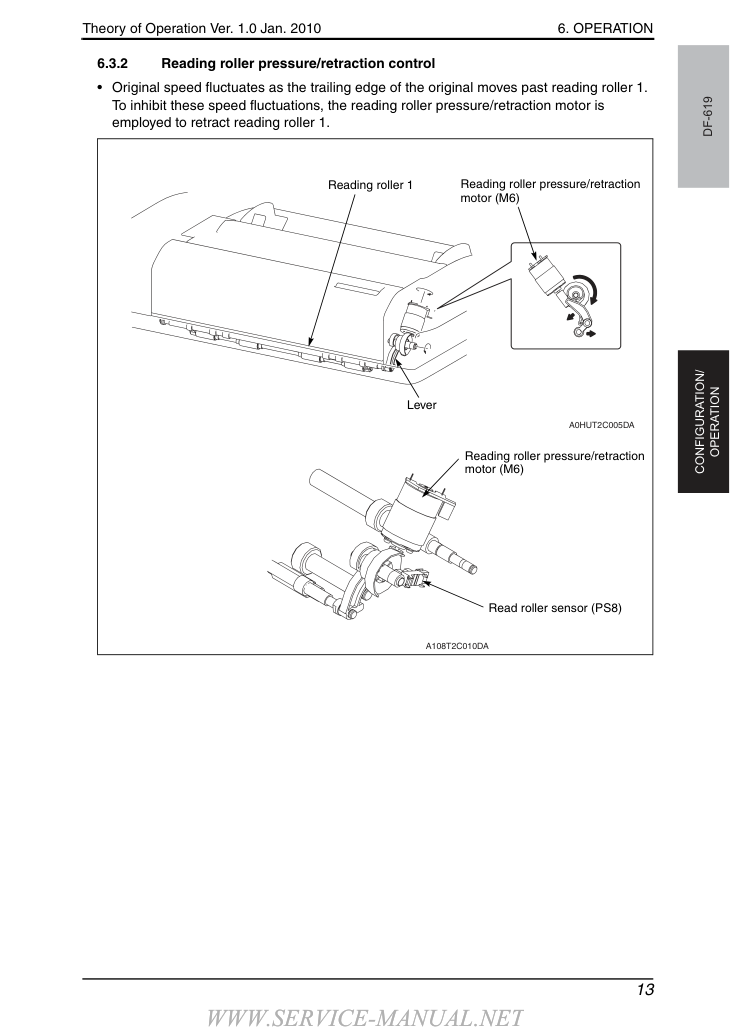

• Скорость оригинала колеблется по мере прохождения задней кромки оригинала мимо ролика считывания 1.
Для подавления этих колебаний скорости используется двигатель прижима/отвода ролика считывания для отвода ролика считывания 1.
6. РАБОТА

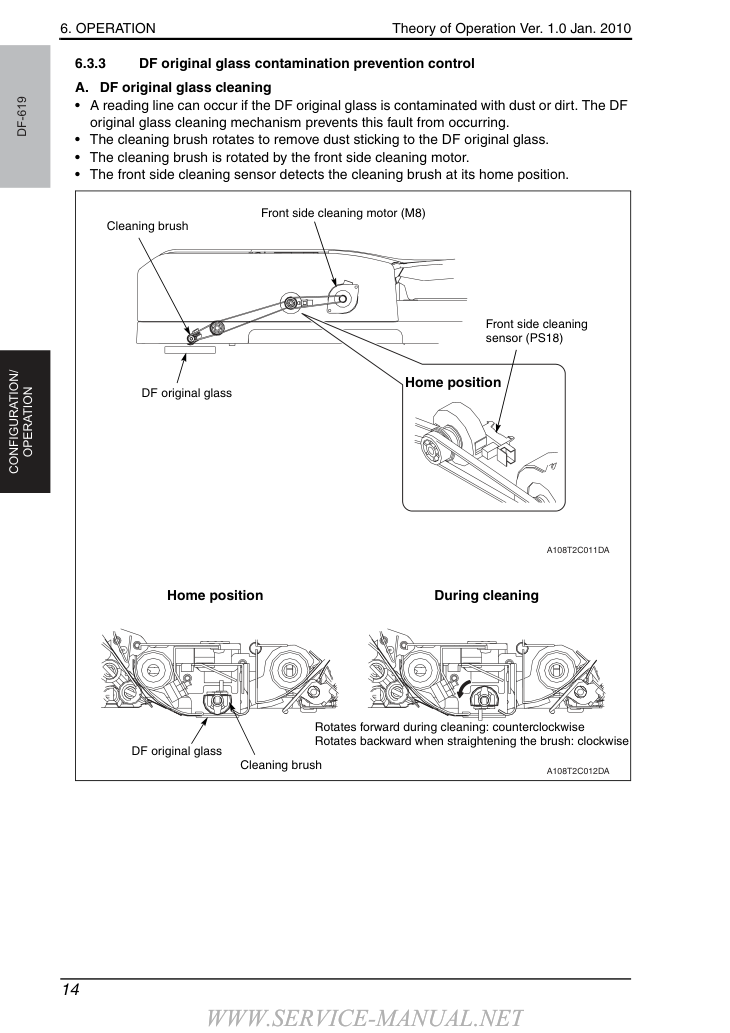

• Ошибка строки считывания может возникнуть, если стекло оригинала DF загрязнено пылью или грязью. Механизм очистки стекла оригинала DF предотвращает возникновение этого сбоя.
• Щетка очистки вращается для удаления пыли, прилипшей к стеклу оригинала DF.
• Щетка очистки приводится в движение двигателем очистки лицевой стороны.
• Датчик очистки лицевой стороны определяет положение щетки очистки в исходном положении.
6. РАБОТА
B. Детали механизма очистки стекла оригинала DF ПРИМЕЧАНИЕ • Операция очистки не выполняется, если в режиме Service Mode произведена следующая настройка: [System 2] → [ADF Scan Glass Contamin. Set.] → [Split Line Detection Setting] → [Front Side] → [Feed Cleaning Settings] → [0].
Выключатель доп. питания ВКЛ Вращает щетку очистки на один полный оборот для проверки корректности её работы.
Выход из режима сна Клавиша START ВКЛ Перед началом считывания Вращает щетку очистки на один полный оборот для выполнения очистки.
(не выполняется в режиме чёрного) Вращает щетку очистки на один полный оборот для выполнения очистки через каждые два оригинала при непрерывном считывании оригиналов.
Вращает щетку очистки на три полных оборота для выполнения очистки для каждого оригинала при непрерывном считывании оригиналов, если выбран режим despeckle.
После завершения считывания последнего оригинала Щетка очистки имеет тенденцию завиваться при повторном использовании в одном направлении, что приводит к снижению эффективности очистки. Для выпрямления щетки она вращается на один полный оборот в обратном направлении после завершения считывания последнего оригинала.
6. РАБОТА

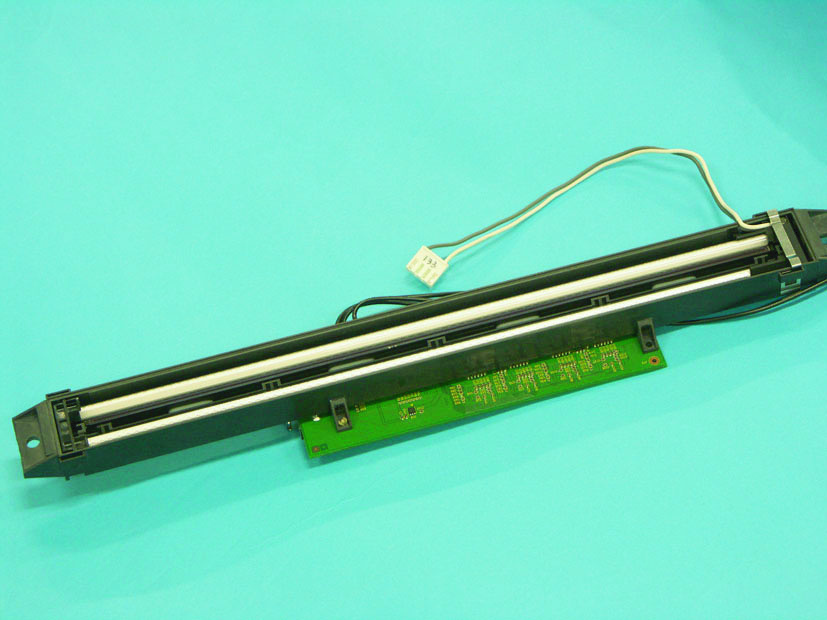

• Обратная сторона оригинала считывается модулем CIS (контактный датчик изображения). Данные изображения, считанные CIS, передаются на плату обработки изображений DS.
• Секция считывания оригинала CIS состоит из модуля CIS, инвертора CIS и блока питания CIS.
• Модуль CIS имеет две лампы экспозиции CIS.
6. РАБОТА

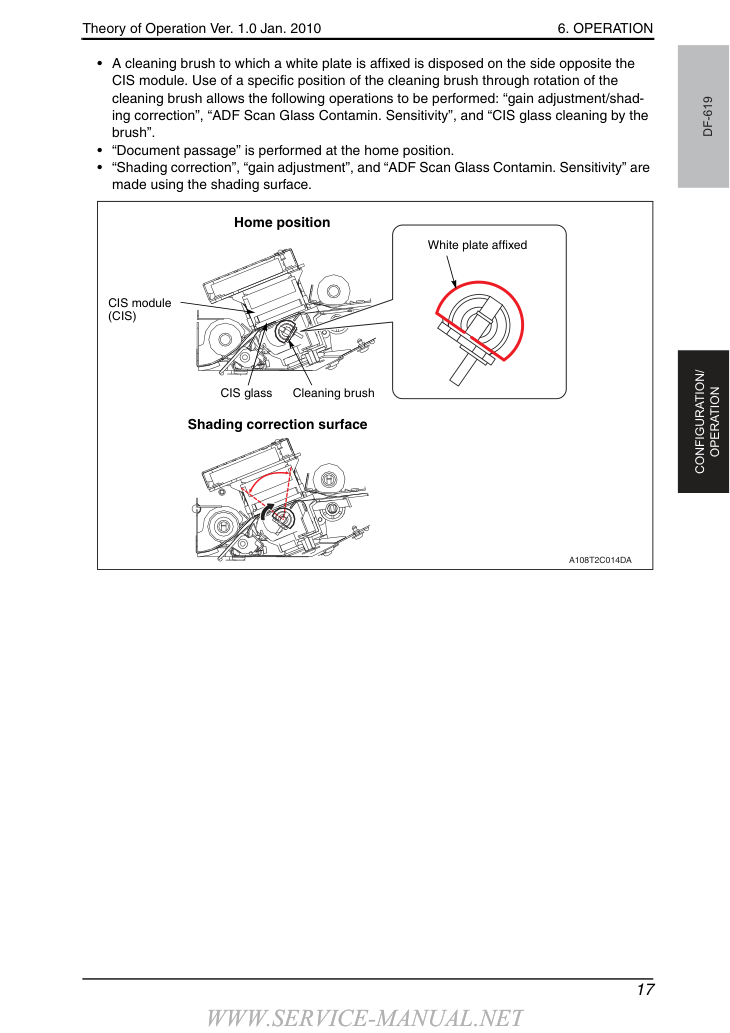

• Щетка очистки, к которой прикреплена белая пластина, расположена на стороне, противоположной модулю CIS. Использование определённого положения щетки очистки путём её вращения позволяет выполнять следующие операции: «регулировка усиления/коррекция тени», «Чувствительность ADF Scan Glass Contamin.» и «очистка стекла CIS щеткой».
• «Проход документа» выполняется в исходном положении.
• «Коррекция тени», «регулировка усиления» и «Чувствительность ADF Scan Glass Contamin.» выполняются с использованием поверхности коррекции тени.
6. РАБОТА
Лампы экспозиции CIS включаются.
Щетка очистки определяется в исходном положении.
Щетка очистки вращается и устанавливается в положение регулировки усиления.
Регулировка усиления выполняется дважды со щеткой очистки в этом положении.
После регулировок лампы экспозиции CIS выключаются.
Щетка очистки вращается и устанавливается в исходное положение.
* Такое же управление выполняется при выходе основного блока из режима сна.
Щетка очистки определяется в исходном положении.
Лампы экспозиции CIS включаются.
Щетка очистки вращается на четыре полных оборота.
Щетка очистки очищает стекло CIS во время первого оборота.
Щетка очистки использует поверхность коррекции тени для выполнения коррекции тени во время второго и третьего оборотов. Коррекция тени выполняется (всего дважды).
Щетка очистки использует поверхность коррекции тени для выполнения «Чувствительность ADF Scan Glass Contamin.» во время четвёртого оборота.
Лампы экспозиции CIS выключаются.
Щетка очистки вращается и устанавливается в исходное положение.
• Операция не выполняется при загрузке документа, если в режиме service mode выбрана следующая функция: [System 2] → [ADF Scan Glass Contamin.
Положение регулировки усиления находится около центра поверхности коррекции тени.
6. РАБОТА
Управление CIS при нажатии клавиши START • Это управление выполняется только в режиме считывания двусторонних оригиналов.
Щетка очистки определяется в исходном положении.
Лампы экспозиции CIS включаются.
Щетка очистки вращается на три полных оборота.
Щетка очистки очищает стекло CIS во время первого оборота.
Щетка очистки использует поверхность коррекции тени для выполнения коррекции тени во время второго и третьего оборотов.
При включённых лампах экспозиции CIS щетка очистки устанавливается в исходное положение (ожидание оригинала).
Обратная сторона оригинала считывается по мере прохождения оригинала над CIS.
B. Во время цикла печати (операция между оригиналами после считывания) Операция очистки щетки обычно выполняется каждый раз при считывании оригинала.
Если цикл печати производит большое количество печатных страниц непрерывно, выполняется либо операция очистки, либо операция коррекции оттенка.
Операция коррекции оттенка выполняется через предопределённые интервалы во время цикла многостраничной печати для поддержания надлежащего значения коррекции оттенка.
Щётка очистки совершает один полный оборот.
При включённых лампах экспозиции CIS щетка очистки устанавливается в исходное положение (ожидание оригинала).
Щетка очистки вращается на три полных оборота.
Щетка очистки очищает стекло CIS во время первого оборота.
Щетка очистки использует поверхность коррекции тени для выполнения коррекции тени во время второго и третьего оборотов. Коррекция тени выполняется (всего дважды).
При включённых лампах экспозиции CIS щетка очистки устанавливается в исходное положение (ожидание оригинала).
Оригинал подаётся при щётке очистки в домашнем положении.
Коррекция оттенка выполняется с использованием поверхности коррекции оттенка.
6. РАБОТА
После последовательности считывания лампы экспозиции CIS отключаются.
Щётка очистки вращается в обратном направлении (для укладки щётки).
Щётка очистки останавливается при обнаружении её домашнего положения.
Щётка очистки выполняет «ADF Scan Glass Contamin. Sensitivity».
• Лампы экспозиции CIS включаются. Щётка очистки совершает четыре полных оборота.
• Щётка очистки чистит стекло CIS во время первого оборота.
• Щётка очистки использует поверхность коррекции оттенка для выполнения коррекции оттенка во время второго и третьего оборотов. Коррекция оттенка выполняется (всего два раза).
• Щётка очистки использует поверхность коррекции оттенка для выполнения «ADF Scan Glass Contamin. Sensitivity» во время четвёртого оборота.
• Щётка очистки останавливается в её домашнем положении.
• Лампы экспозиции CIS отключаются.
• Шаги 4 не выполняются, если выбрана следующая функция с использованием режима обслуживания: [System 2] → [ADF Scan Glass Contamin. Set.] → [Split Line Detection Setting] → [Back Side] → [ADF Scan Glass Contamin. Sensitivity] → [Not Set].
6. РАБОТА

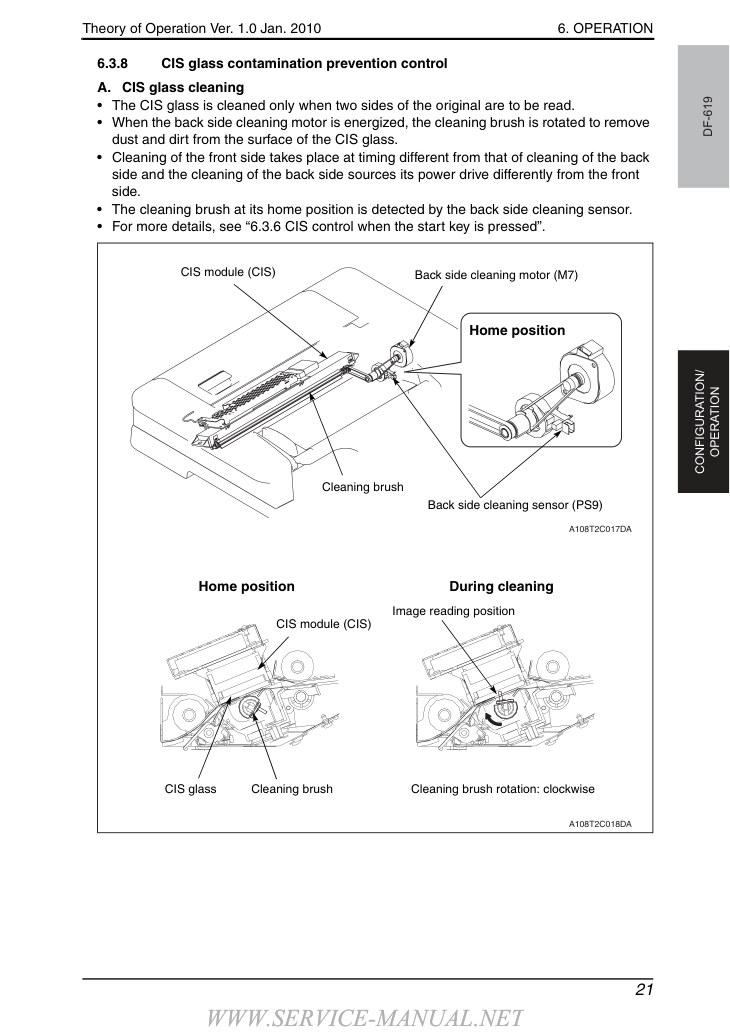

• Стекло CIS чистится только при считывании двух сторон оригинала.
• Когда двигатель очистки задней стороны подаёт питание, щётка очистки вращается для удаления пыли и грязи с поверхности стекла CIS.
• Очистка передней стороны происходит в момент времени, отличный от момента очистки задней стороны, и очистка задней стороны получает привод питания иначе, чем передняя сторона.
• Щётка очистки в её домашнем положении обнаруживается датчиком очистки задней стороны.
• Для получения дополнительной информации см. раздел «6.3.6 Управление CIS при нажатии кнопки пуска».
6. РАБОТА
• Переключатель питания CIS предусмотрен для предотвращения электрического удара, который пользователь может получить при возможном контакте с модулем CIS при попытке открыть направляющую.
• При открытии DF переключатель питания CIS отключается, таким образом отключая питание модуля CIS.
• При закрытии DF рычаг нажимает на переключатель питания CIS, чтобы включить его, так что питание подаётся на модуль CIS.
• Направляющая предусмотрена для облегчения процедур устранения замятия бумаги, выполняемых рядом с позицией считывания задней стороны.
• Датчик открытия/закрытия направляющей под CIS обнаруживает направляющую в закрытом положении.
При открытии DF При закрытии DF Переключатель питания CIS (SW1): ON Переключатель питания CIS (SW1): OFF Рычаг A108T2C509AA Направляющая Рычаг Датчик открытия/закрытия направляющей под CIS (PS20) При закрытии направляющей:
6. РАБОТА
• Секция выхода бумаги включает ролик выхода, который подаёт оригинал, транспортируемый из секции считывания, на выходной лоток.
• Ролик выхода приводится в движение двигателем выхода.
6. РАБОТА
• Для операции подачи бумаги в режиме одностороннего сканирования см. «6.5.2 Режим двустороннего сканирования».
• Считывание задней стороны оригинала CIS не выполняется в режиме одностороннего сканирования. Все остальные операции подачи бумаги в режиме одностороннего сканирования аналогичны операциям в режиме двустороннего сканирования.
Нажатие кнопки пуска поднимает лоток подачи и прижимает ролик считывания 1.
Двигатель подхвата активируется по завершении операции поднятия лотка подачи.
Муфта подхвата активируется после активации двигателя подхвата. Затем привод двигателя подхвата подключается, так что ролик захвата и ролик подачи вращаются, чтобы начать подачу первого оригинала.
Оригинал транспортируется на ролик конвейера. Когда датчик ролика конвейера обнаруживает передний край оригинала, муфта подхвата деактивируется, отключая привод ролика подачи.
Привод двигателя подхвата вращает ролик конвейера, так что оригинал транспортируется на ролик регистрации.
Когда датчик регистрации обнаруживает передний край оригинала, в оригинале формируется петля.
По истечении предопределённого периода времени двигатель подхвата деактивируется, таким образом отключая привод ролика конвейера.
После формирования петли в оригинале активируется двигатель регистрации.
Двигатель подхвата активируется одновременно. Привод двигателя регистрации вращает ролик регистрации, так что оригинал транспортируется в секцию считывания.
Двигатель чтения активируется через заданный период времени после активации регистрирующего двигателя.
Привод двигателя чтения вращает ролик чтения 1, ролик чтения 2 и ролик чтения 3.
После обнаружения передней кромки оригинала датчиком предварительного чтения активируется выходной двигатель. Привод выходного двигателя вращает выходной ролик.
6. РАБОТА
10. После истечения заданного периода времени после обнаружения передней кромки оригинала датчиком предварительного чтения
начинается сканирование лицевой стороны оригинала.
11. Ролик чтения 1 убирается непосредственно перед прохождением задней кромки оригинала мимо ролика чтения 1. Ролик чтения 1 в убранном положении прижимается снова сразу после прохождения задней кромки оригинала мимо позиции чтения лицевой стороны для подготовки к следующему оригиналу.
12. Когда передняя кромка оригинала проходит мимо ролика чтения 2, начинается чтение
13. Ролик чтения 3 вращается для транспортировки оригинала в секцию выхода.
14. Двигатель чтения деактивируется после прохождения задней кромки оригинала мимо
15. Выходной ролик вращается для подачи оригинала наружу.
16. Выходной двигатель деактивируется после истечения заданного периода времени
после деактивации датчика выхода задней кромкой оригинала.

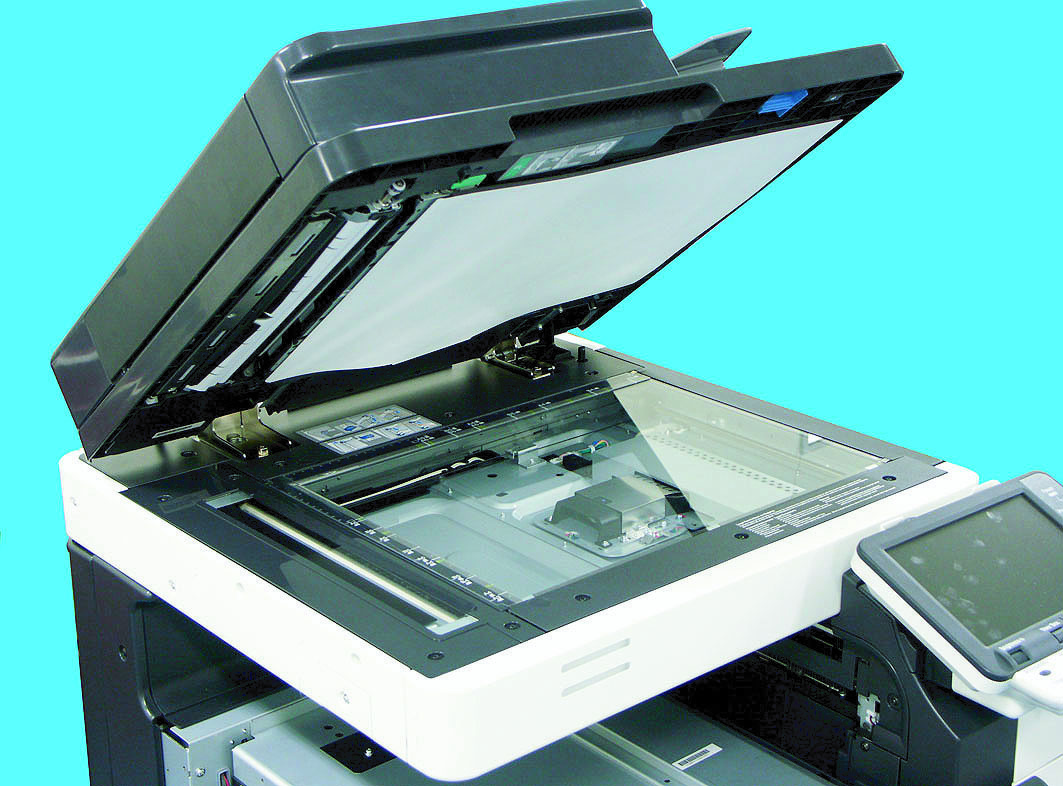

• Рычажный актуатор предусмотрен для обнаружения размера оригинала при использовании автоматической подачи документов в качестве крышки оригинала.
6. РАБОТА
• При опускании реверсивного автоматического лотка подачи на угол 15 градусов или менее рычаг обнаружения угла крышки оригинала на копире будет нажат для включения датчика 15 градусов.
• Магнит установлен для обнаружения открытия/закрытия реверсивного автоматического лотка подачи на стороне копира.
• Датчик крышки оригинала на копире будет включен магнитом при опускании DF (DF).
Предотвращает повышение температуры двигателя подхвата.
6. РАБОТА
Предотвращает повышение температуры модуля CIS (CIS).
Prevents the temperature of the CIS module from rising.
