После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. Спецификация продукта
• Соответствует рабочей среде основного блока.
• Эти характеристики могут изменяться без уведомления.
2. Тракт бумаги

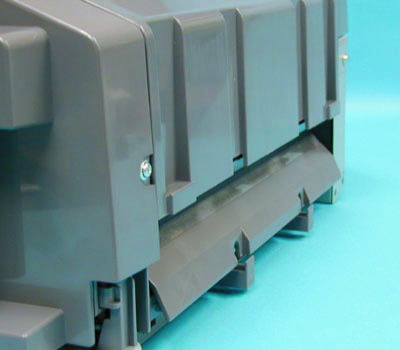

3. Конструкция
4. Привод
5. Операции
• Бумага транспортируется выходными роликами финишера и выходными роликами набора для сшивания скобами.
• Двигатель выхода сшиватель-скобой обеспечивает привод выходных роликов набора для сшивания скобами.
• Если операция центрального сшивания скобами выполняется с копией/пачкой (которая была согнута в центре или должна быть сшита скобами в центре), хранящейся в лотке хранения, копия/пачка транспортируется в позицию центрального сшивания скобами через импульсное управление выходным роликом финишера.
• Копия/пачка затем подается выходными роликами набора для сшивания скобами.
5. Операции
• Верхний выходной ролик отводится от нижнего выходного ролика или прижимается к нему при подаче бумаги как копии/пачки.
• Датчик домашней позиции выходного ролика сшивателя используется для управления позицией прижима/отпуска верхнего выходного ролика.
5. Операции
• Верхний выходной ролик перемещается вверх или вниз кулачками, которые приводятся в действие двигателем открытия/закрытия выхода сшивателя.
• Когда копия/пачка проходит мимо выходного ролика, двигатель включается для прижима верхнего выходного ролика к нижнему выходному ролику, тем самым подавая копию/пачку в лоток.
5. Операции
• В наборе для сшивания скобами имеются две единицы сшивания, каждая из которых зафиксирована в определенной позиции.
• Так как блок предназначен только для центрального сшивания скобами, он состоит из верхней части загибателя и нижней части сшивателя. Копия/пачка проходит через пространство между верхней и нижней частями сшивателей.
• При скреплении часть загибания перемещается вниз для выполнения операции скрепления.
5. Операции
• Подвижный направляющий элемент используется для направления передней кромки первого листа бумаги при хранении первого листа, предотвращая контакт передней кромки с блоком сшивания и деформацию.
• Двигатель подвижного направляющего элемента вращает кулачки спереди и сзади, перемещая подвижный направляющий элемент вверх или вниз.
• Датчик домашней позиции подвижного направляющего элемента определяет позицию двигателя подвижного направляющего элемента.
5. Операции
• Датчик входа определяет задний край бумаги.
• Количество подачи бумаги определяется для каждого размера бумаги, отсчитываемое с момента обнаружения заднего края. Центральный сгиб выполняется следующим образом. А именно, бумага проходит операцию переключения назад и транспортируется в позицию центрального сгиба по мере включения двигателя в обратном направлении.
• Ножницы для сгиба опускаются, центр бумаги зажимается между роликами сгиба и на бумаге образуется сгиб.
• После центрального сгиба бумага транспортируется транспортным роликом, а затем роликом регистрации при их поочередном приводе.
5. Операции
• При энергизации мотора сгиба на один цикл операции нижние направляющие транспорта втягиваются вправо и влево, а ножницы сгиба совершают одно возвратно-поступательное движение. Синхронно с последовательностью этих операций ролик сгиба делает один полный оборот, чтобы втягивать бумагу вниз в центре.
• Когда нижние направляющие транспорта возвращаются в исходное положение, ножницы сгиба поднимаются.
• Положение ножниц сгиба определяется датчиком домашней позиции ролика сгиба.
5. Операции
Направляющая входа и выхода • Когда бумага выходит в лоток, направляющая входа и выхода держит передний край крупноформатной бумаги, чтобы выходящая бумага не была подтолкнута за задний край следующей выходящей бумагой.
• Направляющая работает только при удержании бумаги размером 257 мм или больше (B4 или больше).
• Направляющая входа и выхода выдвигается при деактивации датчика входа финишера и втягивается при прохождении задней кромки бумаги мимо датчика выхода скрепления.
Механизм направляющей входа и выхода • Мотор направляющей входа и выхода приводит направляющую входа и выхода.
• Положение датчика входа и выхода определяется датчиком домашней позиции направляющей входа и выхода.
5. Операции
• Когда бумага подается в лоток, она нажимает на актуатор, который вызывает срабатывание датчика обнаружения бумаги.
