После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. Спецификация продукта
*1: Изображения не покрыты гарантией.
*2: Исключая влажную бумагу, волнистую бумагу и переработанную бумагу.
• соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.

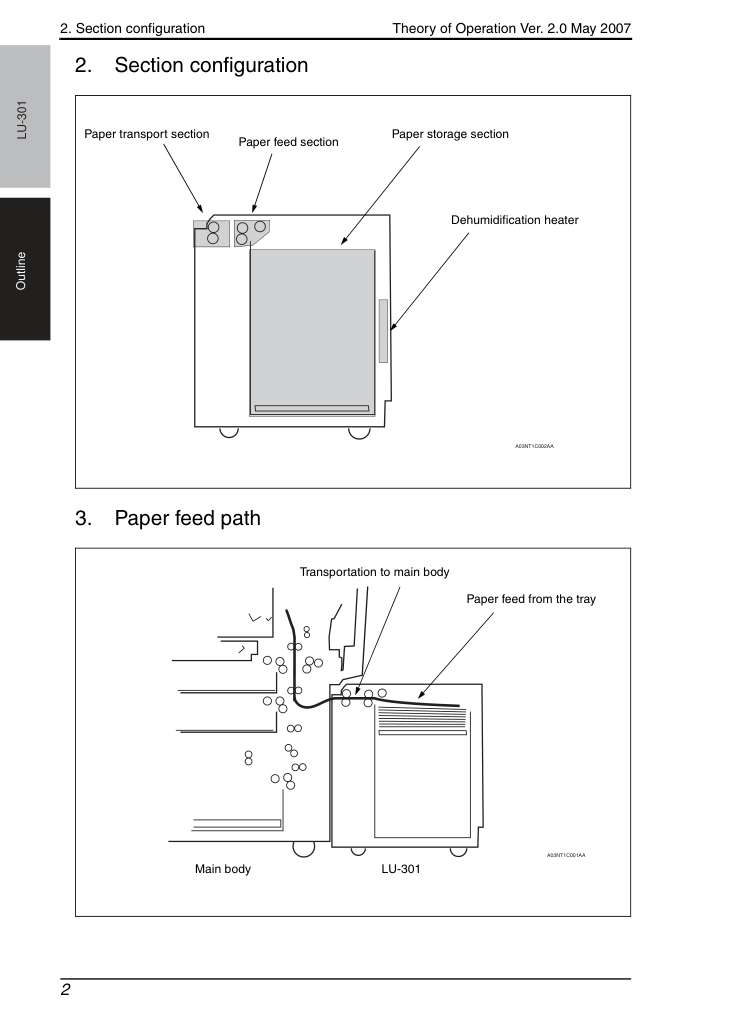

2. Конфигурация секции
4. Состав

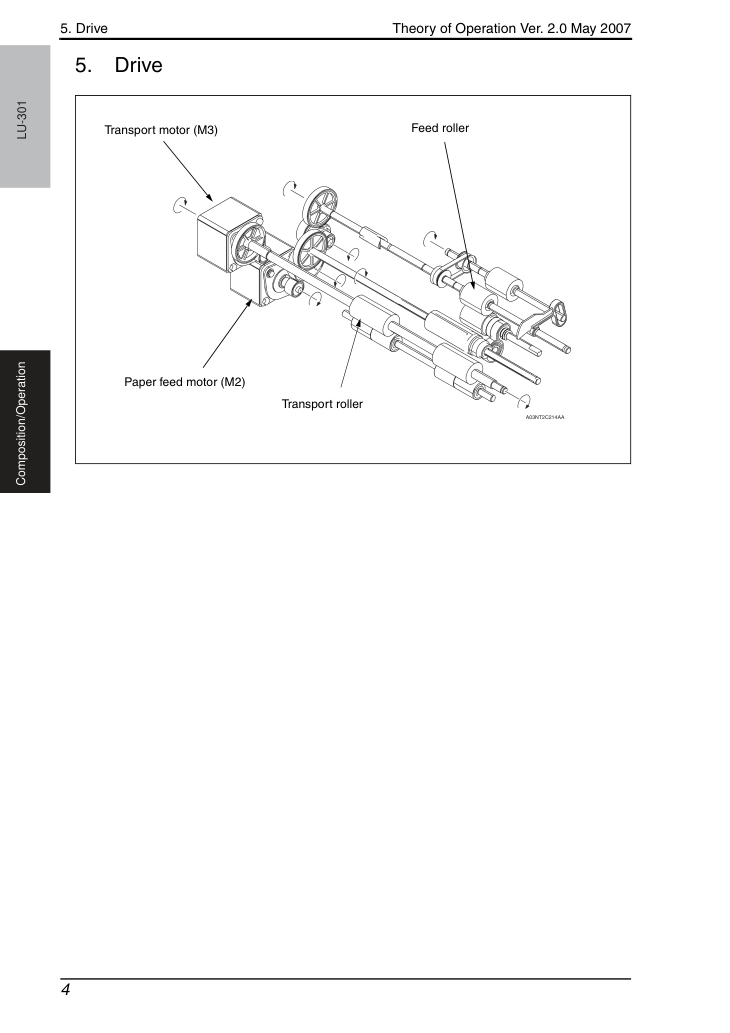

5. Привод
6. Операции

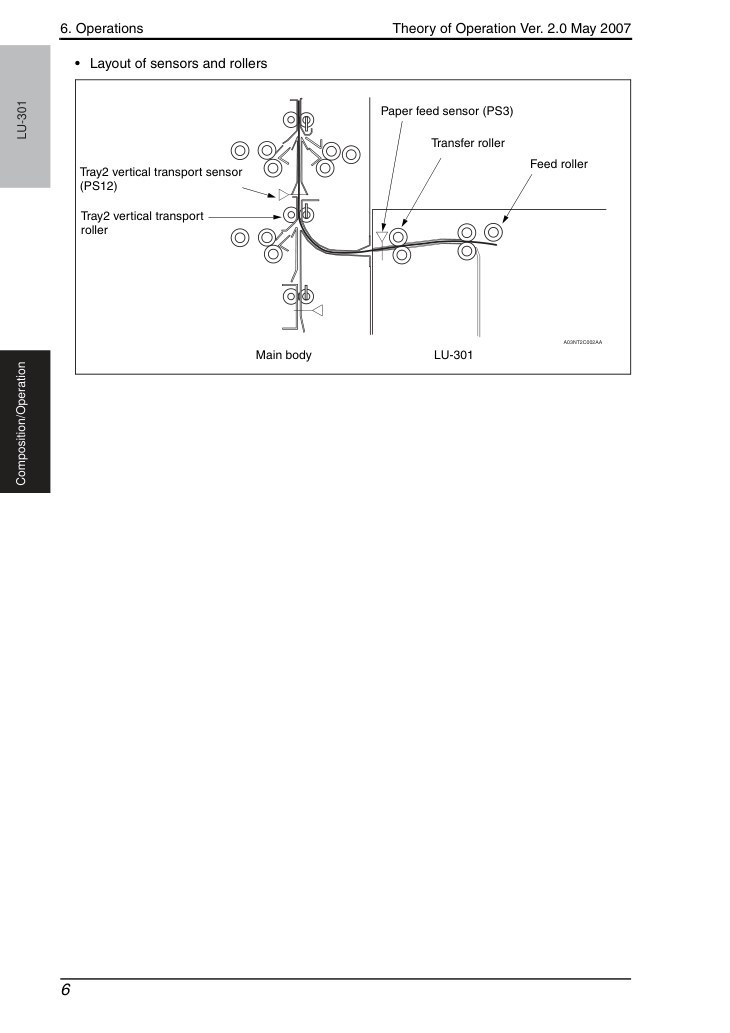

Управление подачей и транспортировкой бумаги • Последовательность захвата и подачи бумаги начинается, если нет предыдущего листа бумаги или если передний край предыдущей бумаги прошёл мимо вертикального транспортного ролика лотка 2.
• Когда истекает установленный период времени после того, как лист бумаги блокирует датчик подачи бумаги, транспортный ролик LCT остановится, приостановив транспортировку поданного листа. После того как передний край предыдущей бумаги пройдёт мимо синхронизирующего ролика и будет обеспечен достаточный интервал между листами, остановка транспортного ролика LCT будет отменена.
Если нет предыдущей бумаги или если передний край непосредственно предыдущей бумаги уже прошёл мимо синхронизирующего ролика к моменту поступления запроса на печать в двигатель, вышеупомянутая остановка не происходит.
• Скорость транспортировки бумаги выше, чем скорость системы.
6. Операции
6. Операции

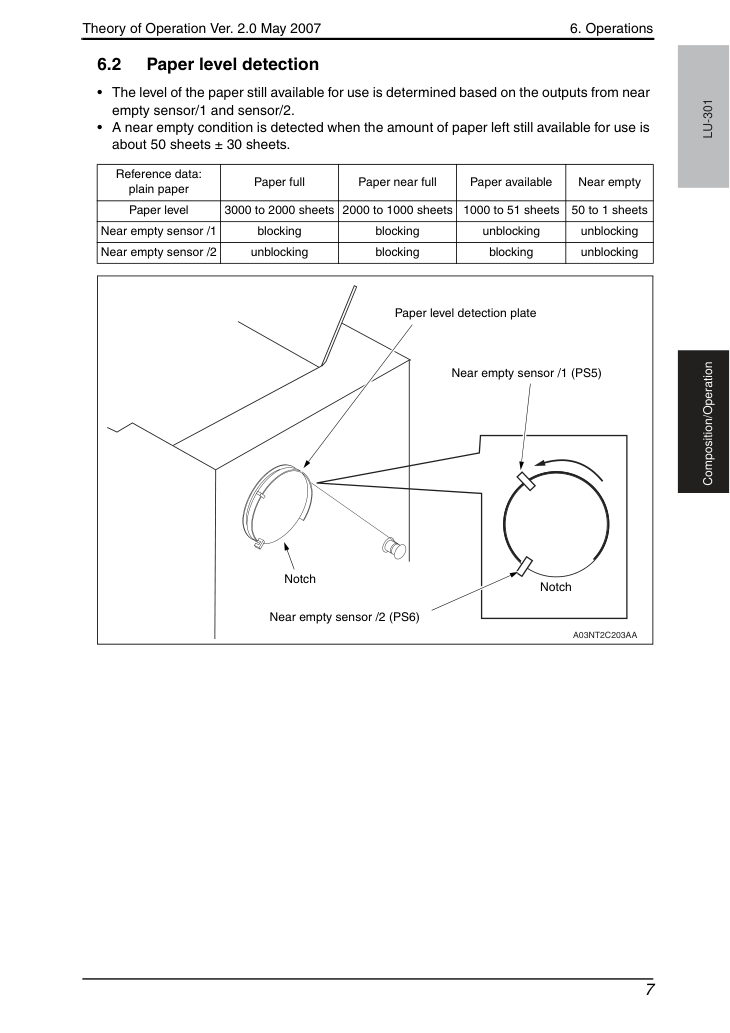

• Уровень оставшейся пригодной к использованию бумаги определяется на основании выходных сигналов датчика почти пусто/1 и датчика/2.
• Состояние почти пусто обнаруживается, когда количество оставшейся пригодной к использованию бумаги составляет около 50 листов ± 30 листов.
6. Операции
• Датчик пустого лотка обнаруживает состояние пустого лотка.
• Количество оставшейся пригодной к использованию бумаги или уровень бумаги указывается светодиодом, расположенным с правой стороны устройства при виде спереди.
6. Операции

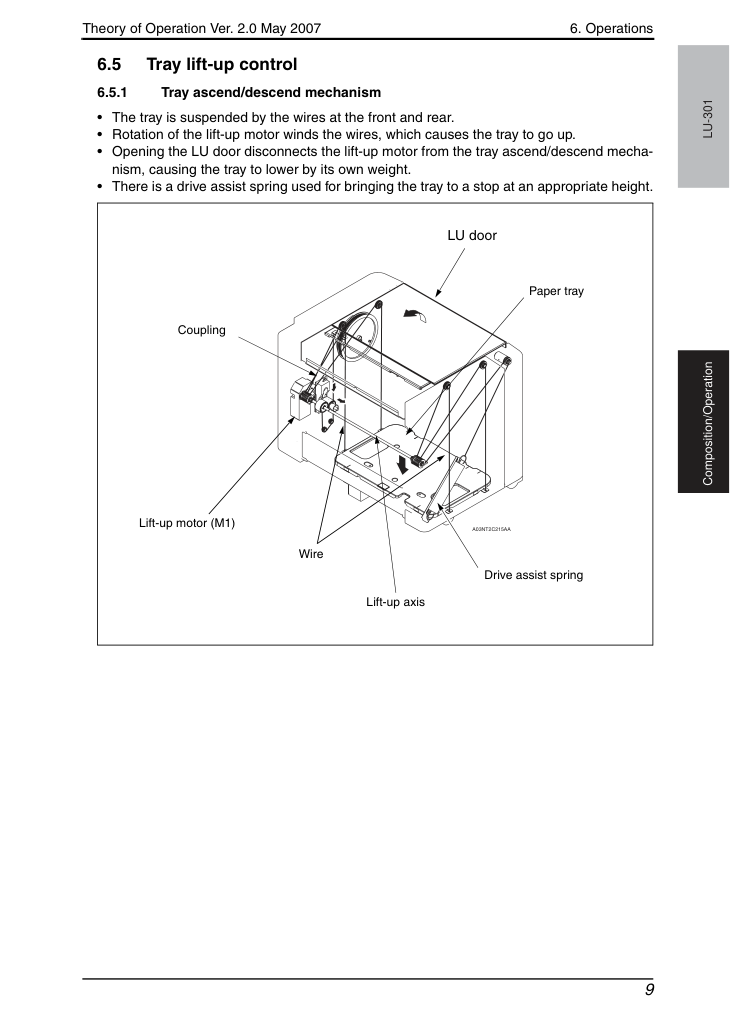

• Лоток подвешен проводами спереди и сзади.
• Вращение лифт-двигателя наматывает провода, в результате чего лоток поднимается.
• Открытие дверцы LU отключает лифт-двигатель от механизма подъёма/опускания лотка, вызывая опускание лотка под собственным весом.
• Используется дополнительная пружина для остановки лотка на надлежащей высоте.
6. Операции

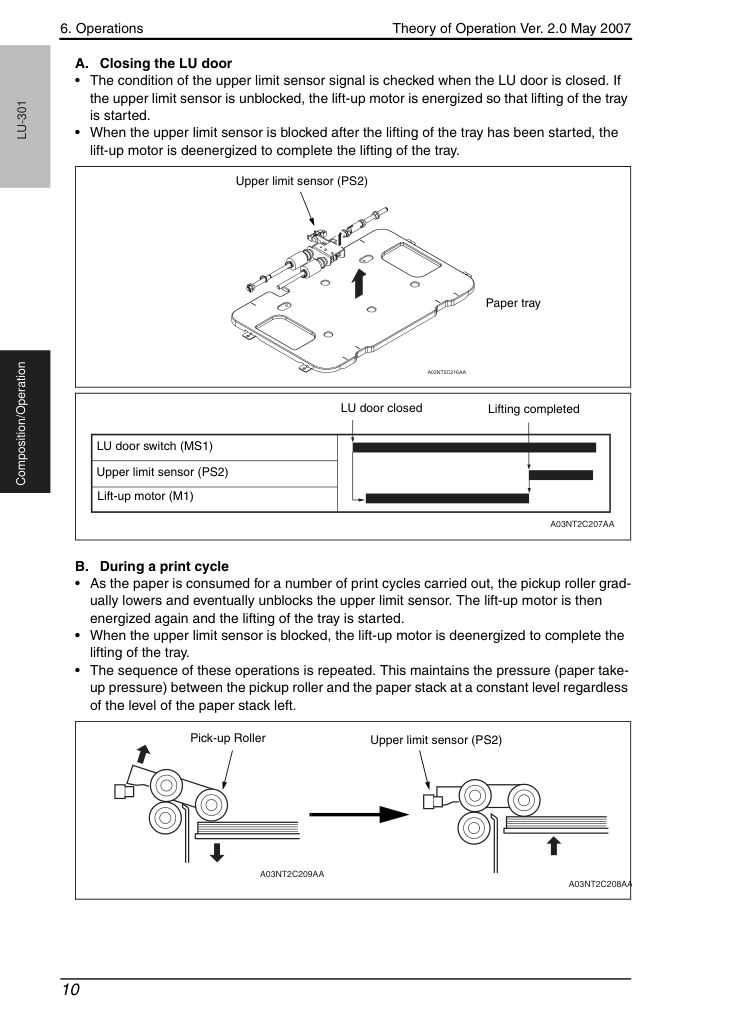

A. Закрытие дверцы LU • Состояние сигнала датчика верхнего предела проверяется при закрытии дверцы LU. Если датчик верхнего предела разблокирован, лифт-двигатель активируется, чтобы начался подъём лотка.
• Когда датчик верхнего предела заблокируется после начала подъёма лотка, лифт-двигатель деактивируется, завершая подъём лотка.
• По мере использования бумаги в ходе ряда циклов печати ролик захвата постепенно опускается и в конечном итоге разблокирует датчик верхнего предела. Лифт-двигатель затем активируется и начинается подъём лотка.
• Когда датчик верхнего предела заблокирован, лифт-двигатель деактивируется, завершая подъём лотка.
• Последовательность этих операций повторяется. Это поддерживает постоянный прижим (прижим захвата бумаги) между роликом захвата и стопкой бумаги независимо от уровня оставшейся стопки бумаги.
6. Операции
• LCT не способен обнаруживать размер бумаги.
• Размер бумаги устанавливается в режиме Service Mode → System 2 → LCT Paper Size Setting.
• LCT оснащён осушающим нагревателем в стандартной комплектации.
• Управление включением/выключением осушающего нагревателя функционально связано с включением или выключением нагревателя осушителя машины.
