После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.

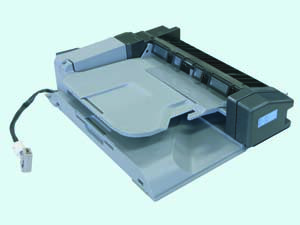

1. Спецификация продукта
1. Спецификация продукта
• соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.
2. Тракт бумаги
2. Тракт бумаги
3. Конструкция
4. Привод
5. Операция
• Мотор транспорта энергизируется в течение заданного периода времени после того, как бумага активировала датчик выхода бумаги копира.
• Привод мотора транспорта вращает выходной ролик, так что бумага транспортируется в соответствующий лоток.
5. Операция
• Направляющая переключения пути бумаги надлежащим образом переключает путь транспорта бумаги, чтобы гарантировать, что бумага правильно транспортируется в верхний или нижний лоток по мере необходимости.
• Выходной лоток определяется согласно настройке, сделанной в Настройке выходного лотка в Настройке администратора и опциях отделки, типе бумаги и размере бумаги, выбранных для параметров задания копирования.
5. Операция
• Привод от мотора изменения маршрута перемещает направляющую переключения пути бумаги вверх или вниз для выбора выходного лотка для бумаги.
• Датчик домашней позиции изменения маршрута определяет положение направляющей переключения пути бумаги.
5. Операция
• Мотор изменения маршрута энергизируется для перемещения направляющей переключения пути бумаги в положение для подачи бумаги в нижний лоток при включении копира или выходе из режима ожидания, либо при сбросе неисправности.
Выход бумаги в верхний лоток • Датчик домашней позиции изменения маршрута используется для определения положения, в котором направляющая переключения пути бумаги остановлена, чтобы движение направляющей переключения можно было контролировать по мере необходимости.
• Управление подачей бумаги в верхний лоток - направляющая переключения пути бумаги перемещена, выход двух листов бумаги Датчик домашней позиции изменения маршрута Положение остановки направляющей переключения пути бумаги Детали управления Не заблокирован Бумага подается в верхний лоток Неприменимо Заблокирован Бумага подается в нижний лоток Мотор изменения маршрута энергизируется для перемещения направляющей переключения пути бумаги в положение, в котором бумага подается в верхний лоток.
5. Операция
Выход бумаги в нижний лоток • Датчик домашней позиции изменения маршрута используется для определения положения, в котором направляющая переключения пути бумаги остановлена, чтобы движение направляющей переключения можно было контролировать по мере необходимости.
• Управление подачей бумаги в нижний лоток - направляющая переключения пути бумаги не перемещена, выход двух листов бумаги Датчик домашней позиции изменения маршрута Положение остановки направляющей переключения пути бумаги Детали управления Не заблокирован Бумага подается в верхний лоток Мотор изменения маршрута энергизируется для перемещения направляющей переключения пути бумаги в положение, в котором бумага подается в нижний лоток.
5. Операция
Механизм определения переполнения лотка • Каждый лоток оснащен платой определения переполнения лотка, которая определяет условие переполнения лотка.
• Плата определения переполнения лотка состоит из светодиода (LED) и фотоприемника, которые спарены для каждого лотка. Система определяет, что лоток в состоянии переполнения, когда бумага блокирует свет светодиода.
• При обнаружении условия переполнения копир подает печатаемую бумагу и затем останавливается с соответствующим сообщением, отображаемым на панели управления.
• Стопка 150 листов простой бумаги (нижний лоток) определяется как условие переполнения, исключая волнистую бумагу.
5. Операция
• Секция смещения смещается вперед во время выхода бумаги, чтобы можно было смещать задания печати друг относительно друга.
• Секция смещения перемещается приводом, подаваемым мотором смещения.
• Операция смещения выполняется, когда пользователь использует функцию сортировки.
5. Операция
• Мотор смещения энергизируется для скольжения секции смещения в направлении вперед в заданный момент времени во время выхода бумаги в нижний лоток после прохождения задней кромки бумаги мимо выходного ролика копира.
• Положение секции смещения контролируется, как указано ниже.
• После выхода текущего листа бумаги в положение смещения секция смещения возвращается в домашнее положение перед тем, как следующий лист бумаги достигнет выходного ролика нижнего лотка.
5. Операция
5. Операция
