После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. Технические характеристики продукта
*: Бумага большого размера доступна только для режима без сортировки.
Многофункциональный брошюровщик со встроенным скобозажимом Установка Встроен в копировальный аппарат Выравнивание документа По центру Расходные материалы Скобы Режимы Сортировка, группировка, смещенная сортировка, смещенная группировка, стабильная сортировка и перфорация (при установке PK-510) Тип Размер Вес Макс. емкость Обычная бумага Переработанная бумага A6S, A5S/A5, B5S/B5, B6S, A4S/A4, B4, A3, A3Wide 5 1/2 x 8 1/2S/5 1/2 x 8 1/2, 8 1/2 x 11S/8 1/2 x 11, 8 1/2 x 14, 11 x 17, 12 1/4 x 18 Макс.
1. Технические характеристики продукта
*: количество скрепляемых листов ограничено для изображений высокой плотности.
*: пробитые отверстия отличаются из-за разницы площади.
1. Технические характеристики продукта
• Соответствует рабочей среде основного блока.
1. Технические характеристики продукта
• Соответствует рабочей среде основного блока.
1. Технические характеристики продукта
Закреплен на брошюровщике Режим Сортировка, группировка и стабильная сортировка Сортировка, группировка, смещенная сортировка, смещенная группировка и стабильная сортировка Количество лотков 1 лоток Выравнивание документа По центру Режим Размер Тип Емкость Сортировка/группировка A6S, A5S/A5, B5S/B5, B6S, A4S/A4, B4, A3, A3Wide 5 1/2 x 8 1/2S/5 1/2 x 8 1/2, 8 1/2 x 11S/8 1/2 x 11, 8 1/2 x 14, 11 x 17 Макс.
64–90 г/м², 17–24 фунта 200 листов (до высоты 24 мм) Переработанная бумага Специальная Государственные открытки 20 листов Конверт Прозрачные пленки OHP Прозрачная бумага Этикетка Бумага с печатным текстом Плотная бумага 1 91–120 г/м², 24,25–32 фунта Плотная бумага 1+ 121–157 г/м², 32,25–41,75 фунта Плотная бумага 2 158–209 г/м², 42–55,5 фунта Плотная бумага 3 210–256 г/м², 55,75–68 фунтов Плотная бумага 4 257–300 г/м², 68,25–79,75 фунтов Смещенная сортировка/смещенная группировка A5, B5S/B5, A4S/A4, B4, A3 8 1/2 x 11S/8 1/2 x 11, 8 1/2 x 14, 11 x 17 Макс.
1. Технические характеристики продукта
• Соответствует рабочей среде основного блока.
2. Путь подачи бумаги
2. Путь подачи бумаги
3. Конструкция
4. Привод
5. Операции
• Секция транспортировки подразделяется на входную секцию транспортировки, промежуточную секцию транспортировки, секцию накопления и выходную секцию транспортировки. Она управляет транспортировкой бумаги, поступающей от основного блока, остановкой бумаги в позициях перфорации и вминания, и подачей бумаги в выходную секцию.
5. Операции
• Бумага, поступающая от основного блока, транспортируется в промежуточную секцию транспортировки.
• Входной двигатель обеспечивает привод для транспортировки бумаги.
• При включении входного двигателя приводной ролик входной транспортировки начинает вращаться.
• При включении муфты выравнивания по перекосу ролик регистрации приводится во вращение.
• Входной датчик обнаруживает бумагу в секции транспортировки.
• Бумага, транспортируемая из входной секции транспортировки, останавливается в позиции перфорации и вминания. Бумага также транспортируется в секцию накопления.
• Привод для промежуточной секции транспортировки обеспечивается двигателем транспортировки/1.
Управление приводом приводного ролика 1.
• Входной датчик обнаруживает бумагу в промежуточной секции транспортировки.
5. Операции
• Бумага, транспортируемая из промежуточной секции транспортировки, транспортируется в секцию накопления.
• Привод для секции накопления обеспечивается двигателем транспортировки/2. Управление приводом приводного ролика 2 и ролика накопления.
• Входной датчик и датчик транспортировки обнаруживают бумагу в секции накопления.
• Бумага, транспортируемая из секции накопления, транспортируется на каждый из выходных лотков.
• Выходной двигатель обеспечивает привод для выходного ролика, лопасти накопления и выходной лопасти.
5. Операции
• Механизм лифта приводится в действие для выбора конкретного выходного порта, обеспечивая подачу бумаги на конкретный выходной лоток.
• Лоток лифта перемещается вверх или вниз двигателем лифта, вращающимся вперед или назад, для привода передних и задних ремней.
• Датчик нижнего предела лифта обнаруживает лоток лифта в положении нижнего предела.
• Переключатель лифта установлен для предотвращения перегрузки лотка лифта как в верхней, так и в нижней части.
• Заслонка установлена для предотвращения зажатия руки у выхода при движении лотка вверх и вниз.
• Переключатель обнаружения заслонки установлен для предотвращения зажатия руки при открытии или закрытии заслонки.
5. Операции
• Лоток перемещается вверх или вниз в зависимости от количества бумаги, поданной на него.
• Если датчик обнаружения верхней поверхности лифта срабатывает при подаче листа бумаги на лоток, лоток лифта временно опускается до тех пор, пока датчик обнаружения верхней поверхности лифта не сработает, а затем лоток поднимается на уровень, при котором датчик обнаружения верхней поверхности лифта.
• Датчик обнаружения верхней поверхности лифта срабатывает вновь. Это выполняется каждый раз при подаче листа бумаги на лоток для поддержания одной и той же высоты датчика обнаружения верхней поверхности лифта бумаги на лотке.
5. Операции
• Обнаружение положения лотка управляется в соответствии с количеством срабатываний датчика домашней позиции лифта после активации датчика нижнего предела лифта.
Во время последовательности начальной операции лоток лифта подвергается движению вниз до срабатывания датчика нижнего предела лифта.
После срабатывания датчика нижнего предела лифта лоток лифта подвергается движению вверх.
Когда датчик домашней позиции подъемного лотка активируется в первый раз после начала движения подъема подъемного лотка, определяется, что подъемный лоток находится в порте выхода для 1-го выходного лотка.

5. Операции
Когда датчик домашней позиции подъемного лотка активируется во второй раз после начала движения подъема подъемного лотка, определяется, что подъемный лоток находится в порте выхода для 2-го выходного лотка.
Привод останавливается, когда датчик обнаружения верхней части подъемного лотка активируется при активированной позиции датчика домашней позиции целевого лотка.
* Если установлен дополнительный лоток OT-601, дополнительный лоток находится в порте выхода, когда датчик позиции активируется дважды, а 2-й лоток находится в порте выхода, когда датчик домашней позиции активируется три раза.
• Когда датчик домашней позиции подъемного лотка переходит из активированного в деактивированное состояние при активированном датчике обнаружения верхней части подъемного лотка, обнаруживается состояние переполнения бумаги и соответствующее сообщение появляется на панели управления.
• Затвор закрывается, чтобы закрыть выход, пока подъемный лоток движется.
• Двигатель подъемного лотка обеспечивает привод подъемного лотка.
• Двигатель затвора открывает или закрывает порт выхода.
5. Операции
• Затвор на выходе открыт, открытие для выхода раскрыто. Когда лоток движется, затвор закрывается, чтобы предотвратить защемление руки на выходе.
• Затвор открывается или закрывается двигателем затвора, который поворачивает систему передач для подъема или опускания затвора.
• Датчик домашней позиции затвора обнаруживает положение шестерни, определяя тем самым положение затвора.
• Выключатель обнаружения затвора установлен, чтобы предотвратить защемление руки при открытии и закрытии затвора. Нажатие выключателя обнаружения затвора остановит операцию открытия или закрытия затвора, а также движение лотка вверх или вниз.
5. Операции
• Листы бумаги правильно выравниваются и скрепляются скобами вместе в секции транспортировки перед подачей на соответствующий выходной лоток.
• В режиме сортировки, группового копирования, скрепления скобами или центрального сгиба/центрального скрепления скобами каждый набор копий хранится в накопительном лотке с отделенными верхним и нижним выходными роликами.
• Датчик обнаружения бумаги в накопительном лотке обнаруживает бумагу в накопительном лотке.
• Лопасть накопителя и ремень выравнивания приводятся в действие при вращении выходного двигателя в обратном направлении.
Бумага, выданная из основного блока, удерживается вниз рычагом сброса и подается в накопительный лоток ступенчатым роликом.
Бумага, поданная в накопительный лоток, прижимается к упору лопастью и ремнем выравнивания так, чтобы она была правильно выровнена в направлении вспомогательного сканирования.
5. Операции
• Пластины выравнивания перемещаются и лопасть поворачивается, чтобы выровнять бумагу в позиции скрепления скобами.
• Бумага в накопительном лотке выравнивается в направлении основного сканирования двумя моторами выравнивания и пластинами выравнивания.
• Пластины выравнивания перемещаются вперед или назад в соответствии с размером бумаги.
• Датчик домашней позиции выравнивания управляет положением каждой пластины выравнивания.
• В нормальном режиме печати со скреплением бумага подается в лоток в центральное положение.
• Если скрепление скобами не задействовано в режиме сортировки или группового копирования, пластина выравнивания смещается на 15 мм вперед или назад от центра. Это складирует наборы копий/стопки в виде пилы, каждый смещен примерно на 30 мм относительно других.
• Это смещение не выполняется, когда наборы/стопки подаются в почтовые ящики или в узел седловины.
5. Операции
• На выходном ролике предусмотрена лопасть удержания бумаги, предотвращающая разброс набора копий/стопки на выходном лотке новым набором копий/стопкой, подаваемым на выход (кроме режима скрепления скобами).
• Последующий набор копий/стопка подается с ранее находящимися на лотке наборами копий/стопками, удерживаемыми лопастью удержания бумаги.
• Датчик домашней позиции выходной лопасти, пружинная муфта и соленоид выходной лопасти управляют втянутым положением и положением удержания бумаги лопасти удержания бумаги.

5. Операции
• Двигатель выходного ролика перемещает верхний выходной ролик от нижнего выходного ролика или прижимает верхний выходной ролик к нижнему выходному ролику.
• Когда один набор копий/стопка хранится в накопительном лотке, верхний выходной ролик перемещается вниз, чтобы прижаться к нижнему выходному ролику, и оба ролика подают набор копий/стопку на выходной лоток. Датчик домашней позиции выходного ролика обнаруживает положение верхнего выходного ролика, поднято оно или опущено.

5. Операции
• Скрепление скобами выполняется узлом скрепления скобами.
• Когда двигатель скрепления скобами вращается, рычаг зажима опускается. Скобонабиватель затем поднимается, чтобы вогнать скобу в бумагу.
• Доступны пять различных типов скрепления: параллельное переднее однооточечное, параллельное заднее однооточечное, косое переднее однооточечное, косое заднее однооточечное и параллельное двухоточечное.
5. Операции
• Узел скрепления скобами перемещается двигателем перемещения узла скрепления скобами.
• Двигатель перемещения узла скрепления скобами приводит ремень так, чтобы узел скрепления скобами перемещался в соответствующую позицию скрепления скобами.
• Стоп-позиция скрепления скобами управляется временем, в течение которого двигатель перемещения узла скрепления скобами остается под напряжением, отсчитываемым с момента активирования датчика домашней позиции скобы.
• Узел скобонабивателя переместится в позицию сохранения скобонабивателя в режиме седловины.
• (Узел скобонабивателя должен находиться в положении сохранения, поскольку движущаяся часть секции удержания переходит с горизонтального положения на угол 20 градусов в режиме седловины.) • Позиция сохранения скобонабивателя обнаруживается датчиком позиции сохранения скобонабивателя.
• Один скрепляющий узел перемещается для выполнения двухоточечного скрепления.
5. Операции
• Датчик обнаружения пустоты скобы 1, 2 обнаруживают, осталась ли еще листовая скоба.
• Когда количество скоб, оставшихся в кассете со скобами, становится примерно 20, возникает состояние пустоты листовой скобы, вызывая появление соответствующего сообщения пустоты на панели управления.
• Когда обнаружено состояние пустоты, соответствующее указание пустоты выводится на панель управления. Одновременно узел скрепления скобами перемещается вперед.
• Когда загружается новая кассета со скобами, двигатель скрепления скобами находится под напряжением до тех пор, пока датчик самозаполнения не обнаружит скобу, что приводит к подаче скобы на позицию скрепления скобами.

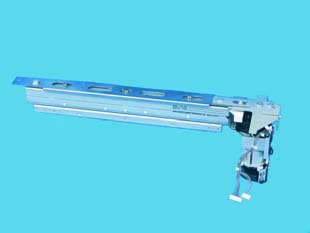

6. Набор для пробивки (PK-510)
• Для операций пробивки и центрального сгиба в регистрационном ролике образуется петля бумаги для коррекции перекоса.
• Датчик входа определяет передний край бумаги, и регистрационный ролик образует петлю в бумаге.
• Муфта регистрации перекоса затем включается через заданный период времени после активации датчика входа передним краем бумаги, что приводит к началу вращения регистрационного ролика.

6. Набор для пробивки (PK-510)
• Датчик входа определит задний край бумаги и прекратит подачу бумаги в указанное время. Пробойник переместится вниз, чтобы создать отверстие пробивки на задней кромке бумаги. (Отверстие пробивки создается лист за листом.) • Приводной кулачок будет вращаться двигателем пробивки внутри блока пробивки для перемещения скользящего кулачка вперед и назад. Скользящий кулачок переместит пробойник вниз для создания отверстий пробивки.
• Статус пробивки определяется с помощью датчика кулачка пробивки, датчика домашней позиции пробивки и датчика импульса двигателя пробивки.
6. Набор для пробивки (PK-510)
• Обрезки от операции пробивки хранятся в ящике для отходов пробивки.
• Ящик для отходов пробивки оснащен датчиком заполнения ящика пробивки. При обнаружении отходов пробивки на панели управления выводится соответствующее сообщение.
• Датчик заполнения ящика пробивки представляет собой рефлекторный датчик, который определяет высоту накопленных отходов пробивки.
• Датчик заполнения ящика пробивки также определяет, установлен ли ящик для пыли пробивки.
• Сообщение "Ящик пыли пробивки полон" выводится на панель управления, когда ящик для отходов пробивки не установлен.
7. Лоток выхода (OT-602)

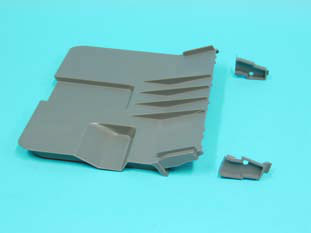

• Установка дополнительного лотка выхода (OT-602) обеспечивает всего три выходных лотка.
• Лоток выхода крепится в разных позициях в зависимости от того, установлены ли опции MT-502/SD-505 или нет.
• Емкость каждого лотка зависит от конкретной позиции его установки.
• При установке короткозамыкающего разъема, поставляемого с лотком выхода, машина определяет, что лоток выхода установлен.
