Konica Minolta bizhub C650 — Fs-517/518/608

← Konica Minolta bizhub C650 — все главы инструкции

После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.

Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.

При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.

• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.

Число внутри обозначает количество произведенных изменений.

• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.

Число внутри обозначает количество произведенных изменений.

Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.

• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:

Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.

• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:

Отметки переработки для Ver. 2.0 остаются без изменений.

Выпуск первого издания Дата Сервис-мануал Ver.

1. Технические характеристики продукта

*1: Вместимость скрепления для следующих типов бумаги составляет 30 листов.

1. Технические характеристики продукта

*2: Вместимость скрепления для цветной и эмалированной бумаги составляет 30 листов (рекомендуемая бумага).

*3: Вместимость скрепления для цветной и эмалированной бумаги составляет 35 листов (рекомендуемая бумага).

*4: Толщина скрепления составляет 10 мм или менее, толщина стопки с учетом волны составляет 25 мм или менее.

*5: Вместимость скрепления для бумаги формата A3 или 11x17 составляет максимум 50 листов.

1. Технические характеристики продукта

*: Размер при выдвинутом лотке выхода бумаги G. Среда эксплуатации • Соответствует среде эксплуатации основного блока.

2. Путь подачи бумаги

*: Иллюстрации для обминающего устройства и скрепляющего устройства предназначены для FS-608.

2. Путь подачи бумаги

3. Конструкция

• FS-517/FS-518 и FS-608 имеют одинаковую конструкцию для секции горизонтального переноса, секции переноса и отделения готовой продукции 1 (лоток1). Они имеют различное расположение секции укладки и скрепляющего устройства.

4. Секция горизонтального переноса

• Секция горизонтального переноса доступна в двух различных типах: один с установленным вентилятором (*1) и другой без установленного вентилятора. Конкретный тип зависит от времени производства секции горизонтального переноса.

• Конкретный тип секции горизонтального переноса определяется наличием вентиляционных отверстий в крышке горизонтального переноса.

• C650 использует только тип с установленным вентилятором.

• C550 и C451 могут использовать оба типа: с установленным и без установленного вентилятора.

крышка горизонтального переноса Вентиляционные отверстия отсутствуют.

4. Секция горизонтального переноса

• Секция горизонтального переноса передает бумагу, поступающую из машины, в отделение готовой продукции.

• Двигатель переноса обеспечивает привод роликов переноса.

• На стороне отделения готовой продукции привод от двигателя переноса отделения передает бумагу в отделение готовой продукции.

4. Секция горизонтального переноса

• Вентилятор охлаждает бумагу, выходящую из основного блока.

• Вентилятор вращается только если секция горизонтальной передачи установлена в C650.

• Вентилятор не вращается даже если тип с вентилятором используется с C550 или C451.

• Чтобы избежать прилипания тонера при использовании финишера, наружный воздух подается на бумагу для её охлаждения.

• Внутренняя температура основного блока составляет 18 °C или более во время выхода бумаги.

• Продолжает вращаться в течение 30 сек. после остановки цикла печати.

5. Секция передачи

Контроль регистрации перфорации (доступно только при установке PK) • Входной ролик временно останавливается на предопределенный период времени после того, как датчик бумаги горизонтальной секции передачи обнаружит передний край бумаги.

В результате бумага ударяется о входной ролик, образуя петлю [3] в бумаге. Перекос бумаги при этом корректируется. По истечении предопределенного периода времени входной ролик начинает вращаться снова для передачи бумаги до позиции перфорации.

• Эта операция не выполняется при использовании широкой бумаги (220 мм или более в направлении передачи) или в режиме без перфорации.

• Передача FS осуществляется двигателем 24V DC, управляемым платой управления FNS.

• Управление приводом передачи FS запускается при передаче сигнала запуска из основного блока.

• Однако сообщение об ошибке передается на плату управления принтером основного блока и управление не запускается если переключатель двери отключен.

• Двигатель передачи FNS вращается на высокой скорости при нажатии кнопки запуска.

• В режиме когда бумага выходит из основного блока на низкой скорости, двигатель передачи FNS вращается на низкой скорости когда датчик выхода основного блока включается. Затем вращается на высокой скорости по истечении установленного периода времени с момента включения датчика входа FNS.

• При выводе на финишный лоток1 двигатель передачи FNS вращается на средней скорости в синхронизации со скоростью выхода бумаги FS по истечении установленного периода времени с момента обнаружения датчиком входа FNS заднего края бумаги. Затем по истечении установленного периода времени двигатель передачи FNS возвращается к вращению на высокой скорости и ожидает следующую бумагу.

5. Секция передачи

• Затвор переключается между маршрутом передачи бумаги на финишный лоток1, маршрутом на финишный лоток2 и маршрутом на укладчик.

• Двигатель затвора [1] приводит в действие кулачок затвора [2], затем два кулачка /UP [3] и /Lw [4] кулачка затвора приводят в действие два затвора /UP [5] и /Lw [6] соответственно.

• Датчик исходного положения затвора [7] обнаруживает исходное положение.

• Плата управления FNS управляет затвором.

• Затвор включается при передаче сигнала операции FS из основного блока, затем останавливается либо на финишном лотке2 (исходное положение) [1], укладчике [2], либо на финишном лотке1 [3]. Не движется при выводе на финишный лоток2 потому что финишный лоток2 является исходным положением.

• По завершении печати датчик исходного положения затвора обнаруживает исходное положение и останавливает затвор.

5. Секция передачи

• Обходной затвор расположен в маршруте подачи бумаги в секцию укладчика.

• Обходной затвор — это затвор для передачи последующей бумаги во время операции сшивания для устранения потерь времени и повышения производительности.

• Соленоид обходного затвора [2] приводит в действие обходной затвор [1].

• Для бумаги малого размера (A4, B5 и 81/2 x 11) работает только для 1-й страницы 2-го и последующих копий для передачи бумаги на обходной маршрут [3].

• 2-я страница 2-го и последующих копий передается на регулярный маршрут [4] и перекрывается под 1-й страницей, затем передается в секцию укладчика.

5. Секция передачи

• Обходной затвор работает только для бумаги малого размера (A4, B5 и 81/2 x 11) в режиме сшивания.

• Плата управления FNS управляет соленоидом обходного затвора.

• При сшивании двух листов бумаги для трех копий соленоид обходного затвора работает следующим образом.

Для 1-й копии • Когда передается бумага для 1-й копии [1], соленоид обходного затвора не работает.

Для 2-й копии • Соленоид обходного затвора включается и направляет 1-й лист 2-й копии на обход по истечении установленного периода времени с момента начала операции сшивания для 1-й копии [4].

• Соленоид обходного затвора отключается по истечении установленного периода времени с момента обнаружения датчиком входа FNS заднего края бумаги [6].

Для 3-й и последующих копий • Обходной затвор включается и направляет 1-й лист 3-й копии на обход по истечении установленного периода времени с момента обнаружения датчиком входа FNS заднего края последней бумаги 2-й копии [7].

• Соленоид обходного затвора отключается по истечении установленного периода времени с момента обнаружения датчиком входа FNS заднего края бумаги [8].

5. Секция передачи

• Двигатель передачи FNS приводит в действие сдвигающий ролик. Сдвигающий ролик движется назад сам, смещая бумагу при передаче бумаги в основной лоток.

• При передаче бумаги на финишный лоток1 [1] кривошипный механизм [3] смещает подвижную секцию сдвига [5] включая сдвигающий ролик [4] приблизительно на 30 мм назад [6] для смещения и выхода бумаги когда вращается двигатель сдвигающего ролика [2].

• Датчик исходного положения сдвигающего ролика [7] обнаруживает положение сдвига.

5. Секция передачи

• В режиме сортировки/группировки двигатель сдвигающего ролика включается [2] и смещает подвижную секцию сдвига по истечении установленного периода времени с момента обнаружения датчиком входа FNS заднего края бумаги [1].

• Двигатель передачи FNS приводит в действие сдвигающий ролик. Он смещает бумагу во время её передачи.

• Двигатель сдвига ролика останавливается, когда ролик сдвига завершает операцию сдвига и датчик дома ролика сдвига включается [3].

• Затем двигатель сдвига ролика включается [4] снова по истечении заданного времени после остановки. Он останавливается, когда датчик дома ролика сдвига выключается [5]. Эта операция возвращает подвижный участок сдвига в исходное положение, затем он ожидает следующую подачу бумаги.

• Эти операции повторяются для каждого листа бумаги для смещения его.

5. Секция передачи

• Двигатель ролика выхода бумаги, управляемый платой управления FNS, приводит в движение ролик выхода бумаги финишного лотка1 и ремень выхода бумаги.

• Двигатель ролика выхода бумаги вращается на высокой скорости, когда датчик входа FNS обнаруживает передний край бумаги [1]. Двигатель ролика выхода бумаги вращается на низкой скорости [2] и выводит бумагу по истечении заданного времени после обнаружения датчиком входа FNS заднего края бумаги.

• Для подачи следующей бумаги двигатель ролика выхода бумаги вращается на высокой скорости снова по истечении заданного времени после обнаружения датчиком выхода бумаги основного лотка заднего края бумаги [3].

• Двигатель ролика выхода бумаги останавливается по истечении заданного времени после обнаружения датчиком выхода бумаги лотка1 последней бумаги.

5. Секция передачи

B. Режим скрепления скобой (когда длина бумаги B5S или больше в направлении подачи бумаги) • При передаче сигнала FNS [1] от основного блока двигатель ролика выхода бумаги вращается, чтобы привести в движение ремень выхода бумаги в секции накопителя.

• Двигатель ролика выхода бумаги останавливается и рычаг выхода бумаги перемещается в исходное положение для режима скрепления скобой, когда датчик дома ремня выхода бумаги включается [3].

• Отверстие выхода бумаги открыто, если длина бумаги больше B5S в направлении подачи бумаги. Двигатель выхода бумаги закрывает отверстие выхода бумаги при завершении операции скрепления скобой.

• Двигатель ролика выхода бумаги вращается, чтобы привести в движение рычаг выхода бумаги, когда датчик дома выхода бумаги обнаруживает закрытие отверстия [6]. Рычаг выхода бумаги поднимает бумагу к ролику выхода бумаги, затем ролик выхода бумаги выводит бумагу в финишный лоток1.

• Двигатель ролика выхода бумаги останавливается, когда датчик дома ремня выхода бумаги включается [7].

5. Секция передачи

• Ролик выхода бумаги обычно отпускает прижим, кроме случаев вывода бумаги, поскольку его вращение медленнее, чем у ролика передачи. Однако подвижный участок прижима перемещается для прижима бумаги, когда бумага достигает отверстия выхода бумаги.

• Когда бумага достигает отверстия выхода бумаги, соленоид отверстия выхода бумаги [1] перемещает подвижный участок прижима [2] для прижима бумаги путём давления ролика прижима [4] на ролик выхода бумаги финишного лотка1 [3] и вывода бумаги в направлении финишного лотка1 [5].

• Датчик выхода бумаги лотка1 [6] обнаруживает выход бумаги.

• Соленоид отверстия выхода бумаги включается по истечении заданного времени после обнаружения датчиком входа FNS заднего края бумаги.

• Соленоид отверстия выхода бумаги включается для прижима бумаги по истечении заданного времени после завершения операции скрепления скобой.

C. Момент отключения соленоида отверстия выхода бумаги • Во всех режимах соленоид отверстия выхода бумаги отключается по истечении заданного времени после обнаружения датчиком выхода бумаги финишного лотка1 бумаги.

5. Секция передачи

• В режиме скрепления скобой (когда длина бумаги B5S или больше в направлении подачи бумаги) и в режиме складывания/скрепления седлом/трёхстороннего складывания отверстие выхода бумаги открыто с начала операции печати до конца операции скрепления скобой, поскольку бумага выступает.

• Узел отверстия выхода бумаги [3] открывается/закрывается рычажным механизмом [2] при вращении двигателя выхода бумаги [1]. Датчик дома выхода бумаги [4] и датчик дома выхода бумаги 100шт [5] обнаруживают открытие/закрытие отверстия выхода бумаги.

Режим скрепления скобой (когда длина бумаги B5S или больше в направлении подачи бумаги) • При передаче сигнала FNS [1] от основного блока двигатель выхода бумаги вращается [2] для открытия отверстия выхода бумаги.

• При завершении операции скрепления скобой двигатель выхода бумаги включается [3] снова для закрытия отверстия выхода бумаги. Он останавливается, когда датчик дома выхода бумаги обнаруживает закрытое отверстие выхода бумаги.

• Эти операции повторяются для каждого скреплённого пакета.

5. Секция передачи

• При передаче сигнала пуска [1] от основного блока двигатель выхода бумаги вращается [2] для открытия отверстия выхода бумаги.

• Двигатель выхода бумаги включается [3] снова для закрытия отверстия выхода бумаги по истечении заданного времени после обнаружения датчиком выхода складываемой бумаги или датчиком заполнения складывания заднего края последней страницы. Он останавливается, когда датчик дома выхода бумаги обнаруживает закрытое отверстие выхода бумаги [4].

5. Секция передачи

Режим скрепления скобой (когда 51 или более листов бумаги скрепляются скобой с размером в направлении подсканирования меньше B5S) • Когда датчик входа накопителя обнаруживает [1] передний край 51-го листа бумаги во время накопления бумаги, двигатель выхода бумаги включается для открытия отверстия выхода бумаги. В результате, когда датчик дома выхода бумаги выключается [2], M8 отключается.

• При завершении выравнивания (закрытия) последней скрепляемой бумаги [7] начинается операция скрепления скобой. Одновременно M8 также включается для закрытия отверстия выхода бумаги. В результате, когда датчик дома выхода бумаги 100шт включается, M8 отключается.

• После выхода бумаги отверстие выхода бумаги возвращается в исходное положение, которое поддерживается до завершения операции укладки 50-го листа бумаги для следующего скрепления скобой.

5. Секция передачи

Режим скрепления скобой (когда размер в направлении подсканирования B5S или больше) • Сигнал операции FS [1] от основного блока позволяет двигателю выхода бумаги вращаться [2] для открытия отверстия выхода бумаги.

• По завершении операции скрепления скобой двигатель выхода бумаги включается [3] снова для запуска операции закрытия отверстия выхода бумаги, и он выключается, когда датчик дома выхода бумаги обнаруживает [4] положение закрытия.

• Эта операция повторяется для каждого пакета бумаги, подлежащей скреплению скобой.

5. Секция передачи

• Двигатель выхода дополнительного лотка, управляемый платой управления FNS, приводит в движение ролик выхода бумаги финишного лотка2.

• Двигатель выхода дополнительного лотка вращается на высокой скорости, когда датчик выхода бумаги лотка2 обнаруживает передний край бумаги.

• Двигатель выхода дополнительного лотка вращается на низкой скорости по истечении заданного времени после обнаружения датчиком входа FNS заднего края бумаги.

• Двигатель выхода дополнительного лотка останавливается по истечении заданного времени после обнаружения датчиком выхода бумаги лотка2 заднего края бумаги.

• Когда выведённая бумага на дополнительном лотке достигает заданной толщины, датчик заполнения лотка2 включается и информация о заполнении дополнительного лотка отправляется в основной блок. Затем основной блок выводит сообщение на панель дисплея.

6. Секция финишного лотка1

• Червячная шестерня, установленная на валу двигателя подъёма лотка1 [6], наматывает лифтовой трос.

• Она поднимает или опускает финишный лоток1 [9] в зависимости от направления намотки.

• При вращении шкива подъёма (Lw) по часовой и против часовой стрелки при виде спереди финишный лоток1 поднимается и опускается соответственно.

• Датчик верхнего предела лотка1 [2] и датчик верхнего предела выхода бумаги степлера [1] поддерживают заданное расстояние между верхней поверхностью бумаги, выходящей на финишный лоток1 (верхней поверхностью финишного лотка1 при отсутствии выходящей бумаги), и отверстием выхода бумаги для исключения смещения выходящей бумаги.

• Во время непрерывной печати FS подсчитывает количество выходящей бумаги и прерывает печать при достижении максимальной емкости.

• При выброске выходящей бумаги во время печати лоток поднимается и датчик сброса счетчика [3] включается и сбрасывает счетчик. Это позволяет выходить бумаге без ограничений.

• Датчик нижнего предела лотка1 [4] обнаруживает нижний предел лотка.

• Во время прерывистой печати датчик нижнего предела лотка1 контролирует емкость выхода бумаги, так как счетчик не интегрирует общее количество выходящей бумаги.

6. Секция финишного лотка1

• Двигатель подъема лотка1 поднимает и опускает финишный лоток1 путем вращения вперед и в обратном направлении соответственно.

• Плата управления FNS управляет двигателем подъема лотка1.

• Передав сигнал FNS от основного узла, двигатель подъема лотка1 поднимает лоток до включения датчика верхнего предела лотка1.

• Двигатель подъема лотка1 опускает лоток при прохождении бумаги датчиком выхода бумаги лотка1.

• Двигатель подъема лотка1 поднимает лоток снова через заданное время после выключения датчика верхнего предела лотка1 и останавливается при включении датчика верхнего предела лотка1.

• Эти операции повторяются для каждого листа бумаги.

• Передав сигнал FNS от основного узла, двигатель подъема лотка1 поднимает лоток до включения датчика верхнего предела выхода бумаги степлера.

• Двигатель подъема лотка1 опускает основной лоток через заданное время после включения двигателя ролика выхода бумаги.

• Через заданное время двигатель подъема лотка1 вращается в обратном направлении для подъема финишного лотка1 и останавливается при выключении датчика верхнего предела выхода бумаги степлера.

7. Секция укладчика (FS-517/518)

• Двигатель выравнивания /Up вращается вперед/в обратном направлении для открытия/закрытия пластины выравнивания /Up для выполнения выравнивания бумаги, перемещаемой в укладчик, в направлении основного сканирования.

• Двигатель выравнивания /Up вращается для открытия/закрытия пластины выравнивания /Up через ремень выравнивания /Up.

• Датчик домашней позиции выравнивания /Up обнаруживает домашнюю позицию пластины выравнивания /Up.

7. Секция укладчика (FS-517/518)

• Передав сигнал FNS от основного узла, двигатель выравнивания /Up вращается для закрытия пластины выравнивания и останавливает пластину выравнивания в положении ожидания, которое немного шире ширины бумаги.

• Двигатель выравнивания /Up выполняет операцию выравнивания путем вращения вперед и в обратном направлении для перемещения пластины выравнивания вперед и назад через заданное время после обнаружения датчиком входа укладчика задней кромки бумаги.

• Операция выравнивания выполняется для каждого листа бумаги.

• Пять закрепленных упоров определяют положение, где останавливается бумага, перемещаемая в укладчик.

• При степлении в углу три упора, исключая два внешних упора, закрепленных на узле степлера, определяют положение, так как степлер движется вперед и назад.

7. Секция укладчика (FS-517/518)

• Двигатель входа укладчика приводит в движение ролик входа укладчика, качающийся ремень /Up и качающийся ремень /Lw для перемещения бумаги в укладчик, выравнивания задней кромки бумаги и регулировки времени ожидания степлирования.

• Уменьшение размеров устройства достигается благодаря применению метода укладки, угол наклона которого составляет приблизительно 70°.

• Для ролика входа укладчика [5] используется гофрированный ролик для облегчения выхода бумаги в укладчик.

• После падения бумаги в укладчик качающиеся ремни /Up [7], качающиеся ремни /Lw [6] и направляющая бумаги (только FS-518) выравнивают бумагу по задней кромке.

Для облегчения выравнивания скрученной бумаги по задней кромке в зависимости от количества уложенных листов и размера бумаги соленоид помощи бумаги [3] прижимает бумагу, в то время как двигатель помощи бумаги [1] приводит в движение ролик помощи бумаги [2].

7. Секция укладчика (FS-517/518)

Режим степлирования (размер бумаги не A4, B5 или 81/2 x 11, без операции обхода) • Передав сигнал FNS от основного узла [1], двигатель входа укладчика включается и вращается на высокой скорости.

• Двигатель входа укладчика вращается на низкой скорости для передачи бумаги на низкой скорости [3] при обнаружении датчиком входа укладчика задней кромки бумаги.

• Когда приводится в движение ролик помощи бумаги, двигатель помощи бумаги и соленоид помощи бумаги работают для облегчения операции укладки.

• Двигатель входа укладчика вращается на высокой скорости и ждет последующей бумаги через заданное время после вращения на низкой скорости.

• После прохождения последнего листа копии двигатель входа укладчика останавливается при начале операции степлирования.

• Двигатель входа укладчика включается и вращается на высокой скорости для ожидания последующей бумаги при завершении двигателем выхода бумаги операции закрытия.

7. Секция укладчика (FS-517/518)

Режим степлирования (размер бумаги A4, B5 или 81/2 x 11, с операцией обхода) • Первая копия передается при той же операции для бумаги, размер которой отличается от A4, B5 или 81/2 x 11.

• При передаче 1-го и 2-го листа 2-й и последующих копий двигатель входа укладчика останавливается через заданное время после обнаружения датчиком входа укладчика задней кромки последнего листа 1-й копии [3].

• Чтобы предотвратить передачу бумаги 2-й копии в укладчик до завершения операции степлирования для 1-й копии, 1-й лист для 2-й копии ждет в пути обхода.

• Двигатель входа укладчика включается и вращается на высокой скорости через заданное время после обнаружения датчиком входа FNS задней кромки 2-го листа.

• Затем 1-й и 2-й листы перекрываются и передаются в укладчик.

• При передаче 3-го и последующих листов 2-й и последующих копий бумага передается в укладчик при той же операции для листов 1-й копии.

7. Секция укладчика (FS-517/518)

• Электродвигатель выхода бумаги (управляется платой управления FNS) приводит ремень выхода бумаги укладчика через муфту (coupling gear).

• Рычаг выхода бумаги [2], установленный на ремне выхода бумаги [1], выводит бумагу в лоток готовых копий 1 в режиме сшивания.

• Электродвигатель выхода бумаги [4] приводит ремень выхода бумаги [1] через штифт муфты [3].

• Датчик домашней позиции ремня выхода бумаги [5] определяет положение рычага выхода бумаги.

• Только с FS-518 при укладке в режиме сшивания шести и более листов бумаги формата A4S и больше электродвигатель выхода бумаги вращается в обратном направлении для подачи ремня выхода бумаги в обратном направлении.

• При этой операции рычаг поддержки бумаги [6] (только на FS-518) подходит под стопку листов и гофрирует бумагу для предотвращения её скручивания.

7. Секция укладчика (FS-517/518)

• Режим сшивания (когда длина бумаги меньше B5S в направлении подачи) • После завершения операции сшивания электродвигатель выхода бумаги вращается, приводя ремень выхода бумаги в секции укладчика. Рычаг выхода бумаги поднимает бумагу к валику выхода бумаги, затем валик выхода бумаги выводит бумагу в лоток готовых копий 1. Электродвигатель выхода бумаги останавливается при срабатывании датчика домашней позиции ремня выхода бумаги.

• Режим сшивания (когда длина бумаги B5S и больше в направлении подачи) • После завершения операции сшивания электродвигатель выхода бумаги вращается. Когда датчик домашней позиции выхода бумаги определяет закрытие проёма выхода бумаги, электродвигатель выхода бумаги вращается, приводя рычаг выхода бумаги в секции укладчика. Рычаг выхода бумаги поднимает бумагу к валику выхода бумаги, затем валик выхода бумаги выводит бумагу в лоток готовых копий 1.

• Электродвигатель выхода бумаги останавливается при срабатывании датчика домашней позиции ремня выхода бумаги.

• 8. Секция укладчика (FS-608)

• В режиме сшивания/прошивки/тройного складывания электродвигатель выравнивания /Up вращается в прямом/обратном направлении для открытия/закрытия пластины выравнивания /Up с целью выравнивания бумаги в главном направлении развёртки.

• Электродвигатель выравнивания /Up приводит в открытие/закрытие пластину выравнивания через ремень выравнивания.

• Датчик домашней позиции выравнивания /Up определяет положение пластины выравнивания.

• При передаче сигнала FNS из основного блока электродвигатель выравнивания /Up вращается для закрытия пластины выравнивания /Up [1], затем останавливает пластину в положении ожидания, немного шире ширины бумаги [2].

• Электродвигатель выравнивания /Up выполняет операцию выравнивания путём вращения в прямом и обратном направлении для перемещения пластины выравнивания /Up вперед-назад через определённый промежуток времени после обнаружения датчиком входа укладчика заднего края бумаги.

• Операция выравнивания выполняется для каждого листа бумаги [3].

• 8. Секция укладчика (FS-608)

• В режиме прошивки/складывания/тройного складывания пластины выравнивания /Up и /Lw перемещаются вперед-назад для выравнивания бумаги в главном направлении развёртки.

• Электродвигатель выравнивания /Lw выполняет операцию выравнивания путём вращения в прямом и обратном направлении для перемещения пластины выравнивания вперед-назад.

• Электродвигатель выравнивания /LW приводит в открытие/закрытие пластину выравнивания через ремень выравнивания.

• Датчик домашней позиции выравнивания /Lw определяет положение пластины выравнивания.

• В режиме прошивки/складывания/тройного складывания при передаче сигнала FNS из основного блока электродвигатель выравнивания /Lw вращается для закрытия пластины выравнивания /Lw [1], затем останавливает пластину в положении ожидания, немного шире ширины бумаги [2].

• Электродвигатель выравнивания /Lw выполняет операцию выравнивания путём вращения в прямом и обратном направлении для перемещения пластины выравнивания /Lw вперед-назад через определённый промежуток времени после обнаружения датчиком входа укладчика заднего края бумаги.

• Операция выравнивания выполняется для каждого листа бумаги [3].

• 8. Секция укладчика (FS-608)

• Положение остановки бумаги в вертикальном направлении в укладчике отличается в режимах сшивания, прошивки и складывания.

• Два упора (упор для прошивки и упор для плоского сшивания) управляют положением остановки бумаги.

• В режиме сшивания упор для плоского сшивания [1] установлен на бумажный путь давлением пружины [2]. Упор для плоского сшивания [1] определяет положение переднего края упавшей бумаги.

• В режиме прошивки/складывания/тройного складывания соленоиды отвода упора плоского сшивания включаются и выводят упор плоского сшивания из бумажного пути. Затем бумага падает на упор прошивки [3] без контакта с упором плоского сшивания.

• Электродвигатель упора прошивки [5] перемещает упор прошивки вверх-вниз в соответствии с размером бумаги. Датчик домашней позиции упора прошивки [6] определяет положение.

• 8. Секция укладчика (FS-608)

• При передаче сигнала FNS из основного блока [1] электродвигатель упора прошивки вращается [2] для перемещения упора прошивки вниз на позицию остановки в соответствии с размером бумаги.

• После завершения операции выравнивания последнего листа [3] электродвигатель упора прошивки вращается [4] для перемещения упора прошивки вниз на позицию складывания.

• После завершения операции складывания, когда датчик выхода сложенной бумаги обнаруживает задний край пачки, электродвигатель упора прошивки вращается [5] для перемещения упора прошивки вверх на позицию выравнивания в соответствии с размером бумаги и ожидает бумагу следующей копии.

• 8. Секция укладчика (FS-608)

• После завершения операции сшивания [3] электродвигатели выравнивания /Up и /Lw открывают пластины выравнивания, и электродвигатель упора прошивки вращается [4] для перемещения упора прошивки вниз на позицию складывания.

• После завершения операции складывания, когда датчик выхода сложенной бумаги обнаруживает задний край пачки, электродвигатель упора прошивки вращается [5] для перемещения упора прошивки вверх на позицию прошивки в соответствии с размером бумаги и ожидает бумагу следующей копии.

• 8. Секция укладчика (FS-608)

• После завершения операции выравнивания последнего листа [3] электродвигатель упора прошивки вращается [4] для перемещения упора прошивки вниз на позицию первого складывания при тройном складывании.

• Электродвигатель упора прошивки не работает в режиме плоского сшивания.

• 8. Секция укладчика (FS-608)

• Электродвигатель входа укладчика приводит валик входа укладчика, поворотный ремень для подачи бумаги в укладчик, выравнивания заднего края бумаги и регулировки момента ожидания сшивания.

• Уменьшение размера устройства достигается применением способа укладки с углом наклона приблизительно 70°. Гофрированный валик используется для валика входа укладчика [5] для улучшения выхода бумаги в укладчик.

• После падения бумаги в укладчик поворотный ремень [6] выравнивает бумагу по заднему краю.

• Для помощи в выравнивании скрученной бумаги по заднему краю в соответствии с количеством уложенных листов и размером бумаги соленоид поддержки бумаги [1] прижимает бумагу, а электродвигатель поддержки бумаги [3] приводит валик поддержки бумаги [2].

• 8. Секция укладчика (FS-608)

• Электродвигатель входа укладчика вращается на низкой скорости [3], когда датчик входа укладчика обнаруживает задний край бумаги, затем валик поддержки бумаги начинает вращаться для подачи бумаги в укладчик на низкой скорости.

• После прохождения последней бумаги копии электродвигатель входа укладчика останавливается при начале операции сшивания [5].

• Мотор входа в укладчик включается [6] и вращается на высокой скорости в режиме ожидания последующей бумаги при завершении операции закрытия мотора выхода бумаги.

• 8. Секция укладчика (FS-608)

• При передаче 1-й и 2-й бумаги 2-го и следующих копий мотор входа в укладчик останавливается через заданный период времени после того, как датчик входа в укладчик обнаружит задний край последней бумаги 1-й копии [3]. Чтобы предотвратить передачу бумаги 2-й копии в укладчик до завершения операции скрепления 1-й копии, 1-я бумага 2-й копии ожидает в байпасном тракте.

• Мотор входа в укладчик включается и вращается на высокой скорости через заданный период времени после того, как датчик входа FNS обнаружит задний край 2-й бумаги [5].

• Затем 1-я и 2-я бумага перекрываются и передаются в укладчик [6].

• 8. Секция укладчика (FS-608)

• При передаче сигнала FNS из основного блока [1] мотор входа в укладчик включается и вращается на высокой скорости.

• Мотор входа в укладчик вращается на низкой скорости [2] для передачи бумаги на низкой скорости при обнаружении датчиком входа в укладчик заднего края бумаги.

• Мотор входа в укладчик останавливается после завершения операции выравнивания [4] последней бумаги копии [3].

• Мотор входа в укладчик включается и вращается на высокой скорости в режиме ожидания последующей бумаги при обнаружении датчиком выхода сложенной бумаги заднего края пакета бумаги [5].

• 8. Секция укладчика (FS-608)

• Мотор входа в укладчик останавливается после завершения операции выравнивания последней бумаги копии [3] и движения упора седельного скрепления в положение трёхсторонней складки [4].

• 8. Секция укладчика (FS-608)

• Мотор ролика выхода бумаги [4] приводит в движение ремень выхода бумаги через штифт муфты [3].

• Датчик домашней позиции ремня выхода бумаги [5] определяет положение рычага выхода бумаги.

• 8. Секция укладчика (FS-608)

Режим скрепления (когда длина бумаги короче B5S в направлении подачи бумаги) • После завершения операции скрепления мотор ролика выхода бумаги вращается, приводя в движение ремень выхода бумаги в секции укладчика. Рычаг выхода бумаги поднимает бумагу к ролику выхода бумаги, затем ролик выхода бумаги выводит бумагу на финишный лоток 1.

• После завершения операции скрепления мотор упора седельного скрепления приводит упор в движение для перемещения бумаги в положение складки. Чтобы предотвратить контакт рычага выхода бумаги с бумагой, ожидающей в положении складки, рычаг выхода бумаги не вращается.

• Мотор ролика выхода бумаги вращается в обратном направлении для содействия передаче бумаги в положение трёхсторонней складки после завершения операции выравнивания бумаги.

9. Скрепитель (FS-517/518)

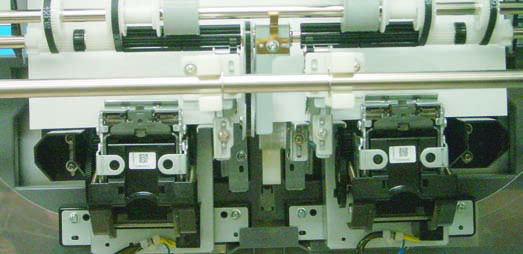

• Поскольку скрепитель /Fr [11] и скрепитель /Rr [1] работают симметрично, объяснение даётся для скрепителя /Rr [1].

• Мотор перемещения скрепителя [9] перемещает скрепитель.

• Когда мотор перемещения скрепителя вращается как показано в [10], он приводит в движение рейку привода скрепителя /Rr [8] назад вместе со скрепителем через шестерню-шпиньон [12].

• Пружина скрепителя /Rr [6] постоянно прикладывает вращающую силу к [7] на скрепителе. Однако скрепитель не вращается, поскольку высота направляющего ролика скрепителя [3] ограничена одинаковой высотой с валом вращения скрепителя платформой крепления рейки [4].

• Когда скрепитель перемещается назад, направляющий ролик прижимается в желоб [5] на платформе крепления рейки и скрепитель вращается на величину разницы к валу вращения скрепителя /Rr [2] так, чтобы скрепитель перемещался в положение скрепления в один угол.

Движение размера в 1 скрепку • При передаче сигнала FNS из основного блока мотор перемещения скрепителя включается для увеличения расстояния между скрепителями. Он останавливается, когда они позиционируются в заданные положения.

• Скрепители не перемещаются, поскольку операция скрепления выполняется в домашней позиции.

9. Скрепитель (FS-517/518)

• Операция скрепления выполняется моторами скрепителя /Rr и /Fr.

• При операции скрепления моторы скрепителя /Rr и /Fr [3] в скрепителях /Rr и /Fr приводят в движение сторону клинчера [2] для прижима бумаги [1]. Затем скрепка выталкивается из стороны скрепителя [4] и загибается на стороне клинчера.

9. Скрепитель (FS-517/518)

• После завершения операции выравнивания пластины выравнивания моторы скрепителя /Rr и /Fr выполняют операцию скрепления.

• Операция скрепления завершена, когда датчики домашней позиции мотора скрепителя /Rr и /Fr в скрепителях /Rr и /Fr обнаруживают домашнюю позицию и включаются.

Операция сжима скрепителя (только FS-518) • Когда скрепляется 60 или более листов бумаги, скрепители /Rr и /Fr выполняют операцию сжима для предотвращения изгибания бумаги. При 60–89 листах она выполняется через каждые 5 листов, а при 90–100 листах — через каждый лист.

• Во время операции скрепления определяется, что скрепка забита, и моторы скрепителя /Rr и /Fr выключаются, если датчики домашней позиции мотора скрепителя /Rr и /Fr не включаются через заданный период времени после выключения.

• Переключатели набора картриджа /Rr и /Fr обнаруживают наличие картриджа или неправильную установку картриджа.

• Когда картридж не установлен или установлен неправильно, основной блок выводит сообщение об ошибке на панель дисплея.

• Когда скрепки закончились, переключатели пусто скрепок /Rr и /Fr включаются и основной блок выводит сообщение об ошибке на панель дисплея.

10. Скрепитель (FS-608)

• Скрепители перемещаются в горизонтальном направлении для регулировки расстояния между ними. Скрепитель в задней части также вращается. Движение осуществляется в соответствии с режимом скрепления.

• Мотор перемещения скрепителя [1] перемещает скрепители в горизонтальном направлении.

• Скрепитель /Rr [8] и клинчер /Rr [3] установлены на верхней части [2] синхронного ремня [9], а скрепитель /Fr [6] и клинчер /Fr [4] установлены на нижней части [5] синхронного ремня.

• Датчик домашней позиции перемещения скрепителя [7] обнаруживает расстояние между скрепителем и клинчером.

10. Скрепитель (FS-608)

• Скрепитель /Rr и клинчер /Rr вращаются на 45° для выполнения скрепления в 1 скрепку/один угол в задней части.

• Мотор вращения скрепителя [10] вращает скрепитель /Rr [9], а мотор вращения клинчера [5] вращает клинчер /Rr [7].

• Механизм качающегося шара, состоящий из шара [1] и пружины [2], надёжно фиксирует скрепитель и клинчер на 0° или 45°.

• Иллюстрации [3] и [4] показывают механизм в заблокированном и разблокированном состояниях соответственно.

10. Скрепитель (FS-608)

Движение размера в 1 скрепку/спереди и 2 скрепки • При передаче сигнала FNS из основного блока мотор перемещения скрепителя включается для увеличения расстояния между скрепителем и клинчером. Он останавливается, когда они позиционируются в заданные положения.

• Двигатель перемещения степлера включается через указанное время после того, как датчик выхода бумаги лотка готовой продукции1 обнаружит последний лист. Двигатель перемещения степлера останавливается при включении датчика домашней позиции перемещения степлера.

Перемещение размера при скобовании на 1 скобу/один угол сзади • При передаче сигнала FNS из основного блока [1] двигатель перемещения степлера включается, чтобы увеличить расстояние между степлером и клещами [2].

• Двигатель поворота степлера и двигатель поворота клещей включаются, чтобы повернуть степлер /Rr и клещи /Rr и переместить их диагонально [3] через указанное время после включения двигателя перемещения степлера.

• Двигатель поворота клещей и двигатель поворота степлера включаются и поворачивают степлер /Rr и клещи /Rr в домашнюю позицию [5] через указанное время после прохождения заднего края последнего листа через датчик выхода бумаги основного лотка. Повороты останавливаются при включении датчика домашней позиции поворота степлера и датчика домашней позиции поворота клещей. Одновременно двигатель перемещения степлера включается [6] и останавливается при включении датчика домашней позиции перемещения степлера.

10. Скрепитель (FS-608)

• Операция скобования выполняется двигателями степлера /Rr и /Fr и двигателями клещей /Rr и /Fr.

• При операции скобования двигатели степлера /Rr и /Fr в степлерах /Rr и /Fr [6] выдвигают секцию прижима бумаги [4] к клещам [2] через механизм кулачка [5], чтобы прижать бумагу [1] и пробить скобы [3]. Затем двигатели клещей /Rr и /Fr в степлерах /Rr и /Fr загибают скобы.

10. Скрепитель (FS-608)

• Через указанное время двигатели клещей /Rr и /Fr загибают скобы.

• Операция скобования завершена, когда датчики домашней позиции двигателя клещей /Rr и /Fr и датчики домашней позиции двигателя степлера /Rr и /Fr обнаруживают домашнюю позицию и включаются.

• Во время операции скобования определяется, что скоба застряла, и двигатели степлера /Rr и /Fr и двигатели клещей /Rr и /Fr вращаются в обратном направлении, чтобы вернуть степлеры и клещи в домашние позиции, если датчики домашней позиции двигателя степлера /Rr и /Fr и датчики домашней позиции двигателя клещей /Rr и /Fr не включаются через указанное время после выключения.

11. Фальцовка/скобование в сгибе/тройная фальцовка (FS-608)

• Двигатель ножа фальцовки приводит в действие нож фальцовки.

• Нож фальцовки используется в режиме фальцовки/скобования в сгибе/тройной фальцовки.

• В режиме тройной фальцовки используется при первой фальцовке.

• Двигатель ножа фальцовки поворачивает коленчатый вал на пол-оборота через шестерню и подает бумагу [2] в зону зажима с ножом фальцовки [5].

• Ролики фальцовки [4] вытягивают и складывают бумагу.

• Положение упора скобования в сгибе [6] контролирует положение фальцовки.

• Двигатель ножа фальцовки включается и выдвигает нож фальцовки к бумаге через указанное время после того, как датчик прохода фальцовки [3] обнаружит бумагу и упор скобования в сгибе остановится в положении фальцовки.

• Двигатель ножа фальцовки останавливается, когда нож фальцовки совершает возвратно-поступательное движение и датчик домашней позиции ножа фальцовки [1] выключается.

11. Фальцовка/скобование в сгибе/тройная фальцовка (FS-608)

• Двигатель передачи фальцовки приводит в действие ролик фальцовки.

• Затем ролик фальцовки приводит в действие ролик тройной фальцовки.

• Двигатель ножа фальцовки включается [2] через указанное время после того, как датчик прохода фальцовки обнаружит бумагу и упор скобования в сгибе остановится в положении фальцовки.

• Когда двигатель ножа фальцовки включает датчик домашней позиции ножа фальцовки, двигатель передачи фальцовки включается [3] и приводит в действие ролик фальцовки для выполнения первой фальцовки и ролик тройной фальцовки для выполнения второй фальцовки при операции тройной фальцовки, затем выпускает бумагу в лоток готовой продукции3.

• Двигатель передачи фальцовки останавливается через указанное время после того, как датчик выхода бумаги фальцовки обнаружит задний край пакета бумаги.

• Датчик заполнения тройной фальцовки, состоящий из секции излучения светодиода и секции приема света, обнаруживает заполнение лотка буклета.

• Определяет, что лоток буклета заполнен, если выпущенная бумага экранирует датчик заполнения тройной фальцовки в течение указанного времени.

11. Фальцовка/скобование в сгибе/тройная фальцовка (FS-608)

• Заслонка тройной фальцовки переключает между путем фальцовки/скобования в сгибе и путем тройной фальцовки.

• Соленоид заслонки тройной фальцовки приводит в действие заслонку тройной фальцовки.

• Соленоид заслонки тройной фальцовки [5] приводит в действие заслонку тройной фальцовки [6], чтобы переключить путь бумаги на путь тройной фальцовки для подачи бумаги, выпущенной из ролика фальцовки [1], к упору тройной фальцовки [4].

• Для выполнения второй фальцовки петля [2], образованная при контакте бумаги с упором тройной фальцовки, вытягивается между роликом фальцовки и роликом тройной фальцовки [3]. Затем бумага выпускается в лоток буклета [8].

• Положение упора тройной фальцовки определяет положение фальцовки при второй фальцовке.

• После остановки упора скобования в сгибе в положении тройной фальцовки соленоид заслонки тройной фальцовки [5] включается и приводит в действие заслонку тройной фальцовки [6], чтобы переключить путь бумаги на упор тройной фальцовки.

• Соленоид заслонки тройной фальцовки выключается через указанное время после того, как датчик выхода бумаги фальцовки [9] обнаружит задний край пакета бумаги.

Источник: Инк-Маркет.ру.

← Все статьи

Не уверены в совместимости? Пришлите модель принтера — подберём расходники и ЗИП.
