После публикации данного сервис-мануала детали и механизм могут быть подвергнуты изменениям для повышения их производительности.
Поэтому описания, приведенные в этом сервис-мануале, могут не совпадать с фактическим аппаратом.
При внесении любых изменений в описания сервис-мануала выпускается переработанная версия с добавлением отметки о переработке по мере необходимости.
• Для четкого обозначения измененного раздела показан символ на левом поле измененного раздела.
Число внутри обозначает количество произведенных изменений.
• Для четкого обозначения страницы, содержащей изменение, показан символ рядом с номером страницы соответствующей страницы.
Число внутри обозначает количество произведенных изменений.
Отметки переработки, показанные на странице, ограничиваются только последними с удалением старых.
• Когда страница, переработанная в Ver. 2.0, была изменена в Ver. 3.0:
Показываются только отметки переработки для Ver. 3.0 с удалением отметок для Ver. 2.0.
• Когда страница, переработанная в Ver. 2.0, не была изменена в Ver. 3.0:
Отметки переработки для Ver. 2.0 остаются без изменений.
Выпуск первого издания Дата Сервис-мануал Ver.
1. Технические характеристики продукта
*1: Для режима комбинированного обнаружения оригинала см. таблицу комбинаций размеров с включенным обнаружением смешанного оригинала.
1. Технические характеристики продукта
• При подаче вероятность возникновения сбоев будет очень высокой.
Подача бумаги не гарантирована для оригиналов • При подаче подача бумаги будет возможна в некоторой степени, но возникновение сбоев будет возможным.
1. Технические характеристики продукта
1. Технические характеристики продукта
Соответствует рабочей среде основного корпуса.
• Эти характеристики могут изменяться без уведомления.

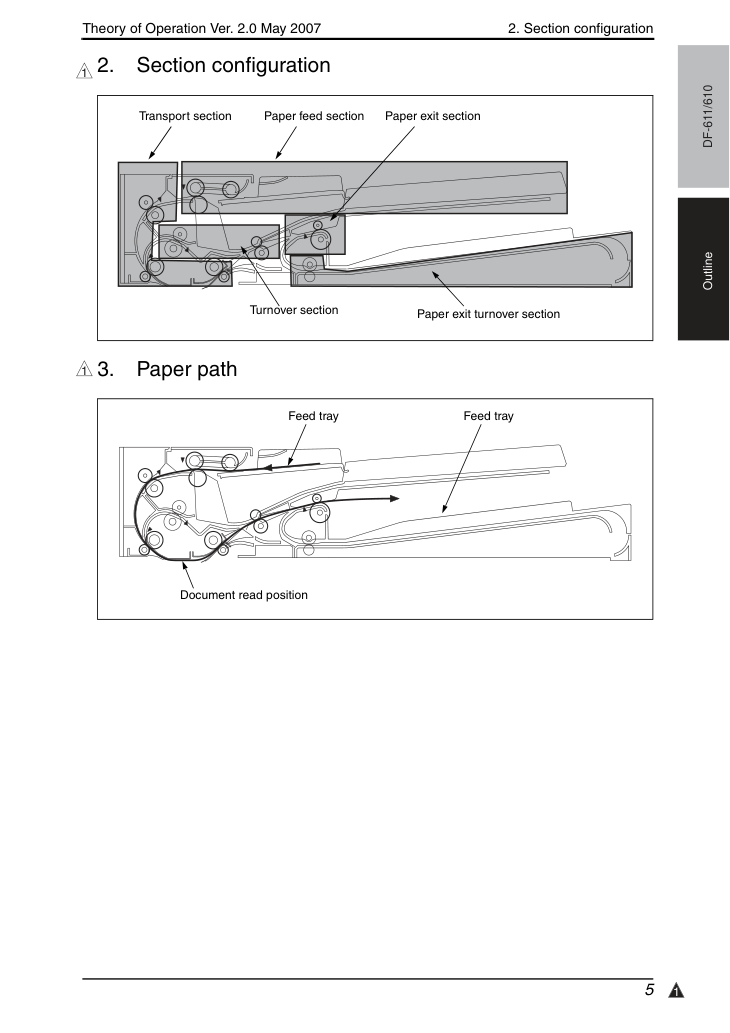

2. Конфигурация секции
3. Путь движения бумаги
4. Состав

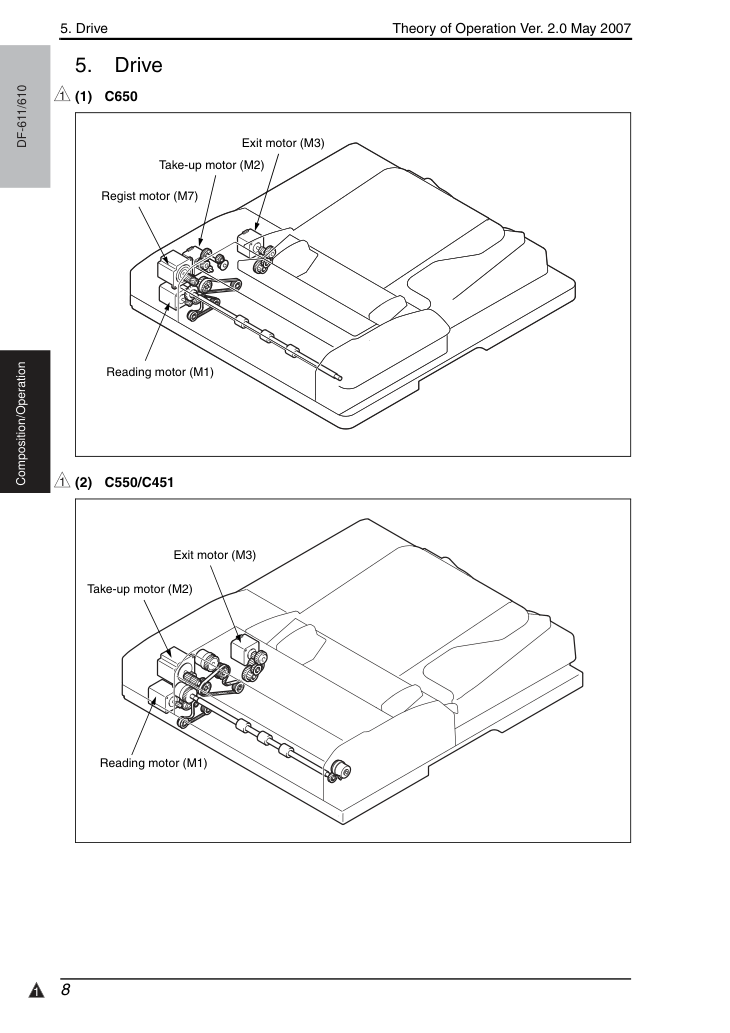

5. Привод
6. Работа
• Поддон подачи документов будет подниматься для подачи оригинала.
• Подъем/опускание лотка подачи документов будет выполняться лифт-моторомом.
• Лоток подачи документов будет оставаться в положении ожидания при статусе ожидания.
• Установка оригинала и включение кнопки Start переместит лоток подачи документов вверх.
• Лифт-мотор будет вращать приводной кулачок через шестерню. Рычаг подъема будет двигаться над кулачком, и лоток подачи документов будет двигаться вверх.
• Поддон подачи документов остановится при передаче датчика верхнего поднятия.
• Когда все оригиналы поданы и датчик пустоты прерван, лифт-двигатель будет реверсировать.
• Лифт-мотор будет вращать приводной кулачок через шестерню. Рычаг подъема будет двигаться над кулачком, и лоток подачи документов будет двигаться вниз.
• Поддон подачи документов остановится при прерывании датчика нижнего поднятия.
6. Работа

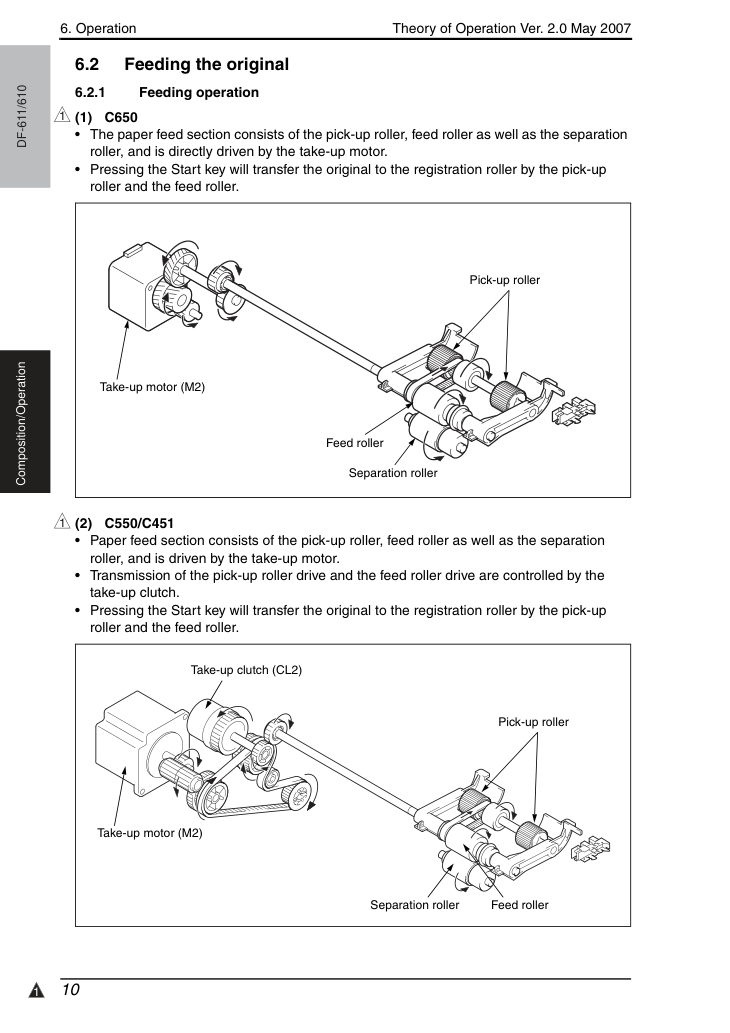

• Секция подачи бумаги состоит из ролика захвата, ролика подачи и ролика сепарации и приводится непосредственно в движение двигателем захвата.
• Нажатие клавиши Start переместит оригинал на регистрационный ролик роликом захвата и роликом подачи.
• Секция подачи бумаги состоит из ролика захвата, ролика подачи и ролика сепарации и приводится в движение двигателем захвата.
• Передача привода ролика захвата и привода ролика подачи управляются муфтой захвата.
• Нажатие клавиши Start переместит оригинал на регистрационный ролик роликом захвата и роликом подачи.
6. Работа
• Оригинал, перемещенный из секции подачи бумаги, будет перемещен в секцию выхода бумаги или секцию разворота регистрационным роликом, роликом чтения 1 и 2 и роликом разворота.
• Регистрационный ролик и ролик разворота приводятся в движение двигателем регистрации.
• Ролики чтения 1 и 2 приводятся в движение двигателем чтения.
• Оригинал, перемещенный из секции подачи бумаги, будет перемещен в секцию выхода бумаги или секцию разворота регистрационным роликом, роликом чтения 1 и 2 и роликом разворота.
• Регистрационный ролик и ролик разворота приводятся в движение двигателем захвата.
• Ролики чтения 1 и 2 приводятся в движение двигателем чтения.
6. Работа
• Оригинал, перемещенный из секции транспортировки, будет развернут или выведен роликом выхода, роликом разворота и роликом разворота выхода.
• Ролик выхода и ролик разворота выхода приводятся в движение двигателем выхода.
• Ролик разворота приводится в движение двигателем регистрации.
• Оригинал, перемещенный из секции транспортировки, будет развернут или выведен роликом выхода, роликом разворота и роликом разворота выхода.
• Ролик выхода и ролик разворота выхода приводятся в движение двигателем выхода.
• Ролик разворота приводится в движение двигателем захвата.
6. Работа

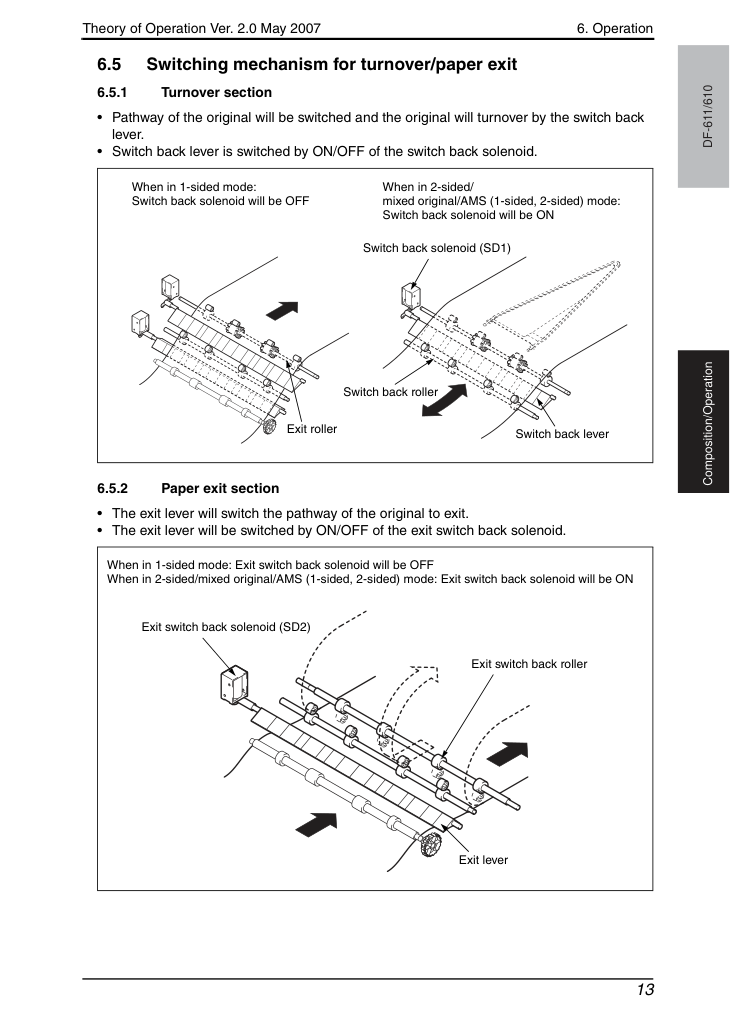

• Путь оригинала будет переключен и оригинал будет развернут рычагом разворота.
• Рычаг разворота переключается путем включения/выключения соленоида разворота.
• Рычаг выхода переключит путь оригинала на выход.
• Рычаг выхода переключается путем включения/выключения соленоида разворота выхода.
Соленоид разворота будет отключен в режиме двусторонней/смешанной подачи оригиналов/AMS (односторонняя, двусторонняя):
7. Путь подачи бумаги
Нажатие кнопки пуска поднимает лоток подачи и прижимает ролик считывания 1.
После поднятия лотка подачи запускается двигатель подачи и ролик захвата и ролик подачи начинают вращаться для начала подачи первого листа бумаги.
Когда бумага достигает регистрационного ролика, в бумаге образуется петля. Затем запускается двигатель регистрации, так что регистрационный ролик перемещает бумагу.
Двигатель захвата и двигатель регистрации обесточиваются по истечении заданного периода времени после активации датчика регистрации. Двигатель чтения и двигатель выхода начнут работать.
Начинает читать с переднего края оригинала, когда датчик переднего чтения включается и проходит заданный период времени.
Ролик чтения 1 будет убран непосредственно перед тем, как задний край оригинала пройдет через ролик чтения 1. Убранный ролик чтения 1 будет прижат снова для подготовки к следующему оригиналу.
Оригинал будет выведен роликом чтения 2 и роликом выхода.
Все двигатели отключатся после того, как задний край оригинала отключит датчик выхода и пройдет заданный период времени.
Нажатие клавиши пуска поднимет лоток подачи, прижмет ролик чтения 1, затем после поднятия лотка подачи запустится двигатель подачи, затем муфта захвата включится, ролик захвата и ролик подачи начнут вращаться и начнется подача первого листа.
Когда бумага достигает регистрационного ролика, бумага образует петлю и муфта регистрации включится. Регистрационный ролик затем переместит бумагу.
Муфта захвата отключится по истечении заданного периода времени после включения датчика регистрации. Двигатель чтения и двигатель выхода начнут работать.
Начинает читать с переднего края оригинала, когда датчик переднего чтения включается и проходит заданный период времени.
Ролик чтения 1 будет убран непосредственно перед тем, как задний край оригинала пройдет через ролик чтения 1. Убранный ролик чтения 1 будет прижат снова для подготовки к следующему оригиналу.
Оригинал будет выведен роликом чтения 2 и роликом выхода.
Все двигатели отключатся после того, как задний край оригинала отключит датчик выхода и пройдет заданный период времени.
7. Путь подачи бумаги
Первая сторона оригинала будет прочитана.
Для чтения второй стороны оригинала, перемещенного в секцию разворота, ролик разворота будет реверсирован путем операции переключателя разворота двигателя регистрации (C650) или двигателя захвата (C550/C451) и переместит оригинал в секцию захвата.
Датчик регистрации разворота включится и регистрационный ролик разворота будет вращаться двигателем выхода для перемещения оригинала в секцию чтения оригинала.
Начинает читать с переднего края оригинала, когда датчик переднего чтения включается и проходит заданный период времени.
Оригинал будет перемещен в секцию разворота выхода после его прочтения.
(соленоид разворота будет включен) Ролик разворота выхода будет реверсирован путем операции реверса двигателя выхода.
Для сохранения надлежащего порядка оригинала ролик разворота выхода будет вращаться вперед путем операции вращения вперед двигателя выхода. Оригинал будет развернут и выведен.
7. Путь подачи бумаги

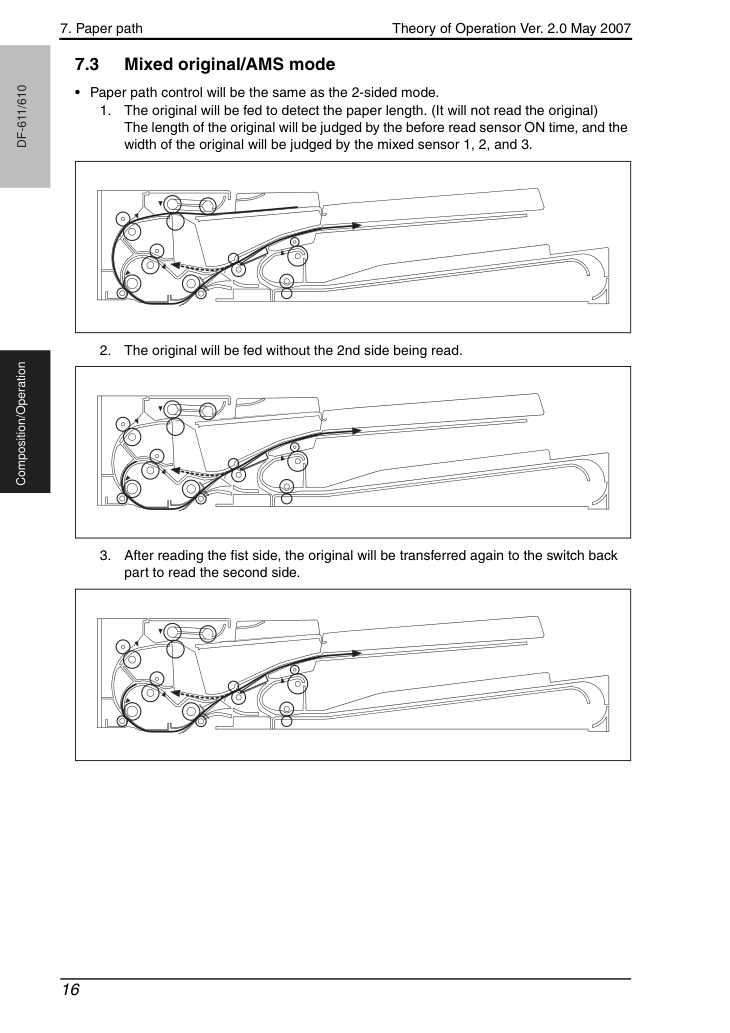

• Управление путем подачи бумаги будет аналогично режиму двусторонней подачи.
• Оригинал будет подан для определения длины бумаги. (Оригинал не будет прочитан) Длина оригинала будет определена по времени включения датчика переднего чтения, а ширина оригинала будет определена датчиками смешанной подачи 1, 2 и 3.
• Оригинал будет подан без чтения второй стороны.
• После чтения первой стороны оригинал будет перемещен снова в секцию разворота для чтения второй стороны.
7. Путь подачи бумаги

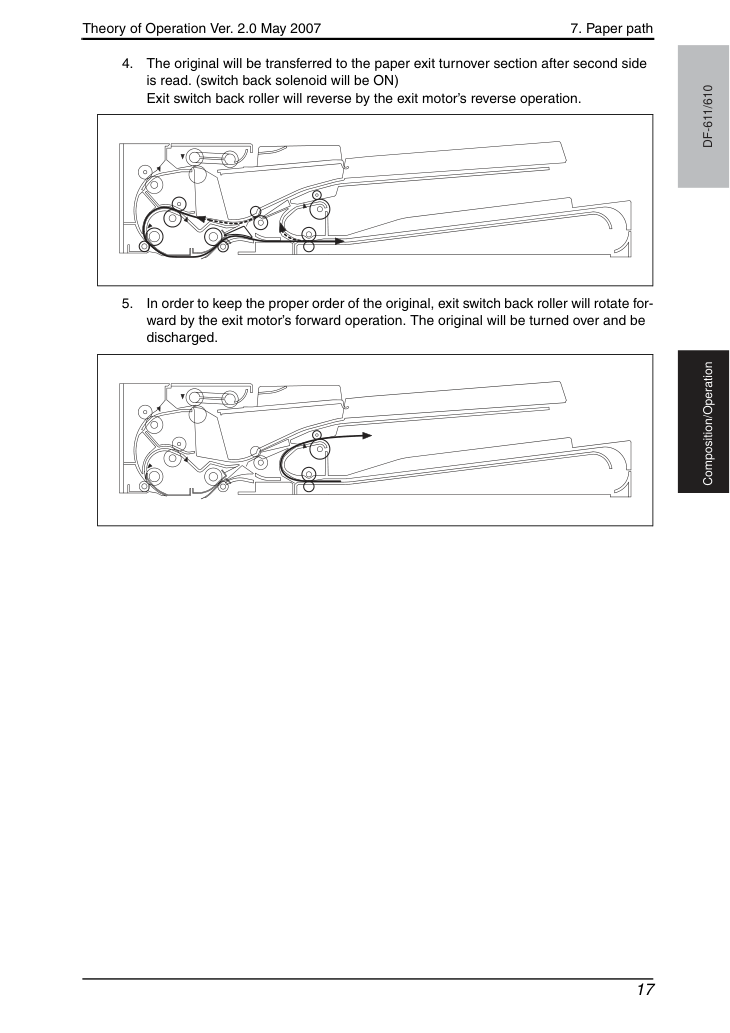

• Оригинал будет перемещен в секцию разворота выхода после чтения второй стороны. (соленоид разворота будет включен) Ролик разворота выхода будет реверсирован путем операции реверса двигателя выхода.
Для сохранения надлежащего порядка оригинала ролик разворота выхода будет вращаться вперед путем операции вращения вперед двигателя выхода. Оригинал будет развернут и выведен.
8. Определение размера оригинала
Обнаружение ширины оригинала 1 • Ширина оригинала будет обнаружена переменным резистором датчика ширины документа под лотком подачи документов.
• Ориентир для установки оригинала на лоток подачи документов — его центр.
Обнаружение ширины оригинала 2 • Три смешанных датчика установлены в месте прохождения бумаги сразу после её подачи.
Предназначено для обнаружения ширины оригинала для смешанного оригинала/AMS.
Обнаружение длины оригинала 1 • Длина оригинала будет обнаружена датчиком длины 1/2/3/4.
• Датчики длины 1, 2, 3 и 4 установлены в указанном порядке, при этом датчик длины 2 находится ближе всего к ролику подачи.
Обнаружение длины оригинала 2 • Длина смешанного оригинала/AMS будет рассчитана по времени до прерывания датчика перед считыванием.

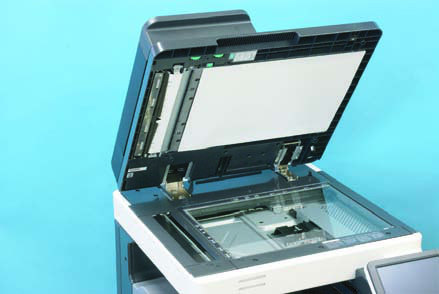

9. Обнаружение открытия/закрытия
• При опускании реверсивного автоматического лотка подачи на угол 15 градусов или менее рычаг обнаружения угла крышки оригинала на копире будет нажат для включения датчика 15 градусов.
• При опускании автоматического устройства подачи документов на угол 20 градусов или менее рычаг обнаружения угла крышки оригинала на копире будет нажат, включив датчик 20 градусов.
• Магнит установлен для обнаружения открытия/закрытия автоматического устройства подачи документов со стороны копира.
• Датчик открытия крышки оригинала/DF на копире включится магнитом при опускании DF-611/610.
10. Охлаждение внутри устройства
10. Охлаждение внутри устройства

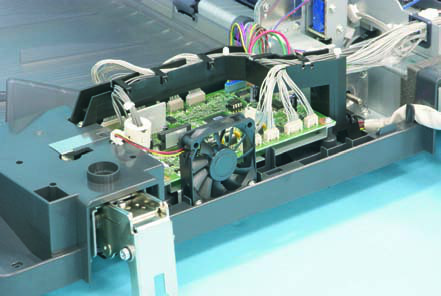

• Воздух будет нагнетаться внутрь устройства вентилятором охлаждения для предотвращения повышения температуры главного двигателя и платы.
