7. Отображение замятия
• При возникновении неправильной подачи на сенсорной панели главного устройства отображаются сообщение, место неправильной подачи "Мигание" и местоположение бумаги "Свечение".
• Откройте соответствующую дверь, извлеките замятую бумагу и закройте дверь.
7. Отображение замятия
7. Отображение замятия
• При возникновении замятия бумаги сначала выполните следующие пункты первоначальной проверки.
Бумага не скручена, не волнистая и не влажная?
Проинструктируйте пользователя о правильных процедурах хранения бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очистите и при необходимости замените путь подачи бумаги.
Разделители бумаги (Paper Separator Fingers) не загрязнены, не деформированы и не износились?
Очистите или замените неисправный разделитель бумаги (Paper Separator Finger).
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный ролик (roller).
Находятся ли боковой упор (Edge Guide) и задний упор (Trailing Edge Stop) в правильном положении для размещения бумаги?
Работают ли актуаторы (actuator) правильно?
Исправьте или замените неисправный актуатор (actuator).
7. Отображение замятия

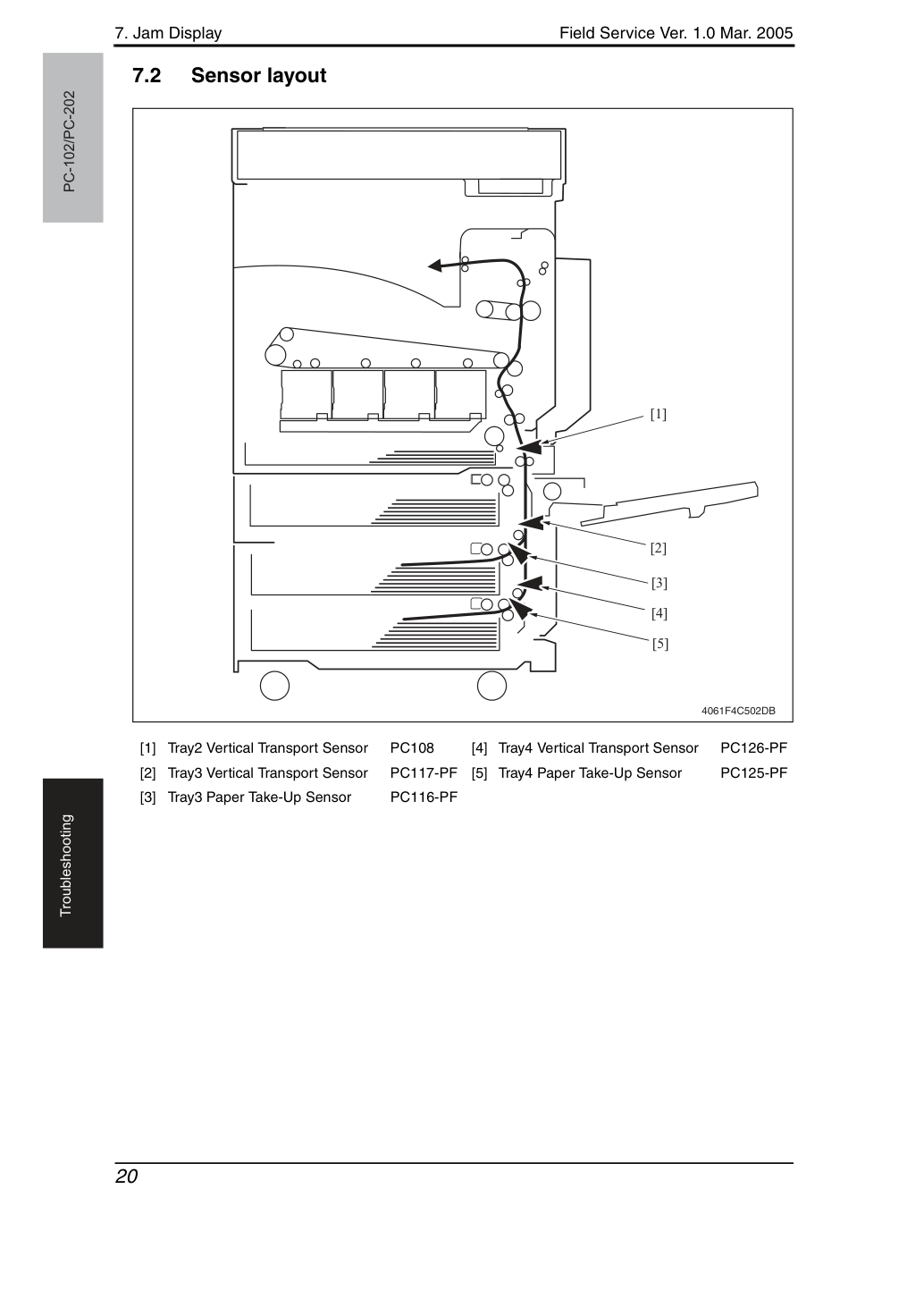

обнаружение зажома в транспортном отделении Передний край бумаги не перекрывает датчик вертикального транспорта лотка 3 (Tray3 Vertical Transport Sensor) (PC117-PF) даже по истечении установленного времени после активации двигателя подачи бумаги лотка 3 (Tray3 Paper Feed Motor) (M122-PF).
Датчик вертикального транспорта лотка 2 (Tray 2 Vertical Transport Sensor) (PC108) не перекрывается даже по истечении установленного времени после перекрытия датчика вертикального транспорта лотка 3 (Tray3 Vertical Transport Sensor) (PC117-PF) бумагой.
Датчик вертикального транспорта лотка 3 (Tray 3 Vertical Transport Sensor) (PC117-PF) не открывается даже по истечении установленного времени после перекрытия PC117-PF бумагой.
обнаружение остатков бумаги Датчик вертикального транспорта лотка 3 (Tray3 Vertical Transport Sensor) (PC117-PF) перекрывается при включении главного выключателя питания (Main Power Switch), открытии и закрытии двери или крышки либо при сбросе зажома или неисправности.
Датчик захвата бумаги лотка 3 (Tray3 Paper Take-Up Sensor) (PC116-PF) перекрывается при включении главного выключателя питания (Main Power Switch), открытии и закрытии двери или крышки либо при сбросе зажома или неисправности.
7. Отображение замятия
обнаружение зажома в транспортном отделении Передний край бумаги не перекрывает датчик вертикального транспорта лотка 4 (Tray4 Vertical Transport Sensor) (PC126-PF) даже по истечении установленного времени после активации двигателя подачи бумаги лотка 4 (Tray4 Paper Feed Motor) (M123-PF).
Датчик вертикального транспорта лотка 3 (Tray3 Vertical Transport Sensor) (PC117-PF) не перекрывается даже по истечении установленного времени после перекрытия датчика вертикального транспорта лотка 4 (Tray4 Vertical Transport Sensor) (PC126-PF) бумагой.
Датчик вертикального транспорта лотка 4 (Tray4 Vertical Transport Sensor) (PC126-PF) не открывается даже по истечении установленного времени после перекрытия PC126-PF бумагой.
обнаружение остатков бумаги Датчик вертикального транспорта лотка 4 (Tray4 Vertical Transport Sensor) (PC126-PF) перекрывается при включении главного выключателя питания (Main Power Switch), открытии и закрытии двери или крышки либо при сбросе зажома или неисправности.
Датчик захвата бумаги лотка 4 (Tray4 Paper Take-Up Sensor) (PC125-PF) перекрывается при включении главного выключателя питания (Main Power Switch), открытии и закрытии двери или крышки либо при сбросе зажома или неисправности.
