15. Индикация замятия
15. Индикация замятия

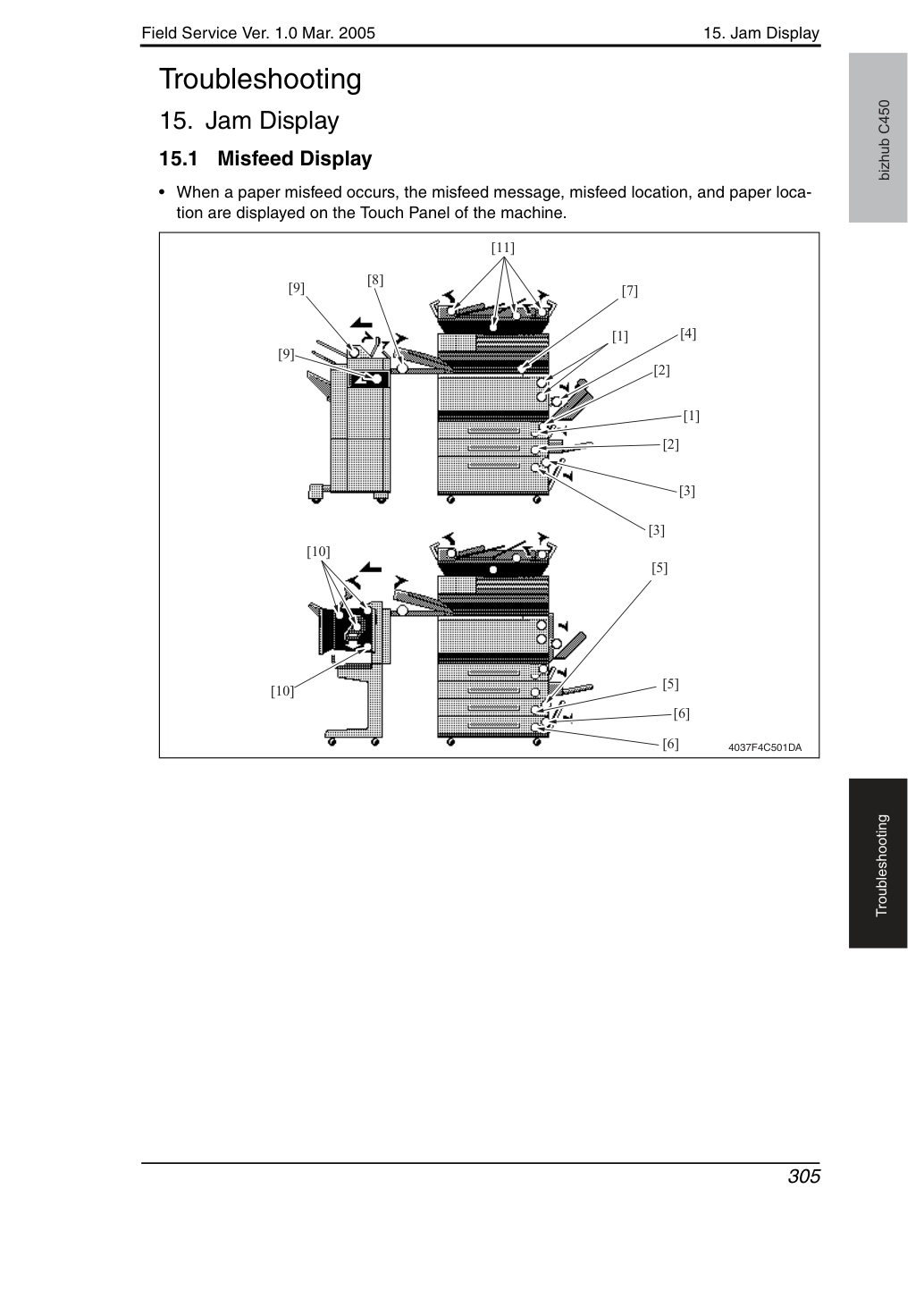

• При замятии бумаги сообщение о замятии, место замятия и местоположение бумаги отображаются на сенсорной панели машины.
15. Индикация замятия
• Откройте соответствующую дверь, извлеките замятую бумагу и закройте дверь.
15. Индикация замятия

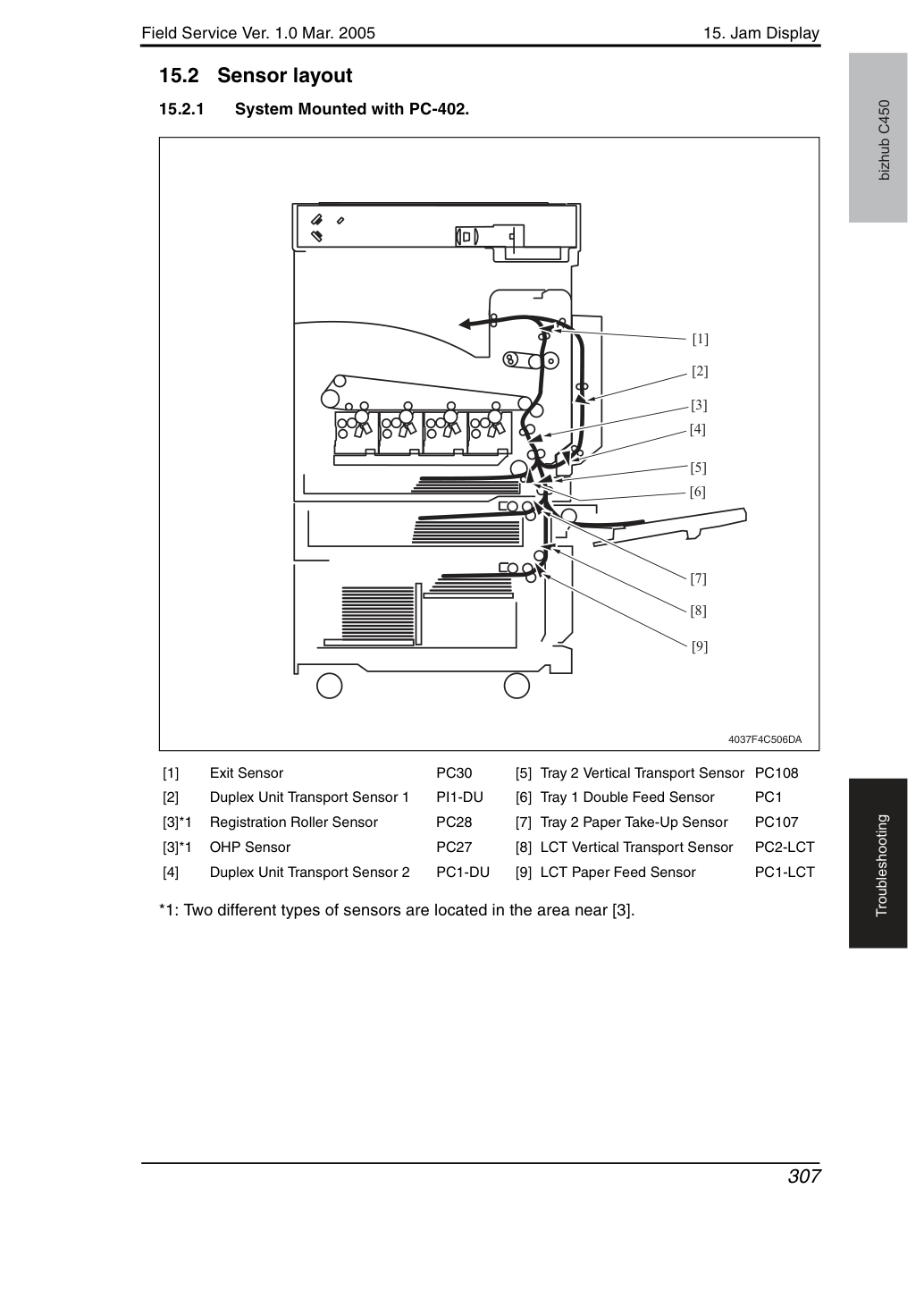

*1: Два разных типа датчиков расположены в области рядом с [3].
15. Индикация замятия

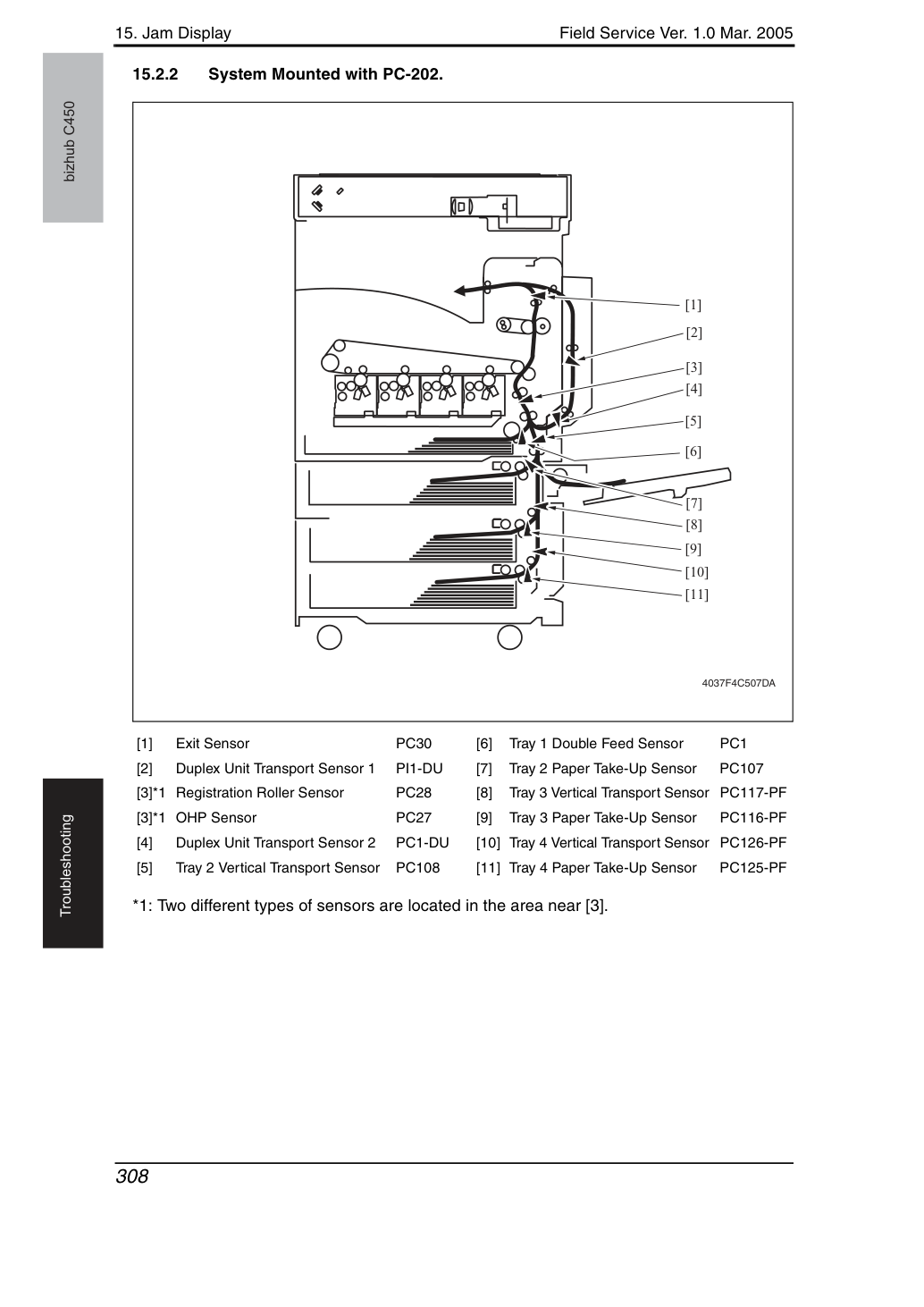

*1: Два разных типа датчиков расположены в области рядом с [3].
15. Индикация замятия
• При замятии бумаги сначала проверьте следующие пункты первоначальной проверки. Пункт проверки. Действие. Соответствует ли бумага спецификациям продукта?
Является ли бумага скрученной, волнистой или влажной?
Проинструктируй пользователя по правильному хранению бумаги.
Присутствует ли посторонний предмет вдоль пути подачи бумаги, или путь подачи деформирован или изношен?
Очистите или замените путь подачи бумаги.
Разделители бумаги (Paper Separator Fingers) не загрязнены, не деформированы и не износились?
Очистите или замените неисправный палец сепаратора бумаги (Paper Separator Finger).
Являются ли валики/ролики грязными, деформированными или изношенными?
Очистите или замените неисправный валик/ролик.
Находятся ли боковая направляющая (Edge Guide) и упор задней кромки (Trailing Edge Stop) в правильном положении для размещения бумаги?
Работают ли актуаторы, как проверено на корректность операции?
Отрегулируйте или замените неисправный актуатор.
15. Индикация замятия
обнаружение. Передняя кромка бумаги не блокирует датчик выхода (Exit Sensor) (PC30) даже после истечения заданного периода времени после активации муфты регистрационного ролика (Registration Roller Clutch).
Датчик регистрационного ролика (Registration Roller Sensor) (PC28) не разблокируется даже после истечения заданного периода времени после блокирования бумагой.
(За исключением подачи бумаги из лотка 1) Обнаружение замятия при захвате лотка 1. Передняя кромка бумаги не блокирует датчик регистрационного ролика (Registration Roller Sensor) (PC28) даже после истечения заданного периода времени после активации муфты подачи бумаги лотка 1 (Tray 1 Paper Feed Clutch) (CL1).
(При скорости системы 60 мм/с или 165 мм/с) Передняя кромка бумаги не блокирует датчик OHP (OHP Sensor) (PC27) после истечения заданного периода времени после активации муфты подачи бумаги лотка 1 (Tray 1 Paper Feed Clutch) (CL1). (При скорости системы 215 мм/с) Замятие обнаружено в результате задержанной деактивации датчика. Датчик регистрационного ролика (Registration Roller Sensor) (PC28) не разблокируется даже после истечения заданного периода времени после блокирования бумагой.
(При скорости системы 60 мм/с или 165 мм/с) Датчик OHP (OHP Sensor) (PC27) не разблокируется даже после истечения заданного периода времени после блокирования бумагой датчика PC27.
(При скорости системы 215 мм/с) Обнаружение бумаги, оставшейся на вторичном переносе изображения. Датчик регистрационного ролика (Registration Roller Sensor) (PC28) блокируется при включении главного выключателя (Main Power Switch), открытии/закрытии двери или крышки, или сбросе замятия или неисправности.
Датчик OHP (PC27) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Обнаружение бумаги, оставшейся в Лотке 1 Датчик двойной подачи Лотка 1 (PC1) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
15. Индикация замятия
Обнаружение замятия вертикального транспорта Передний край бумаги не блокирует датчик вертикального транспорта Лотка 2 (PC108) даже по истечении установленного времени после активации двигателя подачи бумаги Лотка 2.
Датчик регистрационного ролика (PC28) не заблокирован даже по истечении установленного времени после блокировки бумагой датчика вертикального транспорта Лотка 2 (PC108).
Передний край бумаги не блокирует датчик вертикального транспорта Лотка 2 (PC108) даже по истечении установленного времени после активации муфты подачи бумаги байпаса.
Датчик вертикального транспорта Лотка 2 (PC108) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Датчик приема бумаги Лотка 2 (PC107) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
В результате задержки деактивации датчика датчик вертикального транспорта Лотка 2 (PC108) не разблокирован даже по истечении установленного времени после блокировки бумагой.
15. Индикация замятия
15. Индикация замятия
Замятие приема и вертикального транспорта LCT (PC-402) A. Время обнаружения B. Тип действия Описание Замятие обнаружено в секции приема или вертикального транспорта LCT Передний край бумаги не блокирует двигатель транспортного ролика LCT (PC2-LCT) даже по истечении установленного времени после активации двигателя подачи бумаги.
Датчик вертикального транспорта Лотка 2 (PC108) не заблокирован даже по истечении установленного времени после блокировки бумагой двигателя транспортного ролика LCT (PC2-LCT).
Датчик вертикального транспорта LCT (PC2-LCT) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Датчик подачи бумаги (PC1-LCT) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
В результате задержки деактивации датчика датчик вертикального транспорта Лотка 2 (PC108) не разблокирован даже по истечении установленного времени после блокировки бумагой.
15. Индикация замятия
Замятие приема и вертикального транспорта Лотка 3 (PC-102/PC202) A. Время обнаружения B. Тип действия Описание Замятие обнаружено в секции приема или вертикального транспорта Лотка 3 Передний край бумаги не блокирует датчик вертикального транспорта Лотка 3 (PC117-PF) даже по истечении установленного времени после активации двигателя подачи бумаги Лотка 3.
Датчик вертикального транспорта Лотка 2 (PC108) не заблокирован даже по истечении установленного времени после блокировки бумагой датчика вертикального транспорта Лотка 3 (PC117-PF).
Датчик вертикального транспорта Лотка 3 (PC117-PF) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Датчик приема бумаги Лотка 3 (PC116-PF) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
В результате задержки деактивации датчика датчик вертикального транспорта Лотка 3 (PC117-PF) не разблокирован даже по истечении установленного времени после блокировки бумагой.
15. Индикация замятия
Замятие приема и вертикального транспорта Лотка 4 (PC202) A. Время обнаружения B. Тип действия Описание Замятие обнаружено в секции приема или вертикального транспорта Лотка 4 Передний край бумаги не блокирует датчик вертикального транспорта Лотка 4 (PC126-PF) даже по истечении установленного времени после активации двигателя подачи бумаги Лотка 4.
Датчик вертикального транспорта Лотка 3 (PC117-PF) не заблокирован даже по истечении установленного времени после блокировки бумагой датчика вертикального транспорта Лотка 4 (PC126-PF).
Датчик вертикального транспорта Лотка 4 (PC126-PF) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
Датчик приема бумаги Лотка 4 (PC125-PF) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
В результате задержки деактивации датчика датчик приема бумаги Лотка 4 (PC125-PF) не разблокирован даже по истечении установленного времени после блокировки бумагой.
15. Индикация замятия
Датчик регистрационного ролика (PC28) не заблокирован даже по истечении установленного времени после начала последовательности приема дуплексной печати.
Датчик транспорта модуля дуплекса 2 (PC1-DU) не заблокирован даже по истечении установленного времени после блокировки бумагой датчика транспорта модуля дуплекса 1 (PI1-DU).
Датчик транспорта модуля дуплекса 1 (PI1-DU) не разблокирован даже по истечении установленного времени после блокировки бумагой.
Датчик транспорта модуля дуплекса 2 (PC1-DU) не разблокирован даже по истечении установленного времени после блокировки бумагой.
Датчик транспорта модуля дуплекса 1 (PI1-DU) или датчик транспорта модуля дуплекса 2 (PC1-DU) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
15. Индикация замятия
Датчик выхода (PC30) не разблокирован даже по истечении установленного времени после блокировки бумагой датчика выхода (PC30).
Датчик транспорта модуля дуплекса 1 (PI1-DU) не заблокирован даже по истечении установленного времени после разблокировки датчика выхода (PC30) бумагой во время последовательности возврата.
Датчик выхода (PC30) заблокирован при включении главного выключателя питания, открытии и закрытии двери или крышки, либо при сбросе замятия или неисправности.
